Схема подключения трехклавишного переключателя: Как подключить трехклавишный выключатель. Схема подключения трехклавишного выключателя

Содержание

Как подключить трехклавишный выключатель. Схема подключения трехклавишного выключателя

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве.

Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

  • — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
  • — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска.

Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

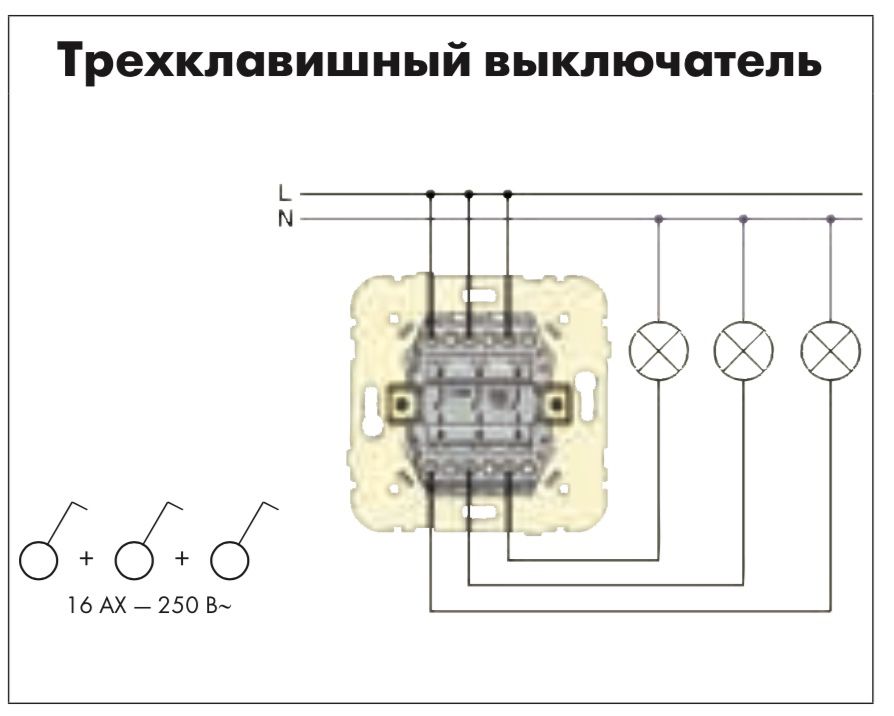

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Алгоритм выполнения работ по установке может иметь следующие пункты.

ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации.

В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

Включаем другую клавишу выключателя другой светильник зажегся.

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Подключение проводов к трехклавишному выключателю

Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Подключение трехклавишного выключателя света: схема, видео, фото

Для того, чтобы немного экономить электроэнергию, а также управлять разными уровнями освещения с одного места, были созданы выключатели света на три клавиши. Они часто используются в домах и квартирах, т.к. действительно удобны и простые в обращении. Подключить тройную модель сложнее одинарной, поэтому в данной статье для вас предоставлены видео и фото примеры, а также схема подключения трехклавишного выключателя света.

Особенность применения

Человек, сам того не осознавая, использует намного больше источников света, чем ему необходимо на самом деле. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше. Если человек перестанет потреблять лишнее электричество и выключать ненужные лампочки, то это сэкономит до 30% используемой электроэнергии. Как раз для этих случаев и применяется тройной выключатель, изображенный на фото ниже. Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Чаще всего используется основное освещение, а остальные клавиши применяются по необходимости.

Также часто подключение трехклавишной модели используется для управления освещением разных комнат с одного места. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже (вместо установки трех отдельных изделий будет задействован всего один).

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Рекомендуем также прочитать:

Схема подключения проходного выключателя (двух и трёхклавишный), пояснение работы схемы.

Схемы проходных выключателей (двухклавишные и трёхклавишные) позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то  есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки, самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырех жильные кабеля). На первой схеме, что находится по левую сторону, изображена схема подключения проходного выключателя с управлением из двух разных мест. Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы — ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

Схема подключения проходного выключателя с управлением из 3-х мест (трёхклавишый проходной выключатель) мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх жильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). И они не ограниченны количеством таких мест управления, их может быть от 2-ух до бесконечности (при условии использования первого и последнего включателя 3-х контактного, а все между ними 4- контактные). Существуют и иные схемы, которые позволяют обойти это ограничение. Но о них мы поговорим в других статьях. А на этом завершу тему, схема подключения проходного выключателя двухклавишного и трёхклавишного.

P.S. Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». Простые выключатели на два положения в этой схеме работать не будут. Сэкономьте свои деньги, не покупая другой тип переключателя.

Полезные статьи » Схема подключения двухклавишного выключателя Legrand

Длинный коридор, лестница с двумя-тремя пролетами, просторное помещение с множеством выходов нуждаются в нескольких устройствах, регулирующих освещение. Иначе придется постоянно держать свет включенным, а это нерационально. Удобнее использовать двухклавишный проходной выключатель Legrand: схема подключения и особенности монтажа раскрыты в этой статье.

Схема двухклавишного выключателя Legrand проходного

Существует два варианта подключить провода к устройству: на винтовые зажимы или самозажимные клеммы. При первом способе для кабелей предусмотрена колодка, а сами они скреплены винтом. Однако такая конструкция нуждается в своевременном обслуживании. Придется регулярно подкручивать винты, чтобы не произошло замыкание.

Крупные производители электрооборудования (в том числе — Легранд) предпочитают второй способ. Он дороже, но эффективнее и рассчитан на долгосрочную эксплуатацию.

Конструкция оборудования с двумя клавишами оснащена шестью контактами. Для сравнения: у обычной модели их всего три — один входящий, два отходящих. Когда пользователь нажимает на кнопку стандартного оборудования, цепь замыкается, и загорается лампочка. Проходное устройство работает иначе. Оно оснащено перекидным контактом. При нажатии на клавишу, первая цепь размыкается, а вторая замыкается. По сути, происходит перекидывание с одной клеммы на другую. Поэтому и схема двухклавишного переключателя Legrand не такая, как у традиционных приборов.

Секреты правильной установки

  • чтобы исключить перерасход кабеля, объединяйте помещения продуманно. Хорошие варианты — коридор-ванная, кухня-столовая;
  • выбирайте место монтажа так, чтобы до него было легко добраться;
  • если светильник оснащен вентилятором, нужен более мощный электроаксессуар. Дело в том, что помимо основных кабелей, у такого светового прибора есть отдельный провод, через который энергию получает вентилятор;
  • продумайте разводку проводки.

Проходной выключатель Legrand, схема подключения которого доступна даже начинающему электрику, — решение, повышающее комфорт пользователя и помогающее экономить электричество.

схемы, советы, инструкция. Подключение двухклавишного выключателя с подсветкой

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

  • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке. необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  • 2 отвертки — плоскую и крестовую;
  • монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  • пассатижи либо бокорезы;
  • уровень строительный.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

  • Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
  • В случае, когда из потолка выходит три провода . а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.
  • Если же вы обнаружили, что из потолка выходит 4 провода . значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».
    Возможные неисправности и общие рекомендации к их недопущению

    Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

    Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.


    Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками. Особое внимание при этом следует уделить мерам предосторожности.
    Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

    И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

    Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

    Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

    Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

    Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

    • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
    • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
    • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

    Видео по схеме установки двойного выключателя

    Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

    Как подключить выключатель с двумя клавишами? Подробная схема подключения

    Двухклавишные модели широко распространены и устанавливаются практически на всех зданиях, сооружениях бытового и промышленного назначения. Переключатели этого вида обеспечивают управление светом из одного места в разных помещениях. Включают свет на люстрах с двумя группами ламп или две группы светильников в больших помещениях. Схема подключения двухклавишного выключателя не такая сложная, но для того, чтобы собрать схему и грамотно выполнить установку всех элементов, надо хорошо ознакомиться с деталями этого процесса.

    • Схема подключения двухклавишного выключателя
    • Особенности монтажа на стены

    Конструктивные особенности двухклавишного выключателя

    Как и все изделия, двухклавишные разделяют по следующим признакам:

    Двухклавишный выключатель для скрытой проводки

    Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

    Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

    Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

    • По материалу, из которого сделан корпус

    Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

    Критерии выбора двухполюсного выключателя и других элементов схемы

    Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

    При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

    Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х 8) = 1920 Вт.

    I = Р/U = 1920Вт./220В = 8,7 А.

    Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

    Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

    Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

    Наиболее доступные и часто применяемые марки кабеля:

    • ВВГ — три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке;

    • ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

    Устройство и принцип работы двухклавишного выключателя

    Это механическая конструкция, с тремя контактами, один неподвижный (общий) и два независимых друг от друга. При нажатии на соответствующие клавиши латунные пластины перекидываются на общий контакт, замыкая цепь. Двухклавишные конструкции имеют 6 рабочих положений:

    • 2 положения первой клавиши, включена или выключена;
    • 2 положения второй клавиши, включена или выключена;
    • 2 положения обоих клавиш включены или выключены.

    Таким образом, происходит управление осветительными группами, подключенными к двухклавишному переключателю. Они могут работать одновременно при включении обеих клавиш или отдельно когда включена одна из них.

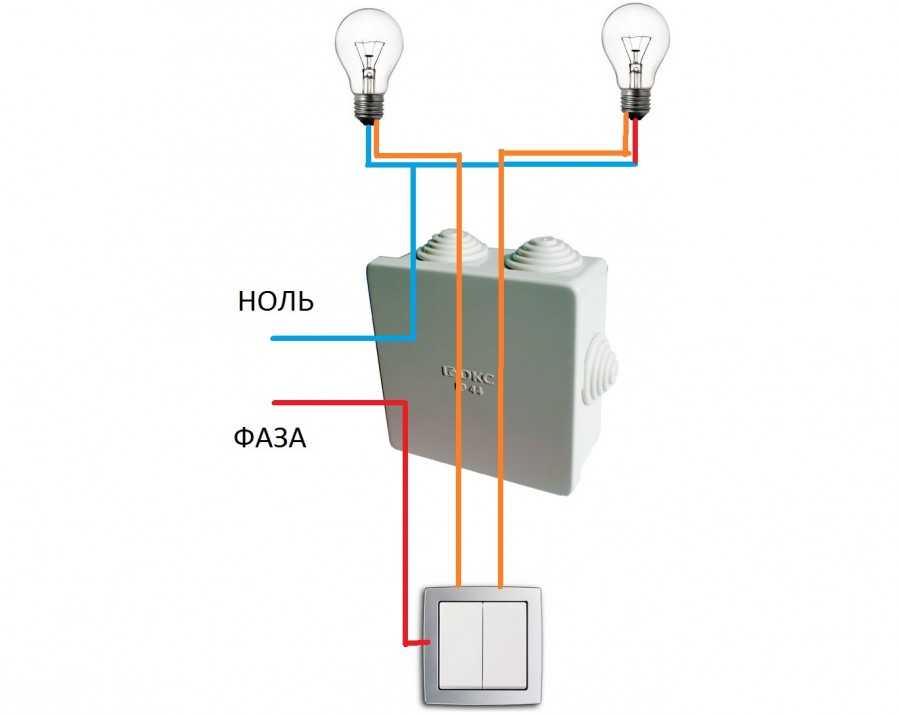

    Схема подключения двухклавишного выключателя

    При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

    • от распределительного щита;
    • от двухклавишного переключателя;
    • от люстры, бра или другого светильника с двумя группами лампочек.

    Схема подключения двухклавишного выключателя

    Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

    • от распределительного щита;
    • от выключателя;
    • два от разных светильников.

    Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

    Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

    Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

    Особенности монтажа на стены

    В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Подрозетники лучше вставлять пластиковые с отверстиями под крепежные шурупы и фиксировать их гипсовым раствором.

    Для надежного крепления покупайте двухклавишные изделия с конструкцией, которая предусматривает два способа крепления:

    • Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
    • По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и стене, используя пластиковые дюбеля и саморезы.

    Закрепленный корпус на распорный механизм и саморезы никогда не выпадет из стены.

    Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Провода между ними желательно прокладывать в пластиковых кабельканалах.

    Зная конструктивные особенности, изделий для скрытой и внешней проводки, как собирается схема подключения двухклавишного выключателя, принципы работы цепи управления, вам будет легче сделать правильный выбор нужных элементов. Знания как подключить двухклавишный выключатель дают возможность ставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.

    Как правильно подключить выключатель света

    Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т. д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

    В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

    • индикатор напряжения;
    • плоскогубцы;
    • отвертка;
    • уровень;
    • защитные перчатки и очки.
    • перед началом работ отключите электропитание в вашей квартире;
    • прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
    • если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

    Подготовительные работы

    Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

    Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

    Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

    Подготовка подрозетника к установке выключателя.

    После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

    Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

    Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

    С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

    Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

    Удаление изоляции с проводов.

    Подключение проводов к выключателю света

    Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

    Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

    После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

    Подключение проводов к выключателю.

    Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.

    Как подключить выключатель с двумя клавишами.

    После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

    Размещение выключателя в коробке.

    Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
    Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.

    Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

    Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

    Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

    Установка кнопок выключателя.

  • При замене проводки в доме или проведении новых кабелей лучше сразу учесть все требования и пожелания. Учет особенностей проводки поможет с комфортом эксплуатировать сеть.

    В некоторых помещениях имеет смысл схема подключения двухклавишного выключателя на две лампочки. Особенно актуально это, если есть разные группы приборов освещения.

    Сфера применения двойного выключателя

    Выключатель с двумя клавишами представляет собой устройство, которым можно управлять двумя светильниками или другими осветительными приборами.

    Двухклавишный выключатель может регулировать работу одного прибора с несколькими лампами освещения. Если у люстры множество лампочек, в ряде ситуаций не требуется включения всех — выключатель с двумя клавишами поможет подключать необходимое количество ламп. Когда пользователь нажмет обе клавиши, на многоламповой люстре загорятся все лампочки.

    Устройство выключателя

    Конструкция устройства делится на две части:

    1. Пластиковая рамка с клавишами (защитная деталь).
    2. Рабочий механизм (рабочая часть, провода).

    В разных моделях крепление рамки неодинаковое — может фиксироваться двумя винтами либо защелками. В последнем случае защелки легко подсоединить и отсоединить движением пальцев.

    Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается путем фиксации металлической рамки с отверстиями, позволяя широко регулировать механизм внутри стакана, или при помощи распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

    Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Последние нужны для соединения с подходящими проводами, отходящими кабелями.

    По типу конструкции для фиксирования проводов выключатели могут быть:

    • с самозажимными контактами — провода закрепляются пружинками;
    • с винтовыми контактами — провода фиксируются пластинками с винтами.

    У всех выключателей на две клавиши как минимум три контакта — ввод и два вывода. Провод фазы нужно соединить с общим вводом, выводные провода подключать к разным секциям точек освещения.

    Схема подключения

    До начала любых работ необходимо удостовериться, что напряжение в сети отсутствует. Отключить электрический ток следует в распределительной коробке. Далее при помощи отвертки-индикатора нужно убедиться, что квартира обесточена.

    Схемы двойных выключателей на две лампочки предполагают правильное соединение контактов:

    1. Заземление. Выводится к источнику освещения.
    2. Ноль. Выводится на источник света.
    3. Фаза. Находится под напряжением, обеспечивает лампочки питанием.

    После уточнения расположения фазы (обычно провод имеет серый, коричневый или черный цвет) необходимо попарно (не одновременно) соединять провода. Фазу соответствующей точки освещения подключают к входу выключателя, остальные провода (заземление, ноль) — к клеммам-выходам. В коробке распределения провода становятся коммутируемыми фазами электрических приборов.

    Необходимые инструменты и материалы

    Чтобы сделать необходимое отверстие и установить выключатель, монтаж предполагает применение ряда инструментов:

    • дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
    • строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
    • простая и крестообразная отвертки — ими будут выкручиваться детали выключателя и затягиваться клеммы;
    • индикаторная отвертка — поможет определить фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
    • острый нож — нужен для чистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
    • плоскогубцы (нужны не всегда) — требуются для обжатия кабелей;
    • дюбели необходимого размера (в зависимости от типа выключателя, материала стены).

    Все инструменты электрика должны иметь защитную изоляцию, предотвращающую удар тока через металлические детали. Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами.

    Если нет разводки, придется вначале монтировать распределительную коробку, без которой реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовой пометкой фазы, ноля, заземления — монтаж на порядок упрощается.

    Соединять провода, изготовленные из разных материалов, строго воспрещается: они будут окисляться, разрушаться со временем.

    Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего применяется кабель на 1,5 мм.

    Порядок подключения двухклавишного выключателя

    Прокладку проводки делают открытым или закрытым способом — в зависимости от желания и возможностей. В современных квартирах чаще всего проводят кабели закрытым способом. Если выбран открытый способ, дополнительно придется купить кабель-каналы, гофротрубу.

    Инструкция по подключению двойного выключателя на две лампочки (для наиболее сложного варианта — скрытой проводки):

    1. Просверлить отверстие в стене, используя перфоратор и особую коронку. В это отверстие будет установлен новый подрозетник.
    2. Убрать разрушенные части стены и штукатурки, чтобы мусор не мешал дальнейшей работе.
    3. Поставить на место подрозетник — нужно для «примерки» стакана, проверки соответствия отверстия нужным параметрам.
    4. Убрать подрозетник. Приступить к штроблению отверстий под провода, которые будут спускаться до плинтуса и идти до распределительной коробки (если коробка расположена рядом, штробу делают непосредственно до нее).
    5. Прорезать дырки в корпусе двухклавишного выключателя под электрические провода.
    6. Развести водой штукатурку или другой вид приобретенной фиксирующей смеси. Немного намочить поверхность высверленного отверстия.
    7. Нанести смесь на стенки и дно отверстия стены, зафиксировать стакан. Лишние остатки смеси удалить, зачистить поверхность.
    8. Придать подрозетнику нужное (ровное) положение, окончательно закрепить.
    9. Еще раз убедиться, что сеть выключена. Промаркировать провода (фаза и ноль).
    10. Вывести фазу в рабочую часть выключателя, подсоединить соответствующую клемму приходящего контакта.
    11. Подсоединить другой фазный провод к кабелю второго устройства освещения. Зафиксировать клеммами остальные провода.
    12. Закрепить рабочую часть выключателя в корпусе рамкой, винтами (в зависимости от модели).
    13. Установить внешнюю часть — клавиши и пластиковую рамку. Подать напряжение в сеть, проверить работу точек освещения.

    Проверка УЗО

    Устройство защитного отключения необходимо для выключения тока в момент утечки. Его нужно периодически проверять (раз в 1 – 2 месяца). Есть два способа:

    1. Надавить клавишу «Тест» — рабочее устройство сразу сработает.
    2. Взять лампу, соединить с фазой и нолем — устройство отреагирует отключением.

    При отсутствии реакции УЗО прибор может быть сломан. Такое устройство нужно сразу заменить, вызвав специалиста.

    Проблемы и пути решения

    Самая распространенная ошибка — нарушение порядка расположения проводов. Если перепутать фазу и ноль, возникнет короткое замыкание. Чтобы этого не случилось, надо промаркировать провода.

    Некоторые начинающие электрики приобретают слишком дешевые выключатели. Обычно приборы быстро выходят из строя, не слишком безопасны в эксплуатации.

    Составлять сложные схемы подключения без наличия соответствующего образования не стоит — такое дело нужно доверить профессионалу.

    В процессе эксплуатации домашней электросети происходят поломки установочных изделий – выключателей, розеток, выход из строя светильников. В некоторых местах жилых помещений устанавливаются двухклавишные выключатели света, которые позволяют включать свет раздельно. Это предназначено для таких комнат как туалет, ванная комната, зал, в котором находится люстра. Для подключения люстры используется двухклавишный выключатель, это нужно для изменения уровня освещенности в помещении.

    Так как же подключить двойной выключатель на две лампочки самостоятельно? Для знающего человека это не составляет большого труда, опытный в своем деле мастер сделает это довольно быстро и легко. Для работы понадобится электромонтажный инструмент – плоскогубцы с изолированными ручками, тестер для проверки отсутствия/присутствия напряжения, отвертка со сменными насадками (битами), изоляционная лента, фазоуказатель.

    Монтаж двухклавишного выключателя производится силами одного специалиста-электромонтажника, для обеспечения безопасности проводимых работ необходимо произвести отключение (обесточивание) домашней электросети. Делается это путем отключения автоматических выключателей в распределительном щитке вводного устройства электропитания квартиры или частного дома.

    После обесточивания домашней электропроводки неисправный выключатель снимается (демонтируется), и на его место производится монтаж нового (исправного) двухклавишного выключателя. Двухклавишный выключатель обеспечивает раздельное электропитание двухламповых светильников или двух смежных помещений (к примеру, туалет и ванная).

    Схема подключения

    Электрическое подключение выключателя на две лампочки производится достаточно просто и делается аналогично одноклавишным выключателям. Для этих целей необходимо иметь плоскогубцы и крестовую отвертку, в процессе работы снимается неисправный выключатель и на его место производится монтаж нового выключателя. Двухклавишный выключатель обеспечивает распределенное включение/отключение электрических ламп как в люстрах, так и в смежных помещениях.

    Провода из алюминия или меди вставляются в зажимы выключателя и надежно закручиваются. В такой электросхеме используется три провода – один провод приходящий фазный, два других провода уходят на лампы. Правильная схема элетроподключения должна обеспечивать разрыв фазного провода, то есть выключатель производит разрыв электроцепи питания.


    После того как провода прикручены к зажимам выключателя, выключатель устанавливается в монтажный металлический/пластиковый «стакан», под этим названием подразумевается монтажное приспособление, которое предварительно в ходе электромонтажа крепится к стене распорными винтами.

    Если выключатель предназначен для «утопленной» установки в стене, то используется схема такого монтажа; в случае если конструктивно выключатель сделан вынесенным от стены, то он монтируется на предварительно установленное основание из диэлектрического материала.

    Электрическая проводка предварительно монтируется на стене (в случае если электропровода будут скрыты под слоем штукатурки), для таких целей используется специализированный крепеж. Если же электропроводка будет монтироваться поверх оштукатуренной поверхности стен, то в этом случае используется пластиковый кабельный канал. Этот канал монтируется на стенах при помощи тех же распорных винтов.

    Производство электромонтажных работ

    Для электромонтажных работ в доме дополнительно потребуется электрический перфоратор или дрель. Здесь все зависит от того, какого вида стены: если стена кирпичная, то вполне сойдет дрель, а в случае, если дом построен из железобетонных панелей, необходимо использовать только перфоратор.

    Для сверления отверстий в стене используются только свёрла с победитовой напайкой. При сверлении стены необходимо периодически выводить сверло из отверстия и охлаждать его в воде. Это позволит избежать поломки сверла (выпадение победитовой напайки) при длительной работе. Материалом, используемым для припаивания победита к сверлу, служит латунь. Этот металл является мягким и может расплавиться от воздействия высокой температуры.

    Свёрла, необходимые при работе, должны быть хорошего качества и от известных производителей. Лучше всего при этих работах в наличии иметь набор различных победитовых свёрл, при этом эффективность работы по электромонтажу значительно возрастет.


    Предварительно места будущего сверления под крепежные элементы размечают, для этого можно использовать графитовые карандаши или твердым металлическим предметом нанести риски на поверхности стен. По местам разметки производится сверление отверстий дрелью или перфоратором.

    В просверленные отверстия вбиваются распорные элементы, для этого можно использовать молоток с деревянной оправкой. Распорные крепежные элементы должны плотно держаться в готовых отверстиях. Электропроводка укладывается и крепится с помощью распорных винтов. В распредкоробки выводятся провода от выключателя и лампочек, а также подводящая линия от вводного устройства электропитания.

    При электромонтаже лучше всего использовать провода с цветными жилами, в таком случае будет легче ориентироваться в подключениях электросети. Для фазного провода лучше использовать провод красного цвета, нулевой провод может быть любого другого цвета.

    Сборка освещения в доме

    Для проведения работ по монтажу, электроосвещению дома или квартиры необходим качественный инструмент – дрель, перфоратор, победитовые свёрла, плоскогубцы, кусачки, бур для перфоратора (используется для сверления больших отверстий в стене под розетки/выключатели), изолента, электрический тестер для проверки напряжения, отвертка со сменными насадками, нож для зачистки изоляции проводов, двухполюсный индикатор напряжения.

    Неправильную схему сборки освещения можно выявить с помощью тестера, при неверном подключении электросхемы будет срабатывать автоматический вводной выключатель в распределительном щитке. Поэтому схему обесточивают и вызванивают тестером участки цепи для выявления короткого замыкания.

    При установлении места замыкания необходимо в этом месте произвести расключение проводов, сделать правильное подсоединение и заизолировать скрутку проводников. Подключение к вводным питающим устройствам смонтированной электропроводки делается в последнюю очередь, после того как вся схема смонтирована и уложена под штукатурку или в кабельные каналы.

    Подрозетники из металла или пластика устанавливаются в заранее высверленные отверстия большого диаметра (делается при помощи перфоратора с буром) и крепятся по месту распорными крепежными элементами.

    При производстве работ вместо скруток проводов можно использовать небольшие клеммные колодки, это позволит быстрее проводить монтажные работы и в дальнейшем упрощает эксплуатацию электрической проводки. В клеммных разъемах удобнее всего производить подключения электрических силовых групп, делается это с помощью крестовой отвертки.

    Двухклавишный выключатель также будет выполнять функции переключателя освещения, за счет включения одной или двух клавиш будет изменяться уровень освещенности помещения. Двухклавишный выключатель может обеспечивать раздельное включение ламп люстры, групп точечных светильников, смежных помещений.


    Вторую группу точечных светильников от выключателя можно подключать в большем числе, на первую клавишу подключить один-два осветительных прибора, на вторую сделать подключение из трех-пяти лампочек. В результате такой комбинации удобно изменять яркость света в различных комнатах или нежилых помещениях.

    Завершающая фаза электромонтажных работ

    После того как вся электросхема собрана/смонтирована, все соединения заизолированы и уложены на место, производится «прозвонка» электроцепей без вкрученных лампочек при помощи тестера (мультиметра) как с включенными выключателями, так и с отключенными. Это позволит проверить правильность сборки схемы освещения.

    Если все было собрано правильно, то тестер покажет отсутствие электрического сопротивления. Далее во все светильники вкручиваются осветительные лампы, вся проводка подключается к вводному распределительному устройству (обычно в нем смонтированы одно- или двухполюсные автоматические выключатели на 16/25 А). Производится включение всей цепи в работу, проверяется работа всех выключателей освещения путем раздельного включения/отключения клавиш.


    Выключатель в подрозетнике

    Дополнительно просматриваются места скруток проводов и соединений с целью возможного обнаружения в них нагревов, это может привести к выгоранию электрического соединения. Поэтому необходимо своевременно устранять такие дефекты. Также необходимо, чтобы не было перегрузки по току на выключателе, при излишней нагрузке он быстро выйдет из строя.

    Выключатель двойной, или двухклавишный, используется для управления несколькими источниками света из одной точки. Это позволяет увеличивать или уменьшать степень освещённости помещения, создавая больший комфорт для его обитателей. Подключение выключателя света с двумя клавишами возможно произвести самостоятельно, не прибегая к помощи специалистов. Установка этого устройства обеспечивает несколько режимов освещения, удобство его использования в быту трудно переоценить.

    Конструкция такого выключателя позволяет разделить одну входную фазу на две фазы на выходе, что позволяет подавать напряжение раздельно на два источника потребления. Устройство состоит из:

    1. Двух клавиш включения.
    2. Декоративной накладки.
    3. Механической части, снабжённой контактными зажимами для крепления проводов питания.

    В конструкцию отдельных моделей прибора может входить декоративная подсветка клавиш, основанная на светодиодах. Это помогает найти выключатель в темноте, а также позволяет понять, что электросеть исправна и находится под напряжением.

    Принцип работы прост: в механической части выключателя происходит разделение одной входящей фазы на две параллельные электрические цепи с раздельным включением/выключением, клавишами устройства.

    Это позволяет раздельно подавать напряжение на два источника освещения или на две группы световых приборов.

    Провода в устройстве фиксируются при помощи винтовых или зажимных клеммников. Входящий контактный зажим располагается отдельно и имеет обозначение L. С противоположной стороны находятся два контактных зажима с обозначением L 1 и L 2, служащих для подключения двух контуров световых приборов.

    Важное примечание

    При выборе двухклавишного выключателя для управления световыми группами необходимо обратить внимание на количество контактов в механической части устройства, чтобы не перепутать его с проходным выключателем, предназначенным для решения совсем других задач. Проходной выключатель выглядит так:

    Он предназначен для управления световыми группами из различных точек помещения. Например, чтобы включить свет при входе в комнату, а выключить возле дивана или кресла. Отличается он наличием дополнительного крепления для группы контактов.

    Способы применения

    Использование двухклавишного выключателя позволяет добиться вариативности степени освещённости помещения:

    Последовательность включения и мощность светильников или световых групп зависит от дизайна помещения и пожеланий его обитателей.

    Далеко не всегда необходимо максимально возможное количество точек освещения. Их можно легко отключить для экономии электроэнергии. Такие выключатели полезны с точки зрения безопасности. Контроль интенсивности освещения позволяет без необходимости не нагружать электрическую сеть, уменьшая число точек потребления электричества.

    Схемы подключения

    Существует несколько вариантов схем подключения выключателя с двумя клавишами. Какую из них использовать, зависит от особенностей конкретно взятого помещения и дизайна освещения.

    Прежде всего необходимо разработать и начертить схему желаемого подключения, чтобы гарантированно правильно уложить или подключить необходимую проводку. Схема подключения также зависит от наличия заземления сети. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. Кроме того, необходимо учитывать расположение точек освещения, количество ламп в одной люстре, а также расположение точек света в разных приборах (например, два бра находятся на значительном удалении друг от друга). Рассмотрим самые распространённые схемы.

    Для двух лампочек

    Схема подключения двойного выключателя на две лампочки может быть реализована:

    • С использованием заземляющего провода.
    • Без использования заземляющего провода для двух источников света, расположенных в одном приборе. Например, в люстре.

    Для многоламповых люстр

    Эта схема позволяет реализовать вариативность степени освещённости помещения путём использования выключателя с двумя клавишами и пятиламповой люстры .

    • Клавиша включения фазы L 1 подаёт напряжение на две световые точки.
    • При отдельном включении клавиши фазы L 2 подаётся напряжение на три световые точки.
    • При одновременном включении клавиш прерывания фаз L 1 и L 2 подаётся напряжение на пять источников света, обеспечивая максимальную мощность освещения.

    Количество ламп, подключённых к каждой фазе, может быть увеличено или уменьшено в зависимости от конструкции люстры.

    ​На схеме показано подключение трехламповой люстры с использованием заземляющего провода, что актуально для современной проводки.

    Подключение двух групп ламп

    Эта схема позволяет подключить две независимые группы источников света, расположенные на значительном расстоянии друг от друга. Например, два бра в различных сторонах комнаты или две группы точечных светильников на потолке. Все описанные схемы подключения просты, но требуют внимательности при соединении проводников.

    Установка двухклавишного выключателя

    Если при установке выключателей, после самостоятельной прокладки проводки, действовать в соответствии с ранее разработанной схемой, то запутаться в подключении практически невозможно. Гораздо сложнее разобраться, как подключить выключатель с двумя клавишами к уже проложенным проводам, скрытым штукатуркой, но если есть начальные познания в электрике, сделать это возможно. Однако в любых электротехнических работах крайне важна безопасность.

    Меры безопасности

    Напряжение 220 вольт всегда опасно. При любых электромонтажных манипуляциях проводка должна быть обесточена путём отключения автомата в электрическом щите, расположенном при входе в квартиру или другое электрифицированное помещение. Следует соблюдать следующие простые правила:

    • Не работать влажными руками с подключёнными к сети приборами.
    • Не использовать металлические крепления для монтажа проводки.
    • Если провод визуально имеет дефекты, его необходимо заменить, не прибегая к ремонту.
    • Инструмент для работы с электричеством должен иметь изоляцию ручек.

    Необходимый инструмент

    Для замены ранее установленного выключателя или монтажа нового в условиях внешней проводки, а также для установки устройства на новом месте в помещении со скрытой проводкой понадобится несколько разных наборов инструментов. А именно:

    Виды электрической проводки

    Прокладка электрического кабеля является темой для отдельной статьи.

    Внешняя проводка размещается в специальном гофрированном шланге из негорючего материала и крепится зажимами, хомутами или клипсами поверх стен и потолков.

    Скрытую проводку помещают в штробы (прорезы), сделанные в бетоне или кирпиче при помощи специального инструмента — штробореза или при помощи болгарки и перфоратора, с последующим цементированием или штукатуркой каналов с электрическим кабелем.

    Стандарты идентификации проводов

    При правильной укладке проводки идентифицировать провода можно по цвету. При самостоятельном монтаже соблюдение цветовой маркировки поможет не запутаться при соединении рабочих электрических цепей. Это позволит сократить время при установке тех или иных приборов и устройств. Основные маркировки выглядят так:

    • Синий цвет означает всегда ноль.
    • Жёлтый с зелёной полосой провод — защита, заземление (применяется в современных электросетях).
    • Коричневый или красный проводник обозначает фазу.

    А также существуют буквенные маркеры:

    • A, B, C — обозначения фазы.
    • N — всегда ноль.
    • PE — защита, заземление.

    Эти обозначения не всегда видны и понятны обывателю, стандарты которых со временем неоднократно изменялись, поэтому при установке устройств в уже смонтированной проводке доверять возможной верности маркировки не стоит. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой.

    Самостоятельная идентификация

    Для этого понадобятся индикаторная (фазная) отвёртка и мультиметр. Если в помещении проложена однофазная сеть без провода заземления, то найти фазу поможет отвёртка-индикатор.

    В распределительной коробке освещения при отключённой сети зачищают провода и разводят их в стороны, чтобы избежать соприкосновения. Включив электропитание, касаются проводов остриём отвёртки-индикатора. При касании провода с наличием фазы индикатор загорится. На нулевой провод индикатор не среагирует.

    Для определения провода заземления потребуется мультиметр. Прибор выставляют на предел измерения переменного тока свыше 220 вольт. При поданном напряжении одним щупом касаются фазы, другим последовательно — двух других проводов. При касании нулевого контакта мультиметр покажет 220 вольт, при касании заземления показания будут ниже.

    После этого необходимо обязательно обесточить сеть и промаркировать контактную группу подачи напряжения.

    Подключение пошагово

    Для подключения двухклавишного выключателя понадобится трёхжильный провод, проложенный от распределительной коробки освещения до места установки выключателя. Если таковой проложен, то задача значительно упрощается. В распределительную коробку также должны быть заведены провода двух групп источников света L 1, L 2 и промаркированные проводники подачи напряжения от электрощита L.

    На месте установки выключателя коронкой соответствующего размера высверливается отверстие и обязательно устанавливается подрозетник. Если есть уже просверленное отверстие с подрозетником, то перед установкой нового устройства подрозетник желательно заменить. Если в помещении проложена внешняя проводка, то выключатель устанавливается в специализированный контейнер, который закрепляется на стене при помощи шурупов.

    В механической части выключателя определяют общую, входную клемму — крепление и подключают к ней провод L (подача напряжения от электрического щита), предварительно промаркировав его в распределительной коробке соответствующим образом. Два других фазных провода подключают к раздельным клеммам, обозначив их L 1 и L 2.

    После подключения проводников механическую часть выключателя закрепляют в подрозетнике или контейнере так, чтобы в выключенном положении клавиши были утоплены вниз (это соответствует принятому стандарту), избегая перекосов и смещений.

    Собирают декоративную часть устройства, устанавливают рамку и клавиши .

    В распределительной коробке соединяют проводники в соответствии с маркировкой при помощи Wago соединений или контактных планок.

    • Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя.
    • Параллельные фазы L 1 и L 2, идущие от выхода выключателя, соединяют с фазными входами на световые группы L 1 и L 2.
    • Нулевые выходы коммутируются в одно соединение.
    • Провода защиты, заземления также соединяют в одно целое, если таковые имеются.

    Скручивать провода категорически не рекомендуется. Такой метод коммутации проводников не является надёжным. В электропроводке самые слабые места – это соединения. Ненадёжность соединений может привести к потере контакта или перегреву и возгоранию.

    Нужно помнить, что на выключатель всегда проводится фазный провод. Иначе собранная электрическая цепь не будет соответствовать стандартам безопасности.

    Установка двухклавишного выключателя — несложная задача, с которой легко справиться человеку, имеющему поверхностное понятие об электричестве. Но, приступая к работе, необходимо уделить особое внимание технике безопасности и всегда помнить, что напряжение в 220 вольт опасно.

    Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

    Как подключить проходной выключатель (управление светом из двух и более точек)

    Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

    Как выглядит и работатет проходной выключатель

    Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

    Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

    Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

    Разница — в количестве контактов

    Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

    • вход соединен с выходом 1;
    • вход соединен с выходом 2.

    Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

    Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

    Так выглядит перекидной выключатель с тыла

    Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

    Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

    Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

    Схема подключения проходного выключателя с двух мест

    Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

    Электрическая схема включения проходного выключателя с 2 мест

    Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

    Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

    Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

    Расключение проводов на проходном выключателе

    Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

    Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

    Как разводятся провода по помещению

    Как все соединить в клеммной коробке рассказано в видео.

    Схема на 3 точки

    Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

    Электрическая схема управления лампой с трех точек

    Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

    Отличительные особенности выключателя проходного двухклавишного

    Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

    На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

    Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

    В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

    С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

    Схема подключения двухклавишного проходного выключателя

    В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

    Как подключить два одноклавишных проходных выключателя

    Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.


    Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

    Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

    Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

    Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

    На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

    Включение освещения с двух мест — схема управления

    А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

    Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.


    Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

    Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

    Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

    • средний выключатель имеет больше проводов и совсем другую схему подключения;
    • конструкция такого выключателя несколько отличается от крайнего.

    Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

    В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

    Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

    Особенности управления освещением с трех мест

    Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

    Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

    Монтаж схем проходного двухклавишного выключателя

    О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

    • сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
    • после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
    • производится подключение в соответствии со схемой.

    Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

    Подключение проходного двухклавишного выключателя на видео
    Как подключить проходной выключатель

    Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

    Назначение проходного выключателя

    Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

    По своему исполнению они бывают:

    Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.


    Устройство проходного двухклавишного выключателя

    Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

    В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

    Монтаж проходного выключателя


    Схема управления проходными выключателями

    Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

    Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

    Устройство, контролирующее две группы светильников


    Схема подключения двухклавишных проходных выключателей

    Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.


    Монтаж двойного проходного выключателя

    Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  • В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  • К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  • В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

  • Подключение перекрестного выключателя

    Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.


    Провода в распределительной коробке

    Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

    В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

    В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:


    Монтажная схема подключения


    Принцип подключения проходных выключателей


    Схема подключения двухклавишного выключателя с подключением через распредкоробку

    В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

    Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

    3 банды | Световая проводка

    Выключатель света этого формата имеет три отдельных выключателя на одной лицевой панели. По сути, это три переключателя Single Gang 1 Way на одной лицевой панели.

    Единственное место, где вы могли бы использовать такого монстра, это если бы у вас было три источника света (или комплекта источников света) в одной комнате, каждый из которых управлялся одним из отдельных выключателей. Такое расположение не является обычным, вы, скорее всего, обнаружите, что используется 3-канальный двухпозиционный переключатель (он будет выполнять ту же работу, но у вас будут запасные клеммы L2 на каждом банде, которые вам не нужно будет использовать).

    Лицевая панель тройного переключателя

    Рис. 2: Трехсекционный односторонний выключатель света

    Механизм переключения

    Механизм одностороннего выключателя света

    Каждая из групп (или переключателей) выше на рис. 2 (всего их три) работает следующим образом: когда переключатель включен, клеммы COM и L1 соединяются вместе. В выключенном состоянии COM ни к чему не подключен.

    Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.


    Метки:  1-канальный, 3-клавишный, электрические выключатели, выключатель света

    Выключатель света этого формата имеет три отдельных выключателя на одной лицевой панели.По сути, это три двухпозиционных переключателя Single Gang на одной лицевой панели.

    Лицевая панель тройного переключателя

    Рис. 2: Тройной двухпозиционный выключатель света

    Механизм переключения

    Рис. 3: Механизм двухстороннего переключателя света

    Каждая из групп (или переключателей) выше на рис. 2 (всего их три) работает следующим образом (рис. 3): В положении 1 (когда переключатель находится в нижнем положении или «включен») COM и L1 соединены вместе ( точно так же, как переключатель в одну сторону). В положении 2 (когда переключатель поднят или выключен) COM и L2 соединены вместе.

    Между тремя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.


    Теги:  2-позиционный, 2-позиционный переключатель, 3 группы, электрические выключатели, выключатель света, двухпозиционный переключатель

    3-клавишный промежуточный выключатель света используется, когда три или более переключателя управляют одним светом, и используется для достижения этой цели в сочетании с двумя двухпозиционными выключателями света. По сути, это три одноблочных промежуточных переключателя на одной лицевой панели.

    Лицевая панель тройного переключателя

    Рис. 2: Трехсекционный промежуточный выключатель освещения

    Механизм переключения

    Рис. 3: Механизм промежуточного выключателя освещения

    Каждая из групп (или переключателей), показанных выше на рис. 2 (их три), работает следующим образом (рис. 3): есть четыре клеммы, обычно L1, L1 и L2, L2.В одном положении L1 и L2 соединены попарно. В другом положении соединяются чередующиеся пары.


    Теги:  3-клавишный, электрические выключатели, проводка промежуточного выключателя, выключатель света, Тройной промежуточный выключатель света

    3-х и 4-х сторонние электрические схемы с несколькими индикаторами

    Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами на предмет ограничений и разрешений. Согласно NEC, количество проводников, разрешенных в коробке, ограничено в зависимости от размера коробки и сечения провода.Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. д. Пользователь этой информации несет ответственность за соблюдение всех применимых правил и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнять электромонтажные работы, следует обратиться за консультацией к квалифицированному электрику. Как читать эти диаграммы

    Схемы на этой странице иллюстрируют подключение нескольких ламп в 3-х и 4-х позиционных схемах переключателей. Ниже приведены дополнительные сведения об этих цепях и некоторые советы по устранению неполадок.

    Подключение трехпозиционного переключателя с несколькими индикаторами

    В этой схеме показаны два светильника, но можно добавить больше, продублировав расположение проводки между светильниками для каждого дополнительного источника света. Здесь источник находится у первого выключателя, SW1, а 3-жильный кабель проходит оттуда к первому свету, L1. После этого два двухжильных кабеля проходят между каждым светильником, а трехжильный кабель проходит от последнего светильника до SW2.

    В начале цепи горячий источник подключается к общей клемме на SW1.Нейтраль присоединяется к белому проводу кабеля, идущему к фонарям, а затем присоединяется косичкой к клемме нейтрали на L1. Он также сращен с белым проводом, идущим ко второй лампочке, L2. В L2 этот белый провод подключается непосредственно к нейтральной клемме осветительного прибора. Если добавить больше ламп, этот провод будет присоединен к светильнику и к белому проводу, идущему к следующему свету.

    Путешественники прокладываются между светофорами с помощью черного и белого проводов второго кабеля, а на последнем светофоре они соединяются, чтобы перейти к клеммам дорожников на SW2.Они не подключаются к светильникам в любой точке. Белый контактный провод обмотан черной лентой, чтобы пометить его как горячий

    .

    Подключение 2-х ламп и 3-позиционных переключателей

    На этой диаграмме показана еще одна цепь освещения, управляемая 3-позиционными переключателями. Здесь источник и светильники идут до выключателей. Как и в случае с другими схемами на этой странице, можно добавить больше источников света, продублировав расположение проводки между светильниками.

    3-жильный кабель проходит от L1 к L2, а 2-жильный кабель идет оттуда к первому выключателю. 3-жильный кабель проходит между SW1 и SW2. Горячий источник подсоединен к черному проводу, идущему между фонарями, а на последнем свете он подсоединен к черному проводу, идущему к общему на SW1, к светильникам он не подключается. Белый провод помечен черной лентой и соединен с черным проводом, идущим к общей клемме на SW2.

    За фонарями нейтраль источника подключается к клемме нейтрали на L1 и соединяется с белым проводом, идущим к следующему светильнику.На каждом светильнике он подключается к нейтральной клемме с помощью косички, а на последнем светильнике напрямую с нейтралью светильника. На SW1 красный и белый провода трехжильного кабеля, проложенного между выключателями, функционируют как бегунки с белой маркировкой для горячего с помощью черной изоленты или краски.

    Электропроводка 3 переключателя и 2 лампы

    На этом чертеже показана проводка для нескольких источников света в цепи с 4-позиционным выключателем, где источник и светильники располагаются перед выключателями. В эту цепь можно добавить больше источников света, продублировав проводку, показанную здесь, для каждого дополнительного светильника.Здесь 3-жильный кабель проходит между L1 и L2, 2-жильный кабель идет от последнего фонаря до SW1, а еще 3-жильный кабель идет от SW1 к 4-позиционному переключателю, а затем к SW2.

    На фарах горячий источник приваривается к черному проводу, идущему между фарами, к фарам не подключается. В последнем светильнике он присоединяется к черному проводу, идущему к общему проводу на SW1. Нейтраль от источника подключается к каждому светильнику косичкой и к нейтрали, идущей к следующему светильнику. При последнем свете нейтраль источника подключается непосредственно к клемме нейтрали светильника.

    Красный провод между фарами подключается напрямую к горячему на L1 и затем идет к следующей фаре. Если имеется более 2 ламп, красный подключается к горячему прибору и к красному проводу, идущему к следующей лампочке. С 2-мя лампочками он сращен с белым проводом, идущим к выключателям. Этот белый провод обмотан черной лентой, чтобы пометить его как горячий.

    В SW1 этот маркированный белый провод сращивается с маркированным белым проводом, идущим к 4-контактному переключателю, а на 4-контактном переключателе он снова соединяется с маркированным белым проводом, идущим непосредственно к общей клемме на SW2.Этот белый провод не подключается к 4-позиционному переключателю.

    Черный и красный провода, идущие между переключателями, служат проводниками цепи. На четвертом пути путешественники из SW1 подключаются к двум терминалам в T1. Два терминала в T2 соединяются с черным и красным путешественниками, идущими к SW2.

    Здесь источник цепи находится у первого трехпозиционного переключателя, а трехжильный кабель проходит между всеми переключателями и лампами в цепи. Два кабеля проложены между светильниками, чтобы обеспечить дополнительный проводник, необходимый для их питания.Здесь один 3-жильный и один 2-жильный кабель используются для обеспечения всего необходимого количества проводов, но также можно использовать для этой цели два 2-жильных кабеля и сделать один из белых проводов дорожным.

    Поиск и устранение неисправностей цепей 3- и 4-позиционного переключателя

    Наиболее вероятная причина выхода из строя цепи — ошибка в монтаже проводки. Убедитесь, что цепь подключена правильно, используя следующие рекомендации.

    4-позиционный переключатель должен быть подключен между двумя 3-позиционными переключателями, как показано на схемах на этой странице.4-позиционный переключатель имеет пять клемм: одна земля и 4 клеммы цепи, разделенные на две совпадающие пары, называемые бегунками. Каждая пара контактных клемм должна быть подключена к контактным проводам от одного из трехпозиционных переключателей в цепи. Путешественники от одного 3-го пути могут быть подключены к любой клемме в паре, но не перепутайте пары на 4-м пути, иначе схема не будет работать должным образом.

    Для того чтобы 4-ходовая цепь работала, 3-ходовые переключатели должны быть правильно подключены в начале и конце пути.Поэтому убедитесь, что общая клемма на одном из 3-х контактов подключена к горячему источнику, а общая на вторых 3-х путях подключена к горячей клемме на нагрузке.

    Убедитесь, что провода бегунка подключаются только между клеммами бегунка на всех переключателях. 4-позиционный переключатель будет подключаться только к путевым проводам, никогда к горячему источнику или проводу нагрузки и никогда к нейтральному проводу. Кроме того, убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключаться к стандартным 3- и 4-позиционным переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша цепь подключена правильно, а свет по-прежнему не работает, возможно, один или несколько переключателей неисправны. Вы можете проверить переключатели, используя процедуру, описанную ниже.

    Тестовые переключатели

    Если у вас есть переключатели, которые перестают работать, возможно, они изношены или со временем ослабли винты клемм. При отключенном питании и удалении устройства из розетки проверьте, что все соединения по-прежнему затянуты с помощью отвертки. Если соединения выполнены с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что они все еще затянуты.

    Если у вас есть старый или новый переключатель, который, по вашему мнению, подключен правильно, но цепь по-прежнему не работает, возможно, переключатель неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Отключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер непрерывности или мультиметр в настройке Ом, чтобы определить, правильно ли он проводит электричество.

    Для проверки 3-позиционного переключателя подключите один измерительный щуп к общей клемме, а другой — к одному из бегунков. Поверните переключатель тумблера в одну сторону, а затем в другую. Если счетчик показывает непрерывность с тумблером в одном направлении, а не в другом, переместите щуп с этого переключателя на другой и повторите проверку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Однако, если вы не обнаружите никакой непрерывности или постоянной непрерывности, независимо от того, где находится датчик или как вы щелкаете тумблером, переключатель, вероятно, неисправен и его следует заменить.

    Для проверки 4-позиционного переключателя подсоедините один щуп к одной клемме переключателя в паре, а другой щуп к одной клемме переключателя в другой паре. Переверните тумблер и убедитесь, что вы находите непрерывность в одном направлении, но не в другом. Переместите один щуп к другому контакту в его паре и повторите проверку, чтобы получить те же результаты.Переместите второй щуп на другую клемму в его паре и снова проверьте обе схемы. Если вы обнаружите переменную непрерывность при переключении переключателя во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности в любом из возможных механизмов, когда вы щелкаете тумблером, переключатель, вероятно, неисправен. Одно замечание по поводу этой процедуры: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутреннюю схему нельзя протестировать таким образом.

    Больше подобных на сайте «Сделай сам-помощь»

    Схема и комментарии к распределительной коробке на 9 групп

    Учебное пособие по соединениям

    . Рис. 1.


    . Девятиклавишная распределительная коробка .

    Если вы еще не читали Введение для этого урока, пожалуйста, начните с него. Не забудьте также просмотреть кабельная схема.

    Рис.1 может быть дедушкой всех домашних схем соединений. Буквы на кабелях в нем — это мой код основных способов функционирования 2-х проводных (плоских, черно-белых) и 3-х проводных (круглых, черно-белых-красных) кабелей и их проводов в любой электрической коробке в дом.Таблица функций кабелей и проводов поясняет значение этих кодовых букв.

    Большая синяя проволочная гайка с черными проводами распределяет электрическую «горячесть» от черного цвета одного из p-кабелей («p» означает «питание»). Этот p-кабель соединяет горячую и нейтральную цепи с этой 9-клавишной (!) распределительной коробкой. Какой p-кабель делает это, не имеет значения для наших целей на данный момент. Жаркость этого черного провода распространяется на множество других черных проводов благодаря тому, что все они соприкасаются в этой большой проволочной гайке.Точно так же «нейтральность» распространяется на несколько других белых проводов белым цветом этого p-кабеля. Этот кабель идет откуда-то раньше в цепи и, в конечном счете, от автоматического выключателя в электрическом щите.

    Два других p-кабеля передают цепь (постоянная горячность и нейтральность) к другим местам/коробкам ниже по течению — дальше. Один может идти к другой распределительной коробке, а другой к розетке или световой коробке. На самом деле, если вы посмотрите внимательно, есть еще один кабель, который получает тепло от большой проволочной гайки, не проходя через какой-либо переключатель… Да, кабель-ф.

    3 — Красный провод Cable-f переключается переключателем-3. Что бы ни переключалось — свет или розетка — по какой-то причине также получает постоянно горячий черный провод. Может быть, световой короб просто передаст эту жару выходу за ним. Красный — f ed с горячим и нейтральным (= питание) проводами.

    1 и 2 — ОК, остается «L», «h» и «m» в левой части этого поля. Этого достаточно, чтобы разобраться с этим на данный момент.Кабель «L» означает, что он идет на включение l светильника или лампы, подключенной к розетке. Его черный цвет включается или выключается переключателем-1. Switch-2 тоже довольно прост и был основным способом переключения освещения в доме в 1960-х годах. Но с тех пор расположение переключателя-1, когда нейтральный провод идет с переключателем, нагретым до света, стал более распространенным. Тогда какой белый провод выходит в кабеле-h от переключателя-2? Это постоянное тепло, поступающее в нашу коробку от светлой или выключаемой коробки.Почему бы просто не использовать горячее, доступное из нашей большой коробки? Кто знает? Люди подключаются по-разному. И почему я называю это использование провода «h»? Для белого провода двухжильного кабеля ч отт. Некоторые называют эту функцию кабеля коммутационной петлей.

    4 и 5 — Cable-m, имеющий дополнительный красный провод, может переключать две вещи, каждая из которых имеет свой собственный переключатель. М означает «несколько». Примером может служить вентилятор/свет, будь то потолочный «лопастной» вентилятор с подсветкой внизу или вытяжка для ванной комнаты с подсветкой.Могут ли такие вещи делить один нейтральный провод? Да, и если подумать, различные элементы в данной цепи обычно используют одну нейтраль, которая находится на главной панели.

    Поскольку кажется, что мы идем слева направо, остальные переключатели другие. Это не «однополюсные» выключатели, внутри которых одна контактная точка обеспечивает или разрывает соединение между двумя проводами. Это три трехпозиционных переключателя и один четырехпозиционный переключатель. Когда они разрывают соединение со второго провода, они, как правило, подключаются к третьему. См. 3-позиционные переключатели. Из этих следующих переключателей только переключатель-7, кажется, использует горячую цепь. Остальные работают от других цепей? Ну, они могут быть, но скажем, что их нет. Поскольку все они работают вместе с партнерскими коммутаторами с другой стороны комнаты или дальше по коридору, в этих местах может быть доступна горячая линия нашей цепи, и мы хотим, чтобы она была подключена только к одному концу пары 3-полосных. переключатели.

    7 — А как насчет переключателя-7? Это переключатель «горячего конца», а его партнером (где бы он ни был) будет «конец ноги» — наконец, дающий или удерживающий жар от света, которым они управляют.Белый провод кабеля-7 не является нейтралью; это иногда горячий «путешественник» — горячий или нет, в зависимости от положения рукоятки переключателя. Как и переключатель-2, свет 7 должен получать необходимую ему нейтраль откуда-то еще.

    6 — Вернитесь к переключателю-6, возможно, это самый распространенный способ подключения трехпозиционных переключателей. Его проводники являются частью трехжильного кабеля («t» — трехсторонний), что чаще встречается в трехжильных системах (в отличие от кабеля-x). Но вместо того, чтобы быть горячим концом своей трехполосной системы, переключатель-6 является концом ноги, передающим решение системы (горячее или негорячее) свету на соседнем кабеле-L вместе с нейтралью света, который был подведен по кабелю от коммутатора горячего конца (на другой стороне комнаты).

    8 — Если переключатель-2 и кабель-h выглядели так, как будто они смотрели только друг на друга, так же как и переключатель-8 и кабель-n. Каждый кабель крепится только к своему переключателю… Так как красный и белый кабели cable-n крепятся на винты одного цвета, они являются путеводными. Тогда является ли его черный постоянно горячим (что делает этот трехпозиционный переключатель горячим концом трехпозиционной системы)? Может быть, но я не говорю, что это так. Это может быть жарко, или это может быть переключенная «нога» на свет, что делает этот переключатель концом ноги системы . ..Мне нужна была категория и кодовая буква для всех методов подключения 3-ходового переключателя, которые используют 3-жильный кабель, но не имеют n нейтрали в них. Вот почему я называю кабель Switch-8 «n».

    9 — Лучшее напоследок. В крайнем правом углу находится 4-позиционный переключатель — переключатель-9. На этом изображении показано, как пары контактных разъемов из двух трехжильных кабелей подключаются к двум парам клемм контактных разъемов на коммутаторе. Красные не должны были быть на правой стороне или даже на той же стороне. Главное, чтобы путешественники каждого кабеля зацепились за пару клемм одного цвета.Эти белые провода нейтральны? В данном случае да, и именно поэтому кабели обозначены буквой «t», что означает трехсторонние кабели t , которые имеют нейтральный и два дорожных провода. Чтобы узнать, как работает система с 3-позиционным переключателем, см. 3-х и 4-х позиционные переключатели.

    © 2005-2020 Лоуренс Димок

    %PDF-1. 6 % 36 0 объект > эндообъект внешняя ссылка 36 89 0000000016 00000 н 0000002391 00000 н 0000002453 00000 н 0000003422 00000 н 0000004527 00000 н 0000005194 00000 н 0000007541 00000 н 0000009320 00000 н 0000011177 00000 н 0000011672 00000 н 0000012011 00000 н 0000013182 00000 н 0000013859 00000 н 0000020836 00000 н 0000021295 00000 н 0000022872 00000 н 0000024131 00000 н 0000028717 00000 н 0000029050 00000 н 0000030179 00000 н 0000030789 00000 н 0000031328 00000 н 0000031672 00000 н 0000033253 00000 н 0000033983 00000 н 0000035775 00000 н 0000036422 00000 н 0000038267 00000 н 0000038949 00000 н 0000039529 00000 н 0000039869 00000 н 0000040456 00000 н 0000043587 00000 н 0000044312 00000 н 0000045217 00000 н 0000045852 00000 н 0000046274 00000 н 0000047049 00000 н 0000047455 00000 н 0000048146 00000 н 0000048700 00000 н 0000049022 00000 н 0000049926 00000 н 0000053767 00000 н 0000054322 00000 н 0000055082 00000 н 0000055851 00000 н 0000103299 00000 н 0000103701 00000 н 0000104015 00000 н 0000104373 00000 н 0000104757 00000 н 0000105173 00000 н 0000105848 00000 н 0000106214 00000 н 0000106789 00000 н 0000107411 00000 н 0000112402 00000 н 0000113918 00000 н 0000114376 00000 н 0000114740 00000 н 0000115225 00000 н 0000117940 00000 н 0000118531 00000 н 0000119087 00000 н 0000120971 00000 н 0000121353 00000 н 0000121757 00000 н 0000123150 00000 н 0000123522 00000 н 0000125993 00000 н 0000127316 00000 н 0000129288 00000 н 0000132964 00000 н 0000133343 00000 н 0000134180 00000 н 0000134607 00000 н 0000136723 00000 н 0000137806 00000 н 0000138312 00000 н 0000138997 00000 н 0000139403 00000 н 0000139762 00000 н 0000140193 00000 н 0000140557 00000 н 0000141634 00000 н 0000142277 00000 н 0000143507 00000 н 0000002076 00000 н трейлер ]>> startxref 0 %%EOF 124 0 объект>поток xT=KBa

    Трехходовые лампочки – Как работают трехпозиционные выключатели

    Для создания ламп, работающих от двух отдельных выключателей, электрик использует в цепи два специальных элемента оборудования:

    • Специальные выключатели, известные как трехпозиционные путевые переключатели
    • Специальный провод, который имеет дополнительный красный изолированный провод вместе с черным и белым проводами в оболочке

    Обычный переключатель имеет две клеммы, которые либо подключены, либо отключены. Трехпозиционный переключатель имеет три клеммы , и переключатель соединяет первую клемму либо со второй, либо с третьей клеммой, как показано здесь:

    Вы используете два трехпозиционных переключателя для управления светом и подключаете их как показано ниже:



    На этой схеме обычный кусок провода идет от панели предохранителей к первому трехпозиционному переключателю. Черный «горячий» провод входит в выключатель слева. Трехсторонний провод (который включает в себя красный, черный и белый провода) проходит от переключателя слева к переключателю справа, при этом белый провод несет землю, а красный и черный провода несут выход от клемм в левом переключателе.Обычный экранированный кабель идет от правого выключателя к свету.

    Предположим, что при поднятом выключателе клеммы 1 и 3 соединены, как показано выше. Если переключатель находится в нижнем положении, клеммы 2 и 3 соединены. Вы можете видеть (если проследить провода и выключатели), что на предыдущем рисунке свет выключен. Вы также можете видеть, что если вы щелкнете переключателем или , свет включится. И если вы снова щелкнете переключателем или , свет погаснет. Это на самом деле очень простое устройство, когда вы видите, что все это выставлено напоказ!

    Существует несколько других способов подключения трехпозиционных выключателей к свету.Например, питание от блока предохранителей может подаваться на осветительную арматуру, и оттуда могут быть последовательно подключены два выключателя. Или питание может подаваться на светильник, а затем два выключателя могут быть расположены параллельно от света.

    Если вы пытаетесь понять, как подключены выключатели в вашем доме, использование омметра или детектора непрерывности является единственным способом реконструировать то, что сделал электрик ( убедитесь, что вы повернули отключите питание на панели предохранителей, прежде чем что-либо делать с электропроводкой ).Самое замечательное то, что если вы знаете основную идею трехпозиционных переключателей и трехсторонней проводки, понять это очень легко. А если вы просто хотите понять, что происходит, чтобы удовлетворить собственное любопытство, ну, теперь вы знаете!

    Для получения дополнительной информации о трехпозиционных переключателях и смежных темах перейдите по ссылкам ниже.



    Связанные статьи HowStuffWorks

    Другие полезные ссылки

    Схема переключателя One Gang One Way

    Вы можете узнать больше Схема ниже

    4-клавишный 2-позиционный выключатель Схема подключения Схема соединений Изображения 3-клавишный выключатель света Схема подключения Верхняя часть 3-клавишного выключателя Coswall 4-ганговый 2-позиционный выключатель освещения класса люкс Настенный прерыватель со светодиодом Индикатор из нержавеющей стали Стальная панель из нержавеющей стали 197 72 мм Как подключить выключатель света Co 1-клавишный 2-позиционный диммер Проводка Решено 3 лампы на 3-клавишный переключатель Fixya 1-канальная схема подключения Один выключатель света Переключаемое освещение My 2 Схема подключения 3-клавишного выключателя Bcberhampur Org Схема подключения двойного выключателя освещения Cokedummy Info 4-позиционного выключателя света Trackidz Com Одноклавишного однонаправленного двухполюсного выключателя 40501305 Mete Enerji Схема подключения 1-позиционного выключателя освещения UK One 3-клавишный Elegant 1-клавишный 3-позиционный переключатель освещения Схема подключения и один Проводка A 2-позиционного переключателя Схема подключения 2-клавишного переключателя освещения UK 1-клавишный флуоресцентный Двухсторонний выключатель света Omnitheme Co

    Как подключить комбинированный выключатель и розетку? Проводка комбинированного устройства

    Схемы подключения и установка комбинированного выключателя и розетки

    Что такое комбинированный выключатель/розетка и как его подключить?

    Комбинированное устройство представляет собой комбинацию выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в ​​корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, такой как точка освещения.

    Перед установкой электропроводки комбинированного устройства необходимо знать основные различия между комбинированным замком GFCI и комбинированной розеткой выключателя. На линейных клеммах обычного комбинированного переключателя и розетки имеется неповрежденный отрывной язычок, тогда как в комбинированном устройстве GFCI или AFCI его нет. Кроме того, на комбинированном переключателе / ​​розетке GFCI есть кнопки проверки и сброса, и одна сторона может использоваться в качестве клеммы линии (источника), а вторая — в качестве клемм нагрузки, т.е.е. те точки нагрузки, которые необходимо защитить, должны подключаться к клеммам нагрузки GFCI.

    В комбинированном устройстве «Выключатель и розетка» узкое лезвие предназначено для линии (горячее), а более широкое лезвие — для нейтрального. На линии (горячей) стороне есть неповрежденный ребристый язычок, который можно снять, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и нижней клеммой линии (при удалении плавник), следовательно, он будет контролировать розетку в корпусе.

    В сегодняшних руководствах по проводке мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых помещениях для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку из разных источников, добавить GFCI. защищенный комбинированный выключатель/розетку и используйте выключатель в комбинированном устройстве для управления розеткой в ​​нем.

    Подключение лампочки с комбинированным выключателем и розеткой

    На этой простой схеме подключения комбинированный выключатель и розетка подключены к сети переменного тока 120 В через автоматический выключатель. Отрывной язычок цел, поэтому линия (горячая) подключена к (единственной) одной латунной клемме со стороны линии. Нейтраль подключается к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключены к лампочке.

    Таким образом, встроенный выключатель управляет точкой освещения, а розетку можно использовать для других нагрузок и подключать через вилки.

    Кроме того, не забудьте выполнить надлежащее заземление и заземляющие соединения в соответствии с вашими местными кодами.

    Сопутствующая проводка:

    Подключение розетки к комбинированному выключателю и розетке

    На этой схеме встроенный выключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто соедините клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие проволочные гайки для соединений кабелей и проводов.

    Похожие сообщения:

    Комбинированное электромонтажное устройство, в котором выключатель и розетка управляются разными источниками

    На этой схеме встроенный переключатель управляется отдельным источником (т.е. провода от разных СВ), а розетка подключена ко второму источнику. Для этого просто удалите отрывной ребро между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму ко второму источнику.

    Нижняя нейтраль должна быть подключена к двум нейтральным проводам источника, а коммутационная нагрузка должна быть подключена к точке нагрузки, т. е. к вентилятору, лампочке и т. д.

    Имейте в виду, что если в вашем существующем или новом комбинированном устройстве с выключателем-розеткой отсутствует отрывной язычок, то такой тип проводного соединения невозможен.

    Похожие сообщения:

    Электромонтажное комбинированное устройство, в котором встроенный переключатель управляет розеткой

    В этом проводном соединении встроенный переключатель управляет розеткой в ​​корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите отрывной язычок между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя с нижней клеммой со стороны линии (как показано на рис. ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

    Таким образом, встроенный переключатель управляет операциями включения/выключения розетки в комбинированном устройстве. Обратите внимание, что если между двумя клеммами линии нет отрывного ребра, это соединение невозможно.

    Подключение комбинированного выключателя и розетки с защитой GFCI

    Как обсуждалось в предыдущем посте здесь, любая розетка, выключатель и комбинированное устройство, подключенное к стороне нагрузки GFCI, защищены от замыканий на землю.

    Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

    Имейте в виду, что если мы подключим все эти розетки и выключатели к линейной стороне GFCI, они вообще не будут защищены GFCI.

    Общая информация о электрических розетках:

    Примечание. Мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.

    .
    • Используйте провода калибра 14 и 12 для автоматических выключателей на 15 и 20 А.
    • 15A и 20A GFCI может быть установлен только на автоматический выключатель на 15-20A и 20A (но не на 15 и 30A) соответственно.
    • Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
    • Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
    • Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
    • Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
    • Нейтральный провод не требуется в розетках 240В.
    • Если в розетке четыре контакта, то нужен нейтральный провод и четыре провода от выключателя должны быть подключены к розетке i.е. 2 горячие линии (линия 1 и линия 2), нейтральный и заземляющий провод.
    • Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

    Меры предосторожности:

    • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку.
    • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
    • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
