Схема подключения usb: Распиновка разъёмов USB 2.0

Содержание

Usb схема подключения проводов

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах.

Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

  1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
  2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
  3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
  4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

  • Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
  • Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
  • Проводник № 7 применяется в качестве дополнительного заземления.
  • Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

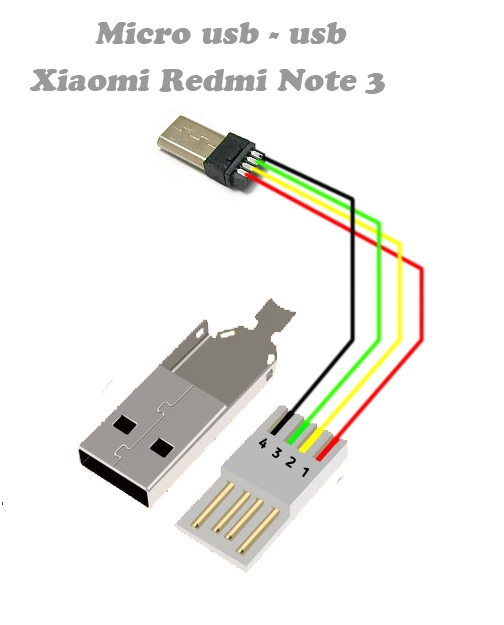

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

  • Контакт № 1 красного цвета. Через н его подается напряжение.
  • Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
  • Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
  • Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса – USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов. О чем мы и будем говорить в этом материале. Также опишем структуру интерфейса и особенности распайки кабеля на контактах разъемов.

Виды разъемов USB

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» – универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

  • низким энергопотреблением;
  • унификацией кабелей и разъемов;
  • простым протоколированием обмена данных;
  • высоким уровнем функциональности;
  • широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

  1. Нормальный – тип «А» и «В».
  2. Мини – тип «А» и «В».
  3. Микро – тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

КонтактСпецификацияПроводник кабеляФункция
1Питание +Красный (оранжевый)+ 5В
2Данные –Белый (золотой)Data –
3Данные +ЗеленыйData +
4Питание –Черный (синий)Земля

Наряду с исполнением разъемов типа «мини-А» и «мини-В», а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке.

Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

КонтактСпецификацияПроводник кабеляФункция
1Питание +Красный+ 5В
2Данные –БелыйData –
3Данные +ЗеленыйData +
4ИдентификаторХост – устройство
5Питание –ЧерныйЗемля

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.

х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока – 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей – второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

КонтактИсполнение «А»Исполнение «B»Micro-B
1Питание +Питание +Питание +
2Данные –Данные –Данные –
3Данные +Данные +Данные +
4ЗемляЗемляИдентификатор
5StdA_SSTX –StdA_SSTX –Земля
6StdA_SSTX +StdA_SSTX +StdA_SSTX –
7GND_DRAINGND_DRAINStdA_SSTX +
8StdA_SSRX –StdA_SSRX –GND_DRAIN
9StdA_SSRX +StdA_SSRX +StdA_SSRX –
10StdA_SSRX +
11ЭкранированиеЭкранированиеЭкранирование

Между тем использование интерфейса USB 3. 0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень – 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3. 1 (USB-C)

КонтактОбозначениеФункцияКонтактОбозначениеФункция
A1GNDЗаземлениеB1GNDЗаземление
A2SSTXp1TX +B2SSRXp1RX +
A3SSTXn1TX –B3SSRXn1RX –
A4Шина +Питание +B4Шина +Питание +
A5CC1Канал CFGB5SBU2ППД
A6Dp1USB 2.0B6Dn2USB 2. 0
A7Dn1USB 2.0B7Dp2USB 2.0
A8SBU1ППДB8CC2CFG
A9ШинаПитаниеB9ШинаПитание
A10SSRXn2RX –B10SSTXn2TX –
A11SSRXp2RX +B11SSTXp2TX +
A12GNDЗаземлениеB12GNDЗаземление

Следующий уровень спецификации USB 3.2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3. 2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно защищенных от изоляции проводников кабеля конкретному контакту (пину).

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и стриппер для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

Хотите дополнить изложенный выше материал полезными замечаниями или ценными советами по самостоятельной распайке? Пишите комментарии в блоке ниже, добавляйте, при необходимости, уникальные фотоматериалы.

Может у вас остались вопросы после прочтения статьи? Задавайте их здесь – наши эксперты и компетентные посетители сайта постараются прояснить непонятные моменты.

Классификация USB разъёмов

Коннекторы принято классифицировать по типам, их всего два:

А — это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т. д. Данные соединения совместимы между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.

B — штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т. д.). Чтобы исправить ситуацию были приняты две стандартные уменьшенные модификации типа В: mini и micro USB.

Отметим, что такие конвекторы совместимы только между ранними модификациями.

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором — гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку, не залезая под стол к системному блоку.

Распиновка USB 2.0 разъёма

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней. Ниже представлен рисунок распайки штекера и гнезда разъема типа А:

  • А — гнездо.
  • В — штекер.
  • 1 — питание +5,0 В.
  • 2 и 3 сигнальные провода.
  • 4 — масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

  • Схема реобаса для ПК

Теперь рассмотрим распайку классического гнезда В.

  • А — штекер, подключаемый к гнезду на периферийных устройствах.
  • В — гнездо на периферийном устройстве.
  • 1 — контакт питания (+5 В).
  • 2 и 3 — сигнальные контакты.
  • 4 — контакт провода «масса».

Цвета контактов соответствуют принятой раскраске проводов в шнуре.

Распиновка USB 3.0 разъёмов (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Однако они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

  • А — штекер.
  • В — гнездо.
  • 1, 2, 3, 4 — коннекторы полностью соответствуют распиновке штекера для версии USB 2.0 тип В, цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 — масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9 (SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше, в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

  • Возможно, вам также будет интересно, как ремонтировать жесткий диск Seagate

Теперь рассмотрим распайку контактов для USB 3.0 типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

  • А и В — штекер и гнездо, соответственно.
  • Цифровые подписи к контактам соответствуют описанию предыдущего рисунка.
  • Цвет максимально приближен к цветовой маркировке проводов в шнуре.

Распиновка микро USB разъёма

Для начала приведем распайку для данной спецификации:

Как видно из рисунка, это соединение на 5 pin. Как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение, цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро USB 3.0

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказались от этой идеи или пока не осуществили ее.

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро USB.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения. Назначение других контактов следующее:

  • 6 и 7 — передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 — масса для высокоскоростных информационных каналов.
  • 9 и 10 — прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB разъёма

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Как видите, распайка штекера и гнезда практически идентична микро USB, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т. д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядного для мобильного телефона.

Видео о ремонте USB-кабелей, распайки штекеров USB mini и USB micro:

“>

Разъёмы и распайка USB | Схема распайки разъёмов USB

 Universal Serial Bus (USB) схема распайки

Схема распайки разъёмов USB

Схема распайки разъёмов USB (кабель и устройство)


Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

Номер контакта

Обозначение сигнала

Цвет провода

1

VBUS

Красный

2

D-

Белый

3

D+

Зелёный

4

GND

Чёрный

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).


Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.


Рис.8. «Фирменный» разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.


Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера


Рис.10. Обычный разъём USB mini кабеля Тип B


Рис.11. Разъём мicro USB кабеля Тип B. На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.


Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как B


Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как b


Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.


Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)


Рис.15.a. Длина контактов питания USB разъёма флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты) контактам. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.


Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB


Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B


Рис.18. Сопоставление размеров разъёмов USB. Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

См. также Схема кабеля USB — Universal Serial Bus

Как подключить USB разъёмы корпуса к материнской плате

Чтобы использовать фронтальные USB-порты, вам необходимо подключить их к материнской плате вашего компьютера. В этой статье мы расскажем и покажем, как это соединение должно быть выполнено.

 В настоящее время материнские платы имеют четыре, шесть или восемь USB-портов, но обычно только два или четыре из них непосредственно припаиваются к материнской плате, сзади. Из-за этого у нас обычно есть два USB-порта, оставшихся на материнской плате. Эти порты обычно доступны в 9- или 10-контактном разъеме.

Распиновка usb на материнской плате

Самая большая проблема заключается в том, что не существует стандартизации среди производителей материнских плат для функций каждого штыря, то есть контакт 1 разъема материнской платы может иметь другое значение с вывода 1 разъема материнской платы от другого производителя. Из-за этого каждый провод USB-портов передней панели корпуса использует отдельные разъемы. Смотрите также Распиновку USB разъемов.

Распиновка разъема USB 2.0 на материнской плате.

На каждом проводном разъеме корпуса вы можете прочитать его обозначение, которое может быть + 5V (или VCC или Power), D +, D — и GND. В инструкции к материнской плате указана правильная распиновка разъёма. Если инструкция утеряна можно попробовать подключить в соответствии со схемой:

Чаще всего на материнской плате пины расположены так на верхней картинке

№ pinЦвет проводовНазваниеОписание
1 Красный 5V,VCC,Power Питание
2 Красный 5V,VCC,Power Питание
3 Белый D- Данные-
4 Белый D- Данные-
5 Зелёный D+ Данные+
6 Зелёный D+ Данные+
7 Черный GND Земля
8 Черный GND Земля
9 Key(Нет пина) Ключ
10 Серый GND Земля

Все, что вам нужно сделать, это установить каждый из проводов (+ 5V, D +, D- и GND) в правильные места, как показано выше.

Распиновка разъема USB 3.0 на материнской плате.



№ pinНазваниеОписание№ pinНазваниеОписание
1 IntA_P2_D+ Данные+ 2 ID Идентификатор
3 IntA_P2_D- Данные- 4 IntA_P1_D+ Данные+
5 GND Земля 6 IntA_P1_D- Данные-
7 IntA_P2_SSTX+ Данные+ 8 GND Земля
9 IntA_P2_SSTX- Данные- 10 IntA_P1_SSTX+ Данные+
11 GND Земля 12 IntA_P1_SSTX- Данные-
13 IntA_P2_SSRX+ Данные+ 14 GND Земля
15 IntA_P2_SSRX- Данные- 16 IntA_P1_SSRX+ Данные+
17 Vbus Питание 18 IntA_P1_SSRX- Данные-
19 Key(Нет пина) Ключ 20 Vbus Питание



Как Подключить USB к Компьютеру ПРАВИЛЬНО?

Всем привет! Сегодня мы рассмотрим сразу несколько вопросов на тему, как подключить USB к компьютеру. Во-первых, мы научимся подключать любые устройства к ПК или ноутбуку. А во-вторых, я расскажу, каким образом можно подключить к компьютеру дополнительные USB порты, если вам их не хватает для всех устройств. Итак, поехали!

Как подключить USB кабель к компьютеру?

USB порт на сегодняшний день самый распространенный тип подключения устройств к компьютеру или ноутбуку. Данных разъем бывает трех — 1.0, 2.0 и 3.0. Если первый сейчас можно встретить только на самых старых компах, то второй и третий используются в наши дни. По своей сути они отличаются скоростью передачи данных. А по внешнему виду, что для нас сейчас более важно — цветом. USB 2.0 имеет черный цвет разъема и вилки, USB 3.0 — синий. Более подробно о спецификациях и отличиях стандартов можете почитать здесь.

Перед тем, как подключить USB провод к компьютеру, посмотрите на вилку своего гаджета — если синий разъем подключить в черный порт, то устройство не будет использовать все свои скоростные характеристики по максимуму. Если же черную вилку воткнуть в синюю, то не случится абсолютно ничего — просто порт USB 3.0 будет отрабатывать на той скорости, которая максимальна для 2.0.

Итак, смотрим на заднюю панель своего компьютера, находим порт USB того же цвета, что и вилка, и подключаем.

После этого устройство либо определится само в системе, если это клавиатура, мышь, веб-камера или какой-либо еще простенький и распространенный девайс, на который в Windows уже имеется драйвер. Либо для работы необходимо будет установить программное обеспечение, которое прилагается к устройству на CD.

Как подключить дополнительные USB порты к компьютеру?

На любой современной материнской плате уже имеются встроенный USB порты — как 2.0, так и 3.0. Однако обычно мы подключаем столько всякой различной перефирии, что их запросто может не хватать, например, для того, чтобы подключить флешку или внешний диск и перекинуть на него свежие фотографии.

Подключение USB планки на заднюю панель

Что делать? Есть два пути. Первый, предпочтительный — докупить отдельную планку с USB портами и вставить ее в дополнительные слоты, имеющиеся на задней панели корпуса — в те же, куда мы крепим видео или звуковую карту, беспроводной адаптер, и другие комплектующие, подключаемые напрямую к плате. Выглядит это следующим образом:

Для того, чтобы осуществить эту задачу, нужно, чтобы материнская плата поддерживала подключение дополнительных портов USB. Определить это можно по наличию на системной плате разъемов, маркированных USB или USB 3.

Разъемы для USB 3.0 большие, имеют много контактов и рассчитаны на подключение сразу двух портов в одной вилке.


USB 2.0 меньше и в каждый из них можно подключить по 2 порта поотдельности.


Соответственно, смотрим на наличие таких разъемов на материнке, покупаем соответствующие планки, закрепляем их в задней части корпуса и подключаем в свои разъемы.

Подключение блока с USB портами вместо флопика

Еще одна разновидность такого способа увеличения количества портов — специальный блок с USB, который вставляется в передней части корпуса вместо старого дискетника — флопика 3. 5

Вариантов исполнения такого блока множество. Например, совмещенный для подключения USB 2.0 и 3.0

А в следующем примере порты USB 2.0 совмещены с разъемами для подключения микрофона и наушников

Подключение такого блока происходит точно так же, как и вышеописанной планки — к соответствующим разъемам на материнской плате.

Внешний USB-хаб

Наконец, еще один вариант увеличения количества портов — купить внешний USB-хаб. Однако здесь есть ряд минусов, из-за которых я бы не стал соединять через него какое-либо серьезное оборудование, а использовал бы его только для флешек или, на крайний случай, мыши.

Поскольку это хаб, вся нагрузка с нескольких его портов идет на один единственный компьютерный, к которому он сам подключен. Из-за этой перенагрузки те или иные устройства могут периодически отваливаться, что не есть гут. Если же подключить к USB хабу жесткий диск, то подаваемой через него электроэнергии может не хватить для его работы. Поэтому даный способ оставляем только для легкого фастфуда — флешек.

Спасибо!Не помогло

Цены в интернете

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Схема подключения usb к материнской плате. Подключение материнской платы

Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.

Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.

Шаг 1 — находим шлейфы, идущие от передней панели к мат. плате

Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:

  • Power SW (PWRBTN) — ;
  • Reset SW (Reset) — Кнопка перезагрузки;
  • HDD LED (IDE LED)(HDLED) — индикатор активности жесткого диска;
  • Power LED (PLED) — Индикатор включения компьютера;
  • USB1..USBn — Порты USB на передней панели;
  • Speaker(SPK) — ;
  • AUDIO (Mic, SPK L, SPK R, GND)(AAFP) — Выходы наушников и микрофона на переднюю панель.

Разъемы передней панели системного блока

Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.

Шаг 2 — находим контакты на материнской плате для подключения передней панели

Стоит отметить, что подключение , перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) — другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) — третья (3 на рисунке ниже).

На материнской плате они расположены примерно вот так:


Расположение разъемов на материнской плате для подключения передней панели системного блока

Шаг 3 — Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы

Вариант первый

На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как «+», а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них «+» тоже будет подписан.


Полярность + и — при подключении PLED и HDLED

Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности . В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.

Вариант второй

Контакты на материнской плате не подписаны, как на фото ниже.


Контакты подключения передней панели на материнской плате без подписей

В этом случае вам нужно , найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.


Вы купили новую материнскую плату, решив установить ее самостоятельно, но смотрите на нее и не знаете, что и куда необходимо подключать, ну тогда прочтите эту статью, в ней попытаемся рассмотреть все разъемы материнской платы и как, что и куда подключается.

Подключение разъемов к материнской плате

Ну что же, начнем с разъемов материнской платы, которые обычно вызывают наибольшее количество вопросов, то есть с пучка проводов, которые идут от передней панели компьютера. Все материнские платы современных компьютеров имеют разъем на 9-коннекторов, обычно проблема связана с тем, что провода от передней панели не объединены в один коннектор. Ищем на материнской плате разъем состоящий из множества ножек и подписанный FRONT_PANEL, если не нашли, можно заглянуть в инструкцию, которая прилагается к материнской плате, и посмотреть где же спрятали проектировщики эту группу разъемов на материнской плате.

Начнем, наверное, с основной кнопки включения компьютера (возможные обозначения на материнской плате: Power switch, PС_ON, PWR_SW). Какой стороной будет установлен этот коннектор в разъем материнской платы, не имеет никакой разницы, так как кнопка просто замыкает контакт при нажатии. Если замкнуть эту пару ножек разъема между собой, например пинцетом, то компьютер должен запуститься.

Обычно под местом подключения этой кнопки располагается разъем для подключения кнопки перезагрузки (возможные обозначения на материнской плате: Reset switch, RESET,RESET_SW). Принцип работы кнопки аналогичен кнопке включения, то есть замыкание пары контактов, так что вновь не важна полярность подключения.

Теперь настало время подключить светодиодные индикаторы работы накопителей (возможные обозначения на материнской плате: HDD LEAD, HDD_LD) и включения (возможные обозначения на материнской плате: POWER LEAD, PWR_LD, MSG_LD). Тут полярность подключения коннектора в разъем материнской платы важна, если подключите индикаторы неправильно, то они просто не будут гореть. Если после включения компьютера не работает какой то из индикаторов, то просто переподключите коннектор повернув его. Кстати, на некоторых форумах и статьях в Интернете можно прочесть, что, подключив неправильно светодиод можно спалить материнскую плату, не верьте, это полная ерунда.


Теперь подключаем динамик (обычно обозначается на материнской плате как SPEAKER или сокращением от этого слова, например SPKR), коннектор обычно занимает четыре пина на разъеме материнской платы, возможно, что его и не будет на разъеме FRONT_PANEL, но искать его нужно где то поблизости. Динамик необходим для диагностики неисправностей компьютера, так что лучше его все же подключить. Кстати, полярность подключения к разъему значения не имеет.


Панель FRONT_AUDIO обычно подключается одним разъемом, так что проблем с подключением быть не должно.

USB разъемов может быть несколько. Подключаются они в тиком порядке:

1-й порт 1 +5 вольт, 3 DX-, 5 DX+, 7 GND (минус, земля)

2-й порт 2 +5 вольт, 4 DX-, 6 DX+, 8 GND.


При подключении разъема USB необходимо быть очень внимательным, если подключить неправильно (например, перепутав плюс пять вольт и минус), то можно остаться как минимум без подключаемого через USB оборудования, есть большая вероятность спалить не только флешку, но и материнскую плату (южный мост).

Подключение кабелей питания к разъемам материнской платы.

К материнской плате современного компьютера от блока питания подключается два разъема: 20-пиновый (или 24-пиновый) и 4-пиновый (питание подается на формирователь напряжения процессора, может отсутствовать).


При подключении питания особых проблем возникать не должно, так как вставить разъем не той стороной довольно затруднительно, но все же лучше посмотреть внимательно на разъем, некоторые ножки имеют форму квадрата со скошенным углом, по которому и можно ориентироваться. Надо отметить, что если не подключить питания процессора, или на блоке питания отсутствует этот разъем, то с большой вероятностью компьютер просто не запустится. В то же время можно сказать о том, что с очень большой вероятностью, 20-пиновый коннектор подойдет даже материнским платам, у которых разъем на 24-пина.

Ну и в завершении — батарейку необходимо вставить плюсом вверх, обычно плюс на ней нарисован

Как подключить переднюю панель?

Сборка современного персонального компьютера в домашних условиях — это достаточно простой процесс, с которым может справиться каждый. Необходимо приобрести все компоненты устройства, такие, как материнская плата, жесткий диск и дисководы, процессор и оперативная память, а также блок питания и корпус.

Большинство новых корпусов настольных ПК имеют переднюю панель, оснащенную множеством интерфейсов для облегчения подключения периферийных устройств. Благодаря ей вам не придется залазить под стол или вытаскивать системный блок, чтобы вставить в него флешку, наушники или дополнительный микрофон.

Как подключить переднюю панель системного блока?

Обычно передняя панель ПК оснащается:

Кроме того, на переднюю панель могут выводится различные вспомогательные элементы, такие, как кнопка быстрого отключения звука или регулятор громкости.

Процесс установки передней панели на корпус:

  1. Установите блок с функциональными элементами на переднюю панель корпуса. Для этого вставьте его в соответствующее отверстие на панели до щелчка (если корпус шел в разобранном состоянии).
  2. Свяжите провода, идущие от передней панели при помощи пластиковых жгутов;
  3. Протяните весь жмут проводов через отверстие в нижней части корпуса (с передней стороны).
  4. Равномерно приложите панель к корпусу и прижмите ее до щелчка (некоторые панели необходимо прикручивать с помощью болтов).

Теперь следует подключить все провода к компьютеру, это не займет много времени, но вам потребуется инструкция от материнской платы, на которой будет обозначена распиновка (предназначение контактов) разъемов. Обычно разъем для подключения данных контактов отмечается на самой материнской плате как «F-Panel». Основания контактов зачастую окрашиваются в цвет проводов, которые к ним подключаются.

Подключение индикаторов и кнопок к передней панели ПК:

  • Найдите провод, на разъеме которого написано «Power SW» — он отвечает за кнопку включения. Его необходимо подключить к двум контактам («PW+» и «PW-»), расположенным в правой нижней части материнской платы (здесь находятся и все остальные разъемы для передней панели).
  • Два отдельных провода «Power LED +» и «Power LED -» также подключаются в нижнем правом углу основной платы к специальным пинам (небольшим металлическим штырькам). Они отвечают за работу индикатора питания, который светится после нажатия кнопки питания.
  • Двухконтактный разъем «HDD LED» отвечает за подключение светового индикатора нагрузки на жесткий диск. Он соединяется с соответствующими контактами на плате.
  • Разъем «RESET SW» также подключается сразу к двум пинам. Он отвечает за кнопку быстрой перезагрузки.

Далее можно перейти к подключению USB портов и аудиовыхода. Их контакты также можно найти в правом нижнем углу материнской платы, они обозначаются как «F-USB1», «F-USB2» и «FP-AUDIO». Разъемы, которые подключаются к ним, имеют прямоугольную форму и оснащены соответствующими надписями. При их подключении не должно возникнуть проблем, так как они имеют уникальные размеры, не совпадающие с остальными интерфейсами.

Подключение дополнительных элементов передней панели

Кроме уже описанных компонентов к материнской плате можно подключить множество других различных устройств, которые интегрируются в переднюю панель.

Подключение сигнального динамика:

  • Установите динамик на переднюю панель;
  • Подключите двухконтактный разъем к выходу «SPEAKER» на материнской плате.

Подключение дополнительного выхода HDMI:

  • Для начала необходимо проверить в инструкции, поддерживает ли ваша видеокарта HDMI;
  • Если видеокарта оснащена данным выходом, необходимо приобрести специальный кабель, он имеет длину около 40 сантиметров и 2 разъема: один — для вывода на переднюю панель, а второй — для подключения к видеокарте;
  • Теперь необходимо зафиксировать разъем на передней панели;
  • После этого протяните кабель внутри корпуса и соедините его с видеокартой.

Стоит отметить, что на переднюю панель также можно вывести разъем для подключения стандартных жестких дисков (SATA).

Подключение материнской платы требует большой аккуратности и внимательности: во-первых, к материнской плате подсоединяется много шлейфов и проводов, а во-вторых, доступ к ней затруднен, что особенно ощущается при подключении органов управления с передней панели корпуса.

Подключение проводов, идущих от передней панели корпуса. Сначала нужно подсоединить провода, идущие от передней панели корпуса.

Большинство корпусов снабжаются следующими органами управления: кнопками включения/выключения и перезагрузки компьютера, индикаторами включения и обращения к винчестеру, звуковыми и USB-портами. Могут также присутствовать индикаторы температуры, реобасы, универсальные считыватели и т. д.

Чтобы правильно подключить описанные провода, лучше обратиться к справочной документации к материнской плате, откуда можно узнать, где находятся соответствующие контактные группы.

Стандартный набор проводов, идущих от перед ней панели корпуса, состоит из нескольких проводов или их пар, которые могут иметь следующие надписи: RESET, HDD LED, POWER LED, SPK и т. д. (рис. 3.10).

Рис. 3.10. Провода, идущие от передней панели корпуса

Обычно к ним добавляются два провода с контактными группами, которые подключаются к USB-портам на материнской плате.

Руководствуясь информацией из документации, можно определить расположение нужных контактных групп. Остается подсоединить к ним провода, соблюдая полярность подключения (рис. 3.11).

Рис. 3.11. Подключаем провода

Подключение интерфейсных шлейфов от накопителей информации. Для подключения винчестера к IDE-контроллеру материнской платы используется 80-жильный шлейф длиной 40–70 см.

Обычно такой шлейф имеет три разъема: один для подсоединения к материнской плате, остальные – к винчестерам, работающим в режимах master и slave. Иногда встречаются шлейфы (скругленные) только с двумя разъемами.

Для подключения шлейфа к материнской плате используются ключи на шлейфе и коннекторе материнской платы. На шлейфе они выглядят как выступ и запаянное отверстие (рис. 3.12), на коннекторе материнской платы – как подходящая по размеру выемка. Остается только совместить их.


Рис. 3.12. Интерфейсный шлейф

Для подключения SATA-винчестера используется четырехконтактный проводшлейф, что облегчает его подключение. Достоинством тонких проводов является улучшенная система вентиляции, так как при узком шлейфе меньше сопротивление циркуляции воздуха внутри корпуса.

Подключение такого шлейфа не вызывает сложностей, нужно ориентироваться на ключи на коннекторе и соответствующем SATA-разъеме материнской платы.

Подключение звукового кабеля. Звуковой кабель используется для соединения цифрового звукового выхода CD/DVD-привода с цифровым звуковым входом на материнской плате. Данная связь существует с момента появления оптических приводов, когда эти устройства предназначались для воспроизведения аудиодисков, а материнские платы не имели интегрированного звукового контроллера. Сегодня распространен MP3-формат, не требующий описываемого подключения, однако некоторые пользователи по-прежнему слушают на компьютере аудиодиски.

Для данного подключения используется звуковой шнур длиной примерно 20–40 см с набором коннекторов разного типа (рис. 3.13).

Рис. 3.13. Звуковой шнур

Для подсоединения этого шнура необходимо подобрать нужный коннектор и вставить его в соответствующие разъемы на приводе и материнской плате. Это несложно, но, чтобы правильно соединить шнур с материнской платой, необходимо обратиться к справочной документации.

Подключение устройства для работы с картами памяти (Card-Reader). Распространенные универсальные считыватели 5-в-1 или 7-в-1 подключаются к материнской плате с помощью шнура, имеющего четырехконтактный разъем для подсоединения к USB-порту материнской платы (рис. 3.14).

Рис. 3.14. Коннектор подключения универсального считывателя

Для подключения такого шнура руководствуйтесь справочной документаций к материнской плате. Найдите на материнской плате свободный разъем USB-порта. При подсоединении провода соблюдайте полярность подключения, иначе USB-порт и Card-Reader могут выйти из строя.

Для подключения универсального считывателя, распознающего большее количество форматов, может потребоваться больше USB-портов, однако принцип тот же.

Подключение провода питания. Чтобы материнская плата работала, на нее необходимо подать напряжение.

Для этого предназначен специальный разъем, имеющий 20 или 24 контакта. Аналогичный пучок проводов с соответствующей контактной группой выходит из блока питания.

Обычно разъем содержит 20 контактов, хотя в последнее время стали появляться 24-контактные серверные разъемы. Коннектор питания подключается просто, так как имеет специальные ключи (рис. 3.15).

Рис. 3.15. Коннектор для подключения питания к материнской плате

Коннектор обладает специально сформированными отдельными контактами (практически каждый контакт имеет свою форму), что исключает возможность неправильного подсоединения к материнской плате. Размещение коннектора на разъеме питания материнской платы фиксируется защелкой, поэтому нужно только правильно развернуть коннектор и до упора (должен раздаться щелчок) вставить его в разъем на материн ской плате (рис. 3.16).

виды устройства и способы монтажа.

Многие гаджеты, а также компьютерные оборудования оснащены разъёмом USB и юсб розетка все чаще стала появляться в наших домах. Эта технология передачи цифрового сигнала, отличается удобством, компактностью и высокой скоростью передачи данных, кроме того, с помощью этого разъёма можно осуществлять зарядку аккумуляторов различных электронных устройств. Именно для зарядки устройств оснащённых юсб-разъёмом, и производятся электрические розетки, которые можно установить, практически, в любом месте дома или квартиры.

Виды usb-розеток

Розетки с usb разъемами состоит блока питания на 5 вольт, который спрятан внутри розетки и из самого разъема usb. Подобные устройства могут быть одинарными или иметь несколько usb-выходов.

Розетка с usb может быть установлена в любой части дома, а наличие разъёма этого стандарта позволяет заряжать любые мобильные гаджеты, не занимая основную розетку 220 В. Наиболее часто устанавливается двойная юсб розетка, которая позволяет осуществлять одновременное подключение двух гаджетов для зарядки.

Розетка для подключения юсб-гаджетов может быть внутренней конструкции и наружной. Какой именно вариант установить зависит от многих обстоятельств, и прежде всего, от того возможно ли произвести штробление стен с минимальными негативными последствиями для интерьера комнаты. При установке наружного устройства стена не подвергается штроблению или сверлению, но внешний вид такого электрического элемента значительно уступает розетке скрытого монтажа.

Если же у вас уже установлены электрические розетки закрытого типа, то вам можно заменить ее на совмещенную розетку электро и USB.

Такие розетки бывают и с несколькими электрическими входами.

Ну и необходимо упомянуть о блоках розеток, которые могут объединять и юсб розетки, и электрические и антенные или телефонные.

Основное количество розеток юсб, которые реализуются на рынке, не оборудованы выключателем. Такие устройства постоянно подключены к электрической сети. Но, несмотря на постоянное подключение, такие устройства в режиме «холостого хода», электроэнергии потребляют мизерное количество, но существует опасность выхода из строя устройства, если в доме имеются маленькие дети, которые могут засунуть в разъём юсб, какой-либо металлический предмет. Питающее напряжение таких изделий составляет не более 5 В постоянного тока, что является безопасной для жизни и здоровья человека величиной, но при возникновении короткого замыкания существенно повышается риск выхода устройства из строя.

Модели оснащённые выключателем, позволяют осуществить включение устройства, только когда это необходимо.

Есть и розетки, встраиваемые в мебель.

Или такая мебельная розетка.

Бывают и герметичные розетки.

Ну и как нам обойтись без автомобильного варианта юсб розеток.

Отдельной строкой стоят электрические удлинители с USB разъемами.

Так же есть розетки переходники. Их преимущества в том, что их вообще не надо никуда монтировать. Воткнул в существующую сетевую розетку и получил USB-разъем, для зарядки гаджетов еще и выход на 220 вольт. Необходимо производить эти действия в другом помещении. Пожалуйста, перенеси и никаких проблем. Прошла необходимость и убрал устройство в стол.

При выборе розетки USB необходимо руководствоваться следующими критериями:

  1. Сколько необходимо USB портов.
  2. На какую силу тока они должен должны быть (бывают на 1 ампер для зарядки мобильных телефонов, или 2,1 ампера для более мощных потребителей, например планшета).
  3. Какой вид розетки выбрать. Или переходник, или удлинитель, или что то комбинированное. Ну, тут кому что надо.
  4. Какими дополнительными свойствами должно обладать устройство. Например, полочка для телефона.

Установка юсб-розетки

Вне зависимости от используемой модели, перед осуществлением монтажных работ, необходимо обесточить домашнюю электрическую сеть.

Монтаж юсб-розетки осуществляется после того, как будет определено место для её установки. Наиболее перспективным расположением такой модели, является установка её рядом с электрической розеткой 220 В. В этом случае не требуется штробить стену до ближайшей распределительной коробки, осуществить отбор мощности для подключения юсб-устройства можно от работающей электрической модели.

Для подключения внутренней розетки потребуется сделать неглубокое отверстие, диаметр которого будет равен размеру подрозетника. Затем делается неглубокий канал к электрической розетке или распределительной коробке, для прокладки провода скрытой проводки. Подключается usb розетка стандартным способом с затяжкой винтового крепления на клеммах. Подключение некоторых моделей, следует производить таким образом, чтобы фазный провод был подключён к клемме «L», а к клемме «N», подключался нулевой провод. Определить какой из двух проводов подключённых к электрической розетке, является фазным, не представляет большой сложности, если воспользоваться отвёрткой-индикатором.

Если изделие имеет клемму «РЕ», то к ней обязательно следует подключить провод, который соединён с защитным заземлением.





Накладные розетки с usb зарядкой установить значительно проще, для этого, к предполагаемому месту установки подводится внешний кабель-канал, к которому и подключается розетка с usb. Когда клеммы, такого устройства будут правильно подключены к кабелю, внутренняя часть крепится к стене с помощью дюбель-гвоздей. Для завершения монтажных работ, достаточно установить внешнюю декоративную накладку, включить ранее отключённое в доме электричество, и приступить к использованию юсб-розетки.

Как подключить юсб розетку своими руками видео обязательно посмотрите:

Заключение

Для установки юсб-розетки не требуется специальных знаний и умений, но работа с электрическим током, не является безопасной. Перед проведением работ, требуется обесточить домашнюю проводку, и подсоединить электрический кабель таким образом, чтобы исключить возникновение короткого замыкания.

Распайка или распиновка  таких розеток обычно представляет собой 2 выходных провода. Один проводник подаёт на разъём юсб «массу», другой — напряжение + 5 вольт, но обычно для установки розетки не требуется совершать каких-либо действий с этой частью электротехнической арматуры.

Подключение передней панели компьютерного корпуса к материнской плате

  • Содержание статьи

Почти большинство современных компьютерных корпусов на своей передней панели содержат различные элементы управления компьютером, индикаторы его работы и разъемы для подключения различной периферии с аудиоустройствами. Каждый из этих элементов должен быть правильно подключен к материнской плате, в противном случае возможна их некорректная работа или вообще выход из строя. В этой статье будут разобраны по отдельности подключение кнопок, индикаторов, USB и аудио разъемов.

Все материнские платы, выпущенные со второй половины 2000-ых годов имеют одинаковое расположение пинов на материнской платы, за исключением особых случаев (серверные материнские платы и т. д.), по этому прочитав информацию ниже, можно быть уверенным в том, что она подойдет к любому компьютеру.

Разъемы на передней панели подключаются к разъемам на материнской плате, которые из себя представляют набор пинов. На сегодняшний день, в связи со стандартизацией и желанием упростить жизнь конечному пользователю, почти все провода заканчиваются уже готовыми коннекторами, и не нужно ломать голову в какой последовательности стоит подсоединять каждый пин. Тем не менее, на случай возникновения такой проблемы, в данной статье приложены схемы подключения.

Подключение кнопок и индикаторов

Кнопки питания и индикаторы работы компьютера подключатся к набору пинов, который на материнской плате обычно маркируется как F_PANEL. Помочь в подключении Вам должна вот схема ниже.

  • Кнопка включения — обозначается как MB, POWER, POWER-SW, PW.
  • Кнопка перезагрузки — обычно обозначается как RES, RESET, RESET SW.
  • Индикатор активности диска — обычно обозначается как HD, HDD, HDD LED.
  • Индикатор питания — обычно обозначается как PLED, POWER LED.

Иногда, разъем с пинами под переднюю панель может иметь более продолговатую форму:

В таком случае, нужно ориентироваться на левую часть разъема, которая полностью соответствует схеме выше.

Подключение USB с передней панели

Во всех современных корпусах кабель подключения USB разъемов с передней панели выглядит следующим образом:

Гнездо с 9 пинами, предназначенное для подключения USB, маркируется надписью F_USB или просто USB, и выглядит следующим образом:

Сложностей в данном случае возникнуть не должно — не смотря на визуальную схожесть с другими разъемами (в первую очередь с COM), подключить туда данный провод не получится, из-за другого расположения пинов.

Однако, в старых корпусах можно встретить провод, где вместо одного большого коннектора на конце провода будет несколько мелких. В таком случае нужно подключать провода по следующей схеме:

  • Питание — обозначается как +5V, VCC.
  • Данные — (минус) — обычно обозначается как D-, DATA-, USB-.
  • Данные + (плюс) — обычно обозначается как D+, DATA+, USB+.
  • Земля — обычно обозначается как GND, GROUND.

Подключение USB 3.0 с передней панели

В отличии от обратно совместимой схемы подключения USB 1.0 и USB 2.0, для подключения разъемов на передней панели у USB 3.0 используется совсем другой провод, с гораздо большим коннектором. Внешне выглядит он так:

Разъем на материнской плате маркируется как F_USB3 и внешне представляет из себя следующее:

Как можно заметить, по картинкам, разъем и коннектор имеют специальный ключ, который не позволит подключить провод от разъемов в неправильном положении, по этому подключить USB 3.0 должно быть проще простого даже самому неопытному пользователю.

Подключение аудио разъемов с передней панели

Все современные корпуса, которые оснащены аудио разъемами на корпусе, используют для этого интерфейс подключения HD Audio. Он совмещает в себе микрофонный и аудиовыход, и выглядит следующим образом:

Разъем на материнской плате обычно маркируется как ААFP, F_AUDIO, HD_AUDIO или HDAUDIO, и выглядит следующим образом:

Как должно быть видно, отличить его от других разъемов проще всего по расположению пинов, так как пропущен пин посередине. Этот же отсутствующий пин послужит гарантией, что вы не подключите в иной разъем свой коннектор от передней панели.

Возможен вариант, когда провод заканчивается не одним, а двумя коннекторами, с маркировкой HD Audio и AC 97. Сделано это в целях совместимости со старыми материнскими платами, где для подключения аудио разъемов на передней панели использовался набор кодеков AC 97 (Audio Codec ’97). Данный стандарт является устаревшим, и не совместим с HD Audio, по этому если подключить коннектор AC97 в разъем для HDF Audio, то работать выходы для звука на передней панели не будут.

Схема подключения USB

— Распиновка Micro USB, 7+ Изображения

Если вы ищете схему подключения USB, вы попали в нужное место. Схема подключения включает любую комбинацию различных типов разъемов USB. Самым распространенным является « USB micro-B » до стандартного « USB-A », который обычно используется в мобильных зарядных устройствах.

Схема подключения USB пригодится, когда порт или разъем USB неисправны или полностью вышли из строя, а также для инженеров и любителей, которые хотят изучить электронику на практике.

Эта неисправность возникает из-за чрезмерного использования провода USB (здесь чрезмерное использование означает многократное использование провода или соединительного порта в течение короткого времени). Неправильное использование, например, защищенных приложений, неправильная установка в порт, т.е. без проверки ориентации порта.

Другой способ — изгибать провод более чем на на 90 градусов , что приводит к повреждению медных проводов в жгуте из-за его слабой хрупкости. Медь обладает одними из лучших свойств пластичности и пластичности.И поэтому медь широко используется в качестве проводника в проводе, даже имея это свойство, медная проволока подвергается деградации.

Перед подключением USB необходимо знать распиновку USB. Ниже приведен рисунок, на котором показана схема подключения разъемов USB micro-B и USB-A.

Распиновка USB типа A, распиновка micro USB и схема подключения USB:

Этот кабель чаще всего используется в мобильных зарядных устройствах для зарядки мобильных телефонов и в качестве кабеля USB для передачи данных для подключения мобильных устройств для передачи файлов и изображения между персональными компьютерами и телефонами.

Описание : Проводка USB проста, но не так проста, потому что при изменении системы отсчета распиновка выглядит измененной. Обратите внимание на приведенную выше распиновку: передняя часть отличается от задней части и, следовательно, требует проверки возможности подключения обоих концов с помощью цифрового мультиметра (приведенная выше распиновка микро-USB упростила для вас).

Таблица выводов USB-A и USB-B:

No контакта.
Название Код провода Описание
1 VCC Красный / Оранжевый + 5 В (питание постоянного тока)
2 D- Белый / Gold Data- (данные от устройства к хосту)
3 D + Зеленый Data + (данные от хоста к устройству)
4 GND Черный / Размытие 0 В (заземление постоянного тока)

Таблица, в которой кратко указаны номера контактов и их номенклатура, а также их функция.

  • Контакт № 1 , показывающий источник питания ( + VDD ), через этот контакт питание подается на устройство или любое оборудование, которое также является индикатором сигнала квитирования, означает «устройство подключено».
  • Согласно стандарту USB источник питания + 5V . (Но учтите, что мощность источника питания различается для разных версий USB)
  • Принимая во внимание, что « pin no. 2 »( -D ) используется в качестве вывода дифференциальных данных, аналогично« контакт №.3 ”( + D ) также используется в качестве вывода дифференциальных данных.
  • Работа вывода дифференциальных данных заключается в отправке и приеме данных в определенном формате, называемом протоколом USB.
  • № пин. 4 используется как земля. Цветовой код провода, используемого в USB-кабеле: красный, белый, зеленый, серый, черный для номеров контактов 1, 2, 3, 4 и 5.
  • Обратите внимание на типа A и типа B имеют Схема распиновки такая же после расстановки по схожести форм.

Распиновка USB и его разъем:

Имеются гнездовых разъемов для каждого из штекерных разъемов , которые на практике имеют такое же расположение выводов, что и штекерный разъем. На этом изображении показаны наиболее распространенные типы разъемов.

Таблица распиновки mini и micro USB типа b и типа a:

No контакта.
(см. Распиновку
рисунок)
Название Код провода Описание
1 VCC Красный + 5 В (шина питания постоянного тока)
2 D- Белый Data- (от устройства к хосту)
3 D + Зеленый Data + (от хоста к устройству)
4 ID N / A (темно-синий
/ черный) *
OTG-ID (обычно
не подключен,
в таком случае, то
заземлен /
в соответствии с требованиями
устройства)
5 GND Черный 0 В (заземление постоянного тока)
  • Распиновка для micro USB типа B очень похожа на USB типа A, за исключением двух последних контактов 4 и 5 . То же самое для micro USB типа a и micro USB типа b.
  • контакт № 1 + 5V действует как источник для устройства или как источник от устройства.
  • Контакт № 2 и контакт № 3 — это линии передачи данных (также называемые линиями дифференциальных данных, поскольку их применение зависит от требований).
  • Штырь № 4 ( ID ) используется для идентификации устройства , особенно в современных устройствах для OTG-соединений, например.Разъем OTG для смартфона для подключения USB-накопителя напрямую к мобильному телефону.
  • И последний пин нет. 5 — это соединение для сигнала заземления , который является контактом . 4 USB-A типа через провод.

Как легко найти схему подключения USB?

Step1: Прежде всего выясните тип USB-разъема, используемого в кабеле.

Step2: После определения типа разъема USB, используемого на обоих концах, запишите схему расположения выводов этого конкретного типа USB.

Step3 : Запишите на странице весь цвет кабеля и место его подключения к фактическому разъему USB. (приблизительный эскиз схемы будет работать)

Step4: Теперь подключите контактный разъем разъема и провода из связки, собранные в соответствии с цветовым кодом и распиновкой этого конкретного USB-разъема на странице с помощью ручки, и ваша электрическая схема USB готова.

Список стандартных USB-разъемов, имеющихся в продаже на рынке, которые можно купить:

1) вилка USB A к вилке USB B.
2) Штекер USB A к гнезду USB B.
3) штекер USB A к штекеру mini USB B.
4) штекер USB A — штекер micro USB B.
5) Мужчина USB A — мужчина USB C.

Обзор контактов Micro USB и USB-C:

  • Разъем micro USB чаще всего используется для зарядки мобильных телефонов и различных других портативных устройств, таких как Bluetooth-гарнитура, динамик Bluetooth, мини-дроны, аккумуляторы.
  • Некоторые производители устройств используют свой собственный стандарт , не подключающий к штырьку данных , поскольку кабель предназначен только для зарядки , когда требуется только шина / провод питания для снижения стоимости производства.

Вы наверняка задумывались над вопросом , почему большинство устройств используют micro USB?

Большинство устройств используют micro USB из-за того, что по форме и размеру он компактен, чем все его предшественники. И после этого никакой другой тип USB не сможет заменить его, кроме USB-C ©.

USB-C — более сложный micro USB-a, чем micro USB-b. Micro USB-C просто называется USB-C.

Изображение и распиновка USB C следующие:

Pin Имя Pin Имя Описание
A1 GND B12 GND Заземление постоянного тока (+ 0 В)
A2 TX1 + B11 TX2 + Сверхскоростная передача данных + (от хоста к устройству)
A3 TX1- B10 TX2- Сверхскоростная передача данных (от устройства к хосту)
A4 VDD B9 VDD Питание постоянного тока (+ 5 В)
A5 CC1 B8 CC2 Мощность линия связи доставки
A6 D + B7 D + скорость передачи данных- (от хоста к устройству)
A7 D- B6 D- скорость передачи данных (от устройства к хосту)
A8 SBU1 B5 SBU2 вторичная шина
A9 VDD B4 VDD Питание постоянного тока (+5 В)
A10 RX2- B3 RX1- Суперскоростной прием данных (от устройства к хосту)
A11 RX2 + B2 RX1 + Суперскоростной прием данных + (от хоста к устройству)
A12 GND B1 GND Заземление постоянного тока (+0 В)

Вы можете увидеть заметную разницу между USB C и микро-USB. Как видите, USB C можно вставлять в любой ориентации. Напротив, micro-USB ориентирован по направлению, и мы должны уделять внимание при его установке в устройство.

USB C имеет преимущество ориентации, с другой стороны, у него есть недостаток кольцевой сложности на уровне проектирования для программиста и инженеров.

Помимо этого, micro USB поставляется в трех вариантах (они имеют в основном одинаковую распиновку micro USB), как показано на рисунке.

Изображение и распиновка USB b super speed следующие:

Pin no.
Название Код провода Описание
1 VDD Красный + 5 В (источник питания постоянного тока)
2 D- Белый D- ( вывод данных дифференциала)
отрицательные данные
3 D + Зеленый D + (вывод данных дифференциала)
положительные данные
4 ID N / C (темно-синий
/ черный)
Идентификация OTG
контакт (обычно
не подключен /
заземлен)
5 GND Черный 0 В (сигнальное заземление)
6 SSTx- Синий Сверхскоростная передача —
7 SSTx + Желтый Сверхскоростная передача +
8 GND N / C (нестандартная цветовая схема
n /
темно-синий /
черный)
Заземление
9 SSRx- Purple Superspeed receive-
10 SSRx + Orange Superspeed receive +

Распиновка USB b superspeed представляет собой комбинацию USB b и 5 вспомогательных контактов , которые преимущественно используются в высокоскоростных внешних жестких дисках . Раздел описания в таблице выше не требует пояснений.

Эти варианты, наряду со схемой подключения USB, были выбраны usb.org, который является «организацией по стандартизации USB», которая поддерживает стандарты USB и импровизирует технологию USB и ее приложения.

i) micro a (USB 1.1–2): ранее использовался в мобильных устройствах, теперь снят с производства.
ii) micro b (USB 1.1–2): все современные мобильные / портативные / настольные ПК.
iii) micro b (USB 3.0): внешний жесткий диск / новейший смартфон / ноутбуки.

Важные моменты, которые следует учитывать при подключении кабелей USB:

  • Убедитесь, что у USB-кабеля более 4-х проводов, тогда 5-й должен быть оголенным / открытым проводом. Этот открытый провод обычно окружен четырьмя основными проводами со стороны. Такое расположение называется , экранирование .
  • Для предотвращения внешнего шума необходимо экранирование. Наиболее распространенной практикой является заземление с помощью хоста и внешнего устройства.
  • Экранирования обычно избегают в дешевых USB-кабелях низкого качества, которые не в пользу USB-шнуров хорошего качества. Это очень важно для защиты данных. Также для предотвращения потери данных и аппаратных сбоев.

Цветовой код USB:

Мало кто знает, что у USB-разъема есть цветовой код. Этот цветовой код присваивается USB на основе стандартов, определенных организацией. Цвета белый, черный, синий, красный / желтый.

а) Белый : Он был представлен в 1996 году (сейчас устарел). Он имеет очень низкую скорость. Его версия — USB 1.XX.

b) Черный : На рынке с 2000 года. Версия USB 2.XX. Его скорость до 480 Мбит / с.

c) Синий : он опубликован под версией USB 3.XX в 2008 году. Его максимальная скорость составляет 5 Гбит / с.

d) Красный / желтый : Он очень похож на USB3. XX с обновленной функцией «сна и зарядки».Это означает, что ваше устройство с этой функцией не прекратит подачу питания, даже если хост-устройство выключено. Это очень удобно для зарядки мобильного телефона.

схема подключения usb pdf


USB-устройство должно указывать свою скорость, подтягивая линию D + или D- к уровню 3,3 В. Usb — Википедия — Схема подключения кабеля USB A к USB.

Большинство из них используют USB-кабель. Распиновка USB и расположение 4-контактного разъема USB A или USB B и 4-контактного разъема USB A / USB B / mini-USB jack USB (универсальная последовательная шина), предназначенная для подключения периферийных устройств, таких как мыши, клавиатуры, сканеры, цифровые камеры, принтеры , жесткие диски и сетевые компоненты к ПК.Наши индивидуальные схемы легко читаются, доступны по цене и БЕСПЛАТНО отправляются по электронной почте! Вот картинная галерея о схеме подключения микро-USB с описанием изображения. Найдите нужное изображение. Схема подключения Samsung Galaxy Usb Pdf | Библиотека проводки — Схема подключения USB Pdf Схема подключения USB… Теги: Схема подключения USB pdf Схема подключения Chevy S10 1998 года.

Электрические схемы Черный —— Земля Зеленый —— Данные + Белый —— Данные — Красный —— +5 VCC Что, черт возьми, означают эти провода? Цветовой код USB-проводов и четыре провода внутри USB-проводки Цветовой код USB-проводов для четырех проводов внутри USB очень прост.4115 Clipper Court, Fremont, CA 94538 T: 510-657-8671 F: 510-657-8921 www.comchiptech.com Page 6 USB… Распиновка кабеля зарядного устройства Micro USB. Он использует 4 экранированных провода: два для питания (+ 5 В и GND) и два для дифференциальных сигналов данных (обозначены как D + и D- в распиновке). Ограничение тока нисходящего порта обеспечивается двумя устройствами TPS2553 (регулируемый переключатель распределения мощности с ограничением тока). Распиновка разъема USB. USB 1.0 и USB 2.0 имеют одинаковую распиновку разъемов, распиновка USB 3.0 имеет новые разъемы.В USB-кабеле для передачи данных данные и сигналы данных передаются по витой паре без оконечной нагрузки. Рисунок 1. Повторите попытку позже. Схема подключения наушников iphone. Это стало стандартным методом подключения для самых разных устройств. Показано питание конструкции и защита от электростатического разряда. Если у вас есть какие-либо вопросы или вам нужна электрическая схема для разъема, который здесь не показан, напишите нам в любое время, и мы сделаем все возможное, чтобы помочь вам.

Usb Wiring Diagram Pdf — USB-схема подключения pdf, Каждое электрическое устройство состоит из различных частей.Мы надеемся, что эта статья поможет вам найти нужную информацию. Usb Wiring Diagram Pdf — usb wiring Diagram pdf, Существуют различные виды электронных устройств.
Ниже приведен рисунок, показывающий распиновку разъемов USB micro-B и USB-A.

Получите индивидуальную схему подключения гитары или баса, разработанную в соответствии с вашими спецификациями для любого типа звукоснимателей, переключателей, элементов управления и опций. Этот файл находится под лицензией Creative Commons Attribution-Share Alike 4. 0 Международная лицензия. Usb Mp3 Player Usb Wiring Diagram — Принципиальная схема usb mp3 плеера, скачать электрическую схему usb mp3 плеера, принципиальную схему usb mp3 плеера pdf. Существует несколько видов электроники. Схема подключения USB Pdf Схема подключения USB Руководство по ремонту схемы подключения — это одно из изображений, связанных с изображением, ранее размещенным в галерее коллекции, загруженной с сайта autocardesign.org. Вы также можете просмотреть некоторые изображения, связанные со схемой подключения, прокрутив вниз до Коллекция ниже на этой картинке.Электросхема Анны Р. Хиггинботэм… использовать, а также очень экономично. Это стало стандартным методом подключения для самых разных устройств. 28 февраля… Кабель может быть использован для передачи… Схема подключения Pdf — Подробная схема подключения данных — Схема подключения USB Pdf Схема подключения также дает полезные предложения для назначений, которые могут нуждаться в добавлении…

TIDA… Usb Схема подключения Питание — micro usb схема подключения питания, схема подключения питания mini usb, схема подключения usb power commander 3, на рынке доступно множество типов электронных гаджетов. Распиновка разъемов устройств.

Эта функция сейчас недоступна. Usb — это последовательная шина. Так что теперь вам не нужно. Схема подключения micro usb pdf.

FRONTX — Назначение контактов USB материнской платы


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ПРОДУКТА
FRONTX Dual USB Type A Внутренний

КОД ПРОДУКТА
CPX108-2

ИСПОЛЬЗОВАНИЕ ОТСЕКА
Половина большого отсека

РАЗЪЕМЫ
USB тип A, розетка
2×5 разъем разъема розетка

КАБЕЛЬ
USB 2.0 кабель (UL 2725)
Длина — 2,5 фута (762 мм)


НАЗНАЧЕНИЕ ПРОВОДОВ


Красный: + 5V / Напряжение + / VCC
Белый: USB — / Data — / D —
Зеленый: USB + / Data + / D +
Черный: GND / Напряжение — / Земля
Черный: S-GND / перегрузка по току

Провод S-GND толще и его легко узнать.

Экраны двух кабелей закорочены (соединены) внутри и сведены в один провод S-GND. Подключение провода S-GND к Штифт заголовка не является обязательным.


НАПРАВЛЯЮЩИЕ СОЕДИНЕНИЯ ЖАТКИ


Схема 1: На большинстве материнских плат разъем USB / распиновка состоит из 9 контактов. расположены в 2 ряда; и каждый заголовок допускает 2 подключения USB (т.е. USB1 и USB2). Обычно контакты USB1 и USB2 находятся в отдельных рядах.

Схема 2: Просто вставьте разъем в разъем таким образом, чтобы; провода правильно подключены к соответствующим контактам (т. е. провод назначения и назначения контактов совпадают).

Возможно, вам придется переставить провода в соответствии с с назначением контактов или при необходимости замените соединительный разъем, в зависимости от расположения заголовка USB.

На некоторых материнских платах в разъеме USB есть контакт NC. Ты можешь подключите провод S-GND к этому контакту. NC просто означает «нет связи» и Вывод NC — это «пустой» вывод.

ЗАГОЛОВОК 2X5 ШТИФТОВ
См. Схему ниже, разъем 2×5 контактов имеет 2 контакта S-GND. Ты можешь оставьте один из контактов S-GND неподключенным.Пожалуйста, убедитесь, что цветовая кодировка провода подключены к правильным контактам. Возможно, вам придется переставить провода при необходимости.

2X4 ШТИФТА ЗАГОЛОВОК
См. Схему ниже, разъем 2×4 контакта не имеет контакта S-GND. Ты можешь оставьте провод S-GND неподключенным. Возможно, вам придется переставить провода, если необходимо, таким образом, чтобы назначение проводов и контактов совпадают правильно.


АКТИВНЫЕ ШТИФТЫ НЕ В ОДНОМ РЯДЕ


Схема 1: На некоторых материнских платах 4 активных контакта не расположены в один такой же ряд.

Схема 2: Перед перестановкой проводов отметьте зеленым маркером и белые провода, расположенные в одном ряду. Это означает, что эти 2 провода работают как пара. Остальные зеленый и белый провода (без маркировки) работают как другая пара.

Схема 3: Подключите провода к разъему таким образом, чтобы отмеченный зеленый провод подключается к контакту USB1 +, а маркированный белый провод — к контакту USB1-. В остальные провода подключаются к другим контактам в соответствии с их задания. Подключение провода S-GND не является обязательным.

потенциальных клиентов Прямые | Подключение USB

Если вам нужна информация о USB и о том, как он подключен, вы обратились по адресу. Leads Direct предлагает широкий выбор USB-кабелей, USB-адаптеров и USB-аксессуаров. Вы можете просмотреть и приобрести эти лиды, посетив раздел USB, в котором представлены буквально сотни продуктов, каждый со своим изображением.

Назначение USB

USB был разработан, чтобы позволить подключать множество периферийных устройств с помощью единого стандартизированного интерфейса и улучшить возможности plug-and-play за счет возможности «горячей замены» устройств, т.е.е. позволяя им подключаться и отключаться без перезагрузки компьютера или выключения устройства. Другие удобные функции включают подачу питания на устройства с низким энергопотреблением без необходимости во внешнем источнике питания и возможность использования многих устройств без необходимости установки индивидуальных драйверов устройств от производителя.

USB быстро заменяет все устаревшие разновидности последовательных и параллельных портов, и на момент написания большинство новых компьютеров поставлялись только с USB для подключения периферийных устройств.USB может подключать множество компьютерных периферийных устройств, включая мыши, клавиатуры, КПК, геймпады и джойстики, сканеры, цифровые камеры, принтеры, персональные медиаплееры и флэш-накопители. Для многих из этих устройств USB стал стандартным методом подключения. Изначально USB был разработан для персональных компьютеров, но он стал обычным явлением для других устройств, таких как КПК и игровые приставки, а также в качестве шнура питания между устройством и адаптером переменного тока, подключенным к розетке для зарядки.

Спецификация USB

Спецификация USB [универсальная последовательная шина] определяет механический, электрический и протокольный уровни интерфейса. Кабели и соединители. Дизайн USB стандартизирован Форумом разработчиков USB (USB-IF), органом по отраслевым стандартам, в который входят ведущие компании компьютерной и электронной промышленности.

USB определяет два типа оборудования, известных как концентраторы и функции. Концентраторы USB позволяют подключаться к шине USB, а функции USB — это устройства, которые выполняют определенные функции.В системе может быть только один хост, который подключается к концентратору. Концентратор USB может подключаться к другому концентратору или к функции USB. Устройства расположены в многоуровневой топологии «звезда». Сегменты физических проводов являются двухточечными между хостом, концентратором или функцией. Каждый уровень перехода от концентратора к концентратору представляет собой другой уровень.

До 127 устройств могут быть соединены вместе, ограничивающим фактором является то, что спецификация допускает только семь бит адреса. Интерфейс USB рассчитан на работу при температуре до -20 ° C.

USB-шина — это [дифференциальная] двунаправленная кабельная шина последовательного интерфейса. Дифференциальные данные NRZI передаются между устройствами в изохронном или асинхронном режиме. Данные передаются с одной из трех различных скоростей по кабелю максимальной длиной 5 метров по 4 проводам, 2 из которых несут данные по симметричной витой паре.

USB может работать на любой скорости от 10 кбит / с до 400 Мбит / с в одном из трех скоростных режимов. Медленный режим от 10 до 100 кбит / с используется для таких устройств, как USB-клавиатура или USB-мышь.Полноскоростной режим используется большинством устройств и обеспечивает скорость передачи от 500 кбит / с до 10 Мбит / с. Высокоскоростной режим [определяется USB 2.0] обеспечивает скорость до 480 Мбит / с с диапазоном скоростей от 25 до 400 Мбит / с. Передача в высокоскоростном режиме требует добавления согласующих резисторов на 45 Ом между каждой линией данных и землей. Работа в режиме полной скорости составляет от 2,8 В [высокое] до 0,3 В [низкое]. Работа в высокоскоростном режиме составляет от 400 мВ +/- 10% [высокий] до 0 В +/- 10 мВ {низкий]. Импеданс кабеля для обоих режимов составляет 90 Ом +/- 15% (дифференциальный).

Используются четыре различных пакетных протокола; Управление, прерывание, изохронный и массовый. Каждый обмен содержит 3 пакета; Пакет токена, который содержит адрес, пакет данных, содержащий данные, и пакет подтверждения, который завершает обмен. NRZI производит изменение сигнала, указывающее на логический ноль, отсутствие изменений указывает на логическую единицу. Вставка битов используется с NRZI, чтобы остановить сигнал, оставшийся в состоянии устойчивого состояния; если передано более 6 единиц (без изменения сигнала), для создания перехода вставляется ноль.NRZI с битовой вставкой является самосинхронизирующимся, что позволяет приемнику синхронизироваться с передатчиком.

USB 3.0 (Super-Speed ​​USB) увеличивает скорость передачи данных до 4,8 Гбит / с, 600 МБ / с. Порты и кабели USB 3.0 будут спроектированы с учетом обратной совместимости, а также с учетом будущих оптических возможностей (USB 3.0 добавляет оптоволокно). Разъемы USB 3.0 содержат устаревшие контакты для подключения к устройствам USB 2.0 и новый набор контактов для подключения USB 3.0 (оба набора находятся в одном разъеме).

Кабель USB Кабель USB

имеет четыре проводника: два для питания и два для данных. Провода данных — 28 AWG, провода питания — от 20 до 28 AWG. Ядра питания не скручены, а линии передачи данных скручены. Более длинные кабели будут использовать для питания 20 AWG.

Кабели стандарта

будут иметь вилку A на одном конце и вилку B на противоположном конце. Максимальная длина кабеля составляет 5 метров, но ее можно увеличить с помощью концентраторов и удлинителей повторителей.

USB-коннекторы

Есть два стандартных разъема: A и B.Третий разъем «mini B» используется для небольших устройств, таких как цифровые камеры, телефоны и MP3-плееры. Стандартные вилки A и B имеют четыре контакта, а стандартный mini B — пять.

Несмотря на то, что система использует только четыре жилы в кабеле, существует также ряд «нестандартных» разъемов mini B с количеством контактов до 16, которые являются собственностью и чаще всего создаются и используются производителями камер, такими как Nikon, Olympus, пр.

Стандартный вывод USB
Штифт # Контакт Описание Цвет Функция
1 + 5в Красный Мощность
2 Данные — Синий Отрицательный сигнал
3 Данные + Желтый Положительный сигнал
4 Земля Коричневый Земля

Вывод разъема USB Mini / Micro
Штифт # Контакт Описание Цвет Функция
1 + 5В Красный Мощность
2 Данные — Белый Отрицательный сигнал
3 Данные + Зеленый Положительный сигнал
4 ID Нет Позволяет различать разъемы Micro A и Micro B — A подключен к земле, B не подключен
5 Земля Черный Сигнальная земля

Формы разъемов USB и расположение контактов

Разъем USB Type-A Распиновка, характеристики, подключения и техническое описание

Конфигурация контактов

Контактный номер:

Имя контакта:

Описание

1

Vcc

На этот вывод должно быть подано + 5В, через которое устройство запитано

2

D-

Дифференциальная пара D-, должна быть подключена к D- хоста для передачи данных

3

D +

Дифференциальная пара D +, должна быть подключена к D + хоста для передачи данных

4

Земля

Подключен к заземляющему контакту хоста.

Характеристики
  • Разъем USB 2.0 типа A (розетка)
  • Универсальный и безопасный протокол USB
  • Подключи и работай (горячее подключение)
  • Может использоваться для подключения мыши и клавиатуры к uP / uC
  • Источник питания USB: от 100 до 500 мА
  • Протокол
  • поддерживает надежное обнаружение ошибок

Альтернативные разъемы USB

micro-USB, USB тип B, USB тип C

Где использовать разъем USB-A

Термин USB означает универсальная последовательная шина, поскольку из названия следует, что это универсальная форма связи, которая даже сейчас поддерживается всем аппаратным и программным обеспечением, имеющим USB-хост.Это работает через асинхронный последовательный протокол, что означает отсутствие общих часов между отправителем и получателем. Каждое устройство, которое мы подключаем к USB-порту, работает по этому протоколу. Если микроконтроллер или микропроцессор поддерживает USB-хост, мы можем подключить любое USB-устройство, такое как клавиатура, мышь, камера, принтер, MP3-плеер и т. Д., Для обмена информацией между этим устройством и хостом (uP или uC). Его также можно использовать для передачи данных между двумя микроконтроллерами и микропроцессором, если этого требует проект.Несколько популярных микроконтроллеров, поддерживающих USB-хост, — это USB-хост Arduino, UMFT120DC, Arm Cortex M4 и т. Д.

Так что, если ваш проект требует, чтобы вы установили соединение USB, то этот разъем можно подключить к устройству и подключить к вашему uP или uC.

Как использовать разъем USB-A

USB-разъем имеет всего три контакта и, следовательно, относительно прост в использовании. Из четырех контактов два контакта (контакт 1 и контакт 4) используются для обеспечения Vcc и заземления.Напряжение питания Vcc составляет +5 В и обычно подается от самого микроконтроллера. Контакт заземления подключен к заземлению микроконтроллера.

Остальные два контакта — это D + и D-. Эти контакты должны быть подключены к контактам D + и D- хоста соответственно. Им также требуется понижающий резистор номиналом 15 кОм каждый для передачи данных. Ниже показан пример настройки подключения.

В зависимости от используемого вами микроконтроллера существует множество библиотек, доступных для работы с протоколом USB , используйте один из них, и вы должны быть готовы к использованию периферийных устройств USB с вашим проектом.

Приложения
  • Интерфейс Клавиатура или мышь с MCU
  • Соединения последовательной шины
  • Переносные и сменные устройства
  • Небольшие расстояния, высокая скорость связи

2D Модель разъема USB-A

Все стандартные разъемы USB — Lammert Bies

Введение

Интерфейс USB — один из наиболее часто используемых интерфейсов для подключения периферийного оборудования к компьютерам. Хотя сам интерфейс USB является стандартным, и вы должны иметь возможность подключить любое устройство к компьютеру с поддержкой USB, если существует соответствующий драйвер, могут возникнуть проблемы с поиском подходящего кабеля. Это связано с тем, что специально для небольшого оборудования, такого как камеры, были определены разные модели разъемов USB. Этот документ содержит информацию обо всех известных типах USB-разъемов и поможет вам найти подходящий кабель для подключения оборудования к вашему компьютеру.

Основные концепции конструкции разъемов USB

Много усилий было вложено в конструкцию нескольких USB-разъемов, чтобы сделать их полезными по своему назначению.Старые разъемы Centronics для параллельных принтеров были громоздкими, и для их надежного подключения к устройствам требовались зажимы. Разъемы DB9 и DB25, которые используются для портов RS232 и параллельных портов на компьютерах, часто имеют проблемы с выпадением соединительных болтов из корпуса компьютера, если кто-то случайно затянул винты разъема слишком далеко. Люди, которые часто отключали и снова подключали свой кабель VGA, могли столкнуться с тем, что эти густонаселенные разъемы имеют очень тонкие контакты, которые легко сгибаются.

Еще одна проблема с плохой конструкцией разъема заключается в том, что вы можете случайно подключить их неправильно. Это то, что может случиться, например, с разъемами плоского кабеля и разъемами питания внутри компьютеров. Поскольку USB может питать устройства по кабелю, не только необходимо, чтобы USB-разъем не мог быть подключен в неправильной ориентации, но и конструкция не должна допускать, чтобы два USB-устройства, обеспечивающие питание, были подключены друг к другу, поскольку это может вызвать одно или оба блока питания должны быть повреждены.

Стандартные разъемы USB A и B

По всем этим причинам два разъема USB были определены для базового использования: разъем USB A, который должен использоваться на устройствах, обеспечивающих питание (в основном, на компьютерах), и разъем USB B, используемый на устройствах, которые получают питание, как и большинство периферийных устройств. .

Разъем USB A

Разъем USB B

В стандартных разъемах USB A и B, указанных в USB 1.1 и USB 2.0 определены четыре контакта. Два контакта используются для питания, а два контакта — для дифференциальной передачи данных. Если вы внимательно посмотрите на разъем, вы увидите, что контакты для подключения питания (контакты 1 и 4) немного длиннее. Это сделано специально для того, чтобы сначала подключить источник питания при подключении USB-устройства, и только потом установить соединение для передачи данных. При такой последовательности существенно снижается вероятность того, что порты драйвера или приемника соединения для передачи данных получат неудобные и возможные опасные напряжения.

Стандартные названия контактов разъемов USB A и B
Штифт Имя Цвет Функция
1 Vcc Красный Напряжение питания + 5В
2 Д- Белый Данные — сигнальная линия
3 Д + зеленый Данные + сигнальная линия
4 ЗЕМЛЯ Черный Земля питания

Разъемы Mini USB A и B

Плюс стандарта USB-коннекторов в том, что можно проектировать устройства, не задумываясь о том, как это устройство должно быть подключено к другим устройствам. Разъемы USB A и B доказали свою пригодность для использования с такими устройствами, как принтеры, модемы и сканеры, но когда был выпущен более быстрый USB 2.0, и USB стал не только способом подключения медленного и громоздкого оборудования, но и более быстрых и небольших устройств, таких как фотоаппараты и мобильные устройства. телефоны, особенно стандартный разъем USB B, был слишком большим, чтобы хорошо поместиться на этом меньшем оборудовании. Обновление спецификации USB 2.0 было опубликовано под названием «Инженерное уведомление об изменении разъема Mini-B», которое определяет уменьшенную версию разъема B.Некоторое время также существовал разъем mini USB A, но поскольку разъем USB A используется на стороне источника питания — в основном для более крупного оборудования, такого как компьютер, — этот разъем был исключен из стандарта, и новые устройства не будут получать сертификации больше, если они содержат такой разъем. На практике вы больше не найдете разъема mini USB A.

Разъем Mini USB A

Разъем Mini USB B

Помимо размера, основное различие между стандартными разъемами USB A и B и версиями mini USB A и B заключается в дополнительном контакте, который называется ID. В серии мини-разъемов этот контакт обычно не подключен. Он был добавлен для будущих улучшений стандарта USB.

Названия контактов разъемов Mini USB A и B
Штифт Имя Цвет Функция
1 Vcc Красный Напряжение питания + 5В
2 Д- Белый Данные — сигнальная линия
3 Д + зеленый Данные + сигнальная линия
4 ID не подключен
5 ЗЕМЛЯ Черный Земля питания

Разъемы Micro USB AB и B

В современном мире маленькое никогда не бывает достаточно маленьким, и вскоре разъем mini USB B стал слишком большим для нового оборудования, такого как сотовые телефоны. Поэтому в январе 2007 года был анонсирован разъем micro USB, который легче интегрировать в тонкие устройства, чем версию mini USB. Хотя разъем micro USB намного тоньше, чем его собрат mini USB, он был специально разработан для сурового использования и рассчитан как минимум на 10000 циклов подключения / отключения. Одна из причин заключается в том, что с мобильными устройствами, такими как сотовые телефоны, КПК и смартфоны, количество циклов сопряжения будет значительно выше, чем со статическим оборудованием, таким как принтеры и мыши.Кроме того, разъем micro USB становится стандартом де-факто для зарядки мобильных устройств, и поэтому его использование будет даже более распространенным, чем его аналог mini USB.

В исходной спецификации USB было строгое разделение между хостом (в основном компьютером), который действует как ведущее устройство, и периферийными устройствами, которые имеют только функции ведомого устройства. По мере того, как мобильные устройства становятся умными и часто используют собственную операционную систему, разделение между двумя типами устройств исчезло. При подключении к ПК смартфон может выступать в качестве ведомого устройства, но он также может быть подключен напрямую к фотопринтеру для печати изображений, сделанных с помощью телефона. В этом случае телефон переключается с ведомой роли на ведущую. Чтобы разрешить это, было написано расширение спецификации USB 2.0, которое называется USB On-The-Go или чаще USB OTG. Это дополнение предоставляет средства для простого переключения между ролью ведущего и ведомого устройства.

Поскольку большинство небольших устройств, которые могут действовать как ведущее, так и ведомое устройство, имеют только один USB-разъем, были необходимы дополнения к определению разъема, чтобы разрешить изменение роли только с одним типом кабеля.Именно здесь определены разъемы mini USB AB, а затем и разъем micro USB AB. Разъем mini USB AB теперь официально устарел, но разъем micro USB AB быстро заменяет его место. Такие страны, как Китай, даже рассматривают возможность сделать этот разъем micro USB AB обязательным для всех продаваемых новых сотовых телефонов. В этом разъеме micro USB AB контактный штырь используется для сигнализации функции ведущего устройства.

Разъем Micro USB AB

Разъем Micro USB B

Нумерация контактов для разъемов micro USB такая же, как и для разъемов mini USB.Единственное отличие состоит в том, что для разъема micro USB AB контакт ID теперь имеет назначенную ему функцию.

Названия контактов разъемов Micro USB AB и B
Штифт Имя Цвет Функция
1 Vcc Красный Напряжение питания + 5В
2 Д- Белый Данные — сигнальная линия
3 Д + зеленый Данные + сигнальная линия
4 ID не подключен: работает как разъем B
подключен к GND: работает как разъем A
5 ЗЕМЛЯ Черный Земля питания

USB 3.

0 Интерфейсная шина, схема кабелей Интерфейсная шина USB 3.0, схема кабелей

Универсальная последовательная шина

Кабельный интерфейс USB 3.0

[ Описание USB ]
[ ИС интерфейса USB ]
[ Распиновка USB ] [ USB Разъем ]
[ Стандарт USB / Организации ]
[ Преобразователь, адаптер, кабели ] [ Программное обеспечение ]
[ Home ]

Схема кабеля USB 3.0

На этой странице описывается USB 3.0, здесь для USB 2.0


Схема кабелей USB 3.0

Спецификация USB 3.0 представляет собой комбинацию физической шины SuperSpeed, объединенной параллельно с физической шиной USB 2.0.
Кабель имеет четыре исходных провода спецификации USB 2.0 [D + / D-, Power & Ground] плюс один, добавленный спецификацией USB 3.0.
В спецификации USB 3.0 добавлены два набора проводов с экранированной дифференциальной парой [обозначенных как SDP].
Каждая экранированная пара включает собственный провод заземления, по одному на каждую пару; однако оба заземляющих провода прикреплены к единственному контакту разъема.
Фактические калибры проводов, используемых в кабеле, напрямую не указаны, но указан диапазон.
Таким образом, OEM [производитель оригинального оборудования] может выбрать между увеличением потерь сигнала или повышенной гибкостью кабеля.

В основных проводах питания и заземления должны использоваться провода калибра от 20 до 28.
Неэкранированная витая пара [UTP] USB 2.0 следует использовать провода в диапазоне от 28 до 34 калибра.
Два набора дифференциальных проводов, добавленных в USB 3.0, должны использовать сечение провода от 26 до 34.
Их дренажный провод должен иметь сечение от 28 до 34 AWG.
Конечно, при изменении калибра различных проводов изменяется и внешний диаметр кабеля, который должен находиться в диапазоне от 3 мм до 6 мм.

Провод имеет цветовую маркировку согласно рисунку выше, дренажный провод по определению неизолированный.
Оплетка должна заканчиваться на металлической оболочке разъема.[покрытие, кажется, не указано]
Кабели будут иметь вилку A на одном конце и вилку B на противоположном конце.
Максимальная длина кабеля не указана в документе, длина определена как соответствующая другим электрическим требованиям.
Интерфейс USB разработан для работы при температуре до -20 ° C.

Распиновка USB 3.0

Изображен стандартный разъем A, не показан стандартный разъем B.
Мощность B также не показана, как и стили Micro-A, Micro-B или Micro-AB.
Обратите внимание, что два заземляющих провода имеют общую точку подключения на разъеме [GND_Drain].


Разъем USB версии 3.0, тип A


Распиновка USB A, кабельная сборка
Штифт Название сигнала Описание
1 VBUS Красный
2 D- Белый
3 D + Зеленый
4 GND Черный
5 StdA_SSRX- Синий
6 StdA_SSRX + Желтый
7 GND_DRAIN ЗЕМЛЯ
8 StdA_SSTX- фиолетовый
9 StdA_SSTX + Оранжевый
Корпус Щит Корпус разъема

Распиновка USB B, кабельная сборка
Штифт Название сигнала Описание
1 VBUS Красный
2 D- Белый
3 D + Зеленый
4 GND Черный
5 StdA_SSTX- Синий
6 StdA_SSTX + Желтый
7 GND_DRAIN ЗЕМЛЯ
8 StdA_SSRX- фиолетовый
9 StdA_SSRX + Оранжевый
Корпус Щит Корпус разъема

Обратите внимание, что единственное отличие между стандартным-A и стандартным-B — это линии SuperSpeed.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
