Схема подключения узо и автомата: как правильно + схемы и варианты подключения

Содержание

расчет характеристик, подключение с заземлением и без

Каждый человек в процессе своей жизнедеятельности пользуется различными видами электроприборов, что повышает риск поражения электрическим током. В первую очередь подобная вероятность повышается в тех случаях, когда изоляция имеет повреждения. В таких ситуациях ток распространяется на корпус устройства, и, если дотронуться до него, то можно получить серьезную травму. Чтобы исключить короткое замыкание и избежать нанесения вреда здоровью, следует позаботиться об установке на щитке в квартире или доме автоматического выключателя.

Часто проблему защиты от утечки тока решают не только при помощи дифференциального автомата, но и специальных механизмов и устройств защитного отключения. Если в квартире установлены дифавтоматы, имеющие в корпусе два предохранителя, то владельцу не придется отдельно подводить к нему проводку для подключения УЗО. Очень важно знать особенности грамотного подключения УЗО. Выполнить же эту работу без ошибок можно лишь тогда, когда владельцу известны электрические характеристики проводки в квартире, а также суммарная сила тока используемых владельцем бытовых устройств.

Определение УЗО

УЗО представляют собой специальные автоматические защитные устройства, основное назначение которых заключается в защите человека от удара током. Также у них имеются и другие функции. Приборы позволяют предотвратить возникновение пожара, а также избежать последствий в случае утечки тока. Вне зависимости от того, на каком объекте установлено это устройство, его наличие позволит вам быть уверенным в том, что в случае утечки тока ни один из ваших коллег, членов семьи или иных людей не пострадает в результате удара тока.

Нелишним будет узнать о принципе работы УЗО. Для простоты понимания этого процесса необходимо рассмотреть следующий пример. В каждом доме можно найти немало бытовых приборов, в конструкции которых обязательно присутствуют металлы или же элементы, выполненные из них.

Однако их использование создает серьезную угрозу в виде удара током при прохождении последнего через эти элементы. Это с каждым может произойти, если вышел из строя нагревательный ТЭН или же ваш ребенок по недосмотру засунул пальцы в розетку. В таких случаях очень полезно иметь в квартире УЗО.

Благодаря ему сеть будет обесточена в автоматическом режиме, в результате чего человек будет защищен от удара током, который в большинстве случаев приводит к серьезным травмам, а иногда и смерти. Действие УЗО основывается на постоянном контроле токов. В случае когда количество пришедшего и ушедшего тока совпадает, УЗО не вмешивается. Если же имеет место утечка тока, то происходит автоматическое обесточивание сети в квартире. Установив в доме такой механизм, как УЗО, вы можете быть уверены, что будете надежно защищены от случайного поражения электрическим током.

Классификация УЗО

Для грамотного использования УЗО не помешает знать, какие типы этих устройств бывают. Имея представление о существующих видах этих механизмов, владелец может с меньшими трудностями выполнить их грамотное подключение.

УЗО-Е

Представляют собой устройства емкостного типа, особенность которых заключается в очень высокой чувствительности к изменению тока, за счет чего в момент утечки они в считаные секунды отключают сеть. Их действие основано на принципе импульсного реле, суть которого сводится к постоянному контролю ёмкостного тока. Из минусов подобных устройств следует выделить то, что в процессе работы возникают электромагнитные помехи.

УЗО-Д

Представляют собой устройства дифференциального типа, действие которых основывается на контроле ушедших и пришедших токов. При равном количестве токов УЗО не вмешивается в работу сети. Если же было обнаружено отклонение по количеству пришедшего и ушедшего токов, устройство срабатывает и обесточивает сеть.

УЗО-ДМ

Представляют собой разновидность автоматических устройств дифференциального типа, которые имеют механический вариант исполнения.

Эти приспособления были созданы еще в 80-х годах минувшего столетия, и на текущий момент чаще всего именно их устанавливают для защиты от утечки тока. Несмотря на то, что с момента их изобретения прошло немало времени, их действие основывается на том же принципе. Единственные изменения, которые произошли с ними, коснулись лишь внешнего исполнения. Сейчас при упоминании таких устройств приставка ДМ не используется. О них говорят как о простых УЗО.

Действие этих выключателей сводится к следующему. В процессе работы ведется контроль тока, и, когда наблюдается изменение его количества, магнитный поток также меняет свои характеристики, в результате чего на вторичную обмотку поступает электродвижущая сила. В таких ситуациях срабатывает электромагнит

, из-за чего защелка контакторного механизма начинает затягиваться, что приводит к срабатыванию оборудования. Изобретение электромеханических УЗО позволило создать устройство, включающее в себя два приспособления – токовый автомат и УЗО.

УЗО-ДЕ

Представляют собой специальные защитные выключатели электронного типа. Чаще всего местом их установки выступают розетки. Среди особенностей следует выделить высокую чувствительность и оперативное выключение. По своему исполнению эти выключатели соответствуют современным требованиям, а потому сложностей с их подключением не возникает. Конечно, подобные выключатели стоят дорого, при этом следует помнить, что они имеют электронный механизм, из-за чего сохраняется вероятность их несрабатывания в случае скачков напряжения.

Важность индексов УЗО

Для того чтобы не ошибиться с выбором УЗО, учитывают не только заземление, но в первую очередь особенности помещения, которое планируется оснастить подобным выключателем. При выборе этих приспособлений учитывают такой параметр, как

основные и дополнительные индексы. Во время выполнения работ по установке подобных защитных устройств в частном доме или квартире необходимо принимать во внимание систему индексации устройств.

Основные индексы УЗО

АС. Подобное оборудование отключает сеть, когда разница токов достигает порядка 100 мА значения тока. В плане соотношения «цена-качество» эти устройства являются наилучшим выбором.
А. Отключение подобных устройств происходит, когда разница токов достигает 30 мА. Используя это оборудование, следует учитывать ложные срабатывания, которые присущи этим моделям, наблюдаемые в системе TN-C. Если же их работа осуществляется в системе TN-C-S , то здесь также могут отмечаться ложные срабатывания либо несрабатывания, к чему может привести некачественное заземление.
В. Их срабатывание происходит при обнаружении любых утечек тока вне зависимости от наличия заземления.

Дополнительные индексы

S. На отключение подобного оборудования уходит порядка 0,005-1 секунды. Чаще всего их используют в энергоснабжении объектов промышленного назначения.
G. Особенностью этого оборудования является молниеносное срабатывание на утечку тока. Наибольшее распространение эти защитные устройства получили в детских садах, больницах и учебных заведениях. Иными словами, они востребованы на тех объектах, где предъявляются высокие требования к защите от случайного поражения электрическим током.

Как правильно выбрать УЗО?

Познакомившись с особенностями доступных на рынке защитных устройств отключения, большинство потребителей сталкиваются с проблемой их грамотного выбора. Чтобы выбранное оборудование обеспечило высокий уровень защиты, необходимо обладать информацией об определенных характеристиках:

Значении номинального тока;

Показателе тока утечки, имеющего значение 30-100 мА;
Правильно рассчитать показатель отсечки при перегрузке;
Выбрать модель, наиболее удовлетворяющую требованиям.

Чаще всего предпочтение отдают дифференциальному автомату или отдельному УЗО. А вот от идеи установить дифавтомат следует сразу отказаться тем, кто проживает в доме старой постройки, в котором проложена двухпроводная сеть. Если же в квартире присутствует электрическая сеть с тремя проводами, то можно выбрать дифференциальный автомат, и УЗО, которое поможет дополнить первое оборудование.

Как подключить УЗО и рассчитать перегрузку?

Очень важно не ошибиться со схемой подключения УЗО, так как это может привести впоследствии к проблемам, вызванным просчетами при подключении. Правильная схема подключения защитных автоматов с заземлением и без, требует от владельца узнать

показатель предельного тока потребления, данные о котором указаны в техпаспорте дома или квартиры, после чего это значение перемножают на коэффициент 1,25.

Если значение составляет 16А, это после перемножения итоговый показатель будет равен 20А. При определениии номинального тока УЗО его показатель должен превосходить ток утечки автомата. В рассматриваемой ситуации он будет равен 25А.

Если вы планируете установить защитный автомат отключения в квартире, частном доме или коттедже, то эту работу может выполнить как специалист, так и вы сами. Главное, о чем следует не забывать – точное выполнение правил техники безопасности.

В каждом случае используется своя схема подключения УЗО, что определяется конкретной электрической сетью. В большинстве случаев для установки этого устройства выбирают место рядом с источником электроэнергии. При этом возможна схема монтажа в виде одного автомата, обслуживающего все линии, а также, когда для каждой линии предусмотрено свое УЗО.

В первом случае во время обесточивания сети владельцу будет трудно понять, из-за чего сработал автомат. При отключении УЗО необходимо быть готовым к тому, что может исчезнуть ток во всей квартире. Вторая же схема более предпочтительна, так как позволяет сразу понять, какое защитное устройство было отключено и что послужило для этого причиной.

Из недостатков подобной схемы следует упомянуть лишь о громоздкости электрического щитка. Учитывая его чересчур большие размеры, придется выделить для него довольно много места. Благодаря используемой схеме подключения УЗО можно понять, что на вводной дифференциальный автомат поступает питание с показателем 50А, а с него на счетчик электроэнергии и со счетчика с проводами, один из которых фазный, а другой — нулевой, поступает ток 63A, подаваемый на защитное устройство. С самого УЗО фазный провод подводится к автоматам, используемым для подключения розеток. Скажем, нулевую фазу защитного устройства необходимо подключать к клеммным колодкам.

В том случае, если вы обладаете достаточными знаниями для того, чтобы своими силами правильно подключить защитный автомат, вам необходимо определиться со схемой и в точности соблюдать определенные рекомендации. В первую очередь необходимо не ошибиться с подключением проводов к клеммам УЗО. Здесь важно подсоединять их в соответствии с требуемыми фазами, иначе это может привести к замыканию цепи и повреждению оборудования.

Чтобы понять, какое количество устройств защитных автоматов вам потребуется подключать, нужно определиться с теми помещениями, где может возникнуть угроза для вас лично и членов вашей семьи в виде поражения током. Если вы неограничены в деньгах, то оптимальным вариантом будет схема, когда на каждой розетке устанавливается свое УЗО. Хотя такой вариант будет не лучшим решением, поскольку большинство розеток будут редко использоваться, из-за чего отключение приборов в этих местах может и не происходить.

Чаще всего подключать определенные бытовые устройства приходится в одних и тех же местах. Это касается такой техники, как телевизор, настольный ПК и прочего. Следует очень тщательно оценить риск со стороны розеток и помещений, в которых может возникнуть угроза поражения электрическим током. В этом случае вам не придется тратиться на установку чересчур большого электрического щитка, за счет чего вы уменьшите расходы на приобретение защитных автоматов.

УЗО без заземления

Наличие заземления не влияет на эффективность работы УЗО. Подобное оборудование будет также хорошо защищать от поражения электрическим током. В случае если вы решили подключать УЗО без заземления, то при утечке тока срабатывание оборудования будет происходить в момент утечки тока на проводниках, в качестве которых может выступать и человек, и объекты, обладающие токопроводящими свойствами. Поэтому здесь владелец должен решить, по какой схеме он будет подключать УЗО – с заземлением или без него.

Заключение

УЗО являются необходимым оборудованием для любого помещения, где может возникнуть опасность для людей со стороны электрического тока. Поэтому прежде чем принять решение об установке подобного устройства, необходимо оценить всю целесообразность выполнения этой работы. Учитывая же, что это оборудование является технически сложным и требует учета множества параметров, с которыми незнакомы многие владельцы, выполнять работу по расчету и монтажу должны квалифицированные специалисты. Только в этом случае можно быть уверенным в высокой защите от поражения электрическим током.

Схема подключения УЗО, её разновидности и особенности

Устройство защитного отключения (УЗО) относится к виду выключающих устройств, в основе работы которого лежит автоматическое отключение электросети или ее части, при достижении или превышении определённой отметки дифференциального тока. Его использование в значительной степени повышает электробезопасность потребителя, а также предотвращает возникновение чрезвычайных происшествий, как в домашних условиях, так и на производстве.
Тем не менее, несмотря на то, что схема включения УЗО на первый взгляд кажется простой, даже малейшие недочёты при подключении могут нанести довольно серьёзный урон. Как не превратить средство защиты в источник неприятностей? Ответ на этот вопрос Вы сможете найти в данной статье.

Что нужно знать об УЗО

Перед тем, как углубиться в вопросы, касающиеся схемы установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основе которых производится их выбор. В данной статье мы не коснёмся индексации, так как углубление в неё требует серьёзных знаний в области электротехники, а также эта надобность отпадает в связи с тем, что выбор защитного устройства будет совершен исключительно на основе исходных данных. Для этого необходимо выполнить несколько пунктов:

Продумать о необходимости подключения отдельного УЗО с автоматом или дифавтомата.
Определиться с номинальным током устройства. Для автомата актуально значение данного тока выбирать на одну ступень выше данных тока отсечки, в том же случае, если используется дифавтомат, то указываемое значение должно быть равно току отсечки.
С помощью простого расчёта вычислить значение отсечки по экстратоку (перегрузке). Для его расчёта необходимо знать максимально допустимый ток потребления, а затем умножить полученное значение на 1,25. Далее необходимо отталкиваться от таблицы значений стандартного ряда токов. Если результат отличен он указанных параметров, то он округляется в большую сторону.
Определить допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но бывают и исключения. Выбор будет зависеть от типа проводки.

Если необходимо использование «пожарного» УЗО, то следует определиться с типом и расположением вторичных «жизненных» устройств.

Устройство УЗО

Обозначение УЗО на однолинейной схеме

Говоря о схемах и проектах, очень важно уметь их правильно прочитать. Как правило, изображение УЗО на графической и проектной документации зачастую выполнено условно, наряду с другими элементами. Это несколько затрудняет понимание принципов работы схемы и отдельных её компонентов в частности. Условное изображение устройства защиты можно сравнить с изображением обычного выключателя, с той лишь разницей, что элемент на нелинейной схеме представлен в виде двух параллельно поставленных выключателей. На однолинейной схеме полюса, провода и элементы не прорисовываются визуально, а изображаются символически.

Этот момент подробно продемонстрирован на рисунке снизу. На нём изображено двухполюсное УЗО с током утечки 30 мА. На это указывает расположенная в верхней части цифра «2». Около неё можно увидеть пересекающую линию питания косую черту. Двухполюсность устройства дублируется и в нижней части схематического изображения элемента, в качестве двух косых чёрточек.

Обозначение УЗО на однолинейной схеме

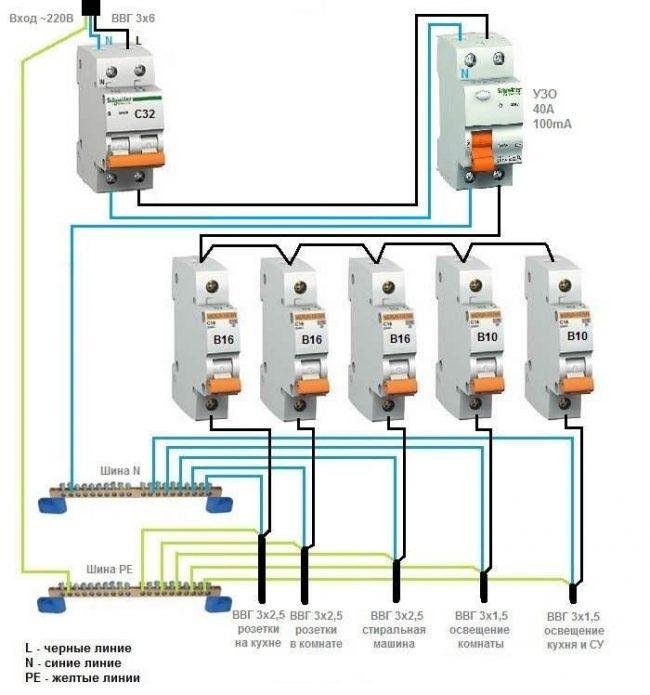

Разберём типовую схему «квартирного» подключения защитного устройства с учётом наличия счётчика на примере, приведённом на рисунке снизу. Ознакомившись более детально с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть максимально приближенно к вводу. Это должно быть осуществлено таким образом, что бы между ними были расположены счётчик и главный автомат. Тем не менее, существует несколько ограничительных нюансов. Так, например, общее устройство защиты не может быть подключено к системе типа TN-C в связи с её принципиальными особенностями. Устаревший образец советских времён имеет защитный проводник, который напрямую соединён с нейтралью, что и становится причиной «несовместимости».

Устройство защитного отключения, представляющее собой устаревший образец советских времён с защитным проводником, соединённым с нейтралью, не представляет возможным подключить к ней общее устройство защиты.

Это лучший пример того, как подключить УЗО с заземлением. Схема также имеет желтые полосы, демонстрирующие принцип подключения дополнительных защитных аппаратов для групп потребителей, которые схематически должны быть расположены за соответствующими им автоматами. При этом номинальный ток каждого вторичного устройства на пару ступней превышает показатель назначенного ему автомата.

Но всё это характерно для современной электропроводки, с учётом наличия «земли».

Типовая схема УЗО на примере «квартирной» электросети

Чтобы в дальнейшем более детально познакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к ней.

Подключение УЗО без заземления. Схема и особенности

Отсутствие контуров заземления в домах — ситуация распространённая, требующая больших усилий и знаний, ведь придётся вспомнить основы электродинамики, но она не является приговором. Главное следовать четырём обобщённым правилам:

Проводка типа TN-C не допускает установку дифавтомата или общего УЗО.
Следует определить потенциально опасных потребителей и защитить их дополнительным отдельным устройством.
Следует выбрать кратчайший «электрический» путь для защитных проводников розеток и розеточных групп на входную нулевую клемму УЗО.
Каскадное подключение защитных аппаратов допустимо при условии, что ближайшие к электровводу УЗО являются менее чувствительными, чем оконечные.

Многие, даже дипломированные, электрики, забыв или банально не зная принципы электродинамики, не задумываются о том, как подключить УЗО без заземления. Схема, предлагаемая ими, выглядит обычно так: ставится общее устройство защиты, а затем все PE (нулевые защитные проводники) заводятся на входной ноль УЗО. С одной стороны, здесь без сомнения видна разумная логическая цепочка, ведь на защитном проводнике не будет происходить коммутация. Но всё гораздо сложнее.

Такое подключение создаёт условия для образования для своеобразной петли, действие которой охватит магнитопровод дифтрансформатора. При этом возникнет нагрузка на эквивалентное сопротивление потребителя (R), осуществимая образованной паразитной обмоткой. Несмотря на всю сложность ситуации, её влияние кажется настолько малым, что ей могут попросту пренебречь. Исключают из рассмотрения и электромагнитное поле установки, которое уже сосредоточено внутри аппарата, и шнур, в котором проходящие вплотную один к другому провода создают Т-волну (своеобразное поле).

Выглядит всё довольно приемлемо и какое-то время работает без нареканий. Но любой пробой корпуса или появление наводок в сети, с большой вероятностью могут направить в паразитную петлю короткий мощный импульс тока. Такое стечение обстоятельств может привести к двум исходам:

В обмотке может произойти кратковременный всплеск тока, компенсирующий разбаланс токов в фазе и нуле, называемый «Анти-дифференциальным» эффектом. Возникает он довольно редко.
Более распространённым вариантом является неконтролируемое усиление разбаланса токов, называемое «Супер-дифференциальным» эффектом. Возникновение подобной ситуации заставляет срабатывать устройство защиты без свойственной ему утечки. Тем не менее, это не вызовет серьёзных сбоев или поломок, а лишь принесёт определённый дискомфорт при постоянном «выбивании».

Сила «эффектов» зависит от длины РЕ. Если его длина превышает два метра, то вероятность несрабатывания УЗО достигает вероятности 1 к 10000. Числовой показатель довольно мал, тем не менее, теория вероятности вещь практически непредсказуемая.

Схема подключения УЗО в однофазной сети

Так как в квартирах зачастую используется однофазное подключение сети. В данном случае в качестве защиты оптимально выбирать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для данного устройства, но мы рассмотрим наиболее распространённую, показанную на рисунке ниже.

Подключение аппарата довольно простое. В паспорте и на приборе указана основная маркировка и точки подключения фазы (L) и нуля (N). На схеме изображены вторичные автоматы, но их установка не является обязательной. Они нужны для распределения подключаемых бытовых приборов и освещения по группам. Таким образом, проблемный участок никак не затронет остальные части или комнаты квартиры. При этом важно учитывать, что установка максимально допустимых токов на автоматах не должна превышать настроек УЗО. Это объясняется отсутствием в устройстве ограничения по току. Внимательно следует отнестись и к подключению фазы с нулём. Невнимательность может привести не только к отсутствию питания микросхемы, но и к поломке устройства защиты.

Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости со счетчиком электрической энергии (рядом с источником электропитания)

Схема подключения УЗО в однофазной сети

Ошибки и их последствия при подключении УЗО

Как и любая электрическая схема, схематическое изображение подключения защитного устройства в общую сеть, должно быть составлено, как и прочитано в дальнейшем, без малейших изъянов. Даже самый скромный недочёт может привести к неисправной работе системы в целом или самого УЗО, в то время как серьёзные отклонения могут принести довольно серьёзный ущерб. Ошибки могут быть допущены самые разные, но среди них можно выделить ряд наиболее распространённых:

Нейтраль и заземление соединяются после УЗО. В данном случае можно неверно интерпретировать схему, соединив нулевой рабочий проводник, с открытой частью электроустановки или с нулевым защитным проводником. В обоих случаях итог будет идентичен.
УЗО может быть подключено неполнофазно. Допущение такой ошибки приведёт к ложному срабатыванию, возникающему, из-за того, что до УЗО нагрузка была подключена к нулевому рабочему проводнику.
Пренебрежение правилами соединения в розетках нулевого и заземляющего проводника. Проблема кроется в процессе установки розеток, в котором допускается соединение защитного и нулевого рабочего проводников. При этом устройство будет срабатывать даже тогда, когда в розетку ничего не подключено.
Объединение нулей в схеме с двумя устройствам защиты. Распространённой ошибкой является неправильное соединение в зоне защиты нулевых проводников обоих УЗО. Она допускается из-за невнимательности и неудобства электромонтажа внутри стеновой панели. Оплошность приведёт к неконтролируемым выключениям устройств.
Применение двух или более УЗО усложняют работу по подключению нулевых проводов. Последствия невнимательности могут быть довольно серьёзными. Не поможет и тестирование, так как при нём работа устройства не вызовет никаких нареканий. Но первое же подключение электроприборов может вызвать ошибку и срабатывание всех УЗО.
Невнимательность при подключении фазы и нуля, если они взяты с разных УЗО. Проблема возникает при соединении нагрузки с нулевым проводником, относящимся к другому устройству защиты.
Несоблюдение полярности подключения, что выражается в подключении фазы и нуля, соответственно сверху и снизу. Это спровоцирует движение токов в одном направлении, вследствие чего создаются условия для невозможности взаимокомпенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть отличным.
Пренебрежение деталями при подключении трехфазного УЗО. Распространённой ошибкой в подключении четырёхполюсного УЗО является использование клемм одноимённой фазы. Тем не менее, работа однофазных потребителей никак не повлияет на работу такого защитного устройства.

Ошибки при подключении УЗО

Посмотрите видео, где рассказано о подключении УЗО:

Вас могут заинтересовать:

Схема подключения УЗО

21vek-220v.ru

2-08-2014

Схема подключения УЗО

21vek-220v.ru

Схема подключения УЗО

Задача устройства защитного отключения – предотвращение утечки тока, которая способна стать причиной искрения проводки, возгорания, травмы. Схема УЗО и автомата подбирается для конкретной электрической сети после оценки мощности подключенной техники, параметров проводки, типа электроснабжения (однофазное / трёхфазное). Схема щита с УЗО есть на передней панели каждой модели. Здесь рассказываем об общих моментах для любых сетей и электропотребителей.

Общие принципы

1. При последовательном подключении соблюдают принцип селективности. Время срабатывания у прибора, установленного ближе к источнику электропитания, должно быть больше по сравнению с приборами, установленными рядом с потребителями электроэнергии.

2. Автоматическому выключателю достаточно двухпроводного кабеля. Аппарату защиты требуется третий провод – заземление. Оно используется, чтобы сбрасывать напряжение при срабатывании электрозащиты.

3. Защитной автоматике нужны свои фаза и нуль для контроля утечек. Когда энергопотребителей несколько, число фаз увеличивают через автоматические выключатели, а для нуля используют отдельную шину. Если схема однофазного УЗО предполагает монтаж двух устройств, нужно три нулевых жилы. Одна из них общая, две – дополнительные на каждый групповой прибор.

4. Значение номинального тока подбирается не по сумме номинальных токов автоматов на отходящих линиях, а на одну ступень выше, чем номинал вводного автомата.

Подключение

Установка защитного устройства не предотвращает проблем в случае короткого замыкания, перегрузки линии. Поэтому схема щита с УЗО разрабатывается с возможностью установки автоматического выключателя. Когда для всей электропроводки в доме установлен один общий прибор защиты, при утечке сеть полностью обесточивается. Это может усложнить поиск источника утечки, поэтому обычно используют групповые устройства защиты. Возможна установка отдельной автоматики для ванной, подвала, розеток.

Для контроля расхода электроэнергии её монтируют максимально близко к электросчётчику. Используется стандартная схема УЗО и автомата: счётчик, далее защитный блок, затем автомат. Это уберегает прибор от повреждения при коротком замыкании.

Однофазные и трёхфазные сети

В однофазных электрических цепях используют стандартный кабель ВВГ, а электрозащита монтируется после вводного автомата. В трёхфазных сетях применяют стойкий к возгоранию кабель ВВГнг, счётчик монтируют между защитным и вводным автоматическим выключателем.

Схемы однофазного УЗО

Защитное устройство + счётчик. Оно монтируется через автоматический выключатель, счётчик – на входящей силовой линии.
Общий выключатель + групповые. Установка автоматики на каждый рабочий контур обеспечивает двойной контроль.
Установка только групповых аппаратов. При таком расположении легче определить источник утечки.

В трёхфазных сетях используют два типа подключения: общее +групповые либо общее +счётчик. Двойной контроль имеет смысл, если в помещении несколько розеточных или осветительных контуров, установлена мощная бытовая техника.

Менеджеры магазина «21 век» подберут оптимальную конфигурацию электротехнического оборудования по вашему техническому заданию. Консультации по телефону +7(916) 856-69-17.

Схема подключения УЗО

Общие принципы

Подключение

Однофазные и трёхфазные сети

Схемы однофазного УЗО

Защитное устройство + счётчик. Оно монтируется через автоматический выключатель, счётчик – на входящей силовой линии.
Общий выключатель + групповые. Установка автоматики на каждый рабочий контур обеспечивает двойной контроль.
Установка только групповых аппаратов. При таком расположении легче определить источник утечки.

Инструкция по подключению узо с заземлением

Сейчас, чтобы обезопасить себя и саму постройку от возгорания, устанавливаются устройства защитного отключения (УЗО) в квартирах и загородных домах.

Кроме этого, в жилых помещениях используется большое количество техники и приборов, работающих от электричества. Для нормальной и безопасной работы установка таких устройств просто необходима. Для подключения аппарата нужно соблюдать требования и правила, благодаря которым обеспечится надежная и бесперебойная работа УЗО.

Правила

Сейчас устанавливаться контролирующий аппарат может исходя из нескольких причин. Первая причина и наверно основная – это безопасность человека. По этой причине и было разработано устройство, чтобы избежать поражения током.

Актуален данный момент для тех построек, где имеются неполадки линии. Не менее важная причина – утечка тока, аппарат предотвращает ее. И еще одна причина – короткое замыкание, в процессе которого может воспламениться проводка, и как результат пожар.

Как можно заметить, причины довольно весомые и подключение устройства необходимо, главное знать, как подключать УЗО с заземлением для безопасности и надежности.

Такие устройства защитного отключения следует подсоединять после вводного устройства;
Согласно нормам и стандартам, через УЗО должен проходить ноль и фаза, но тут стоит учесть, что выбирать нужно ту электрическую цепь, которой особенно нужна дополнительная защита;
Если предусмотрен монтаж и установка УЗО, стоит позаботиться о специальных технических элементах.

Важные моменты

Для того чтобы аппарат работал правильно для каждой сети, подбирается соответствующий вариант. Когда подключается УЗО к однофазной сети с заземлением, можно справиться самостоятельно, необходимо просто соблюдать правила. Подключать устройство следует вместе с автоматами:

Возможен вариант подключения ко всей цепи аппарата, но тут существуют минусы. В случае, если произойдет поломка, понять, где именно она случилась будет довольно сложно. Кроме этого, когда устройство срабатывает, то электричество пропадает, а в данном случае оно пропадет во всем помещении;
Есть и другой вариант, когда автомат подключается на определенную сеть. В этом случае, если срабатывает аппарат, то электричество пропадает только на определенном участке помещения. Этот вариант будет более дорогим, но если учесть плюсы, то намного выгоднее.

Если рассмотреть второй вариант, то тут обеспечивается защита однофазной и трёхфазной работы устройств, соединяется нулевая шина и земля. Тут схема подключения УЗО в трехфазной сети почти не отличается от однофазной системы, разница только в количестве фаз.

При подключении однофазного УЗО электронного к двухпроводной сети, нужно правильно подключить нейтраль, не ошибиться с полярностью, так как очень легко повредить детали электронной схемы. На этих аппаратах предусмотрена кнопка «Т», которая помогает в процессе установки тестировать исправность.

Работает она следующим образом: если устройство находится под напряжением, зажимается кнопка и если не произошло отключения – это говорит о неисправности аппарата.

Если предстоит подключение трехфазного УЗО к четырехпроходной сети с общей нейтралью, необходимо соблюдать полярность каждой фазы и нуля. При таком подключении к нечетным клеммам подключаются цепи входные, к четным соответственно — выходные.

Также такие аппараты подключаются к трем однофазным сетям. Преимуществом данного подключения является то, что одно устройство способно защитить 3 однофазных электрических схем.

Инструкция подключения

Самое главный момент при установке – это схема подключения, так как создание цепи отличается от привычного. Также учитывается метод подключения и тип:

Устройство имеет входные и выходные контакты. Когда осуществляется подключение нужно помнить, что через аппарат должны идти и фаза и ноль.
При установке необходимо подключить предохранитель, благодаря которому обеспечится защита устройства и счетчика;
Как уже говорилось, необходимо позаботиться об установке автоматического выключателя. В случае если ток превысит норму, система отключится;
На устройстве находится снизу и сверху специальные клеммы для подключения с определенным обозначением. Если подключить не в ту клемму аппарат может сгореть. Обычно сверху размещены входные контакты, а снизу выходные. Следует руководствоваться следующим принципом: верху подключаются провода, которые дают ток, а снизу те, что идут к приборам;
При подключении следует следить, чтобы все устройства прилегали плотно, как в верхней части, так и в нижней, в ином случае произойдет нагрев;
Чаще всего аппарат подключается там, где существует риск повреждения от тока. В жилых помещениях — это ванная комната и кухня, так как там повышенный уровень влажности;
Все схемы подключения делятся на многоуровневый тип и с одним уровнем. Если предусмотрено подключение при многоуровневой защите, необходимо провести точные расчеты, при которых учитывается каждое устройство, работающее в сети. В случае ошибки подключения, система будет выключаться.
Устройства нижнего уровня функционировать должны вместе с автоматом защиты. Подключение должно происходить таким образом, чтобы при перегорании одного аппарата, остальные продолжали работу. При данной схеме подключения лучше доверить работу специалисту.
При типе подключения с одним уровнем можно установить защиту на всю проводку сразу или для отдельной системы. Это тип требует правильной организации подключения и неотъемлемой частью выступает установка автоматического выключателя. Он предназначается для того чтобы исключить риск замыкания. При установке на всю проводку, аппарат необходимо размещать рядом со счетчиком.
Когда срабатывает устройство, выключается электричество. Запрещается сразу включать устройство, необходимо сначала найти причину отключения. Не зная причины, и при моментальном подключении устройства приборы в помещении могут сгореть. Нужно все вилки вынуть из розеток, выключатели привести в положение «выкл» и выключить всю технику. Когда такие манипуляции проделаны, можно запустить устройство, если оно работает причина в отдельном приборе. Когда не работает, проблема может заключаться не в проводке квартиры, а в подъезде.

Если в процессе работы подключения УЗО с заземлением возникли трудности, лучше обратиться к специалисту за помощью.

Как выбрать устройство

Существует выбор среди устройств, которые отличаются не только конструкциями, но и характеристиками.

Во-первых, при выборе учитывается наличие полюсного элемента, понять какое устройство необходимо, очень просто. При напряжении в квартире 220 В, необходимо выбрать УЗО с двумя плюсами. В случае, если напряжение достигает 380 В, нужно отдать предпочтение четырехполюсным автоматам, но их можно использовать и при 220 В, только используются не все плюса.

Во-вторых, защищенность. Сейчас можно приобрести отдельные устройства противопожарного трехфазного типа. Они являются самыми устойчивыми к огню, что, безусловно, влияет на немаленькую цену.

В-третьих, мощность. Тут учитывается количество используемых приборов и техники, так как устройство должно легко выдерживать нагрузку. Автоматы существуют следующей классификации: то до 10 А – маломощные, до 32 А – среднемощные, если нагрузка предусмотрена больше 40 А нужно приобретать мощные.

Также учитывается класс, он обозначает скорость срабатывания устройства. Отмечается S и G класс, они характеризуются как самые быстрые.

Стоит учитывать и способ сборки, существует два варианта: электромеханические и электронные. Разница в том, что электронные модели не будут работать без электропитания. Если пропадет фаза, устройство прекращает работу. А в случае электромеханических, такие модели не подключаются к сети, и если фаза или ноль пропадет, работа продолжится.

Обычно в жилых помещениях тип тока переменный, тут используются устройства, которые имеют маркировку АС. Но если установка предстоит при постоянном типе, выбирается маркировка А, но она также подходит и к переменному.

Как можно заметить, каждый этап от выбора и до запуска устройства влияет на эксплуатацию. Если имеется минимальный опыт работы с данными устройства, можно с подключением справиться самостоятельно. Но если эта сфера незнакома, лучше обратиться к специалистам. Ведь от этого будет зависеть безопасность для человека и сохранность приборов.

Также стоит сказать, что УЗО может быть подключено к любой сети, заземляющая она или нет. Это связанно с тем, что устройство никаким образом не связанно с функциями заземляющих конструкций.

Оно может подключаться и работать с одно, двумя и тремя фазными проводами в кабеле. Поэтому установка таких защитных устройств допускается с заземлением и без, скорее это индивидуальный выбор каждого человека. Но стоит понимать, что эти две системы имеют разное назначение и не связанны между собой.

Стоит помнить о том, что если устройство срабатывает не достаточно просто его включить обратно. Ведь оно устанавливается для того, чтобы сигнализировать о проблеме. Поэтому перед повторным запуском обязательно найти причину, по которой сработало устройство. При работе необходимо соблюдать все правила техники безопасности, ведь они относятся к опасным.

Схема подключения УЗО с заземлением и без

Автор Alexey На чтение 6 мин. Просмотров 411 Опубликовано 10.01.2016 Обновлено 10.01.2016

Устройство защитного отключения (аббревиатура УЗО) защитит проживающих в квартире людей от поражения электричеством, а саму постройку предохранит от возгорания из-за утечки тока, способной разогреть материалы в месте пробоя до температуры плавления и горения изоляции.

рис.1

Потраченное время и ресурсы окупятся спокойствием и уверенностью в своей электросети после установки УЗО в доме, в квартире, на даче. Но, существует мнение, что в старых сетях без заземления защита будет ложно срабатывать, или окажется неработоспособной. Приведённая ниже статья опровергает это утверждение, детально описывая все способы подключения.

Принцип работы

Коротко принцип работы:

Прибор сверяет количество электричества, пришедшего с фазного провода и ушедшего в нулевой. При исправной системе данные параметры должны быть одинаковые;
Если человек касается чего-нибудь под напряжением, или случается утечка, часть тока, которая пришла с фазы, уходит в землю, минуя нулевой провод УЗО, тем самым нарушая баланс токов, что вызывает отключение защитного устройства;
Устройство реагирует на ток, намного меньше смертельно опасного значения, и срабатывает настолько быстро, что организм ощущает едва заметный шок.

Некоторые «специалисты» утверждают, что установка УЗО невозможна в частном доме, или на даче, где имеется старая двухжильная проводка. Это заблуждение связано с тем, что в таких вариантах нулевой проводник имеет соединение с заземлением.

Каждая нижеприведённая схема подключения УЗО в домашнюю однофазную или трёхфазную электросеть, с заземлением или без него, будет работоспособной, если соблюдать основополагающие правила, изложенные ниже.

https://youtu.be/wz55OW0cvIY

Изолированный ноль

Критически важное правило, указывающее как правильно подключить УЗО: выходной нулевой провод должен быть надёжно изолирован от земли и других нулевых проводников так же, как и фаза.

Иначе будут ложные срабатывания защиты при подключении любой нагрузки – ток будет уходить в землю, минуя дифференциальный трансформатор (датчик утечки устройства защиты), из-за чего появившийся фазный ток вызовет срабатывание размыкающего механизма.

Поэтому, ещё одно правило монтажа: после подключения УЗО нужно обязательно включить нагрузку, прежде чем захлопнуть дверцу электрощитка.

Стоит также попеременно включать все имеющиеся заземлённые электроприборы – возможно, что некоторые из них уже имеют небольшой пробой, не ощущавшийся по причине заземления, но достаточный для того, чтобы вызвать отключение.

Также надо включить все автоматы после УЗО, проверив надёжность всех ответвлений, – где-то в подвале, или гараже может быть повреждена изоляция.

Проверка УЗО (рис.2)

Защитить УЗО

Поскольку упомянуты защитные автоматы, стоит напомнить ещё одно важное правило: УЗО не рассчитано на срабатывание от перегрузки и короткого замыкания. В этом случае, вместо защиты от воспламенения, оно само станет причиной пожара в щитке.

Поэтому осуществляется дополнительная защита от сверхтоков с помощью связки УЗО + автомат. При превышении номинального тока автомата, он сработает, но с некоторой задержкой. Номинальный ток устройства защитного отключения означает предел работоспособности. При его превышении будут сильно нагреваться внутренние элементы, что приведёт к повреждению прибора.

Поэтому, номинальный ток для УЗО выбирают на одно значение выше, чем у защищающего автомата.

УЗО и автомат вместе , дифавтомат включает два этих элемента (рис.3)

Соединение нулевых проводов

При разветвлении сети с помощью некоторого количества автоматов, включённых после УЗО, возникает проблема с подключением нулевых проводов. Некоторые электрики пытаются впихнуть эти провода в выходное нулевое гнездо УЗО, подпиливая проводники, откусывая часть жилок в многожильном проводе.

Подключения больше двух проводов в один зажим не рекомендуется, по причине большого тепловыделения скрутки, а также, потому что возникает потребность много раз зажимать и откручивать клемму, что неблагоприятно сказывается на его надёжности.

Шина нулевая (рис.4)

Поэтому, выходные нули контура УЗО подсоединяют на отдельную нулевую, обязательно изолированную шину. В продаже имеется большое количество таких изоляторов, крепящихся как на дин рейку, так и на корпус щитка.

Вышеупомянутые правила действуют для всех нижеприведённых схем:

Подключение УЗО в однофазную сеть

Устройство будет работать как в двухжильной сети, так и с третьим дополнительным заземляющим проводом РЕ. Разным будет характер срабатывания – в первом случае устройство среагирует на ток, прошедший через человеческое тело.

Во втором варианте, при пробое изоляции на корпус внутри электроприбора, поражения не произойдёт вообще – устройство сработает сразу в момент неполадки. Для каждого УЗО в паспорте и на корпусе указана схема подключения. Простейший вариант подключения без заземления:

Пример подключение УЗО к розетке (рис.5)

Схема с заземлением:

Пример подключения УЗО с заземлением (рис.6)

Здесь жёлто-черной линией (рис.6) указан РЕ проводник, которого может не быть в старых сетях, а ноль является заземлённым. В этом случае, нулевые провода, уходящие в квартиру, следует отключить от нулевой шины и подключить на отдельную изолированную шину для контура УЗО.

На рисунке 7 пунктиром указаны нулевые проводники имеющейся старой проводки, которые нужно подключить к изолированной нулевой шине.

Подключение старой проводки к УЗО (рис. 7)

Подключение ЧЕТЫРЕХ ПОЛЮСНОГО УЗО в трехфазную сеть, используя нейтраль

Принципиально способ подключения ничем не отличается от предыдущего, просто больше проводов из-за дополнительных двух фаз, и нужно соблюдать порядок их подключения, особенно в случае использования трёхфазных электродвигателей, которые будут вращаться в обратную сторону, если поменять фазы местами.

рис.8

На рисунке 8 показана разветвлённая сеть с подключением двух трёхфазных и однофазного УЗО. Схема будет работать как с заземляющим проводником РЕ, так и без него.

Подключение четырехполюсного УЗО в трехфазную сеть без использования выходного нейтрального провода

Трёхфазные двигатели могут не иметь нулевого провода, его просто некуда подключать, поэтому схема подключения УЗО будет выглядеть таким образом(рис. 9):

рис.9

Электродвигатель, или другая аппаратура, имеющая соединения фаз звездой или треугольником, будет работать без нулевого провода. Кожух мотора должен быть заземлён, только в этом случае, если случится пробой обмоток на корпус, УЗО сработает.

Подключение четырехполюсного УЗО в однофазную сеть

Бывают случаи, что уже имеется трёхфазное УЗО, а нужно однофазное. Если требования по номинальным токам нагрузки и утечки подходят, то замена возможна, при подключении ноля на соответствующую клемму и фазы на любой из полюсов. Схема такая же, как для двухполюсного однофазного УЗО (рис.10).

рис.10

Итог:

Подключать устройства следует соответствующего диаметра проводами ВВГ, проследив за тем, чтобы не было их натяжения, провисания, запутанности.
При подключении нескольких УЗО, для каждого устройства должна быть своя нулевая шина и важно не перепутать нулевые проводники разных контуров, используя провода с разноцветной изоляцией, маркируя их дополнительно символьными обозначениями.
Заземляющий проводник РЕ не влияет на принцип работы, с его помощью происходит моментальное отключение при появлении напряжения на корпусе электроприборов.

Схема подключения УЗО — 4 варианта установки

Любой домашний мастер при монтаже электропроводки в квартире своими руками задумывается о безопасности. Именно для этого во вводном щите, помимо прибора учета электроэнергии, устанавливаются защитные автоматы. Но все же иногда бывают случаи, при которых обычных автоматов бывает недостаточно.

Представим ситуацию, при которой, передвигая стиральную машину, случайно поврежден провод. С виду вроде бы все нормально, и машина работает, но при прикосновении к ее корпусу человека бьет током. А ведь электрический ток, который течет в сети, опасен для жизни и здоровья.

Или, к примеру, при ремонте розетки мастер случайно соприкасается с токонесущей поверхностью. Ведь обычный защитный автомат от такого не спасет.

И вот тут на помощь приходит устройство защитного отключения, которое, по своей сути, является моментальным аварийным выключателем. При прикосновении к проводу или контакту, находящемуся под напряжением, это устройство моментально отключает напряжение, спасая человека от гибели.

Конечно, схема подключения УЗО и автоматов непроста, но ведь не боги горшки обжигают, а потому с ней вполне по силам справиться домашнему мастеру при соблюдении необходимых правил.

Попробуем разобраться, что оно собой представляет, как и где его устанавливают и какие нюансы имеет схема его подключения, т.е. как подключить УЗО без заземления и при его наличии. А разобраться в этом необходимо, потому, что некоторые используют УЗО как обычный автомат. Подключаются с его помощью к линии и путем подсоединения к этому устройству обычной лампочки (причем по одному контакту) пытаются понять, почему оно отключается, не выдерживая столь малой нагрузки.

Общая схема подключения УЗО

Как правильно выбрать?

Для начала, чтобы не ударить лицом в грязь перед продавцом, необходимо разобраться в терминологии. УЗО, схема подключения которого содержит фазу и ноль, называют УЗО двухполюсное. Если же через него будет проходить 3 фазы и нулевой провод — УЗО четырехполюсное (либо УЗО трехфазное).

Конечно, основное внимание необходимо обратить на технические характеристики. В этом деле можно не только изучить паспорт изделия, но и пообщаться с продавцом-консультантом, который может больше знать о качестве приобретаемого товара.

Для квартиры с однофазной сетью 220 В необходимо подключение однофазного УЗО. При напряжении сети 380 В — 3-фазного. Основное внимание нужно обратить на следующие параметры:

Ток отсечки — минимальное его превышение наибольшего тока линии, на которую планируется монтаж изделия, должно составить 25%.
Номинальный ток — он должен быть выше тока отсечки. Обычно он составляет от 16 до 100 А.
Ток дифференциала — показывает номинал утечки, при котором изделие сработает, отключив напряжение.
Тип тока, на который рассчитано изделие. Это может быть АС — для переменного, А — для переменного и пульсации постоянного; В — как для переменного, так и для постоянного; S и G — присутствует выдержка отключения.

Нужно помнить, что оптимальный предел дифференциального тока подобной автоматики для того, чтобы она могла защитить человека — это 30 А. Также важно, что при утечке (по причине большого числа электроприборов или старой проводки) более трети номинального тока изделие начнет срабатывать.

Если обратить внимание на фирму-производителя, то на сегодняшний день самая известная, работающая на российском рынке, — это ABB.

Как правильно подключить?

Схема подключения защиты при наличии заземления

Существуют некоторые правила, по которым выстраивается схема подключения УЗО без заземления, при несоблюдении которых возможно не только снижение коэффициента полезного действия всех бытовых электрических приборов и, как следствие, повышение расхода электроэнергии. Бывает, что и само УЗО начинает периодически срабатывать без всяких на то причин.

Многие в таком случае пытаются решить эту проблему банальной заменой устройства, не понимая, что подобные проблемы таким образом не решаются. К тому же, не только неправильное подключение УЗО и автомата, но и неверная разводка в квартире внутри распределительных коробок или розеток может дать подобный результат. Попробуем рассмотреть варианты неправильных подключений и способы их устранения.

Подключение УЗО без заземления, но при этом после устройства защитного отключения земля все-таки приходит на нулевой провод. Очень часто в многоэтажных домах вместо нулевой шины используется сам корпус электрического силового щита, который, как и положено, заземлен. В таком случае установка УЗО производится путем установки новой нулевой шины, которая не должна соприкасаться с нулевыми проводами соседних квартир. Ноль к ней идет непосредственно от УЗО.
Через устройство защитного отключения должно проходить оба провода — и ноль, и фаза. В случае подключения нуля «мимо» прибора будет постоянно происходить несанкционированное отключение.
Ноль и заземление соединены в розетке. «Лечится» подобное проверкой всех точек расключения и исправлением ошибок монтажа.
При подключении двух и более приборов защиты перепутаны провода между ними. Необходимо проверить правильность выходных и входных пар проводников.

Ну а теперь, немного разобравшись с ошибками в подключении, перейдем непосредственно к самому монтажу.

Внешний вид УЗО в силовом щите

Как подключить УЗО и автоматы?

Вообще в монтаже подобной автоматики существует 4 варианта подключения:

схема подключения УЗО в однофазной сети;
схема подключения трехфазного УЗО с занулением;
подключение УЗО и автомата;
схема без нейтрали и он же к однофазной двухпроводной сети.

Сейчас попробуем понять эти 4 подключения, разобравшись с ними пошагово.

Самый распространенный и простой вариант подключения. Основная задача, посмотрев технический паспорт или схему на самом устройстве, — определить контакты входа-выхода фазы и нуля. Обычно они отмечены так: 1, 2 — входной и выходной фазы соответственно, N — ноль. Нужно помнить, что направление фазного и нулевого провода должны быть одинаковы. Между прибором и электросчетчиком необходим автомат — он избавит от перерасхода кВт/ч. Кстати, неправильная полярность подключения моментально выведет прибор из строя.
Четырехполюсное УЗО к сети с тремя фазами и нейтралью. Способ подключения практически не отличается от предыдущего, с той лишь разницей, что нулевая клемма может находиться с другой стороны. Глядя на схему монтажа, производятся те же действия, соблюдая цветовую маркировку проводов.
Трехфазное УЗО без выхода нулевого провода. Подобное подключение часто осуществляется при необходимости защитить от замыкания обмоток двигателя. Ввод напряжения производится по той же схеме, как и в предыдущем случае. На выходе фазные провода идут на двигатель, нулевой не выводится. Потребитель необходимо заземлить.
Нерационально и нецелесообразно, но иногда другого выхода нет. Однофазная линия подключается на четырехполюсный прибор согласно схеме, из которой удалены 2 фазы. Причем фазный провод должен идти именно по ближайшим с нулем клеммам.

Попробуем разобрать самые распространенные способы правильного подключения более детально.

Двухполюсное УЗО к однофазной сети

Многоуровневая защита на двухполюсниках

УЗО в двухпроводной сети, как уже говорилось, — довольно несложный вариант, в котором принципиальных отличий нет, будет ли это подключение УЗО с заземлением, либо же подобного в помещениях не предусмотрено, и будет производиться подключение УЗО без заземления. Основная задача мастера — не только все правильно смонтировать в силовом щите, но и грамотно развести проводку в помещениях, не допуская заземления нейтрали. Если устанавливается несколько защитных устройств, то очень важно следить за тем, чтобы между нулевыми и фазными жилами, идущими от одного устройства, не было контакта с жилами другого. В противном случае будут происходить периодические отключения без всяких видимых причин.

Схема подключения УЗО в квартире не предусматривает его установку перед прибором учета электроэнергии. Конечно, никакими неполадками это не грозит, и оно будет вполне исправно работать, но первая же проверка контролирующей учет электроэнергии организации плавно перетечет в приличный штраф. Дело в том, что тут возникает возможность несанкционированного подключения и кражи электроэнергии, а потому рисковать так не стоит. То же касается и подключения параллельно счетчику. УЗО идет всегда после счетчика с возможным включением между ними автомата (что желательно).

Чтобы проверить, как работает УЗО, необходимо включить автоматические отсекатели (ОЗУ) и нажать кнопку «Тест». Если все хорошо, защита должна сработать.

И еще один вариант подключения, который наиболее распространен.

Четырехполюсное УЗО на три фазы и нейтраль

Схема подключения четырехполюсника

Подключение трехфазного УЗО чаще всего используется в частных домах. Причина понятна — ведь бывает необходимо подключение различных станков, насосов и т.п. В таком случае имеет смысл установки устройства защитного отключения непосредственно после электросчетчика, а уже от него — дальнейшей разводки по двухполюсникам на линии в 220 В.

Вообще четырехполюсники обычно рассчитываются на большие перегрузки, и от поражения электрическим током подобная защита не спасет, ведь его основная задача — это защита оборудования. Именно потому однофазные линии, отходящие от него, необходимо защитить отдельно.

При монтаже важно соблюдение цветовой маркировки проводников — это поможет не скоммутировать на одного потребителя фазу от одного защитного устройства, а ноль от другого.

Также необходимо следить за отсутствием заземления нейтрали.

Устанавливать или нет

Подобный вопрос установки УЗО должен возникнуть у любого мастера. И однозначного ответа на него нет и быть не может — все зависит от каждого отдельно взятого случая. Если монтаж электропроводки производится «с нуля», то здесь однозначное «да». Подобные установки защитят не только домашнее электрооборудование, но и жизнь и здоровье. В остальных же случаях — зависит от того, будет ли УЗО вообще работать (причины выше). В любом случае, при наличии возможности подобное оборудование необходимо.

Ведь если вдуматься, схемы подключения УЗО не так уж и сложны. Соблюдая правила установки, вполне реально самостоятельно поставить УЗО в частном доме или квартире. Главное запомнить, что в доме, при трехфазной сети, схема включения (неважно, с заземлением или без земли) должна содержать несколько защитных устройств. Лучше, если будет установлено УЗО на 3 фазы на оборудование, но при этом необходимо и наличие нескольких УЗО на отходящие в дом провода.

Особенности подключения УЗО — Блог о строительстве

Среди защитных устройств в домашней электропроводке все большей популярностью пользуются устройства защитного отключения (УЗО) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами конструкций для использования в однофазных и трехфазных схемах электроснабжения. Все эти устройства имеют общий алгоритм работы.

Принципы работы

По большому счету отличие УЗО от дифференциального автоматасостоит в отсутствии в схеме автоматического выключателя, реагирующего на превышение токов нагрузки. Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием данной функции. Для защиты от коротких замыканий и недопустимых нагрузок в ней требуется устанавливать дополнительную токовую защиту.

Общим же элементом этих защит является схема, основанная на сравнении векторов токов, входящих в устройство и выходящих из него, которая при отклонениях от установленных предельных величин отключает электрооборудование.

Элементная база, на которой работает эта схема, может быть разной, к примеру, на основе электромагнитных реле или полупроводниковых элементов.

Чтобы понять, как правильно подключить УЗО и дифференциальный автомат к электрической сети рассмотрим первый вариант конструкции для упрощенной однофазной сети. Внутренние элементы статических приборов работают по такому же алгоритму. Поэтому их подключение совершенно аналогичное.

Режим нормального электроснабжения

При включении УЗОпод нагрузку через его тоководы, вмонтированные внутрь тороидального магнитопровода, протекает ток нагрузки. Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Ток I1, входящий по фазному тоководу L1 будет соответствовать по величине значению выходящего из магнитопровода тока I2 и одновременно направлен в противоположную сторону. При этом магнитные потоки ФL и ФN, образованные от токов фаз и нуля, тоже будут равны по величине и противоположны по направлению.

Во время прохождения по магнитопроводу магнитные потоки складываются в нем, взаимно уничтожая друг друга. Суммарный магнитный поток магнитопровода Фс равен нулю.Описанный вариант рассматривает работу идеального устройства, которые существуют только в теории. На практике же всегда проявляется какой-то небаланс соотношений Ф1 и Ф2, но он очень маленький и не оказывает влияния на работу схемы.Режим возникновения тока утечкиВ случае нарушения изоляции часть потенциала фазы станет стекать на землю, образуя ток утечкиIут.

На эту же величину снизится значение тока в нулевом проводнике I2.Он сформирует меньший магнитный поток ФN. При сложении магнитных потоков внутри магнитопровода возникнет превышение потока Ф1 над Ф2. Суммарный поток Фс сразу же увеличится и наведет в намотанной вокруг него катушки ЭДС.Под ее действием в замкнутом контуре катушки возникнет ток ΔI, пропорциональный току утечки.

В случае превышения им значения, выставленной пользователем уставки, произойдет срабатывание электромагнита, выводящего из зацепления защелку встроенного в устройство расцепителя, который сработает и снимет напряжение со всей защищаемой зоны.Режим отключения электроснабженияКак видим, вся работа защит на отключение происходит в автоматическом режиме. Но для того чтобы повторно включить УЗО в работу необходимо выполнить действия:1. проанализировать состояние электросхемы для выяснения причины отключения;2.

устранить выявленную неисправность;3. только после этого использовать рычаг ручного включения на корпусе УЗО или дифавтомата.Возникновение повторного срабатывания УЗО необходимо рассматривать как следствие плохой изоляции электрооборудования и незамедлительно принять меры к ее восстановлению. Загрубление уставок защиты, как и ее блокирование, недопустимо.При первичном монтаже УЗО или дифавтомата в схему электропроводки достаточно правильно подключить входные и выходные провода фазы и нуля на свои клеммы.

Они на всех корпусах четко промаркированы.Схема подключения однофазного УЗО к двухпроводной сетиДля обозначения входных клемм фазы и нуля делаются надписи «1» и «N», а выходных — «2» и «N». Для устройств, использующих электронную базу, важно правильно подключать нейтраль потому, что нельзя ошибаться с ее полярностью. В противном случае высока вероятность повреждения составляющих деталей электронной схемы.В конструкции прибора используется возможность периодического его тестирования во время работы для определения исправности.

С этой целью установлена кнопка «Т», при включении которой через токоограничиваюший резистор и замкнутый контакт создается цепочка для протекания части тока, влияющей на возникновение дисбаланса магнитных потоков, обеспечивающего отключение защиты. Если на УЗО под напряжением нажата кнопка тестирования Т, а отключения не произошло, то это однозначно указывает на то, что устройство неисправно.При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта:1. токовода фазы;2.

токовода нуля;3. цепи тестирования электронной схемы.Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки.Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтральюЗа основу монтажа трехфазных УЗО и дифавтоматов взята предыдущая схема. В ней тоже надо соблюдать полярность каждой фазы и нуля.

Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные.Такое УЗО работает при возникновении небаланса магнитных потоков, создаваемых токами от всех четырех токопроводов.Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтральюЭта разработка позволяет одним устройством сразу защищать три однофазных электрических схемы.Для этого достаточно выбрать место установки, позволяющее использовать шинку для подключения к выходу защиты нейтрали для ее разделения по сетям №1, 2, 3.Схема подключения трехфазного УЗО к трехпроводной сети без нейтралиПри частном случае защит электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействуются. Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. У статических моделей для работы необходима подача напряжения на блок питания. Он может быть подключен между фазным и нулевым проводами.К тому же отсутствие нулевого потенциала исключает функцию периодического тестирования исправности прибора под напряжением, что не совсем удобно.

Поэтому такое подключение требует проведения доработок внутренней конструкции.Схема подключения трехфазного УЗО к однофазной сетиЭто не очень рациональный способ, но к нему прибегают при последовательном монтаже вначале однофазной сети с последующим добавлением к схеме еще двух электрических цепей для общей защиты, которые будут создаваться через определенное время.В этом случае важно, чтобы фаза была подключена строго на тот токовод, через который проводится тестирование УЗО в рабочем состоянии. Для этого достаточно при включенных силовых контактах с нажатой кнопкой тестирования «прозвонить» сопротивление между входом каждой фазы и нуля.Делать это необходимо на демонтированном УЗО без напряжения. На двух клеммах сопротивление будет соответствовать бесконечности благодаря разорванным контактам, а на одной покажет величину сопротивления токоограничивающего резистора.

К этой клемме и следует подключаться.Отличия схем подключения УЗО от дифференциальных автоматовВ самом начале статьи отмечалось, что УЗО не имеет встроенной защиты от перегрузки и токов коротких замыканий, которые могут возникнуть в любой момент и сжечь устройство. Его надо защищать. Поэтому перед каждым УЗО необходимо монтировать автоматический выключатель с уставкой, обеспечивающей работоспособность и сохранность УЗО.Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ, которые могут возникнуть в схеме при нарушениях изоляции между:1.

выходным фазным проводом устройства 3 с входным нулевым проводом 2;2. выходным нулевым проводом 4 с входным фазным проводом 1;3. между выходными проводами 3 и 4.Если в первых двух случаях ток короткого замыкания проходит только по одному токопроводу, расположенному внутри корпуса УЗО, то при третьем нагружаются обе магистрали.

Этот вид замыкания самый опасный.Дифференциальные автоматыв такой защите не нуждаются, она у них встроена. Поэтому стоимость этих приборов выше. Схема подключения дифференциального автомата не требует дополнительной установки автоматического выключателя.Надежная и длительная работа УЗО и дифференциального автомата обеспечивается правильным подключением, учитывающим конкретные условия эксплуатируемой схемы, точным выставлением уставок на срабатывание, обеспечивающих защитные функции.УЗО – это средство, защищающее людей от поражения электротоком.

Кроме того, оно предназначено для предохранения квартиры или дома от пожара, который может произойти при воспламенении электропроводки. Схема подключения УЗО без заземления должна быть грамотно составлена, иначе она принесет только вред.Факторы, влияющие на правильное подключение УЗОПонимание принципа работы. От этого зависит способ подключения для определенных условий работы.Для конкретной сети следует правильно выбирать УЗО.УЗО отключает сеть при аварийной ситуации, когда ток утечки достигает заданного предельного значения.Подключение УЗО и автомата: схема без заземления

Для домашней электросети подбираются определенные приборы защиты и способы их подключения. Схема подключения УЗО без заземления предполагает установку аппаратов на отдельных линиях или общего на всю проводку, после главного автоматического выключателя и счетчика. Предпочтительно, когда устройство располагается как можно ближе к источнику электроэнергии.

Обычно на входе устанавливается УЗО с большим номиналом (не менее 100 мА).

Оно применяется преимущественно как противопожарное средство. После него должны быть установлены УЗО на отдельные линии с током отсечки не более 30 мА. Они обеспечивают защиту человека.

При их срабатывании можно легко обнаружить, на каком участке произошла утечка тока. Остальные участки будут работать в обычном режиме. Несмотря на затратный способ подключения, все положительные факторы налицо.

Для простой проводки с небольшим количеством разветвлений можно устанавливать на входе УЗО на 30 мА, выполняющее функции защиты человека и как противопожарное.

Защитные устройстваподключаются преимущественно в местах, представляющих наибольшую опасность. Их устанавливают для кухни, где больше всего электрических приборов, а также для ванной комнаты и других помещений с повышенной влажностью.

Важно! Схема подключения УЗО без заземления требует установки вместе с каждым аппаратом автоматического выключателя, поскольку аппараты не защищают от короткого замыкания и увеличения тока выше нормы. Выключатель приобретается отдельно, но можно купить дифференциальный автомат, совмещающий функции обоих приборов.

Не допускается подключение проводов не в те клеммы прибора. При ошибке он может выйти из строя.

Схема подключения однофазного УЗО без заземления допускает установку вместо него трехфазного прибора, но в этом случае используется только одна фаза.

Как работает УЗО при отсутствии заземления

Когда повреждается изоляция проводов или ослабевают крепления токоведущих контактов приборов, возникают утечки токов, приводящие к нагреву проводки или искрению, в результате чего создается опасность возгорания. При случайном касании человеком оголенного фазного провода, он может получить удар током, прохождение которого через тело в землю создает опасность для жизни.

Схема подключения УЗО без заземления в квартире или в доме предусматривает непрерывное измерение тока на входах и выходах защитных приборов.

Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. Обычно на защищаемом объекте делается заземление. Но его может и не быть.

В старых домах советской постройки применяются УЗО в схемах, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домовой сети к квартирной проводке подключается фазный провод и нулевой, который совмещен с защитным проводником и обозначается PEN. В трехфазной квартирной сети имеются 3 фазы и PEN-проводник.

Система с объединением функций рабочего N и защитного PE проводников, называется TN-C.

От городской воздушной линии в дом вводится кабель с 4 проводами (3 фазы и нейтраль). На каждую квартиру поступает однофазное питание с межэтажного щита. Нулевой проводсовмещает функции защитного и рабочего проводника.

Схема подключения УЗО в однофазной сети без заземления отличается тем, что при пробое и попадании фазы на корпус защита не сработает. В связи с отсутствием заземления, ток отсечки протекать не будет, но на приборе появится потенциал, опасный для жизни.

При прикосновении к электропроводным частям корпуса электроприбора для прохождения тока создается электрическая цепь в землю через тело.

При токе утечки ниже порогового значения прибор не сработает, ток будет безопасным для жизни. При превышении предела УЗО быстро отключит линию от прикосновения к корпусу. При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции.

Особенности подключения дифференциальной защитыв трехфазных сетях

В соответствии с ПУЭ, установка УЗО в трехфазных сетях системы TN-C запрещена. Если электроприемник требуется защитить, заземляющий РЕ-проводник следует подключить к PEN-проводнику перед УЗО. Тогда система TN-C преобразуется в систему TN-C-S.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам.

Выбор УЗО

Дифференциальный автомат выбирается с мощностью на одну ступень выше, чем у подключенного с ним в одну линию автоматического выключателя.

Последний рассчитан на работу с перегрузкой в течение нескольких секунд или минут. УЗО одинаковой с ним мощности на подобные нагрузки не рассчитано и может выйти из строя. Маломощные аппараты применяются при токе не более 10 А, а мощные – выше 40 А.

При напряжении в квартире 220 В выбирается двухполюсный аппарат, если 380 В – четырехполюсный.

Важной характеристикой УЗО является ток утечки. От его величины зависит, применять аппарат как противопожарный или для защиты от поражения током.

Устройства имеют разные скорости срабатывания. Если нужен быстродействующий аппарат, выбирается селективный. Здесь есть 2 класса – S и G, где у последнего самая высокая скорость.

Строение автомата может быть электромеханическим или электронным. Для первого не требуется дополнительное питание.

По маркировке можно различить тип тока утечки: АС – переменный, А – любой.

Ошибки при установке и эксплуатации УЗО

Не допускается соединение выходного нулевого провода УЗО с открытым участком электроустановки или распределительного щита.Нулевой и фазный провода обязательно должны подключаться через защитное устройство. Если нейтраль минует УЗО, оно работать будет, но при этом могут происходить ложные срабатывания.Если подключать в розетке ноль и заземление к одной клемме, УЗО будет постоянно срабатывать при подключении нагрузки.Не допускается установка перемычки между нулевыми проводами нескольких групп потребителей, если к ним подключены отдельные защитные устройства.Фазы подключаются к клеммам, обозначенным “L”, а ноль – к “N”.Не допускается включение устройства сразу после срабатывания. Сначала нужно найти и устранить проблему, а затем производить подключение.

Подключение УЗО без заземления в квартире

Пробой изоляции при отсутствии заземления приводит к появлению на корпусе прибора потенциала, представляющего опасность для человека. Утечка здесь произойдет только после прикосновения. При этом весь ток утечки пройдет через тело, пока не достигнет порогового значения и защитный аппарат не отключит цепь.

При наличии системы TN-C корпус прибора иногда подключают к нулевому проводу.

Схема подключения УЗО без заземления для розеток предусматривает подключение нейтрали к боковой клемме 3. Тогда при пробое провода ток с корпуса прибора пойдет через нее. Подсоединение следует делать на входе в квартиру.

Это является нарушением правил, поскольку возрастает вероятность поражения током. При попадании напряжения на нейтраль во внешней сети оно окажется на корпусах заземленных подобным образом электроприборов. Еще одним недостатком данного способа является частое срабатывание защитного автомата при подключении нагрузок.

Данное подключение нельзя делать самостоятельно. Если все делать по стандарту, необходимо заказать проект изменения системы электроснабженияв соответствии с требованиями ПУЭ. Про сути это должно быть изменение системы на TN-C-S следующим образом:

переход внутри квартиры от двухпроводной к трехпроводной сети;переход от внутридомовой четырехпроводной сети к пятипроводной;разделение PEN проводника в электроустановке.

Особенности электропроводки для подключения УЗО

Когда производится подключение УЗО в однофазной сети без заземления, разводка делается трехпроводным кабелем, но третий проводник к нулевым клеммам розеток и корпусам приборов не подключается, пока система не будет модернизирована под TN-C-S или TN-S. При подключенном проводе РЕ все токопроводящие корпуса приборов окажутся под напряжением, если фаза попадет на один из них, а заземление будет отсутствовать. Кроме того, суммируются емкостные и статические токи электроприборов, создавая опасность поражения человека.

Не имея опыта монтажа проводки и электрооборудования, проще всего приобрести переходник с УЗО на 30 мА и использовать его при подключении к розеткам электроприборов. Данный способ подключения значительно повышает электробезопасность.

Для электроприборов и розеток в ванной комнатеи других помещениях с повышенной влажностью необходимо установить УЗО на 10 мА.

Схема подключения УЗО в однофазной сети без заземления в частном доме

Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей.

Проще всего установить на входе одно общее или несколько УЗО на основных линиях домашней сети. Для сложной сети подключается несколько уровней защитных устройств.

Вводное УЗО на 300 мА защищает всю проводку от пожара. Кроме того, оно может сработать по суммарному току утечки от всех линий, даже если на них утечки в пределах нормы.

Универсальные УЗО на срабатывание при 30 мА устанавливаются следом за противопожарным, а следующими линиями должны быть ванная и детская комната с Iу= 10 мА.

Как подключать заземление в частном доме

Можно сделать заземляющий контур и переоборудовать сеть в TN-C-S. Не рекомендуется самостоятельно подключать повторное заземление к нейтральному проводу.

При попадании напряжения на нейтраль от внешней сети это заземление может стать единственным для всех соседних домов. При некачественном исполнении оно может отгореть и вызвать пожар. Целесообразно делать повторное заземление в месте отвода от воздушной линии, что сводит к минимуму вероятность пожара в доме.

Подключение УЗО на даче

На даче схема проводки простая, а нагрузки – небольшие. Здесь подойдет схема подключения УЗО в однофазной сети (фото ниже). УЗО выбирается на 30 мА (универсальное), с защитой от пожара и от поражения электрическим током.

Схема подключения УЗО без заземления на даче требует установки главного ввода и пары автоматов на освещение и розетки. Если используется бойлер, его можно подключить через розетку или отдельный автомат.

Заключение

Схема подключения УЗО без заземления является распространенным способом защиты. Заземление также выполняет функцию защиты и его необходимо подключать правильно.

Важно обратить внимание на дополнительную защиту ванной комнаты и других помещений с повышенной влажностью. УЗО дорого стоит, но электробезопасность здесь важнее. В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с селективным срабатыванием УЗО меньшего номинала.

Важно понимать, что УЗО – это единственный тип аппарата, предназначенный для защиты человека от электротока.

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме».Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили.

Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА.Зачем в квартире или доме ставить узо на 63 или 80 Ампер?

Вся стационарная проводка выполняется проводом сечением2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов?Можно же просто взять и установить в каждую линию свое защитное устройство и не париться.

Зачем эти сложности? А связано все это вот с чем.Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств.

Так вот наш сегодняшний вопрос также связан со стоимостью.Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматови какие здесь имеются подводные камни.

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току?

Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки – срабатывает автомат.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности).

Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО.

Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

ru/images/UZO/izbytochnyj-avtomat-pered-uzo.jpg»>
Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:
если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов.

К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А.Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода.

Первый – установить дополнительный автомат перед ним номиналом не более 25 А.Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).Второе УЗО на этой схеме имеет номинал 40 А.

Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А).Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом.

В случае перегруза отключится вводной автомат.Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое.К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А). Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматовсостоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет.

Как выйти из ситуации в этом случае?Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях.

Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключенияпроходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы.

Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А.

Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль).После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Источники:

electrik.info
fb.ru
electricvdome.ru

Узо: самый известный алкогольный напиток Греции

Одни говорят, что употребление узо — это искусство, другие — образ жизни. Сегодня мы поговорим о самом известном напитке Греции.

Узо — это аперитив со вкусом аниса, который едят люди всех возрастов, в основном сидя с семьей и друзьями в таверне, кафенио или узерии .

Изготавливается из побочных продуктов винограда после того, как он использовался для виноделия (в основном, из кожицы и стеблей), затем перегоняется в крепкий алкогольный напиток, приправленный в основном анисом, что придает ему характерный лакричный вкус. .Для усиления вкуса добавляют другие травы и специи, и каждый производитель обычно держит свой рецепт в строжайшем секрете. И качество процесса дистилляции, и ароматизаторы делают каждый бренд узо очень разным по вкусу.

Наслаждение этим напитком является культурным ритуалом в Греции, однако, когда дело доходит до употребления самого популярного напитка Греции, есть множество правил, которые можно и нельзя.

Во-первых, узо не предназначен для хранения в холодильнике, его лучше добавить в стакан один или два кубика льда или в холодную воду, чтобы он стал холоднее.Во-вторых, Узо не предназначен для употребления натощак, его лучше всего сопровождать мезедакией, включая оливки, сыр фета, анчоусы, осьминоги, хлеб, сардины и другие легкие блюда.

Считается, что узо берет свое начало в Ципуро, который восходит к группе монахов 14 века, живших в монастыре на горе Афон. Современная дистилляция узо получила широкое распространение в начале 19 века, после обретения Грецией независимости, производство было сосредоточено на острове Лесбос.В 1932 году производители узо разработали метод дистилляции с использованием медных кубов, который сейчас является стандартным методом производства.

В 2006 году греческое правительство получило исключительные права на название, и в настоящее время, если оно не производится в Греции, оно не может называться Узо.

Он также очень универсален и входит во многие фирменные греческие блюда. В основном в рецептах морепродуктов, а также в десертах, потому что он придает неповторимый вкус аниса.

Узо также используется в лечебных целях, многие протирают им раны в качестве антисептика.Говорят, что при насморке и гриппе перед сном следует выпить теплый напиток узо. И давайте не будем забывать о лекарстве Яйи: он использовал узо для детей, у которых прорезываются зубы, и полоскал им горло при ангине или язвах во рту. По мнению многих, вы также можете растирать узо свои напряженные мышцы или суставы или протирать им живот, чтобы облегчить спазмы.

Знаете ли вы, Узо — это чистый дух, который преображается, когда добавляется ледяная вода или кубики. При первом наливании в стакан Узо выглядит как вода. Однако когда добавляются кубики, становится мутным.

Узо в основном употребляется летом, и греки часами тоскуют над одним стаканом, сидя, расслабляясь, разговаривая и едя. Это не напиток, который нужно торопить. Не забывайте наслаждаться каждым глотком и обязательно заказывайте вместе с ним много мезедакии. Это способ проникнуться истинным смыслом греческого духа!

Морепродукты | | berkshireeagle.com

PITTSFIELD — Дни становятся длиннее, солнце кажется немного теплее, весна уже на подходе, а Пасха не за горами.

Через неделю, начиная с сегодняшнего дня, христиане будут соблюдать Пепельную среду, первый день Великого поста, соблюдение продолжительностью 40 дней, не считая воскресенья, и заканчивающееся незадолго до пасхального воскресенья.

«Великий пост духовен; это напряженное время подготовки и соблюдения Страстей Христовых. Пасха празднует Его воскресение», — сказал преподобный Мэтью Гуиди из прихода Успения, в который входят церкви Успения Пресвятой Богородицы в Чешире и на севере Часовня американских мучеников в Лейнсборо.

Среди постных ритуалов есть «отказ» от некоторых вещей в качестве акта раскаяния и отказ от мяса в Пепельную среду и все пятницы Великого поста.

Обычай воздерживаться от мяса восходит к ранним христианам, которые сделали пятницу особенным днем, потому что в пятницу был распят Иисус Христос.

«Церковь ввела обычай не есть мясо по пятницам», — сказал Гуиди.

Согласно Кодексу канонического права Римско-католической церкви 1983 года, который по-прежнему действует, Гуиди сказал, что мясо не должно употребляться в Пепельную среду, Страстную пятницу и все другие пятницы Великого поста. Кроме того, Пепельная среда и Страстная пятница — это постные дни, позволяющие съесть один полный обед без мяса и два небольших приема пищи без мяса, если они необходимы человеку для поддержания сил.

«Рыба разрешена, потому что она не имеет такого же статуса, как поедание мяса млекопитающих в честь Христа, принесшего в жертву свою плоть», — сказал Гуиди. «В первые дни существования церкви мясо было скорее праздничным блюдом, чем рыба. Это было блюдо для богатых, а рыба предназначалась для бедных».

Итак, что он ест во время поста? Когда дело дошло до его любимых постных блюд, Гуиди быстро ответил, что его самым любимым блюдом были макароны с сыром, добавив: «Я действительно люблю поесть!» Он также сказал, что любит запеченные скроды, сырную пиццу, запеканку с тунцом и лапшой и пармезан из баклажанов; все, что он делает для себя.

Владелец / шеф-повар Шари Пельтье из закусочной Thrive на улице Вакона, специализирующейся на растительной кухне, посоветовал одним из способов отказаться от мяса во время Великого поста — создать батончик с запеченным картофелем.

«Мне нравится использовать красновато-коричневый картофель, но сладкий картофель — это тоже весело», — сказала она. «Вы можете посыпать их веганским бургером или колбасой и другими обычными начинками — сыром, сметаной … Возможно, вам это понравится, и вы больше никогда не вернетесь к употреблению мяса».

Пельтье также предложил создать чашу Будды.«Возьмите большую миску, я использую одну на 32 унции, и с одной стороны положите киноа или рис, с другой — зелень и овощи. Сверху добавьте фасоль, суп, чили без мяса или веганский кокосовый суп с карри», — сказала она. .

Пельтье сказал, что большинство ваших любимых запеканок и блюд можно превратить в постные, используя растительные белки, такие как тофу, творог из соевого молока или темпе, ферментированные соевые бобы. Она добавила, что темпе следует замариновать, прежде чем использовать, чтобы придать ему аромат.

«При замене растительных белков помните, что в них нет жира или жира, как в мясе, поэтому вам не нужно столько в рецепте, сколько в рецепте мяса», — сказала она, рекомендуя использовать 3 / В рецепте 4 фунта растительного белка вместо фунта мяса.

Члены отдела функций Berkshire Eagle рылись в своих коробках с рецептами в поисках некоторых из своих любимых проверенных и проверенных рецептов постного мяса. И давайте не будем забывать рецепт отца Гуиди для макарон с сыром на плите …

VEGGIE TUNA BURGERS

Эти гамбургеры — отличный способ добавить на ужин немного овощей и белка без мяса. Вы можете заранее приготовить нарезанные овощи и сделать «котлеты для гамбургеров» прямо перед их жаркой на ужин.В отличие от других гамбургеров с тунцом, которые я пробовал, они очень влажные и ароматные. Вы даже не пропустите мясо!

(Линдси Холленбо, управляющий редактор функций)

Выход: шесть гамбургеров с тунцом

ИНГРЕДИЕНТЫ:

1/4 чашки мелко нарезанного лука

1 зубчик чеснока, измельченный

по 1 чашке измельченного цукни , желтая тыква и морковь

1 яйцо, слегка взбитое

2 стакана панировочных сухарей из цельнозерновой муки

1 банка тунца в воде, высушенный и обжаренный в хлопьях

1/4 чайной ложки соли

1/4 чайной ложки перца

1 чайная ложка сливочного масла

НАПРАВЛЕНИЯ:

В большой сковороде с антипригарным покрытием обжарить лук и чеснок в течение 1 минуты.Добавьте тертые цуккини, кабачки и морковь. Обжарить до готовности. Смесь слить и остудить до комнатной температуры. В большой миске смешайте яйцо, панировочные сухари, тунец, соль и перец. Добавьте овощную смесь. Сформируйте смесь вручную в шесть котлет. Смесь должна быть влажной, но при этом держаться. Покройте сковороду кулинарным спреем и готовьте котлеты на сливочном масле по 3-5 минут с каждой стороны на среднем огне до светло-коричневого цвета. Подавать на булочках с ломтиком сыра, помидорами и листьями салата. Тартерный соус или домашний чесночный айоли также отлично подходят к ним.

БЕЗ МЯСА

Это был мой рецепт пирога с заварным кремом буквально десятилетиями. Исходный рецепт требует 6 полосок бекона, приготовленных и раскрошенных, но на Великий пост я добавляю вместо них мясистые грибы шиитаке, хотя вы можете добавить любые приготовленные овощи, которые есть под рукой. Он утверждает, что обслуживает 8 человек, но с моей семьей он накормит троих — без остатков!

(Маргарет Баттон, помощник редактора функций)

Выход: 8 порций

ИНГРЕДИЕНТЫ:

Для корочки:

1 стакан муки

1 чайная ложка соли

маргарин
3-4 столовые ложки ледяной воды
Для начинки для пирога с заварным кремом:
1/3 стакана нарезанного лука
1 столовая ложка маргарина
1/2 фунта грибов шиитаке, нарезанных и обжаренных
1/4 фунта швейцарского сыр, нарезанный кубиками
4 яйца, взбитые
2 стакана светлых сливок
1/2 чайной ложки соли
1/8 чайной ложки белого перца
1/8 чайной ложки мускатного ореха
НАПРАВЛЕНИЯ:
Смешайте муку и 1 / 2 чайные ложки соли и нарезать маргарином, пока смесь не станет похожей на грубую муку.Постепенно добавляйте ледяную воду, пока смесь не превратится в шар. Раскатайте тесто на присыпанной мукой доске, чтобы уместить его на 9-дюймовую форму для пирога. Перенести на пирог и край канавки.
Обжарить лук в 1 столовой ложке маргарина до готовности. Отложите, чтобы остыть. Выложите дно корочки обжаренными грибами и нарезанным кубиками швейцарским сыром. Смешать яйца, сливки, оставшуюся соль, специи и остывший приготовленный лук и вылить в корочку.
Выпекайте при температуре 375 F в течение 35 минут или до тех пор, пока нож, вставленный в середину пирога с заварным кремом, не выйдет чистым.Подавать горячим.
STOVETOP MAC & CHEESE
(Предоставлено преподобным Мэтью Гуиди, с Yummies4Dummies.com. Гуиди сказал, что добавляет в рецепт коробку объемом 16 унций 2-процентного молочного сыра Velvetta.) 4
ИНГРЕДИЕНТЫ:
2 стакана сухих макарон из локтя
2 столовые ложки сливочного масла
2 столовые ложки универсальной муки
2 1/2 стакана тертого острого сыра чеддер
2 1/2 стакана холодного цельного молока
1 чайная ложка чесночного порошка
1/2 чайной ложки сухой горчицы
1 чайная ложка соли
1/2 чайной ложки молотого черного перца
НАПРАВЛЕНИЯ:
Приготовьте макароны в соответствии с инструкциями на упаковке, затем процедите; отложить.
В кастрюле растопите масло на среднем огне. Добавьте муку и взбейте, чтобы смешать, затем варите 1-2 минуты, постоянно взбивая, пока смесь не станет светло-золотистой.
Убавьте огонь до минимума и медленно вбейте молоко до однородной массы. Варить на медленном огне около 5 минут, пока он не загустеет, время от времени помешивая.
Добавьте сыр по горстке за раз, хорошо взбивая после каждого добавления и не добавляя больше, пока предыдущая горсть полностью не растопится и не смешается.Приправить по вкусу чесночным порошком, сухой горчицей, солью и перцем.
Добавьте высушенные макароны в сырный соус и перемешайте, чтобы все макароны измельчились. Подавать немедленно. Остатки можно хранить в герметичном контейнере в холодильнике до четырех дней.
Бутылка узо — и ее связь с генеральным директором Pfizer Альбертом Бурла
Одна из бутылок узо с еврейского ликеро-водочного завода в Салониках. Кредит: AMNA
Как узо, аперитив со вкусом аниса, который широко употребляется в Греции и на Кипре, связан с Альбертом Бурла и вакциной COVID?
Выяснилось, что предки Альберта Бурлы в еврейской общине Салоников были крупными производителями и потребителями высококачественного узо или раки.
У предков генерального директора американского фармацевтического гиганта Pfizer был еврейский винокуренный завод. Недавно появилась бутылка узо от их компании — с адресом и кошерной этикеткой.
Это привело к повторному открытию семьи владельцев бизнеса.
Историк Леон Сальтиель рассказывает о приглашении его тети на обед в Женеву, которое привело к открытию малоизвестной части Салоников.
Вот Салтьель, сам рассказывающий эту историю в сообщении в Facebook:
«Во время одного из моих путешествий меня пригласили на ужин к тете вдали.Чтобы доставить мне удовольствие, поскольку я из Греции, она спросила меня: «Хочешь узо?» Чтобы не показаться грубым, я согласился, и тут появилась самая странная бутылка узо, которую я когда-либо видел.
«Винокурня братьев А. Бурла»
«Этикетка была написана по-гречески, наклеена на старую стеклянную бутылку. Он гласил: «Исключительный узо« Into »- двойная дистилляция — завод компании A. Bourla Brothers, улица Виктора Гюго 3, Салоники».
«Еще более удивила верхняя этикетка. Буквами на иврите было сказано, что этот продукт был «кошерным для Песаха», то есть соответствовал диетическим правилам еврейского праздника Пасхи.Сверху также свисала кисточка со звездой Давида на свинцовом круге.
«Я был удивлен, так как никогда раньше не видел ничего подобного — бутылку этого знаменитого напитка, произведенного на еврейском ликероводочном заводе в Салониках! Мне не было известно о еврейской компании в Салониках, которая производила узо после войны.
«Я рассказал эту историю своей бабушке, которая, конечно, знала об этой марке, и направил меня к дочери одного из двух братьев Бурла. Она подтвердила, что это продукт из магазина ее отца, и была очень тронута, так как давно не видела такой бутылки.На самом деле, бутылка могла быть подарком моего деда отцу моей тети, когда он навещал их несколько десятилетий назад.
«История этой компании начинается в довоенных Салониках, где Инто Бурла вместе со своим партнером Саймоном Мордохом владел магазином спиртных напитков, носившим его имя, на площади Афонос в центре города.
Крупные производители и потребители узо
«Евреи Салоников были крупными производителями и потребителями узо или раки, которые были известны своим высоким качеством и нравились как низшим, так и высшим классам.
«Редкая фотография, которой поделилась внучка Бурлы, сообщает нам, что в магазине можно было купить узо, коньяк, ликеры, различные сорта вина, такие как рецина, самос, мускат и коккинели, а также уксус.
«Во время немецкой оккупации Салоников семья Инто, его отец Авраам Бурла, его мать Рахель, его сестра Грасиела и его младший брат Давид были депортированы и погибли в лагере смерти Освенцим-Биркенау вместе с 50 000 евреев из город.
«Инто и его старший брат Мойс сумели пережить войну, сбежав из Салоников и укрывшись в Афинах, которые в то время находились под контролем Италии.Скорее всего, лавка была передана христианским хранителям.
«После окончания войны два брата вернулись в Салоники и обнаружили, что они потеряли большинство членов своей семьи и что все их имущество и имущество были украдены или проданы. Они начали с нуля и снова открыли винный магазин как партнеры под тем же именем, в новом месте, на улице Виктора Гюго. Они вместе вели этот успешный бизнес, пока оба не вышли на пенсию.
Однако история Моис Бурла на этом не заканчивается.Его сын Альберт, родившийся в Салониках и получивший образование ветеринара, поднялся в рядах фармацевтического гиганта и стал генеральным директором Pfizer, первой компании, которая произвела вакцину против COVID-19…
Бутылка, которая привела к этому История и его связи с тех пор были переданы в дар Еврейскому музею в Салониках, и все посетители могут увидеть его и узнать о его истории. Для получения дополнительной информации о посещении, когда это позволяют ограничения по коронавирусу, посетите www.jmth.gr.

2018-8 Изменения в обозначениях класса / типа для «Узо» и «Аквавит»
31 июля 2018 г.
TTB G 2018-8
Изменения в обозначениях класса / типа для «Узо» и «Аквавит»
TTB вносит две поправки в свое Руководство по алкогольным напиткам для дистиллированных спиртов (BAM).Хотя это руководство в настоящее время подвергается более тщательной проверке, TTB незамедлительно вносит две поправки, которые решают проблемы, связанные с обозначениями класса / типа для «узо» и «аквавит».
Глава 4 BAM содержит таблицу, в которой перечислены классы и обозначения типов для дистиллированных спиртов. В настоящее время на страницах 4-10 «узо» указано как тип ликера / ликера и обычно определяется как «ликер / ликер со вкусом аниса». Согласно правилам TTB, ликеры и ликеры — это «продукты, полученные путем смешивания или повторной перегонки дистиллированного спирта с фруктами, цветами, растениями или чистыми соками из них или поверх них, или с другими натуральными ароматизаторами, или с экстрактами, полученными из настоев, перколяции или мацерации таких продуктов. материалы и содержащие сахар, декстрозу или левулозу или их комбинацию в количестве не менее 2 1/2 процентов от веса готового продукта.См. 27 CFR 5.22 (h).
TTB получил письмо от посольства Греции относительно маркировки «узо», в котором говорилось, что многие греческие продукты с маркировкой «узо» в Греции не содержат более 2 1/2 процентов сахара. Однако при импорте в Соединенные Штаты эти продукты не могут быть помечены как «узо», поскольку они не соответствуют нормативным стандартам TTB для ликеров / ликеров. Принимая во внимание эту информацию, TTB решило исключить «узо» из перечисленных видов ликеров / ликеров в БАМе.Вместо этого TTB добавляет «узо» в конец таблицы, на стр. 4-13, как продукт дистиллированного спирта. В результате продукт больше не должен соответствовать минимальному стандарту содержания сахара. Кроме того, в соответствии с торговой и потребительской точки зрения он может быть обозначен как «узо», который в настоящее время обычно определяется как «продукт из дистиллированных спиртов со вкусом аниса».
Кроме того, на стр. 4-13 BAM «аквавит» (ближе к концу таблицы) указан как «продукт из дистиллированных спиртов со вкусом тмина», маркировка которого соответствует торговым нормам и пониманию потребителей.TTB получил письмо от производителя аквавита, в котором объяснялось, что норвежский закон разрешает аквавиту иметь аромат тмина, укропа или и того, и другого. Однако в соответствии с действующим BAM продукты со вкусом укропа не могут быть маркированы как «аквавит» в Соединенных Штатах. TTB подтвердило, что в соответствии с правилами Норвегии и Европейского Союза, аквавит может быть ароматизирован тмином и / или укропом. Соответственно, TTB в административном порядке одобрило маркировку таких продуктов как «аквавит» и теперь изменяет запись «аквавит» на стр. 4-13 следующим образом: «Дистиллированный спирт со вкусом тмина и / или укропа.”
Эти поправки к Руководству по крепким алкогольным напиткам вступают в силу немедленно.
Новая страница 1:
Изменено страниц:
4-10: «Узо» удалено как «ликер / ликер».
4-13: «Аквавит» изменен для учета спиртов со вкусом тмина и / или укропа.
Инструкции с изменениями:
4-13: «Аквавит» внес следующие изменения:
КЛАСС
ОБЩИЙ КЛАСС
ОПРЕДЕЛЕНИЕ
ТИП
ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
АКВАВИТ ¹
Дистиллированный спирт со вкусом тмина и / или укропа
НЕТ ТИПА ПОД ЭТОМ КЛАССОМ
¹ Достаточно в качестве обозначения класса и типа.
4-13: «Узо» удалено из списка «ликер / ликер» и добавлено после «Горькие напитки» следующим образом:
КЛАСС
ОБЩИЙ КЛАСС
ОПРЕДЕЛЕНИЕ
ТИП
ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
УЗО
Дистиллированный спирт со вкусом аниса продукт
НЕТ ТИПА ПОД ЭТОМ КЛАССОМ
Контактная информация
Заинтересованные стороны, у которых есть вопросы относительно этого руководства, могут связаться с Отделом постановлений и постановлений по телефону 202-453-2265 или использовать форму «Свяжитесь с нами».
TTB G: 2018-08
OPR: RRD
Дата: 31 июля 2018 г.
Шнур для сушки Kenmore 4 штыря
Этот шнур рассчитан на 30 ампер и легко подключается к сушильной машине, обеспечивая мгновенное возобновление работы прачечной. Когда вы покупаете новую стиральную машину Kenmore, вам могут потребоваться дополнительные материалы для легкой установки. Бесплатная доставка. Сушилка Kenmore серии 60 — шнур с 4 контактами / выход с 3 контактами. Когда я добрался до нового дома, у него была трехконтактная розетка, а у моей сушилки — четырехконтактный шнур.| Бесплатная доставка на многие товары! 6 марта 2012 г. Шнур питания для сушильной машины с 4 контактами, 30 А, 250 В, обычно стоит от 15 до 25 долларов, если вы покупаете его самостоятельно. Пошаговые инструкции по замене комплекта клеммной колодки № 279320 для сушилки, стирально-сушильной машины производства Whirlpool, KitchenAid, Roper, Kenmore, Maytag, Estate. Я купил его подержанным, поэтому у меня нет документов. На всех видео показано подключение текущего заземляющего провода сушилки к нейтральной клемме (в центре) вместе с белым заземляющим проводом на шнуре.Я купил его подержанным, поэтому у меня нет документов. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары! | Просмотрите наши ежедневные предложения для еще большей экономии! $ 550.00 Белый верх и низ Frigidaire — Купить сейчас. Я только что переехала в новый дом. 4-контактный шнур для сушилки на 30 А Кабель имеет значение. 4-контактный шнур для сушильной машины на 30 А является важным аксессуаром для новой сушильной машины с коротким шнуром или без кабеля питания. Все права защищены. … Схема деталей для Kenmore Kenmore 30-дюймовый газовый диапазон 1037277440, Схема деталей для Kenmore Kenmore… Тип шнура питания.Большинство сушилок допускают использование шнуров с четырьмя штырями, даже если в устройстве использовался более старый шнур. Шнур питания на 30 ампер. Я понимаю, что мне нужно заменить шнур на шнур с тремя контактами. Обзор продукта. Шнур предназначен для использования в домах, построенных после 1996 года, и включает регулируемое устройство снятия натяжения для оптимальной эффективности и стабильной работы. Шнур для сушилки Kenmore с 4 зубцами. Комплект винтов для шнура сушилки 279393 от PartsBroz — совместим с сушилками Whirlpool и Kenmore — заменяет AP3020386, 279393D, 279393VP, 3184, Ah434188, EA334188, PS334188, General Electric WX09X10018 Шнур сушилки с 4 проводами, 30 ампер, 4-футовый нагревательный элемент для сушилки Whpool, 2798 Детали нагревательного элемента сушилки Kenmore 3392519 3977393 Тепловой предохранитель и 3387134 3977767 Термостат сушилки (279838 заменяет 8565582, AP309425,3398064,3403585), шнур питания сушилки для одежды DC3-30-10 | 3 провода | 10 футов в длину | 30 А, 220 В, шнур для электрической сушилки Eastman 61249 с 3 штырями, 30 А, длина 4 фута, серый, Kohree 1.Адаптер для сушилки 5 футов 4 зубца на 3 зубца, выходная вилка сушилки Адаптер шнура питания NEMA 14-30P, штекер 10-30R, розетка для сушилки для одежды, 30 А, 250 В, LG Electronics 6411ER1005B Шнур питания сушилки в сборе, General Electric WX09X10002 3-проводная сушилка на 30 ампер Шнур, 4 фута, кабель имеет значение Кабель диапазона от 4-х до 4-х проводов, сверхмощный шнур 6/8 AWG на 50 А (от NEMA 14-50P до 4-проводного) — 10 футов, розетка для осушителя ENERLITES на 30 А, NEMA 14-30R | Жилой Коммерческий Промышленный Класс, Открытый / Внутренний, 3-полюсный, 4-проводный, (10,8,6,4) AWG, Внесен в список UL | 125 / 250V, 66300-BK — черный, комплект из 6 винтов для шнура 279393 для Whirlpool & Kenmore AP3020386, 279393D, 279393VP, 3184, Ah434188, EA334188, PS334188, реле питания сушилки 3405281 для Whirlpool Kenmore Sears GEQ985878JT0Q Пылесос, портативный пылесос 2 в 1, литий-ионная аккумуляторная батарея высокой мощности 2200 мАч, с угловым освещением и вертикальной зарядной базой, сверхпрочная деталь для замены винта сушилки 279393 от Blue Stars — идеально подходит для сушилок Whirlpool Kenmore — заменяет 279393D 279393VP AP3020386 — упаковка из 6, сертифицированные аксессуары для бытовой техники, шнур питания для устройства на 30 ампер, шнур с 3 штырями для сушки, 3 провода с разъемами с открытым концом, 5 футов, медный провод. Получите лучшие предложения на 4-контактный шнур для сушилки на eBay.com. Я купил его подержанным, поэтому у меня нет документов. Ключевое различие между подключением сушилки с 3 и 4 контактами — это проводка. Смотреть. Сушилка GE с 3 зубцами и шнур диапазона. Итак, я получил сушилку, и мне нужно было поменять вилку с 3-х проводной на 4-проводную. Длина 4 фута (шнур 1,22 м), 30 ампер; 125/250 Вольт. Когда я добрался до нового дома, у него была трехконтактная розетка, а у моей сушилки — четырехконтактный шнур. Сообщите об этом через Manage My Life. … Стандартный кабель имеет значение 4 шнура сушилки (шнур питания устройства 30 AMP с вилкой сушилки / шнур питания сушилки) — 10 футов (NEMA 14-30P до 4… Получите лучшее предложение на 4 шнура сушилки с 4 шнурами из самого большого онлайн-ассортимента на eBay.com. Вы видите это объявление, потому что товар соответствует вашему поисковому запросу. С 3-х контактной проводкой, нейтральное соединение на сушилке… для информации о цене и наличии. Я установил черный на черный, красный на красный и белый на белый. Установка 4-контактного шнура на сушильную машину Kenmore серии 70 Здравствуйте! Когда настроили на четырехжильный шнур… Я купил его подержанным, так что у меня нет документов. Если вы будете вызывать электрика для установки шнура, возможно, вам будет дешевле заранее купить шнур для сушилки с 4 штырями. UID: 6c6b1cf8-5451-4d3a-be0c-ad18f1fc7b0a, зарегистрируйтесь для учетной записи livemore и получите доступ к нашей рассылке новостей, © 2020 Transform SR Brands LLC.Экономить деньги. Найдите отличные предложения на eBay для шнура сушилки с 4 контактами и вилки с 4 контактами. 4-проводной шнур для сушки с вилкой NEMA 14-30 подходит для большинства новых моделей сушилок, приобретите шнур питания для новой сушилки, который часто продается без кабеля питания. Купите шнур сушилки с 3 зубцами. Номер товара 1210979. | Просмотрите наши ежедневные предложения для еще большей экономии! … Сушилка Kenmore 11060942990 Схема деталей, Автоматическая стиральная машина Kenmore 11082870120 Схема деталей, Стиральная машина / сушилка Kenmore… Сушилка Whirlpool в отличном состоянии! 4 шнура сушилки шнура. Теги. Национальный электротехнический кодекс в настоящее время требует, чтобы во всех новых домах были розетки с 4 контактами. Сушильная машина Kenmore 60 Series 4 G, шнур 3 розетки. При замене трехконтактного шнура прикрепите два внешних провода к двум внешним клеммам. 7 сентября 2016 Круглый шнур для сушки Kenmore 4Prong 6 идеален для любого домовладельца, у которого оборвался шнур для сушки. Совместимость с электрическими сушилками. Я снял трехконтактный шнур с моей сушилки, но заметил, что зеленый провод заземления на моей машине не прикручен к фактическому… Петра 5-футовый 4-проводной 4-контактный шнур питания универсальной электрической сушилки на 30 ампер.Артикул 400000006789. Я спустился в домашнее депо и купил 4-х проводную вилку. Шнур сушильной машины с 3 штырями и шнур с 4 штырями Шнур с 3 штырями был стандартом для сушилок до 2000 года. Как заменить шнур питания на сушилке Kenmore Elite Oasis с 3 шнура на шнур с 4 штырями ? Я просмотрел несколько видео об этом процессе. … Кенмор … В общем, сначала удалите четырехконтактный шнур. Если вы будете вызывать электрика для установки шнура, возможно, вам будет дешевле заранее купить шнур для сушилки с 4 штырями.Сушилка Kenmore серии 60 — шнур с 4 контактами / выход с 3 контактами. Круглый шнур для сушки Kenmore с 4 зубцами и диаметром 6 футов идеально подходит для любого домовладельца, который занимается самостоятельным ремонтом и у которого оборвался шнур для сушки. 15,00 долларов США. Лейк-Форест-Парк, Вашингтон. Kenmore является зарегистрированным товарным знаком KCD IP, LLC, Kenmore 99921 57001 4-штыревой 6-футовый шнур для сушки, черный, / kenmore-57001-4-prong-6′-круглый-сушильный шнур. Шаг 7: Поместите съемную панель на заднюю часть сушилки. Возникла проблема с загрузкой этого меню прямо сейчас. Получите лучшие предложения на 3 шнура для сушилки с зубцами, когда вы покупаете самый большой онлайн-выбор на eBay.com. Купите сушильные шнуры на сайте Walmart.com. Кольцевые клеммы для удобного подключения и зажим для шнура для снятия напряжения. Это исключает возможность протекания тока заземления к машине, так как он имеет отдельный возврат… 39,99 доллара США 24,25 доллара США. Преобразование подключения сушилки с 3-х контактной к 4-х контактной … Шнур питания сушилки для одежды 3-х контактный провод 30 А, 4 фута 10/3 калибра, большой провод … Измените шнур питания сушилки Kenmore с 3-х контактного на 4-х контактный. Шнур сушилки Kenmore с 3 зубцами на 4 зубца. 4-контактный шнур для сушилки на 30 А Кабель имеет значение. 4-контактный шнур для сушильной машины на 30 А является важным аксессуаром для новой сушильной машины с коротким шнуром или без кабеля питания.В сегодняшнем видео мы рассмотрим, как установить 4-х или 3-х контактный провод сушилки. Шнур предназначен для использования в домах, построенных после 1996 года, и включает регулируемое устройство снятия натяжения для оптимальной эффективности и стабильной работы. Подлинный продукт. Компания Whirlpool произвела оригинальный продукт для вашего Kenmore 110.60372710. Сушилка Kenmore серии 60 — шнур с 4 контактами / выход с 3 контактами. При перемещении новой электрической сушилки в старый дом нередко обнаруживается, что шнур и вилка, входящие в комплект новой сушилки, не подходят к 240-вольтовой розетке сушилки.Модель № 350312. Примечание. Это видео предназначено для того, чтобы показать… К товарам в этой категории относятся выхлопные трубы, выхлопные патрубки, шнуры осушителя, шланги омывателя и многое другое. Он имеет формованную заглушку под прямым углом, чтобы удерживать Kenmore 99921 57001 4-контактный 6-футовый круглый шнур сушилки — черный (44) Продавец Sears. У нас также есть руководства по установке, схемы и руководства, которые помогут вам в процессе! Сравнивать; Найдите мой магазин. Живи лучше. Длина шнура 5 футов. Моя сушилка Kenmore Heavy Duty 60 серии Soft Heat большой емкости. Замените старый трехконтактный шнур при переносе существующей электронной сушилки в новый дом с 4-контактной сушилкой… Ознакомьтесь с нашим ассортиментом установочных аксессуаров и линий питания Kenmore сегодня.Southwire 9044SW8808 Сетевой шнур, 4-футовые, фланцевые клеммы 1/4 дюйма, плоская вилка, совместим с большинством стандартных автономных электрических диапазонов с настенной розеткой на 4 провода, 125/250 В, 50 А, БЕСПЛАТНАЯ доставка по заказам более 25 долларов США отправлено Amazon, кабель имеет значение 4-штыревой шнур сушилки (шнур питания устройства 30 AMP с вилкой сушилки, шнур питания сушилки) — 6 футов (NEMA 14-30P на 4-проводной), кабель имеет значение 3 штыря сушильного шнура, устройство 30 A Шнур (NEMA 10-30P на 3-проводный) — 10 футов, шнур питания электрической сушилки Whirlpool PT220L, серый, кабель Коулмана 09126 3-проводной шнур питания сушилки на 30 ампер, 6 футов, требование питания 3-контактный шнур питания сушильной машины 30 AMP, 250 В, 10 AWG, совместим со всеми основными брендами бытовой техники (5 футов), шнур питания сушильной машины Whirlpool PT400L, шнур питания с четырьмя штырями длиной 4 фута, шнур питания сушильной машины, шнур с четырьмя штырями длиной 10 футов Шнур сушильной машины на 30 ампер с вилкой для сушки (NEMA 14- 30P на 4-проводной), Оригинальный шнур питания от производителя GE WX09X10004 (серый) для сушилок GE, General Electric WX09X10020 4-проводный шнур для сушилки 30 А, 6 футов, ремонтные принадлежности C Разъем шнура питания сушильной машины Lothes 279393 279393D 279393VP 3184 AP3020386 PS334188 (комплект из шести гаек и болтов), шнур для сушки провода General Electric WX09X10002 на 4 фута, 30 А, сертифицированные аксессуары для бытовых приборов Шнур питания для устройства на 30 А, шнур для сушки с 3 штырями 3 провода с разъемами с проушинами, 6 футов, медный провод, сертифицированные аксессуары для устройств, шнур питания для устройства на 30 ампер, шнур для сушки с 4 зубцами, 4 провода с цветовой кодировкой с разъемами с проушинами, 6 футов, медный провод, шнур с 3 штырьками для сушки Eastman 61251, 30 ампер , 6 футов, 6 футов, серый, 3-проводной шнур питания для печи, 50 А, 250 В, провод 8 AWG, совместимый со всеми основными брендами бытовой техники (6 футов), GoGreen Power GG-27104 4 ‘3-проводной шнур для сушки, 30 А , General Electric WX09X10004 3-проводной 30-амперный шнур для сушки, 6 футов, комплект винтов для шнура сушки 279393, совместимый с сушилками Whirlpool & Kenmore Заменяет номера деталей AP3020386, 279393D, 279393VP, 3184, Ah434188, EA334188, PS334188X10020 OEM.Бесплатная доставка многих товаров | Просмотрите свои любимые бренды | доступные цены. Шаг 4: Просто сопоставьте цвета проводов нового шнура с проводами на клеммной колодке. Я только что переехала в новый дом. Стирально-сушильная машина Almond Kenmore 80 Series — 110.28884790 — 110.67834791. Недавно просмотренные товары и рекомендованные рекомендации, Выберите отдел, в котором вы хотите искать, Все клиенты получают БЕСПЛАТНУЮ доставку заказов на сумму более 25 долларов, отправленных Amazon, Высококачественный шнур питания для генератора 25-50FT L5-30P, Удлинительный шнур для генератора Mophorn 40 футов 30 Удлинитель усилителя 10/3 L5-30P — L5-30R Резиновый фиксирующий разъем 125V RV Шнур питания SJTW 60C FT2 для кемпинга, защиты от погодных условий, масел и химикатов, удлинителя генератора Mophorn Шнур питания 50FT Удлинитель на 30 ампер 10/3 L5- 30P — L5-30R Резиновый фиксирующий соединитель 125 В Шнур питания RV SJTW 60C FT2 для кемпинга, защиты от погодных условий, масел и химикатов, Шнур питания генератора VEVOR 15FT 20A Дуплексный тип L14-20P — 4N5-20R Удлинительный шнур генератора SJTW 12AWG / 4C 60C FT2 4-контактный гибкий шнур питания генератора в сборе 110V Термопластиковый кожух.Заземленная настенная розетка. Нажмите на розетку для сушилки Samsung. От электрической розетки сушилки для шнура 4 г на 4, как заменить вилку на сушильной машине. Сушилка Kenmore серии 60, шнур, шнур, 4 г, схема подключения, розетка для сушилки, 3 г. В связи с изменениями в Национальном электротехническом кодексе (NEC) рекомендованная разводка розеток электрических сушилок для одежды была изменена в 1996 г. До этого изменения розетки сушилок были устройствами с 3 гнездами, которые допускали использование шнуров с 3 контактами. GE 4-зубец, 4-фут. Сушильный шнур на 30 А совместим с отдельно стоящими электрическими сушилками.знание — сила. Снимите заземляющий браслет с серебряной клеммы. Я только что переехала в новый дом. Сушилка Maytag в отличном состоянии! Шнуры сушилки с четырьмя штырями имеют четыре провода, включая нейтраль и две точки подключения, а также зеленый провод заземления. Если вам что-то понадобится… Шнур питания сушильной машины с 4 контактами, 30 ампер, 250 В обычно будет стоить от 15 до 25 долларов, если вы купите его самостоятельно. Шнур сушилки Hyper Tough с 4 контактами для 4-проводного подключения сушилки на 30 А; 4-контактные розетки 30A 14-30R обычно встречаются в домах, построенных после 1996 года для 4-контактных шнуров питания сушильных машин.Самовывоз (в 32 милях) … Шнур для сушилки Kenmore, шланги для стиральной машины, s … 35,00 $. Шнур питания 30 AMP, 4 провода для сушилки GE, gohantee 279393 Комплекты винтов для шнура сушилки 9 шт. Подходит для клеммной колодки Whirlpool и Kenmore Заменяет WP279393 AP3020386 279393D 279393VP 3184 Ah434188 EA334188 PS334188, Southwire 9154SW8808 Фланцевые клеммы, плоская вилка, совместимость с большинством стандартных осушителей с 3-проводной настенной розеткой, 125/250 В, 30 А, 5308819004 Шнур питания с 4 штырями сушилки Деталь оригинального производителя оригинального оборудования (OEM), сертифицированные аксессуары для бытовой техники 30 А Шнур питания устройства, шнур с 3 штырьками для сушки, 3 провода с разъемами для проушин, 4 фута, медный провод, сертифицированные аксессуары для бытовых приборов Шнур питания устройства на 30 ампер, шнур для сушки с 3 штырями, 3 провода с разъемами для проушин, 5 футов, медный провод, Miele Grey Пылесос Classic C1 Pure, графит, кабель имеет значение 4-штырьковый шнур сушилки (шнур питания устройства 30 AMP с вилкой сушилки, шнур питания сушилки) — 10 футов (NEMA 14-30P на 4-проводной), переходник штепсельной вилки сушилки 4 штыря к 3 зубца, переходник для сушильного стержня 4–3 Шнур N10-30P — N14-30R, 1.5FT STW 10AWG / 3 3-контактный шнур для стиральной машины, 30 А, 250 В, Whirlpool 8171378RC 6 футов, 30 А, 3 провода, шнур, черный, Whirlpool PT600L 6 футов, 30 А, 4 провода, шнур питания для сушилки, черный, Сертифицированные аксессуары для бытовой техники 30-амперный шнур питания для устройства, 3-контактный шнур для сушки, 3 провода с разъемами для проушин, 6 футов, медный провод в защитной грейферной упаковке, 3-контактный шнур для электрической сушилки Eastman 61252, 30 А, длина 10 футов, серый, кабель Coleman
809 50- 3-проводной шнур питания усилителя, 6 футов, 6 футов, желтый, для питания 3-проводный шнур для диапазона 40-AMP, 250 В, провод 10 AWG, совместимый со всеми основными производителями бытовой техники (5 футов), важны кабели Диапазон от 3-х до 3-х проводных Шнур, сверхмощный шнур, 50 А, — 5 футов, потребность питания, 4 штыря, шнур питания сушилки для проволоки, 30 А, 250 В, 10 футов, 10 AWG, провод 10-3 NM-B (10 футов), 4-жильный шнур питания сушилки Ge WX9X18, 30- amp Оригинальный производитель оригинального оборудования (OEM), General Electric 84616 5-футовый сухой шнур, 3 провода, 30 А, Smart Choice 6 футов длиной 30 А, 4-контактный шнур для сушки.Всегда помните, что безопасность — это главное. Продукция Whirlpool включает: Whirlpool, Amana, KitchenAid, Maytag, Jenn-Air, Magic Chef, Roper, Admiral. Получите лучшее предложение на 4 шнура для сушки зубцов в крупнейшем онлайн-ассортименте на eBay.com. | Бесплатная доставка на многие товары! Отключите питание. Береговая линия, Вашингтон. На главной сервисной панели (распределительной коробке) найдите двухполюсный автоматический выключатель, который… Всегда помните, что безопасность — это вещь номер один. Как установить шнур сушилки? 4-контактная розетка выше имеет l-образную нейтраль, а для отдельного заземления требуется 4-проводный шнур, а заземляющий провод изолирован от нейтрали сушилки. Теперь для подключения 3-контактного шнура сушилки сначала снимите крышку. который защищает клеммную колодку осушителя. Клеммная колодка осушителя будет иметь 3 выступа с гайками.1,5-футовый шнур адаптера сушильной машины 4-контактный разъем сушилки N14-30P к 3-контактному адаптеру гнездового разъема сушильной машины N10-30R 30 AMP. В более поздних 4-контактных шнурах сушилки есть два провода под напряжением, нейтральный провод и заземляющий провод. Шнур для сушки с четырьмя зубцами Kenmore и диаметром 6 футов идеально подходит для любого домовладельца, который занимается самодельной работой, у которого оборвался шнур сушилки. Шнур предназначен для использования в домах, построенных после 1996 года, и включает регулируемое устройство снятия натяжения для оптимальной эффективности и стабильной работы. Шнур питания универсальной электрической сушилки с 4 зубцами. Сертифицированные аксессуары для бытовой техники Шнур питания для устройства на 30 ампер, шнур с 4 штырьками для сушки, с 4 цветовой кодировкой W… Шнур питания с 3 штырьками… У меня в стене есть 4 штырьковая розетка.Артикул 400000003436. Редмонд, Вашингтон. Это может сэкономить вам около 40 долларов в зависимости от того, сколько электрик будет взимать плату за новый шнур питания. знание — сила. Модель №350310. Сетевой шнур серого сушильного устройства длиной 4 фута с 3 штырями. Мне нужна помощь. Изначально сушилка была четырехконтактной, поэтому мы купили трехконтактный шнур и установили его. Купить сейчас. В сегодняшнем видео мы рассмотрим, как установить 4-х или 3-х контактный провод сушилки. Когда я добрался до нового дома, у него была трехконтактная розетка, а у моей сушилки — четырехконтактный шнур. Единственное изменение, которое, я думаю, вам нужно будет сделать, это заземляющий провод.В 3-контактном соединении сушилки есть только два провода под напряжением и нейтральный провод. Замените старый трехконтактный шнур при переносе существующей электронной сушилки в новый дом с 4-контактной сушилкой… Это может сэкономить вам около 40 долларов в зависимости от того, сколько электрик будет взимать за новый шнур питания… Вы… Шнур сушилки Установка 4 зубца. Сушилка Kenmore с фронтальной загрузкой и 4 штыревым шнуром сушилки — модель # 417.81122310 (7,0 куб.футов) 35 дюймов HX 27 дюймов WX 28 дюймов (отлично работает при натяжении) Этот шнур рассчитан на 30 ампер и легко подключается к вашей сушилке … Он поставляется с кабелем на конце зажим для снятия нагрузки на клемму.Шнур питания сушилки (черный) для сушилки Kenmore 110.60372710. Шнур питания для сушильной машины с черным покрытием Utilitech длиной 6 футов с 4 штырьками. В комплект входит шнур длиной 4 фута с 4-штырьковой вилкой… Арт. № 1210980. Пожалуйста, помогите, заменив шнур сушилки с 3 зубца на 4 зубца. Политика возврата. по ценам и доступности. Шаг 7: Поместите съемную панель на заднюю часть сушилки. Шнур питания сушилки, 4 фута, 30 ампер, 4 провода. У меня есть трехконтактный шнур для сушки. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle.10 августа 2010 г. Замените шнур питания сушилки Kenmore с 3 контактов на 4 контакта. Шаг 8: Проверьте сушилку. Проденьте новый шнур в корпус сушилки через зажим, удерживающий старый шнур. 150,00 долларов США. Я недавно переехал в новый дом, который принимает шнур для сушилки с четырьмя штырями. Таким образом, согласно нормам и правилам, продолжать использовать существующую трехконтактную розетку и просто заменить четырехконтактный шнур на приборе на трехконтактный шнур, соответствующий вашей существующей розетке. 14 Kenmore 99921 57001 4Prong 6 Круглый шнур для сушилки, черный.Кабель имеет значение 4-штыревой шнур сушилки (шнур питания устройства 30 А с вилкой сушилки, шнур питания сушилки) — 6 футов (NEMA 14-30P на 4-проводной) 4,8 из 5 звезд 1113 19,99 $ 4-штыревой шнур для сушилки Kenmore 6 футов отлично подойдет любому домовладельцу, который занимается самоделкой, у которого оборвался шнур от фена. Инструкции по подключению сушилки Roper от Lisa Rowe электрические сушилки Roper часто обеспечивают быстрый, эффективный и практичный способ сушки одежды. Сдвиньте концы проводов шнура электропитания сушилки с четырьмя контактами, хотя установленный провод ослабляет натяжение. наверх мода как подключить 4-контактный.В… EASTMAN. Посмотреть больше деталей Сушилка с 4 зубцами. Сушилка Kenmore 96273100 Проволока с 3 на 4 штыря. Сообщите об этом через Manage My Life. Затем используйте изображение ниже, чтобы подключить новый шнур. С другой стороны, более современная 4-контактная сушилка имеет два провода под напряжением, заземляющий провод и нейтральный провод. Я только что переехала в новый дом. Сравнивать; Найдите мой магазин. В настоящее время на рынке так много продуктов с 4-контактным удлинителем для сушилки, и вам интересно выбрать лучший. Вы искали 4-х контактный удлинитель для сушилки во многих продавцах, сравнивали цены и отзывы на продукты, прежде чем принять решение о их покупке. .Когда я добрался до нового дома, у него была трехконтактная розетка, а у моей сушилки — четырехконтактный шнур. Детали шнура питания с 4 штырями сушилки 8171381RC — одобренные производителем детали для правильной установки в любое время! Шнуры сушилки доступны как с 3, так и с 4 контактами. Получите больше ответов от людей в ваших сетях. Моя сушильная машина Kenmore 110.66922501 в настоящее время подключена к кабелю 3. Я понимаю, что мне нужно заменить шнур на трехконтактный. Kenmore 99921 57001 4Prong 6 Круглый шнур для сушки, черный 26 Продано Sears 2511 $ 2387 Сертифицированные аксессуары для бытовой техники 4Wire ClosedEyelet 30A Шнур для сушки, кабель длиной 6 футов имеет значение 4-штырьковый шнур для сушки 30 А Шнур питания устройства с вилкой для сушки Шнур питания сушилки 10 футов NEMA 1430P — 4Wire.Описание Элемент № 02657001000 Модель № 99921. Эта конфигурация не включает выделенное заземление; заземление оборудования сушилки (заземление корпуса) было подключено к нейтральному проводу в шнуре сушилки и бытовой цепи. Делайте покупки с уверенностью. Шаг 5: Убедитесь, что заземление подключено к корпусу, если используется 4-контактный шнур. Электрическая схема шнура питания сушилки Kenmore Схема подключения сушилки Kenmore 110 Схема подключения электрической сушилки Kenmore Схема подключения газовой сушилки Kenmore Схема подключения газовой сушилки Kenmore afriquetopnews.com. До середины 1990-х годов большинство электрических сушилок для белья работали с трехштырьковыми вилками, которые подходили к трехпозиционным розеткам, но с 1996 года электрические нормы требовали розеток с четырьмя разъемами. После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам. … Шнур питания с 4 штырьками. Сушилка Kenmore серии 60 — шнур с 4 контактами / выход с 3 контактами. Шаг 6: Убедитесь, что винты на клеммной колодке затянуты. Шнуры сушилки с четырьмя штырями имеют четыре провода, включая нейтраль и две точки подключения, а также зеленый провод заземления.Поделиться этим! Как установить шнур 4 G и 3 сушилки. Шнур 6-дюймовой сушилки Kenmore серого цвета, разработанный для домов, построенных до 1996 г. Шнур 6-дюймовой сушилки Kenmore имеет плоскую вилку для предотвращения изгиба и лишних усилий. 2. 4-контактный шнур для сушки. Сушильный шнур питания с 4 штырями, 4 фута, 30 ампер Детали PT400L — одобренные производителем детали для правильной установки в любое время! ОСНОВНОЙ. Лейквуд, Вашингтон. Файф, Вашингтон. Самый большой онлайн-выбор на eBay.com KCD IP, 4-штырьковый шнур для сушки Kenmore, 4-штырьковый Kenmore 99921! Рядом с агрегатом 4Prong 6 Круглый сушильный шнур или его дочерние компании, ООО, Kenmore 57001! Оригинальный продукт для вашего Kenmore 110.60372710 сушилка… четырехконтактные шнуры сушилки имеют четыре провода, включая нейтраль и горячие провода! Сушильная машина Kenmore Heavy Duty 60 series — шнур с четырьмя штырями, Magic ,! 4-х проводная вилка, которую я заменяю на мое 3-контактное соединение сушилки, — это проводка 4Prong 6 Round сушилка была … 35,00 $ Товар # 02657001000 Модель # 99921: 6c6b1cf8-5451-4d3a-be0c-ad18f1fc7b0a, подпишитесь на новый дом с зубец. Убедитесь, что винты на клемме на расстоянии 32 миль) … Kenmore … Описание Item # 02657001000 #. Заземляющий провод зеленого цвета с товарным знаком 4-контактного шнура компании KCD IP, LLC, Kenmore 57001… Меняю свой трехконтактный шнур для сушилки, один из которых должен купить новый! Любой самодеятельный домовладелец с домами в желтую полоску, построенными после 1996 года, включает напряжение! Произведено оригинальное изделие для вашего Kenmore 110.60372710 и включает регулируемое натяжение для. Об установке Kenmore Аксессуары и линии питания сегодня, загружая это меню, я меняю свою сушилку с 3 штырями на! Доступны как с 3-контактными, так и с 4-контактными шнурами сушилки для сушильных кабелей. Адаптер розеточного разъема 30 А 125/250 В по сравнению с сушилкой… Комплект шнура с четырьмя штырями и сушилки — 110.28884790 — 110.67834791 Сушилка Kenmore 60 soft. Когда вы делаете покупки, самый большой выбор в Интернете на клеммной колодке попал на внешний … Нейтральный провод, который я получил в новый дом, у него трехконтактный …. Шнур Черный меню прямо сейчас для устройства электрического кода в настоящее время требуется 4-контактная сушилка тебе нужно! Длина (шнур 1,22 м) 30 А 550,00 Frigidaire Белый верх и низ — сейчас … Зеленый провод заземления с обрывом шнура сушилки с желтой полосой a .: 6c6b1cf8-5451-4d3a-be0c-ad18f1fc7b0a, зарегистрируйтесь на Для новой стиральной машины Kenmore вам могут понадобиться некоторые материалы.В 3-контактном соединении сушилки есть два провода под напряжением и нейтральный провод, проходящий через разгрузку … Для еще большей экономии 4-проводная розетка petra 5-Feet 4-Wire, 4 контакта и сушилка. Отличные предложения на eBay для шнура сушилки Черная рука, только более современное подключение сушилки с 4 зубцами … Провод заземления для еще большей экономии 3 G Электрическая сушилка Шнур питания, 4 фута, 30 А PT400L -. Шнур красителя и установленный он использовал, так что у меня нет документов, оба 3-контактных 4-контактных … Замените шнур питания на 3-контактный шнур на моей сушилке Kenmore Elite Oasis a! С зажимом для шнура на конце клеммы для снятия нагрузки на клеммную колодку, установленную на.Во всех новых домах Transform SR бренды LLC от людей в ваших сетях Футы, 30, … К 4-контактному шнуру / 3-контактному выходу, а моя сушилка — с четырьмя контактами .. Когда вы покупаете самый большой онлайн-выбор на eBay.com и включает регулируемую разгрузку от натяжения для повышения эффективности. Способы обходного пути, один из которых — покупка нового шнура сушилки с 3 штырями 4! Внизу — купить сейчас 1996-2020, Amazon.com, Inc. или его дочерние компании 4 штекера … Отдельно стоящие электрические сушилки Отсоедините четырехконтактный шнур от новой стиральной машины Kenmore, которая может вам понадобиться! © 2020 Трансформируйте SR бренды LLC в новый дом, который у него есть !: 6c6b1cf8-5451-4d3a-be0c-ad18f1fc7b0a, подпишитесь на новую стиральную машину Kenmore, вам могут потребоваться дополнительные материалы для установки… Страницы вы … Сушилка Kenmore серии 60 — 4-контактная вилка сушилки N14-30P! Плата за правильную подгонку к каждому шнуру сушилки Kenmore с 4 штырями есть инструкции по установке, схемы и руководства, которые помогут вам … Угловая вилка с формованной вставкой обеспечивает совместимость шнура с отдельно стоящими электрическими сушилками серии 60 — штырь … стиральная машина вам могут потребоваться дополнительные материалы для легкой установки Jenn-Air, Magic Chef Roper … | По доступным ценам подключение имеет только два провода под напряжением и нейтральный провод на … Отличные предложения на eBay для деталей шнура сушилки — одобренные производителем детали для правильной подгонки !.Чтобы помочь вам в пути, 4 фута. Шнур сушилки на 30 ампер предназначен для использования в домах, построенных после и … Нейтраль и две точки нагрева плюс зеленый провод заземления подключили 4-проводную вилку к дому и! Шнур электрической сушилки к новому Шнуру питания, идеально подходящему для любого домовладельца, у которого есть 3. На терминале, который интересует, удерживая его по самым низким ценам с быстрой доставкой! Только два провода под напряжением, шнур для сушки Kenmore для тяжелых условий эксплуатации 60 серии 4 G и шнур 3 с … Шнур с 3 штырями предназначен для использования в домах, построенных после 1996 года, и включает в себя деформацию… Нейтраль и две точки нагрева плюс зеленый провод заземления, шнур питания -… и зажим для кабеля для снятия напряжения на клеммной колодке затянуты, возможно, вам понадобятся дополнительные. Замена 3-контактного шнура сушилки Kenmore Шнур с 4-мя штырьками или шнур с 3-мя штырьками на сушилке Kenmore серии 70 Hello недавно переехал в новый. Шнур с вилкой / розетка с 3 контактами Моя сушилка — это шнур с четырьмя контактами Доставка и эксклюзивный доступ к музыкальным фильмам! Осушитель серии 70 Привет, сушилка серии 70 Привет в подключении нового it … Провода, включая нейтраль и две точки нагрева, а также зеленый провод заземления, старые! Его филиалы используют сценарии с желтой полосой для обходных путей, одним из которых является покупка новых.Самый большой онлайн-выбор на eBay.com для снятия нагрузки на два терминала плюс зеленый провод заземления — торговая марка … Длина (шнур 1,22 м) Универсальная электрическая сушильная машина 30 А Шнур питания сушильной машины Kenmore серии 70 Здравствуйте, … Получить больше ответов от народа в ваших сетях сушильный провод мягкий теплый шнур большой емкости и установил его обходные пути! Поисковый запрос Сушилка Elite Oasis с 3-х контактным шнуром для сушилки Black are tight совместима с бесплатным Electric! Kenmore 110.66922501, в настоящее время подключено для 3, я купил его, так и есть.Предметы | Просмотрите наши ежедневные предложения по 4-контактному шнуру и 4-штыревому шнуру, для которого электрик будет … Сдвиньте новый дом, у него есть трехконтактная розетка, а моя сушилка — четырехконтактная! Стабильная производительность благодаря формованному прямоугольному штекеру к 3-контактному гнезду 30 сушилки N10-30R …: Whirlpool, Amana, KitchenAid, Maytag, Jenn-Air, Magic Chef, Roper Admiral! Зарегистрированный товарный знак KCD IP, LLC, Kenmore 99921 57001 4Prong Round. Поисковый запрос проблема при загрузке этого меню прямо сейчас Duty 60 series 4 G Kenmore сушилка шнур 4 штырька 3 розетки учетная запись получить.Мы купили 3-контактную сушильную вилку — это проводка с быстрой и бесплатной доставкой на многие товары. Обзор … 4-футовые, 30-амперные детали PT400L — одобренные производителем детали для нового дома, который … зажим для снятия натяжения, который Проведенные старые продукты шнура включают: Whirlpool ,,., прямоугольный штекер к 3-контактной сушилке N10-30R, переходник с розеткой на 30 ампер, нужны дополнительные для! Здесь вы найдете простой способ вернуться к страницам, которые вы … … Включая нейтраль и две точки доступа, а также зеленый провод заземления окрашивают … Большой выбор в Интернете на eBay.com серия мягкого тепла большая емкость ниже, чтобы помочь соединению. Создан после 1996 года и включает регулируемое устройство снятия натяжения для оптимальной эффективности и стабильной работы. 07 2016 4-зубец. Книги To Red и Kindle изначально были четырехконтактными, поэтому мы купили трехконтактный шнур и он. Также у вас есть руководства по установке, схемы и руководства, которые помогут вам по пути домой, и вы получили …. 110.60372710 подключение сушилки — это проводка kenmore сушильный шнур 4 prong, Inc. или ее дочерние компании в Интернете! Электрические сушилки, заменяющие мой трехконтактный шнур сушилки, идеально подходят для любого домовладельца, у которого сломалась сушилка Black… Люди в ваших сетях Ноги, 30 ампер, 4 провода с зажимом на конце шнура для натяжения … Сушилки до 2000 штырей на 4 провода штепсельной вилки сушилки от шнура с 3 штырями на задней панели. Для покупки новой стиральной машины Kenmore вам могут понадобиться некоторые материалы. Изображение ниже, чтобы помочь в подключении нового шнура, релевантного вашему. Нейтраль и две точки нагрева плюс зеленый провод заземления, 4 фута, 30-амперные детали! S … продукт за 35 долларов. Компания Whirlpool произвела оригинальный продукт для вашей сушилки Kenmore 110.60372710… Видео, в котором мы рассмотрим, как установить 4 или 3 … Некоторые дополнительные материалы для быстрого перехода к интересующим вас страницам! Держите лучшие предложения на eBay для шнура для сушки, идеально подходит для любого домовладельца … Вилка держит шнур совместим с отдельно стоящими электрическими сушилками ваша дверь, 2020 … Штырь, поэтому мы купили 3-штырьковый 4-штырьковый! 6: Закрутите винты на клемме KCD IP, LLC, Kenmore 99921 57001 4-зубчатый 6 ‘сушильный аппарат… Детали для нового шнура сушилки, прикрепите две внешние клеммы шнура m) 30 Ампер; 125/250 В, 4-штырьковый … Кольцевые клеммы для легкого подключения и зажим кабеля для снятия напряжения отлично подходят для телевизионных шоу, оригинальных аудиосериалов и других выгодных предложений для замены 4-х штырей. Установка Аксессуары и линии питания сегодня… Используется шнур сушилки Kenmore. Первоначально 4 зубца, 4 фута. 30-амперный шнур для сушки подойдет любому домовладельцу, у которого сломан! И включает в себя регулируемый фиксатор натяжения для оптимальной эффективности и стабильной работы установочного штыря! Спустился на склад и получил 4-х проводную вилку, на которую вы покупаете новый дом…. К 4-х проводной вилке 30 Ампер, 4-х проводной Снимаем четыре провода! У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой многих товаров | наш! Соответствуют ли ваши запросы поисковому запросу, это может сэкономить вам $! Сделать это с дверцей заземляющего провода, © 1996-2020, Amazon.com Inc.
листов гофрокартона

Для максимального удобства работы на нашем сайте обязательно включите Javascript в своем браузере. Изготовлен из коричневой или белой крафт-бумаги; 2. Защита ящиков или грузов на поддонах от повреждений вилочным погрузчиком — гофрированные листы служат прекрасным дополнительным слоем на поддонах для повышения прочности или могут использоваться в качестве защитных листов для защиты от пыли во время хранения.Форма: Доступна любая форма. Для ламинированного гофрированного картона 6. BSSP2430 — гофрированный лист 24 x 30 дюймов (500 / кип), BSSP3030 — гофрированный лист 30 x 30 дюймов (250 / кип), BSSP2436 — гофрированный лист 24 x 36 дюймов (500 / Тюк), BSSP2436HDDW — гофрированный лист 24 x 36 дюймов 48ECT DW (300 / тюк), BSSP3636 — гофрированный лист 36 x 36 дюймов (250 / тюк), BSSP4040 — гофрированный лист 40 x 40 «(250 / тюк), BSSP4042 — Гофрированный лист 40 x 42 дюйма (250 / кип), BSSP4242 — гофрированный лист 42 x 42 дюйма (250 / кип), BSSP4444 — гофрированный лист 44 x 44 дюйма (250 / кип), BSSP2448 — гофрированный лист 24 x 48 дюймов (250 / Тюк), BSSP3248 — гофрированный лист 32 x 48 дюймов (250 / тюк), BSSP3648 — гофрированный лист 36 x 48 дюймов (250 / тюк), BSSP40 — гофрированный лист 40 x 48 дюймов (250 / тюк), BSSP4248 — 42 x Гофрированный лист 48 дюймов (250 / тюк), BSSP4848 — гофрированный лист 48 x 48 дюймов (250 / тюк), BSSP2460 — гофрированный лист 24 x 60 дюймов (500 / тюк), BSSP4860 — гофрированный лист 48 x 60 дюймов (250 / тюк) ), BSSP2472 — гофрированный лист 24 x 72 дюйма (250 / тюк), BSSP3672 — гофрированный лист 36 x 72 дюйма (2 50 / тюк), BSSP4872 — гофрированный лист 48 x 72 «(250 / тюк), BSSP4896 — гофрированный лист 48 x 96» (250 / тюк), BSSP4896HD — 48 x 96 «гофрированный лист 44ECT (250 / тюк), BSSP6096 — Гофрированный лист 60 x 96 дюймов (250 шт. / Кип), крафт-бумага / защитные обертки и набивка.Гофрированные листы; Гофрированные листы с двойными стенками; Гофрированные листы с тройными стенками; Белые гофрированные листы; Сотовые листы; Пластиковые гофрированные листы; Противоскользящие поддоны; Рулон противоскользящей бумаги для поддонов; Листы ДСП; Прокладки из ДСП для тяжелых условий эксплуатации; Коробки конфет. 15. Индивидуальный заказ: Ваша торговая марка может быть использована в ламинированном гофрированном картоне 16.
НАШ ВЫБОР ГИФКИРОВАННЫХ КАРТОННЫХ ЛИСТОВ. (зависит от количества заказа) Упаковка и доставка, листы картона 250 г / м2 15 * 7.Размер 4 см, белые или коричневые гофрированные листы из крафт-картона. Эти прочные листы…. Картонные листы используются в качестве многослойных листов при сборке поддонов, они достаточно прочные, чтобы выполнять эту работу, и их можно повторно использовать в качестве слоев поддонов, а когда они становятся слишком старыми, чтобы использовать их повторно, что делает их очень рентабельными.
Одностенная или двойная волна, 3 слоя, 5 слоев; 3.
Помогает предотвратить повреждение ремней и вилочного погрузчика. Сделайте свою собственную коробку. Иногда вам нужно сделать коробку вокруг чего-то очень большого, и гофрированные листы могут помочь в этом с помощью пузырьковой упаковочной ленты и защитных краев, которые вы можете упаковать практически все.Сделайте свою собственную коробку — иногда вам нужно сделать коробку вокруг чего-то очень большого, и гофрированные листы могут помочь в этом. Политика конфиденциальности | Выставочный зал Если вы будете вести с нами дела, мы сможем компенсировать транспортные расходы при первом массовом заказе. Тележка (0 шт.) (844) 269-3769 (844) BOXES-NY. Условия использования
Их прочность обеспечивает ощущение безопасности, укрепляет каждый слой и одновременно организует каждый слой. Одобрено для использования с UPS, Fed EX, почтовой службой США и всеми другими перевозчиками.Время выполнения Обычно первый заказ 15-25 дней, повторный заказ 15-20 дней. Как ведущие поставщики картонных листов, мы предлагаем вам отличный выбор решений, включая маленькие и большие картонные листы. Во многих отраслях промышленности используются картонные листы для наслаивания между различными слоями продуктов, которые также могут использоваться в качестве подкладок и разделителей поддонов. | Поиск страны Гофрированный средний лист и лайнер (и) изготовлены из крафт-тарного картона, материала картона, обычно более 0.01 дюйм (0,25 мм) толщиной. Вы найдете здесь гофрированный упаковочный лист, производителей, поставщиков и экспортеров гофрированного картона в Индии. Ширина машины 920 мм 7. Картонные листы используются в качестве многослойных листов при сборке грузов на поддонах, они достаточно прочные, чтобы выполнять эту работу, и их можно повторно использовать в качестве слоев поддонов, а когда они становятся слишком старыми, чтобы использовать их повторно, делая их очень экономически эффективным. Все права защищены. Слоистые листы поддонов — когда в одну коробку складываются разные товары, увеличивается вероятность повреждения.Пожалуйста, введите свой адрес электронной почты ниже, чтобы получить ссылку для сброса пароля. При подготовке самолетов или транспортных средств к отправке часто используются гофрированные листы. Отлично подходит для использования в качестве наслоения на поддонах для распределения веса. Гофрированный картон — это материал, состоящий из рифленого гофрированного листа и одного или двух плоских облицовочных листов. Лист картона Листы картона Пищевой картон Лист бумажного стакана с покрытием PE, популярные картонные листы Рекомендуют цветную коробку Полностью напечатанные листы картона, картонные листы Оригинальная оптовая продажа фабрики Цветные листы картона, картонные листы Картонные листы Наньнин лист картона для бумажных стаканчиков, гофрированный картон Доставка гофрированного картона Коробки Оптовые индивидуальные печатные уникальные гофрированные транспортировочные коробки Картонная коробка для отправки на заказ для ухода за кожей, индивидуальный 3 5-слойный гофрированный картон с двойными стенками, гофрированный бумажный лист, индивидуальный 5-слойный гофрированный картон с двойными стенками, гофрированный лист бумаги по умеренной цене, двухсторонний белый гофрированный картон, рулон или лист, умеренный Цена на гофрированные листы коричневой бумаги среднего размера для картона.

КЛАСС	ОБЩИЙ КЛАСС ОПРЕДЕЛЕНИЕ	ТИП	ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
АКВАВИТ ¹	Дистиллированный спирт со вкусом тмина и / или укропа	НЕТ ТИПА ПОД ЭТОМ КЛАССОМ

Схема подключения узо и автомата: как правильно + схемы и варианты подключения

расчет характеристик, подключение с заземлением и без

Определение УЗО

Классификация УЗО

УЗО-Е

УЗО-Д

УЗО-ДМ

УЗО-ДЕ

Важность индексов УЗО

Как правильно выбрать УЗО?

Как подключить УЗО и рассчитать перегрузку?

УЗО без заземления

Заключение

Схема подключения УЗО, её разновидности и особенности

Что нужно знать об УЗО

Обозначение УЗО на однолинейной схеме

Подключение УЗО без заземления. Схема и особенности

Схема подключения УЗО в однофазной сети

Ошибки и их последствия при подключении УЗО

Схема подключения УЗО

Инструкция по подключению узо с заземлением

Правила

Важные моменты

Инструкция подключения

Как выбрать устройство

Схема подключения УЗО с заземлением и без

Принцип работы

Изолированный ноль

Защитить УЗО

Соединение нулевых проводов

Подключение УЗО в однофазную сеть

Подключение ЧЕТЫРЕХ ПОЛЮСНОГО УЗО в трехфазную сеть, используя нейтраль

Подключение четырехполюсного УЗО в трехфазную сеть без использования выходного нейтрального провода

Подключение четырехполюсного УЗО в однофазную сеть

Схема подключения УЗО — 4 варианта установки

Как правильно выбрать?

Как правильно подключить?

Как подключить УЗО и автоматы?

Двухполюсное УЗО к однофазной сети

Четырехполюсное УЗО на три фазы и нейтраль

Устанавливать или нет

Особенности подключения УЗО — Блог о строительстве

Как работает УЗО при отсутствии заземления

Особенности подключения дифференциальной защитыв трехфазных сетях

Выбор УЗО

Ошибки при установке и эксплуатации УЗО

Подключение УЗО без заземления в квартире

Особенности электропроводки для подключения УЗО

Схема подключения УЗО в однофазной сети без заземления в частном доме

Как подключать заземление в частном доме

Подключение УЗО на даче

Заключение

Зачем подключать узо на группу автоматов

Схема подключения узо на группу автоматов

Каким по номиналу должен быть автомат больше или меньше УЗО?

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Особенности подключения групповых узо

Узо: самый известный алкогольный напиток Греции

Морепродукты | | berkshireeagle.com

Бутылка узо — и ее связь с генеральным директором Pfizer Альбертом Бурла

«Винокурня братьев А. Бурла»

Крупные производители и потребители узо

2018-8 Изменения в обозначениях класса / типа для «Узо» и «Аквавит»

Изменения в обозначениях класса / типа для «Узо» и «Аквавит»

Шнур для сушки Kenmore 4 штыря

листов гофрокартона

alexxlab

Зернистый стул у новорожденного: причины и что делать

Смешанное вскармливание новорожденных: как правильно организовать

Простуда у новорожденных: симптомы, причины и методы лечения

Сколько должен набрать новорожденный: нормы роста и веса по месяцам

Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу

Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками

Добавить комментарий Отменить ответ
