Составление схемы электропроводки в квартире и частном доме

Все работы по монтажу новой и замене старой электропроводки в независимости от того, где они будут производиться, в квартире или частном доме, на даче или в гараже нуждаются в грамотном и продуманном подходе. Начинать этот сложный процесс необходимо с составления проекта электроснабжения, на основе обстоятельного продумывания плана обустройства всей электрики жилья. Проект можно составить по старинке на бумаге при помощи цветных маркеров либо сделать на компьютере, при помощи простейшей графической программы. В этой статье мы пошагово рассмотрим, как выполняется составление схемы электропроводки в квартире и частном доме.

Определяемся с расположением мебели и техники

Перед составлением схемы немаловажным будет учесть планировку помещений, планируемую расстановку мебели и размещение стационарных электроприборов. Места установки электрофурнитуры в комнате должны быть выбраны так, чтобы они не оказались заставленными диванами или шкафами и обеспечивали комфортный доступ к включению-выключению освещения и потребителей электроэнергии.

Лучше будет, если обсуждение этого сложного вопроса вынести на семейный совет.

Первым делом необходимо сделать план помещений с указанием оконных и дверных проемов. Для того чтобы в дальнейшем было легче произвести подсчет необходимого количества кабеля и провода, составление плана лучше произвести в масштабе с соблюдением размеров. Процесс проектирования схемы электропроводки будет рассматриваться на примере однокомнатной квартиры. Название помещений на плане лучше пронумеровать и отдельно указать расшифровку.

Где: 1 – прихожая, 2 – ванная комната, 3 – кухня, 4 – зал.

Оптимальные места установки розеток

После этого на схему необходимо нанести места, где планируется разместить предметы мебели и стационарные электроприборы. Если бытовую аппаратуру выделить красным цветом, это значительно упростит работу по дальнейшему составлению схемы проводки. Все предметы электротехники рекомендуется пронумеровать и зафиксировать в расшифровке: 1 – стиральная машина, 2 — посудомоечная машина, 3 — электрическая плита, 4 – акустический центр, 5 – телевизор, 6 – музыкальный центр, 7 – персональный компьютер.

Составление плана расположения мебели и техники позволит определиться с точками оптимальной установки розеток. Схема размещения розеток в квартире:

Подробнее о том, на что обратить внимание и как разместить розетки на кухне и в ванной читайте в статьях:

Чтобы спроектировать схему электропроводки, мы рекомендуем использовать специальные программы. Лучшие программы для составления электрических схем мы предоставили в отдельной статье!

Схема освещения

В классическом варианте потолочные светильники должны располагаться в центре помещения, место нахождения которого находятся в точке пересечения линий, проходящих через середину длины и ширины помещения. В прихожей, выполненной в виде буквы Г, устанавливается 2 светильника.

При нанесении на схему расположения выключателей необходимо учитывать, что дверь может открываться внутрь или наружу, быть правого или левого исполнения. Открытая дверь не должна мешать свободного доступа к нему. Выключатели, как правило, располагаются внутри комнат. Исключения составляют помещения с повышенным содержанием влаги, к которым относятся прачечные, бани, ванные комнаты. Это делается с целью обеспечения электробезопасности и сохранности коммутационной аппаратуры.

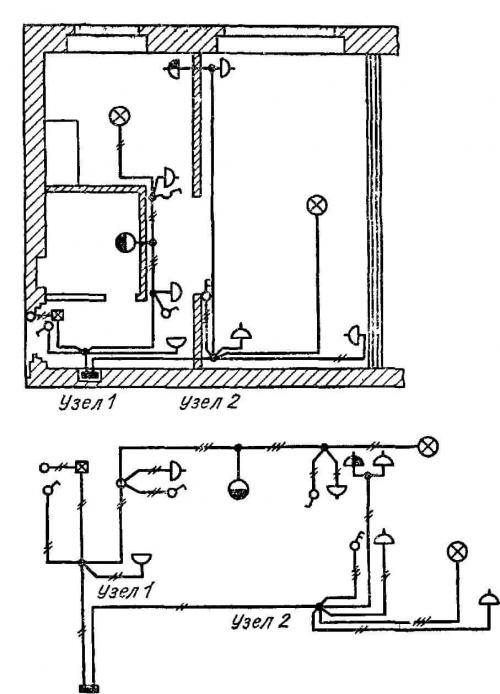

На представленном плане электропроводки показано, что выключатель освещения ванной комнаты находится за ее пределами.

Трассы прокладки кабелей и проводов

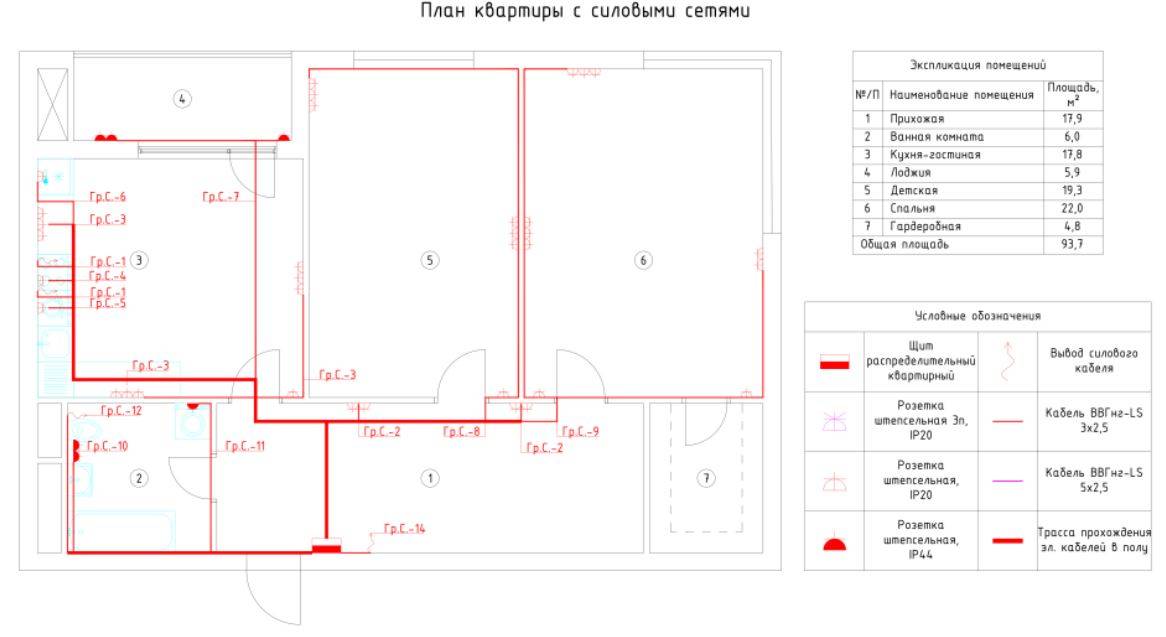

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку.

С целью экономии провода маршруты проводки выбираются по кратчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть заземление в квартире, если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том, как рассчитать сечения кабеля, мы рассказывали в отдельной статье.

Также рекомендуем просмотреть видео, на которых наглядно рассмотрены этапы составления схемы проводки, а также примеры готовых проектов:

Условные обозначения

Составление схемы щита

Проектирование электрики в 3D

План электрической проводки в частном доме

Теперь вы знаете, как должно осуществляться составление схемы электропроводки в квартире и частном доме. Как вы видите, чтобы самостоятельно составить план разводки кабеля и установки электрофурнитуры, нужно изучить все нюансы, которых достаточно много!

Рекомендуем также изучить:

Схема разводки электропроводки в квартире » сайт для электриков

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

1. Составить общий чертеж, где указывается планировка квартиры.
2. Перенести на бумагу все части коммуникации с указанием расшифровки.
3. По обозначениям нарисовать точки расположения электроприборов.
4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.

5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.

6. Рассчитать количество материалов.
7. Вычислить силу тока по формуле и сечение кабеля по таблице.
8. Указать длину провода с запасом 3 м.
9. Обозначить место квартирного щитка для подключения (в прихожей).
10. Начертить УЗО на 16 и 20 А.
11. Указать количество розеток и распредкоробков.
12. Внести в схему расходные материалы и составить их перечень.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

• розетками – выбирают по количеству комнат и разделяют на группы.
• 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
• 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

• провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
• кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
• провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

Расположение элементов электросети

СНиП 23-05-25 указывает:

• монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
• в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
• розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

• прокладка кабеля осуществляется только по горизонтали или вертикали;
• скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
• наружные линии проводят в кабель-каналах;
• защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
• качественный УЗО должен срабатывать при токовой утечке в 100 мА;
• разводка осуществляется шинами, радикальным и комбинированным способом.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире. Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди. Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

• Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
• Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
• В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
• В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
• В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала. Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А. Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется. Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер. И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

• Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
• От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.
• В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Рекомендации

Если вы решили делать электропроводку у себя дома своими руками, следует знать, что существует несколько типовых схем разводки. Самые известные схемы — это последовательная и параллельная. В первом случае, все элементы электрической сети включаются последовательно один за другим. Это позволяет существенно экономить материалы, но приводит к выходу из строя всей сети при неполадке какого-либо одного элемента. Это является огромным минусом, в результате чего подобная схема практически не используется на практике.

При параллельном включении электроснабжение квартиры и дома лишено этого недостатка. Все электроприборы разбиваются на отдельные группы, которые питаются по своим цепям. Создаются, другими словами, параллельные цепи, каждая из которых выполняет свою задачу и может иметь свою защитную автоматику. Чтобы выполнить разводку электрики своими руками было проще, рассмотрим основные принципы ее построения на примере однокомнатной квартиры.

В первую очередь в прихожей необходимо установить щит, в который будет осуществлен ввод подающего силового кабеля. Его сечение должно быть не менее 4 мм². В этот же щит монтируется электросчетчик и устанавливается как минимум одна розетка. Она необходима для подключения электроинструментов, которые будут использоваться при монтаже электропроводки.

В щит также устанавливаются защитные автоматы для цепи розеток (комнатных, коридорных, кухонных), цепи освещения и цепи мощных электробытовых приборов (посудомоечные и стиральные машины, кондиционеры). Если в доме установлена электроплита, для нее требуется своя цель с защитным автоматом.

Имея электрическую схему электропроводки однокомнатной квартиры с обозначением необходимого количества розеток и выключателей, несложно составить монтажную схему. На ней должно быть указано точное размещение вышеперечисленных элементов и монтажных коробок на стенах, а также места прокладки провода. К розеткам протягивается трехжильный провод (фаза, ноль, заземление) с сечением не менее 2,5 мм². Комнатные и другие выключатели освещения подключаются двухжильным проводом меньшего сечения — 1,5 мм².

Таким образом, для однокомнатной квартиры требуется как минимум три параллельных цепи (контура): цепь розеток, цепь освещения, цепь мощных бытовых электроприборов. И как уже упоминалось выше, если установлена электроплита, то в однокомнатной квартире понадобится еще одна цепь для нее.

При выполнении работ своими руками монтажная схема является главным помощником при определении количества необходимого провода. Только следует учитывать тот факт, что прокладка всех проводов по стенам выполняется только в горизонтальном и вертикальном направлениях, а повороты только под прямым углом. Прокладка провода по диагонали на стене недопустима. В дальнейшем, при необходимости забить в стену гвоздь, такое расположение провода может привести к его случайному повреждению. Поэтому рекомендуется прокладывать провода под потолком не ближе 15 см к нему, и над полом не ближе 30 см к его поверхности. Если вы выполняете все монтажные работы своими руками, желательно иметь подробную схему прокладки провода, или фото уже смонтированной проводки пока ее еще видно

Такая мера предосторожности поможет узнать, где проложен кабель, избавит в будущем от возможных проблем

При выполнении монтажа электропроводки своими руками понадобится набор инструментов. Набор зависит от того, каким способом будет проводиться монтаж провода. Если путем прокладки в специальных каналах (штробах), то не обойтись без «болгарки» с кругом по бетону и кирпичу. В этом же случае понадобятся такие материалы, как цементный или штукатурный раствор, алебастр, для последующей заделки штробов. Если наружным способом, то «болгарку» заменит дрель или перфоратор, чтобы сверлить отверстия для крепежа кабель-каналов или установки специальных клипс. Понадобятся тестер или измеритель наличия фазы (пробник фазы), кусачки, пассатижи, отвертка, изолента, карандаш (маркер).

Существенно облегчит монтаж электропроводки в однокомнатной квартире наличие в ней натяжных или подвесных потолков. В этом случае все монтажные коробки можно разместить за ними, избегая дополнительных работ по их монтажу в стенах. С потолка к местам подключения комнатных выключателей и розеток будут спускаться на необходимую высоту требуемые провода. Принцип разводки для двухкомнатной (и более) квартиры аналогичен описанной выше схеме.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

 –  Как подключить розетку с заземлением

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Выбор схемы питания однокомнатной квартиры

Схема питания всей квартиры от одной группы

• Если суммарная мощность всех наших электропотребителей не превышает 25А, то мы можем организовать питание всех потребителей от одной группы. Это наиболее простой и дешевый вариант, который наверняка и был реализован в вашей квартире еще на стадии строительства. Только выполнялся он, скорее всего, из алюминиевого провода. К его недостаткам можно отнести:
  1. Более низкую надежность схемы. Ведь в результате повреждения электропроводки на любом участке обесточится вся квартира.
  2. Сильная зависимость от работы мощных электроприборов (например, электронагревателей или бойлеров).
  3. Большее количество распределительных коробок в каждой комнате.

• Так как такая схема электропроводки однокомнатной квартиры не предполагает отдельного распределительного щита, то подключившись к автомату после счетчика, вы тянете питающий провод по всей квартире. Согласно наших расчетов это должен быть медный провод с сечением не менее 2,5 мм 2 или его алюминиевый аналог. В местах подключения розеток и выключателей вы делаете распределительные коробки, в которых подключаетесь к питающему проводу.
• Для уменьшения количества распределительных коробок, которые снижают надежность нашей схемы, целесообразно подключать в каждой коробке сразу несколько электропотребителей. Все электрические подключения потребителей должны выполняться параллельно питающему проводу.

Схема питания однокомнатной квартиры от нескольких групп

• Если суммарная расчетная нагрузка на вашу однокомнатную превышает 25А, то любая инструкция по электроснабжению укажет на необходимость разделения нагрузок на группы. Кроме того разделение на группы часто выполняют, даже если суммарная нагрузка не превышает 25А. Делается это с целью выделения отдельной линии на крупный источник потребления энергии или в целях повышения безопасности и удобства электроснабжения.
• Группы обычно образуются в зависимости от характера нагрузок (например, освещение отделяется от розеток) либо по требуемой степени защищенности (например, группу электроснабжения ванной комнаты и кухни оборудуют УЗО, а группу питающую комнату и прихожую комнату — нет). Количество групп ограничивается только вашими финансовыми возможностями и целесообразностью.
• К недостаткам разделения питания квартиры на несколько групп можно отнести следующие:
  1. Удорожание суммарной стоимости схемы разводки. Причиной этого является использование большего количества материалов.
  2. Если выполняется монтаж скрытой проводки с разделением на группы, то для прокладки питающих линий потребуются значительно более глубокие штробы. Поэтому если вы выполняете работу своими руками, то трудоемкость такого процесса значительно выше.
  3. Необходимость монтажа распределительного шкафа в квартире.

https://youtube.com/watch?v=IvYrUS-IKTg

При монтаже отдельных групп лучше выполнять их по очереди во избежание их случайного объединения. Кроме того следует соблюдать правила монтажа электропроводки, видео которых вы во множестве найдете в сети интернет.

Разводка электропроводки — пошаговая схема электропроводки в квартире своими руками

Содержание

1. Что нужно для устройства проводки
2. Рекомендации по составлению схемы проводки
3. Правила соединения проводов
4. Особенности монтажа электропроводки

Электропроводка — это система распределения тока, состоящая из проводов, розеток, выключателей, распределительных щитов и прочих коммутационных и распределительных устройств. Весь процесс разводки электропроводки в квартире делится на несколько этапов:

• Составление и расчет схемы электропроводки.
• Разметка электропроводки в помещении.
• Разводка проводов, монтаж щитка, счетчика.
• Монтаж розеток, выключателей, подключение электротехнических приборов.

Что нужно для устройства проводки

Сама система состоит из проводов, которые могут быть одножильными и многожильными с наружной изоляцией (чаще всего из пластиката ПВХ). Для подключения бытовых и осветительных приборов нужны розетки (евростандарт) и выключатели (они бывают самые разные, выбрать можно на свой вкус и бюджет). Для коммутации проводов требуются распределительные коробки.

Цветовая маркировка проводов определяется нормами ПУЭ. Не обязательно следовать ей при подключении проводов, однако это исключает путаницу в дальнейшем.

В качестве дополнительных элементов могут потребоваться лотки, короба для укладки провода, тросы, струны, трубы различной длины и сечения. Для комфорта можно установить диммируемые выключатели света (требуют использования определенных ламп) и розетки с встроенными гнездами USB (идеально для зарядки смартфонов и прочих гаджетов).

Рекомендации по составлению схемы проводки

Планирование проводки включает в себя расположение проводов, расстояние от них до пола, расположение розеток, выключателей и прочих элементов. При составлении схемы стоит учесть расположение мебели и техники, направление открывания дверей и другие нюансы интерьера. Можно взять готовые примеры разводки электропроводки в квартире похожей планировки из интернета и внести изменения с учетом особенностей вашего помещения.

Кабели должны прокладываться только горизонтально и вертикально. Наиболее безопасное место монтажа проводов – под потолком.

Мощность энергопотребления — важный параметр, который поможет правильно выбрать тип кабеля, дифференциальные автоматы и прочие расходники для проводки. Посчитать нагрузку на электросеть можно так: сложите мощности всех приборов, которые могут быть одновременно включены в сеть во всем доме и, для обеспечения запаса прочности, прибавьте к полученной величине 20%. Например, если в квартире набирается бытовой техники на 5 кВт, оборудование должно быть рассчитано на мощность в 6-7 кВт.

Правила соединения проводов

Чтобы контакт проводов при внутренней разводке электропроводки был надежным, и проводка соответствовала требованиям пожарной безопасности, нужно соблюдать простые правила:

• Провода из меди и алюминия вместе соединять запрещено, это может привести к короткому замыканию.
• Место соединения должно быть качественно изолировано.
• Если влажность в месте расположения проводки повышена, следует обеспечить усиленную гидроизоляцию.

Наиболее простой способ соединить два провода — выполнить скрутку с обжатием. Более надежный и современный способ соединения проводов — применение соединительных изолирующих зажимов СИЗ.

Скрутка медного провода с алюминиевым недопустимо. Эти материалы имеют разные характеристики, поэтому место контакта будет постоянно греться, что в итоге может привести к пожару.

Особенности монтажа электропроводки

Схема разводки электропроводки в комнате или квартире создается с учетом планировки помещения и расположения техники. При прокладке и сборке электропроводки учтите полезные рекомендации:

• Штробы в стенах делают до оштукатуривания и поклейки обоев. Розетки и выключатели нужно ставить, когда финишная отделка полностью готова, либо после оштукатуривания.
• Особое внимание уделите выбору провода. Для проводки в квартире или кирпичном коттедже подходит медный плоский провод с 2-3 жилами.
• Подключайте мощные бытовые приборы (стиральная машина, водонагреватель, электропечь) на отдельные провода.

Монтаж электропроводки в квартире. Типы, схемы и способы прокладки проводов и кабелей.

Схема электропроводки в современной городской квартире это то, что поможет вам в будущем избежать аварийных и форс-мажорных ситуаций. Особенно это является актуальным при самостоятельной прокладке проводки. По сравнению даже с двадцатилетней давностью изменилась ситуация с нагрузкой по мощности, в связи с увеличением количества бытовой и электронной технике. К последней можно отнести помимо компьютеров также и системы видеонаблюдения.

Возросла нагрузка по мощности на электросеть, хотя сам принцип прокладки и разводки кабелей электропроводки остался практически без изменений. Уже на этапе составления проекта нужно представлять себе потребление мощности электроприборов, и как они будут располагаться в квартире. На этом же этапе нужно подумать и об освещении во всех комнатах.

Об освещении надо также сделать небольшое отступление, поскольку кабели старого типа, которые использовались ещё в советских квартирах, не подойдут для современных осветительных систем. Теперь, помимо одной люстры, используется подсветка и светильники точечного типа, что также влечёт за собой увеличение потребляемой мощности. Вместе с ней электрощитки также увеличились в размере.

Наряду с силовой сетью появились и слаботочные провода, отвечающие за телефонную и телевизионную сети. К слаботочным сетям можно также отнести компьютерную технику и звуковую аппаратуру, домофон и охранные видеосистемы. Разделение силовых и слаботочных сетей недопустимо, поскольку питание для них осуществляется от электросети напряжением в 220В.

Чтобы не переделывать каждый раз отделку комнат, когда вам понадобится спрятать новые провода, перед началом электромонтажа следует в первую очередь составить схему. На ней вам следует обозначить положение розеток, приборов освещения, выключателей и электрощитов. Этим должен заниматься профессионал согласно вашим требованиям и пожеланиям.

Для корректного распределения нагрузки должным образом следует провести разделение электрокабелей на группы, проработать защитную систему и управление. А именно – подобрать провода с нужным сечением и качественной изоляцией, а также выбрать розетки с контактами хорошего качества и корпусами, гарантирующими безопасную эксплуатацию.

Схема электропроводки в квартире

Обязательно нужно учесть качество автоматических защитных аппаратов и произвести их правильную установку в электрощитке. От этого также будет напрямую зависеть ваша безопасность и использование всей домашней техники.

Если мы говорим не о городской квартире, а о частном доме, обязательно нужно ставить вводный автомат, от которого силовой кабель будет идти к щитку. Автомат используется для регулирования мощности потребления электроэнергии и отключения её во всем доме, в случае необходимости.

Также, как правило, возле вводного автомата, на входе в дом устанавливают и электрический счётчик. Для частного дома при проектировании схемы надо указывать тип входного оборудования и параметры используемого кабеля для входной линии.

Осуществлять управление электрической сетью легче в том случае, когда проводка в ней имеет деление на несколько отдельных линий. Когда происходит авария или поломка в какой-то одной группе, вы её выключаете, в то время как все остальные линии продолжают работать.

Как правило, деление происходит на четыре группы: бытовая техника стационарного типа, кухня, туалет и ванная, освещение. Разберём каждую группу по отдельности поподробнее.

В случае, когда ломается какой-то один прибор из бытовой техники стационарной установки и большой мощности, вам достаточно выключить только эту линию, заменить прибор, и включить подачу электричества на линию обратно. При этом отключения электричества во всей квартире не происходит. Достаточно выключения только одного защитного аппарата.

Обычно у мощной стационарной техники подключение к розетке находится в труднодоступном месте, поэтому проще выключать линию целиком, чем выключать прибор из розетки. Особенно это актуально в аварийной ситуации, связанной с электропроводкой, расположенной в стене, а не с самим прибором.

На данную линию приходится больше всего нагрузки. Сеть должна выдерживать порядка шести приборов, пусть даже они все вместе единовременно далеко не всегда задействованы. Это может быть холодильник, плита, машина для мойки посуды, микроволновая печь, вытяжка и, скажем, тостер.

Опционально сюда можно включить также мясорубку и хлебопечку, электрогриль и мультиварку. Для того количества приборов отдельная мощная электрическая линия будет наиболее подходящим решением.

Линия проводки для кухни

Если всё это будет держаться на общей линии проводки вместе с освещением, довольно быстро сеть автоматически отключится сама, поскольку такой сильной нагрузки она может попросту не выдержать.

Если у вас люстра с количеством рожков до шести штук и есть пара ночников, одной линии электропроводки для освещения должно быть более чем достаточно. Если люстр несколько, плюс есть ещё несколько точечных светильников вместе с подсветками для стен и потолка, следует сделать пару отдельных линий.

Линия проводки для освещения

Также вам может понадобиться отдельный защитный аппарат, если помимо освещения к комнате подключены блоки питания или отдельные трансформаторы.

Для такой линии степень защиты от влаги для розеток и выключателей должна быть как минимум класса IP 44. Лучше всего если фурнитура будет защищена от брызг с помощью специальных крышек. Если квартира старая и без заземления, все проводка подлежит замене на трёхжильный тип.

Поскольку в однокомнатной квартире меньшее число приборов, то и линий проводки понадобится меньше. Но даже в этом случае, для туалета и ванной, а также кухни нужно предусмотреть отдельные линии.

Питание от одной линии возможно либо в старых квартирах, либо в частном доме без мощных электрических приборов, таких например, как стиральная машина. Она будет потреблять столько электроэнергии, что на другие приборы мощности одной линии будет просто не хватать.

Вообще, схема с несколькими линиями подходит для любого жилья. Только в случае с квартирой с двумя и более комнатами увеличится число точек для подключения и количество линий.

Можно выбрать открытую или закрытую проводку. В первом случае вы можете проводить проводку после ремонта, или во время него, монтаж будет протекать быстрее, при этом у вас сохраняется возможность для подключения дополнительной линии.

Линия проводки для санузла

Как правило, в квартирах обычно используют скрытую проводку, поскольку в данном случае сохраняется целостность интерьера, требования к условиям монтажа проводки менее строгие. Выше допуски к разрешённым токам.

В этом случае, в зависимости от количества комнат должно быть и соответствующее количество групп розеточной сети. Это же касается и системы освещения. Для кухни следует выделить сразу несколько линий. Одна линия должна отвечать в ней за освещение, вторая – за стационарные приборы высокой мощности, и третья – за бытовую технику малой мощности.

И вот, мы уже имеем три отдельной линии, это минимум. В случае раздельного санузла также понадобится две отдельные линии электропроводки. Если жильё элитного типа, в схему монтажа также следует включить оборудование для охраны. В данном случае проектирование схемы лучше доверить специалистам, чтобы они учли в ней различные аварийные ситуации и операции на случай ремонта.

Это же касается и расчёта нагрузки для электросети, поскольку в данном случае вы должны знать величину номинального тока и напряжения сети, а также мощность электроприёмников. От этого напрямую зависит выбор кабелей для проводки, посему, если вы не хотите обращаться к специалисту, используйте для расчёта специальные компьютерные программы.

Номинальный ток должен быть не более 25А, поскольку каждая линия в квартире должны быть оборудована защитным автоматом на эту величину тока. Бывают некоторые исключения – например, для небольшой осветительной группы вполне подойдёт защитный аппарат на 16 А.

Вообще, для монтажа электропроводки в квартире с соблюдением всех правил и корректным распределением нагрузки вы должны обладать хорошей квалификацией электрика. К щитку распределения также должен быть необходимый допуск по квалификации. Самостоятельно же вполне можно осуществить подключение вытяжки или замену розетки.

Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т. д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.   Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток –  автомат на 25А и для комнат, и для кухни с санузлом
• Освещения – использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в  40 см от пола. На кухне может быть иная высота расположения
• Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям – сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

• Для кирпичного дома
• Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Схема электропроводки в квартире. Монтаж проводки своими руками

Зачем составлять монтажную схему электропроводки

Когда в квартире начинается ремонт, не каждому удается тут же представить, каким будет конечный результат. Ничего предугадать нельзя: ни где точно будет расположена мебель, ни сколько бытовой техники будет куплено в будущем.

Живым примером непредусмотрительности во время ремонта станет выключатель, который при открывании двери оказывается за ней и пользоваться им становится очень неудобно. Еще один пример — разбросанные по всей квартире удлинители, потому что для домашнего кинотеатра, холодильника, кондиционера и компьютера просто не хватило розеток.

Чтобы точно рассчитать, увидеть и понять, где именно и насколько удобно будут расположены все розетки, выключатели, лампы, электроприборы и мебель, и нужно составлять схему электропроводки.

Первая часть схемы

Первая часть схемы (она же — силовая) будет включать в себя схемы размещения: розеток, осветительных приборов и выключателей.

Обозначения для построения схемы электрики в квартире

Для того чтобы разобраться с той схемой, которая сейчас будет составлена, и составить на ее примере свою собственную, нужно взять на вооружение вот такие условные обозначения:

Схема размещения розеток в квартире

Для создания примера схемы размещения электропроводки можно взять стандартную однокомнатную квартиру. Ее следует начертить, пользуясь при этом совершенно вольными размерами. Все что важно — это правильное расположение комнат.

А вот и сам пример:

Стоит пронумеровать комнаты:

Помещение под № 1 — это гостиная. Помещение № 2 — кухня. Помещение № 3 — ванная. И помещение № 4 — это прихожая.

В этих комнатах нужно по максимуму расставить всю мебель.

В гостиной будут располагаться шкаф (1), диван или кровать (2), кресло (3), телевизор со стерео-системой (4 и 5), стационарный компьютер (6).

В прихожей будет один большой шкаф (7).

В ванной располагаются шкафчики (8), унитаз с раковиной (9, 10), ванная (11), стиральная машина (12).

Кухня будет включать в себя Кухонный стол (13), посудомоечную машину (14), холодильник (15), стулья и обеденный стол (16 и 17), газовую плиту (17) и микроволновую печь (19).

Красным цветом на рисунке отмечены те предметы (приборы), которые работают от электросети. Именно около мест их размещения и нужны розетки.

Теперь можно переходить к основной части: обозначению размещения розеток. Для этого нужно вновь нарисовать план квартиры, но уже без мебели, и в нужных местах проставить соответствующее обозначение розеток:

В гостиной желательно разместить двойные розетки, которые будут очень удобны для телевизора, стерео-системы, компьютера, а также других устройств, которые нужно подключать периодически, например, мобильный телефон или планшет.

Для ванной будет достаточно двух розеток — для стиральной машины и для всевозможных приборов вроде фена, электробритвы и другого, что работает не постоянно, а включается лишь по надобности.

На кухне нужно 3 розетки, которые будут находиться у всех электроприборов (холодильника, микроволновки и посудомоечной машины).

Схема размещения источников освещения

В данном примере все осветительные приборы будут находиться в центре комнаты. Для их точного размещения на схеме пока не нужны точные параметры помещения, однако точный центр комнаты на рисунке выделить нужно. Для этого достаточно измерить ширину и длину помещения, разделить их пополам и проставить соответствующее обозначение на месте пересечения этих импровизированных координат:

Точно такую же операцию нужно проделать и во всех остальных трех комнатах:

С прихожей, которая имеет вытянутую прямоугольную форму, нужно поступить так же, как и с остальными помещениями, а в вычислении центра помогут дополнительные линии:

Теперь нужно вновь нарисовать все тот же план и заменить проставленные крестики на условное обозначение осветительного прибора:

Схема размещения выключателей

Для того чтобы правильно расставить выключатели, необходимо сначала прорисовать все двери. Это нужно для того, чтобы точно определить, куда именно они будут открываться: в какую из сторон, вовнутрь комнаты или наружу.

Совет! Желательно чтобы межкомнатные двери открывались в ту сторону, где они меньше всего будут мешать — то есть, в наименьший угол комнаты. Это позволяет значительно увеличить полезную площадь помещения.

Важно! А вот в ванной комнате двери, наоборот — должны открываться наружу, это делается в целях безопасности, чтобы человек, находящийся в бессознательном состоянии, не заблокировал дверь, и ему можно было оказать помощь.

Теперь отчетливо видно, куда лучше можно поставить каждый выключатель:

Все выключатели располагаются сразу же у входа и не за дверью. Исключение составляет ванная комната — выключатель должен находиться снаружи, в ванной повышенная степень влажности и он быстро выйдет из строя.

На схеме пока нет размеров, но перед началом процесса монтажа их нужно будет проставить, чтобы было понятно, на каком расстоянии от пола и от двери будут расположены выключатели (рекомендуемая высота — не более 1. 5 см от пола или 65-80 см, если в доме есть дети).

Часть вторая

Когда схемы расположения розеток, выключателей и светильников выполнены, можно приступать к созданию второй части схемы, изображающей маршрут прокладки электрической проводки.

Для того чтобы выполнить все правильно, нужно обратить внимание на такие вещи, как:

• Материал стен

• Наличие штукатурки на стенах и толщина ее слоя

• Расположение несущих стен (для монолитных зданий)

• Прохождение заводских штроб в плите перекрытия, их чистота

Объяснить, почему все эти факторы так важны, лучше на конкретном примере:

Допустим, взятая в пример однокомнатная квартира, будет иметь натяжной потолок. При наличии этого вида потолков, проводка прокладывается в специальных гофрах, а все спуски к выключателям, электроприборами розетка выполняются по стенам в канавках. Для этого не нужно укладывать ее в штробы плит перекрытия, которые, к тому же, не всегда чистые и требуют дополнительного времени на очистку.

Натяжной потолок дает значительную фору и проводке, проложенной в штробах стен. Тут прослеживается явная экономия провода: по потолку можно пойти по короткому пути и быстро раскидать провод по всем электропотребителям, в отличие от стен, когда приходится преодолевать значительные расстояния для выполнения той же задачи.

А если натяжного потолка нет? В этом случае придется прибегнуть к стандартному методу и проложить скрытую проводку по стенам.

• Для этого нужно учесть несколько правил:

• Не прокладывать провод над проемами окон и дверей

• Четко знать, где расположены канавки для провода в плитах перекрытия

• Правильно рассчитать расположение распределительных коробов

• Несущие конструкции монолитно-бетонного здания нарушать нельзя

Во всех новых домах и тех, в которых был произведен полный ремонт электрической проводки, прокладывается трехфазный изолированный медный провод, сечение которого рассчитывается отдельно, с учетом потребления мощности электроприборами.

Схема прокладки проводки

Разобравшись со всеми рабочими нюансами, можно снова вернуться к схеме. Нужно вновь создать план квартиры и вынести в нее все розетки, выключатели, светильники:

Прокладку провода можно начать с гостиной: здесь не будет натяжного потолка, поэтому провод будет находиться в канавках плиты перекрытия. Провод протягивается от самой дальней двойной розетки и до выхода из комнаты, где будет находиться распределительный короб.

Вторую розетку нужно подключать отдельно и отдельно тянуть провод от нее до короба. Раньше все розетки соединялись шлейфом, но этот метод уже давно устарел, так как в этом случае пропускная способность розеток существенно снижается.

Теперь нужно проложить провод от распределительной коробки до люстры и отдельно — до выключателя:

Осталось зарисовать сам короб, где собираются вместе все провода:

Сама распределительная коробка выглядит так:

Теперь кухня. Используется тот же самый принцип: все провода тянутся от каждого из электрических приборов, светильника и выключателя. В этом случае можно использовать канал плиты перекрытия, что позволит сократить маршрут проведения провода для одной из розеток.

Теперь нужно разобраться с ванной. Здесь распределительный короб будет находится снаружи комнаты, в соответствии со всеми правилами электробезопасности.

И, наконец, прихожая, где и будет монтирован натяжной потолок. Здесь все провода будут находиться в трубках.

Теперь нужно зарисовать силовой щиток, с которым будут соединены все распределительные коробки:

Можно начать с гостиной и проложить провода таким образом:

Здесь один провод нужен для осветительного прибора, а второй — для розеток.

То же самое нужно сделать в кухне, ванной комнате и прихожей:

Вот и все, схема полностью готова к использованию.

Далее следуют не менее важные части: расчет сечения провода для каждой группы приборов, розеток, осветительных приборов и расчет освещения для каждой из комнат.

Составив схему электропроводки самостоятельно, можно избежать лишних финансовых трат на вызов специалиста и составление схемы. Это довольно просто, особенно если разобраться со всеми нюансами и правилами проведения электрической проводки. К тому же, такая схема поможет быстро выявить причину поломки или возникновения короткого замыкания и быстро устранить ее.

Видео о схеме электрической проводки

Больше информации

Задать вопрос

Расположение электропроводки

Во времена строительства панельных домов, а тем более «хрущевок», проложенная электропроводка не предусматривала использование такого большого количества электроприборов и бытовой техники как сейчас. В связи с этим, все чаще встает вопрос о необходимости прокладки дополнительных линий электропитания или полной замене электропроводки, которая будет учитывать все нагрузки и потребности современной техники.

Прокладка электропроводки может быть произведена разными способами: по стенам, по потолку и по полу.

Прокладка электропроводки по стенам

Для расположения электропроводки и установки электроприборов в помещении существуют зоны, которые рекомендуется соблюдать.

Расположение кабельных линий по стенам

Основные кабельные линии прокладываются по стенам под потолком с заходами на потолок для линий освещения и спусками для подключения розеток и выключателей.

• кабельная линия должна проходить не менее чем в 15 см от потолка;
• кабельная линия должна проходить не ниже 15 см от пола;
• линии электропроводки прокладываются не ближе 10 см от углов помещения, дверных и оконных проемов;
• подводка к розетке (розеточному блоку) или выключателю должна производиться из индивидуальной распаячной коробки;
• распаячные коробки устанавливаются на уровне основной кабельной линии над выключателем;
• не рекомендуется делать параллельные соединения (запитывать) от одной розетки к другой, это может привести к перегрузке всей линии;

Проводки от распачных коробок должны идти строго вертикально. Это, в дальнейшем, существенно облегчит определение место расположения кабеля в стене.

Если линия проложена в произвольном порядке (под углом или со смещением), она может стать предметом потенциальной опасности. Через какое-то время расположение такой произвольной электропроводки улетучивается из памяти даже у мастеров, которые ее прокладывали. И при попытке, например, повесить полку, есть вероятность попасть в находящийся под напряжением кабель, со всеми вытекающими последствиями.

Типичные ошибки при прокладке электропроводки к розеткам и выключателям

Прокладка электропроводки по потолку

Прокладка электропроводки по потолку достаточно широко использовалась в домах из бетонных панелей и кирпича. При таком варианте расположения электропроводки, кабельные трассы, выходящие из распределительного щита, направлены вертикально вверх. Внутри потолочных плит проложены специальные каналы для проводки. Подвод к электрическим розеткам, выключателям и светильникам выполняется так же как для электропроводки по стенам.

Если планируется монтаж натяжного или навесного потолка, проводку по потолку можно располагать произвольно, по кратчайшему расстоянию. Кабель укладывают в гофротрубу и крепят пластиковыми дюбель-хомутами.

Прокладка электропроводки по полу

Прокладка электропроводки по полу может быть выполнена произвольно (как правило, по кратчайшему расстоянию). Однако учтите, если пол укладывается на деревянные лаги, то кабель прокладывается только в металлических трубах. А при наличии бетонной стяжки кабель помещается в пластиковую гофротрубу. Подвод к выключателям, розеткам и освещению выполняется так же как в электропроводке по стенам.

Какой бы из вариантов прокладки электропроводки Вы не выбрали, составьте схему электроснабжения. Грамотно составленная схема станет большим подспорьем и облегчит проведение электромонтажных работ. Ориентируясь на нее в дальнейшем, Вы сможете не только сверлить стены там, где Вам нужно, но и без особых трудностей сумеете модернизировать или заменить уже имеющуюся электропроводку.

И, напоследок, совет — при проведении электромонтажных работ сфотографируйте размещение распределительных коробок и все линии прокладки кабелей до того, как они скроются под слоем штукатурки. При этом лучше всего делать снимки с привязкой к стационарным объектам. В дальнейшем, при необходимости каких-либо ремонтных работ, Вы легко сможете сопоставить размеры и определить место нахождения распаячной коробки или кабельной линии.

Материалы, близкие по теме:

Схема электропроводки дома

— все, что вам нужно знать

1. Что такое электрическая схема дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована наиболее наглядно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости.Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Вы можете определить электрические схемы дома следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схем дома (или комнаты), который помогает в создании системы для распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме через правильная установка и эксплуатация различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.



2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома.Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовый:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два сценария:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к ненужной трате дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективным затратам.

Шкала времени:

Затрагиваются не только финансы, но и сроки выполнения работ. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, можно сказать, что без схемы электропроводки дома установка правильной электросистемы практически невозможна даже для самого опытного электрика.



3. Стандартные символы на схеме домашней проводки

На электрических схемах используется набор специальных символов, обозначающих различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, датчики дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их названиями.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.



4. Примеры электрических схем дома

В этом разделе мы рассмотрим три примера электрических схем дома: спальни, ванной комнаты и подвала дома.Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Давайте рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке.Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему электропроводки в ванной. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником.Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линия T-stat напряжением 180 В подключена к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки.Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.



5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Действия

• Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
• Шаг 2: Перетащите символы из библиотеки символов в пространство рисования и поместите их в нужное место.
• Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
• Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

EdrawMax Онлайн Создайте 280+ типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Все на рабочем столе + Сообщество шаблонов Управление командой и сотрудничество Интеграция личного облака и Dropbox EdrawMax Рабочий стол Создайте более 280 типов диаграмм Поддержка Windows, Mac, Linux Полный доступ к ресурсам и шаблонам Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня

6.

Советы по эффективному рисованию схемы электропроводки дома

• Не забудьте сделать достаточно розеток для спальни, ванной комнаты и кухни. Вы должны держать по крайней мере три в каждом случае.
• Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
• Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
• Разумно решите, как будет проложена проводка.Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.



7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электрическая проводка дома соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет горячий, и значение цветов проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома.Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цвета , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома до того, как он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое схема подключения однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Связанные статьи

схема электропроводки в квартире.Монтаж открытой и комбинированной проводки.

Не каждый домашний умелец знает, как правильно провести электропроводку в доме своими руками. Мы поможем сформулировать основу для начинающего мастера и оборудовать дом светом и теплом.

1

Устройство электросвязи может быть выполнено открытым или закрытым способом. Открытый тип укладывают на поверхность стены, закрывая кабели пластиковыми трубами или плинтусами. Уровень высоты для этого типа не регламентирован и выбирается произвольно.При выполнении запрещается совмещать кабели разной мощности в одном цоколе. Причем эти декоративные элементы необходимо выбирать из негорючего материала, который, к тому же, обладает теплоизоляционными свойствами. В подвальных и чердачных помещениях тросы укрепляют специальными скобами.

Электропроводка скрытого типа располагается в специально предназначенных для этого пустотах, внутри конструкций подвесных потолков или перегородок. Прокладку силового кабеля рекомендуется делать одновременно с устройством полов.Если готовых ниш нет, то изготавливается, и в полученные борозды укладывается проволока. При устройстве электросистемы светильников под слоем штукатурки необходимо использовать кабели с защитной изоляцией.

2

При выполнении электропроводки в частном доме необходимо помнить, что скрытые штукатуркой коммуникации должны проходить идеально ровно по горизонтали или вертикали. Прокладывая кабели в различных пустотах, можно найти кратчайший путь, сэкономив при этом провод.При монтаже электричества в подвесных потолочных конструкциях необходимо использовать материалы, не поддерживающие горение. При монтаже в помещениях с повышенной влажностью не используйте провода с защитной оболочкой из металла.

Перед тем, как приступить к работе, необходимо тщательно продумать, как проводить электропроводку в доме, соблюдая все правила техники безопасности. Ведь неправильная работа может иметь неприятные последствия. В местах разветвления кабеля необходимо установить специальные распределительные коробки, которые скроют соединения и защитят их от нежелательного замыкания.При выполнении необходимо установить розетки и выключатели специального вида.

Высота электрокабеля регулируется самостоятельно, но должна быть не менее 40 см от пола, для безопасности жильцов дома от поражения электрическим током в случае непредвиденного затопления. Соблюдая правила техники безопасности, розетки следует устанавливать на значительном расстоянии от раковин и радиаторов. Расстояние между этими предметами должно быть не менее 50 см.

Установка розеток в помещениях, предрасположенных к повышенной влажности (бани, сауны), допускается на расстоянии более 2.6 м от источника воды.

При установке электродвигателей и различного другого силового оборудования необходимо выбирать модели, доступ внутрь которых возможен только с помощью специальных инструментов. Подключение приборов и электроплит требует использования кабеля, имеющего подходящее сечение и обязательно покрытого металлической оболочкой. Этот провод можно проложить под полом, выбрав кратчайший путь от машины к устройству.

Перед прокладкой электропроводки в доме необходимо составить на бумаге подробный план, отметив на нем каждый выключатель и места расположения отопительных и силовых приборов.С помощью схемы можно точно рассчитать необходимое количество кабелей определенного сечения, что значительно сэкономит средства. Далее мы расскажем, как сделать электропроводку в доме, причем сделать это самостоятельно сможет даже самый далекий от электричества человек.

3 Электропроводка в доме своими руками – приступаем к работе

В монтаже электрокоммуникаций нет ничего сложного, главное соблюдать необходимую последовательность, и все обязательно получится.Так что сейчас самое время приступить непосредственно к обсуждению процесса, как сделать электропроводку в доме.

Как сделать электропроводку в доме своими руками — пошаговая схема

Шаг 1: Макет

Перед началом монтажа, независимо от выбранного типа, необходимо сделать разметку, начертив прямо на стене места, где будут располагаться распределительные коробки, выключатели и, конечно же, розетки. Также необходимо отметить маршрут прохождения проводов, где они будут монтироваться.Разметка выполняется мелом или маркером и длинной линейкой. В качестве упрощенного варианта можно использовать нейлоновый шнур, окрашенный яркой краской, чтобы обозначить места, где проходит кабель.

Шаг 2: Подготовка сиденья

С помощью перфоратора в местах расположения распределительных коробок необходимо просверлить отверстия, диаметр которых не должен превышать 70 мм. А там, где предполагается вход провода, делаются дополнительные углубления для облегчения монтажных работ. При работе с перфоратором желательно периодически смачивать водой место сверления.Это поможет сохранить дрель, да и пыли будет намного меньше.

В местах выхода электроосвещения через стену в другое помещение необходимо сделать отверстия малого диаметра. Если создаваемый по плану частный дом будет монтироваться в стене, в ней необходимо выдавить пазы, точно соответствующие схеме. Для этого подойдут болгарки или специально разработанные строительные штроборезы. При работе с болгаркой или перфоратором для сохранения своего здоровья необходимо соблюдать определенные меры безопасности.

Шаг 3: Монтаж электропроводки

При прокладке проводов необходимо двигаться от распределительного щита в сторону монтажных коробок, постепенно переходя к осветительным приборам. Фиксация кабеля на стене должна производиться с помощью креплений, которые устанавливаются на расстоянии около 30 см. Места входа проводов в распределительную коробку, а также все изгибы дополнительно фиксируются. Для фиксации можно использовать всевозможные остатки и обрезки проволоки, которые прибивают к стене, захватывая монтируемый кабель.Также можно закрепить коммуникации, проложенные в нишах, с помощью раствора с добавлением алебастра.

Шаг 4. Установите установочные коробки

Дом выполнен до оштукатуривания помещений. Распределительные коробки устанавливают алебастровым раствором, небольшое количество которого закладывают в углубление. Перед установкой этого элемента в него заводят провода, затем с определенным усилием вдавливают их в растворную массу, но так, чтобы края короба выступали над поверхностью стены.Все такие элементы должны находиться на одной горизонтали для равномерного распределения выключателей.

Шаг 5: Подключение проводов

В первую очередь с проводов снимается изоляционный слой на расстоянии до 5 см от концов, при этом тщательно их зачищаем. Затем, аккуратно стараясь ничего не перепутать, скручиваем их с помощью плоскогубцев, откусывая кусачками лишние концы, при этом оставляя скрутку не более 3 см. Соединив провода в правильном порядке, их изолируют обычным скотчем и закрывают крышками коробов.Выполнив эту установку, вы сможете осуществить подключение проводки в доме к сети центрального электроснабжения.

С необходимостью выполнения электромонтажных работ рано или поздно сталкивается каждый. Причины могут быть разные: переезд, перепланировка территории, выход из строя старой электропроводки. Количество потребителей электроэнергии увеличивается с каждым годом: трудно представить дом современного человека без компьютера, кондиционера, микроволновой печи и других домашних помощников, питающихся от сети.Это неизбежно приводит к изменению требований к системам электроснабжения, их обустройству с учетом новых стандартов. Многие считают, что электромонтаж в доме – это задача, с которой могут справиться только профессионалы. С этим не поспоришь, но при наличии желания, подкрепленного теоретическими знаниями и практическими навыками, выполнить работу самостоятельно вполне реально.

Подготовительные мероприятия состоят из нескольких этапов, каждый из которых имеет решающее значение.Это включает в себя маркировку, штамповку и сбор урожая.

Сборка инструментов для монтажа

Наиболее трудоемким занятием считается изготовление пазов (штроб) для проводов и подготовка отверстий под розетки и выключатели. Работу значительно облегчают электродрель и штроборез. Штроборез отличается от болгарки наличием двух алмазных дисков, которые покрыты плотным кожухом.

Также необходимо подготовить кусачки с изолированными ручками, пассатижи, индикатор для проверки наличия питания в сети, алебастр, изоленту, выключатели, розетки, светильники, монтажные и распределительные коробки, провода.Каналы для проводки, может понадобиться кабель.

Расчет электропроводки

Расчетные работы — важный момент при принятии решения о том, как провести электропроводку в доме.

При выборе провода необходимо учитывать его сечение и минимальную мощность всех электроприборов. В помещении, где будет использоваться техника высокой мощности, сечение должно быть больше.

Важно!
 Мощность электроприборов указывается в паспорте.Для кухонной техники следует предусмотреть отдельный кабель.

Следует отметить, что провода с медными жилами выдерживают гораздо большую нагрузку, чем их алюминиевые аналоги. Чаще всего используется двух- или трехжильный провод типа АПВ, ВВП, АППВС сечением 4,5 мм2. Трехжильный кабель используется при подключении люстр с двумя режимами работы.

Рассчитывая длину провода, не забывайте о количестве точек крепления (выключатели, розетки, распределительные коробки).На каждую точку нужно не менее 10 см провода. Подсчитывая количество распределительных коробок, помните, что эта цифра зависит от количества розеток и выключателей.

Как разметить территорию

Одним из важнейших моментов электромонтажных работ является составление схемы, представляющей собой чертеж вашего дома с указанием расположения розеток, выключателей, осветительных приборов.

Первым делом необходимо проложить путь для основного пучка проводов. Горизонтальные участки закладываются на расстоянии 20 см от потолка, угол поворота должен быть 90 градусов.Разметку креплений проводов можно производить от крайних точек.
  Улучшение характеристик маркировочного шнура, окрашенного в синий или угольный цвет. Один конец закрепляем, а другой, оттянув от места разметки, резким движением руки бросаем вниз. На правых дорожках, оставленных шнуром, разметить места крепления проводов к потолку и стенам несложно.

В местах спуска к выключателям и розеткам устанавливаются ответвительные ящики. Скрытая электропроводка в доме предполагает использование аналогичных розеток и выключателей, смонтированных в монтажных коробках диаметром 70 мм.

Важно!
  Выключатель размещается сбоку от ручки двери, но таким образом, чтобы дверь его не касалась. Расстояние от пола 50-80 или 150 см. Высота от пола при монтаже розеток не регулируется.

На кухне лучше установить тройную розетку, не забыв про краны для подключения воздухоочистителя и дополнительного освещения в моечной зоне. В жилых комнатах на каждые 4 метра должна приходиться 1 розетка. Не устанавливайте розетки возле газовых/электрических плит, раковин, водопроводных труб.

Особого внимания заслуживают помещения с повышенным уровнем влажности. Не устанавливайте розетки и выключатели в зоне крана и в ванне (душевой кабине, раковине). При этом допускается установка емкостей, защищенных УЗО, на расстоянии 2,4 метра от мойки.

Немного о проводах, УЗО и автоматах

Устройство защитного отключения (УЗО) предназначено для защиты от токов в случае утечки. В ванной целесообразно использовать УЗО класса А до 30 мА, для розеток автоматический выключатель типа В на ток 25 А и УЗО на 30 мА.Для линии освещения хватит автомата на 10А типа Б.

Что касается проводов, то, как уже говорилось, лучше приобретать медные образцы. Принято различать три способа соединения: пайка, скрутка и с помощью клемм. Скручивание из-за ненадежности сегодня практически не используется. Как вариант, применяется бандажирование, когда кабели скрепляются медной проволокой меньшего сечения. Лучший вариант в домашних условиях — использование клемм, надежно удерживающих кабель.

Виды бытовой электропроводки

Монтаж может производиться несколькими способами: скрытым, открытым и комбинированным.
Скрытая электропроводка выполняется по подвесным потолкам, в пустотах строительных конструкций, в монолитных трубах, внутри перегородок. Горизонтальные участки уложены в слое пола, выполненного из огнеупорных материалов.

Если выбор пал на перегородки, то необходимо использовать провода, защищенные механической оболочкой, которые укладываются от плит перекрытия на расстоянии 200 мм.Крепление должно обеспечивать максимально плотное прилегание к основанию паза. Расстояние между точками крепления 0,5-1,2 м.
  Для прокладки под подвесными потолками из материалов класса горючести Г1 необходимы кабели с индексом НГ (нераспространяющие горение). Материалы класса Г2, Г3, Г4 предполагают использование проволоки в металлорукавах. Если проводка производится в сауне или ванной, то специалисты советуют использовать только кабели с оболочкой из ПВХ.

Открытая электропроводка проводится по стенам, в кабельных плинтусах, пластиковых коробах.Важно не перепутать слаботочные, осветительные и силовые провода. Швеллеры и плинтуса должны обладать электроизоляционными свойствами.

Рассмотрим основные этапы электромонтажных работ.

Установка розеток и выключателей

Розетки и выключатели скрытые и открытые. Для установки открытых розеток и выключателей необходимы подрозетники из непроводящих материалов (оргстекло, дерево, гетинакс и др.).

Крепятся саморезами или с помощью клея КНЭ-2/60, БМК-5.Розетки крепятся к коробке двумя винтами, выключатели устанавливаются в разрыв фазного кабеля, что обеспечивает безопасность при замене патронов и ламп.

Розетки и выключатели скрытого монтажа в пластмассовых или металлических коробках типа КП-1,2, У-196.

Коробка ответвительная, соединительная, регулировочная

При покупке ознакомьтесь с сертификатами соответствия. Ящики должны быть изготовлены из огнеупорных материалов. Кабели соединяются сваркой, опрессовкой или хомутами.

Важно!
Места ввода кабеля в монтажные коробки защищены втулками из негорючего материала или отрезками трубы из ПВХ.

В помещениях с пониженной влажностью можно размещать провода в пустотах полов и нишах стен. Стенки гнезд должны быть без шероховатостей, покрытие — из негорючих материалов.

Установка распределительного щита

Распределительный щит — неотъемлемая составляющая электроснабжения любого помещения.При монтаже проводки придется учитывать не только ее расположение, но и выбирать систему защиты, определять количество линий.

Продумывая дислокацию распределительного щита, недостаточно учитывать только интерьер и эстетические особенности, необходимо соблюдать стандарты. Основное требование – доступность, т.е. организация оперативного доступа при необходимости. Щит должен быть закреплен на удобной для визуального осмотра высоте (1,5 метра).

Важно!
 Распределительный щит нельзя размещать в котле, а также во влажных и пыльных местах. Сухое чистое помещение увеличивает срок службы устройства в несколько раз.

Важный нюанс — подключение

Провести электричество — полдела, самое главное — подключение внутренней проводки к внешним сетям. Здесь у многих возникают проблемы, т.к. данные действия в основном осуществляются организациями, имеющими соответствующие разрешения.
  Это означает, что вам придется побеспокоиться о наличии каких-то бумаг — акта скрытых работ по заземляющему устройству (если дом новый), заверить схему электропроводки или получить разрешение на замену того или иного элемента сети, для например, метр.
 В строящемся дачном доме все намного проще – подключение к сети осуществляет «свой» электрик, все моменты оформления ведутся в упрощенном порядке.

Видео: делаем разводку сами

Вот и все.Когда процесс завершен, следует замазать щели и отверстия, образовавшиеся в процессе работы, соединить провода друг с другом и подключить проводку к распределительному щитку.

В отличие от бетонных конструкций кратковременного воздействия дуги на строительный материал из дерева может быть достаточно для возникновения пожара.

Поэтому для защиты легковозгораемых зданий применяют различные защитные конструкции, обладающие локализующим действием, то есть не допускающие контакта возникающей дуги с окружающей кабель древесиной.

Также монтаж электропроводки в деревянном доме проводят соответствующим сечением кабеля с индексом «нг», что означает: негорючий.

Например: ВВГнг, ВВГнг ЛС, ВВГнг ФРЛС. Приставка LS расшифровывается как низкий уровень дымовыделения (low smoke). Индекс FR означает огнестойкость (огнестойкость).

Кабель FRLS

То есть обозначение FRLS означает, что кабель оснащен дополнительным термобарьером, что делает его максимально невосприимчивым к воздействию внутреннего тепловыделения и, в то же время, не выделяет ядовитых газов при воздействии на окружающую древесину. сжигание.

Выберите тип проводки

Говоря о прокладке электропроводки в здании из дерева, составляя план действий, невозможно однозначно определить вид электропроводки и способ монтажа без уточнения типа деревянной конструкции.

Например, правильную скрытую проводку в деревянном доме, где стены из кругляка, сделать будет очень сложно. Чрезмерное поглаживание деревянных конструкций не только портит эстетический вид, но и ухудшает прочностные характеристики материала.

В случае штукатурки, деревянной облицовки или фальшстены монтаж скрытой проводки немного упрощается, но тоже имеет свои специфические сложности. Открытая электропроводка в деревянном доме – более дешевый вариант, а если дом уже полностью подготовлен, то единственная возможность энергоснабжения.

В любом случае проводка различных электроустановок в доме из древесных материалов требует соблюдения очень важного правила: кабельная и электроустановочная арматура не должна соприкасаться с деревянными и другими легковоспламеняющимися конструкциями.

Открытая проводка

С помощью огнеупорных материалов осуществляется защита кабеля от физических внешних воздействий и изоляция деревянных конструкций от кратковременного воздействия электрической дуги. Такими материалами являются:

• гофра, труба, коробка ПВХ;
кабель-канал
• ;
металлический шланг
• ;
• металлическая труба;

материалы для скрытой проводки

Гофрированный металлорукав из ПВХ, металлическая или поливинилхлоридная труба с проложенным внутри кабелем крепится к деревянной стене с помощью скоб.

фиксация гофра зажимами

Кабельная коробка

обеспечивает максимально быстрый доступ к проводке при открытии крышки. Таким образом обеспечивается максимально легкий оборот проводки.

Кабель-канал в виде плинтуса отлично маскирует провода. Если такой плинтус не предусматривает закрепления проводки на некотором расстоянии от стены, то между ними устанавливается металлическая пластина.

Следует отметить, что эти огнеупорные защитные материалы имеют декоративную окраску, лишь имитирующую деревянную фактуру – использование коробов или плинтусов из натурального дерева для прокладки кабеля категорически запрещено.

Из всех материалов, защищающих электропроводку, самыми надежными являются трубы (медные или стальные). Этот способ часто используют для открытой проводки в старых деревянных церквях, где красноватая медь гармонирует с позолотой.

Открытая проводка в трубе цвета красной меди

Также набирает популярность ретро электропроводка в деревянном доме, осуществляемая методом монтажа специальных витых проводов марки ПВОп или ГПВоп на керамических изоляторах.

Так как завершение стиля также потребует покупки различных «винтажных» аксессуаров: выключателей, розеток, распределительных коробок, изоляторов, такую ​​проводку нельзя назвать выгодной.

Пожарная безопасность в этом случае обеспечивается наличием зазора между кабелем и деревянной поверхностью.
 Все верхние выключатели, розетки, распределительные коробки должны быть закреплены на деревянной стене с установленной между ними металлической прокладкой.

Для того, чтобы протянуть проводку через стену, в ней просверливают отверстие и вставляют в него металлическую втулку в виде отрезка трубы, со снятыми фасками во избежание повреждения кабеля об острые края.

Внутренняя проводка

Скрытая электропроводка в деревянном доме производится путем прокладки кабеля в стальные или медные трубы, что требует проведения сварочных и других сантехнических работ, поэтому схема электропроводки должна быть рациональной, исключающей частые изгибы и множество распределительных коробок.

Все розетки для внутренней проводки должны быть металлическими, иметь надежный физический и электрический контакт с трубами (металлическое соединение). На концах стальных труб нарезана резьба, на которой с помощью двух гаек фиксируется стенка коробки.

скрытая проводка с трубами

Концы медных труб либо припаиваются к коробкам, либо развальцовываются. Протяжка троса осуществляется с помощью стальной проволоки, вставленной в трубу. Для предотвращения повреждения изоляции при протягивании кабеля в трубу вставляется пластиковая втулка.

Все системы защиты металлических кабелей должны быть заземлены с помощью сплошного заземляющего провода.

Поэтому, чтобы не тянуть к каждой трубе отдельный провод, нужно снять изоляцию, не повредив токоведущие жилы, сделать в этом месте катушку и накрутить оголенную жилу на предварительно приваренный к трубе болт.

Распределительная коробка со скрытыми металлическими трубами

Сварка труб при монтаже в непосредственной близости от деревянных конструкций категорически запрещена. Должен быть обеспечен доступ к распределительным коробкам. декоративные панели или люки должны легко открываться.

Зашивать распределительные коробки деревом или другими материалами запрещается.

соединительная коробка для подключения проводов

Возможность использования других материалов для скрытой проводки

Обустраивая скрытую электропроводку в частном деревянном жилище, его владельцы часто игнорируют нормы ЭМИ, которые категорически запрещают прокладку внутренней электропроводки в гофре, металлорукаве или кабель-канале без дополнительной защиты.

Это жесткое требование основано на том, что пустоты, по которым проложен кабель, имеют поверхности, особо подверженные возгоранию: пыль, пыль, паутина, выделения и шерсть грызунов, грибки.

Крепится на деревянный каркас внахлест незащищенной проводки, в последующем зашивается облицовочными материалами, часто повреждается грызунами, которые оголяют жилы, иногда замыкают их и загораются.

Такое возгорание трудно обнаружить, тление распространяется без кислорода, при нагревании окружающей древесины, что приводит к интенсивному горению при выходе тления на поверхность.

Единственная возможность применения металлорукавов и кабель-каналов – это установка огнеупорной прокладки между этими защитными конструкциями и окружающей древесиной. Прокладка должна быть толщиной не менее 10 мм и состоять из термостойких материалов, имеющих гарантированные огнестойкие свойства или сертификат пожарной безопасности.

Для скрытой проводки, выбор трубы из сечения провода

К таким материалам относятся: цемент, алебастр, гипс, бетон и другие. Так как этот способ также требует определенных трудозатрат и материалов, а также скрытой проводки, обустроенной с использованием металлических труб, затраты будут соизмеримыми, но безопасность может ухудшиться в случае некачественно выполненной работы.

Но, если внутренняя электропроводка в деревянном доме обустраивается своими руками, без наличия электросварки и других сантехнических инструментов, то этот способ — единственно возможный способ соблюсти требования нормативов, и быть уверенным в качестве пожарная безопасность вашего дома.

После завершения работ работники электротехнической лаборатории должны провести комплекс измерений и испытаний (сопротивление изоляции, заземление, коммутация выключателей, ток утечки УЗО) для проверки надежности и оформления документации.

Древесина – горючий материал, поэтому существует целая программа действий по обеспечению пожарной безопасности в срубе:

• обработка деревянных конструкций специальными растворами — антипиренами, делающими древесину более огнеупорной;
• специальное огнезащитное покрытие для внутренних поверхностей досок, бруса и бруса;
• покрытие наружных поверхностей различных деревянных материалов специальными лаками, сохраняющими текстуру древесины, при этом затрудняющими ее воспламенение от открытого огня.

Опасность поражения электрическим током в деревянном доме

Но вышеперечисленные методы не выдерживают температуры (5000К) электрической дуги, возникающей при коротком замыкании (КГ). Известно, что короткое замыкание возникает при повреждении изоляции из-за плавления изоляционных материалов из-за повышенного тепловыделения в проводниках со сверхтоками.

В электропроводке, проложенной в деревянных зданиях, есть еще одна причина разрушения изоляции — ее повреждение грызунами, которые выгрызают изоляционный слой, обнажают жилы.Со временем древесина дает усадку, в результате чего конструкции смещаются, закрывая оголенные проводники.

Защита деревянных зданий от электрической дуги

При обустройстве электросети в деревянном доме, будь то наружная или скрытая проводка, в связи с особыми требованиями, связанными с необходимостью нахождения в непосредственной близости от горючих материалов, в стоимость всей проводки будут включены дорогостоящие защитные конструкции.

Пример электросхемы помещения

Поэтому рациональную электропроводку в деревянном доме следует планировать еще на этапе проектирования дома, а если деревянное здание готово, то необходимо расположить электрические точки (розетки, выключатели, коробки) таким образом, чтобы минимизировать стоимость их подключения.

Предисловие

Монтаж электропроводки Выполняется по заранее составленной схеме расположения электрических точек доступа для подключения бытовых и осветительных приборов.

Необходимые инструменты и материалы

ДрельИзолентаИндикатор ОтверткаКарандашКлеммные колодкиКусачкиЛезвие перфоратораОтверткиЗащитные очкиПассатижиПаяльникПерфораторПроводаРулеткаЛестницаУдлинительУровеньОтвертка

  Развернуть

Содержимое

Монтаж электропроводки осуществляется на этапе отделки построенного дома.Монтаж электропроводки осуществляется по заранее составленной схеме расположения электрических точек доступа для подключения бытовых и осветительных приборов. Грамотный монтаж электропроводки в частном доме должен проводить квалифицированный электрик. Но ряд операций можно выполнить самостоятельно. Установка эл. размещение может осуществляться открытым и скрытым способом. В частных деревянных домах предпочтительнее второй вариант. Если стены бетонные, электропроводка дома выполняется по скрытому типу.Как устроена проводка в доме, вы можете прочитать на этой странице.

Для того, чтобы в розетках появилось электричество, а в вашем доме загорелся свет, необходимо провести в него электричество и установить внутреннюю электропроводку. Следует учитывать множество факторов: архитектурные особенности дома (одноэтажный или двухэтажный, наличие подвала, гаража и т. д.), материал, из которого выполнены стены, пол и потолок, уровень влажности в помещении, расположение освещения и многое другое.В этой главе обсуждаются некоторые вопросы, связанные с проводкой.

Правила монтажа и способы прокладки электропроводки в доме

В загородном доме по правилам электропроводка проводится от электрощита, где установлен счетчик, к месту расположения розеток. Для работы используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируйтесь на параметры распределительного автомата.

При подведении электричества к дому необходимо учитывать, что в жилой зоне, а также на дачном участке провода должны располагаться на высоте не менее 2 м, подсобные помещения (мастерская, гараж , и т.д.) — не менее 2,5 м.

Существуют различные способы прокладки электропроводки в зданиях разного типа. В деревянном доме прокладывается открытая проводка, в кирпичном — может быть закрытая. Внутри здания проводка в доме проводится на расстоянии 15-20 см от потолка, при подходе к люстрам они проходят прямо через потолок. Если выполнить вышеуказанные требования затруднительно, лучше проложить провода в трубах или спрятать их в стенах. Исключением может быть только спуск проводов в сухом помещении.

Для предохранения проводов от механических повреждений при прокладке через кирпичные или деревянные стены в отверстия закладывают небольшие куски металлических или изоляционных труб. При этом отклонение электропроводки от дороги не допускается. Убедитесь, что провода не пережаты при вводе в трубу. Труба должна выступать от потолка и стены на 10 мм, а от пола второго этажа не менее чем на 1,5 м. Металлические конструкции должны быть заземлены во избежание поражения электрическим током. Если вы планируете отделывать стены гипсокартоном, то провода следует дополнительно заизолировать – так вы повысите пожаробезопасность дома.

Кроме того, при выполнении электропроводки внутри дома необходимо соблюдать некоторые правила.

Провода, идущие к распределительным коробкам, паяются без применения кислоты. Лучше использовать канифоль.

Чтобы провода не нагревались при прохождении по ним электрического тока, их соединяют таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть все проводники должны иметь одинаковое сечение.

Особое внимание уделяется заземлению металлических корпусов электрооборудования и трансформаторов, снижающих напряжение.

Для кухонных вытяжек, электроплит, стиральных машин, освещения крыльца, электрических кнопок, автоматических гаражных ворот, отдельных ответвлений электропроводки.

Подбор сечений проводов и кабелей по току и мощности

Самый ответственный шаг — выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, провода и кабели должны быть правильно подобраны и правильно проложены.

При выборе проводов и кабелей необходимо учитывать следующие факторы.

Никогда не приближайте номинальную мощность электропроводки к потребляемой, выбор сечения жил кабеля производите в соответствии с рекомендуемым стандартом. Всегда помните, что данные индикаторы рассчитаны на работу проводника в идеальных условиях: отсутствие соединений, возможные отклонения в конструкции, перепады температуры и т. д.

Существенное влияние на выбор сечения провода по току оказывает мощность всех энергопотребляющих устройств, которые будут установлены в доме. Для начала нужно узнать, какова максимальная мощность сети. Затем следует сложить показатели всех устройств, в том числе и тех, которые вы планируете установить в будущем, и сделать выбор провода для питания.

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность этих приборов вместе с освещением составит не более 3,5 кВт. В дальнейшем вы планируете установить кондиционер, электрическую плиту, а также еще один компьютер и улучшить схему освещения.

В результате увеличится энергопотребление и потребуется замена проводки. Чтобы избежать таких проблем, лучше сразу внести все желаемые изменения в проект и на его основе выбрать тип электропроводки.

Допустим провод ПУГНП 3х1,5 используется на кухне, где суммарная мощность приборов 3,5-4 кВт. Для проводов такого сечения это предел возможностей. Если его проложить за холодильником, то он может нагреваться от решетки, его температура и сопротивление будут увеличиваться, плохо скрученное соединение может искрить, а при повышенной нагрузке может сгореть. В лучшем случае придется искать место обрыва и подключать ПУГНП, в худшем — менять всю проводку и тянуть заново.

В настоящее время для освещения принято использовать провода сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для приборов с большим энергопотреблением (электроплиты, мощные кондиционеры и т. п.) существуют специальные типы проводников, сечение для них выбирают с учетом мощности прибора. Например, для электроплиты рекомендуется провод с сечением жилы не менее 4 мм2, типа ПВА 3х4 или 3х6.К таким устройствам лучше всего подводить отдельные трехфазные линии.

Следует отметить, что чем толще ТПЖ, тем выше цена кабеля. Однако не стоит экономить на проводке. Если перегорит слабый провод, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и ремонтировать все заново. Лучше потратить больше, но быть уверенным, что выбранный проводник прослужит не один десяток лет и справится с любой нагрузкой.

Способ укладки: внутренний или наружный. Для внутреннего применения пригодны провода и кабели с монолитной жилой и плоским сечением (например, ), для наружного применения — гибкие провода или провода с круглым сечением (например, ). Это деление не является строгим. Однако для круглого кабеля NYM потребуется более глубокая штроба, чем для плоского GDH, что увеличит трудоемкость. Кроме того, гибкие провода ПУГНП прекрасно укладываются в кабель-канал и протягиваются через гофру, тогда как с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПГ: заземление, фаза и ноль. Заземляющая жила всегда имеет желто-зеленую окраску. Цвета фазных и нулевых жил могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазного провода – коричневый, красный и белый, ноль – синий или черный.

Если все жилы в кабеле окрашены в один цвет, пометьте ленту изолентой.Это нужно делать даже в том случае, если соединены два кабеля с разным цветом изоляции жил. Лучше всего, когда провода разных цветов жили. В этом случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника.   В настоящее время старые повсеместно заменены на медные, так как последние во много раз лучше по многим параметрам. Негибкие хрупкие алюминиевые провода требуют больших усилий при монтаже.С медью намного легче работать и она безопаснее. Единственным недостатком является цена. Медные провода стоят примерно в полтора-два раза дороже алюминиевых.

Схема подключения

Рассмотрим способы подключения электрической цепи. Параллельный тип оказывает минимальное влияние на схему разводки. При этом способе элементы, входящие в схему, не связаны друг с другом, а имеют два общих узла. В этом случае, даже если одна из ламп выйдет из строя и разорвет цепь, остальные не погаснут, так как у тока будут «обходные» пути.

Последовательный.   Все элементы цепочки расположены друг за другом и не имеют узлов. В качестве примера можно привести один провод. Если перегорит одна лампочка, цепь разорвется и все остальные погаснут.

Схема проводки также зависит от типа проводки.

«Звезда» — Этот тип иногда называют бескорпусным, или европейским. Схематично это можно представить так: одна розетка — одна линия кабеля до щитка.Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, уходящую прямо в щиток и в идеале отдельный автоматический выключатель. Плюсы такого типа подключения – безопасность и возможность контролировать каждую электрическую точку. При этом в этом случае не требуется установка распределительных коробок. Исключение такого типа используется в системе «умный дом». Недостатками «звезды» является не менее чем трехкратный расход провода по сравнению с другими видами разводки и, соответственно, увеличение трудозатрат на ее монтаж.Установить такой щит самостоятельно сложно, да и стоит он дороже обычного.

«Шлейф» . Он похож на предыдущий тип, но отличается экономичностью. Изобразить можно так: розетка-розетка-розетка-распределитель или пайка

К одному кабелю последовательно подключаются несколько электрических точек, от которых общий питающий провод идет либо на щиток, либо на паяльную коробку.

Через распределительные коробки.   Самый распространенный способ, не требующий особых затрат. Именно так компоновку выполняли в советское время. От общего подводящего стояка отходит ответвление, на котором стоит счетчик и один-три (реже больше) автоматических выключателя в щитке. Силовой кабель заходит в дом, затем с помощью распределительных коробок — в помещения к каждой электрической точке.

В чистом виде перечисленные типы Значения используются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется планировка в частном доме.

Силовой кабель входит в вводно-распределительную коробку здания, где находится несколько групп автоматов и устройств защиты.

Здесь он разводится на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления выходят на санузел, санузел и кухню. В каждой зоне проводка делится на две группы: одна предназначена для розеток, другая – для освещения. Таким образом, в щите находится разводка кабеля типа «звезда». Далее в помещение заходят силовые кабели отдельной зоны, где для них используются свои варианты подключения.Например, линия силового кабеля, идущая к розетке, соединяется с другими розетками помещения «шлейфом», а линия кабеля освещения подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить электромонтаж и расставить электрические точки, стоит заранее начертить подробный план расстановки мебели и расстановки электроприборов в доме.

С учетом пожеланий принимающей стороны профессиональные электрики составят такие схемы электропроводки по правилам электромонтажа с учетом их хода, параметров безопасности, типа электропроводки, размера штробы и т. д.Этот чертеж является документом и заверяется специальной организацией. Приведем пример аналогичной схемы для жилого помещения, где должно быть две группы розеток по три в каждой, два проходных выключателя и три телефонные розетки.

Прокладка и монтаж скрытой проводки

Для выполнения монтажа скрытой проводки схему можно нарисовать самостоятельно. Начните с рисования плана этажа дома (включая подвал и чердак) со всеми размерами. Необходимую документацию можно получить у застройщика, но она должна храниться у собственника недвижимости.Затем с помощью специальных символов установите все электрические точки: , розетки и т. д. После нарисуйте линии, обозначающие прокладку скрытой проводки. Обязательно укажите в плане, на каком расстоянии от потолка или пола проходит кабель, особенно если проводка скрытая.

Приведите пример электрической схемы дома.   На нем показаны провода освещения, силовые кабели   и провод заземления. Условные знаки изображают лампы, розетки, выключатели и распределительные коробки. Эта схема очень понятна, с ней можно делать все.необходимые расчеты, а позже, при необходимости, выяснить точное расположение проводки.

Монтаж наружной наружной электропроводки

Выполнение установки открытой проводки Необходимо соблюдать следующие типовые правила. Они затрагивают не только монтаж внешней проводки, но и все остальные способы проводки в доме.

1.   Провод укладывается строго вертикально или горизонтально и под прямым углом.

2.   Расстояние от провода до потолка или пола должно быть 15 см, до углов, дверных косяков и оконных рам — не менее 10 см.Между трубой отопления и проводкой следует соблюдать зазор не менее 3 см.

3.   При прокладке проводов следите за тем, чтобы они не пересекались. Если это затруднительно, то расстояние между тросами должно быть не менее 3 мм.

4. Все выключатели и розетки имеют один уровень — это упрощает расчеты. Как правило, выключатели устанавливаются слева от двери на высоте 80 – 90 см, чтобы до них можно было дотянуться, опустив руку вниз. Розетки монтируются на высоте 25 – 30 см. Однако на кухне и для подключения высоковисящих приборов расстояние может варьироваться. Подключать провод к выключателям лучше всего сверху, а к розеткам – снизу.

5.  Для удобства монтажа длина проводника, выходящего из электроточки, должна быть 15–20 см при скрытом типе разводки и 10–15 см при открытом. Подготовив чертеж, можно приступать непосредственно к монтажу электропроводки.

При проведении капитального ремонта квартиры или внутренней отделки частного дома одной из важнейших работ является разводка электричества. К этому надо отнестись серьезно! Если вы не хотите доверять такую ​​ответственную работу незнакомому человеку, то мы постараемся научить вас делать электропроводку в доме самостоятельно.

   В самом начале, перед работой, вы должны четко продумать, сколько у вас будет розеток в каждой комнате, сколько люстр и светильников, какие мощные системы отопления (котел, электроплита…) будет работать на вас. Затем попробуйте нарисовать схему и сделать смету на материал. Используйте медный провод для проводки, это намного надежнее. А сечение провода подбирайте следующим образом: для освещения — 1,5 мм, для розеток — 2,5 мм, а для систем отопления, если они более 2 кВт — 4 мм. Используйте провод с двойной изоляцией и обязательно трехжильный. Сейчас в электроприборах используется защитный ноль.

   Начните работу с установки щита со счетчиком и автоматами, разделенными на группы.Машины делятся на осветительные и силовые. Используйте каждый из силовых автоматов на группу розеток, находящихся в одной комнате, а к автомату освещения можно подключить две-три комнаты. Для каждой системы отопления установить отдельный предохранительный выключатель и проложить отдельный провод, не связанный ни с чем другим.

Далее от щита прокладываете провода по вашей схеме в каждую из комнат. Провод на стене фиксируется специальными пластиковыми скобами через сорок сантиметров. Обычно возле входа в помещение ставят распределительную коробку, где выполняют необходимые соединения проводов. Если вы соединяете провода скруткой, их необходимо припаять. Не соединяйте розетки петлей — это снизит надежность вашей проводки. Если у вас большие помещения и много розеток, то лучше использовать промежуточные распределительные коробки. Провода розеток в нем соединены параллельно, а выключатель с лампой последовательно.

   Чтобы установить розетку или выключатель, сначала необходимо закрепить монтажные коробки. Их можно закрепить в гипсокартонных плитах с помощью специальных клипс или залить в кирпичную стену алебастровым раствором.Розетки и выключатели размещают в коробках после окончания отделочных работ.

   Теперь осталось правильно подключить провода в электрощите. Подключить одну жилу от каждого провода к защитному автомату, другую — к нулевой рабочей клемме, а третью — к нулевой защитной клемме. После этого еще раз все проверить (лучше провести лабораторные испытания) и включить питание.

Как видите, работа непростая, но по силам домашнему мастеру. Главное не спешить и не бояться, а подходить к работе обдуманно.

Схема типовой электрической цепи дома

Схема домашней цепи

Схема типовой электрической цепи дома

См. также:

---

Введение

На изображении ниже представлена ​​схема типичной электрической цепи США или Канады в доме, на которой показаны примеры соединений в электрических коробках и на установленных в них устройствах.На этой странице вы совершите экскурсию по трассе. В зависимости от размера экрана вам может быть проще откройте диаграмму на отдельной вкладке и/или распечатайте ее для удобства просмотра во время чтения.

На этой странице вы совершите экскурсию по трассе в схема выше. Коробки показаны светлыми областями. Темный фон представляет собой область между коробками — обычно недоступную — где кабели, содержащие провода, показанные на схеме, проходят по потолку, стене и полу дома. Как видите, между любыми двумя коробками проходят либо два, либо три провода, соответствующие двух- или трехжильному кабелю. После того, как вы ознакомитесь со схемой, показанной здесь, вы можете непосредственно сравнить ее со схемой электропроводки, которая следует за кабелями между этими коробками, поскольку они могут быть проложены в комнатах дома; для этого см. Поэтажный план. Схему подключения GFI см. GFI.

Провода заземления (оголенные или зеленые провода) не показаны. Соединения показаны либо как провода, соприкасающиеся с боковыми винтовыми клеммами устройств, либо как провода, собранные в синие разъемы.Схема не предназначена для использования в качестве руководства по подключению; например, белые провода, подключенные к некоторым выключателям, теперь должны быть заклеены красной или черной лентой. Диаграмма больше предназначена для того, чтобы ознакомить вас с тем, с чем вы можете столкнуться в существующих домах.

ПРИМЕЧАНИЕ. Если два провода показаны как контактирующие с одним боковым винтом на розетке или выключателе, это не побуждает кого-либо когда-либо помещать более одного провода под винт (они предназначены только для одного). Вместо этого это просто указывает на то, что два провода электрически соединяются друг с другом и с клеммой.Но это должно быть сделано с использованием любой комбинации винтов, отверстий, зажимов и косички с проволочными гайками — все в пределах возможностей каждого варианта.

Эта цепь начинается с того, что A4 получает горячие (черные) и нейтральные (белые) провода от главного электрического щита — представьте себе щит под изображением. A4 пропускает горячие и нейтральные провода к ближайшим розеткам A3 и A5 посредством контакта их проводов с клеммами на A4. A3 и A5 являются началом двух основных ветвей этой схемы, и мы можем выделить несколько подветвей, которые развиваются за их пределами.

Идем по ответвлению, которое идет налево от A3. A3 необходимо передать свои горячие и нейтральные соединения, чтобы две лампы (A1 и B1) могли гореть — не все время, а в соответствии с тем, что говорят выключатели на A2, B2 и C2. A2 — это обычный однополюсный переключатель, судя по двум боковым винтам. В зависимости от положения его ручки, он либо позволит своему свету (A1) получить горячее соединение, либо нет; на нейтральное соединение на A2 (разъем провода) переключатель не влияет.

Между тем, коробка A2 должна помочь выключателям в B2 и C2 получить питание, чтобы они могли включить свой свет (B1). Эти два переключателя (B2 и C2) являются трехпозиционными, что видно по трем боковым винтам. Если любая из их ручек двигается, это меняет связь горячего со светом. Этот конкретный набор трехпозиционных переключателей настроен следующим образом: переключатель B2 посылает тепло на C2 либо по красному, либо по белому (называемым «путешественникам»), в соответствии с тем, что переключатель золотого терминала путешественника B2 внутренне передает свое тепло от черный терминал. Точно так же черный на C2 будет горячим или нет, в зависимости от того, к какой золотой клемме переключателя он подключен внутри. Этот черный провод («светлая ножка») — это тот, чья горячность или негорячность позволяет свету гореть или нет, поэтому обратно в ящике B2 он должен быть связан с черным проводом, который идет к B1, где находится свет. Если ваш дом новее, вы можете обнаружить, что белый провод от B2 до C2 окрашен, чтобы показать, что он не является нейтральным, и вы также можете найти белый нейтраль в качестве четвертого провода, идущего от других белых проводов от B2 к C2; это на случай, если на C2 установлен необычный переключатель, которому требуется нейтраль.

Теперь вернемся к другой подветви, которая выходит из A3. Он будет включать свет (B3) и три розетки (D1, D2 и D3). Свет будет управляться выключателем B4, D2 и D3 — выключателем C3, а D1 — выключателем C1 (переключаемые розетки!). Вот как. A3 подает питание на коробку B3, где свет немедленно подключается к нейтрали; но яркость света будет зависеть от переключателя B4, как только B4 получает постоянную температуру от B3 через проводной разъем на B3, который также передает тепло на остальную часть этой подсхемы на черном, идущем к C3. Не спешите. И, да, белый провод используется как горячий вниз к B4; так приходит кабель из двух проводов — черный и белый. С некоторых пор этот белый цвет при установке должен окрашиваться по-другому. На самом деле проводка, выполненная в соответствии с кодом NEC 2011, должна использовать 3-, а не 2-жильный кабель, чтобы обеспечить нейтраль для возможных специальных переключателей. В этом случае коммутируемый провод (здесь черный) будет красным, горячий провод (здесь белый) будет черным, а нейтральный (здесь нет) будет белым, соединяясь с другими белыми проводами в точке В3, но ни с чем в точке В4, если только тип переключателя требовал нейтрали.

Теперь вернемся к другой подветви, которая выходит из A3. Он будет включать свет (B3) и три розетки (D1, D2 и D3). Свет будет управляться выключателем B4, D2 и D3 — выключателем C3, а D1 — выключателем C1 (переключаемые розетки!). Вот как. A3 подает питание на коробку B3, где свет немедленно подключается к нейтрали; но яркость света будет зависеть от переключателя B4, как только B4 получает постоянную температуру от B3 через проводной разъем на B3, который также передает тепло на остальную часть этой подсхемы на черном, идущем к C3. Не спешите. И, да, белый провод используется как горячий вниз к B4; так приходит кабель из двух проводов — черный и белый. С некоторых пор этот белый цвет при установке должен окрашиваться по-другому. На самом деле проводка, выполненная в соответствии с кодом NEC 2011, должна использовать 3-, а не 2-жильный кабель, чтобы обеспечить нейтраль для возможных специальных переключателей. В этом случае коммутируемый провод (здесь черный) будет красным, горячий провод (здесь белый) будет черным, а нейтральный (здесь нет) будет белым, соединяясь с другими белыми проводами в точке В3, но ни с чем в точке В4, если только тип переключателя требовал нейтрали.

Красный провод от C3 к D3 горячий или нет, в зависимости от переключателя C3, и это переключение передается на нижнюю половину D2, а постоянное горячее напряжение D3 передается на верхнюю половину D2.

Нижняя половина D1 управляется другим переключателем — C1. D1 получил нейтральное и постоянное горячее от D2, но для того, чтобы C1 переключил нижнюю половину D2, белый провод от D1 к C1 должен передавать тепло на C1, поэтому переключатель C1 может отправить горячее или мертвое обратно на нижнюю половину D1. Вывод клеммы D1 на горячей стороне необходимо отломить, чтобы нижняя половина не была все время горячей (непереключаемая).

Мы прошли половину пути! Далее посмотрите, как A5 подает питание на ходовые огни B5 и D5. Нейтральный провод A5 подключается непосредственно к лампе B5, но чтобы добраться до лампы D5, он должен идти по тому же пути, что и другие провода в его кабеле, которые хотят связать лампу B5 с выключателем C5 и хотят передать постоянное горячее напряжение на выключатели C4 и D4, так что они могут в конечном итоге переключиться на D5. Таким образом, нейтраль от B5 связана с коробкой C5, чтобы дать D5 его нейтральное соединение. Никакой коммутируемый свет (например, B5 или D5) лично не нуждается в постоянном горячем в своей коробке, но, поскольку кабельщику было удобно направить питание A5 к D5 через коробку B5, горячие линии подключаются к B5 и к терминалу на переключатель C5 и на самом D5, чтобы пройти через 3-позиционные переключатели, C4 и D4, которые, наконец, определяют температуру черного провода от D4 до света D5.

Вернемся к B5, жар для света возвращается (или нет) от переключателя C5 на красный. В боксе D5 горячность передается на C4, сначала по белому проводу на D4, а оттуда на C4 по черному. Выключатель С4 пропускает накал на одного из бегунов (красный или белый), возвращающихся к выключателю D4, который, в свою очередь, пропускает или не пропускает нагрев на лампочку D5 на черном проводе.

Если ваш дом новее, вы можете обнаружить, что белые от D5 до D4 и от D4 до C4 были окрашены, чтобы показать, что они не нейтральные.А начиная с кодекса NEC 2011 года вы можете даже не найти такого рода проводку «тупикового выключателя», идущую от света, потому что теперь к обоим выключателям необходимо подводить истинную белую нейтраль, если на них установлены специальные диммеры.

Продолжим еще одну ветку. A6 получает хорошие горячие и нейтральные пути от A5. A6 будет питать наши последние две подветви всей цепи. Во-первых, это линия от A6 до B6 и от C6 до D6. Этот сценарий аналогичен только что описанному для A5, передающего питание через световые и распределительные коробки B5 и C5. Однако в этом случае питание от A6 сначала поступает в распределительную коробку, а не в световую коробку. Сравнивая схемы двух распределительных коробок и двух световых коробов, они идентичны. Разница, можно сказать, заключается в том, что теперь красный провод, переключающий свет C6, «течет» в том же направлении, что и другие провода, которые отводят питание дальше, тогда как красный провод для света B5 «возвратился» от переключателя C5. Эта (ряд 6) подветвь заканчивается розеткой D6, получающей питание, и не на кого его подавать, кроме, конечно, того, что к нему подключено.

Последний участок схемы включает в себя A6, который подает питание на трехходовую схему переключения, которая имеет еще один внешний вид. A7 и B7 связывают нейтраль через свои коробки, чтобы использовать огни C7 и D7. Горячий ток на A7 подключается к терминалу, не предназначенному для пассажиров (называемому «общим»), и его горячий ток передается переключателем либо на черный, либо на красный. Внутри выключателя B7 один из этих проводников контактирует с общим, так что черный от B7 к фарам будет горячим или нет. Наконец, свет С7, помимо подключения к входящему черно-белому, сам участвует своими проводными разъемами в передаче этого самого включенного питания на своего друга D7.

Чтобы увидеть, как вся цепь могла обслуживать часть дома, см. План этажа.

Три упражнения по поиску и устранению неисправностей для этой цепи

1. Новичок. Схема на диаграмме работала нормально, пока однажды ничего в столбцах 1, 2 или 3 не заработало. Тестер не зафиксировал перегрева в этих трех столбцах ни на одной из клемм, разъемов проводов или на оголенных медных концах самих проводов.Но все в столбцах с 4 по 7 все еще работало, кроме B4, конечно. Тестирование на рабочих колонках не проводилось. Я вам скажу, что где-то плохая связь или контакт. Где именно?

2. Промежуточный. Новичок решил проблему выше, но через год что-то еще пошло не так. Возможно, новичок сделал все соединения в этой схеме. На этот раз перестал работать свет D5. Все остальное еще работало. Нет, лампочка была в порядке. Тестирование показало, что горячее происходит везде, где нужно, и что все переключатели выполняют свою работу.Какая связь плохая, или если возможных мест несколько, то сколько и где?

3. Расширенный. Промежуточный решатель отследил проблему и устранил ее, но еще через год (большинство домов не страдают так сильно) обнаружилась последняя проблема. Если вы решите эту проблему, ваш дом больше не будет беспокоиться о проблемах, потому что он будет знать, что у него нет шансов вас одурачить. Однажды лампа B1 перестала работать, независимо от того, в каком положении находились выключатели B2 и C2. Вы обнаружили, что проблема не в лампочке, но у вас не хватило смелости заглянуть в трехпозиционные выключатели, поэтому вы наняли разнорабочего, чтобы он все починил.Он сказал вам — правильно — что все нейтрали в порядке, тепло правильно проходит через переключатель B2 к его контактным клеммам и что разъемы проводов для черных в B1 и B2 хорошо соединяют черные. Проверив все это и обнаружив, что никакая комбинация переключений двумя выключателями не зажигает свет, он предположил — ошибочно — что выключатель С2 был неисправен внутри и заменил его. Все три провода, которые он подключил к клеммам выключателя, были надежно подключены, и когда он уходил, горел свет.Затем вы обнаружили, что когда B2 находится в определенном положении, C2 не может включить свет. Я скажу вам, что с самого начала было неправильно только одно, а сейчас проблема в другом — что-то, что он сделал. В чем была проблема и в чем проблема сейчас?

ОТВЕТЫ

1. Плохой контакт должен быть там, где черный провод от A4 к A3 соединяется с A4. Это то, что объясняет отсутствие регистрации жара где-либо в столбцах 1-3. Если бы неисправное место находилось на конце A3 того же провода, этот конец провода сам показал бы себя горячим, даже если винт, к которому он должен был подключаться, этого не сделал бы.

2. Если нагрев был везде, то плохая связь должна быть плохой нейтралью (белой). Так как до D5 на схеме все работало, плохая нейтраль могла быть только в трех возможных точках: а) на разъеме собственного провода D5 для белых; б.) На разъеме с белым проводом в C5, который не будет мешать работе этого переключателя; или c.) На разъеме белого провода на B5 (лампа на B5 сама по себе может иметь хорошее белое соединение, но белый, идущий от B5 к C5, может не быть).

3.Основываясь на своих тестах, разнорабочий был прав, полагая, что что-то не так в C2, но ошибался, полагая, что это означает, что переключатель неисправен внутри. Это могло бы быть правдой, но поскольку я сказал, что он был неправ, вы знаете, что единственной другой возможностью было бы плохое качество соединения черного провода C2 с «общим» выводом переключателя. Поскольку он работал только над заменой выключателя C2, он, должно быть, неправильно подключил новый — черным на одном из терминалов путешественников (мы не знаем, на каком).

© 2005-2020 Лоуренс Димок

Схемы электропроводки в жилых домах

Когда дело доходит до бытового электричества, нужно учитывать гораздо больше, чем простое включение или выключение выключателя. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о выключателях. Как только вы разберетесь с различными типами выключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями света и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

Изучив следующую информацию, вы сможете подключать выключатели так же хорошо, как и профессионалы.

Схемы домашней электропроводки

• Со схемами наиболее распространенных электрических устройств, используемых в доме

• Схемы подключения переключателей

1. Один переключатель
2. 3-позиционный переключатель
3. 4-позиционный переключатель
4. Диммерные выключатели

• Схемы подключения розеток 120 В

1. Настенная розетка
2. Розетка GFCI
3. Розетка AFCI
4. Розетки, управляемые выключателем

• Схемы подключения розеток 240 В

1. Розетка для сушки белья
2. Розетка для кухонной плиты

Цвета электрических проводов

Цветные схемы электрических переключателей имеют преимущество перед черно-белыми схемами. * Отдельные провода на схеме должны быть окрашены в тот же цвет, что и фактические провода, которые вы будете использовать. Зеленый или неизолированный провод — это провод заземления. Белый провод или не совсем белый — нейтральный. Нейтральный провод передает питание обратно на сервисную панель. Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете. Красный провод синий или другие цвета также обозначают горячие провода. *Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными приложениями и в качестве ветвей переключателя, функция цветного провода может отличаться от указанной здесь. Единственный способ точно идентифицировать провода, используемые для любого применения, — это купить хороший тестер напряжения и научиться им пользоваться. Узнайте больше о типах проводов и для чего они используются. Подробнее о домашнем электрическом проводе Подробнее об электрических тестерах

Символы электрических соединений

При просмотре любой схемы переключателей начните с ознакомления с используемыми символами.

Электрические символы не только показывают, где что-то должно быть установлено, но и какой тип устройства устанавливается. Перед началом проекта убедитесь, что вы понимаете символы на диаграмме.

На вашей диаграмме должна быть диаграмма, показывающая, что обозначают различные используемые символы, очень похожая на легенду на карте.

Подробнее об электрооборудовании для дома

Электрические схемы и чертежи жилых помещений

Схемы подключения

Накладной потолочный светильник будет показан одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ. Каждый тип выключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, дверного звонка и термостата.
Подробнее о электрических схемах и символах

Схемы подключения переключателя

Один переключатель обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Питание может поступать либо от распределительной коробки, либо от распределительной коробки, и набор схем электрических соединений выключателя ясно объяснит вам каждый из этих сценариев.
Подробнее о схемах подключения переключателей

Схемы трехпозиционного переключателя

• 3-позиционные переключатели используются для управления одним или несколькими светильниками из двух разных мест. Это обычная конфигурация в коридорах и на лестницах.
• Существует множество способов подключения трехпозиционного переключателя. Питание может начинаться с устройства или любого из двух переключателей. Без схемы подключения переключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, к опасности.

Подробнее о схемах трехпозиционных переключателей

4-позиционные электрические переключатели

• Одной из самых сложных конфигураций проводки является 4-позиционный переключатель. Эти переключатели позволяют управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
• Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
• Знаете ли вы, что на одну цепь освещения можно установить любое количество 4-позиционных выключателей? Как только вы увидите, как эти переключатели подключены, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.

Подробнее о схемах подключения четырехходового переключателя

Схема 3-ходового диммера

• Диммерный переключатель может быть поворотным или ползунковым, что позволяет регулировать интенсивность света.Оба подключены одинаково.
• Отличный способ насладиться более мягким светом и меньшими затратами на электроэнергию!

Подробнее о том, как подключить трехпозиционный диммерный переключатель

Схемы для переключателей

Как бы ни были важны схемы электропроводки для успешного завершения вашего проекта электропроводки, безопасность и уважение к электричеству имеют важное значение.

• Никогда не работайте в цепях под напряжением. Прежде чем приступить к проекту, определите схему, над которой вы работаете, а затем отключите питание этой схемы на главной панели.
• Затем убедитесь, что питание отключено с помощью тестера напряжения.

Подробнее о тестере электрического напряжения

ВАЖНО:
Если в какой-то момент вы почувствуете неуверенность в том, что делаете, позвоните лицензированному подрядчику по электротехнике.

Розетки 110 В

• Стандартную настенную розетку, как правило, легко заменить и подключить, однако может быть обнаружено, что проводка неправильная или розетка не заземлена, что потребует дополнительного внимания.Схемы подключения и инструкции помогут вам в таких ситуациях.
• Розетки с выключателем очень популярны и обычно находятся в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать, чтобы обеспечить желаемую функциональность практически для любой комнаты.
• Ключевыми элементами для этих сценариев подключения являются описания со схемами подключения и инструкциями. Кухонный мусоропровод обычно подключается к розетке под раковиной, которая обычно управляется выключателем на столешнице.выпускное отверстие или выключатель может потребовать замены, или проект реконструкции может потребовать установки проводки для нового выпускного отверстия. Инструкции и диаграммы розеток помогут с вашим проектом.
Розетки
• GFI или розетки GFCI требуются в некоторых частях дома, и часто их может потребоваться заменить, или в более старом проекте модернизации дома потребуется установка розеток, защищенных GFCI.
• Подключение этих устройств может быть сложным, поэтому я посвятил раздел, описывающий несколько методов подключения розеток и розеток GFCI.

Подробнее о подключении розеток

Розетки 220 В

• Электрические сушилки для белья могут иметь 3-жильный или 4-жильный шнур или конфигурацию розетки на 220 В, что требует особого внимания к соединениям, как указано в инструкциях и на схемах.
• Кухонная электрическая плита также может иметь 3-жильный или 4-жильный шнур или розетку на 220 вольт, для чего потребуются надлежащие электрические соединения и проводка, указанные на схемах и в инструкциях.
• Для большинства аппаратов дуговой сварки требуется отдельная электрическая цепь и розетка на 220 В, размеры которых соответствуют техническим характеристикам сварочного аппарата, как описано в дополнительной информации.

Подробнее о подключении розеток 220 В

Схемы электропроводки в жилых домах

Подключение электрических розеток

Розетки 110 В

Розетки 220 В

Символы на электрической схеме

Как составить карту электрических цепей дома

Наличие карты электрических цепей вашего дома может помочь вам определить источник проблемы.

Электричество ходит по кругу. Он движется по «горячему» проводу к светильнику или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемому, потому что в нормальных условиях на нем поддерживается 0 вольт или что-то вроде того). называется потенциалом земли) к источнику. Этот полный путь представляет собой цепь.

В домашней электропроводке цепь обычно обозначает группу ламп или розеток, соединенных вдоль такого пути. Каждую цепь можно проследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и/или приборы и обратно.

Внутри сервисной панели вы можете обнаружить, что электрик или предыдущий домовладелец отметил, какие выключатели или предохранители управляют какими цепями. Если ваша панель не содержит такого справочника, рекомендуется составить карту цепей, чтобы, когда возникнет необходимость, вы могли быстро найти нужные автоматические выключатели или предохранители для отключения или сброса. Хотя следующие инструкции относятся к автоматическим выключателям, та же процедура применима и к панелям, в которых используются предохранители.

Если автоматические выключатели внутри электрощита еще не пронумерованы, пронумеруйте их.Составьте список, который вы можете повесить на внутренней стороне двери. Номера должны соответствовать каждому выключателю. После каждого номера отметьте, какими устройствами управляет выключатель.

Для еще более тщательного отображения вы можете набросать план этажа и сделать на нем пометки, указывающие номера выключателей для каждого источника света и розетки по всему дому. (Еще один полезный совет: пометьте на задней стороне каждого выключателя и крышки розетки номер автоматического выключателя. На схеме ниже показан типичный дом с двумя спальнями.Обратите внимание, что пунктирные линии указывают, какой переключатель управляет каким прибором; они не показывают маршруты проводов.)

Картографирование ваших цепей — это то, что вы должны делать при дневном свете с помощником. Имейте в виду, что в какой-то момент все электричество в вашем доме будет отключено, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и тому подобное. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях отдельно от осветительных, а крупные бытовые приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические духовки, часто имеют выделенные цепи.Примечание. Если на вашем электрическом щите установлены старые автоматические выключатели, их выключение и включение может привести к их поломке, а заменить устаревшие автоматические выключатели может быть сложно.

1 На электрическом щите выключите все автоматические выключатели. Индивидуальные автоматические выключатели ветвей контролируют каждую цепь. © Don Vandervort, HomeTips



2 Сначала определите любые большие двойные (240-вольтовые) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте о таком оборудовании, как печь и насос для бассейна), пока не найдете нужный(е). Повторите то же самое с другими крупными автоматическими выключателями и крупными электроприборами.

3 Попросите помощника включить маленькую лампу (или любое небольшое электрическое устройство) в стандартную розетку в комнате. Включайте и выключайте выключатели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, и пусть ваш помощник подключит устройство к другим розеткам; обратите внимание на все те, которые контролируются этим выключателем.

4 Повторите этот процесс, включая комнатные светильники один за другим, , и обратите внимание на автоматический выключатель, который управляет каждым набором светильников.Картографирование домашних электрических цепей



О Доне Вандерворте

Дон Вандерворт совершенствовал свой опыт более 30 лет, работая редактором по строительству в Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленного множества журнальные статьи. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

Ultimate Tutorial for Home Wiring Diagram

Схема электропроводки дома или схема электропроводки дома представляет собой визуальное представление электрической системы или цепи в доме.Эта статья является окончательным руководством по схеме домашней электропроводки.

Обзор электрических схем дома

Понимание схемы для домашней электропроводки необходимо для установки домашней электропроводки. Он работает как план проекта и показывает, как соединяются провода и где должны быть расположены розетки, а также фактические соединения между электрическими компонентами. Схемы домашней электропроводки могут помочь в построении схемы и электрической системы.

Схема электропроводки дома представляет собой схему, представляющую взаимосвязь между всеми электрическими компонентами в доме. Будь то свет, система электроснабжения дома, выключатели, дверной звонок, электронные приборы и прочая электротехника в доме. Схема электропроводки дома показывает нам, как эти компоненты будут подключаться или подключаться к главному выключателю дома или источнику питания.

На рисунке ниже показано, как выглядит обычная схема домашней электропроводки:

На этих схемах подключения изображены различные измерения, символы или метки, что позволяет нам быстро анализировать план и выполнять его.Электропроводка в доме может быть любой. Это зависит от предметов первой необходимости или предметов роскоши, имеющихся в доме. Независимо от того, есть ли у вас в доме много электроприборов или целая компьютерная сеть или домашний кинотеатр, эти вещи потребуют плана проводки, чтобы понять, как они будут связаны с источником питания.

Кто может рисовать схемы?

Схемы электропроводки дома требуют особого внимания при проектировании, потому что небольшая ошибка может привести к серьезным авариям. Таким образом, для этой цели необходимо проконсультироваться с профессиональными людьми, такими как инженеры-электрики. Страна, в которой вы проживаете, соблюдает все промышленные стандарты при составлении схемы электропроводки дома. Вы также должны консультироваться с ними при составлении плана.

Важность составления схемы электропроводки дома

Перед началом строительства крайне важно составить схему электропроводки дома. Это даст вам преимущества во многих формах.

• Вы имеете представление о том, какие электрические компоненты требуются и какие инструменты необходимы для их размещения.Это сэкономит вам деньги.
• Если у вас есть план, то он повысит вашу продуктивность. Вы все выполните, увидев план. Это сэкономит ваше время.
• Если у вас есть отличный план электроснабжения, вы по умолчанию будете следовать промышленным стандартам вашей страны. Это убережет вас от серьезных аварий и крупных штрафов.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Простое начало построения диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

5 вещей, которые следует учитывать перед подключением проводки в вашем доме

Прежде чем составлять план электропроводки дома, вы должны рассчитать каждый бит и байт вещей, которые будут стоить времени, денег, инструментов и т. д.Вы должны измерить все, прежде чем брать старт. Здесь мы расскажем вам о пяти необходимых вещах, которые вы должны учитывать перед электропроводкой в ​​вашем доме.

1. Время на весь проект

Вы должны оценить время, прежде чем начать проводку вашего дома. Это важно, потому что у вас есть представление о том, когда закончится ваш электрический проект. Либо вы консультируетесь с инженерами-электриками, либо делаете это своими руками, у вас должен быть временной диапазон для проекта.Также получите вероятность любой ошибки и ее исправления.

2. Оценка стоимости проекта

Оцените стоимость перед началом электромонтажа дома. Рассчитайте, сколько электрических компонентов вам понадобится и сколько инструментов вам нужно приобрести, чтобы разместить эти электрические компоненты. Получите оценку техники безопасности, если делаете это своими руками. Кроме того, получите общую стоимость часа, которую вы заплатите, если проконсультируетесь с инженерами.

3.Спланируйте расположение розеток и разберитесь с системой электропроводки

Необходимо понять, где бы вы разместили электрические розетки. Обычно их размещают в местах, откуда легко подключить электрооборудование. Получите шаблоны и идеи из Интернета и интегрируйте их в свой план электропроводки.

4. Инструменты для рисования схем электропроводки дома

Вы должны знать инструменты для рисования схем электропроводки дома.Если вы делаете это своими руками, вам понадобится карандаш и лист дизайнерской бумаги. Лучше всего и наиболее эффективно планировать с помощью программного обеспечения в Интернете. Это сэкономит вам и время, и деньги. Вы можете EdrawMax для ваших электрических схем.

5. Изучите и избегайте ошибок в электропроводке дома

Вы должны хорошо знать плюсы и минусы проводки дома самостоятельно. Вы должны учиться на опыте людей.Получите отличные шаблоны схем проводки из Интернета. Получите все инструменты безопасности и примите все меры, чтобы избежать травм при электромонтажных работах.

Символы электрической схемы дома

Edraw Floor Plan Maker, как профессиональное программное обеспечение для схем электропроводки, содержит большое количество символов схемы электропроводки, которые используются на схемах электропроводки, таких как выключатели, освещение и световые полосы. Большинство символов выглядят как реальные объекты, которые они представляют.Так что найти нужный не составит труда.

Освещение

Электротехника и телекоммуникации

Вещи, включенные в схему электропроводки дома

Прежде чем делать схему электропроводки дома , подумайте о том, что вам потребуется на вашей схеме. Этот раздел расскажет вам об основной структуре электрической схемы.

Комната или зона, которую нужно показать на чертеже

Когда вы начнете думать о плане электропроводки, сначала получите план питания всего вашего дома. Все комнаты, кухня, ванные комнаты, машины браконьеры и т. д. Возьмите дополнительную бумагу и напишите необходимые электрические компоненты для каждой комнаты или напишите на том же плане этажа.

На схеме используются символы схемы подключения.

Пришло время узнать необходимые символы схемы подключения и то, как они будут представлять электрические компоненты.Вы можете воспользоваться помощью Интернета.

Соединения между электроприборами, компонентами

Теперь у вас есть все электрические компоненты, такие как вентилятор, лампочки, регуляторы, кнопки, выключатели и т. д., а также символы, такие как розетки, выключатели, блок питания и т. д. Пришло время их подключить. Получите знания из книг или Интернета о том, как эти компоненты будут соединяться проводами.

Как нарисовать электрическую схему дома

Пристегнитесь, потому что в этом разделе мы узнаем о процессе создания электрической схемы дома.Лучше всего использовать компьютерное программное обеспечение, такое как EdrawMax или другое легкодоступное программное обеспечение. Внимательно выполните все шаги.

• Рекомендуется использовать предварительно созданные шаблоны программного обеспечения. Половина работы над этим плюсом уже сделана, и он поможет вам делать свою работу правильно.
• Теперь вам нужно перейти к параметрам схемных линий программного обеспечения. Он порекомендует, как по-хорошему разместить или соединить электрические цепи.
• В соответствии с вашими потребностями вы также можете изменить стили и формы линии. Программное обеспечение, такое как EdrawMax, всегда будет иметь эту функцию.
• Пришло время добавить символы проводки. Преимущество использования программного обеспечения заключается в том, что оно имеет все необходимые символы, необходимые для вашей электрической схемы. Перетащите эти символы в свой проект в нужное место.
• Добавьте переходы линии, где пересекаются ваши линии цепи.
• Вы можете использовать слой аннотаций, чтобы освещать информацию о проекте, такую ​​как измерения или автора и т. д.
• Добавьте шкалу для каждого компонента, который вы добавили ранее. Шкала необходима для подключения проводки. Программное обеспечение предложит вам добавить размеры вашего дома, а затем вы создадите или добавите любой символ в соответствии с доступными измерениями.

4 шага для создания электрической схемы дома

1. Открытие новой страницы чертежа схемы электропроводки : Перейдите к [План здания] > [План электроснабжения и телекоммуникаций], выберите один шаблон или нажмите «+», чтобы открыть пустую страницу чертежа.

2. Добавить символы : перетащите символы, необходимые для вашей домашней электросхемы. Если вам нужны дополнительные символы, щелкните значок «Библиотеки», и вы увидите больше библиотек символов.

3. Соедините символы : соедините символы, чтобы завершить электрическую схему, у вас есть два способа сделать это:

4. Сохранить и экспортировать : после того, как вы завершили разработку схемы домашней электропроводки, сохраните файл или, при необходимости, экспортируйте его в распространенные форматы, такие как PDF, Word, Excel, HTML и т. д.

Различия между электрической схемой и принципиальной схемой

Известное и видимое различие между электрической схемой и принципиальной схемой заключается в следующем.

• Принципиальная схема показывает внутреннюю электрическую структуру электронного или электрического компонента. Посмотрите на приведенный ниже пример, принципиальная схема показывает, как этот прибор сделан с использованием различных электрических компонентов и их соединения.
• Схема подключения показывает нам взаимосвязь между различными электроприборами. Как они подключены к выключателям или электроснабжению дома с помощью одиночных или двойных проводов, проходящих через них всех?

Пример схемы домашней проводки

Вот пример схемы домашней электропроводки для справки. Нажмите на изображение, и вы сможете скачать его бесплатно!

Десятки примеров схем домашней электропроводки можно найти в Центре шаблонов Edraw!

Используйте EdrawMax для создания схемы подключения

Если вы не сделаете схему электропроводки дома такой, какой она должна быть, это просто приведет к большим потерям в жизни, деньгах или времени вашего близкого человека.

Вы можете использовать программное обеспечение для создания диаграмм EdrawMax для вашей электрической схемы. Программное обеспечение можно использовать бесплатно для основной работы. Он содержит все функции и библиотеки, которые будут сопровождать вас при создании диаграмм. Вы можете импортировать свой план или использовать шаблоны.

Поиск и устранение неисправностей системы внутренней связи Pacific Electronics

Устранение неисправностей Система внутренней связи Pacific Electronics

Вся система обесточена
Проверьте наличие напряжения 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора.Если светодиод горит, проверьте внешнюю проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

No Talk
Проверьте проводку к клеммам C и T, а также проверьте, не закорочена ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Нет прослушивания
Проверьте проводку к клеммам C и PT или короткое замыкание между клеммами C и T. Проверьте, не закорочена или не разорвана проводка к динамику вызывной панели.Станция Suite может быть протестирована с другим работающим устройством.

Дверца не работает
Проверьте проводку, ведущую к дверному замку, на короткое замыкание и обрыв или неисправность дверного замка. Убедитесь, что шунты правильно настроены для типа открывания двери и что соединения с соответствующим выходом выполнены. Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции).

Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующим кнопкам вызова вызывной панели и терминалу SIG станции люкс.Станция Suite может быть протестирована с другим работающим устройством.

Чрезмерный фон или искажение
Проверьте, не проложены ли провода слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по назначению; или громкость голоса усилителя установлена ​​слишком высокой.

Радиопомехи
Соедините клемму G усилителя с заземлением. Примечание: Это соединение не показано на схеме подключения, так как его добавление не всегда улучшает ситуацию.Если проблема не устранена, обратитесь к представителю завода или сервисной службы.

Колебания (обратная связь или вой)
Уменьшайте громкость голоса, пока не исчезнут колебания. Проверьте громкоговоритель вызывной панели на 45 Ом.

Поток сигналов и принципы работы усилителя AF1000 и системы квартирной внутренней связи
В следующем примере описывается квартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводной абонентской станцией. См. также Рисунок 5 на странице 8.

Кнопка вызова
Нажатие кнопки вызова абонентской станции на входной панели направляет сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный вход) соответствующей абонентской станции. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал). Если используется трель и функция сигнала входа активна, сигнал также будет слышен через динамик вызывной панели при нажатии кнопки вызова.

Кнопка разговора
При нажатии кнопки разговора на станции люкс внутренний динамик станции люкс подключается к клеммам C и T AF1000, который служит аудиовходом для усилителя.Затем звук усиливается и отправляется на разъемы SC и S, которые подключены к динамику вызывной панели (режим динамика).

Кнопка прослушивания
При нажатии кнопки прослушивания на станции Suite внутренний динамик станции Suite подключается к клеммам C и PT (4W) усилителя AF1000, который служит аудиовыходом усилителя. Это позволяет абонентской станции принимать усиленный звук, принимаемый усилителем на клеммы SC и S от динамика вызывной панели (режим микрофона).

Дверная кнопка
Нажатие дверной кнопки на абонентской станции приводит к замыканию между терминалами C и D на AF1000. Это состояние воспринимается усилителем и вызывает активацию открывания двери.
