Схема проводки онлайн – Схема электропроводки в доме

Содержание

Программа для проектирования электропроводки в доме

Составление схем это неотъемлемая часть работы электрика при монтаже новых электросетей. Чтобы упростить и автоматизировать этот процесс применяется программа для проектирования электропроводки в доме. Есть достаточное количество приложений, которые оказывают существенную помощь – специализированная «прога» не только сэкономит бумагу и время, но и подскажет, если при расчетах в составленную схему закрадется ошибка.

Платные приложения с демоверсиями

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально делались на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Также можно воспользоваться онлайн сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d – на следующем видео:

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

  • Выполнить расчет электроснабжающей линии.
  • Подсчитать вероятные потери напряжения на линии.
  • Подобрать подходящее сечение проводов.
  • Спрогнозировать необходимое количество кабелей (плюс запас).
  • Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Кроме того, программа «Электрик» содержит отдельный модуль для расчета заземления частного дома или подстанции.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

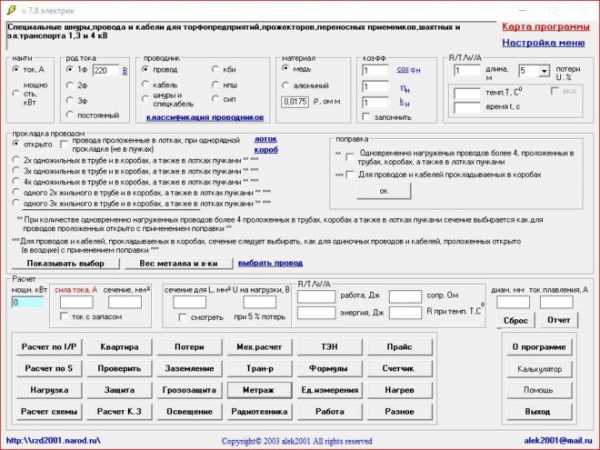

Пример работы в программе «Электрик»

Самое простое, что может делать эта программа – помочь рассчитать количество провода, необходимое для замены проводки в помещении. Режим подсчета включается из главного окна программы, нажатием на кнопку «Метраж», после чего откроется окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж метками размеров а для ввода числовых значений возле каждой из них есть окошко. Для расчетов потребуются такие данные: длина, ширина и высота комнаты, количество розеток и высота расположения их от пола, количество осветительных приборов и требуемых для них выключателей.

Программа высчитывает количество кабеля, необходимое для одной отдельной комнаты – чтобы получить общее количество, вычисления надо повторять для каждой комнаты в помещении отдельно.

Когда все данные введены в соответствующие ячейки, программа сразу же показывает готовый результат, к которому вручную можно прибавить некоторое количество метража провода про запас.

При этом нет необходимости записывать результаты вычислений – программа сама выводит данные по каждой комнате в отдельных ячейках – она может запоминать метраж провода для десяти комнат и выдавать, какое общее количество кабеля требуется закупить для электромонтажных работ.

Наглядно весь процесс расчета на видео:

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.

yaelectrik.ru

Схема электропроводки — 115 фото и азы чтения электрических схем

Практически все работы, связанные с заменой электропроводки, а также все электромонтажные работы любой степени сложности необходимо детально и четко продумывать до мелочей и каждый шаг работы. При этом данный процесс необходимо начинать с проектировки и разработки схемы для разводки сети по всему помещению целиком.

Иными словами необходимо спроектировать на бумаге схему электропроводки в доме, которая будет служить четким руководством в процессе работы. Такую схему можно нарисовать собственноручно, используя разноцветные маркеры, или отсканировать планировку помещения на принтере, куда можно наносить необходимые данные.

Поэтому, в данной статье пойдет речь о том, как правильно и грамотно составить различные варианты монтажных схем электропроводки.

Расположение и установка крупных бытовых приборов и мебели

На начальном этапе при составлении схемы планировки помещения необходимо обратить свое внимание на особенности планировки помещения, грамотно распределить ориентировочное место положение мебели и необходимых электрических приборов.

Все должно быть расположено компактно и легко доступно, при этом не допустимо загромождение мест, где будут располагаться электрофурнитуры, так как туда должен быть свободный и открытый доступ для выключателей.

Итак, сперва понадобится составить план с указанием и нанесением туда всех оконных и дверных проемов, это необходимо сделать для того, чтобы можно было предварительно рассчитать необходимое количество проводки, фурнитуры и прочего.

Варианты размещения розеток

Немаловажное значение имеет этот этап. На данном этапе на схеме необходимо максимально точно указать, а потом сделать отметки, указывающие размещение мебели и бытовых электроприборов.

Для нанесения разметки бытовых электроприборов можно использовать, например, красный цвет, при этом рекомендуется каждому прибору присвоить определенный номер, это необходимо для того, чтобы определиться с местами установки розеток, а это весьма важный момент.

Схемы осветительных элементов помещения

Как правило, практически все подвесные потолочные светильники имеют центральное расположение в комнате, это необходимо для того, чтобы освещением освещалась вся комната.

А вот в прихожей возможны различные варианты, но тоже чаще всего основной осветительный прибор устанавливается посередине комнаты, при этом на стенах могут быть установлены дополнительные настенные светильники.

Далее, необходимо в данную схему электропроводки в квартире нанести разметки выключателей. Как правило, место расположение всех выключателей находится практически возле двери, только высота установки у всех разная.

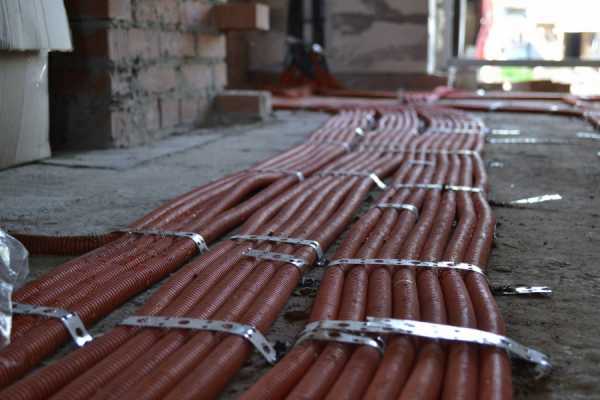

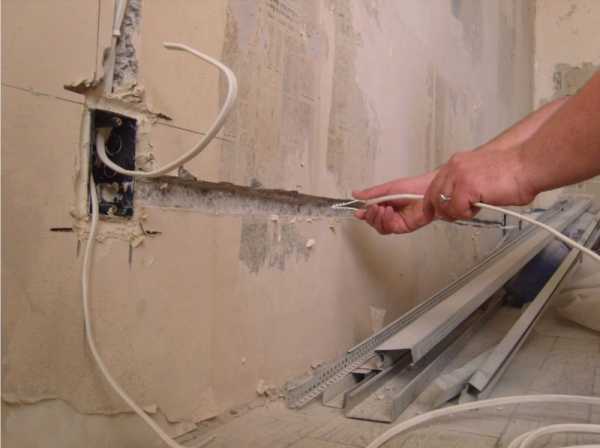

Пути прокладки проводов и кабелей

Вот, наша монтажная схема электропроводки обретает определенные очертания. На схеме уже имеются разметки осветительных приборов, розеток и выключателей, теперь лишь необходимо развести и соединить все эти элементы электрокабелем или проводкой.

Данный этап является наиболее важным в процессе разводки кабелей в помещении, именно от этого во многом зависит работоспособность электросети в помещении.

Следует отметить, что развод сети рекомендуется делать по наиболее коротким путям, это необходимо делать для экономии проводов.

Разводка самих проводов может иметь два варианта. Первый это когда все провода укладываются по настенным штробам внутри стен, а второй вариант это когда кабель укладывается в специальный короб, который монтируется снаружи стены.

Так же необходимо установить и разветвительные коробки, которые распределяют провода по комнате. Если, в помещении есть необходимость провести заземление, то в этом случае необходимо использовать провода на три жилы.

Немаловажное значение имеет и выбор проводки по материалу изготовления, и по толщине жилы это так же необходимо указывать в схеме.

Очень важное и большое значение имеет запитка электроснабжения в помещении, которая в основном выполняется двумя видами проводов. Первый это силовой кабель способный выдерживать высокие напряжения в электросети, а второй стандартный кабель, который можно использовать для освещения.

Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками. Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике.

Также в статье имеются различные фото схемы электропроводки, которые помогут разобраться любому желающему на каждом этапе работы.

Поэтому, определенных трудностей при составлении схемы электропроводки быть не должно. При четком и правильном соблюдении всех рекомендаций у вас все получится!

Фото схем электропроводки

Также рекомендуем посетить:

strojka-gid.ru

Схема электропроводки в доме — 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

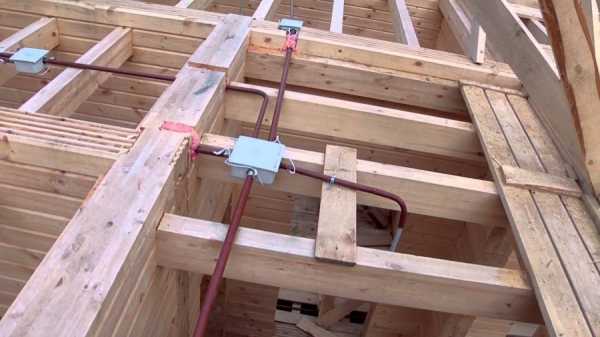

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.


Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.


Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.


Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

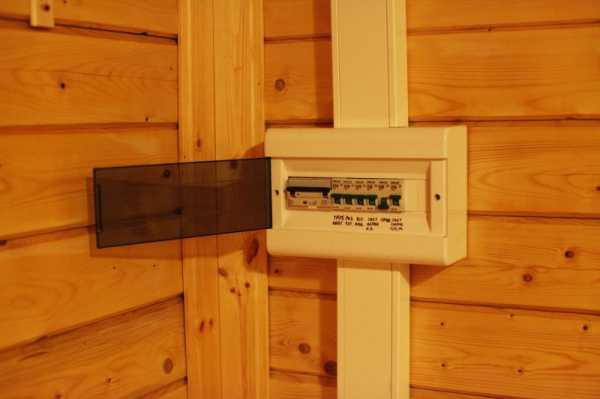

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Фото схемы электропроводки в доме

Также рекомендуем посетить:

mojdominfo.ru

Как правильно составить схему электропроводки

Содержание статьи:

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

Статьи по теме:

 –  Как подключить розетку с заземлением

Схема монтажа электропроводки  – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

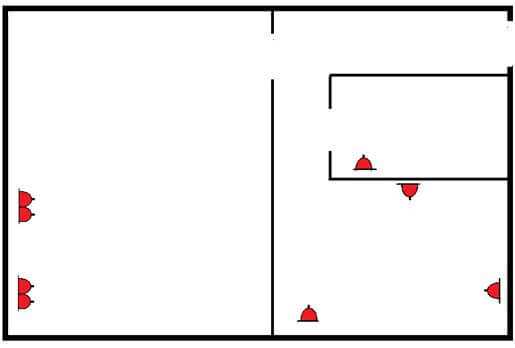

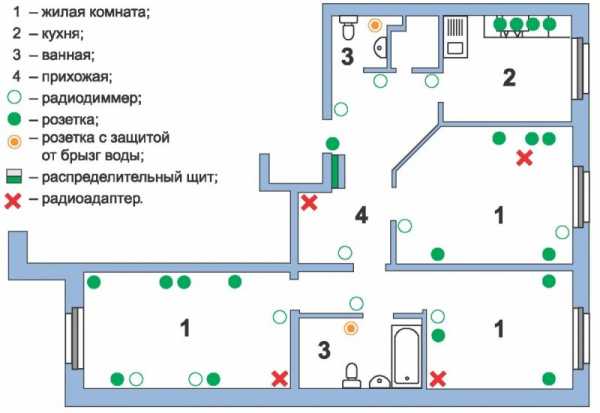

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

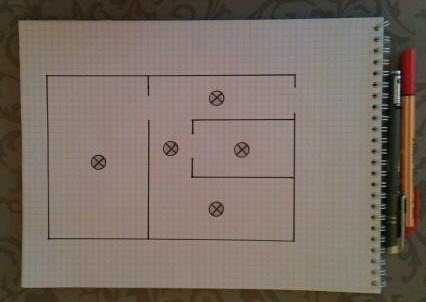

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

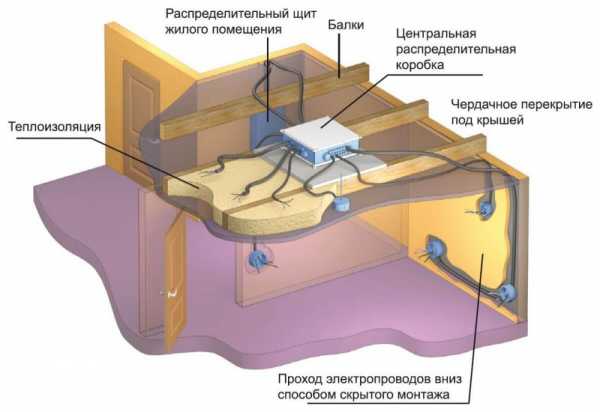

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Далее от выключателя до коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

stroysoveti.ru

Схемы электропроводки квартир (69 схем и 15 электропроектов)

Вступление

В этом списке собраны самые разнообразные схемы электропроводки квартир и комнат. Отмечу, что в этих схемах нет никакого определенного подбора. Схемы собраны без системы  и их объединяет только одно, все они относятся к электропроводке квартир и комнат, включая схемы освещения, схемы разводки розеток, схемы уравнивания потенциалов и схемы квартирных электрических щитков.

Замечу, что схемы не являются инструкцией к исполнению, а всего лишь пример работ различных авторов.

Схемы электропроводки квартир  дают представление о электропроводке квартиры и являются основанием для выполнения электромонтажных работ. По назначению и  по исполнению схемы электропроводки квартир делятся на принципиальные и  монтажные.

  • Принципиальные схемы электропроводки квартир  дают самое общее представление об электропроводке квартиры.
  • Монтажные схемы электропроводки  показывают технологические особенности  электромонтажных работ, содержат описание материалов, способы электропроводки, расположение розеток, выключателей и т.п.

Схемы электропроводки квартиры и дома

Все схемы должны открываться в новом окне

Схема Электроввода квартиры БЕЗ заземляющего провода
Схема Электроввода квартиры с заземляющим проводом
Схема Электропроводки Двух-комнатной квартиры
Схема Электроввода квартиры с отдельной защитой для сантехкабины
МОНТАЖНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ
Схема Электроввода квартиры с электроплитой и заземляющим проводом
Электроразводка для новой кухни
Простая почти рукописная монтажная схема электропроводки
Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры (389×599)
Монтажная Схема Электропроводки Большой однокомнатной квартиры (Размеры: 783 × 565)
Схема Электроплиты (Размеры: 1449 × 880)
СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ (Размеры: 3176 × 1774)
Электросхема кухоной электропроводки для подключения бытовой техники (Размеры: 900 × 636)Монтажная электросхема распаячной коробки (Размеры: 669 × 277)

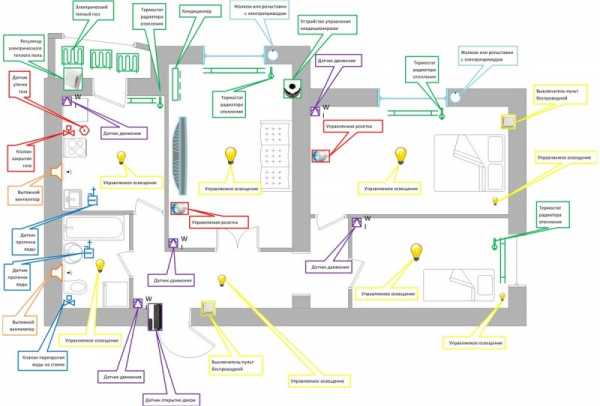

Электросхема освещения большой современной квартиры (Размеры: 1024 × 724)
Электросхема подключения электрощитка
Монтажная схема Электропроводки 2х комнат с с/у (Размеры: 1024 × 724)

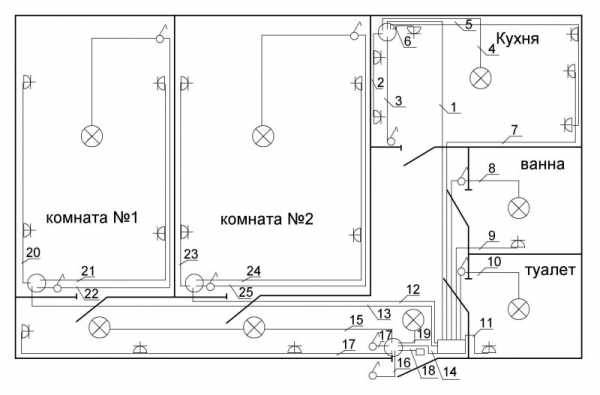

Монтажная электросхема электропроводки освещения 1комнатной квартиры
Монтажная Электросхема освещения тамбура
Расчетная однолинейная схема квартиры на 5 Групп (Размеры: 600 × 450)


Электрическая схема освещения 1-комнатной квартиры (2232 х 1679)
Электрическая схема розеток 1-комнатной квартиры.(1024 ×724)
Простой электропроект 2-х комнатной квартиры (Размеры: 1024 × 674)
Схемы-электропроводки:Деление нагрузки на группы
Схемы-электропроводки Ввод в комнату
Схемы-электропроводки квартирной групповой сети
Схемы-электропроводки при небольшой мощности электроприборов
Схемы-электропроводки квартиры без зануления
Схемы-электропроводки квартиры с занулением
Схемы-электропроводки:Условные обозначения на электрических схемах
Схемы-электропроводки:установка розеток в 2-х комнатной квартире
Схема уравнивания потениалов
Схема системы уравнивания потенциалов ванной и с/у 1го этажа
Система уравнивания потенциалов ванной 2й этаж
Системная Схема варавнивания потенциалов
Электрическая схема освещения 1-комнатной квартиры
Электрическая схема розеток 1-комнатной квартиры
Схемы-электропроводки:Деление нагрузки на группы (340 х 340)
Схемы-электропроводки Ввод в комнату ( 450 × 223)
Схемы-электропроводки квартирной групповой сети (Размеры: 450 × 334)
Схемы-электропроводки при небольшой мощности электроприборов (Размеры: 450 × 332)
Схемы-электропроводки квартиры без зануления (Размеры: 450 × 336)
Схемы-электропроводки квартиры с занулением (Размеры: 450 × 331)
Условные обозначения на электрических схемах (Размеры: 336 × 373)
установка розеток в 2-х комнатной квартире (Размеры: 350 × 322)
Подключение электросчетчика (404 × 334)
Монтажная электросхема электропроводки освещения 1комнатной квартиры (Размеры: 1024 × 724)


Электросхема подключения электрощитка (450× 604)

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ ЭЛЕКТРОЩИТОВ(22 схемы)

Все схемы должны открываться в новом окне

1.Распределительный щит скрытого образца
2.Схема электрическая принципиальная ОЩВ-12(12 модулей для автоматов защиты)
3. Схема электрическая принципиальная ОЩВ-6(6 модулей для автоматов защиты)
4.Схема электрическая принципиальная квартирного группового учетно-распределительного щита на 3 отходящих линии.
5. Схема электрическая принципиальная квартирного группового распределительного щита на 3 отходящих линии.
6. Схема электрическая принципиальная квартирного группового распределительного щита на 5 отходящих линии.
7. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
8. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
9. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома, на 10 отходящих линии, с одним трехфазным автоматом для потребителей.
10. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома на 9 отходящих линии.
11.Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1.
12. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1./Т
13. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ2./Т
14.Схема электрическая принципиальная ЩАП 12(Щит автоматического переключения электропитания)
15, Схема электрическая принципиальная ЩАП 23(Щит автоматического переключения электропитания)
16. Схема электрическая принципиальная ЩАП 33(Щит автоматического переключения электропитания)
17. Схема электрическая принципиальная ЩАП 43(Щит автоматического переключения электропитания)
18, Схема электрическая принципиальная ЩАП 53(Щит автоматического переключения электропитания)
19.Электрическая принципиальная схема щита вводного трехфазного на 20 автоматов
20. Электрическая принципиальная схема щита вводного трехфазного на 4 автомата
21. Электрическая принципиальная схема щита вводного трехфазного на 8 автоматов
22. Электрическая принципиальная схема щита вводного трехфазного на 10 автоматов

Электропроекты

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта по теме

похожие статьи:

www.otdelochnik24.ru

Составление схемы электропроводки в квартире и частном доме

Все работы по монтажу новой и замене старой электропроводки в независимости от того, где они будут производиться, в квартире или частном доме, на даче или в гараже нуждаются в грамотном и продуманном подходе. Начинать этот сложный процесс необходимо с составления проекта электроснабжения, на основе обстоятельного продумывания плана обустройства всей электрики жилья. Проект можно составить по старинке на бумаге при помощи цветных маркеров либо сделать на компьютере, при помощи простейшей графической программы. В этой статье мы пошагово рассмотрим, как выполняется составление схемы электропроводки в квартире и частном доме.

Определяемся с расположением мебели и техники

Перед составлением схемы немаловажным будет учесть планировку помещений, планируемую расстановку мебели и размещение стационарных электроприборов. Места установки электрофурнитуры в комнате должны быть выбраны так, чтобы они не оказались заставленными диванами или шкафами и обеспечивали комфортный доступ к включению-выключению освещения и потребителей электроэнергии. Лучше будет, если обсуждение этого сложного вопроса вынести на семейный совет.

Первым делом необходимо сделать план помещений с указанием оконных и дверных проемов. Для того чтобы в дальнейшем было легче произвести подсчет необходимого количества кабеля и провода, составление плана лучше произвести в масштабе с соблюдением размеров. Процесс проектирования схемы электропроводки будет рассматриваться на примере однокомнатной квартиры. Название помещений на плане лучше пронумеровать и отдельно указать расшифровку.

Где: 1 – прихожая, 2 – ванная комната, 3 – кухня, 4 – зал.

Оптимальные места установки розеток

После этого на схему необходимо нанести места, где планируется разместить предметы мебели и стационарные электроприборы. Если бытовую аппаратуру выделить красным цветом, это значительно упростит работу по дальнейшему составлению схемы проводки. Все предметы электротехники рекомендуется пронумеровать и зафиксировать в расшифровке: 1 – стиральная машина, 2 — посудомоечная машина, 3 — электрическая плита, 4 – акустический центр, 5 – телевизор, 6 – музыкальный центр, 7 – персональный компьютер.

Составление плана расположения мебели и техники позволит определиться с точками оптимальной установки розеток. Схема размещения розеток в квартире:

Подробнее о том, на что обратить внимание и как разместить розетки на кухне и в ванной читайте в статьях:

Чтобы спроектировать схему электропроводки, мы рекомендуем использовать специальные программы. Лучшие программы для составления электрических схем мы предоставили в отдельной статье!

Схема освещения

В классическом варианте потолочные светильники должны располагаться в центре помещения, место нахождения которого находятся в точке пересечения линий, проходящих через середину длины и ширины помещения. В прихожей, выполненной в виде буквы Г, устанавливается 2 светильника.

При нанесении на схему расположения выключателей необходимо учитывать, что дверь может открываться внутрь или наружу, быть правого или левого исполнения. Открытая дверь не должна мешать свободного доступа к нему. Выключатели, как правило, располагаются внутри комнат. Исключения составляют помещения с повышенным содержанием влаги, к которым относятся прачечные, бани, ванные комнаты. Это делается с целью обеспечения электробезопасности и сохранности коммутационной аппаратуры.

На представленном плане электропроводки показано, что выключатель освещения ванной комнаты находится за ее пределами.

Трассы прокладки кабелей и проводов

После определения места установки светильников, выключателей и розеток, необходимо составить схему маршрутов электропроводки, эта фаза проектирования является главной частью работы. Схема и монтаж проводки значительно упрощается в том случае, если в своем доме или квартире обустроены подвесные потолки. В этом случае провода укладываются в гофротрубах и крепятся к черновому потолку.

С целью экономии провода маршруты проводки выбираются по кротчайшему расстоянию. В штробы под штукатурку укладывается провод, соединяющий распределительные коробки с выключателями и розетками. При стандартном варианте обустройства потолков электропроводка укладывается в предварительно пробитые штробы по стенам помещения. Для подключения осветительных приборов провод пропускается по каналам потолочных перекрытий. Пример прокладки кабельной линии, в соответствии с существующими нормами, предоставлен на схеме:

Составление плана маршрута электропроводки надо начинать с самой дальней точки электрической сети. В данном случае это будет двойная розетка в зале, ее необходимо соединить с распределительной коробкой, которую целесообразно установить у входа в помещение. Затем на схему наносится маршрут прохождения провода, подключающего вторую розетку.

Сеть освещения будет состоять из проводов, первый из которых проходит от коробки до выключателя, второй, подключенный к потолочному светильнику, уложен в канале плиты перекрытия. Распределительная коробка в зале получает электропитание по двум проводам от распределительного щита, установленного в прихожей. Также необходимо предусмотреть заземление в квартире, если это возможно. В этом случае проводка будет трехжильной.

По такому принципу надо составить схему прокладки проводки в остальных комнатах. Для полноты картины можно предположить, что на кухне смонтирован подвесной потолок. В этом случае электропроводка будет проложена в гофротрубах, закрепленной дюбель гвоздями к бетонной плите перекрытия, маршруты ее прокладки будут выбраны с учетом кратчайшего расстояния. Спуски к электрофурнитуре будут выполнены под штукатуркой.

Не следует забывать, что электроснабжение помещений производится как минимум двумя группами проводов, один из которых обеспечивает питание силовой сети, другой предназначен для сети освещения. Более подробно о том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.

Можно существенно сэкономить, если розетки соединять меду собой «шлейфом», минуя распредкоробки. Опытные электромонтеры не рекомендуют практиковать данный способ подключения, вследствие возникновения большой токовой нагрузки на розетках. К тому же при применении такого способа подключения выход из строя одной розетки может вызвать обесточивание всей силовой сети.

В заключении, на основании готовой и правильно составленной схемы, производится расчет необходимого метража проводки и сечения проводов, необходимого количества розеток, выключателей и распределительных коробок. Сечение проводников подбирается из расчета предполагаемой токовой нагрузки потребителей. О том, как рассчитать сечения кабеля, мы рассказывали в отдельной статье.

Также рекомендуем просмотреть видео, на которых наглядно рассмотрены этапы составления схемы проводки, а также примеры готовых проектов:

Условные обозначения

Составление схемы щита

Проектирование электрики в 3D

План электрической проводки в частном доме

Теперь вы знаете, как должно осуществляться составление схемы электропроводки в квартире и частном доме. Как вы видите, чтобы самостоятельно составить план разводки кабеля и установки электрофурнитуры, нужно изучить все нюансы, которых достаточно много!

Рекомендуем также изучить:

samelectrik.ru

Монтажная схема разводки электропроводки в квартире

Содержание:
  1. Соединение между собой элементов цепи
  2. Способы разводки проводов и кабелей
  3. Распределение потребителей по группам
  4. Нормы, требования и технические условия
  5. Видео

Довольно часто в процессе эксплуатации жилья возникают различные проблемы, в том числе и в области электричества. Как правило это связано с необходимостью проведения ремонта, для чего обязательно понадобится монтажная схема разводки электропроводки в квартире. Она составляется сразу же после проведения электромонтажных работ и в дальнейшем используется при ремонте и обслуживании сети.

Соединение между собой элементов цепи

Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы электриком-профессионалом. Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.

Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются. Все элементы могут соединяться между собой различными способами:

  • Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
  • Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
  • Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

  • Только освещение для жилых комнат, кухни и коридоров.
  • Подключение питания к жилым комнатам.
  • Подключение питания к кухне и коридорам.
  • Отдельно подключаются освещение и питание к помещениям с повышенной влажностью – ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
  • Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного устройства защитного отключения (УЗО), которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок отмечаются на предварительной схеме электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Нормы, требования и технические условия

При составлении схемы электропроводки в квартире, необходимо учитывать основные требования, предъявляемые к ее размещению. Кроме того, существую нормы и технические условия, требующие обязательного соблюдения.

Наиболее важными из них считаются следующие:

  • В ванной комнате не должны устанавливаться розетки, рассчитанные на напряжение 220В. Допускается установка розеток для электрических бритв, подключение которых осуществляется с помощью понижающего трансформатора.
  • Защиту электрической плиты, если она имеется на кухне, должен обеспечивать автоматический выключатель, номиналом не менее 63А.
  • Заземляющие контакты розеток не должны подключаться к нулевым проводникам, к трубам систем отопления и водоснабжения, поскольку это очень опасно для здоровья и жизни людей. Контакты подключаются к заземляющей системе только с помощью специального провода, предназначенного именно для этих целей.
  • Прокладка проводов может быть строго вертикальная или горизонтальная, а также под прямым углом. Данное правило нужно строго выполнять, в противном случае велика вероятность повреждений при выполнении ремонтно-строительных работ. Провода не должны пересекаться между собой. Если же этого невозможно избежать, то расстояние между проводами должно быть не менее 3 мм.
  • Соблюдение нормативных расстояний между кабелем и конструктивными элементами квартиры. Высота розеток и выключателей должна быть одинаковой, обеспечивающей безопасную и удобную эксплуатацию.

electric-220.ru

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
