Фотодиоды свойства схемы включения применение. Основные характеристики и параметры фотодиода. Включение фотодиода в каскад с общей базой

Фотодиод может работать в фотодиодном и гальваническом режиме.

В фотодиодном режиме p-n переход смещается обратным напряжением величина которого зависит от конкретного фотодиода от единиц до сотни вольт, чем больше смещение тем быстрее он будет работать, и больше токи через него будут течь.
Недостаток фотодиодного режима в том, что с ростом обратного тока, в последствии увеличения напряжения или освещения, увеличивается уровень шумов, а уровень полезного сигнала в целом остается постоянным, считается, что в этом режиме диод имеет меньшую постоянную времени.

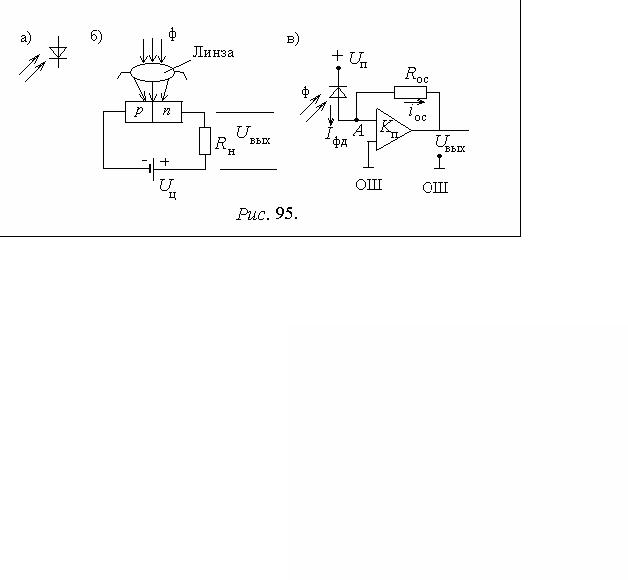

Фотодиодная схема включения.

Приведенная схема включения фотодиода является универсальной и подходит для тестирования и выбора, применительно к окончательной схеме своей конструкции.
Изменяя положение подстроечного резистора, в приведенной схеме, можно протестировать и выбрать оптимальный режим работы фотодиода.

Изменяя сопротивление резистора от минимального до максимального, можно подобрать наилучший режим смещения на фотодиоде.
Вывернув резистор на минимум, замкнув подвижный контакт на землю, мы переведем схему в фотогальванический режим.
Можно попробовать работу фотодиода и в прямом смещении (он все равно будет реагировать на свет), для этого надо поменять схему включения, перевернув диод.
Сопротивление в 50 Ком, не должно дать повредить фотодиод, а по переменной составляющей оно оказывается включенным параллельно с нагрузкой (меньше 5 КОм), и полезный сигнал практически не ослабляет. Конденсатор избавляет нас от постоянной составляющей. Если мы принимаеи импульсный сигнал то от постоянной составляющей, которая меняется в зависимости от фоновой засветки, лучше избавится сразу, смысла ее усиливать нет.

Еще одна стандартная схема включения фотодиода показана на рисунке.
В данной установке для уменьшения влияния шумов и наводок в схему добавлены буферные конденсаторы в цепи питания, накопительный конденсатор С3 и интегрирующая цепочка R2С4 на выходе.

C1- электролитический конденсатор большой ёмкости С = 100 мкФ, С2 — быстрый керамический 0,1 мкФ, С3, С4 — керамические по 100 пФ, R1 — 8 кОм, R2- 5,6 кОм.

Нагрузкой для достижения максимального быстродействия должен быть или каскад с общей базой или быстродействующий операционник включенный по схеме преобразователя ток-напряжение. Эти усилители имеют минимальное входное сопротивление.

Практическая схемотехника включения фотодиода со смещением.

Практическая схемотехника включения фотодиода со смещением.

Величина R фильтра подбирается в зависимости от засвечивания фотодиода в рабочем варианте с установленной оптикой, учитывается направление по азимуту (юг,запад и т.д.) в разных направлениях разные засветки от солнца.

Ёмкость Сф=0.1мкФ ещё и замыкает цепь фотодиода по высокой частоте на землю.
Вместо Rн можно поставить дроссель, либо трансформатор, надо смотреть, не будет ли искажений или затяжек импульсов или прочих подводных камней.

Включение фотодиода в каскад с общей базой.

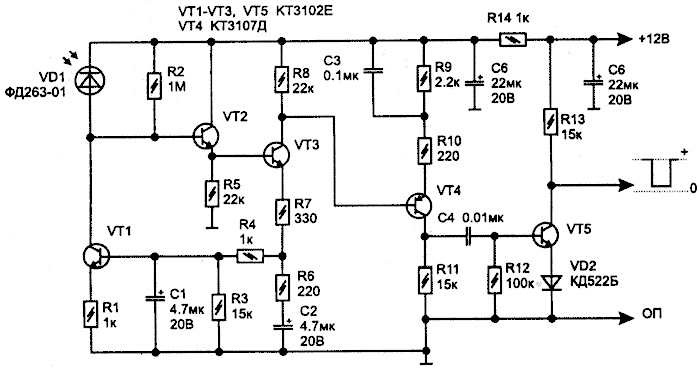

Схема включения фотодиода ФД 263 в каскад с общей базой.

В схеме с ОБ — база разделяет входную и выходную цепи, и практически исключает влияние выходного напряжения на вход схемы (подобно экранной сетке в пентоде) по-этому имеется возможность увеличить нагрузочное сопротивление и получить больший размах напряжения на выходе схемы без ущерба для скорости.

Принцип работы

На рис.2 представлена схема, отражающая принцип работы детекторов с обратно смещенным фотодиодом. Величина генерируемого фототока зависит от светового потока и длины волны излучения. При подключении нагрузочного сопротивления данную величину можно наблюдать с помощью осциллографа. Функция RC-фильтра заключается в подавлении высокочастотного шума источника питания.

Рис.3 Схема детектора с усилителем

При использовании схемы фотоприемников с усилителем пользователь может выбирать режим работы фотодиода (фотогальванический или фотодиодный). Каждый режим обладает своими преимуществами:

Фотогальванический режим: в фотогальваническом режиме к диоду не прикладывается напряжение, и потенциал на входе A операционного усилителя равен потенциалу в точке B. При работе в таком режиме темновой ток пренебрежимо мал.

Фотодиодный режим: в фотодиодном режиме к p-n переходу приложено напряжение обратного смещения, что уменьшает емкость перехода и увеличивает полосу пропускания. Усиление зависит от резистора обратной связи (R f). Ширина полосы пропускания детектора определяется по формуле:

Где GBP – это произведение коэффициента усиления на ширину полосы пропускания ОУ, C D – сумма емкости перехода и усилителя.

Частота модуляции

Спектральная плотность шума большинства детекторов, включая PbS, PbSe, HgCdTe (MCT) и InAsSb, имеет зависимость вида 1/f (шум уменьшается при увеличении частоты), что оказывает значительное влияние на постоянную времени в области низких частот.

Таким образом, частота модуляции (скорость изменения интенсивности) излучения оказывает влияние на чувствительность прибора. Оптимальные значения характеристик фотоприемника достигаются при частоте:

Срок службы батареи

При использовании фотодетектора, работающего от батареи, важно понимать, каков срок службы аккумулятора и как он влияет на работу детектора. Выходной ток детектора прямо пропорционален потоку падающего излучения. Большинство пользователей преобразуют этот ток в напряжение с помощью согласованной нагрузки. Величина сопротивления приблизительно равна коэффициенту усиления схемы. Для высокоскоростных детекторов, например, таких как , необходимо использовать нагрузку с сопротивлением 50 Ом для согласованности с импедансом стандартных коаксиальных кабелей. Это позволит уменьшить обратные отражения и улучшить качество выходного сигнала.

Срок службы батареи напрямую зависит от тока в детекторе. Большинство производителей батареек выражают срок службы батарейки в мА*ч (миллиампер-час). Например, если аккумулятор рассчитан на 190 мА*ч, он будет работать в течении 190 ч при потреблении тока 1. 0 мА.

Пусть источник, излучение которого падает на детектор, работает на длине волны 780 нм со средней мощностью 1мВт. Чувствительность детектора на данный длине волны 0.5 А/Вт. Фототок можно рассчитать по формуле:

Таким образом срок службы батареи равен:

или 16 дней непрерывной работы. При уменьшении средней мощности падающего излучения до 10 мкВт, срок службы той же батарейки увеличится до 4 лет непрерывной работы. При использовании рекомендуемой согласованной нагрузки в 50 Ом, фототок (0.5 мА) преобразуется в напряжение:Если величина мощности падающего излучения уменьшится до 40 мкВт, то выходное напряжение станет равно 1 мВт. Для некоторых измерительных устройств, данное значение может оказаться слишком маленьким, поэтому необходимо искать компромисс между сроком службы батареи и точностью проводимых измерений.

При использовании детекторов на батарейках необходимо использовать излучение малой интенсивности, учитывая минимально необходимый уровень напряжения.

Также важно помнить, что батарейка перестанет производить ток не сразу, как только приблизится к концу срока своей службы. Сначала напряжение батарейки упадет, и электрический потенциал, прикладываемый к фотодиоду уменьшится. А это в свою очередь приведет к увеличению времени отклика детектора и уменьшению ширины полосы пропускания.

Таким образом, важно убедиться, что батарейка обеспечивает достаточное напряжение для оптимальной работы детектора.

Для задач, в которых детекторы , облучаются непрерывно источником достаточно высокой мощности, или постоянная замена батарей является неприемлемой, компания Thorlabs предлагает адаптер и источник питания. Недостатком этого варианта является шум, который добавится к выходному сигналу и может увеличить погрешность измерений.

Детекторы на основе сульфида свинца (PbS) и селенида свинца (PbSe) широко используются для регистрации излучения в диапазоне от 1000 до 4800 нм. Тогда как фотодиод генерируют ток под воздействием света, у фоторезистора при облучении изменяется величина сопротивления.

Хотя PbS и PbSe детекторы можно использовать при комнатной температуре, температурные флуктуации будут оказывать воздействие на темновое сопротивление, чувствительность и быстродействие прибора.

Принцип работы

При поглощении света в фотопроводящем материале возникают избыточные носители заряда, приводящие к увеличению проводимости и уменьшению сопротивления. Изменение сопротивления приведет изменению величина измеряемого напряжения. На рис. представлена схема, отражающая принцип работы детекторов на основе фотопроводящих материалов. Следует отметить, что представленная схема не рекомендуется для применения на практике из-за присутствия низкочастотных шумов.

Механизм детектирования основан на проводимости тонкой пленки светочувствительного элемента. Сигнал на выходе детектора при отсутствии падающего излучения определяется уравнением:

Изменение напряжения на выходе ΔV OUT происходит из-за изменения сопротивления ΔR Dark , когда свет попадает на активную область датчика:

Частотная характеристика

Для детекторов зависимость чувствительности от частоты модуляции света имеет вид:

Где f c – частота модуляции, R 0 – чувствительность при частоте 0 Гц, τ r – время нарастания.

Воздействие температуры

Светочувствительный элемент PbS и PbSe детекторов представляет собой тонкую пленку на стеклянной подложке. Форма и активная область фотопроводящего элемента меняются в зависимости от условий эксплуатации, таким образом изменяя и другие характеристики. В частности, чувствительность детектора будет изменяться в зависимости от рабочей температуры.

Охлаждение детектора сместит спектральный диапазон чувствительности в область более длинных волн. Для получения оптимальных результатов рекомендуется использовать представленные детекторы в условиях контроля параметров окружающей среды.

Схема детектора на основе фотопроводящего материала с усилителем

Из-за шумовых характеристик предпочтительнее включение фоторезистора в цепь переменного тока. При включении фоторезистора в цепь постоянного тока шум, обусловленный приложенным напряжением, будет увеличиваться с ростом напряжения, таким образом, ограничивая чувствительность детектора. Для поддержания стабильности характеристик и получения высоких значений коэффициента усиления сигнала необходимо использовать предусилитель.

Согласно схеме (рис. выше), операционный усилитель (ОУ) стремится сравнять потенциалы в точках A и B с помощью контура обратной связи. Разница напряжений на входе ОУ усиливается и передается на выход. Следует отметить, что высокочастотный фильтр на входе усилителя не пропускает сигнал постоянного тока. Кроме того, нагрузочное сопротивление должно быть равно темновому сопротивлению детектора, чтобы обеспечить получение максимального сигнала. Величина напряжения источника питания (+V) должна быть такой, чтобы величина отношения сигнал/шум была оптимальной и приближалась к единице. Некоторые задачи требуют более высокого уровня напряжения, что приведет к увеличению уровня шума. Напряжение на выходе определяется по формуле:

Отношение сигнал/шум

Поскольку уровень шума детектора обратно пропорционален частоте модуляции сигнала, шум будет возрастать на малых частотах. Сигнал на выходе детектора линейно увеличивается при увеличении напряжения смещения, однако шумовые характеристики мало зависят от напряжения смещения при его низком уровне. При достижении определенного уровня напряжения смещения, шум детектора начнет линейно увеличиваться с ростом напряжения. При высоких значениях напряжения шум начнет расти экспоненциально, уменьшая отношение сигнал шум. Для обеспечения оптимального уровня сигнал/шум необходимо регулировать частоту модуляции сигнала и напряжение смещения.

Темновое сопротивление

Темновое сопротивление – это сопротивление детектора при отсутствии освещения. Следует отметить, что темновое сопротивление будет увеличиваться или уменьшается при изменении температуры. Охлаждение детектора будет снижать величину темнового сопротивления.

Обнаружительная способность (D) и удельная обнаружительная способность (D*)

Обнаружительная способность (D) — это еще одна величина, используемая для оценки эффективности фотоприемника. Обнаружительная способность характеризует чувствительность и обратно пропорциональна эквивалентной мощности шума (NEP):

Чем выше значение обнаружительной способности, тем выше чувствительность, то есть детектор способен регистрировать слабые сигналы. Обнаружительная способность зависит от длины волны падающих фотонов.

NEP детектора, а следовательно и его обнаружительная способность зависят от активной области, поэтому сравнение свойств двух детекторов является непростой задачей. Чтобы избавится от этой зависимости, используют удельную обнаружительную способность (D*), которая не зависит от площади детектора и используется для оценки эффективности фотоприемника. В уравнении ниже, А – площадь фоточувствительной области.

Двумерные позиционно-чувствительные датчики

Обзор

Двумерные позиционно-чувствительные датчики позволяют измерить положение, расстояние перемещения или углы падения пучка, а также они могут использоваться в качестве обратной связи в системах юстирования, например, для контроля положения зеркал, фокусировки микроскопа, и т. д. Детектор определяет положение светового пятна на основе пропорционального распределения фототока, который генерируется в месте падения светового луча. Существует два типа двумерных позиционно-чувствительных датчиков: с двухсторонним расположением электродов и с четырехсторонним расположением электродов.

Датчики с двухсторонним расположением электродов обладают резистивными слоями, нанесенными с обеих сторон подложки. Датчик имеет четыре вывода. Фототок распределяется на две входных и две выходных компоненты. Распределение выходных токов определяет положение координаты Y, а распределение входных –координаты X положения пучка.

Датчики с четырехсторонним расположением электродов обладают одним чувствительным резистивным слоем, расположенным с одной стороны подложки. Такие датчики значительно дешевле датчиков с двухсторонним расположением электродов. Однако линейность отклика этих датчиков падает по мере удаления пучка от центра. Это связано с расположением анодов по периметру сенсора, особенно нелинейность заметна в углах датчика, где аноды приближаются друг к другу. Компания Thorlabs использует один из вариантов датчиков с четырехсторонним расположением электродов – датчик в форме «подушечки». Модель такого датчика представлена на рисунке сверху. Аноды перемещаются в углы датчика, фигурная форма электродов обеспечивает компенсацию искажений сигнала вблизи периметра. Такая модель обладает линейностью на уровне датчиков с двухсторонним расположением электродов, но значительно меньшей стоимостью.

Принцип вычисления положения луча

PDP90A детектор от компании Thorlabs оснащен схемой для вычисления Δx, Δy и суммы сигналов по формулам:

Согласно этим формулам расстояние в единицах измерения длины можно вычислить с помощью уравнений:

где x и y – это расстояния от центра до края сенсора, Lx и Ly – характерные размеры резистивного слоя. Для PDP90A детектора Lx = Ly = 10 мм. Следует отметить, что размеры резистивного слоя не соответствуют размерам активной области датчика. Активная область обозначена на рисунке серым цветом.

Погрешность определения положения

В отличие от квадрантных датчиков, где требуется перекрытие всех четырех активных областей, представленные датчики позволяют получить информацию о нахождении пучка в любой точке детектора не зависимо от формы, размера и распределения мощности в пучке. Датчик определяет положение центра пятна света до тех пор, пока пятно находится на светочувствительной области. Если часть светового пятна покидает светочувствительную поверхность, это приведет к сдвигу центра, и измерения станут ненадежными.

К ошибкам в измерении положения пучка также может привести уровень внешней освещенности. Для уменьшения погрешностей измерения лучше проводить в темноте. Использование фокусирующей оптики и диафрагм, также позволит снизить ошибки, связанные с внешней освещенностью.

Разрешение

Разрешение позиционно-чувствительного детектора – это минимальное детектируемое смещение светового пятна на поверхности сенсора датчика. Разрешение (ΔR) зависит как от размеров резистивного слоя (L x или L y), так и от отношения сигнал/шум (S/N). Отношение сигнал/шум этой системы можно определить как отношение суммы выходных сигналов (V o) к напряжению шума (e n). Шум на выходе детектора PDP90A составляет

Где

ΔR – разрешение,

Lx – характерный размер резистивного слоя,

e n – шумовое напряжение на выходе детектора,

Vo – сумма выходных напряжений.

Для детектора PDP90A:

Для получения оптимальных результатов значение V o необходимо увеличить до 4 В, что обеспечит разрешение детектора на уровне 0.750 мкм. Для этого необходимо следить за суммарным выходным сигналом (SUM) сенсора и одновременно регулировать интенсивность падающего излучения, пока напряжение на выходе не станет равно 4 В. Напряжение более 4 В приведет к насыщению системы и, следовательно, к ошибкам в измерениях. С помощью поставляемого программного обеспечения можно легко осуществлять контроль уровня напряжения. Если суммарное напряжение выше уровня насыщения, то ползунок, отображающий уровень суммарного напряжения, станет красным. В этом случае необходимо уменьшить интенсивность излучения до уровня, при котором цвет ползунка станет зеленым. Данное значение будет соответствовать 4 В выходного напряжения.

Позиционно-чувствительный детектор на основе квадрантных фотодиодов

Сенсор такого детектора состоит из четырех идентичных квадрантных фотодиода, которые разделены зазором ~0.1 мм и вместе образуют круглую зону детектирования для определения положения падающего пучка (в формате 2D). При попадании света на сенсор фототок генерируется в каждой области (на рис. Q1, Q2, Q3 и Q4). На основе этих сигналов с помощью АЦП вычисляются разностные сигналы. Также вычисляется сумма всех четырех сигналов для нормировки. Нормированные координаты (Х, У) положения пучка определяются с помощью уравнений:

Если симметричный пучок падает в центр сенсора, то система на выходе зарегистрирует 4 одинаковых фототока, т. е. разностные сигналы будут равны 0, а нормированные координаты (X, Y) = (0, 0). Фототоки изменятся, если пучок сдвинуть относительно центра. В этом случае разностные токи не будут раны 0.

Детекторы на основе квадрантных фотодиодов очень точные и отлично подходят для систем автоюстировки. Однако необходимо следить за формой и распределением интенсивности в пучке, т.к. данный вид детекторов чувствителен к этим параметрам. Для пучков, распределение мощности в которых не является Гауссовым, центр будет определяется на основе распределения мощности (не геометрический центр пучка). Для таких пучков предпочтительнее использовать детекторы, описанные в предыдущем пункте.

Лавинные фотодиоды в режиме Гейгера обладают способностью детектировать одиночные фотоны. Чувствительность на уровне одиночных фотонов может быть достигнута за счет увеличения напряжения смещения выше напряжения пробоя (т. А на рис.4). Лавинный фотодиод будет оставаться в метастабильном состоянии, пока не поглотиться фотон, который приведет к генерации лавины (т. B). Эта лавина гасится с помощью активной схемы гашения в фотодиоде (т. C), которая понижает напряжение смещения до значений ниже напряжения пробоя (V BR).

Рис.4: Вольтамперная характеристика лавинного фотодиода в режиме Гейгера

После этого высокое значение напряжения смещения может быть восстановлено. В течении описанного процесса, которое известно как мертвое время диода, лавинный фотодиод нечувствителен к любым падающим фотонам. Когда диод находится в метастабильном состоянии, возможно спонтанное формирование лавин. Если спонтанное формирование лавин происходит хаотично, то зарегистрированный сигнал называется темновым отсчетом. Если спонтанное формирование лавин по времени коррелирует с импульсами от падающих фотонов, то такой сигнал называется послеимпульсом. Чтобы избежать регистрации послеимпульсов при проведении измерений, можно ввести дополнительное мертвое время программными средствами (с помощью ПО), что приведет к игнорированию счетчиком всех импульсов, возникших в течении этого времени.

Основные характеристики и понятия

Режим Гейгера

В этом режиме диод работает при напряжении смещения выше напряжения пробоя. Следовательно, одна электрон-дырочная пара (сгенерированная в результате поглощения фотона или тепловых флуктуаций) может вызвать лавинный процесс.

Скорость темнового счета

Это средний показатель зарегистрированных отсчетов при отсутствии падающего излучения, который определяет минимальную скорость счета, при которой зарегистрированный сигнал в основном вызван реальными фотонами. Регистрация ложных фотонов в основном связана с тепловыми флуктуациями и таким образом, ее можно избежать с помощью использования охлаждаемых детекторов

Активное гашение происходит, когда дискриминатор регистрирует возникновение лавинного тока и резко уменьшает напряжение смещения до значений ниже напряжения пробоя. При подготовке к регистрации следующего фотона напряжение смещения снова увеличивается до значений выше напряжения пробоя.

Мертвое время – это временной интервал, который необходим детектору для восстановления состояния, при котором он может регистрировать события без искажений. В течении этого времени он не видит падающих фотонов. Часть мертвого времени, связанная с активной схемой гашения, может быть определена как отношение пропущенных фотонов к падающим.

Послеимпульсы

Во время лавинного процесса некоторые заряды могут быть захвачены ловушками. При освобождении эти заряды могут привести к формированию лавины. Такие «ложные события» называют послеимпульсами (Afterpulses). Время жизни таких захваченных зарядов составляет порядка нескольких десятых микросекунды. Следовательно, возникновение послеимпульсов более вероятно непосредственно после импульса от реального фотона.

Основные модели фотодетекторов от компании Thorlabs

В таблице представлены модели фотодетекторов от компании Thorlabs. Модели, расположенные в одной и той же строке, оснащены одинаковыми светочувствительными элементами.

Диапазон рабочих длин волн	Материал
					a Калиброванный фотодиод b Корпус TO-46 Принцип работы С момента появления первых коммерческих ФЭУ в 1940 году, этот вид детекторов остается одним из самых популярных при проведении экспериментов, в которых требуется малое время отклика и высокая чувствительность. Сегодня ФЭУ незаменимы при проведении исследований в области аналитической химии, физики элементарных частиц, астрономии, атомной и молекулярной физики, а также в медицине и контроле производственных процессов. Фотоэлектронные умножители (ФЭУ) – это чувствительные детекторы с высоким коэффициентом усиления, выходной ток которых пропорционален падающему излучению. ФЭУ состоит из стеклянной вакуумной трубки, в которой расположены фотокатод (фотоэмиссионный материал), 8-14 динодов (вторичная эмиссия) и анод (коллектор вторичных электронов). Если фотон с достаточно высокой энергией (т.е. с энергией больше энергии связи электронов материала фотокатода) падает на фотокатод, то он поглощается и испускается электрон (фотоэффект). Поскольку на первом диноде потенциал выше, чем потенциал на катоде (между этими элементами создается разность потенциалов), то выпущенный электрон ускоряется в электрическом поле и направляется на систему динодов, где за счет вторичной (ударной) электронной эмиссии образуют нарастающую от динода к диноду электронную лавину, поступающую на анод. Как правило, каждый динод обладает потенциалом, который на 100 – 200 В выше, чем потенциал предыдущего динода. Ток анода преобразуют в напряжение, для этого нагрузку с малым сопротивлением включают в цепь между анодом и землей. ФЭУ и от компании Thorlabs используют трансимпедансный усилитель (TIA) для преобразования тока анода (нА или мкА) в напряжение (мВ или В). Модули , и не содержат трансимпедансного усилителя. Например, если ФЭУ состоит из 8 динодов, как показано на рис. ниже и каждый электрон приводит к появлению 4 вторичных электронов, то усиление тока после системы динодов будет составлять 4 8 ≈ 66,000. В приведенном примере, каждый фотоэлектрон приводит к появлению лавины с зарядом Q = 4 8 e, которая приходит на анод. Импульс напряжения при этом равен V = Q/C = 4 8 e /C, где C – емкость анода. Если емкость равна 5 пФ, то напряжение импульса на выходе будет равно 2.1 мВ. Спектральная чувствительность При выборе ФЭУ необходимо обратить внимание на материал фотокатода, т. к. он определяет длинноволновую границу спектральной чувствительности. Коротковолновая граница определяется материалом окна. Сегодня изготавливают различные виды ФЭУ для работы в диапазоне от УФ до ИК, при этом используют различные материалы фотокатода, каждый из который предназначен для работы в определенном спектральном диапазоне. Квантовая эффективность (QE) – это величина, выражаемая в %, которая характеризует способность ФЭУ преобразовывать падающие фотоны в электроны. Например, QE равно 20%. Это означает, что один из 5 фотонов, падающих на фотокатод, приведет к появлению фотоэлектронов. Для задач счета фотонов, желательно иметь ФЭУ с высоким показателем квантовой эффективности. Поскольку QE зависит от длины волны, необходимо подобрать ФЭУ, с максимальной квантовой эффективностью в интересующем спектральном диапазоне. Следует отметить, что фотокатоды для видимой области спектра, как правило, обладают QE Вычислить квантовую эффективность ФЭУ можно по формуле: где S – это интегральная чувствительность [А/Вт], λ – длина волны [нм]. Конфигурация ФЭУ Доступны две основные конфигурации ФЭУ: входное окно располагается на торце или на боковой стенке вакуумной колбы. В случае, когда входное окно расположено на торце, ФЭУ оснащен полупрозрачными фотокатодами и характеризуется большой площадью активной области, пространственной однородностью, и более высокой производительностью в синей и зеленой областях спектра. Такая конфигурация предпочтительнее для применений, требующих широкой спектральной чувствительности, таких как спектроскопия. В ФЭУ с боковым окном используют непрозрачные фотокатоды, такая конфигурация чаще всего используется при работе в УФ и ИК диапазоне. Конфигурация с боковым окном дешевле, чем конфигурация с окном на торце, и часто используется для задач, требующих высокой квантовой эффективности, таких как сцинтилляционные измерения. 8-14 динодов располагают линейно или по кругу. При линейном расположении (как показано на рис.) ФЭУ обладает малым временем отклика, высоким разрешением и линейностью. Диноды располагаются по кругу в ФЭУ с боковым окном и в некоторых ФЭУ с торцевым окном, при этом система обладает компактными размерами и малым временем отклика. Коэффициент усиления ФЭУ – уникальны, так как способны усиливать очень слабые сигналы от фотокатода до детектируемого уровня выше шума считывания без внесения существенных помех. За усиление сигнала в ФЭУ отвечают диноды, и коэффициент усиления зависит от прилагаемого напряжения. ФЭУ может работать при напряжениях, превышающих значения, рекомендуемые производителем, обеспечивая при этом коэффициент усиления в 10-100 раз выше указанного в спецификации. При работе в таком режиме на ФЭУ не оказывается негативного влияния, если ток анода ниже предельно допустимых значений. Темновой ток В случае идеального ФЭУ, все сигналы, производимые фотокатодом, являются следствием попадания в трубку света. Однако, настоящие ФЭУ генерируют ток даже в отсутствии падающего излучения. Сигнал, генерируемый ФЭУ в отсутствии света, называется темновым током. Этот сигнал сильно снижает отношение сигнал/шум ФЭУ. Темновой ток главным образом обусловлен термоэлектронной эмиссией электронов из фотокатода и нескольких первых динодов, и в меньшей степени космическими лучами и радиацией. ФЭУ, разработанные для применений в красной области спектра, обладают более высокими значениями темнового тока, чем другие ФЭУ, за счет малых значений энергии связи электронов в фотокатодах, обладающих чувствительностью в красной области спектра. Термоэлектронная эмиссия зависит от температуры фотокатода и работы выхода, а значит охлаждение ФЭУ может значительно снизить темновой ток. При использовании ФЭУ с термоэлектрическим охлаждением следует избегать конденсации на входном окне, так как влага уменьшит количество света, падающего на фотокатод. Кроме того, необходимо избегать чрезмерного охлаждения, так как это может привести к негативным последствиям: уменьшение уровня сигнала или напряжения на катоде, т. к. сопротивление катодной пленки обратно пропорционально температуре. Время Нарастания Для экспериментов, требующих высокого временного разрешения, время нарастания должно быть коротким. Время нарастания импульса тока анода чаще всего используется в качестве характеристики быстродействия ФЭУ. В конечном счете, время нарастания импульса определяется временем распространения разных электронов. Оно отличается по нескольким причинам. Во-первых, начальные скорости вторичных электронов различаются. т.к. они выбиваются из разных по глубине мест материала динодов. Некоторые электроны вылетая обладают ненулевой начальной энергией, поэтому достигнут следующего динода за более короткое время. Время пролета электронов также будет зависеть от длины пути. В результате всех этих эффектов, время нарастания импульса анодного тока будет уменьшаться с увеличением напряжения как V -1/2 . Другие факторы При работе с ФЭУ следует тщательно выбирать электронику, которая будет использоваться. Даже небольшие флуктуации высокого напряжения, прилагаемого между катодом и анодом могут сильно повлиять на выходной сигнал. Кроме того, условия окружающей среды также могут влиять на работу ФЭУ. Изменения температуры и влажности, а также вибрации негативно влияют на производительность ФЭУ. Корпус ФЭУ также имеет большое значение, он не только защищает трубку от постороннего света, но и снижает влияние внешних магнитных полей. Поле с магнитной индукцией в несколько гауссов, может уменьшить коэффициент усиления. Этого можно избежать путем использования магнитного экрана из материала с высокой магнитной проницаемостью.

Основными характеристиками фотодиода являются: ВАХ, световая и спектральная.

Вольт-амперная характеристика . В общем случае (при любой полярности U) ток фотодиода описывается выражением (1). Это выражение представляет собой зависимость тока фотодиода I ф от напряжения на фотодиоде U при разных значениях потока излучения Ф, т. е. является уравнением семейства вольт-амперных характеристик фотодиода. Графики вольт-амперных характеристик приведены на рис. 1.7.

Рис. 1.7 ВАХ фотодиода.

Семейство вольт-амперных характеристик фотодиода расположено в квадрантах I, III и IV. Квадрант I – это нерабочая область для фотодиода: в этом квадранте к p-n переходу прикладывается прямое напряжение и диффузионная составляющая тока полностью подавляет фототок (I p — n >> I ф). Фотоуправление через диод становится невозможным.

Квадрант III – это фотодиодная область работы фотодиода. К p-n переходу прикладывается обратное напряжение. Следует подчеркнуть, что в рабочем диапазоне обратных напряжений фототок практически не зависит от обратного напряжения и сопротивления нагрузки. Вольт-амперная характеристика нагрузочного резистора R представляет собой прямую линию, уравнение которой имеет вид:

E обр — I ф · R = U,

где U обр – напряжение источника обратного напряжения; U – обратное напряжение на фотодиоде; I ф – фототок (ток нагрузки).

Фотодиод и нагрузочный фоторезистор соединены последовательно, т.е. через них протекает один и тот же ток I ф. Этот ток I ф можно определить по точке пересечения вольт-амперных характеристик фотодиода и нагрузочного резистора (рис 1.7 квадрант III) Таким образом, в фотодиодном режиме при заданном потоке излучения фотодиод является источником тока I ф по отношению к внешней цепи. Значение тока I ф от параметров внешней цепи (U обр, R) практически не зависит (Рис 1.7.).

Квадрант IV семейства вольт-амперных характеристик фотодиода соответствует фотогальваническому режиму работы фотодиода. Точки пересечения вольт-амперных характеристик с осью напряжения соответствуют значениям фото-ЭДС E ф или напряжениям холостого хода U хх (R н = ∞) при разных потоках Ф. У кремниевых фотодиодов фото-ЭДС 0,5-0,55 В. Точки пересечения вольт-амперных характеристик с осью токов соответствуют значениям токов короткого замыкания I кз (R н = 0). Промежуточные значения сопротивления нагрузки определяются линиями нагрузки, которые для разных значений R н выходят из начала координат под разным углом. При заданном значении тока по вольт-амперным характеристикам фотодиода можно выбрать оптимальный режим работы фотодиода в фотогальваническом режиме (Рис. 1.8). Под оптимальным режимом в данном случае понимают выбор такого сопротивления нагрузки, при котором в R н будет передаваться наибольшая электрическая мощность.

Рис.1.8. ВАХ фотодиода в фотогальваническом режиме.

Отимальному режиму соответствует для потока Ф1 линия нагрузки R 1 (площадь заштрихованногопрямоугольника с вершиной в точке А, где пересекаются линии Ф 1 и R 1 , будет наибольшей – рис.1.8). Для кремниевых фотодиодов при оптимальной нагрузке напряжение на фотодиоде U=0,35-0,4 В.

Световые (энергетические) характеристики фотодиода – это зависимость тока от светового потока I = f(Ф):

Рис. 1.9. Световая характеристика ФД.

В фотодиодном режиме энергетическая характеристика в рабочем диапазоне потоков излучений линейна.

Это говорит о том, что практически все фотоносители доходят до p-n перехода и принимают участие в образовании фототока, потери неосновных носителей на рекомбинацию не зависят от потока излучения.

В фотогальваническом режиме энергетические характеристики представляются зависимостями либо тока короткого замыкания I кз, либо фото-ЭДС E ф от потока излучения Ф. При больших потоках Ф закон изменения этих зависимостей существенно отклоняется от линейного (рис. 1.10).

Фотодиодный режим

Рис.1.10.Световые характеристики ФД

Для функции I кз = f(Ф) появление нелинейности связанно с ростом падения напряжения на объемном сопротивлении базы полупроводника. Снижение фото-ЭДС объясняется уменьшением высоты потенциального барьера при накоплении избыточного заряда электронов в n-области и дырок p-области.

Диодный режим имеет по сравнению с генераторным следующие преимущества:

· выходной ток в фотодиодном режиме не зависит от сопротивления нагрузки, в генераторном режиме максимальный входной ток может быть получен только при коротком замыкании в нагрузке.

· фотодиодный режим характеризуется высокой чувствительностью, большим динамическим диапазоном преобразования оптического излучения, высоким быстродействием (барьерная емкость p-n перехода уменьшается).

Недостатком фотодиодного режима работы является зависимость темнового тока (обратного тока p-n перехода) от температуры.

Основными параметрами являются:

· темновой ток I т.

· рабочее напряжение U раб – напряжение, прикладываемое к диоду в фотопреобразовательном режиме.

· Интегральная чувствительность K ф.

Фотодиод — это светочувствительный диод, который использует энергию света для создания напряжения. Широко используются в бытовых и промышленных автоматических системах управления, где переключателем является количество поступающего света. Например, контроль степени открытия жалюзи в системе умного дома, исходя из уровня освещенности

Когда свет попадает на фотодиод, то энергия света, попавшего на светочувствительный материал, вызывает появление напряжения, которое заставляет электроны двигаться через P-N переход . Существует два типа фотодиодов: фотоэлектрические и фотопроводящие.

Фотопроводящие диоды

Такие диоды используются для управления электрическими цепями, на которые потенциал подается извне, то есть с постороннего источника.

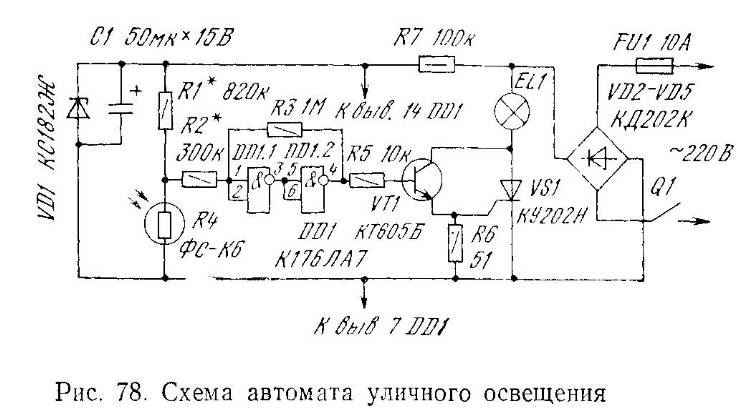

Например, они могут регулировать включение и выключение уличного освещения или же открывать и закрывать автоматические двери.

В типичной цепи, в которой установлен фотодиод, потенциал, подаваемый на диод, имеет смещение в обратном направлении, а его значение немного ниже пробивного напряжения диода. По такой цепи ток не идет. Когда же свет попадает на диод, то дополнительное напряжение, которое начинает двигаться через P-N переход, вызывает сужение обедненной области и создает возможность для движения тока через диод. Количество проходящего тока определяется интенсивностью светового потока, попадающего на фотодиод.

Фотоэлектрические диоды

Фотоэлектрические диоды являются единственным источником напряжения для цепи, в которой они установлены.

Одним из примеров такого фотоэлектрического диода может служить фотоэкспонометр используемый в фотографии для определения освещенности. Когда свет попадает на светочувствительный диод в фотоэкспонометре, то возникающее в результате этого напряжение приводит в действие измерительный прибор. Чем выше освещенность, тем большее напряжение возникает на диоде.

Особое место в электротехнике занимают фотодиоды, которые применяются в различных устройствах и приборах. Фотодиодом называется полупроводниковый элемент, по своим свойствам подобный простому диоду. Его обратный ток прямо зависит от интенсивности светового потока, падающего на него. Чаще всего в качестве фотодиода применяют полупроводниковые элементы с р-n переходом.

Устройство и принцип действия

Фотодиод входит в состав многих электронных устройств. Поэтому он и приобрел широкую популярность. Обычный светодиод – это диод с р-n переходом, проводимость которого зависит от падающего на него света. В темноте фотодиод обладает характеристиками обычного диода.

1 – полупроводниковый переход.
2 – положительный полюс.
3 – светочувствительный слой.
4 – отрицательный полюс.

При действии потока света на плоскость перехода фотоны поглощаются с энергией, превышающей предельную величину, поэтому в n-области образуются пары носителей заряда — фотоносители.

При смешивании фотоносителей в глубине области «n» основная часть носителей не успевает рекомбинировать и проходит до границы р-n. На переходе фотоносители делятся электрическим полем. При этом дырки переходят в область «р», а электроны не способны пройти переход, поэтому накапливаются возле границы перехода р-n, а также области «n».

Обратный ток диода при воздействии света повышается. Значение, на которое повышается обратный ток, называют фототоком.

Фотоносители в виде дырок осуществляют положительный заряд области «р», по отношению к области «n». В свою очередь электроны производят отрицательный заряд «n» области относительно «р» области. Возникшая разность потенциалов называется фотоэлектродвижущей силой, и обозначается «Е ф ». Электрический ток, возникающий в фотодиоде, является обратным, и направлен от катода к аноду. При этом его величина зависит от величины освещенности.

Режимы работы

Фотодиоды способны функционировать в следующих режимах:

• Режим фотогенератора. Без подключения источника электричества.
• Режим фотопреобразователя. С подключением внешнего источника питания.

В работе фотогенератора фотодиоды используются вместо источника питания, которые преобразуют солнечный свет в электрическую энергию. Такие фотогенераторы называются солнечными элементами. Они являются основными частями солнечных батарей, применяемых в различных устройствах, в том числе и на космических кораблях.

КПД солнечных батарей на основе кремния составляет 20%, у пленочных элементов этот параметр значительно больше. Важным свойством солнечных батарей является зависимость мощности выхода к весу и площади чувствительного слоя. Эти свойства достигают величин 200 Вт / кг и 1 кВт/м 2 .

При функционировании фотодиода в качестве фотопреобразователя , источник напряжения подключается в схему обратной полярностью. При этом применяются обратные графики вольт-амперной характеристики при разных освещенностях.

Напряжение и ток на нагрузке R н определяются на графике по пересечениям характеристики фотодиода и нагрузочной линии, которая соответствует резистору R н. В темноте фотодиод по своему действию равнозначен обычному диоду. Ток в режиме темноты для кремниевых диодов колеблется от 1 до 3 микроампер, для германиевых от 10 до 30 микроампер.

Виды фотодиодов

Существует несколько различных видов фотодиодов, которые имеют свои достоинства.

p – i – n фотодиод

В области р-n у этого диода имеется участок с большим сопротивлением и собственной проводимостью. При воздействии на него света возникают пары дырок и электронов. Электрическое поле в этой зоне имеет постоянное значение, пространственный заряд отсутствует.

Этот вспомогательный слой значительно снижает емкость запирающего слоя, и не зависит от напряжения. Это расширяет полосу рабочих частот диодов. В результате скорость резко повышается, и частота достигает 10 10 герц. Повышенное сопротивление этого слоя значительно уменьшает ток работы при отсутствии освещения. Чтобы световой поток смог проникнуть через р-слой, он не должен быть толстым.

Лавинные фотодиоды

Такой вид диодов является полупроводниками с высокой чувствительностью, которые преобразуют освещение в сигнал электрического тока с помощью фотоэффекта. Другими словами, это фотоприемники, усиливающие сигнал вследствие эффекта лавинного умножения.

1 — омические контакты 2 — антиотражающее покрытие

Лавинные фотодиоды более чувствительны, в отличие от других фотоприемников. Это дает возможность применять их для незначительных мощностей света.

В конструкции лавинных фотодиодов применяются сверхрешетки. Их суть заключается в том, что значительные различия ударной ионизации носителей приводят к падению шумов.

Другим достоинством применения аналогичных структур является локализация лавинного размножения. Это также снижает помехи. В сверхрешетке толщина слоев составляет от 100 до 500 ангстрем.

Принцип действия

При обратном напряжении, близком к величине лавинного пробоя, фототок резко усиливается за счет ударной ионизации носителей заряда. Действие заключается в том, что энергия электрона повышается от внешнего поля и может превзойти границу ионизации вещества, вследствие чего встреча этого электрона с электроном из зоны валентности приведет к появлению новой пары электрона и дырки. Носители заряда этой пары будут ускоряться полем и могут способствовать образованию новых носителей заряда.

Характеристики

Свойства таких световых диодов можно описать некоторыми зависимостями.

Вольт-амперная

Эта характеристика является зависимостью силы тока при постоянном потоке света от напряжения.

I — ток M — коэффициент умножения U — напряжение

Световая

Это свойство является зависимостью тока диода от освещения. При возрастании потока света, фототок повышается.

Спектральная

Это свойство является зависимостью тока диода от длины световой волны, и является шириной пограничной зоны.

Постоянная времени

Это время, за которое фототок диода меняется после подачи света в сравнении с установившимся значением.

Темновое сопротивление

Это значение сопротивления диода в темноте.

Инерционность

Факторы, влияющие на эту характеристику:

• Время диффузии неравновесных носителей заряда.
• Время прохождения по р-n переходу.
• Период перезарядки емкости барьера р-n перехода.

Сфера применения

Фотодиоды являются основными элементами многих оптоэлектронных приборов.

Интегральные микросхемы (оптоэлектронные)

Фотодиод может иметь значительную скорость работы, но коэффициент усиления тока составляет не более единицы. Вследствие оптической связи микросхемы имеют существенные преимущества: идеальная гальваническая развязка цепей управления от мощных силовых цепей. При этом между ними сохраняется функциональная связь.

Фотоприемники с несколькими элементами

Эти устройства в виде фотодиодной матрицы, сканистора, являются новыми прогрессивными электронными устройствами. Их оптоэлектронный глаз с фотодиодом может создавать реакцию на пространственные и яркостные свойства объектов. Другими словами, он может видеть полный его зрительный образ.

Количество ячеек, чувствительных к свету, очень большое. Поэтому, кроме вопросов быстродействия и чувствительности, необходимо считывание информации. Все фотоприемники с множественными фотоэлементами являются сканирующими системами, то есть, приборами, которые позволяют анализировать исследуемое пространство последовательным поэлементным просмотром.

Фотодиоды также нашли широкое применение в оптоволоконных линиях, лазерных дальномерах. Недавно такие световые диоды стали использоваться в эмиссионно-позитронной томографии.

В настоящее время имеются образцы светочувствительных матриц, состоящих из лавинных фотодиодов. Их эффективность и область применения зависит он некоторых факторов.

Наиболее влияющими оказались такие факторы:

• Суммарный ток утечек, образующийся путем сложения шумов и тока при отсутствии света.
• Квантовая эффективность, определяющая долю падающих квантов, приводящих к возникновению тока и носителей заряда.

Фотодиод принцип работы. Схема включения фотодиода

При воспроизведении фотографической фонограммы ис­точником сигнала является фотодиод. Он может работать в фотогальваническом или в фотодиодном режиме. Схема включения фотодиода, работающего в фотогальва­ническом режиме, на вход транзисторного усилителя пока­зана на рис. 45, а. В этом режиме фотодиод работает без источника питания. Под действием света в области n-типа разрушаются ковалентные связи, и освободившиеся элект­роны накапливаются в этой области, заряжая ее отрица­тельно, а дырки втягиваются в область р-типа, заряжая ее положительно. Таким образом, между анодом и катодом соз­дается разность потенциалов — фото-ЭДС Е ф. При постоян­ном световом потоке в режиме покоя под действием этой ЭДС в цепи фотодиода протекает постоянный ток от области р к области п через резистор нагрузки R нф. При воспроизве­дении фонограммы световой поток пульсирует, поэтому пуль­сируют фото-ЭДС и ток в цепи фотодиода. Переменная сос­тавляющая напряжения на нагрузке R нф является напря­жением входного сигнала, которое через конденсатор С с передается на базу транзистора. Переменная составляющая тока фотодиода разветвляется: часть проходит через резис­тор R нф а другая часть — через конденсатор С с и эмиттер­ный переход транзистора.

Работа фотодиода в фотогальваническом режиме исполь­зуется в передвижной звуковоспроизводящей аппаратуре типа К3ВП-I0 и К3ВП-14.

При работе фотодиода в фотодиодном режиме (рис. 45, б) на него от источника питания подается постоянное напряже­ние, которое является обратным напряжением электронно-дырочного перехода. При отсутствии светового потока через фотодиод протекает очень малый ток – это темновой ток. Под действием света резко уменьшается обратное сопротивление р — n — переходаи возрастает ток через фото­диод.

При отсутствии сигнала световой поток остается посто­янным и через фотодиод протекает постоянный ток. Он идет от плюса источника питания через сопротивление нагрузки, фотодиода R нф и фотодиод к минусу источника питания. В режиме воспроизведения записанного на фонограмме сигнала световой поток и ток фотодиода, как и в первом ре­жиме, пульсируют, и переменная составляющая тока создает на нагрузке и на входе усилителя входной сигнал.

Рис. 45 Схемы включения фотодиода: а — в фотогальваническом режиме;

б – в фотодиодном режиме

В фотодиодном режиме чувствительность фотодиода повы­шается по сравнению с фотогальваническим режимом, и вход­ ной сигнал увеличивается; внутреннее сопротивление фото­диода для переменного тока также увеличивается.

Работа фотодиода в фотодиодном режиме используется в стационарной транзисторной аппаратуре типа «Звук Т».

Фотодиоды, установленные в фотоячейках на кинопроек­торах разных постов, могут иметь разброс параметров, и частности неодинаковую чувствительность, что приводит к неодинаковой отдаче постов. Чтобы при демонстрации кинофильма не изменялась громкость звука при переходе с поста на пост, в фото­-ячейке предусматрива­ется регулирование от­дачи фотодиода. Схема регулирования (рис. 46) позволяет переменным ре­зистором R уменьшить сигнал, поступающий отданного фотодиода на вход усилителя. В верх­нем положении движка резистора R3 сопротивле­ние цепочки R1, R3, С1, включенной параллельно фотодиоду, максималь­ное, поэтому входной сиг­нал наибольший. По мере перемещения движка вниз сопротивление R3 все больше закорачивается, общее сопротивление цепочки R1, R3, Сl уменьшается, возрастает ее шунтирующее действие, и сиг­нал на входеусилителя уменьшается. Такая схема включения фотодиода типа ФДК155 применена в звуковоспроизводя­щей аппаратуре типа «Звук T2-25,50».

Линия включения фотодиода на вход усилителя должна быть экранирована, как и для других источников сигнала.

Фотодиоды, используемые в аппаратуре киноустановок, имеют чувствительность порядка 4-6 мА/лм и дают ток входного сигнала 1-2 мкА.

Рис.46 Схема регулирования от­дачи фотодиода

Вопросы для самопроверки:

1. Что называется входной цепью, и какие бывают виды схем входа?

2. Нарисовать и объяснить схемы включения звукоснимателя.

3. Нарисовать и объяснить схемы включения микрофона.

4.Почему надо экранировать входные цепи и применять симметричную схему трансформатора входа? ­

5.Почему звукосниматель включают на вход усилителя чаще всего через делитель напряжения, а для включения микрофона и магнитной головки в высококачественной аппаратуре применяют входной трансформатор?

6. Нарисовать и объяснить схемы включение фотодиода.

Фотодиод — это полупроводниковый диод, у которого ток зависит от освещенности. Обычно под этим током подразумевают обратный ток фотодиода, потому что его зависимость от освещенности выражена на порядки сильнее, чем прямого тока. В дальнейшем мы будем говорить именно про обратный ток.

В общем случае фотодиод представляет собой p-n переход, открытый для светового излучения. Под воздействием света в области p-n перехода генерируются носители заряда (электроны и дырки), которые проходят через него и вызывают напряжение на выводах фотодиода или протекание тока в замкнутой цепи.

Фотодиод, в зависимости от его материала, предназначен для регистрации светового потока в инфракрасном, оптическом и ультрафиолетовом диапазоне длин волн. Фотодиоды изготавливают из кремния, германия, арсенида галлия, арсенида галлия индия и других материалов.

Фотодиоды широко используются в системах управления, метрологии, робототехнике и других областях. Также они используются в составе других компонентов, например, оптопар, оптореле. Применительно к микроконтроллерам, фотодиоды находят применение в качестве различных датчиков — концевых датчиков, датчиков освещенности, расстояния, пульса и т. д.

На электрических схемах фотодиод обозначается как диод, с двумя направленными к нему стрелочками. Стрелки символизируют падающее на фотодиод излучение. Не путайте с обозначением светодиода, у которого стрелки направлены от него.

Буквенное обозначение фотодиода может быть VD или BL (фотоэлемент).

Фотодиод работает в двух режимах: фотодиодном и фотогальваническом (фотовольтаическом, генераторном).

В фотодиодном режиме используется источник питания, который смещает фотодиод в обратном направлении. В этом случае через фотодиод течет обратный ток, пропорциональный падающему на него световому потоку. В рабочем диапазоне напряжений (то есть до наступления пробоя), этот ток практически не зависит от приложенного обратного напряжения.

В фотогальваническом режиме фотодиод работает без внешнего источника питания. В этом режиме он может работать в качестве датчики или в качестве элемента питания (солнечной батареи), так как под воздействием света на выводах фотодиода появляется напряжение, зависящее от потока излучения и нагрузки.

Чтобы получше разобраться с режимами работы фотодиода, нужно рассмотреть его вольтамперную характеристику.

График состоит из 4 областей, так называемых квадрантов. Фотодиодному режиму соответствует работа в 3-м квадранте.

При отсутствии излучения график представляет собой обратную ветвь вольтамперной характеристики обычного полупроводникового диода. Присутствует небольшой обратный ток, который называется тепловым (темновым) током обратно смещенного p-n перехода.

При наличии светового потока, сопротивление фотодиода уменьшается и обратный ток фотодиода возрастает. Чем больше света падает, тем больший обратный ток течет через фотодиод. Зависимость обратного тока фотодиода от светового потока в этом режиме линейная.

Из графика видно, что обратный ток фотодиода слабо зависит от обратного напряжения. Посмотрите на наклон графика от нулевого напряжения до напряжения пробоя, он маленький.

Фотогальваническому режиму соответствует работа фотодиода в 4-м квадранте. И здесь можно выделить два предельных случая:

Холостой ход (хх),
— короткое замыкание (кз).

Режим близкий к холостому ходу используется для получения энергии от фотодиода. То есть для применения фотодиода в качестве солнечной батареи. Конечно, от одного фотодиода будет мало проку, да и КПД у него невысокий. Но если соединить много элементов, то такой батареей можно запитать какое-нибудь мало-потребляющее устройство.

В режиме короткого замыкания, напряжение на фотодиоде близкое к нулю, а обратный ток прямо пропорционален световому потоку. Этот режим используется для построения фотодатчиков.

В чем преимущество и недостатки фотодиодного и фотогальванического режимов работы? Фотодиодный режим обеспечивает большее быстродействие фотодиода, но в этом режиме всегда есть темновой ток. В фотогальваническом режиме темнового тока нет, но быстродействие датчиков будет ниже.

Принцип действия фотодиода

Полупроводниковый фотодиод — это полупроводниковый диод обратный ток которого зависит от освещенности.

Обычно в качестве фотодиода используют полупроводниковые диоды с р-п переходом, который смещен в обратном направлении внешним источником питания. При поглощении квантов света в р-n переходе или в прилегающих к нему областях образуются новые носители заряда. Неосновные носители заряда, возникшие в областях, прилегающих к р-п переходу на расстоянии, не превь,’ ,ающем диффузионной длины, диффундируют в р-п переход и проходя* через него под действием электрического поля. То есть обратный ток при освещении возрастает. Поглощение квантов непосредственно в р-п переходе приводит к аналогичным результатам. Величина, на которую возрастает обратный ток, называется фототоком.

Характеристики фотодиодов

Свойства фотодиода можно охарактеризовать следующими характеристиками:

Вольт-амперная характеристика фотодиода представляет собой зависимость светового тока при неизменном световом потоке и темнового тока 1 т от напряжения.

Световая характеристика фотодиода обусловлена зависимостью фототока от освещенности. При увеличении освещенности фототок возрастает.

Спектральная характеристика фотодиода — это зависимость фототока от длины волны падающего света на фотодиод. Она определяется для больших длин волн шириной запрещенной зоны, а при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.

Постоянная времени — это время, в течение которого фото- ток фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63%) по отношению к установившемуся значению.

Темновое сопротивление — сопротивление фотодиода в отсутствие освещения.

Интегральная чувствительность определяется формулой:

где 1 ф — фототок, Ф — освещенность.

Инерционность

Существует три физических фактора, влияющих на инерционность:

1. Время диффузии или дрейфа неравновесных носителей через базу т;

2. Время пролета через р-n переход т,;

3. Время перезарядки барьерной емкости р-п перехода, характеризующееся постоянной времени RC 6 ap .

Толщина р-п перехода, зависящая от обратного напряжения и концентрации примесей в базе, обычно меньше 5 мкм, а значит, т, — 0,1 не. RC 6 ap определяется барьерной емкостью р-п перехода, зависящей от напряжения и сопротивления базы фотодиода при малом сопротивлении нагрузки во внешней цепи. Величина RC 6 ap обычно составляет нескольких наносекунд.

Расчет КПД фотодиода и мощности

КПД вычисляется по формуле:

где Р осв — мощность освещенности; I — сила тока;

U — напряжение на фотодиоде.

Расчет мощности фотодиода иллюстрирует рис. 2.12 и таблица 2.1.

Рис. 2.12. Зависимость мощности фотодиода от напряжения и силы тока

Максимальная мощность фотодиода соответствует максимальной площади данного прямоугольника.

Таблица 2.1. Зависимость мощности от КПД

Мощность освещенности, мВт	Сила тока, мА	Напряжение, В	КПД, %

Применение фотодиода в олтоэлектронике

Фотодиод является составным элементом во многих сложных оптоэлектронных устройствах:

Оптоэлектронные интегральные микросхемы.

Фотодиод может обладать большим быстродействием, но его коэффициент усиления фототока не превышает единицы. Благодаря наличию оптической связи оптоэлектронные интегральные микросхемы обладают рядом существенных достоинств, а именно: почти идеальная гальваническая развязка управляющих цепей от силовых при сохранении между ними сильной функциональной связи.

Многоэлементные фотоприемники.

Эти приборы (сканистор, фотодиодная матрица с управлением на МОП-транзисторе, фоточувствительные приборы с зарядовой связью и другие) относятся к числу наиболее быстро развивающихся и прогрессирующих изделий электронной техники. Оптоэлектрический «глаз» на основе фотодиода способен реагировать не только на яркостно-временные, но и на пространственные характеристики объекта, то есть воспринимать его полный зрительный образ.

Число фоточувствительных ячеек в приборе является достаточно большим, поэтому кроме всех проблем дискретного фотоприемника (чувствительность, быстродействие, спектральная область) приходится решать и проблему считывания информации. Все многоэлементные фотоприемники представляют собой сканирующие системы, то есть устройства, позволяющие производить анализ исследуемого пространства путем последовательного его просмотра (поэлементного разложения).

Как происходит восприятие образов?

Распределение яркости объекта наблюдения превращается в оптическое изображение и фокусируется на фоточувствительную поверхность. Здесь световая энергия переходит в электрическую, причем отклик каждого элемента (ток, заряд, напряжение) пропорционален его освещенности. Яркостная картина преобразуется в электрический рельеф. Схема сканирования производит периодический последовательный опрос каждого элемента и считывание содержащейся в нем информации. Тогда на выходе устройства мы получаем последовательность видеоимпульсов, в которой закодирован воспринимаемый образ.

При создании многоэлементных фотоприемников стремятся обеспечить наилучшее выполнение ими функций преобразования и сканирования. Оптроны.

Оптроном называется такой оптоэлектронный прибор, в котором имеются источник и приемник излучения с тем или иным видом оптической связи между ними, конструктивно объединенные и помещенные в один корпус. Между управляющей цепью (ток в которой мал, порядка нескольких мА), куда включен излучатель, и исполнительной, в которой работает фотоприемник, отсутствует электрическая (гальваническая) связь, а управляющая информация передается посредством светового излучения.

Это свойство оптоэлектронной пары (а в некоторых видах оптронов присутствует по несколько не связанных друг с другом даже оптически оптопар) оказалось незаменимым в тех электронных узлах, где нужно максимально устранить влияние выходных электрических цепей на входные. У всех дискретных элементов (транзисторов, тиристоров, микросхем, являющихся коммутационными сборками, или микросхем с выходом, позволяющим коммутировать нагрузку большой мощности) управляющие и исполнительные цепи электрически связаны друг с другом. Это часто недопустимо, если коммутируется высоковольтная нагрузка. К тому же, возникающая обратная связь неминуемо приводит к появлению дополнительных помех.

Конструктивно фотоприемник обычно крепится на дне корпуса, а излучатель — в верхней части. Зазор между излучателем и фотоприемником заполнен иммерсионным материалом — чаще всего эту роль выполняет полимерный оптический клей. Этот материал исполняет роль линзы, фокусирующей излучение на чувствительный слой фотоприемника. Иммерсионный материал снаружи покрыт специальной пленкой, отражающей световые лучи внутрь, чтобы препятствовать рассеянию излучения за пределы рабочей зоны фотоприемника.

Роль излучателей в оптронах, как правило, выполняют светодиоды на основе арсенид-галлия. Светочувствительные элементы в оптопарах могут представлять собой фотодиоды (оптопары серии АОД…), фототранзисторы, фототринисторы (оптопары серии АОУ.,.) и высокоинтегрированные схемы фотореле. В диодной оптопаре, например, в качестве фотоприемного элемента используется фотодиод на основе кремния, а излучателем служит инфракрасный излучающий диод. Максимум спектральной характеристики излучения диода приходится на длину волны около 1 мкм. Диодные оптопары применяются в фотодиодном и фотогенераторном режимах.

Транзисторные оптроны (серия АОТ…) имеют некоторые преимущества относительно диодных. Коллекторным током биполярного транзистора управляют как оптически (воздействуя на светодиод), так и электрически по базовой цепи (в данном случае работа фототранзистора при отсутствии излучения управляющего светодиода оптрона практически не отличается от работы обыкновенного кремниевого транзистора). У полевого транзистора управление осуществляется через цепь затвора.

Кроме того, фототранзистор может работать в ключевом и усилительных режимах, а фотодиод — только в ключевом. Оптроны с составными-транзисторами (например, АОТ1ЮБ), имеют наибольший коэффициент усиления (как и обычный узел на составном транзисторе), могут коммутировать напряжение и ток достаточно больших величин и по данным параметрам уступают только тиристорным оптронам и оптоэлектронным реле типа КР293КП2 — КР293КП4, которые приспособлены для коммутации высоковольтных и сильноточных цепей. Сегодня в розничной продаже появились новые оптоэлектронные реле серий К449 и К294. Серия К449 позволяет коммутировать напряжение до 400 В при токе до 150 мА. Такие микросхемы в четырехвы- водном компактном корпусе DIP-4 приходят на смену маломощным электромагнитным реле и имеют по сравнению с реле массу преимуществ (бесшумность работы, надежность, долговечность, отсутствие механических контактов, широкий диапазон напряжения срабатывания). Кроме того, их доступная цена объясняется тем, что нет необходимости использовать драгметаллы (в реле ими покрываются коммутирующие контакты).

В резисторных оптронах (например, ОЭП-1) и-злучателями являются электрические минилампы накаливания, помещенные также в один корпус.

Графическим обозначениям оптронов по ГОСТу присвоен условный код — латинская буква U, после которой следует порядковый номер прибора в схеме.

В главе 3 книги описаны приборы и устройства, иллюстрирующие применение оптронов.

Применение фотоприемников

Любое оптоэлектронное устройство содержит фотоприемный блок. И в большинстве современных оптоэлектронных устройств фотодиод составляет основу фотоприемника.

В сопоставлении с другими, более сложными фотоприемниками, они обладают наибольшей стабильностью температурных характеристик и лучшими эксплуатационными свойствами.

Основной недостаток, на который обычно указывают, — отсутствие усиления. Но он достаточно условен. Почти в каждом оп- тоэлектронном устройстве фотоприемник работает на ту или иную согласующую электронную схему. И введение усилительного каскада в нее значительно проще и целесообразнее, чем придание фотоприемнику несвойственных ему функций усиления.

Высокая информационная емкость оптического канала, связанная с тем, что частота световых колебаний (около 10 15 Гц) в 10 3 …10 4 раз выше, чем в освоенном радиотехническом диапазоне. Малое значение длины волны световых колебаний обеспечивает высокую достижимую плотность записи информации в оптических запоминающих устройствах (до 10 8 бит/см 2).

Острая направленность (кучность) светового излучения, обусловленная тем, что угловая расходимость луча пропорциональна длине волны и может быть меньше одной минуты. Это позволяет концентрированно и с малыми потерями передавать электрическую энергию в любую область пространства.

Возможность двойной — временной и пространственной — модуляции светового луча. Так как источник и приемник в опто- электронике не связаны друг с другом электрически, а связь между ними осуществляется только посредством светового луча (электрически нейтральных фотонов), то они не влияют друг на друга. И поэтому в оптоэлектронном приборе поток информации передается лишь в одном направлении — от источника к приемнику. Каналы, по которым распространяется оптическое излучение, не воздействуют друг на друга и практически не чувствительны к электромагнитным помехам, что определяет их высокую помехозащищенность.

Важная особенность фотодиодов — высокое быстродействие. Они могут работать на частотах до нескольких МГц. обычно изготовляют из германия или кремния.

Фотодиод является потенциально широкополосным приемником. Этим обуславливается его повсеместное применение и популярность.

ИК спектра

Инфракрасный излучающий диод (ИК диод) представляет собой полупроводниковый диод, который при протекании через него прямого тока излучает электромагнитную энергию в инфракрасной области спектра.

В отличие от видимого человеческим глазом спектра излучения (какое, например, производит обычный светоизлучающий диод на основе фосфида галлия) ИК излучение не может быть воспринято человеческим глазом, а регистрируется с помощью специальных приборов, чувствительных к данному спектру излучения. Среди популярных фотоприемных диодов ИК спектра можно отметить фоточувствительные приборы МДК-1, ФД263-01 и подобные им.

Спектральные характеристики ИК излучающих диодов имеют выраженный максимум в интервале волн 0,87…0,96 мкм. Эффективность излучения и КПД данных приборов выше, чем у светоизлучающих диодов.

На основе ИК диодов (которые в электронных конструкциях занимают важное место передатчиков импульсов ИК спектра) конструируются волоконно-оптические линии (выгодно отличающиеся своим быстродействием и помехозащищенностью), многоплановые электронные бытовые узлы и, конечно же, электронные узлы охраны. В этом есть свое преимущество, т.к. ИК луч невидим человеческим глазом и в некоторых случаях (при условии использования нескольких разнонаправленных ИК лучей) определить визуально наличие самого охранного устройства невозможно до его перехода в режим «тревога»). Опыты работы в сфере производства и обслуживания систем охраны на основе ИК излучателей позволяют все же дать некоторую рекомендацию по определению рабочего состояния ИК излучателей.

Если близко всмотреться в излучающую поверхность ИК диода (например, АЛ147А, АЛ156А), когда на него подан сигнал управления, то можно заметить слабое красное свечение. Световой спектр этого свечения близок к цвету глаз животных альбиносов (крыс, хомяков и т.д.). В темноте ИК свечение еще более выражено. Необходимо заметить, что длительное время всматриваться в излучающий ИК световую энергию прибор нежелательно с медицинской точки зрения.

Кроме систем охраны, ИК излучающие диоды в настоящее время находят применение в брелоках сигнализации для автомобилей, различного рода беспроводных передатчиках сигналов на расстояние. Например, подключив к передатчику модулированный НЧ сигнал от усилителя, с помощью ИК приемника на некотором расстоянии (зависит от мощности излучения и рельефа местности) можно прослушивать звуковую информацию, телефонные переговоры также можно транслировать на расстояние. Этот способ сегодня менее эффективен, но все же является альтернативным вариантом домашнему радиотелефону. Самым популярным (в быту) применением ИК излучающих диодов являются пульты дистанционного управления различными бытовыми приборами.

Как может легко убедиться любой радиолюбитель, вскрыв крышку ПДУ, электронная схема этого прибора не сложна и может быть повторена без особых проблем. В радиолюбительских конструкциях, некоторые из которых описаны в третьей главе данной книги, электронные устройства с ИК излучающими и приемными приборами намного проще, чем промышленные устройства.

Параметры, определяющие статические режимы работы ИК диодов (прямое и обратное максимально допустимое напряжение, прямой ток и т. д.) сходны с параметрами фотодиодов. Основными специфическими параметрами, по которым их идентифицируют, для ИК диодов являются:

Мощность излучения — Р изл — поток излучения определенного спектрального состава, излучаемого диодом. Характеристикой диода, как источника ИК излучения, является ватт-амперная характеристика — зависимость мощности излучения в Вт (милливаттах) от прямого тока, протекающего через диод. Диаграмма направленности излучения диода показывает уменьшение мощности излучения в зависимости от угла между направлением излучения и оптической осью прибора. Современные ИК диоды различаются между имеющими остронаправленное излучение и рассеянное.

При конструировании электронных узлов следует учитывать, что дальность передачи ИК сигнала прямо зависит от угла наклона (совмещения передающей и приемной частей устройства) и мощности ИК диода. При взаимозаменах ИК диодов необходимо учитывать этот параметр мощности излучения. Некоторые справочные данные по отечественным ИК диодам приведены в табл. 2.2.

Данные по взаимозаменам зарубежных и отечественных приборов приведены в приложении. Сегодня наиболее популярными типами ИК диодов среди радиолюбителей считаются приборы модельного ряда АЛ 156 и АЛ147. Они оптимальны по универсальности применения и стоимости.

Импульсная мощность излучения — Р изл им — амплитуда потока излучения, измеряемая при заданном импульсе прямого тока через диод.

Ширина спектра излучения — интервал длин волн, в котором спектральная плотность мощности излучения составляет половину максимальной.

Максимально допустимый прямой импульсный ток 1 пр им (ИК диоды в основном используются в импульсном режиме работы).

Таблица 2.2. Излучающие диоды инфракрасного спектра

ИК диод	Мощность излучения, мВт	Длина волны, мкм	Ширина спектра, мкм	Напряжение на приборе, В	Угол излучения, град
			нет данных		нет данных

Время нарастания импульса излучения t Hap изл — интервал времени, в течение которого мощность излучения диода нарастает с 10 до 100% от максимального значения.

Параметр времени спада импульса t cnM 3 J 1 аналогичен предыдущему.

Скважность — Q — отношение периода импульсных колебаний к длительности импульса.

В основе предлагаемых к повторению электронных узлов (глава 3 данной книги) лежит принцип передачи и приема модулированного ИК сигнала. Но не только в таком виде можно использовать принцип работы ИК диода. Такие оптореле могут работать и в режиме реагирования на отражение лучей (фотоприемник размещается рядом с излучателем). Этот принцип воплощен в электронные узлы, реагирующие на приближение к объединенному приемо-передающему узлу какого-либо предмета или человека, что также может служить датчиком в системах охраны.

Вариантов применения ИК диодов и устройств на их основе бесконечно много и они ограничиваются только эффективностью творческого подхода радиолюбителя.

Простейший фотодиод представляет собой обычный полупроводниковый диод, в котором обеспечивается возможность воздействия оптического излучения на р–n-переход.

В равновесном состоянии, когда поток излучения полностью отсутствует, концентрация носителей, распределение потенциала и энергетическая зонная диаграмма фотодиода полностью соответствуют обычной p-n-структуре.

При воздействии излучения в направлении, перпендикулярном плоскости p-n-перехода, в результате поглощения фотонов с энергией, большей, чем ширина запрещенной зоны, в n-области возникают электронно-дырочные пары. Эти электроны и дырки называют фотоносителями .

При диффузии фотоносителей в глубь n-области основная доля электронов и дырок не успевает рекомбинировать и доходит до границы p–n-перехода. Здесь фотоносители разделяются электрическим полем p–n-перехода, причем дырки переходят в p-область, а электроны не могут преодолеть поле перехода и скапливаются у границы p–n-перехода и n-области.

Таким образом, ток через p–n-переход обусловлен дрейфом неосновных носителей – дырок. Дрейфовый ток фотоносителей называется фототоком .

Фотоносители – дырки заряжают p-область положительно относительно n-области, а фотоносители – электроны – n-область отрицательно по отношению к p-области. Возникающая разность потенциалов называется фотоЭДС Eф. Генерируемый ток в фотодиоде – обратный, он направлен от катода к аноду, причем его величина тем больше, чем больше освещенность.

Фотодиоды могут работать в одном из двух режимов – без внешнего источника электрической энергии (режим фотогенератора) либо с внешним источником электрической энергии (режим фотопреобразователя).

Фотодиоды, работающие в режиме фотогенератора, часто применяют в качестве источников питания, преобразующих энергию солнечного излучения в электрическую. Они называются солнечными элементами и входят в состав солнечных батарей, используемых на космических кораблях.

КПД кремниевых солнечных элементов составляет около 20 %, а у пленочных солнечных элементов он может иметь значительно большее значение. Важными техническими параметрами солнечных батарей являются отношения их выходной мощности к массе и площади, занимаемой солнечной батареей. Эти параметры достигают значений 200 Вт/кг и 1 кВт/м2, соответственно.

При работе фотодиода в фотопреобразовательном режиме источник питания Е включается в цепь в запирающем направлении (рис. 1, а). Используются обратные ветви ВАХ фотодиода при различных освещенностях (рис. 1,б).

Рис. 1. Схема включения фотодиода в фотопреобразовательном режиме: а — схема включения, б — ВАХ фотодиода

Ток и напряжение на нагрузочном резисторе Rн могут быть определены графически по точкам пересечения ВАХ фотодиода и линии нагрузки, соответствующей сопротивлению резистора Rн. При отсутствии освещенности фотодиод работает в режиме обычного диода. Темновой ток у германиевых фотодиодов равен 10 — 30 мкА, у кремниевых 1 — 3 мкА.

Если в фотодиодах использовать обратимый электрический пробой, сопровождающийся лавинным умножением носителей заряда, как в полупроводниковых стабилитронах, то фототок, а следовательно, и чувствительность значительно возрастут.

Чувствительность лавинных фотодиодов может быть на несколько порядков больше, чем у обычных фотодиодов (у германиевых – в 200 – 300 раз, у кремниевых – в 104 – 106 раз).

Лавинные фотодиоды являются быстродействующими фотоэлектрическими приборами, их частотный диапазон может достигать 10 ГГц. Недостатком лавинных фотодиодов является более высокий уровень шумов по сравнению с обычными фотодиодами.

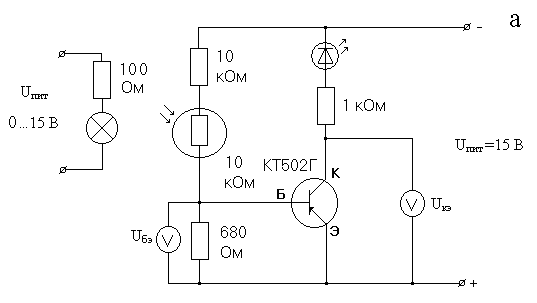

Рис. 2. Схема включения фоторезистора (а), УГО (б), энергетическая (в) и вольт-амперная (г) характеристики фоторезистора

Кроме фотодиодов, применяются фоторезисторы (рис 2), фототранзисторы и фототиристоры , в которых используется внутренний фотоэффект. Характерным недостатком их является высокая инерционность (граничная рабочая частота fгр

Конструкция фототранзистора подобна обычному транзистору, у которого в корпусе имеется окошко, через которое может освещаться база. УГО фототранзистора – транзистор с двумя стрелками, направленными к нему.

Светодиоды и фотодиоды часто используются в паре. При этом они помещаются в один корпус таким образом, чтобы светочувствительная площадка фотодиода располагалась напротив излучающей площадки светодиода. Полупроводниковые приборы, использующие пары «светодиод – фотодиод», называются (рис. 3).

Рис. 3. Оптрон: 1 – светодиод, 2 – фотодиод

Входные и выходные цепи в таких приборах оказываются электрически никак не связанными, поскольку передача сигнала осуществляется через оптическое излучение.

Потапов Л. А.

Датчики бывают совершенно разными. Они отличаются по принципу действию, логике своей работы и физическим явлениям и величинам на которые они способны реагировать. Датчики света используются не только в аппаратуре автоматического управления освещением, они используются в огромном количестве устройств, начиная от блоков питания, заканчивая сигнализациями и охранными системами.

Основные виды фотоэлектронных приборов. Общие сведения

Фотоприёмник в общем смысле — это электронный прибор, который реагирует на изменение светового потока падающего на его чувствительную часть. Они могут отличаться, как по своей структуре, так и принципу работы. Давайте их рассмотрим.

Фоторезисторы — изменяют сопротивление при освещении

Фоторезистор — фотоприбор изменяющий проводимость (сопротивление) в зависимости от количества света падающего на его поверхность. Чем интенсивнее чувствительной области, тем меньше сопротивления. Вот его схематическое изображение.

Состоит он из двух металлических электродов, между которыми присутствует полупроводниковый материал. Когда световой поток попадает на полупроводник, в нём высвобождаются носители заряда, это способствует прохождению тока между металлическими электродами.

Энергия светового потока тратится на преодоление электронами запрещенной зоны и их переходу в зону проводимости. В качестве полупроводника у фоторезисторов используют материалы типа: Сульфид Кадмия, Сульфид Свинца, Селенит Кадмия и другие. От типа этого материала зависит спектральная характеристика фоторезистора

Интересно:

Спектральная характеристика содержит информацию о том, к каким длинам волн (цвету) светового потока наиболее чувствителен фоторезистор. Для некоторых экземпляров приходится тщательно подбирать излучатель света соответствующей длины волны, для достижения наибольшей чувствительности и эффективности работы.

Фоторезистор не предназначен для точного измерения освещенности, а, скорее, для определения наличия света, по его показаниям можно определить светлее или темнее стала окружающая среда. Вольт-амперная характеристика фоторезистора выглядит следующим образом.

На ней изображена зависимость тока от напряжения при различных величинах светового потока: Ф — темнота, а Ф3 — это яркий свет. Она линейна. Еще одна важная характеристика — это чувствительность, она измеряется в мА(мкА)/(Лм*В). Что отражает, сколько тока протекает через резистор, при определенном световом потоке и приложенном напряжении.

Темновое сопротивление — это активное сопротивление при полном отсутствии освещения, обозначается Rт, а характеристика Rт/Rсв — это кратность изменения сопротивления от состояния фоторезистора в полном отсутствии освещения к максимально освещенному состоянию и минимально возможному сопротивлению соответственно. (-5) с. Это не позволяет использовать его там, где нужно высокое быстродействие.

Фотодиод — преобразует свет в электрический заряд

Фотодиод — элемент, который преобразует свет, попадающий на чувствительную зону, в электрический заряд. Это происходит потому что при облучении в p-n переходе протекают различные процессы связанные с движением носителей заряда.

Если на фоторезисторе изменялась проводимость из-за движения носителей заряда в полупроводнике, то здесь происходит образование заряда на границе p-n перехода. Он может работать в режиме фотопреобразователя и фотогенератора.

По структуре он такой же, как и обычный диод, но на его корпусе есть окно для прохождения света. Внешне они бывают в различных исполнениях.

Фотодиоды с черным корпусом воспринимают только ИК-излучение. Черное покрытие — это что-то похожее на тонировку. Фильтрует ИК-спектр, чтобы исключить возможность срабатывания на излучения других спектров.

У фотодиодов, как и у фоторезисторов есть граничная частота, только здесь она на порядки больше и достигает 10 МГц, что позволяет обеспечить неплохое быстродействие. P-i-N фотодиоды обладают большим быстродействием — 100МГц-1ГГц, как и диоды на основании барьера Шоттки. Лавинные диоды имеют граничную частоту в порядка 1-10 ГГц.

В режиме фотопреобразователя такой диод работает как ключ управляемый светом, для этого его подключают в цепь в прямом смещении. То есть, катодом к точке с более положительным потенциалом (к плюсу), а анодом к более отрицательному (к минусу).

Когда диод не освещается светом — в цепи протекает только обратный темновой ток Iобрт (единицы и десятки мкА), а когда диод освещен к нему добавляется фототок, который зависит только от степени освещенности (десятки мА). Чем больше света — тем больше ток.

Фототок Iф равен:

где Sинт — интегральная чувствительность, Ф — световой поток.

Типовая схема включения фотодиода в режиме фотопреобразователя. Обратите внимание на то, как он подключен — в обратном направлении по отношению к источнику питания.

Другой режим — генератор. При попадании света на фотодиод на его выводах образуется напряжение, при этом токи короткого замыкания в таком режиме равняются десятки ампер. Это напоминает , но имеют малую мощность.

Фототранзисторы — открываются от количества падающего света

Фототранзистор — это по своей сути у которого вместо вывода базы есть в корпусе окошко для попадания туда света. Принцип работы и причины этого эффекта аналогичны с предыдущими приборами. Биполярные транзисторы управляются количеством тока протекающего через базу, а фототранзисторы по аналогии управляются количеством света.

Иногда на УГО еще дополнительно изображается вывод базы. Вообще напряжения на фототранзистор подают также как и на обычный, а второй вариант включения — с плавающей базой, когда базовый вывод остаётся незадействованным.

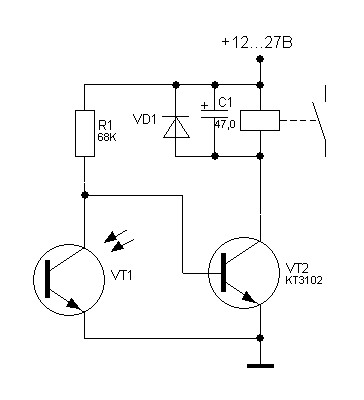

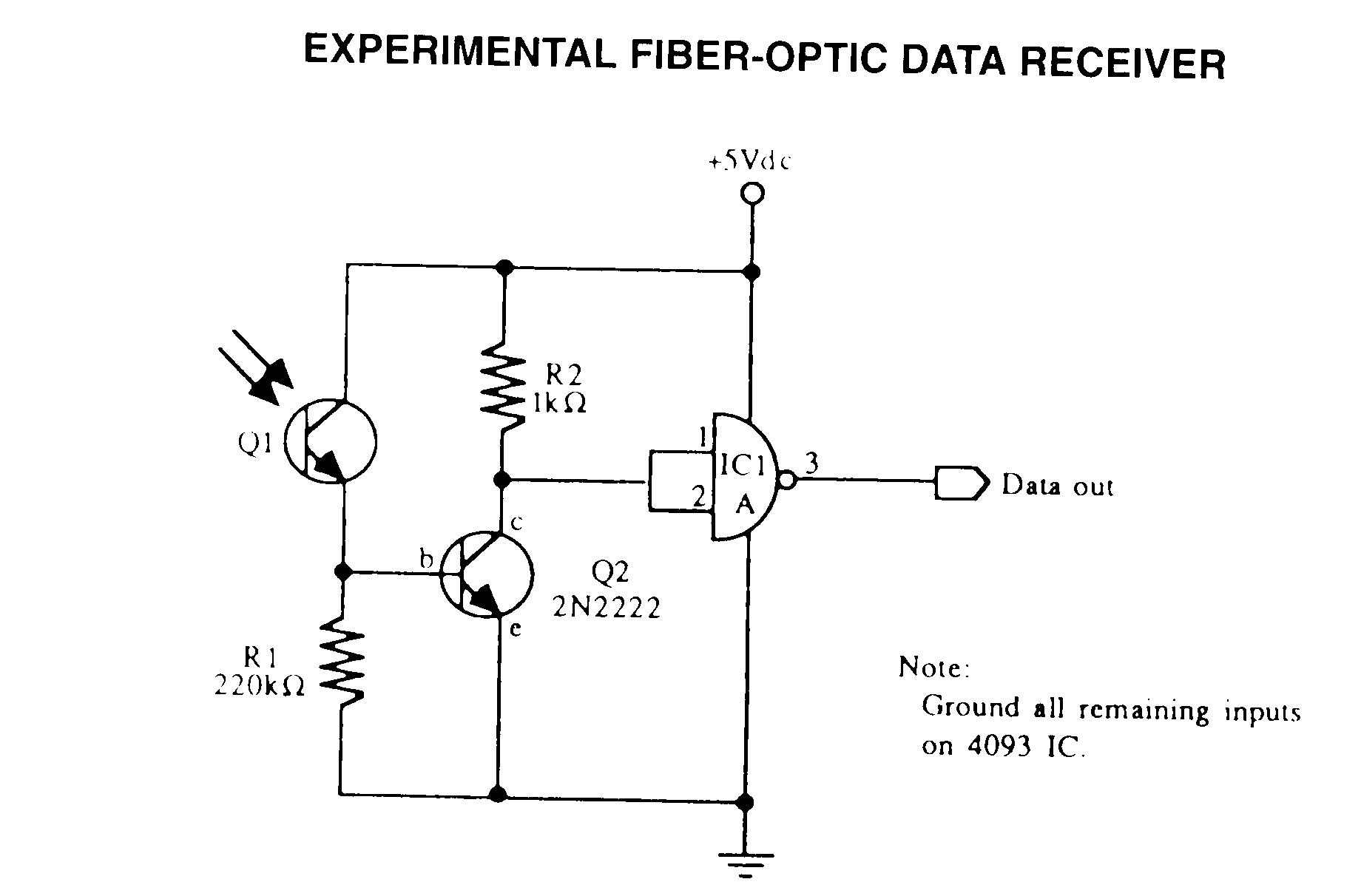

В схему включают фототранзисторы подобным образом.

Или меняют местами транзистор и резистор, смотря, что конкретно вам нужно. При отсутствии света через транзистор протекает темновой ток, который образуется из тока базы, который вы можете задать сами.

Задав необходимый ток базы, вы можете выставить чувствительность фототранзистора подбором его базового резистора. Таким образом, можно улавливать даже самый тусклый свет.

В советское время радиолюбители делали фототранзисторы своими руками — делали окошко для света, спилив обычному транзистору часть корпуса. Для этого отлично подходят транзисторы типа МП14-МП42.

Из вольтамперной характеристики видна зависимость фототока от освещения, при этом он практически не зависит от напряжения коллектор-эмиттер.

Кроме биполярных фототранзисторов существуют и полевые. Биполярные работают на частотах 10-100 кГц, то полевые более чувствительны. Их чувствительность достигает нескольких Ампер на Люмен, и более «быстрые» — до 100 мГц. У полевых транзисторов есть интересная особенность, при максимальных значениях светового потока напряжение на затворе почти не влияет на ток стока.

Области применения фотоэлектронных приборов

В первую очередь следует рассмотреть более привычные варианты их применения, например автоматическое включение света.

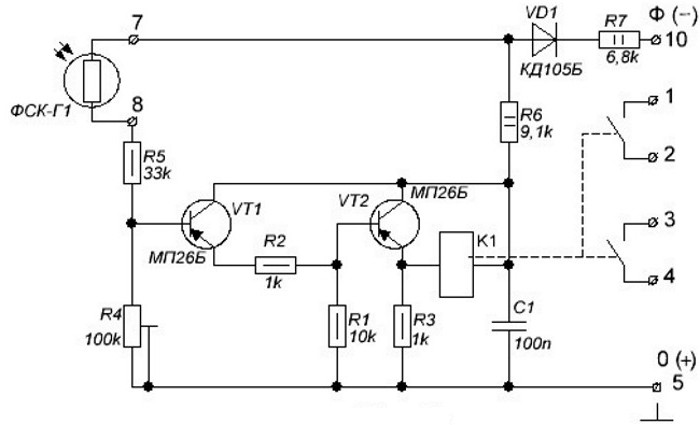

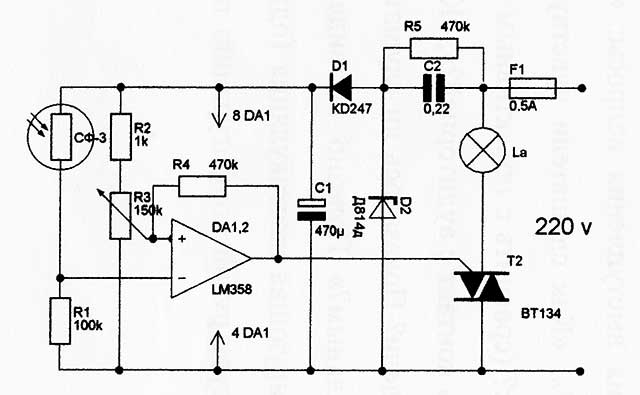

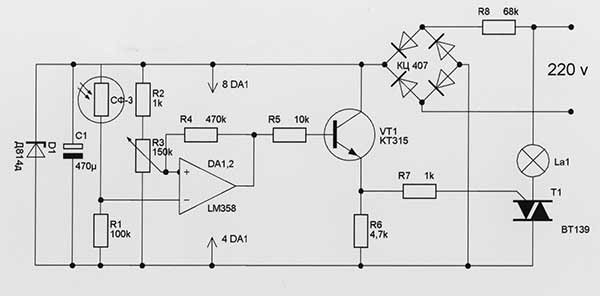

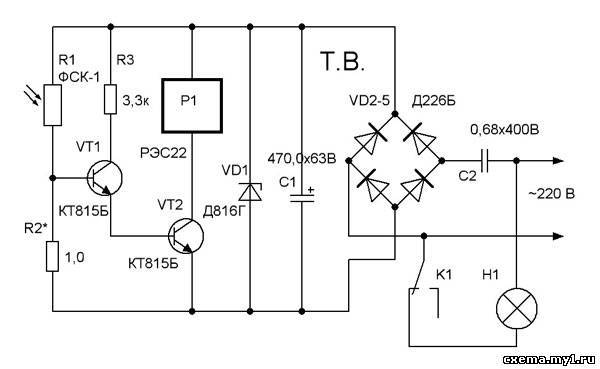

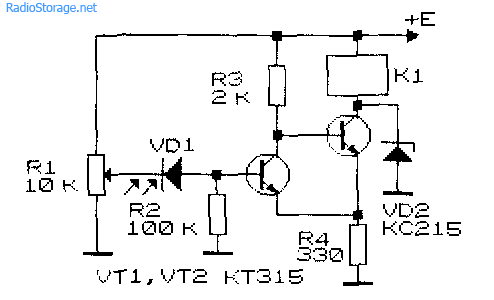

Схема, изображенная выше — это простейший прибор для включения и выключения нагрузки при определенной освещенности. Фотодиод ФД320 При попадании на него света открывается и на R1 падает определенное напряжение, когда его величина достаточна для открытия транзистора VT1 — он открывается, и открывает еще один транзистор — VT2. Эти два транзистора — это двухкаскадный усилитель тока, необходим для запитки катушки реле K1.

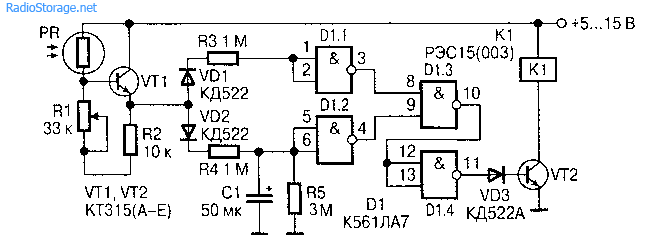

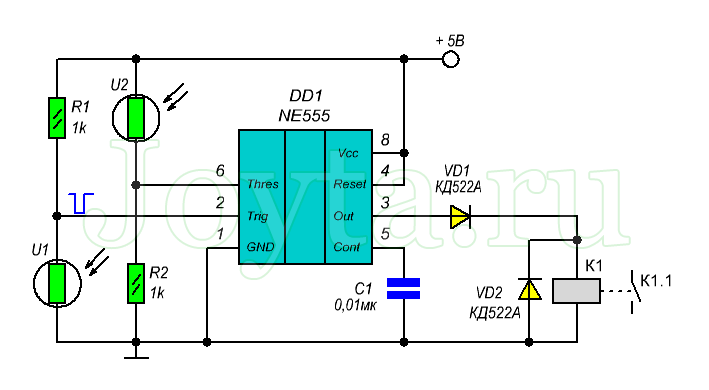

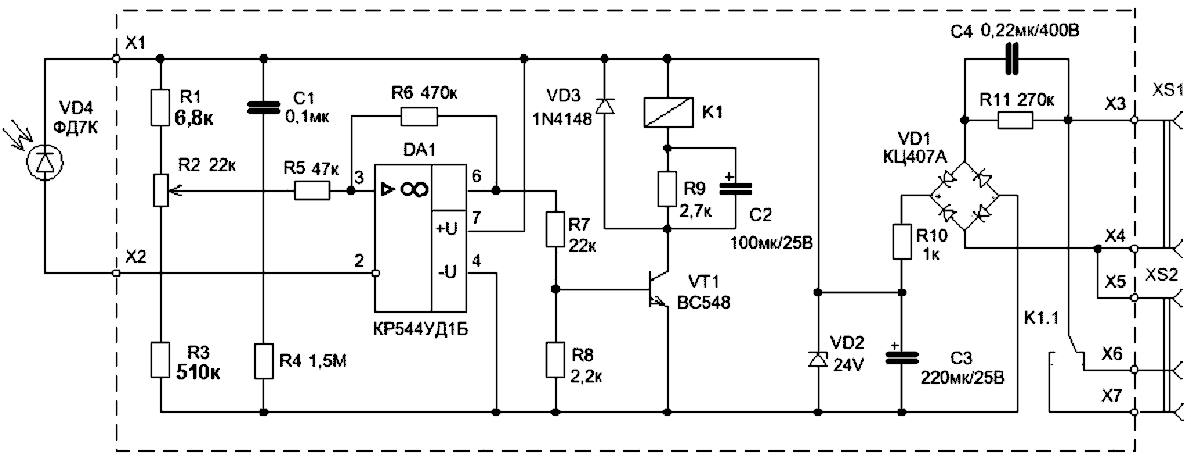

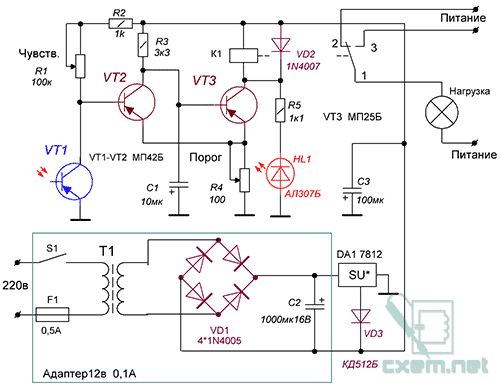

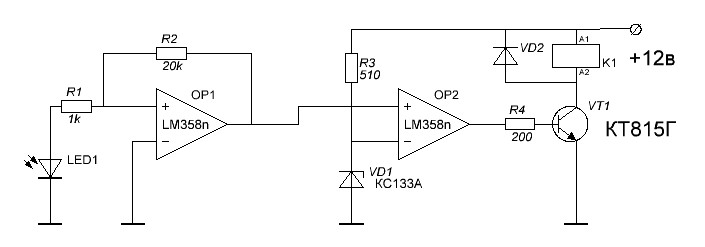

Диод VD2 — нужен для гашения ЭДС-самоиндукции, которое образуется при переключениях катушки. На подводящий контакт реле, верхний по схеме, подключается один из проводов от нагрузки (для переменного тока — фаза или ноль).

У нас есть нормально замкнутый и разомкнутый контакты, они нужны либо для выбора включаемой цепи, либо для выбора включить или отключить нагрузку от сети при достижении необходимой освещенности. Потенциометр R1 нужен для подстройки прибора для срабатывания при нужном количестве света. Чем больше сопротивление — тем меньше света нужно для включения схемы.

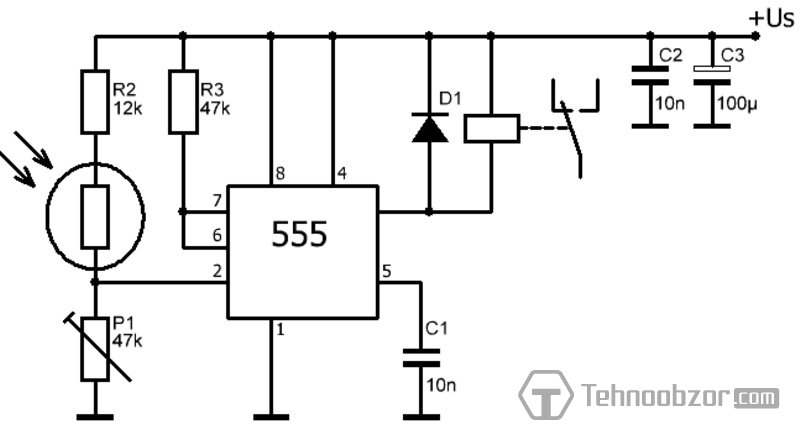

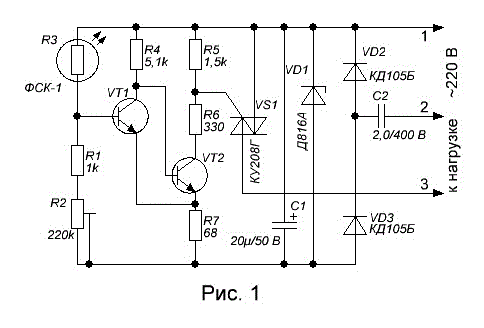

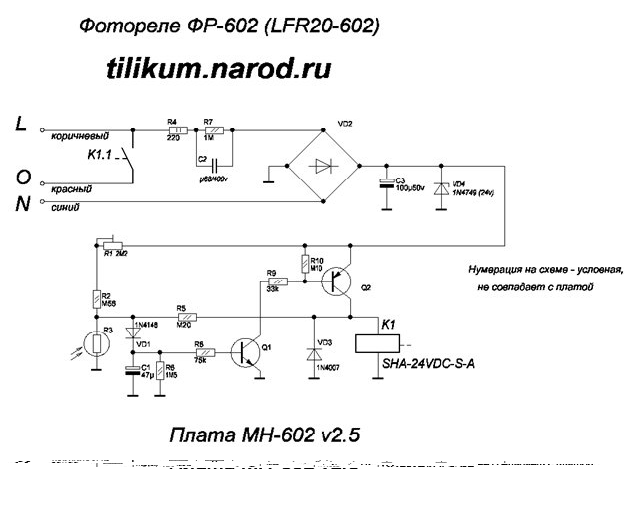

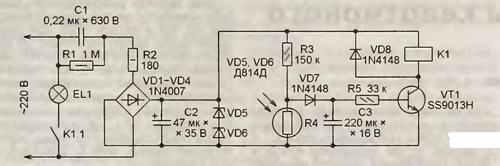

Вариации этой схемы используют в большинстве подобных приборов, при необходимости добавляя определенный набор функций.

Кроме включения нагрузки по освещенности подобные фотоприемники используются в различных системах контроля, например на турникетах метро часто используют фоторезисторы для определения несанкционированного (зайцем) пересечения турникета.

В типографии при обрыве полосы бумаги свет попадает на фотоприемник и тем самым даёт сигнал оператору об этом. Излучатель стоит по одну сторону от бумаги, а фотоприемник с обратной стороны. Когда бумага рвётся, свет от излучателя достигает фотоприемника.

В некоторых видах сигнализации используются в качестве датчиков входа в помещение излучатель и фотоприемник, при этом, чтобы излучение не были видны используют ИК-приборы.

Касаемо ИК-спектра, нельзя упомянуть о приемнике телевизора, на который поступают сигналы от ИК-светодиода в пульте дистанционного управления, когда вы переключаете каналы. Специальным образом кодируется информация и телевизор понимает, что вам нужно.

Информация таким образом ранее передавалась через ИК-порты мобильных телефонов. Скорость передачи ограничена, как последовательным способом передачи, так и принципом работы самого прибора.

В компьютерных мышках также используется технология связанная с фотоэлектронными приборами.

Применение для передачи сигналов в электронных схемах

Оптоэлектронные приборы — это приборы которые объединяют в одном корпусе излучатель и фотоприемник, типа описанных выше. Они нужны для связи двух контуров электрической цепи.

Это нужно для гальванической развязки, быстрой передачи сигнала, а также для соединения цепей постоянного и переменного тока, как в случае управления симистором в цепи 220 В 5 В сигналом с микроконтроллера.

Они имеют условно-графическое обозначение, которое содержит информацию о типе используемых внутри оптопары элементов.

Рассмотрим пару примеров использования таких приборов.

Если вы проектируете тиристорный или симисторный преобразователь вы столкнетесь с проблемой. Во-первых, если переход у управляющего вывода пробьет — попадет высокий потенциал и последний выйдет из строя. Для этого разработаны специальные драйверы, с элементом, который называется оптосимистор, например MOC3041.

В импульсных стабилизированных блоках питания необходима обратная связь. Если исключить гальваническую развязку в этой цепи, тогда в случае выхода из строя каких-то компонентов в цепи ОС, на выходной цепи возникнет высокий потенциал и подключенная аппаратура выйдет из строя, я не говорю о том, что и вас может ударить током.

В конкретном примере вы видите реализацию такой ОС из выходной цепи в обмотку обратной связи (управляющую) транзистора с помощью оптопары с порядковым обозначением U1.

Выводы

Фото- и оптоэлектроника это очень важные разделы в электроники, которые значительно улучшили качество аппаратуры, её стоимость и надёжность. С помощью оптопары можно исключить использование развязывающего трансформатора в таких цепях, что уменьшает массогабаритные показатели. Кроме того некоторые устройства просто невозможно реализовать без таких элементов.

Рекомендуем также

Схема устройств на фотодиоде ФД-320 » S-Led.Ru

Фотодиоды типа ФД-320, ФД-611 применялись в системах дистанционного управления телевизорами серий 2,3,4-УСЦТ. С развитием телевизионной аппаратуры в России появились более совершенные аппараты серий 5,6,7-УСЦТ, использующие, в основном, импортную элементную базу. Фотодиоды сменились интегральными фотоприемниками, содержащими как фотодиод, так и усилитель-формирователь. А фотодиоды ФД-320, ранее очень деффицитные, появились в свободной продаже.

Фотодиод ФД-320 рассчитан на прием инфракрасного излучения, излучаемого ИК-светодиодами, но, как показывает опыт, ФД-320 очень хорошо реагирует и на видимый свет, особенно, когда он используется как фоторезистор (в обратном включении). Поэтому, его можно с успехом применять в устройствах, регистрирующих уровень видимого света. Одно из традиционных применений фотодиода — управление освещением, в автоматах, включающих свет на закате, и выключающих его с рассветом.

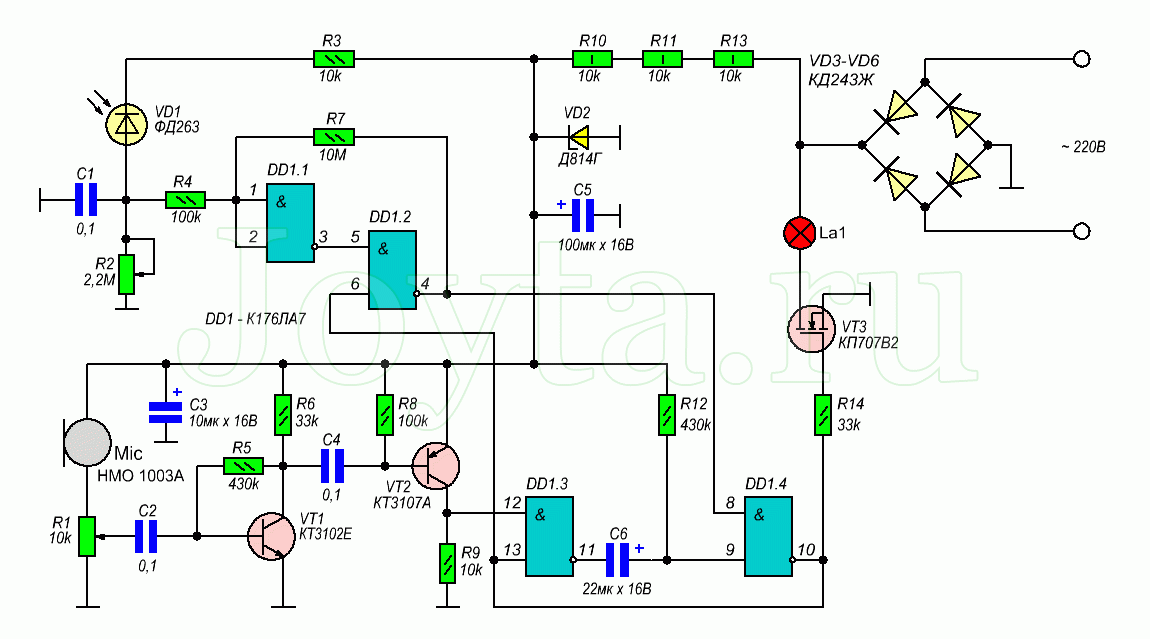

На рисунке 1 показана схема несложного автомата «ночь-день». Датчик света — фотодиод VD1. В затемненном состоянии обратное сопротивление этого фотодиода примерно такое же как и у обычного кремниевого диода. При освещении, это сопротивление резко уменьшается. Сопротивление фотодиода и резистор R3 образуют делитель напряжения. Сопротивление R3 устанавливается таким образом, чтобы при недостаточной освещенности напряжение в точке соединения R3 и VD1 воспринималось триггером Шмитта на D1.1 и D1.2 как уровень логического нуля, и этот триггер Шмитта устанавливался в нулевое положение. Но,при достаточной освещенности, он переходит в единичное состояние.

Таким образом, при достаточной освещенности на выходе D1.2 будет единица, эта единица инвертируется элементом D1.3, и нуль, с его выхода, поступает на базу VT1. Транзистор закрыт, тиристор тоже закрыт и лампа освещения Н1 погашена. При недостаточной освещенности на выходе D1.2 нуль, а на выходе D1.3 — единица и тиристор VS1 открыт, а лампа зажжена. Переключатель S1 служит для принудительного включения лампы.
Напряжение от сети выпрямляется мостовым выпрямителем на VD3. Этим пульсирующим напряжением питается лампа освещения. Микросхема питается от параметрического стабилизатора на R4 и VD2.

Лампа может быть мощностью до 150 Вт. Этого более чем достаточно для освещения подъезда или небольшого дворика. Если мост КЦ402 заменить более мощным, например, собранным на диодах КД226, и тиристор КУ201 заменить на КУ202, то максимальная мощность будет до 1000 Вт.
Микросхему К561ЛА7 можно заменить аналогами серий К1561, К176, КА561, ЭКР561. Тиристор и диоды выпрямителя должны быть на напряжение не ниже 300 В.

Вторая конструкция — электронный регулятор яркости цветного телевизора 3-УСЦТ.

Отечественные кинескопы, применяемые в 3-УСЦТ, особенно 61ЛК5Ц, не отличаются высокой номинальной светоотдачей. Поэтому, телевизор, обычно располагают в темном месте комнаты, так чтобы свет от окон не попадал на экран. Днем, чтобы хотя-бы, можно было различать изображение, яркость приходится прибавлять, правда, при этом ухудшается четкость и баланс белого, появляются искажения от перегрева люминофора. Вечером, когда просмотр происходит а затемненном помещении, яркость убавляют, и зрительное восприятие картинки существенно улучшается. Но, если, в это время, кто-то включит свет в комнате, изображение становится неразличимым, и какие-то эпизоды фильма утрачиваются.

Чтобы этого не происходило можно ввести в схему регулировки яркости телевизора 3-УСЦТ автоматический двухступенчатый регулятор, который будет прибавлять яркость каждый раз, как только будет увеличиваться освещенность помещения, и убавлять яркость при понижении освещенности.

Рис. 2

Принципиальная схема такого устройства показана на рисунке 2. Так же как и схема на рисунке 1, эта, содержит фотодатчик на VD1, триггер Шмитта на D1.1 и D1.2. Разница в исполнительном устройстве и питании.
При затемненном помещении на выходе элемента D1.3 единица, это приводит к открыванию транзисторного ключа на VT1, который между движкомрезистора регулировки яркости и общим минусом питания включает шунтирующий резистор R6. Это приводит к понижению напряжения на движке резистора-регулятора яркости и, как следствие, понижению яркости изображения. Степень этого понижения зависит от сопротивления R6 и устанавливается экспериментально (подстраивая R6).

При повышенной освещенности (например, если включили свет в комнате) логический уровень на выходе D1.3 меняется на нуль, и транзистор VT1 закрывается. Резистор R6 больше не влияет на регулятор яркости и яркость экрана повышается до значения, установленного регулятором телевизора.
Данным устройством можно дополнить и любой другой телевизор. В том случае, если у того телевизора зависимость яркости от управляющего напряжения обратная, нужно просто исключить инвертор D1.3 или включить последовательно с ним четвертый свободный инвертор микросхемы.

Узел подключается трехпроводным кабелем к плате А9.1 БУ-14 (на схеме показаны номера контактных точек платы БУ-14, к которым подключается узел). Если в телевизоре другой блок управления, то вывод резистора R6 нужно подключить к контакту платы управления, от которого идет провод регулировки яркости на узел цветности. Общий провод узла нужно соединить с общим проводом узла управления или цветности. Резистор R4 подключить к шине +12 В источника питания.

Микросхема D1 — К561ЛА7 или К561ЛЕ5, микросхему «К176» использовать не желательно, потому что напряжение питания +12В для неё уже предел. Конструктивно, фотодиод лучше установить на задней пластмассовой стенке телевизора, так чтобы он смотрел вверх. В этом случае на него будет попадать только свет, отраженный от потолка комнаты, от люстры, лампы, окна, и не будет попадать излучение от работающего кинескопа.

Рис. 3

Третья конструкция очень проста, её можно порекомендовать начинающему радиолюбителю. Это игрушка, которая двигается на свет электрического фонарика (рисунок 3). Такой схемой можно оснастить модель танка или вездехода на гусеницах, у которого каждая гусеница приводится от отдельного электродвигателя. Управлять такой игрушкой можно при помощи электрического фонарика. Она будет двигаться на свет, почти так же как ночные насекомые летят на свет уличного фонаря, и изменять направление своего движения, если фонарик перемещается.

Рис. 4

Фотодиоды располагаются по бокам игрушки, направленные линзами вперед, так чтобы между ними был непрозрачный корпус игрушки (рисунок 4). Фотодиод, расположенный слева должен управлять двигателем правой гусеницы, а расположенный справа, — двигателем левой гусеницы. Чувствительность фотодиодов устанавливается резисторами R1 и R2 отдельно для каждого фотодиода.

Если напряжение питания двигателей меньше 4,5 В, нужно питать микросхему от отдельного источника (например, от 9-вольтовой «Кроны», выпаяв R7, и подключив крону параллельно конденсатору С1, согласно полярности). Вообще, напряжение питания микросхемы может быть до 15 В.
Микросхема D1 — К561ЛЕ5 или К561ЛА7 (можно К1561, КА561, ЭКР561). Транзисторы КТ315 можно заменить на КТ3102, КТ815. Транзисторы КТ816 — на КТ814. Диоды КД522 можно заменить на КД521.

Не исключено, что во всех этих конструкциях можно использовать и любые другие фотодиоды от систем дистанционного управления отечественных телевизоров, такие как ФД-611, ФД-230 и другие. Или фоторезисторы.

Схема включения фотодиода. Основные характеристики и параметры фотодиодов

Принцип действия фотодиода

Полупроводниковый фотодиод — это полупроводниковый диод обратный ток которого зависит от освещенности.

Обычно в качестве фотодиода используют полупроводниковые диоды с р-п переходом, который смещен в обратном направлении внешним источником питания. При поглощении квантов света в р-n переходе или в прилегающих к нему областях образуются новые носители заряда. Неосновные носители заряда, возникшие в областях, прилегающих к р-п переходу на расстоянии, не превь,’ ,ающем диффузионной длины, диффундируют в р-п переход и проходя* через него под действием электрического поля. То есть обратный ток при освещении возрастает. Поглощение квантов непосредственно в р-п переходе приводит к аналогичным результатам. Величина, на которую возрастает обратный ток, называется фототоком.

Характеристики фотодиодов

Свойства фотодиода можно охарактеризовать следующими характеристиками:

Вольт-амперная характеристика фотодиода представляет собой зависимость светового тока при неизменном световом потоке и темнового тока 1 т от напряжения.

Световая характеристика фотодиода обусловлена зависимостью фототока от освещенности. При увеличении освещенности фототок возрастает.

Спектральная характеристика фотодиода — это зависимость фототока от длины волны падающего света на фотодиод. Она определяется для больших длин волн шириной запрещенной зоны, а при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.

Постоянная времени — это время, в течение которого фото- ток фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63%) по отношению к установившемуся значению.

Темновое сопротивление — сопротивление фотодиода в отсутствие освещения.

Интегральная чувствительность определяется формулой:

где 1 ф — фототок, Ф — освещенность.

Инерционность

Существует три физических фактора, влияющих на инерционность:

1. Время диффузии или дрейфа неравновесных носителей через базу т;

2. Время пролета через р-n переход т,;

3. Время перезарядки барьерной емкости р-п перехода, характеризующееся постоянной времени RC 6 ap .

Толщина р-п перехода, зависящая от обратного напряжения и концентрации примесей в базе, обычно меньше 5 мкм, а значит, т, — 0,1 не. RC 6 ap определяется барьерной емкостью р-п перехода, зависящей от напряжения и сопротивления базы фотодиода при малом сопротивлении нагрузки во внешней цепи. Величина RC 6 ap обычно составляет нескольких наносекунд.

Расчет КПД фотодиода и мощности

КПД вычисляется по формуле:

где Р осв — мощность освещенности; I — сила тока;

U — напряжение на фотодиоде.

Расчет мощности фотодиода иллюстрирует рис. 2.12 и таблица 2.1.

Рис. 2.12. Зависимость мощности фотодиода от напряжения и силы тока

Максимальная мощность фотодиода соответствует максимальной площади данного прямоугольника.

Таблица 2.1. Зависимость мощности от КПД

Мощность освещенности, мВт	Сила тока, мА	Напряжение, В	КПД, %

Применение фотодиода в олтоэлектронике

Фотодиод является составным элементом во многих сложных оптоэлектронных устройствах:

Оптоэлектронные интегральные микросхемы.

Фотодиод может обладать большим быстродействием, но его коэффициент усиления фототока не превышает единицы. Благодаря наличию оптической связи оптоэлектронные интегральные микросхемы обладают рядом существенных достоинств, а именно: почти идеальная гальваническая развязка управляющих цепей от силовых при сохранении между ними сильной функциональной связи.

Многоэлементные фотоприемники.

Эти приборы (сканистор, фотодиодная матрица с управлением на МОП-транзисторе, фоточувствительные приборы с зарядовой связью и другие) относятся к числу наиболее быстро развивающихся и прогрессирующих изделий электронной техники. Оптоэлектрический «глаз» на основе фотодиода способен реагировать не только на яркостно-временные, но и на пространственные характеристики объекта, то есть воспринимать его полный зрительный образ.

Число фоточувствительных ячеек в приборе является достаточно большим, поэтому кроме всех проблем дискретного фотоприемника (чувствительность, быстродействие, спектральная область) приходится решать и проблему считывания информации. Все многоэлементные фотоприемники представляют собой сканирующие системы, то есть устройства, позволяющие производить анализ исследуемого пространства путем последовательного его просмотра (поэлементного разложения).

Как происходит восприятие образов?

Распределение яркости объекта наблюдения превращается в оптическое изображение и фокусируется на фоточувствительную поверхность. Здесь световая энергия переходит в электрическую, причем отклик каждого элемента (ток, заряд, напряжение) пропорционален его освещенности. Яркостная картина преобразуется в электрический рельеф. Схема сканирования производит периодический последовательный опрос каждого элемента и считывание содержащейся в нем информации. Тогда на выходе устройства мы получаем последовательность видеоимпульсов, в которой закодирован воспринимаемый образ.

При создании многоэлементных фотоприемников стремятся обеспечить наилучшее выполнение ими функций преобразования и сканирования. Оптроны.

Оптроном называется такой оптоэлектронный прибор, в котором имеются источник и приемник излучения с тем или иным видом оптической связи между ними, конструктивно объединенные и помещенные в один корпус. Между управляющей цепью (ток в которой мал, порядка нескольких мА), куда включен излучатель, и исполнительной, в которой работает фотоприемник, отсутствует электрическая (гальваническая) связь, а управляющая информация передается посредством светового излучения.

Это свойство оптоэлектронной пары (а в некоторых видах оптронов присутствует по несколько не связанных друг с другом даже оптически оптопар) оказалось незаменимым в тех электронных узлах, где нужно максимально устранить влияние выходных электрических цепей на входные. У всех дискретных элементов (транзисторов, тиристоров, микросхем, являющихся коммутационными сборками, или микросхем с выходом, позволяющим коммутировать нагрузку большой мощности) управляющие и исполнительные цепи электрически связаны друг с другом. Это часто недопустимо, если коммутируется высоковольтная нагрузка. К тому же, возникающая обратная связь неминуемо приводит к появлению дополнительных помех.

Конструктивно фотоприемник обычно крепится на дне корпуса, а излучатель — в верхней части. Зазор между излучателем и фотоприемником заполнен иммерсионным материалом — чаще всего эту роль выполняет полимерный оптический клей. Этот материал исполняет роль линзы, фокусирующей излучение на чувствительный слой фотоприемника. Иммерсионный материал снаружи покрыт специальной пленкой, отражающей световые лучи внутрь, чтобы препятствовать рассеянию излучения за пределы рабочей зоны фотоприемника.

Роль излучателей в оптронах, как правило, выполняют светодиоды на основе арсенид-галлия. Светочувствительные элементы в оптопарах могут представлять собой фотодиоды (оптопары серии АОД…), фототранзисторы, фототринисторы (оптопары серии АОУ.,.) и высокоинтегрированные схемы фотореле. В диодной оптопаре, например, в качестве фотоприемного элемента используется фотодиод на основе кремния, а излучателем служит инфракрасный излучающий диод. Максимум спектральной характеристики излучения диода приходится на длину волны около 1 мкм. Диодные оптопары применяются в фотодиодном и фотогенераторном режимах.

Транзисторные оптроны (серия АОТ…) имеют некоторые преимущества относительно диодных. Коллекторным током биполярного транзистора управляют как оптически (воздействуя на светодиод), так и электрически по базовой цепи (в данном случае работа фототранзистора при отсутствии излучения управляющего светодиода оптрона практически не отличается от работы обыкновенного кремниевого транзистора). У полевого транзистора управление осуществляется через цепь затвора.

Кроме того, фототранзистор может работать в ключевом и усилительных режимах, а фотодиод — только в ключевом. Оптроны с составными-транзисторами (например, АОТ1ЮБ), имеют наибольший коэффициент усиления (как и обычный узел на составном транзисторе), могут коммутировать напряжение и ток достаточно больших величин и по данным параметрам уступают только тиристорным оптронам и оптоэлектронным реле типа КР293КП2 — КР293КП4, которые приспособлены для коммутации высоковольтных и сильноточных цепей. Сегодня в розничной продаже появились новые оптоэлектронные реле серий К449 и К294. Серия К449 позволяет коммутировать напряжение до 400 В при токе до 150 мА. Такие микросхемы в четырехвы- водном компактном корпусе DIP-4 приходят на смену маломощным электромагнитным реле и имеют по сравнению с реле массу преимуществ (бесшумность работы, надежность, долговечность, отсутствие механических контактов, широкий диапазон напряжения срабатывания). Кроме того, их доступная цена объясняется тем, что нет необходимости использовать драгметаллы (в реле ими покрываются коммутирующие контакты).

В резисторных оптронах (например, ОЭП-1) и-злучателями являются электрические минилампы накаливания, помещенные также в один корпус.

Графическим обозначениям оптронов по ГОСТу присвоен условный код — латинская буква U, после которой следует порядковый номер прибора в схеме.

В главе 3 книги описаны приборы и устройства, иллюстрирующие применение оптронов.

Применение фотоприемников

Любое оптоэлектронное устройство содержит фотоприемный блок. И в большинстве современных оптоэлектронных устройств фотодиод составляет основу фотоприемника.

В сопоставлении с другими, более сложными фотоприемниками, они обладают наибольшей стабильностью температурных характеристик и лучшими эксплуатационными свойствами.

Основной недостаток, на который обычно указывают, — отсутствие усиления. Но он достаточно условен. Почти в каждом оп- тоэлектронном устройстве фотоприемник работает на ту или иную согласующую электронную схему. И введение усилительного каскада в нее значительно проще и целесообразнее, чем придание фотоприемнику несвойственных ему функций усиления.

Высокая информационная емкость оптического канала, связанная с тем, что частота световых колебаний (около 10 15 Гц) в 10 3 …10 4 раз выше, чем в освоенном радиотехническом диапазоне. Малое значение длины волны световых колебаний обеспечивает высокую достижимую плотность записи информации в оптических запоминающих устройствах (до 10 8 бит/см 2).

Острая направленность (кучность) светового излучения, обусловленная тем, что угловая расходимость луча пропорциональна длине волны и может быть меньше одной минуты. Это позволяет концентрированно и с малыми потерями передавать электрическую энергию в любую область пространства.

Возможность двойной — временной и пространственной — модуляции светового луча. Так как источник и приемник в опто- электронике не связаны друг с другом электрически, а связь между ними осуществляется только посредством светового луча (электрически нейтральных фотонов), то они не влияют друг на друга. И поэтому в оптоэлектронном приборе поток информации передается лишь в одном направлении — от источника к приемнику. Каналы, по которым распространяется оптическое излучение, не воздействуют друг на друга и практически не чувствительны к электромагнитным помехам, что определяет их высокую помехозащищенность.

Важная особенность фотодиодов — высокое быстродействие. Они могут работать на частотах до нескольких МГц. обычно изготовляют из германия или кремния.

Фотодиод является потенциально широкополосным приемником. Этим обуславливается его повсеместное применение и популярность.

ИК спектра

Инфракрасный излучающий диод (ИК диод) представляет собой полупроводниковый диод, который при протекании через него прямого тока излучает электромагнитную энергию в инфракрасной области спектра.

В отличие от видимого человеческим глазом спектра излучения (какое, например, производит обычный светоизлучающий диод на основе фосфида галлия) ИК излучение не может быть воспринято человеческим глазом, а регистрируется с помощью специальных приборов, чувствительных к данному спектру излучения. Среди популярных фотоприемных диодов ИК спектра можно отметить фоточувствительные приборы МДК-1, ФД263-01 и подобные им.

Спектральные характеристики ИК излучающих диодов имеют выраженный максимум в интервале волн 0,87…0,96 мкм. Эффективность излучения и КПД данных приборов выше, чем у светоизлучающих диодов.

На основе ИК диодов (которые в электронных конструкциях занимают важное место передатчиков импульсов ИК спектра) конструируются волоконно-оптические линии (выгодно отличающиеся своим быстродействием и помехозащищенностью), многоплановые электронные бытовые узлы и, конечно же, электронные узлы охраны. В этом есть свое преимущество, т.к. ИК луч невидим человеческим глазом и в некоторых случаях (при условии использования нескольких разнонаправленных ИК лучей) определить визуально наличие самого охранного устройства невозможно до его перехода в режим «тревога»). Опыты работы в сфере производства и обслуживания систем охраны на основе ИК излучателей позволяют все же дать некоторую рекомендацию по определению рабочего состояния ИК излучателей.

Если близко всмотреться в излучающую поверхность ИК диода (например, АЛ147А, АЛ156А), когда на него подан сигнал управления, то можно заметить слабое красное свечение. Световой спектр этого свечения близок к цвету глаз животных альбиносов (крыс, хомяков и т.д.). В темноте ИК свечение еще более выражено. Необходимо заметить, что длительное время всматриваться в излучающий ИК световую энергию прибор нежелательно с медицинской точки зрения.

Кроме систем охраны, ИК излучающие диоды в настоящее время находят применение в брелоках сигнализации для автомобилей, различного рода беспроводных передатчиках сигналов на расстояние. Например, подключив к передатчику модулированный НЧ сигнал от усилителя, с помощью ИК приемника на некотором расстоянии (зависит от мощности излучения и рельефа местности) можно прослушивать звуковую информацию, телефонные переговоры также можно транслировать на расстояние. Этот способ сегодня менее эффективен, но все же является альтернативным вариантом домашнему радиотелефону. Самым популярным (в быту) применением ИК излучающих диодов являются пульты дистанционного управления различными бытовыми приборами.

Как может легко убедиться любой радиолюбитель, вскрыв крышку ПДУ, электронная схема этого прибора не сложна и может быть повторена без особых проблем. В радиолюбительских конструкциях, некоторые из которых описаны в третьей главе данной книги, электронные устройства с ИК излучающими и приемными приборами намного проще, чем промышленные устройства.

Параметры, определяющие статические режимы работы ИК диодов (прямое и обратное максимально допустимое напряжение, прямой ток и т. д.) сходны с параметрами фотодиодов. Основными специфическими параметрами, по которым их идентифицируют, для ИК диодов являются:

Мощность излучения — Р изл — поток излучения определенного спектрального состава, излучаемого диодом. Характеристикой диода, как источника ИК излучения, является ватт-амперная характеристика — зависимость мощности излучения в Вт (милливаттах) от прямого тока, протекающего через диод. Диаграмма направленности излучения диода показывает уменьшение мощности излучения в зависимости от угла между направлением излучения и оптической осью прибора. Современные ИК диоды различаются между имеющими остронаправленное излучение и рассеянное.

При конструировании электронных узлов следует учитывать, что дальность передачи ИК сигнала прямо зависит от угла наклона (совмещения передающей и приемной частей устройства) и мощности ИК диода. При взаимозаменах ИК диодов необходимо учитывать этот параметр мощности излучения. Некоторые справочные данные по отечественным ИК диодам приведены в табл. 2.2.

Данные по взаимозаменам зарубежных и отечественных приборов приведены в приложении. Сегодня наиболее популярными типами ИК диодов среди радиолюбителей считаются приборы модельного ряда АЛ 156 и АЛ147. Они оптимальны по универсальности применения и стоимости.

Импульсная мощность излучения — Р изл им — амплитуда потока излучения, измеряемая при заданном импульсе прямого тока через диод.

Ширина спектра излучения — интервал длин волн, в котором спектральная плотность мощности излучения составляет половину максимальной.

Максимально допустимый прямой импульсный ток 1 пр им (ИК диоды в основном используются в импульсном режиме работы).

Таблица 2.2. Излучающие диоды инфракрасного спектра

ИК диод	Мощность излучения, мВт	Длина волны, мкм	Ширина спектра, мкм	Напряжение на приборе, В	Угол излучения, град
			нет данных		нет данных

Время нарастания импульса излучения t Hap изл — интервал времени, в течение которого мощность излучения диода нарастает с 10 до 100% от максимального значения.

Параметр времени спада импульса t cnM 3 J 1 аналогичен предыдущему.

Скважность — Q — отношение периода импульсных колебаний к длительности импульса.

В основе предлагаемых к повторению электронных узлов (глава 3 данной книги) лежит принцип передачи и приема модулированного ИК сигнала. Но не только в таком виде можно использовать принцип работы ИК диода. Такие оптореле могут работать и в режиме реагирования на отражение лучей (фотоприемник размещается рядом с излучателем). Этот принцип воплощен в электронные узлы, реагирующие на приближение к объединенному приемо-передающему узлу какого-либо предмета или человека, что также может служить датчиком в системах охраны.

Вариантов применения ИК диодов и устройств на их основе бесконечно много и они ограничиваются только эффективностью творческого подхода радиолюбителя.

Лабораторная работа № 16

Изучение фотодиода

Цель: Ознакомиться с принципом действия, устройством, характеристиками и применением полупроводниковых фотодиодов.

Приборы и принадлежности: германиевый фотодиод ФД-7Г, стенд для измерения вольт-амперных характеристик диодов, оптическая скамья с осветителем, блок питания, осциллограф.

Теоретическое введение

Фотодиодом называется полупроводниковый диод, чувствительный к свету и предназначенный для преобразования светового потока (оптического излучения) в электрический сигнал.

Не отличаясь по принципу действия от фотопреобразователя солнечной энергии, фотодиоды имеют свои конструктивные особенности и характеристики, которые определяются их назначением.

Фотодиоды предназначены для применения в качестве приёмников и датчиков оптического излучения (обычно видимого и инфракрасного) в составе аппаратуры и различных приборов, использующих видимое и инфракрасное излучение.

В основе работы фотодиодов лежит явление внутреннего фотоэффекта, при котором под действием света в полупроводнике появляются дополнительные (неравновесные) электроны и дырки, создающие фототок или фотоэдс.

1. Принцип работы фотодиодов с p-n-переходом. В фотодиодах светочувствительным элементом является переходная область — p-n-переход, расположенная между областями с электронной и дырочной проводимостью (рис.1).

Образование p-n-перехода. Полупроводник n-типа содержит некоторое количество примесных атомов донорного типа, которые при комнатной температуре практически все ионизованы. Таким образом, в таком полупроводнике имеется n о свободных электронов и такое же количество неподвижных положительно заряженных ионов донорной примеси.

В дырочном полупроводнике (полупроводнике p-типа) реализуется подобная ситуация. В нем имеется p о свободных дырок и столько же отрицательно заряженных ионов акцепторных атомов. Принцип образования p-n-перехода показан на рис. 1.

При контакте p- и n- областей в них, вследствие наличия градиента концентраций электронов и дырок, возникает диффузионный поток электронов из полупроводника n-типа в полупроводник p-типа и, наоборот, поток дырок из p- полупроводника в n-полупроводник. Электроны, перешедшие из n-области в р-область, рекомбинируют с дырками вблизи границы раздела. Аналогично рекомбинируют дырки, перейдя из р-области в n- область. В результате вблизи p-n-перехода практически не остается свободных носителей заряда (электронов и дырок).

Тем самым по обе стороны от p-n-перехода образуется сформированный неподвижными примесными ионами двойной заряженный слой (другие названия – слой обеднения или область пространственного заряда (ОПЗ), запирающий слой), создающий сильное электрическое поле. Электрическое поле запирающего слоя направлено от n –области к p-области и противодействует процессу диффузии основных носителей заряда из областей удаленных от p-n-перехода в обедненную область. Такое состояние является равновесным и при отсутствии внешних возмущений может существовать сколь угодно долго.

Рис. 1 – Образование p-n- перехода Рис. 2

Принцип работы фотодиода. Оптическое излучение (свет), поглощаемое в полупроводниковой структуре с p-n-переходом, создает свободные пары “электрон-дырка” при условии, что энергия фотона hν превышает ширину запрещенной зоны полупроводника Eg.

Свободные электроны и дырки возникают как в p- и n- областях перехода, так и в непосредственной близости к запирающему слою. Существующее в запирающем слое электрическое поле (поле p-n-перехода) разделяет созданные светом свободные носители заряда в зависимости от их знака в разные части фотодиода: свободные электроны перемещаются в n-область перехода, а дырки перемещаются в p- область, что приводит к заряжению этих областей (рис.2).

При освещениидырки накапливаются в р-области, заряжая её положительно. Электроны накапливаются в n-области, заряжая её отрицательно. Поэтому между ними возникает разность потенциалов.

При это возможны два режима работы прибора: в схемах с внешним источником питания и без него. Режим работы фотодиода с внешним источником питания называется фотодиодным, а без внешнего источника питания — режимом генерации фотоэдс (другое название — фотовольтаический режим).

Режим генерации. В этом случае на переход не подано внешнее напряжение и цепь разомкнута. Освещение приводит к накоплению фотоэлектронов в n-области и дырок в р-области. В результате образуется разность потенциалов U ф (часто называют «напряжение

Рис. 3 Рис.4 – Вольт-амперные характеристики фотодиода

при различных световых потоках (Ф 1

холостого хода U хх »), то есть появляется фотоэдс. Накопление избыточных электронов и дырок происходит не беспредельно. Одновременно с возрастанием концентрации дырок в дырочной области и электронов в электронной области происходит понижение потенциального барьера перехода на величину фотоэдс и возникает диффузия основных носителей заряда через р-n-переход. Наступает динамическое равновесие.

При подключении к внешним выводам фотодиода нагрузки R н в её цепи появится ток (рис.3). Во внешней цепи фототок направлен от р-области к n-области. В таких условиях фотодиод работает как преобразователь энергии излучения в электрическую энергию.

Вольт-амперная характеристика освещённого р-n-перехода. Вольт-амперную характеристику р-n-перехода при освещении можно записать в следующем виде:

, (1)

где I н — ток насыщения в темноте; I ф — фототок, то есть ток, созданный возбуждёнными светом носителями заряда и проходящий через р-n-переход; U – внешнее напряжение на переходе.

На рис. 4 показаны графики вольт-амперных зависимостей при различных световых потоках Ф. При отсутствии освещения (I ф = 0) вольт-амперная (темновая) характеристика проходит через начало координат. Остальные кривые, соответствующие определённым световым потокам, смещаются по оси ординат (оси токов) на отрезки, равные силе фототока — I ф. Из выражения (1) видно, что при обратном включении (U

(qU >> kT) сила тока через переход I = — (I н + I ф).

Части кривых, расположенные в третьем квадранте, соответствуют фотодиодному режиму работы): части кривых, расположенные в четвёртом квадранте, — режиму генерации фотоэдс.

Если во внешней цепи сила тока I = 0 (цепь разомкнута), то из выражения (1) можно найти напряжение холостого хода U ф.

(2)

Если фотодиод в режиме генерации включен во внешнюю цепь с малым сопротивлением, то фотоэлектроны в n – области не накапливаются и U ф = 0. А поскольку внешнее напряжение отсутствует, то в цепи течёт ток I = — I ф, часто называемый током короткого замыкания и прямо пропорциональный световому потоку I ф ~ Ф.

Рис. 5 – Структурная схема фотодиода и схема

его включения при работе в фотодиодном режиме: Рис.6

1 — кристалл полупроводника; 2 — контакты;

3 — выводы; Ф — поток электромагнитного

излучения; n и р — области полупроводника;

Е — источник постоянного тока; R н — нагрузка.

Фотодиодный режим. В этом режиме на р-n-переход подано обратное напряжение

(р-область подключена к минусу источника напряжения, а n-область к плюсу источника; рис. 5). Схема включает также нагрузочное сопротивление (резистор) R н. В этом случае переход обладает огромным сопротивлением и через него течёт слабый обратный ток (ток насыщения в темноте I н). При освещении фотодиода ток через него резко возрастает за счёт возникновения фототока и может значительно превысить темновой ток I н (рис. 4). Соответственно изменяется и падение напряжения на нагрузочном сопротивлении R н. При правильном выборе иcточника напряжения и внешнего сопротивления R н величина электрического сигнала (напряжения на резисторе) может быть большой и поэтому фотодиоды широко применяются для регистрации и измерения световых сигналов.

Ток через фотодиод в основном определяется потоками неосновных неравновесных носителей заряда (электронов в р-области и дырок в n-области), возникающих при освещении, и не зависит от напряжения, то есть носит характер тока насыщения. Поэтому в фотодиодном режиме наблюдается строгая линейная зависимость фототока от освещённости вплоть до весьма больших значений освещённости. Это является важным достоинством фотодиодов.

Для регистрации переменных оптических сигналов (световых потоков) применяется схема, показанная на рис. 6. Изменяющийся световой поток, падающий на фотодиод, вызывает в цепи переменную составляющую тока, которая повторяет изменения интенсивности света. А на резисторе R н происходят такие же изменения напряжения, которое и поступает на вход регистрирующей системы. Чтобы отделить (не пропустить) постоянную составляющую напряжения на резисторе, в сигнальной цепи находится разделительный конденсатор С.

2. Технология изготовления и конструкция. Для изготовления р-n-переходов при производстве фотодиодов используют метод вплавления примесей и диффузию. Основное внимание при этом уделяется глубине расположения р-n-перехода относительно

Рис.7 – Конструкция гераниевого Рис.8 – Спектральные характеристики

фотодиода ФД-1. германиевых (1) и кремниевых фотодиодов (2).

освещаемой поверхности кристалла, поскольку она определяет инерционность (быстродействие) фотодиода. На рис.7 показана конструкция германиевого фотодиода ФД-1 в металлическом корпусе. Круглая пластинка 1, вырезанная из монокристалла германия с электропроводностью n-типа, закреплена с помощью кристаллодержателя 2 в коваровом корпусе 3. Вывод 4 от индиевого электрода, вплавленного в германий, пропущен через коваровую трубку 5, закреплённую стеклянным изолятором 6 в ножке корпуса 7. Другим электродом является сам корпус фотодиода, так как кристалл германия припаян к кристаллодержателю оловянным кольцом 8. В корпусе фотодиода имеется круглое отверстие, закрытое стеклянной линзой 9, которая собирает световой поток на ограниченную поверхность германиевой пластинки. Для защиты р-n-перехода от воздействия окружающей среды корпус фотодиода герметизирован.

Некоторые виды фотодиодов имеют пластмассовый корпус. Материал такого корпуса и окна в металлическом корпусе выбирают такими, чтобы они были прозрачными для той части спектра (излучения), к которой должен быть чувствителен данный фотодиод. Так, для германиевых приборов – это видимый свет и коротковолновое инфракрасное излучение.

Материалами , из которых изготавливают фотодиоды, служат Ge, Si, GaAs, HgCdTe и другие полупроводниковые соединения.

Основные характеристики и параметры фотодиодов

— Чувствительность S — параметр, который отражает изменение электрического сигнала (сила тока или напряжение) на выходе фотодиода при его освещении.

Количественно измеряется отношением изменения электрической характеристики (силы тока I ф или напряжения U ф), снимаемой на выходе фотодиода, к потоку излучения Ф, падающему на прибор.

S I = I ф / Ф — токовая чувствительность, S v = U ф / Ф — вольтовая чувствительность.

— Порог чувствительности Ф п – величина минимального светового потока, регистрируемого фотодиодом, отнесённая к единице полосы рабочих частот.

— Постоянная времени τ, которая характеризует инерционность прибора, то есть его быстродействие.

Это время, в течение которого фототок фотодиода изменяется после освещения или после затемнения фотодиода в е раз по отношению к установившемуся значению.

Для фотодиодов с р-n-переходом она составляет 10 -6 – 10 -8 с.

— Темновое сопротивление R Т – сопротивление фотодиода в отсутствие освещения.

— Спектральная характеристика – зависимость фототока от длины волны λ падающего на фотодиод света. Для германиевых и кремниевых фотодиодов спектральные характеристики показаны на рис.8. Длина волны, на которую приходится максимальная чувствительность, у кремниевых фотодиодов примерно равна λ макс = 800 – 900 нм, у германиевых фотодиодов находится при λ макс = 1500 – 1600 нм.

— Вольт-амперная характеристика — зависимость светового тока от напряжения при постоянном световом потоке.

— Световая характеристика — зависимость фототока от освещённости.

Некоторые другие параметры приведены в таблице.

Условное графическое обозначение фотодиодов показано на рис.9, фотографии некоторых фотодиодов – на рис.10.

Рис. 9 Рис.10

4. Применение фотодиодов. Современные фотодиоды обладают наилучшим сочетанием основных параметров:

1. Высокая чувствительность к оптическим сигналам;

2. Высокое быстродействие;

3. Малое рабочее напряжение;

4. Линейная зависимость фототока от освещённости в широком диапазоне освещённостей.

5. Низкий уровень шумов;

6. Простота устройства.

Поэтому они широко применяются в устройствах автоматики, вычислительной и лазерной техники, волоконно-оптических линиях связи.

В повседневной жизни фотодиоды используются в таких приборах, как устройства чтения компакт-дисков, современные фотокамеры, различные сенсорные устройства.

Например, инфракрасные фотодиоды применяются в пультах дистанционного управления, системах охраны, безопасности и автоматики.

Существуют рентгеновские фотодиоды, применяемые для регистрации ионизирующего излучения и частиц с высокой энергией. Одно из важных применений — в медицинских приборах, например в установках для проведения компьютерной томографии.

Выполнение работы

Задание 1. Измерение вольт-амперной характеристики фотодиода при отсутствии освещения (в темноте).

При поглощении световых квантов в p-n переходе или в примыкающих к нему областях генерируются новые носители заряда (электроны и дырки), которые проходя через него и вызывают появление напряжение на выводах фотодиода или протекание тока в замкнутой цепи. Величина, на которую возрастает обратный ток протекающий через переход, называют фототоком.

Фотодиод, в зависимости от материала из которого он изготовлен, используется для регистрации светового потока в оптическом инфракрасном, и ультрафиолетовом диапазоне. Эти радиокомпоненты обычно изготавливают из германия, кремния, арсенида галлия, индия и т. п.

В фотодиодном режиме применяется внешний источник питания, который смещает полупроводниковый прибор в обратном направлении. В этом случае через протекает обратный ток, пропорциональный падающему на него световому потоку. В рабочем диапазоне напряжений (то есть до наступления пробоя), этот ток практически не зависит от приложенного обратного напряжения.

В фотогальваническом режиме фотодиод работает в роли датчики или в роли слаботочного элемента питания, так как под воздействием светового потока на выводах фотоэлемента генерируется напряжение, зависящее от потока излучения и нагрузки.

Чтобы лучше разобраться с режимами работы этого компонента, рассмотрим его вольтамперную характеристику.

При отсутствии светового излучения график представляет собой обратную ветвь ВАХ типичного диода. Присутствует небольшой ток обратки, называемый темновым током обратно смещенного.

При наличии излучения, сопротивление фотодиода снижается и обратный ток увеличивается. Чем больший световой поток падает на фотоэлемент, тем больший обратный ток протекает через фотодиод. Зависимость в этом режиме линейная. Как видим из ВАХ обратный ток фотодиода практически не зависит от обратного напряжения.

Фотогальваническому режиму соответствует работа в четвертой четверти графика. И здесь можно выделить два предельных варианта: режим холостого хода и короткого замыкания.

Режим приближенный к холостому ходу применяется для получения энергии от фотодиода, хотя КПД у него невысокий. Но если соединить последовательно и параллельно много таких компонентов, то такой получившейся батареей можно запитать мало-потребляющую схему.

В режиме короткого замыкания, напряжение на фотоэлементе стремится к нулю, а обратный ток прямо пропорционален световому потоку. Этот режим применяется для построения фотодатчиков.

Характеристики фотодиода

Помимо ВАХ, рассмотренной выше существкует еще ряд основных параметров фотоэлемента.

Световая характеристика фотодиода , зависимость фототока от освещенности, которая прямопропорционально генерируемому фототоку от освещенности. Это объясняется тем, что толщина базы фотодиода гораздо меньше диффузионной длины неосновных носителей заряда. То есть практически все неосновные носители заряда, появившиеся в базе, учувствуют в образовании фототока.

Спектральная характеристика фотодиода — это зависимость фототока от длины волны светового потока воздействующего на фотоэлемент.

постоянная времени — в течение этого времени фототок фотоэлемента изменяется после освещения или после затемнения фотодиода по отношению к установившемуся значению.

темновое сопротивление — сопротивление радиокомпонента при отсутствии освещения.

При воспроизведении фотографической фонограммы ис­точником сигнала является фотодиод. Он может работать в фотогальваническом или в фотодиодном режиме. Схема включения фотодиода, работающего в фотогальва­ническом режиме, на вход транзисторного усилителя пока­зана на рис. 45, а. В этом режиме фотодиод работает без источника питания. Под действием света в области n-типа разрушаются ковалентные связи, и освободившиеся элект­роны накапливаются в этой области, заряжая ее отрица­тельно, а дырки втягиваются в область р-типа, заряжая ее положительно. Таким образом, между анодом и катодом соз­дается разность потенциалов — фото-ЭДС Е ф. При постоян­ном световом потоке в режиме покоя под действием этой ЭДС в цепи фотодиода протекает постоянный ток от области р к области п через резистор нагрузки R нф. При воспроизве­дении фонограммы световой поток пульсирует, поэтому пуль­сируют фото-ЭДС и ток в цепи фотодиода. Переменная сос­тавляющая напряжения на нагрузке R нф является напря­жением входного сигнала, которое через конденсатор С с передается на базу транзистора. Переменная составляющая тока фотодиода разветвляется: часть проходит через резис­тор R нф а другая часть — через конденсатор С с и эмиттер­ный переход транзистора.

Работа фотодиода в фотогальваническом режиме исполь­зуется в передвижной звуковоспроизводящей аппаратуре типа К3ВП-I0 и К3ВП-14.

При работе фотодиода в фотодиодном режиме (рис. 45, б) на него от источника питания подается постоянное напряже­ние, которое является обратным напряжением электронно-дырочного перехода. При отсутствии светового потока через фотодиод протекает очень малый ток – это темновой ток. Под действием света резко уменьшается обратное сопротивление р — n — переходаи возрастает ток через фото­диод.

При отсутствии сигнала световой поток остается посто­янным и через фотодиод протекает постоянный ток. Он идет от плюса источника питания через сопротивление нагрузки, фотодиода R нф и фотодиод к минусу источника питания. В режиме воспроизведения записанного на фонограмме сигнала световой поток и ток фотодиода, как и в первом ре­жиме, пульсируют, и переменная составляющая тока создает на нагрузке и на входе усилителя входной сигнал.

Рис. 45 Схемы включения фотодиода: а — в фотогальваническом режиме;

б – в фотодиодном режиме

В фотодиодном режиме чувствительность фотодиода повы­шается по сравнению с фотогальваническим режимом, и вход­ ной сигнал увеличивается; внутреннее сопротивление фото­диода для переменного тока также увеличивается.

Работа фотодиода в фотодиодном режиме используется в стационарной транзисторной аппаратуре типа «Звук Т».

Фотодиоды, установленные в фотоячейках на кинопроек­торах разных постов, могут иметь разброс параметров, и частности неодинаковую чувствительность, что приводит к неодинаковой отдаче постов. Чтобы при демонстрации кинофильма не изменялась громкость звука при переходе с поста на пост, в фото­-ячейке предусматрива­ется регулирование от­дачи фотодиода. Схема регулирования (рис. 46) позволяет переменным ре­зистором R уменьшить сигнал, поступающий отданного фотодиода на вход усилителя. В верх­нем положении движка резистора R3 сопротивле­ние цепочки R1, R3, С1, включенной параллельно фотодиоду, максималь­ное, поэтому входной сиг­нал наибольший. По мере перемещения движка вниз сопротивление R3 все больше закорачивается, общее сопротивление цепочки R1, R3, Сl уменьшается, возрастает ее шунтирующее действие, и сиг­нал на входеусилителя уменьшается. Такая схема включения фотодиода типа ФДК155 применена в звуковоспроизводя­щей аппаратуре типа «Звук T2-25,50».

Линия включения фотодиода на вход усилителя должна быть экранирована, как и для других источников сигнала.

Фотодиоды, используемые в аппаратуре киноустановок, имеют чувствительность порядка 4-6 мА/лм и дают ток входного сигнала 1-2 мкА.

Рис.46 Схема регулирования от­дачи фотодиода

Вопросы для самопроверки:

1. Что называется входной цепью, и какие бывают виды схем входа?

2. Нарисовать и объяснить схемы включения звукоснимателя.

3. Нарисовать и объяснить схемы включения микрофона.

4.Почему надо экранировать входные цепи и применять симметричную схему трансформатора входа? ­

5.Почему звукосниматель включают на вход усилителя чаще всего через делитель напряжения, а для включения микрофона и магнитной головки в высококачественной аппаратуре применяют входной трансформатор?

6. Нарисовать и объяснить схемы включение фотодиода.

Фотодиод активно используется в современных электронных устройствах, из названия становится понятно, что прибор из себя представляет конструкцию с применением полупроводника, так давайте рассмотрим, что такое фотодиод Фотодиод — это полупроводниковый диод, который обладает свойством односторонней проводимости при воздействия на него оптического излучения. Фотодиод представляет собой полупроводниковый кристалл, обычно с электронно — дырочным переходом (пн). Он снабжен двумя металлическими выводами и вмонтированный в пластмассовый или же в металлический корпус.

Различают два режима работы фотодиода.

1) фотодиодный — когда во внешней цепи фотодиода содержится источник постоянного тока, который создает на переходе обратное смещение и вентильный, когда такой источник отсутствует. В фотодиодном режиме фотодиод, как и фоторезистор используют для управления током. Фототок фотодиода сильным образом зависит от интенсивности падающего излучения и не зависит от напряжения смещения.

2) Вентильный режим — когда фотодиод, как и фотоэлемент, используют в качестве генератора ЭДС.

Основные параметры фотодиода — порог чувствительности, уровень шумов, область спектральной чувствительности лежит в пределах от 0,3 до 15 мкм (микрометров), инерционность — время восстановления фототока, Существуют также фотодиоды с прямой структурой.Фотодиод является составным элементом во многих опто- электронных устройствах. фотодиоды и фотоприемники широко применяются в опронных парах, приемниках излучения видео — аудио сигналов. Широко применяется для принятия сигнала с лазерных диодов в CD и DVD дисководах.

Сигнал от лазерного диода, который в себе содержит кодированную информацию, сначала попадает на фотодиод, который в данных устройствах имеет сложную конструкцию, затем после расшифровки информация поступает на центральный процессор, где после обработки превращается в аудио или видеосигнал. На таком принципе работают все современные дисководы. Так же фотодиоды применяются в различных охранных устройствах, в инфракрасных датчиках движения и присутствия. Очередной обзор для начинающего радиолюбителя подошел к концу, удачи в мире радиоэлектроники — АКА.

Теория для начинающих

Обсудить статью ФОТОДИОДЫ

radioskot.ru

описание принципа работы, схема, характеристики, способы применения

Фотодиоды – полупроводниковые элементы, обладающие светочувствительностью. Их основная функция – трансформация светового потока в электросигнал. Такие полупроводники применяются в составе различных приборов, функционирование которых базируется на использовании световых потоков. Принцип работы фотодиодов Основа действия фотодиодных элементов – внутренний фотоэффект. Он заключается в возникновении в полупроводнике под воздействием светового потока неравновесных электронов и дырок (т.е. атомов с пространством для электронов), которые формируют фотоэлектродвижущую силу. При попадании света на p-n переход происходит поглощение световых квантов с образованием фотоносителей Фотоносители, находящиеся в области n, подходят к границе, на которой они разделяются под влиянием электрополя Дырки перемещаются в зону p, а электроны собираются в зоне n или около границы Дырки заряжают p-область положительно, а электроны – n-зону отрицательно. Образуется разность потенциалов Чем выше освещенность, тем больше обратный ток Если полупроводник находится в темноте, то его свойства аналогичны обычному диоду. При прозванивании тестером в отсутствии освещения результаты будут аналогичны тестированию обычного диода. В прямом направлении будет присутствовать маленькое сопротивление, в обратном – стрелка останется на нуле. Схема фотодиода Режимы работы Фотодиоды разделяют по режиму функционирования. Режим фотогенератора Осуществляется без источника электропитания. Фотогенераторы, являющиеся комплектующими солнечных батарей, иначе называют «солнечными элементами». Их функция – преобразовывать солнечную энергию в электрическую. Наиболее распространены фотогенераторы, созданные на базе кремния – дешевого, распространенного, хорошо изученного. Обладают невысокой стоимостью, но их КПД достигает всего 20%. Более прогрессивными являются пленочные элементы. Режим фотопреобразования Источник электропитания в схему подключается с обратной полярностью, фотодиод в данном случае служит датчиком освещенности. Основные параметры Свойства фотодиодов определяют следующие характеристики: Вольтамперная. Определяет изменение величины светового тока в соответствии с меняющимся напряжением при стабильных потоке света и темновом токе Спектральная. Характеризует влияние длины световой волны на фототок Постоянная времени – это период, в ходе которого ток реагирует на увеличение затемнения или освещенности на 63% от установленного значения Порог чувствительности – минимальный световой поток, на который реагирует диод Темновое сопротивление – показатель, характерный для полупроводника при отсутствии света Инерционность Из чего состоит фотодиод? Разновидности фотодиодов P-i-n Для этих полупроводников характерно наличие в зоне p-n перехода участка, обладающего собственной проводимостью и значительной величиной сопротивления. При попадании на этот участок светового потока появляются пары дырок и электронов. Электрополе в данной области постоянно, пространственного заряда нет. Такой вспомогательный слой расширяет диапазон рабочих частот полупроводника. По функциональному назначению p-i-n-фотодиоды разделяют на детекторные, смесительные, параметрические, ограничительные, умножительные, настроечные и другие. Лавинные Этот вид отличается высокой чувствительностью. Его функция – преобразование светового потока в электросигнал, усиленный с помощью эффекта лавинного умножения. Может применяться в условиях незначительного светового потока. В конструкции лавинных фотодиодов используются сверхрешетки, способствующие снижению помех при передаче сигналов. С барьером Шоттки Состоит из металла и полупроводника, вокруг границы соединения которых создается электрическое поле. Главным отличием от обычных фотодиодов p-i-n-типа является использование основных, а не дополнительных носителей зарядов. С гетероструктурой Образуется из двух полупроводников, имеющих разную ширину запрещенной зоны. Гетерогенным называют слой, находящийся между ними. Путем подбора таких полупроводников можно создать устройство, работающее в полном диапазоне длин волн. Его минусом является высокая сложность изготовления. Области применения фотодиодов Оптоэлектронные интегральные микросхемы. Полупроводники обеспечивают оптическую связь, что гарантирует эффективную гальваноразвязку силовых и руководящих цепей при поддержании функциональной связи. Многоэлементные фотоприемники – сканисторы, фоточувствительные аппараты, фотодиодные матрицы. Оптоэлектрический элемент способен воспринимать не только яркостную характеристику объекта и ее изменение во времени, но и создавать полный визуальный образ. Другие сферы использования: оптоволоконные линии, лазерные дальномеры, установки эмиссионно-позитронной томографии.

www.radioelementy.ru

Фотодиоды

Фотодиодом принято называть полупроводниковый прибор с одним p-n переходом, вольтамперная характеристика которого зависит от воздействующего на него света.

Условное графическое обозначение, структура и внешний вид фотодиода представлены на рис. 17.6.

Рис. 17.6. Фотодиод:

а — условное графическое обозначение; б – структура; в – внешний вид

Простейший фотодиод представляет собой обычный полупроводниковый диод, в котором обеспечивается возможность воздействия оптического излучения на р-n переход. В равновесном состоянии, когда поток излучения полностью отсутствует, концентрация носителœей, распределœение потенциала и энергетическая зонная диаграмма фотодиода полностью соответствуют обычному p-n переходу (см. рис. 1.3).

При воздействии излучения в направлении, перпендикулярном плоскости p-n перехода, в результате поглощения фотонов с энергией, большей, чем ширина запрещенной зоны, в n области возникают электронно-дырочные пары. Эти электроны и дырки называют фотоносителями. При диффузии фотоносителœей вглубь n области основная доля электронов и дырок не успевает рекомбинировать и доходит до границы p-n перехода. Здесь фотоносители разделяются электрическим полем p-n перехода, причем дырки переходят в p область, а электроны не могут преодолеть поле перехода, и скапливаются у границы p-n перехода и n области. Τᴀᴋᴎᴍ ᴏϬᴩᴀᴈᴏᴍ, ток через p-n переход обусловлен дрейфом небазовых носителœей – дырок. Дрейфовый ток фотоносителœей принято называть фототоком.

Фотоносители – дырки заряжают p область положительно относительно n области, а фотоносители – электроны – n область отрицательно по отношению к p области. Возникающая разность потенциалов принято называть фото ЭДС Eф. Генерируемый ток в фотодиоде – обратный, он направлен от катода к аноду, причем его величина тем больше, чем больше освещенность.

Фотодиоды могут работать в одном из двух режимов – с внешним источником электрической энергии (режим преобразователя), либо без внешнего источника электрической энергии (режим генератора).

При работе фотодиода в режиме преобразователя на него подают обратное напряжение (рис. 17.7, а). Используются обратные ветви ВАХ фотодиода при различных уровнях освещенности Ф, Ф1, Ф2 (рис. 17.7, б).

Учитывая зависимость отуровня освещённости изменяется обратный ток фотодиода, и на резисторе нагрузки изменяется напряжение. В системах желœезнодорожной автоматики по такой схеме включён германиевый фотодатчик в приборах обнаружения нагретой буксы (германий чувствителœен к ИК лучам, а кремний – к видимому свету).

Рис. 17.7. Работа фотодиода в режиме фотопреобразователя:

а – схема включения; б – вольтамперные характеристики

Фотодиоды, работающие в режиме генератора, используют в качестве источников питания, преобразующих энергию солнечного излучения в электрическую. Οʜᴎ называются солнечными элементами и входят в состав солнечных батарей. Выходное напряжение солнечной батареи сильно зависит от уровня освещённости. Чтобы получить стабильное напряжение в нагрузке, солнечную батарею используют совместно с аккумулятором. Схема солнечно-аккумуляторной батареи представлена на рис. 17.8.

Рис. 17.8. Принципиальная схема солнечно-аккумуляторной батареи

При максимальной освещённости солнечная батарея питает нагрузку и заряжает аккумулятор. Размещено на реф.рфВ темноте нагрузка питается только от аккумулятора, а чтобы аккумулятор не разряжался на солнечную батарею, в схеме установлен диод VD1.

КПД кремниевых солнечных элементов составляет около 20 %. Важными техническими параметрами солнечных батарей являются отношения их выходной мощности к массе и площади, занимаемой солнечной батареей. Эти параметры достигают значений 200 Вт/кг и 1 кВт/м2 соответственно.

Более подробные сведения о фотодиодах приведены в литературе .

Читайте также

— Фоторезисторы и фотодиоды. Устройство, принцип действия

Лекция 14 Фоторезисторами называют полупроводниковые приборы, принцип действия которых основан на изменение сопротивления полупроводника под действием светового излучения. На рис.7.31 показано устройство фоторезистора, состоящего из диэлектрической подложки 1,… [читать подробнее].

— Фотодиоды

Фотодиодами называют полупроводниковые диоды, в которых осуществляется управление величиной обратного тока с помощью света. Фотодиод устроен так, что в нем обеспечивается доступ света к — переходу. В отсутствие светового потока в фотодиоде при обратном напряжении… [читать подробнее].

— Фотодиоды и светодиоды

Рис. 9. Фотодиод в режиме фотосопротивления Фотодиод в режиме фотосопротивления и его ВАХ показаны на рис. 9. К фотодиоду от источника ЭДС прикладывается обратное напряжение, поэтому его переход закрыт. Если поток равен нулю, то обратный ток через фотодиод примерно… [читать подробнее].

— Фотодиоды

Фотодиод – полупроводниковый фотоэлектрический прибор с внутренним фотоэффектом, отображающим процесс преобразования световой энергии в электрическую. Внутренний фотоэффект заключается в том что под действием энергии светового излучения в области p – n – перехода… [читать подробнее].

— Фотодиоды

Фотодиодом называют фотогальванический приёмник с электронно-дырочным переходом, облучение которого светом вызывает увеличение силы обратного тока. Материалом полупроводника фотодиода обычно выступает кремний, сернистое серебро, сернистый таллий или арсенид галлия…. [читать подробнее].

— Фотоприемные устройства. Фотоэффект. ПЗС и ФЭУ. Фотодиоды.

Фотоприемники. В сканерах плоскостного и проекционно­го типов применяются приборы с зарядовой связью (ПЗС), а в барабанных — фотоэлектронные умножители и фотодиоды. Иногда бывает наоборот. Работа ПЗС основана на свойстве конденсаторов МОП-струк­туры (металл — оксид -… [читать подробнее].

— Фотодиоды

Фотодиод имеет структуру обычного p-n- перехода. Обратный ток фотодиода зависит от уровня освещенности. Фотодиоды помещаются в металлический корпус с прозрачным окном. Условное графическое изображение фотодиода и его схема замещения приведены на рис.3.11. На рис.3.12… [читать подробнее].

referatwork.ru

Фотодиоды | Техника и Программы

Принцип действия фотодиода

Полупроводниковый фотодиод — это полупроводниковый диод обратный ток которого зависит от освещенности.

Обычно в качестве фотодиода используют полупроводниковые диоды с р-п переходом, который смещен в обратном направлении внешним источником питания. При поглощении квантов света в р-n переходе или в прилегающих к нему областях образуются новые носители заряда. Неосновные носители заряда, возникшие в областях, прилегающих к р-п переходу на расстоянии, не превь,’ ,ающем диффузионной длины, диффундируют в р-п переход и проходя* через него под действием электрического поля. То есть обратный ток при освещении возрастает. Поглощение квантов непосредственно в р-п переходе приводит к аналогичным результатам. Величина, на которую возрастает обратный ток, называется фототоком.

Характеристики фотодиодов

Свойства фотодиода можно охарактеризовать следующими характеристиками:

Вольт-амперная характеристика фотодиода представляет собой зависимость светового тока при неизменном световом потоке и темнового тока 1т от напряжения.

Световая характеристика фотодиода обусловлена зависимостью фототока от освещенности. При увеличении освещенности фототок возрастает.

Спектральная характеристика фотодиода — это зависимость фототока от длины волны падающего света на фотодиод. Она определяется для больших длин волн шириной запрещенной зоны, а при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.

Постоянная времени — это время, в течение которого фото- ток фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63%) по отношению к установившемуся значению.

Темновое сопротивление — сопротивление фотодиода в отсутствие освещения.

Интегральная чувствительность определяется формулой:

где 1ф — фототок, Ф — освещенность.

Инерционность

Существует три физических фактора, влияющих на инерционность:

1. Время диффузии или дрейфа неравновесных носителей через базу т;

2. Время пролета через р-n переход т,;

3. Время перезарядки барьерной емкости р-п перехода, характеризующееся постоянной времени RC6ap.

Толщина р-п перехода, зависящая от обратного напряжения и концентрации примесей в базе, обычно меньше 5 мкм, а значит, т, — 0,1 не. RC6ap определяется барьерной емкостью р-п перехода, зависящей от напряжения и сопротивления базы фотодиода при малом сопротивлении нагрузки во внешней цепи. Величина RC6ap обычно составляет нескольких наносекунд.

Расчет КПД фотодиода и мощности

КПД вычисляется по формуле:

где Росв — мощность освещенности; I — сила тока;

U — напряжение на фотодиоде.

Расчет мощности фотодиода иллюстрирует рис. 2.12 и таблица 2.1.

Рис. 2.12. Зависимость мощности фотодиода от напряжения и силы тока

Максимальная мощность фотодиода соответствует максимальной площади данного прямоугольника.

Таблица 2.1. Зависимость мощности от КПД

Мощность освещенности, мВт	Сила тока, мА	Напряжение, В

Применение фотодиода в олтоэлектронике

Фотодиод является составным элементом во многих сложных оптоэлектронных устройствах:

Оптоэлектронные интегральные микросхемы.

Фотодиод может обладать большим быстродействием, но его коэффициент усиления фототока не превышает единицы. Благодаря наличию оптической связи оптоэлектронные интегральные микросхемы обладают рядом существенных достоинств, а именно: почти идеальная гальваническая развязка управляющих цепей от силовых при сохранении между ними сильной функциональной связи.

Многоэлементные фотоприемники.

Эти приборы (сканистор, фотодиодная матрица с управлением на МОП-транзисторе, фоточувствительные приборы с зарядовой связью и другие) относятся к числу наиболее быстро развивающихся и прогрессирующих изделий электронной техники. Оптоэлектрический «глаз» на основе фотодиода способен реагировать не только на яркостно-временные, но и на пространственные характеристики объекта, то есть воспринимать его полный зрительный образ.

Число фоточувствительных ячеек в приборе является достаточно большим, поэтому кроме всех проблем дискретного фотоприемника (чувствительность, быстродействие, спектральная область) приходится решать и проблему считывания информации. Все многоэлементные фотоприемники представляют собой сканирующие системы, то есть устройства, позволяющие производить анализ исследуемого пространства путем последовательного его просмотра (поэлементного разложения).

Как происходит восприятие образов?

Распределение яркости объекта наблюдения превращается в оптическое изображение и фокусируется на фоточувствительную поверхность. Здесь световая энергия переходит в электрическую, причем отклик каждого элемента (ток, заряд, напряжение) пропорционален его освещенности. Яркостная картина преобразуется в электрический рельеф. Схема сканирования производит периодический последовательный опрос каждого элемента и считывание содержащейся в нем информации. Тогда на выходе устройства мы получаем последовательность видеоимпульсов, в которой закодирован воспринимаемый образ.

При создании многоэлементных фотоприемников стремятся обеспечить наилучшее выполнение ими функций преобразования и сканирования. Оптроны.

Оптроном называется такой оптоэлектронный прибор, в котором имеются источник и приемник излучения с тем или иным видом оптической связи между ними, конструктивно объединенные и помещенные в один корпус. Между управляющей цепью (ток в которой мал, порядка нескольких мА), куда включен излучатель, и исполнительной, в которой работает фотоприемник, отсутствует электрическая (гальваническая) связь, а управляющая информация передается посредством светового излучения.

Это свойство оптоэлектронной пары (а в некоторых видах оптронов присутствует по несколько не связанных друг с другом даже оптически оптопар) оказалось незаменимым в тех электронных узлах, где нужно максимально устранить влияние выходных электрических цепей на входные. У всех дискретных элементов (транзисторов, тиристоров, микросхем, являющихся коммутационными сборками, или микросхем с выходом, позволяющим коммутировать нагрузку большой мощности) управляющие и исполнительные цепи электрически связаны друг с другом. Это часто недопустимо, если коммутируется высоковольтная нагрузка. К тому же, возникающая обратная связь неминуемо приводит к появлению дополнительных помех.

Конструктивно фотоприемник обычно крепится на дне корпуса, а излучатель — в верхней части. Зазор между излучателем и фотоприемником заполнен иммерсионным материалом — чаще всего эту роль выполняет полимерный оптический клей. Этот материал исполняет роль линзы, фокусирующей излучение на чувствительный слой фотоприемника. Иммерсионный материал снаружи покрыт специальной пленкой, отражающей световые лучи внутрь, чтобы препятствовать рассеянию излучения за пределы рабочей зоны фотоприемника.

Роль излучателей в оптронах, как правило, выполняют светодиоды на основе арсенид-галлия. Светочувствительные элементы в оптопарах могут представлять собой фотодиоды (оптопары серии АОД…), фототранзисторы, фототринисторы (оптопары серии АОУ.,.) и высокоинтегрированные схемы фотореле. В диодной оптопаре, например, в качестве фотоприемного элемента используется фотодиод на основе кремния, а излучателем служит инфракрасный излучающий диод. Максимум спектральной характеристики излучения диода приходится на длину волны около 1 мкм. Диодные оптопары применяются в фотодиодном и фотогенераторном режимах.

Транзисторные оптроны (серия АОТ…) имеют некоторые преимущества относительно диодных. Коллекторным током биполярного транзистора управляют как оптически (воздействуя на светодиод), так и электрически по базовой цепи (в данном случае работа фототранзистора при отсутствии излучения управляющего светодиода оптрона практически не отличается от работы обыкновенного кремниевого транзистора). У полевого транзистора управление осуществляется через цепь затвора.

Кроме того, фототранзистор может работать в ключевом и усилительных режимах, а фотодиод — только в ключевом. Оптроны с составными-транзисторами (например, АОТ1ЮБ), имеют наибольший коэффициент усиления (как и обычный узел на составном транзисторе), могут коммутировать напряжение и ток достаточно больших величин и по данным параметрам уступают только тиристорным оптронам и оптоэлектронным реле типа КР293КП2 — КР293КП4, которые приспособлены для коммутации высоковольтных и сильноточных цепей. Сегодня в розничной продаже появились новые оптоэлектронные реле серий К449 и К294. Серия К449 позволяет коммутировать напряжение до 400 В при токе до 150 мА. Такие микросхемы в четырехвы- водном компактном корпусе DIP-4 приходят на смену маломощным электромагнитным реле и имеют по сравнению с реле массу преимуществ (бесшумность работы, надежность, долговечность, отсутствие механических контактов, широкий диапазон напряжения срабатывания). Кроме того, их доступная цена объясняется тем, что нет необходимости использовать драгметаллы (в реле ими покрываются коммутирующие контакты).

В резисторных оптронах (например, ОЭП-1) и-злучателями являются электрические минилампы накаливания, помещенные также в один корпус.

Графическим обозначениям оптронов по ГОСТу присвоен условный код — латинская буква U, после которой следует порядковый номер прибора в схеме.

В главе 3 книги описаны приборы и устройства, иллюстрирующие применение оптронов.

Применение фотоприемников

Любое оптоэлектронное устройство содержит фотоприемный блок. И в большинстве современных оптоэлектронных устройств фотодиод составляет основу фотоприемника.

В сопоставлении с другими, более сложными фотоприемниками, они обладают наибольшей стабильностью температурных характеристик и лучшими эксплуатационными свойствами.

Основной недостаток, на который обычно указывают, — отсутствие усиления. Но он достаточно условен. Почти в каждом оп- тоэлектронном устройстве фотоприемник работает на ту или иную согласующую электронную схему. И введение усилительного каскада в нее значительно проще и целесообразнее, чем придание фотоприемнику несвойственных ему функций усиления.

Высокая информационная емкость оптического канала, связанная с тем, что частота световых колебаний (около 1015 Гц) в 103…104 раз выше, чем в освоенном радиотехническом диапазоне. Малое значение длины волны световых колебаний обеспечивает высокую достижимую плотность записи информации в оптических запоминающих устройствах (до 108 бит/см2).

Острая направленность (кучность) светового излучения, обусловленная тем, что угловая расходимость луча пропорциональна длине волны и может быть меньше одной минуты. Это позволяет концентрированно и с малыми потерями передавать электрическую энергию в любую область пространства.

Возможность двойной — временной и пространственной — модуляции светового луча. Так как источник и приемник в опто- электронике не связаны друг с другом электрически, а связь между ними осуществляется только посредством светового луча (электрически нейтральных фотонов), то они не влияют друг на друга. И поэтому в оптоэлектронном приборе поток информации передается лишь в одном направлении — от источника к приемнику. Каналы, по которым распространяется оптическое излучение, не воздействуют друг на друга и практически не чувствительны к электромагнитным помехам, что определяет их высокую помехозащищенность.

Важная особенность фотодиодов — высокое быстродействие. Они могут работать на частотах до нескольких МГц. обычно изготовляют из германия или кремния.

Фотодиод является потенциально широкополосным приемником. Этим обуславливается его повсеместное применение и популярность.

ИК спектра

Инфракрасный излучающий диод (ИК диод) представляет собой полупроводниковый диод, который при протекании через него прямого тока излучает электромагнитную энергию в инфракрасной области спектра.

В отличие от видимого человеческим глазом спектра излучения (какое, например, производит обычный светоизлучающий диод на основе фосфида галлия) ИК излучение не может быть воспринято человеческим глазом, а регистрируется с помощью специальных приборов, чувствительных к данному спектру излучения. Среди популярных фотоприемных диодов ИК спектра можно отметить фоточувствительные приборы МДК-1, ФД263-01 и подобные им.

Спектральные характеристики ИК излучающих диодов имеют выраженный максимум в интервале волн 0,87…0,96 мкм. Эффективность излучения и КПД данных приборов выше, чем у светоизлучающих диодов.

На основе ИК диодов (которые в электронных конструкциях занимают важное место передатчиков импульсов ИК спектра) конструируются волоконно-оптические линии (выгодно отличающиеся своим быстродействием и помехозащищенностью), многоплановые электронные бытовые узлы и, конечно же, электронные узлы охраны. В этом есть свое преимущество, т.к. ИК луч невидим человеческим глазом и в некоторых случаях (при условии использования нескольких разнонаправленных ИК лучей) определить визуально наличие самого охранного устройства невозможно до его перехода в режим «тревога»). Опыты работы в сфере производства и обслуживания систем охраны на основе ИК излучателей позволяют все же дать некоторую рекомендацию по определению рабочего состояния ИК излучателей.

Если близко всмотреться в излучающую поверхность ИК диода (например, АЛ147А, АЛ156А), когда на него подан сигнал управления, то можно заметить слабое красное свечение. Световой спектр этого свечения близок к цвету глаз животных альбиносов (крыс, хомяков и т.д.). В темноте ИК свечение еще более выражено. Необходимо заметить, что длительное время всматриваться в излучающий ИК световую энергию прибор нежелательно с медицинской точки зрения.

Кроме систем охраны, ИК излучающие диоды в настоящее время находят применение в брелоках сигнализации для автомобилей, различного рода беспроводных передатчиках сигналов на расстояние. Например, подключив к передатчику модулированный НЧ сигнал от усилителя, с помощью ИК приемника на некотором расстоянии (зависит от мощности излучения и рельефа местности) можно прослушивать звуковую информацию, телефонные переговоры также можно транслировать на расстояние. Этот способ сегодня менее эффективен, но все же является альтернативным вариантом домашнему радиотелефону. Самым популярным (в быту) применением ИК излучающих диодов являются пульты дистанционного управления различными бытовыми приборами.

Как может легко убедиться любой радиолюбитель, вскрыв крышку ПДУ, электронная схема этого прибора не сложна и может быть повторена без особых проблем. В радиолюбительских конструкциях, некоторые из которых описаны в третьей главе данной книги, электронные устройства с ИК излучающими и приемными приборами намного проще, чем промышленные устройства.

Параметры, определяющие статические режимы работы ИК диодов (прямое и обратное максимально допустимое напряжение, прямой ток и т.д.) сходны с параметрами фотодиодов. Основными специфическими параметрами, по которым их идентифицируют, для ИК диодов являются:

Мощность излучения — Ризл — поток излучения определенного спектрального состава, излучаемого диодом. Характеристикой диода, как источника ИК излучения, является ватт-амперная характеристика — зависимость мощности излучения в Вт (милливаттах) от прямого тока, протекающего через диод. Диаграмма направленности излучения диода показывает уменьшение мощности излучения в зависимости от угла между направлением излучения и оптической осью прибора. Современные ИК диоды различаются между имеющими остронаправленное излучение и рассеянное.

При конструировании электронных узлов следует учитывать, что дальность передачи ИК сигнала прямо зависит от угла наклона (совмещения передающей и приемной частей устройства) и мощности ИК диода. При взаимозаменах ИК диодов необходимо учитывать этот параметр мощности излучения. Некоторые справочные данные по отечественным ИК диодам приведены в табл. 2.2.

Данные по взаимозаменам зарубежных и отечественных приборов приведены в приложении. Сегодня наиболее популярными типами ИК диодов среди радиолюбителей считаются приборы модельного ряда АЛ 156 и АЛ147. Они оптимальны по универсальности применения и стоимости.

Импульсная мощность излучения — Ризл им — амплитуда потока излучения, измеряемая при заданном импульсе прямого тока через диод.

Ширина спектра излучения — интервал длин волн, в котором спектральная плотность мощности излучения составляет половину максимальной.

Максимально допустимый прямой импульсный ток 1пр им (ИК диоды в основном используются в импульсном режиме работы).

Таблица 2.2. Излучающие диоды инфракрасного спектра

	Мощность излучения, мВт	Длина волны, мкм	Ширина спектра, мкм	Напряжение на приборе, В	Угол излучения, град
			нет данных		нет данных

Время нарастания импульса излучения tHapизл — интервал времени, в течение которого мощность излучения диода нарастает с 10 до 100% от максимального значения.

Параметр времени спада импульса tcnM3J1 аналогичен предыдущему.

Скважность — Q — отношение периода импульсных колебаний к длительности импульса.

В основе предлагаемых к повторению электронных узлов (глава 3 данной книги) лежит принцип передачи и приема модулированного ИК сигнала. Но не только в таком виде можно использовать принцип работы ИК диода. Такие оптореле могут работать и в режиме реагирования на отражение лучей (фотоприемник размещается рядом с излучателем). Этот принцип воплощен в электронные узлы, реагирующие на приближение к объединенному приемо-передающему узлу какого-либо предмета или человека, что также может служить датчиком в системах охраны.

Вариантов применения ИК диодов и устройств на их основе бесконечно много и они ограничиваются только эффективностью творческого подхода радиолюбителя.

nauchebe.net

Фотодиод — это… Что такое Фотодиод?

Фотодиод ФД-10-100 активная площадь-10х10 мм² ФД1604 (активная площадь ячейки 1,2х4мм2 — 16шт) Обозначение на схемах

Фотодио́д — приёмник оптического излучения, который преобразует попавший на его фоточувствительную область свет в электрический заряд за счёт процессов в p-n-переходе.

Фотодиод, работа которого основана на фотовольтаическом эффекте (разделение электронов и дырок в p- и n- области, за счёт чего образуется заряд и ЭДС), называется солнечным элементом. Кроме p-n фотодиодов, существуют и p-i-n фотодиоды, в которых между слоями p- и n- находится слой нелегированного полупроводника i. p-n и p-i-n фотодиоды только преобразуют свет в электрический ток, но не усиливают его, в отличие от лавинных фотодиодов и фототранзисторов.

Описание

Структурная схема фотодиода. 1 — кристалл полупроводника; 2 — контакты; 3 — выводы; Φ — поток электромагнитного излучения; Е — источник постоянного тока; RH — нагрузка.

Принцип работы:

При воздействии квантов излучения в базе происходит генерация свободных носителей, которые устремляются к границе p-n-перехода. Ширина базы (n-область) делается такой, чтобы дырки не успевали рекомбинировать до перехода в p-область. Ток фотодиода определяется током неосновных носителей — дрейфовым током. Быстродействие фотодиода определяется скоростью разделения носителей полем p-n-перехода и ёмкостью p-n-перехода Cp-n

Фотодиод может работать в двух режимах:

• фотогальванический — без внешнего напряжения
• фотодиодный — с внешним обратным напряжением

Особенности:

• простота технологии изготовления и структуры
• сочетание высокой фоточувствительности и быстродействия
• малое сопротивление базы
• малая инерционность

Параметры и характеристики фотодиодов

Параметры:

• чувствительность отражает изменение электрического состояния на выходе фотодиода при подаче на вход единичного оптического сигнала. Количественно чувствительность измеряется отношением изменения электрической характеристики, снимаемой на выходе фотоприёмника, к световому потоку или потоку излучения, его вызвавшему. ; — токовая чувствительность по световому потоку; — вольтаическая чувствительность по энергетическому потоку
• шумы помимо полезного сигнала на выходе фотодиода появляется хаотический сигнал со случайной амплитудой и спектром — шум фотодиода. Он не позволяет регистрировать сколь угодно малые полезные сигналы. Шум фотодиода складывается из шумов полупроводникового материала и фотонного шума.

Характеристики:

• вольт-амперная характеристика (ВАХ) зависимость выходного напряжения от входного тока.
• спектральные характеристики зависимость фототока от длины волны падающего света на фотодиод. Она определяется со стороны больших длин волн шириной запрещённой зоны, при малых длинах волн большим показателем поглощения и увеличения влияния поверхностной рекомбинации носителей заряда с уменьшением длины волны квантов света. То есть коротковолновая граница чувствительности зависит от толщины базы и от скорости поверхностной рекомбинации. Положение максимума в спектральной характеристике фотодиода сильно зависит от степени роста коэффициента поглощения.
• световые характеристики зависимость фототока от освещённости, соответствует прямой пропорциональности фототока от освещённости. Это обусловлено тем, что толщина базы фотодиода значительно меньше диффузионной длины неосновных носителей заряда. То есть практически все неосновные носители заряда, возникшие в базе, принимают участие в образовании фототока.
• постоянная времени это время, в течение которого фототок фотодиода изменяется после освещения или после затемнения фотодиода в е раз (63 %) по отношению к установившемуся значению.
• темновое сопротивление сопротивление фотодиода в отсутствие освещения.
• инерционность

Классификация

• В p-i-n структуре средняя i-область заключена между двумя областями противоположной проводимости. При достаточно большом напряжении оно пронизывает i-область, и свободные носители, появившееся за счет фотонов при облучении, ускоряются электрическим полем p-n переходов. Это дает выигрыш в быстродействии и чувствительности. Повышение быстродействия в p-i-n фотодиоде обусловлено тем, что процесс диффузии заменяется дрейфом электрических зарядов в сильном электрическом поле. Уже при Uобр≈0.1В p-i-n фотодиод имеет преимущество в быстродействии.

Достоинства: 1) есть возможность обеспечения чувствительности в длинноволновой части спектра за счет изменения ширины i-области. 2) высокая чувствительность и быстродействие 3) малое рабочее напряжение Uраб Недостатки: сложность получения высокой чистоты i-области

• Фотодиод Шоттки (фотодиод с барьером Шоттки) Структура металл-полупроводник. При образовании структуры часть электронов перейдет из металла в полупроводник p-типа.

• Лавинный фотодиод

• В структуре используется лавинный пробой. Он возникает тогда, когда энергия фотоносителей превышает энергию образования электронно-дырочных пар. Очень чувствительны. Для оценки существует коэффициент лавинного умножения: Для реализации лавинного умножения необходимо выполнить два условия: 1) Электрическое поле области пространственного заряда должно быть достаточно большим, чтобы на длине свободного пробега электрон набрал энергию, большую, чем ширина запрещённой зоны: 2) Ширина области пространственного заряда должна быть существенно больше, чем длина свободного пробега: Значение коэффициентов внутреннего усиления составляет M=10-100 в зависимости от типа фотодиодов.

• Фотодиод с гетероструктурой Гетеропереходом называют слой, возникающий на границе двух полупроводников с разной шириной запрещённой зоны. Один слой р+ играет роль «приёмного окна». Заряды генерируются в центральной области. За счет подбора полупроводников с различной шириной запрещённой зоны можно перекрыть весь диапазон длин волн. Недостаток — сложность изготовления.

Электротехника: Фотодатчик своими руками.

Инфракрасные фотодиоды используемые в телевизорах (или каких либо других управляемых приборах) для приёма сигнала могут быть применены для множества других целей. Повысив чувствительность фотодиода усилителем можно определять степень освещённости солнцем (или каким либо другим источником света в спектре которого присутствует инфракрасный свет). Для повышения чувствительности фотодиода можно применить простую схему доступную для сборки начинающему радиолюбителю. Рассмотрим эту схему:

Рисунок 1 — Фотодатчик

Транзистор VT1 усиливает ток фотодиода VD1, транзистор VT2 усиливает ток транзистора VT1.

Всё просто! Фотодиод можно достать из фотоприемника из телевизора. Фотоприемник может выглядеть так:

Остальные детали несложно достать, транзисторы КТ315 широко использовались (и используются) в разной аппаратуре. Рассмотрим детали:

Катод у фотодиода располагается справа (если фотодиод лежит как на фотографии выше), на схеме (рисунок 1) катод соединён с коллекторами транзисторов VT1 и VT2 и соединён с резистором R1. Электродвигатель пригодиться для экспериментов с фотодатчиком. Для упрощения сборки на выводы транзисторов можно нацепить куски изолятора от проводов с разными цветами, например:

зелёный — база,

белый -коллектор,

без изолятора — эмиттер.

Далее рассмотрим сборку:

Чёрными линиями показано как соединять выводы. Моторчик служит для визуального определения работоспособности схемы (вместо него можно поставить другой подходящий прибор например миллиамперметр (это даже лучше)).

Рассмотрим собранный фотодатчик:

Такой датчик можно использовать для построения beam роботов, программируемых роботов, игрушек и много чего ещё. Рассмотрим схему с электродвигателем и батарейками:

Рисунок 2 — Схема с электродвигателем и батарейками

Электродвигатель для транзистора представляет активно-индуктивную нагрузку так как обмотки двигателя имеют индуктивность поэтому для защиты транзистора VT2 желательно поставить параллельно ему обратный диод и/или конденсатор параллельно двигателю, но схема работает и без этого.

Схема приведенная ниже иллюстрирует как данный фотодатчик можно использовать для включения освещения в темноте и включения электродвигателя при свете от солнца или какого либо другого источника инфракрасного излучения (пульт д. у., свеча, лампа и т. д. (тепло человеческого тела и другие подобно холодные предметы не подходят из за малой длинны волны)):

Рисунок 3 — Схема включения светодиода в темноте и включения электродвигателя при свете

Данный фотодатчик можно использовать в системах дистанционного управления с нестандартными протоколами передачи данных или для управления электромагнитными реле коммутирующими мощную нагрузку и много для чего ещё.

Фоторезисторы, фотодиоды и фототранзисторы и как их применять

Фоторезисторы, фотодиоды и фототранзисторы и как их применять

Датчик — средство измерений, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному восприятию наблюдателем.

Датчики бывают совершенно разными. Они отличаются по принципу действию, логике своей работы и физическим явлениям и величинам на которые они способны реагировать. Датчики света используются не только в аппаратуре автоматического управления освещением, они используются в огромном количестве устройств, начиная от блоков питания, заканчивая сигнализациями и охранными системами.

Основные виды фотоэлектронных приборов. Общие сведения

Фотоприёмник в общем смысле – это электронный прибор, который реагирует на изменение светового потока падающего на его чувствительную часть. Они могут отличаться, как по своей структуре, так и принципу работы. Давайте их рассмотрим.

Фоторезисторы – изменяют сопротивление при освещении

Фоторезистор – фотоприбор изменяющий проводимость (сопротивление) в зависимости от количества света падающего на его поверхность. Чем интенсивнее освещенность чувствительной области, тем меньше сопротивления. Вот его схематическое изображение.

Состоит он из двух металлических электродов, между которыми присутствует полупроводниковый материал. Когда световой поток попадает на полупроводник, в нём высвобождаются носители заряда, это способствует прохождению тока между металлическими электродами.

Энергия светового потока тратится на преодоление электронами запрещенной зоны и их переходу в зону проводимости. В качестве полупроводника у фоторезисторов используют материалы типа: Сульфид Кадмия, Сульфид Свинца, Селенит Кадмия и другие. От типа этого материала зависит спектральная характеристика фоторезистора

Интересно:

Спектральная характеристика содержит информацию о том, к каким длинам волн (цвету) светового потока наиболее чувствителен фоторезистор. Для некоторых экземпляров приходится тщательно подбирать излучатель света соответствующей длины волны, для достижения наибольшей чувствительности и эффективности работы.

Фоторезистор не предназначен для точного измерения освещенности, а, скорее, для определения наличия света, по его показаниям можно определить светлее или темнее стала окружающая среда. Вольт-амперная характеристика фоторезистора выглядит следующим образом.

На ней изображена зависимость тока от напряжения при различных величинах светового потока: Ф – темнота, а Ф3 – это яркий свет. Она линейна. Еще одна важная характеристика – это чувствительность, она измеряется в мА(мкА)/(Лм*В). Что отражает, сколько тока протекает через резистор, при определенном световом потоке и приложенном напряжении.

Темновое сопротивление – это активное сопротивление при полном отсутствии освещения, обозначается Rт, а характеристика Rт/Rсв – это кратность изменения сопротивления от состояния фоторезистора в полном отсутствии освещения к максимально освещенному состоянию и минимально возможному сопротивлению соответственно.

У фоторезисторов есть существенный недостаток – его граничная частота. Это величина описывает максимальную частоту синусоидального сигнала, которым вы моделируете световой поток, при которой чувствительность снижается на 1.41 раз. В справочниках это отражается либо значением частоты, либо через постоянную времени.(-5) с. Это не позволяет использовать его там, где нужно высокое быстродействие.

Фотодиод – преобразует свет в электрический заряд

Фотодиод – элемент, который преобразует свет, попадающий на чувствительную зону, в электрический заряд. Это происходит потому что при облучении в p-n переходе протекают различные процессы связанные с движением носителей заряда.

Если на фоторезисторе изменялась проводимость из-за движения носителей заряда в полупроводнике, то здесь происходит образование заряда на границе p-n перехода. Он может работать в режиме фотопреобразователя и фотогенератора.

По структуре он такой же, как и обычный диод, но на его корпусе есть окно для прохождения света. Внешне они бывают в различных исполнениях.

Фотодиоды с черным корпусом воспринимают только ИК-излучение. Черное покрытие – это что-то похожее на тонировку. Фильтрует ИК-спектр, чтобы исключить возможность срабатывания на излучения других спектров.

У фотодиодов, как и у фоторезисторов есть граничная частота, только здесь она на порядки больше и достигает 10 МГц, что позволяет обеспечить неплохое быстродействие. P-i-N фотодиоды обладают большим быстродействием – 100МГц-1ГГц, как и диоды на основании барьера Шоттки. Лавинные диоды имеют граничную частоту в порядка 1-10 ГГц.

В режиме фотопреобразователя такой диод работает как ключ управляемый светом, для этого его подключают в цепь в прямом смещении. То есть, катодом к точке с более положительным потенциалом (к плюсу), а анодом к более отрицательному (к минусу).

Когда диод не освещается светом – в цепи протекает только обратный темновой ток Iобрт (единицы и десятки мкА), а когда диод освещен к нему добавляется фототок, который зависит только от степени освещенности (десятки мА). Чем больше света – тем больше ток.

Фототок Iф равен:

Iф=Sинт*Ф,

где Sинт – интегральная чувствительность, Ф – световой поток.

Типовая схема включения фотодиода в режиме фотопреобразователя. Обратите внимание на то, как он подключен – в обратном направлении по отношению к источнику питания.

Другой режим – генератор. При попадании света на фотодиод на его выводах образуется напряжение, при этом токи короткого замыкания в таком режиме равняются десятки ампер. Это напоминает работу элементов солнечной батареи, но имеют малую мощность.

Фототранзисторы – открываются от количества падающего света

Фототранзистор – это по своей сути биполярный транзистор у которого вместо вывода базы есть в корпусе окошко для попадания туда света. Принцип работы и причины этого эффекта аналогичны с предыдущими приборами. Биполярные транзисторы управляются количеством тока протекающего через базу, а фототранзисторы по аналогии управляются количеством света.

Иногда на УГО еще дополнительно изображается вывод базы. Вообще напряжения на фототранзистор подают также как и на обычный, а второй вариант включения – с плавающей базой, когда базовый вывод остаётся незадействованным.

В схему включают фототранзисторы подобным образом.

Или меняют местами транзистор и резистор, смотря, что конкретно вам нужно. При отсутствии света через транзистор протекает темновой ток, который образуется из тока базы, который вы можете задать сами.

Задав необходимый ток базы, вы можете выставить чувствительность фототранзистора подбором его базового резистора. Таким образом, можно улавливать даже самый тусклый свет.

В советское время радиолюбители делали фототранзисторы своими руками – делали окошко для света, спилив обычному транзистору часть корпуса. Для этого отлично подходят транзисторы типа МП14-МП42.

Из вольтамперной характеристики видна зависимость фототока от освещения, при этом он практически не зависит от напряжения коллектор-эмиттер.

Кроме биполярных фототранзисторов существуют и полевые. Биполярные работают на частотах 10-100 кГц, то полевые более чувствительны. Их чувствительность достигает нескольких Ампер на Люмен, и более «быстрые» — до 100 мГц. У полевых транзисторов есть интересная особенность, при максимальных значениях светового потока напряжение на затворе почти не влияет на ток стока.

Области применения фотоэлектронных приборов

В первую очередь следует рассмотреть более привычные варианты их применения, например автоматическое включение света.

Схема, изображенная выше – это простейший прибор для включения и выключения нагрузки при определенной освещенности. Фотодиод ФД320 При попадании на него света открывается и на R1 падает определенное напряжение, когда его величина достаточна для открытия транзистора VT1 – он открывается, и открывает еще один транзистор – VT2. Эти два транзистора – это двухкаскадный усилитель тока, необходим для запитки катушки реле K1.

Диод VD2 – нужен для гашения ЭДС-самоиндукции, которое образуется при переключениях катушки. На подводящий контакт реле, верхний по схеме, подключается один из проводов от нагрузки (для переменного тока – фаза или ноль).

У нас есть нормально замкнутый и разомкнутый контакты, они нужны либо для выбора включаемой цепи, либо для выбора включить или отключить нагрузку от сети при достижении необходимой освещенности. Потенциометр R1 нужен для подстройки прибора для срабатывания при нужном количестве света. Чем больше сопротивление – тем меньше света нужно для включения схемы.

Вариации этой схемы используют в большинстве подобных приборов, при необходимости добавляя определенный набор функций.

Кроме включения нагрузки по освещенности подобные фотоприемники используются в различных системах контроля, например на турникетах метро часто используют фоторезисторы для определения несанкционированного (зайцем) пересечения турникета.

В типографии при обрыве полосы бумаги свет попадает на фотоприемник и тем самым даёт сигнал оператору об этом. Излучатель стоит по одну сторону от бумаги, а фотоприемник с обратной стороны. Когда бумага рвётся, свет от излучателя достигает фотоприемника.

В некоторых видах сигнализации используются в качестве датчиков входа в помещение излучатель и фотоприемник, при этом, чтобы излучение не были видны используют ИК-приборы.

Касаемо ИК-спектра, нельзя упомянуть о приемнике телевизора, на который поступают сигналы от ИК-светодиода в пульте дистанционного управления, когда вы переключаете каналы. Специальным образом кодируется информация и телевизор понимает, что вам нужно.

Информация таким образом ранее передавалась через ИК-порты мобильных телефонов. Скорость передачи ограничена, как последовательным способом передачи, так и принципом работы самого прибора.

В компьютерных мышках также используется технология связанная с фотоэлектронными приборами.

Применение для передачи сигналов в электронных схемах

Оптоэлектронные приборы – это приборы которые объединяют в одном корпусе излучатель и фотоприемник, типа описанных выше. Они нужны для связи двух контуров электрической цепи.

Это нужно для гальванической развязки, быстрой передачи сигнала, а также для соединения цепей постоянного и переменного тока, как в случае управления симистором в цепи 220 В 5 В сигналом с микроконтроллера.

Они имеют условно-графическое обозначение, которое содержит информацию о типе используемых внутри оптопары элементов.

Рассмотрим пару примеров использования таких приборов.

Управление симистором с помощью микроконтроллера

Если вы проектируете тиристорный или симисторный преобразователь вы столкнетесь с проблемой. Во-первых, если переход у управляющего вывода пробьет – на пин микроконтроллера попадет высокий потенциал и последний выйдет из строя. Для этого разработаны специальные драйверы, с элементом, который называется оптосимистор, например MOC3041.

Обратная связь с помощью оптопары

В импульсных стабилизированных блоках питания необходима обратная связь. Если исключить гальваническую развязку в этой цепи, тогда в случае выхода из строя каких-то компонентов в цепи ОС, на выходной цепи возникнет высокий потенциал и подключенная аппаратура выйдет из строя, я не говорю о том, что и вас может ударить током.

В конкретном примере вы видите реализацию такой ОС из выходной цепи в обмотку обратной связи (управляющую) транзистора с помощью оптопары с порядковым обозначением U1.

Выводы

Фото- и оптоэлектроника это очень важные разделы в электроники, которые значительно улучшили качество аппаратуры, её стоимость и надёжность. С помощью оптопары можно исключить использование развязывающего трансформатора в таких цепях, что уменьшает массогабаритные показатели. Кроме того некоторые устройства просто невозможно реализовать без таких элементов.

Ранее ЕлектроВести писали о фотодатчиках и их применении.

По материалам electrik.info.

делаем датчик света своими руками, простое фотореле для уличного освещения и сумеречный выключатель

Один из важных компонентов автоматики в наружном освещении, наравне с детекторами движения (ДД) и таймерами, это фотореле (или световое реле, сумеречный выключатель, фотодатчик). Предназначением этого устройства является включение наружного освещения и не только, при приходе темноты, без вмешательства человека.

За счет ускорения темпов технического прогресса и промышленных объемов производства сегодня цена светового реле не «кусается». В этой публикации мы рассмотрим устройство фотореле и особенности его подключения, кроме того, вы узнаете, как изготовить световое реле собственными руками.

Сфера использования

В большинстве своем световое реле предназначается для включения и отключения уличного освещения в автоматическом режиме. Имеются и иные возможности использования, в частности, посредством светового реле можно отрегулировать запуск водяного насоса фонтана с утра, а остановку под вечер. Сфера использования светоуправляемых приборов чрезвычайно обширна, они позволят решать самые разные вопросы, не только сопряженные с освещением.

Логично использование сумеречного выключателя для управления осветительным оборудованием в общественных местах, парках, торговых и промплощадках, на автопарковках, дорогах.

Устройство не позабудет включить освещение в вечернее время и выключить поутру без вмешательства человека. Система на 100% самостоятельна.

В частном домовладении также применяют автоматическое освещение, но здесь существенную роль играет цена на электрическую энергию. Отнюдь не всегда необходимо, чтобы осветительные приборы во дворе светили целую ночь, тратя недешевое электричество.

Как правило, требуется, чтобы освещение включалось с приходом темноты на протяжении определенного времени, а затем выключалось. Или же освещение включается исключительно в темное время суток на непродолжительный отрезок времени при присутствии людей в освещаемой области, например, около отхожего места, автогаража. В подобных ситуациях актуальны устройства, оборудованные вспомогательными приборами в виде ДД либо таймера.

Разновидности устройств

С учетом предназначения и исполняемых обязанностей прибор регулировки света подразделяется на несколько ключевых типов.

С интегрированным фотоэлементом (датчиком освещенности)

Нередко подобные устройства консолидированы в общий узел с управляемым осветительным прибором и предназначаются для монтажа на улице. Наделены высокой степенью влаго-, пылезащиты, не меньше IP44.

Функционируют исключительно с тем прибором, в который интегрированы.

С выносным детектором освещенности

Электронный узел монтируется в шкаф, щиток либо устанавливается в ином огражденном от влияния неблагоприятных условий погоды месте, в связи с этим требования к уровню защиты оболочки IP понижены, хватает IP20. Датчик освещенности монтируется снаружи и соединяется посредством электропроводов с электронным узлом. Требования к IP датчику освещенности аналогичны уличному исполнению, не меньше IP44.

Разнесенная структура дает возможность формировать щиты автоматизации и управления уличным освещением, где сумеречный выключатель – это один из элементов комбинированной, многоуровневой схемы.

При подсоединении электроконтактов светового реле к электромагнитному аппарату либо мощному внешнему реле открывается возможность осуществлять управление нагрузкой большой мощности, в частности, в случае управления приборами освещения автопарковки, супермаркета или автомобильной дороги.

На разные уровни напряжения

Электропитание сумеречного выключателя может быть рассчитано на разные напряжения тока, 12, 24, 220, 380 Вольт. Имеются модификации с довольно обширным спектром питающих напряжений от 12 до 264 В. Образцы на невысокое напряжение 12 и 24 В могут функционировать в схемах с использованием других источников электрической энергии, солнечных батарей, ветроэлектрических установок с аккумуляторным сопровождением.

Видов устройств управления светом достаточно много. В числе их имеются как обыкновенные, с опцией включения/отключения, так и профессиональные. Профессиональные отличаются расширенным набором функций (встраиваемые таймеры, календарь событий, возможность управлять дежурным и основным освещением).

С целью упрощения настройки и контроля за функционированием системы приборы оборудованы экраном. Наличие энергетически независимой памяти позволяет запоминать установленные настройки.

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

В роли выходных элементов управления применяют реле или симметричный триодный тиристор. При подсоединении светового реле нужно ознакомиться с практическим руководством, особенно предельной мощностью выходного узла, уделить внимание виду лампочек освещения (диодные лампы, газоразрядные, накаливания).

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы. Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой. Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами.

Самостоятельная сборка

Исходя из того, какой вид светового реле вы избрали, будет определяться и схема его изготовления. Сейчас мы рассмотрим простую схему, по которой можно будет без каких-либо затруднений смонтировать прибор своими руками. В собственной основе фотореле имеет микросхему КР1182ПМ1. Если на улице светло, фоторезистор (фотодиод) VT1 засвечен. Протекающий через его p-n переход электроток закрывает внутри фазового регулятора симисторы. Вследствие этого симистор VS1 окажется закрыт, а лампочка EL1 не станет светиться.

Как только подходит вечер, происходит понижение освещенности фотодиода VT1. Вследствие этого уменьшается и электроток, проходящий через p-n переход. Это влечет за собой то, что в микросхеме открываются транзисторы. Они, как правило, содействуют открыванию симистора VS1 и включению лампочки.

Лишь потому, что схема изготовления подобного датчика не имеет пороговых компонентов, включение лампочки и ее отключение осуществляется размеренно. Помимо этого, большая чувствительность сумеречного выключателя дает возможность включаться осветительному прибору на всю силу исключительно при приходе глубоких сумерек.

Дабы уменьшить помехи в деятельности самодельного устройства, в схему необходимо добавить катушку индуктивности L1 и конденсатор C4.

В роли конденсатора нужно брать К73-16 либо К73-17 с напряжением не меньше 400 В. Равным образом можно применять конденсаторы К50-35. На теплоотвод с поверхностной платформой в 300 см2 нужно инсталлировать симистор VS1. Катушку индуктивности делаем из 2 склеенных ферритовых фильтров К38×24×7 (можете взять модель М2000НМ). Обмотку накручиваем в один слой, который должен состоять из 70 витков проволоки ПЭВ-2 с сечением в 0,82 миллиметра.

Грамотно собранное световое реле не имеет нужды в отладке. При возникновении потребности увеличить чувствительность в схему следует добавить еще один фотодиод. При его отсутствии можно сделать из старого транзистора МП 39 либо МП 42 – срезать у него оболочку напротив коллектора. При отладке непременно соблюдайте меры предосторожности, поскольку все элементы прибора будут пребывать под напряжением.

Второй метод сборки

Имеется и несколько иной метод. Тут сборка осуществляется на основе полупроводникового встроенного устройства Q6004LT (квадрак). В такой версии вам потребуются:

• устройство Q6004LT;
• фотодиод;
• обыкновенный резистор.

Собранный прибор будет питаться от электросети в 220 В. Принцип действия этой схемы такой.

• Свет создает на фотодатчике небольшое сопротивление. Одновременно на управляющем электроде устройства Q6004LT будет пребывать маленькое напряжение.
• Квадрак останется закрытым. Вследствие чего сквозь него электроток проходить не будет.
• Когда светосила уменьшится, на фотодиоде увеличится сопротивление, что будет способствовать резкой смене напряжения, подающегося на тринистор.
• Повышение амплитудного значения напряжения до метки в 40 В влечет за собой открытие симистора. По цепи побежит ток, в итоге включится освещение.

Чтобы произвести настройки этой схемы, нужно использовать резистор. Его изначальное сопротивление должно быть 47 кОм, но сила сопротивления должна выбираться с учетом типа задействованного в электросхеме фотодиода. В роли фотодатчика можно применять следующие компоненты: СФ3-1, ФСК-7 либо ФСК-Г1.

Использование мощного устройства Q6004LT позволяет подсоединить к самодельному прибору нагрузку мощностью до 500 Вт. А применение в схеме вспомогательного теплоотвода даст возможность повысить мощность до 750 Вт. В будущем возможно использование квадрака, обладающего рабочими токами 6, 8, 10 либо 15 А.

Основные достоинства такой схемы сборки – это минимальное количество элементов, нет блока питания и возможность увеличения мощности. Вследствие этого сборка данного прибора в домашних условиях пройдет довольно скоро и без затруднений, даже когда этим займется новичок.

О том, как собрать фотореле своими руками, смотрите далее.

Отсутствует

Код 404 страница не найдена. К сожалению, страница отсутствует или перемещена. Ниже приведены основные подразделы этого сайта. Главная страница General Electronics Мой канал YouTube Electronics Проекты микроконтроллеров Arduino Raspberry Pi и Linux Возвращение к регистрам порта Arduino Digispark ATtiny85 с расширителем GPIO MCP23016 Программа безопасной сборки H-Bridge Построить управление двигателем с H-мостом без фейерверков MOSFET H-мост для Arduino 2 Гистерезис компаратора и триггеры Шмитта Учебное пособие по теории компараторов Принцип работы и использования фотодиодных схем Реле постоянного тока с оптопарой на полевых МОП-транзисторах с фотоэлектрическими драйверами Подключение твердотельных реле Crydom MOSFET Учебное пособие по схемам операционного усилителя на фотодиоде Входные цепи оптопары для ПЛК h21L1, 6N137A, FED8183, TLP2662 Оптопары с цифровым выходом Цепи постоянного тока с LM334 LM334 Цепи CCS с термисторами, фотоэлементами LM317 Цепи источника постоянного тока TA8050P Управление двигателем с Н-мостом Оптическая развязка органов управления двигателем с Н-образным мостом Управление двигателем с Н-мостом на всех NPN-транзисторах Базовые симисторы и тиристоры Твердотельные реле переменного тока с симисторами Светоактивированный кремниевый управляемый выпрямитель (LASCR) Базовые схемы транзисторных драйверов для микроконтроллеров ULN2003A Транзисторная матрица Дарлингтона с примерами схем Учебное пособие по использованию силовых транзисторов Дарлингтона TIP120 и TIP125 Управление силовыми транзисторами 2N3055-MJ2955 с транзисторами Дарлингтона Что такое биполярные транзисторные переключатели Учебное пособие по переключению N-канального силового полевого МОП-транзистора Учебное пособие по переключателю P-Channel Power MOSFET Создание транзисторного управления двигателем с H-мостом Управление двигателем H-Bridge с силовыми МОП-транзисторами Другие примеры цепей с двутавровым мостом силового полевого МОП-транзистора Создание мощного транзисторного управления двигателем с H-мостом Теория и работа конденсаторов Построить вакуумную трубку 12AV6 AM-радио Катушки для высокоселективного кристаллического радио Добавление двухтактного выходного каскада к усилителю звука Lm386 Устранение неисправностей источника питания Основные силовые трансформаторы Схема транзисторно-стабилитронного стабилизатора Уловки и подсказки для регуляторов напряжения серии LM78XX Биполярные источники питания Создайте регулируемый источник питания 0-34 В с Lm317 Использование датчиков Холла с переменным током Использование переключателей и датчиков на эффекте Холла Использование ратиометрических датчиков на эффекте Холла Использование датчиков Холла с Arduino-ATMEGA168 Простой преобразователь от 12-14 В постоянного тока до 120 В переменного тока Глядя на схемы оконного компаратора Автоматическое открытие и закрытие окна теплицы La4224 Усилитель звука мощностью 1 Вт Управление двигателем H-Bridge с силовыми МОП-транзисторами Обновлено Обновлено в сентябре 2017 г .: Веб-мастер Раскрытие Бристоль, Юго-Западная Вирджиния Наука и технологии 2017 Обновления и удаления веб-сайтов Электроника для хобби Конституция США Христианство 101 Религиозные темы Электронная почта »Главная » Электронное письмо »Пожертвовать » Преступление »Электроника для хобби » Защита окружающей среды »Расизм »Религия »Бристоль VA / TN »Архив 1 »Архив 2 »Архив 3 »Архив 4 »Архив 5 » Архив 6 »Архив 7 »Архив 8 »Архив 9 Веб-сайт Авторские права Льюис Лофлин, Все права защищены.

4 объяснения схем автоматического переключения режима «день-ночь»

Все 4 описанные здесь простые схемы переключателя «день-ночь с активацией светом» могут использоваться для управления нагрузкой, обычно лампой 220 В, в ответ на изменяющиеся уровни окружающего освещения.

Схема может использоваться в качестве коммерческой автоматической системы управления уличным освещением, в качестве домашнего контроллера освещения крыльца или коридора или просто может использоваться любым школьником для демонстрации этой функции на своей школьной выставке-ярмарке.В следующем материале описаны четыре простых способа сделать выключатель с включенным светом различными способами.

1) Световой переключатель дня и ночи с использованием транзисторов

На первой схеме показано, как схема может быть сконфигурирована с использованием транзисторов, вторая и третья схемы демонстрируют принцип с использованием КМОП-микросхем, а последняя схема объясняет ту же концепцию, реализованную с использованием вездесущая IC 555.

Давайте оценим схемы одну за другой со следующими пунктами:

На первом рисунке показано использование пары транзисторов в сочетании с несколькими другими компонентами, например резисторами, для конструкции предлагаемой конструкции.

Транзисторы сконструированы как инверторы, то есть, когда T1 переключается, T2 отключается, и наоборот.

Транзисторы T1 подключены как компаратор и состоят из LDR через его базу и положительного источника питания через предустановку.

LDR используется для определения условий внешней освещенности и используется для запуска T1, когда уровень освещенности пересекает определенный установленный порог. Этот порог устанавливается предустановкой P1.

Использование двух транзисторов особенно помогает уменьшить гистерезис схемы, который в противном случае повлиял бы на схему, если бы был включен только один транзистор.

Когда T1 проводит, T2 выключается, как и реле, и подключенная нагрузка, или свет.

Обратное происходит, когда свет падает на LDR или когда наступает темнота.

Список деталей:

• R1, R2, R3 = 4k7 1/4 Вт
• VR1 = 10k предустановка
• LDR = любой малый LDR с сопротивлением от 10 кОм до 50 кОм при дневном свете (в тени)
• C1 = 470 мкФ / 25 В
• C2 = 10 мкФ / 25 В
• Все диоды = 1N4007
• T1, T2 = BC547
• Реле = 12 В, 400 Ом , 5 ампер
• Трансформатор = 0-12 В / 500 мА или 1 ампер

2) Переключатель дневного света, активируемый светом, с использованием вентилей CMOS NAND, а НЕ вентилей

На втором и третьем рисунке показаны ИС CMOS для выполнения вышеуказанных функций и концепция остается довольно похожей.В первой из двух схем используется микросхема IC 4093, которая представляет собой четырехканальную ИС логического элемента И-НЕ с двумя входами.

Каждый вентиль превращается в инвертор путем замыкания обоих входов вместе, так что теперь логический уровень входа вентилей эффективно реверсируется на этих выходах.

Хотя одного логического элемента NAND было бы достаточно для реализации действий, три логических элемента были задействованы в качестве буферов для получения лучших результатов и с точки зрения использования всех из них, поскольку в любом случае три из них останутся простаивающими.

Можно увидеть затвор, который отвечает за считывание, вместе со светочувствительным устройством LDR, подключенным к его входу, и положительным полюсом через переменный резистор.

Этот переменный резистор используется для установки точки срабатывания затвора, когда свет, падающий на LDR, достигает желаемой заданной интенсивности.

Когда это происходит, вход затвора становится высоким, следовательно, выход становится низким, делая выходы буферных вентилей высокими. В результате срабатывает транзистор и релейный узел.Подключенная нагрузка через реле теперь переключается на предполагаемые действия.

Вышеупомянутые действия в точности повторяются с использованием IC 4049, который также имеет аналогичную конфигурацию и довольно пояснительный.

Список запчастей

• R1 = Любой LDR с сопротивлением от 10 кОм до 50 кОм при дневном свете (в тени)
• P1 = предустановка 1 м
• C1 = керамический диск 0,1 мкФ
• R2 = 10 кОм 1/4 Вт
• T1 = BC547
• D1 = 1N4007
• Реле = 12 В, 400 Ом, 5 ампер
• ICs = IC 4093, как в первом примере, или IC 4049, как во втором примере

3) Релейный переключатель с активацией света с использованием IC 555

На последнем рисунке показано, как IC 555 может быть сконфигурирован для выполнения вышеуказанных ответов.

Видеоклип, демонстрирующий практическую работу схемы автоматического дневного и ночного освещения на базе микросхемы IC555

Список деталей

• R1 = 100k
• R3 = 2m2
• C1 = 0,1 мкФ
• Rl1 = 12 В, SPDT,
• D1 = 1N4007,
• N1 —- N6 = IC 4049
• N1 —- N4 = IC 4093 IC1 = 555

4) Схема автоматической ночной светодиодной лампы

Эта четвертая схема не только проста, но и очень интересна, и ее очень легко построить.Возможно, вы видели новые фонари, изготовленные с использованием новых ярких и высокоэффективных светодиодов.

Идея состоит в том, чтобы добиться чего-то похожего, но с дополнительной функцией.

Функциональные особенности

Чтобы наша схема работала после наступления темноты, используется фототранзистор, так что, когда дневной свет отсутствует, светодиод включается.

Для того, чтобы схема была очень компактной, здесь предпочтение отдается батареям с одной кнопкой, очень похожим на те, которые используются в калькуляторах, часах и т. Д.

Понимание схемы:

Пока фототранзистор освещается окружающим светом, напряжение на его эмиттерном выводе достаточно велико, чтобы база PNP-транзистора Q1 удерживала его в выключенном состоянии.

Однако, когда наступает темнота, фототранзистор начинает терять проводимость, и напряжение на его эмиттере падает, что приводит к медленному отключению фототранзистора.

Это побуждает Q1 начать смещение через резистор базы / заземления R, и он начинает ярко светиться по мере того, как темнота становится глубже.

Для управления уровнем окружающего света, для которого может потребоваться включение светодиода, значения резистора R могут изменяться до тех пор, пока не будет достигнут желаемый уровень. Установка потенциометра не рекомендуется, просто для обеспечения компактности и гладкости устройства.

Схема может потреблять приблизительно 13 мА, когда светодиод горит, и всего несколько сотен мкА, когда он выключен.

Работа схемы

Спецификация материалов для обсуждаемой автоматической светодиодной лампы с ночным управлением.

— 1 PNP BC557A
— Один совместимый фототранзистор
— 1 сверхяркий белый светодиод
— 1 батарейка 3 В, монета
— Один резистор 1 кОм

ФОТОЭЛЕКТРИЧЕСКОЕ РЕЛЕ

Вы можете найти множество приложений, в которых используется фотоэлектрическое обнаружение. включить / выключить цепь. Эта простая схема, показанная ниже, сконфигурирована как бистабильный мультивибратор.

Базовый резистор Q1 на самом деле является фоторезистором с номером ORP12. В отсутствие света сопротивление фоторезистора велико, это приводит к тому, что Q1 проводит ток, а Q2 остается отключенным.По мере того, как падающий свет на фоторезистор OPR12 увеличивается, его сопротивление падает до точки, пока Q1 не выключится, а Q2 не включится жестко, активируя катушку реле. Чтобы сбросить схему, мы можем использовать данную кнопку.

Диод свободного хода, подключенный к катушке реле, предназначен для защиты транзистора от всплесков обратной ЭДС катушки реле, и этим диодом может быть любой кремниевый диод, такой как 1N4148 или 1N41007.

Прецизионный метод контроля эмиссии лазерных диодов

% PDF-1.4 % 1 0 obj> поток application / pdfPrecision Method for Laser Diode Emission Control

Technical Paper

Texas Instruments, Incorporated [SNOA837,0]

iText 1.4 (by lowagie.com) SNOA8372011-12-08T01: 48: 33.000Z2011-12-08T01: 48: 33.000Z конечный поток эндобдж 2 0 obj> эндобдж 3 0 obj> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / MediaBox [0 0 540 720] / Родительский 2 0 R / Contents [12 0 R 13 0 R 14 0 R 15 0 R] / Тип / Страница >> эндобдж 8 0 obj> поток

Разница между светодиодом и фотодиодом (со сравнительной таблицей)

Светодиод работает по принципу электросвет , а фотодиод работает по принципу фотопроводимости . В светоизлучающем диоде, когда электроны и дырки рекомбинируют, энергия выделяется в виде света. Таким образом, он обозначен как Светодиод . Напротив, фотодиод генерирует ток при воздействии на него источника света.

Светодиод

и фотодиод противоположны друг другу. Светодиод генерирует свет с помощью носителей заряда, а фотодиод генерирует ток из-за падающих фотонов. Вкратце, LED преобразует электрической энергии в световую энергию , но Photodiode преобразует световой энергии в электрическую энергию.

Состав: светодиод и фотодиод

1. Сравнительная таблица
2. Определение
3. Ключевые отличия
4. Заключение

Сравнительная таблица

Параметры	Светодиод (светоизлучающий диод)	Фотодиод
Определение	Двухконтактное устройство, преобразующее электрическую энергию в световую.	Устройство с двумя выводами, которое преобразует энергию света в электрическую.
Принцип работы	Работает по принципу Electro-luminance.	Работает по принципу фотопроводимости.
Используемый полупроводник	Фосфид арсенида галлия (GaAsP) или фосфид галлия (GaP)	Германий и кремний
Режим смещения	Только прямое смещение	Только обратное смещение
Проблема тока утечки	Нет тока утечки	Обратный ток насыщения является значительным.Темновой ток течет, когда на него не падают световые лучи.
Приложения	Индикатор в цепи переменного тока, буквенно-цифровой и цифровой дисплей и т. Д.	Переключение, высокоскоростной счет, сигнализация по переменному току и т. Д.

Определение

светодиод

LED — это сокращение от Light Emitting Diode. Он образован смещенным вперед PN переходом. Когда электроны в полупроводнике N-типа объединяются с дырками в полупроводнике P-типа, они выделяют энергию в виде света или тепла.

В полупроводниках германия и кремния энергия выделяется в виде тепла или света. В полупроводниковых материалах, таких как GaAsP и GaP , энергия выделяется в виде света. Поэтому эти материалы используются в конструкции светодиода.

Электроны в зоне проводимости обладают большей энергией, чем дырки в валентной зоне. Таким образом, рекомбинация возможна только тогда, когда электрон отдает некоторую часть энергии.Эта концепция называется электро-яркостью, и на ней основаны светодиоды.

Еще одним важным моментом в конструкции светодиодов является использование тонкой пленки Gold . Это связано с тем, что свет, попавший во внутреннюю структуру светодиода, будет отражаться этой золотой пленкой на верхнюю поверхность. Таким образом, интенсивность излучаемого света будет высокой.

Но если полупроводниковый материал смещен в обратном направлении, то есть полупроводник P-типа подключен к отрицательной клемме батареи, а N-тип подключен к положительной клемме батареи, тогда светодиод не будет излучать свет.

Светодиоды

не работают в режиме обратного смещения. Если мы будем использовать его в режиме обратного смещения, это может привести к ухудшению состояния светодиода.

Фотодиод

Фотодиод также состоит из диода с PN-переходом, но когда поверхность PN-перехода помещается в источник света, носители заряда в фотодиоде получают энергию и начинают движение. Движение носителей заряда в диоде приводит к возникновению электрического тока в фотодиоде.

Этот процесс называется фотопроводимостью, поскольку процесс проводимости возможен только с использованием фотонов.Фотодиод работает в режиме обратного смещения .

Вся конструкция фотодиода помещена в пластиковый корпус, чтобы световое излучение не рассеивалось. Одна из поверхностей пластикового корпуса выбрана для освещения световыми лучами, а другая поверхность выкрашена в черный цвет. Интенсивность светового излучения будет определять силу генерируемого электрического тока.

На основе этого принципа фотопроводимости также могут быть изготовлены фототранзисторы .Вместо диода мы можем использовать транзистор, а электрический ток можно генерировать с помощью фотонов.

Ключевые различия между светодиодом и фотодиодом

1. Функция: Светодиоды и фотодиоды работают по контрасту. Светодиод излучает фотоны из-за рекомбинации электронов и дырок, а фотодиод передает энергию электронам и дыркам, подвергаясь воздействию светового излучения.
2. Принцип работы: Как мы уже обсуждали выше, принцип работы светодиода и фотодиода также отличается.Принцип работы светодиода называется Electro-luminance, то есть освещением с использованием электрических зарядов. В то время как фотодиод работает по принципу фотопроводимости, что означает проводимость с использованием фотонов.
3. Смещение: Светодиод всегда работает в режиме прямого смещения, он не может работать в реверсивном режиме, так как это приведет к его разрушению. Фотодиод — это устройство, работающее только в реверсивном режиме.
4. Форма преобразования энергии: Светодиод преобразует электрическую энергию в энергию света, а фотодиод преобразует энергию света в электрическую.
5. Используемый материал: Светодиод изготовлен из GaAsP или GaP. Германий и кремниевые полупроводники не используются в производстве светодиодов. Фотодиоды состоят из германия и кремниевого полупроводника.

Заключение

LED и Photodiode, оба являются двумя оконечными устройствами, , но они отличаются своим рабочим механизмом. Это совершенно разные устройства. Один генерирует электричество, а другой — ток. Интенсивность света, излучаемого светодиодами, прямо пропорциональна приложенному напряжению.Чем выше напряжение, тем выше будет сила света.

Точно так же сила электрического тока, генерируемого фотодиодом, напрямую зависит от интенсивности падающих на него световых лучей. Но с фотодиодами связан термин, то есть темновой ток, это ток, который течет в фотодиоде с обратным смещением, когда на него не падает свет.

Автоматический выключатель дневного ночного света: объяснение производства цепей

Автоматический переключатель дневного и ночного освещения — это передовая технология, которая используется на протяжении десятилетий.Например, автоматическая система освещения улиц, контроллер освещения в коридоре или наружное освещение с датчиком рассвета. Они работают через автоматический переключатель дневного и ночного освещения по цепи и обеспечивают лучшую видимость в местах, которые они освещают. Часто они обеспечивают автоматическое управление освещением для внешнего освещения в ночное время без ваших усилий.

Содержание, на котором мы сегодня сузимся, дает четыре различных проницательных способа, которые вы можете использовать для построения автоматической цепи лампы.

Автоматический переключатель дневного и ночного освещения

Прежде чем мы начнем, обратите внимание на следующее: вы можете применить все четыре самостоятельных решения для управления максимальной нагрузкой, то есть сетевой лампой переменного тока с 220 В в качестве входной мощности. Кроме того, управление происходит за счет уровня отклика различной степени внешнего освещения, окружающего окружающую среду. Также любая обычная лампочка будет содержать датчики энергосбережения.

Цепи DIY с автоматическим переключением включают:

1. Проект с использованием транзистора для создания светового переключателя дня и ночи

Список деталей / Описание продукта на основе компонентов

• C1 — 470 мкФ / 25 В
• C2 — 10 мкФ / 25 В
• R1, R3, R2 — 4k7 Вт
• Все диоды на 1N4007
• Трансформатор — от 0 до 12 В на 500 мА или 1 А
• Т1, Т2 — BC547
• VR1 — 10k предустановок
• Реле на 12 В, 5 А, 400 Ом
• LDR — LDR с прибл.Расстояние от 10 до 50 км при дневном свете будет

Принципиальная схема

Описание схемы

На приведенной выше принципиальной схеме мы используем транзисторы и другие электронные компоненты, такие как резисторы Ike, в конструкции «сделай сам».

• Во-первых, транзисторы действуют как инверторы в том смысле, что выключение T2 автоматически включает T2 и наоборот. Помимо транзисторов, световая / подключенная нагрузка и реле также работают по тому же принципу.
• Затем T1 работает как компаратор, и в его основании находится перекресток LDR. Кроме того, он подключает + ve через предустановку.
• Кроме того, LDR определяет состояние окружающего освещения, а затем запускает T1, когда уровень окружающего освещения превышает определенный порог. Предустановка P1 всегда устанавливает порог.
• Важность двух транзисторов заключается в том, что они помогают снизить гистерезис схемы. Иногда гистерезис может сильно повлиять на один транзистор.

1. Проект схемы автоматической светодиодной лампы ночного действия.

Для этой второй схемы вам потребуются новые светодиодные фонарики, обладающие высокой эффективностью и яркостью. В конце концов, вы сделаете подобное электронное устройство, но с новыми выдающимися характеристиками.

Список деталей

Компоненты	Кол. Акций
PNP BC557A	1
Батарея 3V монетная	1
Резистор 1K	1
Совместимый фототранзистор	1
Суперяркий белый светодиод	1

Описание схемы и работа

Мы используем фототранзистор для обеспечения работы схемы после наступления темноты.Таким образом, светодиод будет включаться, когда нет дневного света. Кроме того, батарейка кнопочного типа делает схему компактной, как и в таких устройствах, как часы и калькуляторы.

Разбирая схему

Днем внешний свет будет освещать фототранзистор. Впоследствии опережение напряжения эмиттера становится достаточно высоким для базы PNP-транзистора, заставляя его оставаться закрытым.

Индикация наличия в цепи фотодиода / фототранзистора.

• • Когда стемнеет, фототранзистор теряет проводимость, что снижает напряжение на эмиттере. Поэтому фототранзистор выключается.
  • Затем Q1 через свой резистор заземления / базы R начинает получать смещение. И по мере того, как темнота продолжается, Q1 будет постепенно светиться ярче.
  • Не менее важно, что вы можете изменять значения резистора R для достижения желаемого уровня управления окружающим освещением, необходимого для включения светодиода.
  Примечание:
  1. Если вы думаете об использовании потенциометра, не делайте этого, так как он может повлиять на размеры и компактность самостоятельного устройства.
  2. Во-вторых, для цепи автоматической ночной светодиодной лампы может потребоваться ок. 13 мА при свечении светодиода и около 100 мкА при выключенном состоянии светодиода. Текущий рейтинг 10А тоже пригодится.

Проект с использованием ворот CMOS NAND для создания светового переключателя дневного темноты

Для достижения функции переключателя дневного и темного освещения, активируемого светом, вы будете использовать интегральные схемы CMOS.Кроме того, вы будете использовать IC 4093 — четырехвходовую логическую схему NAND с двумя входами.

Список запчастей

• Реле — 400 Ом, 5 А и 12 В
• D1 — 1N4007
• P1 — 1M предустановка
• R1 — LDR с прибл. Сопротивление от 10 кОм до 50 кОм при дневном свете
• C1 — керамический диск 0,1 мкФ
• Т1 — BC547
• R2 — 10кВт
• IC — IC 4093 или IC 4049

Описание цепи

• Сначала, замкнув входы вместе, настройте каждый вентиль на инверторы.Впоследствии логический уровень входа ворот становится реверсивным на выходах.
• Более того, для достижения наилучших результатов выберите три логических элемента NAND вместо одного.

Символ ворот NAND.

• Кроме того, переменный резистор устанавливает точку срабатывания затвора, когда интенсивность падения света на LDR достигает желаемого уровня.
• После этого вход затвора будет выше, а выход уменьшится, таким образом, способствуя увеличению выхода затвора буфера.
• В конце концов, реле и транзистор срабатывают, и подключенная нагрузка загорается, как задумано.

Применение автоматического переключателя дневного и ночного освещения

Схема переключателя имеет широкий спектр применения, например:

• Освещение дверного проема / наружное освещение,
• В магазинах,
• Садовое освещение,
• Щиты,
• сигнальные огни,
• Проходное освещение и
• Уличное освещение.

Уличные фонари автоматически включаются в темноте.

Часто задаваемые вопросы об автоматическом переключателе дневного и ночного освещения

Вопрос 1: Мне нужно пояснить принципиальную схему во втором DIY, то есть цепи автоматической ночной светодиодной лампы. Обычно я строю схемы PNP с коллектором на плюсе и эмиттером плюс нагрузка на землю. Однако в этом случае эмиттер Q1 подключен к + ve, а коллектор подключается к земле и нагрузке.Это почему?

Ответ: Использование постоянного тока вместо источника переменного тока на самом деле довольно просто. Часто все, что вам нужно сделать, это снять реле и поставить вместо него светодиоды. Затем, в зависимости от спецификации светодиода, вы оцените номинал транзистора конфигурации драйвера и светодиодов.

Резюме

Подводя итоги статьи, мы надеемся, что предоставленная информация об автоматических переключателях ночного света поможет вашему проекту.Мы по-прежнему открыты для других вопросов, не стесняйтесь обращаться к нам.

Светодиод как датчик освещенности | Электроника Сделай сам Проект

Обычно светозависимые резисторы (LDR) и фотодиоды используются в качестве световых датчиков для активации или деактивации цепей в зависимости от наличия или отсутствия света. Но обычный прозрачный светодиод также можно использовать вместо LDR или фотодиода. Вот простая схема, в которой в качестве датчика освещенности используется прозрачный красный светодиод, который включает белый светодиод, когда красный светодиод не горит.

Обычные прозрачные светодиоды работают как излучатели и детекторы света. Они обнаруживают узкую полосу длин волн света и прямое смещение их p-n-перехода, чтобы генерировать напряжение около 1 В с минутным током 0,030 мА при воздействии яркого солнечного света. Таким образом, прозрачный светодиод также можно использовать в качестве светового датчика, например, фотодиода.

Светодиоды

обнаруживают гораздо более узкую полосу света, имеющую пиковую чувствительность на длине волны, немного меньшей, чем длина волны, которую они излучают. Например, прозрачный красный светодиод излучает свет с длиной волны около 660 нм и лучше реагирует на оранжевый свет с длиной волны 610 нм.

Схема и рабочая

Принципиальная схема светодиода в качестве светового датчика показана на рис. 1. Он построен на ОУ CA3140 (IC1), транзисторах BC547 (T1) и BC337 (T2).

Рис. 1: Принципиальная схема светодиода в качестве светового датчика

В схеме используется CA3140 с высоким коэффициентом усиления для усиления слабого тока, генерируемого светодиодом в присутствии солнечного света. CA3140 — это высокопроизводительный операционный усилитель BIMOS с частотой 4,5 МГц, имеющий входы MOSFET и биполярный выход.

MOSFET-транзисторы с защитой затвора во входной цепи обеспечивают очень высокий входной импеданс, обычно около 1.5-тера-ом. Им требуется очень низкий входной ток (всего 10 пикоампер), чтобы изменить их состояние выхода. Так что даже без внешнего смещения IC1 работает хорошо. Здесь прозрачный LED1 и его слабый ток будут смещать IC1 при воздействии света.

В схеме прозрачный красный LED1 включен в режиме обратного смещения с резистором смещения R1. IC1 устроен как простой преобразователь тока в напряжение. Это трансимпедансный усилитель с резистором R2 для установки обратной связи по току. Таким образом, когда солнечный свет падает на LED1, он генерирует небольшой обратный ток, который поддерживает напряжение на инвертирующем входе IC1 немного выше.Это поддерживает низкий уровень выходного сигнала IC1. В результате T1 и T2 остаются выключенными, чтобы выключить белый LED2.

Когда светодиод LED1 не горит, обратный ток прекращается, и IC1 внезапно переключает свой выход на высокий уровень. Это включает T1, а затем T2. Загорится белый светодиод 2, подключенный к коллектору Т2.

Строительство и испытания

Схема односторонней печатной платы в натуральную величину показана на рис. 2, а компоновка ее компонентов — на рис. 3. Соберите схему на печатной плате и поместите в подходящую коробку.

Рис. 2: Фактический размер печатной платы светодиода как схемы светового датчика 3: Компоновка компонентов печатной платы

Загрузите файлы печатной платы и компоновки компонентов в формате PDF: нажмите здесь

Датчик освещенности LED1 должен быть высоким, ярким, прозрачным 5-миллиметровым красным светодиодом. Прозрачные зеленые и белые светодиоды также работают хорошо, но красные светодиоды более чувствительны к окружающему свету. Свет от белого светодиода LED2 не должен попадать на красный датчик LED1. Вместо белого светодиода можно использовать реле для включения нагрузок переменного тока, чтобы схема функционировала как автоматический ночник.
Схема работает от батарейного источника питания 9 В.

---

Д. Мохан Кумар был адъюнкт-профессором Государственного женского колледжа, Тируванантапурам, Керала

Фотодиод: как работает и как использовать в схемах

Gadgetronicx> Электроника> Электронные учебники> Фотодиод: работа и способы использования в схемах

Фрэнк Дональд 21 января 2019

Фотодиоды — один из популярных компонентов, используемых для обнаружения падающего света в электронных схемах.Он имеет широкий спектр приложений, таких как дистанционное управление, сигнализация, сенсорные приложения и так далее. В этой статье объясняется, что такое фотодиод, как он работает и как использовать их в цепи.

Работа фотодиода:

Чтобы понять, что такое фотодиод, нам сначала нужно знать, что такое диод. Не буду вдаваться в подробности, но диод — это компонент, который пропускает ток только в одном направлении (только в прямом смещении). При обратном смещении диод блокирует ток.

Что касается фотодиодов, он демонстрирует то же свойство пропускания тока при прямом смещении.Однако при обратном смещении он сопротивляется току до тех пор, пока на него не попадет свет. Когда свет падает на фотодиод, через него начинает течь ток, который зависит от интенсивности света, падающего на фотодиод. Когда через фотодиод течет ток, на нем будет возникать напряжение, и мы будем использовать его в нашей схеме для обнаружения падающего света.

VI Характеристики:

Давайте лучше поймем это, взглянув на его характеристики VI. На приведенной ниже кривой вы можете заметить ток, протекающий через диод для различных условий освещения.Когда интенсивность света меньше, чем ток, протекающий через фотодиод, меньше, однако, когда интенсивность падающего света увеличивается, мы можем заметить увеличение тока, протекающего через диод. Также следует отметить еще один интересный факт: напряжение, подаваемое на фотодиод, мало влияет на ток и во многом зависит от света, падающего на диод.

Использование фотодиода в вашей схеме:

Итак, теперь мы знаем, что такое фотодиод и как он работает. Давайте посмотрим, как заставить фотодиоды работать на вас, правильно используя их в вашей схеме.Итак, мы знаем, что фотодиоды обнаруживают свет и реагируют только на обратное смещение. Итак, мы поместим его в состояние обратного смещения (катод имеет более высокий потенциал по сравнению с анодом). В этом случае ток течет, когда на него падает свет, но нас больше интересует напряжение, развивающееся на фотодиоде, поскольку ток будет слишком слабым. Таким образом, мы должны использовать еще один резистор последовательно с фотодиодом, образующим установку Voltage diver.

В приведенной выше схеме вы можете заметить настройку делителя напряжения с использованием фотодиода и резистора R1.Напряжение, возникающее между этими двумя компонентами, подается на инвертирующий вход операционного усилителя. Между тем, другой делитель напряжения, использующий резисторы R2 и R3, используется для создания опорного напряжения, отрегулируйте R3, чтобы зафиксировать опорное напряжение. Когда в фотодиод не попадает свет, ток не течет, и в результате входное напряжение на инвертирующий вход будет близко к нулю. Таким образом, напряжение на неинвертирующем входе будет высоким, а выход операционного усилителя будет в высоком состоянии. Однако, когда свет падает на фотодиод, течет ток, и в результате на R1 будет развиваться напряжение.Теперь напряжение на инвертирующем входе будет высоким, и поэтому выход операционного усилителя станет низким.

Конечно, это не единственный способ использования фотодиода, но это наиболее часто используемая схема, когда дело касается фотодиода.

Примечание:

• Падение напряжения на диоде увеличивается с увеличением интенсивности падающего света (поскольку ток увеличивается с увеличением интенсивности света).
• Используйте резисторы большого номинала последовательно с фотодиодом, чтобы получить диапазон высокого напряжения, который окажется полезным для подачи его на вход компаратора.

Что следует помнить:

• Фотодиод работает как обычный диод в прямом смещенном состоянии и реагирует на падающий свет только в обратном смещенном состоянии.
• Сила падающего света влияет на ток, протекающий через диод
• Ток, протекающий через него, обычно будет меньше микроампер (мкА).
• Напряжение обратного смещения очень мало или незначительно влияет на ток, протекающий через фотодиод.

Связанное содержание

.
