Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

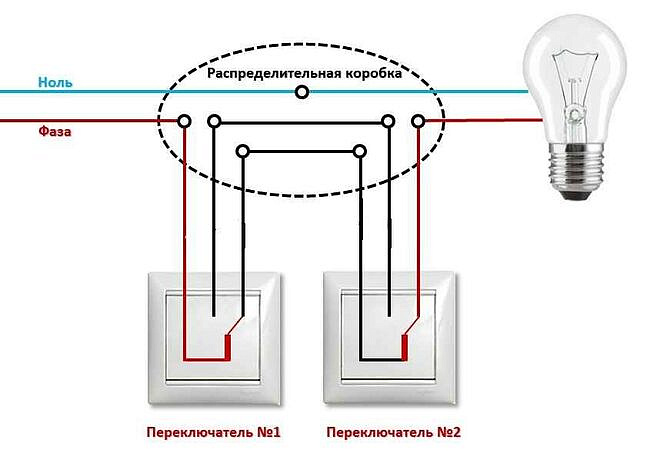

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией.

По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

   Подключение двухклавишного проходного выключателя

2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

   Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Содержание

1. Принцип работы
2. Схемы подключения
3. Электрическая схема
4. Монтажная схема с распредкоробкой
5. Управление освещением с трех мест и более
6. Принцип работы перекрестного переключателя (выключателя)
7. Схема подключения проходного выключателя для управления из 3х мест
8. Схема подключения проходного выключателя для управления из 4х мест
9. Схема подключения проходного выключателя для управления из 5 мест
10. Электронные устройства
11. Сенсорные модификации
12. Выводы
13. Видео по теме

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

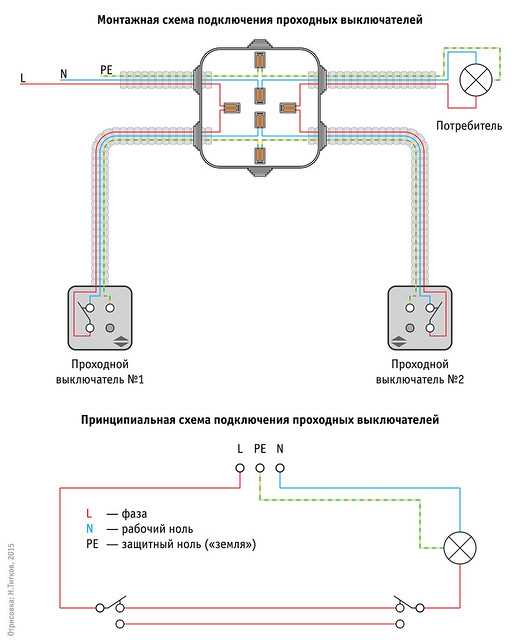

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Схемы подключения автоматического выключателя

— Сделай сам-help.com

автор: Дейл Кокс

Домашняя страница Отделка молдинга Электропроводка Строительство и ремонт Ремонт стен Покраска дома Уборка и ремонт видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены электрические схемы коробки выключателя сервисной панели и автоматических выключателей, включая: 15, 20, 30 и 50 ампер, а также выключатель GFCI и изолированную цепь заземления.

Схема электрических соединений коробки панели автоматических выключателей

На этой схеме показаны некоторые из наиболее распространенных цепей, которые можно найти в типичной коробке сервисной панели автоматического выключателя на 200 ампер. В такой распределительной коробке выключатели устанавливаются в два ряда бок о бок, так что металлический зажим на каждом выключателе контактирует с одной из двух горячих шин, проходящих по середине коробки. Горячий провод ответвленной цепи соединяется с выключателем с помощью установочного винта на основании. Это соединяет горячую цепь с одной из горячих шин. Нейтральный и заземляющий провода цепи подключаются к стержню сбоку коробки сервисной панели. Нейтральная и заземляющая шины в панели могут быть отдельными или, в случае старых сервисных панелей, одна и та же шина может использоваться для обеих целей.

Проводка для автоматического выключателя на 15 А, 120 В

На этой электрической схеме показана установка автоматического выключателя на 15 А для ответвленной цепи на 120 В. Кабель 14/2 AWG для этой цепи включает 2 жилы и 1 заземляющий провод. Цепь на 15 ампер обычно используется для настенных розеток и комнатных светильников.

Проводка для двойного автоматического выключателя на 20 А, 120 В

На этой схеме показано расположение двухрозеточной цепи на 20 А, 120 В с общим нейтральным проводом, что дает общее напряжение 240 В от выключателя. Такое расположение обычно используется на кухне, где необходимо, чтобы две отдельные цепи электроприборов на 20 ампер располагались в непосредственной близости друг от друга.

Электропроводка для автоматического выключателя на 20 А, 240 В

На этой схеме подключения автоматического выключателя показана установка автоматического выключателя на 20 А для цепи на 240 В. Кабель калибра 12/2 для этой цепи включает 2 проводника и 1 провод заземления. Белый провод используется в этой цепи как горячий, и он помечен черной лентой на обоих концах, чтобы идентифицировать его как таковой. Нейтральный провод в этой цепи не используется. Такая выделенная цепь на 20 ампер используется для тяжелых бытовых приборов, таких как большие портативные оконные кондиционеры.

Проводка для старого автоматического выключателя на 30 А, 240 В

Это устаревшая схема, которая все еще может встречаться в некоторых ситуациях. Эта проводка предназначена для автоматического выключателя на 30 ампер, обслуживающего розетку на 30 ампер и 240 вольт. Кабель 10/3 для этой схемы имеет 3 проводника и не имеет заземления. Подобную схему на 30 ампер можно найти в старых установках для сушки белья и, возможно, в кухонной плите.

Схема подключения Автоматический выключатель 30 А, 240 В

Это схема нового автоматического выключателя на 30 ампер, который обслуживает розетку сушилки на 30 ампер. Это модернизация устаревшей схемы на 30 ампер на предыдущей схеме.

Этот выключатель подключается к розетке на 30 ампер с кабелем 10/3, а провод заземления включен для защиты от поражения электрическим током, которого не было в старой цепи.

Проводка для автоматического выключателя на 50 А, 240 В

На этой электрической схеме показана установка автоматического выключателя на 50 ампер для цепи 240 вольт. Кабель калибра 6 для этой цепи имеет 3 проводника и 1 заземление. Подобная схема на 50 ампер используется для новых кухонных плит.

Подключение автоматического выключателя GFCI

На этой схеме показано подключение автоматического выключателя со встроенным прерывателем цепи замыкания на землю или gfci. Этот выключатель на 20 ампер, 120 вольт представляет собой форму gfci, которую можно установить в источнике цепи. Этот тип контура используется для посудомоечных машин, гидромассажных ванн и других мест, где вероятен контакт с водой.

Проводка для изолированной цепи заземления на 15 А

Розетка с изолированным заземлением использует дополнительный провод для обеспечения отдельного заземления в цепи. В цепи на 15 ампер красный провод кабеля 14/3 используется для этой цели и помечен зеленым на обоих концах. Он подключается к клемме заземления на розетке и шине заземления в коробке выключателя. Остальные жилы кабеля подключаются как к любой другой ответвленной цепи, за исключением провода заземления. Неизолированный медный провод заземления НЕ подключается к розетке, вместо этого он подключается к клемме заземления внутри металлической розетки, в которой размещена розетка.

Для этой цепи требуется специальная розетка с изолированным заземлением, которая подключается к стандартному автоматическому выключателю.

Сосуд можно узнать по оранжевому цвету и небольшому треугольнику, отпечатанному на лицевой стороне. При подключении проводов изолированный провод заземления (красный провод, изображенный здесь) помечен зеленой лентой или краской на каждом конце и подключен к шине заземления на сервисной панели и к клемме заземления на розетке.

Это расположение используется для компьютеров и чувствительного аудио- и видеооборудования, такого как домашний кинотеатр, для устранения шумовых помех в аудио- и видеовыходах, которые могут быть вызваны случайной электрической активностью на заземляющих проводах в электросистеме дома. Они также необходимы в больницах, где на чувствительные медицинские мониторы могут влиять шумы заземления в проводке, что может привести к нарушению их критических функций.

Больше похожего на Do-It-Yourself-Help.com

Как подключить автоматический выключатель GFCI? 1-, 2-, 3- и 4-полюсная проводка GFCI

Содержание

GFCI или RCD или RCCB или ELCB?

• GFCI является аббревиатурой от « Прерыватель цепи замыкания на землю »

УЗО и УЗО

• УЗО — это сокращенная форма « Устройство защитного отключения 9». 0061 »
• RCCB также известен как «Автомат защитного отключения ».

GFCI и RCD или RCCB одинаковы.

В Америке он широко известен как GFCI « Прерыватель цепи замыкания на землю » или « GFI » Прерыватель замыкания на землю » или ALCI «6» Прерыватель тока утечки.

В Европе и Австралии то же самое известно как УЗО «Остаточный ток 9».0060 Прерыватель » или RCCB « Устройство защитного отключения » или если устройство защиты от перегрузки по току, такое как MCB, используется с комбинацией УЗО, т. Выключатель с защитой от перегрузки по току

». Они также известны как предохранительные выключатели. RCD может быть определен как Current Operated ELCB , известный как RCCB .

ELCB  расшифровывается как «9». 0060 Автоматический выключатель утечки на землю », и он был заменен последним устройством RCD из-за некоторых недостатков ELCB (поскольку он работает при правильном заземлении).

• Связанная запись: Разница между автоматическими выключателями MCB, MCCB, ELCB и RCB (RCD или RCCB)

УЗО и УЗО используются для защиты от поражения электрическим током в случае замыканий на землю и токов утечки и размыкания цепи. Согласно IEC и NEC, эти устройства необходимо использовать и устанавливать в водоемах, таких как прачечная, кухня, спа, ванная комната и другие установки вне помещений.

Теперь у вас есть идея, так как мы собираемся показать различные электрические схемы для однополюсных, двухполюсных, трехполюсных и четырехполюсных (как однофазных, так и трехфазных) автоматических выключателей RCD (RCCB) или GFCI.

Имейте в виду, что разница между однополюсными и двухполюсными обычными автоматическими выключателями и GFCI заключается в том, что на задней стороне GFCI есть встроенный белый провод, который должен быть подключен к нулевой шине в сети питания или не будет работать и правильно защищать цепь. Кроме того, вы можете прочитать разницу между GFCI и AFCI в предыдущем посте.

• Связанное сообщение: GFCI: прерыватель цепи замыкания на землю. Типы, работа и применение

Подключение однополюсного автоматического выключателя GFCI

Следующая схема подключения показывает, что обычная розетка подключена и защищена однофазным однополюсным автоматическим выключателем GFCI.

Встроенный белый провод в автоматическом выключателе прерывателя цепи замыкания на землю должен быть напрямую подключен к нулевой шине входящего питания в распределительном щите домашней сети, иначе он не будет работать.

Линия (горячая, активная или фаза) напрямую подключается к входу GFCI, а выход подключается к клемме линии обычной розетки/розетки. Нейтраль нагрузки выключателя GFCI была подключена к клемме нагрузки розетки. Клемма заземления розетки подключается к шине заземления в распределительном щите.

Таким образом, эта розетка 15–16 А, 120 В имеет защиту GFCI с помощью выключателя GFCI на 20 А, и ее рекомендуется использовать в водоемах, таких как ванные комнаты, кухня, спа и другие наружные помещения.

Такая же проводка может быть выполнена для цепи 230 В, 13 А с использованием правильного размера провода, соответствующего номинала автоматического выключателя и подходящего номинала выключателей и розеток.

• Сообщение по теме: Как подключить розетку GFCI? – Схемы электрических соединений GFCI

Подключение двухполюсного автоматического выключателя GFCI

Следующая проводка показывает, что обычная розетка подключена и защищена двухполюсным автоматическим выключателем GFCI.

То же, что и вышеприведенная схема подключения для 1-полюсного GFCI CB, встроенный белый провод на задней стороне GFCI должен быть подключен к нейтральной шине в основном DB. Вход подключается к горячему проводу от главного MCB. Два провода в качестве выхода (горячий и нейтральный) подключаются к линейным клеммам обычной розетки.

Таким образом, эта обычная розетка на 24 А, 120 В защищена автоматическим выключателем GFCI на 30 А.

В случае 230 В и 240 В следует использовать одну и ту же схему подключения, за исключением одной линии (L ₁ или L ₂ ) должны быть подключены в горячем состоянии к входной клемме GFCI.

• Связанный пост: Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI

Подключение трехполюсного автоматического выключателя GFCI

Следующая проводка показывает, что спа-бассейн с горячей водой или джакузи был подключен и защищен трехполюсным автоматическим выключателем GFCI.

Как известно, при напряжении 240 В нет необходимости подключать нейтраль, но в некоторых случаях приборы следует подключать к нейтрали в соответствии с требованиями, предусмотренными производителями и инструкциями по эксплуатации.

Это 4-проводная схема подключения GFCI. Как упоминалось выше, встроенный белый провод был подключен к нулевой шине в основном DB. Две линии от MCB главного распределительного щита, такие как L ₁ и L ₂ (однофазный 240 В), были подключены к входу GFCI.

Как показано на рисунке, три выходных контакта подключены к блоку управления SPA, за которыми следует печатная маркировка, т. е. средний вывод является нейтральным, а первый и последний — двумя линиями, т. е. L ₁ и L ₂ . Наконец, заземляющий провод от заземляющей шины был подключен к клемме заземления в блоке управления SPA.

• Связанный пост: Электропроводка распределительного щита с УЗО (устройства защитного отключения)

Подключение четырехполюсного автоматического выключателя ВДТ или УЗО (проводка трехфазного ВДТ)

был подключен в качестве входа к ВДТ от основной платы, за которой следует автоматический выключатель, т. е. защита от перегрузки по току.

Четыре нижние клеммы и провод заземления АВДТ были подключены к блоку управления спа в следующей последовательности. Красный (L1), желтый (L2), синий (L3), черный (нейтральный) и зеленый/желтый (земля/земля).

На следующих схемах показан трехфазный четырехполюсный автоматический выключатель RCBO (RCB + MCB) для управления и защиты спа с горячей водой.

В случае трехфазной проводки СПА используйте провод калибра 12 или 10 для каждой линии. Например, используйте провод 12# или 4,0 мм ² для мощности до 12 кВт, трехфазного напряжения 415–480 В, где максимальный ток составляет 18,2 А. Используйте 8# или 6,0 мм ² провод для той же трехфазной спа 12 кВт 208 В, где максимальный ток составляет 33,3 ампера. В случае более высокой мощности используйте провод соответствующего размера в соответствии с таблицей и руководством.

Меры предосторожности:

• Выключите главный выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку GFCI.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
• Используйте правильную полярность, т. е. проверьте клеммы нагрузки и линии при установке GFCI для защиты. Другими словами, для правильной работы подсоедините провода к правильной стороне розетки.
• Рекомендуется регулярное техническое обслуживание, проверки и испытания при проверке портативного устройства защитного отключения перед каждой операцией.
• Свяжитесь с уполномоченным и лицензированным электриком для установки GFCI, если вы не уверены в схемах подключения.
• Мы использовали красный цвет для горячей линии или линии 1, желтый для линии 2, синий для линии 3, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.
.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
