Схема подключения проходного выключателя с одной клавишей

Основное назначение проходного выключателя заключается в возможности управления светильником из разных точек. Актуальнее всего использовать такой вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установить возле кровати, а второй на входе в комнату). Далее мы рассмотрим несложную схему подключения проходного выключателя с одной клавишей, а также предоставим к Вашему вниманию наглядный видео урок по правильному подсоединению проводов в распределительной коробке.

Итак, сразу же следует отметить, что переключатель (его еще так могут называть) не используется в одиночку, для управления минимум должно присутствовать два изделия. Что касается подсоединения проводов, принцип не отличается от обычного варианта подключения выключателя света – ноль идет напрямую к светильнику, фаза идет на разрыв. Отличие лишь в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в классическом варианте), а две.

Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.

Фото на котором можно увидеть реальную картину коммутации жил на 2 лампы:

На выходе второго переключателя 2 контакта, т.к. в данном примере используются две лампочки

На словах немного сложно воспринять информацию, поэтому предоставляем электрическую схему подключения проходного выключателя с одной клавишей:

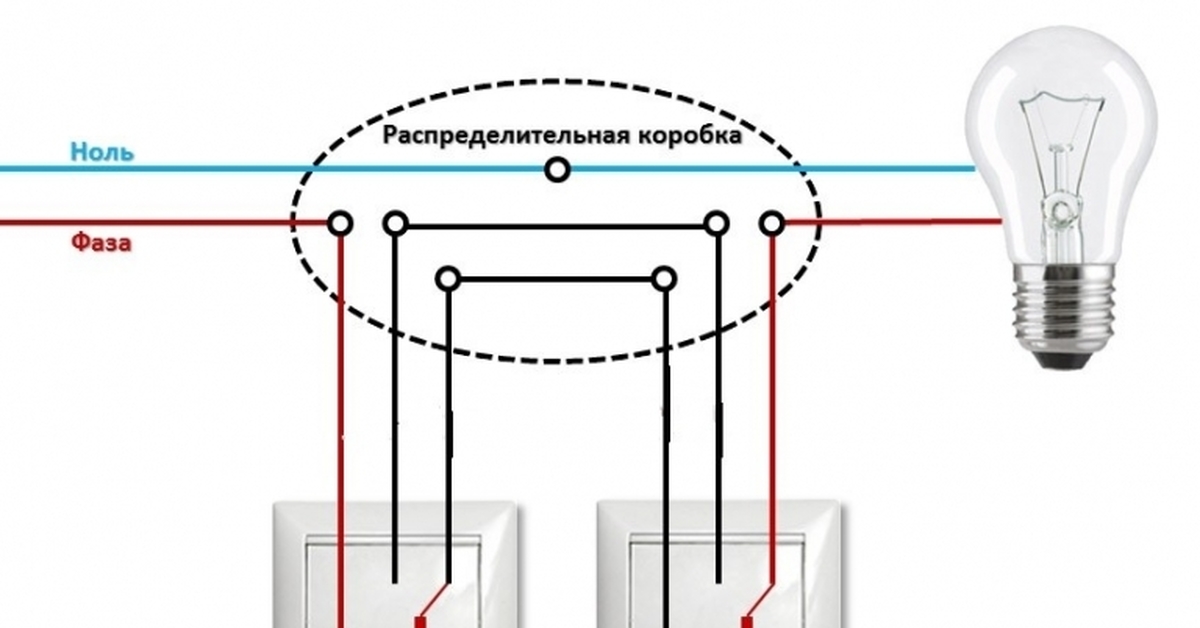

Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь должен иметь подходящий диаметр жил. О том, как выбрать сечение кабеля по мощности, читайте в соответствующей статье!

Наглядный видео пример покажет Вам сущность подключения:

Инструкция по соединению проводов

Также хотелось бы упомянуть о том, что нередким случаем является такой вариант схемы, в котором присутствуют 3, а то и 4 одинарных проходных выключателя. В этом случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень удобно при нахождении в длинном коридоре. Чтобы сделать такую цепочку контроля, нужно использовать еще один вид изделий – перекрестные, которые являются промежуточными элементами схемы.

Что касается схемы, по которой Вы будете осуществлять монтаж, она выглядит следующим образом:

Этот вариант дает возможность управлять светильником из трех мест. В том случае, если Вы желаете производить выключение с четырех мест, в схему добавляется еще один перекрестный выключатель.

Вот и вся схема подключения проходного выключателя с одной клавишей. Как Вы видите, ничего сложного нет, главное действовать внимательно и соблюдать коммутацию согласно цветовой маркировке проводов! Напоследок рекомендуем Вам уделить должное внимание выбору производителя изделий. Чтобы такая система управления освещением прослужила Вам долго, покупайте продукцию от известных производителей: ABB, Schneider (шнайдер), Legrand (легранд).

Из недорогих фирм можем Вам посоветовать Viko (вико), чья продукция имеет оптимальное соотношение по стоимости и качеству!

Также читают:

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель – это выключатель света на две линии освещения с возможностью включения / отключения каждой линии с нескольких мест. Как правило, такой выключатель (переключатель) используют в больших по площади или своей протяженности помещениях, например, длинный коридор или лестничный марш. Установка и использование такого двухклавишного проходного выключателя повышает комфорт.

Внешний вид

Двухклавишный проходной выключатель внешне выглядит как обычный двухклавишный, но это только визуально, механизм и схема подключения проходного двухклавишного выключателя отличается от обычного. Часто встречается, что клавиши в проходных выключателях обозначаются стрелками, такое обозначение помогает ориентироваться о типе выключателя. Другими словами, при включении светильника выключателем со стрелкой подразумевается, что где-то находится такой же выключатель которым этот же светильник можно отключить.

Преимущество

Чтобы включить или отключить источник света, например, в длинном коридоре без проходной схемы, вам бы пришлось постоянно преодолевать расстояние к обычному выключателю, в случае с использованием двухклавишного проходного выключателя вы управляете одним светильником с любых мест необходимых вам мест.

Примеры использования

Вариантов как подключить двухклавишный проходной выключатель (переключатель) существует множество, рассмотрим самые распространенные:

1. Длинный коридор с несколькими светильниками.
   Вдоль коридора расположены несколько светильников и проходные выключатели, один из них двойной проходной.

   Схема подключения

2. Спальная комната по бокам кровати прикроватные тумбы и свисающая подсветка.
   Установлены два двухклавишных проходных выключателя с возможностью включать и отключать каждый светильник с любого места.

   Схема подключения

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет

2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.   При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).

В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

• проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
• когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

• модели и типа устройства
• опыта мастера, который устанавливает проходной выключатель
• особенности мест, где будет расположено устройство
• сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Проходной выключатель, схема подключения — Доктор Лом

Суть работы проходного выключателя хорошо описывается определением, присутствующим в названии. На один осветительный прибор ставятся 2 одноклавишных проходных выключателя, таким образом когда проходишь мимо первого выключателя, можно включить свет, а когда дошел до второго выключателя, если свет уже не нужен, его можно выключить вторым выключателем. При этом если следующему человеку нужен свет, когда он находится возле первого выключателя, то он действует точно также — очень удобно. У проходного выключателя в отличие от обычного нет определенного положения «включено» или «выключено», если это клавишный выключатель, то в зависимости от положения клавиши второго выключателя, одно и то же положение клавиши первого выключателя может означать как «включено» так и «выключено». Более наглядно представить это поможет следующий рисунок:

Рисунок 1.

А — принципиальная схема работы проходных выключателей

В — схема подключения проводов в коробке

С — подключение проводов к проходным одноклавишным выключателям

На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза, но в принципе это не имеет значения. Выключатели будут работать, если подключить провода наоборот, но тогда будет трудно проверить, идет ли ток на выключатель.

Очень часто при замене простого выключателя на проходной и соответственно добавлении второго проходного выключателя вести все провода в распределительную коробку, как показано на рисунке 1В, не имеет смысла, особенно если проходные выключатели устанавливаются для управления освещением внутри и снаружи помещения или для освещения лестницы. Распределительная коробка не всегда на виду, да и штробить железобетонные стены не очень-то приятно. Намного проще в таком случае воспользоваться имеющейся электропроводкой и просто добавить провода от подрозетника первого выключателя до подрозетника второго выключателя:



Рисунок 1В₂ — схема подключения проходных выключателей без использования распределительной коробки.

Как видно из приведенной схемы, старый подрозетник в котором стоял обычный выключатель, выполняет дополнительную функцию распределительной коробки. Такая схема подключения позволяет сэкономить и электрические провода, время, необходимое на выполнение электропроводки, ну и в итоге, деньги.

Иногда есть необходимость поставить проходные выключатели на два светильника. В этом случае используются двухклавишные проходные выключатели. Схема подключения, соответственно усложняется:



Рисунок 2.

Примечание: 1. Подключение проводов к двухклавишным выключателям зависит от конструкции выключателя и может быть не таким, как показано на рисунке 2С, тут все зависит от фирмы-производителя выключателя. 2. Если нужно заменить простой двухклавишный выключатель на проходной и добавить второй двухклавишный проходной выключатель, то разводка проводов может выполняться по принципу, показанному на рисунке 1В₂.

Таким образом, используя проходные выключатели, можно включать и выключать свет из 2 мест, причем эти места могут быть как в одном помещении, так и в разных. Но нашему человеку и этого мало, аппетит приходит во время еды и уже хочется включать и выключать свет не из двух мест, а из трех. Что ж, и эта проблема решаема, но для ее решения понадобится перекрестный выключатель.

Схема подключения проходного выключателя | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня Вашему вниманию я представляю статью про схемы подключения проходных выключателей (переключателей).

Проходные выключатели предназначены для комфорта и удобства управления освещением с разных мест Вашей квартиры, коттеджа или дачи.

Предположим, Вы вечером вернулись домой, при входе в коридор включили свет, спокойно, не торопясь разделись и прошли в свою уютную спальню. И что же? Необходимо возвращаться в коридор и отключать свет.

Так вот я Вам скажу, что нет. Для этого и существует проходные переключатели, чтобы Вам было комфортно и удобно управлять освещением, т.е. освещение, которое Вы включили в коридоре, можно с легкостью отключить из спальни.

Мест для использование проходных выключателей может быть множество. Я привел Вам лишь один пример. В статье про установку розеток и выключателей читайте в каких местах и на какой высоте нужно устанавливать розетки и выключатели.

Кстати, альтернативой переходным выключателям могут быть импульсные бистабильные реле или датчики движения для управлением света.

А теперь рассмотрим, как правильно подключить проходной выключатель.

Для этого нам потребуется приобрести в магазине проходные выключатели и провода для электромонтажа. Также нам не обойтись без инструмента электрика.

О том, как выбрать сечение проводов и их цвета Вы можете узнать из следующих статей:

А также не забываем читать про то,  как правильно соединять провода в распределительных коробках.

Схема подключения № 1

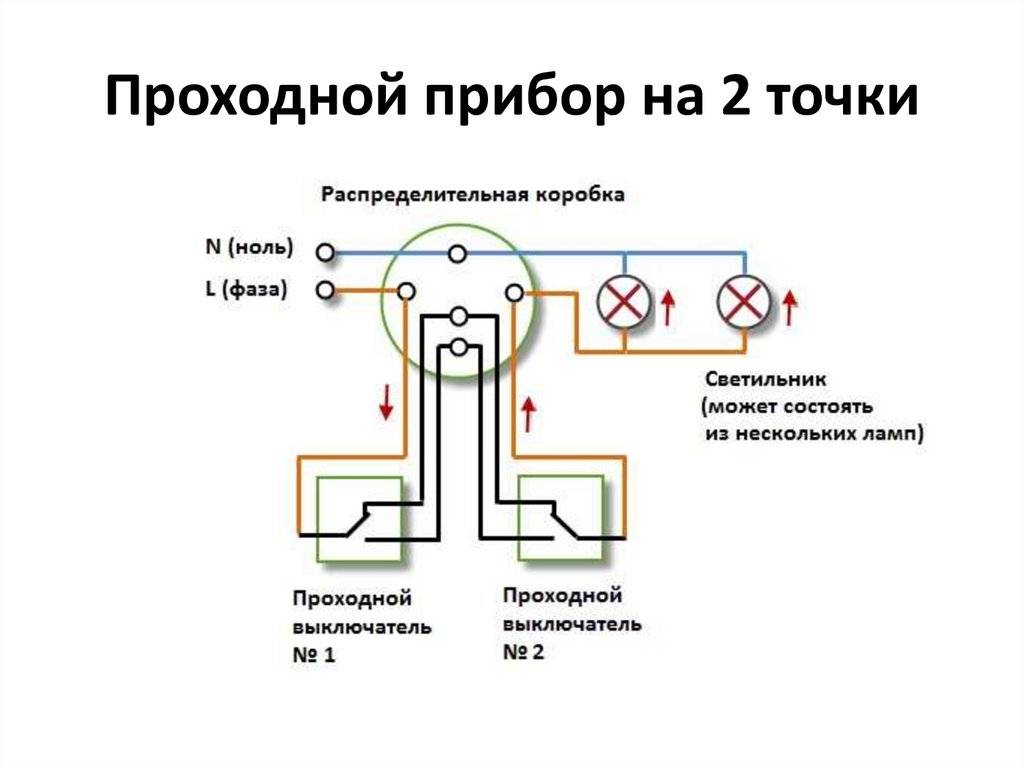

Данная схема предназначена для управления освещением из двух мест. В ней используются 2 проходных выключателя одинарного типа. Вот так он выглядит:

Каждый одинарный проходной выключатель имеет 3 контакта (1 вход и 2 выхода).

Нулевой провод от источника питания проходит через распределительную коробку на светильник. Фазный провод приходит в распределительную коробку, с нее уходит на общий контакт проходного выключателя № 1. Два выходных контакта проходного выключателя № 1 соединяются через распределительную коробку с двумя выходными контактами проходного выключателя № 2. А далее с общего контакта проходного выключателя № 2 уходит опять же через распределительную коробку на светильник.

Схема подключения № 2

Иногда необходимо управлять освещением в помещении с двух мест, как в предыдущем примере, но только разными группами светильников или лампочек. Например, мы хотим управлять освещением в комнате с двух мест: с прихожей и из самой комнаты, но в люстре находится 5 лампочек. Т.е. нам необходимо управлять разными группами лампочек в люстре. Как это осуществить, смотрите на схеме ниже:

На приведенной выше схеме в 1 группе подключены 3 лампочки, а во 2 группе — 2 лампочки. Количество лампочек в каждой группе можно менять как Вам удобно.

Для этого нам потребуются два проходных выключателя, но уже не одинарных, как в предыдущей схеме, а двойных. Их еще называют двухклавишными проходными выключателями. Вот так он выглядит:

У двойного (двухклавишного) проходного выключателя имеется 6 контактов (2 входа и 4 выхода).

По сути это два одинарных выключателя в одном корпусе.





Схема подключения № 3

Данная схема предназначена для управления освещением из трех мест. Она мало чем отличается от предыдущих схем. Разница заключается в том, что в нее включен еще один проходной выключатель двойного спаренного типа, или его еще называют перекрестным, который отличается от одинарных и двойных. Он имеет 4 контакта (2 входа и 2 выхода).

При нажатии на двойной спаренный выключатель, сразу же переключаются 2 независимых контакта.

P.S. Количество мест управления освещением не ограничивается двумя или тремя, а может достигать до шести и более. Это осуществляется аналогичным способом, т.е. первый и последний проходной выключатель используется одинарный (3 контакта), а между ними — двойные спаренные (4 контакта).

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Схема подключения проходного выключателя

Правильно подключенный проходной выключатель позволяет управлять освещением с двух и более мест, что очень удобно. Например, в доме имеется длинный коридор, включив свет в начале, вы сможете выключить свет в конце коридора вторым выключателем. Довольно часто такие схемы используют для управления освещением лестниц.

Рассмотрим типовую схему управления освещением из двух мест.

При нажатии клавиши любого выключателя можно включить или выключить лампу независимо от второго переключателя.

Реализовать схему управления освещением с двух мест несложно, несмотря на ее кажущуюся запутанность. Главное необходимо найти на переключателе общую клемму, то есть ту, которая не переключается. Как правило, эта клемма помечена красным цветом, буквой L или цифрой 1.

Определив эти клеммы, подключаем к ним на одном переключателе фазный провод, а на втором провод, идущий от лампочки. Оставшиеся две клеммы на переключателях соединяются между собой в любой последовательности. Нулевой провод приходит на лампочку по схеме напрямую из распредкоробки.

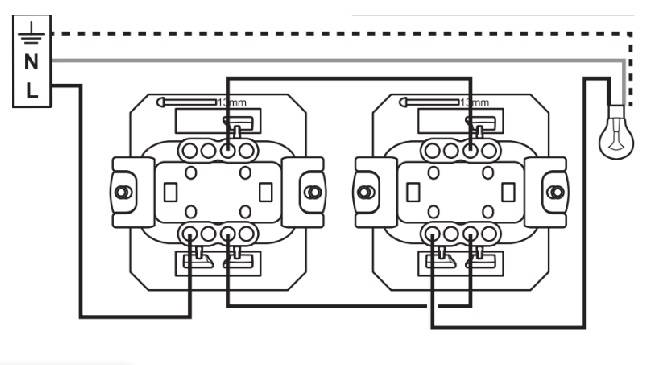

Схема подключения проходного выключателя Легранд.

Схема управления освещением из трех мест мало чем отличается от предыдущей, в ней добавлен еще один перекрестный переключатель (его еще иногда называют промежуточным), имеющий четыре клеммы подключения проводов. Как следует из названия, при нажатии клавиши происходит одновременное крестообразное переключение двух независимых электрических линий.

Представленная схема будет работоспособна при увеличении количества промежуточных переключателей. Таким образом, используя представленную схему можно управлять освещением из трех и более мест.

Схема проходного выключателя с управлением из трех мест.

Двухклавишный проходной выключатель позволяет отдельно управлять двумя независимыми линиями светильников или одной люстрой с отдельными включениями ламп.

Конструктивно двухклавишный проходной выключатель состоит из двух одноклавишных проходных, совмещенных в одном корпусе. При подключении будьте внимательны, не путайте контакты, иначе схема работать не будет.

Схема подключения проходного двухклавишного выключателя Легранд.

Материалы, близкие по теме:

Схема подключения двухклавишного проходного выключателя в распределительной коробке

Для удобного управления освещением в квартире или частном доме используются проходные выключатели и в частности двухклавишные проходные. Для их монтажа необходимо знать схему подключения. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест и состоящего из двух светильников или двух групп светильников используются два двухклавишных проходных выключателя. Такая схема управления освещением удобна, например, в коридоре, где есть светильники расположенные на потолке и светильники на стенах. Одной клавишей, любого из двух выключателей, включаются и выключаются потолочные светильники, второй клавишей, любого из двух выключателей, включаются и выключаются настенные светильники.
Принципиальная схема состоит из двух двухклавишных проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, двух светильников или двух групп светильников, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения двух двухклавишных проходных выключателей.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двух двухклавишных проходных выключателей и двух светильников.
Порядок действий при сборке распределительной коробки с семью проводами — проводом питания, четырьмя проводами на проходные выключатели и двумя проводами на светильники. Все провода трехжильные.

1. Зачистить, скрутить и заизолировать белую жилу провода питания с белыми жилами проводов на выключатель 1.
2. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №1 с синей жилой провода на переключатель №2.
3. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №1 с желтой жилой провода на переключатель №2.
4. Зачистить, скрутить и заизолировать синюю жилу провода на переключатель №3 с синей жилой провода на переключатель №4.
5. Зачистить, скрутить и заизолировать желтую жилу провода на переключатель №3 с желтой жилой провода на переключатель №4.
6. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №2 с белой жилой провода на один светильник.
7. Зачистить, скрутить и заизолировать белую жилу провода на переключателя №4 с белой жилой провода на второй светильник.
8. Зачистить, скрутить и заизолировать синюю жилу провода питания с синими жилами проводов на светильники.
9. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтыми жилами проводов на светильники.
10. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

1. Схема подключения проходного выключателя в распределительной коробке.
2. Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель.
3. Схема подключения розетки, выключателя и светильника в распределительной коробке.

Электрические схемы автоматического выключателя

— Do-it-yourself-help.com

Перед началом электромонтажных работ ознакомьтесь с местными законами на предмет ограничений и разрешительных требований. Согласно NEC, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены электрические схемы для распределительной коробки сервисной панели и автоматических выключателей, включая: 15 ампер, 20 ампер, 30 ампер и 50 ампер, а также выключатель GFCI и изолированную цепь заземления.

Схема электрических соединений распределительной коробки выключателя

На этой схеме показаны некоторые из наиболее распространенных цепей, встречающихся в типовой коробке сервисной панели автоматического выключателя на 200 А. Выключатели устанавливаются в панели таким образом, чтобы обеспечить контакт с одной из двух горячих шин, идущих по середине коробки.Горячий провод для ответвленной цепи подключается к выключателю с помощью установочного винта на основании. Нейтральный и заземляющий провода цепи подключены к шине, расположенной сбоку от коробки сервисной панели. Шины нейтрали и заземления в панели могут быть отдельными или, в случае старых сервисных панелей, для обеих целей может использоваться одна и та же шина.

Электропроводка для автоматического выключателя на 15 А, 120 В

На этой электрической схеме показана установка автоматического выключателя на 15 А для ответвленной цепи на 120 В.Кабель 14/2 AWG для этой схемы включает в себя 2 проводника и 1 провод заземления. Схема на 15 ампер обычно используется для розеток на стене и осветительных приборов в помещении.

Электропроводка для двойного автоматического выключателя на 20 А, 120 В

На этой схеме показана схема двойной розетки на 20 ампер, 120 вольт с общим нейтральным проводом, обеспечивающим в общей сложности 240 вольт от выключателя. Такое расположение обычно используется на кухне, где необходимы две отдельные цепи прибора на 20 А в непосредственной близости друг от друга.

Электропроводка для автоматического выключателя на 20 А, 240 В

Эта электрическая схема автоматического выключателя иллюстрирует установку автоматического выключателя на 20 А для цепи на 240 В. Кабель сечением 12/2 для этой цепи включает 2 проводника и 1 заземление. Белый провод используется в этой цепи в качестве источника питания, и он отмечен черной лентой с обоих концов, чтобы идентифицировать его как таковой. Нейтральный провод в этой схеме не используется. Выделенная схема на 20 ампер, подобная этой, используется для тяжелой бытовой техники, такой как большие портативные оконные кондиционеры.

Электропроводка для старого автоматического выключателя на 30 А, 240 В

Это устаревшая схема, которая все еще может использоваться в некоторых ситуациях. Эта проводка предназначена для автоматического выключателя на 30 А, обслуживающего розетку на 30 А, 240 В. Кабель 10/3 для этой схемы имеет 3 проводника и не имеет заземления. Подобная схема на 30 ампер может быть найдена в старых установках для сушилок для одежды, а также, возможно, в кухонных плитах.

Схема подключения

Автоматический выключатель на 30 А, 240 В

Это схема нового автоматического выключателя на 30 А, который будет обслуживать розетку осушителя на 30 А.Это обновление устаревшей схемы на 30 А на предыдущей схеме.

Этот выключатель подключается к розетке на 30 ампер с помощью кабеля 10/3, и для защиты от поражения электрическим током, не предусмотренного в старой схеме, включен провод заземления.

Электропроводка для автоматического выключателя на 50 А, 240 В

На этой электрической схеме показана установка автоматического выключателя на 50 А для цепи на 240 В. Кабель калибра 6 для этой схемы имеет 3 проводника и 1 заземление. Такая схема на 50 ампер используется для новых установок кухонной плиты.

Подключение автоматического выключателя GFCI

На этой схеме показано подключение автоматического выключателя со встроенным прерывателем цепи замыкания на землю или gfci. Этот выключатель на 20 А, 120 В представляет собой разновидность GFCI, которая может быть установлена ​​на источнике цепи. Такой тип контура используется в посудомоечных машинах, гидромассажных ваннах и других местах, где вероятен контакт с водой.

Электромонтаж изолированной цепи заземления 15 А

Розетка с изолированным заземлением использует дополнительный провод для обеспечения отдельного, выделенного заземления в цепи.В цепи на 15 ампер для этой цели используется красный провод в кабеле 14/3, отмеченный зеленым на обоих концах. Он подключается к клемме заземления на розетке и шине заземления в коробке выключателя. Остальные провода кабеля подключаются так же, как и к любой другой ответвленной цепи, за исключением заземляющего провода. Оголенный медный провод заземления НЕ подключается к розетке, вместо этого он подключается к клемме заземления внутри металлической розеточной коробки, где находится розетка.

Для этой цепи требуется специальная розетка с изолированным заземлением, которая подключается к стандартному автоматическому выключателю. Емкость можно определить по оранжевому цвету и небольшому треугольнику, отпечатанному на лице. При подключении проводов изолированный провод заземления (красный провод, изображенный здесь) помечен зеленой лентой или краской на каждом конце и подключен к шине заземления на сервисной панели и к клемме заземления на розетке.

Это устройство используется для компьютеров и чувствительного аудио / видео оборудования, такого как домашний кинотеатр, для устранения шумовых помех в аудио- и видеовыходах, которые могут быть вызваны случайной электрической активностью заземляющих проводов в электрической системе жилища.Это также необходимо в больницах, где на чувствительные медицинские мониторы могут влиять помехи заземления в проводке, которые могут нарушить их критически важные функции.

Еще подобное на Do-It-Yourself-Help.com

Как подключить автоматический выключатель GFCI? Подключение 1, 2, 3 и 4 полюса GFCI

Схемы электрических соединений и установка однофазных и трехфазных УЗО и GFCI

GFCI или RCD или RCCB или ELCB?

• GFCI — это сокращение от « Ground Fault Circuit Interrupter »

УЗО и УЗО

• RCD — это сокращенная форма « Устройство остаточного тока »
• RCCB также известен как «прерыватель цепи остаточного тока ».

GFCI и RCD или RCCB одинаковы.

В Америке он широко известен как GFCI « прерыватель цепи замыкания на землю » или « GFI « прерыватель замыкания на землю »или ALCI « прерыватель тока утечки прибора ».

В Европе и Австралии то же самое известно как УЗО «Прерыватель остаточного тока » или УЗО «Прерыватель цепи остаточного тока », или если устройство защиты от перегрузки по току, такое как MCB, используется с комбинацией УЗО i.е. RCD + MCB , тогда он известен как RCBO « Автоматический выключатель остаточного тока с максимальной токовой защитой ». Их также называют предохранительными выключателями. RCD может быть определен как Current Operated ELCB , который известен как RCCB .

ELCB означает « прерыватель цепи утечки на землю », и он был заменен новейшим устройством УЗО из-за некоторых недостатков ELCB (поскольку он работает при правильном заземлении).

GFCI и УЗО используются для защиты от поражения электрическим током в случае замыкания на землю и токов утечки, а также для отключения цепи. Согласно IEC и NEC, эти устройства необходимо использовать и устанавливать в местах с повышенной влажностью, таких как прачечная, кухня, спа, ванная комната и другие наружные установки.

Теперь у вас есть идея, поскольку мы собираемся показать различные схемы электрических соединений для однополюсных, двухполюсных, трехполюсных и четырехполюсных (однофазных и трехфазных) автоматических выключателей RCD (RCCB) или GFCI.

Имейте в виду, что разница между однополюсными и двухполюсными нормальными автоматическими выключателями и GFCI заключается в том, что на задней стороне GFCI есть встроенный белый провод, и он должен быть подключен к нулевой шине в сети, иначе он будет не работает и защищает цепь должным образом. Дополнительно, вы можете прочитать разницу между GFCI и AFCI в предыдущем посте.

Подключение однополюсного выключателя GFCI

Следующая схема подключения показывает, что обычная розетка была подключена и защищена однофазным однополюсным автоматическим выключателем GFCI.

Встроенный белый провод в автоматическом выключателе прерывателя цепи замыкания на землю должен быть напрямую подключен к нейтральной шине входящего источника питания в распределительном щите домашней сети, иначе он не будет работать.

Линия (горячая, под напряжением или фаза) напрямую подключается к входу GFCI, а выход подключается к линейному выводу обычной розетки / розетки. Нейтраль нагрузки выключателя GFCI была подключена к клемме нагрузки розетки. Клемма заземления розетки подключена к шине заземления на распределительном щите сети.

Таким образом, эта розетка 15–16 А, 120 В имеет защиту GFCI с помощью прерывателя GFCI на 20 А, и ее рекомендуется использовать в областях с повышенной влажностью, таких как ванные комнаты, кухня, спа и другие наружные применения.

Такая же проводка может быть выполнена для цепи 230 В, 13 А с использованием правильного размера провода, правильного номинала автоматического выключателя и подходящего номинала переключателей и розеток.

Электромонтаж двухполюсного выключателя GFCI

Следующая схема подключения показывает, что обычная розетка была подключена и защищена двухполюсным автоматическим выключателем GFCI.

Как и на схеме выше для 1-полюсного выключателя GFCI, встроенный белый провод на задней стороне GFCI должен быть подключен к нейтральной шине в главном DB. Вход подключен к горячему проводу от главного MCB. Два провода в качестве выхода (горячий и нейтральный) подключены к линейным клеммам обычной розетки.

Таким образом, эта обычная розетка на 24 А и 120 В защищена автоматическим выключателем GFCI на 30 А.

В случае 230 В и 240 В следует соблюдать ту же схему подключения, за исключением того, что только одна линия (L ₁ или L ₂ ) должна быть подключена в горячем состоянии к входной клемме GFCI.

Электромонтаж трехполюсного выключателя GFCI

Следующая схема подключения показывает, что гидромассажная ванна или гидромассажная ванна были подключены и защищены трехполюсным автоматическим выключателем GFCI.

Как мы знаем, для 240 В нет необходимости подключать нейтраль, но в некоторых случаях приборы должны быть подключены к нейтрали в соответствии с требованиями, указанными производителями и руководствами пользователя.

Это 4-проводная электрическая схема GFCI.Как упоминалось выше, встроенный белый провод был подключен к нулевой шине в главной DB. Две линии от главного распределительного щита MCB как L ₁ и L ₂ (однофазный 240 В) были подключены к входу GFCI.

Как показано на рисунке, три выходные клеммы были подключены к блоку управления SPA с нанесенной маркировкой, т.е. средняя клемма — нейтраль, а первая и последняя — две линии, то есть L ₁ и L ₂ .Наконец, заземляющий провод от шины заземления был подключен к клемме заземления в блоке управления SPA.

Подключение четырехполюсного АВДТ или автоматического выключателя GFCI (Подключение трехфазного ВДТ)

Трехфазная проводка для GFCI или RCD (RCCB) или RCBO схема подключения показывает три линии (L1, L2 и L3), и нейтраль была подключена в качестве входа к RCCB от главной платы, за которой следует MCB, то есть защита от перегрузки по току.

Четыре нижние клеммы и провод заземления RCBO были подключены к блоку управления гидромассажем в следующей последовательности.Красный (L1), желтый (L2), синий (L3), черный (нейтраль) и зеленый / желтый (земля / земля).

На следующих схемах показан трехфазный четырехполюсный автоматический выключатель RCBO (RCB + MCB) для управления и защиты спа с горячей водой.

В случае трехфазной проводки гидромассажной ванны используйте провода калибра 12 или 10 для каждой линии. Например, используйте провод 12 # или 4,0 мм ² для мощности до 12 кВт, трехфазный 415–480 В с максимальным током 18,2 А. Используйте провод 8 # или 6,0 мм ² для того же трехфазного СПА мощностью 12 кВт, 208 В, при максимальном токе 33.3 амп. В случае более высокой мощности используйте провода правильного сечения в соответствии с таблицей и руководством по эксплуатации.

Меры предосторожности:

• Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, перед подключением к розетке GFCI.
• Используйте переключатель подходящего напряжения и тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.
• Используйте правильную полярность, т. Е. Проверьте клеммы нагрузки и линии при установке GFCI для защиты.Другими словами, для правильной работы подключайте провода к правильной стороне розетки.
• Рекомендуется регулярное обслуживание, проверка и тестирование, а также тестирование портативного GFCI перед каждой операцией.
• Обратитесь к авторизованному и лицензированному электрику для установки GFCI, если вы не уверены в электрических схемах.
• Мы использовали красный цвет для горячей линии или линии 1, желтый для линии 2, синий для линии 3, черный для нейтрали и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Сопутствующие схемы и руководства по установке электропроводки:

Схема подключения

— все, что вам нужно знать о схеме подключения

Что такое электрическая схема?

Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи.Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе.

Когда и как использовать электрическую схему

Используйте электрические схемы, чтобы помочь в создании или производстве схемы или электронного устройства. Также они пригодятся при ремонте.

Энтузиасты своими руками используют электрические схемы, но они также распространены в домостроении и ремонте автомобилей.

Например, строитель дома захочет подтвердить физическое расположение электрических розеток и осветительных приборов с помощью схемы подключения, чтобы избежать дорогостоящих ошибок и нарушений строительных норм.

Как нарисовать электрическую схему

SmartDraw поставляется с готовыми шаблонами электрических схем. Создавайте сотни электрических символов и быстро вставляйте их в свою электрическую схему. Специальные ручки управления вокруг каждого символа позволяют при необходимости быстро изменять их размер или вращать.

Чтобы нарисовать провод, просто щелкните параметр Draw Lines в левой части области рисования. Если вы щелкнете правой кнопкой мыши по линии, вы можете изменить цвет или толщину линии и при необходимости добавить или удалить стрелки.Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы переместите провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Дополнительно . Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Нажмите Установить переходы между линиями в SmartPanel, чтобы показать или скрыть переходы между линиями в точках пересечения. Вы также можете изменить размер и форму лески.Выберите Показать размеры , чтобы показать длину проводов или размер компонента.

Щелкните здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные и другие электрические схемы.

Чем электрическая схема отличается от схемы?

Схема показывает план и функции электрической цепи, но не касается физического расположения проводов. На схемах подключения показано, как подключаются провода и где они должны располагаться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электрическая схема отличается от графической схемы?

В отличие от графической схемы, в схеме подключения используются абстрактные или упрощенные формы и линии для отображения компонентов. Графические схемы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.

Стандартные символы электрических схем

Большинство символов, используемых на схеме соединений, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, выключатель будет разрывом линии с линией под углом к ​​проводу, очень похоже на выключатель, который вы можете включать и выключать.Резистор будет представлен серией волнистых линий, символизирующих ограничение тока. Антенна представляет собой прямую линию с тремя маленькими линиями, отходящими на ее конце, как настоящая антенна.

• Провод, токопроводящий
• Предохранитель, отключается, когда ток превышает определенную величину
• Конденсатор для хранения электрического заряда
• Тумблер, останавливает ток при открытии
• Кнопочный переключатель, на мгновение разрешает прохождение тока при нажатии кнопки, прерывает ток при отпускании
• Аккумулятор, накапливающий электрический заряд и вырабатывающий постоянное напряжение
• Резистор, ограничивает ток
• Провод заземления, используемый для защиты
• Автоматический выключатель, используемый для защиты цепи от перегрузки по току
• Индуктор, катушка, создающая магнитное поле
• Антенна, принимает и передает радиоволны
• Устройство защиты от перенапряжения, используется для защиты цепи от скачков напряжения
• Лампа, излучает свет при протекании тока через
• Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
• Микрофон, преобразует звук в электрический сигнал
• Электродвигатель
• Трансформатор, изменяет напряжение переменного тока с высокого на низкое или наоборот
• Наушники
• Термостат
• Электрическая розетка
• Распределительная коробка

Примеры электрических схем

Лучший способ понять электрические схемы — это посмотреть на несколько примеров электрических схем.

Щелкните любую из этих схем подключения, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов схем подключения SmartDraw

Описание вашей домашней электросистемы

Предпосылки: понимание вашей электрической системы

При поиске и устранении неисправностей в электросети в доме вы можете избежать серьезных разочарований, изучив или проанализировав информацию о своей электрической системе. Когда вы узнаете достаточно, вы будете готовы перейти на страницу для Устранение этих проблем в вашем собственном доме. Заявление об ограничении ответственности.

Меню страницы

См. Также: Как дела идут не так

Ваша домашняя электрическая система: Электроэнергия течет к вашим светильникам и приборам от энергокомпании через вашу панель, ее выключатели, через ваши цепи и обратно. Вот схематическое изображение всех основных частей вашей домашней электрической системы.

На этих путях есть много соединений, которые могут быть нарушены или выходить из строя, и есть много способов, по которым электричество может уйти туда, куда вы этого не хотите.Смотри мой Электричество загадочно? статья и мой Электрика как статья на втором языке.

The Power Company: Ваша электроэнергетическая компания и ее распределительная система обеспечивают подачу электроэнергии по проводам и через переключатели и трансформаторы от электростанции до точки подключения в вашем доме.

Сама система коммунального обслуживания может иметь проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя останавливать подачу электроэнергии, но другие соединения, разорванные линии, штормы, недостатки или ошибки могут иногда приводить к возникновению необычных напряжений в вашей системе, что может привести к повреждению ее частей.Чувствительность домашнего электронного оборудования к этому заставила нас больше осознавать эту возможность, так что наши устройства защиты от перенапряжения стали обычным явлением. Но от некоторых скачков напряжения сложно защититься, и они могут быть похожи по своим эффектам на удары молнии.

На этой схеме более подробно рассматривается источник 120 и 240 вольт в трансформаторе компании.

Ваша главная панель: Ваша центральная панель выключателя (или блок плавких предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых выходит из собственного автоматического выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода.Автоматический выключатель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню. На этой диаграмме сравнивается основная панель в том виде, в каком я ее до сих пор изображал, с тем, как устроена типичная панель:

В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он мог быть возле счетчика энергокомпании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек — на счетчике, в главном выключателе, внутри главного выключателя — могут выйти из строя или стать ненадежными, частично или полностью отключив подачу электроэнергии в вашем доме.

Цепи: Цепь — это путь, по которому электрический ток может течь от источника электричества и к нему. Эта концепция нуждается в некотором пояснении. Если бы он всегда был таким же простым, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, тогда работу или неисправность цепи было бы легко понять. Но не все так просто. Эта диаграмма позволяет проследить путь одной цепи по мере ее прохождения через вашу систему:

Код и соглашение определяют домашнюю цепь как имеющую источник на одном из домашних автоматических выключателей или предохранителей. Тогда, взяв это за исходное место для источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают в себя ответвления, подобные ветвям дерева.

По Кодексу, выделенная цепь используется для каждого из наиболее крупных приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка; эти, а также электрические нагреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт вместо 120 вольт, используемых в большинстве других устройств. Для каждой посудомоечной машины, печи для утилизации отходов, газовой или масляной печи и стиральной машины обычно предусматривается выделенная цепь на 120 вольт.Большинство других цепей на 120 В имеют тенденцию обслуживать несколько (от 2 до 20) лампочек и розеток. Обычно есть две цепи для розеток в кухне / столовой, и в них используется более тяжелый провод, способный к току 20 ампер.

Цепи, обслуживающие более одной розетки или света, передают питание в последовательные места посредством соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой одной цепи есть много мест, где электричество может не пройти — — от автоматического выключателя и его соединений, через ряд соединений в устройствах и коробках, через переключатели и контакты розетки, в которую вы что-то вставляете.Устранение проблем с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Нужна помощь по Как маркировать схемы вашей панели?)

Иногда поведение электричества в доме объясняется сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу определенного размера или душевую насадку (сопротивление) может привести к определенной скорости потока (тока), и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что будет означать схема — с точки зрения сантехники? Напор воды заканчивается у раковины или на лужайке за спринклерной системой. Возврат воды обратно в резервуар очень круговой. Электропроводка — это более плотная система, более закрытая система.

Провода: горячий, нейтральный, заземляющий: Чтобы понять, как работают разные провода в цепи, сначала рассмотрим использование терминов. Поскольку в доме подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в аккумуляторах и автомобилях.Вместо этого энергетическая компания предоставляет электричество, которое будет течь туда и обратно 60 раз в секунду. Электроэнергия проходит через трансформатор, с одной стороны, и работающие предметы домашнего обихода, с другой стороны, по непрерывным проводным путям между ними.

Две клеммы трансформатора изолированы от земли, а третий заземлен. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что хоть немного связано с землей (например, мы!), При прикосновении к горячему проводу, вместе с землей создает случайный путь для прохождения электричества между этим проводом и «заземленный» вывод трансформатора. (Смотрите это очень хорошо Изображение потрясений по типу инженера).

Горячий провод цепи — это, можно сказать, половина пути, который проходит цепь между источником электричества и рабочими элементами («нагрузками»). Другая половина, в случае цепи на 120 В, — это «нейтральный» провод. Для 240-вольтовой цепи другая половина — это горячий провод от другой фазы, а другой горячий провод идет от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою работу.

Горячие провода разводятся в вашем доме от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, и никогда не зеленые или оголенные. Заземленные нейтральные провода в вашем доме также разводятся от вашей панели, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей гораздо лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, может шокировать вас.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут, и отличить их от нейтрали и заземления.

Помимо черного, красного и белого проводов, кабели в домах, проложенные с 1960-х годов, также содержат оголенный или зеленый провод «заземления». Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути обтекания цепи. Вместо этого он предназначен для соединения с металлическими частями осветительных приборов и приборов, чтобы обеспечить путь «к заземлению», если горячий провод должен контактировать с такими частями; в противном случае мы с вами могли бы быть лучшим из возможных путей.(На этой диаграмме посмотрите, можете ли вы изобразить различные пути, по которым проходит нормальный ток и короткое замыкание на землю 🙂

Другими словами, когда заземляющий провод действительно проводит ток, он решает иначе опасную ситуацию; Фактически, он обычно внезапно несет такой большой поток, что вызывает срабатывание выключателя цепи, тем самым предупреждая нас о том, что проблема требует внимания.

Коммутация: По правилам, соглашению и уважительным причинам, предполагается, что коммутировать только горячие провода, а не нейтраль или землю.На этой схеме показано, как работает бытовой выключатель:

Выключатель — это устройство, которое продолжает нагревание горячего провода до, скажем, света или же прекращает это нагревание. Таким образом, черный или красный провод между переключателем и его индикатором не всегда бывает горячим; когда он не горячий, его цвет остается в силе, чтобы напоминать нам, что иногда он будет горячим. Существует форма переключения, при которой два или более переключателя могут управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают за счет того, что один переключатель продолжает нагревать другой по одному или другому из двух «путевых» проводов, которые проходят между переключателями; последний переключатель подключает горячего или незнакомого путешественника к свету, тем самым активируя свет или нет. Я даю больше Обсуждение и схемы 3-х позиционных переключателей.

Другие специализированные переключатели включают диммеры, датчики движения, фотоэлементы, таймерные переключатели, термостаты и переключатели «умного дома» (X-10). Вы можете получить мои советы по этому поводу на Автоматика управления.

Обзор цепи: Здесь вы увидите электрическую схему дома, но не всего дома. Есть схемы (вот Предварительный просмотр) переключаемой розетки, трехпозиционных переключателей, ряда розеток и всех связанных с ними выключателей и лампочек.Чтобы вы могли испытать все тонкости схемы на практике, возьмите Тур. (Те, кто любит головоломки, найдут даже три задачи по устранению неполадок в конце тура). Затем, чтобы сравнить эту же схему, которая подключается в электрических коробках, с тем, как ее кабели будут проложены в определенном наборе комнат в доме, перейдите к Схема разводки. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них то, что вы найдете в своем собственном доме.

Для продвинутых. Работая с более сложной проблемой, вы можете улучшить свое образование с помощью этого Учебное пособие по подключению в электрических коробках. И у меня есть эта страница, полная Диаграммы соединений, которые показывают большинство возможных способов подключения проводов к розеткам, осветительным приборам и распределительным коробкам.

«Лучше всего [черт возьми] позвонить или зайти к электрику, чтобы попросить БЕСПЛАТНУЮ помощь и совет — что мне неудобно! Это мало чем отличается от прогулки в ресторан с собственной ветчиной. и яйца !! (смеется) Точно так же, я не чувствую желания платить «полный фрахт» за звонок в службу поддержки — не потому, что я скряга, а потому, что я всегда ненавижу, когда меня «ущемляют» за то, что Я, вероятно, смог бы справиться с этим, используя лишь немного посторонних знаний и помощи! » -Rich

«Я подумал, что наверняка в Интернете будет куча информации о базовой домашней электропроводке? Проблема в том, что ЕСТЬ куча информации, но она не находится в одном месте и не доступна для непрофессионала. По крайней мере, так было до тех пор, пока я не нашел ваш сайт. Наконец, здесь появилось место, где была вся необходимая информация, которую я искал, и она была представлена ​​в красивой логической и простой для понимания форме »-Tom

« Абсолютно лучший сайт по домашней электротехнике, который я мог найти в сети. Схема с пошаговым чтением помогла мне наконец понять основы домашней электропроводки », — Тодд, WI

© 2005-2020 Лоуренс Димок

Обновления национального электрического кодекса, 2017 г. NEC® 240.87 Снижение энергии дуги для автоматических выключателей NEC® 240.67 Снижение энергии дуги для плавких выключателей	Дата: 31.05.2018	Размер: 1.54 МБ	Номер публикации: DET1002
Брошюра на 4 страницы включает характеристики продукта, таблицу номинальных характеристик выключателя, таблицу управляющих напряжений и рабочего тока для механизма ML-20, таблицу цен, фотографии, опции, аксессуары, габаритный чертеж рамы коробки и ее размеры.	Дата: 01.10.2000	Размер: 968,13 КБ	Номер публикации: DET-268
66 страниц; Включает информацию о: общем описании, характеристиках безопасности и надежности, системе управления питанием POWER LEADER, данных о применении, данных о размерах и размерах, схеме электрических соединений выключателя WavePro, справочнике номеров выключателей WavePro по каталогу, технических характеристиках, стандартах и ​​ссылках	Дата: 02.05.2007	Размер: 2.83 МБ	Номер публикации: DET-196B
2-страничный технический паспорт включает фотографии, характеристики, технические характеристики, номера по каталогу и цены, а также контактную информацию для службы поддержки.	Дата: 12.10.1999	Размер: 3.61 МБ	Номер публикации: DET-234
50-страничное руководство по применению и выбору, в котором подробно описаны особенности, преимущества и характеристики предлагаемых GE Spectra RMS автоматических выключателей в литом корпусе, устройств защиты двигателя MagBreak и выключателей в литом корпусе.Эта публикация также включает подробную информацию о внутренних и внешних аксессуарах, которые идут вместе с семейством устройств защиты Spectra RMS. Также включены физические данные, габаритные чертежи, спецификации направляющих форм и справочные публикации.	Дата: 02.04.2008	Размер: 1,31 МБ	Номер публикации: GET-7002
8 стр. Перепечатка статьи IEEE.	Дата: 01.07.1991	Размер: 444.96 КБ	Номер публикации: GER-3698
	Дата: 29.11.2012	Размер: 53,21 КБ	Номер публикации: DET-781
	Дата: 02.03.1992	Размер: 12.26 МБ	Номер публикации: GEZ-7927
Это версия Excel для признанных UL компонентов с рейтингами последовательного подключения. Эта публикация относится к автоматическим выключателям ABB в литом и изолированном корпусе, которые прошли номинальные испытания UL при последовательном подключении. Он организован по системному напряжению и номинальному току короткого замыкания. Для каждого номинального значения системы перечислены доступные комбинации АББ с номинальным рейтингом.Если комбинация устройств не отображается в требуемой таблице IC, просмотрите таблицы IC с более высоким рейтингом и примените ее с более низким рейтингом. Данная публикация заменяет собой все предыдущие серии рейтинговых публикаций. Ред. 22	Дата: 07.12.2021	Размер: 312,79 КБ	Номер публикации: DET-008-xls
63 страницы, Ред.Устройства максимального тока GE — таблицы мгновенной селективности.	Дата: 02.03.2012	Размер: 869,77 КБ	Номер публикации: DET-537
Справочник по проектированию автоматических выключателей , который охватывает распознавание формы волны и мгновенную селективную блокировку зоны, которая создает систему ArcWatch ABB, а также другую информацию, касающуюся мгновенной селективности и защиты. Ред. G, DET-760	Дата: 16.03.2020	Размер: 6.1 МБ	Номер публикации: 11SDC210066D0201
Справочник по проектированию автоматических выключателей , который охватывает распознавание формы волны и мгновенную селективную блокировку зоны, которая создает систему ArcWatch ABB, а также другую информацию, касающуюся мгновенной селективности и защиты. Ред. G, 1SDC210066D0201	Дата: 14.04.2020	Размер: 6.1 МБ	Номер публикации: DET-760
Включает информацию о селективности, требованиях NEC, соображениях избирательного проектирования системы, ограничениях уровня MCCB, защите автоматического переключателя, защите коммутатора, применениях трансформатора / токоограничивающего реактора, сводке рекомендаций по проектированию, селективности для существующих систем, соображениях дугового разряда, схеме подключения автоматических выключателей и Комбинации оборудования автоматического выключателя.	Дата: 03.06.2014	Размер: 7.39 МБ	Номер публикации: DET-654
118 стр. Руководство по применению и выбору включает обзор автоматических выключателей, типов термомагнитных и твердотельных расцепителей, функций отключения MicroVersaTrip Plus, функций отключения Power + 4, токоограничивающих автоматических выключателей, предохранителей цепи двигателя Mag-Break, принадлежностей.Включает таблицы каталожных номеров и рейтинги. Также включает данные по применению, номинальные токи отключения, кривые зависимости тока от времени, информацию о проверках и испытаниях, а также габаритные чертежи и размеры.	Дата: 22.09.2000	Размер: 8.64 МБ	Номер публикации: GET-2779
58-страничный каталог включает в себя основные характеристики, базовые конфигурации, информацию о ручном и электрическом управлении, выдвижную конструкцию, устройства отключения, такие как программатор RMS-9, функции отключения, расцепитель MagneTrip. Информация и каталожные номера принадлежностей для стационарных и выкатных выключателей. Данные приложения, включая коэффициенты номинального тока, базовые характеристики, стандарты и испытания, номинальные значения 80% и 100%, размер кабеля и снижение коэффициента мощности, номинальные значения прерывания 400 Гц и внутренние импедансы, требования к управляющей мощности, номинальные параметры окружающей среды, электрические схемы, временные кривые тока характеристики срабатывания, габаритные чертежи, веса, стандарты и справочные материалы, спецификации направляющих форм.	Дата: 01.04.1982	Размер: 4.84 МБ	Номер публикации: GET-6211A
2-страничный технический паспорт включает фотографию, характеристики продукта, таблицу выбора рабочего механизма выключателя, таблицу выбора кабеля, а также размеры и схему монтажных зон выключателя.	Дата: 01.10.1994	Размер: 237,8 КБ	Номер публикации: DET-065
Применение и техн.	Дата: 01.03.1991	Размер: 1,41 МБ	Номер публикации: GEA-11884B
	Дата: 01.02.1995	Размер: 496,58 КБ	Номер публикации: DET-101
Перепечатка 4-страничного технического документа IEEE; включает график согласования тока по времени, отображение бросков тока двигателя и дополнительные справочные материалы.	Дата: 05. 06.2002	Размер: 27,62 КБ	Номер публикации: DER-019
44 страницы, Включает расцепитель и номинальные вилки, информацию для заказа, электрические схемы, вес и номиналы предохранителей, кривые зависимости тока от времени и испытания	Дата: 02.09.2004	Размер: 1.78 МБ	Номер публикации: DET-167C
Зоно-селективная блокировка (ZSI) для автоматических выключателей и расцепителей питания GE Приложение и техническое руководство	Дата: 19.02.2020	Размер: 2.2 МБ	Номер публикации: DET1001

Как подключить спа — Электропроводка для гидромассажных ванн на 120 и 240 В

В этом руководстве показано, как подключить большинство джакузи на 240 вольт и переносных домашних спа. Мы включили фотографии, пошаговый видеоролик и электрические схемы гидромассажной ванны.

Эта информация предоставлена, чтобы помочь вам стать более информированным потребителем. Мы советуем нанять лицензированного электрика для подключения и установки спа.

Если вы не уверены или недостаточно квалифицированы для выполнения электромонтажных работ, вы можете провести подготовительные работы к установке, чтобы сократить расходы. Мы проведем вас через типичный проект, чтобы показать, что в него входит.

Перейти к: Гидромассажные ванны 120 В

---

ВНИМАНИЕ: Электромонтажные работы и ремонт могут быть опасными, особенно вблизи воды.Существует риск поражения электрическим током или поражения электрическим током, что может привести к серьезным травмам или смерти. Мы настоятельно рекомендуем направить электромонтажные работы в гидромассажную ванну квалифицированному электрику. Требования местных норм к электромонтажу различаются и могут отличаться от образовательных примеров на этом веб-сайте. Необходимо соблюдать местные правила, получать разрешения и проводить проверки. Установщик должен прочитать и следовать руководству пользователя гидромассажной ванны, а также руководствам и инструкциям по эксплуатации соответствующих электрических компонентов.

Отключите электропитание гидромассажной ванны или бассейна с помощью сервисной панели перед любыми проверками или работами.Неправильная проводка может привести к повреждению оборудования и аннулированию гарантии производителя спа.

Заявление об ограничении ответственности

---

Ваша электрическая служба

Перед установкой такого крупного прибора, как гидромассажная ванна, определите, справятся ли электрические сети с дополнительной нагрузкой. Обычно это не проблема, так как большинство домов, построенных за последние 30-40 лет, рассчитаны на ток не менее 100 ампер. 150-200A часто встречается в большинстве новых домов. Номинальные параметры панели обычно указываются рядом с главным выключателем вверху.

Часто неправильно понимают, что суммарный ток всех установленных автоматических выключателей не должен превышать номинальный ток, указанный сервисной панелью. Это неверно. — мощность определяется расчетом нагрузки, а не размером или количеством выключателей.

Основы подключения гидромассажной ванны — системы на 240 В

Мы начнем с обзора электрических требований к электропроводке СПА, проиллюстрированных нашими интерактивными схемами электропроводки. Спа-ванна на 240 В должна питаться от цепи, которая соответствует требованиям к нагрузке (силе тока), указанным в руководстве пользователя.

Это означает, что прерыватель фидера (на панели обслуживания дома) должен быть указанного размера. Кроме того, прерыватель GFCI в панели отключения должен быть не меньше этого размера, а GFCI должен быть защищен в целях безопасности.

В нашем примере мы используем типичную портативную домашнюю спа-установку на открытом воздухе.

В этом проекте задействованы три электрических узла:

• Панель автоматического выключателя для дома
• Блок GFCI с внешним отключением *
• Блок системы управления спа

---

MW Spa GFCI Центр нагрузки / панель отключения для гидромассажных ванн до 50 А с дополнительным расширением отводной цепи на 120 В

* Национальный электротехнический кодекс (NEC) определяет установку утвержденного устройства ручного отключения. Он должен быть рядом с гидромассажной ванной, на расстоянии не менее 5 футов и в пределах прямой видимости.

NEC также требует розетки на 120 В на расстоянии 10-20 футов от спа.

---

Установка Backyard Spa

Теперь давайте посмотрим на типичную установку на заднем дворе. В нашем видео ниже мы уже залили ровную цементную плиту и поставили на нее нашу гидромассажную ванну.

Согласно руководству пользователя, для нашей гидромассажной ванны требуется 4-проводное электрическое подключение 240 В, 50 А с использованием медного провода AWG # 6.Электрик прокладывает всю скрытую проводку в жестком сером ПВХ кабелепроводе Sch-40 диаметром 1 дюйм. Требования к проводам см. В руководстве пользователя.

Выберите вкладки ниже, чтобы следить за проектом от «Планирование до подключения»:

Электрические системы спа с 3 и 4 проводами

Для большей части производимых сегодня СПА на 240 В требуется 4-проводное электроснабжение на 50 А. Некоторые гидромассажные ванны имеют требования к нагрузке 30A или 40A, а некоторые даже 60A.Эти требования соответствуют размеру нового автоматического выключателя питания, установленного в служебной панели дома. Номинальный ток панели Disconnect GFCI может быть равен или больше, чем у выключателя питания на главной панели.

Гидромассажные ванны со смешанным напряжением (например, озонатор на 120 В и нагреватель на 240 В) требуют 4-проводной системы. Это означает, что им требуется электрическая цепь с (2) проводами под напряжением, (1) нейтралью и (1) заземляющим проводом. Ознакомьтесь с руководством по эксплуатации.

Две горячие ножки (черный + красный) обеспечивают 240 В (120 В + 120 В).Одна горячая нога с нейтральным (белым) проводом обеспечивает 120В. Заземляющий провод (зеленый) не пропускает ток, кроме случаев короткого замыкания на массу. Это приводит к срабатыванию автоматического выключателя при перегрузке (не путать с функцией безопасности GFCI).

Перейти к: Гидромассажные ванны 120 В

---

Многие старые СПА на 240 В и некоторые новые используют 3-проводные схемы. Они состоят всего из 2-х проводов под напряжением и заземляющего провода без нулевого провода.

Как 3-проводные, так и 4-проводные источники питания должны иметь защиту GFCI. 4-проводная гидромассажная ванна не должна подключаться к 3-проводной сети. Также важно правильное заземление.

В любом случае панель отключения должна быть снабжена 4-проводным подключением для правильной работы GFCI. Диаметр провода и т. Д. См. В руководстве пользователя спа.

Примечание: Некоторые модели спа-салонов Hot Spring и Caldera (Watkins Manufacturing) требуют специальных разъединителей субпанелей. У них есть 2 отдельных выключателя GFCI на 240 В в центре нагрузки.

Схема подключения гидромассажной ванны

Используйте разъединитель GFCI, предназначенный для гидромассажных ванн на 240 В, 4- или 3-проводных типов спа. На интерактивной схематической диаграмме ниже показаны 3- и 4-проводные конфигурации. Выберите конфигурацию проводки, которая требуется для вашего СПА:

---

Основы установки:

Автоматический выключатель панели

Выберите размер автоматического выключателя фидера на сервисной панели в соответствии с требованиями к нагрузке спа. Вы можете найти эту информацию в руководстве пользователя, или электрик может определить для вас стоимость. Номинальная нагрузка отключающей коробки должна быть больше или равна мощности выключателя в служебной панели дома.

Электрик может легко определить, может ли ваша электрическая панель приспособиться к новой цепи 240 В, необходимой для этого проекта. В коробке также должно быть два слота для двухполюсного выключателя. В большинстве домов это не будет проблемой.

Электрики

При выборе электрика обязательно спросите об опыте установки гидромассажных ванн, особенно 4-проводных конфигураций.

Отключение GFCI из-за неправильного подключения нейтрали

Самая распространенная ошибка подключения возникает в 4-проводных системах.К сожалению, мы обнаружили, что даже несколько профессиональных электриков не справляются с этим.

Подсоедините белый нейтральный провод к блоку управления гидромассажной ванны непосредственно к клемме нейтрали выключателя GFCI. См. Наши 4-проводные схемы выше. Не прикрепляйте его к шине заземления дополнительной панели. Неправильное подключение к земле мгновенно приводит к срабатыванию GFCI при подаче напряжения, что приводит к отключению питания гидромассажной ванны.

---

Электропроводка и фитинги из ПВХ

Мы предпочитаем защиту заглубленных каналов на заднем дворе, где в будущем могут потребоваться рытье для посадки кустов и т. Д.Труба ПВХ проста в установке и недорогая. Обычно требуемая глубина составляет 18 дюймов — уточните у местных властей. Закрепите кабелепровод к стене с помощью U-образных хомутов.

В нашем примере 4 провода используются в кабелепроводе из ПВХ диаметром 1 дюйм, который, хотя и имеет немного большие размеры, облегчает протягивание провода. Для угловых изгибов используются широкие 90 ° изгибы из ПВХ. Резьбовые клеммные переходники из ПВХ приклеиваются к кабелепроводу для электрического коробка соединений.

Наш электрик использовал короткие отрезки гибкого водонепроницаемого ПВХ-трубопровода для подключения к нашему блоку управления спа.Он провел LB Condulet от внешней стены до электрической панели. LB обеспечивает легкий доступ для прокладки проводов.

Швы расширительные от замерзания

Там, где этого требуют местные нормы, используйте компенсаторы из ПВХ там, где водопроводная труба выходит из земли, входит в стену или настенные ограждения.

Эти скользящие муфты учитывают изменение уклона, обычно связанное с морозным пучением, чтобы предотвратить разрыв трубопровода.

Резка и цементирование трубопроводов из ПВХ

Перед прокладкой провода необходимо смонтировать кабелепровод из ПВХ

. Как правило, легче протянуть проволоку через канал в траншее, прежде чем она будет закопана.

Надрезы должны выполняться под прямым углом с помощью режущего инструмента или канатной пилы для ПВХ. Удалите заусенцы канцелярским ножом и наждачной бумагой средней зернистости. Перед склейкой просушите детали.

Электропроводка из ПВХ соединяется соответствующим клеем на основе ПВХ. Перед соединением поверхности соединения следует протереть начисто.

Дополнительная информация: NEMA Guide Solvent-Cementing PVC Nonmetallic Conduit

---

Размер и тип провода для гидромассажных ванн

Изучив руководство пользователя спа, наш электрик определил, что для нашего проекта необходим многожильный медный провод №6 THHN.Он использовал четыре отдельных изолированных провода: (1) красный и (1) черный-горячий, (1) белый-нейтральный и (1) зеленый-заземляющий провод в нашем примере.

Требования к калибру провода могут отличаться от нашего примера, в зависимости от технических характеристик производителя гидромассажной ванны, требований кодов и типа провода. Необычно длинные участки могут потребовать большего сечения провода, как определит электрик.

Хотя медь стоит недешево, обрезка проволокой меньшего диаметра — опасная ложная экономия. Это может привести к нарушению требований кода и / или аннулированию гарантии производителя вашего оборудования.Не рекомендуется использовать алюминиевый или покрытый медью алюминиевый провод. Кабель в оболочке, например Romex®, не допускается внутри подземных трубопроводов.

Примечание: клеммы блока управления Spa обычно не подходят для провода большего размера, чем , чем №6. Обратитесь к руководству пользователя.

Электропроводка UF-B для непосредственного захоронения

В некоторых местах допускается прямое закапывание кабеля, по крайней мере, для прокладки кабеля от сервисной панели к блоку отключения. В других юрисдикциях это запрещено. По словам некоторых электриков, с кабелем UF-B может быть неудобно работать.

Тяговая проволока

При надлежащей подготовке протянуть проволоку не так уж и сложно. После сборки кабелепровода электрики используют узкую ленту из пружинной стали, чтобы пропустить через него провода. Первые несколько дюймов ленты покрыты смазкой для протягивания проволоки. Это помогает ему плавно скользить по подходящим краям и по изгибам пустого трубопровода.

Сначала ленту протягивают через пустую трубу, стараясь не перегибать ее из-за защемления. Затем провода прикрепляются к крючку на его конце и вытаскиваются обратно

.

Осторожно протолкните провода в кабелепровод, удерживая их разделенными и прямыми, избегая перегибов.Нанесите смазку на провода, когда они входят в кабелепровод. Второй человек тянет с противоположного конца с помощью рыболовной ленты.

Крепление проводов к рыболовной ленте

Распространенная ошибка — наматывать все провода на крючок ленты. В результате получается только большой узел, который может застрять или развязаться. Вот способ получше:

• Сначала рыболовная лента проходит через пустой канал и выводится с другого конца.
• Затем с каждого проводника снимается примерно 6 дюймов изоляции.
• Около 1/3 медных жил от каждого провода отделяются и вырезаются, чтобы получить более тонкий жгут. Тогда они будут легче проходить через проушину.
• Затем голые вырезы плотно скручивают плоскогубцами.
• Теперь медная оплетка продевается через крючок и сгибается пополам на себя.
• Наконец, связка представляет собой двойную обертку в стиле парикмахерской с электротехнической лентой. Начните над крюком и опустите несколько дюймов на изолированные провода.
• Если все сделано правильно, сборка будет выглядеть плотно свернутой и симметричной.
• Пучок, покрытый лентой, должен быть покрыт смазкой для проволоки для облегчения вытягивания.

ПРИМЕЧАНИЕ. Проводники (4) №6 намного легче протягивать через канал диаметром 1 дюйм, чем через канал диаметром 3/4 дюйма. Следует обильно использовать одобренную негорючую смазку для электрических проводов.

Вы можете ловить проволоку с любого конца кабелепровода. Если ближе к одному концу есть крутые изгибы, тяга с этого конца иногда обеспечивает меньшее сопротивление.

Провода легче вытащить, если есть место для их протяжки на всю длину. Это помогает избежать перегибов из-за намотки проволоки.

После того, как провода проложены, обрезки обернутой проволоки, прикрепленные к рыболовной ленте, отрезаются и выбрасываются.

ВНИМАНИЕ: Никогда не используйте рыболовную ленту вокруг электрифицированных проводов. Кроме того, никогда не ударяйте рыбу в электрическую панель обслуживания или из нее, даже если главный выключатель выключен.

Соединения клеммных проводов

Везде, где провода присоединяются к клеммам, винтовые соединения должны быть плотными.Плохо прикрепленная проводка неизбежно приведет к перегреву, сгоревшей изоляции и выходу из строя цепи.

Пакет управления спа

В нашем примере электрик установил гибкий кабелепровод для силовых проводов внутри отсека для оборудования гидромассажной ванны.

---

Чего следует избегать:

• Не забудьте прочитать руководство по эксплуатации производителя вашего спа перед установкой.

• Не забудьте получить разрешение на электричество.

• Не устанавливайте гидромассажную ванну под воздушными линиями электропередачи.

• Не прокладывайте подземную проводку под гидромассажной ванной.

• Не подключайте 4-проводную гидромассажную ванну к 3-проводной цепи — это было бы небезопасно и незаконно.

• Не используйте провод меньшего диаметра.

• Не используйте алюминиевый провод.

• Не устанавливайте наружное освещение в пределах 10 футов от гидромассажных ванн.

• Не используйте гидромассажную ванну до тех пор, пока не будет одобрена электрическая установка.

• Не забывайте часто проверять устройство GFCI, используя его кнопку TEST .

• Не забывайте поддерживать водный баланс и дезинфицирующее средство.

• Не забывайте закрывать крышку спа после каждого использования.

• Не забывайте регулярно пользоваться гидромассажной ванной!

---

Спасательные бассейны, требующие двойных субпанельных выключателей 240 В GFCI

Некоторые модели спа-салонов Hot Spring и Caldera (Watkins Manufacturing) требуют специальных разъединителей субпанелей.Они содержат два отдельных прерывателя GFCI: один для нагревателя, а второй для насоса и других компонентов.

Эти гидромассажные ванны не следует подключать к одной коробке автоматического выключателя, например, к нашей разъединительной панели MW. За информацией по установке обратитесь к руководству пользователя, к дилеру или производителю.

---

Портативные гидромассажные ванны около 120 В

Это руководство предназначено для портативных спа-установок на 240 вольт. Если у вас есть или вы приобретаете 120-вольтовый спа-центр plug-n-play, большая часть этой информации к вам не относится. Тем не менее, некоторые СПА легко преобразовать для работы на моделях любого напряжения.

При настройке на использование 120 В спа-салоны этого класса используют GFCI на конце шнура питания. Затем он подключается к стандартной специальной домашней розетке. Закрытые розетки с защитой GFCI должны использоваться на открытом воздухе. Преобразование этих гидромассажных ванн в проводные 240 В служит двум целям: более быстрое время нагрева и способность поддерживать температуру в холодную погоду.

---

Заявление об отказе от ответственности:
SpaDepot.com не несет ответственности за использование и не дает никаких гарантий относительно точности, пригодности или полезности этой информации. Эта информация не предназначена для замены или замены информации, содержащейся в руководствах по эксплуатации оборудования. Вы прямо соглашаетесь обезопасить The Spa Depot и его сотрудников. Это включает материальный ущерб, телесные повреждения и / или смерть, убытки или ущерб, возникшие в результате использования вами этой информации. Никакие советы или информация, устные или письменные, полученные вами с этого веб-сайта или нашими сотрудниками, не создают никаких гарантий, прямо не указанных здесь.Читатель соглашается принять на себя весь риск, связанный с применением любой информации, представленной здесь. Используя этот веб-сайт, включая любые содержащиеся на нем апплеты, программное обеспечение и контент, посетитель соглашается с тем, что использование этого веб-сайта и его информационных продуктов полностью на его / ее страх и риск.

---

Прочтите предупреждение

Оборудование других марок может отличаться от представленного на иллюстрациях внешним видом и / или конфигурацией терминала. Прочтите инструкции по установке оборудования.

К сожалению, обычные центры нагрузки часто работают ненадежно с гидромассажными ваннами из-за явления, называемого ошибочным отключением. Это ложное срабатывание вызывает большое разочарование как домовладельцев, так и электриков. Часто это неправильно относят к проблеме со спа, когда ее нет.

Обычные выключатели GFCI иногда реагируют на нормальное состояние СПА, как если бы это было замыкание на землю. Реактивные нагрузки двигателей СПА плюс резистивная нагрузка нагревателей делают обычные выключатели GFCI в лучшем случае ненадежными.

Наша панель Spa Disconnect GFCI решает эти проблемы. Это надежный детектор замыкания на землю, разработанный специально для гидромассажных ванн. Специально экранированный GFCI предотвращает ложное срабатывание из-за радиопомех. Он также разработан для обеспечения стабильности при низком напряжении, чтобы предотвратить отключение из-за сбоев, колебаний и смешанных нагрузок. В случае замыкания на землю быстродействующий GFCI мгновенно отключает линии.

Примечание: NEC и многие юрисдикции ТРЕБУЮТ установку наружной розетки GFCI на 120 В.Он должен быть расположен на расстоянии 10-20 футов от спа или бассейна для безопасной работы с проводными приборами.

---

Центр нагрузки / отсоединение Spa GFCI

«Я был очень впечатлен качеством. Мне очень понравилось, что мы смогли добавить наружную электрическую розетку GFCI (требуется по нормам, в которых мы живем). Нам не пришлось платить электрику за проводку всей отдельной цепи. Это одно более чем заплатили за это! »

Брок Хирш
Бриктаун, Нью-Джерси

% PDF-1.4 % 589 0 объект > эндобдж xref 589 133 0000000016 00000 н. 0000004741 00000 н. 0000004876 00000 н. 0000004912 00000 н. 0000005452 00000 п. 0000005791 00000 н. 0000005931 00000 н. 0000006068 00000 н. 0000006205 00000 н. 0000006342 00000 п. 0000006479 00000 н. 0000006616 00000 н. 0000006753 00000 н. 0000006890 00000 н. 0000007027 00000 н. 0000007164 00000 н. 0000007301 00000 п. 0000007438 00000 н. 0000007575 00000 н. 0000007712 00000 н. 0000007849 00000 п. 0000007986 00000 п. 0000008123 00000 н. 0000008260 00000 н. 0000008399 00000 н. 0000008536 00000 н. 0000008673 00000 п. 0000008812 00000 н. 0000008949 00000 н. 0000009088 00000 н. 0000009225 00000 н. 0000009363 00000 п. 0000009499 00000 н. 0000009636 00000 н. 0000009773 00000 п. 0000009910 00000 н. 0000010047 00000 п. 0000010184 00000 п. 0000010321 00000 п. 0000010460 00000 п. 0000010597 00000 п. 0000010735 00000 п. 0000010871 00000 п. 0000011009 00000 п. 0000011145 00000 п. 0000011282 00000 п. 0000012641 00000 п. 0000014040 00000 п. 0000014503 00000 п. 0000015863 00000 п. 0000017643 00000 п. 0000017955 00000 п. 0000019313 00000 п. 0000021176 00000 п. 0000021293 00000 п. 0000022653 00000 п. 0000024373 00000 п. 0000024756 00000 п. 0000026119 00000 п. 0000027829 00000 н. 0000028317 00000 п. 0000029507 00000 п. 0000029619 00000 п. 0000029733 00000 п. 0000030921 00000 п. 0000032107 00000 п. 0000033296 00000 п. 0000034493 00000 п. 0000035658 00000 п. 0000036515 00000 п. 0000048751 00000 п. 0000049001 00000 п. 0000050819 00000 п. 0000052196 00000 п. 0000053384 00000 п. 0000054444 00000 п. 0000055590 00000 п. 0000056267 00000 п. 0000056917 00000 п. 0000057570 00000 п. 0000057732 00000 п. 0000057989 00000 п. 0000058297 00000 п. 0000059833 00000 п. 0000072497 00000 п. 0000082704 00000 п. 0000093448 00000 п. 0000103891 00000 н. 0000114017 00000 н. 0000115745 00000 н. 0000140148 00000 н. 0000163646 00000 н. 0000175287 00000 н. 0000175346 00000 н. 0000175407 00000 н. 0000175468 00000 н. 0000175529 00000 н. 0000175590 00000 н. 0000175651 00000 н. 0000175712 00000 н. 0000175773 00000 н. 0000175834 00000 н. 0000175895 00000 н. 0000175956 00000 н. 0000176017 00000 н. 0000176078 00000 н. 0000176139 00000 н. 0000176200 00000 н. 0000176261 00000 н. 0000176322 00000 н. 0000176383 00000 п. 0000176444 00000 н. 0000176505 00000 н. 0000176566 00000 н. 0000176627 00000 н. 0000176688 00000 п. 0000176749 00000 н. 0000176810 00000 н. 0000176871 00000 н.
