Схема стабилизатора напряжения — простой расчёт

Чаще всего радиотехнические устройства для своего функционирования нуждаются в стабильном напряжении, не зависящем от изменений сетевого питания и от тока нагрузки. Для решения этих задач используются компенсационные и параметрические устройства стабилизации.

Параметрический стабилизатор

Его принцип работы заключается в свойствах полупроводниковых приборов. Вольтамперная характеристика полупроводника – стабилитрона показана на графике.

Во время включения стабилитрона свойства подобны характеристике простого диода на основе кремния. Если стабилитрон включить в обратном направлении, то электрический ток сначала будет расти медленно, но при достижении некоторой величины напряжения наступает пробой. Это режим, когда малый прирост напряжения создает большой ток стабилитрона. Пробойное напряжение называют напряжением стабилизации. Во избежание выхода из строя стабилитрона, течение тока ограничивают сопротивлением.

При колебании тока стабилитрона от наименьшего до наибольшего значения, напряжение не изменяется.

На схеме показан делитель напряжения, который состоит из балластного сопротивления и стабилитрона. К нему параллельно подключена нагрузка. Во время изменения величины питания меняется и ток резистора. Стабилитрон берет изменения на себя: меняется ток, а напряжение остается постоянным. При изменении резистора нагрузки ток изменится, а напряжение останется постоянным.

Компенсационный стабилизатор

Прибор, рассмотренный ранее очень простой по конструкции, но дает возможность подключать питание прибора с током, который не превышает наибольшего тока стабилитрона. Вследствие этого используют приборы, стабилизирующие напряжение, и получившие название компенсационных. Они состоят из двух видов: параллельные и последовательные.

Называется прибор по методу подключения элементу регулировки. Обычно используются компенсационные стабилизаторы, относящиеся к последовательному виду.

Его схема:

Элементом регулировки выступает транзистор, соединенный последовательно с нагрузкой. Напряжение выхода равняется разности значения стабилитрона и эмиттера, которое составляет несколько долей вольта, поэтому считается, что выходное напряжение равно стабилизирующему напряжению.

Рассмотренные приборы обоих типов имеют недостатки: невозможно получить точную величину напряжения выхода и производить регулировку во время работы. Если нужно создать возможность регулирования, то стабилизатор компенсационного вида изготавливают по схеме:

В этом приборе регулировка осуществляется транзистором. Основное напряжение выдает стабилитрон. Если напряжение выхода повышается, база транзистора получается отрицательной в отличие от эмиттера, транзистор откроется на большую величину и ток возрастет. Вследствие этого, напряжение отрицательного значения на коллекторе станет ниже, так же как и на транзисторе. Второй транзистор закроется, его сопротивление повысится, напряжение выводов повысится.

Это приводит к снижению напряжения выхода и возвращению к бывшему значению.

При снижении напряжения выхода проходят подобные процессы. Отрегулировать точное напряжение выхода можно резистором настройки.

Стабилизаторы на микросхемах

Такие устройства в интегральном варианте имею повышенные характеристики параметров и свойств, которые отличаются от подобных приборов на полупроводниках. Также они обладают повышенной надежностью, небольшими габаритами и весом, а также небольшой стоимостью.

Последовательный стабилизатор

• 1 – источник напряжения;
• 2 – Элемент регулировки;
• 3 – усилитель;
• 4 – источник основного напряжения;
• 5 – определитель напряжения выхода;
• 6 – сопротивление нагрузки.

Элемент регулировки выступает в качестве изменяемого сопротивления, подключенного по последовательной схеме с нагрузкой. При колебании напряжения меняется сопротивление элемента регулировки так, что происходит компенсация таких колебаний. Воздействие на элемент регулировки производится по обратной связи, которая содержит элемент управления, источник основного напряжения и измеритель напряжения. Этот измеритель является потенциометром, с которого приходит часть напряжения выхода.

Обратная связь регулирует напряжение выхода, использующееся для нагрузки, напряжение выхода потенциометра становится равным основному напряжению. Колебания напряжения от основного создает некоторое падение напряжения на регулировке. Вследствие этого, измеряющим элементом в определенных границах можно осуществлять регулировку напряжения выхода. Если стабилизатор планируется изготовить на определенную величину напряжения, то измеряющий элемент создается внутри микросхемы с компенсацией температуры. При наличии большого интервала напряжения выхода, измеряющий элемент выполняется за микросхемой.

Параллельный стабилизатор

• 1 – источник напряжения;
• 2 –элемент регулирующий;
• 3 – усилитель;
• 4 – источник основного напряжения;
• 5 – измерительный элемент;
• 6 – сопротивление нагрузки.

Если сравнить схемы стабилизаторов, то прибор последовательного вида имеет повышенный КПД при неполной загрузке. Прибор параллельного вида расходует неизменную мощность от источника и выдает ее на элемент регулировки и нагрузку. Стабилизаторы параллельные рекомендуется использовать при неизменных нагрузках при полной загруженности. Стабилизатор параллельный не создает опасности при КЗ, последовательный вид при холостом ходе. При неизменной нагрузке оба прибора создают высокий КПД.

Стабилизатор на микросхеме с 3-мя выводами

Инновационные варианты схем стабилизаторов последовательного вида выполнены на 3-выводной микросхеме. Вследствие того, что есть всего лишь три вывода, их проще использовать в практическом применении, так как они вытесняют остальные виды стабилизаторов в интервале 0,1-3 ампера.

1. U вх – необработанное напряжение входа;
2. U вых –напряжение выхода.

Можно не использовать емкости С1 и С2, однако они позволяют оптимизировать свойства стабилизатора. Емкость С1 применяется для создание стабильности системы, емкость С2 нужна по той причине, что внезапное повышение нагрузки нельзя отследить стабилизатором. В таком случае поддержка тока осуществляется емкостью С2. Практически часто применяются микросхемы серии 7900 от компании Моторола, которые стабилизируют положительную величину напряжения, а 7900 – величину со знаком минус.

Микросхема имеет вид:

Для увеличения надежности и создания охлаждения стабилизатор монтируют на радиатор.

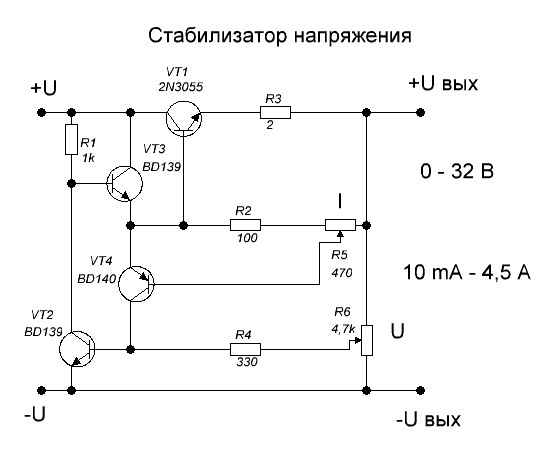

Стабилизаторы на транзисторах

На 1-м рисунке схема на транзисторе 2SC1061.

На выходе прибора получают 12 вольт, на напряжение выхода зависит прямо от напряжения стабилитрона. Наибольший допустимый ток 1 ампер.

При применении транзистора 2N 3055 наибольший допускаемый ток выхода можно повысить до 2 ампер. На 2-м рисунке схема стабилизатора на транзисторе 2N 3055, напряжение выхода, как и на рисунке 1 зависит от напряжения стабилитрона.

• 6 В — напряжение выхода, R1=330, VD=6,6 вольт
• 7,5 В — напряжение выхода, R1=270, VD = 8,2 вольт
• 9 В — напряжение выхода, R1=180, Vd=10

На 3-м рисунке – адаптер для автомобиля – аккумуляторное напряжение в автомобиле равно 12 В. Для создания напряжения меньшего значения применяют такую схему.

Стабилизаторы напряжения: классификация, схемы, параметры, достоинства

Параметры стабилизаторов напряжения

Важнейшими параметрами стабилизатора напряжения являются коэффициент стабилизации K_ст, выходное сопротивление R_вых и коэффициент полезного действия η.

Коэффициент стабилизации определяют из выражения K_ст= [ ∆u_вх/ u_вх] / [ ∆u_вых/ u_вых]

где u_вх, u_вых — постоянные напряжения соответственно на входе и выходе стабилизатора; ∆u_вх — изменение напряжения u_вх; ∆u_вых — изменение напряжения u_вых, соответствующее изменению напряжения ∆u_вх.

Чем больше коэффициент стабилизации, тем меньше изменяется выходное напряжение при изменении входного. У простейших стабилизаторов величина K_ст составляет единицы, а у более сложных — сотни и тысячи.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Таким образом, коэффициент стабилизации — это отношение относительного изменения напряжения на входе к соответствующему относительному изменению напряжения на выходе стабилизатора.

Выходное сопротивление стабилизатора определяется выражением R_вых= | ∆u_вых/ ∆i_вых|

где ∆u_вых— изменение постоянного напряжения на выходе стабилизатора; ∆i_вых— изменение постоянного выходного тока стабилизатора, которое вызвало изменение выходного напряжения.

Выходное сопротивление стабилизатора является величиной, аналогичной выходному сопротивлению выпрямителя с фильтром. Чем меньше выходное сопротивление, тем меньше изменяется выходное напряжение при изменении тока нагрузки. У простейших стабилизаторов величина R_вых составляет единицы Ом, а у более совершенных — сотые и тысячные доли Ома. Необходимо отметить, что стабилизатор напряжения обычно резко уменьшает пульсации напряжения.

Коэффициент полезного действия стабилизатора η_ст — это отношение мощности, отдаваемой в нагрузку Р_н, к мощности, потребляемой от входного источника напряжения Р_вх: η_ст = Р_н / Р_вх

Традиционно стабилизаторы разделяют на параметрические и компенсационные.

Интересное видео о стабилизаторах напряжения:

Параметрические стабилизаторы

Являются простейшими устройствами, в которых малые изменения выходного напряжения достигаются за счет применения электронных приборов с двумя выводами, характеризующихся ярко выраженной нелинейностью вольт-амперной характеристики. Рассмотрим схему параметрического стабилизатора на основе стабилитрона (рис. 2.82).
Проанализируем данную схему (рис. 2.82, а), для чего вначале ее преобразуем, используя теорему об эквивалентном генераторе (рис. 2.82, б). Проанализируем графически работу схемы, построив на вольт-амперной характеристике стабилитрона линии нагрузки для различных значений эквивалентного напряжения, соответствующих различным значениям входного напряжения (рис. 2.82, в).
Из графических построений очевидно, что при значительном изменении эквивалентного напряжения u_э (на ∆u_э), а значит, и входного напряжения u_вх, выходное напряжение изменяется на незначительную величину ∆u_вых.

Абрамян Евгений Павлович

Доцент кафедры электротехники СПбГПУ

Задать вопрос

Причем, чем меньше дифференциальное сопротивление стабилитрона (т. е. чем более горизонтально идет характеристика стабилитрона), тем меньше ∆uвых.

Определим основные параметры такого стабилизатора, для чего в исходной схеме стабилитрон заменим его эквивалентной схемой и введем во входную цепь (рис. 2.82, г) источник напряжения, соответствующий изменению входного напряжения ∆u_вх (на схеме пунктир):

R_вых= r_д|| R₀≈ r_д, т.к. R₀>> r_д η_ст = ( u_вых· I_н) / ( u_вх· I_вх) = ( u_вых· I_н) / [ u_вх( I_н + I_вх) ].

K_ст= ( ∆u_вх/ u_вх) : ( ∆u_вых/ u_вых) Так как обычно R_н>> r_д Следовательно, K_ст≈ u_вых / u_вх· [ ( r_д+ R₀) / r_д]

Обычно параметрические стабилизаторы используют для нагрузок от нескольких единиц до десятков миллиампер. Наиболее часто они используются как источники опорного напряжения в компенсационных стабилизаторах напряжения.

Компенсационные стабилизаторы

Представляют собой замкнутые системы автоматического регулирования. Характерными элементами компенсационного стабилизатора являются источник опорного (эталонного) напряжения (ИОН), сравнивающий и усиливающий элемент (СУЭ) и регулирующий элемент (РЭ).

Напряжение на выходе стабилизатора или некоторая часть этого напряжения постоянно сравнивается с эталонным напряжением.

В зависимости от их соотношения сравнивающим и усиливающим элементом вырабатывается управляющий сигнал для регулирующего элемента, изменяющий его режим работы таким образом, чтобы напряжение на выходе стабилизатора оставалось практически постоянным.

В качестве ИОН обычно используют ту или иную электронную цепь на основе стабилитрона, в качестве СУЭ часто используют операционный усилитель, а в качестве РЭ — биполярный или полевой транзистор.

Чаще всего регулирующий элемент включают последовательно с нагрузкой. В этом случае стабилизатор называют последовательным (рис. 2.83, а).

Иногда регулирующий элемент включают параллельно нагрузке, и тогда стабилизатор называют параллельным (рис. 2.83, б. Здесь СУЭ и ИОН с целью упрощения не показаны). В параллельном стабилизаторе используется балластное сопротивление R_б, включаемое последовательно с нагрузкой.

В зависимости от режима работы регулирующего элемента стабилизаторы разделяют на непрерывные и импульсные (ключевые, релейные).

В непрерывных стабилизаторах регулирующий элемент (транзистор) работает в активном режиме, а в импульсных — в импульсном.

Рассмотрим типичную принципиальную схему непрерывного стабилизатора (рис. 2.84, а).
Эта схема соответствует приведенной выше структурной схеме последовательного стабилизатора. Для того чтобы выполнить наиболее просто анализ этой схемы на основе тех допущений, которые были рассмотрены при изучении операционного усилителя,изобразим эту схему по-другому. При этом цепи питания операционного усилителя для упрощения рисунка изображать не будем.
Из схемы (рис. 2.84, б) очевидно, что на элементах R2, R3, DA и VT построен неинвертирующий усилитель на основе ОУ с выходным каскадом в виде эмиттерного повторителя на транзисторе VT, а входным напряжением для него является выходное напряжение параметрического стабилизатора напряжения на элементах R1 и VD. В соответствии с указанными выше допущениями получаем:

u_R3= u_ст, т.е. i_R3· R₃= u_ст

u_R2 = u_R3 – u_вых

i_R2 = − i_R3 = − u_ст/ R₃

Подставляя выражение для i_R2 в предыдущее уравнение, получим − u_ст/ R₃· R₂= u_ст – u_вых. Следовательно, u_вых = u_ст· ( 1 + R₂/ R₃)

Последнее выражение в точности повторяет соответствующие выражения для неинвертирующего усилителя (входным напряжением является напряжение u_ст).

Полезно отметить, что ООС охватывает два каскада — на операционном усилителе и на транзисторе. Рассматриваемая схема является убедительным примером, демонстрирующим преимущество общей отрицательной обратной связи по сравнению с местной.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

Основным недостатком стабилизаторов с непрерывным регулированием является невысокий КПД, поскольку значительный расход мощности имеет место в регулирующем элементе, так как через него проходит весь ток нагрузки, а падение напряжения на нем равно разности между входным и выходным напряжениями стабилизатора.

В конце 60-х годов стали выпускать интегральные микросхемы компенсационных стабилизаторов напряжения с непрерывным регулированием (серия К142ЕН). В эту серию входят стабилизаторы с фиксированным выходным напряжением, с регулируемым выходным напряжением и двухполярным и входным и выходным напряжениями. В тех случаях, когда через нагрузку необходимо пропускать ток, превышающий предельно допустимые значения интегральных стабилизаторов, микросхему дополняют внешними регулирующими транзисторами.

Некоторые параметры интегральных стабилизаторов приведены в табл. 2.1, а вариант подключения к стабилизатору К142ЕН1 внешних элементов — на рис. 2.85.
Резистор R предназначен для срабатывания защиты по току, а R₁ — для регулирования выходного напряжения. Микросхемы К142УН5, ЕН6, ЕН8 являются функционально законченными стабилизаторами с фиксированным выходным напряжением, но не требуют подключения внешних элементов.

Импульсные стабилизаторы напряжения в настоящее время получили распространение не меньшее, чем непрерывные стабилизаторы.

Благодаря применению ключевого режима работы силовых элементов таких стабилизаторов, даже при значительной разнице в уровнях входных и выходных напряжений можно получить КПД, равный 70 − 80 %, в то время как у непрерывных стабилизаторов он составляет 30 − 50%.

Васильев Дмитрий Петрович

Профессор электротехники СПбГПУ

Задать вопрос

В силовом элементе, работающем в ключевом режиме, средняя за период коммутации мощность, рассеиваемая в нем, значительно меньше, чем в непрерывном стабилизаторе, так как хотя в замкнутом состоянии ток, протекающий через силовой элемент, максимален, однако падение напряжения на нем близко к нулю, а в разомкнутом состоянии ток, протекающий через него, равен нулю, хотя напряжение максимально. Таким образом, в обоих случаях рассеиваемая мощность незначительна и близка к нулю.

Малые потери в силовых элементах приводят к уменьшению или даже исключению охлаждающих радиаторов, что значительно уменьшает массогабаритные показатели. Кроме того, использование импульсного стабилизатора позволяет в ряде случаев исключить из схемы силовой трансформатор, работающий на частоте 50 Гц, что также улучшает показатели стабилизаторов.

К недостаткам импульсных источников питания относят наличие пульсаций выходного напряжения.

Рассмотрим импульсный последовательный стабилизатор напряжения (рис. 2.86).
Ключ S периодически включается и выключается схемой управления (СУ) в зависимости от значения напряжения на нагрузке. Напряжение на выходе регулируют, изменяя отношение t_вкл / t_выкл, где t_вкл, t_выкл — длительности отрезков времени, на которых ключ находится соответственно во включенном и выключенном состояниях. Чем больше это отношение, тем больше напряжение на выходе.

В качестве ключа S часто используют биполярный или полевой транзистор.

Диод обеспечивает протекание тока катушки индуктивности тогда, когда ключ выключен и, следовательно, исключает появление опасных выбросов напряжения на ключе в момент коммутации. LC-фильтр снижает пульсации напряжения на выходе.

Ещё одно интересное видео о стабилизаторах:

Схема электрическая стабилизатора

Разработчики электрических и электронных устройств, в процессе их создания, исходят из того, что будущее устройство будет работать в условиях стабильного питающего напряжения. Это необходимо для того, чтобы электрическая схема электронного устройства, во-первых, обеспечивала стабильные выходные параметры в соответствии со своим целевым назначением, а во-вторых, стабильность питающего напряжения защищает устройство от скачков, чреватых слишком большими потребляемыми токами и перегоранием электрических элементов устройства.

Для решения задачи обеспечения неизменности питающего напряжения применяют какой-либо вариант стабилизатора напряжения. По характеру потребляемого устройством тока различают стабилизаторы переменного и постоянного напряжения.

Стабилизаторы переменного напряжения

Стабилизаторы переменного напряжения применяют, если отклонения напряжения в электрической сети от номинального значения превышают 10% . Такая норма выбрана исходя из того, что потребители переменного тока при таких отклонениях сохраняют свою работоспособность весь срок эксплуатации. В современной электронной технике, как правило, для решения задачи стабильного электропитания используют импульсный блок питания, при котором стабилизатор переменного напряжения не нужен. А вот в холодильниках, микроволновых печах, кондиционерах, насосах и т.п. требуется внешняя стабилизация питающего переменного напряжении. В таких случаях чаще всего используют стабилизатор одного из трёх типов: электромеханический, главным звеном которого является регулируемый автотрансформатор с управляемым электрическим приводом, релейно- трансформаторный, на базе мощного трансформатора, имеющего несколько отводов в первичной обмотке, и коммутатора из электромагнитных реле, симисторов, тиристоров или мощных ключевых транзисторов, а также чисто электронный.

Широко распространенные в прошлом веке феррорезонансные стабилизаторы в настоящее время практически не используются из-за наличия многочисленных недостатков.

Для подключения потребителей к сети переменного тока 50 Гц применяют стабилизатор напряжения на 220 В. Электрическая схема стабилизатора напряжения такого типа изображена на следующем рисунке.

Трансформатор А1 повышает напряжение в сети до уровня, достаточного для стабилизации выходного напряжения при низком входном напряжении. Регулирующий элемент РЭ осуществляет изменение выходного напряжения. На выходе управляющий элемент УЭ измеряет значение напряжения на нагрузке и выдает управляющий сигнал для его корректировки, если это необходимо.

Электромеханические стабилизаторы

В основе такого стабилизатора — использование бытового регулируемого автотрансформатора или лабораторного ЛАТРа. Применение автотрансформатора обеспечивает более высокий КПД установки. Рукоятка регулирования автотрансформатора удаляется, а на корпусе вместо нее соосно устанавливают небольшой двигатель с редуктором, обеспечивающим усилие вращения достаточное для поворота бегунка в автотрансформаторе.

Необходимая и достаточная скорость вращения – около 1 оборота за 10 — 20 сек. Этим требованиям удовлетворяет двигатель типа РД-09, который раньше применялся в самопишущих приборах. Управляет двигателем электронная схема. При изменении сетевого напряжения в пределах +- 10 вольт выдаётся команда на двигатель, который поворачивает бегунок до достижения на выходе напряжения 220 В.

Примеры схем электромеханических стабилизаторов приведены ниже:

Электрическая схема стабилизатора напряжения с использованием логических микросхем и релейного управления электроприводом

Электромеханический стабилизатор на основе операционного усилителя.

Достоинством подобных стабилизаторов является простота реализации и высокая точность стабилизации напряжения на выходе. К недостаткам следует отнести невысокую надёжность из — за присутствия механических подвижных элементов, относительно малую допустимую мощность нагрузки ( в пределах 250 … 500 Вт), малую распространенность в наше время автотрансформаторов и необходимых электродвигателей.

Релейно — трансформаторные стабилизаторы

Релейно — трансформаторный стабилизатор является более популярным в силу простоты реализации конструкции, применения распространенных элементов и возможности получения значительной выходной мощности (до нескольких киловатт), значительно превышающей мощность примененного силового трансформатора. На выбор его мощности влияет минимальное напряжение в конкретной сети переменного тока. Если, к примеру, оно не меньше 180 В, то от трансформатора потребуется обеспечение вольтодобавки 40 В, что в 5,5 раз меньше номинального напряжения в сети. Выходная мощность у стабилизатора во столько же раз будет больше, чем мощность силового трансформатора (если не учитывать КПД трансформатора и максимально допустимый ток через коммутирующие элементы). Число ступеней изменения напряжения, как правило, устанавливают в пределах 3 … 6 ступеней, что в большинстве случаев обеспечивает приемлемую точность стабилизации напряжения на выходе. При вычислении количества витков обмоток в трансформаторе для каждой ступени напряжение в сети принимается равным уровню срабатывания коммутирующего элемента. Как правило, в качестве коммутирующих элементов используют электромагнитные реле — схема выходит достаточно элементарной и не вызывающей затруднений при повторении. Недостатком такого стабилизатора является образование дуги на контактах реле в процессе коммутации, что разрушает контакты реле. В более сложных вариантах схем переключение реле производят в моменты перехода полуволны напряжения через нулевое значение, что предотвращает возникновение искры, правда при условии использования быстродействующих реле или коммутации на спаде предшествующей полуволны. Использование в качестве коммутирующих элементов тиристоров, симисторов или других бесконтактных элементов надёжность схемы резко возрастает, но усложняется из-за необходимости обеспечения гальванической развязки между цепями управляющих электродов и модулем управления. Для этого применяют оптронные элементы или разделительные импульсные трансформаторы. Ниже приведена принципиальная схема релейно — трансформаторного стабилизатора:

Схема цифрового релейно — трансформаторного стабилизатора на электромагнитных реле

Электронные стабилизаторы

Электронные стабилизаторы имеют, как правило, небольшую мощность (до 100 Вт) и необходимую для работы многих электронных устройств высокую стабильность выходного напряжения. Они обычно строятся в виде упрощённого усилителя низкой частоты, имеющего достаточно большой запас изменения уровня питающего напряжения и мощности. На его вход от электронного регулятора напряжения подаётся сигнал синусоидальной формы с частотой 50 Гц от вспомогательного генератора. Можно использовать понижающую обмотку силового трансформатора. Выход усилителя подключен к повышающему до 220 В трансформатору. Схема имеет инерционную отрицательную обратную связь по значению выходного напряжения, что гарантирует стабильность выходного напряжения с неискажённой формой. Для достижения мощности на уровне нескольких сотен ватт используют другие методы. Обычно применяют мощный преобразователь постоянного тока в переменный на основе использования нового вида полупроводников — так называемых IGBT транзисторо.

Эти коммутирующие элементы в ключевом режиме могут пропустить ток в несколько сотен ампер при максимально допустимом напряжении более 1000 В. Для управления такими транзисторами используются специальные виды микроконтроллеров с векторным управлением. На затвор транзистора с частотой в несколько килогерц подают импульсы с переменной шириной, которая меняется по программе, введенной в микроконтроллер. По выходу такой преобразователь нагружен на соответствующий трансформатор. Ток в цепи трансформатора меняется по синусоиде. В то же время напряжение сохраняет форму исходных прямоугольных импульсов с разной шириной. Такая схема используется в мощных источниках гарантированного питания, используемых для бесперебойной работы компьютеров. Электрическая схема стабилизатора напряжения такого типа очень сложна и практически недоступна для самостоятельного воспроизведения.

Упрощенные электронные стабилизаторы напряжения

Такие устройства применяют, когда напряжение бытовой сети (особенно в условиях сельских населенных пунктов) нередко оказывается пониженным, практически никогда не обеспечивая номинальных 220 В.

В такой ситуации и холодильник работает с перебоями и риском выхода из строя, и освещение оказывается тусклым, и вода в электрочайнике долго не может закипеть. Мощности старенького, еще советских времен, стабилизатора напряжения, рассчитанного на питание телевизора, как правило, недостаточна для всех остальных бытовых электропотребителей, да и значение напряжения в сети часто падает ниже уровня, допустимого для подобного стабилизатора.

Существует простой метод для повышения напряжение в сети, путем использования трансформатора мощностью значительно меньшей мощности применяемой нагрузки. Первичная обмотка трансформатора включается непосредственно в сеть, а нагрузка подключается последовательно к вторичной (понижающей) обмотке трансформатора. При правильной фазировке напряжение на нагрузке окажется равным сумме снимаемого с трансформатора и сетевого напряжения.

Электрическая схема стабилизатора напряжения, действующего по этому несложному принципу, приведена рисунке ниже. Когда стоящий в диагонали диодного моста VD2 транзистор VT2 (полевой) закрыт, обмотка I (являющаяся первичной) трансформатора Т1 к сети не подключена. Напряжение на включенной нагрузке почти равно сетевому за минусом небольшого напряжения на обмотке II (вторичная) трансформатора Т1. При открытии полевого транзистора первичная обмотка трансформатора окажется замкнутой, а к нагрузке будет приложена сумма сетевого и напряжения вторичной обмотки.

Схема электронного стабилизатора напряжения

Напряжение с нагрузки, через трансформатор Т2 и диодный мост VD1 подается на транзистор VT1. Регулятор подстроечного потенциометра R1 должен быть выставлен в положение, обеспечивающее открытие транзистора VT1 и закрытие VT2, когда напряжение на нагрузке превышает номинальное (220 В). Если напряжение меньше 220 вольт транзистор VT1 закроется , a VT2 — откроется. Полученная таким способом отрицательная обратная связь сохраняет напряжение на нагрузке примерно равным номинальному значению.

Выпрямленное напряжение с моста VD1 используется и для запитки коллекторной цепи VT1 (через цепь интегрального стабилизатора DA1). Цепочка C5R6 гасит нежелательные скачки напряжения сток-исток на транзисторе VT2. Конденсатор С1 обеспечивает снижение помех, проникающих в сеть в процессе работы стабилизатора. Номиналы резисторов R3 и R5 подбирают, получая наилучшую и устойчивую стабилизацию напряжения. Выключатель SA1 обеспечивает включение и выключение стабилизатора и нагрузки. Замыкание выключателя SA2 отключает автоматику, стабилизирующую напряжение на нагрузке. Оно в таком варианте оказывается максимально возможным при текущем напряжении в сети.

После включения собранного стабилизатора в сеть, подстроечным резистором R1 устанавливают на нагрузке напряжение, равное 220 В. Нужно учесть, что вышеописанный стабилизатор не может устранить изменения сетевого напряжения, превышающие 220 В, или оказавшиеся ниже минимального, использованного при расчете обмоток трансформатора.

Замечание: В некоторых режимах работы стабилизатора мощность, рассеиваемая транзистором VT2, оказывается весьма значительной. Именно она, а не мощность трансформатора, может ограничить допустимую мощность нагрузки. Поэтому следует позаботиться о хорошем отводе тепла от этого транзистора.

Стабилизатор, устанавливаемый в сыром помещении, нужно обязательно поместить в заземленный металлический корпус.

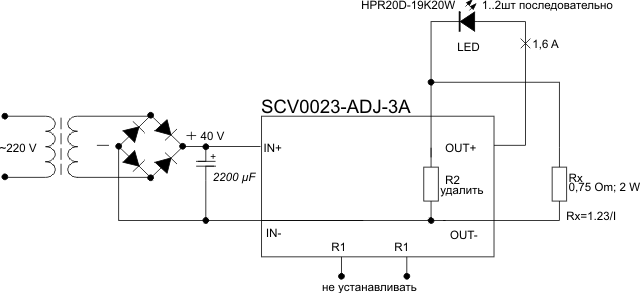

Схемы и онлайн расчёт элементов регулируемых стабилизаторов напряжения

Онлайн расчёт элементов схем линейных стабилизаторов с фиксированным и регулируемым выходным напряжением. Для поддержания стабильной работы и сохранения заявленных параметров электрооборудования его питание в большинстве случаев должно осуществляться постоянным и неподконтрольным никаким внешним воздействиям напряжением. Как правило, эта функция возлагается на устройства, называемые стабилизатором напряжения. Стабилизатор напряжения — это преобразователь электрической энергии, предназначенный для поддержания уровня выходного напряжения в заданных пределах при изменениях следующих величин: входного напряжения, сопротивления нагрузки, а также в идеале — температуры и иных внешних воздействий. Ещё не так давно подобные узлы строились на стабилитронах и транзисторах, однако с появлением специализированных микросхем, необходимость в самостоятельном конструировании подобных схем скоротечно отпочковалась, ввиду очевидной простоты реализации стабилизаторов, выполненных на интегральных микросхемах. А зря! Там, где значения коэффициента стабилизации Кст допустимо исчислять десятками, а не сотнями-тысячами, простейший параметрический стабилизатор не только имеет право на существование, но и выигрывает у своих интегральных собратьев по такому важному параметру, как чистота выходного напряжения и отсутствие импульсных помех в момент резкого изменения тока нагрузки. Давайте рассмотрим такие простейшие устройства стабилизаторов напряжения. Рис.1 а) Простейшая схема     б) С эмиттерным повторителем     в) С регулируемым вых. напряжением Схема стабилизатора напряжения, приведённая на Рис.1 а), используется в основном с устройствами, через которые не протекает существенных токов. От номинала резистора Rст зависит величина тока Iвх, протекающего как через стабилитрон, так и через нагрузку. Величина этого тока рассчитывается по формуле: Rст = (Uвх — Uст)/ Iвх, а Iвх должен удовлетворять условию Iвх ≥ Iн. макс + Iст. мин, где Iн. макс — максимальный ток в нагрузке при заданном выходном напряжении, а Iст. мин — минимальный ток стабилизации стабилитрона, указанный в характеристиках полупроводника. В стабилитронах отечественных производителей параметр Iст. мин, как правило, задан в явном виде, у зарубежных может быть не указан вообще. Куда податься бедному еврею? Я бы рекомендовал в этом случае ориентироваться на значение тока из datasheet-ов «Izk» (значение при котором стабилитрон обладает максимальным импедансом) и увеличить эту величину в 2…3 раза. Хотя, по большому счёту, оптимальным (с точки зрения достижения максимальных параметров) током для стабилитрона является тестовый ток, при котором измеряются основные характеристики полупроводника. Для наиболее эффективного выполнения своих задач стабилитрону довольно важно, чтобы мощность нагрузки не превышала мощности, рассеиваемой на полупроводнике. Поэтому если возникает потребность стабилизации напряжения в нагрузках, потребляющих значительную мощность, используется дополнительный усилитель тока — эмиттерный повторитель (Рис. 1 б)). В этом случае нагрузкой для стабилитрона является входное сопротивление повторителя Rвх ≈ Rн x (1 + β), т.е. ток нагрузки можно увеличить в β раз. Тут важно учитывать падение напряжения на эмиттерном переходе транзистора, в связи с чем напряжение на выходе стабилизатора будет на 0,6…0,7 В (на 1,2…1,4 В для составного транзистора) меньше напряжения стабилизации стабилитрона . Установив параллельно стабилитрону переменный резистор (Рис.1 в)), возникает возможность изменять напряжение стабилизации в нагрузке от нуля почти до максимального значения напряжения стабилизации стабилитрона (за вычетом падения напряжения Uбэ на переходе транзистора). Естественно, что ток, протекающий через переменник, также необходимо учитывать, задаваясь его значением — не меньшим, чем входной ток эмиттерного повторителя. Сдобрим пройденный материал калькулятором. ТАБЛИЦА РАСЧЁТА ЭЛЕМЕНТОВ ЛИНЕЙНОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ Схемы компенсационных линейных стабилизаторов являются основой большинства интегральных микросхем, выполняющих функцию стабилизации напряжений и токов, и в простейшем виде могут быть выполнены на стабилитроне и паре транзисторов (Рис.2). Рис.2 Схемы компенсационных линейных стабилизаторов напряжения Здесь стабилитрон является источником опорного напряжения, а транзистор Т2 — устройством сравнения выходного напряжения, поступающего через резистивный делитель на его базу, с опорным значением напряжения на его эмиттере. Повысилось выходное напряжение, а вместе с ним напряжение на базе Т2, транзистор приоткрывается и притягивает напряжение на базе регулирующего транзистора Т1 к минусовой (земляной) шине, тем самым, уменьшая напряжение на его эмиттере, а соответственно и на выходе схемы. Снизилось выходное напряжение — всё то же самое, только наоборот. Компенсационные стабилизаторы на транзисторах имеют более высокий коэффициент стабилизации по сравнению с устройствами, представленными на Рис.1, но в связи наличием обратной связи имеют и свои недостатки. В связи с этим подробно останавливаться на них мы не будем, а перейдём сразу к интегральным стабилизаторам, имеющим похожий принцип действия, но значительно более сложным по структуре, обладающих более высокими характеристиками и при этом — очень простых и удобных в реализации. Существует два типа подобных интегральных микросхем: регулируемые стабилизаторы напряжения и стабилизаторы с фиксированным значением выходного напряжения. Во втором случае схема стабилизатора приобретает неприлично примитивный вид, незаслуживающий какого-то серьёзного обсуждения. В случае же стабилизаторов с регулируемым выходным напряжением, схема всё ещё остаётся достаточно простой, но требует некоторых умственных манипуляций, связанных с расчётом резистивного делителя для получения требуемого выходного напряжения. Типовая схема включения большинства регулируемых микросхем приведена на Рис.3. Рис.3 Формула для расчёта выходного напряжения имеет вид Vout = Vref x (1+R2/R1) + Iadj x R2, причём номинал сопротивления R1, как правило, задаётся производителем микросхемы для достижения наилучших параметров выходных характеристик. Отдельные бойцы для снижения пульсаций ставят дополнительные электролиты значительных величин параллельно резистору R2. Оно, конечно, бойцы эти герои, но зачем же стулья ломать? Любое резкое увеличение тока нагрузки, приводящее к снижению выходного напряжения, не сможет моментально отработаться схемой автоматической регулировки из-за задержки в цепи обратной связи, обусловленной данным конденсатором, а это в значительной степени снизит быстродействие устройства. И если для статических нагрузок параметр быстродействия стабилизатора по барабану, то для динамических (к примеру, таких как УНЧ) — очень даже немаловажен. Поэтому — либо эти электролиты вообще не нужны, либо (если их настоятельно рекомендует Datasheet) ставить конденсаторы небольших номиналов в строгом соответствии с рекомендациями производителя. Для начала — справочная таблица с основными техническими характеристиками наиболее часто используемых интегральных стабилизаторов с регулировкой выходного напряжения. Приведённая ниже таблица позволяет рассчитать номиналы резисторов делителя некоторых популярных типов микросхем регулируемых стабилизаторов, представленных разными производителями. ТАБЛИЦА РАСЧЁТА ЭЛЕМЕНТОВ МИКРОСХЕМ — СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ Если не хотите, чтобы вдруг «раздался мощный пук» — послеживайте за полярностью включения конденсатора С2. Она должна совпадать с полярностью входного (выходного) напряжения. Отдельно хочу остановиться на МИКРОМОЩНЫХ СТАБИЛИЗАТОРАХ С МАЛЫМ СОБСТВЕННЫМ ПОТРЕБЛЕНИЕМ. Такого рода стабилизаторы окажутся совсем не лишними в хозяйстве, так как смогут обеспечить такой важнейший показатель радиоэлектронной аппаратуры с автономным питанием, как экономичность входящих в её состав узлов. Здесь выбор интегральных микросхем заметно беднее, а цены, как правило, заметно ощутимей, чем на аналоги со стандартным потреблением, поэтому начну я с простой, но проверенной временем схемы на дискретных элементах. Рис.2 Чем хорош КТ315 в данном включении? На обратно смещённом переходе КТ315 при напряжении 6 — 7,5В, в зависимости от экземпляра транзистора, возникает электрический (не побоюсь этого слова) пробой, что позволяет использовать его в качестве стабилитрона на эту-же самую величину напряжения пробоя. При этом транзистор в таком включении, в отличие от многих промышленных стабилитронов, хорошо работает и при малых токах стабилизации, порядка 100 мкА. Из относительно гуманных по цене интегральных стабилизаторов с малым собственным потреблением, могу порекомендовать LP2950, LP2951, LM2931, LM2936 и им подобные.     Тип  U вх макс     В І вых макс     А І вых мин    мА U вых мин     В U вых макс     В   КР142ЕН11  -40    1,5    10   -1,2   -37    КР142ЕН12   40    1,5    10    1,2    37    КР142ЕН18  -40    1,5    10   -1,2   -37    КР142ЕН22   35    5    10    1,25    34    КР142ЕН22А   35    7,5    10    1,25    34    КР142ЕН22Б   35    10    10    1,25    34    LT1083   35    7,5    10    1,2    34    LT1084   35    5    10    1,2    34    LT1085   35    3    10    1,2    34    LM117   40    1,5    5    1,2    37    LM137  -40    1,5    10   -1,2   -37    LM138   35    5    10    1,2    32    LM150   35    5    10    1,2    33    LM217   40    1,5    5    1,2    37    LM317   40    1,5    5    1,2    37    LM317LZ   40    0,1    5    1,2    37    LM337  -40    1,5    10   -1,2   -37    LM337LZ  -40    0,1    10   -1,2   -37    LM338   35    5    10    1,2    32    LM350   35    3    10    1,2    33    TL783   126    0,7    0,1    1,25    125

Сетевой стабилизатор напряжения | Микросхема

Поводом для публикации статьи про сетевые стабилизаторы напряжения послужил комментарий одного из наших уважаемых радиолюбителей в заметке про мощные стабилизаторы напряжения, обеспечивающие ток нагрузки до 3 ампер.

Здесь рассмотрим именно сетевые стабилизаторы напряжения бытового назначения, т.е. которые обеспечивают на выходе стандартное для многих стран (хотя далеко не всегда оно таковое – прим. AndReas) потребительское напряжение 220 вольт. Так вот, при девиации сетевого напряжения на входе такого стабилизатора они призваны приводить его к номиналу 220 вольт на выходе. Таким образом, обеспечивается стабильное и бесперебойное питание бытовых приборов или оргтехники, что способствует значительному продлению срока эксплуатации бытовой техники.

Не буду загружать вас, уважаемые радиолюбители, теоретическим материалом, поскольку здесь и так все ясно. Схем различных сетевых стабилизаторов напряжения масса. Большинство из них также уже содержат фильтры от ВЧ помех и прочие «навороты». Но фирмы при покупке у них готового сетевого стабилизатора напряжения всегда «до кучи» пытаются «навалить» «левого», уже ненужного товара, например, сетевые фильтры. А цена на данные устройства порой доходит до абсурда.

Для начала небольшая ремарка. Если вы зашли на эту страничку, чтобы просто найти подходящий стабилизатор для себя, то можете поискать, например, здесь. Некоторые модели вполне заслуживают внимания.

Поскольку речь в комментарии зашла про сетевые стабилизаторы напряжения торговой марки Defender, то остановлюсь на них чуточку подробнее. Если изучить номенклатуру предлагаемых ими стабилизаторов, то в описании практически каждого устройства написано одно и то же назначение, а именно: предназначен для защиты электропитания бытовой аудио- и видеотехники, компьютеров, периферии и другой электронной аппаратуры от длительного повышения или понижения напряжения в сети, импульсных помех, а также для защиты от высокого напряжения.

Лично я для компьютера и другой маломощной цифровой электроники, вместо каких бы то ни было сетевых стабилизаторов, использую источник бесперебойного питания (или инвертор или преобразователь — кому как нравится). Вот это крайне полезное устройство во всех отношениях. Оно и от девиации напряжения спасает (кстати, в некоторые современные модели таких инверторов уже встроены стабилизаторы), и от его совершенного падения до нуля, да и от помех защищает.

А сетевые стабилизаторы напряжения не то чтобы необходимы, но рекомендованы приборам с электродвигателями и низкочастотными трансформаторами. А действительно необходимы они этим самым приборам за городом, на даче, т.е. там, где на выделенной вам электролинии напряжение много меньше даже 180 вольт.

Ну да ладно, лирику в сторону, продолжаем по существу. Как мне стало известно, в сетевых стабилизаторах напряжения Defender AVR применяется автотрансформаторная схема с цифровым управлением, а раньше использовалась схема с аналоговым управлением. Пример схемы с аналоговым управлением:

Более про бытовые стабилизаторы Defender никаких данных, к сожалению, найти не удалось. Вообще подобные фирмы неохотно раскрывают, так сказать, коммерческую тайну. Хотя, было бы что скрывать, если подобных разработок полно в общем доступе (прим. авт. AndReas). Но мы подготовили ещё несколько схем сетевых преобразователей напряжения. Не думаю, что все производители подобных устройств могут предложить что-то кардинально новое. Все их, так называемые, разработки основаны на общедоступных схемотехнических решениях. Вот один из них:

Сетевой стабилизатор напряжения, схема которого представлена чуть выше, включает последовательно с нагрузкой одну, две или три дополнительных обмотки трансформатора при девиации сетевого напряжения. Если сетевое напряжение ниже необходимого, то дополнительные обмотки включаются синфазно с сетью, и напряжение на нагрузке становится больше сетевого. Если напряжение сети становится выше нормы, то обмотки включаются в противофазе с сетевым напряжением, приводя к уменьшению напряжения на нагрузке. Трансформатор на схеме обозначен Т1, а дополнительные обмотки римскими цифрами IV, V, VI. Компараторы DA3…DA8 настроены на срабатывание в зависимости от уровней сетевого напряжения 250 В, 240 В, 230 В, 210 В, 200 В и 190 вольт соответственно. Если напряжение сети превышает указанные уровни, то на выходах (вывод 9) тех компараторов, для которых выполняется указанное условие, действует напряжение высокого логического уровня (логической 1), составляющее около 12 В. Таким образом, разница уровней срабатывания компараторов составляет 10 В, или примерно 5 % сетевого напряжения. Уровни срабатывания компараторов DA5 и DA6 отличаются на 20 вольт. Это соответствует зоне регулирования 220 В ± 5%. Следует заметить, что государственными стандартами установлено допустимое сетевое напряжение от 187 В до 242 В. Данный же стабилизатор, как видно, обеспечивает более высокую точность поддержания величины сетевого напряжения. Это можно отразить так:

Вместо указанных на схеме компараторов можно применить микросхему К1401СА1. В качестве стабилизаторов применены КР142ЕН8Б. Диодные мостики VD1 и VD2 можно заменить на КЦ402…КЦ405, КЦ409, КЦ410, КЦ412. VD4…VD7 – любые с допустимым обратным напряжением более 15 В и прямым током более 100 мА. Оксидные конденсаторы — К50-16, К50-29 или К50-35; остальные— КМ-6, К10-17, К73-17. Реле К1 — К5 — зарубежного производства Bestar BS-902CS. Реле этого типа имеют обмотку сопротивлением 150 Ом, рассчитанную на рабочее напряжение 12 В, и контактную группу переключающего типа, рассчитанную на коммутацию напряжения 240 В при токе 15 А. Трансформатор Т1 выполнен на магнитопроводе ШЛ50х40. Обмотка I намотана проводом ПЭВ-2 0,9 и содержит 300 витков; обмотка II —21 виток провода ПЭВ-2 0,45; обмотка III — 14 витков провода ПЭВ-2 0.45; обмотки IV, V, VI содержат по 14 витков провода ПБД 2.64. Удобно использовать стандартный трансформатор типа ОСМ1-0.63, у которого все обмотки, кроме первичной (она содержит 300 витков), удалены, а вторичные обмотки намотаны в соответствии с приведенными выше данными. При изготовлении трансформатора одноименные выводы обмоток I, IV, V, VI следует пометить (на схеме обозначены точками). Номинальная мощность такого трансформатора составляет 630 Вт. К данному сетевому стабилизатору напряжения можно подключить нагрузку до 3 киловатт. Если точность поддержания выходного напряжения нужна ниже, то число вторичных обмоток трансформатора Т2 можно снизить до двух, а их напряжение увеличить с 10 вольт до 15 вольт. При этом число компараторов также уменьшится, а пороги их срабатывания следует установить соответственно напряжениям вторичных обмоток Т2.

Настройка этого сетевого стабилизатора следующая:

Самыми простыми в схемотехническом отношении являются электромеханические сетевые стабилизаторы напряжения. Основными компонентами такого типа приборов являются автотрансформатор и электродвигатель, например, РД-09 со встроенным редуктором, который вращает движок автотрансформатора.

Все очень просто. Контроль сетевого напряжения осуществляет электронная схема, которая при его девиации подает сигналы электродвигателю на вращение ротора по часовой или против часовой стрелки. Вращаясь, ротор перемещает движок автотрансформатора, обеспечивая тем самым стабильное выходное напряжение. Вот несколько схем электромеханических сетевых стабилизаторов:

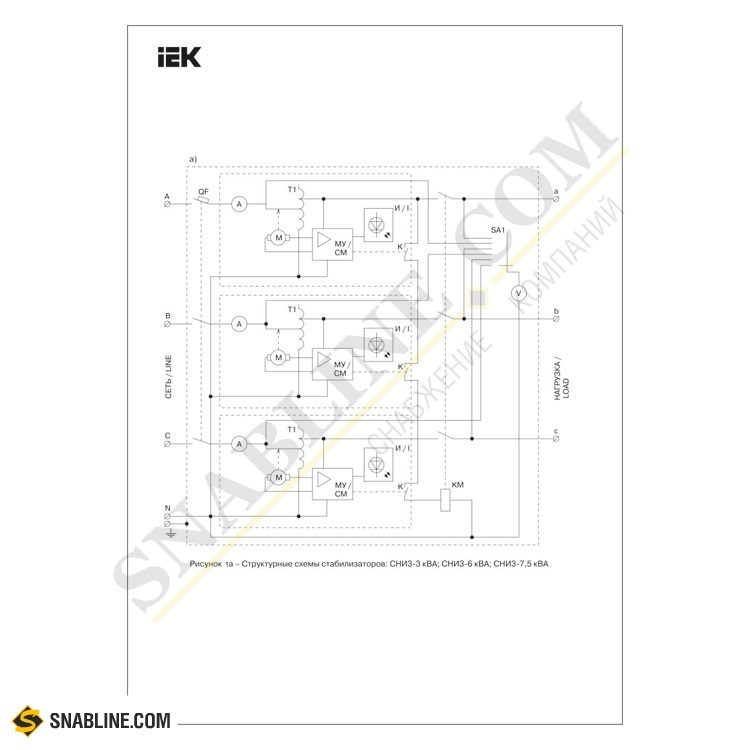

Ещё одной разновидностью сетевых стабилизаторов напряжения являются релейные. Они обеспечивают более высокую выходную мощность вплоть до нескольких киловатт. Мощность нагрузки даже может превосходить мощность самого трансформатора. При выборе мощности трансформатора учитывается минимально возможное напряжение в электрической сети. Если, например, минимальное напряжение сети не менее 180 вольт, то от трансформатора требуется вольтодобавка 40 вольт, т.е. в 5,5 раз меньше сетевого напряжения. Во столько же раз выходная мощность всего стабилизатора будет больше мощности силового трансформатора. Количество ступеней регулирования напряжения обычно не превышает 3…6, что обеспечивает достаточную точность поддержания выходного напряжения. Вот некоторые схемы стабилизаторов релейного типа:

Дополнительно можете ознакомиться со следующими схемами, описанием работы и конструкциями сетевых стабилизаторов напряжения:

Скачать схему сетевого стабилизатора на 6 киловатт

Скачать схему сетевого стабилизатора с микроконтроллерным управлением

Обсуждайте в социальных сетях и микроблогах

Метки: полезно собрать

Радиолюбителей интересуют электрические схемы:

Стабилизатор сетевого напряжения
Мощный стабилизатор напряжения

напряжение, которое должен выдавать стабилизатор! Схема, устройство и принцип работы.

---

---

Содержание (кликабельно):

1. Строение стабилизаторов.
2. Схема электромеханического стабилизатора.
3. Характеристики электромеханического стабилизатора.
4. Проблемные места и ремонт электромеханического стабилизатора.
5. Какой является схема релейного преобразователя?
6. Характерные особенности релейных стабилизаторов.
7. Какие слабые места релейных стабилизационных приборов.
8. Схема симисторного стабилизационного устройства.
9. Двухкаскадные симисторные устройства.

В современной жизни ни один человек не может обойтись без использования различных электроприборов. Они сумели стать нашими лучшими помощниками, ведь дают возможность развлекаться, готовить различные вкусные блюда, продолжат пригодность различных продуктов, облегчают уборку и различные ремонтные работы.

Большинство из таких приборов разрабатывается с учетом того, что напряжение в домашней электрической сети должно равняться 220-ти вольтам, или же оно не будет характеризоваться различными колебаниями.

Для самых электроприборов стабильность напряжения является нужной для того, чтобы каждый его элемент выполнял свои функции на том уровне, который определил сам производитель. Также стабильность в электросети является необходимой и для устранения возможности перегорания отдельных элементов электроприборов.

И для того чтобы каждый электроприбор и его комплектующие могли выполнять свои целевые функции, владельцам домов или квартир необходимо использовать стабилизационные устройства. Они могут обеспечить не только оптимальную работу любимого прибора, но и уберечь его от сгорания.

Стабилизатор Энергия

Стоит отметить, что в быту можно использовать стабилизационные приборы постоянного и переменного напряжения. В тех случаях, когда количество вольт в сети колеблется на величину, большую на 10 процентов от номинальной величины (220 В), на свое вооружение нужно брать или делать самому стабилизатор переменного напряжения.

Как правило, в современных электронных приборах для подачи электричества со стабильным уровнем применяют импульсные блоки питания.

Однако, если нужно стабилизировать электричество для холодильников, микроволновых печей, насосов и кондиционеров, то импульсные приборы стабилизации тока уже не подойдут.

Причина этого кроется в том, что существует потребность во внешней стабилизации переменного напряжения. Здесь на помощь придут бытовые стабилизаторы напряжения, которые на выходе способны обеспечить постоянные 220 вольт.

Учитывая тот факт, что такие устройства имеют много разновидностей, в дальнейшем будет рассмотрен каждая разновидность в отдельности. При этом вы сможете заглянуть и под корпус каждого вида стабилизационного устройства.

Общее строение стабилизационных устройств

Бытовые стабилизаторы могут быть электромеханическими, релейно-трансформаторными и электронными. Также на рынке еще можно встретить феррорезонансные стабилизационные приборы. Они пользовались большой популярностью в прошлом, однако их сегодня практически не используют.

Люди отказываются от них через большое количество недостатков.

Стоит отметить, что независимо от вида стабилизаторы работают по похожей схеме. Эта схема предусматривает наличие:

1. — трансформатора;
2. — регулирующего элемента;
3. — управляющего элемента.

Данную схему можно увидеть на рисунке, который приводится ниже.

рис.1 схема стабилизатора

На этой схеме трансформатор обозначен, как Т1. Регулирующий элемент обозначается РЭ, управляющий элемент — УЭ. Задачей трансформатора является либо повышение, либо понижение напряжения, если оно не является равным 220-ти вольтам.

Для того, чтобы он мог выполнять эту цель, производители монтируют регулирующий элемент. Именно он управляет работой трансформатора. Чтобы этот регулирующий компонент «знал», как управлять трансформатором, в стабилизатор монтируют управляющий элемент.

Он осуществляет измерение напряжения на входе, сравнивает его с оптимальным напряжением и дает необходимую команду регулирующему элементу.
Каждый стабилизационный прибор работает по такой схеме.
Разница между ними заключается в строении регулирующих элементов и особенностях трансформатора.

Схема электромеханического стабилизатора

---

---

Наиболее простым по своему строению является электромеханическое стабилизационное устройство. Оно предусматривает наличие:

1. Регулируемого автотрансформатора или ЛАТРа.
2. Сервопривода с редуктором и щеткой.
3. Электронной схемы.

Основным его элементом является лабораторный ЛАТР или бытовой регулирующий автоматический трансформатор. Благодаря применению последнего компонента этот прибор может похвастаться КПД высокого уровня. Сверху над этим трансформатором монтируется двигатель, который имеет малые размеры.

Схема стабилизатора

Этот двигатель имеет в себе редуктор. Двигатель имеет достаточную мощность, чтобы поворачивать бегунок в трансформаторе. Оптимальным условием работы этого двигателя является обеспечение одного полного оборота бегунка в течение десяти-двадцати секунд.

В конце бегунка находится щетка, которая в среднем превышает в 2,2 раза диаметр провода обмотки трансформатора. Собственно до этих проводов и прикасается сама щетка.
Конечно, работа двигателя зависит от команд электронной схемы. В тех случаях, когда происходят изменения в токе на входе, электронная схема обнаруживает их и дает указание двигателю сместить бегунок на определенную величину, в результате чего на выходе получаются желаемые 220 вольт.

Характеристики электромеханического преобразователя

Такая простая конструкция этого типа стабилизатора напряжения, который на выходе выдает 220 вольт и который часто выпускается под маркой «Ресанта», является его преимуществом. В список преимуществ входит и возможность обеспечения высокой точности уровня выходного напряжения.

Эта точность равняется ±3 процентам. Что касается диапазона входных вольт, то он довольно большой. Так для некоторых моделей он колеблется в пределах 130-260-ти вольт.

Простая конструкция является причиной и некоторых недостатков. Так при перемещении щетки (бегунка) слышно гул. При этом места контакта могут искриться.

Полезный совет: такая щетка довольно быстро изнашивается. Потому за ее состоянием нужно следить каждый год. Как показывает практика, каждые три года нужно осуществлять замену щетки.

Главная слабость и ремонт

Главной слабостью этого стабилизатора является сервопривод (он же двигатель). Во время работы устройства этот двигатель постоянно работает. Его ротор не перестает крутиться ни на минуту. Конечно, следствием этого является быстрый износ и преждевременный выход из строя.Выходом из этой ситуации будет замена изношенного двигателя.

Полезный совет: двигатель можно не заменять, а попробовать отреставрировать. Для этого его нужно провести его отключение от схемы устройства и подсоединить к мощному источнику питания. На выводы сервопривода подают 5 ватт, проводя смену полярности.

В конечном итоге весь «мусор», который накопился на щетке, отжигается. После этого двигатель может работать еще некоторое время.

Один из самых главных недостатков кроется в медленной реакции. Поэтому, сфера применения таких стабилизаторов с выходным напряжением 220 вольт является несколько ограниченной.
В частности, их не следует применять для электроприборов, которые могут быстро сгореть от высокого напряжения. В основном этими электроприборами являются различные электронные устройства и высокотехнологичные установки.

Схема релейных стабилизационных устройств

Что касается релейно-трансформаторных и электронных стабилизаторов напряжения, то они имеют одинаковую схему построения. Главная разница заключается в том, что в первых в качестве регулирующего элемента используется реле, в других — симисторы или тиристоры.

Эти типы стабилизационных устройств называются еще ступенчатыми. Это означает то, что выравнивание тока происходит ступенями.

Регулирующий элемент также называют еще ключом. Количество таких ключей зависит от модели. В наиболее дешевых моделях находится пять таких ключей. Каждый ключ может подключаться к определенной обмотке автоматического трансформатора.

В результате замыкания им определенной части обмотки происходит изменение выходного количества вольт.

Общая схема таких стабилизационных устройств подается на рис. 2:

Релейные стабилизаторы могут изменять количество выходных вольт в 3-6 ступеней. Главным коммутирующим элементом этих устройств являются электромагнитные реле, которые подключают определенные обмотки трансформатора.

Количество обмоток, которое является необходимым для выравнивания тока, определяется микропроцессором. Он передает команды преходящим ключам, которые и управляют электрическим реле.
Подытоживая, можно отметить, что схема релейного стабилизатора переменного напряжения, который на выходе выдает 220 вольт, также является простой.

Характерные особенности релейных приборов

Эти стабилизационные приборы характеризуются точностью напряжения на выходе, которая составляет ±8 процента. Конечно, этот показатель хуже, чем показатель выше описанного типа стабилизатора. Однако он находится в пределах требований, установленных государством.

Особенностью работы этих стабилизационных устройств является то, что когда в них входит 195 вольт, то на выходе будет 233 вольта. Когда количество входных вольт увеличится на 3 вольта. То на выходе уже будет 236.

Релейный стабилизатор разобранный

Однако, когда входное напряжение будет равно 200 вольтам, состоится переключение реле и на выходе уже будет 218 вольт. Таким образом устройство работает и при понижении количества вольт на входе.

Проблему с точностью отлично компенсирует скорость реакции на изменения в токе. По словам производителей на изменение тока нужно от 20 миллисекунд. Практика показывает, что это происходит в течение 100-150 миллисекунд.
Релейные стабилизационные приборы могут выравнивать входной ток, минимальное напряжение которого может равняться 140 вольтам, максимальное — 270 вольтам. Допустимой является и перегрузка на 10 процентов от нагрузки, которую рекомендует сам производитель.

Проблемные места и их ремонт

Во время процесса коммутации на контактах реле постоянно образуется дуга. Ее образование приводит к разрушению контактов. Именно контакты являются слабым местом этих стабилизационных устройств.

Контакты могут или обгорать, или залипать. Соответственно, главное внимание во время любого обслуживания должно направляться на состояние контактов.
В том случае, когда реле выходят из строя, ломаются и транзисторные ключи. В случае поломки реле проводят их полную замену.

Полезный совет: реле можно отреставрировать. Данный процесс заключается в снятии их крышки, освобождении их от пружины и очистке. Для очистки берут наждачную бумагу «нулевка». Очистить нужно как нижний, так и верхний, так и подвижный контакты. После этого проводят очистку бензином и собирают реле.

Во время ремонтных работ также следует провести проверку кварцевого резонатора и каждого электролитического конденсатора, который находится на плате контроллера.

Полезный совет: во время проверочных или диагностических работ входной ток нужно подавать сразу на ЛАТР. Благодаря этому входной ток можно будет изменять в больших величинах. Роль нагрузки должна выполнять 220-вольтная лампа накаливания.

Чтобы сохранить технический ресурс релейного стабилизатора и любого другого стабилизационного устройства, нужно раз в шесть месяцев проводить его техобслуживание.

Симисторные приборы

Кроме вышеупомянутых стабилизаторов, очень применяемым в быту является симисторный электронный стабилизатор. Схема такого стабилизатора напряжения, который способен быстро обеспечить на выходе 220 вольт, является почти такой, как и релейного.

Однако вместо реле уже используются симисторы. Симисторы являются достаточно сложными в управлении. Они должны всегда включаться, когда синусоида напряжения находится в нулевой точке. Это дает возможность избежать искажения самой синусоиды.

Симисторный стабилизатор. Внешний вид

Конечно, определением момента для их включения занимается сам процессор. Включение симистора осуществляется благодаря подаче на него сильного импульса. Кроме замера напряжения и определения момента включения симистора, процессор также проверяет состояние симистора, то есть является ли он включенным или выключенным.

После выполнения этих операций процессор дает команду на включение симистора. Выполнение этой совокупности действий длится не более одной микросекунды. Также очень быстро включается и симистор. В общем, время реакции не превышает десяти миллисекунд.

Благодаря таким особенностям изменение напряжения происходит очень быстро. Также электронные стабилизационные приборы вместо симистора могут иметь тиристоры. При этом тиристоры часто применяются в тех стабилизаторах напряжения, которые превращают 220 вольт в 110 вольт.

Большие скорости работы процессора и симисторов позволяют также создавать и двухкаскадные электронные стабилизационные устройства. Это означает, что выравнивание напряжения происходит в два этапа.
Во время первого этапа первый каскад делает грубое выравнивание тока. Во время второго этапа проводится идеальное выравнивание.

Двухкаскадные симисторные устройства

Преимуществом использования двух каскадов является то, что появляется возможность в использовании небольшого количества симисторов. Так, на каждом каскаде можно использовать по четыре симистора. В результате это дает возможность выбирать между 16-ю способами комбинации обмоток трансформатора.

Схема двухкаскадного стабилизатора

Если на обоих каскадах используется по шесть симисторов, то количество комбинаций подключения обмоток уже будет равняться 36-ти.
Использование каскадов несколько снижает скорость реакции трансформатора.

В общем, время реакции занимает 20 миллисекунд. Такая скорость выравнивания тока для бытовой техники является более чем приемлемой.

Такие стабилизаторы можно применять не только в быту, но и многих промышленных сферах. Они способны обеспечить выходные 220 вольт при условии, если на входе будет не менее 140 и не более 270 вольт.

---

---

Подключение стабилизатора напряжения пошаговая инструкция Трехфазный стабилизатор напряжения — если в сети 380. Видео. Стабилизатор напряжения – как выбирать для котла отопления. Стабилизатор «Лидер» — отличное качество по приемлемой цене. Видео.

Стабилизаторы напряжения, типовые схемы включения и принцип работы

Типовые схемы включения стабилизаторов на фиксированное выходное напряжение показаны на рис. 1. Для всех микросхем емкость входного конденсатора С1 должна быть не менее 2,2 мкФ для керамических или танталовых и не менее 10 мкФ — для алюминиевых конденсаторов, а выходного конденсатора С2 — не менее 1 и 10 мкФ соответственно. Некоторые микросхемы допускают и меньшую емкость, но указанные значения гарантируют устойчивую работу любых стабилизаторов.

Если требуется нестандартное значение стабилизированного выходного напряжения или плавное его регулирование, удобно использовать специализированные регулируемые стабилизаторы, поддерживающие напряжение 1,25В между выходом управляющим выводом. Типовая схема включения для стабилизаторов с регулирующим элементом показана на рис.2 Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который входит в цепь установки уровня выходного напряжения Uвых. равного Uвых=1,25(1+R2/R1)+Iпот*R2, где Iпот=50…100 мкА — собственный потребляемый ток микросхемы. Число 1.25 в этой формуле — напряжение между выходом и управляющим выводом, которое поддерживает стабилизатор в рабочем режиме.

В отличие от стабилизаторов на фиксированное выходное напряжение, регулируемые стабилизаторы без нагрузки не работают. Минимальное значение выходного тока маломощных регулируемых стабилизаторов равно 2,5…5мА и 5…10мА — для мощных. В большинстве случаев нагрузкой служит резистивный делитель напряжения R1 R2 (рис.2).

По этой схеме можно включать и стабилизаторы с фиксированным выходным напряжением. Однако во-первых, потребляемый ими ток значительно больше (2…4 мА) и, во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам максимально возможного коэффициента стабилизации устройства достичь не удастся.

Для снижения уровня пульсаций на выходе, особенно при большем выходном напряжении, рекомендуется включать сглаживающий конденсатор СЗ емкостью 10 мкФ и более. К конденсаторам С1 и С2 требования такие же, как и к соответствующим конденсаторам фиксированных стабилизаторов.

Если стабилизатор работает при максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема оказывается под большим обратным напряжением со стороны нагрузки и может быть выведена из строя. Для защиты микросхемы по выходу параллельно ей включают защитный диод VD1.

Другой защитный диод — VD2 — защищает микросхему со стороны заряженного конденсатора СЗ. Диод быстро разряжает этот конденсатор при аварийном замыкании выходной или входной цепи стабилизатора.





Типовые схемы компенсационных стабилизаторов напряжения на транзисторах
Стабилизаторы напряжения в интегральном исполнении



Анализ электрической схемы стабилизатора напряжения

Стабилизатор напряжения — это схема источника питания или устройство источника питания, которое может автоматически регулировать выходное напряжение. Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не соответствует требованиям электрического оборудования в пределах установленного диапазона значений. Стабилизатор напряжения предназначен для обеспечения нормальной работы различных цепей или электрического оборудования при номинальном рабочем напряжении.

Крупногабаритные стабилизаторы напряжения на десятки и даже сотни киловатт используются для обеспечения рабочей мощности крупномасштабного экспериментального оборудования. Существуют также небольшие стабилизаторы переменного напряжения мощностью от нескольких ватт до нескольких киловатт, обеспечивающие качественное питание небольших лабораторий или бытовой техники.

В самом начале стабилизатор напряжения через биение реле стабилизировал напряжение. Когда напряжение в сети колеблется, активируется схема автоматической коррекции стабилизатора напряжения, чтобы активировать внутреннее реле и заставить выходное напряжение оставаться близким к установленному значению.Преимущество этой схемы состоит в том, что схема проста, но недостатком является то, что точность регулирования напряжения невысока, и каждое биение и смещение реле вызовут мгновенное прерывание источника питания и искровые помехи.

Это вызовет серьезные помехи при чтении и записи компьютерного оборудования, а также может вызвать неправильные сигналы в компьютере. В тяжелых случаях жесткий диск будет поврежден.

Современные высококачественные малые стабилизаторы напряжения в основном используют метод угольных щеток с приводом от двигателя для стабилизации напряжения.Этот тип стабилизатора напряжения имеет небольшие помехи для электрического оборудования, а точность регулирования напряжения относительно высока. Это продукт без искажения формы волны.

Анализ принципиальной схемы стабилизатора напряжения

Схема стабилизации напряжения источника питания состоит из силового трансформатора T3, выпрямительных диодов VDl-VD4, конденсатора фильтра Cl-C3 и трехконтактных интегральных схем стабилизации напряжения IC1 и IC2.

Схема сравнения входов состоит из резистора Rl, потенциометра RPl-RP9, конденсатора C6-Cl4 и Nl-Ng внутри интегральной схемы операционного усилителя lC3-1C5.

Цепь управления кодом состоит из интегральной схемы без затвора IC6-1C8, интегральной схемы затвора и без затвора IC9, глянцевого диода IC10 VD8-VDl5, резистора R4-R11, конденсатора Cl5-C22.

Выходная цепь компенсации состоит из интегральных схем электронного переключателя ICl (Sl-S4), IC17 (S5-S8), тиристоров VTl-VT8, главного компенсационного трансформатора Tl, вспомогательного компенсационного трансформатора T2, контактора переменного тока KM, вольтметра PV и амперметра. PA.

Схема защиты от перенапряжения / пониженного напряжения состоит из незатворного D9 в IC7, диодов VD5-VD7, резисторов R2, R3, транзистора V и реле K.

Относительно простой стабилизатор напряжения 220 В переменного тока может использовать электронное обнаружение и механическую регулировку. Сравнивая понижающее и выпрямленное напряжение постоянного тока 220 В со стандартным напряжением, полученным интегральной схемой стабилизатора напряжения, можно обнаружить, что при низком напряжении источника питания 220 В выпрямленное выходное напряжение постоянного тока относительно низкое по сравнению со стандартным. Напряжение. Если схема триодного переключателя приводится в действие для срабатывания реле, контакт реле заставляет регулирующий двигатель вращаться вперед.Затем однофазный трансформатор регулирования напряжения, управляемый регулирующим двигателем, увеличивает напряжение источника питания до тех пор, пока разница между выходным напряжением постоянного тока, выдаваемым схемой обнаружения, и стандартным напряжением не станет меньше, чем напряжение проводимости схемы переключения. Реле отпускается, и наддув закончен. Если 220 В слишком высокое, должна быть включена соответствующая цепь переключателя, чтобы двигатель регулирования реверсировал и понижал скорость.

Этот метод предназначен в основном для обнаружения цепи управления приводом.Используя различные регуляторы мощности или трансформаторы, можно просто изменить мощность регулятора. Однако точность этого метода стабилизации напряжения невысока и может достигать примерно 5%.

T1 — понижающий трансформатор переменного тока. Если вы хотите снизить напряжение 220 В переменного тока до более низкого напряжения, для этого выходного линейно регулируемого источника питания 12 В достаточно установить вторичное напряжение T1 на 14 В ~ 15 В.

Выпрямительный мост, состоящий из D1, D2, D3 и D4, может преобразовывать выходное переменное напряжение вторичной обмотки T1 в однонаправленное пульсирующее напряжение.

C1 и C2 — конденсаторы входного фильтра, которые могут преобразовывать однонаправленное пульсирующее напряжение в напряжение постоянного тока с небольшой пульсацией. Помимо пульсаций, это постоянное напряжение также будет изменяться с колебаниями напряжения сети, которое нестабильно.

C3 и C4 — конденсаторы выходного фильтра, их основная функция — подавлять самовозбуждающиеся колебания, которые может создавать 7812, чтобы обеспечить его нормальную работу.

Стабилизатор напряжения

— Пост электроники

Стабилизатор напряжения

В настоящее время стабилизаторы стали оптимизированным решением для питания многих электронных устройств, чувствительных к колебаниям напряжения.

Стабилизаторы напряжения очень распространены в холодильниках, кондиционерах, телевизорах, печном оборудовании, телекоммуникационном оборудовании, медицинском оборудовании, микропечи, музыкальных системах, стиральных машинах и т. Д. Основное назначение стабилизаторов напряжения — защита устройства от колебаний напряжения.

Рис.1: Стабилизатор напряжения

Каждый электроприбор предназначен для работы под определенным напряжением для обеспечения желаемой производительности.Следовательно, если это напряжение ниже или выше определенного значения, прибор может работать неправильно, работать в худших условиях или даже выйти из строя.

В домашних и промышленных применениях обычно используются автоматические регуляторы напряжения, чтобы поддерживать постоянное напряжение на конкретном оборудовании.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрический прибор, который подает постоянное напряжение на нагрузку на своих выходных клеммах независимо от изменений входного или питающего напряжения.

Защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Он также известен как автоматический регулятор напряжения (АРН) .

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).

Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения.

Эти стабилизаторы могут быть доступны либо в виде специальных блоков для таких бытовых приборов, как кондиционеры, ЖК-телевизоры, холодильники, музыкальные системы, стиральные машины, либо в виде больших стабилизаторов для целых приборов в определенном месте, например, во всем доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

Рис.2: Стабилизатор напряжения

К распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.

В дополнение к функции стабилизации, большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, нулевое напряжение. коммутация и др.

Зачем нужен стабилизатор напряжения?

Как правило, каждый электроприбор рассчитан на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенным значением, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое — ± 5 процентов или меньше.

В некоторых странах распределение электроэнергии составляет 230 вольт для однофазной сети и 415 вольт для трехфазной. В таком случае все электроприборы (особенно однофазные) рассчитаны на работу в диапазоне напряжений от 220 до 240В.

Допустимый диапазон напряжения в некоторых странах (также в Индии) составляет 220 ± 10 В в соответствии с электрическими стандартами. Кроме того, многие приборы могут выдерживать этот диапазон колебаний напряжения.

Но в большинстве случаев колебания напряжения довольно распространены и обычно находятся в диапазоне от 170 до 270 В.Эти колебания напряжения могут иметь серьезные отрицательные последствия для бытовых приборов.

Самыми частыми причинами колебаний напряжения являются освещение, неисправности электрооборудования, неисправность проводки и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Длительное перенапряжение приведет к следующим побочным эффектам, например:

• Неустранимое повреждение оборудования
• Повреждение изоляции обмоток
• Нежелательное прерывание нагрузки
• Повышенные потери в кабелях и сопутствующем оборудовании
• Снижение срока службы прибора

Аналогично Длительное пребывание под напряжением приведет к следующим неблагоприятным последствиям:

• Неисправность оборудования (ТВ, радиопередающее оборудование)
• Более длительные периоды работы (как в случае резистивных нагревателей)
• Пониженная производительность оборудования
• Вытягивание больших токов, приводящих к перегреву (холодильники)
• Ошибки вычислений
• Пониженная частота вращения двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования.Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не повлияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?

Основной принцип работы стабилизатора напряжения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется с помощью двух основных операций, а именно: b oost и понижающих операций .

Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.

Процесс увеличения напряжения из состояния пониженного напряжения называется операцией повышения напряжения, тогда как снижение напряжения из состояния повышенного напряжения называется операцией понижения.

Концепция стабилизации заключается в добавлении или вычитании напряжения в сети и из нее.

Для выполнения такой задачи в стабилизаторе используется трансформатор, который в различных конфигурациях соединен с переключающими реле.

В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Если стабилизатор определяет падение входящего напряжения, он включает электромагнитное реле, чтобы добавить дополнительное напряжение от трансформатора, чтобы компенсировать потерю напряжения.

Когда входящее напряжение превышает нормальное значение, стабилизатор активирует другое электромагнитное реле, так что оно вычитает напряжение для поддержания нормального значения напряжения.

Boost Operation

Принцип действия повышающего напряжения стабилизатора напряжения показан на рисунке.1 ниже.

Рис.3: Принципиальная схема работы в режиме наддува

Здесь напряжение питания подается на трансформатор, который обычно является понижающим трансформатором.

Полярность вторичной обмотки здесь ориентирована таким образом, что ее напряжение добавляется непосредственно к первичному напряжению.

Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что это дополнительное питание (входящее питание + вторичный выход трансформатора) подается на нагрузку.

Бак Операция

Принцип работы понижающего стабилизатора напряжения показан на рисунке 2 ниже.

Рис.4: Принципиальная схема работы понижающего преобразователя

В понижающем режиме полярность вторичной обмотки понижающего трансформатора подключается таким образом, что вторичное выходное напряжение вычитается из входящего напряжения.

Следовательно, в состоянии повышенного напряжения электронная схема переключает реле, которое переключает вычитаемое напряжение питания (т.е.е., входящее напряжение — вторичное напряжение трансформатора) в цепь нагрузки.

Эти понижающие, повышающие и нормальные операции одинаковы для всех стабилизаторов, независимо от того, являются ли они стабилизаторами нормального типа или с сервомеханизмом. Помимо этих двух основных операций, стабилизатор напряжения также выполняет операции отключения при понижении и повышении напряжения.

Рис.5: Принципиальная схема автоматического повышения и понижения напряжения в стабилизаторе напряжения

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле (реле 1 и реле 2) для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения.

Путем переключения реле могут выполняться операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов с отводным трансформатором различные отводы переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов типа автотрансформатора двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения можно условно разделить на три типа. Их:

1. Релейные стабилизаторы напряжения
2. Стабилизаторы напряжения с сервоуправлением
3. Стабилизаторы статического напряжения

1. Релейные стабилизаторы напряжения

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Рис.6: Внутренний вид стабилизаторов напряжения релейного типа

Он имеет трансформатор (который может быть тороидальным или трансформатором с железным сердечником) с выводами на его вторичной обмотке, реле и электронную плату.

Электронная схема состоит из схемы выпрямителя, операционного усилителя, микроконтроллера и других мелких компонентов.

Назначение электронной схемы — сравнить выходное напряжение с эталонным значением, обеспечиваемым встроенным источником эталонного напряжения.

Всякий раз, когда напряжение повышается или опускается ниже заданного значения, схема управления переключает соответствующее реле для подключения требуемого ответвления к выходу.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов.

Этот тип стабилизаторов наиболее широко используется для низкоуровневых устройств в жилых, коммерческих и промышленных помещениях, поскольку они имеют малый вес и невысокую стоимость.

Преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных целях.

• Они дешевле.
• Они компактны по размеру.

Ограничения релейных стабилизаторов напряжения

Этот тип стабилизатора имеет несколько ограничений, например:

• медленная скорость коррекции напряжения
• меньше прочности
• меньше надежность
• обрыв цепи питания во время регулирования
• не выдерживает скачков высокого напряжения

2.Стабилизаторы напряжения с сервоуправлением

Как следует из названия, в этом типе стабилизатора используется серводвигатель для коррекции напряжения.

Они также известны как сервостабилизаторы и представляют собой системы с замкнутым контуром.

Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%.

На рисунке ниже показана внутренняя схема сервостабилизатора, который включает в себя серводвигатель, автотрансформатор, понижающий повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

Рис.7: Внутренний вид серво стабилизатора напряжения

В этом стабилизаторе один конец первичной обмотки понижающего повышающего трансформатора соединен с фиксированным ответвлением автотрансформатора, а другой конец соединен с подвижным рычагом, которым управляет серводвигатель.

Вторичная обмотка понижающего повышающего трансформатора соединена последовательно с входящим источником питания, который представляет собой не что иное, как выход стабилизатора.

Рис.8: Принципиальная схема стабилизатора напряжения на сервоприводе

Принцип работы

Электронная схема управления обнаруживает провал и рост напряжения путем сравнения входного сигнала со встроенным источником опорного напряжения.

Когда схема обнаруживает ошибку, она включает двигатель, который, в свою очередь, перемещает рычаг автотрансформатора.

Он может питать первичную обмотку повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением.

В большинстве сервостабилизаторов используется встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы снова можно разделить на однофазные, трехфазные сбалансированные или трехфазные несимметричные блоки.

В однофазном исполнении серводвигатель, подключенный к регулируемому трансформатору, выполняет коррекцию напряжения.

В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов.

В несбалансированных сервостабилизаторах три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Преимущества стабилизатора напряжения с сервоприводом

Преимущества сервостабилизаторов перед стабилизаторами релейного типа:

• более высокая скорость коррекции
• высокая точность стабилизированного выхода
• выдерживает пусковые токи
• высокая надежность

Ограничения серво стабилизатора напряжения

• требует периодического обслуживания.
• Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

3. Стабилизаторы статического напряжения

Как следует из названия, статический стабилизатор напряжения не имеет движущихся частей, как в случае сервостабилизаторов напряжения.

Он использует схему силового электронного преобразователя для стабилизации напряжения.

С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1 процент.

Фиг.9: Стабилизатор статического напряжения

Он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP.

Преобразователь IGBT, управляемый микропроцессором, генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку понижающего вольтодобавочного трансформатора.

Преобразователь IGBT вырабатывает напряжение таким образом, чтобы оно могло быть синфазным или сдвинутым на 180 градусов по фазе входящего линейного напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Рис.10: Принципиальная схема стабилизатора статического напряжения

Принцип работы

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения.

Этот выход синфазен с входящим питанием и подается на первичную обмотку повышающего трансформатора.

Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение подается на нагрузку.

Аналогично, повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь выводит напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением.

Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Преимущества стабилизаторов статического напряжения

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением ответвлений и сервоуправляемыми стабилизаторами из-за множества преимуществ, таких как:

• компактный размер
• очень быстрая скорость коррекции
• отличное регулирование напряжения
• не требует обслуживания из-за отсутствия движущихся частей
• высокая эффективность
• высокая надежность

Ограничения стабилизатора статического напряжения

Они дороже своих аналогов.

Как выбрать подходящий стабилизатор напряжения для ваших нужд?

Прежде чем покупать подходящий стабилизатор напряжения для любого прибора, необходимо учесть несколько факторов.

Перед выбором стабилизатора напряжения необходимо учитывать следующие факторы:

• мощность, необходимая для прибора
• уровень колебаний напряжения в зоне установки
• тип прибора
• стабилизатор типа
• рабочий диапазон стабилизатора (до которого стабилизатор идет правильные напряжения)
• Отключение по повышенному / пониженному напряжению, тип цепи управления
• тип крепления

и многие другие факторы.

Здесь мы обсудим основные шаги, которые следует учитывать перед покупкой стабилизатора для нашего приложения.

• Проверьте номинальную мощность устройства, для которого вам нужен стабилизатор. Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Она будет в киловаттах (кВт).
• Поскольку стабилизаторы рассчитаны на кВА, также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
• Рекомендуется добавить запас прочности к номиналу стабилизатора, обычно 20-25 процентов.Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
• Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА. Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.

Например: предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА.

Следовательно, безопасный запас в 20 процентов составляет 200 Вт.Прибавив эти ватты к фактической мощности, мы получим мощность 1200 ВА.

Таким образом, для устройства предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.

Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются одно- и трехфазные стабилизаторы большой мощности.

220v% 20ac% 20voltage% 20stabilizer% 20circuit datasheet & application notes

PMP7413		Техасские инструменты	Вход 220-400 В постоянного тока, 5 В / 100 Вт Активный зажим вперед
PMP6961		Техасские инструменты	Вход 220-400 В постоянного тока, активный зажим 12 В / 100 Вт вперед
TLC0820ACDB		Техасские инструменты	8-битный, параллельный выход АЦП 392 kSPS, периферийное микропроцессорное устройство, отслеживание и удержание на кристалле, одиночные каналы 20-SSOP от 0 до 70
TLC0820ACN		Техасские инструменты	8-битный, параллельный выход АЦП 392 kSPS, периферийные микропроцессоры, отслеживание и удержание на кристалле, одноканальные 20-PDIP
TLC320AC02CFN		Техасские инструменты	Одноканальный кодек — полоса пропускания независимо от частоты дискретизации 28-PLCC от 0 до 70
TLC0820ACDBG4		Техасские инструменты	1-КАНАЛЬНЫЙ 8-РАЗРЯДНЫЙ АЦП МЕТОДА ВСПЫШКИ, ПАРАЛЛЕЛЬНЫЙ ДОСТУП, PDSO20, ЗЕЛЕНЫЙ, SSOP-20

АЦП — цепь стабилизатора постоянного напряжения 5В

Поскольку вы говорите, что ваше напряжение питания колеблется от 4.9 В — 4,2 В, я бы подумал о выборе, например, вместо этого опорное напряжение 4,096 В (или опорное напряжение 2,048 В, как указывает Photon, слишком близко к 4,096 В для многих опорных сигналов) и соответственно разделите входное напряжение. В противном случае вам придется увеличить входное напряжение, а затем использовать его для питания опорных и АЦП.

Повышение напряжения питания, безусловно, возможно, но добавляет сложности, поскольку вы действительно не хотите управлять АЦП напрямую от импульсного регулятора, поэтому потребуется либо довольно приличная фильтрация, либо LDO перед аналоговой секцией.
Если вы действительно хотите взглянуть на этот вариант, есть множество простых небольших повышающих преобразователей, на которые стоит обратить внимание (например, что-то вроде MCP1640, установленного на 5,5 В, за которым следует 5 В LDO, такой как TPS76350 с типичным 180 мВ выпадением — вам нужно будет немного почитать, чтобы разработать худшие сценарии и посмотреть, работают ли все для ваших спецификаций — может быть, переключатель на 6 В будет лучше для запаса мощности, но я просто выбрал первый, который я нашел, который был максимум 5,5 В), хотя я думаю, что это вариант менее предпочтителен, чем просто манипулировать входным напряжением)

Если вам нужен точный и стабильный источник опорного напряжения, то обычно вы должны использовать ИС прецизионного опорного напряжения с буфером операционного усилителя для управления входом опорного сигнала с низким импедансом.Некоторые эталонные ИС могут напрямую управлять входом.

Обычно в таблице данных АЦП есть пример или два различных варианта управления вводом задания (некоторые АЦП могут иметь внутреннюю ссылку, которую вы также можете использовать в качестве альтернативы).

Прецизионные эталоны обычно имеют напряжения мощностью два мВ, например 1,024 мВ, 2,048 мВ, 4,096 мВ и т. Д. для 10-битного преобразователя и опорного значения 1,024 у вас будет 1 мВ на младший бит.

Для ваших двух частей Maxim имеет внутреннюю ссылку 4.096V, но для микросхемы требуется внешняя ссылка. В техническом описании приведен пример схемы с использованием эталонной IC:

.

Здесь используется одна из их микросхем 4,096 В, но если вам нужно 5 В, вы можете просто поменять ее на эталонное напряжение 5 В — обратитесь к одному из основных поставщиков и выполните параметрический поиск «эталон 5 В». Вот пример использования Farnell (~ 150 результатов)

Другой вариант — использовать эталон с буферным операционным усилителем для более низкого импеданса, что может быть необходимо в некоторых обстоятельствах, вот пример:

Вышеупомянутое взято из этой заметки приложения TI.

Что бы вы ни выбрали, убедитесь, что вы хорошо развязываете опорный вход (и, конечно же, питание АЦП), и обратите внимание на компоновку печатной платы (например, аналоговые и цифровые секции)

Отключение высокого-низкого напряжения с задержкой и аварийной сигнализацией с принципиальной схемой

Описание.

T Его прямая схема защитит электроприборы как от повышенного, так и пониженного напряжения. Схема также выдает сигнал тревоги при возобновлении подачи питания.Идеальная электрическая схема для дома для защиты вашего ценного оборудования от колебаний напряжения. По этой же схеме с некоторыми изменениями можно сделать автоматический стабилизатор напряжения.

Когда сетевое напряжение находится на нормальном уровне, напряжение на отрицательной клемме стабилитрона D4 будет меньше 5,6 В. В этом состоянии транзистор T1 не будет проводить. В то же время напряжение на отрицательном выводе стабилитрона D5 будет больше 5,6, поэтому транзистор T2 будет проводящим.Реле будет активировано, и зеленый светодиод будет гореть.

Когда напряжение в сети выше установленного предела, транзистор T1 становится проводящим, поскольку напряжение на отрицательном выводе D4 больше 5,6 В. В то же время транзистор T2 будет непроводящим, что приведет к отключению реле для отключения. сетевое питание от нагрузки. Когда напряжение в сети меньше установленного предельного значения, транзисторы T1 и T2 становятся непроводящими, что приводит к отключению реле и отключению нагрузки от сети.

Таймер NE555 выполнен в виде моностабильного мультивибратора с длительностью импульса 10 мсек. Когда питание возвращается после отключения, на выводе триггера возникает отрицательное напряжение, которое запускает микросхему NE555. Транзистор T3 смещается в прямом направлении, и он запускает зуммер, чтобы подавать звуковой сигнал, указывающий на возобновление подачи питания. Также включен транзистор Т1, который, в свою очередь, отключает Т2. В результате реле будет оставаться в неактивном состоянии в течение 10 мс, что обеспечивает достаточную задержку и защиту оборудования от скачков напряжения.

Принципиальная электрическая схема со списком деталей. Нажмите, чтобы увеличить.

Примечания.

• Для калибровки схемы необходим автотрансформатор. Подключите выход автотрансформатора к первичной обмотке трансформатора.
• Установите напряжение на 260 В и отрегулируйте VR1, чтобы реле деактивировалось.
• Теперь установите автотрансформатор на 160 В и отрегулируйте VR2 так, чтобы реле было обесточено.
• VR3 можно использовать для изменения громкости зуммера.

Похожие сообщения

стабилизатор напряжения — французский перевод — Linguee

Стабилизатор напряжения f r om Серия EMi2 представляет собой […] Стабилизатор напряжения , который благодаря своей простоте, надежности и прочности имеет […] сохранился на протяжении веков, но после полной модернизации, которая включала технические усовершенствования, как электрические, так и механические. centro-descargas.salicru.com	L e rgulateu r de натяжение sri e EM i2 est un […] rgulateur qui, d sa simplicit, fiabilit et robustesse, a pu Survivre au […] pas des annes, mais pas sans recvoir un remdelable pralable travers de lequel on a obtenu des amliorations methods, tant lectriques que mcaniques. centro-descargas.salicru.com
Стабилизатор напряжения f r om RE3 серия — регулятор, […] благодаря своей простоте, надежности и прочности достиг […] сохраняются с течением времени, но с перепроектированием, которое привело к техническим усовершенствованиям, как электрическим, так и механическим. centro-descargas.salicru.com	L e rgulateur de напряжение sr ie RE3 es t un rgulateur […] que, d sa simplicit, fiabilit et robustesse, русский персистер […] le pas des annes, mais pas sans uneir reu une remdelage sur laquelle on a obtenu des amliorations техника, autant lectriques que mcaniques. centro-descargas.salicru.com
Плата h as a стабилизатор напряжения p r od Питание + 5V от нерегулируемого источника постоянного тока […] требуется для работы цепей. электрон.ит	Le circuit […] Est fo ur ni d ‘ un Stabilisateur de напряжение qui, parti r d’un e12 906 906 906 906 е не […] rgle, продукты + 5V ncessaires […] для функций схем. электрон.ит
Стабилитрон as a стабилизатор напряжения — Th e ограничитель сигнала электрон.это	La diode Z ener co mme Stabilisateur de Voltage electronic.it
Стабилизатор напряжения p r ov ides защита от резких изменений, скачков, повышения и понижения сетевого напряжения с помощью точного напряжения […] стабилизация. centro-descargas.salicru.com	L e rgulate ur d e натяжение f ourn it u ne защита от изменений inattendus, irrgularits, augmentations6126e 9013 9013 du s ec teur au […] moyen une prcise rgulation de la voltage. centro-descargas.salicru.com
U se a стабилизатор напряжения t o m aintain постоянное освещение […] при микрофильмировании и тиражировании. collectionscanada.gc.ca	Utilis ez un rgulateur d e напряжение p наш main te nir l’clairement […] постоянных au Cours du microfilmage et de la duplication. collectionscanada.gc.ca
Аккумулятор обеспечивает питание стартера и системы зажигания для запуска вашего автомобиля.Он также обеспечивает дополнительную мощность, необходимую при использовании дополнительных автомобиля. […] Требования к нагрузке превышают поставку от […] система зарядки и действует как стабилизатор напряжения f o r электрическая система. leblancford.com	La batterie alimente l’lectricit ncessaire au dmarreur et au systme d’allumage afin que le moteur puisse dmarrer, fournit l’nergie ncessaire lorsque les besoins en charge lectrique du vhicule […] excdent l’alimentation assure par le circuit de […] заряд, e t agi t c omm e стабилизатор d e напряжение du sys tme lectrique. leblancford.com
Стабилитрон as a стабилизатор напряжения — Th e Светодиод электрон.это	La diode Ze Ner comm e Stabilisateur d e напряжение — LE D (L ig ht Emitting Diode) Электронный диод
Принимая во внимание характеристики здания, t h e стабилизатор напряжения ( c entr a l 6 906 f t (тип SolarMax DC 20? швейцарский продукт) […] для размещения в подвале. Switcher.com	Conformment aux donnes du btiment, l’ondule ur (onduleur c en tral de type SolarMax DC20 — produit suisse) и d tre mont dans la cave. Switcher.com
Стабилизатор напряжения aegps.com	Стабилизатор натяжения aegps.com
Конденсаторы в основном используются в качестве накопителя энергии (также можно использовать […] использоваться в качестве шумового фильтра r o r стабилизатор напряжения ) . coolermaster.co.uk	Основные принципы утилизации конденсаторов […] de stockage de l’nergie (ils peuvent aussi tre utiliss com […] фильтры anti -b ruit pou r deabilisateur de p uiss ance ) . coolermaster.fr
Автомат на i c стабилизатор напряжения . centro-descargas.salicru.com	Rgulateur au tomatiqu e d e натяжение . centro-descargas.salicru.com
Хотя светодиод «ВКЛ» горит, но есть […] is no ou tp u t Стабилизатор напряжения h a s сломан его […] Выход из-за перегрузки Отключение стабилизатора […] с помощью кнопки ВЫКЛ и перезапустите его снова с помощью кнопки ВКЛ. centro-descargas.salicru.com	Bien que la LED ON est […] allum, il n ‘ y a pas напряжение de sort ie Le rgulateur […] — переворот с вылетом с доплатой Arrter le […] rgulateur avec le bouton OFF et, tout suite, redmarrer avec le bouton ON centro-descargas.salicru.com
Пластиковая изоляция включает нг стабилизатор напряжения v3.espacenet.com	Изоляция материальной части […] Plastique re nferm ant u n стабилизатор d e натяжение v3.espacenet.com
дистрибьютор электронных компонентов: VISION: кислотные батареи, гелевые, литий-ионные — Taitien: кварц, кварцевый генератор, VCXO, VCTCXO TCXO, OCXO, фильтр — MARUSHIN: аудио, разъем переменного тока постоянного тока, RCA, DIN, коаксиальный, USB, SU ‘ SCON: Миниатюрный — Стандартный — высокая надежность — би поляризованный — специальный — SNAP IN — U Lug — винтовой зажим — UWA: керамическая емкость, многослойная, высокого напряжения, индукторы SMD, индуктор с проволочной обмоткой, фильтры EMI / RFI, RELPOL: […] статические реле, миниатюрные, промышленные […] — HTC Ko re a , стабилизатор напряжения, напряжение r e gu lator, низкий […] регулятор выпадающего напряжения, напряжение […] регулятор «Step Down», контроллеры питания, операционный усилитель, компаратор напряжения planete-composants.com	лекций по распространению композитов: VISION: кислотные, гелевые и литиевые батареи — Taitien: кварц, осциллятор кварц, VCXO, VCTCXO TCXO, OCXO, Filtre — MARUSHIN: аудио, AC DC, RCA, DIN, коаксиальный, USB — SU’SCON: Миниатюрный — Стандартный — высокая надежность — двухполюсный — специальный — SNAP IN — U-образный наконечник — терминал — UWA: Condensateurs cramique multicouches, rseaux cramique multicouches et haute voltage, Inductances CMS bobines, Filtres EMI / RFI, rseau de filter EMI / RFI — RELPOL: […] relais statique, de puissance, […] d’interface — H CT Ko rea Stabilisateur de tensi on , Rgulateur […] де натяжения, Регулировка натяжения, […] надежный желоб для натяжения, Регулировка натяжения, Тренировочный желоб для натяжения, Постоянное натяжение и контроль над напряжением, Регулировка натяжения «Step Down», Контрольный прибор, Управление усилителем натяжения, Сопоставление натяжения планет-композитов.com
Стабилизатор напряжения a n d стабилизатор напряжения v3.espacenet.com	Rgulate ur de tens ion et Stabilisateur de напряжение v3.espacenet.com
Напряжение e l ec tr на i c стабилизатор f r om 906 серия [который…] подключается между электросетью и критическими нагрузками, полностью […] нейтрализует пагубные последствия колебаний напряжения в сети. centro-descargas.salicru.com	L e rgulateur lec tron ​​ i que de напряжение sr ie RE3, […] lequel se branche entre lesecteur et les обвинения в критике, ежегодное дополнение […] les effets pernicieux des флуктуации защиты напряжения. centro-descargas.salicru.com
Электронное управление […] контролирует ou tp u t напряжение o f t h e 906 906 906 906 906 906 906 906 906 906 906 906 906 906 неизменно, […] обеспечивает сигнал коррекции для […] шаговый двигатель, в случае неправильного измерения напряжения. centro-descargas.salicru.com	Ун. Контроль […] lectronique survey il le l a напряжение d e so rt ie du rgulateur en постоянство, […] пропорциональная коррекция сигнала UNE […] au moteur pas pas, dans le cas qu’elle soit incorrecte. centro-descargas.salicru.com
I np u t напряжение , o utp u t напряжение 906 906 906 906 e стабилизатор i s i n работа), выход […] ток и частота сети могут отображаться на панели управления. centro-descargas.salicru.com	L a натяжение d’en tr e, la натяжение de so rtie (s i le rgulateur es t . ..] le courant de sortie et la frquence du secteur […] peuvent tre visualiss sur la panneau de contrle. centro-descargas.salicru.com
(1) Когда i np u t напряжение e x ce eds допустимые значения, t h e h e c h ec ks его выход и […] отключается в версиях «с выключателем». centro-descargas.salicru.com	( 1 ) Qu и la натяжение d’e ntr ee xc de les valeurs permis es ulate , le ur 906ri6 e sa sortie […] и подключение к версиям с магнитотермическим излучением. centro-descargas.salicru.com
Как максимум-мин. im u m напряжение p r ot Выступы расположены между t h e a n d выходные клеммы, […] хотя светодиод Выход […] включен и выходной вольтметр показывает значение напряжения, это не означает, что на выходных клеммах есть напряжение. centro-descargas.salicru.com	De rarmement manuel. участок […] que les protection de maxi ma lemin ima le напряжение so nt inter ca ls entre le jeu deborniers […] de sortie du rgulateur, […] светодиода на выходе и вольтаж вылета за валер напряжения, простой и простой для того, чтобы напряжение было в выходных. procder la mis en marche du rgulateur, l’quipement fournira la voltage de sortie. centro-descargas.salicru.com
Приступите к запуску t h e стабилизатор , i f the ou tp u t 906 s i n Помимо диапазона 7,5%, оборудование будет обеспечивать выходную мощность […] напряжение. centro-descargas.salicru.com	Procder la mise en […] марш d u rgulateur, si la натяжение de sortie se pipe dans les marges 7,5% l’appareil four ni ra stretch la sortie. centro-descargas.salicru.com
Indicat или s : Стабилизатор i n o perating, High / Low ou tp u напряжение gas t .salicru.com	Voyants de : Rgulateur e n op rati on, Tension de sorti e haute / basse centro-descargas .salicru.com
3-х разрядная ЖК-панель расположена […] в центральной части t h e стабилизатор , w hi ch дисплеи: i np u t 906 906 ( V in ), ou tp u t напряжение ( V ou t), выходной ток (Iout), [Iout..] внутренняя температура […] (Temp) и частота сети (Freq). centro-descargas.salicru.com	Центральная вечеринка по […] synoptique du rgulateur se tr ouve un cran de 3 chiffres, lequel m on tre: натяжение d’ent r e (V in), натяжение de s или галстук (Vout), […] Интенсивный вылет […] (Iout), внутренняя температура (Temp) и датчик последовательности (Freq). centro-descargas.salicru.com
Перейти к […] запуск t h e стабилизатор , t he оборудование будет su pp l напряжение y 2 906 906 t i ts выход. centro-descargas.salicru.com	L’appareil est en conditions de donner service, dmarrer l es charge al imenter. centro-descargas.salicru.com
Совместное предприятие также использовалось как […] a important ma rk e t стабилизатор a n d защитная сетка для автопарка. www2.parl.gc.ca	Le navire-usine a galement t […] utilis com me imp orta nt Stabilisateur de mar ch et filet […] de scurit pour la flotte. www2.parl.gc.ca
Это позволяет канадским работникам лучше адаптироваться к вызовам и изменениям на рынке труда, и это […] действует как экон ом i c стабилизатор f o r наша страна. www2.parl.gc.ca	Il permet aux travailleurs canadiens de mieux s’adapter aux dfis quepose […] le march du travail et aux changements qui s’y produisent, et […] il fait o ffic e de Stabilisateur con omiq ue pour […] ле платит. www2.parl.gc.ca
A напряжение — r e gu контур латирования, содержащий SE ri e s стабилизатор 906 906 h 906 906 906 h ic6 содержит регулирующий элемент (Q1), который расположен последовательно с выходом для подачи выходного напряжения, и схему сравнения (Q2-Q7) для управления регулирующим элементом, причем эта схема сравнения имеет первый вход для подключения опорного напряжения. цепь (I3, D1) и второй вход для приема хотя бы части оу tp u t напряжение o f t he se ri e s стабилизатор , c га в этом параграфе ll e l 9061 2 стабилизатор ( D 2) расположен параллельно выходу блока ri e s стабилизатор t o Подключите ou tp u t напряжение e q ua l к этому стабилизатору ri e s 906 v3.espacenet.com	Circuit de r glag e de courant comp ortan tu n стабилизатор s ri e con st rugl d ‘lment (Q) en srie avec un sortie for fournir une • • » r frence (I3, D1) et d’une second entre pour Recevoir au moins une pa rt ie de la натяжение de sorti ed u 906 s ri e, ca ra ctris en ce que, en parallle avec la sor ti e du стабилизатор sri e est dis po 613 n стабилизатор p aral l le pour en ge nndre r un e натяжение d e so rtie 906 ду стабилизатор sr ie . v3.espacenet.com

АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА

Электрические контакты без скользящих контактов
В технологии с вариаторами с моторным приводом скользящие контакты являются основным фактором внутреннего износа, связанного с конструкцией. В стабилизаторе MCT используется технология цифрового переключения, исключающая использование скользящего контакта, что обеспечивает долгосрочную надежность.

Высокий КПД
В технологии с вариатором с приводом от двигателя используются два набора силовых трансформаторов: вариакодный и повышающий понижающий трансформаторы, которые вносят вклад почти во все потери энергии в стабилизаторе.Многочисленные трансформаторы, используемые в стабилизаторе MCT, имеют потерю энергии, равную потерям энергии понижающего трансформатора за вычетом потерь энергии вариакта. В результате энергоэффективность повышается почти в два раза.

Быстрое время коррекции
В зависимости от требований приложения стабилизатор MCT может быть настроен на достижение своего номинального уровня выходного напряжения не более чем за 0,1 секунды в ответ на полный диапазон изменения напряжения питания.

Устройство автоматического байпаса
В маловероятном случае отказа компонента, который может привести к потере регулирования выходного напряжения, стабилизатор MCT объединен с устройством автоматического байпаса для переключения нагрузки непосредственно на источник питания, минуя цепь стабилизатора, без прерывания цепи питания.
