Теплосчетчик на батарею: Цена счётчика тепла на батарею отопления, где купить квартирный счетчик тепла

Содержание

Тепловые счетчики на батарею отопления: цена, заказ, доставка и обслуживание!

Для случая, когда клиент ищет индивидуальный прибор для учета расхода тепла в квартире или доме, мы подготовили всю необходимую информацию. Этот раздел включает в себя все, что требуется для правильного подбора оборудования плюс перечень рекомендуемых моделей. Используйте данную информацию, если есть потребность недорого купить тепловой счетчик на батарею отопления и без проблем выполнить его настройку и установку. ООО "Теплоком-Сервис Москва" специализированная компания, которая предоставит вам профессиональную услугу и обеспечит вас сертифицированным оборудованием, предложить наиболее современные, качественные и надежные счетчики на батареи отопления в квартире, доме или коттедже. Наш сервис включает не только подбор оборудования, но и услуги по его установке, обслуживанию и поверке. Более 20 лет мы работаем в этой отрасли, что позволяет предлагать клиентам наилучшие решения на рынке и обеспечивать первоклассный сервис.

Преимущества нашего предложения в том, что вы имеете полный пакет услуг и можете оперативно решить любой вопрос, связанный с подбором и установкой оборудования. Обратившись к нам, вы сможете выгодно купить счетчик тепловой энергии на батарею отопления, заказать его монтаж и заключить договор на обслуживание. Обратите внимание, что вы можете в любом вопросе положиться на нас и получить качественный сервис. Наше предложение охватывает весь процесс ввода оборудования для учета расхода тепла в действие – от правильного подбора до его монтажа и обслуживания. Также, вам доступна такая услуга, как поверка теплового счетчика на батарею. Мы имеем все разрешительные документы на выполнения этих работ, а также подготовленный персонал. Все работы выполняются оперативно и с предоставлением гарантии.

Важно отметить и то, что цены у нас выгодные – мы работаем напрямую с производителями оборудования, поэтому можем давать официальную гарантию и выполнять сервисное обслуживание. Все это для вас создает дополнительные выгоды.

Ознакомьтесь с перечнем моделей счетчиков – мы приводим данные по стоимости, гарантии, характеристикам и особенностям применения. Все оборудование сертифицировано и рекомендовано для использования в отечественных сетях. К каждой модели прилагается пакет документов, с которым вы можете ознакомиться в карточке товара. Есть отличная возможность подобрать наиболее эффективный для ваших условий счетчик тепла на радиаторе, заказать его, установить и получить все преимущества от его использования.

При возникновении вопросов, обращайтесь к сотрудникам ООО "Теплоком-Сервис Москва" и получите ответ на любой ваш вопрос.

Есть все необходимое, чтобы вы могли выгодно купить тепловой счетчик на батарею – цена, как правило, ниже среднерыночной, а профессиональные услуги по монтажу и обслуживанию помогут вам оперативно решить вопрос с внедрением оборудования.

Мы понимаем, что такое оборудование, как счетчики на батареи отопления в квартире достаточно сложное оборудование. При подборе следует учитывать огромное число факторов: от эксплуатационных характеристик до наявного бюджета, от надежности конструкции до особенностей монтажа. Хотелось бы помочь вам более эффективно расходовать бюджет на приобретение такого полезного прибора, посоветовать наилучшую модель под ваши условия. Наши сотрудники всегда к вашим услугам. Обратитесь к нам по телефону, посетите наш офис или отправьте свой вопрос с помощью формы, которая ниже. Мы приложим усилия, чтобы оценить все особенности вашего заказа и на основе ваших потребностей предложить наиболее эффективный прибор, который будет не только долго и надежно служить, но и будет стоить разумные деньги. Ждем вашего обращения и готовы заняться вашим вопросом прямо сейчас.

Квартирные счетчики тепла разрешены! Что это за штуки и как они работают

Правительство приняло постановление, которое даст возможность устанавливать индивидуальные приборы учета тепла во всех домах.

На этой неделе свершилось то, о чем так долго мечтали жители старых многоквартирных домов с вертикальной разводкой системы отопления. Правительство наконец-то разрешило жильцам устанавливать счетчики тепла на батареи. Однако в этом постановлении есть свои нюансы.

Что приняло правительство

Вице-премьер-министр - министр регионального развития, строительства и ЖКХ Украины Геннадий Зубко рассказал, что ранее индивидуальный (поквартирный) учет был доступен только для жителей домов с горизонтальной системой отопления. А жители старых домов, где отсутствует техническая возможность установить индивидуальный счетчик, платили за объем тепла, который потребляло все здание, при этом потребленная энергия делилась пропорционально площади на всех.

"Отныне владельцы квартир, которые установят квартирные счетчики (при горизонтальной разводке инженерных сетей в доме) или приборы-распределители на отопительные приборы (при вертикальной разводке), смогут регулировать температуру в своих квартирах, экономить тепло и платить исключительно по собственному счетчику, а не за перерасход небрежного соседа. Доплата составит лишь за обогрев общих мест пользования и вспомогательных помещений в соответствии с площадью их квартиры. Это общеевропейская практика", - подчеркнул Геннадий Зубко.

Правда, для того чтобы перейти на индивидуальный учет, нужно, чтобы распределители установили у себя не менее 50% жителей многоквартирного дома. Оплата установки такой системы осуществляется за счет потребителей - владельцев квартиры.

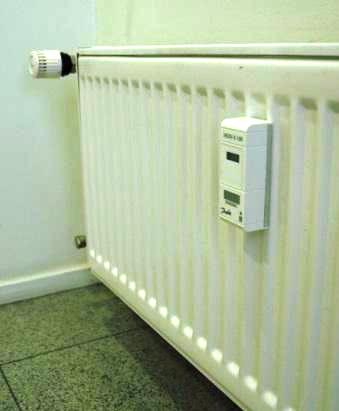

Вот так выглядит тот самый чудо-прибор. Фото: ruscpo.ru

Что это за чудо-прибор?

Раньше чиновники отказывали людям в праве установки счетчиков на батареи, потому что обычные теплосчетчики некорректно считали потребленное тепло. Как говорят специалисты, если температура входящего в батарею теплоносителя и выходящего из нее отличается менее чем на три градуса, то современные приборы учета не могут корректно вычислять объем потребляемого тепла.

Теперь же в Кабмине решили воспользоваться опытом европейских стран, где и применяются распределители тепла в домах с вертикальной разводкой.

Пока постановления правительства еще нет в открытом доступе, мы обратились в компанию, которая занимается продажей этих самых приборов-распределителей, и вот что нам рассказали о них.

- Распределители – это небольшие коробочки, которые устанавливаются на каждый радиатор (см. фото), место установки устройства пломбируется, как в обычном счетчике, - поясняют специалисты. - Прибор осуществляет измерение температуры радиатора, а также воздуха в комнате и вычисляет условный коэффициент теплоотдачи, пропорциональный измеренной разности температур. Зная параметры радиатора – количество секций, а также их тип, можно вычислить количество тепла, которое отбирает помещение.

Этот прибор собирает данные с каждой батареи и каждый час передает их на специальные устройства, которые называются концентраторами, а те, в свою очередь, передают эти данные теплопоставщику раз в сутки.

Концентраторы обычно устанавливают в подъездах. Их количество зависит от количества распределителей, а также условий для прохождения радиосигнала в конкретном доме.

Сколько это будет стоить?

Как говорят специалисты, рассчитать стоимость оборудования такими приборами учета вашей квартиры несложно. Вам нужно будет купить по одному распределителю на каждую батарею. Стоят они от 500 грн. То есть если у вас двухкомнатная квартира, то вам понадобится три распределителя, а это 1500 грн.

Немного сложнее разобраться с концентраторами. Эти приборы стоят дороже – от 6 тысяч гривен. Но могут обслуживать до 500 распределителей. То есть в теории их может хватить больше чем на 150 двухкомнатных квартир.

Однако есть одно маленькое но - сигнал от батарей плохо проходит через стены домов. Поэтому такие концентраторы придется ставить через каждые два-три этажа. Но даже если этот концентратор придется оплатить жителям двух квартир, это все равно дешевле, чем ставить теплосчетчик на каждую батарею.

По сравнению с обычными теплосчетчиками распределители имеют еще ряд преимуществ. Во-первых, для их установки не нужно врезаться в батарею и перекрывать для этого весь стояк. Это делает установку такого прибора дешевой – по сути, нужно будет оплатить только выезд мастера, который опломбирует устройство.

Второй важный момент – эти устройства не нужно отдавать на поверку, как обычные теплосчетчики раз в 3-4 года, а они могут работать до 10 лет.

Теперь осталось дождаться публикации принятого Кабмином документа и идти агитировать соседей за установку таких приборов учета. Ведь если их захотят поставить меньше половины жителей дома, то перейти на индивидуальный учет не получится.

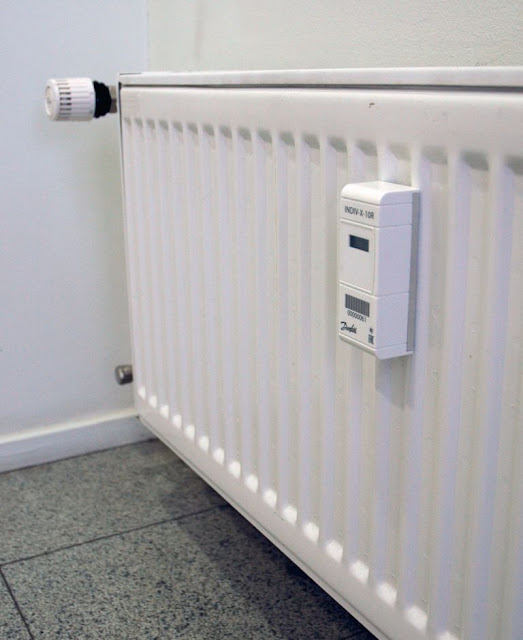

Прибор-распределитель ставится на каждую квартиру в доме.
Он каждый час передает данные на специальные устройства, которые называются концентраторами (ставятся на несколько квартир), а те, в свою очередь, передают сводные данные теплопоставщику раз в сутки.

Есть вопрос

Можно ли обмануть распределитель?

Ну и как обычно, у нашего человека появляется вопрос: можно ли как-то повлиять на счетчик тепла, чтобы он считал поменьше?

Как говорят специалисты, способы есть. Например, можно поставить перед батареей вентилятор и таким образом снимать с нее больше тепла, чем она отдавала бы естественным путем. Но не забывайте, что вентилятор питается от электросети, а это лишние киловатты, которые нынче тоже не дешевые.

Второй вариант – добавить секций батарее (прибор программируют под определенное число секций при установке).

Счетчик на радиатор: можно ли его установить в квартире и сколько это стоит?

Что разрешено?

Чуть ли не единственным способом высчитать потребление энергии каждой квартиры в доме с вертикальной системой отопления является использование

приборов-распределителей — небольшое устройство, которое крепится на каждый отопительный радиатор, и способное измерять и записывать разницу между температурами в батарее и в комнате. Они собирают данные с каждой батареи и ежечасно посылают информацию на специальные устройства, называемые концентраторами. Концентраторы ежесуточно передают все собранные данные теплопоставщику.

Концентраторы обычно устанавливают в подъездах. Их количество зависит от количества распределителей. Также учитывается качество сигнала в каждом доме.

Однако есть ряд обязательных условий для установки таких приборов:

  • должен быть общедомовой счетчик тепла,
  • приборы-распределители должны быть, по меньшей мере, в половине квартир,
  • требуется дополнительное оборудование для регулировки тепла.

В случае попытки демонтажа или других манипуляций с прибором, информация об этом сразу же пересылается на сервер.

Такие приборы могут работать до 10 лет. Поверять их надо в зависимости от вида приборов, данные об этом будут указаны в технических характеристиках.

Во сколько «встанет» установка?

Цена одного прибора — порядка 600 грн. Но кроме него на батарею нужно смонтировать регулятор (вентиль), а также установить перемычку, если такой нет. А это еще около 1200 грн. При этом сумму необходимо умножить на количество батарей в квартире. В итоге, по подсчетам экспертов, установка распределительных узлов, например, в пятиэтажной хрущевке на 50 квартир обойдется в 150 тысяч гривен. И это при условии, что только половина жильцов согласится на тепловую реформу.

Впрочем, расходы могут довольно быстро окупиться. По оценкам специалистов, за счет установки приборов в хорошо отапливаемом доме платежки за тепло могут уменьшиться в два-три раза. Так что инвестиции в 6 тыс. грн на квартиру с тремя радиаторами отобьются за отопительный сезон.

Как установить теплосчетчик?

Обратитесь к балансодержателю теплосети (управляющая компания, ОСМД) с заявлением на разрешение установки теплосчетчика. В заявлении должны поставить печать организации и пометку «Не возражаю». Процедура бесплатная, занимает до двух недель.

Выберите теплосчетчик и заключите договор с компанией, имеющей лицензию на его установку. Как правило, в услугу входят:

  • разработка проектной документации на монтаж,
  • согласование с балансодержателем теплосети,
  • установка и опломбирование счетчика,
  • передача на учет в теплоснабжающую организацию.

ВНИМАНИЕ: приобретать теплосчётчик до получения согласованного проекта по тепловой энергии не следует, так как возможен отказ по различным причинам.

Как определить тип системы отопления?

Если труба системы отопления уходит в пол и в потолок – у вас вертикальная разводка система отопления.

Если труба заходит в радиатор из пола и уходит туда же, а также имеется единый тепловой ввод в квартиру — у вас горизонтальная разводка.

Фото: blabladeco.com

У нас появился Viber канал в котором мы рассказываем о коммунальных платежах, тарифах, льготах и субсидиях. Присоединяйтесь!

Как работает система индивидуального учета тепла?

Для индивидуального учета тепла на все радиаторы во всех квартирах дома устанавливаются специальные приборы – счетчики учета тепла (аллокаторы). Приборы измеряют поверхностную температуру радиатора и показывают изменение актуального показания в зависимости от того, насколько сильно нагревается радиатор и как долго он работает.

Счётчик показывает потребление тепла не в киловатт-часах, а в условных единицах (импульсах), и определяет долю тепла конкретного радиатора от общей потребленной тепловой энергии дома, измеренной общедомовым теплосчетчиком. Счетчик сам передаёт показания.

Электронный счетчик учета тепла измеряет температуру поверхности радиатора и вычисляет разницу температур с температурой окружающей среды. Распределитель теплозатрат Siemeca™ AMR поставляется как с одним, так и с двумя сенсорами (чувствительными элементами). При односенсорном принципе измерения температура окружающей среды является заданной производителем константной величиной (по умолчанию 20 С°), при двухсенсорном принципе измеряется реальная температура помещения.

Монтаж

Счетчик монтируется на радиатор контактной сваркой или специальными креплениями через теплопроводящую пластину, в зависимости от типа радиатора. Монтаж предельно прост, надежен и может быть произведен очень быстро. При этом в крепежных деталях предусмотрены меры защиты от нежелательных манипуляций. Концы крепежных болтов оказываются внутри прибора, который затем пломбируется. Пломба способна распознавать несанкционированное воздействие на прибор и запомнить его точную дату. Данные о таких манипуляциях передаются по радиоканалу.


Счетчик устанавливается, как правило, по горизонтали на ½ длины радиатора и по вертикали на ¼ ниже от его верхней панели (смотри картинку)

Показания дисплея

Счетчик учета тепла оснащен ЖК-дисплеем, благодаря чему возможно также и визуальное считывание показаний жильцами. Дисплей переключается автоматически и отражает следующую информацию.

1. Текущее показание
2. Тест (все включено)
3. Тест (все выключено)
4. Последнее число прошлого года
5. Показание за прошедший год
Сообщение об ошибке
Технические характеристики счетчика учета тепла Siemens
Размеры 40 х 102 х 31 мм
Источник питания литиевая батарея 3,0 В (10 лет + резерв)
Рабочая частота 868 МГц
Мощность передатчика
Вес 58 г
Соответствие

EMC guideline — Interference resistance,
emissions
2004/108/EC
EN 61000-6-2, EN 61000-6-3

Low-voltage guideline — Electrical safety 2006/95/EC
EN 60950-1

RTTE (Radio & Telecom. Equipment)
Radio communication
1999/5/EC
EN 300220-2

Считывание показаний со счетчика, благодаря интегрированному радиопередатчику, производится дистанционно по радиоканалу. Показания передаются в установленные в подъездах сетевые узлы (см подробнее).

Сетевой узел устанавливается на некоторых этажах каждого подъезда. Он используется с целью создания радиосети, для получения и хранения данных, переданных счетчиками учёта тепла или воды.

Главный сетевой узел обеспечивает связь с обслуживающей фирмой, где обрабатываются все показания и составляются поквартирные счета.

Технические характеристики
Класс безопасности IP32
Класс безопасности 2
Электромагнитная совместимость

устойчивость: EN 55 024/EN 301 489
излучение: EN 55 022/EN 300 220-1

Рабочее напряжение WTT16… DC 3.6 V
Рабочая частота 868,3 МГц
Срок службы основного аккумулятора > 5 лет
Рабочее напряжение WTХ16… AC 100..240 V, 50/60Hz
Мощность трансмиттера
Частота передачи
Вес 0,3 кг

Допустимая температура окружающей среды при:
хранении и транспортировке

эксплуатации



-20…+60 °C (

0…55 °C

В оговоренный период времени наша фирма считывает информацию с главного сетевого узла и передаёт данные правлению дома.

Преимуществa приборов учёта тепла Siemens

  • Продукция всемирно известной компании Siemens – это гарантия качества!
  • удалённое считывание показаний по радиосигналу
  • сохранение всех данных в течение года
  • срок службы батареи более 10 лет
  • абсолютно безвреден для человека и домашних животных: мощность прибора менее 1мВт, что в 200 раз меньше, чем мощность мобильного телефона!
  • не создаёт помех в работе других электроприборов

VALTEC | Что такое квартирные теплосчетчики

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

В соответствии с Федеральным законом № 261 «Об Энергосбережении», с 1 января 2012 г. индивидуальными приборами учета используемой тепловой энергии (квартирными теплосчетчиками) должны оснащаться все многоквартирные дома, которые вводятся в эксплуатацию после строительства или реконструкции. А для домов, прошедших капитальный ремонт, такая мера обязательна при наличии технической возможности установки теплосчетчиков.

Это уже второй этап массового внедрения приборов учета тепловой энергии в нашей стране. Первый, предусматривающий оснащение зданий общедомовыми счетчиками тепла, приближается к завершающей стадии, что свидетельствует о серьезности намерений государства по введению расчетов за реально израсходованную энергию на всех уровнях ее потребления.

Поквартирный учет расхода тепла – это возможность реальной экономии, стимул устанавливать у себя энергоэффективное оборудование, регулировать потребление энергии. В домах, где уже установлены квартирные теплосчетчики, затраты на отопление у хозяев, заинтересованных в экономии, оказались на 50 % ниже, чем при расчетах по нормативам. То есть речь идет о значительных суммах.

Сразу же оговоримся: применить квартирный теплосчетчик можно только при горизонтальной разводке системы отопления, с отдельным вводом в квартиру. При вертикальной (стояковой) системе отопления понадобятся так называемые распределители тепла, устанавливаемые на каждый радиатор.

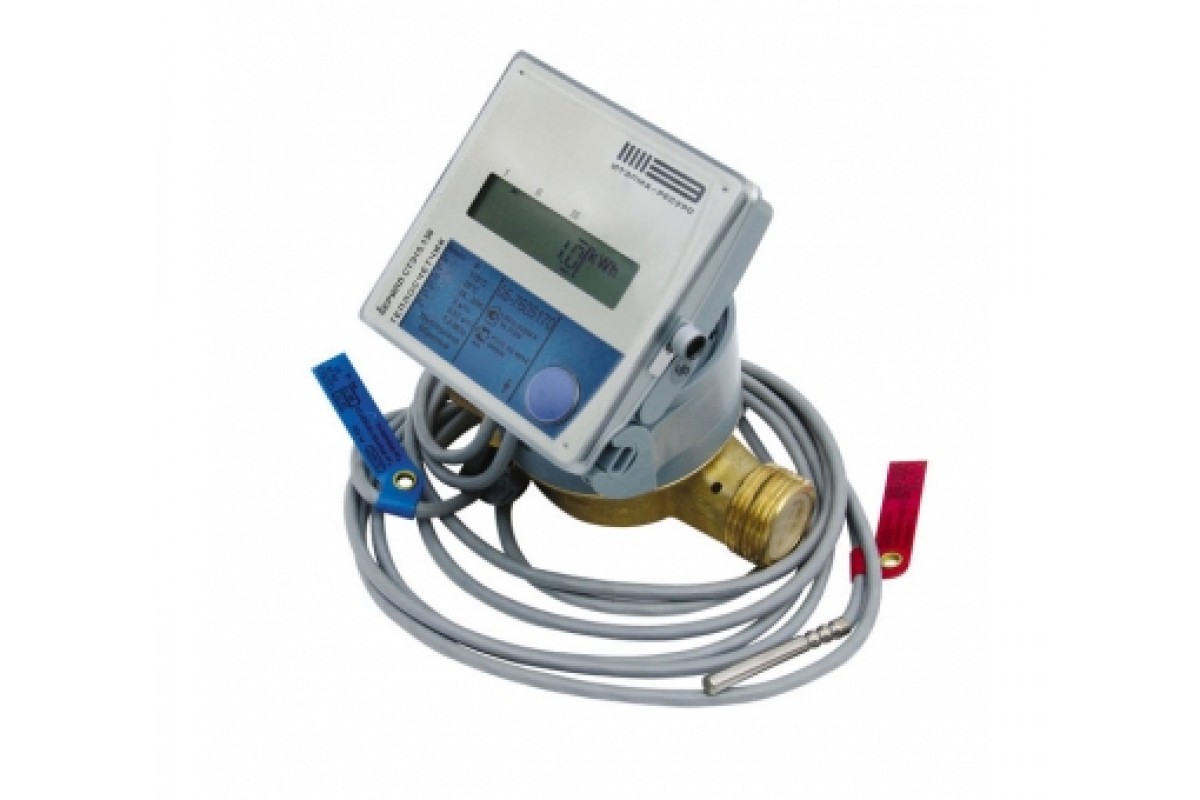

Теплосчетчик представляет собой комплекс, состоящий из тепловычислителя, первичного преобразователя расхода (расходомера) и двух датчиков температуры.

Тепловычислитель – электронное устройство, которое получает данные от датчиков температуры (один из них устанавливается на входе теплоносителя в квартиру, второй – на выходе) и расходомера. На основании их показаний модуль вычисляет количество потребленной теплоты (или холода), суммирует полученные значения с определенной периодичностью (час, сутки, месяц), накапливает данные в памяти.

Результат расчетов выводится на дисплей. В заданное время контрольной даты (день платежа) текущее значение регистрируется как количество тепловой энергии, потребленной за месяц.

Выбирая теплосчетчик, следует отдавать предпочтение моделям с энергонезависимой памятью, обеспечивающей хранение данных даже при длительном отсутствии электропитания. Срок хранения в памяти помесячных значений расхода тепла у современных теплдосчетчиков может составлять от 12 до 36 мес.

Кроме данных о количестве потребленной тепловой энергии, тепловычислитель обычно отображает и сохраняет в памяти текущие значения расхода теплоносителя, температуры в прямом и обратном трубопроводах, перепада температур в контуре, времени работы теплосчетчика и др.

Показываемые на дисплее теплосчетчика данные распределяются по разным уровням индикации. Смена уровней и выбор параметра достигаются нажатием кнопки управления.

Полезная функция теплосчетчиков с электронными вычислителями – самодиагностика, предусматривающая вывод кода обнаруженной неисправности и даты ее регистрации на дисплей. Доступ на этот уровень имеют специалисты сервисных служб.

Как правило, электропитание квартирных теплосчетчиков осуществляется от встроенной батареи. Сроком служб элемента питания составляет несколько лет.

Для автоматического считывания показаний счетчика тепла и передачи их в централизованную систему сбора и обработки данных тепловычислитель должен иметь интерфейс соответствующего протокола (M-Bus и др. ). Обычно он предусматривается как опция (чтобы покупатель не переплачивал при отсутствии удаленной диспетчеризации). Выбирая теплосчетчик нужно знать, не планируется ли организация такой системы в вашем доме.

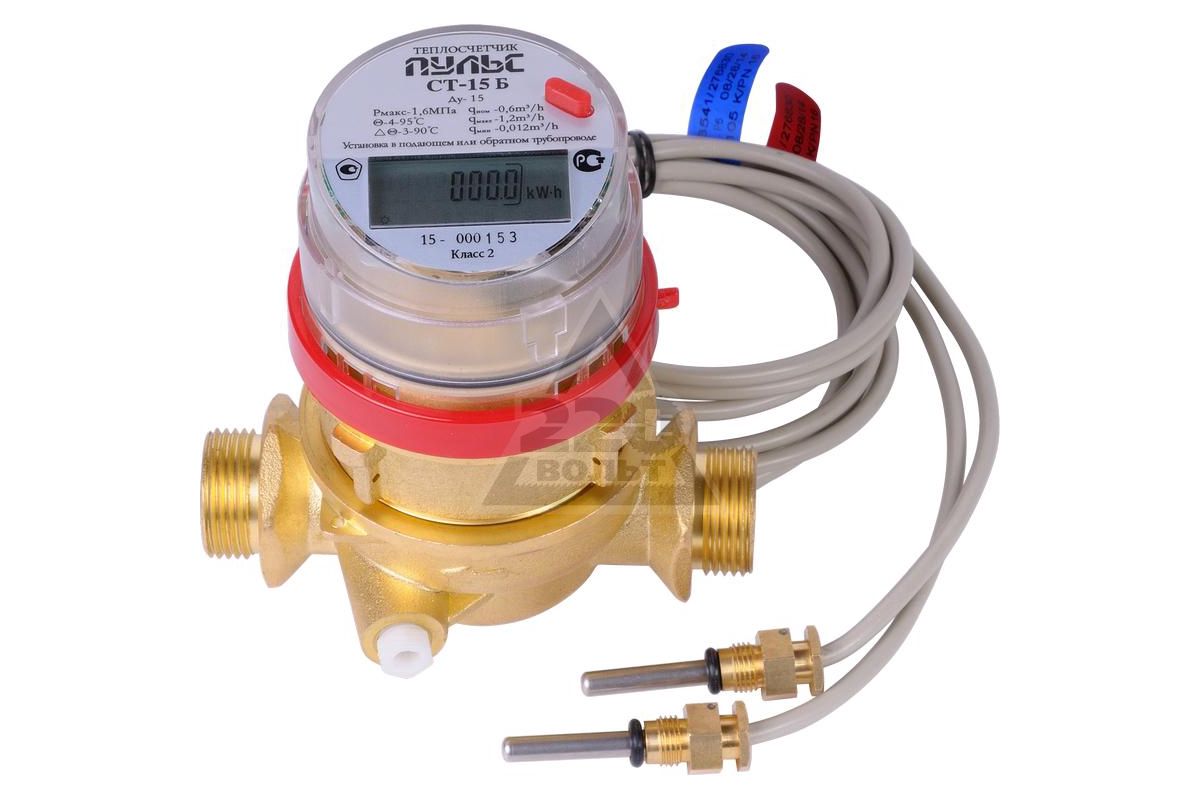

В составе квартирных счетчиков тепла чаще всего применяются тахометрические (крыльчатые, турбинные) и ультразвуковые расходомеры.

Счетчики с тахометрическими расходомерами наиболее доступны по цене при достаточной точности. Они чувствительны к качеству теплоносителя и обязательно должны быть защищены фильтром механической очистки. Кроме того, предпочтение следует отдавать приборам с немагнитной (импульсной) передачей сигнала от расходомера к тепловычислителю. В другом случае накопление на магнитной полумуфте крыльчатки ферритовых частичек приводит к потере точности измерений. Для корректной работы крыльчатого расходомера достаточно прямого участка длиной 3Ду (условный диаметр счетчика) до прибора и 1Ду – после него.

Ультразвуковые расходомеры отличаются высокой точностью, очень надежны (благодаря отсутствию движущихся механических элементов) и не влияют на гидравлические характеристики системы. Обычно их установка требует относительно длинных прямых участков до и после приборов для выравнивания однородности потока теплоносителя.

Третий элемент, входящий в комплект теплосчетчика, – датчики температуры. Ими служат погружные термопреобразователи сопротивления с платиновым чувствительным элементом. Такие устройства выпускаются с различным номинальным сопротивлением чувствительного элемента: 100, 500 и 1000 Ом. Чем оно больше, тем меньше ток требуется для питания датчика. Датчики устанавливаются в прямой и обратной линиях отопительного контура. Удобно, когда штуцер для одного из них имеется в корпусе расходомера. Температурные датчики должны быть подобранными в пары.

Устанавливаемые в нашей стране теплосчетчики должны иметь сертификат на соответствие требованиям ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем отопления. Общие технические условия», пройти первичную поверку. В процессе эксплуатации счетчики тепла проходят периодические поверки.

При покупке теплосчетчика нужно обращать внимание на то, сертифицирован ли его комплект как единый прибор, или он представляет собой набор отдельных средств измерения. В последнем случае придется проводить и оформлять поверку каждого элемента в отдельности.

ГОСТ Р 51649-2000 устанавливает три класса точности теплосчетчиков: C, B, A. Они перечислены в порядке увеличения допускаемой относительной погрешности измерений, т.е. наиболее точным является прибор класса C, наименее – класса A.

К основным характеристикам квартирных теплосчетчиков относятся предельные (наименьшее и наибольшее) значения температуры и расхода теплоносителя, номинальный расход теплоносителя, а также максимально допустимое рабочее давление в обслуживаемой системе отопления.

Добавим: как правило, расходомер квартирного теплосчетчика монтируется в обратном трубопроводе, где температура теплоносителя ниже. Рекомендация по месту установки прибора содержатся в технической документации на него. Направление движения теплоносителя должно соответствовать указанному на корпусе.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

▢ На сколько хватает батарейки в приборе учета тепла?

Квартирный теплосчетчик – это замечательный прибор, позволяющий тысячам украинцев экономить средства на отоплении. Простая конструкция, небольшой размер и точность показателей – это лишь малая часть достоинств современных устройств.

Одним из его преимуществ является возможность работы от литиевой батареи, которая позволяет избавиться от неэстетичных проводов. В отличие от привычных всем элементов питания, она имеет очень большой срок службы и может работать от 6 до 12 лет без необходимости замены.

Что представляет собой батарея из лития?

Такие элементы питания отличаются высоким КПД и длительным сроком хранения. Благодаря своей конструкции, они могут стабильно работать даже при экстремальных условиях, высоких или низких температурах.

Литиевые батарейки разрабатываются на основе лития и двуокиси марганца. Такой симбиоз обеспечивает низкий самозаряд наряду с большой концентрацией энергии. Благодаря тому, что подобные батареи имеют указанные характеристики, они обеспечивают самую длительную продолжительность службы. Осуществляя бесперебойное питание, они гарантируют надежность работы приборов учета.

Срок эксплуатации элемента будет зависеть от частоты снятия данных. При необходимости, можно легко заменить его на новый без особых усилий, пригласив наших специалистов.

Как заменить батарею в приборе учета?

Так как установка теплосчетчика сопровождается его опломбированием, самостоятельно менять батарею не рекомендуется. Лучше доверить это нашей компании, специалисты которой выполнят процедуру по всем правилам.

Сделав заявку, вы сами назначите удобное время для приезда мастера. В вашем присутствии он осуществит демонтаж прибора, заменит элемент питания и установит его на место. Для повторного пломбирования будет приглашен представитель проверяющей организации, который заверит правильность установки и работы прибора.

Удобнее всего осуществлять замену батареи в период очередной поверки. Это позволит сэкономить время и избежать лишних хлопот. Если же эти мероприятия не совпали по времени – не беда. Наш специалист может сделать замену по мере необходимости.

Не стоит пытаться поменять элемент питания самостоятельно. Таким образом вы не только можете повредить дорогостоящий прибор, но и приобрести проблемы с контролирующими органами. Доверяя специалистам, вы оказываете услугу себе.

Теплосчетчик

Параметры, которые определяет счетчик тепла:

  • количество тепла нарастающим итогом, которое накопилось за время функционирования узла учета тепла;
  • объем теплоносителя на подающем и обратном трубопроводе;
  • температура теплоносителя в трубопроводах;
  • разница температур между трубопроводами;
  • расход теплоносителя, который подается к устройствам потребления и возвращается в теплосеть;
  • индикатор необходимости смены батареи;
  • время, дата и т. д.

На основе показателей температуры, объема и плотности воды вычисляется масса теплоносителя, который прошел по трубам. Затем для определения величины теплоэнергии полученную массу умножают на температуру.

Весомый плюс современных теплосчетчиков заключается в том, что они хранят информацию о потреблении тепловой энергии вплоть до 10 лет!

Также следует обратить внимание, что выбранное устройство должно иметь разрешение на использование в Российской Федерации. Ввиду этого, чтобы не ошибиться, лучше всего выбирать приборы отечественного производства.

Теплосчетчик: разновидности

В зависимости от устанавливаемых в счетчиках расходомеров выделяют три их разновидности:

  • Механические – В жидкость вставляют турбинку, которая вращается относительно скорости потока. Устройство имеет дистанционный сигнал, который служит для считывания текущего расхода.

Достоинства: питание от внутреннего источника, доступная стоимость, легкость использования.

Недостатки: чувствительность к механическому воздействию, износ турбинки, неспособность сохранять данные.

Несмотря на неприхотливость, лучше не использовать прибор в условиях слишком жесткой воды, в которой присутствует ржавчина и накипь. Также механические устройства уязвимы к резким скачкам расхода теплоэнергии.

  • Электромагнитные – имеют вид компактного гидродинамического генератора. Могут реагировать на соседние приборы, работающие от сети. Также на показания счетчика влияют примеси в теплоносителе, а также некачественное соединение проводов. Главный минус – образование солей на электродах, что влияет на точность измерений.
  • Ультразвуковые – нормальное функционирование счетчика возможно при условии высокого качества теплоносителя. Достоинства: информативность прибора; отсутствие гидравлического давления. Недостатки: некорректность данных в условиях наличия в воде большого числа пузырьков воздуха.

Цена на теплосчетчики в нашем каталоге Теплосчетчики

Когда можно устанавливать теплосчетчик?

Существуют некоторые условия, когда можно устанавливать счетчик тепла в квартире:

  • Если в квартире вертикальная разводка труб, т. е. для каждого радиатора в отдельности свой стояк, расположенный вертикально, устанавливать счетчик не рекомендуется. Иначе на каждый стояк придется устанавливать вычислительное устройство. Кроме того, в системе дополнительно создастся гидравлическое давление, что окажет влияние на режим обогрева здания.
  • При горизонтальной разводке труб в квартире или доме, т.е. когда две трубы расположены горизонтально, и к ним подключены все радиаторы, рекомендуется устанавливать теплосчетчик.

Установка теплосчетчика возможна только при выполнении некоторых требований. В противном случае монтаж будет считаться незаконным. Итак, какие это требования?

  1. Для начала необходимо устранить все теплопотери.
  2. Теперь следует получить технические условия (ТУ), которые выдаются в ТСЖ, управляющей компании или ЖЭК. Условия описывают пункты, которые необходимы для установки прибора: давление, температурный режим теплоносителя, который будет проходить через дом.
  3. На основе ТУ можно заказывать проект в проектной организации, которая обязательно должна иметь лицензию на ведение подобной деятельности.
  4. Саму установку счетчика также выполняет лицензированная организация. При ее выборе ориентируйтесь на предоставляемые с ее стороны гарантии, а также на все документы и свидетельства, наличие информации о ней в ЕГРЮЛ и т.д.
  5. После монтажа происходит опломбирование устройства и подписание акта о его приемке.

Когда речь идет о частном доме, то устанавливать теплосчетчик нужно лишь тогда, когда обогрев происходит от центральной системы отопления.

Как снимают показания счетчика тепла?

Показания снимаются так же, как это происходит в случае с электросчетчиком. После этого заполняется квитанция, где указывается разница показаний, умноженная на соответствующий тариф. После этого необходимо произвести оплату, указав в строке получателя теплоснабжающую организацию. При этом оплата за отопление именно благодаря прибору учета будет гораздо меньше, поскольку в данном случае будут исключены теплопотери, которыми сопровождается транспортировка воды от ТЭЦ к дому.

Сколько тепла выделяет свинцово-кислотная батарея?

Сколько тепла выделяет свинцово-кислотная батарея?

Иногда нам задают очень интересные вопросы. Недавно нас спросили, сколько тепла выделяет промышленная резервная батарея. Честно говоря, это зависит от того, кого вы спрашиваете. У разных производителей аккумуляторов разные ответы на этот вопрос, и разные методы расчета дают существенно разные ответы.

Выделяемое или генерируемое тепло иногда называют «потерей тепла».

Автор статьи не дает рекомендаций по методам, приведенным ниже. Статья создана, чтобы показать, что между различными используемыми методами существует конфликт.

В общих чертах вопрос задается для расчета требований к вентиляции, и в этой статье рассматриваются различные методы и демонстрируется изменчивость результатов.

Тепло выделяется при подзарядке, подзарядке и разрядке. Тепло, выделяемое при зарядке, является конечным, т.е. когда аккумулятор полностью заряжен, тепло больше не выделяется, но в этот момент аккумулятор переходит в фазу плавающего заряда, и пока аккумулятор находится на зарядке, тепло выделяется.Тепло, выделяемое при разряде, также ограничено, потому что, когда аккумулятор полностью разряжен, тепло не выделяется. Следовательно, мы должны рассмотреть три условия:

1) нагрев при подзарядке.

2) нагрев на плавающем заряде.

3) нагрев при разряде.

Все мы знаем, что свинцово-кислотные батареи тяжелые и имеют большую тепловую массу. Из-за этого во время перезарядки, плавающего заряда и разряда тепло, выделяемое внутри элементов, не будет немедленно рассеиваться в окружающую атмосферу, и существуют разные мнения о том, насколько быстро это будет происходить.Частично разногласия являются результатом разных размеров и форм элементов или моноблоков, составляющих батарею, а также того, являются ли они типами VRLA AGM, VRLA GEL или вентилируемыми.

В общих чертах, тепло - это ватты, а ватты можно рассчитать из V x I (вольт x ампер) или мы можем использовать I2R (амперы x амперы x сопротивление). Этот принцип эти формулы могут использоваться для расчета выделяемого тепла.

В этой статье в примерах используется следующая система батарей.В примерах рассматривается следующее: -

a) Аккумуляторная батарея мощностью 300 кВт на 15 м при температуре 20 ° C до не менее 408 В (в среднем 1,70 В на канал).

б) Батарея состоит из 3 параллельных цепочек, каждая из которых состоит из 40 моноблоков на 12 В; то есть 240 ячеек.

c) Напряжение холостого хода 2.27Vpc = 545V.

г) Номинальная емкость каждой гирлянды составляет 110 Ач, т. Е. Общая емкость батареи 330 Ач.

e) Внутреннее сопротивление каждого моноблока равно 3.8мОм. Это значение взято из информации производителя аккумулятора. Следовательно, сопротивление батареи составляет 3,8 мОм x 40 блоков / 3 струны = общее сопротивление 50,7 мОм.

f) Полностью заряженный ток холостого хода 1 мА на Ач = 330 мА. Значение 1 мА на Ач соответствует I-поплавку. (примечание ниже) значение из BS EN 50272.

г) Параметры перезарядки: ток 10% (33 А) и постоянное напряжение 2,27 В на канал (544,8 В).

(Примечание) - Полностью заряженный ток холостого хода можно получить у производителя батареи.Однако в BS EN 50272 (Требования безопасности для вторичных батарей и их установки) типичное значение можно найти в таблице 1. В таблице приведены значения тока при зарядке с помощью зарядных устройств IU или U. Хотя эти значения используются для расчета выбросов газа при зарядке, их также можно использовать для оценки тока при полной зарядке. На практике это значения для наихудшего сценария со встроенным запасом прочности.

Для вентилируемых свинцово-кислотных аккумуляторов, свинцово-кислотных аккумуляторов VRLA и для никель-кадмиевых аккумуляторов значение указано как 1 мА на Ач для условий плавающего напряжения. Мы должны рассматривать Ah как номинальное значение при скорости 10 часов для свинцово-кислотного продукта и 5 часов для продукта NiCd.

Во-первых, нам нужно определить «перезарядку», и в этом контексте мы имеем в виду ток / время, необходимое для возврата емкости, удаленной для предыдущей разрядки. Мы только рассматриваем время полной зарядки.

Количество выделяемого тепла существенно не меняется, хотя параметры перезарядки могут отличаться. Например, ток зарядного устройства, т. Е. 5%, 10% или 15% C10 ампер, или при использовании истинного плавающего напряжения (например,грамм. 2.27Vpc) или повышенное напряжение (например, 2,40Vpc), существенно не изменяют выделяемое тепло или тепловые потери от батареи. Однако выделяемое тепло будет существенно отличаться в зависимости от глубины предыдущего разряда. Для промышленных резервных батарей и в этой статье мы рассматриваем характеристики перезарядки при постоянном напряжении / ограниченном токе; иначе известный как метод IU или модифицированного постоянного потенциала, например, 2,27 В на канал или 2,40 В на канал или аналогичный, с ограничением тока.

На этом этапе стоит отметить, что некоторые производители аккумуляторов считают, что количество тепла, выделяемого при перезарядке, можно рассчитать таким же методом, как если бы аккумулятор находился на плавающем заряде.Этот метод используется ниже в п. 1.1). Эта точка зрения принята, потому что любое тепло, выделяемое при перезарядке, не будет немедленно выделено из-за тепловой массы батареи.

Вычисления тепла усложняются, если мы принимаем во внимание удельные тепловые характеристики аккумулятора и, по крайней мере, один производитель аккумуляторов предоставил результаты, основанные на фактическом типе и конфигурации аккумулятора. Это не помогает определить количество тепла, выделяемого для каждой конфигурации батареи, и нам нужно что-то гораздо более простое для использования в повседневной ситуации.В конце концов, мы смотрим на типичное значение, которое может использоваться для целей охлаждения помещения, а не на конечную «лабораторную оценку». На практике хорошее приближение является достаточно точным.

Отсюда следует, что если количество тепла, выделяемого при перезарядке, изменяется в зависимости от предыдущего разряда, все остальные параметры в целом не имеют значения. Затем мы можем оценить количество тепла, выделяемого при перезарядке, в зависимости от предыдущего разряда. Чтобы сделать расчет немного более точным, мы должны оценить время до полной зарядки на основе характеристик IU и предыдущей глубины разряда.У большинства производителей есть таблицы или даже программный метод определения времени до различных состояний заряда, включая время полной зарядки. Однако в целом можно сказать, что время до полной зарядки будет составлять много часов, но время до 80% будет зависеть от характеристики IU. Во время перезарядки большая часть тепла будет выделяться в виде потерь, пока батарея не будет заряжена на 80%, что будет составлять «постоянный ток» части перезарядки. Во время фазы постоянного тока i.е. до 80% заряда, тепло можно оценить с помощью принципа I2R. От 80% до 100% ток поплавка может использоваться для расчета тепла. Некоторые производители аккумуляторов считают, что ток заряда от 80% до 100% вдвое превышает теоретический ток холостого хода. В контексте реальной жары это можно рассматривать как разумный метод. Этот метод используется в п. 1.2) ниже.

1.1) Учитывая, что нагрев такой же, как если бы батарея находилась на плавающем заряде, мы имеем: -

V x I = W или альтернативно методом I2R = W.

1.1.1) В x I = Вт.

Единственная проблема - решить, какое напряжение и какой ток использовать.

Для напряжения разумно рассматривать напряжение как фактическое напряжение холостого хода на клеммах батареи.

Для тока разумно использовать значение I float, как определено в BS EN 50272.

Рассчитать на 1 блок: -

2,27 В на канал x 6 ячеек x 110 мА = 1,498,2 мВт

Следовательно, для блоков 40 x 3 = 1498. 2 x 40 x 3 = 179 784 мВт = 179,784 Вт.

Это тепло будет на время перезарядки 76 часов. Следовательно, тепло можно выразить как 180 Вт x 76h = 13 680 Втч , но более 76h = 180 Вт.

1.1.2) I2R = Вт

Мы можем использовать тот же ток, что и выше, то есть я плаваю, а для напряжения R мы можем использовать сопротивление блока, то есть 3,8 мОм. Из расчета на 1 блок: -

110 мА x 110 мА x 3.8 мОм. = 0,04598 мВт

Следовательно, для блоков 40 x 3 = 5,5176 мВт.

Это тепло будет на время перезарядки 76 часов. Следовательно, тепло можно выразить как 5,5176 мВт x 76 ч = 0,42 Втч , но за время перезарядки 76 часов = 5,5 мВт.

1.2) Нагрев до 80% заряда плюс нагрев от 80 до 100% заряда

1.2.1) Нагреть до 80% заряда

Принимая во внимание описанную выше систему батарей, мы знаем, что ток перезарядки будет составлять 33 А до 80% заряда, а с 80% мы будем использовать 2-кратный плавающий ток, то есть, если мы используем метод 2-кратного плавающего тока, ток 330 х 2 = 660 мА. Нам нужно установить состояние заряда после разряда. Предположим наихудший случай максимального тока на 15 м: -

Максимальный ток = 300 кВт x 1000/408 В = 735A

Удаленная емкость = (735 А x 15 м) / 60 = 184 Ач или 146 Ач заряженных (330 Ач - 184 Ач).

Эти 184 Ач соответствуют 56% разряженным или 44% заряженным.

Мы знаем, что ток перезарядки 33 А (11 А на цепочку) будет течь, пока батарея не будет заряжена на 80%.Состояние заряда 80% = 330 Ач x 0,8 = 264 Ач.

Время от 146Ач в аккумуляторе в конце предыдущего разряда до 264Ач в аккумуляторе = 118Ач / 33А = 3,6ч.

Теперь мы можем оценить тепло от начала подзарядки до 80% заряда, как показано ниже.

Использование I2R на блок: -

11A x 11A x 3,8 мОм = 495,8 мВт.

Следовательно, для блоков 40 x 3 = 59,496 мВт

Этот ток будет течь 3. 6h, что может быть выражено как 214Wh.

ПРИМЕЧАНИЕ. Внутреннее сопротивление промышленных аккумуляторов существенно не меняется со 100% заряда до 10% заряда. Следовательно, действует принцип I2R.

1.2.2) Нагрев с 80% до 100% заряда

Нам необходимо установить время от 80% заряда до полного заряда, и производитель батареи должен предоставить эту информацию. Однако разумным предположением для оценки тепла было бы 72 часа.Принято считать, что полностью разряженную батарею можно заряжать с помощью постоянного тока и от 5% до 15% тока перезарядки в течение 72 часов. Если мы предполагаем полные 72 часа, мы рассматриваем наихудший сценарий.

Теплота блока теперь может быть оценена как: -

110 мА x 110 мА x 3,8 мОм. = 0,04598 мВт

Следовательно, для блоков 40 x 3 = 5,5176 мВт.

Это тепло будет на время перезарядки 72 часа.Следовательно, тепло можно выразить как 5,5176 мВт x 72ч = 0,40 Втч , и если мы удвоим это значение, мы получим 0,79Втч.

Складывая 1.2.1) с 1.2.2) получаем 214 Втч + 0,79 Втч = 215 Втч. Это соответствует времени полной зарядки, что составляет 215 Втч / 76 часов = 2,83 Вт

Большинство производителей аккумуляторов рассматривают тепловыделение при подзарядке как простое выражение вольт x ток. V x I = W, то есть вольт x ток = ватт. В качестве альтернативы может использоваться принципал I2R.

Для получения информации о токе мы можем связаться с производителем батарей или обратиться к международным стандартам, таким как BS EN 50272.

Теперь мы можем произвести расчет. Ниже приведен расчет для той же батареи, рассмотренной выше, то есть для батареи, состоящей из 40 моноблоков на 12 В по 330 Ач. Можно сделать два альтернативных расчета. В 2.1) мы используем метод V X I, а в 2.2) мы используем метод I2R.

2.1) С учетом метода V x I: -

С учетом 1 блока: 2.27Vpc x 6 ячеек x 1 мА на Ач x 110 Ач = 1,496 Вт.

Следовательно, для полной батареи из 40 блоков и 3-х струн: -

1,496 Вт x 40 x 3 = 180 Вт.

Это тепло будет генерироваться, пока батарея находится в режиме постоянного заряда.

2.2) С учетом метода I2R: -

Рассмотрим для одного блока: 110 мА x 110 мА x 3,8 мОм = 0,04598 мВт

Следовательно, для блоков 40 x 3 = 5.5176 мВт или 0,005 Вт.

Это тепло будет генерироваться, пока батарея находится в режиме постоянного заряда.

Интересно, что многие производители аккумуляторов не указывают значение тепла, выделяемого при разряде, потому что свинцово-кислотные аккумуляторы считаются эндотермическими. Однако производители обычно соглашаются с тем, что все внутренние компоненты и внешние соединения имеют сопротивление и будут выделять тепло при протекании тока.

Опять же, можно использовать простой математический расчет, и большинство производителей батарей принимают I2R как разумное приближение к потерям тепла при разряде. Нам нужно знать ток разряда и внутреннее сопротивление аккумуляторной системы.

Используя ту же батарею 40 x 12 В, разряженную на 300 кВт на 15 м, нам сначала нужно изменить 300 кВт на ток, который можно использовать в расчетах. «Безопасный вариант» - это рассмотреть конец напряжения разряда, а затем рассчитать максимальный ток. Конечное напряжение разряда было задано как 408 В (см. Выше). Следовательно, максимальный ток составляет 300кВт x 1000 / 408В = 735А.

Тепловые потери рассчитываются как: -

735A x 735A x 50.7 мОм = 27,4 кВт.

Это может быть выражено как Втч, т. Е. 27,4 кВт x 0,25 ч = 6,85 кВтч

Поскольку аккумулятор имеет тепловую массу, может пройти много часов, прежде чем это тепло передается в окружающий воздух. Батарея в этой статье будет весить приблизительно 4800 кг. Некоторые производители считают, что тепло, рассеиваемое в комнате, будет распределяться в 10 раз больше времени разряда. В этом примере это будет 2,5 часа. Это будет 2.74кВт на 10ч.

Стоит посмотреть на общие размеры и вес батареи, чтобы оценить потери тепла по сравнению с физическими параметрами батареи. Если бы тепло производилось в пределах 1 м3, это было бы значительно. Однако, если бы тепло находилось в пределах 10 м3, воздействие было бы минимальным. Следующие параметры являются реальными для батареи из блоков 3 x 40 x 110 Ач x 12 В.

Хотя размеры и вес, указанные ниже, являются действительными, мы должны помнить, что стойка открытого типа с большим свободным объемом вокруг моноблоков.Общий объем с учетом открытой площади внутри ячеек, а также между рядами и ярусами рассчитывается как: -

3,7 x 0,8 x 1,3 = 3,8 м3

Тип стойки: 2 ряда х 3 яруса открытого стального типа.

Длина: 3,7 м

Глубина: 0,8 м

Общая высота: 1.

Объем: 3,8 м3

Вес: 4000 кг

Трудно обосновать результаты нагрева, когда батарея находится на подзарядке или в режиме плавающего заряда, потому что батареи не соответствуют стандартным электрическим характеристикам, и поэтому результаты должны быть сомнительными. Мы знаем, что закон сопротивления применительно к батареям не работает. Во многом это связано с характеристиками ОБРАТНОЙ ЭДС батарей, которые делают расчеты V x I сомнительными.Следовательно, любые математические результаты, основанные на этом принципе, должны вызывать подозрение. Соответственно, расчеты V x I должны вызывать подозрение. Чтобы понять это более полно, мы можем рассчитать теоретический ток холостого хода, используя метод I = V / R. В наших примерах мы знаем, что приложенное напряжение холостого хода составляет 2,27 В на канал, то есть 13,62 В для блока из 6 ячеек 12 В, и мы знаем, что сопротивление составляет 3,8 МОм. По закону Ома ток холостого хода должен быть I = V / R = 13,62 В / 3,8 мОм = 3584 А. Ясно, что это неверно.

Если расчеты V x I ненадежны, мы также должны подвергнуть сомнению результаты I2R.Что мы действительно знаем, так это то, что ток - это реальная величина, и внутреннее сопротивление также реально. Поэтому, надеемся, результаты должны быть более точными!

Результаты I2R более реальны, потому что мы знаем, что такое ток, и мы знаем внутреннее сопротивление продукта. Результаты I2R для подзарядки очень малы, и с практической точки зрения на нагрев можно не обращать внимания. В данном примере это всего 5,5 мВтч.

Опять же, если результаты I2R более реальны, а метод V x I ненадежен, то 0.005 Вт тепла на плавающем заряде снова можно считать несущественным.

Единственный метод, который, похоже, используется для нагрева при разряде, - это I2R, и, как и ожидалось, нагрев при разряде значительно выше, чем при подзарядке или плавающем заряде. Что мы должны помнить, так это то, что тепло не будет прекращено немедленно, и необходимо сделать некоторую оценку времени, в течение которого оно будет прекращено. Без сомнения, это будут часы, а не минуты, но это вопрос мнения без консультации с инженером-теплотехником.

При подзарядке и подзарядке нагревается очень мало, особенно если учесть массу аккумулятора. Это удачно, потому что, хотя используются разные методы, результаты незначительны, если рассматривать их в контексте отвода тепла из аккумуляторной.

Что касается тепла, выделяемого при разряде, ситуация иная, поскольку большинство производителей аккумуляторов считают метод I2R наиболее точным. Кроме того, мы можем с большей готовностью принять результаты, потому что при разряде нет обратной ЭДС.В этом примере выделяемое тепло можно выразить как 27,4 кВт · ч, но, учитывая массу батареи, мы должны учитывать, что это тепло будет отдаваться в течение более длительного времени, чем фактический период разряда в 15 минут. Не все производители считают, что время разряда в 10 раз больше, но ясно, что тепло не будет отдано мгновенно.

Введение в мониторинг батареи

Мониторинг емкости батареи

Точное отслеживание состояния заряда аккумулятора имеет важное значение для высокопроизводительной морской электрической системы. Сегодняшние дорогие сверхмощные батареи слишком дороги, чтобы их можно было оставить без надлежащего контроля. Традиционные способы оценки состояния заряда не всегда работают с этими батареями, и сейчас доступны более сложные измерительные системы по относительно низкой цене по сравнению со стоимостью батарей, за которыми они ухаживают. Переход на современную систему учета имеет экономический смысл.

Использование ареометра для измерения степени заряда аккумуляторных батарей с жидким электролитом

В случае батарей с жидкими элементами наиболее точное определение степени заряда дает ареометр.Ареометр определяет количество серной кислоты в электролите, которое переводится в состояние заряда аккумулятора. Поскольку эта концентрация меняется в зависимости от температуры, измерение должно проводиться при стандартной температуре 80 градусов по Фаренгейту, либо необходимо производить расчеты для корректировки показаний до фактической температуры. Полностью заряженный элемент имеет удельный вес от 1,27 до 1,28 в зависимости от производителя аккумулятора. Разряженный элемент будет иметь удельный вес около 1.1 Чтобы быть полностью точным, батарея должна быть в состоянии покоя в течение 24 часов, прежде чем будут сняты показания, чтобы гарантировать однородность электролита. Показания необходимо снимать для каждой ячейки батареи. Ячейки с отклонением друг от друга на 0,2 говорят о выходе из строя аккумулятора в целом. Для герметичных аккумуляторов эту процедуру невозможно проделать, и в любом случае это не та процедура, которую можно выполнять практически ежедневно, даже для батарей с жидкими элементами. Очевидно, что для повседневной работы нужен другой метод.

Использование вольтметра для измерения степени заряда

Вольтметр можно использовать для получения быстрого снимка состояния заряда аккумулятора любого типа. Полностью заряженная 12-вольтовая батарея будет иметь напряжение холостого хода около 12,6 вольт в зависимости от типа, и батарея считается полностью разряженной, когда напряжение падает до 10,5 вольт при скорости разряда 20 часов. Уровень заряда 50% составляет около 12,2 В. Проблема с использованием вольтметра для измерения степени заряда заключается в том, что аккумулятор должен находиться в состоянии покоя в течение 24 часов, чтобы получить точные показания.Это исключает использование метода для повседневных операций. Когда вольтметр используется без ожидания в течение 24 часов, возникает ложное показание из-за поверхностного заряда на пластинах. Хотя вольтметр, кажется, показывает состояние заряда, на самом деле он не делает этого достаточно точно для большинства целей. Если это единственный вариант, рассмотрите вольтметр с расширенным диапазоном, как показано на этом рисунке, или цифровой.

Использование амперметра для измерения уровня заряда

Счетчик ампер-часов подсчитывает скорость и время протекания тока от разряженной батареи и делает то же самое, когда батарея заряжается снова.При зарядке необходимо изменить счетчик, чтобы учесть неэффективность батареи. После определения полной точки, емкости и эффективности батареи измеритель ампер-часов может дать мгновенное считывание состояния заряда в ампер-часах или процентах от общей суммы в любой момент цикла. Это единственный способ получить точные показания заряда постоянно используемой батареи. Для выполнения вышеуказанных расчетов требуется довольно много мощности компьютера, потому что емкость аккумулятора - подвижная цель.Полная точка батареи точно не определена, всегда можно подать больше тока, но как только батарея заполнится, этот дополнительный ток просто преобразуется в тепло и не будет доступен при разряде. Количество потребляемого от аккумулятора тока зависит от температуры аккумулятора и скорости разряда. Для выполнения этих расчетов требуется нечеткая логика, но счетчики ампер-часов полагаются на периодические и частые сбросы, которые автоматически выполняются каждый раз, когда батарея достигает полной емкости.Чем дольше батарея остается без полной зарядки, тем более неточными будут показания счетчика ампер-часов. Счетчик должен рассчитать эффективность батареи, чтобы быть точным, и это достигается путем сравнения заряда и разряда от одного цикла к другому. Расчет должен быть усреднен по количеству циклов, поэтому чем больше циклически переключается батарея, тем точнее становится это показание. На приведенном здесь изображении показан счетчик ампер-часов Victron Energy BMV 712.

Использование измерителя импеданса для измерения степени заряда

Когда эта статья была впервые написана, эта опция не была доступна, но теперь у нас есть Balmar Smart Gauge и мы оцениваем его успех при измерении емкости батареи.Он измеряет импеданс батареи и, обращаясь к сохраненным данным, использует импеданс, чтобы определить, насколько полная батарея. Он просто отображает напряжение аккумулятора и процент заряда. Он не показывает ампер или ампер-часы. Подключить очень просто, к аккумулятору подключаются всего два провода. Вот и все. Комментарии пока были очень положительными, один профессиональный отзыв был очень восторженным. В двух случаях я установил их бок о бок с амперметром, и получилось интересное сравнение. Поскольку два измерителя дают свои показания совершенно по-разному, они никогда не дадут точно такой же ответ, но показания двух измерителей были довольно последовательными. Суть в том, что уровень заряда аккумулятора не определяется полностью, пока вы не начнете его использовать, и зависит от температуры и скорости, с которой вы потребляете энергию. Это просто напоминание о том, что вся наука об измерении емкости батарей не точна.

Почему так важно контролировать аккумуляторные батареи

Срок службы батареи определяется количеством циклов, которые она должна выполнить, и глубиной разряда. Как правило, оптимальное соотношение срока службы и полезности достигается, если батарея разряжена не ниже 50%.С дорогим аккумуляторным блоком стоит потратить немного денег на мониторинг, чтобы предотвратить чрезмерную разрядку и преждевременный выход аккумулятора из строя. Единственный эффективный способ сделать это - использовать амперметр. При зарядке аккумуляторов верхние 20% заряда обычно идут слишком медленно, чтобы двигатель стоил того. Знание того, что происходит, позволит оператору избегать работы двигателя в течение продолжительных периодов времени, когда он неэффективен, и уменьшит ненужный износ двигателя. Еще одним преимуществом счетчика ампер-часов является то, что он позволяет владельцу лодки следить за зарядным оборудованием, чтобы следить за его работой, а также дает возможность узнать об оборудовании, которое потребляет чрезмерное количество энергии, чтобы его можно выключить или уменьшить. Большинство измерителей ампер-часов показывают расчет эффективности батареи, который можно использовать для предварительного предупреждения о выходе батареи из строя. Большинство также записывают исторические данные, которые могут быть очень полезны при устранении неполадок. Наконец, наличие счетчика ампер-часов позволит в полной мере использовать батареи для комфорта пассажиров лодки, раз и навсегда избавившись от загадки, достаточно ли мощности.

Заключение

Я надеюсь, что у меня есть убедительные доводы в пользу использования какого-либо передового оборудования для мониторинга батарей при любой установке батарей. Я считаю, что понесенные скромные расходы окупятся в несколько раз в течение всего срока службы установки.

Дополнительная литература

У меня есть целый раздел моего блога, посвященный мониторингу батареи.

Покупки

У нас есть много вариантов здесь, в PKYS

.

Контроль температуры батареи, теплового разгона и перегрева. ± 3 ° C (5 ° F)

Температура восстановления 2 ° C (3.На 5 ° F) ниже температуры активации Входное напряжение 2-контактные разъемы постоянного тока 12 В или настенный адаптер переменного / постоянного тока 12 В Выходные реле (2) Реле с беспотенциальными контактами SPDT
Характеристики выходных контактов реле : 7 А при 240 В переменного тока, 10 А при 120 В переменного тока Размеры
(Д x Ш x Г) Монитор: 84 x 40 x 77 мм (3,3 x 1,6 x 3 дюйма)
Датчик: 38 x 20 x 10 мм (1,5 x 0,8 x 0,4 дюйма)
Кабели: 300 мм (11,8 дюйма) Соответствие IFC 2015 - 608. 3, NFPA 1 - Статья 53.3.2

Часто задаваемые вопросы

Какое максимальное количество датчиков можно подключить к одному монитору?
Максимальное количество датчиков для каждого монитора составляет примерно 200. Если более 14 датчиков перегреваются, светодиоды на датчиках становятся настолько тусклыми, что их не видно, однако индикаторы и реле 1+ и 4+ на мониторе все еще активны.

Почему порог температуры для срабатывания сигнализации установлен на 95ºF (35ºC)?
Обычно считается, что номинальная рабочая температура батарей составляет 77ºF (25ºC).Если аккумулятор работает при температуре на 18ºF (10ºC) выше этого значения, это может быть причиной теплового разгона. BTM - это устройство с фиксированной температурой, поэтому выбранная температура превышает нормальные колебания рабочей температуры, но достаточно низка, чтобы гарантировать, что аккумулятор, который перегревается, может быть идентифицирован до теплового разгона.

Какова максимальная длина кабеля для системы BTM?
В настоящее время нет конкретного ограничения на общую длину петли кабеля или длину кабеля между датчиками.С точки зрения электроники нет причин, по которым длина не может превышать 30 м (100 футов). Если длина становится слишком большой, может появиться вероятность того, что предупреждение 4+ может сработать с 3+ неисправностями перегрева. Система была протестирована с общей длиной контура 122 м (400 футов), и система работала нормально.

Какие есть варианты связи для BTM?
BTM имеет (2) реле с сухими контактами SPDT. Номинальные параметры: 7 А при 240 В переменного тока и 10 А при 120 В переменного тока.

Какая потребляемая мощность у BTM?
Потребляемая мощность составляет 1,2 Вт независимо от количества подключенных датчиков.

Какой клей используется на датчике BTM?
В датчиках используется клей 3M типа 93020LE. Если датчик необходимо повторно установить, рекомендуется использовать этот тип клея.

Обучение работе с продуктом

Если вы хотите пройти обучение по конкретному продукту, свяжитесь напрямую с Eagle Eye. Мы предлагаем бесплатное обучение по телефону.Расценки могут быть предоставлены для обучения продукту на месте. Для получения дополнительной информации позвоните по телефону 1-877-805-3377 или напишите нам по адресу [email protected] Оказываем своевременную поддержку по всем запросам.

Учебные курсы EEU

Eagle Eye University (EEU) предлагает запланированные курсы, адаптированные к конкретным аспектам критически важной энергетики. Все курсы также доступны в вашем регионе. Следующие курсы применимы к мониторингу температуры батареи.

Батарея 101
2 марта 2020 г. - 3 марта 2020 г.

Исчерпывающий обзор типов батарей и их использования в приложениях резервного питания

Экспериментальное и численное исследование теплофизических параметров PCM при терморегулировании литий-ионных батарей

Основные моменты

Исследовано влияние теплофизических параметров ПКМ на тепловые характеристики аккумуляторных батарей.

Большая теплопроводность и скрытая теплота приводят к лучшим тепловым характеристикам.

Имеется оптимальная пористость парафиновой / металлической пены для достижения наилучших характеристик.

Abstract

Литий-ионный аккумулятор (LIB) в настоящее время играет ключевую роль как одна из наиболее широко используемых технологий хранения энергии, например, в электромобилях. Температурный менеджмент критически влияет на производительность LIB.Охлаждение с фазовым переходом с использованием материала с фазовым переходом (PCM) стало многообещающим методом из-за его высокой скрытой теплоты и отсутствия необходимости потреблять дополнительную мощность насоса. В этом исследовании тепловые характеристики аккумуляторного модуля с 25-параллельным литий-ионным аккумулятором 18650 были численно и экспериментально исследованы с использованием охлаждения с фазовым переходом с PCM. Во-первых, внутреннее сопротивление элементарной ячейки было экспериментально протестировано для построения модели тепловыделения. На основе модели тепловыделения и модели теплопередачи исследуется влияние теплофизических параметров ПКМ, включая теплопроводность, скрытую теплоту и пористость, когда они применяются в тепловом менеджменте проектируемого модуля LIB.Результаты показывают, что более высокая теплопроводность и скрытая теплота приводят к лучшим характеристикам управления температурой, всесторонне учитывая максимальную температуру и однородность температуры модуля LIB. Результаты также показывают, что эффективность управления температурой повышается очень незначительно, когда теплопроводность и скрытая теплота достигают относительно высоких значений. Что касается пористости парафина / металлической пены, существует оптимальное значение 94% для достижения самой низкой максимальной температуры для модуля LIB.

Ключевые слова

Управление температурой батареи

Материал фазового перехода

Накопитель энергии

Литий-ионный аккумулятор

Равномерность температуры

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

© 2019 Авторы. Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Высокоточные, с длительным сроком службы батареи Heat / Flow Me

Введение

Точные, экономичные ультразвуковые расходомеры - ключ к преобразованию в измерении расхода жидкости и газа.Имея решающее значение для сбора доходов, обнаружения утечек и сохранения критически важных природных ресурсов, расходомеры лежат в основе коммунальных и промышленных систем распределения воды, газа и тепла. Механические расходомеры, которые в настоящее время являются наиболее распространенным типом расходомеров, используют движущиеся части для измерения скорости жидкости в трубе. Эти движущиеся части со временем изнашиваются и теряют точность, часто требуя замены в течение 10 лет. 1 Ультразвуковой времяпролетный расходомер MAXREFDES70 # от Maxim Integrated отправляет и принимает ультразвуковые волны между пьезоэлектрическими преобразователями как в верхнем, так и в нижнем направлениях трубы. Путем измерения разницы времени пролета между волновыми прохождениями вверх и вниз по потоку с использованием сложных методов цифровой обработки сигналов можно очень точно рассчитать расход.

MAX35101 - центральная часть системы счетчиков тепла / расхода. MAX35101 объединяет все функции, необходимые для автоматических измерений TOF, включая запуск и обнаружение ультразвуковых импульсов, вычисление TOF, измерение температуры и часы реального времени (RTC). MAX35101 может работать в различных настраиваемых автоматических режимах синхронизации событий, требуя минимального взаимодействия со стороны микроконтроллера хоста, что снижает общее энергопотребление системы.

Эталонный дизайн MAXREFDES70 # (, рис. 1, ) демонстрирует типичное применение TOF-преобразователя MAX35101. Обратите внимание, счетчик не калибруется и служит только высокопроизводительной платформой для разработки индивидуальных счетчиков тепла / расхода. Свяжитесь с производителем для получения подробной информации о калибровке.

Схема системы


Рис. 1. Блок-схема эталонного дизайна MAXREFDES70 #.

Подробное описание системы

Измерение расхода
Теплосчетчик / расходомер MAXREFDES70 # основан на принципе измерения времени пролета или времени прохождения, как показано на Рисунок 2 .В системе используются два пьезоэлектрических преобразователя, которые функционируют как передатчики и приемники ультразвуковых волн.


Рис. 2. Расчет расчетной скорости потока MAXREFDES70 #.

Теплосчетчик / расходомер попеременно передает и принимает ультразвуковые волны между двумя преобразователями. Ультразвуковые импульсы сначала передаются в направлении потока жидкости (вниз по потоку), а затем против потока жидкости (вверх по потоку).

Ультразвуковые импульсы движутся быстрее вниз по потоку, чем вверх по потоку, разность времени пролета между выходом и входом пропорциональна скорости потока.Чем больше разница TOF, тем быстрее течет жидкость. Когда жидкость перестает течь, в идеале разница TOF равна 0. Сложные схемы цифровой обработки MAX35101, точные аналоговые входные схемы и алгоритмы автоматических вычислений делают ультразвуковое измерение TOF очень точным и надежным. Подробную информацию см. В таблице данных микросхемы MAX35101.

В эталонной конструкции MAXREFDES70 # используется корпус катушки DN20 от Audiowell Electronics Co., Ltd. Размеры корпуса катушки показаны на рисунке 2.Другие типы золотниковых корпусов подходят для различных требований к скорости потока и объемному расходу.

Основы расчета расхода работают следующим образом. Предположим, что скорость звуковой волны в жидкости при определенной температуре составляет C 0 , значение TOF T A> B ниже по потоку определяется по формуле:

где D - диаметр трубы корпуса катушки, L - длина от отражающего зеркала A до отражающего зеркала B, v - скорость потока.

Восходящий TOF T B> A задается по:

Возьмите разницу TOF восходящего и нисходящего потоков:

Таким образом получается:

ΔT × (C 0 ² - v²) = 2 × L × v

Поскольку скорость потока на порядки меньше скорости звука в жидкостях, мы можем игнорировать элемент v² в приведенном выше уравнении. Тогда скорость потока v определяется по формуле:

v = (ΔT × C 0 ²) / (2 × L)

Простой объемный расход определяется по формуле:

q = v × A

, где A - площадь поперечного сечения трубы корпуса катушки.

Поскольку расход и температура жидкости непрерывно изменяются, расходомер / расходомер вычисляет скорость потока и объемный расход кусочно. Общий объемный расход представляет собой интеграцию кусочного объема:

, где t - время, прошедшее после начала измерения, которое обозначается как нулевое время.

Следует обратить внимание на расчет реального объемного расхода. Приведенный выше объемный расход q является теоретическим расчетом. Из-за блокирующего эффекта двух зеркал, отражающих ультразвуковой сигнал в трубе, разницы потоков на поверхности трубы, эффектов ламинарного и турбулентного потока, а также несоответствий при изготовлении каждого корпуса катушки, расчетный объемный расход должен быть откалиброван по точному эталонный расход, чтобы получить реальный расход. Это делается путем взятия точек данных для нескольких скоростей потока и сохранения коэффициентов усиления для каждой рассчитанной скорости потока в справочной таблице. После вычисления каждого кусочного расхода в справочной таблице используйте метод интерполяции, чтобы найти соответствующий коэффициент усиления, и скорректируйте рассчитанный расход, чтобы получить реальный расход. Прошивка MAXREFDES70 # реализует эту коррекцию коэффициента усиления в качестве примера.

Измерение энергии

После того, как доступен кусочно-объемный расход с поправкой на коэффициент усиления, массовый расход воды при определенной температуре определяется как:

м = q × ρ

где ρ - плотность воды при определенной температуре.

Известные температуры на входе (горячая) и выходная (холодная), расход энергии определяется по формуле:

e = m × (H горячий - H холодный )

, где H горячий , H холодный - энтальпии воды при температурах на входе и выходе трубы. Обычно H горячий - H холодный обозначается как ΔH.

Так же, как и объемный расход, счетчик тепла / расхода вычисляет расход энергии (нагрева или охлаждения) кусочно. Полный поток энергии представляет собой интеграцию кусочной энергии:

Описание оборудования

Блок-схема системы эталонного проектирования MAXREFDES70 # показана на рисунке 1.

Счетчик необходимо активировать перед использованием. Сначала нажмите и отпустите кнопку на крышке счетчика (кнопка SW2), чтобы включить ЖК-дисплей. Затем нажмите и удерживайте кнопку более 10 секунд, чтобы активировать глюкометр. Эта операция требуется только один раз.

Время-цифровой преобразователь MAX35101 с аналоговым интерфейсом
MAX35101 находится в центре системы, время-цифровой преобразователь со встроенным усилителем и компаратором, представляет собой законченный аналоговый интерфейсный модуль. решение для рынков ультразвуковых счетчиков тепла и расходомеров.

Благодаря автоматическому дифференциальному измерению TOF, это устройство упрощает расчет расхода жидкости. Раннее обнаружение фронтов гарантирует, что измерения производятся с согласованными волновыми диаграммами, что значительно повышает точность и устраняет ошибочные измерения. Встроенный арифметико-логический блок обеспечивает измерение разности TOF. Программируемый аккумулятор попаданий приемника может использоваться для минимизации доступа микропроцессора хоста.

Для измерения температуры MAX35101 поддерживает до четырех 2-проводных платиновых резистивных датчиков температуры (RTD) PT1000 / 500.

MAX35101 предлагает настраиваемый режим синхронизации событий и запускает циклические алгоритмы для минимизации взаимодействия микропроцессора и увеличения срока службы батареи.

Часы реального времени обеспечивают мониторинг текущего времени и одну программируемую функцию будильника и сторожевого таймера.

Простой код операции, основанный на 4-проводном интерфейсе SPI, позволяет любому микроконтроллеру эффективно настраивать устройство для предполагаемых измерений.

Встроенная пользовательская флеш-память позволяет MAX35101 быть энергонезависимой и конфигурируемой и обеспечивает регистрацию данных энергонезависимого энергопотребления.

Микроконтроллер
Теплометр / расходомер управляется 32-разрядным микроконтроллером EFM32ZG110 с энергосберегающим процессором ARM Cortex-M0 + с процессором ARM Cortex-M0 +. Микроконтроллер работает на внутренней частоте 14 МГц и имеет внутреннюю флеш-память 32 КБ.

Микроконтроллер взаимодействует с MAX35101 и ЖК-модулем через интерфейс SPI и несколько контактов GPIO. MAX35101 настроен на работу в режиме синхронизации событий, что требует минимального взаимодействия с микроконтроллером, что позволяет продлить срок службы батареи.MAX35101 периодически будит микроконтроллер запросом прерывания. Микроконтроллер выполняет очень короткий этап обработки данных и регистрации использования, а затем переходит / повторно входит в режим глубокого сна.

Пользовательский интерфейс: кнопка управления и жидкокристаллический дисплей (ЖКД)
Нажмите и отпустите кнопку SW2, чтобы включить ЖК-дисплей размером 3x16 символов. После включения ЖК-дисплея нажмите и отпустите кнопку SW2 для рекурсивного отображения следующих информационных меню:

  • Максим Интегрированная компания баннер
  • Часы реального времени
  • Датчик температуры горячего и холодного PT1000
  • Разница TOF
  • Расход
  • Общий объемный расход
  • Общее количество использованной энергии

Нажмите и отпустите кнопку SW2, чтобы также получить доступ к следующим меню конфигурации:

  • Регистр измерения разности частот (TDF) TOF
  • Регистр измерения разницы TOF (TDM)
  • Регистр частоты измерения температуры (TMF)
  • Регистр измерения температуры (TMM)

Когда отображаются информационные меню, нажмите кнопку более 2 секунд, чтобы выключить ЖК-дисплей.Если с кнопкой не выполняется никаких действий, ЖК-дисплей остается включенным в течение 2 часов, а затем выключается.

Когда отобразятся меню конфигурации, нажмите и отпустите кнопку SW2, чтобы изменить значения регистров. Длительное нажатие (более 2 с) и отпускание кнопки SW2 отправляет значение в регистр MAX35101.

Поскольку ЖК-модуль потребляет очень мало энергии (обычно менее 1 мА) в режиме отображения, ЖК-модуль получает питание непосредственно от контактов GPIO микроконтроллера.

Аналоговый переключатель MAX4721
Низковольтный аналоговый переключатель MAX4721 с низким сопротивлением (RON), двойной однополюсный / однопозиционный (SPST) используется для изоляции интерфейса SPI ЖК-модуля, когда ЖК-дисплей выключен. .Переключатель снижает утечку тока в модуль ЖК-дисплея до 5 нА, тем самым продлевая срок службы батареи.

Заводские настройки часов реального времени
Прошивка счетчика тепла / расхода MAXREFDES70 # реализует заводские настройки MAX35101 RTC с помощью кнопок SW2, SW3 и SW4. Во время заводского производства нажмите SW2, а затем SW3. Это вызовет меню настройки часов RTC и, следуя инструкциям меню, установите часы RTC. Подробности см. В прошивке.

Обнаружение несанкционированного доступа
MAX35101 имеет однополюсный вход, который можно подключить к переключателю корпуса устройства и использовать для обнаружения несанкционированного доступа.При обнаружении события переключения регистра устанавливаются CSWA в регистре управления и бит CSWI в регистре состояния прерывания, и устанавливается вывод устройства INT (если он включен). Тактильная кнопка SW1 на печатной плате представляет собой нормально замкнутый тактильный переключатель. Производитель счетчика может настроить переключатель SW1 в разомкнутое положение во время производства, например, нажав переключатель SW1, используя верхнюю крышку корпуса счетчика. Затем микропрограммное обеспечение контролирует состояние вывода CSW для обнаружения несанкционированного доступа.

Описание прошивки

Прошивка расходомера / тепла основана на проектной модели, управляемой прерываниями.После включения микроконтроллер настраивает контакты GPIO, системные часы, ЖК-модуль и устанавливает MAX35101 в предварительно настроенный режим синхронизации событий. Большую часть времени микроконтроллер находится в энергосберегающем спящем режиме и просыпается только по запросам прерывания от MAX35101 для очень быстрой обработки данных и регистрации использования.

Блок-схемы двух основных модулей встроенного ПО показаны на рис. , рис. 3, и , рис. 4, , соответственно. К ним относятся модули основной функции и обработки прерываний (ISR).


Рисунок 3. Блок-схема основных функций встроенного ПО MAXREFDES70 #.


Рисунок 4. Блок-схема процедуры обработки прерывания микропрограммы MAXREFDES70 #.

Быстрый старт

Выполните следующую процедуру для настройки MAXREFDES70 # в реальной среде измерения.

Процедура
  1. Остановите поток воды, закрыв впускной клапан.
  2. Поместите счетчик тепла / расхода MAXREFDES70 # во входную секцию водопровода, при необходимости используйте прилагаемые медные соединения.При необходимости заделайте стыки. Поместите глюкометр в положение, исключающее образование пузырьков воздуха.
  3. Вставьте термометр сопротивления в трубку датчика температуры корпуса золотника. Закрепите датчик RTD, убедившись, что нет утечки воды.
  4. Вставьте холодный датчик RTD в трубку датчика температуры выпускной трубы. Закрепите датчик RTD, убедившись, что нет утечки воды.
  5. Откройте выпускной и впускной клапаны.
  6. Если счетчик не активирован, сначала нажмите и отпустите кнопку на крышке счетчика (кнопка SW2), чтобы включить ЖК-дисплей.Затем нажмите и удерживайте кнопку более 10 секунд, чтобы активировать глюкометр. Эта операция требуется только один раз.
  7. Нажмите и отпустите кнопку для рекурсивного считывания показаний часов реального времени, температуры горячего и холодного датчика PT1000, разности времени пролета, расхода, общего объемного расхода и общей потребляемой энергии. В меню конфигурации пользователь может изменить:
    • Регистр частоты измерения разницы (TDF) TOF
    • Регистр измерения разницы TOF (TDM)
    • Регистр частоты измерения температуры (TMF)
    • Регистр измерения температуры (TMM)
  8. Подробные сведения о регистрах см. В таблице данных MAX35101.

Лабораторные измерения

Конструкция MAXREFDES70 # была проверена и протестирована в типичных случаях применения. По сути, MAX35101 способен измерять любой расход воды при правильных размерах корпуса золотника и конструкции водопровода. Текущий корпус катушки имеет диаметр 20 мм, расстояние до отражающего зеркала 71,7 мм. Исходя из ожидаемого объемного расхода, можно легко использовать другие размеры корпуса золотника и проверить их на соответствие хорошим эталонам.

На рис. 5 показана точность, которой может достичь MAXREFDES70 #.Этот график точности был получен с помощью популярного эталонного электромагнитного счетчика воды для калибровки MAXREFDES70 #. Измеритель был установлен в следующие условия для измерения времени пролета: TDF = 0,5 с, TDM = 5 измерений. При очень малом расходе электромагнитный счетчик воды сам имеет относительно большую погрешность.


Рис. 5. Сравнение расхода MAXREFDES70 #.

На рисунке 6 показаны результаты одного типичного теста датчика RTD. Прошивка MAXREFDES70 # использует стандартные сопротивления RTD1000 в качестве справочной таблицы для расчета температуры датчика RTD.Измеритель был установлен в следующие условия для измерения температуры: TMF = 1 с, TMM = 5 измерений. Для более точного измерения температуры каждый датчик RTD должен быть откалиброван по стандартным сопротивлениям RTD1000.


Рисунок 6. Температурный тест MAXREFDES70 #.

Разница температур между горячим датчиком RTD и холодным датчиком RTD используется для расчета потребления энергии. Важно использовать согласованные пары RTD для одного измерителя. Точность измерения разницы температур определяется помещением двух датчиков в одну и ту же температурную среду и считыванием разницы температур двух RTD. На рисунке 7 показаны типичные результаты измерения разницы температур измерителя.


Рис. 7. Тест разницы температур MAXREFDES70 #.

Список литературы

  1. F.J. Arregui, C.V. Палау, Л. Гаскон и О. Перис, «Оценка точности счетчиков бытовой воды. Тематическое исследование »в книге « Насосы, электромеханические устройства и системы, применяемые в городском управлении водными ресурсами », под редакцией Энрике Кабрера и Энрике Кабрера-младший, 343–352 (Swets & Zeitlinger Publishers, 2003).

Сезонный уход за автомобильным аккумулятором | От жаркого лета до холодной зимы | Autobatteries.com

Погода может сказаться на вашем аккумуляторе. Узнайте больше о том, как убедиться, что ваш аккумулятор готов к любому сезону.

Уход за автомобильным аккумулятором в жаркую погоду

Совет 1. Нагрев влияет на срок службы батареи

Большинство людей думают о своем автомобильном аккумуляторе зимой, но на самом деле злейшим врагом аккумулятора являются теплые температуры.Жаркая погода означает высокие температуры под капотом, что ускоряет коррозию внутри аккумулятора. Это также может вызвать испарение воды из жидкого электролита аккумулятора. Результат? Уменьшение емкости аккумулятора, ослабление способности запускать двигатель и, в конечном итоге, сокращение срока службы аккумулятора.

Совет 2: проверьте аккумулятор

Убедитесь, что аккумулятор готов к жарким летним месяцам. Пройдите бесплатную простую пятиминутную проверку батареи, чтобы убедиться, что она выдерживает высокую температуру.Воспользуйтесь функцией «Найти продавца», чтобы найти ближайшее к вам место для бесплатного тестирования батареи.

Уход за автомобильным аккумулятором в мягкую погоду

Совет 1. Проверьте или замените батарею прямо сейчас

Осенью важно подготовить аккумулятор к зимнему сезону. Если сейчас есть какие-либо признаки того, что батарея разряжается, вероятно, она подведет вас зимой, особенно если у вас старая батарея. Имеет смысл проверить или заменить батарею сейчас, чтобы избежать неприятностей из-за незапланированного выхода из строя зимой.

Совет 2: Проверьте аккумулятор и систему зарядки

Холодная погода осенью плохо сказывается на батареях, поэтому рекомендуется проверить батарею и систему зарядки. Следите за чистотой, герметичностью и отсутствием коррозии соединения аккумулятора. Батареи не всегда подают предупреждающие знаки перед выходом из строя; Перед зимой желательно сдать тест батареи. Воспользуйтесь функцией «Найти продавца», чтобы найти ближайшее к вам место для бесплатного тестирования батареи.

Совет 3. Следите за чистотой, плотностью и защитой от коррозии соединений аккумулятора

Осенью погодные температуры могут быть непредсказуемыми из-за неожиданно высокой жары, наводнений и раннего снегопада.Подготовка батареи к неожиданностям - лучшее, что вы можете сделать. Перед началом зимнего сезона проверьте аккумулятор. Следите за чистотой, герметичностью и отсутствием коррозии соединения аккумулятора. Также при обращении с аккумулятором важно соблюдать меры предосторожности.

Уход за аккумулятором вашего автомобиля в холодную погоду

Совет 1. Подготовьте аккумулятор к зиме

Вашему аккумулятору приходится нелегко в холодные зимние месяцы. Двигателю вашего автомобиля требуется больше мощности для запуска, когда температура ниже, и при таких температурах вашей батарее становится труднее обеспечивать питание.

Прежде чем зима станет ледяной на вашей батарее, проверьте вашу электрическую систему, включая батарею и генератор. Кроме того, проверьте аккумулятор с помощью вольтметра, чтобы убедиться, что он в хорошем состоянии. Ваш вольтметр должен показывать 12,4 вольт или выше. Держите аккумулятор полностью заряженным в течение зимы с помощью зарядного устройства или специалиста по обслуживанию, особенно если вы часто совершаете короткие поездки (менее мили). Воспользуйтесь функцией «Найти продавца», чтобы найти ближайшее к вам место для бесплатного тестирования батареи.

Совет 2: проверьте соединения автомобильного аккумулятора

Также важно правильно обслуживать компоненты вокруг батареи. Убедитесь, что кабели, стойки и крепления находятся в хорошем состоянии, а также проверьте соединения батареи, чтобы убедиться, что они чистые и надежные. С помощью жесткой проволочной щетки удалите ржавчину и прикрепите аккумулятор к поддону для предотвращения чрезмерной вибрации.

10 советов по продлению срока службы батарей для автофургонов

RV Advice

Аккумуляторы глубокого разряда в надлежащем уходе должны прослужить 6 и более лет.К сожалению, некоторые владельцы жилых автофургонов заменяют аккумуляторы каждый год или два. Продлить время автономной работы несложно; он просто требует некоторого базового ухода и обслуживания.

Примечание: Всегда помните о безопасности при работе со свинцово-кислотными аккумуляторами. Работая с батареями, вы должны носить защитные очки и перчатки и снимать украшения. Не курите и не используйте открытый огонь вокруг батарей.


Мои 10 лучших советов по продлению срока службы аккумуляторов вашего автофургона
  • Регулярное обслуживание и скорейшая подзарядка разряженной батареи продлит срок ее службы. Основной причиной выхода из строя свинцово-кислотных аккумуляторов является сульфатирование. Когда аккумулятор находится в низком состоянии заряда, на пластинах начинают формироваться маленькие кристаллы (сульфатирование), и если аккумулятор остается в этом состоянии в течение длительного периода времени без подзарядки, аккумулятор разрушается. Сульфатация начинается, когда уровень заряда аккумулятора падает ниже 80% или 12,4 вольт. Своевременная зарядка аккумулятора помогает предотвратить сульфатацию.
  • Никогда не позволяйте 12-вольтовой батарее разряжаться ниже 12 вольт.Возможно, это звучит забавно, но полностью заряженный аккумулятор составляет 12,7 вольт. Когда аккумулятор показывает напряжение ниже 12 В, это означает, что уровень заряда составляет 50% или ниже. Вы можете измерить напряжение с помощью цифрового вольтметра. Измерение напряжения дает вам быстрое представление о глубине разряда батареи, поэтому вы знаете, когда батарею необходимо перезарядить. Установите вольтметр на постоянное напряжение и подключите красный провод к положительной клемме, а черный провод к отрицательной клемме, чтобы измерить напряжение аккумулятора.
  • Уменьшение глубины разряда аккумуляторов увеличивает срок их службы.Батарея, разряженная до 50% каждый день, будет работать в два раза дольше, чем батарея, разряженная до 20% каждый день.
  • Дома на колесах имеют паразитные нагрузки, которые со временем могут разрядить аккумулятор. Некоторые, но не все из этих нагрузок - это детекторы утечки газа LP, усилитель мощности телевизионной антенны, часы, стереосистемы и печатные платы устройств. Если ваш RV оборудован выключателем аккумулятора, убедитесь, что он находится в положении «выключено», когда вы не используете RV или когда он находится на хранении.
  • Горячие температуры и чрезмерная зарядка убивают батареи.Когда на улице жарко и в периоды интенсивного использования аккумулятора, чаще проверяйте уровень воды в элементах аккумулятора. Проверка уровня электролита и добавление дистиллированной воды по мере необходимости могут спасти ваши свинцово-кислотные батареи.
  • При добавлении воды используйте безминеральную воду. Лучше всего использовать дистиллированную воду. Обычная водопроводная вода может вызвать сульфатирование кальция.
  • Правильная зарядка аккумуляторов должна выполняться поэтапно. Для восстановления 90% полной зарядки аккумулятора в течение первых нескольких часов необходимо использовать объемный заряд.Для оставшихся 10 процентов используется абсорбирующий заряд, чтобы предотвратить газообразование аккумулятора и потерю воды, затем - плавающий заряд для поддержания полного заряда. Многие, но не все зарядные устройства преобразователя RV представляют собой трехступенчатые зарядные устройства, которые заряжают аккумулятор должным образом.
  • Батареи следует поливать только после зарядки , если пластины не открыты перед зарядкой. Если пластины обнажены, добавьте воды, чтобы покрыть пластины и зарядить аккумулятор. Когда аккумулятор полностью зарядится, заполните каждую ячейку до дна вентиляционного отверстия.
  • Во избежание образования пузырьков и газов при потере воды оставьте вентиляционные крышки на батареях во время зарядки.
  • Свинец и пластик, используемые для изготовления батарей, можно переработать. Более 95% всего свинца аккумуляторных батарей перерабатывается. Убедитесь, что утилизируйте старые батареи.

Постоянный эксперт KOA по автодомам, Марк Полк и его жена Дон основали RV Education 101 в 1999 году. С тех пор RV Education 101 помог обучить миллионы владельцев автодомов и энтузиастов автодомов тому, как правильно и безопасно использовать и обслуживать свои дома на колесах.Любимое прошлое Марка - это катание на колесах в их 35-футовом автодоме типа A и восстановление старинных домов на колесах, классических автомобилей и грузовиков. Для получения дополнительной информации об использовании, использовании и обслуживании вашего автофургона посетите RV Education 101.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
