пошаговый инструктаж по изготовлению самоделки

Тепловентилятор — прибор исключительно удобный: мобильный, несложный в эксплуатации, устойчивый к поломкам, эффективный. Жилую комнату с помощью такого прибора можно обогреть всего за несколько минут.

Устроен он настолько просто, что при желании можно изготовить тепловентилятор своими руками. Часть материалов, необходимых для реализации такого проекта, можно найти даже среди всякого хлама, скопившегося в гараже.

А как это сделать и что конкретно понадобится — все это мы и рассмотрим в нашей статье. Приведем 4 инструкции по изготовлению различных тепловентиляторов из подручных материалов. Для наглядности материал дополним фотоподборками и видеоинструкциями по сборке различных вариантов прибора.

Содержание статьи:

• Принцип работы прибора
• Варианты нагревательного элемента для самоделки
• Инструкции по сборке тепловентилятора
  • Вариант #1 — тепловентилятор из асбоцементной трубы
  • Вариант #2 — тепловая пушка для больших помещений
  • Вариант #3 — тепловентилятор из системного блока
  • Вариант #4 — водяной тип прибора
• Выводы и полезное видео по теме

Принцип работы прибора

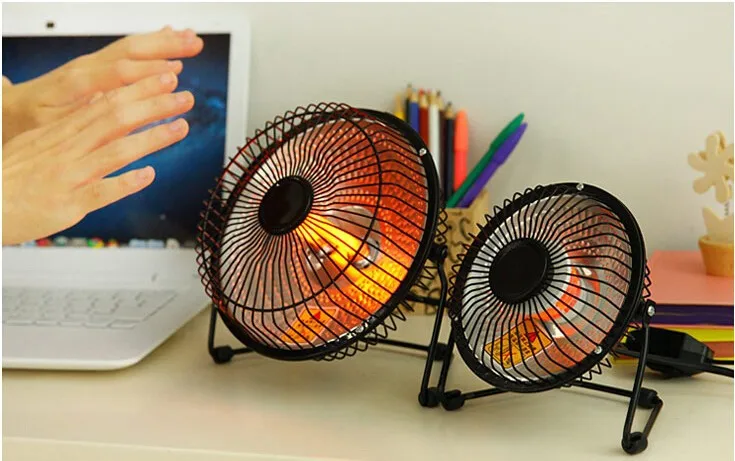

Бытовые тепловентиляторы — это компактные устройства, которые легко можно установить практически в любом подходящем месте. Для работы прибора нужно электричество: и для вентилятора, и для нагревательного элемента.

Такие устройства часто используют и в квартирах, и в гаражах, и даже для обогрева цехов, теплиц и других помещений. Все зависит от мощности прибора.

В любой модели тепловентилятора есть три составляющие:

• вентилятор;
• нагревательный элемент;
• корпус.

Вентилятор прогоняет поток воздуха через корпус, спираль этот воздух нагревает, потоки теплого воздуха распространяются по комнате.

Если дополнить устройство элементами автоматического управления, можно будет задавать приемлемую температуру воздуха. Устройство будет включаться и отключаться без участия человека, что позволит экономить электроэнергию.

Для изготовления самодельного тепловентилятора подойдет обычный бытовой вентилятор, размеры которого соответствуют корпусу устройства. Иногда корпус делают, ориентируясь на размеры вентилятора

При эксплуатации тепловентилятора необходимо придерживаться правил безопасности. Не следует класть какие-либо предметы или материалы непосредственно на корпус тепловентилятора или слишком близко от защитной решетки.

Если прибор оборудован системой защиты от перегрева, он просто отключится. Но если этот модуль не был установлен во время сборки, может возникнуть перегрев прибора, его поломка и даже возгорание.

Собственноручно изготовленный тепловентилятор может быть почти любого подходящего размера и мощности. В качестве корпуса можно использовать отрезок асбоцементной трубы, металлической трубы, свернутый лист металла и даже корпус от старого системного блока.

Обычно сначала выбирают вентилятор и делают нагревательную спираль, а затем определяются с типом корпуса устройства в зависимости от его начинки.

Важнейший момент при создании этого нагревательного прибора — безопасность: пожарная и электрическая.

Нагревательная спираль в самодельных устройствах чаще всего бывает открытого типа, ее просто свивают из подходящей проволоки. Непосредственный контакт с разогретой спиралью может привести к возгораниям, ожогам и т. п.

Чтобы сделать тепловентилятор своими руками, понадобятся самые обычные инструменты, а также начальные знания по монтажу бытового электрооборудования

Поэтому спираль нужно правильно закрепить внутри корпуса, а снаружи закрыть устройство надежной решеткой. Внимания требует и монтаж электропитания прибора.

Все контакты необходимо изолировать, внизу обычно делают основание из материалов, которые не проводят ток: резины, фанеры и т.п.

Галерея изображений

Фото из

Осонова для изготовления тепловентилятора

Подручные средства в сборке прибора

Вольфрамовая спираль для обогревателя

Обогреватель из старого резистора и вентилятора

Варианты нагревательного элемента для самоделки

Прежде, чем приступить к изготовлению самодельного тепловентилятора, важно правильно выбрать нагревательный элемент для своего устройства. Давайте рассмотрим, какие варианты подойдут для этих целей.

В качестве такого нагревателя можно использовать:

• металлическую спираль;
• ТЭН;
• керамическое устройство.

Спираль, свернутую из проволоки, можно без больших проблем сделать самостоятельно. Этим достоинства металлических спиралей в качестве нагревателей и ограничиваются. При длительной работе прибора в окружающем его воздухе становится слишком мало влаги и кислорода.

Поэтому помещение придется часто проветривать, хорошо вентилировать, а также позаботиться об увлажнении воздуха.

ТЭН представляет собой металлическую трубу, содержащую внутри песок, который хорошо аккумулирует тепло, а затем постепенно отдает его потоку воздуха.

ТЭНы не сушат воздух и не требуют кислорода, поэтому они значительно безопаснее, чем спирали. ТЭН для тепловентилятора можно снять со старого бытового прибора, например, с электроплитки.

Больше информации о видах ТЭНов для отопления и особенностях выбора подходящего варианта рекомендуем посмотреть в .

ТЭН — один из вариантов нагревателя для тепловентилятора — может выглядеть по разному. Он считается эффективным и безопасным вариантом нагревательного элемента

Керамические нагреватели — элементы сложные и дорогие, но исключительно безопасные и эффективные. Они представляют собой комплекс пластин с неровной поверхностью, похожей на пчелиные соты.

Такие элементы нагреваются не слишком сильно, эффект от их воздействия достигается благодаря большой площади соприкосновения нагревателей с воздухом.

Вероятность обжечься о керамический нагреватель значительно ниже, чем при использовании металлической спирали. Но в самодельных устройствах чаще всего применяют именно спирали, поскольку они простые и доступные.

Инструкции по сборке тепловентилятора

Уяснив принципы устройства тепловентилятора и особенности выбора подходящего типа нагревательного элемента, можно создать прибор из имеющихся под рукой материалов, придать ему подходящую конфигурацию.

Вариант #1 — тепловентилятор из асбоцементной трубы

Отрезок асбоцементной трубы — отличный вариант для создания тепловентилятора. Этот материал не проводит ток, что сделает устройство более безопасным. Подойдет труба диаметром около 15 см и толщиной стенки 10 см. Длина корпуса должна составлять примерно полметра.

С одним из вариантов сооружения тепловентилятора на основе асбестовой трубы ознакомит фото-подборка:

Галерея изображений

Фото из

В изготовлении этого варианта тепловентилятора использовались две асбестоцементные трубы разного диаметра. Внешняя большая труба служит корпусом и основой для крепления компонентов прибора, на внутренней закреплен самодельный ТЭН из вольфрамовой спирали

В конструкции использован вентилятор, некогда стоявший на старинных автоматах «вода». Там он охлаждал радиатор, в этом приборе будет обдувать вольфрамовую спираль так, чтобы она охлаждалась, но не сильно остывала

Внутренняя асбестоцементная труба самодельной тепловой пушки просверлена для фиксации на ней вольфрамовой проволоки, на ней же закреплены клеммы для подключения электропитания

К клеммам подключаются только отдельные провода большого сечения. Выводятся они параллельно вентилятору, чтобы исключить нагрев самого провода и вилки

Использование асбестовых труб разного диаметра

Вентилятор самодельного обогревателя

Устройство нагревательного элемента

Вывод проводов для подключения к питанию

Чтобы резать асбоцемент было проще, рекомендуется предварительно смачивать место, в котором будет произведен распил, в течение двух часов. Пилить можно обычной ножовкой, но болгарка с алмазной насадкой подойдет лучше.

Процесс изготовления можно представить в виде следующих шагов:

1. Изготовление корпуса.
2. Изготовление нагревательной спирали.
3. Соединение спирали с электропроводом, проверка ее работы, настройка характеристик.
4. Закрепление спирали внутри корпуса.
5. Установка и подключение вентилятора.
6. Монтаж меконитовой пленки поверх корпуса.
7. Закрепление ручки, защитной решетки, регулирующих элементов и т.п.

Для изготовления спирали понадобится около шести метров нихромовой проволоки диаметром 0,5 мм марки X20H80. Это распространенный материал, найти его будет не сложно. Можно взять и более толстую проволоку, тогда мощность прибора будет выше.

Нужно отрезать кусок проволоки, сопротивление которого составляет 30 Ом. Номинальная мощность должна составлять 1,6 кВт. Этот показатель можно изменить, изменяя длину проволоки и/или ее диаметр.

Спираль из проволоки удобнее всего свивать с помощью тисков и расположенного сверху воротка. Затем этот элемент растягивают таким образом, чтобы расстояние между витками было примерно в два раза больше диаметра проволоки.

Для проверки работы спирали ее концы присоединяют к электрокабелю с помощью керамических колодок. Теперь нужно включить нагреватель в сеть, проверить его работу.

Спираль тепловентилятора должна располагаться равномерно, не провисая, шаг между отдельными витками спирали следует сделать примерно в два раза больше диаметра проволоки, чтобы избежать контакта между витками

Для этого спираль навивают на трубу и помещают между двумя опорами, которые не проводят ток. После этого нагреватель включают в сеть всего на четыре секунды. За это время элемент разогреется.

Обращать внимание при этом следует на цвет спирали, он должен быть ярко красным. Желтое и белое свечение указывает на высокую вероятность межвиткового замыкания. В таких местах нужно проверить состояние спирали, растянуть ее, чтобы увеличить расстояние между витками.

Теперь нужно закрепить нагреватель внутри корпуса тепловентилятора. Для этого можно использовать либо стандартный крепеж, например, болты и гайки, либо шплинты, изготовленные из остатков нихромовой проволоки, из которой сделана спираль. Для этого в местах крепления нагревательного элемента сверлят отверстия 2 мм.

Кусок проволоки сгибают пополам, спираль подвешивают на эту петельку, а концы шплинта выводят сквозь отверстие на наружную сторону корпуса и разводят в разные стороны.

Схема подвешивания спирали большого значения не имеет. Ее следует распределить равномерно, не допуская провисаний. Также нужно избегать соприкосновения отдельных частей спирали друг с другом.

Теперь концы спирали снова присоединяют к сетевому кабелю. Для этого на корпусе закрепляют керамические колодки-переходники.

Теперь нужно установить вентилятор. Подходящие по размеру и мощности устройства продаются в специализированных магазинах, самостоятельно изготавливать такой прибор нет никакой необходимости.

Вентилятор закрепляют на торце трубы, противоположном тому, где уже стоит нагреватель. Нужно проследить, чтобы поток воздуха из комнаты всасывался с того конца корпуса, где стоит вентилятор, а выходил мимо спирали, при этом нагреваясь.

Электропитание устройства обеспечивают, присоединяя контакты к тем же керамическим переходникам, к которым уже подключен нагревательный элемент.

Если используется вентилятор постоянного напряжения, то для его подключения понадобится специальный блок питания. На этом этапе также следует обдумать и реализовать возможность установки дополнительных модулей, которые улучшат работу прибора. Например, полезным может оказаться фильтр, который задержит частички пыли.

Терморегулятор и предохранитель защитят устройство от поломок, перегрева и т.п. Имеет смысл установить тумблер-выключатель, иначе для включения/выключения прибора придется использовать вилку электрокабеля. Теперь корпус нужно изолировать с помощью меконитовой пленки.

Нагревательный элемент тепловентилятора следует закрыть защитной решеткой, чтобы предотвратить перегрев устройства, возгорание, ожоги и другие возможные неприятности

Ее просто наматывают сверху и закрепляют. Конец корпуса, на котором стоит спираль, закрывают защитной решеткой. Чтобы удобнее было переносить устройство, сверху приделывают ручку, например, от старой двери.

Вариант #2 — тепловая пушка для больших помещений

Крупные модели тепловентиляторов часто называют тепловыми пушками. Такие устройства часто используют для обогрева больших помещений, например, гаража или склада.

Для изготовления этого варианта тепловентилятора сначала нужно сделать основание из 16-миллиметровой фанеры, размеры примерно 50Х70 см. Основание следует обработать наждачной бумагой, чтобы устранить острые углы и неровности.

Тепловую пушку можно сделать на основании из фанеры 16 мм, элементы управления устанавливают на основании, чтобы обеспечить к ним свободный доступ

Затем на основании закрепляют вентилятор и нагревательную спираль закрытого типа, она уже заключена в корпус. Теперь необходимо соединить эти два элемента муфтой, по которой будет передвигаться поток воздуха.

После этого на основании закрепляют элементы управления: выключатель, термодатчик, терморегулятор, устройство для регулировки оборотов вентилятора.

Еще на стадии подготовки к изготовлению обогревательного электроприбора следует продумать схему его подключения и управления

Все элементы соединяют в соответствии со схемой и подключают к электропитанию. Все места соединений следует тщательно заизолировать. Для закрепления отдельных деталей на фанерном основании можно использовать 16-миллиметровые саморезы.

Прибор получается не слишком компактным. Чтобы было проще передвигать его с места на место, к нижней части основания прикрепляют четыре колесика.

Галерея изображений

Фото из

Первым делом сделаем основание для тепловой пушки. Для этого вырезаем из фанеры прямоугольник 45х65 см. Сглаживаем углы и ошкуриваем периметр

На фанерном основании фиксируем вентилятор с подогревом. Для его фиксации используем кронштейн, установленный на амортизирующие прокладки, гасящие вибрацию

Нагреватель воздушного потока крепится с помощью шпильки длиной 75 мм, к которой приварен сантехнический хомут

Сооруженную из приваренного к шпильке хомута опору примеряем к месту установки, чтобы скорректировать при необходимости размеры

После примерки корпус тепловентилятора убираем, прикручиваем опору к основанию саморезами. Заодно монтируем термодатчик

Проверяем работоспособность термодатчика TG-K330, он нужен для контроля температуры воздушного потока

Собираем тепловентилятор, вернув корпус прибора на опору. Для контроля его работы подключаем два регулятора: ТЭНа Pulsar 3,6 — для проверки температуры, VRC 2,5 для подсчета оборотов

К тыльной стороне основания прибора прикручиваем колесики, которые помогут легко и просто перемещать тепловентилятор в любое место

Шаг 1: Изготовление основания из фанеры

Шаг 2: Крепление вентилятора с подогревой к основе

Шаг 3: Сооружение опоры для нагревателя

Шаг 4: Примерка опоры к месту установки

Шаг 5: Крепления опоры и установка термодатчика

Шаг 6: Проверка действия термодатчика

Шаг 7: Окончательная сборка тепловентилятора

Шаг 8: Крепление колесиков для буксировки

На нашем сайте есть инструкции по изготовлению других вариантов тепловой пушки — на различных типах топлива. А также полезные рекомендации по выбору готового прибора на случай, если вы передумали заниматься самостоятельной сборкой прибора.

Перечисленный материал рассмотрен в следующих статьях:

Вариант #3 — тепловентилятор из системного блока

Если в доме имеется непригодный системный блок, он вполне подойдет для создания самодельного тепловентилятора, тем более что вентилятор внутри устройства уже имеется.

Корпус блока будет использован для нового устройства, поэтому внешне такой тепловентилятор будет иметь форму параллелепипеда. А вот внутренности придется удалить полностью, оставив нетронутым только кулер.

Чтобы сделать тепловентилятор из старого системного блока, нужно удалить все, кроме кулера, а нагревательную спираль закрепить на каркасе из стеклотекстолита

Если вентилятор сломан, его придется заменить новым устройством. Для изготовления нагревательного прибора понадобится ножовка и лист стеклотекстолита. Из него необходимо выпилить каркас подходящего размера и конфигурации.

На каркасе закрепляют нихромовую проволоку таким образом, чтобы она равномерно заполняла пространство.

Эту схему можно использовать при создании тепловентилятора из компьютерного блока с кулером. В качестве нагревательного элемента используется нихромовая спираль

Нужно следить, чтобы витки спирали не соприкасались. Концы спирали фиксируют на корпусе обычными болтами. Сразу же устанавливают предохранительное устройство, которое будет отключать прибор при нагреве свыше 70 градусов.

Электрокабель, по которому будет поступать питание на нагревательный элемент, присоединяют к болтам, фиксирующим края спирали.

Компьютерный кулер — это устройство постоянного тока. Для его подключения к сети 220 В понадобится блок питания на 12 В. Переднюю часть корпуса закрывают решеткой, чтобы нагретый воздух свободно перемещался по комнате.

К нижней части корпуса присоединяют резиновую прокладку, кусок фанеры или любой другой подходящий материал, который не проводит ток. Теперь устройство можно включить и проверить его работоспособность.

Вариант #4 — водяной тип прибора

Интересный вариант устройств этого типа — это так называемый водяной тепловентилятор. Здесь в качестве нагревателя используется не спираль, а теплообменник, по которому циркулирует вода из системы отопления дома или квартиры.

Таким образом, водяной тепловентилятор можно рассматривать как дополнение к отопительной системе.

Схема и принцип работы водяного тепловентилятора: воздух проходит через теплообменник, подключенный к отопительному контуру, по трубам которого циркулирует горячая вода

Это устройство не отличается мобильностью, его устанавливают в конкретном месте. Идея состоит в том, чтобы прогонять воздух между трубами теплообменника и так улучшить скорость прогрева помещения и эффективность работы домового отопления.

Место установки тепловентилятора выбирают таким образом, чтобы его можно было без проблем подключить к отопительным трубам, а также, чтобы на пути потока теплого воздуха не было препятствий.

Сначала по размеру вентилятора из листового металла вырезают и сваривают корпус устройства. Для этого отрезают полосу металла, ширина которой соответствует ширине тепловентилятора, а длина равна периметру вентилятора плюс пара сантиметров для крепежа.

Полоску металла сгибают, а его противоположные стороны соединяют болтами.

Это стенки устройства. Для лицевой части отрезают подходящих размеров лист, в котором просверливают множество отверстий для воздуха. Это эквивалент защитной решетки. Теперь необходимо сделать теплообменник. Для этого используют медную трубку, которую сгибают, придавая ей форму змеевика.

На это время трубку рекомендуется заполнить песком, чтобы предотвратить образование заломов. По окончании работ песок удаляют.

В боковых стенках водяного тепловентилятора нужно просверлить два отверстия для труб теплообменника. Если присоединение к контуру отопления будет выполняться с помощью резьбы, ее необходимо нарезать на краях трубы теплообменника.

Имеет смысл установить на входе и выходе запорные краны, а в верхней точке теплообменника — кран Маевского, чтобы стравить попавший в систему воздух. Теплообменник устанавливают в корпус устройства и фиксируют его положение гайками.

После этого тепловентилятор закрепляют в выбранном месте таким образом, чтобы между стеной и корпусом было пространство не менее 10 см. Остается подключить трубы теплообменника к системе отопления, а вентилятор — к электропитанию.

Мы рассмотрели самые популярные среди пользователей варианты сборки самодельного тепловентилятора. Если они вам кажутся сложными или вы не хотите тратить свое время на изготовление самодельного прибора, всегда можно подобрать готовый в магазине бытовой техники.

Рекомендуем посмотреть статью, в которой мы рассмотрели как .

Выводы и полезное видео по теме

Здесь можно посмотреть обзор небольшого тепловентилятора, собранного из подручных средств:

В этом видео показана самодельная тепловая пушка для гаража. В качестве нагревательного элемента использованы спирали, снятые с электроплиты:

Вариант тепловентилятора, сделанного из отрезка асбоцементной трубы, представлен в этом ролике:

Тепловентилятор — устройство относительно простое, и именно это делает его таким удобным и надежным.

Очевидно, что сделать такой нагревательный прибор самостоятельно не сложно. Однако не следует при этом забывать о мерах предосторожности, чтобы самодельное устройство не стало причиной травмы или пожара.

Используете тепловентилятор-самоделку для бытовых целей? Поделитесь опытом изготовления и фотографиями самодельного прибора, оставив свои комментарии под нашей статьей.

А может вы только планируете собрать тепловентилятор и у вас остались невыясненные моменты после изучения наших инструкций? Задавайте свои вопросы — мы постараемся вам помочь.

Изготовить водяной тепловентилятор своими руками за 4 шага

Главная » Монтаж и схемы вентиляции » Сложно ли сделать водяной тепловентилятор своими руками?

Монтаж и схемы вентиляции

Автор Евгений Апрелев На чтение 5 мин Просмотров 8. 8к.

На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.

Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.

[contents]

Устройство такого  тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.

Содержание

1. Принцип работы устройства
2. Выбор места монтажа
3. Материал, необходимый для создания тепловентилятора
4. Процесс сборки

Принцип работы устройства

Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.

Вентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке.

Выбор места монтажа

Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.

Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

1. Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
2. Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
3. Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
4. Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
5. Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

• Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
• Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
• Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
• Линейка, карандаш, ножницы по металлу.

Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

1. Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
2. Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
3. Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
4. Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
5. Крепим ее жестко на лицевую сторону рамки.

Этап 2

1. Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
2. Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
3. На концах теплообменника нарезаем резьбу для присоединения к муфтам.
4. В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

1. Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
2. После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Этап 4

1. Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
2. К трубам центрального отопления присоединяем краны.
3. После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.

Подогрев воздуха в вентиляции

10 креативных самодельных обогревателей, которые действительно работают

Зима, несомненно, одно из самых красивых времен года. Он приносит с собой рождественское настроение, а свежий снегопад — не что иное, как живописность. Но хотя это волшебно, в этом сезоне бывает довольно холодно, а температура иногда падает ниже нуля.

Тем не менее, эти низкие температуры не должны вызывать беспокойства, если у вас есть профессиональный обогреватель и резервный вариант, который согреет вас и ваших близких в случае отключения электроэнергии. Однако, если у вас его нет, вы можете подумать о том, чтобы сделать его с нуля, используя эти десять креативных самодельных обогревателей, которые работают.

1. Мини-нагреватель 100 Вт

Согреть тело и ноги в холодные месяцы очень просто. В спасении нуждаются руки, потому что они постоянно подвергаются воздействию, особенно в помещении.

К счастью, с этим обогревателем, сделанным своими руками, вашим рукам больше не нужно мерзнуть или прятать их в варежках, когда становится холодно, потому что он достаточно компактен, чтобы держать вас в тепле. Он неэлектрический, так что вы даже можете взять его с собой в свой следующий поход. Используйте его, чтобы приготовить быстрый омлет или простую закуску из двух-трех ингредиентов, когда холодный сезон закончился и ваши руки больше не нуждаются в тепле.

2. Простой комнатный обогреватель своими руками

Хотите сделать обогреватель своими руками, более функциональный, чем описанный выше мини-обогреватель, но при этом достаточно простой, чтобы привлечь к этому проекту ваших детей? Попробуйте этот простой комнатный обогреватель. Это так просто, поскольку в нем используются основные, легкодоступные предметы, такие как пакетик чипсов, вентилятор, сделанный из фена, несколько перепрофилированных соединительных проводов и горячий клей. Ознакомьтесь с особенностями в приведенном выше видеоуроке.

3. Электрический тепловентилятор

Если вы верите в свои технические навыки и не прочь испытать их, этот электрический тепловентилятор — идеальный проект «сделай сам», которым можно заняться в следующий раз. Он использует нихромовую проволоку мощностью 750 Вт для выработки тепла и работает от источника питания 220 В. После завершения он потребляет 750 Вт энергии, что не должно быть препятствием, поскольку он довольно хорошо справляется со своей работой. Кроме того, вы также можете сделать свои собственные электрические вентиляторы для летних месяцев.

4. Обогреватель своими руками

Этот простой самодельный обогреватель выполнен из фанеры и имеет коробчатую форму, что делает его идеальным деревенским аксессуаром для вашей спальни или комнат в вашем доме, не подключенных к системе отопления, вентиляции и кондиционирования воздуха. Вы можете разместить его на прикроватной тумбочке или на любой другой плоской поверхности, которая вам нравится.

Лучшая часть? Благодаря своим мощным компонентам он не просто хорошо выглядит; это работает так же хорошо. Это может быть отличным дополнением к вашей мужской пещере.

5. Солнечный нагреватель банок

Если вы заядлый любитель пива или энергетиков, у которых где-то валяется бесчисленное количество банок, то этот самодельный обогреватель идеально вам подойдет. В нем используется около 270 банок и пара вентиляторов от старых компьютеров. Это один из самых функциональных самодельных обогревателей в нашем списке, но приготовьтесь к задаче, так как вам нужно будет просверлить отверстия и склеить все банки вместе, чтобы создать солнечную панель. Если у вас есть время и усилия, этот самодельный солнечный нагреватель не разочарует вас.

6. Подогреватель цветочных горшков

Обогреватели (включая большинство вариантов, сделанных своими руками) отлично справляются с поддержанием тепла в помещении, но не всегда являются самыми стильными. Во всяком случае, большинство из них предназначены для того, чтобы быть функциональными, а не эстетичными.

К счастью, вам не нужно довольствоваться самодельным обогревателем среднего вида, так как вы всегда можете сделать его из цветочного горшка, как показано выше. Это будет превосходный ледокол и экономичный способ согреть ваш дом, когда постучат холода.

7. Пенни-спиртовая плита

Копеечная спиртовка — это самый простой, дешевый и надежный самодельный нагреватель или печь, которую вы, вероятно, когда-либо делали. Кроме того, он достаточно легкий и функциональный, чтобы брать его с собой в походы, походы и другие приключения на свежем воздухе. Для этого базового проекта вам понадобятся две банки из-под газировки (можно из-под сока, энергетика или любых других подходящих банок), медицинский спирт, монета, ножницы, плоскогубцы и канцелярская кнопка. Ознакомьтесь с пошаговым руководством по DIY Joy, чтобы узнать, как выполнить этот проект.

8. Аварийный нагреватель спирта

Знаете ли вы, что спиртовой обогреватель может приготовить еду и согреть вас во время отключения электричества? Если вы не знали, теперь вы знаете, и если вам не понравилась спиртовка выше, эта может удовлетворить ваши потребности и предпочтения. И он использует самые основные предметы домашнего обихода; металлическая банка, рулоны туалетной бумаги и 70% медицинский спирт. Все это предметы, которые вы можете найти в мгновение ока.

Однако, если вы хотите сделать что-то более функциональное, вы можете следовать пошаговому руководству в блоге REI Uncommon Path.

9. Внутренняя настольная яма для костра

Хотите самодельный обогреватель, который не только согревает? Сделайте эту настольную кострище и поблагодарите нас позже. И это так легко сделать, что вы можете сделать это своими руками с закрытыми глазами. Вам нужно только заполнить небольшой керамический подсвечник играющими шариками на четверть, вставить стеклянную ручку свечи и заполнить ее большим количеством шариков (по вашему выбору), налить биоэтанол на шарики внутри стеклянного подсвечника, зажечь его. , и вуаля! У вас есть самая красивая настольная чаша для костра, которую вы когда-либо встречали.

10. Солнечный коллектор воздуха

Обогреватель, сделанный своими руками, — это прекрасно, но обогреватель с солнечным коллектором еще лучше, потому что он собирает и сохраняет тепло вашего дома за счет солнечного тепла. Кроме того, его легко сделать, и вам понадобятся только легкодоступные материалы, такие как стекло, пенопласт и использованный металлический сайдинг, как показано на видео выше.

Советы по безопасности, которые следует помнить

В отличие от большинства самодельных обогревателей, десять креативных, перечисленных выше, действительно работают. Однако в некоторых случаях вы будете работать с опасными нагревательными элементами, поэтому вам необходимо помнить о следующих советах по безопасности:

• Убедитесь, что ваше рабочее место хорошо проветривается
• Перед началом работы убедитесь, что датчики дыма работают
• Держите детей и домашних животных подальше от сложных самодельных изделий, таких как электрический нагреватель выше
• Не оставляйте открытое пламя горящим, даже если это чтобы согреться во время сна. Предварительная разминка, если необходимо
• Завершите вышеуказанные проекты в отдельном месте

Сохранение тепла с помощью самодельного обогревателя

Обогреватель, сделанный своими руками, не заменит ваш HVAC, но он пригодится, когда отключится электричество или ваша система неисправна. Вышеупомянутые креативные обогреватели своими руками работают, и их довольно просто сделать. Но убедитесь, что вы ставите свою безопасность на первое место, работая над своим любимым проектом «сделай сам».

пошаговая инструкция как сделать самодельный

Тепловентилятор — чрезвычайно удобное устройство: мобильное, простое в использовании, стойкое к поломкам, эффективное. Жилую комнату с помощью такого устройства можно обогреть всего за несколько минут.

Устроен настолько просто, что при желании можно сделать тепловентилятор самостоятельно. Часть материалов, необходимых для реализации такого проекта, можно найти даже среди всего хлама, скопившегося в гараже.

А как это сделать и что именно нужно — все это мы рассмотрим в нашей статье. Вот 4 инструкции по изготовлению различных тепловентиляторов из подручных материалов. Для наглядности материал будет дополнен подборками фото и видео-инструкциями по сборке различных вариантов устройства.

Содержание статьи:

• Принцип работы устройства
• Варианты самодельных ТЭНов
• Инструкция по сборке тепловентилятора
  • Вариант №1 — тепловентилятор из асбестоцементной трубы
  • Вариант №2 — тепловая пушка для больших помещений
  • Вариант №3 — Тепловентилятор от системного блока
  • Вариант №4 — Устройство водяного типа
• Выводы и полезное видео по теме

Принцип работы устройства

Бытовые тепловентиляторы представляют собой компактные устройства, которые можно легко установить практически в любом подходящем месте. Для работы устройства необходимо электричество: и для вентилятора, и для нагревательного элемента.

Такие устройства часто используются в квартирах и гаражах, и даже для обогрева мастерских, теплиц и других помещений. Все зависит от мощности устройства.

В любой модели тепловентилятора есть три компонента:

• вентилятор;
• нагревательный элемент;
• кузов.

Вентилятор прогоняет поток воздуха через корпус, спираль нагревает этот воздух, поток теплого воздуха распространяется по помещению.

Если устройство дополнить элементами автоматического управления, то можно будет установить допустимую температуру воздуха. Устройство будет включаться и выключаться без вмешательства человека, что позволит экономить электроэнергию.

Для изготовления самодельного тепловентилятора подойдет обычный бытовой вентилятор, размеры которого соответствуют корпусу устройства. Иногда корпус делают, ориентируясь на размер вентилятора

При эксплуатации тепловентилятора необходимо соблюдать правила безопасности. Не кладите предметы или материалы непосредственно на корпус тепловентилятора или слишком близко к защитной решетке.

Если устройство оснащено системой защиты от перегрева, оно просто выключится. Но если этот модуль не был установлен при сборке, устройство может перегреться, сломаться или даже загореться.

Самодельный тепловентилятор может быть практически любого подходящего размера и мощности. В качестве корпуса можно использовать отрезок асбестоцементной трубы, металлическую трубу, прокатанный лист металла и даже корпус от старого системного блока.

Обычно сначала подбирают вентилятор и изготавливают змеевик, а затем определяют тип корпуса устройства в зависимости от его наполнения.

Важнейшим моментом при создании этого отопительного прибора является безопасность: пожарная и электрическая.

Нагревательный змеевик в самодельных приборах чаще всего открытого типа, его просто скручивают из подходящего провода. Непосредственный контакт с нагретым змеевиком может вызвать пожары, ожоги и т. п.

Для самостоятельного изготовления тепловентилятора потребуются самые обычные инструменты, а также базовые знания по монтажу бытового электрооборудования

Поэтому спираль должна быть правильно закреплена внутри корпуса, а снаружи устройство должно быть закрыто надежной решеткой. Внимания также требует установка блока питания устройства.

Все контакты должны быть изолированы, обычно дно выполнено из материалов, не проводящих ток: резины, фанеры и т.п.

Фотогалерея

Фото

промышленный образец, устройство которого послужит шаблоном

Для сборки тепловентилятора потребуется двигатель, центробежный или осевой вентилятор, провода и корпус, комплектующие можно собрать из буквального хлама

На этапе подбора подходящих подручных средств следует сразу определиться с тип нагревательного элемента и способ его крепления

На фото типичный пример самодельной тепловой пушки. На основании платы 9 закреплен старый вентилятор от демонтированной системы вентиляции и резистор ПЭВ 50. 0003

Осонова для изготовления тепловентилятора

Подручные средства при сборке устройства

Вольфрамовый змеевик для нагревателя

Нагреватель из старого резистора и вентилятора

Варианты самодельного ТЭНа

Прежде чем приступить к изготовлению самодельного вентилятора нагреватель, важно правильно подобрать нагревательный элемент для вашего устройства. Давайте рассмотрим, какие варианты подходят для этих целей.

В качестве такого обогревателя можно использовать:

9металлическая спираль 0055;
• ТЭН;
• керамический прибор.

Спираль, скатанную из проволоки, можно сделать самостоятельно без особых проблем. На этом преимущества металлических спиралей как утеплителей ограничиваются. При длительном использовании устройства в окружающем воздухе становится слишком мало влаги и кислорода.

Поэтому помещение придется часто проветривать, хорошо проветривать, а также позаботиться об увлажнении.

Обогреватель представляет собой металлическую трубу, содержащую внутри песок, который хорошо аккумулирует тепло, а затем постепенно отдает его воздушному потоку.

Нагревательные элементы не сушат воздух и не требуют кислорода, поэтому намного безопаснее спиралей. ТЭН для тепловентилятора можно снять со старого бытового прибора, например, с электроплиты.

Подробнее о видах ТЭНов для отопления и особенностях выбора подходящего варианта рекомендуем посмотреть .

ТЭН — один из вариантов нагревателя тепловентилятора — может выглядеть иначе. Считается эффективным и безопасным вариантом нагревательного элемента.

Керамические обогреватели — элементы сложные и дорогие, но чрезвычайно безопасные и эффективные. Представляют собой комплекс пластин с неровной поверхностью, похожей на соты.

Такие элементы не сильно нагреваются, эффект от их воздействия достигается за счет большой площади контакта нагревателей с воздухом.

Вероятность обжечься на керамическом нагревателе намного ниже, чем при использовании металлической спирали. А вот в самодельных устройствах чаще всего используются спирали, так как они просты и доступны.

Инструкция по сборке тепловентилятора

Разобравшись в принципах устройства тепловентилятора и особенностях выбора соответствующего типа нагревательного элемента, можно создать устройство из подручных материалов, придать ему подходящую конфигурацию.

Вариант №1 — тепловентилятор из асбестоцементной трубы

Кусок асбестоцементной трубы — отличный вариант для создания тепловентилятора. Этот материал не проводит ток, что сделает устройство более безопасным. Подойдет труба диаметром около 15 см и толщиной стенки 10 см. Длина туловища должна быть примерно полметра.

Фотоподборка познакомит с одним из вариантов построения тепловентилятора на основе асбестовой трубы:

Фотогалерея

Фото

При изготовлении данного варианта тепловентилятора используются две асбестоцементные трубы разного использовались диаметры. Наружная большая труба служит корпусом и основанием для крепления компонентов устройства; на внутренней закреплен самодельный нагреватель из вольфрамовой спирали

В конструкции использован вентилятор, который когда-то стоял на старых водяных машинах. Там он охлаждал радиатор, в этом аппарате он будет дуть вольфрамовой спиралью, чтобы он охлаждал, но не сильно охлаждал

Внутренняя асбестоцементная труба самодельной тепловой пушки просверливается для закрепления на ней вольфрамовой проволоки, и к ней крепятся клеммы для подключения питания

К клеммам подключаются только отдельные провода большого сечения. Выведены параллельно вентилятору для предотвращения нагрева самого провода и вилки

Использование асбестовых труб разного диаметра

Самодельный вентилятор отопителя

Устройство нагревательного элемента

Силовой провод

Чтобы резать асбоцемент было легче, рекомендуется предварительно намочить место, где будет производиться рез, на два часа. Резать можно обычной ножовкой, но лучше подойдет болгарка с алмазной насадкой.

Процесс изготовления можно представить в виде следующих этапов:

1. Изготовление корпуса.
2. Изготовление нагревательной спирали.
3. Соединение спирали с электропроводом, проверка ее работы, установка характеристик.
4. Крепление спирали внутри корпуса.
5. Установка и подключение вентилятора.
6. Монтаж меконитовой пленки поверх кузова.
7. Крепление ручки, защитной решетки, элементов управления и др.

Для изготовления спирали потребуется около шести метров нихромовой проволоки диаметром 0,5 мм марки Х20Н80. Это распространенный материал, найти его не составит труда. Можно взять провод потолще, тогда мощность устройства будет выше.

Необходимо отрезать кусок провода, сопротивление которого 30 Ом. Номинальная мощность должна быть 1,6 кВт. Этот показатель можно изменить, изменив длину провода и/или его диаметр.

Проволочную спираль удобнее всего скручивать тисками и расположенным сверху хомутом. Затем этот элемент натягивается так, чтобы расстояние между витками было примерно в два раза больше диаметра проволоки.

Для проверки работы спирали ее концы соединяют с электрическим кабелем с помощью керамических блоков. Теперь нужно включить ТЭН в сеть, проверить его работу.

Спираль тепловентилятора должна быть распределена равномерно, без провисания, шаг между отдельными витками спирали должен быть сделан примерно в два раза больше диаметра проволоки во избежание контакта между витками

Для этого спираль наматывается на трубу и помещают между двумя опорами, не проводящими ток. После этого обогреватель включается всего на четыре секунды. За это время элемент прогреется.

Обратите внимание на цвет спирали, она должна быть ярко-красной. Желто-белое свечение говорит о высокой вероятности межвиткового замыкания. В таких местах нужно проверить состояние спирали, растянуть ее, чтобы увеличить расстояние между витками.

Теперь необходимо закрепить отопитель внутри корпуса тепловентилятора. Для этого можно использовать как стандартный крепеж, например, болты и гайки, так и шплинты, сделанные из остатков нихромовой проволоки, из которой сделана спираль. Для этого в местах крепления ТЭНа просверливаются отверстия диаметром 2 мм.

Кусок проволоки сгибают пополам, на это ушко подвешивают спираль, а концы шплинта выводят через отверстие наружу корпуса и разводят в разные стороны.

Схема подвеса спирали большого значения не имеет. Распределять его следует равномерно, не допуская провисания. Также необходимо избегать соприкосновения отдельных частей спирали друг с другом.

Теперь концы спирали снова подключены к сетевому кабелю. Для этого на корпусе закреплены керамические накладки-переходники.

Теперь нужно установить вентилятор. Соответствующие по размерам и мощности устройства продаются в специализированных магазинах, самостоятельно изготавливать такой прибор нет необходимости.

Вентилятор закреплен на конце трубы, напротив того места, где уже стоит обогреватель. Необходимо сделать так, чтобы поток воздуха из помещения засасывался с торца корпуса, где стоит вентилятор, а выходил по спирали, нагреваясь.

Питание устройства осуществляется путем подключения контактов к тем же керамическим переходникам, к которым уже подключен нагревательный элемент.

Если используется вентилятор постоянного напряжения, то для его подключения потребуется специальный блок питания. На этом этапе также следует рассмотреть и реализовать возможность установки дополнительных модулей, которые улучшат работу устройства. Например, может быть полезен фильтр, улавливающий частицы пыли.

Терморегулятор и предохранитель защитят прибор от поломок, перегрева и т.п. Есть смысл установить тумблер, иначе для включения/выключения прибора придется использовать вилку кабеля питания. Теперь жилье необходимо утеплить меконитовой пленкой.

Нагревательный элемент тепловентилятора должен быть закрыт защитной решеткой для предотвращения перегрева устройства, возгорания, ожогов и других возможных неприятностей

Просто наматывается сверху и закрепляется. Торец корпуса, на котором стоит спираль, закрыт защитной решеткой. Чтобы было удобнее переносить устройство, сверху приделывают ручку, например, от старой двери.

Вариант №2 — тепловые пушки для больших помещений

Большие модели тепловентиляторов часто называют тепловыми пушками. Такие устройства часто используют для обогрева больших помещений, например, гаража или склада.

Для изготовления этого варианта тепловентилятора сначала нужно сделать основу из фанеры 16 мм, размеры примерно 50Х70 см. Основание следует обработать наждачной бумагой, чтобы устранить острые углы и неровности.

Тепловая пушка может быть изготовлена ​​на основе фанеры 16 мм, органы управления установлены на основании для обеспечения свободного доступа к ним

Затем на основание крепится вентилятор и нагревательная спираль закрытого типа, она уже заключена в корпус. Теперь необходимо соединить эти два элемента рукавом, по которому будет двигаться воздушный поток.

После этого на основание закрепляются органы управления: переключатель, датчик температуры, регулятор температуры, устройство для регулировки скорости вращения вентилятора.

Еще на этапе подготовки к изготовлению отопительного прибора следует продумать схему его подключения и управления

Все элементы соединены в соответствии со схемой и подключены к источнику питания. Все стыки должны быть тщательно изолированы. Для фиксации отдельных деталей на фанерном основании можно использовать саморезы 16 мм.

Устройство не слишком компактно. Чтобы его было легче перемещать с места на место, к нижней части основания прикреплены четыре колеса.

Фотогалерея

Фото

Первым делом изготовим основу для термофена. Для этого вырежьте из фанеры прямоугольник размером 45х65 см. Сглаживаем углы и шлифуем периметр

Крепим вентилятор с подогревом на фанерную основу. Для фиксации используем кронштейн, установленный на амортизирующие подкладки, гасящие вибрацию

Нагреватель воздушного потока крепится шпилькой длиной 75 мм, к которой приваривается сантехнический хомут

Примеряем опору, сооруженную из приваренного к прижим хомута к месту установки для подгонки размеров при необходимости

После монтажа снимите корпус тепловентилятора, прикрепите опору к основанию саморезами. Заодно монтируем датчик температуры

Проверяем работоспособность датчика температуры TG-K330, он нужен для контроля температуры потока воздуха

Собираем тепловентилятор, вернув корпус прибора на опору. Для управления его работой подключаем два регулятора: ТЭН Pulsar 3.6 — для проверки температуры, VRC 2.5 для оборотов

К задней части основания устройства крепим колесики, которые помогут легко и просто перемещать вентилятор обогреватель в любое место

Шаг 1: Изготовление основы из фанеры

Шаг 2: Крепление вентилятора к основанию

Шаг 3: Изготовление опоры для обогревателя

Шаг 4: Установка опоры на место установки

Шаг 5: Закрепление опоры и установка датчика температуры

Шаг 6: Проверка датчика температуры

Шаг 7: Окончательная сборка тепловентилятора

Шаг 8: Крепление буксировочных колес

На нашем сайте есть инструкции по изготовлению других вариантов тепловой пушки — на различные виды топливо. А также полезные рекомендации по выбору готового устройства на случай, если вы передумаете самостоятельно собирать устройство.

Перечисленный материал рассмотрен в следующих статьях:

Вариант №3 — тепловентилятор из системного блока самодельный тепловентилятор, тем более что вентилятор внутри устройства уже есть.

Для нового устройства будет использоваться блочный корпус, поэтому внешне такой тепловентилятор будет иметь форму параллелепипеда. А вот внутренности придется удалить полностью, оставив нетронутым только кулер.

Чтобы сделать тепловентилятор из старого системного блока, нужно снять все, кроме кулера, и закрепить нагревательный змеевик на каркасе из стеклопластика

Если вентилятор сломался, его придется заменить на новый прибор. Для изготовления отопительного прибора вам понадобится ножовка и лист стеклоткани. Из него необходимо вырезать рамку подходящего размера и конфигурации.

На каркасе закрепляют нихромовую проволоку так, чтобы она равномерно заполняла пространство.

Данную схему можно использовать при создании тепловентилятора из компьютерного блока с кулером. В качестве нагревательного элемента используется нихромовая спираль.

Необходимо следить, чтобы витки спирали не соприкасались. Концы спирали фиксируются на корпусе обычными болтами. Сразу установите защитное устройство, которое отключит устройство при нагреве выше 70 градусов.

Силовой кабель, по которому будет подаваться питание на нагревательный элемент, крепится к болтам, крепящим края спирали.

Компьютерный кулер является устройством постоянного тока. Для подключения его к сети 220 В нужен блок питания на 12 В. Передняя часть корпуса закрыта решеткой, чтобы нагретый воздух свободно перемещался по помещению.

К днищу корпуса крепится резиновая прокладка, кусок фанеры или любого другого подходящего материала, не проводящего ток. Теперь устройство можно включить и проверить его работоспособность.

Вариант №4 — устройство водяного типа

Интересным вариантом устройств этого типа является так называемый водяной тепловентилятор. Здесь в качестве нагревателя используется не спираль, а теплообменник, по которому циркулирует вода из системы отопления дома или квартиры.

Таким образом, водонагреватель можно рассматривать как дополнение к системе отопления.

Схема и принцип работы водяного тепловентилятора: воздух проходит через теплообменник, подключенный к отопительному контуру, по трубам которого циркулирует горячая вода

Данное устройство не является мобильным, оно устанавливается в специальном месте. Идея состоит в том, чтобы прогнать воздух между трубами теплообменника и таким образом улучшить скорость нагрева помещения и эффективность отопления дома.

Место установки тепловентилятора выбирают таким образом, чтобы его можно было без проблем подключить к трубам отопления, а также чтобы не было препятствий на пути потока теплого воздуха.

Сначала вырезается размер вентилятора из листового металла и сваривается корпус устройства. Для этого отрезаем полоску металла, ширина которой соответствует ширине тепловентилятора, а длина равна периметру вентилятора плюс пара сантиметров на крепеж.

Полоса металла изогнута, а ее противоположные стороны соединены болтами.

Это стенки устройства. Для лицевой части вырезается лист подходящего размера, в котором просверливается множество вентиляционных отверстий. Это аналог защитной решетки. Теперь нужно сделать теплообменник. Для этого используют медную трубку, которую сгибают, придавая ей форму змеевика.

В это время рекомендуется заполнить трубу песком, чтобы предотвратить образование складок. По окончании работ песок убирается.

В боковых стенках водяного тепловентилятора необходимо просверлить два отверстия для труб теплообменника. Если подключение к отопительному контуру осуществляется с помощью резьбы, ее необходимо обрезать по краям трубы теплообменника.

Имеет смысл установить запорную арматуру на входе и выходе, а в верхней точке теплообменника — клапан Маевского для сброса поступающего в систему воздуха. Теплообменник устанавливают в корпус устройства и фиксируют его положение гайками.

После этого тепловентилятор закрепляется в выбранном месте так, чтобы между стеной и корпусом оставалось пространство не менее 10 см. Осталось подключить трубы теплообменника к системе отопления, а вентилятор к электросети.

Мы рассмотрели самые популярные среди пользователей варианты сборки самодельного тепловентилятора. Если они кажутся вам сложными или вы не хотите тратить свое время на изготовление самодельного устройства, всегда можно подобрать готовое в магазине бытовой техники.

Рекомендуем посмотреть статью, в которой мы рассмотрели, как .

Выводы и полезное видео по теме

Здесь можно посмотреть обзор небольшого тепловентилятора, собранного из подручных средств:

В этом видео показана самодельная тепловая пушка для гаража. В качестве нагревательного элемента взяты спирали от электроплиты используются:

В этом видео представлен вариант тепловентилятора из отрезка асбестоцементной трубы:

Тепловентилятор – относительно простое устройство, и именно это делает его таким удобным и надежным.
