Почему ИК-тепловизор может быть лучшим другом электрика | FLIR

Джон Х.Вагонер, старший инструктор Инфракрасного учебного центра, объясняет, почему новые технологии могут помочь в выявлении проблем, и направляет профессионалов при ремонте.

Тепло является побочным продуктом при работе электрической цепи любого размера. Большинство проблем в электрических системах проявляются в виде тепла. Электрики должны уметь классифицировать цепь как нормальную при включенной нагрузке или определять, когда она неисправна, и определять возникающие проблемы — находить горячие точки, требующие внимания. В последние годы на рынке появилась новая инфракрасная термография, также называемая тепловизором.Бесконтактный метод включает камеры, которые помогают электрикам и техническим специалистам по обслуживанию быстрее и безопаснее находить и решать проблемы. Новейшие камеры сочетают в себе функции тепловидения и электрических измерений в одном инструменте для проверки, поиска и устранения неисправностей и диагностики, который ускоряет процесс и предоставляет гораздо более точную информацию, на которой основываются ремонтные работы.

Методы проверки и анализа электрических систем

В прошлом электрики должны были проверять и анализировать электрические системы только вручную, проводя испытания — обычно после выключения питания, чтобы убедиться, что они электрически безопасны. Электрики обычно идут с испытательным оборудованием и инструментами для подключения измерительных проводов, чтобы определить, есть ли какие-либо проблемы. Многие использовали методы контактных измерений с использованием термопар, которые вырабатывают зависящее от температуры напряжение, которое можно интерпретировать как измерение тепла.

При использовании этих традиционных методов осмотра и обслуживания электрики не могут увидеть все возможные проблемы, а вместо этого должны полагаться на догадки, проверяя соединения одно за другим. Этот метод не гарантирует, что условия, связанные с нагревом, будут решены, поскольку отключение питания снимает нагрузку.Можно измерить, перегружена ли цепь, но когда питание отключено, не всегда можно точно узнать, была ли устранена проблема в цепи.

В последние годы электрики также начали использовать точечные радиометры: небольшие ручные бесконтактные устройства, которые можно направить на цель для измерения температуры. Радиометры обеспечивают приемлемые измерения в определенных пределах, но визуальные изображения недоступны.

Шагом вперед по сравнению с прямым измерением и точечной радиометрией является тепловидение, которое обнаруживает инфракрасную энергию, излучаемую объектом, преобразует ее в температуру и отображает изображение распределения температуры, называемое термограммой.Поскольку инфракрасное излучение излучается всеми объектами с температурой выше абсолютного нуля, термография позволяет видеть окружающую среду с видимым освещением или без него.

Тепловизор предоставляет электрикам гораздо более широкие возможности для анализа, рекомендаций и диагностики. С помощью тепловизора можно использовать камеру на выключателе, чтобы определить, ослаблены ли соединения, слишком ли велика нагрузка на выключатель и есть ли какие-либо проблемы с контактами выключателя.Электрики могут найти проблему, устранить ее, а затем вернуться с тепловизором и сделать снимок, чтобы убедиться, что проделанная работа действительно решила проблему. Раньше было очень сложно убедить клиентов в том, что проделанная работа действительно устранила проблему. Теперь электрики часто предоставляют своим клиентам изображения «до» и «после».

С помощью тепловизоров можно проверять широкий спектр электрического оборудования, включая трансформаторы, компоненты распределительного устройства, выключатели, разъединители с плавкими предохранителями, разъединители без предохранителей, проводники, концевые заделки, контакторы, заделки управляющих проводов, шинопроводы (открытые и закрытые), распределительные и панели выключателей ответвления и двигатели.

Достоинства и преимущества тепловизора

Фактически, тепловидение позволяет электрикам и электрикам изобразить тепло, невидимое глазам. У этого есть три основных преимущества. Во-первых, это бесконтактный подход, поэтому электрикам не нужно на самом деле прикасаться к электрическому оборудованию, чтобы определить, находится ли тепло в пределах нормальных рабочих температур или перешло в аномальные температуры.

Во-вторых, электрики могут использовать тепловизионные камеры в качестве визуального инструмента, чтобы продемонстрировать клиентам серьезность электрических проблем.Инфракрасные камеры создают изображение цели, подобное визуальным фотографиям. Многие также создают визуальное изображение, которое можно разместить рядом с тепловым изображением для параллельного сравнения. Это помогает электрику показать клиентам точное местоположение и характер потенциальных неисправностей.

Третье преимущество заключается в том, что тепловидение может выполняться в реальном времени. За последнее десятилетие технология видеозахвата для инфракрасных камер значительно улучшилась. Это позволяет электрикам наблюдать и анализировать электрическое оборудование по мере того, как оно нагревается и начинает работать, когда оно работает в нормальных условиях с течением времени, а также по мере охлаждения объекта.Также есть возможность наблюдать за быстро движущимися целями, так как скорость записи или кадров в секунду (FPS) улучшилась. Камеры, которые записывают с более высокой частотой кадров, позволяют пользователю наблюдать за объектами, температура которых быстро меняется, или за объектами, которые очень быстро движутся. Оборудование теперь позволяет нам видеть этот быстрый переход температур или быстрый переход целей.

Основные области применения тепловизора

Тепловизор используется в трех основных областях применения.Коммунальные предприятия широко используют его для оборудования среднего и высокого напряжения (воздушные линии и соединения), а также для оборудования подстанций (выключатели, переключатели, трансформаторы, конденсаторы и регуляторы напряжения), и это лишь некоторые из них. Тепловидение также используется для напряжений ниже 1000 В, в основном для закрытого оборудования, которое поддерживает промышленные и коммерческие операции.

Третья категория, новейший уровень применения, — это рынок жилой недвижимости. Домашние инспекторы и компании по обслуживанию электрооборудования и HVAC начали приобретать и использовать термографию для поиска и устранения неисправностей и проверки электрических систем жилых помещений. Рост этого рынка связан с тем, что ИК-камеры стали более доступными за последнее десятилетие.

Тепловизионное оборудование, доступное электрикам

Существует широкий спектр термографического оборудования для электриков, от камер низкого разрешения стоимостью 300 фунтов стерлингов до камер высокого разрешения стоимостью более 30 000 фунтов стерлингов. Разница в разрешении тепловизора влияет на то, насколько близко нужно стоять, чтобы сфотографировать цель, и на различные аксессуары, доступные для просмотра и настройки камеры и измерения температуры.

На нижнем уровне можно просто выбрать прикрепление к смартфону (как iOS, так и Android). Например, FLIR ONE Pro — это устройство, содержащее длинноволновую инфракрасную камеру (LWIR) с разрешением 80 x 60 пикселей.

Высококачественная тепловизионная технология, такая как FLIR T1K, позволяет получать изображения с разрешением до 1024 x 768 пикселей. Управление динамической фокусировкой, непрерывная автофокусировка и удобный интерфейс с эргономичным дизайном и вращающимся оптическим блоком упрощают выполнение многочисленных проверок за один день и сканирование под сложными углами.

Другой вариант, который недавно появился на рынке, — это расходомеры, сочетающие тепловизионное изображение с функциями электрических измерений в одном инструменте для проверки, поиска и устранения неисправностей и диагностики. Эти новые измерители могут измерять напряжение, ток и падение напряжения в милливольтах, а также делать инфракрасное изображение с помощью того же устройства. Это дает электрику или технику дополнительную информацию для определения, предоставляет изображения для подтверждения диагноза электрика и предлагает доказательства, показывающие, в чем заключаются проблемы.Объединение нескольких инструментов в один сокращает общее время, необходимое для диагностики проблем, и увеличивает скорость работы технического специалиста. Это также делает техников более квалифицированными при поиске и устранении неисправностей, ремонте и техническом обслуживании.

Одним из примеров является FLIR DM285, который предлагает 18 функций измерения, включая истинное среднеквадратичное значение (среднеквадратичное значение), LoZ (низкое сопротивление) и бесконтактное напряжение (NCV). Это устройство также включает в себя вход для термопары и позволяет пользователям одновременно просматривать тепловые и электрические измерения.Комбинированный измеритель использует тепловизионную технологию IGM ™ (измерение с инфракрасным наведением), чтобы визуально направлять пользователей к точному местонахождению проблемы.

Тепловидение решает реальные проблемы

Тепловидение используется во всем мире для диагностики и решения проблем электрических систем. На прилагаемом изображении показана большая распределительная коробка, в которой один проводник был горячее, чем восемь других. Используя тепловизионную камеру, техники обнаружили ее не в боксе, а в 45 метрах от нее.Другим способом найти эту серьезную проблему было бы невозможно .

Посетите веб-сайт FLIR, нажав здесь

Cool Tools: тепловизоры 2019

Тепловизоры стали основным инструментом для многих электриков. Эти инфракрасные камеры обнаруживают и документируют аномальные температуры электрического оборудования, такого как двигатели, электрические шкафы и проводку, предупреждая технических специалистов о возможных проблемах до того, как они станут серьезными.

«Такие аномалии часто указывают на проблему или неизбежный сбой, который может привести к простою на заводе или, что еще хуже, к опасным условиям для рабочих поблизости», — сказал Ричард Векслер, директор по маркетингу инструментов Flir Systems. «Тепловизоры могут ускорить диагностику, позволяя электрикам быстро сканировать большие площади во время работы оборудования. Они также полезны для документирования ремонта с помощью инструментов отчетности, которые показывают изображения до и после, а также измерения температуры, которые повышают удовлетворенность и доверие клиентов.”

Признавая эти возможности, «спрос на тепловизоры продолжает расти, что приводит к появлению более доступных вариантов, которые открыли доступ к электрическим подрядчикам, которые не рассматривали их в прошлом», — сказал он. «Для начинающих пользователей фактор запугивания при изучении нового мощного инструмента был смягчен благодаря интуитивно понятной навигации и опыту в стиле приложения».

Давление затрат также сказывается на клиентах подрядных организаций, добавил он. На рабочих площадках, где EC чувствуют необходимость минимизировать время простоя и избежать дорогостоящей замены оборудования, тепловизионные камеры — это разумное вложение для обнаружения неисправностей до их возникновения, поэтому ремонтные работы можно запланировать во время запланированного простоя.

Кроме того, по словам Векслера, средний человек все больше узнает о тепловидении через телешоу, фильмы и новостные репортажи, в которых используется эта технология. Многие домовладельцы пользуются преимуществами домашних энергетических проверок, в которых коммунальное предприятие использует тепловизионные камеры, чтобы показать клиентам, где в их домах теряется тепло вокруг окон и дверей.

«Это растущее образование потребителей способствует всеобщему признанию, особенно в таких областях, как заключение контрактов на электроэнергию», — сказал Векслер.

Еще одним фактором является появление гибридных инструментов, которые объединяют тепловизионное изображение с другим испытательным оборудованием. В качестве примеров привел Векслер: токоизмерительные клещи и цифровые мультиметры, обеспечивающие новые способы их более органичного встраивания в рабочий процесс, что позволяет ЭП использовать новый подход к электрической диагностике, выполняя бесконтактное тепловое сканирование с последующим контактным электрическим тестированием с использованием одного инструмента.

«Это кардинально меняет аспекты поиска и устранения неисправностей в работе электрика и делает тепловидение более доступным для более широкого круга подрядчиков, работающих в области электротехники», — сказал Векслер.

В последнее время появилось много других достижений в области тепловидения.

«Как организация, ориентированная на исследования, — сказал Векслер, — мы продолжаем уделять внимание инновациям в ряде областей, которые имеют наибольшее значение для электрических подрядчиков.

«Карманные тепловизоры и дополнительные тепловизоры, которые подключаются к смартфонам, означают, что любой может иметь тепловизор под рукой, даже без сумки для инструментов. Изображения более высокого качества стали возможны с помощью передовых технологий обработки изображений, таких как UltraMax для увеличения разрешения изображения в четыре раза и MSX для повышения четкости и четкости с помощью дополнительных визуальных изображений.На больших рабочих площадках изображения с геотегами GPS упрощают нанесение меток местоположения для улучшения отчетности ».

Большие сенсорные экраны с интуитивно понятной навигацией имитируют то, что пользователи привыкли использовать на своих мобильных устройствах.

Надежные тепловизоры с пистолетной рукояткой продолжают развиваться с большими экранами, более широкими углами обзора и автокалибровкой линз.

«Теперь они также могут быть оснащены расширенными возможностями визуализации, такими как технология MSX, которая накладывает четкую четкость визуального изображения на тепловое изображение», — сказал Векслер.«Новые эргономичные тепловизионные камеры с поворотной платформой объектива теперь имеют более широкий диапазон вращения, что позволяет беспрепятственно просматривать увеличенный сенсорный экран, нацеливаясь на труднодоступные горячие точки и скрытые неисправности. Теперь технология UltraMax значительно увеличивает разрешение этих тепловизоров за счет использования сложных алгоритмов для добавления более детализированных данных для более мощной диагностики ».

В целом, за последние два года стало доступно больше опций с более высоким разрешением, точностью и чувствительностью, чтобы дать подрядчикам-электрикам больше выбора, когда дело доходит до уверенного выбора тепловизора.

Современные тепловизоры — это сложные приборы, и чтобы получить от них максимальную пользу, пользователи должны понимать диапазон их возможностей и способы их использования.

Производители имеют программы обучения и поддержки, а сторонние организации предлагают обучение.

По словам Векслера, Инфракрасный учебный центр Flir предлагает сертификацию по термографии через очные и онлайн-классы и учебные курсы по программам на местном языке в более чем 30 странах.

Доступен широкий спектр тепловизоров от различных производителей.

Flir Systems предлагает набор тепловизионных инструментов для различных целей, задач и бюджетов. Для быстрого доступа к тепловизионным изображениям компактные тепловизионные камеры доступны как дополнительный аксессуар для смартфонов. Тонкие карманные тепловизоры обеспечивают профессиональное тепловизионное изображение в очень компактной конструкции. Новые мультиметры и токоизмерительные клещи со встроенным тепловизором переосмыслили то, как электрики могут использовать мощные средства диагностики с меньшим количеством инструментов.

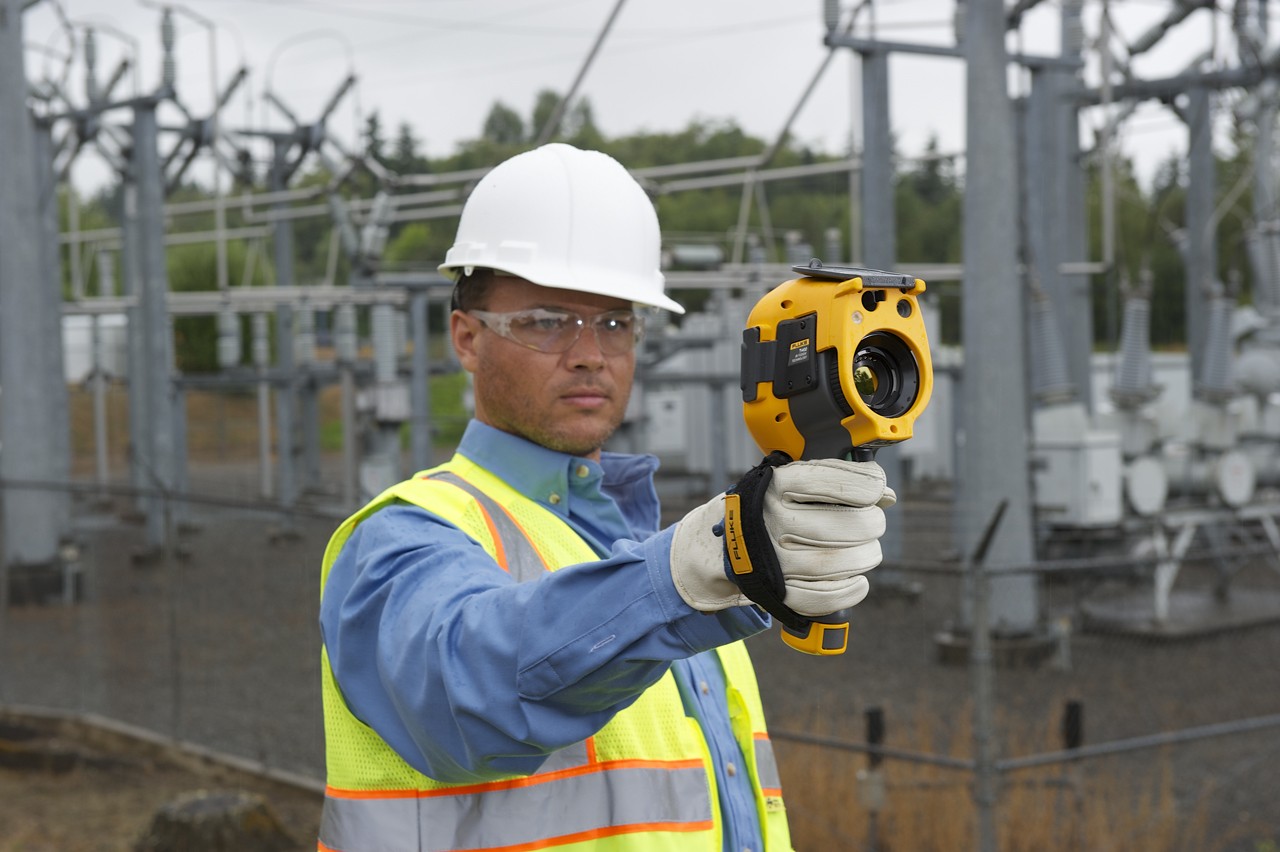

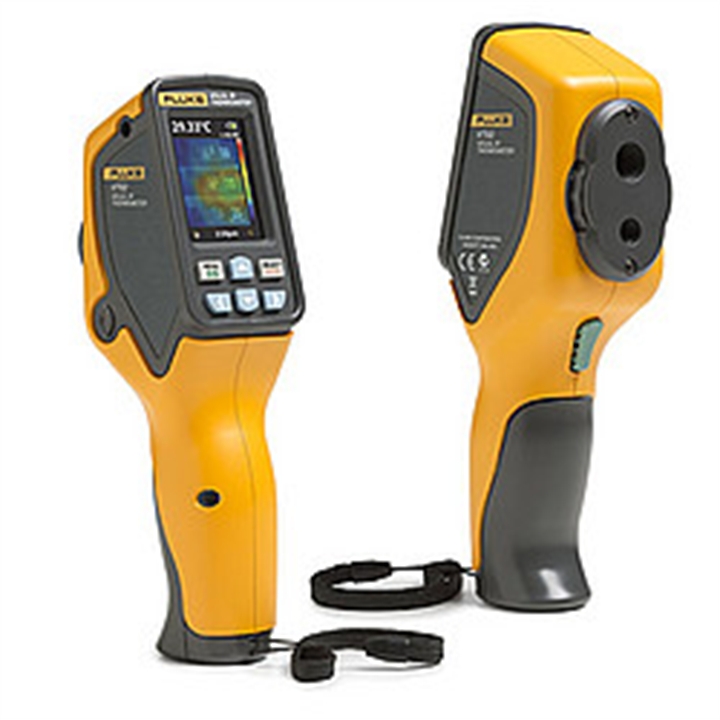

Fluke Corp. предлагает портативные тепловизоры серии Performance, которые обеспечивают сочетание инфракрасных и визуальных изображений с разрешением до 320 на 240, что упрощает обнаружение и устранение неполадок в оборудовании и электрических системах. Fluke дополнительно предлагает камеры профессиональной и экспертной серий в дополнение к камерам с фиксированным креплением.

Модель TiS75 позволяет профессионалам быстро и точно определять проблемы с оборудованием и электрическими системами.

Milwaukee Tool включает в себя точечный формирователь изображения 102×77 с мгновенным запуском для быстрого сканирования больших площадей, изображения с высоким разрешением на экране и точного измерения в одном месте

Dual Sense позволяет тепловизору индивидуально оптимизировать пиксели для устранения размытия горячих и холодных деталей в местах с большим скоплением людей. Пользователи могут сканировать, нацеливаться и получать одно простое показание температуры на экране с большого расстояния или с близкого расстояния для получения более подробной информации.

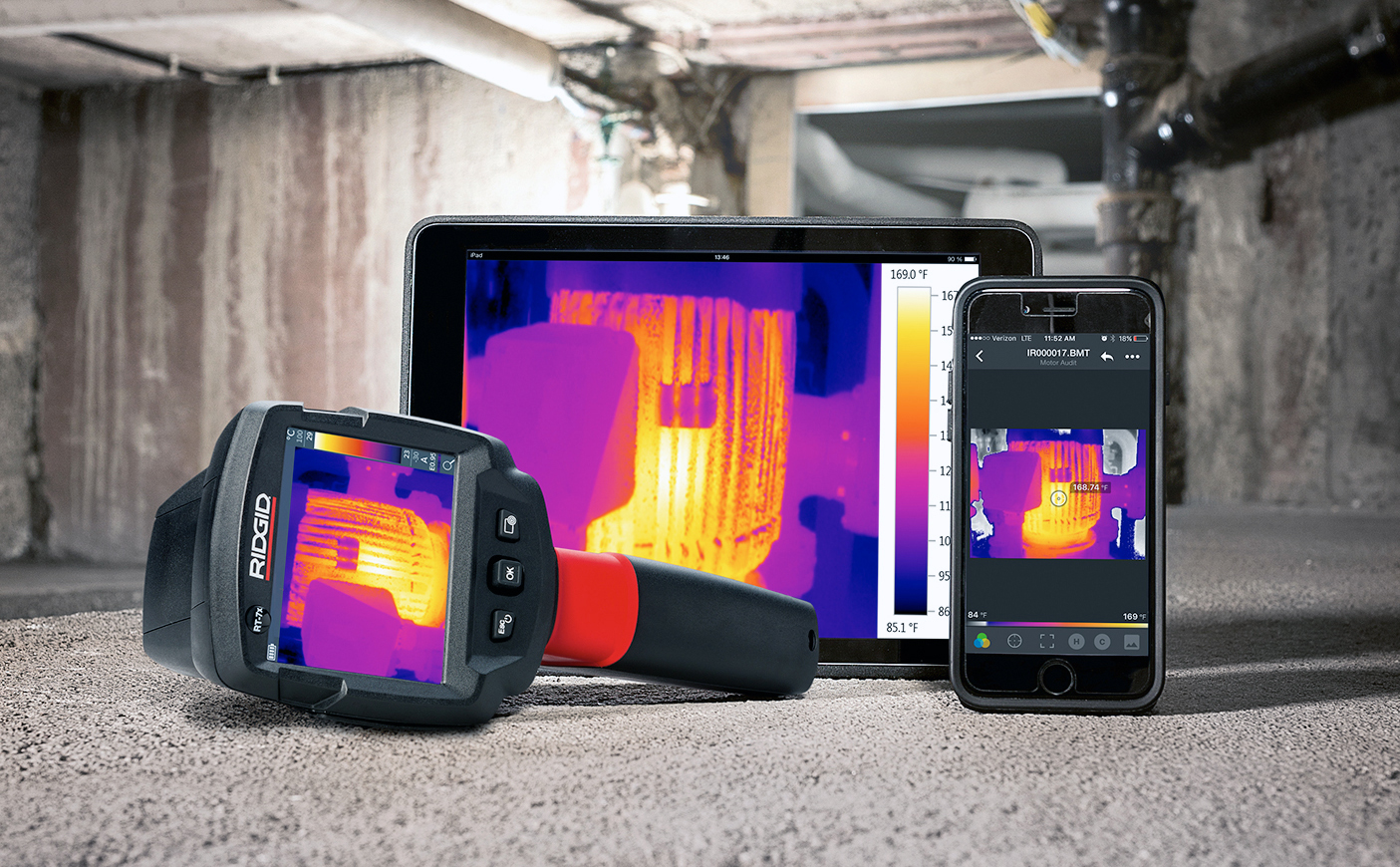

Ridgid предлагает линейку надежных, простых в использовании тепловизионных камер с качеством изображения высокого разрешения и функцией масштабирования, которая автоматически устанавливает оптимальный масштаб изображения для легкой оценки сопоставимых безошибочных инфракрасных изображений как для коммерческого, так и для домашнего использования. Мобильное тепловизионное приложение обеспечивает полный анализ изображений и беспрепятственный обмен данными. В линейке продуктов Ridgid четыре модели.

При таком большом количестве вариантов выбор подходящей тепловизионной камеры требует тщательного рассмотрения.

Рекомендации при покупке тепловизора

Технология тепловизоров постоянно совершенствуется. Кажется, каждый год появляются новые функции. Это то, на что следует обратить внимание покупателям. (Вы можете загрузить подробное руководство по адресу https://www.flir.com/discover/instruments/12-things-to-know-before-buyi….)

1. Купите инфракрасную камеру с самым высоким разрешением детектора, которое позволяет бюджет.Тепловизор с более высоким разрешением обеспечивает более точные количественные результаты. Разрешение детектора имеет большее значение, чем разрешение экрана.

2. Найдите систему со встроенной камерой видимого света с лампой подсветки и лазерной указкой. Встроенная цифровая камера одновременно снимает видимые световые и тепловые изображения. Цифровые фотографии, соответствующие ИК-изображениям, помогают решать проблемы с документированием.

3. Выберите камеру, которая обеспечивает точные и последовательные результаты измерений. Ищите тепловизор, который соответствует или превышает ± 2 процента (или 3.6 ° F) точность.

4. Ищите ИК-камеру, которая хранит и выводит стандартные форматы файлов, которые широко поддерживаются, а не в проприетарном формате, который можно читать и анализировать только с помощью специализированного программного обеспечения. Также обратите внимание на камеры, которые могут передавать видео в формате MPEG-4 через USB-соединение на компьютеры и мониторы.

5. Рассмотрите дополнительную ценность ИК-камеры, которая подключается к измерителям температуры и измерения с поддержкой Bluetooth для оценки электрической нагрузки и уровней влажности. Некоторые тепловизионные камеры также могут измерять степень повреждения от влаги и электрических проблем.

6. Выберите камеру, совместимую с технологией, которая позволяет импортировать ИК-изображения на смартфоны и планшеты для портативного анализа, создания отчетов и обмена.

7. Получите камеру с эргономичными функциями, которые максимально упрощают работу. Вес камеры может стать серьезной проблемой. Также обратите внимание на интерактивные элементы управления камерой.

8. Тепловизор с мультиспектральным динамическим изображением мгновенно добавляет детали видимого спектра, такие как числа, метки, обозначения и текстуры, к тепловому изображению, не затемняя и не размывая инфракрасную сцену.

9. Большинство инфракрасных камер поставляются с бесплатным программным обеспечением для выполнения базового анализа изображений и создания простых отчетов. Продвинутое программное обеспечение обеспечивает более глубокий анализ. Найдите продукт, который подходит для вашей работы.

10. Выберите тепловизор с широким диапазоном температур для измерения температуры окружающей среды и высокотемпературных пятен на одном изображении. Диапазон должен быть достаточно широким, чтобы улавливать все температуры обычно встречающихся объектов или сцен.

11. Ищите камеры с обширной программой расширенной гарантии, чтобы защитить вложения в оборудование на долгое время.Авторитетные производители хотят, чтобы их тепловизоры служили долгие годы.

12. Убедитесь, что ваши инвестиции подкреплены надежной службой поддержки клиентов и постоянной технической поддержкой и обучением со стороны производителя.

5 Инструменты Подрядчик-электротехник не может жить без

Подрядчики-электрики знают цену правильному инструменту, доступному для работы. Правильное оснащение может означать разницу между поиском проблемы в течение нескольких минут и часами или ее отсутствием вообще.Сканируя панели выключателей или диагностируя электрические цепи, важно не оставлять камня на камне и дать вашим клиентам уверенность в том, что их дом или здание безопасны и работают с максимальной электрической эффективностью. Вот 5 инструментов, которые должен иметь каждый электромонтажник.

Тепловизионная камера может значительно ускорить электрические проверки, быстро обнаруживая горячие точки в электрических системах, которые указывают на потенциальную проблему.Удобным инструментом для электриков является карманный переносной FLIR C5, который упрощает обнаружение скрытых проблем с помощью тепловизора 160 × 120 пикселей, MSX® (многоспектральной динамической визуализации), 5-мегапиксельной видеокамеры и светодиодного фонарика. Еще один отличный вариант — FLIR TG165-X, который имеет форм-фактор традиционного температурного пистолета, но предлагает полные возможности тепловидения с улучшением изображения MSX и лазером «яблочко», чтобы гарантировать, что вы всегда нацеливаетесь на нужный компонент для измерения.

Тепловизионные изображения также могут предоставить визуальное подтверждение того, что неисправность существовала и была должным образом устранена.C5 напрямую загружает и сохраняет ваши изображения в облаке FLIR Ignite ™, где вы можете систематизировать и создавать резервные копии файлов, а TG165-X имеет внутреннюю память для 50 000 изображений.

Мультиметр — незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Extech EX530 — это 11-функциональный промышленный многофункциональный прибор True RMS для тяжелых условий эксплуатации, который идеально подходит для использования на открытом воздухе, на лодках и в любых суровых промышленных условиях. Он измеряет переменное / постоянное напряжение и ток, сопротивление, емкость, электронную и электрическую частоту, температуру, от 4 до 20 мА и рабочий цикл.

Специалистам, выполняющим поиск и устранение неисправностей в полевых условиях и проверку электрических установок, необходим надежный детектор напряжения. FLIR VP50-2 — это прочный бесконтактный детектор напряжения категории CAT IV, включающий световую, вибрационную и звуковую сигнализацию с обратной связью, а также мощный светодиодный фонарик. Используйте VP50-2, чтобы надежно проверить, находится ли цепь переменного тока под напряжением перед началом работы, определить напряжение на открытых проводящих частях или через изоляцию, определить провода под напряжением в электрических панелях, переключателях и розетках или отследить провода под напряжением и сопоставить цепи.

Независимо от того, являетесь ли вы электриком в коммерческом, промышленном или бытовом секторе, токоизмерительные клещи FLIR помогут вам добиться максимальной безопасности и эффективности. FLIR CM94 идеально подходит для выполнения сильноточных измерений в сложных коммунальных и промышленных объектах. Он имеет диапазон 2000 А переменного / постоянного тока, увеличенные зажимы для проводов большого диаметра, защиту от падения и класс безопасности CAT IV-1000 В.

Для дополнительных возможностей обнаружения токоизмерительные клещи FLIR, усовершенствованные с помощью инфракрасных измерений (IGM), обеспечивают быстрый и надежный способ определения горячих точек и перегруженных цепей с безопасного расстояния. Токоизмерительные клещи FLIR CM275 объединяют тепловизионное изображение и электрические измерения в мощный инструмент для проверки, поиска и устранения неисправностей и диагностики. Подтвердите свои выводы с помощью широкого набора функций токоизмерительных клещей и показаний температуры, а также по беспроводной связи загружайте изображения или данные в приложение FLIR Tools ™.

Кабельный локатор и трассировщик позволяет быстро находить и отслеживать электрические и отключенные провода и кабели в стенах, потолках, полах и под землей. Extech CLT600 — это надежный и простой в использовании инструмент для обнаружения кабелей электропитания, телекоммуникационных кабелей и проводов в зданиях. Благодаря бесконтактной технологии измерения напряжения, рабочему освещению и эргономичному дизайну профессионалы могут безопасно и эффективно обнаруживать скрытые провода и кабели.

FLIR предлагает широкий спектр решений, которые помогут вам повысить эффективность, точность и безопасность вашей работы. Используя правильные инструменты проверки, вы можете легко оставаться в безопасности на работе, повышать ценность своих услуг и обеспечивать спокойствие своим клиентам. Узнайте больше о решениях FLIR для подрядчиков по электрике: www.flir.com/instruments/electrical-mechanical/electrical-inspections/

| PASS-Thermal.co.uk

— чрезвычайно эффективный инструмент для проверки электрических систем на предмет повреждения компонентов, чрезмерного нагрева и обеспечения общей эффективности системы. Их можно использовать абсолютно везде, от домашних установок до тестирования внутри сложных промышленных систем, что делает их невероятно универсальным инструментом тестирования.

Все, от наших обычных электроприборов до сложных электрических систем, на которых работает промышленное оборудование, зависит от их компонентов и безопасного ввода электричества в систему для эффективной работы. Поломка компонентов или неэффективно работающие электрические системы могут быть дорогостоящим процессом из-за количества используемой избыточной мощности, а также могут привести к тому, что электрическая система становится все более опасной для использования.

Регулярное тестирование электрических систем поэтому имеет первостепенное значение, особенно когда простой или чрезмерные эксплуатационные расходы могут быть чрезвычайно дорогостоящими для организации. Регулярное тестирование компонентов может включать использование обычных инструментов, таких как мультиметры и другое электрическое испытательное оборудование, но они, как правило, намного сложнее в использовании и требуют проведения обширных испытаний. Это означает, что можно потратить много времени на тестирование исправных компонентов, что, опять же, может оказаться дорогостоящим процессом.

По сравнению с этим использование тепловизионной системы выполняется быстро, легко и требует небольших усилий со стороны пользователя. Позже мы подробнее рассмотрим преимущества использования этих устройств, но важно, чтобы вы понимали, как работают тепловизионные камеры, прежде чем мы углубимся в области применения электрических тепловизионных камер.

Что такое тепловизор и как он работает?

Если вы новичок в термографии, очень важно точно понимать, что это за устройства и как они работают.Если вам нужен сложный способ выразить это, тепловизионная камера регистрирует интенсивность излучения в инфракрасной части электромагнитного спектра и преобразует ее непосредственно в видимое изображение. Проще говоря, это означает, что тепловизионная камера обнаруживает инфракрасный свет (который полностью невидим для людей) и использует эту информацию для отображения изображения, которое показывает различные температуры окружающей среды.

Но что такое ИК-свет? Что ж, в основном ИК-свет выражается в основном через ИК-излучение, которое выводится через объект в виде тепла.Все, от нашего собственного тела до основных предметов вокруг нас, постоянно испускает ИК-излучение, и тепловизионная камера может улавливать это распределение (известное как «коэффициент излучения») и отображать разницу температур в окружающей среде в виде теплового изображения. Даже очень холодные объекты, такие как кусок льда или кубик льда, по-прежнему излучают ИК-излучение.

Тепловизионные камеры могут использовать инфракрасную энергию, излучаемую объектами, и преобразовывать ее непосредственно в изображение. Это осуществляется путем фокусировки инфракрасного света с помощью оптики камеры на инфракрасный детектор.Затем эта информация отправляется в электронику датчика для обработки изображения, и это преобразует обнаруженную информацию в изображение, где каждый пиксель представляет собой измерение температуры. В зависимости от количества пикселей, которые могут отображаться камерой, это позволяет пользователю получать всесторонние измерения температуры в определенной области, и все это с дополнительным преимуществом, заключающимся в отсутствии фактического контакта с поверхностью.

Зачем использовать тепловизор для электрических испытаний?

Преимущества использования тепловизионных систем в электрических приложениях огромны.Как вкратце упоминалось ранее, тепловизионная камера превосходно подходит в этой среде как инструмент профилактического обслуживания, позволяя пользователям выполнять диагностику температуры критически важного оборудования без необходимости проводить измерения с использованием обычных термометров.

Это все хорошо, но тепловизионные камеры также имеют ряд других преимуществ, которые могут быть полезны в электротехнической промышленности. К ним относятся простые в использовании интерфейсы и дизайн, полные изображения вашей зоны тестирования, быстрая и простая диагностика проблем, полные измерения температуры, хранение изображений и видео, расчет того, что необходимо исправить без проведения обширных испытаний, и экономия времени / деньги, не тратя время на другие процедуры тестирования.

На следующих изображениях показано, как с помощью тепловизора можно обнаружить электрические проблемы:

Плохое соединение с внутренним повреждением

Пример неисправного предохранителя

Неправильно закрепленное соединение

Как видно на этих изображениях, неправильно установленные приложения или поврежденные компоненты обычно выделяют чрезмерное количество тепла. Белый цвет, который вы видите на этих изображениях, показывает, что эти участки изображения очень горячие, что свидетельствует о том, что в системе что-то работает неправильно.Если в этом случае не использовалась тепловизионная камера, эти проблемы могут остаться незамеченными или потребовать обширного тестирования системы, чтобы найти проблему. Тепловизионная камера просто обнаруживает проблему в течение нескольких секунд и сохраняет изображение для удобства использования позже.

Цвет чего-либо на тепловом изображении определяется общей теплотой объекта. Белый, очевидно, самая горячая часть изображения, но тускло-лиловые / синие цвета показывают объекты, которые не испускают большого количества ИК-излучения.На среднем изображении выше вы можете ясно видеть, что два других предохранителя в той же системе работают правильно, а третий — не из-за большой тепловой мощности.

Измерения электрических панелей

Необходимо проверить внутренние электрические панели, но возникают проблемы из-за необходимости выключить систему? Тепловизионные камеры — гораздо более эффективный инструмент для измерения этих устройств, и их можно использовать в сочетании с инфракрасными (ИК) окнами для измерения внутри электрических панелей без необходимости даже открывать панель в первую очередь.

Это значительно улучшает тестирование, поскольку рассматриваемую панель можно тестировать, пока она действительно активна. Если отключить питание, проблемный электрический поток, скорее всего, останется незамеченным, поэтому проведение испытаний с использованием комбинированной тепловизионной камеры и инфракрасной оконной системы быстро становится частью более крупных компаний как часть их процедур технического обслуживания.

Конечно, если инфракрасное окно не является возможным решением, все же можно использовать тепловизионную камеру для оценки внутренних компонентов электрической панели, когда система безопасно отключается и открывается.Если проблемы присутствуют в компонентах внутри панели, этот поврежденный компонент, скорее всего, будет выделять избыточное тепло; тепловизионная камера способна уловить это распределение тепла и отобразить проблему как тепловую точку.

Тепловизионные камеры контролируют воздушные линии на железных дорогах метро Дели

Ежедневно миллионы пассажиров пользуются метро Дели. Delhi Metro Rail Corporation (DMRC) следит за тем, чтобы все они прибывали вовремя к месту назначения.Ориентация на обслуживание и забота о своих клиентах — вот что такое DMRC. Чтобы сеть метро постоянно работала, DMRC использует тепловизионные камеры FLIR.

Метро Дели — это система скоростного транспорта, обслуживающая Дели, Гургаон, Нойду и Газиабад в Национальном столичном регионе Индии. Сеть состоит из шести линий общей протяженностью 189,63 км со 142 станциями, из которых 35 подземных. Он имеет комбинацию надземных, наземных и подземных линий и использует подвижной состав как широкой, так и стандартной колеи.Метро Дели построено и управляется Delhi Metro Rail Corporation Limited (DMRC). Метро обслуживает в среднем 1,8 миллиона пассажиров в день, а DMRC выполняет около 2700 рейсов в день с 6:00 до 23:00 с интервалом 2 минуты 30 секунд между поездами с максимальной частотой.

Профилактическое обслуживание с использованием тепловизора

Эту большую и интенсивно используемую сеть необходимо поддерживать в хорошем состоянии, чтобы предотвратить износ сети из-за интенсивного использования, которое может привести к хаосу для миллионов пассажиров.Вот почему бригады технического обслуживания уже использовали тепловизионные камеры в рамках программы профилактического обслуживания. Как правило, все электронное оборудование и компоненты нагреваются перед тем, как выйти из строя. Эти потенциальные проблемы будут четко показаны на тепловом изображении. Обнаружив это повышение температуры на ранней стадии с помощью тепловизионных камер FLIR, обслуживающая бригада может спланировать ремонт и предотвратить дорогостоящие поломки и простои. С этой целью все компоненты железнодорожной сети регулярно проверяются ремонтными бригадами с помощью тепловизионной камеры FLIR E50.Эти периодические проверки играют решающую роль в программе профилактического обслуживания DMRC.

Установка тепловизора

Когда недавно возникли проблемы в железнодорожной сети метро, ​​которые привели к огромным задержкам, DMRC заподозрила, что причиной проблемы являются изоляторы секций. Поэтому бригада технического обслуживания DMRC установила одну из своих тепловизионных камер FLIR E50 в защитном кожухе со степенью защиты IP66 с германиевым инфракрасным окном для наблюдения за проблемной частью в течение всего рабочего дня.Защищенная от неблагоприятных погодных условий защитным кожухом, тепловизионная камера FLIR E50 могла безопасно регистрировать инфракрасное излучение, излучаемое секционными изоляторами, и обеспечивать тепловые изображения с каждым пикселем, соответствующим бесконтактному измерению температуры.

Композитный видеовыход тепловизора FLIR E50 был подключен к цифровому видеорегистратору (DVR) емкостью один терабайт для записи данных. После контроля секционных изоляторов в течение часа система записывает видеофайл.Эти ежечасные видеофайлы использовались для сопоставления временного повышения температуры со временем суток, нагрузкой на сеть и другими факторами для определения причины проблемы.

Причины обнаружены в тепловых характеристиках

Установка защитного кожуха с тепловизионной камерой и видеорегистратором была произведена дистрибьютором продукции FLIR M / s NNK International и персоналом DMRC. Монтаж производили ночью, чтобы не мешать пользователям метро.

Испытания проводились на объектах, где проблемы были серьезными, и результаты регистрировались в случаях, когда пантограф проходит через изоляторы секции.Было замечено, что такие факторы, как нагрузка на систему и условия окружающей среды, сыграли большую роль в износе изоляторов секции. Чтобы дополнительно определить проблему, тепловизионная камера использовалась для наблюдения за случаями, когда температура изоляторов секций превышала ранее установленный порог.

Тщательный анализ тепловых данных позволил DMRC принять соответствующие меры. Эта тепловая информация также помогла DMRC проверить резервирование своей системы при различных погодных условиях и условиях нагрузки, чтобы обеспечить более качественное обслуживание пассажиров.

Что такое секционный изолятор?

используются в системе воздушных линий (контактной сети) железных дорог для гальванической изоляции и разделения секций для обслуживания без отключения всей системы. Система воздушных линий разбита на электрически разделенные части, известные как секции. Секционные изоляторы также широко используются при переключениях и могут использоваться вместе для изоляции секций в отдельных фазах, питаемых от различных фидерных подстанций.

Просмотреть все электрические камеры

Лучшая тепловизионная камера для электрических осмотров: 10 лучших

Тепловизионные камеры — это оборудование для термографических испытаний, используемое для измерения и обнаружения в местах, недоступных невооруженным глазам. Камеры используются в различных отраслях промышленности, таких как водопровод, пожаротушение и электромонтажные работы. Однако для инспектора по электрике это, безусловно, один из самых важных инструментов для обнаружения перегруженных цепей.Давайте посмотрим на лучшую тепловизионную камеру для электрических осмотров: 10 лучших!

Последнее обновление было: 13 мая 2021 г., 14:19

Это надежная тепловизионная камера для использования как в холодных, так и в жарких областях. Он имеет высокое разрешение 320 на 240 т и уровень 76800 мегапикселей, что выше, чем у стандартных тепловизионных камер. Он автоматически определяет температуру в регионе, чтобы адаптироваться к лучшим результатам.Он имеет длинную ручку, которая обеспечивает отличный и удобный захват, и весит около 1,2 фунта для удобного удержания при работе. Он надежен, так как хранит каждое захваченное изображение. В камере есть фиксированная секция оверлеев, в которой отображаются все снятые изображения, что упрощает анализ проблемы в данной области. Он поставляется с литий-ионным аккумулятором, который может работать до 4 часов.

ЗА:

• Вы можете легко записать собранные изображения, подключив камеру к ПК.
• В нем есть дополнительное место для хранения ваших фотографий.
• Его можно использовать для обнаружения проблем с электричеством на расстоянии 1000 ярдов.
• Легко использовать.

Минусы:

• Не работает на дереве или стенах.
• Не может работать в огне

Последнее обновление было: 13 мая 2021 г., 14:19

Одной из выдающихся особенностей этой тепловизионной камеры является большой цветной ЖК-экран, обеспечивающий четкие и точные показания. Его можно использовать как в холодных, так и в жарких областях с температурой от -20 до 250 градусов по Цельсию. Устройство одновременно сохраняет захваченные изображения для последующего анализа.Он поставляется с перезаряжаемой батареей, которой хватает на 4 часа при непрерывном использовании. Обратите внимание, что эта модель камеры Fril несовместима с внешними объективами.

ЗА:

• Он автоматически отключается, когда не используется для экономии заряда аккумулятора.
• PIt обеспечивает отличные изображения.
• С камерой легко работать.

Минусы:

• Достаточно дорого.
• Некоторые покупатели жаловались на слишком низкое разрешение для такой цены камеры.

Последнее обновление было: 13 мая 2021 г., 14:19

Для большего удобства при работе с этой тепловизионной камерой вы можете подключить ее к смартфону или планшету. Он имеет регулируемую разрешающую способность для превосходного просмотра и захвата изображений. Его можно использовать в различных областях, таких как здания, проблемы с электричеством и другие механические неисправности, которые вы не видите невооруженным глазом.Он также работает в областях с ограниченным освещением, поскольку имеет фонарик, обеспечивающий освещение. Вы можете работать в водоемах или даже во время дождя, так как корпус сделан из водонепроницаемых материалов. Он долговечен и не требует зарядки или аккумулятора.

ЗА:

• Работать легко.
• Дает положительное изображение.
• В программе можно изменить до 9 различных цветов.
• Поставляется с сумкой для переноски.

Минусы:

• Вы должны зарегистрировать приложение, чтобы иметь возможность его использовать.
• Камера дает плоские изображения.

Последнее обновление было: 13 мая 2021 г., 14:19

Эта тепловизионная камера имеет высокое разрешение 320 на 240, что позволяет вам получить идеальный обзор даже в самых скрытых местах. Он идеально подходит как для самостоятельной работы, так и для профессиональной работы, поскольку позволяет легко просматривать самые темные места, недоступные для глаз. Он оснащен светодиодным фонариком для удобной съемки видео и изображений в различных областях.Большой цветной ЖК-экран обеспечивает хорошее считывание проблем и простое решение. В нем есть аккумулятор, которого хватает на длительный срок службы. Устройство может определять области с различным диапазоном температур от -40 до 625 градусов по Цельсию. Имеет девять палитр смешанных цветов.

ЗА:

• Управлять легко, особенно если вы хотите просматривать изображение в ИК-диапазоне.
• Он поставляется с микро SD для дополнительного места для хранения.
• Камера обеспечивает резкие изображения.

Минусы:

• Достаточно дорого.
• Аккумулятор долго не держит заряд.

Последнее обновление было: 13 мая 2021 г., 14:19

Этот лазерный продукт класса 11 изготовлен из высококачественной прочной конструкции, поэтому даже при случайном падении он не сломается. Он измеряет и фиксирует показания в областях с низкими и высокими температурами в диапазоне от -25 до 340 градусов по Цельсию.Он легкий, поэтому его удобно держать в руках в течение длительного времени, а разрешение — разумное, что обеспечивает хороший обзор при чтении. Доступная 8-битная SD-карта предлагает место для хранения захваченных изображений. В комплект поставки входит USB-кабель, который подключается к другим устройствам, таким как ПК, для загрузки изображений. Он подкреплен гарантией качества.

ЗА:

• Имеет качественную камеру.
• Легко использовать и работать с ним долгие часы.
• Очень просто использовать для новичков.
• Камера обеспечивает отличные и точные результаты.

Минусы:

• Некоторые клиенты жаловались на то, что изображения стали немного меньше.
• Имеет низкие вариации обнаружения.

I Инфракрасная тепловизионная камера с разрешением

Последнее обновление было: 13 мая 2021 г., 14:19

Эта тепловизионная камера имеет большой экран размером 3,2 дюйма и разрешающую способность 220 на 160, что обеспечивает отличное считывание и широкий обзор. Он имеет пять различных цветовых палитр, чтобы выбрать желаемый цвет дисплея. Он поставляется со встроенной SD-картой емкостью 3 ГБ, которая предлагает дополнительное место для хранения данных для использования в будущем.Он очень легкий и имеет большую эргономичную ручку для удобной работы. Его рекомендуют профессионалы и специалисты DYI, так как он может видеть большинство электрических сбоев, которые вы не можете увидеть своими глазами. Качество гарантируется гарантией, которая включает возврат денег в течение 60 дней.

ЗА:

• Довольно универсален в использовании.
• Обеспечивает превосходный просмотр теплового изображения благодаря высокому уровню разрешения.
• Позволяет получить различные температурные пятна: низкие, средние и высокие.
• Регулируется от ИК до светового изображения для лучшего обзора в разных регионах.

Минусы:

• Возможно, вам придется встать относительно ближе к тому, на что вы смотрите.
• Камера не поддерживает ручные настройки.

Последнее обновление было: 13 мая 2021 г., 14:19

Вы можете положить эту тепловизионную камеру в карман, так как она имеет небольшой дизайн и легкий вес, поэтому ее удобно носить с собой во время работы. Он имеет относительно высокое разрешение и дает изображения с высоким разрешением до 4800 пикселей. Вы можете работать как при низких, так и при высоких температурах от -14 до 302 градусов.Он имеет высокую точность, оцениваемую в + -2 градуса по Цельсию, и имеет рабочую температуру от -10 до 50 + градусов. Он поставляется с USB-кабелем, который можно подключать к другим устройствам для обмена записанными видео или изображениями. Учтите, что данное устройство следует хранить в помещениях с температурным диапазоном от -40 до 70 + градусов.

ЗА:

• Достаточно прочный.
• Вы можете легко заблокировать цветовую схему или схему изображения с помощью устройства.
• Разрешающая способность отличная для своей цены.
• Благодаря небольшому весу с устройством можно работать долгие часы.

Минусы:

• Не слишком надежен для глубоких участков.
• Вам необходимо загрузить программное обеспечение FLIRS, чтобы использовать камеру и некоторые ее функции.

Последнее обновление было: 13 мая 2021 г., 14:19

Камера обеспечивает отличное считывание с разрешением 320 на 240. Ее можно использовать в широком спектре действий, таких как домашний осмотр, пожаротушение, сельское хозяйство и даже ремонт электрических устройств. Он имеет пять различных цветовых палитр, которые обеспечивают потрясающее и надежное чтение.Он имеет дополнительную SD-карту на 3 ГБ, которая обеспечивает функциональное пространство для хранения ваших захваченных изображений. Он имеет перезаряжаемую батарею, хотя он довольно прочен и может работать до 5 часов при использовании. Большой ЖК-экран обеспечивает хороший обзор, а фонарик обеспечивает отличный обзор даже в темных местах. Если вы инспектор, постоянно работающий в темных местах, это лучшая тепловизионная камера для электрических проверок.

ЗА:

• Тепловизор вполне доступен по цене.
• Разрешающая способность надежна для использования даже в темных областях.
• Он маленький и легкий, поэтому его удобно носить с собой.
• Прост в использовании даже для новичков.

Минусы:

• Издает раздражающие шумы при использовании в темных и холодных помещениях.
• Имеет фиксированную шкалу; следовательно, вы не можете настроить его под свои нужды.

Последнее обновление было: 13 мая 2021 г., 14:19

Эта тепловизионная камера может использоваться в различных отраслях промышленности, таких как пожаротушение, автомобильные работы и даже при проверке участков электроснабжения. Он имеет высокое разрешение и большой экран для удобного чтения. Он обеспечивает точность — +2 и может использоваться в областях с температурным диапазоном от -20 до 300 градусов Цельсия.На выбор предлагается пять цветовых палитр. Функция наложения изображений позволяет пользователю совмещать инфракрасные и световые изображения для превосходного просмотра. Камера продается с двухлетней гарантией плюс еще 12 месяцев после регистрации продукта. Если вы ищете надежный продукт с отличной гарантией и великолепным дисплеем, это, вероятно, лучшая тепловизионная камера для электрических проверок.

ЗА:

• Имеет надежное разрешение для своей цены.
• Легко носить с собой.
• Обеспечивает отличное качество изображения.
• Это доступно по цене.

Минусы:

• Он не может снимать видео.

Последнее обновление было: 13 мая 2021 г., 14:19

Эргономичный дизайн ручки позволяет держать тепловизор долгие часы, не уставая слишком быстро. У него есть экран с высоким разрешением, который отображает пять разных цветов для эффективного просмотра. Точность этого устройства оценивается в районе — +2 в зависимости от измеряемой площади.Он может работать в разных температурных регионах с диапазоном температур от -4 до 572 градусов.

ЗА:

• Обладает прочным и прочным внешним кожухом.
• Он имеет высокое разрешение, как и другие крупные бренды.
• Достаточно дешевле, чем у других марок.
• Камера обеспечивает четкие и точные изображения.

Минусы:

• Его нельзя использовать для других услуг, таких как обнаружение утечки природного газа.
• Видео не снимает.

Заключение.

Чтобы измерить и получить хороший обзор электроснабжения в здании, рассмотрите рассмотренные выше тепловизионные камеры. Они довольно просты в использовании даже для новичков. Обратите внимание, что камеры имеют разные уровни разрешения, которые стоит отметить перед покупкой, чтобы убедиться, что вы покупаете правильную камеру для своих электрических служб.
