Тепловое реле — защита для электродвигателя



Для того, что бы защитить электродвигатель  от токов высокой нагрузки в дополнение к защитному автомату необходимо поставить тепловое реле.  Принцип работы теплового реле до безобразия прост.  В тот момент, когда на электродвигателе возникает нагрузка сверх нормы, тепловое реле отсекает питание от катушки магнитного пускателя.

Отсекание фазы на катушку происходит за счёт нагрева биметаллических пластин, которые расходятся при высокой нагрузке.  Завод изготовитель рассчитывает расширение пластин,  которые нагреваются  при прохождении через них тока сверх  допустимой нормы.





Говоря проще, когда возникла нагрузка,  биметаллические пластины расширились, и оборвали питание магнитного пускателя.  Тепловое реле необходимо выбирать исходя из мощности  электродвигателя. Для более точной настройки,  все тепловые реле имеют настраиваемый диапазон,  который можно выставить вплоть до одного ампера.





Тепловое реле подключается  между магнитным пускателем и электродвигателем.   В некоторых моделях через тепловое реле  проходят все три фазы,  но в  основном через теплушку пропускается две фазы, а третья идет напрямую от магнитного пускателя.



С силовыми концами  идущими на электродвигатель, мы разобрались, теперь давайте рассмотрим, как сделать что бы при высокой нагрузке, магнитный пускатель отсекал питание на электродвигатель.





Для того чтобы подключить тепловое реле, вам необходимо прочитать статью подключение магнитного пускателя.  Если вы это уже знаете, то идем дальше. Как вы помните, фаза идущая на стоповую кнопку берется с верхних контактов пускателя.

Фазу идущую на кнопки необходимо пропустить через специальные контакты на тепловом реле. Принцип прост, фаза зашла – фаза вышла. Если  на электродвигателе возникла нагрузка  пластины между этими контактами разомкнуться и пускатель отключиться.

  Местоположение контактов на реле вы найдете сами, Всего там идёт пять зажимных контактов, три силовые и два на управление.  Как видите всё просто и без лишней болтовни.





Для того чтобы правильно выбрать тепловое реле необходимо взглянуть на мощность электродвигателя и на его номинальные характеристики тока , которые указаны на табличке электродвигателя.  Бывает такое, что табличка отсутствует, тогда берите клещи и замеряйте токи на каждой фазе желательно при нагрузке. Если электродвигатель не горячий смело ориентируйтесь  на показания прибора.  Допустим, у вас показало 16 ампер, прибавляйте 20% процентов на пусковые токи и выбирайте тепловое реле, где можно выставить 20 ампер и смело его подключайте.

При срабатывании на тепловом реле выскакивает кнопочка, которую потом можно включить.  Если срабатывание начинает происходить часто, а нагрузка на ваш взгляд не повышается то вполне возможно, что у вас межвитковое замыкание, о котором вы тоже можете прочитать на нашем сайте про электричество.

< Охлаждение и устранение нагрева электродвигателей

Виды и конструкции тепловых реле, расчет и выбор теплового реле для защиты двигателя » сайт для электриков

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А.

Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками.

Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

{SOURCE}

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением

Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль

Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Процесс подключения

Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.

Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.

Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.

Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.

Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.

Особенности монтажа

Но при этом тепловое реле срабатывает в отличие от магнитного пускателя не по воле человека, а от перегрузки по току асинхронного двигателя. Его также можно без особых проблем задействовать своими руками в схеме управления асинхронным движком. В связи с этим не будет лишним напомнить умельцам о том, что любые работы по присоединению электрических цепей к сети должны начинаться с гарантированного отключения напряжения в месте подключения с последующим контролем этого индикаторной отвёрткой или тестером.

• Чтобы правильно подключить магнитный пускатель и тепловое реле надо вначале определить величину напряжения, на которое они рассчитаны. Его значение указывается как в техническом паспорте, так и на шильдике, расположенном на корпусе устройства.
• Если указано напряжение 220 В устройство необходимо подключать к фазному напряжению, то есть к фазному и нулевому проводам. Если указано напряжение 380 В для подключения используется линейное напряжение, то есть к фазным проводам двух любых фаз.
• Если напряжение не будет соответствовать паспортным данным устройства, возможна, либо его порча от перегрева, либо неправильная работа по причине недостаточно сильного магнитного поля в катушке управления.

Особенностью работы магнитного пускателя является его контакт, который, замыкаясь, шунтирует кнопку включения его управляющей катушки. Это позволяет выполнять коммутацию электрических цепей кратковременным нажатием кнопки «пуск», что удобно и легко для пользователя. При подключении пускателя надо будет присоединять нормально разомкнутый контакт и нормально замкнутый контакт. Их вид в самом устройстве и на электрической схеме показан на изображении. Они используются для управления катушкой пускателя и располагаются в управляющем блоке пускателя. Он называется «кнопочный пост». В нём установлены две кнопки. Каждая из них приводит в действие: одна нормально замкнутый контакт и одна нормально разомкнутый контакт. Кнопки окрашены обычно в чёрный цвет (используется для пуска или реверса), и в красный цвет (используется для остановки двигателя отключением катушки пускателя).

Преимущества реализации такой схемы подключения

1. Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.
2. Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.
3. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.
4. Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации.
5. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Схема подключения через такой пост предполагает использование слаботочной управляющей проводки, что экономит средства на приобретение дорогостоящих силовых кабелей.
6. Для управления одним пускателем можно установить несколько кнопочных постов. В таком случае управление электроустановкой с каждого поста будет равнозначным. То есть, можно запустить электродвигатель с одной точки, а выключить с другой. Схема подключения нескольких кнопочных постов на иллюстрации:
7. Магнитные контакторы можно интегрировать в электронную систему управления. В этом случае команды на пуск и отключение электроустановок подаются автоматически, по заданному алгоритму. Организовать такую систему с помощью механических (ручных) включателей невозможно.

Фактически, такая коммутация представляет собой релейную схему.

Схема подключения реверсивного магнитного пускателя

Фактически это два магнитных пускателя, объединенные электрически и механически, дальше подробнее.

Реверсивное управление электродвигателем

Реверсивный пускатель нужен тогда, когда необходимо, чтобы двигатель вращался поочередно в обоих направлениях.

Смена направления вращения реализуется общеизвестным способом — меняются местами любые две фазы. Посмотрите на схему реверсивного включения двигателя ниже:

9. Схема подключения реверсивного магнитного пускателя на 220В с управлением от кнопок. ПРАКТИЧЕСКАЯ СХЕМА

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед

» и «Пуск назад

«, выключение — одной, общей кнопкой «Стоп

» , как и в схемах без реверса.

Обратите пристальное внимание на треугольник между силовыми контактами КМ1 и КМ2. Он означает «защиту от дурака»

Может произойти так, что по какой-то причине включатся оба пускателя сразу. Произойдёт короткое замыкание между фазами L1 и L3. Можно сказать, «Ну и что, у нас ведь есть мотор-автомат QF, он нас спасёт!» А если не спасёт? А пока он будет спасать, выгорят контакты пускателей!

Поэтому реверсивный пускатель должен иметь механическую защиту от одновременного включения
двух его половин. А если он состоит из двух отдельных пускателей, между ними ставится специальный механический блокиратор.

Теперь посмотрите на контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Это — электрическая защита от того же дурака
. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если наш дурак будет со всей своей дури жать на обе кнопки «Пуск» сразу, ничего не получится — двигатель будет слушаться той кнопки, которая нажата раньше.

Механическая и электрическая защиты в схеме подключения реверсивного пускателя должны быть всегда, они дополняют друг друга. Не ставить одну либо другую — моветон среди электриков
.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но поскольку пятого контакта, как правило, в пускателях нет, приходится ставить доп. контакт. Например, для пускателя типа ПМЛ используют приставку ПКИ. А если, как в схеме 8, используется контроллер, самоподхват не нужен, и достаточно одного НЗ контакта на каждое направление вращения.

здесь .

Что важно знать?

Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Токовое реле является обязательным атрибутом системы управления электроприводом. Данное устройство реагирует на ток, который проходит через него на двигатель. Оно не защищает электродвигатель от короткого замыкания, а только оберегает от работы с повышенным током, возникающим при перегрузке или нештатной работе механизма (например, клин, заедание, затирание и прочие непредвиденные моменты).

При выборе теплового реле руководствуются паспортными данными электродвигателя, которые можно взять с таблички на его корпусе, как на фото ниже:

Как видно на бирке, номинальный ток электродвигателя 13.6 / 7.8 Ампера, для напряжений 220 и 380 Вольт. Согласно правилам эксплуатации, тепловое реле необходимо выбирать на 10-20 % больше номинального параметра. От правильного выбора данного критерия зависит способность теплушки вовремя сработать и не допустить порчу электропривода. При расчете тока установки для приведенного на бирке номинала на 7.8 А, у нас получился результат 9.4 Ампера для токовой уставки аппарата.

При выборе в каталоге продукции нужно учесть, что данный номинал не был крайним на шкале регулировки уставки, поэтому желательно подобрать значение ближе к центру регулируемых параметров.К примеру, как на реле РТИ-1314:

Устройство и принцип работы

Термореле (ТР) предназначено для обеспечения защиты электродвигателей от перегрева и преждевременного выхода из строя. При долговременном запуске электродвигатель подвержен токовым перегрузкам, т.к. во время пуска происходит потребление семикратного значения тока, приводящего к нагреву обмоток. Номинальный ток (Iн) — сила тока, потребляемая двигателем при работе. Кроме того, ТР увеличивают срок эксплуатации электрооборудования.

Тепловое реле, устройство которого составляют простейшие элементы:

1. Термочувствительный элемент.
2. Контакт с самовозвратом.
3. Контакты.
4. Пружина.
5. Биметаллический проводник в виде пластины.
6. Кнопка.
7. Регулятор тока уставки.

Термочувствительный элемент является датчиком температуры, служащий для передачи тепла на биметаллическую пластину или другой элемент тепловой защиты. Контакт с самовозвратом позволяет при нагреве мгновенно разомкнуть цепь питания электрического потребителя для избежания его перегрева.

Пластина состоит из двух видов металла (биметалл), причем один из них обладает высоким температурным коэффициентом расширения (Kр). Они скреплены между собой при помощи сварки или проката при высоких значениях температуры. При нагреве изгибается пластина тепловой защиты в сторону материала с меньшим Kр, а после остывания пластина принимает исходное положение. В основном пластины изготавливаются из инвара (меньшее значение Kр) и немагнитной или хромоникелевой стали (больший Kр).

Кнопка включает ТР, регулятор тока уставки необходим для установки оптимального значения I для потребителя, причем его превышение приведет к срабатыванию ТР.

Принцип действия ТР основан на законе Джоуля-Ленца. Ток представляет собой направленное движение заряженных частиц, которые сталкиваются с атомами кристаллической решетки проводника (эта величина является сопротивление и обозначается R). Это взаимодействие вызывает появление тепловой энергии, получаемой из электрической. Зависимость длительности протекания от температуры проводника определяется по закону Джоуля-Ленца.

Формулировка этого закона следующая: при прохождении I по проводнику количество теплоты Q, выделяемой током, при взаимодействии с атомами кристаллической решетки проводника прямо пропорционально квадрату I, величине R проводника и времени воздействия тока на проводник. Математически можно записать следующим образом: Q = a * I * I * R * t, где a — коэффициент преобразования, I — ток, протекающий через искомый проводник, R — величина сопротивления и t — время протекания I.

При коэффициенте a = 1 результат расчета измеряется в джоулях, а при условии, что a = 0. 24, результат измеряется в калориях.

Нагрев биметаллического материала происходит двумя способами. При первом случае I проходит через биметалл, а во втором — через обмотку. Изоляция обмотки замедляет поток тепловой энергии. Термореле нагревается сильнее при высоких значениях I, чем при контакте с термочувствительным элементом. Происходит задержка сигнала срабатывания контактов. В современных моделях ТР используются оба принципа.

Нагрев биметаллической пластины теплового устройства защиты производится при подключенной нагрузке. Комбинированный нагрев позволяет получить устройство с оптимальными характеристиками. Пластина нагревается при помощи тепла, выделяемого I при прохождении через нее, и специальным нагревателем при I нагрузки. Во время нагрева биметаллическая пластина деформируется и воздействует на контакт с самовозвратом.

Watch this video on YouTube

1.Принцип действия тепловых реле.

Тепловые
реле
—
это электрические аппараты, предназначенные
для защиты электродвигателей от токовой
перегрузки. Наиболее распространенные
типы тепловых реле — ТРП, ТРН, РТЛ и РТТ.
Принцип действия тепловых реле основан
на свойствах биметаллической пластины
изменять свою форму при нагревании. В
общем случае тепловое реле представляет
собой расцепитель, в основе которого
лежит биметаллическая пластина, по
которой протекает ток. Под воздействием
теплового эффекта протекающего тока,
биметаллическая пластина изгибается,
разрывая цепи. При этом происходит
изменение состояния дополнительных
контактов. Первая и основная функция
тепловых реле — защита электрооборудования
от перегрузки.

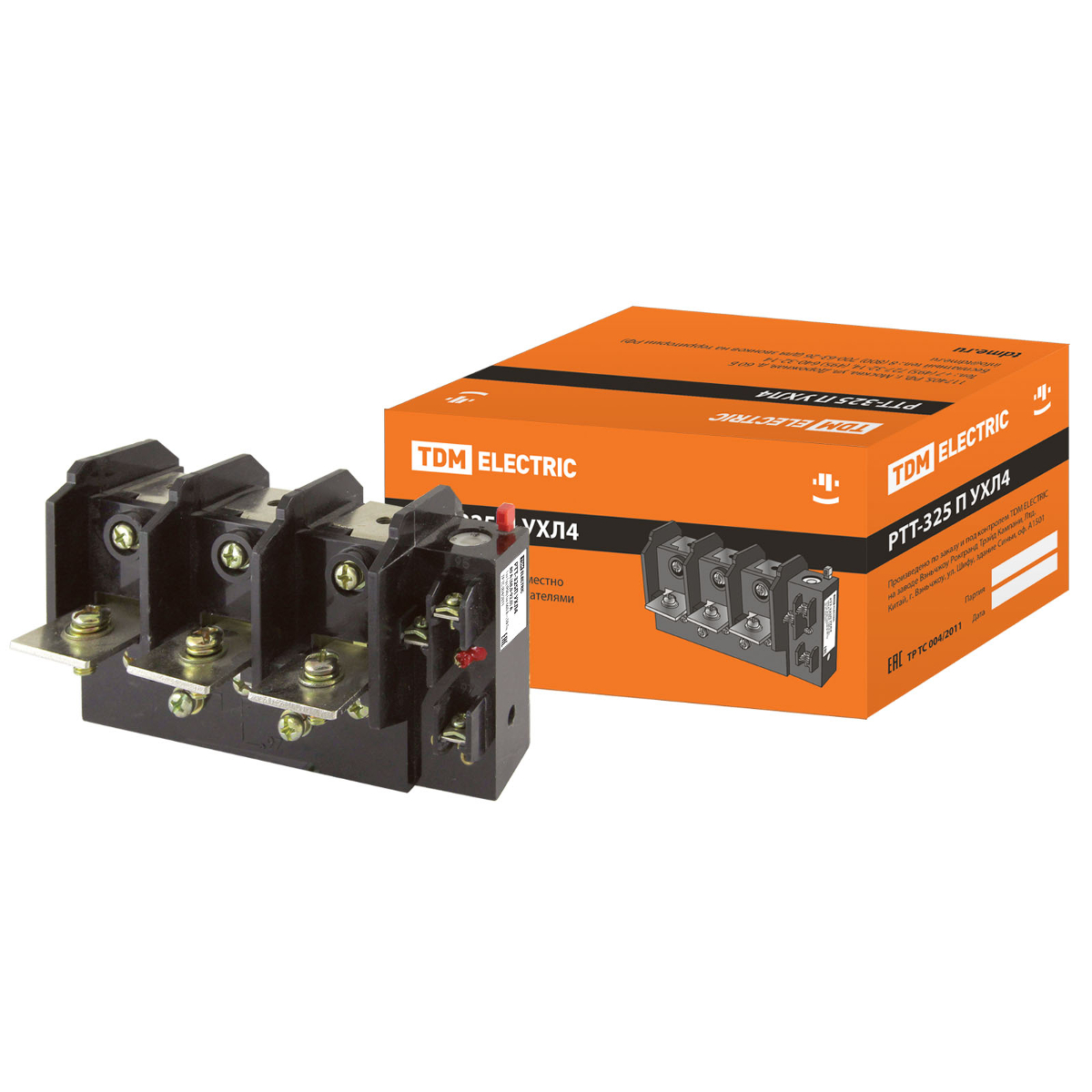

Рис.1.Тепловое
реле
.

Долговечность
энергетического оборудования в
значительной степени зависит от
перегрузок, которым оно подвергается
во время работы. Для любого объекта
можно найти зависимость длительности
протекания тока от его величины, при
которых обеспечивается надежная и
длительная эксплуатация оборудования.
Эта зависимость представлена на рисунке
2 (кривая 1).

Рис.2.
Зависимость длительности протекания
тока от его величины.

При
номинальном токе допустимая длительность
его протекания равна бесконечности.
Протекание тока, большего, чем номинальный,
приводит к дополнительному повышению
температуры и дополнительному старению
изоляции. Поэтому чем больше перегрузка,
тем кратковременнее она допустима.
Кривая 1 на рисунке устанавливается
исходя из требуемой продолжительности
жизни оборудования. Чем короче его
жизнь, тем большие перегрузки допустимы.
При идеальной защите объекта зависимость
t
ср
(I) для реле должна идти немного ниже
кривой для объекта. Для защиты от
перегрузок, наиболее широкое распространение
получили тепловые реле с биметаллической
пластиной. Биметаллическая пластина
теплового реле состоит из двух пластин,
одна из которых имеет больший температурный
коэффициент расширения, другая —
меньший. В месте прилегания друг к другу
пластины жестко скреплены либо за счет
проката в горячем состоянии, либо за
счет сварки. Если закрепить неподвижно
такую пластину и нагреть, то произойдет
изгиб пластины в сторону материала с
меньшим. Именно это явление используется
в тепловых реле. Широкое распространение
в тепловых реле получили материалы
инвар (малое значение a) и немагнитная
или хромоникелевая сталь (большое
значение a). Нагрев биметаллического
элемента теплового реле может производиться
за счет тепла, выделяемого в пластине
током нагрузки. Очень часто нагрев
биметалла производится от специального
нагревателя, по которому протекает ток
нагрузки. Лучшие характеристики
получаются при комбинированном нагреве,
когда пластина нагревается и за счет
тепла, выделяемого током, проходящим
через биметалл, и за счет тепла, выделяемого
специальным нагревателем, также
обтекаемым током нагрузки. Прогибаясь,
биметаллическая пластина своим свободным
концом воздействует на контактную
систему теплового реле.

Как выбрать тепловое реле

Двигателю необходимо реле для защиты, когда по технологическим причинам существует потенциальная угроза его перегруженности. Второй случай — необходимость ограничения времени запуска в условиях пониженного напряжения.

Эти требования содержатся в соответствующей инструкции. В которой изложено пожелание об оснащении защитного изделия выдержкой по времени. Реализуют все это при помощи тепловых реле.

Базовые характеристики приспособлений

Базовыми данными устройства, защищающего двигатель, являются:

1. Быстродействие контактов в зависимости от параметров тока — время-токовый показатель.
2. Рабочий ток, при котором ТП срабатывает.
3. Предельные токовые регулировки уставки. Во всех приборах, выпускаемых разными производителями, этот параметр отличается незначительно. Превышение номинала на 20% влечет за собой срабатывание прибора минут через 25.
4. Номинальная величина тока рабочей биметаллической пластины. Имеется в виду значение, при превышении которого реле не отключается немедленно.
5. Токовый диапазон, в котором срабатывает реле.

Сведения о тепловом реле можно получить, расшифровав его маркировку. Символ, обозначающий тип исполнения, может отличаться.

Места размещения отечественных ТП регламентированы ГОСТом 15150. На их работу оказывают влияние такие моменты, как высота подъема над уровнем моря, вибрация, удары, ускорения.

Все эти нюансы производители отражают в маркировке своих изделий. Некоторые из них дополнительно включают сведения о возможности работы при наличии вредных веществ и взрывоопасных газов.

Выбор устройства по правилам

Требования к термореле изложены в инструкции. Здесь же оговорено, что защита должна обладать выдержкой по времени. Реализуют все запросы при помощи специальных приборов.

Анализируя времятоковые характеристики ТР, нужно принимать во внимание, что срабатывание может происходить из перегретого или холодного состояния. Безупречная защита предполагает, что кривая, изображающая оптимальную для беспроблемного функционирования оборудования зависимость продолжительности токопрохождения от величины тока для реле и двигателя, разные

Первая должна находиться ниже, чем вторая

Безупречная защита предполагает, что кривая, изображающая оптимальную для беспроблемного функционирования оборудования зависимость продолжительности токопрохождения от величины тока для реле и двигателя, разные. Первая должна находиться ниже, чем вторая.

Правильный подбор защитного изделия осуществляется на основе такого параметра, как рабочий номинальный ток. Его значение связано с номинальным током нагрузки электродвигателя.

Как международными, так и отечественными стандартами предусмотрено, что номинальный ток двигателя аналогичен уставке тока срабатывания термореле.

Это значит, что включение в работу прибора происходит при перегрузке от 20 до 30% или при Iср.х1,2 или 1,3 не позже 20 минут.

Исходя из этого, выбор нужно осуществлять так, чтобы ток несрабатывания ТР превышал номинальный ток прикрываемого объекта в среднем на 12%. Величина In отображена в паспорте прибора и на табличке, закрепленной на корпусе.

Основываясь на ней, подбирают как ТР, так и пускатель, соответствующий ему. Шкала реле калибрована в амперах и, как правило, отвечает значению тока уставки.

В качестве примера можно привести подбор теплового реле для асинхронного двигателя, подключенного к сети 380 В, мощностью 1,5 кВт.

Рабочий номинальный ток для него — 2,8 А, значит, для теплового реле пороговый ток будет равен: 1,2*2,8 = 3,36 А. По таблице выбор нужно остановить на РТЛ-1008, у которого диапазон регулировки находится в пределах от 2,4 до 4 А.

Когда паспортные данные двигателя неизвестны, ток определяют путем использования специальных приборов — токоизмерительных клещей или мультиметра с соответствующей опцией. Измерения проводят на каждой из фаз.

Важно при выборе уделить внимание напряжению, указанному на приборе. Если запланировано использовать тандем ТР-пускатель, нужно учесть число контактов

При включении устройства в трехфазную сеть необходим модуль, имеющий функцию защиты для случаев перегорания проводников или перекоса фаз.

Заключение

Все электромонтажные работы по подключению реле и прочего высоковольтного оборудования должен выполнять квалифицированный специалист, имеющий допуск и профильное образование. Самостоятельное проведение подобных работ сопряжено с опасностью для жизни и работоспособности электрических устройств. Если же все-таки необходимо разобраться с тем, как подключить реле, при его покупке нужно требовать распечатку схемы, которая обычно идет в комплекте с изделием.

Долговечность и надежность в эксплуатации любой установки с электрическим двигателем зависит от различных факторов. Однако в значительной мере на срок службы мотора влияют токовые перегрузки. Чтобы их предупредить подключают тепловое реле, защищающее основной рабочий орган электромашины.

Мы расскажем, как подобрать устройство, предсказывающее назревание аварийных ситуаций с превышением максимально допустимых показателей тока. В представленной нами статье описан принцип действия, приведены разновидности и их характеристики. Даны советы по подключению и грамотной настройке.

Схема подключения магнитного пускателя и теплового реле

Магнитный пускатель— это электротехнический препарат, предназначенный для дистанционного запуска, поддержания работы, остановки и защиты асинхронного электрического двигателя. Нередко пускатели применяются и для автоматического (с помощью датчиков света, таймеров и т. п.) или удаленного включения мощных линий освещения, электрообогревателей и т. п.

Для того, что бы разобраться в том, как подключить магнитный пускатель, необходимо вначале узнать как он работает и на какие характеристики стоит обратить внимание при покупке. Повторяться не буду, потому что об этом подробно рассказано в предыдущей статье.

Подключить пускатель своими руками несложно, как это сделать Мы расскажем дальше, но можно поступить проще и купить один пускатель или реверсивный сразу в сборе в металлическом, но лучше в пластиковом корпусе. В нем уже полностью собрана схема и подключены кнопки управления на крышке. Вам только остается подключить кабели электропитания сверху и отходящий кабель к нагрузке.

Подготовительные работы

Перед тем как приступить к сборке схемы подключения необходимо:

1. Обесточить участок работы и проверить отсутствие напряжения индикаторной отверткой.
2. Определить величину рабочего напряжения катушки, которая указывается всегда не на корпусе пускателя, а на самой катушке. Тут 2 варианта- 220 или 380 Вольт. Если 220 В, тогда на контакты катушки подается фаза и ноль. Если 380- 2 разноименные фазы. Это важно, а иначе при неправильном подключении катушка может перегореть или будет не включать силовые контакты до конца.
3. Вам понадобится одна кнопка «Стоп» красного цвета с постоянно замкнутыми контактами и одна кнопка «Пуск» черного или зеленного цвета с постоянно разомкнутыми контактами.
4. Запомните, что силовые контакты включают или выключают только фазы, а приходящие и отходящие нули и заземляющие проводники всегда соединяются между собой на клеммнике в обход пускателя. Они не коммутируются, для подключения катушки на 220 Вольт дополнительно с клеммника берется ноль в схему управления пускателем.



Схема подключения магнитного пускателя

Основная схема состоит из 2-ух частей:

1. Силовых 3 пар контактов, которые подают электропитание на электрооборудование.
2. Схемы управления, которая состоит из катушки, кнопок и дополнительных контактов, которые участвуют в поддержании работы катушки или блокируют ошибочные включения.

Самая распространенная схема подключения с одним пускателем. Она самая простая с ней самостоятельно справится любой человек. Для ее сборки нам понадобится 3 жильный кабель до кнопок и одна пара нормально разомкнутых контактов в отключенном положении пускателя.

Рассмотрим схему с подключением катушки на 220 вольт, если у Вас на 380 Вольт тогда вместо синего ноля необходимо подключить другую разноименную фазу. В нашем случае черного или красного цвета. В качестве блок контакта будет использоваться четвертая свободная пара, которая включается вместе с тремя парами силовых. Они все расположены сверху, но могут дополнительные находится и сбоку.

На силовые контакты пускателя с автомата приходят  три фазы A, B и C. Для того, что бы при нажатии кнопки «Пуск» они включились, необходимо подать 220 Вольт напряжения на катушку, которая при этом потянет якорь и подвижные контакты сомкнуться с не подвижными. Цепь замкнется, а для того что бы ее разомкнуть понадобится отключить катушку.

Для того чтобы собрать цепь управления необходимо одну фазу, в нашем случае зеленную, подключить сразу напрямую к контакту катушки, а со второго №5- подключаем проводом к контакту №4 пусковой кнопки. Так же со второго контакта катушки пускаем еще один провод (на схеме желтого цвета) через блок контакты на другой парный разомкнутый контакт кнопки «Пуск». С него же делается перемычка (синего цвета) на замкнутый контакт кнопки «Стоп», на второй контакт которой подключается ноль от электропитания.

Принцип работы прост. При нажатии кнопки «Пуск» замыкаются ее контакты и на катушку подается 220 Вольт- она включает основные и дополнительные контакты. Отпускаем кнопку- размыкаем  контакты пусковой кнопки, но пускатель остается включенным, потому что ноль подается на катушку через замкнутые блок контакты.

Для отключения необходимо разорвать ноль- это делается при помощи размыкания контактов кнопки «Стоп». Обратно пускатель не включится, потому что ноль будет разорван на блок контактах. Для включения понадобится снова нажать кнопку «Пуск».

Главное отличие магнитного пускателя от рубильника или автомата: при пропадании электричества пускатель всегда отключится и для повторного включения необходимо опять нажать на кнопку «Пуск».

Для реверсивной схемы подключения асинхронного двигателя необходимо собрать схему из одной кнопки «Стоп», 2 пускателей и кнопок «Пуск». Об этом Вы узнаете из этой нашей статьи.

Как подключить тепловое реле

Между магнитным пускателем и асинхронным электродвигателем подключается последовательно тепловое реле, которое подбирается под рабочий ток каждого конкретного двигателя. Тепловое реле защищает мотор от поломки и работы в аварийном режиме, например пропадании одной из трех фаз.

Тепловое реле подключается к выходу с магнитного пускателя на электродвигатель,  ток в нем проходит последовательно через нагреватели термореле, и далее-  к электромотору.

На тепловом реле сверху есть дополнительные контакты, которые последовательно соединяются с катушкой пускателя.

Принцип работы. Нагреватели теплореле рассчитаны на определенную максимальную величину, проходящего через них тока. В опасных ситуациях для электродвигателя, когда электрический ток в одной или нескольких фазах вырастает выше безопасных пределов- нагреватели воздействует на биметаллические контакты, которые разрывают цепь управления катушкой, тем самым отключая пускатель. Для повторного включения необходимо будет включить кнопкой биметаллические контакты.

Учитывайте, что сверху на тепловом реле есть  регулятор тока срабатывания в небольших пределах. Если его часто выбивает после установки, рекомендую увеличить регулятором значение тока.

схема, принцип действия, технические характеристики. Схема подключения пускателя с тепловым реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок-контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью кнопки Пуск, которая смыкает цепь, а отключение — с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Схема подключения магнитного пускателя на первый взгляд кажется сложной, однако справиться с таким устройством не составит труда, если придерживаться правил и рекомендаций по установке.
По своей сути, магнитный пускатель (кнопочный или бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий справляться с нагрузками тока.

Он работает во время постоянных включений и выключений цепей.

С подключением магнитного пускателя становится реальным дистанционно управлять пуском, остановкой и общей работой трехфазного электродвигателя.

Однако подобное реле настолько неприхотливое, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, тепловым обогревателем или печью, кондиционерами.

Покупая подобный механизм, обращайте внимание: ведь кнопочный магнитный пускатель мало чем отличается от современного контактора.

Функции у них практически одинаковые, так что особых трудностей при подключении возникнуть не должно.

Принцип работы схемы довольно прост. Напряжение подается на катушку пускателя, после чего в ней возникает магнитное поле.

Именно за счет него внутрь катушки как бы втягивается сердечник из металла.

К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.

Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.

Как устроен механизм пускателя?

Прежде чем заниматься подключением магнитного пускателя, нужно понимать его схему комплектации: в нее входит сам прибор и пост (блок) с важнейшими контактами.

Хотя он не входит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, например, с реверсом электродвигателя, нужно обеспечить разветвление проводов.

Здесь и необходим блок, который еще называют приставкой контактного типа к схеме.

Внутри такой приставки подключена контактная схема, которая плотно соединена с обычной контактной системой магнитного пускателя.

Такой механизм для трехфазного двигателя, например, состоит из двух пар замкнутых и двух пар разомкнутых контактов.

Чтобы снять блокирующую составляющую (при ремонте или подключении) достаточно отодвинуть специальные полозья, удерживающие крышку.

Схема состоит из двух частей: верхней и нижней. Кнопочный механизм для трехфазного двигателя легко различать по цвету. Например, кнопка «Стоп» имеет красный цвет.

В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленый.

В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.

Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.

Для этого устанавливают дополнительные боковые контакты, где при срабатывании одного — второй будет блокироваться.

Монтажная схема выполняется в пару действий, зато на практике получается удобный кнопочный механизм.

Схема подключения устройства

Перед тем, как схема магнитного пускателя будет подключена, необходимо:

• Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
• Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
• Подбираем подходящие кнопки соответствующих цветов;
• Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.

Последовательность подключения состоит из таких частей:

• трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
• схемы управления, включающей катушку, дополнительные провода и кнопки.

Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.

Для фотореле нам понадобиться трехжильный , который мы подключим к кнопкам, а также пара разомкнутых контактов.

Рассмотрим типичную схему подключения на 220 вольт. Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу.

Пост контакта фотореле – это четвертая свободная фаза. На силовые контакты через схему идут три фазы.

Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты.

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Нагреватели теплового реле (фотореле) не вечны и имеют свой предел работы.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт).

Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

Как правильно выбрать магнитный пускатель?

Чтобы устройство не сгорело после подключения через пару недель, нужно внимательно относиться к выбору. Самые популярные серии пускателя ПМЛ и ПМ12.

Они поставляются как отечественными, так и зарубежными фирмами.

Каждая цифра величины указывается на тот ток, который пост сможет провести через схему без поломок и возгораний. Если ток нагрузки выше 63 А, то лучше покупать для подключения в схему контакторы.

Важная характеристика при подключении – класс износостойкости. Она показывает, сколько раз устройство сможет без затруднений срабатывать на нажатие.

Важный показатель, если механизм предстоит часто включать и выключать. Если в час предстоит много нажатий, то выбирают бесконтактные пускатели.

Кроме того, устройства могут продаваться с реверсами и без них. Применяют для реверсивных двигателей, где вращение идет сразу в две стороны.

Пускатель такого типа имеет сразу две катушки и две пары силовых контактов. К дополнительным элементам относят защитный механизм, лампочку, кнопки.

Для защиты электродвигателя от недопустимых длительных токовых перегрузок, которые могут возникнуть при увеличении нагрузки на вал или потери одной из фаз применяется тепловое защитное реле. Также защитное реле защитит обмотки от дальнейшего разрушения при возникшем междувитковом замыкании.

Тепловым данное реле (сокращенно ТР) называют из-за принципа действия, который схож с работой автоматического выключателя, в котором изгибающиеся при нагреве электрическим током биметаллические пластины разрывают электрическую цепь, надавливая на спусковой механизм.

Особенности теплового реле

Но, в отличие от автоматического защитного выключателя, ТР не размыкает силовые цепи питания, а разрывает цепь самоподхвата магнитного пускателя. Нормально замкнутый контакт защитного устройства действует аналогично кнопке «Стоп», и подключается последовательно с ней.

Тандем контактора и теплового реле

Поскольку тепловое реле подключается сразу же после магнитного пускателя, то нет нужды дублировать функции контактора при аварийном размыкании цепей. При таком выборе реализации защиты достигается ощутимая экономия материала для контактных силовых групп – значительно проще коммутировать небольшой ток в одной цепи управления, чем разрывать три контакта под большой токовой нагрузкой.

Тепловое реле не разрывает силовые цепи напрямую, а лишь выдает сигнал управления в случае превышения нагрузки – данную особенность следует помнить при подключении устройства.

Как правило, в тепловом реле присутствует два контакта – нормально замкнутый и нормально разомкнутый. При срабатывании устройства данные контакты одновременно меняют свое состояние.

Нормально разомкнутые и нормально замкнутые контакты

Характеристики теплового реле

Выбор ТР следует производить, сопоставляя типичные характеристики данного защитного устройства соответственно имеющейся нагрузке и условиям эксплуатации электродвигателя:

• Номинальный ток защиты;
• Предел регулировки уставки тока срабатывания;
• Напряжение силовой цепи;
• Количество и тип вспомогательных контактов управления;
• Мощность коммутации контактов управления;
• Порог срабатывания (коэффициент отношения к номинальному току)
• Чувствительность к асимметричности фаз;
• Класс отключения;

Схема подключения

В большинстве схем при подключениях теплового реле к магнитному пускателю используется нормально замкнутый контакт, который подключается последовательно с кнопкой «Стоп» пульта управления. Обозначением данного контакта является сочетание букв NC (normal connected) или НЗ (нормально замкнутый).

Схема подключения ТР к контактору в магнитном пускателе

Нормально разомкнутый контакт (NO) при данной схеме подключения может использоваться для сигнализации о срабатывании тепловой защиты электродвигателя. В более сложных автоматических схемах управления он может использоваться для инициализации аварийного алгоритма останова конвейерной цепи оборудования.

Для самостоятельного подключения теплового реле для защиты электродвигателя, не имея опыта работы с подобным оборудованием, будет правильно сначала ознакомиться с и на данном сайте.

В независимости от типа подключения электродвигателя и количества контакторов магнитного пускателя (прямой и реверсивный запуск), внедрение теплового реле в схему является достаточно простым. Оно устанавливается после контакторов перед электродвигателем, а размыкающийся (нормально замкнутый) контакт подключается последовательно с кнопкой «Стоп».

Тепловое реле в схеме реверсивного подключения контакторов

Элементы подключения, управления и настройки ТР

По ГОСТ клеммы контактов управления имеют обозначение 95-96 (нормально замкнутый) и 97-98 (нормально разомкнутый).

На данном рисунке показана схема теплового реле с обозначением выводов и элементов управления. Кнопка «Тестирование служит для проверки работоспособности механизма.

Кнопка «Стоп» служит для ручного выключения устройства защиты.

Функция «Повторный взвод» позволяет заново запустить электродвигатель после срабатывания защиты. Многие ТР поддерживают два варианта – автоматический (возвращение в исходное состояние происходит после остывания биметаллических пластин) и ручной взвод, требующий непосредственного действия оператора для нажатия соответствующей кнопки.

Управление повторным взводом

Уставка тока срабатывания позволяет сделать выбор значения перегрузки , при котором реле отключит катушку контактора, который обесточит электродвигатель.

Регулировка уставки срабатывания относительно метки

При выборе устройства защиты нужно помнить, что по аналогии с автоматическим выключателем у тепловых реле также имеется времятоковая характеристика. То есть, при превышении уставленного тока на некоторое значение, отключение произойдет не сразу, а по истечению некоего времени. Быстрота срабатывания будет зависеть от кратности превышения тока уставки.

Графики времятоковой характеристики

Разные графики соответствуют характеру нагрузки, количеству фаз и температурному режиму.

Как видно из графиков, при двукратном превышении нагрузки может пройти больше минуты времени, прежде, чем защита сработает. Если же выбрать ТР недостаточно мощным, то двигатель может не успеть разогнаться при многократном стартовом превышении уставки тока перегрузки.

Также у некоторых тепловых реле имеется флажок срабатывания защиты.

Защитное закрывающееся стекло служит одновременно для нанесения маркировки и защиты настроек при помощи пломбирования,

Защита настроек и маркировка

Подключение и установка ТР

Как правило, современные тепловые реле имеют защиту по всем трем фазам, в отличие от распространенных в советское время тепловых реле, имеющих обозначения ТРН, где контроль тока производился только в двух проводах, идущих к электродвигателю.

Тепловое реле ТРН с контролем тока только в двух фазах

По типу подключения тепловые реле можно разделить на две разновидности:

Входные токопроводящие выводы в современных моделях одновременно служат частью крепежа теплового реле к контактору магнитного пускателя. Они вставляются в выходные клеммы контактора.

Подключение теплового реле к контактору

Как видно из фото внизу, в некоторых пределах можно изменять расстояние между выводами, чтобы подстраиваться под различные виды контакторов.

Подстройка выводов под клеммы контактора

Для дополнительной фиксации ТР предусмотрены соответствующие выступы на самом устройстве и на контакторе.

Элемент крепежа на корпусе теплового реле
Специальный паз крепления на контакторе

Механика теплового реле

Существует много разновидностей ТР, но принцип действия у них одинаков – при протекании увеличенного тока через биметаллические пластины они искривляются и воздействуют через систему рычагов на спусковой механизм контактных групп.

Рассмотрим для примера устройство теплового реле LR2 D1314 фирмы «Schneider Electric».

ТР в разобранном виде

Условно данное устройство можно разделить на две части: блок биметаллических пластин и система рычагов с контактными группами. Биметаллические пластины состоят из двух полос различных сплавов, соединенных в одну конструкцию, имеющих разный тепловой коэффициент расширения.

Изгибающаяся биметаллическая пластина

Благодаря неравномерному расширению при больших значениях тока данная конструкция расширяется неравномерно, что заставляет ее изгибаться. При этом один конец пластины зафиксирован неподвижно, а подвижная часть воздействует на систему рычагов.

Система рычагов

Если убрать рычаги, то будут видны контактные группы теплового реле.

Коммутационный узел ТР

Не рекомендуется сразу же включать тепловое реле после срабатывания и заново запускать электродвигатель – пластинам нужно время, чтобы остыть и вернуться в первоначальное состояние. К тому же, будет благоразумней сначала найти причину срабатывания защиты.

Реле называется тепловым из-за его принципа действия, во многом подобного на принцип работы выключателя-автомата, в котором биметаллические пластины, нагретые электротоком, выполняют разрыв цепи и давят на механизм спуска.

Так как тепловое реле в схемах требуется подключать за магнитным пускателем, отсутствует необходимость дублирования функции контактора после размыкания цепей в аварийных случаях. Выбор в пользу такой защиты позволяет достичь существенной экономии материала для силовых контактных групп. Ведь гораздо проще коммутировать малые токи единой управляющей цепи, чем разрывать сразу три контакта под высокой токовой нагрузкой.

Совет №1: При подключении прибора следует помнить, что тепловым реле силовые цепи не разрываются напрямую, им подается управляющий сигнал при повышении нагрузок.

Обычно в конструкции тепловых реле предусмотрено наличие двух контактов:

• нормально замкнутого;
• разомкнутого в нормальном положении.

После сработки реле оба этих контакта одновременно изменяют сове положение.

Устройство и виды

Реле тепловые выпускаются нескольких типов, для каждого из них характерны свои конструктивные особенности и область использования. Основными типами являются следующие реле:

• твердотельные;

РТЛ представляют собой 3-х фазные устройства, предназначенные для защиты электродвигателей от перегрузок, заклинивания ротора, продолжительного пуска, фазного перекоса. Устройства ставятся на клеммные контакты пускателя ПМЛ. Могут самостоятельно работать как защитный прибор с клеммами типа КРЛ.

Реле типа РТТ — также трехфазное устройство, обеспечивающее защиту короткозамкнутых двигателей от затяжных пусков, заклинивания, токовых перегрузок, иных, не менее опасных аварийных ситуаций. Благодаря особенностям конструкции реле крепятся к корпусу магнитных пускателей типов ПМА и ПМЕ, а также в качестве отдельного устройства на специальной панели.

Трехфазные реле РТИ используются для защиты электромотора от перегрузок, перекосов фаз, стопорения и других тяжелых режимов функционирования. Крепятся к корпусу пускателей КМТ и КМИ.

ТРН — тепловой 2-х фазное реле, посредством которого осуществляется контроль за пуском и работой приборов. Оснащается механизмом ручного возврата клемм в первоначальное положение, при этом температура среды на эффективность функционирования реле не влияет.

Твердотельные реле — 3-х фазные устройства, конструкция которого не предусматривает наличия подвижных частей. Реле также не восприимчивы к воздействию окружающей среды, применяются в местах с риском разрыва.

В реле типа РТК контроль температуры выполняется посредством щупа, размещенного в корпусе прибора.

Как выбрать реле по характеристикам?

При подборе реле следует изначально разобраться в его основных параметрах:

• значению номинального тока;
• диапазона регулирования тока сработки;
• сетевого напряжения;
• тип и количество клемм;
• расчетной мощности подключаемого устройства;
• минимальной границы сработки;
• класса устройства;
• реакции на фазный перекос.

Номинальный ток реле должен быть идентичным указанному на электромоторе, к которому устройство будет подсоединяться. Величину тока двигателя можно увидеть на планке, размещенной на его крышке или корпусе.

Сетевое напряжение для реле должно быть равным значению сети, в которой оно будет располагаться — 220 либо 380/400 В. Также значение имеет тип и число клемм, так как в контакторах различных типов реализованы различные способы подсоединения.

Реле также должно выдерживать мощность электромотора для недопущения ложной сработки. Для двигателей трехфазных следует подбирать реле, обеспечивающее дополнительную защиту от фазного перекоса.

Особенности подключения

Обычно монтаж теплового реле осуществляется вместе с магнитным пускателем, выполняющим соединение и запуск электродвигателя. Выпускаются также и устройства, устанавливающиеся как самостоятельный прибор на DIN-рейке либо на монтажной панели — ТРН или РТТ.

Если у реле ТРН присутствует лишь пара входящих подключений, фаз в нем все равно три. Отключенный фазный провод выходит с пускателя к двигателю, минуя устройство. Изменение тока в электромоторе происходит пропорционально во всех фазах, потому достаточно выполнять контроль только за двумя из них.

Устройства снабжаются двумя группами клемм в нормально открытой и нормально замкнутой группах.

Ниже представлена схема управления, отключающая мотор от сети при возникновении нештатной ситуации от обрыва фазы либо перегрузки. Вращение двигателя осуществляется в одну сторону, управление включением выполняется с одного места посредством кнопок ПУСК и СТОП.

Автомат подключен и к верхним контактом поступает напряжение. После нажима кнопки ПУСК происходит подключение катушки пускателя А1 и А2 к сети L1 и L2. В представленной схеме установлен пускатель, катушка которого рассчитана на 380 В.

При включении пускателя катушкой происходит замыкание дополнительных контактов 13 и 14. Кнопку ПУСК теперь можно отпустить, но контактор останется включенным. Такая схема получила название «Пуск с самоподхватом».

Для отключения электромотора от сети нужно обесточить катушку. Проследив на представленной схеме направление течения тока, можно заметить, что отключение произойдет при нажиме кнопки СТОП либо размыкании клемм теплового реле (на схеме прибор обозначен прямоугольником красного цвета).

Таким образом, при возникновении нештатной ситуации при сработке реле разрывается цепь, пускатель снимается с самоподхвата, обесточивая при этом электромотор. Перед повторным пуском после сработки необходимо выполнить осмотр механизма для выявления причин внепланового отключения и не включать вновь до их устранения.

Зачастую причиной сработки служит повышенная температура внешнего воздуха — такой момент также следует учесть при настройке механизмов и их эксплуатации.

Совет№2: В домашних хозяйствах область использования тепловых реле не ограничивается лишь станками и иными механизмами собственного производства. Не лишним было бы применять устройства для установки в системах, контролирующих ток в насосах отопительной системы.

Работа циркуляционного агрегата выполняется весьма специфическая. Дело в том, что на улитке и лопастях со временем появляется известковый налет, служащий одной из причин заклинивания и выхода из строя электродвигателя. Применяя приведенные схемы подключения можно собственными силами собрать контролирующий блок и блок защиты. В питающей цепи достаточно выставить номинал теплового реле и подключить контакты.

Красным цветом на схеме указаны трансформаторы тока, подключающиеся к амперметру и реле контроля, для визуального представления о проходящих в цепи процессов. Подключение трансформатора выполняется по схеме «звездочка» с одной общей точкой.

Обзор моделей

В таблице приведен краткий сравнительный обзор моделей тепловых реле с указанием основных параметров и примерной стоимости.

Ошибки при установке

• Главной ошибкой неопытных мастеров является приобретение и установка реле с параметрами, не подходящими к параметрам электродвигателя. Необходимо внимательно ознакомиться с описанием товара и его характеристиками, приведенными в паспорте устройства.
• Также при подборе и установке реле часто не учитывается температура внешнего воздуха при эксплуатации устройства. Слишком высокая температура может являться причиной частых срабатываний.
• Еще одна серьезная ошибка — слишком плотное затягивание контактов устройства при помощи отвертки. При выполнении этой работы следует проявить осторожность, чтобы не вывести реле из строя.

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.
Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск» .

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание . В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.
Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Как выглядит монтажная (практическая) схема подключения магнитного пускателя?

Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».

Как подключить магнитный пускатель в однофазной сети

Схема подключения электродвигателя с тепловым реле и защитным автоматом

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять). Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Подключение электродвигателя через реверсивный пускатель

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом, меняются местами любые две фазы.

Пускатели, контакторы, тепловые реле

Назначение и разновидности контактора

Контактор является долговечным, электромеханическим устройством. Предназначен контактор для включения и отключения  электрических  цепей. Благодаря контактору имеется возможность управлять электрическими цепями дистанционно, поэтому его применение нашло большую популярность в коммунальном хозяйстве, промышленности, строительстве, транспорте и бытовой сфере. Некоторые виды контактора имеют строго регламентированное назначение.

Магнитный пускатель является разновидностью контактора и применяется для запуска двигателя переменного тока. В отличие от  электромагнитного пускателя, контактор используется не только в силовых сетях, но и в осветительном оборудовании. Однако магнитный пускатель имеет более простую конструкцию, за счет чего имеет компактные габариты и лучше защищен от климатического воздействия. Благодаря этому магнитный пускатель используют для запуска двигателей даже под открытым небом.

Еще одной разновидностью контактора является тепловое защитное реле. Тепловое реле способствует защите электрических двигателей от перегрева по различным причинам (например, обрыва фаз в электрической цепи). Принцип работы теплового реле заключается в проводимости электрического тока. При нагреве биметаллической пластины теплового реле происходит размыкание цепи. Тепловое реле срабатывает только в охлажденном состоянии и с задержкой времени. Поэтому данная разновидность контактора  не может служить защитой от токов короткого замыкания.

Конструкция контактора

Все контакторы конструктивно похожи. Основа контактора состоит из двух групп: подвижного и неподвижного контактов. Также сюда можно отнести вспомогательные контакты, которые отвечают за систему управления и сигнализации. Также важным элементом конструкции контактора является электромагнитная система, которая включает в себя катушку и сердечник. Именно электромагнитная система контактора позволяет управлять им дистанционно, поскольку управляющие токи подаются в нее. Важным элементом контактора являются дугогасительные камеры, оснащенные силовыми контактами.

---

Купить пускатели, контакторы, тепловые реле по низким ценам в Гомеле, а также другой электротовар и инструмент из представленного каталога Вы можете в нашем магазине электрики «Шестой элемент» за наличный и безналичный расчет, а также по карте рассрочки Халва и Карте Покупок. ☎ телефоны:  8 (0232) 555-999;   8 (029) 3-650-650 (А1).  Адрес магазина  : г. Гомель, ул. Шилова, 4.

---

cмотреть на карте

Магнитные пускатели

ООО Энергоприбор предлагает магнитные пускатели серий ПМ12, ПМА, КМИ, ПМЕ,ПМЛ.

По желанию заказчика возможна комплектация пускателей катушками 24, 36, 110, 127, 220, 380 В

Магнитные пускатели предназначены для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором:

— для пуска непосредственным подключением к сети и отключения электродвигателя,

— для пуска, остановки и реверса электродвигателя (реверсивные пускатели). Пускатели в исполнении с тепловым реле осуществляют также защиту управляемых электродвигателей от перегрузок недопустимой продолжительности.

Магнитные пускатели открытого исполнения предназначены для установки на панелях, в закрытых шкафах и других местах, защищенных от попадания пыли и посторонних предметов.

Магнитные пускатели защищенного исполнения предназначены для установки внутри помещений, в которых окружающая среда не содержит значительного количества пыли.

Магнитные пускатели пылебрызгонепроницаемого исполнения предназначены как для внутренних, так и для наружных установок в местах, защищенных от солнечных лучей и от дождя.

Электромагнитные пускатели серии ПМА используются для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительно пускатели ПМА могут осуществлять реверсирование, при наличии тепловых реле — защиту двигателей от перегрузок, в том числе возникающих при выпадении одной из фаз, изменение схемы включения обмоток: звезда/треугольник. Виды пускателей ПМА: Пускатели 3 величины: ПМА-3110 ПМА-3200 ПМА-3210 ПМА-3300 ПМА-3400ПМА-3100 Пускатели 4 величины: ПМА-4100 ПМА-4110 ПМА-4130 ПМА-4200 ПМА-4210ПМА-4500 ПМА-4510 ПМА-4600 ПМА-4610 Пускатели 5 величины: ПМА-5100 ПМА-5200 Пускатели 6 величины: ПМА-6100 ПМА-6200

 Структура условного обозначения пускателей ПМА:

ПМА — Х1 Х2 Х3 Х4, где

Х1 — величина пускателя в зависимости от номинального тока:

3 — 40А;

4 — 63А.

Х2 — исполнение пускателя по назначению и наличию теплового реле:

1 — без реле, нереверсивный;

2 — с реле, нереверсивный;

3 — без реле, реверсивный;

4 — с реле, реверсивный;

5 — без реле, реверсивный с механической блокировкой;

6 — с реле, реверсивный с механической блокировкой.

Х3 — исполнение пускателя по степени защиты:

0 — IP00;

1 — IP40 без кнопок;

2 — IP54 без кнопок;

3,4 — IP54 с кнопками управления;

5 — IP40 с кнопками управления и сигнальными лампами;

6 — IP54 с кнопками управления и сигнальными лампами.

Х4 — исполнение пускателя по роду тока цепи управления, напряжению главной цепи:

0 — переменный, 380В;

2 — переменный, 660В.







Магнитные пускатели серии ПМЕ применяются в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц. При наличии тепловых реле, пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Виды пускателей ПМЕ: Пускатели первой величины: ПМЕ-111 ПМЕ-112 ПМЕ-113 Пускатели второй величины: ПМЕ-211 ПМЕ-212 ПМЕ-213 ПМЕ-214 ПМЕ-221ПМЕ-222

Структура условного обозначения пускателей ПМЕ:

ПМЕ Х1 Х2 Х3, где

Х1 — величина номинального тока пускателя:

1 — 10А;

2 — 25А.

Х2 — исполнение пускателя по степени защиты:

1 — IP00;

2 — IP32.

Х3 —  сочетание конструктивных элементов пускателя:

1 — без реле, нереверсивные, без кнопок;

2 — с реле, нереверсивные, без кнопок;

3 — без реле, реверсивные, без кнопок;

4 — с реле, реверсивные, без кнопок.







Магнитные пускатели серии ПМЛ используются для дистанционного пуска непосредственным подключением к сети, отключения и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором. При наличии тепловых реле, пускатели выполняют функцию защиты двигателей от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз. Виды пускателей ПМЛ: Пускатели первой величины: ПМЛ-1100 ПМЛ-1110 ПМЛ-1210 ПМЛ-1220ПМЛ-1230 ПМЛ-1501 Пускатели второй величины: ПМЛ-2100 ПМЛ-2110 ПМЛ-2210 ПМЛ-2220ПМЛ-2230

Структура условного обозначения пускателей ПМЛ:

ПМЛ Х1 Х2 Х3 Х4, где:

Х1 — величина пускателя по номинальному току:

1 — 10А;

2 — 25А.

Х2 — тип работы электродвигателя и наличие теплового реле:

1 — нереверсивный без теплового реле;

2 — нереверсивный с тепловым реле;

5 — реверсивный с тепловым реле и механической блокировкой;

6 — реверсивный с тепловым реле с электрической и механической блокировками.

Х3 — степень защиты и наличие элементов управления:

0 — IP00;

1 — IP54 без кнопок;

2 — IP54 с кнопками «Пуск» и «Стоп»;

3 — IP54 с кнопками «Пуск», «Стоп» и сигнальной лампой.

Х4 — сочетание контактов и род тока вспомогательной цепи:

0 — 1″з»;

1 — 1 «р».





Магнитные пускатели серии ПМ-12 используются в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателей с короткозамкнутым ротором переменного напряжения до 660В частоты 50Гц. При наличии тепловых реле, пускатели могут осуществлять защиту управляемых электродвигателей от перегрузок и от токов, возникающих при обрыве одной из фаз. Виды магнитных пускателей ПМ-12: Пускатели 1 величины: ПМ 12-010100 ПМ 12-010110 ПМ 12-010200 ПМ 12-010210 ПМ 12-010220 ПМ 12-010500 ПМ 12-010510 ПМ 12-010520 ПМ 12-010600ПМ 12-010610 ПМ 12-010620 Пускатели 2 величины: ПМ 12-025100 ПМ 12-025110 ПМ 12-025200 ПМ 12-025210, ПМ 12-025220, ПМ 12-025501, ПМ 12-025511, ПМ 12-025521, ПМ 12-025601, ПМ 12-025611, ПМ 12-025621 Пускатели 3 величины: ПМ 12-040110, ПМ 12-040150, ПМ 12-040200, ПМ 12-040210, ПМ 12-040220, ПМ 12-040600, ПМ 12-040610, ПМ 12-040620 Пускатели 4 величины: ПМ 12-063111, ПМ 12-063151, ПМ 12-063201, ПМ 12-063211, ПМ 12-063221, ПМ 12-063511, ПМ 12-063521, ПМ 12-063551, ПМ 12-063601, ПМ 12-063611, ПМ 12-063621 Пускатели 5 величины: ПМ 12-100110, ПМ 12-100150, ПМ 12-100200, ПМ 12-100210, ПМ 12-100500, ПМ 12-100600, ПМ 12-100610, ПМ 12-125150, ПМ 12-125200, ПМ 12-125500, ПМ 12-125600 Пускатели 6 величины: ПМ 12-160150, ПМ 12-160200, ПМ 12-160500, ПМ 12-160640



Структура условного обозначения пускателей серии ПМ-12:



ПМ 12 ХХХ1 Х2 Х3 Х4, где:

ХХХ1 — величина номинального тока пускателя:

010 — 10А;

025 — 25А;

040 — 40А;

063 — 63А;

100 — 100А;

125 — 125А;

160 — 160А.

Х2 — назначение пускателя и наличие теплового реле:

 1 — нереверсивный, без теплового реле;

2 — нереверсивный, с тепловым реле;

5 — реверсивный, без теплового реле;

6 — реверсивный, с тепловым реле.

Х3 — исполнение пускателя по степени защиты и наличию кнопок управления:

0 — IP00;

1 — IP54 без кнопок;

2 — IP54 с кнопками «Пуск» и «Стоп»;

3 — IP54 с кнопками «Пуск», «Стоп» и сигнальной лампой;

4 — IP40 без кнопок;

5 — IP20;

6 — IP40 с кнопками «Пуск» и «Стоп»;

7 — IP54 с кнопками «Пуск», «Стоп» и сигнальной лампой.

Х4 — исполнение пускателя по числу и роду контактов вспомогательной цепи:

0 — 1з;

1 — 1р для пускателей 1-3 величины, 2з+2р для пускателей 3-6 величины.



Схема соединения контактора и теплового реле. Тепловое реле для электродвигателя схема подключения. Реверсивная схема подключения электродвигателя через пускатели

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

В этой статье мы подробно рассмотрим нереверсивную схему подключения магнитного пускателя для управления трехфазным асинхронным электродвигателем.

Также я для Вас записал видео с подробным описанием работы схемы, которое Вы можете просмотреть в конце этой статьи.

Вначале давайте рассмотрим схему подключения магнитного пускателя с катушкой на 220В .

Три фазы питающего напряжения подаются на клеммы асинхронного двигателя через:

— силовые контакты магнитного пускателя КМ ;

— тепловое реле Р .

Обмотка катушки магнитного пускателя подключена с одной стороны к нулевому рабочему проводу N, с другой, через кнопочный пост к одной из фаз, в нашей схеме — к фазе С .

Кнопочный пост содержит 2 кнопки:

1) нормально-разомкнутую кнопку ПУСК ;

2) нормально-замкнутую — СТОП .

Нормально-разомкнутый вспомогательный контакт пускателя КМ подключен параллельно кнопке ПУСК .

Для защиты электродвигателя от перегрузок используется тепловое реле Р , которое устанавливается в разрыв питающих фаз. Вспомогательный нормально-замкнутый контакт теплового реле Р включен в цепь обмотки магнитного пускателя.

Рассмотрим работу схемы.

Включаем трехполюсный , его контакты замыкаются, питающее напряжение подается к силовым контактам пускателя и в цепь управления. Схема готова к работе.

Запуск.

Для запуска двигателя нажимаем кнопкуПУСК .Цепь питания обмотки магнитного пускателя замыкается, якорь катушки притягивается, замыкая силовые контакты КМ и подавая три питающих фазы на обмотки двигателя. Происходит запуск и двигатель начинает вращаться.

Одновременно с этим замыкается вспомогательный контакт пускателя КМ, шунтируя кнопку ПУСК .

Теперь, отпуская кнопку ПУСК , питание на обмотку пускателя продолжает поступать через его замкнутый вспомогательный контакт КМ. Двигатель запущен и продолжает работать.

Останов.

Чтобы остановить двигатель, нажимаем кнопку СТОП . Цепь питания обмотки пускателя разрывается. Якорь под действием пружины возвращается в исходное состояние, размыкая силовые контакты, обесточивая тем самым обмотки электродвигателя. Он начинает останавливаться.

Одновременно с этим размыкается вспомогательный контакт КМ в цепи питания обмотки пускателя.

После отпускания кнопки СТОП питание на обмотку не подается, поскольку вспомогательный контакт КМ разомкнут. Двигатель выключен и цепь готова к следующему запуску.

Защита от перегрузок.

Предположим, что двигатель запущен. Если по каким-то причинам ток нагрузки двигателя увеличится, биметаллические пластины теплового реле Р под действием повышенного тока начнут изгибаться, и приведут в действие механизм расцепителя. Он разомкнет вспомогательный контакт Р в цепи обмотки магнитного пускателя. Цепь обмотки пускателя разомкнется, силовые и вспомогательный контакты пускателя вернуться в исходное разомкнутое состояние, двигатель остановится.

Если катушка магнитного пускателя рассчитана на 380В, то схема подключения будет, как на рисунке ниже.

В этом случае, обмотка пускателя подключается к любым двум фазам, на схеме к фазам В и С.

Для дополнительной защиты цепи управления магнитным пускателем устанавливают предохранитель FU . В случае, например, межвиткового замыкания в катушке пускателя, плавкая вставка предохранителя перегорит, обесточив цепь управления.

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.

Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.
На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя.

Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.
Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился. Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка «Пуск» .

Схемы подключения магнитного пускателя

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на «3» контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание . В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.
Например если катушка магнитного пускателя на 220 вольт — один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз.

Если номинал катушки на 380 вольт — один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.
Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО.

В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Как выглядит монтажная (практическая) схема подключения магнитного пускателя?

Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на «3» контакт кнопки «Пуск».

Как подключить магнитный пускатель в однофазной сети

Схема подключения электродвигателя с тепловым реле и защитным автоматом

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять). Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Подключение электродвигателя через реверсивный пускатель

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом, меняются местами любые две фазы.

У каждого мастера на все руки имеется пара задумок соорудить какой-либо станок, точильный, токарный или подъемник. Сегодня поговорим о важном элементе электропривода — тепловом реле, которое еще называют токовым или теплушкой. Данное устройство реагирует на величину тока через него проходящее и в случае превышения установленного значения производит переключение контактов, отключая привод или сигнализируя о внештатной ситуации. В одной из наших статей мы уже рассматривали типы теплушек и принцип их работы, а также по каким параметрам происходит . В этой статье мы рассмотрим, как производится установка и подключение теплового реле своими руками. Инструкция будет предоставлена со схемами, фото и видео примерами, чтобы вам были понятны все нюансы монтажа.

Что важно знать?

Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Токовое реле является обязательным атрибутом системы управления электроприводом. Данное устройство реагирует на ток, который проходит через него на двигатель. Оно не защищает электродвигатель от короткого замыкания, а только оберегает от работы с повышенным током, возникающим при или нештатной работе механизма (например, клин, заедание, затирание и прочие непредвиденные моменты).

При выборе теплового реле руководствуются паспортными данными электродвигателя, которые можно взять с таблички на его корпусе, как на фото ниже:

Как видно на бирке, номинальный ток электродвигателя 13.6 / 7.8 Ампера, для напряжений 220 и 380 Вольт. Согласно правилам эксплуатации, тепловое реле необходимо выбирать на 10-20 % больше номинального параметра. От правильного выбора данного критерия зависит способность теплушки вовремя сработать и не допустить порчу электропривода. При расчете тока установки для приведенного на бирке номинала на 7. 8 А, у нас получился результат 9.4 Ампера для токовой уставки аппарата.

При выборе в каталоге продукции нужно учесть, что данный номинал не был крайним на шкале регулировки уставки, поэтому желательно подобрать значение ближе к центру регулируемых параметров.К примеру, как на реле РТИ-1314:

Особенности монтажа

Как правило, установку теплового реле производят совместно с , который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или , такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так:
Или так с РТТ:

Реле снабжены двумя группами контактов нормально замкнутой и нормально открытой группой, которые подписаны на корпусе 96-95, 97-98. На картинке ниже структурная схема обозначения по ГОСТу:
Давайте разберемся каким образом собрать схему управления которая бы отключала двигатель от сети при возникновении аварийной ситуации перегрузки или обрыва фазы. Из нашей статьи про , вы уже узнали некоторые нюансы. Если еще не успели ознакомится то просто перейдите по ссылке.

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Здравствуйте, уважаемые посетители и гости сайта «Заметки электрика».

В этой статье я расскажу Вам про назначение, устройство, схему подключения теплового реле на примере LR2 D1314 от фирмы «Schneider Electric». Тепловой компонент рассматриваемого реле имеет номинальный ток 10 (А), а токовый диапазон уставок его составляет от 7 до 10 (А). Об остальных технических характеристиках поговорим чуть позже. А теперь давайте перейдем к определению и назначению теплового реле.

Как Вы уже знаете, тепловое реле, или другими словами реле перегрузки, устанавливается в схемах магнитного пускателя, как нереверсивного типа, так и реверсивного.

Более подробно об этом Вы можете ознакомиться здесь:

Назначение теплового реле

Тепловое реле — это электрический коммутационный аппарат, который предназначен для от токовой перегрузки недопустимой продолжительностью (например, при заклинивании ротора или механической его перегрузки), а также от обрыва любой из фаз питающего напряжения (по функции аналогично ).

Вот список самых распространённых (известных) серий тепловых реле: ТРП, ТРН, РТТ, РТИ (аналог LR2 D13), РТЛ.

О каждой серии тепловых реле я постараюсь написать отдельную статью, подписывайтесь на рассылку новостей сайта «Заметки электрика».

Прошу заметить, что тепловое реле не защищает электродвигатель от по причине того, что оно срабатывает с выдержкой времени, т.е. не мгновенно — это отчетливо можно увидеть по графику (кривой) срабатывания теплового реле. Для защиты двигателя от короткого замыкания в силовую цепь перед магнитным пускателем устанавливаются автоматические выключатели или предохранители.

Технические характеристики теплового реле LR2 D1314

Вот его внешний вид:

Вид сбоку:

Я уже говорил выше, что тепловое реле LR2 D1314 имеет конструктивное исполнение один в один, как у теплового реле РТИ.

Ниже я приведу основные технические характеристики, рассматриваемого в данной статье, теплового реле LR2 D1314 от компании «Schneider Electric»:

• номинальный ток теплового компонента — 10 (А)

предел регулирования тока уставки теплового расцепителя — 7-10 (А)

напряжение силовой (главной) цепи — 220 (В), 380 (В) и 660 (В)

два вспомогательных контакта — нормально-замкнутый NC (95-96) и нормально-разомкнутый NO (97-98)

• коммутируемая мощность вспомогательных контактов — около 600 (ВА)
• порог срабатывания — 1,14±0,06 от номинального тока
• чувствительность к асимметрии фаз — срабатывает при 30% от номинального тока по одной фазе, при условии, что по другим фазам протекает номинальный ток
• класс отключения — 20 (см. график кривой срабатывания теплового реле)

Кривая срабатывания теплового реле с классом отключения 20 — показывает среднее время срабатывания реле в зависимости от кратности тока уставки:

Согласно ГОСТ 30011.4.1-96 (п.4.7.3, таблица 2) время срабатывания теплового реле (класс 20) при кратности тока уставки реле 7,2 составляет 6 — 20 секунд.

Рассмотрим устройство передней панели теплового реле LR2 D1314

Рассмотрим устройство передней панели.

На ней имеется кнопка-переключатель (синего цвета) режима повторного взвода (включения) реле:

• «А» — автоматический взвод
• «Н» — ручной взвод

На данный момент выставлен автоматический режим повторного взвода — синяя кнопка-переключатель утоплена. Это значит, что при срабатывании теплового реле схему питания двигателя можно беспрепятственно и повторно включить.

Чтобы переключиться на ручной режим, нужно открыть защитное стекло и повернуть синюю кнопку-переключатель влево — он выступит наружу. В ручном режиме после срабатывания теплового реле необходимо в ручную нажать синюю кнопку-переключатель, иначе нормально-замкнутый контакт NC (95-96) останется разомкнутым, тем самым не даст собрать схему питания и управления электродвигателя.

Также на передней панели теплового реле LR2 D1314 располагается красная кнопка «Тест» («Test»). С помощью нее имитируется работа внутренних механизмов реле и его вспомогательных контактов.

Кнопку «Test» я нажимаю с помощью небольшой отвертки.

У данного типа теплового реле имеется индикация срабатывания в виде желтого (оранжевого) флажка в окошке. Также по этому флажку можно ориентироваться о текущем состоянии вспомогательных контактов реле. Когда в окошке находится желтый флажок, то значит нормально-замкнутый контакт NC (95-96) находится в разомкнутом состоянии, а нормальный-разомкнутый контакт NO (97-98) — в замкнутом.

Ну вот мы плавно подобрались к красной кнопке «Стоп». Красная кнопка «Стоп» выполнена в виде выступающего «грибка» и нужна для принудительного размыкания нормально-замкнутого контакта NC (95-96). При этом катушка магнитного пускателя теряет питание и двигатель отключается от сети.

Еще на передней панели теплового реле LR2 D1314 имеется регулятор уставки, с помощью которого регулируется и настраивается уставка срабатывания теплового реле. В нашем случае ток уставки реле находится в пределах от 7 до 10 (А). Регулировка производится путем поворота регулятора до совмещения нужной уставки реле и риски-треугольника.

После всех настроек и регулировок защитная крышка теплового реле закрывается и пломбируется. Для этого на ней имеется специальное «ушко». Таким образом, доступ к регулировке уставок реле будет закрыт и никто из посторонних в процессе эксплуатации не сможет их изменить.

Представляю Вашему вниманию схему теплового реле LR2 D1314:

Входные силовые цепи (медные выводы) не маркируются и подключаются непосредственно к пускателю или контактору. Маркировка выходных главных (силовых) цепей теплового реле имеют маркировку: T1 (2), Т2 (4), Т3 (6) и к ним подключается электродвигатель.

У данного типа реле существует две пары вспомогательных контактов:

• нормально-замкнутый NC (95-96)
• нормально-разомкнутый NO (97-98)

Нормально-замкнутый контакт используется в схеме управления магнитным пускателем и подключается, например, перед кнопкой «Стоп». Нормально-разомкнутый контакт чаще всего используется в цепях сигнализации для вывода световой индикации на панель оператору или диспетчеру при срабатывании теплового реле.

Для примера я подключил тепловое реле на выводы T1 (2), Т2 (4), Т3 (6) . Вот так это выглядит:

Крепится тепловое реле к пускателю с помощью силовых выводов и специального крючка, который плотно фиксирует корпус реле в неподвижном состоянии.

В зависимости от величины и типа пускателей или контакторов выводы («ножки») теплового реле регулируются путем изменения своего межосевого расстояния.

Конструкция и внутреннее устройство теплового реле LR2 D1314

Ну чтож, заглянем внутрь реле.

Для этого открутим 3 крепежных винта.

Затем тонкой отверточкой очень аккуратно вскроем защелки по периметру корпуса. Почему аккуратненько — да потому что корпус выполнен из пластика, который очень хрупкий и можно с необычайной легкостью сломать крепежные защелки.

Снимаем верхнюю крышку реле.

На фотографии видны три биметаллические пластины, которые установлены в каждом полюсе (фазе).

Откручиваем винты выходных клемм и вытаскиваем из корпуса биметаллические пластины.

Затем снимаем спусковой механизм теплового реле.

Принцип работы системы рычагов спускового механизма.

Вот так выглядит тепловое реле LR2 D1314 без биметаллических пластин и спускового механизма.

Чтобы добраться до контактной системы теплового реле, нужно снять регулятор уставок и выкрутить винт.

На фотографии ниже изображены контакты теплового реле в режиме готовности.

А сейчас показаны контакты при срабатывании теплового реле:

Я уже упоминал в начале статьи, что при нажатии на кнопку «Стоп» принудительно размыкается нормально-замкнутый контакт NC (95-96), при этом нормально-разомкнутый контакт не изменяет своего положения. Вот подтверждение моих слов.

А вот фотография всех деталей теплового реле LR2 D1314.

Принцип работы теплового реле LR2 D1314

Несколько слов о конструкции биметаллической пластины.

Биметаллическая пластина состоит из 2 пластин разных материалов, у которых коэффициент линейного теплового расширения значительно отличается друг от друга. Например:

• сплав железа с никелем (инвар) со сталью
• ниобий со сталью

Соединяются эти две пластины с помощью сварки или клепки.

Один конец биметаллической пластины закреплен (неподвижный), а другой — подвижный и соприкасается со спусковым механизмом теплового реле. Когда биметаллическая пластина нагревается от проходящего через нее тока, она начинает изгибаться в сторону материала, у которого коэффициент линейного теплового расширения меньше.

А теперь рассмотрим принцип работы теплового реле LR2 D1314.

В нормальном режиме работы электродвигателя через биметаллические пластины трех полюсов (трех фаз) протекает ток нагрузки — пластины нагреваются до определенной начальной температуры, которая не вызывает их изгиб. Предположим, что по некоторой причине ток нагрузки двигателя увеличился, соответственно, по биметаллическим пластинам будет протекать ток больше номинального, который и вызовет их подогрев (температура станет больше начальной). При этом подвижная часть биметаллических пластин начнет изгибаться и приведет в действие спусковой механизм теплового реле.

После срабатывания теплового реле нужно подождать определенное время, пока не остынут биметаллические пластины и не разогнутся в нормальное положение. Да и включать сразу же электродвигатель в сеть после срабатывания теплового реле совершенно нецелесообразно, ведь в первую очередь нужно определить причину и устранить ее.

P.S. Пожалуй на этом я закончу статью о тепловом реле LR2 D1314 от фирмы «Schneider Electric». В следующих статьях я расскажу Вам как правильно выбрать тепловое реле, а также покажу как его настроить и проверить на стенде. Если у Вас имеются вопросы по материалу статьи, то готов выслушать Вас — форма комментариев всегда открыта.

Магнитные пускатели и контакторы: Электромагнитные пускатели с тепловым реле перегрузки 2E: 20

Перейти к основному содержанию

Рейтинг и технические характеристики

Рама				20	25	35	50
ТИП	Электромагнитный пускатель	Без корпуса	Нереверсивный	Б)х30-ТК	Б)х35-ТК	Б)х45-ТК	Б)Х50-ТК
			Реверсивный	Б)х30-РТК	Б)х35-РТК	Б)х45-РТК	Б)Х50-РТК
		С корпусом	Нереверсивный	Б)Ш30-ТК	Б)Ш35-ТК	Б)Ш45-ТК	Б)Ш50-ТК
			Реверсивный	Б)Ш30-РТК	Б)Ш35-РТК	Б)Ш45-РТК	Б)Ш50-РТК
		Тепловое реле перегрузки		ТР20Б-2Е	ТР25Б-2Е	ТР50Б-2Е
Номинальное напряжение изоляции				АК660В
Макс. номинальная мощность двигателя	JIS и JEM	Номинальный рабочий ток (А) AC3	200-220 В	20(18)	26	35	50(48)
			380-440 В	17	24	32	47
			500-550 В	12	12	26	37
		Трехфазный двигатель (кВт) AC3 и AC2	200-220 В	4(3.7)	5,5	7,5	11
			380-440 В	7,5	11	15	22
			500-550 В	7,5	7,5	15	22
	МЭК	Номинальный рабочий ток (А) AC3	220-240 В	22(20)	27	39	52(48)
			380-440 В	22(20)	24	37	47
			500-550 В	12	12	26	37
		Трехфазный двигатель (кВт) AC3	220-240 В	5. 5	7,5	11	15(11)
			380-440 В	11	11	18,5	22
			500-550 В	7,5	7,5	15	22
Характеристики рабочей катушки	Нагрузка катушки (макс.) (ВА)		Подборщик	90/80		165/150
			Удержание	14/11		16/12
	Потребление катушки (среднее) (Вт)			3.5		4,5
	Напряжение срабатывания (% от номинального напряжения)			68		73
	Напряжение отпускания (% от номинального напряжения)			53		53
	Время работы (мс) 200 В, 50 Гц (справочное значение)		Подборщик	10-20		10-20
			Выпадающий	10-35		10-35
Вспомогательный контакт	Тип контактов			Двойной контакт
	Номера		Стандарт	1НО 1НЗ		2NO2NC
			Максимум	4NO4NC(3NO3NC. .. Реверсивный)
Блок механической блокировки				●
Жизнь (миллион раз)			Механический	5
			Электрика	2	1
Доступный диапазон напряжения рабочей катушки (В)				24-550

Примечания

*1

Номинал вспомогательного контакта

Номинальный рабочий ток					Номинальный тепловой токМинимальный номинал
АС (АС15)			DC Л/П<40мин
200 — 220 В	380 — 440 В	500 -550В	48В	110 В
2А	1А	0.75А	0,7 А	0,3 А	10А	24 В 10 мА

*2

Номинальные значения максимальной номинальной мощности двигателя указаны в скобках и снабжены корпусом.

*3

Напряжение срабатывания и отпускания относится к источнику питания 200 В, 60 Гц. В случае 50 Гц значения для рамы 8C-125C примерно на 10% меньше, а для рамы 150C-600C примерно такие же.

Примечание

*1

Применение категорий АС3 и АС2 к реверсивным электромагнитным пускателям должно быть ограничено обычной реверсивной работой, при которой двигатель начинает вращение в обратном направлении после его остановки.Категория AC4 применяется, когда двигатель начинает вращение в обратном направлении до полной остановки. А контакторы, используемые для реверсивного режима работы, должны быть электрически заблокированы с помощью взаимных размыкающих вспомогательных контактов.

*2

Поскольку время срабатывания зависит от напряжения катушки, частоты, фазы и т. д., пускатели нельзя использовать для отсчета времени.

*3

* : Тепловое реле перегрузки для 220–240 В, 7,5 кВт — TR50B-2E.

Серия Eaton Freedom — тепловые реле перегрузки

Контакторы NEMA серии Freedom и пускатели электродвигателей

Тепловые реле перегрузки серии Freedom

Перегрузка 32 А — C306DN3B

Описание продукта:

Реле перегрузки

C306 предназначены для использования с нереверсивными и реверсивными контакторами CE или CN. Доступны четыре типоразмера для защиты от перегрузки до 144 А.

Характеристики

• Выбор ручного или автоматического сброса
• Взаимозаменяемые нагревательные блоки с регулировкой ±24 % для соответствия FLA двигателя и откалиброваны для использования с двигателями с эксплуатационным коэффициентом 1,0 и 1,15. Нагревательные блоки для реле перегрузки на 32 А можно установить в реле перегрузки на 75 А, что полезно при снижении номинальных характеристик, например при толчковом режиме
.
• Комплекты нагревателей класса 10 или 20
• Нагрузочные проушины, встроенные в основание реле
• Биметаллический, с компенсацией окружающей среды.Механизм свободного отключения
• Электрически изолированные контакты NO-NC (нажмите кнопку RESET для проверки)
• Индикация отключения по перегрузке
• Клеммы с кожухами или защитой от пальцев для снижения вероятности поражения электрическим током

Серия Freedom — тепловые реле перегрузки C306 для использования с контакторами

К306ДН3Б

Примечания

(1) Размеры NEMA 5–8 используют перегрузку 32 А в сочетании с трансформаторами тока.
(2) Реле перегрузки серии B имеют проушины, встроенные в основание реле, и подходят только для нагревателей серии B. Эти реле могут быть присоединены непосредственно к контактору или установлены на DIN-рейке или панели с помощью адаптера.
(3) Эти реле можно устанавливать только на панели.
(4) Реле перегрузки в сборе с монтажным адаптером для монтажа на DIN-рейке или панели.
(5) Только для панельного монтажа.
(6) Типоразмеры NEMA 5–8 используют перегрузку 32 А в сочетании с трансформаторами тока.

Серия Freedom — тепловые реле перегрузки C306 для автономных приложений

К306ДТ3Б

Размер NEMA	Максимальный ток	Количество полюсов	Открытый тип Номер детали
00, 0, 1 (4)	32	3	К306ДТ3Б
1 (4)	75	3	К306ГТ3Б
3 (5)	105	3	К306КН3
4 (5)	144	3	К306НН3
5 — 8 (6)	~	~	~

Примечания

(1) Размеры NEMA 5–8 используют перегрузку 32 А в сочетании с трансформаторами тока.
(2) Реле перегрузки серии B имеют проушины, встроенные в основание реле, и подходят только для нагревателей серии B. Эти реле могут быть присоединены непосредственно к контактору или установлены на DIN-рейке или панели с помощью адаптера.
(3) Эти реле можно устанавливать только на панели.
(4) Реле перегрузки в сборе с монтажным адаптером для монтажа на DIN-рейке или панели.
(5) Только для панельного монтажа.
(6) Типоразмеры NEMA 5–8 используют перегрузку 32 А в сочетании с трансформаторами тока.

Реле перегрузки — базовое управление двигателем

Пускатели двигателей и контакторы

Нажмите кнопку воспроизведения в следующем аудиоплеере, чтобы слушать, пока вы читаете этот раздел.

Реле перегрузки состоит из двух основных частей:

1. Нагревательный элемент, который последовательно подключается к электросети двигателя. Весь ток, потребляемый двигателем, должен проходить через нагревательный элемент.
2. Набор нормально замкнутых контактов, соединенных последовательно либо с линиями, питающими двигатель (ручные пускатели), либо с катушкой магнитного пускателя (магнитные пускатели).Типы реле, которые чаще всего встречаются, представляют собой биметаллическую полосу и сборку с плавильным тиглем.

Биметаллическая полоса состоит из двух разнородных металлов с разными коэффициентами нагрева. При нагревании они расширяются с разной скоростью, что заставляет их изгибаться или деформироваться при заданной температуре. Это изгибающее действие может открывать или закрывать набор контактов.

При использовании в устройстве перегрузки биметаллическая полоса механически связана с набором нормально замкнутых электрических контактов.Когда происходит перегрузка, изгибающее действие размыкает набор нормально замкнутых контактов, прерывая подачу тока в цепь.

Биметаллический контакт в нормально замкнутом положении

Здесь нормально замкнутые контакты пропускают через себя ток, а источник тепла начинает деформировать металл.

Биметаллическая пластина в разомкнутом положении

Источник тепла вызвал расширение металла серого цвета (деталь внизу) быстрее, чем металл синего цвета (деталь сверху), и таким образом разомкнул группу нормально замкнутых контактов, тем самым прерывая подачу тока к двигателю.

Закрытые контакты припойной ванны

Припойная ванночка состоит из нагревательного элемента, узла припойной ванны, храпового колеса и набора нормально замкнутых контактов.

Храповое колесо натягивает пружину. Если колесу позволить вращаться, то пружина поднимется и разомкнет набор нормально замкнутых контактов. Колесо удерживается на месте припоем внутри узла припоя. Различные уровни содержания олова и цинка в припое изменяют температуру плавления, что позволяет использовать его при различных номинальных токах и настройках температуры окружающей среды.

Если ток перегрузки ощущается нагревательными элементами в течение слишком долгого времени, то сплав становится жидким, позволяя пружине разомкнуть нормально замкнутые контакты. Это приводит к размыканию линейных контактов и прерыванию подачи тока к двигателю.

Открытые контакты припоя

Как биметаллическая пластина, так и плавильный припой используют тепловую энергию для размыкания своих элементов. Таким образом, перед сбросом контактов требуется период охлаждения. Как только реле остынет, биметаллическая полоска вернется в свое нормальное положение, или расплавленный припой затвердеет, и храповое колесо можно будет сбросить, чтобы снова замкнуть контакты линии.

Некоторые современные системы управления двигателями включают в себя приложения для мониторинга трансформаторов тока в режиме реального времени, которые используют встроенные схемы компьютерного управления для защиты двигателя от перегрузок. Эти системы могут быть связаны с сетевыми ПЛК и другим оборудованием безопасности.

Тепловая защита двигателя | Тепловые реле перегрузки, полупроводниковые и др.

У нас в наличии все марки и модели тепловых реле перегрузки. Мы можем предоставить вам точное реле перегрузки, аксессуары и тепловую защиту двигателя, необходимые для бесперебойной работы ваших двигателей, от текущих серий моделей до тех, которые относятся к самым ранним дням управления двигателями! Наши специалисты по управлению двигателями также могут заказать новые модифицированные реле, которые подключаются к вашему оригинальному пускателю двигателя, чтобы лучше защитить ваши двигатели и предоставить решение для устаревших и устаревших систем.

• МТ-32/3К-27С

  LS INDUSTRIAL METASOL SERIES БИМЕТАЛЛИЧЕСКОЕ РЕЛЕ ПЕРЕГРУЗКИ, КЛАСС ОТКЛЮЧЕНИЯ 10, ДИАПАЗОН: 22-32 АМП

• МТ-32/3К-7,5С

  LS INDUSTRIAL METASOL SERIES БИМЕТАЛЛИЧЕСКОЕ РЕЛЕ ПЕРЕГРУЗКИ, КЛАСС ОТКЛЮЧЕНИЯ 10, ДИАПАЗОН: 6-9 АМП

• ТФ96-68

  ABB TF96-68 ТЕПЛОВОЕ реле O/L, 57. 0–68,0 А ДЛЯ ИСПОЛЬЗОВАНИЯ С КОНТАКТОРАМИ СЕРИИ AF

• ТФ96-60

  ТЕПЛОВОЕ реле O/L ABB TF96-60, 48,0–60,0 А ДЛЯ ИСПОЛЬЗОВАНИЯ С КОНТАКТОРАМИ СЕРИИ AF

• ТФ42-29

  ABB TF42-29 ТЕПЛОВОЕ реле O/L, 24.0–29,0 А ДЛЯ ИСПОЛЬЗОВАНИЯ С КОНТАКТОРАМИ СЕРИИ AF

• ТФ42-35

  ТЕПЛОВОЕ реле O/L ABB TF42-35, 29,0–35,0 А ДЛЯ ИСПОЛЬЗОВАНИЯ С КОНТАКТОРАМИ СЕРИИ AF

• ТФ42-16

  ABB TF42-16 ТЕПЛОВОЕ реле O/L, 13. 0–16,0 А ДЛЯ ИСПОЛЬЗОВАНИЯ С КОНТАКТОРАМИ СЕРИИ AF

• ТФ42-24

  ТЕПЛОВОЕ реле O/L ABB TF42-24, 20,0–24,0 А ДЛЯ ИСПОЛЬЗОВАНИЯ С КОНТАКТОРАМИ СЕРИИ AF

• ТФ42-20

  ABB TF42-20 ТЕПЛОВОЕ реле O/L, 16.0–20,0 А ДЛЯ ИСПОЛЬЗОВАНИЯ С КОНТАКТОРАМИ СЕРИИ AF

• МТ-95/3К-55С

  LS INDUSTRIAL METASOL SERIES БИМЕТАЛЛИЧЕСКОЕ РЕЛЕ ПЕРЕГРУЗКИ, КЛАСС ОТКЛЮЧЕНИЯ 10, ДИАПАЗОН: 45-65 АМП

Тепловое реле перегрузки: принцип работы, применение, основы

Электрические двигатели составляют большую часть нагрузки энергосистемы. Требования рынка вынуждают производителей систем управления двигателями постоянно оценивать технологии защиты двигателей. Технологические достижения теперь позволяют индустрии управления двигателем предлагать несколько вариантов защиты двигателя. Эффективный принцип работы делает тепловое реле одним из лучших решений для защиты двигателя.

Что такое тепловое реле перегрузки?

Тепловое реле перегрузки обеспечивает защиту однофазных или трехфазных двигателей. Реле контролирует рабочий ток двигателя и отключает контактор в случае перегрузки.Он также защищает двигатель от повреждения при обрыве фазы.

Тепловые реле перегрузки выполняют следующие функции:

• Допускайте безвредные временные перегрузки (например, запуск двигателя) без нарушения цепи.
• Отключение и размыкание цепи, если ток достаточно велик, чтобы через некоторое время вызвать повреждение двигателя.
• Может быть сброшен после устранения перегрузки.

При выборе правильного типа теплового реле перегрузки с соответствующей функциональностью двигатель можно защитить от большинства повреждений, вызванных следующими условиями:

• Неисправность подшипника
• Неисправность стержня ротора
• Внешние неисправности
• Неисправность обмотки статора
• Неисправность муфты вала

Как работает тепловое реле перегрузки?

Контакты теплового реле перегрузки замыкаются или размыкаются в зависимости от степени нагрева, выделяемого током через катушку реле.Катушка реле, которую часто называют «нагревательным элементом», подключается последовательно с защищаемой нагрузкой. Поскольку между протеканием тока и теплом, выделяемым нагревательным элементом, существует определенный интервал времени, тепловые реле перегрузки используются не для защиты от перегрузки по току, а для защиты от перегрузки.

Тепло, выделяемое при перегрузке, пропорционально квадрату тока. Это тепло используется либо для плавления сплава, что позволяет храповому колесу повернуться и разомкнуть контакт управления, либо для нагревания биметаллической пластины, заставляя ее изгибаться и размыкать контакт управления.

Реле тепловой перегрузки

предназначено для токозависимой защиты приложений с нормальными условиями пуска от недопустимо высокого повышения температуры в результате перегрузки или обрыва фазы. Перегрузка или обрыв фазы приводят к тому, что ток двигателя превышает установленный номинальный ток двигателя. Это повышение тока нагревает биметаллические пластины внутри реле через нагревательные элементы, которые, в свою очередь, приводят в действие вспомогательные контакты посредством механизма отключения из-за их отклонения. Они отключают нагрузку через контактор.Время отключения зависит от отношения тока отключения к рабочему току Ie и сохраняется в виде характеристики отключения с долговременной стабильностью. Состояние «Отключено» сигнализируется с помощью индикатора положения переключения.

Тепловое реле перегрузки стандартно имеет нормально замкнутый (НЗ) контакт, который сбрасывается вручную после прерывания тока. Более дорогие тепловые реле перегрузки имеют размыкающий контакт с автоматическим сбросом, а также могут быть оснащены нормально разомкнутым (НО) контактом для сигнализации или индикации.

Применение теплового реле перегрузки Реле тепловой перегрузки

обеспечивают защиту от перегрузки для однофазных и трехфазных двигателей, таких как:

• Фанаты
• Насосы
• Компрессоры
• компрессоров
• Mixers
• конвейеров
• Лифты
• Машины
• Gen-Matchs
• Промышленные UPSS

Параметры выбора термической перегрузки

При выборе теплового реле перегрузки следует учитывать следующие параметры:

• Текущий диапазон
• Номинальное рабочее напряжение
• Отключение Отключение
• Номинальное напряжение изоляции
• Международные стандарты
• Наличие фазы Повышение
• Температура окружающей среды
• Ручной или автоматической функции отдыха

Тепловой перегрузки Диаграмма соединения

Технические условия о тепловых реле перегрузки

Классы поездок

Классы срабатывания описывают временные интервалы, в течение которых реле перегрузки должно срабатывать с 7. 2-кратный рабочий ток Ie для симметричной трехполюсной нагрузки от холода.

Текущая настройка

Тепловое реле перегрузки настраивается на номинальный ток двигателя с помощью поворотного потенциометра. Шкала поворотного потенциометра откалибрована в амперах.

Ручной и автоматический сброс

При выборе ручного сброса сброс можно выполнить непосредственно на устройстве, нажав кнопку «СБРОС».Если выбран автоматический сброс, реле будет сброшено автоматически. Сброс невозможен, пока не истечет время восстановления.

Время восстановления

После срабатывания из-за перегрузки требуется определенное время для охлаждения биметаллических пластин тепловых реле перегрузки. Реле перегрузки можно сбросить только после того, как оно остынет.

Функция тестирования

Правильность работы готового теплового реле перегрузки можно проверить с помощью кнопки ТЕСТ. Кнопка тестирования используется для имитации срабатывания реле. Во время этой симуляции нормально замкнутый контакт (95-96) размыкается, а нормально разомкнутый контакт (97-98) замыкается, при этом реле перегрузки проверяет правильность подключения вспомогательной цепи.

Функция остановки

При нажатии кнопки СТОП нормально замкнутый контакт размыкается, и последовательно соединенный контактор обесточивается, и поэтому нагрузка отключается. Нагрузка снова подключается через контактор при отпускании кнопки STOP.

Индикация состояния

Текущее состояние теплового реле перегрузки отображается индикатором состояния.

Вспомогательные контакты

Тепловое реле перегрузки имеет нормально разомкнутый контакт для сигнала отключения и нормально замкнутый контакт для отключения контактора.

Вилка теплового реле перегрузки

1. Соединение для установки на контакторы
2. Кнопка ручного/автоматического сброса
3. Кнопка «Тест»
4. Настройка тока двигателя
5. Кнопка «Стоп»
6. Клеммы питания

Тепловое реле перегрузки использует биметаллические элементы для защиты. Но в электронном реле перегрузки используются интегральные трансформаторы тока, специализированные интегральные схемы (ASIC) и/или микропроцессоры, а также электромеханические принципы проектирования для создания компактного и функционального решения для защиты от перегрузки.

Когда ток двигателя проходит через встроенные трансформаторы тока, появляется питание для питания интегральной схемы. Контролируя трехфазное питание, ASIC/микропроцессор может обрабатывать текущие данные и активировать механизм отключения в условиях перегрузки, размыкая нормально замкнутый контакт и отключая цепь катушки пускателя двигателя.

Преимущества теплового реле перегрузки

• Защищает двигатель от перегрева. Может использоваться в 1- или 3-фазных двигателях.
• Некоторые реле перегрузки имеют внутреннюю защиту от обрыва фазы.
• Эффективный принцип работы.
• Это недорогое устройство. (Уточнить цену)
• Может быть установлен непосредственно на контактор или может быть установлен на панель с адаптером для DIN-рейки.
• Имеет внутреннюю тестовую кнопку, используемую для устранения неполадок.
• Некоторые реле перегрузки имеют внутреннюю кнопку выбора класса срабатывания.
• Имеет широкий регулируемый диапазон тока.
• Имеет функцию сброса. (ручной или автоматический)
• Имеет функцию температурной компенсации.
• Имеет механизм свободного расцепления.

Недостатки теплового реле перегрузки

• Не имеет функции прямого отключения. Его следует использовать с другими коммутационными или защитными устройствами для отключения цепи.
• Не имеет защиты от короткого замыкания
• Работает медленно.
• Не имеет высокой частоты переключения. Охлаждение необходимо после стольких отключений.
• Плохо работает при тяжелом пуске.
• Не выдерживает вибрации и ударов. (Только некоторые специальные типы могут работать хорошо)

Если вы хотите прочитать интересную книгу о перегрузке, вы можете прочитать эту замечательную книгу:

Продолжить чтение

BA23A Тепловое реле перегрузки Eaton Tpye B 3P Class 20 STR MT

• Спасибо за ваши предложения! Мы ценим вашу помощь в улучшении нашего программного обеспечения.Это помогает нам обслуживать вас еще лучше!

  Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого предмета. Закрывать Помогите улучшить наши данные

  Характеристики

  Поляки

  3

  Описания

  Характеристики

  Пускатели и контакторы Eaton Freedom отличаются компактной, компактной конструкцией, в которой используются самые современные технологии и новейшие высокопрочные, ударопрочные и термостойкие изоляционные материалы. Помимо биметаллических реле защиты от перегрузки, Eaton также предлагает серию электронных реле перегрузки (C440), доступных в виде отдельных блоков и в сборе с контакторами Freedom.

  Описание

  TPYE B 3P ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ КЛАССА 20 STR MT

  Подробное описание

  Реле тепловой перегрузки NEMA A200, трехполюсное, монтируется на стартер, NEMA, тепловой тип B, класс 20, вспомогательный контакт 1NC, с компенсацией окружающей среды, диапазон полной нагрузки 26.3-45А, замена типа Б

  Специальные возможности

  Требуются обогреватели

  Тип продукта

  Реле перегрузки Nema Size 2, 3 полюса, A200

  Дополнительная информация

  размеры

  3. 6000 дюймов X 3,4000 дюймов X 4,8000 дюймов

  Тип отключения

  Термический тип B, класс 20

  Информация производителя

  Торговая марка

  Итон

  Номер детали производителя

  БА23А

  GTIN

  00786678003214

  СКП

  786678003214

  Таксономии, классификации и категории

  Категория Описание

  ЗАМЕНА ЧАСТЕЙ

  Тип

  Реле перегрузки

  Упаковка

  Вес каждого

  0. 7

  Картон

  1

  Использование, сертификаты и стандарты

  стандартный

  Сертифицировано CSA, внесено в список UL

  Приложение

  Ind Помещения и фабрики — Помещения — Другое

  Крепление

  СТАРТЕР

  Помогите улучшить наши данные
    Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого элемента. Закрывать

• У вас должна быть учетная запись клиента, чтобы просматривать наличие товаров на складе во всех местах.

Выберите категорию (категории), с которой вы хотите связать этот элемент.

(Вы можете выбрать несколько категорий, удерживая клавишу Ctrl при нажатии)

Категория ссылки

* Все цены могут быть изменены.

Предложить сопутствующий товар

Тип: ЗаменительАналог/Аксессуар

Поиск Связанный каталожный номер:

Отправка вашего предложения

Дождитесь завершения операции.

Как узнать, правильно ли вы установили ток на реле тепловой перегрузки двигателя

Пуск с током полной нагрузки…

Ток полной нагрузки при заданном напряжении, указанном на паспортной табличке, является нормативным для настройки реле перегрузки. Из-за переменного напряжения во всем мире двигатели для насосов предназначены для использования как при 50 Гц, так и при 60 Гц в широком диапазоне напряжений.

Как узнать, какой ток установить на реле перегрузки двигателя (фото: Эдвард CSANYI, EEP)

Поэтому диапазон тока указан на паспортной табличке двигателя. Точную емкость по току можно рассчитать, зная напряжение.

Рисунок 1 – Тепловое реле перегрузки двигателя

Пример расчета

Когда мы знаем точное напряжение для установки, ток полной нагрузки можно рассчитать как 254 Δ/440 Y В, 60 Гц .Данные указаны на заводской табличке, как показано на рисунке ниже:

• f = 60 Гц
• U = 220-277 ∆/380 – 480 YV
• 50 – 9057 n _{I 5,00/3,30 – 2,90 А}

Рисунок 1 – Ток полной нагрузки при заданном напряжении, указанном на заводской табличке, является нормативным для настройки реле перегрузки

60 Гц расчет данных:

• U _a   = факт. Напряжение 254 Δ / 440 YV (фактическое напряжение)
• U _мин = 220 δ / 380 yv (минимальные значения в диапазоне напряжения)
• U _MAX = 277 δ /480 YV (Максимальные значения в диапазоне напряжений)

Отношение напряжений определяется по следующим уравнениям: U _мин )
что i в этом случае: U _Δ = (254 – 220) / (227 – 220) = 0.6

U _Y = (U _A – U _мин. ) / (U _макс. – U _мин. )
, что в данном случае составляет:

9 Y

) / (480-380) = 0,6

Итак, u _Δ = u _y

Расчет фактического тока полной нагрузки (I)

I _мин = 570 / 3,30 A
(Значения тока для треугольников и звезд при минимальном напряжении)

I _max = 500/2. 90 A
(Значения тока для треугольников и звезд при максимальных напряжениях)

Теперь можно рассчитать ток полной нагрузки по первой формуле:

• I для значений треугольника:  5,70 + (5,00 – 5,70) × 0,6 = 5,28 = 5,30 А
• I для значений звезды: 3,30 + (2,90 – 3,30) × 0,6 = 3,06 = 3,10 А
21 допустимый ток полной нагрузки двигателя при 254 ∆/440 YV, 60 Гц.

Практический пример: Внешнее реле перегрузки двигателя всегда настроено на номинальный ток, указанный на паспортной табличке.

Однако, если двигатели спроектированы с коэффициентом эксплуатации, который затем указан на заводской табличке  , например. 1.15, установленный ток для реле перегрузки может быть увеличен на 15 % по сравнению с током полной нагрузки или с коэффициентом эксплуатации  ампер (SFA) , который обычно указывается на паспортной табличке.
