Терморегуляторы для теплых полов: механические и сенсорные регуляторы температуры, программируемые и двухзонные термостаты

Для управления работой системы «теплый пол» используется специальный терморегулятор. С его помощью устанавливается температура нагрева и осуществляется ее поддержание. Для более точной работы многие изделия комплектуются датчиками температуры пола – это исключает излишние затраты энергии на обогрев.

Механические устройства

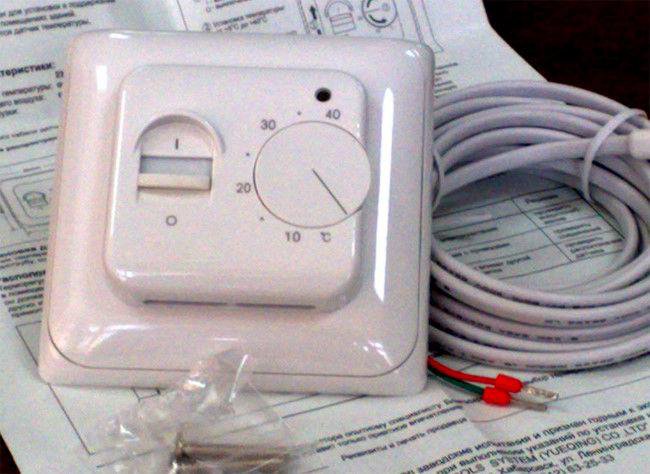

Простейший терморегулятор для теплого пола имеет панель с ручным управлением. Как правило, это поворотный регулятор с нанесенной по кругу температурной шкалой. Для включения/выключения устройства предусмотрена клавиша. У большинства моделей на панели есть светодиодные индикаторы, которые сигнализируют о процессе нагрева. Для управления работой теплого пола по часам у некоторых изделий имеется механический таймер.

Электронные терморегуляторы

Такие устройства имеют кнопочное или сенсорное управление, что гораздо удобнее, чем механический регулятор.

У всех моделей есть дисплей, который показывает значение температуры. За счет функции программирования  терморегулятор для пола можно настроить на работу в автоматическом режиме в определенные часы или дни. Такая возможность избавит вас от необходимости вручную включать устройство, а также поможет значительно снизить энергозатраты.

Параметры выбора

• Температурный диапазон – показывает, в каких пределах осуществляется регулировка температуры. Например, у большинства моделей значение рабочей температуры находится в пределах от  +5 до +35 °C или от 0 до +60 °C. Многофункциональные терморегуляторы, которые  используются для подогрева крыш и других наружных элементов конструкций, имеют шкалу от -10 до +50 °C. Если же требуется подогрев высокотемпературных систем, например, трубопровода, следует  купить терморегулятор с рабочим диапазоном от +60 до +160 °C.
• Значение гистерезиса – характеризует температурный предел включения/отключения режима обогрева.
  Например, данный показатель составляет 2,5 °C, значит, при установке температуры на 18 °C (значение, при котором должен включаться обогрев) система будет работать на обогрев до достижения значения в 20,5 °C (18+2,5). Такой функцией оснащены не все устройства, а только программируемые терморегуляторы для теплого пола. Причем у многих гистерезис можно менять, например, в пределах от 0,2 до 6 °C.
• Степень электрозащиты – определяет место установки устройства в зависимости от условий эксплуатации. Например, для жилых комнат подойдут модели класса IP30 (отсутствует защита от влаги). Для кухни или ванной комнаты, где есть вероятность случайного попадания капель воды на корпус, лучше использовать пылевлагозащитные устройства класса IP21 или IP44.

В нашем интернет-магазине вы сможете подобрать подходящий для ваших задач терморегулятор: цена, подробное описание и характеристики каждой модели находятся в карточках товаров. Оформляйте заказ через сайт или позвоните менеджеру по телефону 8-800-333-83-28.

Мы предлагаем терморегуляторы для теплых полов по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Регулятор для теплого пола, для чего нужен терморегулятор, виды регуляторов для теплого пола

При помощи терморегулятора модно контролировать температуру теплового пола. Регулятор поддерживает температурный режим, когда включен. Терморегулятор кроме поддержания температуры теплого пола еще создает энергоэффективность всей системы отопления. Таким образом затраты на электричество снижаются. В нашей статье рассмотрим виды терморегуляторов для теплого пола, а также процесс регулирования.

Содержание:

1. Для чего нужен терморегулятор
2. Виды регуляторов для теплого пола
3. Механический регулятор
4. Электронный регулятор
5. Сенсорный регулятор
6. Регулятор с программным обеспечением
7. Процесс регулирования

Для чего нужен терморегулятор

Регулятор автоматически включает и выключает систему «теплый пол». Таким образом, поддерживается определенная температура. Некоторые приборы имеют встроенные датчики измерения температуры воздуха в доме. Когда температура достигает требуемого уровня, регулятор отключает систему «теплый пол». Следовательно, происходит экономия электроэнергии. Регулятор можно запрограммировать на сохранение необходимой температуры на продолжительный период. Есть два типа терморегуляторов: накладные и встроенные. Для установки второго типа необходимо устраивать нишу в стене. А накладной регулятор можно установить абсолютно в любом месте.

Виды регуляторов для теплого пола

Есть несколько видов терморегуляторов для теплого пола:

1. Механический регулятор.

2. Электронный регулятор.

3. Сенсорный регулятор.

4. Регулятор с программным обеспечением.

Механический регулятор

Самым дешевым регулятором является механический. Это связано с тем, что такой терморегулятор не может регулировать температуру с большой точностью. После того как происходит изменение мощности системы, регулятор самостоятельно переключается, основываясь на своих ощущениях.

Такие регуляторы можно применять в небольших помещениях. Например, в небольшой кухне или ванной комнате. В больших помещениях механические регуляторы обычно не используются, так как невозможно выставить требуемую температуру.

Электронный регулятор

Электрический регулятор очень похож на механический. Но главным отличием является наличие жидкокристаллического дисплея. В электрическом регуляторе можно устанавливать точный температурный режим. А на дисплее будет отражаться вся информация. Регулировать температуру теплого пола очень просто. Для этого необходимо просто выставить требуемую температуру. Самой оптимальной температурой для системы «теплый пол» является 26оС.

Сенсорный регулятор

Сенсорные регуляторы отличаются от других моделей своей высокой точностью и возможностью регулировки. Управлять такими регуляторами очень легко. Но стоят такие терморегуляторы недешево.

Регулятор с программным обеспечением

Регулятор с программным обеспечением отличается от других видов множеством дополнительных функций:

1. Каждую неделю дублируются запрограммированные задания.

2. Поддержание заданной температуры, а также точный контроль.

3. Можно создавать недельное расписание включения и выключений теплого пола.

Так как программируемые регуляторы имеют дополнительные функции и являются простыми в использовании, то они являются самыми популярными среди терморегуляторов для системы «теплый пол». Такие регуляторы можно применять в помещениях, которые имеют большую площадь. Так как регуляторы с программным обеспечением отличаются высоким контролем и циклической работой, то они помогают расходовать электричество экономно.

Процесс регулирования

Процесс регулирования температурного режима заключается в сигналах, которые формирует терморегулятор теплого пола. В некоторых приборах можно подключать внешние датчики или применять встроенные. Встроенными часто бывают датчики теплого пола, которые нужны для измерения его температуры. Поэтому при устройстве теплого пола термодатчик устанавливают под напольным покрытием.

Если применяются термоматы, то датчик размещают в слое клея. А если используется нагревательный кабель, то датчик заливают цементной стяжкой. При устройстве теплого пола монтаж датчика системы «теплый пол» считается отдельной операцией.

Датчик устраивают в гофрированную трубку, а также располагают подходящие к нему провода. Затем трубка устанавливается в пробитый в стене штроб и цементную стяжку. Необходимо производить такую сложную установку для того, чтобы можно было произвести демонтаж.

После подключения датчика к регулятору он будет измерять, и передавать в устройство температуру пола. Следовательно, при помощи регулятора будет изменяться мощность, которая поступает на нагреватели и сравнивать фактическую и заданную температуры.

При покупке регулятора для теплого пола в комплекте идет датчик. Если система «теплый пол» устроена для помещений с большой площадью, то необходимо использовать регуляторы, которые рассчитаны на применение более одного датчика.

В таком случае желательно контролировать температуру воздуха.

Для регулятора есть некоторые ограничения по допустимой мощности. Если нужно управлять обогревом более чем в одном помещении, или большей мощностью, то можно использовать двухзонный специальный регулятор. Перед покупкой такого прибора нужно предварительно продумать место его установки. Термодатчик в каждой отдельной зоне будет свой.

В детских комнатах нужно контролировать температуру теплого пола, чтобы не случился перегрев. Для контроля отлично подойдет датчик для теплого пола. Чтобы следить за показаниями, необходимо приобрести терморегулятор с цифровой индикацией.

Особое значение имеет определение системы отопления, а также выбор терморегулятора для контроля и регулировки системы «теплый пол». При правильной регулировке можно обеспечить качественную и эффективную работу системы, а также сократить расходы на оплату электроэнергии.

Читайте также:

Регулятор для теплых полов | Термостат для теплого пола

Теплый пол является обычным нагревательным элементом, его особенность состоит в его размещении. Как и любой нагревательный прибор, который должен поддерживать определенную температуру воздуха или какой-то поверхности, теплый пол имеет регулятор температуры. Его называют термостат или терморегулятор.

Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры.  Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола. Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.

Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?

Самый простой и бюджетный вариант терморегулятора — это термостат с механической регулировкой температуры. Обычно в качестве регулятора используется колесико, вращая которое можно выставить нужную температуру теплого пола. Единственным недостатком такого регулятора может считаться неточное выставление значения температуры, так как шкала не имеет точной и мелкой градуировки установки числового значения температуры.

В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.

Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор. Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.

Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.

 Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.

Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет. Причем функциональные возможности термостата не меняются в зависимости от способа управления.

Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.

Подключение регулятора теплого пола

Теплые полы все чаще входят в нашу жизнь. Причем первоначально они рассматривались как элемент комфортности или необходимости в доме, где живут маленькие дети. Сегодня задачи теплых полов значительно расширились. Они начинают выступать как элемент дополнительного обогрева, а в последнее время многие применяют их и в качестве основного отопления, при этом полностью освобождается пространство (которое крадут обычные пристенные приборы нагрева).

Давайте рассмотрим принцип работы теплого пола на примере его управления с помощью радиоуправляемого регулятора для теплых полов бренда Nobo и то, как им пользоваться.

Как известно, любой теплый пол продается уже с регулятором температуры теплого пола. Обычно прилагается электрическая схема, на которой показано как подключить и как подсоединить термостат к теплому полу, работающий на обычное размыкание электрического тока. Разница может заключаться только в температурном датчике, который измеряет температуру пола, и по его показаниям происходит включение/выключение подачи электричества. Разные производители комплектуют оборудование датчиками различного сопротивления и не всегда термостат от одного бренда подходит в теплому полу другого бренда.

В этом плане термостаты бренда Nobo можно считать универсальными. Кроме того, что термостат продается в комплекте со своим температурным датчиком, он может работать и с другими температурными датчиками, которые имеют другое сопротивление. Это датчики с сопротивлением 10, 15, 22 кОм.

Так же как и другие термостаты для теплого пола, термостат Nobo работает по принципу замыкания/размыкания подачи электрического тока. Однако есть и множество отличий в его работе. Часто потребитель сталкивается с вопросом – где установить и как подключить такой термостат.

Как установить?

В стене сверлится отверстие размером под обычную электрическую розетку, в него устанавливается стандартная распаячная коробка или подрозетник. Высота установки не регламентируется, но обычно, с целью удобства управления и доступности, он располагается на высоте 90-100 см от пола.

Подключение теплых полов электрических к регулятору осуществляется на задней поверхности термостата, где имеются клеммы. К клеммам А и С подводится электричество от автомата на щитке. К другим клеммам В и Д подсоединяются контакты теплого пола, а в их цепи имеется электрическое реле, которое и замыкает/размыкает подачу электричества на теплый пол. Подключение температурного датчика осуществляется на той же задней поверхности термостата, где есть клеммы М и Л. Все электрические провода прокладываются вдоль стены и скрываются под штукатуркой.


Монтаж температурного датчика производится также. Он прокладывается и скрывается в стене. На случай замены температурного датчика он должен легко вытаскиваться. Для этого предварительно в стене прокладывается гофра, а уже в нее вставляется датчик. Продолжение этой же гофры прокладывается и в теплом полу.

Как и большинство существующих регуляторов для теплого пола, термостат Nobo электронный. На передней поверхности есть экран, на котором отображается настройка режимов работы теплого пола, а также числовое значение температуры теплого пола, которая должна поддерживаться. Регулятор теплого пола Nobo марки NTB-2R может работать как обычный термостат в ручном режиме, а также в режиме удаленного управления через Интернет.

Для удаленного управления требуется дополнительный блок EcoHub. Данный блок управления подключается к роутеру, который должен иметь возможность каким-либо способом выходить в Интернет. Потребитель на свой смартфон или планшет должен установить программу управления и настройки Nobo Energy Control. Программа скачивается совершенно бесплатно и ее использование не требует дополнительных затрат или платного обслуживания. Первоначальное включение системы требует настройки согласования работы блока управления EcoHub с термостатом NTB2R. В программе следует ввести 12-ти числовой код, который высвечивается при включении термостата в сеть.

Как настроить и как проверить правильность настройки и работу регулятора?

Это не составит труда, так как на каждом этапе такой настройки всплывают подсказки на русском языке. Управление работой термостата происходит по радиосигналу, без проводного соединения между ними. На смартфоне вводятся параметры работы, он, в свою очередь, выходит в Интернет, связывается с роутером, по стандартному кабелю с разъемом RJ45 сигнал поступает на EcoHub и уже он по радиосигналу передает все настройки термостату для теплого пола.

Вопрос куда ставить EcoHub и роутер относительно термостата имеет важное значение. При слишком удаленном расположении термостата от EcoHub радиосигнал может теряться. Производитель гарантирует бесперебойную работу при расстоянии между ними до 100 метров прямой видимости. Если имеются препятствия, то расстояние уменьшается. В деревянных домах сигнал проходит значительно хуже, нежели в кирпичных или монолитных. В каждом отдельном случае рабочие расстояния определяются практическим путем. Технические параметры регулятора для теплых полов Nobo позволяют к одному термостату подключить теплые полы с общей нагрузкой до 16 А. При напряжении в сети 220В общая нагрузка считается по формуле:

Р=U*I=220*16=3520 Вт
где Р – максимальная мощность подключения, Вт;
U – напряжение в сети, В;
I – сила тока, а.
Тогда
Р=U*I=220*16=3520 Вт

Причем, если мощность одного теплого пола намного меньше 3520 Вт, то можно подсоединить и два теплых пола на один регулятор или значительно больше двух, главное, чтобы их суммарная мощность не превышала 3520 Вт.

Как при ручном, так и при удаленном способе управления есть возможность устанавливать несколько режимов работы теплого пола. Это: «комфортный режим», «экономичный режим», режим «не замерзания» (или +8 С) и режим «все выключено». Под «комфортным режимом» подразумевается работа теплого пола при максимально допустимой для потребителя температуры, она чаще всего колеблется от 26С до 30С. Причем 30С для полноценного режима отопления. Такой режим рекомендуется применять, когда в помещении присутствуют люди и требуется обогреть помещение.

Под «экономичным режимом» имеется ввиду более низкая температура, чем комфортная, которая может составлять от 15С до 18С. Такой режим рекомендуется применять, когда в помещении какое-то время будут отсутствовать люди и максимальная температура не требуется.

Под «режимом незамерзания» (+8С) имеется в виду поддержание минимальной температуры + 7С — + 8С. Такой режим рекомендуется применять, когда в помещении в зимний период долгое время отсутствуют люди, а оборудование, имеющее отношение к работе с водой, необходимо обезопасить от замерзания. Под режимом «все выключено» понимается полное отключение подачи электричества на все подключенные нагревательные элементы, а термостат переходит в режим ожидания.

Хотелось бы отметить еще одно важное отличие в работе регулятора для теплых полов Nobo. Это вопрос о том, как работает и какую температуру он берет за основополагающую для своего включения/выключения. Здесь есть три варианта работы.

• Первый вариант – это классическая работа от датчика температуры, который закладывается в пол. Такой вариант мы рассмотрели выше, и он является основным не только для термостата Nobo, но и для всех других брендов.
• Есть еще один вариант. У термостата NTB-2R дополнительно имеется встроенный датчик, который замеряет температуру воздуха в помещении в том месте, где он расположен. При желании, можно управлять включением/выключением теплого пола по температуре воздуха, что часто используется, когда теплый пол применяется в качестве основного способа отопления. Переключение между работой первого и второго способа производится без всяких сложных настроек и без отсоединения проводного датчика температуры. Просто в настройках вводятся соответствующие изменения.
• Есть и третий – смешенный способ. Здесь измеряется и температура воздуха и температура пола. Регулирование температуры происходит по ее среднему  значению.

Производитель Nobo всегда заботится о своих потребителях и поэтому его продукция универсальна и может работать не только с брендом Nobo. Так, например, у термостата NTB-2R есть особенный режим работы, который не принимает во внимание температуру воздуха и пола. Такой режим включения/выключения настраивается самим производителем. За основу берется период в 20 минут и устанавливается время, в течение, которого данный термостат будет подавать электричество на теплый пол. Например, 2 минуты пол будет нагреваться, а 18 минут электричество на него подаваться не будет, и так с периодичностью в каждые 20 минут. Настроить можно любое соотношение времени включено/выключено.

Термостат для теплых полов Nobo можно использовать как центральный пульт управления для подключения через него одного или нескольких электрических конвекторов или любых нагревательных и электрических  приборов. Это могут быть не только теплые полы, но и бойлеры, насосы, осветительные приборы, однако в качестве центрального пульта управления для конвекторов он применяется чаще всего. При этом на клеммы Б и Д вместо теплого пола подключается провод, раздающий питание электричества на конвекторы и их работа настраивается по любому режиму, которые были описаны выше.

Конечно, такая многофункциональность термостата для теплого пола Nobo марки NTB-2R не может не отразиться на его цене. Она немного выше регуляторов температур других производителей, но если принять во внимание надежность его изготовления – Норвегия, многофункциональность, ручное и удаленное управление, то цена вполне оправдана.

Установка регулятора теплого пола через Nobo EcoHub

Как происходит процесс регулирования и поддержание температуры теплого пола?

Теплый пол монтируется и укладывается согласно его инструкции, и, в зависимости от производителя, может отличаться друг от друга. Однако управление температурой производится у всех термостатов одинаково. Термостат обязательно комплектуется выносным датчиком температуры. Каждый такой наружный датчик имеет свои характеристики, в частности — сопротивление. Подключение датчика с другим сопротивлением исключается, так как данные замера температуры будет неправильные. В процессе нагрева теплого пола датчик производит замер температуры и передает этот сигнал на термостат. Регулятор фиксирует эту температуру, сравнивает ее значение с выставленным заданным значением на термостате и отключает или включает нагрев теплого пола. Термостат работает как обычное реле, которое замыкает или размыкает подачу электрического тока на теплый пол. Терморегулятор Nobo NTB 2R тоже имеет в комплекте свой датчик температуры с сопротивлением 22 кОм. Имеется возможность подключение датчика с другими сопротивлениями, для этого в настройках можно найти варианты сопротивлений (10, 12, 15 кОм) и выбрать необходимое сопротивление подключенного датчика.


Наружный температурный датчик одним концом подсоединяется к термостату, а другой конец крепится в точке замера температуры в теплом полу (согласно прилагаемой инструкции). Для того чтобы была возможность заменить или отремонтировать датчик, он предварительно помещается в гофру и уже в гофре прокладывается в штробе в стене и в полу.

Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.

Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.

Если теплый пол устанавливается под ламинатом или другими покрытиями, которые боятся большой температуры нагрева, возможна настройка работы термостата одновременно по двум датчикам. В этом случае максимальная температура теплого пола не может превышать 27 С.


У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.

У термостата Nobo NTB 2R  есть еще одна положительная особенность. Его можно использовать как центральный пульт управления для подключения не только теплого пола, но и любых электрических приборов. Для этого к разъему 220 В, куда подключается теплый пол, подключается один или несколько электрических приборов. Важно не превысить общую подключаемую мощность нагрузки.

Как выбрать терморегулятор и какие ошибки могут быть?

1. Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
2. Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
3. К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
4. Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

Р=U*I,  Вт

где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.

Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.

Программируемый регулятор теплого пола

В качестве примера рассмотрим рассмотрим регулятор теплого пола Nobo. Габаритный размер термостата 85мм х 85мм. В центре имеется достаточно информативный жидкокристаллический экран размером 25 мм х 25 мм. Экран цветной, в центральной части экрана крупными цифрами высвечивается температура воздуха (а), которая в данный момент должна поддерживаться. Левее от значения температуры имеется стрелка (б) положение которой соответствует выставленной температуре. Здесь же в левой части экрана терморегулятора имеется цветной столбик (в), который имеет возможность перемещаться вверх/вниз. Положение столбика отражает текущее значение температуры воздуха в помещении. По относительному положению стрелки выставленной температуры и столбика можно визуально прослеживать тенденцию повышения/понижения текущей температуры. Столбик может мигать, что означает, что температура воздуха меньше выставленного значения, и происходит нагрев. Столбик прекращает моргать, если температура воздуха достигла или выше выставленного значения и нагрев не происходит. Цветовая гамма общего фона экрана (г) и вертикального столбика меняется в зависимости от режима, в котором на данный момент работает терморегулятор.

Всего может быть 4 цвета и 4 режима работы. Красный цвет соответствует комфортному режиму и, соответственно, его температуре, зеленый — экономичному, синий – антизамерзание, серый – все выключено.


Кроме цветовой гаммы режим работы термостата отображается в виде символа (д). Над числовым значением температуры, который отображается черным цветом, имеется символ также черного цвета, который соответствует режиму работы термостата. Солнышко – комфортный режим, растущий месяц – экономичный режим, снежинка – антизамерзание, полностью серый экран без числового значения температуры (вместо ее значения 2 прочерка) – все выключено.

С левой стороны от экрана, на корпусе терморегулятора имеется выключатель (1). Передвигая его вверх или вниз можно включить или выключить термостат. Для управления функциями термостата в каждом его углу имеются клавиши управления (2,3). С их помощью можно повышать или понижать значение температуры, которая должна поддерживаться. Клавиша (4) позволяет вернуться на один шаг в меню. Кнопка (5) – подтверждение выбранного действия или включение меню.


На задней поверхности термостата находятся классическая схема и клеммы для подключения к сети 220 В, клеммы для нагрузки и клеммы для подключения выносного датчика температуры.

Функциональные возможности термостата

Данный термостат может работать автономно, как обычный термостат для теплого пола, а также его можно подключить к системе удаленного управления – Nobo Energy Control.

В автономном режиме терморегулятор может:

• работать в 4-х температурных режимах: комфортный, экономичный, антизамерзания, все выключено;
• для каждого режима может быть настроена своя температура;
• любой существующий термостат для теплого пола может быть заменен на данный термостат. Причем все термостаты в комплекте продаются с выносным датчиком температуры 22 кОм,
• терморегулятор можно подключить и настроить его работу с другими датчиками, сопротивление которых составляет: 10 кОм, 12 кОм, 15 кОм;
• терморегулятор может работать по температуре выносного датчика, по температуре встроенного датчика в термостат, и по средней температуре выносного и встроенного датчиков;
• возможна работа вообще не по температурам, а по расписанию времени работы и времени в выключенном состоянии каждые 20 минут;
• подключить можно не только теплый пол, но и обогреватели. Причем обогреватели могут быть как бренда Nobo, так и любого другого бренда и принципа действия. Обогреватель другого бренда будет работать по схеме включено/выключено, по температуре воздуха измеряемой датчиком на термостате. В этом случае он работает в режиме центрально пульта управления или любого электрического пробора в режиме включено/выключено.

В режиме удаленного управления термостат может все, что перечислено в автономном режиме, а также:

• работать по заранее прописанной программе на каждый день недели с последующим повторением. В течение дня могут меняться режимы работы каждые 15 минут.
• управлять работой термостата, менять температуры, режимы работы, и при этом находиться в любой точке Земли, где есть Интернет.

Установка термостата

Установка терморегулятора может быть произведена скрыто. При этом в стене, обычно на уровне 90 см от пола, делается отверстие, куда предварительно устанавливается стандартный подрозетник (монтажная коробка), и уже в него вставляется терморегулятор.


Как так стандартно такой термостат предназначен для теплых полов, то в стене делается штробление, где прокладываются питающие термостат кабели, и вниз прокладываются кабели для теплого пола, а также выносной датчик температуры. Для того чтобы была возможность сменить выносной датчик температуры на новый, его помещают в гофрированную трубку, чтобы была возможность датчик вытащить. После прокладки всех проводов стена шпаклюется. Такая проводка называется скрытой. Возможно и открытое расположение термостата на поверхности стены. Для этого существуют накладные подрозетники (монтажная коробка). Вся проводка тоже может быть сделана на поверхности стены в пластиковых коробах. Если же пользоваться управлением с помощью выносного датчика температур, то его все равно придется заливать в пол, как и в первом случае. Термостаты могут иметь и комбинации, сам термостат — (скрыто/открыто) с видом прокладки кабелей (скрытый/открытый)

Проверка работоспособности термостата

После проведения всех монтажных работ следует проверить схему, подключение и работоспособность всей системы во всех режимах:

• ручное изменение температуры в сторону увеличения/уменьшения;
• удаленное изменение температуры в сторону увеличения/уменьшения;
• ручное изменение режимов работы термостата: комфортный/экономичный/ антизамерзание/все выключено;
• удаленное изменение режимов работы термостата: комфортный/экономичный/ антизамерзание/все выключено;
• в ручном режиме работы термостата: от выносного датчика температуры/встроенного датчика температуры/от совместной работы выносного и встроенного датчика/без датчиков температуры;
• в удаленном режиме работы термостата: от выносного датчика температуры/встроенного датчика температуры/от совместной работы выносного и встроенного датчика/без датчиков температуры;

Внимание! Данный терморегулятор рассчитан на силу тока 16А. что соответствует максимальной подключенной к нему нагрузке 3520 Вт при напряжении 220 В. Если подключать большую мощность, то необходимо ставить промежуточное реле.

Программирование и настройка термостата

При ручном управлении настройка и управление термостатом осуществляется так же, как у обычного настенного регулятора температуры. Отличие составляет только возможность работы в 4-х режимах работы. Однако при ручном управлении в этих режимах нет необходимости, так как в любой момент можно подойти и изменить настройки.

При удаленном управлении необходимо совершенно бесплатно скачать на смартфон или планшет программу управления Nobo Energy Control, дополнительно приобрести блок управления Nobo Eco Hub, и роутер с возможностью подключения к Интернету. После скачивания программы на экране появляется соответствующая иконка.

Подключение Nobo Eco Hub с роутером осуществляется с помощью кабеля, который входит в комплект Eco Hub. После того как произведены все необходимые соединения, со смартфона/планшета необходимо произвести соединение с роутером по Wi-Fi, роутер связывается с Eco Hub, и далее по радиосигналу Eco Hub связывается с терморегулятором.


Все настройки производятся на русском языке, и на каждом этапе всплывают подсказки о дальнейших действиях. После подключения всех терморегуляторов (количество которых не ограничено), производится настройка температур, режимов работы, недельной программы работы и т.д. После установки всех настроек в папке «МЕНЮ» — «ПАРАМЕТРЫ» в строке «Управление через Интернет» необходимо поставить галочку.


Далее производится подключение роутера к Интернету, и можно управлять приборами удаленно. Если у смартфона/планшета есть доступ в Интернет, то нужно зайти в программу Nobo Energy Control, кликая на соответствующую иконку на смартфоне/планшете. Все действия по настройкам, изменение режимов работы термостатов, температур, которые можно было делать по Wi-Fi в пределах видимости роутера, можно делать и удаленно.

Программа скачивается бесплатно, не требует платы за ее использование и потребляет минимальный Интернет-трафик (в среднем, 200-300 Мбайт в месяц), при использовании программы каждый день.

Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Как выбрать терморегулятор для теплого пола

Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.

Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.

Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола

Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.

Как выбрать терморегулятор для теплого пола

1

Типы терморегуляторов

По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.

• Механические терморегуляторы

  Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.

  Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.

  Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.

  Механические терморегуляторы

• Электронные простые терморегуляторы

  Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.

  Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.

  Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).

  Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.

  Электронные простые терморегуляторы

• Электронные программируемые терморегуляторы

  Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.

  Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.

  Электронные программируемые терморегуляторы

2

Датчики измерения температуры

Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.

• Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.

• Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.

Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.

3

Способ установки

По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.

• Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.

• Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.

• Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.

4

Диапазон регулирования температуры

Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.

5

Мощность терморегулятора

Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Регулятор теплого пола: подключение, установка, схема

Электрический теплый пол набирает большую популярность. За счет своей универсальности  эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола — важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения,  в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

Упрощенная схема подключения

На схеме обозначено:

• А — тепловой регулятор;
• В – датчик, отслеживающий уровень температуры;
• С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

Классификация

В зависимости от конструктивных особенностей терморегулятор может быть:

• механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

Терморегулятор Легранд (Legrand) с механическим таймером

• электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов — это стоимость, они значительно дороже механических аналогов.

Фотография цифрового устройства Priotherm

К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

Программируемый прибор Microlin

Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

Встроенное устройство Nexans со снятой накладной фальш панельюФото: подготовленное место для установки устройства встроенного типа

Как выбрать

В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

Видео: выбор терморегулятора для теплого пола.

Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя.  В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

Подключение

Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

Рисунок, демонстрирующий пример подключения

В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

• группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
• контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
• к контактам «4» и «5» подается питание от электросети.

После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

Обзор цен в различных городах СНГ

Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

Город	Стоимость (USD)	Город	Стоимость (USD)
Екатеринбург	43,4	Казань	43,5
Донецк	45,2	Минск	45
Москва	42,3	СПб	42,3



Учитывая распространенность этой модели и широкую дилерскую сеть производителя, разброс стоимости в различных регионах незначителен, уверены, что в Новосибирске или других городах на регулятор теплого пола цена будет примерно такая же.

Программируемый терморегулятор для теплого пола

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Механический терморегулятор стоит недорого. Однако он не позволит вам настраивать время, когда пол должен сам включиться, и отслеживать, сколько электроэнергии он расходует.

Программируемый терморегулятор Energy TK08

Главные преимущества программируемых моделей регуляторов:

• Возможность задавать графики работы Теплого пола
Если вы захотите, обогрев будет автоматически включаться к утру и выключаться после вашего ухода на работу, а затем – снова включаться к вашему приходу. И это лишь немногие варианты режимов работы системы.

• Интеллектуальное управление обогревом
Можно не волноваться о том, не забыли ли вы отключить Теплый пол: терморегулятор сделает это автоматически.

• Экономия электроэнергии
При рационально подобранных режимах работы терморегулятор будет экономить до 80% электроэнергии, потребляемой системой обогрева.

• Запоминает время нагрева пола
Если в приборе имеется функция «ранний старт», то через некоторое время после начала работы он сам вычисляет, за сколько пол прогревается до нужной температуры, и автоматически включает систему для того, чтобы он нагрелся к установленному времени.

• Информативный интерфейс
В отличие от механических термостатов, электронные и, в частности, программируемые модели показывают текущую температуру пола, время, день недели и другую информацию. Благодаря подсветке дисплея управлять ими легко даже в темное время суток.

Терморегуляторы температуры пола Energy

Британский бренд Energy предлагает две программируемых модели терморегуляторов: сенсорный и жидкокристаллический.

Все указанные модели имеют следующие характеристики:

• 4 режима работы на сутки
• Диапазон регулируемой температуры: от +5°С до +40°С
• Высокая точность (0,5°С — 0,4°С для разных моделей)
• Защита от конденсата

	Energy TK08 – терморегулятор с сенсорным дисплеем. 4 режима работы на будние и два – на выходные дни (минимальная продолжительность одного временного промежутка – 10 минут), функция «ранний старт». Гарантия: 2 года.
	Energy TK03 – программируемый термостат с жидкокристаллическим дисплеем. Имеет тот же набор функций, что и модель TK08.

Купить программируемый терморегулятор любой из указанных моделей можно на нашем сайте. Доставка по всей России.

Теплый пол — Honeywell Home Heating Controls

Системы теплого пола становятся наиболее популярной формой отопления для новых домов в Великобритании. Они создают незагроможденные комфортабельные помещения с меньшим количеством сквозняков и хорошо работают в сочетании с эффективными конденсационными котлами.

Многозонный контроллер evotouch — идеальное решение для управления несколькими зонами и контроля пола в одном устройстве.

Малый линейный термоэлектрический привод MT8

Термоэлектрический привод MT8 обеспечивает точную и надежную работу клапана для помещений и зон.Его интеллектуальный набор встроенных функций предлагает вам множество преимуществ для ускорения установки и обеспечения долгосрочной эксплуатации. Функции Модели с ходом 4 и 8 мм Доступны версии на 230 В и 24 В для …

В комплект мультизонального радиатора evohome входят 4 головки контроллера беспроводного радиатора, что позволяет создавать до 4 зон — по одной головке на зону. Также доступны индивидуальные контроллеры радиаторов. Контроллеры радиатора HR92 используют двустороннюю связь с контроллером evohome, чтобы гарантировать, что …

Контроллер теплого пола HCC80R

Беспроводной контроллер теплого пола, обеспечивающий до 8 зон управления. Используйте контроллеры теплого пола для интеграции теплого пола в систему мульти-зонирования evohome.Соедините контроллер теплого пола с беспроводным комнатным термостатом Honeywell Home (DT92 или Y87RF) и evohome …

Набор термостатов evohome WiFi Connected

Комплект подключаемых термостатов evohome состоит из контроллера evohome, кабеля питания и подставки, а также блока беспроводного реле. Доступен пакет зонирования, позволяющий создавать дополнительные зоны нагрева.Системой evohome можно управлять с помощью приложения для планшета или смартфона, доступного для устройств Apple и Android. evohome …

Комплект для горячей воды, состоящий из беспроводного термостата водонагревателя, приемопередатчика, невентилируемого датчика загрузки водонагревателя и дополнительного беспроводного релейного блока для управления клапаном зоны горячей воды. Управление OpenTherm как для отопления, так и для горячей воды может быть достигнуто с помощью дополнительного моста OpenTherm.

evohome — это сложная система отопления, которая позволяет создавать и индивидуально управлять до 12 зонами отопления в жилых домах. evohome также контролирует горячее водоснабжение. evohome подходит для любого дома с жидкостной (влажной) системой центрального отопления. Решения по зонированию могут быть рассчитаны на …

Лучший интеллектуальный термостат для вашего теплого пола

Вы, наверное, слышали о людях, которые экономят деньги с помощью умных термостатов.Тем не менее, большинство чрезвычайно популярных термостатов, таких как Nest или Ecobee, не предназначены для использования в высоковольтных устройствах, например, под полом.

К счастью, есть несколько умных термостатов для электрического теплого пола. Они просто не получают столько же внимания в прессе, как более крупные имена.

В этой статье я потрачу немного времени, чтобы объяснить, для чего можно использовать термостаты, созданные специально для электрического теплого пола, и для чего их нельзя. Затем я перечислю несколько моделей, доступных для покупки в США, а также краткое описание того, как они могут быть использованы в вашем умном доме.

Цены взяты из Amazon Product Advertising API на:

---

---

Какие обогреватели работают с термостатами подогрева пола Wi-Fi?

SunTouch в напольном коврике с подогревом

Эти термостаты предназначены для использования с электрическими резистивными системами обогрева полов.

Другой тип теплых полов использует бойлер, в котором в качестве источника тепла циркулирует жидкость. Эти обогреватели называются жидкостными обогревателями. Эти термостаты не будут работать с ними.

Некоторые производители термостатов, которые я перечислил, также производят свои собственные нагревательные маты. Вы можете подумать, что было бы полезно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электронагреватели — довольно простые устройства. Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственное ограничение — нагреватели требуют 120 / 240в и не более 15А.Если вы превысите силу тока, вы, вероятно, не испортите термостат, но вы будете постоянно отключать прерыватель GFCI внутри термостата.

---

Будет ли какой-либо термостат линейного напряжения работать для электрического теплого пола?

Мне действительно нужен умный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить какой-нибудь интеллектуальный термостат с линейным напряжением? Смотря как.

Термостат, созданный специально для теплого пола, будет иметь возможность подключения проводного датчика температуры, который считывает температуру пола.Обычно он имеет датчик температуры окружающего воздуха и датчик температуры пола.

У вас может быть возможность выбрать, какой датчик использовать для управления вашим термостатом. Но рекомендуется иметь датчик температуры пола, чтобы избежать перегрева пола.

---

Что я должен использовать: датчик пола или датчик воздуха?

Использование теплого пола в качестве основного или дополнительного источника тепла, скорее всего, определит, какой датчик вы используете (и нужен ли вам датчик температуры пола).

Если вы используете напольный обогреватель в качестве основного источника тепла, вероятно, имеет смысл использовать датчик температуры воздуха. Поскольку обогреватель будет включаться чаще, чтобы воздух оставался теплым, маловероятно, что вы попадете в ситуацию, когда пол будет слишком холодным.

Во многих случаях обогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха должна поддерживать воздух в тепле. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно меньше.Поэтому в этом случае, вероятно, лучше всего будет использовать датчик температуры пола.

---

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (например, Nest или Ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для интеллектуальных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять удаленно.Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT — самый продвинутый в этой области. Он имеет возможность подключаться к голосовым помощникам, IFTTT и «Работает с Nest».

Laticrete также интегрируется с голосовой связью и несколькими концентраторами для умного дома.

---

Некоторые мысли о надежности подключения Wi-Fi

Для меня поцелуй смерти для любого «умного» устройства — это частые отключения и вызываемое ими ненадежное поведение.Никому не нужно подключенное устройство, которое не остается на связи. Так что, если он не остается на связи 99,9% времени, это, вероятно, больше проблем, чем пользы.

Будь то в подвале, на веранде на 4 сезона или, может быть, в мастерской, часто пол с электрическим подогревом находится на значительном расстоянии от основного маршрутизатора Wi-Fi в вашем доме. Конечно, сразу же возникает вопрос, насколько хороша возможность подключения интеллектуального термостата? На этот вопрос сложно ответить, потому что у каждого человека разные настройки.

Попробуйте поставить смартфон или планшет туда, где будет установлен термостат. Проверьте, насколько силен сигнал. В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если ваш смартфон дает 3 или меньше полосок, возможно, вам стоит подумать о приобретении удлинителя.

---

5 Умных термостатов для электрического теплого пола

Умный термостат Mysa для электрического теплого пола

Mysa только что выпустила свой умный термостат для теплого пола.Они уже продают феноменальный термостат линейного напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но интеллектуальное приложение и функции должны быть почти такими же, как и у других Mysa.

Я обновлю эту запись, когда у меня будет дополнительная информация.

nVent NUHEAT SIGNATURE WiFi термостат

Термостат Nuheat Signature имеет большой четкий экран с простым в использовании интерфейсом программирования. Он отображает текущую дату, время и погодные условия.Кроме того, вы можете проверить историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более продвинутый, чем другие модели. Несколько лет этого не было. Но в конце 2018 года программное обеспечение получило обновление. Оно добавило несколько отличных новых интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для подогрева пола.

NUHEAT долгое время считался устройством «Работает с Nest», но новое обновление добавило существенную интеграцию IFTTT и голосового управления с Google Assistant и Amazon Alexa.

Новые возможности интеграции открывают двери для полного спектра систем автоматизации умного дома.

Каждый термостат, указанный в этой статье, должен без проблем выполнять свои функции как термостат. Но если все, что вам нужно, это термостат, зачем тратить лишние деньги на термостат WiFi? Однако, если вы ищете функции, доступные в типичных интеллектуальных термостатах, NUHEAT — это то, что вам нужно.

nVent NUHEAT Signature WiFi-термостат | Проверить цену

---

Термостат Schluter DITRA-HEAT-E-WiFi

Термостат Schluter предлагает все стандартные функции программируемого термостата с дополнительным удобством мобильного приложения.Интерфейс интуитивно понятен и прост в обращении. График обогрева допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды изменения по мере необходимости (см. Фото ниже).

Несмотря на то, что это термостат Wi-Fi, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температуры, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата Schluter является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

При исследовании этого термостата я обнаружил несколько отчетов пользователей о низкой производительности приложения. Было несколько человек, которые жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, неплохо было бы поискать в другом месте или хотя бы дождаться обновления программного обеспечения.

Термостат Schluter DITRA-HEAT-E-WiFi | Проверить цену

---

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa. Нужно ли мне сказать больше? Я знаю я знаю. Практически все продукты в мире умного дома работают с Alexa. Однако до недавнего времени это был единственный из этих интеллектуальных термостатов для подогрева пола, в котором он был.

Laticrete имеет ряд интеллектуальных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом в группе.Однако программное обеспечение с ошибками и отсутствие обновлений сделали его недостающим.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет. Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (во многом как у Nest Learning Thermostat), чтобы работать вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон к экрану термостата. Конечно, в этом нет необходимости, но вы можете добавить немного своего собственного стиля, и это здорово.

Laticrete Strata Heat представляет собой ребрендинг термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (посмотрите, доступен ли он в настоящее время), но кроме этого, в США трудно найти онлайн-магазин, который бы его продавал.

Термостат Laticrete Strata Heat WiFi | Проверить цену

---

Термостат SunTouch Connect WiFi

Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время в любом месте.Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования чистый и простой.

Приложение включает в себя «режим на выезде» для одновременного отключения всех термостатов. К сожалению, режим на выезде не работает автоматически, как некоторые умные термостаты. Вам нужно будет открыть приложение и задействовать его вручную. Полагаю, это в десять раз проще, чем бегать по дому и настраивать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз.Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать обогрев пола.

Вы можете использовать SunTouch, чтобы контролировать потребление энергии. Он записывает данные об использовании, которые можно просматривать либо за день, либо за месяц.

Небольшое неудобство, которое вызывает у меня множество термостатов сетевого напряжения, — это шумное реле. При включении или выключении обогрева будет слышен щелчок. SunTouch не страдает этой проблемой.

Термостат SunTouch Connect WiFi | Проверить цену

---

Последние мысли

Все эти термостаты, кроме Mysa, были адаптированы из неумных термостатов.Дополнительный Wi-Fi был просто втиснут в существующий термостат. Имея это в виду, неудивительно, что интеграция умного дома не очень продвинута.

С другой стороны, Mysa с ​​самого начала разрабатывался как интеллектуальный термостат. Возможности подключения к Wi-Fi превосходны, а функциональность приложения не имеет себе равных.

После Mysa самым надежным термостатом с самым передовым программным обеспечением является nVent NUHEAT Signature. Вы можете использовать IFTTT и голосовую интеграцию, чтобы делать практически все, что вы хотите, для домашней автоматизации.

Контроллер отопления полов

— купить контроллер отопления полов с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для контроллера теплого пола. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний регулятор теплого пола вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели контроллер теплого пола на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроллере теплого пола и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время и проверьте купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести контроллер для теплого пола по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Коврик для теплого пола Butech Premium

Доступ к этому веб-сайту и навигация по нему разрешены только в том случае, если пользователь принимает следующие требования и условия, и этот веб-сайт нельзя посещать или использовать, если эти условия не приняты. Использование Интернета подразумевает принятие этих условий.

1-. Текущий веб-сайт и вся содержащаяся на нем информация, включая имена, изображения, фотографии, репродукции, логотипы и зарегистрированные торговые марки, являются собственностью PORCELANOSA GRUPO AIE и поэтому защищены патентами и действующим законодательством, касающимся недобросовестной конкуренции.Все продукты, изображения, репродукции, логотипы, зарегистрированные торговые марки и патенты являются собственностью PORCELANOSA GRUPO AIE. Никакая другая сторона не уполномочена и не имеет права использовать вышеупомянутую собственность. Содержание этого веб-сайта не может быть истолковано как разрешение или лицензия на использование продуктов, дизайнов, эмблем или логотипов Porcelanosa. PORCELANOSA GRUPO AIE будет принимать соответствующие юридические меры против любых нарушений, совершенных на основании зарегистрированных торговых марок и патентов, а также действующего законодательства о недобросовестной конкуренции.

2-. Этот веб-сайт может содержать неверные спецификации или опечатки, которые будут исправлены PORCELANOSA GRUPO AIE в кратчайшие сроки. Данные, содержащиеся на веб-сайте, могут быть неверными из-за того, что веб-сайт обновляется только периодически.

3-. PORCELANOSA GRUPO AIE представляет на этом веб-сайте избранные продукты. Это не означает, что все продукты продаются в каждой стране, и не означает, что PORCELANOSA GRUPO AIE будет продавать все свои продукты в каждой стране или что эти продукты, предназначенные для продажи, будут немедленно доступны в любой конкретной стране.Пользователям предлагается напрямую обращаться в центральный офис PORCELANOSA GRUPO AIE, чтобы получать информацию о любых необходимых обновлениях или изменениях.

PORCELANOSA GRUPO AIE
Почтовый адрес Apartado: 131 · 12540 Villarreal, Кастельон, Испания
Телефон (+34) 964 507140

Использование файлов cookie

Файлы cookie

— это небольшие текстовые файлы, которые отправляются и хранятся на компьютерах пользователей, которые позволяют веб-сайту распознавать повторных пользователей, упрощают доступ к сайту и собирают информацию, которая позволяет улучшить содержимое.

Файлы cookie, используемые PORCELANOSA GRUPO AIE, не содержат никаких личных данных о пользователях и не могут быть связаны с каким-либо лицом. Если пользователь не хочет, чтобы файлы cookie были доступны на этом веб-сайте, он может отключить возможность установки файлов cookie, используя персональную конфигурацию своего браузера. Для получения дополнительной информации обратитесь к меню справки вашего браузера.

Электрические теплые полы | REUK.co.uk

В нашей статье о «Под полом с подогревом» мы представили «теплый пол » и его преимущества.В этой статье мы сосредоточимся на электрическом напольном отоплении — чаще всего используется для обогрева одной конкретной комнаты, такой как зимний сад или ванная комната, а не для обогрева всего дома.

Электрические теплые полы

На изображении выше показан типичный электрический теплый пол , мат , , . Это электрически изолированный нагревательный элемент, установленный на стекловолоконной (или аналогичной) сетке. Благодаря оптимальному расположению нагревательного элемента коврик можно просто развернуть и прикрепить к черному полу.

Коврик поставляется в длинном прямом рулоне толщиной всего 5-10 мм, но с ним можно манипулировать, чтобы он мог покрыть свободную площадь пола в комнате — как показано выше в ванной комнате. Коврик должен покрывать 85% доступной площади пола.

Коврики для теплого пола доступны с разной номинальной мощностью для различных целей — например, что-то около 200 Вт на квадратный метр (200 Вт / м2) для первичного отопления, в комнате, 150 Вт / м2 для комфортного отопления , на бетонных основаниях и 100-120 Вт / м2 для комфортного обогрева на деревянных основаниях.Разница в цене между, скажем, нагревательным матом мощностью 120 Вт / м2 и 200 Вт / м2 обычно составляет всего 10-20%, но, конечно, эксплуатационные расходы на более мощную систему будут намного выше.

В случае плиточного пола нагревательный элемент необходимо покрыть стяжкой или клеем для плитки перед укладкой плиточного пола. Существует относительно новый тип углеродной нагревательной пленки , предназначенный для использования с плавающими деревянными / ламинатными полами. Финишный настил можно укладывать прямо на пленку (которая поставляется в рулоне), что делает установку очень простой.

Обратите внимание, что окончательное электрическое подключение к сети для системы электрического теплого пола должно выполняться квалифицированным электриком . Кроме того, полы с подогревом не работают эффективно, когда они находятся под ковровым покрытием.

Термостат контроля теплого пола

Помимо самого нагревательного мата, другим ключевым компонентом любой системы теплого пола является программируемый контроллер термостата . Это контролирует отопление, чтобы поддерживать температуру в помещении в нужное время суток.Лучшие из них будут иметь датчики температуры как в полу, так и в воздухе.

Изоляция

Когда электрические полы с подогревом устанавливаются на бетонный черновой пол , в частности, , изоляция является жизненно важной. В противном случае тепло от системы будет проходить в черный пол, а не в комнату. Доступны изолированные плиты толщиной от 5 мм до 50 мм +. Хорошая изоляция сокращает время, необходимое для обогрева помещения, а также снижает эксплуатационные расходы за счет повышения эффективности.

Покупка электрического теплого пола

Поскольку электрические полы с подогревом — относительно простое изделие в установке, обычно лучше приобрести необходимые компоненты в Интернете, а затем установить их самостоятельно или поручить монтажу обычному мастеру или специалисту по укладке полов. Доступны полные комплекты, включая нагревательные маты, изолирующие платы, контроллер термостата и все необходимые кабели и разъемы. Будьте готовы заплатить не менее 30 фунтов стерлингов за квадратный метр за систему отопления.

heat — Могу ли я использовать постоянный ток для прокладки провода подогрева пола?

Могут ли быть побочные эффекты от постоянного напряжения постоянного тока, например в углеродно-полимерном материале саморегулирующихся нагревательных кабелей? Является может случиться что-то плохое, возможно, что-то похожее на подключение электролитического конденсатора с неправильной полярностью? Может кто-нибудь подумайте о чем-нибудь еще, что следует учитывать для такого рода система?

Мой старый приятель из колледжа был обеспокоен тем, что пластиковый полимер резистор в двухпроводном нагревательном кабеле со временем ионизируется, когда Применяется постоянный ток, который в конечном итоге превращает пластиковый резистор в короткое замыкание. схема.Этого я бы явно хотел избежать, но есть ли правда к его заботе?

Вероятно, нет, если ваш нагревательный кабель выглядит как тот, что показан ниже, вероятно, он имеет изоляционный материал из ПВХ (возможно, более старый кабель), или вариант полиэтилена, или вариант тефлона или тефлона. Все эти материалы широко используются как для постоянного, так и для переменного тока, я также не знаю ни одного пластикового изоляционного материала, который не подходит как для постоянного, так и для переменного тока.

Если нагревательный кабель состоит только из одного проводника (который, вероятно, старше) и не имеет экрана, то вам, вероятно, не придется беспокоиться и об изоляции, поскольку изоляция не заботится о том, меняется ли поле.

Одной из проблем, которая может возникнуть в результате использования неэкранированного провода с двойной изоляцией, является коррозия, но это произойдет независимо от полярности. Если изоляция нарушена и происходит гальваническая коррозия, не имеет значения, используете ли вы постоянный или переменный ток, это произойдет в любом случае. (Вот почему новые кабели имеют двойную изоляцию)

Эти провода обычно имеют два проводника с экраном и могут быть подключены к одному концу провода, другой конец закорочен, чтобы обеспечить путь для обратного тока через оба провода.

Обычно идентифицирующая информация напечатана на кабеле, например, модель и производитель. Можно связаться с производителем, чтобы узнать, что это такое, но весьма вероятно, что это один из перечисленных выше материалов.

Наибольшее беспокойство вызывает перегрев кабеля из-за перенапряжения, так как некоторые из этих материалов рассчитаны только на 120 ° C. Опять же, любая информация о кабеле будет полезна.

Источник: https: // www.thermosoft.com/en-US/radiant-under-floor-heating/for-tile-ceramic-stone/installation

Источник: https: //www.heatingelementsplus.com/heat-trace-cable/pvc-pex-pipe-heat-trace-cable.html

(сшитый означает вариант полиэтилена)

Кабели также обычно имеют экран, который следует заземлить в случае короткого замыкания внутри кабеля.

Также было бы разумно не использовать инвертор, но вам все равно нужно использовать трекер MPPT, чтобы убедиться, что вы получаете оптимальную эффективность от солнечных панелей и согласовываете нагрузку с источником.Для преобразования постоянного тока в постоянный доступны трекеры MPPT. В противном случае вы будете зависать в конце спектра с низким энергопотреблением (красный кружок), потому что нагревательный элемент представляет собой нагрузку с низким сопротивлением. (шкалы мощности и напряжения будут меняться в зависимости от вашей системы, поэтому ось графика иная, но форма кривой такая же).

Может быть полезно измерить нагрузку с помощью измерителя в режиме измерения сопротивления, чтобы найти сопротивление. Затем возьмите напряжение, при котором вы хотите запустить нагреватель, и найдите ток (V / R = I).Текущий может помочь вам определить размер вашего трекера MPPT.

Источник: https://www.homepower.com/maximum-power-point-tracking-mppt

ИЗМЕНИТЬ размер солнечных элементов

Во-первых, эти расчеты (или любая другая информация в этом посте) являются всего лишь руководством и не должны использоваться в качестве проектной информации, вы должны выполнить свои собственные расчеты и понять разветвление вашего собственного дизайна или получить кого-то, кто имеет квалификацию так.

Если нагрузка составляет 1000 Вт при 230 В, то это будет ~ 53 Ом.Важно не превышать номинальное напряжение провода, поэтому 8 модулей TSM-PD05.08D будут иметь напряжение 229В. Линия нагрузки показана ниже, поэтому, что касается нагрузки, вы можете уйти, не имея трекера MPPT. Но я бы все равно получил один, чтобы убедиться, что нет проблем с перенапряжением.

Монтаж электрического теплого пола с нагревательными матами. Часть 4

Передовой опыт — Часть 4: Регулирование температуры

Мы завершим эту последнюю часть передового опыта по регулированию температуры систем электрического теплого пола.

Как и для любых других систем отопления, точность регулирования имеет первостепенное значение не только для максимального комфорта, но и для достижения максимальной экономии энергии. Более того, для электрического лучистого отопления регулирование температуры является одним из самых больших преимуществ системы. Благодаря высокой реактивности и независимому регулированию системы отопления в каждой комнате, адекватное регулирование температуры позволяет добиться значительной экономии энергии, поддерживая в любое время оптимальный уровень комфорта в различных частях дома.

Термостат с напольным зондом :

В системе теплых полов весь пол превращается в большой низкотемпературный излучатель тепла. Следовательно, для оптимального регулирования необходимо контролировать как температуру окружающей среды, так и температуру пола.

Контроль температуры пола должен осуществляться с помощью внешнего датчика, подключенного к электронному термостату. Этот датчик должен быть правильно расположен в полу, чтобы обеспечить правильное регулирование.Датчик должен быть установлен на расстоянии не менее 30 см в зоне нагрева, между петлями нагревательного кабеля в центре петли, стараясь не касаться и не пересекать нагревательный кабель в какой-либо точке. Зонд помещается в канал, конец которого заклеивается (например, лентой) для предотвращения попадания строительных материалов. Радиус изгиба канала между стеной и полом должен позволять зонду входить в него в обоих направлениях, чтобы зонд можно было заменить в случае необходимости. Рекомендуемый минимальный радиус изгиба — 6 см.

Использование любых других устройств для измерения температуры пола, например, ламп для ограничения температуры, может существенно повлиять на правильное регулирование и, как следствие, на комфорт и экономию энергии.

Режимы регулирования

Системы электрического теплого пола можно регулировать двумя способами. Один режим выбирается во время установки термостата, но может быть изменен позже в пределах параметров термостата:

• Регулирование температуры в помещении с ограничением температуры пола для оптимального комфорта.Используется в большинстве установок. Цель состоит в том, чтобы получить в комнате желаемую температуру.
• Регулировка температуры пола , чтобы в любой момент насладиться теплым полом. В основном используется в ванных комнатах для поддержания теплого пола, даже если температура в помещении повышается из-за горячего водяного пара в помещении.

Максимально допустимая температура пола:

• 28ºC для помещений, которые используются в течение длительного периода
• 35ºC для помещений, которые используются на более короткий срок и с напольной плиткой.

Ограничение температуры пола позволяет устанавливать системы теплого пола под напольными покрытиями, более чувствительными к теплу и требующими более низкой максимальной температуры эксплуатации (обычно ограничение от 25 до 27 ° C в соответствии со спецификациями напольного покрытия).

Наконец, контроль температуры пола предотвращает перегрев пола, который может возникнуть в случае тепловой блокировки.

Расположение термостата

Термостат, который включает датчик температуры окружающей среды и будет регулировать температуру в помещении, должен быть расположен на высоте 1.2 м от пола в месте, где температура является репрезентативной для комнатной температуры, избегая нетипичных мест (закрытых от источников тепла или отверстий и т. Д.).

В каждой комнате должен быть свой собственный термостат, чтобы температура соответствовала настройке.

Настройка — первый нагрев

Для правильной настройки важно следовать инструкциям термостата. Первый нагрев никогда не следует проводить раньше, чем через 5 дней после укладки напольного покрытия при укладке на самовыравнивающуюся стяжку или плиточный клей, или раньше 30 дней при укладке в бетон.Эти задержки являются общей рекомендацией, но в любом случае установщик должен обращаться к инструкциям, данным производителем строительного материала. Некоторые термостаты включают функцию первого нагрева для постепенного первого нагрева.

Различные типы термостатов и функции

Существуют разные типы термостатов, от самых простых аналоговых до самых современных с дистанционным управлением через WiFi.

Аналоговые термостаты регулируют температуру только при заданной температуре, и для регулировки температуры потребуется ручное изменение настройки.

Мы настоятельно рекомендуем использовать программируемый термостат, который позволяет регулировать в каждой комнате последовательность периодов времени комфорта (20-21ºC) и периода времени с пониженной температурой (ночь, отсутствие и т. Д.) В соответствии с дневным и еженедельные потребности и заполняемость комнаты.

Более того, наш опыт показывает, что использование интуитивно понятного термостата с сенсорным экраном или дистанционным управлением позволяет конечному пользователю чаще регулировать настройки в соответствии со своими потребностями (которые также могут изменяться), улучшая комфорт и энергию. экономия для полное удовлетворение конечного пользователя .

Наши термостаты включают другие интересные функции для еще большего повышения экономии энергии , такие как функции открытого окна, несколько настроек температуры, обнаружение присутствия, мониторинг энергопотребления и т.
