Пленочный теплый пол под ламинат. Укладка пленочного теплого пола под ламинат

Существует много вариантов напольного покрытия, которые сегодня используются при строительстве и ремонте. Особой популярностью среди всего изобилия пользуется ламинат.

Помимо своей эстетической красоты, материал вполне доступный и его могут позволить себе семьи с любыми доходами. Этот вариант покрытия имитирует деревянную поверхность, благодаря чему в доме создается более уютная и комфортная обстановка. Ламинат состоит из композитного материала, который по своим характеристикам имеет не такую теплую основу, как древесина. Однако благодаря пленочным теплым полам из инфракрасной пленки можно обойти этот момент при использовании ламинатного напольного покрытия.

Теплый пол с применением пленки – это оптимальное решение для квартир и домов с централизованным отоплением. Такой вариант обогрева не требует подключения к централизованной системе и его можно установить самостоятельно не прибегая к помощи специалистов.

Существует много вариаций теплых полов, однако именно пленочные лучше всего подходят для ламината. Простота монтажа позволяет все виды монтажных работ проводить самостоятельно, что в итоге поможет экономить время и деньги.

Монтаж пленочного теплого пола

В настоящий момент пленочный теплый пол под ламинат предоставляется в виде рулона. В полипропиленовой или полиэстеровой пленке запаяна карбоновая паста. Когда электрический ток проходит через карбон, образуется много тепла. Подача питания производится за счет токопроводящих шин, которые покрыты тонким слоем серебра или меди. ИК пленка состоит из ленточных секций, которые формируют основное полотно.

При необходимости можно обрезать полотно для того, чтобы оно идеально ложилось на поверхность полов. Благодаря строению пленки даже в случае повреждения одной или нескольких лент, эффективность и работоспособность обогрева не пострадает. На рынке предлагаются рулонные пленки для теплых полов разной ширины, которые варьируют от 50 до 100 сантиметров.

Мощность пленки выбирается для каждого помещения индивидуально. Если в доме имеется стационарное или же централизованное отопление, то мощность пленки может достигать 150 Ватт на квадратный метр. Когда в доме отсутствует отопление и прогрев будет исключительно за счет теплого пола, то оптимальным вариантом станет материал имеющий мощность до 400 Ватт на квадратный метр.

Расчет площади покрытия

Для расчета и монтажа теплых полов необходимо составить чертеж помещения в точном масштабе. На плане стоит выделить те места, в которых будет установлена мебель и бытовая техника, оставшееся пространство является полезной площадью, какая будет обогревать помещение.

В зависимости от размеров полезной площади выбирается пленочный теплый пол под ламинат. Если рассмотреть пример указанный на рисунке: площадь открытого пространства составляет 13 м2, то можно использовать пленку шириной в 50 см и мощностью в 150 ватт. Для такого помещения понадобится 5 полосок по 4.

8 метра длиной, что, в общем, составит 12 кв. м.

Немаловажным при установке теплого пола является и правильный выбор места для терморегулятора. К терморегулятору подключается не только основное питание, но и подача тока на пленку, а также датчик температуры. Установить регулятор нужно в таком месте, где он будет уместным и удобным при использовании.

Выбор ламината для теплого пола

Сегодня на рынке изобилие ламинатного покрытия настолько велико, что достаточно сложно подобрать именно то, что необходимо. Есть специальный ламинат, который предназначен для использования непосредственно с теплыми полами. При неправильном выборе ламината способность прогрева покрытия будет плохой.

Производители ламината специально для теплых полов предлагают усовершенствованные и приспособленные покрытия, имеющие соответствующую маркировку. Информация о марке ламината имеется в инструкции или же на упаковке. Кроме значка, который указывает на разрешение использовать материал для теплого пола, есть также информация о температурном режиме, рекомендуемым при использовании.

Немаловажным фактором при выборе ламината является класс покрытия. Высокий класс покрытия менее подвержен истиранию поверхности. Оптимальным решением будет ламинат 32 и 33 класса, он прекрасно подходит по всем критериям качества.

Подготовка поверхности

Самое первое, что стоит отметить, тот факт что укладка пленочного теплого пола под ламинат не требует использование цементных смесей и растворов. При наличии ровного пола никаких «мокрых» работ проводить не придется. Также стоит отметить, что пленочный теплый пол можно самостоятельно сделать за один день, при этом, не прибегая к помощи специалистов.

Перед тем как установить пленочный теплый пол под ламинат нужно проверить поверхность бетонной основы на наличие неровностей. Если неровности имеются, то их необходимо удалить, чтобы поверхность получилась ровной.

Вторым этапом подготовки считается уборка различного строительного мусора и пыли. Производится такая очистка при помощи домашнего пылесоса и щетки. После проведения всех подготовительных работ можно приступать к самой процедуре укладки ИК пленки.

Укладка термоизоляции

Для эффективной работы теплого пола и уменьшение потерь температуры, важно сделать качественную теплоизоляцию пола. Термоизоляция производится по всей площади помещения, а не только в тех местах, где будет установлен теплоноситель. Самым оптимальным вариантом термоизоляции считается фольгированная или металлизированная пленка, которая отражает тепло направленное вниз пола.

За счет использования такой подкладки можно существенно повысить эффективность отопительной пленки, и минимизировать потери тепла. Существует несколько вариантов теплоизоляции, она может быть в виде рулона или плит, поэтому можно подобрать оптимальное решение в соответствии с предпочтениями и стоимостью.

В местах стыка термоизоляционного материала можно использовать скотч, чтобы обеспечить хорошее соединение. По окончанию подготовительных работ можно укладывать пленочный теплый пол под ламинат.

Установка датчика температуры

Датчик температуры пола указывает температуру нагрева пленки, поэтому он является неотъемлемым атрибутом ваших теплых полов. Чтобы он давал правильные и точные показатели его стоит правильно расположить и установить. В основном устанавливается датчик в местах с минимальным воздействием на поверхность.

Приклеивается он на нижней части нагревательного элемента битумной изолентой. Специально под датчик на поверхности пола можно сделать канавку или углубление, чтобы после установки ламината поверхность была ровной и без изъяна.

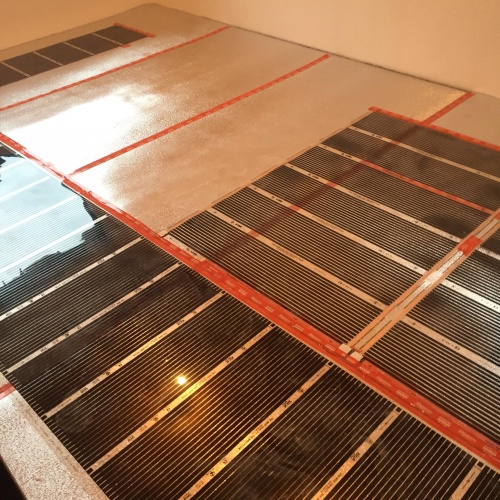

Укладка пленочного теплого пола под ламинат

Когда начинаете устанавливать пленку, важно помнить, что медная полоска должна находиться внизу. Верхняя часть пленки должна быть матовой, а не блестящей. На качество работы отопительного элемента – это не влияет, ведь тепловое излучение идет на обе стороны пленки, однако зажимы, имеющиеся в кленке, могут создавать неровности, и во избежание этого неудобства, материал стоит укладывать лицом в них. Правильно выполненный монтаж пленочного теплого пола, создаст идеально ровную поверхность.

В соответствии с разметкой нужно будет обрезать пленку в соответствии с планом расстановки. Если вы выполняете монтаж самостоятельно, то для удобства желательно, чтобы контакты на пленке были развернуты к одной стене, где

установлен терморегулятор, такое расположение будет более удобным при подключении. ИК полотно не должно соприкасаться между собой, расстояние между полосками пусть будет несколько сантиметров.

Разложенный пленочный материал фиксируется между собой скотчем, чтобы минимизировать вероятность сдвига.

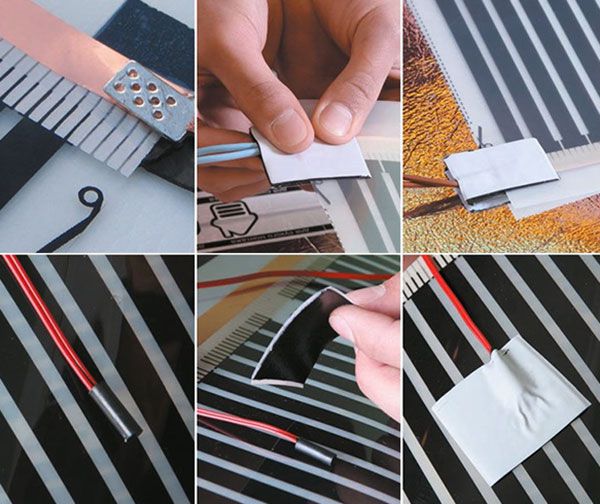

Подключение проводов к пленке

После того как инфракрасная пленка разложена и скреплена, самое время переходить к подключению с кабелем питания. На медный элемент пленки крепится специальная клипса-контакт. Одна часть клипсы прижимается к медной полоске, а вторая в верхней части пленки. При закреплении контакта лучше использовать пассатижи, для обеспечения надежной фиксации.

Установка клипс производится на всех термо-полосках и кабеля подводятся к терморегулятору. После установки клемм питания, пленка крепится к теплоизолирующей основе скотчем для максимальной фиксации.

К установленному на стене терморегулятору подходит проводка от полос нагревания. Для удобства и эстетичности желательно сделать углубление под провода. Кроме проводов питания к терморегулятору подводится и провод теплового датчика. Провода можно объединить в один пучок для удобства.

Терморегулятор имеет специальные зажимы для проводов, которые обеспечивают надежную фиксацию. Провода, подведенные к терморегулятору очищаются от изоляции и вставляются в разъем, после чего обжимаются. После проверки прочности соединения клеммы инфракрасной пленки НЕОБХОДИМО ЗАИЗОЛИРОВАТЬ специальной битумной изоляцией (поставляется в комплекте).

Вся информация, касающаяся подключения проводки имеется на терморегуляторе с обратной стороны, при необходимости ее можно перенести на бумагу для удобства.

Укладка ламината на пленочный теплый пол

Перед тем как укладывать ламинат, обязательно необходимо проверить систему нагрева на работоспособность. Для проверки нужно включить теплые полы примерно на полчаса при температуре в 30 градусов Цельсия. Для достоверности работы нужно каждую полосу проверить по отдельности. Если все работает, то можно приступить к укладке напольного покрытия.

Необходима ли подложка под ламинат, если устанавливается пленочный теплый пол? Нет, в этом случае подложку поверх греющей пленки не укладывают. Но для защиты греющей поверхности от влаги в один слой укладывается обычная полиэтиленовая пленка. Чтобы пленка не сползала во время укладки ламината, ее режут кусками (можно по размеру пленки) и стыки фиксируют скотчем. Теперь можно смело приступать к укладке ламината.

Сколько электричества потребляет пленочный теплый пол

Стоит понимать, что потребление электроэнергии напрямую зависит от мощности материала и условий, в которых применяется нагреватель.

Чтобы минимизировать расход энергии важно, чтобы теплопотери были сведены к минимуму, только в этом случае можно сэкономить на расходе. Не нужно добиваться расхода указанного на упаковке, так как при большой теплопотере или неправильной установке, получить соответствующего результата не получится.

На упаковке ИК пленки указывается максимальное потребление, а в зависимости от условий эксплуатирования, показатели могут быть ниже. Если полезная площадь помещения составляет 12 кв. м., то нагреватель мощностью в 150 Вт будет потреблять порядка 1800 Ватт (1.8 кВт) за один час.

В основном включают теплые полы примерно на 8-10 часов в сутки. Утром на момент сбора на работу и вечер по приходу домой. График включения и отключения каждый составляет индивидуально в соответствии с требованиями жителей помещения. Среднее время работы теплых полов восемь часов, что в потреблении электроэнергии составляет 14.4 кВт.

При простом математическом расчете получается, что в месяц тратится порядка 432 кВт электроэнергии, при этом такие данные только из нашего конкретного примера. Несмотря на такие данные инфракрасный пленочный теплый пол на сегодняшний день считается наиболее выгодным вариантом отопления

Стоит понимать, что основной расход электричества происходит в результате нагрева помещения, а для поддержания определенной температуры расход будет на порядок ниже, при этом система требует периодического включения и отключения. Частота включения и отключения отопления зависит исключительно от характеристик самого помещения и того насколько оно хорошо сохраняет тепло.

Если помещение имеет качественную теплоизоляцию в соответствии с требованиями и климатом, то расход потребления электричества можно сократить до 20-30 Ватт на один квадратный метр, что достаточно выгодно и эффективно. То есть наш расход электроэнергии снизится примерно в 5-7 раз, а это 1.92-2.88 кВт в сутки (за 8 часов работы).

На этом все дорогие друзья и читатели сайте «Электрик в доме», до следующих выпусков. Оставляйте свои комментарии и пожелания.

Понравилась статья — поделись с друзьями!



Подробно про плёночный тёплый пол под ламинат

Из всех видов обогревательных полов инфракрасные модели считаются наиболее безопасными. Они хороши и с точки зрения удобства управления, и в плане возможности сочетать их с широким спектром напольных покрытий. Так, именно щадящий режим работы теплого ИК-пола позволяет сочетать его с ламинатом. Древесина достаточно капризна в силу чувствительности к влажности и теплу, но ее можно смело укладывать на плёночный теплый пол.

Благодаря частому расположению нагревательных секций на термопленке (каждые 5 миллиметров), ламинированным панелям не страшны растрескивания и деформационные процессы.

Особенности комбинации ламинат-теплый пол

Ламели на деревянной основе не обязательно укладывать по технологии плавающих полов. Чтобы повысить теплопередачу их можно приклеить к основе по всей площади так же, как укладывается и фиксируется традиционный паркет. Само по себе приклеивание панелей повышает и акустические качества покрытия: это минимизирует звуковые эффекты при хождении по полу, что позволяет исключить применение подложки, которая, в свою очередь, понижает теплопередачу.

Оптимальным вариантом будет применение ламелей с замковым механизмом крепления, которые не требуют использования клеевых составов. За счет такой техники монтажа повышается сопротивляемость ламинированного полотна к усадке и процессам расширения.

Следует учитывать, что при выборе ламината, как покрытия для теплого инфракрасного пола обычно учитываются свойства дерева относительно взаимодействия с обогреваемыми элементами. Ламинированные панели производятся не только из дерева – в их основе может быть и поливинилхлорид. Применение таких моделей ламината не целесообразно в качестве декоративного покрытия для напольной системы обогрева. Это обусловлено множеством факторов, среди которых низкая теплопроводность ПВХ. Достоинством таких моделей является их тонкий слой, что позволяет использовать в комнатах с низкими потолками. И все же, традиционные варианты ламината из дерева остаются лучшим вариантом, если требуется укладка на теплый инфракрасный пол.

Вернуться к содержанию

Плюсы и минусы плёночного пола

За счет быстрого прогрева, использование инфракрасного пола оправдывается как таковое. В плане его совмещения с ламинатом важно, что плёночный тёплый пол не предполагает высокие показатели температуры, поэтому деформирование пола исключено. Собственно, это является и минусом плёночных обогревателей – даже при желании невозможно повысить эффективность прогрева. По этой причине покрытие нельзя рассматривать как полноценную систему отопления, на которую может претендовать электрический пол. Зато в отличие от кабельного аналога ИК-полы целесообразны в экономическом отношении. Это связано с тем, что хотя этот пол в сущности является разновидностью электрических систем, его конструкция и сами нагревательные элементы рассчитаны на экономичное потребление энергии.

При физическом повреждении одного из элементов термопленки вся система продолжает работать – то есть ремонту или замене подлежит только одна полоска, при этом остальные могут функционировать и без вышедшего из строя участка. Эту особенность необходимо предусмотреть еще на стадии монтажа – такое преимущество достигается благодаря параллельному соединению.

Термопленке не страшны коррозийные процессы и разрушения – как правило, период разложения полиэтиленовых материалов превышает по времени срок службы объектов строительства. Установка плёночного тёплого пола под ламинат занимает не более 2 часов. При монтаже отсутствует необходимость использования специального инструмента и расходных материалов.

Готовый пол можно использовать сразу после укладки ламинированных панелей. Если соблюдены все правила укладки, то инфракрасный пол создаст оптимальный температурный режим без вреда для здоровья. В отношении экологической безопасности такой пол может сравниться с абсолютно «чистым» водным обогревательным покрытием, которое также легко сочетается с ламинатом, но в этом случае есть риск чрезмерного понижения уровня потолка. А это еще одно достоинство плёночных систем – покрытие обладает минимальной толщиной, которая практически не сказывается на параметрах высоты помещения.

Срок службы покрытия достигает 50 лет при соблюдении правил эксплуатации. Особых требований изготовители не предъявляют – главное, осуществить правильный монтаж с наличием необходимых защитных прослоек.

В результате, потребитель получает снижение затрат на отопление почти на треть и все это благодаря возможности установки оптимальной программы отопления в соответствии с нуждами. Данный способ обогрева комнаты выигрывает у своих аналогов — кабельный и водный пол по стоимости. Кроме того, в процессе монтажа он требует минимальных затрат, чего нельзя сказать о системе на водной основе.

Монтаж инфракрасного пола под ламинированные панели производится легко и доступен не специалисту, однако при выполнении расчетов и распределении секций отопления все же стоит подробно ознакомиться с инструкцией по установке. Она поможет исключить погрешности и ошибки, которые в дальнейшем могут проявиться и привести к плачевным последствиям.

Вернуться к содержанию

Монтаж плёночного теплого пола

Перед тем, как составить план укладки теплого пола необходимо определиться с теми местами, в которых вы планируете расстановку крупногабаритных предметов мебели, ведь именно в этих местах укладывать теплый пол строго настрого запрещается. Следующий немаловажный аспект касается отступа от стен, ведь эти промежутки следует оставлять размером от 50 до 100 миллиметров.

При укладке пленочного материала (на непроводящую электрический ток основу) необходимо избегать монтажа по методу «внахлест» – это не рекомендуют изготовители теплых полов. Пленку желательно класть по наибольшим параметрам длины, что обеспечит экономию кабелей и соединительных участков.

Когда пленочное покрытие правильно разместилось по всей площади комнаты, можно склеивать его края специальным скотчем – это будет фиксирующий элемент.

Вернуться к содержанию

Подключение кабелей

Классический вариант подсоединения проводов к нагревательному покрытию предусматривает использование обжимающих клемм. Принцип действия такого способа подключения состоит в использовании двух клемм, входящих в медные полоски с их дальнейшим обжимом. Затем, в клемму необходимо внедрить кабели, которые после этого таким же образом обжимаются плоскогубцами. Вся процедура оканчивается изоляцией с применением битумного скотча, клеящегося вверху и внизу. На обратной стороне полоски аналогично создается изоляция участка соединения (медные пленочные шины).

Вернуться к содержанию

Люверсы

Тем, кто хочет повысить эффективность и надежность конструкции, вышеописанную технологию стоит заменить на более современные способы, предполагающие использование люверсов. Эти изделия различаются по толщине и обладают разной степенью безопасности. Для применения данной техники потребуются непосредственно люверсы, скотч битумный, строительный степлер и наконечники. По процедуре подключения процесс в данном случае схож с предыдущим, где использовались клеммы.

Кстати, многие поставщики теплых полов в одном комплекте поставляют и подготовленные полосы ИК-пола, то есть в них уже предусмотрена фиксация люверсов посредством использования специальных плоскогубцев. В этом случае можно сэкономить деньги и упростить процедуру монтажа инфракрасного пола, при этом получив заведомо надежную и долговечную конструкцию.

Вернуться к содержанию

Особенности соединения

Стоит учесть, что конструкцию следует подключать только с применением параллельного соединения, но ни в коем случае не последовательного. Это обусловлено тем, что во втором случае тепло может не распределяться по всей площади равномерно, кроме того, если из строя выйдет одна полоска плёночного пола, то неработающей окажется вся система целиком. При этом, параллельное соединение предполагает выход из строя одной секции с возможностью продолжения работы остальных участков.

Вернуться к содержанию

Подключение плёночного пола

При соединении пола с термостатом мощностью в 16А следует помнить, что к этой разновидности терморегулятора применяются нагрузки от обогревательной системы площадью максимум 15 квадратных метров. Если этот показатель превышается, то желательно использовать дополнительный или даже несколько термостатов. Сам же терморегулятор следует фиксировать в участках, находящихся в предельной близости к проводке.

Вернуться к содержанию

Монтаж терморегулятора

Термостат для плёночного обогревательного покрытия может устанавливаться двумя методами:

1. наружным;
2. внутренним.

В первом случае — место размещения терморегулятора не требует специальной подготовки, то есть штробления (используется для проводки) и может ограничиваться лишь установкой специальной коробки. Во втором случае установка подразумевает штробление стенки там, где рассчитывается установка прибора.

После того, как терморегулятор будет подсоединен, следует оценить работоспособность системы. Для этого необходимо включить термостат и немного продержать его работающим. В случае правильного монтажа пленки — все ее элементы будут прогреваться равномерно.

Если испытания прошли успешно, то требуется с помощью тестера испытать систему на утечки электричества.

Немаловажен и момент, касающийся заземления. Чтобы реализовать эту часть работ, достаточно приклеить фольгированный скотч вдоль плёночного покрытия, а конец его отвести к земле.

Вернуться к содержанию

Установка защитных материалов

При всех достоинствах плёночного покрытия это достаточно хрупкая система, которая подвержена механическим повреждениям. Соответственно, необходимо создать максимально безопасные условия ее эксплуатации в сочетании с ламинированным декоративным покрытием. В частности, ее поверхность следует покрыть полиэтиленом, на который в дальнейшем ляжет подложка для ламината. Последняя прослойка также выступит защитным барьером от повреждений, но и клеенку нужно предусмотреть в обязательном порядке.

Вернуться к содержанию

Укладка ламината

После того, как теплый инфракрасный пол уложен и проверен на работоспособность, можно начинать укладку ламината. Тот факт, что напольное покрытие укладывается на теплый пол уже говорит о том, что черновая поверхность полностью готова к использованию. Подготовительные работы исключаются и остается только собрать ламинированное полотно, что не представляет особых сложностей и требует минимальных усилий.

Монтаж планок схож с конструктором. В каждой ламинированной планке предусматриваются специальные замковые механизмы, посредством которых и выполняется укладка. Все модели ламината делятся на два вида – те, что укладываются на клей и безклеевые.

Последние соединяются по типу «шпунт-паз». Сразу стоит отметить, что если применяется клей, то не ПВА. В его составе предусмотрена водная основа, из-за чего он способен провоцировать вздутие ламелей и деформировать стыки. Желательно применять водоотталкивающие средства. Все планки ламинированного покрытия следует делать «плавающими» (без применения шурупов, саморезов и гвоздей, фиксирующих покрытие к теплому полу). Между стенкой и ламинатом следует оставлять промежуток в 10 миллиметров. Это делают с той целью, чтобы при перепадах в уровне влажности древесная основа полотна могла увеличиваться и не «вздувалась», упираясь в стенку. Промежутки до стенки необходимо контролировать распорными клинышками.

Собирается покрытие из ламинированных планок от двери или в ее направлении. Иногда, при монтаже возникает потребность в подпиле дверной коробки. На станке необходимо подготовить соответствующую форму для проема и подвести ее согласно параметрам последнего ряда панелей. К этому следует быть готовым еще на стадии расчета материала.

Кроме того, в зависимости от параметров и размеров планок может возникнуть потребность и в обрезке самого ламината – крайних элементов. В этом отношении гораздо экономичнее использование мелкоформатных ламелей. Также доработка панелей может потребоваться, если из пола выступают трубы – в таких случаях необходимо сверлить отверстия так, чтобы прохождение труб сквозь планки не мешало соединению замочного механизма.

Для более плотного крепления доски, в процессе монтажа следует подбивать их деревянным бруском. Ламели устанавливают с небольшим смещением стыков относительно первого ряда – размер отступа не должен быть меньше 20 сантиметров. Способ монтажа от дверной коробки отличается лишь тем, что первым устанавливают паз возле двери и на станке формируется необходимая конфигурация «первых» ламелей, а потом выполняется установка по обычному принципу.

Похожие статьи:

Как сделать монтаж инфракрасного теплого пола

Нетрадиционные системы отопления в последнее время весьма широко применяются в современном строительстве. Они позволяют значительно снизить потребление энергоносителей, что ощутимо сказывается на экономии семейного бюджета. К таким новаторским решениям относится пленочный инфракрасный обогрев помещения. Мы расскажем, как правильно сделать монтаж инфракрасного теплого пола.

Инфракрасный теплый пол создаст уют и комфорт в квартире

Что такое теплый пленочный пол

Теплые инфракрасные пленочные полы – это полиэтиленовая термостойкая пленка, в которую упакованы полосы карбоновой пасты. В свою очередь паста соединяется медными шинами, которые также впаяны в пленку.

В сборе вся конструкция называется ИК термопленкой. Если по шинам подавать ток определенной силы и частоты, то карбоновые элементы начинают испускать инфракрасное излучение с длинной волны от 5 до 20 мкм.

Укладка теплоизоляционной подложки

Оно не вызывает нагрев окружающего воздуха и его высушивание, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – напольное покрытие, стены, потолок, мебель.

Важно знать! Не стоит путать с электромагнитным излучением, которое оказывает вредное воздействие на организм человека, животных и растений.

Такая система обогрева практически не имеет побочных эффектов и экологически чистая. Ученые разных стран мира доказали благоприятное влияние инфракрасных лучей на живые организмы и человека в целом.

Разрезание термопленки

Инфракрасный теплый пол технические характеристики имеет такие:

• потребляемая мощность 1 м.кв -45-67 Вт/м.ч;
• ширина термопленки -50 см;
• максимальная допустимая длина полосы термопленки – 8 метров
• температура плавления термопленки – 130 град.C;
• питание -220В / 50 Гц;
• доля инфракрасных лучей в спектре излучения – 95%;
• длина волны обогрева ИК – 5-20 мкм.

Расход электроэнергии инфракрасного теплого пола напрямую зависит от его площади и режима эксплуатации. На современном рынке много производителей представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать Вам.

Раскладка термопленки

Толщина термопленки 0,4 мм, что позволяет устанавливать ее под любое напольное покрытие – керамическая плитка, ламинат, паркетная доска, линолеум и ковролин. К тому же такую пленку можно устанавливать и на стены и на потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного теплого пола под то или иное покрытие имеет свои особенности. На пример для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Изоляция срезов термопленки битумной лентой

Для того, чтобы теплый ИК-пол уложить под ламинат достаточно укладки гидроизоляционной пленки. Под кафельную плитку теплый пол укладывается прямо на цементно-песчаную стяжку и сверху покрывается слоем плиточного клея и плитки.

Как уложить пленочный пол под ламинат своими руками

Прежде всего, необходимо усвоить два главных правила:

1. Чтобы инфракрасная пленка для теплого пола не перегрелась ее надо размещать на площади, которая не будет занята мебелью, телевизором и другими крупными бытовыми предметами
2. Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70 %

Зажим проводов в клемме контакта

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Важно знать! Укладка ламината производится на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Изоляция контакта

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктирной линией и символом ножниц.

Схема подключения нагревательных элементов

Если разрезать пленку по диагонали, то она будет испорчена. Места разрезов расположены примерно через каждые 18 см. Нагревательная пленка не должна подходить к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладывают на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см. Сгибать нагревательный элемент под углом 90 град и более нельзя, так как она выйдет из строя.

Места разрезов термопленки, где разрезаны токопроводящие шины, необходимо заизолировать полосками битумной изоляции, которая поставляется в комплекте теплого пола. Для монтажа контакта вставьте его точно по середине торца токопроводящей шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищают на 5-10 мм острым ножом и зажимают их плоскогубцами в клемме контакта. После этого весь контакт изолируют лоскутом битумной изоляции.

Подключение инфракрасного теплого пола (нагревательных полос) выполняют параллельно медными многожильными проводами с сечением не менее 1,5 мм.кв. Для того, чтобы автоматика терморегулятора теплого пола срабатывала правильно необходимо установить термодатчик.

Укладка ламината на пленочный теплый пол

Для этого на расстоянии 20-25 см от стены, на которой будет установлен терморегулятор, перфоратором выполняют штробу глубиной 1-2 см. В нее под нагревательную пленку укладывают датчик температуры.

Обратите внимание! Датчик необходимо укладывать на теплоизоляционную подложку. Иначе он не покажет истинную температуру пола.

После этого необходимо установить и подключить терморегулятор. Когда он полностью смонтирован и подключен, производится проверка работоспособности теплого пленочного ИК пола. Все термопленки при включении должны нагреваться. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

Инфракрасный теплый пол – экономная и эффективная система обогрева

Инфракрасный пленочный теплый пол обеспечивает обогрев помещения за счет нагревательного элемента, испускающего излучение в дальней ИК области спектра. Среди достоинств такого теплого пола:

• универсальность – подходит для обогрева помещений различного типа по всей площади и на локальных участках;
• экономичность – тепловая энергия распределяется равномерно и передается непосредственно предметам, число потерь по сравнению с другими системами подогрева меньше на величину около 30 %;
• простота монтажа и ремонта – нет необходимости в заливке стяжки, замена неисправных сегментов производится быстро без глобальных вмешательств в конструкцию;
• высокая скорость прогрева помещения – около 15 минут;
• отсутствие вреда для здоровья человека.

Разновидности теплых полов

В зависимости от используемого нагревательного элемента инфракрасные системы подогрева пленочного типа:

• Углеродные. Состоят из двух защитных слоев плотного полимера, между которыми помещены полосы нагревательного элемента – углеродной наноструктуры с гексагональной решеткой. Полосы имеют ширину около 1.5 см и соединяются друг с другом медными шинами с серебряным покрытием, проводящими электрический ток.
• Биметаллические. Для нагрева используются элементы, выполненные из сплавов на основе алюминия и меди, защиту от влаги и электрических пробоев обеспечивает полиуретановая основа.

Особенности применения

Вы можете уложить инфракрасный теплый пол под ламинат, плитку, дерево, мягкие напольные покрытия. Для монтажа под кафельную плитку и керамогранит используются модели стержневого типа, предназначенные для мокрого монтажа. Пленочные системы обогрева кладутся под:

• Линолеум. Мощность не должна быть больше 150 Вт/м2 во избежание вспучивания линолеума, изменения его цвета, появления вредных испарений. Поверх пленки кладутся листы ДСП или фанеры.
• Ковролин. Как и линолеум, укрывается фанерой или ДСП. Ковролиновое покрытие прогревается равномерно и не выгорает благодаря щадящему ИК излучению.
• Ламинированный пол. Инфракрасный пленочный теплый пол под ламинат кладется прямо под напольное покрытие. Максимально допустимая температура нагрева составляет 27 °C, так как ламели содержат в составе формальдегид.



Как производится монтаж

Пленочный теплый пол продается в комплекте, включающем в себя инфракрасную пленку в рулоне, кабель для подключения к сети, монтажные комплекты и инструкцию по установке. Укладка производится в следующей последовательности:

• подготовка места под установку регулятора температуры;
• подготовка основания: очистка поверхности, устранение неровностей более 3 мм;
• укладка теплоотражателя фольгированной поверхностью к верху;
• раскрой и укладка пленки – пленка режется строго по линии реза на полосы, укладывается вдоль длинной стороны комнаты. Расстояние до стен – от 10 до 40 см, крепится к основанию по периметру скотчем;
• изоляция контактов, подключение проводов, установка и подключение температурных датчиков;
• пробное включение, проверка показателей работы системы;
• укладка напольного покрытия.

Если вас заинтересовала подобная система обогрева, вы можете обратиться к каталогу компании «Теплопол-Маркет». Здесь приводятся описание марок теплых полов, информация о ценах и отзывы клиентов о качестве продукции.

Вы можете купить товар с доставкой по Брянску и области и получить профессиональную помощь в выборе онлайн или по телефону +7 (910) 743-64-30.

Инфракрасный пленочный теплый пол под ламинат

Как приятно ходить босиком по теплому полу. И ведь не зря старая народная мудрость говорит, что голову нужно держать в холоде, а ноги – в тепле. Поэтому для создания максимально комфортного микроклимата, особенно в проблемных помещениях квартиры или дома, и устраиваются системы подогрева пола различного типа. Пленочный теплый пол под ламинат, показанный на видео – это одно из оптимальных решений и для дома, и особенно для квартиры с централизованной системой отопления, где подключение водяной системы обогрева прямо запрещено законодательством.

До недавнего времени существовало две системы подогрева пола, которые использовались в гражданском строительстве:

• Водяной подогрев на основе разветвленной системы трубопроводов, использующий воду в качестве теплоносителя, переносящего тепло от водяного теплогенератора к нужному месту в квартире;
• Электрический подогрев на основе греющего кабеля, работающего по принципу хорошо знакомой электроплитки и пожирающий достаточно большое количество электроэнергии.

Но появившийся в конце первого десятилетия 2000-х годов так называемый пленочный обогрев завоевывает все большую популярность благодаря сбалансированным потребительским качествам.

Что такое пленочный теплый пол?

Схема устройства теплого инфракрасного пола

Система пленочного обогрева использует инфракрасные волны наиболее длинноволнового диапазона, которые поглощаются окружающими предметами и превращаются в тепловую энергию, нагревающую окружающее пространство. Принцип работы таких нагревателей сродни солнечному свету, когда даже в сильный мороз, выйдя на яркое солнце, человек начинает чувствовать себя очень комфортно.

К сведению: Излучая подобно солнцу в окружающее пространство лучистую энергию, нагревательные элементы пленочного теплого пола с минимальными потерями переносят тепло и заставляют нагреваться находящиеся в комнате предметы, в том числе и ламинированные плиты покрытия пола, которые нагреваются до определенной температуры, устанавливаемой при помощи электронного терморегулятора.

Рассмотрим подробнее, что такое пленочный теплый пол, который наиболее всего подходит для укладки под ламинированные или рулонные покрытия.

Рекомендуем к прочтению:

Пленочный пол на основе углеродного материала

Устройство инфракрасной пластины

Инфракрасные полы под ламинат на углеродной основе представляет собой резистивный материал, нанесенный в виде специальной сетки между слоями прочной лавсановой пленки и обрамленный с двух сторон медными токоведущими элементами, подключаемыми к бытовой электросети напряжением 220 Вольт. При прохождении электрического тока углеродная матрица быстро нагревается и начинает излучать инфракрасные волны длинноволнового диапазона, которые поглощаются верхними слоями кожи человека и одновременно хорошо нагревают плиты ламинированного покрытия до комфортной температуры.

Инфракрасный теплый пол под ламинат на основе карбоновых нагревателей для удобства использования изготовлен в виде рулонов шириной в 500 и 1000 мм, разделенных на секции по 250 мм каждая, по границам которых пленку можно беспрепятственно резать на необходимую при кладке длину. Карбоновые пленочные нагревательные элементы различаются не только по размеру, но и по мощности, позволяя подобрать необходимый вариант в зависимости от теплопроводности материалов покрытия пола и ограждающих конструкций.

Совет: Мощность, выраженная в ваттах на метр, указывается на боковой поверхности пленки через определенные промежутки длины, так что найти данный параметр не составит особого труда. Параллельное соединение карбоновых нагревательных полосок обеспечивает высокую надежность всей системе обогрева, потому что выход из строя одного нагревателя не оказывает влияния на работу остальных.

Биметаллический теплый пол

Нагревательные пластины биметаллического теплого пола

Пленочный биметаллический нагреватель представляет собой прочную полиуретановую пленку, внутри нее особым образом соединяются специальные сплавы алюминия и меди, которые при подключении к электрической сети начинают излучать волны инфракрасного диапазона. По краям плиток проходит разомкнутая электрическая линия, соединенная зигзагообразным проводником.

Данный обогреватель при всех неоспоримых достоинствах имеет один недостаток – его нельзя укладывать в слой стяжки или плиточного клея. Он специально разрабатывался для устройства теплых полов плавающего типа из ламината, линолеума или ковролина.

Рулон биметаллического нагревателя разделен на секции размером в 0,5х0,5м, по которым он разрезается при укладке для удобства монтажа.

Рекомендуем к прочтению:

Укладка пленочного теплого пола

Укладка ламината на теплый пол

Пленочный инфракрасный подогрев – это самый экономичный способ построения высокоэффективной системы нагрева полов особенно в стесненных условиях, когда нет необходимости устройства толстых дополнительных цементных стяжек и прокладки дополнительных коммуникаций. Пленочный пол под ламинат укладывается с минимальным количеством дополнительных материалов и необходимых строительных операций:

• На подготовленное бетонное основание, очищенное от выступающих предметов и пыли, расстилается слой рулонного теплоизолирующего материала с отражающим эффектом, позволяющий перераспределить потоки лучистой энергии и снизить эксплуатационные затраты на обогрев пола. Стыки полос материала плотно прижимаются друг к другу и проклеиваются металлизированным скотчем для снижения уровня тепловых потерь;
• На втором этапе работ производится укладка нагревательной пленки медными проводниками в сторону основания. После предварительной раскладки и подрезки пленки производится выполнение электрических соединений и их тщательная изоляция. После этого пленка под ламинат окончательно выравнивается и закрепляется на поверхности пола. Планируя размещение пленочного подогрева, не следует укладывать пленку под мебелью или в местах размещения оборудования, что приведет только к необоснованным затратам энергоносителей без выраженного нагревающего эффекта. После завершения укладки и соединения нагревательных элементов целесообразно произвести тестирование системы и необходимые электрические измерения, а только потом продолжать монтаж. Запрещается укладывать нагревательную пленку внахлест во избежание перегрева и выхода ее из строя, а минимальное расстояние от стен помещения должно составлять 100 мм;
• Для предотвращения попадания влаги установленный нагревательный элемент накрывается слоем специальной полиэтиленовой пленки, обеспечивающей механическую защиту нагревателя и препятствующую проникновению влаги в случае возникновения аварийной ситуации;
• Ламинированное финишное покрытие можно укладывать непосредственно на полиэтиленовую защитную пленку без дополнительных выравнивающих и изоляционных материалов.

Особенности эксплуатации пленочного пола для ламината

Подключение панелей инфракрасного пола

Ламинированные покрытия очень привередливы к влажности воздух и к температурному режиму в помещении. Поэтому выбирая ламинат для укладки в помещении с установленным обогревом полов, неважно, какого типа обязательно следует убедиться, что выбранное покрытие допускает такую возможность, это указано в заводской маркировке материала.

Важно! Начиная эксплуатацию, не следует сразу включать систему обогрева на максимальную мощность. Пленка для ламината должна равномерно прогревать покрытие в течение нескольких дней с постепенным повышением температуры. В этом случае основа ламината равномерно прогревается, что исключает неравномерное изменение размеров и коробление покрытия.

Эксплуатируя пленочный теплый пол под ламинатом, следует учитывать максимально возможную температуру, которую способна выдержать HDF плита без повреждений. Производители большинства ламинированных покрытий допускают нагрев до температуры не более 28^оС, гарантируя сохранение эксплуатационных качеств ламината.

Покрытые ламинатом полы с установленной пленочной инфракрасной системой основного или дополнительного обогрева помогут, работая в автоматическом режиме, создать в помещении комфортный и благоприятный микроклимат в холодное время года.

Монтаж полосатого теплого пола под ламинат и паркет

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т. п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа полосатой инфракрасной пленки под ламинат, паркет, ПВХ-плитку Вам потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин.
  Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного слоя.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ламинат, паркетную доску:

Монтаж под ламинат, паркетную доску

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм. кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка полосатой инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.кв. Допускается резать нагревательную пленку только по специальной линии отреза.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к монтажу паркета или ламината.

10.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. При монтаже оставляйте зазор между стеной и финишным покрытием для возможного расширения последнего. Для более подробной консультации обратитесь к изготовителю используемого покрытия.

Теплый пол под ламинат: Виды и особенности

В современном строительстве большую популярность приобрел ламинат. Ламинат имеет вид дерева, но стоит в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности он идеально подходит для создания системы обогрева «теплый пол». Тепло, исходящее от пола, создает уют в доме даже в самую холодную погоду. Что такое теплый пол под ламинат на деревянный пол и подходит он или нет? Этими вопросами задаются все, кто решил устроить дома эту систему.

Что такое теплый пол под ламинат на деревянном полу или на бетонном основании?

На сегодняшний день существует 3 вида теплых полов. Все они основаны на совершенно разных принципах:

1. Система водоснабжения.
2. Электрический кабель.
3. Инфракрасный электрический.

Пленочный инфракрасный теплый пол отлично сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла расположены под поверхностью напольного покрытия.Вырабатываемое ими тепло нагревает покрытие, которое передает энергию окружающему воздуху. Для каждого вида верно любое из следующего:

• тепло распределяется равномерно;
• система очень эффективна;
• отсутствие нагревательных элементов на видных местах;
• пыль не циркулирует по помещению, как в случае с радиаторным отоплением.

Любой из них можно установить на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов имеет свои преимущества и недостатки.

Трубы водяного теплого пола перед укладкой верхнего покрытия заливают бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, необходимо создать не один контур, а 6 или даже 8. Это позволит более равномерно распределять тепло. Трубки будут короче, поэтому потери тепла будут меньше.

Монтаж водяного теплого пола на деревянный пол абсолютно безопасен

Источником тепла для такого устройства является нагретая вода, циркулирующая по трубкам, расположенным непосредственно под ламинатом.Современная промышленность выпускает для этих целей трубную продукцию, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность системы. Любые протечки воды исключены.

Для укладки водяного теплого пола необходимо по периметру помещения уложить демпферную ленту. Затем поверх чернового основания устраивают гидро- и теплоизоляцию, выкладывают армирующую сетку. Затем трубы укладываются параллельным или спиральным способом.В первом случае рисунок выглядит как змейка, а во втором как спираль. Концы трубы замыкаются на отопительный контур, благодаря чему внутри свободно циркулирует вода.

Следующий этап – заливка всей конструкции песчано-цементной смесью. Полученную стяжку выравнивают для укладки ламината. В процессе циркуляции теплоносителя по трубам цемент будет прогреваться, равномерно передавая тепло ламинату.

Этот тип теплого пола имеет ряд преимуществ:

• безопасная эксплуатация;
• надежное функционирование;
• электроснабжение не требуется, если циркуляция теплоносителя происходит естественным путем.

Есть и недостатки:

• комплексная установка;
• высота потолков уменьшается за счет устройства бетонной стяжки;
• при повреждении трубы восстановить систему будет довольно сложно.

Такая система абсолютно безопасна для установки на деревянный пол. Теплый пол под ламинат, устроенный таким образом, прослужит долго.

Устройство теплого пола электрического типа

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока.Нагревательный элемент представляет собой специальный саморегулирующийся электрический кабель. Он способен автоматически изменять сопротивление на тех участках, где обнаружен перегрев. Это необходимо, чтобы избежать выгорания. Кабель бывает одножильный и двухжильный.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу.

Перед началом монтажа поверхность выравнивают и делают тонкую песчано-цементную стяжку толщиной до 0,3 см. При необходимости под ним устраивают теплоизоляцию.Сушка произойдет через 3 дня. Только после этого можно прикрепить монтажную ленту. Затем нужно закрепить терморегулятор в удобном месте и проложить кабель согласно инструкции на упаковке.

По окончании монтажа снова делается стяжка толщиной от 3 до 10 см. Полного высыхания он достигнет только через месяц. Только после этого можно укладывать напольное покрытие. Очень хорошо для этого подходит влагостойкий ламинат немецкого производства 33 класса толщиной 12 мм.

Над электроматами необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Основные преимущества:

• эксплуатационная надежность;
• длинный, более 20 лет срок службы;
• простота установки и обслуживания;
• электронный контроль оптимальной температуры.

Из недостатков необходимо указать следующие:

• наличие пусть и слабого, но электромагнитного излучения;
• высокая стоимость электроэнергии.

Произведенный в Германии водостойкий ламинат класса 33 толщиной 12 мм идеально подходит для электрического подогрева пола.

Полезный совет! Для теплого пола дома лучше купить двухжильный кабель. Складывать его намного проще.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, который обеспечивает достаточный обогрев при оптимальном использовании электроэнергии.

Инфракрасный пленочный теплый пол

Это самая инновационная система обогрева пола. Это пленка, которая в результате воздействия электрического тока способна излучать электромагнитные волны инфракрасного диапазона. Этот диапазон спектра невидим для человеческого глаза, но ощущается кожей как теплый. Половину солнечной энергии составляют инфракрасные лучи. Отсутствие светящихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол – современная система эффективного отопления в доме

В установке такая система наиболее удобна.Достаточно на выровненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которое может представлять собой водостойкий ламинат 33 класса толщиной 12 мм немецкого производства, укладывается непосредственно на саму пленку. Нет необходимости делать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Подложку под ламинат лучше положить не из вспененного полиэтилена, как это чаще всего делают в обычных условиях, а дуплекс или изоплиту.Эти материалы водонепроницаемы.

Преимущества инфракрасной пленки:

• очень надежная и долговечная система;
• монтаж такой системы самый простой из всех видов теплых полов;
• отсутствие элементов накаливания значительно снижает энергопотребление.

Недостатки:

• слишком высокая цена;
• боязнь влаги;
• риск повреждения при установке.

Особенность эксплуатации такого пола – крайняя осторожность. Он боится грубых механических воздействий. Поэтому не ставьте на такую ​​поверхность тяжелую мебель. Это может повредить пленку и сделать ее непригодной для использования. Такую систему лучше использовать на открытых пространствах.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Теплый пол под ламинат

Статья расскажет о вариантах устройства системы теплого пола, оптимальных для покрытия из ламинированных плит ДВП и ДСП.Вы узнаете, как выбрать систему теплого пола без ущерба для пространства вашей квартиры. Мы расскажем, какие системы наиболее эффективны при покрытии пола ламинатом.

Ламинированные плиты из ДВП и ДСП (ЛДСП, ЛДСП, ламинат) завоевали популярность благодаря своей практичности и хорошему внешнему виду. Основное преимущество перед ближайшим конкурентом – линолеумом, заключается в возможности демонтажа и частичной замены покрытия.В то же время у ламината показатели теплопроводности хуже, чем у линолеума, и это необходимо учитывать при выборе системы теплого пола.

Организация теплого пола

Толщина панели ламината варьируется от 6 до 12 мм (паркетная доска). Это означает, что для эффективного и быстрого обогрева тепло должно преодолеть этот барьер. Есть два пути решения этой проблемы:

1. Обогрев стяжки. Этот способ подходит для укладки ламината на стяжку через тонкий подготовительный слой (пробку или вспененный полиэтилен).При этом система теплого пола может быть водяной или электрической, или комбинированной жидкостно-электрической системой.
2. Нагрев напольного покрытия. В этом случае под ламинат укладывается инфракрасная пленка (ИК-пленка), и это единственный способ «сухого монтажа».

В обоих случаях для правильного расчета количества материала потребуется план отапливаемого помещения. Для его создания необходимо учитывать, какие требования предъявляются к «теплому полу» — он может быть как основным, так и вспомогательным средством обогрева.

Теплый пол рекомендуется устанавливать под ламинат в помещении:

1. Ванная комната.
2. Гостиная.
3. Кухня.
4. Лоджия или утепленный балкон.
5. Шкаф.
6. Спальня.

Не рекомендуется:

1. Кладовые.
2. Коридоры.
3. Коридоры/тамбуры.
4. Лоджии и балконы неутепленные.

Система отопления зависит от возможностей помещения.Так, например, водяной теплый пол, работающий от котла, не всегда уместен в малогабаритных квартирах — требует места для установки коллектора. В этом случае лучше сосредоточиться на простом и быстром монтаже электросистемы. расчески. Метод одинаково эффективен для всех видов покрытий, точнее, зависит только от эффективности прогрева стяжки.В этом и минус этой системы – чтобы тепло проходило через покрытие, необходимо прогревать толщу раствора.

При выборе сечения труб и температуры носителя в системе следует учитывать теплопроводность напольного покрытия:

1. Линолеум – 0,2 Вт/мК.
2. Паркетная доска – 0,15 Вт/мК.
3. Ламинат – 0,1 Вт/мК.

Из данных видно, что именно ламинат имеет наибольшую предрасположенность к нагреву, а значит, его лучше всего использовать для любой системы теплого пола. .

Стяжка заливается поверх нагревательных элементов – труб, кабелей или матов. Выбор в данном случае также не зависит от материала покрытия – каждый из них имеет свои преимущества и недостатки.

Водяной ТП – долго сохраняет тепло, но дорог и сложен в установке и обслуживании (много соединений, узлов, разные материалы). Подвид водяного пола – комбинированная система обогрева стяжки. Такой пол легко монтируется и не требует котла.

Трос – монтируется легче, чем трубы, но сложнее, чем мат или пленка.При этом постоянное потребление энергии намного выше, чем у воды. Основное преимущество в том, что его можно укладывать в клеевой слой плитки.

Электрический коврик – удобное решение для небольших квартир и ванных комнат. Для его монтажа достаточно 20-мм стяжки.

Инфракрасная пленка

ИК-пленка – тонкий лист (менее 1 мм) прозрачного пластика со встроенными ИК-излучателями, выполненными в виде тонких пластин. Этот лист гибкий – его можно свернуть или уложить по радиусу или вертикальной плоскости. Еще одним преимуществом пленки является ее многоразовость.

Этот вариант подходит только в случае «сухой укладки» ламината (все вышеперечисленное требует заливки стяжкой). Между подложкой и ламинатом прокладывается пленка, излучатели которой подключаются к контроллеру. Также на пленку устанавливаются датчики температуры, информация с которых поступает на дисплей контроллера или на реле (при работе в автоматическом режиме обогрева).

Инфракрасная пленка является наиболее подходящим решением для обогрева пола под ламинатом. Несмотря на высокое энергопотребление – 200-220 Вт/м ² , а стоимость самого материала составляет около 27 у.е. за 1 м ² , выгодно смотрится благодаря простоте монтажа и компактности. Подключить контроллеры сможет даже начинающий мастер, у которого под рукой есть мастер-класс из нашей статьи. В этом случае высокая теплопроводность ламината станет важным фактором экономии на нагреве толщины материала. Теплый пол под инфракрасный ламинат идеально подходит для помещений с переменным током – они быстро прогреваются.

Какой бы ни была ваша система обогрева полов, панели из ламинированного ДВП являются лучшим решением для этой системы. Они рассчитаны на отопление, поэтому проблем с их преждевременным износом не возникнет.

Инфракрасный нагревательный мат для пола | IQ Design

Введение

Inframat — это последняя инновация в системах домашнего отопления. В продукте используется инфракрасная технология, что дает вам возможность установить систему подогрева пола за небольшую часть стоимости традиционных систем водяного отопления пола.Изделие также равномерно распределяет тепло по комнате, обеспечивая вам максимальный комфорт. InfraMat представляет собой двухсторонний ПЭТ (термопластик из полиэтилентерефталата). ламинирующий коврик, содержащий электрическую цепь, включающую параллельные углеродные/графитовые нити, противоположные концы которых прикреплены к полоскам на основе серебра, которые, в свою очередь, соединяются с медными контактными полосками. Когда через контакты проходит электрический ток, сопротивление, создаваемое углеродно-графитовыми нитями, вызывает излучение инфракрасного тепла.Он подходит для использования под плавающими деревянными или ламинированными полами, а также полами, покрытыми винилом или линолеумом. Его нельзя укладывать в литой бетон или под керамическую плитку. Его нельзя устанавливать во влажных помещениях, таких как ванные комнаты, прачечные или на открытом воздухе.

Как работает InfraMat?

Обеспечивает подогрев пола в помещении таким образом, что это не влияет на дизайн помещения или расстановку мебели. В отличие от обычной радиаторной системы отопления, она не требует обслуживания и очень просто и эффективно управляется.Он использует инфракрасную часть спектра электромагнитного излучения для излучения инфракрасного тепла. Инфракрасное излучение (ИК), часто называемое инфракрасным, представляет собой область спектр электромагнитного излучения с длиной волны от 700 нанометров (нм) до 1 миллиметра (мм). Инфракрасные волны длиннее волн видимого света, но короче радиоволн. Углеродные/графитовые элементы между электрическими контактами на каждой стороне мата противостоят электрическому вводу, нагреваясь и излучая инфракрасную энергию.

Спектр электромагнитного излучения

Что такое инфракрасное излучение?

Солнце является основным источником энергии Земли; мы получаем солнечную энергию каждый день посредством теплопередачи, известной как излучение. Когда солнце светит на объект, он постепенно нагревается. Этот объект удерживает тепло, полученное от солнца, а затем повторно передает тепло наружу в окружающую среду посредством как теплопроводности (передача тепла от твердого тела к твердому), так и конвекции (передача тепла через жидкость или газ).

Традиционные системы домашнего отопления в первую очередь зависят от конвекции между радиатором и воздухом в жилом помещении. В этом сценарии имеется источник тепла, занимающий относительно небольшую площадь в помещении. Отношение размера радиатора к объему помещения означает, что в помещении будет определенная горячая точка в радиаторе и определенная холодная точка, которой обычно является окно или дверь. Эта разница температур между радиатором и окном/дверью является ключевым фактором сквозняков и, следовательно, тепловых потерь.В то время как традиционные системы в основном используют конвекцию, инфракрасные (ИК) системы используют все четыре режима теплопередачи: излучение, поглощение, теплопроводность и конвекцию.

Излучение. Тепловое излучение исходит от InfraMat под вашим полом. Тепло передается волнообразно от горячей поверхности InfraMat к более холодной поверхности пола, соприкасающейся с ним.

Поглощение — Окружающие предметы поглощают и накапливают тепловую энергию, испускаемую ИК-источником, пол будет поглощать основную часть этой энергии.

Теплопроводность. Тепловая энергия передается от твердых тел к твердым объектам, включая полы, стены и двери. Примером может служить успокаивающее ощущение подогретого пола, когда вы ходите по нему.

Конвекция. Объекты, получающие энергию за счет поглощения ИК-излучения, когда температура выше температуры окружающего воздуха, будут действовать так же, как традиционный радиатор, и нагревать воздух, контактирующий с ним. Пол будет действовать как самый большой вклад в это.

Инфракрасный обогрев потребляет много энергии?

Inframat потребляет 220 Вт электроэнергии на каждый квадратный метр при работе.Фактическое количество потребляемой энергии сильно зависит от различных факторов, включая количество наружных стен, используемые строительные материалы, качество изоляции, количество окон и дверей, ориентация здания и температура наружного воздуха. Преимущество системы InfraMat заключается в том, что отношение источника тепла к объему помещения значительно увеличивается, что, в свою очередь, обеспечивает больший комфорт, равномерное распределение тепла и отсутствие сквозняков, связанных с отоплением. Улучшенное распределение тепла означает, что для достижения эквивалентного уровня комфорта в жилом пространстве требуется меньше энергии. Имеются отдельные таблицы данных, в которых приведены типичные рекомендации по эксплуатационным расходам установки, отслеживаемой в течение трехмесячного периода.

мягкий ультракрасный фильм подогревателя углерода, электрический подогрев пола под ламинатом

мягкий ультракрасный фильм подогревателя углерода

, электрическое напольное отопление под ламинатом



Преимущества электрических теплых полов

Электрические теплые полы — удобный, эффективный и экономичный способ обогреть дом.

В отличие от обычных радиаторов, которые используют потоки воздуха для обогрева дома, электрические теплые полы используют лучистое тепло. Это естественным образом ищет самые холодные предметы и людей в комнате, мягко согревая их. В свою очередь, это означает отсутствие перепада температур в помещении. Также нет необходимости в неприглядных радиаторах, а значит, вы сможете использовать дополнительную площадь пола.

Лучистое тепло, иногда называемое дальним инфракрасным излучением, является высокоэффективным методом обогрева вашего дома.В системе нет движущихся частей, поэтому она проста в обслуживании и может использоваться под любыми напольными покрытиями.



Широкий спектр применения:



Применяется к общей электрической нагревательной пленке для всей строительной среды и может быть непосредственно уложен на диван, матрас, может использоваться как обогреватель в качестве нагревательного матраса, нефритовый матрас с подогревом из углеродного волокна, подушка, автомобильные коврики, настольные коврики с подогревом, нагревательные грелки, одежда и т.д..

Промышленная область также может быть использована для теплоизоляции, изоляции водопроводных и нефтепроводов.А также автострады, пандусы, повороты, стадионы, взлетно-посадочные полосы аэропортов и другие снеготаяние и сохранение тепла.



Существует множество производных:



Производные электротермической пленки из углеродного волокна включают в себя: нагревательные обои из углеродного волокна, гибкую нагревательную фреску из углеродного волокна, гибкую нагревательную завесу из углеродного волокна, физиотерапевтический инструмент из углеродного волокна и так далее.



Устойчивость к высокому давлению:



Гибкая пленка выдерживает испытательное напряжение до 3750 В без разрыва.



Защита от старения:



Гибкие пленочные материалы изготовлены из специального специального материала с хорошими характеристиками, устойчивыми к старению, без износа, стабильной производительностью и сроком службы того же возраста.





ТОРГОВЫЕ УСЛОВИЯ
1. Оплата: D/A, D/P, TT, Western Union, Paypal
2. Образец может быть поставлен
3. Грузовые перевозки указаны в соответствии с вашими запросами
4.порт доставки: Шэньчжэнь, материковый Китай

Часто задаваемые вопросы

Почему для пола лучше выбрать нагревательную пленку, а не нагревательный кабель?

Нагревательная пленка равномерно распределяется по полу (без зазоров), а значит, лучше передает тепло на поверхность пола. Температурный контроль также более точен. Нагревательный кабель можно прокладывать только в слое бетона. Нагревательная пленка укладывается непосредственно под пол со всеми видами напольных покрытий (кроме плитки).Кроме того, установка пленки в принципе намного проще, а также быстрее с точки зрения строительства вашего дома.

Подходят ли нагревательные пленки и для квартир?

Определенно да. Это идеальное решение, например, для ванных комнат, где вы хотите, чтобы пол нагревался с наименьшими затратами.



Теплый пол InfraFloor, предназначенный для предотвращения экологического бедствия, такого как Ноев потоп

Коврики InfraFloor для кафельных полов

Тепловая нагрузка здания может быть снижена на 25-35% с помощью лучистого тепла InfraFloor по сравнению с центральным отоплением.

Хайленд-Парк, шт. Луи (PRWEB) 02 апреля 2014 г.

Один из первых примеров экологической ответственности, древние римляне установили полы с подогревом в гипокаусте, спроектированном для экономии топлива при улучшении гигиены и условий жизни своих граждан. Перенесемся на 2000 лет вперед, и наука о напольном отоплении достигла кульминации в экологически чистом, полезном для здоровья, энергоэффективном электрическом подогреве пола InfraFloor от FloorHeat Systems, Inc.

Как и гипокаусты, теплые полы InfraFloor предназначены для экономии энергии и создания более здоровой и комфортной среды для жильцов здания. Тепловая нагрузка здания может быть снижена на 25-35% с помощью лучистого тепла InfraFloor по сравнению с центральным отоплением. Более того, по данным Министерства энергетики США, InfraFloor устраняет потери энергии до 35%, которые теряются при работе воздуховодов центрального отопления.

Теплый пол InfraFloor

также создает более комфортную и здоровую воздушную среду в помещении.InfraFloor полагается на инфракрасную энергию, такую ​​как солнечная, для передачи тепла людям и предметам. Поскольку вентиляторы центрального отопления не используются, нездоровые сквозняки, пыль, грязь и аллергены больше не перераспределяются по дому или офису.

В отличие от гипокаустов, строительство и эксплуатация которых требовала больших затрат, электрические системы подогрева пола InfraFloor просты в установке и не требуют технического обслуживания. InfraFloor Film™ просто раскатывается по подложке, покрывается пароизоляцией и плавающим ламинатом или деревянным полом.После установки и подключения к стандартному электричеству система не требует технического обслуживания, за исключением периодической регулировки термостата.

InfraFloor выпускается в трех вариантах: InfraFloor Mat и InfraFloor Cable для плиточных, каменных и других цементных полов и InfraFloor Film для ламината и деревянных полов. Эти системы могут быть установлены практически на любой черновой пол, практически под каждый готовый пол, а также при реконструкции или новом строительстве.

С упадком Римской империи гипокауст вышел из употребления.Но одно совершенно ясно, независимо от состояния нации, системы подогрева пола InfraFloor никуда не денутся. Домовладельцы и профессиональные установщики могут уверенно и удобно делать покупки на безопасном и проверенном веб-сайте InfraFloor, запрограммированном в США и надежно работающем 24/7/365. Многие покупатели предпочитают звонить по бесплатной «горячей линии», чтобы поговорить со знающими и пользующимися доверием профессионалами, которые помогут им сориентироваться в выборе вариантов напольного отопления. Честные, информативные и уважительные торговые представители компании InfraFloor готовы ответить на вопросы об установке теплого пола по телефону или электронной почте.

FloorHeat Systems, Inc. является поставщиком в США энергосберегающих, доступных по цене электрических систем обогрева пола. Он обеспечивает бесплатную доставку для большинства заказов, быстрое планирование, монтаж и техническую поддержку систем теплого пола. Политика возврата 100%/90 дней без комиссии за пополнение запасов завершает политику FloorHeat System «клиент прежде всего». Чтобы узнать больше, посетите: http://www.infrafloor.com.

Поделитесь статьей в социальных сетях или по электронной почте:

Укладываем теплый пол.Пленочный пол под ламинат своими руками

Теплый пол – это система, которая действительно необходима для комфорта в жилом доме или квартире. Монтаж приходится производить под различные напольные покрытия. Электрический теплый пол под ламинат станет отличным сочетанием комфорта и качества. Как сделать установку самостоятельно? Какую систему теплого пола выбрать? Подробнее читайте в этой статье.

Ламинат — покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендуется укладывать систему теплых полов. Особенно это актуально для домов, расположенных в частном секторе, и квартир, расположенных на первом этаже, где холодный воздух снизу очень сильно охлаждает напольное покрытие. Система теплых полов обеспечит комфортное проживание в таких комнатах всем членам семьи.

На заметку! Ламинат – это покрытие, которое продается в магазинах по доступной цене, поэтому его приобретают все больше домовладельцев. Поэтому материал с каждым годом становится популярнее.

Теплый пол – это система, обеспечивающая подогрев пола, покрывающий вид отопления. Как ни странно, история этого способа обогрева в общей сложности насчитывает более 20 веков. Сходство современных систем использовалось для обогрева помещений Древнего Рима и Кореи в начале нашей эры.Об электричестве, конечно, не могло быть и речи, но тогда в некоторых домах печи строились таким образом, что выходящий из них дым и горячий воздух проходили в специальные полости под напольным покрытием и тем самым нагревали помещение снизу.

Сейчас технологии шагнули вперед — появились современные способы обогрева пола и все они имеют определенные преимущества:

• комфортные условия проживания в квартире за счет обогрева пола и воздуха в нижней части помещения;
• невидимость системы для глаз;
• возможность использования в любом помещении.

Недостатки теплого пола практически отсутствуют. К ним относятся некоторая сложность монтажа (системы необходимо прокладывать под полом, а если он уже проложен, то его придется разбирать), а также увеличение коммунальных платежей – электричества или отопления, в зависимости от тип пола.

Некоторые системы теплых полов (водяные) нельзя устанавливать в квартирах, расположенных в старых домах — не предусматривает возможность подключения отопительного контура к системе центрального отопления, и управляющая компания может запретить использование таких теплых полов.Выход один – покупка системы электрического теплого пола.

Именно поэтому в данной статье речь пойдет только об электрических видах теплых полов, применение которых не будет ограничено наличием разрешения управляющей компании на монтаж. А их монтаж намного проще, чем систем водяного отопления.

Типы теплого электрического пола

Существует всего два вида электрических теплых полов – инфракрасные пленочные и кабельные.Также кабельный теплый пол имеет еще один подвид – пол из тепловых матов. Каждая система имеет свои особенности, преимущества и недостатки. Чтобы понять, чем они отличаются друг от друга, следует познакомиться с ними поближе.

Несложно догадаться, что данная система обогрева пола представляет собой специальный нагревательный кабель, проложенный определенным образом под напольным покрытием. Необходимую длину кабеля каждый может рассчитать самостоятельно – она будет зависеть от размеров и площади помещения.Монтаж осуществляется на армирующую сетку или специальную ленту, снабженную специальными фиксаторами.

Внимание! Для монтажа кабельного теплого пола обязательно укладывать бетонную стяжку! Его толщина должна быть около 4 см.

Основными недостатками системы являются высокое энергопотребление с учетом того, что на прогрев бетонной стяжки уходит много тепла, и сложность регулировки температуры при необходимости.Также важно знать (уже на этапе монтажа), где будет располагаться мебель – если система теплого пола проходит прямо под диваном или шкафами, есть риск, что она перегреется и выйдет из строя.

Под ламинат редко прокладывают кабель теплого пола. Способ монтажа очень похож на укладку водяного теплого пола – кабель необходимой длины укладывается по определенной схеме в стяжку. Вот тут-то и начинаются проблемы, ограничивающие использование этого типа системы под ламинатом.Дело в том, что если сначала прогревается стяжка, а уже потом все остальное, то возникают проблемы с подложкой, на которую уложен ламинат. Он плохо передает тепло. А если отказаться от его использования, то, к сожалению, будет раздражать шум от работающей системы отопления.

Тепловые маты (термоматы)

Это тоже кабельный вариант системы теплого пола, но здесь элемент, отдающий тепло, то есть сам провод, помещен в специальные сетчатые маты.И кабель несколько тоньше, чем его аналог, использовавшийся в предыдущем случае. Преимущество этого типа в том, что нет необходимости рассчитывать шаг укладки проводов – они сразу будут закреплены на необходимом расстоянии друг от друга.

Важно! Монтаж такого типа системы отопления достаточно прост, толщина стяжки будет меньше – примерно на 5-10 мм, что позволяет сэкономить. Да и чаще всего система просто укладывается на готовую стяжку, однако под ламинат ее также практически не используют.

Инфракрасный теплый пол

Пленочный или инфракрасный теплый пол – один из самых современных способов обогрева пола. Система представляет собой тонкий материал, излучающий электромагнитные импульсы определенной частоты (5-25 микрон), которые воздействуют на окружающие предметы и повышают их температуру. Этой особенностью инфракрасный пол очень похож на солнечные лучи, которые тоже нагревают все вокруг за счет излучения.

Преимущества этого метода нагрева следующие:

Ламинат

• перестает выделять вредный формальдегид при нагревании.К сожалению, это вещество содержится в клеевых компонентах, соединяющих части ламелей;
• ламинат не трескается и не расходится, а также не расслаивается, что обычно происходит при нагреве его термоматами или кабелем;
• толщина пола не увеличивается.

Монтаж пленочного теплого пола достаточно прост, и проблем с ним в эксплуатации обычно не возникает. Еще одним преимуществом этого вида отопления является экономия, так как он потребляет меньше электроэнергии, чем другие виды.

Деви

Электрический теплый пол Devi

производится в Дании. Продукция компании отличается высоким качеством, доступной ценой и универсальностью. Все комплектующие этой марки подходят для любого типа теплых полов, выпускаемых данным производителем.

• простая установка;
• не сушит воздух;
• гарантия производителя;
Срок службы
• более 20 лет.

система подогрева пола

Калео

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухой укладки», без стяжки и пыли.Идеально подходит для косметического ремонта под ламинат, ковролин, линолеум и паркетную доску.

• хорошее рассеивание тепла;
• все необходимое для установки в комплекте: качественные хомуты, провода, изоляция;
Инструкции по установке и сборке
• прилагаются.

• повышенная хрупкость пленки.

пол с подогревом caleo

рехау

Теплый пол Rehau electric представляет собой систему двухжильных саморегулирующихся кабелей фиксированной длины с повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

• отличное немецкое качество;
• установка под любое покрытие;
• оптимальное распределение тепла;

Продукция корейской компании Unimat хорошо зарекомендовала себя на российском рынке. Инфракрасные карбоновые стержни, нагревающие поверхность, не боятся повышенной влажности.

• система отопления достаточно экономична
• низкая стоимость;
• гарантийный срок эксплуатации — 20 лет.

• использовать как основное отопление в сильные морозы не получится.

Теплый пол unimat

Электрический теплый пол российского производства «Теплолюкс» — это экологически чистый и очень эффективный вариант дополнительного или основного обогрева помещения. Модели в виде тросиков, ковриков и ковриков создают оптимальную температуру в помещении, частном доме или офисе.

• хороший выбор оборудования;
• простая установка;
• доступная цена.

• быстрый выход из строя термостата;
• нестабильность поверхностного нагрева, если уложена толстая стяжка и нет хорошей теплоизоляции.

пол с подогревом

В каких случаях возможна укладка под ламинат?

Чаще всего под ламинат монтируется именно инфракрасный тип теплого пола, реже с помощью кабеля.

На заметку! Кабельные полы лучше всего укладывать под плитку в ванной или туалете.Там площади полов небольшие, нет необходимости постоянно включать этажи, а значит можно будет значительно снизить затраты на электроэнергию, которую такая система потребляет в больших количествах.

В целом укладка ламината поверх системы теплого пола вполне безопасна, хотя есть одно «но», о котором следует знать каждому. В основе ламелей лежит плита МДФ, которая содержит определенную концентрацию формальдегида – опасного для здоровья человека вещества.Ламинат в ненагретом состоянии выделяет в окружающую среду это вещество ничтожно мало, поэтому такое напольное покрытие можно укладывать даже в детской комнате. Однако под воздействием температур количество выделяемого вещества увеличивается. И чем сильнее нагревается материал, тем больше формальдегида в воздухе.

Внимание! Симптомами отравления формальдегидом являются тошнота, головные боли, воспаление органов дыхания.

Использование качественного ламината и инфракрасного теплого пола поможет снизить риск отравления.

Какой ламинат выбрать?

К выбору ламината, который впоследствии будет укладываться на теплый пол, следует подойти со всей ответственностью. Таблица поможет вам сориентироваться, на что обратить внимание.

Таблица. Основные показатели, на которые стоит обратить внимание при выборе покрытия.

Коэффициент	Рекомендации
Коэффициент или показатель термического сопротивления	Этот показатель отражает теплоизоляционные свойства напольного покрытия: чем он выше, тем лучше эти свойства. Коэффициент не должен быть выше 0,15 м2 К/Вт. На эту величину также в определенной степени влияют характеристики подложки – чем больше ее пористость, тем ниже коэффициент термического сопротивления.
Класс материала	В данном случае класс не самый важный показатель, но чем дороже ламинат, тем более качественные материалы использовались для его изготовления и тем меньше формальдегида он будет выделять. И да, он будет изнашиваться медленнее.
Максимальная температура пола	Важно знать предельные значения нагрева ламината, при которых он не потеряет своих свойств. Это около +30 градусов. Следует помнить, что нижняя часть ламели будет иметь более высокую температуру, чем верхняя.
Способ соединения ламелей	Ламинат, который соединяется на клею, брать не следует — вещество потеряет свои свойства при нагревании.Лучше приобретать ламели, которые соединяются между собой специальными замками.
Толщина одной ламели	Чем толще ламели, тем меньше тепла будет поступать в помещение — толстый ламинат хуже пропускает тепло. Но тонкий ламинат достаточно хрупок, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм.

Производители предлагают покупателям приобрести специально разработанные виды ламината, демонстрирующие отличные эксплуатационные свойства при укладке на систему теплого пола.Именно на этих вариантах стоит остановиться. Они не боятся воздействия температур, легко монтируются и долго сохраняют красивый внешний вид.

Электрический теплый пол под ламинат: особенности укладки

Специальных советов по укладке теплых полов под данный вид покрытия нет. Однако важно обратить внимание на субстрат. Лучше всего для этих целей приобрести экструдированный перфорированный пенополистирол. Также подойдет пенофол и пробка.Однако стоит помнить, что пенофол ни в коем случае не используется, если укладывается инфракрасный пол. В основном производители предлагают приобрести специальные подложки для теплых полов. Они доступны для продажи в специализированных магазинах.

Электрический теплый пол под ламинат — делаем сами

Рассмотрим установку двух видов теплых полов для данного типа покрытия – это инфракрасные системы и кабельные.

Полы с подогревом – серьезная статья расходов при ремонте, поэтому важно точно рассчитать, сколько и каких материалов потребуется.Чтобы облегчить Вашу работу, мы подготовили специальную инструкцию , рассказывающую, как рассчитать теплый пол – водяной или электрический. Онлайн-калькуляторы включены. А в статье » » вы найдете полный список всего необходимого для установки.

Установка инфракрасного теплого пола

Для монтажа пленочного теплого пола вам потребуются следующие инструменты и материалы:

• непосредственно сами теплые полы;
• теплоизоляционный материал без фольгированной поверхности;
зажимы
• ;
• термостат;
• плоскогубцы;
• ножницы;
скотч
• ;
изоляция битумная
• ;
• провода;
отвертка
• .

Этап 1. Старое напольное покрытие снимается, бетонное основание выравнивается. При необходимости используйте самовыравнивание. миномет. Черновой пол тщательно очищается от пыли, песка, строительного мусора.

Этап 2 Подготовленную поверхность покрывают теплоизоляцией, листы которой соединяются между собой липкой лентой.

Шаг 3 Далее идет укладка теплого пола. Термопленка разрезается ножницами на куски необходимой длины.Материал укладывается на теплоизоляцию медной шиной вниз. Вы можете разрезать пленку в любом месте, не затрагивая нагревательные элементы.

Шаг 4 Сегменты инфракрасной пленки соединяются между собой липкой лентой.

Шаг 6 С помощью плоскогубцев к термопленке крепятся контактные зажимы.

Шаг 8 В теплоизоляции сделаны вырезы для проводов и контактных зажимов. Это необходимо для того, чтобы напольное покрытие в этих местах не поднималось.

Шаг 9 Термостат установлен. К нему подключаются провода согласно инструкции и схемы подключения.

Этап 10 Установлен теплый пол. Укладывается ламинат.

Видео — Монтаж пленочного теплого пола

Технология монтажа на примере кабельных систем

Шаг 1. Готовится место, где будут монтироваться термостат и датчик отопления. Первый крепится к стене на высоте не менее 0,3 м от уровня пола. На поверхность стены наносится разметка расположения устройства и проводов.

Шаг 2 С помощью перфоратора и специальной насадки (коронки) просверливается отверстие под термостат. Готовится канал для прокладки проводов — ЛЭП. Его сечение составляет 20х20 мм.

Этап 3 Выполняется подготовка чернового пола.Строительный мусор тщательно удаляется, наносится грунтовка.

Шаг 4 Теплоизоляционный слой укладывается фольгой наружу. Слои соединяются друг с другом специальной липкой лентой.

Шаг 5 Для прокладки кабеля устанавливается металлическая лента. При необходимости его разрезают на отрезки нужной длины. Монтируется поверх теплоизоляции с шагом от 50 до 100 см. Крепеж производится с помощью саморезов.Главное не повредить гидроизоляционный слой.

Шаг 6 Устанавливаются нагревательные элементы. Кабель прокладывается с учетом расположения мебели на расстоянии не менее 5 см от стен, от отопительных приборов – не менее 10 см. Кладку ведут с учетом расчетов шага кладки (выполняется по формуле). Провода крепятся между «усиками» на монтажную ленту.Они укладываются «змейкой».

Внимание! Кабель нигде не должен пересекаться и не должен быть сильно натянут!

Шаг 7 Датчик температуры установлен. Его следует устанавливать на расстоянии 50-60 см от стены. Провода, идущие от датчика к терморегулятору, помещаются в специальную гофру, которая укладывается в заранее сделанную прорезь в стене.

Шаг 8 Концы монтажных проводов и датчик температуры подключаются к термостату.Проверяется работа системы.

Шаг 9 Швеллер с проводами замазан раствором.

Шаг 10 Схема теплого пола рисуется на бумаге с указанием всех элементов на случай проведения ремонтных работ.

Шаг 11 В теплоизоляции через каждые 30-40 см делаются технологические отверстия 10х15 см.

Этап 12 Идет приготовление раствора и формирование цементной стяжки над системой отопления.Стяжка должна сохнуть при выключенном тепловом поле.

Видео — Монтаж кабельного теплого пола

Зная все вышеперечисленное, вы сможете монтировать разные системы теплого пола под ламинат, а дополнительные советы помогут работать еще лучше:

• перед укладкой теплого пола нужно составить план раскладки как проводов, так и термопленки;
• в квартире с низкими потолками лучше использовать термопленку, так как она меньше «съедает» высоту;
• для самостоятельной сборки лучше выбрать систему, не требующую вмешательства специалистов, то есть самую простую;
• , если в частном доме на первом этаже установлена ​​система теплого пола, рекомендуется укладка гидроизоляционного слоя;
• для экономии на проводах датчик температуры устанавливается примерно посередине помещения;
• конструкция должна быть смонтирована так, чтобы в дальнейшем можно было ее отремонтировать;
• в помещениях с повышенным уровнем влажности нельзя использовать термопленку;
• если на инфракрасные полы будет ставиться массивная мебель, то необходимо оборудовать воздушные карманы;
термопленка
• не подходит близко к отопительным приборам, каминам, печам;
• длина одной полосы термопленки не должна превышать 15 м;
• при минусовой температуре воздушная укладка инфракрасных полов запрещается;
• монтаж пленки производить с заземлением конструкции.

После укладки системы теплого пола и укладки ламината пуско-наладочные работы необходимо проводить не ранее, чем на четвертый день после окончания работ. При этом, как только начинается отопительный сезон, следует четко регулировать температуру: полы постепенно прогреваются до оптимальной температуры (мощность постепенно увеличивается на 5-6 градусов). Снижение также должно быть постепенным.

Самоукладывающаяся инфракрасная нагревательная пленка под ламинат

Укладка инфракрасной нагревательной пленки под ламинат – процесс несложный, все этапы работ легко выполнить своими руками.Эта разновидность оптимальна для укладки под напольные покрытия с минимальным термическим сопротивлением, такие как ковер, паркет или линолеум; допускается эксплуатация в качестве мобильного теплого пола. Выбор мощности и схемы осуществляется заранее, при необходимости инфракрасная пленка без проблем разрезается на куски нужного размера. К нюансам технологии относятся: необходимость максимально ровного и чистого основания, установка терморегулятора, надежная изоляция контактов и размещение проводов в специально отведенных пазах.

1. Расчет и планирование размещения обогревательных лент, выделение зон с мебелью и техникой.

2. Подготовка основания: очистка от мусора, выравнивание (устраняются все возможные трещины и выступы). Допустимая разница уровней — до 4 мм.

3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании светоотражающих материалов (но не на основе алюминия, особенно при сочетании с цементными растворами).

4.Разметка и нарезка полос инфракрасного теплого пола (проводится исключительно по линиям, отмеченным пунктиром).

5. Подготовка места для термостата. Размещение датчика температуры.

6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к сети и термостату.

7. Проверка работы всей системы инфракрасного пола.

Хитрый счетчик, экономящий электроэнергию
Окупается за 2 месяца!

8.Покрытие верхним защитным слоем.

9. Укладка ламината.

Для правильной укладки инфракрасной пленки рекомендуется придерживаться всех требований технологии, в частности минимизировать величину перепада уровня стяжки пола. Допустимое отклонение 3-4 мм, замечено, что при его нарушении система увеличивает энергопотребление. Элементы максимально изолируются от влаги и теплопотерь снизу, специалисты советуют укладывать на пол лавсановую или полипропиленовую пленку толщиной от 50 микрон, при этом фольгированные алюминиевые материалы лучше не использовать.

Отрезанные детали укладываются медной полосой вниз, минимальное расстояние от стен 10 см. Обязательным условием технологии является установка терморегулятора (1 прибор на 15 м2, если иное не указано в инструкции к инфракрасному пленочному полу, общее значение сопротивления должно включать 20%). Для него выбирается среднерасположенный участок, это позволит сэкономить провода, так как все полосы подключаются к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик контактного зажима, один конец необходимо уложить на медную шину, другой остается внутри нагревательного элемента.

Все места соединения изолируются специальным скотчем, провода желательно размещать под цоколем, при необходимости часть жил убирается под теплоизоляционную пленку, но не выходит на нагревательные планки. Перехлест или нахлест соседних элементов недопустим; датчик температуры расположен в незагруженной зоне. Последнее особенно актуально при эксплуатации инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите.После подключения проводится пробное включение и тестирование системы: пленка не должна искрить, а контакты не должны перегреваться, требуется, чтобы вся поверхность равномерно выделяла тепло. Если искрения нет, то можно переходить к финишному этапу.

Напольное покрытие

Для защиты нагревательных элементов и проводов от случайного попадания влаги под отделочные панели предусмотрена плотная полиэтиленовая пленка. Рекомендуемая толщина 200 микрон; он не представляет препятствия для инфракрасных лучей. Укладка ламината своими руками происходит по обычной схеме: состарившиеся плоские панели стыкуются между собой и защелкиваются замковые соединения. Всячески избегают повреждения термопленки, не ходят по ней и не разбрасывают инструменты.

По завершении монтажа инфракрасного теплого пола под ламинат нельзя резко запускать систему на максимальный режим, это может повредить древесину. Температуру рекомендуется повышать не более чем на 5 °С в сутки.Еще один нюанс эксплуатации – влажная уборка: перед мытьем поверхность охлаждается, особенно при добавлении в воду агрессивных моющих средств.

Что учитывать при работе?

К наиболее грубым нарушениям при монтаже инфракрасного (пленочного) теплого пола относятся:

1. Размещение проводов и нагревательных элементов на неровной, грязной или влажной поверхности без подложки.

2. Крепление пленки гвоздями, скобами, пробивкой карбоновыми полосами, допустима только липкая лента.

3. Укладка системы инфракрасного пола без заземления.

4. Изгиб нагревательных полос под углом 90° на участке длиной 5 см.

5. Слишком длинная полоса, точное допустимое значение написано в инструкции, но в целом она не должна превышать 15 м.

6. Установка в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.

Сантехники: вы будете платить за воду на 50 % МЕНЬШЕ с этой насадкой для смесителя

8. Укладка инфракрасной пленки вплотную (менее 30 см) от обогревателей или радиаторов.

9. Отсутствие верхнего паро-влагоизоляционного защитного слоя или установка его без нахлеста.

10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример — совмещенная лоджия).

11. Укладка ламината или другого напольного покрытия без предварительной проверки системы, укладка ковра на сверкающие полы категорически запрещена.

Правильно уложенные и соединенные планки имеют срок службы не менее 15 лет. При проведении всех работ своими силами, для достижения максимальной надежности, стоит проконсультироваться со специалистами, в частности, на этапе выбора системы инфракрасного обогрева пола под ламинат, это избавит от дорогостоящей покупки неподходящего вариант. Замечено, что равномерность прогрева отчасти зависит от расположения датчика температуры, оптимальный вариант – наиболее прохладное место. Ставить на него тяжелую мебель нельзя, все соединительные провода с терморегулятором желательно разместить в гофрированной трубе (для стационарного варианта — в специально предусмотренном канале).

В случае укладки инфракрасного пленочного пола поверх подвала или влажного чернового пола на бетон следует укладывать более толстый слой плотной полиэтиленовой пленки. Очень важны климатические условия: в некоторых регионах использование этой разновидности нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных потерях тепла в самой конструкции пола укладывать инфракрасную пленку не имеет смысла. Для уменьшения зон теплопотерь перед монтажом системы по периметру помещения вдоль стены наклеивается ленточный утеплитель, который не заступает и не наползает на пленку.

Этот вид теплых полов является единственным мобильным, на вопрос, можно ли положить сверху ковер, производители отвечают положительно, конечно, при условии, что верхний защитный слой достаточно надежен. Но такие операции лучше проводить с цельными (неразрезанными) полосками, идеально специально для этого предназначенными, это снизит риск отрыва контактов. В укладке на плиточный клей или цементную стяжку мало того, что это не нужно, так еще и ухудшает теплоотдачу пленочного инфракрасного теплого пола (но если это все-таки произошло, то запускают систему не ранее, чем через месяц).К другим видам напольных покрытий претензий нет; можно стелить ковер сразу после тестирования. Причем, чем мягче внешний материал, тем тверже требуется теплоизоляционный слой и основание должно быть ровнее, по надежности выигрывают ламинат и паркет.

Наиболее разумным вариантом устройства теплого пола с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. В связи с тем, что принцип его работы заключается в излучении в инфракрасном диапазоне, в результате нагреваются поверхности окружающих предметов, а не конвекция воздуха вверх.Поэтому инфракрасный пол хорошо зарекомендовал себя в качестве обогревающей основы для ламината.

Ламинат

– влагостойкий, устойчивый к механическим повреждениям материал с разумным соотношением цена/качество. Ламинат на 90% состоит из измельченной древесины, скрепленной различными клеями.

Укладка электрического теплого пола под ламинат для многих вызывает сомнения. Ведь древесина характеризуется способностью высыхать при высоких температурах, трескаться при падении, а формальдегид, входящий в состав ламинатной плиты в качестве связующего, начинает интенсивно выделяться.

Пленочный инфракрасный теплый пол под ламинат – преимущества

• равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;

• экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами теплого пола;

• отсутствует риск повреждения целостности ламинированного покрытия, т.к. нет необходимости нагревать систему высокими температурами. Благодаря использованию инфракрасного излучения в первую очередь нагреваются предметы в помещении, а не воздух;

• нет необходимости выполнять «мокрые» работы.Укладка ламината не требует заливки стяжки;

• возможность использования любого типа подложки;

• наличие. В крупных торговых павильонах есть демонстрационные модели, где можно визуально (визуально и тактильно) оценить работу системы (есть в крупных городах Москва, Санкт-Петербург и т.д.) или заказать ее в интернет-магазине на основании технических характеристик и отзывы владельцев.

Ламинат для теплого пола пленочный – какой лучше выбрать

Несмотря на то, что производители и мастера рекомендуют укладывать пленочный теплый пол под ламинат, не стоит сбрасывать со счетов особенности самого ламината.

В частности, при выборе ламината для инфракрасного теплого пола необходимо обратить внимание на несколько факторов:

• маркировка ламината . Большинство производителей быстро отреагировали на изменение тенденций рынка и включили в свой ассортимент ламинат, разработанный специально для укладки на теплые полы. Можно ли использовать ламинат для теплого пола, будет указано на упаковке (соответствующий значок на этикетке). При этом некоторые производители указывают максимальную температуру нагрева;

Примечание.Максимальная температура, до которой можно нагреть ламинированный пол, составляет 27°C.

• структура (плотность) ламината . Способность ламелей проводить тепло зависит от того, насколько «рыхлая» конструкция пола. Чем плотнее ламинат, тем выше его показатель термостойкости. На практике это означает, что система теплого пола будет обогревать ламели, а не поверхности окружающих предметов;

• толщина ламината . При прочих равных условиях, чем толще ламель, тем медленнее она будет передавать тепло;

• содержание формальдегида .Этот компонент входит в состав МДФ, который служит основой для ламинированной плиты. При температуре 20-26°С выделение формальдегида происходит в обычном режиме. Те. по этому показателю большинство полов относятся к классу Е1. Однако при нагреве ламелей активизируется выделение формальдегида, поэтому нужно обращать внимание на этот показатель. Также следует учитывать, что интенсивное выделение формальдегида начинается при нагревании выше 27 °С;

• ламинат стоимость .Многие отзывы содержат жалобы не на работу системы теплого пола, а на необходимость заново укладывать ламинат из-за попыток сэкономить на материале;

• подложка . Технология укладки ламината предполагает использование подложки. Установка подложки нивелирует давление на полосы межзамкового соединения от перемещения вдоль ламелей. Ввиду того, что подложка ложится не под напольную пленку, а на нее, к выбору пленки тоже нужно подходить ответственно.

Какую подложку можно использовать для укладки на теплый пленочный пол

• техническая пробка;
жидкая композитная система
• ;
экструдированный пенополистирол
• ;
подложка из полистирола
• ;
• светоотражающий материал.

Примечание. Недопустимо использование фольгированного материала в качестве подложки (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки

предполагает выполнение нескольких последовательных этапов.

Выбираем комплект инфракрасного пленочного теплого пола . Обратите внимание, что у каждого производителя комплектность разная. Например, компания «К-Технологии» (Россия, торговая марка Caleo) предоставляет на выбор несколько видов систем теплого пола. Естественно, в зависимости от комплектации зависит и цена набора. Снизить стоимость теплого пола можно, смонтировав его самостоятельно.

Примечание. Для автономного отопления (основного источника отопления) необходимо укладывать пленочный пол на 70% площади помещения.С дополнительным — на 40%. При этом учитывается, что пленка не подходит под мебель, тяжелые и низкие предметы, чтобы исключить ее перегрев.

Подготовка места для установки термостата . Для удобства эксплуатации термостат устанавливают на высоте 0,9-1 м.п. от высоты пола.

Подготовка основания . И пленочный пол, и ламинат выдвигают особые условия по качеству поверхности.Не допускается наличие перепада пола по высоте более 3 мм, наличие помех на полу (выемки, выступающие части), мусора.

Примечание. При укладке системы инфракрасного теплого пола над подвалом, площадкой или гаражом на подготовленное основание следует укладывать гидроизоляционную пленку.

Укладка теплоизоляционного материала . Утеплитель устанавливается в соответствии с рекомендациями производителя. Стыки утеплителя следует проклеить скотчем, чтобы полосы не разъезжались.Теплоизоляционный материал укладывается не ближе 100 мм. до стены. Место соединения проклеивается демпферной лентой.

Нарезка пленки для теплого пола . Инфракрасную нагревательную пленку можно разрезать только в предназначенном для этого месте. Пленка, разрезанная не по линии разреза, к использованию не пригодна. Максимальная длина одной полосы не должна превышать 8000 мм.

Монтаж пленочного теплого пола . Чтобы свести к минимуму количество разрезов и стыков, мастера советуют укладывать полосы инфракрасной пленки вдоль более длинной стороны помещения.Пленка укладывается на расстоянии 100-400 мм от стен и других крупногабаритных предметов, расстояние между соседними полосами 50-100 мм. Укладка пленки внахлест недопустима и приведет к перегреву сегмента системы. Чтобы пленка не смещалась, ее прикрепляют двухсторонним скотчем к поверхности основания. Скотч укладывается не полосами, а отдельными кусками для компенсации теплового расширения материалов.

Изоляция контактов .Если контакт не задействован в системе теплого пола, его необходимо заизолировать уплотнительной лентой (битумной). Для подключения и соединения проводов нужно сделать специальные хомуты (клеммы) для теплого пола. Контактная клемма монтируется таким образом: одна ее часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция без нажима фиксируется пассатижами.

Соединительные провода для теплого пола . Провод подсоединяется к клемме и изолируется.При монтаже провода следует учитывать, что высокая производительность системы обеспечивается параллельным соединением ее элементов. Это означает, что правая сторона пленки соединена с правой стороной. Для удобства рекомендуется использовать разноцветную проволоку.

Установка датчика температуры пола . Мастера рекомендуют заводить датчик под вторую полоску ИК-пленки ближе к середине. Это позволит получить адекватную информацию о температуре в самой системе, а не на поверхности пола.Датчик приклеен с обратной стороны пленки к черной полосе на пленке. Чтобы ламинат не создавал дополнительную нагрузку на датчик, прибор следует «утопить» в нагревателе.

Примечание. Провод датчика можно уложить поверх изоляции, а можно прорезать в ее толщине отверстия и разместить провод датчика в гофре. Так что при необходимости можно отремонтировать провод или датчик.

Монтаж и подключение теплого пола к термостату .К термостату подключаются провода от нагревательной пленки и датчика температуры. Система подключается через УЗО.

Примечание. Количество термостатов зависит от мощности системы. Если система устанавливается на большой площади, целесообразно использовать несколько терморегуляторов.

Первое включение пленочного теплого пола (пробный запуск) . Оцениваются основные показатели работы системы (напряжение, скорость и равномерность нагрева и др.).

Укладка ламината .Монтаж ламината не имеет специфических особенностей и осуществляется в соответствии с типом замка и рекомендациями производителя. Прежде чем приступить к укладке, необходимо, чтобы ламинат «набрал температуру». Для этого его оставляют в помещении на несколько дней, и только потом приступают к монтажу. Важно знать, как правильно укладывать подложку под ламинат. Подложка укладывается не под нагревательную пленку, а на нее.

Монтаж инфракрасного пленочного теплого пола под ламинат — видео

Для того, чтобы процесс запуска инфракрасной системы теплого пола протекал бесперебойно, рекомендуется постепенно повышать температуру пола (на 3-4°С в сутки) до заданного значения.

Цена монтажа инфракрасного теплого пола под ламинат

На протяжении многих лет основным источником тепла в квартирах и частных домах было радиаторное отопление. Однако в последнее время рынок отопительного оборудования претерпел большие изменения. Появилось много новых систем для создания комфортной температуры в собственном доме.

Относительно недавно на российском рынке потребителям стали доступны пленочные теплопроводы, которые Возможна установка под любое напольное покрытие .Они, как и другие решения для отопления дома, имеют свои преимущества. Далее в этой статье мы подробно поговорим о том, как устроить инфракрасный теплый пол под ламинат.

Виды и нюансы выбора

В настоящее время существует два типа систем инфракрасного обогрева:

Их объединяет то, что они, отличаясь своей ценой, имеют одинаковый принцип действия. Что касается отличий, то первые это пленка минимальной толщины с графитовыми элементами .Для полов второго типа в основе конструкции лежат стержни из карбона или меди, скрепленные между собой полиуретановыми перемычками.

Маты стержневого типа , используемые только для полов с подогревом. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется как на вертикальную, так и на наклонную поверхность.

И еще одно, что объединяет обе системы — они питаются от общей электросети. Однако из-за того, что такие системы подключаются через термостат, потребление при работе инфракрасного теплого пола колеблется в пределах от 160 до 200 Вт.

Выполняя по всему жилому помещению монтаж «теплого» пола из пленки или наполнителя под ламинат, вы сможете обеспечить в любой из комнат вашей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.

Сколько стоит?

Многих, кто задумывается об устройстве ИК-пленочного теплого пола под ламинат в своем доме, , конечно же, интересует вопрос цены такой системы отопления .По этому поводу следует сказать, что цена устройства инфракрасного пола во многом зависит от таких факторов, как:

Популярная в настоящее время на рынке пленочная система теплого пола Caleo Gold имеет ширину пленки 50 см и мощность 200 Вт. Что касается цены, то она обойдется потенциальному покупателю в 730 рублей. Если собственник решит устроить в жилище менее мощную систему отопления. то вы можете выбрать теплый пол NanoThermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Вт.Что касается цены, то она заметно ниже — 430 руб.

Расчет стоимости

Теперь посчитаем, какие затраты несет хозяин при обустройстве такой системы отопления в своем доме под ламинат:

Проведя несложные расчеты, можно увидеть, что, потратив 6500 р. Вы можете установить систему инфракрасного пленочного теплого пола под ламинат на своем балконе. Если вы решили выполнять работы не своими силами, а силами специалистов, то дополнительно к этому вам придется оплатить услуги мастера из расчета 240 рублей.за один квадратный метр в готовом виде или 650 р. за квадратный метр с созданием бетонной стяжки.

будет стоить дороже основной теплый пол . Используя для ее создания маты Unimat Rail с аналогичной площадью, на такую ​​систему придется потратить 7990 рублей.

Устройство инфракрасного пола под ламинат на покрытие

Ранее мы говорили о том, что инфракрасный пленочный теплый пол можно укладывать на бетонную стяжку или дощатый настил.Какое основание устроить – каждый хозяин решает сам, отталкиваясь от состояния базовой поверхности пола.

Также необходимо учитывать конструктивные особенности зданий. Ко всем работа по монтажу систем пленочного отопления была выполнена оперативно . и после завершения работ его можно было использовать, при монтаже необходимо строго следовать инструкции, которая прилагается к любой системе теплого пола.

Если инфракрасный пленочный теплый пол устроен в деревянном доме, в котором отсутствует бетонное покрытие, то не стоит проводить работы по созданию бетонной стяжки.Это просто дополнительные расходы. Используя фанеру или плиты ОСП, можно монтировать балочную конструкцию верхнего слоя. Такое основание будет вполне подходящим для укладки ТЭНов. Если дом только строится, а уже принято решение, то в качестве системы обогрева будут использоваться пленочные теплые полы . тогда для устройства основания следует использовать цементно-стружечные плиты. В этом случае можно здорово сэкономить. Если вы хотите получить более качественный фундамент, то выбор стоит сделать в пользу магнезитовых листов.

Следует отметить, что все вышеперечисленные материалы можно использовать в доме, построенном из железобетонных перекрытий. В такой ситуации работы по монтажу покрытия р ведутся непосредственно на лаги . Перед их укладкой необходимо устроить на поверхности пола гидроизоляционный слой. В качестве материалов для его создания можно использовать следующее:

• мастика;
жидкое стекло
• ;
• пропитка глубокого проникновения.

В ячейки между лагами обычно насыпают крошку пенопласта или вермикулита, затем укладывают настил.

Самостоятельная установка инфракрасного теплого пола

Процесс устройства теплого пола под ламинат предполагает укладку теплоизоляционного слоя. Для его создания используется изолятор рулонного типа небольшой толщины. С одной стороны имеет фольгированное покрытие.

Чаще всего для устройства такого слоя используют следующие материалы:

Технология работы

Во избежание зазоров при укладке материала необходимо зафиксировать края полосы с помощью скотча.После этого можно переходить к самому важному этапу – монтаж теплого пола и подключение . В первую очередь необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть трос. Обычно это устройство размещают на стене.

Процедуру укладки теплоотражателей следует начинать с центра помещения . Если проводятся работы по утеплению пола по всей площади, то от стены необходимо оставить зазор не менее 10 см.

• Полотна пленочного теплого пола также необходимо закрепить с помощью клейкой ленты. На медных стержнях можно найти специальные зажимы. К ним нужно подключить провод.
• Контакты должны быть хорошо прижаты и обмотаны изолентой.
• Датчик температуры должен быть помещен в гофрированную трубу, а затем помещен внутрь конструкции.
• Провод, защищенный гофрой, можно затем подключить к регулятору. Подключение должно осуществляться через устройство защитного отключения.

Монтаж теплых полов – простая задача. Его устройство можно сделать своими руками. Главное, соблюдать рекомендации, содержащиеся в инструкции.

Перед началом монтажа финишного покрытия необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать портативный инфракрасный датчик . . Направляя этот прибор на отдельные участки, можно увидеть температуру на дисплее. Если после запуска системы отдельные секции теплого пола остались холодными, то в этом случае необходимо проверить подключение.

Возможно отсутствие нужной температуры связано с плохо зажатым контактом, который не должен нагреваться. Когда вы все проверили и убедились, что все секции теплого пола рабочие, их необходимо накрыть вспененным полиэтиленом . Также можно использовать пробковые крышки. Панели ламината необходимо укладывать поверх уложенного слоя.

Наличие базового настила необязательно. Выполнить стяжку можно с помощью обычного раствора, состоящего из цемента, песка и воды.Либо можно создать наливной пол, для чего используется сухая смесь с определенным составом компонентов.

Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, так как в их составе присутствуют пластификаторы. Они не только повышают прочность покрытия, но и делают его влагостойким . Перед заливкой основания необходимо обработать поверхность бетоноконтактом, а углы и стыки проклеить изоляционной лентой.Через семь дней можно переходить к следующим этапам работ, которые были указаны выше.

Заключение

Во многих квартирах в качестве напольного покрытия используется ламинат. Под ним легко можно устроить теплый пол, если вы хотите добавить в свой дом дополнительную систему отопления. Трудностей в этой работе нет. Установить теплый пол под ламинат может каждый хозяин своими руками. Для этого самое главное правильно подобрать систему отопления, а при выполнении монтажных работ строго следовать инструкции.Тогда теплый пол прослужит долго, а в вашем доме воцарится теплая атмосфера.

Напольное покрытие из ламинированных панелей выбирают большинство владельцев городских квартир и загородных домов. Этот материал очень практичен. Да и вполне доступный в плане стоимости. Кроме того, удачная имитация натурального дерева придает уют и комфорт любому помещению. Конечно, ламинат менее теплый по сравнению с натуральным деревом. Однако эта проблема легко решается путем организации системы теплого пола пленочного типа.Статья расскажет, как сделать теплый пол под ламинат и сколько стоит такая установка.

Ламинированные панели на 90% состоят из дерева. При нагреве влажность древесины уменьшается. Поэтому многих владельцев интересует, можно ли класть теплый пол под ламинат, и если да, то под какой. Этот вопрос особенно актуален в семьях с маленькими детьми. Ведь дети любят бегать босиком по полу. А так хочется уберечь их от разных болезней.

Вы можете укладывать ламинат на пол с подогревом. Главное, соблюдать определенные условия при монтаже. Немаловажное значение имеет выбор типа отопительной конструкции. Так что можно использовать инфракрасный и кабельный теплый пол под ламинат, но какой из них лучше, еще предстоит выяснить. Каждый из названных видов полов отличается определенными особенностями. Но есть преимущества, общие для всех.

Преимущества включают:

• Равномерный обогрев помещения.
• Нет циркуляции пыли.
• Эффективная работа системы.
• Эстетичный внешний вид. нагревательные элементы спрятаны под напольным покрытием, поэтому не портят интерьер квартиры.

Пленочная нагревательная конструкция наиболее подходит для ламината. Продукт представляет собой пленку. Она довольно тонкая. На пленке токопроводящий материал в виде полосок. Пленка крепится на подложку. Подложка под ламинат продается либо под электрический пол, либо в любом специализированном магазине.Цена продукта вполне доступная. Галстук не обязателен. Пленочный пол очень экономичен в эксплуатации. Прогрев быстрый.

Пленочный пол имеет следующие преимущества:

Сегодня в продаже можно найти ламинат с уже встроенной системой обогрева пола инфракрасного типа. Правда, цена таких моделей высока. Ввиду чего приобрести конструкцию может далеко не каждый. Но прежде чем класть теплый пол под ламинат, нужно знать, какой материал использовать. Ведь не все виды ламината хорошо переносят контакт с системой отопления. Производители учли это и разработали специальную технологию изготовления ламинированных покрытий. Эти панели идеально подходят для любого типа теплых полов. Узнать, какой ламинат использовать, можно по маркировке, которая есть либо на коробке, либо в инструкции к товару.

Особенности монтажа

На вопрос можно ли стелить ламинат на теплый пол, ответ был дан.Но как осуществить монтаж конструкции самостоятельно, и возможно ли это? При определенном уровне знаний, минимальном наборе инструментов, самостоятельной установке — задача вполне выполнима. Но крайне важно соблюдать определенную технологию, придерживаться правил. Следует отметить, что для устройства теплого пола под ламинат не нужна бетонная стяжка. И это значительно облегчает работу.

Итак, монтаж теплого пола под ламинат осуществляется следующим образом:

Таким образом, работа по оборудованию теплого пола проста и вполне выполнима своими силами.

Зная, как уложить теплый пол под ламинат, вы сможете создать эффективную, качественную систему теплоснабжения и при этом сэкономить финансовые средства.

Для минимизации колебаний температуры желательно оборудовать систему термостатом. Также следует отметить, что при покупке отопительной конструкции обязательна инструкция к изделию. Поэтому, купив пленочный теплый пол под ламинат, перед проведением монтажных работ следует внимательно прочитать инструкцию.

Обзор цен

Сегодня выбор очень разнообразен. На рынке можно купить электрический теплый пол под ламинат как импортного, так и отечественного производства. Спроектировать систему теплоснабжения на основе теплого пола в коттедже будет стоить порядка 13 000-20 000 рублей. Сама установка стоит от 800 до 1000 рублей за квадратный метр. Если нужен теплосчетчик, придется заплатить еще 10 000 руб.

Цена электрического теплого пола под ламинат зависит от качества товара, производителя.Так квадратный метр инфракрасной пленки хорошей фирмы будет стоить не менее 1200 рублей. Конечно, если более бюджетные варианты. Например, цена ламината китайского производства для теплого водяного пола будет дешевле. Но и качество продукции при низкой себестоимости будет низким. А качество – очень важный параметр, от которого зависит надежность и долговечность отопительной конструкции. Поэтому экономить не рекомендуется. Желательно покупать продукцию известных фирм.

Сегодня на российском рынке представлены производители из Южной Кореи, Великобритании, Германии, США, Китая.Более 90% всей продукции на рынке – корейская продукция. Таким образом, ультратонкие нагревательные пленки RexVa, выпускаемые под торговой маркой XiCA, пользуются хорошим спросом. Неплохо себя зарекомендовала и продукция корпорации Seggi Century. Продукт известен под торговой маркой Heat Plus. Системы этих компаний отличаются высоким качеством и приемлемой ценой. Обеспечивают равномерный и качественный нагрев. Что касается полов английского и американского производства, то они встречаются крайне редко. И, как правило, это китайские подделки.

выводы

Таким образом, теплый пол сегодня выбирает большинство владельцев, планирующих создать эффективную систему отопления дома.

Финишное покрытие можно использовать по-разному.

Но чаще всего потребители отдают предпочтение ламинату, линолеуму. Многих интересует, можно ли делать теплый пол под ламинат, не вредно ли это для напольного покрытия. На самом деле все зависит от выбранного типа теплого пола и марки используемого ламината. Монтаж пленочного пола достаточно прост.Работа облегчается тем, что не требуется стяжка. Поэтому укладку можно производить своими руками, сэкономив при этом немало денег.

Ламинат

как материал для напольных покрытий стал невероятно популярным. В первую очередь это связано с его уникальными техническими характеристиками, разнообразием коллекций, простотой монтажа и обслуживания. Единственным минусом является тот фактор, что не рекомендуется укладывать ламинат без предварительной подготовки и утепления пола, так как он всегда будет холодным.Лучшим вариантом и выходом из этой ситуации станет инфракрасная пленка, которую вы легко можете постелить самостоятельно. Для того чтобы сделать все правильно, достаточно знать всего несколько тонкостей.

Преимущества инфракрасного пола

Учитывая теплопроводность ламината, можно сделать вывод, что без стороннего утеплителя ему не будет тепло. Все связано с тем, что материалом изготовления являются синтетические компоненты, а не дерево. Поэтому на предварительном этапе нужно подумать об отоплении.Конечно есть водяные контуры, нагревательные маты и кабели, но они имеют некоторые недостатки .

Всех вышеперечисленных недостатков лишен пленочный инфракрасный материал. Его толщина не более 1 миллиметра, поэтому предварительная подготовка поверхности и стяжка не требуются. Нагрев ламината происходит за счет специального излучения, которое излучает поверхность материала. Основные преимущества инфракрасного теплого пола:

Таким образом, выбор совершенно очевиден.Конечно, стоит выделить один-единственный минус – это достаточно высокая стоимость материалов, но затраты окупаются максимально быстро.

ИК-материал

Пленочные нагреватели являются основным элементом системы. Конструкция представленных элементов достаточно проста. Излучатели впаяны между двумя полиэфирными пленками. Паяные детали излучают инфракрасное излучение при подаче на них электрического тока. Подключение к общему полотну и подключение излучателей происходит через шинопровод.Таким образом, даже если один элемент выйдет из строя, это никак не повлияет на работоспособность всей системы.

Инфракрасный пленочный пол поставляется в рулонах шириной от 0,5 до 1 метра, все зависит от производителя. Саму пленку можно разрезать, так как есть специально отмеченные места. При использовании материалов важно знать удельную мощность инфракрасного пола, так как это создает определенные нагрузки на домашнюю сеть. Сегодня на рынке можно найти вариант с показателями 150, 220, 440 Вт/м². ИК-напольный комплект включает несколько компонентов .

1. Датчик контроля температуры с кабелями. Используется для контроля температуры.
2. Комплект соединительных проводов.
3. Зажимные клеммы.
4. изоляционные компоненты.

На основе представленных материалов укладывается инфракрасный теплый пол под ламинат дома. Стоит отметить, что важно на начальном этапе разработать проект будущего теплого пола и рассчитать эксплуатационные показатели.

В настоящее время укладку представленного напольного покрытия принято доверять квалифицированным специалистам. Вы сможете, опираясь на рекомендации этой статьи, самостоятельно справиться со всеми поставленными задачами. В объем работ входит:

• составление схемы установки;
• подготовка земли;
• установка пленочных инфракрасных элементов;
• электрическое подключение и пробный пуск.

Изначально выбирается место установки термостата, так как к нему будут подключаться провода.Кабельную систему необходимо прокладывать в заранее изготовленной штробе в стене. Далее вы должны начать выполнять следующие задачи:

1. Нарисуйте графическое расположение элементов пленки по комнате.
2. Вскрывать пленки, выполнять только в соответствии с размерами, указанными производителем.
3. Материал лучше расстелить по комнате, что снизит затраты.
4. Расстояние от стен должно быть 30 сантиметров.
5. Пленка не перекрывается; между параллельными полотнами должно быть расстояние в 5 сантиметров.

Датчик температуры устанавливается в самом прохладном месте помещения, но нужно учитывать тот факт, что кабелей, которые идут в комплекте, должно хватить. Представленные условия необходимо реализовать на графической схеме. После того, как все подготовлено, можно приступать к установке.

Подготовка и укладка инфракрасного пола

Основной задачей на первом этапе является подготовка фундамента. В настоящее время вам потребуется приобрести теплоизоляционный материал.Это делается для повышения эффективности самого теплого пола и исключения нагревания бетонной поверхности. Таким образом, инфракрасное излучение будет полностью направлено вверх к ламинату. Бетонный пол рекомендуется очистить от мусора, пыли и других загрязнений.

Фольгированный теплоотражающий материал укладывается полностью по всей поверхности пола. Стыки необходимо проклеить скотчем, чтобы исключить посторонние сдвиги.

Далее следует приступить к укладке пленочного инфракрасного полотна.После подключения всех элементов рекомендуется проверить работоспособность системы. Нельзя забывать о безопасности! Если все работает без сбоев, температура достаточная, то можно приступать к укладке ламината. Таким образом, вы можете наслаждаться теплым полом в своей квартире.

Ламинат

– один из самых популярных видов напольных покрытий. Часто, если в помещении требуется дополнительное отопление, требуется прокладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат используется в большинстве случаев.

Основное преимущество пленочного теплого пола в том, что не требуются стяжки, финишное покрытие укладывается непосредственно на пленку

Использование данной системы объясняется некоторыми особенностями других систем теплого пола, не соответствующих такому покрытию так как. Из них можно выделить основные:

• , имеющие в основе нагревательные маты или кабель, производят нагрев довольно неравномерно, что нежелательно для ламината;
• Колебания температуры в системе при подключении к неавтономной системе отрицательно сказываются на характеристиках ламината и могут вызвать деформацию покрытия, а также образование скрипов и трещин;
• Установка водопроводной системы требует дополнительной, что уменьшает высоту помещения и занимает больше всего времени на обустройство.

Устройство теплого пола «пирог»

При сравнении этих особенностей теплого пола с , можно увидеть, что он лишен таких недостатков. Кроме того, инфракрасный теплый пол под ламинат имеет ряд преимуществ:

1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
2. Этот тип позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
3. Нагрев поверхности происходит очень быстро и равномерно;
4. Долгий срок службы;
5. Быстрый и простой монтаж, что дает возможность укладки своими руками;
6. Не создает сухости воздуха в помещении.

Устройство изделия

Инфракрасный теплый пол под ламинат имеет собственную систему, включающую в себя следующие элементы:

• Проводка;
• ИК пленка;
• Теплоотражающий материал;
• Датчики и регулятор температуры;
• Пленочная изоляция или гидроизоляция;
• Монтажные зажимы;
• Также включены инструкции по установке.

Пленки обычно имеют разную длину и ширину 50 или 100 см.Имеют специальную линию реза, по которой можно отрезать материал необходимой длины. В других местах пленку нельзя разрезать.

Мощность такой системы может быть разной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель не более 150 Вт/м2.

Технология укладки инфракрасного пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных моментов, которые необходимо подробно рассмотреть.Эти предметы:

1. Составление чертежа и схемы укладки;
2. Подготовка основания;
3. Укладка инфракрасного теплого пола под ламинат — монтаж элементов;
4. Подключение и пробный запуск системы;
5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будут укладываться пленки. Можно сделать в виде чертежа, на котором необходимо указать, где будут располагаться датчики и регулятор температуры.Резка пленки также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка чернового пола

Так как это подложка под укладку ламината, то она должна быть подготовлена ​​в соответствии с требованиями, которые необходимы для укладки данного напольного покрытия. бетонное основание следует отремонтировать и при необходимости обработать специальными составами. Перед укладкой напольных инфракрасных пленок также необходимо выполнить следующие работы:

• Удаление мусора и пыли;
• Для изготовления настила из фольгированного теплоотражающего материала (толщиной 2-3 мм).Фольгированная сторона материала должна быть снаружи;
• Закрепите полоски материала на двустороннем скотче и соедините их специальным скотчем;
• Сделайте вырезы в материале для датчиков и регулятора в местах, указанных на схеме.

Напоминание об использовании фольгированной теплоотражающей подложки

Установка

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для достижения желаемого результата необходимо следовать плану действий:

• Выполнить раскрой пленочных элементов согласно схеме.Следует иметь в виду, что нельзя допускать порезов в токопроводящих частях;
• Пленка укладывается лицевой стороной вверх медным проводником вниз. Расстояние между пленками не должно превышать 10 см;
• Места разреза пленки по контактным соединениям необходимо заклеить уплотнительной лентой, входящей в комплект;
• Прикрепите пленки клейкой лентой к отражающему материалу и друг к другу;

• Установите зажим-клипсу в специальный вырез одной половинкой, при этом вторая будет располагаться ниже пленочного элемента.Затем обжать его плоскогубцами и изолировать;
№
• Поместите термостат под пленку и закрепите битумной изоляцией. При этом она должна быть примерно по центру листа. Контакт рабочей части с черной излучающей полосой;
• Клеммы и провода размещаются в углублениях, подготовленных в отражающем материале и фиксируемых липкой лентой.

Подключение и пробный запуск системы

После завершения основных работ по укладке пленочного теплого пола своими руками.Система должна быть подключена. Для этого выполните процедуру:

1. Подведите провода к блоку терморегуляции;
2. При необходимости используйте стандартные разъемы;
3. Подключение лучше всего производить под наблюдением специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту для теплого пола.

Подключение к термостату

После подключения и проверки правильности всех подключений можно выполнить пробный запуск системы.

Укладка ламината

После полной подготовки системы и выполнения пробного запуска можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом необходимо проложить полиэтиленовую пленку или гидроизоляционный материал. Срезы необходимо наложить внахлест и склеить скотчем. Это необходимо для обеспечения безопасной эксплуатации теплого пола и обеспечения защиты от повреждений и чрезмерной влажности.

Результат

Изучив рекомендуемую инструкцию по монтажу пленочного теплого пола своими руками, можно сказать, что все работы можно выполнить самостоятельно.При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и станет хорошим дополнением к системе отопления.

Уважаемый читатель, не оставайтесь равнодушными, поделитесь своим мнением о статье или расскажите о своем опыте эксплуатации описываемой системы отопления.

Все о QuietWarmth — Центр знаний

Что такое QuietWarmth?

Произведенные компанией MP Global Products системы лучистого обогрева пола QuietWarmth включают пленочные маты, которые сочетают в себе более чем 30-летний опыт уникальной науки в области лучистого обогрева пола с запатентованной технологией обогрева пола.

Сверхэффективная пленка для теплого пола QuietWarmth безопасно и недорого обогревает практически любые внутренние помещения вашего дома: кухню, общую комнату, подвал и многое другое.

Warm Your Floor предлагает два варианта, совместимых практически с любым типом пола:

Перед установкой QuietWarmth обязательно уточните у производителя напольного покрытия его совместимость с системами лучистого обогрева.

Магазин продуктов QuietWarmth

Каковы преимущества QuietWarmth?

Полы с подогревом на любой поверхности

Излучающие нагревательные пленки QuietWarmth относятся к самым простым в установке продуктам в отрасли , особенно для полов, соединяемых вместе/плавающих полов.Революционная конструкция пленочных ковриков означает, что подача энергии обеспечивает 100% покрытие.

Установите любой нагревательный мат QuietWarmth без самовыравнивающегося раствора и без беспорядка .

Установите пол с подогревом QuietWarmth на бетонную плиту, плитку или даже на плавающий пол. При соединении вместе/плавающих полов QuietWarmth не требует без раствора или клея для установки .
Просто разверните коврики, протяните провода и уложите пол.

Или для традиционной укладки плитки или клея, прикрепите коврики непосредственно к черновому полу и уложите плитку обычным образом, используя тонкий набор.

Экономическая эффективность с запрограммированным термостатом QuietWarmth

QuietWarmth обеспечивает мягкое тепло для ваших ног всего за пенсов в день!

Площадь 60 квадратных футов стоит всего 0,086 доллара США за первый час достижения желаемой температуры и половину этой суммы за каждый последующий час (исходя из среднего национального тарифа на электроэнергию 0,12 доллара США за киловатт-час).

Чтобы рассчитать энергопотребление вашего проекта, используйте следующую формулу:
Общая площадь отапливаемых квадратных футов x 12 ÷ 1000 x Местная стоимость за киловатт-час Тариф на электроэнергию

Чтобы сделать пол QuietWarmth еще более энергоэффективным, добавьте термостат для контроля температуры.Всегда настоятельно рекомендуется использовать термостат с системой обогрева пола для контроля тепловой мощности. Таким образом, вы не перегреваете свои полы, и они будут теплыми, когда вам это нужно.

Как это работает?

MP Global Products использует технологию токопроводящих чернил в своих пленочных матах QuietWarmth, питающихся от параллельных проводов, подключенных на заводе, которые потребляют меньше энергии, чем традиционные проводные системы лучистого обогрева пола. Коврики настолько тонкие, что они не увеличат высоту вашего пола.

Системы напольного отопления, как отслаивающиеся, так и склеиваемые, и защелкивающиеся, обеспечивают гибкость благодаря возможности точечного обогрева пола, просто размещая маты там, где вы хотите. Пленка также может быть обрезана до нужной длины*.

*Функция обрезки по длине теперь применима также к отслаивающимся и наклеиваемым матам для плитки и клеевых полов.

Коврик любого стиля можно укладывать на бетонное или фанерное основание в соответствии с соответствующими инструкциями по установке.
