Теплый пол из металлопластиковых труб и медных изделий

Основной задачей системы теплого пола является распределение тепловой энергии в помещении с помощью циркуляции по трубопроводу горячей воды, который уложен под напольным покрытием. Наиболее частый случай – подача нагретой воды в трубы, но возможно использование раствора антифриза или этиленгликоля. Применяются для теплого пола медные трубы либо металлопластиковые.

Трубы из металлопластика отличаются прочностью и гибкостью, поэтому их часто применяют для обустройства теплых полов

Требования к системе теплого пола

Водяное отопление под напольным покрытием обладает рядом важнейших преимуществ, которые позволяют равномерно и с как можно меньшими энергозатратами обогреть помещение. Для достижения максимального эффекта необходим точный подбор труб для всей площади установки и рациональная схема их укладки.

Выбор подходящих труб для теплого пола сопряжен с некоторыми требованиями, которые к ним предъявляются:

• прекрасная теплоотдача;
• хорошая прочность;
• долговечность;
• низкое значение коэффициента расширения;
• минимально возможный радиус изгиба;
• экологичность.

От теплоотдачи используемой трубы зависит количество тепловой энергии, поступающей в помещение. Требование прочности является следующим по значимости.

Обратите внимание! Чем более прочным будет трубопровод, тем большую рабочую температуру и давление он сможет выдержать.

Для теплого пола трубы укладывают в стяжку из бетона, что усложняет замену или ремонт деталей в случае необходимости. По этой причине трубопровод должен сохранять работоспособность как можно дольше.

Теплый пол имеет многослойную структуру, поэтому трубы должны быть устойчивыми к большим нагрузкам

Учет расширения труб под влиянием высокого давления и температуры необходим для предотвращения повреждения напольного покрытия либо бетонной стяжки.

Радиус изгиба изделий влияет на минимизацию риска повреждения трубопровода при изменении направления элементов. В случае аварии или поломки материал труб для теплого пола не должен причинять вред окружающей среде и здоровью человека.

Структура теплого пола

Теплый пол имеет многослойную структуру. На начальном этапе обустройства системы он выравнивается и на основание кладется материал, обладающий гидроизоляционными свойствами. Вдоль стен, примыкающих к полу, фиксируется демпферная лента. Далее вся поверхность основания покрывается теплоизоляционным материалом и на него укладываются трубы, по которым будет осуществляться циркуляция воды. На последнем этапе заливается несущий слой и выполняется укладка напольного покрытия.

Согласно стандартам, перепад высот в помещении не должен быть более 5 мм. Если пол не выровнять, то при эксплуатации могут появиться проблемы с теплоотдачей, завоздушиванием системы или увеличится гидравлическое сопротивление.

Гидроизолирующий слой защищает пол от конденсата. Для этого можно применить полиэтиленовую пленку. Демпферная лента необходима для обеспечения сбалансировки расширения стяжки при нагреве. Теплоизоляция позволит избежать теплопотерь. Финальная заливка стяжки выполняется специальными строительными смесями или растворами.

Трубы укладываются на слой гидроизоляционного материала для защиты пола от конденсата

Рекомендуемая длина уложенных труб составляет 50-60 м и не больше 80-90 м. При превышении этих значений необходима установка коллектора. В случае, если помещение содержит 2 контура, то у коллектора должно быть 2 выхода.

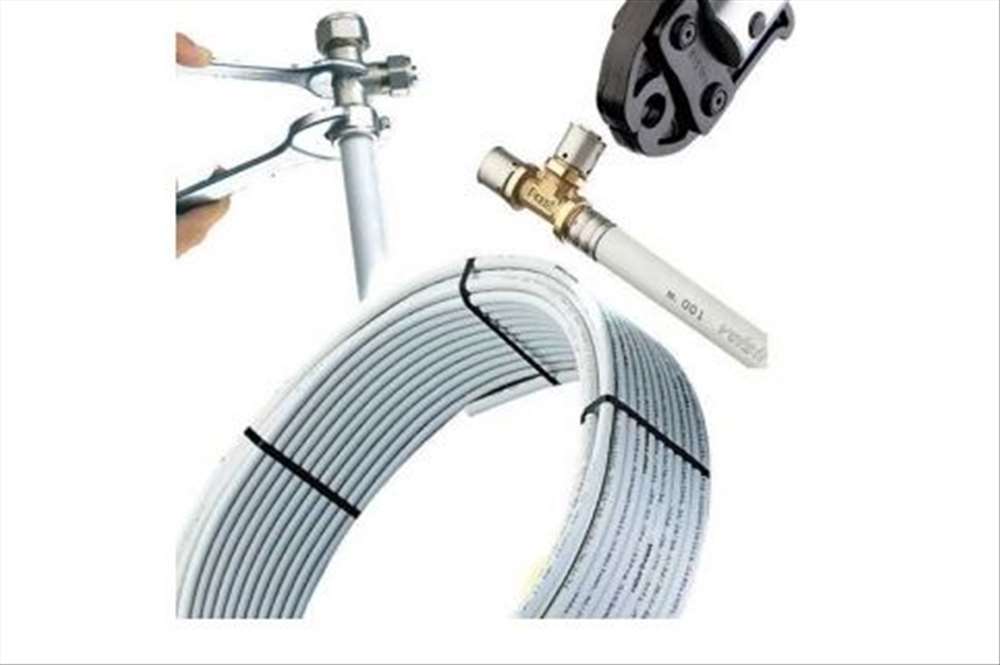

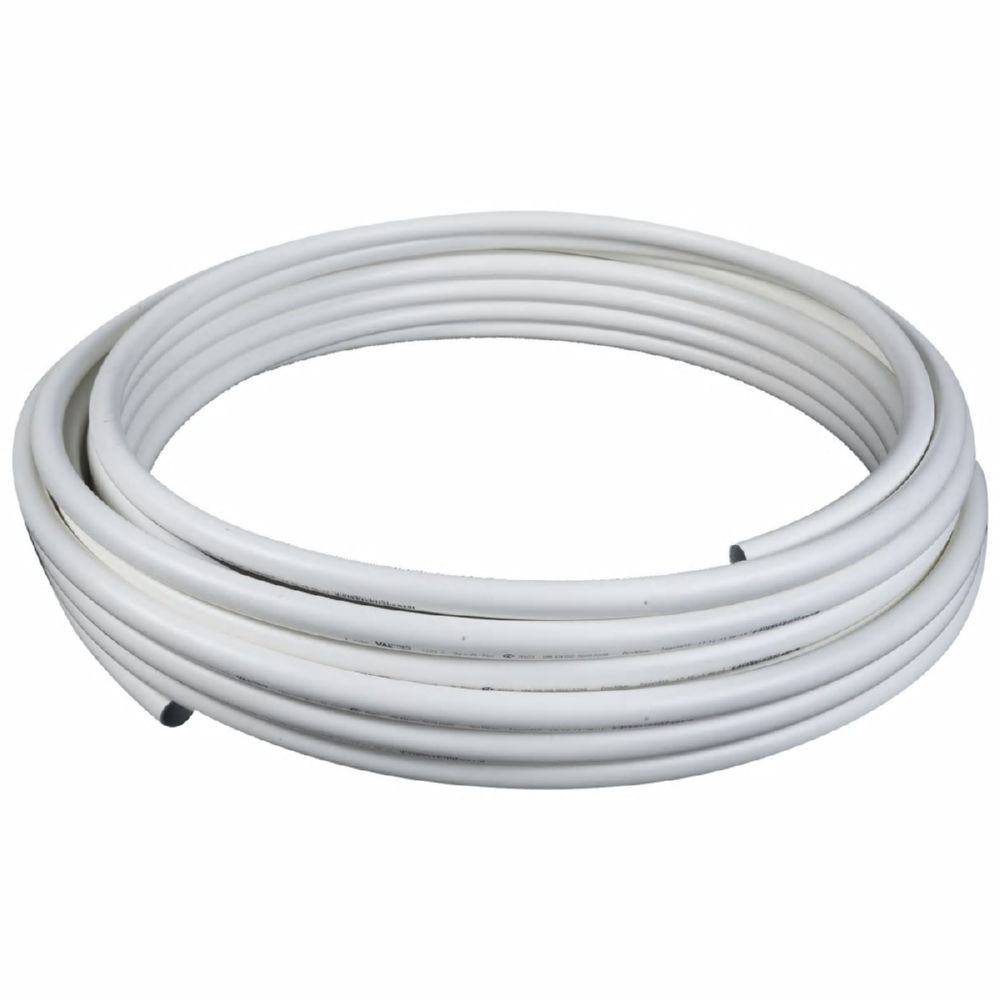

Использование металлопластиковой трубы для теплых полов

Металлопластиковые трубы являются наиболее распространенным и доступным вариантом для обустройства теплого пола.

Важно! Эти изделия имеют слоистую структуру и соединяют в себе самые лучшие качества металла и полимера.

Внутренний слой металлопластиковой трубы выполнен из полимера, который защищает трубопровод от коррозии и накипи и тем самым продлевает срок использования.

Промежуточный слой – алюминиевый. Он позволяет хорошо держать форму и выдерживать значительные температуры. Наружный слой также выполнен из полимера, который защищает алюминий от всевозможных повреждений внешней среды. Слои соединяются специальным клеем.

Для теплого пола металлопластиковые трубы удобны тем, что выпускаются в бухтах по 25-50 м. Под заказ можно изготовить бухты и большей протяженностью. Оптимальной считается длина трубы 60-80 метров.

Укладка и крепление металлопластиковых труб

Для теплых полов металлопластиковые трубы могут укладываться змейкой (параллельный способ) или спирально. При первом варианте желательно начинать укладку со стороны окон и стен, выходящих наружу помещения, поскольку в начале трубопровода будет наибольшая температура. Такой способ подходит для помещений малой площади.

Трубы можно фиксировать на полу при помощи пластиковых клипс или хомутов

Спиральная укладка предполагает параллельное расположение подающих и возвратных труб, что помогает компенсировать охлаждение одной из них нагревом другой. Этот способ применим для помещений с большой площадью.

При выполнении теплого пола из металлопластиковых труб стандартным является шаг укладки в 10, 15 и 20 см. При некоторых условиях может иметь место его увеличение до 25, 30 или 35 см. Возле окон и дверей происходит большая теплопотеря, что требует сокращения шага до 15 см.

Крепление металлопластиковых труб может выполняться несколькими способами. На теплоизоляционный слой помещается арматурная сетка, к которой проволокой подсоединяются изделия. Она также выполняет роль разметки армирующего элемента будущей стяжки. Обычно шаг крепления труб составляет 1 метр. Проволока не должна быть сильно притянута для предотвращения деформации из-за разницы в тепловом расширении ее и трубы.

Важные моменты устройства теплого пола

Оптимальными являются диаметры металлопластиковых труб 16, 20 и 25 мм. На выбор размеров влияют несколько факторов. Более толстая труба приводит к поднятию пола, увеличению давления в стояке. Монтаж изделий необходимо проводить по схеме. Для изгиба металлопластиковых труб используется пружина подходящего диаметра или трубогиб.

При укладке труб важно не допустить их деформации, поэтому для сгибания лучше использовать трубогиб

Все элементы системы предварительно проверяются на отсутствие деформаций. На поверхности стяжки трубы фиксируются пластиковыми крепежами. При подключении к стояку места соединений хорошо герметизируются. Также необходим проверочный пуск работы теплого пола.

Обратите внимание! Если система, находясь в тестовом режиме, способна функционировать несколько суток под давлением без появления протечек, то она собрана качественно.

После ее отключения и остывания укладывается финишная стяжка. Потребность в количестве металлопластиковых труб зависит от площади помещения, характера покрытия пола, требуемого климата. Нет необходимости обогревать зоны в местах установки мебели, бытовой техники, холодильника и т. д. Такая мера снизит затраты на устройство теплого пола.

Медные трубы для теплого пола

Труба из меди для теплого пола идеально подходит для установки подобной системы, однако, ее стоимость достаточно высока. Такие изделия имеют значительный запас прочности и долговечности, а вместе с отличной теплоотдачей и радиусом загиба их применение становится максимально подходящим вариантом.

Медные трубы по прочности и надежности превосходят металлопластиковые, поэтому для устройства теплого водяного пола это лучший вариант

Система теплого пола из медных труб будет эффективно выполнять свои задачи не один десяток лет. Обработка меди возможна при любом температурном режиме. Давление, выдерживаемое трубами в процессе эксплуатации, составляет до 200 атм., а температура – 100 °С. Подобные показатели свидетельствуют о высокой стойкости металла к всевозможным многократным перепадам температур.

Медную трубу можно замораживать и нагревать, что не выведет ее из строя.

Немаловажной характеристикой меди является ее абсолютная безвредность. Трубы обладают бактерицидными свойствами, легко монтируются благодаря пластичности и простоте гнутья.

Укладывать медные трубы можно под какое угодно половое покрытие: ламинат, плитку, паркет и другие материалы.

Устройство своими руками теплого пола из медных труб

Если основой для системы теплого пола является труба из меди, то стоит знать некоторые нюансы ее монтажа. Температура воды, которая будет подаваться в трубы, составляет примерно 30-50 °С. В качестве генератора может быть использован тепловой насос, котел низкотемпературного типа, солнечный коллектор, геотермальные воды.

Медные трубы легко гнутся, это позволяет использовать схему укладки с большим количеством изгибов

В обогревательной системе пола укладка медных труб происходит змейкой или спиралью.

Обратите внимание! Способ укладки змейкой делает несколько неравномерным распределение тепла, но при этом решается проблема холодных участков помещения (возле окон, двери).

Более равномерное распределение тепла обеспечивает укладка типа двойного червяка. При этом возле концов труб с более низкой температурой должны располагаться концы, где вода горячее. Это наиболее рациональный способ.

Пластичность медных труб и отсутствие необходимости в дополнительных комплектующих позволяет быстро произвести укладку. В настоящее время в некоторых системах обогрева пола применяются медные трубы с пластиковым покрытием, которое позволяет увеличить герметичность и надежность стыков.

Устройство теплых полов с применением металлопластиковых или медных труб требует определенных знаний, профессиональных инструментов и оборудования. Самостоятельно работы необходимо проводить с особой осторожностью и соблюдением всех рекомендаций.

Теплый пол из металлопластика своими руками

Система «тёплый пол» является одной из разновидностей системы отопления дома, которая монтируется в пол под стяжку или другими способами и обогревает его по всей площади. Такой способ обогрева может использоваться как самостоятельно, так в комбинировании с центральной системой отопления. Система тёплых полов довольно проста: в большинстве случаев электрический или водяной пол укладывают на теплоизоляцию и крепят, а затем делают стяжку. Поверх стяжки укладывается финишное покрытие: плитка, ламинат, линолеум. Какую систему теплого пола выбрать?

Электрический теплый пол

Наиболее популярна в многоквартирных домах электрическая система обогрева полов. Электрический кабель, прикрепленный к армирующему основанию, прокладывается по всей площади пола, преобразуя электрическую энергию в тепловую. Главная характеристика, по которой нужно выбирать нагревательные элементы, это их показатель тепловыделения. Это значение может варьироваться от 25 Вт на м2 до 15 Вт на м2. (См. также: Металлопластиковые трубы)

Главным минусом электрических тёплых полов является то, что если один элемент перегорит, весь пол не будет работать, а ремонтировать такие полы сложно и дорого. При этом найти место повреждения бывает ещё труднее. Ещё один существенный минус – электромагнитное излучение. Плюс ко всему высокая плата за свет.

Советы. Если вы решились установить в своей квартире электрический тёплый пол, то при покупке кабеля обращайте внимание на характеристику тепловыделения и не берите элементы с очень высокими показателями. Помимо этого при укладке пола строго следуйте инструкции изготовителя и не превышайте рекомендованных минимальных расстояний между элементами.

Водяной тёплый пол

Вышеизложенные проблемы не возникают при устройстве водяного тёплого пола. К тому же вода не выделяет электромагнитного излучения, как при электрическом обогреве. С другой стороны, тёплый пол из металлопластика своими руками довольно сложно сделать.  (См. также: Электрические, водяные и газовые тёплые полы)

Помимо этого осложнения могут возникнуть в самой системе, и здесь неполадки уже грозят течью. В частном доме такая ситуация вполне поправима, а вот в квартире, если такой факт будет иметь место, придётся не только оплачивать ремонт соседям, но и платить штраф за незаконное использование системы центрального отопления.

Многие хозяева, испытывая желание, чтобы теплая плитка для пола была в ванной постоянно, подводят подогрев к «змеевику». Но стоит предупредить, что температура воды в системе водоснабжения дома значительно отличается от температуры воды в отопительных системах, поэтому вместо системы «тёплый пол» вы рискуете получить горячую сковороду.

Советы. Если провести качественную гидроизоляцию, то повреждения при возникновении неполадок будут сведены к минимуму. Если нет желания делать стяжку, можно использовать пенополистирольные плиты и пластины для тёплого пола. Они заменяют бетонную основу и позволяют быстро организовать систему водяного тёплого пола. Однако здесь цена вопроса будет значительно выше. (См. также: Как правильно сделать теплый пол )

Если вы определились с выбором системы отопления пола, то можно поговорить о правилах устройства каждого из видов тёплых полов.

Правила устройства теплого электрического пола

Для начала нужно определиться, где необходимо сделать тёплый пол. В основном в квартирах электронные элементы обогрева используют там, где планируется теплая плитка для пола: в ванной, на кухне, в туалете. Более редко используют подогрев полов в жилых комнатах, но чаще всего прибегают к этому хозяева, живущие на первых этажах. Если система теплых полов будет использоваться в качестве дополнительного обогрева помещения, то достаточно выбрать элементы с мощностью 110/120Вт на м2.

Расчет длины кабеля

Для небольшого помещения в 10 м2 понадобится около 50 м кабеля. Чтобы не допустить перегрева элементов, нужно обращать внимание на допустимый промежуток, который нужно выдерживать между нитками нагревательного провода. (См. также: Водяной обогрев пола)

Монтаж кабеля

Основание под электрический теплый пол должно быть выровнено (при необходимости посредством стяжки). На стене необходимо установить термостат, с помощью которого можно будет регулировать температуру пола. Проводка для термостата проводится отдельно.

На следующем этапе проводится гидроизоляция и теплоизоляция. Гидроизоляция необходима, чтобы на нагревательных элементах не образовывался конденсат. Достаточно проложить один слой плотной полиэтиленовой плёнки, но нужно тщательно проклеить края и стыки скотчем.

Для теплоизоляции чаще всего используют рулонные материалы: тонкую алюминиевую фольгу или пенополиэтилен на самоклеящейся основе. Стыки после их укладки также проклеиваются скотчем. (См. также: Инфракрасное отопление дома)

Поверх утеплителя укладывается армирующая сетка, которая предотвращает соприкосновение кабеля и теплоизоляции, к тому же обеспечивает стяжке дополнительную прочность. Провода крепятся змейкой при помощи монтажной ленты с шагом 20-25 см. Перед бетонной стяжкой нужно обязательно проверить работоспособность и надёжность всей системы.

Как избежать перегрева кабеля и выхода из строя системы «тёплый пол»?

• Следите, чтобы стяжка была залита равномерно без пустот. Если в стяжке возникнут полости возле кабеля, он может перегореть.
• Стяжка должна сохнуть не менее 3-х недель, поскольку невысохший раствор может привести к короткому замыканию и испортить кабель.
• Производители не рекомендуют использовать нагревательные элементы в тех частях помещения, где будет стоять массивная мебель.

Правила установки теплых водяных полов

В электрическом тёплом полу кабель нагревается по всей площади одинаково. Те, кто делают теплый пол из металлопластика своими руками, сталкиваются с проблемой неодинаковой температуры в трубах. Когда вода выходит из нагревательного котла, она имеет высокую температуру. Возвращаясь из системы «тёплый пол», она остывает, и на выходе разница между температурами является существенной. Чтобы пол был теплым по всей поверхности, прокладывать трубы нужно правильно.

Укладка и подключение труб

Трубы водяного пола могут укладываться по следующим схемам: по спирали, змейкой, зигзагом и прочими разновидностями. Длина металлопластиковой трубы от выхода в коллектор до возвратного входа не может превышать 100-120 метров. В противном случае теплопотери будут слишком высокими, и пол будет прогреваться зеброобразно (местами пол будет теплым, а местами холодным). Чтобы уложить трубы змейкой рассчитывают длину трубы из расчета затрат 6-7 метров трубы на 1 м2.

Трубы подключаются к гребенке, которая располагается в коллекторном шкафу. Его можно сделать накладным или встроить в стену. К распределительному шкафу подключаются не только трубы, но и краны, чтобы иметь возможность перекрывать подачу воды в системе при необходимости. Также можно установить ручной или электронный регулятор температуры.

Секреты качественной стяжки

После подключения всех труб делается стяжка. Чтобы увеличить её прочность, мастера часто используют пластификатор для теплого пола. Это современная упрочняющая добавка, делающая стяжку более пластичной. Процесс заливки пола упрощается в разы.

Пластификатор для теплого пола повышает растворимость цементного клинкера, уменьшая возникновение пор и пустот в стяжке. Но главный плюс при использовании пластификатора в системе отопления «теплый пол» заключается в том, что эта добавка снижает коррозийные процессы и уменьшает водопроницаемость бетона. При этом уменьшается время схватывания стяжки, что позволяет сократить срок её полного высыхания.

Теплые полы без стяжки

Теплы водяные полы можно сделать и без стяжки, что позволяет сократить время на монтаж системы и укоротить срок ввода в эксплуатацию. Это возможно при применении пенополистирольных плит, которые выполняют роль стяжки и теплоизоляции.

Времени на устройство такого пола нужно меньше, а вот денег на комплектующие понадобится больше. Дело в том, что монтаж труб в таких модулях нужно проводить, применяя пластины для тёплого пола, которые изготавливаются из алюминия. Их применение обосновано необходимостью снизить теплопотери.

Комбинированные способы отопления

Современная система центрального отопления в квартирах не всегда в состоянии полноценно отапливать жилые помещения, особенно в межсезонье, когда отопление ещё не включили, или, наоборот, рано выключили. Поэтому многие хозяева устанавливают в своих квартирах тёплый пол, чтобы иметь возможность, помимо холодной поры года, при желании дополнительно отапливать помещение без использования переносных радиаторов и калориферов. Однако следует помнить, что применять в квартирах водяной тёплый пол нельзя. Выбор остаётся делать между электрическим или инфракрасным отоплением.

Инфракрасный тёплый пол

Это современная и довольно новая система отопления пола представляет собой тонкую плёнку, которая, используя инфракрасное излучение, прогревает пол. Главное достоинство такого пола в том, что нагревательные элементы имеют минимальную толщину, поэтому для его устройства достаточно всего несколько миллиметров.

Целесообразно использовать такие элементы там, где нет возможности поднять уровень пола. Стяжка для такого пола также не нужна, при этом финишный слой может быть любым. Инфракрасный пол одинаково хорош и под плитку, и под ламинат. К плюсам можно также отнести небольшое потребление электроэнергии и экологичность.

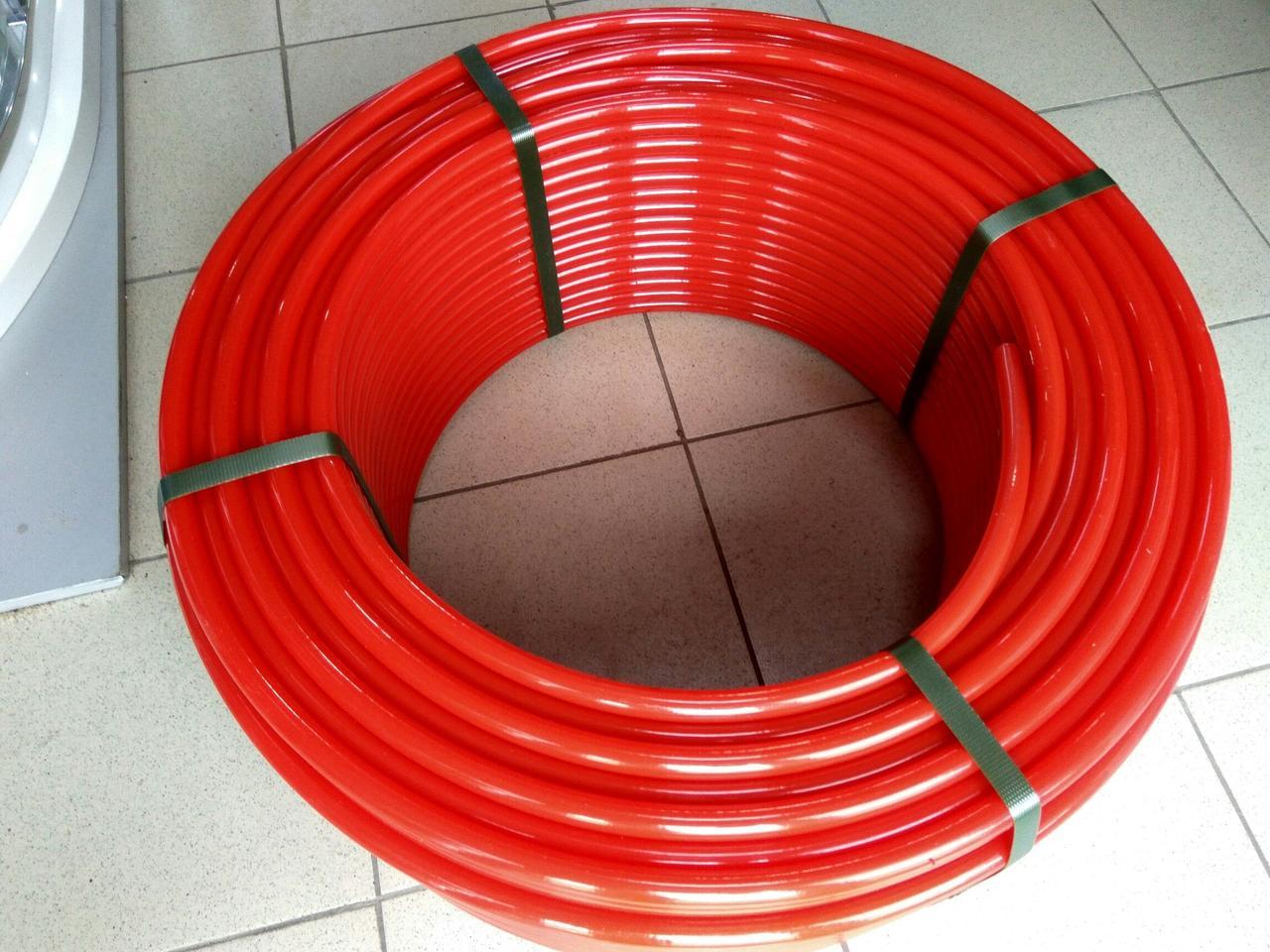

Трубы для водяного теплого пола

Для отопления домов, квартир, коттеджей, офисов и других помещений жители Киева, Харькова и других городов вместо радиаторов используют теплый водяной пол. Воздух нагревается за счет труб, расположенных под напольным покрытием. По ним циркулирует теплоноситель с температурой 30-40 градусов Цельсия. Собственник здания самостоятельно регулирует температуру воды и режим работы отопительной системы. Это позволяет существенно снизить отопительные расходы. Помимо денежной экономии, к преимуществам относят равномерное распределение тепла по площади комнаты, а также создание комфортного и приятного микроклимата. Система теплого водяного пола состоит из следующих комплектующих — это трубы, коллекторная группа, распределительный коллектор, коллекторный шкаф и крепежное оборудование.

Быстрый нагрев помещений разной площади

Главным элементом теплового водяного пола являются трубы. Поэтому к выбору и покупке стоит подходить со всей ответственностью. Ведь от этого зависит надежная, бесперебойная и безопасная работа отопительной системы. Интернет-магазин покупателям из Киева и Харькова рекомендует покупать шланги, отвечающее следующим характеристикам:

• качественное;
• прочное;
• долговечное;
• надежное;
• функциональное.

Помимо перечисленных характеристик, трубы для водяного пола должны легко монтироваться и обеспечивать быструю циркуляцию теплоносителя и нагрев воздуха. Иметь минимальный радиус изгиба и маленький показатель коэффициента линейного расширения. Перечисленные технические характеристики играют значительную роль, так как после монтажа труба для теплого пола водяного заливается бетоном. В случае поломки придется снимать напольное покрытие и разбивать бетонную стяжку.

Высокое качество, доступная стоимость

Купить трубу для водяного теплого пола в Украине, возможно, на сайте интернет-магазина. Покупателям из Киева и Харькова предлагаем модельный ряд производителей:

В независимости производителя цена оптимальная в Украине. Помимо бренда, страны производства и стоимости, трубы для теплых полов различаются видом, диаметром, цветом, рабочей температурой и диаметром, а также радиусом изгиба.

Для производства труб под теплый пол производители используют сшитый полиэтилен или металлопластик. Трубки выпускают диаметром 16 мм и 20 мм. Полипропиленовые и металлопластиковые шланги продаются как с кислородным барьером, так и без кислородного барьера. Полиэтиленовые и пластиковые трубы для теплого пола характеризуются долговечностью, гарантированный срок эксплуатации до пятидесяти лет. А также устойчивостью к износу, трещинам, разрывам. Невысокой теплопроводимостью, то есть нагретый теплоноситель будет остывать медленнее и процесс обогрева помещения становится дольше. Комплектующие из сшитого полиэтилена продаются по низкой стоимости, имеют небольшой вес, легко и быстро устанавливаются.

Длительный эксплуатационный период

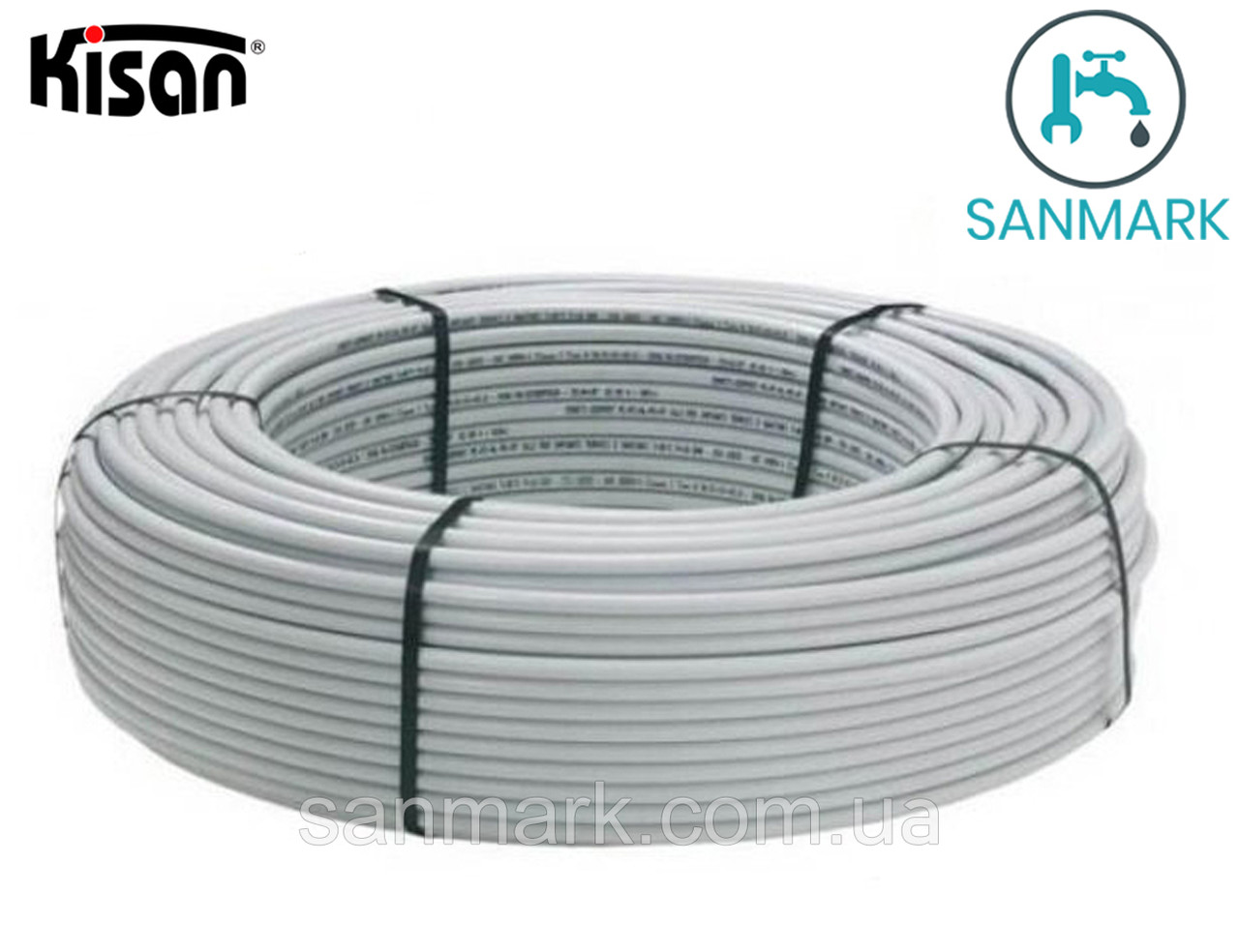

Купить металлопластиковые трубы для теплого водяного пола в магазине, возможно, по выгодной стоимости. Изделия из металлопластика объединили в себе характеристики и функциональные возможности пластиковых и стальных моделей. Поэтому проявляют устойчивость к износу и прорывам, предназначены для продолжительного эксплуатационного периода, не подвергаются коррозии и механическим повреждениям, выдерживают значительные эксплуатационные нагрузки. К преимуществам металлопластиковых труб и моделей из сшитого полиэтилена диаметром 16 и 20 мм можно отнести:

• экологическую безопасность;
• продолжительную эксплуатацию;
• невысокую теплопроводность;
• небольшой вес;
• устойчивость к агрессивным веществам;
• повышенную звукоизоляцию.

Стоит отметить, что теплоноситель по трубам распространяется с минимальным звуком. Во время обогрева помещения система теплый пол не будет создавать шум и воспроизводить звуки. А также выделять вредные вещества или запахи. Небольшой вес труб позволяет провести их быструю установку и монтаж. Помимо этого, значительно снижается нагрузка на бетонную стяжку, за счет этого эксплуатационный период теплого пола увеличивается.

Цена трубы для теплого водяного пола в независимости от количества контуров выгодная в Украине. Металлопластиковые и полипропиленовые шланги, а также трубки из сшитого полиэтилена предназначены для продолжительного эксплуатационного периода. Монтаж и установка труб в теплый водяной пол не вызовет трудностей. Ассортимент отопительного оборудования и комплектующих, представленный в интернет-магазине, характеризуется прочностью, износостойкостью, устойчивостью к механическим повреждениям. Изделия для системы отопления отправляем в Киев, Харьков и другие регионы.

Полиэтиленовые трубы PEX, PERT, PEX/Al/PEX для отопления и пола, сравнение, выбор

Система напольного водяного отопления, за последние годы, вышла в лидеры по сравнению с радиаторным и другим отоплением в частном и загородном строительстве. Многие водяной теплый пол стали применять в качестве основного и единственного отопления в частном загородном доме. О качестве труб, материалах из которых они производятся задумываются не только заказчики, но и люди самостоятельно монтирующие такую систему.

Какие трубы лучше выбрать для водяного теплого пола — обзор материалов и производителей

Основная информация о трубах как для теплого пола, так и для других систем (отопление и водоснабжение) которую нужно знать — это производитель трубы и страна производства.  Так как не важно из какого материала произведена труба, если она произведена не по технологии, с экономией на качестве исходного сырья и контроле качества, такая труба прослужит не долго. И как и в других продуктах, хорошая труба для теплого пола — не может стоить дешево.

Основные свойства и параметры труб используемых в напольном и панельном отоплении

При выборе трубы для монтажа ее в теплом полу частного загородного дома или квартире высотного здания, отталкиваются не только от качества трубы и ее возможности применения в конкретном случае, но и от удобства монтажа. Человеку, который в первый раз будет монтировать теплый пол в своем доме, удобней и приятней будет работать с более гибкой и держащей формой трубой, чем жесткой и не податливой, и это также нужно учитывать, т.к. в дальнейшем это может сказаться на качестве (равномерности) напольного отопления.

1. Рабочая температура теплоносителя
   Почти на всех видах пластиковых трубопроводах можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов — относиться к этому нужно внимательно. С такой температурой полимерная труба проработает недолго.  Для определения температурных свойств трубы, необходимо найти запись на трубе, для какого класса эксплуатации предназначена данная труба (см. рисунок ниже). Для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой.

2. Максимальное давление
   В настоящее время теплый пол и трубы для него применяются не только в загородном малоэтажном строительстве, но и высотных городских квартирах. Поэтому трубы для теплого пола в частном доме с индивидуальной системой отопления можно использовать до 6,0 бар, в высотных же зданиях применяют трубы выдерживающие 10 бар. Во втором случае толщина стенки больше, например не 2, а 2,2 мм.
3. Материал из которого произведена труба
   Если с металлическими трубами все понятно, то с полимерными не совсем. В последнее время наши специалисты стали замечать, что не только потребители, но даже многие сантехники-монтажники не знают отличия труб из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT. В реальности же это разные трубы, с различными свойствами и ценой.

Какой материал больше подходит для труб теплого пола

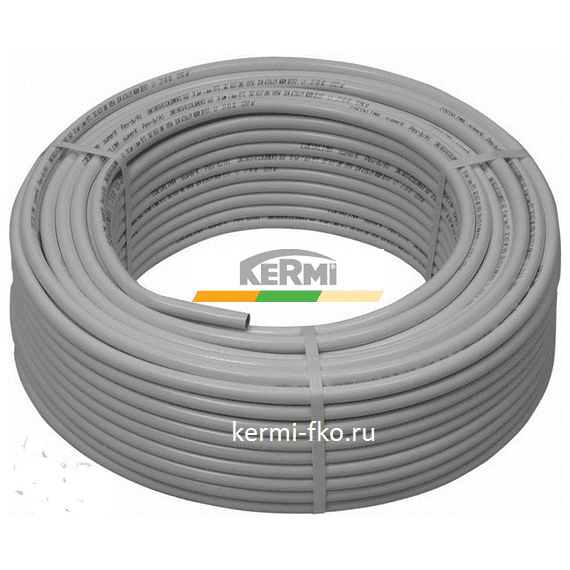

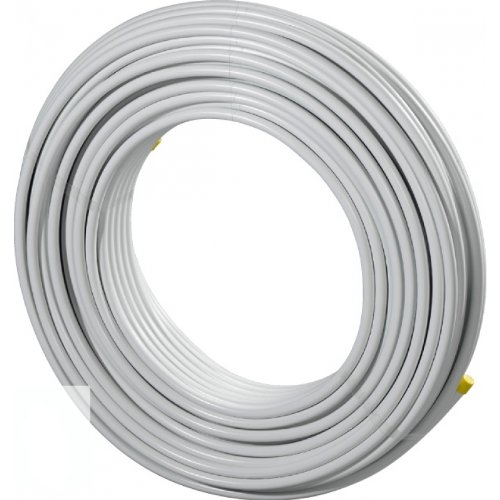

Металлопластиковые трубы

Металлопластиковые трубы — первые и наиболее популярные, до последнего времени, полимерные трубы для теплого пола. Если смотреть в разрезе — такая труба состоит из двух полимерных слоев, между которыми находится слой алюминиевой фольги толщиной 0,2 миллиметра или более. Наиболее известная труба для теплого пола — труба Henco. Последнее время не сильно пользуется популярностью, т.к. стоимость трубы достаточно высока. За счет применения сшитого полиэтилена PEX и качественного клея для склейки слоев.

В отличии от Henco, другие европейские производители перешли на производство металлопластиковой трубы из термостойкого полиэтилена PE-RT. Удлинение данного материала при нагревании в несколько раз меньше, чем у сшитого полиэтилена PEX, соответственно надежность такой трубы при резких колебаниях температуры выше. Так многие китайские производители используют именно сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы оказывается достаточно низким,  поэтому на форумах очень много плохих отзывов о расслаивающихся трубах, растрескивающемся наружном слое (боится ультрафиолет).

Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель и уменьшить линейное удлинение до 5 раз.

Если вы решили использовать металлопластиковую трубу — лучше остановиться на европейских производителях

1. Uponor (PE-RT/AL/PE-RT) Германия
2. SANHA (PE-RT/Al/PE-HD) Германия (Применение до 5 класса эксплуатации)
3. HENCO (PEXc/AL0.4vmm/PEXc) Бельгия
4. APE, STOUT (PEXb/Al/PEXb) Италия (Один из лучший вариантов цена-качество)
5. COMPIPE (PEXb/Al/PEXb) Россия (Применение до 5 класса эксплуатации)
6. Valtec, Altstream и др.  Россия-Китай

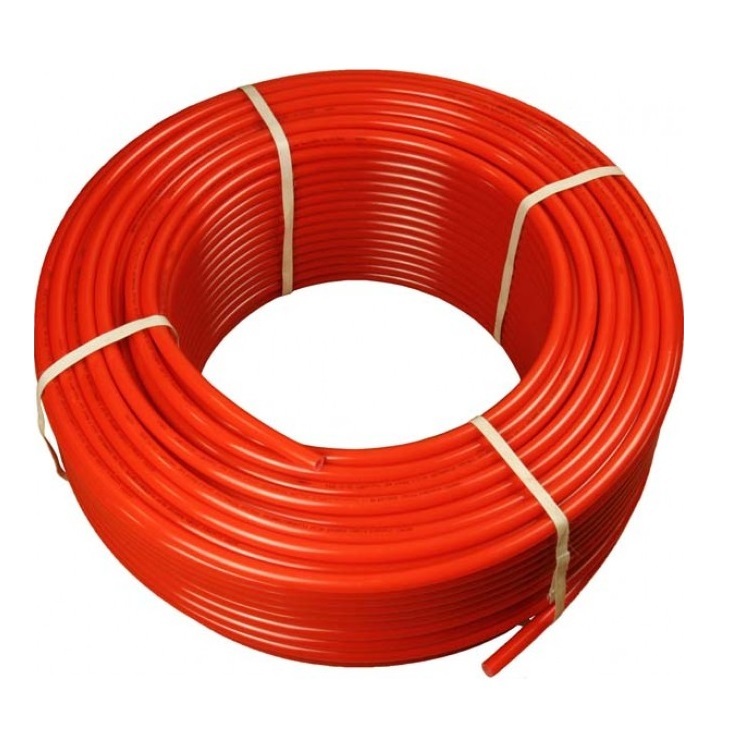

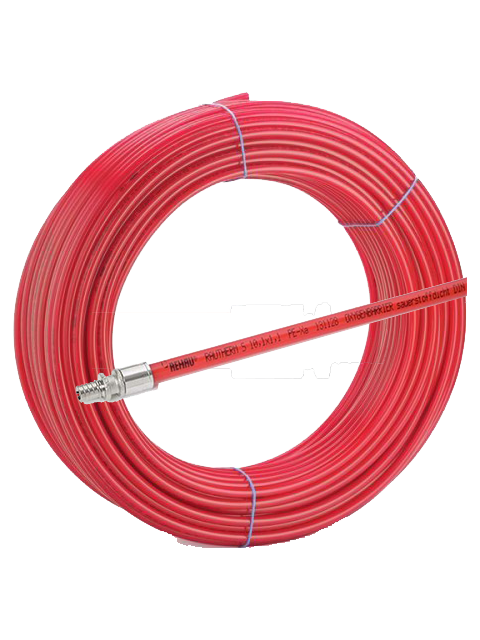

Трубы из сшитого полиэтилена

Сшитый полиэтилен — наиболее популярный материал для труб теплого пола в настоящее время. Не будем останавливаться в описании данного материала, т.к. информации наберется на целую статью, а расскажем на каких вариантах труб лучше остановиться.

Наибольший процент сшивки (от 75%) в пероксидном методе сшивки — трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.

В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твердом состоянии. Основные недостатки метода – это неоднородность материала в результате, но есть и достоинства — сшитый полиэтилен получает повышенную эластичность.

При увеличении степени сшивки возрастает прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки увеличивается хрупкость и уменьшается гибкость полученного трубопровода. Если довести степень сшивки полиэтилена до 100 %, то по своим свойствам он будет подобен стеклу.

Наибольшая проблема выбора конкретного производителя и трубы — низкое качество сшивания в трубах китайского производства, как и некоторых представителях российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгибания старается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно не опытному монтажнику.

Недостатком материала PEX является то, что он кислородопроницаем. Вода в трубопроводах без защиты от кислорода через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Основной слой PEX и слой EVOH соединяются между собой клеем. Стоит отметить, что слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/ м3 · сут., что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная конструкция более надежная. Мнение о том, что наружный слой EVOH в трехслойной конструкции подвержен истиранию, ошибочно.

Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.

Одним из плюсов трубопроводов сделанных из сшитого полиэтилена — наличие эффекта памяти. Эффект памяти формы очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С. (Однако в паспорте на российско-китайскую трубу Valtec написано: » При «заломе», испорченный участок трубы должен быть удален».)

На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.

Трубопроводы из сшитого полиэтилена, а особенно PEXa произведенные в Европе, лучше других полимерных труб подходят для использования не только в теплом полу, но и в радиаторном отоплении, скрытым методом.

Какие трубы можно встретить в продаже:

1. UPONOR COMFORT PIPE PE-Xa EVOH Германия (применение до 4 класса эксплуатации)
2. UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса эксплуатации, теплый пол и радиаторы)

3. STOUT PEX-A Испания (применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВО

4. SANEXT «Теплый пол» PE-Xa Россия-Европа (применение до 4 класса эксплуатации)

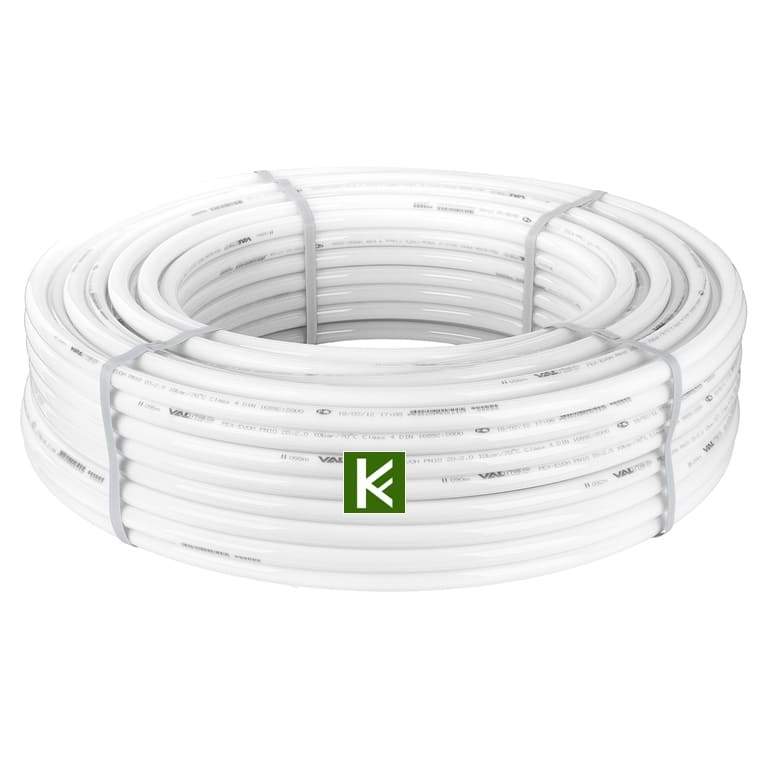

5. Valtec PЕ-Xb EVOH Россия-Китай (применение до 4 класса эксплуатации)

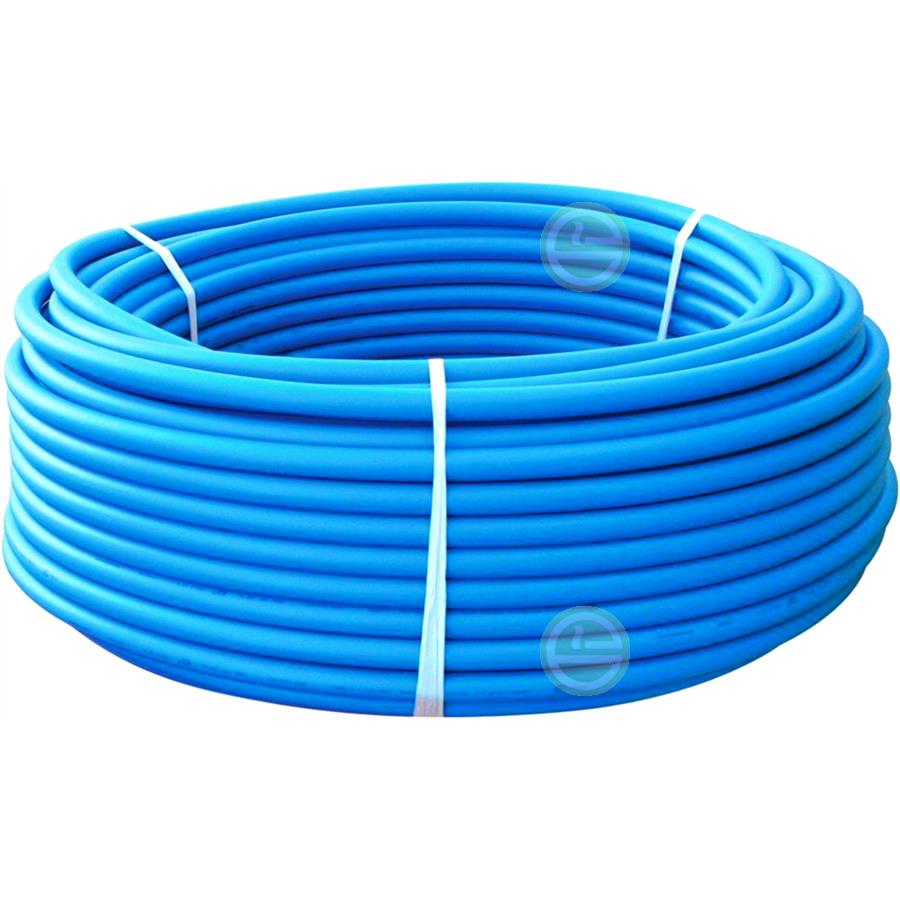

Термостойкий полиэтилен PE-RT

Очень часто термостойкий полиэтилен PE-RT называют сшитым полиэтиленом. Но технология производства такого полиэтилена состоит в следующем. В химической реакции «плоский» бутен заменяется на октилен (формула С8Р16 ), имеющий разветвленную в пространстве структуру. В дальнейшем он образует около главной цепи боковые ответвления, представляющие собой взаимно переплетенные цепочки мономера. Они соединяются между собой благодаря механическому переплетению веток, а не за счет межатомных связей.

Трубы PE-RT в основном используются для обогрева полов, где температура и давление ниже, чем в системах водоснабжения и отопления. Хоть производители PE-RT труб, и проводя свою маркетинговую политику, утверждают: свойства их труб такие же, как и у сделанных из сшитого полиэтилена PEX. Однако это вызывает сомнение, поскольку PE-RT – обычный термопласт с ограниченной совокупной стойкостью к повышенным температурам и давлению в системах с горячей водой, что подтверждают гидравлические испытания и последующая практика.

Сравнение кривых регрессии, полученных независимым Институтом полимеров Bodycoat (Бельгия), говорит о том, что долговечность PE-X труб выше, а кривая регрессии, показывающая потерю способности выполнения рабочих функций во времени, для термостойкого полиэтилена PE-RT имеет характерный перелом (потеря прочности при длительной эксплуатации) уже при 70 °С.

1. BioPipe (PERT) Россия

2. Royal Thermo 16×2.0 PE-RT (тип 2) (Россия) Самый доступный вариант с высоким качеством



Трубы из нержавеющей стали и меди

Данные виды труб в монтаже теплых полов практически не используются, и основные причины — высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле, труб из металла, а срок службы составляет более 50 лет (в теплом полу),  необходимости в таких трубах отпадает. Монтаж пола из медной трубы дороже и монтажник таких полов, должен обладать большим опытом и квалификацией.



Выводы

Как и для другого типа оборудования и материалов, при выборе конкретного производителя мы рекомендуем останавливаться на европейских производителях. В том, что производитель европейский необходимо определять, по штрих коду и надписи «Made in . ..». Многие продавцы предлагают итальянскую трубу, но не могут подтвердить, что она произведена в Италии, т.к. реально трубу производят в Китае, а реальная родина бренда — Россия. Ну и конечно, если труба производится в европе, то и цена на такую трубу будет не самая низкая, т.к. качество дешемым быть не может. Если сравнивать недорогую трубу немецкую и дорогую китайскую — решайте сами, на сколько вы уверены в реальных характеристиках и качестве китайской трубы, например, в уровне «сшивки» сшитого полиэтилена.

Если делать выводы по матераилам для труб теплого пола, то наши специалисты расставляют материалы в такой последовательности, начиная с наилучшего:

1. Сшитый полиэтилен PEXa с антидиффузным слоем
2.  Металлопластик со внутренним слоем PE-RT
3. Сшитый полиэтилен PEXb,c
4. Термостойкий полиэтилен PE-RT





Труба для теплого пола

  За последнее время водяной теплый пол уже доказал свою состоятельность и эффективность. Труба для теплого пола применяется для подогрева как отдельных зон (прихожая, ванная комната), так и для целых помещений. В условиях умеренного климата теплые полы возможно не только комбинировать с радиаторным отоплением, но и использовать как самостоятельный источник отопления.



Сегодня существует огромный ассортимент труб для теплого пола, и в данном тексте мы поможем вам разобраться с основными существующими вариантами, рассмотрим их преимущества и недостатки.

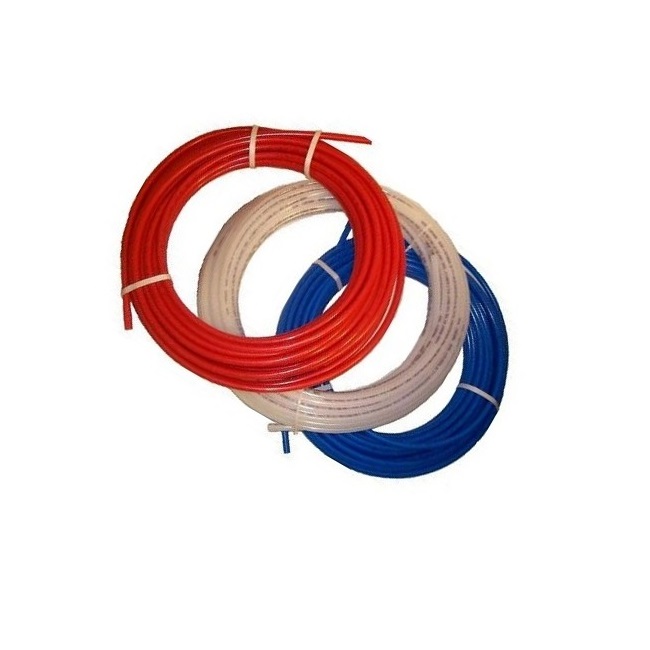

В первую очередь трубы для теплого пола различаются в зависимости от используемого материала:

• Трубы из сшитого полиэтилена PE-X. Что же такое сшитый полиэтилен? Существует несколько вариантов воздействия на полимер этилена, при котором звенья молекул в нём связываются в трехмерную сетку за счет образования дополнительных поперечных связей. Выделяют четыре метода сшивки полиэтилена: пероксидная (PEX-a), силановая (PEX-b), электронная (PEX-c) и азотная (PEX-d). В результате «сшивки» полиэтилен приобретает повышенную стойкость к температуре и усиленную прочность по сравнению с обычным полиэтиленом. Труба из сшитого полиэтилена PEX способна выдержать температуру до 95 ºС и давление до 10 бар. Срок службы данной трубы в системе теплого пола составляет 50 лет. Преимущество данной трубы её универсальность: её можно использовать для питьевого водопровода, в системе теплый пол, и даже для отопления, за исключением центрального.

• Трубы из термостойкого полиэтилена PE-RT. Термостойкий полиэтилен — это достаточно новый материал и отличается от сшитого полиэтилена способом производства. Для его изготовления используют химические реакции, в результате которых образуются не атомарные связи, как в сшитом полиэтилена, а целые цепочки молекул переплетаются между собой механически. Данный метод значительно дешевле «сшивки» и поэтому труба получается дешевле. До температур 70 ºС параметры труб из PE-RT и PE-X почти одинаковы и если учесть, что температура в системах теплого пола обычно не превышает 40 ºС, то применение термостойкого полиэтилена будет экономически более выгодно.

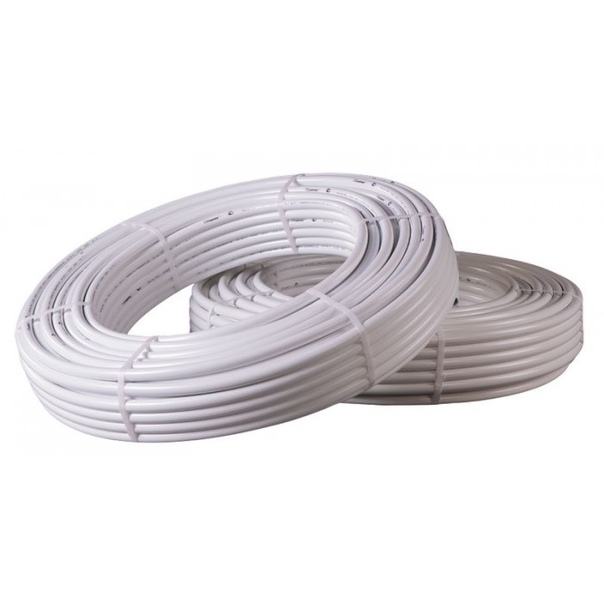

• Трубы из металлопластика.  Трубы для теплого пола из металлопластика — это первый материал, который стали использовать для данного вида отопления. Конструктивно данная труба состоит из нескольких слоев: полимер, клей, алюминий, клей, полимер. В качестве полимера сегодня в большинстве случаев используется PE-RT или PE-X. Преимущества металлопластика следующие: удобство монтажа, защита от проникновения кислорода в теплоноситель и низкий коэффициент теплового расширения по сравнению с трубами без алюминия. Но есть и недостатки: достаточно высокая цена, если приобретать материал проверенного производителя, большое количество подделок. Так же металлопластик «не прощает» погрешностей монтажа: при неумелом изгибе возможны заломы, которые скажутся на качестве всей системы.

При покупке трубы для теплого пола

Если Вы решили купить трубу для теплого пола, то при выборе обязательно обратите внимание на наличие кислородного барьера. Трубы из полиэтилена сшитого PE-X или термостойкого PE-RT производят в двух вариантах: монолитный или с дополнительным защитным слоем, который препятствует проникновению молекул кислорода через стенку трубы в теплоноситель. При наличии данного слоя в обозначении тубы добавляется слово «EVOH». Стоимость трубы с кислородным барьером несколько возрастает, но при эксплуатации системы теплого пола уменьшается процесс завоздушивания и соответственно коррозия элементов.

  При покупке трубы для теплого пола обращайте внимание на размеры, а именно на толщину стенки.  Для разной толщины стенки используются разные соединительные фитинги. Рассмотрим на примере самого ходового диаметра — 16мм. Основные размеры 16х2.0 и 16х2.2.

  Для соединения труб 16*2,0 используется обжимной фитинг и пресс-фитинг.

  Для соединения труб 16*2,2 используется аксиальный фитинг с надвижной гильзой. На сегодняшний момент аксиальные фитинги это самый лучший вариант, так как обладают рядом неоспоримых преимуществ: не заужают диаметр трубы, максимально прочные, в конструкции не используются резиновые уплотнения, возможно замоноличивать в стяжку. Недостаток один — требуется специальный инструмент для монтажа, который, кстати, в нашей организации можно взять в аренду.

Всю продукцию из описания выше вы можете приобрести у нас.

Теплый пол — трубы | Орлиная гора

Трубка RadiantMax BPEX Трубка
BPEX обеспечивает комфорт и эффективность с нашими системами лучистого отопления. Эти системы варьируются от бытовых систем горячего водоснабжения и электроснабжения до коммерческих систем для использования в гаражах, промышленных зданиях, ангарах самолетов, автомойках, таянии снега и многих других областях.

Загрузить брошюру по трубкам RadiantMax BPEX

Трубки RadiantMax BPEX — это бренд, рассчитанный на долговечность.Превосходное качество и надежность трубок In-floor BPEX (кислородный барьер) начинается с молекулярного уровня. «Поперечное сшивание» создает связи между отдельными молекулярными цепями, в результате чего получается трубка с максимальной температурной и химической стойкостью.

У нас есть различные фитинги для наших трубок из PEX. Свяжитесь с Eagle Mountain по электронной почте или по телефону (585) 412-4245

---

RadiantMax PermaPEX Tubing
PermaPEX Tubing — это уникальная многоцелевая система трубопроводов, сочетающая в себе самые лучшие характеристики металлических и пластиковых труб.

Трубопровод PermaPEX представляет собой композитную трубу с алюминиевым сердечником, приклеенным к внутреннему и внешнему слоям пластика. Эта спроектированная комбинация материалов обеспечивает прочность металла, долговечность и долговечность пластика — и все это в простой в обращении и установке системе.

Загрузить брошюру RadiantMax PermaPex

Сегодня PermaPEX широко используется по всей Северной Америке в жилищном и коммерческом водопроводе, муниципальных водопроводных сетях, жилом и промышленном отоплении, системах сжатого воздуха и сжатого газа.

Арт. №	Размеры рулона
11878	3/8 дюйма x 200 футов
11800	1/2 дюйма x 100 футов
11802	1/2 «x 300»
11810	5/8 «x 250»
11820	3/4 дюйма x 100 дюймов
11821	3/4 «x 300»
11828	1 дюйм x 100 дюймов
11830	1 дюйм x 300 дюймов
11832	1 дюйм x 500 дюймов

Строительство труб — теплые полы, ООО

Многослойные трубопроводные системы Henco теперь предлагают самый полный ассортимент водопроводных и отопительных систем.

Многослойная труба, широко используемая по всей Европе, является гибкой и стабильной. Закрытая алюминиевая труба гарантирует, что многослойная труба Henco на 100% устойчива к диффузии кислорода, сохраняя при этом очень низкие скорости расширения, как у других металлических труб.

Мы убедились, что используем одну из самых качественных труб на рынке — это многослойная труба из PEX / AL / PEX . Труба 100% кислород непроницаема для диффузии, что обеспечивает полную защиту от проникновения кислорода в систему отопления.Труба сертифицирована для давления 10 бар и температуры 95 ° C. — одна из самых высоких возможных настроек. Вашей системе никогда не потребуются вышеуказанные настройки, но они указывают на прочность трубы.

Внутренняя и внешняя полиэтиленовые трубы предотвращают образование накипи и коррозии, а уникальное сочетание сваренного встык алюминия и сшитого полиэтилена делает многослойные трубы единственной альтернативой меди. Многослойная труба Henco дает монтажнику преимущества как металла, так и пластика.

Предлагаемые с фитингами от стандартного обжатия до превосходной системы «пресс-фитинг», многослойные трубы Henco вносят новые и действительно улучшенные стандарты в методы монтажа. В настоящее время доступны 6 размеров многослойной трубы Henco. Теперь она является первой оригинальной трубой для всех областей применения, будь то водопровод, отопление, теплый пол или электроснабжение.

1. Наружная труба из сшитого электронным пучком полиэтилена.
2. Многослойный слой, равномерно соединяющий внешнюю трубу с алюминиевой трубой.
3. Однородная прямошовная алюминиевая труба идеально круглой формы толщиной 0,4 мм.
4. Многослойный слой, равномерно соединяющий внутреннюю трубу с алюминиевой трубой.
5. Внутренняя труба из сшитого электронным пучком полиэтилена

Почему многослойная труба?

Есть 10 причин, по которым многослойная труба является лучшей из имеющихся труб для теплого пола:

1. Труба алюминиевая, сваренная встык.
2. 100% непроницаемый для кислорода и водяного пара.
3. Низкий коэффициент линейного расширения.
4. Полностью устойчивый к коррозии, в том числе к химическим и электрохимическим веществам.
5. Звукоизоляция аналогична полностью пластиковой трубе.
6. Внутренняя и внешняя труба, поперечно сшитая электронным пучком.
7. Высокая устойчивость к давлению и температуре.
8. Гладкая поверхность, меньшая потеря давления.
9. Легкий, как пластиковый трубопровод.
10. Гибкий, легко сгибается даже при низких температурах, сохраняет изогнутую форму.

Лист из ударопрочного полистирола | Пластиковая экструзия | Пленка HIPS

Полы с подогревом — мечта многих покупателей жилья в эти холодные зимние ночи, но эта мечта становится еще на шаг ближе с помощью термоформованного пластика. Поддоны с подогревом полов — это популярный метод установки водяного теплого пола в новых домах или пристройках, который может сэкономить много времени и денег на установке, а также обеспечить более равномерное тепло по всей комнате.

Полы с подогревом — отличный способ равномерно и более эффективно обогреть ваш дом.Радиаторы являются преобладающей технологией отопления, используемой в настоящее время в Великобритании, но они крайне неэффективны и поэтому дороги в эксплуатации. Радиаторы работают, нагревая воздух вокруг себя, который затем поднимается и опускается, когда охлаждается. В результате получаются очень теплые потолки и холодные полы. Системы напольного отопления работают за счет нагрева основы, известной как стяжка, которая их окружает и затем действует как большой радиатор на полу. Полы с подогревом наполняют комнату, что позволяет использовать более низкие температуры и тратить меньше тепла.Это также позволяет с комфортом использовать для пола традиционно «холодные» материалы, такие как камень или плитка.

Традиционно трубы теплого пола крепятся скобами непосредственно к изоляционной плите поверх бетонного основания. Это может привести к образованию горячих и холодных точек на полу из-за того, что стяжка не сможет полностью проникнуть под трубопровод. Традиционное скрепление скобами также позволяет выполнять укладку системы отопления двумя людьми, так как один человек должен направлять трубу, а другой скреплять ее скобами.

Термоформованные лотки — идеальное решение проблемы скрепления труб отопления скобами вниз.Системы «пластиковых ящиков для яиц» позволяют одиноким рабочим легко укладывать трубы отопления, просто поместив трубу в желаемую форму и затем протолкнув ее между пластиковыми выступами. Это можно сделать вручную, без каких-либо специальных инструментов, или даже стоя ногами.

Когда труба правильно уложена в лоток, она немного приподнята над полом, позволяя стяжке полностью покрыть трубу, устраняя любой физический контакт с изоляционными плитами, обеспечивая более быстрое время прогрева и меньшие тепловые потери.Выложить желаемый пласт также проще благодаря регулярным интервалам между каналами, что устраняет необходимость постоянно останавливаться и измерять размещение труб. Отдельные противни можно комбинировать, просто вставляя их друг в друга. Это позволяет легко комбинировать и надежно прилегать.

Поддоны для теплого пола чрезвычайно универсальны — они подходят для использования с сухой или влажной стяжкой, что делает их подходящими для подавляющего большинства систем теплого пола. Подносы в основном производятся из HIP, как Virgin, так и Recycled.Это идеальное приложение для использования переработанных HIPS, так как его не видно при накрытии, труба противостоит черному материалу при укладке, а жесткость HIP создает хороший щелчок и удерживает трубу, готовую к разравниванию. /покрытый.

Euro Extrusions Ltd — лидирующий на рынке экструдер для пластика, поставляющий как термопластическую пленку, так и лист. Обладая многолетним опытом, команда Euro Extrusions создала прочную базу знаний, обеспечивающую своевременную поставку высококачественных продуктов и услуг с внедрением систем качества в соответствии с ISO 9001.

Базирующаяся в Ланкашире компания Euro Extrusions имеет возможность производить листовой и рулонный полистирол, ударопрочный полистирол и ряд других пластиковых пленок и листов. Euro Extrusions Ltd производит как переработанную, так и первичную пластиковую пленку и лист, и, осознавая их воздействие на окружающую среду, они также предлагают клиентам возможность перерабатывать свои собственные пластиковые отходы.

Если вы хотите узнать больше о продуктах и ​​услугах Euro Extrusions, позвоните в команду по телефону 01254 886 662 или свяжитесь с нами здесь.

Сетка для обогрева полов относится к стальной армирующей сетке, используемой в полах

Теплый пол с подогревом | Первоначальная подготовка плиты

Стальная армирующая сетка, также называемая armeringsnetting stål или armeringsnett в норвежских регионах. Их широко применяют в системе теплого пола. Установка трубок в стальную арматурную сетку для лучистого теплого пола дает много больших преимуществ. Две главные особенности, которые нравятся людям в лучистом тепле, — это комфорт теплых полов и эффективность, связанная с этим методом обогрева.

FHM-01: Схема моделирования сетки теплого пола

Если вы планируете систему лучистого теплого пола либо для нового строительного проекта, либо для модернизации — мы действительно рекомендуем обратиться за помощью к компетентному специалисту по лучистому дизайну. О чем нужно помнить, готовясь к излучающей плите:

• Выполните любые земляные работы, засыпку, необходимые или требуемые местными строительными нормами.
• Убедитесь, что все водопроводные и / или электрические сети под плитами находятся на своих местах.
• Завершите профилирование, выровняв и утрамбовывая насыпь — сгребите все рыхлые камни или мусор — окончательная оценка должна быть ровной и учитывать толщину как плиты, так и изоляции под плитой.
• Используйте 6-миллиметровую пластиковую пленку для пароизоляции — это предотвращает перемещение влаги вверх и предотвращает неблагоприятное воздействие на напольные покрытия и / или клеи.
• Поместите изоляцию под плиту и / или край.
• Установить арматурную сварную проволоку.Обычно я рекомендую сетку из проволоки 6 на 6, потому что она идеально подходит для интервала между трубками.
• Во многих случаях, если у вас уже есть изоляция из пенопласта, вы можете использовать скобы из пеноматериала для установки трубки и отказаться от повторной сетки.

Эти стальные арматурные сетчатые панели для системы теплого пола доступны из двух материалов:

• черный провод.
• проволока оцинкованная.

FHM-02: Стальная арматурная сетка из черной проволоки.

FHM-03: Арматурная сетка из оцинкованной проволоки.

FHM-04: Сетка теплого пола в ожидании упаковки.

FHM-05: Стальная арматурная сетка теплого пола в ожидании загрузки.

Наиболее популярные товары и спецификации

• Арматурная сетка из оцинкованной стали для теплого пола.
  • Популярный тип 1:
    • Панель: 760 мм × 1160 мм
    • Размер отверстия: 70 мм × 70 мм
    • Диаметр проволоки: 2.5 мм
  • Популярный тип 2:
    • Панель: 1000 мм × 2000 мм
    • Размер отверстия: 75 мм × 75 мм, 50 мм × 50 мм
    • Диаметр проволоки: 2 мм
  • Популярный тип 3:
    • Панель: 1000 мм × 2000 мм
    • Размер отверстия: 100 мм × 100 мм, 80 мм × 80 мм
    • Диаметр проволоки: 3 мм

Таблица 1: Панели с сеткой для подогрева пола

Арт.	Параметры (м)	Диаметр проволоки (мм)	Диафрагма (см)	Вес нетто (кг)
FHMS-01	1 × 2	2.00	10 × 10	1.06
FHMS-02	1 × 2	2,00	15 × 15	0,67
FHMS-03	1 × 2	2,00	20 × 20	0,56
FHMS-04	1 × 2	2.50	10 × 10	1,65
FHMS-05	1 × 2	2,50	15 × 15	1,04
FHMS-06	1 × 2	2,50	20 × 20	0,88
FHMS-07	1 × 2	3.00	10 × 10	2,38
FHMS-08	1 × 2	3,00	15 × 15	1,5
FHMS-09	1 × 2	3,00	20 × 20	1,27
Примечание: Специальные спецификации могут быть изменены.

FHM-06: Измерение диаметра проволоки.

FHM-07: Измерение ширины панели.

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить.А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? У системы множество преимуществ: тише (без шумных вентиляторов), лучшее качество окружающей среды в помещении (без пыли и аллергенов, распространяющихся по дому), без воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистые полы с подогревом могут работать под любым напольным покрытием — от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук.Работает даже под бетоном (на самом деле, неплохо).

Теплый пол — не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещении во всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубкам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что лучистая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, прихожая или гостевая спальня) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных типичных способов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод крепления скоб включает металлические скобы для деревянных черновых полов или пластиковые скобы для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на нее будет нанесена легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин — очень эффективный способ установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой стороне (или верхней) пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода BTU по сравнению с обогревом балок.

Хомуты

Этот метод наиболее подходит для «кондиционирования пола» — утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволяет теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в новом доме, — это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубу к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что труба останется на месте, когда бетон заливается по трубе, проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой, как правило, необходима для предотвращения потери тепла на землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный способ обогрева дома руками (и ногами) вниз.

Ким Блисс (Kim Bliss) — менеджер по техническим коммуникациям в Uponor. С ней можно связаться по телефону kim.bliss@uponor.ком .

ведущих поставщиков систем отопления, сантехники и инженерного оборудования в Северном Уэльсе

Colglo.co.uk Это веб-сайт независимой компании Collister and Glover, расположенной в Дисайде, Северный Уэльс, которая осуществляет торговлю с 1977 года.

Мы также сертифицированы по стандарту EN ISO 9001: 2015 и поставляем только те продукты, которые соответствуют их строгим стандартам обеспечения качества.

Наша команда обладает богатым опытом и знаниями во многих инженерных дисциплинах и может проконсультировать наших клиентов по выбору насоса и клапана, а наша команда по отоплению может помочь вам с техническими характеристиками теплого пола.

Ассортимент

Colglo охватывает всю продукцию, которая необходима инженерам-механикам, сантехникам, теплотехникам, газовым установкам, производителям и установщикам, включая широкий спектр ведущих в отрасли брендов.

Наш насосный парк включает насосы для отопления, циркуляции охлаждения, скважин, бытового и промышленного водоснабжения, дренажа грунта, прудов, орошения садов и бассейнов, а также большой ассортимент вспомогательной продукции, включая фильтрующие устройства, датчики и водомеры. .

Некоторые из наших основных поставщиков

Насосы Sulzer ABS	Effast Plastics	Фитинги Philmac MDPE
Клапаны Albion		Полипровод Polyplumb
Фильтры Atlas Pentek	Franklin Pumps
Насосы Calpeda	Джордж Фишер Пластмассы
Насосы DAB	Grundfos Насосы	Ловушки Spirax Sarco
Отводы Dart Valley	Hayward Eaton Filters
Метчики Delabie	Насосы KSB	Муфты с защелкой
Durapipe Plastics	Lowara Zylem Насосы	Клапаны и сифоны TLV
Darcy Spill Care	Pedrollo Насосы	Газовая труба Tracpipe
Насосы Ebara	Фитинги Pegler Yorkshire

Мы также специализируемся на трубах, трубках, трубопроводной арматуре, газовой арматуре, клапанах и фильтрах, соединениях из латуни, меди, чугуна и стали, нержавеющей стали, углеродистой стали, АБС-пластика и ПВХ.
Кроме того, в дополнение к этому мы также имеем в наличии сифоны, фланцы, расширительные баки и сильфоны, изоляцию для труб, бытовые краны. установки для фильтрации воды, датчики и водомеры.

Позвоните нам по телефону 01244 288000 для получения помощи, совета или заказов.

Коврики SunTouch Технические характеристики и процедура установки — Блог магазина по поставкам напольных покрытий

Коврики SunTouch Технические характеристики и порядок установки

By SunTouch® Подразделение Watts Water Technologies, Inc.

Улыбайтесь, когда снимаете обувь.

Обзор

• Коврики SunTouch бывают разных размеров, им можно придать форму и комбинировать, чтобы обогреть любую комнату.

• Провода питания и нагревательные элементы SunTouch полностью заземлены от одного конца до другого. Нагревательные элементы усилены арамидными волокнами и изоляцией из этилен-тетрафторэтилена (ETFE).

• Нагревательные элементы SunTouch имеют двухпроводную оплетку и экранированы для снижения электромагнитных полей (ЭМП) до сверхнизких уровней.

• Коврики SunTouch протестированы на соответствие стандарту испытаний на излучение лучистого электричества (REET) для использования в жилых помещениях.

• Элементы управления SunTouch защищены GFCI.

Коврик SunTouch

Нагревательная проволока вплетена в специальное оранжевое волокно для изготовления прямоугольных матов. Эти маты производятся на 120 и 240 В переменного тока, шириной 1, 2 и 3 фута. ширины.

Коврики

варьируются от 10 до 160 кв. Футов, в зависимости от ширины, длины и напряжения.

Маты разных размеров должны соединяться параллельно (не последовательно) для заполнения больших площадей.

Однако они должны быть одинакового напряжения.

Например, для обогрева площади 80 кв. Футов, возможны многие комбинации: два мата размером 1 x 40 футов; или даже комбинация одного 2 ‘x 20’ и одного 1 ‘x 40’. Никогда не комбинируйте маты на 120 В переменного тока с матами на 240 В переменного тока.

SunTouch — это безопасный и эффективный электрический обогреватель пола для внутренних помещений.Его нельзя использовать для таяния снега на открытом воздухе. Обычно он предназначен для установки под плиткой, камнем и другими каменными полами в жилых и коммерческих помещениях.

SunTouch можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в помещении ниже возможностей коврика. См. Конкретную информацию о конструкции для систем отопления, особенно при укладке напольных материалов, не являющихся кладкой.

Проектировщик должен определить, достаточно ли тепла на выходе SunTouch, чтобы соответствовать теплопотерям конструкции.

Анатомия нагревательной проволоки мирового класса

Нагревательный провод в увеличенном масштабе.

Обратитесь к своему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от SunTouch в вашей конкретной конструкции.

ПРИМЕЧАНИЕ: SunTouch был протестирован на американском

Стандартный метод испытаний ASTM C627, стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Robinson-Type.

Это испытание было проведено Советом Америки по плитке для установки над бетонной плитой и над рамным полом.

В результате этого тестирования был получен рейтинг «Умеренный коммерческий» для обычного (неавтомобильного) коммерческого использования и использования в небольших учреждениях. Это также будет включать все (не автомобильное) использование в жилых помещениях.

Никогда не устанавливайте SunTouch непосредственно под виниловым, ковровым или деревянным полом.

SunTouch должен быть заделан в строительный раствор в соответствии с требованиями UL. Не используйте клеи или адгезивы. Поверх SunTouch можно укладывать материалы, не относящиеся к каменной кладке, такие как ковер, винил или твердое дерево, если мат установлен в материал на основе цемента или гипса.

Если у вас есть какие-либо вопросы, посетите наш веб-сайт www.flooringsupplyshop.com или позвоните нам по телефону 1-877-880 TILE (8453)

Вот что вам понадобится:

Определите, сколько нагревателей SunTouch вам нужно

Основные компоненты системы SunTouch, в зависимости от

по требованиям проекта, а именно:

1. Коврик SunTouch *

2. Термостат с датчиком температуры пола (программируемый или непрограммируемый) * †

3. Прерыватель GFCI (если не является частью термостата)

4.Внешний контактор (при необходимости)

Другие необходимые предметы:

• Установочный комплект SunTouch * (показан ниже)

• Пневматический степлер и клеевой пистолет

• Квадратная электрическая коробка глубиной 2-1 / 8 ″, 4 ″ для термостата

• Кольцо одинарное «грязевое» (листовая порода) для квадратной коробки 4 ″

• Электропроводка 12 калибра

• Монитор LoudMouth *

• Цифровой омметр (мультиметр)

• Изделия для укладки плитки (раствор, подкладочная плита, плитка и т. Д.).)

• Мастерок 3/8 ″ x 1/4 ″ или больше и другие инструменты для плитки

• Различные электрические и строительные инструменты: (инструмент для зачистки проводов, отвертка, зубило, ножницы и т. Д.)

• Изоляция (если требуется в соответствии с проектом) Проконсультируйтесь с местными строительными властями, поскольку во многих областях требуется, чтобы квалифицированный электрик выполнял все электромонтажные работы и подключения.

* Товары доступны в SunTouch. Все остальные предметы не включены и могут быть приобретены на месте.

• SunStat одобрен для использования в США.S. и Канада, отдельно от сборки, включенной в список SunTouch.

ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ SUNTOUCH

НИКОГДА не укладывайте SunTouch под ковровое покрытие, деревянное, виниловое или другое немонтажное покрытие, не заливая его тонким, толстым или самовыравнивающимся раствором.

НИКОГДА не укладывайте SunTouch в клеи или клеи, предназначенные для виниловой плитки или другого ламината. Его необходимо заделывать в раствор для керамической плитки на цементной основе.

НИКОГДА не обрезайте нагревательный провод.

НИКОГДА не стучите шпателем по мату или нагревательной проволоке, чтобы удалить с него излишки раствора.

НИКОГДА не обрезайте циновки, чтобы сделать их короче. Можно разрезать только волокнистую сетку, чтобы сделать повороты или чтобы мат соответствовал определенной области.

НИКОГДА не пытайтесь ремонтировать нагревательный провод, если он поврежден. Прежде чем продолжить, позвоните на завод для получения инструкций.

НИКОГДА не соединяйте один нагревательный провод мата с другим нагревательным проводом мата, чтобы получился более длинный мат.Несколько матов должны быть подключены параллельно напрямую к источнику питания в распределительной коробке или к системе управления.

ЗАПРЕЩАЕТСЯ устанавливать один коврик на другой или перекрывать коврик сам по себе. Это вызовет опасный перегрев.

НИКОГДА не забудьте установить датчик температуры пола.

НИКОГДА не устанавливайте SunTouch на стенах.

НИКОГДА не устанавливайте коврики под шкафами или другими встроенными элементами или в небольших шкафах. В этих небольших пространствах будет накапливаться чрезмерное тепло, и коврик может быть поврежден застежками (гвоздями, шурупами и т. Д.).) используется для установки встроенных модулей.

НИКОГДА не удаляйте табличку с паспортной табличкой с силовых проводов.

ВСЕГДА полностью заделывать нагревательный провод и заводское соединение в строительный раствор.

ВСЕГДА вводит показания сопротивления мата и датчика в журнал сопротивления мата и датчика (стр. 4) до, во время и после процесса установки.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, блока управления и коврика SunTouch.

Например, не подавайте питание 240 В переменного тока на маты или элементы управления SunTouch на 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются квалифицированным персоналом в соответствии с местными строительными и электрическими нормами, разделом 62 Канадского электрического кодекса (CEC), часть I, и Национальным электрическим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA 70 и Раздел 62 CEC, Часть I.

ВСЕГДА используйте медь только в качестве проводников питания.

ВСЕГДА прикрепляйте предупреждающую этикетку (прилагаемую к данному руководству) к крышке блока управления или в другом месте, где ее можно будет легко заметить.

ВСЕГДА обращайтесь за помощью в случае возникновения проблемы. Если вы когда-либо сомневаетесь в правильности процедуры установки или если продукт выглядит поврежденным, необходимо позвонить на завод, прежде чем приступить к установке.

Осмотрите мат и датчик

В процессе установки очень важно снимать показания сопротивления мата и провода датчика температуры пола, чтобы убедиться, что они не повреждены.

Используйте качественный цифровой омметр (мультиметр), способный измерять до 20 000 Ом (Вт), чтобы снять эти показания. Аналоговые измерители (с подвижной стрелкой) недостаточно точны для этого продукта.

Показанный здесь монитор LoudMouth поможет постоянно контролировать коврик на протяжении всей установки. (входит в наши комплекты)

Запишите информацию с этой паспортной таблички в журнал сопротивления коврика и датчика.

Оставьте табличку с паспортной табличкой прикрепленной к кабелям питания для последующей проверки

LoudMouth контролирует нагревательный провод в течение всего процесса установки.Если коврик порезан или поврежден во время установки, это устройство подаст звуковой сигнал.

LoudMouth предотвратит закапывание поврежденного провода под затвердевшим раствором, плиткой или камнем.

Основная информация о продукте и гарантии

Не снимайте табличку с паспортной табличкой с силовых проводов (см. Фото вверху).

Запишите серийный номер мата, размер мата, напряжение и диапазон сопротивления, напечатанные на этой этикетке, в журнал сопротивлений для каждого мата и датчика.

Для сохранения Ограниченной гарантии эти элементы и следующие измерения должны быть записаны, а также все шаги данного руководства должны быть выполнены.

Полные требования см. В разделе «Ограниченная гарантия».

Журнал сопротивления коврика и датчика

	Мат 1	Мат 2	Мат 3
Мат Серийный номер
Мат Модель
Мат Напряжение
Диапазон сопротивления мата

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ МАТИНЫ И ДАТЧИКА К ПОЛУ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНЫХ ПОКРЫТИЙ НА МАТ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

СОХРАНИТЕ ЭТОТ ЖУРНАЛ, ЧТОБЫ СОХРАНИТЬ ГАРАНТИЮ! — НЕ ВЫБРАСЫВАТЬ!

Эта предупреждающая табличка об электрическом лучистом обогреве должна находиться рядом с панелью управления или на лицевой стороне.

Измерения

По крайней мере, снимите показания сопротивления

(1) перед началом установки,

(2) после крепления мата и датчика к полу и

(3) после укладки напольных покрытий.

Настоятельно рекомендуется часто во время укладки плитки, чтобы не закопать поврежденный нагревательный провод или неисправный датчик.

Проверка на перерывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для матов на 240 В) и запишите ниже.

Это сопротивление должно быть в пределах диапазона, указанного на паспортной табличке. Измерьте расстояние между выводами датчика температуры пола.

Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике. В таблице сопротивления датчика в нижнем левом углу приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается сопротивлением «бесконечное» Ом (отсутствие целостности или «OL» для «разрыва линии»).

Проверка на короткое замыкание

Измерьте сопротивление коврика между черным и зеленым проводами.Запишите ниже.

Это измерение должно быть «бесконечным» (без обрыва или «OL» для «разомкнутой линии»). Обрыв или защемление нагревательной проволоки обычно обозначается значением сопротивления больше нуля и меньше сопротивления мата

.

Сопротивление мата Если сопротивление неправильное, обратитесь на завод-изготовитель для получения дальнейших инструкций. Если

Нагревательный провод

порезан или поврежден, быстро очистите поврежденный участок и

свяжитесь с заводом-изготовителем для получения дальнейших инструкций.

Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском, а в случае использования неизолированных плит

— тепловой сток из нижележащих материалов.

Если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch WarmWire в вашей конкретной конструкции, обратитесь к своему дизайнеру. См. Этап 9: «Установка изоляции»

Фаза 1. Электрическая предварительная проверка

ШАГ 1.1: Установите прерыватель GFCI (защита от перегрузки по току)

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).

Это может быть сделано либо с помощью внутреннего GFCI в SunTouch SunStat (если он напрямую управляет матом), либо с помощью автоматического выключателя GFCI с индикацией.

Этот GFCI служит локальным разъединителем.

Примечание: Соблюдайте все местные строительные и электрические нормы.

Примечание: От существующей цепи можно выполнить ответвление, но это не рекомендуется.

Проконсультируйтесь с квалифицированным электриком, чтобы определить, может ли цепь выдерживать нагрузку и защищена ли цепь GFCI.

Размер выключателя определяется общей площадью нагревательного мата в квадратных метрах. (В зависимости от местных норм вам может потребоваться несколько автоматических выключателей для систем более 20 ампер.)

Типичное требование к силе тока:

Коврики SunTouch, 120 В переменного тока: 0,1 А на кв. Фут или 10 А на 100 кв. Футов мата.

Коврики SunTouch, 240 В переменного тока: 0.05 ампер на квадратный фут или 5 ампер на 100 квадратных футов. мат.

ШАГ 1.2: Установите вторичный блок Skwe (реле SunStat)

В зависимости от требований к силе тока мата (ковриков) может потребоваться вторичный ведомый блок (реле SunStat Relay). См. Стр. 17 для схемы подключения.

Не загружайте в контроллер SunStat более 15 ампер. Обязательно защитите эту цепь контактора с помощью выключателя GFCI.

ШАГ 1.3: Установите электрические коробки

Термостаты обычно располагаются рядом с проводами питания.Однако они могут быть расположены практически в любом месте, потому что провода питания и провода датчика могут быть проложены к электрическим распределительным коробкам и продлены до места за пределами отапливаемого помещения (например, подсобное помещение или подвал).

Термостат: Установите квадратную электрическую коробку 4 ″, глубину 2-1 / 8 ″ с 1-канальным грязевым кольцом.

Электрические коробки следует размещать на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями NEC или другими местными нормативами.

Примечание: При необходимости провод датчика SunStat можно удлинить максимум до 50 футов.

ШАГ 1.4: Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине, как показано справа. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата.

Эти отверстия должны находиться непосредственно под электрическими коробками (см. Фотографии).

ШАГ 1.5: Установите кабелепровод силового кабеля и датчик термостата

Кабелепровод силового кабеля: Экранированный силовой кабель может быть установлен с кабелепроводом или без него, в зависимости от требований норм.В любом случае удалите одну из заглушек в 4-дюймовом блоке, чтобы проложить провод. Если код не требует наличия кабелепровода, установите хомут для проводов, чтобы закрепить провода в месте их входа в коробку.

Если по нормам требуется кабелепровод, установите кабелепровод 1/2 дюйма (минимум) от нижней пластины до распределительной коробки. Для нескольких проводов питания (нескольких матов) установите кабелепровод 3/4 ″, который позволит разместить несколько проводов питания.

Датчик термостата: Датчик температуры пола поставляется с нашим контроллером SunStat.Его можно установить в кабелепроводе отдельно от кабеля электропитания, хотя в этом нет необходимости.

Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод) через заглушку, вниз через вырез в нижней пластине и выведите в пол, где будет установлен нагревательный мат. Если у вас есть термостат и датчик, установите датчик сейчас, но дождитесь установки термостата, пока не будет установлен мат

Примечание: Датчик находится в упаковке термостата.

ШАГ 1.6: Черновая проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила.

Оставьте на коробке термостата дополнительный провод 6 ″ — 8 ″. Обратитесь за помощью к типовым схемам подключения в конце данного руководства.

Требования к силе тока для матов 120 В

120 В переменного тока, мат шириной 1 фут

120 В переменного тока, 2 фута.коврики

120 В переменного тока, мат шириной 3 фута

Размер мата	Кв. Футов	Отрисовка усилителя	Размер мата	Кв. Футов	Отрисовка усилителя	Размер мата	Кв. Футов	Отрисовка усилителя
1 ′ x 10 ′	10 кв.	1.0	2 ′ x 5 ′	10 кв.	1.0
1 ′ x 15 ′	15 кв.	1,5	2 ′ x 7′-6 дюймов		1.5	3 ′ x 5 ′	15 кв.	1,5
1 ′ x 20 ′	20 кв.	2,0	2 ′ x 10 ′	20 кв.	2,0	3 ′ x 6′-8 дюймов	20 кв.	2,0
1 ′ x 25 ′	25 кв.	2,5	2 ′ x 12′-6 дюймов	25 кв.	2,5	3 ′ x 8′-4 ″	25 кв.	2.5
1 ′ x 30 ′	30 кв.	3,0	2 ′ x 15 ′	30 кв.	3,0	3 ′ x 10 ′	30 кв.	3,0
1 ′ x 35 ′	35 кв.	3,5	2 ′ x 17′-6 дюймов	35 кв.	3,5
1 ′ x 40 ′	40 кв.	4,0	2 ′ x 20 ′	40 кв.	4.0
			2 ′ х 22′-6	45 кв.	4,5	3 ′ x 15 ′	45 кв.	4,5
			2 ′ x 25 ′	50 кв.	5.0
			2 ′ x 30 ′	60 кв.	6.0	2 ′ x 20 ′	60 кв.	6.0
			2 ′ x 35 ′	70 кв.	7,0
			2 ′ x 40 ′	80 кв.	8,0

Требования к силе тока для матов 240 В

240 В переменного тока, 2 фута.-широкие коврики

240 В переменного тока, мат шириной 3 фута

Размер мата	Кв. Футов	Отрисовка усилителя	Размер мата	Кв. Футов	Отрисовка усилителя
2 ′ x 10 ′	20 кв.	1.0
2 ′ x 15 ′	30 кв.	1,5	3 ′ x 10 ′	30 кв.	1,5
2 ′ x 20 ′	40 кв.	2,0	3 ′ x 13′-4 ″	40 кв.	2,0
2 ′ x 25 ′	50 кв.	2,5	3 ′ x 16′-8 дюймов	50 кв.	2.5
2 ′ x 30 ′	60 кв.	3,0	3 ′ x 20 ′	60 кв.	3,0
2 ′ x 35 ′	70 кв.	3,5
2 ′ x 40 ′	80 кв.	4,0
2 ′ x 45 ′	90 кв.	4,5	3 ′ x 30 ′	90 кв.	4,5
2 ′ x 50 ′	100 кв.	5,0
2 ′ x 60 ′	120 кв.	6.0	3 ′ x 40 ′	120 кв.	6.0
2 ′ x 70 ′	140 кв.	7,0
2 ′ x 80 ′	160 кв.	8,0

Этап 2. Установка SunTouch

ШАГ 2.1

Выбрать тип строительства

Выберите наиболее подходящую деталь для укладки тонкого, толстого или самовыравнивающегося раствора для вашего применения.Проконсультируйтесь со специалистами по строительству и / или персоналом TileDepot для получения конкретных деталей относительно правильной установки.

1. ТОНКИЙ РАСТВОР НА КАРМАННЫЙ ПОЛ

(цементный раствор сухого схватывания или латексный; TCA # F144-03; Rh230-03)

2. ТОНКИЙ РАСТВОР НА ПЛИТУ

Сухой цемент или латексный цемент на плите; TCA № Rh215-03)

3. МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЗАТОР

(металлическая обрешетка из цементного раствора; TCA № 145-03)

ШАГ 2.2

Подготовка пола

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор.

Убедитесь, что на полу нет предметов, которые могут повредить провод SunTouch.

ШАГ 2.3

Изучение заводских деталей и конструкции

Убедитесь, что были приобретены все необходимые материалы.

Общий список материалов находится в начале этого руководства.

Перед установкой внимательно изучите конструкцию.

Проверьте расположение термостата, начало и конец мата, а также общую схему расположения.

Не перерезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству. Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 2.4

Применение строительных растворов и тонких плит

SunTouch может быть установлен в двух типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 ″ -1 ″).

2. Самовыравнивающиеся слои раствора (1/4 ″ -1/2 ″).

Независимо от области применения, всегда устанавливайте SunTouch перед укладкой раствора или цемента.

Не укладывайте SunTouch во влажном растворе.

Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя, директивами TCA и спецификациями ANSI.

При укладке не каменного пола покрытий, , таких как древесина твердых пород, винил, ламинат или ковер, следуйте рекомендациям отрасли и производителям.

При установке облицовки, не являющейся каменной кладкой, лучшим методом является покрытие SunTouch самовыравнивающимся раствором (иллюстрации №5 и №6).

4. ТОЛСТЫЙ СТРОИТЕЛЬНЫЙ СТРОИТЕЛЬ НАД ПЛИТКОЙ

(цементный раствор; TCA # F112-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

5. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОЙ РАМЫ

Нанесение строительного раствора:

На этих страницах проиллюстрированы два типа нанесения тонкого раствора и два типа нанесения толстого раствора.

А . Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите SunTouch в тонкослойное связующее покрытие поверх этих материалов. См. Иллюстрации №1 или №2.

Б . Если для укрепления пола используется более толстый слой раствора, SunTouch можно установить либо в слой раствора (высыхание), либо в связующий слой раствора непосредственно под плиткой или камнем. См. Иллюстрации №3 или №4.

В данном случае SunTouch обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего.

Если вы используете пластиковую планку вместо обычной металлической планки, SunTouch можно установить в самовыравнивающуюся подушку из раствора.

ВНИМАНИЕ:

Если в ступке используется металлическая планка, не допускайте прямого контакта SunTouch с планкой, так как это может повредить проволоку.

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

Применение самовыравнивающегося строительного раствора:

Существует только два утвержденных метода укладки самовыравнивающихся слоев цементного раствора поверх SunTouch.
Один для конструкции каркасного перекрытия и один для конструкции перекрытия (иллюстрации №5 и №6).

Это подходящие области применения при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий.

Прикрепите SunTouch к черному полу или плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″ в соответствии со спецификациями производителя.

Уложить напольное покрытие после того, как раствор затвердел.

Особые меры предосторожности

Изолирующая мембрана: По возможности устанавливайте SunTouch над мембраной, если иное не рекомендовано производителем мембраны.

Изоляция: Не устанавливайте жесткую изоляцию непосредственно над или под несущей плитой или раствором.

Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем утепления пола.

Мозаика: При укладке мозаики мы рекомендуем двухэтапный процесс. Сначала поместите SunTouch в слой тонкого раствора (1/4 ″ –3/8 ″), а затем нанесите мозаичную плитку тонким слоем в соответствии с обычной практикой.

Деформационные швы: Не устанавливайте нагревательные маты через компенсатор. При необходимости установите маты вплотную к стыку, но не через стык. На рисунках №5 и №6 показан лучший способ укладки напольных покрытий без кладки.

Шаг 2.5

Установка SunTouch

Расположите провода питания рядом с термостатом. Если это невозможно, проложите кабель питания через стену и / или пол к месту расположения термостата (соблюдайте все электрические / строительные нормы, используя кабелепровод и коробки).

Во всех областях применения двусторонний скотч можно использовать для приклеивания SunTouch к основанию. Однако при установке SunTouch поверх подкладки или фанеры пневматическое скрепление может быть быстрее.

Начните установку с раскатки мата согласно плану. При каждом повороте или изгибе останавливайтесь и плотно растягивайте коврик, чтобы вытащить провисание. Затем прикрепите коврик к полу с помощью двустороннего скотча или скоб.

При использовании двусторонней ленты приклейте ее к полу с шагом 2 фута или более, если необходимо, в зависимости от условий на рабочем месте.

Чем плотнее мат, тем проще будет утончать.

На полу не должно быть мусора, чтобы скотч не приклеился. Плотно потрите белую бумажную сторону ленты, прежде чем снимать бумагу. Это обеспечит прочное соединение ленты с полом. Покрывайте примерно 10 кв. Футов за раз.

При необходимости используйте короткие детали по углам.

При использовании пневматических скоб мы рекомендуем скобы 3/8 ″ x 1/4 ″ с острием долота. Сначала прикрепите мат SunTouch через каждые 2–3 дюйма с каждой стороны мата в «впадинах» между нагревательными проводами, как показано слева.Таким образом будет легче поднять коврик и при необходимости изменить его положение. Когда макет будет удовлетворен, вернитесь и скрепите скрепками по центрам 1 ′ с каждой стороны в «впадинах» между проводами. Действуйте медленно и будьте очень осторожны, чтобы не повредить нагревательный провод.

Обрежьте или удалите оранжевую ткань по мере необходимости, чтобы сделать повороты. Не зажимайте и не скрепляйте нагревательный провод скобами.

Установите SunTouch на расстоянии примерно 4–6 дюймов от стен, душевых, ванн, туалетов, сточных вод и т. Д., Как показано в этом разделе и в Приложении.Установите рядом с умывальником и столешницей.

Это потому, что вы хотите, чтобы тепло доходило до лицевой стороны шкафа, чтобы пальцы ног оставались в тепле. Установите примерно 18 ″ — 20 ″ от задней стены в туалете. (Подробности см. В разделе «ЗАЩИТА МАТОВ ОТ ДВИЖЕНИЯ»).

Не оставляйте зазоров между матами. Тепло будет проводиться только на 1-2 дюйма от нагревательной проволоки. SunTouch следует устанавливать непрерывно по полу, как показано на схемах в данном руководстве.Никогда не устанавливайте маты таким образом, чтобы нагревательные провода располагались ближе, чем на 2 дюйма друг от друга.

Прикрепите коврик к полу двусторонним скотчем.

… или скрепите мат в «впадинах».

Шаг 2.6

Душевая кабина

SunTouch можно установить в душевых, но необходимо соблюдать несколько мер предосторожности (см. «Приложение 3. Примеры схем» для получения более подробной информации).

1. Никогда не устанавливайте SunTouch в душевые стены (или любые другие стены).

2. Ни в коем случае не стыкуйте маты, установленные в душе, в полевых условиях.

Не пытайтесь ремонтировать или модифицировать коврик каким-либо образом; может возникнуть серьезная опасность.

3. Вложите маты в раствор и устанавливайте только под плитку, камень, кирпич или другую кладочную поверхность в соответствии с данным руководством по эксплуатации.

4. Никогда не начинайте коврик в душе.Соединение между шнуром питания и нагревательным проводом должно быть полностью залито раствором и расположено на расстоянии не менее 1 ‘от душевых отверстий и других участков, обычно подверженных воздействию воды.

5. Органы управления ковриком должны располагаться на расстоянии не менее 4 футов от отверстий для душа, чтобы они не подвергались воздействию воды или касались человека в зоне душа.

Либо приклейте кабель питания горячим клеем к точеной дорожке. . .

Шаг 2.7

Установка кабеля питания и заводского подключения

Шнур питания Установка: Шнур питания толще, чем коврик SunTouch.При тонкой установке на опорную доску или плиту вырежьте или выпилите канавку для углубления силового кабеля до уровня SunTouch. Используйте горячий клей, чтобы закрепить шнур питания в канавке. Или закончите шнур питания у пола и проложите только нагревательный провод к началу мата.

Не повреждайте кабель питания , это может привести к поражению электрическим током, когда коврик находится под напряжением.

Заводское подключение Установка:

В зависимости от толщины слоя раствора вам может потребоваться долото под заводским соединением, чтобы углубить соединение.

Будьте предельно осторожны, чтобы не повредить нагревательный провод или соединение. Нанесение горячего клея удержит соединение на месте.

Шаг 2,8

Установка датчика термостата

Датчик должен быть установлен в полу и проложен вверх по стене, как описано в шаге 1.4.

Просто подложите его под коврик или проденьте между двумя нагревательными проводами.

Датчик должен входить в коврик примерно на 6–12 дюймов, как показано на «Фазе 4.Окончательная разводка ». Будьте осторожны, не размещайте датчик рядом с другими источниками тепла, такими как канал отопления под полом.

К А У Т И Я!

ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ

Если напольное покрытие не устанавливается сразу, защитите коврик SunTouch, накрыв его гофрокоробом или фанерой. Сведите к минимуму посещаемость установленного коврика.

Шаг 2.9

Методы переворачивания мата и заполнения

В этом разделе описаны некоторые общие повороты и приемы, используемые для компоновки углов, углов и встроенных элементов.

Осторожно разрежьте плетеный коврик оранжевого цвета, чтобы получились витки. Никогда не режьте, не надрезайте и не повреждайте иным образом нагревательный провод.

Поворот на 180 ° или спина к спине.

переворачивание.

Поворот на 90 ° или переворот.

Техника заполнения.

Примечание: Установите мат вплотную к лицевой стороне шкафа, как показано выше.

Примечание: Коврик может быть установлен под плиткой на расстоянии 4–6 дюймов от передней части воскового кольца, а при необходимости может слегка подкладывать под унитаз (примерно 20 дюймов от стены).

Этап 3. Монтаж последнего этажа

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.

Обратите внимание, что видео по установке SunTouch не является видео по установке напольного покрытия — оно охватывает только установку обогревающих ковриков SunTouch.

Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки любых напольных покрытий. Запишите показания в журнал сопротивления коврика и датчика (выше), продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями.

Если возможно, сфотографируйте укладку мата перед укладкой напольного покрытия.

Предупреждение: Никогда не стучите шпателем по мату или нагревательной проволоке, чтобы удалить излишки раствора со шпателя.Это может повредить нагревательный провод.

При укладке плитки или камня поверх SunTouch мы настоятельно рекомендуем руководящие принципы Tile Council of America (TCA) или спецификации ANSI в качестве минимальных стандартов установки.

Вместо универсальных материалов на водной основе мы рекомендуем раствор и раствор, модифицированный латексом или эпоксидной смолой.

Выберите шпатель подходящего размера для укладки плитки или камня.

Мы рекомендуем шпатель размером не менее 3/8 ″ x 1/4 ″. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.

Примечание: слой раствора толщиной более 3/8 ″ отлично работает с производительностью системы; им просто нужно немного больше времени, чтобы нагреться.

При укладке напольных покрытий, отличных от плитки или камня, следуйте рекомендациям отрасли и / или производителя.

Также убедитесь, что гвозди, шурупы или другие крепежные детали не проникают в пол в области SunTouch. Проволоку легко повредить застежки, пробившие пол.

Все напольные покрытия должны находиться в непосредственном контакте с цементным материалом, покрывающим SunTouch. Не поднимать пол над массой бетона или раствора ниже. Например, не устанавливайте деревянные гвоздезабиватели (шпалы) размером 2 x 4 дюйма поверх плиты с целью крепления древесины твердых пород. Этот 1,5-дюймовый воздушный зазор резко снизит выход нагретого сляба. По этой причине «плавающий»

Полы из дерева / ламината

работают намного лучше, чем полы из твердой древесины.

Не отключайте монитор LoudMouth во время укладки напольных покрытий.

Эта предупреждающая табличка об электрическом лучистом обогреве должна находиться рядом с панелью управления или на лицевой стороне.

Нижняя пластина / деталь датчика. Просто «вплетите» датчик в коврик или вы можете использовать зажим.

Этап 4. Окончательная разводка

Шаг 4.1

Установите элементы управления

Установите термостат с датчиком пола в электрическую коробку квадратного сечения 4 ″ в соответствии с инструкциями по установке, прилагаемыми к термостату. Подключите провода питания мата, датчик температуры пола и проводку источника питания, как показано в данном руководстве (Приложение 4) или в инструкциях по установке термостата.

При использовании нескольких матов проложите все провода питания через электрический кабелепровод в квадратную коробку термостата 4 ″ или отдельную распределительную коробку.

Подключите провода параллельно (не последовательно) — черно-черный, бело-белый и зелено-зеленый, или для систем на 240 В; черно-черный, сине-голубой, зелено-зеленый.

Затем прикрепите к термостату короткую «косичку» (провода подходящего размера для нагрузки).

Используйте 1-канальное грязевое кольцо (листовой камень), чтобы установить термостат на электрическую коробку.

Приложение 1. Обзор установки

Приложение 2. Методы переворачивания мата и заполнения

Виды поворотов

Примеры макетов

Типовая планировка кухни: один мат 2 x 25 футов, один мат 1 x 35 футов

Пример расположения солярия / веранды: два коврика 3 ‘x 6-8 дюймов, один мат 3’ x 10 ‘

Приложение 4. Электрические схемы управления 120 В

Типовая электрическая схема подключения с SunStat Control (120/240 В переменного тока)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Типовая электрическая схема подключения с контроллером SunStat и контактором (120 В)

Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).

Приложение 4. Электрические схемы управления 240 В

Типовая электрическая схема подключения с контроллером SunStat (240 В)

Выделенная цепь 240 В, 20 А (максимум).

Схема подключения сигнального провода между SunStat Control и реле

Выделенная цепь 240 В, 20 А (максимум).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальными электротехническими нормами (NEC), особенно статьей 424, частью IX NEC, ANSI / NEPA70 и разделом 62 CEC, часть 1.

Приложение 5. Руководство по поиску и устранению неисправностей

Если возникают проблемы с ковриком для обогрева пола SunTouch или соответствующими электрическими компонентами,

, пожалуйста, обратитесь к этому руководству по устранению неполадок. Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по поиску и устранению электрических неисправностей следует проводить при отключенном от цепи электропитании, если не указано иное.

Проблема

Возможная причина

Решение

Органы управления. Блоки

Измерение сопротивления мата выходит за пределы диапазона, указанного на паспортной табличке.	Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой).	Приобретите цифровой омметр, показывающий от 0 до 20 000 Ом, и повторно измерьте сопротивление.
	Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден.	Запишите сопротивление между всеми проводами и обратитесь к производителю.
	Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура.	Установите температуру в помещении 75 ° -85 ° F или обратитесь к производителю.
	Измерение сопротивления может производиться от нескольких последовательно соединенных или параллельно соединенных матов. Любой из них даст ложные показания сопротивления.	Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому).
	Омметр может быть настроен на неправильную шкалу. Например, шкала 200 кОм измеряет до 200000 Ом.	Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинальное сопротивление выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.
Пол не греется.	Мат поврежден.	Измерьте сопротивление коврика. Проверьте наличие «разрыва цепи» и «короткого замыкания», как подробно описано ранее в этом руководстве. В случае повреждения зафиксируйте сопротивление между всеми проводами и обратитесь к производителю.
	Сработал GFCI, о чем свидетельствует световой индикатор на элементе управления. Индикатор может быть помечен «GFI», может быть под словами «Ожидание» или на кнопке с пометкой «Тест».	Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю. Если коврик не поврежден, замените элемент управления GFCI.Также см. «Конфликты GFCI» ниже.
	Подача неверного напряжения или несоответствующие электрические компоненты.	Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
	Пол Бетонная плита.	Температура поверхности в плите медленно повышается. Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше).Измерьте «нагрузочное» напряжение / силу тока до мат.
Пол постоянно нагревается.	Коврики соединяются «последовательно» или «шлейфом» (от конца к концу).	Несколько матов должны быть подключены «параллельно» (или черный к черному, белый к белому).
	Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO».	SunTouch имеют датчик температуры пола. Отсоедините провода датчика от блока управления и снова вставьте их.Если это не решит проблему, измерьте сопротивление на проводах датчика. Для управления SunTouch сопротивление должно быть от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления проводов датчика в этом руководстве
	Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания.	Убедитесь, что электрические соединения правильны. Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве.
	Неисправный контроль.	Верните управление дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100 ° F.	Датчик температуры пола неправильно подключен или расположен неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Управление работает неправильно.	Если это программируемое управление, программирование может быть неправильным.	Внимательно прочтите инструкции по программированию системы управления и следуйте им.
	Подача неправильного напряжения или использование несоответствующих компонентов.	Проверить напряжение, проверить детали. См. «Подача неверного напряжения» выше.
	Датчик температуры пола неправильно подключен или работает неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
	Ослабленное соединение (-и) на стороне линии и / или на стороне нагрузки блока управления.	Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения с выключателем.
	Неисправный контроль.	Верните управление дилеру для замены.
Управление вообще не работает .	Нет питания.	Проверить автоматический выключатель. Измерьте напряжение на регуляторе. Проверьте все соединения между выключателем и блоком управления.
	Датчик температуры пола неправильно подключен или работает неправильно.	Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
	Неисправный контроль.	Верните управление дилеру для замены.
Конфликты и ложные срабатывания GFCI .	Более одного GFCI в цепи.	GFCI иногда отключаются, когда с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
	Электродвигатель или источник света с балластом разделяют цепь с ковриком.	Электродвигатели и другие электрические устройства могут вызвать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола.

Приложение 6. Подключение нескольких матов

ПРИМЕЧАНИЕ: Термостатический контроль не показан на этих схемах для упрощения.

Эти схемы даны только в качестве примеров того, как правильно соединить несколько матов.

Следует соблюдать осторожность, чтобы не переполнить ящик.

Обязательно используйте гайки для проводов, размер которых соответствует выполняемым соединениям.

Следуйте всем правилам при подключении. В случае сомнений обратиться к электрику

Наслаждайтесь своей новой системой обогрева пола SunTouch Mat!

www.suntouch.com

Щелкните здесь для просмотра видео библиотеки SunTouch

SunTouch против продукта A — SunTouch vs.Изделие B

Ссылки на коврики для обогрева пола SunTouch

Технические характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

Нагревательные звенья системы обогрева пола SunTouch

Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire

Связи управления нагревом

Программируемая спецификация SunStat — Руководство пользователя Программируемая 500670-SB — Руководство пользователя Непрограммируемая 500675
— Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

Ограниченная гарантия SunTouch 25 лет — Электромагнитные поля электромагнитных полей — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch

.
