Водяной тёплый пол от газового котла в доме своими руками

Автор Admin На чтение 15 мин. Просмотров 32 Опубликовано 18.06.2018

Чтобы сделать водяной тёплый пол от газового котла в доме своими руками понадобится не только укладка трубы и её подключение. Важно обладать определённой информацией по принципу работы котлов и отопительных контуров, о составах бетонов способу их укладки, учитывать состояние грунта на участке, если нет ЖБ перекрытий и лицевое покрытие пола. Из таких элементов как раз и состоит монтаж отопительного контура и его бес проблемная эксплуатация.

Водяной отопительный контур из металлопласта

Содержание

1. Котёл и трубы для контура
2. Виды газовых котлов
3. Конвекционные или традиционные газовые котлы
4. Конденсационные газовые котлы
5. Выбор трубы для пола
6. Для чего нужны две стяжки и как их делают
7. Монтаж тёплого водяного пола
8. Способы подключения
9. Утепление
10. Укладка трубы
11. Заключение

Котёл и трубы для контура

Если у вас печное отопление, и вы решили перейти на газ, то всё гораздо проще, так как сделать что-то с нуля всегда легче, чем переделывать уже имеющуюся конструкцию. Тем не менее, при желании доступно многое, в том числе и совмещение напольного контура с радиаторным, но, обо всём по порядку.

Виды газовых котлов

Газовые котлы отопления могут классифицироваться по способу их крепления – они бывают либо навесными (монтируются на стену), либо напольными (монтируются на пол). Кроме того, они могут быть одноконтурными (только для подогрева теплоносителя) или двухконтурными, где добавляется функция ГВС. Но нас в основном интересует не это – при монтаже водяного тёплого пола важен принцип работы этих агрегатов.

Конвекционные или традиционные газовые котлы

Принцип работы традиционного газового котла

Принцип работы конвекционного газового котла достаточно прост: вода принудительно подаётся из водопровода, полностью заполняя контур. Затем циркуляционным насосом теплоноситель приводится в движение, но при прогоне через теплообменник, он нагревается, проходит свой цикл и возвращается в котёл для нагрева.

Система довольно простая, поэтому традиционные котлы дешевле конденсационных агрегатов, но… Теплообменники делают из чугуна или нержавеющей стали и обычный пар не  принесёт им какого-либо ущерба, даже при конденсации. А вот при сгорании газа такой конденсат состоит из агрессивной жидкости, разрушающей теплообменник и коаксиальную трубу.

Чтобы эти ядовитые испарения не вредили, они должны выходить в атмосферу и это происходит лишь в том случае, когда температура «обратки» не ниже 30⁰C. Для этого нужно поддерживать рабочую температуру на выходе не ниже 70-80⁰C (практическое наблюдение), но это хорошо для радиаторов, а не для тёплого пола, хотя вход есть, и вы узнаете о нём ниже.

Конденсационные газовые котлы

Принцип работы конденсационного газового котла

Лучше всего устанавливать тёплый пол водяной от газового котла конденсационного типа, если, конечно, не будет задействован ещё и радиаторный контур. Это можно сделать в доме своими руками, если кроме желания у вас имеется достаточный багаж знаний. Чтобы в этом проще было разобраться, чуть пониже я выложил видео, на котором вкратце рассказывается о принципах работы газовых агрегатов.

Конденсационные котлы ещё называют низкотемпературными и это по двум причинам. Во-первых, для теплых полов нужна более низкая температура теплоносителя, нежели для радиаторов. Во-вторых, конденсат здесь не во вред, а на пользу, так как он попадает в сопряжённую камеру котла, где частично подогревает обратную линию подачи воды, а после охлаждения стекает в отстойник.

[youtube]https://www.youtube.com/watch?v=CwbRVC1S7l8[/youtube]

Видео: Так работают конвекционные и конденсационные системы газовых котлов

Выбор трубы для пола

Труба TIM PEX для контура пола, сшитый ПЭ

Для системы тёплого пола (непосредственно для обогрева) применяются три вида материалов, точнее труб:

• Медные.
• Сшитые полиэтиленовые (ПЭ).
• Металлопластовые.

Металлопласт (тот же сшитый полиэтилен).

Но, скажу сразу, что медь обходится очень дорого, поэтому такие контуры мы даже не станем обговаривать, остаётся сшитый ПЭ и металлопласт. Хотя, по сути, как ПЭ, так и металлопласт делаются из того же бронированного алюминиевой фольгой или EVOH полиэтилена, только мы привыкли различать их по цвету и называть по-разному.

На основании многолетнего опыта монтажа отопительных и обогревательных систем разного типа могу сказать, что лучше всего покупать трубы, которые привыкли называть металлопластовыми. Они, как правило, белого цвета, тогда как сшитый ПЭ розового, красного или серо-синего цвета. Бронированный слой в первом случае из алюминиевой фольги (имеет отличную теплопроводность), а во втором случае, это слой EVOH (эффективный материал нового поколения).

Так почему же я стал отдавать предпочтение металлопласту? Всё очень просто и на это есть обоснованные причины:

1. трубы из сшитого ПЭ имеют такую же теплопроводность, как и металлопласт, но при этом стоят гораздо дороже;
2. благодаря алюминиевому бронированию на металлопласт можно заливать бетонную стяжку, не заполняя тубы водой, тогда как ПЭ может деформироваться при таком давлении (сплющиться).

[info]Рекомендация. При покупке труб из пенопласта нужно выбирать бесшовную трубу – она надёжнее. Если продавец не может предоставить сертификат на продукцию, то проверьте её самостоятельно. Для этого отрежьте из бухты кусочек длиной 7-10 мм и попытайтесь разобрать его по слоям. Если вам удалось сделать это без затруднений, значит, товар имеет низкое качество.[/info]

Для чего нужны две стяжки и как их делают

Для монтажа системы водяного тёплого пола делают две маячных стяжки – снизу черновая, которая служит основой для укладки, а сверху чистовая, которая перекрывает контур и на неё стелют облицовку (плитку, линолеум, ламинат, ковролин).

Т-образные маячные профили

В том случае, если стяжку заливают по бетонным перекрытиям, на одном из верхних этажей многоэтажного дома, то вопрос о подсыпке отпадает автоматически – снизу не будут пробиваться холодные потоки. Но если заливку придётся делать на первом этаже над подвалом, либо непосредственно на грунте, то инструкция здесь меняется коренным образом – понадобится теплоизоляция.

Пример схемы укладки маячной стяжки с учётом слоёв

Не знаю почему, но большая часть строительно-ремонтной братии упускают одну очень важную деталь при заливке стяжки – это гидроизоляционная плёнка под песочной подушкой. Если песок насыпать прямо на грунт, то его влажность станет идентичной, значит, теплопроводность получится чуть ли не идеальной, но в холодное время года такая подушка сыграет роль холодильника. Следовательно, на грунт сначала засыпают очень тонкий слой песка порядка 10-30 мм, чтобы нивелировать плоскость и застилают геотекстиль или плотный полиэтилен с заворотом на стены на пару сантиметров выше нулевого цикла. Лишнее отрезают после застывания бетона.

Установка маяков по керамзитовой подушке

А вот поверх гидроизоляции засыпают подушку 4-5 см высотой и на неё можно застелить ещё один слой плёнки, хотя это не обязательно. Теперь нужна подушка из щебня, но лучше из керамзита средней или крупной фракции толщиной не менее 60-70 мм, хотя по грунту можно даже и полметра. Керамзит выравнивают  и устанавливают на него Т-образные маяки, как на первых двух фотографиях этого раздела. Заливать бетон можно не раньше, чем на следующий день, чтобы не сбить правилом ещё плохо приклеенные профили.

[alert]Примечание. В данном случае я говорил «бетон», а не цементно-песочный раствор и это неспроста. Для основы лучше всего делать стяжку из бетона марки М200 или М250 (класс прочности В15 или В20 соответственно).[/alert]

Вторую стяжку уже из цементно-песочного раствора, заливают по маякам поверх отопительного контура, где высота слоя от нижней стяжки при 16-миллиметровой трубе из металлопласта будет 60-100 мм. Этот параметр по большей степени зависит от чистового покрытия, например, если это керамическая плитка, то достаточно 60-70 мм, для ламината хватит 70-80 мм, а вот для мягких покрытий лучше задействовать оставшийся диапазон. Для верхнего слоя цементно-песочного раствора обязательно требуется пластификатор – количество жидкости указывается производителем на упаковке. Такой состав компенсирует тепловое расширение цементного камня.

[info]Важно! Нулевой цикл чистового пола следует отметить ещё до заливки черновой стяжки. Так вы сможете регулировать толщину слоёв.[/info]

Монтаж тёплого водяного пола

Эта часть статьи отведена исключительно под водяной тёплый пол от газового котла, но без установки самого котла. Другими словами, это уже монтаж контура в доме своими руками.

Способы подключения

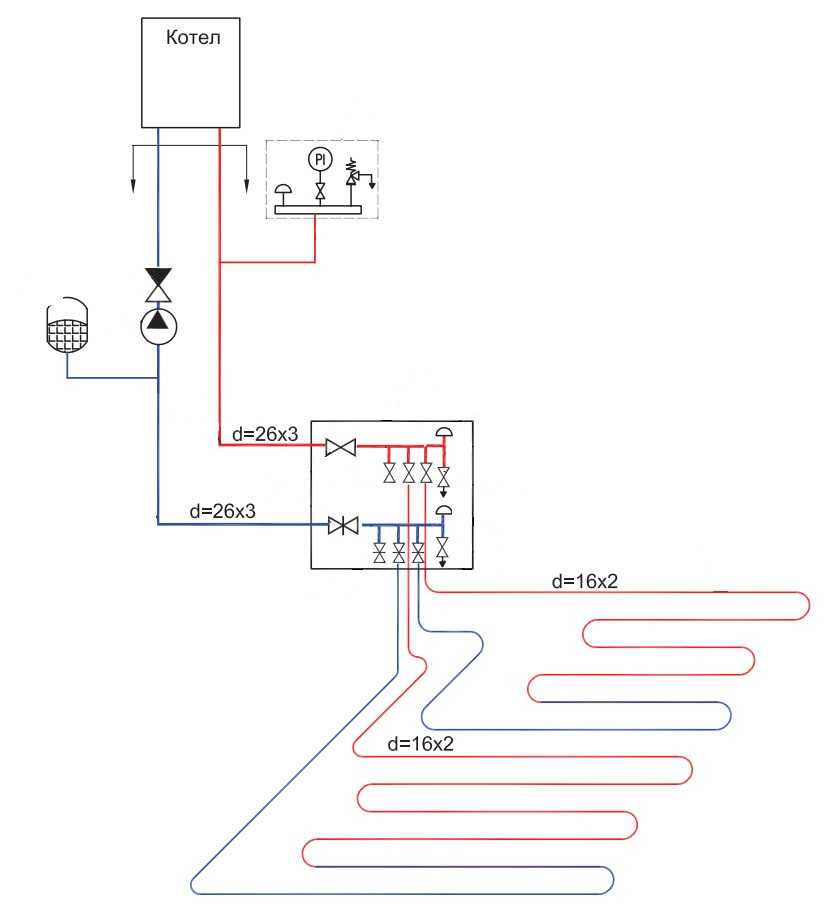

Схема подключения коллектора к котлу и к контуру

Теперь давайте разберёмся с подключение коллектора, от которого идут все разводки подачи и возврата теплоносителя для нагрева. Обратите внимание на изображение, расположенное выше: подача воды от котла заходит на верхнюю гребёнку коллектора, а отвод остывшей после завершения цикла воды к котлу, осуществляется через нижнюю гребёнку.

Кроме того, между трубой подачи и возврата теплоносителя врезана перемычка, которая называется байпасом, а между ним и гребёнкой стоит термодатчик с сервоприводом, который также подключен и к циркуляционному насосу. Такая схема подключения используется для традиционных котлов, где желательно поддерживать температуру не ниже 70-80⁰C, но для пола нужно от силы 50-60⁰C, да и то в морозную погоду. Поэтому, на котле выставляют необходимые 70-80⁰C, но когда с насоса на термодатчик поступает сигнал, что на обратке более 27-30⁰C, сервопривод отключает насос и перекрывает подачу на контур. Горячая вода через байпас сбрасывается в обратку и циркулирует по малому кругу с t 70-80⁰C.

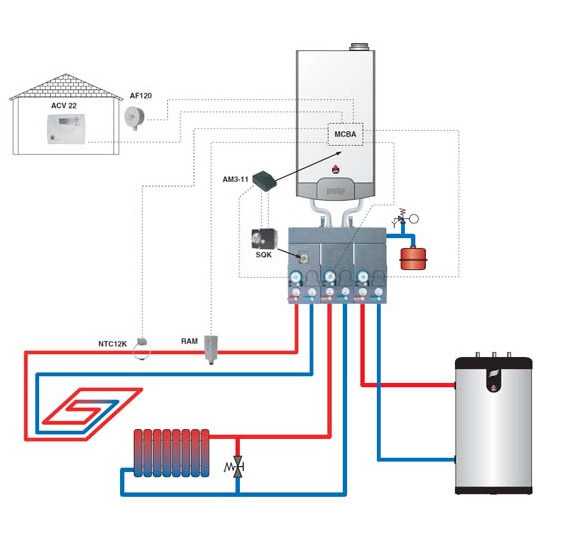

Схема подключения тёплого пола вместе с радиаторами

Обратите внимание на схему вверху, где показан принцип подключения тёплого пола вместе с радиаторами к одному котлу, здесь всё очень похоже на ситуацию, описанную выше. Циркуляционный насос из котла перегоняет воду по замкнутому циклу, куда врезаны радиаторы и контур тёплого пола, но для радиаторов нужна температура, как минимум, 70-80⁰C, а может и больше, тогда как для пола достаточно 50-60⁰C. Перераспределить потоки по температуре теплоносителя опять-таки поможет байпас и трёхходовой кран с сервоприводом.

Когда вода в напольном контуре нагревается до требуемой температуры, сервопривод перекрывает трёхходовой клапан и выключает дополнительный электрический насос на обратке. Тогда горячая вода с подачи сбрасывается через байпас в обратку перед насосом (см. схему). Получается, что теплоноситель в радиаторах по-прежнему циркулирует, а как только в системе тёплого пола температура станет ниже заданной, сервопривод откроет клапан и запустит насос.

[info]Примечание. Сегодня на строительном рынке уже есть коллекторы в виде готовых блоков, куда входят гребёнки, трёхходовой клапан с сервоприводом, вспомогательный циркуляционный насос и байпас. Такие устройства работают по принципу, описанному выше, просто самостоятельная сборка обойдётся где-то в два раза дешевле.[/info]

[youtube]https://www.youtube.com/watch?v=sQoSuAa_S-k[/youtube]

Видео: Обвязка котла отопления плюс смесительный узел для теплого пола

Утепление

Укладка пенофола и стыковка фольгированным скотчем

Даже  если при укладке черновой (нижней) стяжки было создано хорошее утепление, это вовсе не означает, что ваша отопительная система должна её обогревать, растрачивая энергоресурсы (газ и электричество стоят денег). Самый лучший вариант в данном случае, это тонкий пенофол (фольгированный пенополиэтилен) – алюминиевая фольга способна отражать инфракрасное излучение. Конечно, горячая вода не излучает ИК потоков, как та же обогревающая плёнка или УФО, но вместе со вспененным полиэтиленом фольга блокирует тепловой поток и он движется только верх. Это не единственный теплоизолирующий материал – можно также использовать тонкий экструдированный пенополистирол и даже одну фольгу без утепления.

[info]Рекомендация. Пенофол можно стелить внахлёст, проклеивая края скотчем для удобства дальнейшего монтажа. Но так же его укладывают стык в стык, заклеивая шов фольгированным скотчем, как на верхней фотографии.[/info]

Демпферную ленту клеят по периметру комнаты

Ширина демпферной ленты составляет от 5-ти до 16,5 см, так что вы можете выбрать её по толщине верхней стяжки с запасом 3-4 см, чтобы хватило ещё и на лицевое покрытие (лишнее позже обрезают). Толщина полосы составляет 7 мм, и она сжимается до 2-3 мм, что является компенсацией или своеобразной буферной зоной при расширении стяжки от нагрева трубы. Вместо демпферной ленты можно нарезать полосы из пенофола по требующейся ширине и зафиксировать её к стене на ПВА.

Укладка трубы

Планка-кронштейн для укладки трубы тёплого пола

Для крепления труб к полу используют кронштейны самых разных типов, но лично я предпочитаю монтажную планку, как на верхней фотографии (проверено личным опытом). Такая планка имеет до двух метров длины и её можно порезать на фрагменты, либо устанавливать беспрерывной полосой, это не имеет совершенно никакого значения. Главное, при покупке учесть диаметр трубы, а сам кронштейн фиксируют к стяжке дюбелями и саморезами (можно ударными шурупами). Расстояние между фиксаторами по прямой линии порядка одного метра, для этого нет чётких требований, но на поворотах их монтируют, как можно чаще (ели, конечно, есть такая потребность), чтобы не задиралась труба.

Способы укладки трубы: 1) спиралью, 2) петляющей змейкой, 3) сдвоенной спиралью, 4) змейкой, 5) двойной змейкой, 6) улиткой

По поводу укладки трубы тем или иным способом мне приходилось слышать разные мнения, хотя веских аргументов в поддержку того или иного способа, так никто и не привёл. Что я могу сказать, как человек, который занимается тёплыми полами уже не первый десяток лет: «Хороши все варианты, но эффективность их применения сопряжена с размерами помещения и конфигурации плоскости пола, наличия колонн, барных стоек и так далее. В некоторых ситуациях приходится совмещать по два, а иногда и по три способа укладки, чтобы добиться равномерного шага.

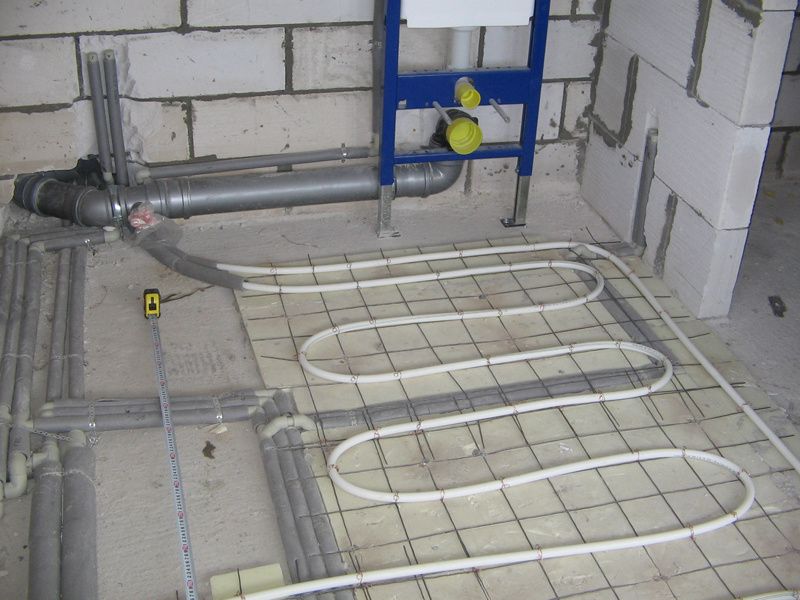

Укладка трубы из металлопласта по планкам-кронштейнам

Трубу обычно укладывают с шагом 15-20 см, расстояние до несущей стены, если она граничит с улицей, не более 10 см или даже меньше. Запомните, что большой шаг, к примеру, 25 см приведёт к перепаду температуры на плоскости пола и если ходить босиком, то подошвы ощутят тёплые и холодные зоны, что не совсем комфортно. Если на стенах предполагается монтаж гипсокартона, то нужно сразу вычислить толщину обрешётки и отступить от неё не менее чем на 7 см, чтобы при установке UD профиля на пол не пробить перфоратором трубу под стяжкой.

Металлопласт легко согнуть при помощи стальной пружины

Наверное, многие сталкивались с заломом трубы из металлопласта, если приходилось сделать крутой изгиб, а для тёплого пола такие места неизбежны, особенно при сложной конфигурации плоскости. Но заломов легко избежать, если в самом начале укладки надеть на трубу стальную пружину, внутренний диаметр которой на 1-2 мм больше толщины трубы. Постепенно, по мере укладки эту пружину передвигают всё дальше и дальше, используя в нужных местах для изгибов.

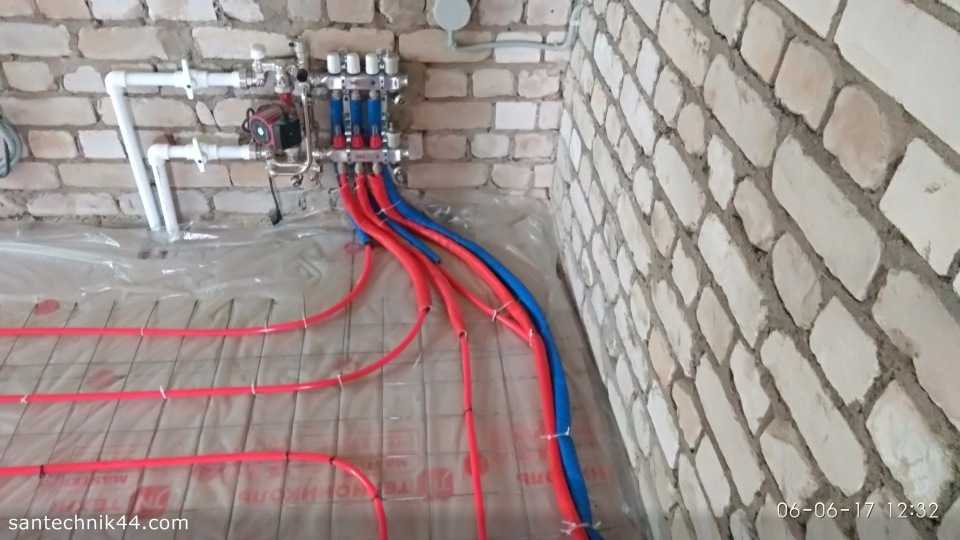

Разводка труб тёплого пола от коллектора по комнатам

Прежде чем проектировать установку коллектора, вы должны знать, какое количество отводов должно быть у каждой гребёнки – если их на несколько штук больше, это не страшно, туда вкручивают заглушки, но если меньше… Иногда площадь комнаты настолько велика, что одной бухты оказывается недостаточно и есть соблазн добавить кусок, соединив их металлическим фитингом, но этого делать нельзя! Замурованный фитинг, это старая бомба замедленного действия – никогда не знаешь, когда прорвёт и прорвёт ли вообще (может и пронести). Поэтому, помещения с большой площадью лучше делить на два крыла, укладывая на пол два контура.

Иногда частные дома строят достаточно большими и сделать разводку с одного коллектора по всем комнатам очень сложно, поэтому можно установить два, три, и более коллекторов в удобных для этого местах. Не следует тянуть трубу к каждому из них от котла – просто соединяйте гребёнки между собой – сэкономите не только материал, но и время, хотя качество обогрева от этого не изменится. Как правило, гребёнки устанавливают в каком-либо ящике (лично я всегда покупаю для этого металлические ящики для электрических распредщитов). Это удобно, так как там есть дверки, а внутри планки для автоматов, которые можно использовать, как основу для крепежа. Такую сборку можно оставить снаружи, но можно так же утопить в стене, если позволяет её толщина.

Распределение температуры в помещении при отоплении дома системой тёплого пола

Ещё хочу добавить, что по законам физики, как вы знаете, тёплый воздух всегда движется вверх, увлекая за собой различные мелкие элементы в виде пыли. Поэтому, если вы решили стелить на стяжку мягкое или плавающее покрытие, обязательно загрунтуйте цементное основание. Не используйте для облицовки ковролин низкого качества, так как он тоже будет разрушаться, а мелкие частички от него поднимутся вверх, уносимые воздушным потоком.

[youtube]https://www.youtube.com/watch?v=wfRumqoAd9s[/youtube]

Видео: Водяной теплый пол своими руками

Заключение

Сделать водяной тёплый пол от газового котла в доме своими руками сможет далеко не каждый желающий, так как в большинстве случаев люди не хотят вникать в нюансы. Но если вы дочитали этот материал до конца, значит, вы один из немногих потенциальных мастеров-сантехников, способных делать самостоятельно даже сложные вещи. Удачи вам!

Теплый пол водяной от газового котла в доме своими руками

Если вы хотите сделать теплый пол водяной от газового котла в доме своими руками, то вам стоит остановиться на четырех важных моментах в этом процессе.

Для начала посмотрим, какие работы по шагам вам придется выполнить, чтобы сделать теплый пол водяной от газового котла в доме своими руками.

Последовательность работ

Будем считать, что согласование по газу вы получили, врезка в трубу произведена и вам остается только смонтировать отопительное оборудование в вашем доме.

Тогда все работы вам следует провести в следующем порядке:

1. Установка газового котла в котельной.
2. Обвязка котла.
3. Установка коллекторов системы отопления.
4. Монтаж трубок и фитингов теплого пола в отапливаемых помещениях.
5. Установка управляющей автоматики котла.
6. Подключение системы.
7. Проверка системы.
8. Монтаж финишного покрытия в помещениях.

Остановимся на указанных выше 4 важных моментах и каждый из них рассмотрим подробнее.

Обвязка газового котла

С точки зрения температуры теплоносителя система отопления с теплым полом является низкотемпературной СО.

Это значит, что редко когда температура теплоносителя в трубках пола превышает 40-45 С.

Исходя из этого, обвязка газового котла под теплый пол может быть сразу произведена полипропиленовыми или металлопластиковыми трубами.

На выходе из котла монтируется группа безопасности, хотя она и не имеет здесь такого значения, как, например, при использовании твердотопливного котла.

Тут же ставится расширительный мембранный бак, поскольку в зависимости от тактования котла будет иметь место тепловое расширение объема теплоносителя в системе.

Использование коллекторной системы с теплыми полами

Самый разумный вариант, который можно предложить при использовании теплых полов – это коллекторная система.

Поскольку система является низкотемпературной, важно, чтобы каждая ветка теплого пола в каждом помещении получала свою порцию теплоносителя с заданной температурой.

В противном случае мы будем иметь в первом по ходу помещении температуру пола в 40 С, а в последнем не будет и 20 С. В итоге часть помещений будет вымерзать в морозы.

Коллекторная система позволяет распределять теплоноситель по помещениям «параллельно», отправляя в каждую ветку теплоноситель заданной температуры.



Чтобы можно было задавать температуру для каждого помещения, используются термоголовки на коллекторах.

Также для обеспечения правильной циркуляции теплоносителя на каждую ветку работает свой циркуляционный насос.

Монтаж трубок теплого пола в помещениях

После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.

В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.

В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.

После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.

Погодозависимая автоматика при использовании теплого пола

Именно теплый пол является одним из самых сильных аргументов для использования погодозависимой автоматики вместе с газовым котлом.

Для высокотемпературных систем такая схема не очень актуальна. А вот для систем с низкой температурой теплоносителя в трубах необходимо именно заранее корректировать увеличение или уменьшение мощности котла в зависимости от приближающегося понижения или повышения уличной температуры.

В противном случае такая система (если она управляется только датчиками внутридомовой температуры) не справляется с колебаниями, и в помещениях может быть то холодно, то жарко.

Если же установлена погодозависимая автоматика, то еще до начала понижения температуры в помещениях котел начинает выдавать повышенную мощность, поскольку работает на показателях уличной температуры.

Настройки такой автоматики должны производиться в зависимости от тепловой инерции самого дома.

Кирпичный или блочный дом, например, обладает гораздо большей тепловой инерцией, чем каркасный, поскольку его стены изготовлены из более теплоемких материалов.

Как сделать теплый пол водяной от газового котла в доме своими руками — видео

Если вы решили сделать теплый пол водяной от газового котла в доме своими руками, видео поможет вам отследить все этапы обустройства и монтажа.

Как говорится, лучше один раз увидеть весь процесс собственными глазами и все записать, чем услышать и прочитать где-то.

Смотрите видео и задавайте свои вопросы в комментариях.
