Содержание

Какие трубы для водяного теплого пола лучше? Сравниваем 4 варианта!

При монтаже теплых полов часто возникает вопрос какие трубы для водяного теплого пола лучше? Ведь для качественной службы полов помимо правильного выбора способа укладки, важно выбрать материал, из которого трубы сделаны. Чаще всего для этих целей используются медные, металлопластиковые, трубы из сшитого полиэтилена (PEX-трубы) и гофрированная нержавеющая труба. Каждый тип труб имеет свои особенности и недостатки. О них и поговорим далее.

Трубы из меди для теплого пола

Безусловно, отвечая на вопрос какие трубы для водяного теплого пола лучше — медные трубы будут считаться наилучшим вариантом. Медь долговечна (прослужит не один десяток лет), имеет высокую теплопроводность, а значит и теплоотдачу, что является решающим значением для теплого пола. Но существует несколько недостатков. Наверное, главный из них, который может сыграть не в пользу выбора меди – это цена. Медные трубы значительно дороже труб из других материалов. Кроме того, из-за сложностей в монтаже, произвести укладку медного пола может только специалист с профессиональным оборудованием. Что также повышает итоговую стоимость пола.

Металлопластиковые трубы для теплого пола

Металлопластиковые трубы – один из самых популярных на данный момент способ укладки теплых полов. Они устойчивы к коррозии, легки в монтаже, их можно укладывать без соединений. Из-за высокой пластичности труб их можно монтировать в помещениях нестандартной формы. Трубы из металлопластика не требуют специального оборудования, поэтому их можно укладывать самостоятельно. Единственное, стоит обратить внимание на монтаж фитингов. Здесь есть свои нюансы. Неправильный или неаккуратный монтаж фитингов может привести к утечке и даже разрыву трубы. Ну и конечно, цена. В финансовом плане, металлопластиковые трубы также являются привлекательным выбором. Отвечая на вопрос, какие трубы для водяного теплого пола лучше в качестве монтажа, то ответ, безусловно, металлопластиковые.

Трубы из сшитого полиэтилена (PEX) для теплого пола

PEX-трубы отличаются особой мягкостью и эластичностью. Они износостойки и прочны. Поставляются в больших бухтах до 600 метров. За счет этого, их можно укладывать единой линией без спайки и дополнительных креплений, что устраняет риск утечки или механических повреждений при монтаже. Долговечны – срок службы до 50 лет. Обладают высокой температурной устойчивостью без потери срока службы. Выдерживают температуру до +95°C. Кроме того, такую трубу можно заливать бетоном. Единственный минус – из-за своей эластичности их необходимо фиксировать к полу дополнительными хомутами чтобы избежать размотки. Если отвечать на вопрос какая труба для водяного теплого пола лучше или оптимальна в плане цены и качества, то здесь будет лидером сшитый полиэтилен.

Используется два вида PEX-труб:

PEX-A (пероксидная сшивка). Технология, которая применяется при сшивании этого типа полиэтиленовых труб обеспечивает равномерную и высокую степень сшивки, что приводит к уникальным по прочности качествам. Это делает трубу долговечной, особенно в местах соединения с фитингами. PEX-A экологически чистый материал.

PEX-B (силанольная сшивка). Менее затратный метод сшивки. В отличии от PEX-A, после экструзии степень сшивки не превышает 15%, что требует дополнительной термической обработки на высокой температуре для увеличения степени сшивки. Является менее экологичным материалом. Стоимость PEX-B ниже стоимости PEX-A.

Гофрированная нержавеющая труба для теплого пола

В последнее время набирает популярность пол из нержавеющей гофры. У этого материала много плюсов: неограниченный срок службы, легко гнется без дополнительных приспособлений и большого количества соединительных узлов. Благодаря этому, являются прекрасным решением для маленьких помещений. Нашли широкое применение в старых домах с изношенным теплопроводом и новостройках благодаря возможности залить трубы бетоном. Минус – относительно высокая цена и ограниченный ассортимент в строительных магазинах. Так же из-за своей «гофрированности» такие трубы добавляют шума при передвижении в них воды.

Диаметр трубы теплого пола

Когда вы определились с трубой теплого пола, настало время подобрать нужный диаметр. Чаще всего используют 2 диаметра: 16 и 20. Использовать большие диаметры не имеет смысла.

В большинстве случаев Вам за глаза хватит 16 диаметра трубы теплого пола. В 90% случаев он проходит по теплотехническим характеристикам. Плюс ко всему с ним очень удобно работать.

Трубы 20 диаметра вы так же можете использовать, учитывая немного увеличенный шаг укладки и сложность в сгибании трубы.

Шаг укладки трубы теплого пола

В идеальном случае, шаг укладки трубы нужно рассчитывать при помощи специальных теплорасчетных программ. Используя их, вы точно не ошибетесь. Но если такой возможности у Вас нет, то следует взять за основу следующие данные:

  • Основную зону теплого пола следует укладывать шагом 150 мм
  • Краевые зоны (зоны с наружными стенами) следует усиливать и укладывать с шагом 100 мм. Размер краевой зоны примерно 1 метр от стены.

Расчет трубы теплого пола

Рассчитать длину трубы водяного теплого пола довольно просто. Для этого предусмотрены табличные значения. Как видно ниже, для каждого шага дана информация по количеству труб, расходуемых на один квадратный метр.

Значения эти весьма точные. Но на всякий случай стоит брать 10% запас, чтобы не ошибиться при покупке.

После того, как вы определитесь, сколько квадратных метров у вас смонтировано 10, 15 и 20 шагом, вам останется просто перемножить количество на табличные значения

Шаг укладки

Примерный расход трубы в метрах на метр квадратный

100

10

150

6,7

200

5

PEX трубы для теплого пола

Сейчас на рынке представлены два вида труб: PEX и PE-RT. PEX – это сшитый молекулярным способом полиэтилен. Различают несколько методов сшивок: PEX-A, PEX-B, PEX-C и PEX-AL-PEX. Первые три вида по сути слабо чем отличаются друг друга. Но вот четвертый вид сшивки – это популярная по сей день металлопластиковая труба.

Нет чрезвычайно большой разницы, какой вариант выбрать. Обращайте внимание на производителя и на то, насколько хорошо он себя зарекомендовал.



Итог

Медная труба для водяного теплого пола — лучший выбор. Но она дорогая, как и в стоимости, так и в монтаже.

Оптимальные варианты — металлопластиковые трубы и трубы из сшитого полиэтилена. Одни лучше гнутся, другие чуть дешевле.

Так же мы проверили несколько труб теплого пола на излом. Вот что получилось:

Читайте так же:

Какие трубы для теплого пола выбрать: Rehau, Uponor, Sanext

Устройство теплых полов в домах и квартирах не только получает все большую популярность, но и пользуется спросом.

  Основных причин — почему теплые полы завоевали спрос не много, но в итоге они  весомее других. Помимо тепла в помещении отмечается экономия затрат на пользование коммунальными услугами.  Вопрос выбора труб для теплого пола остается актуальным.

Среди огромного выбора трубопроводных систем, которые предлагает потребителю современный рынок порой достаточно сложно найти для себя лучший вариант системы теплого пола, которая будет полностью соответствовать всем стандартам качества и комфорта. В данной статье мы сопоставим четыре наиболее востребованных изготовителя труб для системы теплого водяного пола, чтобы, сравнив их свойства выбрать наилучший вариант продукции.

  • Продукция  итальянской фирмы Sanext

 Для изготовления продукции компании Sanext используется инновационный материал PEX (сшитый полиэтилен), трубы оснащены анти-кислородным барьером. Благодаря трехслойному покрытию материала, степень шума значительно снижается. Изготовитель дает гарантию на эту систему периодом в 10 лет, предоставляя лимит ответственности в размере 150 тысяч долларов.

Согласно заявленным характеристикам, продукция может прослужить 50 лет.

Система теплого пола итальянской фирмы Sanext вмещает в себя все необходимые составляющие для подключения и монтажа теплого пола под ключ. Для создания полностью автоматизированной работы можно дополнительно приобрести комплект температурной регулировки.

Продукция поставляется клиенту в специальных бухтах по 200 и 100 метров, с толщиной стенки трубы в 2 миллиметра, диаметром  16-20 миллиметров. Давление, поддерживающиеся в трубах составляет 6 бар при температуре +90ºС, с вероятностью экстренного повышения температуры до +100ºС.

  • Aquatherm (Германия)

  Изготавливается из полиэтилена и полибутэна PE-RT и PP, с применением экструзионного способа. Как и Sanext материалы этого производителя снабжены анти-кислородным барьером. Лимит ответственности составляет 8 миллионов евро, а гарантия выдается сроком на десять лет, также производитель гарантирует бесплатную замену. Минимальный срок службы составляет 50 лет.

Привилегией материалов данного производителя является высокие показатели упругости и маленький радиус изгиба. В комплекте идут все необходимые составляющие и дополнительно комплект регулировки температуры. Продаются в крупных бухтах по 250 и 500 метров, с толщиной стен от 1,25 до 2 миллиметров и диаметром от 10 до 20 миллиметров. Поддерживается давление в 10 бар и температуру +90ºС PE-RT и +60ºС PP.

  • Фирма Uponor (страна производитель Финляндия)

Сегодня материал финского производства  является одним из самых популярных. Приблизительно один миллион объектов всего мира уже оборудованы таким видом напольного отопления.

Компания Uponor производит:

  • металлопластик;
  • сшитый полиэтилен.

Большее давление могут выдержать металлопластиковые трубы, но полиэтиленовые намного лучше гнуться и облегчают монтаж. В комплекте Uponor поставляет потребителю все необходимое оборудование и составляющие, а также комплект для регулировки температуры.

Реализуется продукция упакованная в бухтах по 120 и 240 метров, диаметром от 16 до 25 миллиметров, с толщиной стенок от 2 до 2.3 миллиметра. Трубы из металлопластика выдерживают давление в 10 бар, а полиэтиленовые – 6 бар. Наиболее подходящий температурный режим + 95ºС, допускается временное повышение температуры до +110ºС

  • Немецкая фирма Rehau

Трубы изготавливаются из материала PEX, трехслойные с низким уровнем шума и снабжены анти-кислородным барьером. Производитель дает гарантию на десять лет, срок эксплуатации составляет пятьдесят лет. Отличительная особенность данной фирмы, такое условие – если температура не будет превышать шестьдесят градусов, гарантия на срок эксплуатации возрастает до 100 лет.

Как и все перечисленные системы теплого пола, Rehau включает в комплект все требуемые компоненты для установки системы под ключ, включая автоматический регулятор температуры. Упаковывается и поставляется в бухтах от 25 до 600 метров, толщина стенки – 1. 1 до 2.4 миллиметра. Диаметр варьируется от 10 до 25 миллиметров. При температуре +90 градусов трубы выдерживают давление в 6 бар, на короткое время возможно повышение температурного режима до +110 градусов.

Вывод

Сравнивая разнообразие диаметров, вышеперечисленных фирм лучшими являются трубы торговой марки Rehau (Германия). В вопросе температурного режима и уровня давления лидерство получают PE-RT продукция производителя Aquatherm. Хорошую гарантию на материал дают две компании:  Sanext и Aquatherm официальным представительством которых является компания Агпайп: http://agpipe.ru/truby-dlya-teplogo-vodyanogo-pola. Самые комфортные условия перевозки товара у  Rehau.

Принимая во внимание все факторы можно сделать вывод. Первое место по характеристикам и качеству занимает продукция Aquatherm. Так как при даже самой минимальной толщине трубы сохраняется максимальное давление и температура. Компания располагает долгим сроком эксплуатации продукции и дает отличную гарантию на товар.

© 2021 prestigpol.ru

Водяной теплый пол Neptun IWS

141008, г. Мытищи, Московская область,
Проектируемый проезд 5274, стр.7 (сине-зеленое здание)
Тел./факс: +7 (495) 728-80-80, +7 (495) 780-70-13
Режим работы:
пн-пт c 10.00 до 17.00
сб-вс выходной


м. Котельники
Московская область, г.Люберцы,
ул. Инициативная ,д.8 ,
ТЦ «ЭСТАКАДА», павильон Б13
Режим работы: Ежедневно, без выходных
c 9.00 до 19.00
Телефон: +7 (495) 728-80-80, доб. 432; +7 (968) 363-09-30
Email: [email protected]


м. Молодежная
Московская область, Одинцовский район,
рабочий поселок Новоивановское, ул. Западная стр.100,
ТЦ «Можайский двор», 2 этаж, пав. В58
Режим работы: Ежедневно, без выходных
c 10.00 до 21.00
Телефон: +7 (495) 728-80-80, доб. 8885; +7 (968) 363-10-55
Email: [email protected]
м. Новокосино
Московская область, г. Реутов, ул. Академика В.Н. Челомея,
д. 12, ТЦ «Алладин», 2 этаж
Режим работы: Ежедневно, без выходных
c 10.00 до 20.00
Телефон: +7 (495) 728-80-80, доб. 8876; +7 (963) 752-91-12
Email: [email protected]
м. Варшавская
г. Москва, Болотниковская ул., д. 3, корп. 1
Режим работы: пн-пт с 9.00 до 19.00
сб-вс с 11.00 до 18.00
Телефон: +7 (495) 728-80-80 (доб.521), +7 (903) 796-84-39
Email: [email protected]
м. Волоколамская
г. Москва, Новотушинский проезд, д.6, корп.1
Режим работы: пн-пт с 10.00 до 18.00
сб-вс с 11.00 до 18.00
Телефон: +7 (495) 754-44-01
Email: [email protected]


м. Каширская
г.Москва, Каширское шоссе, д.19, корпус 1, 3 этаж,
салон 3C-102 (на территории рынка «Каширский двор-1»)
Режим работы: Ежедневно, без выходных
c 09.00 до 21.00
Телефон: +7 (495)728-80-80 доб. 527; +7 (903) 729-77-87
Email: [email protected]


м. Марксистская
г. Москва, Марксистская, д. 5, стр. 1
Режим работы: пн-пт с 10.00 до 19.00
сб-вс с 10.00 до 18.00
Телефон: +7 (495) 258-90-40; +7 (499) 505-18-05
Email: [email protected]


м. Октябрьское поле
г. Москва, ул. Народного Ополчения, д. 38, корп.1, этаж 1,
вход с торца здания
Режим работы: пн-пт с 10.00 до 18.00
сб- вс с 11.00 до 17.00
Телефон: +7 (499) 198-96-59, +7 (963) 694-53-66
Email: [email protected]


м. Профсоюзная
г. Москва, Нахимовский пр-т, д. 24, выставочный центр "ЭкспоСтрой", павильон №3, сектор В, место 504
Режим работы: пн-сб c 10.00 до 20.00
вс с 10.00 до 19.00
Телефон: +7 (495)995-01-05
Email: [email protected]


м. Теплый стан
г. Москва, МКАД 41-й километр, дом 4 стр 19 ,
ТЦ Пассаж, пав. 33
Режим работы: Ежедневно, без выходных
c 09.00 до 19.00
Телефон: +7 (495) 728-80-80 доб. 8735; +7 (495) 424-61-45; +7 (903) 729-55-87
Email: [email protected] ru


г. Мытищи, МКАД, 94-й километр, корпус 10, п. 3, Строительный рынок "Тракт-Терминал"
Режим работы: Ежедневно, без выходных
c 9.00 до 19.00
Телефон: +7 (495) 231-18-32, +7 (963) 964-53-67
Email: [email protected]


г. Мытищи, Ярославское ш., д.118 Б, ТК "Строим дом"
Режим работы: Ежедневно, без выходных
c 10.00 до 18.00
Телефон: +7 (903) 661-75-39, +7 (495) 728-80-80 доб.525
Email: [email protected]

заказ обратного звонка

Политика конфиденциальности

Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода,  циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

  • Для труб 20 мм —  макс. длина 120 метров;
  • Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

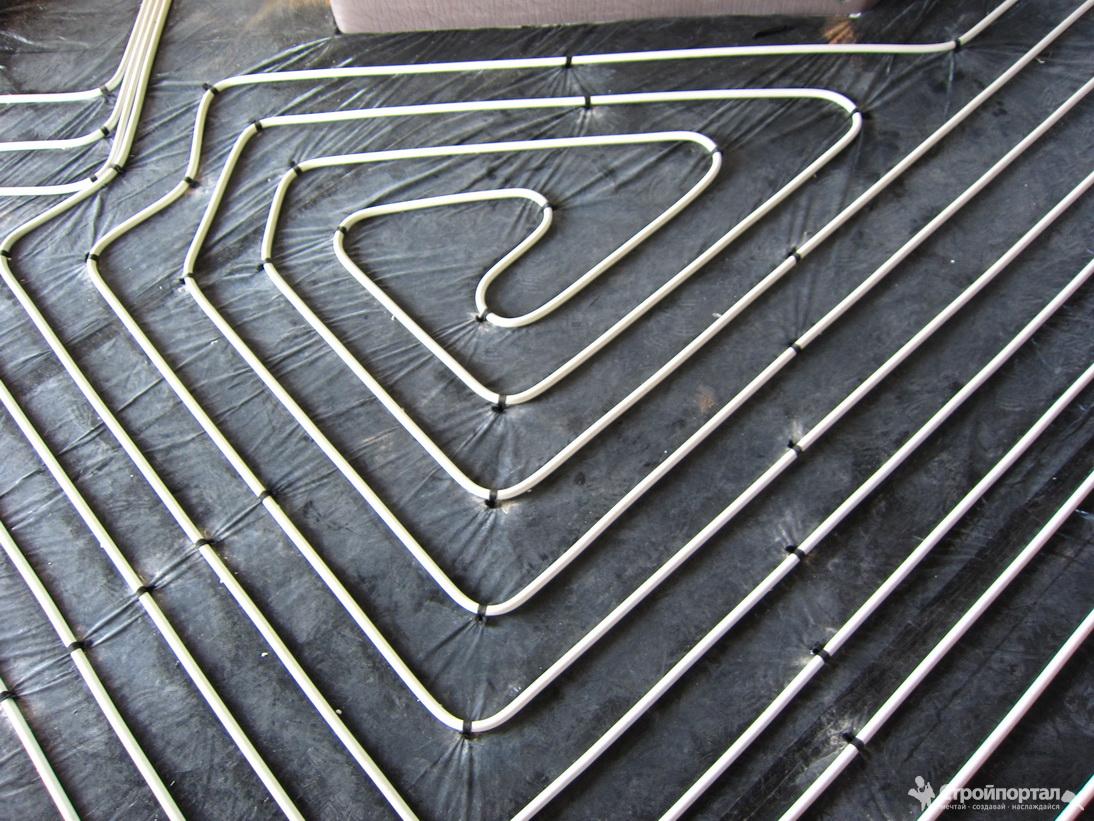

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем.  Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток  тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы.  Шаг водяного теплого пола принимается равным:

  • 300 мм для тепловой нагрузки 50 Вт/кв. метр;
  • 150 мм для тепловой нагрузки 80 Вт/кв. метр;
  • 200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Выводы

  • Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;
  • Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;
  • Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи





Гофрированная труба для теплого пола нержавеющая

Гофрированная труба из нержавеющей стали для систем теплого водяного пола и системы водяного отопления

Для изготовления водяного теплого пола используется корейская гофра труба из нержавеющей стали (марка стали AISI 304) отожженная, условным диаметром 15мм.(длина 1 бухты - 50м, 80м, 100м), и латунные фитинги 1/2" дюйма.

Продукция сертифицирована и соответствует требованиям ГОСТ 10705 и ГОСТ 15763-91

Монтаж гофрированных труб из нержавеющей стали занимает короткое время, и не требует специального инструмента, оснастки и навыков в работе. После монтажа и испытания этого трубопровода не требуется дополнительное подтягивание фитингов. Система гибких гофра труб одна из лучших для теплых полов и системы водяного отопления.

Благодаря гофрированной поверхности гибких труб -
