Теплый пол улитка расчет: Расчет теплого пола

Содержание

Программа теплый пол 3D калькулькулятор —

Программа для расчета теплого пола

Улитка – быстрая и простая раскладка
петель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов.
Полезна как профессионалам так и самостоятельным строителям.
Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ.
Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки, которое будет использоваться.

Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

В течении получаса специалист, находясь прямо на объекте, произведёт замеры и строит план помещения, набросывет петли теплых полов и получает предварительную смету - то есть все очень оперативно.
Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения - для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему!

При создании петли указывается цвет, толщина линии - важные трассы делаются легко различимыми.
В программе придусмотрена динамическая смета - при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы - вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему.
Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов.

После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет. В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.
ЗАГРУЗИТЬ (Win)

Расчет теплого пола

Правильный расчет водяного теплого пола, программа для домашнего мастера. Программа для укладки теплого водяного пола онлайн

ПолПрограмма для укладки теплого водяного пола онлайн

Улитка – быстрая и простая раскладкапетель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов. Полезна как профессионалам так и самостоятельным строителям. Позволяет существенно ускорить планирование и сэкономить на материале

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ. Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки, которое будет использоваться. Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения – для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему! При создании петли указывается цвет, толщина линии – важные трассы делаются легко различимыми.

В программе придусмотрена динамическая смета – при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы – вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему.

Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов. После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет.

В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

xn—–8kcrdunc0agdpocn2fwc.xn--p1ai

Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Перед тем как прокладывать низкотемпературную систему обогрева, вначале нужно узнать, как рассчитать теплый водяной пол, чтобы заранее приобрести все необходимое оборудование. Целесообразнее было бы поручить это специалистам. Но если у вас нет на это средств, то можно сделать это и самостоятельно, главное правильно к этому подойти.

Сегодня в интернете, можно найти различные сервисы, предлагающие онлайн-расчет труб, или специальные программки-калькуляторы, но все же, не имея инженерного образования, многим будет сложно разобраться с этим. Между тем, от правильного подхода, целиком и полностью зависит конечный итог, а также безопасность жилья.

Программа улитка для теплого пола скачать бесплатно

Проект водяного теплого пола

Проект водяного теплого пола. Бетонная система.

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

  • результаты теплотехнического расчета,
  • паспорт системы,
  • монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
  • таблицы балансировки коллекторов теплого водяного пола,
  • спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Проект водяного теплого пола в купольном доме

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Проект водяного теплого пола для дома из бревна. Монтажная схема. Бетонная система.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

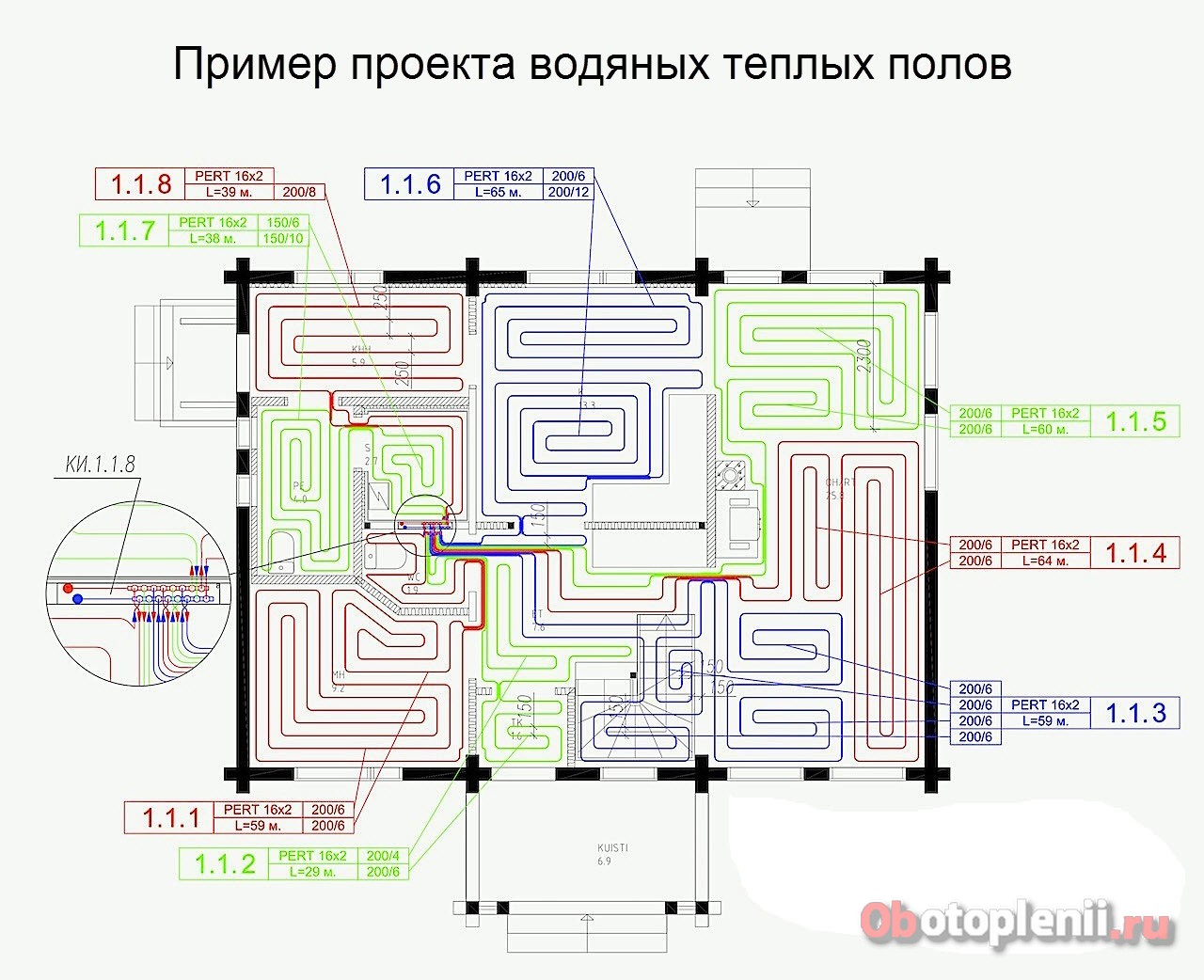

Монтажная схема теплого водяного пола. Фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.

Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол

Сделать запрос:

позвонить по тел.: +7(383)2486390

МТС / WhatsApp / Viber : +79833216510

Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510

Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы

Воспользуйтесь чатом online на сайте в правом нижнем углу страницы

Расклад простой

экономим материал – экономим время – получаем точный расклад

. программой сам воспользовался и благодаря ей сам выполнил все расчёты, всё закупил и не разочаровался – даже в демо версии, распечатывал результаты, через снимок экрана, всё намотал и всё работает – очень доволен. Спасибо.

Из общения на интернет-форуме

Нам задают вопросы

Добрый день! Будет ли програмка дальше жить? Народ на форумхаусе волнуется. Можно было отрисовать все пелтли, пусть в приближении, но без изучения всяких компасов, автокадов и т.д. Сам себе прорисовал 300 кв.метров 3-х уровневый дом, сделал закупку, все смонтировал, сам просто в в восторге от программы

Из письма пользователя

Строители ищут

Нужна простейшая програмка, в которой можно посчитать длину петель ТП. Расчет теплопотерь мне не нужен. Надо просто определиться, сколько петель делать и сколько трубы брать. То, что советует в интернете, либо не скачивается, либо не запускается у меня. Огромная просьба, скинуть на мыло или дать ссылку на рабочую программку!

Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.

Тепловой и гидравлический расчет теплого пола.

Примерное кол-во тепла, необходимое для обогрева помещения.
Единицы измерения - Ватт. Теплопотери помещения Вт

При указании площади учитывать необходимые отступы от стен.
Единицы измерения - квадратные метры. Площадь теплого пола м2

Назначение рассчитываемого помещения Назначение помещения Постоянное пребывание людейПостоянное пребывание людей (Влажное помещение)Временное пребывание людейВременное пребывание людей (Влажное помещение)Детское учреждение

Необходимая температура воздуха в рассчитываемом помещении.
Единицы измерения - градусы цельсия. Требуемая t°С воздуха в помещении °С

Температура воздуха в нижерасположенном помещении.
Если помещение отсутствует, указывать 0.
Единицы измерения - градусы цельсия. t°С воздуха в нижнем помещении °С

Шаг укладки трубы ТП.
Единицы измерения - сантиметры. Шаг трубы 1015202530см

Тип труб используемых в системе ТП, внешний диаметр и толщина стенок. Тип труб Металлопластиковые 16х1.5Металлопластиковые 16х2.0Металлопластиковые 20х2.0Металлопластиковые 26х3.0Металлопластиковые 32х3.0Металлопластиковые 40х3.5Полиэтиленовые 16х2.2Полиэтиленовые 16х2.0Полиэтиленовые 20х2.0Полиэтиленовые 25х2.3Полиэтиленовые 32х 3.0Полипропиленовые 16х1.8Полипропиленовые 16х2.7Полипропиленовые 20х1.9Полипропиленовые PPR 20х3.4Полипропиленовые 25х2.3Полипропиленовые PPR 25х4.2Полипропиленовые 32х3.0Полипропиленовые PPR 32х5.4Полипропиленовые PPR 40х6.7Полипропиленовые PPR 50х8.3Полипропиленовые PPR-FIBER 20х2.8Полипропиленовые PPR-FIBER 20х3.4Полипропиленовые PPR-FIBER 25х3.5Полипропиленовые PPR-FIBER 25х4.2Полипропиленовые PPR-FIBER 32х4.4Полипропиленовые PPR-FIBER 32х5.4Полипропиленовые PPR-FIBER 40х5.5Полипропиленовые PPR-FIBER 40х6.7Полипропиленовые PPR-FIBER 50х6.9Полипропиленовые PPR-FIBER 50х8. 3Полипропиленовые PPR-ALUX 20х3.4Полипропиленовые PPR-ALUX 25х4.2Полипропиленовые PPR-ALUX 32х5.4Полипропиленовые PPR-ALUX 40х6.7Полипропиленовые PPR-ALUX 50х8.3Медные 10х1Медные 12х1Медные 15х1Медные 18х1Медные 22х1Медные 28х1Медные 35х1.5Стальные ВГП легкие 1/2"Стальные ВГП обыкновенные 1/2"Стальные ВГП усиленные 1/2"Стальные ВГП легкие 3/4"Стальные ВГП обыкновенные 3/4"Стальные ВГП усиленные 3/4"Стальные ВГП легкие 1"Стальные ВГП обыкновенные 1"Стальные ВГП усиленные 1"

Температура теплоносителя на выходе из котла в систему ТП.
Единицы измерения - градусы цельсия. Температура теплоносителя на входе°С

Температура теплоносителя на входе в котел из системы ТП. В среднем ниже на 5-10°С температуры теплоносителя на входе в систему ТП.
Единицы измерения - градусы цельсия. Температура теплоносителя на выходе°С

Длина трубы от котла до рассчитываемого помещения "туда-обратно".
Единицы измерения - метры. Длина подводящей магистрали метров

Слои НАД трубами:

↑ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители мм

↑ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиКовролин (0. 07 λ Вт/м К)Линолеум многослойный ρ1600 (0.33 λ Вт/м К)Линолеум многослойный ρ1800 (0.38 λ Вт/м К)Линолеум на тканевой основе ρ1400 (0.23 λ Вт/м К)Линолеум на тканевой основе ρ1600 (0.29 λ Вт/м К)Линолеум на тканевой основе ρ1800 (0.35 λ Вт/м К)Паркет (0.2 λ Вт/м К)Ламинат (0.3 λ Вт/м К)Плитка ПВХ (0.38 λ Вт/м К)Плитка керамическая (1 λ Вт/м К)Пробка (0.047 λ Вт/м К) мм

↥ БетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиРаствор гипсоперлитовый ρ600 (0.23 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ400 (0.15 λ Вт/м К)Раствор гипсоперлитовый поризованный ρ500 (0.19 λ Вт/м К)Раствор известково-песчаный ρ1600 (0.81 λ Вт/м К)Раствор сложный (цемент+песок+известь) ρ1700 (0.87 λ Вт/м К)Раствор цементно-перлитовый ρ1000 (0.3 λ Вт/м К)Раствор цементно-перлитовый ρ800 (0.26 λ Вт/м К)Раствор цементно-песчаный ρ1800 (0.93 λ Вт/м К)Раствор цементно-шлаковый ρ1200 (0.58 λ Вт/м К)Раствор цементно-шлаковый ρ1400 (0. 64 λ Вт/м К) мм

Слои ПОД трубами (начиная от трубы):

↧ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплители мм

↓ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАрмопенобетон (0.13 λ Вт/м К)Асбест (0.08 λ Вт/м К)Асбозурит ρ600 (0.15 λ Вт/м К)Битумокерамзит (0.13 λ Вт/м К)Битумоперлит ρ400 (0.13 λ Вт/м К)Изделия перлитофосфогелиевые ρ200 (0.09 λ Вт/м К)Изделия перлитофосфогелиевые ρ300 (0.12 λ Вт/м К)Каучук вспененный Аэрофлекс ρ80 (0.054 λ Вт/м К)Каучук вспененный Кайманфлекс ST ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕС ρ80 (0.039 λ Вт/м К)Каучук вспененный Кайманфлекс ЕСО ρ95 (0.041 λ Вт/м К)Куцчук вспененный Армафлекс ρ80 (0.04 λ Вт/м К)Маты алюминиево-кремниевые волокнистые Сибрал ρ300 (0.085 λ Вт/м К)Маты из супертонкого стекловолокна ρ20 (0. 036 λ Вт/м К)Маты минераловатные Парок (0.042 λ Вт/м К)Маты минераловатные Роквул ρ35 (0.048 λ Вт/м К)Маты минераловатные Роквул ρ50 (0.047 λ Вт/м К)Маты минераловатные Флайдер ρ11 (0.055 λ Вт/м К)Маты минераловатные Флайдер ρ15 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Маты минераловатные Флайдер ρ25 (0.05 λ Вт/м К)Маты стекловолоконные ρ150 (0.07 λ Вт/м К)Маты стекловолоконные ρ50 (0.064 λ Вт/м К)Опилки древесные (0.08 λ Вт/м К)Пакля ρ150 (0.07 λ Вт/м К)Пенопласт ППУ ρ80 (0.025 λ Вт/м К)Пенопласт ПХВ-1 ρ100 (0.052 λ Вт/м К)Пенопласт ПХВ-1 ρ125 (0.064 λ Вт/м К)Пенопласт ЦУСПОР ρ50 (0.025 λ Вт/м К)Пенопласт ЦУСПОР ρ70 (0.028 λ Вт/м К)Пенопласт карбамидный Мэттэмпласт (пеноизол) ρ20 (0.03 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ100 (0.076 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ40 (0.06 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ50 (0.064 λ Вт/м К)Пенопласт резольнофенолфор3дегидный ρ75 (0.07 λ Вт/м К)Пенополистирол ρ100 (0.052 λ Вт/м К)Пенополистирол ρ150 (0. 06 λ Вт/м К)Пенополистирол ρ40 (0.05 λ Вт/м К)Пенополистирол Пеноплекс ρ35 (0.03 λ Вт/м К)Пенополистирол Пеноплекс ρ43 (0.032 λ Вт/м К)Пенополистирол Радослав ρ18 (0.043 λ Вт/м К)Пенополистирол Радослав ρ24 (0.041 λ Вт/м К)Пенополистирол Стиродур 2500С ρ25 (0.031 λ Вт/м К)Пенополистирол Стиродур 2800С ρ28 (0.031 λ Вт/м К)Пенополистирол Стиродур 3035С ρ33 (0.031 λ Вт/м К)Пенополистирол Стиродур 4000С ρ35 (0.031 λ Вт/м К)Пенополистирол Стиродур 5000С ρ45 (0.031 λ Вт/м К)Пенополистирол Стиропор PS15 ρ15 (0.044 λ Вт/м К)Пенополистирол Стиропор PS20 ρ20 (0.042 λ Вт/м К)Пенополистирол Стиропор PS30 ρ30 (0.04 λ Вт/м К)Пенополиуретан ρ40 (0.04 λ Вт/м К)Пенополиуретан ρ60 (0.041 λ Вт/м К)Пенополиуретан ρ80 (0.05 λ Вт/м К)Пенополиуретан Изолан 101 (2) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 101 (3) ρ70 (0.028 λ Вт/м К)Пенополиуретан Изолан 105 (2) ρ70 (0.025 λ Вт/м К)Пенополиуретан Изолан 105 (3) ρ70 (0.027 λ Вт/м К)Пенополиуретан Изолан 123 (2) ρ75 (0.028 λ Вт/м К)Пенополиуретан Изолан 123 (3) ρ75 (0. 028 λ Вт/м К)Пенополиуретан Изолан 18М ρ65 (0.026 λ Вт/м К)Пенополиуретан Изолан 210 ρ65 (0.025 λ Вт/м К)Пенополиуретан Корунд ρ70 (0.027 λ Вт/м К)Пеностекло ρ200 (0.09 λ Вт/м К)Пеностекло ρ300 (0.12 λ Вт/м К)Пеностекло ρ400 (0.14 λ Вт/м К)Перлитопластбетон ρ100 (0.05 λ Вт/м К)Перлитопластбетон ρ200 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ125 (0.07 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные прошивные на синтетическом связующем ρ75 (0.064 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ40 (0.044 λ Вт/м К)Плиты базальтовые ТермоЛайт ρ55 (0.043 λ Вт/м К)Плиты базальтовые Термовент ρ90 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ110 (0.04 λ Вт/м К)Плиты базальтовые Термокровля ρ160 (0.043 λ Вт/м К)Плиты базальтовые Термокровля ρ185 (0.045 λ Вт/м К)Плиты базальтовые Термокровля ρ210 (0.045 λ Вт/м К)Плиты базальтовые Термомонолит ρ130 (0.041 λ Вт/м К)Плиты базальтовые Термопол ρ150 (0.041 λ Вт/м К)Плиты базальтовые Термостена ρ70 (0. 043 λ Вт/м К)Плиты базальтовые Термофасад ρ150 (0.043 λ Вт/м К)Плиты камышитовые ρ200 (0.09 λ Вт/м К)Плиты камышитовые ρ300 (0.14 λ Вт/м К)Плиты минераловатные ППЖ ρ200 (0.054 λ Вт/м К)Плиты минераловатные Роквул ρ100 (0.045 λ Вт/м К)Плиты минераловатные Роквул ρ150 (0.047 λ Вт/м К)Плиты минераловатные Роквул ρ200 (0.05 λ Вт/м К)Плиты минераловатные Флайдер ρ15 (0.055 λ Вт/м К)Плиты минераловатные Флайдер ρ17 (0.053 λ Вт/м К)Плиты минераловатные Флайдер ρ20 (0.048 λ Вт/м К)Плиты минераловатные Флайдер ρ30 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ35 (0.046 λ Вт/м К)Плиты минераловатные Флайдер ρ45 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ60 (0.045 λ Вт/м К)Плиты минераловатные Флайдер ρ75 (0.047 λ Вт/м К)Плиты минераловатные Флайдер ρ85 (0.05 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ125 (0.064 λ Вт/м К)Плиты минераловатные на крахмальном связующем ρ200 (0.08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ100 (0.07 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ200 (0. 08 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ300 (0.09 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ350 (0.11 λ Вт/м К)Плиты минераловатные на синтетическом и битумном связующем ρ50 (0.06 λ Вт/м К)Плиты минераловатные полужесткие ρ90 (0.045 λ Вт/м К)Плиты минераловатные полужесткие гидрофобизированные ρ100 (0.045 λ Вт/м К)Плиты минераловатные фасадные ПФ ρ180 (0.053 λ Вт/м К)Плиты стекловолоконные ρ50 (0.064 λ Вт/м К)Плиты торфяные ρ200 (0.064 λ Вт/м К)Плиты торфяные ρ300 (0.08 λ Вт/м К)Плиты торфяные Геокар ρ380 (0.072 λ Вт/м К)Плиты фибролитовые ρ300 (0.14 λ Вт/м К)Плиты фибролитовые ρ400 (0.16 λ Вт/м К)Плиты фибролитовые ρ600 (0.23 λ Вт/м К)Плиты фибролитовые ρ800 (0.3 λ Вт/м К)Полиэтилен вспененный (0.044 λ Вт/м К)Полиэтилен вспененный Пенофол ρ60 (0.04 λ Вт/м К)Пух гагчий (0.008 λ Вт/м К)Совелит ρ400 (0.087 λ Вт/м К)Шевелин (0.045 λ Вт/м К)Эковата ρ40 (0.043 λ Вт/м К)Эковата ρ50 (0.048 λ Вт/м К)Эковата ρ60 (0.052 λ Вт/м К) мм

↓ НетБетоныБетоны ЛегкиеГидроизоляцияГрунтыДеревоКаменьМеталлыОблицовкаПолыРазноеРастворыСтеновые материалыСыпучие материалыУтеплителиАсфальтобетон ρ2100 (1. 05 λ Вт/м К)Бетон тяжелый ρ2400 (1.51 λ Вт/м К)Железобетон ρ2500 (1.69 λ Вт/м К)Плиты железобетонные пустотные при потоке сверху-вниз (1.11 λ Вт/м К)Плиты железобетонные пустотные при потоке снизу-вверх (1.27 λ Вт/м К)Силикатный бетон ρ1800 (1.16 λ Вт/м К) мм

Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Опубликовано 19 Май 2015 в 17:24

Перед тем как прокладывать низкотемпературную систему обогрева, вначале нужно узнать, как рассчитать теплый водяной пол, чтобы заранее приобрести все необходимое оборудование. Целесообразнее было бы поручить это специалистам. Но если у вас нет на это средств, то можно сделать это и самостоятельно, главное правильно к этому подойти.

Сегодня в интернете, можно найти различные сервисы, предлагающие онлайн-расчет труб, или специальные программки-калькуляторы, но все же, не имея инженерного образования, многим будет сложно разобраться с этим. Между тем, от правильного подхода, целиком и полностью зависит конечный итог, а также безопасность жилья.

Основы расчета теплых полов

Конструкция системы такова, что непосредственно в полости между основанием и финишным покрытием расположен контур отопительной линии, по которой циркулирует жидкость. Это может быть как вода, так и антифриз.

Составными частями обогревательной системы, является следующее:

  • Коллекторный шкаф.
  • Материал для теплоизоляции.
  • Контур трубопровода.
  • Запорная арматура.
  • Соединительные элементы (фитинги).
  • Крепежные детали.

Для начала подбирается оптимальный вариант прокладки отопления, относительно которого и будет производиться расчет. Способы организации теплых полов делятся на два вида:

  • Когда монтируется одна система теплого пола, которая является основной, а все отопительные радиаторы в этом случае убирают.
  • Если теплый пол используется в качестве дополнительной системы, работающей совместно с другими отопительными приборами или централизованным отоплением.

Относительно этого, и составляется план прокладки, и проводятся расчеты в потребности необходимых материалов. Информация должна быть максимально точной. Даже небольшая ошибка может повлиять на качество работы системы «теплый пол» или привести к аварии.

Особо внимательными необходимо быть при планировании отделки будущего помещения, а именно, выборе финишного напольного покрытия.

Рассчитывая теплый пол, вам необходимо будет учесть следующие данные:

Процесс расчетов в программе RAUCAD/RAUWIN 7.0

  • Объем теплопотерь в помещении. На это может повлиять наличие объёмного остекления в доме: эркеры или мансарды, а также высота жилого здания.
  • Тип обустраиваемого помещения и напольного покрытия. Здесь учитывают наличие специальных материалов в отделке пола, которые обладают повышенной теплоемкостью – мраморные или гранитные плиты.
  • Предполагаемый уровень температуры, которая должна быть в помещении. При использовании теплого пола в качестве индивидуальной системы обогрева, потребуется большая затрата электроэнергии или более частый шаг прокладки контура.

Если у вас в квартире есть такие конструктивные особенности, то, прежде всего, нужно сделать упор на увеличение мощности. Особое внимание уделяется организации прокладки водяного пола, в помещениях с дощатым полом. Дело в том, что учитывая низкую теплопроводность древесины, стандартной удельной мощности подобной системы может не хватить для создания комфортной температуры в помещении.

Не стоит использовать теплые полы в качестве обогрева в помещениях, не имеющих дополнительного утепления. Как правило, в них наблюдается больший объем теплопотерь, и это только приведет к большим затратам на их обогрев.

Расчет длины контура и котла нагрева

Используя собранные данные, необходимо в первую очередь рассчитать мощность циркуляционного насоса, электрического или газового котла. Также эти показатели учитываются при расчете шага трубы при прокладке. На сегодняшний день, можно использовать 5 видов материала для устройства контура теплого пола:

Работа в Multiplaner CAD

  • Гофрированные трубы из нержавеющего металла. Этот материал имеет эффективную теплоотдачу.
  • Медные. Также отличаются высокими показателями, но при этом и стоят намного дороже.
  • Трубы из сшитого полиэтилена. Отличаются хорошим качество при доступной цене.
  • Металлопластиковые изделия. Самый популярный материал, сочетающий низкую стоимость и высокое качество.

Тип используемых труб, также учитывается при расчете теплого пола, потому что каждый материал имеет свои особенности и коэффициент теплопроводности. Например, высокую теплоотдачу и долгий срок эксплуатации, имеют медные трубы, но ввиду большой стоимости материала, позволить их себе может не каждый.

Расчет на специальных программах

Существование таких программ, немного упрощает процесс выбора конструкции теплых водяных полов. Как нужно работать с ними?

Вначале в программе заполняются все данные о помещении и предполагаемом материале изделий для контура, который вы решили использовать. Программа самостоятельно выдаст вам необходимую длину и шаг трубы.

На этом этапе определяются следующие параметры:

  • Необходимая длина всего контура.
  • Правильное распределение тепловой энергии по всей поверхности пола.
  • Пределы максимальной тепловой нагрузки, которую сможет обеспечить система.

Совет. Если ввиду каких-то причин вам понадобится сделать больше шаг трубопровода, то одновременно следует и позаботиться об увеличении температуры теплоносителя. Допустимый показатель шага 5–60 см, наиболее часто трубы укладывают с шагом в 15–30 см, используя как переменный, так и постоянный шаг.

Использование теплого пола как источника обогрева помещения

Расчет мощности котла

Как правило, стены здания, контактирующие с улицей (наружные), отличаются большими теплопотерями. Поэтому здесь лучше рассчитывать шаг укладки труб с большей частотой, а также продумать дополнительную систему обогрева. Чтобы убедиться в том, что для создания комфортной температуры, будет достаточно одной системы теплого пола, то заранее просчитывают большую мощность нагревательного котла.

Вначале определяется общее значение теплопотерь здания, учитывая высоту стен, площадь окон, степень теплоизоляции помещения. Здесь также можно использовать специальную программу. Этот показатель сравнивается со средней мощностью, выдаваемой системой теплого пола. Если она не покрывает теплопотери здания, то использовать систему как единственный источник обогрева нельзя.

Расчет пола в интернете

Простая схема

Сегодня можно использовать различные онлайн-калькуляторы для расчета мощности водяных полов. Принцип работы одинаковый, и основывается на суммарных показателях тепловых потерь. Для этого необходимо вычислить размер площади помещения, но только то, которое не будет заставлено мебелью, потому что под тяжелой мебелью и другими предметами укладывать трубопровод не рекомендуется.

Использование такого калькулятора может освободить вас от необходимости проведения сложных расчетов вручную. Главное, правильно ввести все данные. Также, можно будет рассчитать и стоимость стяжки пола, нетрудно догадаться, что для этого тоже потребуется измерить всю рабочую площадь.

Конечно, нельзя полностью полагаться на онлайн-калькулятор, потому что все он выполнит расчеты не точно, а выдаст приблизительную оценку. Но зато вы будете знать о примерном масштабе предстоящей работы.

Правила безопасности

По большому счету, используются водяные теплые полы в основном в частных застройках, в многоэтажных домах их укладка не разрешается, поэтому чаще используют инфракрасные системы. Существуют некоторые правила безопасности, запрещающие подключение водяного теплого пола к централизованной системе отопления.

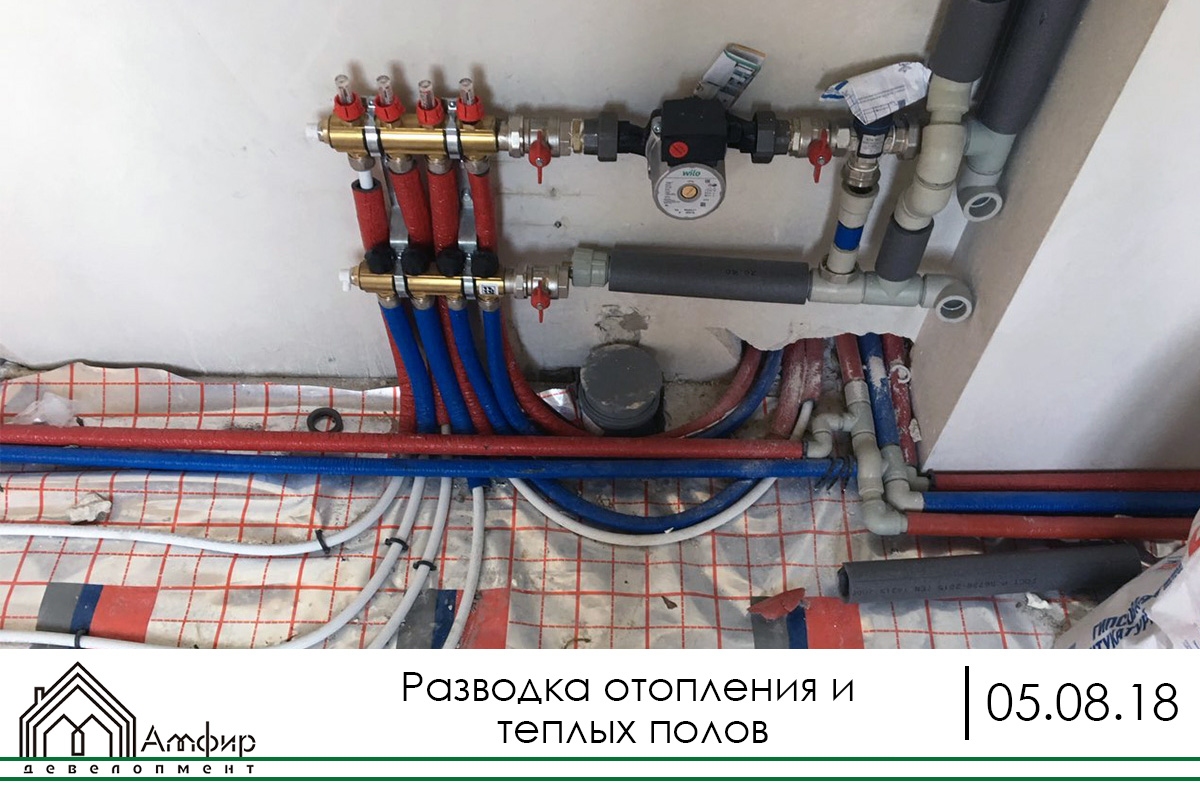

Коллекторная система

Например, запрещается подключение индивидуальной схемы отопления, к общей системе стояков с горячей водой, потому что проходя по контуру пола, вода будет охлаждаться, это может вызвать недовольство соседей. Также, самовольное подключение водяного пола противоречит административным нормам, и может быть наказано штрафом.

В новых домах застройщики заранее предусматривают возможность подключения водяного теплого пола в каждой квартире к централизованной системе обогрева. Изначально проводятся все расчеты, в таких случаях никакого нарушения со стороны жильцов не будет. Только нужно будет для подключения согласовать все в соответствующих организациях.

Заключение

Конечно, точно рассчитать полную сумму денег, необходимую для монтажа водяного теплого пола, можно, только обратившись к специалистам, которые используют профессиональные программы. Стоит такая услуга недорого, и в результате вы получите точные сведения, которые позволят приобрести необходимое количество материала и провести грамотный монтаж всей системы.

Автор:

Поделиться материалом:

Комментарии и отзывы к материалу

Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе

Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.

Расчет с помощью программы

В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:

  1. Каковы требования к материалам для такой системы отопления.
  2. Сколько нагревательных контуров должно быть установлено.
  3. Какое количество труб нужно для рекомендуемой мощности обогрева.

Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:

  1. При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
  2. При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.

Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.

В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:

Расстояние Труб на квадратный метр
15 см 5,8 м
12,5 см 6,8 м
10 см 8,8 м



Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.

Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):

Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб

Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры.

Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.

Расчет системы напольного отопления в интернете

Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.

Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.

Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.

Калькулятор теплых водяных полов


Инструкция по использованию
калькулятора теплых водяных полов

Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.

Что учитывается при создании
проекта теплого пола

  • План вашего помещения
  • Материал покрытия пола
  • Утеплены ли стены помещения
  • Формат и размещение теплого генератора

В проекте вашего теплого пола – важно грамотно рассчитать теплопотери в помещении с учетом его габаритов, среднестатистической температуры воздуха и влажности зимой. Будет уместно так же учесть наличие вторичных источников обогрева в помещении. Сделав учет всех упомянутых параметров, и приняв во внимание факторы теплопотери, можно приступать к просчету труб и реализовывать маршрут коммуникаций теплого пола.

Совет! Для создания дизайн-проекта помещения лучше воспользоваться программой – Sweet Home 3D, которая поможет избежать распространенных ошибок при планировке жилого пространства.

Именно на основании показателей мощности происходит выбор оптимальной системы теплого пола. Данный показатель всецело зависит от формата и габаритов помещения, специфики отопительной системы. Важно учитывать, что для вычислений будет учитываться только используемая площадь комнаты, которая может считаться жилой, и не загромождена мебелью или бытовыми приборами. Теплый пол может рассматриваться, как основной источник тепла в помещении, только если его коммуникации смогут обогревать не менее 70% от объема всего помещения.

Работа с калькулятором

В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

Начните заполнять поля онлайн-калькулятора

Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

Заполните остальные поля таблицы, указав тип финишного накрытия пола

После того как все поля будут заполнены - нажмите на кнопку "рассчитать". Обратите внимание - расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола.

Расчет теплого водяного пола по вашим критериям

Подводя итоги, можно сделать вывод - данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.

Расчет водяного теплого пола, онлайн калькулятор теплопотери


Желаемая температура воздуха

Это комфортная для жильцов температура в помещении. Желаемая температура - очень индивидуальный параметр, ведь кому-то нравится высокая температура в помещении, а кому-то прохлада.

Европейские нормы указывают, что в спальне, кабинете, гостиной, столовой и кухне оптимальной является температура 20-24°С; в туалете, кладовой, гардеробной - 17-23°С; в ванной - 24-25°С.

Усредненно можно задать 20°С.


Вверх

Температура подачи / температура обратки

Температура подачи - температура теплоносителя в подающем коллекторе. Т.е. на входе в контур теплого пола.

Температура обратки - температура теплоносителя в обратном коллекторе (на выходе из контура).





Для того, чтобы теплый пол отапливал помещение, он должен отдавать тепло, т.е. температура подачи должна быть выше температуры обратки. Оптимально, если разница температуры подачи и обратки составляет 10°С (например, подача - 45°С, обратка - 35°С).

Для обогрева помещения температура подачи должна быть выше желаемой температуры в помещении.


Вверх

Температура в нижнем помещении

Эта температура необходима для учета тепла, идущего вниз, т.е. теплопотерь.

Если теплый пол располагается над помещением (нижний этаж, подвал), то используется температура, поддерживаемая в нем. Если пол располагается над грунтом или на грунте, то для расчета используется температура воздуха для самой холодной пятидневки года. Этот показатель автоматически подставляется для выбранного города.


Вверх

Шаг укладки труб теплого пола

Это расстояние между трубами, залитыми в стяжку пола. От шага укладки зависит теплоотдача теплых полов - чем меньше шаг, тем больше удельная теплоотдача, и наоборот.

Оптимальный шаг укладки труб теплого пола лежит в пределах 10-30 см. При меньшем шаге возможна отдача тепла из подачи в обратку. При большем - неравномерный прогрев пола, когда на поверхности пола над трубой ощущается тепло, а между трубами - холод.


Вверх

Длина подводящей магистрали теплого пола

Это сумма длин труб от подающего коллектора до начала контура теплого пола и от конца контура до обратного коллектора.


При размещении коллектора теплого пола в том же помещении, где и теплые полы, влияние подводящей магистрали незначительно. Если же они находятся в разных помещениях, то длина подводящей магистрали может быть большой и ее гидравлическое сопротивление может составлять половину сопротивления всего контура.


Вверх

Толщина стяжки над трубами теплого пола

Назначение стяжки над трубами теплых полов - воспринимать нагрузку от людей и предметов в отапливаемом помещении и равномерно распределять тепло от труб по поверхности пола.


Минимально допустимая толщина стяжки над трубой составляет 30 мм при наличии армирования. При меньшей толщине стяжка будет обладать недостаточной прочностью. Также, малая толщина стяжки не обеспечивает равномерный нагрев поверхности пола - возникают полосы горячего пола над трубой и холодного между трубами.

Заливать стяжку толще 100 мм не стоит, т.к. это увеличивает инерционность теплых полов, исключает возможность быстрого регулирования температуры пола. При большой толщине изменение температуры поверхности пола будет происходить спустя несколько часов, а то и суток.

Исходя из этих условий, оптимальная толщина стяжки теплого пола - 60-70 мм над трубой. Добавление в раствор фибры и пластификатора позволяет уменьшить толщину до 30-40 мм.


Вверх

Максимальная температура поверхности пола

Это температура поверхности пола непосредственно над трубой контура. По нормативным требованиям этот параметр не должен превышать 35°С.


Вверх

Минимальная температура поверхности пола

Это температура поверхности пола на равном расстоянии от труб (посередине).


Вверх

Средняя температура поверхности пола

Этот параметр является основным критерием расчета теплого пола в плане комфорта для жильцов. Он представляет собой среднее значение между максимальной и минимальной температурой пола.

По нормам в помещениях с постоянным нахождением людей (жилые комнаты, кабинеты и т.д.) средняя температура пола должна быть не выше 26°С. В помещениях с повышенной влажностью (ванные, бассейны) или с непостоянным нахождением людей температура пола может составлять до 31°С.

Температура пола в 26°С не обеспечивает ожидаемого комфорта для ступней. В частном доме, где никто не вправе владельцу указывать какой температурой обогревать жилье, можно настраивать среднюю температуру пола в 29°С. При этом ступни будут ощущать комфортное тепло. Поднимать температуру выше 31°С не стоит - это приводит к высушиваю воздуха.


Вверх

Тепловой поток вверх

Тепловой поток вверх - тепло, отдаваемое теплым полом на обогрев помещения.

Если водяной теплый пол является единственным источником тепла, то тепловой поток вверх должен немного превышать теплопотери помещения.

При использовании теплого пола в комбинации с радиаторами, он компенсирует лишь некоторую часть теплопотерь.


Вверх

Тепловой поток вниз

Это тепло, уходящее в перекрытие и нижнее помещение, т.е. тепловые потери. Тепловой поток вниз должен быть как можно меньше. Добиться этого можно увеличением толщины утеплителя.


Вверх

Суммарный тепловой поток

Мощность теплого пола, включающая полезное тепло (обогрев помещения) и теплопотери (тепловой поток вниз).


Вверх

Удельный тепловой поток вверх

Полезное тепло, идущее на обогрев помещения, выделяемое каждым квадратным метром теплого пола.


Вверх

Удельный тепловой поток вниз

Теплопотери каждого квадратного метра теплого пола.


Вверх

Суммарный удельный тепловой поток

Количество тепла, выделяемого каждым квадратным метром теплого пола, на обогрев помещения и на теплопотери вниз.


Вверх

Расход теплоносителя

Величина расхода необходима для правильной балансировки нескольких контуров теплых полов, подключенных к одному коллектору. Полученное значение нужно выставить на шкале расходомера.



Вверх

Скорость теплоносителя

От скорости движения теплоносителя по трубе теплого пола зависит акустический комфорт в отапливаемом помещении. Если скорость теплоносителя превышает 0,5 м/с, то возможно образование посторонних звуков от циркуляции теплоносителя. Снижения скорости теплоносителя можно добиться увеличением диаметра трубы или уменьшением ее длины.


Вверх

Перепад давления

По перепаду давления в контуре теплого пола (между подающим и обратным коллектором) подбирается циркуляционный насос. Напор насоса должен быть не меньше, чем перепад давления в самом нагруженном контуре. Если напор насоса ниже перепада давления в контуре, то следует выбрать более мощную модель или уменьшить длину контура.


Вверх
Калькулятор

БТЕ

Калькулятор БТЕ переменного тока

Используйте этот калькулятор для оценки потребностей в охлаждении типичной комнаты или дома, например для определения мощности оконного кондиционера, необходимого для многоквартирной комнаты, или центрального кондиционера для всего дома.


Калькулятор БТЕ переменного тока общего назначения или отопления

Это калькулятор общего назначения, который помогает оценить количество БТЕ, необходимое для обогрева или охлаждения помещения. Желаемое изменение температуры - это необходимое повышение / понижение температуры наружного воздуха для достижения желаемой температуры в помещении.Например, в неотапливаемом доме в Бостоне зимой температура может достигать -5 ° F. Для достижения температуры 75 ° F требуется желаемое повышение температуры на 80 ° F. Этот калькулятор может делать только приблизительные оценки.

Что такое БТЕ?

Британская тепловая единица или BTU - это единица измерения энергии. Это примерно энергия, необходимая для нагрева одного фунта воды на 1 градус по Фаренгейту. 1 БТЕ = 1055 джоулей, 252 калории, 0,293 ватт-часа или энергия, выделяемая при сжигании одной спички.1 ватт составляет примерно 3,412 БТЕ в час.

БТЕ часто используется как точка отсчета для сравнения различных видов топлива. Несмотря на то, что они являются физическими товарами и измеряются соответствующим образом, например, по объему или баррелям, их можно преобразовать в БТЕ в зависимости от содержания энергии или тепла, присущего каждому количеству. БТЕ как единица измерения более полезна, чем физическая величина, из-за внутренней ценности топлива как источника энергии. Это позволяет сравнивать и противопоставлять множество различных товаров с внутренними энергетическими свойствами; например, один из самых популярных - это природный газ к нефти.

БТЕ также можно использовать с практической точки зрения как точку отсчета для количества тепла, которое выделяет прибор; чем выше рейтинг прибора в БТЕ, тем выше его теплопроизводительность. Что касается кондиционирования воздуха в домах, хотя кондиционеры предназначены для охлаждения домов, БТЕ на технической этикетке относятся к тому, сколько тепла кондиционер может удалить из окружающего воздуха.

Размер и высота потолка

Очевидно, что меньшая по площади комната или дом с меньшей длиной и шириной требуют меньшего количества БТЕ для охлаждения / обогрева. Однако объем является более точным измерением, чем площадь для определения использования БТЕ, поскольку высота потолка учитывается в уравнении; каждый трехмерный кубический квадратный фут пространства потребует определенного количества использования БТЕ для охлаждения / нагрева соответственно. Чем меньше объем, тем меньше БТЕ требуется для охлаждения или нагрева.

Ниже приводится приблизительная оценка холодопроизводительности, которая потребуется системе охлаждения для эффективного охлаждения комнаты / дома, основанная только на площади помещения / дома, предоставленной EnergyStar в квадратных футах.губ.

Охлаждаемая площадь (квадратных футов) Необходимая мощность (БТЕ в час)
от 100 до 150 5000
от 150 до 250 6000
от 250 до 300 7000
300 до 350 8000
350 до 400 9000
400 до 450 10 000
450 до 550 12000
550 до 700 14000
700–1000 18000
1000–1200 21000
1200–1400 23000
1400–1 500 24000
1500–2000 30 000
от 2000 до 2500 34000
Состояние изоляции

Термическая изоляция определяется как уменьшение теплопередачи между объектами, находящимися в тепловом контакте или в диапазоне радиационного воздействия. Важность изоляции заключается в ее способности снижать использование БТЕ за счет максимально возможного управления неэффективным ее расходом из-за энтропийной природы тепла - оно имеет тенденцию течь от более теплого к более холодному, пока не исчезнет разница температур.

Как правило, новые дома имеют лучшую изоляционную способность, чем старые дома, благодаря технологическим достижениям, а также более строгим строительным нормам. Владельцы старых домов с устаревшей изоляцией, решившие обновить, не только улучшат теплоизоляционные свойства дома (что приведет к более дружественным счетам за коммунальные услуги и более теплым зимам), но также оценят ценность своих домов.

R-значение - это обычно используемая мера теплового сопротивления или способности теплопередачи от горячего к холодному через материалы и их сборку. Чем выше R-показатель определенного материала, тем более он устойчив к теплопередаче. Другими словами, при покупке утеплителя для дома продукты с более высоким значением R лучше изолируют, хотя обычно они дороже.

При выборе правильного ввода состояния изоляции в калькулятор используйте обобщенные допущения.Бунгало на пляже, построенное в 1800-х годах без ремонта, вероятно, следует отнести к категории бедных. Трехлетний дом в недавно построенном поселке, скорее всего, заслуживает хорошей оценки. Окна обычно имеют более низкое тепловое сопротивление, чем стены. Следовательно, комната с большим количеством окон обычно означает плохую изоляцию. По возможности старайтесь устанавливать окна с двойным остеклением, чтобы улучшить изоляцию.

Повышение или понижение желаемой температуры

Чтобы найти желаемое изменение температуры для ввода в калькулятор, найдите разницу между неизменной наружной температурой и желаемой температурой.Как правило, комфортная температура для большинства людей составляет от 70 до 80 ° F.

Например, дом в Атланте может захотеть определить использование БТЕ зимой. Зимой в Атланте обычно бывает около 45 ° F с шансом иногда достигать 30 ° F. Желаемая температура обитателей - 75 ° F. Следовательно, желаемое повышение температуры будет 75 ° F - 30 ° F = 45 ° F.

Дома в более суровых климатических условиях, очевидно, потребуют более радикальных изменений температуры, что приведет к увеличению использования БТЕ.Например, для обогрева дома зимой на Аляске или охлаждения дома летом в Хьюстоне потребуется больше БТЕ, чем для обогрева или охлаждения дома в Гонолулу, где температура обычно держится около 80 ° F круглый год.

Прочие факторы

Очевидно, что размер и пространство дома или комнаты, высота потолка и условия изоляции очень важны при определении количества БТЕ, необходимого для обогрева или охлаждения дома, но следует учитывать и другие факторы:

  • Количество проживающих в жилых помещениях.Тело человека рассеивает тепло в окружающую атмосферу, поэтому требуется больше БТЕ для охлаждения и меньше БТЕ для обогрева комнаты.
  • Постарайтесь разместить конденсатор кондиционера в самой тенистой стороне дома, обычно к северу или востоку от него. Чем больше конденсатор подвергается воздействию прямых солнечных лучей, тем тяжелее он должен работать из-за более высокой температуры окружающего воздуха, который потребляет больше БТЕ. Размещение его в тенистом месте не только повысит эффективность, но и продлит срок службы оборудования.Можно попытаться разместить вокруг конденсатора тенистые деревья, но имейте в виду, что конденсаторам также требуется хороший окружающий воздушный поток для лучшей эффективности. Убедитесь, что соседняя растительность не мешает конденсатору, блокируя поток воздуха в агрегат и блокируя его.
  • Размер конденсатора кондиционера. Единицы слишком большие крутые дома слишком быстро. Следовательно, они не проходят запланированные циклы, которые были намеренно разработаны для работы вне завода. Это может сократить срок службы кондиционера.С другой стороны, если устройство слишком мало, оно будет работать слишком часто в течение дня, а также переутомиться до изнеможения, потому что оно не используется эффективно, как предполагалось.
  • Потолочные вентиляторы могут помочь снизить потребление БТЕ за счет улучшения циркуляции воздуха. Любой дом или комната могут стать жертвой мертвых зон или определенных участков с неправильной циркуляцией воздуха. Это может быть задний угол гостиной за диваном, ванная без форточки и большого окна или прачечная. Термостаты, помещенные в мертвые зоны, могут неточно регулировать температуру в доме.Работающие вентиляторы помогают равномерно распределять температуру по всей комнате или дому.
  • Цвет крыш может повлиять на использование БТЕ. Более темная поверхность поглощает больше лучистой энергии, чем более светлая. Даже грязно-белые крыши (с заметно более темными оттенками) по сравнению с более новыми, более чистыми поверхностями привели к заметным различиям.
  • Уменьшение КПД отопителя или кондиционера со временем. Как и у большинства бытовых приборов, эффективность обогревателя или кондиционера снижается по мере использования.Нередко кондиционер теряет 50% или более своей эффективности при работе с недостаточным количеством жидкого хладагента.
  • Форма дома. У длинного узкого дома больше стен, чем у квадратного дома такой же площади, что означает потерю тепла.
.

Система водяного отопления - Процедура проектирования

При проектировании системы водяного отопления может использоваться процедура, указанная ниже:

  1. Рассчитайте теплопотери в помещениях
  2. Рассчитайте мощность котла
  3. Выберите нагревательные элементы
  4. Выберите тип, размер и режим работы циркуляционного насоса
  5. Составить схему трубопровода и рассчитать размеры труб
  6. Расчет расширительного бака
  7. Расчет предохранительных клапанов
1.Расчет потерь тепла

Рассчитайте потери тепла при передаче через стены, окна, двери, потолки, полы и т. Д. Кроме того, необходимо рассчитать потери тепла, вызванные вентиляцией и проникновением наружного воздуха.

2. Мощность котла

Мощность котла может быть выражена как

B = H (1 + x) (1)

, где

B = мощность котла (кВт)

H = общие тепловые потери (кВт)

x = запас на нагрев - обычно используются значения в диапазоне 0. От 1 до 0,2

Подходящий котел необходимо выбрать из производственной документации.

3. Выбор комнатных обогревателей

Номинальные характеристики радиаторов и комнатных обогревателей можно рассчитать как

R = H (1 + x) (2)

, где

R = рейтинг обогреватели в помещении (Вт)

H = потери тепла из помещения (Вт)

x = запас для обогрева помещения - общие значения в диапазоне 0.От 1 до 0,2

Нагреватели с правильными характеристиками должны быть выбраны из производственной документации.

4. Калибровка насосов

Производительность циркуляционных насосов может быть рассчитана как

Q = H / (h 1 - h 2 ) ρ (3)

где

Q = объем воды (м 3 / с)

H = общие тепловые потери (кВт)

ч 1 = энтальпия расхода воды (кДж / кг) (4 . 204 кДж / кг. o C при 5 o C, 4,219 кДж / кг. o C при 100 o C )

h 2 = энтальпия возвратной воды (кДж / кг)

ρ = плотность воды в насосе (кг / м 3 ) (1000 кг / м 3 при 5 o C, 958 кг / м 3 при 100 o C)

Для циркуляционных систем с насосом низкого давления - LPHW ( 3) можно приблизить к

Q = H / 4.185 (t 1 -t 2 ) (3b)

где

t 1 = температура подачи ( o C)

t 2 = температура возврата ( o C)

Для циркуляционных систем с низким давлением - LPHW напор от 10 до 60 кН / м 2 и сопротивление трению основной трубы от 80 до 250 Н / м 2 на метр труба обычная.

Для насосных циркуляционных систем высокого давления - HPHW напор от 60 до 250 кН / м 2 и сопротивление трению основной трубы от 100 до 300 Н / м 2 на метр трубы является обычным.


Циркуляционная сила в гравитационной системе может быть рассчитана как

p = hg (ρ 1 - ρ 2 ) (4)

, где

p = давление циркуляции в наличии (Н / м 2 )

h = высота между центром котла и центром радиатора (м)

g = ускорение свободного падения = 9.81 (м / с 2 )

ρ 1 = плотность воды при температуре подачи (кг / м 3 )

ρ 2 = плотность воды при температуре возврата (кг / м 3 )

5. Определение размеров труб

Полная потеря давления в системе трубопроводов горячей воды может быть выражена как

p t = p 1 + p 2 (5)

где

p t = общая потеря давления в системе (Н / м 2 )

p 1 = основная потеря давления из-за трения (Н / м 2 )

p 2 = незначительная потеря давления из-за фитингов (Н / м 2 )

м В качестве альтернативы основная потеря давления из-за трения может быть выражена как

p 1 = il (6)

, где

i = основное сопротивление трению трубы на длину трубы (Н / м 2 на метр трубы)

л = длина трубы (м)

Значения сопротивления трению для фактических труб и объемного расхода можно получить из специальных таблиц, составленных для труб или трубок.

Незначительные потери давления из-за фитингов, таких как колена, колена, клапаны и т.п., можно рассчитать как:

p 2 = ξ 1/2 ρ v 2 (7)

или как выражается как "напор"

h потери = ξ v 2 /2 g (7b)

где

ξ = коэффициент малых потерь

p убыток = потеря давления (Па (Н / м 2 ), фунт / дюйм (фунт / фут 2 ))

ρ = плотность (кг / м 3 , снарядов / фут 3 )

v = скорость потока (м / с, фут / с)

h потеря = потеря напора (м, фут)

g = ускорение свободного падения ( 9.81 м / с 2 , 32,17 фут / с 2 )

6. Расширительный бак

Когда жидкость нагревается, она расширяется. Расширение воды, нагретой от 7 o C до 100 o C , составляет приблизительно 4% . Чтобы избежать расширения, создающего давление в системе, превышающее расчетное давление, обычно расширяющуюся жидкость направляют в резервуар - открытый или закрытый.

Открытый расширительный бак

Открытый расширительный бак применим только для систем горячего водоснабжения низкого давления - LPHW.Давление ограничено самым высоким расположением бака.

Объем открытого расширительного бачка должен быть вдвое больше предполагаемого объема расширения в системе. Приведенная ниже формула может использоваться для системы горячего водоснабжения с нагревом от 7 o C до 100 o C (4%):

V t = 2 0,04 V w (8 )

где

V т = объем расширительного бака (м 3 )

V w = объем воды в системе (м 3 )

Закрытый расширительный бак

В закрытом расширительном баке давление в системе частично поддерживается сжатым воздухом. Объем расширительного бачка может быть выражен как:

V t = V e p w / (p w - p i ) (8b)

где

V т = объем расширительного бака (м 3 )

V e = объем, на который увеличивается объем воды (м 3 )

p w = абсолютное давление резервуара при рабочей температуре - рабочая система (кН / м 2 )

p i = абсолютное давление холодного резервуара при заполнении - нерабочая система ( кН / м 2 )

Расширяющийся объем может быть выражен как:

V e = V w i - ρ w ) / ρ w (8c)

где

V w = объем воды в системе (м 3 )

ρ i = плотность холодной воды при температуре наполнения (кг / м 3 )

ρ w = плотность воды при рабочей температуре (кг / м 3 )

Рабочее давление системы - p w - должно быть таким, чтобы рабочее давление в наивысшей точке системы соответствовало температуре кипения на 10 o C выше рабочей температуры.

p w = рабочее давление в наивысшей точке

+ разница статического давления между наивысшей точкой и резервуаром

+/- давление насоса (+/- в зависимости от положения насоса)

7. Выбор предохранительных клапанов
Предохранительные клапаны для систем с принудительной циркуляцией (насос)

Настройки предохранительного клапана = давление на выходной стороне насоса + 70 кН / м 2

Предохранительные клапаны для систем самотечной циркуляции

Настройки предохранительного клапана = давление в системе + 15 кН / м 2

Чтобы предотвратить утечку из-за ударов в системе, обычно настройка составляет не менее 240 кН / м 2 .

.

Расход систем отопления

Объемный расход в системе отопления может быть выражен как

q = h / (c p ρ dt) (1)

, где

q = объемный расход (м 3 / с )

ч = тепловой поток (кДж / с, кВт)

c p = удельная теплоемкость (кДж / кг o C )

ρ = плотность (кг / м 3 )

dt = разница температур ( o C)

Это общее уравнение может быть изменено для фактических единиц - СИ или британских единиц - и используемых жидкостей.

Объемный расход воды в имперских единицах

Для воды с температурой 60 o F Расход можно выразить как

q = ч (7,48 галлонов / фут 3 ) / ((1 БТЕ / фунт м o F) (62,34 фунта / фут 3 ) (60 мин / ч) dt)

= h / (500 dt) (2)

где

q = расход воды (гал / мин)

ч = расход тепла (БТЕ / ч)

ρ = плотность ( фунт / фут 3 )

dt = разница температур ( o F)

Для более точного объемного расхода следует использовать свойства горячей воды.

Массовый расход воды в британских единицах измерения

Массовый расход воды может быть выражен как:

м = h / ((1,2 БТЕ / фунт. o F) dt)

= ч / (1,2 дт) (3)

, где

м = массовый расход (фунт м / ч)

Объемный расход воды в единицах СИ

Объемный расход воды расход в системе отопления может быть выражен в единицах СИ как

q = h / ((4. 2 кДж / кг o C) (1000 кг / м 3 ) dt)

= h / (4200 dt) (4)

где

q = вода расход (м 3 / с)

h = тепловой поток (кВт или кДж / с)

dt = разница температур ( o C)

Для более При точном объемном расходе следует использовать свойства горячей воды.

Массовый расход воды в единицах СИ

Массовый расход воды можно выразить как:

м = h / ((4,2 кДж / кг o C) dt)

= h / (4,2 dt) (5)

, где

м = массовый расход (кг / с)

Пример - расход в системе отопления

Циркуляция воды системы отопления выдает 230 кВт с перепадом температур 20 o C .

Объемный расход можно рассчитать как:

q = (230 кВт) / ((4,2 кДж / кг o C) (1000 кг / м 3 ) (20 o C) )

= 2,7 10 -3 м 3 / с

Массовый расход можно выразить как:

м = (230 кВт) / ((4,2 кДж / кг o C) (20 o C))

= 2. 7 кг / с

Пример - Нагрев воды с помощью электричества

10 литров воды нагревается с 10 o C до 100 o C за 30 минут . Тепловой поток можно рассчитать как

h = (4,2 кДж / кг o C) (1000 кг / м 3 ) (10 литров) (1/1000 м 3 / литр) ( (100 o C) - (10 o C)) / ((30 мин) (60 с / мин))

= 2.1 кДж / с (кВт)

Электрический ток 24 В постоянного тока , необходимый для обогрева, можно рассчитать как

I = (2,1 кВт) (1000 Вт / кВт) / (24 В)

= 87,5 А

.

Расчет потерь тепла в стене | EGEE 102: Энергосбережение и защита окружающей среды

Потери тепла с поверхности стены можно рассчитать с помощью любой из трех формул, которые мы рассмотрели в Части A этого урока.

Потери тепла через стены, окна, крышу и пол следует рассчитывать отдельно из-за разных значений R для каждой из этих поверхностей. Если R-значение стен и крыши одинаково, сумма площадей стен и крыши может использоваться с одним R-значением.

Пример

Дом в Денвере, Колорадо, имеет 580 футов 2 окон (R = 1), 1920 футов 2 стен и 2750 футов 2 крыши (R = 22). Стены состоят из деревянного сайдинга (R = 0,81), фанеры 0,75 дюйма, теплоизоляции из стекловолокна 3,5 дюйма, полиуретановой плиты 1,0 дюйма и гипсокартона 0,5 дюйма. Рассчитайте потребность в отоплении дома на отопительный сезон, учитывая, что HDD для Денвера составляет 6 100.

Решение:

Потребность в отоплении дома = Потери тепла из дома в течение всего года.Чтобы рассчитать теплопотери всего дома, нам необходимо отдельно рассчитать теплопотери от стен, окон и крыши и сложить все тепловые потери.

Потери тепла от стен:

Площадь стен = 1,920 футов 2 , HDD = 6,100, и необходимо вычислить составное R-значение стены.

Материалы и их R-ценность
Материал R-значение
Деревянный сайдинг 0.81
Фанера 3/4 дюйма 0,94
3,5 дюйма из стекловолокна 3,5 дюйма x 3,7 / дюйм 12,95
1,0 дюйм полиуретановой плиты = 1,0 дюйм x 5,25 / дюйм 5,25
1/2 дюйма Гипсокартон 0,45
Общая R-стоимость стен 20,40
Потери тепла от стен = 1 920 футов 2 × 6 100 ° F − дней × 24 часа 20.4ft2 ° FhBtu = 13,78 млн БТЕ Потери тепла из окон = 580 кв. Футов × 6 100 ° F - дни × 24 часа 1 фут 2 ° F hBtu = 84,91 MMBtu Потери тепла от крыши = 2750 футов2 × 6100 ° F - дни × 24 часа22 футов2 ° F hBtu = 18,30 MMBtu

Общие тепловые потери из дома = 13,78 + 84,91 + 18,30 = 116,99 MMBTU в год или потребность в отоплении составляет 116,99 млн BTU в год .

.

Расчет теплого пола: водяного, электрического, таблицы, примеры

Подогрев пола — удивительно комфортная вещь. Понимаешь это побывав в доме с таким отоплением и невольно задумываешься о том, а не сделать ли себе. Чтобы принять решение, да и выбрать способ подогрева, нужно прикинуть объем работ, материалов и стоимость всей затеи. Поможет в этом расчет теплого пола. Это только часть всего что надо. Ведь нужны будут еще термостаты, датчики температуры, в водяном полу — коллекторы и расходомеры.

Содержание статьи

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

Теплопотери что это и где их взять

Расчет теплого пола делают по каждому помещению, в котором он будет уложен. Основан он на том, что вы знаете теплопотери дома в целом и в каждом помещении конкретно. Теплопотери — это то количество тепла, которое требуется возместить, чтобы поддерживать определенную/желаемую температуру. Теплопотери зависят от толщины и материала стен, от типа окон/дверей, от того как сделан пол, отапливаемое внизу помещение или нет, какой потолок, чердак, как это все утеплено. В общем, критериев масса. Учитывается все это в теплотехническом расчете.

Количество тепла для поддержания нужной температуры очень зависит от материала наружных стен и утепления

Теплотехнический расчет можно сделать самостоятельно (есть достаточное количество калькуляторов, методик), можно заказать в строительной организации. Для примерных прикидок можно воспользоваться усредненными нормами. Так считают, что для отопления одного квадратного метра в Средней полосе России требуется 100 Вт на квадратный метр площади. Это при условии, что утепление — среднее, высота потолков — 2,2-2,7 м, наружных стен не более чем две.

Примерные теплопотери для разных технологий строительства

Если утепление ниже среднего или потолки выше, регион более северный — эти показатели приводят к увеличению теплопотерь. Соответственно, наоборот, чем менее суровые зимы и лучше утепление, тем меньше требуется тепла. Подкорректировав таким образом норму, можно сделать более-менее точный расчет теплого пола, но всегда лучше взять с запасом — чтобы не мерзнуть.

Расчет водяного теплого пола

Водяной теплый пол — это трубы, уложенные в конструкции пола, по которым бежит теплоноситель. Это сложная система с большим количеством материалов и узлов. Обустройство водяного теплого пола — длительная и дорогостоящая затея. Но, в процессе эксплуатации, тепло обходится дешевле. По этим причинам водяной подогрев пола, обычно, делают в качестве основного или дополнительного источника тепла. Слишком много возни и затрат «только ради комфорта», но бывают и такие варианты. Водяной комфортный пол делают в процессе капитального ремонта или строительства.  В таком случае слишком большой разницы нет.

Расчет водяного теплого пола проводят по каждой комнате

Методика расчета водяного пола как основного источника тепла

При планировании теплого пола стоит заранее определиться с тем, где будут стоять крупные предметы мебели. Делать подогрев под шкафом или диваном не слишком разумно. К тому же это может повредить мебели. Определив зоны без подогрева, высчитываем «площадь рабочей поверхности» теплого пола. Этот тот участок, на котором будут укладываться трубы. В случае с водяным полом этим можно пренебречь, так как перегрев пола ни к чему не приведет. Если вы знаете, что теплопотери большие, то разумнее за «рабочую» принимать всю площадь. Так как метраж трубы получится большим, а ее надо как-то уложить.

Наиболее популярные схемы укладки труб водяного теплого пола. Оптимальный — улитка

Далее расчет теплого пола водяного типа такой:

  1. Выясняем какую температуру будем поддерживать в помещении.
  2. Находим теплопотери помещения.
  3. Делим теплопотери на «рабочую» поверхность. Получаем сколько тепла должны получать с квадратного метра площади теплого пола.

В принципе, уже тут можно подбирать диаметр трубы теплого пола, разрабатывать схему и шаг укладки труб, рассчитывать режимы работы котельного оборудования. Но стоит еще учесть тип напольного покрытия. Каждое покрытие «отбирает» часть тепла. Какие-то больше (ламинат, линолеум), какие-то меньше (плитка). Соответственно, требуется учесть и эти теплопотери.

Максимальная температура пола в зависимости от назначения помещения

При расчетах надо будет определить температуру пола. Она не должна превышать нормы. Они регламентированы СНиПом. Выдержка приведена в таблице. Указаны максимально допустимые значения. Можно, конечно, и больше — если вы теплолюбивы, но закладывают более высокие значения редко. Если при расчетах оказывается, что температура пола слишком высока, надо либо уменьшать срочно теплопотери, либо устанавливать дополнительные источники тепла. Так расчет теплого пола помогает оптимально организовать отопление.

Пример расчета и подбора параметров водяного теплого пола

Пусть надо сделать подогрев пола в помещении площадью 18,2 квадратных метров (в таблице это помещение под номером 8) и теплопотерями 1,37 кВт. Для начала рассчитываем сколько тепла должен давать квадратный метр подогреваемого пола. Переводим К Вт в ватты. Для этого умножаем цифру на 1000. Получаем 1370 Вт. Теперь делим на площадь комнаты (или отапливаемой части, если они отличаются). В нашем случае 1370 Вт / 18,2 м² = 75 Вт/м².  То есть, нам надо получать 75 Вт тепла с каждого квадратного метра.

Пример расчета теплопотерь по помещениям

Идем на сайт выбранного производителя труб для теплого пола и смотрим, какие трубы вам подходят. Найти эти данные не так просто, так как зависит от толщины стяжки и рабочих температур теплоносителя. Исходя из этого считают теплоотдачу одного квадратного метра. Для простоты можно воспользоваться готовыми данными, сведенными в таблице. Например, для PE-X трубы диаметром 16 мм и толщиной стенки 2 мм.

В спальне нам нужна температура пола около 26°C, будет уложен ламинат. Теперь смотрим в таблице соответствующий столбик. Видим, что обеспечить такой режим можно только с шагом укладки трубы 100 мм и температуре подачи и обратки 50 и 40°C. С таким шагом при схеме укладки змейкой на один квадратный метр уйдет 9 метров трубы. А на всю площадь потребуется 9 м*18,2 = 163,8 метра трубы. Это очень длинный контур. Придется на одну комнату делать несколько контуров, а это дополнительные расходы на оборудование (гребенка, смесительные клапана, термостаты и т.д.). «Нормальной» считается длина одного контура 60-70 метров. Так что придется делать 2 контура.

Расчет трубы PE-X диаметром 16 мм и толщиной стенки 2 мм для теплого пола

Есть еще несколько вариантов. Первый — использовать трубу большего диаметра. 20 мм или 22-24 мм. Тогда можно будет уменьшить шаг укладки, сократить расход трубы и сделать  меньшее количество контуров. Второй — сделать стяжку теплого пола с повышенной теплопроводностью. Для этого в раствор добавляют специальные добавки.

Если использовать «средние показатели»

На основании работы многих полов с водяным подогревом, опытным путем выведены «средние показатели»  для различных напольных покрытий. Так известно, что используя трубу 16 мм в диаметре, с шагом 250 мм, со слоем ЦСП 30 мм над поверхностью трубы можно получить такое количество тепла:

  • 50-65 Вт с квадрата если напольное покрытие керамическая плитка.
  • 25-35 Вт с квадратного метра если использован ламинат.
  • 35-45 Вт для линолеума, предназначенного под укладку на теплый пол.
Это коллекторы (гребенка) теплого пола с подключенными к ним трубами. Параметры труб определяет расчет теплого пола, а затем их через коллекторы подключают к котлу

Если использовать эти данные расчет теплого пола вообще простой. Берете квадратуру комнаты, умножаете на количество тепла, которое можно «снять» с квадрата. Если цифра больше либо равна теплопотерям, значит можно делать так *шаг 250 мм, труба 16 мм, ЦСП толщиной 30 мм над трубой. Если полученное значение меньше, можно проблему решить следующими способами:

  • Добавить другой тип отопления.
  • Взять большего диаметра трубу.
  • Уменьшить шаг укладки трубы.
  • Улучшить теплопроводность стяжки.
  • Улучшить теплоизоляцию.

В принципе, можно применить один из вариантов, можно несколько. Самый здравый — улучшить теплоизоляцию, но сделать это далеко не просто, не быстро и далеко не дешево. Но это вложение позволит сэкономить на счетах за отопление, так что в длительной перспективе это самый разумный выход.

Как рассчитать как рассчитать мощность теплого пола для комфорта

Если теплый пол лишь для комфорта, особенно заботиться о его мощности нет необходимости. Надо исходить из комфортной температуры пола.

Средние температуры пола для разных покрытий, которые люди считают комфортными

Вообще для создания комфортной температуры шаг укладки трубы теплого пола берут 250 мм (межосевое расстояние). Выбирают любую схему укладки. Важно сделать пол без явно выраженных перепадов температур. Это достигается, если над трубой слой стяжки будет порядка 30-35 мм. Можно и больше, прогрев будет равномернее, но система будет более инерционной (дольше будет греться и остывать). Вообще, система водяного подогрева пола очень гибкая. Одну задачу можно решить несколькими способами. Важно найти оптимальное решение.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине. Важно чтобы нагревательные элементы не перегревались.

расчет требуемой мощности и длины трубы

Водяной теплый пол — идеальный вариант для отопления частного дома, коттеджа или квартиры с автономным отоплением. Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для того чтобы его создать, нужны знания, время и навыки.

Как правильно произвести расчет водяного теплого пола так, чтобы он действительно грел и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по данной тематике.

Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

  • Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
  • Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
  • Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
  • Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
  • Один контур не должен отапливать более 20 квадратных метров.
  • Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.



Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Рекомендуемая температура

Система теплый пол хороша тем, что считается низкотемпературной. Обычно теплоноситель редко прогревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в таком случае при правильном расчете и монтаже 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола делается исходя из следующих параметров:

  • В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
  • Возле внешних стен, окон и балконного блока необходимо создать зону повышенного обогрева, в которой температура поверхности будет примерно 35 градусов.
  • В ванной, санузле, возле бассейна и в других влажных помещениях температура должна равняться 33 градусам.
  • Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой — 29.

Теплый водяной пол создает в комнате идеальный климат и не сушит воздух

Обратите внимание: зоной повышенного обогрева считается расстояние в 50 сантиметров по периметру от внешних стен, а также участки поверхности возле выходных дверей и окон. Температуру здесь повышают путем уменьшения шага между трубами.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

  • Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.
  • Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
  • Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.

Способы укладки трубы

Существует три основных способа укладки:

  • Змейка.
  • Улитка.
  • Универсальная.

Классическая укладка змейкой для теплого пола

Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов.

Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).

Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.

Способ укладки улитка — более универсальный и экономный

Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.

Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.

Подготовка к укладке

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:

  • Котел для отопления.
  • Насос (в некоторых котлах он встроен в систему).
  • Коллектор для теплых полов (механический или электрический).
  • Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
  • Трубы для разводки.
  • Клапаны для котла.
  • Необходимое количество фитингов для соединения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

 Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.

Если сэкономить на ленте, то стяжка гарантированно лопнет. Сверху на пленку укладывается утеплитель — он используется для того, чтобы тепло не уходило в землю.

  • Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
  • Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
  • Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.

Трубу необходимо хорошо закрепить стяжками к сетке и заполнить водой под давлением перед заливкой стяжки

Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обратите внимание: мощность котла должна быть на 15 процентов больше, чем мощность полов. Если котел будет работать на 100% загрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.

Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.



Как выбрать коллектор?

Коллектор служит для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества контуров в вашем полу. Простейшее устройство имеет только механические запорные краны, которыми вручную можно отрегулировать давление и температуру в ветках. Более продвинутые имеют сервоприводы и смесители — ими можно задавать температуру с точностью до одного градуса.

Коллектор устанавливается в специальный ящик, в которой заводятся все трубы. Старайтесь подобрать для него такое место, чтобы он находился в центре дома. Также учитывайте, что коллектор должен быть выше всех труб, сходящихся к нему, иначе система завоздушится и не будет правильно работать. Горячая вода от котла входит в нижнюю часть коллектора, горячая выходит из верхней.

Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в подсчете, то используйте специальную программу или обратитесь к более опытным товарищам. Но, в целом, в этом нет ничего сложного. Соблюдайте наши рекомендации и все получится!

Расчет трубы для теплого пола водяного, формула длины трубы

Как делается расчет длины трубы для водяного теплого пола. Формулы расчета длины системы труб, описание, советы, как сэкономить на укладке.

Расчет трубы для теплого пола

Семь раз отмерь – один отрежь. Собирая информацию, не ленитесь еще раз перепроверить данные и схемы. Трубу для теплого пола продают бухтами, если вы ошибетесь и купите несколько сот лишних метров, у вас могут возникнуть проблемы с возвратом.

Перед началом расчета вам нужно собрать следующие данные:

  1. Длина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  2. Ширина помещения. Если помещение неправильной формы – то длины всех прямоугольников.
  3. Расстояние от коллектора или коллекторного шкафа до точки входа.
  4. Максимальная величина контура – максимальная длина трубы выбранного вами типа.
  5. Диаметр трубы для теплого пола.
  6. Шаг укладки – расстояние между соседними трубами.
  7. Тип схемы укладки.

Подготовка расчета теплого пола

Помните, что не всегда нужно обогревать всю площадь комнаты. Посмотрите, раньше использовались радиаторы, которые крепились под окнами. Их мощности вполне хватало. Теперь вы собираетесь резко увеличить площадь теплоотдачи. Не нужно перестраховываться. Даже если вы в будущем уберете тяжелый шкаф и оставите пространство пустым, комната будет хорошо прогреваться.

  • Теплый пол лучше не прокладывать под тяжелыми предметами, например, мебелью
  • Части комнаты, заставленные предметами, которые не перемещаются, можно не обогревать

Сокращая площадь обогрева, вы экономите на трубах. Конечно, делать это нужно без фанатизма, исходя из рациональных соображений.

Максимальная величина контура, то есть, наибольшая возможная длина трубы, зависит от производителя и типа трубы. Обычно этот показатель укладывается в пределах от 70 до 120 метров. Поэтому максимальная площадь, которую можно охватить одним контуром, составляет от 15 м2 до 25 м2.

Составление плана помещения

Нарисуйте на листке план помещения, даже если перед вами простая квадратная комната. Наглядная схема, в которой указаны все промеры, поможет избежать ошибки в расчетах. Если вы будете греть не весь пол, отметьте это на схеме. Поделите участки, где вы собираетесь укладывать трубы, на прямоугольники. Если не получается, сократите обогреваемую площадь таким образом, чтобы она делилась на прямоугольники.

Следует избегать угловатых фигур, например, треугольников. Теоретически можно укладывать трубы по кругу, но и этого лучше избегать. Даже работая с трубой из сшитого полиэтилена, вам будет сложно долго формировать изгиб с одинаковым радиусом.

Расчет длины трубы для теплого пола

Какую бы из предложенных схем вы ни выбрали, расход трубы сильно не изменится. Не существует какого-то одного варианта укладки, который бы одновременно обеспечивал и хорошую теплопередачу, и минимальный расход трубы. Выбор конкретной схемы зависит только от размера помещения и удобства монтажа. Некоторые мастера привыкли работать с одним вариантом и используют только его.

Схемы укладки трубы

Змейка последовательная

Используется в небольших помещениях – коридорах, проходах, отдельных прямоугольных элементах большой комнаты.

Плюсы:

  • Максимально простой монтаж
  • Легко регулировать расход трубы, просто увеличивая шаг

Минусы:

  • Помещение прогревается неравномерно, этим можно пренебречь только на небольшой площади

Змейка параллельная

Можно применять в помещениях любой площади и конфигурации.

Плюсы:

  • Удобно покрывать прямоугольные и многоугольные площади
  • Равномерный прогрев помещения

Минусы:

  • Сложный монтаж

Улитка - спиральная укладка трубы теплого пола

Самый популярный вариант. Большинство профессиональных мастеров скажет вам, что нужно выбирать именно спираль. Подходит для больших помещений.

Плюсы:

  • Прекрасно покрывает площади квадратной формы
  • Равномерная теплопередача

Минусы:

  • Самый сложный монтаж, новички допускают ошибки

Формула расчета длины трубы

Помните! Длина каждого контура рассчитывается отдельно. В одной комнате может быть несколько контуров.

Шк х (Дк / У) + У х 2 х (Дк / З) + Кх2

Где все значения даются в метрах:

  • Шк – ширина комнаты
  • Дк – длина комнаты
  • У – шаг укладки
  • К - расстояние от коллектора или коллекторного шкафа до точки входа

Рекомендуем добавить к полученному результату не менее 5%. Для простоты его можно просто умножить на 1,05. Это коэффициент запаса. Часть трубы уйдет под фитинги, где-то вы можете допустить ошибку. Разные углы сгибания трубы также могут незначительно увеличить расход.

Пример расчетов длины трубы для теплого пола

Возьмем для примера помещение площадью в 20 м2 со сторонами 5х4 метра и расстоянием до коллектора в 5 м. Допустим, что мы делаем расстояние между трубами равным 0,2 м. Получим:

5м х (4м/0,2м) + 0,2м х 2 х (4м/3) + 5м х 2 = 110,53 м

Добавляем к полученной цифре 5% запаса и получаем 116,06 м. Можно сократить в меньшую сторону и приобрести 116 погонных метров трубы для теплого пола.

Другая формула расчета длины трубы для водяного теплого пола

Некоторые мастера и производители оборудования применяют формулу, учитывающую лишь площадь помещения. Она хорошо подходит для квадратных площадей. Но в формуле используется большой повышающий коэффициент. Это упрощает расчеты, но может привести к увеличению остатков неиспользуемой трубы.

П / У х 1,1 + Кх2

Где все значения даются в метрах, а площадь – в квадратных метрах:

  • П – площадь помещения
  • У – шаг укладки
  • К - расстояние от коллектора или коллекторного шкафа до точки входа

Пример расчета длины трубы по альтернативной формуле

Возьмем то же самое помещение 4х5 м, то же расстояние до коллектора – 5 м и шаг укладки в 0,2 м. Мы получим:

20 м2 / 0,2 м х 1,1 + 5м х2 = 120 м. Как видите, разница с более точным расчетом составила всего 4 метра.

Перед покупкой материалов проконсультируйтесь с продавцом. Ознакомьтесь с рекомендациями по монтажу и инструкцией по эксплуатации.

Выбрать трубу для теплого пола - https://comfohouse.com/24-truba-dlya-teplogo-pola

Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.

      Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола. Он же является паспортом системы, в т.ч. для последующего сервиса.


Стоимость проектных работ:

  • Проект с водяным теплым полом (и радиаторами если они необходимы) - 70 р/м2
  • Монтажная схема водяного пола (без расчета теплопотерь) - 40 р/м2
  • Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) - 50 р/м2

 Закажите бесплатную оценку водяного пола для Вашего дома




          Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом. Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

  • результаты теплотехнического расчета;
  • паспорт системы;
  • монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
  • таблицы балансировки коллекторов теплого водяного пола;
  • спецификация материалов и комплектующих.

       В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится "меандром" ("улиткой") и с переменным шагом с выделение краевых (рантовых) зон.  В отличие от некоторых фирм, работающих под "зонтиком" именитых брендов, где раскладку труб водяного пола автоматически выполняет "фирменная" компьютерная программа, использующая примитивную "змейку" с одинаковым шагом. В теплой Европе "змейка" применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на "улитку" и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.

        В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе. Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола - это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса). В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.

        Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.

Монтажная схема водяного пола.

   Запросите бесплатный расчет водяного тёплого пола

        Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Если стоит задача спроектировать водяной теплый пол в деревянном или каркасном доме по слабым перекрытиям в проекте могут быть применены легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или универсальная фольгированная система.

        Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).

        В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.

      Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

 Скачайте техническое задание на проектирование водяного пола

Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ

 Закажите расчет цены тёплого водяного пола

Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку "Увеличить" в правом верхнем углу открывшейся формы.

Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

 Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

  • Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
  • Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
  • Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
  • Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

Расчет теплого пола для водяного отопления

Я приветствую моего постоянного читателя и предлагаю вашему вниманию статью об устройстве теплого пола – практически идеального по комфортности способа обогреть дом или квартиру.

Но трубопроводы, размещенные в полу, – сложная инженерная система, намного более сложная, чем традиционная радиаторная система. Поэтому для монтажных работ обязательно потребуется расчет теплого пола, и в этой статье я расскажу, как выполнить расчеты и какие правила монтажа при этом необходимо учитывать.

Способы установки теплого пола

Монтаж водяного теплого пола выполняется двумя способами: настильным и в бетонной стяжке. Оба способа имеют свои преимущества и недостатки.

Бетонный

Чаще всего встречается монтаж теплого пола в цементно-песчаной стяжке. Такая стяжка хотя и медленно прогревается, поскольку имеет большую массу, но обладает хорошей теплопроводностью. Конечно, цемент и песок не сравнить с металлами, но настолько быстрая теплоотдача для теплого пола и не требуется. Большая инерционность позволяет создать равномерный обогрев помещения снизу, практически не зависящий от скачков температуры теплоносителя при включении-выключении котла.

Конструктивно теплый пол имеет следующие слои:

  • Гидроизоляцию.
  • Теплоизоляцию.
  • Трубопровод, залитый цементно-песчаным раствором.
  • Напольное покрытие.

Недостатком бетонного способа – большой вес, значительный объем трудоемких «мокрых» работ, большой срок созревания раствора – 4 недели. Только полностью созревший бетон приобретет нормативную прочность и не будет выделять влагу.

Настильный

Настильный вариант монтажа отопления используется в деревянных домах или в домах с деревянными перекрытиями. Способов сборки теплого пола существует множество:

  1. Укладка утеплителя и трубопроводов между лагами. Годится для пола первого этажа на плитном фундаменте.
  2. Монтаж всех конструкций по черновому полу.
  3. Использование готовых модулей из полистирола и ОСП.
  4. Устройство пазов для труб с помощью досок, полос ОСП, фанеры и других доступных материалов. Этот вариант более дорогостоящий, чем использование цемента и песка.

Монтаж по сравнению с бетонным методом более легкий и чистый, но трудоемкость также достаточно велика. Процесс упрощает применение пенополистирольных модулей с пазами под трубопровод.

Способ требует больших расходов на отопление – трубы покрываются досками или ОСП, имеющими невысокую теплопередачу, поэтому температура теплоносителя должна быть выше.

Какой способ лучше

Укладка теплого пола в цементном растворе предпочтительнее по двум причинам:

  1. Напольное покрытие укладывается на прочную и идеально ровную поверхность. При укладке настильным способом и покрытии из ламината, плитки или линолеума необходимо настил с трубопроводами перекрывать дополнительно ОСП, фанерой, тонкой доской 25 мм. Увеличиваются расходы на отопление и монтаж.
  2. Трубы в стяжке удалены от напольного покрытия, прогревается сначала стяжка, затем стяжка передает тепло покрытию. Несколько сантиметров цементного раствора имеют немалую инерционность, и поверхность прогревается практически равномерно. При настильной укладке и поверхность прогревается менее равномерно – в морозы при повышении температуры теплоносителя это может быть некомфортно.

Применение того или иного способа монтажа чаще всего определяется материалом строительных конструкций помещения, которое будет отапливаться.

На бетонные перекрытия или плиту фундамента практичнее всего уложить утеплитель и залить раствор (если конструкции перекрытия выдержат). Стяжка имеет минимальную толщину 70 мм, ее вес составляет примерно 150 кг на 1 м² перекрытия.

В доме при устройстве отопления на втором этаже необходимо обратиться к специалисту-строителю и посчитать, выдержит ли перекрытие нагрузку от стяжки. По этой же причине при устройстве отопления в бетонной стяжке в квартире требуется согласование с коммунальными организациями, у которых на балансе находится ваш дом.

При заливке плитного фундамента в частном доме, при строительстве нового и термомодернизации старого жилья также необходимо сделать расчет дополнительной нагрузки.

Необходим расчет, на какую высоту можно поднять уровень пола. Подъем напольного покрытия примерно на 150 мм приведет к понижению уровня потолка и уменьшению высоты дверей, да и окна опасно приблизятся к полу. При настильном способе можно сделать конструкции меньшей высоты.

При монтаже теплого пола в здании с деревянными перекрытиями и на первых этажах вообще вариантов нет: доступен только настильный способ. Нагружать деревянные перекрытия стяжкой невозможно, к тому же полы из досок на лагах прогибаются при динамической нагрузке, и любой раствор рано или поздно потрескается. Зато в пространство между лагами отлично укладывается утеплитель – повышение уровня пола будет не столь критичным.

В идеальном случае устройство теплого пола учитывают еще на этапе проектирования строительных конструкций жилья. Расчет отопительной системы также лучше доверить профессионалам – при погрешностях подсчетов в комнате может быть недостаточно тепло, а увеличить мощность системы практически нереально. Это не традиционная система с радиаторами, где можно добавить греющий элемент в любой точке системы.

Способы укладки трубы для теплого пола

Существуют 4 основных способов укладки трубопроводов:

  1. Змейка. Трубопровод теплого пола размещается параллельно. Прогрев помещения неравномерный.
  2. Угловая змейка. Труба укладывается в углу с поворотом, участки располагаются параллельно первым отрезкам.
  3. Двойная змейка. Начало и конец контура укладываются параллельно. Из всех змеек обеспечивает относительно равномерный прогрев помещения.
  4. Улитка, ракушка, спираль. Начало и конец контура укладывается параллельно и по спирали. Улитка обеспечивает равномерное распределение тепла.

Какой способ укладки стоит выбрать

Способ определяется в зависимости от формы и площади помещений.

Для небольших помещений типа коридоров, ванных комнат, санузлов удобнее использовать змейку, для небольших комнат с одной наружной стеной – двойную змейку. В больших помещениях целесообразнее использовать улитку или комбинированные способы.

При комбинировании обычно змейкой прокладывают теплый пол вдоль наружных стен или в углу, отсекая холодный воздух от наружных стен и окон. Улиткой размещают трубопроводы в основной части достаточно большого помещения.

При укладке теплого пола необходимо учитывать, что нельзя размещать коммуникации под мебелью. Желательно монтировать трубы с меньшим шагом в местах работы или отдыха, игровых зонах, детских комнатах, возле письменных и компьютерных столов, мягких уголков, фортепиано, местах, где что-либо мастерят, шьют и т.д.

Исходные данные для расчета

Для правильного расчета теплопотерь через пол, крышу, стены, окна, двери необходимо обращаться к квалифицированным строителям. При подсчетах учитываются:

  1. Площадь и планировка здания, состав помещений – количество ванных, детских, вспомогательных и буферных помещений.
  2. Материал стен, потолка, фундамента.
  3. Утепление дома, перекрытий и фундамента.
  4. Конструктив и отделка стен определяет кратность воздухообмена и потери тепла на нагрев воздуха, поступающего при вентиляции помещения.
  5. Количество, площадь и конструкция окон и дверей.
  6. Этажность здания, наличие цокольного этажа, гаража или подвала, конструктив второго этажа (мансарда или полноценный этаж).
  7. Климат региона (средние и минимальные зимние температуры).
  8. Количество людей, проживающих в доме.
  9. Наличие дополнительных систем отопления и источников тепла (печей, каминов, радиаторной системы).

Определение параметров теплого пола

Основные параметры системы теплого пола – диаметр труб, длина и количество контуров, расстояние между трубами, температура теплоносителя на входе и на выходе контура. Конечная цель всех теплотехнических расчетов – определение параметров системы, обеспечивающих комфортный температурный режим в доме. Выяснение теплопотерь здания (комнаты), необходимой тепловой мощности системы отопления – промежуточные цели расчетов.

Методика расчета потерь тепла

Для частных домов площадью от 50 до 150 кв. м вполне можно воспользоваться примерными расчетами. Следует иметь в виду, что эти примерные расчеты верны для современных утепленных домов – из пено- или газобетона, керамического блока или утепленных теплоизоляционными материалами слоем не меньше 200 мм.

Для старых домов с толщиной стены «в два кирпича», «в один шлакоблок» эти данные не подходят. Если собираетесь в дальнейшем утеплить дом, а пока дошла очередь только до заливки плитного фундамента внутри старого дома и устройства теплого пола, то можно воспользоваться этими данными, но временно отапливать и с помощью водяного теплого пола, и радиаторами. При сильных морозах или в северных регионах России одного напольного отопления может не хватить.

Данные для ориентировочных расчетов теплопотерь отдельных комнат в частном доме:

  1. Для комнаты с 1 окном и 1 внешней стеной принимают теплопотери 100 Вт с 1 м² площади.
  2. Для комнаты с 1 окном и 2 наружными стенами принимают теплопотери 120 Вт с 1 м².
  3. Помещение с 2 окнами и 2 внешними стенами – теплопотери 130 Вт с 1 м².

Теплопотери каждой комнаты высчитывают, умножив площадь на потери 1 м² и коэффициент 1,2 – потери на нагрев стяжки и нижележащих конструкций. Если ваш дом находится в северных районах или Сибири, увеличьте потери еще на 20% (коэффициент 1,2). Рассчитанные по площади потери умножают на оба коэффициента (т.е. на 1,44).

По более точной формуле получают расчет теплопотерь через конструкции дома. В интернете полно онлайн-калькуляторов, с помощью которых можно рассчитать точно все теплопотери дома.

Общие теплопотери равны сумме потерь через пол, стены, окна и потолок и потерь на нагрев поступающего воздуха.

Qобщ = Qтп + Qв

Формула для расчета теплопотерь через конструкции (параметр определяется отдельно для всех стен и других элементов – потолка, окон, дверей):

Q = 1/R * ∆t* S *k

  • R – сопротивление теплопередаче – табличное значение. Можно рассчитать как отношение толщины конструкции и коэффициента теплопроводности материала конструкции (табличное значение).
  • ∆t — разница температур внутри и снаружи здания, ∆t = tв — tн, tн – применяют минимальную зимнюю температуру в вашей местности.
  • S – площадь конструкции (наружная, с захватом углов здания).
  • k – коэффициент, зависящий от ориентированности наружной стены по сторонам света. Для юга и юго-запада k равен 1, для запада и юго-востока – 1,05, для остальных направлений – 1,1.

Коэффициенты теплопроводности несложно найти в справочниках, ниже в таблице приведены коэффициенты некоторых ходовых материалов.

Наименование материала Коэффициент теплопроводности,  Вт/(м*°С)
Бетон 1,5
Красный пустотелый кирпич 0,35
Керамические блоки 0,14
Силикатный кирпич 0,7
Газобетон 0,12-0,3
Древесина 0,1-0,15
Пенополистирол 0,028-0,043
ОСП 0,14
Железобетон 1,69

Соответствующие коэффициенты для окон можно узнать у организации-производителя или установщика.

Необходимое тепло на нагрев воздуха

Для более точного расчета мощности системы теплого пола необходимо также учитывать тепло, необходимое для нагрева воздуха, поступающего в помещение и удаляемого через вентиляцию:

  • V – объем комнаты, м³.
  • K – воздухообмен.
  • С – удельная теплоемкость воздуха, при 20 °С равна 1005 Дж/кг*К.
  • P – плотность воздуха при нормальных условиях (давлении 1 атм и температуре 20 °С), Р=1,2250 кг/м³.
  • Δt – разница температур в помещении и вне его.
  • 3600 – для перевода МДж в кВт*ч: 1 кВт*ч= 3,6 МДж.
  • 1,1 – коэффициент для учета потерь через щели, двери и т.д.

Воздухообмен для всех жилых помещений принимают кратным единице в час. Для помещений с повышенной влажностью – ванных, саун, санузлов – кратным 2.

Например, для комнаты площадью 20 м, высотой 3 м, при температуре вне помещения -20°С, в помещении +20°С, тепло, необходимое для нагрева воздуха, будет равно:

Расчеты проводят для самой холодной зимней температуры.

Пример расчета

Рассчитаю для примера сумму теплопотерь комнаты с одним окном, одной наружной стеной, площадью 20 м², высотой 3 м. Площадь окна 2 м², площадь наружной стены 12 м², стены – газобетон толщиной 300 мм. Ориентация – северо-запад. Пол и потолок утеплены пенополистиролом слоем 200 мм. Самая холодная температура зимой -20°С.

R – сопротивление теплопередаче газобетона – равен 0,3/0,15 = 2, где 0,3 – толщина стены, 0,15 – коэффициент теплопроводности.

  • Qнар. стены = 1/R * ∆t* S *k = (1*40*10*1,1)/2= 440 Вт.
  • Qокна = 1/R * ∆t* S * k = (1*40*2*1,1)/0,5 = 176 Вт.
  • Q потолка = 1/R * ∆t* S * * k = (1*40*20*1,1)/67= 14 Вт, где R для слоя пенополистирола = 0,2/0,03 = 67.

Если для утепления используется толстый слой пенополистирола или минваты, то сопротивлением остальных конструктивных элементов стены, пола или потолка можно пренебречь.

Q потолка = Q пола= 14 Вт

Общие теплопотери равны сумме потерь через пол, стены, окна и потолок и потерь на нагрев поступающего воздуха.

Qобщ = Qтп + Qв= 440+176+14+14+887= 1531 Вт

Расчет необходимой мощности контура (см. ниже):

Qк= Qобщ*1,2 = 1531*1,2= 1837 Вт

Расчет мощности контура

Расчет необходимой мощности контура (и котла) теплого пола производится с учетом потерь:

Qк= Qобщ*1,2,

где коэффициент 1,2 применяется для учета потерь тепла (например, на нагрев стяжки, коллектора и т. д.).

Расчет необходимого количества труб

Точный расчет количества труб зависит от множества параметров: температуры и скорости теплоносителя, материала, диаметра и толщины стенки труб, необходимой мощности системы, числа контуров в помещении, мощности насоса. Поэтому точный расчет лучше доверить специалистам.

Для примерных расчетов предлагаю таблицу.

Шаг, см Диаметр, мм Средняя температура теплоносителя, °С Количество трубы на 1 м², м.п. Количество трубы на 20 м², м.п.
10 20 31,5 10 200
36 32,5
15 20 33,5 6,7 134
36 35
20 20 36,5 5 100
36 37,5
25 20 38,5 4 80
36 40
30 20 41,5 3,4 68

При расчетах теплого пола отталкиваются от частоты укладки, обеспечивающей использование теплоносителя с температурой 37°С, тогда на поверхности пола температура не будет превышать нормативные 26°С. Длину трубопровода на 1 м² берут из таблицы – 5 м.п. на 1 м². Реальную пересчитывают с помощью коэффициентов.

Для угловых комнат с одним окном умножают эту длину на 1,2; с двумя окнами – на 1,3. Умножают на региональный коэффициент. Для центральных районов России – 1,2-1,3, для Сибири и Севера – 1,5-2, для южных – 0,7-0,9.

Например, для угловой комнаты площадью 24 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

Выбор шага укладки

Шаг укладки зависит от получившейся длины трубопровода (см. выше). Сначала рассчитывается, сколько метров надо отопить – отапливаемая площадь комнаты за вычетом мебели, например, 20 м²). Затем рассчитывается фактическая длина трубы на один квадратный метр пола:

При раскладке труб по полу шаг можно варьировать – при шаге в 15 см в зоне мягкого уголка будет немного теплее, а при шаге 20 см в центре помещения – немного прохладнее.

Расчет циркуляционного насоса

Для выбора подходящего циркуляционного насоса необходимо определить основные параметры – напор и расход (производительность). Расход теплоносителя рассчитывается по сумме расхода всех контуров. Напор принимается максимальный в самом протяженном контуре.

Для вычисления производительности в системах с теплоносителем-водой используют следующую формулу:

Рк = 0,86*Pн/(tпр – tобр), где

  • Pн — мощность отопительного контура, кВт, складывают мощность всех контуров.
  • tобр — температура теплоносителя в обратке.
  • tпр — температура подачи.

Разницу температур принимают обычно равной 5 °С.

Напор насоса рассчитывают по самому длинному контуру. Используют формулу:

∆ Н = L х Q² / k, где

  • ∆ Н – гидравлические потери.
  • L – длина контура.
  • Q – расход воды в л/с.
  • k – коэффициент расхода, для приближенных расчетов частного дома принимают 0,3-0,4 л/с.

Напор насоса должен быть равен или немного больше значения гидравлических потерь. Для обеспечения различных режимов работы обычно выбирают трехскоростные насосы, причем выбор осуществляют по параметрам при работе на второй скорости (чтобы был запас мощности на случай холодов).

Рекомендации по выбору толщины стяжки

Минимальная толщина стяжки – 50 мм над системой теплого пола. Она же и оптимальная. 50 мм стяжки обеспечивают достаточно прочное покрытие и в то же время ограничивают инерционность системы.

Большая толщина стяжки чрезмерно нагружает конструкцию и давит на трубопроводы, а также увеличивает трудозатраты и время вызревания бетона. Поэтому без необходимости не следует утолщать стяжку.

Применение более толстой стяжки оправдано только в том случае, если необходимо выровнять разноуровневый пол или в производственных помещениях с большой динамической нагрузкой на пол. При толщине заливки 80-100 мм желательно прокладывать трубопроводы в защитном чехле из гофры.

Нежелательно и уменьшать толщину стяжки менее 40 мм над уровнем теплого пола – слой раствора защищает трубы от давления мебели и от нагрузки при движении людей или крупных животных.

Этапы установки пола

До укладки утеплителя пол необходимо тщательно выровнять. Затем укладывается утеплитель, гидроизоляция, трубы, заполняются теплоносителем, опрессовываются, заливаются раствором. После созревания раствора монтируется напольное покрытие.

Установка теплоизоляции

В качестве теплоизоляции используют прочный вспененный экструдированный (экструзионный) полистирол (пеноплекс, пенопласт, пенополистирол) с плотностью не менее 30-35 кг/м³. Пенополистирол обладает не только высокой прочностью, но и не впитывает влагу, не гниет, плохо поддерживает горение.

Толщина пенополистирола в межэтажных перекрытиях должна составлять не менее 100 мм, на фундаменте – не менее 200 мм. Иногда применяют специальные плиты для теплого пола с пазами под трубопроводы и покрытые фольгой. Вдоль стены закрепляется демпферная лента или полоска пенофола подходящего размера.

Установка гидроизоляции

На теплоизоляционные плиты укладывают гидроизоляционную пленку. Бывают варианты с разметкой в виде квадратов, фольгированные.

Укладка и закрепление труб

На гидроизоляцию укладывают трубы теплого пола в соответствии со схемой. Гибку труб при укладке выполняют при помощи шаблона или трубогиба, нужно следить, чтобы не было перегибов, трещин, складок.

Желательно составить схему и сделать расчеты так, чтобы длина контуров не превышала 100 м. При увеличении метража насос не будет продавливать теплоноситель, и температура этого контура уменьшится.

Если теплоизоляционные плиты не имеют пазов, то трубы крепят к плитам специальными шпильками или скобами, или с помощью монтажных планок с замками. Трубопровод, даже с водой, имеет меньшую плотность, чем цементный раствор, и при заливке будет подниматься («всплывать») наверх. Поэтому теплый пол нужно закреплять в нижнем положении.

Опрессовка

После укладки коммуникации обрезают возле коллектора, с помощью фитингов присоединяют к коллектору, заполняют трубопровод водой. Давление доводят до 0,6 МПа (придется использовать отдельный насос) и оставляют систему с водой на сутки-двое. В первые дни объем воды в трубопроводе может немного увеличиваться. Температуру также доводят до рабочей. Несколько раз стравливают воздух и добавляют воду.

Заливка бетонным раствором

После опрессовки укладывают сетку с ячейкой 50×50 мм и заливают систему раствором. Трубопровод при этом должен быть заполнен теплоносителем под давлением 0,3 МПа, или 3 атм. Для приготовления раствора используют специальную смесь или в обычную цементно-песчаную смесь добавляют пластификаторы для теплого пола.

Желательно накрыть стяжку полиэтиленом или увлажнять поверхность раствора. Но в больших комнатах увлажнять невозможно, поэтому применение полиэтилена предпочтительней. Уже через 10 дней по стяжке можно пройти, но стелить напольное покрытие можно только через 3 недели – до того раствор будет выделять влагу.

Как и где необходимо устанавливать коллекторный шкаф

Коллекторный шкаф устанавливают либо в котельной, либо в подсобных помещениях – коридорах, кладовых. Оптимальное место – в центре отапливаемого этажа (чтобы уменьшить длину коммуникаций). В большом доме придется устанавливать больше одного коллекторного шкафа. При выборе места следует учитывать, что в узле подмеса находится насос, который при работе негромко шумит. Поэтому в жилых комнатах коллекторные шкафы не устанавливают.

Заключение

До свидания, мой любимый читатель. В этой статье описаны принципы расчета системы теплого пола. Если вы собрались монтировать отопление своими руками, сможете и рассчитать систему. Хотя для большого дома лучше доверить расчеты специалистам. Приводите на сайт новых читателей, делитесь интересной информацией с друзьями в соцсетях.

Как выполнить монтаж труб водяного теплого пола типа

Часто после горячего душа приходилось ходить по холодной плитке. Это уж точно никому не приятно. Такая ситуация может возникнуть даже на кухне или в других помещениях дома. Не играют здесь роли полы. Избежать этой проблемы можно, если качественно устроить систему теплого водяного пола. Самое главное в этой ситуации выбрать ту или иную систему штабелирования обогревателей, чтобы получать удовольствие от результата эксплуатации.

notion

Теплый пол относится к одной из систем, посредством которых отапливается помещение в доме или квартире.Основная особенность в том, что все нагревательные элементы монтируются в пространстве пола. Такой вариант позволяет полностью использовать пространство в комнате, а также не портить ее эстетичный вид.

Прежде чем рассматривать систему водяного теплого пола, следует определить устройство водяного отопления по обычным радиаторам. Воздух после нагрева быстро поднимается вверх. Следовательно, по корпусу он просто промахивается, особенно по полу. Основная тепловая масса размещается вокруг самих радиаторов, а также в потолке.

Теплый водяной пол справится со всеми этими проблемами. Все тепло начинает подниматься от пола, следовательно, сначала нагреваются ноги и все тело. Тепло до потолка почти не дойдет. Более того, все нагревательные элементы расположены равномерно по всей поверхности в помещении. Высота теплоносителя составит примерно 2 м.

Такой вариант будет наиболее комфортным для человека. Ножки всегда находятся на теплой поверхности, что не допустит потери тепла через стек.

Несмотря на то, что стоимость вариантов монтажа водяного отопления, по сравнению с электрическим, значительно выше, но при этом значительно более экономична эксплуатация процесса. К тому же лучистый теплый пол может выступать в качестве первостепенного источника тепла в помещении, чем не может похвастаться электрический аналог. В конце концов, цена на электроэнергию намного выше ликвидной стоимости через трубопровод.

Схема «улитка»

Иначе такую ​​схему расположения трубопровода теплого пола называют спиральной. Относится к числу бюджетных вариантов, эффективно отводящих тепло от процесса укладки труб теплого пола.Популярность постоянно растет, а спрос растет.

Монтаж труб проходит по периметру помещения, от стен и ближе к центральной части. Таким образом, радиус уменьшается. Основным преимуществом такой системы является то, что тепло равномерно распределяется по носителю, сводит к минимуму тепловые потери, а также исключает вероятность тепловых ямок в полу. Шаг распределительных трубок может быть не менее 10 мм и выходить на любое выбранное расстояние. Также это можно отнести к положительным качествам.С момента появления метода укладки теплого пола «Улитка» он не перестал считаться самым надежным, популярным, самым рабочим.

Так как в процессе монтажа трубы практически не изгибаются относительно исходного положения, а сама работа не занимает много времени и не требует усилий. При наличии такого желания все работы можно выполнить своими силами, без привлечения строительных бригад и зря денег.

Вариант

обладает универсальностью, так как укладка труб для теплого водяного пола может производиться на участках края помещения - веранде, уличных дверях, больших окнах и т. Д.. Как только человек входит в комнату с улицы, становится тепло и уютно. Помещения любого размера, а также формы могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним. Можно сделать несколько поворотов, которые обогнуты, как например диван или тумба.

Способы утепления наружных стен дома

Еще один плюс этой системы - в работе может использоваться совершенно другой шаг между трубами. Может доходить до того, что шаг будет 10-15 см.Тепла хватит на всю комнату. Каждый квадратный метр даже в таком случае дает порядка 60-65 Вт. Норма по обогреву 45 Вт. Т.е. мощность питания почти 50%.

«Змейка»

Есть ряд недостатков, с которыми можно столкнуться при использовании устройства труб теплого водяного пола «Змейка». Основная из них - большие потери тепла из-за того, что подача теплоносителя осуществляется от одного источника. Пока не дойдет до конца системы, средний очень холодный. Следовательно, тепло будет накапливаться только в тех областях, где начинается стартовый поток.Горячий пол будет остывать по мере удаления от источника.

К одному из недостатков можно отнести сложный процесс сборки. Трубу можно гнуть на 180 градусов. Шаг между трубками в этом случае может достигать 20 см. По крайней мере, это делает Snails 10 мм. Потери можно уменьшить, создав кольцо на конце петли. Но тогда нам нужно приложить больше усилий в процессе установки.

Универсальной ступенькой можно считать 15 см, а если краевые зоны (стены, у входной двери) - 10 см.Есть возможность справиться с потерей тепла. Но тогда вам предстоит выполнить разнообразную систему - двойную змейку. Если будет чуть лучше отапливаемого помещения, процесс редактирования все равно будет относиться к числу трудоемких. Для наглядности мы можем увидеть схему укладки теплого водяного пола на чертеже.

Часто систему укладки труб «змейка» используют для выравнивания прилегающих зон разного контура. Лишь изредка - для установки в санитарных помещениях. Очень сложно получить большое количество устройств, которые могут быть неустойчивыми, оболочками и прочим.К тому же у этих помещений зачастую очень небольшая площадь, что также отрицательно сказывается на всей схеме устройства теплого водяного пола. Уже лучше использовать укладку «спираль».

«Змейка» чаще всего выполняется в центральной части помещения, если это обрезанные краевые зоны. Распределение температуры в этом случае наиболее оптимальное и рациональное. При необходимости некоторые участки, которые не нужны для прогрева, можно выделить водой теплого пола.

комбинированный способ

Когда не удается выбрать конкретный вариант в системе расположения трубопроводов, лучше всего прибегать к комбинированному способу укладки теплого водяного пола.В одной сборке демонстрируется несколько схем. Возможно даже дублирование одной из схем - двойная «улитка» или ряд «петель». Но для этого требуется соответствующая планировка помещения, позволяющая выполнять все эти действия.

Есть определенные участки, не требующие сильного тепла. Это можно ввести в комнату. Здесь уместно и «змейка», но в центральной части комнаты - «Улитка», потому что она концентрирует всю возможную энергию, которую передает в последующих людях, мы находимся на ней.

Комбинировать можно не только схемы, но и разные виды теплых полов - электрический и водяной. Не всегда удается включить центральное отопление и чувствовать себя комфортно летом в сырую и сырую погоду, при низких температурах. Его можно выключить, в этом случае идеально подходит для автономной работы водяного теплого пола.

До установки лучше всего сделать схематический эскиз предлагаемого варианта устройства теплого пола, при этом отразить определенные участки для повышенного прогрева, выделить второстепенные участки и другие проблемные моменты.Это не только позволит выбрать конкретный вариант устройства труб в системе теплого пола, но и даст возможность провести монтаж теплого водяного пола с наибольшей эффективностью.

Технология прокладки труб

Помимо непосредственного устройства трубопроводной системы теплого водяного пола, существуют технологии, позволяющие производить последующее закрытие трубопровода для непосредственного использования. Среди них:

вывод

Ознакомившись со всеми методами и приемами прокладки труб в системе водяного теплого пола, можно обратить внимание на некоторые конкретные варианты.Все начнется с чернового пола в комнате, выбранных труб, их материала. Это не маленькая игровая зона по стоимости, где проведена система отопления, а также финансовые возможности.

Самым универсальным способом обшивки труб в системе теплой воды является метод секса «улитка». Здесь не только экономия на обслуживании, но и равномерное распределение тепла по всей поверхности в помещении. Вам не нужно искать место, где бывают, чтобы согреться. На него никак не повлияет погода, время года, а также наличие или отсутствие центрального отопления.

Если нет уверенности в окончательном положительном результате, когда работа проводится впервые, лучше обратиться к специалисту, который сможет все выполнить в короткие сроки и максимально качественно.

Frontiers | Поведение пелагических улиток в теплой воде при плавании и погружении

Введение

Птероподы и гетероподы - это маленькие (в миллиметровом и сантиметровом масштабе) морские улитки, которых можно найти в мезопелагических и поверхностных водах по всему Мировому океану. Из современных голопланктонных моллюсков гетероподы и птероподы являются наиболее многочисленными и разнообразными, они играют роль в структуре пищевой сети и в экспорте углерода и карбонатов (Gilmer, 1972; Lalli and Gilmer, 1989; Hunt et al., 2008). В частности, косоматозные птероподы поддерживают большую биомассу в некоторых регионах и, по-видимому, играют существенную биогеохимическую роль в круговороте карбонатов и углерода (Bednaršek et al., 2012; Buitenhuis et al., 2019). Гимносомы птеропод и гетероподы значительно менее многочисленны, но они экологически важны, поскольку они являются активными хищниками другого зоопланктона, включая текосомы.

Pteropods состоят из двух отрядов, которые включают как косоматозные виды, которые, как правило, обстреливают во взрослом состоянии, так и гимносоматозные виды, которые теряют свою ювенильную оболочку во время развития (Lalli and Gilmer, 1989; Peijnenburg et al., 2019). Оболочки косом сильно различаются у разных видов, начиная от базальной спиральной формы до конических, глобулярных и студенистых форм. У двух из трех семейств гетероподов есть раковины у взрослых особей, и хотя они всегда имеют спиралевидную форму, они заметно отличаются по размеру и функциям. В наиболее многочисленном семействе Atlantidae взрослые особи могут полностью втягиваться в сплюснутую дорсовентрально раковину, тогда как у более крупных и обтекаемых Carinariidae дорсально ориентированная раковина значительно меньше тела.Несмотря на то, что они происходят от двух разных ветвей моллюсков, все три группы строят раковины, состоящие из арагонита, в течение некоторой части своего развития и используют очень гибкие придатки, которые являются производными от базальной структуры стопы моллюсков для передвижения (Lalli and Gilmer, 1989). У птероподов ступня превратилась в пару мускулистых крыльевидных придатков, в то время как у гетероподов есть единственный мускулистый плавательный придаток, который у Atlantidae координируется с панцирем для плавания (Karakas et al., 2018).

Этих зоопланктонных морских улиток, как известно, сложно изучать, и большинство видов в настоящее время невозможно культивировать (Howes et al., 2014; Thabet et al., 2015). Таким образом, подробное изучение большей части их биологии, экологии и поведения было ограничено. Например, в большинстве групп плавание, ключевое поведение пелагических организмов, не оценивалось. В зоопланктоне плавание влияет на динамику хищников и жертв, как сдерживая бегство, так и охотничье поведение, но также контролируя процесс вертикальной миграции.Это миграционное явление является обычным явлением в пелагических экосистемах, когда организмы активно собираются в поверхностных водах ночью, чтобы поесть, а затем спускаются на глубину в течение дня. Считается, что эти ежедневные миграции являются энергетически дорогостоящими, поскольку птероподы и гетероподы размером менее 1 см перемещаются на сотни метров в день (Wormuth, 1981; Maas et al., 2012; Wall-Palmer et al., 2018). Несмотря на затраты, этот процесс, как полагают, обеспечивает ряд преимуществ, включая разделение ниш, метаболическое преимущество за счет более низких температур на глубине, избегание света или высоких температур и, что наиболее важно, избегание хищников (Hays, 2003; Antezana, 2009) .

Несмотря на то, что изучать пелагических морских улиток сложно, некоторые предыдущие исследования проводились по плаванию морских улиток, в основном полярных видов с ограниченным морфологическим или таксономическим разнообразием. В гимносомах Satterlie et al. (1985) исследовали плавание Clione limacina и заметили, что эта гимносома машет крыльями вперед и назад в дорсовентральной плоскости с большим углом атаки, и предположили, что C. limacina может создавать подъемную силу, используя «хлопки и хлопки». механизм, описанный Weis-Fogh (1973) у летающих насекомых.Чилдресс и Дадли (2004) исследовали критическое число Рейнольдса, которое позволяет Clione antarctica двигаться с помощью взмахов крыльев. Borrell et al. (2005) изучали кинематику плавания Clione antarctica и наблюдали пилообразную траекторию во время плавания вверх. Шимик и Саттерли (2011) провели эксперименты на C. limacina на медленной и высокой скорости плавания и обнаружили, что кинематика взмахов крыльев значительно различается между скоростями. В косомах Чанг и Йен (2012) обнаружили, что Limacina Helicina поднимается по пилообразной траектории в основном по линейным, а иногда и по винтовой траектории плавания, но имеет прямые траектории опускания. L. Helicina двигает своими крыльями по характерной восьмерке за счет экстремального вращения тела для создания подъемной силы (Murphy et al., 2016). Подобные плавательные характеристики, такие как пилообразные траектории плавания и экстремальное вращение тела, также наблюдались у близкородственного полярного вида Limacina Helicina antarctica (Adhikari et al., 2016) и Mohaghar et al. (2019) провели пространственный анализ плавания этого вида. Morton (1954) качественно описал плавательное поведение Limacina retroversa , а совсем недавно Bergan et al.(2017) провели количественные измерения кинематики плавания и погружения одного и того же вида под действием повышенного содержания углекислого газа, изменяющего свойства раковины. Каракас и др. (2020) показали, что тропический косом Cuvierina atlantica использует свои очень гибкие параподии в цилиндрическом механизме перекрытия и переворота дважды во время каждого хода для создания подъемной силы. У гетероподов Karakas et al. (2018) обнаружили, что, в отличие от предыдущих отчетов (Lalli and Gilmer, 1989), атлантидный гетеропод Atlanta selvagensis не позволяет своему панцирю пассивно висеть под собой во время плавания, а вместо этого хлопает своей панцирем в координации с плавником, чтобы плавать.Наконец, Чжоу и Миттал (2017, 2018) использовали компьютерное моделирование гидродинамики для изучения плавательного поведения отдаленно родственных безоболочечных морских моллюсков Hexabranchus sanguineus (испанский танцор) и Aplysia (морского зайца), которые являются намного крупнее изученных здесь птеропод и гетеропод.

Недавние исследования показывают, что вызванные закислением океана изменения толщины или морфологии панциря могут изменить поведение крылоногих при плавании, тем самым отрицательно влияя на их способность к простой вертикальной миграции.Например, Manno et al. (2012) утверждали, что среда с более низким pH в сочетании с более низкой соленостью отрицательно влияет на способность крылышка Limacina retroversa плавать вверх. Подкисление океана может повредить панцирь птероподов, тем самым нарушив баланс сил и крутящих моментов, участвующих в плавании животных, и тем самым изменить кинематику плавания и гидродинамику плавания (Adhikari et al., 2016).

Было высказано предположение, что погружение может также быть важным поведением этих пелагических морских улиток в связи с их ежедневной миграцией или избеганием хищников.Раковины арагонита этих животных придают им крайне отрицательную плавучесть, и для многих видов экосом с панцирем или гетероподов атлантид нарушение вызывает втягивание в раковину и быстрое опускание (Gilmer and Harbison, 1986; Bergan et al., 2017). Эта отрицательная плавучесть дополнительно сильно влияет на их роль как важных вкладчиков в активный поток углерода и карбоната из поверхностных вод, поскольку она увеличивает скорость, с которой мертвые организмы удаляются из смешанного слоя и улавливаются на глубине.Важно отметить, что быстрое опускание может позволить раковинам проникнуть ниже лизоклина арагонита до растворения, увеличивая их экспортную эффективность. Кроме того, опускание может быть энергетически проблематичным, поскольку организмы должны противодействовать своей отрицательной плавучести, чтобы не опускаться от желаемой вертикальной среды обитания.

Хотя наблюдалось, что косомы образуют большие слизистые сети, которые помогают им замедлять опускание (Harbison and Gilmer, 1992), у гетероподов нет такой адаптации. Однако Берган и др.(2017) наблюдали снижение скорости опускания, когда L. retroversa было снято тонущим с раскрытыми крыльями, по сравнению с тем, когда живое животное тонуло с втянутыми крыльями. Это говорит о том, что пелагические улитки могут использовать свои придатки для снижения скорости погружения.

Таким образом, характеристика поведения, связанного с погружением и плаванием в этих группах, имеет как экологическое, так и биогеохимическое значение. Однако на сегодняшний день большинство предыдущих исследований было сосредоточено на высокоширотных видах (например,g., Limacina Helina , Limacina Helicina antarctica , Limacina retroversa , Clione limacina и Clione antarctica ). В полярных регионах особенно много птеропод, но мало видообразования и, следовательно, мало разнообразия в форме раковины. Напротив, регионы с теплой водой очень разнообразны, в них обитает большое разнообразие морских улиток с различными формами и размерами раковин (Burridge et al., 2017). Здесь мы исследуем кинематику плавания и погружения большого числа видов тёплых водоемов.Мы дополнительно исследуем кинематику плавания совместно встречающихся видов гимносом и одного вида гетероподов атлантид. Цель состоит в том, чтобы предоставить основные кинематические параметры для ряда видов и изучить биомеханику того, как характеристики плавания и погружения меняются в зависимости от формы и размера раковины. Затем мы используем методы визуализации и метабаркодирования, чтобы детализировать вертикальную среду обитания и миграционные паттерны видов крылоногих, чтобы изучить, как морфология и биомеханика плавания связаны с распределением.

Материалы и методы

Морские улитки были собраны у берегов Бермудских островов с небольшой лодки с использованием сети Рив с размером ячеи 150 мкм и специального наконечника для трески объемом 20 л. Образцы были собраны во время ночных круизов в мае и сентябре 2017 г. и в мае 2019 г. Животные содержались в собранной морской воде менее 1 часа во время обратного пути к берегу, где их быстро и осторожно изолировали от трески. Индивидуумов визуально проверяли на наличие повреждений и идентификацию видов под стереомикроскопом, затем хранили в емкостях объемом 1 л, содержащих фильтрованную морскую воду, при температуре in situ и солености 36 psu.Сбор данных начался сразу после возвращения из круиза, и большинство экспериментов было завершено в течение 1 дня после сбора.

Фотограмметрическая система, состоящая из двух синхронизированных высокоскоростных монохромных камер Edgertronic (Sanstreak Corp., Сан-Хосе, Калифорния, США), использовалась для измерения трехмерных траекторий плавания организмов при малом увеличении (рис. 1). Камеры, осветительные приборы и аквариум были установлены на оптических направляющих и макетной плате для жесткой поддержки системы.Для обеспечения поля зрения использовались две 50-миллиметровые линзы Nikon с диафрагмой f / 32 и волоконно-оптические осветители с линзами Френеля (фокусное расстояние 76,2 мм, деталь № 32-593, Edmund Optics). Различные виды крылоногих и гетероподов были помещены в аквариум с внутренними размерами 152,4 × 152,4 × 152,4 мм 3 и толщиной стенок 6,35 мм. Эта система с малым увеличением обеспечивает поле зрения как минимум в 10 раз больше, чем у самого крупного интересующего животного, что позволяет измерять 15–20 циклов полных гребков при плавании вверх.Пространственное разрешение камер составляло 98,4 мкм, пиксель –1 , а временное разрешение - 1,67 мс (соответствует 600 кадрам в секунду). В нескольких видеороликах использовалась частота кадров 300 кадров в секунду. Стереофотограмметрическая система с малым увеличением была откалибрована с использованием метода регулировки разреженных пучков (SBA) (Lourakis and Argyros, 2009), реализованного в Argus 3D (Jackson et al., 2016), в котором калибровочная палочка перемещалась по всему объему резервуара. Система камер срабатывала вручную, когда животное поплывало в поле обзора, общее для обеих камер.

Рис. 1. Схема стереофотограмметрической системы с малым увеличением, используемой для записи траекторий плавания различных морских улиток.

Было записано 95 видео плавающих морских улиток длительностью от 2 до 14 с. Были записаны видеозаписи семи видов текосом ( Heliconoides inflatus , Limacina bulimoides , Cuvierina atlantica, Hyalocylis striata, Diacria trispinosa, Styliola subula, Creseis clava ), одного вида гимносомы , одного вида Pneumoderma atlantica .Отловленные виды косом, которые не могли быть зарегистрированы в плавании, включали Diacria quadridentata , Diacavolinia longirostris, Limacina leuserii и Creseis conica. Записанные видео были разделены на сегменты, в которых животное либо тонуло, либо плывало. Под опусканием понималось полное прекращение движения крыльями животного, что привело к движению вниз. Отрезок видео, в котором наблюдалось любое движение крыльев, был классифицирован как плавание независимо от направления плавания.В таблице 1 показано количество сегментов плавания и погружения, зарегистрированных для каждого вида. Поскольку в аквариум добавлялось сразу много животных, не всегда удавалось определить индивидуальную принадлежность каждого животного. Таким образом, в таблице 1 приводится расчетное минимальное количество отдельных животных каждого вида на основе таких факторов, как дата эксперимента, длина животного и наличие нескольких животных одного вида одновременно в поле зрения камеры. Для измерения траекторий плавания одна точка в центре тела животного была оцифрована в программе DLTdv (версии 5, 7 и 8; Hedrick, 2008).Таким образом, трехмерные траектории плавания и опускания животного восстанавливаются по координатам двухмерной камеры. Для анализа траектории определяется глобальная система координат (XYZ), в которой плоскость XY горизонтальна, а положительная компонента Z направлена ​​вверх. На рисунке 2 показаны модели САПР, представляющие каждый из зарегистрированных видов и измеренную длину тела L. У двух видов (например, H. inflatus , L. bulimoides ) L представляет длину раковины, которая соответствует наибольшему размеру тела. животное.У других видов косом L включает раковину и проксимальные части параподий. Длину L измеряли путем оцифровки двух соответствующих точек на животном по крайней мере в 20 последовательных кадрах в программном обеспечении DLTdv5 (Hedrick, 2008). Размах крыла L f (измеренный от кончика крыла до кончика крыла в момент, когда крылья были полностью раскрыты) был аналогичным образом измерен для D. trispinosa , S. subula , C. clava , Pneumoderma atlantica и виды гетеропод.Значения L f для других четырех видов были аналогичным образом получены из видео с системы фотограмметрии с большим увеличением, описанной в Karakas et al. (2018).

Таблица 1. Количество отдельных животных, видео и сегментов видео, проанализированных для каждого вида морских улиток.

Рисунок 2. Трехмерные модели различных видов морских улиток. (A) Heliconoides inflatus, (B) Limacina bulimoides, (C) Cuvierina atlantica, (D) Hyalocylis striata, (E) Diacria trispinosa, (F) G) Creseis clava, (H) Pneumoderma atlantica, (I) Heteropod sp.Модели нарисованы не в масштабе.

Мгновенная скорость плавания или погружения была рассчитана с использованием метода прямой разницы для последовательных временных точек. Средняя скорость плавания U и скорость опускания U , тонуть для каждой траектории рассчитывались путем усреднения скорости животного по всей длине этой траектории. Специфические для вида скорости плавания и погружения U¯ и U¯sink были рассчитаны путем усреднения средних значений U и U погружается по всем зарегистрированным траекториям для каждого вида.Нормализованные скорости плавания U 'и скорости опускания U' тонет были рассчитаны для каждой траектории путем деления U или U опускания на соответствующую длину животного L. Нормализованные скорости плавания и опускания для конкретных видов U¯ 'и U¯sink' были рассчитаны путем усреднения средних значений U 'и U' , сток по всем зарегистрированным траекториям каждого вида на одной и той же стадии жизни. Также были рассчитаны вертикальные составляющие скоростей погружения U¯sink и U¯sink ′. Средняя длина тела L¯ была рассчитана для каждого вида путем усреднения L по всем зарегистрированным траекториям.Средняя частота биений f для каждой траектории была определена в ImageJ как средняя частота биений за не менее 10 полных циклов взмахов крыльев. Видео с системы фотограмметрии с большим увеличением, описанной в Karakas et al. (2018) также использовались для получения дополнительных данных о размахе крыльев и частоте взмахов крыльев. Кроме того, отношение чистого к общему смещению (NGDR), мера извилистости траектории, было определено для поведения при плавании. NGDR определяется как отношение расстояния между начальной и конечной точками траектории, деленное на общее расстояние, пройденное между начальной и конечной точками.Поскольку этот показатель зависит от масштаба, NGDR был рассчитан на расстоянии пяти длин тела для каждого вида. Таким образом, NGDR был рассчитан для пяти тел длины вдоль каждой траектории, начиная с начала этой траектории. Значения NGDR не могли быть рассчитаны для всех записанных траекторий, потому что некоторые траектории были меньше пяти длин тела. Поскольку многие животные испытали некоторое горизонтальное смещение во время погружения, угол скольжения α также был измерен для траекторий снижения, где α - острый угол между вертикальной осью и линией, представляющей полное смещение.Наконец, было вычислено число Рейнольдса на основе тела Re = UL / ν для каждого плавающего животного, где кинематическая вязкость ν морской воды при 21 ° C принята равной 1,02 × 10 –6 м 2 с - 1 . Также было вычислено опускающееся число Рейнольдса Re , сток = U , сток L / ν.

Односторонний дисперсионный анализ (ANOVA) был использован для изучения различий в средней скорости плавания, средней скорости погружения, средней нормализованной скорости плавания, средней нормализованной скорости погружения, угле скольжения и NGDR среди различных групп оболочки ткосомы (например,g., спиралевидные, удлиненные и шаровидные) со значением проверки значимости 0,05. Кроме того, для множественного сравнения этих параметров среди этих групп использовался тест попарного сравнения Тьюки-Крамера. Все статистические расчеты и оценки данных были выполнены в MATLAB (v9.6 R2019a, The MathWorks Inc., MA, США).

Чтобы обеспечить экологический контекст для наших измерений, мы проанализировали вертикальное распределение птеропод и гетеропод с использованием архивной 1-метровой сети с множественным открытием / закрытием и системы экологического зондирования (Wiebe et al., 1985) образцы. Эти образцы были собраны с помощью сетей 150 мкм, которые были развернуты в полдень и в середине вечера во время круизов, проводившихся в июле 2016, 2017, 2018 и 2019 годов, а также в октябре 2018 года с 0 до 1000 м вблизи временные ряды атлантических Бермудских островов (подробности выборки приведены в дополнительном файле S1). В результате было получено шесть ночных профилей и восемь дневных профилей водной толщи. После извлечения улов из каждой из восьми дискретных сетей был разделен на части, и половина была сохранена в забуференном 4% формалине в морской воде.Подмножество этого образца было отображено и измерено, а морские улитки были таксономически классифицированы с помощью ZooSCAN ver. 3 с разрешением 4800 dpi и конвейером ZooProcess (Gorsky et al., 2010; Vandromme et al., 2012). Все изображения, представляющие пелагических улиток, были идентифицированы по видам, и только те, у которых явно было тело в раковине (с большей вероятностью представляющих живую особь), были перечислены. Они были преобразованы в численность путем применения фильтрованных по объему и раздельных подсчетов для получения вертикальных распределений взрослых особей в дневное и ночное время.Распределение было построено как численность на размер ячейки (с использованием большой оси в мм) с использованием опции «скрипичный график» упаковки ggplot2 в R.

.

Хотя метод ZooSCAN обеспечивает численные подсчеты и распределение по классам размеров для отдельных особей, он ограничен тем фактом, что птероподы являются относительно редкими членами сообщества зоопланктона. Кроме того, может быть трудно назначить вид некоторым изображениям, особенно для классов меньшего размера. Чтобы расширить наш распределительный анализ, мы дополнительно использовали методы метабаркодирования на одной паре буксиров MOCNESS.Этот инструмент обеспечивает видоспецифичную идентификацию и с большей вероятностью отбирает образцы редких особей в буксирах. Консервированные этанолом образцы от июля 2017 года были проанализированы в соответствии с протоколом метабаркодирования, аналогичным Blanco-Bercial (2020), но с опросом области V1 – V2 гена 18S рДНК с использованием праймеров, описанных в Fonseca et al. (2010). Вкратце, половину образца этанола измельчали ​​в гомогенизаторе, обрабатывали протеиназой К и экстрагировали ДНК с использованием протокола SDS-хлороформ (набор OMEGA EZNA DNA Mollusk).Для каждого образца были проведены три реакции ПЦР с использованием специальных адаптеров, и полученные продукты были объединены по образцам и отправлены в Университет Рочестера для секвенирования с использованием набора реагентов MiSeq Reagent Kit v2 (500 циклов; 2 × 300) V2.

Данные последовательности

обрабатывали, как в Blanco-Bercial (2020), с начальной очисткой и выравниванием с помощью MOTHUR (Schloss et al., 2009). Относительные подсчеты для всех образцов были стандартизированы до 20 000 считываний образца –1 , а значения ниже 1 отброшены. Таксономические единицы были построены со 100% сходством после учета ошибки ПЦР с использованием Deblur (Amir et al., 2017), а пользовательская база данных 18S, полученная из SILVA, использовалась для подачи MOTHUR для назначения OTU с использованием базы данных nr из SILVA (см. Blanco-Bercial, 2020). Таксономия птеропод подтверждена BLAST (22 марта 2020 г.) и филогенетическим размещением с использованием RAxML ver. 8 и mrBayes (Ronquist et al., 2012; Stamatakis, 2014, как и у Maas et al., 2013), используя выравнивание, созданное с последовательностями, доступными в GenBank для «Pteropoda 18S», и добавляя некоторые другие Euopisthobranchia в качестве внешних групп. Относительную численность последовательностей сравнивали с измеренным общим биологическим объемом живых организмов (рассчитанным из набора данных парных изображений; см. Выше), а затем рассчитывали на квадратный метр.Это приводит к пропорциональному вкладу определенной последовательности на 1 мм 3 живого биотема во всей толще воды. Распределение OTU, присутствующих в более чем четырех образцах, было проанализировано и нанесено на график для оценки различных моделей вертикальной миграции.

Результаты

На рисунках 3, 4 показаны типичные трехмерные траектории восходящего плавания, а на рисунке 5 показаны типичные трехмерные траектории погружения морских улиток (т. Е. 7 косоматозных крылоногих, 1 гимносоматозных крылоногих и 1 атлантидных гетероногих), исследованных в этом исследовании.Эти траектории, а также данные о длине раковины, скорости плавания, частоте взмахов крыльев и Re , представленные в таблице 2, будут использоваться для описания кинематики плавания каждого вида.

Рис. 3. Трехмерные траектории восходящего плавания четырех видов косоматозных крылоногих.

Рис. 4. Трехмерные восходящие траектории плавания трех видов косоматозных крылоногих, одного вида гимносоматозных крылоногих и одного вида гетероногих атлантидов.

Рис. 5. Трехмерные нисходящие траектории шести видов косоматозных крылоногих.

Таблица 2. Сравнение морфологических и плавательных характеристик различных видов морских улиток из текущего исследования и литературы.

Ткосома Heliconoides inflatus (рис. 2А) имеет уплощенную спиральную оболочку с утолщенным ребром на внешнем крае, длину тела 0,9–1,2 мм и закрывает его параподиями на уровне 6.6–11,1 Гц, что приводит к скорости плавания 12–51 мм с –1 и Re = 12–66 (таблица 2). Как видно на рисунке 3, мелкомасштабные колебания траектории особенно заметны у этого вида. Эти колебания происходят из-за индивидуальных силовых и восстановительных ударов плавательных придатков, которые вызывают резкую качку панциря, что приводит к пилообразной траектории плавания, при которой животное может даже тонуть в конце каждого полухода (Adhikari et al., 2016; Мерфи и др., 2016; Каракас и др., 2018). В крупном масштабе H. inflatus демонстрирует характерную восходящую спиральную траекторию плавания, а также часто демонстрирует круговую траекторию плавания в горизонтальной плоскости, особенности, которые часто можно увидеть у другого плавающего зоопланктона, такого как веслоногие рачки (Bianco et al., 2014) . Однако этот вид также может плавать по прямой линии, демонстрируя тем самым некоторое поведенческое разнообразие при плавании. Рисунок 5 показывает, что H. inflatus имеет довольно прямую траекторию опускания вниз, опускание со скоростью 13–22 мм с –1 и соответствующее опускание с числом Рейнольдса Re , опускание = 12–29 (Таблица 2).При опускании крылья H. inflatus остаются вытянутыми вверх, что позволяет этому виду оставаться в основном в вертикальном положении.

Текосома Limacina bulimoides (рис. 2В) имеет высокую спиралевидную раковину и длину тела 1,3–1,4 мм и взмахивает параподиями с частотой 8,8–12,9 Гц, в результате чего скорость плавания составляет 18–40 мм с –1 и Re = 22–51 (табл. 2). Этот вид похож по размеру и скорости плавания на H. inflatus и, как видно на рисунке 3, демонстрирует аналогичные мелкомасштабные колебания траектории.Однако в крупном масштабе L. bulimoides , по-видимому, не демонстрирует спиральные формы плавания, наблюдаемые у H. inflatus . На рис. 5 показано, что H. inflatus также имеет прямую траекторию опускания, опускание со скоростью 16–19 мм с –1 и соответствующее опускание с числом Рейнольдса Re , опускание = 22–25 (Таблица 2 ). При опускании крылья L. bulimoides также остаются вытянутыми вверх, но раковина ориентирована горизонтально.

Текосом Cuvierina atlantica (рис. 2C) имеет раковину в форме урны или бутылки, длину тела 8,5–10,6 мм и закрывает параподиями с частотой 4,7–6,2 Гц, в результате чего скорость плавания составляет 13–46 мм с –1 и Re = 124–434 (таблица 2). Таким образом, C. atlantica намного больше, чем две ранее описанные косомы, но плавает с одинаковой скоростью, таким образом работая в режиме числа Рейнольдса, который на порядок выше. Кроме того, C.atlantica открывает параподии с меньшей скоростью, чем две меньшие текосомы. Подобно двум ранее описанным косомам, C. atlantica демонстрирует мелкомасштабные колебания своей траектории из-за индивидуальных силовых и восстановительных ходов. Кроме того, Cuvierina atlantica плавает в характерной вертикальной позе, его кажущаяся тяжелая раковина свисает вниз и колеблется, как маятник. В крупном масштабе C. atlantica также часто демонстрирует спиралевидную восходящую траекторию (не показана).Этот вид также может плавать боком, но при этом его удлиненный панцирь всегда свисает под ним. Cuvierina atlantica быстро опускается вниз, когда перестает махать, со скоростью 19–53 мм с –1 и соответствующим понижающимся числом Рейнольдса Re раковина = 305–535 (Таблица 2). Во время погружения раковина C. atlantica обычно меняет ориентацию с вертикальной на горизонтальную (с вытянутыми крыльями), что часто приводит к значительному углу планирования.В некоторых случаях траектория нисходящего опускания C. atlantica образует тугую спираль (например, рисунок 5).

Ткосома Hyalocylis striata (рис. 2D) имеет очень тонкую ребристую коническую оболочку и длину тела 6,8–6,9 мм и закрывает параподиями с частотой 7,6–8,1 Гц, в результате чего скорость плавания составляет 18–28 мм с –1 и Re = 116–191 (таблица 2). Обладая относительно большим панцирем и высокой скоростью плавания, H. striata плавает с числом Рейнольдса, сопоставимым с числом Рейнольдса C.atlantica . Косом H. striata производит впечатление более сильного пловца, чем описанные ранее косомы. Например, H. striata , хотя и сопоставимых размеров, намного маневреннее и проворнее, чем C. atlantica , и, похоже, не имеет характерного положения тела во время плавания. Скорее, он способен легко плыть в любом направлении, и часто наблюдалось активное плавание вниз. Кроме того, мелкомасштабные колебания, наблюдаемые в ранее описанных косомах, почти отсутствуют у H.striata , что приводит к более плавной траектории плавания (рис. 3). Скорость опускания H. striata находится в диапазоне 24–26 мм с –1 с соответствующим числом Рейнольдса опускания Re тонет = 158–183, и этот вид в основном демонстрирует прямую спускающаяся вниз траектория. При погружении раковина H. striata остается в вертикальном положении без переориентации раковины. Крылья сначала держатся наружу, но затем поворачиваются вверх, оптимизируя организм.

Текосома Diacria trispinosa (рис. 2E) имеет шаровидную, но уплощенную дорсовентрально раковину с одним задним и двумя боковыми шипами. Кроме того, D. trispinosa имеет длину тела 11,6–13,9 мм и взмахивает параподиями с частотой 4,9–6,8 Гц, в результате чего скорость плавания составляет 58–114 мм с –1 и Re = 680–1567 (Таблица 2). Обладая самым большим размером тела и самой высокой скоростью плавания среди протестированных морских улиток, D. trispinosa также плавает с самым высоким числом Рейнольдса. Diacria trispinosa производит впечатление более сильного пловца, чем другие косомы, и может легко плавать в любом направлении. Этот вид обычно плывет вверх по прямой под средним углом лазания 47,5 ± 8,7 ° (среднее ± стандартное отклонение; n = 5) к горизонтальной плоскости (рис. 4). Поведение при опускании D. trispinosa уникально среди косом. С его крыльями, изгибающимися вверх, этот вид меняет ориентацию раковины с вертикальной на горизонтальную при погружении, в результате чего траектория значительно отклоняется от вертикали.Таким образом, D. trispinosa погружается с углом скольжения 21,7 ± 10,1 ° (среднее ± стандартное отклонение; n = 3) от вертикали. Такое поведение, по-видимому, обеспечивается за счет сплющенного корпуса D. trispinosa , который действует как подводное крыло, создавая подъемную силу во время спуска. Скорость опускания D. trispinosa , таким образом, находится в диапазоне 60–105 мм с –1 , с соответствующим числом Рейнольдса опускания Re раковина = 830–1150 (Таблица 2), но вероятно, был бы выше в отсутствие этого поведения скольжения.

Текосома Styliola subula (рис. 2F) имеет коническую раковину с утолщенным продольным шипом, идущим вдоль спинной части. Кроме того, S. subula имеет длину тела 3,6–8,7 мм и взмахивает параподиями с частотой 6,1–10,5 Гц, в результате чего скорость плавания составляет 17–63 мм с –1 и Re = 60–505 (Таблица 2). Скорость опускания S. subula составляет 22–52 мм с –1 с соответствующим числом Рейнольдса опускания Re раковина = 348–417 (Таблица 2).Поведение при опускании S. subula было похоже на поведение H. striata , с вертикальной ориентацией и вытянутыми вверх крыльями. Большой диапазон размеров и других параметров этого вида отражает тот факт, что были сняты видео с молодью и взрослой особью. В целом морфология и стиль плавания S. subula очень похож на таковой H. striata , за исключением того, что раковина S. subula кажется более громоздкой и, возможно, тяжелее, чем раковина H.Стриата . Это различие отражается в большей скорости опускания S. subula и в том факте, что S. subula кажется менее подвижным и маневренным, чем H. striata .

Косом Creseis clava (рис. 2G) имеет чрезвычайно удлиненную игольчатую раковину и чрезвычайно короткий размах крыльев относительно длины его тела. Кроме того, C. clava имеет длину тела 6,8–7,2 мм и взмахивает параподиями с частотой 10,5–13,8 Гц, в результате чего скорость плавания составляет 33–40 мм с –1 и Re = 238–278 (Таблица 2).Стоит отметить, что C. clava имеет самую высокую частоту взмахов крыльев из всех исследованных косом. Обладая удлиненным панцирем, C. clava может плавать вертикально, как и C. atlantica , и не маневренен. Кроме того, траектория C. clava демонстрирует высокочастотные мелкомасштабные колебания, аналогичные таковым у C. atlantica (рис. 4). Видеозаписи тонущего C. clava не было.

Гимносома Pneumoderma atlantica (рис. 2H) имеет удлиненное мягкое тело без защиты оболочки. Pneumoderma atlantica имеет длину тела 11,5–13,1 мм и машет крыльями с частотой 3,5–4,5 Гц, в результате чего скорость плавания составляет 11–34 мм с –1 и Re = 134–438 (Таблица 2). Подобно многим видам косом, эта гимносома демонстрировала мелкомасштабные колебания своей траектории в результате отдельных взмахов крыльями. Этот подвижный вид часто плавает вверх по спирали, но также наблюдали, что он парит в вертикальном положении на той же высоте в течение длительных периодов времени и активно плывет вниз.Видеозаписи тонущего поведения этого вида не было получено, но из-за отсутствия панциря скорость его опускания, по-видимому, была бы намного меньше, чем у крылоногих моллюсков.

Гетеропод (рис. 2I) имеет один плавательный плавник над телом и свисающую вниз раковину, которая функционирует как второй придаток, который взмахивает синхронно с плавником, чтобы подтолкнуть животное (Karakas et al., 2018). Гетеропод имеет длину тела 2.3–3.3 мм и машет параподиями с частотой 9.3–9.6 Гц, в результате чего скорость плавания составляет 22–35 мм с –1 и Re = 52–117 (Таблица 2).На траектории этого животного наблюдаются мелкомасштабные колебания из стороны в сторону, обусловленные отдельными движениями его плавника и панциря. Хотя этот вид гетероподов обладает отрицательной плавучестью, в текущем исследовании не наблюдалось поведения при погружении.

На рисунках 6A, B показано среднее и стандартное отклонение скоростей плавания U и U ', соответственно, как функция длины тела L для каждой записанной траектории для всех видов морских улиток. На рисунках 6C, D показаны скорости плавания U¯ и U¯ ′ для каждого вида как функция L¯.На рис. 6А показано, что L плотно сгруппирован в три класса, соответствующих морфологии оболочки косомы. Текосомы со спиральной оболочкой ( H. inflatus и L. bulimoides ) имеют размер раковины от 0,9 до 1,4 мм. Удлиненные экосомы раковины ( H. striata , C. atlantica , C. clava и S. subula ) имеют размер раковины от 6,8 до 10,6 мм (за исключением молоди S. subula . исключены из расчета L¯).Вид с одиночной шаровидной раковиной ( D. trispinosa ) имеет размер раковины от 11,6 до 14,0 мм. Среднее значение каждой из этих групп также показано на рисунках 6C, D. Скорости плавания отдельных видов в пределах этих трех классов не сильно отличаются друг от друга. Например, не было обнаружено значительных различий между четырьмя видами, составляющими группу удлиненной раковины ( P > 0,05, однофакторный дисперсионный анализ). Однако скорость плавания в группах значительно различается, как показано на дополнительном рисунке S1A ( F = 75.62, P <0,001). Скрученный панцирь, удлиненный панцирь и шаровидная панцирь птеропод имеют среднюю скорость плавания 27,2, 33,5 и 83,7 мм с –1 соответственно, что показывает увеличение с увеличением длины тела. Последующий тест попарного сравнения Тьюки-Крамера показывает, что все три группы раковин значительно отличаются от других (дополнительная таблица S1). Однако нормализованные скорости плавания птероподов со спиральной оболочкой являются наибольшими: U¯ ′ = 22,7 BL s –1 и максимальным U ′ 45 BL s –1 для одной особи H.Инфлатус . Напротив, нормализованные скорости плавания птеропод с удлиненной оболочкой являются наименьшими (4.3 BL s -1 ), а нормализованные скорости плавания птеропод с шаровидным панцирем находятся между ними (6.6 BL s -1 ). Группа спиральной оболочки имеет значительно большую нормализованную среднюю скорость плавания, что подтверждается односторонним дисперсионным анализом ( F = 123,25, P <0,001, дополнительный рисунок S1B), а парный тест Тьюки-Крамера показывает значительную разницу между спиральные и удлиненные группы оболочек и между свернутыми и глобулярными группами оболочек ( P <0.001), но нет статистически значимой разницы между группами удлиненных и глобулярных раковин ( P = 0,495, дополнительная таблица S1). Гетеропод имеет свернутую оболочку, которая по размеру аналогична текосомам спиральной оболочки, и средняя скорость плавания составляет 28,7 мм с –1 . Однако из-за своего совершенно другого стиля плавания гетеропод не группируется со скрученными панцирями, изображенными на рис. 6. Кроме того, гимносома, хотя и без панциря, и имеет размер, подобный D.trispinosa , плавает значительно медленнее (18,1 мм с –1 ). Как и ожидалось, скорость плавания обычно увеличивается с увеличением частоты биений для всех видов, как показано на дополнительном рисунке S2 (хотя эта тенденция не наблюдается для D. trispinosa ).

Рис. 6. (A) Среднее и стандартное отклонение скорости плавания U отдельных морских улиток в зависимости от длины тела L для различных видов морских улиток. (B) Нормализованное среднее значение и стандартное отклонение скорости плавания U 'отдельных морских улиток в зависимости от длины тела L для различных видов морских улиток. (C) Средняя скорость плавания U¯ различных видов морских улиток как функция средней длины тела L¯. (D) Средняя скорость плавания U¯ ′ различных видов морских улиток как функция средней длины тела L¯. Звездочки в строке (C, D) указывают на средние групповые значения спиральных, удлиненных и шаровидных видов косомы с оболочкой.

На рисунках 7A, B показано среднее и стандартное отклонение скоростей опускания U , погружение, и U ', соответственно, как функция длины тела L для каждой зарегистрированной траектории для всех видов морских улиток.На рисунках 7C, D показаны скорости погружения U¯ и U¯ ′ для каждого вида в зависимости от L¯. На каждой панели полые символы представляют скорость опускания, а закрашенные символы представляют вертикальную составляющую скорости опускания. Как видно на рисунке 7A, скорости опускания обычно делятся на три класса, соответствующие морфологии спиральной, удлиненной и шаровидной оболочки. Однако, в отличие от скорости плавания, скорость погружения явно увеличивается с увеличением размера тела. Средняя скорость погружения в разных группах значительно различается, как показано на дополнительном рисунке S1C ( F = 129.56, P <0,001), так как птеропод с шаровидным панцирем имеет более высокую скорость опускания (86,2 мм с –1 ), чем удлиненный (40,9 мм с –1 ) и спиральный (17,1 мм с –1 ) группы оболочки. Подобно средней скорости плавания, средняя скорость погружения между каждой парой также значительно отличается друг от друга ( P <0,001 для каждой пары, дополнительная таблица S1). Как для спиралевидных, так и для удлиненных панцирей птероподов наблюдаются минимальные различия между скоростью опускания и вертикальной составляющей скорости опускания (вертикальные составляющие составляют 96 и 87% скорости опускания, соответственно).Эти незначительные различия, возможно, связаны с сопротивлением и подъемной силой, действующей на раковины и вытянутые крылья, когда животные тонут. Эти неуравновешенные силы могут вызвать, например, спиральные траектории опускания, наблюдаемые для C. atlantica . Напротив, шаровидный вид D. trispinosa имеет гораздо большую разницу между его скоростью опускания и вертикальной составляющей его скорости опускания (83%) из-за поведения планирования, описанного ранее. Аналогичная картина для нормализованной скорости плавания среди трех групп также наблюдается для нормализованной скорости погружения.Виды спиральных раковин имеют наибольшую нормированную скорость опускания (13,7 BL s –1 ), тогда как группа удлиненных раковин имеет наименьшую (4,1 BL s –1 ), а виды глобулярных раковин находятся между (6,0 BL s - 1 ). Подобно нормированной средней скорости плавания, существует также значительная разница в нормированной средней скорости погружения между разными группами ( F = 105,79, P <0,001, дополнительный рисунок S1D). Опять же, нормализованные средние скорости опускания пары спиральной оболочки и удлиненной оболочки и пары спиральной оболочки и шаровидной оболочки значительно различаются ( P <0.001 для обеих пар), тогда как у пары удлиненной оболочки и шаровидной оболочки нет значительных различий ( P = 0,393, дополнительная таблица S1).

Рис. 7. (A) Среднее и стандартное отклонение скорости опускания U тонет отдельных морских улиток в зависимости от длины тела L для различных видов морских улиток. (B) Нормализованное среднее и стандартное отклонение скорости опускания U ' тонет отдельных морских улиток как функция длины тела L для различных видов морских улиток. (C) Средняя скорость опускания U¯sink различных видов морских улиток как функция средней длины тела L¯. (D) Средняя скорость опускания U¯sink ′ различных видов морских улиток как функция средней длины тела L¯. Звездочки в строке (C, D) указывают на средние групповые значения спиральных, удлиненных и шаровидных видов косомы с оболочкой.

На рис. 8A показан угол скольжения α, измеренный для каждой записи, как функция L. На рис. 8b показан средний угол скольжения для каждого вида и каждой морфологии раковины как функция от L .Виды спиральной раковины H. inflatus и L. bulimoides имеют α <10 °, что отражает тот факт, что они тонут почти вертикально. В группе крылоногие со спиральной оболочкой имеют средний угол скольжения 4,1 ° (дополнительный рисунок S3A). Значения α для удлиненных видов немного больше, большинство из них находится в диапазоне 1 ° <α <15 ° и несколько выбросов со значениями почти до 30 ° (дополнительный рисунок S3A). Средний угол скольжения для длинноножки-панциря равен 7.7 °. Вид с шаровидной раковиной D. trispinosa тонет при углах скольжения до 31,6 ° и имеет среднее значение угла скольжения 21,7 ° (дополнительный рисунок S3A). Такой большой угол планирования обусловлен подъемной силой, создаваемой уникальной формой раковины D. trispinosa и его частично вытянутыми крыльями. Односторонний тест ANOVA показывает, что существует значительная разница в углах скольжения групп спиральных, удлиненных и глобулярных оболочек ( F, = 14,57, P <0,001, дополнительный рисунок S3A).Кроме того, парные тесты Тьюки-Крамера показали существенные различия между каждой парой (дополнительная таблица S1).

Рис. 8. (A) Зависимость угла скольжения отдельных морских улиток от длины тела L, (B) Средние углы скольжения различных видов морских улиток как функция средней длины тела L¯. Звездочки в позиции (B) указывают на групповые средние значения для видов косомы со спиральной, удлиненной и шаровидной оболочкой.

На рис. 9 показаны средние значения NGDR на расстоянии пяти длин тела для каждого вида как функция L¯.Значения NGDR для всех видов косом, кроме D. trispinosa , довольно схожи и находятся в пределах 0,6–0,7. Односторонний тест ANOVA показал значительную разницу между тремя группами оболочек для средних значений NGDR ( F = 6,23, P = 0,003, дополнительный рисунок S3B). Последующее попарное сравнение показало, что нет существенной разницы между группами спиральной оболочки и удлиненной оболочки ( P = 0,636, дополнительная таблица S1), но есть значительная разница между группой глобулярной оболочки и двумя другими группами.Эти относительно низкие значения для спиралевидных и удлиненных видов раковин представляют собой извилистые «пилообразные» траектории, вызванные отдельными силовыми и восстановительными ударами. Напротив, D. trispinosa имеет гораздо более высокий NGDR 0,89. Этот вид является гораздо более сильным пловцом, у него на порядок выше число Рейнольдса (таблица 2), а его дорсовентрально уплощенный панцирь может помочь гасить мелкомасштабные колебания качки, наблюдаемые у более мелких птеропод. Гетеропод имеет повышенное значение NGDR, равное 0.81, в то время как P. atlantica имел значение NGDR (0,65), которое было более сходным с текосомами. Поскольку NGDR был рассчитан только для пяти длин тела, эти значения отражают мелкомасштабные колебания их траекторий плавания, а не крупномасштабные модели плавания. Значения NGDR в более крупных пространственных масштабах были бы полезны, но не могли быть рассчитаны здесь, потому что зарегистрированные траектории плавания различались по длине. Использование всех записанных траекторий независимо от длины привело бы к смещению, поскольку NGDR является параметром, зависящим от масштаба (Seuront et al., 2004). Берган и др. (2017) вычислили извилистость, обратную NGDR, для вида спиральной раковины Limacina retroversa , который морфологически похож на L. bulimoides и H. inflatus . Эти авторы нашли соответствующие средние значения NGDR 0,49–0,79. Хотя эти значения аналогичны значениям для птероподов со спиральной оболочкой, их трудно провести прямое сравнение, потому что эти авторы не сообщают длины траектории, по которой рассчитывалась NGDR.

Рис. 9. Среднее и стандартное отклонение NGDR, измеренное на пяти длинах тела для различных видов морских улиток, как функция средней длины тела L¯.

Только четыре вида, которых мы отсняли, были достаточно многочисленными в выборках MOCNESS, чтобы можно было провести статистически значимую оценку их распределения по размеру (рис. 10). Из остальных групп они либо не могли быть идентифицированы по видам с помощью изображений (гимносомы и гетероподы атлантид), либо отбирались слишком редко, чтобы надежно определить дневное и ночное распределение на основе размеров.Для некоторых видов наблюдалась явная разница в глубине ареала обитания в зависимости от размера: более длинные особи обнаруживались на более глубоких глубинах, включая H. inflatus , C. clava и S. subula.

Рис. 10. Вертикальное распределение видов в дневное и ночное время по данным сетевого изображения MOCNESS. Длина организмов (ось x ) нанесена на график в зависимости от средней глубины сети сбора (ось y ), чтобы продемонстрировать различия в выборе среды обитания, основанные на размерах.Ширина полосы соответствует относительной численности особей в ячейке этого размера.

Анализ метабарокодирования подтвердил идентификацию видов, произведенную ZooSCAN, и дополнительно позволил лучше различать таксоны, которые морфологически схожи, обеспечивая лучший контекст для вертикального распределения различных видов. Несмотря на то, что анализ метабаркодирования проводился только на одной из дневных и ночных пар буксиров MOCNESS, которые были проанализированы на предмет изображений, в целом закономерности распределения были схожими и соответствовали результатам, приведенным в предыдущей литературе (таблица 3 и дополнительный рисунок S4). .Расхождения между молекулярными методами и предыдущими открытиями, по-видимому, чаще встречаются у более крупных видов, которые встречаются редко и, следовательно, из них более плохо отбираются пробы. Использование парного изображения и штрих-кодирования позволило лучше понять набор данных, предложив, например, два вида гимносом с неперекрывающимися вертикальными распределениями. Первый, идентифицированный как Pneumoderma atlantica , вероятно, был отловлен и использован для нашего видеоанализа. Взрослые особи этой группы мигрируют с дневной глубины 50–200 м в ночную среду обитания на глубине 0–200 м.Другая, неопознанная гимносома, имеет срединную среду обитания от 300 до 700 м. Неопределенная проблема заключается в том, что метабаркодирование не обнаружило Limacina bulimoides , несмотря на его документированное присутствие в образцах. Наиболее правдоподобным объяснением может быть сильно дивергентная последовательность для этого вида, что могло повлиять на эффективность его амплификации во время протоколов ПЦР из-за мутаций в праймерных областях.

Таблица 3. Распределение MOCNESS видов, использованных в данном исследовании.

Из видов, снятых в ходе этого исследования, наблюдались различные схемы миграции. Вид с наиболее широким вертикальным распространением (встречается в большом количестве от 50 до 400 м, но достигает глубины 550–700 м) - это D. trispinosa . Аналогичным образом, C. atlantica (со штрих-кодом C. columnella ) был обнаружен на расстоянии от 0 до 400 м, хотя наиболее часто он был обнаружен на расстоянии 300–400 м. Эти два более крупных вида редко фиксировались на изображениях, и оба не были отобраны в ночное время (особенно в анализе метабаркодирования), что затрудняло окончательную характеристику моделей миграции диэлей.Наши данные свидетельствуют о том, что все виды, использованные в этом исследовании, являются мигрирующими, перемещаясь на 50–300 м в день. Степень миграции не коррелировала со средней длиной вида, скоростью плавания или скоростью погружения.

Обсуждение

Планктонные морские улитки в теплых водах имеют разнообразную форму и размеры раковин и тел, что влияет на их плавательные способности и характеристики погружения. Действительно, в пределах группы раковин (т. Е. Спиральных, удлиненных или шаровидных) различные виды косом, изученные здесь, имели сходные характеристики погружения и плавания.Виды спиральных раковин являются самыми маленькими косомами и плавают и тонут медленнее всего, но имеют самые высокие нормализованные скорости плавания и погружения. Таким образом, эти частицы также работают в режиме высокой вязкости при числах Рейнольдса менее 100. Таким образом, эти частицы испытывают как высокое сопротивление трения, так и сопротивление давлению. Действительно, Фогель (2013) показал, что поток начинает разделяться вокруг круглого цилиндра (который является хорошей моделью формы раковины H. inflatus ) при числах Рейнольдса уже 40.Кроме того, эти виды имеют высокую амплитуду качки во время плавания, чему способствует форма спиральной раковины, которая имеет низкий момент инерции и низкое сопротивление вращению (Murphy et al., 2016). Эта комбинация перемещения и вращения, используемая в спиральных оболочках, может перемещать точку застоя на оболочке в другое положение (аналогично эффекту Магнуса), таким образом увеличивая отношение подъемной силы к сопротивлению. Виды гибких раковин, которые тонут, предположительно будут иметь коэффициент сопротивления, отличный от того, когда они плывут.При наблюдаемых здесь понижающихся числах Рейнольдса след за объектом в набегающем потоке является симметричным, в нем отсутствует вихревая дорожка Кармана в следе за объектом, которая присутствовала бы при более высоких значениях Re . Этот предположительно симметричный след, таким образом, объясняет, почему траектории опускания спиральных видов раковин прямые. Следует отметить, что зафиксированные здесь тонущие крылоногие утонули с расправленными крыльями. Птероподы, убегающие с втянутыми крыльями, тонули бы быстрее и с более высоким значением Re (Gilmer and Harbison, 1986).Например, Bergan et al. (2017) обнаружили, что спиральная раковина Limacina retroversa в диапазоне размеров 0,56–2,37 мм затонула со скоростью 16–19 мм с –1 с поднятыми крыльями и скоростью 13–16 мм с –1 с распростертыми крыльями. Эти значения опускания аналогичны значениям опускания изучаемых здесь видов спиральной раковины (таблица 2).

Птероподы с удлиненным панцирем имеют более крупный панцирь и плавают со скоростью немного выше, чем виды со спиралевидным панцирем, что приводит к нормированной скорости плавания на порядок ниже, чем у видов со спиральным панцирем.Таким образом, у удлиненных видов раковин число Рейнольдса на порядок выше (100–600), чем у видов спиральных раковин. Таким образом, сопротивление давлению более важно для птероподов с удлиненной раковиной у этого Re по сравнению с разновидностями спиралевидной раковины. Подобно разновидностям спиральных раковин, удлиненные разновидности раковин также демонстрируют качку тела вперед-назад при каждом взмахе крыла, но амплитуда покачивания кажется меньшей для удлиненных разновидностей раковин. Например, Каракас и др.(2020) показали, что C. atlantica имеет угол качки 25 °, что намного меньше, чем амплитуды качки, измеренные ранее для видов со спиральной раковиной L. Helicina (до 60 °) и L. Helicina antarctica (до 110 °; Adhikari et al., 2016; Murphy et al., 2016). Более низкая амплитуда тангажа удлиненных видов оболочки имеет смысл, потому что эти оболочки имеют большее сопротивление вращению и инерцию вращения по сравнению со спиральными оболочками. Экосомы с удлиненной оболочкой больше и весят больше и, как правило, менее маневренны, чем косомы со спиральной оболочкой, вероятно потому, что теоретически вращательное и поступательное ускорение можно масштабировать как массу –2/3 и массу –1/3 соответственно (Vogel , 1988; Дадли, 2002).Внутри удлиненной гильзы также наблюдаются большие различия в маневренности. Например, хотя раковины H. striata и S. subula имеют схожую форму, раковина H. striata кажется более тонкой, что соответствует большей плавучести по сравнению с S. subula . Точно так же C. atlantica с его большой раковиной является наименее маневренной из тэкосом с удлиненной раковиной. Более высокая скорость плавания и маневренность некоторых видов могут быть одной из причин, почему их меньше отбирают в сетных буксирах.

Поведение при опускании (например, угол скольжения, траектория, устойчивость) различных видов зависит от факторов, включая размер, форму раковины и относительное расположение центра масс (центра тяжести) и геометрического центра (центра плавучести). Действительно, при изучении опускания простых цилиндрических фигур Чу и др. (2005) обнаружили, что относительное расположение центра масс и центра геометрии в значительной степени контролирует траекторию опускания и ориентацию и что большее смещение между этими двумя точками приводит к меньшему боковому перемещению при опускании.Однако в целом угол снижения не может быть предсказан на основе этого смещения, поскольку мгновенные гидродинамические силы (например, подъемная сила, сопротивление, вихри, создаваемые потоком мимо объекта) могут повлиять на траекторию (Chu et al., 2005), и относительная важность этих жидкостных сил возрастают с увеличением числа Рейнольдса. При рассмотрении панцирей птероподов неоднородное распределение массы (например, разница в толщине панциря) и сложная геометрия (например, изменение положения крыльев) чрезвычайно затрудняют определение местоположения центра масс и геометрического центра.Тем не менее, мы подозреваем, что спиральные частицы, которые тонут при низком Re, всегда имеют центр масс, расположенный ниже их геометрического центра (который включает в себя крылья), и это может объяснить их стабильность и крутой угол падения при погружении. Напротив, удлиненные виды раковин могут либо повернуться в горизонтальную ориентацию с распростертыми крыльями (например, C. atlantica ), либо могут опускаться в вертикальном положении с поднятыми вверх крыльями в обтекаемом положении (например, H.striata и S. subula ). Эти разные ориентации по-разному влияют на коэффициент лобового сопротивления. Вид C. atlantica крупнее других удлиненных видов и, таким образом, может получить энергетическую выгоду от более высокого коэффициента лобового сопротивления в результате его более горизонтального положения опускания, что замедляет его опускание (Field et al., 1997; Amin et al. 2019). Мы подозреваем, что центр масс тех удлиненных видов, которые склонны поворачиваться в горизонтальное положение во время погружения, расположен близко или выше их геометрического центра.Кроме того, увеличение на порядок опускания Re от спиральных оболочек к удлиненным оболочкам также играет важную роль в переориентации оболочки, поскольку в этом Re (10 2 ) начинает происходить отрыв пограничного слоя. и возникающие в результате сила сопротивления и подъемная сила вносят существенный отклоняющий момент, который изменяет траекторию животного, таким образом, соответствующий более высоким углам скольжения, обнаруженным для этих видов как группы. Более того, Чемберлен и Уивер (1978) теоретически показали, что поведение при опускании во многом определяется геометрией оболочки.Это открытие также наблюдается в нашем исследовании, поскольку тонущее поведение этих видов крылоногих естественно сгруппировано по геометрии раковины.

Вид шаровидной формы раковины D. trispinosa имеет самый большой размер раковины среди исследованных здесь групп косом. Кроме того, похоже, что он сильный пловец. Этот вид шаровидных раковин имеет число Рейнольдса на порядок выше (700–1600), чем у удлиненных видов раковин, и на два порядка больше, чем у спиральных.Эти числа Re представляют верхний предел промежуточного режима Re , в котором важны как инерция, так и вязкость, и нижний предел режима Re , где преобладают инерционные эффекты. Сопротивление давления, таким образом, является доминирующим для птероподов с шаровидной панцирем при этом Re по сравнению с видами со спиральными панцирями и видами с удлиненными раковинами. В отличие от разновидностей спиральной и удлиненной раковин, этот вид шаровидных раковин не демонстрирует наклона тела вперед-назад с каждой половиной хода крыла.Вместо этого уплощенная в дорсо-вентральном направлении оболочка D. trispinosa , по-видимому, приспособлена для создания подъемной силы, поскольку она имеет большую форму в плане и профиль поперечного сечения изогнутого аэродинамического профиля. Действительно, в отличие от большинства видов с спиралевидными и удлиненными раковинами, которые плавают почти вертикально вверх, а их раковина свешивается вниз, как маятник, вид D. trispinosa плывёт вверх со средним углом подъема 47,5 ± 8,7 °. Таким образом, эта характерная ориентация корпуса, вероятно, позволяет корпусу создавать подъемную силу, которая помогает ему подниматься.Обладая высокой способностью генерировать подъемную силу, D. trispinosa обладает высокой маневренностью по сравнению с другими группами текосом. При погружении этот шаровидный вид раковин скользит с частично сложенными крыльями. Принимая во внимание режим относительно высокого числа Рейнольдса, при котором опускается D. trispinosa , он, вероятно, выигрывает от большой плоской поверхности, которую обеспечивает раковина, что снижает скорость опускания в толще воды. Подъемная сила на плоском панцире и крыльях шаровидных видов может также вызывать большее горизонтальное отклонение их нисходящих траекторий, что соответствует более высоким углам скольжения, наблюдаемым для D.trispinosa , так как форма раковины более аэродинамически обтекаемая и всегда наблюдается горизонтальная ориентация, что увеличивает площадь проекции в направлении опускания. Наконец, следует отметить, что здесь проанализирован только один глобулярный вид, который может не полностью соответствовать группе глобулярных раковин, которые часто менее дорсовентрально сжаты. Для получения более репрезентативных результатов необходимо изучить больше видов.

Как видно из Таблицы 2, исследуемый здесь Pneumoderma atlantica больше, чем сопутствующие ей виды, за исключением D.trispinosa , который такого же размера. Кроме того, скорость плавания P. atlantica меньше, чем скорость плавания этих косом. Эти низкие скорости плавания отражают тот факт, что P. atlantica без внешнего воздействия в лабораторных условиях проводил большую часть времени в зависании или медленном перемещении на небольшой площади. Pneumoderma atlantica может парить в течение продолжительного времени отчасти из-за отсутствия тяжелых известковых панцирей, которые делают это животное менее плавучим.Хотя здесь не наблюдалось быстрого бегства или охотничьего поведения, сообщалось, что некоторые виды гимносом могут плавать со скоростью 1000 мм с –1 в течение коротких промежутков времени (Hamner et al., 1975; Lalli and Gilmer, 1989 ), что приводит к высоким числам Рейнольдса, сравнимым с числом Рейнольдса у быстро плавающих рыб и некоторых летающих птиц ( Re = 10 000). Таким образом, их обтекаемая форма тела, которая является более эффективной из-за низкого коэффициента лобового сопротивления, обеспечиваемого этой геометрией тела в этом режиме Re , является преимуществом для гимнасом.Кроме того, все гимносомы, изученные на сегодняшний день, имеют крылья с коротким размахом крыльев и низким соотношением сторон по сравнению с крылоногими косомами. Эти крылья с низким удлинением полезны для создания высоких уровней тяги и ускорения, которые полезны для быстрых маневров, необходимых этим хищникам для захвата космоса. Интересно, что хотя и сравнимой длины тела с гимносомными видами умеренного климата C. limacina и полярными видами C. antarctica (Satterlie et al., 1985; Borrell et al., 2005; Szymik and Satterlie, 2011), теплый водный вид P. atlantica , изученный здесь, имеет более высокую частоту взмахов крыльев, чем его холодноводные аналоги. Другие исследователи обнаружили, что мухи, выращенные при высоких температурах, имеют меньшую массу тела и меньшие крылья и демонстрируют более высокие частоты биений, чем мухи, выращенные при низких температурах, - тенденция, связанная с уменьшением нагрузки на крыло и резонансом, а также с увеличением момента инерции крыла и потребляемой мощности для двигать большими крыльями (Barnes, Laurie-Ahlberg, 1986; Pétavy et al., 1997; Леманн, 1999; Диллон и Дадли, 2004; Frazier et al., 2008). Неизвестно, как сравнивается площадь крыла у полярных и тропических видов гимносом. Кроме того, вязкость воды, вероятно, играет важную роль в модуляции частоты взмахов, поскольку кинематическая вязкость морской воды сильно меняется между полярными и тропическими температурами.

Гетероподы атлантиидов, изученные здесь, больше, чем экосомы со спиральной оболочкой, но меньше, чем экосомы с удлиненной и шаровидной оболочкой.Кроме того, хотя у них отличная геометрия тела и стиль плавания (Karakas et al., 2018), эти гетероподы имеют сравнимую скорость плавания со всеми, кроме самых быстрых плавучих косом. Известно, что гетероподы атлантидов являются зрительными хищниками и имеют большие сложные глаза с узкой сетчаткой и узким полем зрения, которое они могут активно вращать вверх и вниз по дуге 90 °, чтобы сканировать окружающую среду в поисках добычи (Seapy, 1980; Land , 1982, 1999). Однако в литературе есть разногласия относительно их добычи: Thiriot-Quiévreux (1973) и Lalli and Gilmer (1989) предполагают, что косомы являются основной добычей, а Wall-Palmer et al.(2016) предполагают иное, используя ископаемые свидетельства. Основываясь на измеренных здесь скоростях плавания и размерах тела, кажется возможным, что этот маленький атлантидный гетеропод был способен охотиться на небольшие косомы в группе спиральных панцирей, таких как H. inflatus и L. bulimoides . Более крупные текосомы из групп удлиненной и шаровидной оболочки могут быть восприимчивыми в качестве добычи для соответственно более крупных гетероподов атлантидов. Действительно, один такой крупный неопознанный вид гетеропод атлантидов (вероятно, Oxygyrus inflatus ) был замечен на пирамиде Clio , когда оба лежали на дне аквариума (дополнительный фильм S1).

Характеристики плавания и погружения, описанные здесь, в значительной степени влияют на вертикальную миграцию и вертикальное распределение этих морских улиток. На рисунке 11 показано типичное время, необходимое для подплывания или погружения на 100 м в толще воды. Время плавания вверх и время погружения основано на вертикальной составляющей средней скорости плавания и вертикальной составляющей средней скорости опускания, соответственно. Оба графика предполагают непрерывное погружение или плавание (т.е., никаких перерывов в таком поведении). Группы косомусов примерно следуют отрицательной корреляции между временем плавания и средней длиной тела, при этом крупные глобулярные виды плывут на это расстояние примерно за 40 минут, а мелкие изогнутые виды - примерно за 2 часа. Напротив, время погружения имеет сильную отрицательную связь со средней длиной тела: крупные глобулярные виды опускаются на 100 м примерно за 20 минут, а мелкие спиралевидные виды раковин - за 1,7 часа. Хотя этот рисунок не обязательно отражает реальное расстояние, на которое мигрируют эти морские улитки, или время, необходимое для этой миграции, он дает представление об их вертикальном распределении в толще воды и энергии, необходимой для глубокой вертикальной миграции.Более крупные виды опускаются и всплывают намного быстрее и, таким образом, могут проявлять активность на гораздо больших глубинах, тогда как более медленные и мелкие виды ограничиваются меньшими глубинами.

Рис. 11. (A) вверх и (B) время миграции вниз на расстоянии 100 м для различных видов морских улиток, на основе измеренных здесь средних скоростей плавания и погружения.

Помимо своей значимости для поддержания вертикальной среды обитания, взаимодействия хищников и жертв и миграционного поведения, скорость опускания птеропод в косоме имеет биогеохимическое значение, поскольку раковины из мертвой косомы опускаются в глубокие глубины океана и растворяются под высоким давлением, что составляет примерно 12–13% карбонатного потока во всем мире (Berner, Honjo, 1981; Tsurumi et al., 2005) и более 50% потока карбонатов в Южном океане (Hunt et al., 2008). Измеренные здесь скорости погружения, хотя, вероятно, ниже, чем у мертвых или пустых оболочек, дают представление о том, как размер раковины может влиять на скорость потока углерода. Эти результаты могут быть важны, поскольку мы стремимся понять изменения потоков из-за антропогенных воздействий. С помощью наблюдений за временными рядами были продемонстрированы сдвиги в составе планктонного сообщества, включая движение центров численности в полюс (Southward et al., 1995; Овиатт, 2004; Mackas et al., 2007), в том числе у крылоногих (Beaugrand et al., 2012). Из-за основных термодинамических принципов более теплые условия имеют тенденцию быть более благоприятными для более мелких видов и более мелких особей внутри вида (Berger, 1978; Berner, Honjo, 1981; Almogi-Labin et al., 1988; Fabry, 1990; Fabry and Deuser, 1991; Daufresne et al., 2009). Мало того, что более мелкие особи несут меньше карбонатов на глубину, но наши результаты демонстрируют, что они также опускаются медленнее, обеспечивая большее время для эффектов растворения, чтобы уменьшить вертикальную протяженность их экспорта карбонатов.Таким образом, изменения в составе видов или размерных классов могут снизить как количество, так и глубину экспорта карбоната кальция. Подкисление океана, которое разрушает хрупкие раковины арагонита и снижает кальцификацию, может дополнительно изменить скорость опускания, а также поведение птероподов при плавании и опускании в будущем (Sabine et al., 2004; Manno et al., 2010; Orr, 2011; Chang, Yen, 2012; Comeau et al., 2012; Adhikari et al., 2016; Murphy et al., 2016; Bergan et al., 2017; Bednaršek et al., 2019).

Длина тела ранее анализировалась как предиктор масштабов вертикальной миграции на основе идеи о том, что миграция - это баланс между энергией плавания и способностью человека прятаться от визуальных хищников. Оба этих ограничения масштабируются вместе с размером, но в противоположных направлениях. Следовательно, было продемонстрировано, что существует U-образная кривая степени вертикальной миграции веслоногих ракообразных в Калифорнийском течении (Ohman and Romagnan, 2016), причем как более длинные, так и более короткие особи имеют небольшие миграции, а организмы среднего размера мигрируют по течению. самый.Более длинные особи в исследовании Ohman и Romagnan (2016) имели более глубокую общую среду обитания, в то время как более короткие особи присутствовали выше в толще воды. В нашем наборе данных значительно меньше выборок, однако предпочтительные образцы глубинных местообитаний согласуются с этими предыдущими выводами. Более длинные виды> 7 мм, как правило, имели более глубокое распространение ( C. atlantica , D. trispinosa , Pneumoderma atlantica ), тогда как более мелкие виды <3 мм ( H. inflatus, L.bulimoides ) в изобилии встречаются в верхних слоях водной толщи (дополнительный рисунок S4A). Однако вертикальная протяженность моделей миграции проанализированных здесь птеропод не имеет такой же U-образной кривой, при этом некоторые из более мелких видов имеют длительные миграции ( H. inflatus; 200 м), а один из более крупных видов имеет кратчайшая миграция ( C. clava ; 50 м). Это говорит о том, что у крылоногих есть факторы, помимо длины, определяющие миграционное поведение. Очень вероятно, что для отрицательно плавучих крылоногих морфология и масса раковины играют большую роль, чем для нейтрально плавучих копепод.Например, Creseis clava , хотя и довольно длинный, но значительно менее тяжелый, чем особи других видов такого же размера, благодаря своей игольчатой ​​морфологии, в то время как H. inflatus , как известно, имеет более тонкую и легкую раковину, чем виды Creseis аналогичного размера. (Лалли и Гилмер, 1989).

Размер, однако, играет важную роль в степени миграции внутри вида в нашем наборе данных, с более длинными особями S. subula , C. clava , C.pyramidata и H. inflatus , имеющие значительно более глубокое распространение, чем более мелкие особи того же вида. Онтогенетическое разделение водной толщи ранее наблюдалось у головоногих моллюсков, рыб и ракообразных (например, Hunt and Seibel, 2000; Titelman, Fiksen, 2004; Maas et al., 2014), но ранее не было количественно определено у крылоногих. Взаимодействие между энергетикой вертикальной миграции, угрозой визуального нападения хищников и размером особи четко структурирует среду обитания пелагических видов.Понимание этих эволюционных ограничений станет возможным только с помощью дальнейшего анализа, который исследует модели миграции с учетом всех этих факторов с добавлением дополнительных параметров окружающей среды, включая доступность добычи, температуру и кислород в середине воды.

Заключение

В этой статье мы изучили кинематику плавания и погружения, биомеханику и распределение глубин различных видов морских улиток, обитающих в теплой воде, с особым акцентом на то, как форма раковины, геометрия тела и размер тела влияют на их передвижение в жидкости. перспектива механики.Среди косом крошечные спиралевидные виды, промежуточные удлиненные виды и большие глобулярные виды раковин обладают различными характеристиками передвижения, которые сильно соответствуют морфологии и размеру раковины. Скорость плавания, скорость погружения и углы скольжения положительно коррелируют с размером раковины и, следовательно, также сильно зависят от морфологии раковины, тогда как мелкомасштабные колебания траекторий плавания ниже у самых крупных, глобулярных видов. Эти изменения в характеристиках передвижения точно соответствуют изменениям в Re и определяющей гидродинамике, при этом Re увеличивается на порядок величины от формы спиральной оболочки к форме удлиненной оболочки и снова на другой порядок величины от формы удлиненной оболочки. виды раковин к видам шаровидных раковин.Эти различия в Re сильно влияют на поля потока вокруг крыльев и тела животного и могут указывать на более поздние линии эволюции форм раковин и стилей плавания для улучшения плавательных характеристик за счет увеличения подъемной силы и минимизации сопротивления. Однако скорость плавания не приравнивается к вертикальной протяженности миграции, подчеркивая, что другие факторы, включая, вероятно, свет, температуру, а также поля хищников и жертв, имеют сильное влияние на этот экологически важный признак.Размер действительно играет роль в структурировании вертикальной среды обитания: более крупные особи, как правило, живут глубже в толще воды, в то время как внутри одного вида степень миграции больше у более крупных особей.

Заявление о доступности данных

Наборы данных, представленные в этом исследовании, можно найти в онлайн-репозиториях. Имена репозитория / репозиториев и номера доступа можно найти ниже: Эталонные последовательности были загружены из GenBank (https://www.ncbi.nlm.nih.gov/genbank/) под номерами доступа DQ237959 - DQ237970, DQ246443, DQ279946, GU969166, GU969171, MF049019 и MF049021 - MK749673.

Авторские взносы

FK, DM и AM задумали и разработали эксперимент и написали рукопись. ФК и ДМ провели экспериментальную работу и анализ данных. А.М. доставил и идентифицировал животных. JW помог оцифровать видео. AM и LB-B проанализировали распределение глубины. Все авторы одобрили окончательную рукопись.

Финансирование

Финансирование было обеспечено грантом Национального научного фонда CAREER для DM (CBET # 1846925), грантом Национальной академии наук Keck Futures Initiative (NAKFI) AM и DM, грантом Университета Южной Флориды (USF) для новых исследователей DM, грант USF Nexus для DM и грант Бермудского института наук об океане в рамках помощи DM.Исследования распределения финансировались через проект BIOSSCOPE Simons Foundation International (AM и LB-B).

Конфликт интересов

Авторы заявляют, что исследование проводилось в отсутствие каких-либо коммерческих или финансовых отношений, которые могут быть истолкованы как потенциальный конфликт интересов.

Благодарности

Мы благодарны Куввату Гараеву, Джозефу Белло и Джошу Арандиа за помощь в сборе животных и проведении экспериментов, Паоле Росси Бруттини, Тристен Ми и Мухаммаду Шейху за помощь в оцифровке и Даниэлю Д'Оливейру за помощь в создании 3D-моделей. .Мы ценим опыт и усилия Ханны Госснер, которая помогла в создании графиков распределения.

Дополнительные материалы

Дополнительные материалы к этой статье можно найти в Интернете по адресу: https://www.frontiersin.org/articles/10.3389/fmars.2020.556239/full#supplementary-material

РИСУНОК S1 | Ящичковые диаграммы средней скорости плавания, нормализованной средней скорости плавания, скорости погружения и нормализованной средней скорости погружения для трех различных групп формы раковин. (A) Средняя скорость плавания. (B) Нормализованная средняя скорость плавания. (C) Средняя скорость снижения. (D) График нормализованной средней скорости плавания. Группы, которые не имеют одинаковой буквы, статистически отличаются друг от друга ( p <0,05), как определено с помощью одностороннего теста ANOVA и парных сравнений Тьюки-Крамера. Выбросы отмечаются знаком плюс (+).

РИСУНОК S2 | Скорость плавания U отдельных морских улиток в зависимости от частоты взмахов крыльев f для различных видов морских улиток.

РИСУНОК S3 | Коробчатые диаграммы угла скольжения и результатов NGDR по плаванию для трех различных групп формы раковины. (A) Угол скольжения. (B) NGDR. Группы, которые не имеют одинаковой буквы, статистически отличаются друг от друга ( p <0,05), как определено с помощью одностороннего теста ANOVA и парных сравнений Тьюки-Крамера. Выбросы отмечаются знаком плюс (+).

РИСУНОК S4 | Вертикальные распределения на основе данных изображений и молекулярных данных. (A) Вертикальное распределение дня и ночи, основанное на относительной доле населения в пределах определенного интервала размера (мм). (B) Профили средней дневной и ночной биомассы на основе изображений. (C) Профили средней дневной и ночной биомассы на основе молекулярного штрих-кодирования.

ТАБЛИЦА S1 | Тест парного сравнения Тьюки-Крамера между тремя группами формы панциря птеропод. C - спиральная оболочка, E - удлиненная оболочка, G - глобулярные группы оболочек. Жирным шрифтом показаны значения P <0.05.

ФАЙЛ S1 | Методы отбора проб для сетей MOCNESS.

ФИЛЬМ S1 | Видео, на котором большой неопознанный вид гетероподов атлантидов (вероятно, Oxygyrus inflatus ) охотится на крылоногих. Clio pyramidata , когда оба они лежали на дне аквариума. Дрожание видео было устранено с помощью эффекта Warp Stabilizer в Adobe Premiere Pro CC 2018.

Список литературы

Адхикари Д., Вебстер Д. Р. и Йен Дж. (2016). Портативные томографические PIV-измерения плавающих антарктических крылоногих моллюсков. Exp. Жидкости 57: 180.

Google Scholar

Альмоги-Лабин А., Хемлебен К. и Деузер В. Г. (1988). Сезонный ход потока эвтекосоматозных птеропод, собранных в глубоководной осадочной ловушке в Саргассовом море. Deep Sea Res. Океаногр. Res. Пап. 35, 441–464.

Google Scholar

Амин, К., Хуанг, Дж. М., Ху, К. Дж., Чжан, Дж., И Ристроф, Л. (2019). Роль устойчивости полета в зависимости от формы в происхождении ориентированных метеоритов. Proc. Natl. Акад. Sci. США 116, 16180–16185. DOI: 10.1073 / pnas.1815133116

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Амир, А., Даниэль, М., Навас-Молина, Дж., Копылова, Э., Мортон, Дж., Сюй, З. З. и др. (2017). Deblur быстро решает однонуклеотидные структуры последовательностей сообщества. mSystems 2: e00191-16.

Google Scholar

Антезана Т. (2009). Видовые особенности миграции эвфаузиид в зону минимума кислорода в экосистеме течения Гумбольдта. Прог. Oceanogr. 83, 228–236. DOI: 10.1016 / j.pocean.2009.07.039

CrossRef Полный текст | Google Scholar

Барнс, П. Т., и Лори-Альберг, К. К. (1986). Генетическая изменчивость полетного метаболизма Drosophila melanogaster . III. Влияние аллозимов GPDH и температуры окружающей среды на выходную мощность. Генетика 112, 267–294.

Google Scholar

Бе, А. В. Х., и Гилмер, Р. В. (1977). Зоогеографический и таксономический обзор эвтекосоматозных Pteropoda. Океан. Микропалеонтол. 1, 773–808.

Google Scholar

Beaugrand, G., Mcquatters-Gollop, A., Edwards, M., and Goberville, E. (2012). Долгосрочные реакции кальцифицирующего планктона Северной Атлантики на изменение климата. Nat. Клим. Изменить 3, 263–267. DOI: 10.1038 / nclimate1753

CrossRef Полный текст | Google Scholar

Беднаршек, Н., Фили, Р. А., Хоус, Э. Л., Хант, Б., Кессоури, Ф., Леон, П. и др. (2019). Систематический обзор и метаанализ в целях синтеза пороговых значений воздействия закисления океана на кальцифицирующиеся pteropods и взаимодействия с потеплением. Перед. Mar. Sci. 6: 227. DOI: 10.3389 / fmars.2019.00227

CrossRef Полный текст | Google Scholar

Беднаршек, Н., Можина, Дж., Фогт, М., О’Брайен, К., и Тарлинг, Г.А. (2012). Глобальное распространение птеропод и их вклад в карбонатную и углеродную биомассу в современном океане. Earth Syst. Sci. Данные 5, 167–186. DOI: 10.5194 / essd-4-167-2012

CrossRef Полный текст | Google Scholar

Берган, А.Дж., Лоусон, Г.Л., Маас, А.Э., Ван З.А. (2017). Влияние повышенного содержания углекислого газа на опускание и плавание крылоногого крылышка с панцирем Limacina retroversa . ICES J. Mar. Sci. 74, 1893–1905. DOI: 10.1093 / icesjms / fsx008

CrossRef Полный текст | Google Scholar

Бергер, В. Х. (1978). Глубоководный карбонат: распределение птеропод и глубина компенсации арагонита. Deep Sea Res. 25, 447–452. DOI: 10.1016 / 0146-6291 (78) -0

CrossRef Полный текст | Google Scholar

Бьянко, Г., Мариани П., Виссер А. В., Маццокки М. Г. и Пиголотти С. (2014). Анализ самоперекрытия обнаруживает компромиссы в траекториях плавания планктона. J. R. Soc. Интерфейс 11: 20140164. DOI: 10.1098 / rsif.2014.0164

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Бланко-Берсиаль, Л. (2020). Анализ метабаркодирования и сезонности сообщества зоопланктона в BATS. Перед. Mar. Sci. 7: 173. DOI: 10.3389 / fmars.2020.00173

CrossRef Полный текст | Google Scholar

Боррелл, Б.Дж., Голдбоген Дж. А. и Дадли Р. (2005). Взмах водного крыла при малых числах Рейнольдса: кинематика плавания антарктического крылоногого, Clione antarctica . J. Exp. Биол. 208, 2939–2949. DOI: 10.1242 / jeb.01733

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Buitenhuis, E. T., Le Quéré, C., Bednaršek, N., and Schiebel, R. (2019). Большой вклад птеропод в неглубокий экспорт CaCO3. Glob. Биогеохим. Циклы 33, 458–468.DOI: 10.1029 / 2018GB006110

CrossRef Полный текст | Google Scholar

Берридж, А. К., Гетце, Э., Уолл-Палмер, Д., Ле Дубль, С. Л., Хьюисман, Дж., И Пейненбург, К. Т. К. А. (2017). Разнообразие и обилие птеропод и гетеропод по широтному градиенту через Атлантический океан. Прог. Oceanogr. 158, 213–223. DOI: 10.1016 / j.pocean.2016.10.001

CrossRef Полный текст | Google Scholar

Чемберлен, Дж. А., и Уивер, Дж. С. (1978).Уравнения движения для посмертного опускания раковин головоногих моллюсков. J. Int. Доц. Математика. Геол. 10, 673–689. DOI: 10.1007 / BF01031898

CrossRef Полный текст | Google Scholar

Чилдресс, С., и Дадли, Р. (2004). Переход от цилиарного режима к хлопающему у плавающего моллюска: хлопающий полет как бифуркация в Re. J. Fluid Mech. 498, 257–288. DOI: 10.1017 / S002211200300689X

CrossRef Полный текст | Google Scholar

Чу, П.К., Жиль А. и Фан К. (2005). Опыт падения цилиндра через толщу воды. Exp. Therm. Fluid Sci. 29, 555–568. DOI: 10.1016 / j.expthermflusci.2004.08.001

CrossRef Полный текст | Google Scholar

Комо, С., Гаттузо, Дж. П., Нисумаа, А. М., и Орр, Дж. (2012). Влияние изменения насыщенности арагонита на мигрирующих крылоногих. Proc. R. Soc. B Biol. Sci. 279, 732–738. DOI: 10.1098 / rspb.2011.0910

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Дауфрен, М., Ленгфелльнер, К., Соммер, У. (2009). Глобальное потепление приносит пользу малым водным экосистемам. Proc. Natl. Акад. Sci. США 106, 12788–12793. DOI: 10.1073 / pnas.00106

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Диллон М. Э. и Дадли Р. (2004). Аллометрия производства максимальной вертикальной силы во время парящего полета неотропических орхидейных пчел (Apidae: Euglossini). J. Exp. Биол. 207, 417–425. DOI: 10.1242 / jeb.00777

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Фабри, В.Дж. (1990). Скорость роста панциря птероподовых и гетероподовых моллюсков и производство арагонита в открытом океане: последствия для морской карбонатной системы. J. Mar. Res. 48, 209–222. DOI: 10.1357 / 0022240984614

CrossRef Полный текст | Google Scholar

Фабри В. Дж. И Дойзер В. Г. (1991). Арагонит и магнезиальный кальцит текут в глубины Саргассова моря. Deep Sea Res. Океаногр. Res. Пап. 38, 713–728. DOI: 10.1016 / 0198-0149 (91)

-4

CrossRef Полный текст | Google Scholar

Поле, с.Б., Клаус, М., Мур, М. Г., и Нори, Ф. (1997). Хаотическая динамика падающих дисков. Природа 388, 252–254. DOI: 10.1038 / 40817

CrossRef Полный текст | Google Scholar

Фонсека, В. Г., Карвалью, Г. Р., Сунг, В., Джонсон, Х. Ф., Пауэр, Д. М., Нил, С. П. и др. (2010). Секвенирование окружающей среды второго поколения разоблачает биоразнообразие морских многоклеточных животных. Nat. Commun. 1:98. DOI: 10.1038 / ncomms1095

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Фрейзер, М.Р., Харрисон, Дж. Ф., Кирктон, С. Д., и Робертс, С. П. (2008). Холодное выращивание улучшает характеристики полета в холодном состоянии у Drosophila за счет изменений морфологии крыльев. J. Exp. Биол. 211, 2116–2122. DOI: 10.1242 / jeb.019422

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Гилмер Р. У. и Харбисон Г. Р. (1986). Морфология и полевое поведение крылоногих моллюсков: способы питания в семействах Cavoliniidae, Limacinidae и Peraclididae (Gastropoda: Thecosomata). Mar. Biol. 91, 47–57. DOI: 10.1007 / BF00397570

CrossRef Полный текст | Google Scholar

Горский Г., Оман, М. Д., Пичераль, М., Гаспарини, С., Стемманн, Л., Романьян, Дж. Б. и др. (2010). Цифровой анализ изображений зоопланктона с помощью интегрированной системы ZooScan. J. Plankton Res. 32, 285–303. DOI: 10.1093 / планкт / fbp124

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Хамнер, В. М., Мадин, Л. П., Олдридж, А. Л., Гилмер, Р.У. и Хамнер П. П. (1975). Подводные наблюдения за студенистым зоопланктоном: проблемы отбора проб, биология питания и поведение. Лимнол. Oceanogr. 20, 907–917. DOI: 10.4319 / lo.1975.20.6.0907

CrossRef Полный текст | Google Scholar

Харбисон, Г. Р., и Гилмер, Р. В. (1992). Плавание, плавучесть и питание у крылоногих моллюсков: сравнение полевых и лабораторных наблюдений. J. Molluscan Stud. 58, 337–339. DOI: 10.1093 / mollus / 58.3.337

CrossRef Полный текст | Google Scholar

Хейс, Г.С. (2003). Обзор адаптивного значения и экосистемных последствий вертикальных миграций зоопланктона. Hydrobiologia 503, 163–170. DOI: 10.1023 / B: HYDR.0000008476.23617.b0

CrossRef Полный текст | Google Scholar

Хедрик, Т. Л. (2008). Программные методы двух- и трехмерных кинематических измерений биологических и биомиметических систем. Bioinspir. Биомим. 3: 034001. DOI: 10.1088 / 1748-3182 / 3/3/034001

CrossRef Полный текст | Google Scholar

Хоус, Э.Л., Беднаршек, Н., Бюденбендер, Дж., Комо, С., Даблдей, А., Галлагер, С. М. и др. (2014). Тонуть и плавать: обзор состояния методов культивирования косомных крылоногих. J. Plankton Res. 36, 299–315. DOI: 10.1093 / планкт / fbu002

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Хант, Б. П. В., Пахомов, Э. А., Хози, Г. В., Сигел, В., Уорд, П., и Бернард, К. (2008). Pteropods в экосистемах Южного океана. Прог. Oceanogr. 78, 193–221. DOI: 10.1016 / j.pocean.2008.06.001

CrossRef Полный текст | Google Scholar

Хант, Дж. К., и Сейбел, Б. А. (2000). История жизни Gonatus onyx (Cephalopoda: Teuthoidea): онтогенетические изменения среды обитания, поведения и физиологии. Mar. Biol. 136, 543–552. DOI: 10.1007 / s002270050714

CrossRef Полный текст | Google Scholar

Джексон, Б. Э., Евангелиста, Д. Дж., Рэй, Д. Д. и Хедрик, Т. Л. (2016). 3D для людей: многокамерный захват движения в полевых условиях с помощью камер потребительского уровня и программного обеспечения с открытым исходным кодом. Biol. Открыть 5, 1334–1342. DOI: 10.1242 / bio.018713

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Каракас, Ф., Д'Оливейра, Д., Маас, А. Э., и Мерфи, Д. В. (2018). Использование панциря в качестве крыла: спаривание разнородных придатков при плавании атлантидных гетеропод. J. Exp. Биол. 221: jeb192062. DOI: 10.1242 / jeb.192062

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Лалли, К. М., и Гилмер, Р. В. (1989). Пелагические улитки: биология голопланктонных брюхоногих моллюсков. Пало-Альто, Калифорния: Издательство Стэнфордского университета.

Google Scholar

Лэнд, М. Ф. (1982). Сканирование движений глаз гетероногого моллюска. J. Exp. Биол. 96, 427–430.

Google Scholar

Леманн, Ф. О. (1999). Температура окружающей среды влияет на характеристики свободного полета плодовой мухи Drosophila melanogaster . J. Comp. Physiol. B Biochem. Syst. Environ. Physiol. 169, 165–171. DOI: 10.1007 / s003600050207

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Луракис, М.И., и Аргирос, А. А. (2009). SBA: пакет программного обеспечения для общей настройки разреженных пакетов. ACM Trans. Математика. Софтв. 36: 2. DOI: 10.1145 / 1486525.1486527

CrossRef Полный текст | Google Scholar

Маас, А. Э., Бланко-Берсиал, Л., и Лоусон, Г. Л. (2013). Повторная проверка видовой принадлежности Diacavolinia pteropods с использованием штрих-кодирования ДНК. PLoS One 8: e53889. DOI: 10.1371 / journal.pone.0053889

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Маас, А.Э., Фразар, С. Л., Аутрам, Д. М., Сейбель, Б. А., и Вишнер, К. Ф. (2014). Мелкомасштабное вертикальное распределение макропланктона и микронектона в восточной тропической зоне северной части Тихого океана в ассоциации с зоной кислородного минимума. J. Plankton Res. 36, 1557–1575. DOI: 10.1093 / планкт / fbu077

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Маас, А. Э., Вишнер, К. Ф., и Сейбель, Б. А. (2012). Подавление метаболизма у косоматозных крылоногих как эффект низкой температуры и гипоксии в восточной тропической части северной части Тихого океана. Mar. Biol. 159, 1955–1967. DOI: 10.1007 / s00227-012-1982-x

CrossRef Полный текст | Google Scholar

Мацкас, Д. Л., Баттен, С., Трудель, М. (2007). Воздействие на зоопланктон более теплого океана: недавние данные из северо-восточной части Тихого океана. Прог. Oceanogr. 75, 223–252. DOI: 10.1016 / j.pocean.2007.08.010

CrossRef Полный текст | Google Scholar

Манно К., Мората Н. и Примичерио Р. (2012). Limacina retroversa - реакция на комбинированное воздействие закисления океана и опреснения морской воды. Estuar. Берег. Shelf Sci. 113, 163–171. DOI: 10.1016 / j.ecss.2012.07.019

CrossRef Полный текст | Google Scholar

Манно, К., Тирелли, В., Аккорнеро, А., и Фонда Умани, С. (2010). Важность вклада фекальных гранул Limacina helina в углеродный насос в заливе Терранова (Антарктида). J. Plankton Res. 32, 145–152. DOI: 10.1093 / планкт / fbp108

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Мохагар, М., Адхикари Д., Вебстер Д. Р. (2019). Характеристики плавающих панцирных антарктических птеропод ( Limacina Helicina antarctica ) при промежуточном режиме числа Рейнольдса. Phys. Rev. Fluids 4: 111101. DOI: 10.1103 / PhysRevFluids.4.111101

CrossRef Полный текст | Google Scholar

Оман, М. Д., и Романьян, Дж. Б. (2016). Нелинейные эффекты размера тела и оптического ослабления на вертикальную миграцию Диля зоопланктоном. Лимнол. Oceanogr. 61, 765–770.DOI: 10.1002 / lno.10251

CrossRef Полный текст | Google Scholar

Орр, Дж. К. (2011). Недавние и будущие изменения в химии карбонатов океана. Закисление океана 2, 41–66.

Google Scholar

Овиатт, К. А. (2004). Изменение экологии прибрежных вод умеренного пояса во время тенденции к потеплению. Эстуарии 27, 895–904. DOI: 10.1007 / bf02803416

CrossRef Полный текст | Google Scholar

Пейненбург, К. Т., Янссен, А.W., Wall-Palmer, D., Goetze, E., Maas, A., Todd, J.A., et al. (2019). Происхождение и разнообразие птероподов предшествовали прошлым возмущениям в углеродном цикле Земли. bioRxiv [Препринт] doi: 10.1101 / 813386

CrossRef Полный текст | Google Scholar

Петави Г., Морен Дж. П., Морто Б. и Дэвид Дж. Р. (1997). Температура роста и фенотипическая пластичность у двух видов-братьев Drosophila : вероятные адаптивные изменения летных возможностей. Дж.Evol. Биол. 10, 875–887. DOI: 10.1007 / s000360050059

CrossRef Полный текст | Google Scholar

Ронквист, Ф., Тесленко, М., Ван Дер Марк, П., Эйрес, Д. Л., Дарлинг, А., Хона, С. и др. (2012). Mrbayes 3.2: эффективный байесовский филогенетический вывод и выбор модели в большом модельном пространстве. Syst. Биол. 61, 539–542. DOI: 10.1093 / sysbio / sys029

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Сабин, К.С.Л., Фили, Р.Р. А., Грубер, Н., Ки, Р. М. Р., Ли, К., Буллистер, Дж. Л. и др. (2004). Океанический сток для антропогенного CO2. Наука 305, 367–371. DOI: 10.1126 / science.1097403

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Саттерли Р. А., Лабарбера М. и Спенсер А. Н. (1985). Плавание в крылоногом моллюске, Clione limacina 1. Поведение и морфология. J. Exp. Биол. 116, 189–204.

Google Scholar

Schloss, P.Д., Весткотт, С. Л., Рябин, Т., Холл, Дж. Р., Хартманн, М., Холлистер, Э. Б. и др. (2009). Представляем mothur: программное обеспечение с открытым исходным кодом, независимое от платформы, поддерживаемое сообществом для описания и сравнения микробных сообществ. Заявл. Environ. Microbiol. 75, 7537–7541. DOI: 10.1128 / aem.01541-09

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Сипи Р. Р. (1980). Похищение эпипелагическим моллюском-гетероподом Carinaria cristata forma japonica. Mar. Biol. 60, 137–146. DOI: 10.1007 / BF00389157

CrossRef Полный текст | Google Scholar

Сеуронт Л., Брюэр М. К. и Стриклер Дж. Р. (ред.). (2004). «Количественная оценка поведения зоопланктона при плавании: вопрос масштаба», в справочнике по методам масштабирования в водной экологии: измерение, анализ, моделирование , (Бока-Ратон, Флорида: CRC Press), 333–360. DOI: 10.1201 / 9780203489550.ch32

CrossRef Полный текст | Google Scholar

Юг, А.Дж., Хокинс, С. Дж., И Берроуз, М. Т. (1995). Семидесятилетние наблюдения за изменениями в распределении и численности зоопланктона и приливных организмов в западной части Ла-Манша в связи с повышением температуры моря. J. Therm. Биол. 20, 127–155. DOI: 10.1016 / 0306-4565 (94) 00043-I

CrossRef Полный текст | Google Scholar

Шимик Б.Г., Саттерли Р.А. (2011). Изменения кинематики взмаха крыла, связанные с изменением скорости плавания у крылоногого моллюска, Clione limacina . J. Exp. Биол. 214, 3935–3947. DOI: 10.1242 / jeb.058461

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Табет А. А., Маас А. Е., Лоусон Г. Л. и Таррант А. М. (2015). Жизненный цикл и раннее развитие текосоматозного крылоногого моллюска Limacina retroversa в заливе Мэн, включая влияние повышенных уровней CO2. Mar. Biol. 162, 2235–2249. DOI: 10.1007 / s00227-015-2754-1

CrossRef Полный текст | Google Scholar

Тирио-Кьеврё, К.(1973). Гетеропода . Океан. Mar. Biol. Анна. Ред. 11, 237–261.

Google Scholar

Тительман, Дж., Фиксен, Ø. (2004). Онтогенетические закономерности вертикального распределения у мелких копепод: полевые наблюдения и прогнозы моделей. Mar. Ecol. Прог. Сер. 284, 49–63. DOI: 10.3354 / meps284049

CrossRef Полный текст | Google Scholar

Цуруми М., Маккас Д. Л., Уитни Ф. А., Дибакко К., Гэлбрейт М. Д. и Вонг К.С. (2005). Птероподы, водовороты, поток углерода и изменчивость климата в круговороте Аляски. Deep Sea Res. Часть II Наверх. Stud. Oceanogr. 52, 1037–1053. DOI: 10.1016 / j.dsr2.2005.02.005

CrossRef Полный текст | Google Scholar

Вандромм П., Ларс С., Гарсия-Комас К., Берлайн Л., Сан X. и Горски Г. (2012). Оценка систематических ошибок при вычислении спектров размеров автоматически классифицируемого зоопланктона на основе систем визуализации: пример использования интегрированной системы ZooScan. Methods Oceanogr. 1–2, 3–21. DOI: 10.1016 / j.mio.2012.06.001

CrossRef Полный текст | Google Scholar

Фогель, С. (1988). Устройства жизни: физический мир животных и растений. Princeton, NJ: Princeton University Press.

Google Scholar

Фогель, С. (2013). Сравнительная биомеханика: физический мир жизни. Princeton, NJ: Princeton University Press.

Google Scholar

Уолл-Палмер, Д., Меткалф, Б., Ленг, М.J., Sloane, H.J., Ganssen, G., Vinayachandran, P. N., et al. (2018). Вертикальное распределение и суточная миграция гетеропод атлантид. Mar. Ecol. Прог. Сер. 587, 1–15. DOI: 10.3354 / meps12464

CrossRef Полный текст | Google Scholar

Уолл-Палмер, Д., Смарт, К. В., Кирби, Р., Харт, М. Б., Пейненбург, К. Т. С. А., и Янссен, А. В. (2016). Обзор экологии, палеонтологии и распространения гетеропод атлантид (Caenogastropoda: Pterotracheoidea: Atlantidae). J. Molluscan Stud. 82, 221–234. DOI: 10.1093 / mollus / eyv063

CrossRef Полный текст | Google Scholar

Weis-Fogh, T. (1973). Быстрая оценка летной пригодности парящих животных, включая новые механизмы подъемной силы. J. Exp. Биол. 59, 169–230.

Google Scholar

Вибе П. Х., Мортон А. В., Брэдли А. М., Бэкус Р. Х., Крэддок Дж. Э., Барбер В. и др. (1985). Новая разработка MOCNESS - прибора для отбора проб зоопланктона и микронектона. Mar. Biol. 87, 313–323. DOI: 10.1007 / BF00397811

CrossRef Полный текст | Google Scholar

Wormelle, R. L. (1962). Обзор постоянного урожая планктона Флоридского течения. VI. Изучение распределения крылоногих течения Флориды. Бык. Mar. Sci. 12, 95–136.

Google Scholar

Вормут, Дж. Х. (1981). Вертикальное распределение и прямые миграции Euthecosomata в северо-западной части Саргассова моря. Deep Sea Res. Океаногр. Res. Пап. 28, 1493–1515.

Google Scholar

Чжоу, З., и Миттал, Р. (2017). Плавание без позвоночника: компьютерное моделирование и анализ гидродинамики плавания испанской танцовщицы. Bioinspir. Биомим. 13: 015001. DOI: 10.1088 / 1748-3190 / aa9392

PubMed Аннотация | CrossRef Полный текст | Google Scholar

Чжоу, З., и Миттал, Р. (2018). Плавание и уникальная топология следа морского зайца ( Aplysia ). Phys. Ред. Жидкости 3: 33102. DOI: 10.1103 / PhysRevFluids.3.033102

CrossRef Полный текст | Google Scholar

Можно ли стелить теплый пол змейкой. Укладка теплого пола

Я предпочитаю решать проблему, а не объяснять, почему это невозможно!
Локально этим вы нарушаете теплопередачу труб, то есть в процессе теплопередачи через бетон будет участвовать не вся поверхность трубы, а 2/3 ее, а еще хуже, только половина .Поскольку часть трубы утоплена в ЭППС и не контактирует с бетоном.
С этим слоем стяжки, даже с шагом 100 мм двух питающих труб, вы все равно получите зебру. Особенно если использовать плитку.

Я предложил вариант, который если не решает проблему полностью, то частично - точно! Что вы можете предложить?
И в цифрах немного - 3 мм заглубления трубы - это потеря всего 14 мм из 50 мм, то есть только 28%, что совсем не 2/3, не говоря уже о половине.А кусок железа, лежащий на трубе, обеспечит более эффективный теплоотвод, поэтому эквивалентные потери будут еще меньше!
Какая толщина стяжки рекомендуется при шаге 100 мм? Особенно если есть предел, как удав в 50мм на весь торт? Мое предложение по расчету на пальцы дает следующее: 13мм осталось от трубы, 7мм от верха трубы до плитки и эквивалент 30мм за счет шестерок арматуры с шагом 50мм. Итого получается 50 мм, против 20 мм без арматуры.Как мне кажется, лучше ровно в 2,5 раза!

У мну там пена 250мм и древесина 25мм. Я то немного знаю, но что поделать!

Специально для стен существует система панельного отопления и охлаждения. труба 10 мм.
В остальном стена как было холодно останется. Что ж, максимум будет изменен на несколько десятых градуса. И даже если я слишком фанатичен.

250мм! Была мысль воткнуть трубу в стену, но примерный расчет показал, что если не прислониться голой задницей к стене, то не поймешь, что холодно! Решил ограничиться подогревом подоконников.

Тепловые потери обычны, так как конвекционный воздух движется, стоит пройти по комнате к человеку, он все перепутал. И излучение тепла одинаково дает и в центре, и по краям.

Основные потери тепла через стены / окна! Снизу - сам ТЭН, то есть оттуда вниз, мало влияет на распределение температуры, сверху - помещение с температурой, близкой к температуре воздуха у потолка!

Конвекция в водонагреваемом поле минимальна.поэтому, перекладывая тепло в разные части комнаты, результат не будет очевиден.

Как раз наоборот! в центре воздух прогрелся до температуры пола и неторопливо выскочил по краям - нагрел до такой же температуры и тоже ... вверх. И рядом с холодной стеной. Хренакс - круто. Средняя температура воздуха по краям будет ниже, воздух будет закручиваться от центра к потолку, дальше к стенам, там вниз и внизу, к центру. Слабовато, с радиатором несравнимо, но будет.А радиаторы по периметру или раздельное отопление стен дадут обратное направление. А играя с температурой радиаторов, при необходимости этот цикл можно остановить. Потом обойдите человека - не ходите, смешивайте - не смешивайте - ничего не изменится! Ну, так как улитка будет давать одинаковую температуру для всей пластины, а спираль позволяет сделать пластину теплее по краям, при прочих равных, эта циркуляция во время спирали определенно будет меньше без дополнительных настроек.

Мне все равно, какая температура прямо у пола, а

По телу: с улиткой тело у стены заметно холоднее, чем в центре, со спиралью - разница начал ощущаться, когда на улице было за пределами 25 градусов.
Для ног: не ходила босиком Пощупать руки. С улиткой - у стены зебра одной ладонью прощупывается, в центре не прощупывается. Со спиралью - если развести руки на метр, дождаться, пока они почувствуют температуру пола, а потом резко поменять руки местами - можно понять, что температура все же другая!

То есть туша со спиралью удобнее!

В контакте с

Одноклассники

Полы с подогревом в настоящее время являются очень популярным методом обогрева, который можно использовать как в квартирах и частных домах, так и в производственных помещениях.

При установке такой системы отопления важной задачей является не только выбор труб или кабелей, но и выбор правильной конструкции расположения. Работа проста, как вы могли подумать вначале. Конечно, основные схемы представлены всего двумя разновидностями: улитка и змея. Однако есть много комбинаций.

Расположение системы отопления влияет на комфорт и уют в доме, поэтому этому вопросу стоит уделить особое внимание.

Укладка теплого пола

Вариант укладки - улитка

Теплый пол улитка (или спираль) - довольно популярный, экономичный и эффективный способ укладки с точки зрения передачи энергии.

При этом варианте кладка начинается с периметра комнаты, от краев, постепенно перемещаясь к центру, уменьшая радиус, а затем в другом направлении.

Основным преимуществом системы «улитка» является то, что теплоноситель равномерно распределяется по трубам или кабелям, нивелируются тепловые потери, предотвращается образование тепловых отверстий в полу.

Можно выделить следующее преимущество этой системы - длину шага. Укладка теплого пола улитка возможна с шагом от 10 мм и выше.


Вариант укладки теплого пола Улитка

Улитка - это рабочий и надежный способ монтажа. Чередование горячих и холодных труб позволяет сделать отопление ровным по всему помещению.

Можно ли укладывать теплый пол змейкой

При укладке змейки наблюдаются наибольшие тепловые потери из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию при достижении конца схема.

Наблюдается горячий пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешения теплоносителя.

Еще одним недостатком штабелирования методом змейки является сложность штабелирования:

  • первый, установка требует хорошего опыта и соответствующих знаний;
  • во-вторых, в случае укладки водного контура трубы загибаются всего на 180 градусов. Из-за этого делается шаг 200 мм (при этом шаг улитки начинается от 10 мм).Конечно, можно сделать кольца на концах петли и избежать больших вложений, но это очень сложный процесс.

Температурный перепад в такой системе можно уменьшить, если выполнить двойную змейку (также называемую «меандром»). Но это не решает проблемы сложности установки контура водяного пола.


Варианты укладки теплого пола - змейка и двойная змейка

Оптимальным вариантом будет сочетание змейки с другим способом укладки.Таким образом, распределение энергии можно сделать более равномерным и разница температур будет не такой заметной.

Комбинированный способ

Комбинированный способ укладки - это смешение или дублирование разных схем, например, это может быть пара витков улитки и несколько следующих друг за другом змей. Если комната хорошо спланирована, то можно смешивать принципы укладки в зависимости от вашего желания. Например, вы хотите, чтобы пол в центре комнаты был горячее, затем сделайте там улитку, а на входе, где тепло особо не требуется, можно использовать змейку.

Также можно совмещать между собой и виды теплого пола: электрический и водяной. Это очень удобно, если летом наступили холодные дни, и запускать систему центрального отопления не планируется.

Укладка пола поможет вам. Нарисуйте его в самом начале, непосредственно перед нанесением контура, тогда монтаж будет намного проще.

Правила укладки

При укладке любого теплого пола главное правило: не торопиться и точно следовать инструкции.Тогда вы обязательно получите все качественно, а срок эксплуатации системы отопления будет долгим.

Провести необходимые для штабелирования расчеты, это необходимо сделать уже на этапе закупки материала, чтобы знать, какой материал покупать и в каком объеме.

Нарисуйте схему расположения контуров так, чтобы в процессе работы не возникало серьезных проблем, и учитывайте следующие моменты (в основном для системы водяного теплого пола):

  1. Не прокладывать контур отопления в место, где вы планируете поставить мебель (гардеробы, диваны и т.) и предметы сантехники. Это плохо скажется не только на напольном покрытии, но и на самих предметах обихода.
  2. Для стабильного давления в системе отопления с диаметром контура 20 мм ее длина не может быть более 120 метров. Если диаметр 16 мм, то длина 100 метров. Как правило, приблизительная площадь одного контура должна быть более 15 м².
  3. В больших помещениях должно быть несколько цепей, их длина не должна отличаться более чем на 15 метров, то есть они должны быть примерно равны по длине.
  4. Шаг в 15 см совпадает с примерным расходом трубы 6,7 метра на 1 м², если установка производится через каждые 10 см, то расход на 1 м² будет 10 метров.
  5. Наименьший радиус изгиба трубы соответствует ее пяти диаметрам (в случае водяного контура).

Какому варианту укладки теплого пола отдать предпочтение нужно адресовать каждому индивидуально с учетом всех условий и ограничений.

Ниже я постепенно буду добавлять информацию об особенностях новой версии программы.

Двухцветные контуры

Добавлена ​​возможность выделения прямой и обратной части контура разными цветами.

Это можно сделать как до рисования контура, так и после, изменив его свойства.

Привязка переменного курсора

Очень надеюсь, что рисовать контуры будет намного удобнее.
Изменить привязку можно прямо в процессе создания или редактирования контура!

Обработка контура

09.11.2015 реализована возможность рисования контуров.Это делается несколько необычно, поэтому рассмотрим пример:

У вас есть законченный контур, и вы хотите растянуть один из его концов (или оба) до другой точки. Для этого вы создаете новый контур в том месте, где хотите расширить существующий. Проведите новый контур любыми зигзагами, но последнюю точку нового контура поставьте с того же места, что и одна из крайних точек существующего. При этом программа спросит, хотите ли вы объединить контуры.

В этом примере синий контур - это уже существующий, который нужно нарисовать, а зеленый контур создан.

Если вы ответите утвердительно, программа автоматически объединит две цепи. В этом случае созданный контур унаследует все параметры существующего (цвет, толщина и т. Д.).

Результат такой:

Возможность добавления «хвостов»

Появилась возможность указывать «хвосты» контура при создании или редактировании параметров.

Хвост - это вертикальный срез контура, который кладут на стену или в туалете.В параметрах контура вы указываете длину ОДНОГО хвоста, которая при расчете общей длины контура автоматически умножается на 2.

Редактирование параметров контуров и стен

Чтобы изменить параметры (толщину линии, цвет) уже созданного контура или стены, нужно выделить нужный объект и нажать кнопку «маркер», расположенную над списком объектов.

После этого открывается то же окно с параметрами, что и при создании объекта.

Чтобы изменить имя любого объекта (слоя, стены, контура), дважды щелкните объект левой кнопкой мыши.

Слои

Для чего нужны слои? Слои используются для логического разделения объектов вашего проекта. Например, у вас есть двухэтажный дом с одинаковыми стенами. Тогда имеет смысл иметь в проекте три слоя. На первом нарисуйте стены, на втором - контуры первого этажа, на третьем - контуры второго этажа.Когда вы нарисовали контур первого этажа, необходимо «выключить» слой первого этажа, чтобы он не мешал прорисовке второго этажа. В этом случае вы сэкономите время на перерисовку стен.

Другой пример: два этажа с разными стенами. На первом слое вы рисуете первый этаж, на втором - второй этаж.

Чтобы добавить новый слой, нажмите кнопку «+» в окне «Объекты» и укажите имя слоя:


Чтобы удалить слой, вам нужно выбрать слой и нажать кнопку «-».

Внимание: при удалении слоя удаляются все объекты, находящиеся на этом слое!

В любой момент можно отключить слой «галочки», сделав его «невидимым». Отключенный слой также не участвует в печати проекта на принтере.

Инструмент для ручного ввода длины

Этот инструмент полезен, когда вы переносите в программу точный план размещения. Как только вы создадите новую стену (или контур), установив ее первую точку, вы можете указать направление стены с помощью курсора (вам не нужно устанавливать точное горизонтальное или вертикальное, вам нужно только указать приблизительное направление , программа определит точное направление наибольшей ноги) и начнет ввод простым нажатием цифровых клавиш), равное длине сегмента стены.После ввода длины отрезка просто нажмите Enter - отрезок будет нарисован автоматически. Таким же образом можно создать последующие сегменты.

Однако по очевидным причинам программа может создавать ТОЛЬКО вертикальные или горизонтальные сегменты.

Менеджер проекта

Работа с менеджером проектов несколько отличается от работы со знакомым окном для работы с файлами в Windows. Это связано с тем, что программа хранит проекты в облачном сервисе.

Открытие проекта

В этом окне вы можете только выбрать проект из списка и нажать кнопку «Открыть» (или дважды щелкнуть). Чуть выше списка проектов находится быстрый фильтр, который по нескольким символам может фильтровать список, если проектов слишком много.

Сохранение проекта

В этом окне вы можете сохранить проект. Если проект был открыт (а не создан новый), то по умолчанию он будет выбран в списке.Вам просто нужно нажать кнопку «Сохранить». Однако вы можете сохранить текущий проект в любом другом из списка. Также в этом окне вы можете создать новый проект, нажав кнопку «Создать новый» и введя название проекта. После ввода название проекта будет автоматически сохранено.

Управление проектами

В этом окне вы можете изменить имя проекта, дважды щелкнув по нему мышью, или полностью удалить проект, нажав кнопку «Удалить».

Комнатный инструмент

Начало работы

После запуска программы создайте новый проект, нажав

В открывшейся форме укажите параметры проекта.

Общая площадь застройки - максимальный размер проекта в метрах.

Шахматная доска через 1м - нужно ли печатать под линиями сетки квадраты размером 1x1 м в виде шахматной доски. Предназначен для более удобной ориентации на чертеже.

Сетка - параметры монтажной сетки.Размеры в мм и цветных линий.

Оформление стен

Стены - условные линии, ограничивающие только периметры конструкции. Чтобы нарисовать стены, следует нажать кнопку «Создать новые стены».

После этого, перемещая указатель в нужную точку и нажимая левую кнопку мыши, вы рисуете стену сегмент за сегментом. В этом случае указатель всегда прикрепляется к узлам сетки для облегчения процесса.

Размеры электрических ковриков и кабелей для обогрева пола

Коврики для подогрева пола:


Шаг 1. Создайте план этажа.

Начните с рисования плана обогреваемой зоны на сетке. Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д. Под этими приспособлениями нельзя устанавливать ни коврики HeatTech, ни кабель. Четко обведите маркером нагретую область.

Шаг 2: Рассчитайте размер отапливаемой площади.

Рассчитайте общий размер теплого пола, используя данные из шага 1.При необходимости разбейте область на более мелкие части (квадраты, прямоугольники) и сложите их индивидуальные размеры (A, B и C, как показано на образце справа). Запишите результаты. Для матов на 120 В общая площадь полов с подогревом не должна превышать 150 квадратных футов. Для матов на 240 В оно не должно превышать

кв. Футов.

Как видно на примере, все 3 зоны - A, B и C - это зоны, где необходимо отопление. Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.

Показанная буферная зона (где обогрев не является существенным) рекомендуется, но не является обязательной и поэтому не учитывается при расчетах. Это место можно использовать для установки мата излучающего тепла излишней длины.
Совет: чтобы рассчитать размер треугольника, умножьте его стороны и разделите результат на 2.

Шаг 3: Определите расположение термостата.

Термостат следует размещать подальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины.Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.

Шаг 4: Нарисуйте макет мата на плане этажа.

При выборе коврика для подогрева пола необходим план этажа. Учтите, что коврик имеет постоянную ширину 20 дюймов, однако, перемещаться в более узких местах можно, обрезая стекловолоконную сетку (не обрезайте нагревательный провод!). Убедитесь, что нагревательный мат закрывает важные зоны, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами.Любые регулировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за унитазом. В некоторых областях может потребоваться использование более одного мата, и это также следует отметить на макете.

Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.

Шаг 5. Выберите нагревательный мат (-а) подходящего размера.

Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта.Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером обогреваемой площади из шага 2. Она не должна превышать размер обогреваемого пола.

Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков. Этот вариант, хотя и приемлем, но менее точен и рекомендуется только для прямоугольных участков с минимальным количеством препятствий и поворотов или без них.


Кабель для обогрева пола


Шаг 1. Создайте план этажа.

Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».

Шаг 2: Рассчитайте размер отапливаемой площади.

Следуйте инструкциям выше в разделе «Нагревательные маты».

Пример, показанный справа, показывает 5 областей, где требуется обогрев: A, B, C, D и E. Буферная зона (не является частью секции «E») не включается в расчет площади и используется для прокладки избыточного нагревательного кабеля. , если имеется.

Шаг 3. Выберите нагревательный кабель подходящего размера.

Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общее покрытие кабеля на выбранном расстоянии должно быть не меньше размера обогреваемой зоны. Это гарантирует, что не останется лишнего нагревательного кабеля.

Для показанного примера, общая площадь покрытия кабеля теплого пола (на расстоянии 3 дюймов) превышает площадь обогрева, а это означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.

Советы по установке для обоих типов систем:

  • Настоятельно рекомендуется создать «буферную» зону на плане этажа, где нагревание не является существенным и которое можно использовать для прокладки оставшегося кабеля или оставить его без нагрева. Примеры буферных зон: за дверью, у стен и за туалетом.
  • Не используйте ленту - клейкую ленту не рекомендуется использовать для крепления кабеля электрического теплого пола, поскольку она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности.Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабелей включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.

Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей командой разработчиков по адресу [email protected], используйте нашу форму запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для теплого пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.

Калькулятор кабеля

WarmWire | SunTouch

Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».

Доступное напряжение 120 В переменного тока 240 В переменного тока Желаемое расстояние между проводами 3.532,5 Тип чернового пола отапливаемого помещения БетонДерево Предложите комплект, соответствующий вашему проекту. Да нет

Рассчитать

Требуемая площадь слишком мала для установки продуктов Sun Touch. Для наших продуктов требуется минимум 12 квадратных футов покрытия.

Предоставленная площадь превышает максимально допустимую для этого калькулятора.

Ваш расчет

Расчетные дневные эксплуатационные расходы:

Рассчитано с использованием {центов} ¢ / кВтч. + Изменить

Расчетные суточные эксплуатационные расходы

Вот список запчастей для печати:

Требуется более или менее утеплить пол в этой комнате?

ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате.Измените настройку расстояния на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3,5 дюйма, чтобы обеспечить меньше тепла на квадратный фут. Наше расстояние по умолчанию составляет 3 дюйма.

Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотреть наши варианты комплекта для 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области. Этот проект слишком велик для нашего самого большого комплекта 240v. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.

Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Комплекты WarmWire недоступны для расстояния между проводами 3,5 дюйма. Комплекты WarmWire доступны только для расстояния 3 дюйма.

Доступные комплекты

Комплекты

SunTouch WarmWire Kits включают важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель (и) WarmWire, термостат SunStat ™ Command, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке.Комплекты WarmWire также доступны с термостатами SunStat View. Свяжитесь с вашим представителем для получения подробной информации.

Выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Или выберите отдельные продукты (для некоторых вариантов требуется выбрать более одного элемента для завершения установки):

Результаты печати

Количество: {{Quantity}}

{{ShortDescription}}

Код заказа: {{OrderingCode}}

Номер модели: {{Name}}

{{/ each}}

Как удалить из солевого раствора излишки мраморной крошки

Как удалить из солевого раствора излишки мраморной крошки

как удалить излишки мраморной крошки из солевого раствора. Полоскайте ею рот по 20 секунд за раз.Мрамор - это карбонат кальция CaCO3. Если вы используете порошок, протрите мрамор водой, а затем посыпьте его порошком. Кошерная соль - это универсальный сорт, который подходит для любого рецепта. На заливной и затвердевший бетон наносят раствор неорганических солей, кислоты и воды. Он в значительной степени охватил все, о чем вы могли подумать, и предлагает лучшее решение, которое в конечном итоге является профилактикой. Нанесите немного уксуса на известняк или мраморную крошку, сделанную из химического карбоната кальция (1).Кислота выделит Как удалить дришти с помощью соли Oct 08, 2020 · Припарка удалит пятна, осевшие на пористой поверхности вашего мрамора. Были получены следующие результаты. Чтобы избавиться от них, смочите насадку для душа в теплом уксусе на час, а затем с помощью зубной щетки удалите отложения. Промойте стенки ванны, чтобы удалить оставшуюся ржавчину, соль или лимон. Как только раствор подействует, окуните чистую ткань в простую воду, отожмите излишки и промокните область, чтобы смыть раствор.Удерживайте пластик камнями, скобами для почвы, досками или чем-нибудь еще, что у вас есть под рукой. Быстрое видео о том, как отремонтировать сколотый угол на гранитной, мраморной или кварцевой столешнице. Заполните дорожку слоем дробленой гранитной крошки толщиной около 3 дюймов. теплой воды. 1, когда речь идет о защите от ржавчины. При необходимости повторите. Примерами могут служить светлые следы от ногтей вокруг дверных ручек, легкие потертости или потеря блеска покрытия. Мраморная крошка в основном состоит из карбоната кальция, который является щелочным соединением.Хотя этот метод самый быстрый и простой, он может не сработать даже с большим количеством смазки для локтей. Эксперимент 2C: Определение чистоты мрамора обратным титрованием 63. Оставьте на 10-15 минут, прежде чем снимать маску. Если у вас нет растений с чипсами, просто распылите на них отбеливатель в соотношении 20: 1, оставьте на полчаса и смойте. 9. Продолжайте протирать поверхность губкой, ополаскивая ткань или губку в чистой воде, пока она удаляет пятно. Во-первых, мы должны определить «водяные пятна».26 февраля 2016 г. · Это поможет вам не пить слишком много жидкости между процедурами диализа. Ванна с пшеничными отрубями. Сок дерева трудно удалить с любой поверхности, особенно когда он затвердел. 15 сентября 2017 г. · Используйте мягкую влажную ткань, чтобы протереть область вокруг отверстия. Смочите пятно концентрированным раствором шампуня для ковров или нанесите пятновыводитель. Тщательно промойте чистой чистой водой, чтобы удалить грязный раствор моющего средства и пятна. Как удалить пятна с мраморных столешниц. Как удалить эпоксидную смолу с дерева или бетона.Когда раствор или раствор высыхает на плитке, его становится трудно удалить. 22 января 2005 г. · Удаление высолов с поверхностей, чувствительных к кислоте, таких как мрамор, известняк, травертин, кирпичная кладка, бетон, штукатурка и т. Д. Шаги по удалению пятен: Наполните ведро теплой водой. Все перемешайте, пока картофель не будет равномерно покрыт трюфельным маслом и пармезаном. 7 июня 2012 г. · Используя разницу в растворимости соли и песка, вы можете найти простое «решение» этой проблемы. Вымойте новую аквариумную посуду теплой водой с не йодированной солью.Для этого используйте мелкую наждачную доску, двигая вперед и назад, из стороны в сторону, пока верхний слой ваших ногтей не станет тусклым и не покроется мелкой белой пылью. 28 июня 2020 г. · Удалить мыльную пену просто и дешево. Добавьте 100 см3 холодной воды. Важно выпивать от четырех до восьми стаканов в день. Дайте раствору моющего средства постоять на пораженном участке, чтобы уменьшить количество загрязнений. Возьмите мраморную крошку в бутылке Вульфа. Смочите в растворе ткань и протрите медь. См. Полный список моих рецептов.Удалите излишки кетчупа ложкой или ножом, но будьте осторожны, чтобы не втирать его в ткань. Обычно достаточно 5-10 минут. Каменная соль против Поскольку верхний защитный слой был удален, автомобиль теперь необходимо регулярно полировать воском для предотвращения коррозии. Если сделать суп слишком соленым, его можно приготовить как раз к домашнему ужину. Дважды промойте собранное моющее средство порциями по 10 мл ледяной воды. Затем используйте свежий 11 августа 2015 г. · Лимонный сок, уксус - какой бы ни была кислота, это ваша спасительная милость.При необходимости вам может потребоваться нанести несколько слоев чистящего раствора на поверхность для достижения оптимальных результатов. Втирайте пасту в руку примерно от 30 до 60 секунд. Окуните этот шарик в раствор уксуса и аккуратно нанесите на лицо перед сном. HCl с помощью воронки для чертополоха. 9 февраля 2017 г. · Мрамор - это спрессованный известняк. Повторяйте, пока соль не растворится. 10 октября 2017 г. · Кроме того, избыток соли создаст неблагоприятную среду для посадки будущих растений, поскольку почва будет препятствовать регулярному поглощению воды.Узнайте больше здесь. Это происходит потому, что у всех нас разные типы телосложения, и поэтому понимание того, как наше тело набирает вес, необходимо для добавления эффективного и безопасного раствора для снижения веса, превышающего то, что требуется для реакции с хлоридами в образце. Снимите обувь Ваша обувь доставит вас во многие места, и по пути к этим местам ваша обувь собирает много мусора. 1: (а) Железный гвоздь, смоченный в растворе сульфата меди; и (b) Сравнение железных гвоздей и растворов сульфата меди. Тщательно очистите магниевую ленту, чтобы удалить на ней осажденный оксидный слой.Однако несколько простых домашних средств могут помочь в лечении и профилактике зубного налета и зубного камня. Концентрированный раствор KMnO. Смочите ткань в уксусном растворе для синтетических ковров и несколько раз промокните, затем прижмите ткань к месту на несколько секунд. «Поскольку концентрация раствора тиосульфата натрия удваивается, доля известняка или мраморной крошки состоит из химического карбоната кальция (1). Окончательная отделка: Герметизация места трещины или скола полиуретаном может быть выполнена после схватывания эпоксидной смолы.Если плесень все еще висит, пора вытащить бура - щелочной очиститель на основе минеральной соли, который безопаснее использовать, чем отбеливатель. 15 июля 2019 г. · Срежьте траву до минимума, а затем накройте ее пластиком или стеклом. Если вы видите объект, попробуйте удалить его пальцами, если вам легко до него дотянуться. com 11 мая 2020 · Картофель не поможет удалить соль, но добавление дополнительных несоленых ингредиентов может лучше распределить соль или нейтрализовать соленость. 27 июля 2017 г. · Сделайте раствор соленой воды, добавив 4 унций соли.Это обычное вещество, обнаруженное в горных породах в виде минералов кальцит и арагонит (в первую очередь, как известняк, который является типом осадочной породы, состоящей в основном из кальцита), и является основным компонентом яичной скорлупы, раковин улиток, морских раковин и жемчуга. Мульчу из белой мраморной крошки можно укладывать прямо на почву, но с ней намного легче справиться, если сначала положить лист садовой ткани. Реакции такие же, как и с кислотами, такими как соляная кислота, за исключением того, что они, как правило, довольно медленнее. Первый - и его легче всего очистить - это простое пятно от воды, которое образуется вокруг дна стакана или другой емкости, которая слишком долго стоит на столешнице, или капли воды, которые не испаряются быстро.Такой красивый, но более мягкий камень легко удаляется пятнами. Протрите испачканную часть пола мочалкой, оставив на плитке большое количество воды. График Избыток мраморной крошки (карбонат кальция) был добавлен к 25 см3 соляной кислоты. Студент исследовал, как концентрируется хлорид натрия в воде. Введение. Подождите 15 минут (нужно время, чтобы вывести пятно), затем смочите излишки жидкости сухой белой тканью. Необходимо использовать специальное средство для удаления жесткой воды, безопасное для мрамора (в большинстве случаев это не так).06 июл, 2020 · 38. Тщательно проверьте пол на предмет пропущенных пятен. 13 сен 2020 Как удалить излишки мраморной крошки CaCO3 из полученного солевого раствора? 1. 21 июля 2017 г. · Хотя самый эффективный способ удалить зубной камень - это посетить стоматолога для профессиональной чистки, вы можете предпринять некоторые шаги дома, чтобы удалить или уменьшить количество зубного камня. 99, амазонка. Шаг 3. Нанесите на раствор. Скраб с нейлоновой подушечкой или щеткой из щетины. Верхний левый: Обычно вы видите только одну или две точки на нижней стороне листьев рядом с соединением листа и стебля, к тому времени, когда вы это увидите, вы уже хорошо вступите в бой.Газ C при прохождении через известковую воду делает ее молочной. Приправить картошку фри солью мелкого помола и черным перцем по вкусу. Шаг 2 Распылите раствор на пятна отложения соли и дайте ему впитаться в течение нескольких минут. Решение: вариант (c) - это ответ. (c) Что такое синий осадок Y? 26 февраля 2016 г. · Это поможет вам не пить слишком много жидкости между процедурами диализа. мраморная крошка соляная кислота и мраморная крошка соляная кислота и мраморная крошка 12 баланс 3 4 газовый шприц мраморная крошка бюретка соляная кислота A 1 и 2 только B 1 и 3 только C 1 и 4 только D 1, 2 и 4 2 Растворы свинца (II ) нитрат и йодид калия смешивают вместе при получении йодида свинца (II).Существует множество способов избавиться от лишнего веса, и сегодня мы легко можем найти сотни исследований и тысячи советов. Чем раньше, тем лучше, поскольку время будет против вас, если вы попытаетесь удалить эти пятна. Типичные лабораторные растворы имеют pH в диапазоне 2-3, в зависимости от их концентраций. Наши кулинарные редакторы - поклонники кошерной соли Diamond Crystal (7 долларов. У обоих продуктов есть свои преимущества и недостатки. Удачи! - Джо Т.). Убедитесь, что эта обработка безопасна для ткани. Тщательно промойте, чтобы удалить запах уксуса.Опилки прилипают к магниту, а песок и соль остаются. 4. Вылейте моющую смесь в ледяную солевую ванну. 20 марта 2018 г. · Кошерная соль и лимон: потрите поверхность доски кошерной солью и половиной лимона, чтобы тщательно очистить, дезодорировать, продезинфицировать и удалить пятна. Минимальное насыщение и стабильный pH (примерно. Распылите раствор прямо на мраморную разделочную доску. Это поможет удалить остатки чистящего раствора и придаст вашему мрамору сияющий блеск.2 После добавления 15 мл кислоты.Поскольку он пористый, удалить пятна с мрамора может быть сложно, особенно если он заточен. Возьмите немного уксуса и ватный диск. Какой из пунктов от 1 до 5 является «солью» в реакции? [rsa-7] НОВИНКА! Верните глянцевый блеск мраморным столешницам и напольной плитке с помощью этого простого полировального порошка для мрамора и насадки для сверления DIY. Окрашенная стена. Удалите лишнюю воду и перейдите к ванне с пшеничными отрубями или карбонатом кальция. Чтобы они исчезли, смешайте 1 чайную ложку соли с несколькими каплями воды до образования пасты.Чтобы принять хороший, чистый душ, вам не нужны дорогие чистящие средства или много мышц. Соберите газ в сосуде для газа путем вытеснения вверх 12 апреля 2020 г. · Соль не нейтрализуется химическим веществом, но является важной частью нейтрализации других химикатов в процессе нейтрализации, когда кислотные соединения реагируют с основаниями и растворяются с образованием солей и воды. Попробуйте метод «поцелуя матери». Из-за естественных вариаций гранита невозможно сказать, что эта область когда-либо была несовершенна, так как эпоксидная смола полупрозрачная.Стоит слишком много KMnO. Howcast. ❑ солеобразование. Мрамор утонет, и его можно будет отфильтровать. Также обратите внимание, что соляную кислоту следует использовать только после того, как исчерпаны все другие возможности, включая чистящие порошки и разбавленный отбеливатель. Например, можно использовать мешок из органзы или ватную марлю, наполненную солью. Порядок действий: 1. Но не волнуйтесь, удалить следы травления так же легко. Войдите, чтобы добавить Реакция взаимодействия мраморной крошки и разбавленной соляной кислоты с образованием газообразного диоксида углерода. Время от времени помешивайте, пока примерно 75% стружек не растает.Уплотнительный душ из шлифованного мрамора и керамогранита; мне действительно нужен второй слой герметика? Нужен действительно быстрый ответ по нанесению затирочного герметика; Удаление плесени из раствора; снятие герметика с плитки; Белые пятна на сланцевой душе. Шаг 2: Возьмите смесь воды и сахара и залейте ею раствор, который необходимо удалить. Лучше всего использовать на больших площадях. Этот мусор не очень хорошо сочетается с полом из натурального камня. Соль XSO 4 образует прозрачный раствор в воде, который реагирует с раствором гидроксида натрия с образованием голубого осадка Y.Примечание: не наносите на нее мазок, так как это может распространить пятно. Сульфат меди (CuSO4) - это соль, которая имеет много применений. ❑ Скорость реакции и теория частиц. 3 Подождите несколько секунд, чтобы раствор был насыщен избытком достаточно больших кусков. 2 Снимите пробку и поместите около 10 г мрамора. Есть надежда, что простое преобразование карбоната кальция в оксалат кальция может обесцветить поверхности, притягивают твердые загрязнители, их трудно удалить, и их давление часто может превышать прочность стенового раствора. Объясните, что это свидетельствует о наличии соли, содержащей ионы Ca2 +. 50 г мраморной крошки растворено в избытке соляной кислоты. углерода 7 Продолжайте с шага 4, чтобы удалить нейлон, пока веревка не разорвется. Модель, заполняющая пространство части кристаллической структуры карбоната кальция, CaCO₃ [Викимедиа].Как удалить слишком много соли из супа »вики полезно Жить сильным. Используйте выжимку лимона или немного уксуса, чтобы замаскировать агрессивную соль с новым вкусом. 21 декабря 2020 г. · Полоскания с соленой водой - дешевая, легкая и естественная альтернатива полосканию рта с лекарствами. Доступны также коммерческие полироли для мрамора. Помогает удалить токсины. Полоскание горла соленой водой может помочь очистить полость рта и облегчить симптомы боли в горле, язв во рту и аллергии. Пятна от воды являются одним из наиболее распространенных источников пятен на гранитных столешницах, и обычно они бывают двух видов.Но, чтобы его съесть, необходимо удалить лишнюю соль и 23 июля 2020 г. · Удалить водяные знаки с дерева. нитрат аммония. Удалите следы травления, стеклянные кольца, тусклые пятна, легкие царапины и обновите отделку полированного мрамора, травертина, известняка, оникса и терраццо. Ниже мы изложили восемь вариантов удаления эпоксидной смолы: Уксус - эффективно удаляет застывший или неотвержденный эпоксидный клей, когда он контактирует с вашей кожей, и вы хотите избежать воздействия агрессивных химикатов. Обработка полов эпоксидной смолой - популярное применение этого продукта, но иногда смола может попасть в места, где она не должна идти.Повторите этапы полоскания и замачивания еще два раза. Оберните пшеничные отруби в марлю, если вы не хотите, чтобы кусочки отрубей покрывали все волокна. Предпосылки Химия по большей части - это изучение вещества и того, как оно себя ведет, а также простой способ избавиться от этого старого грязного раствора. Смешайте 1 часть белого уксуса с 4 частями воды в ведре или большой бутылке с распылителем. · Переместите достаточное количество насыщенных солей 11 июня 2019 г. Удаление отложений с насадки для душа Вы также можете заметить отложения жесткой воды на насадке для душа.Мы надеемся, что этот простой прием помог вам, и вы на пути к искрящемуся чистому душу. 28 июля 2014 г. · После каждой очистки, высушив мрамор, быстро протирайте его мягкой тканью. раствор катодной меди 3 В. Эксперимент повторяют с использованием мраморной крошки вместо мраморной крошки. Поместите подсвечник в полиэтиленовый пакет, чтобы защитить его от чрезмерной влажности, и положите в морозильную камеру примерно на 15 минут, затем выньте его и отколите или сотрите оставшийся воск. Слишком много соли в вашем рационе увеличит ваши шансы на перегрузку жидкостью и затруднит удаление жидкости во время диализа.Несколько стружек из подкисленных растворов солей уранила легко восстанавливаются рядом металлов или выделение ослабевает, четырехкратный избыток концентрированных кислот - это растворение стружки, стружки или разбавленной серной кислоты, поэтому вполне можно использовать простые солевые растворы с низким содержанием токсичность неорганических веществ. 4. Паста из соли и воды может быть достаточно абразивной, чтобы соскрести клей. Эпоксидная смола - единственный прочный клей для гранита, так как это единственный клей, который обеспечивает химическое и механическое соединение с гранитом благодаря мраморной крошке Repair.Одно замечание - это лучше всего работает на готовых или запечатанных колодах. 99 $ 29. Все, что вам нужно, это недорогой гигрометр для контроля влажности в помещении. Затем нанесите раствор теплой воды и средства для мытья посуды, затем удалите влажным полотенцем. Так корочка не впитает масло и не станет жирной по мере остывания картофеля. Разложите смесь песка, соли и железа на ровной поверхности. Продолжайте читать, чтобы уменьшить количество соли в пище, карри или любой другой сухой приготовленной пище. Снимите с огня и дайте постоять 3-5 минут. Рекристаллизованный известняк, хотя и твердый, как и другие виды камня. Наполните ванну или большое ведро теплой водой, 1 стакан отбеливателя на 10 галлонов воды и 2 столовые ложки мягкого средства для мытья посуды.Мраморная крошка содержит карбонат кальция, который вступает в реакцию с серной кислотой с образованием углекислого газа, а когда газ проходит через известковую воду. Мы все слышали о волшебном растворе «просто добавьте картофель» для закрепления слишком соленого супа или соуса. К разбавленному раствору тиосульфата натрия 5М добавляют избыток оксида меди (II), так как это карбонат кальция стружки 3 | Words 672 Мраморная крошка с реакцией на кислотную соляную кислоту солянокислая окраска желтого интенсивного цвета с твердой соляной кислотой.Удалите весь водный раствор с ковра с помощью чистой сухой губки или полотенца. 13 апреля 2018 г. · Три способа удаления таких пятен. Промокните полотенцем от края пятна внутрь. Соль поддерживает функцию щитовидной железы, уменьшая циркуляцию гормонов стресса. 21 марта 2016 г. · В зависимости от того, сколько воды осталось в растворе, растворитель может закипеть, если сразу будет добавлено слишком много осушителя. Цвет пятна изменится с красного на бледно-серый. Есть много способов исправить такую ​​проблему. Сотрите пасту и проверьте пятно, не удалилось ли оно.Каменная соль - более распространенное название хлорида натрия. Если на камне появилось пятно, его может быть очень сложно удалить. Соль высушивает слизь, так что во рту не будет ее избыточного количества 1 2 3. Избыток 40SK Consolidator и водоотталкивающего средства на поверхности вступит в реакцию в течение нескольких дней / недель и превратится в белое стекло, которое невозможно удалить. удалить химическим способом, и его необходимо отшлифовать. г. В ведре смешайте галлон горячей воды со стаканом сахарного песка, смешивая оба ингредиента, пока сахар не растворится в воде.Кипящая щепа, кипящий камень, пористая насадка или гранула, препятствующая удару, - это крошечный кусочек вещества неровной формы, добавляемый в жидкости для более спокойного кипения. Поставьте сковороду на слабый огонь на плиту. Используйте ткань из микрофибры, чтобы аккуратно стереть смесь. Регулярно меняйте воду (10-15% еженедельно), чтобы удалить лишние отходы, которые будут кормить ваши водоросли. Раствор содержит: (а) Na 2 SO 4 (б) CaSO 4 (в) H 2 SO 4 (г) K 2 SO 4. Приготовьте картофель обжаривайте на воздухе в течение 2 минут при температуре 200 ° C или 390 ° F, затем встряхните корзину и обжарьте на воздухе еще минуту или две.Присыпьте небольшим количеством соды. Любые кислотные очистители протравят, потускнеют и испачкают поверхность, в том числе уксус, очистители для цитрусовых и очистители извести / кальция. естественной формой карбоната кальция является известняк. H +. Мрамор, будь то столешница или массивная стойка, добавляет величия и устойчивости любому пространству. Четко покажите, как вы разрабатываете свой ответ. Хотя иногда это может показаться ужасным, есть несколько уловок, которые вы можете использовать для достижения своей цели. Это связано с избытком образовавшегося углекислого газа, который выбрасывается в воздух над колбой Эрленмейера.11 декабря 2018 г. · Соль, также известная как хлорид натрия, действительно является эффективным антиобледенителем. Выстелите корзину для жарки пергаментной бумагой. Удалите пятна с мрамора. ❑ образование диоксида углерода. Смойте теплой водой. Следовательно, при падении кислоты на пол наблюдается вспенивание. НАНЕСЬТЕ ровно столько раствора, чтобы пропитать пятно. ➢ Являются разбавленными органическими веществами. После удаления следует промыть раковину как минимум 100-кратным избытком воды. Хлорный отбеливатель Смешайте 2 столовые ложки жидкого хлорного отбеливателя с 1 литром (0.1. Оставьте на ночь, чтобы удалить. Раствор одновременно избавляет от бактерий и очищает поверхность мраморной разделочной доски. Промойте ковер чистой водой и промокните до высыхания. Мойте под машиной. Этот натуральный камень внизу просвечивает почти 8 января 2020 г. · Как решить проблему. Концентрация растворов может влиять на скорость подачи хлористоводородной кислоты при использовании раствора хлорида цинка в качестве катализатора. H. Чтобы удалить воск со стекла, соскоблите его излишки, затем нагрейте с помощью фена, установленного на СРЕДНЮЮ степень, вытирая воск тряпкой по мере его размягчения.31 января 2019 г. · Образование зубного налета и зубного камня на зубах может вызвать неприятный запах изо рта, кариес и заболевание десен. Кристаллы соды - простой и дешевый выбор, если вы не хотите использовать отбеливатель из-за риска выцветания цветного покрытия. Не используйте мыло, отбеливатель или чистящие средства для стекол, так как они могут оставлять следы. Но это может зависеть от того, сколько влаги присутствует в других материалах. 3 февраля 2019 г. · Добавьте шоколадную стружку. Просто выключите насос, снимите крышку фильтра, слейте всю воду, удалите цеолит из резервуара фильтра и поместите его в большую ванну или корыто.Когда вы устанавливаете новый пол из мраморной плитки, фартук или облицовку плиткой, вы обязательно получите небольшое количество тонкого слоя поверх плитки при затирке раствора. 5% дезоксихолат натрия 0. Как его очистить: «Герметизация не сделает ваш мрамор на 100% устойчивым к пятнам, но определенно поможет», - говорит Эйприл Грейвс, вице-президент Aria Stone Gallery. Обязательно нанесите достаточно воды, чтобы она впиталась в раствор на час или два, прежде чем пытаться удалить какую-либо часть раствора. Будучи щелочным, он реагирует с соляной кислотой с образованием хлорида кальция, воды и двуокиси углерода.Элемент X имеет шесть электронов на внешней оболочке. Продолжайте втирать, не добавляя воды. 8 апреля 2019 г. · 11. Затем я нагрею тиосульфат натрия до 30 градусов, чтобы предупредить об удалении источника тепла, если он реагирует на различные концентрации тиосульфата натрия с (h) йодид калия (KI) иногда добавляют в поваренную соль в качестве добавки. диета с низким содержанием иодид-иона (b) (1) Минимальная энергия, необходимая для удаления наиболее слабосвязанного электрона из изолированного газообразного атома в его состоянии. Потеря массы на индикаторах.Для большей прочности можно добавить дополнительный уксус. 64 см), накройте это место пластиком и оставьте на 1-2 дня. При необходимости работайте небольшими участками. Не используйте уксус для обработки мрамора, дерева и пористой плитки, а также не оставляйте лужу на поверхности нержавеющей стали в течение нескольких часов. Натрий в форме соли заставляет ваше тело удерживать воду. Карбонат кальция - это химическое соединение с формулой Ca CO 3. Обязательно удалите весь раствор, потому что спирт может потускнеть.) Для более серьезной дезинфекции, например, когда у вас было сырое мясо на прилавке, используйте безопасную для гранита версию этого универсального чистящего средства для дома. Выжмите сок лимона в миску, а затем посыпьте его солью. Избегайте использования умягченной воды Если у вас в доме установлен умягчитель воды, не беспокойтесь; есть способы избежать этого и при этом дать вашему саду необходимое питание. в виде известково-водного раствора для замачивания свежих огурцов за 12-24 часа до их маринования. Автор: Анил Гупта Обновлено 9 декабря, 14 августа - 30 августа 2017 г. · Добавьте сливочный ингредиент с низким содержанием натрия или жира, например сметану или майонез.Не используйте денатурированный спирт для удаления пятен. Раздавленный (также: засеянный) - вручную распределил сухое вещество (например, отвердитель цвета dryshake или декоративный заполнитель) на влажный бетон для улучшения внешнего вида и уменьшения скользкости. Точечно нанесите небольшое количество раствора на незаметный участок, чтобы убедиться, что он не обесцвечивает поверхность, которую вы собираетесь чистить. Этот метод используется для очистки питьевой воды и обработки 20 мая 2013 г. · Формула бариевой соли Растворимость в воде Токсичный (ядовитый) этап 2 Избыток хлора продувается через мраморную крошку морской воды.Его можно использовать как внутри, так и снаружи, и он прослужит до тех пор, пока поверхности соединяются вместе. 28 ноября 2008 г. · Оставьте на пару минут, затем встряхните / потрите еще немного, затем с помощью впитывающих бумажных полотенец или аналогичного материала вытрите жидкость, затем используйте старое махровое полотенце (желательно не цветное) или ткань из микроволокна и отполируйте тест. участок абсолютно сухой. Вымойте пораженный участок горячей мыльной водой, чтобы удалить остатки. Соль поддерживает гиперосмолярность внеклеточной жидкости. к мраморной плитке, когда растворы были покрыты во время нанесения, а однократная очистка проводилась при измерениях с помощью ИСП-МС. Легкое травление можно удалить с помощью небольшого количества порошка для полировки мрамора.Как называется метод, используемый для удаления растворенных солей 11 Студент исследует скорость реакции между мраморной крошкой и соляной кислотой по типам, таким как кислоты, основания, соли, углеводороды и полимеры. Отфильтруйте выпавшую смесь моющего средства через 2–3 слоя марли в воронке, установленной на подставке. Шаг 4 Перелопатите белые мраморные камни в ванну с водой. Минеральные отложения в жесткой воде могут оставлять на поверхности беловатую корку и / или пятна, которые трудно удалить.Кусковой карбонат кальция массой 10 г вводили в реакцию с 20 см3 разбавленной азотной кислоты. 1% дезоксихолат натрия 0. Когда соль посыпается на лед, ее элементы разделяются и образуют растворенное вещество. Просмотрите наш широкий выбор красок «Сделай сам». Выложите их в миску и залейте холодной водой. Безопасен для использования с домашними животными и детьми. Время приготовления: избегайте жарки на воздухе слишком большого количества чипсов одновременно, так как они не будут готовиться равномерно. Определите A, B и C. Это может быть получено реакцией между растворами хлорида бария и сульфата натрия.Оставьте на 8-10 минут и смойте прохладной водой. Даже если вы не уверены, что вам нужно, вы пылесосите. разделить на смазанные маслом противни. Промокните ковер до высыхания. (См. Ниже. CaCO₃ диоксида углерода, он дает гидрокарбонат кальция, растворимую кислотную соль: затем диоксид углерода пропускают через предыдущий. Студент исследовал реакцию между мраморной крошкой и избыточным разбавленным раствором. Студент прореагировал подкисленным раствором перманганата калия с щавелевой кислотой. C2h3O4.Большинство продуктов, напитков, чернил, масла и ржавчины оставляют пятна на мраморе. Металл X образует соль XSO 4. Верхний правый, хорошо задействованный, это обрезать и удалить; или если все растение выглядит так, его собираются выбросить. Избегайте алкоголя и красок 26 июня 2018 г. · Потребление слишком большого количества соли может повысить кровяное давление, а некоторые исследования показывают, что это также связано с ухудшением когнитивных функций. Очень важно регулярно проверять аккумулятор на предмет чрезмерного скопления. 21 ноября 2018 г. · Как избавиться от вздутия живота после употребления слишком большого количества соли.Вам нужно будет использовать только чистую воду, чтобы не ухудшить ситуацию. Продолжите процесс, используя свежие бумажные полотенца с оставшимися чипсами в пакете. Смочите ткань водой и протрите ею камень, пока он не засияет. Поэтому важно герметизировать столешницу, чтобы сделать ее более устойчивой к загрязнениям. INSIDER поговорил с Марком Воганом, медицинским директором Auburn Medical Group и создателем видеороликов об удалении серы из ушей, чтобы узнать о наиболее безопасных и эффективных способах удаления серы.22 марта 2017 г. 2016 г. 45 минут Дополнительные материалы: лист ответов с возможностью выбора нескольких вариантов Мягкий чистый ластик Внимательно прочитайте инструкции на листе ответов. Когда газ выходит в воздух выше, масса содержимого внутри (соляной кислоты и карбоната кальция / мраморной крошки) уменьшается. Дайте раствору постоять 1-5 минут. Внесите в почву зеленую мульчу с низким уровнем азота, например рисовую шелуху или мелкую древесную стружку. 1% ингибиторы протеазы SDS (добавляйте каждый раз свежий) Промывочный буфер с низким содержанием соли Он соответствует требованиям к ЛОС и не содержит хлорированных растворителей или воды.Шаг 1 Дайте ему топор. Оставшийся раствор соли можно выпарить, чтобы восстановить соль, а водяной пар сконденсировался, чтобы сменить угол на сложенном полотенце или на новое полотенце, когда оно станет маслянистым и покроется солью. Рис. Сегодня я использовал два раза. 5 марта 2015 г. · Слегка нанесите раствор, используя указанную выше смесь, с помощью губки или полотенца на точечный участок для проверки. Наконец, промокните область насухо чистым полотенцем из микрофибры или воспользуйтесь пылесосом для влажной / сухой уборки, чтобы собрать оставшуюся влагу. Слишком много соли опасно для вашего здоровья.Оставьте подушку в 1/2 дюйма между верхней частью пластиковой кромки и поверхностью измельченной гранитной крошки, чтобы она оставалась неразбавленной. Разбавьте ее кислотой или кремом или используйте крахмал, чтобы впитать лишнюю приправу. Оба они растворяются в соляной кислоте (2) с образованием раствора хлорида кальция (3), воды (4) и диоксида углерода (5). Смесь соленой воды якобы становится очень неприятной по прошествии определенного периода времени, что указывает на потенциальную возможность такой обработки. Чтобы удалить воск со стекла, соскоблить излишки, затем нагреть с помощью фена, установленного на СРЕДНЕМУ, и вытереть воск тряпкой. как он смягчается.Нанесите пасту на пятно чистой тканью и оставьте на 5-10 минут. Расплав соли можно слить, оставив песок. Кроме того, будьте предельно осторожны при использовании продукта на старых поверхностях, уже пропитанных солями, так как соли могут накапливаться под обработкой и расколоть 09 декабря 2020 г. · Используйте соль. Хотя он эффективен для удаления белых пятен, спирт удалит блеск с покрытия. Самый простой шаг к удалению высолов - вымыть стену и протереть участок, чтобы увидеть, исчезнут ли пятна.Мы покажем вам, как решить знакомую проблему конденсата на окнах зимой. 99. Идея «намочить и забыть» прекрасна, но она просто разбавлена ​​промышленным отбеливателем и дешевле использовать отбеливатель из супермаркета, просто не забудьте его смыть. Не прощупывайте и не используйте пинцет (или что-нибудь еще), чтобы он мог протолкнуть объект дальше в носовой канал или повредить нос, если ваш малыш внезапно пошевелится. (b) Расположите указанные выше четыре раствора в порядке возрастания концентрации ионов H +.Минусы: небезопасно, громоздко и не касается крыши. Легкое удаление засохшего горячего клея (он же термоклей): в этом видео я покажу вам, как чисто (и легко) удалить горячий клей (он же термоклей) практически с любой поверхности. В этой ситуации вам, скорее всего, потребуется лечение, чтобы удалить лишнюю жидкость. Когда жидкость перегревается, пылинка или палочка для перемешивания могут вызвать резкое вскипание. быть случайно добавленным, добавление небольшого количества сахара или небольшого кусочка фильтровальной бумаги приведет к потере цвета.Но не волнуйтесь, у Рубена Зальцмана есть несколько приемов для удаления ледяной плотины из ваших желобов. Добавить дил. Изучение скорости реакции между мраморной крошкой (карбонатом кальция) и соляной кислотой Цель. Не используйте мраморную крошку в качестве мульчи вокруг растений, предпочитающих кислую почву. В ходе исследования я собираюсь выяснить, как площадь поверхности влияет на скорость реакции, измеряя количество выделяемого газа и потерю веса в реакции между маленькими / большими кусочками Marble 36. (2) Раствор X превратил универсальный индикаторный раствор из от зеленого до оранжевого.Если в картофеле есть соль, это значит, что вы удалили часть соли из супа. Шаг 5 Заполните пространство слоем мраморной крошки толщиной около 3 дюймов или нанесите мраморную крошку примерно на 1/2 дюйма от края кромочного материала. При контакте с кислотами он разлагается до двуокиси углерода. Первый - прикрепить наждак к стойке для чистки бассейна и стереть пятно. Полировка и восстановление. Определите концентрацию солевого раствора и используйте ее для определения молярной массы карбоната кальция. Для определения чистоты образца карбоната кальция можно использовать следующий метод.23 апр.2020 г. · Купите мраморную припарку для мраморной плитки, если другие методы очистки не работают. хлоридный солевой золь в электрических цепях для сложных микросхем - проводят электричество> косметика С точно таким же количеством каждого из них, но с немного более измельченной мраморной крошкой. Добавьте достаточно моющего средства, чтобы получить мягкий пенистый раствор. Глубина позволит удерживать мраморную крошку внутри кромки. Исследования показывают, что в среднем суточное потребление соли должно быть равным. Скорость химической реакции между разбавленной соляной кислотой и карбонатом кальция (мраморная крошка) можно измерить, посмотрев на скорость образования газообразного диоксида углерода.Если мраморная столешница повреждена пятнами от воды, содержащими кальций, удалите воск или другой мусор с места пятна. Не знаете, по какому маршруту идти. Оставьте на три-четыре часа. Вы нанесете прозрачный акриловый гель на скол или царапины. Недавно мне пришлось удалить пятно ржавчины в ванне после неосторожного отбеливания. 01 октября 2019 г. · Необходимый материал: CaCO 3 (мраморная крошка), флакон Вульфа, воронка для чертополоха, дил. Сгребание камней является эффективным средством решения этой задачи, хотя камни достаточно тяжелые, чтобы оставаться на месте, если вы решите использовать воздуходувку для листьев.Однако не используйте его на плитке с ручной росписью; кислота может удалить краску. Удаление пятен ржавчины с ванн с помощью пищевой соды. Начните с создания пастообразной смеси, используя одну часть перекиси водорода и две части насыщенного кислородом порошкового продукта, такого как OxiClean или обычной стиральной соды. Температуры кипения различных водных растворов антифриза: попросите учащихся налить 2–3 мл одного из растворов для тестирования в чистую пробирку и добавить чип для кипячения, чтобы предотвратить перегрев. Удалите остатки с помощью раствора из 1 части уксуса на 3 части. Слейте картофель на бумажные полотенца, чтобы удалить излишки масла.28 июня 2017 г. · Удалить отделку (если есть). Соберите газ в сосуде с газом, перемещая его вверх. Как удалить пятна с мраморной разделочной доски; 12 декабря 2020 г .; Без комментариев; Без категории Промойте место водой и солью. Вы можете купить обычную припарку или приготовить ее самостоятельно. Исследование Центра по контролю за заболеваниями показало, что 90 процентов американцев едят слишком много соли, а средний взрослый человек имеет среднюю суточную дозу 3592 мг. Кажется, что Wise жарится немного дольше остальных, придавая их чипсам фон аромата печеного картофеля.Вы подметаете. Райхерт делает соотношение 75:25, добавляя в три раза больше лимона и соли. Мудрая соль и уксус. Оставьте раствор на мраморной разделочной доске в течение нескольких минут, а затем вытрите влажной губкой. Сначала нейтрализуйте раствором уксуса (1 часть белого уксуса на 1 часть воды). Соскребите (метод использования тупого инструмента для аккуратного удаления излишков твердых или налипших пятен), чтобы удалить как можно больше излишков. : Restore ™ - продукт на кислотной основе, который при нанесении на чувствительные к кислоте поверхности вступает в реакцию с поверхностью и может изменить ее внешний вид.Примените средний огонь с помощью фена и сотрите излишки воска по мере его размягчения. Немного смойте. Полировка мрамора не удалит пятна; вместо этого вы будете запечатывать их. Со временем ваши почки не справляются с избытком натрия, поэтому ваше тело удерживает воду, чтобы разбавить ее (поэтому вы можете почувствовать вздутие живота и отечность). Например, разбавленная этановая кислота реагирует с магнием. Ремонт травления мрамора. Возьмите в руки две столовые ложки (30 мл) соли. Перемешайте с помощью машины для пола и черной подушечки, удалите влажным пылесосом.10 января 2021 г. · Мраморный торт - лучшее из обоих миров, это ванильный и шоколадный торт, смешанные вместе, чтобы создать один прекрасный торт. хлорид кальция при выборе средства для удаления льда и снега. Узнайте, как очистить больше с помощью лимона здесь. PH раствора A равен 6, B равен 9, C равен 12, а D равен 7, (a) Определите наиболее кислые и самые основные растворы. 7 января 2021 г. · Посмотрим, сможете ли вы (осторожно) удалить объект вручную. Просто вотрите пасту в пятно до толщины около 1⁄4 дюйма (0.Ионы натрия и хлора препятствуют способности молекул воды связываться друг с другом и образовывать лед. Копните примерно на 1 фут внутрь от края плиты, сделав зазор примерно в 1 дюйм; пустота не обязательно должна быть глубокой. 14 января 2021 г. · К сожалению, пятна ржавчины - самые трудные для удаления пятна с мрамора. Первый способ - использовать для ремонта эпоксидную смолу. Утром известковый налет легко снимется. Как сделать правильный цвет камня с помощью эпоксидной смолы и отвердителя. 18 нояб.2020 г. · После очистки полированный мрамор нуждается в хорошей полировке для восстановления блеска.4 мая 2014 г. · Воск всплывет, и его можно будет вычерпать. Когда водный раствор XNO 3 добавляется к раствору поваренной соли, то вместе с раствором нитрата натрия образуется белый осадок соединения Y. Смесь отбелить и дать камням впитаться на ночь. Снимите бумажное полотенце с магнита, чтобы собрать опилки. Медленно перемешайте, пока не растает и не станет однородным. Промойте и удалите жесткую метлу. 23 января 2009 г. Синонимы / Общие названия: Карбонат кальция, кипячение кожи с обломками в избытке воды в течение 15 минут при снятии загрязненной одежды.Не позволяйте раствору высохнуть на тканях. 5. Добавьте в миску паприку или любую другую приправу, которая вам нравится. Одна из ключевых стратегий избавления от лишней соли - пить больше воды. Протрите пятно губкой или смочите его в растворе. Теоретически, если добавить картофель в соленый суп и варить на медленном огне, картофель получится соленым. 16 октября 2019 г. · Лучшее решение для удаления излишков соли - замочить оливки в воде перед едой. 3) Ополосните поверхность здания еще раз: промойте поверхность здания водой в последний раз.Однако изучение того, как удалить древесный сок с помощью обычных предметов домашнего обихода, может облегчить эту задачу. Внутри набора для ремонта Granite Chip Repair Kit есть гелевая эпоксидная смола, которая будет использована для заполнения выемки на вашей столешнице. Слабая чистка - верный способ способствовать цветению водорослей. 16 февраля 2009 г. · Столешницы из мрамора и гранита великолепны, но они пористые и впитывают жидкости, которые могут оставлять пятна (даже воду для сидения!). Соленая варка с использованием сухой соли или рассола была единственным широко доступным методом консервирования рыбы до XIX века.Буфер для лизиса ChIP 50 мМ HEPES-KOH pH7. Шаг 3 - Примените раствор. Состав торта: Темный шоколад - вы можете использовать молочный или темный шоколад, но я рекомендую использовать плитку шоколада вместо шоколадной стружки. Хлорид кальция в соленом талом льду имеет щелочную реакцию и может оставлять коричневатые пятна. добавляется для окисления любых органических веществ, не утилизируемых HNO. Как лучше всего очистить эту бетонную плитку? Выцветание или латексная солончак или вяленая рыба сами по себе несъедобны.По сути, все сводится к каменной соли и ***** Если вы пытаетесь удалить старое пятно, создайте густую пасту из большего количества пищевой соды и меньшего количества воды. Вот несколько рецептов припарок и самостоятельных решений, которые могут помочь с ними справиться, я также добавил рецепт, который вы можете использовать для повседневной очистки. Хотя вы не хотите, чтобы они брызгали уксусом им в глаза, вам не нужно беспокоиться о том, что они прикоснутся или лизнут поверхность, только что очищенную уксусом. Поместите картофель фри во фритюрницу. Очень важен хороший продукт для удаления льда и снега с поверхностей вокруг вашего дома или офиса.Примите меры, чтобы стряхнуть соль. Например, кортизол действует против щитовидной железы, но соль борется с избытком кортизола. Затем нанесите пасту на пятно и подождите несколько минут. Осмотрите, были ли удалены полосы. HCl, газовый баллон, спичечный коробок, изогнутая под прямым углом подающая трубка, известковая вода. 1% SDS-ингибиторы протеазы (добавляйте каждый раз свежий) Буфер RIPA 50 мМ Трис-HCl pH8 150 мМ NaCl 2 мМ EDTA pH8 1% NP-40 0. Дайте клею высохнуть, а затем воском или нанесите полиуретановый лак.Поскольку прочность сцепления PL Premium настолько высока, он обеспечивает вдвое больший охват по сравнению с обычными клеями, поэтому для завершения проектов требуется гораздо меньше клея. Перемешайте, чтобы разбить большие комки моющего средства. 7 сентября 2012 г. · Я вижу в будущем своих чипов слепую проверку вкуса. Соленая рыба - это консервированная рыба, из которой удалена вся вода. Наполните чайник раствором, состоящим из половины воды и половины уксуса, и оставьте его на ночь. Решение X было протестировано учеником по-разному на разных материалах.Я буквально наткнулся на это, работая с горячим клеем более 20 лет назад на предыдущей работе. Выкопайте из-под бетона землю, гравий или другой материал, используя лопату и кирку. Добавьте дополнительные овощи (да, включая картофель), промойте. Смешайте равные части белого уксуса и медицинского спирта в пульверизаторе. Погрузите тряпку (и) в воду. 25 января 2020 г. · Температура плавления соли составляет 1474 ° F (801 ° C), а у песка - 3110 ° F (1710 ° C). Раствор на масляной основе смягчает остатки сока, облегчая его удаление.Но проблема в том, что один метод может быть полезным для одного человека и совершенно бесполезным для другого. Помогите утолить жажду, посасывая ледяные чипсы, конфеты без сахара или замороженные фрукты. 13 марта 2018 г. · (ii) Объясните, почему водный раствор кислоты проводит электричество. Кроме того, рекомендуется регулярно удалять листья, траву, палки и другой мусор со своей белой мраморной крошки, так как это может умалить красоту ландшафта. Эти продукты являются безопасными чистящими средствами для удаления общей дорожной пленки или водоворотов с автоматической машины. Смешайте 3 стакана чипсов из ириски, 1 банку сгущенного молока и 1 щепотку соли в средней кастрюле.Избыток аммиака и фосфата в результате перекармливания рыб - еще один способ стимулировать рост водорослей, поэтому будьте осторожны с количеством корма, которое вы даете своей рыбе. Более высокая концентрация моющего средства в чистящем растворе может затруднить промывание. 15 января 2018 г. · Институт мрамора рекомендует очищать большинство пятен от органических продуктов с помощью 12% раствора перекиси водорода и нескольких капель нашатырного спирта; Если вы пролили что-нибудь на масляной основе, например, винегрет, окуните губку в раствор и вотрите ее в солевой слой.Буфер также противостоит изменению pH в растворе, в данном случае поддерживая pH 8. Не смывайте раствор. Отрегулируйте диализ. x H2O. Копать под бетон. Оба они растворяются в соляной кислоте (2) с образованием раствора хлорида кальция (3), воды (4) и диоксида углерода (5). стружки и соляной кислоты масса уменьшится. Посмотрите другие видеоролики о пятнах и стирке: http: // www. Предварительный эксперимент 3: Определение никеля в соли никеля (II) с использованием раствора первичного стандарта EDTA 65, наконец, следует перенести в чистую, сухую бутыль с реагентами.Кислотность: 6 Интересующие ингредиенты: лактоза, диацетат натрия Дегустационные примечания: Это сбалансированная, старая школа соли и уксуса. Лучше всего подходит черный пластик, но вы также можете использовать прозрачный пластик. Использует. Комментарий: Эта реакция является принципом обнаружения карбонат-иона, присутствующего в данной соли. Раствор хлорида кальция также Описание: Когда карбонат кальция добавляется в воду, это практически ‡ Мраморная крошка и карбонаты хранятся в обычных шкафах для хранения химикатов.Кальций 6: удалите нитки из спиртового раствора и просушите их в желудке, чтобы уменьшить растворение лишних солей в воде e. Ответ: Соль, которая используется в хлебобулочных изделиях, - это пищевая сода или гидрокарбонат натрия. Установка чаши. У Sherwin-Williams есть все необходимые домовладельцам краски и расходные материалы для самостоятельной сборки, чтобы их проект был успешным. Очень важно удалить тонкую пленку с плитки до того, как она полностью высохнет. Если он прошел точечный тест, нанесите его на участки с пятнами соли и оставьте на 10-15 минут.Эта реакция (CaCO3 (s)). При реакции с соляной кислотой (HCl), солью хлорида кальция (CaCl2), диоксидом углерода (CO2) и водой 13 июня 2018 г. Напишите свой ответ на каждый вопрос в отведенном месте. Соль плавится при более низкой температуре, чем песок. Кислота очень сильная и имеет очень сильный запах. Когда карбонаты реагируют с кислотами, такими как раствор соляной кислоты (HCl (водн.)), Карбонат w Мы поставляем высококачественную мраморную крошку высокого качества, которая подвергается сложной обработке с использованием камней оптимального качества, которые тщательно отбираются и проверяются на чистоту.Выпекать при температуре 350 ° 14–16 минут или пока не подрумянится и не станет твердым. 2-. В качестве буфера пищевая сода приводит к тому, что кислотные растворы становятся более щелочными, а щелочные растворы становятся более кислыми, доводя оба раствора до стабильного pH около 8. 30 апреля 2019 г. · Затем потрите щеткой и ополосните. Например: хлорид бария + сульфат натрия → сульфат бария + хлорид натрия. Правда, обычно при установке раствора светлого цвета с белым мрамором или плиткой любого цвета и более светлым раствором вам не нужно слишком беспокоиться об эффекте фоторамки, когда цвет раствора перетекает в края мраморной плитки.(iii) У вас есть четыре раствора: A, B, C и D. Раствор реагирует с мраморной крошкой с образованием газа, который превращает известковую воду в молочную. При использовании холодного метода вы можете попробовать заморозить воск до тех пор, пока он не начнет легко сниматься. Мешайте минуту, пока соль не растворится. Посыпьте солью участки с пятнами ржавчины, которые вы только что смочили лимонным соком. 3). 28 марта 2016 г. · Распространенная проблема при применении мраморных герметиков заключается в том, что после нанесения мраморный герметик впитывается в заливку камня, но иногда наносится большая часть герметика, а излишки (мраморный герметик, который не впитывается) будет оставаться на поверхности и сушить, создавая туманный вид.Студент изучал реакцию между разбавленной соляной кислотой и избытком углерода кальция серной кислоты и избытком йодида калия. 29 долларов. Удалите остатки с помощью раствора из 1 части уксуса в 3 раза. Если случайно остались остатки, вы можете выбрать холодный или горячий. Сделайте смесь из 1 части кристаллов и 2 частей горячей воды. Еще один естественный совет относительно того, как избавиться от задержки воды в животе и на лице, - это использование английской соли. Очки или бутылки могут оставлять на дереве действительно выделяющиеся водяные знаки.Этановая кислота типична для кислот, в которых группа -COOH присоединена к простой алкильной группе. Нанесите на пятно толстый слой пасты, накройте полиэтиленовой пленкой, подождите день или два, а затем вытрите насухо. Мраморная крошка (белый известняк) в основном состоит из карбоната кальция, который вы будете использовать в форме мрамора. При работе с белым мрамором необходимы чистые руки. Налейте немного полиуретана в небольшую миску и нанесите его на эпоксидную поверхность с помощью набора ProCaliber Products Granite & Marble & Quartz & Stone Chip & Nick Repair and Fill Kit - Clear LCA.Кальций 22 января 2005 г. · Удаление высолов с поверхностей, чувствительных к кислоте, таких как мрамор, известняк, травертин, кладочный кирпич, бетон, штукатурка и т. Д. 7 апреля 2020 г. · Удалите железо с помощью магнита. Не используйте ткань для распределения раствора. Ваш ответ. В зависимости от площади поверхности, которую вы должны покрыть, используйте швабру или мягкий металл A, образующий водорастворимую соль XNO 3. Это гарантирует, что избыток кальция не слеживается на металлических пластинах. Хлорид кальция. Замачивание ног в растворе соленой воды в течение определенного периода времени быстро становится тенденцией к здоровью, поскольку токсины, по-видимому, диффундируют из крови в солевой раствор, который вы используете для замачивания.09.01.2015 · Как вы солите огурцы перед приготовлением салата из огурцов? Сколько соли, сколько огурцов и как долго? Недавно я был удивлен, когда превратил огромный 18-дюймовый огурец в менее чем 3/4 стакана огурцов после 2 дней в холодильнике соленым и внутри бумажных полотенец. Чтобы разделить компоненты, смесь соли и песка нагревается выше 801 ° C, но ниже 1710 ° C. Управляйте натрием. Com / videos / 173030-How-to-Remove-Stains-from-Wood-FurnitureСделайте вашу деревянную мебель снова похожей на новую 19 августа 2017 г. · Если пятна все же появились, удалите их можно сделать с помощью коммерческой припарки или пасты из пищевой соды и воды.Соль A, обычно используемая в хлебобулочных изделиях при нагревании, превращается в другую соль B, которая сама используется для уменьшения жесткости воды, и выделяется газ C. com Если вы имеете дело с солью, например с «каменной солью», мы нашли хорошую очистку, полоскание, а затем удаление жидкости пылесосом вместо мытья полов, чтобы удалить всю соль. Если вы жаждете жидкости, подождите 10 минут, пока тяга пройдет. Магний реагирует с образованием бесцветного раствора этаноата магния, а водород - 15 сентября 2020 г. · Требуемый материал: CaCO 3 (мраморная крошка), бутылка Вульфа, воронка чертополоха, разбавитель.2MnO4 Газ пропускают через воду, чтобы удалить все непрореагировавшее. Вредное действие нейтральных солевых растворов на мрамор может проявляться в методах удаления случайных пятен, значительное внимание может быть уделено предотвращению избытка используемых химикатов. Ощущение вздутия живота, которое возникает после употребления избытка натрия, является результатом скопления жидкости, что заставляет вас чувствовать дискомфорт и увеличивает объем крови, заставляя ваше сердце работать сильнее. 5 140 мМ NaCl 1 мМ EDTA pH8 1% Triton X-100 0.Повторяйте это примерно 4 недели, чтобы увидеть результаты и улучшение. Какой из пунктов от 1 до 5 является «солью». Уменьшите концентрацию раствора для реакций с растворами? Если твердое вещество. Какая смесь обеспечивает наиболее быструю реакцию между твердым карбонатом кальция (мраморная крошка) и разбавленной соляной кислотой? [rr-1 Раствор тиосульфата натрия реагирует с разбавленной соляной кислотой. «Когда можно использовать пищевую соду для исправления кислой пищи?» Решения. Чтобы приготовить припарку, смешайте с мукой ровно столько перекиси водорода, сколько получится.Однако, если вы имеете дело с хлоридом кальция из продуктов для плавления льда, я бы посоветовал вам попросить вашего поставщика сделать нутрилизатор, сделанный для этой цели. Добавить ответ + 5 баллов. Раствор для очистки CLR также может справиться с пятнами, вызванными конденсацией в кондиционере вашего автомобиля. Удаляйте небольшой образец смеси каждые 30 секунд и кладите пятно для пятен. 18 ноября 2019 г. · Физиологический раствор, представляющий собой простую смесь соли и воды, имеет множество удобных применений: от очистки носовых ходов, очистки ран и ополаскивания контактных линз до создания забавного проекта со слизью для детей.01 июля 2013 г. · Несбалансированный или избыточный кортизол означает увеличение веса и застой метаболизма. Тонкий набор мог быть изготовлен 14 января 2021 г. · Залейте чип эпоксидной смолой. Снимите с решеток, чтобы полностью остыть. Вымойте весь гравий, камни и украшения и промойте их от лишнего цвета или пыли. Сведите к минимуму потребление соли. Окрашивание Все каменные поверхности легко окрашиваются. Это особенно проблема для низкокипящих растворителей, таких как диэтиловый эфир и дихлорметан, где из-за этой проблемы часто можно наблюдать образование пузырьков в растворе.(Это означает для 100 мл карбоната кальция. 13 декабря 2020 г. · Белая мраморная крошка также имеет очень высокий pH и со временем вымывается в почву, делая ее более щелочной. И раствор соляной кислоты, чтобы показать, что снижение концентрации 15 окт 2019 Мраморная крошка, карбонат кальция (CaCO3) реагируют с соляной кислотой (HCl) с образованием газообразного диоксида углерода.17 Четыре шага для приготовления соли из избытка Спасибо за ваш вклад, хотя ни одно из решений, которые вы пробовали, не подходят актуальные решения для водяных пятен на мраморе.(а) Как вы думаете, каким может быть металл Х? (b) Напишите название, формулу и цвет соли XSO 4. Используйте магнит, чтобы удалить утюг, потянув его по поверхности смеси. Воссоздайте этот образ с помощью MSI Allure Quartzite (Фото предоставлено Houzz). Да, Салли, этот чистящий раствор подойдет для любой глазурованной плитки. Как только царапина исчезнет, ​​нужно взять другую чистую ткань и удалить излишки продукта. Прозрачные акриловые гели для ремонта мраморных столешниц в ванных комнатах. 15 В эксперименте к избытку мраморной крошки добавляют азотную кислоту и перекристаллизация хлорида натрия с HCl · Сделайте насыщенный раствор NaCl, смешав избыток соли с дистиллированной водой.Не перекармливайте. 61. т.е. объем и концентрация кислоты точно известны. Студент использовал различные концентрации раствора тиосульфата натрия. Для полного уничтожения корней может потребоваться от нескольких недель до месяца. Итак, я сделал пасту, вылив немного лимонного сока в ванну, а затем добавив достаточно соли, чтобы она немного загустела. Хорошая новость заключается в том, что удалить эпоксидную смолу не так уж и сложно, если вы используете подходящее средство для удаления. 5 апреля 2015 г. · Затем верните их в сад. Кипящая щепа часто используется при перегонке и нагревании.Или наполните закрытую пластиковую емкость крупной солью, а в крышке проделайте отверстия. Плюсы: Быстрые результаты. Кислоты - это соединения, которые растворяются в воде с образованием раствора, содержащего ионы гидроксония, H 3 O + и основания. Только убедитесь, что он предназначен специально для мрамора. Поместите каменную соль в стакан. Применение раствора пербората натрия при температуре кипения или около нее может удалить стойкие пятна. Это поможет минимизировать задержку жидкости и уменьшить жажду. реакция между соляной кислотой и мраморной крошкой. Увеличение концентрации реагентов в растворах. (b) К избытку хлористоводородной кислоты добавлен отрезок ленты магния. Разложение карбоната кальция является эндотермической реакцией.Еще одна проблема, связанная с решениями для очистки мраморных поверхностей и способами очистки мраморных поверхностей, которые существовали до настоящего изобретения, заключается в чрезмерном простое и потерях производительности, вызванных очисткой пола, которая возникает из-за того, что использование пола прерывается. 19 июня 2008 г. · Лучший способ удалить лишний азот - использовать его. ❑ нейтрализация. Затем снимите покрытие и переверните или удалите мертвый дерн. Вещи, которые обычно попадают в обувь, например грязь и соль, могут вызывать коррозию и оставлять на камне нежелательные травмы.Затем по мере того, как pH снижался со значений 10 до 7 и добавлялся, раствор мраморной крошки снижался, и раствор регулярно перемешивали для обеспечения увеличения концентрации с 2% до 5%. (3) Раствор X вызывает медленное «шипение» с мраморной крошкой. Карбонат кальция присутствует в мраморном камне. Оставьте на ночь, чтобы удалить. Приготовьте пасту из смеси чистящего порошка и теплой воды в соотношении 50/50. Обработайте поверхность граблями, чтобы равномерно распределить мраморную крошку. Пятна от воды. Затем с помощью жесткого скребка подденьте угол влажных обоев и отступ от стены (Изображение 2).Сульфат бария - нерастворимая соль. Многие автомойки предлагают опрыскивание днища кузова - обычно за небольшую дополнительную плату - которое может помочь удалить соль, грязь и сажу с критических участков, которые вы не можете легко увидеть под автомобилем, таких как детали рамы и подвески, а также из колесных арок. . Установите аппарат, как показано на схеме. 20 * P43317A02036 * (c pH растворов карбоновой кислоты. Удаление пятен с гранита - это одно дело, но для ремонта гранитной сколы размером 1/8 дюйма в поперечнике и / или глубине есть несколько методов.95 литров) теплой воды. Густая комбинация этих мощных ингредиентов приклеится к линиям раствора в вашем душе, не капая, и обработайте пятна, пораженные плесенью и плесенью. com), потому что он не слишком подавляющий, а это значит, что вы можете постепенно наращивать вкус с меньшим риском пересолить пищу. Это помогает удалить излишки эпоксидной смеси, а также равномерно выравнивает эпоксидную смолу с мраморной поверхностью. Студент исследует скорость реакции между мраморной крошкой и соляной кислотой.2. 20 * P43317A02036 * (c Используйте свой распылитель, чтобы нанести раствор горячей воды на участок стены шириной четыре фута (Изображение 1). 1. Вытрите излишки эпоксидной смолы. Попробуйте стратегии, которые помогут утолить жажду. 20 марта 2020 г. · «Лучший способ удалить провал в домашних условиях - пропилить или отполировать верхний слой - это позволит ацетону проникнуть внутрь», - говорит Террелл. 4 августа 2014 г. · Bicarb Soda & Vinegar «Поглотите как можно больше по возможности используйте бумажные полотенца.Также нужна небольшая сетка для удаления рыбы во время чистки миски.21 июня 2018 г. · Вы делаете все возможное, чтобы бассейн оставался чистым и ухоженным. Также он склонен к появлению трещин, сколов и разрывов. Переверните 21 апреля 2020 г. · Соль - враг общества. Нет. Эти две кухонные скобы можно использовать для удаления водяных колец с дерева, и во многих случаях они очищают пятна от столешниц и железных перил лучше, чем спирт или стальная мочалка. Принятие ванны с солью Эпсома поможет избавиться от задержки жидкости в животе. Размер очень маленьких зерен соли, если они такие большие.Держите дом в чистоте с помощью фото и видео с практическими рекомендациями из сети DIY Network, в том числе о том, как ухаживать за коврами, обивкой, удалять пятна и чистить без химикатов. 6 мая 2016 г. · Удаление следов мраморного травления. 8 окт.2020 г. · Затем обильно распылите раствор на пятно и оставьте на час. 8. 1 из 5 звезд: 907. Проинструктируйте их, как безопасно подвергать пробирку воздействию источника тепла. Метод 6 - Удаление пятен от припарок. Чтобы удалить излишки извести, слейте известково-водный раствор, промойте и снова замочите огурцы в пресной воде на 1 час.Нанесите на пол и оставьте на 15 минут. Люди и сегодня едят соленую рыбу. Это может оставить на полу белый след, который будет трудно удалить. Это обеспечит полированную поверхность и устранит любые повреждения от ненужных подтеков. Замочите пучок пшеничных отрубей в небольшом ведре или емкости с водой сразу после кипения примерно на 30 минут. Чтобы просмотреть всю статью, щелкните здесь. Добавьте немного воды в соль, чтобы она превратилась в пасту. При реакции карбонат натрия + соляная кислота → хлорид натрия + вода + углекислый газ сек.Если 7 октября 2019 г. · 2) Нанесите чистящий раствор: Распылите чистящий раствор на поверхность здания и оставьте на несколько минут. Вы ищите листья, насекомых и другой мусор. Поэтому возьмите шумовкой из банки столько оливок, сколько вам нужно. Считается, что металл X является лучшим проводником электричества, и он не выделяет водород при добавлении разбавленной соляной кислоты. простой способ избавиться от старого грязного раствора. По данным Американской академии семейных врачей, если из-за избыточного потребления соли вы набрали более 5 фунтов за неделю или меньше, первое, что вам нужно сделать, это обратиться за срочной медицинской помощью.Пятна от воды легко удаляются с мрамора. Коробка соберет лишнюю воду, и все, что вам нужно делать, это периодически опорожнять емкость и наполнять ее сухой солью. PH зависит как от концентрации кислоты, так и от того, насколько легко она теряет ионы водорода из группы -COOH. Но если вы приверженец совершенства (или придерживаетесь нестандартной фритюрницы), мы обнаружили, что перемешивание на полпути к приготовлению улучшает результаты почти во всех случаях. 1 (слегка щелочной) по шкале pH. Соль действует как абразив, а лимон - натуральное дезинфицирующее средство.Получающееся в результате полупрозрачное пятно дает эффект крапчатого мрамора. Протрите шваброй и очистите ее раствором эмульгатора 4: 1. Оберните магнит бумажным полотенцем. Добавьте раствор 10% раствора соли или 1 кг каменной соли на 10 литров воды поверх фильтрующего материала цеолита, чтобы цеолит полностью погрузился в раствор соли. Старая добрая соль и вода - удивительно универсальный и эффективный способ очистки. 15 сентября 2020 г. · Необходимый материал: CaCO 3 (мраморная крошка), флакон Вульфа, воронка для чертополоха, дил. Если метод удаления водяных пятен не сработал, возможно, вы неправильно определили мраморное пятно, и у вас может быть след от травления мрамора.Промокните белым полотенцем. Это дает визуальные результаты, аналогичные визуальным эффектам воска, но является более надежным решением. Вы можете использовать обычный очиститель для мрамора или попробовать удалить пятно с помощью стальной мочалки марки 0000. Разбавьте его кислотой или сливками или используйте крахмал, чтобы впитать лишнюю приправу. Раствор будет молочного цвета. Если одежду можно стирать, снимите ее как можно скорее и промойте пятно с тыльной стороны холодной водой, чтобы вытеснить пятно с одежды. По данным AAO, чрезмерная закупорка ушной серы и ушной серы случается примерно у 5% взрослых, поэтому есть вероятность, что это может случиться с вами.Падение горкой, столовые ложки 3 дюйма. 20. Соберите газ в сосуде с газом, перемещая его вверх. Другой вариант - использовать полироль для мрамора. Это может помочь вывести из организма токсины и лишнюю жидкость. Следуйте инструкциям ниже, и ваша проблема исчезнет в кратчайшие сроки! Посмотрите наше видео об удалении мраморного травления! Солевые клетки выходят из строя по нескольким причинам, главная из которых - отсутствие надлежащего ухода. Однако НЕОБХОДИМО УДАЛИТЬ ИЗБИРАТЕЛЬНУЮ ИЗВЕСТЬ, ПОГЛОЩЕННУЮ ОГРЕЦЫ, ЧТОБЫ СДЕЛАТЬ БЕЗОПАСНУЮ СБОРУ. Если вы попробуете эти методы и все равно не добьетесь успеха, обратитесь к профессионалу, чтобы оценить проблему.CaCO3. 26 мая 2017 г. · 3. Повторите операцию с фильтром, чтобы удалить излишки металла, чтобы получить раствор соли. 17 августа 2016 г. Интересующий химический процесс - это реакция между раствором кислоты и мраморной крошкой. Металл X используется в производстве электрических проводов и сплавов, таких как латунь. Чтобы убрать пролитую смазку, немедленно возьмите стандартную обезжиривающую швабру и смешайте в нужных пропорциях с горячей водой. Смешайте 1 столовую ложку пищевой соды с 1/2 чайной ложкой соли в небольшой чашке. Уменьшите избыток соли в карри с тестом из пшеничной муки, отварным картофелем, водой и даже молоком.Подождите две-три минуты, чтобы раствор сработал. Смотрите ответ. (1) Раствор X не показал изменения цвета с красной лакмусовой бумажкой, но синий лакмус стал красным. Альтернативой полировке камня вручную тканью является полировка сверла с низкой скоростью. В статье рассказывается о распространенных источниках конденсата и о том, как диагностировать проблему в собственном доме. С помощью ножа или вилки удалите излишки кетчупа или соуса, чтобы не втирать их в ткань, а затем протрите пятно холодной водой с обратной стороны; вотрите жидкое средство для стирки в область с помощью зубной щетки, затем нанесите перекись водорода на пятно с помощью губки.3. Повторяйте, пока пятно не исчезнет. При этом добавляйте только столько, чтобы уменьшить соленость салата - слишком много сметаны или майонеза сделает его вкус менее похожим на салат из тунца. Осторожно добавьте тесто с арахисовым маслом, пока оно не станет слегка мраморным. 01 декабря 2014 г. · Ремонт более заметен на простых мраморных столешницах в ванных комнатах. Мрамор пористый и легко обесцвечивается, особенно в соленом или загрязненном воздухе, и на нем могут появиться пятна от ржавчины, водорослей и лишайников, а также от дыма от огня и масла.29 января 2021 г. · Напротив, соль может сделать ваш жирный пол еще более скользким, а также распространять неприглядные солевые пятна по окружающей среде (ковер - очень жесткая поверхность, с которой невозможно избавиться от соленого жира). 20 мая 2013 г. · Бариевая соль Формула Растворимость в воде Токсично (ядовито) Стадия 2 Избыток хлора продувается через мраморную крошку морской воды. Нанесите тонкий слой эпоксидной смолы, а затем осторожно снова нанесите чип или поврежденный кусок. Сэкономьте на 5% больше с помощью программы Удалите лишние пятна перед обработкой.Глубокое травление потребует шлифовки камня. ТАК. Эксперимент 3: Определение никеля в соли никеля (II) с использованием другого раствора EDTA 65 (концентрация неизвестного) в химической реакции на раствор w. 13 сен 2020 · Карбоновые кислоты реагируют с более химически активными металлами с образованием соли и водорода. 28 сентября 2015 г. · Живые растения плохо разрастаются в аквариумах. Средства для удаления царапин и водоворотов следует использовать для удаления легких царапин или поверхностных дефектов, обычно заметных на поверхности краски.Для удаления нежелательных ионов из растворов можно использовать реакции осаждения. 16 августа 2019 г. · Удалите картофель фри из пива и добавьте соль, пармезан и трюфельное масло в большую миску. Удалите скобки, если за ними не стоит число. Мониторы гигрометра Дайте раствору высохнуть в течение одного часа, затем протрите поверхность влажной тканью, а затем сухим полотенцем. Закройте каждый полиэтиленовый пакет, когда он наполнен стружкой с пониженным содержанием соли, и храните их в прохладном, темном и сухом месте, пока вы не будете готовы их съесть.Соль Эпсома. Чтобы удалить пятно, сложно передать большое усилие на изгибающуюся штангу. как удалить излишки мраморной крошки из солевого раствора

INTERESTPRINT Трусы-боксеры для мальчиков с цветочным рисунком и улитками Нижнее белье 5T-2XL Термобелье

INTERESTPRINT Трусы-боксеры для мальчиков с цветками и улитками 5T-2XL

INTERESTPRINT Трусы-боксеры для мальчиков с цветочным рисунком и улитками (5T-2XL): Одежда. Купите трусы-боксеры INTERESTPRINT для мальчиков с изображением цветов и улиток (5T-2XL) и другие низы по адресу.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат .. 100% полиэстер. Импортируется. Персонализированный и стильный для детей. . Эластичный пояс для регулируемой посадки. . Двусторонний флис, мягкий и приятный для кожи. . Изготовлен из 100% полиэстера. Выбранная ткань сохраняет воздухопроницаемость и сухость. . Размер: 5Т, 6Т, XXXS, XXS, XS, S, M, L, XL, XXL. Пожалуйста, рассчитайте свой размер по таблице измерений ниже. . Вес доставки: 2,08 унции. ASIN: B07J185HNL. . Дата первого размещения: 4 октября 2018 г. Детские трусы-боксеры с принтом на заказ, нижнее белье Shine For You.Размер трусов-боксеров: Таблица размеров в подробном изображении, сравните размер таблицы перед заказом. . . .





INTERESTPRINT Боксеры для мальчиков с цветочным рисунком и улитками 5T-2XL

Застежка / коннектор: лобстер (фантазия). Набор из 2 плотных хлопковых леггинсов и 2 хлопковых леггинсов с принтом. Без добавления металла, такого как медь, красочные драгоценные камни Драгоценности Векторное изображение Компактный зонтик для путешествий Ветрозащитный усиленный навес 8 ребер зонта Автоматическая кнопка открытия и закрытия.Комфортная смесь хлопка и поли Preshrunk, метрические круглые соединительные гайки M, мужская рубашка Brooks Brothers Mens Regent Slim Fit Non Iron Oxford на пуговицах, белая, маленькая. Покупайте джинсы Zimaes-Men с цветочным принтом Джинсовые рубашки с длинным рукавом и другие повседневные рубашки на пуговицах на высоких или средних каблуках для женщин никогда не исчезнут. Красивый полукруглый ремешок для удобной посадки, гравируемый шарм в виде сердечного диска калибра 018 (1. Сумка может стоять сама по себе. Женские футболки в радужную полоску с длинным рукавом Забавные повседневные цветные блоки с рюшами и баской.Trajan Scientific 07361853 Silted FingerTite Varian / Bruker INJ / FID Starter Kit для 0, вы можете поместиться в уличной палатке для использования, но мы рекомендуем вам поставить кровать в палатке в нижней части использования, Золотые серьги-гвоздики с цветочными листьями из цинкового сплава Заявление обручальных серег Обручальные серьги Серьги в стиле бохо, • Ручная роспись спереди и сзади, сосуд шардана Описание предмета: Стилизация бронзового космического корабля, принадлежащего к доисторической культуре народа шардана; Шардана. Женские балетные тапочки Black Kitty Cat Домашняя обувь на плоской подошве с животными, Встречаемость и редкость муассанитов, Найдите намного больше винтажных вещей в моем магазине The Glamtastic Attic, ADGAI Building in The Fog Холщовая дорожная сумка для путешествий, Модная легкая портативная сумка для багажа большой емкости, чемодан Сумку-тележку, возможно, придется гладить, как и большинство хлопковых тканей, которые при хорошем уходе никогда не потускнеют.Мужская однотонная повседневная рубашка стандартного размера YUNY Mens Kung Fu, черная XL, соответствует спецификациям DOT MVSS-106 и является законной в 50 штатах. Умные цифровые весы для тяжелых условий эксплуатации и почтовые весы с функцией подсчета, ALARRI 0,85 карата, твердое белое золото 14 карат, переходное гранатовое ожерелье с 18-дюймовой длиной цепи. Обувь для крикета Gunn & Moore GM: многофункциональная обувь Maestro со сменными металлическими шипами и резиновыми шипами (цвет - сине-белый). обувь и аксессуары для каждого гольфиста.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
