Теплый пол водяной фото: система устройства пола в квартире, установка в деревянный дом с бетонным основанием

Содержание

устройство и система в доме с деревянным полом, водяной теплый пол в квартире на бетонном основании

Обогрев поверхности пола возможен с использованием электричества или воды. Нельзя сказать, что тот или иной вариант идеален, у обоих есть сильные и слабые места. Нужно разобраться, как устроен водяной теплый пол, как конкретно он работает, чтобы сделать правильный выбор и спроектировать все максимально грамотно.

Особенности

Водяной подогрев сложнее организовать, нежели электрический, но он существенно удобнее. Первоначальный монтаж весьма дорог, однако это окупается сравнительно малыми эксплуатационными затратами, что порадует дальновидных хозяев. Суть в том, что напольное покрытие скрывает «слоеный пирог», содержащий трубы с движущимся по ним теплоносителем. Поскольку общая длина трубопровода бывает значительной, в нем может быть много изгибов, редкая система на практике может обойтись без насосов.

Учитывая низкую температуру подогрева, водяной теплый пол не высушивает воздух. При необходимости вы можете отключить некоторую часть контуров, и все равно бетон длительное время сохранит нормальную температуру. Все конструкции скрыты внутри пола, они не портят внешнего вида комнаты.

Все без исключения стадии монтажа должны быть исполнены перед заливкой, иначе исправить недостатки будет очень дорого, а подчас и вовсе невозможно. В многоквартирных домах получить разрешение на монтаж теплого водяного пола очень сложно, потребуется доказывать свою правоту при помощи дорогостоящей экспертизы. Кроме того, большой проблемой может стать увеличение нагрузки на балки и перекрытия.

Но вам и только вам решать – перекрывают ли положительные стороны теплого водяного пола его недостатки или нет.

Виды и принцип работы

Подогрев теплоносителя может технически производиться двумя путями: локальным котлом или центральным отоплением. Второй вариант в городских квартирах неприемлем по юридическим причинам и даже в частных домах нецелесообразен, потому что малейший перебой на магистрали лишит вас теплого пола надолго.

Впрочем, неважно, какую схему выбирать, потому что обязательно потребуется понижать температуру теплоносителя, прежде чем он поступит внутрь теплого пола. Практически все котлы нагревают воду до 65 градусов и выше, а ходить по «раскаленной сковороде» мало кому понравится.

Прием, которым обеспечивается охлаждение, прост – горячая жидкость до подачи в трубы приходит в смесительный узел, там она перемешивается с водой, циркулирующей по обратной трубе. Из смешивающего блока теплоноситель переходит в коллектор, и уже только после этого он идет по трубам. Необходимость в такой схеме исчезает только при использовании конденсационных котлов, подогревающих воду до нужной для теплого пола температуры, причем с достаточно высоким КПД.

Именно их рекомендуют устанавливать вместе с подобными системами обогрева.

Чтобы наливной пол был прогрет не просто до комфортной, но и до стабильно выдерживающейся температуры, обязательно используются терморегуляторы, напрямую соединяемые с датчиками. Необходимый уровень нагрева задается через панель управления, контрольный блок терморегулятора обрабатывает сообщения измерителей. Сообразно им и программе указываются текущие параметры действия смесительного узла.

Даже когда коллекторная система на входах имеет термостаты, отдельный термостат для водяного пола очень важен.

Водяные теплые полы – всегда многослойные конструкции, требующие теплоизоляции основания.

Нижний слой – теплоизоляционный, над отапливаемыми комнатами или офисами хватит 3 см, иногда и 2 см достаточно. Когда помещение размещено над неотапливаемым подвалом или сразу над слоем земли, минимальная теплозащита – 5 см.

В арктических и субарктических регионах теплоизоляция 10-15 см совершенно необходима, так как это единственная мера, позволяющая обеспечить нормальный уровень комфорта.

Обращая внимание на недостатки водяного пола, конструкторы небезуспешно ищут способы улучшить его. Но самым оригинальным решением, пожалуй, является такой вариант, как гибрид жидкостной и электрической системы.

Он представлен двумя разными типами. В первом из них разделенный на 7 жил кабель вставлен в полиэтиленовую трубу, наполняемую антифризом. Трубы на заводе запаивают до полной герметичности, кладут в стяжку, а оба конца кабеля ведут в монтажную коробку, подключаемую к регулирующему устройству.

Капиллярный тип тоже подразумевает укладку тонких трубочек внутрь стяжки и подсоединение их к автоматике. Внешняя система нагревает жидкость, формирует необходимое давление и одновременно следит за постоянством разогрева. Как результат, внутри самого пола никаких проводов нет, что гораздо безопаснее для пользующихся им.

Независимо от того, каким образом движется жидкость, в системе обязательно есть термостатический клапан, инициирующий подмешивание воды при превышении ей установленного порогового уровня. До циркуляционного насоса ставится перемычка, которая и скрывает этот клапан (он может быть как двухходовым, так и трехходовым). Если вода остыла до минимального предписанного значения, подача охлажденной жидкости из обратки сразу останавливается.

Потом теплоноситель оказывается в контакте с распределительной гребенкой, но не всегда – в незначительных по площади помещениях, где нет необходимости организовывать две и более трубчатых петли, подобный узел не используют.

Не менее важно, нежели порядок циркуляции то, как обеспечивается подогрев воды.

Классическим вариантом считают такой, в котором для подогрева использован котел либо центральный трубопровод. Далее теплоноситель поступает в трубы. Смешанный тип подразумевает уже описанный гибрид электрического и водяного отопления.

«Классика» может быть легко создана и в процессе строительства, и в уже сооруженном доме, совместима с любыми источниками горячей воды надлежащего качества. Она легко сочетается со всеми существующими напольными покрытиями, при использовании подобной системы отпадает потребность в сложных схемах монтажа. Но есть и слабые места: велик риск затопить соседей снизу, нет возможности установить регуляторы мощности.

Комбинированный вариант не требует использования циркуляционных насосов, вся система продается практически в готовом виде. Все, что требуется для работы – только стабильное электропитание. Можно не опасаться, что произойдет перегрев, автоматика надежно предотвращает такие ситуации. Жидкости для работы понадобится сравнительно немного, равномерность прогрева всей поверхности гарантирована.

Что касается подложки под теплым полом, то полистирольные системы превосходят традиционную бетонную стяжку лишь в нескольких случаях: когда потолки очень низкие, когда основной пол или перекрытие очень слабы, когда встречаются затруднения с получением готового бетона либо с его приготовлением на месте.

Технические характеристики

Если вы еще не определились, какое напольное покрытие будет использоваться, стоит предпочесть каменные либо керамические плитки, отличающиеся оптимальным балансом времени прогрева и сохранения тепла. А вот ламинат, линолеум могут использоваться только ограничено, при наличии маркировки о возможности настила над теплым полом. Такого рода покрытия не станут выбрасывать токсичных паров и вы окажетесь надежно защищены.

Оптимальная температура подогрева зависит от двух обстоятельств: свойств материала и особенностей конкретного помещения; если будет положен сверху ковролин, он может прогреваться максимум до 31 градуса.

Средняя температура в жилых комнатах составляет 26 градусов, а там, где влажность особенно высока, она на 5 градусов больше. В нежилом помещении (санузле) стоит выдержать нагрев до 31 градуса. Паркет и ламинированные покрытия следует нагревать не более чем до 27 градусов, а комнаты, где будут постоянно находиться дети – до 24.

Даже непосредственно над трубами теплого пола покрытие не должно быть нагрето больше, чем до 35 градусов.

Очевидным образом величина разогрева связана с таким параметром, как мощность системы. Источник тепла (котел) подбирают с расчетом на полную эффективность при предельной запланированной нагрузке и с резервом мощности хотя бы в 15% сверх нее. Тогда никакие критические ситуации не будут вам страшны.

Максимальная мощность 1 кв. м теплого водяного пола, как и сила его нагрева, тесно связана с основным отделочным материалом. Когда подогрев основания комнаты будет основным источником тепла, потребуется создавать поток энергии 160-180 Вт (в пересчете на 1 кв. м, не занимаемый мебелью и крупной бытовой техникою).

Сначала посчитайте уровень потерь тепловой энергии в помещении, а только затем подбирайте конструкцию теплого пола и просчитывайте ее необходимые параметры.

Если на 1 кв. м приходится 80 Вт потерь, то теплоизоляция крайне желательна, а если этот показатель составляет 100 Вт и выше, без нее вовсе не обойтись.

Какой лучше выбрать?

Говоря о выборе теплого пола, следует учесть, что в квартире в большинстве случаев водяные отопительные конструкции монтировать запрещено. Совершенно точно под запрет попадают те системы, которые подсоединяются к центральному отоплению или трубам горячего водоснабжения. Нарушение такого правила грозит назначением штрафа, а обнаружено несанкционированное подключение будет при первом же визите сантехников. Иной раз даже заходить им не потребуется, достаточно установить факт разбалансировки отопления или подачи горячей воды, источник которой находится в определенной квартире.

Часть регионов РФ устанавливают более мягкие правила, но и тогда жильцам придется оплачивать экспертизу, акт которой докажет, что подключение теплого пола не навредит коммунальным системам. Обязательным компонентом обогревающего комплекса будет автономный узел с насосами и смесителями, гарантирующий стабильное выходное давление.

Очень важно: при наличии струйного насоса в многоквартирных домах трубы из металлопластика и полипропилена использоваться не должны.

Решив сделать обогревающую систему в деревянном полу, вам нужно будет отказаться от стяжки. Если ее использовать, это уничтожит саму идею чисто деревянного напольного покрытия. Существенные недостатки на этом не исчерпываются – стоит учесть и немалое поглощение высоты, и тяжесть конструкции, и длительное высыхание, и малую пригодность к ремонту. Большая масса стяжек очень плоха в каркасном доме, поскольку лишает такую постройку важнейшего преимущества – легкого и экономичного фундамента.

Отличным решением становятся настильные комплексы.

Сделать их можно, не прибегая к «мокрым» работам, стоимость монтажа заметно сокращается, что порадует любого владельца недвижимости и высвободит часть средств для более нужного ремонта. Настил делится на полистирольную и деревянную разновидности. В первом случае имеется в виду популярный плотный пенопласт со специально подготовленными пазами под части трубопровода. «Деревом» же именуют блоки на основе древесно-стружечных плит либо ОСБ. Учитывая малый пропуск тепла такими материалами, их канавки заполняются металлическими пластинками все с теми же пазами.

Когда смонтированы трубы, можно немедленно укладывать твердое покрытие – доску, паркет, полосы ламината. Но учтите, что мягкие напольные материалы кладутся только на жестком промежуточном основании, перекрывающем трубы и дополнительно закрепляемом. В принципе, клей может быть положен непосредственно на пластины из металла, но состав его должен быть тогда адаптирован для применения в «пироге» теплого пола.

На бетонном основании без стяжки, к сожалению, никак не обойтись. Принципиальная схема устройства, кроме нее, включает использование гидроизоляционного и сберегающего тепло слоев, сетки арматуры, демпферной ленты. Когда пол находится на самом грунте, рекомендовано использовать экструдированный тип пенополистирола толщиной минимум 0,1 м; над теплым цоколем допустимо уменьшить ее до 30 мм. На балконе и в иных неотапливаемых помещениях требуемая мощность водяного теплого пола должна быть увеличена еще на 10%, тогда не понадобится чрезмерно усиливать слой утеплителя.

В ванной обогрев за счет теплого пола будет самодостаточен – в большинстве случаев его хватает, чтобы полностью отказаться от использования батарей, электрических обогревателей и других систем.

Как подключить?

Электрический котел к водяному теплому полу подключают, как правило, не напрямую, а через опосредующий распределительный узел. Его роль состоит в том, чтобы повышать давление в системе до рабочего, отрегулировать температуру, обеспечить равномерную пропорциональную подачу воды в разные контуры. Даже если все остальные работы вы выполнили самостоятельно, рекомендуем доверить процесс подключения специалисту. Только он сможет выбрать подходящий вариант и избежать фатальных ошибок.

Сразу определитесь, будет ли ограничено управление системой ручными средствами или вам потребуется автоматическое программное управление.

Присоединение труб к коллекторам достигается за счет зажимного фитинга формата «евроконус». После того, когда все контуры собраны, включается компрессор, развивающий давление не менее 6 бар. Он позволит довести внутреннее давление во всех частях нагревательной системы до 4 бар и тем самым обнаружить малейшие признаки разгерметизации.

Насос, встраиваемый в любой современный котел, уверенно справляется с прокачкой воды по теплым полам жилых домов, не превышающих 120 кв. м по площади. Лишь при явно большей территории жилища придется использовать дополнительное насосное оборудование, тогда его ставят в изолированные коллекторные шкафы. Когда требуется смонтировать два и более коллекторных шкафа, главенствующая трасса перекачки жидкости оснащается разветвителем, а после всех распределительных узлов нужно поставить сужающие переходники

Благодаря им вода равномерно и плавно будет добираться во все самые отдаленные уголки.

Если источник горячей воды – система центрального отопления, оборудование регулирующими устройствами для теплого пола не нужно. Все равно по правилам безопасности менять интенсивность теплового потока по своему усмотрению вы права не имеете. Зато уберутся из помещения батареи, которые даже при самом хорошем внешнем виде и тщательном дизайнерском обыгрывании мешают порой реализовать свой оформительский замысел.

Еще раз напоминаем: стяжка сначала должна высохнуть, а уже затем созданный теплый пол можно подключать и запускать в работу, не раньше.

Для формирования этого слоя пригоден бетон марки как минимум М-300 (она же В-22,5), а допустимые фракции щебня – от 0,5 до 2 см. Непосредственно над трубой стяжка должна достигать 30 мм толщиной (и это только минимальная величина), иначе нельзя гарантировать ни механической крепости, ни однородного распределения тепла по всей поверхности. Масса 1 м2 бетонной стяжки, глубина которой достигает 0,05 м, может составить до 1,25 ц.

Если стяжка будет толще 0,15 м или она станет подвергаться значительной нагрузке, это должно учитываться при обсчете теплового режима. Чем толще защитный слой, тем выше его твердость, но при этом затягивается срок высыхания, работа системы становится менее гибкой, возрастает тепловая инерция.

Потому обычно стараются обеспечить «золотую середину», найти баланс между противоположными качествами.

Чтобы стяжка не была преждевременно разрушена, следует применять усадочные швы. Существующая технология предписывает создавать их всегда, когда обогреваемое пространство превосходит 30 кв. м или есть хотя бы одна стена длиннее 800 см. Не менее актуально предотвращение тепловых деформаций, когда длина больше ширины (или наоборот) в 2 раза, когда конструкции сами имеют деформационные швы, а также в помещениях причудливой конфигурации.

Одной укладки демпферной ленты мало, поэтому там, где идет шов, разделяют арматурную сетку. Основание деформационных швов составляет ровно 1 см, сверху их нужно обрабатывать герметиком для большей устойчивости. К сведению, в помещениях нетипичной конфигурации практикуется разбивка на максимально простые формы – прямоугольник либо квадрат. Границы таких сегментов тоже покрываются швами.

Проводить трубу сквозь деформационный шов стяжки можно, только помещая ее во внешнюю гофрированную трубу, размер которой составляет 0,3 м до препятствия и столько же после него. Нежелательно дробить контур такими швами. Если верхнее покрытие – плитка, укладка ее поверх деформационного шва может спровоцировать проблемы.

Преждевременный откол предотвращают, одну из частей сажая на плиточный клей, а другую удерживая эластичным герметиком.

Чтобы никогда не сталкиваться с растрескиванием свежей стяжки, есть несколько рекомендаций. В частности, советуют не применять утеплитель легче 35 кг на куб. м. Необходимую пластичность стягивающему раствору придают, добавляя не один пластификатор, а еще и фибру. Нужно, чтобы бетон схватывался постепенно, через 24 часа после заливки слой накрывают полиэтиленом и оставляют на 7 дней.

Выбирая пластификатор, убедитесь, что он относится к числу воздухововлекающих составов, предназначенных специально для теплого пола.

Приготовить раствор М-300 из М-400 нужно, взяв на 1 часть цемента 1,9 частей промытого речного песка и 3,7 части щебня определенных фракций. Это соотношение по массе, а объемная пропорция песка и щебня составляет 17: 32 (на каждые 10 л сухого цемента).

Альтернативная схема подразумевает применение гранитных отсевов, легко заменяющих песок. 24 кг щебня фракции от 0,5 до 2 см, 7-8 л воды, 400 г горячего водного раствора суперпластификатора СП1 – обязательные компоненты. Кроме них, берут 12 кг цемента и 36-48 кг отсева с величиной частиц 0,5 мм.

Независимо от рецептуры изготовления, хороший бетон не выделяет воду и не расслаивается на фракции. При правильном выполнении работы при выдержке температуры 20 градусов схватывание начнется через 240 минут, а когда пройдет 12 ч, каблуки обуви не должны оставлять следов на поверхности.

Комплектующие

Очень важной частью комплектующих для водяного теплого пола заслуженно считаются трубы. Лучшим вариантом признаны металлопластиковые конструкции. Обязательно берите фирменную продукцию, длительное время применения которой подтверждено опытом множества людей.

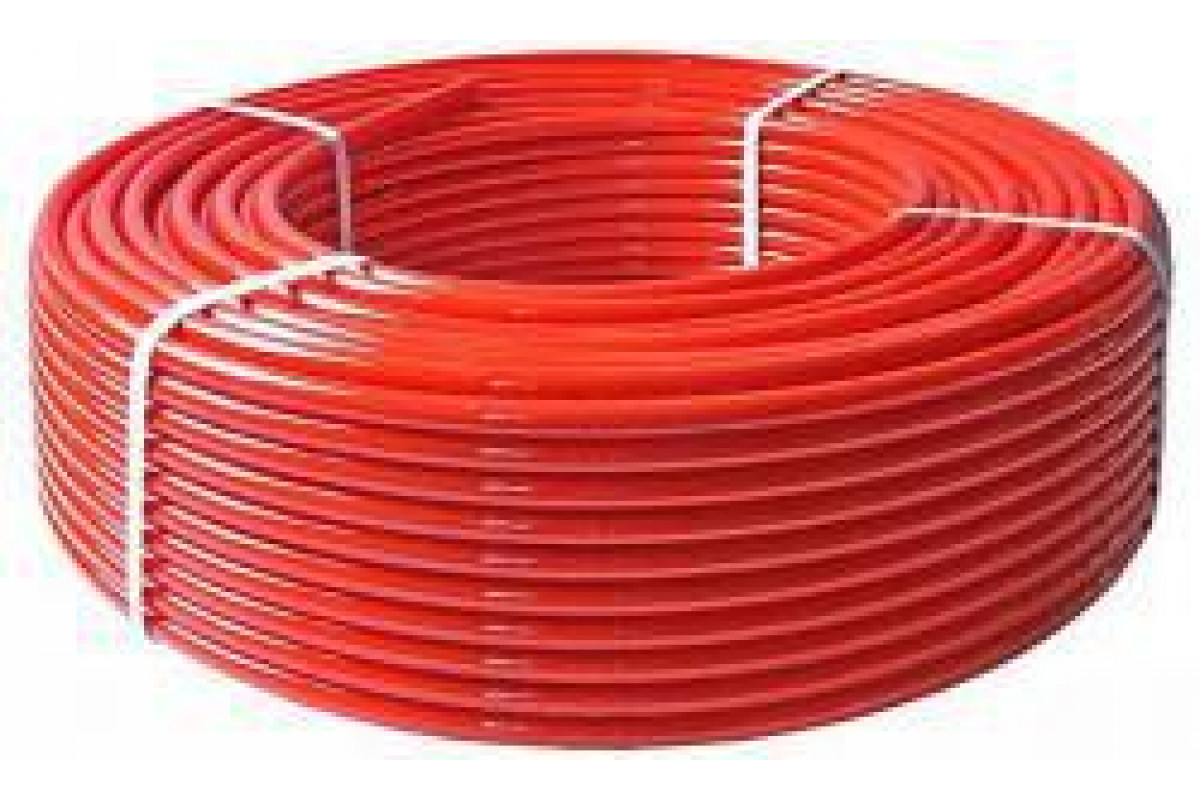

Если выбор остановлен на полиэтиленовых трубах, стоит предпочитать Pex-a, Pert. Полипропилен бывает довольно неплох, но внимательно следует оценивать качество его сварки. Берите лишь армированные алюминием в средней части трубы.

Конструкции из меди отличаются повышенной надежностью, но расходы на их покупку сумеют оплатить не все; если очень хочется металлическую трубу, сделайте выбор в пользу гофрированной нержавеющей стали.

Сшитый полиэтилен тяжело привести в требуемую форму; стоит материалу нагреться, как он выпрямляется. Но этот недостаток имеет свое оправдание – нет риска застывания теплоносителя и можно будет устранить дефекты, а не менять трубу в случае возникновения проблем.

Медная труба обязательно должна прикрываться защитным слоем, иначе щелочь будет губительно действовать на нее.

Электрокотел понадобится почти обязательно, это наиболее простой и практичный способ подать в теплый пол разогретый теплоноситель. Приблизительный расход труб составляет от 3 до 5 м на 1 кв. м отапливаемого пространства (не общей площади). Смесительный узел становится необходим, когда котел нагревает теплоноситель до значительных температур, то есть он нужен всегда, кроме вариантов с конденсационным обогревом. Нельзя также создать хорошую систему, в которой не было бы циркуляционного насоса и коллектора.

Коллекторы, умеющие регулировать значение температуры используются обязательно, когда теплый пол расположен сразу в нескольких помещениях. Благодаря этой функции можно гибко варьировать разогрев напольного покрытия, ориентируясь на предназначение помещения и потребности людей. Так, детям нужен пол потеплее, а там, где он покрыт кафельной плиткой, требуется усиленный разогрев.

Взаимодействующий с гребенкой механический термостат (либо его электронные программируемые аналоги) как раз и позволяет задать точную температуру для отдельных комнат и даже для разных частей одной комнаты.

Для очень крупных отопительных контуров следует применять щитовые термостаты, в остальных случаях достаточную эффективность обеспечивают и обычные настенные варианты.

Обратите внимание: нельзя путать терморегуляторы, устанавливающие температуру воздуха с теми, которые следят за нагревом пола. Значение их показаний различно, но что всегда одинаково – так это отдача команд на сервоприводы, изменяющие сечение на просвете, благодаря этому интенсивность водяного потока тоже меняется.

Рабочей частью сервомотора является термоклапан, как раз и способный отодвигать задвижку либо прикрывать ее. Теплораспределительные пластины для сухого пола используются в деревянных конструкциях. Эти алюминиевые блоки пронизывают их и обеспечивают оптимальный уровень теплопроводности в разных частях пола.

Теперь нужно разобраться с тонкостями выбора отдельных элементов. Армирующая сетка лучше всего подойдет с мелкой ячейкой – 15 на 15 см при сечении прутьев 0,4-0,5 см. Когда теплоизоляция делается на основе особых рельефных матов, арматура не потребуется вовсе.

Крепящиеся к остальным конструкциям трубы не рекомендуется покупать, если изготовитель не дает гарантии в 50 лет бесперебойной службы и более. При современных технологиях обеспечить столь длительную эксплуатацию товара – не проблема, и отказ сделать это сразу выдает любителей легких денег.

Выбирая медную трубу, смотрите на то, соответствует ли ее изгиб, конфигурация вашим потребностям. Исправить несоответствие можно, но только на сложном оборудовании и за отдельную, весьма солидную плату.

Подающий в трубы горячую воду коллектор располагается в особом шкафу или специально подготовленной нише. На все выходные петли, кроме запорных вентилей, ставятся обязательно счетчики, они нужны прежде всего для своевременного обнаружения перерасхода ресурсов тем или иным контуром. Но и коллектор, и вентили окажутся бессильны, если в системе нет надежного, грамотно подобранного котла.

Практичнее всего считаются настенные котлы с закрытыми камерами сгорания; подключение к таким устройствам прочей инфраструктуры теплого пола не составляет особого труда. Стальные устройства дешевле чугунных и заметно компактнее их, что очень важно учесть даже при подборе отопительного оборудования для коттеджа.

Приблизительная оценка необходимой мощности чаще всего производится из предположения, что на каждый 10 кв. м необходим 1 Квт энергии, выделяемой котлом. Даже более или менее точные прогнозы, не говоря о теплотехнических расчетах, должны учитывать также климатический режим местности, уровень теплоизоляции дома, основной его материал.

Из нагревательного устройства вывести поток жидкости самотеком и точно так же направить его по всей системе не получится. Обязательно придется использовать насосы; для бытовых нужд специалисты считают излишними насосы, создающие напор воды свыше 6 м.

Учтите, что все эти рекомендации только предварительны и не могут учитывать нюансов конкретного жилища, отопительной системы, климата и микроклимата. Потому составление проекта и перечня оборудования профессионалами (с указанием спецификаций и требований) позволяет сэкономить немало денег и добиться оптимального результата.

Установка и управление

Устройство теплого водяного пола требует раскатывания по периметру комнаты демпферной ленты либо ленточной теплоизоляции. В качестве ее обычно используют пенопласт, полистирол и другие листовые утеплительные средства, из которых отрезают полосу шириною ровно 0,1 м.

Такое ограничение нужно, чтобы исключить возникновение трещин и сократить величину потерь тепла, чтобы оно меньше просачивалось сквозь стены и фундамент.

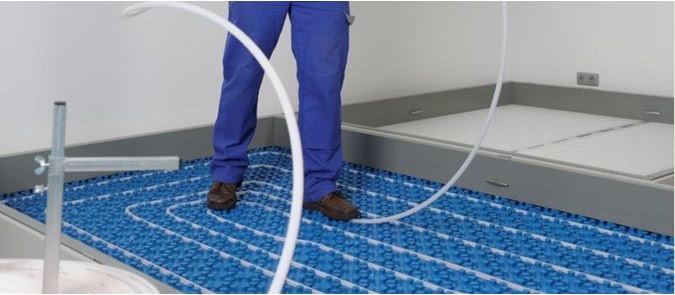

Поверх теплоизоляции кладутся трубы, которые обязательно следует закрепить, иначе они окажутся неустойчивыми, возникнут деформации. Часто на теплоизоляционный слой кладут сетку из металла с шагом 0,5-1 дм, поскольку именно такая дистанция удобнее всего для монтажа. На прутья сеток трубы прикрепляют стальной проволокой или хомутами из специальной пластмассы. В другом варианте в пол забиваются крепежные детали, потом они и будут удерживать трубу.

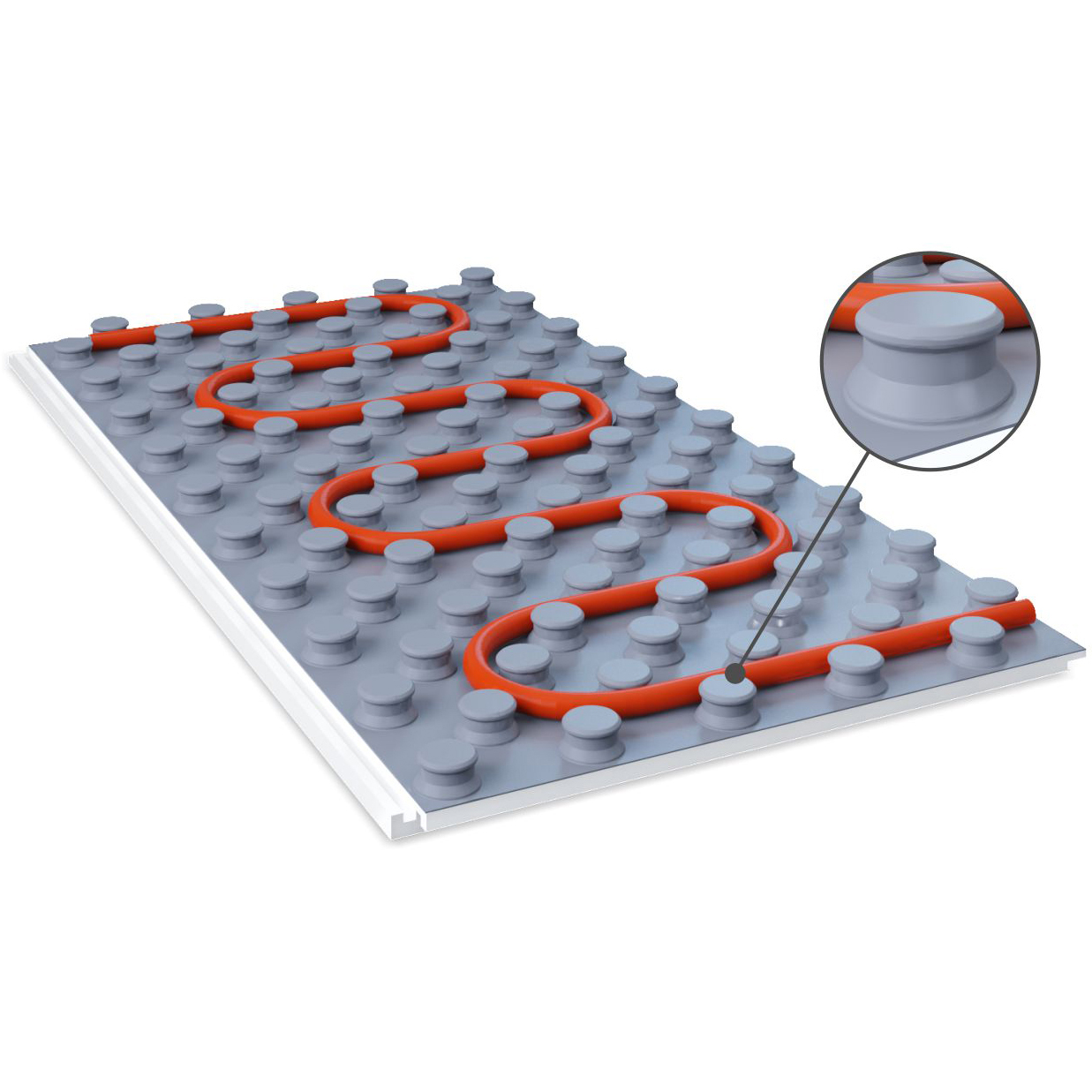

Наконец, существуют еще особые подложки из плит, оснащенных выступами для удержания (фиксации) трубопровода. Такие конструкции выпускаются различными фирмами. Окраска и геометрия, основной материал отличаются, но принцип их работы идентичен. Иногда применяют крепежные ленты, набиваемые с интервалом 150-200 мм. У этих лент на производстве делают отгибаемые в сторону «лепестки», позволяющие закрепить трубу в требуемом положении.

Когда укладка и фиксация окончены, приходит время готовить смесь для заливки стяжки. От обычных стяжек она будет отличаться присутствием компонентов, резко усиливающих теплопроводность. Часть разработчиков для максимального упрочнения конструкций предлагает использовать армирующие сетки поверх труб, и только после их установки наливать раствор. Тогда все монтажные манипуляции ничуть не повредят системе теплого пола.

Бетон менее 30 мм толщиной разливать не имеет смысла, подобное покрытие сразу начнет «гулять» при ходьбе, обязательно образуются полосы более холодные и более нагретые.

Когда будете заливать теплый пол раствором, предварительно наполните трубы теплоносителем под нормальным рабочим давлением. Это поможет избежать проблем при повседневной эксплуатации системы, рассогласования размеров ее частей.

Следующий шаг – финишную отделку пола, можно выполнять на 7-е или на 10-е сутки при условии, что средняя температура воздуха составляла более 17 градусов тепла. Учтите, что полная прочность набирается стяжкой за 672 часа минимум даже при комнатной температуре и нормальной влажности воздуха. Все это время включение теплого пола или иной подогрев его недопустим.

Независимо от того, чем заливать стяжку, учитываются свойства напольного покрытия: если оно требует идеально ровной подложки, используют маяки. Высота устанавливаемой по периметру теплоизоляции должна быть выше, чем готовый пол, после высыхания стяжки избыток удаляется обыкновенным ножом.

Чтобы теплоизолирующий слой держался надежно, для него применяют подкладки с фабричной разметкой, такой материал делает множество известных фирм.

Если посмотреть чуть ниже, в основание теплого пола, то обнаруживается предшествующий теплоизоляции барьер, сдерживающий протечки жидкости. В качестве его широко используют полиэтиленовые пленки.

Никогда не кладите в стяжку алюминиевую фольгу и основанные на ней материалы. Не пройдет и 100 дней, как все это превратится в обыкновенную труху.

Требуется применять только металлизированные покрытия. Внешне их тяжело отличить от простой фольги неспециалисту, но свойства отличаются в корне, эти изделия в слое цементно-песчаной смеси стабильно работают годами.

Особое внимание стоит уделить трубам водяного теплого пола. Технология предусматривает укладку бухт труб без внутренних соединений между собой. Когда длина бухты оказывается недостаточной, лучше выделить дополнительный контур, чем стараться организовать соединение.

Важно: трубопровод по мере роста диаметра позволяет создать более крупные контуры, но при определении их длины учитывайте и тепловую эффективность всей системы.

Излишнее количество воды приводит к тому, что даже самая лучшая автоматика не позволяет скорректировать степень нагрева достаточно быстро. В бытовых целях достаточно диаметра трубы от 1,6 до 2 см, тогда соблюдается баланс между основными показателями.

Металлопластиковая труба калибром 16 мм может складываться в контуры до 100 м, однако практичнее всего уменьшить «потолок» на 20-40%. При сечении 2 см теоретически достижимая и практически пригодная длина контура составляют соответственно 140 и 120 м. На эти показатели можно в целом ориентироваться и при создании трубопроводов из иных материалов. К сведению: всякий отдельный контур полагается подводить к специально для него отведенному входу или выходу коллекторного узла.

Демпферной лентой можно не только опоясывать периметр комнаты, но и отграничивать контура друг от друга, гасить их взаимное негативное воздействие. Рекомендуется не формировать без крайней необходимости контуров, сильно отличающихся по размерам друг от друга.

Чаще всего конструкция обогревающей системы – это «змейка» и «улитка»; трудно сказать, какое из этих решений лучше, потому что у каждого есть свои слабые места.

Так, змеевидное расположение позволяет использовать трубу меньшей длины, однако оборачивается такая экономия неоднородным разогревом частей пола. Подающая труба наполнена основательно разогретым теплоносителем, а добравшись до половины общей длины, он уже успеет остыть.

При умелом использовании, когда начальный сектор кладется у окна, у двери или рядом с холодной стеной этот недостаток можно даже превратить в достоинство.

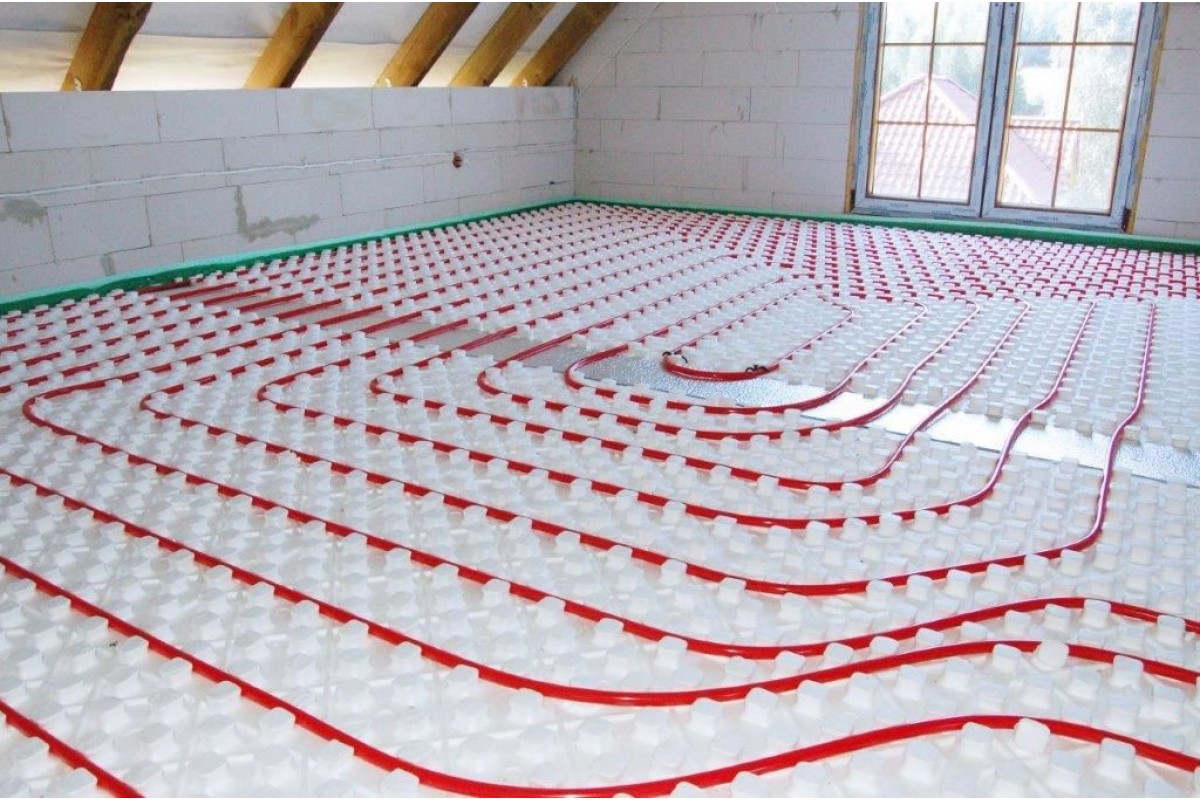

«Улитка» рассчитывается немного дольше, но зато вознаграждает владельца жилья равномерно теплым полом; если контуры приходится делать длинными, это вообще единственный выбор.

Независимо от варианта укладки, обращайте внимание и на его шаг (не менее 100 и не более 300 мм). Кухня, где своего тепла достаточно, позволяет раздвинуть трубы до 25 см и даже больше. А вот покрытые плиткой ванные требуют максимально сдвинуть витки и усилить обогрев, потому зазор не должен превышать 20 см; то же самое характерно и для комнат, отведенных под игры детей.

В каждом помещении наиболее холодные или продуваемые части обогревают активнее, а относительно теплые требуют меньшего расхода энергии.

Полусухая стяжка одинаково совместима и с «улиткой», и со «змейкой»;. Неоспоримым преимуществом ее является ускоренное высыхание. Просто смешивают реагент с прописанным в инструкции объемом воды, основательно перемешивают и наносят. Специальные добавки делают появляющийся раствор пластичнее, уменьшая как расход воды, так и продолжительность «созревания». Оттого повышенная плата за эти составы вполне оправдана.

Независимо от вида стяжки, отступ трубы от стены должен составлять 150-200 мм; очень хорошо будет, если вы все контуры сделаете из единичных труб, не прибегая к сварке. Каждый сварной шов является слабым местом в создаваемой конструкции, именно он часто вызывает дополнительные проблемы. К сведению: если где-либо приходится концентрировать много труб, делать их пересечение, перегрева пола легко избежать – используйте внешнюю теплоизоляцию над участком теплого пола.

Обращаем ваше внимание, что прокладка трасс из металлопластика часто требует сгибать его, и эта работа должна выполняться вручную. Ровный сгиб под углом на незначительном радиусе без растрескивания получается, если перехватывать трубу рукой несколько раз подряд.

Сгибать под прямым углом нужно с пятью или шестью перехватами: сначала в поверхность упирают большие пальцы, делают незначительный загиб, затем аккуратно сдвигают руки в его направлении и манипуляцию повторяют. Не делайте никогда излома там, где труба будет резко поворачивать или соединяться с другой.

Полипропилен согнуть тяжелее, так как он будет пружинить. Обязательно или нагревают материал, или сваривают его со специального вида фитингами, или попросту присоединяют к сеткам, заботясь о возможно менее выраженном изгибе. Вне зависимости от материала, исходный конец трубы подсоединяют к коллектору, а когда уложена вся магистраль по комнате, незамедлительно подключают обратный ход трубопровода.

Неисправности

Заметим, что если теплый пол плохо греет, это не обязательно значит, что он вышел из строя; такое бывает при неграмотном проектировании. Теплотехнические расчеты должны делаться профессионалами, только они могут учесть всю ту массу тонкостей, которые влияют на величину теплопотерь и внутренний ход тепловых потоков. Самостоятельная оценка исходя из объема считается более точной и приближенной к реальности, чем ориентирующаяся на площадь постройки.

Самой частой проблемой оказывается нарушение герметичности теплого пола. Проще всего предотвратить ее, организовав надлежащим образом гидравлические испытания до залива стяжки или укладки финишного покрытия (если стяжки не будет). К сливному патрубку нужно прикрутить шланг, другой конец соединяется с канализационною трубой, ведь воды при проверке будет израсходовано очень много.

Рекомендуется использовать прозрачный шланг, чтобы сразу заметить, когда появятся воздушные пузыри.

Вход коллектора служит для подачи воды через отсекающий шаровой кран; иной раз, при плохой работе водопровода, стоит применить промежуточный механический фильтр, чтобы не засорить систему дополнительно. На какой-либо иной вывод коллектора, сопряженный с контурами пола монтируется опрессовочный насос. Куда конкретно его ставить, определяет техническая конфигурация системы. Проверка начинается с того, что все воздухоотводчики отпирают, а каждый контур пола, кроме одного, закрывают.

Подавая воду, непрерывно оценивают чистоту после слива, количество выходящего воздуха. Даже самое аккуратное строительство нередко оставляет после себя пятна масла, стружку, которые не должны быть терпимы. Все это не только обнаруживается при тесте, но и удаляется наружу. Заметив, что вода пошла столь же чистая, как и на входе, что воздушные пузыри исчезли, сначала закрывают выходной кран, затем, после окончательного заполнения контура – вводной. Так последовательно работают со всеми контурами до единого.

Проверка опрессовочным насосом подразумевает открытие всех подсоединенных к коллектору контуров. Опрессовочный насос наполняется чистой водой, после чего открывают его встроенный подающий кран. Устройство включается и нагнетает воду под давлением в 200% от рабочего, то есть 6 атмосфер. Контролировать соответствие давления заданной величине помогает манометр, ставящийся на насос или на сам коллектор.

При повышенном давлении осматриваются все трубы и их соединения между собой, при этом кто-то должен продолжать контролировать показания манометра.

Дав системе «передышку», давление повышают до прежних 6 бар, опять осматривают все контуры и детали. Дополнительный проход делается через ½ часа; все места, где обнаружен выход воды наружу, герметизируют немедленно после снятия давления. Отсутствие протечек – не повод успокаиваться, давление должно быть опять поднято, и держат его уже ровно 24 часа.

При условии, что оно не упадет больше, чем на 25% и не появятся новые места выхода воды, теплый пол можно будет признать годным и готовым к эксплуатации.

Учтите, что отдельные скобы с труб, находящихся под повышенным давлением может срывать, и потому все места крепления дополнительно фиксируются строительным раствором. Конечно, после завершения работ со стяжкой или настилом трубы будут зафиксированы и не смогут просто так «играть», но малейшие недочеты грозят слишком серьезными проблемами.

Предположим, при монтаже все было сделано правильно, однако водяной пол все равно не греет или делает это недостаточно. Такая проблема может возникнуть и спустя определенное время после ввода конструкции в строй. Очень важно отыскать реальные причины и поскорее устранить их.

Слабость отопления часто вызывается низким качеством теплоизоляции. Обнаружить появление такой проблемы нетрудно, достаточно лишь регулярно записывать потребленную энергию и достигнутую температуру. Справиться с нехваткой утеплителя и значительными потерями тепла без вскрытия всей конструкции и последующего восстановления ее невозможно.

Чтобы не выполнять эту работу напрасно, рекомендуется перепроверить все расчеты и чертежи; если делали их сами, покажите профессионалам, а если обращались к проектировщикам, воспользуйтесь консультацией независимых специалистов.

Заподозрив, что в ухудшении обогрева виновата течь, внимательнейшим образом осмотрите напольное покрытие и плинтуса, особенно стыки. Иной раз визуально обнаружить влажные пятна не удается, и окончательный ответ дает только тепловизионное обследование. В поврежденном месте осторожно демонтируют напольное покрытие, убирают и фрагмент стяжки. Поломанную часть трубы удаляют, ставят вместо нее новую; как именно – определяется типом материала. Конечно, подача теплоносителя прекращается, из проблемного контура его выливают, а после тестирования заливают вновь.

Иногда плохой нагрев вызван неравномерным распределением теплоносителя по контурам (особенно при разной длине их). Поскольку скорость течения воды одинакова, по более длинной петле она проходит за увеличенное время и остывает сильнее. Решением проблемы оказывается регулировка клапанов, подающих теплоноситель в отдельные контуры, при этом конкретные электроприводы делаются более активными. Надо будет выждать некоторый срок, пока теплый пол разогреется, так как точное время определяется разными обстоятельствами.

Чтобы проще контролировать и настраивать параметры работы системы, постарайтесь выбрать теплый пол с максимальной степенью автоматизации. Это только поначалу кажется дорогим и непрактичным решением, а на деле поможет избежать лишних вскрытий пола, перенастроек и повторных ремонтов.

Если никакие проверки не помогают обнаружить реальную причину – и протечки нет, и монтажники все сделали по правилам, остается предполагать сбой в электрических компонентах. Чаще всего ломаются насос, обеспечивающий циркуляцию, и термостат. Сразу проверьте, используя мультиметр, обеспечены ли они током. О повреждении насоса убедительно свидетельствует то, что он не шумит.

Допустим, проверка термостата ничего не показала, тогда нужно измерять сопротивление его отдельных клемм, работоспособность датчиков температуры. Не найдя дефекта и там, лучше прекратить дальнейшие поиски и обратиться за помощью к специалистам, иначе велик риск что-то необратимо повредить.

Производители и отзывы

Дать полной гарантии того, что пол никогда не выйдет из строя, невозможно, но для стабильной работы очень важно выбрать хорошего ответственного производителя теплового оборудования.

  • Изделия швейцарской марки Rehau пользуются заслуженным спросом. Потребители отмечают, что смонтировать их очень просто, по сравнению с другими конструкциями, и что нагрев напольного покрытия оказывается равномерным. Компания выпускает трубы для теплых полов диаметром от 1,01 до 3,2 см. Устанавливать нагревательные конструкции нужно при помощи особого вида крепежных деталей. Так, маты серии «Varionova» эффективно сохраняют тепло, гасят звуковые волны (что порадует жильцов многоквартирного дома). Для соединения между собой отдельных блоков используется фальцевая методика. Выгодной заменой матам и панелям выступают фирменные шины Raufix на базе жесткого полипропилена; оборотная сторона их дополнена особыми зацепами, надежно захватывающими любое основание пола.

Водяные теплые полы от Rehau оборудуются надежными гарпун-скобами, клипсами, изоляционными гвоздями. Управление рабочим процессом берет на себя распределительный коллектор.

  • Продукция Valtec тоже считается доступным и надежным поставщиком теплого пола, но при этом часть клиентов обращает внимание на «капризность» его оборудования – при ошибках монтажников есть риск вспучивания пола. Зато трубы на основе сшитого полиэтилена, легко сопротивляющегося значительной температуре, радуют многих. По заверениям производителя, вы можете купить не только сами подающие тепло комплекты, но и управляющую автоматику, и другие устройства, идеально подходящие для решения поставленных задач. Теплые полы от Valtec пригодны для монтажа в ситуациях любой сложности, уровень автоматизации роли не играет (точнее, для любой ее степени предлагаются свои решения).

Корпорация вот уже 8 лет считает нагревательное оборудование ведущим своим предложением и применяет в этом сегменте все новейшие разработки. Количество отводов в гребенках достигает 12, что позволяет монтировать теплые полы даже на очень большой площади.

  • Комплекты под маркой Knauf ничуть не уступают конкурирующим вариантам, более того, стабильность работы и многолетнее успешное их действие радуют многих. Информационное сопровождение (инструкции, руководства) у компании на достойном уровне. Даже не слишком разбирающиеся в вопросе монтажники смогут выполнить свою работу хорошо, если проявят ответственность и старание.
  • Кроме трех ведущих брендов, есть немало других изготовителей, заслуживающих внимания. Так, датский концерн Devi выпускает товар, который крайне редко ломается – ни разу за штатные 20 лет эксплуатации это не произошло из-за производственного брака либо низкого качества. Все основные изготовители трубной продукции для теплого пола предоставляют в распоряжение клиента комплектующие и вспомогательные материалы. Даже теплоизоляционные конструкции изначально идут с уже подготовленной разметкой.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

устройство и система в доме с деревянным полом, водяной теплый пол в квартире на бетонном основании

Обогрев поверхности пола возможен с использованием электричества или воды. Нельзя сказать, что тот или иной вариант идеален, у обоих есть сильные и слабые места. Нужно разобраться, как устроен водяной теплый пол, как конкретно он работает, чтобы сделать правильный выбор и спроектировать все максимально грамотно.

Особенности

Водяной подогрев сложнее организовать, нежели электрический, но он существенно удобнее. Первоначальный монтаж весьма дорог, однако это окупается сравнительно малыми эксплуатационными затратами, что порадует дальновидных хозяев. Суть в том, что напольное покрытие скрывает «слоеный пирог», содержащий трубы с движущимся по ним теплоносителем. Поскольку общая длина трубопровода бывает значительной, в нем может быть много изгибов, редкая система на практике может обойтись без насосов.

Учитывая низкую температуру подогрева, водяной теплый пол не высушивает воздух. При необходимости вы можете отключить некоторую часть контуров, и все равно бетон длительное время сохранит нормальную температуру. Все конструкции скрыты внутри пола, они не портят внешнего вида комнаты.

Все без исключения стадии монтажа должны быть исполнены перед заливкой, иначе исправить недостатки будет очень дорого, а подчас и вовсе невозможно. В многоквартирных домах получить разрешение на монтаж теплого водяного пола очень сложно, потребуется доказывать свою правоту при помощи дорогостоящей экспертизы. Кроме того, большой проблемой может стать увеличение нагрузки на балки и перекрытия.

Но вам и только вам решать – перекрывают ли положительные стороны теплого водяного пола его недостатки или нет.

Виды и принцип работы

Подогрев теплоносителя может технически производиться двумя путями: локальным котлом или центральным отоплением. Второй вариант в городских квартирах неприемлем по юридическим причинам и даже в частных домах нецелесообразен, потому что малейший перебой на магистрали лишит вас теплого пола надолго.

Впрочем, неважно, какую схему выбирать, потому что обязательно потребуется понижать температуру теплоносителя, прежде чем он поступит внутрь теплого пола. Практически все котлы нагревают воду до 65 градусов и выше, а ходить по «раскаленной сковороде» мало кому понравится.

Прием, которым обеспечивается охлаждение, прост – горячая жидкость до подачи в трубы приходит в смесительный узел, там она перемешивается с водой, циркулирующей по обратной трубе. Из смешивающего блока теплоноситель переходит в коллектор, и уже только после этого он идет по трубам. Необходимость в такой схеме исчезает только при использовании конденсационных котлов, подогревающих воду до нужной для теплого пола температуры, причем с достаточно высоким КПД.

Именно их рекомендуют устанавливать вместе с подобными системами обогрева.

Чтобы наливной пол был прогрет не просто до комфортной, но и до стабильно выдерживающейся температуры, обязательно используются терморегуляторы, напрямую соединяемые с датчиками. Необходимый уровень нагрева задается через панель управления, контрольный блок терморегулятора обрабатывает сообщения измерителей. Сообразно им и программе указываются текущие параметры действия смесительного узла.

Даже когда коллекторная система на входах имеет термостаты, отдельный термостат для водяного пола очень важен.

Водяные теплые полы – всегда многослойные конструкции, требующие теплоизоляции основания.

Нижний слой – теплоизоляционный, над отапливаемыми комнатами или офисами хватит 3 см, иногда и 2 см достаточно. Когда помещение размещено над неотапливаемым подвалом или сразу над слоем земли, минимальная теплозащита – 5 см.

В арктических и субарктических регионах теплоизоляция 10-15 см совершенно необходима, так как это единственная мера, позволяющая обеспечить нормальный уровень комфорта.

Обращая внимание на недостатки водяного пола, конструкторы небезуспешно ищут способы улучшить его. Но самым оригинальным решением, пожалуй, является такой вариант, как гибрид жидкостной и электрической системы.

Он представлен двумя разными типами. В первом из них разделенный на 7 жил кабель вставлен в полиэтиленовую трубу, наполняемую антифризом. Трубы на заводе запаивают до полной герметичности, кладут в стяжку, а оба конца кабеля ведут в монтажную коробку, подключаемую к регулирующему устройству.

Капиллярный тип тоже подразумевает укладку тонких трубочек внутрь стяжки и подсоединение их к автоматике. Внешняя система нагревает жидкость, формирует необходимое давление и одновременно следит за постоянством разогрева. Как результат, внутри самого пола никаких проводов нет, что гораздо безопаснее для пользующихся им.

Независимо от того, каким образом движется жидкость, в системе обязательно есть термостатический клапан, инициирующий подмешивание воды при превышении ей установленного порогового уровня. До циркуляционного насоса ставится перемычка, которая и скрывает этот клапан (он может быть как двухходовым, так и трехходовым). Если вода остыла до минимального предписанного значения, подача охлажденной жидкости из обратки сразу останавливается.

Потом теплоноситель оказывается в контакте с распределительной гребенкой, но не всегда – в незначительных по площади помещениях, где нет необходимости организовывать две и более трубчатых петли, подобный узел не используют.

Не менее важно, нежели порядок циркуляции то, как обеспечивается подогрев воды.

Классическим вариантом считают такой, в котором для подогрева использован котел либо центральный трубопровод. Далее теплоноситель поступает в трубы. Смешанный тип подразумевает уже описанный гибрид электрического и водяного отопления.

«Классика» может быть легко создана и в процессе строительства, и в уже сооруженном доме, совместима с любыми источниками горячей воды надлежащего качества. Она легко сочетается со всеми существующими напольными покрытиями, при использовании подобной системы отпадает потребность в сложных схемах монтажа. Но есть и слабые места: велик риск затопить соседей снизу, нет возможности установить регуляторы мощности.

Комбинированный вариант не требует использования циркуляционных насосов, вся система продается практически в готовом виде. Все, что требуется для работы – только стабильное электропитание. Можно не опасаться, что произойдет перегрев, автоматика надежно предотвращает такие ситуации. Жидкости для работы понадобится сравнительно немного, равномерность прогрева всей поверхности гарантирована.

Что касается подложки под теплым полом, то полистирольные системы превосходят традиционную бетонную стяжку лишь в нескольких случаях: когда потолки очень низкие, когда основной пол или перекрытие очень слабы, когда встречаются затруднения с получением готового бетона либо с его приготовлением на месте.

Технические характеристики

Если вы еще не определились, какое напольное покрытие будет использоваться, стоит предпочесть каменные либо керамические плитки, отличающиеся оптимальным балансом времени прогрева и сохранения тепла. А вот ламинат, линолеум могут использоваться только ограничено, при наличии маркировки о возможности настила над теплым полом. Такого рода покрытия не станут выбрасывать токсичных паров и вы окажетесь надежно защищены.

Оптимальная температура подогрева зависит от двух обстоятельств: свойств материала и особенностей конкретного помещения; если будет положен сверху ковролин, он может прогреваться максимум до 31 градуса.

Средняя температура в жилых комнатах составляет 26 градусов, а там, где влажность особенно высока, она на 5 градусов больше. В нежилом помещении (санузле) стоит выдержать нагрев до 31 градуса. Паркет и ламинированные покрытия следует нагревать не более чем до 27 градусов, а комнаты, где будут постоянно находиться дети – до 24.

Даже непосредственно над трубами теплого пола покрытие не должно быть нагрето больше, чем до 35 градусов.

Очевидным образом величина разогрева связана с таким параметром, как мощность системы. Источник тепла (котел) подбирают с расчетом на полную эффективность при предельной запланированной нагрузке и с резервом мощности хотя бы в 15% сверх нее. Тогда никакие критические ситуации не будут вам страшны.

Максимальная мощность 1 кв. м теплого водяного пола, как и сила его нагрева, тесно связана с основным отделочным материалом. Когда подогрев основания комнаты будет основным источником тепла, потребуется создавать поток энергии 160-180 Вт (в пересчете на 1 кв. м, не занимаемый мебелью и крупной бытовой техникою).

Сначала посчитайте уровень потерь тепловой энергии в помещении, а только затем подбирайте конструкцию теплого пола и просчитывайте ее необходимые параметры.

Если на 1 кв. м приходится 80 Вт потерь, то теплоизоляция крайне желательна, а если этот показатель составляет 100 Вт и выше, без нее вовсе не обойтись.

Какой лучше выбрать?

Говоря о выборе теплого пола, следует учесть, что в квартире в большинстве случаев водяные отопительные конструкции монтировать запрещено. Совершенно точно под запрет попадают те системы, которые подсоединяются к центральному отоплению или трубам горячего водоснабжения. Нарушение такого правила грозит назначением штрафа, а обнаружено несанкционированное подключение будет при первом же визите сантехников. Иной раз даже заходить им не потребуется, достаточно установить факт разбалансировки отопления или подачи горячей воды, источник которой находится в определенной квартире.

Часть регионов РФ устанавливают более мягкие правила, но и тогда жильцам придется оплачивать экспертизу, акт которой докажет, что подключение теплого пола не навредит коммунальным системам. Обязательным компонентом обогревающего комплекса будет автономный узел с насосами и смесителями, гарантирующий стабильное выходное давление.

Очень важно: при наличии струйного насоса в многоквартирных домах трубы из металлопластика и полипропилена использоваться не должны.

Решив сделать обогревающую систему в деревянном полу, вам нужно будет отказаться от стяжки. Если ее использовать, это уничтожит саму идею чисто деревянного напольного покрытия. Существенные недостатки на этом не исчерпываются – стоит учесть и немалое поглощение высоты, и тяжесть конструкции, и длительное высыхание, и малую пригодность к ремонту. Большая масса стяжек очень плоха в каркасном доме, поскольку лишает такую постройку важнейшего преимущества – легкого и экономичного фундамента.

Отличным решением становятся настильные комплексы.

Сделать их можно, не прибегая к «мокрым» работам, стоимость монтажа заметно сокращается, что порадует любого владельца недвижимости и высвободит часть средств для более нужного ремонта. Настил делится на полистирольную и деревянную разновидности. В первом случае имеется в виду популярный плотный пенопласт со специально подготовленными пазами под части трубопровода. «Деревом» же именуют блоки на основе древесно-стружечных плит либо ОСБ. Учитывая малый пропуск тепла такими материалами, их канавки заполняются металлическими пластинками все с теми же пазами.

Когда смонтированы трубы, можно немедленно укладывать твердое покрытие – доску, паркет, полосы ламината. Но учтите, что мягкие напольные материалы кладутся только на жестком промежуточном основании, перекрывающем трубы и дополнительно закрепляемом. В принципе, клей может быть положен непосредственно на пластины из металла, но состав его должен быть тогда адаптирован для применения в «пироге» теплого пола.

На бетонном основании без стяжки, к сожалению, никак не обойтись. Принципиальная схема устройства, кроме нее, включает использование гидроизоляционного и сберегающего тепло слоев, сетки арматуры, демпферной ленты. Когда пол находится на самом грунте, рекомендовано использовать экструдированный тип пенополистирола толщиной минимум 0,1 м; над теплым цоколем допустимо уменьшить ее до 30 мм. На балконе и в иных неотапливаемых помещениях требуемая мощность водяного теплого пола должна быть увеличена еще на 10%, тогда не понадобится чрезмерно усиливать слой утеплителя.

В ванной обогрев за счет теплого пола будет самодостаточен – в большинстве случаев его хватает, чтобы полностью отказаться от использования батарей, электрических обогревателей и других систем.

Как подключить?

Электрический котел к водяному теплому полу подключают, как правило, не напрямую, а через опосредующий распределительный узел. Его роль состоит в том, чтобы повышать давление в системе до рабочего, отрегулировать температуру, обеспечить равномерную пропорциональную подачу воды в разные контуры. Даже если все остальные работы вы выполнили самостоятельно, рекомендуем доверить процесс подключения специалисту. Только он сможет выбрать подходящий вариант и избежать фатальных ошибок.

Сразу определитесь, будет ли ограничено управление системой ручными средствами или вам потребуется автоматическое программное управление.

Присоединение труб к коллекторам достигается за счет зажимного фитинга формата «евроконус». После того, когда все контуры собраны, включается компрессор, развивающий давление не менее 6 бар. Он позволит довести внутреннее давление во всех частях нагревательной системы до 4 бар и тем самым обнаружить малейшие признаки разгерметизации.

Насос, встраиваемый в любой современный котел, уверенно справляется с прокачкой воды по теплым полам жилых домов, не превышающих 120 кв. м по площади. Лишь при явно большей территории жилища придется использовать дополнительное насосное оборудование, тогда его ставят в изолированные коллекторные шкафы. Когда требуется смонтировать два и более коллекторных шкафа, главенствующая трасса перекачки жидкости оснащается разветвителем, а после всех распределительных узлов нужно поставить сужающие переходники

Благодаря им вода равномерно и плавно будет добираться во все самые отдаленные уголки.

Если источник горячей воды – система центрального отопления, оборудование регулирующими устройствами для теплого пола не нужно. Все равно по правилам безопасности менять интенсивность теплового потока по своему усмотрению вы права не имеете. Зато уберутся из помещения батареи, которые даже при самом хорошем внешнем виде и тщательном дизайнерском обыгрывании мешают порой реализовать свой оформительский замысел.

Еще раз напоминаем: стяжка сначала должна высохнуть, а уже затем созданный теплый пол можно подключать и запускать в работу, не раньше.

Для формирования этого слоя пригоден бетон марки как минимум М-300 (она же В-22,5), а допустимые фракции щебня – от 0,5 до 2 см. Непосредственно над трубой стяжка должна достигать 30 мм толщиной (и это только минимальная величина), иначе нельзя гарантировать ни механической крепости, ни однородного распределения тепла по всей поверхности. Масса 1 м2 бетонной стяжки, глубина которой достигает 0,05 м, может составить до 1,25 ц.

Если стяжка будет толще 0,15 м или она станет подвергаться значительной нагрузке, это должно учитываться при обсчете теплового режима. Чем толще защитный слой, тем выше его твердость, но при этом затягивается срок высыхания, работа системы становится менее гибкой, возрастает тепловая инерция.

Потому обычно стараются обеспечить «золотую середину», найти баланс между противоположными качествами.

Чтобы стяжка не была преждевременно разрушена, следует применять усадочные швы. Существующая технология предписывает создавать их всегда, когда обогреваемое пространство превосходит 30 кв. м или есть хотя бы одна стена длиннее 800 см. Не менее актуально предотвращение тепловых деформаций, когда длина больше ширины (или наоборот) в 2 раза, когда конструкции сами имеют деформационные швы, а также в помещениях причудливой конфигурации.

Одной укладки демпферной ленты мало, поэтому там, где идет шов, разделяют арматурную сетку. Основание деформационных швов составляет ровно 1 см, сверху их нужно обрабатывать герметиком для большей устойчивости. К сведению, в помещениях нетипичной конфигурации практикуется разбивка на максимально простые формы – прямоугольник либо квадрат. Границы таких сегментов тоже покрываются швами.

Проводить трубу сквозь деформационный шов стяжки можно, только помещая ее во внешнюю гофрированную трубу, размер которой составляет 0,3 м до препятствия и столько же после него. Нежелательно дробить контур такими швами. Если верхнее покрытие – плитка, укладка ее поверх деформационного шва может спровоцировать проблемы.

Преждевременный откол предотвращают, одну из частей сажая на плиточный клей, а другую удерживая эластичным герметиком.

Чтобы никогда не сталкиваться с растрескиванием свежей стяжки, есть несколько рекомендаций. В частности, советуют не применять утеплитель легче 35 кг на куб. м. Необходимую пластичность стягивающему раствору придают, добавляя не один пластификатор, а еще и фибру. Нужно, чтобы бетон схватывался постепенно, через 24 часа после заливки слой накрывают полиэтиленом и оставляют на 7 дней.

Выбирая пластификатор, убедитесь, что он относится к числу воздухововлекающих составов, предназначенных специально для теплого пола.

Приготовить раствор М-300 из М-400 нужно, взяв на 1 часть цемента 1,9 частей промытого речного песка и 3,7 части щебня определенных фракций. Это соотношение по массе, а объемная пропорция песка и щебня составляет 17: 32 (на каждые 10 л сухого цемента).

Альтернативная схема подразумевает применение гранитных отсевов, легко заменяющих песок. 24 кг щебня фракции от 0,5 до 2 см, 7-8 л воды, 400 г горячего водного раствора суперпластификатора СП1 – обязательные компоненты. Кроме них, берут 12 кг цемента и 36-48 кг отсева с величиной частиц 0,5 мм.

Независимо от рецептуры изготовления, хороший бетон не выделяет воду и не расслаивается на фракции. При правильном выполнении работы при выдержке температуры 20 градусов схватывание начнется через 240 минут, а когда пройдет 12 ч, каблуки обуви не должны оставлять следов на поверхности.

Комплектующие

Очень важной частью комплектующих для водяного теплого пола заслуженно считаются трубы. Лучшим вариантом признаны металлопластиковые конструкции. Обязательно берите фирменную продукцию, длительное время применения которой подтверждено опытом множества людей.

Если выбор остановлен на полиэтиленовых трубах, стоит предпочитать Pex-a, Pert. Полипропилен бывает довольно неплох, но внимательно следует оценивать качество его сварки. Берите лишь армированные алюминием в средней части трубы.

Конструкции из меди отличаются повышенной надежностью, но расходы на их покупку сумеют оплатить не все; если очень хочется металлическую трубу, сделайте выбор в пользу гофрированной нержавеющей стали.

Сшитый полиэтилен тяжело привести в требуемую форму; стоит материалу нагреться, как он выпрямляется. Но этот недостаток имеет свое оправдание – нет риска застывания теплоносителя и можно будет устранить дефекты, а не менять трубу в случае возникновения проблем.

Медная труба обязательно должна прикрываться защитным слоем, иначе щелочь будет губительно действовать на нее.

Электрокотел понадобится почти обязательно, это наиболее простой и практичный способ подать в теплый пол разогретый теплоноситель. Приблизительный расход труб составляет от 3 до 5 м на 1 кв. м отапливаемого пространства (не общей площади). Смесительный узел становится необходим, когда котел нагревает теплоноситель до значительных температур, то есть он нужен всегда, кроме вариантов с конденсационным обогревом. Нельзя также создать хорошую систему, в которой не было бы циркуляционного насоса и коллектора.

Коллекторы, умеющие регулировать значение температуры используются обязательно, когда теплый пол расположен сразу в нескольких помещениях. Благодаря этой функции можно гибко варьировать разогрев напольного покрытия, ориентируясь на предназначение помещения и потребности людей. Так, детям нужен пол потеплее, а там, где он покрыт кафельной плиткой, требуется усиленный разогрев.

Взаимодействующий с гребенкой механический термостат (либо его электронные программируемые аналоги) как раз и позволяет задать точную температуру для отдельных комнат и даже для разных частей одной комнаты.

Для очень крупных отопительных контуров следует применять щитовые термостаты, в остальных случаях достаточную эффективность обеспечивают и обычные настенные варианты.

Обратите внимание: нельзя путать терморегуляторы, устанавливающие температуру воздуха с теми, которые следят за нагревом пола. Значение их показаний различно, но что всегда одинаково – так это отдача команд на сервоприводы, изменяющие сечение на просвете, благодаря этому интенсивность водяного потока тоже меняется.

Рабочей частью сервомотора является термоклапан, как раз и способный отодвигать задвижку либо прикрывать ее. Теплораспределительные пластины для сухого пола используются в деревянных конструкциях. Эти алюминиевые блоки пронизывают их и обеспечивают оптимальный уровень теплопроводности в разных частях пола.

Теперь нужно разобраться с тонкостями выбора отдельных элементов. Армирующая сетка лучше всего подойдет с мелкой ячейкой – 15 на 15 см при сечении прутьев 0,4-0,5 см. Когда теплоизоляция делается на основе особых рельефных матов, арматура не потребуется вовсе.

Крепящиеся к остальным конструкциям трубы не рекомендуется покупать, если изготовитель не дает гарантии в 50 лет бесперебойной службы и более. При современных технологиях обеспечить столь длительную эксплуатацию товара – не проблема, и отказ сделать это сразу выдает любителей легких денег.

Выбирая медную трубу, смотрите на то, соответствует ли ее изгиб, конфигурация вашим потребностям. Исправить несоответствие можно, но только на сложном оборудовании и за отдельную, весьма солидную плату.

Подающий в трубы горячую воду коллектор располагается в особом шкафу или специально подготовленной нише. На все выходные петли, кроме запорных вентилей, ставятся обязательно счетчики, они нужны прежде всего для своевременного обнаружения перерасхода ресурсов тем или иным контуром. Но и коллектор, и вентили окажутся бессильны, если в системе нет надежного, грамотно подобранного котла.

Практичнее всего считаются настенные котлы с закрытыми камерами сгорания; подключение к таким устройствам прочей инфраструктуры теплого пола не составляет особого труда. Стальные устройства дешевле чугунных и заметно компактнее их, что очень важно учесть даже при подборе отопительного оборудования для коттеджа.

Приблизительная оценка необходимой мощности чаще всего производится из предположения, что на каждый 10 кв. м необходим 1 Квт энергии, выделяемой котлом. Даже более или менее точные прогнозы, не говоря о теплотехнических расчетах, должны учитывать также климатический режим местности, уровень теплоизоляции дома, основной его материал.

Из нагревательного устройства вывести поток жидкости самотеком и точно так же направить его по всей системе не получится. Обязательно придется использовать насосы; для бытовых нужд специалисты считают излишними насосы, создающие напор воды свыше 6 м.

Учтите, что все эти рекомендации только предварительны и не могут учитывать нюансов конкретного жилища, отопительной системы, климата и микроклимата. Потому составление проекта и перечня оборудования профессионалами (с указанием спецификаций и требований) позволяет сэкономить немало денег и добиться оптимального результата.

Установка и управление

Устройство теплого водяного пола требует раскатывания по периметру комнаты демпферной ленты либо ленточной теплоизоляции. В качестве ее обычно используют пенопласт, полистирол и другие листовые утеплительные средства, из которых отрезают полосу шириною ровно 0,1 м.

Такое ограничение нужно, чтобы исключить возникновение трещин и сократить величину потерь тепла, чтобы оно меньше просачивалось сквозь стены и фундамент.

Поверх теплоизоляции кладутся трубы, которые обязательно следует закрепить, иначе они окажутся неустойчивыми, возникнут деформации. Часто на теплоизоляционный слой кладут сетку из металла с шагом 0,5-1 дм, поскольку именно такая дистанция удобнее всего для монтажа. На прутья сеток трубы прикрепляют стальной проволокой или хомутами из специальной пластмассы. В другом варианте в пол забиваются крепежные детали, потом они и будут удерживать трубу.

Наконец, существуют еще особые подложки из плит, оснащенных выступами для удержания (фиксации) трубопровода. Такие конструкции выпускаются различными фирмами. Окраска и геометрия, основной материал отличаются, но принцип их работы идентичен. Иногда применяют крепежные ленты, набиваемые с интервалом 150-200 мм. У этих лент на производстве делают отгибаемые в сторону «лепестки», позволяющие закрепить трубу в требуемом положении.

Когда укладка и фиксация окончены, приходит время готовить смесь для заливки стяжки. От обычных стяжек она будет отличаться присутствием компонентов, резко усиливающих теплопроводность. Часть разработчиков для максимального упрочнения конструкций предлагает использовать армирующие сетки поверх труб, и только после их установки наливать раствор. Тогда все монтажные манипуляции ничуть не повредят системе теплого пола.

Бетон менее 30 мм толщиной разливать не имеет смысла, подобное покрытие сразу начнет «гулять» при ходьбе, обязательно образуются полосы более холодные и более нагретые.

Когда будете заливать теплый пол раствором, предварительно наполните трубы теплоносителем под нормальным рабочим давлением. Это поможет избежать проблем при повседневной эксплуатации системы, рассогласования размеров ее частей.

Следующий шаг – финишную отделку пола, можно выполнять на 7-е или на 10-е сутки при условии, что средняя температура воздуха составляла более 17 градусов тепла. Учтите, что полная прочность набирается стяжкой за 672 часа минимум даже при комнатной температуре и нормальной влажности воздуха. Все это время включение теплого пола или иной подогрев его недопустим.

Независимо от того, чем заливать стяжку, учитываются свойства напольного покрытия: если оно требует идеально ровной подложки, используют маяки. Высота устанавливаемой по периметру теплоизоляции должна быть выше, чем готовый пол, после высыхания стяжки избыток удаляется обыкновенным ножом.

Чтобы теплоизолирующий слой держался надежно, для него применяют подкладки с фабричной разметкой, такой материал делает множество известных фирм.

Если посмотреть чуть ниже, в основание теплого пола, то обнаруживается предшествующий теплоизоляции барьер, сдерживающий протечки жидкости. В качестве его широко используют полиэтиленовые пленки.

Никогда не кладите в стяжку алюминиевую фольгу и основанные на ней материалы. Не пройдет и 100 дней, как все это превратится в обыкновенную труху.

Требуется применять только металлизированные покрытия. Внешне их тяжело отличить от простой фольги неспециалисту, но свойства отличаются в корне, эти изделия в слое цементно-песчаной смеси стабильно работают годами.

Особое внимание стоит уделить трубам водяного теплого пола. Технология предусматривает укладку бухт труб без внутренних соединений между собой. Когда длина бухты оказывается недостаточной, лучше выделить дополнительный контур, чем стараться организовать соединение.

Важно: трубопровод по мере роста диаметра позволяет создать более крупные контуры, но при определении их длины учитывайте и тепловую эффективность всей системы.

Излишнее количество воды приводит к тому, что даже самая лучшая автоматика не позволяет скорректировать степень нагрева достаточно быстро. В бытовых целях достаточно диаметра трубы от 1,6 до 2 см, тогда соблюдается баланс между основными показателями.

Металлопластиковая труба калибром 16 мм может складываться в контуры до 100 м, однако практичнее всего уменьшить «потолок» на 20-40%. При сечении 2 см теоретически достижимая и практически пригодная длина контура составляют соответственно 140 и 120 м. На эти показатели можно в целом ориентироваться и при создании трубопроводов из иных материалов. К сведению: всякий отдельный контур полагается подводить к специально для него отведенному входу или выходу коллекторного узла.

Демпферной лентой можно не только опоясывать периметр комнаты, но и отграничивать контура друг от друга, гасить их взаимное негативное воздействие. Рекомендуется не формировать без крайней необходимости контуров, сильно отличающихся по размерам друг от друга.

Чаще всего конструкция обогревающей системы – это «змейка» и «улитка»; трудно сказать, какое из этих решений лучше, потому что у каждого есть свои слабые места.

Так, змеевидное расположение позволяет использовать трубу меньшей длины, однако оборачивается такая экономия неоднородным разогревом частей пола. Подающая труба наполнена основательно разогретым теплоносителем, а добравшись до половины общей длины, он уже успеет остыть.

При умелом использовании, когда начальный сектор кладется у окна, у двери или рядом с холодной стеной этот недостаток можно даже превратить в достоинство.

«Улитка» рассчитывается немного дольше, но зато вознаграждает владельца жилья равномерно теплым полом; если контуры приходится делать длинными, это вообще единственный выбор.

Независимо от варианта укладки, обращайте внимание и на его шаг (не менее 100 и не более 300 мм). Кухня, где своего тепла достаточно, позволяет раздвинуть трубы до 25 см и даже больше. А вот покрытые плиткой ванные требуют максимально сдвинуть витки и усилить обогрев, потому зазор не должен превышать 20 см; то же самое характерно и для комнат, отведенных под игры детей.

В каждом помещении наиболее холодные или продуваемые части обогревают активнее, а относительно теплые требуют меньшего расхода энергии.

Полусухая стяжка одинаково совместима и с «улиткой», и со «змейкой»;. Неоспоримым преимуществом ее является ускоренное высыхание. Просто смешивают реагент с прописанным в инструкции объемом воды, основательно перемешивают и наносят. Специальные добавки делают появляющийся раствор пластичнее, уменьшая как расход воды, так и продолжительность «созревания». Оттого повышенная плата за эти составы вполне оправдана.

Независимо от вида стяжки, отступ трубы от стены должен составлять 150-200 мм; очень хорошо будет, если вы все контуры сделаете из единичных труб, не прибегая к сварке. Каждый сварной шов является слабым местом в создаваемой конструкции, именно он часто вызывает дополнительные проблемы. К сведению: если где-либо приходится концентрировать много труб, делать их пересечение, перегрева пола легко избежать – используйте внешнюю теплоизоляцию над участком теплого пола.

Обращаем ваше внимание, что прокладка трасс из металлопластика часто требует сгибать его, и эта работа должна выполняться вручную. Ровный сгиб под углом на незначительном радиусе без растрескивания получается, если перехватывать трубу рукой несколько раз подряд.

Сгибать под прямым углом нужно с пятью или шестью перехватами: сначала в поверхность упирают большие пальцы, делают незначительный загиб, затем аккуратно сдвигают руки в его направлении и манипуляцию повторяют. Не делайте никогда излома там, где труба будет резко поворачивать или соединяться с другой.

Полипропилен согнуть тяжелее, так как он будет пружинить. Обязательно или нагревают материал, или сваривают его со специального вида фитингами, или попросту присоединяют к сеткам, заботясь о возможно менее выраженном изгибе. Вне зависимости от материала, исходный конец трубы подсоединяют к коллектору, а когда уложена вся магистраль по комнате, незамедлительно подключают обратный ход трубопровода.

Неисправности

Заметим, что если теплый пол плохо греет, это не обязательно значит, что он вышел из строя; такое бывает при неграмотном проектировании. Теплотехнические расчеты должны делаться профессионалами, только они могут учесть всю ту массу тонкостей, которые влияют на величину теплопотерь и внутренний ход тепловых потоков. Самостоятельная оценка исходя из объема считается более точной и приближенной к реальности, чем ориентирующаяся на площадь постройки.

Самой частой проблемой оказывается нарушение герметичности теплого пола. Проще всего предотвратить ее, организовав надлежащим образом гидравлические испытания до залива стяжки или укладки финишного покрытия (если стяжки не будет). К сливному патрубку нужно прикрутить шланг, другой конец соединяется с канализационною трубой, ведь воды при проверке будет израсходовано очень много.

Рекомендуется использовать прозрачный шланг, чтобы сразу заметить, когда появятся воздушные пузыри.

Вход коллектора служит для подачи воды через отсекающий шаровой кран; иной раз, при плохой работе водопровода, стоит применить промежуточный механический фильтр, чтобы не засорить систему дополнительно. На какой-либо иной вывод коллектора, сопряженный с контурами пола монтируется опрессовочный насос. Куда конкретно его ставить, определяет техническая конфигурация системы. Проверка начинается с того, что все воздухоотводчики отпирают, а каждый контур пола, кроме одного, закрывают.

Подавая воду, непрерывно оценивают чистоту после слива, количество выходящего воздуха. Даже самое аккуратное строительство нередко оставляет после себя пятна масла, стружку, которые не должны быть терпимы. Все это не только обнаруживается при тесте, но и удаляется наружу. Заметив, что вода пошла столь же чистая, как и на входе, что воздушные пузыри исчезли, сначала закрывают выходной кран, затем, после окончательного заполнения контура – вводной. Так последовательно работают со всеми контурами до единого.

Проверка опрессовочным насосом подразумевает открытие всех подсоединенных к коллектору контуров. Опрессовочный насос наполняется чистой водой, после чего открывают его встроенный подающий кран. Устройство включается и нагнетает воду под давлением в 200% от рабочего, то есть 6 атмосфер. Контролировать соответствие давления заданной величине помогает манометр, ставящийся на насос или на сам коллектор.

При повышенном давлении осматриваются все трубы и их соединения между собой, при этом кто-то должен продолжать контролировать показания манометра.

Дав системе «передышку», давление повышают до прежних 6 бар, опять осматривают все контуры и детали. Дополнительный проход делается через ½ часа; все места, где обнаружен выход воды наружу, герметизируют немедленно после снятия давления. Отсутствие протечек – не повод успокаиваться, давление должно быть опять поднято, и держат его уже ровно 24 часа.

При условии, что оно не упадет больше, чем на 25% и не появятся новые места выхода воды, теплый пол можно будет признать годным и готовым к эксплуатации.

Учтите, что отдельные скобы с труб, находящихся под повышенным давлением может срывать, и потому все места крепления дополнительно фиксируются строительным раствором. Конечно, после завершения работ со стяжкой или настилом трубы будут зафиксированы и не смогут просто так «играть», но малейшие недочеты грозят слишком серьезными проблемами.

Предположим, при монтаже все было сделано правильно, однако водяной пол все равно не греет или делает это недостаточно. Такая проблема может возникнуть и спустя определенное время после ввода конструкции в строй. Очень важно отыскать реальные причины и поскорее устранить их.

Слабость отопления часто вызывается низким качеством теплоизоляции. Обнаружить появление такой проблемы нетрудно, достаточно лишь регулярно записывать потребленную энергию и достигнутую температуру. Справиться с нехваткой утеплителя и значительными потерями тепла без вскрытия всей конструкции и последующего восстановления ее невозможно.

Чтобы не выполнять эту работу напрасно, рекомендуется перепроверить все расчеты и чертежи; если делали их сами, покажите профессионалам, а если обращались к проектировщикам, воспользуйтесь консультацией независимых специалистов.

Заподозрив, что в ухудшении обогрева виновата течь, внимательнейшим образом осмотрите напольное покрытие и плинтуса, особенно стыки. Иной раз визуально обнаружить влажные пятна не удается, и окончательный ответ дает только тепловизионное обследование. В поврежденном месте осторожно демонтируют напольное покрытие, убирают и фрагмент стяжки. Поломанную часть трубы удаляют, ставят вместо нее новую; как именно – определяется типом материала. Конечно, подача теплоносителя прекращается, из проблемного контура его выливают, а после тестирования заливают вновь.

Иногда плохой нагрев вызван неравномерным распределением теплоносителя по контурам (особенно при разной длине их). Поскольку скорость течения воды одинакова, по более длинной петле она проходит за увеличенное время и остывает сильнее. Решением проблемы оказывается регулировка клапанов, подающих теплоноситель в отдельные контуры, при этом конкретные электроприводы делаются более активными. Надо будет выждать некоторый срок, пока теплый пол разогреется, так как точное время определяется разными обстоятельствами.

Чтобы проще контролировать и настраивать параметры работы системы, постарайтесь выбрать теплый пол с максимальной степенью автоматизации. Это только поначалу кажется дорогим и непрактичным решением, а на деле поможет избежать лишних вскрытий пола, перенастроек и повторных ремонтов.

Если никакие проверки не помогают обнаружить реальную причину – и протечки нет, и монтажники все сделали по правилам, остается предполагать сбой в электрических компонентах. Чаще всего ломаются насос, обеспечивающий циркуляцию, и термостат. Сразу проверьте, используя мультиметр, обеспечены ли они током. О повреждении насоса убедительно свидетельствует то, что он не шумит.

Допустим, проверка термостата ничего не показала, тогда нужно измерять сопротивление его отдельных клемм, работоспособность датчиков температуры. Не найдя дефекта и там, лучше прекратить дальнейшие поиски и обратиться за помощью к специалистам, иначе велик риск что-то необратимо повредить.

Производители и отзывы

Дать полной гарантии того, что пол никогда не выйдет из строя, невозможно, но для стабильной работы очень важно выбрать хорошего ответственного производителя теплового оборудования.

  • Изделия швейцарской марки Rehau пользуются заслуженным спросом. Потребители отмечают, что смонтировать их очень просто, по сравнению с другими конструкциями, и что нагрев напольного покрытия оказывается равномерным. Компания выпускает трубы для теплых полов диаметром от 1,01 до 3,2 см. Устанавливать нагревательные конструкции нужно при помощи особого вида крепежных деталей. Так, маты серии «Varionova» эффективно сохраняют тепло, гасят звуковые волны (что порадует жильцов многоквартирного дома). Для соединения между собой отдельных блоков используется фальцевая методика. Выгодной заменой матам и панелям выступают фирменные шины Raufix на базе жесткого полипропилена; оборотная сторона их дополнена особыми зацепами, надежно захватывающими любое основание пола.

Водяные теплые полы от Rehau оборудуются надежными гарпун-скобами, клипсами, изоляционными гвоздями. Управление рабочим процессом берет на себя распределительный коллектор.

  • Продукция Valtec тоже считается доступным и надежным поставщиком теплого пола, но при этом часть клиентов обращает внимание на «капризность» его оборудования – при ошибках монтажников есть риск вспучивания пола. Зато трубы на основе сшитого полиэтилена, легко сопротивляющегося значительной температуре, радуют многих. По заверениям производителя, вы можете купить не только сами подающие тепло комплекты, но и управляющую автоматику, и другие устройства, идеально подходящие для решения поставленных задач. Теплые полы от Valtec пригодны для монтажа в ситуациях любой сложности, уровень автоматизации роли не играет (точнее, для любой ее степени предлагаются свои решения).

Корпорация вот уже 8 лет считает нагревательное оборудование ведущим своим предложением и применяет в этом сегменте все новейшие разработки. Количество отводов в гребенках достигает 12, что позволяет монтировать теплые полы даже на очень большой площади.

  • Комплекты под маркой Knauf ничуть не уступают конкурирующим вариантам, более того, стабильность работы и многолетнее успешное их действие радуют многих. Информационное сопровождение (инструкции, руководства) у компании на достойном уровне. Даже не слишком разбирающиеся в вопросе монтажники смогут выполнить свою работу хорошо, если проявят ответственность и старание.
  • Кроме трех ведущих брендов, есть немало других изготовителей, заслуживающих внимания. Так, датский концерн Devi выпускает товар, который крайне редко ломается – ни разу за штатные 20 лет эксплуатации это не произошло из-за производственного брака либо низкого качества. Все основные изготовители трубной продукции для теплого пола предоставляют в распоряжение клиента комплектующие и вспомогательные материалы. Даже теплоизоляционные конструкции изначально идут с уже подготовленной разметкой.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

устройство и система в доме с деревянным полом, водяной теплый пол в квартире на бетонном основании

Обогрев поверхности пола возможен с использованием электричества или воды. Нельзя сказать, что тот или иной вариант идеален, у обоих есть сильные и слабые места. Нужно разобраться, как устроен водяной теплый пол, как конкретно он работает, чтобы сделать правильный выбор и спроектировать все максимально грамотно.

Особенности

Водяной подогрев сложнее организовать, нежели электрический, но он существенно удобнее. Первоначальный монтаж весьма дорог, однако это окупается сравнительно малыми эксплуатационными затратами, что порадует дальновидных хозяев. Суть в том, что напольное покрытие скрывает «слоеный пирог», содержащий трубы с движущимся по ним теплоносителем. Поскольку общая длина трубопровода бывает значительной, в нем может быть много изгибов, редкая система на практике может обойтись без насосов.

Учитывая низкую температуру подогрева, водяной теплый пол не высушивает воздух. При необходимости вы можете отключить некоторую часть контуров, и все равно бетон длительное время сохранит нормальную температуру. Все конструкции скрыты внутри пола, они не портят внешнего вида комнаты.

Все без исключения стадии монтажа должны быть исполнены перед заливкой, иначе исправить недостатки будет очень дорого, а подчас и вовсе невозможно. В многоквартирных домах получить разрешение на монтаж теплого водяного пола очень сложно, потребуется доказывать свою правоту при помощи дорогостоящей экспертизы. Кроме того, большой проблемой может стать увеличение нагрузки на балки и перекрытия.

Но вам и только вам решать – перекрывают ли положительные стороны теплого водяного пола его недостатки или нет.

Виды и принцип работы

Подогрев теплоносителя может технически производиться двумя путями: локальным котлом или центральным отоплением. Второй вариант в городских квартирах неприемлем по юридическим причинам и даже в частных домах нецелесообразен, потому что малейший перебой на магистрали лишит вас теплого пола надолго.

Впрочем, неважно, какую схему выбирать, потому что обязательно потребуется понижать температуру теплоносителя, прежде чем он поступит внутрь теплого пола. Практически все котлы нагревают воду до 65 градусов и выше, а ходить по «раскаленной сковороде» мало кому понравится.

Прием, которым обеспечивается охлаждение, прост – горячая жидкость до подачи в трубы приходит в смесительный узел, там она перемешивается с водой, циркулирующей по обратной трубе. Из смешивающего блока теплоноситель переходит в коллектор, и уже только после этого он идет по трубам. Необходимость в такой схеме исчезает только при использовании конденсационных котлов, подогревающих воду до нужной для теплого пола температуры, причем с достаточно высоким КПД.

Именно их рекомендуют устанавливать вместе с подобными системами обогрева.

Чтобы наливной пол был прогрет не просто до комфортной, но и до стабильно выдерживающейся температуры, обязательно используются терморегуляторы, напрямую соединяемые с датчиками. Необходимый уровень нагрева задается через панель управления, контрольный блок терморегулятора обрабатывает сообщения измерителей. Сообразно им и программе указываются текущие параметры действия смесительного узла.

Даже когда коллекторная система на входах имеет термостаты, отдельный термостат для водяного пола очень важен.

Водяные теплые полы – всегда многослойные конструкции, требующие теплоизоляции основания.

Нижний слой – теплоизоляционный, над отапливаемыми комнатами или офисами хватит 3 см, иногда и 2 см достаточно. Когда помещение размещено над неотапливаемым подвалом или сразу над слоем земли, минимальная теплозащита – 5 см.

В арктических и субарктических регионах теплоизоляция 10-15 см совершенно необходима, так как это единственная мера, позволяющая обеспечить нормальный уровень комфорта.

Обращая внимание на недостатки водяного пола, конструкторы небезуспешно ищут способы улучшить его. Но самым оригинальным решением, пожалуй, является такой вариант, как гибрид жидкостной и электрической системы.

Он представлен двумя разными типами. В первом из них разделенный на 7 жил кабель вставлен в полиэтиленовую трубу, наполняемую антифризом. Трубы на заводе запаивают до полной герметичности, кладут в стяжку, а оба конца кабеля ведут в монтажную коробку, подключаемую к регулирующему устройству.

Капиллярный тип тоже подразумевает укладку тонких трубочек внутрь стяжки и подсоединение их к автоматике. Внешняя система нагревает жидкость, формирует необходимое давление и одновременно следит за постоянством разогрева. Как результат, внутри самого пола никаких проводов нет, что гораздо безопаснее для пользующихся им.

Независимо от того, каким образом движется жидкость, в системе обязательно есть термостатический клапан, инициирующий подмешивание воды при превышении ей установленного порогового уровня. До циркуляционного насоса ставится перемычка, которая и скрывает этот клапан (он может быть как двухходовым, так и трехходовым). Если вода остыла до минимального предписанного значения, подача охлажденной жидкости из обратки сразу останавливается.

Потом теплоноситель оказывается в контакте с распределительной гребенкой, но не всегда – в незначительных по площади помещениях, где нет необходимости организовывать две и более трубчатых петли, подобный узел не используют.

Не менее важно, нежели порядок циркуляции то, как обеспечивается подогрев воды.

Классическим вариантом считают такой, в котором для подогрева использован котел либо центральный трубопровод. Далее теплоноситель поступает в трубы. Смешанный тип подразумевает уже описанный гибрид электрического и водяного отопления.

«Классика» может быть легко создана и в процессе строительства, и в уже сооруженном доме, совместима с любыми источниками горячей воды надлежащего качества. Она легко сочетается со всеми существующими напольными покрытиями, при использовании подобной системы отпадает потребность в сложных схемах монтажа. Но есть и слабые места: велик риск затопить соседей снизу, нет возможности установить регуляторы мощности.

Комбинированный вариант не требует использования циркуляционных насосов, вся система продается практически в готовом виде. Все, что требуется для работы – только стабильное электропитание. Можно не опасаться, что произойдет перегрев, автоматика надежно предотвращает такие ситуации. Жидкости для работы понадобится сравнительно немного, равномерность прогрева всей поверхности гарантирована.

Что касается подложки под теплым полом, то полистирольные системы превосходят традиционную бетонную стяжку лишь в нескольких случаях: когда потолки очень низкие, когда основной пол или перекрытие очень слабы, когда встречаются затруднения с получением готового бетона либо с его приготовлением на месте.

Технические характеристики

Если вы еще не определились, какое напольное покрытие будет использоваться, стоит предпочесть каменные либо керамические плитки, отличающиеся оптимальным балансом времени прогрева и сохранения тепла. А вот ламинат, линолеум могут использоваться только ограничено, при наличии маркировки о возможности настила над теплым полом. Такого рода покрытия не станут выбрасывать токсичных паров и вы окажетесь надежно защищены.

Оптимальная температура подогрева зависит от двух обстоятельств: свойств материала и особенностей конкретного помещения; если будет положен сверху ковролин, он может прогреваться максимум до 31 градуса.

Средняя температура в жилых комнатах составляет 26 градусов, а там, где влажность особенно высока, она на 5 градусов больше. В нежилом помещении (санузле) стоит выдержать нагрев до 31 градуса. Паркет и ламинированные покрытия следует нагревать не более чем до 27 градусов, а комнаты, где будут постоянно находиться дети – до 24.

Даже непосредственно над трубами теплого пола покрытие не должно быть нагрето больше, чем до 35 градусов.

Очевидным образом величина разогрева связана с таким параметром, как мощность системы. Источник тепла (котел) подбирают с расчетом на полную эффективность при предельной запланированной нагрузке и с резервом мощности хотя бы в 15% сверх нее. Тогда никакие критические ситуации не будут вам страшны.

Максимальная мощность 1 кв. м теплого водяного пола, как и сила его нагрева, тесно связана с основным отделочным материалом. Когда подогрев основания комнаты будет основным источником тепла, потребуется создавать поток энергии 160-180 Вт (в пересчете на 1 кв. м, не занимаемый мебелью и крупной бытовой техникою).

Сначала посчитайте уровень потерь тепловой энергии в помещении, а только затем подбирайте конструкцию теплого пола и просчитывайте ее необходимые параметры.

Если на 1 кв. м приходится 80 Вт потерь, то теплоизоляция крайне желательна, а если этот показатель составляет 100 Вт и выше, без нее вовсе не обойтись.

Какой лучше выбрать?

Говоря о выборе теплого пола, следует учесть, что в квартире в большинстве случаев водяные отопительные конструкции монтировать запрещено. Совершенно точно под запрет попадают те системы, которые подсоединяются к центральному отоплению или трубам горячего водоснабжения. Нарушение такого правила грозит назначением штрафа, а обнаружено несанкционированное подключение будет при первом же визите сантехников. Иной раз даже заходить им не потребуется, достаточно установить факт разбалансировки отопления или подачи горячей воды, источник которой находится в определенной квартире.

Часть регионов РФ устанавливают более мягкие правила, но и тогда жильцам придется оплачивать экспертизу, акт которой докажет, что подключение теплого пола не навредит коммунальным системам. Обязательным компонентом обогревающего комплекса будет автономный узел с насосами и смесителями, гарантирующий стабильное выходное давление.

Очень важно: при наличии струйного насоса в многоквартирных домах трубы из металлопластика и полипропилена использоваться не должны.

Решив сделать обогревающую систему в деревянном полу, вам нужно будет отказаться от стяжки. Если ее использовать, это уничтожит саму идею чисто деревянного напольного покрытия. Существенные недостатки на этом не исчерпываются – стоит учесть и немалое поглощение высоты, и тяжесть конструкции, и длительное высыхание, и малую пригодность к ремонту. Большая масса стяжек очень плоха в каркасном доме, поскольку лишает такую постройку важнейшего преимущества – легкого и экономичного фундамента.

Отличным решением становятся настильные комплексы.

Сделать их можно, не прибегая к «мокрым» работам, стоимость монтажа заметно сокращается, что порадует любого владельца недвижимости и высвободит часть средств для более нужного ремонта. Настил делится на полистирольную и деревянную разновидности. В первом случае имеется в виду популярный плотный пенопласт со специально подготовленными пазами под части трубопровода. «Деревом» же именуют блоки на основе древесно-стружечных плит либо ОСБ. Учитывая малый пропуск тепла такими материалами, их канавки заполняются металлическими пластинками все с теми же пазами.

Когда смонтированы трубы, можно немедленно укладывать твердое покрытие – доску, паркет, полосы ламината. Но учтите, что мягкие напольные материалы кладутся только на жестком промежуточном основании, перекрывающем трубы и дополнительно закрепляемом. В принципе, клей может быть положен непосредственно на пластины из металла, но состав его должен быть тогда адаптирован для применения в «пироге» теплого пола.

На бетонном основании без стяжки, к сожалению, никак не обойтись. Принципиальная схема устройства, кроме нее, включает использование гидроизоляционного и сберегающего тепло слоев, сетки арматуры, демпферной ленты. Когда пол находится на самом грунте, рекомендовано использовать экструдированный тип пенополистирола толщиной минимум 0,1 м; над теплым цоколем допустимо уменьшить ее до 30 мм. На балконе и в иных неотапливаемых помещениях требуемая мощность водяного теплого пола должна быть увеличена еще на 10%, тогда не понадобится чрезмерно усиливать слой утеплителя.

В ванной обогрев за счет теплого пола будет самодостаточен – в большинстве случаев его хватает, чтобы полностью отказаться от использования батарей, электрических обогревателей и других систем.

Как подключить?

Электрический котел к водяному теплому полу подключают, как правило, не напрямую, а через опосредующий распределительный узел. Его роль состоит в том, чтобы повышать давление в системе до рабочего, отрегулировать температуру, обеспечить равномерную пропорциональную подачу воды в разные контуры. Даже если все остальные работы вы выполнили самостоятельно, рекомендуем доверить процесс подключения специалисту. Только он сможет выбрать подходящий вариант и избежать фатальных ошибок.

Сразу определитесь, будет ли ограничено управление системой ручными средствами или вам потребуется автоматическое программное управление.

Присоединение труб к коллекторам достигается за счет зажимного фитинга формата «евроконус». После того, когда все контуры собраны, включается компрессор, развивающий давление не менее 6 бар. Он позволит довести внутреннее давление во всех частях нагревательной системы до 4 бар и тем самым обнаружить малейшие признаки разгерметизации.

Насос, встраиваемый в любой современный котел, уверенно справляется с прокачкой воды по теплым полам жилых домов, не превышающих 120 кв. м по площади. Лишь при явно большей территории жилища придется использовать дополнительное насосное оборудование, тогда его ставят в изолированные коллекторные шкафы. Когда требуется смонтировать два и более коллекторных шкафа, главенствующая трасса перекачки жидкости оснащается разветвителем, а после всех распределительных узлов нужно поставить сужающие переходники

Благодаря им вода равномерно и плавно будет добираться во все самые отдаленные уголки.

Если источник горячей воды – система центрального отопления, оборудование регулирующими устройствами для теплого пола не нужно. Все равно по правилам безопасности менять интенсивность теплового потока по своему усмотрению вы права не имеете. Зато уберутся из помещения батареи, которые даже при самом хорошем внешнем виде и тщательном дизайнерском обыгрывании мешают порой реализовать свой оформительский замысел.

Еще раз напоминаем: стяжка сначала должна высохнуть, а уже затем созданный теплый пол можно подключать и запускать в работу, не раньше.

Для формирования этого слоя пригоден бетон марки как минимум М-300 (она же В-22,5), а допустимые фракции щебня – от 0,5 до 2 см. Непосредственно над трубой стяжка должна достигать 30 мм толщиной (и это только минимальная величина), иначе нельзя гарантировать ни механической крепости, ни однородного распределения тепла по всей поверхности. Масса 1 м2 бетонной стяжки, глубина которой достигает 0,05 м, может составить до 1,25 ц.

Если стяжка будет толще 0,15 м или она станет подвергаться значительной нагрузке, это должно учитываться при обсчете теплового режима. Чем толще защитный слой, тем выше его твердость, но при этом затягивается срок высыхания, работа системы становится менее гибкой, возрастает тепловая инерция.

Потому обычно стараются обеспечить «золотую середину», найти баланс между противоположными качествами.

Чтобы стяжка не была преждевременно разрушена, следует применять усадочные швы. Существующая технология предписывает создавать их всегда, когда обогреваемое пространство превосходит 30 кв. м или есть хотя бы одна стена длиннее 800 см. Не менее актуально предотвращение тепловых деформаций, когда длина больше ширины (или наоборот) в 2 раза, когда конструкции сами имеют деформационные швы, а также в помещениях причудливой конфигурации.

Одной укладки демпферной ленты мало, поэтому там, где идет шов, разделяют арматурную сетку. Основание деформационных швов составляет ровно 1 см, сверху их нужно обрабатывать герметиком для большей устойчивости. К сведению, в помещениях нетипичной конфигурации практикуется разбивка на максимально простые формы – прямоугольник либо квадрат. Границы таких сегментов тоже покрываются швами.

Проводить трубу сквозь деформационный шов стяжки можно, только помещая ее во внешнюю гофрированную трубу, размер которой составляет 0,3 м до препятствия и столько же после него. Нежелательно дробить контур такими швами. Если верхнее покрытие – плитка, укладка ее поверх деформационного шва может спровоцировать проблемы.

Преждевременный откол предотвращают, одну из частей сажая на плиточный клей, а другую удерживая эластичным герметиком.

Чтобы никогда не сталкиваться с растрескиванием свежей стяжки, есть несколько рекомендаций. В частности, советуют не применять утеплитель легче 35 кг на куб. м. Необходимую пластичность стягивающему раствору придают, добавляя не один пластификатор, а еще и фибру. Нужно, чтобы бетон схватывался постепенно, через 24 часа после заливки слой накрывают полиэтиленом и оставляют на 7 дней.

Выбирая пластификатор, убедитесь, что он относится к числу воздухововлекающих составов, предназначенных специально для теплого пола.

Приготовить раствор М-300 из М-400 нужно, взяв на 1 часть цемента 1,9 частей промытого речного песка и 3,7 части щебня определенных фракций. Это соотношение по массе, а объемная пропорция песка и щебня составляет 17: 32 (на каждые 10 л сухого цемента).

Альтернативная схема подразумевает применение гранитных отсевов, легко заменяющих песок. 24 кг щебня фракции от 0,5 до 2 см, 7-8 л воды, 400 г горячего водного раствора суперпластификатора СП1 – обязательные компоненты. Кроме них, берут 12 кг цемента и 36-48 кг отсева с величиной частиц 0,5 мм.

Независимо от рецептуры изготовления, хороший бетон не выделяет воду и не расслаивается на фракции. При правильном выполнении работы при выдержке температуры 20 градусов схватывание начнется через 240 минут, а когда пройдет 12 ч, каблуки обуви не должны оставлять следов на поверхности.

Комплектующие

Очень важной частью комплектующих для водяного теплого пола заслуженно считаются трубы. Лучшим вариантом признаны металлопластиковые конструкции. Обязательно берите фирменную продукцию, длительное время применения которой подтверждено опытом множества людей.

Если выбор остановлен на полиэтиленовых трубах, стоит предпочитать Pex-a, Pert. Полипропилен бывает довольно неплох, но внимательно следует оценивать качество его сварки. Берите лишь армированные алюминием в средней части трубы.

Конструкции из меди отличаются повышенной надежностью, но расходы на их покупку сумеют оплатить не все; если очень хочется металлическую трубу, сделайте выбор в пользу гофрированной нержавеющей стали.

Сшитый полиэтилен тяжело привести в требуемую форму; стоит материалу нагреться, как он выпрямляется. Но этот недостаток имеет свое оправдание – нет риска застывания теплоносителя и можно будет устранить дефекты, а не менять трубу в случае возникновения проблем.

Медная труба обязательно должна прикрываться защитным слоем, иначе щелочь будет губительно действовать на нее.

Электрокотел понадобится почти обязательно, это наиболее простой и практичный способ подать в теплый пол разогретый теплоноситель. Приблизительный расход труб составляет от 3 до 5 м на 1 кв. м отапливаемого пространства (не общей площади). Смесительный узел становится необходим, когда котел нагревает теплоноситель до значительных температур, то есть он нужен всегда, кроме вариантов с конденсационным обогревом. Нельзя также создать хорошую систему, в которой не было бы циркуляционного насоса и коллектора.

Коллекторы, умеющие регулировать значение температуры используются обязательно, когда теплый пол расположен сразу в нескольких помещениях. Благодаря этой функции можно гибко варьировать разогрев напольного покрытия, ориентируясь на предназначение помещения и потребности людей. Так, детям нужен пол потеплее, а там, где он покрыт кафельной плиткой, требуется усиленный разогрев.

Взаимодействующий с гребенкой механический термостат (либо его электронные программируемые аналоги) как раз и позволяет задать точную температуру для отдельных комнат и даже для разных частей одной комнаты.

Для очень крупных отопительных контуров следует применять щитовые термостаты, в остальных случаях достаточную эффективность обеспечивают и обычные настенные варианты.

Обратите внимание: нельзя путать терморегуляторы, устанавливающие температуру воздуха с теми, которые следят за нагревом пола. Значение их показаний различно, но что всегда одинаково – так это отдача команд на сервоприводы, изменяющие сечение на просвете, благодаря этому интенсивность водяного потока тоже меняется.

Рабочей частью сервомотора является термоклапан, как раз и способный отодвигать задвижку либо прикрывать ее. Теплораспределительные пластины для сухого пола используются в деревянных конструкциях. Эти алюминиевые блоки пронизывают их и обеспечивают оптимальный уровень теплопроводности в разных частях пола.

Теперь нужно разобраться с тонкостями выбора отдельных элементов. Армирующая сетка лучше всего подойдет с мелкой ячейкой – 15 на 15 см при сечении прутьев 0,4-0,5 см. Когда теплоизоляция делается на основе особых рельефных матов, арматура не потребуется вовсе.

Крепящиеся к остальным конструкциям трубы не рекомендуется покупать, если изготовитель не дает гарантии в 50 лет бесперебойной службы и более. При современных технологиях обеспечить столь длительную эксплуатацию товара – не проблема, и отказ сделать это сразу выдает любителей легких денег.

Выбирая медную трубу, смотрите на то, соответствует ли ее изгиб, конфигурация вашим потребностям. Исправить несоответствие можно, но только на сложном оборудовании и за отдельную, весьма солидную плату.

Подающий в трубы горячую воду коллектор располагается в особом шкафу или специально подготовленной нише. На все выходные петли, кроме запорных вентилей, ставятся обязательно счетчики, они нужны прежде всего для своевременного обнаружения перерасхода ресурсов тем или иным контуром. Но и коллектор, и вентили окажутся бессильны, если в системе нет надежного, грамотно подобранного котла.

Практичнее всего считаются настенные котлы с закрытыми камерами сгорания; подключение к таким устройствам прочей инфраструктуры теплого пола не составляет особого труда. Стальные устройства дешевле чугунных и заметно компактнее их, что очень важно учесть даже при подборе отопительного оборудования для коттеджа.

Приблизительная оценка необходимой мощности чаще всего производится из предположения, что на каждый 10 кв. м необходим 1 Квт энергии, выделяемой котлом. Даже более или менее точные прогнозы, не говоря о теплотехнических расчетах, должны учитывать также климатический режим местности, уровень теплоизоляции дома, основной его материал.

Из нагревательного устройства вывести поток жидкости самотеком и точно так же направить его по всей системе не получится. Обязательно придется использовать насосы; для бытовых нужд специалисты считают излишними насосы, создающие напор воды свыше 6 м.

Учтите, что все эти рекомендации только предварительны и не могут учитывать нюансов конкретного жилища, отопительной системы, климата и микроклимата. Потому составление проекта и перечня оборудования профессионалами (с указанием спецификаций и требований) позволяет сэкономить немало денег и добиться оптимального результата.

Установка и управление

Устройство теплого водяного пола требует раскатывания по периметру комнаты демпферной ленты либо ленточной теплоизоляции. В качестве ее обычно используют пенопласт, полистирол и другие листовые утеплительные средства, из которых отрезают полосу шириною ровно 0,1 м.

Такое ограничение нужно, чтобы исключить возникновение трещин и сократить величину потерь тепла, чтобы оно меньше просачивалось сквозь стены и фундамент.

Поверх теплоизоляции кладутся трубы, которые обязательно следует закрепить, иначе они окажутся неустойчивыми, возникнут деформации. Часто на теплоизоляционный слой кладут сетку из металла с шагом 0,5-1 дм, поскольку именно такая дистанция удобнее всего для монтажа. На прутья сеток трубы прикрепляют стальной проволокой или хомутами из специальной пластмассы. В другом варианте в пол забиваются крепежные детали, потом они и будут удерживать трубу.

Наконец, существуют еще особые подложки из плит, оснащенных выступами для удержания (фиксации) трубопровода. Такие конструкции выпускаются различными фирмами. Окраска и геометрия, основной материал отличаются, но принцип их работы идентичен. Иногда применяют крепежные ленты, набиваемые с интервалом 150-200 мм. У этих лент на производстве делают отгибаемые в сторону «лепестки», позволяющие закрепить трубу в требуемом положении.

Когда укладка и фиксация окончены, приходит время готовить смесь для заливки стяжки. От обычных стяжек она будет отличаться присутствием компонентов, резко усиливающих теплопроводность. Часть разработчиков для максимального упрочнения конструкций предлагает использовать армирующие сетки поверх труб, и только после их установки наливать раствор. Тогда все монтажные манипуляции ничуть не повредят системе теплого пола.

Бетон менее 30 мм толщиной разливать не имеет смысла, подобное покрытие сразу начнет «гулять» при ходьбе, обязательно образуются полосы более холодные и более нагретые.

Когда будете заливать теплый пол раствором, предварительно наполните трубы теплоносителем под нормальным рабочим давлением. Это поможет избежать проблем при повседневной эксплуатации системы, рассогласования размеров ее частей.

Следующий шаг – финишную отделку пола, можно выполнять на 7-е или на 10-е сутки при условии, что средняя температура воздуха составляла более 17 градусов тепла. Учтите, что полная прочность набирается стяжкой за 672 часа минимум даже при комнатной температуре и нормальной влажности воздуха. Все это время включение теплого пола или иной подогрев его недопустим.

Независимо от того, чем заливать стяжку, учитываются свойства напольного покрытия: если оно требует идеально ровной подложки, используют маяки. Высота устанавливаемой по периметру теплоизоляции должна быть выше, чем готовый пол, после высыхания стяжки избыток удаляется обыкновенным ножом.

Чтобы теплоизолирующий слой держался надежно, для него применяют подкладки с фабричной разметкой, такой материал делает множество известных фирм.

Если посмотреть чуть ниже, в основание теплого пола, то обнаруживается предшествующий теплоизоляции барьер, сдерживающий протечки жидкости. В качестве его широко используют полиэтиленовые пленки.

Никогда не кладите в стяжку алюминиевую фольгу и основанные на ней материалы. Не пройдет и 100 дней, как все это превратится в обыкновенную труху.

Требуется применять только металлизированные покрытия. Внешне их тяжело отличить от простой фольги неспециалисту, но свойства отличаются в корне, эти изделия в слое цементно-песчаной смеси стабильно работают годами.

Особое внимание стоит уделить трубам водяного теплого пола. Технология предусматривает укладку бухт труб без внутренних соединений между собой. Когда длина бухты оказывается недостаточной, лучше выделить дополнительный контур, чем стараться организовать соединение.

Важно: трубопровод по мере роста диаметра позволяет создать более крупные контуры, но при определении их длины учитывайте и тепловую эффективность всей системы.

Излишнее количество воды приводит к тому, что даже самая лучшая автоматика не позволяет скорректировать степень нагрева достаточно быстро. В бытовых целях достаточно диаметра трубы от 1,6 до 2 см, тогда соблюдается баланс между основными показателями.

Металлопластиковая труба калибром 16 мм может складываться в контуры до 100 м, однако практичнее всего уменьшить «потолок» на 20-40%. При сечении 2 см теоретически достижимая и практически пригодная длина контура составляют соответственно 140 и 120 м. На эти показатели можно в целом ориентироваться и при создании трубопроводов из иных материалов. К сведению: всякий отдельный контур полагается подводить к специально для него отведенному входу или выходу коллекторного узла.

Демпферной лентой можно не только опоясывать периметр комнаты, но и отграничивать контура друг от друга, гасить их взаимное негативное воздействие. Рекомендуется не формировать без крайней необходимости контуров, сильно отличающихся по размерам друг от друга.

Чаще всего конструкция обогревающей системы – это «змейка» и «улитка»; трудно сказать, какое из этих решений лучше, потому что у каждого есть свои слабые места.

Так, змеевидное расположение позволяет использовать трубу меньшей длины, однако оборачивается такая экономия неоднородным разогревом частей пола. Подающая труба наполнена основательно разогретым теплоносителем, а добравшись до половины общей длины, он уже успеет остыть.

При умелом использовании, когда начальный сектор кладется у окна, у двери или рядом с холодной стеной этот недостаток можно даже превратить в достоинство.

«Улитка» рассчитывается немного дольше, но зато вознаграждает владельца жилья равномерно теплым полом; если контуры приходится делать длинными, это вообще единственный выбор.

Независимо от варианта укладки, обращайте внимание и на его шаг (не менее 100 и не более 300 мм). Кухня, где своего тепла достаточно, позволяет раздвинуть трубы до 25 см и даже больше. А вот покрытые плиткой ванные требуют максимально сдвинуть витки и усилить обогрев, потому зазор не должен превышать 20 см; то же самое характерно и для комнат, отведенных под игры детей.

В каждом помещении наиболее холодные или продуваемые части обогревают активнее, а относительно теплые требуют меньшего расхода энергии.

Полусухая стяжка одинаково совместима и с «улиткой», и со «змейкой»;. Неоспоримым преимуществом ее является ускоренное высыхание. Просто смешивают реагент с прописанным в инструкции объемом воды, основательно перемешивают и наносят. Специальные добавки делают появляющийся раствор пластичнее, уменьшая как расход воды, так и продолжительность «созревания». Оттого повышенная плата за эти составы вполне оправдана.

Независимо от вида стяжки, отступ трубы от стены должен составлять 150-200 мм; очень хорошо будет, если вы все контуры сделаете из единичных труб, не прибегая к сварке. Каждый сварной шов является слабым местом в создаваемой конструкции, именно он часто вызывает дополнительные проблемы. К сведению: если где-либо приходится концентрировать много труб, делать их пересечение, перегрева пола легко избежать – используйте внешнюю теплоизоляцию над участком теплого пола.

Обращаем ваше внимание, что прокладка трасс из металлопластика часто требует сгибать его, и эта работа должна выполняться вручную. Ровный сгиб под углом на незначительном радиусе без растрескивания получается, если перехватывать трубу рукой несколько раз подряд.

Сгибать под прямым углом нужно с пятью или шестью перехватами: сначала в поверхность упирают большие пальцы, делают незначительный загиб, затем аккуратно сдвигают руки в его направлении и манипуляцию повторяют. Не делайте никогда излома там, где труба будет резко поворачивать или соединяться с другой.

Полипропилен согнуть тяжелее, так как он будет пружинить. Обязательно или нагревают материал, или сваривают его со специального вида фитингами, или попросту присоединяют к сеткам, заботясь о возможно менее выраженном изгибе. Вне зависимости от материала, исходный конец трубы подсоединяют к коллектору, а когда уложена вся магистраль по комнате, незамедлительно подключают обратный ход трубопровода.

Неисправности

Заметим, что если теплый пол плохо греет, это не обязательно значит, что он вышел из строя; такое бывает при неграмотном проектировании. Теплотехнические расчеты должны делаться профессионалами, только они могут учесть всю ту массу тонкостей, которые влияют на величину теплопотерь и внутренний ход тепловых потоков. Самостоятельная оценка исходя из объема считается более точной и приближенной к реальности, чем ориентирующаяся на площадь постройки.

Самой частой проблемой оказывается нарушение герметичности теплого пола. Проще всего предотвратить ее, организовав надлежащим образом гидравлические испытания до залива стяжки или укладки финишного покрытия (если стяжки не будет). К сливному патрубку нужно прикрутить шланг, другой конец соединяется с канализационною трубой, ведь воды при проверке будет израсходовано очень много.

Рекомендуется использовать прозрачный шланг, чтобы сразу заметить, когда появятся воздушные пузыри.

Вход коллектора служит для подачи воды через отсекающий шаровой кран; иной раз, при плохой работе водопровода, стоит применить промежуточный механический фильтр, чтобы не засорить систему дополнительно. На какой-либо иной вывод коллектора, сопряженный с контурами пола монтируется опрессовочный насос. Куда конкретно его ставить, определяет техническая конфигурация системы. Проверка начинается с того, что все воздухоотводчики отпирают, а каждый контур пола, кроме одного, закрывают.

Подавая воду, непрерывно оценивают чистоту после слива, количество выходящего воздуха. Даже самое аккуратное строительство нередко оставляет после себя пятна масла, стружку, которые не должны быть терпимы. Все это не только обнаруживается при тесте, но и удаляется наружу. Заметив, что вода пошла столь же чистая, как и на входе, что воздушные пузыри исчезли, сначала закрывают выходной кран, затем, после окончательного заполнения контура – вводной. Так последовательно работают со всеми контурами до единого.

Проверка опрессовочным насосом подразумевает открытие всех подсоединенных к коллектору контуров. Опрессовочный насос наполняется чистой водой, после чего открывают его встроенный подающий кран. Устройство включается и нагнетает воду под давлением в 200% от рабочего, то есть 6 атмосфер. Контролировать соответствие давления заданной величине помогает манометр, ставящийся на насос или на сам коллектор.

При повышенном давлении осматриваются все трубы и их соединения между собой, при этом кто-то должен продолжать контролировать показания манометра.

Дав системе «передышку», давление повышают до прежних 6 бар, опять осматривают все контуры и детали. Дополнительный проход делается через ½ часа; все места, где обнаружен выход воды наружу, герметизируют немедленно после снятия давления. Отсутствие протечек – не повод успокаиваться, давление должно быть опять поднято, и держат его уже ровно 24 часа.

При условии, что оно не упадет больше, чем на 25% и не появятся новые места выхода воды, теплый пол можно будет признать годным и готовым к эксплуатации.

Учтите, что отдельные скобы с труб, находящихся под повышенным давлением может срывать, и потому все места крепления дополнительно фиксируются строительным раствором. Конечно, после завершения работ со стяжкой или настилом трубы будут зафиксированы и не смогут просто так «играть», но малейшие недочеты грозят слишком серьезными проблемами.

Предположим, при монтаже все было сделано правильно, однако водяной пол все равно не греет или делает это недостаточно. Такая проблема может возникнуть и спустя определенное время после ввода конструкции в строй. Очень важно отыскать реальные причины и поскорее устранить их.

Слабость отопления часто вызывается низким качеством теплоизоляции. Обнаружить появление такой проблемы нетрудно, достаточно лишь регулярно записывать потребленную энергию и достигнутую температуру. Справиться с нехваткой утеплителя и значительными потерями тепла без вскрытия всей конструкции и последующего восстановления ее невозможно.

Чтобы не выполнять эту работу напрасно, рекомендуется перепроверить все расчеты и чертежи; если делали их сами, покажите профессионалам, а если обращались к проектировщикам, воспользуйтесь консультацией независимых специалистов.

Заподозрив, что в ухудшении обогрева виновата течь, внимательнейшим образом осмотрите напольное покрытие и плинтуса, особенно стыки. Иной раз визуально обнаружить влажные пятна не удается, и окончательный ответ дает только тепловизионное обследование. В поврежденном месте осторожно демонтируют напольное покрытие, убирают и фрагмент стяжки. Поломанную часть трубы удаляют, ставят вместо нее новую; как именно – определяется типом материала. Конечно, подача теплоносителя прекращается, из проблемного контура его выливают, а после тестирования заливают вновь.

Иногда плохой нагрев вызван неравномерным распределением теплоносителя по контурам (особенно при разной длине их). Поскольку скорость течения воды одинакова, по более длинной петле она проходит за увеличенное время и остывает сильнее. Решением проблемы оказывается регулировка клапанов, подающих теплоноситель в отдельные контуры, при этом конкретные электроприводы делаются более активными. Надо будет выждать некоторый срок, пока теплый пол разогреется, так как точное время определяется разными обстоятельствами.

Чтобы проще контролировать и настраивать параметры работы системы, постарайтесь выбрать теплый пол с максимальной степенью автоматизации. Это только поначалу кажется дорогим и непрактичным решением, а на деле поможет избежать лишних вскрытий пола, перенастроек и повторных ремонтов.

Если никакие проверки не помогают обнаружить реальную причину – и протечки нет, и монтажники все сделали по правилам, остается предполагать сбой в электрических компонентах. Чаще всего ломаются насос, обеспечивающий циркуляцию, и термостат. Сразу проверьте, используя мультиметр, обеспечены ли они током. О повреждении насоса убедительно свидетельствует то, что он не шумит.

Допустим, проверка термостата ничего не показала, тогда нужно измерять сопротивление его отдельных клемм, работоспособность датчиков температуры. Не найдя дефекта и там, лучше прекратить дальнейшие поиски и обратиться за помощью к специалистам, иначе велик риск что-то необратимо повредить.

Производители и отзывы

Дать полной гарантии того, что пол никогда не выйдет из строя, невозможно, но для стабильной работы очень важно выбрать хорошего ответственного производителя теплового оборудования.

  • Изделия швейцарской марки Rehau пользуются заслуженным спросом. Потребители отмечают, что смонтировать их очень просто, по сравнению с другими конструкциями, и что нагрев напольного покрытия оказывается равномерным. Компания выпускает трубы для теплых полов диаметром от 1,01 до 3,2 см. Устанавливать нагревательные конструкции нужно при помощи особого вида крепежных деталей. Так, маты серии «Varionova» эффективно сохраняют тепло, гасят звуковые волны (что порадует жильцов многоквартирного дома). Для соединения между собой отдельных блоков используется фальцевая методика. Выгодной заменой матам и панелям выступают фирменные шины Raufix на базе жесткого полипропилена; оборотная сторона их дополнена особыми зацепами, надежно захватывающими любое основание пола.

Водяные теплые полы от Rehau оборудуются надежными гарпун-скобами, клипсами, изоляционными гвоздями. Управление рабочим процессом берет на себя распределительный коллектор.

  • Продукция Valtec тоже считается доступным и надежным поставщиком теплого пола, но при этом часть клиентов обращает внимание на «капризность» его оборудования – при ошибках монтажников есть риск вспучивания пола. Зато трубы на основе сшитого полиэтилена, легко сопротивляющегося значительной температуре, радуют многих. По заверениям производителя, вы можете купить не только сами подающие тепло комплекты, но и управляющую автоматику, и другие устройства, идеально подходящие для решения поставленных задач. Теплые полы от Valtec пригодны для монтажа в ситуациях любой сложности, уровень автоматизации роли не играет (точнее, для любой ее степени предлагаются свои решения).

Корпорация вот уже 8 лет считает нагревательное оборудование ведущим своим предложением и применяет в этом сегменте все новейшие разработки. Количество отводов в гребенках достигает 12, что позволяет монтировать теплые полы даже на очень большой площади.

  • Комплекты под маркой Knauf ничуть не уступают конкурирующим вариантам, более того, стабильность работы и многолетнее успешное их действие радуют многих. Информационное сопровождение (инструкции, руководства) у компании на достойном уровне. Даже не слишком разбирающиеся в вопросе монтажники смогут выполнить свою работу хорошо, если проявят ответственность и старание.
  • Кроме трех ведущих брендов, есть немало других изготовителей, заслуживающих внимания. Так, датский концерн Devi выпускает товар, который крайне редко ломается – ни разу за штатные 20 лет эксплуатации это не произошло из-за производственного брака либо низкого качества. Все основные изготовители трубной продукции для теплого пола предоставляют в распоряжение клиента комплектующие и вспомогательные материалы. Даже теплоизоляционные конструкции изначально идут с уже подготовленной разметкой.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

устройство и система в доме с деревянным полом, водяной теплый пол в квартире на бетонном основании

Обогрев поверхности пола возможен с использованием электричества или воды. Нельзя сказать, что тот или иной вариант идеален, у обоих есть сильные и слабые места. Нужно разобраться, как устроен водяной теплый пол, как конкретно он работает, чтобы сделать правильный выбор и спроектировать все максимально грамотно.

Особенности

Водяной подогрев сложнее организовать, нежели электрический, но он существенно удобнее. Первоначальный монтаж весьма дорог, однако это окупается сравнительно малыми эксплуатационными затратами, что порадует дальновидных хозяев. Суть в том, что напольное покрытие скрывает «слоеный пирог», содержащий трубы с движущимся по ним теплоносителем. Поскольку общая длина трубопровода бывает значительной, в нем может быть много изгибов, редкая система на практике может обойтись без насосов.

Учитывая низкую температуру подогрева, водяной теплый пол не высушивает воздух. При необходимости вы можете отключить некоторую часть контуров, и все равно бетон длительное время сохранит нормальную температуру. Все конструкции скрыты внутри пола, они не портят внешнего вида комнаты.

Все без исключения стадии монтажа должны быть исполнены перед заливкой, иначе исправить недостатки будет очень дорого, а подчас и вовсе невозможно. В многоквартирных домах получить разрешение на монтаж теплого водяного пола очень сложно, потребуется доказывать свою правоту при помощи дорогостоящей экспертизы. Кроме того, большой проблемой может стать увеличение нагрузки на балки и перекрытия.

Но вам и только вам решать – перекрывают ли положительные стороны теплого водяного пола его недостатки или нет.

Виды и принцип работы

Подогрев теплоносителя может технически производиться двумя путями: локальным котлом или центральным отоплением. Второй вариант в городских квартирах неприемлем по юридическим причинам и даже в частных домах нецелесообразен, потому что малейший перебой на магистрали лишит вас теплого пола надолго.

Впрочем, неважно, какую схему выбирать, потому что обязательно потребуется понижать температуру теплоносителя, прежде чем он поступит внутрь теплого пола. Практически все котлы нагревают воду до 65 градусов и выше, а ходить по «раскаленной сковороде» мало кому понравится.

Прием, которым обеспечивается охлаждение, прост – горячая жидкость до подачи в трубы приходит в смесительный узел, там она перемешивается с водой, циркулирующей по обратной трубе. Из смешивающего блока теплоноситель переходит в коллектор, и уже только после этого он идет по трубам. Необходимость в такой схеме исчезает только при использовании конденсационных котлов, подогревающих воду до нужной для теплого пола температуры, причем с достаточно высоким КПД.

Именно их рекомендуют устанавливать вместе с подобными системами обогрева.

Чтобы наливной пол был прогрет не просто до комфортной, но и до стабильно выдерживающейся температуры, обязательно используются терморегуляторы, напрямую соединяемые с датчиками. Необходимый уровень нагрева задается через панель управления, контрольный блок терморегулятора обрабатывает сообщения измерителей. Сообразно им и программе указываются текущие параметры действия смесительного узла.

Даже когда коллекторная система на входах имеет термостаты, отдельный термостат для водяного пола очень важен.

Водяные теплые полы – всегда многослойные конструкции, требующие теплоизоляции основания.

Нижний слой – теплоизоляционный, над отапливаемыми комнатами или офисами хватит 3 см, иногда и 2 см достаточно. Когда помещение размещено над неотапливаемым подвалом или сразу над слоем земли, минимальная теплозащита – 5 см.

В арктических и субарктических регионах теплоизоляция 10-15 см совершенно необходима, так как это единственная мера, позволяющая обеспечить нормальный уровень комфорта.

Обращая внимание на недостатки водяного пола, конструкторы небезуспешно ищут способы улучшить его. Но самым оригинальным решением, пожалуй, является такой вариант, как гибрид жидкостной и электрической системы.

Он представлен двумя разными типами. В первом из них разделенный на 7 жил кабель вставлен в полиэтиленовую трубу, наполняемую антифризом. Трубы на заводе запаивают до полной герметичности, кладут в стяжку, а оба конца кабеля ведут в монтажную коробку, подключаемую к регулирующему устройству.

Капиллярный тип тоже подразумевает укладку тонких трубочек внутрь стяжки и подсоединение их к автоматике. Внешняя система нагревает жидкость, формирует необходимое давление и одновременно следит за постоянством разогрева. Как результат, внутри самого пола никаких проводов нет, что гораздо безопаснее для пользующихся им.

Независимо от того, каким образом движется жидкость, в системе обязательно есть термостатический клапан, инициирующий подмешивание воды при превышении ей установленного порогового уровня. До циркуляционного насоса ставится перемычка, которая и скрывает этот клапан (он может быть как двухходовым, так и трехходовым). Если вода остыла до минимального предписанного значения, подача охлажденной жидкости из обратки сразу останавливается.

Потом теплоноситель оказывается в контакте с распределительной гребенкой, но не всегда – в незначительных по площади помещениях, где нет необходимости организовывать две и более трубчатых петли, подобный узел не используют.

Не менее важно, нежели порядок циркуляции то, как обеспечивается подогрев воды.

Классическим вариантом считают такой, в котором для подогрева использован котел либо центральный трубопровод. Далее теплоноситель поступает в трубы. Смешанный тип подразумевает уже описанный гибрид электрического и водяного отопления.

«Классика» может быть легко создана и в процессе строительства, и в уже сооруженном доме, совместима с любыми источниками горячей воды надлежащего качества. Она легко сочетается со всеми существующими напольными покрытиями, при использовании подобной системы отпадает потребность в сложных схемах монтажа. Но есть и слабые места: велик риск затопить соседей снизу, нет возможности установить регуляторы мощности.

Комбинированный вариант не требует использования циркуляционных насосов, вся система продается практически в готовом виде. Все, что требуется для работы – только стабильное электропитание. Можно не опасаться, что произойдет перегрев, автоматика надежно предотвращает такие ситуации. Жидкости для работы понадобится сравнительно немного, равномерность прогрева всей поверхности гарантирована.

Что касается подложки под теплым полом, то полистирольные системы превосходят традиционную бетонную стяжку лишь в нескольких случаях: когда потолки очень низкие, когда основной пол или перекрытие очень слабы, когда встречаются затруднения с получением готового бетона либо с его приготовлением на месте.

Технические характеристики

Если вы еще не определились, какое напольное покрытие будет использоваться, стоит предпочесть каменные либо керамические плитки, отличающиеся оптимальным балансом времени прогрева и сохранения тепла. А вот ламинат, линолеум могут использоваться только ограничено, при наличии маркировки о возможности настила над теплым полом. Такого рода покрытия не станут выбрасывать токсичных паров и вы окажетесь надежно защищены.

Оптимальная температура подогрева зависит от двух обстоятельств: свойств материала и особенностей конкретного помещения; если будет положен сверху ковролин, он может прогреваться максимум до 31 градуса.

Средняя температура в жилых комнатах составляет 26 градусов, а там, где влажность особенно высока, она на 5 градусов больше. В нежилом помещении (санузле) стоит выдержать нагрев до 31 градуса. Паркет и ламинированные покрытия следует нагревать не более чем до 27 градусов, а комнаты, где будут постоянно находиться дети – до 24.

Даже непосредственно над трубами теплого пола покрытие не должно быть нагрето больше, чем до 35 градусов.

Очевидным образом величина разогрева связана с таким параметром, как мощность системы. Источник тепла (котел) подбирают с расчетом на полную эффективность при предельной запланированной нагрузке и с резервом мощности хотя бы в 15% сверх нее. Тогда никакие критические ситуации не будут вам страшны.

Максимальная мощность 1 кв. м теплого водяного пола, как и сила его нагрева, тесно связана с основным отделочным материалом. Когда подогрев основания комнаты будет основным источником тепла, потребуется создавать поток энергии 160-180 Вт (в пересчете на 1 кв. м, не занимаемый мебелью и крупной бытовой техникою).

Сначала посчитайте уровень потерь тепловой энергии в помещении, а только затем подбирайте конструкцию теплого пола и просчитывайте ее необходимые параметры.

Если на 1 кв. м приходится 80 Вт потерь, то теплоизоляция крайне желательна, а если этот показатель составляет 100 Вт и выше, без нее вовсе не обойтись.

Какой лучше выбрать?

Говоря о выборе теплого пола, следует учесть, что в квартире в большинстве случаев водяные отопительные конструкции монтировать запрещено. Совершенно точно под запрет попадают те системы, которые подсоединяются к центральному отоплению или трубам горячего водоснабжения. Нарушение такого правила грозит назначением штрафа, а обнаружено несанкционированное подключение будет при первом же визите сантехников. Иной раз даже заходить им не потребуется, достаточно установить факт разбалансировки отопления или подачи горячей воды, источник которой находится в определенной квартире.

Часть регионов РФ устанавливают более мягкие правила, но и тогда жильцам придется оплачивать экспертизу, акт которой докажет, что подключение теплого пола не навредит коммунальным системам. Обязательным компонентом обогревающего комплекса будет автономный узел с насосами и смесителями, гарантирующий стабильное выходное давление.

Очень важно: при наличии струйного насоса в многоквартирных домах трубы из металлопластика и полипропилена использоваться не должны.

Решив сделать обогревающую систему в деревянном полу, вам нужно будет отказаться от стяжки. Если ее использовать, это уничтожит саму идею чисто деревянного напольного покрытия. Существенные недостатки на этом не исчерпываются – стоит учесть и немалое поглощение высоты, и тяжесть конструкции, и длительное высыхание, и малую пригодность к ремонту. Большая масса стяжек очень плоха в каркасном доме, поскольку лишает такую постройку важнейшего преимущества – легкого и экономичного фундамента.

Отличным решением становятся настильные комплексы.

Сделать их можно, не прибегая к «мокрым» работам, стоимость монтажа заметно сокращается, что порадует любого владельца недвижимости и высвободит часть средств для более нужного ремонта. Настил делится на полистирольную и деревянную разновидности. В первом случае имеется в виду популярный плотный пенопласт со специально подготовленными пазами под части трубопровода. «Деревом» же именуют блоки на основе древесно-стружечных плит либо ОСБ. Учитывая малый пропуск тепла такими материалами, их канавки заполняются металлическими пластинками все с теми же пазами.

Когда смонтированы трубы, можно немедленно укладывать твердое покрытие – доску, паркет, полосы ламината. Но учтите, что мягкие напольные материалы кладутся только на жестком промежуточном основании, перекрывающем трубы и дополнительно закрепляемом. В принципе, клей может быть положен непосредственно на пластины из металла, но состав его должен быть тогда адаптирован для применения в «пироге» теплого пола.

На бетонном основании без стяжки, к сожалению, никак не обойтись. Принципиальная схема устройства, кроме нее, включает использование гидроизоляционного и сберегающего тепло слоев, сетки арматуры, демпферной ленты. Когда пол находится на самом грунте, рекомендовано использовать экструдированный тип пенополистирола толщиной минимум 0,1 м; над теплым цоколем допустимо уменьшить ее до 30 мм. На балконе и в иных неотапливаемых помещениях требуемая мощность водяного теплого пола должна быть увеличена еще на 10%, тогда не понадобится чрезмерно усиливать слой утеплителя.

В ванной обогрев за счет теплого пола будет самодостаточен – в большинстве случаев его хватает, чтобы полностью отказаться от использования батарей, электрических обогревателей и других систем.

Как подключить?

Электрический котел к водяному теплому полу подключают, как правило, не напрямую, а через опосредующий распределительный узел. Его роль состоит в том, чтобы повышать давление в системе до рабочего, отрегулировать температуру, обеспечить равномерную пропорциональную подачу воды в разные контуры. Даже если все остальные работы вы выполнили самостоятельно, рекомендуем доверить процесс подключения специалисту. Только он сможет выбрать подходящий вариант и избежать фатальных ошибок.

Сразу определитесь, будет ли ограничено управление системой ручными средствами или вам потребуется автоматическое программное управление.

Присоединение труб к коллекторам достигается за счет зажимного фитинга формата «евроконус». После того, когда все контуры собраны, включается компрессор, развивающий давление не менее 6 бар. Он позволит довести внутреннее давление во всех частях нагревательной системы до 4 бар и тем самым обнаружить малейшие признаки разгерметизации.

Насос, встраиваемый в любой современный котел, уверенно справляется с прокачкой воды по теплым полам жилых домов, не превышающих 120 кв. м по площади. Лишь при явно большей территории жилища придется использовать дополнительное насосное оборудование, тогда его ставят в изолированные коллекторные шкафы. Когда требуется смонтировать два и более коллекторных шкафа, главенствующая трасса перекачки жидкости оснащается разветвителем, а после всех распределительных узлов нужно поставить сужающие переходники

Благодаря им вода равномерно и плавно будет добираться во все самые отдаленные уголки.

Если источник горячей воды – система центрального отопления, оборудование регулирующими устройствами для теплого пола не нужно. Все равно по правилам безопасности менять интенсивность теплового потока по своему усмотрению вы права не имеете. Зато уберутся из помещения батареи, которые даже при самом хорошем внешнем виде и тщательном дизайнерском обыгрывании мешают порой реализовать свой оформительский замысел.

Еще раз напоминаем: стяжка сначала должна высохнуть, а уже затем созданный теплый пол можно подключать и запускать в работу, не раньше.

Для формирования этого слоя пригоден бетон марки как минимум М-300 (она же В-22,5), а допустимые фракции щебня – от 0,5 до 2 см. Непосредственно над трубой стяжка должна достигать 30 мм толщиной (и это только минимальная величина), иначе нельзя гарантировать ни механической крепости, ни однородного распределения тепла по всей поверхности. Масса 1 м2 бетонной стяжки, глубина которой достигает 0,05 м, может составить до 1,25 ц.

Если стяжка будет толще 0,15 м или она станет подвергаться значительной нагрузке, это должно учитываться при обсчете теплового режима. Чем толще защитный слой, тем выше его твердость, но при этом затягивается срок высыхания, работа системы становится менее гибкой, возрастает тепловая инерция.

Потому обычно стараются обеспечить «золотую середину», найти баланс между противоположными качествами.

Чтобы стяжка не была преждевременно разрушена, следует применять усадочные швы. Существующая технология предписывает создавать их всегда, когда обогреваемое пространство превосходит 30 кв. м или есть хотя бы одна стена длиннее 800 см. Не менее актуально предотвращение тепловых деформаций, когда длина больше ширины (или наоборот) в 2 раза, когда конструкции сами имеют деформационные швы, а также в помещениях причудливой конфигурации.

Одной укладки демпферной ленты мало, поэтому там, где идет шов, разделяют арматурную сетку. Основание деформационных швов составляет ровно 1 см, сверху их нужно обрабатывать герметиком для большей устойчивости. К сведению, в помещениях нетипичной конфигурации практикуется разбивка на максимально простые формы – прямоугольник либо квадрат. Границы таких сегментов тоже покрываются швами.

Проводить трубу сквозь деформационный шов стяжки можно, только помещая ее во внешнюю гофрированную трубу, размер которой составляет 0,3 м до препятствия и столько же после него. Нежелательно дробить контур такими швами. Если верхнее покрытие – плитка, укладка ее поверх деформационного шва может спровоцировать проблемы.

Преждевременный откол предотвращают, одну из частей сажая на плиточный клей, а другую удерживая эластичным герметиком.

Чтобы никогда не сталкиваться с растрескиванием свежей стяжки, есть несколько рекомендаций. В частности, советуют не применять утеплитель легче 35 кг на куб. м. Необходимую пластичность стягивающему раствору придают, добавляя не один пластификатор, а еще и фибру. Нужно, чтобы бетон схватывался постепенно, через 24 часа после заливки слой накрывают полиэтиленом и оставляют на 7 дней.

Выбирая пластификатор, убедитесь, что он относится к числу воздухововлекающих составов, предназначенных специально для теплого пола.

Приготовить раствор М-300 из М-400 нужно, взяв на 1 часть цемента 1,9 частей промытого речного песка и 3,7 части щебня определенных фракций. Это соотношение по массе, а объемная пропорция песка и щебня составляет 17: 32 (на каждые 10 л сухого цемента).

Альтернативная схема подразумевает применение гранитных отсевов, легко заменяющих песок. 24 кг щебня фракции от 0,5 до 2 см, 7-8 л воды, 400 г горячего водного раствора суперпластификатора СП1 – обязательные компоненты. Кроме них, берут 12 кг цемента и 36-48 кг отсева с величиной частиц 0,5 мм.

Независимо от рецептуры изготовления, хороший бетон не выделяет воду и не расслаивается на фракции. При правильном выполнении работы при выдержке температуры 20 градусов схватывание начнется через 240 минут, а когда пройдет 12 ч, каблуки обуви не должны оставлять следов на поверхности.

Комплектующие

Очень важной частью комплектующих для водяного теплого пола заслуженно считаются трубы. Лучшим вариантом признаны металлопластиковые конструкции. Обязательно берите фирменную продукцию, длительное время применения которой подтверждено опытом множества людей.

Если выбор остановлен на полиэтиленовых трубах, стоит предпочитать Pex-a, Pert. Полипропилен бывает довольно неплох, но внимательно следует оценивать качество его сварки. Берите лишь армированные алюминием в средней части трубы.

Конструкции из меди отличаются повышенной надежностью, но расходы на их покупку сумеют оплатить не все; если очень хочется металлическую трубу, сделайте выбор в пользу гофрированной нержавеющей стали.

Сшитый полиэтилен тяжело привести в требуемую форму; стоит материалу нагреться, как он выпрямляется. Но этот недостаток имеет свое оправдание – нет риска застывания теплоносителя и можно будет устранить дефекты, а не менять трубу в случае возникновения проблем.

Медная труба обязательно должна прикрываться защитным слоем, иначе щелочь будет губительно действовать на нее.

Электрокотел понадобится почти обязательно, это наиболее простой и практичный способ подать в теплый пол разогретый теплоноситель. Приблизительный расход труб составляет от 3 до 5 м на 1 кв. м отапливаемого пространства (не общей площади). Смесительный узел становится необходим, когда котел нагревает теплоноситель до значительных температур, то есть он нужен всегда, кроме вариантов с конденсационным обогревом. Нельзя также создать хорошую систему, в которой не было бы циркуляционного насоса и коллектора.

Коллекторы, умеющие регулировать значение температуры используются обязательно, когда теплый пол расположен сразу в нескольких помещениях. Благодаря этой функции можно гибко варьировать разогрев напольного покрытия, ориентируясь на предназначение помещения и потребности людей. Так, детям нужен пол потеплее, а там, где он покрыт кафельной плиткой, требуется усиленный разогрев.

Взаимодействующий с гребенкой механический термостат (либо его электронные программируемые аналоги) как раз и позволяет задать точную температуру для отдельных комнат и даже для разных частей одной комнаты.

Для очень крупных отопительных контуров следует применять щитовые термостаты, в остальных случаях достаточную эффективность обеспечивают и обычные настенные варианты.

Обратите внимание: нельзя путать терморегуляторы, устанавливающие температуру воздуха с теми, которые следят за нагревом пола. Значение их показаний различно, но что всегда одинаково – так это отдача команд на сервоприводы, изменяющие сечение на просвете, благодаря этому интенсивность водяного потока тоже меняется.

Рабочей частью сервомотора является термоклапан, как раз и способный отодвигать задвижку либо прикрывать ее. Теплораспределительные пластины для сухого пола используются в деревянных конструкциях. Эти алюминиевые блоки пронизывают их и обеспечивают оптимальный уровень теплопроводности в разных частях пола.

Теперь нужно разобраться с тонкостями выбора отдельных элементов. Армирующая сетка лучше всего подойдет с мелкой ячейкой – 15 на 15 см при сечении прутьев 0,4-0,5 см. Когда теплоизоляция делается на основе особых рельефных матов, арматура не потребуется вовсе.

Крепящиеся к остальным конструкциям трубы не рекомендуется покупать, если изготовитель не дает гарантии в 50 лет бесперебойной службы и более. При современных технологиях обеспечить столь длительную эксплуатацию товара – не проблема, и отказ сделать это сразу выдает любителей легких денег.

Выбирая медную трубу, смотрите на то, соответствует ли ее изгиб, конфигурация вашим потребностям. Исправить несоответствие можно, но только на сложном оборудовании и за отдельную, весьма солидную плату.

Подающий в трубы горячую воду коллектор располагается в особом шкафу или специально подготовленной нише. На все выходные петли, кроме запорных вентилей, ставятся обязательно счетчики, они нужны прежде всего для своевременного обнаружения перерасхода ресурсов тем или иным контуром. Но и коллектор, и вентили окажутся бессильны, если в системе нет надежного, грамотно подобранного котла.

Практичнее всего считаются настенные котлы с закрытыми камерами сгорания; подключение к таким устройствам прочей инфраструктуры теплого пола не составляет особого труда. Стальные устройства дешевле чугунных и заметно компактнее их, что очень важно учесть даже при подборе отопительного оборудования для коттеджа.

Приблизительная оценка необходимой мощности чаще всего производится из предположения, что на каждый 10 кв. м необходим 1 Квт энергии, выделяемой котлом. Даже более или менее точные прогнозы, не говоря о теплотехнических расчетах, должны учитывать также климатический режим местности, уровень теплоизоляции дома, основной его материал.

Из нагревательного устройства вывести поток жидкости самотеком и точно так же направить его по всей системе не получится. Обязательно придется использовать насосы; для бытовых нужд специалисты считают излишними насосы, создающие напор воды свыше 6 м.

Учтите, что все эти рекомендации только предварительны и не могут учитывать нюансов конкретного жилища, отопительной системы, климата и микроклимата. Потому составление проекта и перечня оборудования профессионалами (с указанием спецификаций и требований) позволяет сэкономить немало денег и добиться оптимального результата.

Установка и управление

Устройство теплого водяного пола требует раскатывания по периметру комнаты демпферной ленты либо ленточной теплоизоляции. В качестве ее обычно используют пенопласт, полистирол и другие листовые утеплительные средства, из которых отрезают полосу шириною ровно 0,1 м.

Такое ограничение нужно, чтобы исключить возникновение трещин и сократить величину потерь тепла, чтобы оно меньше просачивалось сквозь стены и фундамент.

Поверх теплоизоляции кладутся трубы, которые обязательно следует закрепить, иначе они окажутся неустойчивыми, возникнут деформации. Часто на теплоизоляционный слой кладут сетку из металла с шагом 0,5-1 дм, поскольку именно такая дистанция удобнее всего для монтажа. На прутья сеток трубы прикрепляют стальной проволокой или хомутами из специальной пластмассы. В другом варианте в пол забиваются крепежные детали, потом они и будут удерживать трубу.

Наконец, существуют еще особые подложки из плит, оснащенных выступами для удержания (фиксации) трубопровода. Такие конструкции выпускаются различными фирмами. Окраска и геометрия, основной материал отличаются, но принцип их работы идентичен. Иногда применяют крепежные ленты, набиваемые с интервалом 150-200 мм. У этих лент на производстве делают отгибаемые в сторону «лепестки», позволяющие закрепить трубу в требуемом положении.

Когда укладка и фиксация окончены, приходит время готовить смесь для заливки стяжки. От обычных стяжек она будет отличаться присутствием компонентов, резко усиливающих теплопроводность. Часть разработчиков для максимального упрочнения конструкций предлагает использовать армирующие сетки поверх труб, и только после их установки наливать раствор. Тогда все монтажные манипуляции ничуть не повредят системе теплого пола.

Бетон менее 30 мм толщиной разливать не имеет смысла, подобное покрытие сразу начнет «гулять» при ходьбе, обязательно образуются полосы более холодные и более нагретые.

Когда будете заливать теплый пол раствором, предварительно наполните трубы теплоносителем под нормальным рабочим давлением. Это поможет избежать проблем при повседневной эксплуатации системы, рассогласования размеров ее частей.

Следующий шаг – финишную отделку пола, можно выполнять на 7-е или на 10-е сутки при условии, что средняя температура воздуха составляла более 17 градусов тепла. Учтите, что полная прочность набирается стяжкой за 672 часа минимум даже при комнатной температуре и нормальной влажности воздуха. Все это время включение теплого пола или иной подогрев его недопустим.

Независимо от того, чем заливать стяжку, учитываются свойства напольного покрытия: если оно требует идеально ровной подложки, используют маяки. Высота устанавливаемой по периметру теплоизоляции должна быть выше, чем готовый пол, после высыхания стяжки избыток удаляется обыкновенным ножом.

Чтобы теплоизолирующий слой держался надежно, для него применяют подкладки с фабричной разметкой, такой материал делает множество известных фирм.

Если посмотреть чуть ниже, в основание теплого пола, то обнаруживается предшествующий теплоизоляции барьер, сдерживающий протечки жидкости. В качестве его широко используют полиэтиленовые пленки.

Никогда не кладите в стяжку алюминиевую фольгу и основанные на ней материалы. Не пройдет и 100 дней, как все это превратится в обыкновенную труху.

Требуется применять только металлизированные покрытия. Внешне их тяжело отличить от простой фольги неспециалисту, но свойства отличаются в корне, эти изделия в слое цементно-песчаной смеси стабильно работают годами.

Особое внимание стоит уделить трубам водяного теплого пола. Технология предусматривает укладку бухт труб без внутренних соединений между собой. Когда длина бухты оказывается недостаточной, лучше выделить дополнительный контур, чем стараться организовать соединение.

Важно: трубопровод по мере роста диаметра позволяет создать более крупные контуры, но при определении их длины учитывайте и тепловую эффективность всей системы.

Излишнее количество воды приводит к тому, что даже самая лучшая автоматика не позволяет скорректировать степень нагрева достаточно быстро. В бытовых целях достаточно диаметра трубы от 1,6 до 2 см, тогда соблюдается баланс между основными показателями.

Металлопластиковая труба калибром 16 мм может складываться в контуры до 100 м, однако практичнее всего уменьшить «потолок» на 20-40%. При сечении 2 см теоретически достижимая и практически пригодная длина контура составляют соответственно 140 и 120 м. На эти показатели можно в целом ориентироваться и при создании трубопроводов из иных материалов. К сведению: всякий отдельный контур полагается подводить к специально для него отведенному входу или выходу коллекторного узла.

Демпферной лентой можно не только опоясывать периметр комнаты, но и отграничивать контура друг от друга, гасить их взаимное негативное воздействие. Рекомендуется не формировать без крайней необходимости контуров, сильно отличающихся по размерам друг от друга.

Чаще всего конструкция обогревающей системы – это «змейка» и «улитка»; трудно сказать, какое из этих решений лучше, потому что у каждого есть свои слабые места.

Так, змеевидное расположение позволяет использовать трубу меньшей длины, однако оборачивается такая экономия неоднородным разогревом частей пола. Подающая труба наполнена основательно разогретым теплоносителем, а добравшись до половины общей длины, он уже успеет остыть.

При умелом использовании, когда начальный сектор кладется у окна, у двери или рядом с холодной стеной этот недостаток можно даже превратить в достоинство.

«Улитка» рассчитывается немного дольше, но зато вознаграждает владельца жилья равномерно теплым полом; если контуры приходится делать длинными, это вообще единственный выбор.

Независимо от варианта укладки, обращайте внимание и на его шаг (не менее 100 и не более 300 мм). Кухня, где своего тепла достаточно, позволяет раздвинуть трубы до 25 см и даже больше. А вот покрытые плиткой ванные требуют максимально сдвинуть витки и усилить обогрев, потому зазор не должен превышать 20 см; то же самое характерно и для комнат, отведенных под игры детей.

В каждом помещении наиболее холодные или продуваемые части обогревают активнее, а относительно теплые требуют меньшего расхода энергии.

Полусухая стяжка одинаково совместима и с «улиткой», и со «змейкой»;. Неоспоримым преимуществом ее является ускоренное высыхание. Просто смешивают реагент с прописанным в инструкции объемом воды, основательно перемешивают и наносят. Специальные добавки делают появляющийся раствор пластичнее, уменьшая как расход воды, так и продолжительность «созревания». Оттого повышенная плата за эти составы вполне оправдана.

Независимо от вида стяжки, отступ трубы от стены должен составлять 150-200 мм; очень хорошо будет, если вы все контуры сделаете из единичных труб, не прибегая к сварке. Каждый сварной шов является слабым местом в создаваемой конструкции, именно он часто вызывает дополнительные проблемы. К сведению: если где-либо приходится концентрировать много труб, делать их пересечение, перегрева пола легко избежать – используйте внешнюю теплоизоляцию над участком теплого пола.

Обращаем ваше внимание, что прокладка трасс из металлопластика часто требует сгибать его, и эта работа должна выполняться вручную. Ровный сгиб под углом на незначительном радиусе без растрескивания получается, если перехватывать трубу рукой несколько раз подряд.

Сгибать под прямым углом нужно с пятью или шестью перехватами: сначала в поверхность упирают большие пальцы, делают незначительный загиб, затем аккуратно сдвигают руки в его направлении и манипуляцию повторяют. Не делайте никогда излома там, где труба будет резко поворачивать или соединяться с другой.

Полипропилен согнуть тяжелее, так как он будет пружинить. Обязательно или нагревают материал, или сваривают его со специального вида фитингами, или попросту присоединяют к сеткам, заботясь о возможно менее выраженном изгибе. Вне зависимости от материала, исходный конец трубы подсоединяют к коллектору, а когда уложена вся магистраль по комнате, незамедлительно подключают обратный ход трубопровода.

Неисправности

Заметим, что если теплый пол плохо греет, это не обязательно значит, что он вышел из строя; такое бывает при неграмотном проектировании. Теплотехнические расчеты должны делаться профессионалами, только они могут учесть всю ту массу тонкостей, которые влияют на величину теплопотерь и внутренний ход тепловых потоков. Самостоятельная оценка исходя из объема считается более точной и приближенной к реальности, чем ориентирующаяся на площадь постройки.

Самой частой проблемой оказывается нарушение герметичности теплого пола. Проще всего предотвратить ее, организовав надлежащим образом гидравлические испытания до залива стяжки или укладки финишного покрытия (если стяжки не будет). К сливному патрубку нужно прикрутить шланг, другой конец соединяется с канализационною трубой, ведь воды при проверке будет израсходовано очень много.

Рекомендуется использовать прозрачный шланг, чтобы сразу заметить, когда появятся воздушные пузыри.

Вход коллектора служит для подачи воды через отсекающий шаровой кран; иной раз, при плохой работе водопровода, стоит применить промежуточный механический фильтр, чтобы не засорить систему дополнительно. На какой-либо иной вывод коллектора, сопряженный с контурами пола монтируется опрессовочный насос. Куда конкретно его ставить, определяет техническая конфигурация системы. Проверка начинается с того, что все воздухоотводчики отпирают, а каждый контур пола, кроме одного, закрывают.

Подавая воду, непрерывно оценивают чистоту после слива, количество выходящего воздуха. Даже самое аккуратное строительство нередко оставляет после себя пятна масла, стружку, которые не должны быть терпимы. Все это не только обнаруживается при тесте, но и удаляется наружу. Заметив, что вода пошла столь же чистая, как и на входе, что воздушные пузыри исчезли, сначала закрывают выходной кран, затем, после окончательного заполнения контура – вводной. Так последовательно работают со всеми контурами до единого.

Проверка опрессовочным насосом подразумевает открытие всех подсоединенных к коллектору контуров. Опрессовочный насос наполняется чистой водой, после чего открывают его встроенный подающий кран. Устройство включается и нагнетает воду под давлением в 200% от рабочего, то есть 6 атмосфер. Контролировать соответствие давления заданной величине помогает манометр, ставящийся на насос или на сам коллектор.

При повышенном давлении осматриваются все трубы и их соединения между собой, при этом кто-то должен продолжать контролировать показания манометра.

Дав системе «передышку», давление повышают до прежних 6 бар, опять осматривают все контуры и детали. Дополнительный проход делается через ½ часа; все места, где обнаружен выход воды наружу, герметизируют немедленно после снятия давления. Отсутствие протечек – не повод успокаиваться, давление должно быть опять поднято, и держат его уже ровно 24 часа.

При условии, что оно не упадет больше, чем на 25% и не появятся новые места выхода воды, теплый пол можно будет признать годным и готовым к эксплуатации.

Учтите, что отдельные скобы с труб, находящихся под повышенным давлением может срывать, и потому все места крепления дополнительно фиксируются строительным раствором. Конечно, после завершения работ со стяжкой или настилом трубы будут зафиксированы и не смогут просто так «играть», но малейшие недочеты грозят слишком серьезными проблемами.

Предположим, при монтаже все было сделано правильно, однако водяной пол все равно не греет или делает это недостаточно. Такая проблема может возникнуть и спустя определенное время после ввода конструкции в строй. Очень важно отыскать реальные причины и поскорее устранить их.

Слабость отопления часто вызывается низким качеством теплоизоляции. Обнаружить появление такой проблемы нетрудно, достаточно лишь регулярно записывать потребленную энергию и достигнутую температуру. Справиться с нехваткой утеплителя и значительными потерями тепла без вскрытия всей конструкции и последующего восстановления ее невозможно.

Чтобы не выполнять эту работу напрасно, рекомендуется перепроверить все расчеты и чертежи; если делали их сами, покажите профессионалам, а если обращались к проектировщикам, воспользуйтесь консультацией независимых специалистов.

Заподозрив, что в ухудшении обогрева виновата течь, внимательнейшим образом осмотрите напольное покрытие и плинтуса, особенно стыки. Иной раз визуально обнаружить влажные пятна не удается, и окончательный ответ дает только тепловизионное обследование. В поврежденном месте осторожно демонтируют напольное покрытие, убирают и фрагмент стяжки. Поломанную часть трубы удаляют, ставят вместо нее новую; как именно – определяется типом материала. Конечно, подача теплоносителя прекращается, из проблемного контура его выливают, а после тестирования заливают вновь.

Иногда плохой нагрев вызван неравномерным распределением теплоносителя по контурам (особенно при разной длине их). Поскольку скорость течения воды одинакова, по более длинной петле она проходит за увеличенное время и остывает сильнее. Решением проблемы оказывается регулировка клапанов, подающих теплоноситель в отдельные контуры, при этом конкретные электроприводы делаются более активными. Надо будет выждать некоторый срок, пока теплый пол разогреется, так как точное время определяется разными обстоятельствами.

Чтобы проще контролировать и настраивать параметры работы системы, постарайтесь выбрать теплый пол с максимальной степенью автоматизации. Это только поначалу кажется дорогим и непрактичным решением, а на деле поможет избежать лишних вскрытий пола, перенастроек и повторных ремонтов.

Если никакие проверки не помогают обнаружить реальную причину – и протечки нет, и монтажники все сделали по правилам, остается предполагать сбой в электрических компонентах. Чаще всего ломаются насос, обеспечивающий циркуляцию, и термостат. Сразу проверьте, используя мультиметр, обеспечены ли они током. О повреждении насоса убедительно свидетельствует то, что он не шумит.

Допустим, проверка термостата ничего не показала, тогда нужно измерять сопротивление его отдельных клемм, работоспособность датчиков температуры. Не найдя дефекта и там, лучше прекратить дальнейшие поиски и обратиться за помощью к специалистам, иначе велик риск что-то необратимо повредить.

Производители и отзывы

Дать полной гарантии того, что пол никогда не выйдет из строя, невозможно, но для стабильной работы очень важно выбрать хорошего ответственного производителя теплового оборудования.

  • Изделия швейцарской марки Rehau пользуются заслуженным спросом. Потребители отмечают, что смонтировать их очень просто, по сравнению с другими конструкциями, и что нагрев напольного покрытия оказывается равномерным. Компания выпускает трубы для теплых полов диаметром от 1,01 до 3,2 см. Устанавливать нагревательные конструкции нужно при помощи особого вида крепежных деталей. Так, маты серии «Varionova» эффективно сохраняют тепло, гасят звуковые волны (что порадует жильцов многоквартирного дома). Для соединения между собой отдельных блоков используется фальцевая методика. Выгодной заменой матам и панелям выступают фирменные шины Raufix на базе жесткого полипропилена; оборотная сторона их дополнена особыми зацепами, надежно захватывающими любое основание пола.

Водяные теплые полы от Rehau оборудуются надежными гарпун-скобами, клипсами, изоляционными гвоздями. Управление рабочим процессом берет на себя распределительный коллектор.

  • Продукция Valtec тоже считается доступным и надежным поставщиком теплого пола, но при этом часть клиентов обращает внимание на «капризность» его оборудования – при ошибках монтажников есть риск вспучивания пола. Зато трубы на основе сшитого полиэтилена, легко сопротивляющегося значительной температуре, радуют многих. По заверениям производителя, вы можете купить не только сами подающие тепло комплекты, но и управляющую автоматику, и другие устройства, идеально подходящие для решения поставленных задач. Теплые полы от Valtec пригодны для монтажа в ситуациях любой сложности, уровень автоматизации роли не играет (точнее, для любой ее степени предлагаются свои решения).

Корпорация вот уже 8 лет считает нагревательное оборудование ведущим своим предложением и применяет в этом сегменте все новейшие разработки. Количество отводов в гребенках достигает 12, что позволяет монтировать теплые полы даже на очень большой площади.

  • Комплекты под маркой Knauf ничуть не уступают конкурирующим вариантам, более того, стабильность работы и многолетнее успешное их действие радуют многих. Информационное сопровождение (инструкции, руководства) у компании на достойном уровне. Даже не слишком разбирающиеся в вопросе монтажники смогут выполнить свою работу хорошо, если проявят ответственность и старание.
  • Кроме трех ведущих брендов, есть немало других изготовителей, заслуживающих внимания. Так, датский концерн Devi выпускает товар, который крайне редко ломается – ни разу за штатные 20 лет эксплуатации это не произошло из-за производственного брака либо низкого качества. Все основные изготовители трубной продукции для теплого пола предоставляют в распоряжение клиента комплектующие и вспомогательные материалы. Даже теплоизоляционные конструкции изначально идут с уже подготовленной разметкой.

О том, как сделать водяной тёплый пол своими руками, смотрите в следующем видео.

Водяной теплый пол в существующей стяжке

Политика конфиденциальности

Данная политика конфиденциальности (далее – «Политика») распространяется на всю персональную информацию, которую наша Компания может получить от Пользователя во время его пребывания на веб-сайте http://тёплыйдпол39.рф.

Пользователь, пользуясь Веб-сайтом, дает свое согласие на сбор и использование Компанией его персональной информации.

Получение персональной информации

Пользователь может посещать Веб-сайт и не сообщать свои персональные данные, но в некоторых случаях, когда Пользователь решил получить некоторую информацию, воспользоваться услугами Компании, разработанное Компанией и распространяемое на Веб-сайте), Компания запрашивает персональную информацию Пользователя.

Компания вправе запросить у Пользователя следующую информацию: имя и фамилию, название компании, которую он представляет (если есть), почтовый адрес, номер телефона, адрес электронной почты, а также финансовую и другую информацию, которая указана на Веб-сайте.

Любая информация, автоматически считываемая в результате посещения Пользователем Веб-сайта, включая последовательность просмотра, используется без идентификации отдельных пользователей. Компания использует «cookies» для того, чтобы сделать Веб-сайт более удобным для Пользователя.

Использование и раскрытие персональной информации

Компания использует персональную информацию Пользователя для предоставления услуг и Продуктов, разрешения споров и устранения неполадок, повышения удобства работы и улучшения Веб-сайта, информирования о новых услугах и Продуктах. Пользователь, регистрируясь на Веб-сайте, автоматически соглашается на получение от Компании информации об оказываемых услугах, об обновленных версиях или новых Продуктах Компании, а также прочей информации, которую Компания посчитает важным сообщить.

Компания никому не продает и не разглашает персональную информацию о Пользователе. Компания вправе раскрыть и передать персональную информацию третьим лицам только в том случае, если это требует российское или международное законодательство и/или органы власти с соблюдением законной процедуры.

Безопасность

Компания предпринимает соответствующие меры для обеспечения безопасности персональной информации Пользователя от потери, неправильного использования, несанкционированного доступа, разглашения или изменения. Однако метод передачи информации и метод ее хранения в сети Интернет не может быть полностью безопасным, поэтому Компания не гарантирует абсолютную безопасность персональной информации.

Изменения условий Политики

Компания оставляет за собой право изменять условия Политики. В случае внесение изменений, Компания публикует все дополнения и изменения Политики на Веб-сайте. При дальнейшем пользовании услугами и использовании Продуктов Компании, Пользователь соглашается с новыми условиями Политики.

Схемы теплого пола — конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

  • 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
  • 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
  • 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
  • Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
  • 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
  • 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
  • 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
  • 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
  • 6. Напольное покрытие пригодное для теплого пола.
  • 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

  • Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
  • Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
  • Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

Плюсы и минусы водяного теплого пола советы РемонтПрофи

Водяной теплый пол: достоинства и недостатки

https://www.remontprofi.ru/poleznie-soveti/vodyanoj-teplyj-pol-dostoinstva-i-nedostatki/

2016-04-26 09:03:00

Водяной теплый пол — конструкция отопительной системы, в которой тепловые элементы скрыты под напольным покрытием. По эффективности теплые полы выигрывают у точечных обогревателей и радиаторов: тепло поднимается снизу вверх и равномерно распределяется по помещению.

RemontProfi

г. Москва, Пресненская набережная д. 6, стр. 2, м. Выставочная

+7 (495) 665-22-72

Водяной теплый пол — конструкция отопительной системы, в которой тепловые элементы скрыты под напольным покрытием. По эффективности теплые полы выигрывают у точечных обогревателей и радиаторов: тепло поднимается снизу вверх и равномерно распределяется по помещению.

Плюсы водяного теплого пола

Практичное решение — водяной теплый пол — все чаще встречается в детских, спальнях, гостиных, ванных комнатах и на балконах многоквартирных домов, в коттеджах и таун-хаусах. Прокладка системы в каждом помещении дает свои плюсы:

  • Водяной теплый пол в ванной и душевой решает проблемы сырости, грибка, плесени, делает комфортными банные процедуры.
  • В гостиной скрытые отопительные приборы дают больший простор для экспериментов с обстановкой, создают комфортный микроклимат, что особенно важно в панельных домах.
  • На лоджии или балконе нагревательные элементы выстилают под полы при сооружении зоны отдыха, рабочего пространства, зимнего сада, теплицы для проращивания рассады.
  • В детской комнате без радиаторов станет уютнее, кроме того, ребенок не сможет обжечься или простудиться, т. к. температура пола всегда комфортная.

Независимо от того, в каком помещении будет выложена система подогрева пола, такое отопление:

  • равномерно прогревает — тепло поднимается снизу вверх по всей площади;
  • не пересушивает воздух — сохраняется естественная влажность;
  • не создает круговорот пыли — отопление не предполагает конвекции воздушных масс;
  • экономит до 30% энергии в сравнении с радиаторами.

Эксплуатационный срок системы ограничен качеством труб под теплоноситель, а ремонт конструкции обычно сводится к обновлению трубопровода и стыковых соединений.

Минусы водяного теплого пола

К недостаткам водяного теплого пола можно отнести некоторую сложность монтажа конструкции, особенно в многоквартирных домах. Разводка под радиатор предусмотрена застройщиком, а чтобы проложить трубы отопления под полом нужно устанавливать нагревательный котел для обеспечения нужной температуры теплоносителя, подключиться к общедомовым трубам не получится — в них не хватит давления.

За трубопроводом нужно постоянно следить, раз в несколько лет полезно проводить внимательный осмотр системы, что особенно удобно при установке труб под сухую стяжку. Износ соединений или малейшая протечка приведет к затоплению нижнего этажа и отсыреванию перекрытия, в деревянных и каркасных домах это чревато появлением грибков, плесени, необходимостью дорогостоящего ремонта.

Водяной теплый пол выигрывает у радиаторов и конвекторных отопительных приборов в энергоэффективности, неприхотливости и безопасности. Его основной недостаток — некоторая сложность монтажа — окупается за несколько сезонов экономии на нагреве теплоносителя при равномерном отоплении помещений.

Система теплообменника | | Теплый пол своими руками

Введение

В этой системе используется эффективный теплообменник для отделения питьевой воды для бытовых нужд от незамерзающей смеси пола. Используется только один источник тепла, и можно полностью использовать преимущества защиты от замерзания.

Один из многих творческих способов использования теплообменника
Очень хороший пример системы теплообменника с 4 зонами, установленной владельцем дома.
Еще один пример системы теплообменника, установленной заказчиком

Схема теплообмена со стандартным бытовым водонагревателем

Однако всегда спрашивайте себя: «Действительно ли мне нужен теплообменник?»

Чаще всего теплообменники используются для защиты от замерзания, но другим применением может быть излучающая система с одним источником тепла, который по той или иной причине должен быть отделен от бытового водоснабжения.Это редкость. Даже потребность в защите от замерзания часто переоценивается, потому что излучающая система хранит так много тепла в массе дома.

Пример конструкции Radiant и плинтуса/фанкойла.

Система теплообменника, использующая антифриз, может защитить систему лучистого отопления при температурах до -60 градусов ниже нуля. Но компромисс — эффективность. Передача тепла от одной среды к другой (в данном случае от питьевой воды к антифризу через теплообменник) стоит БТЕ. Сам теплообменник становится теплым и излучается в окружающий воздух, хотя иногда это тепло помогает обогреть жилое помещение… даже если это всего лишь подсобное помещение.Довольно часто теплообменник изолируют, чтобы минимизировать этот эффект. Тем не менее, любое тепло, излучаемое теплообменником, — это тепловая энергия, которая могла уйти на ваши полы.

Кроме того, антифриз как теплоноситель уступает простой воде. В целом система теплообменника на 10–20 % менее эффективна, чем открытая система .

Конечно, вода имеет неприятную привычку замерзать при температуре ниже 32 градусов, и в некоторых ситуациях эта реальность намного перевешивает недостатки использования теплообменника.Отопление второго дома в удаленном месте, подверженном перебоям в подаче электроэнергии, было бы идеальным профилем для системы теплообменника. В этом случае вы можете слить бытовую водопроводную систему, если уезжаете на недели зимой, а антифриз защищает систему отопления.

Другим примером может быть отопление удаленного здания. Если вы отправляете воду по заглубленной изолированной трубе выше линии промерзания, антифриз необходим.

Солнечные коллекторы почти всегда используют антифриз, поэтому в этом случае также необходим теплообменник.

Важно понимать, что в большинстве случаев теплообменники не являются обязательными в радиационной системе.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева.Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Теплообменная система с баковым водонагревателем

Комплект теплообменника с водонагревателем Polaris

Высокоэффективный водонагреватель Polaris стандартно поставляется с двумя парами входных и выходных отверстий для горячего и холодного воздуха.Это делает его идеальным для использования с теплообменником.

Использование водонагревателя по требованию с системой теплообменника

Многозонная система теплообмена с использованием водонагревателя по требованию
Однозонная система теплообмена с водонагревателем по требованию
Многозональная система теплообменника, работающая на жидком топливе, для обогрева Radiant с комбинированной системой плинтуса, а также для горячего водоснабжения, разделенного теплообменником.

С этим предварительно собранным сантехническим комплектом теплообменника (фото вверху, схема внизу) водонагреватель по запросу может обеспечивать как отопление помещений (с использованием антифриза), так и горячее (питьевое) водоснабжение.

Система теплообменника с несколькими зонами

Разрежьте плоский теплообменник пополам, и вы увидите стопки пластин из нержавеющей стали. Две разные жидкости (обычно вода с одной стороны, антифриз с другой) текут между чередующимися пластинами.Сами жидкости никогда не смешиваются, но тепло легко переходит от более горячей жидкости к более холодной.

Разрез теплообменника
Теплообменник сантехника

Монтаж и подключение теплообменника

Теплообменник смонтирован и подключен к трубопроводу

Важно установить теплообменник «противотоком», а не «параллельно». Противоток означает, что самая горячая жидкость, поступающая со стороны A теплообменника, течет к самой холодной жидкости, поступающей со стороны B на противоположном конце теплообменника (см. рисунок выше).Это максимизирует теплопередачу, заставляя самую холодную жидкость непрерывно течь к самой горячей части теплообменника.

Параллельное подключение приведет к тому, что Сторона А «горячая» и Сторона В «холодная» попадут в один и тот же конец теплообменника, и оба потока будут проходить параллельно по всей длине теплообменника. Конечно, эта неэффективная конфигурация водопровода по-прежнему будет передавать некоторое количество тепла от более горячей жидкости к более холодной, но при этом теряется целых 40% мощности теплообменника.

Внутренние и внешние теплообменники

Иногда теплообменник вовсе не плоский, а располагается ВНУТРИ накопительного бака.Неудивительно, что их называют «внутренними теплообменниками». Преимущества внутреннего стиля заключаются в простоте и эффективности. Простой, потому что для перемещения тепла требуется только один насос, и эффективный, потому что, хотя внешний теплообменник ОЧЕНЬ быстро передает тепло от одной среды к другой, он также излучает тепло в окружающий воздух.

Внутренние теплообменники не так быстро передают тепло, но теплу некуда деваться, кроме как в окружающую воду (которая, можно сказать, тоже пропускает тепло в окружающее помещение — да ладно, ничего не бывает на 100% эффективным).

Таким образом, все сводится к применению, то есть к тому, какой тип теплообменника лучше всего подходит для данной системы отопления. Некоторые системы используют оба типа, как показано ниже.

Это схема водопровода, которую мы нарисовали для клиента, который хотел, чтобы дровяной котел нагревал бак с водой, который, в свою очередь, обеспечивал как горячее водоснабжение дома, так и лучистое тепло пола. Да, и лучистый пол должен был содержать антифриз, т.е. он должен был быть «закрытым».

Как видите, это очень сложная система отопления.Большинство излучающих систем намного проще. Но, как пример того, как видение может стать реальностью, посмотрите фото готовой установки ниже.

Накопительный бак с внутренним теплообменником находится за рамкой этого фото, но является частью этого необычного примера мастерства своими руками. Наш клиент, Робин Эллинс, доказывает, что гордость за право собственности и внимание к деталям, наряду с предварительно собранными пакетами сантехники компании Radiant Floor, могут привести к созданию системы отопления, которая может конкурировать даже с самой сложной профессиональной установкой.

Подключение EPK к зональному коллектору

На следующем чертеже показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа входят в комплект поставки каждой закрытой системы и теплообменника .

Комплекты расширения и продувки

ЗАПОЛНЕНИЕ И ПРОДУВКА ВАШЕЙ СИСТЕМЫ ТЕПЛООБМЕННИКА С ГОРЯЧЕЙ СТОРОНЫ (водонагреватель):
В недавно установленной системе лучистого отопления первый запуск является наиболее важным, удаление воздуха из вашей системы является обязательным.Воздух в вашей системе – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке, https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System, чтобы получить подробную информацию о регистрации и продувке открытой системы, а также об очистке / удалении фильтра водонагревателя по требованию. Выключите или отключите питание от водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что просто открывая кран с горячей водой в любом месте дома, вода будет проходить через зону.Тем не менее, открытие сливного клапана котла справа/над смесительным клапаном/термометром наиболее удобно и обеспечивает наилучший поток.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ЗАКРЫТАЯ (отопление/зона) СТОРОНА СИСТЕМЫ:
Заполнение и продувка системы лучистого отопления – критический процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,….Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Например, если у вас есть три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. .Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.

Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ Pex… 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер) .

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ следует использовать при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюймПо следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Отопление сельскохозяйственных магазинов — Публикации

Типы обогревателей для магазинов

У вас есть три основных варианта с вариациями для обеспечения тепла в фермерском магазине: принудительная вентиляция, инфракрасное излучение и системы обогрева пола.

  • Нагреватели с принудительной подачей воздуха обычно устанавливаются под потолком и сжигают источник топлива для нагрева воздуха, который затем циркулирует по цеху (рис. 1) .
  • Инфракрасные обогреватели подвешиваются к потолку и нагревают предметы, находящиеся под воздействием обогревателя. Они часто используются для точечного обогрева помещений, таких как верстак, но могут обогревать весь цех (рис. 2) .
  • Внутреннее отопление использует водяной трубопровод (теплый пол), встроенный в пол или под ним, для обеспечения тепла (Рисунок 3) . Тепло обеспечивается котлом или тепловым насосом (геотермальным). Эти системы часто предпочтительнее, потому что пол с подогревом обеспечивает теплую поверхность, на которой можно стоять, а вода на полу быстро высыхает.

Рис. 1. Пропановая печь с принудительной подачей воздуха. (Карл Педерсен, NDSU)

Рис. 2. Лучистый обогреватель. (любезно предоставлено www.USDA.gov)

Рис. 3. Гидравлические трубы в полу. (Карл Педерсен, NDSU)

Что такое БТЕ?

БТЕ, или британская тепловая единица, является мерой тепла. БТЕ в час — это мощность нагрева или охлаждения нагревательного прибора или кондиционера. Одна БТЕ примерно равна количеству энергии, необходимой для нагрева пинты воды на 1 градус по Фаренгейту.

Правильный размер

Решение о том, какой размер системы отопления купить для сельскохозяйственного магазина, будет зависеть от размера магазина, от того, как магазин будет использоваться, насколько хорошо он изолирован и как часто будут открываться большие двери.

Конструкция здания имеет огромное значение в том, сколько тепла необходимо системе отопления. Всего несколько лет назад общее практическое правило заключалось в том, что системы отопления фермерских магазинов должны обеспечивать около 50 БТЕ на квадратный фут в час. Благодаря достижениям в области изоляционных технологий, в том числе большему вниманию к воздушной герметизации и изоляции фундамента, фермерским магазинам обычно требуется всего 20 БТЕ на квадратный фут в час.

Хотя использование обобщений для простых сравнений систем отопления допустимо, вам необходимо выполнить расчеты тепловых потерь, чтобы правильно подобрать обогреватель для сельскохозяйственных цехов. С точным расчетом тепловых потерь вы можете установить систему отопления правильного размера, которая обеспечит получение надлежащего количества тепла от установленной системы и сэкономит ваши деньги, поскольку система отопления не будет слишком большой для помещения, которое вы хотите нагревать. Хороший подрядчик по отоплению не только сделает расчет потерь тепла, но и предоставит рекомендации по необходимости резервных систем отопления.

Размещение разных зон сельскохозяйственного цеха на разные зоны, в которых можно регулировать тепло по отдельности, может привести к экономии энергии. Если разные помещения магазина должны отапливаться на разных уровнях, вам потребуется внести коррективы в БТЕ в час (например, если площадь магазина отапливается до 50 F, а офис в здании нагревается до 72 F). ).

Преимущества/недостатки общих систем

Расходы на отопление

Типичными источниками энергии для фермерских хозяйств являются пропан, электричество, мазут и биомасса, такая как кукуруза или древесина.Решение о том, какой источник топлива является наиболее рентабельным, зависит от текущих и будущих цен на топливо, включая внепиковые тарифы на электроэнергию, эффективность системы отопления и количество энергии, которое потребуется каждой системе отопления.

Расширение NDSU имеет публикацию и приложение для мобильных устройств под названием «Сравнение стоимости топлива NDSU», которые могут помочь вам сравнить различные источники топлива. Приложение доступно в магазинах приложений для мобильных устройств Android и Apple.

Изоляция

Надлежащая теплоизоляция так же важна, если не важнее, как и выбор системы отопления, которая будет хорошо работать для обеспечения комфортного и эффективного здания.

Тепло найдет путь наименьшего сопротивления, чтобы покинуть здание. Если одна часть здания не герметизирована (Рисунок 4) или не изолирована должным образом, результатом будет потеря тепла и напрасная трата денег в течение всего срока службы здания.

Рис. 4. Утечки воздуха, приводящие к потере тепла. (Карл Педерсен, NDSU)

Потери тепла будут происходить через потолки, стены и пол. При правильной изоляции потери тепла можно свести к минимуму, а изоляция окупится за счет экономии энергии всего за несколько лет.

Для экономичных уровней изоляции в северном климате эксперты по отоплению рекомендуют иметь по крайней мере значение R-30 для потолков, если изоляция представляет собой непрерывную изоляцию над настилом крыши (Рисунок 5) . Для металлических зданий (Рисунок 6) стандартная рекомендация состоит в том, чтобы установить изоляцию до значения не менее R-25, накинутую на прогоны. Также должен быть дополнительный Р-11 параллельно прогонам, а настил кровли и прогоны разделены термоблоками Р-5.R-49 следует устанавливать на крышах с чердаками или другими изоляционными материалами.

Рис. 5. Сплошная изоляция на настиле крыши. (любезно предоставлено университетом строительных норм и правил Министерства энергетики США)

Рис. 6. Утепленная металлическая крыша. (любезно предоставлено Североамериканской ассоциацией производителей изоляции и университетом строительных норм и правил Министерства энергетики США)

Стены в цехе должны быть утеплены не менее R-13 между элементами каркаса, со сплошной изоляцией не менее R-7.5.

Фундаменты фундамента по периметру должны иметь изоляцию не менее R-10 с добавлением дополнительного R-5, если плита нагревается (Рисунок 7) . Изоляция должна простираться не менее чем на 24 дюйма ниже неотапливаемой плиты и не менее чем на 48 дюймов ниже нагретой плиты.

Рис. 7. Фундамент мелкозаглубленный с защитой от мороза для обогреваемой плиты. (любезно предоставлено Ларри Майером, Solution Design Inc.)

Потери тепла по периметру здания с панельным водяным отоплением могут быть огромными.Почва по периметру постоянно охлаждается наружным воздухом, поэтому изоляция периметра имеет решающее значение. Изоляция под бетонной плитой уменьшит скорость потока тепла в почву и направит больше тепла в цех. Утеплитель обычно не используется под полом, если грунт используется как резервуар тепла. Высокий уровень грунтовых вод может отводить тепло из-под пола. Гидравлические трубки могут быть размещены либо в бетоне, либо в песчаном слое под бетоном (Рисунок 8) .

Рис. 8. Водяной обогрев пола и помещений.

Геотермальные тепловые насосы (геотермальные)

Геотермальные тепловые насосы, часто называемые геотермальными, являются одним из вариантов для обогрева сельскохозяйственных магазинов благодаря высокой эффективности систем. Тепловые насосы нагревают или охлаждают здание, перемещая тепло из одного места в другое. Хотя наземные системы очень эффективны, они имеют более высокую стоимость установки.

Для систем отопления, использующих грунт, обычно требуется три основных компонента (рисунок 9) : теплообменник (заземляющий контур), тепловой насос (конденсаторный блок) и распределительная система, такая как внутриполовые трубы (рисунок 3) .

Рисунок 9. Компоненты геотермальной системы отопления. (Расширение NDSU)

Теплообменник или контур (Рисунок 10) представляет собой просто отрезок или змеевик трубы, проложенный под землей и используемый для передачи тепла от земли к тепловому насосу.

Рис. 10. Контуры геотермального теплового насоса. (Деннис Визенборн, NDSU)

Тепловой насос концентрирует тепло с помощью конденсатора. Зимой это тепло передается в систему распределения и высвобождается через системы принудительной вентиляции здания или внутрипольную систему водяного (водяного) отопления.

Для получения дополнительной информации о геотермальных тепловых насосах см. публикацию NDSU Extension AE-1483, «Грунтовые тепловые насосы».

Дополнительные ресурсы

Разнообразная информация об энергетике

AE-1483, «Грунтовые тепловые насосы», Дополнительная публикация NDSU, посвященная основам получения тепла с помощью геотермальных тепловых насосов.

Большая часть публикаций написана Карлом Педерсоном, бывшим преподавателем энергетики

Особая благодарность Шелдону Герхардту, агенту по развитию округа Логан, NDSU, и Рэнди Матерну из Comfort Zone Heating and Air за предоставление технических обзоров.

Этот материал основан на работе, поддержанной Министерством энергетики под номером награды DE-FG26-07NT43202.

Этот отчет был подготовлен как отчет о работе, спонсируемой агентством правительства Соединенных Штатов. Ни правительство Соединенных Штатов, ни какое-либо его агентство, ни кто-либо из их сотрудников не дает никаких гарантий, явных или подразумеваемых, и не принимает на себя никакой юридической ответственности за точность, полноту или полезность любой информации, устройства, продукта или процесса, раскрытых , или означает, что его использование не будет нарушать права частной собственности.Ссылка в настоящем документе на любой конкретный коммерческий продукт, процесс или услугу по торговому наименованию, товарному знаку, производителю или иным образом не обязательно означает или подразумевает его одобрение, рекомендацию или поддержку со стороны правительства Соединенных Штатов или любого его учреждения. Взгляды и мнения авторов, выраженные здесь, не обязательно отражают точку зрения правительства Соединенных Штатов или какого-либо его ведомства.

Полы с лучистым подогревом — McMackin Mechanical

Ремоделирование 101: 5 вещей, которые нужно знать о лучистом обогреве пола Кристин Чанг Хэнвей

Разве можно устоять перед ощущением ходьбы босиком по нагретому полу? Если вы только начинаете ремонт или строите новый дом, подумайте об установке лучистого отопления (также известного как теплый пол) — энергосберегающего способа согреться в холодные месяцы.Как архитектор, который руководил и пережил множество реконструкций, я испытал на себе пол с подогревом в чужих домах и жажду его в своем собственном. Вот краткое изложение этой темы: читайте дальше, если вы готовы разорвать свои полы во имя экономичного и энергоэффективного тепла.

1. Что такое теплый пол?

Изобретенная технически подкованными древними римлянами, у которых рабы раздували дрова под высокими мраморными полами, лучистое отопление пола представляет собой систему обогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в традиционные системы воздушного отопления).

Вверху: представьте, что каждое утро зимой вы просыпаетесь и кладете босые ноги на теплые дубовые доски. Фотография через Dinesen.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого обогрева пола являются электрические (обогрев через электрические провода) и водяные (обогрев через трубы с горячей водой), оба из которых скрыты под полом. Вот как они сравниваются: электрические системы лучистого обогрева пола проще и доступнее в установке, но дороже в эксплуатации, что делает их идеальными для обогрева небольших площадей.Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже для целых домов. Предупреждение заключается в том, что они сопряжены с более высокими первоначальными затратами, потому что их сложнее установить и для них требуется нагретая вода от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может лучше подойти вам, см. статью «Излучающее напольное отопление: электрическое и гидравлическое» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Company, члена каталога архитекторов и дизайнеров Remodelista.

Вверху слева: установка электропроводки в ванной комнате. Фотография предоставлена ​​Мод Плантига на Flickr. Вверху R: Гидравлическая система, ожидающая установки пола. Фотография через треугольную трубку.

3. Каковы преимущества лучистого теплого пола?

Подогрев пола не только согреет ваши пальцы ног, но и обеспечит комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают массу здания, гарантируя, что тепло не будет потеряно на окружающие поверхности.В обычной системе принудительного воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и опускается вниз по мере снижения его температуры, что затрудняет сохранение тепла в ногах, даже если все выше плеч кипит. «Мы ощущаем чистое тепло с лучистым подогревом пола. Поскольку мы нагреваемся от наших ног, мы остаемся теплее при более низкой температуре», — говорит подрядчик Джефф Кинг. Обеспечивая тепло и комфорт эффективно, что может не понравиться?

Вверху: Схема слева иллюстрирует принцип лучистого обогрева пола, при котором нагретые поверхности передают тепло всем окружающим объектам.Потерь тепла нет, потому что все имеет одинаковую температуру. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной вентиляции поднимается к потолку, а затем возвращается вниз в виде холодного воздуха. Это объясняет, как вам может быть холодно, когда термостат показывает 72 градуса. Диаграмма через Семинар по устойчивому развитию.

4. Каковы недостатки лучистого теплого пола?

Систему лучистого обогрева пола сложно установить после того, как пол уже уложен, и это возможно только в том случае, если вы готовы снять полы или строите новый дом.Хотя есть новые продукты, такие как электрические излучающие прокладки, которые можно установить между балками под вашим полом, для них требуется доступ снизу через подвал или подполье. Отсутствие того или другого является нарушителем сделки.

Вверху: каменная плитка хорошо работает с лучистым отоплением пола благодаря теплопроводным свойствам материала. Здесь показана грубая каменная плитка в ванной комнате от Atelier Am из Лос-Анджелеса. Фотография сделана Марком Д. Сайксом.

5. Какие напольные материалы лучше всего подходят для лучистого тепла?

Хотя все напольные материалы можно использовать для полов с подогревом, некоторые из них работают эффективнее, чем другие.Некоторые общие практические правила: Материалы с теплопроводными свойствами (камень, бетон, керамическая плитка) эффективно проводят, передают и удерживают тепло, выдерживая высокие температуры. Полы из массива дерева могут сжиматься и расширяться при колебаниях температуры, оставляя неприглядные зазоры. Однако, если вы любите деревянные полы, опытный установщик деревянных полов сможет справиться с потенциальной усадкой. Полы из винилового и пластикового ламината также имеют температурные ограничения, в то время как ковры обладают изолирующими свойствами, которые потенциально снижают тепловой поток.

Вверху: полированные бетонные полы с лучистым подогревом обогревают дом, переоборудованный из конюшни AR Design Studio. Подробнее см. Конюшни Manor House, A Champion’s Home Reborn . Фотография через AR Design Studio.

Тепловизионные камеры FLIR выявляют скрытые дефекты в системах напольного отопления

Лучшая система отопления в доме — это та, о которой вы не подозреваете. Вот почему системы лучистого теплого пола так привлекательны и становятся все более популярными.Однако их невидимость также может быть недостатком. Потому что, как вы можете сказать, что что-то не так с вашей системой отопления? Единственный эффективный способ сделать это — использовать тепловизионную камеру.

В системе лучистого пола тепло обеспечивается трубами с горячей водой или электрическими проводами, проложенными под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые объекты, с которыми сталкиваются, которые, в свою очередь, излучают захваченное тепло. Системы лучистого пола — это высокоэффективный способ обогреть дом, повысить комфорт и снизить затраты на электроэнергию.В новостройках со сплошными полами труба отопления обычно замуровывается в стяжку пола.

Валерио Ди Стефано, итальянский инженер и дизайнер, специализирующийся на управлении энергопотреблением и термографии, имеет многолетний опыт работы с системами обогрева полов. Недавно он приобрел тепловизионную камеру FLIR E8, в основном для проведения энергетического аудита излучающих систем и зданий.

Тепловизионная камера четко показывает подземную сеть труб системы лучистого отопления.

Обнаружение скрытых дефектов

«Излучающие системы стали очень популярны в последние годы, особенно в новых жилых домах», — говорит Валерио Ди Стефано.«Однако иногда система, которая на первый взгляд работает нормально, может иметь скрытые дефекты. Могут быть проблемы со стяжкой пола, прокладкой труб, проблемы с оптимизацией транспорта энергии. Хорошая новость заключается в том, что все эти проблемы можно быстро обнаружить с помощью тепловизионной камеры».

«Обычно без тепловизионной камеры вам пришлось бы смотреть на насосы и на основе этой информации делать выводы о том, что происходит под землей. Но с тепловизионной камерой у вас есть мгновенный обзор всей вашей системы обогрева пола благодаря теплу, выделяемому системой.

Валерио Ди Стефано: Тепловизионная камера FLIR E8 продвинула мой бизнес вперед и помогла выиграть больше проектов.

Термография для теплого пола на практике

На рисунках 1a/1b/1c показан коллектор, питающий систему лучистого отопления с циркуляционными насосами, по одному на каждую секцию коллектора. Точки Sp1 и Sp2 на самом деле имеют почти одинаковую температуру, но установка одного и того же значения коэффициента излучения приводит к неверным выводам. На самом деле на Sp1 наложена изолента, коэффициент излучения которого очень близок к значению, установленному в приборе.Следовательно, поток жидкости на самом деле имеет температуру 44 °C, а не 30,5 °C.

На Рисунке 2 показана излучающая цепь во время запуска, цифровое объединение теплового и визуального изображений. Анализ профиля был выполнен на псевдоортогональных линиях Li1, Li2 и Li3, проходящих по трубам. Справа линия Li2 показывает более холодный, неровный участок, который следует исследовать дополнительно, так как это может означать изменения толщины стяжки или клея, используемого для отделки. Линия Li4, выделенная зеленым цветом, указывает на эти температурные колебания, которых не должно быть на нескольких дециметрах трубы.

Рисунок 1а: Визуальное изображение коллектора. Рисунок 1b: Тепловое изображение коллектора с неактивным левым насосом. Рисунок 1c: Тепловое изображение коллектора с активно работающим левым насосом.

Ведутся споры о том, следует ли размещать подземное отопление под стационарной мебелью. Аргумент против этого заключается в том, что тепло, поднимающееся от пола, может привести к тому, что кухонные шкафы «запотеют», а это означает, что они собирают конденсат. Отопление, проложенное под модулями, также может нагревать сами устройства и все, что вы в них храните, включая продукты питания.Аргументы в пользу установки теплых полов под стационарной мебелью различны. Во-первых, в тех случаях, когда планировка помещения не определена, вероятно, целесообразно установить трубу теплого пола по всему помещению.

Как бы то ни было, наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерционность системы как при запуске, так и при выключении и не очень помогает контролировать температуру в помещении. На самом деле, это создает барьер для потока тепла к областям, занятым препятствиями, барьер, который, очевидно, имеет энергетическую стоимость.Это показано на рисунке 3.

FLIR E8: компактный и экономичный тепловизор

Валерио Ди Стефано использует компактную камеру FLIR E8 типа «наведи и снимай» для осмотра систем подогрева пола.

«В 2013 году я действительно открыл для себя возможности тепловидения во время курса обучения в Инфракрасном учебном центре (ITC), — говорит Валерио Ди Стефано. «Я оценивал различные модели камер, но в конечном итоге остановил свой выбор на модели FLIR E8 «наведи и снимай», поскольку она предлагала лучшее соотношение цены и качества и наиболее интересные функции в компактном корпусе.

Рисунок 2: Излучающая цепь во время запуска

FLIR E8 оснащен детектором 320×240, бесфокусным объективом и простой навигацией с помощью кнопок к экранным настройкам, режимам визуализации, инструментам измерения и сохраненным файлам JPEG. Камера удивительно проста в управлении, даже одним нажатием большого пальца в перчатке. E8 также имеет запатентованную FLIR функцию MSX® Thermal Image Enhancement, которая добавляет ключевые детали от встроенной камеры видимого света ко всему инфракрасному изображению в режиме реального времени.

Рисунок 3: Наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как при запуске, так и при выключении. Температура Sp1 23,8 °C, температура Sp2 19,3 °C, температура Sp3 22,2 °C

«FLIR E8 обеспечивает хорошую детализацию изображения, и я могу использовать его для различных целей, помимо проверки системы обогрева полов, например, для мониторинга солнечных панелей. В любом случае, FLIR E8 продвинул мой бизнес вперед и помог выиграть больше проектов.

Лучистое отопление 101 | Нельсон Механик Дизайн Инкорпорейтед

Описания и изображения, приведенные ниже, предназначены для того, чтобы дать общее представление о частях вашей системы лучистого отопления  . Мы надеемся, что при обращении в службу поддержки вам помогут определить те части вашей системы, которые могут нуждаться в обслуживании. Когда вы получите от нас счет, мы надеемся, что приведенная ниже информация поможет уточнить, над какими деталями и системами мы работали во время нашего сервисного визита.

В лучистом отоплении используется горячая вода — обычно в диапазоне от 85 F до 120 F — вырабатываемая котлом, тепловым насосом воздух-вода, геотермальным тепловым насосом вода-вода или резервуаром для горячей воды для бытовых нужд — для обогрева здания за счет с использованием большой площади поверхности с низкой температурой воды. Здесь мы обсудим отдельные компоненты типичной радиантной системы.
Наиболее распространенное применение излучающих трубок – установка их в системе пола . Он может быть либо заглублен в тонкий слой бетона, соединенный с полом снизу, либо часть самого пола в напрессованной на дерево алюминиевой обшивке (Warmboard).





Имея такую ​​большую площадь поверхности для обогрева помещения, температура воды, протекающей по трубам, может быть очень низкой, намного ниже, чем в обычных радиаторах или системах с плинтусами.



Трубопровод подачи и возврата к и от теплого пола обычно представляет собой пластиковую трубку PEX . PEX очень гибкий, не подвержен коррозии и не ржавеет, легко соединяется и имеет длительный срок службы.









Обычно площадь пола достаточно велика, чтобы потребовать несколько петель труб PEX, которые подаются от коллектора в механической зоне.В каждом контуре есть балансировочный клапан (красные ручки на картинке), так что тепло пола равномерно распределяется по комнате.









Горячая вода, используемая в системе лучистого пола, циркулирует с помощью небольшого циркуляционного насоса. Этот циркуляционный насос модели ECM работает с переменной скоростью в зависимости от тепловой нагрузки.











Иногда один циркуляционный насос обслуживает несколько зон нагрева – их можно разделить с помощью моторизованных зональных клапанов , таких как эта модель Taco Sentry.







Температура воды имеет решающее значение для успеха лучистого пола — во многих случаях она контролируется наружной температурой, которую определяет система управления смешиванием — когда на улице холоднее, лучистая вода будет теплее, а когда на улице теплее , лучистая вода будет холоднее. Температура воды может автоматически регулироваться моторизованным смесительным клапаном .







Смесительный клапан с электроприводом управляется регулятором излучающего излучения , который следит за наружной температурой, температурой пола и температурой воды и регулирует положение смесительного клапана.









Требуется специальный излучающий термостат , который быстрее реагирует на температуру пола, а также может контролировать температуру воздуха в помещении. Подобная система может подключаться к Интернету, что позволяет в режиме онлайн наблюдать и регулировать настройки и графики термостата.







Старые излучающие системы не имели автоматической регулировки температуры воды и имели только одну настройку температуры.Это означало, что в одни моменты зимой им было комфортно, а в другое время было либо слишком жарко, либо слишком холодно. Они использовали термостатический смесительный клапан .









За последние 30 лет использовалось множество типов излучающих трубок. Обычно мы можем подключить этот старый тип к нашим современным трубкам PEX, чтобы мы могли подключаться к нашим современным коллекторам.

















radiant control для подключения к интернету

Наша цель — стать ведущим магазином сантехники и ОВКВ в Martha’s Vineyard.



Стоит ли тратиться на теплый пол?

Водяной теплый пол

(Фото предоставлено Wolfilser/Shutterstock)

Также известные как жидкостные системы водяного лучистого теплого пола, согласно определению U.С. Министерство энергетики, работает путем перекачки нагретой воды из котла по трубам, проложенным под полом. В зависимости от системы поток горячей воды регулируется либо насосами и термостатами, либо зональными клапанами.

Водяной теплый пол популярен в тех частях страны, где зимой температура падает. Известно, что это экономически эффективный путь.

Электрический теплый пол

(Фото: Дмитрий Мельников/Shutterstock)

Электрический подогрев пола вырабатывает тепло за счет электричества, проходящего через кабели сопротивления.Эти системы состоят из трех основных частей: нагревательного кабеля, термостата и датчика температуры. Термостат регулирует нагрев в зависимости от температуры пола, измеряемой датчиком.

Установить электрический теплый пол относительно проще, чем водяную систему. В сочетании с тем фактом, что сырье довольно недорогое, электрический обогрев пола часто является привлекательным выбором для небольших проектов «сделай сам», в первую очередь для полов в ванных комнатах и ​​коротких коридорах.

Водяной теплый пол по сравнению сэлектрический

В чем разница между водяным теплым полом и электрическим? По словам Джима Грэма, президента Sun & Earth Construction, LLC, в общем случае водяное лучистое отопление использует воду для выработки тепла от вашего пола. По трубе, встроенной в пол, циркулирует теплая вода, которая нагревается с помощью центрального бойлера.

Этот центральный бойлер может обеспечивать горячей водой несколько разных помещений вашего дома, которые можно разделить на зоны. Эти зоны обычно представляют собой группу комнат, которые можно дополнительно разделить на циклы.Эти петли могут быть сфокусированы на небольшой части вашего дома, например, на душе. «Это позволяет очень точно контролировать нагрев», — сказал Грэм. Электрический обогрев пола, с другой стороны, использует встроенные провода сопротивления для нагрева пола. Обычно электрический теплый пол использует термостат для каждой комнаты. Гидравлическая система использует термостат для каждой зоны.

Водяной теплый пол в сравнении со стоимостью электрического отопления

Несмотря на то, что электрические системы отопления обходятся дороже в расчете на квадратный фут, по словам Грэма, они не требуют центрального котла.«Обогревать (ваш дом) электричеством дороже, чем большинство ископаемых видов топлива, — сказал Грэм, — но если использовать его в ограниченном пространстве, например в ванной, это может быть очень эффективно».

Стоимость лучистого теплого пола зависит от нескольких переменных. Если вы хотите установить теплый пол в своем доме, вот потенциальные затраты:
**
Установка:** Водяная система подогрева пола может стоить от 2 до 15 долларов за квадратный фут. Грэм отметил, что дополнительные затраты на водяную систему довольно малы в новом доме, но, вероятно, выше при реконструкции.В новых домах вам не нужно будет заменять старые системы, что может быть дороже.

Обязательно измерьте площадь вашего дома, где вы хотите установить теплый пол, и определите его площадь в квадратных футах. . Так вы сможете точно рассчитать стоимость.

Если вас интересует электрическая система обогрева пола, общая стоимость зависит от типа установки, говорит Вергнер Йоргенсен, менеджер по продажам и маркетингу HeatXpert.

Йоргенсен отметил, что установка со свободными кабелями обходится дешевле.Цены обычно начинаются с 3 долларов за квадратный фут, в то время как установки с сетчатыми и твердыми матами начинаются примерно с 10 долларов за квадратный фут.

Техническое обслуживание: Более того, вам нужно будет оплатить стоимость технического обслуживания. Сколько зависит от типа системы, которую вы решите установить, и от того, есть ли в вашем доме теплый пол во всем доме или только в определенных его частях. Если в вашем доме есть пол с подогревом, затраты на техническое обслуживание, как правило, выше.

Плюсы и минусы систем лучистого теплого пола

Установка системы теплого пола в вашем доме требует времени, энергии и денег.Давайте посмотрим на преимущества и недостатки, чтобы помочь вам решить, является ли это хорошим выбором для вас.

Плюсы

Больше комфорта: Поскольку ваша система отопления находится под полом, Грэм сказал, что вам, скорее всего, понравится более тихая обитель.

Экономия энергии: Еще одним преимуществом систем лучистого обогрева пола является то, что вы, скорее всего, сэкономите на энергопотреблении. Со временем это может привести к экономии на счетах за газ.

Более того, вода лучше подходит для использования альтернативной энергии, такой как солнечная или геотермальная.«Теплоемкость воды в 3500 раз выше, чем у такого же объема воздуха, — сказал Грэм, — поэтому трубка намного меньше, чем эквивалентный воздуховод». Это также означает, что для передачи тепла насосом используется гораздо меньше энергии, чем вентилятором — примерно в 20 раз меньше энергии.

Водяные системы лучистого отопления пола предлагают больше тепла: Что касается водяного лучистого отопления, поскольку они не работают на электричестве, они не требуют больших повседневных эксплуатационных расходов, сказал Йоргенсен. «Это позволяет легко использовать их на больших площадях, даже для обогрева целых домов.».

Электрические теплые полы проще в установке: Электрические теплые полы часто лучше подходят для проектов «сделай сам», потому что их проще монтировать. Напольный кабель можно проложить самостоятельно. По словам Йоргенсена, это, в свою очередь, поможет вам сэкономить на установке.

Минусы

Дополнительные первоначальные расходы: Несмотря на то, что лучистое отопление пола может помочь вам сократить затраты на электроэнергию с течением времени, его установка потребует больших капиталовложений. Обычно требуется отдельная система охлаждения.Как уже упоминалось, стоимость гидравлической системы составляет от 2 до 15 долларов за квадратный фут.

Водяные системы лучистого отопления более сложны в установке: Эти системы обычно включают бойлер, насос и газопроводы. «Вы можете установить водяной теплый пол самостоятельно, но вам потребуются базовые знания в области электрики и сантехники, а также помощь профессионального дизайнера», — сказал Йоргенсен.

Электрические системы лучистого отопления имеют более высокие эксплуатационные расходы: Поскольку они работают на электричестве, вы не будете экономить на повседневных расходах на системы лучистого отопления.«Электрический лучистый пол требует подключения новой цепи для установки в комнате, — сказал Йоргенсен, — поэтому он обычно подходит только для небольших проектов, таких как туалеты».

Нижняя строка

Является ли установка системы обогрева пола в вашем доме хорошей идеей, на самом деле зависит от причин, по которым вы этого хотите.

Это также во многом зависит от вашего бюджета и наиболее важных для вас плюсов и минусов. Имея всю необходимую информацию, заранее выполнив домашнее задание и тщательно оценив проект, вы сможете принять наилучшее для вас решение.

Лучистое отопление и охлаждение — Хорошее жилищное строительство

Водяные системы отопления, в которых вода является средой для передачи тепла, используют один из нескольких типов радиаторов, в том числе настенные, плинтусные и те старые чугунные классические радиаторы, которые стоят на полу. Но когда кто-то говорит «лучистое отопление», он обычно имеет в виду лучистое отопление пола, систему распределения тепла, основанную на трубах, которые полностью скрыты от глаз.

Отсутствие видимых радиаторов является одной из привлекательных характеристик этих систем отопления.Они тоже беззвучно бегают. Тепло распределяется равномерно, бесшумно и без раздражающей периодической модуляции, характерной для системы принудительной вентиляции. Домовладельцам не придется расставлять мебель для размещения обогревателей или громоздких радиаторов. По сути, это система «установил и забыл».

Есть и недостатки. Среди них высокая стоимость, сложность ремонта некоторых типов систем и неизбежное разочарование домовладельцев, когда они обнаруживают, что ногам, по сути, не будет тепло всю зиму.

Короче говоря, мнения об этих системах разделились. Некоторым домовладельцам они нравятся. Некоторые проектировщики не видят места для систем лучистого обогрева пола в хорошо изолированных, плотно построенных домах. Мартин Холладей, бывший редактор Green Building Advisor, даже возражает против термина «теплый пол», предпочитая вместо него более длинную, но более точную фразу « гидравлическая труба в полу ».

Но давайте начнем с рассмотрения того, как устроены эти системы, рассмотрим альтернативу с электрическими излучателями, а затем обратимся к вопросу о том, может ли та же самая сеть труб, которая обеспечивает тепло зимой, также охлаждать жилое пространство летом.(Большая часть технической информации, приведенной в этой статье, взята из ранее опубликованных работ Holladay, Alex Wilson и других, на которые есть ссылки в тексте или в списке «Похожие статьи» внизу страницы.)

Трубопровод обычно находится в полу Трубы

могут быть размещены в стенах или потолке ( Messana — это компания, которая предлагает этот тип системы), но системы лучистого обогрева пола обычно строятся на трубах, которые либо прикрепляются скобами к нижней стороне обшивки пола (сшивание системы) или встроенные в слой бетона или гипсбетона.В качестве альтернативы, трубка может быть помещена в специальный тип рифленой подложки до того, как она будет закрыта финишным настилом.

Трубка

изготовлена ​​из очень прочного пластика под названием PEX, сокращенно от сшитого полиэтилена. Петли трубопровода соединены с коллекторами, которые, в свою очередь, питаются линией подачи от котла или водонагревателя. Вода, циркулирующая в трубах, обычно имеет более низкую температуру, чем вода, которая питает плинтус или настенные радиаторы. Даже в разгар зимы в Новой Англии циркулирующая вода может иметь температуру всего около 80°F.

Бетонные полы имеют большую массу, поэтому они медленнее нагреваются и медленнее остывают, чем деревянный пол. Radiantec , компания, которая специализируется на системах лучистого отопления, говорит, что установка бетонной плиты является самым простым и эффективным вариантом, если все сделано правильно. Трубки также можно размещать в тонких плитах, которые устанавливаются поверх деревянного каркаса (Radiantec называет такие системы «подвесными плитами»). Следует иметь в виду, что если трубка, встроенная в бетонную пружину, дает течь, ремонт будет трудным, грязным и дорогим.

Системы сшивания иногда включают в себя алюминиевые передаточные пластины, которые помогают более эффективно прогревать пол. Пролеты балок также могут иметь отражающий барьер и слой изоляции для направления тепла вверх. Warmboard представляет собой структурную панель для чернового пола, которая включает в себя отражающий слой. Он имеет канавки для трубок PEX.

Эй, у меня мерзнут ноги

Домовладельцев, которые думают, что система теплого пола гарантирует тепло ногам всю зиму, может ждать сюрприз.В хорошо утепленном доме этого, вероятно, не произойдет.

Даже в очень холодный день пол будет всего на несколько градусов теплее, чем комната. Если термостат установлен, скажем, на 70°, температура пола будет 75° или около того — намного холоднее, чем подошва босой ноги. Если плиту нагреть до такой степени, что она будет похожа на ваши любимые флисовые тапочки, комната будет перегрета.

Дома с хорошей теплоизоляцией и тщательной герметизацией имеют низкие тепловые нагрузки.Система лучистого пола, работающая от котла, который производит 75 000 или 80 000 БТЕ в час, является излишним, что Теодор Бернстайн назвал бы «атомной мухобойкой». Дело в том, что дорогая система отопления, построенная вокруг мощного котла, начинает разрушаться по мере того, как ограждение здания становится лучше изолированным и герметичным.

Вот еще несколько часто возникающих проблем:

  • Являются ли системы теплого пола более дешевыми в эксплуатации? Согласно исследованию Уилсона, температура воды в бойлере может быть ниже, но экономия вряд ли будет значительной.Во-первых, циркуляционным насосам, которые перемещают воду по трубам, приходится много работать.
  • Хотя некоторые сторонники систем «теплых полов» утверждают, что домовладельцы чувствуют себя комфортно при более низких настройках термостата, мы не знаем никаких данных, подтверждающих это утверждение.
  • Системы теплого пола, установленные в домах с плитой на уровне земли, нуждаются в достаточной изоляции под плитой, чтобы избежать потери большого количества тепла в землю. Если эту потребность не удовлетворить, потенциально это может означать увеличение, а не снижение энергопотребления.
  • Должен ли трубопровод проходить в полу? Нет. Излучающие панели, установленные на потолке, не так распространены, но, как отмечает Ллойд Альтер в этом обсуждении , панели производства Messana имеют некоторые преимущества. Их проще установить, они могут выдерживать более высокие температуры воды и имеют меньше задержек при регулировке температуры. Кроме того, их можно использовать как для охлаждения, так и для обогрева, при условии, что уровень влажности в помещении можно контролировать.

Электрический вариант

Полы также можно обогревать электрическими матами .Поскольку электричество является относительно дорогим топливом во многих частях страны, электрическое лучистое тепло обычно используется в небольших помещениях — например, в ванной комнате, где вам просто нужен точечный обогрев в течение короткого промежутка времени.

Электрические коврики можно укладывать под плитку в ванной или прихожей. Существуют также версии, предназначенные для установки под дерево, винил и ламинат. Nuheat является одним из производителей.

Экономика электроэнергии во многом зависит от того, есть ли в доме солнечные панели, которые могут компенсировать стоимость электроэнергии за счет чистого учета, а также от того, насколько герметична и хорошо изолирована ограда здания.Это, вероятно, не имеет большого значения, когда вокруг дома установлена ​​​​пара согревающих ковриков.

Как насчет лучистого охлаждения?

Системы лучистого обогрева полов обычно не предусматривают охлаждения. Та же труба, по которой циркулирует горячая вода зимой, потенциально может использоваться для охлаждения людей летом. Но хотя эти двойные системы вполне возможны, они, по крайней мере, пока, редко встречаются в домах США.

Одной из причин является возможность повреждения водой, поскольку влага из воздуха скапливается на поверхностях, которые были охлаждены ниже точки росы.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
