Термоклапан для теплого пола: Термоклапан для теплого водяного пола

Содержание

Термоклапан для теплого пола: элемент регулирующей системы

Читая описания регулирующих систем, мы иногда встречаем упоминание такого устройства как термостатический клапан для теплого пола. Несмотря на всю кажущуюся сложность данной конструкции, работает она достаточно просто, и освоить особенности её применения под силу практически каждому.

Ниже мы попробуем разобраться, как устроены термостатические клапаны, по какому принципу они работают и в чем заключается выгода от их использования.

Смесительный узел водяного теплого пола

Описание детали

Конструкция клапана

Трехходовые термостатические вентили устанавливаются в системы теплого пола для смешивания потоков теплоносителя. При попадании подающего и обратного потока в полость клапана вода с разной температурой перемешивается, при этом ее температура выравнивается. Иными словами, данная деталь предназначена для того, чтобы в систему труб водяного теплого пола не попадала ни слишком холодная, ни слишком горячая вода.

Узел крепления термоголовки к вентилю

К основным деталям, обеспечивающим работу данного устройства, относятся:

  • Термоголовка. Этот элемент представляет собой функциональный блок, который монтируется на шток вентиля через специальную буксу. В процессе работы термоголовка реагирует на температуру воздуха, изменяя положение буксы клапана и регулируя степень нагрева теплоносителя на выходе.
  • Основной деталью термоголовки является температурный датчик, который считывает температуру и посредством системы капилляров передает управляющие сигналы приводу устройства. В зависимости от показаний датчика привод либо открывает, либо закрывает клапан.

Обратите внимание! Для корректной работы необходимо, чтобы термоголовка располагалась в горизонтальном положении. Следовательно, сам клапан нужно монтировать с учетом этого требования.

  • Большинство термоэлементов, используемых при проектировке теплых полов, работают на основе гофрированных емкостей – так называемых сильфонов.
    Сильфон заполняется газом, который реагирует на изменение температуры воздуха. Температурная деформация сильфона передается штоку буксы, и тот либо увеличивает, либо уменьшает поступления горячей воды.

Трехходовой вентиль с термоголовкой

  • Помимо газовых сегодня применяются также жидкостные и парафиновые термоклапаны. Их отличает несколько меньшая цена, однако такие устройства медленнее реагируют на изменения нагрева и потому характеризуются значительной инерционностью.
  • В некоторых случаях при конструировании теплого пола используется термоэлемент с выносным баллоном. Баллон соединяют с сильфоном капилляром длиной до 2 м, при этом принцип работы устройства остается неизменным.

Обратите внимание! Термоэлементы, отвечающие за работу клапанов теплого пола, имеют ограничения в настройке температуры. Как правило, возможна регулировка от 20 до 40

0С.

Механическая система

Разрез механической части

Кроме термоэлемента, регулирующего работу устройства, в конструкцию данной детали входят:

  • Корпус клапана. Как правило, производится из высокопрочного металла (нержавеющая сталь, литая бронза), отличающегося устойчивостью к коррозии. На корпусе закрепляется головка с термоэлементом, а также патрубки для поступления и вывода теплоносителя.
  • Букса. Отвечает за запирание входа в узел подключения термоголовки, соединяет шток с золотником. Некоторые компании производят буксы особой формы, позволяющие заменять термоэлемент, не производя спуск воды из системы.
  • Седло клапана  – внутренняя полость, в которой и происходит смешивание воды.

Устройство в сборе

Применение клапана

Установка в  коллектор

Монтируя систему теплого пола своими руками, мы часто сталкиваемся с необходимостью модифицировать  штатные регулирующие устройства:

  • Как правило, в комплект коллектора помимо насоса и запорной арматуры входят либо особый насосно-смесительный узел, либо трехходовой смеситель.
  • Запорный вентиль с терморегулятором инструкция рекомендует устанавливать на входе в систему. В этом случае, реагируя на динамику температуры, клапан будет увеличивать или уменьшать поступление теплоносителя в коллектор, балансируя уровень нагрева теплого пола.
  • При этом в один из выводов трехходового клапана мы подключаем обратную трубу от теплого пола (как это показано на схеме). По данной трубе двигается вода с более низком температурой, которая поступает в клапан и подмешивается к горячей воде от котла или бойлера.

Размещение в системе

  • Данная система настоятельно рекомендуется к монтажу в холодных районах, особенно в той ситуации, при которой теплый пол запитывается от котла отопления. Монтаж термоклапана позволяет избежать перегрева труб при попадании в них горячей воды.

Совет! Для удаления излишков обратки необходимо предусмотреть разветвитель, по которому часть теплоносителя будет уходить обратно к водонагревателю. Также здесь можно установить сливной кран, который мы будем использовать при ремонте и профилактике системы.

Варианты компоновки

Применение данных устройств зависит от масштабов отапливаемого помещения:

  • Для одной комнаты с небольшой площадью (к примеру, ванной или кухни) можно отказаться от установки полноценного узла подмеса с коллектором. В этом случае один клапан может полностью решить проблему с терморегуляцией: установив головку с газовым или жидкостным сильфоном, мы обеспечим своевременное реагирование пола на похолодание.

Фото классической компоновки коллектора с термовентилем

  • Более масштабные системы подогрева напольного покрытия следует комплектовать по схеме, указанной в предыдущем разделе. В этом случае трехходовой вентиль будет отделять низкотемпературный сегмент трубопровода (с нагревом до 400С) от высокотемпературного (65-750С).
  • Для многокомнатных домов рекомендуется установка нескольких термоголовок. Связано это с тем, что температура в разных комнатах может существенно отличаться  – а это значит, что для каждой пропорция подмеса холодной и горячей воды должна определяться индивидуально.

Вывод

Трехходовой клапан для теплого пола позволяет существенно оптимизировать работу системы управления. Регулируя поступление холодной и горячей воды, этот элемент является ключевым при формировании комфортного микроклимата в помещении – а значит, пренебрегать его установкой не стоит. Видео в этой статье информацию, которая позволит более подробно разобраться в нюансах установки и эксплуатации вентилей данного типа.

Термостатический клапан для теплого пола: описание, применение, виды

На чтение 6 мин Просмотров 20 Опубликовано Обновлено

На выходе любой отопительной системы циркулирует водный носитель фиксированной температуры, которая автоматически поддерживается в заданных пределах. В некоторых из них имеется нескольких контуров с теплоносителями, нагретыми до разных уровней. Для их смешения и получения водной среды с требуемой температурой в конструкциях теплого пола устанавливаются особые устройства, называемые термосмесителями.

Назначение термического клапана

Термостатический клапан предназначен для смешивания холодного и горячего потоков теплоносителя

Термостатический клапан для теплого пола – это регулирующее устройство особой конструкции, встраиваемое в трубопроводы с циркулирующей по ним рабочей жидкостью. В отличие от двухходового прибора он предназначен для смешения двух потоков (остывшего и горячего) и получения на выходе третьего, имеющего фиксированную температуру. Наличие в системе такого трехходового крана позволяет решать следующие задачи:

  • изменять направление водных потоков;
  • смешивать их в определенной пропорции;
  • получать на выходе системы обогрева воду с постоянной температурой.

Для расширения круга решаемых этими устройствами задач применяются термосмесительные клапаны различного типа, имеющие специфические характеристики.

Виды клапанов по способу смешивания

Смесительные устройства для теплых полов имеют несколько разновидностей, отличающихся по выполняемым ими функциям. Первая – термостатический клапан, имеющий специальную чувствительную головку-датчик, размещенную в каждом из контуров и реагирующую на температуру внешней среды. Принцип работы термостатического элемента основан на определении разницы температур и подаче команды на исполнительный механизм, управляющий потоками теплой и остывшей воды.

В системах второго типа в качестве чувствительного и управляющего элемента используется клапан с функцией термостата, позволяющего поддерживать температуру в напольной системе обогрева на фиксированном уровне. Он работает подобно всем задающим устройствам и обеспечивает более точную регулировку контролируемого параметра.

В продвинутых моделях терморегуляторов для управления потоками используется встроенный контроллер. Этот вариант организации регулировочного процесса является максимально точным и наиболее востребован у потребителя.

Виды клапанов по направлению потоков

Известно две схемы смесительных устройств, реагирующих на направление потоков в обогревающей системе теплого пола. Они представлены симметричной и асимметричной разновидностями клапанных механизмов. Выбор той или иной схемы управления зависит от типа обогревающей системы и удобства ее монтажа в конкретных условиях эксплуатации. В симметричном механизме вода поступает с разных концов клапана, а ее смешение происходит в средней части корпуса устройства. Благодаря такой конструкции клапан имеет небольшие габариты.

В асимметричном вентиле потоки холодной и горячей воды поступают с одного из концов и снизу соответственно. Результирующая водная смесь подается в систему со второго конца клапана. Такая схема также широко распространена, что объясняется универсальностью и простотой обслуживания клапанного механизма.

Другие виды промышленных устройств

Отечественной промышленностью выпускается множество терморегуляторов для водяного пола, что позволяет управлять потоками жидкости в автономном режиме. Среди известных разновидностей клапанных механизмов выделяются следующие виды:

  • механические трехходовые клапаны для теплого пола;
  • такие же модели, но с выносным датчиком;
  • сенсорные смесители;
  • электронные приборы;
  • терморегуляторы, управляемые программно.

Механические приборы – это самые простые, дешевые и надежные в эксплуатации приборы, оснащенные защитным кожухом из прочного пластика. Для регулировки температуры таким устройством достаточно повернуть термостатическую головку в нужную сторону. Точное значение из температурного диапазона подбирается поворотом особого диска, имеющего разбитую на деления шкалу.

Механические терморегуляторы, оснащенные выносным датчиком температуры, относятся к более совершенным конструкциям, позволяющим контролировать величину рабочего параметра. К их недостаткам относят необходимость постоянного отслеживания текущего параметра, изменяемого лишь в ручном режиме. Это вынуждает специалистов монтировать в системе дополнительный термометр (специально для контроля температуры). С учетом разности уставок и показаний прибора удается вручную регулировать этот показатель с допустимой погрешностью.

Сенсорный клапан

При эксплуатации сенсорных смесителей, подключаемых к системе посредством специальных переходников, настройка тепловых параметров выполняется с выносной панели. В отдельных моделях для этих целей используется управляемый вручную дистанционный пульт. Этот тип терморегуляторов относится к более современным моделям, существенно упрощающим процедуру контроля температуры. В них предусмотрено несколько регулировочных параметров, что гарантирует точное выставление нужного температурного режима. Надежность и безопасность пользования этими приборами во многом зависят от конкретной модели, при выборе которой сталкиваются с большим разбросом ценовых категорий. При таком раскладе нежелательно экономить и выбирать более дешевый образец, поскольку реальные потери превысят разницу в затраченных средствах.

Электронные модели терморегуляторов по своим функциональным возможностям практически ничем не уступают аналогичным сенсорным образцам. На корпусе этих изделий имеется небольшой дисплей и набор кнопок, посредством которых пользователь легко запрограммирует нужный режим функционирования теплого пола. В наиболее продвинутых образцах удается вводить программу, рассчитанную на ближайшую неделю и на отдельные периоды текущих суток.

Беспроводная модель

Беспроводные устройства позволяют поддерживать температуру в квартире или в частном доме лишь при условии присутствия в них людей. В остальные промежутки времени напольная система переводится в дежурный режим. За счет этого снижаются издержки на обогрев помещений в отопительный период. Такие устройства допускается подключать к системе управления умный дом, при работе с которой экономия тепла достигает 30 процентов. За счет того, что управлять режимами можно вручную (в моменты присутствия пользователя в доме) показатель по экономичности будет еще больше.

Особенностью программируемых устройств является возможность одновременного контроля нескольких систем водяного обогрева, расположенных в разных комнатах. К их недостаткам относят:

  • высокую стоимость оборудования;
  • сложность настройки;
  • необходимость вызова специалистов сервисного цента при проведении пусковых работ.

Кроме того, пользователю придется изучить прилагаемую инструкцию и в дальнейшем руководствоваться ее указаниями.

Радиоуправляемые модели, используемые для регулировки температуры носителя, применяются крайне редко, что объясняется их неоправданно высокой ценой. По своим функциональным возможностям они практически не отличаются от уже описанных, а цена возрастает в несколько раз. Отличие состоит лишь в том, что управление механизмами выполняется не через кабель, а посредством радиосигналов. При работе такой системы термостат принимает сигналы с информацией о показателях датчиков и передает их на контроллер. Последний обрабатывает посылку и направляет радиосигналы на сервоприводы подачи горячей или холодной воды.

К недостаткам этих систем относят необходимость оснащения передатчиками и приемниками каждого из отдельных устройств. Усложнение схем управления процессами приводит к частым поломкам электронных компонентов и к сложностям с восстановлением приборов.

Трехходовой термоклапан для теплых полов

Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки.

Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

  1. Способ управления – механический или с помощью электропривода.
  2. Диаметры патрубков.
  3. Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
  4. Пропускную способность.

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

  • Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.
  • Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.

  • Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Принцип работы и устройство

Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.

Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.

Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.

Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

  • Простая конструкция.
  • Стабильное регулирование.
  • Надежность.
  • Герметичность.
  • Достаточная точность регулировки (максимум точности – до 1°С).
  • Долговечность.
  • Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

  • Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
  • Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
  • Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.

По способу приведения в действие трехходовые устройства бывают:

  1. Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
  2. Автоматические.

В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.

Автоматические клапаны бывают:

  • Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
  • С термостатической головкой и выносным датчиком.
  • С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).
  • На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.

Виды клапанов приведены на фото:

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

  • Название фирмы.
  • Серия и номер модели (например, VTA 321).
  • Условный диаметр в мм (DN 20).
  • Температурный режим, например 20-45С – режим от 20 до 45 °С.
  • Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½», ¾», 1″, 1¼» и так далее либо в мм – 15, 20, 25 мм и т. д.

Срок службы

Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.

Как выбирать

Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.

Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.

Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.

При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.

Популярные производители

На первом месте по качеству – продукция шведской фирмы ESBE. Фирма более ста лет выпускает трубную арматуру различного назначения. Второе место занимает американская компания Honeywell. Распространена арматура фирм HEIMEIER, HERZ, Navien, Danfoss, Mut, Oventrop, Siemens. Стоимость этих изделий опережает качество. Более приемлемая цена у продукции совместного итальянско-российского производителя Valtec.

Примерная цена

Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

На всех вводах-выводах трехходового клапана выбиты буквы:

  1. А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
  2. С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
  3. АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

  • Два разводных гаечных ключа.
  • Накидные гайки-американки, укомплектованные прокладками.
  • Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.

При установке привод не должен находиться над клапаном.

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Заключение

Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

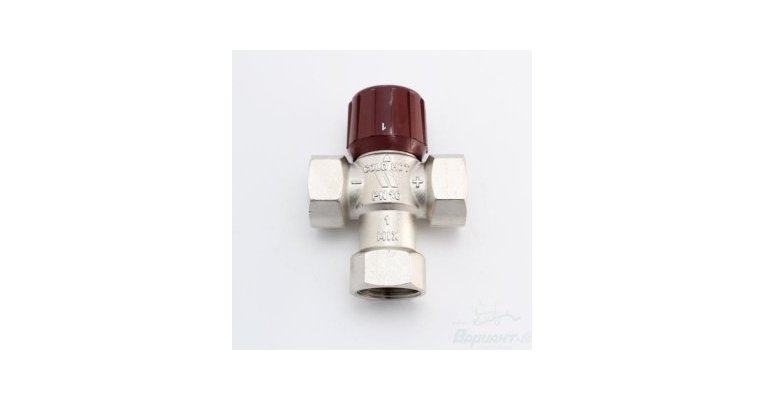

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

  1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
  2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
  3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
  4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
  5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
  6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

Варианты” использования трехходового клапана для теплого пола

В помещениях малой площади (ванная, кухня, санузел) монтировать полнофункциональный смесительный узел вовсе необязательно. Затраты на него могут превысить совокупную стоимость прочих элементов теплого пола. Здесь вполне можно обойтись обычным трехходовым вентилем. Контроль за температурным режимом обеспечивает термостат. Существуют также варианты ручной регулировки потоков теплоносителя. Для этого используются устройства с рукояткой, но их точность, эффективность и удобство использования оставляют желать лучшего.

Для более габаритных систем включение в схему узла подмеса уже считается обязательным.

Устройство теплых полов в больших помещениях или многоэтажных домах предполагает монтаж нескольких отопительных контуров различной длины. Соответственно, и смесительных узлов придется установить несколько.

В таких схемах можно использовать совместную работу нескольких устройств:

  • Сервопривод. Устройство, способное подавать команды на открытие или закрытие заслонки по сигналам, идущим от датчиков. Позволяет осуществлять подачу теплоносителя различного уровня нагрева в те или иные зоны отапливаемого помещения.
  • Трехходовой клапан.
  • Контроллер.

Контроллер задает граничные значения температурного диапазона. Теплоноситель после прохождения узла может поступать в нужную комнату, либо проходить через коллектор, который распределит потоки по контурам.

Недостатки смешивающих узлов

Несмотря на очевидную пользу, трехходовые клапаны не лишены некоторых недостатков:

  • Увеличение гидравлического сопротивления системы. Это может оказаться особенно заметным в сложных сетях, имеющих несколько коллекторов, насосов и узлов смешивания.
  • Вероятность резкого заброса больших объемов горячей воды в контуры отопления. Это чревато завоздушиванием системы и может даже привести к образованию протечек. Такая проблема чаще проявляется на этапе запуска системы, поэтому к данному этапу работ стоит относиться очень ответственно.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

  • Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
  • Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Как правильно выбрать трехходовой клапан

Ключевой параметр любого трехходового клапана – пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства следует соотносить этот параметр с производительностью котла.

Здесь стоит принимать во внимание еще один нюанс. Даже если диаметр входов и выходов клапана кажется подходящим по габаритам, это ни в коем случае не свидетельствует о реальной пропускной способности устройства. Данный параметр целиком и полностью определяется внутренним сечением отверстий, которые, в зависимости от конструкции, перекрываются шаровым запором или регулирующей головкой.

В некоторых моделях габариты этого отверстия могут быть меньше входного диаметра в 4 раза. Чтобы не ошибиться и не оказаться перед необходимостью переделки дорогостоящего узла, следует перед покупкой внимательно изучить сопроводительную документацию.

Другой важный параметр устройства – поперечное сечение. В идеале клапан должен точно подходить по габаритам к размерам труб отопительной системы. Если точного соответствия достичь не удается, придется докупать переходники.

Кроме этого, стоит обратить внимание на такие нюансы:

  • Обязательно проверять наличие сопроводительной документации: гарантийных талонов, инструкций по монтажу и эксплуатации, сертификатов и лицензий.
  • При выборе материала стоит отдать предпочтение латуни или бронзе. Именно эти металлы наилучшим образом сочетаются с горячими жидкостями, а также имеют малый уровень теплового расширения. Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевой «штамповки» из порошковых прессованных материалов, которые не обладают должным уровнем прочности.

Что касается конкретных моделей, на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя в качестве надежных производителей:

  • Esbe. Шведская компания, продукция которой отличается надежностью, хорошими эксплуатационными качествами и привлекательным внешним видом. Гарантийный срок эксплуатации – не менее 5 лет.
  • Valtec. Совместное российско-итальянское предприятие, выпускающее термосмесительные клапаны, совмещающие доступную стоимость и хорошие технические характеристики. Гарантия на весь ассортимент устройств – 7 лет.
  • Honeywell. Американский производитель, во главу угла поставивший удобство монтажа выпускаемых изделий. Трехходовые клапаны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Установка термосмесителя для теплого пола

Трехходовой клапан монтируется в разрыв основного трубопровода и соединяется с обратным контуром системы. Установка осуществляется с использованием стандартного набора инструментов: гаечных ключей, пассатижей, подмотки, подходящих по размеру прокладок.

Это важно! Монтаж устройства осуществляется на этапе установки коллектора, до заливки бетонной стяжки.

В зависимости от конструкции, клапан имеет внутреннюю, либо внешнюю резьбу. На нее накручивается стандартная накидная гайка или фитинг (чрезмерных усилий при закручивании резьбы прилагать не следует, это может повредить прокладки).

Предварительно на резьбу наматывается подходящий уплотнитель. Места стыковки должны быть плотными и ровными, не иметь перекосов резьбы.

В зависимости от хода потоков теплоносителя, схема включения устройства в систему может различаться:

  • Симметричное подключение (Т-образная схема). Разогретый и охлажденный потоки поступают в боковые отверстия изделия, смешанный поток идет из центрального отверстия.
  • Асимметричное (L-образное) подключение. Горячий носитель и охлажденный поступают в два соседних отверстия, выходной поток идет через боковое.

При выборе того или иного варианта подключения, необходимо учитывать, как изделие будет вписываться в существующую обвязку трубопровода.

После завершения процедуры монтажа, система подвергается испытаниям. Тестирование должно продолжаться не менее 24 часов. Если все узлы функционируют исправно, можно осуществлять заливку и пользоваться системой в штатном режиме, наслаждаясь комфортом и уютом в исправно отапливаемых помещениях.

Смесительный клапан – один из главных узлов системы теплого пола. От его правильной работы зависит качество и точность регулировки температуры, что накладывает повышенную ответственность на проведение работ по его монтажу и обслуживанию.

>

Терморегулятор для теплого водяного пола

Как выбрать термоголовку

В системе нагрева напольного покрытия есть миксерный узел, важнейший элемент, отвечающий за изменение параметров греющего контура. Это связано с тем, что влага с отопительного оборудования поступает в трубопровод слишком горячей, порой до 90 градусов тепла, а внутри стяжки может быть только максимум 40 градусов тепла.

Чтобы не перегреть систему, на заслонке обустраивается термоголовка, поддерживающая допустимые параметры теплоносителя. Смеситель отвечает за сведение температур разных потоков, в итоге в водяной контур поступает антифриз или вода нужной и допустимой температуры.

Преимущества и недостатки

Такой обогрев имеет ряд неоспоримых преимуществ, среди которых на первом месте стоит дешевая эксплуатация. Теплый пол обогревает всю комнату по сравнению с навесными электрическими батареями, при эксплуатации которых нагретый воздух поднимается, а пол, по сути, остается холодным.

Подобный отопительный прибор не нарушает баланс влажности воздуха в помещении, что является также неоспоримым плюсом.

Теплый пол не обладает какими-то критическими недостатками, но некоторые нюансы стоит все-таки учесть. Трудоемкость монтажа предъявляет серьезные требования к подготовке площади. Серьезным неудобством может послужить протечка трубопровода во время эксплуатации, ведь в случае ремонта придется вскрывать напольное покрытие. Такой пол нельзя установить в труднодоступных местах (на лестнице или в небольших помещениях), что требует дополнительного отопительного оборудования.

Советы по выбору

Лучше всего приобретать готовый комплект, в который уже входят все краны и другие необходимые комплектующие. Для разных объемов площади есть свои системы укладки, поэтому метод установки оборудования для маленькой квартиры не подойдет для большого дома.

При правильной установке такой пол не должен быть виден под паркетом. Стоит учесть, что чем больше функций программирования теплого пола, тем он будет дороже. Например, для разных комнат можно выбрать, соответственно, разные температуры.

При выборе той или иной схемы обогрева всегда необходимо учитывать объем обогреваемого помещения.

В целях экономии под шкафами, диванами и другими видами мебели пространство не утепляют.

Нужно тщательно выбирать материал теплоизолятора, от которого во многом зависит долговечность системы – пеноплекс и пенопласт являются самыми распространенными вариантами.

Выбираем надежный терморегулятор для водяного пола

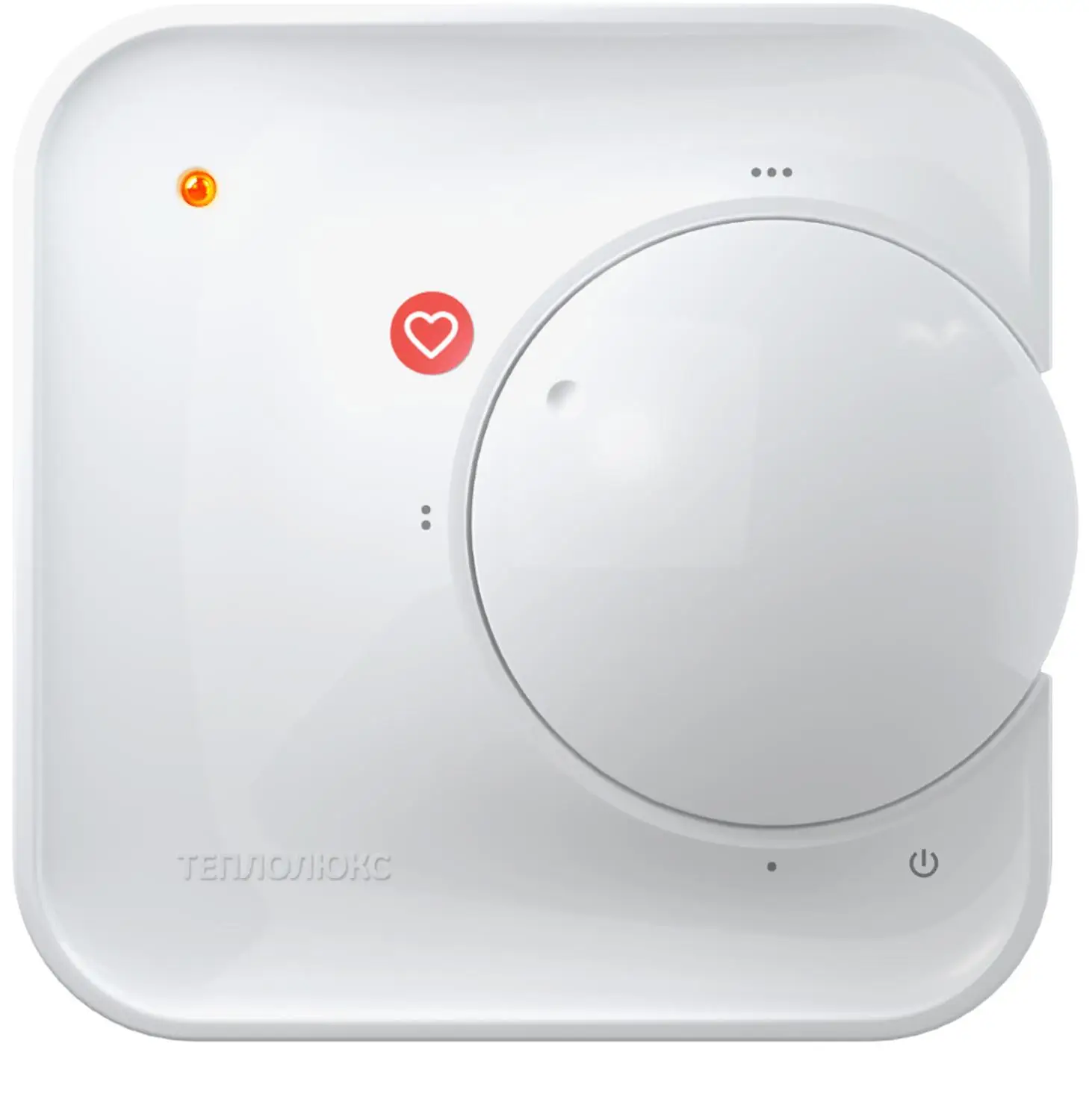

Терморегулятор ( другие названия — термостат, регулятор тёплого пола) – оборудование, которое используется для поддержания в контуре отопления температуры водяного пола, заданной пользователем.

Вместе с терморегулятором обычно используются датчики температуры — воздуха и самого пола. Подачу теплоносителя (воды, антифриза, этиленгликоля) регулирует специальный прибор — сервопривод. в этой статье мы раскажем как выбрать оптимальный вариант.

Виды и их отличия

Выбор терморегуляторов на рынке отопительного оборудования на сегодняшний день достаточно широк.

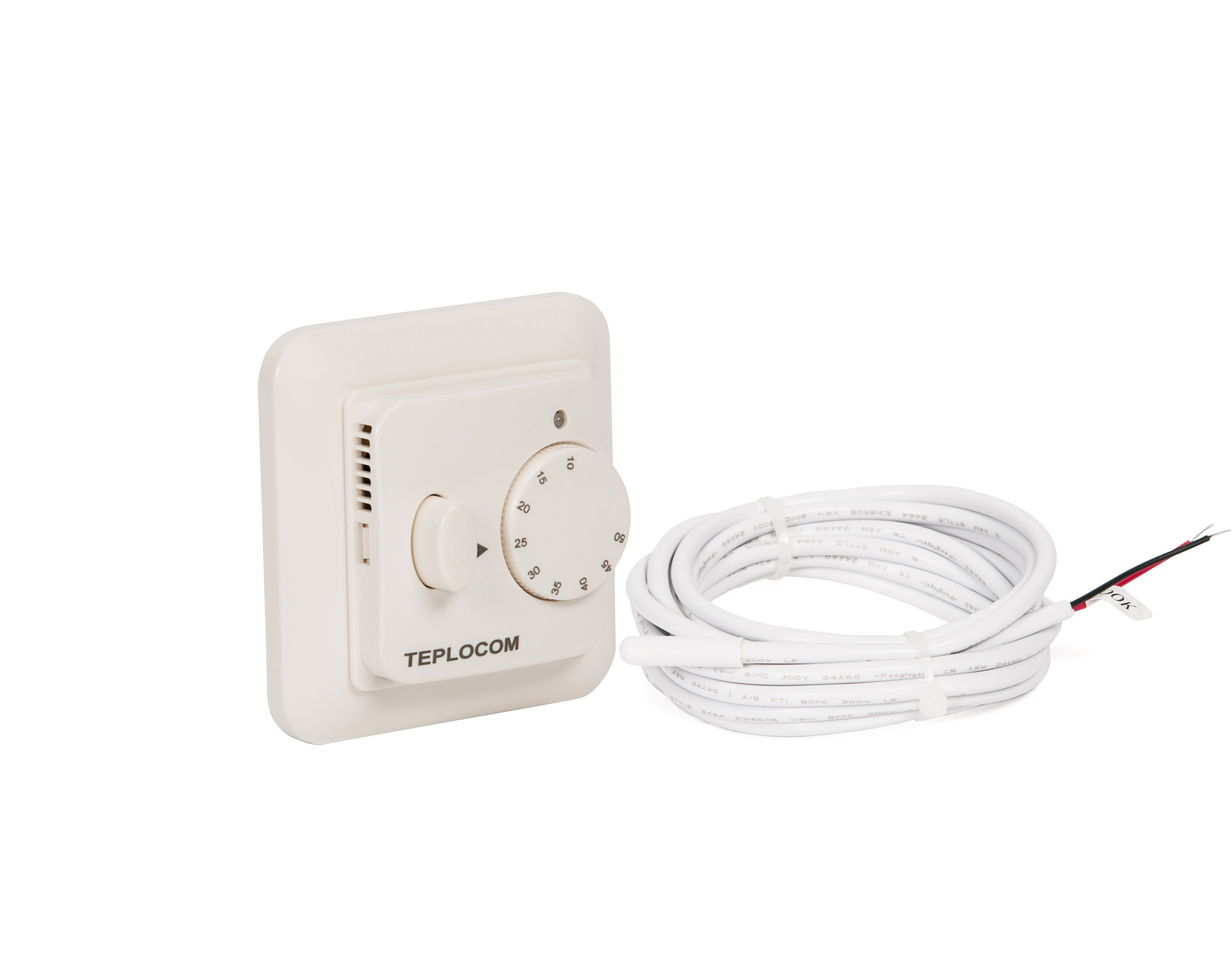

Схема электро механического вида

По виду автоматики эти приборы могут быть:

  • Механическими
  • Дистанционными (различные пульты управления, в том числе сенсорные)
  • Электронными
  • Электронными — программируемыми

По функциональности термостаты делятся на:

  • Т. с индикатором температуры воздуха
  • Т. с индикатором температуры водяного пола
  • Т. с обоими датчиками

Мощность водяного теплого пола может достигать 600, 2000, 3000 и более 3000 Вт.

Терморегулятор включается и выключается автоматически, в зависимости от показаний датчиков температуры воздуха и пола. Так же эти устройства различаются по монтажу на внутренние и наружные.

Подробно о работе прибора

Механический термостат — самый дешёвый и самый простой в использовании. Простота в данном случае является его основным достоинством. Регулировка температуры водяного тёплого пола осуществляется с помощью вращения поворотного колёсика.

Регулятор защищает помещение от перегрева, так как включает и выключает систему отопления автоматически. Недостатком является отсутствие возможности программировать оборудование, поэтому температуру приходится менять несколько раз в сутки вручную.

Электронный регулятор оснащён цифровым дисплеем и несколькими кнопками управления, что делает его чуть более комфортным, нежели механический термостат. Имеются датчики температуры воды и воздуха. С помощью программируемого термостата можно задавать температуру на сутки или неделю.

Терморегулятор на дистанционном управлении программирует до 9 различных режимов, отображая на дисплее ещё и количество потребляемой энергии за разные промежутки времени. Такой прибор, как термостат, поможет Вам отслеживать температуру воздуха и водяного тёплого пола, а так же экономить на потреблении электроэнергии.

Полезные советы

Выбор терморегулятора для теплых полов напрямую зависит от условий проживания, а так же от Ваших целей и желаний. Механические приборы удобны для тех, кто большую часть времени проводит дома. Так же они подойдут тем, у кого есть маленькие дети, т.к. оснащены необходимой защитой.

Если же Вы постоянно находитесь на работе и нет необходимости в постоянном отоплении помещения, то лучше использовать программируемый регулятор, который будет включаться и отключаться в нужно для Вас время. Самыми комфортными являются приборы с недельными циклами работы — их можно идеально подстроить под Ваш ритм жизни.

Кроме того, покупая термостат, важно запомнить следующее:

  • Если вы решили использовать автоматизированный терморегулятор, то нужно задать максимальное напряжение электросети — достигнув определённой отметки, система сама отключится и начнёт остывать
  • Максимально возможная температура для обогрева помещений с помощью водяных тёплых полов + 60*С
  • Монтаж этого прибора бывает щитовым и настенным; первые используются для обогрева габаритных помещений, стоят дороже, кроме того, для работы необходим отдельный щиток; настенные – монтируются рядом с источником электроэнергии и предназначены для домашнего использования
  • Если у Вас нет специальных навыков, то осуществлять монтаж регулятора самостоятельно не стоит — доверьте это дело рукам профессионалов;

Выбор термостатов достаточно широк. Сегодня эти приборы на рынке теплооборудования представлены такими фирмами как Thermoland, Devi, Raychem, I-WARM и т.д.

Цена зависит от функциональности, габаритов и температурного диапазона. Так, с регулятором Thermoland ТРЛ-02 температура будет колебаться от 0 °C до +57 °C, его стоимость – примерно 50 у.е., в то время как Devireg 850 ( от −10°C до +40°C) обойдётся в 550 у.е.

Заключение

Термостат — это оборудование, регулирующее температуру теплоносителя в контуре отопления тёплого пола

Этот прибор имеет очень важное значение для правильной работы системы отопления. Научившись пользоваться термостатом, Вы наполните свой дом комфортом и уютом

Пусть в Вашем доме всегда будет тепло!

Управление режимом обогрева пола

Термоголовки являются недорогим и эффективным решением для контроля над температурой теплоносителя в контуре пола. Из котла выходит теплоноситель с постоянной температурой 70-90 градусов. Получить комфортную температуру пола при помощи термостатических головок можно такими способами:

  • Осуществлять периодическую кратковременную подачу горячего теплоносителя в контур пола. Теплоноситель заполняет контур, и подача прекращается до тех пор, пока он не остынет до установленного предела.
  • Смонтировать систему, в которой подача теплоносителя будет постоянной, но с подмешиванием к подаче остывшей воды из обратки.

Система с кратковременной подачей монтируется в помещениях с небольшой площадью. Обычно это ванные или участки пола, покрытие керамикой. В систему на подаче подключается двухходовой клапан, оборудованный термоголовкой и выносным датчиком пола. После заполнения контура пол прогревается, датчик срабатывает, и клапан запирает поток теплоносителя. После остывания стяжки происходит очередное открывание клапана и заполнение системы горячей водой. Такая схема является экономичной альтернативой смесительному блоку при монтаже коротких систем подогрева. Таким способом лучше всего подключаться к обратке радиаторного отопления, так как поступление в контур пола практически кипятка не приветствуется из-за риска порчи всей конструкции.

У специалистов есть недоверие к способу порционной подпитки контура горячей водой. Логика работы схемы простая, но на практике не все так гладко. Главный аргумент – неравномерный прогрев трубы. На входе температура будет 80, а на выходе, где сработал датчик, – 30. Понятно, что такой пол не будет равномерно прогреваться. Поэтому тут необходима специальная система укладки труб, чтобы участки, находящиеся ближе к входу, укладывались рядом с трубами со стороны подачи. Это еще одно подтверждение, что такая схема не годится для больших помещений.

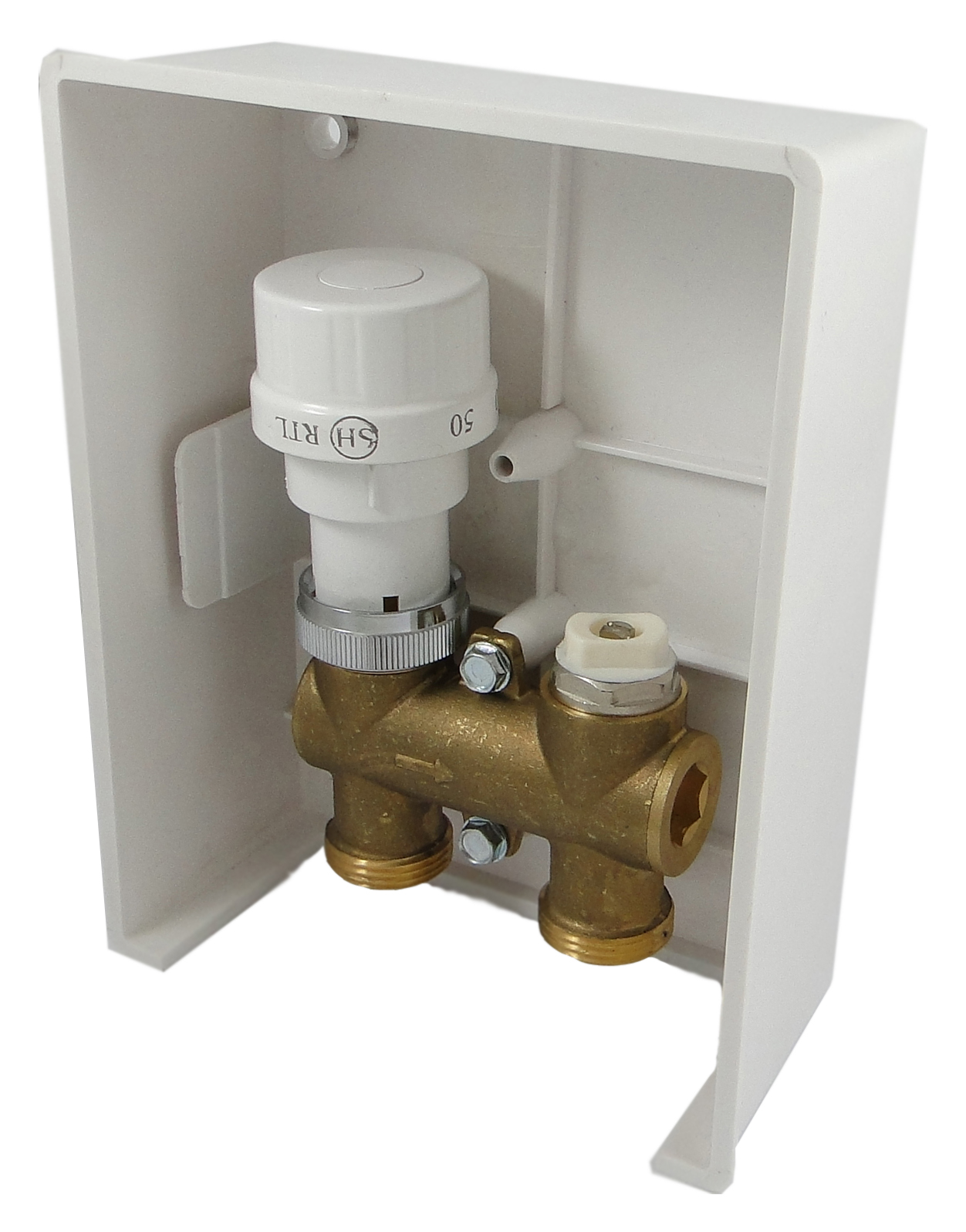

Клапаны с термоголовкой серии RTL, не имеющие выносного датчика, специально разработаны для тёплого пола. Они устанавливаются на обратную трубу и поддерживают постоянную температуру теплоносителя, независимо от температуры пола. В них есть возможность регулировать верхний порог температуры (обычно не выше 40). При установке таких моделей необходимо придерживаться общих правил монтажа. Головку РТЛ желательно устанавливать в горизонтальное положение. При этом нельзя устанавливать верхний порог температуры ниже, чем температура окружающего воздуха в помещении. Эта система выполняет точечные «впрыскивания», за счет чего сохраняется определенное постоянство движения теплоносителя, и нет перегрева контура.

Схема подключение с трехходовым клапаном

При втором способе необходимо установить в систему на подаче трехходовой клапан с термоголовкой и датчиком пола. От обратной трубы через тройник делается подводка к третьему выходу клапана.

Термоголовка устанавливается на клапан через специальную запирающую буксу. При нагревании датчика шток клапана смещается, при этом внутри корпуса открывается просвет для подмешивания остывшей воды из обратки и сужается просвет подачи. Так в систему будет постоянно поступать теплоноситель установленной температуры. За счет того, что поток воды будет непрерывным, поверхность пола будет прогреваться до комфортных 28 градусов. При этом можно не опасаться, что от слишком высокой температуры теплоносителя могут испортиться трубы или растрескаться стяжка. Без такой схемы не обойтись, если теплый пол подключен к одному смесителю с контуром радиаторов, питающимся от котла.

Кроме того, схема с подмешиванием холодной воды подходит для обогрева больших помещений и будет поддерживать постоянную температуру.

Видео по монтажу электронной термоголовки RTL от контура радиаторов на балконе:

Термоголовки позволяют смонтировать недорогие и небольшие системы теплых полов, при этом можно обойтись без дорогой коллекторной группы.

Сфера применения и нюансы установки

Монтаж смесительного клапана для теплого пола призван осуществлять такие цели:

  • защита твердотопливного котла от конденсата и перегрева вследствие внезапного отключений электричества;
  • снижение и поддержание необходимой температуры в теплых полах;
  • разделение подачи теплоносителя к разным элементам системы.

Температура теплоносителя в системе теплого пола не может превышать 45-50 градусов, во избежание различных повреждений, как системы, так и финишного покрытия.

Для защиты твердотопливного нагревательного элемента во время прогрева не допускают попадание холодного теплоносителя из обратки в котел. Используют такую схему: пока теплоноситель не прогрелся до 55-60 градусов, он циркулирует по малому кругу. При поднятии температуры до рабочего режима, клапан открывается и направляет весь поток в радиаторы.

В теплых водяных полах клапан выполняет такую же, по сути, роль. Циркуляционный насос прокачивает горячий теплоноситель по трубопроводам, пока он не начнет остывать или перегреваться. Когда происходит то или иное, срабатывает датчик, и термостатическая головка либо привод начинает двигать шток крана и регулировать смешивание теплоносителя до нужной температуры.

Еще один пример. Чтобы быстро прогреть теплоаккумулятор нужна температура порядка 80-90 градусов, но такая температура абсолютно не приемлема для теплого пола и радиаторов. Трехходовой клапан с отдельным насосом, установленный после аккумулятора, помогает понизить температуру подачи в остальные элементы системы с помощью подмешивания.

Монтируя термостатический смесительный клапан, следует обращать внимание на расположение циркуляционного насоса, который всегда располагается со стороны открытого патрубка

В системе отопления наибольшая температура в бойлере, он подключается к котлу напрямую, а остальные элементы — через трехходовой клапан, так как им температуры нужны меньше исходной.

Существуют недорогие клапаны упрощенной конструкции, регулирующий элемент находится в корпусе и автономно удерживает фиксированную температуру, которая обычно указана на корпусе. Его преимущество — низкая цена, а недостаток — отсутствие возможности настройки. Трехходовой кран с термоголовкой или приводом – полезный, а иногда незаменимый элемент в системе теплого пола, да и во всей системе отопления. Он дает возможность эффективно и экономно использовать нагрев теплоносителя. В некоторых системах служит элементом, предохраняющим от повреждений и поломок.

Как выбрать термоголовку для теплого водяного пола

Деятельность целой системы водяного пола основывается в миксерном узле, который отвечает за регулировку системы теплоносителя. Это обуславливается тем, что с отопительного оснащения влага подается с довольно значительным уровнем нагрева (вплоть до 90 градусов), а в поверхности пола данный коэффициент должен быть небольшим (не больше 40 градусов). За поддержку нормальной температуры теплоносителя несет ответственность термоголовка, которая находится на заслонке.

В смесителе совершается смешивание жидкости, которая протекает со значительной температурой. В итоге дает возможность посылать в водяные контуры с необходимой температурой.

Трехходовой гидроклапан

Данный гидроклапан обладает тремя проходами. Из них два служат для поступления водяных потоков, третий проводит котел в конструкцию водяного контура. Чтобы не допустить коррозии метала, блок-корпус производят из нержавеющего металла. Во время работы тепловой пол отлично реагирует на окружающую среду, изменяя положения буксов и управляя степенью разогрева жидкости на выходе. Термоголовка оснащена измерителем, который передает сигналы приводу (закрыть или открыть клапан).

Она в обязательном порядке должна стоять в горизонтальном положении.

Место и роль смесительных клапанов в отопительной системе теплые полы

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 75 0 С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 26 0 С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-22 0 С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 50 0 С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Как функционирует автоматика

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

  1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
  2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
  3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
  4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
  5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
  6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Термоклапан системы отопления

Термоголовка устанавливается строго горизонтально и имеет в составе специфический измеритель, передающий в электропривод сигналы о закрытии или открытии клапана. Гидроклапан имеет три хода для теплоносителя, из которых два используется для подачи воды в смеситель, а третий отвечает за подачу общего потока в трубопровод.

Блок изготавливается из нержавейки, поскольку работать устройству приходится в постоянно влажной среде и есть риск образования коррозии. В рабочем режим полы чутко отвечают на изменения тепла в помещении, автоматически регулируя подогрев циркулирующей жидкости внутри.

Виды термоголовок

По веществу в сильфоне термоголовки бывают газовые, жидкостные или на парафиновой основе. Жидкостные – инерционные, работающие медленнее, долго нагревающиеся и остывающие, но самые точные.

Газовые имеют большую погрешность и уязвимы для сквозняков. Внутри головки есть мнемосхема, на которой отмечены зоны с температурами.

Электронные устройства управляются дисплеем, а на шток давит электропривод. Такое оборудование дороже, но отличается высокой точностью.

Термостат контактирует с поверхностью несколькими способами, поэтому термоголовка может быть накладной, с воздушным датчиком или погружного типа.

Терморегулятор нагревается на месте фиксации, а накладные и воздушные соединяются с датчиком запаянной трубкой капиллярного типа. Сильфон расширяется от нагрева баллончика, расположенного дистанционно – такие агрегаты используются в теплых полах.

Устройство и принцип работы термоголовки

Конструктивно термоголовка представляет собой термодинамический механизм, в котором используется способность веществ расширяться при нагревании. В ее корпусе расположена емкость с реагирующим на нагрев веществом, под емкостью установлен толкатель штока клапана. Принцип работы термоголовки такой:

  • В корпусе термостата расположена емкость (сильфон), заполненная жидким или твердым веществом. Стенки сильфона гофрированные, поэтому он способен растягиваться.
  • При нагревании вещество внутри сильфона расширяется, и он растягивается, оказывая давление на шток клапана. Система сбалансирована при помощи пружины.
  • При остывании сильфон возвращается в прежнее состояние и перестает давить на шток.

Схема внутреннего устройства

Термоголовки могут продаваться отдельно, но обычно они идут в комплекте с вентилем.

Важно! Лучше приобретать готовые комплекты, так как не все краны и головки подходят по шагу резьбы и по посадочному месту. В зависимости от типа вентиля, такие комплекты могут называться угловыми, прямыми термоголовками

Выбор подходящего типа полностью зависит от конфигурации системы

В зависимости от типа вентиля, такие комплекты могут называться угловыми, прямыми термоголовками. Выбор подходящего типа полностью зависит от конфигурации системы.

По типу наполняющего сильфон вещества термостатические головки бывают жидкостные, парафиновые и газовые.

Термостатическая головка с внешним датчиком

Жидкостные устройства инерционные, они срабатывают не так быстро, как газовые, так как требуют большего времени на нагрев и остывание. Но они более точные. Газовые приборы работают с высокой амплитудой погрешности, они более чувствительны к внешним температурным помехам (сквознякам). На термостатические головки часто наносятся мнемосхемы, обозначающие температурные зоны. Градуированная шкала для таких устройств неэффективна из-за погрешностей.

По способу управления термоголовки бывают ручные (механические) и электронные. Механические термостатические головки оборудованы поворотной ручкой с радиальной шкалой. Значение одного деления шкалы – 2-5 градусов (в зависимости от модели). Управление осуществляется поворотом ручки головки и выставлением ее на нужное деление. При этом увеличивается расстояние между деталями механизма передачи давления от сильфона на шток.

Электронная термоголовка

В электронных устройствах управление температурными параметрами осуществляется при помощи дисплея, а воздействие на шток может осуществляться электроприводом. Эти устройства дороже, но они позволяют с высокой точностью устанавливать температурный режим или программировать суточные изменения.

По способу контакта термостата с поверхностью трубы термоголовки бывают накладными и с погружным или воздушным датчиком. Контактный термостат нагревается в месте установки. По конструкции термоголовки с выносным температурным датчиком точно такие же, как и накладные, описанные выше, только сильфон термостата соединен капиллярной трубкой с внешним выносным герметично запаянным баллончиком. Он заполнен тем же газом, что и сильфон. Расширение сильфона происходит при нагревании дистанционно удаленного баллончика. В системе теплых полов применяют именно такие приборы.

Устройство и механизм функционирования клапана и термостатической головки

Трехходовые краны еще можно разделить на:

седельный — присутствует втулка, которая двигается вверх-вниз, и тело на ней, которое перекрывает проходы;

шаровой — перекрытие происходит за счет вращения по кругу перекрывающего тела.

Понять, из чего состоит и как функционирует, можно на примере самого популярного термостатического клапана для теплого пола седельного типа. Его корпус выполнен методом литья из латуни, три патрубка располагаются по бокам симметрично. Внутри, соответственно, три камеры и проход между ними, который может перекрываться клапаном в виде тарелки. Иногда этих тарелок может быть две. Они находятся на общем штоке, он выходит наружу с четвертой стороны клапана.

Порядок функционирования клапана такой, на примере холодной и горячей воды: при движении штока вверх-вниз увеличивается поток с горячего патрубка и уменьшается с холодного, вплоть до полного перекрытия, и наоборот. В камере эти потоки смешиваются, и на выходе, через третий патрубок, получается вода нужной температуры. Такую регулировку производит термоголовка с датчиком температуры.

Вот как этот процесс происходит со стороны. Подача холодной воды перекрыта, открыта полностью подача горячей. Начинается подача теплоносителя недостаточной температуры. Клапан пропускает его без помех. Датчик температуры наполнен жидкостью, чувствительной к перепадам температуры, и через трубку соединен с сильфоном в термоголовке. Когда температура теплоносителя растет, жидкость в датчике нагревается и расширяется, из-за чего сильфон начинает давить на шток крана.

Момент нажатия выставляется в зависимости от нужной температуры на самой термостатической головке, обычно там есть шкала.

После нажатия, в разогретый теплоноситель подмешивается холодная обратка. Таким образом, на выходе поддерживается желаемая температура. Если сам теплоноситель и далее повышает температуру, для выдерживания нужной на выходе, шток занимает крайнее положение и полностью перекрывает подачу с горячей стороны. Когда датчик почувствует снижение температуры теплоносителя, термостатическая головка немного приподнимет шток и начнет подмешивать горячий. Такой вариант регулировки с помощью термоголовки будет очень точным, легким и не требующим подключения питания.

Схема работы разделяющего крана абсолютно такая же. Только там, при движении штока, один общий поток делится на два различных или в граничных положениях направляется в разные патрубки. Только в переключающем типе направление меняется вручную или приводом.

На видео: правила выбора трехходового клапана.

Регулятор температуры водяного пола. Виды терморегуляторов

Регулятор температуры водяного пола. Виды терморегуляторов

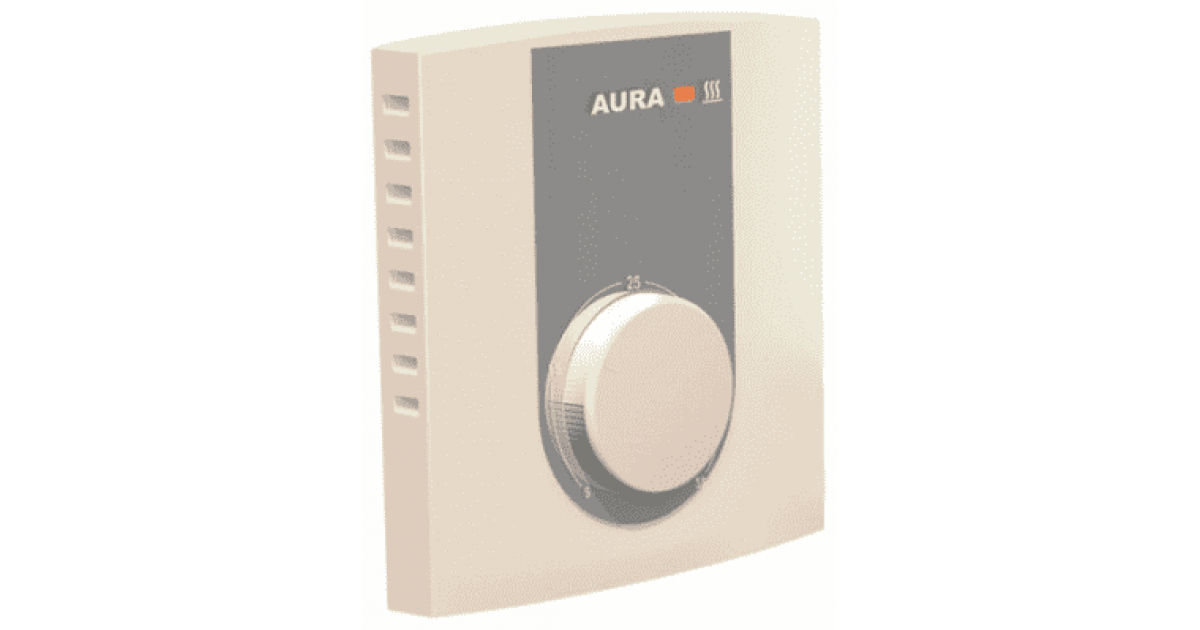

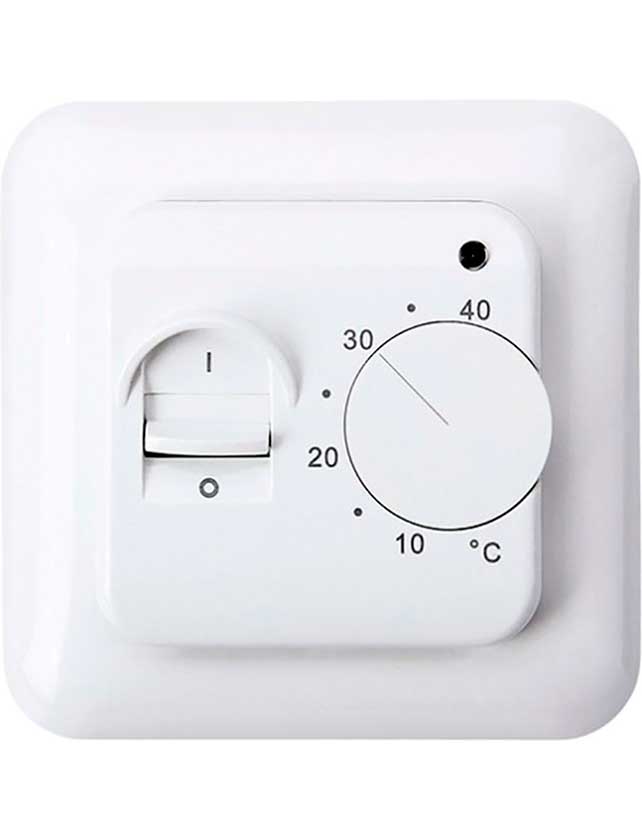

Механический термостат – это самый дешевый и простой в использовании датчик. Регулирование температуры отопления осуществляется путем вращения поворотного колесика.

Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.

Схема подключения механического термостата для водяного теплого пола

Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.

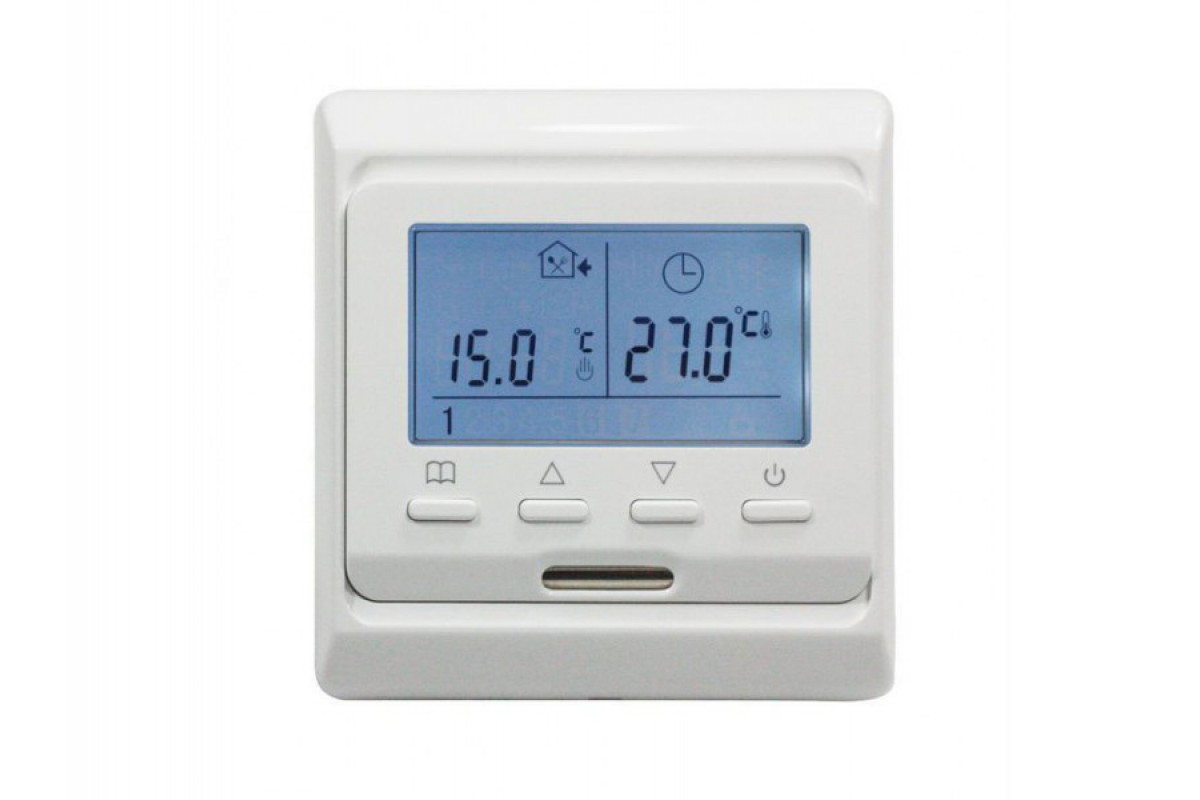

Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.

Модель электронного регулятора теплого пола

Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.

Схема электрического термостата для теплого пола

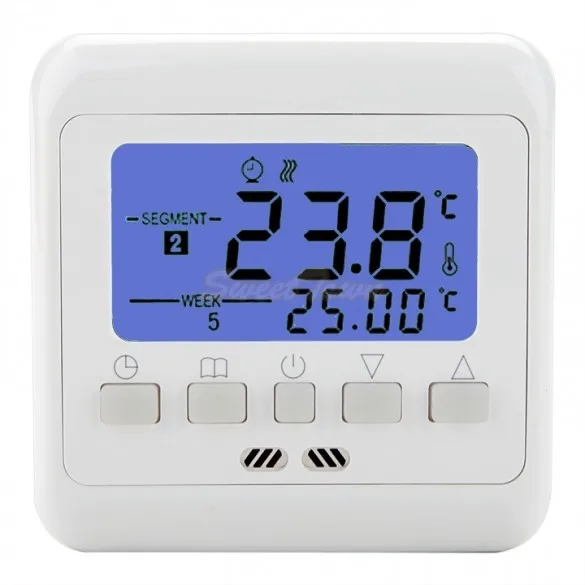

Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.

Схема подключения термостата MILUX программируемого

Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.

Схема регулирования температуры водяного теплого пола

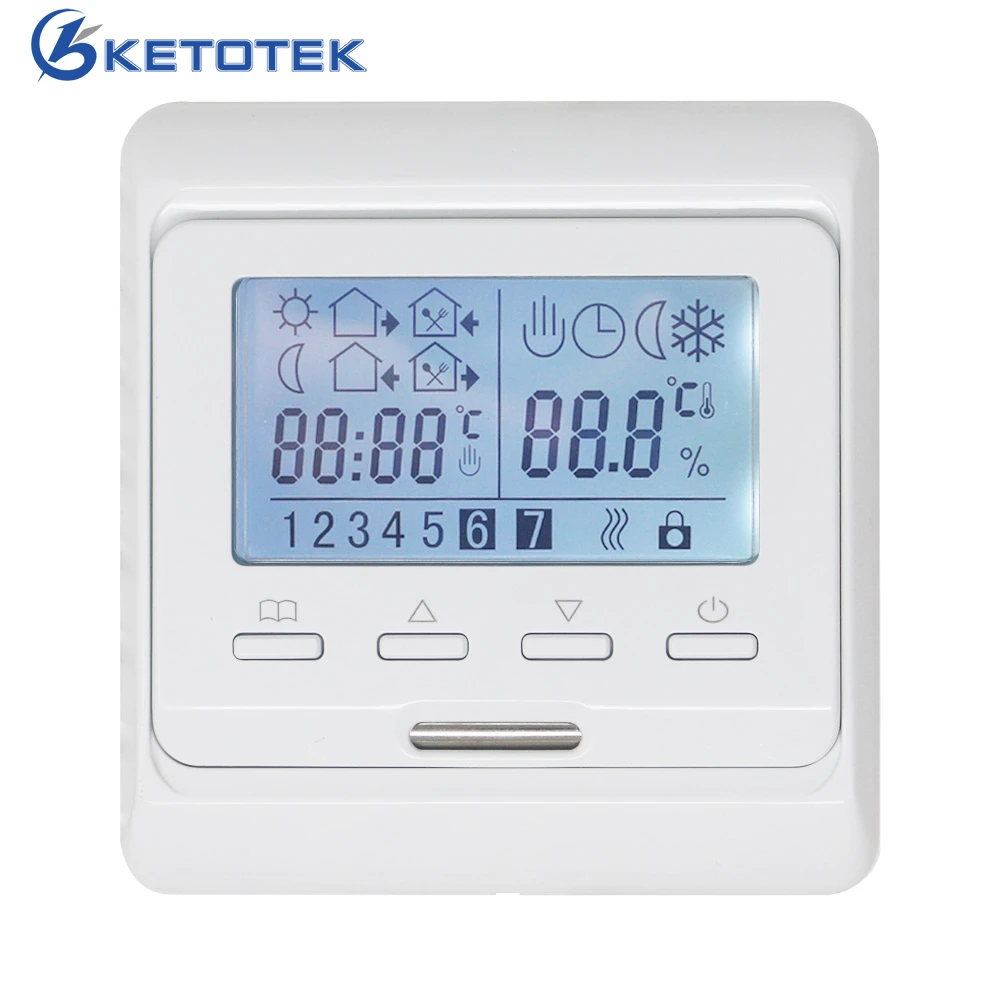

Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.

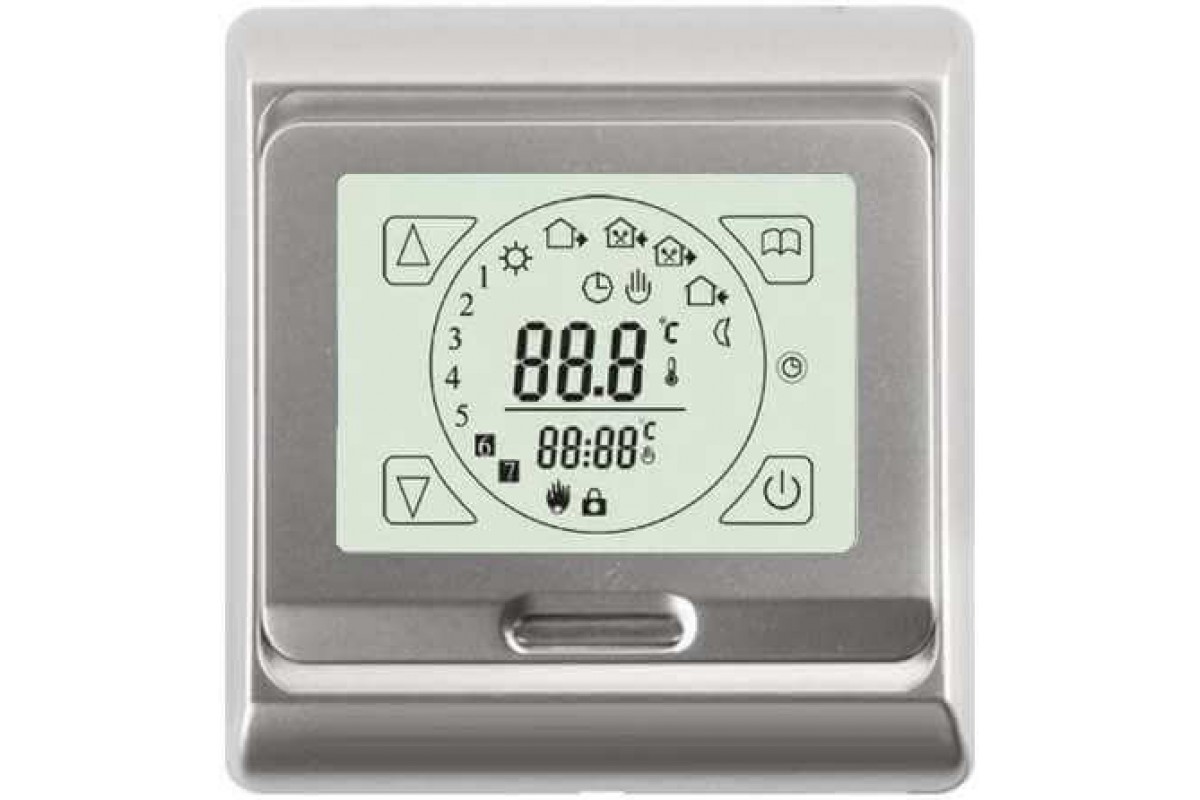

К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.

Беспроводной терморегулятор для водяного теплого пола. Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Термоклапан для водяного теплого пола. Как выбрать термостатический клапан для тёплого пола?

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

  1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
  2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
  3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
  4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
  5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
  6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

Терморегулятор для теплого пола. Как выбрать терморегулятор для теплого пола

Нормальная эксплуатация теплого пола невозможна без терморегулятора, позволяющего сэкономить значительное количество энергии и денежных средств. При выполнении поставленных задач этот прибор всего лишь осуществляет включение и выключение подогрева в установленный промежуток времени или в соответствии с показаниями термометра. При выборе терморегулятора необходимо обязательно учитывать его мощность, которая должна соответствовать мощности теплого пола.

От работы терморегулятора во многим зависит создание наиболее комфортных условий в помещении, а также сохранность напольного покрытия. При слишком высокой температуре покрытие полов может деформироваться, растрескаться и потерять свои качества. Поэтому какой терморегулятор для теплого пола лучше выбрать является важным вопросом при устройстве систем обогрева.

Среди огромного количества моделей и конструкций терморегуляторов, специалисты выделяют несколько основных групп:

  • Приборы, обеспечивающие экономичный режим работы, позволяющие снизить расход электроэнергии при отсутствии хозяев. В это время происходит снижение мощности обогрева на несколько градусов.
  • Модели с программируемым таймером, позволяющим задавать любые временные промежутки, в течение которых помещение будет обогреваться с заданной интенсивностью. Все команды с таймера передаются на терморегулятор, который, в свою очередь, поддерживает необходимый уровень температуры.
  • Существуют высокоинтеллектуальные конструкции, где могут программироваться и задаваться целые режимы работы, при которых чередуются периоды обогрева и экономии. Команда от прибора поступает непосредственно к нагревательному элементу в установленное время в зависимости от внешних факторов и заданных установок.
  • Терморегуляторы с использованием встроенного ограничителя, представляющего собой специальный датчик, защищающий от перегрева напольное покрытие и сам нагревательный элемент. Такие приборы наиболее эффективны для ламината , который не должен нагреваться свыше 260С. В противном случае начнется выделение вредных токсических веществ.

Как отключить водяной теплый пол. Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: » Схема коллектора теплого пола – как всё должно работать «). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

  • регулировочные вентили подкручивают;
  • ожидают в течение некоторого времени, пока не прогреется пол;
  • оценивают результат;
  • снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

  1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
  2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Беспроводное управление теплым полом. Управление тёплыми водяными полами

Управление системой отопления, основу которой составляют тёплые водяные полы, может выполняться в ручном или автоматическом режимах. Каждый из вариантов имеет свои плюсы и минусы. В данной статье рассмотрены общие принципы, на которых основано управление тёплым полом дистанционно или в автоматическом режиме.

Устройство управления тёплым полом

Устройство управления тёплым полом

Автоматика, которая предназначена для управления тёплыми водяными полами, решает задачи поддержания установленных параметров (температура поверхности или воздуха, обратного и прямого теплоносителя) без непосредственного участия в процессе человека, и экономии энергоресурсов. Комплекты указанной аппаратуры принято разделять на три базовых группы, выполняющие задачи группового, зонального или комплексного регулирования.

Групповое регулирование – решает задачи управления температурой и/или объёмом теплоносителя, т.е. характеристиками процесса, которые являются главными. Указанная функция осуществляется через узел управления тёплыми полами:

  • непосредственно на самом источнике тепла. Используется в тех случаях, когда применяются низкотемпературные источники со встроенными элементами управления и контроля;
  • система управления тёплым полом на смесительных узлах, относящихся к групповым. Выполняет управление параметрами теплоносителя для комплекса групп потребителей (коллекторов или нескольких зон) с использованием для указанных целей оборудования в соответствии с реализованным техническим решением тёплого пола;
  • на смесительных узлах, относящихся к индивидуальным. Используется на смесительных узлах, подключённых к конкретному коллектору тёплого водяного пола;
  • с реализацией принципа «констант», заключающегося в постоянном поддержании выставленной температуры. Указанный вариант реализуется с применением термостатических головок, оснащённых накладным датчиком. Данное изделие устанавливается на трёх или двухходовой клапан смесительного узла;
  • система управления тёплым полом с реализацией принципа «климатконтроль». В данном случае температура теплоносителя в подающих и обратных магистралях тёплого пола поддерживается на уровне, определяемом выбранной программой. Для реализации применяются контроллеры управления теплоснабжением.

Видео регулировка теплого пола используем терморегулятор для водяного теплого пола

Термостатический клапан для теплого пола: трехходовой смесительный клапан с терморегулятором, термосмеситель, установка

Особенности использования трехходового клапана в системе обогрева пола

Трехходовой клапан для теплого пола является регулирующим устройством в отопительных системах водяного типа.

С помощью такого приспособления теплоноситель поступает в контур с необходимым температурным режимом.

Кроме смешивания горячего и холодного потока устройство выполняет некоторые другие функции, которые обеспечивают эффективность работы всего оборудования для обогрева половых покрытий.

Конструктивные особенности и принцип действия

Трехходовой клапан представляет собой устройство в форме тройника с одним выходом и двумя входами. С выходного отверстия происходит подача жидкости с заданным температурным режимом в контур.

Входные проемы предназначены для смешивания теплоносителя. В первый проем поступает охлажденная обратка, а во второй подогретая от котла вода. Между двумя входами находится затвор, который открывается при нагреве датчика до максимальной температуры, которая задается на самом клапане.

Рабочий процесс трехходового клапана в системе обогрева пола осуществляется в такой последовательности:

  • вода поступает  к установленному коллекторному узлу;
  • клапан устанавливает уровень нагрева теплоносителя;
  • при превышении температуры выше установленной в трехходовом устройстве открывается проход для охлажденной жидкости;
  • происходит процесс подмеса холодного потока к горячему;
  • при достижении заданного температурного режима отверстие для подачи воды из обратного контура закрывается.

Как выглядит трехходовой клапан для теплого пола

Трехходовой клапан способствует подачи теплоносителя с трубопровод водяного пола с установленной температурой, а и позволяет исключить перегрев отопительной системы. При этом устройство не ограждает от обратного хода холодной жидкости в контуре.

Способы использования

Трехходовой клапан может устанавливаться как в смесительном узле, так и без него. Во втором случае устройство полностью берет на себя функцию коллектора.

Установка тройника для регулировки температуры воды теплого пола без дополнительных смесительных приборов производится в помещениях площадь, которых не превышает 25 метров квадратных. Подача жидкости с нужным температурным режимом осуществляется за счет регулирующего приспособления и термостата, установленного в самом клапане.

Монтаж по такой схеме подходит для ванных комнат, санузлов и балконов. Недостатком установки трехходового клапана как основного  прибора для смешивания горячего и холодного теплоносителя является отсутствие возможности дозирования потоков.

Обратите внимание

При монтаже системы обогрева пола для больших объемов жилой площади трехходовой клапан является составляющим элементом коллекторной группы. В таких случаях приспособление обеспечивает полноценный бесперебойный процесс всего отопительного оборудования. За счет него жидкость с нужной температурой поступает во все контуры системы обогрева половых покрытий.

Трехходовой клапан эффективно применяется на объектах с большой территорией – более 200 метров квадратных. Теплый пол в таком случае может работать как от автономной сети, так и от центральной отопительной системы.

Критерии выбора

Технические характеристики трехходового устройства оказывают немалое влияние на качество обогрева теплого пола. Поэтому при подборе клапана седеет учитывать такие показатели:

  1. Объем обогреваемого помещения. Обогрев больших территорий требует установки трехходового вентиля с регулировкой автоматического типа, который самостоятельно производит контроль температурного режима теплоносителя, поступающего в трубопровод системы обогрева пола.  Для маленьких комнат не нужно покупать дорогостоящие смесительные устройства со сложной конструкцией. Для обогрева балконных помещений, санузлов и небольших коридоров подойдет простой клапан.
  2. Показатель пропускной способности.  Максимальный уровень количества жидкости, прокачиваемой смесительным вентилем, определяется в начале проектирования системы обогрева пола. Трехходовой клапан должен отвечать установленной пропускной величине иначе устройство не выдержит напорной нагрузки.
  3. Диаметр поперечного сечения. Данный параметр необходим для подключения смесительного приспособления к системе отопления. При необходимости используются специальные переходные устройства, которые позволяют точно соединить приборы.
  4. Материал изготовления. Клапан должен быть изготовлен из металла, который обладает низким коэффициентом расширения и не меняет своих первоначальных характеристик при взаимодействии с горячим теплоносителем. Такие свойства имеют трехходовые краны из бронзы и латуни.

Приобретать смесительные приспособления рекомендуется у проверенных изготовителей. К изделию должно прилагаться гарантийная документация, инструкция с указанными техническими характеристиками и сертификат качества.

При выборе трехходового клапана учитывайте показатель пропускной способности

Перед тем как установить трехходовой вентиль в систему теплого пола, следует выполнить проверку устройства на работоспособность.

Для этого осуществляется установка регулирующего кольца на самое минимальное значение температуры, а затем пропускается через клапан горячий поток воды.

Правильно функционирующее устройство должно сразу перекрыть отверстие.

Особенности установки

Трехходовой клапан чаще всего входит в смесительную группу, которая помимо вентиля включает в себя:

  • обратный клапан;
  • насос циркуляционный;
  • датчик температуры.

Согласно данной схеме установка выполняется в таком порядке:

  • на подачу устанавливается насос, который закачивает горячую воду нагретую котлом;
  • после него идет температурный датчик, определяющий уровень нагрева теплоносителя;
  • затем монтируется трехходовой вентиль, осуществляющий смешивания потоков до заданной температуры.
  • на обратном контуре фиксируется клапан с выходом и подключается к охлажденному теплоносителю, поступающему в смесительный трехходовой вентиль.

В результате в трубопровод водяного теплого пола поступает теплоноситель с необходимым для равномерного и эффективного обогрева температурным режимом.

Если предполагается монтаж системы обогрева половых покрытий в небольших помещениях, то установку трехходового клапана проводят без смесительного узла. Последовательность монтажа смесительного прибора в такой схеме несколько иная:

  • на подаче горячей жидкости от котла крепится трехходовой клапан;
  • после него устанавливается датчик температуры;
  • затем монтируется циркуляционный насос доставляющий воду с отрегулированной температурой в контур теплого пола.

Трехходовые клапаны могут иметь различное расположение отверстий. Конструктивные особенности изделия зависят от направления теплоносителя. Согласно этому различают две основных модели смесительных вентилей:

  1. L- образный. Устройство имеет два боковых отверстия и один проем с круглым сечением в нижней части корпуса. В процессе функционирования системы горячий теплоноситель поступает с боку и смешивается с охлажденной жидкостью, подающейся снизу. Вода нужной температуры походит в контур через второй боковой проем.
  2. Т-образный. Согласно такой схеме горячий и холодный теплоноситель заходит в клапан в отверстия расположенные по бокам корпуса. После смешивания горячего и холодного потоков жидкость поступает в трубопровод теплого пола через центральный выходной проем.

Трехходовой клапан для теплого пола Т-образный

В процессе работы отопительной системы в трехходовой клапан подается нагретая до 80 градусов жидкость. После смешивания водяной  контур заполняется теплоносителем с оптимальными для теплого пола показателями температуры – 40 градусов.

Наиболее эффективной считается установка трехходового крана со смесительным узлом. Такая схема обеспечивает бесперебойный и полностью равномерный прогрев всей поверхности пола.

Общие принципы регулировки

Смесительные трехходовые клапаны в зависимости от вида механизма управления разделяют на несколько типов:

  1. Стандартные. Регулировка в таких устройствах осуществляется за счет расширения теплоносителя в трубопроводе. Жидкость в системе нагревается до максимальных показателей и происходит давление на запорную часть в клапане преграждающую доступ холодной воды. В результате створка открывается, и охлажденный поток смешивается с горячим теплоносителем.  Точность рабочего процесса у таких изделий не высокая.
  2. С термоголовкой. В конструкцию трехходового вентиля входит термическая головка, которая оснащена специальным чувствительным элементом, который реагирует не только на температуру жидкости в системе а и на показатели нагрева воздушных масс.
  3. Электрические. В клапанах с электроприводом команды подаются контролером, который приводит в действие термодатчики без дополнительных приспособлений.
  4. Электронные. Регулировка температурного режима таким клапаном выполняется благодаря встроенному электромотору и контролирующему устройству, оснащенному термометрами.

Наиболее распространенными являются смесительные клапаны с термической головкой. Они оснащены датчиком и не требуют дополнительного подключения к электрической сети. При этом устройство отличается точностью и износостойкостью. Стандартные вентили устанавливаются в случае подачи воды в систему с постоянным температурным режимом.

Установка трехходового вентиля требует аккуратного подхода. Неправильное подключение смесительного устройства может стать причиной не только снижения эффективности рабочего процесса теплого пола, а и привести к аварийным сбоям всего отопительного оборудования. Поэтому при отсутствии навыков самостоятельный монтаж клапана проводить не рекомендуется.

Источник: http://pechiexpert.ru/trehhodovoj-klapan-dlya-teplogo-pola-01/

Трехходовой клапан от valtec + термоголовка с выносным датчиком

Источник: http://infosantehnik.ru/str/55.html

Клапан для теплого пола

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь. Читать далее.

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.

Трехходовые клапаны Esbe модели VTA320

  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.
  • Характеристики двухходового клапана

    Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры.

    В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен.

    Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

    Важно

    Термосмесительный узел теплого пола

    Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

    Термостатический смесительный клапан (трехходовой) для тёплого пола

    Какой должна быть комфортная температура в жилом помещении

    Так, в этих стандартах указано, что на уровне пола температура должна быть в пределах 22 °C-24 °C, а на уровне головы – не менее 20 °C. Возможно ли добиться таких показателей, если установлены настенные радиаторы? Однозначный ответ – нет.

    Можно добиться высоких температурных значений в квартире, это выполнимо как при центральном отоплении, так и при автономном – вопрос лишь в цене, которая будет объединять собой стоимость расходов на средства утепления.

    Но нижние слоя воздуха все равно будут менее прогреты.

    Если же вы решили установить в своём жилище систему тёплого пола, вам нужно ознакомиться с таким её элементом, как термостатический клапан.

    Для чего необходимо устройство

    Термостатические клапаны выполняют функцию смешивания двух потоков в один для получения стабильной температуры в конструкции тёплого пола. При этом работа над получением необходимого значения температуры выполняется механизмом автоматически.

    То есть, как можно было понять, имеется три хода для потоков воды. Отсюда и название таких клапанов – трёхходовые. Различаются они по способу смешивания потоков.

    Два вида трехходовых клапанов по способу смешивания

    Первый вид трехходового клапана – с функцией термостата

    Его же ещё называют клапаном с поддержкой заданного уровня температуры. Чтобы на выходе получить стабильное значение, он регулирует интенсивность и холодного, и горячего потока.

    По сути, чтобы на выходе было 40 градусов.

    происходит регулировка обоих потоков при помощи термостата, и выполнение балансирующей настройки идёт с целью получить не просто заданную температуру, но и стабильную по своему значению.

    Этот вид клапана трехходового смесительного может использоваться как для системы тёплого пола, так и в бытовой системе горячего водоснабжения. Автоматическая подстройка температуры выходного потока позволяет защитить потребителя от возможного ошпаривани я.

    Происходит это следующим образом: при отсутствии подачи холодной воды клапан автоматически перекрывает подачу и горячего потока.

    А в остальном регулировка производится при помощи термочувствительного элемента так: при контакте со смешанным потоком он определяет значение температуры, и уменьшает или увеличивает входные отверстия, сжимаясь или расширяясь соответственно, для получения требуемого показателя.

    Второй вид – трехходовой термостатический клапан

    Отличается от первого вида тем, что здесь идёт регулировка только входящего горячего потока. В комплекте с этим клапаном поставляется термоголовка, оснащённая выносным датчиком.

    Кроме того, в продаже имеются трёхходовые смесительные клапаны. которые не способны самостоятельно производить стабилизацию выходной температуры.

    По сути, это обычные краны, но и их тоже зачастую используют на смесительных узлах для регулировки температуры тёплого пола.

    Два типа термостатического клапана по направлению потоков

    Один из них выбирают исходя из удобства монтажа в конкретной схеме, и от типа установки.

    1. Первый тип – т-образная схема. В ней выходной поток вытекает из середины, а горячая и холодная вода входит в противоположные стороны. Эту схему ещё называют симметричной.
    2. Второй тип – L-образная схема. асимметричная. Горячая вода тут подаётся сбоку, холодная – снизу, а смешанный поток, соответственно, с противоположного канала к входному горячему.

    Какую проблему решает смеситель этого типа

    Смесительный клапан решает проблему, как объединить высокотемпературный контур радиаторов с низкотемпературным контуром тёплого пола, ведь предел рекомендуемой температуры для него – всего 40 °C, когда в отопительной системе значение температуры воды может достигать 90 °C. Кроме него, для регуляции можно использовать и другие средства. Зависит от того, насколько большая площадь будет отведена под систему тёплого пола.

    Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

    1. Для комнаты, площадь которой не превысит 10 квадратных метров. можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее.

      Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».

    2. Смесители термостатические бывают не только трехходовые. но и двухходовые.

      Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.

    3. Для тёплого пола, который будет занимать большие площади. используют узел подмеса.

      Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

    На что ориентироваться в первую очередь при выборе типа смесительного устройства

    Исходя из этих данных, подбор системы смесителей для тёплого пола исходит в первую очередь из того, какую площадь вы собираетесь под него отвести. Самый дешёвый и простой вариант – это вентиля.

    Но подходят они только для малых помещений. Так, если вам необходимо уложить тёплый пол в туалете или в ванной, приобретать целую систему из узла подмеса нет необходимости.

    Трёхходовые клапаны будут стоить дороже, но так вы сможете добиться лучшей регулировки температуры.

    Цена таких смесителей, соответственно, выше, ведь в них установлены терморегуляторы. Двухходовой термостатический клапан может обойтись до 45 долларов, трёхходовой – до 50. Цена распределительного узла подмеса может достигать 1000 долларов.

    Совет

    Если желание завести тёплый пол под большую площадь вас не покидает, но стоимость распределительного узла оказывается неподъемной, его можно собрать самостоятельно из отдельных частей при условии, что вы обладаете знаниями и опытом работы в данной области. Существует множество готовых схем установки регулятора для тёплого пола, которыми можно воспользоваться для самостоятельного монтажа. Сборка узла из отдельных частей может удешевить его примерно в полтора раза.

    Источник: http://pol-v-dome.ru/klapan-dlya-teplogo-pola.html

    Трехходовой клапан от valtec + термоголовка с выносным датчиком

    Две модели от valtec дают возможность создать смесительный узел. Что такое смесительный узел?

    Смесительный трехходовой клапан: VT.MR02.N.0603

    Термоголовка с выносным датчиком: VT.5012.0.0

    Пропускная способность клапана: 3 Kvs. Что такое Kvs?

    Схема подключения

    Обратите внимание на обозначения клапана ( + ; – ; М):

    + Вход горячего теплоносителя, подача от котла

    – Вход холодного теплоносителя, обратка теплых полов

    М – Выход теплоносителя с настроечной температурой.

    Подробные характеристики указаны в паспортах.

    Скачать паспорта: Смесительный клапан.pdf и Термоголовка.pdf

    Смесительный трехходовой клапан: VT.MR02.N.0603 имеет центральное смешивание. Подробнее о принципах смешивания Вы найдете здесь:

    Принципы смешивания клапанов и их виды

    Термоголовка дает возможность поучать настроечную температуру от 20 до 60 градусов. С гистерезисом не превышающим 0,6 градусов.

    Что такое гистерезис в температурах?

    Принцип работы

    Смесительный клапан имеет конструкцию трехходового клапана. То есть это тройник, в котором два проходных патрубка регулируют проход. Третий проход (М) постоянно открыт.

    Клапан первого патрубка (+) открывается, если фактическая температура ниже настроечной температуры. Клапан второго патрубка (-) в это время закрывается. Если фактическая температура ниже настроечной температуры, происходит обратное действие. Пороги температур, между открытием и закрытием клапана определяются гистерезисом. Гистерезис – это?

    Если у Вас низкотемпературная система отопления, то будет полезно узнать, какими недостатками обладают некоторые смесительные узлы! Ссылка ниже:

    Подробнее об энергоэффективности смесительных узлов

    Пишите комментарии!

    Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление,то оставте Ваше Имя и Email.

        Серия видеоуроков по частному дому
                Часть 1. Где бурить скважину?
                Часть 2. Обустройство скважины на воду
                Часть 3. Прокладка трубопровода от скважины до дома
                Часть 4. Автоматическое водоснабжение
        Водоснабжение
                Водоснабжение частного дома. Принцип работы. Схема подключения
                Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
                Расчет самовсасывающего насоса
                Расчет диаметров от центрального водоснабжения
                Насосная станция водоснабжения
                Как выбрать насос для скважины?
                Настройка реле давления
                Реле давления электрическая схема
                Принцип работы гидроаккумулятора
                Уклон канализации на 1 метр СНИП
        Схемы отопления
                Гидравлический расчет двухтрубной системы отопления
                Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
                Гидравлический расчет однотрубной системы отопления
                Гидравлический расчет лучевой разводки системы отопления
                Схема с тепловым насосом и твердотопливным котлом – логика работы
                Трехходовой клапан от valtec + термоголовка с выносным датчиком
                Почему плохо греет радиатор отопления в многоквартирном доме
                Как подключить бойлер к котлу? Варианты и схемы подключения
                Рециркуляция ГВС. Принцип работы и расчет
                Вы не правильно делаете расчет гидрострелки и коллекторов
                Ручной гидравлический расчет отопления
                Расчет теплого водяного пола и смесительных узлов
                Трехходовой клапан с сервоприводом для ГВС
                Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
        Конструктор водоснабжения и отопления
                Уравнение Бернулли
                Расчет водоснабжения многоквартирных домов
        Автоматика
                Как работают сервоприводы и трехходовые клапаны
                Трехходовой клапан для перенаправления движения теплоносителя
        Отопление
                Расчет тепловой мощности радиаторов отопления
                Секция радиатора
                Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
                Новые насосы работают по-другому…
        Регуляторы тепла
                Комнатный термостат – принцип работы
        Смесительный узел
                Что такое смесительный узел?
                Виды смесительных узлов для отопления
        Характеристики и параметры систем
                Местные гидравлические сопротивления. Что такое КМС?
                Пропускная способность Kvs. Что это такое?
                Кипение воды под давлением – что будет?
                Что такое гистерезис в температурах и давлениях?
                Что такое инфильтрация?
                Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
                Гидравлические смыслы, понятия и расчет цепей систем отопления
                Коэффициент затекания в однотрубной системе отопления
        Видео
                Отопление
                        Автоматическое управление температурой
                        Простая подпитка системы отопления
                        Теплотехника. Ограждающие конструкции.
                Теплый водяной пол
                        Насосно смесительный узел Combimix
                        Почему нужно выбрать напольное отопление?
                        Водяной теплый пол VALTEC. Видеосеминар
                        Труба для теплого пола – что выбрать?
                        Теплый водяной пол – теория, достоинства и недостатки
                        Укладка теплого водяного пола – теория и правила
                        Теплые полы в деревянном доме. Сухой теплый пол.
                        Пирог теплого водяного пола – теория и расчет
                Новость сантехникам и инженерам
                Сантехники Вы все еще занимаетесь халтурой?
                Первые итоги разработки новой программы с реалистичной трехмерной графикой
                Программа теплового расчета. Второй итог разработки
                Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции
                Итоги разработки новой программы по гидравлическому расчету
        Нормативные документы
                Нормативные требования при проектировании котельных
                Сокращенные обозначения
        Термины и определения
                Цоколь, подвал, этаж
                Котельные
        Документальное водоснабжение
                Источники водоснабжения
                Физические свойства природной воды
                Химический состав природной воды
                Бактериальное загрязнение воды
                Требования, предъявляемые к качеству воды
        Сборник вопросов
                Можно ли разместить газовую котельную в подвале жилого дома?
                Можно ли пристроить котельную к жилому дому?
                Можно ли разместить газовую котельную на крыше жилого дома?
                Как подразделяются котельные по месту их размещения?
        Личные опыты гидравлики и теплотехники
                Вступление и знакомство. Часть 1
                Гидравлическое сопротивление термостатического клапана
                Гидравлическое сопротивление колбы – фильтра
        Видеокурс
                Скачать курс Инженерно-Технические расчеты бесплатно!
        Программы для расчетов
                Technotronic8 – Программа по гидравлическим и тепловым расчетам
                Auto-Snab 3D – Гидравлический расчет в трехмерном пространстве
        Полезные материалы
        Полезная литература
                Гидростатика и гидродинамика
        Задачи по гидравлическому расчету
                Потеря напора по прямому участку трубы
                Как потери напора влияют на расход?
        Разное
                Водоснабжение частного дома своими руками
                Автономное водоснабжение
                Схема автономного водоснабжения
                Схема автоматического водоснабжения
                Схема водоснабжения частного дома
        Политика конфиденциальности

    Термоклапан для теплого пола: элемент регулирующей системы

    Читая описания регулирующих систем, мы порой встречаем упоминание подобного устройства как термостат для пола с подогревом. Не обращая внимания на всю возможную сложность этой конструкции, работает она довольно просто, и постичь специфики её использования под силу почти что каждому.

    Ниже мы попытаемся разобраться, как устроены термостаты, по какому принципу они работают и в чем заключают польза от их применения.

    Смесительный узел теплого гидравлического пола

    Описание детали

    Конструкция клапана

    Трехходовые термостатические вентили ставятся в системы пола с подогревом для смешивания потоков теплового носителя. При попадании подающего и обратного потока в полость клапана вода с различной температурой смешивается, при всем этом ее температура ровняется. Говоря иначе, эта деталь необходима для того, чтобы в систему труб теплого гидравлического пола не попадала ни чересчур прохладная, ни чересчур горячая вода.

    Крепежный узел термические к вентилюк важным деталям, обеспечивающим работу такого устройства, относятся:

    • Термоголовка. Такой элемент собой представляет практический блок, который устанавливается на шток вентиля через специализированную буксу. Во время работы термоголовка реагирует на температуру воздуха, меняя положение буксы клапана и регулируя степень нагрева теплового носителя на выходе.
    • Важной деталью термические считается датчик температуры, который считывает температуру и при помощи системы капилляров передает управляющие сигналы приводу устройства. В зависимости от показаний датчика привод либо открывает, либо перекрывает клапан.

    Необходимо обратить свое внимание! Для правильной работы нужно, чтобы термоголовка располагалась горизонтально. Поэтому, сам клапан необходимо устанавливать если это учесть требования.

    • Большое количество термоэлементов, применяемых при проектировке полов с подогревом, работают на основе волнистых емкостей – говоря иначе сильфонов. Сильфон наполняется газом, который реагирует на изменение температуры окружающей среды. Температурная дефармация сильфона подается штоку буксы, и тот либо повышает, либо снижает поступления горячей воды.

    Трехходовой вентиль с термоголовкой

    • Кроме газовых сегодня используются также жидкостные и парафиновые термоклапаны. Их выделяет несколько меньшая стоимость, однако данные устройства очень медленно реагируют на перемены нагрева и потому отличаются существенной инерционностью.
    • В большинстве случаев на конструкторском уровне пола с подогревом применяется термоэлемент с выносным баллоном. Баллон объединяют с сильфоном капилляром длиной до двух метров, при всем этом рабочий принцип устройства не меняется.

    Необходимо обратить свое внимание! Термоэлементы, отвечающие за работу клапанов пола с подогревом, имеют ограничения в настройке температуры. В основном, вероятна регулировка от 20 до 400С.

    Механическая система

    Разрез механической частикроме термоэлемента, регулирующего работу устройства, в конструкцию этой детали входят:

    • Корпус клапана. В основном, изготавливается из очень прочного металла (нержавейка, литая бронза), отличающегося коррозионной стойкостью. На корпусе крепится головка с термоэлементом, а еще отрезки трубы для поступления и вывода теплового носителя.
    • Букса. В ответе за запирание входа в узел подсоединения термические, соединяет шток с золотником. Некоторые компании делают буксы особенной формы, разрешающие менять термоэлемент, не производя спуск воды из системы.
    • Седло клапана  – внутренняя полость, в которой и выполняется перемешивание воды.

    Устройство в сборе

    Использование клапана

    Установка в  коллектор

    Монтируя систему пола с подогревом собственными руками, мы нередко стыкаемся с потребностью изменить  штатные регулирующие устройства:

    • В основном, в набор коллектора кроме насоса и арматуры запорной входят либо специальный насосно-смесительный узел, либо трехходовой водопроводный кран.
    • Вентиль запорного типа с термостатом инструкция предлагает ставить при входе в систему. В этом варианте, реагируя на динамику температуры, клапан будет уменьшать либо увеличивать поступление теплового носителя в коллектор, балансируя уровень нагрева пола с подогревом.
    • При всем этом в один из выводов трехходового клапана мы подсоединяем обратную трубу от пола с подогревом (как это показано на схеме). По этой трубе двигается вода с намного низком температурой, которая поступает в клапан и подмешивается к горячей воде от котла или водонагревателя электрического накопительного.

    Расположение в системе

    • Эта система неукоснительно рекомендуется к процессу установки в прохладных районах, тем более в той ситуации, при которой пол с подогревом запитывается от отопительного котла. Монтаж термоклапана разрешает избежать перегрева труб при попадании в них горячей воды.

    Необходимо обратить свое внимание! Для убирания излишков обратки нужно предвидеть разветвитель, по которой часть теплового носителя уходить будет обратно к водогрею. Также тут установить можно кран для слива, который мы станем применять при проведении ремонта и профилактике системы.

    Варианты компоновки

    Использование этих устройств обуславливается от объемов помещения которое отапливается:

    • Для одной комнаты с скромной площадью (например, кухонной комнаты либо кухни) можно отказаться от установки настоящего узла подмеса с коллектором. В этом варианте один клапан может целиком решить эту проблему с терморегуляцией: установив головку с газовым или жидкостным сильфоном, мы обеспечим своевременное реагирование пола на похолодание.

    Фото традиционной компоновки коллектора с термовентилем

    • Более масштабные системы подогрева покрытия для пола следует комплектовать по схеме, указанной в прошлом разделе. В этом варианте трехходовой вентиль будет отделять низкотемпературный раздел трубопровода (с нагревом до 400С) от высокотемпературного (65-750С).
    • Для многокомнатных домов предлагается установка нескольких термоголовок. Это связано с тем, что температура в различных жилых помещениях может значительно разниться  – а это означает, что для любой соотношение подмеса горячей и холодной воды должна определиться индивидуально.

    Вывод

    Трехходовой клапан для пола с подогревом разрешает значительно улучшить работу системы управления. Регулируя поступление горячей и холодной воды, такой элемент считается основным при формировании комфортабельного климата в помещении – а это означает, брезговать его установкой не стоит. Видео в данной публикации информацию, которая даст возможность более детально разобраться в деталях установки и эксплуатации вентилей такого типа.

    Похожие статьи

    Комнатный регулятор для водяного теплого пола

    Руководство по применению Проектирование водяного теплого пола — получите оптимальные результаты китайский (CN) Китай 04 декабря, 2015 5.2 МБ .pdf
    Руководство по применению Проектирование водяного теплого пола — получите оптимальные результаты Турецкий Турция 04 декабря, 2015 3.6 МБ .pdf
    Руководство по применению Проектирование водяного теплого пола — получите оптимальные результаты Польский Польша 06 октября, 2015 5.1 МБ .pdf
    Руководство по применению Проектирование водяного теплого пола — получите оптимальные результаты Датский Дания 19 сен, 2019 2.8 МБ .pdf
    Руководство по применению Проектирование водяного теплого пола — получите оптимальные результаты Немецкий Несколько 19 мая, 2017 2.7 МБ .pdf
    Руководство по применению Проектирование водяного теплого пола — получите оптимальные результаты Финский Финляндия 06 октября, 2015 5.1 МБ .pdf
    Руководство по применению Проектирование водяного теплого пола — получите оптимальные результаты Литовский Литва 04 декабря, 2015 5.0 МБ .pdf
    Руководство по применению Проектирование водяного теплого пола — получите оптимальные результаты Русский Россия 04 декабря, 2015 5.2 МБ .pdf
    Руководство по применению Проектирование водяного теплого пола (Руководство по применению) Английский Несколько 08 августа, 2019 8.0 МБ .pdf
    Брошюра Развивайте свой бизнес и откройте для себя ценность работы с одним партнером (международная версия) Английский Несколько 19 ноя, 2015 5.6 МБ .pdf
    Брошюра Развивайте свой бизнес и откройте для себя ценность работы с одним партнером (международная версия) Словацкий Словакия 23 марта 2021 16.4 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно Чешский Чешская Республика 24 октября, 2014 5.8 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно Литовский Литва 04 декабря, 2015 5.6 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно Французский Франция 19 октября 2015 7.5 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно Шведский Швеция 10 марта, 2015 5.8 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно Турецкий Турция 01 декабря, 2015 5.4 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно Русский Россия 01 декабря, 2015 5.8 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно Польский Польша 16 марта, 2016 5.7 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно китайский (CN) Китай 01 декабря, 2015 5.9 МБ .pdf
    Каталог Водяной теплый пол — просто, проверено и выгодно Немецкий Австрия 29 октября, 2014 4.2 МБ .pdf
    Брошюра Гидравлический теплый пол — брошюра для конечного пользователя Английский Несколько 12 июл, 2017 10.8 МБ .pdf
    Каталог Гидравлический теплый пол — гид по продукции Датский Дания 14 августа, 2017 5.0 МБ .pdf
    Каталог Водяной теплый пол (руководство по продукту) Английский Несколько 12 ноя, 2020 29.9 МБ .pdf
    Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое … Датский Дания 06 ноя, 2019 1.4 МБ .pdf
    Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое … Польский Польша 10 декабря, 2014 2.0 МБ .pdf
    Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое … Литовский Литва 04 декабря, 2015 1.6 МБ .pdf
    Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое … китайский (CN) Китай 01 декабря, 2015 1.8 МБ .pdf
    Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое … Финский Финляндия 13 октября 2014 г. 1.9 МБ .pdf
    Брошюра Почему выбирают теплый пол? Комфорт, меньший счет за отопление и многое другое … Турецкий Турция 01 декабря, 2015 1.6 МБ .pdf

    Сбалансируйте систему теплого пола как способ достижения большего теплового комфорта и снижения счетов за отопление.

    Здоровое распределение температуры в комнатах, энергоэффективность, функциональность и безграничные возможности дизайна интерьера — вот лишь некоторые из многих преимуществ выбора теплого пола для вашего дома.Однако для того, чтобы такая система отопления принесла заметно более высокий тепловой комфорт и экономию энергии, самое главное — правильно сбалансировать всю систему. Как сбалансировать систему теплых полов?

    Температура подаваемой воды

    Одним из наиболее важных параметров, которые необходимо настроить в системе теплого пола, является температура воды, подаваемой в систему, которая влияет на температуру пола. Установка подходящей температуры защищает пол от повреждений и обеспечивает надлежащую теплопередачу. В этом отношении мы не должны превышать допустимое предварительно определенное значение 55 ° C. Более высокая температура подаваемой воды не только увеличивает риск повреждения системы, но также приводит к большим потерям тепла, что приводит к более высоким счетам и общему дискомфорту для жителей дома.

    Использование клапана в системе отопления вместе с умелым управлением с помощью контроллера смесительного клапана — это способ снабжения системы теплого пола водой с приемлемой температурой, несмотря на то, что в саму систему отопления подается вода высокой температуры (напрямую от радиаторной системы). Он работает следующим образом: датчик, установленный на подводке теплого пола, измеряет температуру подаваемой воды. Когда температура слишком высока, термостатический клапан закрывается, вызывая увеличение подачи воды из обратной линии системы отопления, тем самым охлаждая подаваемую воду. По достижении аварийной температуры датчика клапана насос останавливается. Когда температура, измеренная датчиком, слишком низкая, термостатический клапан открывается, что означает, что менее холодная вода возвращается в подающий коллектор. Таким образом, через напольный клапан протекает менее прохладная вода.

    Температура приточного воздуха в зависимости от наружной температуры

    Следует помнить, что поддержания температуры подачи в пределах предварительно установленных значений недостаточно для обеспечения оптимального теплового комфорта. Также необходимо отрегулировать температуру подачи с учетом погодных условий на улице. Во время сильных морозов рекомендуется более высокая температура подачи системы теплого пола. Одна и та же температура в переходный период между сезонами может привести к перегреву комнат и, следовательно, к потере энергии.Чтобы отрегулировать температуру подачи в соответствии с текущими погодными условиями, пользователь может выбрать и впоследствии отредактировать кривую нагрева.

    Напольный диспетчерский пункт — оптимальная температура, соответствующая вашим потребностям

    Вторым ключевым фактором, влияющим на счета и тепловой комфорт пола, является регулирование температуры. Приятное тепло в помещениях, где используется пол с подогревом, достигается за счет правильного управления отоплением. Системы управления водяным теплым полом могут связываться с нагревательным устройством традиционным способом с помощью кабеля или по беспроводной сети.Важно, чтобы они были удобны в использовании и безопасны. В базовый комплект, обеспечивающий эффективную систему управления отоплением от TECH Controllers, входят:

    • контроллер термостатического привода — центральная панель, контролирующая работу устройств управления, установленных в отдельных помещениях.
    • температурные датчики или комнатные контроллеры , позволяющие пользователю поддерживать различную температуру в каждой комнате в зависимости от индивидуальных потребностей.
    • термоэлектрические приводы для управления термостатическими клапанами в коллекторах (две версии на выбор: STT-230/2 и STT-230/2 S).Они открывают или закрывают подачу воды в контуры отопления в зависимости от сигнала, посылаемого контроллерами.


    Как это работает? Контроллер температуры отправляет соответствующий сигнал главному контроллеру в зависимости от того, слишком низкая или слишком высокая температура в помещении. Главный контроллер, в свою очередь, активирует термоэлектрические приводы, установленные на коллекторе. Таким образом, нагревательный контур замыкается или открывается. Простая в использовании панель управления обеспечивает эффективность и эффективность всей системы отопления.При достижении заданной температуры регулятор отключает котел, что предотвращает чрезмерные потери тепла или энергии. Установка различных значений температуры в помещениях в зависимости от их функций соответствует принципу рационального управления теплом и сокращения расходов на отопление при сохранении повседневного комфорта.

    Гидравлическая балансировка системы теплых полов как решение проблемы недостаточно отапливаемых помещений.

    Разные комнаты в доме имеют разные требования к мощности, что приводит к разной длине контура теплого пола и разному гидравлическому сопротивлению.Температуру пола можно регулировать, выбирая подходящее расстояние между трубами от 10 до 30 см (в зависимости от диаметра трубы, теплопотери в помещении или типа пола), а также балансируя поток в отдельных контурах. Другими словами, в каждый нагревательный контур должен подаваться поток воды с определенным расходом, обусловленным необходимой тепловой мощностью. Для этого в системах отопления предусмотрены регулирующие клапаны для измерения гидравлического сопротивления отдельных водяных контуров. Очень практичным решением является использование коллектора с клапанами.Расходомер, который может быть подключен к коллектору теплого пола, позволяет пользователю точно регулировать расход. Расход можно измерить на основании показаний расходомера. Ручная гидравлическая балансировка включает уменьшение расхода воды в контурах с наименьшим сопротивлением и в то же время увеличение расхода в самых длинных контурах с наибольшим гидравлическим сопротивлением. Цель состоит в том, чтобы достичь максимально возможного расхода воды в самых длинных контурах и уменьшить низкий в самых коротких.

    Запуск системы теплого пола после летнего перерыва

    Эффективность системы теплых полов зависит еще и от того, как она используется. Лето — отличное время для проведения технического обслуживания системы, особенно если мы пользуемся им уже давно.

    Если система теплого пола используется уже долгое время, ее рекомендуется промыть. Это хороший способ избавиться от разного рода отложений, скапливающихся внутри труб, и повысить эффективность системы отопления в отопительный сезон.

    Балансировка системы теплого пола как способ достижения большей экономии

    Полы с подогревом позволяют достичь высокого теплового комфорта при сокращении счетов за отопление. Водяной теплый пол означает снижение затрат на содержание дома, устранение факторов, вызывающих чрезмерную влажность воздуха, а также обеспечение высокого теплового комфорта. Неправильная установка или балансировка системы отопления приводит к неисправности, что может привести к перегреву недогрева помещений.Поэтому очень важно контролировать температуру и расход теплоносителя (гидравлическая балансировка), а также правильно устанавливать температуру в помещении. Соблюдение всех правил монтажа и балансировки системы теплых полов позволит вам получить полный тепловой комфорт от теплых полов.

    Коллектор теплого пола — Глоссарий

    Введение

    Коллектор для теплого пола может быть разных форм и размеров. У одних будет два контура, у других — двенадцать.

    Однако основной принцип остается прежним, как и терминология. Компоненты, из которых состоят эти устройства, могут иметь довольно запутанные названия, но мы здесь, чтобы объяснить их вам.

    Ваш сантехник больше не сбивает с толку, вот список частей коллектора теплого пола вместе с кратким описанием каждой из них.

    Глоссарий терминологии коллектора теплого пола

    Приводы

    Важно, чтобы каждый отдельный контур системы мог работать независимо, а исполнительные механизмы (четыре белых колпачка на нижнем уровне коллектора теплого пола на рисунке выше) позволяли это происходить.

    Трубопровод

    UFH может эффективно работать только при определенной длине, поэтому каждый коллектор теплого пола будет иметь разное количество контуров.

    Каждый контур нагревает определенную «зону» дома. Зона может представлять собой целую комнату или только часть более крупной комнаты, например, сквозную гостиную. Исполнительные механизмы позволяют вам включать зоны, которые нуждаются в обогреве, и отключать те, которые этого не делают, все с одного коллектора теплого пола.

    Приводы

    имеют электронное управление и работают вместе с комнатным термостатом.

    Регулируемые балансировочные клапаны

    Полы с подогревом большую часть времени заботятся о себе сами. Однако будут странные случаи, когда вам потребуется перебалансировать систему. Регулируемые балансировочные клапаны позволяют контролировать поток воды, протекающий через каждый отдельный контур. Большинство регулируемых балансировочных клапанов имеют встроенные расходомеры для облегчения считывания показаний.

    Шаровые краны

    Это простые двухпозиционные (или запорные) клапаны, которые можно найти на всех видах водопроводной арматуры.Несмотря на несложность, эти маленькие красотки необходимы, особенно при установке коллектора теплого пола.

    Их можно увидеть на картинке выше с правой стороны каждого уровня: красный (горячий) вверху, синий (холодный) внизу.

    Заглушка

    Внутренняя заглушка просто останавливает возврат смешанной воды в котел после того, как она выйдет из смесительного клапана.

    Клапан смешивания

    UFH работает при довольно низких температурах, поэтому вода прямо из вашего бойлера будет слишком горячей.Смесительный клапан охлаждает эту воду, смешивая ее с возвращающейся водой из контура, чтобы получить требуемый уровень тепла.

    Затем вода поступает в контуры с правильной температурой и замыкает контур. Затем его можно либо снова протолкнуть обратным байпасом, если он еще достаточно горячий, либо снова пропустить через смесительный клапан.

    Подача и обратка котла

    Это вход и выход воды для коллектора теплого пола.

    Сливной и наливной кран

    Нажимные краны расположены под двумя шаровыми кранами и используются для подсоединения шланговых труб и насосов к коллектору теплого пола.

    Это необходимо при промывке контуров для удаления воздуха из системы, а также при испытаниях под давлением.

    Расходомеры

    Удобные устройства мониторинга, позволяющие контролировать скорость потока в каждой петле. Обычно они встроены в регулируемые балансировочные клапаны, упомянутые выше.

    Отключение по высокой температуре (предельный термостат)

    Если по какой-либо причине вода, поступающая в коллектор теплого пола, была слишком горячей, сработает предохранитель высокой температуры и отключит насос.Вода с температурой выше определенной может повредить стяжку, если ее не обнаружить, поэтому эта последняя линия защиты очень важна.

    Манометр

    Еще один не требующий пояснений, это манометр, который считывает давление в системе UFH.

    Обратный байпас

    Как упоминалось в описании смесительного клапана выше, обратный байпас предотвращает потери энергии за счет рециркуляции воды, которая еще достаточно теплая, чтобы ее можно было проталкивать по контуру.

    Термостатический чувствительный элемент

    Это датчик, который считывает температуру воды, проходящей через контур.Если он слишком горячий, это приведет к отключению по высокой температуре, упомянутому выше.

    UFH Насос

    Насос UFH обеспечивает циркуляцию воды по контуру после ее смешивания с помощью смесительного клапана.

    Термоклапан для отопления по выгодной цене — Выгодные предложения на термоклапан для отопления от глобального термоклапана для продавцов отопления

    Отличные новости !!! Вы попали в нужное место для термоклапана для отопления.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний тепловой клапан для отопления в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели термоклапан для отопления на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

    Если вы все еще не уверены в термоклапанах для отопления и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести тепловой вентиль для отопления по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Система теплых полов

    Роботизированные коллекторы и трубопроводы системы обогрева полов

    Пожалуйста, посетите наш интернет-магазин для получения дополнительной информации и цен на любой из перечисленных ниже товаров. Чтобы посетить магазин, нажмите здесь.

    На весь манифольд предоставляется 5-летняя гарантия, а на все трубы — 50-летняя гарантия

    Стандартный коллектор Robot — это универсал премиум-класса, который подходит для основного или вторичного отопления.Прочный и компактный.

    • Компактный коллектор

      : ширина от 235 мм (1 группа)

    • в наличии 1-15 группа

    • гидравлически нейтральный (можно переключить на положительный)

    • высокотемпературная система: подача 70-90 ° C (первичный) / возврат 40 ° C (первичный)

    • Циркуляционный насос Grundfos

    Технические характеристики

    • Трехскоростной циркуляционный насос Grundfos:

    • Коллектор группы 1-15: Alpha 2L 15-60

    • Циркуляционный насос Grundfos ALPHA2 AUTOADAPT 15-60 (за дополнительную плату)

    • термостатический регулятор 20-70 ° C, с датчиком температуры и гильзой для датчика

    • клапан подачи центрального отопления и регулируемый обратный клапан:

    • Групповой коллектор 1-5: соединение ½ ”

    • Групповой коллектор 6-10: соединение ¾ ”

    • Групповой коллектор 11-15: соединение 1 ”

    • устройство защиты от перегрева с заданной температурой 60 ° C +/- 5K

    • Датчики температуры для напольных клапанов подающей и обратной воды, подготовленные для термоприводов (M30x1,5)

    • ¾ ”евроконусные соединения

    • Клапан выпуска воздуха ½ ”

    • Заглушка для активного гидравлического соединения коллектора

    С коллектором потока Robot Optimum у вас есть все возможности для точной настройки установки и экономии энергии.Наша абсолютная верхняя строчка!

    Технические характеристики

    • Grundfos ALPHA2

    • Циркуляционный насос AUTOADAPT 15-60

    • переключатель насоса не требуется

    • автоматическое стабильное давление и расход энергии A этикетка

    • доступен в группе 1-15

    • гидравлически нейтральный (можно переключить на положительный)

    • термостатический регулятор 20-70 ° C, с датчиком температуры и гильзой для датчика

    • клапан подачи центрального отопления и регулируемый обратный клапан:

    • Коллекторы группы 1-5: соединение ½ ”

    • Коллекторы группы 6-10: соединение ¾ ”

    • Групповые коллекторы 11-15: соединение 1 ”

    • устройство защиты от перегрева с заданной температурой 60 ° C +/- 5 ° K

    • Указатели температуры подающей и обратной воды под полом

    • групповые клапаны для термоэлектрических приводов (M30x1,5)

    • латунные расходомеры ½ ”x ¾” евроконус

    • донный клапан ½ ”x ¾” евроконусное соединение

    • Клапан выпуска воздуха ½ ”

    • Заглушка для гидравлического активного подключения коллектора

    Коллектор Robot LT (низкотемпературный) похож на компактный манифольд Robot uk, но без насоса и регулирующего клапана.Это простой блок подачи и возврата, доступный от 2 до 20 групп или зон. Он идеально подходит для использования с тепловым насосом или конденсационным котлом.

    • подходит для систем с низкотемпературным питанием, систем отопления на солнечной энергии и тепловых насосов с внешним насосом

    • низкотемпературная система: подача до 45 ° C (первичная)

    • Компактный коллектор

      : ширина от 175 мм (2 группы)

    • в наличии 2-20 группа

    • регулируемый под полом и возврат воды

    Низкая температура, высокая эффективность.
    Коллектор Robot LTV подходит для подключения к низкотемпературным источникам тепла, таким как котлы с низкой температурой подачи (60 ° C / 40 ° C), котлы HR с модулирующими горелками, системы отопления, солнечные и тепловые насосы.
    Умная техника по конкурентоспособной цене.

    • подходит для систем с низкотемпературным питанием, HR Cv-котла с модулирующим нагревателем, систем отопления на солнечной энергии и тепловых насосов

    • низкотемпературная система: подача до 60 ° C (первичная)

    • в наличии 1-10 группа

    • Регулируемая под полом подача и возврат воды (вторичный)

    • Циркуляционный насос Grundfos

    Робот поставляет трубы и адаптеры для труб для полной системы теплого пола.Очень гибкая и простая в обработке труба состоит из основной трубы и внешнего слоя из непроницаемого для кислорода PE-RT. Кислородонепроницаемая оболочка устойчива к повреждениям при установке.

    Технические характеристики

    • из сырья Dowlex 2344

    • устойчивость к температуре и давлению

    • минимальное линейное расширение

    • прочный

    • Гарантия 50 лет (с покрытием косвенных убытков в течение первых 10 лет)

    • Рулоны другой длины и диаметра трубы доступны по запросу

    • Сертификат Kiwa / KOMO, устойчив к диффузии (DIN 4726)

    Homematic IP представляет новое поколение системы управления подогревом пола.

    Привод теплого пола («FALMOT») для максимум 12 контуров отопления, приводы клапанов с электроприводом и широкий спектр настенных термостатов являются частью открытой платформы Homematic IP.Компания Bosch / Buderus была приобретена как первый OEM-производитель, который уже представил решение на своем стенде на выставке ISH 2019 во Франкфурте-на-Майне. FALMOT может быть интегрирован на основе тех же интерфейсов и программных компонентов, которые опубликованы для Homematic IP, что в равной мере упрощает работу производителей программного обеспечения, системных интеграторов и OEM.

    До сих пор системы теплого пола, в которых отдельные радиаторы управлялись с помощью тепловых приводов, были самыми современными. Они нагреваются внутри с помощью электричества, в результате чего манометр нажимается в клапане, чтобы контролировать поток для водяного теплого пола.Термические приводы от термостатов используются как позиционеры ВКЛ / ВЫКЛ с широтно-импульсной модуляцией. Например, клапан управляется в цикле продолжительностью 15 минут, в течение которого клапан открывается на определенное время, а затем закрывается на все остальное время. Потребление электроэнергии составляет 1-3 Вт на клапан, 1,5-5 Вт при открытии и даже больше у некоторых производителей. Фраунгофер измерил потребление энергии для моторизованного теплого пола менее 2 кВт · ч, т. Е. Затраты на электроэнергию менее 0.60 евро. Причем эта сумма распространяется не на один, а на 12 дисков одновременно.

    Моторизованные приводы в FALMOT постоянно регулируются. Это означает, что клапаны с приводами далее открываются или снова закрываются в зависимости от фактического потребления энергии в помещении. По сравнению с предыдущими элементами управления ВКЛ / ВЫКЛ, он также постоянно поглощает тепло от генератора. Тепловые насосы не достигают указанных значений эффективности, если им необходимо постоянно включаться и выключаться, т.е. если они работают в циклическом режиме.Разрешение моторизованного привода составляет всего 0,8 мкм, благодаря чему можно избежать цикла в сезонный переходный период с меньшими объемами потока.

    Что касается радиаторных термостатов Homematic IP, FALMOT также предлагает тепловую балансировку в качестве инновации. До сих пор гидравлический баланс стремился уравновесить количество тепла, необходимое для помещения и выделяемое системой отопления, путем уравновешивания количества потока, температуры подачи и давления воды, отсюда и название. Для этого используется теоретический день при -14 ⁰C.В чисто механической процедуре управления отдельным помещением с этого периода устанавливаются максимальные значения расхода клапанов, т.е. уменьшаются, чтобы обеспечить равномерный обогрев всех помещений. Напротив, Homematic IP использует возможности современных алгоритмов управления на основе микроконтроллеров, которые были бы невозможны с механической точки зрения. Вместо простого П-регулятора используется алгоритм цифрового ПИД-регулирования, дополненный адаптивным элементом управления, который работает в течение нескольких дней.

    Преимущество тепловой балансировки в радиаторах заключается в том, что она выполняется полностью автоматически, т.е.е. без настройки и непрерывно на каждый день при любой температуре и в любую погоду. Для сравнения, тепловой баланс ведет себя по отношению к гидравлическому балансу на радиаторе так же, как современная система впрыска в автомобиле с карбюратором с механическим управлением.

    Умный дом — как только покупатель захочет

    С помощью проверенной безопасной беспроводной технологии, сертифицированной VDE от Homematic IP, решения для теплого пола могут быть созданы с минимальными затратами, поскольку в таких процедурах, как создание щелей и прокладка кабелей, больше нет необходимости.Устройства можно вводить в эксплуатацию на строительной площадке без подключения к Интернету или центрального блока управления, что делает возможной «автономную» работу. FALMOT и настенные термостаты могут быть легко интегрированы в платформу Homematic IP в любой момент времени. Требуется только доступная точка доступа Homematic IP Access Point (HAP), которую необходимо обучить работе с продуктами. Конфигурация особенно проста в выполнении через смартфон. Это означает, что особенно легко ввести профили отопления или периоды отпуска.За использование приложения для смартфона и Homematic IP Cloud не взимается дополнительная плата, и они используются полностью анонимно. В качестве альтернативы, FALMOT также может управляться с помощью CCU3, центрального блока управления умного дома для профессионалов или центральных блоков управления различных OEM-производителей и, следовательно, управляться локально в домашних сетях.

    Прейскурантная цена 12-канального FALMOT с НДС составляет менее 200 евро, и, несмотря на инновационную технологию, приводы дешевле по прейскуранту, чем большинство тепловых приводов.Беспроводные настенные термостаты имеют прейскурантную цену от 29,95 до 49,95 евро и также могут быть интегрированы в диапазон 55 мм различных производителей.

    Вопросы и ответы: Сочетание лучистого тепла и тепла плинтуса

    A. Джон Зигенталер отвечает: Есть несколько способов комбинировать низкотемпературный излучающий теплый пол с более высокотемпературными системами распределения, такими как конвекторы с ребристыми трубами для плинтусов. Прежде всего, система должна быть спроектирована 1) для предотвращения конденсации внутри котла и 2) с системой управления определенного типа.

    Обычные котлы должны иметь достаточно высокую температуру обратной воды, чтобы предотвратить устойчивую конденсацию на стороне огня котла или в дымовой трубе. Водяной пар является побочным продуктом горения, и если ему дать конденсироваться, он может вызвать сильную коррозию. Дымоходы особенно уязвимы и могут выйти из строя в течение нескольких недель при наличии конденсата. Это может привести к выбросу токсичных газов в здание.

    Обычно температура обратной воды для газового или жидкого котла должна быть 140 ° F или выше, чтобы предотвратить конденсацию.Поскольку излучающие системы работают с температурой обратной воды в диапазоне от 80 ° до 100 ° F, их обратная вода должна быть смешана с более горячей водой, прежде чем она будет отправлена ​​обратно в котел. Это можно сделать двумя простыми способами — с помощью четырехходового клапана или с помощью инъекционного перемешивания.

    Четырехходовой смесительный клапан снижает температуру воды, подаваемой в систему излучающего пола, путем смешивания возвратной воды в излучающий контур, как показано на рисунке A. Чтобы избежать конденсации в котле, четырехходовой смесительный клапан поддерживает относительно высокий температура возвратной воды путем подмешивания некоторого количества горячей воды в обратный поток.

    Для управления четырехходовым клапаном в идеале вам понадобится мотор-привод, управляемый внешним устройством сброса. Он измеряет температуру наружного воздуха и автоматически регулирует клапан для поддержания подходящей температуры воды в теплом полу в соответствии с требуемой тепловой нагрузкой. Менее дорогая (и менее точная) система управления четырехходовым клапаном — это управление циркуляционным насосом в контуре теплого пола с помощью комнатного термостата. Таким образом, четырехходовой клапан устанавливается на расчетную температуру нагрузки системы теплого пола и остается на этом уровне.Когда требуется тепло, включается циркуляционный насос, чтобы подать горячую воду в помещение. Термостат должен иметь низкий дифференциал (один или два градуса), чтобы минимизировать колебания комнатной температуры.

    Другой способ снизить температуру воды в теплом полу — это смешивание методом впрыска (Иллюстрация B). В этой системе высокотемпературные зоны имеют отдельные циркуляторы (C1), которые управляются комнатными термостатами, как и в стандартной многозонной системе. Вода непрерывно циркулирует (с помощью циркуляционного насоса C2) через контур излучающего пола во время отопительного сезона, и открывается зональный клапан, позволяя горячей воде течь в контур, когда требуется тепло.Этим зональным клапаном можно управлять с помощью термостата или, для более точного управления, с помощью регулятора сброса.

    Горячая вода из зонального клапана смешивается с холодной возвратной водой в тройнике после клапана. Балансировочный клапан определяет, сколько горячей воды поступает в излучающий контур при открытом зональном клапане. Чтобы предотвратить конденсацию, циркуляционный насос в главном системном контуре (C3) должен работать, когда клапан зоны открыт, чтобы отводить значительную часть горячей воды обратно к котлу.

    Оборудование для смешивания впрыска (зонный клапан плюс регулятор сброса) значительно дешевле, чем система с четырехходовым клапаном с регулятором сброса (около 300 долларов против 800 долларов). Подробную информацию об обоих подходах можно получить в Tekmar Control, 4611 23rd St., Vernon, BC V1T 4K7, Canada; 604 / 545-7749.

    Джон Зигенталер, П.Е., владеет компанией по проектированию строительных систем Appgotiated Designs в Holland Patent, N.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
