Терморегулятор настройка: регулятор, как регулировать температуру радиатора в квартире, батареи с регулятором тепла кранами, радиаторы с регулировкой

Содержание

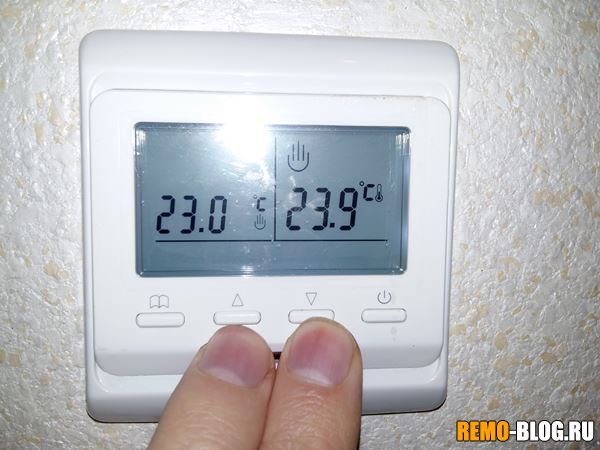

Как настроить (отрегулировать) терморегулятор

Для этого вначале каждому пользователю стоит определится, какая температура воздуха будет для него комфортной. Тепловые ощущения каждого человека индивидуальны, как папиллярные линии кожи на пальцах его рук, и зависят от тепловых потерь помещения и его теплоинерционности.

Самым доходчивым примером может послужить настройка терморегулятора электромеханического типа. После выбора температуры с помощью вращающегося колеса, клавиш и шкалы в работу вступает терморегулятор со своим датчиком. Последний отслеживает уровень температуры воздуха или пола и передает эту величину в виде сигнала на регулятор. А он, в свою очередь, по мере необходимости включает или выключает нагревательный прибор либо кабель. Цель — поддержание заданной температуры или ее допустимого диапазона.

Именно электромеханический (непрограммируемый) терморегулятор целесообразен, когда отапливаемое помещение имеет небольшой объем и затраты на энергоносители для него невелики. Поэтому экономический эффект от программирования режимов будет малозаметным. Электромеханические регуляторы — это простые, энергонезависимые устройства, самые доступные по стоимости. С другой стороны, они вносят большую инерционность в процесс регулирования. Для них достижение заданной температуры помещения занимает больше времени, чем у цифровых.

На самом деле все типы терморегуляторов оперируют с температурой уставки. При ее достижении нагревательный прибор отключается от цепи питания и включается только после падения этой величины на размер гистерезиса. Он четко определяет момент подачи питания на нагревательный прибор и ее снятия. Уставка терморегулятора зависит преимущественно от области его применения. Для теплых полов, конвекторов и инфракрасных нагревателей она лежит в диапазоне (0…60), промышленного применения и электрических котлов (-55…+125), систем оттаивания снега (-20…+10) ºС. Отдельные технические решения касаются высокотемпературных процессов.

Гистерезис определяют как разность температур между включением и выключением обогревателя. Гистерезис может быть фиксированным или с возможностью изменения (регулируемым). В последнем случае минимально возможный гистерезис позволяет терморегулятору наиболее точно поддерживать температуру. Но при этом циклы включения / выключения нагревателя будут чередоваться очень часто. Если же гистерезис близок к максимальному значению — точность поддержания температуры снижается. Зато подача / отключение напряжения на теплый пол, конвектор или другой прибор будет происходить значительно реже. Это продлит срок эксплуатации терморегулятора и управляемого им обогревателя. Размер гистерезиса может быть 0,015 ºС для терморегулятора в инкубатор, от 1 ºС  и более для систем микроклимата комфортного или производственного назначения, электрических котлов. Элементы программирования имеют терморегуляторы электрических котлов, где есть возможность настроить гистерезис в определенных границах.

Для терморегуляторов, работающих в режиме Охлаждение, нагрузка будет включаться при достижении температуры уставки и выключаться — при повышении ее на размер гистерезиса.

Дополнительные настройки для цифровых терморегуляторов

Для всех терморегуляторов этого типа доступна поправка, призванная скорректировать показания температуры на экране. Вторая группа поправок характерна только для регуляторов со встроенным датчиком температуры. В этом случае на точность показаний терморегулятора влияет его внутренний нагрев. Степень последнего существенно зависит от подсоединенной нагрузки. Поэтому нужно настроить терморегулятор путем внесения значения ее мощности в память устройства.

Важно помнить следующее. Если при калибровке кратковременно отключится питание терморегулятора с последующим восстановлением, то отображенная на экране температура воздуха отличается от реальной на 10 – 12 ºС (в большую сторону). Повторная корректировка произойдет через 50 минут.

Терморегуляторы цифрового типа, управляемые с помощью модуля WI-FI или клавишами имеют блокировку кнопок. Это предотвращает несанкционированную смену настроек режимов работы детьми (в домашних условиях) или  при установке устройств управления в местах общего доступа (административные здания и т. д.). Причем настроить терморегулятор на поддержание этой защиты можно с помощью обычных или сенсорных кнопок или дистанционным методом — через компьютер или мобильные гаджеты с доступом в интернет.

При помощи некоторых моделей терморегуляторов можно настроить время (30 минут – 99 часов) задержки включения (подачи питания) отопительной системы или прибора. Какое то время в квартире / доме будут отсутствовать жильцы. Зная ориентировочно период своего возвращения, можно заранее прогреть комнаты для создания комфортных условий.

В приборах управления системами оттаивания снега и наледи имеются функции принудительного и последующего подогрева. Принудительный реализуется при ручном управлении системой оттайки. А последующий прогрев (постпрогрев) требуется для полного удаления осадков со всей площади поверхности, которую датчик осадков не контролирует.

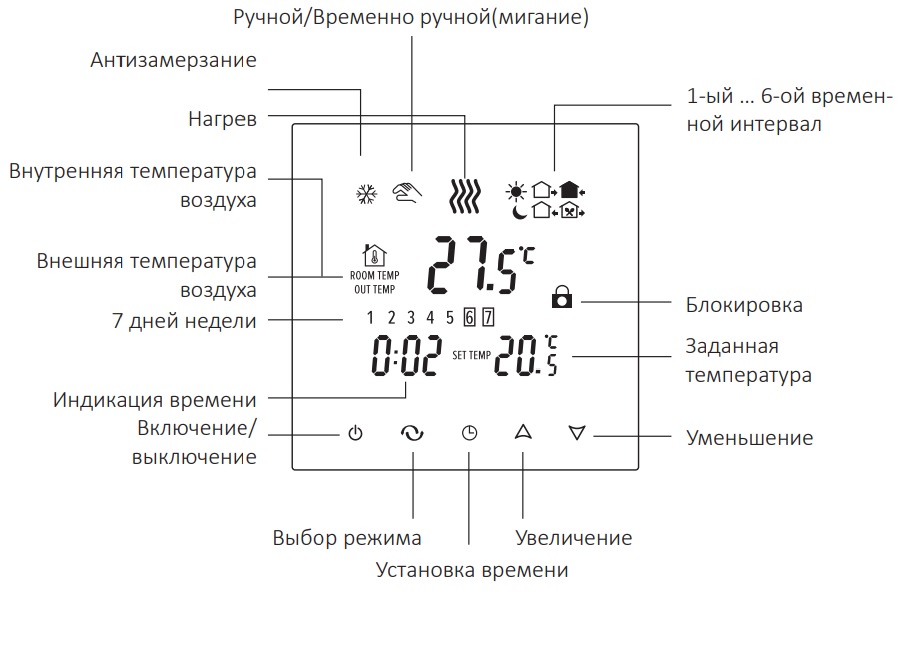

Программируемые терморегуляторы

Отдельно стоит рассмотреть терморегуляторы-программаторы с возможностью введения расписания работы систем обогрева. В таких регуляторах реализовано программирование на неделю вперед. Т.е. каждый пользователь подбирает своему отоплению индивидуальный график эксплуатации, в полной мере соответствующий распорядку жизни человека и его семьи. При этом учитывается порядок чередования рабочих и выходных дней. Возможные режимы «Таймер», «Ручной» и «Отъезд».

К программируемым терморегуляторам terneo относят модели ax, sx, rzx, pro, pro-z и sen. Первые три программируются удаленно, через Wi-Fi, остальные - с помощью кнопок. В режиме расписания «Таймер» можно задать для программатора с кнопок максимум три,  а для Wi-Fi - программатора шестнадцать периодов поддержания комфортной температуры в течении суток. В промежутках между ними (т. е. ночью, в рабочее время дня и т. д.) удерживается экономная температура (15 – 16) ºС. Эта величина признана целесообразной с точки зрения расхода энергоносителей и для оперативного возврата к комфортной. Аналогичные температурные параметры поддерживаются в период относительно продолжительного отсутствия людей (режим «Отъезд»). «Ручному» режиму соответствует постоянное поддержание заданного значения температуры. Все это способствует максимально возможной экономии электроэнергии.

Не менее полезными будут настройки проветривания помещения, когда терморегулятор самостоятельно определяет наличие открытого окна или двери и делает получасовой перерыв в работе системы отопления.

В программаторе terneo pro можно активировать предпрогрев для своевременного обеспечения комфорта в помещении. Регулятор анализирует среднюю продолжительность нагрева от экономной до комфортной температуры и откорректирует необходимое время подключения нагрузки.

Для оптимизации расходов на электроэнергию потребителю надо настроить сохранение в памяти терморегулятор графиков статистики энергопотребления (суточных, недельных, месячных или за год). Для части регуляторов доступен более упрощенный вариант — счетчик времени его работы с нагрузкой.

Оцените новость:

терморегуляторы, настройка терморегуляторов, выбор терморегуляторов Данфосс, установка терморегуляторов на отопительные приборы

  1. Главная
  2. Статьи
  3. Терморегуляторы однотрубных систем отопления

01.

10
2008

С ростом доходов населения в Москве и некоторых других крупных городах России все больше владельцев квартир делают современный ремонт («евроремонт»), который часто включает замену отопительных приборов на новые.

Причиной этого является как значительный уровень изношенности приборов отопления в существующем жилом фонде, так и растущие требования к его внешнему виду.

В то же время, как владельцы квартир, так и монтажники, при покупке отопительного прибора оборудуют его либо элементарными шаровыми кранами, либо, в лучшем случае, ручными вентилями производства многочисленных итальянских и китайских фирм.

В данной публикации не рассматривается влияние установки терморегулятора на работу стояка системы отопления в целом, т. к. в большинстве случаев, если установка произведена в соответствии с имеющимися рекомендациями, оно будет несущественным.

В связи с тем, что новый отопительный прибор в большинстве случаев является более эффективным с точки зрения теплоотдачи, а также принимая во внимание естественное желание купить прибор «с запасом», в реальности получается, что владелец квартиры значительно ухудшает качество воздуха, т.

 к. в квартире становится слишком жарко.

Картина усугубляется, если в квартире устанавливаются новые стеклопакеты. В результате жильцы будут вынуждены постоянно проветривать квартиры либо будут отключать отопительный прибор шаровым краном и вспоминать о том, что его нужно опять открыть, только когда становится значительно холоднее. Таким образом, ни о каком комфорте в данном случае говорить не приходится.

Парадокс, но часто эта ситуация подталкивает жильцов к установке дорогостоящего кондиционера. А на самом деле правильное решение гораздо проще — это установка радиаторных терморегуляторов, которые в данной ситуации будут решать две задачи:

  • поддержание комфортной температуры в каждой комнате на желаемом уровне;
  • забота о нижерасположенных (следующих по движению в стояке теплоносителя) квартирах, т. к. избыточное тепло из данной квартиры не нужно будет «выбрасывать» в форточку. Оно просто не будет отбираться от отопительного прибора, т.
     к. терморегулятор Danfoss перенаправит его по замыкающему участку в следующую квартиру.

Почему при замене отопительного прибора в квартире сегодня не часто устанавливают терморегуляторы?

Наиболее распространенная причина этого — незнание. Сегодня терморегуляторы Danfoss устанавливают только наиболее информированные и требовательные владельцы, кто знаком с ними из поездок в страны северной Европы и кто ценит настоящий комфорт в квартире.

Другая причина — существующее устойчивое мнение, что терморегуляторы не будут работать на нашей грязной воде. Большинство магазинов, продающих импортные отопительные приборы, можно разделить на две группы:

  • Магазины, реализующие терморегуляторы небольших производителей юга Европы, Турции, Китая как «довесок» к отопительным приборам. Эти терморегуляторы имеют наименьшую цену, что привлекает покупателей, но эта цена объясняется значительной экономией производителей на качестве материалов и конструкции. Часть этой продукции просто опасно покупать. Она не выдерживает даже механических нагрузок при монтаже, не говоря уже о минимальном проходном сечении, не оставляющем шанса для нормальной работы радиатора.
  • Магазины, продающие терморегуляторы европейских компаний, качество которых имеет нормальный уровень. Но это тоже не дает решения в нашей ситуации.

Почему в российских условиях не пригодны большинство клапанов западных производителей?

Дело в том, что системы отопления в России значительно отличаются от систем отопления на Западе.

На Западе терморегуляторы (имеются ввиду их регулирующие клапаны) разработаны для двухтрубных систем отопления. Только такие системы применяются там как в больших зданиях, так и в коттеджах. Для гидравлической увязки таких систем в больших зданиях используются терморегуляторы с высоким сопротивлением и обязательной предварительной настройкой пропускной способности (Кv) до 0,9 м3/ч.

В маленьких коттеджах могут применяться и более дешевые версии клапанов терморегуляторов, без предварительной настройки, но с пропускной способностью не более 1,1 м3/ч (при этом их называют клапанами с повышенной пропускной способностью).

И в том, и в другом случае эти терморегуляторы имеют минимальное пропускное отверстие, которое действительно засоряется в условиях имеющегося качества монтажа в жилищном строительстве.

В России как в новом, так и особенно в существующем жилье применяются однотрубные системы отопления. Они имеют абсолютно другие требования к терморегуляторам. Их рабочая пропускная способность (Kv) должна быть большой, на уровне от 1,8 до 2 м3/ч.

Иначе в отопительный прибор, который будет оборудован терморегулятором, попадет недостаточно теплоносителя для того, чтобы прогреть помещение, и одновременно возрастет риск его засорения из-за минимального проходного сечения.

Об этом знают и сами продавцы магазинов, потому что они часто общаются с покупателями, которые возвращают итальянские или немецкие терморегуляторы, жалуясь, что стало холодно и что они засоряются.

В результате сегодня продавцы боятся рекомендовать покупателям терморегуляторы для установки в городской квартире.

Какой выход из данной ситуации?

Компанией Danfoss перед выходом на рынок России был специально разработан для однотрубных систем отопления клапан типа RTD-G, т. к. Danfoss всегда оценивала российский рынок как наиболее важный (что подтверждается также производством компанией Danfoss в Москве компонентов для различных областей системы теплоснабжения).

Пропускная способность клапанов RTD-G (Ду) 20 составляет 1,9 м3/ч. При их установке перед отопительным прибором (при замене радиатора во время ремонта) они обеспечат затекание воды из стояка в отопительный прибор на уровне 30 %, если замыкающий участок имеет (Ду) 15.

Это позволяет обеспечить как требуемую теплоотдачу отопительного прибора, так и минимальное влияние на гидравлический режим системы отопления здания.

RTD-G —

индустриальный клапан. Его форма не претендует на изящность, т. к. во время его разработки инженеры Danfoss учитывали в первую очередь следующие основные требования:
  • максимальная пропускная способность;
  • долговечность за счет простоты и надежности конструкции;
  • незасоряемость и отсутствие коррозии для российских условий эксплуатации;
  • возможность обслуживания.

Максимальная пропускная способность клапана RTD-G (Ду) 20

Рабочий ход штока клапана терморегулятора Danfoss составляет 0,28–0,33 мм на 1 °С, т. к. рабочий ход ограничен характеристиками термостатического элемента (у терморегуляторов других фирм рабочий ход 0,21 мм). Здесь следует отметить, что компания Danfoss использует специальное заполнение термостатического элемента и является единственным производителем, кто самостоятельно делает сильфоны или термочувствительные сильфоны для своих терморегуляторов.

В связи с этим в рабочем режиме с зоной пропорциональности 2 °С конус клапана Danfoss не поднимается над седлом выше 0,56–0,63 мм. Поэтому для увеличения пропускной способности клапан RTD-G (Ду) 20 имеет максимальный диаметр седла. В результате клапана внешне выглядит гораздо большим, чем любые аналоги.

Бывают случаи, когда неадекватная теплоотдача от радиатора встречается и терморегуляторами Danfoss. Это происходит тогда, когда радиаторный терморегулятор Danfoss типа RTD-N (предназначенный для двухтрубных систем отопления и имеющий высокое сопротивление) ставят вместо клапана RTD-G, который разработан для установки в однотрубных системах. Происходит это как по причине незнания, так и из-за разницы в розничной цене (клапаны RTD-G дороже, чем RTD-N).

Долговечность за счет простоты и надежности конструкции

Конструкция клапана проста и содержит минимальное количество компонентов.

Корпус клапана, выполненный из децинкованной латуни, имеет хорошо обработанную, профилированную внутреннюю поверхность. Седло и конус вставляются в корпус клапана, они выполнены из специального сплава стекла и пластмассы, не изнашиваются и не коррозируют. Пружина сделана из нержавеющей стали. Далее снизу накручивается задняя стенка клапана, выполненная из латуни аналогично корпусу клапана.

Уникальная конструкция седла клапана, в которое встроена направляющая закрывающего конуса клапана, обеспечивает герметичное перекрытие потока воды и невозможность его смещения или заклинивания в условиях любых колебаний давления в системе отопления.

Это самое последнее достижение при разработке клапанов для систем отопления. Оно запатентовано компанией Danfoss и объясняет наличие только у клапанов Danfoss с большой расчетной пропускной способностью (более 1,8м3/ч) европейского сертификата качества EN215.

Незасоряемость и отсутствие коррозии в российских условиях эксплуатации

За 10 лет активных продаж в России было установлено более двух миллионов клапанов RTD-G в Москве и в других городах — как в типовом существующем жилье, так и в новом строительстве. Это объекты индивидуальной жилой застройки по Зоологической улице, жилые дома по Тверской улице, ул. Наметкина, обьекты массовой застройки в микрорайонах Марьинский парк, Северное и Южное Бутово, Жулебино, Митино.

Накопленный опыт эксплуатации клапанов RTD-G подтверждает безусловную их пригодность для однотрубных систем существующего жилого фонда России. (В данном случае мы не говорим о более чем 40-летнем успешном опыте эксплуатации других клапанов Danfoss на ряде самых выдающихся объектов в России (гостиница «Россия», телецентр «Останкино»).

Возможность обслуживания

Клапан RTD-G имеет уникальную возможность замены всех внутренних компонентов (седла, конуса, пружины, сальника) — их можно просто вынуть из корпуса, если выкрутить заднюю стенку клапана.

Сальник клапана можно выкручивать и менять даже под давлением теплоносителя, при заполненной системе отопления. При этом благодаря специальной конструкции конус клапана предотвращает утечку воды через отверстие для сальника (запатентовано Danfoss).

Таким образом, решение для владельцев квартир, собирающихся менять отопительные приборы, имеется! Это — терморегулятор Danfoss с клапаном RTD-G (Ду) 20.

Нельзя сказать, что терморегулятор RTD-G является самым дешевым клапаном на рынке, но принимая во внимание тот уровень комфорта, который он предоставит жильцам, отсутствие негатива, связанного с опасностью засорения или с заниженной теплоотдачей от радиатора, и учитывая уникальную конструкцию клапана, деньги, которые на него потрачены, не будут выброшены на ветер.

АВОК, №4, 2003, http://www.termostat.ru/

К списку статей

Другие статьи

Как подключить и настроить терморегулятор теплого пола

Комфортную температуру в домах в настоящие дни создаёт система «тёплый пол» с водяной или электрической конструкцией нагрева. Её работу контролирует регулировочное устройство в комплексе с одним или несколькими датчиками.

Программируемый терморегулятор для теплого пола

При включении или отключении тепловых матов датчики передают информацию на терморегулятор для теплового пола. Благодаря работе устройства в помещении поддерживается заданная, комфортная для окружающих, температура.

Принцип действия терморегулятора

Терморегуляторы – специальные устройства для настройки теплового режима в помещении в зависимости от погодных условий. Они надёжны, просты в управлении, как правило, служат много лет без поломок и сбоев режимов настройки.

Устройства рассчитаны на пользование ими людьми любого уровня знаний. То есть, управление ими доступно, в том числе, подросткам и пожилым людьми.

Терморегуляторы рассчитаны на установку минимальной температуры для каждого помещения в доме индивидуально. Особенно такое преимущество имеют модели с программированием режима работы устройства в интервале всего дня.

Рабочим инструментом служит выносной термостат системы «тёплый пол» (СТП). Его назначение: при достижении установленной на приборе температуры размыкать или, напротив, замыкать электрическую цепь.

В результате такого действия система прекращает или возобновляет нагрев. Терморегуляторы подразделяются на следующие виды:

Механические конструкции

Термодатчиком служит биметаллическая пластина, замыкающая контакты нагревательных матов. При повышении температуры в комнате пластина выгибается и размыкает электрический контур, в результате чего прекращается подача электрической энергии.

После охлаждения и выпрямления пластина вновь замыкает контакты, возобновляя цикл.

Изменение температуры в комнате осуществляется вращением специального колёсика. Несмотря на примитивную конструкцию, минимальную функциональность, невозможность установки дистанционного управления, механический терморегулятор продолжает использоваться, благодаря своим особенностям:

  • простота настроек в процессе эксплуатации;
  • невысокая стоимость;
  • надёжность конструкции при эксплуатации высоких и низких температур;
  • независимость от энергетических помех;
  • устройство автоматически включается с подачей электричества после его отключения.

Электронные терморегуляторы

Терморезисторы применяются в качестве датчиков температуры в релейных (электронных) регуляторов температуры. Терморезисторы, при нагревании окружающей среды,  изменяют сопротивление электротоку, которое фиксирует микросхема управления, осуществляющая передачу сигнала реле.

Обмотка реле размыкает контакты, разрывая цепь, происходит обесточивание силовой цепи.

Температура окружающей среды снижается на 1 градус, не более, цепь замыкается, возобновляя нагрев системы «тёплого пола».

Существуют модели электронных терморегуляторов, к которым могут быть подключены другие изолированные участки тёплого пола, оснащённых собственными датчиками.

Электронные или релейные термоконструкции, более совершенны в сравнении с механическими аналогами и имеют следующие преимущества:

  • датчик, выносной элемент терморегулятора, может устанавливаться в любом удобном месте помещения;
  • заданная температура и регистрируемые текущие данные отображаются на дисплее;
  • возможность контроля температуры в нескольких зонах «тёплого пола»;
  • термодатчик регистрирует температуру и отображает её на дисплее с точностью до нескольких долей градуса;
  • существует возможность комплектования выносным блоком управления.

Электронные схемы терморегуляторов во многом зависят от состояния напряжения в электрической сети.

При перепадах напряжения и кратковременном отключении электротока наблюдаются сбои в стабильной работе и настройках микросхемы электронного устройства. При подсчёте стоимости, электрические конструкции по цене намного выше механических аналогов.

Электронные устройства с программным управлением

Программируемые терморегуляторы представляют собой конструкции, сохраняющие данные установленного температурного режима. Такие приборы устанавливают в системах с встроенными элементами электронагрева.

Они обеспечивают автоматический процесс настройки и корректировки температуры в оборудовании, предназначенном для систем охлаждения или обогрева.

Необходимость наличия терморегуляторов заключается в обеспечении приборов, обустроенных элементами изменения показателей температуры, их включением/выключением при достижении определённых температурных параметров.

С помощью терморегулирующих конструкций контролируемая среда будет иметь заданную температуру.

Принцип работы программируемых устройств един, независимо от того в какой прибор они встроены:

  • термодатчик, встроенного или выносного вида должен передавать точную информацию в термостат, который регулирует температуру увеличением или снижением мощности, нагревающего устройства;
  • от термодатчика зависит эффективность и качество работы «тёплых полов» с любым нагревательным элементом;
  • термодатчики размещают в помещении так, чтобы они были удалены от точек, влияющих на изменение температуры, так как искажение показателей датчика внесёт ошибку в работу терморегулятора;
  • качественная работа датчиков позволяет регулятору температуры поддерживать комфортные условия окружающей среды помещения;
  • благодаря точности передачи показаний на регулирующее устройство напольное покрытие не будет перегрето и испорчено;
  • расширенные функции микросхемы программируемого терморегулятора обеспечивают настройку температуры для отдельного помещения индивидуально в зависимости от времени суток или иных требований;
  • стабилизируется работа энергосистемы дома, что необходимо для расчёта экономного потребления электричества в москве.

Существуют следующие виды термодатчиков, используемых в системе «тёплого пола». любой из них может быть встроенным в корпус терморегулятора или обустраиваться на некотором удалении:

  1. датчик определения температуры окружающего воздуха должен обеспечиваться циркуляцией воздуха данного помещения;
  2. инфракрасные элементы, предназначенные для удалённого измерения температуры нагретого напольного покрытия, могут быть встроенными в программируемый терморегулятор или выделен в отдельный блок. Для такого сочетания необходимо соблюднеиеединственного требования: отсутствие преград между датчиком и контролируемой поверхностью. расстояние между ними должно равняться или превышать 30 см;
  3. контактные элементы измерения температуры поверхности пола представляют конструкцию, состоящую из провода, соединённого одним концом с терморегулятором. Другой конец с утолщением помещают в гофрированную трубку, расположенную под поверхностью пола;
  4. комбинированные датчики измерения температуры поверхности пола.

К контактному терморегулятору может подключаться несколько датчиков, что позволяет обслуживать несколько зон в одном доме или квартире в несколько комнат разного назначения.

Правила настройки терморегулятора

Первичная настройка терморегуляторов любого вида заключается в проверке в целом работоспособности всей системы тёплого пола.

Для этого необходимо включить нагрев, установить необходимые параметры на всех измерительных устройствах и прогреть полностью все помещения дома или квартиры. Для котла установить оптимальный режим нагрева 60оС.

При частых включениях котла и выходу на старт, следует установить меньшую мощность и снова проверить систему. Подобрать нужную температуру в каждом отдельном помещении придётся в процессе эксплуатации системы тёплого пола.

Загрузка…

Терморегуляторы на батарею Danfoss — устройство, виды, установка, настройка: tvin270584 — LiveJournal

Терморегуляторы, установленные на радиаторы отопления, позволяют повысить комфорт внутри помещений, а также ощутимо сэкономить на отоплении. В статье мастер сантехник расскажет, про регуляторы Danfoss для радиаторов отопления.

Компания Danfoss

Датская компания Danfoss A/S — международный концерн, производящий тепловое и холодильное оборудование. Фирма основана в 1933 году, штаб-квартира расположена в Норборге (Дания).

В ассортименте присутствуют средства автоматизации для комплексов теплоснабжения, вентиляции и кондиционирования зданий. Заводы выпускают запорную и регулирующую арматуру.

Многолетний опыт конструирования и изготовления специализированной техники позволяет компании выпускать конкурентоспособную продукцию. По оценкам экспертов до 30% устройств для тепловой автоматики на территории России поставляет Данфосс. Вся продукция соответствует Европейским нормам качества.

Функции терморегулятора

Комфорт подразумевает поддержание разных температурных режимов в комнатах и помещениях квартиры или частного дома. Сделать это в условиях централизованного отопления без регулирующей аппаратуры невозможно по нескольким причинам:

Единственным способом регулирования микроклимата является установка термостата.

Алгоритм действия:

  • Изменяя положение регулировочной головки, выставляют терморегулятор на батарею Danfoss в необходимый режим работы.
  • При низкой температуре в комнате клапан регулятора находится в открытом положении и теплоноситель в радиатор поступает без ограничения — батарея работает на полную мощность, комната прогревается.
  • При достижении требуемой температуры регулятор постепенно перекрывает поток теплоносителя, направляя часть горячей воды в обход батареи по центральному стояку — батарея отдаёт меньше тепла, температура в комнате понижается.

Скорость и точность реагирования терморегуляторов Danfoss для радиаторов отопления зависит от конструкции прибора.

Виды конструкций

Любые конструкции радиаторных терморегуляторов Danfoss построены и работают по похожей функциональной схеме. Есть вентили с ручной и автоматической регулировкой.

В случае ручной регулировки пользователь по мере необходимости закрывает или открывает подачу теплоносителя в радиатор. Способ неудобно использовать осенью и весной, когда температура значительно изменяется в течение суток.

Вентиль автоматического устройства открывается или закрывается при изменении температуры воздуха в помещении без участия человека.

В состав автоматического прибора входят:

  • Корпус термоголовки с расположенным на ней регулятором и шкалой настройки.
  • Сильфон, наполненный газоконденсатной жидкостью или газом.
  • Кран-букса, управляющая работой клапана.
  • Арматура для установки на подводящие теплоноситель к радиатору трубы.

Принцип работы заключается в том, что в зависимости от температуры воздуха в помещении, газ находящийся в сильфоне, расширяется при нагреве или сжимается при охлаждении. При расширении подвижная часть термоголовки перемещает шток и клапан, изменяя размер отверстия, через которое теплоноситель попадает в радиатор. При охлаждении газа в сильфоне шток перемещает клапан в открытое положение — батарея греется сильнее.

В качестве наполнителя сильфона используют специальные жидкости, парафин, газ или газовый конденсат. Данные исследований Рейнско-Вестфальского технического университета, показывают, что по скорости и точности реакции лучшими параметрами обладают газонаполненные регуляторы.

Патент на изобретение газовых устройств принадлежит компании Danfoss и только эта фирма производит такое оборудование.

Основные технические характеристики

Для пользователя важны потребительские качества и товара и его безопасность.

Состоит изделие из двух частей, которые дополняют друг друга:

  • Термостат.
  • Терморегулирующий клапан.

Клапан терморегулятора Danfoss подключают прямо к радиатору, а на него уже монтируют термостат.

Любой регулятор температуры на батарею Данфосс гарантированно выдержит следующие параметры:

  • Рабочее давление в системе — до 10 Атм;
  • Испытательное давление — до 16 Атм;
  • Максимальную температуру теплоносителя — 120 градусов;
  • Пределы регулирования температуры — от 5 до 26 градусов.

При выборе обращают на присоединительные размеры регулятора. В ассортименте компании аппаратура на 10, 15, 20 и 25 мм.

Существуют корпуса, рассчитанные на прямое или угловое присоединение, что учитывают при покупке. При необходимости приобретают дополнительную арматуру.

При покупке приборов, работающих от электроэнергии, обращают внимание на способ питания регулятора: от аккумуляторов, сети, или от блока питания.

Достоинства и недостатки

Установщики теплотехнического оборудования отмечают положительные качества радиаторных терморегуляторов Danfoss:

  • Экономию до 50% энергии за счёт поддержания нужной пользователю температуры в помещении. Особенно важно это свойство в частных домах или в квартирах, оборудованных индивидуальными приборами учёта потреблённого тепла.
  • Быстрое автоматическое реагирование на изменение температуры воздуха в помещении.
  • Простая установка на любые стандартные радиаторы, доступный ассортимент переходников и фитингов на трубы любых размеров и любой конфигурации трубопровода. Монтаж на системы с нижней, верхней, угловой подводкой в одно- и двухтрубных системах.
  • Надёжность и большой срок службы при соблюдении правил эксплуатации.
  • Наличие функций блокировок от несанкционированного снятия и разборки, что важно для безопасности, особенного для защиты детей от ожогов.
  • Современный дизайн.
  • Возможность приобретения прибора с выносным датчиком температуры, который может быть установлен на расстоянии до 5 м от радиатора. Опция помогает поддерживать нужный уровень комфорта в любой точке комнаты.

Как недостаток отмечают высокую стоимость — цена самых дешёвых образцов начинается от 15 Евро. Некоторые пользователи считают отрицательной стороной верхнюю границу регулировки 26 градусов, но такую температуру предпочитает минимальное количество людей.

Видео

В сюжете - Принцип работы радиаторного термостата

Модельный ряд

Данфосс производит регуляторы с 1943 года. С 2009 года в серию запущена единая серия терморегуляторов для радиаторов, обозначенная индексом RA.

В 2016 году фирма презентовала локализованную под российский рынок линейку с обозначением RTR. Приборы приспособлены для условий эксплуатации в теплоцентралях нашей страны с учётом качества теплоносителя и параметров гидравлического давления.

При покупке регуляторов обязательно принимают во внимание сведения, содержащиеся в инструкции к автоматизированному регулятору отопления Данфосс.

Регулирующие клапаны типа RTR:

  • Приборы для двухтрубной системы с насосами — RTR-N, обладающие повышенным сопротивлением. В составе прибора имеется устройство монтажной настройки для выполнения гидравлической балансировки системы отопления.
  • RTR-G клапаны повышенной пропускной способности для насосной однотрубной или двухтрубной гравитационной системы отопления.

В квартирах и частных домах наиболее востребована серия приборов RTR7000, в которую входят приборы:

  • RTR 7090 и 7091 со встроенным температурным датчиком и регулировкой температуры от 5 до 26 оС, серия 7091 может быть настроена на 0оС.
  • RTR 7092 оснащены выносным датчиком и устройством фиксирования минимальной и максимальной температуры (ограничитель хода).
  • RTR 7094 — защищены от несанкционированного вмешательства в работу, встроенный датчик, предотвращающий замерзание.
  • RTR 7096 защищён специальным кожухом, имеет ограничения регулировки температуры, датчик в приборе выносной.

Выносной датчик присоединяется к прибору сверхтонкой трубкой длиной до 2 м.

Датчики с жидкостным заполнением обозначаются RTRW.

При замене датчиков старых серий RTD, RA на приборы RTR следует пользоваться таблицей.

Варианты замены более редких регуляторов можно найти в приложении к инструкции.

Видео

В сюжете - Автоматические радиаторные терморегуляторы Danfoss

Особенности монтажа, настройки и эксплуатации

Установить терморегулятор несложно самостоятельно. Если в комнате несколько радиаторов, устройство устанавливают на каждую батарею либо на самую мощную.

Если радиатор не оборудован отсекающими кранами на входе и выходе, работы проводят только летом. Если батарею можно исключить из общего контура, терморегулятор можно установить в любое время.

пользователей умных термостатов, зарабатывают до 100 долларов

Принесите свой собственный термостат (BYOT) и получайте деньги.

Программа BYOT помогает SRP снизить пиковый спрос и помогает поддерживать надежность сети за счет мероприятий по сохранению. Во время мероприятия по консервации ваш интеллектуальный термостат (-ы) автоматически повысит температуру на несколько градусов, когда нагрузка на нашу электрическую сеть будет максимальной. Обычно это происходит жаркими летними днями, но может быть и по другим причинам.

Для участия вы получите кредит в размере 50 долларов США на каждый термостат (до 100 долларов США, если у вас более одного подходящего термостата). Через каждый последующий год вы будете получать дополнительный кредит в размере 25 долларов США (за каждый соответствующий требованиям термостат) для продолжения участия в программе, который будет выплачиваться в конце летнего сезона охлаждения.

Как присоединиться к

Все бренды интеллектуальных термостатов:

  1. Посмотрите, подходит ли ваш термостат.
  2. Войдите в свою учетную запись термостата.
  3. Убедитесь, что ваш термостат подключен к Wi-Fi.
  4. Заполните форму регистрации. Если вы соответствуете требованиям, ваш кредит по счету будет добавлен к вашей учетной записи SRP в течение двух платежных циклов.

Что вас может ожидать

  • Перед природоохранным мероприятием вы будете уведомлены о времени и продолжительности мероприятия.Включите push-уведомления, если они доступны, в настройках вашего термостата, чтобы не пропустить связь.
  • Во время события на вашем термостате может появиться символ или сообщение.
  • В зависимости от условий, SRP может предварительно охладить ваш дом перед мероприятием по консервации, чтобы помочь сбалансировать комфорт и энергию. Дополнительная энергия, потребляемая во время предварительного охлаждения, будет компенсирована энергией, не потребленной во время мероприятия по консервации.

Помните:

  • Вы контролируете ситуацию и можете отказаться от мероприятия по консервации и изменить температуру в любое время.
  • Настройки термостата во время мероприятия могут показаться чрезмерными и могут часто изменяться. Эти настройки предназначены для максимального увеличения воздействия предварительного охлаждения или сохранения, но редко указывают на фактическую температуру, которой может достичь ваш дом.
  • Каждое лето может проводиться максимум 15 природоохранных мероприятий. Мероприятия по консервации обычно происходят с полудня до 21:00. только в будние дни (кроме праздников).

Право на участие

  • Вы должны быть постоянным клиентом SRP.
  • Ваша система охлаждения и подключенный термостат должны находиться по месту нахождения вашей учетной записи SRP.
  • Ваше соединение Wi-Fi и термостат (ы) должны быть подключены к вашей учетной записи термостата.
  • У вас должна быть учетная запись у производителя вашего термостата, чтобы зарегистрироваться в программе SRP. Если у вас его нет, вам нужно будет создать его до регистрации.
  • Вам нужно будет указать номер вашего счета SRP, чтобы заполнить заявку.
  • Для получения дополнительной информации о программе звоните по телефону (602) 236-2951 .

Текущие участники

Если у вас возникнут вопросы, просмотрите нашу страницу часто задаваемых вопросов, напишите нам по электронной почте или позвоните по телефону (602) 236-2951 .

Хотите приобрести умный термостат?

Интеллектуальный термостат поможет вам использовать меньше энергии и комфортно жить в вашем доме, сохраняя при этом контроль над потреблением энергии. Посетите торговую площадку SRP, чтобы получить специальные скидки на интеллектуальные термостаты и другие устройства, которые помогут вам сэкономить.

Преимущества перехода на интеллектуальный термостат:

  • Контролируйте температуру и расписание на ходу с помощью мобильного приложения.
  • Некоторые предлагают возможности самообучения, которые отслеживают и регулируют настройки комфорта на основе ваших отзывов.
  • Некоторые устройства определяют, когда вы вышли из дома, автоматически переходя в режим «на выезде» для экономии энергии.

Как установить умный термостат


SRP оставляет за собой право изменить или отменить данную акцию и ее условия в любое время. Электромонтаж и устранение неисправностей термостата печи

- HVAC How To


Электропроводка термостата печи подпадает под категорию «сделай сам», которую может подключить или отремонтировать обычный человек.

Конечно, если есть сомнения, обязательно вызовите профессионала.

При работе с термостатом крышку можно снять, чтобы оголить проводку.

Перед выполнением любых работ с термостатом и проводкой сфотографируйте провода и их соединения или запишите их. Таким образом, вы всегда можете вернуться к исходной настройке.

Имейте в виду, что даже несмотря на то, что существует промышленный стандарт для цветовой кодировки проводов, это не означает, что установщики следовали ему.

Как термостат включает печь?
Термостат - это выключатель, который может автоматически включать печь при достижении заданной температуры.

Если есть подозрение, что термостат неисправен, его можно отключить с помощью перемычки.

Термостаты используют переменный ток 24 В от трансформатора для управления печью.

Трансформатор понижает напряжение с 120 до 24 вольт, необходимых термостату, и посылает 24 вольт по двум проводам. Два 24-вольтовых провода идут к клемме R и клемме C внутри термостата.

Печь, трансформатор 24 В

R - горячая сторона, а C - общая сторона трансформатора.

Два 24-вольтовых провода НИКОГДА не должны касаться , иначе произойдет короткое замыкание трансформатора, и его необходимо будет заменить.

Несмотря на то, что красный провод должен идти к R, а черный провод к C, цвета проводов иногда могут отличаться.

Часто установщики следуют своей собственной цветовой кодировке, поэтому всегда следите за клеммами на термостате, а не за цветом проводки.

Как плата управления печи, так и термостат обычно имеют одинаковые буквы клемм.


Электросхема термостата печи


Буквы на клеммах термостата и то, что они контролируют

Горячий провод (24 В), обычно красный от трансформатора, является основным проводом питания для включения или выключения компонентов печи .

Например, если красный провод подсоединен к W на термостате, печь должна включиться.

Когда красный провод отключен от W, печь должна выключиться.

Термостат должен автоматически завершить эти соединения при достижении заданной температуры.

Клеммы термостата



Устранение неисправностей Термостат печи
Когда термостат достигает заданной температуры, он соединяет клеммы R и W, чтобы включить печь.

Если есть подозрение на неисправность термостата, то эти клеммы можно перемыть перемычкой на печи, чтобы это исключить.

Если печь запускается после перемычки R и W, вероятно, неисправен термостат.

Имейте в виду, что это также может быть обрыв провода, хотя это случается нечасто.

Электрические соединения могут выйти из строя по любому количеству причин, но сначала устраните термостат, заменив батарею и убедившись, что он находится на правильной настройке (обогрев) и температуре, чтобы активировать запрос на обогрев для устройства.

Затем соедините перемычкой провода R и W на клеммах термостата, чтобы исключить проводку.

Заменить термостат в последнюю очередь после проверки всего остального.





Halcyon ™ MINI-SPLITS Устранение неисправностей: Часто задаваемые вопросы - Сервис и поддержка

Не работает сразу:

Если агрегат остановить, а затем немедленно запустить снова, компрессор не будет работать в течение примерно 3 минут, чтобы предотвратить срабатывание предохранителя.
Каждый раз при отключении питания схема защиты предотвращает повторный запуск устройства в течение 3 минут после восстановления питания.

Слышен шум:

Во время работы и сразу после остановки агрегата может быть слышен звук воды, текущей по трубопроводу кондиционера. Кроме того, шум может быть особенно заметен в течение примерно 2-3 минут после запуска (звук текущей охлаждающей жидкости).
Во время работы может быть слышен легкий скрип. Это результат незначительного расширения и сжатия передней крышки из-за изменений температуры.
Во время работы в режиме обогрева иногда может быть слышен шипящий звук. Этот звук издается при автоматическом размораживании.

Запахов:

От внутреннего блока может исходить запах.Этот запах является результатом запахов комнаты (мебели, табака и т. Д.), Которые попали в кондиционер.

Выделяется туман или пар:

Во время работы в режиме охлаждения или осушки из внутреннего блока может выходить тонкий туман. Это происходит из-за внезапного охлаждения воздуха в помещении воздухом, выходящего из кондиционера, что приводит к конденсации и запотеванию.
Во время работы в режиме обогрева вентилятор наружного блока может остановиться, и из блока может подниматься пар.Это связано с автоматическим размораживанием.

Воздушный поток слабый или прекращается:

При запуске режима обогрева скорость вентилятора временно очень низкая, чтобы позволить внутренним деталям нагреться.
В режиме обогрева, если температура в помещении поднимается выше уставки термостата, наружный блок остановится, а внутренний блок будет работать с очень низкой скоростью вентилятора.Если вы хотите еще больше обогреть комнату, установите термостат на более высокое значение.
Во время работы в режиме обогрева блок временно прекращает работу (от 7 до 15 минут), поскольку работает режим автоматического размораживания. Во время автоматического размораживания индикаторная лампа OPERATION будет мигать.
Вентилятор может работать на очень низкой скорости в режиме «Осушение» или когда блок контролирует температуру в помещении.
В режиме СУПЕР ТИХИЙ вентилятор будет работать на очень низкой скорости.
В режиме монитора АВТО вентилятор будет работать на очень низкой скорости.

Не работает:

Произошел сбой питания?
Перегорел предохранитель или сработал автоматический выключатель?
Таймер работает?

Плохое охлаждение или обогрев:

Воздушный фильтр загрязнен?
Не заблокирована ли воздухозаборная решетка или выпускное отверстие кондиционера?
Правильно ли вы отрегулировали температуру в помещении (термостат)?
Открыто ли окно или дверь?
В режиме охлаждения через окно проникает яркий солнечный свет?
В случае режима охлаждения, есть ли в комнате нагревательные приборы и компьютеры или в комнате слишком много людей?
Настроен ли блок на СУПЕР ТИХИЙ режим работы?

Устройство работает иначе, чем настройка пульта дистанционного управления:

Разрядились батареи пульта дистанционного управления?
Правильно ли установлены батареи пульта дистанционного управления?

Добро пожаловать в Центр общих ресурсов Fujitsu.
Эта область содержит ценную информацию, такую ​​как скидки, тематические исследования, видео
, новости, пресс-релизы, калькулятор эффективности и простой способ найти местного генерального подрядчика Fujitsu.

Как выбрать и заменить термостат на электрическом водонагревателе

Этапы замены начать здесь

Электропитание в выключенном состоянии
Не сливайте воду из нагревателя
Выключить питание
Выключить 20 или 30 ампер цепь выключатель к водонагревателю 240 В См. принципиальная электрическая схема водонагревателя
Или автоматический выключатель на 20 А к водонагревателю на 120 В

Проверить этикетку на стороне водонагреватель для напряжения прибора Рисунок вольт амперы ватты
мощность указана на конце элемента см. например


Никогда предположить, что питание отключено / Используйте бесконтактный тестер напряжения
Используйте бесконтактный тестер напряжения на таймере, на проводе, на розетке, чтобы проверить, не власть присутствует.
Нажмите кнопку на тестере, если один звуковой сигнал, то питание отсутствует. Если непрерывный звуковой сигнал, значит, питание присутствует.
Никогда стоять на голой земле, всегда стоять на сухих досках, не держать и не трогать что-нибудь металлическое при работе с таймером или водонагревателем, у которого есть питание, тестер ленты ведет к деревянным палкам, никогда не прикасайтесь к мокрому водонагревателю или затопленный водонагреватель, или таймер, у которого произошло короткое замыкание или пожар без включения выключить.

Купить:
Мультиметры на Amazon
Купить бесконтактный тестер напряжения на Amazon
Electric тестеры на Amazon
маг. Amazon - Промышленно-научный магазин
Amazon - Промышленные электрические продукты


Как узнать возраст водонагревателя
Как пользоваться обычным тестер / 120, 208 или 240 В:
Встаньте на сухие доски
Никогда не прикасайтесь к водяному нагревателю, если питание не отключено
Тестер ленты ведет к деревянным палкам

1. Проверить черный провод на провод заземления

2. Проверить черный провод на белый провод

3. Проверить белый провод на провод заземления

Если индикатор горит, значит, есть электричество.


Более новые резервуары имеют изоляцию из пенопласта, которую, возможно, придется урезать. Необходимо заново установить изоляцию.
Не сливайте воду из нагревателя.
Не нужно ждать, пока вода остынет. Можно сделать горячей водой внутри резервуара.
Питание должно быть выключено.
Используйте отвертку, чтобы снять крышки и изоляцию с бака.

Некоторые баки на 240 В имеют единственную дверцу доступа и единственный термостат
Покупайте новые детали, соответствующие старым
Покупайте детали в хозяйственном магазине
Термостаты и элементы, как правило, взаимозаменяемы между брендами электрического водонагревателя
Исключением является Whirlpool energy-smart, показанный ниже на странице.

Термостаты как правило покрыт пластиковым защитным экраном.
Новый защитный экран в комплекте с некоторыми новыми термостатами
Назначение протектора - защитить домовладельца от поражения электрическим током при толкании кнопка сброса или регулировка температуры при включении питания.
Более старые обогреватели могут не иметь пластикового кожуха.
Купить:
Защита клемм верхнего элемента
Защита клемм нижнего элемента

Сфотографируйте провода ... перед запуском
Сфотографируйте провода или нарисуйте изображение, показывающее расположение каждого провода

Изображение большего размера
См. увеличенное изображение общей схемы подключения
Цвет проводов может варьироваться
Сделайте снимок проводки перед началом работы.


См. верхние термостаты с цифрами

Шаги по замене термостата
Инструкции для обоих верхних и нижние термостаты
Питание выключено, и проверили, что питание отключено, используя шаги выше

Используйте цифровую камеру и сделайте снимок проводов или нарисуйте изображение, показывающее расположение каждого провода
Снимите провода с термостата
Термостат удерживается на месте металлической пружиной, которая защелкивается ушки на термостате
Оттяните металлическую пружину с обеих сторон (сделайте инструмент, используя кусок провод вешалки)
Вытащите старый термостат
Установите новый термостат на место, поверните термостат, чтобы убедиться, что он проводится плоский и плотно прилегающий к резервуару металлическая пружина
Термостат считывает температуру через поверхность металлического резервуара
Отрегулируйте температуру отверткой
См. изображения, показывающие, как регулировать температуру до 120 (или выше, если не хватает горячей воды)
Повторно подключите провода <> сильно затяните винты медный провод
Важно.... Нажмите красную кнопку сброса, чтобы убедитесь, что он включен.
После замены термостата снова установите заводскую изоляцию. термостат
Изоляция должна закрывать термостат, чтобы избежать повышения температуры воды чем желаемый набор точка
Резервуар должен быть заполнен водой, иначе элементы мгновенно перегорят
Включите питание
Приложите ухо к водонагревателю, чтобы услышать шипящий звук, который говорит водонагреватель включен
Если бак полностью нагревается, водонагреватель не включается. Если танк частично нагревается, затем включается нижний элемент.Если бак холодный, тогда включится верхний элемент. Как это работает
Установите дверцы доступа обратно на бак
Дверцы доступа и изоляция необходимы для правильного чтения термостата температура

Если водонагреватель по-прежнему не работает, см. поиск и устранение неисправностей


Сгорел термостат

Чем это было вызвано?
Электричество найден путь от клемм на термостате к голому металлическому резервуару. Но огонь не выкладывала т.к. на бак заводские крышки и утеплитель были на стороне резервуара.
Всегда подключайте провод заземления к водонагревателю.
Всегда держите изоляцию и крышку на резервуаре.

Инспекционные находки Сгоревшие термостат или расплавленная проволока
Выключите питание
Замените деталь
Тестовые провода


Тестовые провода с мультиметром
Купить:
Мультиметры на Amazon

Ресурс
Как проверить провода водонагревателя

Пожар безопасность Пожарная безопасность

Все провода должны быть одного калибра (одного диаметра). Или подключить разные калибровать провода с помощью соединителей для проводов
Используется только медный провод.
Только сплошной провод.Никогда не используйте многожильный провод.
Только медь под винтовой пластиной, без изоляции под винтовой пластиной.
Максимум 2 провода под винтовой пластиной.
Провода должны быть полностью вставлены под пластину винта. И винтовая пластина очень плотно прилегает к проводам.
Провода не должны проходить поверх термостата или элементов, и их необходимо проталкивать. в сторону.
Провода могут проходить поверх других проводов, но не в местах их расположения. подключение к элементу или термостату.

Используйте разъемы для проводов, когда провода слишком короткие

Купить:
Нажать на соединителях проводов на Amazon
Красный 3-контактный разъем (на рисунке) для провода калибра 10-14
Желтый 4-конт. для провода калибра 12-18

Термостат должен плотно прилегать к резервуар
Покачивайте термостат, чтобы убедиться, что он плотно прилегает к резервуару
Термостат плотно прилегает к стенке резервуара, поэтому показания температуры точный и водонагреватель защищен от перегрева

Доступ двери и изоляцию необходимо надеть на термостат, чтобы температура воды выше заданной, что приводит к перегреву, что приведет к сбросу ECO.


См. больше
Дважды проверьте проводку термостата
Сравните проводку с иллюстрацией

Ресурсы:
Как подключить термостаты
Как работают термостаты водонагревателя

Красный Кнопка сброса:
Отключение энергии ECO отключает питание водонагревателя при повышении температуры. достигает 150-170

Регулировка температуры на термостате с помощью отвертки.
Рекомендуемая температура 120 градусов F для эффективности и во избежание кипяток.
Если в доме не хватает горячей воды, увеличьте температуру.
Термостат настройки являются приблизительными. Калибровка разная для каждого термостат. Используйте термометр для приготовления пищи, чтобы измерить температуру воды, когда требуется точная температура.

Проблемы с настройкой высокой температуры включают более высокий счет, быстрее накопление осадка.
Минералы могут перегонять воду, когда температура воды выше 140 градусов.
Вода расширяется при более высокой температуре. Клапан TP выпускает воду. Давление не должно превышать 80 фунтов на квадратный дюйм.
Ресурсы:
Как отрегулировать температуру водонагревателя
9 способов экономии с водонагревателем
Проверить и заменить клапан TP.
Установить расширительный бачок.
Проверяйте на утечки один раз в год.
Испытание на высокое давление воды более 80 фунтов на квадратный дюйм, может повредить резервуар и трубы
Формулы и терминология

Изоляция и крышка должны быть закрыты термостат.
Открытие термостата для охлаждения помещения температура приведет к перегрев.
Термостат не может считывать правильную температуру, если он не накрыт правильно.

Купить:
Защита клемм верхнего элемента
Защита клемм нижнего элемента

Resource
Устранение неисправностей электрического водонагревателя

Инспекция обнаруживает утечку / ржавчину вокруг элемента

Ресурсы:
Замените элемент и прокладку
Осмотрите стержень анода
Утечка ресурсов водонагревателя
Как установить электрический водонагреватель

Схема выключатели / полностью выключить / а затем полностью включить
Водонагреватель отключает выключатель
Как заменить автоматический выключатель
Как подключить gfci
Можно ли использовать выключатель переменного тока для выключателя постоянного тока
Как сбросить автоматический выключатель
Недостаточно места для автоматических выключателей
Автоматические выключатели
Как установить вспомогательную панель
Зачем вам нужен провод заземления
Сопоставьте выключатель и размер провода
Как подсоединить вспомогательную панель
См. Внутреннюю часть распределительной коробки
Как подключить предохранительный выключатель
Как подключить сетевой фильтр для всего дома
Рисунок вольт, ампер и ватт
Рисунок правильного провода и прерывателя
Добавить другой термостат к водонагревателю

Для пример отключения питания рециркуляционного насоса, который перекачивает воду из солнечная панель или вторичный бак...или управлять электрическим водонагревателем от газовый водонагреватель ... или отключите электромагнитный клапан, отключающий газ линии ... или подключитесь к световому индикатору, чтобы уведомить, когда резервуар достигнет установленного точка ... или подключите к соленоидному водяному клапану, который включает горячую воду. Термостат механический и работает от 12-12 вольт переменного / постоянного тока, 120-208-240, 277 вольт переменного тока.

Ресурс
Добавить еще термостат на газовый или электрический водонагреватель


Биметаллический термостат с магнитом для всех видов проектов DIY
Биметаллический термостаты / камин, печь, охлаждающий вентилятор и т. д.
Магнит.... скобки не нужны.
ВКЛ при 120F / ВЫКЛ при 90 F ... используйте реле, если вы хотите ВЫКЛ при 120F и ВКЛ при 90F
Номинальный ток 15 А при 120 Гц Вольт. Работает с любым напряжением 12-24-28-120-208-240-277
Переключатель механический не требует напряжения для работы переключателя
Купите термостат 90-120 градусов F:
Комплект магнитного термостата на Amazon
Термостат переключатели на Amazon
Регулируемый термостат 90-120
Термостат духовки
Ресурсы:
Пределы переключателя биметаллического термостата
T36 therm-o-disk

7 шагов для проверки термостата водонагревателя

Когда вы проверите свой электрический водонагреватель, вы заметите два термостата на блоке - один вверху и один внизу.Каждое из этих устройств управляет двумя различными нагревательными элементами.

Если повернуть кран горячей воды, а холодная вода потечет, то будет поврежден верхний термостат. Но если вода горячая, которая позже становится холодной, значит, у вас поврежден нижний термостат.

Однако вам необходимо знать, как проверить термостат водонагревателя, чтобы найти неисправный блок. Как только вы выполните эту задачу, вы сможете исправить . Используете ли вы проточный водонагреватель на пропане или какой-либо другой тип, термостат отлично подойдет для регулирования температуры.Но сначала давайте посмотрим, как работает термостат.

Как работает термостат?

Обычно электрический водонагреватель имеет три основные характеристики. Они включают в себя нагревательный элемент, термостат и переключатель для предотвращения перегрева агрегата.

Вы можете использовать термостат для производства нагретой воды для различных целей. Например, уровень тепла, необходимый для стирки, может отличаться от уровня тепла, необходимого для принятия душа. Кроме того, он контролирует ток, который течет к другому термостату или нагревательному элементу.

Электрический нагреватель с резервуаром для хранения не менее 30 галлонов поставляется с двумя нагревательными элементами с термостатом на каждом из них. Верхний термостат действует как первичный, но имеет концевой выключатель. А вот нижний фиксирует любое изменение температуры воды.

Оба термостата (на одном водонагревателе) имеют разные характеристики. Они даже не работают одновременно.

Выключатель верхнего предела находится на месте верхнего термостата.У него также есть кнопка, которая останавливает его работу, особенно когда вода поднимается выше 170F. Чтобы восстановить настройки по умолчанию, нажмите эту кнопку.

Чтобы установить термостат на водонагревателе, вам необходимо настроить оба термостата на одинаковую температуру. В качестве альтернативы вы можете отрегулировать верхний элемент на более низкую температуру, тем самым позволяя нижнему элементу активироваться первым.

Для водонагревателей с резервуарами меньшего размера (не более 30 галлонов), контроль температуры осуществляется одним термостатом и нагревательным элементом.Но они используют переключатель верхнего предела, как и более крупные водонагреватели.

Как проверить термостат водонагревателя

Если вы хотите проверить термостат на электрическом водонагревателе, вам также необходимо проверить нагревательный элемент. Это важно, особенно потому, что открытые и заземленные нагревательные элементы приводят к неточным испытаниям.

Для поиска неисправностей потребуется отвертка. Вам также необходимо будет проверить термостат водонагревателя с помощью цифровых мультиметров.Теперь давайте начнем со следующих шагов, как проверить водонагреватель с помощью мультиметра.

  1. Подойдите к клеммам термостата и проверьте, есть ли на него питание. Если это так, у вас будет показание 240 В на клеммах 1 и 3. Но если показания нет, проверьте его источник питания. Также проверьте ток на выключателе верхнего предела.
  2. Отключите нижний термостат, повернув его ручку на наименьшее значение. Затем увеличьте температуру на верхнем термостате, чтобы найти неисправности.
  3. Поместите штыри мультиметра на клемму 1 и синий провод нагревательного элемента. Это поможет вам определить, подается ли питание между верхним нагревательным элементом и синим проводом.
  4. Если прибор показывает 240 В, это означает, что на установку подано питание. Затем поместите штыри на клемму 2 и синий провод нагревательного элемента. Но если нет показаний, значит, термостат неисправен.
  5. Перейти к нижнему термостату на нагревателе. Установите ручку верхнего термостата на минимальное значение, в то время как вы устанавливаете другой термостат на самый высокий уровень.
  6. Вернитесь к клемме 1 и красному проводу нижнего нагревательного элемента. Поместите зонд на оба из них, чтобы определить мощность. Если он показывает 240 В, значит, в настройке есть питание.
  7. Поместите щупы на клемму 2 и красный провод нижнего нагревательного элемента. Если у вас нет показаний, то вам нужно будет заменить термостат на новый.

Как заменить неисправный термостат на электрическом водонагревателе

Сменить термостат на электрическом водонагревателе так же просто, как установить электрический выключатель.Зная, как проверить термостат, вы даже можете выполнить ремонт, не опорожняя накопительный бак. Однако перед тем, как что-либо делать, вы должны выключить источник питания и проверить провода на наличие напряжения, чтобы предотвратить возможные несчастные случаи.

Для очень горячей воды вам необходимо заменить оба термостата на вашем водонагревателе. Даже если проблема вызвана одним термостатом, рекомендуется заменить два термостата, поскольку они доступны по цене.

Перед заменой текущего термостата рекомендуется приобрести новый той же марки.Если вы не можете найти такой элемент, поищите подходящую замену у другого производителя.

Не забудьте добавить в свой список бесконтактный тестер напряжения и отвертки.

Отключение источника питания

Отключите источник питания, отключив прерыватель, подключенный к водонагревателю. Обычно автоматические выключатели водонагревателя состоят из двух отдельных однополюсных выключателей с номинальным током 30 А. Но некоторые модели предлагают больше усилителей.

Снимите панель, которая защищает термостат и нагревательный элемент вашего электрического водонагревателя.Поскольку в некоторых моделях панели прикручены, вам может понадобиться отвертка. Убедитесь, что вы удалили изоляцию с задней стороны панели, но не касайтесь проводов.

Убедитесь, что в термостате нет тока, чтобы избежать поражения электрическим током. На этом этапе можно использовать бесконтактный тестер напряжения для проверки винтовых клемм и проводов.

Вытяните неисправный термостат

Сделайте снимок соединений на термостате. Изображение послужит руководством после того, как вы научитесь тестировать термостат.Вы также можете сделать быстрый рисунок, если хотите.

Отвинтите обе винтовые клеммы на термостате. Затем подденьте каждую проволоку на них обоих. После этого освободите термостат от зажимов и выньте его из камеры. Используйте минимальное усилие, чтобы не повредить зажимы. Используйте минимальное усилие, чтобы не повредить зажимы.

Установите новый термостат

Закрепите новый термостат в соответствующих зажимах. Убедитесь, что он правильно лежит на поверхности резервуара для хранения.Подсоедините оба провода цепи к соответствующей винтовой клемме. Зафиксируйте их, затянув винты.

Установите желаемую температуру на термостате. Здесь вам понадобится отвертка с плоским лезвием. Рекомендуется установить температуру 120 ° F.

Добавить последние штрихи

Заменить панель камеры и изоляцию термостата. Подключите цепь к источнику питания, активировав автоматический выключатель. Включите водонагреватель на два часа, затем откройте кран с горячей водой, чтобы проверить, хорошо ли нагрелась вода.

Поиск и устранение неисправностей термостата электрического водонагревателя

Поиск и устранение неисправностей термостата водонагревателя может показаться трудным. Но с этим руководством вы можете справиться с этой задачей, не обращаясь к профессионалу.

  1. Подойдите к выключателю и отключите питание термостата. Этот шаг жизненно важен, потому что он защищает вас от поражения электрическим током. Если вы работаете с двухполюсным выключателем, оба выключателя сработают одновременно.
  2. Вытяните две панели, защищающие термостат. Под крышкой лежит изоляция, подходящая к проему. Снимите и отложите для будущей установки.
  3. Найдите пластиковую панель на термостате и нагревательном элементе. Под панелью находится кнопка. Нажмите на нее, чтобы убедиться, что она в идеальном состоянии.
  4. Проверьте, нет ли «щелчка» при нажатии кнопки. Если вы чувствуете что-либо, включите питание и дайте ему поработать несколько минут.
  5. Убедитесь, что на устройство не подается питание, особенно если вы хотите продолжать работать с устройством.Для этого поднесите бесконтактный тестер напряжения к паре проводов вверху. Если вы не замечаете никаких световых сигналов или звуковых сигналов на счетчике, значит, на термостате нет электричества.
  6. Работайте с блоком так, как будто есть питание, даже если вы не обнаруживаете показаний на тестере. Осторожно снимите или открутите пластиковую крышку термостата. Избегайте попадания пальцев глубоко в устройство, чтобы предотвратить возможные несчастные случаи.
  7. Достаньте вольтметр и установите его минимум на 240 вольт. Наденьте измерительный провод на все верхние винты.Если у вас есть показания, значит, питание включено, выключите его и проверьте снова. На агрегате не должно быть питания.

Wrap Up

Электрический водонагреватель имеет термостат, как и водонагреватель без резервуара . К счастью, для проверки и ремонта неисправного термостата требуется несколько инструментов, например мультиметр и пара отверток. Для решения этой задачи даже не потребуется никаких специальных навыков. Вам просто нужно выполнить эти простые шаги.

  • Отключите питание
  • Протестируйте устройство.
  • Если есть проблемы, вытащите текущий термостат и установите новый. Рекомендуется проверять устройство на наличие тока, чтобы избежать ударов во время работы.

Надеемся, вам понравилась эта статья. Если у вас есть какие-либо комментарии, вы можете оставить их в свободном месте ниже.

Как настроить термостат? - Энергид

Чтобы отапливать дом таким образом, чтобы экономить энергию, первое, что нужно сделать, - это убедиться, что система отопления работает эффективно.Для современных конденсационных котлов это означает сжигание на полной мощности в нечетных случаях, без частого кратковременного розжига, чтобы восполнить хотя бы один градус. Для этого установите термостат таким образом, чтобы он понижал температуру, когда вас нет дома. Некоторые рекомендации:

Обратите внимание: если у вас пол с подогревом или низкотемпературный обогрев, применяются другие правила!

Ночная температура: 16 ° C

16 ° C - хорошая ночная температура.В правильно изолированном новом доме температура редко опускается ниже этого уровня. Это означает, что котел вряд ли сработает самостоятельно. Кроме того, скачок с 16 ° C до 21 ° C достаточно мал, чтобы утром в доме довольно быстро разогревалась комфортная теплая температура.

Отсутствует в течение дня: 16 ° C

Когда вы выходите из дома на работу в течение дня, рекомендуемая температура составляет 16 ° C. Что бы вы ни делали, убедитесь, что вы поддерживаете температуру выше 10 ° C, чтобы предотвратить конденсацию.Охлаждается не только воздух, но и предметы в помещении. Пока эти предметы не нагреваются, они выделяют холод, что отрицательно сказывается на вашем чувстве комфорта.

Длительное отсутствие: 14 ° или даже 12 ° C

Если вы собираетесь находиться вдали от дома на длительное время, убедитесь, что температура установлена ​​на достаточно низком уровне, чтобы не возникало частого розжига котла, и на достаточно высокой, чтобы предотвратить конденсацию: 14 ° или даже 12 ° С. ° C.Когда от котла требуется снова обогреть жилище до 21 ° C, он будет делать это с высокой эффективностью.

Настройки часов

Такого рода температурные режимы могут быть достигнуты только при наличии комнатного термостата с дневными и ночными настройками или часового термостата. Эти термостаты можно настроить таким образом, чтобы они работали в соответствии с запрограммированными параметрами в заданное время:

Утром

• 30 минут до подъема утром : поднимите температуру до комфортного уровня
• 15 минут до выхода из дома : переключить отопление на низкотемпературный режим

Вечером

• 30 минут до возвращения домой : снова нагрейте дом, чтобы достичь комфортной температуры
• 30 минут до отхода ко сну : снова снизить температуру до ночного режима

Для теплого пола необходимо по-другому настроить термостат.Теплый пол работает несколько медленнее, чем система с излучающим тепло. На обогрев помещения потребуется больше времени. Но как только выбранная температура будет достигнута, для ее поддержания практически не требуется энергии. Вот несколько практических правил:

  1. Поддерживать минимальную разницу температур между днем ​​и ночью
    Настройка вашего термостата влияет на скорость, с которой нагревается пол - например, насколько глубоки трубы в полу? - и насколько хорошо утеплен ваш дом.

    Избегайте резких перепадов температуры и поддерживайте разницу максимум на 2 ° C . Другими словами, если вы выбираете комфортную температуру днем ​​20 ° C, не устанавливайте ночную температуру ниже 18 ° C. Если бы вы позволили этой температуре упасть до 16 ° C, было бы просто слишком много энергии, чтобы вернуть теплый пол к утрам.

    Если температура упадет до минус или если ваш дом не изолирован должным образом, мы рекомендуем поддерживать постоянную температуру днем ​​и ночью.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
