Содержание

Термостатические смесительные клапаны, принцип работы, схемы подключения.

Трехходовой смесительный клапан предназначен для смешивания двух входящих в него потоков (холодного и горячего) в один исходящий с заданной температурой. Данные клапаны особенно востребованы в бытовых системах горячего водоснабжения для защиты потребителей от ошпаривания. Они также могут обеспечивать горячее водоснабжение непосредственно от водонагревателей проточного или накопительного типа или использоваться на предварительном этапе подмешивания. Не менее часто применяются и для поддержания стабильной температуры подачи в системах теплых полов.

Принцип работы.

Внутреннее регулирование клапанов осуществляется автоматически благодаря наличию термочувствительного элемента, который контактирует со смешанным потоком и сжимается или расширяется в зависимости от отклонения температуры смеси от заданного выходного значения, тем самым, увеличивая, либо уменьшая входные отверстия горячей или холодной воды.

Как действует защита от ожогов?

Большинство присутствующих сейчас на рынке термостатических клапанов имеют устройство температурной защиты – «защита от ошпаривания». В случае неожиданного прекращения подачи холодной воды в клапан автоматически перекрывается и подача горячей воды, тем самым исключается возможность подачи горячей воды без предварительного подмеса потребителю.

Направление потоков.

Существует две схемы направления потоков в термостатическом клапане – симметричная и асимметричная. Выбор определенной схемы зависит от типа установки и удобства монтажа в той или иной системе отопления или ГВС. Рассмотрим подробнее каждую из них.

ГВ — горячая вода;

ХВ — холодная вода;

СВ — смешанная вода.

Симметричная Т- образная схема направления потоков

Подача холодной и горячей воды производится с противоположных сторон, смешение происходит в середине. Данная схема очень распространена в Европе, что связано с компактностью клапанов.

Асимметричная L – образная схема направления потоков

Подача горячей воды осуществляется сбоку, холодной- снизу. Получила свое распространение благодаря универсальности и простоте получаемого смесительного узла.

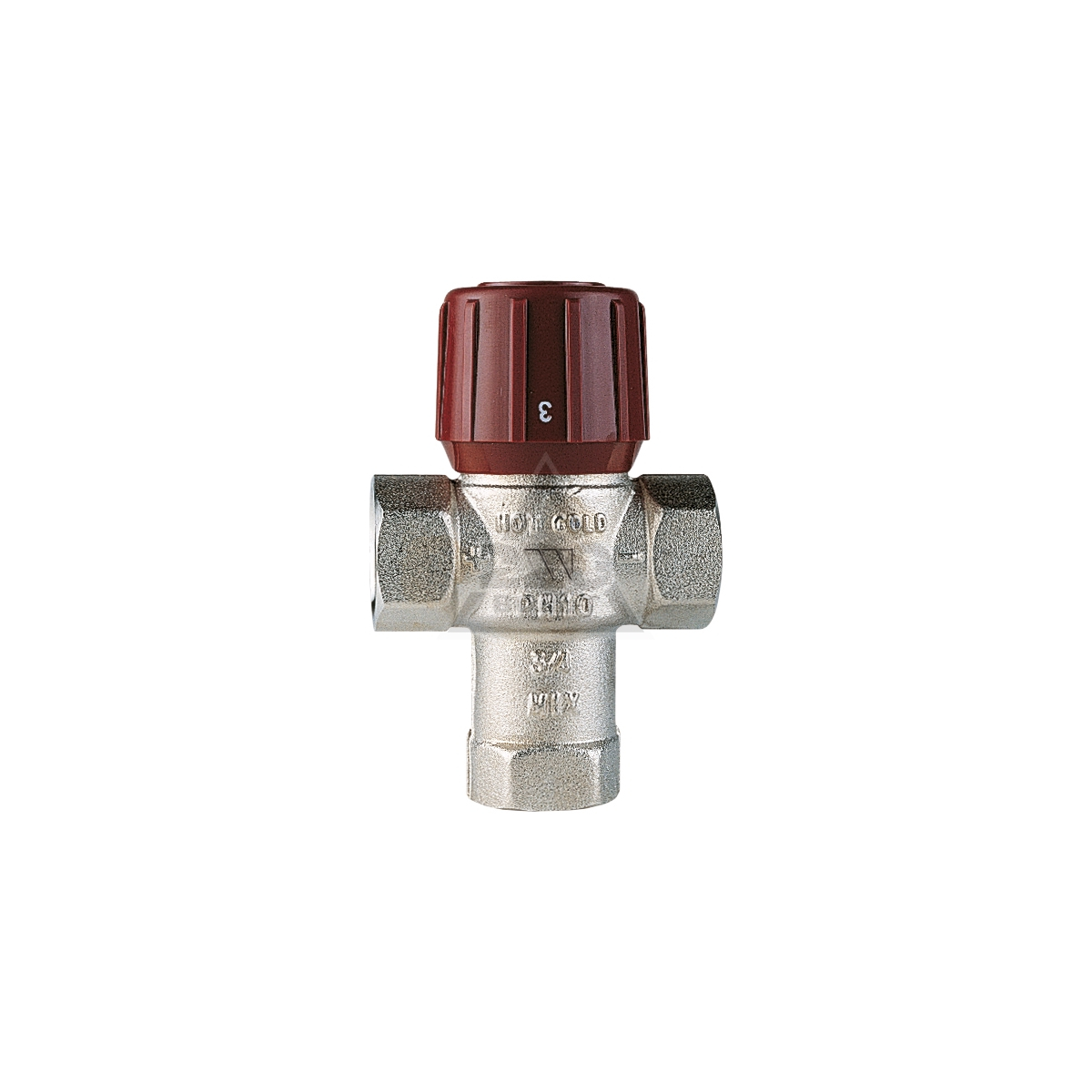

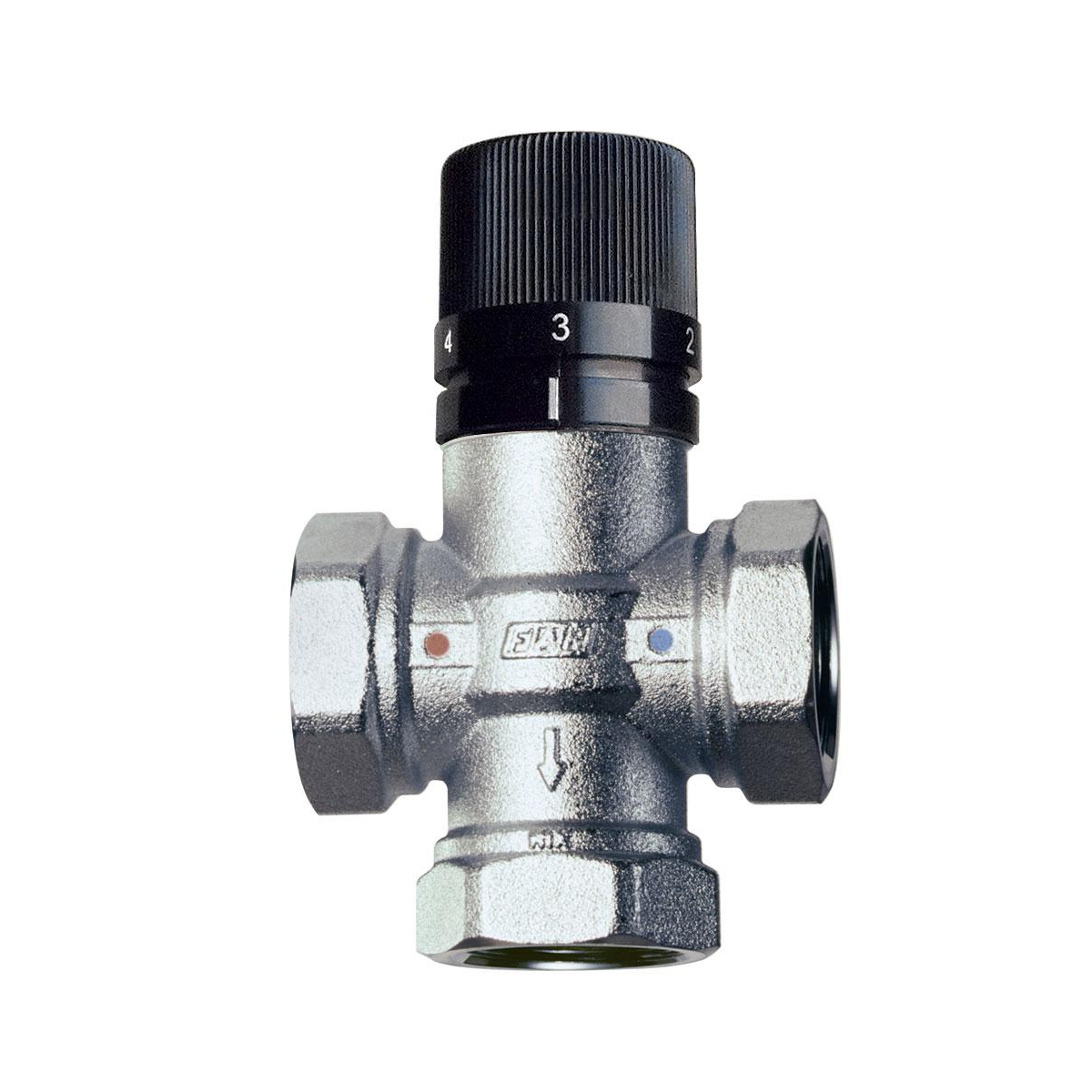

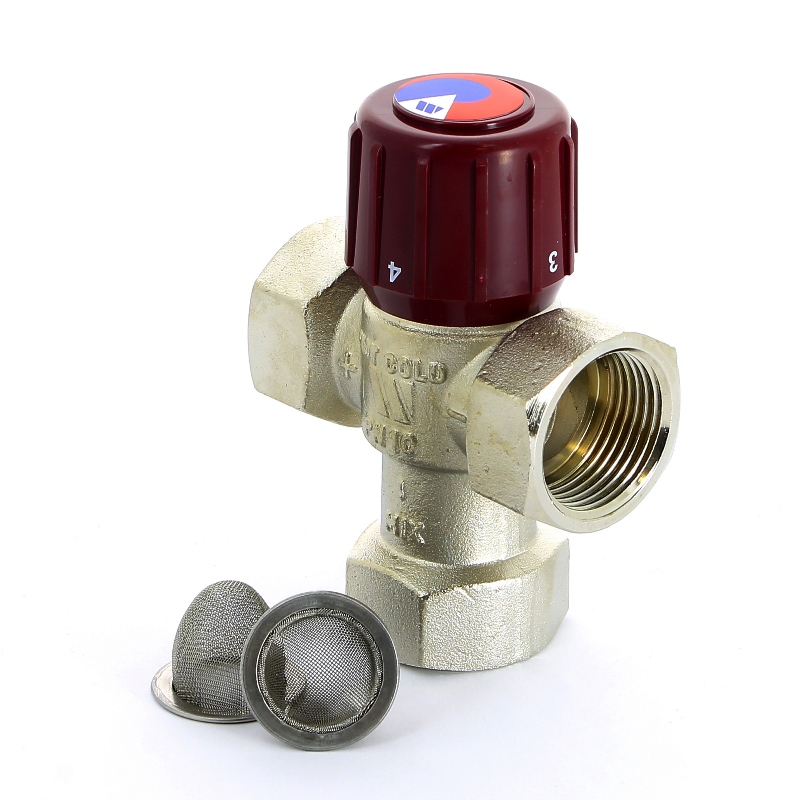

Примеры внешнего вида термостатических клапанов c симметричной и асимметричной схемой направления потоков:

Именно о термостатических клапанах с асимметричной схемой расположения потоков далее и пойдет речь.

Сферы применения термостатических смесительных трехходовых клапанов.

Термостатические смесительные клапаны являются универсальными приборами. Их используют как для горячего водоснабжения, так и в системах отопления. Все зависит от правильности выбора самого клапана и его подключения. Ниже приведены различные схемы подключения данного типа клапанов. Это далеко не все возможные варианты, но чаще всего используемые.

Водоснабжение

Самая простая и используемая схема подключения трехходового термостатического клапана в водоснабжении выглядит следующим образом:

А: обратный клапан
В: трехходовой термостатический смесительный клапан.
1: линия ГВС
2: линия ХВС
3: смешанный поток

Данная схема предназначена для стабилизации температуры в подающей линии на горячее водоснабжение. Как это выглядит на практике:

Рис. 3

Рис. 3 Данная схема подключения используется в тех случаях, когда циркуляционная линия горячей воды отсутствует. В этом случае термостатический клапан должен обязательно комплектоваться

обратными клапанами на линиях подачи горячей и холодной воды.

Рис. 4

Рис. 4 Пример установки в систему горячего водоснабжения с циркуляционной линией. Рециркуляционный контур в данном примере служит для подачи нагретой воды к потребителям, без каких- либо задержек.

Рис. 5

Рис. 5 В данном примере одна из водоразборных точек устанавливается перед термостатическим клапаном. При такой схеме перед патрубком подачи горячей воды в смесительный клапан обязательно должен быть установлен обратный клапан.

Схемы подключения термостатических клапанов в напольном отоплении.

Теперь переходим к схемам использования трехходовых термостатических смесителей в системах отопления. Чаще всего клапан используется в смесительном узле для теплых полов.

Схема с одним контуром напольного отопления рис.6

Рис. 6 Термостатический смесительный клапан поддерживает постоянную температуру, установленную в настройках клапана. На контуре напольного отопления в обязательном порядке должен быть установлен собственный циркуляционный насос.

Схема с несколькими контурами напольного отопления рис.7

Остановимся на смесительном блоке поподробнее (рис 8).

Рис. 8

Рис. 8 Главной задачей смесительного узла является присутствие дополнительного контура с отдельным кольцом циркуляции. По этой причине у смесительного блока имеются две входящие и две выходящие точки. Две точки справа- это соединение распределительного коллектора для питания контуров теплого пола.

Две точки слева — это циркуляция теплоносителя для получения тепла по мере необходимости.

Ниже приведены два варианта схемы смесительного блока (на самом деле этих вариантов может быть множество, но остановимся на самых распространенных).

Рис. 9

Рис 9 В данной схеме линия №2 необходима для увеличения расхода насоса. Так как у термостатических трехходовых клапанов низкая пропускная способность, что может создавать гидравлическое сопротивление и, как результат — расход насоса будет маленьким, что приведет к неэкономичности системы (насос будет работать с лишними нагрузками и потреблять лишнюю энергию). Также без линии 2 будет проблематично прокачать большое количество контуров. Если предполагается установка термостатического клапана с большой пропускной способностью, то необходимость в линии 2 отпадает.

При такой схеме может возникнуть ситуация, при которой поток на линии 1 опустится ниже критического и контуры теплых полов будут недостаточно нагретыми.

Самые распространенные причины такой ситуации:

а) Недостаточный напор на линии 1, вследствие чего клапан слабо пропускает поток в точке 1.

б) Клапан по своим характеристикам не способен пропустить достаточный поток в точке 1. В этом случае единственным вариантом будет замена клапана на прибор с большей пропускной способностью (KVs).

Если предполагается первая причина, то можно сузить сечение линии 2, либо поставить на линию 2 балансировочный клапан (рис.10).

Рис. 10

Рис. 10 Балансировочным клапаном вы сможете регулировать величину потока через линию 2 и, тем самым, увеличивать или уменьшать подачу на линии 1.

Надеемся, эта статья помогла вам понять основные принципы работы и использования трехходовых термостатических клапанов. Подводя итог, хотим особо отметить, что главными преимуществами данных приборов являются относительно невысокая цена и простота установки, а недостатком – низкая пропускная способность самого клапана

(Kvs), что ограничивает его использование в системах с большими потоками теплоносителя.

Сейчас на рынке присутствуют более совершенные альтернативы с хорошей пропускной способностью, но все эти варианты значительно дороже и требуют некоторых навыков при их монтаже. Об этом и многом другом мы расскажем в следующих статьях.

Выбрать термостатический смеситель у нас >>

Каталог Термостатический клапан в системах горячего водоснабжения TA-Therm IMI TA

Сочетание шведской надежности и отличной цены!

Технические характеристики:

Область применения:термостатический клапан обеспечивает автоматическую балансировку в системах горячего водоснабжения. Благодаря бесступенчатой регулировке температуры клапан TA-Therm уменьшает энергопотребление и время задержки подачи горячей воды. Функция перекрытия потока упрощает обслуживание. Термостатические клапана, обеспечивающие автоматическую балансировку в системах горячего водоснабжения.

Открывается и закрывается в зависимости от температуры ГВС проходящей через него. Таким образом поддерживая постоянную температуру на выходе у потребителей.
Функция:бесступенчатая температурная настройка, перекрытие потока, контроль температуры, измерение.
Диапазон размеров:DN 15 мм-20 мм.
Номинальное давление:PN 16.
Максимальный перепад давления:максимальный перепад давления на мембране при закрытии 10 бар.
Температура:макс. рабочая температура: 90°C
Температурный диапазон:35-80°C, предварительная настройка — 55 или 60°C при исполнении «с измерительным штуцером» — 52°C. Kv при заданной температуре: 0,3.

Материал:клапаны выполнены из сплава AMETAL.

Преимущества работы с ООО «СантехРешение»

— Подробная консультация по выбранной вами продукции.
— Бесплатная доставка по Екатеринбургу от 1 шт!!!
— Лучшая цена на Урале!!!ООО «СантехРешение» является официальным дилером компании IMI в Екатеринбурге.
— Срок поставки — 5 дней!!!
— Качественный пере подбор с аналогичного оборудования других брендов.

Фото	Наименование	Цена с НДС	Срок поставки Складская программа «складской» – это товар, наличие которого мы стараемся поддерживать на складе постоянно, регулярно обновляем цену в прайсе. Наличие необходимо уточнять при каждом заказе! «под заказ» – это товар, который мы не храним на складе постоянно, но можем привезти по хорошей цене и за короткий срок. Срок поставки и цену необходимо уточнять при каждом заказе!	Количество
	*@Термостат. клапан TA-Therm – 35-80°C, без термометра, предварит. настройка — 55°C, Дn=15, Kvs=1,1, арт. 52720115	6 712.68	срок 2-14 дней
	*@Термостат. клапан TA-Therm – 35-80°C, без термометра, предварит.я настройка — 55°C, Дn=20, Kvs=1,2, арт. 52720120	7 188.89	срок 2-14 дней

Фото

Наименование

Цена с НДС

Срок поставки

Складская программа

«складской» – это товар, наличие которого мы стараемся поддерживать на складе постоянно, регулярно обновляем цену в прайсе. Наличие необходимо уточнять при каждом заказе!

«под заказ» – это товар, который мы не храним на складе постоянно, но можем привезти по хорошей цене и за короткий срок. Срок поставки и цену необходимо уточнять при каждом заказе!

Количество

*@Термостат. клапан TA-Therm – 35-80°C, без термометра, предварит. настройка — 55°C, Дn=15, Kvs=1,1, арт. 52720115

6 712.68

срок 2-14 дней

*@Термостат.

клапан TA-Therm – 35-80°C, без термометра, предварит.я настройка — 55°C, Дn=20, Kvs=1,2, арт. 52720120

7 188.89

срок 2-14 дней

Подробное описание:

Преимущества термостатических клапанов ТА-THERM
— Термометр для легкого обслуживания.
— Измерительный штуцер для легкого обслуживания и измерения температуры.
— Сплав AMETAL — устойчивый к потере цинка сплав, обеспечивающий долговременную эксплуатацию клапана и уменьшающий риск протечки.

Документы:

Декларация о соответствии требованиям ТС для IMI TA до 17.11.2017 (1.6 мб)

Инструкция по монтажу клапана TA-Therm (736 кб)

Карта обзора всей продукции IMI TA (3.5 мб)

Описание клапана TA-Therm (561 кб)

Подбор с аналогов Danfoss на IMI TA (5. 8 мб)

Прайс IMI в EUR с НДС на 16 июня 2015 (245 кб)

Термосмесительные клапаны HERZ / ГЕРЦ — важная мелочь для систем горячего водоснабжения.

Мелочи нужны, мелочи важны?

Люди, утверждающие, что их не волнуют мелочи жизни, видимо никогда не спали в спальне с единственным комаром. Мы вот уверены, что в жизни все мелочи важны, но особенно важны и нужны те, которые обеспечивают комфорт. Например, термосмесительный клапан — мелочь, от которой зависит удобство и комфорт пользования горячей водой. Именно эта мелочь в системе ГВС помогает избежать скачков температуры, а вместе с тем защищает от ошпаривания и делает пользование горячей водой безопасным и комфортным.

Кстати, у нас всегда в наличии качественные и доступные по цене термосмесительные клапаны для систем питьевого водоснабжения HERZ 2776651 и 2776654. Клапаны ГЕРЦ — оптимальное решение для систем ГВС.

Что представляют собой клапаны HERZ 2776651 и 2776654?

2776651 — смесительный клапан системы водоснабжения с изменением направления потока 25 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 38-50 °C +/- 2 K.

2776654 — смесительный клапан системы водоснабжения с изменением направления потока 42 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35 -60 °C +/- 2 K.

Особенности и преимущества смесительных клапанов HERZ / ГЕРЦ:

1. Оптимизированная технология изготовления термостатического элемента позволяет упростить процесс регулирования и увеличить срок службы;

2. Отличная температурная устойчивость с быстро реагирующим термостатом, что исключает риск скачка неконтролируемой высокой температуры воды;

3. Стабильная температура на выходе при высоких скоростях потока;

4. Имеет встроенные обратные клапаны на входе горячей и холодной воды;

5. Корпус и детали, контактирующие с водой, изготовлены из латуни устойчивой к селективной цинковой коррозии.

Монтаж клапанов HERZ / ГЕРЦ:

1. Клапан должен быть правильно присоединён (H = горячая вода, С = холодная вода). Патрубки «↓» и «←» обозначают точку выхода смешанной воды из клапана и подключаются к потребляющим устройствам.

2. Место установки должно обеспечивать доступ для выполнения настроек и обслуживания.

3. Может быть установлен как в вертикальном, так и в горизонтальном положении.

В общем, мелочь хоть и мелочь, но даже её выбору надо уделять внимание, чтобы она не доставляла того же дискомфорта, что и комар в спальне. А у нас много всяких важных мелочей и пока вы будете пить кофе мы вам всё про них расскажем.

Официальный дистрибьютор HERZ / ГЕРЦ: Одесса, ул. Балковская, 130-А
http://www.vik-21.com.ua
https://www.facebook.com/vik21.com.ua/
https://t.me/vik21odessa
+38 (095) 289-17-59

Клапан смесительный термостатический BL 8803 3/4″ TIM

Термостатический смесительный клапан применяется в бытовых системах горячего водоснабжения для защиты потребителей от получения ожогов, в системах автономной циркуляции тёплых полов и радиаторного отопления в качестве основного смесительно-регулирующего узла между подающим и обратным трубопроводом.

Он позволяет моментально смешивать входящие жидкости (горячую и холодную воду) и обеспечивает стабильную температуру смешанной воды на выходе, независимо от изменения давления, расхода и температуры жидкостей на входе смесителя.

Температура воды на выходе устанавливается пользователем и регулируется вручную. Клапан может использоваться и как разделительный. Термостатический смесительный клапан может устанавливаться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, растворы на основе гликоля. Максимальное содержание гликоля до 50%.

Номинальный размер DN: от 20 мм до 25 мм
Присоединительная резьба G: от 3/4″ до 1″
Максимальное рабочее давление: 14 бар
Максимальная разность давления холодной и горячей воды на входе: 3 бар
Диапазон регулирования температуры смешанной воды: от 38°C до 60°C
Температура смешанной воды: от 25°C до 55°C
Максимальная температура горячей воды на входе: 85°C
Точность регулирования температуры: ±2°C

Принцип работы Клапана смесительного термостатического

Требуемая температура смешанной воды устанавливается вручную вращением маховика.

Внутреннее регулирование температуры смешанной воды в клапане осуществляется автоматически благодаря наличию термочувствительного элемента, который, при входе в контакт со смешанной водой, реагирует пропорциональным расширением или сжатием в зависимости от установленного требуемого значения температуры смешанной воды.

При внезапном прекращении подачи холодной воды, клапан перекрывает и подачу горячей воды. Благодаря этому исключается возможность подачи горячей воды пользователю без подмешивания, защищая его от ошпаривания.

Термостатические смесительные клапаны для защиты от ожогов от Cash Acme

Эти качественные термостатические смесительные клапаны помогают защитить систему водоснабжения от ожогов и бактерий. Эти клапаны позволяют настроить водонагреватель на рекомендуемую температуру 140°F, чтобы уменьшить количество бактерий, при этом подавая более прохладную воду 120°F в краны, душевые кабины и ванну. Доступный для широкого спектра применений — водонагреватель, точечное использование, дозирующий душ, несколько светильников, напольное водяное отопление и т. д. — у нас есть клапан, который вам нужен.В качестве дополнительного бонуса более высокая температура бака означает, что потребность в горячей воде может удовлетворяться дольше, поэтому вам больше не нужно беспокоиться о том, что вы будете принимать душ последним.

Cash Acme HeatGuard® HG110-D Термостатические смесительные клапаны для всего дома или нескольких приборов

Термостатические смесительные клапаны должны быть рассчитаны в соответствии с требуемой пропускной способностью клапана, а НЕ в соответствии с размером трубы, подводимой к клапану.

Особенности этих клапанов ограничения температуры:

Подходит для всего дома или нескольких светильников
Быстродействующий термостатический элемент определяет температуру воды и реагирует на поддержание стабильной температуры подачи
Прочная бронзовая конструкция с системой соединения на выбор
Бессвинцовая конструкция, подходящая для использования с системами питьевой воды
Регулировочная ручка может быть заблокирована при заданной температуре или в автоматическом режиме
Ручка с четкой маркировкой проста в использовании и расшифровке
Подает воду с максимальной температурой 120°F с регулируемым диапазоном температуры на выходе от 85°F до 130°F (макс. температура горячей подачи 180°F)
Минимальный расход 1 галлон/мин / максимальный расход 20 галлонов в минуту – подходит для большинства домов
IAPMO и ASSE внесены в список — дружественный к инспектору!
Посмотреть полные спецификации и схему установки

Термостатические смесительные клапаны высокой производительности Cash Acme HeatGuard® HG115

Особенности этих клапанов ограничения температуры:

Клапан большего размера обеспечивает более высокие скорости потока для больших домов и семей или коммерческих помещений
Быстродействующий термостатический элемент определяет температуру воды и реагирует на поддержание стабильной температуры подачи
Прочная бронзовая конструкция с резьбовым или потовым соединением на ваш выбор
Бессвинцовая конструкция, подходящая для использования с системами питьевой воды
Регулировочная ручка может быть заблокирована при заданной температуре или в автоматическом режиме
Ручка с четкой маркировкой проста в использовании и расшифровке
Подает воду с максимальной температурой 120°F с регулируемым диапазоном температуры на выходе от 85°F до 176°F (макс. температура горячей подачи 180°F)
2.Минимальный расход 5 галлонов в минуту / максимальный расход 27,2 галлонов в минуту — идеально подходит для более высоких требований к расходу
IAPMO и ASSE внесены в список — дружественный к инспектору!
Посмотреть полные спецификации и схему установки

Термостатические смесительные клапаны Cash Acme HeatGuard® HG160 с одним или несколькими приспособлениями

Особенности этих клапанов ограничения температуры:

Предназначен для контроля температуры воды в отдельных или нескольких устройствах, таких как раковины, туалеты, душевые кабины или ванны
Быстродействующий термостатический элемент определяет температуру воды и реагирует на поддержание стабильной температуры подачи
Прочная бронзовая конструкция с различными типами соединений
Бессвинцовая конструкция, подходящая для использования с системами питьевой воды
Регулировочная ручка может быть заблокирована при заданной температуре или в автоматическом режиме
Ручка с четкой маркировкой проста в использовании и расшифровке
Подает воду с максимальной температурой 120°F с регулируемым диапазоном температуры на выходе от 95°F до 120°F (макс. температура горячей подачи 180°F)
0.34 галлона в минуту минимум / 11 галлонов в минуту максимальный расход
IAPMO и ASSE внесены в список — дружественный к инспектору!
Посмотреть полные спецификации и схему установки

Термостатические смесительные клапаны Cash Acme HeatGuard® HG145 для точек использования с одним приспособлением

Особенности этих клапанов ограничения температуры:

Компактная конструкция легко помещается под раковиной или позади нее
Превосходный быстродействующий термостатический элемент обеспечивает стабильную работу
Снижает выходной поток до тонкой струйки в случае сбоя подачи холодной воды
Впускные соединения являются типичными соединениями линии подачи 3/8″ для трубы с наружным диаметром 3/8″
Сетки входного фильтра помогают предотвратить засорение клапана грязью/мусором
Входящий в комплект монтажный зажим для надежного крепления к стене
Стандартно поставляется с обратными клапанами на входе горячей и холодной воды
Подает воду с максимальной температурой 120°F с регулируемым диапазоном температуры на выходе от 95°F до 118°F (макс. температура горячей подачи 194°F)
0.Минимальный расход 34 галлона в минуту / максимальный расход 5,8 галлона в минуту — идеально подходит для сенсорных смесителей
IAPMO и ASSE внесены в список — дружественный к инспектору!
Посмотреть полные спецификации и схему установки

Клапаны

ускорителя танка наличных дег профессиональные активизированные температурой всего дома Особенности этих уникальных клапанов для всего дома:

Сочетает в себе термостатический смесительный клапан, датчик температуры, гибкий соединитель и тройник водонагревателя в одной упаковке
Может увеличить мощность водонагревателя в домашнем хозяйстве и поддерживать его температуру до 140°F (140°F), снижающую количество бактерий, при этом подавая горячую воду к приборам при более безопасных температурах
Может использоваться с гибкими соединителями и шаровыми кранами водонагревателя SharkBite для легкой установки в системах с использованием медных труб, труб из ХПВХ или PEX
Регулируемый и запираемый механизм сводит к минимуму несанкционированное вмешательство
Встроенный порт рециркуляции обеспечивает быструю и аккуратную установку с рециркуляцией
Встроенные обратные клапаны и фильтры для обоих входов
Подает воду с максимальной температурой 120°F с регулируемым диапазоном температуры на выходе от 90°F до 130°F (макс. температура горячей подачи 195°F)
IAPMO и ASSE внесены в список — дружественный к инспектору!
Посмотреть полные спецификации и схему установки

Термостатические смесительные клапаны Symmons TEMPCONTROL®

Особенности этих клапанов ограничения температуры:

Подача темперированной воды к отдельной или группе дозирующих душевых систем
Регулируемая температура (70–150 °F) с антивандальной запираемой ручкой
Внутренние обратные упоры из нержавеющей стали для легкого перекрытия на клапане
Съемный картридж с фильтром
Впускные и выпускные отверстия IPS различных размеров для удовлетворения ваших потребностей
Прочный латунный корпус клапана и внутренние детали из нержавеющей стали
Соответствие Федеральному закону о безопасной питьевой воде от 2014 г.
Дополнительный комплект труб и шкафа включает: болт с шестигранной головкой 3/4″ с защитой от несанкционированного доступа и предохранительной контргайкой (диапазон 70°-150°).Нижний подвод, верхний выпуск. Корпус шкафа из нержавеющей стали калибра 16 и навесная левая дверца калибра 13 с цилиндрическим замком и отделкой белой эмалью. Латунь, бронза, конструкция клапана из нержавеющей стали. Стандартный шкаф полностью утоплен. Включает в себя биметаллический датчик температуры с лицевой стороной 3 дюйма, диапазон регистрации от 20° до 240°F и шаровой клапан для регулировки объема
Посмотреть подробные размеры клапана — Посмотреть размеры комплекта трубопроводов и шкафа

Модель	Описание	Вход	Розетка	Расход @commat; 45 фунтов на квадратный дюйм	Цена и количество
7-200	Термостатический контроллер TEMPCONTROL® ТОЛЬКО	3/4″	3/4″	27 гал/мин	785 долларов. 75
7-200Б	Термостатический контроллер TEMPCONTROL® с комплектом трубопроводов и шкафа	3/4″	3/4″	27 гал/мин	1 924,56 $
Только сменный картридж #7-200NW — (для 7-200 и 7-200B)					754,85 $
7-400	Термостатический контроллер TEMPCONTROL® ТОЛЬКО	3/4″	1″	53 гал/мин	963,74 $
7-400Б	Термостатический контроллер TEMPCONTROL® с комплектом трубопроводов и шкафа	3/4″	1″	53 гал/мин	2220 долларов.27
Только сменный картридж #7-400NW — (для 7-400 и 7-400B)					854,29 $
7-500	Термостатический контроллер TEMPCONTROL® ТОЛЬКО	1″	1-1/4″	70 гал/мин	1133,71 долл. США
7-500Б	Термостатический контроллер TEMPCONTROL® с комплектом трубопроводов и шкафа	1″	1-1/4″	70 гал/мин	2 508,91 $
Только сменный картридж #7-500NW — (для 7-500 и 7-500B)					847 долларов. 05
7-700	Термостатический контроллер TEMPCONTROL® ТОЛЬКО	1-1/4″	1-1/2″	77 гал/мин	1187,11 $
7-700Б	Термостатический контроллер TEMPCONTROL® с комплектом трубопроводов и шкафа	1-1/4″	1-1/2″	77 гал/мин	2 489,65 $
Только сменный картридж #7-700NW — (для 7-700 и 7-700B)					851,79 $
7-900	Термостатический контроллер TEMPCONTROL® ТОЛЬКО	1-1/2″	1-1/2″	104 гал/мин	1323 доллара.15
7-900Б	Термостатический контроллер TEMPCONTROL® с комплектом трубопроводов и шкафа	1-1/2″	1-1/2″	104 гал/мин	2 908,67 $
Только сменный картридж #7-900NWM — (для 7-900 и 7-900B)					1184,35 долл. США
7-1000	Термостатический контроллер TEMPCONTROL® ТОЛЬКО	1-1/2″	2 дюйма	140 гал/мин	1635,34 долл. США
7-1000-Вт	Терморегулятор TEMPCONTROL® с настенным кронштейном	1-1/2″	2 дюйма	140 гал/мин	1722 доллара.59
7-1000Б	Термостатический контроллер TEMPCONTROL® с комплектом трубопроводов и шкафа	1-1/2″	2 дюйма	140 гал/мин	3 303,76 $
Только сменный картридж #7-1000NW — (для 7-1000, 7-1000-W и 7-1000B)					1178,83 долл. США

Термостатический смесительный клапан Symmons TEMPCONTROL® с малым расходом

Особенности этих клапанов ограничения температуры:

Регулируется в пределах 5° от температуры окружающей среды до 150°, обеспечивая больший контроль при низких температурах для использования в фотографии, рентгенографии или других специальных технологических процессах
Запорные муфты, съемный картридж с сетчатым фильтром, поршень из нержавеющей стали и термодвигатель с заполнением жидкостью с сильфоном, установленным вне воды
Дополнительный набор трубопроводов и шкафа включает: Шестигранный болт с защитой от несанкционированного доступа помогает предотвратить нежелательную регулировку температуры; (диапазон 70°-150°) Нижняя подача, верхний выход. Корпус шкафа из нержавеющей стали калибра 16 и навесная левая дверца калибра 13 с цилиндрическим замком и отделкой белой эмалью. Латунь, бронза, конструкция клапана из нержавеющей стали. Стандартный шкаф полностью утоплен. Включает в себя биметаллический датчик температуры с лицевой стороной 3 дюйма, диапазон регистрации от 20° до 240°F и шаровой клапан для регулировки объема
Посмотреть размеры смесительного клапана
Соответствие Федеральному закону о безопасной питьевой воде от 2014 г.

Сопутствующие товары и аксессуары

Часто задаваемые вопросы

В. «Что такое обратные клапаны?»
A. Обратные клапаны предотвращают обратный и поперечный поток воды. С обратным клапаном вода может течь только в одном направлении. Рекомендуется использовать обратные клапаны для предотвращения байпаса, когда Thermixer установлен с запорным устройством, расположенным ниже по потоку.

Q. «Что такое упоры для отверток?»
A. С запорами это означает, что клапан имеет перекрытие для водопровода, поэтому вам не нужно перекрывать воду во всем доме для работы/ремонта частей системы душ/ванна.

вернуться наверх ↑

Смесительный клапан может дать вам больше горячей воды!

У вас постоянно заканчивается горячая вода, но вы не хотите вкладывать средства в бак большего размера? Большинство людей никогда не слышали о термостатическом смесительном клапане , даже несмотря на то, что он действительно может помочь в их горячем водоснабжении. Принцип их работы довольно прост, и эти относительно недорогие клапаны могут быть установлены в большинстве систем горячего водоснабжения и имеют три очень больших потенциальных преимущества.

Значение смешивания по существу является значением регулирования температуры. Вы подключаете его к линиям горячей и холодной воды прямо над баком для горячей воды. Вы устанавливаете желаемую температуру воды, а затем клапан смешивает горячую воду из бака с обычной холодной водой до тех пор, пока не будет достигнута желаемая температура.

Таким образом, если ваш резервуар для горячей воды настроен на 150 градусов, а значение смешивания установлено на 120 градусов, то он будет смешивать холодную воду с горячей водой до тех пор, пока не достигнет 120 градусов, а затем эта вода будет поступать в ваш дом.Вы можете подумать, что можете просто установить бак с горячей водой на 120 градусов и все, но вот три очень веские причины, почему вместо этого следует использовать значение:

1) Защита от ошпаривания. Температура резервуаров для горячей воды может колебаться, они могут подниматься и опускаться независимо от того, на что они настроены. Термостатический смесительный клапан — один из лучших способов контроля температуры воды.

2) Больше горячего водоснабжения ! Если ваш резервуар для воды был настроен на 120 градусов, то каждый раз, когда вы используете горячую воду, 100% воды поступает из вашего резервуара, и ваша температура сразу же начнет падать.Но если ваш бак настроен на 150 градусов и смешивается с холодной водой вне бака до 120 градусов, то вы используете меньше горячей воды из бака. Таким образом, увеличивая температуру резервуара для воды, вы можете значительно увеличить время, в течение которого вы можете использовать горячую воду, прежде чем она опустится ниже желаемой температуры. Это означает, что бак меньшего размера может дать вам столько же горячей воды, сколько бак большего размера, а бак большего размера может работать как очень большой бак.

3) Защита от болезней. Некоторые опасные бактерии могут расти при более мягких температурах, таких как 120 градусов.Если вы понизите температуру резервуара для воды для защиты от ожогов, вы можете создать питательную среду для бактерий. Но если вы включите резервуар для воды до очень высокой температуры и используете значение смешивания для контроля температуры, то у вас будет гораздо более безопасное водоснабжение.

Узнайте больше о наших услугах по горячему водоснабжению.

Важность термостатических смесительных клапанов для защиты от ошпаривания: часть первая

Любой, кто когда-либо подвергался ошпариванию, знает, насколько это болезненно. Когда вода горячая, плоть сгорает быстро, а детская кожа сгорает быстрее.Кроме того, в группе повышенного риска находятся пожилые люди, которые медленнее реагируют и в результате более подвержены ожогам. Как инспекторов, наше обучение инспекторов по домам информирует нас о таких важных компонентах, как этот, чтобы давать советы, которые защитят благополучие наших клиентов. Давайте посмотрим, как быстро может произойти серьезный ожог:

Из-за скорости, с которой люди могут обжечься, было принято законодательство, требующее термостатических смесительных клапанов на любой новой или сменной установке водонагревателя.Требование в Онтарио (Строительный кодекс Онтарио 7.6.5) вступило в силу осенью 2004 года.

Почему сейчас?

Каждый год сотни людей получают ожоги от горячего водоснабжения.

Из крана с горячей водой, подающей воду температурой 140°F, можно быстро получить ожог. Однорычажные смесители смешивают горячую и холодную воду, но при этом могут подавать горячую воду.

Есть еще одна проблема с однорычажными душевыми кранами. Если человек установит смесь горячей и холодной воды для создания комфортной температуры, он может получить поток чистой горячей воды, если давление холодной воды внезапно упадет.Это часто происходит, например, когда кто-то смывает воду в унитазе или открывает другой кран.

До появления термостатических смесительных клапанов защита в ваннах и душевых кабинах обеспечивалась с помощью разгруженных по давлению или термостатических регулирующих клапанов.

Клапаны с балансировкой давления являются более распространенными из двух и обычно представляют собой один рычаг в ванне или душе. При вращении ручки соотношение горячей и холодной воды изменяется до тех пор, пока не будет достигнута желаемая температура. Когда это соотношение нарушается (например, из-за смыва унитаза), клапан регулирует (ограничивает вытекание горячей воды из крана) для поддержания начальной температуры.

Проблема с этими клапанами в том, что они не чувствуют температуру; только соотношение горячего и холодного. Поэтому, если вы повернете вентиль до упора на горячую, вода выйдет той же температуры, что и из водонагревателя, который был настроен слишком высоко.

Термостатические клапаны, с другой стороны, имеют два регулятора: один для объема воды и один для температуры. Они безопаснее, потому что производитель или установщик могут установить ограничение внутри самого клапана, чтобы предотвратить небезопасную настройку.Они также более удобны, потому что температуру можно оставить в вашем любимом положении, и все, что вам нужно сделать, это включить воду, когда вы в следующий раз будете прыгать в душ.

Недостатком этих устройств является то, что они дороже и могут обслуживать/защищать только один прибор (ванну, душ, раковину).

Проточные водонагреватели

Многие из этих устройств имеют встроенные ограничители температуры. В этих случаях термостатический клапан не всегда требуется. Вам нужно будет проверить местные строительные нормы и правила.

Длительный нагрев

Если водонагреватель находится на большом расстоянии от крана, падение температуры может быть значительным. В этих случаях могут быть установлены термостатические клапаны (или смесители со встроенными термостатическими устройствами).

Сколько стоит?

Розничная стоимость клапанов в некоторых крупных розничных сетях составляет чуть менее 100 долларов США. Сантехник может взимать 100-200 долларов за его установку.

Во второй части этого поста мы рассмотрим преимущества использования термостатического смесительного клапана и почему понижение температуры воды — это , а не решение.До встречи во второй части!

Краны и смесительные клапаны Часто задаваемые вопросы

Краны и смесительные клапаны FAQ

Примечание. Обязательно соблюдайте все местные правила сантехники для вашего приложения.

Если вы работаете над проектом замены, вам может не понадобиться новый смесительный клапан, но, скорее всего, потребуется новый ремонт
, а также соответствующие линии подачи. Обязательно сначала проконсультируйтесь с квалифицированным, лицензированным персоналом.

Посетите нашу категорию Смесители и смесительные клапаны , чтобы ознакомиться с нашим выбором.

Что такое смесительный клапан?

Смесительный клапан температуры воды представляет собой устройство контроля температуры, специально разработанное для подачи горячей и холодной воды в смесительную камеру для смешивания. Ограничение температуры горячей воды, подаваемой на фитинги для приспособлений, таких как раковины, до более безопасной температуры, снижает риск ожогов.

Типичные автоматические смесители не регулируются по температуре сами по себе, если они не интегрированы со смесительным клапаном. Установив смесительный клапан, вы можете регулировать количество холодной воды в системе.

Где используется смесительный клапан?

Типичными областями применения смесительных клапанов являются регулирование температуры контуров распределения горячей воды для бытовых нужд, таких как раковины, ванны, душевые кабины и оборудование для аварийного слива. Термостатический смесительный клапан часто является обязательным для коммерческих помещений, таких как рестораны, дома престарелых, дошкольные учреждения и больницы.

Эти устройства защиты от ожогов имеют решающее значение в домах с маленькими детьми, пожилыми людьми и людьми с ограниченными физическими возможностями, но рекомендуются для каждого дома и могут быть кодом в некоторых областях.В то время как соблюдение надлежащих мер предосторожности всегда является первым в отношении предотвращения ожогов, устройства защиты от ожогов помогают поддерживать безопасную температуру воды. Это позволяет пользователю установить водонагреватель на достаточно высокую температуру, чтобы убить бактерии (стандарт для водонагревателей составляет 140 ° F), при этом устраняя опасения, что вода в кране слишком горячая.

Зачем нужен смесительный клапан?

Горячая вода обычно хранится при температуре 140°F, чтобы убить бактерии Legionella.

Слишком горячая для доставки конечному пользователю, поэтому ее необходимо смешивать с холодной водой для получения безопасной темперированной воды.

Кодекс здоровья и безопасности § 113953 (c) — Температура воды для мытья рук должна быть установлена не ниже 100°F, но не выше 108°F.

Смесительный клапан с ручным «закаливанием» по сравнению с. Термостатический смесительный клапан (TMV)

Ручной (или «механический») смесительный клапан, часто называемый просто «регулирующим» клапаном (несмотря на то, что TMV также является регулирующим клапаном), сам по себе не реагирует на изменяющиеся условия. Этот клапан должен регулироваться жильцами здания для получения желаемой температуры и обычно устанавливается два раза в год (во время и после отопительного сезона).

В TMV температура должна устанавливаться квалифицированным, лицензированным персоналом. Элемент TMV внутри реагирует на тепловую активность и изменяет уровни горячей и/или холодной воды для обеспечения заданной температуры. Заданная температура достигается во время установки путем снятия крышки с TMV и регулировки шпинделя (обычно) против часовой стрелки, чтобы увеличить температуру, и по часовой стрелке, чтобы уменьшить температуру, а затем считывая температуру с помощью термометра.

Сантехнические нормы (ASSE 1070 и UPC, раздел 407.3)

ASSE — это Американское общество инженеров-сантехников, аккредитованный в отрасли разработчик стандартов и орган по сертификации продукции. Основным сертификатом/стандартом в отношении смешивания горячей и холодной воды в бытовых системах водоснабжения является ASSE 1070 — Ограничение температуры воды для устройств раковин, туалетов и ванн.

Стандарт ASSE 1070 требует устройств, которые ограничивают температуру воды (максимум 120°F) до приспособления или приспособлений, таких как раковины, туалеты или ванны, чтобы снизить риск ожога.Для соответствия:

Клапаны должны быть термостатическими
Клапаны должны обеспечивать защиту от ожогов при номинальном расходе арматуры
Смесители могут иметь встроенную термостатическую конструкцию, или вода может регулироваться с помощью
дополнительного клапана
Клапан должен быть настроен на подачу воды с максимальной температурой 120°F или ниже

2021 Единый санитарный кодекс – Глава 4 – Сантехническое оборудование (407. 3)

3-ходовой смесительный клапан по сравнению с 3-ходовым смесительным клапаном.4-ходовой смесительный клапан

3-портовая конфигурация предназначена для использования с бесконтактными раковинами, в которых вода предварительно смешивается до соответствующей температуры перед подачей в кран.

A 4-портовая конфигурация используется для смесителей с рукояткой горячей и холодной воды для ручного управления температурой.

Аэрируемый поток по сравнению с. Выходные отверстия для смесителей с ламинарным потоком

Выходные отверстия для аэрации втягивают воздух и смешивают его с водой при подаче из крана, создавая более жесткую, белоснежную струю воды, мягкую на ощупь и не разбрызгивающуюся.Они являются обычным выбором для жилых помещений.

Выходы ламинарного потока распределяют воду из крана без предварительного всасывания воздуха (чистого). Это придает потоку четкую, струйную форму и предотвращает попадание потенциальных бактерий или микробов из воздуха в систему водоснабжения, когда кран распределяет воду. Выходные отверстия с ламинарным потоком часто используются в системах здравоохранения и образования.

Критерии ADA (Глава 6: Сантехнические элементы и оборудование)

606.4 Смесители: органы управления смесителей должны соответствовать 309 (рабочие части). Ручные дозирующие краны должны оставаться открытыми не менее 10 секунд.

309.4 Эксплуатация: Приводимые в действие части (на ручных кранах) должны управляться одной рукой и не должны требовать сильного захвата, защемления или скручивания запястья. Усилие, необходимое для приведения в действие работающих частей, должно составлять не более 5 фунтов.

9201EFE — Термостатический смесительный клапан

Термостатический смесительный клапан

Аварийный клапан модели 9201EFE (подана заявка на патент) термостатически смешивает горячую и холодную воду, обеспечивая безопасную подачу жидкости для оборудования для экстренной промывки глаз. Кроме того, чтобы обеспечить бесперебойную подачу воды для станций экстренной промывки глаз, в случае потери давления горячей воды открывается ряд перепускных клапанов холодной воды. (Датчики не поставляются — стандарт ASSE 1071 рекомендует размещать манометры на расстоянии от 5 до 8 футов (от 1,52 до 2,44 м) ниже по течению для наиболее точного измерения температуры.)

Расход от 1 до 12 галлонов в минуту (от 3,8 до 45,4 л) для лучшего контроля температуры во всем рабочем диапазоне
Превосходный дизайн и технология AXION обеспечивают комплексное решение для обеспечения безопасности и повышенного комфорта пострадавших.
Самый низкий внутренний перепад давления для этого класса клапанов (преимущество при низком давлении подачи)
Термостат на восковой основе для быстрого срабатывания с проверенным высоконадежным контролем температуры
Самый высокий расход байпаса холодной воды в отрасли (83% от номинального расхода теплой воды)
Конструкция клапана из латуни с внутренними обратными упорами
Седла клапанов увеличенного размера противостоят отказам, вызванным посторонними предметами
Новая и эффективная конструкция челнока исключает залипание клапана
Специальная конструкция воронки улучшает контроль температуры при низких скоростях потока
Температура на выходе установлена на заводе-изготовителе на 85° F (29° C).
Темперированная вода: Верхний температурный предел установлен на заводе-изготовителе на 90° F (32° C).
Байпасные клапаны холодной воды закрыты во время нормальной работы, независимо от скорости потока.
Для получения важной информации об установке см. Предупреждение об ожогах.

CSA Listings: CSA сертифицирован в соответствии с ASSE 1071, ANSI Z358.1 и применимыми разделами CSA B125.3.

Prop 65 Предупреждение. Предупреждение для жителей Калифорнии. Этот продукт содержит химическое вещество, известное в штате Калифорния как вызывающее рак и/или врожденные дефекты или иное нарушение репродуктивной функции.Пожалуйста, нажмите здесь для получения дополнительной информации.

Сертификаты

Купить Американский закон
Сертификат CSA

Нужен ли мне термостатический смесительный клапан?

Кит Трипп, 2020

Недавно ко мне обратился клиент с вопросом о смесительных клапанах. Смесительный клапан, установленный в его доме, дал сбой, и он хотел знать, можно ли его просто снять или заменить. Смесительные клапаны являются частью системы регулирования температуры горячей воды. Цель состоит в том, чтобы снизить риск ошпаривания, сохраняя температуру воды, контактирующей с людьми, ниже 49°C (120°F). Это особенно важно для детей и пожилых людей.

Вот мой ответ: Ваш вопрос о смесительном клапане требует рассмотрения в нескольких аспектах. В итоге, если вы хотите пропустить все подробности ниже, я рекомендую установить новый термостатический смесительный клапан.

Есть 4 уровня для просмотра. Один из них — код года, применимый к дому, второй — детали внутри кода, третий — возникнут ли проблемы при продаже или проведении проверки дома, четвертый — практическая проблема безопасности.

Начиная с №4, как указано выше, я рекомендую установить новый клапан. Особенно, если дом сдается в аренду или им пользуются пожилые люди, могут возникнуть проблемы с ответственностью из-за удаления клапана, который изначально был установлен для контроля температуры. Клапан также позволяет устанавливать температуру бака выше 49°C (120°F). Некоторые утверждают, что это необходимо для снижения риска болезни легионеров, но это спорный момент. Тем не менее, он позволяет использовать воду с температурой выше 49°C для подачи в посудомоечную машину или стиральную машину, если это позволяет трубопровод.

Требование кода: ключевым моментом является то, что код (даже текущий код) не указывает на термостатический смесительный клапан. Однако максимальная температура горячей воды указана как 49 C в 7.6.5.1. (См. ниже) Термостатический смесительный клапан стал общепринятым методом контроля температуры. Можно утверждать, что настройка водонагревателя регулирует температуру, но на практике наблюдаются значительные колебания температуры подачи. Если у вас есть безбаковый нагреватель с электронным регулятором температуры, он также может соответствовать требованиям без смесительного клапана. Окончательное решение о том, какой кодекс применяется в каждой ситуации, а также интерпретация и обеспечение соблюдения кодекса, является обязанностью строительного чиновника в вашем регионе.

Какой код применяется? Кодекс в том виде, в каком он есть сейчас, с требованием контроля температуры, я полагаю, стал применяться на практике примерно в 2004 году, но не уверен в этом. Кодексы обратной силы не имеют. Во многих домах нет смесительного клапана, а при замене водонагревателей в старых домах, насколько я вижу, в большинстве случаев термостатический смесительный клапан не устанавливается. В этом доме изначально был смесительный клапан, настолько безопасный, чтобы можно было предположить, что он управлялся кодом во время строительства.

Будет ли проблема при продаже? Домашние инспекции в некоторой степени основаны на кодексе, но коды могут интерпретироваться и применяться только строительными чиновниками.Отсутствующий смесительный клапан может попасть или не попасть в отчет об осмотре дома. В свои отчеты я включаю наличие или отсутствие клапана как часть описания сантехники, но не обязательно как проблему, требующую внимания.

См. ниже соответствующий раздел кода (текущий). Вы можете найти код в Интернете по адресу :. https://www.ontario.ca/laws/regulation/120332

7.6.5. Контроль температуры воды

7.6.5.1. Максимальная температура горячей воды

(1) За исключением случаев, предусмотренных в предложениях (2) и 7.6.5.3.(1), максимальная температура горячей воды, подаваемой арматурой к приборам в жилых помещениях, не должна превышать 49°C.

(2) Предложение (1) не применяется к горячей воде, подаваемой к установленным посудомоечным или стиральным машинам.

7.6.5.2. Душевые

(1) За исключением случаев, предусмотренных в предложениях (2) и (3), все клапаны, подающие на стационарные насадки для душа, должны быть индивидуально уравновешенными или термостатическими смесительными клапанами, соответствующими ASME A112.18.1 / CSA B125.1, «Сантехника».

(2) Индивидуальный клапан с балансировкой давления или термостатический смесительный клапан не требуется для душей, если подача воды с одной температурой для таких душей регулируется главным термостатическим смесительным клапаном, соответствующим CSA B125. 3, «Сантехника». ».

Примечание: 1 января 2020 г. предложение 7.6.5.2.(2) раздела B Регламента отменено и заменено следующим: (См.: O. Reg. 88/19, s. 181 (1))

(2) Индивидуальный балансировочный или термостатический смесительный клапан не требуется для душевых головок с одиночной подачей воды с регулируемой температурой, которая управляется автоматическим компенсационным клапаном, соответствующим CSA B125.3, «Сантехника».

(3) Ручные распылители с гибким шлангом, устанавливаемые на палубе, не подпадают под действие требований Предложения (1) к тепловому удару.

Примечание: 1 января 2020 г. в предложение 7.6.5.2.(3) раздела B Регламента вносятся поправки: «Предложение (1)» в конце заменяется «Предложения (1) и (4)». (См.: Рег. О. 88/19, с. 181 (2))

(4) Клапаны с компенсацией давления или термостатические смесительные клапаны должны быть,

(a) сконструирован таким образом, чтобы температура на выходе не превышала 49 °C, или

(b) , оснащенный ограничителями верхнего предела, которые должны быть отрегулированы на максимальную температуру горячей воды 49°C.

Примечание: 1 января 2020 г. предложение 7.6.5.2.(4) раздела B Регламента отменено и заменено следующим: (См.: O. Reg. 88/19, s. 181 (3))

(4) Клапаны с разгрузкой по давлению, термостатические смесительные или комбинированные клапаны с разгрузкой по давлению и термостатические смесительные должны быть,

(a) способный ограничивать термический удар, и

(b) сконструированы таким образом, чтобы температура на выходе не превышала 49°C, или оборудованы ограничителями верхнего предела, которые должны быть отрегулированы на максимальную температуру горячей воды 49°C.

%PDF-1.7 % 1577 0 объект > эндообъект внешняя ссылка 1577 67 0000000016 00000 н 0000003210 00000 н 0000003450 00000 н 0000003487 00000 н 0000004182 00000 н 0000004566 00000 н 0000004746 00000 н 0000005171 00000 н 0000005222 00000 н 0000005261 00000 н 0000005374 00000 н 0000005489 00000 н 0000022756 00000 н 0000038140 00000 н 0000053977 00000 н 0000069767 00000 н 0000081736 00000 н 0000098588 00000 н 0000098847 00000 н 0000099209 00000 н 0000099480 00000 н 0000099971 00000 н 0000100231 00000 н 0000100695 00000 н 0000100961 00000 н 0000101232 00000 н 0000101357 00000 н 0000101850 00000 н 0000102300 00000 н 0000102707 00000 н 0000103091 00000 н 0000103458 00000 н 0000103620 00000 н 0000121160 00000 н 0001297536 00000 н 0001314414 00000 н 0001324640 00000 н 0001329762 00000 н 0001344679 00000 н 0001345095 00000 н 0001356480 00000 н 0001364951 00000 н 0001368078 00000 н 0001370728 00000 н 0001374224 00000 н 0001374499 00000 н 0001374852 00000 н 0001378323 00000 н 0001378614 00000 н 0001383441 00000 н 0001383719 00000 н 0001384145 00000 н 00013 00000 н 00013

00000 н 0001390900 00000 н 0001449076 00000 н 0001449117 00000 н 0001449194 00000 н 0001449537 00000 н 0001449614 00000 н 0001449957 00000 н 0001450034 00000 н 0001450376 00000 н 0001450453 00000 н 0001450795 00000 н 0000003002 00000 н 0000001636 00000 н трейлер ]/Предыдущая 1832182/XRefStm 3002>> startxref 0 %%EOF 1643 0 объект >поток hвязьUYlW=3v16u 0HB[% Bw0`% [b !lfiRT»RJ7gm^;s4ЇУC 5] «6MGj`db|2l*$U$CO5OT=(L|k$#satx’oرso׺{-_?! osۚz#a>θ| ۤ)Z&I6q(x\Ùc_pu˲&gO:mfϙ;+W /?w用plGʱ+HҀSr(lAf_~-X|*JӖXi.
