Технология монтажа водяных теплых полов: Технология монтажа водяного теплого пола

Содержание

5 конструкций водяного пола на примере Uponor компании



Вступление

Из всех типов теплого пола, водяной теплый пол всегда был самым трудоёмким и сложным в монтаже. И дело не столько в необходимости установки коллекторного шкафа, сколько в многоэтапности работ. Укладка утеплителя, укладка армирующей сетки, раскладка труб по рисунку с подвязкой к сетке, всё это технологически нельзя сделать быстро. Все изменили современные конструкции водяного пола с использованием специальных готовых панелей из полистирола.

5 конструкций водяного теплого пола

Полистирол является основным утеплителем водяного теплого пола. Поясню почему. За исключением технологии сухого монтажа, трубу водяного теплого пола необходимо укрывать стяжкой. Она (стяжка) равномерно распределяет тепло и принимает эксплуатационную нагрузку. Вместе с тем раствор стяжки достаточно агрессивен и вступает в химическую реакцию с большинством утеплителей. И только полистирол устойчив к воздействию любого раствора стяжки. Кроме этого полистирол прочен и не деформируется при вертикальных нагрузках.

Вернемся к конструкциям. Хочу показать вам 5 конструкций водяного пола. Их основное отличие это высокая технологическая скорость и простота монтажа.

Теплый пол классик на сетке

Классической конструкцией водяного теплого пола считается укладка труб на армирующую сетку с последующим укрытием труб стяжкой.

Эта конструкция отличается максимальной высотой армированной стяжки, как следствие, плита теплого пола имеет максимальную прочность и может использоваться не только в квартирах, но и в промышленных помещениях.

Обычно, в такой конструкции используются трубы из сшитого полиэтилена типа PE-Xa, диаметром 16-20 мм. Для армирования применяется сетка с ячейками 100 на 100 мм. Трубы крепятся непосредственно к армирующей сетке пластиковыми хомутами или проволокой.

Важно, в данной конструкции обеспечить подъем армирующей сетки от низшего уровня, чтобы сетка оказалась внутри слоя стяжки.

Стоит напомнить, что стяжка в данной конструкции должна быть плавающей, то есть, не иметь химического контакта с основанием пола и со стенками. От основания стяжку отделяют слоем утеплителя, от стен стяжку отделяют демпферной лентой.

Теплый пол на панелях полистирол

Практически всегда, под стяжку водяного теплого пола укладывают слой утеплителя. Если в конструкции не использовать армирующую сетку, то крепление трубы к утеплителю, становится трудоёмким процессом. Решает эту проблему специально придуманные полистирольные панели, верх которых специально приспособлен под раскладку труб теплого пола.

Чем хороши такие панели? Во-первых, панели имеют размер 1140 х 70 мм и они очень удобны в укладке. Во-вторых, «бабышки» для крепления труб, позволяют быстро разложить и закрепить трубы теплого пола. Благодаря таким панелям, скорость укладки труб теплого пола сокращается в разы. Панели прочные, по ним можно ходить. Трубы защелкиваются простым надавливанием. Рисунок панелей позволяет укладывать их под прямым углом и углом в 45˚.

Стоит отметить, что указанный размер панелей может меняться в зависимости от производителей. Стандартная высота таких панелей 30-40 мм.

Укрываются трубы такой конструкции, обычно, полусухой стяжкой, возможно использование цементного раствора и самовыравнивающих смесей.

Теплый пол сухого монтажа

Что делать, когда нельзя использовать укрытие труб теплого пола стяжкой, а теплый пол делать нужно? Например, деревянный дом или фальшпол. Для таких случаев существует конструкция теплого пола для сухого монтажа.

Данная конструкция включает четыре компонента: монтажный лист, теплоотражающие пластины, трубы теплого пола и монтажная пленка (полиэфирная).

На основания пола укладывается монтажный лист, который является утеплителем. В пазы листа укладываются профильные металлические пластины. Рисунок монтажных листов позволяет легко уложить в них трубы отопления (композитные трубы или трубы PEX 14). Общая высота конструкции 55 мм, по минимуму. Отличается такая конструкция легким весом, всего 25 кг/м2 конструкции.

Теплый пол на липучке

Данную конструкцию теплого пола нельзя назвать популярной и часто используемой. Она предложена компанией Uponol.

Суть конструкции в следующем. Панели утеплителя покрыты многослойной фольгой с микропетлями типа «липучка». Используемые трубы MLC или PE-Xa обматываются специальной лентой с микрокрючками. Далее всё просто. Трубы укладываются на поверхность, прижимаются  к ней и закрепляются к ней по технологии «липучка». Панели имеют толщину 15 мм, 20 мм, 25 мм, 30 мм и 35 мм, используются трубы PE-Xa 14x2 и 16x1,8, MLCP 16x2 мм.

Конструкция пола в 10 мм

Для реконструкции полов, когда нет возможности сделать высокую стяжку используются низкопрофильные панели высотой 10 мм. Они укладываются на прочные бетонные, деревянные , керамические основания. Трубы укладываются в панель по рисунку теплого пола. Перфорация в панелях позволяет обеспечить прочную сцепку раствора стяжки с основанием.

Теплый пол с креплением скобами-шпильками

Это самая простая конструкция теплого пола. Суть в следующем. На основание укладывается слой плотного полистирольного утеплителя, возможно с разметкой. Трубы укладываются непосредственно на утеплитель, закрепляясь на нём специальными якорными хомутами диаметром 14-20 мм.

Выводы

Я показал 5 конструкций водяного пола на примере специализирующей компании Uponor. Данные примеры конструкций технологически не уникальны и нашли применение у всех основных производителей комплектующих водяного теплого пола.

©Opolax.ru

Еще статьи

Водяной теплый пол - установка своими руками

Теплый уютный дом, любящая семья, здоровые дети - разве не об этом мечтает большинство из нас? Эта мечта не только нашего поколения или нашей страны. И если любовь и здоровье - понятия вечные и не всегда поддающиеся нашим усилиям, то устроить теплый дом нам вполне по плечу. Только подумайте, об этом люди наверняка мечтали еще в пещерах. Ведь именно пространство, окруженное холодным камнем, больше всего хочется согреть. И вот древние изобретатели постарались: очаг, камин, печь - жилища начали потихоньку обогреваться. Появились трубы - в дома пришла не только вода, но и возможность сделать более совершенную систему отопления. И как апофеоз научной мысли: сегодня мы знаем устройство теплых полов, и даже можем сделать теплый пол своими руками.

Содежание:

  1. Немного о преимуществах теплых полов
  2. Общие представления о системе водяных теплых полов
  3. Предварительная подготовка к монтажу
  4. Теплый пол водяной - технология монтажа



Немного о преимуществах теплых полов

Давайте сначала поговорим о том, почему именно теплый пол считается самым лучшим способом обогрева жилья и чем нас уже не устраивает обычная система отопления с помощью радиаторов.

Сравнительные характеристики радиаторной системы обогрева и теплых полов

С радиаторами все достаточно просто - при источнике тепла, расположенном на стене, у нас в комнате образуется довольно-таки заметная и не очень приятная, честно скажем, разница температур. Почему? Как мы еще в школе учили, теплый воздух стремится подняться вверх, в то время как холодный опускается вниз. Боковое расположение нагревательных приспособлений приводит к тому, что самое теплое место в помещении оказывается только поблизости от источника тепла, потом теплый воздух уходит наверх практически по прямой, а уже остывший опускается к нашим ногам. Вот и получается, что наверху дышать нечем, а ноги мерзнут, да еще постоянный круговорот воздуха по помещению создает противные сквознячки и разносит пыль, сколько ее не убирай. И все это ведет к многочисленным проблемам со здоровьем.

А вот в случае помещения системы отопления вниз, да еще при равномерном расположении нагревательных элементов по всей площади пола, теплый воздух очень удачно распределяется по нашему жизненному пространству. Ноги окутаны наиболее комфортным теплом - градусов 25-30, кому как нравится, уже на уровне головы воздух становится прохладней (помните рекомендации медиков?) - 20-25 градусов, а температура подпотолочного воздуха нас уже не волнует - мы же все-таки не спим на потолке. К тому же такой ровный постоянный приток тепла от пола избавляет нас от резких и сильных движений воздуха, так называемых конвекционных потоков, то есть уборка, наконец-то, приносит долгожданные плоды по избавлению нас от вездесущей пыли. А все это вместе взятое в разы уменьшает вероятность простудных и аллергических заболеваний.

Вот и получается, что подключение теплого пола приносит в наш дом не только тепло, но и здоровье.

Общие представления о системе водяных теплых полов

Ну что, начинаем утеплять свой дом по лучшим технологиям нашего времени. Причем речь действительно идет в основном о собственном частном доме, ведь далеко не в каждой квартире есть возможность установить альтернативную систему отопления - только в тех многоквартирных домах, где это предусмотрено проектом. К тому же обогрев частного дома горячей водой просто-напросто выгоднее, чем те же электрические теплые полы. Но давайте более подробно рассмотрим, что такое водяной теплый пол.

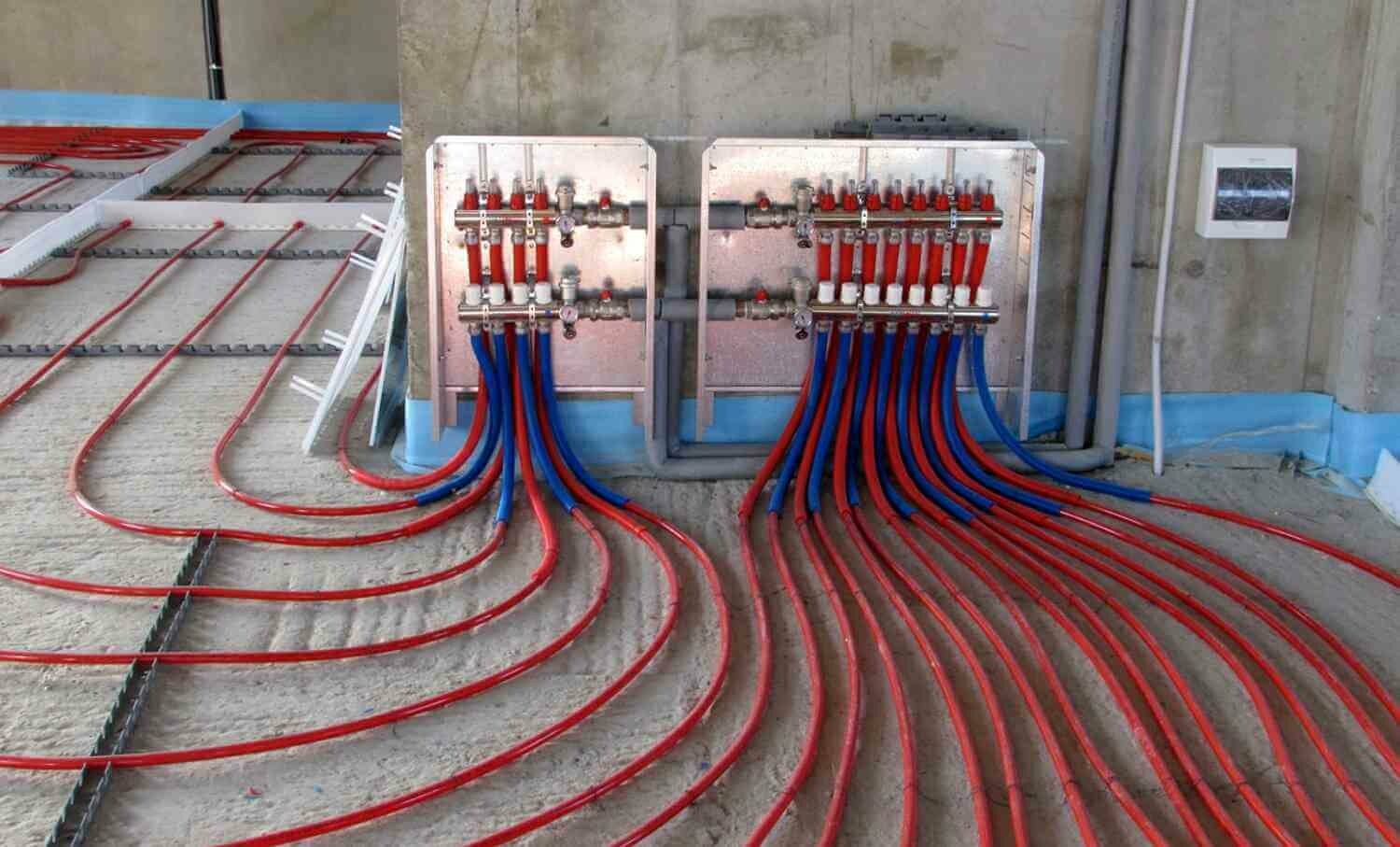

Укладка труб водяного теплого пола

Итак, теплый пол водяной - устройство системы. Правильный комплект теплого пола включает в себя:

  • подложка под теплый пол, изолирующая от утечек тепла и влаги вниз
  • крепежная система для фиксации труб (может быть арматурная сетка)
  • нагревательные элементы, в нашем случае это трубы с горячей водой
  • материал, равномерно распределяющий тепло по поверхности пола, в этом качестве часто выступает бетонная стяжка
  • финишное напольное покрытие
  • система регулирования температуры

Если подобрать качественные материалы и ответственно подойти к монтажу, то наш водяной теплый пол будет служить долго и без перебоев. Простейший пример - труба из современных материалов гарантировано прослужит не менее 50 лет. Вся система будет безупречно работать столько, насколько надежен каждый ее элемент - правило слабого звена.

Предварительная подготовка к монтажу

Что нужно знать для удачной установки всех элементов системы? Кроме общих положений имеются еще и те самые мелочи, без соблюдения которых весь наш труд может обернуться пшиком. Вот несколько правил, гарантирующих идеальное функционирование системы:

  • делать проект гидравлической системы отопления всего дома лучше с помощью специалистов, которые точно рассчитают необходимую подачу тепла и схему укладки труб
  • укладывать трубы для водяного теплого пола необходимо на ровную поверхность, чтобы распределение горячей воды происходило согласно схеме, без застоев
  • для полноценной теплоизоляции подложка должна быть от 3 до 15 см толщиной (в прямой зависимости от температуры теплоносителя) и плотностью не меньше 35 кг/куб. м
  • при большой площади отапливаемого помещения следует разделить ее на несколько площадок, размером не больше 40 кв. м, тогда температурная нагрузка на бетонную стяжку будет не так велика, и растрескивания можно не опасаться
  • между участками и по периметру всего помещения необходимо прокладывать демпферную ленту, компенсирующую температурные колебания бетонной стяжки
  • трубы для теплого водяного пола нужно подбирать достаточно гибкими и прочными, лучше всего для этой цели подходят металлопластиковые или полипропиленовые бесшовные трубы диаметром 20 мм
  • следует избегать излишних состыковок при прокладке труб, дабы исключить возможность протечки под полом (самый безопасный вариант с двумя соединениями - на входе и выходе коллектора)
  • длина одной цельной трубы не должна превышать 90 метров, тогда циркулирующая вода будет всегда нужной температуры
  • следим, чтобы при изгибе труб не было заломов
  • заливка теплого пола должна проводиться только после проверки гидравлической системы на герметичность (опрессовки)
  • заливаем бетонную стяжку при поддержании в системе труб нормального рабочего давления
  • все технические приспособления (коллектор, насос, котел, терморегуляторы) следует закупать у надежных компаний, дающих хорошие гарантии - лучше сразу заплатить полную цену, чем потом тратить дополнительные деньги на ремонт теплого пола снова и снова

Насосно-смесительный узел с коллекторным блоком системы водяных теплых полов

Соблюдая эти нехитрые правила, мы можем рассчитывать на выполнение нашей мечты. Хотя если у желающего самостоятельно оборудовать в доме теплый пол не очень много опыта по ремонтным работам, лучше пригласить специалистов, тогда уверенность в надежности работы системы будет гарантирована.

Теплый пол водяной - технология монтажа

Пора переходить к конкретике. И тут нам нужно разобраться, какой тип монтажа нам больше подходит. На данный момент известны два способа установки водяного теплого пола:

  • бетонный (с обязательной бетонной стяжкой)
  • настильный (в зависимости от материала, на который производится монтаж - полистирольный или деревянный)

Различные виды монтажа водяных теплых полов

Бетонный способ монтажа лучше всего подходит для первого этажа нашего дома. Полистирольный можно делать на любом ярусе, а вот деревянный наиболее оптимален для второго и более высоких этажей дома. Однако для лучшего понимания необходима более подробная информация.

Монтаж водяного теплого пола с бетонной стяжкой

"Пирог" водяного теплого пола с бетонной стяжкой

Этапы монтажа с бетонной стяжкой заключаются в следующем:

  • устанавливаем на стене коллекторный шкаф и монтируем в него насосно-смесительный узел с коллекторным блоком
  • проклеиваем демпферную ленту
  • настилаем гидроизоляцию (полиэтиленовую пленку)
  • укладываем теплоизоляцию с отражающим подбоем (можно сначала проложить пенопласт или полистирол, потом фольгу)
  • устанавливаем арматурную сетку (если у нас предварительно были уложены полистирольные маты с бобышками или пазами для труб, тогда этот этап можно пропустить)
  • подсоединяем трубу к подающему выводу коллектора и укладываем ее по помещению согласно схеме, указанной в проекте, второй конец трубы подключаем к обратке
  • делаем подключение терморегулятора теплого пола и сервоприводов для изменения температуры через коммуникатор
  • проводим опрессовку (даем в трубы повышенное давление для проверки герметичности)
  • оставив в трубах рабочее давление, заливаем бетонную стяжку (бетонная смесь на основе цемента М300 с пластификатором и полипропиленовой фиброй или специальные смеси для стяжки теплых полов) с толщиной слоя в 5-7 см
  • после полного отвердения бетона (28 суток) настилаем финишное напольное покрытие

Вот и все. А ведь это наиболее сложный монтаж теплых полов. Кстати, котлы для теплого пола, хоть и являются частью системы отопления, но устанавливаются отдельно с помощью специалистов.

Настильный способ монтажа водяных теплых полов

Слои укладки водяного теплого пола настильным способом

Самое главное отличие этого способа - отсутствие бетонной стяжки. Этапы укладки будут такими:

  • установка коллекторного шкафа и гидроизоляции
  • прокладка теплоизоляции:
    • либо полистирольные маты с пазами для труб
    • либо минеральная вата или другой подобный материал, укладываемый под деревянную основу (модули из ДСП-плит или лаги)
  • укладка алюминиевых пластин
  • подключение и прокладка труб по схеме
  • подложка под финишный пол:
    • для паркета или ламината - картон или вспененный полиэтилен
    • для плитки или линолеума - гипсоволоконные или цементно-стружечные плиты в качестве сборной стяжки
  • настил финишного напольного покрытия

Как видим, настильный способ занимает намного меньше времени, и слой "пирога" с трубами получается гораздо более тонким, чем бетонная стяжка, и более легким, поэтому и рекомендуют его для межэтажных перекрытий.

Вот так и происходит установка водяных или гидравлических теплых полов. Не так уж все и страшно, не правда ли? Но все равно повторюсь: если у вас не очень много опыта в делах подобного рода, лучше пригласите специалиста-профессионала. Или хотя бы воспользуйтесь консультацией живого профессионала, который видит ваш конкретный случай и сможет адаптировать наши советы именно для вас. Удачного вам ремонта и теплого дома!

Устройство теплых водяных полов cвоими руками

27 сентябряПубликации

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

  • первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
  • гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
  • теплоизолирующие материалы;
  • непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
  • бетонный раствор;
  • напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора. Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

  • первым слоем должна быть выполнена присыпка из песка;
  • далее укладывается слой щебня;
  • заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

  • отступать при монтаже от стен необходимо не менее чем на 15 см;
  • на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
  • разбег между уложенными трубами должен быть в пределе 10-30 см;
  • общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

  1. Сверху труб должна быть помещена специальная сетка из металла. Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
  2. Сетка не должна пересекать швы из декомпрессионной ленты.
  3. Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
  4. Рабочее давление в трубопроводе обязательно должно быть включено.
После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Можно ли выполнить устройство водяного теплого пола своими руками?

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.

Понравился материал? Поделитесь ссылкой с друзьями:

Монтаж водяного теплого пола в стяжку

06.04.2020

Преимущества и недостатки водяного тёплого пола

Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.


Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.

Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.


Требования к основанию

При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола. Если жильё старое, нужно произвести демонтаж старой стяжки, и выровнять основание. Процесс — сложный и продолжительный, но это необходимо. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

  • «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

  • «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.



Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.



Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

  • насыпной грунт — 15 см;

  • черновая стяжка;

  • гидроизоляционный материал;

  • демпферная лента;

  • утеплитель — 5 см;

  • нагревательные элементы;

  • арматурная сетка;

  • песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

  • при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

  • при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

  1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

  2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

  3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

  • Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.


Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Водяной теплый пол – виды, особенности монтажа своими руками

Каждый владелец жилья рано или поздно задумывается над тем как повысить эффективность отопления и его экономичность, снизив тем самым финансовые затраты на содержание своего жилища. Одним из способов сохранения семейного бюджета является установка так называемого теплого пола. Теплые полы разделяются на электрические  и водяные. Сегодня мы не станем сравнивать эти системы, а просто рассмотрим вариант использования водяных теплых полов. Монтаж обогреваемого пола — штука довольно непростая, но тем не менее произвести эти работы самостоятельно вполне возможно, соблюдая ряд правил и строго следуя технологии.


Оглавление
Преимущества и недостатки водяного теплого пола
Виды монтажа и применяемые трубы
Бетонная система монтажа теплого водяного полов
Настильные системы монтажа теплых водяных полов
— Полистирольная и деревянно-модульная системы обустройства
— Реечная система монтажа
— Монтаж коллектора


Преимущества и недостатки водяного теплого пола

Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла. В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.

Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.

К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.

Виды монтажа и применяемые трубы

Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.

При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.

Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.

В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.

Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

  1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
  2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
  3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

  1. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

  1. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки.

  1. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Настильные системы монтажа теплых водяных полов

Полистирольная и деревянно-модульная системы обустройства

При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.

К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.

Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.

Реечная система монтажа

При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.

Монтаж коллектора

Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.

Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан. Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной.

Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.

Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.

Загрузка...

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Содержание:


  А Вы знали, что при установке терморегулятора теплого пола только на одном этаже частного дома, Вы не сможете контролировать температуру на всей площади дома, и возникнет проблема: горячий воздух с первого этажа переходит на второй, и в итоге на первом этаже холодно, а на втором – жарко. Такая роковая ошибка, как экономия на терморегуляторах, стоит комфорта Владельцу дома, а ведь есть еще 13 подобных ошибок, которые можете допустить и Вы!


  Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. Хотите ли Вы жить в доме или квартире с неконтролируемым отоплением? Статья займет 10 минут Вашего времени, зато Вы получите все знания, и теплый пол будет установлен идеально.




Основа знаний про теплый пол

  Прежде всего стоит отметить, что любая система отопления должна основываться на квалифицированном теплотехническом расчете, с учетом теплопотерь и теплопоступлений. Если неграмотно подходить к проекту отопления и монтажу системы, то можно не только зря вложить средства и не получить комфортных условий в доме, но и понести убытки из-за высоких текущих расходов или непредвиденных ремонтных работ. Остановимся на типичных ошибках, совершаемых, делая монтаж теплого пола. Они чем-то похожи и для водяных, и для электрических отопительных систем. Это ошибки в расчетах, технологии укладки, подборе и качестве комплектующих.




Монтаж водяного теплого пола Ошибки в технологии укладки пластиковых труб при монтаже водяного теплого пола (ТП) можно отнести к наиболее часто встречающимся: неправильные шаг трубы и толщина стяжки, плохая теплоизоляция, не та марка циркуляционного насоса, отсутствие смесительных узлов, или байпаса, неправильное подсоединения к коллектору, повреждение труб и т. д. Также чреваты последствиями непрофессионально выполненные регулировка и зональный контроль за работой отдельных контуров теплого пола с водой в качестве теплоносителя.  Отсутствие зонального контроля. Если вода для ТП греется котлом или тепловым насосом, контроль температуры воды в теплых полах (+35-+45°С) может осуществляться датчиком отопительного прибора. Но при присоединении нескольких контуров теплого пола к распределительному коллектору, если нет зональных терморегуляторов, отдельные зоны ТП автономно не управляются, что не экономно и не комфортно. Вы не можете «прикрутить» отопление в комнатах, где никого нет, не можете прогреть детскую на вечер или на ночь, или ванную комнату вечером.
  Недостаточное количество терморегуляторов. За подачу и прекращение подачи горячей воды в отдельные контуры отвечают сервоприводы (НО или НЗ), установленные на выходах контуров в распределительном коллекторе. Команды на срабатывание сервоприводов подаются терморегуляторами, установленными в отдельных зонах системы отопления с ТП. В зависимости от длины трубы контура, т.е. его мощности, один терморегулятор может управлять одним или двумя небольшими контурами. Если контуров несколько, а установлен один терморегулятор, ни о какой экономии платежей речи быть не может.  Ошибки в подборе комплектующих. Некачественные сервоприводы и ненадежные терморегуляторы неизвестного производства могут привести к отказам в управлении контурами ТП, что влечет за собой необходимость ремонта и лишние расходы на отопление.

  Ошибки в подборе терморегуляторов. Терморегуляторы для зонального контроля работы ТП должны контролировать температуру воздуха и пола. Причем контроль температуры пола, особенно для полов с деревянным покрытием, очень важен. Отсутствие ограничения по температуре пола может привести к перегреву теплых полов и повреждению паркета или ламината. На примере - терморегулятор Mycond ORB FAN.
  Отдельные терморегуляторы для каждого типа ТП. Терморегуляторы для водяной системы обогрева не всегда могут применяться и для электрических теплых полов. Есть модели и системы контроля, предназначенные только для водяных ТП, или для того и другого применения. Они могут устанавливаться для нагрузки 3А (водяной ТП), 16А (электрический ТП). Разница есть и в напряжении питания, например, 220 или 24 В.
Выбор моделей лучше доверить професионалам, представляющим качественную продукцию ведущих брендов, а не доверять случайным советчикам.
  Для случаев комбинированного отопления «радиаторы +теплый пол» должны применяться специальные терморегуляторы с датчиками температуры воздуха и пола, рассчитанные на контроль разнотемпературных зон и включение, при необходимости, радиаторов и/или теплых полов.
Неграмотный контроль для систем с несколькими контурами или для смешанных систем отопления (котел/тепловой насос + радиаторы /теплый пол) не обеспечит нужное регулирование и не будет максимально экономным.




Монтаж электрического теплого пола

Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.



  Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

Макет укладки кабеля под стяжку на фольгированный
теплоизолятор или на теплоизолятор и штукатурную сетку



  В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.

Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.
Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.

  Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.


  Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.

Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:

Мы хотим проконсультировать Вас

  1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.


  2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания  AC95-240V 50-60Гц. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!


  3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола.  В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы.



Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

  4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.


Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.



Итоги

  Итак, как же правильно укладывать теплый пол. Для создания эффективного  и экономного отопления с использованием теплых полов требуется соблюдение несколько необходимых правил:


1. Выполнение квалифицированного расчета и утвержденного проекта системы отопления с ТП, с соблюдением государственных и санитарных норм;


2. Применение только высококачественных комплектующих, это гарантирует длительный срок службы;


3. Установка современной автоматики (контроллеров, терморегуляторов и датчиков) для экономии энергозатрат;


4. Профессиональное выполнение монтажных работ сертифицированными монтажниками.


  Выполнение всех этих условий – залог успеха внедрения энергоэффективной системы отопления с теплыми полами.



Статьи на подобную тему:

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:

  • небольшие материальные расходы на монтаж и эксплуатацию;
  • пол по всей площади прогревается равномерно;
  • можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
  • отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
  • возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

  • некоторые сложности при обустройстве всей системы водяных теплых полов;
  • необходимость использования водяного насоса;
  • есть риск протечки, а найти ее бывает очень нелегко;
  • давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

  • трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
  • коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
  • арматурная сетка;
  • пластиковые хомуты для крепления трубок к арматуре;
  • материалы для стяжки;
  • котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-400С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
  • нагнетающий насос, если его нет в составе котла;
  • хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

  1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
  2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

Монтаж трубок отопления можно проводить несколькими способами:

  • спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
  • змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
  • комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

https://www.youtube.com/watch?v=JZDR7lJm0w4

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

https://www.youtube.com/watch?v=eamA7Fw_RYs

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

Статья написана для сайта remstroiblog.ru.

Janes Radiant - Самостоятельно установите теплый пол

Выбираете ли вы нашу горячую воду или наши комплекты для поверхностного электрического отопления, для вас найдется пакет Janes Radiant.

Установка системы лучистого отопления

Janes Radiant - лучшее решение для домовладельцев и подрядчиков, которые хотят установить теплый пол с минимальными затратами. Не срезая углы, мы можем помочь вам выбрать наиболее практичный комплект или систему излучающего излучения, чтобы обеспечить вам и ваше пространство наилучшим и наиболее комфортным теплом. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимая для того, чтобы вы без проблем завершили установку.Поговорите с Джейнс Рэдиант о том, как начать свой проект сегодня - мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Система In-Floor Heating хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши наборы для самостоятельной сборки могут быть установлены и использованы в любых помещениях с использованием любых материалов: между балками, в бетонной плите, под твердой древесиной или плиткой и т. Д. Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Есть два различных способа установить систему лучистого теплого пола. Первый находится в самом полу, второй - под черным полом между балками. В большинстве случаев наиболее эффективны гидравлические системы (на водной основе). Ниже приведены распространенные методы гидравлической установки:

Плита класса
НКТ устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки будут привязаны к арматуре или проволочной сетке или в некоторых случаях прикреплены скобами непосредственно к жесткой изоляции.Это обеспечивает эффективную установку с большой массой. Трубки поверх фанеры с гипсовой заливкой
Трубки прикрепляются скобами к фанерному основанию пола, а затем покрываются тонким слоем легкого гипсового цемента. Это обеспечивает эффективную установку с большой массой. Сборные панельные системы
Панельные системы предназначены для установки как на существующие бетонные, так и на деревянные полы. Панельные системы предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, через которые трубка встает на место.Затем поверх панельной системы укладываются напольные покрытия. Staple-Up
Трубки прикрепляются скобами к основанию чернового пола между балками с помощью алюминиевых теплообменных пластин. Таблички повышают эффективность и быстродействие установки. Затем между балками под трубой устанавливается изоляция, которая помогает отвести тепло вверх. Шпалы над деревянным черным полом
Фанера вырезается, чтобы получить деревянные планки обрешетки, которые устанавливаются на черный пол.Затем между шпалами устанавливаются трубы, а покрытия пола устанавливаются непосредственно над шпалами и трубами. Для каждого из этих вариантов гидронной установки Janes Radiant предоставит
  • пошаговое иллюстрированное руководство по установке
  • неограниченную техническую поддержку по телефону и электронной почте в течение всего срока установки
  • Трубка PEX
  • схема расположения трубопроводов
  • Коллектор (-ы)
  • для распределения горячей воды по различным трубопроводным контурам
  • бойлер, резервуар для горячей воды или водонагреватель без резервуара, подходящий для размера и типа проекта
  • предварительно собранная механическая панель с предварительно смонтированной проводкой со всеми компонентами согласовано с вашим источником тепла
  • все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе напольного отопления

Это экономично

Самостоятельная установка экономит ваши деньги, а тепло в пол со временем снижает ваши затраты на электроэнергию.

Где установить?

Новое строительство, небольшие или большие пристройки, реконструкция или существующие помещения.

Это просто

Установка проста и совместима с вашим домом и существующими этажами.

Вас поддерживают

Наши руководства по установке ясны, подробны и просты в использовании, и мы предлагаем бесплатную техническую поддержку.

Как начать:

1) Выберите область, которую вы хотите обогреть. 2) Позвоните Джейн, чтобы узнать цену или сделать заказ. 3) Получите комплект и руководство по почте. 4) Установите и наслаждайтесь!

Бесплатное руководство по установке водяного теплого пола для DIY и профессионалов - Radiantec

Руководства по установке - Наши руководства по установке поверхностного отопления написаны на легком для понимания языке с изображениями и схемами. Они предназначены для того, чтобы помочь домашнему мастеру (DIY), специалисту в области отопления или «достаточно компетентному мастеру» установить системы лучистого отопления с уверенностью и отличными результатами. . Руководство и приложения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса, чтобы отправить их вам по почте.

PDF-файлов большие.Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader. Если он еще не установлен, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто нажмите на фотографию рядом с приложением, которое хотите просмотреть.


Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и изготовлению! В этом руководстве содержится обширная общая информация о лучистом тепле .Методы теплоизоляции плит, расчет теплопотерь, варианты трубопроводов, варианты системы и многое другое - все это написано на понятном для домовладельца языке с изображениями и схемами.


Открытая прямая система

Инструкции по установке Open Direct System . В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.


Закрытая система .

Замкнутая система использует специальный водонагреватель или бойлер для приготовления горячей воды для лучистого тепла. Пошаговая инструкция с фотографиями всех комплектующих.


Косвенная система

Инструкции по установке косвенной системы . В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако в отличие от прямой системы вода для бытового потребления и теплоноситель разделены теплообменником.


Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон - один из самых простых и экономичных способов установки лучистого тепла . Вы также можете обратиться к Руководству по проектированию и строительству для получения информации о методах изоляции плит.


Между балками перекрытия

Инструкция по установке трубы между балками перекрытия .Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. Это руководство покажет вам, как это сделать!

Установка трубок на полу

Инструкции по установке трубопровода на полу . Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу.В этом руководстве показано, что делать.


Установка труб в потолке

Инструкция по установке трубки в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.


Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.


Установка вешалки для полотенец

Инструкция по установке полотенцесушителя. Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это приложение показывает, как этого добиться!


Установка водонагревателя Polaris

Инструкция по установке водонагревателя Polaris.Водонагреватель Polaris - это очень сложное устройство, и крайне важно строго соблюдать инструкции производителя. Однако имейте в виду, что при подключении вашей системы к Polaris вам необходимо следовать схемам подключения Radiantec.


Инструкция по установке Radiantec Controls.

Электрические схемы для всех устройств управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.


Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.


Руководство по установке солнечного домашнего водонагревателя Radiantec Basic.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» - это предварительно спроектированный «комплектный» солнечный водонагреватель для бытовых нужд, который обеспечит обильное количество горячей воды для бытового потребления для типичной жилой семьи.Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, подогрев бассейнов и садоводство с помощью солнечной энергии. Эта система разработана с учетом требований различных налоговых органов.


Radiantec Basic Solar бытовой водонагреватель. Руководство пользователя.

Это руководство проведет вас через регулярные процедуры обслуживания солнечного водонагревателя Radiantec Basic для бытовых нужд.

Лучистое отопление - Как установить теплый пол в доме

Дома, построенные примерно после 1950 года, обычно отапливаются горячим воздухом, продуваемым через воздуховоды, или горячей водой, подаваемой через обогреватели плинтуса.В старых домах часто используются чугунные радиаторы, которые производят тепло с помощью пара или горячей воды. Все эти системы при правильном уходе обеспечивают поддержание тепла и уюта в наших домах зимой. Однако ничто не может сравниться с лучистым теплом пола.

Найдите больше отличных практических проектов при подписке на Pop Mech Pro! 🛠

Как следует из названия, теплый пол нагревает пол, а не воздух в помещении. И в результате система поддерживает равномерную, постоянную температуру по всей комнате, без холодных и горячих точек, связанных с системами принудительной подачи горячего воздуха, обогревателями плинтуса и радиаторами.Я могу засвидетельствовать это, когда ваши ноги в тепле, все ваше тело ощущается теплым, потому что в моем доме есть как теплые полы, так и плинтусы с горячей водой. А лучистый пол - один из старейших и наиболее эффективных способов обогрева дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло может быть установлено практически под любым напольным покрытием, но оно особенно хорошо подходит для полов из плотной кирпичной кладки, таких как заливка бетона, терраццо и полов, покрытых керамогранитом или каменной плиткой.Эти толстые твердые поверхности отлично поглощают, а затем излучают (отводят) тепло в комнату.

Две базовые системы

В то время как римляне использовали дровяные костры для обогрева каменных полов наверху, современные системы лучистого напольного отопления немного сложнее. Два основных типа лучистого тепла - это водяное и электрическое.

Гидравлические системы состоят из бойлера, вырабатывающего горячую воду, которая затем прокачивается через ряд труб, установленных под чистым полом.В электрических системах лучистого тепла используется серия проводов, подключенных к электрической цепи, для производства тепла, которое нагревает пол. Каждая система управляется настенным термостатом.

Здесь я объясню, как я установил электрическую систему лучистого тепла в ванной перед тем, как выложить плитку на фанерный черновой пол. И, чтобы упростить работу, я купил электрический коврик, излучающий тепло, который был предварительно смонтирован и готов к установке. Это не только самая быстрая, простая и доступная система теплового излучения, но и самый удобный способ установки.


Системы лучистого теплого пола

Система электрического водяного теплого пола

HeatTech amazon.com

182,00 $

Система электрического водяного отопления

LuxHeat amazon.com

279,00 $

Система электрических полов для плавающих полов

Тихий амазонка.com

149,99 $

Комплект для теплого пола WarmWire

SunTouch amazon.com

$ 525,00


Подготовка основания пола

Перед установкой электрического коврика необходимо выполнить небольшую подготовительную работу, но она проходит довольно быстро. Начните отключать унитаз и убирать его из комнаты. Затем подденьте молдинги плинтуса по периметру комнаты и удалите старый пол, чтобы обнажить фанерный черновой пол.Если вы обнаружите какие-либо повреждения от воды, вырежьте плохой участок и залатайте его новой фанерой.

Укладка цементной подложки

Чтобы создать прочную основу для плитки, накройте черный пол цементной подложкой. Начните с смешивания партии стандартного тонкого раствора, модифицированного латексом. Нанесите раствор на черновой пол и используйте гладкую (без зазубрин) кромку дюйма. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼-дюйм. зубчатый край шпателя, чтобы разгребать раствор, создавая ряд гребней.

Положите заднюю панель во влажный раствор и постучите по ней молотком и бруском 2x4. Прикрепите заднюю панель к основанию с помощью шурупов длиной 1 5/8 дюйма. Установите оставшиеся части задника, не забудьте оставить 1/8 дюйма. промежуток между листами.

Затем заклейте все швы между листами защитного покрытия сетчатой ​​лентой с липкой основой, затем нанесите тонкий слой раствора на проклеенные стыки. Дайте проклеенным швам застыть в течение ночи, прежде чем продолжить.

Установите мат для теплового излучения

Электрические тепловые маты обычно кладут в слой раствора, покрывают большим количеством раствора, а затем плитки сразу же укладывают на место.Однако для этой установки я добавил шаг для улучшения характеристик лучистого тепла: нагревательный мат был помещен в строительный раствор, а затем оставлен на ночь для отверждения. На следующее утро я вылил на коврик самовыравнивающуюся подложку, которая представляет собой очень тонкий водянистый цемент. После высыхания подложки плитки засыпали строительным раствором. Теперь этот дополнительный этап занимает немного больше времени, но дополнительный слой цемента, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла.Вот шаги по установке теплового мата:

Смешайте немного серого тонкосиленного раствора, модифицированного латексом, и нанесите его на заднюю панель с помощью-дюйма. зубчатым шпателем, но нанесите ровно столько раствора, чтобы схватить половину коврика. Положите мат в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий мат. Используйте резиновую терку для затирки, чтобы вдавить коврик в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте морщинки. Осторожно сложите вторую половину нагревательного мата поверх первой, нанесите раствор на заднюю панель и вдавите мат в раствор с помощью терки.

Затем с помощью универсального ножа прорежьте небольшую прорезь в нагревательном коврике и протяните металлический датчик пола, прикрепленный к коврику. Вдавите зонд в раствор, убедившись, что он не касается электрических кабелей, вплетенных в мат. Если да, то на термостат будет отправлено неверное значение температуры. Дайте раствору застыть в течение ночи.

Теперь смешайте партию самовыравнивающегося состава до консистенции жидкого молочного коктейля. Начните с самого дальнего от двери угла комнаты и вылейте подкладку на пол.При правильном смешивании он плавно всплывет и найдет свой собственный уровень. Дайте подложке застыть в течение ночи.

Вызов электрика

Теперь вы можете вызвать квалифицированного электрика, чтобы он подключил коврик для обогрева пола к специальной электрической цепи, которая обеспечивает питание только подогреваемого коврика. Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик убедится, что теплоизлучающий коврик работает правильно, можно начинать укладывать плитку на пол.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Простая установка системы лучистого теплого пола

В связи с тем, что холодные зимние месяцы проникают в комфорт нашего дома, жители ищут новые альтернативы традиционным вариантам отопления.Если вы ненавидите убегать от ледяного бриза на улице только для того, чтобы вас приветствовали холодные половицы и плитка, не смотрите дальше. Быстрый звонок вашим надежным установщикам систем обогрева полов в Media - это все, что вам нужно, чтобы положить конец вашим бедам. Системы лучистого теплого пола постепенно захватывают мир HVAC из-за роскоши, которую они добавляют в ваш дом, в конце концов, ничто не говорит о комфорте, как красиво теплые полы холодным зимним утром.

Вы спросите, почему теплый пол?

Чаще всего домовладельцы не решаются попробовать новые технологии, а не проверенные временем.Поэтому, если вы скептически относитесь к тому, является ли установка лучистого теплого пола в вашем доме достойным вложением, вот дополнительные сведения о том, как вы можете извлечь выгоду из этой технологии:

  • Излучающие напольные обогреватели распределяют тепло по всему дому гораздо более равномерно, чем к обычным системам отопления, вентиляции и кондиционирования, которые часто используются только в определенных частях вашего дома.
  • Если вы или член вашей семьи страдаете аллергией или астмой, лучше всего подойдет лучистый пол с подогревом.В отличие от систем воздушного отопления, эта альтернатива домашнему отоплению останавливает распространение загрязняющих веществ в воздухе, делая ваш дом максимально безопасным и здоровым.
  • Когда в вашем доме достигается комфортная температура, лучистому напольному обогревателю требуется минимальное количество энергии для эффективной работы, что приводит к отличной экономии в долгосрочной перспективе.
  • В отличие от других систем отопления, вентиляции и кондиционирования воздуха, эта альтернатива домашнему отоплению является чистой, бесшумной и эстетичной, так как остается вне поля зрения!

Электрический или гидронный?

После того, как вы сделали решительный шаг и решили установить в своем доме систему лучистого теплого пола, остается вопрос, в какой тип обогревателя вам следует инвестировать? Две доступные вам альтернативы - электрическая и гидронная, и важно заранее изучить ее, чтобы убедиться, что вы вкладываете средства в систему, соответствующую вашему образу жизни.

Электрический:

  • В этом методе используются нагревательные кабели, проложенные под поверхностью вашего дома, по которым распределяется тепло.
  • В то время как система электрического теплого пола является идеальным решением для людей, желающих вложить небольшую сумму при установке, важно помнить, что эксплуатационные расходы на электрическую систему довольно высоки, и поэтому вам следует тщательно проанализировать расходы на электроэнергию в вашем районе, прежде чем принять решение об этом в качестве основного источника отопления.
  • Нагревательные кабели, используемые в этой системе, занимают минимум места под полом, что делает ее отличной идеей для семей, желающих украсить пространство в своем доме, не внося радикальных изменений.

Hydronic:

  • В отличие от системы электрического отопления, этот вариант основан на использовании подземных труб, по которым проходит горячая вода для выработки тепла, которое затем распределяется по полу вашего дома.
  • Стоимость установки системы водяного водяного теплого пола явно превосходит затраты на ее электрическую аналог.Однако, если смотреть на более широкую картину, гидравлическая система оказывается победителем из-за минимальных затрат на техническое обслуживание, которые она требует.
  • Гидравлический вариант идеально подходит, если вы хотите отапливать весь дом с помощью одного источника энергии. Добавьте к этому, что при достижении комфортно высокой температуры система потребляет минимум энергии для работы.

Для получения дополнительной информации о новейших технологиях HVAC свяжитесь с H&H Heating and Air Conditioning, местными установщиками систем водяного отопления в СМИ.

Сделай сам из лучистого теплого пола | Сияющее тепло

своими руками

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию. Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще поправляетесь…. Облегчение прямо здесь. Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Компания предоставит подробный рабочий лист для вашего проекта с указанием количества трубок в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения для лучшего соответствия в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по размещению трубок». Перейдите по ссылке: https://www.radiantcompany.com/details/layouts/

Трубки излучающего тепла на полу

Мы спроектировали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по установке излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего тепла раскрывают тайну и догадки о том, что в действительности является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company Системы лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они повторно собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы предлагаем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВА»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная ... Компания Radiant Floor предоставит все необходимое !!!

Позвоните по нашей БЕСПЛАТНОЙ линии технической поддержки и запросите бесплатное руководство по установке.Он легко читается и содержит инновационные советы по установке, позволяющие сократить расходы. Вы МОЖЕТЕ получить лучшую систему отопления, и мы покажем вам, как это сделать.

… И будучи из Вермонта, Radiant Floor Company знает, как согреться!

Система геотермального отопления Кембридж, полы с водяным подогревом Кембридж

Даг Ханна

Лучистое отопление нагревает такие предметы, как мебель, шторы, собаку и вас. Мы большие поклонники лучистого тепла и устанавливаем оба вида, принудительное водяное и электрическое, с тех пор как оно стало популярным около 15-20 лет назад.При ремонте всего дома стены и потолки открываются, поэтому установить лучистое отопление проще и, следовательно, дешевле.

Итак, в чем основное различие между принудительной горячей водой и электрическим нагревом?

Обычно мы устанавливаем системы для всего дома с горячей водой, в то время как электрическое лучистое тепло используется в ванных комнатах и ​​небольших помещениях. Тепловая мощность для электричества меньше, чем для горячей воды, поэтому электрическое лучистое тепло не считается отдельной системой отопления и обычно дополняется другим источником тепла.Электрические элементы изготавливаются по индивидуальному заказу по размеру и представляют собой лист с проводами, который заделан в мастику под плитку для пола в ванной.

Вы будете платить больше за лучистое тепло для горячей воды, но есть много преимуществ. В нем отсутствуют радиаторы и плинтусы, что позволяет освободить больше места для мебели. Он не выталкивает воздух и пыль вокруг вашего тела. Даже теплый воздух, проходящий по вашему телу в холодные месяцы, может показаться холодным. Если у вас уже есть принудительная система горячего водоснабжения в вашем доме с относительно новой моделью бойлера, у вас должна быть возможность модернизировать систему, чтобы приспособиться к лучистому теплу.Некоторые старые котлы необходимо будет заменить.

Некоторые люди, ремонтирующие только кухни и ванные комнаты, все же решают установить водонагреватель. Это настраивает дом на добавление сияния в других областях в будущем.

Лучистое тепло обычно устанавливается в фанерных панелях, которые имеют предварительно проложенные канавки, в которые входят трубы, благодаря чему труба находится заподлицо с верхом фанеры. Поверх фанеры укладывается финишный пол. Светоотражающие алюминиевые или алюминиевые панели используются для отвода тепла в обогреваемое помещение.Как правило, полости пола под лучистым теплом должны быть изолированы. В определенных условиях, например, если мы хотим сохранить существующий чистовой пол, мы установим лучистое тепло под существующим черновым полом, если он доступен.

Излучающие тепловые трубки могут быть повреждены гвоздями, шурупами и т. Д., Хотя это редко случается на хорошо организованных рабочих площадках. Одним из преимуществ фанерной системы с предварительно проложенной трассой является то, что монтажники могут четко видеть расположение трубопроводов и держаться подальше от них при прибивании пола гвоздями.Современные пластиковые трубы, которые сантехнические и отопительные подрядчики используют для лучистого отопления, очень прочные и долговечные. Мы часто встраиваем этот трубопровод в плиты подвала, который достаточно прочен, чтобы по нему могли проезжать цементовозы, однако он не выдержит удара гвоздя с пневматическим приводом. Иногда гвозди проникают в трубу и не обнаруживаются до тех пор, пока гвоздь не проржавеет. Места проникновения обычно не сложно обнаружить или отремонтировать, но утечки могут привести к повреждению.

Несмотря на один потенциальный недостаток, и если позволяет бюджет, мы настоятельно рекомендуем лучистое тепло при ремонте или новом строительстве домов для создания теплой и комфортной среды.Самое главное, что при лучистом тепле ваши ноги теплые, а когда они теплые, вы обычно счастливы.

Кембридж «Умный дом» с лучистым отоплением по всей территории

Новый дом в Бельмонт-Хилл с подогревом полов

Отремонтированный дом Newton с лучистым полом

Большой семейный дом с ремонтом и системой лучистого отопления

Коттедж Rockport с лучистыми полами с подогревом

Ремонт в викторианском стиле с высокотехнологичной системой лучистого отопления

Современный дом в Белмонт-Хилл с геотермальным и лучистым отоплением

Установка и ремонт внутрипольного отопления Миннеаполис и Сент.Paul

В холодные зимние месяцы паркетный пол может лишить вас желания вставать с постели. Вот почему инновации в области подогрева пола доставили больше удовольствия домовладельцам, поскольку они могут чувствовать себя комфортно, гуляя по дому даже в самые холодные дни.

Эти не требующие обслуживания системы напольного отопления позволяют равномерно обогревать все комнаты в вашем доме, не производят шума и являются энергоэффективными, поэтому это идеальный вариант для сохранения уюта в доме.По этой причине мы обсудим все, что вам нужно знать об установке и ремонте системы напольного отопления, чтобы помочь вам принять лучшее решение для вашего дома.

Преимущества внутрипольного отопления

  • энергоэффективное отопление
  • работает со всеми напольными покрытиями
  • сейф

Существует два основных типа систем лучистого теплого пола: электрические и гидравлические. Система электрического отопления нагревает полы с помощью проводов, тогда как система водяного отопления нагревает полы по линиям горячей воды.

Гидравлическая система обогрева пола дешевле в эксплуатации, что делает ее идеальным выбором для людей, которым нужно обогревать большие помещения.

Установка системы водяного обогрева пола

Системы водяного обогрева пола обычно используются, когда люди хотят обогреть весь дом, поскольку они также являются энергоэффективными и имеют возможность зонирования. Вода нагревается котлом или водонагревателем. Затем вода проталкивается по гибкому трубопроводу PEX для обогрева пола.

Ремонт вашей системы подогрева пола

При использовании любой технологии вы можете столкнуться с некоторыми проблемами с подогревом пола, такими как проблемы с зонными клапанами или циркуляционными насосами и воздушными шлюзами.

Зональные клапаны или циркуляционные насосы: В системах водяного отопления используются клапаны и циркуляционные насосы для выталкивания воды из водонагревателя или бойлера в ваши трубы. Если эти насосы сломаются по какой-либо причине, это повлияет на тепловой поток.

Утечки воды: Утечки воды случаются редко; однако они могут случиться.Когда это произойдет, эту проблему следует решить немедленно, чтобы больше не осталось повреждений.

Воздушный шлюз: В трубах часто образуются пузырьки воздуха. Когда эти пузырьки образуются, это может вызвать закупорку, которая не позволяет воде течь по трубам. Это, в свою очередь, может отрицательно сказаться на тепловом потоке.

Проблемы с электричеством: В некоторых случаях системы теплого пола могут работать некорректно из-за плохих соединений и ослабленных проводов, вызывающих отказ системы.

Обратитесь к специалистам, которые установили вашу систему лучистого отопления, чтобы помочь вам решить эту проблему.

В Metro Heating & Cooling мы стремимся поставлять продукцию высочайшего качества по доступным ценам. Если вы заинтересованы в водяном отоплении или нуждаетесь в ремонте вашего текущего, свяжитесь с нами, и мы будем более чем готовы помочь.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
