Технология укладки инфракрасного пола под ламинат: Монтаж инфракрасного теплого пола под ламинат своими руками

Содержание

Инфракрасный теплый пол под ламинат: руководство укладки

Ламинат среди множества других напольных получил достаточно широкое распространение. Этого он заслужил по достоинству, так как с легкостью заменяет дорогостоящий паркет, привлекает разнообразием дизайна и т. д. А вот уложить под него теплый пол было сопряжено с определенными трудностями, так как ламинат не особо хороший проводник тепла. Только новейшие технологии, а именно инфракрасный теплый пол, позволили с легкостью решить эту проблему и дать возможность насладиться комфортом.

Инфракрасный пол под ламинат позволяет не только обеспечит тепло в доме, но и регулировать температуру в комнатах. И все-таки самое главное, что порядка 90% выделяемой энергии представляет собой ИК-волны в интервале 5-20 мкм. Эти показатели почти совпадает с биорезонансным диапазоном излучения тепла человеческим телом. В медицине давно отмечен оздоровительный эффект феномена, когда интенсивное образование ионов, отрицательно заряженных частиц, в помещениях, где есть работающий инфракрасный пол, благотворно влияет на организм людей, находящихся там: улучшает обмен веществ, укрепляет иммунную и сердечно-сосудистую систему и т. д., а также очищает атмосферу комнаты от неприятных запахов, скажем, табака.

Режим работы этих полов заключается в следующем. При включении системы к ее нагревательным элементам поступает ток. В результате быстро увеличивается их теплоотдача. При достижении выставленного заранее пользователем значения температуры, система по сигналу датчика выключается. После понижения температуры на 3 °C цикл повторяется. Пиковое значение регулятора при покрытии из ламината – 32-36 °C, при этом температура нагрева поверхности будет равна 27-28 °C.

Почему именно инфракрасная нагревательная пленка?

Высота подъема этого теплого пола меньше одного миллиметра (0,3 — 0,4), поэтому разместить нагревательный элемент можно разместить сразу под ламинатом, и высота пола, можно сказать, не изменяется.

  • Теплые полы с нагревательной пленкой самые энергоэффективные.

Ламинат укладывают на особую подложку, которая создает тепловой барьер. Инфракрасная термопленка, оказавшись между ними, эффективно нагревает ламинат, так как основание не нагревается. К тому же температура повышается не только поверхности пола, но всех плоскостей и предметов, которые находятся в поле ее излучения. Все это повышает КПД ИК-системы до максимума.

  • Рекордные сроки монтажа.

Это единственная технология, которая позволяет буквально за один день получить пол с подогревом, готовым к работе, причем на любой стадии ремонтных работ.

  • Абсолютная безвредность.

Более щадящие условия для эксплуатации покрытия обеспечиваются максимальной температурой и интенсивностью нагрева термопленки. Ощутимый нагрев его поверхности до комфортных температур происходит за считанные минуты.

  • Долговечность.

Нагревательная ИК-пленка расcчитана на десятки лет эксплуатации.

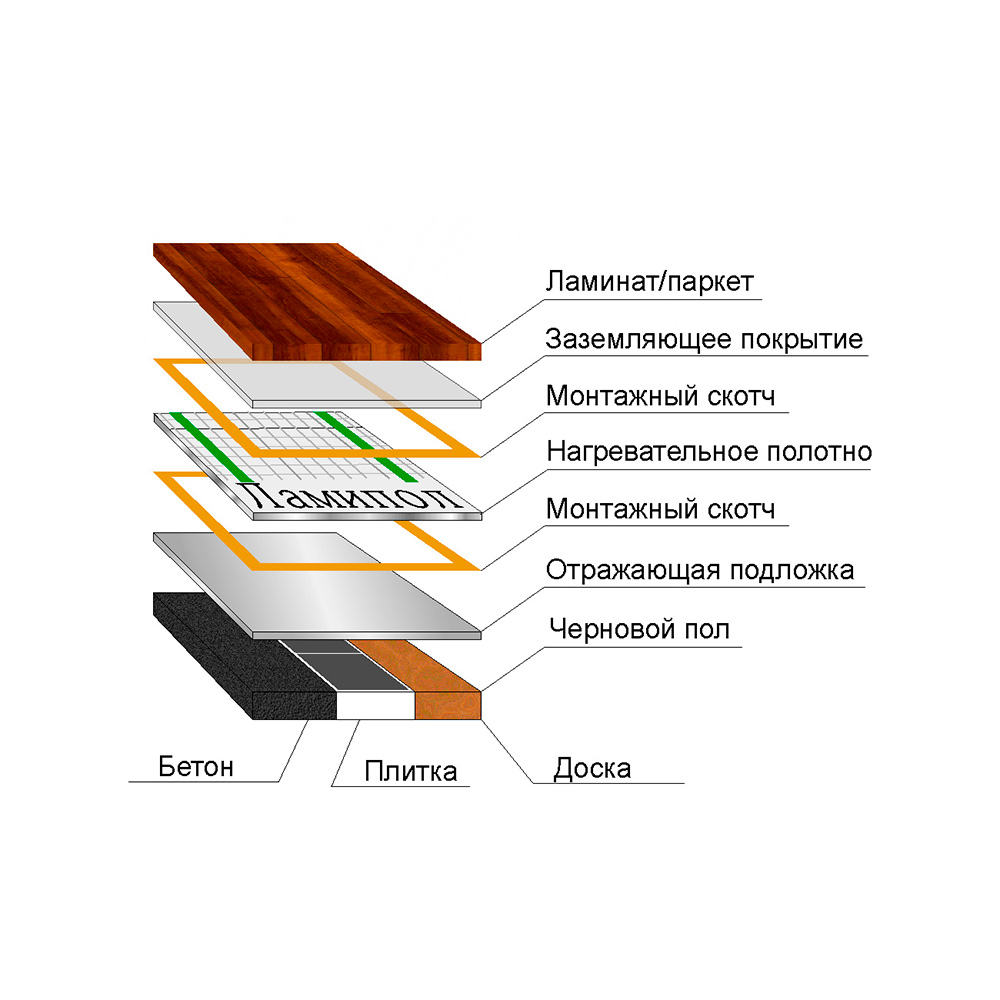

Пошаговое руководство по укладке ИК-термопленки под ламинат

Укладка подложки

Для ламината толщина теплоизоляционной подложки с металлизированной отражающей пленки с одной стороны составляет 2–3 мм. Ее укладывают стороной с металлизированной пленкой к предварительно выровненному и очищенному основанию пола. Чтобы повысить паро- и гидроизоляционный эффект, полотна подложки проклеивают «встык» сантехнической клейкой лентой.

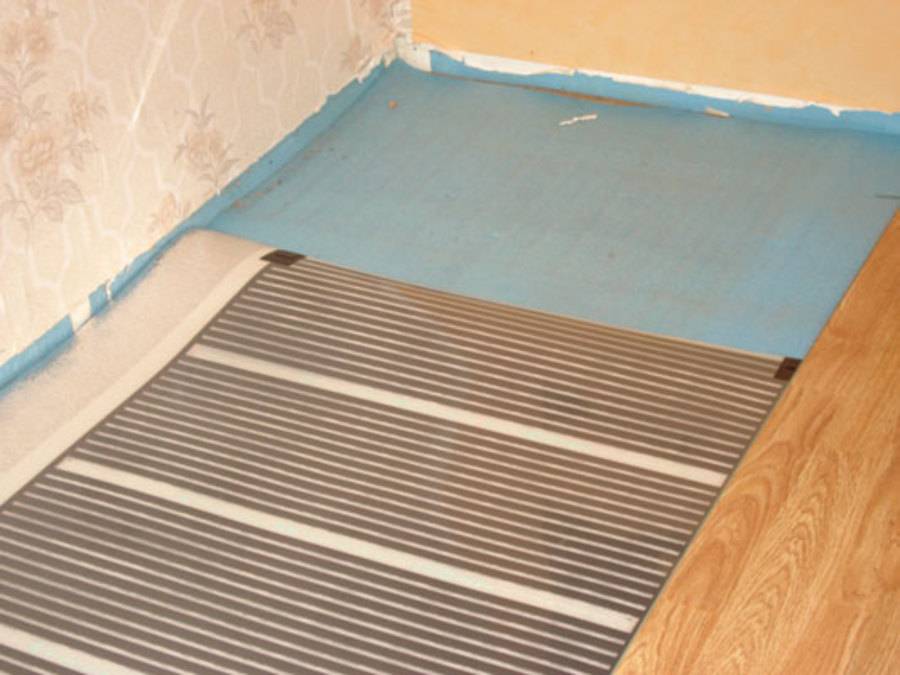

Подготовка и укладка термопленки

Во первых, следует начертить план расположения полос пленки с учетом размеров помещения. Их оптимальным размещением считается укладка по направлению длинной стены, так как в этом случае количество точек подключения уменьшается, а это приводит, в свою очередь, к сокращению общей длины соединительного кабеля.

Каждой полосе на плане помещения можно присвоить порядковый номер и указать ее размеры, точнее длину, т. к. ширина – стандартная, 50 см. Если нарезку термопленки проводить в стогом соответствии с размерами и подписывать на них соответствующие номера, это еще больше упростит монтаж.

 Длина полосы не должна быть больше 8 п. м.

Нагревательную пленку разрезают на полосы требуемой длины по специальным разрезам, все линии разреза изолируют специальной изолентой или герметиком с теми же свойствами. Проводят подготовку к коммутации.

Полосы располагают на полу по предварительно намеченному плану: вверх медными шинами и контактами к стене, где должен быть позже установлен терморегулятор.

 Все точки контактных соединений должны быть обязательно изолированы.

Установка терморегулятора и термодатчика

Для первого необходимо выбрать доступное место на стене или подключить к розетке. Для этого используют специальную вилку, которая входит в комплект поставки.

Термодатчик устанавливают прямо под термопленку на подложку. Чтобы не нарушить ровность будущего ламинатного покрытия, в случае необходимости, можно сделать под него углубление.

Фиксация нагревательной пленки

Полосы термопленки фиксируют при помощи обычного скотча. Если для фиксации используются монтажные скобы, саморезы и т. д., то крепление проводят за негреющие полосы, расположенные по краям термопленки.

Заключительный этап

На этом  этапе работ проводят подключение смонтированного теплого пола к уже установленным терморегулятору и термодатчику.

Требуется обязательное тестирование при температуре не больше 20⁰–30⁰.

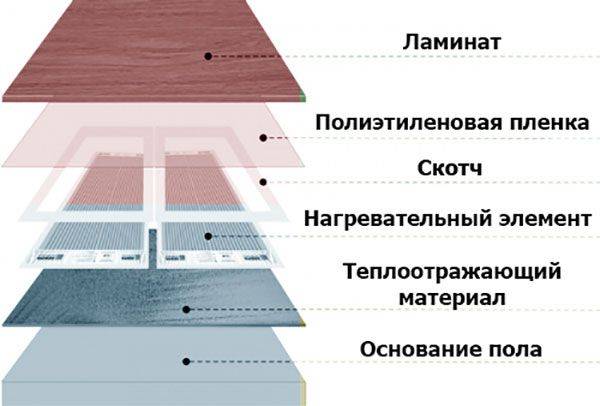

Перед укладкой покрытия поверх новой системы обогрева расстилают полиэтиленовую пленку и тщательно следят за ее целостностью в процессе укладки ламинатного пола.

© 2022 prestigpol.ru

Правильная укладка инфракрасного пола под ламинат | Блог Про Ремонт

Теплые полы – универсальное решение для дополнительного обогрева жилища в погодных условиях средней полосы России. Это достаточно новое изобретение, которое функционально и технически более совершенно, чем электрические или водяные теплые полы.

Инфракрасный пол можно стелить под любые финишные напольные покрытия, в том числе и ламинат. В данной публикации пойдет речь о технологии укладки инфракрасного теплого пола под ламинат.

Принцип работы ИК пола

Теплый ИК пол нагревает ламинат посредством теплового излучения. Это позволяет прогревать не само напольное покрытие, а предметы, находящиеся на нем, и воздух в помещении. Такой принцип действия имеет целый ряд преимуществ, среди которых стоит отметить:

  • быстрое повышение температуры в комнате;
  • возможность производить обогрев помещений открытого типа;
  • низкая температурная нагрузка на напольное покрытие.

При соблюдении технологии укладки теплого пола под ламинат можно свести к минимуму воздействие тепловой нагрузки на поверхность напольного покрытия. Главный недостаток такого оборудования заключается в повышенном потреблении электроэнергии.

Именно поэтому ИК пол чаще используется в качестве вспомогательного отопительного элемента. В остальном – это надежный и долговечный источник тепла в доме.

Какой инфракрасный пол выбрать?

Укладка пленочного инфракрасного пола под ламинат начинается с правильного выбора пленки. Для помещения, площадью 100 кв.м., производители рекомендуют покупать пленку, мощность которой составляет 150 Ватт на 1 кв. м.

Читайте также

Зачастую продавцы предлагают более мощные системы, ссылаясь на то, что меньшей мощности будет недостаточно. Но, как показывает практика многие продавцы тем самым, желают реализовать товар подороже. В итоге покупатель не только тратит лишние средства на приобретение самого изделия, но и в процессе эксплуатации несет дополнительные расходы.

Для того чтобы высчитать необходимую площадь материала, стоит воспользоваться услугами профессионалов, которые в специализированных программах разработают схему укладки теплого пленочного пола под ламинат, и грамотно подсчитают требуемый метраж.

Существует 2 типа ИК полов:

Биметаллический – имеющий вид 2-х тонких пластин: медной верхней и алюминиевой нижней. Данный вид отличается своей сравнительно невысокой стоимостью.

Углеродный, сложный по своему строению материал – такие системы более универсальные и лучше прогревают пространство помещения.

Особенности рабочего процесса укладки инфракрасного пола

Порядок укладки теплого пола под ламинат имеет свои особенности, которые подробно расписаны в инструкции производителя. Дополнительно стоит посмотреть видео укладки инфракрасных полов под ламинат, где все работы выполняются опытными мастерами, также можно прислушаться к перечисляемым практичным лайфхакам.

Все работы достаточно просты, и осуществить укладку инфракрасного пола под ламинат своими руками не так сложно, как может показаться на первый взгляд. Каждый производитель прилагает подробную инструкцию укладки к продукции собственного изготовления, что еще больше облегчает задачу.

Опытные строители предпочитают строго следовать инструкции укладки теплого пола под ламинат, с соблюдением всех необходимых рабочих этапов для достижения наилучшего результата выполненных работ. Инструкция регламентирует следующие особенности укладки:

  • Монтаж необходимо проводить на предварительно подготовленных поверхностях, очищенных от грязи и жировых следов. При этом материал чернового пола не имеет особого значения, главное, чтобы поверхность была ровной и чистой.
  • Схема укладки инфракрасного теплого пола под ламинат создается до начала работ. Это дает возможность не сталкиваться с трудностями в процессе монтажных работ.
  • Правильная укладка инфракрасного пола под ламинат подразумевает отсутствие нахлеста и зазоров.
  • Изделие соединяется с термостатом медными проводами, и для него понадобится отдельно оборудовать заземление. Кроме того, на этом этапе необходимо выполнить установку отдельного автомата и блока УЗО.
  • Перед монтажом финишного покрытия необходимо выполнить проверку всех частей изделия. Для этого подают напряжение, с целью проверки на наличие прогревания всей поверхности. Когда какая-то часть не работает, ее клеммы дополнительно укрепляют. Если и это не дало должного результата, то нерабочая поверхность вырезается, а на ее место монтируется другая.

Укладка и подключение теплого пола под ламинат считаются завершенными, когда проверены все части напольного покрытия, и оно полностью исправно. После этого пол отключается, с целью дальнейшей подготовки к монтажу финишного покрытия.

Выбор ламината под инфракрасный пол

Теплый пленочный инфракрасный пол укладывается под ламинат, к выбору которого также следует отнестись достаточно серьезно. Некачественное покрытие может начать рассыхаться, и на нем могут образоваться трещины и стыки.

Под воздействием инфракрасного излучения структура ламината незаметно расширяется и сужается. Это становится причиной образования трещин и расколов. Именно по этой причине, для монтажа теплого пола необходимо выбирать коммерческий ламинат, который стоит несколько дороже своих бытовых аналогов.

Кроме того, потребуется провести точный расчет схемы укладки финишного покрытия. Она должна быть рассчитана таким образом, чтобы доски у стены были длиннее 25 см. Приклеивание основания и стыков между пленками необходимо осуществлять мастикой, которая сокращает влияние температурного режима на ламели, и сводит к минимуму риск возникновения зазоров между ними.

Несмотря на то, что инфракрасные теплые полы рассчитаны под укладку ламината, производитель рекомендует выбирать изделия, изготовленные из массива дерева или коммерческий ламинат. Это позволяет сохранить поверхность в целостности, и продлить срок службы напольного покрытия.

Безопасная эксплуатация инфракрасного пола

Обезопасить поверхность в процессе эксплуатации поможет точное соблюдение всех пунктов инструкции производителя, а также существующих требований электро-, противопожарной безопасности.

Для этого подбирается провод нужного сечения, и производятся работы по заземлению системы. Если соблюдать эти требования, то ИК пленка для подогрева пола является практичным и совершенно безопасным вариантом.





Теплый пол под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему? Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности монтажа и использования теплого пола под ламинат

Постоянный рост тарифов на коммунальные услуги заставляет домовладельцев рассматривать различные аналоги традиционным вариантам отопления. В этом плане инфракрасный пленочный теплый пол под ламинат занимает лидирующие позиции. Почему?

Потому что по сравнению с другими видами теплых полов, которые можно устанавливать под этот тип покрытия, инфракрасные отличаются наибольшей энергоэффективностью и экологичностью.

Особенности использования инфракрасного пола

Инфракрасный обогрев сравним с теплом живого организма и благотворно влияет на человека. Воздух в помещении прогревается равномерно, не создавая пиковых температур в верхней его части и оставляя комфортной нижнюю, в которой и находятся обитатели жилья. Кроме того, выбирая инфракрасный теплый пол, вы сможете лично оценить слегка ионизированный, не высушенный воздух и антиалергенный эффект, что особенно важно, если в доме есть дети.

Другая особенность пленочных полов в том, что вы можете использовать его для покрытия, как всего помещения, так и отдельных его участков.

Если помещение, в котором устанавливается пленочный пол, имеет нестандартную геометрию, то термопленку с легкостью можно приспосабливать даже в этом случае, благодаря частоте расположения сегментов (через каждые 5-20 см в зависимости от выбранной модели).

Почему инфракрасная пленка?

Выбирая теплый пол под ламинат, необходимо учесть особенности эксплуатации напольного покрытия. Высокая температура нагревательных элементов может испортить ламели, а их недостаточный нагрев не обеспечит комфортной температуры. В этом плане монтаж пленки, обеспечивающей инфракрасный обогрев, становится отпимальным решением.

Температура теплого пола под ламинатом не превышает 30 градусов, что соответствует нормам СНиП и не разрушает напольное покрытие. Температура воздуха в помещении составляет порядка 20 — 23 градусов, что обеспечивает комфорт пребывания в нем. А так как основной способ обогрева – инфракрасный, он не влияет на влажность в помещении, а потому и не вредит ламинату. Наиболее щадящий обогрев из ассортимента CALEO у модели полной саморегуляцией мощности CALEO PLATINUM. Она автоматически снижает мощность в необходимых участках после достижения требуемой температуры. Поэтому на неё даже можно ставить мебель, не переживая за сохранность напольного покрытия.

Кроме этого, монтаж теплого пола под ламинат обладает неоспоримыми преимуществами:

  • Укладка пленки происходит очень быстро и может быть выполнена даже самостоятельно. Если поверхность чернового пола ровная, то вам не понадобится использовать клей или стяжку для монтажа.
  • Антиискровая технология предотвращает возможность возгорания, поэтому устройство теплого пола под ламинат пользуется высокой популярностью.
  • Цена инфракрасной пленки доступна для различных потребителей, а возможность приобрести от 1 до 10 квадратных метров в одном комплекте существенно упрощает его укладку.

Теплые полы от компании «Калео Рус» по праву считаются лидерами на российском рынке систем обогрева. Наши полы не только обладают всеми вышеперечисленными преимуществами, но и не устают подтверждать своё безупречное качество с 2006 года!

монтаж пленочного пола, как выбрать пленку под виниловый ламинат

Одним из современных способов утепления пола является инфракрасный подогрев. Эта уникальная технология имеет свои отличительные характеристики и преимущества перед остальными видами теплых полов.

Инфракрасные полы прекрасно подходят для установки под ламинат. Перед их приобретением следует разобраться во всех особенностях утепления пола данным способом и выбрать оптимальный вариант для вашего помещения.

Плюсы и минусы

Ламинат – многослойное покрытие для пола, имеющее в составе древесную основу и бумагу, пропитанную смолами. Поэтому такое покрытие не следует сильно прогревать. Еще один нюанс – ламинат недостаточно хорошо проводит тепло. Теплые полы рекомендуется выбирать с учётом этих деталей.

Инфракрасные полы относятся к электрическим теплым полам. Существует две технологии обогрева пола инфракрасным излучением – с помощью пленки и с помощью кабеля.

Оба вида имеют свои особенности. Если оценивать в целом, то инфракрасное излучение равномерно прогревает поверхность пола. Во время его работы воздух в комнате не становится сухим. Процесс нагревания активируется сразу после включения системы. Благодаря специальному терморегулятору можно поддерживать в жилище комфортную температуру.

Кабельный теплый пол больше подходит для укладки под кафельную плитку. Плюсом такого пола является то, что он не нагревает мебель и подходит для влажных помещений. Однако для его установки требуется сделать стяжку на полы. В случае поломок для егт ремонта пола нужно будет демонтировать пол. Кабельная система имеет высокую цену и большой расход электроэнергии.

Инфракрасная пленка имеет свои преимущества. Её можно уложить под такие легкие напольные покрытия, как ламинат, ковролин, линолеум. Ее монтаж удобен и не занимает много времени. Она работает без шума и вибраций.

Инфракрасная пленка – это полотно, покрытое пластиковой пленкой с обеих сторон. Внутри нее размещаются нагреватели, по составу они могут быть карбоновыми или металлическими. Такая пленка излучает длинноволновые инфракрасные лучи. Можно использовать как основную, так и дополнительную систему отопления.

Следует рассмотреть положительные и отрицательные стороны в использовании пленочной технологии.

Плюсы:

  • Для установки не требуется укладывать цементную стяжку на пол;
  • Тонкий материал пленки не увеличивает толщину пола;
  • При правильной установке и рациональном использовании экономит электроэнергию, коэффициент полезного действия более 75%;
  • Имеет приемлемую цену;
  • Есть возможность обогрева определенных мест или помещений;
  • Инфракрасные лучи обогревают напольное покрытие, затем тепло распространяется на мебель. От них не будет сквозняков и пыли;
  • Не боится низких температур. Можно устанавливать на даче и отключать на время;
  • Начинает излучать тепло сразу после подключения к сети;
  • Можно установить в различных помещениях и комнатах – это может быть частный дом, дача, квартира, офис, гараж и другие;
  • Быстрый монтаж от одного до нескольких дней. Можете уложить и подключить всю систему самостоятельно;
  • Обеспечивает равномерный прогрев помещения. Тепло не уходит к потолку, что помогает сберечь энергию. Полы всегда теплые;
  • Надежность. Качественные образцы имеют гарантию десять лет, редко ломаются. А вот терморегулятор и датчик температуры за это время придется сменить;
  • При переезде можно быстро разобрать и снова установить на новом месте.

Минусы:

  • Для укладки требуются ровные поверхности;
  • Нагревает предметы мебели, вплотную примыкающие к полу;
  • Не следует выбирать как основной источник тепла, так как будут большие энергозатраты;
  • Не будет функционировать при отключении электросети.

Подробное изучение характеристик пленочного пола, точный расчет площади и грамотное планирование зоны обогрева, правильная установка и использование – гарантия долговечности инфракрасных полов.

Характеристики

Структура инфракрасного пола включает в себя комплектующие:

  • Пленка содержит в себе элементы, проводящие электрический ток – это полоски из меди и серебра. Они выступают проводниками тока к нагревательным элементам;
  • Изоляционный материал выполняет функцию гидроизолятора и утеплителя, отражающего тепло к верху. Различают утеплители из пробковой подложки, изолона, пенофола, жидких композитов, пенополистирола;
  • Терморегулятор контролирует всю деятельность инфракрасного пола, оптимизирует в зависимости от режима;
  • Термодатчик служит предохранителем от перегревания и передает температурные данные терморегулятору;
  • Крепления: битумные изоляторы, скотч, пленка из ПВХ и другие.

Технические возможности:

  • толщина пленки – в пределах 0, 2-0, 4 мм, ширина от 50 до 100 см;
  • мощность инфракрасного обогревателя – 220 Вт/м2;
  • длина волны от 5 до 20 микрометров;
  • энергопотребление, в среднем, 35 Вт на квадратный метр;
  • питание – 220-230В с частотой в 50Гц;
  • прогрев от 5 минут;
  • выделяются ионы с отрицательным зарядом;
  • минимальное электромагнитное излучение.

Принцип работы

Как отмечалось выше, система теплого пола включает в себя терморегулятор, температурный датчик для пола, нагреватели. Терморегулятор крепится на стене, обычно рядом с розетками. К нему подводится электричество. После включения в сеть начинается процесс нагрева. Электрический ток подается в устройство и проходит по греющим элементам. В греющих элементах он превращается в тепловую энергию. От излучателя переходит на двустороннюю пленку. Пленка начинает распространять тепловые волны. Происходит обогрев поверхности пола, затем нагреваются все предметы в помещении. Терморегулятор помогает установить необходимую температуру благодаря данным от термодатчика.

Режим работы вы определяете самостоятельно. Можете включать подогрев пола только при необходимости или не отключать круглые сутки.

Виды

Следует разобраться и провести сравнение пленок для теплых полов. Итак, по уровню нагрева они подразделяются:

  • Низкотемпературные образцы нагреваются до 25-30С, идеальны для укладки под ламинат и подобные покрытия. Подходят как элемент дополнительного или локального отопления;
  • Высокотемпературные модели – нагреваются до 50-55С, их можно использовать как основной источник отопления и укладывать под керамзит, плитку. Подойдут для саун.

По нагревательному элементу различают:

  • Углеродный нагреватель представляет собой карбоновую пасту с добавками. В основе пленка из лавсана, она обладает хорошей эластичностью и прочностью. Такие пленки можно устанавливать как на вертикальные, так и на горизонтальные поверхности. Различают два вида карбоновых пленок: полосатые и со сплошным напылением. При первом варианте паста нанесена в виде полосок, ширина их различная, полосы составляют блоки, подключение у них параллельное. При сплошном напылении паста нанесена на всю поверхность пленки. Также имеет блочную структуру.
  • Металлический нагреватель из алюминия и меди. В основании – двойная пленочка из полиуретана. Такой вид пленки не рекомендуется стелить под плитку и нагревать выше 26-27С. Нет возможности подсоединить заземляющий провод.

По потреблению электроэнергии при выборе пленки нужно учесть площадь применения и материал.

Какой ламинат подходит?

Ламинат как покрытие для пола обладает хорошей теплоизоляцией, его толщина тоже может быть различной. Поэтому не все виды ламината совместимы с системой инфракрасного отопления.

При подборе ламината стоит учесть следующие факторы:

  • Маркировка. Производители отмечают специальным значком материал, подходящий для инфракрасного подогрева. Прописывается максимальная температура нагрева, рекомендуемая система теплых полов.
  • Класс ламината определяет его износостойкость и прочность. Для теплых пленочных полов отлично подойдет ламинат 32-33 класса.
  • Изоляционные характеристики определяют коэффициент теплового сопротивления ламината. Высокий коэффициент означает высокое сопротивление. Для инфракрасного пола подойдут образцы с невысокими показателями по этому параметру, с небольшой толщиной и плотностью. Если ламинат плотный, то система теплого пола затратит больше энергии на его прогрев, и тепло будет проходить медленнее;
  • Тип соединения ламелей. Способ соединения бывает клеевой и замковый. Следует предпочесть замковый, который, в свою очередь, может иметь забивные и защёлкивающиеся замки;
  • Температура нагрева материала и количество формальдегида. Предельный порог – 27 С.

Подложка компенсирует шероховатости пола. Она тоже не должна быть с высоким коэффициентом теплоизоляции. Оптимальная толщина – от одного до трех миллиметров.

Перед покупкой рекомендуется рассмотреть производителей, цены на продукцию и отзывы покупателей.

Бытуют разные мнения о том, подходит ли ламинат виниловый для инфракрасного пола. Грубо говоря, это покрытие представляет собой смесь ламината и линолеума, изготавливается из поливинилхлорида. Оно само по себе очень теплое и без системы обогрева. Его можно применять для разных помещений. Виниловый ламинат устойчив к воздействию влаги, можно постелить его в сауне, бане, ванной.

В целом, виниловое покрытие не нуждается в дополнительном обогреве. Но если вы решились утеплить такие полы, то инфракрасная пленочная система придется как нельзя кстати.

Подбирайте модели с замковым соединением, а не на клеевой основе. Максимальная температура нагрева винилового покрытия не должна быть выше 40 С. В комнате не следует укладывать ковровые покрытия и ставить мебель, вплотную примыкающую к полу.

Как выбрать?

Если выбор пал на инфракрасные полы как на источник основного отопления, необходимо покрыть ими 70-75% площади комнаты или помещения. Предпочитаете как дополнительный источник тепла – то на 40%. Все зависит от климата в вашей зоне проживания. В регионах с преобладанием холодных температур инфракрасные полы не смогут обеспечить полноценный прогрев как основной источник. Поэтому определите покрываемую площадь заранее, до приобретения пленок.

Для дома чаще выбирают полотно в ширину 50-60 см. Для других помещений, будь то офис или сауна, используют более широкие образцы.

Помещение продолговатого размера лучше оснастить двумя полосами с отдельным подключением. Допустимая длина для каждой полосы должна быть указана на упаковке материала.

Очень важное значение имеет место обустройства теплого пола. Для кухнонной зоны, туалета, ванной комнаты следует подобрать покрытие из ламината, обработанное влагостойкими веществами.

Обратите внимание на сертификаты качества, срок гарантии, насколько безопасен материал, из чего сделан, где рекомендуется применять.

Если вы хотите сэкономить время и силы, то есть альтернативный вариант – покупка готового совмещенного товара – ламината с пленками. Данная продукция имеет три слоя. Нагревательные детали помещены между подложкой и ламинатом. Все конструкция укладывается одновременно. Система готова полностью к монтажу, стоит только соединить провода между нагревателями и защелкнуть замки.

Где положить?

Как было сказано выше, пленочный теплый пол можно устанавливать во все помещения: кухня, спальная, ванная, туалет, баня, сауна, офис, гараж и другие. Если планируется переезд, то демонтировать полы не составит труда, их можно использовать заново. Но стоит помнить, что ее не укладывают под массивную мебель без ножек, под шкафы, стенки и прочие.

Кроме этого, пленки можно устанавливать как на полу, так и на стене, на наклонных поверхностях. В сельском хозяйстве с помощью нее утепляют сараи, теплицы, инкубаторы.

Инфракрасную пленку можно положить не только в помещении, но и на лоджии, и на балконе. Строительные нормативы не позволяют вывод центрального отопления на эти площади. Теплый пол для балкона можно и не монтировать. Вы сможете создать уют и тепло на балконе, лишь расстелив теплоизоляцию и прикрыв ковриком.

Когда наступает теплое время года – просто сворачиваете систему.

Правила монтажа

Технология укладки рассматриваемых нами пленок имеет свои особенности. Если вы решили самостоятельно монтировать систему теплых полов, предварительно ознакомьтесь с инструкцией к установке.

Некоторые важные правила, про которые не стоит забывать:

  • Общая длина полос определяется с помощью заранее сделанной схемы, Оцените площадь и составьте план размещения нагревательных элементов, контактов и датчиков. Затем измерьте длину полос пленки. Стоит помнить про мебель, под которую вы не будете класть инфракрасный материал. Промежуток между стенами и пленкой должен составлять от 0,2 м;
  • Нельзя устанавливать систему теплых полов около печей и каминов. Стелить пленку лучше в сухом и разогретом помещении. Старайтесь не гнуть материал;
  • Перед тем, как стелить теплый пол, поверхность требуется очистить от мусора, всех загрязнений и проверить, ровный ли он. Если отклонение более трех миллиметров, следует отшлифовать поверхность. Затем крепится изоляционный слой металлической частью наружу. На месте стыка части изоляционного материала прикрепляются скотчем;
  • Пленочные полосы нарезают в соответствии с планом. Резать можно по обозначенным линиям, если их нет – то между нагревательными элементами. Размер полосок не должен быть более восьми метров, расстояние между ними – от полутора до одного метра. От размера полос зависит количество контактов для соединения;
  • Элементы укладываются на изолирующую подложку, которая предотвратит тепловые потери. Снизу крепится датчик теплоты;
  • Контакты. Одну часть зажимов подключают внутри материала, другую выводят наружу, где проходит ток, потом крепят инструментами. Места разреза контактных шин изолируют с помощи битумной ленты;
  • Чтобы установить терморегулятор, можно подсоединить его отдельно, либо при помощи розетки. Оптимальное расстояние от пола – около 15 сантиметров. Термодатчик рекомендуются поместить под пленку, начиная от второй полосы. Включив терморегулятор, необходимо проверить их нагрев. Не должно быть искр, сильного перегрева. После этого можно переходить к укладке ламината;
  • Перед укладкой ламината инфракрасную пленку защищают от чрезмерного давления, нагрузок и повреждений покрытием из ПВХ-пленки. Ее равномерно расстилают по всей поверхности;
  • Пол рекомендуется нагревать, увеличивая мощность на несколько градусов в день, иначе можно испортить ламинатное покрытие.

При правильной установке с учётом всех характеристик помещения теплые полы смогут дарить тепло и служить обладателям долгое время.

В ролике вы найдете видеоурок по монтажу инфракрасного теплого пола под ламинат.

Монтаж и укладка инфракрасного теплого пола под ламинат

Высокая стоимость коммунальных услуг заставляет задуматься не только об альтернативных источниках энергии, но и о независимых системах обогрева помещений. В качестве одной из таких систем все большей популярностью пользуется инфракрасный теплый пол под ламинат, который имеет целый ряд преимуществ. Однако для того, чтобы получить желаемый эффект, нужно знать его устройство и особенности монтажа, о которых мы расскажем в этой статье.

Инфракрасный теплый пол

Электрический теплый пол под ламинат – недорогое, простое и в то же время практичное решение проблем с обогревом квартир, офисов и коттеджей. Главное преимущество инфракрасной системы подогрева является низкий уровень потребления электроэнергии, который на порядок меньше, чем у аналогичных систем другого типа. Кроме того, монтаж инфракрасного теплого пола под ламинат можно выполнить самостоятельно. Для этого не требуется особых знаний и навыков, а также специальных инструментов.

Выбор инфракрасного теплого пола под ламинат лучше всего остановить на бюджетном варианте, а при достаточных финансовых возможностях можно отдать предпочтение премиум-классу.

Модели премиум-класса инфракрасного теплого пола отличаются повышенной устойчивостью к плавлению и высокой скоростью нагрева, а также такими полезными свойствами, как антибактериальный эффект и положительное влияние на качество воздуха.

Преимущества инфракрасного теплого пола

Система инфракрасного подогрева помещений разработана на основе энергосберегающих технологий и может монтироваться практически под любые напольные покрытия.

Инфракрасный теплый пол имеет ряд неоспоримых преимуществ:

  • Простой и быстрый монтаж, который можно выполнить своими руками.
  • Не требуется наличия специальной бетонной стяжки, клеевой основы для крепления и дополнительной защитной подложки.
  • Отсутствие отрицательного воздействия на напольное покрытие.
  • Широкий диапазон регулировки температуры и плавное ее изменение.
  • Существенная экономия электроэнергии и быстрая окупаемость.
  • Максимально комфортная обстановка и уют независимо от погоды.

Укладка инфракрасного теплого пола

При выборе системы ИК-обогрева и ее монтаже необходимо учитывать некоторые нюансы, а в первую очередь следует определиться, что нужно для установки теплого пола под ламинат.

Материалы, которые понадобятся для монтажа инфракрасного пола под ламинат:

  • Пленочный теплый пол в комплекте.
  • Теплоотражающий материал. При его выборе следует обратить внимание на то, что он не должен проводить электрический ток.
  • Термодатчик и терморегулятор.
  • Монтажный комплект.
  • Монтажный скотч.
  • Провода.

Монтаж теплого пола не требует наличия специальных инструментов. Для этого достаточно иметь паяльник, плоскогубцы и тестер.

Этапы укладки инфракрасного теплого пола

Прежде, чем приступить к укладке системы инфракрасного пола, основание выравнивается таким образом, чтобы на нем не осталось выступов и углублений более 3 мм. После этого вся поверхность тщательно очищается от загрязнений. Далее готовится материал для теплоизоляции. Именно от него зависит экономичность системы и эффективность работы теплого пола.

Теплоотражающие материалы делятся на:

  • Пробковые.
  • Отражающие.
  • Фольгированные.

При выборе теплоизоляции лучше всего отдать предпочтение тем материалам, которые не проводят электричество. Это будет дополнительной гарантией безопасности инфракрасного теплого пола.

Теплоотражающий материал тщательно вымеряется и нарезается, после чего проводится укладка металлической частью вверх по всей площади помещения, а части теплоизоляции соединяются монтажным скотчем.

Устанавливается термодатчик, который размещается непосредственно на поверхности теплоотражающего материала. Для этого в теплоизоляции делается небольшое углубление, которое нужно для того, чтобы в дальнейшем датчик не мешал укладке подложки и ламината.

Готовится заземление. Для этого по всей длине пола наклеивается фольгированный скотч. После монтажа его нужно будет соединить с основной шиной заземления, которая имеется в любом здании.

Выполняется монтаж пленки инфракрасного теплого пола. При этом укладка по всей поверхности совсем необязательна. Не рекомендуется укладывать пленку в тех местах, где планируется размещение тяжелой мебели. При этом отступ от стен должен быть не менее 100-150 мм. Категорически запрещено укладывать ИК-пленку внахлест. Лучше всего размешать ее по максимальной длине – это позволит сократить до минимума количество соединений и проводов. Все сегменты пленки прикрепляются к теплоотражающей поверхности монтажным скотчем.

Выполняется подключение проводов. Наиболее распространенный способ – это использование клемм, которые после соединения обжимаются плоскогубцами. Еще один вариант – использование люверсов, которые отличаются меньшей толщиной, большей надежностью и безопасностью. Все места соединений изолируются битумным скотчем, который нужно клеить и снизу, и сверху. Полосы необходимо соединять параллельно. При последовательном соединении при выходе из строя одной из полос перестанет работать вся система.

Зная размеры помещения, можно воспользоваться услугой по подготовке полос инфракрасного пола непосредственно в магазине. Это существенно сократит время монтажа системы, а также увеличит ее надежность.

Инфракрасный теплый пол подключается к сети электропитания через терморегулятор. При этом нужно учитывать, что мощность терморегулятора следует подбирать в зависимости от площади теплого пола. Как правило, терморегулятор устанавливается на стене в удобном и доступном месте.

Для защиты инфракрасного теплого пола поверх него укладывается защитная полиэтиленовая пленка толщиной не менее 80 мкм или другая подложка под ламинат, предназначенный для этого. Далее укладывается ламинат.

Меры безопасности при монтаже инфракрасного теплого пола под ламинат

  • При выполнении работ по монтажу пленочных теплых полов запрещается:
  • Выполнять монтаж в помещении с повышенной влажностью.
  • Выполнять монтаж в помещении с температурой воздуха ниже 0°С.
  • Монтировать пленку отрезками более 15 м.
  • Монтировать пленку в местах, где будет устанавливаться тяжелая мебель.
  • Монтировать пленку рядом с печами, каминами и другими источниками тепла.
  • Перегибать пленку больше чем на 90° на отрезке менее 5 см.
  • Монтировать пленку без заземления.
  • Проделывать в пленке отверстия и делать разрезы.

Нет никакого сомнения, что у альтернативных источников тепла большое будущее. На сегодняшний день инфракрасный пол под ламинат является прекрасной альтернативой центральному отоплению в квартирах и наилучшим решением для обустройства обогрева коттеджей в регионах с мягким европейским климатом. Монтаж подобной системы обогрева не составляет никакого труда, поэтому информации, приведенной в нашей статье, будет вполне достаточно для того, чтобы справиться с работой самостоятельно.

Рекомендуем прочитать: Укладка ламината на теплый водяной пол — особенности решения и тонкости монтажа, Теплоотражающие материалы для теплого пола под ламинат

Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..



Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

  • В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

  • По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
  • Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

  • Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.
  • Вставьте клемму между слоями инфракрасной пленки.
  • Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

  • Надежно обжать провода в клеммах с помощью специального обжима.
  • Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.
  • Так же наложите еще один слой электроизоляции с помощью специальной изоленты.
  • C помощью этой же изоляционной ленты изолируйте и саму медную шину.
  • Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.
  • Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.
  • И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
  • Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.
Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.





























Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

  • Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.
  • Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

  • Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
  • обладает высокой надежностью
  • характеризуется длительным сроком службы
  • позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
  • не влияет на подъем уровня пола помещения;
  • ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:
  1. изменению цвета покрытия;
  2. отставанию линолеума от основания;
  3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
  4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Укладка теплого пола под ламинат своими руками (видео)

Всем хороши ламинированные полы – красиво, доступно, да и монтировать их совсем несложно. Инфракрасная пленка может сделать пол еще и теплым, что добавит комфорта и уюта помещению в холодное время года. Этот способ отопления лучше всего подходит для покрытия из ламината, поскольку не требует больших трудозатрат. К тому же инфракрасный теплый пол под ламинат не действует пагубно на материал покрытия. За помещением можно ухаживать так же, как и раньше, до установки системы подогрева. Монтаж теплого пола под ламинат легко сделать своими руками, используя пошаговую инструкцию и видео. Это проще, чем монтаж электрического пола.

Разделы статьи

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

  • Бесшумная работа.
  • Простота установки (монтажа) монтажа.
  • Не снижает кислород в помещении.
  • Не издаёт запахов и вибрации.
  • Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Пошаговая укладка отопительной системы

Начинать работы по монтажу системы следует с разработки подробной схемы расположения элементов и путей коммуникации проводов.

Составление

схемы
  • Измерить размеры пола помещения и начертить его план с учетом мебели, батарей и каминов.
  • Обозначить на плане помещения место управления всеми коммуникациями. Кабели впоследствии обустройства можно убрать в гофротрубу или пластиковые короба, чтобы избежать штробирования стен.
  • Обозначить на плане помещения места, где будут находиться полосы пленок с указанием размеров и линий отрезов пленочных элементов. Экономичнее располагать рулон вдоль помещения, учитывая, что нужно отступать от стены и батарей, а также каминов, не менее 25-30 см. Норма общего покрытия обогревателя относительно площади помещения – 50-60%.
  • На плане помещения обозначаются места, где расположена крупная мебель или тяжелая бытовая техника. На этих участках нельзя настилать обогревательные элементы.
  • Между пленками предусматривают промежуток не менее 5 см. Укладывать полосы внахлест запрещается.
  • Расстояние от стены до пленки должно быть не менее 10 см.
  • По длине размер укладываемого участка не должен превышать 8 метров.
  • В зависимости от способов подключения коммуникаций, на схеме обозначаются пути пролегания кабелей. Следует предусмотреть отсутствие пересечений «фазы» и «нуля».
  • Предусмотреть место расположения каждого термодатчика, с учетом длины штатного кабеля. Датчик лучше крепить посередине пленочного элемента в одном из прохладных мест помещения.

После составления подробной схемы можно переходить к монтажу отопительной системы.

Инструменты и материалы, которые будут нужны для работы, необходимо подготовить заранее, чтобы не отвлекаться на их поиск во время работы:

  • расчетное количество метров ИК пленки;
  • теплоизолирующий материал по размеру площади пола;
  • термодатчик;
  • терморегулятор;
  • провода для выполнения коммуникаций;
  • скотч двухсторонний;
  • клейкая лента;
  • битумная лента;
  • гидроизоляционный материал;
  • инструменты для раскроя;
  • уровень для проверки ровности пола.

Подготовка основания пола

Необходимо выполнить следующие подготовительные работы — отремонтировать, выровнять и загрунтовать основание пола. При необходимости можно сделать дополнительное выравнивание:

  • На деревянную основу пола укладывают листы фанеры.
  • На бетонную основу заливают цементно-песчаную стяжку или наливной пол.

Ровность поверхности проверяют с помощью строительного уровня.

Подготовка поверхности

Пошаговые действия по выполнению подготовительных работ поверхности пола:

  • Для предотвращения повреждений пленочного пола следует тщательно очистить основу пола от мусора и пыли.
  • Вся поверхность пола укрывается подложкой вне зависимости от местоположения пленочных элементов. Укладка выполняется встык фольгой кверху, толщина слоя около 3 мм. Фиксацию к основе пола производят двухсторонним скотчем, а между собой листы подложки скрепляют специальной лентой с верхней фольгированной поверхностью.
  • Рекомендуется постелить на основание пола слой гидроизоляционного материала.

Укладка ИК-пленок

Все работы производятся точно в соответствии с составленной ранее графической схеме. Нужно следить за тем, чтобы все токопроводящие части и верхнее покрытие пленки не были нарушены в процессе работы. Если такое все-таки произошло, то испорченные элементы следует заменить. Разрезать листы можно только по маркерам, обычно обозначены пунктиром. Обрезание части пленочного листа в других местах может повлечь за собой поломку всей системы.

Все работы по обустройству ИК отопления можно проводить при температуре выше 0 градусов и влажности не выше 60%. Для проверки работоспособности пленку сначала разворачивают, а потом уже подключают к сети.

Ход работы:

  • Пленку укладывают фольгированной стороной книзу. К подложке их крепят на обычный скотч.
  • Битумной лентой изолируют токопроводящие части разреза пленки, которые не будут использоваться в коммуникации. Изоляцию проводят с обеих сторон пленки.
  • В подложке вырезается отверстие для термодатчика и паз для укладки проводов. Корпус датчика фиксируется битумной лентой посередине полотна. Далее пленочный элемент фиксируется к подложке. Термодатчик следует устанавливать так, чтобы в случае его поломки была возможность его быстро заменить.
  • Для подключения пленок к электрической сети в комплекте есть клеммы клипсового типа. Их крепят так, чтобы верхняя пластина входила в контактный разрез, а нижняя оставалась снизу пленки. Клеммы обжимаются с помощью плоскогубцев.
  • В соответствии со схемой укладываются кабели коммуникации. Перед подключением к контактам концы проводов зачищают от изоляции примерно на 10 мм.
  • Производят изоляцию всех контактов. Металлические части заклеиваются битумной лентой так, чтобы полностью исключить попадание мусора или воды.
  • В подложке намечают разрезы для фиксации клемм и путей проведения проводов. Все элементы фиксируются в подложке и закрепляются скотчем.

После всех работ по подготовке ИК пленки можно подключать к электрической сети.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

  • Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.
  • Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.
  • Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.
  • Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.
  • Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Подготовка основания

Укладка любого теплого пола начинается с подготовки основания и проходит в несколько этапов.

  • В первую очередь следует удалить старый внешний слой пола, это может быть линолеум, плитка или ламинат.
  • Затем необходимо выровнять и очистить поверхность от мусора. Сделать это просто и быстро можно с помощью топора и пылесоса.
  • Следующим этапом является грунтовка пола, после чего можно приступить к укладке теплоотражающего материала. Он должен покрывать весь пол. Отдельные сегменты необходимо соединять между собой при помощи скотча.

Выбор ламината для ИК теплых полов

Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.

На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.

Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.

Подробнее о выборе ламината для теплого пола читайте в статье на нашем сайте.

Комплектация иструктура пола

Комплект плёночноготёплого пола состоит из:

  • Нагревательныхэлементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, норекомендована не более 8 метров. Режется полотно на необходимый размер поспециальным полосам.
  • Клеммдля соединений схемы.
  • Термодатчика— онотвечает за уровень нагрева.
  • Терморегулятора (блока управления) — бывает электронным иэлектромеханическим. Имеет разный дизайн и систему индикации, а вот подключениек питанию, к элементам нагрева и термодатчику схоже.
  • Часто в наборе присутствует кабельнеобходимого размера.
  • Обязательно есть материал для изоляции, в видебитумной ленты.

При выборе тёплого пола под ламинат, необходимо учитыватьуровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагревапола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющаятолщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону,отражающую инфракрасное излучение от основания, тем самым, всё тепло идётвверх. Важно, чтобы она не проводила ток. Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённоенагревательными элементами, на него стелется напольное покрытие (ламинат). Уданных моделей нагревательными источниками служат карбоновые полосы, они бываютсплошными или с напылением, которые со всех сторон прикрыты материалом излавсанаили полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном видеструктура инфракрасного тёплого пола состоит из следующих слоёв, и выглядиттак:

  • Ламинат — половое покрытие.
  • Подложка— подойдёт виниловая или полиэтиленовая. Она пропускает тепло, а водузадерживает, что немаловажно.

Полезное видео по теме

Какой электрический пол лучше?

Подключение ИК пленок к регулятору

Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.

Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).

Например, 4,1кВт/230В/10 = 1,7мм, требуется округлить это значение до большего размера, который есть в продаже, чтобы был запас. Получаем необходимое сечение провода 2 мм.

При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.

Основные действия при подключении теплого пола:

  • К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
  • После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
  • Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
  • Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
  • Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.

Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.

До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

Первый пуск системы обогрева

Не следует сразу включать обогрев на полную мощность. Сначала температуру устанавливают на 15-20 С и увеличивают каждый день на несколько градусов, постепенно доводя до расчетного уровня.

ИК-пленка – комфортный современный способ обогрева. При правильном монтаже и эксплуатации способны долгое время сохранить уют и тепло в доме и даже заменить центральное отопление.

Нагревательные элементы — самое «сердце» тёплого пола.

  • Теплоотражающийматериал — его предназначение, снижение тепло-потерь. Обязательное условие — должен быть токо непроводимым. Подойдёт пенополиэтиленовая изоляция или подложка из пробки, имеющая отражающий слой.
  • Основа пола — твёрдая и ровная. Для этого,бетонную основу можно залить нивелирующим составом, а на деревянную постелить фанеру.

Составляем схему

Перед покупкойкомплекта для плёночногопола под ламинат, нужно досконально продумать и начертить схему укладкинагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  • Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  • Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  • Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  • Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  • Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

Помимо этого, следуетпродумать расположение кабельных коммуникаций системы:

  • Выбратьоптимальное место на стене для блока управления, оно должно находиться навысоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  • Запрещеноподключать «тёплый пол» к обыкновенной розетки, так как суммарная мощностьсистемы высокая. Необходимо запланировать отдельную линию питаниясоответствующего сечение. Для наибольшей безопасно, рекомендовано в схемепредусмотреть устройство УЗО, для защиты.
  • Большую часть терморегуляторов можно устанавливать в стандартнуюрозетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером20 на 20.
  • Планируяпрокладку проводки, не допустимо пересечение проводов.Схемы подключения бывают различными, но наиболее распространённой является,когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когдаудобнее и выгоднее производить подключение фазного и нулевого кабеля с разныхсторон.

  • Необходимо предусмотреть на чертежеучасток, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делатьотступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самыйхолодный участок в помещение.

Точно составленная схема, позволит сделать правильно расчёт в потребности материала и комплектующих, и облегчит монтаж пола с подогревом под ламинат.

Какой ламинат выбрать

Важное значение для нормального функционирования тёплогопола под ламинат, играет выбор модели покрытия. Не подходящий по типу паркетбудут деформироваться, плохо пропускать тепло и выделять формальдегид, вышедопустимой нормы.

Ламинат для плёночного пола с подогревомдолженотвечать следующим требованиям:

  • обладатьзамковым соединением, использовать клей для монтажа плит не рекомендовано, онсоздаёт жёсткий шов, который рвётся при температурных перепадах;
  • иметьвысокие теплопроводящие показатели, для инфракрасного тёплого пола коэффициент 0,05-0,10м2 х °K/Вт;
  • оптимальная толщина плит 8 — 9 мм, если онитоньше — происходит разрушение замкового соединения при перепаде температур, атолстые плохо пропускают тепло;
  • не выделять при нагреве формальдегид вышедопустимого придела, подойдёт напольное покрытие класса ЕО и К1;
  • бытьизносоустойчивым, не ниже 3 класса, чем данный показатель больше, тем прочностьпола выше.

Исходя из этих требований, необходимо покупать ламинат для тёплого пола. Помимо этого, на упаковкеили в инструкции к изделию должен присутствовать специальный значок, онобозначает возможность совмещать данный ламинат с элементами обогрева.

Технология укладки

Главное достоинство инфракрасного плёночного пола перед другими видами — простота, и возможность самостоятельной установки.

И стелить финишное покрытие не составит труда домашним умельцам без опыта данной работы.

Подготовкаоснования и укладка теплоизоляции

Перед монтажом инфракрасного тёплого пола нужно провести следующие работы: подготовить основу и произвести гидроизоляцию.

Важно! Основание должно быть ровным и твёрдым, с уклоном не больше 2 мм на 1 метр.

Необходимо тщательно проверить основание на наличие трещин и неровностей. При обнаружении, их следует зашпаклевать, и дать просохнуть. После этого, поверхность нужно хорошо очистить от мусора и пыли (вымести или пропылесосить).

При значительныхперепадах в бетонном основании, проще залить стяжку из нивелирующего состава.

Следующий этап — укладка изоляционного и теплоизоляционного материала. Он укладывается по всему периметру до самых стен, даже там, где не будет располагаться нагревательный элемент.

Изолятором может, служит пенополиэтилен или пробка, имеющая отражающий слой. Использовать алюминиевую фольгу нельзя, она проводит ток. Расстилается изоляция фольгирующей стороной вверх.

Подложка под плёнку должна иметь толщину 3 — 4мм, это важно, так как в ней будут делаться борозды для прокладки кабеля.Чтобы, она не смещалась при последующих действиях, следует закрепить еёстеплером и соединить полосы двойным металлизированным скотчем.

Далее, в изоляционномматериале вырезается углубление под датчик температуры.

Укладкаплёночных инфракрасных излучателей

Раскладыватьнагревательную плёнку необходимо в соответствии имеющейся схемы. Делать монтажследует аккуратно, чтобы не нарушить целостность нагревательного полотна. Плёнку рекомендовано раскраивать ножницами, по предназначенным для этогополосам.

Располагаютсяэлементы нагрева от стены и мебели на расстоянии не меньше 20 см, а от приборовобогрева 1 метр. Это необходимо, чтобы избежать перегрева пола и выхода его изстроя.

Класть плёночные элементы нужно медными шинами вниз, после этого зафиксировать на скотч. Допустимая длина нагревательных полос не больше 8 метров.

Нельзя укладывать плёнку на хлёст, расстояние между полосами 50 мм. Для минимизации расходов на проводку, укладывать плёнку следует по направлению к термостату, тесть вдоль большой стены.

Затем нужно провестидействия по изоляции участков, где была разрезана токоведущая шина, в местах,не предназначенных для коммуникации кабеля. Для этих целей, необходимоприменять битумную ленту, её лучше плотно прижать со всех сторон для хорошейгерметизации.

Подключениетермодатчика

Размещать термодатчик нужно по центру полотна, на чёрной карбоновой полосе. В данном месте, в подложке, в момент её укладки на основание сделать углублениедля него, а также кабельные каналы.

Фиксировать корпус следует битумной лентой. Когда датчик установлен ивыведены провода к терморегулятору, плёнка кладётся обратно и крепится наскотч. Теперь можно устанавливать клеммы.

Установка клемм и подключение кабеля

В точках, где полподключается к электропитанию, устанавливаются клеммы. Для этого, верх еёследует вставить в специальную прорезь, а вторую пластинку оставить снизуплёнки снаружи. С помощью плоскогубцев, аккуратно, но хорошо обжать клипсу,чтобы обеспечить контактное соединение с серебреной частью медной шины.

Есть некоторые моделиплёночных полов, в которых предусмотрен другой способ соединения клемм —заклёпки, это указано в инструкции.

Следующее действие —подключение кабеля. Проводящие провода необходимо зачистить, вставить в клеммуи зажать плоскогубцами. Требуется изолировать клеммы, для этого полоскибитумного скотча нужно наклеить сверху и снизу, и тщательно соединить. Дляхорошей герметичности узла, удалить все пузырьки воздуха.

Примите к сведению! Битумная лента обладает свойствами нагреваться в момент первого включения в электросеть, и принимать форму защищаемого узла, тем самым создавая максимальную герметизацию.

Подключениетерморегулятора

Половое покрытие —ламинат, требует точности при регулировке температуры, поэтому лучше братьэлектронное устройство, а не механическое. Терморегулятор имеет блокуправления, который оснащён специальными разъёмами, для присоединения проводов.По технологии монтажа пола с обогревом подразумевается, что все провода должнысходиться в одну точку, где расположен прибор.

Чтобы исключитьошибки при подключении проводов, в инструкции разработана пиктограмма, гдеобозначены участки имеющие заземление, нагрузку и напряжение.

Важно! Не допускается скручивание проводов, так как это может спровоцировать перегрев конструкции.

После подключениякабелей, они укладываются в специально подготовленные пазы. Терморегуляторприделывается на запланированное место, удобное для пользования. Теперь можноначинать испытание пола на работоспособность.

К сведению! У электронных терморегуляторов есть два прибора, один для определения температуры воздуха, а второй — пола.

Есть следующие варианты работы тёплогопола:

  • Использование показаний только датчикапола. К примеру, включается обогрев при температуре меньше 25 градусов, авыключение задаётся — когда достигается 29 градусов.
  • Использование показаний двухустройств. Планируется, что включатся обогрев, будет при 23 градусов впомещении, а выключаться — при достижении 26 градусов воздуха, или всоответствии с показаниями прибора пола — 30 градусов.

При поломке датчикапола требуется его замена, для этого придётся разобрать половое покрытие. Чтобыне прибегать к таким трудоёмким процессам, лучше запастись дополнительнымприбором и приделать его при монтаже, как запасной вариант, выведя провода ктерморегулятору.

В случаи выхода изстроя основного датчика, просто отсоединить сломанный от терморегулятора иприсоединить запасной.

Первыйзапуск системы

Перед укладкой полового покрытия —ламината, требуется убедиться в правильности функционирования пола.

Сначала, нужнопроверить целостность системы и затем осуществить её пуск. Тестовая температураможет быть небольшая, так как главная цель теста — проверка соединений инфракрасногопола. При отсутствии перегревания элементов и искрения, можно говорить, чтоплёнка качественная, и соединения проведено правильно. Если же, выявленыкакие-то неполадки, то после их устранения нужно повторить запуск.

Затем, системаотключается от электропитания, и можно выполнять укладку ламината.

Как уложить ламинат

Перед монтажом ламината, чтобы вода непопадала на нагревательные элементы, следует застелить их изоляционнымматериалом. Достаточно для этого, положить пластиковую плёнку 200 мкм, оназащитит от влаги, но не задержит ИК-излучение. Так как, гидроизоляция имеет незначительную толщину, то она не изменит рельеф поверхности.

Материал нарезать на полосы нужной длины, и положить сверху греющей плёнки, делая незначительный на хлёст. Выступать по краям он должен на 10 — 20 см. Обязательно нужно проклеить швы скотчем, чтобы при укладке ламината не произошёл сдвиг.

После того, как гидроизоляция расстелена, можно начинать укладывать ламинат. Монтаж ламината на плёночный пол необходимо производить аккуратно, в мягкой обуви, чтобы случайно не повредить плёнку.

Ламинированные панеликласть прямо на полиэтиленовую плёнку, не требуется укладка дополнительнойподложки. Каждая доска имеет замковый механизм, поэтому нужно соединить панелипод углом, потом опустить до щелчка. Если появился зазор, достаточно постучатьрезиновым молотком. Доски соединяются между собой узкими сторонами, а затемскрепляются уложенные полосы. После полного завершения монтажа плитки, по периметруплощади устанавливается плинтус, под него прячется вся проводка.

Важно! При укладке ламината необходимо делать зазоры у стен, так как ламинат будет расширяться от температурных перепадов.

По окончанию укладывания ламината, можно включить ипроверить, как работает инфракрасный плёночный пол. Однако, для адаптации ламинатак новым условиям, не следует включать подогрев сразу на полную силу.

Сначала, стоитустановить показатели в приделах 15 — 20 градусов, и прибавлять каждый день по5 градусов, пока система не выйдет на полную мощность.

Советы по монтажуплёночного пола

Специалисты советуютпроводить укладку плёночногопола придерживаясь ряда правил:

  • неподключать к сети пленку, свернутую в рулон;
  • монтажтёплого пола делать при влажности не больше 60% иположительной температуре;
  • при обнаружении повреждения награфитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
  • делать монтаж плёночного пола под ламинат нельзя навлажную поверхность;
  • при затоплении тёплого пола, требуетсябыстро выключить из сети и дать просохнуть естественным путём;
  • термодатчик устанавливать в свободномдоступе, чтобы при необходимости было несложно поменять;
  • сохранять схему укладки плёночногопола.

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасная карбоновая система обогрева пола, теплый ламинированный пол 220-240 В для 135-145 кв. футов (13-14 кв. м), с WiFi SMART, программируемый термостат —


  • Убедитесь, что это подходит, введя номер модели.
  • Полная система отопления, включая все необходимое
  • Точный многофункциональный цифровой программируемый термостат с монтажной коробкой
  • руководство по установке
  • Я подготовлю листы точно для вашей комнаты, готовые к установке с подготовленными холодными концами!
  • Потолочное отопление!
› Подробнее о продукте

Примечание. Изделия с электрическими вилками предназначены для использования в США.Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

Ирландский поставщик электрических теплых полов — нагревательная пленка

Ирландский поставщик электрических теплых полов — нагревательная пленка — нагревательный мат Ирландский поставщик электрических теплых полов — нагревательная пленка — нагревательный мат

УМНАЯ ИНФРАКРАСНАЯ ТЕХНОЛОГИЯ ОТОПЛЕНИЯ

ВЫСОКОЕ КАЧЕСТВО ОТОПЛЕНИЯ

Наша инфракрасная пленка полностью меняет способ обогрева помещения.Продукт Termofol предоставляет вам передовые технологии, сокращает время нагрева и снижает ваши ежемесячные счета. Термопленка обеспечивает максимальный комфорт и проста в установке. Предназначен для использования под ламинатом и керамической плиткой.

БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ ЗАКАЗЫ

Ирландский поставщик теплых полов

Нагревательная пленка является очень эффективным продуктом. Может использоваться для ламината или керамического напольного покрытия, а также для стен и потолка. Инфракрасные излучатели положительно влияют на наше здоровье. Фольга создает теплую и дружелюбную атмосферу, а также снижает потребление электроэнергии. Нашим преимуществом является быстрая установка, свобода проектирования, экономичность, отсутствие обслуживания, возможность использования для основного или вторичного отопления, низкие эксплуатационные расходы.

Сертификаты

Мы гордимся качеством производимой нами нагревательной пленки.

Здоровье

Дальнее инфракрасное тепло — это то же самое тепло, которое вы почувствуете, находясь на улице в теплый летний день.

Калькулятор

Сделать расчет стоимости

Наше предложение

НАГРЕВАТЕЛЬНАЯ ПЛЕНКА

Наша инфракрасная нагревательная пленка дает вам новейшие технологии в вашем доме. Чрезвычайно эффективная система идеально подходит для использования под ламинатом, керамической плиткой и камнем. Может быть быстро установлен, а температура легко контролируется нашими термостатами. Мы гарантируем высочайшее качество изготовления и все сертификаты ЕС, одобренные CE.

ТЕРМОСТАТЫ

Наши стильные регуляторы термостатов могут использовать комбинированные датчики пола и воздуха для поддержания правильной и приятной температуры.Полностью запрограммирован и оснащен сенсорным экраном, а также доступен со встроенным модулем WI-FI.

ИЗОЛЯЦИОННАЯ ПОДКЛАДКА

Многолетний опыт в области теплых полов позволил нам производить очень эффективные изоляционные материалы. Наши утеплители имеют алюминиевое покрытие и встроенную пароизоляцию. Отражающая изоляция распределяет тепло по помещению и предотвращает потери на пол.

НАГРЕВАТЕЛЬНЫЙ КОВРИК

Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро монтируется и имеет фиксированное пространство для кабеля, которое обеспечивает превосходное тепло на поверхности пола. Предназначен для общего обогрева вашего пола или альтернативного обогрева комфортного теплого пола.

вплоть до 0% Меньше энергии над

0

лет на рынке вплоть до 0 лет гарантии вплоть до 0% довольные клиенты

ЧТО МЫ ДЕЛАЕМ?

Группа Термофол использует только новейшие экологические технологии. Наша команда всегда находит лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.

СВЯЖИТЕСЬ С НАМИ

Кара Наас
Ко. Килдэр W91 D92H


Веб-сайт by sideline

Рейтинг / на основе отзывов клиентов

,

Телефон:

Политика конфиденциальности и использования файлов cookie

Теплый пол под ламинат: установка и установка пленочной инфракрасной системы

Инфракрасный пленочный пол можно укладывать под ламинат во всех помещениях, такая система используется как основной или дополнительный источник обогрева. Установку легко выполнить самостоятельно; не требуется тщательной подготовки основания.

теплый пол

В качестве нагревательного элемента пленочного пола используется наноструктура; производители помещают его между двумя слоями полимера. Для соединения используются специальные токопроводящие шины из меди. Они дополнительно защищены слоем серебра. Углеродные материалы используются для создания термопленки; они генерируют излучение в инфракрасном спектре, невидимое для человека.

Принцип работы пленочного пола

Большинство систем, которые сегодня используются для обогрева помещений, нагревают воздух в помещении.Так работают электрические и водяные теплые полы. Сначала нагревают стяжку, в которой проложен греющий кабель или трубы, а уже от стяжки нагревается воздух.

Инфракрасная система работает иначе. Пол, под которым установлена ​​термопленка, не нагревается. Ток, проходящий через элементы системы, создает инфракрасное излучение. Он не нагревает воздух, а поглощается окружающими предметами. Аналогично действуют солнечные лучи.

Преимущества инфракрасной системы

Пленочный пол с каждым годом становится все популярнее, имеет доступную стоимость, его легко установить своими силами.Система имеет следующие преимущества:

  1. Можно класть под ламинат, покрытие не нагревается и не трескается.
  2. Равномерный нагрев поверхности.
  3. Пленочный пол на 30% экономичнее других систем электрообогрева.
  4. Для термопленки не требуется специальной подложки.
  5. Не нужно выставлять датчик температуры на максимальное значение, т.к. предметы в помещении очень быстро нагреваются. При этом ламинат не деформируется.Поскольку нет нагрева, покрытие не выделяет вредных веществ.
  6. Бетонная стяжка не требуется.

Монтаж термопленки легко выполнить самостоятельно, помощь специалиста не требуется.

Подложка под пленочный пол

Перед началом монтажных работ необходимо выбрать подходящую подложку, она выполняет следующие функции:

  1. Помогает создать плоскую плоскость.
  2. Предотвращает потерю тепла, направляя инфракрасные лучи прямо вверх.Это экономит потребление энергии.
  3. Облегчает укладку ламината.
  4. Защищает систему от влаги и пара.

При выборе подложки нужно учитывать характеристики материала и особенности помещения. В комнатах укладывают плиты экструдированного пенополистирола или магнезитовые листы, также в качестве подложки можно использовать ДВП.

Дополнительная теплоизоляция

Если термопленка укладывается в частном доме, под нее необходимо уложить дополнительный слой теплоизоляции.Он необходим для того, чтобы холодный воздух из подвала не попадал в помещение, а тепло не уходило из здания.

При выборе теплоизоляционного материала необходимо учитывать рекомендации производителя системы отопления. Чаще всего под термопленку в частных домах укладывают вспененный полиэтилен. Имеет специальное отражающее покрытие из майларовой пленки.

Тип утеплителя не влияет на эффективность теплого пола, поэтому можно использовать практически любой утеплитель. Следует избегать только материалов, покрытых алюминиевой фольгой. Это может привести к перегреву компонентов системы.

Основание под пленочный пол

Перед началом монтажа термопленки необходимо подготовить пол, на нем не должно быть трещин и других серьезных дефектов. Обязательно нужно проверить плоскость, для этого используется строительный уровень. Если основание имеет дефекты, их необходимо устранить. Неровности и трещины очищают от пыли и замазывают, после чего ставят маяки.Старую стяжку при большом перепаде высот заменяют новой, затем делают слой гидроизоляции.

Вместо бетонного раствора можно использовать самонивелирующиеся смеси, они заменят гидроизоляционный материал. Сверху укладываются листы ДВП или другого утеплителя, стыки проклеиваются строительным скотчем. Его можно заменить битумной пленкой.

Инфракрасная напольная установка

Укладка термопленки состоит из следующих этапов:

  1. Подбор и покупка комплекта.У каждого производителя есть несколько моделей, стоимость набора зависит от комплектации. Теплый пол можно сделать дешевле, если собрать его самостоятельно из нескольких компонентов.
  2. Составление схемы и определение площади обогрева. Термопленка не размещается под мебелью и другими предметами. Если инфракрасный пол предполагается использовать в качестве основного источника тепла, он должен покрывать 70% площади помещения и 40% в качестве дополнительного.
  3. Определение места установки термостата.Для того чтобы сделать устройство более удобным в использовании, его размещают на расстоянии 1 м от пола.
  4. Подготовка основания под ламинат. Он должен быть ровным, с максимальным перепадом высоты 3 мм. Перед монтажом инфракрасного пола необходимо уложить гидроизоляцию на основание.
  5. Монтаж изоляции. По периметру помещения укладывается демпферная лента. Чтобы листы теплоизоляционного материала не расходились, их склеивают скотчем.
  6. Вырежьте термопленки.Разрезать его можно только в тех местах, которые указаны производителем. Максимальная длина одной полосы не должна превышать 8 м.
  7. Монтажные работы. Пленка размещается на расстоянии 20 см от стен и мебели, между двумя полосами должно быть не менее 10 см. Не перекрывайте полосы, так как это приведет к перегреву системы. Для фиксации материала используется двухсторонний скотч. Необходимо помнить о расширении материалов при нагреве, поэтому скотч клеится отдельными кусками, а не лентами.
  8. Изоляция контактов. Клеммы используются для соединения проводов. Если контакт не задействован, его изолируют битумной лентой.
  9. Соединительные провода. Провод подключается к клемме и затем изолируется. Удобнее всего использовать проволоку разных цветов.
  10. Установка датчика температуры. Лучше всего расположить его под второй полосой термопленки, расположив ближе к середине. В этом случае датчик будет показывать температуру системы, а не пола.Устройство «утоплено» в изоляцию, тогда ламинированное покрытие не будет воздействовать на датчик, создавая нагрузку.
  11. Прокладка провода датчика. Лучше всего разместить его в гофре, тогда его будет проще заменить.
  12. Подключение системы отопления к термостату. К ней должны подойти провода от пленки и датчика температуры. Система подключается через устройство защитного отключения (УЗО). Термостатов может быть несколько, их количество зависит от площади помещения.
  13. Пробный запуск системы отопления. На этом этапе важно проверить напряжение, определить скорость нагрева теплого пола. Необходимо обратить внимание на то, равномерно ли прогревается покрытие в разных частях помещения.

Укладка ламината завершает процесс укладки. Сначала на нагревательную пленку укладывается подложка, затем сверху укладывается ламинат. Установка стандартная, в соответствии с рекомендациями производителя, а также типом замка.

После этого можно протестировать работу системы. Чтобы запустить без перерывов, после включения нужно постепенно повышать температуру, повышая ее на 4°С в сутки до нужного значения.

Какой пол лучше всего подходит для теплого пола?

Пол с подогревом становится все более привлекательным вариантом для домов в Австралии. В отличие от типичных конвекционных систем отопления, теплые полы используют тепловое излучение для создания теплой и уютной домашней обстановки.Естественно, учитывая, что тепло излучается через пол, важно взвесить, какой тип напольного покрытия является лучшим выбором. Различные материалы и различные покрытия будут давать разные результаты в зависимости от их теплопроводности.

Плитка для пола

Каменная плитка и керамика являются идеальным выбором, так как они являются отличными теплопроводниками. Они хорошо сохраняют тепло в течение длительного времени, а это означает, что они являются высокоэффективными вариантами, а также очень хорошими проводниками тепла.Под плиточное отопление рекомендуется как для комфорта, так и для эффективности.

Бетон

Полированный бетон

, который также становится все более популярным выбором с эстетической точки зрения, имеет дополнительное преимущество, заключающееся в том, что он является высокоэффективным выбором для напольного отопления. Тепловая масса бетона означает, что он способен сохранять тепло при низкой температуре. Особенно, если система теплого пола уложена непосредственно в плиту, затраты на обогрев бетона будут сравнительно низкими.

Деревянный пол

Поскольку существует множество различных типов деревянных полов, может быть сложно говорить в целом об их эффективности для теплых полов.Есть много типов деревянных полов, которые могут быть хорошими теплопроводниками. Идеально подойдет деревянный настил, плотный и тонкий.

Инженерная половая доска — это привлекательный вариант для напольного отопления. Иногда проблема с подогревом деревянного пола заключается в том, что тепло изменяет уровень влажности, что приводит к движению или изменению цвета. Слоистая природа паркетной доски означает, что она не реагирует таким образом на изменения температуры.

Ламинированный пол

Деревянный ламинат состоит из слоев древесины, расположенных в противоположных направлениях.Структура деревянного ламината означает, что он может поглощать изменения температуры, но, возможно, потребуется изучить пригодность любого конкретного ламината.

Виниловый пол

Vinyl можно безопасно использовать с напольным отоплением. В отличие от других вариантов, он будет довольно быстро нагреваться и остывать. Важно, чтобы винил укладывался на ровную поверхность, поэтому для его монтажа лучше всего обратиться к профессионалам.

Ковровое покрытие

При правильном оборудовании и ноу-хау можно осуществить отопление под ковром.Некоторые типы ковров и ковровых покрытий могут неэффективно блокировать тепло, выделяемое системой обогрева под ковром. Лучше всего уточнить у производителя подходящую подложку и наиболее подходящую толщину ковра.

Правильный выбор напольного покрытия

Напольное покрытие

— важный выбор в любом доме, но тем более, если оно должно быть совместимо с системой подогрева пола. Поговорите с производителем любого напольного покрытия, которое вы хотите сделать, это всегда хорошая идея, равно как и консультация со специалистами по напольному отоплению.

Свяжитесь с нами

Наша команда Comfort Heat готова помочь вам с подогревом пола. Свяжитесь с нами через Интернет или позвоните по телефону 02 9979 8600, и мы сможем начать ваш путь к уютному и экономичному дому.

Как установить инфракрасный теплый пол под ламинат. Укладываем теплый пол

Ламинат

, несмотря на внешнее сходство с натуральным деревом, теплоемкостью отличается в худшую сторону. Но если под ламинат положить инфракрасный пол, то дополнительный подогрев не нужен.Можно ли укладывать ламинат на инфракрасный пол? Безопасно ли, как предотвратить перегрев, потому что перегрев может привести к пожару.

Можно ли укладывать инфракрасный пол под ламинат?

По теплоемкости ламинат значительно превосходит плиточное покрытие, кроме того, у него низкая теплопроводность. Но слишком высокие температуры негативно сказываются на ламинированных полах, поэтому нельзя допускать перегрева пола.

Если под ламелями будет установлен водяной или электрический подогрев, это приведет к повышению температуры нагревательных элементов и может привести к деформации покрытия. Колебания температуры для ламината нежелательны. В этих системах этого не избежать, а потому от этой идеи лучше отказаться. Кроме того, значительно возрастут счета за воду и электроэнергию.

При укладке ИК-пола под ламинат обеспечивается равномерное распределение теплового излучения по всему объему покрытия и очень быстрый прогрев помещения. При правильном монтаже тепловое излучение не передается на черновое основание, на которое уложена пленка, поэтому тепло будет использоваться рационально.

Пленочный пол под ламинат – лучшее решение для организации теплых покрытий.

Технология укладки под ламинат

Прежде чем приступить к монтажу, необходимо заранее выбрать тип покрытия, рассчитать его необходимый объем, спланировать расположение нагревательных элементов и разработать общую схему системы.

Возможные схемы укладки

Необходимо определить точки размещения блока управления и терморегулятора — сюда подключаются все провода. Для прокладки и сокрытия кабелей делается канавка, в которую укладывается гофрированная труба, либо предусматривается накладное расположение в закрытом коробе из ПВХ.



Эскиз составляется с обязательным учетом следующих требований:

  1. Инфракрасная фольга под ламинат должна быть разрезана на элементы меньшей площади только по контурам отреза, указанным производителем.
  2. Для минимизации количества стыков пленку следует укладывать вдоль помещения.
  3. Необходимо сделать отступ 25-30 см от стационарных обогревателей и стен.
  4. Нагревающиеся детали нельзя размещать под массивной мебелью — это приводит к перегреву пленки, что приводит к перерасходу электроэнергии или ее перегоранию.
  5. Расстояние между соседними элементами покрытия должно быть не менее 5 см. Укладка элементов пленки друг на друга или перекрещивание не допускается.
  6. Покрытие площади пола до 40-60% считается достаточным для обогрева помещения.

На рисунке также необходимо указать схему подключения кабеля, которая может быть выполнена одним из двух способов:

  • соединительные элементы с одной стороны;
  • подключение нуля и фазы с разных сторон.

Во втором случае исключается пересечение фазы и нуля. Работа требует внимания в процессе установки, в результате ошибки может произойти короткое замыкание.


Не менее важно заранее определить место расположения датчика температуры – желательно, чтобы он находился в самой холодной части комнаты или посреди ковра.При этом следует учитывать длину «родного» кабеля, чтобы его хватило для соединения с соответствующим блоком терморегулятора.

Когда схема составлена ​​и проверена, можно приступать к монтажу пленочного пола под ламинат.

Подготовка основания

Рассмотрим процесс укладки пленочного пола при условии, что черновое покрытие уже заранее подготовлено к работе. Предварительно выровнена, проверена горизонтальность, устранены все неровности, проведена обработка специальными пропитками — обеспыливание и укрепление.

Подготовка основания включает в себя несколько видов работ:

  1. Тщательная очистка, при которой удаляется весь имеющийся мусор, поверхность пылесосится для удаления даже мелких частиц пыли.
  2. Для исключения нагревания бетонной стяжки, что крайне нерационально, на черновое покрытие укладывают теплоотражающий материал с фольгированной стороной толщиной 2 мм и более. Укладка этого материала производится фольгой вверх. Крепление к полу осуществляется с помощью двустороннего скотча, полосы укладываются стык в стык, соединяются самоклеющейся лентой.
  3. Толщина теплоотражателя подобрана таким образом, чтобы в нем можно было сделать отверстия для клемм, кабелей и датчика температуры. В месте установки устройства магистраль теплого пола не должна располагаться над пленочным материалом, чтобы не мешать последующей укладке финишного покрытия.

Правила укладки пленки

Резка и укладка пленки должны производиться в строгом соответствии с существующей схемой.При разрезании, укладке и перемещении пленки необходимо соблюдать особые меры предосторожности. Не допускаются случайные порезы или повреждения излучающих и проводящих частей. Если это произойдет, сайт отбрасывается и не применяется.


Стыки вдоль линии реза не будут участвовать в переключении; их следует сразу изолировать битумной лентой-герметиком.

Инфракрасные фольгированные нагреватели размещайте так, чтобы медная полоса находилась внизу. Приклеить пленку к теплоотражателю можно обычным скотчем.


При установке зажимы для контактов погружаются в разрез так, чтобы одна часть клеммы находилась внутри, а другая — под поверхностью пленки. Затем клипса обжимается пассатижами, чтобы обеспечить надежный контакт.


Разводка также осуществляется по существующей схеме. Концы проводов зачищаются и погружаются в заранее установленную клемму, обжимаются пассатижами.


Затем устанавливается термодатчик, располагаемый под пленкой примерно по центру листа так, чтобы его рабочая поверхность располагалась на черной изополосе.Устройство крепится битумной лентой, которой также изолируются все места соединения клемм. Лента должна быть приклеена сверху и снизу, так вы сможете полностью обеспечить герметичность сборки. Клеммы с проводами лежат в специальных пазах в подложке и крепятся к ленте.


Подключение термостата и проверка работы

Каждый из кабелей подводится к месту установки термостатического блока управления.

Меры предосторожности:

  • Если разработанная схема предусматривает свой соединительный кабель для каждой из секций пола, то нельзя допускать скручивания проводов, так как это может привести к снижению надежности контактов, перегреву жил и возникновению дуги.
  • В этом случае рекомендуется использовать стандартные соединительные устройства, надежность работы которых не вызывает сомнений, например, клеммники «Wago».

Для подключения электрообогрева рекомендуется пригласить профессионального электрика, который сможет подобрать подходящий по мощности автомат, подключить силовой кабель к блоку управления.

Подключение инфракрасного теплого пола к обычной бытовой розетке 220 В не допускается. В целях безопасности допускается подключение системы только через специальное устройство, обеспечивающее надежную защиту — УЗО.


После завершения соединений всех проводов и проверки качества коммутации система тестируется. Если к работе претензий нет, можно приступать к работе над ламинатом – финишным покрытием.

Укладка ламината

Между установленной нагревательной пленкой и ламинатом укладывается гидроизоляционный слой. В качестве такого материала можно использовать плотную ПЭТ-пленку или фирменную подложку, поставляемую в комплекте с системой.


Участки теплоизоляционного материала укладываются внахлест с нахлестом 15-20 см, линии соединения проклеиваются скотчем. Гидроизоляция предназначена для обеспечения безопасного функционирования пола при возникновении непредвиденных обстоятельств, например, пролитии на пол ведра с водой.

Технология укладки ламелей не имеет специфических особенностей, производится в зависимости от типа замкового соединения и указаний производителя покрытия.

После укладки ламелей можно включить систему, установив на регуляторе температуру от 25 до 28 градусов.

Как выбрать ламинат для инфракрасного пола?

Толщина ламината, который классифицируется как хороший теплоизолятор, различна. Поэтому не все виды ламелей совместимы с системой ИК-обогрева.

При выборе ламината подходящей марки следует обратить внимание на следующие факторы:

  1. Маркировка.Материал, подходящий для инфракрасного обогрева, обозначается производителями специальным значком. Также в инструкции по обращению с ламелями указана допустимая температура нагрева, рекомендуемый тип теплого пола.
  2. Прочность и долговечность ламината. Для фольгированных систем отопления подходят классы 32 и 33.
  3. Параметр теплового сопротивления. Чем выше этот показатель, тем большее сопротивление имеет материал. Для инфракрасных полов следует выбирать ламинат с невысокими параметрами, малой плотностью и толщиной.При укладке слишком плотных ламелей на нагрев покрытия будет затрачиваться слишком много энергии, помещение будет нагреваться медленно.
  4. Способ подключения. Ламели соединяются двумя способами – замковым и клеевым. В нашем случае следует отдать предпочтение замку, который может иметь врезные замки или защелки.
  5. Допустимая температура нагрева инфракрасных полов 27°С.

Также предъявляются требования к подложке, нивелирующей все неровности и шероховатости пола. Его следует выбирать толщиной 1-3 мм и обладать высокими теплоизоляционными свойствами.

Напольное покрытие из ламинированных панелей выбирают большинство владельцев городских квартир и загородных домов. Этот материал очень практичен. И это вполне доступно по стоимости. Кроме того, удачная имитация натурального дерева добавляет уюта и комфорта любому помещению. Конечно, ламинат менее теплый по сравнению с натуральным деревом. Однако эта проблема легко решается путем организации системы теплого пола пленочного типа. Статья расскажет, как сделать теплый пол под ламинат и сколько стоит такая установка.

Ламинированные панели на 90% состоят из дерева. При нагреве влажность древесины уменьшается. Поэтому многих хозяев интересует, можно ли под ламинат укладывать теплый пол, и если да, то под какой. Этот вопрос особенно актуален в семьях с маленькими детьми. Ведь дети любят бегать босиком по полу. А так хочется уберечь их от разных болезней.

На теплый пол можно укладывать ламинат. Главное, соблюдать определенные условия при монтаже.Важен и выбор типа отопительной конструкции. Так что можно использовать инфракрасный и кабельный теплый пол под ламинат, но какой из них лучше, еще предстоит понять. Каждый из этих видов полов имеет определенные характеристики. Но есть общие для всех преимущества.

Преимущества включают в себя:

  • Равномерный обогрев помещения.
  • Отсутствие циркуляции пыли.
  • Эффективная работа системы.
  • Эстетичный внешний вид. Нагревательные элементы спрятаны под напольным покрытием, поэтому не портят интерьер квартиры.

Для ламината больше всего подходит нагревательная конструкция пленочного типа. Продукт представляет собой пленку. Он довольно тонкий. На пленке расположен токопроводящий материал в виде полос. Пленка крепится на подложку. Подложка под ламинат продается либо под электрический пол, либо в любом специализированном магазине. По стоимости продукт вполне доступен. Стяжка не требуется. Пленочный пол очень экономичен в использовании. Прогрев осуществляется быстро.

Пленочный пол имеет следующие преимущества:


Сегодня в продаже можно найти ламинат с уже встроенной системой инфракрасного обогрева пола.Правда, цена таких моделей высока. Ввиду чего приобрести конструкцию может далеко не каждый. Но прежде чем класть теплый пол под ламинат, нужно знать, какой материал использовать. Ведь не все виды ламината хорошо переносят контакт с системой отопления. Производители учли это и разработали специальную технологию изготовления ламината. Такие панели идеально подходят для всех видов теплых полов. Узнать, какой ламинат использовать, можно по маркировке, которая есть либо на коробке, либо в инструкции к товару.

Особенности установки

На вопрос можно ли стелить ламинат на теплые полы, ответ был дан. Но как осуществить монтаж конструкции самостоятельно, и возможно ли это? При определенном уровне знаний, минимальном наборе инструментов самостоятельная установка вполне посильная задача. Но крайне важно соблюдать определенную технологию, придерживаться правил. Следует отметить, что для устройства теплого пола под ламинат не нужна бетонная стяжка.И это значительно облегчает работу.

Итак, монтаж теплого пола под ламинат осуществляется следующим образом:


Таким образом, работа по устройству теплого пола проста и вполне выполнима своими силами.

Зная, как уложить теплый пол под ламинат, можно создать эффективную, качественную систему отопления и при этом сэкономить.

Для минимизации колебаний температуры рекомендуется оборудовать систему термостатом.Также следует отметить, что при покупке отопительной конструкции обязательна инструкция к изделию. Поэтому, купив пленочный теплый пол под ламинат, перед проведением монтажных работ необходимо внимательно прочитать инструкцию.

Обзор цен

Сегодня выбор очень разнообразен. На рынке можно купить электрический теплый пол под ламинат как импортного, так и отечественного производства. Проектирование системы теплоснабжения на базе теплого пола в коттедже обойдется примерно в 13 000-20 000 рублей.Сама установка стоит от 800 до 1000 рублей за квадратный метр. Если нужен теплосчетчик, придется заплатить еще 10 000 руб.


Цена электрического теплого пола под ламинат зависит от качества товара, производителя. Так квадратный метр инфракрасной пленки от хорошей фирмы будет стоить не менее 1200 рублей. Конечно, если есть более бюджетные варианты. Например, цена ламината китайского производства для теплого водяного пола будет дешевле.Но и качество продукции при низкой себестоимости будет низким. А качество – очень важный параметр, от которого зависит надежность и долговечность отопительной конструкции. Поэтому не рекомендуется экономить. Желательно покупать продукцию известных фирм.

Сегодня на российском рынке представлены фирмы-производители из Южной Кореи, Великобритании, Германии, США, Китая. Более 90% всей продукции на рынке – корейская продукция. Так что ультратонкие нагревательные пленки компании RexVa, выпускаемые под торговой маркой XiCA, пользуются хорошим спросом.Неплохо себя зарекомендовала и продукция корпорации Seggi Century. Продукт известен под торговой маркой Heat Plus. Системы этих компаний отличаются высоким качеством и приемлемой ценой. Обеспечивают равномерный и качественный нагрев. Что касается полов английского и американского производства, то они встречаются крайне редко. И, как правило, это китайские подделки.

выводы

Таким образом, теплые полы сегодня выбирают большинство владельцев, которые планируют создать эффективную систему отопления дома.

Верхнее покрытие можно использовать по-разному.

Но чаще всего потребители отдают предпочтение ламинату, линолеуму. Многих интересует, можно ли делать теплый пол под ламинат, не вредно ли это для напольного покрытия. На самом деле все зависит от выбранного типа теплого пола и марки используемого ламината. Монтаж пленочного пола достаточно прост. Работа облегчается тем, что не требуется стяжка. Поэтому укладку можно сделать своими руками, сэкономив таким образом немало финансовых средств.

Самоукладывающаяся инфракрасная нагревательная пленка под ламинат

Укладка инфракрасной нагревательной пленки под ламинат – процесс несложный, все этапы работ легко выполнить своими руками. Эта разновидность оптимальна для укладки под напольные покрытия с минимальным термическим сопротивлением, такие как ковролин, паркет или линолеум, может использоваться в качестве мобильного теплого пола. Выбор мощности и схемы осуществляется заранее, при необходимости инфракрасная пленка легко режется на куски нужного размера.К нюансам технологии относятся: необходимость максимально ровного и чистого основания, установка терморегулятора, надежная изоляция контактов и размещение проводов в специально отведенных канавках.

1. Расчет и планирование размещения обогревательных лент, выделение зон с мебелью и техникой.

2. Подготовка основания: очистка от мусора, выравнивание (устраняются все возможные трещины и выступы). Допустимая разница уровней до 4 мм.

3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании светоотражающих материалов (но не на основе алюминия, особенно при сочетании с цементными растворами).

4. Разметка и нарезка полос инфракрасного теплого пола (выполняется исключительно по линиям, отмеченным пунктиром).

5. Подготовка места для термостата. Размещение датчика температуры.

6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к электросети и терморегулятор.

7. Проверка работы всей системы инфракрасного пола.

Умный счетчик, который экономит энергию
Окупается за 2 месяца!

8. Покрытие верхним защитным слоем.

9. Монтаж ламината.

Для правильной укладки инфракрасной пленки рекомендуется придерживаться всех требований технологии, в частности минимизировать количество перепадов уровня стяжки пола. Допустимое отклонение 3-4 мм, замечено, что при его нарушении система увеличивает расход электроэнергии.Элементы максимально изолированы от влаги и теплопотерь снизу, специалисты советуют постелить на пол полипропилен или полипропиленовую пленку толщиной от 50 микрон, при этом лучше не использовать фольгированные алюминием материалы.

Отрезанные детали укладываются медной полосой вниз, минимальный отступ от стенок 10 см. Обязательным условием технологии является установка терморегулятора (1 прибор на 15 м2, если в инструкции к инфракрасному пленочному полу не указано иное, общее сопротивление должно быть 20%).Для него выбирается сечение среднего размера, это позволит сэкономить провода, так как все полосы подключаются к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик клеммного зажима, один край необходимо укладывать на медную шину, другой остается внутри нагревательного элемента.

Все зоны соединения изолируются специальной лентой, провода желательно размещать под цоколем, при необходимости часть жил убирается под теплоизоляционную пленку, но не выходит на нагревательные планки.Перехлест или нахлест соседних элементов недопустим, датчик температуры расположен в ненагруженной зоне. Последнее особенно важно при использовании инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите. После подключения проводится пробное включение и проверка системы: пленка не должна искрить, а контакты не должны перегреваться, требуется, чтобы вся поверхность равномерно отдавала тепло. Если искры нет, то можно переходить к этапу доводки.

Напольное покрытие

Для защиты нагревательных элементов и проводов от случайного попадания влаги под отделочные панели предусмотрена плотная полиэтиленовая пленка. Рекомендуемая толщина 200 микрон, не представляет препятствия для инфракрасных лучей. Укладка ламината своими руками происходит по обычной схеме: отвержденные плоские панели стыкуются между собой и защелкиваются замковые соединения. Повреждения термопленки всячески избегают, по ней не ходят и не разбрасывают инструменты.

После завершения монтажа инфракрасного теплого пола под ламинат, нельзя резко запускать систему на максимальный режим, это может повредить древесину. Температуру рекомендуется повышать не более чем на 5°С в сутки. Еще один нюанс эксплуатации – влажная уборка: перед мытьем поверхность охлаждается, особенно при добавлении в воду агрессивных моющих средств.

Что учитывать при работе?

К грубым нарушениям при монтаже инфракрасного (пленочного) теплого пола относятся:

1.Размещение проводов и нагревательных элементов на неровной, грязной или влажной поверхности, без подложки.

2. Крепление пленки гвоздями, скобами, пробивкой карбоновыми полосами, единственная допустимая фиксация — скотч.

3. Укладка системы инфракрасного пола без заземления.

4. Изгиб нагревательных полос на 90° на площади 5 см.

5. Полоса слишком длинная, точное допустимое значение прописано в инструкции, но в целом она не должна превышать 15 м.

6.Монтаж в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.

Водопроводчики: с этой насадкой для крана вы будете платить за воду на 50 % МЕНЬШЕ

8. Прокладка инфракрасной пленки на близком (менее 30 см) расстоянии от отопительных приборов или радиаторов.

9. Отсутствие верхнего паро- и влагоизолирующего защитного слоя или установка его без нахлеста.

10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример – совмещенная лоджия).

11. Крепление ламината или другого напольного покрытия без предварительной проверки системы, укладка ковролина на сверкающие полы категорически запрещается.

Правильно размещенные и соединенные планки имеют срок службы не менее 15 лет. При проведении всех работ своими силами для достижения максимальной надежности стоит проконсультироваться со специалистами, в частности, на этапе выбора инфракрасной системы обогрева пола под ламинат, это исключит дорогостоящую покупку неподходящего варианта. Замечено, что равномерность прогрева частично зависит от расположения датчика температуры, оптимальный вариант – наиболее прохладное место. На нем нельзя ставить тяжелую мебель; все соединительные провода с термостатом желательно поместить в гофрированную трубку (для стационарного варианта в специально предусмотренный канал).

Если инфракрасный пленочный пол укладывается поверх подвала или влажного чернового пола, на бетон следует укладывать более толстый слой плотной полиэтиленовой пленки. Очень важны климатические условия: в некоторых регионах использование этой разновидности нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных потерях тепла в самой конструкции пола укладывать инфракрасную пленку не имеет смысла.Для уменьшения зон выхода тепла перед монтажом системы по периметру помещения вдоль стены наклеивается ленточный утеплитель, который не нахлестывает и не наползает на пленку.

Этот тип теплого пола является единственным мобильным; на вопрос, можно ли положить сверху ковер, производители отвечают положительно, конечно, при условии, что верхний защитный слой достаточно надежен. Но такие операции лучше выполнять с цельными (неразрезанными) полосами, идеально специально для этого предназначенными, это снизит риск разъединения контактов.Укладка на плиточный клей или цементную стяжку не только не нужна, но и ухудшает теплоотдачу инфракрасного теплого пола пленочного типа (но если это все-таки произошло, то запускают систему не ранее, чем через месяц). К другим видам напольного покрытия претензий нет, укладывать ковер можно сразу после испытаний. При этом, чем мягче внешний материал, тем жестче требуется теплоизоляционный слой и ровнее должно быть основание; в плане надежности выиграют ламинат и паркет.

Наиболее разумным вариантом устройства теплого пола с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. В связи с тем, что принцип его работы заключается в излучении в инфракрасном диапазоне, в результате нагреваются поверхности окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК-пол хорошо зарекомендовал себя в качестве обогревающей основы под ламинат.

Ламинат

– влагостойкий материал, устойчивый к механическим повреждениям, с разумным соотношением цена/качество.Ламинат на 90% состоит из измельченной древесины, скрепленной различными клеями.

Укладка электрического теплого пола под ламинат для многих вызывает сомнения. Ведь древесина отличается способностью высыхать при высоких температурах, трескаться при падении, а формальдегид, который как связующее входит в состав ламинатной плиты, начинает интенсивно выделяться.

Пленочный инфракрасный теплый пол под ламинат — преимущества

  • равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;
  • экономное энергопотребление.Позволяет сэкономить до 30% по сравнению с другими системами теплого пола;
  • отсутствует риск нарушения целостности ламинированного покрытия, т.к. нет необходимости нагревать систему до высоких температур. Благодаря использованию инфракрасного излучения в первую очередь прогреваются предметы в помещении, а не воздух;
  • нет необходимости выполнять «мокрые» работы. Укладка ламината не требует заливки стяжки;
  • возможность использования любого типа подложки;
  • наличие.В крупных торговых павильонах есть демонстрационные модели, где можно визуально (наглядно и тактильно) оценить работу системы (в наличии в крупных городах Москва, ул.

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производители и мастера рекомендуют укладывать пленочный теплый пол под ламинат, не стоит сбрасывать со счетов особенности самого ламината.

В частности, при выборе ламината для инфракрасного теплого пола нужно обратить внимание на несколько факторов:

  • маркировка ламината … Большинство производителей быстро отреагировали на меняющиеся тенденции рынка и добавили в свой ассортимент ламинат специально для полов с подогревом. Можно ли использовать ламинат для теплых полов, будет указано на упаковке (соответствующий значок на этикетке). При этом некоторые производители указывают максимальную температуру нагрева;

Примечание. Максимальная температура, до которой можно нагреть ламинированный пол, составляет 27°С.

  • структура (плотность) ламината … Способность ламелей проводить тепло зависит от того, насколько «рыхлая» структура пола. Чем плотнее ламинат, тем выше значение его термостойкости. На практике это означает, что система теплого пола будет обогревать ламели, а не поверхности окружающих предметов;
  • толщина ламината … При прочих равных, чем толще ламель, тем медленнее она будет передавать тепло;
  • содержание формальдегида … Этот компонент входит в состав МДФ, который служит основой для ламинированной плиты. При температуре 20-26°С нормально выделяется формальдегид. Те. по этому показателю большинство полов относятся к классу Е1. Однако при нагреве ламелей активизируется выделение формальдегида, поэтому нужно обращать внимание на этот показатель. Также следует учитывать, что интенсивное выделение формальдегида начинается при нагревании выше 27°С;
  • стоимость ламината … Многие отзывы содержат жалобы не на работу системы теплого пола, а на необходимость заново укладывать ламинат из-за попыток сэкономить на материале;
  • подложка … Технология укладки ламината предполагает использование подложки. Установка подложки позволит нивелировать давление на замковое соединение планок от перемещения по ламелям. В связи с тем, что подложка укладывается не под напольную пленку, а на нее, к выбору пленки тоже нужно подходить ответственно.

Какое основание можно использовать для укладки на теплый пленочный пол

  • техническая заглушка;
  • жидкая композитная система
  • ;
  • экструдированный пенополистирол
  • ;
  • подложка из полистирола
  • ;
  • материал с отражающей поверхностью.

Примечание. Недопустимо использование в качестве подложки фольгированного материала (алюминиевой фольги, пнофола).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки предполагает выполнение нескольких последовательных этапов.

  • Выбираем комплект инфракрасного пленочного теплого пола … Обратите внимание, что у каждого производителя комплектация разная. Например, компания К-Технологии (Россия, торговая марка Caleo) предоставляет на выбор несколько видов систем теплого пола. Естественно, цена набора зависит от комплектации. Удешевить теплый пол можно, собрав его своими руками.

    Примечание. Для автономного отопления (основного источника отопления) необходимо укладывать пленочный пол на 70% площади помещения.С дополнительным — на 40%. При этом учитывается, что пленка не подходит под мебель, тяжелые и низкие предметы, чтобы исключить ее перегрев.

  • Подготовка места для установки термостата … Для удобства использования термостат устанавливается на высоте 0,9-1 м. от высоты пола.
  • Подготовка основания … И пленочный пол, и ламинат выдвигают особые условия по качеству поверхности.Не допускаются перепады пола по высоте более 3 мм, наличие на полу препятствий (углубления, выступающие части), мусора.

    Примечание. При монтаже инфракрасной системы обогрева пола над подвалом, площадкой или гаражом на подготовленное основание следует укладывать гидроизоляционную пленку.

  • Укладка теплоизоляционного материала … Утепление укладывается в соответствии с рекомендацией производителя. Стыки утеплителя следует проклеить скотчем, чтобы полосы не расходились.Теплоизоляционный материал укладывается не ближе 100 мм. до стены. Стык проклеивается демпферной лентой.
  • Обрезка пленки для напольного отопления … Разрезать пленку для инфракрасного обогрева можно только в специально отведенном месте. Пленка, отрезанная не по линии разреза, к использованию не пригодна. Максимальная длина одной полосы не должна превышать 8000 мм.
  • Монтаж пленочного теплого пола . Чтобы свести к минимуму количество разрезов и стыков, мастера советуют укладывать полосы инфракрасной пленки вдоль длинной стороны помещения.Пленка укладывается на расстоянии 100-400 мм от стен и других крупногабаритных предметов, расстояние между соседними полосами 50-100 мм. Пленка внахлест не допускается и приведет к перегреву сегмента системы. Чтобы исключить смещение пленки, ее крепят двухсторонним скотчем к поверхности основания. Клейкую ленту укладывают не полосами, а отдельными кусками, чтобы компенсировать тепловое расширение материалов.
  • Изоляция контактов … Если контакт не используется в системе теплого пола, его необходимо заизолировать уплотнительной лентой (битумной). Для подключения и подключения проводов нужно сделать специальные хомуты (клеммы) для теплого пола. Контактная клемма монтируется таким образом: одна ее часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция фиксируется без нажима пассатижами.
  • Подключение проводов теплого пола … Провод подсоединяется к клемме и изолируется.При монтаже провода следует учитывать, что высокая производительность системы обеспечивается параллельным соединением ее элементов. Это означает, что правая сторона ленты подключена к правой стороне. Для удобства рекомендуется использовать разноцветную проволоку.
  • Установка датчика теплого пола … Мастера рекомендуют намотать датчик под вторую полоску ИК пленки ближе к середине. Это позволит получить адекватную информацию о температуре в самой системе, а не на поверхности пола.Датчик приклеен с обратной стороны пленки к черной полоске на пленке. Чтобы ламинат не создавал дополнительную нагрузку на датчик, прибор следует «утопить» в нагревателе.

    Примечание. Провод датчика можно проложить поверх изоляции, а можно прорезать в ее толщине отверстие и разместить провод датчика в гофре. Так что при необходимости можно отремонтировать провод или датчик.

  • Монтаж и подключение теплого пола к термостату … Термостат поставляется с проводами от нагревательной пленки и датчика температуры. Система подключается через УЗО.

    Примечание. Количество термостатов зависит от мощности системы. Если монтаж системы осуществляется на большой площади, целесообразно использовать несколько терморегуляторов.

  • Первое включение пленочного теплого пола (пробный пуск) … Основные показатели работы системы (напряжение, скорость и равномерность нагрева и др.) оцениваются.
  • Укладка ламината … Монтаж ламината не имеет особенностей и осуществляется в соответствии с типом замка и рекомендациями производителя. Прежде чем приступить к укладке, ламинату нужно «набрать температуру». Для этого его оставляют в помещении на несколько дней, и только потом приступают к монтажу. В этом случае важно знать, как правильно укладывать подложку под ламинат.Подложка размещается не под нагревательной фольгой, а поверх нее.
  • Монтаж инфракрасного пленочного теплого пола под ламинат — видео

    Для бесперебойной работы инфракрасной системы теплого пола рекомендуется постепенно повышать температуру пола (на 3-4°С в сутки) до заданного значения.

    Цена монтажа инфракрасного теплого пола под ламинат


    На протяжении многих лет основным источником тепла в квартирах и частных домах было радиаторное отопление.Однако в последнее время на рынке отопительного оборудования произошли большие изменения. Появилось много новых систем для создания комфортной температуры в собственном доме.

    Относительно недавно потребителям на российском рынке стали доступны пленочные теплопроводы, которые можно устанавливать под любое напольное покрытие . Они, как и другие решения по отоплению дома, имеют свои достоинства. Далее в этой статье мы подробно поговорим о том, как устроить инфракрасный теплый пол под ламинат.

    Виды и нюансы выбора

    В настоящее время существует два типа систем инфракрасного обогрева:


    Объединяет их то, что они, различаясь по цене, имеют одинаковый принцип действия. Что касается отличий, то первые представляют собой пленку минимальной толщины с графитовыми элементами . Для полов второго типа в основе конструкции лежат стержни из карбона или меди, скрепленные между собой полиуретановыми перемычками.

    Маты стержневого типа , используемые только для полов с подогревом.Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется как на вертикальную, так и на наклонную поверхность.

    И еще одно, что объединяет обе системы — они питаются от общей электросети. Однако из-за того, что такие системы подключаются через термостат, потребление инфракрасных теплых полов колеблется в пределах от 160 до 200 Вт.

    Если выполнить по всему жилому помещению установку «теплого» пола из пленки или внутренних матов под ламинат, то можно обеспечить комфортную температуру в любой из комнат вашей квартиры.Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных домах.

    Какая цена?

    Многих, кто задумывается об устройстве ИК-пленочного теплого пола под ламинат в своем доме, конечно же, т интересует вопрос цены такой системы обогрева … В связи с этим следует сказать что цена устройства инфракрасного пола во многом зависит от таких факторов, как:

    Популярная в настоящее время на рынке система пленочного теплого пола Caleo Gold имеет ширину пленки 50 см и мощность 200 Вт.Что касается цены, то она обойдется потенциальному покупателю в 730 рублей. Если владелец решит устроить в доме менее мощную систему отопления … то можно выбрать теплый пол NanoThermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Вт. Что касается цены, то она заметно ниже — 430 руб.

    Расчет стоимости

    Теперь посчитаем, какие затраты несет хозяин при обустройстве такой системы отопления в своем доме под ламинат:

    Проведя несложные расчеты, можно увидеть, что потратив 6500 р.Вы можете устроить систему инфракрасного пленочного теплого пола под ламинат на своем балконе. Если вы решили провести работу не своими силами, а силами специалистов, то дополнительно к этому вам придется оплатить услуги мастера из расчета 240 рублей. за один квадратный метр на готовом основании или 650 р. за квадратный метр с созданием бетонной стяжки.

    Обойдется дороже основной теплый пол . Используя для его создания маты Unimat Rail с аналогичной площадью, на такую ​​систему придется потратить 7990 руб.

    Инфракрасный напольный прибор для ламината


    Ранее мы говорили, что пленочный инфракрасный теплый пол можно укладывать на бетонную стяжку или дощатый настил. Какое основание устроить – каждый хозяин решает сам, отталкиваясь от состояния поверхности базового пола.

    Также необходимо учитывать конструктивные особенности строения. Чтоб все работа по монтажу систем пленочного отопления была выполнена быстро …и после завершения работы его можно было использовать; при монтаже необходимо строго следовать инструкции, которая прилагается к любой системе теплого пола.

    Если инфракрасный пленочный теплый пол устроен в деревянном доме, в котором нет бетонного покрытия, то проводить работы по созданию бетонной стяжки не стоит. Это просто дополнительные расходы. Используя фанеру или плиты ОСП, можно смонтировать верхний слой балочной конструкции. Такое основание будет вполне подходящим для укладки ТЭНов.Если дом только строится, а уже принято решение, что в качестве системы отопления будут использоваться теплые пленочные полы … то для устройства основания следует использовать цементно-стружечные плиты. В этом случае можно здорово сэкономить. Если вы хотите получить более качественную основу, то выбор стоит сделать в пользу магнезитовых листов.

    Следует отметить, что все вышеперечисленные материалы можно использовать в доме, построенном из железобетонных перекрытий. В такой ситуации п Монтаж покрытия осуществляется непосредственно на лаги … Перед их укладкой необходимо устроить гидроизоляционный слой на поверхности пола. В качестве материалов для его создания можно использовать:

    • мастика;
    • жидкое стекло
    • ;
    • пропитка глубокого проникновения.

    В ячейки между бревнами обычно насыпают крошку пенопласта или вермикулита, затем укладывают настил.

    Самостоятельная установка инфракрасного теплого пола

    Процесс устройства теплого пола под ламинат предполагает укладку теплоизоляционного слоя.Для его создания используется изолятор рулонного типа небольшой толщины. С одной стороны имеет фольгированное покрытие.

    Чаще всего для устройства такого слоя используют следующие материалы:

    Технология работы


    Во избежание зазоров при укладке материала необходимо зафиксировать края полосы с помощью скотча. После этого можно переходить к самому важному этапу – монтаж теплого пола и его подключение . В первую очередь необходимо решить вопрос с местом, где будет установлен терморегулятор.Как только вы определились с этим, вы будете знать, куда тянуть кабель. Обычно это устройство размещают на стене.

    Порядок укладки теплоотражателя следует начинать с центральной части помещения . Если проводятся работы по утеплению пола по всей площади, то необходимо оставить зазор не менее 10 см от стены .

    • Полотна пленочного теплого пола также необходимо закрепить с помощью клейкой ленты. На медных шинах можно найти специальные зажимы.К ним нужно подключить провода.
    • Контакты должны быть хорошо прижаты и обмотаны изолентой.
    • Датчик температуры должен быть помещен в гофрированную трубку, а затем помещен внутрь конструкции.
    • Провод, защищенный гофрой, можно затем подключить к регулятору. Подключение должно осуществляться через устройство защитного отключения.

    Монтаж теплых полов – простая задача. Его устройство можно сделать своими руками.Главное, придерживаться рекомендаций, содержащихся в инструкции.

    Прежде чем приступить к монтажу финишного покрытия, необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать переносной инфракрасный датчик . Направив этот прибор на отдельные участки, можно увидеть температуру на дисплее. Если после запуска системы отдельные секции теплого пола остались холодными, то в этом случае необходимо проверить подключение.


    Возможно отсутствие нужной температуры связано с плохо зажатым контактом, который не должен нагреваться. Когда вы все проверили и убедились, что все секции теплого пола работают, необходимо покрытие с подложкой из вспененного полиэтилена … Также можно использовать пробковые покрытия. Панели ламината необходимо укладывать поверх уложенного слоя.

    Нижний пол не является обязательным. Сделать стяжку можно с помощью обычного раствора из цемента, песка и воды.Как вариант, можно создать наливной пол, для чего используется сухая смесь с определенным составом компонентов.

    Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, так как они содержат пластификаторы. Они не только повышают прочность покрытия, но и делают его влагостойким … Перед заливкой основания необходимо обработать поверхность бетоноконтактом, а углы и стыки проклеить изоляционной лентой.Через семь дней можно переходить к следующим этапам работ, которые были указаны выше.

    Заключение


    Ламинат используется во многих квартирах. Под ним легко можно устроить теплый пол, если вы хотите добавить в свой дом дополнительную систему отопления. Трудностей в этой работе нет. Монтаж теплого пола под ламинат может сделать каждый хозяин своими руками. Для этого самое главное правильно подобрать систему отопления, и строго следовать инструкции при выполнении монтажных работ.Тогда теплый пол прослужит долго, а в вашем доме воцарится теплая атмосфера.

    В этой статье мы подробно расскажем об устройстве инфракрасного теплого пола своими руками под ламинат. Такая популярность ламинированных полов объясняется достаточно просто – они долговечны, просты в укладке, прочны и красивы.

    Но как бы вам не хотелось, но есть и минусы у этого пола. Ламинат по цвету и фактуре очень похож на дерево, однако такой теплоемкостью он не обладает, а также может казаться холодным при движении по нему.

    Именно поэтому большинство владельцев домов и квартир, особенно живущих на первых этажах, достаточно серьезно озабочены подогревом пола.

    Инфракрасный теплый пол под ламинат может стать оптимальным вариантом простого решения такой проблемы, как холодный пол.

    Что такое инфракрасное отопление

    По внешнему виду инфракрасный теплый пол напоминает некую плотную пленку с черными полосами. А вот так называемые термоматы – это всего лишь часть электросистемы, позволяющая отапливать основание в самой квартире.

    Инфракрасный пленочный пол

    Так называемый инфракрасный пленочный пол считается наиболее оптимальным материалом для укладки под такие легкие покрытия, как паркет, ламинат, ковролин и линолеум, в отличие от аналогов с подогревом.

    Это связано с равномерным нагревом содержащейся в нем углеродной пленки, которая излучает дальний инфракрасный свет по всей своей поверхности. Есть и еще один плюс перед так называемыми кабельными полами, как и другими системами обогрева, это простой и быстрый монтаж.

    С этим справится даже новичок. Инфракрасные лучи от пола абсолютно безвредны для человека и его организма. По ощущениям это как тепло солнца.

    Сам процесс обогрева пола в данном случае происходит за счет самого инфракрасного излучения, которое проявляется в угольной пасте, которая находится между листами прозрачной пленки.

    Волны, излучаемые углеродной пастой, имеют длину от пяти до двадцати микрометров, а сама система с помощью дополнительных компонентов имеет возможность подключения к сети, где основным током будет выступать соединение серебра с медью проводник.


    Углерод обладает повышенной теплопроводностью, за счет чего можно снизить потребление энергии. Именно из-за этого инфракрасный пленочный пол можно считать оптимальным экономичным вариантом.

    Основная часть самой системы инфракрасного обогрева – полосатые пленки, то есть обогреватели. Они реализуются в виде простых рулонов и способны достигать ширины в сто пятьдесят сантиметров.

    Резать такие рулоны достаточно легко и удобно, т. к. примерно около двадцати пяти сантиметров (каждый) предусмотрена линия реза, что, соответственно, даст вам ровно столько утеплителя, сколько необходимо для обустройства вашей системы отопления в вашем помещении .Большая часть пленки продается метражом.

    Категорически запрещается резать пленку в месте, где нет линии, так как это может повредить пленку, и она просто не будет работать.

    Мощность таких инфракрасных пленок колеблется в пределах ста пятидесяти, двухсот и четырехсот сорока ватт на квадратный метр. Эти показатели очень пригодятся вам в процессе расчета, который будет напрямую касаться обустройства самой системы теплого пола для выявления нагрузки на систему электрического пола.

    Для ламината наиболее подходящим вариантом будет использование матов, мощность которых составляет сто пятьдесят ватт на квадратный метр. Такие маты способны нагревать пол до предела сорока – сорока пяти градусов, что уже считается отличным показателем, ведь дальше нагревать пол просто нет смысла.

    В противном случае вам будет несколько неудобно ходить по своим пустотелым, а очень высокие температурные пороги будут довольно негативно влиять на ламинат.Стандартный температурный порог для ваших ног – двадцать семь градусов.

    Итак, давайте посмотрим на характеристики сравнения инфракрасного теплого пола и водяного отопления:

    Также в системе данного теплого пола со специальным инфракрасным обогревом обязательным будет пункт:

    • Термодатчик;
    • Соединительные провода системы;
    • Специальные зажимы или зажимы;
    • Термостат.

    Сама система такого инфракрасного пола способна обладать невероятно высокой надежностью, ведь соединение отдельных компонентов может производиться параллельно, и в случае возникновения проблем в одном из компонентов остальные смогут продолжить свою работу .

    Можно ли устанавливать инфракрасный теплый пол под ламинат?

    Теплоемкость ламината выше, чем у плитки, а его теплопроводность такая же, как у использованного ниже. Полы из ламината никак не любят высоких температур, а потому им не приходится греться больше, чем следует.

    Если под ламинатом будет установлена ​​водяная или электрическая система обогрева, необходимо будет гарантировать постоянное повышение температуры нагревателя, что плохо скажется как на используемом материале, так и на сумме коммунальных платежей.


    Ламинат не переносит резких перепадов температур, которых невозможно избежать при устройстве любой другой системы отопления. В случае отрицательного температурного воздействия есть риск появления трещин и трещин в материале, который использовался; пол может начать скрипеть. Ни водяной, ни электрический пол никак не дадут рационального обогрева самолета в соответствии с уровнем прогрева и равномерностью.

    Благодаря небольшой толщине ламели эффективно нагреваются, так как инфракрасные лучи будут распространяться достаточно быстро.Также при правильной укладке полов излучение никак не будет отступать в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, инфракрасные полы являются самым лучшим вариантом для обогрева ламинированных полов.

    Преимущества использования пленочного обогрева

    ИК-теплый пол имеет множество преимуществ, которые делают его одним из лучших вариантов обогрева ламинированных полов:


    Основным недостатком таких полов является достаточно высокая стоимость оборудования и материалов, которые использовались, но вложение будет вполне разумным, если учесть все достоинства системы.

    Как выбрать ламинат для теплых инфракрасных полов?

    Прежде чем определиться с инфракрасным типом обогрева пола, необходимо вспомнить, какой ламинат подходит лучше всего. Подходящий ламинат, который был использован, должен быть специально отмечен в виде «змейки». Видовое обозначение покажет будущему владельцу теплого ламинированного пола все его свойства.

    Важно! Специалисты советуют приобретать бельгийский ламинат фирмы Quick-Step. Сроки его применения более двадцати пяти лет при бережном отношении.

    Укладываем инфракрасный теплый пол под ламинат

    Тонкости техники

    Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все работы проводятся с вводом системы электроснабжения здания, поэтому здесь нельзя допускать ошибок. В противном случае полы либо не будут работать никак, либо просто станут опасны для хозяина дома.

    Еще до монтажа инфракрасного теплого пола составляется абсолютная и четкая методика укладки полов, по которой распределяются сами инфракрасные маты и все компоненты управления системой.Также необходимо отметить места установки термостатов, датчиков температуры и другого оборудования. Важно иметь в виду все провода, которые будут идти от системы отопления, так как они подводятся как раз к термостату.

    Терморегулятор традиционно устанавливается на стену, а для того, чтобы скрыть все провода, рекомендуется проколоть в ней узкий паз, в который будут укладываться коммуникации.

    Таким образом, в глаза они ни в коем случае не попадут, так как после прокладки проводов полость герметизируется.При этом провода необходимо поместить в гофрированную трубку.

    Важно! Если нет желания штробить стены, то все коммуникации можно спрятать в пластиковый желоб , встроенный в стену.

    Даже сначала на бумаге, а потом и на самом полу изображена техника расположения всех инфракрасных пленок. Эта операция, помимо удобства при очередном монтаже, буквально поможет сократить расход всех материалов, которые будут использоваться – проводов, пленок и т.д.На схеме также отмечены точки подключения всех проводов.

    Аспекты при работе с ИК-пленкой, которые необходимо учитывать еще до начала монтажа:

    Важно! Не нужно беспокоиться о том, что подогрев пола пропадет, если пленка не ляжет на всю поверхность пола. Дело в том, что для рационального обогрева достаточно, чтобы обогреватели покрывали лишь 40-60% площади помещения.

    Ход работы

    Подготовка основания (основания)

    Черновой пол должен быть ровным и чистым – ни в коем случае не допускается попадание мусора и крупногабаритного мусора, также важно убрать камни, пыль, песок.Рекомендуется испытать напольное покрытие на прочность, заделать трещины и щели и выровнять их по применимым характеристикам.

    Важно! Чтобы бетонное основание не было таким пыльным, его рекомендуется обработать грунтовочной смесью, но эта операция необязательна.

    На черновой пол также необходимо уложить изоляционный слой. Рекомендуется использовать фольгированный. Блестящая сторона должна быть сверху. Полосы укладываются стык в стык.

    Толщина используемого слоя фольги должна быть примерно 2-3 мм.Слой, который использовался, удобнее укреплять только опорой на двухсторонний скотч, а зазоры между отдельными полосами можно заклеить простым скотчем.

    Далее в нем будут вырезаны небольшие углубления, в которые будут укладываться клеммы, провода и прочие коммуникации. Тогда основание для ламината будет ровным. Также рекомендуется выложить на основание пола слой гидроизоляционного покрытия.

    Используемые материалы и устройства

    Чем вам может быть полезна установка инфракрасного теплого пола?

    Следующие устройства и материалы, которые были использованы, нам пригодятся:


    В начале нашей статьи было приведено отображение инфракрасной пленки, но на самом деле это не только карбон.

    В пленке Heatflow в качестве нагревателя используется ткань из углеродного волокна, которая дает смесь углеродного волокна с углеродной пастой.

    Так же есть еще один разряд ИК пленки. Он появился относительно не так давно, но уже стал пользоваться большим спросом. В отличие от обычной карбоновой ИК-пленки, материал, который использовался, фактически не выходит из строя в случае возникновения дефекта – то есть полы будут постоянно теплыми.

    Важно ! Если одна или несколько полос обычного инфракрасного пола будут разрушены, то в месте их расположения он не будет париться.А вот при использовании пленки со сплошной полосой карбона напольное покрытие начнет прогреваться, даже если оно было повреждено. Элементарно – в месте среза или поломки материала, который использовался, станет немного прохладнее, но нагрев продолжится.

    Особенности установки
    • влажность в помещении, где проводятся работы, должна быть не более шестидесяти процентов;
    • монтаж инфракрасных полов производится при температурном пороге ноль градусов и выше;
    • Термопленка
    • , в том числе и для испытаний, должна подключаться к сети только в развернутом состоянии – в рулон включать ее нельзя;
    • если пленка была повреждена в месте расположения графитового (темного) слоя, то место дефекта обязательно изолировано с обеих сторон;
    • термодатчик должен быть включен, чтобы при необходимости его можно было просто поменять;
    • если на территории жилого помещения произойдет потоп, то полы необходимо немедленно отключить и не подключать до их высыхания.

    При правильном подключении инфракрасной системы обогрева пола она прослужит вам более десяти лет. Важно выполнять все работы аккуратно и аккуратно – только в этом случае вы сможете получить желаемый результат!

    Теплые полы – идеальное решение для любого дома или квартиры. Они обеспечивают комфорт проживания, поэтому многие люди вообще не представляют свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается установка инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламинат, который легко выдерживает высокие температуры от инфракрасных пленок.

    К преимуществам использования инфракрасного пола под ламинат относятся:

    • обеспечивается равномерный нагрев, что особенно важно для ламината, не выдерживающего чрезмерного перегрева на одном участке покрытия;
    • в системе отсутствуют перепады температур, которые очень распространены при использовании водяного теплого пола, и они считаются самыми негативными факторами для долговечности покрытия;
    • сам процесс укладки инфракрасной пленки считается очень простым, а если заранее посмотреть обучающее видео, то никаких сложностей при самостоятельной работе не возникнет.
    Схема инфракрасного обогрева пола для ламината

    Где лучше использовать систему

    Изначально необходимо разобраться, из каких элементов состоит система. В него входят следующие компоненты:

    • электропроводка;
    • пленка прямого инфракрасного излучения, и ее должно быть достаточно для выполнения работ в конкретном помещении;
    • датчики температуры;
    • зажимы для крепления;
    • терморегулятор, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
    • изоляция.

    Инфракрасная композиция для пола
    Инфракрасная пленка для пола

    Пленки доступны разной длины и ширины, поэтому подбираются элементы, идеально подходящие для конкретного помещения. Для каждого элемента производители создают специальную линию, по которой и производится резка. В других областях запрещено каким-либо образом деформировать материал.

    Инфракрасный пол можно использовать под ламинат в разных помещениях. Нередко она образуется прямо по всей квартире.Оптимальным считается использовать его на кухне или в другой комнате, в которой не планируется использование ковров.

    При планировании расположения пленки учитывают следующие моменты:

    • не работают во влажном помещении, так как инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухом помещении;
    • допускается скручивание рулонов, но нельзя создавать перегибы, приводящие к быстрой порче продукта;
    • пленку нельзя располагать рядом с различными отопительными приборами или камином.

    Установка инфракрасного теплого пола под ламинат сама по себе считается понятной и несложной работой, поэтому часто владельцы жилой недвижимости предпочитают проводить ее самостоятельно.
    Схема монтажа инфракрасного теплого пола

    Технология монтажа инфракрасного теплого пола под ламинат

    Данная работа должна выполняться только в определенной последовательности действий. Каждый этап большой и важный, поэтому необходимо четко следовать инструкции.Для того, чтобы наглядно увидеть процесс установки, рекомендуется заранее просмотреть обучающее видео, в котором учтены все нюансы и особенности процесса.

    Подготовка инструментов и материалов

    Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината считается несложной работой, для которой потребуется подготовка следующих элементов:

    • прямая инфракрасная пленка , а его количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется проводить работы; электрические провода
    • , которые обычно продаются в комплекте с пленкой, но часто они некачественные или их недостаточно для выполнения работы, поэтому их приходится покупать отдельно;
    • термостат;
    • пленка специальная с теплоотражающим эффектом;
    • битумная изоляция;
    • контактные зажимы;
    • двухсторонний скотч;
    • Подложка, предназначенная для укладки под ламинат.

    При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей. Все, что нужно для подключения теплого пола
    Инфракрасный теплый пол Лист термопленки

    Подготовка поверхности

    Монтаж инфракрасного теплого пола под ламинат начинается с подготовки существующего основания. Здесь учитываются следующие особенности:

    • стяжка должна быть идеально ровной, а также не допускается наличие на ее основании каких-либо переходов или других проблем;
    • при наличии значительных изъянов на основании рекомендуется сделать новую стяжку для получения идеально ровной поверхности;
    • важно заранее определиться с местом расположения терморегулятора, а часто этих элементов требуется несколько, если вы планируете укладывать теплый пол не только в одной комнате, а сразу в нескольких комнатах;
    • на основу укладывается теплоотражающая пленка, причем чаще всего для этих целей выбирают изолон, представленный в виде рулонов, который раскатывают по всему помещению, закрепляют двусторонним скотчем или степлером.

    Не допускается укладка инфракрасной пленки под те участки пола, на которых будет располагаться крупная и тяжелая мебель, так как это может привести к разрушению контура отопления, поэтому оптимальная схема укладки пленки формируется заранее.
    Выравнивание пола
    Установка термостата
    Укладка подложки теплоотражающей пленкой

    Укладка инфракрасной пленки

    Далее начинается важный этап, связанный с применением непосредственно нагревающей пленки.Кладку делают так, чтобы медные полоски оказались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, и это допускается только по специальным линиям, нанесенным производителем. Резка в другом месте повредит пленку.

    При укладке пленки важно оставлять не менее 10 см между ней и стенами помещения.

    Как только пленка полностью уложена на основание, выполняются подключение и изоляция, причем эти действия выполняются в следующие этапы:

    • все места, где была вырезана медная шина, необходимо обработать битумной изоляцией, и важно следить, чтобы серебряные контакты были полностью покрыты;
    • контактные зажимы монтируются, и устанавливаются на все места, где соединяется провод;
    • контакты зажимаются на медную шину обычными пассатижами; провода
    • помещаются в зажимы, которые предварительно оголяются, после чего также фиксируются пассатижами;
    • все места подключения изолированы, и каждый участок желательно проверять несколько раз, чтобы не пропустить ни одного места;
    • устанавливается датчик температуры, также фиксируется изоляцией;
    • по окончании работы термостат устанавливается в то место, где он был запланирован заранее, а затем подключается по продуманной схеме.

    Термостат целесообразно подключать к электричеству с помощью отдельного автомата, который устанавливается в приборной панели.
    Крепление инфракрасной пленки
    Прикрепляем хомут к медной втулке — прижимаем хомут пассатижами, чтобы исключить искрение
    Изоляция контактных соединений теплого инфракрасного пола

    Укладка защитного покрытия

    важно выполнить тестирование, чтобы определить наличие различных ошибок или других проблем в конструкции.Если изъянов не обнаружено, то укладывается специальное защитное покрытие.

    Для этого используется специальная пленка с высокими гидроизоляционными параметрами. Важно создать из него герметичный слой, чтобы все стыки были надежно и правильно проклеены скотчем, чтобы не было щелей.
    На инфракрасную пленку укладывается защитное покрытие

    Укладка ламината

    Следующий этап предполагает непосредственно создание напольного покрытия. Ламинат следует укладывать только после тестирования всей системы, чтобы убедиться в отсутствии проблем или конструктивных недостатков.

    Сам процесс укладки считается стандартным, но обязательно учитываются следующие особенности:

    • так как укладка ведется на систему отопления, то высокая температура непременно повлияет на покрытие, поэтому оно будет постоянно расширяться и сужаться немного, поэтому между стенами помещения и покрытием оставляют небольшое расстояние, для чего рекомендуется использовать специальные клинья;
    • обязательно промазывать стыки клеем в процессе работы во избежание разрушения покрытия;
    • все планки очень легко и просто соединяются между собой, для чего используются специальные замки, которыми они оснащаются в процессе производства;
    • кладку следует начинать с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, и в этом случае можно избежать стыков между отдельными помещениями.

    Как только пол будет полностью готов, самые сложные и специфические работы завершены, поэтому можно использовать эффективный и качественный теплый пол.
    Укладка ламината

    Пробный запуск системы

    После укладки ламината необходимо закрепить блок терморегуляции на стене в выбранном месте. Не допускается подключение этой системы к штатной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход на щиток.

    Для инфракрасного обогрева непременно создан отдельный автомат. После подключения проводится тестовый запуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, напольное покрытие нагреется буквально за 3 минуты.

    Схемы подключения

    Установка инфракрасной конструкции должна производиться с обязательным ее подключением к электрической системе и термостату. Для этого необходимо воспользоваться специальной инструкцией, прилагаемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

    Существуют следующие схемы подключения пленки к электричеству:

    • односторонняя — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти пересечения обязательно скроются за цоколем, чтобы не дать системе разрушиться;
    • двусторонний — здесь подключение осуществляется с разных сторон. Сам процесс намного быстрее, а также использует небольшое количество проводов. Как правило, соединения выполняются после включения системы.
    • Правильная прокладка проводов

      Возможные ошибки

      В процессе создания системы могут быть допущены серьезные ошибки, приводящие к неисправности системы или к опасности ее использования. К основным ошибкам можно отнести:

      • перед работой основание пола не очищено от мусора и пыли;
      • имеются существенные отличия и несоответствия;
      • отсутствие теплоотражающего материала;
      • резка пленки не по имеющейся маркировке, а по требованию самого работника, что приводит к нарушению основных ее элементов;
      • при монтаже медная полоса располагается вверху, а не внизу;
      • установка термостата в труднодоступном месте;
      • плохо изолированные концы проводов.

      Таким образом, создание инфракрасного теплого пола – достаточно сложная работа, для выполнения которой необходимо внимательно изучить соответствующие инструкции, а также помнить о частых ошибках, чтобы не допустить выполнения процесса на вашем своя. При правильном выполнении всех действий вы получите надежную и качественную систему, обеспечивающую равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно подобранный, не будет разрушаться и деформироваться под воздействием высокой температуры.Только придерживаясь всех рекомендаций, вы сможете сделать качественный инфракрасный теплый пол под ламинат.

      Видео монтаж инфракрасного теплого пола под ламинат

      В видео описаны все этапы укладки теплого пола инфракрасного типа под ламинат.

    Системы теплого пола | Водолей 91

    Использование

    Высокотехнологичный нагревательный элемент, излучающий здоровый нагрев в инфракрасном спектре.Изготовлен специально для обогрева всех видов деревянных и ламинатных полов. Главное отличие от классического напольного отопления в том, что нагревательный элемент здесь используется непосредственно под полом – без цементного покрытия. К многочисленным преимуществам можно отнести быстрый нагрев, равномерное распределение тепла по всему полу, точный контроль температуры. Используется только для сухих помещений.


    Конструкция пола
    Стандартная схема укладки деревянного и цементного пола и ламината.


    Комментарий: Изоляция не является строго обязательной при использовании поверх деревянного пола.Между углеродной пленкой и деревянным настилом для звукоизоляции используется тонкий парообразный материал, называемый полиэтиленовой пленкой. Для других видов деревянных полов существуют специальные конструкции полов, которые описаны в разделе «Документы».
    Углеродная нагревательная пленка

    Углеродная нагревательная пленка поставляется в рулонах с двумя вариантами ширины: 0,5 м (20 дюймов) и 0,8 м (31 дюйм). Эти два типа можно разрезать по длине в соответствии с площадью, которую необходимо нагреть. Эти полосы поставляются готовыми к установке с установленными холодными концами и могут быть подключены параллельно к термостату.Для основного источника отопления помещение должно быть покрыто 80% пола. Углеродная нагревательная пленка 200 Вт/кв.м (20 Вт/кв.фут). Эта мощность позволяет быстро нагревать пол.

    Установка

    Установка здесь очень проста, особенно если мы подготовили карбоновую пленку по эскизу вашей комнаты. Вы получаете нарезанную карбоновую пленку со схемой ее размещения на полу. Подключение параллельно термостату. Установка под тяжелой мебелью, такой как шкафы и т. д.не требуется.

    Вот как выглядит простой эскиз:

    Спецификация от заказчика

    Наш эскиз с пронумерованными листами углеродной пленки, показывающий расположение в комнате

    Комментарий: Под кроватью нет карбоновой пленки, как того требовал заказчик.

    Монтаж карбоновой пленки на потолок
    Это очень хорошее решение. Учитывайте конструкцию — подвесной потолок с теплоизоляцией и карбоновая пленка зажата между двумя листами гипсокартона.Он очень быстро нагревается и излучает приятный солнечный свет.
    Термостаты
    Это абсолютно обязательные для этого вида отопления. Напольный зонд должен быть установлен поверх активной части угольной нагревательной пленки. Здесь мы имеем быстрый нагрев пола и точный контроль за ним. Система работает очень быстро, поэтому углеродная нагревательная пленка очень энергоэффективна. Мы используем многофункциональные программируемые WiFi цифровые термостаты с датчиками пола и воздуха и градусами C и F.Ко всем термостатам прилагается напольный зонд, инструкция, монтажная коробка для стены. Подробнее о термостатах вы можете прочитать в разделе Продукция

    Монтаж углеродной нагревательной пленки очень прост. Достаточно посмотреть нашу практическую презентацию «Установка углеродной нагревательной пленки». Остальную необходимую информацию вы можете найти в разделе Документы — Руководство по установке. Для выбора углеродной нагревательной пленки вы можете воспользоваться онлайн-формой или связаться с нами. Лучше всего будет подготовить простой эскиз комнаты с размерами.Все необходимые материалы можно купить в нашем интернет-магазине.

    Укладываем теплый пол. Пленка для пола под ламинат своими руками

    Теплые полы действительно необходимы для комфорта в жилом доме или квартирной системе. Монтаж приходится производить под различные напольные покрытия. Электрический теплый пол под ламинат станет отличным сочетанием комфорта и качества. Как самостоятельно произвести установку? Какой «теплый пол» выбрать? Подробнее читайте в этой статье.

    Ламинат хоть и довольно красивое покрытие, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендуется укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, расположенных на первом этаже, где холодный воздух снизу сильно охлаждает и напольное покрытие. Куча системы обеспечит комфортное проживание в таких помещениях всем членам семьи.

    На заметку! Ламинат – это покрытие, реализуемое в магазинах по доступной цене, поэтому его приобретают все больше и больше владельцев жилых помещений. Поэтому материал с каждым годом становится популярнее.

    Теплые полы – это система, имеющая обогреваемое наружное покрытие, своеобразный подогрев. Как ни странно, история этого способа обогрева в общей сложности насчитывает более 20 веков. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры.Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, что дым и горячий воздух выходили в специальные полости под напольным покрытием и тем самым нагревали помещение снизу.

    Сейчас технологии шагнули вперед — появились современные способы обогрева полов и все они имеют определенные преимущества:

    • комфортные условия проживания в квартире за счет прогрева пола и воздуха в нижней части помещения;
    • незаметность системы для глаза;
    • возможность использования в любом помещении.

    Недостатки теплого пола практически отсутствуют. К ним относится некоторая сложность монтажа (необходимо ставить системы покрытия, а если оно уже было ранее уложено, то его придется демонтировать), а также увеличение коммунальных платежей – электричества или отопления, в зависимости от вида пола.

    Некоторые тепло-одиночные системы (Вода) нельзя прокладывать в квартирах, расположенных в старых домах — нет возможности подключения отопительного контура к системе ЦО, и управляющая компания может запретить использование таких теплых полов.Выход один – приобретение системы электрообогрева полов.

    Именно поэтому в статье пойдет речь только об электрических типах Теплый пол, использование которого не будет ограничиваться наличием разрешения управляющей компании на монтаж. Да и монтаж их намного проще, чем систем водяного отопления.

    Виды теплого электрического пола

    Существует всего два вида электрических теплых полов – это пленочный инфракрасный и кабельный.Также кабельный теплый пол имеет еще один подвид – пол из термопасты. Каждая система имеет свои особенности, преимущества и недостатки. Чтобы понять, чем они отличаются друг от друга, следует познакомиться с ними поближе.

    Нетрудно догадаться, что данная система обогрева полов представляет собой специальный нагревательный кабель, проложенный определенным образом под напольным покрытием. Необходимую длину кабеля рассчитать каждый может самостоятельно – она будет зависеть от размеров и площади помещения.Монтаж производится на армирующую сетку или специальную ленту, оснащенную специальными замками.

    Внимание! Для монтажа кабеля теплого пола обязательно уложить бетонную стяжку! Его толщина должна быть около 4 см.

    Основными недостатками системы являются большой расход электроэнергии с учетом того, что много тепла уходит именно на прогрев бетонной стяжки, и сложность регулировки температуры при необходимости.Также важно знать (уже на этапе монтажа), где будет располагаться мебель – если тепловая система будет проходить прямо под диваном или шкафами, возникнет риск того, что она перегреется и выйдет из строя.

    Под ламинат кабель теплого пола прокладывается редко. Способ монтажа сильно напоминает укладку водяного тепла – кабель необходимой длины разворачивается по определенной схеме в стяжке. Здесь есть проблемы, которые ограничивают использование под ламинатом этого типа системы.Дело в том, что если сначала прогревается стяжка, а только потом все остальное, то возникают проблемы с подложкой, на которую укладывается ламинат. Она скучает тепло. А если отказаться от его использования, к сожалению, будет раздражать шум от работающей системы отопления.

    Тепломаты (термоматы)

    Это тоже кабельный вариант системы теплого пола, но здесь элемент, отдающий тепло, то есть сам провод, он помещен в специальные сетчатые маты. Да и кабель несколько тоньше вашего собрата, использовавшегося в предыдущем случае.Преимущество этого вида в том, что не нужно рассчитывать шаг укладки проводов – они сразу будут закреплены на расстоянии друг от друга.

    Важно! Монтаж данного типа системы отопления достаточно прост, толщина стяжки уже будет меньше – около 5-10 мм, что позволяет сэкономить. Причем чаще всего система просто укладывается на готовую стяжку, однако под ламинат ее также практически не используют.

    Инфракрасный теплый пол

    Пленочный или инфракрасный теплый пол – один из самых современных способов обогрева наружного покрытия.Система представляет собой тонкий материал, излучающий электромагнитные импульсы определенной частоты (5-25 микрон), которые воздействуют на окружающие предметы и повышают их температуру. Эта особенность инфракрасного пола очень сильно напоминает солнечные лучи, которые также нагревают все вокруг за счет излучения.

    Преимущества данного способа обогрева следующие:

    Ламинат
    • перестает выделять вредный формальдегид при нагревании. К сожалению, это вещество содержится в клеевых компонентах, соединяющих части ламелей;
    • ламинат
    • не трескается и не расходится, а также не расслаивается, что обычно происходит при нагреве термопастами или кабелем;
    • толщина пола не увеличивается.

    Монтаж пленочного теплого пола довольно прост, и в эксплуатации обычно не возникает проблем. Еще одним преимуществом этого вида отопления является экономия, так как он потребляет меньше электроэнергии, чем другие виды.

    Деви.

    Электрический теплый пол Devi производится в Дании. Продукция компании отличается высоким качеством, доступной ценой и универсальностью. Все комплектующие этой марки подходят для любого типа теплых полов, выпускаемых данным производителем.

    • простая установка;
    • не сушит воздух;
    • гарантия
    • от производителя;
    • Срок службы
    • более 20 лет.

    теплый пол Деви

    Калео.

    Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы отопления «Теплый пол» методом «сухой укладки», без стяжки и пыли. Идеально подходит для косметического ремонта под ламинат, ковролин, линолеум и паркетную доску.

    • хорошая теплопередача;
    • В комплект
    • входит все необходимое для монтажа: качественные хомуты, провода, изоляция;
    • установка и инструкции по установке включены.
    • Повышенная хрупкость пленки.

    теплый пол Caleo.

    Рехау.

    Теплый электрический пол Rehau представляет собой систему двухжильных саморегулирующихся тросов фиксированной длины с повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплёткой.

    • отличное немецкое качество;
    • установка под любое покрытие;
    • оптимальное распределение тепла;

    Продукция корейской компании Unimat хорошо зарекомендовала себя на российском рынке.Инфракрасные карбоновые стержни, поверхность нагрева, не боятся повышенной влажности.

    • система отопления достаточно экономична
    • низкая стоимость;
    • гарантийный срок 20 лет.
    • в качестве основного обогрева в сильные морозы работать не будет.

    теплый пол Unimat.

    Электрический теплый пол «Тепловукс» российского производства – это экологичный и очень эффективный вариант дополнительного или основного обогрева помещения.Модели в виде тросиков, матов и пледов создают оптимальную температуру в комнате, частном доме или офисе.

    • хороший выбор оборудования;
    • простая установка;
    • доступная цена.
    • быстрый выход из строя термостата;
    • нестабильность нагрева поверхности, если уложена толстая стяжка и нет хорошей теплоизоляции.

    теплый пол Теплолюкс

    В каких случаях укладка на ламинат?

    Чаще всего под ламинат укладывается инфракрасный тип теплого пола, реже – с использованием кабеля.

    На заметку! Кабельные полы лучше укладывать под плитку в ванной или туалете. Есть небольшие этажи, продолжать этажи не нужно, а значит увеличится, значительно снизятся затраты на электроэнергию, которую такая система потребляет в больших количествах.

    В целом укладка ламината на самую теплую систему вполне безопасна, хотя есть одно «но», которое нужно знать каждому. В основе ламели лежит плита МДФ, содержащая в определенной концентрации формальдегид – опасное для здоровья человека вещество.Ламинат в ненагретом состоянии выделяет окружающую среду. Этого вещества мало, поэтому такое напольное покрытие можно укладывать даже в детской комнате. Однако под воздействием температур количество выделяемого вещества увеличивается. И чем сильнее нагревается материал, тем больше формальдегида в воздухе.

    Внимание! Симптомы отравления формальдегидом — тошнота, головные боли, воспаление органов дыхания.

    Применение качественного ламината и инфракрасных теплых полов поможет снизить риски отравления.

    Какой ламинат выбрать?

    К выбору ламината, который впоследствии будет укладываться на теплый пол, следует подойти со всей ответственностью. Сориентироваться, на что обратить внимание, поможет таблица.

    Стол. Основные показатели, на которые следует обратить внимание при выборе покрытия.

    Коэффициент Рекомендации
    Коэффициент или показатель термического сопротивления Этот показатель отражает теплоизоляционные свойства Наружного покрытия: чем он выше, тем эти свойства лучше.Коэффициент не должен быть выше 0,15 м2 к/Вт. Определенное влияние на это значение оказывают характеристики основания – чем больше пористость, тем меньше коэффициент термического сопротивления.
    Класс материала В данном случае класс не самый важный показатель, но чем дороже ламинат, тем более качественные материалы для его изготовления и тем меньше в нем будет выделяться формальдегида. И носиться будет медленнее.
    Показатель максимальной температуры пола Важно знать предельные показатели нагрева ламината, при которых он не теряет своих свойств.Это около +30 градусов. Следует помнить, что низ ведомого будет иметь более высокую температуру, чем верх.
    Способ соединения ламелей Ламинат, который соединяется с помощью клея, брать не следует — вещество от нагревания потеряет свои свойства. Лучше приобрести ламели, соединяющиеся специальными замками.
    Толщина одной ламели Чем толще ламель, тем меньше тепла уходит в помещение — толстый ламинат хуже сохраняет тепло.Но тонкий ламинат довольно хрупок, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм.

    Производители предлагают покупателям приобрести специально разработанные виды ламината, демонстрирующие отличные эксплуатационные свойства при укладке на систему теплый пол. Именно на таких вариантах и ​​следует остановиться. Они не боятся воздействия температур, легко монтируются и долго сохраняют красивый внешний вид.

    Электрический теплый пол под ламинат: особенности укладки

    Каких-то особых советов по укладке теплого пола под этот вид покрытия нет. Однако важно обратить внимание на субстрат. Лучше всего для этих целей приобретать экструдированный перфорированный пенополистирол. Также подойдет пенофол и заглушка. Однако стоит помнить, что пенопласт ни в коем случае не используется, если устроен инфракрасный пол. В основном производители предлагают приобретать специальные подложки для теплых полов.Они доступны в специализированных магазинах.

    Электрический теплый пол под ламинат — делаем сами

    Рассмотрим монтаж двух видов теплого пола под данный тип покрытия – это инфракрасные системы и кабель.

    Теплые полы – это серьезная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов потребуется. Для облегчения ваших трудозатрат мы подготовили специальную инструкцию , рассказывающую, как произвести расчет теплого пола – водяного или электрического.Онлайн-калькуляторы прилагаются. А в статье «» найдете полный список всего, что может понадобиться при установке.

    Монтаж инфракрасного теплого пола

    Для монтажа пленочного пола бакалавриата потребуются следующие инструменты и материалы:

    • непосредственно сами теплые полы;
    • теплоизоляционный материал без фольгированной поверхности;
    • зажимы
    • ;
    • термостат;
    • пассатиа;
    • ножницы;
    • скотч
    • ;
    • изоляция битумная
    • ;
    • провода;
    • отвертка
    • .

    Шаг 1. Снимается со старого настила, выравнивается бетонное основание. При необходимости самовыравнивающаяся строительная смесь. Черновой пол тщательно очищается от пыли, песка, строительного мусора.

    Шаг 2. Подготовленную поверхность закрывают теплоизоляцией, листы которой соединяются скотчем.

    Этап 3. Далее укладка теплого пола. Термопленка разрезается ножницами на отрезки необходимой длины.Материал укладывается на теплоизоляцию медной шиной вниз. Вы можете разрезать пленку в любом месте, не затрагивая элементы нагрева.

    Шаг 4. Сегменты инфракрасной пленки соединяются между собой лентой.

    Шаг 6. С помощью прохода к термопленке крепятся контактные зажимы.

    Шаг 8. В теплоизоляции выполнены вырезы под провода и контактные зажимы. Это необходимо, чтобы в этих местах не выбивалось напольное покрытие.

    Шаг 9. Термостат установлен. К нему подключаются провода согласно инструкции и схемы подключения.

    Этап 10. Уложен теплый пол. Линдинг ламинат.

    Видео — Монтаж пленочного теплого пола

    Технология монтажа на примере кабельных систем

    Шаг 1. Подготовка места для установки термостата и датчика отопления. Первый крепится к стене на высоте не менее 0,3 м от уровня пола. На поверхности стены отмечается расположение устройства и проводов.

    Шаг 2. С помощью перфоратора и специальной насадки (коронки) просушивается отверстие под термостат. Подготовлен канал для прокладки проводов — ЛЭП. Его сечение – 20х20 мм.

    Шаг 3. Подготовлен черновой пол. Строительный мусор тщательно удаляется, наносится грунтовка.

    Шаг 4. Укладка теплоизоляционного слоя пленочной стороной наружу. Слои соединяются друг с другом специальным скотчем.

    Шаг 5. Для прокладки кабелей устанавливается металлическая лента. Его при необходимости разрезают на отрезки нужной длины. Крепится поверх теплоизоляции с шагом от 50 до 100 см. Крепеж производится с помощью саморезов.Главное не повредить гидроизоляционный слой.

    Шаг 6. Нагревательные элементы оформлены. Кабель прокладывается с учетом расположения мебели на расстоянии от стен не менее 5 см, от отопительных приборов – не менее 10 см. Укладка производится с учетом расчетов шага укладки (производится по формуле). Провода крепятся между «Теплами» на монтажную ленту. Они уложены «змейкой».»

    Внимание! Трос нигде не должен пересекаться и тянуться тоже!

    Шаг 7. Установлен датчик температуры. Его необходимо установить на расстоянии 50-60 см от стены. Провода, идущие от датчика к терморегулятору, укладываются в специальную гофру, которая помещается в предварительно сделанный зазор в стене.

    Шаг 8. Концы монтажных проводов и датчик температуры подключаются к термостату.Проверяется работа системы.

    Шаг 9. Швеллер с проводами смущен раствором.

    Шаг 10. Схема теплого пола рисуется на бумаге со всеми элементами на случай проведения ремонтных работ.

    Шаг 11. В теплоизоляции технологические отверстия 10х15 см делаются через каждые 30-40 см.

    Этап 12. Приготовление строительного раствора и формирование цементной стяжки над системой отопления.Стяжка должна сохнуть при выключенном теплом поле.

    Видео — монтаж кабельного теплого пола

    Зная все вышеперечисленное, вы сможете монтировать разные системы Теплый пол под ламинат, а дополнительные советы помогут произвести работу:

    • перед укладкой теплого пола необходимо сделать план разводки и проводов, и терможалюзи;
    • в квартире с низкими потолками лучше использовать термопленку, так как она «съедает» меньше высоты;
    • для самостоятельного монтажа Лучше выбрать систему, не требующую вмешательства специалистов, то есть самую простую;
    • при монтаже системы теплого пола в частном доме на первом этаже рекомендуется укладка гидроизоляционного слоя;
    • для экономии на проводах термодатчик устанавливается примерно на середину комнаты;
    • конструкция должна быть смонтирована таким образом, чтобы в дальнейшем была возможность изделия ее ремонта;
    • в помещении С.при высоком уровне влажности нельзя использовать термопленку;
    • если на инфракрасных полах будет массивная мебель, должны быть оборудованы воздушные карманы;
    • термопленка
    • не подходит близко к отопительным приборам, каминам, печам;
    • длина одной полосы терможалюзи не должна превышать 15 м;
    • при минусовой температуре воздуха укладка инфракрасных полов запрещена;
    • Монтаж пленки
    • производить с заземлением конструкции.

    После укладки системы теплого пола, а ламината — начала работ, пуско-наладочные работы необходимо проводить не ранее четвертого дня по окончании работ.При этом, как только начинается отопительный сезон, температура должна быть четко отрегулирована: полы постепенно прогреваются до оптимальной температуры (мощность постепенно увеличивают на 5-6 градусов). Снижение также должно быть сделано постепенно.

    Самостоятельная укладка инфракрасной нагревательной пленки под ламинат

    Укладка инфракрасной нагревательной пленки под ламинат – процесс несложный, все этапы работ легко выполнить своими руками. Этот тип оптимален для установки под напольные покрытия с минимальной термостойкостью типа ковролина, паркета или линолеума, допускается эксплуатация в качестве мобильного обогревателя.Выбор мощности и схемы осуществляется заранее, при необходимости инфракрасная пленка без проблем режется на куски нужного размера. К нюансам технологии относятся: необходимость максимально чистого основания, установка терморегулятора, надежная изоляция контактов и укладка проводов в специально отведенные пазы.

    1. Расчет и планирование размещения обогревательных лент, выделение зон с мебелью и техникой.

    2. Подготовка основания: очистка от мусора, выравнивание (устранены все возможные трещины и выступы).Допустимое падение уровня — до 4 мм.

    3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании светоотражающих материалов (но не на основе алюминия, особенно в сочетании с цементными растворами).

    4. Разметка и резка лент инфракрасного обогрева (выполняется исключительно по пунктирным линиям).

    5. Подготовка места под термостат. Размещение датчика температуры.

    6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к сети и терморегулятору.

    7. Тестирование работы всей инфракрасной системы.

    Хитрый счетчик, экономящий электроэнергию
    Окупается за 2 месяца!

    8. Покрытие верхним защитным слоем.

    9. Монтаж ламината.

    Чтобы правильно положить инфракрасную пленку, рекомендуется придерживаться всех требований технологии, в частности минимизировать величину перепада уровня стяжки пола. Допустимое отклонение составляет 3-4 мм, отмечается, что при его нарушении система увеличивает потребление электроэнергии.Элементы максимально изолированы от влаги и теплопотерь снизу, специалисты советуют постелить на пол лавсановую или полипропиленовую пленку толщиной 50 микрон, при этом материалы, омраченные алюминием, лучше не использовать.

    Нарезанные срезы укладываются медной полосой вниз, минимальное отступление стенок 10 см. Обязательным условием технологии является установка терморегулятора (1 прибор на 15 м2, если иное не указано в руководстве по инфракрасной пленке, общая сумма сопротивления должна обеспечивать 20%).Для него выбирается средний участок, он позволит сэкономить провода, так как все полосы подключены к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик контактного зажима, один край необходимо надеть на медную шину, другой остается внутри нагревательного элемента.

    Все зоны присоединения изолируются специальным скотчем, провод желательно разместить под плинтусом, при необходимости часть жилы убирается под теплоизоляционную пленку, но не выходит на нагревательные полосы.Перетяжеление или накрытие соседних элементов недопустимо, датчик температуры расположен на ненагруженной площадке. Последнее особенно актуально при эксплуатации инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите. После подключения проводится пробное включение и проверка системы: пленка не должна выступать, а контакты — перегреваться, требуется, чтобы вся поверхность равномерно выделялась теплом. Если нет инвариантности, то можно переходить к финишному этапу.

    Напольное покрытие

    Для защиты нагревательных элементов и проводов от случайного попадания влаги под отделочные панели предусматривается настил из плотной полиэтиленовой пленки. Рекомендуемая толщина — 200 мкс, препятствий для инфракрасных лучей она не представляет. Укладка ламината своими руками по обычной схеме: снятые гладкие панели стыкуются между собой и защелкиваются замковые соединения. Всячески избегайте повреждений терможалюзи, они не ходят и не разбрасывают инструменты.

    По завершении монтажа инфракрасного теплого пола под ламинат нельзя резко запускать систему на максимальный режим, это может повредить древесину. Рекомендуется повышать температуру не более чем на 5°С в сутки. Еще один нюанс эксплуатации – влажная уборка: перед мытьем поверхность охлаждается, особенно при добавлении в воду агрессивного моющего средства.

    Что учитывать при работе?

    К грубым нарушениям монтажа инфракрасных (пленочных) напольных установок относятся:

    1.Размещение проводов и нагревательных элементов на неровной, грязной или влажной поверхности, без подложки.

    2. Крепление пленки гвоздями, скобами, пробивкой карбоновыми полосами, допускается только фиксация скотчем.

    3. Прокладка инфракрасной системы без заземления.

    4. Изгиб нагревательных лент под углом 90° на участке 5 см.

    5. Слишком длинная полоса, точное допустимое значение написано в инструкции, но в целом она не должна превышать 15 м.

    6. Установка в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.

    Сантехника: с этой насадкой на кран

    вы будете платить за воду на 50% меньше

    8. Прокладка инфракрасной пленки в непосредственной близости (менее 30 см) от отопительных приборов или радиаторов.

    9. Отсутствие верхнего паро- и влагоизоляционного защитного слоя или его установка без приклеивания.

    10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример — совмещенная лоджия).

    11.Крепление ламината или другого вида напольного покрытия без предварительной проверки системы, удерживать ковровое покрытие на сверкающих полах категорически запрещено.

    Правильно размещенные и подключенные ленты имеют срок службы не менее 15 лет. При проведении всех работ своими силами для достижения максимальной надежности необходимо проконсультироваться со специалистами, в частности на этапе выбора системы инфракрасного теплого пола под ламинат, это исключит дорогостоящую покупку неподходящего варианта .Отмечено, что равномерность прогрева частично зависит от расположения термодатчика, оптимальный вариант – наиболее прохладное место. На него нельзя ставить тяжелую мебель, все соединительные провода с термостатом желательно уложить в гофрированную трубку (для стационарного варианта – в специально предусмотренный канал).

    В случае укладки инфракрасного пленочного пола поверх цоколя или необработанной отделки, на бетон следует укладывать более толстый слой плотной полиэтиленовой пленки. Очень важны климатические условия: в некоторых регионах использование этого вида нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных потерях тепла в самой конструкции пола укладка инфракрасной пленки не делает смысл.Для уменьшения площадей теплоухода перед монтажом системы по периметру помещения вдоль стены производится выборка ленточного утеплителя, не трескающаяся и не пристёгивающаяся к плёнке.

    Этот вид теплого пола является единственным мобильным, к вопросу можно ли положить ковер поверх ковра. Производители отзываются положительно, конечно, при условии достаточной надежности верхнего защитного слоя. Но такие операции лучше проводить со сплошными (неразрезанными) полосками, в идеале — специально для этого, это снизит риск задевания контактов.В укладке на плиточный клей или цементную стяжку не только нет необходимости, но и ухудшается теплоотдача инфракрасного теплого пола пленочного типа (но если это все-таки произошло, систему запускают не ранее, чем через месяц). К другим видам напольного покрытия претензий нет, ковер можно поднимать сразу после испытаний. При этом чем более мягкий внешний материал яростнее требует теплоизоляционного слоя и обязательно должна быть основа, по надежности выигрывает ламинат и паркет.

    Наиболее разумным вариантом для топки теплого пола с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол.В связи с тем, что принцип его работы заключается в излучении в инфракрасном диапазоне, в результате происходит конвекция поверхностей окружающих предметов, а не воздуха вверх. Таким образом, IR Paul отлично зарекомендовал себя в качестве нагревательной основы под ламинат.

    Ламинат

    – влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированный паркет на 90% состоит из рубленой древесины, соединенной различными клеевыми составами.

    Укладка электрообогрева под ламинат у многих вызывает сомнения.Ведь древесина отличается способностью расслаиваться при высокой температуре, растрескиваться при падении, а формальдегид, который в качестве связующего компонента входит в состав ламинатной плиты, начинает интенсивный отбор.

    Пленочный инфракрасный теплый пол под ламинат — Преимущества

    • равномерное тепловое излучение – позволяет прогревать ламинат по всей поверхности;
    • экономичное энергопотребление. Экономит до 30% средств по сравнению с другими системами теплого пола;
    • отсутствует риск нарушения целостности ламинированного покрытия, т.к. нет необходимости нагревать систему до высоких температур.Благодаря использованию инфракрасного излучения в первую очередь нагреваются предметы в помещении, а не воздух;
    • нет необходимости выполнять «мокрые» работы. Укладка ламината не требует заливки стяжки;
    • возможность использования любого типа подложки;
    • наличие. В крупных торговых павильонах имеются демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (есть в крупных городах Москва, Санкт-Петербург, Россия).Санкт-Петербург и др.) или заказать в интернет-магазине, исходя из характеристик и отзывов владельцев.

    Ламинат для пленочного теплого пола – какой лучше выбрать

    Несмотря на то, что производители и мастера рекомендуют укладывать пленочный теплый пол под ламинат, нельзя сбрасывать со счетов и особенности самого ламината.

    В частности, выбирая ламинат для инфракрасного теплого пола нужно не обращать внимание не на несколько факторов:

    • маркировка ламината .Большинство производителей быстро отреагировали на изменение тенденций рынка и включили в свой ассортимент ламинат, разработанный специально для укладки на теплый пол. Возможность использования ламината для теплого пола будет обозначена на упаковке (соответствующий значок на этикетке). Более того, некоторые производители указывают предельную температуру нагрева;

    Примечание. Максимальная температура, до которой можно нагреть ламинированный пол — 27°С.

    • структура (плотность) ламината .От того, насколько «рыхлая» конструкция пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше значение показателя термостойкости. На практике это означает, что система теплого пола будет обогревать ламель, а не поверхность окружающих предметов;
    • толщина ламината . При прочих равных, чем толще ламель, тем медленнее она будет пропускать тепло;
    • содержание формальдегида .Этот компонент находится в составе МДФ, который служит основой для плиты ламината. При температуре 20-26°С формальдегид выделяется в нормальном режиме. Те. По этому показателю большая часть этажей относится к классу Е1. Однако при нагреве ламелей активизируется выделение формальдегида, поэтому нужно обращать внимание на этот показатель. Также следует учитывать, что интенсивное выделение формальдегида начинается при нагревании выше 27°С;
    • стоимость ламината .Многие отзывы не содержат нареканий на систему с теплым полом, а необходимость повторной заточки ламината обусловлена ​​экономией на материале;
    • подложка . Технология укладки ламината предусматривает использование подложки. Установка подложки уменьшит давление на замковые соединения планок от движения по рейкам. В связи с тем, что подложка ложится не под пол пола, а на него, к выбору пленки нужно подходить также ответственно.

    Какую подложку можно использовать для укладки на теплый пленочный пол

    • пробка техническая;
    • жидкая композитная система
    • ;
    • экструдированный пенополистирол
    • ;
    • подложка из полистирола
    • ;
    • Материал
    • с отражающей поверхностью.

    Примечание. Недопустимо использование фольгированного материала в качестве подложки (алюминиевая фольга, подофол).

    Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

    Технология Stacking подразумевает выполнение нескольких последовательных шагов.

  • Выбираем комплект инфракрасного пленочного теплого пола . Обратите внимание, у каждого производителя комплектность разная. Например, компания «К-Технологии» (Россия, торговая марка CALEO) предоставляет на выбор несколько видов систем с теплым полом. Естественно, в зависимости от комплектации зависит и цена комплекта. Уменьшить теплый пол можно, собрав его самостоятельно.

    Примечание. Для автономного отопления (основного источника отопления) нужно смонтировать пленочный пол на 70% площади помещения. С дополнительными — на 40%.Учитывается, что под мебель не помещаются тяжелые и низкопленочные предметы, чтобы исключить ее перегрев.

  • Подготовка места для установки термостата . Для удобства термостат устанавливается на высоте 0,9-1 м.п. С высоты пола.
  • Подготовка фундамента . И пленочный пол, и ламинат выдвигают особые условия по качеству поверхности. Не допускается перепад пола по высоте более 3 мм, наличие помех на полу (придины, выступающие части), мусор.

    Примечание. При укладке системы инфракрасный теплый пол над подвалом, грунтом или гаражом гидроизоляционную пленку следует укладывать на подготовленное основание.

  • Укладка теплоизоляционного материала . Изоляция устанавливается в соответствии с рекомендацией производителя. Стыки утеплителя следует проклеить скотчем, чтобы полосы не пошли. Теплоизоляционный материал располагается не ближе 100 мм. к стене. Место стыка пробивается демпферной лентой.
  • Пленка для теплого пола . Инфракрасную нагревательную пленку допустимо резать только в предназначенном для этого месте. Разрез не на разрезанной пленке, к эксплуатации не пригоден. Максимальная длина одной полосы не должна превышать 8000 мм.
  • Монтаж пленки теплого пола . Для минимизации количества разрезов и соединений мастера советуют укладывать полосы инфракрасной пленки вдоль более длинной части помещения. Пленка укладывается на расстоянии 100-400 мм от стен и других крупногабаритных предметов, расстояние между соседними полосами 50-100 мм.Укладка пленочной пленки недопустима и приведет к перегреву сегмента системы. Чтобы исключить смещение пленки, ее фиксируют двусторонним скотчем к поверхности основы. Скотч снабжен не полосами, а отдельными ломтиками для компенсации теплового расширения Материалы.
  • Изоляция контактов . Если контакт не активируется в системе теплый пол, его необходимо изолировать уплотнительной лентой (битумной). Для соединения и соединения проводов нужно сделать специальные хомуты (клеммы) для теплого пола.Контактная клемма монтируется таким образом: одна часть пропускается между медной шиной и пленкой, а другая прижимается к пленке. Вся конструкция без нажима фиксируется пассатижами.
  • Соединительные провода теплого пола . Клемма присоединяется к проводу и изолируется. При монтаже провода следует учесть, что высокую производительность системы обеспечивает параллельное соединение ее элементов. Это означает, что правая сторона пленки соединена проводом с правой стороной.Для удобства рекомендуется использовать разноцветную проволоку.
  • Установка датчика температуры тепла . Мастера рекомендуют заводить датчик под вторую полоску ИК-пленки ближе к середине. Это позволит получить адекватную информацию о температуре в самой системе, а не на поверхности пола. Сенсор приклеен нижней стороной пленки к черной полоске на пленке. Чтобы ламинат создавал дополнительную нагрузку на датчик, прибор следует «утопить» в изоляцию.

    Примечание. Провод датчика можно проложить поверх изоляции, а можно прорезать отверстие в его толщине, и разместить провод датчика в гофре. Так что при необходимости можно отремонтировать провод или датчик.

  • Установка и подключение теплого пола к термостату . К термостату подходят провода от нагревательной пленки и датчика температуры. Подключение системы выполняется через УЗО.

    Примечание. Количество термостатов зависит от мощности системы.Если установка системы производится на значительной площади, целесообразно использовать несколько терморегуляторов.

  • Первое включение пленочного теплого пола (пробный запуск) . Оцениваются основные показатели системы (напряжение, скорость и равномерность нагрева и др.).
  • Укладка ламината на теплый пол . Установка ламината не имеет специфических особенностей и выполняется в соответствии с типом замка и рекомендациями производителя.Перед укладкой необходимо, чтобы ламинат «набрал температуру». Для этого его оставляют в помещении на несколько дней, и только потом приступают к установке. Важно знать, как правильно укладывать подложку под ламинат. Подложку укладывают не под нагревательную пленку, а на нее.
  • Монтаж инфракрасного пленочного теплого пола под ламинат — видео

    Для того, чтобы процесс запуска системы инфракрасный теплый пол, рекомендуется постепенно повышать температуру пола (3-4°С в сутки) до заданного значения.

    Цена монтажа инфракрасных теплых полов под ламинат


    Уже много лет основным источником тепла в квартирах и частных домах является радиаторное отопление. Однако в последнее время на рынке отопительного оборудования произошли большие изменения. Появилось множество новых систем для создания комфортной температуры в собственном доме.

    Относительно недавно для потребителей на российском рынке стали доступны пленочные проводники, которые можно укладывать под любые напольные покрытия .Они, как и другие решения для отопления жилых помещений, имеют свои преимущества. Далее в этой статье мы подробно поговорим о том, как устроить инфракрасный теплый пол под ламинат.

    Виды и оттенки на выбор

    В настоящее время существует две разновидности систем инфракрасного обогрева:


    Объединяет их то, что они, отличаясь своей ценой, имеют одинаковый принцип работы. Что касается отличий, то первые это первая пленка минимальной толщины с графитовыми элементами .В перекрытиях второго типа конструкция конструкции представляет собой стержни из углерода или меди, скрепленные между собой с помощью полиуретановых перемычек.

    Маты кормового типа Использовать только для подогрева пола. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется как на вертикальную, так и на наклонную поверхность.

    И еще одно, что объединяет обе системы — они питаются от общей энергосети. Однако по причине того, что такие системы подключаются через термостат, потребление при эксплуатации инфракрасных теплых полов колеблется в пределах от 160 до 200 Вт.

    Если выполнить во всех жилых помещениях установку «теплого» пола из пленки или стержневых матов под ламинат, то вы сможете обеспечить в любой из комнат вашей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.

    Сколько стоит?

    Многих, кто задумывается устроить в своем жилье инфракрасный пленочный теплый пол под ламинат, конечно же, интересует т вопрос цена такой системы обогрева .По этому поводу следует сказать, что цена инфракрасного пола во многом зависит от таких факторов, как:

    Предлагаемая в настоящее время на рынке популярная система пленочных теплых полов Caleo Gold имеет ширину пленки 50 см, а ее мощность составляет 200 Вт. Что касается цены, то она обойдется потенциальному покупателю в 730 р. Если владелец решит устроить в доме менее мощную систему отопления. Вы можете выбрать теплый пол Nanothermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Вт.Что касается цены, то она заметно ниже — 430 р.

    Расчет стоимости

    Теперь посчитаем, какие затраты несет хозяин при обустройстве такой системы отопления в своем доме для ламината:

    Проведя несложный подсчет, можно увидеть, что потратив 6500 р. Вы можете устроить систему инфракрасный пленочный теплый пол под ламинат На своем балконе. Если вы решили выполнять работы не своими силами, а силами специалистов, то дополнительно к этому вам придется оплатить услуги мастера из расчета 240 р.за один квадратный метр на готовом основании или 650 р. за квадратный метр с созданием бетонной стяжки.

    Perfect стоит стержень теплый пол . При использовании мата Unimat Rail для его создания аналогичной площади придется потратить 7990 р.

    Инфракрасный напольный прибор для покрытия ламината


    Ранее мы говорили о том, что пленочный инфракрасный теплый пол можно укладывать на бетонную стяжку или настил из доски. Какой повод устроить – каждый хозяин решает сам, отталкиваясь от состояния базовой поверхности пола.

    Также необходимо взять конструктивные особенности Здания. Чтобы все работы по устройству систем пленочного отопления выполнялись быстро . А после выполнения работ можно было бы пользоваться, при монтаже необходимо четко следовать инструкции, которая прилагается к любой системе теплого пола.

    Если инфракрасный пленочный теплый пол устроен в деревянном доме, в котором нет бетонного покрытия, то работы по созданию бетонной стяжки проводить не стоит.Это просто дополнительные расходы. Используя Phaneur или OSP Plate, можно установить конструкцию Boyflock верхнего слоя. Такое основание будет вполне подходящим для укладки ТЭНов. Если дом только строится, а уже принято решение, то в качестве системы обогрева будут использоваться теплые пленочные полы . то для устройства основания следует применять цементно-стружечные плиты. В этом случае можно хорошо сэкономить. Если вы хотите получить лучшую причину, выбор следует сделать в пользу магнезитовых листов.

    Следует отметить, что все вышеперечисленные материалы можно использовать в доме, построенном из железобетонных перекрытий.В такой ситуации п установка обшивки производится непосредственно на лаги . Перед выполнением их укладки необходимо устроить на поверхности пола гидроизоляционный слой. В качестве материалов для его создания можно использовать следующее:

    • мастика;
    • жидкое стекло
    • ;
    • пропитка глубокого проникновения.

    Щепа пенополистирольная или вермикулитная обычно засыпают в ячейки между лагами, после чего укладывают настил.

    Самостоятельная установка ИК теплого пола

    Процесс утепления под ламинат предусматривает укладку теплоизоляционного слоя. Для его создания используется небольшая толщина малой толщины. С одной стороны имеет фольгированное покрытие.

    Чаще всего для устройства такого слоя используют следующие материалы:

    Технология работы


    Во избежание зазоров при укладке материала края полосы необходимо зафиксировать с помощью скотча.После этого можно переходить к самому ответственному этапу – монтаж теплого пола и его подключение . В первую очередь необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть кабель. Обычно этот прибор располагается на стене.

    Процедуру укладки тепловых рефракторов следует начинать с центральной части помещения . Если работы по утеплению пола ведутся по всей площади, то необходимо оставить зазор от стены не менее 10 см.

    • Полотно пленочного теплого пола также необходимо закрепить с помощью скотча. На медных шинах можно обнаружить специальные хомуты. К ним нужно прикрепить провода.
    • Контакты должны быть хорошими и обмотаны лентой.
    • В гофрированную трубку следует поместить датчик температуры, а затем поместить его внутрь конструкции.
    • Провод, имеющий защиту от гофры, можно дополнительно подключить к регулятору. Подключение должно производиться через устройство защитного отключения.

    Монтаж теплого пола – несложная задача. Его устройство можно выполнить своими руками. Главное, придерживаться рекомендаций, содержащихся в инструкции.

    Перед укладкой финишного покрытия необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать портативный инфракрасный датчик . . Направляя этот прибор на отдельные секции, можно увидеть температуру на плате. Если после запуска системы отдельные секции теплого пола остались холодными, то в этом случае необходимо проверить подключение.


    Возможно отсутствие нужной температуры связано с плохо зажатым контактом, который не должен греться. Когда вы все проверили и убедились, что все секции теплого пола работают, их необходимо закрыть подложкой из вспененного полиэтилена . Также можно использовать пробковые покрытия. Поверх уложенного слоя необходимо уложить панели ламината.

    Наличие напольного покрытия необязательно. Устроить стяжку можно с помощью обычного раствора, состоящего из цемента, песка и воды.Либо можно создать разливной пол, для которого используется сухая смесь с определенным компонентным составом.

    Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, так как в их составе присутствуют пластификаторы. Они не только повышают прочность покрытия, но и делают его влагостойким . Перед выполнением заливки основания необходимо обработать поверхность бетоноконтактом, а углы и стыки проткнуть изоляционной лентой.Через семь дней можно переходить к следующим этапам работы, которые были указаны выше.

    Заключение


    Во многих квартирах в качестве наружного покрытия используется ламинат. Под ним можно легко устроить теплый пол, если вы хотите добавить к своему проживанию дополнительную систему отопления. Трудностей в этой работе нет. Каждый хозяин может установить теплый пол под ламинат своими руками. Для этого самое главное правильно подобрать систему отопления, а при выполнении монтажных работ строго следовать инструкции.Тогда теплый пол прослужит долго, а в вашем жилье будет царить теплая атмосфера.

    Покрытие пола ламинированными панелями выбирает большинство владельцев городских квартир и загородных домов. Этот материал очень практичен. И вполне доступный по стоимости. Кроме того, удачная имитация натурального дерева придает уют и уют любому помещению. Конечно, ламинат менее теплый, чем натуральное дерево. Однако эта проблема легко решается при организации системы теплого пола пленочного типа.Как сделать теплый пол под ламинат и сколько стоит этот монтаж, расскажет статья.

    Ламинированные панели на 90% состоят из древесины. При нагреве влажность дерева уменьшается. Поэтому многих владельцев интересует, можно ли укладывать теплый пол под ламинат, и если можно, то какой именно. Этот вопрос особенно актуален в семьях с маленькими детьми. Ведь дети любят бегать по полу босиком. А так хочется уберечь их от разных болезней.

    Ламинат на теплый пол можно. Главное, соблюдать определенные условия при монтаже. Немаловажное значение имеет выбор типа отопительной конструкции. Так же можно использовать инфракрасный и кабельный теплый пол под ламинат, но с чем лучше разобраться. Каждый из названных видов полов отличается определенными особенностями. Но есть общие преимущества для всех преимуществ.

    Преимущества включают в себя:

    • Равномерное отапливаемое помещение.
    • Отсутствие циркуляции пыли.
    • Эффективная работа системы.
    • Эстетичный внешний вид. Нагревательные элементы спрятаны под полом, поэтому не портят интерьер квартиры.

    Больше всего ламинату подходит конструкция отопления пленочного типа. Продукт представляет собой пленку. Он достаточно тонкий. На пленке расположен токопроводящий материал в виде полосок. Наклеил пленку на подложку. Подложку под ламинат под любой электрический пол можно найти в любом специализированном магазине. Стоимость продукта вполне доступная.Стяжка не требуется. Пленочный пол очень экономичен в эксплуатации. Утепление осуществляется быстро.

    Пленочный пол имеет следующие преимущества:


    Сегодня можно встретить ламинат с уже встроенной системой теплого пола инфракрасного типа. Правда, цена таких моделей высока. Имейте в виду, что не все можно купить. Но прежде чем положить теплый пол под ламинат, нужно знать, какой материал использовать. Ведь не все разновидности ламината хорошо переносят систему отопления.Производители учли это и разработали специальную технологию изготовления ламинированного покрытия. Такие панели идеально подходят для любого типа теплых полов. Узнать, какой ламинат использовать, можно по маркировке, которая есть либо на коробке, либо в инструкции к товару.

    ОСОБЕННОСТИ МОНТАЖА

    На вопрос можно ли стелить ламинат для теплых полов, ответ дан. Но как осуществить монтаж конструкции самостоятельно, и возможно ли это? При определенном уровне знаний, минимальном наборе инструментов, самостоятельной установке — задача вполне выполнима.Но крайне важно соблюдать определенную технологию, придерживаться правил. Следует отметить, что для устройства теплого пола под ламинат не нужна бетонная стяжка. И это значительно облегчает работу.

    Итак, монтаж теплого пола под ламинат осуществляется следующим образом:


    Таким образом, работа по оборудованию теплого пола проста и вполне выполняется своими силами.

    Зная, как уложить теплый пол под ламинат, вы сможете создать эффективную качественную систему теплоснабжения и при этом сэкономить средства.

    Чтобы свести колебания температуры к минимуму, желательно оборудовать систему термостатом. Также следует отметить, что при покупке нагревательной конструкции к изделию обязательно прилагаются инструкции. Поэтому, купив пленочный теплый пол под ламинат, перед установкой следует внимательно прочитать инструкцию.

    Обзор цен

    Сегодня выбор очень разнообразен. На рынке можно купить электрический теплый пол под ламинат как импортного производства, так и отечественного.Проектирование теплофикационной системы теплоснабжения в коттедже обойдется примерно в 13 000-20 000 рублей. Сама установка стоит от 800 до 1000 рублей за метр квадратный. Если понадобится теплосчетчик, за него придется заплатить еще 10 000 руб.


    Цена на электрические теплые полы под ламинат зависит от качества товара, производителя. Так квадратный метр инфракрасной пленки хорошей фирмы будет стоить не менее 1200 рублей. Конечно, если более бюджетные варианты. Например, цена ламината для теплых водяных полов китайского производства обойдется дешевле.Но и качество дешевой продукции будет низким. А качество – очень важный параметр, от которого зависит надежность и долговечность отопительной конструкции. Поэтому не рекомендуется экономить. Желательно покупать продукцию известных фирм.

    Сегодня на российском рынке представлены производители из Южной Кореи, Великобритании, Германии, США, Китая. Более 90% всей продукции, которая представлена ​​на рынке, – это корейская продукция. Столь хорошим спросом пользуются ультратонкие нагревательные пленки REXVA, которые выпускаются под брендом XICA.Корпорация SEGGI CENTURY хорошо зарекомендовала себя. Продукт известен под торговой маркой Heat Plus. Системы этих фирм отличает высокое качество, подходящая цена. Обеспечивают равномерный и качественный нагрев. Что касается пола английского и американского производства, то они встречаются крайне редко. И, как правило, это китайские подделки.

    выводы

    Таким образом, теплый пол сегодня выбирает большинство владельцев, планирующих создать эффективную систему теплоснабжения дома.

    Финишное покрытие

    можно использовать по-разному.

    Но чаще всего потребители отдают предпочтение ламинату, линолеуму. Многих интересует, можно ли делать теплый пол под ламинат, не вредно ли это для напольного покрытия. На самом деле все зависит от выбранного типа теплого пола и используемой марки ламината. Монтаж пленочного пола достаточно прост. Работа облегчается тем, что не требуется стяжка. Поэтому кладку можно выполнить своими руками, сэкономив таким образом немало финансовых средств.

    Ламинат

    как материал для напольных покрытий стал пользоваться невероятной популярностью.В первую очередь это связано с его уникальными техническими характеристиками, разнообразием коллекций, простотой укладки и ухода. Единственным минусом является тот фактор, что без предварительной подготовки и утепления пола укладывать ламинат не рекомендуется, так как он всегда будет холодным. Оптимальный вариант. И выходом из этой ситуации станет инфракрасная пленка, которую вы без труда наклеите сами. Для того, чтобы все сделать правильно, достаточно знать лишь несколько тонкостей.

    Преимущества инфракрасного секса

    Учитывая показатели теплопроводности ламината, можно сделать вывод, что без стороннего утеплителя ему не будет тепло.Все благодаря тому, что материалом изготовления являются синтетические компоненты, а не дерево. Поэтому на предварительном этапе нужно подумать об отоплении. Конечно есть водяные контуры, нагревательные маты и кабели, но они имеют ряд недостатков .

    Всех вышеперечисленных недостатков лишен пленочный инфракрасный материал. Его толщина не более 1 миллиметра, поэтому предварительная подготовка поверхности и стяжки не требуется. Нагрев ламината происходит за счет специального излучения, которое съедает поверхность материала. Основные преимущества инфракрасного теплого пола:

    Таким образом, выбор полностью очевиден. Конечно, стоит выделить один-единственный минус – это достаточно высокая стоимость материалов, но затраты окупаются максимально быстро.

    ИК-материал устройства

    Основным элементом системы являются пленочные нагреватели. Конструкция представленных элементов достаточно проста. Радиаторы впаяны между двумя полиэфирными пленками. Разделенные детали излучают инфракрасное излучение при подаче электрического тока.Подключение к общей паутине и подключение эмиттера происходит через проводник-шину. Таким образом, даже если один элемент выйдет из строя, это не повлияет на работоспособность всей системы.

    Инфракрасная пленка напольная поставляется в рулонах шириной от 0,5 до 1 метра, все зависит от производителя. Саму пленку можно разрезать, так как есть специально отмеченные места. При использовании материалов важно выяснить удельную мощность инфракрасного пола, так как он создает определенные нагрузки на домашнюю сеть.Сегодня на рынке можно встретить вариант с показателями 150, 220, 440 Вт/м². Комплект инфракрасного пола включает в себя несколько компонентов. .

    1. Термостатический датчик с кабелями. Используется для контроля температуры.
    2. Комплект соединительных проводов.
    3. Зажимы клемм.
    4. Изолирующие компоненты.

    На основании представленных материалов укладка инфракрасного теплого пола под ламинат дома. Стоит отметить, что важно на начальном этапе разработать проект будущего теплого пола и рассчитать эксплуатационные показатели.

    В настоящее время укладку представленного напольного покрытия принято доверять квалифицированным специалистам. Вы можете, опираясь на рекомендации в этой статье, самостоятельно справиться со всеми поставленными задачами. В комплекс предстоящих работ входят:

    • составление схемы установки;
    • подготовка фундамента;
    • установка пленочных инфракрасных элементов;
    • электрическое подключение и пробный запуск.

    Изначально выбираем место установки термостата, так как к нему будут подведены провода.Кабельная система должна укладываться в заранее сделанный ход в стене. Далее следует перейти к следующим задачам:

    1. Начертить графическую схему расположения элементов пленки на комнате.
    2. Раскрытие пленок, выполнять только по плановым нормам производителя.
    3. Материал лучше расстелить по комнате, что снизит затраты.
    4. Отступ от стен должен быть 30 сантиметров.
    5. Нельзя укладывать ароматизированную пленку, между параллельными полотнами должно быть расстояние 5 сантиметров.

    Термодатчик устанавливается в самой прохладной комнате помещения, но при этом необходимо учитывать тот факт, что кабелей, которые идут в комплекте, должно быть достаточно. Представленные условия должны быть реализованы в графической схеме. После того, как все подготовлено, можно приступать к установке.

    Подготовка и укладка ИК Пол

    Главной задачей на первом этапе является подготовка фундамента. В настоящее время необходимо будет закупить теплоизоляционный материал.Это делается для повышения эффективности теплого пола и исключения нагрева бетонной поверхности. Таким образом, инфракрасное излучение будет полностью направлено на ламинат. Бетонный пол рекомендуется очистить от мусора, пыли и других загрязнений.

    Фольгированный теплоотражающий материал подается полностью по всей поверхности пола. Стыки нужно серповидно закрепить, чтобы исключить посторонние смещения.

    Далее следует приступить к укладке пленочного инфракрасного полотна.После подключения всех пунктов рекомендуется проверить работоспособность системы. Нельзя забывать о безопасности! Если все работает без сбоев, температура достаточная, то следует приступать к укладке ламината. Таким образом, вы можете наслаждаться теплыми полами в своей квартире.

    Ламинат

    – один из популярных видов напольных покрытий. Часто при необходимости дополнительного обогрева помещения требуется прокладка систем теплых полов. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат используется в большинстве случаев.


    Основное преимущество пленочного теплого пола — не требуется стяжек, укладка финишного покрытия производится непосредственно на пленку

    Использование данной системы объясняется некоторыми особенностями других тепловых систем, не соответствующих такому покрытие как. Из них можно выделить основные:

    • , имеющие в основе нагревательные маты или кабель, довольно неравномерно производят нагрев, что нежелательно для ламината;
    • Перепады температур в системе при ее подключении к неавтономной системе отрицательно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипа и трещин;
    • Установка водопроводной системы требует доп, что уменьшает высоту помещения и занимает больше всего времени на обустройство.

    Устройство «Пирог» теплого пола

    Сравнивая эти особенности теплых полов С, можно отметить, что таких недостатков он не имеет. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

    1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
    2. Аналогичный тип позволяет снизить затраты на электроэнергию по сравнению с другими системами теплого пола;
    3. Нагрев поверхности происходит очень быстро и равномерно;
    4. Долгий срок службы;
    5. Быстрый и простой монтаж, что дает возможность поставить своими руками;
    6. Не создает сухости воздуха в помещении.

    Устройство изделия

    Инфракрасный теплый пол под ламинат имеет собственную систему, в которую входят следующие элементы:

    • Электропроводка;
    • ИК-пленка;
    • Теплоноситель;
    • Датчики и регуляторы температуры;
    • Изоляция для пленки или гидроизоляции;
    • Крепежные хомуты;
    • Также включен в инструкции по установке.

    Пленки обычно имеют разную длину и ширину 50 или 100 см.Имеется специальная линия раскроя, на которой возможен разрез необходимого материала. В других местах разрезать пленку невозможно.

    Мощность такой системы может быть разной – 150, 220 или 440 Вт/м2, но для ламината есть показатель – не более 150 Вт/м2.

    ИК-технология стайлинга пола для ламината

    Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо подробно рассмотреть. Таких предметов:

    1. Составление чертежа и схемы укладки;
    2. Подготовка основания;
    3. Укладка инфракрасного теплого пола под ламинат — монтаж элементов;
    4. Система подключения и пробного запуска;
    5. Укладка ламината.

    Чертеж и схема укладки

    Перед проведением работ необходимо составить схему, по которой будут размещаться пленки. Выполнить его можно в виде чертежа, на котором нужно обозначить, где будут располагаться датчики и регуляторы температуры. Резка пленки также осуществляется по заранее заданной схеме.


    Один из вариантов схемы укладки

    Подготовка основания пола

    Так как речь идет об основе под укладку ламината, то она должна быть подготовлена ​​в соответствии с требованиями, которые необходимы для укладки данного напольного покрытия.Бетонное основание необходимо отремонтировать и при необходимости обработать специальными составами. Также необходимы следующие работы Перед укладкой Пленки ИК Пол:

    • Удаление мусора и пыли;
    • Разработка теплоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала должна быть снаружи;
    • Полосы материала фиксируются на двустороннем склеивании и соединяются между собой специальной липкой лентой;
    • В материале сделать вырезы для датчиков и регулятора, в местах обозначенных на схеме.

    Памятка по использованию теплоотражающей подложки из фольги

    Установка

    Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для достижения желаемого результата следуйте плану действий:

    • Нарезка пленочных элементов согласно схеме. Следует иметь в виду, что нельзя допускать сечения токопроводящих частей;
    • Пленка располагается лицевой стороной вверх, медная жила расположена внизу.Расстояние между пленками не должно превышать 10 см;
    • В тех местах, где был пройден срез пленки на контактных соединениях, необходимо сделать уплотнительную ленту, которая входит в комплект;
    • Крепление пленок с помощью скотча к отражающему материалу и между собой;
    • Клеммы-зажимы устанавливать в специальные секции одной половины, а вторая будет располагаться ниже плёночного элемента. Затем усильте его с помощью пассатижей и изолируйте;
    • Термостат помещается под кожух и фиксируется битумной изоляцией.При этом она должна быть примерно по центру листа. Контактная рабочая часть с черной излучающей полосой;
    • Клеммы и провода укладываются в отражательные углубления, подготовленные в отражающем материале, и фиксируются с помощью ленты.

    Система подключения и пробного запуска

    После того, как основные работы по укладке пленочного теплого пола своими руками завершены. Вам нужно подключить систему. Для этого необходимо выполнить процедуру:

    1. Провода для подвода к блоку терморегуляции;
    2. При необходимости используйте обычные разъемы;
    3. Подключение лучше производить под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

    Подключение к термостату

    После подключения и проверки правильности всех подключений можно выполнить пробный запуск системы.

    Укладка ламината

    После того, как система была полностью подготовлена ​​и проведены испытания, можно приступать к укладке ламината.

    Между ламинированным покрытием и ИК теплым полом должна быть полиэтиленовая пленка или гидроизоляционный материал. Срезы нужно заложить пиками и шохальмовать скотчем. Необходимо обеспечить безопасность эксплуатации теплого пола и обеспечить защиту от повреждений и чрезмерной влажности.

    Результат

    Изучив рекомендуемую инструкцию по монтажу пленкой пленочного теплого пола, можно сказать, что все работы можно выполнить самостоятельно. В этом случае инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и станет хорошим дополнением к системе отопления.

    Уважаемый читатель, не оставайтесь равнодушными, поделитесь своим мнением о статье или расскажите о своем опыте эксплуатации описываемой системы отопления.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
