Трап в душ под плитку – Трап для душа в полу под плитку: пошаговая инструкция по сооружению

Содержание

Трап для душа в полу под плитку: разновидности и секреты установки

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Устанавливая душевую кабину, необходимо продумать качественный поддон. Для этого не обязательно покупать дорогостоящее готовое изделие, попробуйте соорудить простой трап для душа в полу под плитку. Этот вариант сэкономит полезное пространство и защитит от лишних трат.

Невидимый механизм встроен в подиум для кабинки

Содержание статьи

Что такое трап для душа в полу под плитку: для чего используется

Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.

Конструкция водоотводящего механизма

Структура данного изделия предполагает наличие таких элементов:

  • воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;
  • фланец применяется для фиксации мембраны с гидроизоляцией;
  • решетка съемного типа требуется для удержания большущих частиц;
  • сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.

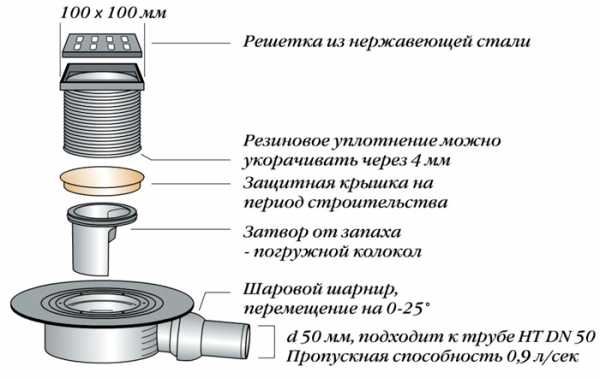

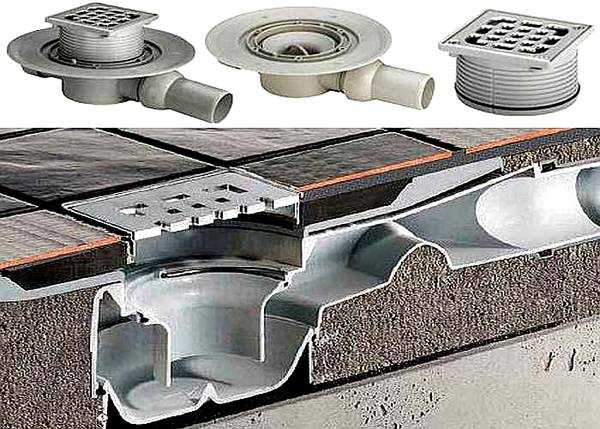

Составляющие водоотвода и изделие в разрезе

Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.

Разновидности трапов для душа

Функциональные сливные устройства бывают разных видов. Они отличаются конструкцией, конфигурацией и определенной высотой. В зависимости от типа решетки они могут быть также разнообразной формы. Также по типу устройства трапики для слива воды бывают:

  • линейные используются по краям помещения или в угловых зонах;

Для изделий подобного типа необходим наклон в определенную сторону

  • точечные размещаются в любой зоне комнаты;

Для точечного водоотвода требуется наклон с нескольких сторон

  • пристенные, располагаются вдоль стен.

Подобный вариант отличается удобством

Основным параметром считается высота слива, от него зависит насколько понадобится поднимать уровень пола вокруг душевой.

Полезная информация! При оборудовании обычного гидрозатвора, помните, что, если душем долго не пользоваться, после высыхания воды будут появляться посторонние запахи. Устранить подобную проблему поможет приспособление с сухим затвором.

Размещение трапа

Перед установкой слива для душа в полу под плитку нужно тщательно подобрать подходящее место. Лучше его расположить в самой низкой точке помещения, где собирается стекающая вода. Разместить можно разными способами:

  • в центральной части душевой, с смещением в сторону. При этом наклон выполняется на все четыре стороны;
  • при установке углу, наклон делается в двух плоскостях, что обеспечивает сток к одному углу;
  • у стены уклон создается в одной плоскости, в направлении к стоку. Таким образом монтируются отверстия с повышенной пропускной способностью. Они редко засоряются.

Слив в центральной части с решеткой

Установка душевого трапа

Помните, что установка конструкции выполняется одновременно с монтажом гидроизоляции всего напольного покрытия в ванной. При создании стяжки понадобятся инструменты для изготовления специального раствора, а также приспособления для распределения состава и выравнивания поверхностей. Это всевозможные шпатели, уровни и специальные терки. Обязательно потребуются маркеры и рулетки.

На схеме отображены основные этапы монтажных работ

Из материала необходимо подготовить цементно-песчаную смесь, пенополистирол для теплоизолирующих работ, мембрана для гидроизоляции, клей и плитка.

Пошаговую укладку трапа для душа в полу под плитку можно посмотреть в таблице

При установке трапика для душа можно приобрести всю систему в строительном магазине. Она включает рейки различной толщины, что помогает упростить работу. Вокруг слива рекомендуется применять специальную влагоустойчивую плитку. Проследите, чтобы решетка не располагалась выше плитки. Места соединения трапа и плитки обработайте герметиком.

Установка линейной конструкции сливной системы

Как монтировать душевую кабину без поддона на полу

Как сделать душ без поддона в квартире – интересно многим, ведь подобная конструкция имеет множество преимуществ:

  • помогает создать оригинальный дизайн в душевой;
  • обеспечивает легкий доступ к душевой;
  • упрощает процедуру ремонта в санузле;
  • облегчает уборку в помещении;
  • экономит денежные средства.

Значение имеет правильный расчет наклона

В данной конструкции отсутствует высокий поддон, и отток воды производится через установленный сливной механизм. У изделия без поддона есть определенные минусы. Это собирание воды на напольном покрытии и выход собравшейся жидкости при открывании дверей. Если неправильно установить сифон, то может появиться неприятный запах.

Конструкция модели без поддона

В таких случаях рекомендуется установить конструкцию трапа с сухим затвором для душа. Стоит учитывать пропускную способность трапа, которая варьируется от 8 до 16 литров в минуту. Пристенные конструкции могут отводить до 40 литров. Лучше выбрать высокий сифон, который позволит обеспечить большой наклон в направлении к канализации. Отличным решением станет размещение гидрозатвора в середине сифона.

Незаметная водоотводящая конструкция

При оборудовании функционального участка без поддона важнейшим моментом считается проблема водоотведения. Трап выводит жидкость в специальную решетку. Уклон не обязательно делать по всей душевой комнате. Достаточно его выполнить в душевой зоне. Так как решетка трапа отличается компактностью, то можно создать наклон во все стороны. При укладке механизма в углу помещения, можно соорудить уклон на две стороны.

Значение имеет высота трапа. На рынке можно приобрести конструкции высотой 100 мм, которые можно монтировать в небольшие стяжки. Важно правильно выбрать сифон, чем он ниже, тем хуже его пропускная способность.

Соблюдение технологии монтажа позволит создать качественную водоотводящую конструкцию

Установка трапов осуществляется до выполнения стяжки. При этом оборудование центрируется с применением уровня. Выполняя стяжку, помните о создании специального уклона. При этом строительная смесь должна полностью покрыть пространство под дренажной системой.

Трап для душа может выполняться в разных конфигурациях

Полезная информация! Помните, что монтаж без поддона выполняется только после тщательных расчетов и проектирования. Для установки трапа требуется не менее 150 мм высоты от пола, включая бетонную стяжку.

Правильный монтаж системы трапа обеспечит качественное и своевременное отведение воды из душевой кабины. При этом многое зависит от выбранного оборудования и правильных расчетов.

Установка трапа для душа




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Трап для душа в полу под плитку

При обустройстве душа возможны два варианта – с поддоном и с трапом в полу. Конструкции с поддоном более функциональны и разнообразнее по дизайну, зато стационарный душ с трапом занимает меньше места и обходится гораздо дешевле, особенно, если все работы по монтажу выполнять самостоятельно. Именно поэтому для практичных хозяев второй вариант предпочтительнее. Что же представляет собой трап для душа под плитку, как он устанавливается и в чем его преимущества?

Трап для душа в полу под плитку

Содержание материала

Что такое трап для душа

Трапом называют устройство для слива, расположенное под полом. Для изготовления таких конструкций используют прочный пластик или нержавеющий металл, также популярны металлопластиковые модели.

Трап для душа в полу под плитку: современное решение для ванной комнаты

Основной функцией трапа является сбор и отведение грязной воды, но помимо этого он еще останавливает мусор, который вместе с водой попадает в сливную трубу, а также не дает проникать в помещение канализационным запахам. Если слив засорится, его без усилий можно прочистить, благодаря съемной решетке. Правильно смонтированный трап эффективно справляется со своей прямой задачей, и вода не растекается за границы душевого уголка.

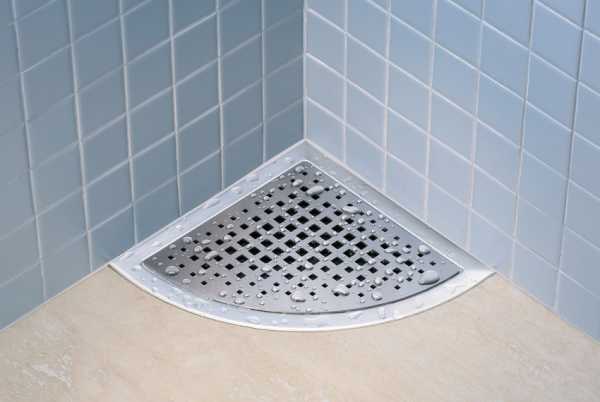

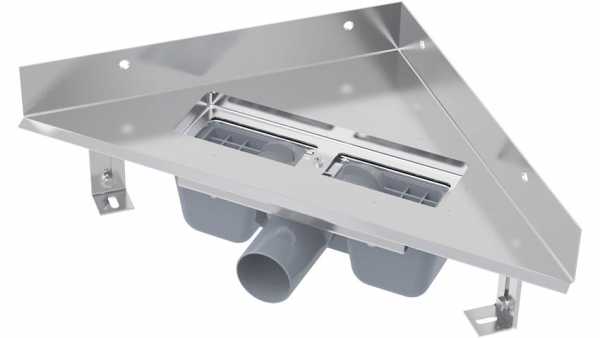

Душевой уголок и трап в углу

Стандартный трап состоит из следующих элементов:

  • воронкообразный корпус, оснащенный фланцем и отводящим патрубком;
  • фильтрационная решетка;
  • лицевая съемная решетка;
  • сифон;
  • соединительная муфта.

Схема устройства линейного душевого трапа

Выпуск изготавливается вертикальным и горизонтальным: первый вид обладает лучшей пропускной способностью, второй удобнее в эксплуатации. При этом модели отличаются по виду патрубков, которые делятся на одиночные и проходные. Как правило, в обычной душевой кабине используются одиночные патрубки, проходные же применяются в случаях, когда к сливной трубе подводится сразу несколько устройств. Сифон оснащен затвором, сухим либо водным:

  • гидрозатвор – простая и дешевая система, в которой барьером для запахов служит вода. В случае испарения влаги канализационные запахи легко проникают в помещение, поэтому гидрозатвор не рекомендуется выбирать, если в ванной смонтированы теплые полы или душ используется нерегулярно;
  • сухой затвор – система имеет специальный клапан, который открывает отверстие под давлением поступающей воды и перекрывает, когда вода уходит в канализацию. Этот вариант более надежный, но со временем клапан загрязняется и хуже выполняет свои функции.

Душевой трап с сухим затвором

Разновидности канализационных трапов

В чем преимущества трапа? Такие конструкции способствуют визуальному расширению пространства, что особенно важно для маленьких помещений. Сейчас в продаже есть компактные модели складного душа, которые в закрытом состоянии практически не занимают места. И монтируются они именно с трапами, а не с поддонами. Кроме того, отсутствие поддона значительно упрощает уборку душевой, ведь на ровной поверхности не скапливаются отложения и грязь. Стоит также отметить, что сливной трап будет просто незаменим в случае затопления, если вдруг сломается кран или вы забудете выключить воду.

Душевой трап, схема установки

Что касается недостатков, то к ним можно отнести лишь более трудоемкий монтаж, по сравнению с обычным подключением к сливу.

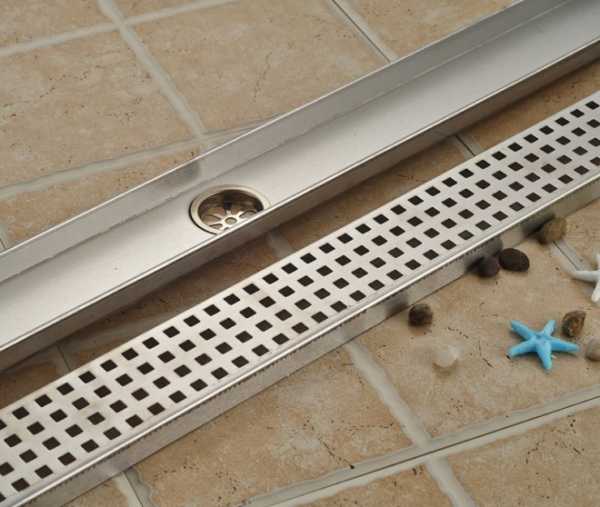

Душевой трап-лоток

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией.  По конструкции все они делятся на три типа: точечный, пристенный и линейный.

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

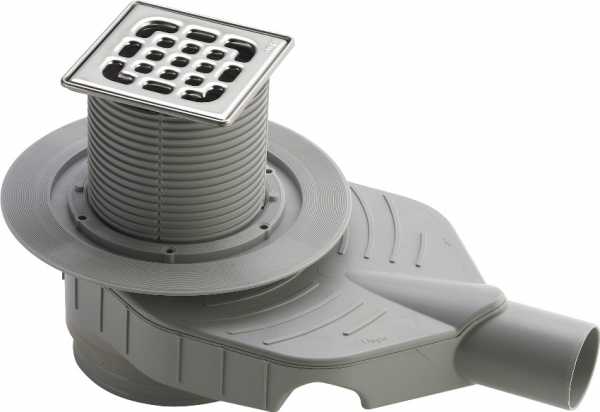

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

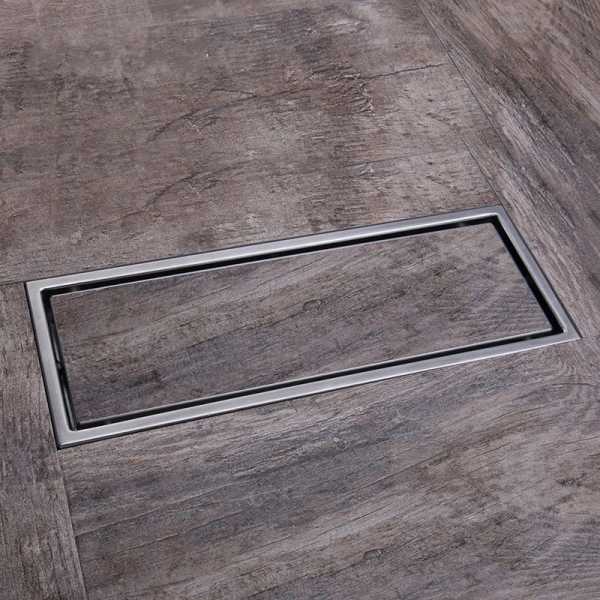

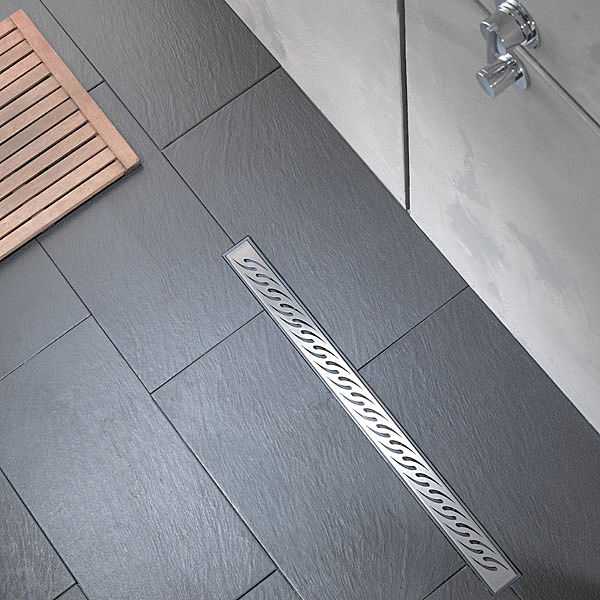

Линейный трап-невидимка

Выбор и установка трапа

На сегодняшний день самым востребованным видом трапа под плитку является линейный, а потому рассмотрим подробнее его устройство, характеристики, технологию монтажа.

Характеристики и критерии выбора линейных трапов

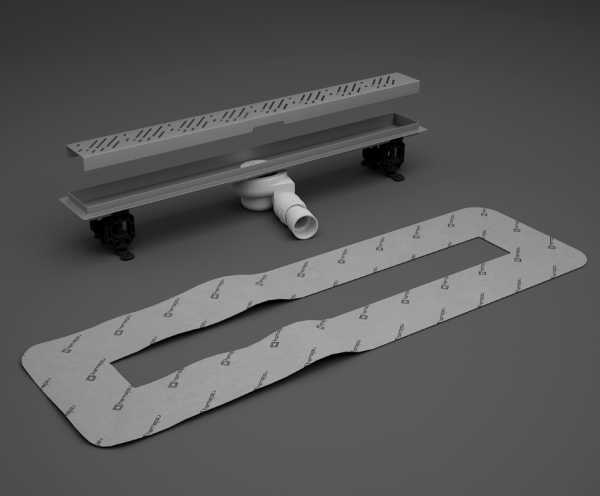

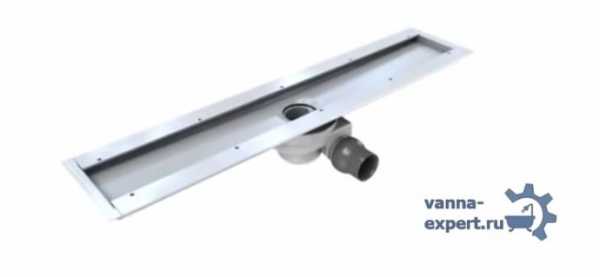

Линейный трап под плитку

Конструкция линейного трапа достаточно проста:

  • металлический либо пластиковый цельнолитой желоб с сифоном;
  • съемные фильтрационные решетки;
  • регулируемые ножки;
  • крепежные элементы.

В зависимости от модификации, трап может монтироваться под плитку толщиной 5-7 мм и 8-12 мм, что обозначается буквами В и А, соответственно, на конце товарного кода. Декоративные решетки обычно в комплект не входят и подбираются отдельно. Производители выпускают трапы из нержавейки и пластика, причем особых различий, кроме срока службы, в эксплуатационных характеристиках нет. Пластиковые изделия гораздо легче и дешевле, и многие хозяева предпочитают для своей душевой именно их.

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Технические характеристики линейного трапа:

  • длина желоба – 30-120 см;
  • общая высота – 9-15 см;
  • регулируемая высота сифона – 3,5-5 см;
  • пропускная способность 0,8-1 л/сек.

При выборе нужно отдавать предпочтение моделям с комбинированными затворами, в которых совмещены сухой и мокрый способ удерживания запахов. Такие конструкции признаны наиболее надежными.

Трап AlcaPlast APV1324 (комбинированный затвор SMART, с зажимным фланцем)

Рассмотрим, как работают комбинированные затворы. В корпусе сифона находится пластиковая вставка меньшего размера, состоящая из основания и двух стаканов по краям. Дно у стаканов выполнено в виде створок, которые под напором воды открываются наружу, то есть, вниз. Как только вода из стаканов выходит в сифон, створки под действием специального грузика возвращаются на место. Это сухой затвор.

Сам сифон разделен на три части – две боковых и отделение со сливным отверстием. Вода по желобу сначала направляется к центру трапа, стекает в стаканы, после чего попадает в боковые отделы сифона. Когда они заполнятся до определенного уровня, вода начнет переливаться через разделяющие бортики и стекать в центральный отдел, а оттуда – в канализацию. Но не весь объем, а лишь его часть – оставшаяся вода будет служить барьером для канализационных запахов. Это мокрый затвор.

Разумеется, можно приобрести трап с одним видом затвора и немного на этом сэкономить, но впоследствии такая экономия может обернуться большим разочарованием. При редком, нерегулярном использовании душа вода в гидрозатворе пересыхает либо застаивается, и в обоих случаях это является причиной появления стойкого неприятного запаха в помещении. Трапы с сухим затвором немного надежнее, но со временем удерживающие клапаны хуже справляются со своими функциями, и конструкцию приходится менять.

Еще одним важным критерием при выборе трапа является его пропускная способность. Здесь нужно учитывать особенности душевой системы, которую вы собираетесь устанавливать. Например, стандартный верхний душ диаметром 30 см обычно подает от 5 до 15 л в минуту, а каскадный душ – минимум 25 л. При этом специалисты рекомендуют подбирать пропускную способность с запасом, то есть, увеличить предполагаемый объем воды на 5-7%.

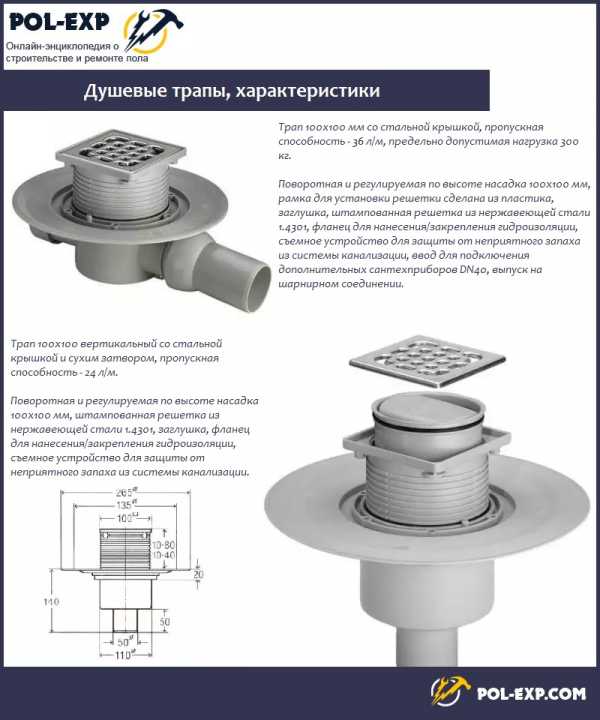

Душевые трапы, характеристики

Таблица. Популярные модели линейных трапов

НаименованиеОписаниеРазмеры

TECE TECElinus

Немецкая модель с гидрозатвором и прямым выпуском. Выполнена из нержавеющей стали. Пропускная способность равняется 48 л в минуту, конструкция выдерживает нагрузку до 300 кг. В комплектацию входит сифон, опоры, гидроизолирующая прокладка.Длина 70 см.

Ширина 13,5 см.

Монтажная высота 9,5 см.

Диаметр подключения 50 мм.

AlcaPlast APZ1 300

Трап от компании AlcaPlast, Чехия. Конструкция выполнена из нержавеющей стали, оснащена гидрозатвором. Пропускная способность равняется 60 л в минуту. Вместо ножек используются специальные опоры по бокам желоба.Длина 36 см.

Ширина 12 см.

Монтажная высота 15,8 см.

Диаметр патрубка 50 мм.

ACO SHOWERDRAIN

Модель немецкого производства, выполнена из ABS пластика. Пропускная способность равняется 59 л в минуту, сифон оснащен гидрозатвором. Конструкция имеет боковой выпуск, легко разбирается для прочистки стока. Декоративная решетка не входит в комплект, ее нужно заказывать отдельно.Длина 78,5 см.

Ширина 13 см.

Монтажная высота 6,5 см.

Диаметр патрубка 50 мм.

Zorg Sanitary ZR T3

Еще одна популярная чешская модель с гидрозатвором и боковым выпуском. Материал изготовления – нержавеющая сталь. Пропускная способность равняется 35 л в минуту. Комплектуется сифоном, опорами, гидроизолирующей прокладкой.Длина 85 см.

Ширина 18 см.

Монтажная высота 12 см.

Диаметр патрубка 50 мм.

VIEGA VISIGN

Трап производства Германии, с улучшенными характеристиками. Конструкция имеет защиту от срыва затвора, компенсатор высоты, съемную погружную трубу, сетчатый фильтр. Пропускная способность равняется 48 л в минуту.Длина 60-90 см.

Ширина 12 см.

Монтажная высота 9-15 см.

Диаметр патрубка 50 мм.

Установка трапа своими руками

Установка линейного трапа имеет простую технологию, но требует определенных физических усилий и старания. Для начала необходимо выбрать оптимальное расположение трапа и подготовить основание: выровнять и утеплить пол, вывести сливную трубу с обязательным уклоном около 3 мм на погонный метр.

Совет. Выбирать местоположение трапа необходимо с таким расчетом, чтобы между ним и стеной можно было уложить кратное число плиток. Это упростит процесс облицовки, меньше придется плитку подрезать, и сам пол будет смотреться привлекательнее.

Перед началом монтажа следует проверить комплектацию изделия и убедиться, что все необходимые в работе элементы присутствуют:

  • желоб с сифоном, выполненный из пластика;
  • гидроизоляционная лента;
  • крепежи;
  • регулируемые ножки.

Шаг 1. Берут сифон, вставляют в него уплотнительную прокладку.

Установка прокладки

Шаг 2. Сверху укладывают желоб, совмещают сливные отверстия с сифоном, вставляют внутрь муфту.

Установка желоба

Установка муфты

Шаг 3. На подготовленное основание ставят собранную конструкцию, после чего разворачивают выпуск сифона так, чтобы он находился на прямой линии с выпуском канализационной трубы.

Установка трапа

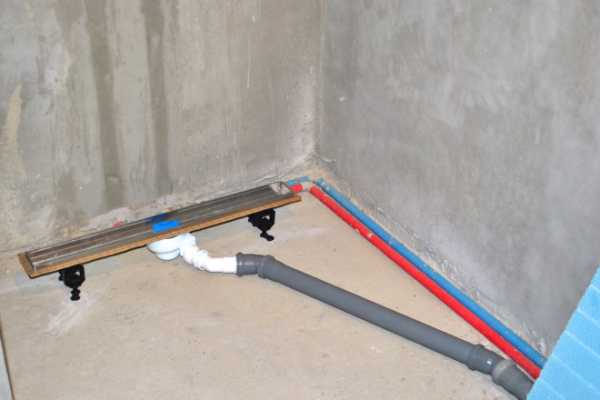

Выпуск канализации и сифона на одной линии

Шаг 4. Закрывают отверстие на трапе специальной крышкой.

Установка заглушки

Шаг 5. Проверяют уклон пола уровнем – он должен быть не менее 2% от края стяжки до бортика желоба.

Проверка уклона

Шаг 6. К трапу приставляют ножки и отмеряют нужную высоту. После этого ножки раскручивают, обрезают ножовкой лишнее, снова собирают и устанавливают под желоб.

Ножки подрезают до нужной длины

Схема сборки

Шаг 7. Карандашом намечают на основании расположение ножек.

Наметка положения ножек

Шаг 8. Желоб снимают, обезжиривают его поверхность с тыльной стороны, отгибают по бокам скобы.

Обезжиривание

Шаг 9. С верхней плоскости ножек снимают защитные наклейки и укладывают сверху трап.

Необходимо снять наклейки

Трап приклеен к ножкам

Шаг 10. Замеряют точное расстояние от края патрубка до края сливной трубы.

Шаг 11. Пластиковую трубу, с помощью которой трап будет подсоединяться к сливу, обрезают ножовкой до нужной длины, края среза обрабатывают рашпилем.

Обрезка трубы, зачистка заусенцев

Шаг 12. Трубу соединяют с патрубком и сливной трубой, места соединения промазывают клеем для ПВХ изделий.

Подсоединение патрубка

Шаг 13. Проверяют уклон в сторону канализационного слива и горизонтальность самого трапа. При необходимости выполняют регулировку высоты при помощи гаек на ножках.

Проверка положения трапа

Шаг 14. Замешивают и заливают стяжку так, чтобы раствор доходил до края бортика желоба. Выравнивают поверхность стяжки правилом.

Заливка стяжки

Шаг 15. После высыхания стяжки поверхность трапа снова протирают и обезжиривают, затем наклеивают сверху гидроизолирующий материал. Гидроизоляция должна закрывать бортики желоба и выходить за пределы трапа на 10-15 см, в том числе и с заходом на стены.

Шаг 16. По периметру желоба с помощью крепежей фиксируют раму для решетки.

Фиксация рамы для решетки

Шаг 17. Поверхность стен и пола грунтуют, затем укладывают плитку.

Нанесение грунта перед отделочными работами

После высыхания плитки и ее затирки, трап тщательно протирают, снимают со сливного отверстия защитную крышку и укладывают декоративную решетку.

Видео — Трап для душа в полу под плитку

vanna-expert.ru

виды, варинты расположения и монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Обустройство ванной комнаты в квартире занимает немало времени у владельцев собственности, особенно, если габариты помещения очень маленькие  и нет возможности поставить ванную. В таких случаях есть выход – установить трап для душа в полу под плитку. Он занимает намного меньше места вместе с душевой кабиной и не требует монтажа поддона. Отсутствие порога особенно удобно, если с вами проживают пожилые люди, которым уже сложно поднимать ноги вверх.

Современная душевая с трапом под плиткой

Содержание статьи

Трапик для душа – что это, и для чего его придумали

Трап для душа в полу под плиткой – это декорированное оформление отверстия для слива жидкости. Он популярен в зарубежных странах, в России такое оформление можно встретить в санаториях и больницах, а с последними модными тенденциями в квартирах.

Конструкция устройства для оттока воды

Сама конструкция производится из металла или пластика и довольно проста. Но прослужит она долго и обойдется дешево.

Состоит трап из следующих элементов:

  • Воронка с фильтром. Эта деталь принимает сливаемую воду, в ее нижней части есть выходной патрубок, который присоединяют к канализации.
  • Решетка для декора, которую можно легко демонтировать в любой момент. Она требуется для задержки грязи.
  • Сифон. Он нужен для создания гидрозаворота и является препятствием для проникновения запахов.

Устройство очень простое и легко подлежит отчистке.

Виды устройства

Трапики для слива воды могут быть нескольких видов и устанавливаются в любом месте душевой кабины.

Виды с разным изгибом трубы для выхода в стоки

Для установки на полу подойдет вертикальный или горизонтальный трап.

Обратите внимание! Обращайте внимание на направление трубы, идущей к канализации.

Различаются и виды гидрозатвора:

  • Обычный. Образуется прямо в сифоне, благодаря чему вода не высыхает даже при длительном неиспользовании душа, а значит и запах не проникает вовнутрь.
  • Трап с сухим затвором для душа. Это самый распространенный вариант, так как он обеспечивает абсолютную изоляцию от канализационных запахов.

Трап с обычным затвором

Трапик с сухим затвором

Не на последнем месте во время выбора приспособления стоит высота устройства, так как от нее зависит и уровень подъема пола. При этом чем выше, тем лучше пропускная способность. Самым распространенным и удобным вариантом является регулируемое приспособление.

Преимущества использования

Использование трапиков для душа имеет ряд достоинств:

  • Большое количество разнообразных вариантов по размеру и дизайну.
  • Внешне пространство станет шире в душевой кабине.
  • Даже в случае каких-либо аварийных ситуаций у вас всегда останется дополнительный напольный слив, чтобы не затопить свою квартиру и соседей.
  • Без поддона легче следить за гигиеной душевой кабины.

Вариант установки трапа

Единственным недостатком слива для душа в полу под плитку является сложность монтажа  по сравнению с обычной канализацией.

Трап для душа в полу под плитку: варианты расположения и монтаж

Обычно монтаж трапа происходит еще до заливки стяжки. В собственном доме это легко сделать на стадии строительства, а вот в квартирах сделать дренажную систему достаточно сложно. В некоторых случаях придется поднимать пол на целых 15 см, а еще требуется создание наклона, чтобы вода стекала в воронку.

Линейный вариант и его строение

Варианты расположения трапа

Есть несколько способов расположить трап для душа в полу под плитку:

  • Центральное, с созданием несильного уклона в одну сторону.
  • Угловое. Имеет ряд преимуществ, в том числе незаметность. Можно выполнить монтаж в двух плоскостях, что обеспечивает стекание к нужному углу.
  • Возле стены. Достаточно сделать уклон только в одну сторону. Такая конструкция практически не засоряется и незаметно для посторонних глаз.

Угловой вариант расположения

Полезная информация! выбирайте то расположение, которое легче всего в обслуживании в вашей ванне, так как трап требует периодической чистки.

Монтаж душевой кабины без поддона на полу

Рассмотрим, как сделать душ без поддона в квартире и правильно установить трап.

Полезная информация! Лучше всего проводить монтаж еще на этапе строительства.

Приступаем к работе:

  • В первую очередь учтите, что монтируется устройство так, чтобы его поверхность не возвышалась над полом. Можно подобрать модель, которая будет изменять высоту уклона на сантиметр площади.

Схема одного из вариантов расположения

  • Если вы производите монтаж в частном доме и пол располагается непосредственно на грунте, то необходимо провести дополнительное уплотнение, так как это поможет избежать порчи и трещин в бетоне. В качестве утеплителя подойдет экструдированный пенополистрол.

Стяжка (второй раз)

  • Чтобы создать необходимый уклон используйте стяжку, при этом не забывайте про эстетический вид трапа. То есть изделие можно отстранить от стены только на то расстояние, которое рассчитано под плитку душевой кабины, при этом не забывайте про швы.
Обратите внимание! Перед проведением монтажа у вас уже должен быть выбран трап, чтобы знать его точные габариты.

Последовательность выполнения работ с подробным описанием:

  • Измерьте расположение трапа с использованием рулетки.
  • Соедините изделие с канализационной трубой. Уклон должен составлять 3 см.
  • Сделайте слой теплоизоляции.
  • Далее, залейте бетонный раствор, который следует сделать менее 4 см, то есть он должен заканчиваться до фланца. Если вы не будете проводить теплоизоляцию, то бетона потребуется значительно больше.
  • Смастерите прокладку для фланца, чтобы создать гидроизоляцию. При этом диаметр изделия следует сделать больше, чем у деталей.

Гидроизоляционный слой

  • Закрепите верхнюю часть фланца. Это несложно, достаточно уложить на верхнюю часть гидроизоляции и закрепить компоненту.
  • Используйте пленку для гидроизоляции, чтобы обезопасить стяжку от разрушения.
  • Смонтируйте сифон.
  • Далее, переходим к рейкам, которые желательно брать из пластика, так как на них не влияет влажность. Они обеспечат правильность заливки бетона.

Укладка реек

  • Залейте второй слон бетонного раствора, чтобы сохранить наклон и оставить слой ниже сифона.
Полезная информация! Оставьте рейки в слое бетона, чтобы они служили деформационными швами.
  • Для решетки трапа достаточно скотча для защиты.
  • Уложите плитку.
  • Защитите швы с помощью герметизации стыков.
  • Смонтируйте решетку защитную.

Вариант монтажа в разрезе

При соблюдении всех этапов монтаж трапа для душа под полом не принесет вам много хлопот, чтобы было понятнее, предлагаем посмотреть видео по монтажу устройства.

Видео: монтаж компактного трапа для душа Turbosol



Советы и рекомендации

Монтаж трапика – это выгодное решение для сохранности пространства в ванной. Он позволит сделать душевую кабину без поддона, при этом  правильный монтаж позволяет скрыть устройство, что делает общий вид душевой кабины еще привлекательнее.

Монтаж душевой кабины в построенной ванной комнате

Вы можете подобрать для себя оптимальный вариант трапа по стоимости и габаритом и расположить его по центру, в углу или возле стены. Сам монтаж не займет много времени, если проводить его на этапе строительства или капитального ремонта ванной комнаты.

Разные варианты трапиков

Если вы неуверены в своих силах, то всегда можно обратиться к услугам профессионалов, которые и трапик установят и плитку положат.

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

современное решение для ванной комнаты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку. Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

Точечный сливной трап в душевой кабинке

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезный совет! Если напольное покрытие выполнить с наклоном в сторону сливного устройства для самотечного движения воды, тогда можно обойтись без ограничительных бордюров и бортиков, ограждающих кабину.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

Декоративная круглая решетка точечного трапа

Полезный совет! Подбирая трап, учитываются не только его функциональные особенности, но и внешний вид, который должен гармонировать с общим дизайном ванной комнаты.

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

Полезный совет! Для пожилых людей, детей и людей с ограниченными возможностями идеально подходят линейные щелевые трапы для душа.

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

Сливной трап в полу под плитку в ванной

Полезный совет! Чтобы исключить возможность выхода такого клапана из строя в результате обрастания мусором, следует регулярно производить его очистку.

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Статья по теме:

Душевые кабины: размеры и цены, фото оформления ванных комнат

Фото изделий, формы и технические характеристики. Обзор производителей. Дизайн маленькой ванной комнаты. Душевая кабина своими руками из плитки.

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

  1. В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.
  2. В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.
  3. Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.

Схема размещения трапа в полу под плитку

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

  • определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
  • соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
  • устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

  • выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
  • выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
  • монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
  • укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
  • затирка межплиточных швов влагостойкой затиркой;
  • заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

  • установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

Полезный совет! Чтобы защитить декоративную решетку от строительного раствора, на время проведения работ рекомендуется заклеить ее поверхность скотчем.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Полезный совет! Для гидроизоляции также можно использовать битумно-каучуковую или битумно-полимерную обмазочную мастику. Она наносится после грунтовочного слоя толщиной 2-3 см.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

  • сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
  • экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
  • гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
  • комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
  • керамическая плитка;
  • клей для плитки из расчета 5 кг на 1 м²;
  • герметик, затирка.

Шаг 4: укладка плитки, установка декоративной решетки трапа

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

remoo.ru

Трап для душа в полу под плитку: виды, устройство и установка

При всем многообразии душевые кабины можно разделить на две большие группы. Это кабинки на съемном поддоне и без такового. Первые отличает простота установки и обслуживания, вторые имеют эффектный вид, не ограничены формой и размерами основания.

Модели без поддона сложнее устанавливать, для них необходим качественный и эффективный слив. Именно для этого предназначен трап для душа, он обеспечивает хороший водоотвод и не портит вид кабинки.

Содержание статьи

Что такое душевой трап

По сути своей трап – это система слива воды желобового типа, которая вмуровывается в стяжку, обеспечивает беспрепятственный отток грязной воды и подачу ее в канализацию. Помимо удаления воды, данная система отвечает за сбор мусора, который может закупорить сливные каналы, она же защищает ванную комнату от неприятного запаха из канализации.

Детали трапа изготавливают из разных материалов, это и проверенный десятилетиями сантехнический чугун, и пластик, и особо популярные в последнее время металлокерамические конструкции. Вне зависимости от типа и материала трапа он должен обеспечивать эффективный водоотвод, улавливать крупные примеси, не препятствовать очистке системы.

Устройство и основные узлы

Существуют различные модели трапов, которые внешне мало похожи между собой. При этом все они работают по одному принципу и состоят из аналогичных по предназначению частей:

  • приемный корпус воронкообразной формы;
  • защитный фильтр сетчатого типа;
  • декоративная решетка;
  • фланец и отводящий патрубок;
  • сифон или сухой затвор;
  • муфты и трубопроводы.

По направлению движения грязной воды различают вертикальный и горизонтальный трап. Первый характеризуется высокой пропускной способностью и простотой эксплуатации, но его установка в квартирах практически невозможна. Второй занимает мало места, но не всегда может справиться с мощным потоком воды.

Преимущества и недостатки

Душевые кабинки с трапами пользуются все возрастающей популярностью, тому есть масса причин. Среди прочего стоит отметить следующие их преимущества:

  • привлекательный дизайн;
  • минимум занимаемого места;
  • нет привязки к форме и размеру поддона;
  • простота уборки помещения;
  • высокая надежность и долговечность.

Стоит также упомянуть о сливном трапе как эффективном способе защиты от затопления ванной комнаты. Поскольку сток находится на уровне пола, поток воды из поврежденной трубы или в случае перелива из ванны устремится в канализацию, что позволит минимизировать возможные убытки.

К недостаткам подобного устройства можно отнести разве что сложность монтажа и высокие требования к качеству выполнения работ. Важно понимать, что все компоненты сливной системы скрыты внутри стяжки или под фальшполом, что заметно затрудняет ремонтные работы.

Виды

В продажу поступают трапы разной конструкции, с разными характеристиками, которые и определяют сферу их применения. Выбирают тот или иной тип в зависимости от конфигурации кабинки, которую планируется установить, особенностей расположения канализационных труб и собственных предпочтений, ведь трапы разных типов имеют разный вид, что скажется на дизайне кабины в целом.

Точечного типа

Основная характеристика устройства понятна из его названия – небольшой размер. Как правило, видимая часть устройства – это квадрат со сторонами порядка 15 х 15 см, но бывают и модели оригинальной формы, круглые или овальные. Это идеальный трапик для душа под плитку в случае небольшой кабинки.

Точечный трап имеет крайне простое устройство:

  • корпус с вмонтированным механическим затвором;
  • металлическая сетка-улавливатель;
  • декоративная решетка.

Такой трап можно установить как в углу, так и посредине кабинки, главное – обеспечить небольшой уклон в сторону приемной воронки. Он просто устанавливается, но имеет небольшую пропускную способность, следовательно, не подойдет для кабин с высоким расходом воды.

Пристенный

Это одна из самых оригинальных конструкций. Трапы пристенного типа монтируют на стыке пола и стены и являют собой еле заметную щель. В этом ряд его достоинств:

  • трап не портит рисунок пола;
  • практически незаметен;
  • можно использовать «мокрый» сифон или клапан;
  • не требует создания уклона сложной конфигурации.

Пристенный трап отлично вписывается в любой интерьер, не занимает много места, при этом отличается достаточно высокой пропускной способностью до 40–45 л в минуту. Сам он монтируется крайне просто, но последующие отделочные работы могут вылиться в полноценный ремонт.

Линейный

Одна из наиболее распространенных конструкций. Детали линейного трапа имеют заведомо большие размеры, чем точечного, зато он отличается высокой, до 60 л в минуту, пропускной способностью, что делает его оптимальным вариантом для кабин с большим расходом воды и множеством функций. Дополнительный плюс трапа линейного типа – простота монтажа.

Основное отличие данных устройств заключается в форме водоприемника. Он длинный и узкий. При ширине в несколько сантиметров длина воронки может достигать 1,2 м и даже больше. Верхняя часть канала закрывается декоративной решеткой. Для этого используют красивые и долговечные материалы, к примеру, нержавеющую сталь.

Под заборным желобом устанавливают сифон, отвод делают по горизонтальной схеме с небольшим уклоном. Часто подобные трапы располагают вдоль одной из стен, тогда для обеспечения нормального водоотвода достаточно создать уклон порядка 2 градусов в сторону слива.

Оригинальные решения

Помимо основных разновидностей, существуют и оригинальные устройства, позволяющие создать действительно уникальную кабину. К примеру, слив можно сделать в углу душа. Это обеспечит хороший ток воды, но потребует сложной конфигурации пола, чтобы вода не застаивалась, поверхность должна иметь конический уклон.

Обратите внимание! Еще одной оригинальной конструкцией является скрытый щелевой слив. Он может быть реализован как щель вокруг одной из плиток пола.

Благодаря подобной форме слив практически незаметен, но имеет большую площадь водозабора.

Выбор

Выбирать любую сантехнику надо ответственно, это относится и к трапам. В этом деле не бывает мелочей, на все надо обращать внимание. Конечно, первое, что приходит на ум, – дизайн. Тут все зависит от личных предпочтений. При этом надо учитывать не только внешний вид устройства, но и его тип, следовательно, особенности установки и эксплуатации.

Материал

Более всего покупателя интересует та часть трапа, которая будет видна, а именно декоративная решетка. Дешевые модели делают из пластика, что и определяет их потребительские характеристики. Модели среднего и верхнего ценового сегмента изготавливают из металла или керамики. Они отличаются красивым внешним видом и продолжительным сроком службы.

Не менее важен материал внутренних частей устройства, чаще всего используют:

  • пластик;
  • нержавеющую сталь;
  • чугун.

В части корпуса и трубопроводов более всего востребован пластик. При этом используется специальный сантехнический состав, он имеет достаточную прочность, что делает его одним из лучших материалов. Чугун встречается редко, сталь используется в основном для лотков линейных трапов.

Тип затвора

Трап любой конструкции комплектуется затвором (сифоном) – устройством, которое отделяет трубопроводы, установленные в помещении, от стояка канализации. Различают сухой и водяной сифоны.

Обратите внимание! Сухой затвор являет собой клапан, который открывается под воздействием давления воды и автоматически закрывается. Данная разновидность надежнее, но требовательна к уходу и имеет большую стоимость.

Гидрозатвор – это аналог обычного сифона под раковину. В нем барьером для запаха является вода. Это дешевое устройство, отличающееся практичностью и неприхотливостью, но имеет существенный недостаток – вода может испариться, и барьер просто перестанет существовать.

Отдельно надо отметить трап с механическим затвором, просто говоря, на выходе слива установлен кран, который в случае длительного простоя закрывают вручную. Это полезная вещь для душевых кабинок, которые подолгу не используют в силу разных причин.

Установка в душевой

Использование трапа для отвода воды из душевой кабинки – это универсальное решение, которое одинаково подходит для загородного дома или городской квартиры. Конечно, подходы к выбору и монтажу будут разниться. В общем же случае порядок работы выглядит следующим образом.

Подготовительные работы

Проще всего устанавливать душ в частном доме, в идеале – на этапе строительства. Тогда оптимальной видится установка трапа с вертикальным сливом, который обеспечит максимальный водоотвод и долговечность. В квартире же придется ограничиться устройствами с горизонтальным сливом, да и для их установки общий уровень пола придется поднять на 10–15 см.

В доме, который эксплуатируется, снимают старое покрытие, в результате чего должно оголиться перекрытие и остаться только труба канализации. Вполне вероятно, что она чугунная с давно истекшим сроком службы, по возможности ее меняют.

Прокладка трубопроводов канализации

Далеко не всегда место, выбранное для установки душевой кабины, идеально для этого подходит. Часто приходится менять конфигурацию канализации, и до начала монтажа трапа надо это сделать. Кстати, даже если расположение старых трубопроводов устраивает, нелишним будет поменять чугун на современный пластик.

Важно! Трубы укладывают, выдерживая уклон порядка 2 см на погонный метр. Стыки замазывают герметиком.

Сразу же стоит рассчитать высоту подъема уровня пола. Можно пойти путем сложных вычислений, проще и быстрее временно собрать трап, измерить параметры по образцу. При этом нельзя забывать, что для функционирования слива должен быть уклон в его сторону.

Гидроизоляция

Поскольку планируется «мокрая» работа, а именно заливка бетона, начать надо с гидроизоляции. В зависимости от типа перекрытия и финансовых возможностей владельцев выбирают рулонный материал или мастику. В любом случае поверхность должна быть полностью защищена от влаги, это касается пола и стен на 10–20 см выше предполагаемого уровня.

К качеству выполнения гидроизоляции в ванной комнате квартиры многоэтажного дома предъявляются самые высокие требования. По возможности стоит использовать не один тип материала, а комбинировать их. Хороший результат дает пропитка перекрытия мастикой с последующей оклейкой рулонной гидроизоляцией.

Монтаж трапа

После того как пол полностью защищен от влаги, можно устанавливать трап. Как правило, для этого используются ножки из комплекта поставки, в отдельных случаях придется изготовить самодельную поддерживающую конструкцию. Это несложно, она должна просто удержать устройство на месте до момента застывания стяжки.

Теплоизоляция

Стяжка – это бетон, который заведомо не сохраняет тепло. Чтобы ванная не превратилась в холодильник, а от пола не тянуло, надо позаботиться о теплоизоляции. Лучше использовать пенополистирол. Материал разрезают по месту, особое внимание уделяют частям, которые будут примыкать к канализационным трубам и самому трапу.

Листы укладывают вплотную друг к другу, для обеспечения максимальной теплозащиты их дополнительно проклеивают скотчем, а по периметру укладывают демпферную ленту из того же материала.

Заливка стяжки

Часто требуется поднять уровень на существенную высоту, тогда стяжку заливают в несколько слоев. Первый делают ниже теплоизоляции, остальные выше нее. На слой пенополистирола укладывают пластиковую армирующую сетку, устанавливают планки, выполняющие роль маяков.

Пол заливают обычным бетоном, составом, состоящим из 3 частей песка и 1 части цемента. С помощью правила разравнивают поверхность, она должна быть максимально гладкой, ровной, но с уклоном в сторону слива. После этого дают стяжке застыть.

Финишные работы

Поднятую на нужный уровень поверхность сушат до полного застывания и только после этого выполняют отделочные работы. В основном для отделки используют кафель. Работу ведут от трапа к стенам. Оставляют до полного застывания. Далее окончательно собирают слив, устанавливают декоративную решетку, и можно монтировать душ.

Использование трапа позволяет создать действительно уникальную душевую кабину. Он справится со своей задачей, отведет воду и станет украшением кабины, конечно, для этого надо выбрать модель, идеально соответствующую дизайнерскому решению, и правильно ее установить. Это несложно, и, учитывая, что работа будет выполнена своими руками, – недорого.

gidpovode.ru

Трап для душа в полу под плитку: слив, как сделать самому

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

  • водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
  • съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
  • сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.
Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

  • задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
  • предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
  • дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Различные виды трапов для душевого пола

Большинство трапов имеют обычный гидрозатвор, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа. Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

  1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
  2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума.Пример углового слива в душа
  3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.

В процессе эксплуатации готовой кабинки может возникнуть потребность отремонтировать смеситель душевой кабины, ее поддон или слив. Как это сделать, читайте на нашем сайте.

А вы знаете о том, как установить полотенцесушитель в ванной самостоятельно? На эту тему у нас есть отдельный материал.

Рекомендации по выбору и установке сифонов для раковин есть тут.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

Вариант готовой конструкции для устройства трапа

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Совет: Решетку трапа рекомендуется заклеить скотчем для защиты от раствора, а углы между стяжкой и стенами проклеить гидроизоляционной лентой.

Заливка стяжки с уклоном

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Установка трапа для душа своими руками видео

Здесь вы можете посмотреть видео по теме нашей статьи.

okanalizacii.ru

Трап для душа в полу под плитку: нюансы выбора и монтажа

Практически в каждой квартире, как и в частном доме в ванной комнате имеется душ. В случаях, когда для него предусмотрено отдельное помещение, слив воды в нем должен происходить автономно. Для этого предусмотрен специальный конструкционный элемент трап для душа в полу под плитку. Его наличие необходимо, когда санузел не оборудован электронной душевой кабинкой. Также он не нужен, если душ расположен над ванной.

Трап для душа

Читайте в статье:

Назначение трапа в душевой кабине без поддона на полу

Трап для душа необходим для отведения канализационных вод во время купания, и обеспечения их доставки к центральному стволу канализационного стояка. Кроме того его конструкция предусматривает и ряд других полезных функций, среди которых:

  1. Фильтрация – решетка задерживает крупный мусор и он не способен попасть во внутреннюю часть трапа, и заблокировать проход сточных вод;
  2. Герметичность – благодаря надежной конструкции вода движется строго в заданном русле, не проникая в стяжку, не вызывая сырости;
  3. Препятствие распространению запахов – особенность конструкции заключается в том, что неприятный запах блокируется небольшим количеством воды, закупоривающим сообщение стояка с отверстием для водоотведения в полу.

Трап для душа должен долго и надежно служить в агрессивной среде, поэтому материалы, из которых он изготовлен хорошо сопротивляются распространению коррозии. Чаще всего это пластик, нержавеющие или цветные сплавы металла, а также их комбинации.

Работа в агрессивной среде

Внешний вид трапика для душа зависит от фирмы производителя, поэтому всегда можно подобрать его форму по своему вкусу. Наиболее распространены прямоугольные, круглые, овальные и квадратные вариации исполнения. Так же различают трапы точечные и линейные. Точечные устанавливают в любом месте душевой комнаты, чаще всего в середине или в месте самого низкого уровня пола. Линейные всегда размещают по краям комнаты.

Разновидности и габариты сливов для отведения сточных вод могут быть самыми разными, все зависит от предпочтения покупателя и завода производителя. Ценовая категория имеет широкий диапазон, от простейших моделей неизвестных фирм, до дорогостоящих качественных изделий знаменитых брендов. Существуют вариации трапов одной модели с разной высотой, это необходимо для подбора изделия в соответствии с высотой стяжки в конкретном помещении.

Конструкционные особенности

Внешний вид внутренней части трапа для душа в полу под плитку напоминает по строению воронку, для перелива жидкостей, установленную в улитку. Воронка оснащена фланцем для надежной фиксации в посадочном месте, другая ее сторона оборудована техническими выпусками, они предназначены для забора сточных вод. Фланец и улитка должны быть герметично соединены, во избежание неконтролируемого оттока проточной воды.

Трап многоузловой

Существуют трапы для сбора канализационных оттоков только с душевой кабинки, в таком случае выпуск имеет только одно отверстие. Если требуется подсоединить к системе канализации дополнительное сантехническое оборудование (стиральную машину, раковину), то применяются выпуски с несколькими ветвями.

Линейный трап

Во внутренней части трапа обязательно присутствует сифон, его конструкция обеспечивает слив воды, и напоминает обычный сифон как в раковине, однако он несколько видоизменен.

Как устроен трап

Важно! Во время приобретения слива в магазине следует внимательно изучить его конструкцию и соотнести ее с имеющимися у вас условиями подключения. Особое внимание стоит уделить высоте трапа, диаметру труб отведения, а так же наличию сколов и трещин на них.

Работа трапа

Трапы для душа могут отличаться по нескольким факторам:

  • максимальной загрузке – чем больше диаметр патрубков в трапе, тем с большим количеством воды он способен справится в единицу времени;
  • по условиям эксплуатации – для частного или общего пользования;
  • месту установки – бывают трапы горизонтальной и вертикальной конструкции;
  • внешнему виду – вариации по дизайну широко представлены.

Если вы еще не знаете, какова будет высота заливки стяжки под плитку, то можно приобрести трап с телескопической системой изменения длины патрубков.

Трап для душа под плитку на полу: технические аспекты и достоинства

В последнее время наблюдается тенденция отказа от применения ванных, это обусловлено серьезными затратами воды для купания в них. На смену пришли универсальные душевые кабинки, но стоимость их зачастую превышает растраты на воду за долгие годы. Обслуживание в случае поломки таких кабинок тоже достаточно дорогостоящее. Наиболее приемлемым вариантом являются самодельные кабинки для приема душа, их себестоимость даже с учетом отделочных работ не так накладна.

Принцип сборки

Простота сбора душевой кабинки еще один фактор, благодаря которому они приобрели большую популярность. По сути, она состоит из смесителя для душевого шланга, полупрозрачных дверей, пола из плитки, и системы водоотведения.

Важно помнить! Время установки трапа для ванной следует выбрать до укладки плитки. В противном случае придется столкнуться с большим количеством лишней работы.

Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта. Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости.

Обеспечение склона трубы

К основным плюсам рукодельных душевых кабинок можно отнести:

  1. Размерность – данный тип обустройства ванной комнаты можно произвести при любых ее габаритах или выбрать конфигурацию по собственному усмотрению.
  2. Удобство уборки – достаточно просто протереть запотевшие поверхности и согнать остатки воды в трап шваброй.
  3. Создание дизайна – наличие разнообразных строительных материалов позволяет осуществить любую прихоть владельца.
  4. Удобство – для пожилых людей достаточно сложно самостоятельно забраться и выбраться из ванной. Похожая проблема имеется и в отношении готовых электронных кабинок, места там едва хватает для взрослого здорового человека, а развернуться старику будет очень трудно.
  5. Аварийный слив воды – во многих трапах имеется такая функция, она необходима для предотвращения затоплений. При определенном уровне жидкости срабатывает клапан, открывающий заслонку, после чего вода наполнившая душевую кабинку уходит.

Расположение и виды душевых трапов и сливов для душевых кабинок

Трапики для слива воды различают по месту расположения выходящих патрубков, так бывают конструкции с горизонтальным и вертикальным выходом.

Горизонтальный и вертикальный трап
  1. Горизонтальный трап – самая распространенная модель, ее популярность вызвана удобством установки, для монтажа такого трапа не требуется высокой заливки, и вода после прохода воронки уходит через отвод в 900 в систему канализации. Важно соблюсти небольшой наклон при установке трубы между отводом и канализационным стояком.
  2. Вертикальный трап – способен обеспечить максимальную пропускную способность. Это достигается за счет того, что проход воды производится непосредственно в систему канализации, исключая все препятствующие соединения. Еще одним плюсом является отсутствие мест возможного засорения.

Сдерживание неприятного запаха из системы канализации возможно благодаря гидрозатвору, в зависимости от его конструкции бывают:

Сухой затвор
  1. Трапы с сухим затвором для душа–одним из элементов его оснащения служат специальные пластиковые заслонки, под напором проходящей воды они открываются и пропускают ее, как только давление падает, они приходят в изначальное положение и предотвращают сообщение воздуха между душем и канализацией.

    Трап с мокрым затвором

  2. Трапы с мокрым затвором для душа – технология мокрой пробки изобретена давно и с успехом используется в раковинах, унитазахи прочих санузлах. Благодаря небольшому количеству воды, остающемуся в изогнутой трубке неприятный запах не может попасть в помещение. Единственным недостатком является испарение жидкости в случае долгого простоя душевой кабинки, по истечении двух недель водяная пробка исчезает и распространению запаха больше ничего не мешает.

Форма изделия может быть прямоугольной, круглой или угловой. Точечные трапы угловой формы предназначены для монтажа в углу комнаты, иные виды могут быть размещены в любом другом месте душевой кабинки.

Монтажные операции

Самым распространенным является точечный, квадратный трап для душа в полу под плитку с горизонтальным расположением патрубка водоотведения. Его монтаж и рассмотрим.

ИллюстрацияДействия
Первым делом следует определиться с местом расположенияслива для душа в полу под плитку. Если вы примерно представляете, где он будет находиться, то при помощи рулетки отбейте нужное расстояние от стен и установите маячок. Важно соотносить место для трапа с размерами будущей половой плитки, наиболее удачным будет сделать вырез только в одной плите, для этого производите замеры как можно точнее.
Необходимо проложить трубу, соединяющую канализационный стояк и трап к месту его установки. Важно чтобы труба была цельной и мела минимум соединений особенно угловых. Труба укладывается под небольшим углом. Верхней точкой должно быть место вблизи трапа, нижней место стыка со стояком. Монтаж трубы можно осуществлять при помощи цементного раствора или деревянных брусков, густой консистенции.
Внимательно проверьте наличие резиновых прокладок на всех стыках вдоль трубы, отсутствие хотя бы одной станет очень большой проблемой после укладки плитки. Это чревато наличием постоянных неприятных запахов и затоплением соседей.
Состыковав трубу со стояком можно приступать к монтажу улитки. Улитку следует установить строго по горизонтали, отбив плоскость при помощи уровня. Далее стыкуйте ее с подведенной трубой.
Под улиткой необходимо сделать подливку самовыравнивающимся раствором, это обеспечит надежную ее фиксацию и предотвратит возможную просадку трапа под тяжестью человека.
Обязательно проведите испытание собранного узла, для этого воткните шланг в воронку трапа и откройте воду на максимум. Но лучше сделать проверку под давлением. Если течей не выявлено, можно приступать к следующему шагу.
Перед заливкой стяжки в идеале проложить по всей поверхности пола специальную пленку – гидробарьер, она позволит предотвратить возможные течи, если вдруг в конструкции трапа или трубе имелся незаметный дефект.
Во время заливки оберните верхнюю часть трапа в несколько слоев целлофана, это позволит сохранить презентабельный внешний вид элемента и предотвратит возможное засорение внутренних частей конструкции в ходе работы, или наденьте заглушку.
Щели между уложенной плиткой замазываются специальным влагостойким раствором.
После укладки плитки можно снять пленку и установить съемную решетку. Трап собран.

Видео-обзор: душевой поддон своими руками

Советы по эксплуатации

Если вы не знаете, как сделать душ без поддона в квартире, не уверены в своих силах и не сможете самостоятельно провести операции по монтажу трапа, вам лучше обратиться к специалисту, ведь даже небольшая ошибка может привести к переделыванию почти всех этапов ремонта. В таком случае идеальным будет обратиться к профессионалу еще до начала демонтажных операций. Выбор всех элементов санузла тоже лучше проводить с мастером, ведь высокая цена не всегда гарантия нужного качества.

Для качественной работы трапа на длительном отрезке времени следует ухаживать за душевой кабинкой и выполнять обязательные процедуры:

  • уборка – регулярный уход за состоянием санузла не даст шансов развитию плесени и грибка;
  • вентиляция – ее отсутствие тоже является благоприятной почвой для процветания паразитической флоры;
  • техобслуживание – регулярно прочищайте съемные элементы трапа от скопившихся волос и другого мусора;
  • аккуратность – бережно относитесь к душевой кабинке, старайтесь не ронять на кафель тяжелых предметов и избегайте ударов о стеклянные двери, это чревато порезами.

Если трап для ванной был установлен качественно и конструкция не имеет дефектов, то при соблюдении всех перечисленных норм вы можете рассчитывать на долгие годы службы вашей душевой кабинки.

seti.guru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
