Трехходовой клапан – принцип работы

Для управления потоками, которые транспортируются по технологическим трубопроводам, применяются трехходовые клапаны. Они относятся к регулирующей трубопроводной арматуре и служат для изменения параметров среды.

Область использования

Промышленные трехходовые клапаны устанавливаются в системах автоматического типа и востребованы:

• в трубопроводах предприятий химической, пищевой, нефтеперерабатывающей и нефтехимической отраслей;
• в сетях приточной вентиляции и при сооружении магистралей горячего водоснабжения и отопления;
• в газовых хозяйствах.

Перечень сред, для управления которыми применяется клапан, включает продукты из нефти и углеводороды в жидком виде, пар и воду, аммиак и воздух, нефть и масляные фракции. Условия эксплуатации определяет климатическое исполнение трехходового клапана, а сферу применения — нюансы конструкции и принцип действия.

Совет! Обратите внимание! Температура окружающей среды, при которой устройства выполняют свои функции, может варьироваться от -25 (35) °C до +50 °C. Нижний предел зависит от вида исполнительного механизма.

Особенности конструкции

В отличие от двухходовых устройств конструкция трехходового клапана отличается наличием трех патрубков. Перечень основных деталей клапана включает:

• прочный и надежный корпус;
• крышку, которая фиксируется с помощью фланцев и крепежа;
• узел, предназначенный для регулирования, и состоящий из плунжера и двух седел;
• мембранный/электрический исполнительный механизм;
• шток, обеспечивающий соединение исполнительного механизма и узла для регулировки потоков.

Рабочий узел изготавливают из стали разных марок, а крышку и корпус — из углеродистой, легированной и нержавеющей стали. Герметичность соединений по отношению к окружающей среде достигается благодаря прокладкам и сальниковому уплотнению.

Трехходовые клапаны с фланцевым соединением отличаются следующими преимуществами:

• Высокими показателями герметичности.
  Чтобы исключить протечки в местах крепления с трубопроводом, используют прокладки из синтетической резины, фторопласта и других материалов.
• Простотой установки. Благодаря конструкции крепежных элементов при монтаже клапанов для регулировки перемещаемой среды не требуется сложного технологического оборудования.

Повышенный расход металла, который наблюдается при изготовлении фланцевых клапанов и способствует увеличению стоимости, компенсируется за счет продолжительного срока службы и ремонтопригодности. Наличие фланцев предусматривает многократный демонтаж и установку при проведении ремонтных и профилактических работ. Для поддержания герметичности соединений следует обеспечить своевременное подтягивание стыков устройств, используемых для регулировки потоков.

Виды и принцип действия

Нюансы функционирования трехходовых клапанов зависят от их назначения. Они устанавливаются в технологических трубопроводах и служат в качестве разделителя или смесителя (перепутали местами) потоков транспортируемой среды.

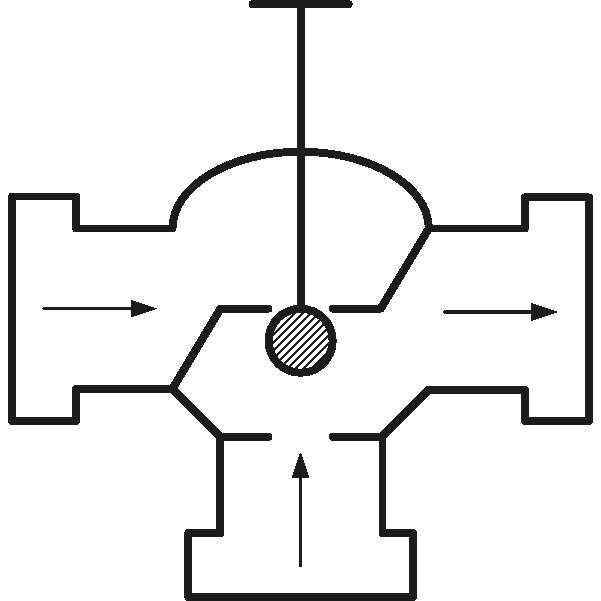

В первом случае устройства для регулировки имеют один входной и два выходных патрубка. Управление трехходовым разделительным клапаном осуществляется с помощью исполнительного механизма, который развивает определенное усилие и передает его на плунжер. Тот приходит в движение и перемещается вверх и вниз, обеспечивая открытие или закрытие проходных отверстий седел и осуществляя регулировку расхода транспортируемой среды.

Смесительный трехходовой клапан также управляется с применением исполнительного механизма, но имеет два входных патрубка и один выходной. При передаче усилия плунжер начинает двигаться вверх и вниз и способствует открытию или закрытию проходных отверстий седел, что позволяет регулировать расход перемещаемой по трубопроводам среды.

В этом заключается существенное различие трехходовых моделей от двухходовых клапанов. Они имеют два патрубка и обеспечивают регулировку потоков, изменяя расход перемещаемой среды через проходное сечение.

По своей конструкции смесительный и разделительный клапаны несколько схожи, так как состоят из корпуса, привода, рабочего узла, крепежных деталей и уплотнений. Основное различие заключается в строении элемента, предназначенного для регулировки потоков транспортируемых сред.

Обратите внимание! Трехходовой клапан нельзя применять в качестве запорной арматуры, поскольку он не обеспечивает полное перекрытие подачи транспортируемой среды. Закрытым может оставаться лишь один из патрубков, а два остальные всегда открыты.

Варианты исполнительных механизмов

Трехходовой клапан с МИМ

Трехходовой клапан с ЭИМ

Исполнительные механизмы представляют собой устройства, с помощью которых приводятся в движение рабочие органы разделительных и смесительных трехходовых клапанов. Обычно они состоят из элемента для регулировки, привода и прибора, который обеспечивает управление.

Различают следующие виды исполнительных механизмов:

• Электрический (ЭИМ).
• Мембранный (МИМ). Он относится к пневматическим устройствам, которые обеспечивают преобразование сигнала в механическое движение за счет давления сжатого воздуха.

Смесительный трехходовой клапан с электроприводом, как и разделительный клапан, отличается простотой монтажа и может взаимодействовать с различными измерительными приборами. Они обеспечивают оперативную передачу сигнала от управляющего устройства, в том числе и на удаленном расстоянии. Модели с электроприводом почти бесшумны во время работы, экологически безопасны, могут управляться дистанционно и имеют высокую точность настроек.

Среди недостатков такого оборудования можно выделить возможность отключение двигателя в случае повреждения электрической сети и повышенную чувствительность к влажности окружающего воздуха. Кроме того, тип электрического привода должен соответствовать условиям эксплуатации. К примеру, для устройств, с помощью которых можно разделить или смешать потоки транспортируемых взрывопожароопасных сред, понадобится взрывозащищенный электрический исполнительный механизм.

Для пневматического привода характерны следующие преимущества:

• простота функционирования;
• возможность использования в районах с экстремальной температурой;
• применение в трубопроводах, по которым перемещаются взрывопожароопасные среды;
• малый вес.

К недостаткам МИМ, которые используются для функционирования трехходовых клапанов, относятся вероятность появления конденсата и сравнительно низкий КПД. Они обеспечивают недостаточную точность и плавность хода без применения специальных дополнительных устройств.

Обратите внимание! На случай аварийной ситуации конструкция устройств, укомплектованных МИМ или ЭИМ, предусматривает ручное управление.

Нюансы монтажа и обслуживания

Перед установкой клапанов в технологическом трубопроводе необходимо визуально осмотреть все детали и исключить наличие внешних механических повреждений. Кроме того, нужно проверить состояние соединения устройства с ЭИМ или МИМ, а также плавность и легкость хода штока. Оборудование, с помощью которого можно разделить или смешать потоки транспортируемой среды, следует очистить от консервационной смазки и промыть растворителем.

Монтаж клапана осуществляется горизонтально, располагая его исполнительным механизмом вверх.

Если устройство размещается под наклоном, то под ЭИМ или МИМ понадобится установить опоры. Монтаж ниже линии горизонта запрещается.

При установке клапанов в технологических трубопроводах нужно также выполнять следующие правила:

• Располагать устройство таким образом, чтобы стрелка на корпусе совпадала по направлению с движением транспортируемой среды.
• Обеспечить защиту изделий с ЭИМ от атмосферных осадков, если установка предполагается на открытом воздухе.
• Использовать фильтр при наличии в перемещаемой среде примесей, размер которых более 70 мкм.
• Устанавливать запорную арматуру, чтобы обеспечить возможность демонтажа разделяющих или смешивающих клапанов.
• Избегать воздействия вибрации и других нагрузок от трубопровода, для чего предусматривают опоры или компенсаторы.

Место установки оборудования должно быть доступным, чтобы создать необходимые условия для профилактического осмотра и проведения ремонтных работ.

Помимо соблюдения технологии монтажа для продолжительного функционирования клапанов важно своевременное и технически грамотное обслуживание. Его проведение осуществляется при отсутствии давления в трубопроводе и предусматривает каждые 6 месяцев проверку:

• общего состояния;
• герметичность сальникового уплотнения;
• крепежных соединений.

При этом запрещается использование уплотнений меньшего или большего сечения при замене расходных материалов. Также не допускается разборка клапана при наличии в нем остатков среды, подтяжка фланцевых соединений и применение устройства в качестве опоры для трубопровода. Органы управления оборудования должны быть защищены от самопроизвольного включения и иметь конечные выключатели для сигнализации.

Обратите внимание! Монтажные работы должны проводиться с соблюдением требований безопасности, а при использовании ЭИМ нужно обеспечить возможность подключения заземления.

Особенности выбора

При выборе трехходового клапана для установки в технологическом трубопроводе, необходимо сначала определиться с его назначением. Это обусловлено тем, что устройства для смешивания или разделения потоков среды отличаются принципом действия и особенностями конструкции. Кроме того, нужно обращать внимание на следующие параметры:

• условный проход;
• пропускную способность;
• вид и характеристики исполнительного механизма;
• рабочие и максимально допустимые показатели температуры и давления.

Основные характеристики клапанов указываются в сопроводительной документации и на корпусе изделий. Маркировка осуществляется согласно требованиям ГОСТ 4666-2015 и предусматривает следующие виды:

• Литым способом на лицевой стороне корпуса с указанием материала, условного диаметра и давления. На обратной стороне должен находиться товарный знак изготовителя.
• На прикрепленной к поверхности корпуса табличке указывают схему, по которой происходит подача транспортируемой среды.
• В табличке, зафиксированной на крышке, должна быть отражена следующая информация — наименование производителя, маркировка согласно таблице фигур и заводской номер. Кроме того, указывают условное давление и диаметр, дату изготовления и знак обращения на рынке стран, входящих в Таможенный союз.

Наружные поверхности клапанов окрашивают в цвет, который выбирают в соответствии с ГОСТ или с учетом пожеланий оптовых покупателей. Каждому виду материала обычно соответствует свой цвет.

Обратите внимание! Разъемные соединения новых устройств должны иметь гарантийные пломбы. Места их размещения указываются в сборочных чертежах и отмечаются пятнами эмали красного цвета.

Трехходовой клапан на системе отопления: принцип действия, выбор, монтаж

Для постоянного поддержания в доме комфортного теплового баланса в отопительный контур включают такой элемент, как трехходовой клапан на системе отопления, равномерно распределяющий тепло по всем комнатам.

Несмотря на важность этой единицы, сложной конструкцией она не отличается. Давайте разберемся в конструктивных особенностях и принципах работы трехходового клапана. Каких правил стоит придерживаться выбирая приспособление и какие нюансы присутствуют в его монтаже.

Содержание статьи:

• Особенности трехходового клапана
  • Разделительные и смесительные приборы
  • Конструктивное исполнение трехходовых кранов
  • Принцип работы устройства
  • Приводной механизм прибора
• Где используют трехходовые клапаны?
• Нюансы выбора приспособления
• Производители трехходовых приборов
• Особенности установки изделия
  • Общие рекомендации по монтажу
  • Врезка смесительного клапана
  • Монтаж разделительного приспособления
• Выводы и полезное видео по теме

Особенности трехходового клапана

Вода, поступающая к радиатору, имеет определенную температуру, влиять на которую зачастую нет возможности. Трехходовой клапан осуществляет регулировку путем изменения не температуры, а количества жидкости.

Это дает возможность, не изменяя площади радиатора, подавать в комнаты нужное количество тепла, но только в границах мощности системы.

Разделительные и смесительные приборы

Визуально трехходовой клапан имеет сходство с тройником, но выполняет совершенно иные функции. Такой узел, оснащенный терморегулятором, относится к запорной арматуре и является одним из главных ее элементов.

Существует два вида этих устройств: разделительные и смесительные.

Первые применяют, когда теплоноситель нужно подать одновременно в нескольких направлениях. Фактически узел представляет собой смеситель, формирующий стабильный поток с установленной температурой. Монтируют его в сеть, по которой подают нагретый воздух, и в водоподающие системы.

Клапан трехходовой применяют как в качестве смесителя, так и распределителя воздуха или теплой воды

Изделия второго вида служат для объединения потоков и их терморегуляции. Для входящих потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода — одно. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности.

Клапан трехходовой и регулятор температуры есть в продаже по отдельности. Для автономных отопительных систем все же более рациональным и эффективным решением считается приобретение конструкции с терморегулятором.

Конструктивное исполнение трехходовых кранов

По конструкционному исполнению клапаны делят на седельные и поворотные. Принцип действия первых основан на ритмичном передвижении штока по вертикали — схема регулировки «шток-седло». Этот вид относится к клапанам смесительного типа. Часто управление осуществляется электромеханическим приводом.

Ключевым элементом поворотной конструкции является вращающийся сектор. Во время движения шток воздействует на шаровую заслонку, и она частично или полностью отсекает подачу теплоносителя. Такую схему регулировки называют «шарик-гнездо».

Эти устройства обладают повышенной износостойкостью. Они адаптированы под большие перепады температур и классифицируются как запорная арматура. В частных домах, где вода расходуется в относительно небольшом количестве, они могут функционировать и как смесители.

Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для управления температурой рабочей жидкости путем объединения потоков с высокой и низкой температурой. При соответствующей установке, изделие может и разделять потоки.

Здесь схематически отображена работа трехходового крана седельного смесительного и разделительного типа

Трехходовой клапан разделительного типа применяют, когда необходимо подать горячий теплоноситель по нескольким направлениям.

Все модели таких кранов отличаются друг от друга по некоторым признакам:

• механикой затвора — она может быть как натяжной, так и сальниковой;
• формой заглушки — существуют L, T, S-образные;
• типом затвора — встречается цилиндрический, шаровидный, конусный;
• подсоединением к контуру — с использованием муфты, фланца, посредством сварки и др. ;
• способом управления — автоматический, полуавтоматический, ручной.

Смесительное устройство снабжено штоком, размещенным по центру, шаровой клапан в нем один. Он перекрывает в нужный момент затвор входного отверстия.

В приборах разделительного типа шток оснащен двумя клапанами, вмонтированными в выходных патрубках.

Функционирует он по несколько другой схеме. Понятней становится работа трехходового клапана после подробного разбора его конструкции.

Составными частями трехходового клапана являются: корпус (1), вставка клапана (2), конус клапана (3), полированный штока клапана (4), седло клапана (5), разгрузочная камера (6), сальниковое уплотнение (7)

Корпус у этого типа изделий литой. Изготавливают его из латуни либо бронзы с гальваническим покрытием из хромоникеля. Оно выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются резьбовые отводы — всего три штуки. Тип резьбового соединения зависит от выбранной модели.

Оптимальные параметры давления в отопительной системе для стабильной работы клапана — 10 кг/см². При превышении этого значения, могут возникнуть проблемы.

Существуют ограничения и по температурным показателям — 95º для котлов, 110º — для солнечных батарей. Допустимая регулировка температуры теплоносителя у разных моделей находится в диапазоне 20-60º. Производительность колеблется в пределах 1,6–2,5 м³/ч.

Принцип работы устройства

Установкой смесительного трехходового клапана удается добиться того, что температура жидкости на выходе имеет значение в установленных пределах.

Принцип работы как для замкнутой отопительной системы, так и для системы ГСВ один и тот же. Отличие только в том, что в первом случае теплоноситель равномерно передает тепло от источника к радиаторам, а во втором — переносит теплую воду к бытовым приборам.

До момента, пока термочувствительный элемент не приобретет определенную температуру, теплоноситель подается из фронтального патрубка и беспрепятственно прибывает в правый. По достижении рабочим элементом температуры выше установленной, происходит его расширение.

Это влечет за собой перемещение клапана по вертикали вниз и, как следствие, перекрытие пути поступления нагретого теплоносителя снизу. Следом открывается левый патрубок для подачи холодной жидкости.

На схеме показан порядок подключения трехходового клапана в автономную систему отопления. При его отсутствии в обратном контуре может образовываться конденсат как следствие снижения температуры

Смешивание холодной жидкости с горячей приводит к уравновешиванию температуры. Термочувствительный элемент приобретает прежнюю форму, а заслонка — первоначальное положение.

Если трехходовой клапан установлен в обратный контур, то процесс должен происходить в противоположной последовательности. Когда жидкость охлаждается, напрямую открывается путь для горячей воды из котла.

Приводной механизм прибора

Разным у клапанов может быть и тип приводного механизма. Привод бывает как гидравлическим, так и электромеханическим, пневматическим, ручным.

Привод электромеханический делят на виды, самым распространенным среди которых является простой термостатический. Функционирует в результате расширения жидкости с термоактивным элементом в ее составе. В результате этого возникает давление на шток. Это легкосъемное исполнение, применяемое в изделиях, установленных в бытовых системах.

Следующий вариант — привод с термостатической головкой, укомплектованной чувствительным к изменению температуры элементом. Прибор дополнен выносным датчиком температуры, находящимся непосредственно в трубопроводе. С приводом его соединяет капиллярная трубка.

Этот вид регулировки считается наиболее точным. По желанию простой термостатический привод легко можно сменить на термостатическую головку.

Для клапана с электроприводом пусковым механизмом могут являться электромагниты, сервоприводы, основывающиеся на маломощных электродвигателях или системах передач

Существуют вариант трехходового клапана с электрическим приводом. Управление им осуществляется посредством контроллера, оснащенного температурными датчиками и подающего команды на основной механизм. Упрощенным вариантом привода с контроллером является сервопривод.

Он управляет клапаном напрямую. Самый простой привод — ручной. Здесь регулировку выполняют путем поворота пластмассового колпачка, имеющего резьбовое соединение. Его дно контактирует с концом штока. Путем закручивания или откручивания перемещают золотник.

Наличие электро- или сервопривода позволяет программировать температурный режим с ориентацией по времени суток. Изначально в комплектацию трехходового клапана не входит приводной механизм. Его приобретают отдельно исходя из особенностей конкретной теплосети. Использовать изделие можно в отопительной системе любого исполнения.

Где используют трехходовые клапаны?

Встречаются клапаны этого типа в разных схемах. Их включают в монтажную схему для обеспечения равномерного нагрева всех его участков и исключения перегрева отдельных ответвлений.

В случае наличия твердотопливного котла в его камере часто наблюдается конденсат. Бороться с ним поможет установка трехходового крана.

Клапан, встроенный в систему «теплый пол» отвечает за поддержание температуры на желаемом уровне, подмешивая к теплоносителю небольшие порции горячей воды

Эффективно работает трехходовое устройство в системе отопления, когда существует необходимость подключить контур ГВС и разделить тепловые потоки.

Применение клапана в обвязке радиаторов позволяет обойтись без . Установка его на обратке создает условия для устройства короткого контура.

Нюансы выбора приспособления

Общими при выборе подходящего трехходового клапана являются следующие рекомендации:

1. Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
2. Большей износостойкостью обладают изделия медные или латунные.
3. Ручное управление более надежное, но менее функциональное.

Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.

Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.

Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.

На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.

Стоимость может быть самой разной, все зависит от производителя.

В загородных домах с установленным схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.

Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.

Производители трехходовых приборов

На рынке присутствует большой ассортимент трехходовых клапанов как от авторитетных, так и никому не известных производителей. Модель можно выбирать после того, как будут определены общие параметры изделия.

Первое место в рейтинге продаж занимают вентили шведской компании Эсбе (Esbe). Это довольно известный бренд, поэтому трехходовые изделия надежны и долговечны.

Трехходовой клапан Esbe смесительного типа применяют как в системах отопления, так и охлаждения. Регулировка у них может быть ручной или автоматической

Среди потребителей известны своим качеством трехходовые клапаны корейского производителя Навьен (Navien). Приобретать их следует при наличии котла этой же компании.

Большая точность регулировки достигается посредством установки прибора датской фирмы Данфосс (Danfoss). Работает он полностью автоматически.

Хорошим качеством и демократичной стоимостью отличаются клапаны Валтек (Valtec), изготавливаемые совместно специалистами из Италии и России.

Эффективны в работе изделия компании из США Ханивел (Honeywell). Эти клапаны имеют простую конструкцию, удобны в установке.

Особенности установки изделия

Во время монтажа трехходовых кранов возникает много нюансов. От их учета зависит бесперебойное функционирование отопительной системы. К каждому вентилю производитель прилагает инструкцию, соблюдение которой позволит избежать впоследствии многих неприятностей.

Общие рекомендации по монтажу

Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.

Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.

Исходя из направления, существуют две модели клапанов:

• с симметричной или Т-образной схемой;
• с ассиметричной или L-образной.

При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.

Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.

Представленная на фото схема монтажа клапана, используется в отопительных системах, запитанных от напорного коллектора

Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.

Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.

Врезка смесительного клапана

При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.

Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.

Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода

Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.

Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.

Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.

Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.

Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла

Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.

Монтаж разделительного приспособления

Когда температура источника выше, чем необходимо потребителю, в схему включают клапан, разделяющий потоки. В этом случае при постоянном расходе как в контуре котла, так и потребителем, к последнему не придет перегретая жидкость.

Чтобы схема работала, в обоих контурах необходимо присутствие .

На основе вышеизложенного можно подытожить общие рекомендации:

1. При монтаже любого трехходового клапана до и после него устанавливают манометры.
2. Во избежание попадания всяческих примесей перед изделием монтируют фильтр.
3. Корпус прибора не должен подвергаться каким-либо нагрузкам.
4. Хорошее регулирование необходимо обеспечить путем врезки перед клапаном приспособлений, дросселирующих избыточное давление.
5. При установке клапан не должен находиться над приводом.

Также необходимо выдерживать перед изделием и после него прямые участки, рекомендованные производителем. Несоблюдение этого правила повлечет за собой изменение заявленных технических характеристик. Гарантия на прибор не будет действовать.

Выводы и полезное видео по теме

Нюансы установки, учет которых гарантирует правильную работу клапана:

Подробности установки клапана при монтаже теплого пола:

Такой узел в системе отопления, как термостатический трехходовой клапан необходим, но не во всех случаях. Его наличие — гарантия рационального использования теплоносителя, позволяющая экономно потреблять топливо. Дополнительно он выступает и в роли прибора, обеспечивающего безопасность эксплуатации ТТ котла.

Все же прежде чем приобрести такое устройство, нужно предварительно проконсультироваться по поводу целесообразности его монтажа.

Если у вас есть необходимый опыт или знания по теме статьи и вы можете ими поделиться с посетителями нашего сайта, пожалуйста, оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

3-ходовой шаровой кран Артикул

Содержание артикула

• Какие типы трехходовых шаровых кранов существуют?
• Как работает трехходовой шаровой кран
• Какой тип трехходового шарового крана лучше?
• Как я могу использовать трехходовой Т-образный клапан, но при этом перекрывать все потоки?
• Как определить направление потока в трехходовом шаровом кране
• Почему мои потоки не будут правильно смешиваться с 3-ходовым клапаном?
• Нужны ли мне соединения или фланцы на 3-ходовом клапане?
• 5 вещей, которые вы должны знать при выборе 3-ходового шарового крана

Какие типы трехходовых шаровых кранов существуют?

Существует два типа трехходовых шаровых кранов: L-образный и T-образный. L-порт может отправлять поток один так или иначе или может отключить его полностью. T-Port будет выполнять все тот же поток задач как L-порт, но не может быть отключен. Кроме того, T-Port может смешивать потоки отправка или получение потока в/из тройника в обе стороны. «Т» и «Л» относятся к форме отверстия в шаре.

Как работает 3-ходовой шаровой кран

3-ходовой шаровой кран работает путем поворота ручки, которая вращает шар в корпусе клапана, в совместите вырезанные каналы в шаре с входами и выходами клапана. Вырез шара в форме буквы «L» на клапане с L-образным отверстием направляет жидкость под углом 90 градусов от одного порта в другой. Т-образный вырез шара на Т-образном клапане также может от одного порта к другому, но также может быть повернут так, чтобы буква T совпадала с буквой «T». форма клапана и все три порта смешанные.

L-образный клапан

T-образный клапан

Какой тип трехходового шарового крана лучше?

Лучший тип трехходового шарового крана для вашего применения зависит от того, предвидите ли вы нужно перекрывать все порты на любом этапе работы или смешивать все три потока. Если там есть требование полностью закрыть клапан, тогда вам следует выбрать L-образный порт. Если там требуется смешать все три потока, то следует выбрать Т-порт.

Как я могу использовать трехходовой клапан с Т-образным портом, но при этом перекрывать все потоки?

Чтобы перекрыть все потоки на трехходовом клапане с Т-образным портом, необходимо добавить отдельный клапан к две противоположные ветви тройника. Чтобы перекрыть поток, два клапана должны быть закрыты. и шар в трехходовом клапане повернут лицом к задней части клапана. Лучшее решение заключается в установке тройника с одним вентилем на каждом ответвлении.

Как определить направление потока в 3-ходовом шаровом кране

На 3-ходовом шаровом кране на рукоятке имеется Т-образный стрелочный индикатор, имитирующий вырезанная часть шара внутри клапана. Ссылаясь на этот знак, можно установить, в каком направлении (направлениях) поток будет проходить через клапан.

Почему мои потоки не смешиваются должным образом с 3-ходовым клапаном?

Для точного смешивания потоков в трехходовом Т-образном клапане важно, чтобы обе подающие трубы иметь одинаковый стабильный статический напор и трубопроводы достаточно большого диаметра. диаметра, чтобы при изменении расхода статический напор не менялся существенно. Смешанные потоки из напорных баков постоянной высоты легче сбалансировать, тогда как от перекачиваемых источников — нет (если только насосы не оснащены постоянным давлением инверторы). Если это не так, то давление в трубе со временем будет меняться. и пропорции смешивания также будут меняться со временем. Это изменение иногда может занять несколько часов или дней, чтобы быть достаточно большим, чтобы его заметили.

Нужны ли мне соединения или фланцы на 3-ходовом клапане?

На определенном этапе клапан может либо засориться, либо изнашиваться. Муфты или болтовые фланцы на клапане позволяет снимать корпус клапана для обслуживания или замены. Без Чтобы это сделать, трубу нужно будет обрезать как минимум с двух из трех сторон клапан, что приведет к гораздо более длительному простою вашей системы пластиковых труб.

Наши 3-ходовые шаровые краны стандартно поставляются с соединениями.

5 вещей, которые следует знать при выборе трехходового шарового крана

• Клапаны с L-образным отверстием могут направлять поток только на 90 градусов или полностью перекрывать его
• Т-образные клапаны могут направить поток в любом направлении, но не могут полностью перекрыть его
• Клапан со штуцерами или фланцами на каждом порту значительно упрощает обслуживание
• Стрелочная диаграмма в верхней части рукоятки показывает положение вырезанного шарика. внутри клапана
• Для смешивания потоков с помощью Т-образного клапана динамический напор двух смешивающихся потоков должен быть последовательный

Как работает трехходовой шаровой кран?

Многоходовые шаровые краны, такие как 3-ходовой шаровой кран, обеспечивают множество решений для управления технологическими процессами. Эти клапаны обеспечивают большую гибкость, когда приложение имеет дело с более чем одной средой. Тем не менее, многопортовые клапаны могут немного сбить с толку тех, кто не использовал их раньше. Прежде чем вы узнаете о трехходовом шаровом кране, убедитесь, что вы поняли, что такое обычный шаровой кран.

В этой статье вы узнаете, что такое 3-ходовые шаровые краны и каков их рабочий механизм. Мы также обсудим различные типы трехходовых шаровых кранов, а также области применения каждого типа.

Что такое трехходовой шаровой кран?

Поставщики шаровых кранов должны разработать конструкции шаровых кранов, которые могут использоваться для нескольких процессов без необходимости установки более одного клапана. Поэтому были разработаны многоходовые шаровые краны.

Трехходовой клапан имеет три отверстия, которые могут действовать как вход и выход одновременно. Основным преимуществом этого клапана является его экономическая ценность, поскольку он может работать как регулирующий, так и запорный клапан.

Преимущества трехходового шарового крана

Установка трубопровода играет важную роль в регулировании расхода с использованием этого типа клапана. Кроме того, конструкция клапана также определяет характер потока. При этом существует два вида: Y-образный и L-образный.

№1. Может полностью перекрыть вентиль.

#2. Он может смешивать два типа носителя.

#3. Он может отклонить поток среды в другом направлении.

#4. Он может разделить поток среды на два отдельных направления.

#5. Он может блокировать поток одной среды и позволить другой среде течь в том же направлении.

Типы трехходовых кранов

Трехходовые шаровые краны могут иметь L-образную или Т-образную форму. В то время как работа остается прежней, конфигурация шара для этих двух совершенно различна.



L-образный

Шаровой кран L-образного типа характеризуется двумя отверстиями, расположенными на противоположных концах посередине.

Т-образный клапан

Т-образный клапан иногда называют смесителем или 180-градусным шаровым краном.

3-ходовой шаровой кран Рабочий механизм

Поскольку существует два типа 3-ходовых шаровых кранов, в этом разделе подробно рассматривается каждый из механизмов. Они немного отличаются от обычного механизма шарового крана. L-образный тип или отводной клапан позволяет переключать поток с одного порта на другой путем поворота рукоятки или привода на 90 градусов.

Предположим, что в первой позиции нижний порт и левый порт открыты. Четверть оборота против часовой стрелки заставляет клапан направить поток среды на правый порт.

Еще одна четверть оборота в противоположном направлении, в результате чего весь поворот составляет в общей сложности 180 градусов, блокирует поток среды, как видно на изображении выше. Поворот на 270 по-прежнему будет блокировать поток среды. Однако полный оборот на 360° позволяет клапану вернуться в исходное положение.

В некотором смысле два из трех портов открываются одновременно. Это позволяет клапану иметь два положения отсечки с тремя вариантами потока.

Т-образный клапан называется смесительным клапаном, потому что среда двух входных потоков может объединяться внутри клапана. Затем он выходит на другой конец. В некотором смысле все три порта могут быть открыты одновременно.

Шаровой кран Т-образной формы также может действовать как отводной клапан, поэтому он может работать так же, как кран L-образной формы. Все это делается на четверть оборота ручки. Т-образная форма не может обеспечить герметичное отсечение, но они могут ограничить поток двумя портами или разрешить проход ко всем трем портам.

Как смеситель, Т-образный шаровой кран может разделять среду для вытекания из 2 противоположных направлений. Конструкция позволяет Т-образной схеме разделить поток или просто обеспечить прямоточную схему потока, как в двухходовом шаровом кране.

У вертикально расположенного Т-образного шарового крана общий порт всегда открыт. Единственный способ отклонить поток — повернуть его на четверть оборота. Поворот на 180° не изменит поток среды.

Имеются фиксирующие ручки, поэтому клапаны могут двигаться при повороте ручки; однако эти замки находятся с интервалом до 360 градусов для трехходового клапана. Это компенсирует количество портов. Кроме того, порт, который действует как общая точка входа, часто располагается в нижней части клапана.

Важность ручек

Вообще говоря, шаровые краны имеют ограничители рукояток, которые предотвращают поворот шарового крана более чем на 90 градусов. Это особенно важно для трехходовых клапанов из-за большого количества отверстий шарового диска внутри клапана. Предоставление ограниченного заданного диапазона движения ручек дает больший контроль над количеством медиа, которое должно быть перенаправлено или объединено.

Чем он отличается от двухходового шарового крана

Двухходовой шаровой кран в первую очередь предназначен для перекрытия. У этого есть два отверстия на обоих, которые связаны с трубами. Этот клапан имеет одно прямое отверстие, через которое проходит среда.

С другой стороны, трехходовые шаровые краны имеют три соединения или порта. Этот клапан подходит для более сложных процессов управления, которые не может выполнить двухходовой вариант. В то время как двухходовой клапан больше похож на запорный клапан, многопортовые шаровые краны, такие как трехходовой, обеспечивают контроль потока среды.

Резюме

Шаровые краны являются одними из самых универсальных промышленных клапанов на рынке. Если вы хотите узнать больше об этих клапанах и о том, как они могут помочь вашему бизнесу, свяжитесь с XHVAL для получения более подробной информации.
