Трехходовой термостатический смесительный клапан принцип работы: Термостатический трёхходовой смесительный клапан: незаменимое устройство в отопительных системах

Содержание

Что такое трехходовой термостатический клапан и как он работает?

Но что же это за устройство и как оно работает?

Виды термостатических клапанов

По принципу своего действия трехходовые термостатические клапаны herz бывают трех видов:

  1. Смесительные – соединяют два потока теплоносителя, имеющих разную температуру.
  2. Разделительные – распределяют теплоноситель на потоки.
  3. Переключающие – переключают потоки на разные направления.

Визуально понять какой вид клапана перед вами – смесительный или разделительный, особого труда не составит, так как на них имеется рисунок, показывающий тип работы. А вот на корпусе переключающего элемента зачастую такой маркировки нет, но он имеет другую форму.

Принцип работы

Самый популярный из всех видов трехходовых термостатических клапанов – смесительный. Принцип его работы заключается в следующем: через один из 3-х ходов происходит подача нагретой жидкости, а через другой – холодной, они смешиваются, и через третий ход выдается равномерно горячий теплоноситель.

Причем, если вода, движущаяся по горячему потоку допустимой температуры, холодный – автоматически перекрывается. Если же температура теплоносителя выше допустимой, происходит постепенное открытие клапан для подмешивания холодной жидкости. То есть чем горячее теплоноситель, тем клапан для подачи холодной воды раскрывается сильнее. Таким образом, регулируется оптимальная температура теплоносителя, установленная термостатической головкой.

Принцип работы разделительного элемента практически такой же, только с его помощью теплоноситель не соединяется в один поток, а разделяется на разные. А вот в переключающем клапане направление движения теплоносителя меняет электропривод, а не термостатическая головка.

В системе отопления частного дома термостатический трехходовой клапан – незаменимое устройство. С его помощью теплоноситель используется максимально эффективно, что позволяет экономить расход топлива. Кроме того, благодаря этой, простой на первый взгляд, детали можно продлить срок службы твердотопливного котла, ведь термостатический клапан кроме всего прочего выполняет роль элемента безопасности этого агрегата.

Но прежде чем устанавливать трехходовой клапан в своем доме, обязательно проконсультируйтесь со специалистами, это позволит вам избежать возникновения неприятных ситуаций.

Трехходовой клапан для твердотопливного котла — как выбрать

В современных отопительных системах трехходовой клапан для твердотопливного котла служит средством регулирования теплоносителя, но не его расхода, а температуры. Ведь лучший способ экономии — это подача в радиаторы отопления воды, подогретой до оптимальной температуры. Перегрев и закипание теплоносителя — одна из наиболее актуальных проблем оборудования, работающих на твердом топливе.

Принцип работы и типы приводов клапана

Конструктивно клапаны трехходовые являются своеобразным объединением пары действующих пошагово двухходовых клапанов. Основное различие заключается в том, что клапан трехходовой не прекращает течение воды, а позволяет выполнять регулирование интенсивности подачи потока с целью достижения требующихся температурных показателей.

Исходя из различий внутренней конструкции, трехходовые приборы разделяются на два вида:

  • с системой регулирования «шток-седло»;
  • с системой «шарик-гнездо».

Клапаны вида «шток-седло» являются смесительными устройствами, расположение штока регулируется его переводом вверх или вниз. Управление перемещением штока обычно осуществляется электромеханическим приводом, что позволяет добиться максимальной автоматизации работы и регулирования системы.

Принцип работы трехходового клапана

Устройства типа «шарик-гнездо» используются в качестве разделительных клапанов, расположение шарика меняется посредством его вращения. Конструкции такой модификации, по сути, считаются запорной арматурой, но в применяющихся в быту отопительных системах краны могут выполнять функцию устройств с секторным запором, то есть смешивать холодную и нагретую воду.

Принцип действия

Клапан для твердотопливных котлов трехходового типа изготавливается различных конфигураций с разнотипными приводами, но назначение и принцип действия изделия остается неизменным: смешение двух потоков с различной температурой в общий поток с заданной потребителем значением температуры.

Жидкость в клапане перемещается от первого патрубка ко второму, пока ее температура не увеличится и не дойдет до требуемой величины. Затем привод понемногу впускает воду из третьего сектора, поддерживая температуру выходящей воды в требуемом диапазоне. Весь процесс выполняется в три шага, потому и кран получил название «трехходовой».

Виды приводов

Трехходовой смесительный клапан в любом исполнении состоит из пары патрубков входа и одного выхода. Теплоноситель распределяется приводом одного из следующих типов:

  • гидравлического;
  • ручного;
  • электромеханического;
  • пневматического.

Приводы электромеханические производятся таких видов:

  • термостатическим;
  • головчатым.
Термостатическая головка

В термостатическом приводе, чаще всего использующемся в бытовых системах, по причине воздействия температуры происходит расширение чувствительного элемента, надавливающего на шток клапана и открывающего его — так происходит смешение холодного и нагретого потоков воды. Термостатическая головка оснащается датчиком температуры выносного типа, устанавливающимся дополнительно вместо термостата.

Обратите внимание! Регулировка потока посредством термостатического привода, не использующая электроэнергию, является наиболее популярным способом, в первую очередь — из-за точности и простоты.

В моделях с электроприводом сигнал для смешения потоков подается с управляющего блока. Наиболее востребованный тип привода, являющийся, к тому же, и самым точным.

Сервоприводные клапаны по своей сути, считаются видоизмененным и упрощенным вариантом идентичных конструкций с контроллерами с одним существенным изменением — управление клапаном осуществляется напрямую.

В смесительном клапане с головчатым приводом трехходовой кран управляется нажимом головки на шток. Такой способ управления применяется при монтаже напольной обогревательной системы.

Ручной привод работает посредством вращения установленного на вентиль специального колпачка.

Критерии выбора

Подбор трехходового смесительного клапана выполняется с учетом ряда важнейших параметров, связанных и с работой регулирующей арматуры, и с функционированием самого твердотопливного котла.

На выбор влияют такие параметры:

  • материал изготовления;
  • потребление теплоносителя;
  • модификация привода;
  • применяемая схема обвязки;
  • рабочие характеристики.
Виды трехходовых смесительных клапанов

Материал изготовления

Материал, из которого изготовлен клапан, в значительной степени влияет на его технические и эксплуатационные характеристики.

Какой материал предпочесть? Лучше, если устройство изготовлено из меди или чугуна. Но следует учесть, что медные клапаны достаточно дорогие.

Расход и температура

Проектную температуру теплоносителя и его расход можно проверить в документации на отопительные системы. Если проекта нет, эти параметры обратного трубопровода берутся из техпаспорта на котел. Температура обычно составляет 45-50° С.

Расход теплоносителя требуется для выбора устройства по его пропускной способности — объеме жидкости, который способен пропустить термосмесительный клапан за определенное время.

Тип привода и схема обвязки

Тип привода нужно подбирать с учетом того, чтобы ему соответствовала конкретная схема, в соответствии с которой устраивается обвязка.

Обвязка по упрощенной схеме работает следующим образом. Трехходовой термостатический смесительный клапан подает жидкость с третьего патрубка на первый. Теплоноситель начинает нагреваться после прогрева воды в котле. При доведении теплоносителя до требуемой температуры, из второго патрубка проходит поток не нагретой воды, выполняется обмен: холодная вода из бака с тепловым аккумулятором удаляется, а нагретая — поступает.

Наглядная схема подключения клапана

Обвязка усложняется установкой на кране контроллера. Для реализации такой схемы требуются двухконтурные и двухприводные смесители. Один из контуров ставится в непосредственной близости от источника тепла и является термостатическим. Управление вторым приводом (электрическим) осуществляется посредством контроллера, подающим сигналы с датчика. Термостатический клапан при этом поддерживает нужную температуру теплоносителя. Обвязка с электроприводом может быть реализована и в первичном контуре, если под общим контроллером в котельной функционируют более двух нагревательных установок.

Обратите внимание! Самый важный момент при покупке клапана — подбор оптимально подходящего привода. Цена приводов с управлением вручную гораздо ниже, но и функциональность их оставляет желать лучшего. Цены на электрические модели существенно выше, они быстрее выходят из строя, но многофункциональность их всегда привлекает покупателей.

Рабочие параметры

Еще одним важнейшим критерием выбора трехходового клапана являются пределы выставляемых температур. Это касается устройств с термостатическим приводом, применяющихся как в обвязках котлов, так и в системах горячего водоснабжения, полах с водяным подогревом. Обычно максимальная температура составляет 90°С, но до такого значения ее не доводят даже при самых экстремальных отрицательных температурах.

На температурный диапазон при покупке необходимо обязательно обращать внимание. В зависимости от назначения, выпускаются краны с различными диапазонами регулировки температур, к примеру, 20-43° С или 35-60°С. В приведенном примере для твердотопливных котлов лучше подойдет второй вариант.

Рабочие параметры смесительного клапана

Большую роль играют наружные и внутренние диаметры присоединения к системе. Для работающих на твердом топливе котлов значение этих показателей напрямую зависит от пропускной способности клапана и составляет 20-40 мм. Если требуемый диаметр устройства найти не получается, то можно приобрести подходящий переходник.

Желательно выбирать клапан, к которому возможно подключить сервопривод, что позволит ему работать в авторежиме — такая функция хорошо зарекомендовала себя при устройстве водяного теплого пола.

Правила эксплуатации

Эксплуатация твердотопливных котлов с трехходовым клапаном должна проходить при неукоснительном соблюдении определенных требований и правил, позволяющих продлить срок службы оборудования и обеспечить безопасность его работы.

Правила следующие:

  • периодически должен проводиться внешний осмотр, при котором необходимо проверить стабильность работы всей системы;
  • использование устройства не по прямому назначению, оговоренному в инструкции, не допускается;
  • выбор и приобретение оборудования должны производиться в строгом соответствии с основными техническими параметрами и типом котла;
  • между системой отопления и расширительным бачком не допускается установка любой запорной арматуры;
  • котел должен соответствовать всем действующим правилам безопасности, для чего в систему отопления дополнительно встраивается кран аварийного сброса, предназначенный для экстренного понижения давления в системе;
  • не допускается устройство отопительной системы на обратке, так как это может привести к несрабатыванию аварийного отключения, взрыву котла, выходу из строя труб;
  • система безопасности должна быть установлена на выходе из котла подающей горячую воду в трубы, для чего в качестве запорной арматуры может быть установлен обыкновенный шаровой кран.

Трехходовой клапан подходит для всех типов котлов, использующихся в отопительных системах. Устройство повышает эффективность использования теплоносителя, благодаря чему существенно снижается потребность в топливе. Кроме того, простое, на первый взгляд, устройство, служит также и элементом, обеспечивающим безопасную работу твердотопливных котлов и увеличивающим срок их службы.

Статья в тему: Принцип работы трехходового клапан.

Видео по теме:

Как работает трехходовой термостатический смесительный клапан в системе отопления

Содержание:

Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

  • Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
  • Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
  • Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
  • Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение



Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно , схему подключения и тип привода, задействованного в этой схеме.

Источник

Подключение трехходового клапана до системы отопления — Блог компании

В современных системах отопления прибор, такой как трехходовой клапан, применяется очень часто, поскольку является очень важным прибором качественного и правильного регулирования теплоносителя, по температуре, а не по расходу. Ведь подача оптимально нагретого теплоносителя на систему отопления – является лучшим способом экономить энергоносители.

Трехходовые клапаны имеют также и другие полезные функции, о которых мы расскажем в данной статье. Вначале нужно рассмотреть вопрос «как работает трехходовой клапан» и разобраться в его внутреннем устройстве.

Содержание статьи:

  • Разновидность трехходовых клапанов
  • Устройство и принцип работы
  • Использование приводов
  • Схемы подключения клапана до системы отопления

Разновидность трехходовых клапанов в системе отопления

Трехходовые клапаны для отопления делятся на три вида по устройству и принципу работы:

Смесительные клапаны выполняют функцию смешивания двух потоков теплоносителя, которые имеют разную температуру.

Разделительные клапаны разделяют поток теплоносителя на два отопительных контура.

Переключающие клапаны предназначены для переключения потока теплоносителя между двумя линиями. Распознать данные клапаны внешне нетрудно, обычно принцип работы устройства изображен на корпусе смотрите на рисунке 1. Вот такой имеет вид трехходовой смесительный клапан:

Рисунок 1

Похожее значение также есть на разделительном приборе, а на переключающих устройствах изображение может и не быть, но есть значительные внешние отличия по форме. изображение смотрите ниже.

Рисунок 2

С помощью смешивания или разделения потоков теплоносителя достигается эффект оптимальной для Вас температуры теплоносителя, которые поддается на разные контуры, например, радиаторное отопление и контур теплого пола.

Переключающие клапаны применяются в газовых двухконтурных котлах, когда требуется нагретый теплоноситель поочередно направлять в разные теплообменники.

Приспособление и принцип работы

Для того чтобы разобраться из чего состоит смесительный трехходовой клапан и как он работает нужно изучить схему, которая находится ниже. Внутри корпуса с тремя патрубками оснащены три камеры, проходы между которыми перекрываются терельчатыми клапанами. Они зафиксированы на одной оси – штоке, выходящем из корпуса с четвертой стороны.


Принцип действия такой: при нажатии на шток, он начнет открывать проход для одного потока и постепенно закрывать для другого. Итог будет такой: теплоноситель в камере смешивания клапана получится еобходимой температуры и будет выходить через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, который установлен в соответствии со схемой.

Рисунок 3

Использование сервоприводов

Кроме термостатической головки, есть и другие приборы, которые предназначены для управления трехходовыми клапанами. Первый из них является ручным, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Это является не самым лучшим вариантом, он годится только в том случае когда, теплоноситель, который поступает в патрубки неизменный. Другой вариант – это управление с помощью сервопривода, который получает команды от командо-контроллера. Для совместной работы, с разными приводами используется другой тип клапанов – поворотные, данное устройство указано на рисунке 4. Рисунок 4

Рисунок 5

Такое устройство имеет определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы следующий: ось поворачивается на нужный угол, которая вращается сервоприводом. Контроллер управляет приводом, который получает импульсы от одного или нескольких датчиком. Обычно такие приводы устанавливают в автоматизированных системах отопления с погодным регулированием.

Схемы подключения трехходового клапана до системе отопления

Когда уже есть понимание, что такое трехходовой клапан и в чем заключается его робота, можно рассмотреть различные схемы подключения до системы отопления, которые зависят от роли элемента в отоплении дома. Монтаж трехходового клапана проводится в таких случаях.

1. Для защиты твердотопливного котла от воздействия конденсата при низкой температуре теплоносителя обратного трубопровода, а также превышения температуры при внезапных отключениях электроэнергии.

2. Теплоноситель в контурах теплых полов должен прогреваться до 45°С, температуру поддерживает смесительный узел с трехходовым клапаном.

3. Для поддержания необходимой температуры воды в разных отопительных контурах системы отопления.

4. Когда нужно присоединить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить отопительное оборудование, например твердотопливный котел от появления конденсата, не можно во время его растапливания допускать подачу теплоносителя в котел остывшей воды из системы отопления. Для этого используется следующая схема подключения с трехходовым смесительным клапаном.
Рисунок 6

Схема работает по следующему принципу. Пока твердотопливный котел не вышел на рабочую температуру, вода циркулирует по малому колу. При нагреве теплоноситель в обратной линии составляет 50-55°С, трехходовой клапан начинает открываться и подмешивать холодным теплоноситель из системы. При выходе теплоносителя на рабочий режим малое коло перекрывается и весь поток идет через всю системы отопления.


В системе «теплый пол» трехходовой клапан выполняет те же функции. Циркуляционный насос подает теплоноситель по отопительным контурам до тех пор, пока он не начнет остывать. Только это произойдет, сработает датчик и термоголовка, после этого данный клапан станет добавлять в замкнутый контур горячую воду, которая идет из котла. Как правильно и эффективно выполнить монтаж коллектора для теплого пола смотрите на рисунке 7.
Рисунок 7

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35-45°C.


Следующий пример держит в себе подключение (обвязку) твердотопливного котла и теплоаккумулятора (буферной емкости), а также систему отопления дома. Чтобы нагреть аккумулирующий бак полностью за немного времени, температура подачи должна составлять от 70 до 85°С, которая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, который установленный за емкостью вместе с циркуляционным насосом. Смотрите пример схемы подключения системы отопления с трехходовыми клапанами на рисунке 8.

Схема обвязки твердотопливного котла с трехходовыми клапанами

Рисунок 8


Состав отопительного оборудования для системы отопления

Технические характеристики трехходовых смесительных клапанов от производителя Afriso

Трехходовые клапаны Afriso ATV

Модель клапана Темп. откр (°С) Соединение DN Kvs
ARV 333 45 Rp 1″ 25 9
ATV 334 50 Rp 1″ 25 9
ATV 335 55 Rp 1″ 25 9
ARV 336 60 Rp 1″ 25 9
ATV 553 45 Rp 1 1/4″ 32 12
ATV 554 50 Rp 1 1/4″ 32 12
ATV 555 55 Rp 1 1/4″ 32 12
ATV 556 60 Rp 1 1/4″ 32 12

Трехходовые клапаны Afriso ARV

Модель клапана DN KVS Соединение
ARV 388 20″ 4 Rp 3/4″
ARV 382 20 6,3 Rp 3/4″
ARV 383 25 8 Rp 1″
ARV 384 25 12 Rp 1″
ARV 385 32 15 Rp 1 1/4″
ARV 386 40″ 24 Rp 1 1/2″
ARV 387 50 40 Rp 2″

Трехходовые клапаны Afriso ATM

Модель клапана Соединение Темп. (°С) KVS
ATM 331 BP 3/4″ 20÷43 1,6
ATM 333 ВР 3/4″ 35÷60 1,6
ATM 341 НРП 3/4″ 20÷43 1,6
ATM 343 НРП 3/4″ 35÷60 1,6
ATM 361 НРП 1″ 20÷43 1,6
ATM 363 НРП 1″ 35÷60 1,6
ATM 561 НРП 1″ 20÷43 2,5
ATM 563 НРП 1″ 35÷60 2,5

Рекомендуем посмотреть трехходовые клапаны для отопления

Трехходовой клапан с терморегулятором для отопления, установка

Трехходовой клапан с терморегулятором для отопления — важная часть системы регуляции обогрева помещения. Функции клапана — поддержка комфортного теплового баланса по всему помещению, путем регулировки температуры теплоносителя в отопительном контуре. Трехходовой клапан не уменьшает поток рабочей среды, а смешивает несколько потоков в один, тем самым сообщая ему заданную температуру. Еще одно предназначение трехходового клапана — распределение теплоносителя по разным контурам. Так, в отопительные радиаторы должна поступать вода одной температуры, а температура теплоносителя в системе «теплого пола» должна быть другой.

Устройство трехходового клапана

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе. Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

    Основные детали клапана:
  • корпус;
  • шток с запорной шайбой или металлический шарик;
  • гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему.

Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Виды термостатических смесительных клапанов

    Они различаются по способу управления. Условно можно поделить на клапаны:
  1. с ручным управлением;
  2. с термоголовкой;
  3. с электроприводом;
  4. гидравлические;
  5. пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды.

В результате становится теплее, или наоборот, прохладнее. Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Установка трехходового клапана в системе отопления

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Выбор трехходового клапана для отопления

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

    В первую очередь:
  • количество контуров в отопительной системе;
  • конструктивная особенность управления клапаном;
  • диаметр входного патрубка;
  • пропускная способность трубопроводов системы отопления;
  • материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.

А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

По своей сути 3-ходовой клапан является вентилем с термостатической головкой. При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

    Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  1. С постоянным гидравлическим режимом.
  2. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

    По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

    Современный трехходовой кран делится на два типа по способу управления:
  1. Ручной.
  2. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Схема теплого пола с трехходовым клапаном

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.

    Установка термосмесительного клапана производится в таких случаях:
  • Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  • Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
  • Для поддержания необходимой температуры теплоносителя в разных местах системы.
  • Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.

Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.

Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.

Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.

Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

    В зависимости от направления потоков, термостатический клапан представлен двумя моделями:
  1. Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  2. L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

    Рассматривая смесительный узел, можно выделить в нем следующие составные части:
  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.
Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды.

После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

    При подобной схеме подключения теплоноситель движется по следующему маршруту:
  1. Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  2. Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  3. Распределение теплоносителя по трубам теплого пола.
  4. Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки.

Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Схема установки разделяющего трёхходового клапана

Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.

Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.

Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.

Схема установки разделяющего трёхходового клапана

Схемы установки смешивающего трёхходового клапана на разделение

Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.

Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.

На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.

При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.

Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору

Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.

Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.

Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.

Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.

При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.

Или как вариант электрокотел.

Трехходовой смесительный клапан с термоголовкой

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

    Факторы, влияющие на работу радиатора, различны:
  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

    Есть два пути регулировки выделяемой радиатором энергии:
  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.
  3. В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

    Как видно, внутри сервопривода расположены следующие составные части:
  • Электрический мотор.
  • Редуктор, состоящий из нескольких шестеренок.
  • Выходной вал, которым привод вращает клапан или другое устройство.
  • Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
  • Управляющая электроника, которая расположена на печатной плате.
  • Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

    Существует две разновидности:
  1. трехходовые краны для отопления с электроприводом в виде электрического магнита;
  2. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

  1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
  2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Каков принцип работы трехходового клапана в системе отопления? Зачем он нужен и где применяется? Какие бывают трехходовые клапаны и в чем различия их конструкции? В этой публикации вы получите ответы на свои вопросы.

В статье мы расскажем о видах трехходовых клапанов и их отличиях. Вы узнаете о принципе работы их приводных механизмов, областях применения. Также мы дадим вам советы касательно выбора и установки трехходового клапана.

Виды трехходовых клапанов

По принципу действия трехходовые краны делятся на смесительные и разделительные. Первые смешивают два потока воды или теплоносителя разной температуры. регулируется количество поступающей холодной или горячей жидкости, чтобы получить нужную температуру на выходе.

Разделительный клапан изменяет количество теплоносителя, поступающей из одной магистрали. Он регулирует количество жидкости, увеличивая его в одном направлении и уменьшая в другом. В сущности, разделительный кран работает как смесительный, но в обратном направлении.

Эти типы трехходовых клапанов имеют существенное отличие. В смесительном изменяется температура теплоносителя, а в распределительном – скорость потока.

Регулировка приводного механизма

По типу управления пропускной способностью и потоками трехходовые клапаны делятся на четыре типа:

  • Ручные;
  • Гидравлические;
  • Термостатические;
  • Электрические.

Клапан с ручной регулировкой – самый просто и ненадежный вариант. При изменении температуры теплоносителя он не подстраивается под нее.

Гидравлический привод оснащен поршнем, наполненным жидкостью, чувствительной к перепадам температуры. при нагревании она расширяется и шток поршня перекрывает седельный механизм.

Термостатические трехходовые клапаны оснащены обычным термостатом. Они не регулируются и имеют узкий рабочий температурный диапазон. Такие клапана не распространены и используются для решения специфических задач.

Трехходовые клапаны с электроприводом (сервоприводом) – наиболее удобный и распространенный вариант. Их можно настроить на нужный температурный режим. Они снабжены датчиком температуры, который дает сигналы электромотору. Тот в свою очередь перенаправляет потоки теплоносителя. Современные трехходовые клапаны позволяют регулировать режимы работы в зависимости от времени суток.

Электрические клапаны выпускают в двух вариантах. В виде моноблока, где в одном корпусе собран датчик, моторчик и контроллер, и раздельном. В последнем контроллер может быть вынесен отдельно, что делает его удобным для установки в системах отопления частных домов и квартир.

Внутреннее устройство

Есть два вида поворотных клапанов – седельные и поворотные. Они отличаются внутренним устройством и типом прилагаемого усилия для регулировки.

В поворотном трехходовом кране есть шаровая заслонка. Она проворачивается, перекрывая одно направление и открывая другое (см. рис). Внутреннее устройство такого крана схоже с шаровым вентилем.

В седельном трехходовом кране есть шток с одним (в смесительном) или двумя (в разделительном) запорными устройствами (см. рис). Они представляют собой металлические шарики, которые плотно усаживаются в гнездо. Когда один из них перекрывает поток, второй – полностью открыт.

Трехходовой клапан для отопления

На выходе из котельной установки теплоноситель имеет определенную температуру, которая автоматически поддерживается в пределах заданного пользователем значения. Но зачастую для нескольких контуров системы отопления требуется вода с различной температурой, что не может быть обеспечено автоматикой котла. В таком случае в схему добавляется трехходовой термостатический смесительный клапан, чьей задачей является поддержание необходимых параметров теплоносителя в малом контуре котельной установки и контурах системы отопления.

Конструкция и принцип работы трехходового крана

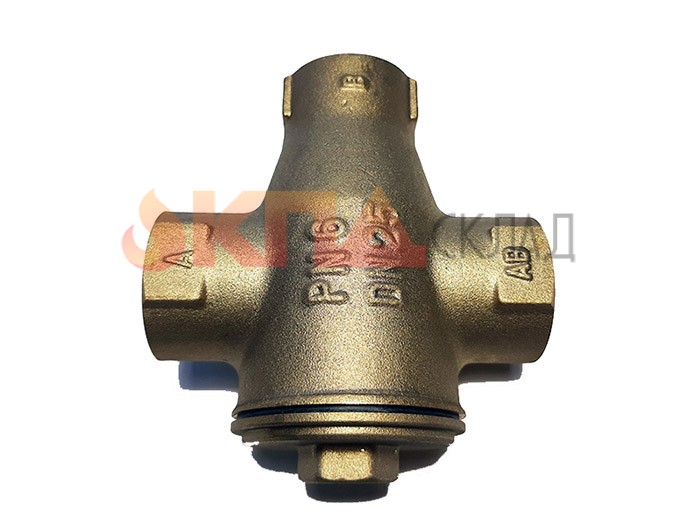

Чаще всего изделие напоминает с виду обычный тройник из латуни или бронзы, сверху которого установлена регулировочная шайба. Под ней находится термочувствительный элемент, который нажимает на рабочий шток, выходящий из корпуса. Внутри на штоке закреплен конус, герметично входящий в седло. Чтобы понять, как работает трехходовой клапан, нужно изучить его строение в разрезе:

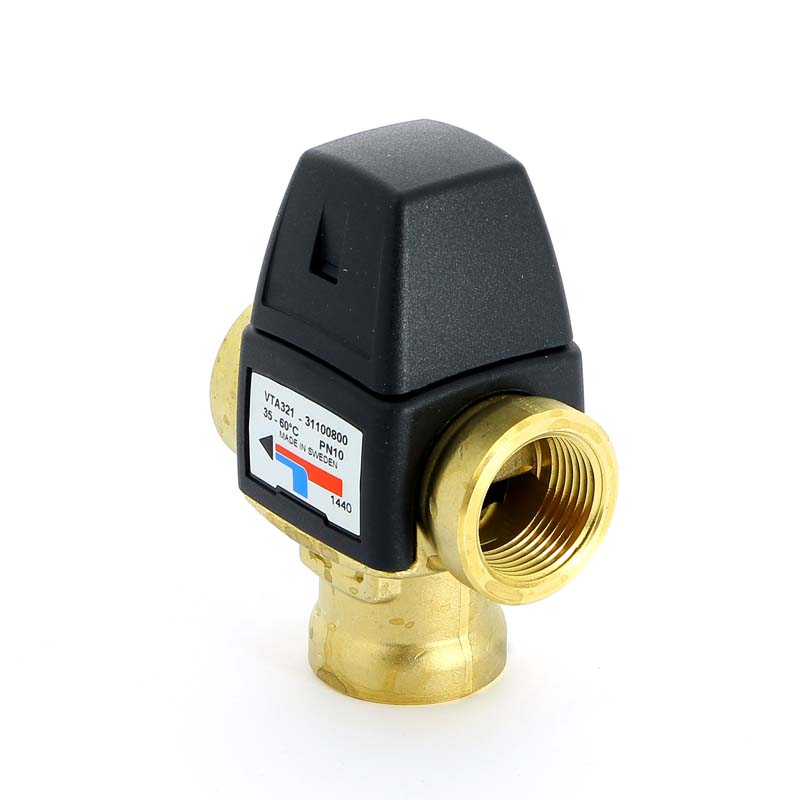

Трехходовой термостатический смесительный клапан

Вода циркулирует через фронтальный и правый патрубки до тех пор, пока ее температура не вырастет или понизится до заданного значения. Задача и принцип действия трехходового клапана заключается в том, чтобы удержать температуру теплоносителя на выходе в заданных пределах, подмешивая холодную или горячую воду (в зависимости от схемы) из левого патрубка. Когда параметры теплоносителя выходят за указанные пределы, внешний привод нажимает на шток. При его перемещении конус выходит из седла и открывает сообщение между всеми тремя каналами. Процесс продолжается до полного перекрывания фронтального входного патрубка, если температурные параметры воды не перестанут изменяться.

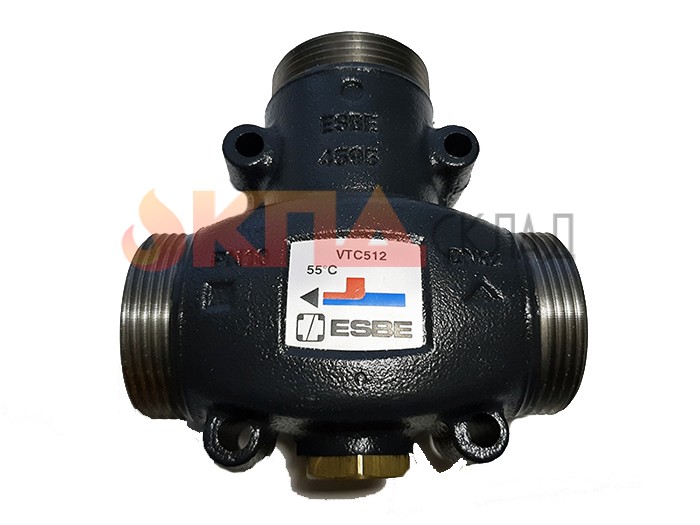

Трехходовой клапан с термоголовкой

Существует внутренний механизм клапана другого типа, по конструкции он похож на шаровой кран. Такой трехходовой переключающий клапан вместо седла с конусом имеет внутри шар с выборкой специальной формы. Для перераспределения потоков теплоносителя в таких изделиях привод должен не нажимать, а вращать шток, на котором закреплен шар. Клапаны с шаровым элементом не производятся с большой пропускной способностью и применяются, как правило, в бытовых системах отопления. Другая разновидность механизма – на штоке установлен не шар, а сектор, чья рабочая часть перекрывает полностью или частично один или два потока соответственно.

Работа трехходового клапана

Типы приводов

В процессе работы управление трехходовым клапаном по температуре осуществляется внешним приводом, он бывает нескольких типов:

  • Простой термостатический привод нажимает на шток за счет расширения размещенной в нем жидкой среды, чувствительной к изменению температуры. Обычно бытовые трехходовые термостатические смесительные клапаны небольших диаметров изначально снабжены таким типом привода, его можно легко снимать для установки другого вида устройства.
  • Вместо штатного привода краном может управлять термостатическая головка, имеющая собственный чувствительный элемент, реагирующий на температуру окружающего воздуха. Чтобы осуществлять регулировку по температуре воды, трехходовой смесительный клапан с термоголовкой дополнительно снабжается выносным датчиком температуры. Последний помещен в трубопровод с теплоносителем и соединен с приводом капиллярной трубкой. Такое регулирование является более точным.
  • Воздействовать на шток может и электропривод, управляемый контроллером. Электрические датчики, называемые преобразователями температуры, непрерывно измеряют параметры теплоносителя и сигнализируют об их превышении контроллеру, от которого зависит работа трехходового клапана с электроприводом. Самый распространенный и наиболее точный способ регулирования.
  • Упрощенная разновидность предыдущего типа изделий — трехходовой смесительный клапан с сервоприводом. Разница заключается в отсутствии контроллера, привод управляет краном напрямую, получая сигналы от датчика температуры. Чаще всего применяется в комплекте с трехходовыми кранами, имеющими шаровой или секторный распределительный элемент.

Применение и схемы подключения

Для того чтобы холодный теплоноситель не попадал в рубашку твердотопливного котла при его разогреве, применяется схема подключения трехходового клапана с первичным контуром циркуляции:

Подключение трехходового клапана

Трехходовой кран отсекает холодную воду из обратного трубопровода, чтобы на внутренних стенках камеры твердотопливного котла не появлялся конденсат, который может значительно сократить срок службы агрегата. Теплоноситель циркулирует в первичном контуре, пока не нагреется до температуры, установленной на термоэлементе клапана, обычно это 40—50 ⁰С. По достижении этой температуры термостат воздействует на шток, постепенно приоткрывая поток холодной воды из системы отопления. Для гидравлической настройки всей системы в малый контур врезан балансировочный вентиль. Для правильной работы схемы обвязки котла циркуляционный насос должен устанавливаться после трехходового крана, а не перед ним, это очень распространенная ошибка.

Продолжением этой схемы может быть организация вторичного контура циркуляции, в котором задействован собственный насос и трехходовой клапан для отопления. Подключение осуществляется по такой схеме:

Трехходовой переключающий клапан

Во вторичном контуре происходит подмешивание в систему отопления горячей воды от котла по мере необходимости, а насос обеспечивает циркуляцию в этом контуре. Трехходовой кран и насос управляются контроллером, который получает данные о параметрах теплоносителя от датчиков. Отбор воды для бойлера производится между двумя контурами, где теплоноситель имеет максимальную температуру, подключение трехходового клапана к котлу в первичном контуре выполняется, как это было показано в предыдущей схеме.

Многие производители котельного оборудования устанавливают в своих отопительных агрегатах дополнительный контур для обеспечения потребителей ГВС. С целью выдержать параметры горячей воды на подаче в дом оборудование для переключения основного теплообменника на контур ГВС и обратно устанавливается внутри котла. Принцип работы и устройство трехходового клапана газового котла, задействованного в этом процессе, мало чем отличается от изделий, описанных выше. Есть небольшая разница в конструкции, которая представляет собой прямой коллектор, внутри него движется элемент, перекрывающий боковые патрубки. Шток вращается с помощью сервопривода по команде от встроенного блока управления котла.

Еще одна сфера применения – управление напольным отоплением, для этого обычно применяется трехходовой клапан с термоголовкой и выносным датчиком температуры. Общая схема выглядит таким образом:

Трехходовой смесительный клапан с термоголовкой

Схема обеспечивает подачу во все комнаты теплоносителя с одинаковой температурой. Трехходовой кран нужен для того, чтобы не допустить перегрева, так как для напольных систем отопления не требуется такая горячая вода, какая поступает из котельной установки. Насос создает циркуляцию во всех контурах, а клапан подмешивает в подающий коллектор горячий теплоноситель по мере необходимости. Такой смесительный узел – один из самых простых вариантов подключения, схема усложняется, когда требуется регулировка температуры в каждом помещении отдельно.

Заключение

Трехходовые клапаны, как устройства для приготовления теплоносителя требуемых параметров, не имеют себе альтернативы. Они применяются в смесительных узлах любого типа и для различных температур воды. Нужно только правильно выбрать клапан, схему подключения и тип привода, задействованного в этой схеме.

Трехходовой клапан для теплого пола: Устройство и механизм функционирования

В комбинированных системах обогрева трехходовой клапан для теплого пола выполняет роль регулятора теплоносителя не по количественному расходу, а по температуре. Точная подача теплоносителя необходимой температуры позволяет ощутимо экономить и поддерживать необходимый климат в помещении. Также, трехходовые краны осуществляют и некоторые другие функции, но для начала необходимо понять, как он функционирует и как он устроен внутри.

Разновидности клапанов по принципу выполняемой функции

Все варианты трехходовых клапанов, в зависимости от их устройства, можно разделить на типы:

  • смешивающие;
  • разделяющие;
  • перенаправляющие.

Как можно судить из названия, первый вид смешивает два разных потока в один общий. Второй тип разделяет один общий поток на пару разных, а третий вид перенаправляет поток просто на разные направления. Определить какой тип по внешнему виду достаточно просто, на кране присутствует маркировка, в виде рисунка со стрелками. На нем изображена одна исходящая и две входящие стрелочки или наоборот — две исходящие и одна входящая. На перенаправляющих кранах обозначения может и не быть, но они имеют заметные отличия во внешнем виде.

Смешивание или разделение потоков теплоносителя используется для поддерживания заданной температуры в теплых полах, а также, для разведения высокотемпературных потоков теплоносителя к разным элементам отопительной системы. Перенаправляющие краны в основном применяются в котлах с двухконтурным нагревателем, там горячий теплоноситель поочередно перенаправляют в разные контуры.

Устройство и механизм функционирования клапана и термостатической головки

Трехходовые краны еще можно разделить на:

  • седельный — присутствует втулка, которая двигается вверх-вниз, и тело на ней, которое перекрывает проходы;
  • шаровой — перекрытие происходит за счет вращения по кругу перекрывающего тела.

Понять, из чего состоит и как функционирует, можно на примере самого популярного термостатического клапана для теплого пола седельного типа. Его корпус выполнен методом литья из латуни, три патрубка располагаются по бокам симметрично. Внутри, соответственно, три камеры и проход между ними, который может перекрываться клапаном в виде тарелки. Иногда этих тарелок может быть две. Они находятся на общем штоке, он выходит наружу с четвертой стороны клапана.

Порядок функционирования клапана такой, на примере холодной и горячей воды: при движении штока вверх-вниз увеличивается поток с горячего патрубка и уменьшается с холодного, вплоть до полного перекрытия, и наоборот. В камере эти потоки смешиваются, и на выходе, через третий патрубок, получается вода нужной температуры. Такую регулировку производит термоголовка с датчиком температуры.

Вот как этот процесс происходит со стороны. Подача холодной воды перекрыта, открыта полностью подача горячей. Начинается подача теплоносителя недостаточной температуры. Клапан пропускает его без помех. Датчик температуры наполнен жидкостью, чувствительной к перепадам температуры, и через трубку соединен с сильфоном в термоголовке. Когда температура теплоносителя растет, жидкость в датчике нагревается и расширяется, из-за чего сильфон начинает давить на шток крана.

Момент нажатия выставляется в зависимости от нужной температуры на самой термостатической головке, обычно там есть шкала.

После нажатия, в разогретый теплоноситель подмешивается холодная обратка. Таким образом, на выходе поддерживается желаемая температура. Если сам теплоноситель и далее повышает температуру, для выдерживания нужной на выходе, шток занимает крайнее положение и полностью перекрывает подачу с горячей стороны. Когда датчик почувствует снижение температуры теплоносителя, термостатическая головка немного приподнимет шток и начнет подмешивать горячий. Такой вариант регулировки с помощью термоголовки будет очень точным, легким и не требующим подключения питания.

Схема работы разделяющего крана абсолютно такая же. Только там, при движении штока, один общий поток делится на два различных или в граничных положениях направляется в разные патрубки. Только в переключающем типе направление меняется вручную или приводом.

На видео: правила выбора трехходового клапана.

Использование серво- и электроприводов для управления кранами

Кроме термоголовки, можно осуществлять управление краном и по-другому. Один из вариантов — это ручная регулировка глубины нажатия штока. Подходит только при условии постоянной температуры теплоносителя, да и не очень удобен, при любом изменении условий работы надо регулировать. Лучший вариант — регулировка с электроприводом, который получает сигналы со специального контроллера.

Для работы с приводами обычно применяют поворотные клапаны, принцип как у шаровых, только запирающий элемент имеет форму для пропускания теплоносителя сразу по двум направлениям. Принцип функционирования очень простой — привод вращает ось в нужное положение, согласно командам от контроллера, а он ориентируется по одному или нескольким датчикам. Такие приводы используют в очень сложных и разветвленных системах, а так же при автоматизации отопления в зависимости от погодных условий.

Сфера применения и нюансы установки

Монтаж смесительного клапана для теплого пола призван осуществлять такие цели:

  • защита твердотопливного котла от конденсата и перегрева вследствие внезапного отключений электричества;
  • снижение и поддержание необходимой температуры в теплых полах;
  • разделение подачи теплоносителя к разным элементам системы.

Температура теплоносителя в системе теплого пола не может превышать 45-50 градусов, во избежание различных повреждений, как системы, так и финишного покрытия.

Для защиты твердотопливного нагревательного элемента во время прогрева не допускают попадание холодного теплоносителя из обратки в котел. Используют такую схему: пока теплоноситель не прогрелся до 55-60 градусов, он циркулирует по малому кругу. При поднятии температуры до рабочего режима, клапан открывается и направляет весь поток в радиаторы.

В теплых водяных полах клапан выполняет такую же, по сути, роль. Циркуляционный насос прокачивает горячий теплоноситель по трубопроводам, пока он не начнет остывать или перегреваться. Когда происходит то или иное, срабатывает датчик, и термостатическая головка либо привод начинает двигать шток крана и регулировать смешивание теплоносителя до нужной температуры.

Еще один пример. Чтобы быстро прогреть теплоаккумулятор нужна температура порядка 80-90 градусов, но такая температура абсолютно не приемлема для теплого пола и радиаторов. Трехходовой клапан с отдельным насосом, установленный после аккумулятора, помогает понизить температуру подачи в остальные элементы системы с помощью подмешивания.

Монтируя термостатический смесительный клапан, следует обращать внимание на расположение циркуляционного насоса, который всегда располагается со стороны открытого патрубка

.

В системе отопления наибольшая температура в бойлере, он подключается к котлу напрямую, а остальные элементы — через трехходовой клапан, так как им температуры нужны меньше исходной.

Существуют недорогие клапаны упрощенной конструкции, регулирующий элемент находится в корпусе и автономно удерживает фиксированную температуру, которая обычно указана на корпусе. Его преимущество — низкая цена, а недостаток — отсутствие возможности настройки. Трехходовой кран с термоголовкой или приводом – полезный, а иногда незаменимый элемент в системе теплого пола, да и во всей системе отопления. Он дает возможность эффективно и экономно использовать нагрев теплоносителя. В некоторых системах служит элементом, предохраняющим от повреждений и поломок.



Применение трехходового клапана (2 видео)




Как выглядит трехходовой клапан (25 фото)

Статьи которые читают другие:

Руководство по термостатическим смесительным клапанам

Термостатические смесительные клапаны

разработаны специально для использования в одном устройстве, в раковинах для мытья рук, ваннах и душах. Термостатические смесительные клапаны в основном используются в секторе здравоохранения, школ и бытовых услуг для поддержания температуры без риска ошпаривания.

Термостатический смесительный клапан, основное назначение

Термостатический смесительный клапан — это клапан, используемый для поддержания температуры воды путем смешивания холодной и горячей воды в постоянном потоке для обеспечения безопасности при мытье рук, принятии душа и / или ванне.

Эти термостатические смесительные клапаны предназначены для поддержания температуры воды и предназначены для предотвращения ожогов от ожогов горячей водой у пожилых, молодых и уязвимых людей.

Механизм термостатических смесительных клапанов

Механизм термостатических смесительных клапанов основан на принципе термостатирования парафина, который ограничивает количество горячей и холодной воды путем смешивания. Кроме того, если температура поднимается выше требуемой точки, смесительные клапаны автоматически отключаются, предотвращая протекание лишней горячей воды по трубе.

Термостатический смесительный клапан состоит из четырех компонентов.

Эти четыре компонента:
Термостатический элемент

Эти термостатические элементы представляют собой чувствительные к температуре элементы, которые сжимаются и расширяются в зависимости от температуры воды. Когда возникает ощущение изменения температуры внутри клапана, он перемещает поршень вверх или вниз по порядку. Это движение поршня изменяет соотношение горячей и холодной воды в клапане.Движение поршня жизненно важно для термостатического элемента, так как он быстро отключается в случае сбоя регулирования воды.

Поршень

Движение поршня жизненно важно в термостатическом элементе, поскольку он движется в соответствии с датчиком термостатического элемента. Он предотвращает ожоги за счет быстрого отключения в случае нарушения регулирования подачи горячей и холодной воды.

Возвратная пружина

Возвратная пружина — это компонент термостатического смесительного клапана, который работает, толкая поршень обратно в его нормальное положение после сжатия или расширения поршня из-за изменения температуры воды.

Регулятор температуры

Этот регулятор, как следует из названия, находится под защитным замком клапана и имеет возможность регулировать температуру в клапане. В основном регулятор регулирует положение поршня, таким образом регулируя необходимое количество горячей и холодной воды в клапане.

Это были компоненты механических термостатических смесительных клапанов. Существуют цифровые термостатические смесительные клапаны, которые имеют несколько иной подход к охлаждающей воде. Цифровые термостаты контролируются датчиками, присутствующими в смесителе.Цифровой термостатический смесительный клапан имеет датчик, который можно включать и выключать вручную или в автоматическом режиме с преимуществами настройки таймера.

Обеспечение качества термостатического смесительного клапана

Гарантия качества термостатического смесительного клапана осуществляется по соглашению с третьей стороной, в котором четко указано и указано
«Соответствие европейским стандартам может использоваться только для демонстрации принятия значений поточного смешивания. Также нельзя нарушать порог в 48 градусов по Цельсию. Обращение к третьей стороне, такой как BuildCert, — единственный способ получить одобрение термостатических смесительных клапанов. Таким образом, планы и политика, разработанные третьей стороной, предназначены для удовлетворения различных потребностей и не должны сравниваться напрямую ».

Правительство Великобритании четко определяет стандартное техническое обслуживание, согласно которому термостатические смесительные клапаны должны обслуживаться в соответствии со стандартами, требуемыми Законом для безопасности, гигиены и борьбы с легионеллами.

Необходима ли аккредитация термостатического смесительного клапана?

Too Date еще не было процесса аккредитации для термостатического смесительного клапана. Обязательно обратитесь к компетентному специалисту при установке. Это поможет в правильной настройке TMV.

Температурные ограничения для термостатического смесительного клапана

В нормативных актах по строительству домашнего имущества четко указано, что максимальная температура ванной комнаты в новом или существенно измененном доме не должна превышать 48 ° C.

Вода с температурой около 60 C может сильно обжечь кожу маленьких детей в течение пяти секунд. Кроме того, воздействие температуры воды 49 C (что является обычным явлением в большинстве домашних хозяйств) может вызвать серьезные ожоги в течение двух минут.

Правительство Великобритании также заявило, что термостатический смесительный клапан, соответствующий стандарту, должен применяться в домах для престарелых и школах. Таким образом, в целях безопасности максимальная температура может быть установлена ​​до 41 градуса или меньше в термостатическом смесительном клапане.

Термостатические смесительные клапаны для офиса, это необходимо?

Не обязательно использовать термостатические смесительные клапаны в офисе или в домашнем хозяйстве домовладельцами, но необходимо провести надлежащую оценку рисков, чтобы предотвратить непредвиденные несчастные случаи.

Могу ли я его обслуживать и ремонтировать самостоятельно?

Эксперты советуют проверять термостатические смесительные клапаны один раз в год для обеспечения безопасности, сравнивая их с исходной установленной температурой. Чтобы оценить полное функционирование термостатических смесительных клапанов, необходимо провести надлежащее тестирование.

Ниже приведены процедуры:

Проверка и измерение температуры смешанной воды на выходе, чтобы узнать, работает ли поршневой механизм.

Изолируйте подачу холодной воды в клапане примерно на 5 секунд, и, если вода все еще течет, обязательно проверьте, равна ли температура 49 C или установленной вручную температуре. Это позволяет пользователю проверить функцию безопасного отключения термостатического смесительного клапана.

Проверка функции (безопасное отключение) необходима в крайнем случае для предотвращения ожогов.

Термостатические смесительные клапаны могут изнашиваться по разным причинам, поскольку жесткая вода является одним из факторов износа клапанов. А также частота использования определяет срок службы термостатических смесительных клапанов.

Обслуживание

Специалисты советуют, что первое обслуживание термостатических смесительных клапанов должно быть выполнено во время работы клапана через 6-8 недель после его ввода в эксплуатацию. После этого проверка клапана должна проводиться часто, поскольку есть разумные сомнения в температуре смешанной воды. В зависимости от температуры воды второе или третье обслуживание можно проводить через 18–30 недель после первого обслуживания.

Расположение термостатических смесительных клапанов

Обычно TMV устанавливают рядом с краном или душем.

Согласно руководству, опубликованному Министерством здравоохранения для TMVS, не установленного рядом с душем или краном или в помещении, полезным руководством для определения расстояния от устройства является Технический меморандум здравоохранения 04-01, который гласит следующее:

«Трубы для смешанной воды должны быть как минимум.Таким образом, особое внимание следует уделять трубопроводу. Для справки: максимальная длина мертвого бревна, расположенного ниже по потоку, составляет два метра, а для ответвления — максимум три метра ».

В соответствии с руководящими принципами для TMVA был составлен дополнительный свод правил, в соответствии с которым в разделе 4. 2 «Смешивание групп» говорится:

1. Работа в одной или нескольких торговых точках не должна препятствовать работе других торговых точек.
2. Если один клапан должен быть активирован для подачи смешанной воды более чем на одно выпускное отверстие, длина трубы и объем смешанной воды должны быть минимальными.

Срок службы термостатических смесительных клапанов

Обычно термостатические смесительные клапаны оригинальные, стабильные и хорошо сконструированные. Срок службы термостатических смесительных клапанов зависит от различных факторов. Также следует выделить процесс установки и условия, в которых они эксплуатируются. Кроме того, поведение пользователя, а также качество и частота обслуживания также существенно влияют на срок его службы.

Другие факторы, такие как жесткость воды, вода с содержанием мышьяка, щелочность, также оказывают негативное влияние на термостатический смесительный клапан.Эти элементы оказывают сильное влияние на коррозию термостатического смесительного клапана.

Можно ли установить TMVS на низкую температуру? Есть ли эффект, если заданная температура высокая?

Конечно, на рынках есть различные типы клапанов, которые могут устанавливать температуру в диапазоне 20-40 ° C.

Из-за высокой температуры, установленной в термостатических смесительных клапанах, наблюдалось множество физических и психических эффектов у детей и пожилых людей.

Было обнаружено, что пожилые люди, подвергшиеся воздействию высокой температуры в термостатических смесительных клапанах, подвергаются длительной госпитализации.В случае детей воздействие высоких температур приводит к пожизненным ожогам и травмам.

Время, затраченное термостатическими смесительными клапанами на регулировку

TMV созданы для противодействия изменению, определяемому температурой, которая проверяется различными механизмами TMV. Он защищает одобренные продукты, обеспечивая воду в диапазоне температур от ожогов. Стороннее тестирование проводит и подтверждает. <. P>

Каждый раз, когда пользователь внезапно меняет температуру воды с холодной на горячую, это приводит к временному повышению на семь градусов Цельсия.Затем он подает воду с температурой, превышающей предписанный максимум. Поэтому пользователям не рекомендуется резко менять температуру во время принятия душа.

Обратные клапаны вызывают отказ системы контроля температуры?

Если основное давление и давление воды с высокой температурой различаются, то вода с высокой температурой возвращается назад. Затем вода с высокой температурой спускается по трубе через односторонний клапан (который блокирует другую сторону).Это приводит к невозможности поддержания желаемой пользователем температуры воды. Однако открытая вентилируемая система локализует расширение от водонагревателя. Таким образом, загрязнение и результат плохой сантехники или неправильной сантехники могут вызвать сбой в системе контроля температуры.

Правильная установка и обслуживание также важны для защиты мер фильтрации. Проверка продукта также необходима для правильной работы.

Первая установка

Начальный этап — самый важный этап в любом случае.Итак, при установке термостатического смесительного клапана необходимо учитывать различные факторы, чтобы не возникало проблем в будущем.

Иногда подача регуляторов останавливается или заклинивается. Это связано с влажным зимним сезоном, который доставляет такие неприятности. Это часто проявляется в зимний сезон, поэтому необходимо обслуживание в течение 6-8 недель после ввода в эксплуатацию.

При установке необходимо ознакомиться с руководствами и инструкциями, которые идут в комплекте. И даже после того, как все пойдет не так, как вы планировали, лучшее, что можно сделать, чтобы заставить его / ее TMV работать, — это получить помощь от производителя.

Статьи по теме:
Отводной клапан

— обзор

3.2 Трехходовые регулирующие клапаны

Трехходовые клапаны обеспечивают переменный поток через змеевик, поддерживая в некоторой степени постоянный поток в системе, как показано на Рисунок 3-1 .

Смесительные и переключающие трехходовые клапаны показаны на Рисунках 3-17 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное.Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым C (для общего) или иногда AB.

Рисунок 3-17. Конфигурации смесительного (левый) и переключающего (правый) клапанов

На рис. 3-18 нижний порт смесительного клапана показан нормально открытым для общего порта COM. (открыт для общего, когда стебель поднят).

Рисунок 3-18. Трехходовой смесительный клапан

Этот порт обычно обозначается NO (нормально открытый), хотя иногда его обозначают буквой B (нижний порт).Другой порт обычно закрыт по отношению к общему и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общая розетка обычно обозначается COM или OUT. Отводной клапан обозначен аналогичным образом.

В Рисунок 3-19 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.

Рисунок 3-19. Трехходовой переключающий клапан

У некоторых производителей клапан может быть спроектирован так, что общий порт является нижним портом, а вода выходит слева и справа.Обратите внимание, что, как и в случае двухходовых клапанов, заглушки для смесительного и отводного клапанов расположены так, чтобы избежать гидроудара (т. Е. Поток проходит под седлом клапана). Следовательно, важно, чтобы клапан был правильно подключен к трубопроводу и помечен в соответствии с направлением потока, и смесительный клапан не должен использоваться для отвода, или наоборот.

Смесительные клапаны дешевле переключающих клапанов и поэтому встречаются чаще. В большинстве случаев, когда требуются трехходовые клапаны, они расположены в смесительной конфигурации, но иногда требуется отводной клапан.

Более частое использование смесительных клапанов вместо отводных клапанов, по-видимому, является причиной того, почему двухходовые клапаны традиционно размещаются на обратной стороне змеевиков (где должен идти смесительный клапан), а не на стороне подачи (где отводной клапан может be), как показано в Рисунок 3-1 . С функциональной точки зрения нет разницы, на какой стороне змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса на гидравлических змеевиках, чтобы обеспечить принудительный выпуск воздуха из возвратного коллектора змеевика.Кроме того, жидкость, проходящая через клапан на обратной стороне, сдерживается за счет потери / увеличения тепла через змеевик.

На Рисунке 3-20 показаны схемы двух типичных трехходовых смесительных клапанов.

Рисунок 3-20. Типовая компоновка трехходового смесительного клапана

Обратите внимание на то, как обозначены порты клапана; Важно, чтобы схемы управления были помечены таким образом, чтобы гарантировать, что клапан подключен к трубопроводу в желаемой конфигурации, чтобы он не смог попасть в нужное положение и должным образом реагировал на управляющее воздействие контроллера.Общий порт ориентирован таким образом, чтобы поток всегда возвращался к распределению возврата. В примере вверху Рис. 3-20 клапан обычно закрыт для прохождения потока через змеевик. Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет показана на возврате клапана). Однако, поскольку обычно открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение обозначения схемы приводит к ошибкам в полевых условиях.Лучше переупорядочить схему, как показано в нижней части Рисунок 3-20 , так, чтобы порт NO был показан в правильном положении.

Обратите внимание на балансировочный клапан, показанный на байпасной линии змеевика , Рисунок 3-20 . Хотя обычно он не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), этот клапан, тем не менее, необходим для правильной работы водораспределительной системы, если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать падению давления в змеевике, чтобы, когда клапан находится в байпасном положении, падение давления было таким же, как и путь через змеевик. Без клапана происходит короткое замыкание жидкости, и перепад давления между подачей и возвратом в системе падает, что может привести к нехватке других змеевиков в системе, которые требуют более высокого перепада давления.

Заглушки в трехходовых клапанах доступны в том же стиле, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба стиля во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках одной линии производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого.Отводные клапаны, кажется, доступны в основном с равнопроцентными заглушками. Выбор стиля штекера обсуждается в следующем разделе.

Хотя трехходовые клапаны чаще всего используются там, где требуется постоянный поток жидкости, в действительности они не приведут к постоянному потоку независимо от того, какой тип заглушки выбран. Как отмечалось выше, балансировочный клапан можно использовать для обеспечения того, чтобы поток был одинаковым, когда поток проходит 100% через змеевик или байпас. Однако, когда клапан находится между этими двумя крайними значениями, поток всегда будет увеличиваться с линейной пробкой и, в меньшей степени, с равнопроцентной пробкой.Причина этого станет очевидной, если мы рассмотрим размер и выбор клапанов в следующем разделе.

Перед выбором и определением размеров необходимо рассмотреть еще одну поведенческую характеристику регулирующих клапанов. Регулирующие регулирующие клапаны обладают неотъемлемой рабочей характеристикой, называемой «коэффициентом диапазона». Коэффициент диапазона регулирующего клапана — это отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, применяемым к клапану.Коэффициент диапазона 10: 1 указывает, что только клапан может регулировать расход до 10%.

Установленная способность того же клапана управлять малым расходом — это «коэффициент диапазона изменения». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане увеличивается. Отношение перепада перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление осталось прежним, авторитет был бы P / P = 1.Однако, если давление увеличится в четыре раза, авторитет будет = 0,25. Коэффициент диапазона изменения клапана рассчитывается путем умножения собственного коэффициента диапазона изменения на квадратный корень из авторитета клапана. Следовательно, клапан с приличным диапазоном регулирования (скажем, 20: 1), но с низким авторитетом (скажем, 0,2) не будет иметь хорошей способности управлять вплоть до малых расходов (диапазон регулирования 20 • √0,2 = 9: 1) и сможет только обеспечивать «двухпозиционный» контроль над значительной частью диапазона расхода.

Многие регулирующие клапаны HVAC шарового типа не имеют высоких коэффициентов диапазона; крупный производитель перечисляет значения от 6.От 5: 1 до 25: 1 для их диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно> 150: 1).

Трехходовой разделительный клапан в режиме смешивания. Применение трехходового термостатического клапана в различных инженерных системах. Системы подключения к системам

Трехходовой клапан (иногда его называют тройником или трехходовым краном) на системе отопления — это смеситель для формирования стабильного потока воды с заданной температурой.Этот узел простой, но он играет важную роль в работе различных систем с контурами циркуляции воды. Это связано с необходимостью компенсации неравномерного распределения тепла по объему здания в целом и по контуру отопления в частности. Наиболее типичными представителями такой продукции являются обычные бытовые смесители.

Область применения трехходового клапана

Трехходовые клапаны могут использоваться в системах водоснабжения. В отличие от отопительных контуров такие элементы служат не смесителями, а сепараторами потока.

Правда, есть одно замечание: любой тройной клапан может работать в разных системах. , все зависит от подключения и выбора параметров настройки. Но при всей многочисленности схем их родственников общая цель — уберечь пользователей от ожогов и, самое главное, разделение циркуляции потока по контурам.

В одном контуре поддерживается постоянный гидравлический режим, в другом — этот режим переменный. Другими словами, потребители с количественными показателями контроля параметров подключаются к патрубкам в цепи переменного режима, а цепь постоянного режима обслуживает потребителей с качественной настройкой.

Смеситель не может перекрывать постоянный контур, имея жесткую настройку. Но если миксер оборудован термоголовкой, то такое перекрытие становится возможным. Есть инструмент для контроля величины давления и расхода.

Кроме того, трехходовые клапаны иногда могут быть лишены функции стабилизации температуры . Затем эти узлы служат для простого перераспределения потоков жидкости в системе.

Принцип работы трехходового клапана

Принцип работы смесительного трехходового крана в системе отопления заключается в смешивании потоков воды:

Из описания схемы работы трехходового смесителя, Вывод: данный прибор должен работать под управлением системы управления , следуя размеру водяного отопления.

Преимущества трехходового смесительного узла:

  • простота установки;
  • высокая функциональность;
  • долговечность эксплуатации;
  • регулировка простоты;
  • практичный дизайн.

Недостатки трехходового смесительного узла:

  • высокая цена;
  • чувствительность к загрязнению охлаждающей жидкости.

Трехклапанная конструкция

Трехходовые клапаны, принцип действия которых рассмотрен ранее, концептуально представляют собой соединение последовательно работающей пары двухходовых кранов.В отличие от них он не перекрывает полностью , только позволяя регулировать его интенсивность для обеспечения требуемых температурных параметров.

По внутреннему устройству трехходовые клапаны делятся на два основных типа:

  • изделия с регулировкой «Седло Санто»;
  • изделия с регулировкой «Шарик-гнездо».

Изделия первого типа относятся к смесительным клапанам, регулировка положения штока производится перемещением вверх-вниз. Как правило, штанга управляется электромеханическим приводом, что позволяет добиться высокой степени автоматизации настройки системы.

Изделия второго типа используются как разделительные клапаны, регулировка положения шара осуществляется вращением. Такие структуры относятся к классу запорной арматуры. Однако в бытовых системах Б. Б. Отопление При относительно небольшом расходе воды эти краны могут работать и смесители, а также их тип — клапаны с секторными запорами.

Привод штанги бывает двух типов:

  • электромеханический;
  • гидравлический;
  • пневматический
  • ручной.

В свою очередь электромеханические приводы делятся на группы:

  • Термостатические. Часто в легкочувствительном варианте встречается в вентилях бытовых систем отопления.
  • Термостатическая головка с выносным датчиком температуры, установленная в трубопроводе. Обычно по желанию заказчика устанавливается таких головок. На трипортовых клапанах вместо штатных термостатических приводов. Кстати, эта схема широко применяется в наружных отопительных контурах.
  • Электропривод под контроллер с датчиками температуры.Этот тип привода подстроечного клапана является наиболее распространенным и наиболее точным.
  • Сервопривод. Сервоклапан по сути является упрощенной версией аналогичных конструкций с контроллерами. В отличие от них сервопривод напрямую без контроллера управляет трехосным клапаном. Чаще такая система применяется в конструкциях с шаровым или сегментным регулятором расхода.

Ручной привод осуществляется поворотом пластмассового колпачка.

Информация о продукции основных производителей

Смесители трехпоточные с электроприводом ESBE

Применяются не только в системах отопления, но и в холодильных установках.3мг серии изготовлены из специального латунного сплава , что позволяет использовать такие смесители в системах с высокими санитарно-гигиеническими требованиями. Латунные приспособления VRG используются в системах общего назначения. Изделие VRG131, например, можно купить за 65-70 долларов. Серия F представляет собой компактные смесители для чугуна.

В целом смесители этой линейки давно зарекомендовали себя высоким уровнем качества , долговечности и надежности.

Смесители производства Valtek

Valtek возникли в результате тесного и успешного сотрудничества между российскими и итальянскими разработчиками.Несмотря на молодость, компания за короткое время завоевала популярность благодаря высокому качеству продукции в сочетании с доступной ценой. Ручной образец может стоить 40-50 долларов. Гарантия на продукцию Valtek составляет семь лет.

Смесители Danfoss, HONEWELL и HEIMEIER

Продукты Danfoss можно приобрести за 40-70 долларов США. По популярности компания приближается к Valtek. Что касается продукции HONEWELL, эта линейка также отличается долговечностью. Его продукция. Управление смесителями этой компании отличается простотой и надежностью.Смесители HONEWELL также компактны.

Смесители HEIMER с термостатической головкой стоят 35-40 долларов. Немецкое качество этого товара покупателя не разочарует.

В системах отопления трехходовой клапан незаменим в качестве регулятора температуры. При правильном выборе модели и оптимальной схеме установки системы ожидаемый эффект обязательно будет достигнут.

Далее разработки трехходовых смесителей трейлового типа С увеличенными функциональными возможностями.Но описание этих продуктов выходит за тематические рамки статьи.

Отправить материал вам по электронной почте

В широком диапазоне запорных клапанов, используемых в тепловых сетях, есть один элемент, который используется нечасто. По форме он похож на тройник, но внутреннее наполнение от последнего отличается. Да и назначение у него совсем другое. Это трехходовой вентиль для отопления с термостатом. Схема его установки, а также принцип работы будут рассмотрены в сегодняшнем обзоре.

Трехходовой клапан с термоголовкой зонального типа

В основном трехходовые клапаны делятся по принципу действия. Здесь три позиции:

  • микширование,
  • деление
  • переключение.

Первый смешал два потока теплоносителя с разной температурой в один, второй, наоборот, разделен одной нитью на две. А третий просто переключает движение воды с одного направления (контура) на другое.Две первые разновидности внешнего вида. Схема нанесена друг на друга, поэтому на их корпус нанесена схема, которая показывает, для каких целей необходимо использовать устройство.

Что касается третьей позиции, то ее легко отличить от остальных. В нем дополнительно есть блок, с помощью которого происходит переключение. Клапан этого типа обычно устанавливается двухконтурным, когда необходимо перенаправить поток из системы отопления в и наоборот.


Статья по теме:

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разберемся с устройством.Чтобы было легче понять, что внутри клапана, необходимо рассмотреть фото ниже, на котором устройство изображено в разрезе. Он состоит из трех труб (две боковые внизу), между которыми расположена смесительная камера. С четвертой стороны (вверху) расположена термоголовка, отвечающая за контроль температуры теплоносителя.


Внутри прибора от термостата выходит подпружиненный стержень с двумя плоскими клапанами затухания. Их диаметр соответствует диаметру седел форсунок.Вместо этого можно установить один шаровой кран, расположенный внутри смесительной камеры между двумя седлами. При давлении клапана клапаны частично перекрываются от нижнего сопла и открываются сверху. Все равно наоборот, если штанга поднимается вверх.

Но тут надо разобраться, по каким законам работают, под действием какой силы понижается или повышается. Все дело в термоголовке. Внутри него находится датчик температуры, заполненный специальной жидкостью.Он чувствителен к теплу. Как только температура теплоносителя начинает повышаться, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который находится в термоголовке. Сам резервуар начинает расширяться, раскручивается и давит на штангу. Последний опускается и открывает нижнее сопло, из которого из трехходового клапана поступает холодная вода. Из левой трубы идет горячее (см. Фото).

Конечно, просто при любом повышении температуры воды давления не может быть.Для этого на термоголовке есть градация температуры, которая настраивается вручную. Это параметр, который является моментом нажатия на стержень.

Итак, шток среагировал на изменение температуры теплоносителя в подающем трубопроводе, открыл нижнюю для холодной воды, а внутри клапана произошло смешение горячей и холодной среды до необходимой температуры. То есть получается, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В случае, если охлаждающая жидкость продолжает нагреваться, шток может упасть в самое нижнее положение.То есть он полностью закроет подачу горячей воды И полностью откроет подачу холодной. И так будет до тех пор, пока теплоноситель внутри системы отопления не опустится до нужной температуры. После этого открывается верхний вентиль, запускается горячая вода.


Это то, чем управляет смесительный регулирующий трехходовой клапан. Что касается сепарационной модели, то принцип работы практически такой же, только наоборот. В одном сопле он включает охлаждающую жидкость, внутри корпуса устройства он делится на два потока и выходит из двух соседних сопел.

Запорная арматура данного типа устанавливается на тех участках, где поток теплоносителя должен делиться на два контура. Один из них будет с постоянным тепловым режимом, другой — с переменным. Первый — это поток жидкости, к которому предъявляются требования к качеству. Второй с требованиями по количеству. При этом чисто структурный поток с постоянным гидродистоном никогда не перекрывается, потому что в конструкции устройства длина стержня сделана таким образом, чтобы клапан не перекрывал постоянный контур.

Но необходимо отметить, что длину стержня можно регулировать. Это дает возможность регулировать необходимый объем теплоносителя на постоянном контуре. Что касается переменной, то она может полностью перекрываться. Таким образом регулируется расход и давление теплоносителя в системе отопления. Как видите, принцип работы крана трехходового достаточно прост. Главное — точно выбрать тип устройства и установить его в желаемом месте на схеме.

Как работает трехходовой термостатический вентиль в системе «Теплый пол»

Чтобы было понятно, как работает вентильный контур, можно привести пример циркуляции теплоносителя в системе теплого пола. Трехходовой кран для теплого пола смесительный. Схема циркуляции Вот такая:

  • горячая вода через коллектор поступает в систему отвала;
  • он должен иметь определенную температуру, которая отслеживается в процессе прохождения трехходового клапана;
  • , как только его значение превышает допустимое, клапан открывает один из контуров, который подключен к реверсе нагрева;
  • внутрь поступает охлажденный теплоноситель, понижая температуру,
  • после этого смешанная вода поступает в контур отопления теплого пола;
  • как только температура упадет до желаемой, внутри клапана перекрывается петля контура с обраткой.

Клапаны трехходовые с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика является наиболее простым и точным. Кроме того, он не требует затрат на электроэнергию. Именно поэтому этот тип трехходовых клапанов сегодня популярен. Но вы можете контролировать процесс и другими способами. Простое из них — ручное. Скажем прямо, не самый точный вариант, ведь диапазон глубины погружения штока задается рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать только в тех системах отопления, где перепады температур незначительны.

Второй вариант — регулирование температурного режима с помощью электроприводов. Они получают команды от контроллера.

Трехходовой клапан с электроприводом

Установленные на клапанах двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, у которых вал не крутится, а в определенной степени вращается.Следует отметить, что в эту категорию входят любые типы двигателей, например, тепловые. Главное, выполнять условие вращения, а не вращения.

Сегодня производители предлагают две позиции относительно конфигурации. Первый — это полный комплект, включающий в себя контроллер и датчик температуры. Есть возможность сразу настроить прибор на нужную температуру, а также на угол поворота, например, от 0 до 180 °. При этом возможны любые промежуточные значения.Второй — это отдельный привод с датчиком внутри, к которому нужно добавить контроллер, как отдельный элемент.

Что касается контроллера, то это устройство, которое решает задачи управления сигналами. В случае нагрева он реагирует на изменения температуры, которые датчик температуры сигнализирует датчику температуры. Он обрабатывает сигналы и решает, что делать — открыть вентиль или закрыть, а точнее повернуть по часовой стрелке или против. Сегодня производители предлагают огромный модельный ряд кранов трехходовых с электроприводом.Один из самых популярных брендов — «ESBE» (Швеция).

Клапан трехходовой ESBE с электроприводом

Прежде всего, необходимо обозначить, что эта марка клапанов находится внутри шара со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него теплоноситель поступает в систему отопления. Градус поворота — 90 ÷ 180 °.

В магазинах клапаны данной модели продаются отдельно от сервопривода, поэтому перед установкой их соединяют, вставив ось (вал) привода в верхнюю часть штока.Имеет отверстие под ось. После этого необходимо точно по прилагаемой к прибору инструкции произвести настройку по температурному режиму.

Сегодня производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без него:

Другие модели трехходовых клапанов

Еще одна известная марка — трехходовой клапан Roven от южнокорейской компании. Следует отметить, что данное устройство является составной частью двухконтурного котла данного производителя.И устанавливается внутри отопительного оборудования. Основное его предназначение — разделить теплоноситель на подачу в тепловую сеть и на горячее водоснабжение.

Внимание! Клапаны Naven ремонту не подлежат. Основная причина поломки — это зубчатая передача от мотора к штанге. Запчасти нигде не продаются. При выходе устройства из строя его необходимо заменить.

Датская компания Danfoss — известный производитель трехходовых клапанов.Предлагается четыре модели, которые предназначены для разных систем:

Фото Модель Назначение
VF3. Применяется в системах кондиционирования и теплоснабжения. Материал изготовления — чугун. С фланцевым соединением.
Vmv Применяется только в системах отопления. Материал изготовления — бронза или нержавеющая сталь.
VRB3. Это смеситель, который также используется в системах отопления и холодильниках.Материал — нержавеющая сталь.
VRG3. Устанавливается в тепловых сетях или при транспортировке хладагента. Материал либо нержавеющая сталь, либо чугун.

Цепи подключения трехходового клапана к тепловой сети

После анализа конструкции клапана и принципа его действия появилось понимание, как его можно использовать в различных системах отопления. Чаще всего его применяют в трех случаях.

  • В самой теплой системе температура теплоносителя должна быть в пределах + 45 ° С. Именно такой режим поддерживается с помощью прибора. Об этом было сказано выше, и было показано, как это должно работать.
  • Для защиты от образования конденсата внутри топки. Бывает, когда в теплообменник генератора обратным ходом попадает относительно сильно холодная вода. Из-за этого на внешних поверхностях образуются капли воды из конденсированного пара. Допускать нельзя, потому что конденсат сокращает срок эксплуатации оборудования.
  • При необходимости поддерживать разный температурный режим в разных частях системы отопления.

Первого варианта не будет, потому что он уже описан. Что касается второго случая, то за основу необходимо взять фото ниже.

На схеме двойного контура: один большой проходит через радиаторы, второй закорачивается (это вертикальная красная линия, начало которой вверху к радиаторам, конец упирается в вентиль внизу).Пока котел не прогрелся, теплоноситель движется по короткому замыканию. Температура поднялась до необходимой, клапан перекрывает байпас и открывает реверс (нижняя синяя линия).

И третья позиция, которая основана на распределении теплоносителя по потребителям, у них требуемая температура не всегда одинакова. Например, для бойлера косвенного нагрева требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и меньше.

Внимание! При такой схеме нет необходимости устанавливать регулирующую запорную арматуру перед котлом.

Схема разводки с установкой трехходового клапана должна быть примерно такой, как показано на фото ниже.

Трехходовые клапаны отопления с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене дешевле 30-35% устройств с накопителями. Чем он отличается от всех остальных. В его конструкции нет ни стержней, ни датчиков, ни термоголовок. Внутри установлен так называемый термостатический элемент, который настраивается на определенную температуру теплоносителя.Например, это может быть как + 45 ° С, так и + 65 ° С. То есть показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирается на заводе и устанавливается там, поэтому на клапане необходимо указать, какая температура на выходе будет после него. Например, если вам нужен клапан для теплого пола, то выбираем с температурой + 45 ° С. Положительной стороной этих устройств является их дешевизна. Минус — невозможность регулировать температурный режим воды.

Внимание! Если задвижка этого типа установлена ​​на байпасе твердотопливного котла, то перед покупкой необходимо изучить паспорт самого генератора. Основным показателем для клапана является температура воды в обратном контуре. Именно по ней и выбирается устройство.

Размер: пикс.

Начать показ со страницы:

Выписка.

1 Трехходовой разделительный клапан Термостатические трехходовые регулирующие клапаны для систем отопления и холодоснабжения

2 IMI Heimeier / Термостатические головки и радиаторные клапаны / Трехходовой разделительный клапан Трехходовой размерный клапан Трехходовая разделительная арматура для распределения жидкости массового расхода в системах отопления и холодоснабжения.Основные характеристики> Корпус из литьевой бронзы, коррозионная стойкость и безопасность>> Шток из нержавеющей стали с двойным кольцевым уплотнением>> Внешнее кольцевое уплотнение можно заменить без дренажной системы Описание Трехходовой разделительный клапан предназначен для распределения поток жидкости в системах отопления или охлаждения, изготовленный из бронзы и снабженный защитным колпачком. Шток клапана выполнен из нержавеющей стали и снабжен двойным кольцевым уплотнением. Наружное кольцевое уплотнение можно заменить без дренажа системы.Модели: с плоским уплотнением, плоское уплотнение с тройником. Соединение с помощью резьбовых соединений, пайки или сварки. Модели: с коническим уплотнением N 15, с наружной резьбой G 3/4. Соединение с помощью компрессионных фитингов IMI HEIMEIER для пластиковых, медных или тонкостенных стальных труб. Максимально допустимое рабочее давление 10 бар. Номинальное низкое давление 110 C / 0,5 бар. Допустимый перепад давления N 15 = 1,20 бар N 20 = 0,75 бар N 25 = 0,50 бар Конструкция трехходового разделительного клапана (черный защитный колпачок) II III 2

3 Принцип действия Электротермический привод EMO T (буклет: «EMO T «) Используется для двухточечного управления с использованием внешнего источника излучения.В модели с нормально открытым (NO) клапаном прямой канал I-II трехходового разделительного клапана открыт при отсутствии напряжения, а изогнутый выходной канал I-III закрыт. В нормально-закрытой (NC) модели клапана прямой канал I-II трехходового делительного клапана закрыт при отсутствии напряжения, а выходной канал угла I-III открыт. Термостатические головки (брошюра «Термостатическая головка K с контактным или погружным датчиком» и / или «термостатические головки») используются для пропорционального регулирования без использования внешнего источника эмиссии.При работе также возможны промежуточные положения штока клапана. При повышении температуры прямой канал I-II закрывается, а выходной канал углового I-III открывается. Электротерматические приводы EMO 1, EMO EIB, EMOLON и / или EMO 3 / EMO 3/230 используются для пропорционального регулирования и / или трехступенчатого регулирования с использованием внешнего источника эмиссии. Фактическое направление штока определяется типом регулятора или типом соединений EMO (брошюра «EMO», «EMO EIB», «Emolon»).Применение Функция распределения Переключение между потребляющими тепло устройствами, такими как отопительные контуры и ГВС KNTRTur, или между различными теплогенерирующими устройствами, такими как водонагреватели, тепловые насосы или солнечные энергосистемы. Управляйте выходными параметрами теплообменников, регулируя расход теплоносителя / теплоносителя, например, для воздухонагревателей, воздухоохладителей или других теплообменников. Поддерживается стабильное объемное потребление в первичном контуре. Функция смешивания Регулировка смешивания с помощью возвратной трубы (внешняя точка смешивания).Примерно равный объемный расход во вторичном контуре. Принцип действия Обратите внимание на направление потока. Функция распределения Функция смешивания I II MISCHPUNKT 9 III 10 III II I 3

4 IMI Heimeier / Термостатические головки и радиаторные клапаны / Трехходовые разделительные клапаны Варианты применения ABCE 1. Медь на жидком / газовом топливе 2. Контур отопления 3. Водогрейный котел 4. Твердотопливный котел 5. Теплообменник 6. Воздухонагреватель 7. Фанкойл 8. Балансировочный клапан Ta STA 9. Первичный контур 10. Вторичный контур Примечание Согласно Директиве VI 2035 состав теплоносителя не должен вызывать коррозионное разрушение систем отопления, а также исключать возможность образования накипи в системе ГВС.Для промышленных и основных энергосистем применяются нормы VDTUV 1466 / AGFW 5/15. Загрязненная минеральными маслами или смазками охлаждающая жидкость может оказать сильное негативное влияние на уплотнения из резины EPM, что, как правило, приводит к нарушению герметичности клапана. A. Переключение между тепловыми трубками. Например, между отопительными контурами и водогрейными котлами с использованием привода EMO T (NO). Б. Переключение между теплогенераторами. Например, между водонагревателями на жидком / газовом топливе или водонагревателями на твердом топливе с использованием привода EMO T (NC).C. Контроль расхода охлаждающей жидкости для регулирования температуры теплого воздуха в распылителях-носителях с помощью термостатической головки, оснащенной контактным датчиком. Регулировка расхода теплоносителя до оснащенной контактным датчиком температуры, расхода воды в первом контуре. при заданной температуре подачи во вторичном контуре для обогрева контуров ГВС, промышленных водоемов и бассейнов. E. Гидравлическое управление Управление (кондиционеры / конвекторы с принудительным движением воздуха) с помощью привода EMO T (NO).При использовании разрешенных антикоррозионных антифризов (нейровенитические растворы на основе этиленгликоля) особое внимание уделяйте требованиям производителя, указанным в документации, в частности,% концентрации и добавки ингибиторов. четыре

5 Технические характеристики Номограмма трехходового разделительного клапана с приводом 50 Н 25 (КВС 5,12) N 20 (КВС 3,48) N 15 (КВС 2,47) N 15 (КВС 2,25), p [кПа] 0,3 3 0, 2 2 0, м [кг / ч] p [мбар] p [мм Water Walb] трехходовой разделительный клапан с термостатической головкой K *) трехходовой разделительный клапан с погружным / контактным датчиком Значение KV Диапазон P [K] 2 .0 4,0 6,0 8,0 N 15 0,60 1,20 1,71 2,10 2,47 N 15 с тройником 0,57 1,11 1,58 2,00 2,25 N 20 0,70 1,50 2,39 3,10 3,48 N 25 1,08 2,28 3,48 4,62 5,12 *) Значения KV соответствуют расходу в направлении I-II при заданных отклонениях системы. В моделях без тройника KVS соответствует потоку в направлении I-II при полностью открытом клапане и в направлении I-III при закрытом клапане. В моделях с тройником величина KV / KVS соответствует расходу в направлении I-II. KVS Пример расчета Найти: Потери давления PV Dano: трехходовой разделительный клапан N 25 с термоэлектрическим приводом EMO T Тепловой поток Q = W Регулировка температуры T = 20 K (70/50 C) Решение: Массовый расход M = Q / (C ΔT) = 21000 / (1,163 20) = 903 кг / час Потеря давления по номограмме PV = 31 мбар 5

6 IMI Heimeier / термостатические головки и радиаторные клапаны / трехходовой разделительный клапан изделия изделий Три клапан разделительный с плоским уплотнением n изделие с тройником, с плоским уплотнением N изделия с коническим уплотнением, с обжимными фитингами для медного трубопровода Ø 15 мм изделия N с коническим уплотнением, с наружной резьбой G3 / 4 изделия N

7 Дополнительное оборудование для трехходовых запорных клапанов Соединительный элемент для трехходовых разделительных клапанов с плоским уплотнительным клапаном N Продукция Резьбовой фитинг 15 (1/2) R1 / (3/4) R3 / (1) R Распылитель для пайки 15 ( 1/2) (1/2) (3/4) (1) Приварной фитинг 15 (1/2) 20, (3/4) 26, (1) 33, дополнительное оборудование для трехходового смесительные клапаны с коническим уплотнением Компрессионные фитинги для медных и стальных тонкостенных труб.Совместимость с наружной резьбой G3 / 4. Латунь никелированная. При толщине стенки трубы 0,8–1 мм необходимо использовать опорные втулки. Соблюдайте инструкции производителя. Продукция Опорная втулка для медных или стальных тонкостенных труб с толщиной стенки 1 мм. Латунь. L изделия 12 25, фитинги компрессионные для медных и стальных тонкостенных труб. Соединение с внешней резьбой G3 / 4. Мягкое уплотнение. Никелированная латунь. Продукция Компрессионные фитинги для пластиковых труб. Соединение с внешней резьбой G3 / 4.Коническое уплотнение с уплотнительным кольцом. Никелированная латунь. Продукты 14x xxxx

8 IMI Heimeier / Термостатические головки и радиаторные клапаны / Плоское уплотнение с плоским уплотнением с тройником и коническим уплотнением SW L1 H SW L2 HH L4 LL L3 NL L1 L2 L3 L4 H SW 15 G3 / , 5 26, G, 5 31, G1 1 /, 0 33,5 47 SW = размер ключа LL Резьбовой штуцер R1 / 2 27,5 13,2 R3 / 4 30,5 14,5 R, 8 L l Фитинг под пайку L d штуцер под Сварку 20 , ассортимент, тексты, фотографии, графики и диаграммы могут быть изменены IMI Hydronic Engineering без предварительного уведомления и объяснения причин.Дополнительную информацию о компании и продукции вы можете найти на сайте


.

Термостатические трехходовые рекуррентные клапаны Трехходовой разделительный клапан для систем отопления и холодоснабжения, поддерживающих балансировку и регулирование давления Thermostatics Engineering Avantage

Термостатические трехходовые регулирующие клапаны Трехходовой разделительный клапан для систем отопления и холодоснабжения Регулировка фитингов зонных клапанов Трехходовой разделительный клапан Engneerng

Трехходовой смесительный клапан термостатические трехходовые регулирующие клапаны для систем отопления и холодоснабжения IMI Heimeier / Термостатические головки и радиаторные клапаны / трехходовые смесительные

Трехходовой смесительный клапан термостатические трехходовые регулирующие клапаны с предварительной обработкой или без нее, для систем отопления и холодоснабжения Головки IMI HEIMEIER / THERMOSTATIC

Термостатические трехходовые рекуррентные клапаны Трехходовой смесительный клапан с предварительной обработкой или без нее, для систем отопления и холодоснабжения, поддерживающих балансировку и регулирование давления

Усилитель Vekotec для радиаторов с фитингами для нижнего подключения радиаторы со встроенными термостатическими клапанами IMI Heimeier / термостатические головки и радиаторные клапаны / vekotec vekotec

С низким гидравлическим сопротивлением Термостатические радиаторные клапаны Термостатические клапаны без предварительной настройки IMI Heimeier / Термостатические головки и радиаторные клапаны / малые

Термостатические 3-ходовые клапаны Термостатические радиаторные клапаны без предварительной настройки, с автоматическим байпасным управлением IMI HEIMEIER / ТЕРМОСТАТИЧЕСКИЕ ГОЛОВКИ И РАДИАТОРНЫЕ КЛАПАНЫ / ТЕРМОСТАТИЧЕСКИЕ

С возможностью предварительной настройки систем отопления и охлаждения для Be Precise.Описание Трехходовой смесительный клапан HEIMEIER с функцией предварительной настройки предназначен для смешивания.

Термостатические радиаторные клапаны Multi V Термостатический клапан с нагнетательным конусом imi heeimeier / термостатические головки и радиаторные клапаны / Multi V Multi V Термостатический Multi V

Разделительный клапан 31 назначения для систем отопления1 и холодной обвязки 3-ходовой разделительный клапан (с черным защитным колпачком) используется с термостатами и приводами с резьбой M30X1,5.

Системные коллекторы RTL Ограничитель температуры обратного потока теплого пола Охлаждающая жидкость IMI Heimeier / регулировка высоты / RTL Ограничитель температуры охлаждающей жидкости RTL разработан для

Термостатические радиаторные клапаны A-EXACT Термостатический клапан с ограничителем IMI Heimeier / термостатические головки и радиаторные клапаны / A-EXACT Термостатический клапан A-EXACT A-EXACT оснащен

Термостатические радиаторные клапаны с низким гидравлическим сопротивлением Термостатические клапаны без предварительного обслуживания Уравновешивание давления и управление термостатической техникой

Клапан E-z Термостатические клапаны с подключенными радиаторами для однотрубных и двухтрубных систем отопления IMI Heimeier / Термостатические головки и радиаторные клапаны / клапан E-Z клапан E-Z клапан

REGUTEC F Радиатор отсечка клапанов Радиатор Cutting-регулирующий клапан IMI Heimeier / Термостатические головки и радиаторные клапаны / Regutec е Regutec F Радиатор запорный клапан

Фитинги Vekotrim для радиаторов с фитингами с функцией перекрытия потоков для нижнего подключения радиаторов со встроенными термостатическими клапанами IMI HEIMEIER / термостатические головки и радиатор

Ручные радиаторные клапаны Mikrotherm Радиаторные клапаны ручной работы с предустановкой IMI HEIMEIER / термостатические головки и радиаторные клапаны / MIKROTHERM MIKROTHERM Радиаторный клапан MIKROTHERM Б / У

Ручные радиаторные клапаны Mikrotherm F Радиаторный клапан ручной работы с предустановкой IMI HEIMEIER / Термостатические головки и радиаторные клапаны / Mikrotherm F Mikrotherm F Gate Mikrotherm f применен

Термостатические клапаны Duolux 50 с радиаторными патрубками Комплект клапанов для двухтрубных систем отопления IMI Heimeier / Термостатические головки и радиаторные клапаны / Duolux 50 Duolux 50 Duolux

Термостатические радиаторные клапаны Клапаны обратного потока Термостатические клапаны с предварительной защитой и без нее Поддержание балансировки давления и регулирующий термостат ENGINEERING ADVANTAGE

Термостатические клапаны для радиатора Calypso Exact Термостатический клапан с предварительной настройкой IMI Heimeier / Термостатические головки и радиаторные клапаны / Calypso Exact Calypso Exact Thermostatic

Термостатические радиаторные клапаны Calypso без предварительной настройки IMI Heimeier / Термостатические головки и радиаторные клапаны / Термостатический клапан Calypso Calypso CALYPSO относится к

Клапаны обратного потока Термостатические радиаторные клапаны Термостатические клапаны с предварительной настройкой и без нее IMI Heimeier / Термостатические головки и радиаторные клапаны / обратные клапаны

Eclipse F Термостатические радиаторные клапаны Термостатический клапан с ограничителем IMI Heimeier / термостатические головки и радиаторные клапаны / Eclipse F Термостатический клапан Eclipse F Eclipse

Комбинированный балансировочный регулирующий клапан TA-COMPACT-T Регулирующий клапан со встроенным регулятором температуры для систем охлаждения IMI Ta / регулирующие клапаны / TA-Compact-T TA-COMPACT-T

Арматура Vekolux для радиаторов со встроенными клапанами Арматура для нижнего подключения с дополнительным устройством слива, для радиаторов со встроенными термостатическими клапанами IMI Heimeier

Термостатические клапаны Multilux с радиаторами с двойным подключением для однотрубных и двухтрубных систем IMI Heimeier / термостатические головки и радиаторные клапаны / Multilux Multilux

Multibox 4 Регуляторы для систем Теплый пол Индивидуальный комнатный регулятор с возможностью отключения поверхности нагрева IMI HEIMEIER / Управление теплым полом / MultiBox 4 MultiBox 4 RTL и K-RTL

Термостатические клапаны с подключением к радиаторам Duolux 50 Комплект клапанов для двухтрубных систем отопления, поддерживающих балансировку давления и регулировку термостата Engineering Advantage Duolux

Термостатические клапаны Duolux с радиаторами, соединительные клапаны для подключения радиаторов IMI Heimeier / термостатические головки и радиаторные клапаны / Duolux Duolux для двухтрубных систем

Eclipse F Термостатические радиаторные клапаны Термостатический клапан с ограничителем расхода IMI HEIMEIER / Термостатические головки и радиаторные клапаны / Eclipse F Термостатический клапан Eclipse F

Multilux 4 set design series для двойного нижнего подключения к радиаторам IMI Heimeier / дизайнерская серия / Multilux 4 set Multilux 4 Set Multilux 4-set предназначен для подключения к радиаторам с двойным нижним креплением

Набор для наружных нагревательных коллекторов для системы Warm Paul для охлаждающей жидкости с регулируемой температурой IMI Heimeier / Регулировка нагрева нагрева / Набор для наружного отопления

Термостатические радиаторные клапаны Calypso Exact с предварительной настройкой IMI Heimeier / Термостатические головки и радиаторные клапаны / Calypso Exact Термостатический клапан Calypso Exact Применяется

REGULUX Отсечные клапаны радиатора Отсечной клапан радиатора с дренажными / термостатическими головками IMI Heimeier и радиаторными клапанами / Regulux Regulux Regulux применяется в сетке

Термостатические радиаторные клапаны Eclipse с ограничителем IMI HEIMEIER / термостатические головки и радиаторные клапаны / Eclipse Eclipse Термостатический клапан Eclipse оснащен уникальным встроенным элементом

Multilux -clipse-Set дизайн серии C с двойным соединением для двухтрубных систем отопления, с автоматическим ограничителем расхода IMI HEIMEIER / Design / Multilux -Clipse-Set Multilux -Clipse-Set

Стандартные термостатические радиаторные клапаны Термостатические клапаны без предварительной настройки IMI Heimeier / Термостатические головки и радиаторные клапаны / Стандартный Стандартный термостатический клапан

Система Dynacon для системы Распределитель теплого пола с автоматической регулировкой потока IMI HEIMEIER / Контроль теплого пола / Dynacon Dynacon Dynacon обеспечивает автомат

Термостатические радиаторные клапаны A-EXACT Термостатический клапан-ограничитель Поддержание балансировки и регулирования давления Термостатический клапан Engineering Advantage A-EXACT

Термостатические клапаны с подключением к радиаторам Duolux Набор клапанов для подключения к радиаторам Поддержание баланса давления и управление термостатом Engineering Advantage Duolux Full

Режущие клапаны для радиатора Regutec Режущий клапан для радиатора IMI Heimeier / Термостатические головки и радиаторные клапаны / Регулирующий клапан для радиатора Regutec Regutec Regutec

Vekotec Eclipse Арматура для радиаторов со встроенными клапанами Арматура с автоматическим ограничением расхода для радиаторов с нижним подключением, со встроенными термостатическими клапанами IMI Heimeier

Запорный клапан радиатора Regutec Запорный клапан радиатора Поддержание баланса давления и контроль термостата Engineering Advantage Запорный клапан радиатора

Системные коллекторы Warm Распределительный блок Paul Dynacon с автоматическим регулированием Расширенное обслуживание Уравновешивание давления и регулирующая термостатическая система Engineering Advantage

Термостатическая головка с контактным или погружным датчиком Термостатические головки для регулирования в среднем диапазоне температур IMI Heimeier / Термостатические головки и радиаторные клапаны

Multilux Eclipse Термостатические клапаны для подключения радиаторов с двойным подключением для двухтрубных систем отопления, с автоматическим ограничителем расхода / термостатическими головками IMI Heimeier

MultiBox Регуляторы AFC для систем Встраиваемый индивидуальный регулятор температуры с теплым полом с автоматическим ограничителем расхода для теплого пола Регламент IMI Heimeier / Heavy Paul

Термостатическая головка с контактным или погружным датчиком Термостатические головки M30x1.5 соединение с контактным или погружным датчиком IMI Heimeier / Термостатические головки и радиаторные клапаны

Радиаторная обвязка Описание двухтрубная система Однотрубная система Распределитель с запорным устройством без него. Осевой клапан с черным защитным колпачком. Напорные трубопроводы и зажимные резьбовые соединения.

Термостатические клапаны радиатора V-EXACT II Термостатический клапан с предварительной настройкой IMI Heimeier / Термостатические головки и радиаторные клапаны / V-EXACT II Термостатический клапан V-EXACT II

Комбинированные балансировочные регулирующие клапаны TBV-C для двухпозиционных регулирующих клапанов imi-Ta / клапана TBV-C TBV-C TBV-C, предназначенные для установки на потребителей системы

Гобо Бал Бал Краны Кран из бронзы ИМИ EIMEIER / Shut -ling фитинги / Гобо Гобо Гобо шаровой клапан используется в системах нагрева воды под давлением в качестве универсального запорного устройства.

Регуляторы MultiBox для систем Теплый пол Встроенный регулятор температуры воздуха в отдельном помещении Для систем теплого пола IMI HEIMEIER / Тяжелые полы / MultiBox

Коллекторы системы Dynalux Распределительный вал теплого пола IMI HEIMEIER интерпретация / деформация / DYNALUX Блок управления DYNALUX DYNALUX напрямую регулирует потребление при отдельном обогреве

Якорь для подключения нагревательных приборов С вентильной вставкой, если быть точным. Описание Якорь для подключения отопительных приборов с вентильной вставкой HEIMEIER VEKOTEC с функцией отключения.

Регуляторы MultiBox Eclipse для систем Встраиваемый индивидуальный регулятор температуры с теплым полом с автоматическим ограничителем расхода для наружного отопления IMI Heimeier / Heavy Floor Rules

Балансировочно-регулирующий клапан TBV-C Балансировочно-регулирующий клапан для установки на потребителе для двухпозиционного регулирования Поддержание балансировки давления и регулирующий термостат

Комплект клапанов для подключения радиаторов к Be Precise. Оглавление Страница Описание клапанов 3 Двухтрубная система Описание 4 Конструкция 4 Объем 5 Эксплуатация 5 Номера продуктов 6 Технические характеристики

Комбинированные балансировочные регулирующие клапаны Балансировочно-регулирующий клапан, независимый от перепада давления / регулирующие клапаны / балансировочно-регулирующий клапан, независимый

Комбинированные балансировочные регулирующие клапаны (DN 15-25) Балансировочно-регулирующий клапан, независимый перепад давления / регулирующий клапан / балансировочно-регулирующий клапан,

Calis-TS 7761 0999 Calis-Ts BC 7761 AA 37,5 Ø 75 1001 LLL 6220/6221 6236 6240/6241 ABC 1 7761 01 1/2 «3/4» 30 30 22 1 7761 02 3/4 «1» 37, 5 34 22 L 1 6220 21 1/2 «31 1 6220 11 1/2» 40 1 6220 12 3/4 «

Трехходовой распределительный клапан Calis TS RD 100% для систем отопления и охлаждения Нормальный 7761 Rd Edition 1007 размеры, мм Размер для заказа R A B C KVS P Макс.(бар) 1 7761 38 1/2 3/4 30

В процессе проектирования системы отопления рассчитывается необходимая мощность тепловых устройств. Так удается обеспечить комфортные условия проживания в помещениях. Однако могут присутствовать внешние факторы, из-за которых температурный режим в доме может меняться. Чтобы поддерживать заданную температуру в помещении, нужно отрегулировать температуру теплоносителя в отопительном контуре. Для этого предназначен трехходовой вентиль на отопление.При применении термостата регулировка температуры становится более удобной.

Еще одно предназначение такого клапана — это разводка теплоносителя по разным контурам. Например, в радиаторы отопления должна поступать вода одной температуры, а в системе «теплый пол» температура теплоносителя должна быть другой. Трехходовой клапан не служит для уменьшения расхода рабочего тела, а только смешивает несколько потоков в один, доводя его до заданной температуры.Либо разделяет один поток на два, идущих по разным контурам.

Конструктивно трехходовой вентиль отопления с терморегулятором или без металлического корпуса с тремя форсунками. Внутри корпуса находится механизм, контролирующий потоки теплоносителя в автоматическом режиме. Этот механизм бывает двух типов:

  1. Седло . Он управляется рабочим стержнем, который перемещается вверх и вниз. Конец стебля выполнен в виде конуса. Внутри клапана находится седло, которое в процессе своего движения перекрывается частично или полностью коническим наконечником штока.
  2. Токарный . Он служит шаром или сектором, имеющим отверстие для прохода жидкости. Этот шар получается, открываясь или перекрывая струю теплоносителя. Принцип работы такой же, как и у обычного шарового крана.

Вкратце рассмотрим, как у трехходового клапана есть термостат. Кран поддерживает температуру теплоносителя в заданных пределах. Когда температура изменяется относительно этого предела, происходит изменение объема расширяющейся жидкости (газа), которая находится в термостате.Жидкость давит на шток, который открывает магистраль с холодной или горячей жидкостью. Таким образом, температура снова выравнивается по заданным показателям.

Типы клапана

По принципу действия данная арматура делится на 2 типа:

Внутренняя конструкция двух типов клапанов заметно отличается. В клапане смесительного типа установлен шток с одним перекрывающимся элементом, который перемещается между двумя подающими насадками. В сборном кране на одном штоке находится 2 таких элемента.Когда один клапан открывает первый проход, второй клапан автоматически перекрывает второе сопло.

Трехходовой клапан управления

Трехходовой клапан отопления с установленным термостатом может управляться вручную или автоматически:

1. Ручное управление . Такой трехходовой термостатический смесительный клапан практически ничем не отличается от обычного шарового крана. Его предназначение отводится всего 3 насадкам на корпусе. Хозяева помещения могут самостоятельно регулировать степень нагрева радиаторов отопления и системы «теплый пол», температуру в других контурах.Для этого достаточно повернуть ручку в соответствующее положение. Несмотря на то, что такие краны недорогие, пользоваться ими не совсем удобно. Необходимо постоянно следить за температурой теплоносителя и регулировать ее.

2. Автоматическое управление . Такой трехходовой клапан работает без постороннего вмешательства. Только один раз настроил. Существуют следующие разновидности внешних приводов кранового режима:

ХАРАКТЕРИСТИКИ МАНДАТА УГРОЗОВОГО КЛАПАНА

Трехходовой клапан в системе отопления может монтироваться как в одноконтурном, так и в многоходовом распределении теплоносителя.Например, такой вариант отлично подойдет для двухконтурной системы, в которой теплоноситель направляется на радиаторы отопления, а также в систему «теплый пол».

Читайте в отдельной статье: — Различные схемы.

Установка задвижек особой сложности не представляет. На корпусе крана есть стрелка, показывающая направление потока теплоносителя в системе. Следовательно, установить клапан неправильно невозможно. Единственное, на что нужно обратить внимание, это на расположение клапана.Его необходимо врезать в магистраль к циркуляционному насосу. Это гарантирует нормальную работу системы отопления.

При установке трехходового клапана необходимо следить, чтобы внутрь крана не попали посторонние предметы или мусор. Это требование особенно актуально, если клапан устанавливается методом сварки. Осколок окалины или капля расплавленного металла могут нарушить нормальную работу крана и даже привести к его замораживанию. Поэтому предпочтительнее резьбовое соединение.

За регулирование температуры теплоносителя в системах отопления отвечает, однако на практике существуют схемы отопления с несколькими контурами, для каждого из которых требуется вода определенной температуры. Чтобы это стало возможным, в систему вводится трехходовой кран. Принцип работы этого устройства основан на разделении жидкостей с разной степенью нагрева.

Конструкция крана трехходового

Внешне это устройство выглядит как обычная латунная тройка или бронзовая с установленной на ее верхней стороне вентилем.Он жестко соединен с регулировочным сектором — сферической пластиной из металла, смешивающей два потока жидкости. Смесительный тройник имеет два входных патрубка для горячей и холодной воды, а одно выходное — для подачи смешанного теплоносителя.

Показателем, по которому выделяется группа, к которой относится трехходовой кран, является принцип действия. В его основе лежит изменение положения клапана, вместе с которым изменяется положение регулировочного сектора. Кран в той или иной степени перекрывает два потока жидкости.

Путем изменения количества горячей и холодной воды, которая поступает в основную систему, и регулируется температура теплоносителя. В зависимости от типа управления выделяют:

  • ручное;
  • электрический;
  • кран термостатический трехходовой.

Принцип работы каждого устройства имеет принципиальные отличия.

Краны трехходовые ручные

Ручные краны имеют специальные поворотные рукоятки — ягнята, которые регулируются за счет регулирования потоков охлаждающей жидкости.Установив клапан в определенное положение, можно изменить количество нагретой и холодной воды, поступающей в систему.

Неравномерный и длительный нагрев радиаторов, расположенных на значительном удалении от котла, является основным недостатком, которым обладает ручной трехходовой кран. Принцип работы этого устройства не позволяет постоянно варьировать количество поступающей жидкости с разной степенью нагрева.

Краны трехходовые электрические

Основным отличием кранов названного типа является наличие сервопривода и электронного блока управления, с помощью которого осуществляется контроль температуры теплоносителя.Основное преимущество устройства — возможность поддерживать заданную степень нагрева жидкости в автоматическом режиме.

Сервопривод может быть оборудован любым трехходовым краном. Принцип работы таких устройств основан на взаимодействии блока управления и электродвигателя. Блок измеряет температуру окружающей среды на выходе и подает команды на движитель. Один, изменяя свое положение, регулирует количество теплой и холодной жидкости, поступающей в систему.

Краны трехходовые термостатические

В конструкции представленного крана предусмотрен термостат — газовый или специальный жидкостный. Он помещается в предназначенный для этого клапан и реагирует даже на незначительные изменения нагрева текущей среды.

При повышении температуры жидкость или газ расширяется и толкает специальный поршень, перекрывающий доступ к горячей воде.

Принцип работы трехходового клапана с термостатом требует его точной настройки перед вводом в систему.Для этого устанавливают предельные значения температуры, регулируя тем самым нагрев теплоносителя. Главное достоинство устройства — абсолютная автономность.

Смеситель трехходовой делительный

Описанное выше оборудование предназначено для смешивания жидкостей. различные температуры. Принцип работы трехходового клапана разделительного типа имеет несколько серьезных отличий. Как ясно из названия, он используется для отделения одной струи воды от другой. В отличие от смесителей, в сепарационном кране доступно только одно входное сопло и два выходных, которые расположены на одной оси.

В этих устройствах регулировочный сектор при изменении температуры основной жидкости перекрывает отверстия выходных патрубков. Такое оборудование чаще всего используется для переключения потока жидкости с одной трубопроводной системы на другую, что позволяет регулировать количество воды одновременно в различных отопительных контурах и в других конструкциях.

Особенности выбора устройств

Первое, на что следует обратить внимание, выбирая трехходовой клапан, — это принцип работы устройства.Ручные конструкции подходят для бюджетных систем отопления, например, для загородного дома, где вы бываете один раз в сезон.

Электрооборудование может быть использовано в схемах отопления зданий, предназначенных для постоянного проживания. Если вы делаете ставку на удобство эксплуатации и надежность, то лучше выбирайте краны с терморегулятором.

Для С. Системы высоких температур Теплоноситель не рекомендуется приобретать трехходовой кран, принцип работы которого основан на расширении жидкости или газа — они быстро выйдут из строя.В такие конструкции следует устанавливать специальную фурнитуру.

Важно, чтобы диаметр трубопровода совпадал с диаметрами входного и выходного патрубков крана. Только в этом случае не пострадает пропускная способность контура, и установка будет произведена без дополнительных элементов.

Особой популярностью как у наших соотечественников, так и во всем мире пользуется трехходовой кран ESBE, принцип действия которого основан на расширении терморегулирующей жидкости.Такие устройства отличаются высокой надежностью и точностью, подходящей для большинства систем отопления.

Подходят к выбору трехходовой арматуры для сложных схем отопления. В противном случае вы рискуете получить немного работоспособную систему, которая не справится с вашими обязанностями.

Принцип работы термостатического регулирующего клапана

Обычно используемые при промывке, эти системы включают в себя клапан регулирования температуры с внутренним обратным клапаном и вакуумный прерыватель для предотвращения обратного потока, два шаровых клапана для ручного управления подачей воды, циферблатный термометр, отображающий температуру на выходе, и стойку для шлангов для хранения.

Принцип работы термостатического регулирующего клапана .

Клапан, который является частью элемента термостатического клапана и управляется термостатически, может быть простым, но надежным решением для управления. Термостатические клапаны представляют собой серию промышленных изделий, которые используются для регулирования охлаждения и нагрева. Хранение воды при высокой температуре устраняет одну возможную среду для размножения легионеллы.Термостатический смесительный клапан TMV — это клапан, который смешивает горячую воду с холодной, чтобы обеспечить постоянную безопасную температуру на выходе из душа и ванны, предотвращая ожоги. На большинстве технологических чертежей и схем он часто обозначается аббревиатурой «термостатический клапан tcv». Принцип работы термостата Термостат — это устройство, которое используется для поддержания желаемой температуры в такой системе, как утюг кондиционера холодильника, и в ряде устройств.Использование термостата вместо статического смесительного клапана обеспечивает повышенную безопасность от ожогов и повышенный комфорт пользователя. Они работают без дополнительных источников энергии, таких как электричество или сжатый воздух. Вы можете посмотреть видеоурок по этой статье, прокрутив страницу вниз. Эти клапаны могут быть установлены в любом положении и использовать проверенный принцип расширения воска.Термостат работает по принципу теплового расширения твердых материалов. Термостатический регулирующий клапан модель b техническое описание b термостатический регулирующий клапан 1119rev17 стр. 3 обзор термостатические клапаны модели b доступны в широком ассортименте размеров и настроек, чтобы удовлетворить множество требований к контролю температуры жидкости. Принцип работы термостатических клапанов Термостатические клапаны используются для бесконечного пропорционального регулирования количества потока в зависимости от настройки и температуры датчика.Расширительный клапан является важным компонентом почти в каждом холодильном цикле, а термостатический расширительный клапан чаще всего используется в системах ОВК. В этой статье мы узнаем, как работают термостатические расширительные клапаны. Клапан контроля температуры такой же, как и любой другой регулирующий клапан. Клапаны являются самодействующими, т.е. Описание душевых клапанов

— Классические ванны

Душевой клапан? А? Читайте дальше, чтобы все это было понятно объяснено (наконец).

Душевой клапан выполняет две основные функции: он регулирует температуру и поток воды в душе.

Он контролирует температуру, смешивая горячую и холодную воду из источников горячей и холодной воды в разных пропорциях, и, как правило, имеет один регулятор для этого.

Он управляет потоком, контролируя общую скорость потока воды и направляя эту воду к одному или нескольким выпускным отверстиям с помощью регуляторов потока и / или переключателей. Регулятор расхода подает воду к единственному выпускному отверстию и может точно регулировать скорость потока от полного до полного включения.Двухходовой переключатель подает воду к двум отдельным выходам, позволяя переключаться между ними, при этом одновременно может быть включен только один.

Каждое выпускное отверстие клапана подает воду в каждую часть душа, которая в ней нуждается. Душевые клапаны обычно имеют 1, 2 или 3 выхода. Таким образом, с 1 выпускным клапаном для душа вы можете управлять, например, верхним душем. С двумя выпускными клапанами вы также можете добавить, например, направляющую для душа. а с 3 выпускными клапанами вы можете управлять верхним душем, душем со скользящей рейкой и форсунками для тела.

Четыре основных типа душевых клапанов

Двойные душевые клапаны — односторонний

Двойные душевые клапаны имеют два регулятора. Сдвоенные односторонние клапаны могут обеспечивать единственную функцию душа, например верхний душ или небольшой душ на направляющей, но не то и другое вместе. Один из двух регуляторов — это регулятор температуры, другой регулирует скорость потока от полного включения до полного выключения.
Двойной душевой клапан — двусторонний

Двойной двухходовой душевой клапан также имеет два элемента управления.Сдвоенные двухходовые клапаны могут обеспечивать две разные функции душа, но не одновременно, то есть позволяют переключать воду с одного выпускного отверстия на другой, например, с верхнего душа на меньший душ на направляющей. Клапан имеет регулятор температуры, как и сдвоенный односторонний клапан, но вместо регулятора расхода у него есть дивертер, который переключает воду между одним выпускным отверстием и другим. Дивертер может переключаться между функциями душа, но он не может точно контролировать скорость потока, каждая выпускная труба либо полностью включена, либо полностью отключена.
Тройные душевые клапаны — двухходовые

Тройной двухсторонний выход обеспечивает две функции душа / выхода. Однако, в отличие от двойного двустороннего душа, оба выхода управляются независимо, поэтому обе функции душа могут быть включены одновременно. Тройные клапаны имеют три элемента управления. На трехходовом двухходовом клапане один регулятор является регулятором температуры, а остальные оба — регуляторами потока, один регулирует поток воды к одному выходу, а другой — к другому выходу.
Тройной душевой клапан — трехходовой

Тройной трехсторонний выход обеспечивает три душа / выхода.Опять же, у него единый контроль температуры. Из других элементов управления один — это двухсторонний дивертер, который переключает поток воды между одним из двух выходов (или его можно настроить так, чтобы оба были выключены), а второй — регулятор потока, который независимо регулирует поток от полного отключения до полного включения. еще одна третья розетка. Обычно вы можете использовать такой клапан для управления душевой установкой, которая имеет верхний дренчер (большая душевая лейка), съемная ручная насадка для душа меньшего размера на направляющей и набор форсунок корпуса (все форсунки корпуса подаются через одинарный выход из клапана).Если бы форсунки корпуса были подключены к выпускному отверстию для регулятора потока на клапане, а верхний душ и направляющая направляющая в дивертер, тогда вы могли бы включить дренчер или душ с направляющей, и вы могли бы включить форсунки корпуса одновременно, но нельзя одновременно включать дренчер и душ с направляющей.

Душевые клапаны скрытого и открытого монтажа

Скрытые душевые клапаны — это клапаны, в которых, когда клапан установлен, только элементы управления находятся на внешней стороне стены, но все выходы воды и соединяющиеся с ними трубы скрыты внутри стены.Открытые душевые клапаны имеют выпускные отверстия и соответствующие трубы (в данном случае обычно хромированные), видимые на внешней стороне стены.

Термостатические и ручные душевые клапаны

Термостатический душевой клапан имеет функцию защиты от ожогов, которая перекрывает подачу воды, если ее температура превышает установленное на заводе значение. Идея состоит в том, чтобы закрыть клапан до того, как вода, выходящая из душа, достигнет температуры, которая может нанести вред человеку. Это означает, что если кто-то в другой части дома включает холодную воду, что приводит к уменьшению давления холодной воды на душевой клапан и повышению температуры смешанной воды, выходящей из душа, тогда кто-либо в душе будет защищен от причинения вреда. травмы из-за слишком горячей воды.

Душевые клапаны с отдельными диверторами

Вы можете использовать душевой клапан вместе с отдельным встроенным переключателем. Отдельные переключатели обычно встречаются в традиционных открытых полных комплектах с верхним душем и направляющей, два регулятора на клапане регулируют температуру и поток, а переключатель, подключенный к хромированной подаче воды, поднимающейся вверх по стене, переключает между направляющей направляющей или потолком. душ.

Что следует учитывать при установке душевого клапана

Расстояние между входами и диаметр входа
Две наиболее распространенные проблемы возникают, когда вы пытаетесь заменить существующий открытый клапан, установленный в плиточной стене.Итак, у вас есть выход горячей и холодной воды, выходящий из стены в корпус клапана, и клапан необходимо заменить. Плитка старая, но дорогая. У старых клапанов расстояние между впускными отверстиями составляет 180 мм (например), а между впускными отверстиями — 22 мм, а единственные открытые традиционные клапаны, которые вы можете найти, имеют расстояние 150 мм между центрами впускных отверстий и впускными отверстиями 15 мм! Вы не можете просто оторвать плитки и снова установить, потому что их нельзя заменить. Ответ заключается в том, что клапаны Burlington имеют входное отверстие 22 мм, большинство остальных — 15 мм.Но в наши дни все они имеют входные центры 150 мм, пожалуйста, позвоните мне и дайте мне знать, если вы найдете кого-либо, у которых входные центры отличаются от 150 мм, тогда я могу помочь большему количеству людей, с которыми я сталкиваюсь, с этой проблемой. Удачи.
Минимальное давление воды
У каждого клапана будет номинальное давление, указывающее минимальное давление, необходимое для оптимальной работы клапана. Для большинства клапанов это минимальное давление будет низким, обычно от 0,1 до 0,5 бар, однако для некоторых клапанов, особенно с переключателями, оно может быть выше, в некоторых случаях до 2 бар.Если у вас недостаточно воды для установки душа, возможно, вам придется установить водяной насос. В случае сомнений проконсультируйтесь с водопроводчиком и / или используйте кольцо для совета.
Сбалансированное давление воды
Давление воды на каждом из входов горячей и холодной воды в клапан должно быть примерно одинаковым. Если это не так, сантехнику, возможно, придется установить редукционный клапан на одно из входных отверстий, чтобы выровнять давление между ними.
Обратные клапаны
Все клапаны должны быть оснащены обратными клапанами.Некоторые производители включают их в состав клапанов, а другие — нет. Если вам это нужно, ваш сантехник может предоставить их, это очень недорогие изделия. Как всегда, если вам нужна помощь, не стесняйтесь обращаться к нам за советом.

Что может пойти не так с душевым клапаном

Короткий ответ — «не много», и то, что может пойти не так, легко исправить, поэтому, если ваш клапан неисправен, не беспокойтесь, позвоните мне по телефону 0113 2360214 и расслабьтесь (но это поможет, если вы знаете производителя!).
Проверить все
см. выше «Вопросы, которые следует учитывать при установке душевого клапана» — проверьте, все ли в порядке, если это так…. это возможные проблемы (хотя некоторые из них очень маловероятны)
Ошибка литья
Это где-то в металлическом корпусе клапана есть дыра, вызванная неисправностью во время процесса литья. У меня был один из них с 2004 по 2013 год на момент написания статьи, и если у вас есть этот недостаток, он будет у вас в первый же день.
Неисправный картридж
Картридж — единственная деталь клапана, которая что-то делает — если она протекает или выходит из строя, ее можно легко заменить, обычно по гарантии, но в противном случае это не очень дорого.
Картридж требует калибровки
Если клапан не позволяет воде стать достаточно горячей, вам необходимо отрегулировать настройку картриджа. Это не влияет на термостатическую часть клапана, а просто регулирует диапазон температур, который регулируется ручкой горячего / холодного воздуха на клапане. [Следующее описание подойдет для некоторых клапанов, но не для всех.] Все, что вам нужно сделать, это крестовая отвертка и мой номер телефона 0113 2360214, позвоните мне.

2.

НУЖНА ПОМОЩЬ — ЗВОНИТЕ ДЛЯ КОНСУЛЬТАЦИИ: ТЕЛЕФОН 0113 2360214

компонентов, составляющих

Общие характеристики / Компоненты, из которых состоит


ТЕПЛООБМЕННИК:

Обменник, расположенный на станции, обеспечивает бытовая горячая вода, полученная путем пропускания горячей вода, поступающая из котельной из теплообменника и подогрев городской воды.
Пластинчатые теплообменники — это устройства, которые работают на принцип теплопередачи между двумя разными жидкостями, которые есть разница температур.
Они полностью разделены друг от друга с жидкостными пластинами, которые нагревают и текут плиты, которые будут нагреваться. Пластинчатые теплообменники в передаче станционные приложения; являются основным оборудованием для бытовых горячая вода.

ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬНЫЙ КЛАПАН:

Термостатический клапан обеспечивает горячее водоснабжение, получаемое путем нагрева холодной воды, поступающей из городской линии в теплообменник, выходить на краны при постоянной температуре.Кроме того, поскольку значение температуры можно регулировать до предпочтительный уровень, кипение из-за перегрева вода дошла до крана предотвращено.
Причем, как в пол системы отопления, горячее вода поступает из центральной котельной нет хотел пойти прямо к линии теплого пола, температура фиксированная по нужной цене с термостатическим перемешиванием клапан.

ТЕРМОСТАТИЧЕСКИЙ РОТАЦИОННЫЙ КЛАПАН IHPT:

Когда возможно использование в любом потоке в сети, это ориентирует линию отопления на теплообменник пропорционально способ согласно количеству потока.
Благодаря термостатическому контроль, он может исправить внутренние горячая вода на постоянной температура. Таким образом, бактерии легионеллы и опасность закипания крана запрещены

КАЛОРИМЕТР:

Он рассчитывает справедливый расход топлива для каждой квартиры. количество использования путем расчета тепловых потерь горячего вода поступает из центра котельная в теплообменнике и в квартире, и спасибо к системе M-BUS, это возможность мониторинга, биллинга, даже ограничивая использование от единый центр.

КОМНАТНЫЙ ТЕРМОСТАТ:

Моторизованный клапан внутри станция управляется таким образом что обеспечивает комфортную температуру в квартире благодаря комнате термостат, расход горячая вода поступает из центра котельная регулируется пропорционально контролю комнатного термостата и дополнительной экономии и простота использования предусмотрена в нашей экономической системе.

ТЕРМОСТАТИЧЕСКИЙ КЛАПАН:

Термостатический клапан обеспечивает бытовая горячая вода, получаемая подогрев приходящей холодной воды от городской линии в обменнике, идти к кранам на постоянной температура.
Кроме того, поскольку значение температуры может регулироваться до предпочтительного уровень, кипение из-за перегрева вода дошла до крана предотвратил. Это обеспечивает пропорциональная работа без потребность во внешней энергии.

КЛАПАН УПРАВЛЕНИЯ ПЕРЕПАДА ДАВЛЕНИЯ (AP):

Он используется для управления перепадом давления на линия радиатора.
Одна из его функций: за счет создания дополнительного давления в линию радиатора по линии теплообменника, чтобы направить отопительную воду на теплообменник, когда потребление происходит в водопроводе.Спасибо к этой точке доступа, контролируемой клапан, параллельная работа между радиатором и обменник при условии. Таким образом, все система сбалансирована и межэтажный перепады давления предотвращены.

РЕГУЛЯТОР ПМ:

Когда речь идет об использовании в любом потоке на линии электросети, это ориентирует теплопровод к теплообменнику пропорционально в зависимости от количества потока. Контролируя давление на На линии отопления он выполняет своего рода балансировочный клапан. Когда использование горячей воды прекращено, подача от центрального отопления котельная к теплообменнику прервана и накипь в обменнике не допускается.

КЛАПАН ОГРАНИЧЕНИЯ ТЕМПЕРАТУРЫ ОБРАТНОЙ ВОДЫ:

Обеспечивает подачу горячей воды из центральная котельная, поднимающаяся на постоянная температура, когда она существует от обменник. Таким образом, высокий КПД — это обеспечивается благодаря низкой доходности температура. Более того, он страхует обменник, чтобы оставаться всегда горячим, обеспечивая стоячий поток внутри теплообменника.

СЧЕТЧИК ХОЛОДНОЙ ВОДЫ:

Он рассчитывает использование воды поступает от сети до того, как проводится непосредственно в обменник и краны, а как там нет необходимости в дополнительном пространстве в установка, экономия места при условии, и наша тепловая станция сделана компактной.
Кроме, количество потребления можно прочитать через счетчик и его можно читать удаленно или выставлять счет с помощью системы M-BUS.

ГРУППЫ КОЛЛЕКТОРОВ:

До поступления горячей воды из центральной котельной подводится к теплотрассе, его можно отделить нагнетательный и возвратный коллекторы для обеспечения равного давления во всех радиаторах внутри плоский. Включая коллекторские группы внутри ТЭЦ, рядом обеспечение преимущества в пространстве, убирает толпу в квартире входная установка.

ОБОРУДОВАНИЕ, КОТОРОЕ МОЖНО ДОБАВЛЯТЬСЯ ДОПОЛНИТЕЛЬНО ПРОЕКТ:

— Клапан режущий
— Фильтр
— Фильтр на входе водопроводной воды
— Коллекторные группы
— Комнатные термостаты
— Линия рециркуляции горячей воды и насос
— Термостатический трехходовой смесительный клапан для теплого пола
— Насос с частотным регулированием
— Линия охлаждения
— Калориметр
— Счетчик холодной воды
— Закрытый шкаф

СТАНДАРТНОЕ ПОКРЫТИЕ БЛОКА:

— Монтажный лист из оцинкованной или нержавеющей стали
— Пластинчатый теплообменник
— Термостатический клапан
— Регулирующий клапан перепада давления (dP)
— Клапаны поворотные
+ Термостатический поворотный клапан IHPT
+ Ускоритель
+ Регулятор PM

Регулируемый трехходовой термостатический смесительный клапан… соединения ½ «, ¾», 1 «NPT, наружный и поточный штуцер и ¾» пресс

Набор для смешивания ртути (Код: ME1053)

Комплект для смешивания ртути (Код: ME1053) Установка и ввод в эксплуатацию системы набора для смешивания UFH должны выполняться исключительно квалифицированным персоналом в соответствии с национальными директивами и / или

Подробнее

Установка S

Установка S59-3045 Термостатический смесительный клапан высокого и низкого давления (HL45) с дополнительным шкафом S59-3045 (только клапан) S59-3045RE (с эмалевым шкафом для установки в углубление) S59-3045RS (с установкой в ​​углублении из нержавеющей стали

Подробнее

Установка S

Установка S59-3080 Термостатический смесительный клапан высокого и низкого давления (HL80) с дополнительным шкафом S59-3080RE (с эмалевым шкафом для установки в углубление) S59-3080RS (со шкафом для установки в углублении из нержавеющей стали) S59-3080SE

Подробнее

DIRTCAL — грязеотделитель DIRTMAG

864.07 www.caleffi.com DIRTCAL — Грязеотделитель DIRTMAG Авторские права 206 Caleffi 5462-546-5465-5465M — NA5465 — Серия NA5465M Инструкции по установке, вводу в эксплуатацию и обслуживанию Функция В системах отопления и

Подробнее

Установка S

Установка S59-3200 Термостатический смесительный клапан (HL200) с дополнительным шкафом S59-3200RE (с эмалевым шкафом для монтажа в углубление) S59-3200RS (с корпусом для монтажа в углубление из нержавеющей стали) S59-3200SE (с корпусом для поверхностного монтажа

Подробнее

Установка S

Установка S59-2025 Термостатический смесительный клапан (TMV25) с дополнительным шкафом S59-2025RE (с установленным в углублении эмалевым шкафом) S59-2025RS (со шкафом для углубленного монтажа из нержавеющей стали) S59-2025SE (с установленным на поверхности

Подробнее

Смесительный клапан для дренчерного душа 10045CP

Смесительный клапан для дренчерного душа 10045CP Инструкции по установке и обслуживанию В этом процедурном документе мы постарались сделать информацию как можно более точной.Мы не несем ответственности

Подробнее

Термостатические смесительные клапаны

Термостатические смесительные клапаны Надежные клапаны, внесенные в список ASSE, от признанного лидера в области продуктов для регулирования расхода Watts.com Надежный выбор термостатических смесительных клапанов Watts предлагает полный термостатический клапан

Подробнее

Циркуляторы картриджей серии Taco 00

Циркуляционные насосы и циркуляционные устройства Циркуляционные насосы серии Taco 00 Более 70 лет компания Taco является лидером отрасли в производстве циркуляционных насосов высочайшего качества, которые вы можете купить.Предназначен для широкого спектра жилых помещений

Подробнее

ДЛЯ УСТАНОВКИ И ИСПОЛЬЗОВАНИЯ

ДЛЯ УСТАНОВКИ И ИСПОЛЬЗОВАНИЯ Описание и принцип действия Термостатический смесительный клапан Solarmix разработан для снижения температуры воды до более безопасного уровня. В отличие от клапанов под раковину или ванну / душ

Подробнее

Система подачи теплой воды

Обеспечивает прохладную воду для аварийных приспособлений. Характеристики Усиленная конструкция. Футеровка из гидростона обеспечивает долговечность резервуара. Отводы из медно-кремниевого сплава не могут ржаветь или корродировать. Подробнее

Инструкция по установке

ВАЖНО Ответственность за установку и окончательную регулировку температуры несет установщик.Инструкции по установке термостатического смесительного клапана для раковин / смесителей Вход Выход Модель Соединение Соединение

Подробнее

МИНИАТЮРНЫЙ ТЕРМОСТАТИЧЕСКИЙ КЛАПАН

SS-TH500-1 / 2 Особенности: Возможность предварительного выбора температуры воды, что позволяет экономить воду. Компенсирует колебания давления воды, предотвращая ожоги. Кнопка безопасности при 100 F предотвращает случайное ожог

Подробнее

Корона Котельная Компания

Crown Boiler Company 1 Комбинированный комплект фантомной котельной системы Руководство по эксплуатации I Описание продукта Этот комплект добавляет возможность генерировать ГВС, а также тепло (комбинированная возможность) для некоторых моделей Phantom

Подробнее

Программа клапана радиатора

Программа клапана радиатора Тепло стремится к холоду быстрее, когда разница температур больше.Снижение температуры в помещении снижает количество тепла, покидающего комнату (потери тепла). Установка термостатов

Подробнее

Установка S

Установка S59-3080 Термостатический смесительный клапан с дополнительным шкафом S59-3080RE (с установленным в углублении эмалевым шкафом) S59-3080RS (с установленным в углублении шкафом из нержавеющей стали) S59-3080SE (с поверхностью —

) Подробнее

Смесительный клапан для душа Telo TL10016CP

Смесительный клапан для душа Telo TL10016CP Инструкции по установке и обслуживанию В этом процедурном документе мы постарались сделать информацию как можно более точной.Мы не несем ответственности

Подробнее

Скрытый смесительный клапан для душа Enzo

Инструкции по установке и обслуживанию скрытого смесительного клапана для душа Enzo EZ40010CP, EZ40013CP и EZ40014CP В этом процедурном документе мы постарались сделать информацию как можно более точной.

Подробнее

Общая схема компоновки системы

Общий эскиз компоновки системы Панели солнечных батарей EZ-37 Фотоэлектрическая панель Гликолевый заправочный клапан Расширительный бак `1 Введение В этом документе описывается, как установить солнечную водонагревательную систему типа Heliatos GH.Эти системы

Подробнее

КАТАЛОГ CASH ACME 2016

КАТАЛОГ КАТАЛОГА CASH ACME 2016 ВОДОРЕГУЛИРУЮЩИЕ КЛАПАНЫ, ВЫПОЛНЯЕМЫЕ ВРЕМЕНИ В 1893 г. Кэш разработал клапан для подводных лодок ВМС США. С морским дном в качестве испытательного полигона клапан стал

. Подробнее

ЗОЛОТО плюс 30/40/60/80

Водонагреватели косвенного нагрева PLUS Line Series 3 Ручная установка Ввод в эксплуатацию Детали для технического обслуживания PLUS 100/110/119 GOLD Plus 30/40/60/80 Plus 40/60/80 Это руководство должно использоваться только квалифицированным установщиком / сервисным центром системы отопления

Подробнее

ТЕРМОСТАТИЧЕСКИЙ ДУШЕВЫЙ КЛАПАН

V8 / 3 ТЕРМОСТАТИЧЕСКИЙ ДУШЕВЫЙ КЛАПАН РУКОВОДСТВО ПО УСТАНОВКЕ ИЗДЕЛИЯ Пожалуйста, оставьте руководство пользователю для использования в будущем при эксплуатации и техническом обслуживании устройства.1 ВВЕДЕНИЕ Смесительные клапаны Meynell производятся в пределах

Подробнее

Аква Вита Проточный водонагреватель

Аква Вита Проточный водонагреватель Аква Вита Содержание Аква Вита … 1 Содержание … 1 Указания по технике безопасности … 2 Доставка … 2 Транспортировка и хранение … 2 Монтаж … 3 Трубные соединения .. . 4 Электрооборудование

Подробнее

ВОДЯНЫЕ КЛАПАНЫ

КАТАЛОГ CASH ACME ВОДЯНЫЕ РЕГУЛИРУЮЩИЕ КЛАПАНЫ, ВЫПОЛНЯЕМЫЕ ВРЕМЕНИ В 1893 г.У. Кэш разработал клапан для подводных лодок ВМС США. Поскольку его испытательным полигоном служило морское дно, клапан получил статус

. Подробнее

УСТАНОВКА ТЕРМОСТАТИЧЕСКИХ КЛАПАНОВ

SS-Th2000 ½ ТЕРМОСТАТИЧЕСКИЙ КЛАПАН SS-Th4000 ¾ ТЕРМОСТАТИЧЕСКИЙ КЛАПАН SS-Th3000 ½ ТЕРМОСТАТИЧЕСКИЙ КЛАПАН СО ВСТРОЕННЫМ УПРАВЛЕНИЕМ ОБЪЕМОМ SS-Th5000 ¾ ТЕРМОСТАТИЧЕСКИЙ КЛАПАН СО ВСТРОЕННЫМ УПРАВЛЕНИЕМ ОБЪЕМОМ Особенности: Возможность до

Подробнее

УСТАНОВКА ТЕРМОСТАТИЧЕСКИХ КЛАПАНОВ

SS-Th2000 1/2 Термостатический клапан SS-Th4000 3/4 Термостатический клапан SS-Th3000 1/2 Термостатический клапан со встроенным регулятором объема SS-Th5000 3/4 Термостатический клапан со встроенным регулятором объема Характеристики: Способность

Подробнее

Гидравлические механические панели

Hydronic Assemblies Inc.56 Horse Hill Rd Concord NH 2015-2016 Hydronic Mechanical Panel Контакты 4805 Main St. Waitsfield, Vermont 05673 Телефон: 802-583-5500 WWW.Houseneeds.com Hydronic Assemblies Inc.

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

HYDROFILL Гидравлические заправочные устройства для очистки воды Copyright 2016 Caleffi РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ NA10439 www.caleffi.com Серия NA5709 Функция HYDROFILL — это заправочная установка для очистки воды, которая

Подробнее

антиконденсационный клапан

антиконденсационный клапан Размеры B C B Назначение Антиконденсационный клапан ltecnic соединяет котел, работающий на биомассе, и прямую или косвенную систему отопления или систему горячего водоснабжения.Это

Подробнее

КЛАПАНЫ ОТХОДНЫЕ АРТ К063

НАЗНАЧЕНИЕ Клапан переключения потока Art.307 позволяет запитать параллельную цепь. Готовы к приему наших электротермических регуляторов Арт. 978, 979, 980 или наши термостатические головки с выносным датчиком Art.

Подробнее

ЦИФРОВЫЕ РЕШЕНИЯ ДЛЯ ГОРЯЧЕЙ ВОДЫ

ЦИФРОВЫЕ РЕШЕНИЯ ДЛЯ ГОРЯЧЕЙ ВОДЫ ARMSTRONG ЯВЛЯЕТСЯ НАДЕЖНЫМ МИРОВЫМ ЛИДЕРОМ В МОМЕНТАЛЬНОМ ОБРАБОТКЕ, РАСПРЕДЕЛЕНИИ И ТОЧНОСТИ КОНТРОЛЯ ТЕМПЕРАТУРЫ ГОРЯЧЕЙ ВОДЫ Обладая глубокими знаниями и опытом, охватывающими

человек. Подробнее .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
