Тройник для подключения посудомоечной машины: Кран для посудомоечной машины и подключение к водопроводу
| Иллюстрация | Описание этапа |
| Посудомойка распаковывается. Сразу уберите упаковку, чтобы она не мешала при работе. После этого внимательно прочитайте инструкцию по подготовке оборудования к монтажу. Там пошагово описаны все действия, которые нужно выполнить. Для наглядности в инструкции есть и схемы, поэтому подготовка занимает считанные минуты. | |
| Посудомоечная машина примеряется. Вы должны убедиться, что оборудование нормально располагается в освобожденном под него месте и никаких проблем с его монтажом не будет. Особенно это актуально там, где места очень мало, без проверки не стоит начинать работы. | |
| Регулируются ножки. Пока машина стоит на своем месте нужно отрегулировать опоры так, чтобы оборудование стояло надежно. Покачайте посудомойку, если есть небольшой люфт, то подрегулируйте ножки, они сделаны на резьбе, что упрощает работу. Лучше привлечь помощника, чтобы он приподнимал нужный край в процессе регулировки. | |
Разматывается провод с вилкой. Нужно проверить, достанет ли он до места подключения. Желательно, чтобы розетка находилась рядом с посудомойкой. Если подвести ее нет возможности, то проложите удлинитель.
| |
| Проверяется сливной шланг. Как он выглядит показано на фото. Вам нужно не снимая заглушку протянуть его к месту слива, чтобы убедиться, что длины достаточно. | |
| Примеряется шланг подачи воды. В месте подключения он имеет специальный блок защиты от перелива. Убедитесь, что он достает до места расположения крана. Если длины недостаточно, купите удлинитель. | |
Освобождается доступ к соединению сифона и канализации. Обычно он находится в углу и выглядит так, как показано на фото. Вам нужно аккуратно разъединить элементы, для этого тяните трубу сифона вверх и слегка крутите ее в обе стороны. | |
Устанавливается тройник. Работа производится так:
| |
| В боковой отвод вставляется манжета. Ее лучше смочить перед соединением, после чего аккуратно заправить до упора. Если элемент идет туго, пробуйте вкручивать его, такой прием упрощает соединение. | |
| В манжету вставляется сливной шланг. С него снимается заглушка, и твердый наконечник до упора заводится в уплотнитель. Если элемент ставится очень туго, смочите соединяемую часть средством для мытья посуды, это лучшая смазка при соединении труб своими руками. | |
| Подключается слив раковины. Соединение тоже смачивается в моющем средстве и плотно вставляется до упора. Готовый результат выглядит так, как на снимке. | |
Перекрывается подача холодной воды. Обычно кран располагается в месте ввода водопровода в квартиру или дом.
| |
| Отсоединяется шланг подачи холодной воды на сифон. Вам нужно открутить гайку с помощью разводного ключа. Губки регулируются по размеру крепления, после чего шланг снимается, а резьба очищается от остатков старого уплотнителя. | |
Устанавливается тройник. На все резьбовые соединения наматывается 4-5 слоев фум-ленты, после чего производится сборка. Гайки затягиваются разводным ключом, в итоге получается ответвление с краником, который можно перекрывать при необходимости. | |
| Подключается шланг подачи воды. Просто аккуратно совместите гайку и резьбу и затяните соединение вручную. Важно хорошо зажать муфту, но прилагать большое усилие не стоит, чтобы не сломать пластик. Не забудьте намотать на резьбу несколько слоев фум-ленты для надежности. | |
| Закрепляются шланги. С задней стороны есть зажимы, с помощью которых можно зафиксировать сливные и подающие коммуникации, чтобы они располагались аккуратно и не пережимались. Элементы не должны перегибаться и не должны быть сильно натянуты, это главные требования. | |
| Производится подключение. Вначале вилка вставляется в розетку или удлинитель, потом открывается кран подачи воды на тройнике. Внимательно проверьте, не течет ли соединение, для этого проведите пальцами по нижней части стыка, она должна быть сухой. На этом рассмотрение вопроса как установить посудомоечную машину можно считать закрытым. |
Правильное подключение стиральной или посудомоечной машины
Подключение стиральных и посудомоечных машин принципиально не отличается. Они имеют одинаковые наливные и сливные шланги. Рассмотрим раздельное и совместное подключение посудомойки и стиральной машины своими силами.
Подключение наливного шланга:
Наливной шланг подключается к трубе холодного водоснабжения. Некоторые модели стиральных и посудомоечных машин допускают подключение к горячему водоснабжению при выполнении определенных условий, например температура горячей воды не должна превышать 60 градусов. Подключение к холодной и горячему водоснабжению выполняется одинаково.
Наливной шланг не должен лежать в натяг, если длинны шланга идущего в комплекте не хватает, нужно купить другой, подходящей длинны.
Перед соединением шланга проверьте, что уплотнительные прокладки на месте и не повреждены.
Один конец шланга подсоединяется к машине, закручивается без перекосов и крепко, но рукой, ключи использовать не следует ими можно сорвать пластик.
Второй конец подключается к трубе водоснабжения. Если на трубе имеется специальный отвод с отсечным краном — то к нему. Если нет – в магазине сантехники можно купить специальный тройник.
Тройник накручивается на трубу, вместо гибкой подводки смесителя или сливного бачка унитаза. Воду перед этим естественно нужно перекрыть. Тройник должен иметь отсечной краник. Со стороны краника подключается машинка. С оставшейся – снятая ранее гибкая подводка.
Если трубы водоснабжения не имеют отводов для машин и нет гибкой подводки, их придется варить или врезать отвод в пластик. Эту операцию лучше доверить квалифицированной фирме.
Перекрывать воду машинкам, когда они не используются, нужно обязательно. Шланги со временем теряют эластичность и могут дать течь. У посудомоечной и стиральной машины клапана забора воды похожи конструктивно.
Подключение сливного шланга:
Сливной шланг посудомоечной или стиральной машины может быть опущен в ванную, подключен к канализации или сифону мойки. Естественно, два последние способа более эстетичны. Для канализации и сифонов мойки существуют специальные отводы и тройники, которые можно приобрести в магазине сантехники.
Перед походом в магазин, нужно выяснить диаметр труб вашей канализации, обычно это 50 мм. Продавцу сообщить, что подключать планируете стиральную машину. Тогда Вам продадут тройник сразу с меньшим диаметром одного из отводов или оба отвода будут одинакового диаметра + недорогая резиновую манжету, которая вставляется в один из отводов уменьшая его диаметр до диаметра сливного шланга машины.
Сливной шланг не должен быть пережат, это может вызвать дополнительный шум и нагрузку на сливной насос.

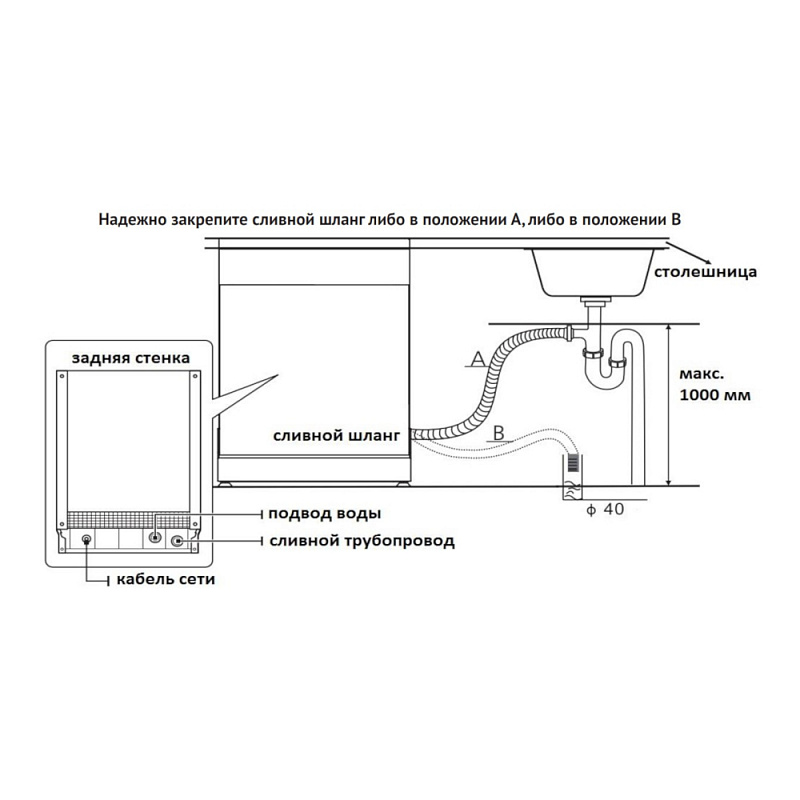

Сливной шланг посудомоечной или стиральной машины обязательно должен быть поднят у ее основания и закреплен на высоту, указанную в инструкции. Если не поднимать шланг вообще или поднять недостаточно, вода из машинки будет вытекать самотеком. Машинка не сможет стирать или мыть, возможно, будет постоянно набирать воду. Если стирать или мыть сможет, то будет повышенный расход воды, плохая стирка или мойка т.к. порошок будет вымывается раньше времени, повышенный износ нагревательного элемента и расход электроэнергии т.к. постоянно нужно будет греть новую порцию воды.
Если шланг поднять не у основания машинки, например, у слива или сифона (шланг проложен дугой), после окончания работы помпы откачивающей воду, вода из шланга на расстоянии от машинки до слива сольется обратно в машину. Немного, но эта грязная вода абсолютно не нужна на следующем цикле работы. Например, в посудомойке на цикле ополаскивания, чем больше грязи она выплюнула при первом сливе, тем лучше ополоснет.
Если слив подсоединен не к сифону, а к канализации, он не должен доставать до дна трубы. Нужно использовать специальный отвод и следить, чтобы шланг не сидел на дне трубы. Шланг должен заходить в трубу сверху или под углом, но не сбоку, на уровне самой трубы.
Если конец сливного шланга будет касаться воды протекающей в трубе, возможен отсос воды из бака и машинка будет постоянно набирать воду из трубопровода или остановится с ошибкой.
Шланг необходимо приподнять сантиметров на 30 и возле слива, сделать колено. Если этого не сделать, а шланг достаточной длинный, между окончания работы помпы и наливом новой порции воды, вода из шланга может продолжать сбегать, что в дальнейшем вызовет отсос воды из бака описанный выше. Это похоже на слив бензина шлангом из бензобака – внешнего воздействия нет, но жидкость поднимается по шлангу выше собственного уровня (горловины бака) и сливается.
Посудомоечную машину желательно подключать к сифону. Если подключить ее прямо к канализации, плюс не соблюсти требования по высоте сливного шланга, запах из канализации пойдет в посудомойку. Это не только неприятно но и опасно, использование сливов без сифонов запрещено САНПИНом.
Подключение стиральной и посудомоечной машины к сифону:
Если сифон имеет два отверстия (тройник) для подключения сливных шлангов, шланги нужно поднять выше сифона. Иначе вода, сливаемая стиральной машиной, может попадать в машину посудомоечную и наоборот. Трубка сифона для подключения машинки должна смотреть вверх. Шланг, идущей от трубки сифона, нужно закрепить как можно выше. Выше, чем отверстия водостока мойки. В таком случае при засоре вода не пойдет в сливной шланг машины, пока не превысит уровень на котором тот закреплен, а значит сначала будет видна в мойке.
Подключение электропитания:
Подключать нужно к электрической линии, которая выдерживает нагрузку (амперы) указанные в паспорте машины.
Розетка должна иметь заземление. Если специальной розетки не предусмотрено, а в квартире или доме имеется электрическая плита, у нее должна быть такая линия, с заземлением. Целесообразно подключиться к ней. Заземление необходимо т.к. при определенных поломках на корпусе посудомоечной или стиральной машин может оказаться напряжение, с хорошо выполненным заземлением такого не произойдет. Машинки нельзя заземлять о водопроводные, газовые трубы и трубы центрального отопления. Вопрос с заземлением в старом жилом фонде не простой и многие подключают без него, однако для безопасности, лучше постараться его решить. Хотя бы занулением, но не в розетке, а отдельным проводом, к электрощиту.
Как видно, особых премудростей в подключении стиральной или посудомоечной машины нет
Кран для посудомоечной машины — подключение к водопроводу
Правильно и надежно подключить посудомоечную машину к водопроводу очень важно, особенно в том случае, если вы живете на верхнем этаже многоквартирного дома.
Чтобы организовать подключение «железной помощницы» на совесть, необходимо не только выбрать правильную схему подключения, но и подходящие комплектующие, в частности кран, тройник, муфты, хомуты и прочее. В таком деле мелочей не бывает, небольшая течь, образовавшаяся благодаря слабому соединению, может обернуться дорогостоящим ремонтом в квартире соседей за ваш счет.
Какой кран выбрать: общие рекомендации
Начнем с того, что организуя подключение посудомоечной машины к водопроводу через смеситель или в обход, необходимо задумываться не только о качестве кранов, но и всех без исключения комплектующих, в том числе шлангов, самих труб и тех элементов, которые обеспечивают нормальное функционирование водопроводной системы. Чаще всего подключая посудомоечную машину мастера, используют так называемый тройник, в который встроен кран, проще говоря, кран тройник. Существуют общие рекомендации по приобретению такого крана.
- Не покупайте кран тройник (или кран другого типа), изготовленный из пластика или силумина.
Сейчас в продаже имеются и латунные, и бронзовые краны – они намного лучше и прослужат дольше. - Покупая кран тройник, проверяйте целостность его резьбы. Даже малейшие сколы и выщерблены на краю резьбы, должны вас насторожить.
- Обращайте внимание на механизм перекрывания воды. Специалисты утверждают, что лучше брать кран с механизмом перекрывания шарового типа, так как он гораздо долговечнее и надежнее.
- Внешний вид крана значения не имеет, ведь он будет спрятан, а вот удобство использования играет не последнюю роль. Если у крана будет неудобный перекрывающий вентиль, вы не сможете в случае аварии быстро перекрыть воду и как следствие минимизировать ущерб. Поэтому перед покупкой осмотрите кран, покрутите его вентиль, убедитесь, что он легко и удобно поворачивается.
Сейчас в продаже имеются и латунные, и бронзовые краны – они намного лучше и прослужат дольше.Обратите внимание! Механизм перекрывания воды шарового типа служит дольше потому, что он менее восприимчив к минеральным отложениям, содержащимся в воде, которые со временем оседают его внутренних частях.
Какой тип крана придется выбирать, будет зависеть от разработанной схемы подключения посудомоечной машины. На наш взгляд, чем схема проще, тем лучше, но бывают всякие ситуации, поэтому мы решили чуть позже рассмотреть возможные схемы подключения, но для начала поговорим о разновидностях кранов и других комплектующих, которые могут быть применены в данном случае.
Какие краны могут применяться для установки «посудомойки»?
Коль скоро речь в нашей статье идет преимущественно о кранах, то начнем повествование с типологии кранов, которые будут пригодны для подключения посудомойки. Для этих целей пригодится кран:
- тройник;
- угловой;
- двойной проточный;
- с четырьмя выводами.

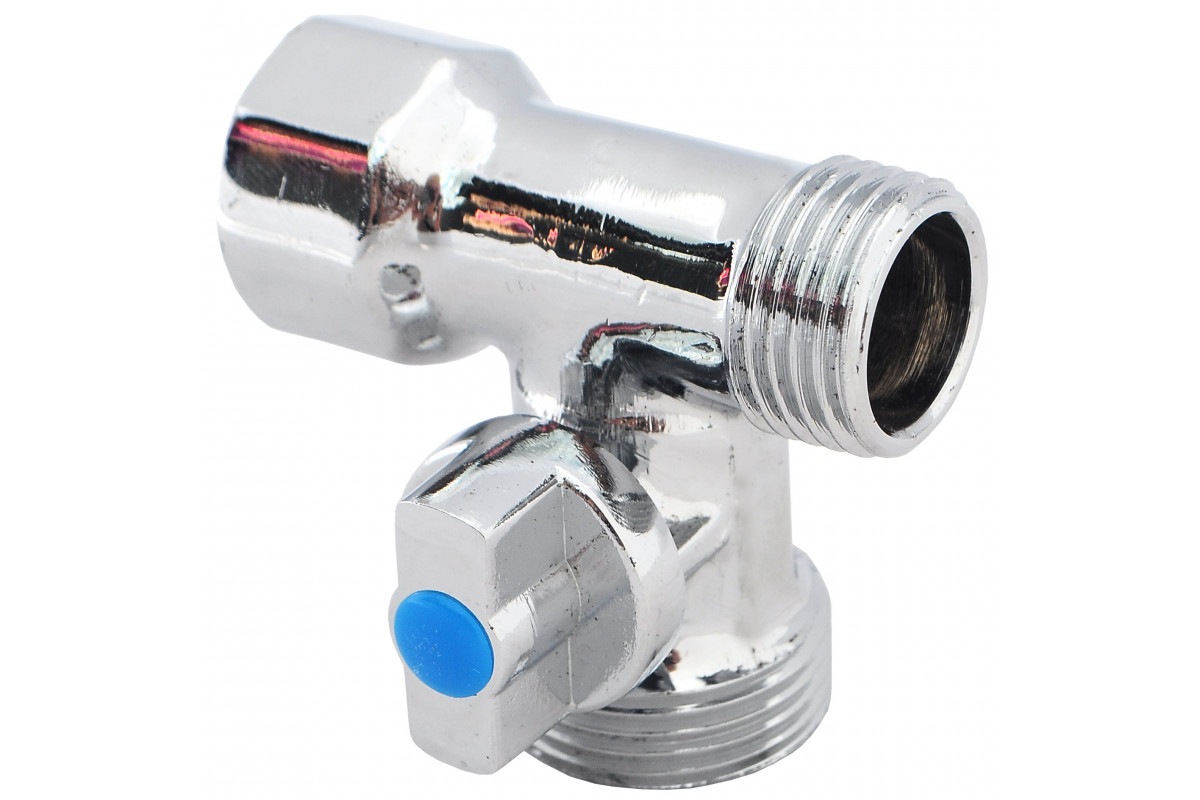

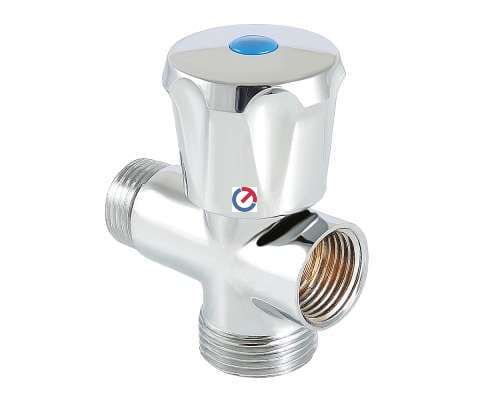

Кран тройник используется в 95% случаев, поскольку его применяют в самых простых, распространенных и надежных схемах подключения. Тройник обеспечивает минимальное количество соединений, а значит, вероятность протечки снижается. Он прост в установке и понятен всем без исключения, даже откровенным дилетантам.

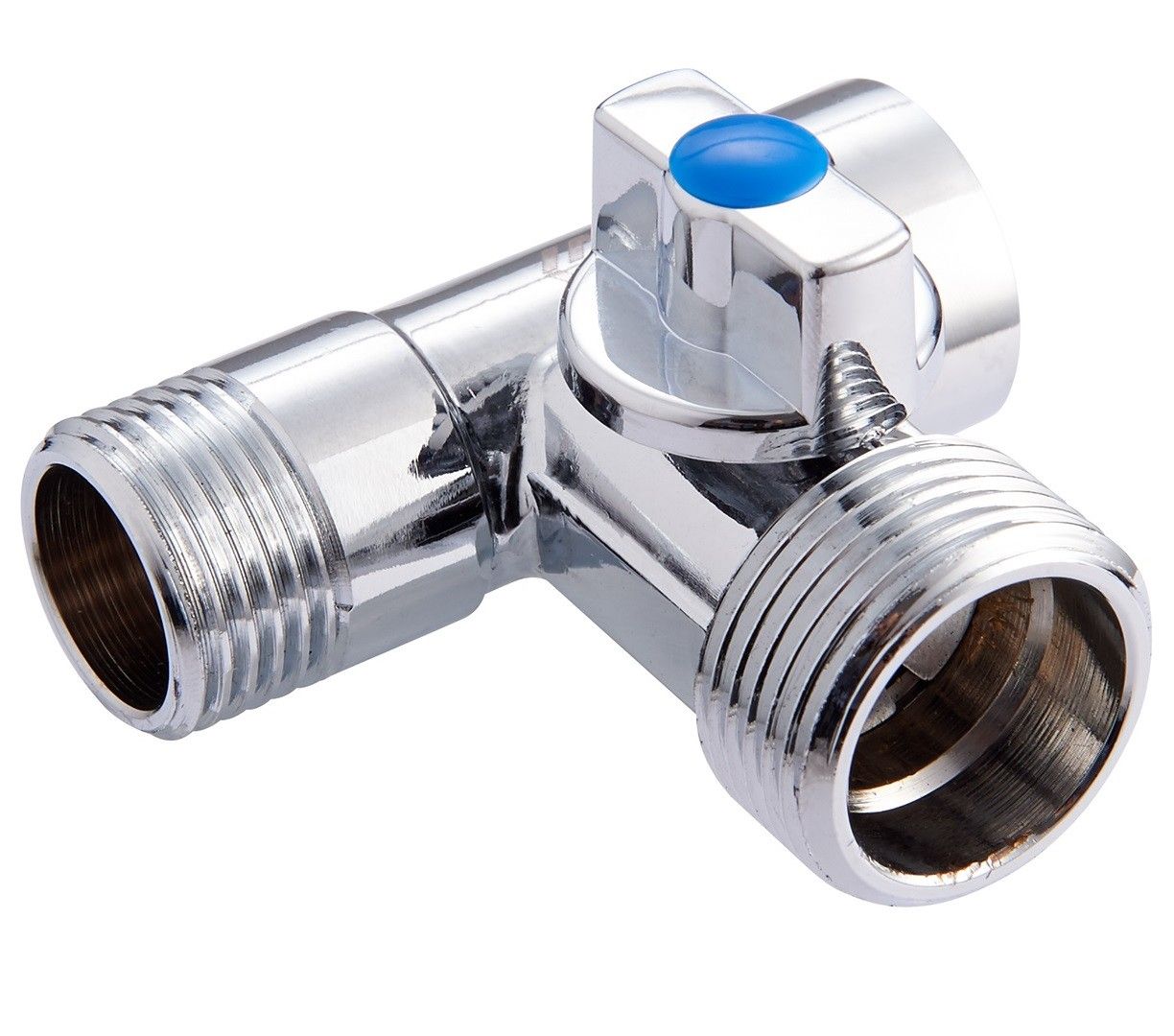

Кран углового типа называется так из-за того, что его выводы изогнуты под прямым углом. Устанавливается такой кран на готовый отвод водопроводной трубы.
Двойной проточный кран имеет два совершенно прямых отвода с перекрывающим механизмом и вентилем посередине, его также устанавливают на готовый отвод водопроводной трубы для подключения через него посудомоечной машины. Четырехотводный кран, один из самых сложных. Применяется он в последнее время все чаще при подключении к водопроводу нескольких потребителей, хотя при применении такого крана могут возникнуть проблемы с переключением, ведь механизм один, а прибора два.
Важно! Четырехотводный кран позволяет подключить к водопроводу сразу два бытовых прибора с минимальным количеством соединений, что обеспечит максимальную надежность организованных коммуникаций.
Также несколько слов хотелось бы сказать о комплектующих, которые могут потребоваться и наверняка потребуются для подключения посудомоечной машины к водопроводу через смеситель или по-другому.
Что это за комплектующие?
- Заливной шланг. В процессе проведения работ по подключению посудомоечной машины, может оказаться, что длинны штатного шланга, который идет в комплекте с посудомойкой не достаточно. Благо в продаже имеются заливные шланги разной длины.
- Фитинги различного типа. Фитингов бывает великое множество, и используются они в том случае, если простую схему подключения создать не удалось. Среди них выделяют: переходники, муфты, крестовины, компенсаторы, обводы и прочие.
- Материалы, обеспечивающие нормальную герметизацию соединений. Как правило, речь идет о специальной фум-ленте или просто «фумке». Ее наматывают на резьбовые соединения специальным образом, после чего это соединение перестает пропускать воду.
Схемы подсоединения «посудомойки» к водоснабжению
Существует великое множество схем подключения посудомоечной машины к водопроводу. Мы рассмотрим лишь самые основные, не затрагивая вопросов подготовки к подключению, особенности хода работ и прочее.
Обо всем этом подробно изложено в статье соответствующей тематики, а именно, Как подключить посудомойку к водопроводу и канализации.
Первая схема предполагает подключение посудомоечной машины через смеситель. Строго говоря, подключение осуществляется, конечно, не через смеситель, а через отводы водопроводной трубы, которые идут на смеситель. Как это делается?
- Перекрывается вода и отсоединяется гибкий шланг, который идет от отвода водопроводной трубы на смеситель.
- В место соединения отвода трубы и шланга мы прикручиваем кран тройник.
- Соединяем отвод трубы и шланг через кран тройник. Теперь отвод трубы с холодной водой будет служить не только, чтобы снабжать смеситель, но и посудомоечную машину. При этом смеситель сохраняет функциональность в полном объеме.
- Прикручиваем к свободному отводу тройника проточный фильтр, а уже к фильтру прикручиваем заливной шланг, который в свою очередь присоединяем к посудомоечной машине.
Вторая схема применяется в том случае, когда труба холодного водоснабжения специально выведена для посудомоечной или стиральной машины.
В данной ситуации подключение осуществляется не через смеситель, а напрямую и применить можно не только тройник, но и проточный или даже угловой кран. Порядок производства работ, в данном случае, выглядит еще проще.
- Перекрывается вода и извлекается заглушка из отвода трубы.
- К отводу прикручиваем кран нужной разновидности.
- К крану привинчиваем проточный фильтр.
- К фильтру прикручиваем заливной шланг. Ну а шланг подсоединяем к машине.
Подводя итог, отметим, подключая посудомоечную машину к водопроводу, очень важно выбрать правильные комплектующие, в том числе и подходящий кран. Он обязательно должен состоять из качественных материалов и быть удобным, чтобы впоследствии не возникло проблем с аварийным переключением или отключением посудомойки от водоснабжения. Кроме этого важно выбрать правильную схему подключения машины, чтобы она впредь работала безупречно.
- Поделитесь своим мнением — оставьте комментарий
Как подключить посудомоечную машину к водопроводу и канализации
Естественное желание для новых обладателей автоматической посудомоечной машины – как можно быстрее привести ее в рабочее состояние.
А для этого требуется подключить посудомоечную машину к водопроводной трубе и сливу канализации.
Место, где будет базироваться посудомоечная машина может быть уже определено при заказе кухонной мебели (для встраиваемых моделей) или определяется пользователем. Но очень важно помнить, что у посудомоечных машин есть ограничение по длине коммуникаций.
А потому водопроводные трубы и сток канализации должны быть в непосредственной близости. Проще говоря посудомоечная машина на кухне должна располагаться недалеко от мойки. Ограничение связано с тем, что возможности сливной помпы не безграничны.
Далее, рассмотрим процесс подключения поэтапно.
Соединение посудомоечной машины с водопроводом
По аналогии с подключением стиральных машин, к водопроводу будем подключаться с помощью крана-тройника.
Заливные шланги посудомоечных машин собственно такие же, как у стиральных. Тот же самый диаметр пластиковых гаек на концах шланга диаметром 3/4 дюйма.
Разве, что у посудомоечных машин в большем количестве моделей используются шланги с различными типами клапанов для защиты от протечки.
Шлангами без подобного клапана обычно укомплектованы бюджетные модификации. Диаметр соединения при этом остаётся прежним. Другое дело, что наличие клапана от протечки увеличивает размер шланга на его конце. Поэтому при установке крана это необходимо учитывать.
Что нам понадобится для монтажа. Да ничего не обычного.

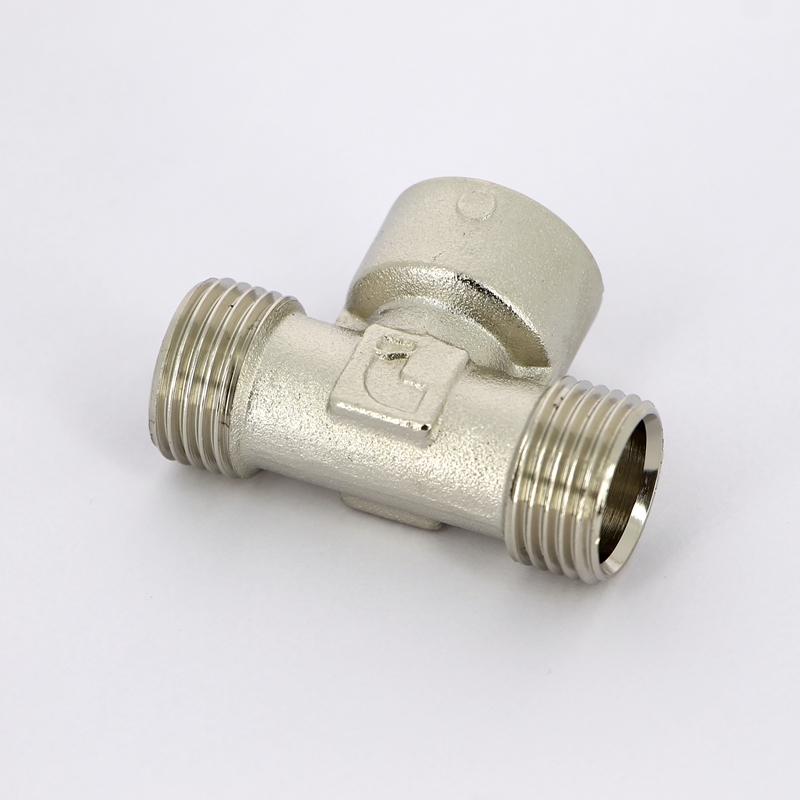

- Сам тройник. Диаметр выходного крана тройников может быть и 0,5 дюйма. Нам нужен на 3/4. Соответственно в процессе подготовки к подключению посудомоечной машины нужно запастись именно таким. Если в вашем доме уже заранее был установлен полудюймовый кран – просто придётся воспользоваться переходником. Найти его можно в магазинах, которые специализируются на сантехнике или на рынке.
- Уплотнительные материалы для резьбовых соединений. Какие – решайте сами. Их разновидностей и марок сейчас множество. Сантехническая нить или фум-лента вполне подойдёт.
- Гаечный ключ (накидной) соответствующего размера или разводной. Можно, в принципе, обойтись обычными плоскогубцами. Кому что удобней.
Установка крана-тройника
Кран будем ставить между шлангом смесителя мойки и водопроводной трубой. Подключение, за редким исключением, делается к холодной воде.
Всё ещё возможно найти «эксклюзивные» модели с возможностью соединения с горячей водой, вот только если учесть качество этой горячей воды в наших трубах – экономия на энергопотреблении может привести к обратной ситуации. Вместо экономии, можно потратиться на новую машину (уже со стандартным подключением).
Итак, перекрываем подачу воды. Откручиваем шланг холодной воды смесителя в месте его соединения с водопроводной трубой. Укрепляем резьбовое соединения заранее подготовленным уплотнительным материалом. И накручиваем тройник на трубу.
На другую сторону тройника навинчивается шланг смесителя. Затягиваем аккуратно, чтобы не нарушить прокладку в шланге.
Подключаем воду и проверяем соединения на протечки. В случае необходимости подтягиваем. С краном разобрались. Остаётся только подключить к нему заливной шланг посудомоечной машины.
Есть ещё возможный вариант – установка хомута бандажного типа, оборудованного запорным шаровым краном. Такое приспособление устанавливается непосредственно на «тело» водопроводной трубы и в ней высверливается отверстие, которое и перекрывается краном. Вот только зачем усложнять процесс и сверлить дырки в трубах.
Ведь ранее описанный способ и гораздо проще, и надёжнее и, самое главное, намного эффективнее в дальнейшем использовании. Краны с бандажным хомутом довольно быстро засоряются.
Да и зачем дырявить водопроводные трубы, если есть более удобные методы. Сомнительно, что кто-то будет устанавливать посудомоечную машину где-нибудь, кроме кухни. А значит, принимаем первый вариант как самый оптимальный.
Посудомоечная машина к водопроводу подключена. Половина из запланированных работ выполнена.
Осталось совсем немного. Продолжаем установку.
Подключение посудомоечной машины к канализационной системе
А сначала простой совет или даже рекомендация – перед тем как приступить к стационарному монтажу слива машины, проверьте канализационную трубу на кухне на засоры. Если вода в раковине уходит плохо, возможно, нужно прочистить канализацию.
Очень часто на сайтах магазинов, торгующих бытовой техникой, можно прочитать разные отзывы о довольно приличных моделях посудомоечных машин. Причём одни отзывы восторженные, а другие негативные. А интересно то, что почти весь негатив звучит условно так – у меня плохо сходит вода, внутри машины остаётся большая лужа и тому подобное.
Такое, конечно, возможно при неисправности, но не в новой же посудомоечной машине! Есть две реально возможных причины – слишком длинный сливной шланг и плохая проходимость канализационной трубы. И в обоих указанных случаях «несчастная» помпа трудится по максимуму, но не способна справиться с чрезмерной нагрузкой.
А просто можно было заранее подготовиться к правильной установке машины. И тогда восторженных отзывов прибавилось бы. А теперь от лирики непосредственно к подключению.
Единственный тип посудомоечной машины, которая может не подключаться к канализации стационарно – это компактные машины на 6 комплектов посуды. Имеются ввиду не встраиваемые, а отдельно стоящие модели. Они обычно располагаются прямо на столешнице, могут даже отключаться и убираться в шкаф.
И сливной шланг таких машин вполне можно закрепить на раковине. Только вот не совсем это удобно и не самым эстетичным образом выглядит. Принимаем как факт то, что посудомоечные машины стационарно соединяются с канализационной системой. Из того и будем исходить дальше.
Что понадобится для монтажа сливаЕсть два вероятных варианта. Один не хуже другого.
В первом случае подключаем сливной шланг посудомоечной машины непосредственно в канализационную трубу. Тогда нам обязательно понадобится специальный пластиковый тройник с резиновым переходником.
Оптимальным считается его вертикальное расположение. Такой способ установки лучше всего защищает от вероятных протечек. Конечно, расположение тройника будет зависеть от расположения самой канализационной трубы. Нижний конец тройника вставляется непосредственно в основную трубу системы канализации.
К верхнему его отводу соединяется слив мойки, а к дополнительному ответвлению через резиновый адаптер сливной шланг вашей посудомоечной машины. Вот теперь всё готово. Никаких сложностей для любого человека, имеющего опыт в работе с сантехникой.
Второй вариант – использование сифона для раковины снабжённого патрубком для подключения сливного шланга посудомоечной машины. В случае если помимо посудомоечной на кухне установлена ещё и стиральная машина просто нужно будет приобрести и поставить сифон, оборудованный двумя патрубками.
Для более надёжного соединения рекомендуется использовать специальную муфту-переходник. Закрепляется сливной шланг посудомоечной машины при помощи хомутов.
Приобрести подходящий для подключения слива сифон можно в любом магазине, торгующем сантехникой. Их всевозможных разновидностей немало. Да и цены вполне доступны. Будем считать, что одним из приведённых способов посудомоечная машина соединена со сливом.
Вот теперь посудомоечная машина полностью подключена к водопроводной системе и канализации. А означает это, что она теперь окончательно подготовлена к дальнейшему её использованию по прямому назначению.
Удаляем из машины все остатки упаковочных материалов и, вооружившись инструкцией пользователя, производим пробный запуск. В процессе надо будет внимательно понаблюдать за местами сделанных соединений. Если нужно подтянуть резьбу или хомуты до полной герметичности.
Подключение посудомоечной машины к водопроводу и канализации 2Стиралки.ру
Дата: 14.09.2016
Покупка посудомоечной машины – это радостное событие для всех домочадцев, так как именно с этого дня в доме исчезнет вопрос о том, кто будет мыть посуду.
Теперь этой задачей будет заниматься умная техника. Но для того чтобы она заработала, посудомойку нужно правильно установить. Как производится подключение посудомоечной машины к водопроводу и канализации? Вопрос этот очень важный, поэтому мы дадим вам максимально подробную пошаговую инструкцию.
Подготовка к подключению посудомойки
Для того чтобы выполнить подключение посудомоечной машины к водопроводу и канализации, нужно немного подготовиться. Весь процесс мы разобьем на несколько стадий:
- Сбор инструментов и необходимых материалов;
- Подготовка места для установки посудомоечной машины;
- Продумывание подключения к водопроводу;
- Продумывание подключения к канализации;
- Подключение к электросети и тестирование посудомоечной машины.
Самое главное – подобрать инструменты и материалы.
Подключение посудомоечной машины к водопроводу сопряжено с рядом трудностей. Если вы ранее никогда не занимались переделкой водопроводных труб, придется учиться этому прямо на ходу.
К счастью, прогрессивное человечество изобрело массу приспособлений, позволяющих упростить данную задачу. Например, в продаже имеются специальные накладки на, с помощью которых можно обойтись без резки. Также в магазинах представлены многочисленные тройники, краны и коллекторы.
Подключение к канализации выполняется чуть проще, но вам все равно понадобится сноровка. Также придется поменять сифон, хотя в самом простом случае можно обойтись заброской сливного шланга в раковину. Но мы советуем вам обойтись без таких вот полумер. Сделайте все на совесть, и не оставляйте недоделок – все что делается временно, остается таким навсегда.
Что нам потребуется из инструментов?
- Ножовка по металлу – ей мы будем резать металлические и пластиковые трубы;
- Дрель – пригодится, если нужно будет сделать врезку с помощью накладного тройника-бандажа;
- Гаечные ключи – для затягивания гаек;
- Инструменты для работы с пластиковыми трубами – необходимы для спайки труб;
- Подмотка (фум-лента, льняной шнур, герметики) – для надежного соединения отдельных элементов.
Также для самостоятельного подключения посудомойки нам понадобятся материалы – кран-тройник, кран без тройника, коллектор, тройник-бандаж, дополнительные трубы, сливные и наливные шланги (если вдруг их не оказалось в комплекте), сифон с патрубком и электрическая розетка. Не нужно сразу бежать за всем этим в магазин – некоторые материалы вам могут и не пригодиться.
Внимательно ознакомьтесь с данным обзором, и вы сможете понять, что может понадобиться из материалов и что нужно приобрести.
Подключение посудомоечной машины к водопроводу
Начнем подключение посудомоечной машины к водопроводу и канализации именно с водопровода – именно на этом этапе вы столкнетесь с трудностями, которые придется как-то решать. Для начала нужно определить, как проходят трубы по вашей кухне. Вполне возможно, что они проходят прямо за местом установки посудомоечной машины – это очень удобно. Но в некоторых случаях они располагаются вдали от места инсталляции. Хуже всего, если они спрятаны в стены.
Мы можем подключиться четырьмя разными способами:
- Через тройник;
- Через отдельную трубу с краном;
- С помощью коллектора;
- С помощью тройника-бандажа.
Независимо от выбранного способа, перед началом работы перекройте подачу воды в квартиру или дом. После этого можно приступать к выполнению подключения.
Если вы собрались подключаться через тройник, его нужно врезать в водопроводную трубу. С металлической придется повозиться, а вот пластиковые пилятся намного легче. Если в вашем жилище смонтирован металлопластик, попробуйте воспользоваться металлическим тройником, который можно накрутить прямо на трубу обычным гаечным ключом. В случае с полипропиленовыми трубами потребуется специальный сварочный аппарат.
Покупать специальный сварочный аппарат для полипропиленовых труб необязательно – его можно арендовать на день в некоторых магазинах, торгующих сантехническим оборудованием.
С металлическими трубами придется возиться больше.
Вырезав участок подходящей длины, необходимо нарезать на концах резьбу, после чего прикрутить к ним сам тройник. Для герметизации подключения используем льняную нить или фум-ленту. После того как тройник будет установлен, к нему можно прикручивать посудомоечную машину.
Отдельно внимание уделяем конструкции тройника – для того чтобы упростить конструкцию, рекомендуем приобрести тройник со встроенным краном. Если такого не нашлось, следует приобрести обычный тройник и шаровый кран для подключения посудомоечной машины к водопроводу.
Что касается коллектора, то он пригодится тем, кто хочет подключить к водопроводу не только посудомоечную машину, но и другие приборы – водяные фильтры и стиральную машину. Коллектор можно сделать самостоятельно из нескольких тройников, либо приобрести его в магазине – выберите на свое усмотрение пластиковую или металлическую модель. Подключите его к водопроводу, после чего выполните подключение потребителей.
Схема с применением тройника-бандажа подразумевает покупку самого бандажа.
Далее он накручивается на металлическую трубу, при помощи дрели в трубе делается отверстие. После этого подключаем к бандажу кран, а к крану – наливной шланг. Приобрести такой тройник (ремонтную обойму) можно в любом магазине сантехники.
Последняя схема с применением ремонтной обоймы плоха тем, что она уменьшает жесткость трубы. Кроме того, методика применения бандажа чревата образованием протечек. Лучше всего не полениться и встроить в трубу нормальный тройник.
Выполняя подключение посудомоечной машины к водопроводу и канализации, необходимо обратить внимание на тот момент, что некоторые аппараты поставляются с модулем Аквастоп. Он позволяет оперативно перекрыть подачу воды при обнаружении протечки. Электромагнитный клапан этого модуля достаточно объемный – это нужно учитывать при подключении посудомоечной машины к водопроводу (чтобы ничто не мешало подключить шланг с клапаном).
Подключение посудомоечной машины к канализации
Схема подключения посудомоечной машины к канализации предельно простая – в ней присутствуют сама посудомойка, сливной шланг и сифон с патрубком.
Если в вашей кухне присутствует еще и стиральная машина, то вам понадобится сифон с двумя выводами для подключения техники.
В процессе подключения нам нужно соблюсти следующие пункты:
- Не дать воде из посудомойки засосаться в канализацию;
- Не дать канализационным запахам попасть в посудомоечную машину.
Последний пункт очень важен – представьте, что будет, если «ароматы» из канализации проникнут в рабочую камеру посудомойки. Что касается первой проблемы, то ее полностью решает установленный под раковиной сифон.
Если под вашей раковиной стоит обычный сифон, замените его на модель с патрубком. Не забудьте захватить в магазине хомуты – они понадобятся для надежного удержания сливного шланга на патрубке (здесь нужно создать надежное герметичное подключение). Теперь ваша посудомоечная машина надежно защищена от сифонного эффекта, когда канализация может засосать воду в себя.
Далее разбираемся с запахами – для того чтобы предотвратить их появление в посудомоечной машине, достаточно вышеописанного сифона.
Если же вы подключаетесь к канализационной трубе через специальный тройник, обязательно предусмотрите изгиб сливного шланга и его подъем вверх – рекомендованная высота подъема составляет 40-50 см, после чего шланг разворачивается вниз и входит в тройник.
Подключение слива посудомоечной машины к канализации с применением изгиба позволит защитить аппарат от поломки в результате проявления сифонного эффекта. Также вы можете попробовать использовать специальные антисифонные клапаны. Они устроены так, что препятствуют случайному засасыванию воды из канализации. Поэтому вы сможете оставаться спокойными за свою посудомоечную машину и ее содержимое.
Обратите внимание, что подключение бытовой посудомоечной машины к таким коммуникациям, как водопровод и канализация – это довольно простой процесс, не требующий специальных навыков. Поэтому справиться с подключением и установкой посудомойки под толешницу сможет любой мужчина, владеющий инструментами.

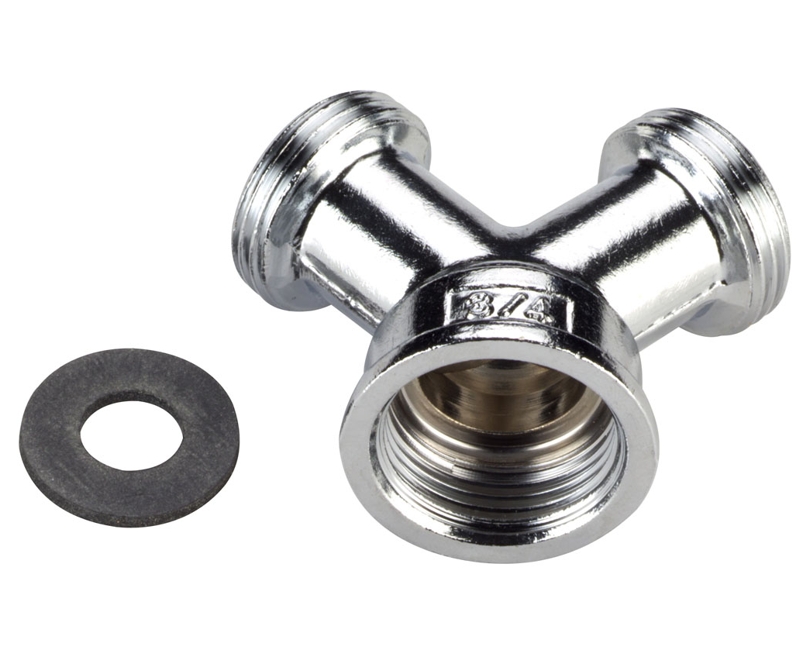

Тройник для посудомойки | Строительный блог
Contents
Как подключить посудомойку
Как подключить посудомойку
Приобретение посудомоечной машины очень радостное событие.
Этот бытовой прибор снимает все заботы о мытье посуды и его появление освобождает значительное количество времени для занятий более приятными и нужными делами.
Единственное что следует сделать – это правильно подключить машину к системе водоснабжения, канализации и электропитанию, а также ровно установить ее и проверить по уровню.
Инструкция по подключению посудомоечной машины
Для того чтобы подключить посудомоечную машину потребуется:
— розетка;
— медный провод;
— система автоматов;
— разводной двойник или тройник на систему водоснабжения и канализации.
Подключением можно заняться самостоятельно или пригласить специалиста из сервиса, который проведет монтаж в соответствии с техническими требованиями и правилами безопасности. Если вы когда-то подключали стиральную машину, то легко самостоятельно справитесь и с подключением посудомоечной.
Чтобы подключить посудомоечную машину к электропитанию, купите розетку на 25 Ампер с заземлением, медный провод не менее чем на 1,5 квадрата доборы для дверей размеры.
Проведите отдельный провод от электрощита, поставьте розетку. На электрощите установите отдельную систему защитных автоматов.
Установите машину на постоянное место, выровняйте, проверьте правильность выравнивания по уровню, зафиксируйте контргайки на ножках.
На систему холодного водоснабжения установите разводной двойник, тройник, в зависимости от того что подключено еще. Все тройники и двойники продаются с контрольными кранами, поэтому ставить его отдельно нет никакой необходимости.
Посудомоечную машину лучше подключать только к холодному водоснабжению, даже если имеется функция подачи горячей воды петли скрытые для дверей купить. Горячая вода в Российской Федерации подается отвратительного качества и если машину к ней подсоединить, то прибор не проработает и нескольких лет, а просто выйдет из строя. Хотя и в Европе совершенно такая же ситуация, поэтому лучше платить за электричество, чем за дорогостоящий ремонт или за новую посудомоечную машину. Тем более что практически все приборы имеют класс экономии « А+» и потребляют очень мало электроэнергии.
Для подключения к канализации используйте разводной двойник, тройник или двойной, тройной сифон оборудование для циклевки паркета. Если подключаетесь с помощью тройника, то присоедините шланг и скрепите отечественными хомутами, китайские блестящие хомуты для данной цели не подходят. При соединении с помощью сифона, вставьте шланг в сифон и прикрутите имеющейся в сифоне гайкой.
Заливочный и сливной шланг соединять и наращивать нельзя. Если вам не хватает длины от производителя, купите в хозяйственном супермаркете шланги нужной длины.
Все. Монтаж завершен. Подключите машину к электричеству, закройте дверку и проведите контрольный запуск без посуды подключить стиральную машинку цена. Осмотрите все соединения, если ничего не подтекает, то можно пользоваться прибором по прямому назначению. Если где-то обнаружена течь, то подтяните все соединения.
Видеоинструкция подключения посудомойки Miele
Тройник для посудомойки
Автор: kost82
Дата: 27 Ноя 2012 12:31
Давно уже убедился, что ОАК знает и может все, поэтому обращаюсь сюда за помощью и опытом.
Ситуация следующая: на кухне стоит посудомоечная машинка. К ней идет ЗАЛИВНОЙ шланг длиной 2,5 метра, что-то типа вот такого:
Родного шланга естественно не хватает, он 1,5 метра.
А шланги как на картинке почему-то живут всего год-полтора, а потом начинают протекать в месте обжима (там где угловой фитинг, подключаемый к машинке. Машинка все это время стоит на одном месте, мебель не двигаем, тряпкой или пылесосом там не достать, грызуны не водятся обои шелкография для кухни. Короче говоря все сводится к тому, что шланг не выдерживает. Вот и вчера я опять обнаружил лужу воды под машинкой.
Самое интересное, что я в городе нигде не видел других шлангов, а только такие: серенькие с пластиковыми фитингами/гайками.
Может подскажет кто где взять надежный качественный шланг? Ну или чем заменить стандартный. Подумываю про шланг в металлической оплетке, но у них вроде бы резьба другая (шаг и диаметр).
В общем буду благодарен всем советчикам, которые «спалят» магазин с хорошими шлангами или еще что-нибудь предложат.
Какую посудомоечную машину купить
Подключение посудомойки
Подключение посудомойки самостоятельно не рекомендуется, как уже писалось в предыдущей статье…
Для подключения посудомойки необходимо учесть близость от электросети и водоснабжения. Дабы сэкономить на покупке дополнительных шлангов и электропроводов…
Как подключить посудомойку
Прежде всего нужно снять специальные крепления, препятствующие повреждению посудомойки при перевозке.
Посудомойка устанавливается на ровный пол, так, чтобы она не соприкасалась с другими предметами мебели и занимала максимально устойчивое положение.
В случае, если посудомоечная машина – встраиваемая, предварительно необходимо подготовить фасад или базовую часть. Лучше всего для этой цели обратиться к сборщику мебели.
Для того, чтобы подключить посудомоечную машину к электросети, желательно провести от щита отдельную линию проводов с заземлением и предохранителем.
Не используйте для подключения посудомойки тройники или удлинители! Потребляемая мощность посудомоечной машины слишком велика, и подобные действия могут стать причиной возгорания и поломки.
Для обеспечения нужного уровня подачи воды на трубу с холодной водой устанавливается отдельный кран, к которому крепится заливной шланг. Чаще всего он включен в комплект, но если шланг коротковат, можно приобрести шланг отдельно.
Перед подключением шланга желательно открыть кран, чтобы стекла грязная или ржавая вода. Для того, чтобы шланг зафиксировался в нужном положении на раковине, используют специальную U-образную направляющую.
Далее необходимо тщательно проверить наличие и герметичность всех прокладок и соединений. Подводящий и переливной шланги не должны быть перекручены или пережаты.
Если все в порядке, можно приступать к пробному холостому запуску.
Для посудомоечной машины рекомендуем даже при пробном запуске использовать специальное средство и ополаскиватель.
Поделитесь, пожалуйста, с друзьями!
Сыпать соль для посудомойки
Описание:
Для восстановления катионита, который в ионнобменном фильтре посудомоечной машины занимается уменьшением жесткости воды, используется поваренная соль, она же NaCL, она же регенерирующая соль.
Конечно, лучше использовать крупную (чтоб помедленнее вымывалась) и чистую (чтоб ничего внутри ПММ не засоряла).
А я уже год использую вот такую, как показано в видео.
(катионит — твердое нерастворимое вещество, способные обменивать свои ионы на ионы из окружающего их раствора. Обычно это синтетические органические смолы)
http://saw-wood.com/articles/trojnik-dlja-posudomojki/Тройник для посудомойкиadminArticlesдвойник тройник,подключения посудомойки,подключить посудомоечную,посудомоечной машиныContents Как подключить посудомойку
Тройник для посудомойки
Какую посудомоечную машину купить Сыпать соль для посудомойки Как подключить посудомойку
Как подключить посудомойку
Приобретение посудомоечной машины очень радостное событие.
Этот бытовой прибор снимает все заботы о мытье посуды и его появление освобождает значительное количество времени для занятий более приятными и нужными делами.
Единственное что следует сделать –…
проходной и другой кран для подключения посудомойки к водопроводу, диаметр крана. Какой нужен и как выбрать?
Если возникла необходимость подключить к водопроводу посудомоечную машину, то обязательно потребуется правильно выбрать кран. От него зависит то, насколько качественно будет работать техника.
Особенности и назначение
Кран для посудомоечной машины подключается к водопроводу, но перед этим обязательно требуется составить схему.
Согласно инструкции, посудомоечные машинки в первую очередь подключают к сливу. Потом уже их подсоединяют к воде и электричеству. В зависимости от количества шлангов потребуется выбрать двойник или тройник. Перед установкой мастер обязательно должен проверить качество резьбы. Запорный механизм должен быть удобным. Идеально подходит угловой вентиль или даже шаровой механизм.
Если техника устанавливается в квартире, где иногда нужно резко перекрыть воду, то следует использовать поворотный кран. Достаточно одного движения, чтобы поток воды перестал поступать в посудомоечную машинку. Если говорить о долговечности, то на первом месте были и остаются шаровые механизмы. Их преимущество заключается в том, что они не особое чувствительны к качеству воды и примесям в ней.
Когда на первом месте стоит безопасность, то лучше отдать предпочтение крану-тройнику. Устанавливать его несложно, с этой задачей может справиться и новичок. При этом такой кран демонстрирует высокий уровень надежности.
Вероятность протечки с ним снижена до минимума. Когда одновременно устанавливается и подключается много техники, используются четырехотводные механизмы.
Материалы изготовления
На современном рынке можно отыскать много моделей кранов. Большинство из них выполнено из бронзы и латуни. Это наиболее удачный вариант для установки вместе с посудомоечной машинкой. Такие изделия отличаются качеством и надежностью, они давно зарекомендовали себя с положительной стороны.
На полках магазинов можно найти и изделия из пластика или силумина.
Не самый лучший вариант, но стоит гораздо дешевле. Главный недостаток подобных кранов заключается в том, что они рассыпаются в самый неподходящий момент.
Виды и размеры
Опытные сантехники советуют приобретать шаровый кран или решение с переключателем. При этом все модели можно классифицировать следующим образом:
- угловой вариант;
- с двумя отводами;
- с тремя отводами;
- четырехотводный.
В большинстве случаев приобретается тройник, поскольку с ним не бывает проблем. Проходной диаметр резьбы составляет ½ дюйма. Изделие может иметь резьбу типа «мама», которая подключается к водопроводу, или же типа «папа» – для присоединения смесителя.
При таком кране нет лишних соединений, потому и протечки случаются реже. В самых простых, но вместе с тем надежных схемах используется именно этот вариант.
Что касается модели углового типа, то все выводы у нее стоят под углом в 90 градусов. Ставят изделие на уже имеющийся отвод трубы водопровода. Двумя прямыми отводами характеризуется двойной кран. У него в конструкции имеется перекрывающий механизм и вентиль, установленный в середине. Его установка тоже производится на готовый отвод. Самая сложная модель – четырехотводная, но в последнее время ее стали использовать чаще.
Так происходит потому, что выросла необходимость присоединять сразу несколько потребителей к одной системе.
Как выбрать?
Новичку сложно понять, какой именно кран нужен для подключения к водопроводу посудомоечной машинки. Если сделать выбор верно, то можно избежать множества проблем в будущем. Среди массы представленных вариантов всегда нужно отдавать предпочтение бронзе или латуни. Лучше один раз заплатить больше, чем потом заново покупать кран.
На поверхности изделия не должно быть никаких повреждений. Такой механизм быстро лопнет под давлением. Более того, если выбирать между рычагом и шаровым механизмом, то решение нужно принять в пользу второго варианта.
В нем не будет серьезного отложения солей. Перед покупкой также стоит сначала покрутить запор. Если случится авария, а он будет сломан или бракован, устранить ее быстро не получится.
При выборе крана опираются не столько на личные предпочтения, сколько на схему подключения. Если планируется присоединять и стиральную машинку, то нужно приобретать кран с четырьмя отводами. При организации подключения важно думать не только о качестве подбираемого крана, но и о других элементах системы. Только тогда можно будет говорить о нормальной работе посудомоечной машины.
Не стоит обращать внимание на внешний дизайн изделия. Оно все равно будет скрыто от глаз. Гораздо важнее удобство его использования и качество сборки.
Если на кране установлен вентиль, который неудобно закручивать, то ущерб при аварии будет большим.
Midland 935044LF Тройник для посудомоечной машины из бессвинцовой латуни, сжатие 1/4 дюйма x 3/8 дюйма с наружной резьбой, латунь, 1: Amazon.com: Industrial & Scientific
| Цена: | 9 долларов. 36 + Депозит без импортных пошлин и доставка в Российскую Федерацию $ 24,93 Подробности |
- Убедитесь, что это подходит
введя номер вашей модели.
- Тип продукта: Механические компоненты
- Размеры упаковки: 2,0 дюйма Д x 2,0 дюйма Ш x 2,0 дюйма В
- Страна происхождения: США
- Вес упаковки: 0,5 фунта
Характеристики данного продукта
| Фирменное наименование | Неизвестный |
|---|---|
| Подходит для наружного диаметра трубы | 1.5 дюймов |
| Высота | 1,5 дюйма |
| Внутренний диаметр | 1,5 дюйма |
| Форма изделия | Тройник |
| Нижний температурный диапазон | 30 градусов_цельсия |
| Материал | Латунь |
| Измерительная система | нас |
| Номер модели | 935044LF |
| Кол-во позиций | 1 |
| Номер детали | 935044LF |
| Размер | 1 |
| Размер резьбы | 0. 5 дюймов |
| Тип резьбы | Сжатие X Наружная труба |
| Код UNSPSC | 27120000 |
| Ширина | 1,5 дюйма |
Самый распространенный дефект при установке посудомоечной машины
Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить.На приведенной ниже фотографии, которая была отмечена как фотография дня Structure Tech, видно несколько дефектов сантехники, два из которых связаны со сливом в посудомоечной машине.
Сможете ли вы их заметить?
Изнаночная сторона ловушки
Проблема номер один заключается в том, что слив соединен со стороной сифона канализационной трубы .
Вода, которая всегда находится на дне P-сифона, предотвращает попадание канализационных газов в дом. Слив посудомоечной машины должен быть подключен до P-сифона, а не после , как это было сделано здесь.При такой неправильной установке канализационные газы могут вернуться в посудомоечную машину. На схеме внизу справа показана правильная установка.
Без высокой петли
На приведенном выше рисунке справа вы заметите, что слив из посудомоечной машины образует высокую петлю под кухонной раковиной. Это минимальное требование для каждой установки слива посудомоечной машины; это требуется всеми производителями посудомоечных машин, а также Сантехническим кодексом штата Миннесота (раздел 4715.1250). Фактически, наш сантехнический кодекс гласит: « как можно выше под столешницей ». Альтернативой установке высокой петли является установка воздушной прослойки у кухонной мойки. Это устройство, которое на самом деле устанавливает над раковиной .
Однако я не могу себе представить, зачем кому-то это делать, если в этом не было необходимости. Как уродливо. В некоторых частях страны эти воздушные зазоры необходимы, несмотря ни на что. Жалко для них.
Несмотря на то, что новые посудомоечные машины поставляются производителем со сливным отверстием, расположенным сбоку от посудомоечной машины, в каждом руководстве по установке по-прежнему требуется эта высокая петля под раковиной.
Я слышал разные причины, по которым требуется дополнительная петля под раковиной, поэтому решил напрямую связаться с производителями.
Я разослал электронное письмо восьми производителям посудомоечных машин, задав им следующий вопрос:
«Высокий контур требуется на сливе посудомоечной машины» i в инструкциях по установке для всех ваших посудомоечных машин . Для чего это нужно? Разве высокая петля, встроенная сбоку посудомоечной машины, не дает того же? Мы будем благодарны за любые комментарии или комментарии по этому поводу.
”Вот полученные мной ответы:
- Kenmore: “ Для предотвращения потенциального загрязнения посудомоечной машины обратным потоком необходимо использовать высокий контур или воздушный зазор. Местные правила водоснабжения обычно диктуют требования в вашем районе. Раздел 807.4 Единых правил по сантехнике гласит: «Ни одна бытовая посудомоечная машина не может быть напрямую подключена к дренажной системе или измельчителю пищевых отходов без использования утвержденного фитинга воздушного зазора для посудомоечной машины на напорной стороне посудомоечной машины.Перечисленные воздушные зазоры должны быть установлены с отметкой уровня затопления (FL) на уровне затопления раковины или дренажной доски или выше него, в зависимости от того, что выше, или отдельно перекрываться воздушным зазором, расположенным на стояке ».
- GE: «Если воздушный зазор не требуется, сливной шланг должен иметь высокий контур от пола, чтобы предотвратить обратный поток воды в посудомоечную машину или слив воды во время работы».
- Bosch: Высокая петля в сливном шланге посудомоечной машины предназначена для предотвращения оседания воды в шланге, если он свисает ниже или горизонтально.Это предотвращает высыхание сливного шланга и предотвращает попадание запахов в посудомоечную машину.
- Viking: При тестировании наших посудомоечных машин мы обнаружили, что для правильного слива воды требуется дополнительная высокая петля в задней части посудомоечной машины. Мы видели, когда этот элемент не применяется, что со временем у потребителя будут проблемы с подачей воды, что вызовет проблемы с надлежащим дренажом и объединением воды в определенной области.
- Maytag: Нет ответа через 29 дней.Бу.
- Whirlpool: Нет ответа через 29 дней. Бу.
- Амана: Нет ответа через 29 дней. Бу.
Бу. Подводя итог, можно сказать, что высокий контур необходим для предотвращения обратного потока воды в посудомоечную машину и для предотвращения неправильного слива воды. Несмотря на то, что посудомоечные машины поставляются с завода со сливным отверстием, расположенным высоко по бокам посудомоечной машины, это не является приемлемой заменой высокой петли под кухонной раковиной.В Миннеаполисе отсутствие правильно установленной высокой петли под кухонной раковиной требует ремонта для их оценки истинности продажи жилья.
Сообщение об обновлении за 2016 год:Миннесота приняла новый государственный сантехнический кодекс, и петли высокого давления уже недостаточно. Теперь необходимо установить уродливый воздушный зазор. Подробнее по этой теме здесь: http://structuretech2.com/2016/03/new-minnesota-plumbing-code/#dwairgap
Рубен Зальцман, Structure Tech Home Inspections — электронная почта — Minnesota Home Inspections
Johnson Tee’s — еще один способ отвести сток в посудомоечной машине.
На днях я получил хорошее письмо от кого-то из Сан-Франциско, желающего узнать, где они могут найти устройство с воздушным зазором Johnson Tee для посудомоечной машины, которую они устанавливали. Они сказали, что расспрашивали всех, и никто никогда об этом не слышал. Они нашли мой предыдущий пост об этих устройствах с воздушным зазором и искали дополнительную информацию.
Грубая сантехника для устройства с воздушным зазором Johnson TeeЭти устройства — отличный способ вентилировать посудомоечную машину, так как в этом случае у стиральной машины будет собственный сифон, и вам не придется прикреплять эту неприглядную крышку к раковине или столешнице .Это также гарантирует, что воздушный зазор находится значительно выше края раковины. Вентиляция может быть выполнена либо через фартук столешницы, либо через стену, либо наружу дома. Это также устраняет необходимость в одном шланге, проходящем через пространство шкафа под раковиной.
Я ответил, что думаю, они будут легко доступны в магазинах типа Lowe’s или Home Depot или просто выполните поиск в Google.
К моему большому удивлению, я не смог найти в Интернете даже намека на них с точки зрения того, где я мог бы их купить.О них было несколько статей, несколько из которых были написаны в моем блоге.
Итак, я пошел в Aurora Plumbing , один из крупных местных магазинов сантехники, и купил его. Это было доказательством того, что я не был в Сумеречной Зоне или что я не потерял свои шарики — по крайней мере, в отношении этой темы.
Но вернемся на минутку в Сумеречную зону: в магазине сантехники произошло очень странное совпадение. В то время как я был в очереди к кассе, там стоял представитель Johnson Industries, Inc и слышал, как я разговаривал с кассиром о футболке Johnson Tee.Оказывается, они производятся прямо здесь, на Северо-Западе, и были изобретены владельцем компании Бобом Джонсоном в 1979 году.
Устройство с воздушным зазором Johnson Tee с декоративной крышкой Устройство имеет зарегистрированный патент, датированный 1980 годом. примерно в то время, когда я начал использовать их в своих домах в начале 1980-х годов, на другом конце страны в Освего, штат Нью-Йорк.
Представитель сказал мне, что они продаются только дистрибьюторам сантехники, поэтому вы не найдете их в магазинах сантехники, таких как Lowe’s и Home Depot.Это объясняет, почему, когда вы Google «покупаете Johnson Tee’s», информации просто не так много.
Это как бы заставляет задуматься, чего еще Google не знает.
Устройства имеют штамп UPC и должны быть приемлемы в большинстве юрисдикций, поэтому уточняйте это в своей юрисдикции или спросите своего сантехника. Если ваш сантехник никогда о них не слышал, возможно, вы захотите найти другого сантехника.
***
Чарльз Буэлл, домашний инспектор Сиэтла
Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа.Я обещаю НЕ распространять спам в вашей электронной почте
Посудомоечная машина Air Gap Johnson Tee
Без петель, без перегибов, прямой ход.
Большинству людей знакомо устройство с воздушным зазором на кухонной мойке, которое предотвращает попадание дренажной воды обратно в посудомоечную машину. Воздушный зазор для посудомоечной машины Johnson Tee
Воздушный зазор для посудомоечной машины Нужен ли вам один
Очистка воздушного зазора в посудомоечной машине Estilodeturquia Co
Самый распространенный дефект установки посудомоечной машины Star Tribune
air зазор со шлангом 78 к мусороуборочной машине или тройником, в зависимости от того, что у вас есть.
Самая грубая сантехника для устройства с воздушным зазором johnson tee Эти устройства являются отличным способом вентиляции посудомоечной машины, так как в этом случае у стиральной машины будет собственный сифон, и вам не придется прикреплять этот неприглядный колпачок к раковине или столешнице. обычные встраиваемые посудомоечные машины, наиболее широко продаваемый тип, который покупает и тестирует Consumer Reports, имеют ширину 24 дюйма.
В нашем рейтинге посудомоечных машин вы увидите более 100 моделей, а также два ящика для посудомоечных машин от Fisher & Paykel, единственной компании, которая в настоящее время производит ящики.Что бы вы ни выбрали, подумайте об использовании моющего средства, прошедшего наши тесты, чтобы получить максимальную отдачу от вашей машины.
Он также обеспечивает, чтобы воздушный зазор находился значительно выше края мойки. К счастью, подобные поверхности опровергают резкие различия от бренда к бренду и даже от модели к модели. Посудомоечные машины более многофункциональны и умны, чем когда-либо, поэтому, если вы знаете, что искать, вы можете отсортировать ряды и найти посудомоечную машину, которая вам больше всего подходит. фитинг воздушного зазора, если он не заменит хвостовик 78..
Посудомоечная машина с воздушным зазором Johnson Tee Если вы ремонтируете кухню, выбираете бытовую технику для нового дома или просто модернизируете посудомоечную машину старой модели, мы можем помочь вам найти идеальную посудомоечную машину.
Используйте это руководство, чтобы изучить дизайн и отделку посудомоечных машин, узнать, что определяет, насколько тихо работает посудомоечная машина, и узнать о функциях, которые делают посуду блестящей.
Посудомоечная машина с воздушным зазором johnson tee . Как и стандартный воздушный зазор, у них должна быть критическая линия, которая выше, чем заливной край приспособления.Какого черта это футболка Джонсона. Без петель с воздушным зазором.
Это вынуждает его повторно подключиться к 12-дюймовой стороне фитинга с воздушным зазором. Когда установлен воздушный зазор, одна сторона составляет 12 дюймов, а другая — 78. Большинство людей знакомы с устройством воздушного зазора, которое присутствует на кухонной мойке, которое предотвращает попадание дренажной воды обратно в посудомоечную машину. Хорошая мысль.
Футболка Johnson — это одобренная aspe альтернативная система вентиляции для посудомоечных машин, популярная в западном Вашингтоне уже 25 лет.
Шланг 58 непрерывно поднимается вверх и подсоединяется к меньшему входному отверстию для воздушных зазоров. Если сточные воды стекают медленно или поднимаются, они могут наполняться быстрее, чем стоки из вентиляции.
Когда их откручивают назад, они превращаются в красивые маленькие фонтаны в раковине. Воздушный зазор физически отделяет канализацию от подающей. Ваша посудомоечная машина будет всасывать воздух снаружи, а не откачивать сточные воды.
В соответствии с разделом 80216 IPC разрешена утилизация посудомоечной машины без воздушного зазора.Футболка Джонсона — это не воздушный зазор. Замените воздушный зазор наружным вентиляционным отверстием.
Именно так я это читал, и наши строительные инспекторы тоже читают, и так долго, пока я занимаюсь водопроводом. Какого черта это футболка Джонсона. Футболка Johnson заменяет традиционный воздушный зазор, установленный на палубе, который обычно находится слева или справа от кухонной мойки.
Основное отличие отличается от стандартного воздушного зазора, который устанавливается на столешнице или выступе раковины, а затем сливается через шланг 78 в посудомоечную машину, тройник Johnson имеет отдельный сифон 1 12 и стояк в стене, на котором находится тройник Johnson.
на.Когда их откручивают в обратном направлении, они превращаются в красивые маленькие фонтаны в раковине. Тройник Джонсона имеет вентиляционное отверстие, поэтому сифон не должен возникать.
Тройники Johnson и устройства с воздушным зазором на столешнице Charles Buell
Требования к воздушному зазору для посудомоечной машины Terry Love Plumbing
Крышка воздушного зазора Матовый никель Посудомоечная машина Theeuropeans
Посудомоечная машина
Stero A10-2397 ПРОМЫВКА ТРОЙНИКА В СБОРЕ SDRA, SD2RA RINSE MF
Привет, добро пожаловать в Parts Town!
Parts Town и 3Wire объединили усилия и объединились с IPC, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.
Привет, добро пожаловать в Parts Town!
Parts Town и 3Wire объединились и объединились с NDCP, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.
Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.
Привет, добро пожаловать в Parts Town!
Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.
Привет!
RSCS и Parts Town объединили свои усилия, объединив знакомую команду с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.
Привет, добро пожаловать в Parts Town!
Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с замечательной командой, которую знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям.
Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.
Чего можно ожидать:
- Больше всего запчастей на планете — все OEM, все время
- Отличная технология, позволяющая упростить поиск и покупку запчастей, включая поиск серийного номера, PartSPIN® и интеллектуальные руководства, можно найти на сайте partstown.com и в нашем ведущем в отрасли мобильном приложении
- Исключительный опыт работы с клиентами от команды, которой вы доверяете, с каждым электронным письмом, живым чатом, текстовым сообщением и телефонным звонком, обеспечивается дружелюбной и знающей командой
- Позднее, чем кто-либо еще — поддержка и доставка всех заказов на складе до 9 вечера по восточному времени
Чего можно ожидать:
Готовы начать? Пошли!
Продолжить движение в Parts TownИщете запчасти для оборудования для напитков?
Marmon Link — это новый источник оригинальных запчастей для производителей оборудования Marmon.
Найдите детали и аксессуары для розлива напитков, а также детали для Корнелиуса, Замка принца, Серебряного короля, Анджело По и Короля сабли.
Почему моя посудомоечная машина не сушит посуду?
Обновлено 21 февраля 2018 г.
Это жалоба, которую мы слышим каждый день от наших читателей: «Посудомоечная машина, которую вы порекомендовали, не сушит мою посуду, в отличие от моей старой!»
Что ж, уважаемые читатели, вы не ошиблись.Новые машины не сушат , как старые модели, и этому есть несколько веских причин.
Это не ваша вина, что ваша посуда не сохнет.
Да, сегодняшние посудомоечные машины отличаются от прошлогодних. В них поместится больше посуды, они намного тише и эффективнее.
Эта последняя причина также является основным объяснением того, почему многие современные посудомоечные машины больше не предлагают цикл сушки с подогревом.
Кредит: Проверено.
com / Johnny Yu
Этот черный нагревательный элемент в нижней части посудомоечной машины GE традиционно используется для сушки посуды.
Раньше посудомоечные машины включали открытый нагревательный элемент в основании устройства для сушки посуды в конце цикла, по сути превращая посудомоечную машину в электрическую духовку с низким энергопотреблением.
Как вы понимаете, нагревательный элемент потребляет много электроэнергии. С ужесточением федеральных энергетических стандартов большинство производителей отказались от нагревательного элемента в пользу системы сушки конденсацией.
Эти системы используют горячее ополаскивание в конце цикла для покрытия посуды горячей водой. Холодные внутренние стенки посудомоечной машины из нержавеющей стали отводят горячую воду с посуды и направляют ее в канализацию.
У меня для вас одно слово: «Пластмасса».
Конденсационная сушка подходит для большинства стекол и фарфора, но даже производители признают, что пластмассы могут не высохнуть полностью.
Это проблема для потребителей, потому что сегодняшние загрузки посудомоечных машин содержат больше пластика, чем когда-либо прежде.
Кредит: Reviewed.com / Johnny Yu
Если у вашей посудомоечной машины есть зажимы на верхней полке, такие как синие на этой Whirlpool, обязательно используйте их, чтобы удерживать пластмассу на месте.
Пластмассы не только не удерживают достаточно тепла от полоскания горячей водой для сушки конденсата, но и достаточно легкие, чтобы переворачиваться и двигаться во время цикла стирки. В результате, независимо от того, насколько тщательно вы их загружаете, есть вероятность, что ваши многоразовые контейнеры и детские миски для хлопьев в конце цикла будут заполнены водой.
Если в вашей посудомоечной машине используется сушка конденсацией, кладите пластмассу куда угодно.
Ирония заключается в том, что сушка конденсацией — это единственный способ безопасно мыть пластик в посудомоечной машине. Возможно, вы уже узнали, что никогда нельзя класть пластиковые предметы на нижнюю полку, потому что они могут расплавиться.
Что ж, это только в том случае, если у вас есть сушильный элемент в основании посудомоечной машины. Если в вашей посудомоечной машине используется конденсационная сушка, вы можете положить пластик в любое место.
Помогите посуде высохнуть.
Если вам надоело сушить руки, вы можете кое-что сделать.
Некоторые посудомоечные машины GE и большинство из Whirlpool Corporation, включая многие модели Maytag, KitchenAid, Kenmore и Whirlpool, по-прежнему имеют открытый сушильный элемент. Это, как правило, более дешевые модели с пластиковыми баками, но некоторые модели ванн из нержавеющей стали также имеют сушку с подогревом. Если вы видите черное кольцо вокруг фильтра в основании машины, это верный признак того, что в вашей посудомоечной машине есть открытый нагревательный элемент.
Кредит: Reviewed.com / Johnny Yu
Некоторые посудомоечные машины, такие как GE, требуют, чтобы пользователь вручную включал функцию сушки с подогревом.
Иногда посудомоечные машины требуют вручную включить функцию сушки с подогревом.
Если посуда недостаточно высыхает, убедитесь, что вы нажали все кнопки правильно, чтобы включить параметры сушки.
Если в конце стирки вы обнаружите, что пластик, наполненный водой, скорее всего, будет перемещаться во время цикла.Во многих посудомоечных машинах есть зажимы для фиксации пластика — обязательно используйте их.
Наконец, убедитесь, что вы используете ополаскиватель. Волшебная жидкость, которую можно точнее назвать «подсушивающим средством», помогает воде скатываться с поверхностей. Это особенно важно для более пористых материалов, которые склонны притягивать воду.
А если ничего не помогает, не помешает держать поблизости кухонное полотенце, чтобы высушить последние оставшиеся капли воды.
Требования к вентиляции посудомоечной машины
Поскольку вода из посудомоечной машины сливается в водопроводную систему вашей кухни, существует небольшая вероятность того, что грязная вода сливается обратно в посудомоечную машину и загрязняет чистую посуду или снова попадает в систему подачи свежей воды.
Чтобы предотвратить это, строительные нормы и правила требуют определенного метода создания воздушного пространства в сливном шланге посудомоечной машины.
Что такое вентиляция посудомоечной машины?
Удаление воздуха из посудомоечной машины предотвращает повторное попадание грязной воды в посудомоечную машину. Есть два распространенных способа сделать это: создать высокую петлю в сливном шланге или подсоединить шланг к фитингу с воздушным зазором , который крепится к верхней части столешницы или раковины.
В любом случае, перед установкой новой посудомоечной машины важно ознакомиться с местными строительными и сантехническими нормами.Правила местного кодекса диктуют законодательные требования в вашем регионе. Свяжитесь со строительным отделом вашего города или посетите веб-сайт для получения дополнительной информации. В некоторых регионах высокий контур является минимальным требованием, но во многих других юрисдикциях воздушный зазор необходимо устанавливать во всех новых посудомоечных машинах.
Подключение к посудомоечной машине с воздушным зазором
Соединение с воздушным зазором является предпочтительным методом подключения слива посудомоечной машины и требуется при установке посудомоечной машины во многих местах. Воздушный зазор — это небольшая металлическая или пластиковая фурнитура, которая устанавливается на столешницу или раковину и обычно имеет декоративную заглушку.Устройство имеет две штуцера для шланга на нижней стороне, под раковиной или столешницей. Входящий сливной шланг посудомоечной машины подключается к одному штуцеру, а второй шланг проходит от другого штуцера к сливной трубе кухонной раковины или мусоропроводу.
Воздушный зазор работает, позволяя свежему воздуху попадать в сливной шланг, если есть резерв, вызывающий отрицательное давление. Это устраняет любую силу всасывания, которая может втягивать воду обратно в камеру посудомоечной машины. Воздушные зазоры предназначены для размещения в существующем монтажном отверстии наверху мойки (или их можно установить на столешницу любого типа).
Они доступны в различных вариантах отделки, чтобы соответствовать вашему смесителю и мойке.
Подключение к посудомоечной машине с высоким контуром
В методе с высокой петлей сливной трубопровод посудомоечной машины поднимается как можно выше под столешницей, прежде чем он снова спускается вниз, чтобы подключиться к сливной системе. В некоторых областях этот метод с высокой петлей является допустимым вариантом, но обязательно проверьте его. Поскольку верхняя часть петли расположена выше уровня заливки посудомоечной машины, маловероятно, что сливная вода может быть слита обратно в посудомоечную машину.
Метод с высокой петлей не так надежен, как воздушный зазор, но он может помочь предотвратить попадание загрязненной воды обратно в посудомоечную машину. Там, где это разрешено, метод с высокой петлей освобождает монтажное отверстие раковины, которое можно использовать для дозатора мыла, фильтрации воды или дозатора мгновенной горячей воды.
Подсоединение посудомоечной машины к сливу
Сливной шланг посудомоечной машины всегда сначала идет от посудомоечной машины до воздушного зазора или высокого контура, а затем снова спускается, чтобы подключиться к сливной системе.
То, как вы подключаетесь к сливной системе, зависит от того, установлен ли у вас мусоропровод под раковиной.
Если установлено устройство для удаления мусора, сливная линия посудомоечной машины должна спускаться вниз от воздушного зазора или высокого контура и соединяться с боковым ниппелем на сливе, где он соединяется с помощью хомута для шланга. Не обходите стороной мусоропровод, если он есть. Если слить воду из посудомоечной машины через мусоропровод, большие остатки пищи попадут в мусоропровод, где их можно будет перемолоть при следующем использовании мусора.
Когда мусоропровод отсутствует, шланг посудомоечной машины должен спускаться через воздушный зазор или высокий контур и соединяться со сливом раковины с помощью выпускного патрубка с патрубком-ответвлением. Шланг посудомоечной машины надевается на ребристый патрубок и фиксируется хомутом. Шланг посудомоечной машины должен подключаться к сливу раковины, а не к сифону слива. Если шланг подсоединяется после P-сифона, канализационные газы могут попасть в шланг посудомоечной машины и в посудомоечную машину.
