назначение, виды, критерии выбора и особенности монтажа

На чтение 6 мин. Просмотров 68 Опубликовано 27.11.2018 Обновлено 26.11.2018

Устройство водопроводной системы в некоторых случаях предполагает изменение её направления или разветвление. В этом случае используют стальной, чугунный тройник для водоснабжения при устройстве линии из чугуна, стали или полимерные фитинги при монтаже водопровода из пластика.

Определение и назначение

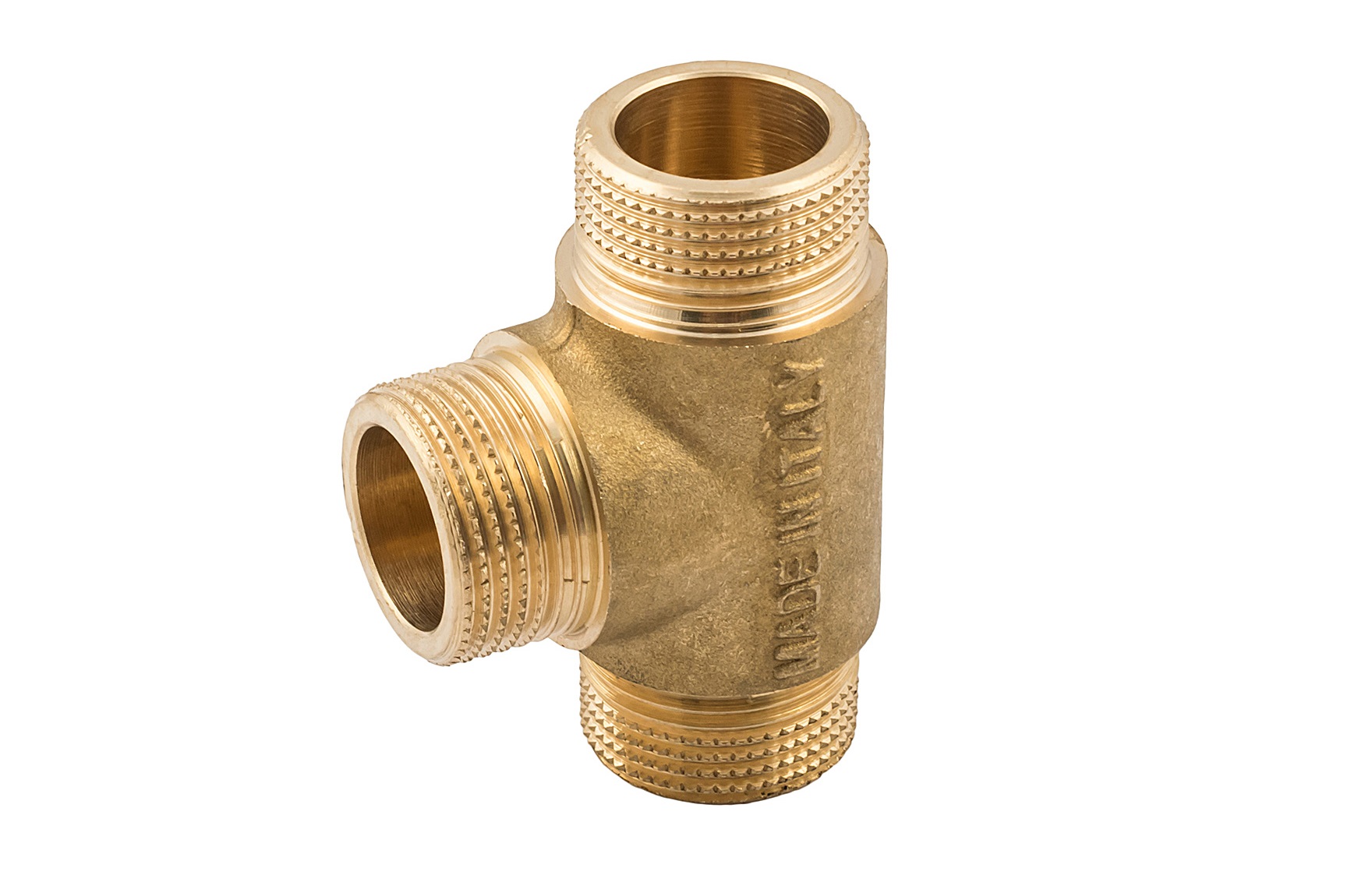

Равный латунный тройник с наружной резьбой

Тройник водопроводный – это один из разновидностей фитингов, предназначенный для комплектации, модернизации водопровода. С помощью крестовины или арматуры (так еще иногда именуют тройник) удается сменить направление линии, отвести от нее отдельную ветку и при необходимости осуществить переход части водопровода с одного диаметра на другой, а также с полимерной части системы на металлическую и обратно. В качестве примера можно рассмотреть необходимость подачи воды на бачок унитаза или стиральную машину.

Виды тройников для водопровода

Классифицируют фитинги по нескольким параметрам. В первую очередь выделяют изделия по материалу изготовления:

Металлические водопроводные тройники. Стальные, чугунные, латунные, бронзовые. Первые два вида чаще используют для муниципального строительства общественных магистралей. Сталь и чугун долговечны, устойчивы к коррозии. Как правило, эти виды арматуры монтируют методом сварки или фланцевых соединений. Латунные и бронзовые фитинги чаще используются в частном строительстве. Оба материала прочны, долговечны. Латунный тройник еще и универсален. Его можно ставить не только на металлический водопровод, но и на пластиковый.
Полимерные. Эти фитинги используют исключительно внутри помещения для монтажа системы водоподачи из труб ПВХ, ПНД или полипропилена. Производят арматуру из полиэтилена, полипропилена и поливинилхлорида. Пластиковые тройники удобны в установке, имеют высокий показатель герметичности и долговечности.

Арматуру из металла производят одним из нескольких способов – сварка, горячая штамповка или гидроштамповка. Заготовка изначально имеет вид электросварной или бесшовной трубы. Чтобы оформить торцы арматуры, используют нарезные станки или торцевые.

По способу монтажа и соединения все тройники делят на такие виды:

Резьбовые. Крепятся с помощью внутренней или внешней нарезки.
Сварные. Подлежат только сварке. Причем это могут быть и металлические фитинги, и полимерные.
Обжимные. Их еще называют цанговыми.
Пресс-фитинги.
Комбинированные.

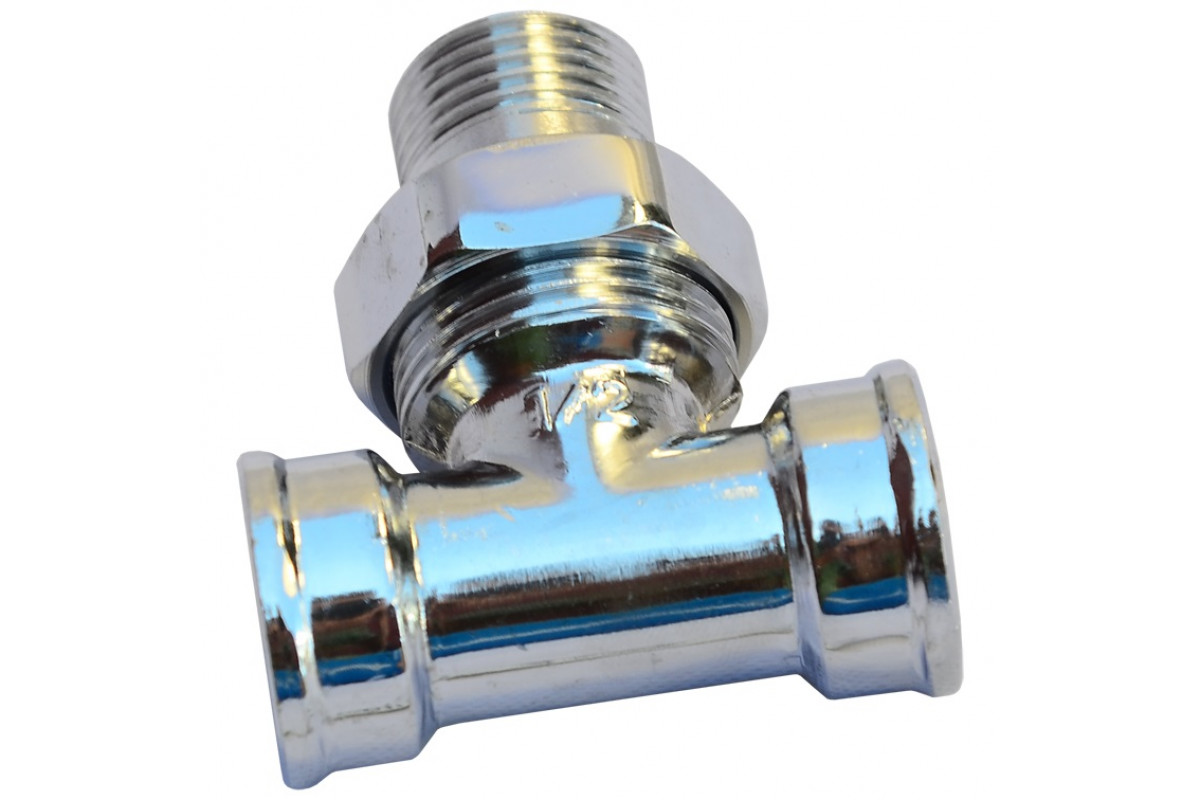

Переходной фитинг

В плане особенностей конструкции специалисты делят всю арматуру на такие виды:

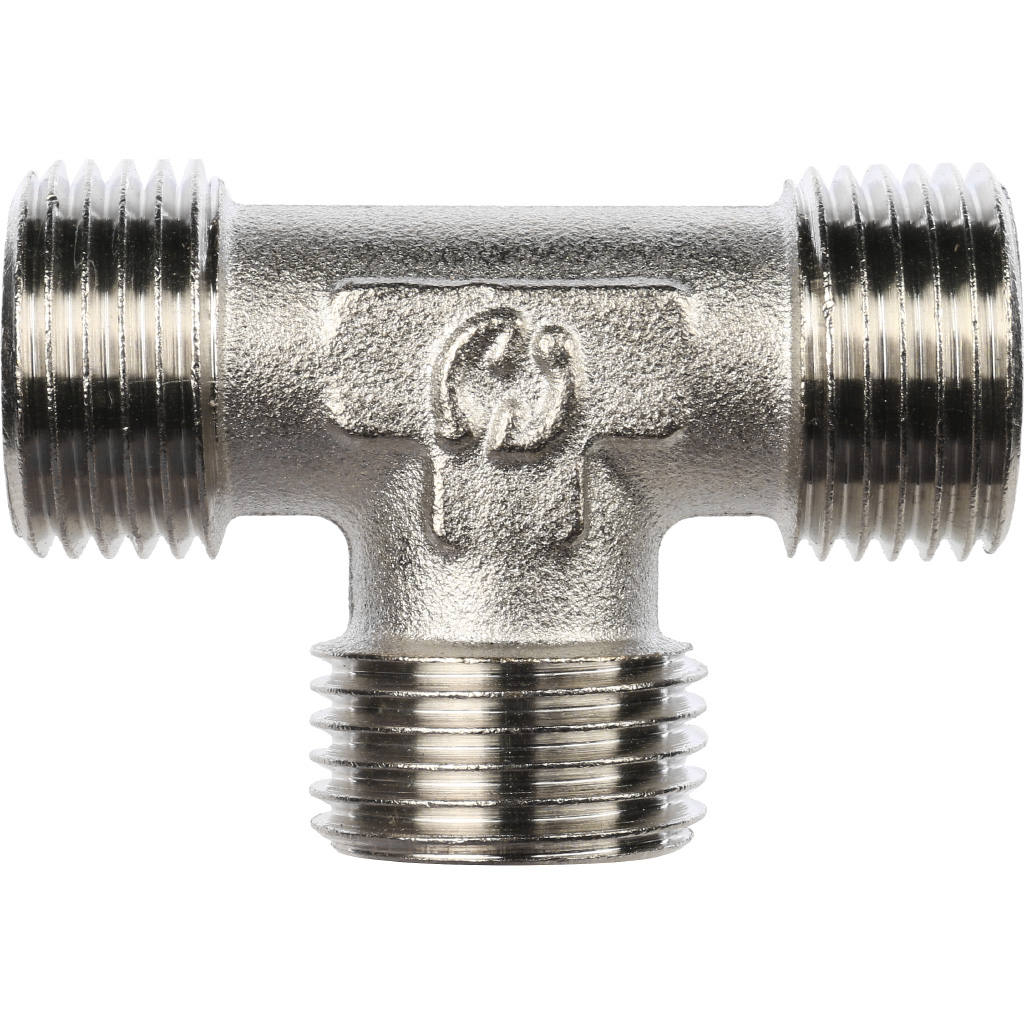

Равнопроходной фитинг. У тройника имеется три выхода, все с равным сечением.
Переходной фитинг. Помогает осуществить разветвление системы, обеспечивая иной диаметр трубы на одном из выходов. К примеру, подачу воды на стиральную машину можно осуществлять с помощью гибкого шланга меньшего сечения, нежели весь водопровод.
Комбинированные тройники. Отличаются от первых двух видов наличием разноплановой резьбы на выходах. Может быть две наружных и одна внутренняя.

Размеры диаметра арматуры стартуют от 15 мм до 1000 мм. Можно подобрать фитинг на любую трубу.

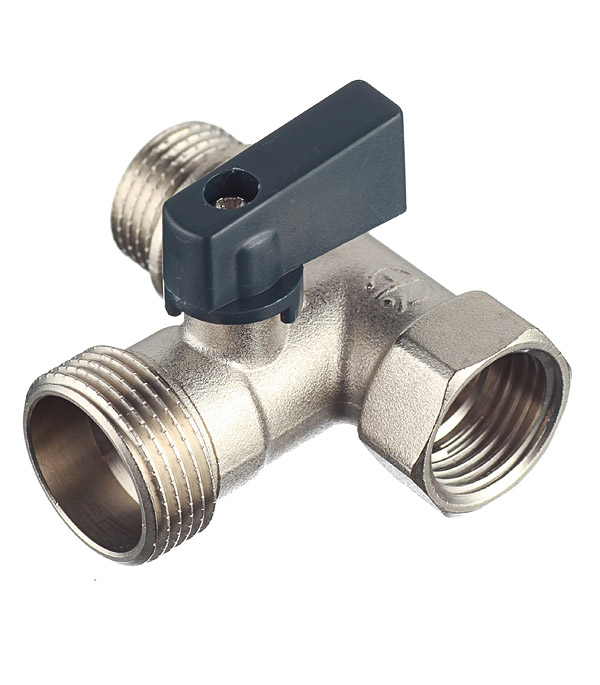

Тройник сантехнический с краном

Отдельное внимание нужно обратить на специальный фитинг-переходник с краном. Он позволяет обеспечить одновременно ответвление линии и сразу наличие еще одной водозаборной точки. Составляющие элементы тройника с краном — корпус, шаровая задвижка, уплотнительные кольца, накидная гайка, рукоять. Такую арматуру ставят на подачу воды к моющей бытовой технике. Основные преимущества фитинга с краном заключаются в следующем:

возможность работы при температурах от -10 до +95 градусов;
минимальный вес – 100 гр.;
возможные диаметры патрубков 15 и 20 мм;
предназначен для работы при давлении в системе до 8 бар;
возможность покупки крана с внутренней или внешней резьбой, что обеспечивает максимальное удобство мастеру на момент монтажа;
длительный срок эксплуатации до 4 000 циклов.

Тройник с краном можно ставить под любым удобным углом.

Критерии выбора

Тройник обжимной

Мастер, выбирающий фитинг для системы водоподачи, обращает внимание на такие параметры:

Материал изготовления. Он должен в большинстве случаев совпадать с материалом, из которого изготовлены трубы водопровода. Исключением являются линии, состоящие одновременно из пластика и металла. Здесь ставят латунный тройник или пластиковый со специальным переходником.
Тип фитинга в зависимости от цели монтажа. Если предполагается разветвление системы с равными диаметрами, берут равнопроходную арматуру. Если одна линия водопровода будет иметь меньшее сечение, берут переходной фитинг. Комбинированный поможет смонтировать часть водопровода с разными типами материала и соединения.
Способ подключения. Мастер определяется, какой из методов (сварка, обжим, резьба) подойдут для конкретного случая.
Наличие на фитинге маркировки производителя и ГОСТ. Поскольку на все элементы для водопровода возлагаются повышенные требования к прочности и герметичности, то их производят в соответствии с установленными стандартами. Если маркировок ГОСТ на изделии нет, лучше от него отказаться.

В магазине обязательно требуйте товарный чек. На его основании можно вернуть неподходящий тройник или обменять на другой.

Принципы монтажа

ПНД фитинг переходной

Установка водопроводного фитинга зависит от способа его крепления. Арматуру с краном монтируют в следующей последовательности:

В системе полностью перекрывают воду. Это страхует от протечек и аварийных ситуаций по стояку.
Измеряют отрезок трубы, который подлежит удалению под тройник. Для этого нужно измерить протяженность фитинга от одного края к другому без учета его резьбы. Под нее нужно оставить концы труб, чтоб не вырезать лишнего.
Намеченный участок системы удаляют.
На подготовленные части надевают зажимные гайки.
Осталось установить тройник и подтянуть его гайками.

Последний этап монтажных работ — подсоединение гибкого шланга. Он навинчивается на резьбу третьего разъема фитинга. При установке тройника можно использовать ФУМ-ленту в качестве герметика.

Цанговый фитинг устанавливают следующим образом:

Трубу обрезают в намеченном месте и с помощью калибратора подравнивают вмятины. Рез нужно делать под углом 90 градусов по отношению к оси водопроводной линии.
На подготовленные участки туб надевают обжимные кольца и контргайки.
Трубы вставляют в штуцеры арматуры.
Место контакта тубы и ниппеля поджимают гайкой.

Пресс-фитинг устанавливают так:

Подрезают трубы в намеченном месте и выравнивают их просветы калибратором.
Надевают на концы линии тройник.
В обжимной ключ вставляют гильзу.
Охватывают ею участок трубы с арматурой и сводят рукояти инструмента до упора. Таким образом ключ сминает гильзу, за счет чего происходит фиксация фитинга.

Массивные тройники, предназначенные для установки на центральных магистралях, монтируют с помощью болтов или с применением сварки. В первом случае фитинг можно демонтировать. Во втором это недопустимо.

Выбор тройника для воды Статьи

« Назад

Правила выбора тройника для воды 30.10.2018 15:01

Построение индивидуальных систем водопроводов сегодня не является чем-то особенным и сложным. Современный подход к проектированию и практическому монтажу систем индивидуального водоснабжения позволяет большинство работ провести самостоятельно, без привлечения дополнительных сил и консультаций специалистов. Вместе с тем качество и надежность таких систем зачастую зависят от того, насколько качественно и правильно подобраны все фитинги и комплектующие, в том числе и такая мелочь, как тройник для воды.

Использование традиционных металлических труб все больше сходит на нет, уступая применению новых, более прогрессивных технологий, например, труб из полипропилена и комплексов из полиэтиленовых труб. Такая замена коснулась и соединительных тройников, без которых внутренняя разводка магистралей практически невозможна.

Использование новых материалов во многом позволяет продлить и сроки эксплуатации таких установок, к примеру, трубы из полиэтилена и полипропиленовые трубы дают возможность использовать систему без замены труб до 45-50 лет. При этом тройники для труб водопровода не боятся воздействия агрессивных факторов воды – они не ржавеют, не разъедаются активными веществами, не склонны к оседанию известкового налета.

Выбор тройника для воды
Использование в качестве распределительной арматуры тройника для воды дает преимущества перед традиционными трубами из металла в значительном уменьшении времени монтажа и удобстве размещения развязки. Вместе с тем соединительный тройник может использоваться только с той системой труб, для которой он разработан. Исключение составляют полипропиленовые компрессионные тройники, для соединения трубопроводов и подключения других систем через резьбовое соединение. Такой тройник обычно устанавливается на вводе труб перед насосной станцией или при монтаже системы очистительных фильтров.

Как показывает практика, для источника с большим содержанием солей и механических вкраплений использование тройников для воды из комплекта металлопластиковых труб не рекомендуется. Значительное уменьшение внутреннего диаметра трубы создает трудности в поддержании необходимого давления в системе, а уже через 3 месяца эксплуатации именно в месте установки соединительного тройника начинает образовываться известковый налет.

Оптимальным вариантом установки тройников и соединительных муфт из металла в индивидуальных системах водопровода выступает участок трубопровода после фильтрационной установки.

Таким образом, правильный выбор материала для установки в системе водопровода существенно продлевает срок службы оборудования, без значительных изменений качественных параметров подачи воды – ее давления и напора.

Тройник для подключения стиральной машины к водопроводу 2Стиралки.ру

Дата: 25.01.2016

Тройник приходит на помощь в тех случаях, когда нет возможности провести отдельную линию водопровода для стиральной машины. Простота монтажа и минимум необходимых инструментов – его главные преимущества. Так, проходной кран будет удобным решением в случае переезда на новую квартиру или когда нет лишних денег на сантехника и материалы для проведения отдельной линии.

Виды кранов-тройников

Существует всего два вида таких устройств:

Тройники – служат для «врезки» в трубопровод.
Проходные краны, которые помогут подключить стиралку к какому-либо сантехническому прибору.

Важно! Не стоит путать тройники с угловыми кранами. Последние используются, если есть отдельная линия для стиральной машины, имеют всего два вывода и не подходят для врезки в трубопровод.

Монтируем тройник в водопровод

Такие устройства удобно использовать, если у вас дома пластиковые трубы. В случае с металлическими трубами установить кран без специальных приспособлений будет намного сложнее.

Для обычных тройников не нужны сантехнические приборы, а лишь труба водопровода. Но, в отличие от проходных вентилей, они требуют больший набор инструментов.

Инструменты и запчасти

Для установки тройника вам понадобится:

разводной ключ – без него никуда, нужно же чем-то затягивать гайки;
двойной шланг понадобится лишь в том случае, если такой не идет в комплекте со стиральной машинкой;

Бывает, что «родные» шланги поставляются сомнительного качества. Чтобы не затопить себя и соседей, лучше купить хороший армированный шланг с двойной стенкой

, а первый оставить про запас.

калибратор для труб из пластика – необходим для корректного подключения тройника к трубопроводу;

Можно обойтись и без калибратора, но если трубы будут отрезаны криво и кран станет подтравливать, то придется менять весь кусок трубопровода.

расходные запчасти – уплотнительные кольца, подмотка, гайки, чтобы сделать все соединения более надежными;
проточный фильтр – используется для очистки воды.

Использовать или нет последний – ваш выбор. С одной стороны, его придется периодически менять или чистить, с другой – возможно, ваш аппарат прослужит дольше, так как качество воды в отечественном водопроводе оставляет желать лучшего.

Монтаж тройника

После того, как вы обзавелись всеми необходимыми запчастями и инструментами, можно перейти к установке устройства:

Первым делом перекройте воду на этот участок трубопровода (или же на всю квартиру, если кран один).
Далее нужно отметить необходимый участок трубы для вырезания. Чтобы это сделать, замерьте длину тройника, но не забывайте, что резьбовые соединения считать не нужно, так как они должны перекрывать оба конца трубы.
Отрежьте вымеренный участок трубы.
Сначала выкрутите монтажные гайки с вентиля, а затем наденьте их на концы трубы.

Здесь вам понадобится калибратор. Им нужно расширить и выровнять отверстия в трубах, после чего смонтировать кран.

Установите тройник и затяните гайки.

После этого можно подсоединить к тройнику шланг, предварительно подмотав на его резьбу ФУМ ленту.

Подключаем машинку через проходной вентель

Подобные устройства служат для подключения стиралок к водопроводу с помощью сантехнических приборов. Монтаж крана очень прост, требует минимум запчастей и инструментов. Такой вентиль возможно подключить к смесителю на кухне, умывальнику, водонагревательному баку или даже к сливному бачку.

Рекомендации. Проходной вентиль лучше не устанавливать на старые трубы, а в случае с водонагревательным баком, его нужно подключать на «подающую» линию.

Монтаж

Для установки вам понадобится разводной ключ и ФУМ лента. Как и в случае с тройником, можно приобрести новый шланг.

Процесс монтажа:

Отключите воду.
Открутите шлангочку, идущую к сантехническому прибору с помощью разводного (или газового) ключа.
Очистите резьбу от мусора (например, старой подмотки).

Если подключение осуществляется на старую металлическую трубу, то ее необходимо зачистить напильником, чтобы убрать слой ржавчины.

Очищенную резьбу обмотайте ФУМ лентой и смонтируйте вентиль.
Внешнюю резьбу крана также обмотайте лентой и накрутите на нее шлангочку от сантехнического прибора.
После этого присоедините шлангу от стиральной машины и затяните все гайки разводным или газовым ключом.

В конце монтажа проверьте соединение и совершите первый пробный запуск.

видео-инструкция по монтажу своими руками, особенности сантехнических, водопроводных, шаровых, проходных изделий, цена, фото

Для сборки системы подачи воды в дом или на участок, отопления и горячего водоснабжения, подключения к водопроводу стиральной или посудомоечной машины приходится использовать различные сантехизделия.

Чаще всего это тройники, которые позволяют распределять движения потока жидкости. Нередко используются и более усовершенствованные такие изделия, где помимо выходов есть еще и кран на одном из них.

Ниже рассмотрим детальнее один случай, связанный с распределением тепла в системе отопления. На его примере можно составить полную картину работы и обслуживания данного устройства.

Популярный тройник с краном 1 2 дюйма

Распределение тепла

Основная задача отопительной системы – осуществлять регулировку подачи тепла. Для этого применяют специально сконструированный для перераспределения теплоносителя трехходовой кран или тройник. Отличительные особенности изделия – компактный размер, простота в эксплуатации и функциональность.

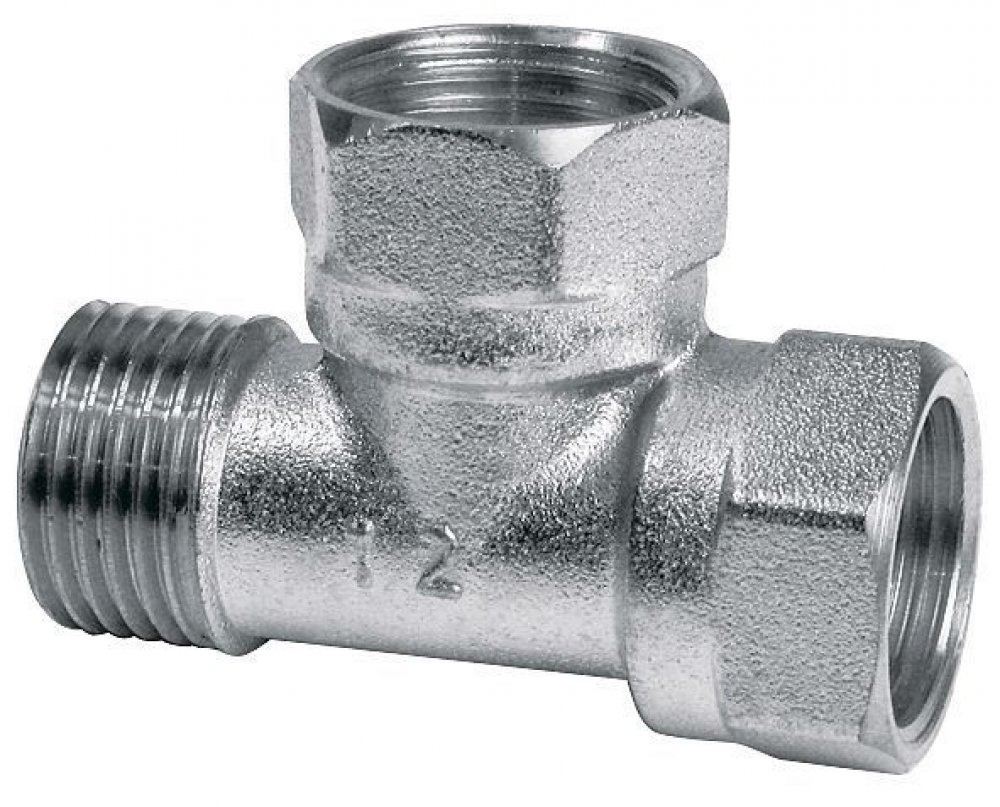

Сантехнический тройник 1 2 с краном для металлопластиковой трубы

Характеристики крана

Отопительный вентиль с тройным ходом устанавливают в систему отопления. С его помощью осуществляется регулировка температуры воды.

Используется изделие в:

отопительных контурах;
водопроводных системах;
системах горячего водоснабжения.

У крана есть один выходной патрубок, и он оснащен пробкой с отверстиями, благодаря чему происходит регулирование потоков теплоносителя.

Тройник с шаровым краном воздушника в изоляции из ППУ

К достоинствам изделий можно отнести:

высокую герметичность затвора;
отсутствие застойных зон;
простоту в эксплуатации;
легкое техническое обслуживание;
небольшое гидравлическое сопротивление;
долговечность использования.

Установить вентиль в отопительную систему можно без труда своими руками, соблюдая правила монтажа. Он не требует частого ухода.

Из недостатков трехходовых кранов отметим:

при некорректной эксплуатации они могут заклинить;

недорогие изделия самой простой конструкции не выдерживают долгой эксплуатации и быстро выходят из строя;
чаще всего вентиль используется в системах отопления, где диаметр труб небольшой.

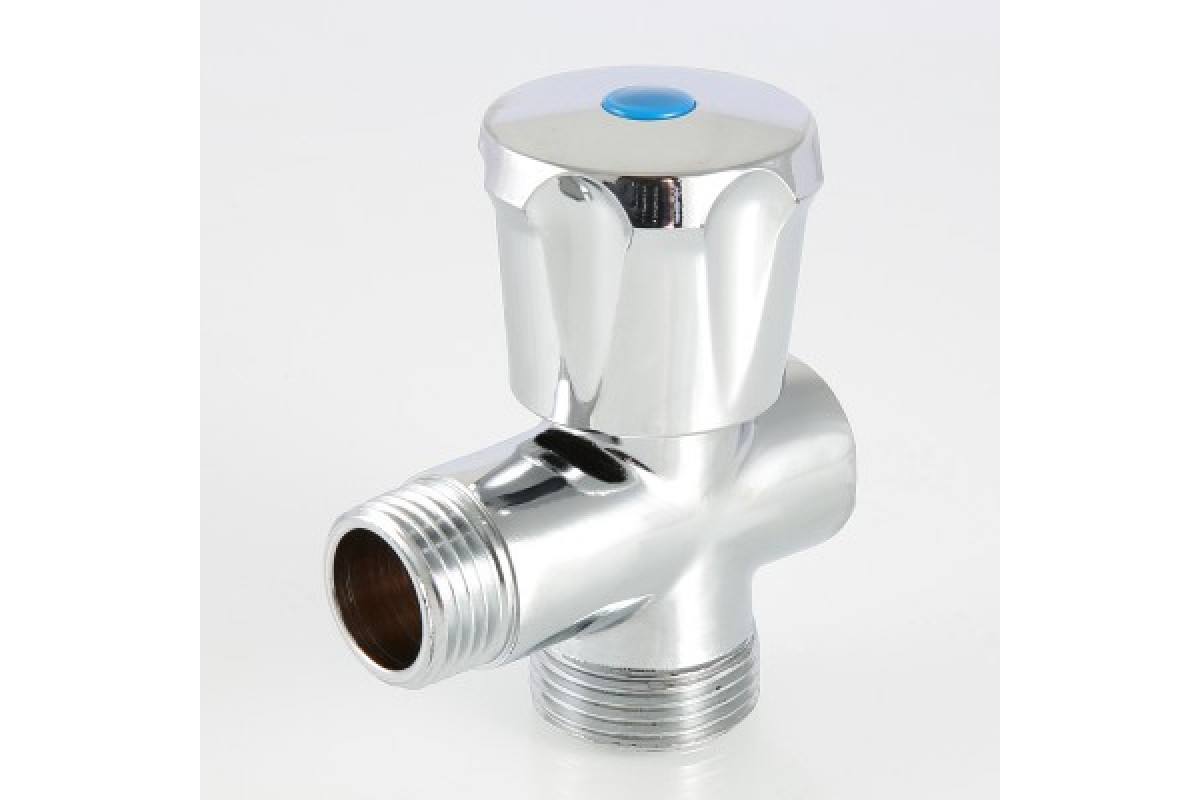

Водопроводный тройник с краном для подключения стиральной машины

Как работает кран

Трехходовой вентиль относится к запорно-регулирующей арматуре, у него есть 3 отверстия:

для подачи холодной воды;
для подачи горячей воды;
выходное.

В устройство одновременно подается горячая и холодная вода.

Происходит следующее, когда кран:

полуоткрыт – поток выходит со средней температурой;
открыт полностью – поток идет с максимальной температурой, горячая вода в систему поступает непосредственно из котла;
закрыт – к батареям подводится лишь холодная вода.

Сантехнический тройник с краном из латуни

Виды сантехнических запорно-регулирующих изделий

Трехходовой кран может быть:

Регулирующим	Оснащается электромеханическим устройством, которое открывает необходимые клапаны.
Запорным	В конструкции есть шаровое приспособление, переключающее поток теплоносителя. Он более простой по устройству и требует постоянного ухода, к тому же изделие быстро изнашивается.

Совет: производите монтаж запорного трехходового крана только в системах с небольшим давлением воды.

Использование крана в системе отопления уместно:

если необходимо поддерживать одну температуру на входящей котельной трубе, обычно это 40˚С;
для смесителя в системе теплого пола;
когда требуется уменьшить поток горячего теплоносителя.

Производят вентили из:

углеродистой стали;
чугуна;
латуни.

Материал напрямую влияет на продолжительность работы изделия. Цена крана также зависит от того, из чего он был изготовлен.

К трубопроводу запорное устройство может подсоединяться с помощью:

муфты;
фланцев;
приваркой.

Соответственно разработан для каждого способа отдельный тип крана.

Шаровый проходной вентиль для посудомоечных машин

Классификация трехходовых вентилей по другим параметрам, к которым относят:

тип проточной части устройства – полнопроходной вариант или пробно-спускной;
форму поворотной части конструкции – тип L, S и Т;
обогрев корпуса;
метод посадки затворного элемента (сальниковый или натяжной).

Контролировать работу устройства и производить регулировку температуры теплоносителя инструкция разрешает с помощью:

пневмопривода – безопасный способ, так как отсутствует вероятность поражения электрическим током;
электропривода – электрический магнит или дополнительное устройство с электродвигателем;
вручную – позволяет смешивать потоки воды только в примерных пропорциях. Является самым недорогим и оптимальным вариантом в бытовых условиях.

Совет: чтобы правильно и четко производить регулировку потоков, необходимо применять специальные механизмы, которые подмешивают остывшую воду из обратки в подающую.

Тройник с краном 3 4 с электроприводом для отопления

В этом случае расход газа или воды остается неизменным, однако температура в нужном направлении поддается контролю.

Выбираем и монтируем

Перед тем, как купить данный вид крана, рекомендуем тщательно ознакомиться с его характеристиками и особенностями.

Среди них:

диаметр точки подключения устройства к трубе;
какая пропускная способность трубопровода;
можно ли установить сервопривод, если вам необходимо установить кран, который будет работать в автоматическом режиме.

Рекомендуем также учитывать и другие характеристики устройств, описанные выше.

При установке арматуры необходимо учитывать направление водяного потока. Для этого на корпусе вентиля есть стрелка.
Прикручивать кран можно горизонтально и вертикально, его положение никак не влияет на выполнение его прямых функций.
Если необходимо приварить вентиль, следует закрыть как можно плотнее внутренние полости, чтобы в них не попала окалина и сварной грунт.
На участке стыка патрубков с краном температура водного потока не должна быть больше 100 ˚С.

На фото – как самостоятельно установить тройник кран для воды

Совет: монтаж вентиля в отопительную систему следует производить перед циркуляционном насосом отопления.

Периодически нужно проводить профилактику устройств или проверять их стабильную работоспособность.
Техническое обслуживание в бытовых условиях без труда проводится самостоятельно. В производственных – специальными организациями.
Для поддержания уровня работы вентилей в стабильном режиме следует соблюдать их правила эксплуатации, указанные в инструкции от производителя.

Вывод

Если вам нужно распределить теплоноситель в системе отопления, подключить к водопроводу стиральную машину или произвести подачу воды на приусадебный участок, вам поможет трехходовой кран. У него с одного выхода установлен вентиль, который позволяет вручную или автоматически производить необходимые вам задачи.

Установка устройства не вызывает проблем, так же, как и его обслуживание. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Как и где возможно применять кран-тройник

Для сборки системы подачи воды в дом либо на участок, отопления и тёплого водоснабжения, подключения к водопроводу стиральной либо посудомоечной машины приходится применять разные сантехизделия. Значительно чаще это тройники, каковые разрешают распределять движения потока жидкости. Часто употребляются и более усовершенствованные такие изделия, где кроме выходов имеется еще и кран на одном из них.

Ниже рассмотрим детальнее один случай, связанный с распределением тепла в системе отопления. На его примере возможно составить полную картину работы и обслуживания данного устройства.
