Тройные розетки внутренние в одно гнездо: Внутренняя тройная розетка, стоит ли устанавливать?

Содержание

Внутренняя тройная розетка, стоит ли устанавливать?

Монтаж тройной розетки может быть выходом для тех, кто не планирует в ближайшее время делать ремонт в своей квартире, но желает комфортно пользоваться электрикой в каждой комнате своей квартиры. Для превращения одной розетки в три у вас есть три варианта. Рассмотрим каждый из них.

Установка блока из трех розеток

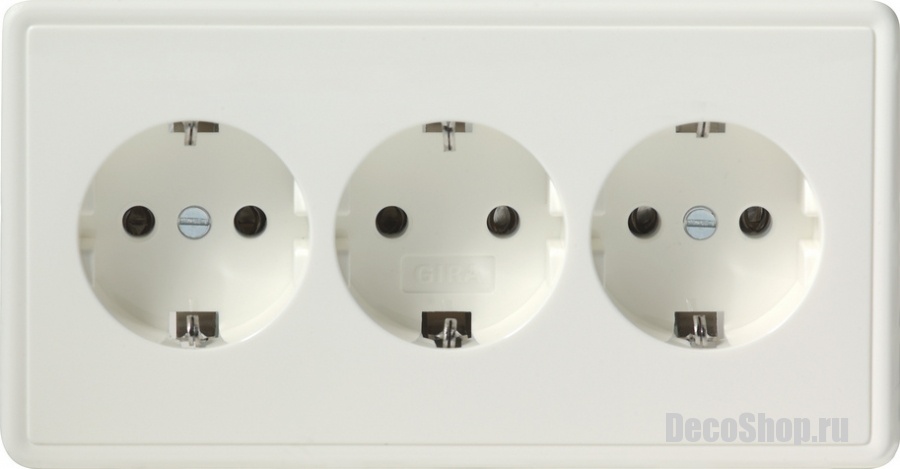

Блок из трех розеток отлично смотрится на стене

Наиболее приемлемый способ по соотношению цена/качество. Желательно производить монтаж на этапе ремонта/штукатурки, но возможна установка и по готовой стене. Более детально о монтаже блока розеток мы писали ранее.

Преимущества способа:

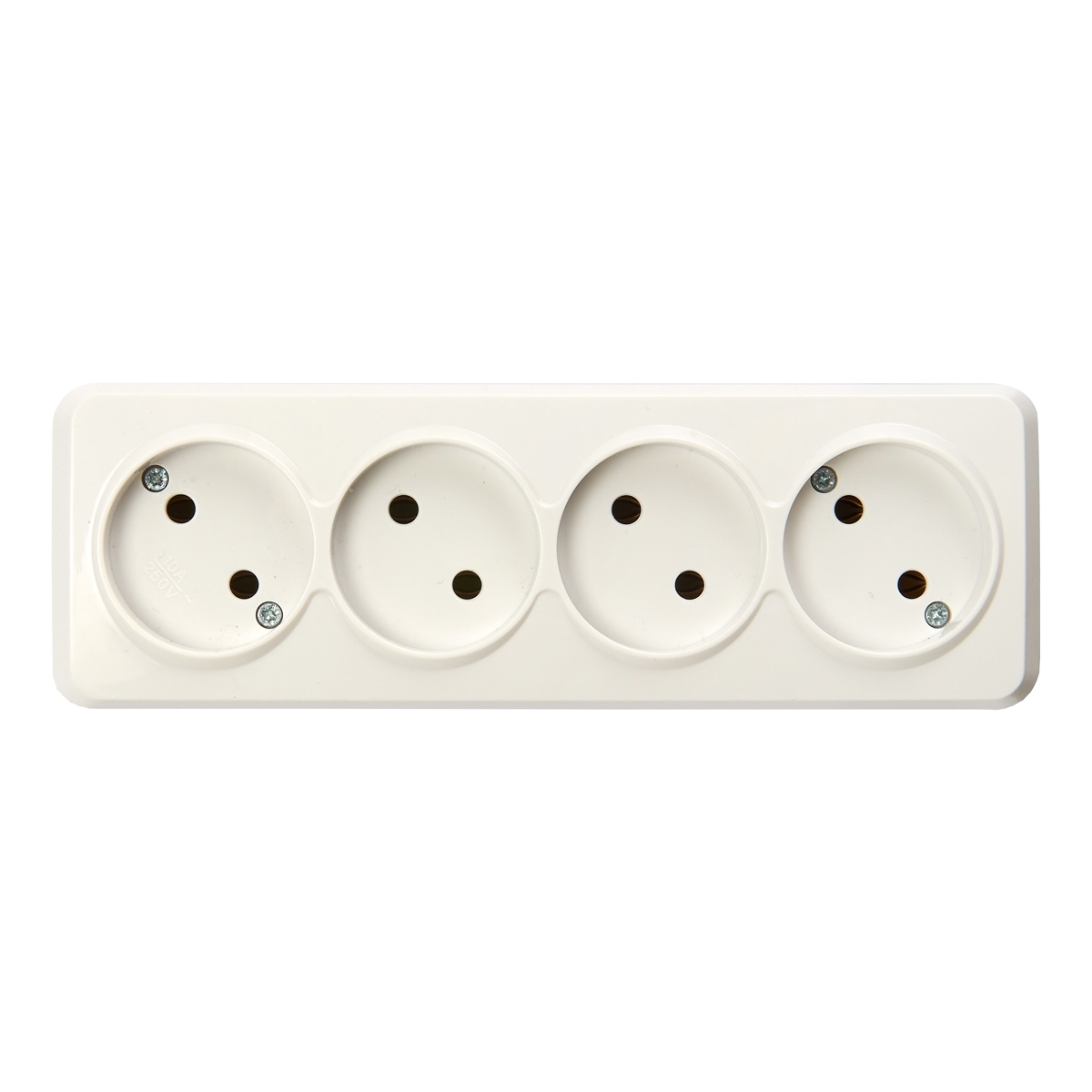

Вы можете сделать не 3, а 4 и даже 5 розеток в одном блоке в зависимости от марки и модели электроустройства;
Надежность и простота монтажа;
Низкая стоимость

Недостатки:

Работа пыльная – придется сверлить подрозетники
Требуется специальный инструмент (перфоратор, коронки)

Разъемы и розетки в одном блоке

Монтаж блока из нескольких розеток – наиболее распространенное современное решение. По-сути вы получаете несколько отдельных розеток в одном месте, более того, вы можете использовать подрозетники для монтажа не только розеток, но и выключателей, разъемов под Ethernet и TV.

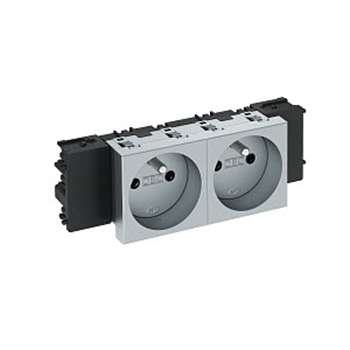

Установка тройного встроенного механизма розетки

Зачастую установить блок из трех розеток не представляется возможным, т.к. не хватает места. Рассмотренный вариант с установкой блока трёх розеток, в зависимости от фирмы и марки будет занимать от 240 до 260 мм. Но эту длину можно значительно сократить, если использовать многопостовые розетки с заводским монтажом в один блок. Вместе с накладной рамкой он займет не более 160 мм

Качественные автоматические клеммы в заводском модуле на несколько розеток

Достоинства такого подхода:

Более простой монтаж розеток
Не нужно ничего соединять дополнительными проводами
Занимает меньше места
Заводской монтаж электрики более надежен, чем любой ручной

Недостатки:

Заводской блок из трех розеток стоит дороже, чем три розетки этого же производителя, купленные по отдельности. Например, если механизм Legrand для трех розеток стоит 3*4$=12$, то механизм тройной многопостовой розетки обойдется вам в 26$, то есть в два раза дороже.
Необходим специальный подрозетник на три модуля

Важно: При покупке убедитесь, что купленный модуль надежно крепится в специальный подрозетник. Лучше использовать модули и подрозетники одного производителя.

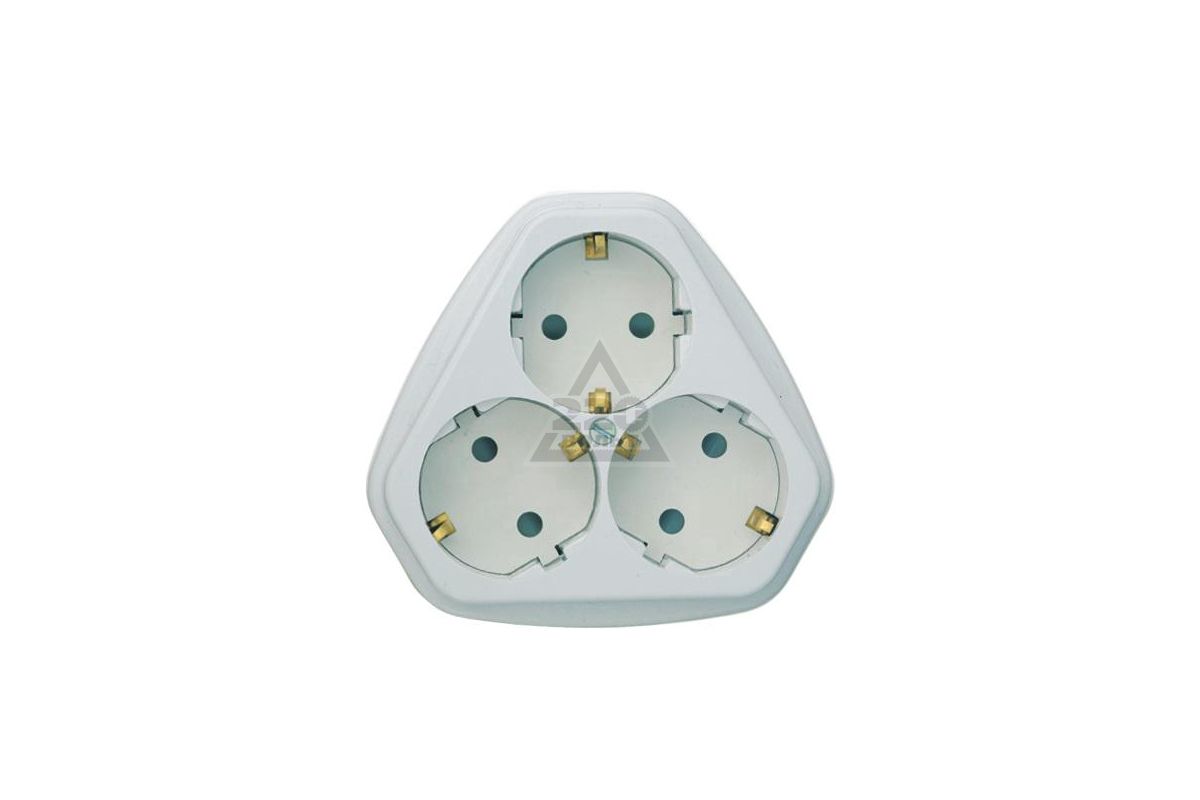

Тройная розетка – эконом вариант

Тройная розетка с заземлением

Ни один электрик в здравом уме не посоветует вам устанавливать такие тройные розетки на постоянной основе. Они могут нормально служить в виде переноски-удлинителя, но не более того. Тем не менее, на рынке довольно часто можно встретить продукцию Кунцево Электро и подобных фирм, которые предлагают вам сразу 3 розетки за цену менее 4$.

Достоинства такого решения:

Меньше занимают места, чем описанные выше варианты – три розетки помещаются в блок 95*95см;
Цена. Механизм нормальной розетки Legrand стоит 4$, а тут вместе с корпусом за три штуки та же цена.

А вот недостатки:

Из – за своей конструкции розетка не может нормально крепиться в один стандартный подрозетник и постоянно будет из него выпадать. Как бы аккуратно вы им не пользовались, он обязательно выпадет!
Качество используемой пластмассы. Уважающие себя фирмы не производят розетки такого формата, а все остальные, в том числе и Кунцево Электро, используют дешевый горючий пластмасс, поэтому применение таких розеток даже в качестве «времянок» — весьма опасно.
Контакты. Внутри этих розеток нет ни меди, ни бронзы, ни латуни. Только крашенная жесть. Так делается дешевый товар. Посмотрев видео о производстве розеток в Кунцево и даже разобрав такую розетку вы увидите
якобы латунь в контактных группах, однако все сразу становится на места, если вы проверите эту «латунь» магнитом. Жестяные контакты спустя некоторое время перестают пружинить, хуже передают электричество через вилку, нагреваются, ржавеют. В общем, делают все то, что должна делать жесть в несвойственных для нее обстоятельствах.

Не ставьте такие розетки без особой необходимости ни себе ни заказчику. В обоих случаях это выйдет вам дороже.

Высота установки розеток в современной квартире Как подключить проходные выключатели в вашем доме, советы. Устанавливаем розетку в ванную комнату правильно Розетка с таймером – элемент умного дома

Тройная розетка внутренняя

Далеко не все и не всегда происходит по плану. иногда бывают просчеты свои собственные, а иногда приходится дорабатывать просчеты чужие. Это мы к тому, что если в доме не хватает розеток, то искать виновных бесполезно. Остается только два выхода — тянуть удлинители или же врезать новые розетки в тех местах, где их расположение наиболее удобно. Если не планируется ремонт, то второй вариант едва ли будет радовать хозяев, а вот если установить вместо одинарной розетки тройную, это может несколько исправить ситуацию.

Содержание:

Зачем устанавливать тройные розетки
Виды тройных розеток, розетки с выключателем
Розетки тройные с заземлением
Тройной блок розеток
Как подсоединить розетку тройную

Зачем устанавливать тройные розетки

А ведь и действительно, намного удобнее установить вместо одной розетки три, чем пользоваться ненадежными тройниками и двойниками. это не просто неудобно. Это может привести к печальным последствиям. Никого пугать не хотим, но лишние тройники это:

увеличение механической нагрузки на розетку, что может привести к ее разрушению, вплоть до замыкания;
увеличение нагрузки электрической, поскольку любой тройник — это соблазн включить еще больше потребителей, а не все могут правильно вычислить допустимую нагрузку, что может привести к перегреву проводки;
риск механического повреждения, поскольку тройник сильно выступает за габариты розетки;
в конце концов, даже если не учитывать требования электробезопасности, то это просто неэстетично.

Поэтому установка тройной розетки будет выходом во многих ситуациях.

Виды тройных розеток, розетки с выключателем

Поскольку речь идет о квартире или о доме, то есть о внутренних помещениях, мы не станем говорить о розетках для улицы и внешних устройствах. оставим их на потом, поскольку и в многообразии встроенных розеток потеряться можно запросто. Конструктивных решений таких розеток есть немного, но конфигураций — тьма. Конструктивно она может быть выполнена на одном каркасе и с одной крышкой, а может быть быть разнесенной на три отдельные розетки с общим корпусом-крышкой.

Отдельного внимания достойны розетки с выключателем. Встроенные конструкции для трех потребителей встречаются крайне редко, но выключатель на розетке может обесточить часть цепи, когда есть уверенность, что он не будет использована долго, тем самым можно исключить появление коротких замыканий или других неприятностей во время отсутствия хозяев.

Розетки тройные с заземлением

Также нужно вспомнить о том, что конструкции розеток в принципе могут двух типов:

Тип С5 — это обычная совковая розетка, без заземления, иногда с нестандартным диаметром отверстий под вилку, что сегодня уже просто неприлично. Даже если в доме не предусмотрено заземление, лучше устанавливать более современные розетки другого типа.
Тип С6. Так называемая евро-розетка, которая может и не иметь заземления, но их размеры строго стандартизированы, у них более привлекательный дизайн и самое главное, что они выдерживают нагрузку до 15 А, в отличие от старых розеток, которые могли греться уже при 5 амперах нагрузки.

Все это в полной мере относится и к тройным розеткам с внутренним креплением. Также можно пойти другим путем — купить три отдельных розетки, а скроет их тройная рамка для розеток.

Все зависит от конструктивных особенностей стены. Если стена гипсокартонная, то просверлить еще два отверстия при помощи специальной коронки будет не проблематично. Но если стена в доме бетонная или кирпичная, тогда это влечет за собой расходы как по времени, так и по работе практически идентичные мелкому ремонту. На каком варианте остановиться, решать только мастеру.

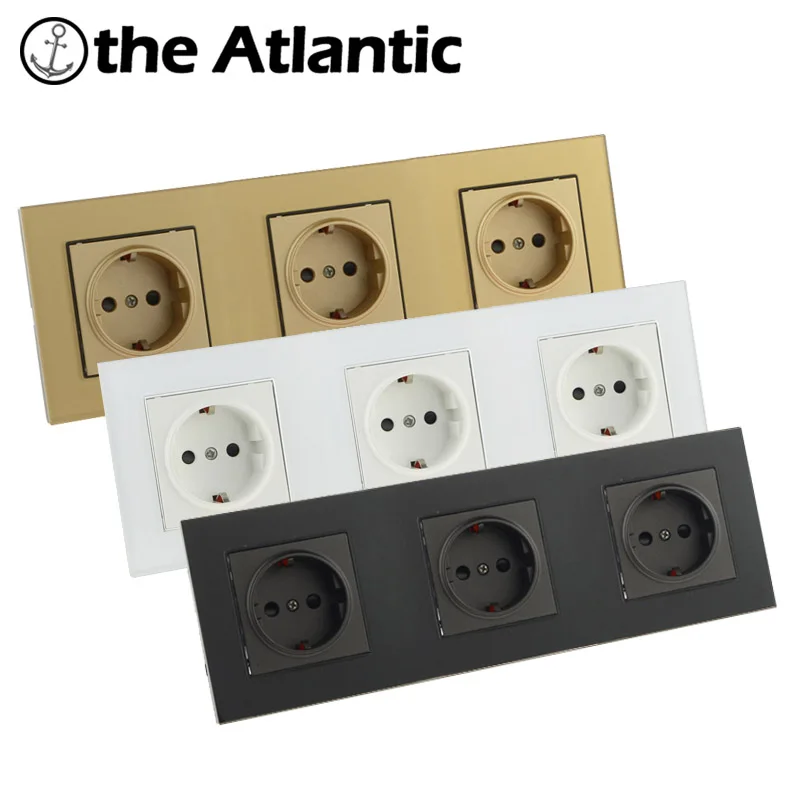

Тройной блок розеток

Нас же пока интересует более простой и более экономный вариант — установка блока из трех розеток в одно посадочное отверстие. Откровенно говоря, это не самый мудрый способ увеличить количество потребителей на провод, и такому мнению есть аргументации, но пока рассмотрим положительные стороны такой установки:

Тройная розетка в одном блоке занимает минимум места — примерно 10х10 см.
Блочная тройная розетка цена которой не намного выше, чем дорогой одинарной, может ничуть не уступать по качеству более дорогим раздельным вариантам.

Тем не менее, есть серьезные ограничения по применению таких розеток. Во-первых, очень часто на скупость ловят, подсовывая плохое качество контактов. Перед покупкой нужно убедиться, что все контакты непременно латунные. Затем стоит обратить внимание на качество пластика крышки и материал корпуса. В идеале сердечник должен быть керамическим, а материал крышки из негорючей пластмассы.

Как подсоединить розетку тройную

При выборе способа установки нужно отталкиваться от сечения провода, который проложен в стене. Если мы решаем стену не штробить и не высверливать дополнительные места для многоместной внутренней розетки, то в любом случае, стоит убедиться в том, что провод выдержит три потенциальных потребителя. Если этого не сделать, проводка может обгореть, тогда в любом случае придется штробить стену, чтобы заменить провод на поврежденном участке.

Если все же принято решение устанавливать три розетки в разных подрозетниках, то они должны быть подключены в соответствии схеме, приведенной выше. В этом случае возможно придется прокладывать дополнительные участки кабеля и здесь нужно учесть, что прокладываются они исключительно горизонтально или вертикально. Диагональная прокладка недопустима.

Если предусмотреть все нюансы, связанные с нагрузкой и сечением провода, а также купить качественную тройную розетку внутреннюю, она прослужит верой и правдой вплоть до следующего ремонта. Удачной работы!

Читайте также Как подключить двухклавишный выключатель света

схема монтажа, с заземлением и без, разновидности

На чтение 8 мин. Просмотров 1.1k. Опубликовано 17.08.2019 Обновлено 01.08.2019

Комплект из трех розеток в одном корпусе обеспечивает подключение большого количества приборов к единому источнику питания. Трехмодульное устройство также сокращает число используемых проводов. Тройная розетка востребована на кухне, в спальне или рабочем кабинете.

Необходимость монтажа тройных розеток

Внутренняя тройная розетка

Применение трехмодульной розетки позволяет пользоваться бытовой техникой и электрическими приборами с комфортом. Совместный механизм отличается рядом преимуществ:

низкая стоимость в сравнении с одномодульными изделиями;
прочный и безопасный крепеж;
отсутствие затрат на организацию дополнительной проводки;
оперативность ремонта при поломках;
быстрая и легкая установка.

При монтаже тройных устройств понадобится просверливать подрозетник на три модуля. Такой прием существенно сэкономит место в квартире и повысит функциональность электропроводки.

Разновидности изделий

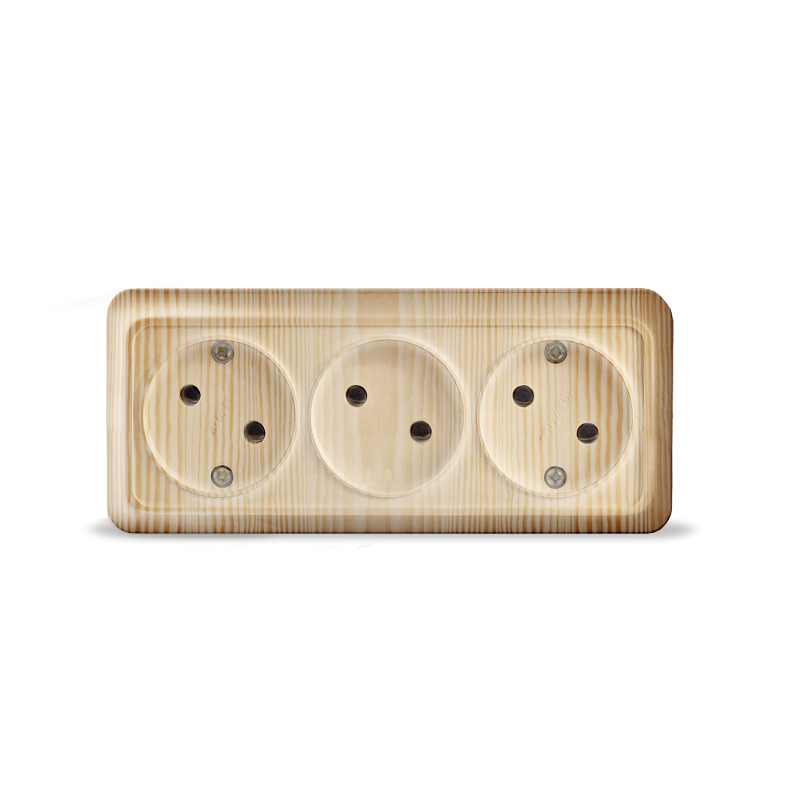

Накладная розетка

По форме, размерам и способу монтажа существуют следующие розетки с тремя гнездами:

внутренние – подойдут, если в квартире скрытый тип проводки;
внешние – встроенная крышка предотвращает доступ пыли в отверстия, у корпуса повышенная защита;
встроенные и накладные – утапливаются в поверхность стены.

Современные производители выпускают модели с заземлением, без него, а также с предохранителем, обеспечивающим выключение в момент короткого замыкания.

У тройных розеток бывают два типа контактов:

лепестковые в процессе эксплуатации теряют свойства жесткости и упругости, могут искрить;
пружинные характеризуются повышенной износостойкостью.

Оптимальный материал контактов – латунь.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
экономичностью – потребуется минимум монтажных траншей и отверстий;
простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
скоростью разметки поверхности за счет одинаковых размеров изделий;
возможностью одновременного управления источниками света и включения электроприборов.

При выходе из строя одного элемента нужно заменять весь блок.

Конструкция тройных розеток

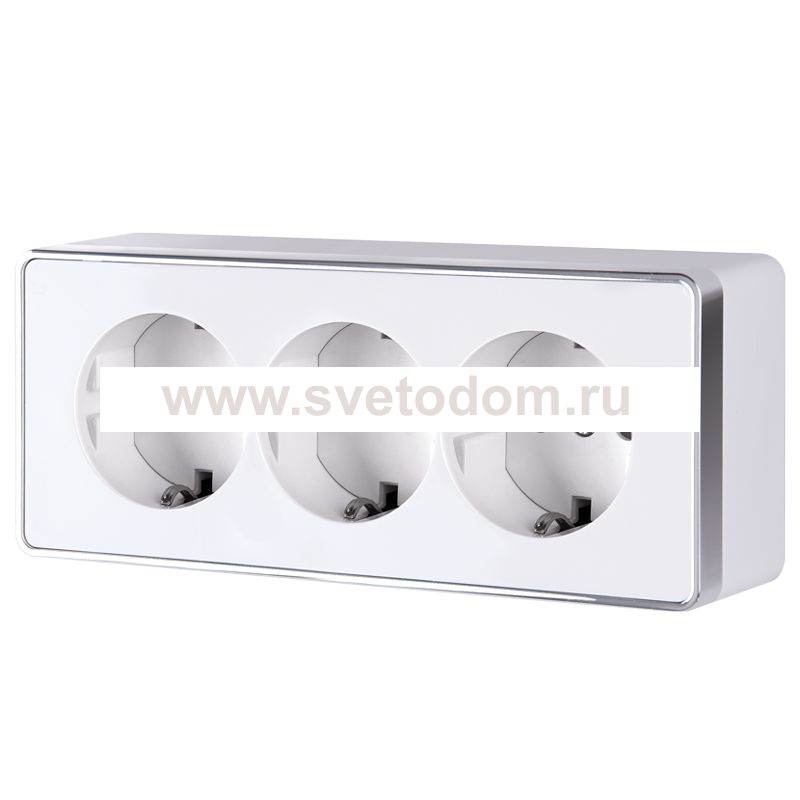

Евророзетка тройная открытой установки

Изделия выполняются на основе корпуса и рабочей части – клемм с пружинами для вилки и контактов, устройством заземления. Современные евророзетки выдерживают силу тока до 16 А, стандартные – до 6 А. Розетки в одном корпусе отличаются большим диаметром круглых отверстий для вилочных стержней. Крышка устройств изготавливается из жаропрочного пластика, сердечник – из керамики. Для монтажа используется специальная горизонтальная и вертикальная панель.

Модули находятся на общем каркасе или на 3-х автономных, соединенных общей панелью. На сегодняшний день используется две модификации тройного блока розеток:

С5. Конструкция без заземления в квадратном корпусе. Ставится под старые советские приборы, подключается к сети 220 В.
С6. Евророзетка, выдерживающая напряжение 230-380 В. Совместима с техникой с евро-разъемами и вилками.

Блоки подходят для обустройства двух типов проводки. Внутренний для скрытой магистрали монтируется при помощи цилиндрического подрозетника в стены. Внешний подходит для открытой электролинии, устанавливается на пластинчатый подрозетник на поверхность.

В зависимости от производителя тройной модуль имеет ширину от 212 до 220 мм, высоту от 72 до 80 мм. Размер устройства вместе с накладной рамкой – 160 мм в высоту.

Подсоединение электроточек

Соединение подрозетников для тройной розетки

Подсоединять конструкцию следует с учетом сечения провода. При наружном монтаже проверяется способность проводки выдержать 3 потребителя. Наличие раздельных подрозетников предусматривает прокладку дополнительно кабеля по вертикали или горизонтали. После этих работ:

Раздельные подрозетники подключаются к зажимам кабеля и прижимаются при помощи клемм.
Концы проводников скручиваются внутрь прибора.
Устанавливается центральная деталь и фиксируется накладная крышка.

При установке розетки к существующей группе заменяется автомат.

Комплектующие для сборки

Розетка, подходящая на три посадочных гнезда, не всегда соответствует потребностям покупателя или отличается высокой стоимостью. Выходом из ситуации будет самостоятельная сборка блока из одномодульных изделий.

Сделать трехмодульник можно из внутренних частей стандартных розеток с показателем номинального тока 16 А. Накладные рамки убираются, остальные элементы сажаются в специальную накладку с тремя нишами. Получается цельный блок.

Установка подрозетника

Использование тройной розетки на кухне

Монтаж блока начинается после выбора места расположения конструкции:

на кухне для единовременного подключения техники прибор лучше поставить над столешницей;
в спальне трехмодульное изделие можно установить за телевизором – провода за экраном будут незаметны;
при монтаже в ванной требуется герметичный влагостойкий блок, расположенный на 60 см от воды.

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Работы по установке выполняйте до чистовой отделки помещения.

Разметка поверхности стены

Разметка стены под проводку

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Штробы молотком и зубилом

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

Дрелью или перфоратором с насадкой проделывается круглое отверстие. Коронка должна полностью погрузиться в стену.
Штробу ведут строго по вертикали или горизонтали.
Ширину и глубину каналов проделывают под сечения кабеля или размеры гофротрубы.
Остатки бетона удаляются зубилом.
Для ГКЛ или других мягких материалов применяется специальная насадка или острый строительный нож.
На задней части корпуса подрозетника проделываются три отверстия под провода.
Между ними высверливаются 2 отверстия для вспомогательных проводов.

Допустимое сечение кабеля под розетку – не меньше 2,5 мм2.

Фиксация подрозетника в бетонной стене

Установка подрозетника в нишу и фиксация раствором

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Перед посадкой розетки на алебастр проверьте горизонтальность и вертикальность крепежных винтов.

Подключение тройных розеток

Схема подключения тройной розетки

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
Индикаторной отверткой находят фазу и нейтраль.
Выключают питание от щитка.
Проделывают перемычки от одного розеточного механизма к другому.
Кабель защиты подкидывают на контакты заземления (желто-зеленые).
Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
Соединения фиксируют при помощи винтов.
Жилы скручивают внутрь короба.
Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без

Схема подключения розетки с заземлением

Тройную розетку в один подрозетник при наличии заземления подключают так:

Обесточивание помещения и проверка поступления тока индикаторной отверткой.
Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
Из ниши удалятся мусор.
С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

В домах старой постройки прокладывается двухжильная проводка TN-C с фазой и зануленной землей (PEN-проводник). Подключать розетки без заземления нужно только после проверки напряжения мультиметром. Электрический ток в этот момент в квартиру не подается. Для установки лучше выбирать модели, снабженные механизмом заземления. Полную безопасность обеспечит только замена проводки.

Инструкция по безопасности

Соединение проводов пайкой

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

Выключите электричество и разорвите цепь.
Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
Соединяйте провода спайкой.
Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
Нарастите короткий провод, скрыв контакты.
Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Строенный блок розеток удобен в использовании. При наличии навыков и знаний коммутационный прибор можно подключить самостоятельно. Главное – соблюдать последовательность работ.

Тройная розетка: особенности установки | Строительный портал

Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как подключить тройную розетку в соответствии с современными стандартами – рассмотрим в настоящей статье.

Содержание

Розетка и ее разновидности: взгляд электрика
Тройная розетка: основные разновидности
Установка тройной розетки: подготовительные мероприятия
Как установить подрозетник для тройной розетки?
Как подключить тройную розетку?
Правила техники безопасности при установке тройной розетки

Розетка и ее разновидности: взгляд электрика

Розетка представляет собой специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы. Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.

Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:

Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов. Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;

Розетки типа С6, или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток – не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.

Важно! Розетки типа С5 характеризуются наиболее простой конструкцией, на внутренней стороне которой к пластиковому или керамическому основанию крепятся два переходных контакта, прикрепляющиеся к электрической проводке. Принцип действия розетки данного типа основан на замыкании двух переходных контактов, которое происходит, когда вы вставляете вилку в розетку.

Типы электрических контактов также бывают различными. Выделяют пружинные и лепестковые контакты розеток типа С5, при этом последние считаются менее надежными, что обусловлено их способностью терять свою жесткость и в последующем искрить при вставке вилки в розетку. Надежность пружинных контактов обусловлена износостойкостью пружин, составляющих конструкцию розеток, благодаря чему такие розетки могут успешно эксплуатироваться в течение нескольких десятков лет.

Тройная розетка: основные разновидности

Век развития прогресса и растущая энергоемкость электрических приборов обуславливает постоянный рост популярности тройных розеток, от которых становится все труднее отказаться в повседневной жизни. Особо остро эта проблема встает на кухне, где мы проводим четверть своей жизни и по максимуму используем множество электрических приборов. Как уже упоминалось, сейчас царит век инновационных технологий, которые не обошли и тройные розетки, различающиеся в соответствии с их модификацией, формой и размерами. Как и остальные розетки (двойные, одинарные), различают:

Розетки тройные внутренние, предназначенные для скрытой проводки;
Розетки тройные наружные, так называемые, внешние розетки), характеризующиеся высокой степенью защиты и наличием защитной крышки;
Тройные розетки накладные и встраиваемые;

Что касается современных модификаций тройных розеток, то различают:

Тройные розетки с заземлением и без заземления;
А также тройные розетки с защитным отключением, которая подразумевает замыкание проводов и выключение розетки, тогда как при установке обычной розетки попросту выбивает счетчик.

Конструктивные особенности тройных розеток, которые имеют один питающий провод, позволяют подключить до трех электроприборов одновременно. Независимо от модификации розетки, будь то наружная или внутренняя, в процессе их установки используют метод блочной сборки, так же называемый «наборные розетки». Этот метод подразумевает одновременную сборку и установку трех отдельных розеток. Чтобы обеспечить удобство и эстетичный внешний вид конструкции, специалисты предлагают объединить внешние рамки трех отдельных розеток, заменив их на одну общую рамку, которую необходимо приобрести отдельно. Покупая внешнюю рамку, необходимо подбирать ее таким образом, чтобы форма внутренней части лицевой панели соответствовала форме рамки.

Важно! Специалисты советуют приобретать розетки, характеризующиеся квадратной формой внутренней части лицевой панели, так как они являются более универсальной моделью.

Необходимо помнить, что производители выпускают рамки различных форм и расцветок. Более дорогостоящие моделей, то они продаются раздельно: в одной коробке находится внутренняя часть с контактами, а в другой – наружная часть вместе с рамкой и декоративной крышкой.

Тройная розетка фото

Установка тройной розетки: подготовительные мероприятия

Ремонт подразумевает не только штукатурку, окраску и оклейку стен обоями, но и другие задачи, решение которых также немаловажно. Согласно требованиям современного дизайна, установку электрических розеток необходимо осуществлять в соответствии с евро стандартами, подразумевающими их расположение на высоте 20-40 см от пола. Это обусловлено не только удобством, но и эстетической красотой, так как кабели электроприборов в этом случае не будут видны. Осуществляя электромонтажные работы, важно четко осознавать, что в случае неправильного подбора установочных изделий, таких как розетки и выключатели, может возникнуть пожар. Особую актуальность данный вопрос приобретает в случае установки тройной розетки. Это обусловлено тем, что любой элемент электрической сети рассчитан на определенный рабочий ток, и в случае несоответствия возникнет перегрузка электросети и, как следствие, перегрев и обгорание контактов.

Как правильно подобрать и установить тройную розетку? В первую очередь это зависит от типа проводки, которая может быть скрытой или наружной. Если вы планируете работать со скрытой проводкой, отнестись к работе надо более тщательно. В этом случае важно удостовериться в том, что она рассчитана на тройную нагрузку. В противном случае, может возникнуть перегрузка электросети, которая приведет к необходимости замены обгоревшего провода, что является чрезвычайно хлопотным занятием.

Прежде, чем осуществить подключение тройной розетки, необходимо разметить место ее установки. Если с одинарной розеткой все обстоит намного проще, то все составные элементы тройной розетки должны располагаться на одном уровне, так как малейшее отклонение их от единого уровня будет сильно «резать» глаза. Определив место установки тройной розетки, которая, в соответствии с евро стандартами, должна располагаться на уровне 25-40 см от пола, осуществляют ее разметку, которую лучше всего осуществлять с помощью толстого маркера. Если разметка для одинарной и двойной розетки не представляет сложностей и предполагает сверление одного отверстия в стене, то с тройной розеткой дела обстоят несколько сложнее. Для этого устанавливают строительный уровень и проводят горизонтальную линию, после чего размечают центры розеток с учетом расстояния между ними. Осуществляется это следующим образом: отмечают первый центр розетки и откладывают от него половину ширины накладки на подрозетник. Также это можно осуществить, приложив накладку к первому центру и отмерив второй вертикально расположенный центр, в соответствии с шириной накладки.

Важно! Чтобы при установке тройной розетки не возникало проблем с разводкой кабеля, специалисты советуют устанавливать ее там, где ранее была установлена одинарная розетка.

Если возникает необходимость прокладки проводки на новом месте, необходимо нанести на стену вертикальные и горизонтальные линии (они должны быть обязательно прямыми!), так как косые и криволинейные трассы в дальнейшем затруднят процесс поиска и устранения повреждения проводки.

Как установить подрозетник для тройной розетки?

Специалисты рекомендуют устанавливать тройную розетку в один подрозетник, который представляет собой блок с тремя гнездами, располагающимися на едином каркасе. Если в качестве тройной розетки вы используете три одиночных розетки, которые устанавливаете параллельным соединением, специалисты рекомендуют использовать одиночные подрозетники. В связи с тем, что установка одиночного блока из трех розеток аналогична установке одиночной розетки, далее будет рассмотрена установка трех розеток в одиночных подрозетниках.

Если вы планируете работать с кирпичными или бетонными стенами, перед тем, как приступить к работе, необходимо подготовить следующие материалы и инструменты:

Перфоратор;
Специализированная насадка, представляющая собой коронку диаметром 70 мм, оснащенную твердосплавными резцами;
Индикатор напряжения;
Фигурную и прямую отвертку;
Молоток;
Зубило;
Средний и узкий шпатели.

Перед тем, как установить тройную розетку, возьмите перфоратор, предназначенный для бетонной стены, или дрель для стены из кирпича и гипсокартона, а также коронку для подрозетников. Сверло необходимо прижать к отмеченным ранее центрам розеток и аккуратно начать сверлить отверстия до тех пор, пока коронка не упрется дном в стену. После этого ее вытаскивают и заканчивают сверление.

Важно! Специалисты рекомендуют разбивать остатки бетона, оставшиеся после сверления с помощью зубила для перфоратора или обычного молотка с зубилом.

После того, как вы просверлили отверстия, возьмите подрозетник и на его задней части выдавите отверстия, количество которых соответствует количеству кабелей, которые в него входят. Для тройной розетки это количество составляет – 3 штуки, в связи с чем, необходимо выдавить три отверстия.

Важно! При работе с кирпичом и, особенно, с гипсокартоном, необходимо соблюдать меры предосторожности и работать аккуратно, так как эти материалы склонны крошиться.

Кроме того, важно помнить, что между тремя отверстиями для кабеля просверлить два отверстия для проводов. Для этих целей выберите диаметр сверла, соответствующий диаметру небольшой гофры, в которую вставляются провода. Специалисты рекомендуют использовать гофротрубу, однако зачастую от нее можно отказаться. Если вы устанавливаете розетку в гипсокартонной стене, кабель в гофротрубе необходимо кинуть по крепежному профилю.

Как осуществить разводку проводов в тройной розетке?

Провода необходимо подключать в соответствии с параллельной схемой, которая подразумевает, что к каждому проводу из щитка подключают по два провода, идущих от дополнительных жил, идущих на вторую и третью розетки. С помощью индикаторной отвертки необходимо определить фазу и ноль, после чего электричество в щитке необходимо отключить. Далее скручивают провода, при этом помня, что для осуществления надежной скрутки специалисты рекомендуют использовать специализированные контактные наконечники, которые необходимо вставить в зажимы розетки и прикрутить винтами. После осуществления первой скрутки провод кидают на вторую розетку и через отверстие в задней крышке заводят его подрозетник. Аналогичное действие необходимо произвести и с третьим отверстием. После того, как вы осуществили это, все три подрозетника подготовлены к установке.

Как закрепить подрозетник?

Подготовив смесь алебастра с водой, просверленные в стене отверстия обмазывают данной смесью и вставляют в них подрозетники. Специалисты рекомендуют делать смесь погуще, что позволит ускорить схватывание алебастра. Если вы видите, что подрозетники проваливаются, добавьте алебастра, а если выпирают, их пристукивают молотком.

Важно! Несмотря на то, что данное мероприятие кажется достаточно простым, к нему необходимо отнестись с должной аккуратностью и выставить все подрозетники на одном уровне, для чего необходимо использовать строительный уровень. Кроме того, важно следить за верхними винтами, которые должны располагаться в верхних точках розетки и удерживают их. После того, как вы установили подрозетник, необходимо оставить его до полного высыхания алебастра, которое займет 1-2 часа, и затем приступают к подключению розетки.

Схема тройной розетки

Как подключить тройную розетку?

Напомним, что мы осуществляем подключение тройной розетки в трех подрозетниках. В этом случае подключение осуществляют в соответствии с параллельной схемой. Важно знать, что существуют розетки, которые подключают последовательно через шлейф. Их не рекомендуется использовать для подключения сразу нескольких электроприборов, характеризующихся высоким энергопотреблением. В этом случае розетку подключают по схеме, прилагаемой к розетке. В случае с нашей розеткой, все провода необходимо подключить к ее зажимам и плотно прижимаем их клеммами и винтами в зависимости от типа розетки. Затем провода скручивают внутрь коробки, после чего устанавливают центральную часть розетки. Чтобы в процессе установки розетки поправить ее уровень, осуществив наживку шурупов, слегка пристукивайте корпус из металла для его выравнивания. После этого затяните винты. Установив центральную часть тройной розетки, осуществите монтаж декоративных накладок.

Можно сказать, что розетки установлены и готовы к использованию. Чтобы удостовериться в этом, необходимо проверить их работоспособность, включив автомат. Для первого включения розетки не рекомендуется использовать сложные электроприборы, отдав предпочтение настольной лампе.

Правила техники безопасности при установке тройной розетки

Перед тем, как приступить к осуществлению электромонтажных работ, обязательно отключите электричество, после чего убедитесь в том, что электрическая сеть разорвана;
В процессе работы необходимо использовать только специальные инструменты с изолированными ручками;
Если вам приходится работать с электрическим проводом большой длины, аккуратно его закладывайте в стену или обрежьте до необходимой длины;
В случае необходимости нарастить провод, его необходимо спаивать, а не делать скрутки;
Устанавливая розетку в поверхность стены, важно следить за плотностью ее установки и изоляцией;
Необходимо использовать оборудование и провода, рассчитанные на номинальную мощность и силу тока и предназначенные для электромонтажных работ.

Соблюдая эти нехитрые правила, вы сможете максимально безопасно и качественно произвести электромонтажные мероприятия, связанные с подключение электрических розеток.

Как подключить тройную розетку видео

преимущества перед одинарной, особенности подключения варианта «внутренняя»

Какое разнообразие электрических приборов в магазинах! Кажется, все необходимо. Однако, придя домой, обнаруживается, что подключать уже и некуда. И снова в магазин за тройником или удлинителем. А потом недовольство: то провода под ногами, то не смотрится тот же самый тройник. Вот тогда и появляется желание — чтобы и мест подключения хватало, и смотрелись они. Раз есть спрос, есть и предложение. Промышленность давно уже выпускает двойные и тройные розетки.

Выбор розетки

Ассортимент этих устройств огромен: и цвет, и форма, и размеры. Кажется, чего проще — выбрать, какая понравилась, и все. Однако, есть производители, которые изготавливают некачественный материал, а чтобы его покупали, делают его красивым. Как выбрать красивую и качественную розетку? Существует два типа:

с лепестковыми контактами;
с пружинными контактами.

Первые проще в изготовлении и поэтому, как правило, дешевле. Их можно использовать для подсоединения маломощных электроприборов или там, где редко вытаскивают вилку, например, телевизор. При больших нагрузках контакты нагреваются и теряют упругость. При частом пользовании розеткой происходит деформация контактов. И в том, и в другом случае между вилкой и контактами розетки появляется зазор, что приводит к искрению и нагреванию. Это, в свою очередь, может вызвать либо короткое замыкание, либо возгорание.

Вторая конструкция более сложная и дорогостоящая. Она имеет подвижной контакт, который прижимается к упору с помощью пружины. Расстояние между подвижным и неподвижным контактами легко меняется, что позволяет часто пользоваться таким устройством. Плотно прижимаясь к вилке, контакт позволяет использовать большой ток, а значит, и мощность.

Второе, на что следует обратить внимание при покупке — материал монтажной площадки — то, на чем крепятся контакты и клеммы для подключения проводов. Они также бывают двух видов:

из керамики;
из пластмассы.

Керамика является не только хорошим изолятором, но и абсолютно не горючая. Не деформируется при изменении температуры. Второй материал также не проводит электрический ток. Но некоторые производители в целях экономии используют горючий материал. Это может привести как к пожару, так и к отравлению ядовитыми газами.

Но и это еще не все. Необходимо проявить проницательность. Для каких целей будет использоваться розетка? А в будущем? Сегодня она будет нужна для подзарядки телефона, а через какое-то время, возможно, к ней подключат мощный пылесос. Будет ли она тогда нормально функционировать? Для этого необходимо знать, какой ток будет через нее проходить. Производители обычно на обратной стороне корпуса указывают напряжение и силу тока, на которые рассчитано устройство.

Если поставить в ряд три одинарные розетки — смотреться не будут, нужна законченная композиция.

Продаются готовые трехрозеточные блоки, а также есть отдельная лицевая панель, которая закрывает три рядом стоящие розетки. Выбор будет зависеть и от стоимости, и от приглянувшейся модели. При покупке панели нужно будет подобрать к ней розетки, чтобы они точно подходили друг к другу.

Определение места установки

Где поставить блок розеток? Учитывается и удобство, и эстетика, и безопасность. Но необходимо учитывать и правила безопасности и технической эксплуатации. Если смотреть на европейские стандарты, то расстояние между полом и таким блоком должно составлять 20−40 см, по советским — 100−120 см. Возможно, место будет зависеть и от способа установки. А она бывает:

наружная;
внутренняя.

Наружная используется в старых постройках, в производственных, нежилых помещениях. Производится непосредственно на стену. Кабель или провода укладываются в лоток из негорючего материала.

В новых домах и в помещениях после ремонта, как правило, устанавливается внутренняя или скрыта проводка, как и розетки с выключателями. В любом случае провода от распределительной коробки до розетки должны прокладываться строго вертикально или горизонтально. Это необходимо учитывать при выборе места, чтобы потом не пришлось огибать препятствия.

Подготовительные работы

Речь идет об установке тройной розетки внутренней. Опять же можно выделить два способа установки:

с одним подрозетником;
с тремя подрозетниками.

Какой бы выбор ни был, необходимо разметить место установки. Некоторые рекомендуют использовать уровень, однако, если пол не по уровню, конструкция будет смотреться неровно. Поэтому лучше гнездо под розетку сделать немного больше, чтобы можно было ее регулировать. Если вы решили установить тройную розетку в один подрозетник, то надо отмерить размеры подрозетника, сделать допуск и выдолбить отверстие в стене.

При установке трех одинарных розеток под каждую из них нужно поставить подрозетник. Здесь нужна особая точность. Необходимо не только выставить уровень, но также рассчитать расстояния так, чтобы каждая из них вошла в свое гнездо лицевой панели.

Крепить подрозетник необходимо прочно, даже маленькая расхлябанность может разрушить штукатурку, да и самим будет неприятно. Закрепить можно дюбелями, если есть сноровка, так как можно разрушить подрозетник. Однако, практичнее будет шурупами, кто знает, может придется менять или убирать.

В магазинах продаются наборы: шурупы и гильзы. Ставим в выдолбленное гнездо подрозетник и отмечаем место под крепеж. Высверливаем отверстие по диаметру гильзы (можно чуть меньше, но не больше) и вставляем гильзу, она должна прочно держаться. При закручивании шурупа гильза еще плотнее прижмется к стене. Если стена кирпичная, можно использовать обычное сверло, хотя, если есть с напайкой, нужного диаметра — лучше его. Для бетона однозначно стоит взять сверло с напайкой, благо они сейчас свободно продаются.

Подготовка провода

Настало время подумать о прокладке кабеля или проводов. Для этого нужно определиться, что вы будете использовать. По правилам к каждой розетке должен идти свой провод. Если у розеток предусмотрено заземление, то дополнительно надо еще по одному проводнику. Провод для заземления используется без изоляции.

Хорошо бы в запасе иметь одну-две жилы. При подключении тройной розетки можно повредить одну из жил. Алюминиевый провод, особенно если его надрезать, легко ломается. Можно ошибиться и отрезать короче, чем необходимо. В процессе работы, из-за большой нагрузки, провода могут обгорать. Вот тогда резервная жила будет как никогда кстати.

Еще немного о материале токопроводящего проводника. Ранее говорилось о необходимости подумать под какой нагрузкой будет работать розетка. Это справедливо и для провода. Есть много справочников, таблиц для расчета сечения проводника в зависимости от проходящего по нему тока. Многожильный проводник пропускает гораздо больший ток, чем одножильный того же сечения. Исходя из этого можно решить, что будет использоваться — провод или кабель.

После того как все необходимое купили, начертите на стене линию от основной электросети или коробки до сделанного гнезда.

Помните, линия должна идти строго по вертикали или горизонтали. Выдолбите дорожку с таким расчетом, чтобы кабель или провода полностью уходили под штукатурку. Если есть подозрение что рядом будет проводка, необходимо обесточить квартиру.

Это возможно в том случае, когда прокладка производится к коробке, которая находится рядом, но чуть в стороне.

Подключение розетки

Прежде чем устанавливать подрозетник, высверливается в корпусе отверстие под провод (кабель). Если их три, то в каждом из них. После этого крепим его к стене. Закрепив один край, проверьте уровень. Если одна розетка стоит криво, это мало заметно, но если тройная — сразу бросается в глаза. Прикрутите розетки и переходите к проводу.

Перед тем, как закрепить кабель, прозвоните все его жилы и промаркируйте их. В некоторых кабелях изоляция каждой жилы окрашена в свой цвет. Если используются провода — маркировка не нужна, но прозвонить обязательно. После этого уложите их в канавку и закрепите. Тот конец, который будет подсоединяться к сети, вымерьте так, чтобы его хватило завести в коробку и соединить. Не забывайте про правило — всегда оставлять запас, пусть лучше больше, чем не хватит. С сетью пока не соединяйте.

Второй конец заведите в подрозетник и соедините с клемами розетки. Проверьте целостность проводов и правильное подсоединение. Это можно сделать следующим образом. Делается перемычка из оголенного провода и вставляется в розетку, затем прозванивается эту цепь. То же самое проделывается со второй и третьей. Отдельно подсоединяется заземление, если его нет придется сделать самому.

Осталось заштукатурить провода и подрозетник. Если отверстия под провода очень большие, их необходимо заделать, чтобы штукатурка не попала внутрь. После высыхания штукатурки заделайте стену и закройте тройную розетку. Осталось разобраться, как подключить тройную розетку к сети. Подключение может быть двух видов:

к уже имеющейся коробке, например, меняем одиночную розетку на тройную;
непосредственно к центральной линии.

Соединение в коробке

В первую очередь полностью обесточьте квартиру. Ни в коем случае не пытайтесь работать под напряжением! Вскройте коробку и осмотрите соединения. Если они замотаны изолентой — размотайте, надеты колпачки — снимите. Делается это для того, чтобы обеспечить доступ к токопроводящим элементам. Заодно примерьте, поместятся ли провода в коробке?

Проверьте оголенные провода в коробке, чтобы они не соприкасались и подайте напряжение. Дальше надо будет определить, где расположена фаза — проводник, по которому приходит ток. Воспользоваться можно индикатором или прибором, измеряющим напряжение. С индикатором все понятно: коснитесь токопроводящего элемента, если появился световой сигнал — это фаза.

Другое дело с прибором. Так как измеряется переменный ток, нельзя понять, где находится фаза, а где ноль. Поэтому в качестве ноля используется сам человек. Берется щуп прибора в одну руку, а другой касается поочередно всех соединений. Бояться не надо: ток, проходящий по цепи, будет настолько мал, что его не почувствует самый чувствительный человек. Но для этого подключенная шкала измеряемого напряжения на приборе должна быть не менее 250 вольт.

При нахождении в коробке более двух точек соединения необходимо убедиться, что найденное фазное соединение относится к центральной линии.

Соедините фазу с тремя очищенными от изоляции жилами, которые идут к контактам трех розеток. Другие три, подключенные к другим контактам розетки, соедините с нолем — это другой провод центральной линии.

Подсоединение к линии

Для подключения к центральной линии заранее купите распределительную коробку. Обесточьте квартиру, разрежьте провод центральной линии, установите коробку, зачистите провода центральной линии и от розетки, все это заведите в коробку. Жилы с первых контактов розетки подсоедиите к одному проводнику линии, жилы других контактов розетки подключите к другому проводнику. Землю подсоедините к заземлителю.

обзор, особенности подключения, виды и схемы. Как установить внутреннюю тройную розетку Бывают ли тройные розетки

Установка блока из трех розеток

Блок из трех розеток отлично смотрится на стене

Преимущества способа:

Вы можете сделать не 3, а 4 и даже 5 розеток в одном блоке в зависимости от марки и модели электроустройства;
Надежность и простота монтажа;
Низкая стоимость

Недостатки:

Работа пыльная – придется сверлить подрозетники
Требуется специальный инструмент (перфоратор, коронки)

Разъемы и розетки в одном блоке

Установка тройного встроенного механизма розетки

Качественные автоматические клеммы в заводском модуле на несколько розеток

Достоинства такого подхода:

Более простой монтаж розеток
Не нужно ничего соединять дополнительными проводами
Занимает меньше места
Заводской монтаж электрики более надежен, чем любой ручной

Недостатки:

Заводской блок из трех розеток стоит дороже, чем три розетки этого же производителя, купленные по отдельности. Например, если механизм Legrand для трех розеток стоит 3*4$=12$, то механизм тройной многопостовой розетки обойдется вам в 26$, то есть в два раза дороже.
Необходим специальный подрозетник на три модуля

Тройная розетка – эконом вариант

Тройная розетка с заземлением

Достоинства такого решения:

Меньше занимают места, чем описанные выше варианты – три розетки помещаются в блок 95*95см;
Цена. Механизм нормальной розетки Legrand стоит 4$, а тут вместе с корпусом за три штуки та же цена.

А вот недостатки:

Из – за своей конструкции розетка не может нормально крепиться в один стандартный подрозетник и постоянно будет из него выпадать. Как бы аккуратно вы им не пользовались, он обязательно выпадет!
Качество используемой пластмассы. Уважающие себя фирмы не производят розетки такого формата, а все остальные, в том числе и Кунцево Электро, используют дешевый горючий пластмасс, поэтому применение таких розеток даже в качестве «времянок» — весьма опасно.
Контакты. Внутри этих розеток нет ни меди, ни бронзы, ни латуни. Только крашенная жесть. Так делается дешевый товар. Посмотрев видео о производстве розеток в Кунцево и даже разобрав такую розетку вы увидите якобы латунь в контактных группах, однако все сразу становится на места, если вы проверите эту «латунь» магнитом. Жестяные контакты спустя некоторое время перестают пружинить, хуже передают электричество через вилку, нагреваются, ржавеют. В общем, делают все то, что должна делать жесть в несвойственных для нее обстоятельствах.

Определение места установки

наружная;
внутренняя.

Подготовительные работы

Речь идет об установке тройной розетки внутренней. Опять же можно выделить два способа установки:

с одним подрозетником;
с тремя подрозетниками.

Подготовка провода

Помните, линия должна идти строго по вертикали или горизонтали. Выдолбите дорожку с таким расчетом, чтобы кабель или провода полностью уходили под штукатурку. Если есть подозрение что рядом будет проводка, необходимо обесточить квартиру.

Это возможно в том случае, когда прокладка производится к коробке, которая находится рядом, но чуть в стороне.

к уже имеющейся коробке, например, меняем одиночную розетку на тройную;
непосредственно к центральной линии.

Соединение в коробке

При нахождении в коробке более двух точек соединения необходимо убедиться, что найденное фазное соединение относится к центральной линии.

Подсоединение к линии

Подключение тройной розетки у непрофессионалов может вызвать определенное замешательство. Но в этом нет нечего сложного, и, следуя нашим нехитрым советам, вы сможете все подключить буквально за несколько минут.

Главное здесь — внимательность и не пренебрежение правилами техники безопасности.

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого , номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Итак:

Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Обратите внимание! Согласно п.6.2.2 ПУЭ,максимально допустимый номинальный ток автоматического выключателя, питающего групповую сеть, не может быть больше 25А. Так что, если у вас уже установлен автомат в 25А, то придется задуматься о разделении группы либо ограничениях по подключению приборов к данной группе.

Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

Кроме того, если должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Установка тройной розетки

Собираем тройную розетку

На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.

Как сделать тройную розетку, мы сейчас и расскажем:

Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.

Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. ).

Обратите внимание! Если вы используете пластиковые закладные коробки с направляющими (их еще называют закладные под гипсокартон), то достаточно одеть закладные и приложить их к месту установки.

Сверлим стену и устанавливаем закладные коробки. Крепим их и устанавливаем непосредственно розетки. Если вы все сделали согласно размерам, то у вас должна получиться хорошая тройная розетка. При этом цена ее зачастую значительно ниже, чем у подобных стационарных аналогов. Теперь осталось выполнить подключение.

Подключение от распределительной коробки

Наиболее распространенным случаем является подключение розетки непосредственно от . Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.

Итак:

Прежде всего, выполняем подключение между розетками. Для этого нам потребуется провод сечением не меньше, чем провод, которым мы планируем выполнять подключение.
От розетки, к которой планируется подключение, делаем перемычки к соседней розетке. А от соседней — к третьей розетке. При этом заземляющий провод крепим к заземляющим контактам, а нулевой и фазный — к силовым.
Теперь наша тройная розетка в одном гнезде готова к подключению. Но прежде, чем его выполнять, следует снять напряжение с группы, с которой предстоит работать. Кроме того, если в распределительной коробке проходят провода других групп, с них также стоит снять напряжение.
Вскрываем распределительную коробку и определяем фазный, нулевой и защитный провода нашей группы. Если ваша электрическая сеть смонтирована в соответствии с нормами ПУЭ, то голубой провод — нулевой, желто-зеленый – защитный и третий — фазный. Если же это не так, то ищем эти провода путем кратковременной подачи напряжения. Методология поиска описана в других статьях нашего сайта.
Теперь подключаем фазный провод в распределительной коробке и на розетке, затем то же самое проделываем с нулевым и защитным. Важно не перепутать место подключения защитного провода, фазный с нулевым можно подключать к любым силовым контактам розетки.

После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.

Подключение одной розетки от другой

Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.

Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.

Вывод

Теперь вы знаете, как установить розетку тройную и собрать ее из нескольких одиночных розеток. Надеемся, это поможет вам в создании комфортной электрической сети вашего дома.

Хотелось бы только отметить, что добавления в уже существующую сеть несут за собой определенные ограничения. Поэтому применять их стоит только в исключительных случаях.

В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как подключить тройную розетку в соответствии с современными стандартами — рассмотрим в настоящей статье.

Розетка и ее разновидности: взгляд электрика

Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов. Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
Розетки типа С6 , или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток — не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.

Важно! Розетки типа С5 характеризуются наиболее простой конструкцией, на внутренней стороне которой к пластиковому или керамическому основанию крепятся два переходных контакта, прикрепляющиеся к электрической проводке. Принцип действия розетки данного типа основан на замыкании двух переходных контактов, которое происходит, когда вы вставляете вилку в розетку.

Тройная розетка: основные разновидности

Розетки тройные внутренние, предназначенные для скрытой проводки;
Розетки тройные наружные, так называемые, внешние розетки), характеризующиеся высокой степенью защиты и наличием защитной крышки;
Тройные розетки накладные и встраиваемые;

Что касается современных модификаций тройных розеток, то различают:

Тройные розетки с заземлением и без заземления;
А также тройные розетки с защитным отключением, которая подразумевает замыкание проводов и выключение розетки, тогда как при установке обычной розетки попросту выбивает счетчик.

Важно! Специалисты советуют приобретать розетки, характеризующиеся квадратной формой внутренней части лицевой панели, так как они являются более универсальной моделью.

Необходимо помнить, что производители выпускают рамки различных форм и расцветок. Более дорогостоящие моделей, то они продаются раздельно: в одной коробке находится внутренняя часть с контактами, а в другой — наружная часть вместе с рамкой и декоративной крышкой.

Тройная розетка фото

Установка тройной розетки: подготовительные мероприятия

Важно! Чтобы при установке тройной розетки не возникало проблем с разводкой кабеля, специалисты советуют устанавливать ее там, где ранее была установлена одинарная розетка.

Как установить подрозетник для тройной розетки?

Перфоратор;
Специализированная насадка, представляющая собой коронку диаметром 70 мм, оснащенную твердосплавными резцами;
Индикатор напряжения;
Фигурную и прямую отвертку;
Молоток;
Зубило;
Средний и узкий шпатели.

После того, как вы просверлили отверстия, возьмите подрозетник и на его задней части выдавите отверстия, количество которых соответствует количеству кабелей, которые в него входят. Для тройной розетки это количество составляет — 3 штуки, в связи с чем, необходимо выдавить три отверстия.

Важно! При работе с кирпичом и, особенно, с гипсокартоном, необходимо соблюдать меры предосторожности и работать аккуратно, так как эти материалы склонны крошиться.

Как осуществить разводку проводов в тройной розетке?

Как закрепить подрозетник?

Важно! Несмотря на то, что данное мероприятие кажется достаточно простым, к нему необходимо отнестись с должной аккуратностью и выставить все подрозетники на одном уровне, для чего необходимо использовать строительный уровень. Кроме того, важно следить за верхними винтами, которые должны располагаться в верхних точках розетки и удерживают их. После того, как вы установили подрозетник, необходимо оставить его до полного высыхания алебастра, которое займет 1-2 часа, и затем приступают к подключению розетки.

Схема тройной розетки

Как подключить тройную розетку?

Правила техники безопасности при установке тройной розетки

Перед тем, как приступить к осуществлению электромонтажных работ, обязательно отключите электричество, после чего убедитесь в том, что электрическая сеть разорвана;
В процессе работы необходимо использовать только специальные инструменты с изолированными ручками;
Если вам приходится работать с электрическим проводом большой длины, аккуратно его закладывайте в стену или обрежьте до необходимой длины;
В случае необходимости нарастить провод, его необходимо спаивать, а не делать скрутки;
Устанавливая розетку в поверхность стены, важно следить за плотностью ее установки и изоляцией;
Необходимо использовать оборудование и провода, рассчитанные на номинальную мощность и силу тока и предназначенные для электромонтажных работ.

Как подключить тройную розетку видео

Перед монтажом электропроводки в новой квартире или перед заменой проводки при капитальном ремонте любой хозяин встает перед выбором, сколько и каких розеток ему необходимо установить в каждом помещении. В современных квартирах розетки редко устанавливаются по одной, обычно рядом ставят по две, три, а в некоторых случаях даже четыре электрических розетки. Например, у рабочего места с компьютером лучше установить 3-4 розетки, иначе без удлинителя будет не обойтись.

Практика показывает, что розеток много не бывает. Если нам необходимо установить рядом две розетки, то у нас есть выбор – установить две одинарные электрические розетки в двухпостовой рамке или одну двойную электрическую розетку. В серии Florence представлены двойные розетки и многопостовые рамки, поэтому реализовать можно оба варианта. Что же выбрать?

Двойные розетки созданы для того, чтобы вместо одной старой розетки можно было установить одну двойную розетку в имеющийся подрозетник. Это позволяет удвоить количество розеток при косметическом ремонте квартиры. Для этого и были разработаны двойные розетки.
Цена на двойную розетку меньше , чем цена на две одинарные розетки в двухпостовой рамке, убедимся в этом на примере белых или бежевых розеток серии Florence.

1. Расчет цены на две одинарные розетки в двухпостовой рамке

2. Расчет цены на альтернативный вариант – на двойную розетку

Можно смонтировать проводку так, чтобы к каждой одинарной розетке были подключены мощные электроприборы, т.е. чтобы через каждую протекал ток до 16 А. Но для этого необходимо, чтобы розетки были либо запитаны через две отдельные линии кабелями обычного для подключения розеток сечения (2,5 мм2), либо запитаны последовательно через кабель увеличенного сечения. В итоге можно добиться того, чтобы суммарный максимальный ток, который может протекать через две одинарные электрические розетки, составлял бы 32А. Этого невозможно сделать, смонтировав двойную электрическую розетку.

Подводя итоги, можно сказать, что двойные розетки незаменимы, если перед нами стоит задача по увеличению количества розеток в предварительно установленных подрозетниках. В основном это актуально при замене розеток в процессе косметического ремонта, если не проводится замена проводки с установкой новых подрозетников. Одинарные розетки под многопостовой рамкой выглядят более эстетично, чем двойные розетки, и дают большую свободу выбора. Этот вариант подходит для капитального ремонта квартиры с заменой проводки или для обустройства квартиры без отделки в новостройке.

Блог электриков>Четырехместная розетка этюд

18.06.2014 | Алексей Пичугин

На тематическом мероприятии SE, которое, увы и к своему большому сожалению, автор был вынужден покинут значительно ранее нежели планировалось, была в очередной раз представлена новинка, воу-воу, горячо, серии Этюд электроустановки Шнайдер Электрик и в одном экземпляре экспроприирована и унесена автором в недра редакции блогэлектрика.

То, что вам не скажут про подрозетники в магазине — какие выбрать Legrand или Schneider Electric?

Новинка это квадратная розетка о четырех постах.

Просто невероятно, но все кто видели этот, по просьбам трудящихся, долгоразрабатываемый продукт, если они, конечно, знакомы с попытками IEK продавать всякие розетки и выключатели, практически единогласно опознают новинку Этюда как розетку серии Брикс .

Впрочем, это только в первом приближении.

Более предметное знакомство, для чего достаточно даже просто взять розетку в руки, расставляет акценты так как и следовало бы.

Этюд конкурирует на рынке вовсе не с Брикс ом, нес турецко китайской продукцией, а с Legrand Quteo , ну и пожалуй, что белорусами.

Этюд в основе которого лежат механизмы LEXEL производится на заводе Потенциал из пластиков с демоническими названиями. Боюсь я не смогу произнести их названия, да и, признаться попросту опасаюсь это делать. Собственно, молодой белорусский специалист в смежной области, вот по этой ссылке, не только озвучил, но и продемонстрировал наглядно, в том числе и воздействие на неокрепший организм. 🙂

Итак, четырехместная розетка Этюд:

Достаточно тонкая, как минимум та, что в моем распоряжении, ну и на фото, без шторок и заземляющего контакта.

Розетка может крепиться винтами к установочной коробке для механизмов скрытой проводки, что чрезвычайно расширяет возможности применения, например, в панельных домах, когда розеток хочется больше, а бюджет недвусмысленно намекает, что не сейчас и не здесь.

А с такой розеткой можно 🙂

И, конечно же, для кабель-каналов тут все тоже заготовлено.

Розетка состоит из двух с половиной механизмов которые не только неразборные но и предварительно заряжены проводами.

Любой дом, такой как ремонт или строительные работы, невозможно представить практически без розеток. Рассмотрим основы их установки и подключения.

Прежде всего, отключите питание в комнате, где будут вставлены розетки.

После отсоединения необходимо дополнительно проверить факт отсутствия электричества. Затем подготовьте субподрядчиков и установите новые сокеты. Провода всегда должны быть доступны.

Установка нового сокета

Установка начинается с разборки кия — внешней оболочки изнутри.

Затем когти отрезали лишний провод. В нашем случае длина провода должна составлять не менее 10 сантиметров — этого достаточно для комфортной и максимально удобной установки. Кроме того, на каждом конце изоляция провода удаляется примерно на один сантиметр.

Зачистка провода:

Установка потребительских разъемов

Перед установкой укажите их количество и местоположение.

Условия установки напрямую зависят от местоположения потребителей электроэнергии, которые очень трудно перемещать — телевизор, холодильник, компьютер и другие. В таких местах обычно устанавливается блок от 2 до 5 электрических выходов, чтобы можно было подключить дополнительные электрические устройства. Это решение намного лучше, чем использование разных расширений и штепселей, которые имеют дополнительный разъем на выходе, что значительно сокращает срок службы сокета.

Блок параллельных соединений (с петлей):

Схема подключения разъема — с петлей

Также необходимо учитывать сокеты для временных устройств — зарядное устройство, утюг, портативный компьютер, пылесос, это оборудование, которое может перемещаться по дому или квартире.

Эти комнаты характеризуются высокой влажностью, что отрицательно сказывается на контактах розетки.

Тройной разъем: функции установки

В лучшем случае, в худшем случае, это станет бесполезным — вы можете быть ранены. Если вам все еще необходимо установить эту батарею в такой комнате, например, лучше использовать специальную защищенную электрическую розетку для котла.

Во влажных местах электрические розетки должны иметь степень защиты от IP 44.

Они расположены на расстоянии 0,3-0,8 м от земли в местах максимального доступа к потребителям и с возможностью их качественного обслуживания. Расстояние до электрических приборов не должно быть слишком большим, чтобы кабель мог свободно висеть, а не растягивать его.

Типы крепления

Способ крепления гнезда зависит от его конструкции, материала, на котором производится стена, и типа используемого кабеля.

Если он установлен в пластиковых коробках, часто используются розетки для наружной установки. Принадлежности прикрепляются посредством соединений на бетонной или кирпичной стене или с самонарезающими винтами на гипсокартоне.

Если проводка находится в скрытом типе, розетки другой формы прикреплены к специальной части стены, установленной в стене.

Присоединение держателя гнезда к монтажной коробке с помощью винтового соединения:

Последние элементы также различаются в разных конструкциях, которые зависят от материала, на котором основаны стены.

Если удлинитель выполнен из сухих стенок, то он делает отверстия в соответствии с размерами коробки, прикрепленной к гипсокартону специальными винтами. Затем соедините провода и поместите электрическую розетку в коробку.

Установка канавок в стене из гипсокартона

Розетка для настенного монтажа с более высокой мощностью, например, из кирпича или бетона, необходимо использовать специальную коронку сопел, которая несет кольцевую канавку в размере стенки помещения.

Затем удаляется только агент с помощью перфоратора или долота. Установленная ниша и коробка установлены. Монтажные и крепежные гнезда подобны методу перегородки гипсового типа.

Установка дополнительного нагревателя на твердой поверхности:

Расположение точек

Чтобы оптимизировать работу фена, электрической бритвы и стиральной машины, в ванной есть много гнезд.

В стандартной комнате вам нужно как минимум 4, а в коридоре достаточно одного или двух. Чтобы защитить человека от поражения электрическим током на линии электропередачи, необходимо установить устройство остаточного тока.

Опасность повреждения системы без УЗО :

Все подключения к клиентской группе должны выполняться медленно — долговечность, эффективность точек продаж и безопасность жителей дома или квартиры зависят от регулярности операции.

Подключение в соответствии с цветом проводов

Для удобства при работе с проводами они окрашиваются в цвета в стандартных цветах, чтобы определить их назначение.

Синий цвет используется для нейтрального провода, белый для фазы и желто-зеленый для пола.

Совместимость цветов:

Если вы хотите узнать, какой провод подключен к определенному терминалу, вы можете начать подключение.

Конец удаленного провода вставлен в гнездо и надежно закреплен винтом.

Когда вы подключаете все провода, гнездо устанавливается в стакан и прикрепляется специальными клипами.

Затем внешняя крышка находится сверху.

Установка внешней крышки:

Крышка расположена на внутренней стороне гнезда и плотно прикручена. В принципе, соединение завершено. По-прежнему необходимо проверить правильность выполненной работы.

Проверьте наличие продуктов питания:

Видео. Как правильно установить и подключить разъем?

403 Запрещено

Как подключить двойной разъем: установите двойной сокет в один контейнер

Тройные сокеты

Тройные сокеты позволяют подключаться к трем потребителям в одном месте. Эти разъемы имеют один силовой провод. В большинстве случаев внешний и внутренний разъемы используют метод связи или так называемый разъем. Этот метод состоит из того факта, что сборка состоит из трех или более отдельных точек продажи.

Внешние видимые элементы тройного гнезда

Для удобства и эстетического внешнего вида этой конструкции внешние рамки отдельных выходов заменяются одной общей (продаваемой отдельно) рамой.

Когда вы покупаете рамку, вы должны обратить внимание на пригодность формы внутренней части передней панели гнезда и формы рамы. Рекомендуется покупать розетки с квадратной внутренней частью пластиковой панели (на рисунке справа).

Они более универсальны в соответствии с опциями и инструкциями по установке. Хотя это вкус владельца (покупателя).

Эта рама с тройным креплением имеет четыре выхода для крышек гнезд, но углы углов не такие же, как для рамки с правой стороны.

Мы не должны забывать, что рамки доступны в различных формах и цветах.

Более дорогие разъемы и переключатели обычно продаются отдельно: в одной коробке внутренняя часть с контактами и в другой коробке внешняя декоративная крышка с рамой. Они производят наружные наружные части разных цветов и форм.

В случае внешних разъемов они специально разработаны (но не широко используются), которые могут частично укусить часть корпуса, а затем образуют тройную сборку красиво и тщательно.

Установочные элементы тройной розетки.

В дополнение к специальным внешним элементам для тройного сокета также используются монтажные коробки.

Эта часть находится в стене и обычно невидима для пользователей.

Кирпичные и бетонные кирпичные коробки

Композитные коробки имеют приливные или блокирующие, что обеспечивает точную и надежную сборку встроенной детали.

Коробки для полос

Для полых стен (облицовка, гипсокартон) также имеются трехместные монтажные коробки.

Все это относится к квадранту, пентхаусу и другим гнездам с несколькими гнездами.

Полые стеновые ящики могут использоваться в сплошных стенах (кирпичи …), вы можете одновременно снимать зажимы

Положение пробок (соединительные отверстия).

При установке и использовании трех или более разъемов обратите внимание на расположение штепсельных разъемов.

Рекомендуется, чтобы эти отверстия проходили вдоль или под углом к гнезду (см. Ниже). Поперечное расположение (как показано на рисунке ниже) может затруднить прикрепление боковых вилок электрических устройств.

При использовании устройств — устройств для временного подключения нескольких потребителей к одному разъему необходимо быть очень осторожным.

С помощью этого метода подключения на контактах основной розетки имеется дополнительная механическая и электрическая нагрузка, что может вызвать аварийную ситуацию.

Основной причиной необычных событий является развязка контактов разъема. В случае плохого контакта разъемы и штекерные разъемы сильно нагреваются.

В то же время они окисляются и конденсируются, что приводит к еще большему ухудшению контактов и сильному нагреванию в последующих соединениях. В будущем сокет выгорит. Здесь не так много власти.

На рисунке показана растворенная удлинительная пробка, для которой был подключен фен с емкостью 1600 Вт.

Фен работал около 10 минут. И главная проблема заключалась в плохом подключении вилки в гнездо. Сначала вставьте вилку с толстыми заглушками и вставьте вилку с тонкими стержнями.

Более надежным в этом случае, на мой взгляд, является многоступенчатая розетка с разъемами разных стандартов (толщины), включенными в «собственные» отверстия.

Например, с левой стороны вставлены только заглушки с тонкими стержнями, справа — толстые (евровички).

Также обратите внимание на расположение соединительного провода внутри сборки.

В некоторых случаях он может находиться под разделительными клеммами на внутренней стороне гнезда. В этом случае изоляция провода разрушается возможным замыканием проводников.

Для подключения розеток желательно использовать монолитный провод с поперечным сечением до 2,5 мм квадрата (например, VVG-1 3×2,5). Толстые провода для подключения к источнику питания проблематичны — он просто не входит в терминальное отверстие терминала.

Провод 3х2,5 ВВГ-2, хотя поперечное сечение такое же, как и 3х2,5 ВВГ-1, но фактическая толщина проводника в ВВГ-2 обусловлена большей разницей между отдельными проводами пучка.

Провод VVG 3×2,5 позволяет передавать мощность до 5 кВт при напряжении 220 В.

Что обычно означает общую допустимую мощность, которую ВИЭ дает для среднего дома, квартиры.

Типы тройных сокетов. Больше гнезд и сборок

Линейные блоки

Три блока

Временные (тройники) и стационарный интерьер

Установка тройных сокетов

Установка скрытых тройных сокетов в кирпичной стене.

Рассмотрим, например, завершение электромонтажных работ в недавно построенном здании со стенами.

Основные этапы установки тройных сокетов

Изучение электрической цепи
Маркировка расположения электрических точек (точек установки розеток и выключателей, распределительных коробок)
Штробление и прокладка проводов
Установка коробок для разъемов и выключателей
Установка электрических выходов, выключателей и других соединений.

Существует несколько вариантов прокладки кабелей

Штробление в нижней части стены — как на картинке.
Эта опция выбрана из-за отсутствия пола, нетрудно будет установить трикотажные пластины.
Если пол, вы можете поместить провода в специальную базу со встроенными кабельными каналами.
Этот метод также используется в жилых квартирах.
В отсутствие специального движения вы можете поместить штрихи ниже подающей пластины внизу стены, которую вы берете на некоторое время. (Также в ранее существовавших областях.) Внимание — не повредите провод, закрепив кронштейн!

Добавление нового сокета в уже оборудованный жилой район.

Под существующей (желательно низкой несущей) розеткой с острым ножом, снимите задний фон.

Мы расширили их на страницах. Мы превращаем машину в оплетку. То же самое относится к местоположению нового сокета. Поместите кабель во фланец и под основание. Мы привели к новому разъему. Мы зачукутуриваем штробу. Положите обои (после высыхания штукатурки). Сиденье видно только после рассказа о его наличии.

Установка внешних внешних (внешних) разъемов на стене.

Вы можете использовать готовые блоки

Вы можете использовать внешние сокеты удаленного доступа.

При установке внешних (штепсельных) разъемов обратите внимание на заднюю часть гнезда.

Установлены внешние заглушки с открытой задней частью, которые должны быть установлены с помощью специального патча.

Существуют также внешние разъемы с закрытой задней частью.

Этот разъем может быть прикреплен непосредственно к поверхности.

Создано: 19.08.2012 Последнее обновление: 23:13:12

Выключатели и розетки

Интерьер с ретро-проводкой будет выглядеть незавершённым, если не обратить внимание на ещё несколько важных аксессуаров: ретро-выключатели и ретро-розетки. Выключатели и розетки для открытой проводки Villaris – уникальное сочетание европейского дизайна первой половины XX века, качественных экологичных материалов и современных испанских механизмов.

Розетки с подрозетником

Особенность ретро-выключателей и ретро-розеток заключается в том, что большинство из них устанавливается поверх стен без специальных установочных коробок.

Это исключает необходимость высверливания отверстий под электроточку, а значит, ретро-выключатели и ретро-розетки в сочетании с ретро-проводкой позволяют прокладывать внутреннюю электрическую сеть уже после окончания отделочных работ.

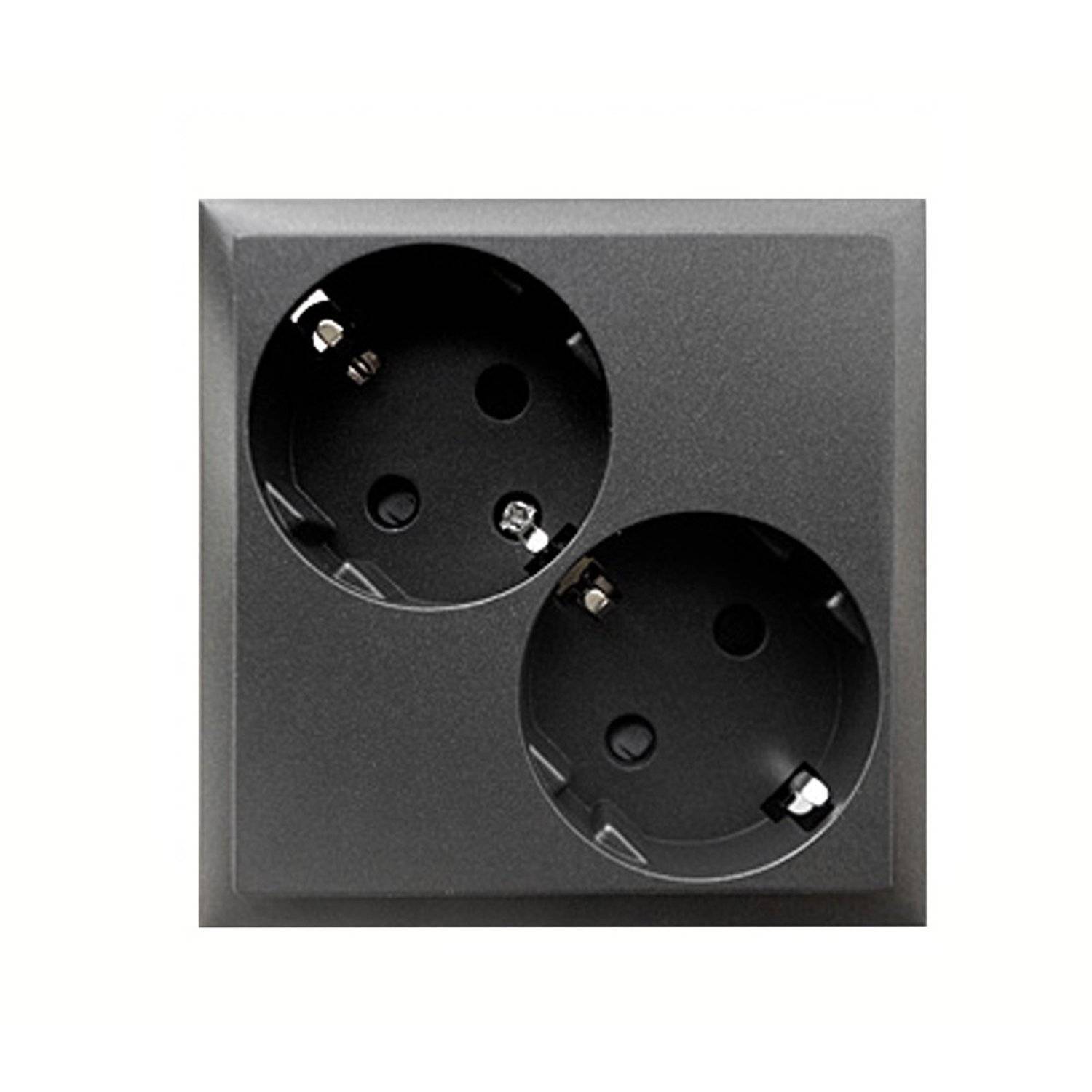

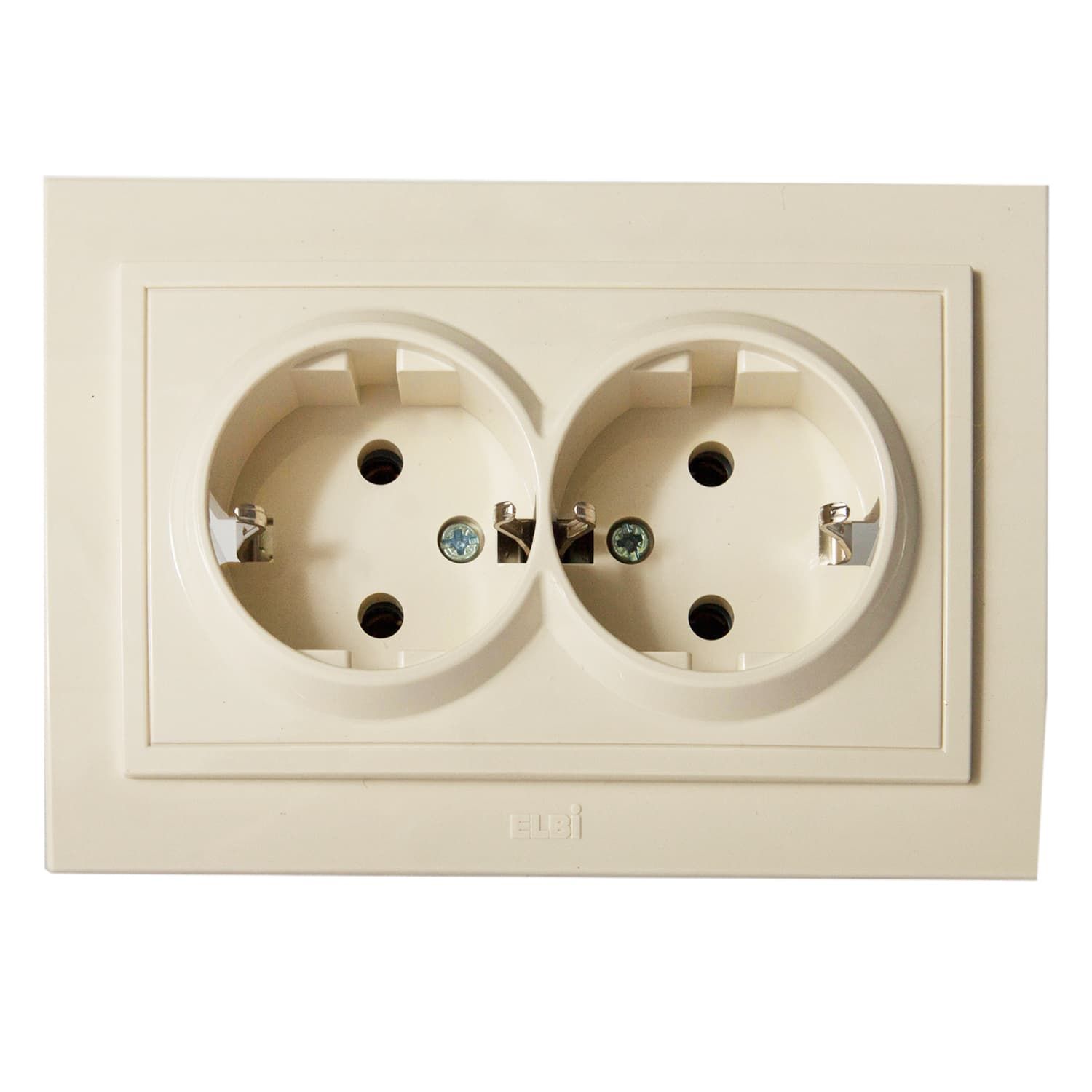

Как подключить двойную розетку — выбор, устройство, схема подключения

В квартире обычно есть достаточно свободных розеток, но зачастую получается так, что в одну из них надо включить как минимум два устройства. Решение проблемы очень простое, если заранее озаботиться тем, как подключить двойную розетку. Это один из самых надежных способов раз и навсегда решить проблему выпадающих тройников, параллельно расшатывающих контакты одиночных розеток.

Что собой представляют двойная или тройная розетки

Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода. Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

силовая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет. Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Процесс установки двойной розетки показан в этом видео:

Двойные и тройные розетки, набранные из ординарных

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

признаков того, что вам может потребоваться замена розетки Eletrcal

Электрические розетки в нашем доме — это то, с чем мы взаимодействуем ежедневно. Будь то подключение наших телефонов для зарядки или использование пылесоса для уборки в доме, электрические розетки используются часто и почти всегда работают, пока не начнутся проблемы. Есть много причин, по которым вилки в вашем доме могут работать неправильно или полностью выйти из строя. В этой статье мы рассмотрим некоторые из наиболее распространенных причин, по которым они могут не работать.

Во-первых, давайте быстро рассмотрим анатомию стандартной розетки в доме. К обычной розетке будут подключены три разных провода, и каждый из них выполняет свою жизненно важную функцию.

Горячий провод: это черный провод, питающий розетку напряжением 120 вольт. Если вы смотрите прямо на розетку, горячий провод должен быть прикреплен с правой стороны.
Нейтральный провод: это белый провод, который возвращает ток к источнику, которым является главная панель.Его следует прикрепить с левой стороны от розетки.
Заземляющий провод: это будет либо голый медный провод, либо зеленый провод, прикрепленный к зеленому винту на розетке. Его задача — отводить любое паразитное напряжение от вас и к основной системе заземления на панели.

Если вы можете управлять розеткой с помощью выключателя на стене, вы можете найти дополнительный красный провод, прикрепленный к розетке внутри коробки. Это служит той же цели, что и черный провод; только он управляется настенным выключателем.Теперь давайте рассмотрим некоторые общие проблемы, которые могут указывать на неисправную розетку.

Шнуры не остаются подключенными

Если вы пытаетесь вставить что-то в розетку, и оно ослаблено до такой степени, что свисает или выпадает, это происходит из-за того, что внутренние металлические лезвия слишком ослаблены. Неплотное соединение между внутренним механизмом и тем, что вы подключаете, может привести к нагреву розетки, поскольку электричество пытается перекрыть разрыв, а в некоторых случаях может привести к расплавлению розетки или даже к возгоранию.

Черные отметины на лицевой стороне вилки

Если вы заметили какие-либо черные следы на лицевой стороне вилки вокруг пазов для штырей, это, вероятно, вызвано коротким замыканием на розетке. Не рекомендуется использовать розетку с такими видимыми повреждениями, пока она не будет проверена квалифицированным электриком, поскольку это может указывать на более серьезную проблему внутри розетки.

Запах гари или видимый дым

Если вы заметили запах гари пластмассы или заметили какое-либо количество дыма, выходящего из розетки, не используйте его.Это серьезная проблема, которая может быть вызвана тем, что розетка в некоторых случаях начинает плавиться или даже загораться. Если это случилось с вами, немедленно прекратите пользоваться розеткой.

Отключение автоматического выключателя

Неисправная розетка может непреднамеренно привести к срабатыванию автоматического выключателя, когда вы попытаетесь его использовать. Это особенно характерно для новых автоматических выключателей, которые более чувствительны, чем стандартные выключатели. Если винты, удерживающие провода, не затянуты плотно, провода могут быть достаточно ослаблены, чтобы образовалась небольшая дуга, которая может привести к срабатыванию выключателя.Затягивание винтов может решить эту проблему; однако, если винты не затягиваются, а провода все еще ослаблены или автоматический выключатель продолжает срабатывать, когда вы пытаетесь использовать розетку, его необходимо заменить.

Видимое повреждение розетки

Если вы видите какие-либо повреждения розетки, такие как трещины или обнаженный металл, вам необходимо немедленно заменить ее. Открытые внутренние компоненты могут привести к ослаблению контактов, что, в свою очередь, является основной причиной возгорания электрического тока.Кроме того, вы уязвимы для поражения электрическим током, если обнажите внутренности розетки.

Розетки на кухне или в ванной не работают

Для всех розеток на кухне и в ванных комнатах требуется дополнительный уровень защиты, который называется защитой от GFCI. Это означает прерывание тока замыкания на землю. Короче говоря, это защищает вас от поражения электрическим током, если что-либо электрическое входит в контакт с раковиной или другими источниками воды или жидкостей.

Если на вашей кухне или в ванной внезапно перестали работать розетки, обратите внимание на розетку прямоугольной формы с кнопками «Тест» и «Сброс».Это розетка GFCI, которая защищает розетки в комнате. В некоторых случаях он мог сработать, и вам просто нужно предварительно настроить кнопку «Сброс». Если вы попытаетесь нажать любую кнопку, но ничего не произойдет, выход GFCI перегорел, и его нужно будет заменить на новый.

Учитывайте возраст розетки

Многие старые розетки не имеют заземляющего контакта. Мало того, что отсутствие заземляющего провода делает розетку менее безопасной в эксплуатации, но многие современные приборы поставляются с трехконтактным шнуром, который просто не работает с незаземленной розеткой.Если у вас дома есть такие розетки, их нужно обновить до более безопасных и новых. Современные розетки не только заземлены, но и имеют защиту от несанкционированного доступа. По сути, это внутренний механизм затвора, который защищает от поражения электрическим током, не позволяя вставлять ключи, столовое серебро или другие металлические предметы в розетку. Это отличная мера безопасности, если в доме есть дети!

В некоторых ситуациях вы можете устранить неполадки, чтобы выяснить причину проблемы.Хорошей отправной точкой является осторожное снятие крышки и визуальный осмотр розетки и коробки на предмет повреждений или ослабленных проводов. Если вы не можете найти какие-либо проблемы с розеткой или вам неудобно работать с живым электричеством, лучше всего проконсультироваться с квалифицированным электриком для ремонта розетки. Это гарантирует, что ремонтом вашей розетки будет заниматься лицензированный и застрахованный электрик.

А теперь кое-что, что мы все используем

А теперь кое-что, что мы все используем — розетки (фото Mackdaddy2000 @ Flickr)

Конструкция и сила тока

Розетка — это розетка, подключенная к розетке p в здание и будет принимать вилку, прикрепленную к концу гибкого шнура прибора, такого как пылесос, электрический камин или электронное оборудование.

По общему устройству розетки аналогичны выключателям. Есть коробка для размещения розетки , самой розетки и, наконец, передней панели.

В случае розеток передняя панель обычно является неотъемлемой частью розетки. В Великобритании большинство розеток, предназначенных для домашнего или коммерческого использования, представляют собой розетки BS 1363 и предназначены для подключения вилок 13A . Эти вилки имеют три прямоугольных контакта, а розетки имеют три соответствующих прямоугольных паза для контактов.

В каждой вилке также есть предохранитель, так что каждое устройство имеет собственный предохранитель на конце гибкого кабеля или шнура питания. Это защищает кабель или шнур, а предохранители в электропроводке здания должны защищать только стационарную стационарную электропроводку здания.

Однако могут существовать более старые установки, и вилки и розетки для использования с ними все еще производятся. Все старые детали имеют круглые штифты и розетки. Они рассчитаны на 2А, 5А и 15А .Схема 15А все еще используется в Южно-Африканской Республике. Расстояние между контактами и гнездами различается для разных номиналов.

Это гарантирует, что вилка одного номинала не может быть вставлена, даже намеренно, в розетку другого номинала. Вилки и розетки с номиналом 2 и 5A доступны как в двух-, так и в трехконтактном исполнении, но вилки с номиналом 15A изготавливаются только с тремя контактами.

Розетки меньшего размера полезны в ситуациях, когда требуется включение ламп для чтения.

Два из трех контактов предназначены для сетевого и нейтрального кабелей, а третий — для отдельного защитного провода цепи. Розетки устанавливаются по комнате в подходящих местах, а настенный выключатель в дверном проеме управляет цепью розетки освещения. . Затем включаются все лампы для чтения.

Розетки по всему миру

Следует отметить, что хотя отдельный защитный провод цепи не всегда предусматривался на многих старых установках, он необходим для всех современных методов электромонтажа зданий.

Типичные розетки показаны на рисунке выше. Будет видно, что они доступны с переключателями и без них. В некоммутируемых розетках контакты постоянно подключены к проводке и, следовательно, постоянно находятся под напряжением. Подключаемый прибор включается, как только вилка вставляется в розетку, и отключается, когда вилка вытаскивается.

Если, однако, в розетку встроен выключатель, выключатель должен быть включен до того, как линейный контакт будет подключен к источнику питания.Механизмы выключателей, встроенные для этой цели в розетки, того же типа, что и выключатели освещения. Можно оставлять вилку наполовину в розетке, а половину — вне розетки, так что на вилках старых типов части неизолированных контактов остаются открытыми.

Если розетка постоянно находится под напряжением, то открытая часть одного из контактов находится под напряжением, и в этом положении на полпути к ней можно дотронуться маленьким пальцем или куском металла. В новых типах вилок задняя часть штырей изолирована, поэтому проблема со старыми типами верхней части вилки решена.

Также, если устройство, подключенное к вилке, неисправно и потребляет чрезмерный ток, может возникнуть дуга, когда вилка вставляется и выключается.

Этих опасностей можно избежать, если розетка не будет включена до тех пор, пока вилка не будет вставлена. Конечно, ничто не может помешать домовладельцу сначала включить розетку, а потом вставить вилку, и на самом деле многие люди так и делают. . Коммутируемые розетки в доме оставляют постоянно включенными, так что преимущество выключателя теряется.

Однако люди не научатся правильно пользоваться оборудованием, если оно им не будет предоставлено, и, возможно, можно пожалеть, что некоммутируемые розетки вообще производятся.

Еще одним усовершенствованием розетки является добавление неонового светового индикатора, который показывает, когда розетка включена. Это может успокоить механически мыслящих людей, которым сложно электричество, и которые чувствуют себя счастливее, если при включении выключателя происходит что-то видимое.

Также удобно, чтобы сразу увидеть, вышел ли из строя источник питания или неисправен прибор, подключенный к вилке.

Как и выключатели, розетки могут быть встроены в стену так, чтобы передняя часть была заподлицо с лицевой стороной стены, или они могут быть полностью установлены на поверхности. Розетки, показанные на Рисунке 1.5, бывают обоих типов.

Как подключить настенные розетки (ВИДЕО)

Не можете посмотреть это видео? Щелкните здесь, чтобы посмотреть его на Youtube.

Ресурс: Проектирование электрооборудования для зданий — Барри Ригби (получите на Amazon)

Типы вилок — Справка | Connox

Вы хотите купить лампу или электрическое устройство, но не знаете, совместимы ли вилка и розетки? А стоит ли при необходимости заказать переходник? Тогда это место для тебя.На этой странице вы узнаете обо всех типах вилок ламп и электроприборов, предлагаемых в магазине.

А вот как: Уточните, пожалуйста, какой тип штекера есть в выбранном вами изделии. Вы можете найти его на странице продукта в разделе «Свойства». Вы найдете всю информацию об этом типе вилки, соответствующей категории вилки, в следующих разделах: изображение , описание и страна , в которой тип вилки является распространенным.

Штекер типа A (или NEMA-1) имеет два плоских контакта под напряжением, которые расположены параллельно на расстоянии 12.7 мм. Контакты имеют длину 15 875 18 256 мм, ширину 6,35 мм и толщину 1524 мм. Штекер типа A особенно используется для небольших устройств. Вилка из-за своей конструкции не защищена от переполюсовки.

Узнайте, в каких странах распространен этот тип вилки, какие существуют альтернативы и с каким напряжением она эксплуатируется, в следующем списке стран (в алфавитном порядке):

Штекер типа B (или NEMA 5-15, 3-контактный) имеет два плоских контакта под напряжением, которые расположены параллельно.Размер и расстояние идентичны вилке типа A. Дополнительный смещенный круговой контакт служит защитным проводом. Такая конструкция обеспечивает защиту вилки от переполюсовки. Контакт защитного проводника длиннее двух других штырей и, следовательно, соединяется с розеткой перед ними.

Есть два разных разъема типа C:

Заглушка типа C: CEE 7/17 или контурная заглушка и
Штекер типа C: штекер CEE 7/16 или евро .

Пожалуйста, выберите соответствующую вкладку для получения соответствующей информации.

Контурный штекер (или штекер CEE 7/17) имеет два контакта длиной 19 мм и диаметром 4,8 мм, которые находятся на расстоянии 19 мм. Заглушка имеет вырез примерно на 10 мм выше и на таком же расстоянии ниже оси. Один из них имеет вал с круглым концом, направленным к центру вилки, что позволяет вставить французский штифт заземления. И эти два выреза имеют прямоугольную форму по направлению к краю вилки, чтобы позволить немецким зажимам заземления подключаться.

Максимальная мощность для устройств этого типа составляет около 3500 Вт. Контурная вилка может быть нагружена максимумом 250 В. Вырезы приводят к тому, что вилка не защищена от переполюсовки, поскольку они предоставляют только место для французских заземляющих контактов, но она не подключена должным образом.

Контурная вилка подходит для немецких, французских и датских розеток, по сравнению с Europlug она несовместима со швейцарскими розетками .

Европейская вилка (или вилка типа CEE 7/16) может использоваться в большинстве стран Европы, за исключением Великобритании, Ирландии, Кипра и Мальты.У него нет защитного проводника, поэтому он не защищен от переполюсовки. Его контакты имеют диаметр 4 мм и расположены на расстоянии 19 мм.

Вилка типа D (или типа (5A) / (BS 546) ранее широко использовалась в Соединенном Королевстве и сегодня находит применение, особенно в Индии и Южной Африке.В Ливии это даже единственный тип вилки, но в большинстве других стран он был заменен вилкой типа G . Заземляющий контакт немного длиннее (20,6 мм) и толще (7,06 мм), как два токоведущих контакта (длина 14,8 мм / диаметр 5,08 мм), поэтому он первым подключается к источнику питания. Конструкция вилки неизбежно защищает ее от переполюсовки, но из-за постоянно проводящих контактов прикасаться к ней небезопасно.

В следующем списке стран (в алфавитном порядке) вы можете узнать, в каких странах распространен этот тип вилки, какие есть альтернативы и с каким напряжением она работает:

Французский штекер типа E или CEE 7/5 имеет два круглых токоведущих контакта.Обычно они толще контактов евровилок, но встречаются и варианты с тонкими контактами (4 мм). Слегка сдвинута вверх, но посередине двух штырей есть отверстие, в которое входит контактный штифт защитного проводника французской розетки. При подключении устройства к розетке оно сначала соединяется с защитным проводом и только потом с двумя токоведущими штырями, и наоборот, при извлечении вилки. Из-за своей конструкции система не допускает смены полярности, поскольку есть только один способ подсоединить вилку к розетке.

Вилка Schuko или вилка CEE7 / 4 имеет два круглых контакта диаметром 4,8 мм и длиной 19 мм. Schuko — это сокращение от немецкого слова Schutzkontakt, что означает «защитный контакт» — в данном случае «защитный» относится к земле. Оба контактных штыря находятся на расстоянии 19 мм друг от друга.Предполагается, что третий полюс, защитный контакт, проводит токи короткого замыкания, которые могут возникнуть, например, в случае короткого замыкания, как только два других полюса замыкают электрическую цепь. Следовательно, сначала необходимо выполнить подключение к заземляющему контакту. Для вилки Schuko это обеспечивается за счет контактных поверхностей со стороны вилки и соответствующих контактных пружин розетки. Базовый уровень покрытия окружен воротником высотой около 19 мм для защиты от случайного контакта.Таким образом, к контактам можно прикасаться, только если они находятся вне гнезда.

Штекер типа E + F или гибридный штекер (или: CEE 7/7) представляет собой смесь типов F и E и подходит для всех стран, где вы можете использовать штекеры типа E или F. В списке стран типов вилок E и F вы можете узнать, в каких странах распространены вилки этого типа, какие существуют альтернативы и с каким напряжением они работают.

Вилка типа G или даже BS 1363, вилка Commonwealth всегда имеет три контакта и всегда оснащена предохранителем. Два контакта имеют размеры 4 x 6 x 18 мм, из которых 9 мм изолированы и находятся на расстоянии 22 мм друг от друга. Штифт заземления расположен по центру над двумя другими контактами, также на расстоянии 22 мм. Он имеет размер 4 х 8 х 23 мм. Защитный контакт не имеет дополнительной изоляции, но есть два токоведущих контакта. Корпус вилки широкий, чтобы не допустить легкого прикосновения к контактам.

Штекер типа H (или: SI-32) можно найти только в Израиле и на палестинских территориях и не подходит ни к какой другой системе штекеров. Он имеет три плоских или круглых штифта Y-образной формы. Третий стержень также является заземляющим стержнем. Большинство торговых точек в этих регионах к настоящему времени адаптированы также для подключения евровилок типа C.После модернизации в 1989 году штифты штекера H стали не плоскими, а круглыми. Каждый контактный штифт имеет диаметр 4 мм. Современные розетки в Израиле и в регионе также допускают использование вилки Schuko (тип F) , но обратите внимание, что защитный контакт не гарантируется!

Штекер типа I или AS 3112 состоит всего из трех контактных штырей — одного защитного контактного штифта и двух токоведущих штифтов.Контакт заземления представляет собой вертикальный плоский штифт, два других контакта расположены в виде перевернутой буквы V. Каждый из них повернут на 30 ° относительно защитного контакта и находится на расстоянии 13,7 мм друг от друга. С 2005 года два токоведущих контакта должны быть изолированы и, следовательно, безопасны для прикосновения.

Штекер типа J или SEV 1011 имеет три контакта.Среднего размера, немного смещенный, — это защитный контакт. Хотя все штырьки имеют одинаковую длину, защитный контакт идет впереди, поскольку оба отверстия для токоведущих контактов намного глубже в розетке. Расположение со смещением гарантирует защиту вилки от неправильной полярности.

Штекер типа K или DS 60884-2-D1 состоит из двух токоведущих штифтов и одного защитного контактного штифта.Благодаря защитному контакту конструкция асимметрична, благодаря чему вилка защищена от переполюсовки. Хотя штырь защитного контакта короче, он все же впереди, потому что первым достигает гнезда. Штекер типа C (европейский штекер) и тип F (штекер Schuko) механически вставляется в розетку типа K, но в этом случае защитный контакт не подключается.

Существует две версии вилки типа L (или CEI 23-16-VII) .Обе версии имеют два круглых штифта, валы которых изолированы. В середине находится еще один такой же длинный, но неизолированный штырь для защитного проводника. Защитного воротника вокруг розетки не предусмотрено.

Штекер 10 А

Для версии 1 два внешних контакта находятся на расстоянии 19 мм друг от друга, контакт заземления расположен посередине. Толщина штифтов 4,5 мм. Внешние контакты имеют защиту от прикосновения. Евровилка (тип C) подходит к розетке этого типа.

Вилка 16 А

Версия 2 отличается наличием контактов 5.1 мм, но расстояние между внешними штифтами 26 мм. Это означает, что две версии несовместимы друг с другом. Штифт заземления снова находится между штырями под напряжением.

Штекер типа M или версия 15-A типа D или также BS 546 состоит из трех контактов: двух контактов под напряжением и одного защитного контакта.Расположение контактов защищает вилку от переполюсовки.

Контактные штыри для двух электрических контактов находятся на расстоянии 25,4 мм друг от друга, имеют диаметр 7,06 мм и длину 18,94 мм. Штифт для провода защитного заземления имеет диаметр 8,71 мм и длину 28,89 мм.

Некоторые производители всегда поставляют свою продукцию с двумя разными вилками: вилка типа A (слева) и вилка типа C (справа).Для получения дополнительной информации об отдельных разъемах откройте соответствующую вкладку.

Электрическая розетка и розетка типа G

Электрическая розетка типа G

Электрическая розетка типа G используется в перечисленных здесь странах. Также изображены и описаны электрические вилки типа G. Электрические розетки типа G допускают использование вилок типов, перечисленных в информационном разделе. Если у вас вилка другого типа, может потребоваться переходная вилка типа G.Купите бесплатный номер с трехминутной активацией. Бесплатный номер без договоров от TollFreeForwarding.com.

Электрическое напряжение

Большинство систем электроснабжения подвержены небольшим колебаниям электрического напряжения. Электрическая вилка типа G продается в странах, перечисленных здесь. Сверьтесь с таблицей, чтобы узнать, понадобится ли вам переходник для путешествий типа G. Дополнительную информацию об электрической вилке типа G можно найти в разделе комментариев.Получите переадресацию звонков прямо сейчас. Переадресация звонков с множеством замечательных функций от TollFreeForwarding.com.

Тип G Электрическая частота

Электрическая частота типа G указывается в герцах или циклах в секунду. Даже если напряжения одинаковы, устройство 60 Гц может не работать должным образом при токе 50 Гц, поэтому проверьте, совместима ли розетка типа G с вашей электроникой.В противном случае вам может потребоваться переходник для вилки типа G, который может снизить внутренний ток. Однако адаптеры типа G не могут изменять количество циклов. Увеличьте свои продажи с помощью служебного номера телефона на TollFreeForwarding.com. Рабочий телефонный номер от TollFreeForwarding.com упростит для клиентов возможность связаться с вами.

Розетка типа G

Розетка типа G также может называться электрической розеткой типа G.Если у вас вилка, несовместимая с электрической розеткой типа G, вам может потребоваться электрический трансформатор типа G. Однако иногда трансформеры не являются практическим решением для путешественника. Они часто бывают громоздкими, и вам может быть проще купить или арендовать необходимое устройство в стране, которую вы посещаете. Купите свои виртуальные номера телефонов, и вы сможете вести дела где угодно. Мы предлагаем мгновенную активацию виртуальных телефонных номеров.

Электропроводка типа G

Страны, в которых можно найти электропроводку типа G, перечислены на этой странице.Также изображены и описаны электрические вилки типа G. Если в вашем устройстве используется что-то иное, чем вилка типа G, может потребоваться электрический трансформатор типа G. На этой странице вы найдете более подробную информацию об электропроводке. Если вам нужна дополнительная информация о переадресации вызова, проверьте переадресацию вызова.

Электрическая розетка типа G

Электрическая розетка типа G описана и изображена здесь.Если в ваших электрических устройствах используется другая вилка, может потребоваться преобразователь вилки типа G. Прочтите раздел комментариев для информации о электрическом перемещении типа G по вилкам типа G и адаптерам вилки типа G.

Электрическая вилка типа G

Электрическая вилка типа G может также называться электрической розеткой типа G. Эти электрические розетки типа G описаны на этой странице.Соответствующую информацию о разъеме типа G и вилке можно найти в разделе комментариев. Также обратитесь к таблице стран, чтобы узнать, где можно найти электрические розетки типа G.

Тип G Электроэнергетика

Электроэнергия типа G может отличаться от страны к стране. Даже если в ваших устройствах используются одинаковые электрические розетки типа G, рекомендуется убедиться, что напряжение и частота совместимы. Если это не так, вам может потребоваться электрический преобразователь типа G.Прочтите эту страницу, чтобы получить более подробную информацию о типе штекера G.

Электрические розетки типа G

На этой странице представлена информация об электрических розетках и вилках типа G. Здесь вы найдете номинальное электрическое напряжение типа G, хотя большинство систем электроснабжения подвержены колебаниям напряжения. Частота сети типа G указывается в герцах или циклах в секунду.Вы также найдете информацию о любых вариантах вилок или типах вилок типа G.

Электропреобразователи типа G

Хотите знать, понадобится ли вам дорожный адаптер типа G? Прочтите раздел комментариев, чтобы найти частоту напряжения типа G и соответствующую информацию по электросети типа G. Если ваши устройства несовместимы, вам, возможно, потребуется найти электрические преобразователи типа G, чтобы использовать вашу электронику.Дополнительную информацию об электрической розетке типа F можно найти в разделе «Электрическая розетка типа F. Узнайте больше о электрической розетке типа H в электрической розетке типа H.

Как работает 3-контактный штекер?

Обновлено 6 сентября 2019 г.

Крис Дезиел

В Северной Америке трехконтактная вилка устройства означает, что устройство предназначено для заземления. В двух словах, заземление — это функция 3-контактного разъема, но что это на самом деле означает?

Вы, наверное, слышали, что это функция безопасности, встроенная в домашнюю электрическую схему, но если заземление так важно для безопасности, почему некоторые новые приборы поставляются с 2-контактными вилками вместо 3-контактных? Предупреждение о спойлере: тот факт, что булавки имеют разные размеры, дает ключ к ответу на этот вопрос.

Розетки значительно изменились с тех пор, как Харви Хаббл представил первую съемную розетку в 1903 году. До этого не существовало практического способа временного подключения и отключения лампы или прибора от электрической цепи. Розетка Хаббла постепенно трансформировалась в розетку NEMA 5-15, которая представляет собой стандартную 3-контактную комбинацию вилки и розетки, используемую сегодня для цепей на 120 вольт.

Розетки, переключатели, цоколи ламп и другие распространенные устройства предназначены для цепей переменного тока, потому что вся бытовая и коммерческая энергия в Северной Америке, а также во всех других частях света поступает от индукционных генераторов.Мощность переменного тока имеет характеристики, отличные от мощности постоянного тока, и преобладает с тех пор, как была усовершенствована электрическая лампочка.

Начало энергосистемы

Разработка лампочки началась в 1806 году и продолжалась в течение 19 века, пока не была более или менее усовершенствована Томасом Эдисоном и его коллегами в 1879 году. возможность производить для них электроэнергию, и потребность в электростанциях стала очевидной.Так началось перетягивание каната между сторонниками генерирующих станций постоянного тока (DC) и станций переменного тока (AC) — небольшой кусочек истории, известный как Война токов.

Эдисон и его сторонники явно были на стороне генерации постоянного тока, а на противоположной стороне стоял Никола Тесла, сербский инженер, который был сотрудником Эдисона. Лагерь Теслы победил, и в 1892 году на Ниагарском водопаде появился один из первых генераторов переменного тока. Электроэнергия переменного тока оказалась дешевле в производстве и более экономична в транспортировке, чем мощность постоянного тока.

Ранние устройства переменного тока были незаземленными и поражали током

Генерация переменного тока основана на индукционном генераторе, который по существу состоит из вращающейся катушки в магнитном поле. Ток, протекающий по проводнику, меняется на противоположный при каждом обороте.

Это означает, что электричество, которое течет между выводами катушки и всеми лампочками между ними, не течет напрямую от одного вывода к другому, как это происходит при постоянном токе, а вместо этого постоянно меняет свое направление, протекая к одному выводу в течение одного полупериода. и по направлению к другому в течение второй половины цикла.

Вместо положительной и отрицательной клемм в цепи переменного тока есть горячая и нейтральная клеммы. Для любого электрического устройства в цепи переменного тока горячая клемма — это клемма, подключенная к генератору энергии, а нейтральная клемма — это клемма, которая возвращает мощность обратно в генератор.

При разрыве цепи горячий вывод остается под напряжением, а нейтральный вывод выходит из строя. Если вы коснетесь горячей клеммы, вы получите шок, но вы ничего не почувствуете, если коснетесь нейтральной клеммы.

С появлением электростанций дома по всей Северной Америке были электрифицированы, и быстро стали доступны электрические стиральные машины, пылесосы и электрические холодильники. Однако шоки были обычным явлением. Провода, переключатели и розетки были электрически изолированы, но изоляция часто трескалась, трескалась или стиралась, оставляя оголенные горячие провода в контакте с частями устройств, к которым прикасались люди. Часты пожары из-за изношенной изоляции и неплотных соединений.

Как помогает заземление?

Предположим, что человек должен коснуться горячего провода под напряжением или выключателя, находящегося в контакте с горячим проводом.Если бы человек каким-то образом парил в воздухе или, что то же самое, носил электрически изолированную обувь, ничего бы не произошло. Однако, если бы человек стоял на земле босиком, электричество протекало бы через его тело к земле, которая является крупнейшим доступным электрическим стоком.

Чтобы остановить сердце человека, требуется всего одна десятая ампера (100 мА), так что столкновение вполне может оказаться фатальным.

Теперь подумайте, есть ли у электричества уже доступный путь через проводящий провод.Провод обеспечивает путь к земле с меньшим сопротивлением, чем тело человека. (Сопротивление для цепей переменного тока соответствует сопротивлению для цепей постоянного тока).

Электричество всегда выбирает путь наименьшего сопротивления (импеданса), поэтому человек, касающийся горячего провода, не получит удара — или, по крайней мере, не такого сильного удара. Это основная идея заземления.

Заземление также подходит для электрического оборудования. Если короткое замыкание происходит из-за изношенной изоляции, ослабленных соединений или неисправного устройства, заземляющий провод обеспечивает альтернативный путь для электричества, чтобы не сжечь цепь и не вызвать возгорание.Опять же, это работает, потому что сопротивление пути заземления меньше, чем сопротивление цепи.

Функция 3-контактного разъема

Путь заземления в схеме не очень хорош, если у вас нет способа к нему подключиться, и для этого предназначен третий контакт на 3-контактном разъеме. Вилка подключается к шнуру питания, который, в свою очередь, подключается к используемому электрическому устройству, будь то пылесос, блендер, электрическая пила или рабочая лампа. Электрическая схема в аппарате устроена так, что все подключено к клемме заземления.

Клемма заземления подключается к заземляющему проводу в электрической цепи здания через контакт заземления на вилке. Если в приборе есть 3-контактная вилка, вы никогда не должны обходить третий контакт, отрезая его или используя переходник с 3 на 2 контакта. в этом случае используемое устройство не заземлено и может быть опасным.

Цвета проводов 3-контактной вилки не одинаковы во всем мире, но они стандартизированы для всей Северной Америки, включая Канаду, США и Мексику.Национальный электротехнический кодекс (NEC) определяет белый цвет как цвет нейтрального провода, но не устанавливает никаких требований к цветам горячего или заземляющего провода. Тем не менее, существует строгое соглашение об использовании красного или черного цвета для провода под напряжением и зеленого для провода заземления. Заземляющие провода также обычно остаются оголенными.

Почему у некоторых устройств 2-контактные вилки?

NEC начала требовать заземления в прачечных в 1947 году и распространила это требование на большинство других мест в 1956 году.В результате сдвига двухконтактные вилки и розетки практически устарели. Единственный раз, когда вы могли установить двухконтактную розетку, это когда вы заменяли существующую. Все новые розетки должны были быть трехконтактными.

Тем не менее, сегодня обычным явлением являются новые розетки только с двумя слотами и шнуры питания на новых устройствах с двумя контактами. Однако если вы внимательно посмотрите на них, вы увидите разницу, которая отличает их от устаревших, двухконтактных вилок и розеток, выпущенных до 1947 года. Один из выводов больше другого, а это значит, что вилка может входить в розетку только одним способом.Эти вилки и розетки имеют поляризацию . Поскольку вы не можете изменить ориентацию вилки в розетке, вы не можете изменить полярность.

В поляризованной лампе или приборе горячий провод подключается к одной клемме переключателя, а внутренняя схема подключается к другой клемме, которая, в свою очередь, подключается к нейтральному проводу. Переключатель изолирован от остальной схемы, поэтому, когда он разомкнут, ничто не может соприкасаться с горячим проводом.

Если бы вилка не имела штырей другого размера, вы могли бы поменять полярность, вставив вилку вверх дном.Горячий провод будет соприкасаться со схемой, и устройство потенциально может вызвать у вас электрический ток. Поскольку вы не можете поменять местами вилку или полярность, заземление не является важной функцией безопасности, а вилка не требует заземляющего контакта.

Различные типы электрических розеток

Обсуждаемая до сих пор трехконтактная вилка разработана для цепей на 120 вольт и выдерживает ток до 15 ампер. Это вилка и розетка NEMA 5-15, где NEMA — Национальная ассоциация производителей электрооборудования.В этой розетке есть прорези для трех контактов, но разъемы для горячих и нейтральных контактов имеют разные размеры, поэтому ее можно использовать с поляризованной вилкой.

NEMA 1-15 — это 2-контактная поляризованная версия этой вилки. 3-контактные разъемы за пределами Северной Америки не обязательно соответствуют стандартам NEMA и обычно имеют другую конфигурацию контактов.

Интересной особенностью вилки с заземлением NEMA 5-15 является то, что контакт заземления примерно на 1/8 дюйма длиннее двух других. Логика заключается в том, что, когда вы что-то подключаете, контакт заземления первым вступает в контакт, поэтому у вас всегда есть защита от заземления.Многие люди устанавливают розетку NEMA 5-15 с контактом заземления ниже двух других, но это в перевернутом виде. Контакт заземления должен быть сверху, чтобы все, что падает сверху, не соприкасалось с токопроводящими контактами.

Существует полный каталог конфигураций вилок NEMA для работы с приложениями на 120 и 240 вольт. Некоторые схемы на 120 В имеют два контакта, а некоторые — три. Вилки и розетки для цепей на 240 В обычно имеют четыре контакта, потому что в этих цепях есть два горячих провода, нейтральный провод и заземление.

Кстати, вы часто видите вилки и приборы на 120 вольт с маркировкой 125, 115 или 110 вольт и 240-вольтовые вилки с маркировкой 250, 230 и 220 В. Все они означают, по сути, одно и то же. Напряжение в сети в Северной Америке номинально составляет 240 вольт, которое разделено на две 120-вольтовые ветви в жилой панели. Различные переменные напряжения возникают из-за колебаний в линиях передачи и падения напряжения из-за нагрузки цепи и расстояния от панели.

Розетки GFCI обеспечивают защиту от замыканий на землю

Многие дома в Северной Америке были построены до того, как NEC потребовал заземления цепей, а их незаземленные цепи и устаревшие 2-контактные розетки «ушли в прошлое».«На самом деле это неудобство, потому что большинство современных устройств имеют либо 3-контактные вилки, либо поляризованные. Хотя вставлять 2-контактную вилку в 3-контактную розетку безопасно, обратное неверно, и устройство остается без

Самый простой обходной путь — установить розетки с прерывателем цепи замыкания на землю (GFCI) в тех частях дома, где требуются заземленные розетки. GFCI имеет внутренний прерыватель, который срабатывает всякий раз, когда розетка обнаруживает ненормальное изменение тока, например может быть вызвано прикосновением к живому контакту, стоя в воде.GFCI может предотвратить поражение электрическим током, но он не защищает чувствительное оборудование от скачков тока и не является полной заменой заземления.

Контакты GFCI имеют стандартную конфигурацию NEMA 5-15, что означает два вертикальных слота, каждый разного размера, и полукруглый слот заземления. Обычно вам не нужно более одного GFCI на цепь, потому что любой GFCI будет защищать устройства, подключенные после него в цепи. Таким образом, вы можете защитить всю цепь, заменив первую розетку в цепи с помощью GFCI.

Идеи и хитрости в розетках Великобритании

Он может быть крупнее своих зарубежных собратьев, а его плоская спина может сделать его идеальной домашней ловушкой, но вилка для Великобритании — настоящее чудо дизайна.

Британская вилка «G Type» (или BS 1363) — продукт послевоенной эпохи. Но это длилось большую часть века, обеспечивая дома, предприятиям и розеткам по всей Великобритании доступ к безопасной и годной к употреблению электроэнергии. Несмотря на то, что устройства, которыми они питаются, изменились, стали более интеллектуальными и более связными, трехконтактный тип G остался неизменным.

Но чтобы понять, как он появился, стоит сначала понять, что делает его таким уникальным и умным элементом дизайна, включая его роль в достижении амбиций одной из новаторских женщин-инженеров Великобритании и ее способности экономить деньги.

Что делает вилки для Великобритании особенными

Современные розетки, используемые в Великобритании (а также в Ирландии, Кипре, Гонконге и Малайзии), являются более умными и продвинутыми устройствами, чем многие из его современников.Это происходит благодаря ряду ключевых, но часто упускаемых из виду особенностей.

Коллекция иллюстраций по международным стандартам Power Point

Первый — это земляной зубец. Подключение вилки к земле означает, что если провод, скажем, в тостере выходит из строя и касается металлической части, в устройстве происходит короткое замыкание, поскольку электричество проходит через землю, чтобы войти в контакт с землей, а не весь элемент становится наэлектризованным и опасным. .

Более длинный заземляющий контакт также играет роль «привратника» для всей вилки.Когда вилка входит в розетку, более длинный заземляющий штырь входит раньше других, отодвигая пластиковые жалюзи, закрывающие входы под напряжением и нейтраль. Это означает, что, когда в розетке нет вилки, порты под напряжением и нейтраль, которые фактически проводят электрический ток к устройствам, закрыты, что очень затрудняет детям вставлять что-либо опасное в розетку.

Что делает вилку UK особенной? [нажмите, чтобы загрузить]

Еще одна интересная особенность вилки Great British — это предохранитель, подключенный к проводу под напряжением.В случае неожиданного скачка напряжения предохранитель перегорит и отключит подключенное устройство, что предотвратит возгорание и поражение электрическим током.

Собранная вместе вилка типа G — далеко не самая компактная версия, но она чрезвычайно эффективна. Однако эти идеи возникли не одним щелчком переключателя.

Заглушки довоенные

Еще в конце 19-го, ^-го,-го века, идея владеть устройствами, которые можно было перемещать по дому и подключать к электросети из разных комнат, была новинкой.

Электричество в домах предназначалось для освещения и было встроено в стены и потолки, а их кабели были скрыты. Лишь с появлением новых электроприборов в 20–^– годах возникла потребность в простом способе подключения электрических устройств к цепям.

Серия двухконтактных вилок впервые появилась в 1883 году, но не было стандартизации конструкции, которая позволяла бы подключать любой прибор к любой розетке . Ситуация начала меняться в 1904 году, когда изобретатель из США Харви Хаббелл разработал вилку, которая позволила подключать электрические устройства без лампочки к существующей розетке, устраняя необходимость в установке новых розеток.

К 1911 году появилась конструкция трехконтактной вилки с заземлением, и производитель AP Lundberg привез в Великобританию первую вилку такого типа.

К 1934 году появились правила, требующие, чтобы вилки и розетки имели заземляющий штырь, что в конечном итоге привело к появлению вилки с тремя цилиндрическими штырями: BS 546.

Заглушки BS 546

BS 546 отличался от современных G-Type, поскольку они не содержали предохранителя и были доступны в пяти различных размерах в зависимости от потребностей устройства, от небольших 2-амперных вилок для маломощных устройств до более крупных 30-амперных. версия для промышленного оборудования.Различные размеры и расстояние между контактами предотвращали случайное включение маломощных устройств в розетки большой мощности.

Любые шансы на глобальную стандартизацию вилок были обречены с самого начала, так как разные компании в разных странах начали разрабатывать свои собственные вилки для своей продукции, поскольку электричество быстро набирало популярность.

Международная электротехническая комиссия (МЭК) предприняла некоторые попытки стандартизировать вилки во всем мире, но Вторая мировая война положила конец любому прогрессу.

Электроэнергия для населения

Великобритания вышла из Второй мировой войны с сильной национальной сетью. Теперь задача заключалась в том, чтобы сделать электричество не только источником энергии для заводов и домов богатых людей, но и сделать что-то доступным для всех в волне нового послевоенного строительства.

Другие страны, не видя такого большого ущерба для своего жилищного фонда, как Великобритания, не имели такой возможности, чтобы переосмыслить внутреннее электричество в такой степени.Поэтому Институт инженеров-электриков (IEE) собрал комитет из 20 человек для рассмотрения требований к электричеству в новых домах страны.

Новые пути: Кэролайн Хаслетт

Единственная женщина в комитете, Кэролайн Хаслетт, открывала новые возможности для женщин-инженеров еще до Первой мировой войны. В своей карьере она работала с изобретателем турбины Чарльзом Парсонсом и его женой (самостоятельным инженером) и в 1932 году стала первой женщиной, выбранной для участия в IEE.Ее страсть к электричеству зашла так далеко, что она потребовала кремации с помощью электричества.

Она давно верила в то, что домашнее электричество может улучшить жизнь женщин, избавив их от утомительной работы по дому до использования электричества, от мытья одежды вручную до приготовления пищи на угольных печах. Это включало обеспечение безопасности электричества для людей, использующих электроэнергию в доме, которыми в 1940-х годах были в основном женщины, которые также обеспечивали подавляющее большинство ухода за детьми.

Стремление Хаслетта сделать электричество в доме безопасным было ключевым в формировании многих требований IEE по безопасности послевоенного бытового электричества, включая то, что стало стандартными вилками и розетками в стране.

Помимо безопасности имелся еще один фактор. Материальные затраты войны означали, что медь, основной материал, используемый для электропроводки, была в дефиците, поэтому IEE придумал новый способ электромонтажа домов, который, в свою очередь, сформировал бы наши вилки.

Переключающиеся предохранители для экономии меди

До войны британские розетки отдельно подключались к центральному блоку предохранителей.Это имело смысл, потому что, если что-то пойдет не так, перегорит только предохранитель, подключенный к этой розетке, а не весь дом.

Однако, чтобы сократить количество используемой меди, IEE вместо этого предложил хитрый обходной путь, при котором электрические розетки в доме соединяются в одну кольцевую цепь, а предохранители перемещаются на сами вилки. Таким образом, если что-то выходит из строя в приборе, неисправность останавливается на вилке, где предохранитель можно легко найти и заменить. Осветительные приборы оставались подключенными отдельно от розеток, поскольку для работы им требуется меньший ток.

Меди не хватало во время Второй мировой войны.

Этот скрытый предохранитель существенно отличается от вилок других типов и дополняет характеристики безопасности типа G. Тем не менее, IEE должен был убедиться, что люди по ошибке не вставили в розетки старые трехконтактные вилки BS 546 без предохранителей.

Ответ был столь же прост, как переключение отверстий в гнездах с круглых на прямоугольные. Это означает, что старые круглые цилиндрические штыри не войдут в прорезь, предназначенную для прямоугольников, которые сегодня встречаются на заглушках.

Вилка типа G может показаться громоздкой по сравнению с европейскими или американскими моделями, но за 70 с лишним лет с момента ее появления ее три контакта и встроенный предохранитель доказали свою долговечность конструкции, которая может питать новые устройства и интеллектуальные технологии, в то время как остается одной из самых безопасных вилок в мире.

Описание электрических розеток

| Домостроение

Замена розетки и добавление новой в цепь — это две из немногих задач, которые может выполнять домашний мастер по электрике, поэтому взгляните на ее ключевые компоненты с помощью этой подробной схемы внутренней работы скромной электрической розетки.

1. Клеммные винты: Обеспечивают ЭЛЕКТРОПИТАНИЕ, ЗЕМЛЮ и НЕЙТРАЛЬ внутри своих КЛЕММ. Оголенный провод не должен быть оголен; если это так, отрежьте его или загните конец.

2. Земля: Страховочный трос, проводящий то же электричество, что и LIVE, если что-то пойдет не так, заземляя его. Земля внутри КАБЕЛЯ оголена и при фиксации на конец надевается желто-зеленая оболочка. Обратите внимание на то, как мост соединяет его с винтами ПЛАСТИНЫ ЛИЦА для безопасности.

Примечание: это одноканальная коммутируемая розетка на 13 ампер.Самый распространенный тип внутренней схемы в Великобритании — это кольцевая схема. Домашний мастер может добавить новую розетку, обычно беря ответвление от существующей точки (по одной на каждую розетку). Послушайте совет, прежде чем делать это, и всегда сначала отключайте сеть. (Изображение предоставлено Дэвидом Стивенсом)

3. Нейтраль: После подачи питания в розетку через LIVE, электричество проходит через нейтраль и возвращается в домашний потребительский блок, замыкая цепь. Нейтраль обшита синим, но до 2004 года была черной (см. LIVE).

4. Монтажная коробка, также известная как задняя коробка: Защищает ТЕРМИНАЛЫ и КАБЕЛЬ, который входит через отверстие, обычно внизу. Этот сливной бокс изготовлен из оцинкованной стали и может быть встроен в твердый гипс или гипсокартон, но ящики для открытого монтажа обычно бывают пластиковыми. Они доступны разной глубины, поэтому при замене ЛИЦЕВОЙ ПЛАСТИНЫ измерьте ее, чтобы купить достаточно глубокую коробку.

5. Мягкая втулка: Доступна как открытая, так и «глухая» (без отверстия, поэтому вы можете обрезать ее по размеру), обычно из ПВХ или резины, это защищает КАБЕЛЬ от МОНТАЖНОЙ КОРОБКИ.КАБЕЛЬ должен проходить через отверстие только для того, чтобы предотвратить распространение огня.

6. Кабель: Оболочка из ПВХ покрывает ЭЛЕКТРИЧЕСКИЙ, ЗАЗЕМЛЯЮЩИЙ и НЕЙТРАЛЬНЫЙ провода. Это «трехжильный кабель с круглой оболочкой сечением 2,5 мм2». В старых схемах оболочки могут быть резиновыми. Эту проводку должен обновить электрик.

7. Под напряжением: Электроэнергия течет по этому проводу от блока потребителя к розетке по мере необходимости. Этот проводник «переключается», поэтому вы можете остановить ток электричества.Провод под напряжением в настоящее время коричневого цвета, хотя до изменений правил в 2004 году (для помощи дальтоникам) он был красным, поэтому, если вы меняете ЛИЦЕВОЙ ПЛАСТИН или добавляете новую розетку в старом доме, это то, что вы найду.

8. Лицевая панель: Доступен в различных материалах и конструкциях, на лицевой панели розетки находятся КЛЕММЫ и она привинчивается к МОНТАЖНОЙ КОРОБКЕ. Разъемы LIVE и NEUTRAL находятся на расстоянии 22 мм друг от друга и снабжены заглушками, предотвращающими вставку чего-либо, кроме вилки.
