Монтаж сэндвича дымохода в бане — самый простой вид сетевой прокладки для отвода продуктов сгорания. Небольшие весовые элементы конструкции легко собираются с помощью вспомогательных элементов.

Следующие требования должны быть приняты во внимание со следующими требованиями:

Наиболее подходящая длина от топки до грибка на крыше — 5 метров.

Труба вертикальная, без выступов. Величина отклонения от вертикали допускается на тридцать градусов, а максимальный показатель отклонения — один метр.

При условии, что расстояние от кровли до сруба конструкции превышает полтора метра, необходимо сделать натяжку, чтобы закрепить ее.

Если на крышу укладываются горючие материалы, то в конце конструкции flimberry нужно установить сетку — бенгальский огонь, ячеек в таком устройстве должно быть 0.5х0,5 см. На крыше плоского типа Дымоход над его уровнем поднимается выше одного метра.

Расположенная горизонтально, часть дымохода не должна превышать расстояние более одного метра.

Места стыковки элементов нужно оставлять на виду. Их нельзя оставлять внутри перекрытия кровли.

Такой дымоход в бане собирается очень легко, делается по принципу конструктора. Один конец одной детали «сядьте» на следующий элемент:

Для этого объем каждого элемента с одного края немного больше, чем объем возврата с другой стороны.Надежность таких составов увеличивает хомуты.

Правильный монтаж системы в бане невозможен без правильной сборки конструкции. Начать следует с крепления к дугам сэндвич-трубок.

Такая работа предполагает использование стартового конуса. Один его конец — это «салазки» на патрубке печи, а второй соединен с непосредственной частью конструкции.

Часто дымоход в ванной имеет простую конструкцию, состоящую из печки из печки на уличных трубах.Через крышу и потолок они проходят с небольшим количеством поворотов и вспомогательных устройств.

Вывод через потолок

Монтаж дымохода в бане через потолок выполняется следующим образом. Для выхода потолочного покрытия устраивается специальный узел, создающий надежный крепеж и высокую пожаробезопасность:

Несмотря на то, что такая труба представляет собой конструкцию из двух слоев с негорючей теплоизоляцией посередине, для повышения уровня Для обеспечения безопасности в потолочном проеме для дымохода сделайте отверстие для крепления небольшого патрубка, диаметр которого на 15-20 см больше диаметра дымохода.

Снизу такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, залить негорючим материалом. Для этого можно взять:

Изоляция предотвращает образование большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это сделать своими руками, рассказывается ниже.

1. Для утепления используются два прямоугольных оцинкованных куска, которые сложены в цилиндрическую форму.
2. Нижняя трубка должна быть обернута изоляционным материалом. Подкормочная труба большего размера подключается к подкатной.
3. Прижим вырезанный из листового железа должен иметь ширину 20 см; По длине он должен быть равен длине покрытой трубы. Дымоход приклеивается снизу и сверху.
4. Изготовленные трубы соединяются по схеме.

Эту простую схему монтажа сэндвич-конструкций можно использовать как при проектировании конструктора дымовой проволоки, так и при ее замене своими частями в процессе смелости со временем.

Сэндвич-технология довольно проста по своей конструкции и практически не требует специальных навыков.

Как сделать заглушку своими руками

Для защиты бутерброда дымохода необходимо оборудовать выход с дороги специальной заглушкой. Это поможет избежать обстрела топочной системы в ближайшие годы.

Видео: Изготовление Флугарка + Кап + Думбник своими руками

К тому же в наше время материал для такой конструкции найти не сложно.Ориентируясь на рисунки, которые приведены в качестве примера работы, вы сможете быстро и легко выполнить все действия самостоятельно.

Последовательность при работе

Колпачок может иметь разные формы, среди которых больше всего распространены гнутые, конусообразные и плоские круглые, квадратные или прямоугольные поверхности.

Чтобы установить прямоугольную заглушку, необходимо ознакомиться со схемой, расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинкованные, медные и цинковые сплавы с металлом).

1. Инструменты для работы.
2. Перчатки.
3. Флугарка.

Для того, чтобы впервые сделать шапку самостоятельно, лучше предварительно потренироваться на картоне. Соорудив одну-две таких заготовки, вы четко разберетесь в процессе изготовления.

Видео: Заглушка своими руками

Кроме того, можно сделать рисунки на лицевой стороне металлического листа, развернув картон по контуру. Также необходимо прочитать все линии, которые будут использоваться для изгибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Чрезмерные пропилы ножницами по металлу.

С помощью листогиба необходимо стилизовать все детали таким образом, чтобы получилась желаемая форма.

Если этого устройства нет, то это можно сделать с помощью колодезного инструмента. При этом постарайтесь, чтобы на колпачке не осталось вмятин.

Кромка шириной 1 см загнута под углом 45 градусов.Чтобы не получить расхождения в углах, начинать нужно с них, постепенно продвигаясь к середине.

Теперь стоит проверить на ровность. Для этого необходимо под центр получившейся фигурки установить гладкую мелкую палочку и воткнуть ее в вал с землей. При правильно выполненной сборке преимущества ни в какую сторону не будет.

После того, как все основные углы будут очищены, обработаны, уменьшены и выровнены, нужно закрепить заглушку на основе.Для этого изделия соединяются с помощью специального строительного клея.

Сверху можно дополнительно украсить крыльчаткой, которая будет вращаться и показывать направление ветра. Чтобы ничего не пропустить, воспользуйтесь прикладным видеоуроком «как сделать шапку своими руками».

Завершающие действия

На этом этапе дымоход крепится к регулируемому фартуку и дымовая конструкция увеличивается до необходимых размеров.

Монтаж дымохода в бане с сэндвичем будет выполнен правильно, если правильно рассчитать соотношение его диаметра, высоты и объема.В этом случае также важен тип печи и ее мощность. От этих факторов напрямую зависит возможность тяги и насколько хорошо она будет функционировать.

Размеры в русской бане классического типа, должны быть пожаробезопасными, не содержать большого количества поворотов и изгибов. Все его действия должны подчиняться рекомендациям профессионалов, и горячее сердце ванной будет работать бесперебойно очень долго.

Если в расчетах остались «неясности», то следует обратиться за консультацией к профессионалам.Затраченные на него деньги полностью окупаются за счет идеально активного дымового сэндвич-аппарата, а значит, и вашего крепкого здоровья.

Организация правильного прохождения дымохода через перекрытие — очень важная строительная операция в том случае, если возводится частный дом, баня или любое другое строение. В основном это связано с определенными стандартами пожарной безопасности, которые необходимо соблюдать в ходе этих событий: причина многих пожаров заключается в нарушении этих правил при установке дымоходной трубы.

Основные правила

При разводке дымохода через конструкцию перекрытия и кровли необходимо учитывать правила и правила пожарной безопасности, согласно СНиП 2.04.05-91. Труба в частном доме и бане обязательно должна быть оборудована специальным проходным узлом.

Правила имеют следующие основные положения:

1. Расстояние между топливными и бетонными рафирами и трубой или бетонной трубой устанавливается 13 и более сантиметров.
2. Расстояние между неизолированной керамической трубой и горючими стропилами должно быть не менее 25 см.Если есть утеплитель, этот показатель снижается до 13 см.

Эти правила необходимо выполнять при установке балок, шаг которых обычно составляет 60 см. Чтобы получить необходимое расстояние между конструкцией дымохода и потолком, при таком шаге требуется использование исключительно изолированных труб. Отличный вариант в этом случае — специальная сэндвич-труба, в конструкцию которой входит несколько слоев, в том числе изоляционный. Обычно выходные трубы топки имеют сечение 115-120 см.Если толщина изоляционного слоя многослойной трубы составляет 10 см, то общий диаметр достигает 315-320 мм, а расстояние составляет 130 мм.

В банях обычно используют трубы, где толщина изоляционного слоя обычно достигает 10 см. В некоторых случаях допускается снижение этого показателя до 5 см, хотя специалисты не рекомендуют специалистов. Наиболее распространенной разновидностью сэндвич-труб являются изделия с толщиной слоя 35-50 мм: варианты с изоляцией 100 мм обычно есть в специализированных торговых точках, ориентированных на купальное оборудование.Для дымоходных труб без утеплителя устанавливается минимальное расстояние до горючего материала в 250 мм.

Нормы отступов от труб до стен

Согласно 16 заявке СНиП обязательно соблюдать определенные расстояния между дымоходом и горючим материалом:

• Для трубного сэндвича, толщиной 120 мм, огнеупорная плита, оборудованная перегородкой, должна быть на уровне 200-260 мм. Если такой защиты нет, расстояние увеличивается до 260-320 мм.
• Для трубного сэндвича толщиной 65 мм минимальное расстояние до негорючей перегородки устанавливается на уровне 380 мм, до горючего — 320-500 мм.

В этом приложении приведены правила расстояния между трубами и стенами. При этом стены должны быть выполнены из огнестойких материалов: это подразумевает дополнительные работы по их утеплению, наряду с перекрытием потолка. Делается это с помощью минеральной ваты или оцинкованного стального листа, покрывающего утеплитель сверху.

Какие узлы прохода в потолке

Шагулы Обращает на себя внимание перекрытие перекрытия для надежной защиты от огня. В качестве средств защиты в этом случае используют разрез потолка, называемый проходным узлом. Прохождение трубы через потолок можно осуществить своими руками, еще один вариант — использовать готовую конструкцию (подробнее: «»). Промышленные изделия представляют собой металлические ящики, оснащенные нержавеющими пластинами (иногда нержавеющую сталь заменяют на оцинкованную).Центральная часть такого ящика снабжена проходом из трубчатого сэндвича.

Опорные функции теплоизоляционного слоя возлагаются и на такие конструкции, которые заполняют зазор между дымоходами и балками перекрытия. Важно помнить, что материалом для прохождения узлов в ваннах может выступать только нержавеющая сталь. Оцинковку использовать запрещено, потому что при повышении температуры, что является обычным делом для паримов, в нем начинают выделяться вредные для человека вещества.

Резка дымохода на потолке обычно не вызывает особых затруднений. Первым делом в определенном месте потолка прорезается квадратный проем — он должен располагаться между балками. Стороны этого квадрата делают на 1-2 см меньше размеров декоративной панели проходного узла. Далее следует обязательная изоляция балок и досок. В некоторых случаях изоляция набивается металлическими полосами. Монтаж дымоходной трубы в частном жилом доме необходимо закрепить на участке, где проход трубы-сэндвича будет проходить через перекрытие.После этого навесной черенок поднимается до необходимого уровня. Завершающим этапом этой операции является оформление кромок с термоизоляцией с последующим закреплением готовой конструкции с помощью самостоятельных образцов.

Проходящие узлы разных производителей могут иметь разную форму. В некоторых моделях курительные отверстия снабжены металлическим цилиндром, где декоративный элемент по краям может выходить за его пределы. Иногда узлы имеют внешние стороны, которые окружают отверстие. Изготовлены такие конструкции из разных материалов — Металла, Минерита и др.Металлические стороны необходимо дополнительно покрыть теплоизоляцией. Минритс, в отличие от металла, сам по себе обладает хорошими теплоизоляционными характеристиками.

Как выбрать теплоизоляционный материал для дымохода

На современном строительном рынке достаточно большое количество теплоизоляционных материалов, имеющих различные характеристики и стоимость.

Чаще всего проход перекрытия под трубу в бане изолируют с помощью следующих материалов:

• Базальт или минеральная вата .Очень популярный вариант оборудования трубного сэндвича: такой утеплитель беспрепятственно переносит нагрев до +600 градусов. Однако важно помнить, что базальт и минеральная вата содержат в своем составе вредные компоненты — формальдегиды, которые начинают выделяться при нагревании материала. К тому же оба утеплителя имеют очень низкую степень влагостойкости: любое намокание ведет к потере их защитных качеств. Также важно понимать, что хлопок имеет свойство постепенно подниматься, что приводит к ухудшению его теплоизоляционных качеств.Смотрите также: «».
• Керамзит . Обладает высокими теплоизоляционными качествами. В случае образования конденсата, приводящего к смачиванию материала, его эксплуатационные характеристики восстанавливаются довольно быстро. В этом отношении керамзит значительно превосходит минеральную вату. Однако устройство теплоизоляционной защиты проходов потребует использования специальных емкостей.
• Минрит . В его состав входят цемент, целлюлоза и всевозможные добавки минерального типа.Mineritis Protection умеет комфортно переносить нагрев до + 600 градусов. Его смачивание не влияет на изоляционные характеристики, нагрев не сопровождается выделением вредных для здоровья токсинов.
• Асбест . При довольно хороших показателях теплоизоляции у этого материала есть один существенный недостаток — выделение при нагревании канцерогенов. Использование асбеста разрешено только в крайних случаях.
• Глина песочная . Древнейшие теплоизоляционные материалы.Хотя по показателям теплоизоляции они уступают своим современным аналогам, но большинство домовладельцев используют глину и песок в силу своей натуральности и полной вредности.

Перечень правил организации проходной трубы через перекрытие перекрытия

Разработка проекта будущих монтажных мероприятий проводится с обязательным учетом размеров дымоходной трубы.

Для этого есть несколько правил:

1. При организации дымохода в бане труба, идущая от топки, обязательно должна иметь значительную толщину стенок, при этом конструкция входит в состав изоляционного слоя (Подробнее: «»).Он должен иметь высоту не менее 1 метра. Рекомендуется для изготовления нержавеющей стали из-за большей термостойкости по сравнению с гальванией. Далее после этого метрового участка можно использовать бутерброд из трубы.
2. Изоляция трубы в потолке ванны является обязательным условием. Категорически запрещается наклеивать трубы на проходной части потолка (читай: «»).
3. Длина горизонтальных участков напрямую влияет на тягу и другие технические показатели дымохода.Чем длиннее такие отрезки, тем слабее нити в системе. Рекомендуется не использовать горизонтальные участки длиннее одного метра.
4. Колено также снижает производительность дымоходной системы. Рекомендуемое количество в одном дымоходе — не более трех.
5. Труба на проходном участке через перекрытие не должна быть жестко закреплена. Крепление должно быть таким, чтобы оно не ограничивало линейное расширение нагретой трубы.

Перечень мероприятий по организации раскроя потолка в бане

Как сделать пропускную трубу через потолок бани? Основными задачами при организации прохождения сэндвича трубы через перекрытие перекрытия является создание противопожарной изоляции и оптимальная конструкция дымохода.

Чтобы обустроить прорезку потолка в ванной комнате, необходимо будет сначала определиться и подготовить участок на потолке, по которому будет проходить дымоход. Далее проводится установка и последующая изоляция узла защиты.

Подготовка участка под потолок распил

Изначально определяется центральная точка, через которую будет проходить дымоход: это делается отвесом. Сделав разметку на определенном участке, размечаем разметку и вырезаем проем, которым впоследствии оформляется парилка.Чаще всего для этого используют лист нержавеющей или оцинкованной стали.

При подготовке динамического сайта необходимо учитывать такие рекомендации:

• Вертикальный монтаж многослойной трубы начинается с разметки в верхней точке, после чего следует переход к нижней. Проще говоря, изначально поставили крышу. Центр проема определяется с помощью отвеса.
• Если используется готовый узел, важно сначала уделить время доскональному изучению инструкции с указанием особенностей монтажа именно этой раскройной модели для потолка.
• Проход для трубы в потолке ванны изготовлен из нержавеющей листовой стали. В этом случае в листе делается отверстие, на 1-2 мм превышающее размеры сэндвича с трубкой.

Размер и расположение топки и дымохода лучше всего заложить в проект Bani. Это даст возможность провести предварительный расчет монтажа балочных конструкций с соблюдением наиболее оптимального шага между ними. Если дымоход устанавливается в уже имеющуюся конструкцию, в этом случае конструкция перекрытия над топкой часто претерпевает конструктивные изменения.Это вырезка части балки, прилегающей к дымоходу, с последующей установкой специальных перемычек.

Как установить готовую ступицу

Как сделать проходной патрубок в бане? Представленные на сегодняшний день в продаже узлы Passion могут иметь форму круга или прямоугольника.

Настройка этих структур выполняется в несколько этапов:

1. Первое, что нужно сделать — это теплоизоляция торцов проема потолка.
2. Далее такая же процедура выполняется над нижним листом в проходной коробке, и все сиденья, прилегающие к потолку, перекрывают друг друга.Изоляция осуществляется фольгой из базальтового картона или мини-картона.
3. Через проходной узел проходит труба с последующей подгонкой изделия к оборудованному проему потолка. Для крепления конструкции используются специальные саморезы: обычно в готовых узлах уже есть отверстия под них.
4. Поперечное сечение проходного блока должно превышать поперечное сечение дымохода. Лучше избегать плотного прилегания трубы к проходному узлу: рекомендуемый зазор между их стенками — в пределах 5 и более миллиметров.При необходимости это может быть специальный шнур из асбеста.
5. Следующий шаг — утепление со стороны чердака. После этого короб можно заполнить выбранным теплоизоляционным материалом.
6. В конце проводки кромки трубы проем отделяется декоративным материалом.

Устройство перехода в двухэтажных домах

Если речь идет о двухэтажном доме, то по окончании проектирования перехода с первого этажа переходим на второй.Как провести трубу в бане через потолок в этом случае?

Эту процедуру можно разделить на следующие этапы:

1. Чаще всего на втором этаже бани располагается комната отдыха. Кроме того, сэндвич-трубу можно проложить в обычном частном доме. Такая конструкция дымохода предусматривает наличие перехода с многослойной трубы на одинарную стенку. Это даст возможность обогреть второй этаж дымоходом. Оформление такого перехода производится в одном метре от поверхности пола на втором этаже.
2. Когда дымоход проходит в чердак, он снова уходит в сэндвич-трубу.
3. Установка чердачного узла полностью повторяет процедуру, описывающую, как труба в бане проходит через потолок. Лучше придерживаться упражнения по герметизации стыков обычным строительным силиконом. Для такой операции есть специальный герметик.
4. При прохождении гидроизоляции и кровли обязательно организуется теплоизоляция и водозащита. Делается это с помощью самодельных защитных фартуков и термостойкого герметика.

Укладка гидроизоляции после выхода хомута на крышу позволит избежать попадания влаги в чердачное помещение с последующей набивкой вдоль трубы вниз. Проход многослойной трубы через крышу также осуществляется с соблюдением норм СНиП.

В частном доме или в бане с печным отоплением всегда повышается риск возгорания из-за непосредственной близости источника тепла к горючим материалам. Поэтому установка печей и каминов и, в частности, внутренних дымоходов предполагает соблюдение правил пожарной безопасности, установленных в СНиП.Самая опасная часть топочной системы отопления в доме — это место прохождения дымоходной трубы через перекрытие, перекрытие и стропную систему Кровля. Поскольку дымоходная труба сильно нагревается при прохождении по ней дыма и газов, то при близком расположении горючих материалов они могут загореться и вызвать пожар. Избежать опасной ситуации можно, соблюдая требования к монтажу дымохода и используя специальные потолочные и проходные узлы.

Потолок и проход — это защитный бокс, который устанавливается в предусмотренное или специально вырезанное отверстие в потолке и кровельном пироге.Внутри короба есть отверстие, через которое выводится дымоходная труба. Основная задача защитного потолка и проходного узла — утеплить дымоход, не допуская его контакта с горючими кровельными материалами или нагрева их до опасных значений.

Потолочные и проходные узлы можно приобрести в готовом виде или изготовить самостоятельно согласно СНиП и нормам пожарной безопасности. Готовые изделия — оптимальный вариант, т.к. в их конструкции уже предусмотрены возможности по теплоизоляции дымохода.Для установки достаточно выбрать короб, соответствующий размеру и геометрии дымохода.

Важно! Перед монтажом в перекрытие узел обязательно утепляют теплоизоляционным материалом. Для этого лучше всего подходят базовые экраны из минеральной ваты и фольги, которые выдерживают высокие температуры и отличаются низкой удельной теплопроводностью.

Нормативные требования и правила пожарной безопасности

Точные требования и цифры, регламентирующие правила устройства дымохода и прохождения кровли и стропильной системы, содержатся в СНиП 41-01-2003, а именно в разделе 6.6. Ключевое условие, определяющее сохранность провода дымохода через крышу — максимальная температура нагрева окружающих конструкций и материалов не должна превышать 50 ° С.

Дымоход для бани должен не только хорошо отводить дым, но и быть устроен таким образом, чтобы вероятность возгорания сводилась к нулю. К тому же хороший дымоход отлично сохраняет тепло — в этом случае высокая температура в парилке будет сохраняться долгое время, а заодно можно сэкономить на топливе.

Основные разновидности дымоходов для бани

Чтобы получить качественный дымоход из кирпича, очень важно грамотно возвести кладку.Это довольно трудоемкий процесс, отнимающий много времени.

Однако труба из кирпича имеет важные преимущества:

• прочнее и долговечнее металлического;
Кирпич
• хорошо накапливает тепло и обладает отличными теплоизоляционными качествами;
• Баня с кирпичным дымоходом будет лучше защищена от огня.

Так как дымоход из кирпича обладает всеми этими достоинствами, все же стоит обратить внимание на этот вариант. В строительстве кирпичной трубы для бани нет ничего по-настоящему сложного.

Но нужно учитывать, что дымоходам из кирпича присущ и серьезный недостаток. На внутренней поверхности такой трубы отложение сажи, так как она имеет неровности и углы. Из-за скопления этой копоти со временем начинается тяга, и баня хуже прогревается. Если внутренняя поверхность дымохода забита слишком сильно, это может привести к продувке ванны, а также может вспыхнуть налет внутри трубы.

Однако решить эту проблему довольно просто — нужно лишь своевременно чистить трубу щеткой.Процесс чистки не занимает много времени, при этом часто проводить эту процедуру нет необходимости.

Кирпичный дымоход — сильные и слабые стороны

Характеристики дымохода металлического

Лучшим вариантом строительства металлического дымохода будет использование сэндвич-труб. Они представляют собой трехуровневую конструкцию:

• внутренняя трубка;
• расположен поверх нее слой теплоизоляции;
• внешняя труба.

Многослойная трубка имеет два очень важных преимущества:

• он не слишком сильно нагревается снаружи, поэтому не может испортить деревянные перекрытия, кроме того, его использование снизит риск возгорания до минимума;
• благодаря трехслойной конструкции с наличием внутри дымохода утеплителя в холодное время года не образуется конденсат;
• также, благодаря наличию утеплителя, высокая температура в помещении поддерживается намного лучше, однако такие трубы значительно проигрывают по этой характеристике кирпичных перемычек.

Схема установки Dimk Sandwich

В целом к ​​основным достоинствам дымохода металлического для бани можно отнести:

• легкий монтаж — сборка такой конструкции требует гораздо меньше времени и сил, чем кладка из кирпичной трубы;
• гладкая внутренняя поверхность — сажа и копоть будут оседать на ней в минимальных количествах, дым будет выходить наружу, а тяга будет хорошей;
• дешевизна — особенно если не использовать готовые сэндвич-трубы, а делать их своими руками.

Конденсат появляется на внутренней поверхности металлического дымохода в случае резкого перепада температур. Использование многослойных труб позволяет свести эту проблему к минимуму. Чтобы еще больше его уменьшить, нужно использовать трубы с еще толстым слоем теплоизоляции.

Цены на дымоходы

Примечание! Лучше всего делать металлический дымоход, состоящий из двух основных частей. В этом варианте следует оставить обычную однослойную трубу, она будет утеплять внутреннее пространство.Сверху кладут сэндвич-трубки, они будут выходить дальше. Важным преимуществом такого варианта является невысокая стоимость: все дело в том, что труба, находящаяся возле печи, сильнее нагревается, поэтому становится быстрее. Когда это произойдет, ее можно будет заменить, при этом покупать новую сэндвич-трубку не придется.

Дымоход наружный

В этом варианте дымоход не проходит через потолок — он выводится наружу через стену, а затем идет вверх.Такая конструкция имеет существенные преимущества, в том числе:

• простота установки;
• безопасность;
• влагостойкий.

При его возведении на чердаке и в крыше не нужно устраивать изолированные переходы. При этом риск попадания воды из помещения будет сведен к минимуму, так как между трубой и кровельным покрытием не будет зазоров.

Однако в таком дымоходе довольно быстро конденсируется влага.Чтобы свести проблему к минимуму, труба должна быть очень хорошей. Еще один недостаток наружного дымохода — снаружи помещения, он не нагревает внутреннее пространство бани. В результате значительно увеличивается расход топлива.

Дымоход внутренний

В этом варианте, который мы рассмотрим в этой статье, дымоход поднимается от топки к потолку, а затем выходит наружу. Такая конструкция лучше всего подойдет для капитального строительства, рассчитанного на длительную эксплуатацию.Сделать это несколько сложнее, но это все равно нужно делать, если вы хотите получить действительно хороший результат. В том случае, если дымоход устроят по всем правилам, он без проблем проживет.

Труба хорошо сохраняет тепло и прогревает внутреннее пространство бани и чердака, а также печь дольше охлаждается, поэтому можно сэкономить на топливе — это важное преимущество внутреннего дымохода. К существенным недостаткам конструкции можно отнести только более высокую, по сравнению с наружной трубкой для отвода дыма, пожароопасность.Однако, если все сделать правильно и соблюдать все рекомендации, вероятность возникновения ЧС сведется практически к нулю, и не удастся переживать о возникновении пожара.

Сэндвич цены на дымоходы

Дымоход сэндвич

Безопасность

При строительстве дымохода в бане, прежде всего, необходимо подумать о вопросах безопасности. Ведь в случае, если что-то сделать не так, деревянные конструкции могут очень легко вспыхнуть.Подойти к проблеме нужно внимательно, тогда баня прослужит долго, и риска для жизни людей не возникнет.

Все необходимые требования, которым должны соответствовать дымоходы, установлены соответствующими санитарными правилами и нормами. В них прописано расстояние, которое необходимо выдержать между трубой и горючими частями перекрытий кровли. Это значение зависит от параметров трубы. Собираясь делать дымоход в бане, следует ознакомиться со СНиП 41-01-2003, утверждающим правила вентиляции, отопления и кондиционирования.При этом обратите особое внимание на пункт 6.6.22, где содержится вся необходимая информация.

Чтобы дымоход был полностью безопасным, нужно использовать соответствующие материалы для теплоизоляции:

• минеральная вата;
Картон базальтовый
• ;
• минрит.

Также для этого имеется огнестойкий гипсокартон и стекломагниевый лист.

Следует обратить внимание на некоторые другие моменты.Итак, важно правильно выбрать материалы, из которых будет выполнен сам дымоход — они должны быть устойчивыми к высоким температурам. Например, если вы решили использовать для конструкции дымохода металлическую трубу, она должна быть из нерассеиваемого материала. Дело в том, что при нагревании до высоких температур цинк начинает испаряться, а испарение крайне вредно для здоровья.

Устройство кирпичного дымохода

Если у вас нет большого опыта создания дымоходов из кирпича, лучше не рисковать и выбрать простой, стандартный, проверенный временем вариант конструкции.

Цены на дымоход

дымовая установка

Такой дымоход состоит из пяти основных частей:

• добавочная труба с клапаном — это часть дымохода, идущая прямо от топки;
Створка
• — расширение дымохода на 30-40 см, которое начинается на 5-6 рядов до потолка;
• стояк — часть дымохода, выходящая в чердачное помещение;
• выдра — это удлиненная деталь, предотвращающая образование отложений в щели между кровельным покрытием и самой трубой;
• шейка матки с оголовьем — это верхняя часть дымохода.

Сверху на горловину можно установить заглушку или дефлектор, который защитит трубу от дождя, снега и мусора. Также такой дизайн улучшит тягу.

Для возведения трубы подойдет огнеупорный или обычный натяжной кирпич. Вы можете нанести их на состав из смеси цемента и песка или цемента и извести. На участке, где будет самая высокая температура, необходимо использовать огнеупорную глину. Для приготовления такого состава необходимо взять порошок шамота и произвести его с водой и песком в большой емкости, для этого отлично подойдет емкость на 10-15 литров.Консистенция готового к применению раствора должна быть такой, чтобы он не блестел мастерком и не прилипал к нему, а медленно скользил, не оставляя следов.

Укладка кирпичных труб

Шаг 1. Прежде всего, найдите или подготовьте свою детальную схему укладки.

Шаг 2. Затем завершите фундамент под печь из кирпича или железобетона, проработайте саму каменку. Высота фундамента должна быть не менее 30-40 см, а ширина на 15-20 см превышать ширину дымохода.

Шаг 3. Далее следует сам дымоход, последовательно сделав все его части — трубу печи, валик, стояк, протирку и горловину со шляпкой. В то же время необходимо установить дополнительную трубку.

Шаг 4. В местах, где дымоход проходит через потолок и крышу, сделайте разрез и проложите один из утеплителей, перечисленных выше.

Видео — Лоскут Mason

Шаг 5. Если дымоход расположен у стены, для повышения надежности и долговечности конструкции стоит закрепить. Крепления можно устанавливать через каждые 30 см.

Шаг 6. Внутренняя поверхность трубы лучше отделена штукатуркой. За счет этого он станет гладким, в результате на его стенках будет оседать гораздо меньше сажи. Также после окончания основных работ можно проварить дымоход снаружи.

Шаг 7. Последнюю верхнюю секцию дымохода, которая возвышается над уровнем кровли, нужно одеть, а затем провести ее чистовую отделку.Для этого можно использовать облицовочный кирпич.

Для получения качественного результата внимательно следите за толщиной швов. Они должны быть одинаковыми по всей трубе. Оптимальная толщина такого шва в конструкции дымохода в бане — 15 мм. Опытные повара справятся с работой довольно быстро, но торопиться нужно — заранее внимательно следите за кладкой, проходящей кирпич на кирпич, или за подготовленной вами схемой. Стены хорошего дымохода должны быть идеально ровными, все углы идеально прямыми.Чтобы получить такой результат, нужно использовать отвес, уровень и другие инструменты. Если подходить к работе серьезно и не торопиться, у вас все получится, даже если вы никогда раньше не выполняли такую ​​работу.

Видео — Каменные печи и дымоходы

Выбор металлической трубы для конструкции дымохода в бане

Чтобы выбрать подходящую металлическую трубу для отделки дымохода в бане, нужно обратить внимание на два основных момента:

диаметр
• ;
• толщина стенки.

Если диаметр окажется слишком маленьким, дым будет плохо вытягиваться, и его часть начнет попадать внутрь помещения. Если выбрать слишком широкую трубу, дым и теплый воздух будут выходить слишком быстро, в результате ванна остынет. Чтобы купить подходящую трубу, нужно учесть желаемую длину дымохода и количество изгибов. Если труба будет иметь два витка и более, диаметр составляет 110 мм.

Толщина стенок должна быть достаточной, чтобы металлический дымоход прослужил долгие годы.Если труба тонкая, она скоро придет в негодность, потому что при нагревании металл довольно быстро подвергается коррозии. Это происходит в первую очередь на тех участках, где дымоход нагревается сильнее. Поэтому труба, которая будет отходить от печи, должна иметь более толстые стенки, чем расположенные над ней сэндвич-трубы.

Монтаж металлического дымохода для бани

Монтаж дымохода из многослойных труб происходит в 7 основных этапов.

Этап 1. В первую очередь необходимо вырезать в потолке отверстие, которое должно быть на 15-20 мм больше наружного диаметра дымохода.

Этап 2. Также нужно проделать аналогичное отверстие в крыше.

Этап 3. Из листового металла вырезается квадрат, который закроет отверстие в потолке, в этом квадрате также нужно вырезать отверстие для дымохода, а по краям — просверлить отверстия для крепления на саморезы. саморез.

Цены на коаксиальный дымоход

коаксиальный дымоход

Пример изоляции глиняным и асбестовым картоном

Этап 4. Первую однослойную трубу необходимо установить на топку и положить на нее квадратный металлический квадрат, который будет закреплен на потолке.

Этап 5. Затем нужно вставить первую многослойную трубку в патрубок однослойной трубы.

Этап 6. Таким образом, необходимо полностью собрать дымоход, установив и закрепив по одной многослойной трубе на одну.

Монтаж элементов дымохода «Дымовой» и «Конденсатный»

Этап 7. К концу последней трубы необходимо приварить заглушку, которая защитит конструкцию от атмосферных осадков.

Видео — Монтаж сэндвич-дымохода

Прокладка теплозащитного экрана

Для утепления натяжного потолка возле трубы подойдет любой термостойкий материал. Это может быть:

• керамзит;
• лодочный бетон;
• глина.

Не стоит использовать минеральную вату — она ​​хорошо впитывает воду, поэтому не подходит для помещений с повышенной влажностью.Если потолок возле дымохода оставить без утеплителя, комната быстро остынет, а затраты на него значительно увеличатся, поэтому этот шаг нельзя пропускать.

Производство сэндвич-труб своими руками

Если вы не хотите тратиться на покупку готовых сэндвич-труб для устройства дымохода в бане, их можно сделать своими руками. Тогда они, скорее всего, будут иметь менее презентабельный вид, однако для отвода дыма и защиты от огня эти трубы ничем не хуже.К тому же никто не мешает сделать себе трубку-сэндвич, которая будет выглядеть не хуже покупной — все в ваших руках.

Для их изготовления вам понадобится:

• возьмите два стальных листа и закатайте их в трубы, диаметры при этом должны быть разными — один будет внутренним, а другой внешним;
• внутренняя трубка должна быть обернута теплом;
• то сверху надо одеть трубу большего диаметра и совместить всю конструкцию с прокатным станком;
• следующий шаг нужно вырезать из такого же листового металла зажимом — полосы шириной 20 см, по длине они должны быть больше внешней окружности дымохода;
• эти хомуты трубки соединяются сверху и снизу;
• Таким образом, необходимо изготовить необходимое количество многослойных труб для конструкции дымохода;
№
• квадратный лист металла необходимо закрепить на потолке с помощью саморезов, после чего на него необходимо уложить теплоизоляцию;
• до конца одной из труб необходимо по окружности, чтобы приветствовать полосу, чтобы вывернуть трубу.

Еще вариант — трубы из листового металла не переворачивать самостоятельно, а использовать готовые. Также в магазине можно приобрести готовые струбцины.

Простой способ устройства дымохода

Есть более простой способ устройства металлического дымохода в бане, который также стоит значительно дешевле. Он предполагает использование исключительно обычных однослойных труб, которые выходят из топки вверх и выходят через крышу.

Основные характеристики такой конструкции:

• для крепления различных элементов можно использовать саморезы;
• в месте прохождения трубы внахлест ее можно обернуть любой подходящей изоляцией (например, базальтовой ватой) и асбестовым шнуром.

Однако такой дымоход уже не отличается, противопожарной безопасностью, и если вы хотите получить качественный результат, который будет радовать вас долгие годы, все же стоит воспользоваться одним из вышеперечисленных вариантов.

Ремонт дымохода из кирпича и металла

Есть много разных способов прочистить дымоход. Пожалуй, самый популярный из них — это очищение трубы зимой при помощи снега, который необходимо набросить сверху. Однако эффективность этого метода невысока.Лучше использовать один из способов, приносящих гораздо более заметный результат.

Очистка дымохода — Фото

Чтобы продлить срок службы дымохода, необходимо периодически контролировать все стыки и проверять общее состояние конструкции, чтобы замечать проблемы, которые могут появиться на ранних стадиях.Как было отмечено выше, в том случае, если вы устанавливаете в своей ванне металлический дымоход, он будет периодически менять свою нижнюю трубу, так как нагревается намного сильнее, поэтому быстрее приходит в негодность.

При четком соблюдении технологии дымоход из кирпича или металла, сделанный своими руками, хорошо будет нырять с дымом и сохранять тепло. При этом риск возгорания сводится практически к нулю. И металлические, и кирпичные конструкции очень прочные, поэтому вы не скоро почувствуете необходимость строить или устанавливать новый дымоход в своей бане.

Видео — Типичные ошибки при установке печей и дымоходов

Отвод дымохода через перекрытие между этажами — это распил потолка — один из самых ответственных этапов строительства бани. Это связано с высокой частотой возникновения пожаров из-за возгорания деревянных конструкций Возле дымохода, а именно в банях есть перекрытия и перекрытия.

Правила безопасности диктуют необходимость исключить незащищенный контакт горячей трубки с легковоспламеняющимися материалами.Для их соблюдения при установке дымохода в бане нужно соорудить специальный узел для прохода потолка в виде короба из огнезащитных материалов, и выполнить его точно по нормам.

Любой застройщик может ознакомиться с тем, какое дымоходное оборудование считается безопасным, по СНиП 41-01-2003.

Нас интересует пункт 6.6.22, который предписывает отступ 130 мм в области прохода через перекрытия для защищаемого кирпичного трубчатого дерева.Известно, что кирпичные и бетонные трубы имеют меньшую теплоотдачу, чем современные металлические, которые чаще всего используются в банях. Это означает, что при оснащении резки одиночной металлической трубы без теплозащитных экранов следует ориентироваться на другие цифры спусков, которые указаны в заявке «К»:

• 500 мм перед деревом без термозащиты;
• 380 мм от обогреваемой трубы до горючего слоя теплоизоляции.

Эти числа следует рассматривать как расстояние от дыма внутри трубы до дерева.

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. В них стоит руководствоваться самостоятельной конструкцией прохода ванны через потолок.

Какие материалы можно использовать для противопожарной защиты при устройстве ППУ?

И кирпич, и керамика, и металлические части межэтажных узлов распиловки нагреваются до температур, вызывающих опасность возгорания дров.Для надежного утепления горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичная облицовка торцов перекрытия при соблюдении необходимых отступов может осуществляться не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слаболёр).

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для уплотнения прохода прохода, прогибается и быстро теряет огнезащитные свойства.

Высокая температура приводит к изменению его структуры — оставаясь неизменным по внешнему виду, он может значительно нагреваться и перестает справляться с теплоизоляцией. Для уверенности в надежной теплоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на температуру 800-1000 ° С.

Также безопасно укладывать минерит, асбест или базальтовый картон. Также есть проверенный временем бюджетный вариант Теплозащиты — для нее использовались песок (они закрывали проход короба) и глина. Например, достаточная теплоизоляция той части потолка, к которой крепится короб, достигается за счет наложения металлического листа с переворотом гладкого пласта глины толщиной около 2 см.

Цены на базальтовую вату

базальтовый Ват.

Видео — Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «Сэндвич» при потолке байдарки

Современные металлические банные печи очень часто дополняют. стальные трубы Из черного или нержавеющего металла. Желая уменьшить жесткое ИК-излучение и обеспечить более безопасный контакт дымохода и потолка над топкой, хозяева бани применяют «сэндвич» — двойную трубу с прокладкой из теплоизоляционного слоя.

Важно! Соединение элементов дымохода ни в коем случае не должно приходиться на уровень проема перекрытия потолка.

В отличие от устоявшегося мнения, внешний кожух сэндвича из нержавеющей стали ненамного холоднее основного дымохода. Такая конструкция трубы в принципе не предназначена для защиты ванны от огня — сэндвич обеспечивает наилучшие условия. Для стабильной тяги это ее основная задача. Принимая во внимание меры по применению антипиренов, не стоит надеяться, что использование сэндвича в положении прохода позволит уменьшить расстояния вдавливаний.

Известно, что из-за ухода за летучими соединениями в самой трубе температура в ней на некоторое время увеличивается с увеличением высоты.Если на уровне выхода топки газы имеют температуру 800 ° С, то на уровне 1,5-2 м измерения будут показывать уже 850 ° С. Наружный кожух в этих условиях нагревается до 300 ° С, о чем свидетельствуют цвета, нанесенные на его поверхность.

Желая быстрее разлить ванну, перегреть духовку, легко превысить оптимальный режим Назначение продуктов сгорания по трубе. По данным МЧС, температура в дымоходах из нержавеющей стали не должна превышать 400 ° C, по этим значениям проводятся испытания для сертификации.У большинства пар эти параметры намного выше. От перегрева металл быстро горит, и нужно понимать, что бутерброд в любой момент может превратиться в односторонний. Забитый бутербродом утеплитель тоже не служит панацеей от огня. Если собирать дымоход «на дым», а не «на влагу», теплоизолятор крутится во время топки, а после остывания просверливается конденсатом — в результате теряет полезные свойства.

Из всего вышесказанного можно сделать определенный вывод — не стоит слегка уменьшать рекомендуемые отступы, надеясь на защитный кожух сэндвича.

Важно: При использовании металлических печей и дымоходов из нержавеющей стали при потолочном проходе оптимальное отступление от дыма до деревянных конструкций составляет 380 мм!

Этапы приспособления для резки потолка

Основными задачами, которые стоят перед строителем при обустройстве прохода дымохода через перекрытие бани, является защита перекрытия затоплением и плавный вертикальный монтаж трубы. Работы проходят в три этапа:

• определение и расположение места режущего узла;
• установка готового или самодельного защитного кожуха;
• финишная прокладка теплозащитных экранов.

Это общие правила, а конкретные методы работы зависят от многих факторов — выделенного бюджета, предпочтений в выборе материалов, даже от того, соблюдались ли технологии при ударе.

Центр прохода трубы определяется по отвесу. Вырез делают по разметке, размеры сторон немного уменьшите, чтобы будущее декоративное панно было полностью закрыто.

Самодельный проход, как правило, сбоку парилки оформляют металлическим листом — оцинкованным или нержавеющей сталью, одновременно выполняющим роль теплового экрана.Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенный дымоход будет проходить через перекрытие потолка и через крышу. Выполняя разметку дымохода, следует начинать с верхней точки и пользоваться отвесом.
2. Используя готовые конструкции ППУ, ориентируйтесь на отверстия, рекомендованные производителем.
3. Меняя дымоход через сам перекрытие, без промышленно изготовленного узла производим предварительный расчет проходного бокса.Строго над проходом трубы в лепешке потолка необходимо сделать сквозное отверстие, размеры которого позволяют сделать необходимые выемки. Рассчитывают их так: например, диаметр трубы 120 мм, бутерброд с утеплителем 50 мм через перекрытие. В результате внешний размер 230 мм. Допустимое расстояние найдем, сложив две дистанции выемок с внутренним диаметром, до дыма. По нормам безопасности это 2 * 380 + 120 = 880 мм.

Важно! Хорошо, если точное расположение бани и дымохода продумано еще при составлении проекта. В этом случае несложно рассчитать такую ​​установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

В противном случае первым делом нужно начать работу с изменения конструкции перекрытия над топкой. Часть балки, слишком близко расположенную к горячему дымоходу, вырезают и укрепляют установкой, прочно прикрепляя к получившимся перемычкам.Затем перекрывают потолок.

Установка готового узла раскройно-проходного сопла

Преимущества использования заводской конструкции в простоте монтажа и знании потолка в парилке.

Предполагается, что сэндвич будет использоваться как дымоход при закладке в готовом ППУ. Размеры штатных устройств небольшие, чтобы обеспечить надежную изоляцию одиночного дымохода.

В продаже есть узлы проходного перекрытия различной конфигурации.В основе конструкции короб прямоугольного или круглого сечения, жестко соединенный с листом, служащий как для защиты от тепла снизу, так и для декоративной отделки. В центре есть вырез под трубу, узел выбирается по диаметру. Готовые проходные конструкции изготавливаются из металла, чаще всего из нержавеющей стали, и минорита, с прокладкой теплоизолятора и без него. Лучшие по своим свойствам сочетаются, имея внутреннюю металлическую коробку и внешний минитит с прослойкой воздушного цветка между ними.

Установите таким образом узел прохода внахлест.

1. Вырезанные в потолке отверстия покрывают слоем теплоизоляции, превращая его в дерево по периметру.
2. Нижний лист устройства и все места возможного контакта металла с деревом вымощены слоем негорючего листового материала. Здесь хороши: минит, асбест и фольга из базальтового картона.
3. На колено, которое будет в узле перехода, наденьте готовую конструкцию и поднесите к вырезанному в потолке отверстию.Из помещения парилки готовый узел фиксируется в потолке самозатяжными отверстиями, обычно отверстия обычно предусмотрены производителем.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за термических деформаций, требуется зазор не менее 5 мм. Исходя из того, как материал будет использоваться в качестве противопожарной защиты возле трубы, определитесь с целесообразностью изоляции зазора. При необходимости труба в месте стыка прослеживается асбестовым шнуром.
5. Сверху в перекрытии мансарды проведена дополнительная теплоизоляция. Ящик наполнен глиной и огнеупорной минеральной ватой.
6. В мансардном помещении Режущий узел оставляют без внешней отделки. Если верхний этаж жилого, то конструкция проезда оформляется металлическим листом.

На фото — крепление короба к потолку самозатяжными тягами и вставной дымовой трубой

Самодельные трубы через потолок ванны — Пошаговая инструкция с фотографиями

Необходимые материалы:

• банка для изготовления коробки для резки;
• минерит;
Лист нержавеющей стали
• ;
• гКЛО или базальтовый картон
• Материал для наполнения ящика — кламзит, но может подойти сухая глина.

Проход трубы в этом примере выполняется на сцене до отделки потолка. Это не принципиально, последовательность операций не меняется.

Цены на лист нержавейки

лист из нержавеющей стали

Видео — Трубы через потолок ванны

Видео — Монтаж сэндвича на дымоход своими руками

Крепление дымохода к стене своими руками.Дымоход от сэндвич-трубы к бане

Одним из важных элементов системы отопления является дымоход. Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища. Это напрямую касается дымохода. Но не только красота — основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей. Это чрезвычайно ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи. Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания.При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Установка котла на дымоход.

1. Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно. Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
2. Строго запрещено прокладывать прокладку через полы, если трубы не изолированы.
3. Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
4. Дымоход должен быть высотой не менее 5 м.
5. При определении параметров высоты трубы, вентиляционных каналов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
6. Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с ее высотой. Только так можно добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой трубы дымохода из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м при помощи хомутов.Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода. Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания. Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Внешняя часть конструкций должна соответствовать строительным нормам:

• в случае установки плоской кровли расстояние должно быть не менее 50 см;
• на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
• если высота от конька от 1,5 до 3 м, то трубу следует устанавливать так высоко, чтобы она не уступала высоте конька;
№
• , если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печи своими руками потребуется:

Схема монтажная схема.

• труба;
• набор слесарного инструмента;
• болгарский;
• ножницы по металлу;
• уровень;
Рулетка
• ;
Хомуты
• ;
Герметик
• ;
• скобки;
Саморезы
• ;
• лист оцинкованный;
• обогреватель.

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке — это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть менее 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками разместить вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

На сегодняшний день наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками — занятие довольно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой строительный собран из различных материалов . и напоминает обычный бутерброд. Его основа — две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Трубы двухконтурные могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Поскольку у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

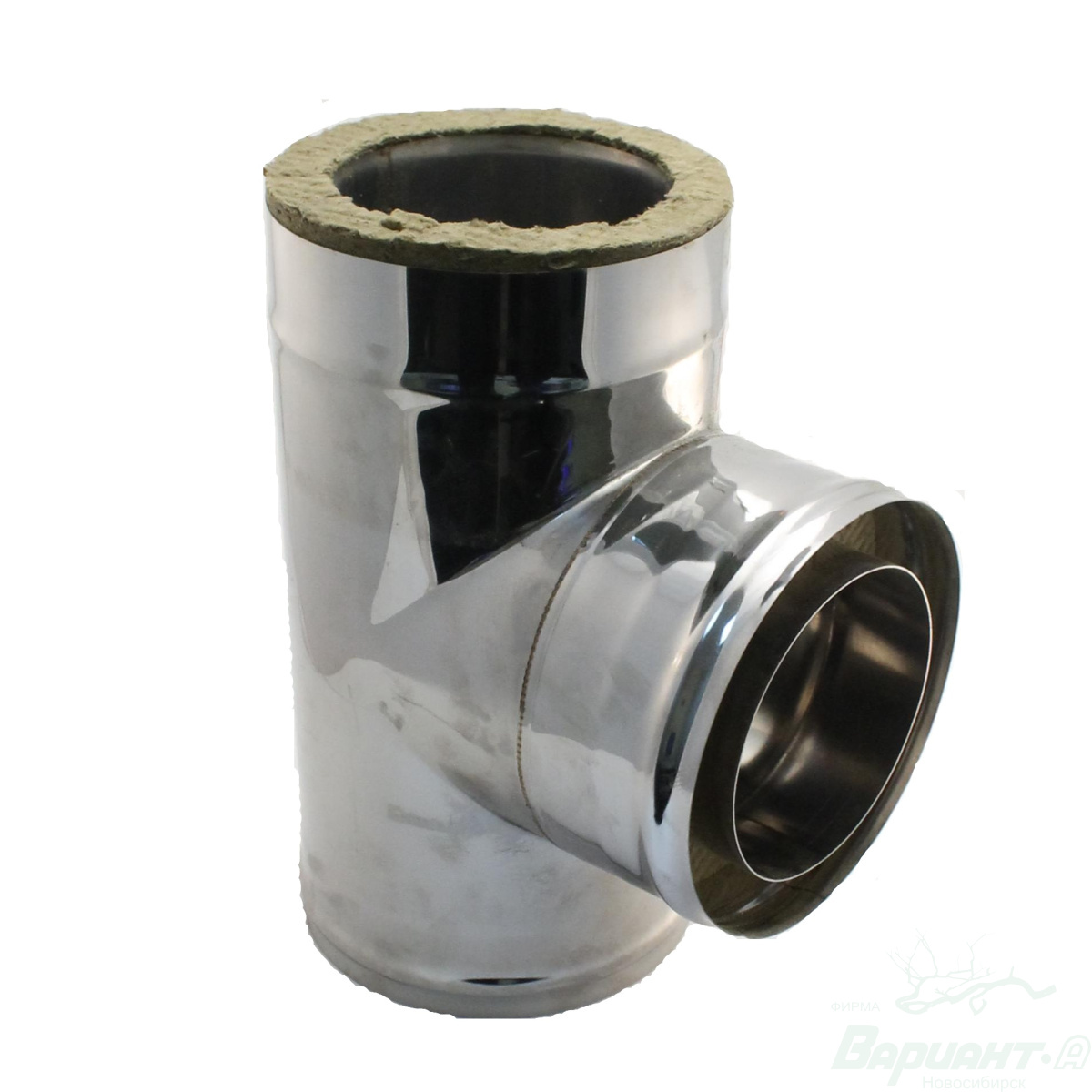

• тройник;
Флюгер
• — защищает конструкцию от ветра и предотвращает обратную тягу;
• колено с углом 45 и 90 градусов;
Конус
• для свободного обтекания;
• ревизия для проверки состояния дымохода;
• защитный грибок.

Если отопительная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться в течение многих лет.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но так как их производство является прибыльным бизнесом. на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена ​​внутренняя труба.

Качество Продукция должна иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен проходить по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки сэндвич-труб

К отопление действовало . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь вы можете начать замаскировать оставшуюся неприглядную форму системы. Например, оштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если из-за конструктивных особенностей кровли проделать в ней отверстия невозможно. К тому же такая установка сэкономит внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

• смонтировать дымоход к агрегатам, работающим на угле;
• установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
• использовать в качестве топлива предметы с лакокрасочными материалами и строительный мусор;
• размещать секции дымохода рядом с легковоспламеняющимися материалами;
• используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко своими руками. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические ямы, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, вы можете найти помощника.

Самый распространенный вариант установки дымохода для каминов и печей — это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

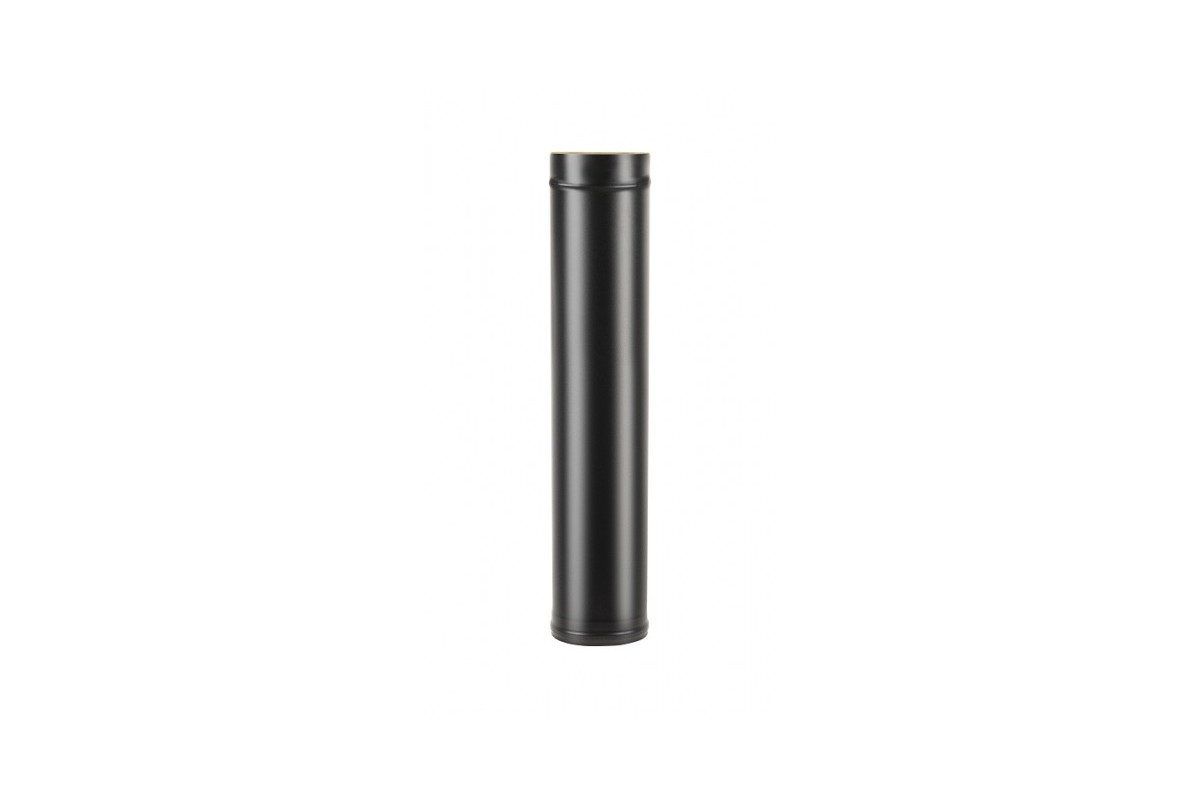

Что такое сэндвич-трубка?

Многослойная труба в сборе

Самый распространенный вариант труб из нержавеющей стали — это многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:
