Какую трубу выбрать для теплого пола

Теплые водяные полы – современная система отопления, единственным минусом которой является низкая ремонтопригодность. Поэтому она должна быть не только эффективной, но и надежной.

Поэтому у каждого, кто собрался обогревать свое жилье таким образом, возникает вопрос – какие трубы выбрать для теплого пола? В этой статье ответим на него, опишем все виды труб и дадим несколько полезных советов.

Требования к трубам

Теплый водяной пол заливается стяжкой, на которую укладывается напольное покрытие. Соответственно, труба должна быть прочной и выдерживать большую нагрузку.

Водяной пол сверху заливается стяжкой и его ремонт практически невозможен. Поэтому второе требование – долговечность и стойкость к перепадам температуры.

Вода в домах с центральным отопление не отличается качеством, у нее часто повышенный уровень кислотности. Если в системе циркулирует теплоноситель, он имеет свойство со временем выделять агрессивные вещества. Соответственно, труба должна быть химически стойкой.

В процессе монтажа улитки или змейки получается много поворотов магистрали, поэтому труба должна быть стойкой на изгиб. Продукция низкого качества при попытке ее согнуть просто ломается, а если сохраняет форму сечения, то в ней могут образовываться трещины.

Полимерные трубы

Это наиболее распространенный вариант для обустройства теплого водяного пола. Металлопластиковые, полиэтиленовые и полипропиленовые изделия отличаются небольшой стоимостью и удобством при монтаже.

Срок службы таких труб составляет 35 и более лет, после чего они становятся хрупкими, в них могут появляться микротрещины и протечки. При частых перепадах температуры и низком качестве воды или теплоносителя, они могут прийти в негодность раньше.

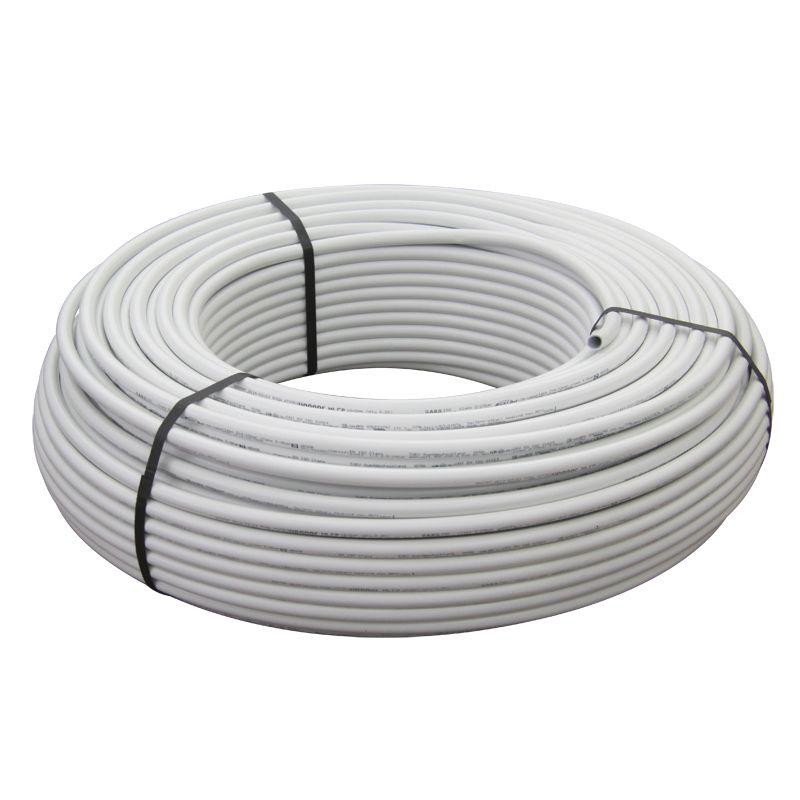

Металлопластиковые трубы для теплого пола

Это трехслойное изделие – между двумя слоями пластика расположена алюминиевая прослойка. Она придает жесткость, не позволяет трубе деформироваться.

Соответственно, при перепадах температуры водяной пол не потеряет свою герметичность.

Краткие характеристики:

• Максимальная температура теплоносителя +100…+120 градусов, в зависимости от производителя;
• Радиус изгиба равен диаметру трубы, помноженному на 10;
• Нельзя скручивать трубу вокруг продольной оси;
• При неоднократном перегибе в процессе монтажа нарушается алюминиевая прослойка.

Внутренне строение металлопластиковой трубы.

Труба для теплого пола из сшитого полиэтилена, PEX

Сшитый полиэтилен отличается химической устойчивостью и прочностью. Он выдерживает теплоноситель температурой до +110…+130 градусов, стоек к воде с повышенной кислотностью. Минусом их является то, что сшитый полиэтилен нельзя сваривать или паять.

По способу изготовления различают четыре вида полиэтиленовых труб:

• PE-Xa – при изготовлении применяют пероксиды;
• PE-Xb – сшиваются с помощью катализаторов, например, силанов;
• PE-Xc – сшиваются бомбардировкой электронами;
• PE-Xd – При производстве используется азот.

Труба PEX для теплого пола является самой распространенной, благодаря лучшему соотношению цены и эксплуатационных характеристик.

Также существуют полиэтиленовые трубы PE-RT. Они не отличаются по характеристикам от PEX, но их можно варить и паять. Но цене они несколько дороже вышеописанных, но удобство монтажа компенсирует это.

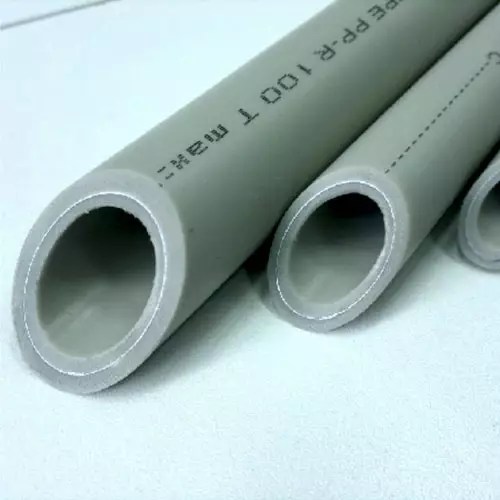

Теплый пол из полипропиленовых труб

Полипропиленовые трубы – самый дешевый вариант. Для их соединения применяется пайка, что обеспечивает прочность и монолитность конструкции.

Но у них есть существенный недостаток – большой радиус изгиба. Поэтому при их использовании нужна высокая температура теплоносителя. Чтобы компенсировать большое расстояние между трубами потребуется заливка толстого слоя стяжки. Компенсировать большой радиус изгиба можно уголками, но это усложняет процесс монтажа.

Фитинги для полипропиленовых труб, с помощью которых можно сделать углы и разветвления.

Металлические трубы

Водяной пол из металлических труб отличается большой прочностью и сроком службы. Металл дороже пластика, но в некоторых случаях ему нет альтернативы. Его конечная стоимость выше чем у теплого водяного пола из полимерных труб, но это компенсируется хорошими эксплуатационными характеристиками.

Металл прекрасно выдерживает перепады температур, мало подвержен деформации, имеет хорошие показатели теплопроводности. Благодаря этому теплый водяной пол из металлических труб быстро и эффективно прогревает помещение.

Медная труба для теплого пола

Теплый водяной пол из медных труб отличается высоким сроком службы. Его целесообразно обустраивать в домах с централизованным отоплением, где вода не отличается качеством.

При контакте с водой на меди образуется коррозийная пленка, которая предотвращает попадание воды вглубь. Благодаря ей металл защищен не только от воды, но от любого химического воздействия.

При монтаже медных труб необходимо использовать трубогиб, чтобы не допустить появления трещин при сгибании. Пайка меди осуществляется специальным флюсом, от качества которого существенно зависит срок службы системы.

Особенности медных труб для водяного пола:

• Срок службы от 50 лет;
• Минимальный радиус изгиба равен двум диаметрам;
• Соединение с латунными и стальными фитингами только через резьбовое соединение.

Рычажный трубогиб для медных труб и результаты его работы.

Нержавеющая гофрированная труба для теплого пола

Нержавеющая сталь – наиболее дорогой, но качественный материал для магистрали водяного пола. Благодаря гофрированной поверхности она имеет высокую прочность и минимальный радиус поворота 1-1,5 диаметров.

Нержавейка не поддается коррозии, воздействию кислоты и щелочей, на ней не откладываются известковые образования. Специалисты заявляют минимальный срок службы 50 лет, но в реальности он гораздо выше.

Какую трубу выбрать для теплого пола

Для подключения к центральной системе отопления лучше всего использовать металлические трубы – они прослужат дольше пластиковых благодаря своей стойкости к химическому воздействию.

В системах с замкнутой циркуляцией, в частных домах, есть два варианта. Если вы используете в качестве теплоносителя хорошо очищенную воду с низким уровнем кислотности, полимерные трубы подойдут как нельзя лучше.

Помните, что при организации системы теплого водяного пола можно использовать трубы из разных материалов для каждого отдельного помещения.

Пример

В ванной можно проложить металлические, которые будут быстро прогревать пол. Включать их можно только тогда, когда вы собрались принять душ или ванную. А в жилых комнатах – проложите пластиковые трубы, которые медленнее отдают тепло, но будут постоянно обогревать помещение.

При использовании различных теплоносителей и их смесей с водой, могут выделяться химически активные вещества, которые разрушают пластик. В таком случае целесообразно укладывать металлические трубы.

Если вы постоянно проживаете в доме, а система теплых полов всегда включена, можно смело использовать пластик. Для дачи или загородного дома, в котором бываете на выходных, лучше прокладывать металлические трубы – они позволят быстро прогреть помещение.

Для обогрева нежилых помещений, в которых люди не находятся постоянно, можно использовать полипропиленовые трубы – равномерность прогрева в данном случае не так важна.

Надеемся, что публикация была вам полезна. Если вам есть чем дополнить статью, вы хотите высказать свое мнение или задать вопрос – вы можете сделать это в комментариях.

Как выбрать материал для трубопровода сжатого воздуха?

Для изготовления трубопроводов сжатого воздуха могут быть использованы несколько материалов.

Выбор материала зависит не только от его стоимости, а так же как и другие параметры в системе сжатого воздуха, от нескольких факторов.

Основные из них:
• качество сжатого воздуха
• размеры труб
• давление
• условия окружающей среды
• объём монтажных работ
• стоимость материала
• перепад давления
• износостойкость.

Преимущества и недостатки наиболее часто используемых материалов для изготовления трубопроводов сжатого воздуха:

Сталь

• трубы с резьбой: недорогие, есть различные виды форм
• бесшовные: есть различные номинальные диаметры; но: имеют низкую коррозионную стойкость и высокое сопротивление движению потока
•  гальванизированные: стойкие к коррозии; но: имеют высокое сопротивление движению потока
• из нержавеющей стали: стойкие к коррозии, имеют низкое сопротивление движению потока, герметичные; но: имеют ограниченное число видов форм, дорогие.

Медь

• стойкие к коррозии, низкое сопротивление движению потока; но требуют высокого технического уровня по прокладке и пайке трубопровода.

Пластик

• полипропиленовые (РPR)

• полиамидные (РА)
• полиэтиленовые (РЕ)
• акрилнитрил-бутадиен-стиролполимерные (ABS)
• следующее применимо для всех пластиков: различные виды форм, не подвержены коррозии, как правило просты в установке; но: обладают высоким расширением по длине, низкой эластичностью под давлением при повышении температур.

Обычно максимальное расчетное давление трубы указано в ее спецификации (обозначение PN и далее величина давления в бар, например PN16).



На сегодняшний день самым популярным материалом для прокладки пневмопроводов является полипропилен. PPR-трубы легки в монтаже, имеют относительно невысокую стоимость и выдерживают давление сжатого воздуха до 20 бар. Основные диаметры (внешние) полипропиленовых труб: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. Внутренние диаметры зависят от максимального давления на которое они расчитаны и соответственно зависят от толщины стенок труб, поэтому при выборе материалов пневмопровода нужно внимательно ознакомиться с характеристиками выбранной для монтажа PPR-трубы.



Основные «секреты» при прокладке PPR-труб:

— для жестких полипропиленовых труб изготавливают Г- или П-образные или используют покупные петлеобразные компенсаторы. Размеры Г- и П-образных компенсаторов рассчитываются. Длина изгибаемого плеча зависит от жесткости трубы, которая задается специальным коэффициентом учитывающим безопасный изгиб трубы. Коэффициент указывается в технических характеристиках материала труб, чаще всего для полипропиленовых (РР) — 25.



Пример:

— диаметр трубы d 32 мм

— коэффициент изгиба k для PPR-туб равен 25

— длина трубопровода 5 метров

— разница температуры (темп.сжатого воздуха после компрессора 60⁰

С — темп. окр.среды 20⁰С)  = 40⁰С

— приращение длины ΔL (по графику) составляет 30 мм

— длина плеча изгиба L (по формуле) = 774 мм

— ширина плеча A = 2 x 30 мм +150 мм = 210 мм.

— Чаще всего, П- и Г-образные компенсаторы получаются автоматически, при обходе трубой различных строительных конструкций. Если магистраль прямая и длинная, то компенсаторы в ней нужно заранее запроектировать как на стояках, так и на отводах.

— Вопрос теплового расширения полимерных трубопроводов во многом решается правильным использованием опор и выбором конфигурации трубной разводки. Нужно создать как можно более гибкую эластичную систему с минимумом жестких коротких узлов, имеющих малую способность к деформации.

— При размещении труб на стенах и потолках не рекомендуется использовать неподвижные опоры. Для потолочных креплений хорошим решением являются опоры с ремешком. Количество поддерживающих опор должно быть небольшим, предпочтение надо отдавать специальным пластмассовым опорам, которые не повреждают поверхность трубы. Тем не менее рекомендуется использовать подвижные пластиковые опоры с интервалом 20–30 диаметров трубы.

— Неподвижными опорами, как правило, фиксируют тяжелые трубные узлы или тяжелые элементы трубопровода, не имеющие собственных креплений (например, фильтры или краны). Во всех случаях необходимо продумать совместное размещение фитингов и подвижных опор: при линейном удлинении трубы, фитинги не должны будут упереться в буртики опор. И другой случай, если подвижные опоры разместить с обеих сторон от фитинга вплотную к нему, то такой способ монтажа превращает это место крепления в неподвижную опору.

— Через 40 — 50 метров трубы рекомендуется устанавливать в самой нижней точке магистрали  инерционный влагоочиститель ВЦ-серии.

— Основные рекомендуемые схемы монтажа пневмотрубопровода:

Мы готовы предложить свои услуги по прокладке полипропиленовых или медных магистралей для сжатого воздуха. Работаем в С-Петербурге и Северо-западном регионе РФ.

Более подробно об этом можно прочитать в разделе Монтаж и прокладка пневмомагистралей

Перейти в раздел

Как согнуть металлопластиковую трубу в домашних условиях?

Металлопластиковые трубы отличаются высокой степенью гибкости, что облегчает их монтаж и позволяет создавать трубопроводы сложной формы без лишних усилий и затрат. В том числе это свойство делает их очень удобными для создания систем теплых полов. Чтобы качественно и быстро выполнить монтажные работы, нужно знать, как согнуть металлопластиковую трубу в домашних условиях. Для этого могут использоваться разные методы.

Как сгибать металлопластиковые трубы вручную в домашних условиях

С помощью этого метода можно изгибать трубы без применения специального инструмента. Он кажется очень простым, но требует очень аккуратного подхода. Если сгибать трубу неправильно, то ее можно легко испортить. Зачастую дефект остается незаметным, что в дальнейшем может приводить к возникновению протечки.

Правильный изгиб выполняется в несколько этапов:

1. Аккуратно выполнить сгиб трубы руками на угол до 20 градусов.
2. Взять трубу руками рядом с местом предыдущего сгиба и снова гнуть ее на небольшой угол.
3. Выполнить серию загибов, доведя угол до требуемого значения.

Ни в коем случае не следует пытаться согнуть трубу за один заход и не делать резкие движения. Это приведет к нарушению внутренней структуры материала. Ручной метод может использоваться только в отношении труб диаметром не более 20 мм.

Чтобы предотвратить деформации и дефекты, можно гнуть металлопластиковые трубы вручную с использованием специальной пружины подходящего диаметра. Пружина заводится внутрь трубы. Если место сгиба расположено на расстоянии, превышающем длину пружины, то к ее концу нужно закрепить проволоку, чтобы можно было вытянуть ее наружу. После этого нужно аккуратными движениями выполнить сгиб и вывести пружину назад.

Если приходится иметь дело с трубами диаметром больше 20 мм или изготовленными из жесткого металлопластика, то для их сгибания можно воспользоваться нагревом при помощи фена или паяльной лампы. Предварительно в трубу нужно плотно засыпать мелкий песок или соль и заглушить ее отверстия. Изделие аккуратно фиксируется в тисках, место сгиба равномерно прогревается, и трубу аккуратно загибают. После этого остается высыпать песок или соль и промыть изделие изнутри.

Использование трубогиба

Трубогиб — специальный инструмент, который применяется для гибки труб, изготовленных из разных материалов. В том числе его можно использовать при работе с металлопластиковыми трубопроводами. Он отличается достаточно простым устройством и является удобным в эксплуатации. Благодаря этому его можно применять для выполнения работ в домашних условиях даже без особых навыков. Он обеспечивает максимально равномерный загиб трубы под требуемым углом с нужным радиусом, что позволяет предотвратить разрушение ее внутренней структуры и получить оптимальную форму.

Перед выполнением работ инструмент нужно настроить, установив на нем значение требуемого радиуса. После этого трубу вставляют в трубогиб и сгибают ее, сводя рукоятки прибора.

Применение трубогиба дает следующие преимущества:

• возможность гнуть металлопластиковые трубы практически любого диаметра;
• минимальный уровень риска повреждения или деформации изделия во время изгибания;
• простоту исполнения работ, минимальные трудозатраты;
• высокую точность выполнения сгиба.

Минус метода — высокая стоимость самого инструмента. Это делает его применение для выполнения разовых работ малоэффективным. Однако если приходится выполнять большой объем работ по сгибанию металлопластиковых труб, то этот способ является оптимальным.

Какая труба для теплого пола лучше?

Выбирая систему отопления для помещения, мы часто задумываемся какую систему отопления выбрать для самого эффективного прогрева помещения. На сегодняшний день большую популярность набирает система «теплый пол». В холодную пору времени как бы не было прогрето помещение поверхность пола без такой системы будет оставаться прохладной. Для полного комфорта проживания в помещении необходимо устанавливать водяной теплый пол. Но при выборе такого вида отопительной системе необходимо учитывать несколько важных факторов. Монтаж теплого пола имеет множество поворотов и изгибов, поэтому нужно учитывать эластичность и гибкость самого материала. Трубы должны быть прочными, иметь надежное соединение в тех местах, где это требуется, так как вся конструкция покрывается стяжкой и в случаи аварийной ситуации ремонт потребует значительных растрат и сил.
На сегодняшний день иметься достаточно материала для прокладки водяного пола. При выборе труб для водяного теплого пола нужно учитывать такие факторы как – сложность монтажа, стоимость материала, качество и долгий безаварийный срок эксплуатации. Поэтому потребитель старается отдавать предпочтение более дорогим и известным брендам на рынке систем отопления и водоснабжения. Выбирая неизвестный бренд, которого цена на много меньше проверенных появляется риск приобрести подделку.
Разновидность труб для монтажа водяного пола.
Медные трубы.
Медь это прекрасный теплообменник, который быстро нагревается за счет теплоносителя и эффективно и быстро прогревает саму поверхность. Труба имеет отличные характеристики и показатели в коррозийной стойкости, и они имеют большой срок эксплуатации. Но такие трубы дорогостоящие и имеют сложность в самом монтаже, а именно наличии необходимых навыков и оборудования или нанимать специалиста в этой области. Поэтому такую прокладку труб теплого пола используют очень редко.
Полипропиленовые трубы.
Полипропиленовые трубы используются в системе «теплый пол» довольно редко также как и медные трубы. Причина в этом сложный монтаж. Полипропиленовая труба не изгибается и для ее монтажа потребуется большое количество разнообразных фитингов, что не гарантирует целостность всей системы в будущем и это может привести к более дорогим ремонтным работам. Не эластичность трубы усложняет, есть процесс от доставки вплоть до ее монтажа, также и увеличивается затрат сил и времени на ее монтаж.
Металлопластиковые трубы.
Большое предпочтение в системах отопления пола отдают металлопластиковым трубам. Они имеют хорошие показатели по многочисленным критериям, что говорит о самом качестве теплого пола. Металлопластиковая труба это пятислойная труба. Внутренний слой состоит из сшитого полиэтилена с абсолютно гладкой поверхностью. Полиэтилен не подвергается разрушением в виде коррозии и окисления. Гладкий внутренний слой полиэтилена исключает засорения внутри трубы, что играет немаловажную роль в системах отопления «теплый пол». Второй слой это клеевая прослойка, которая сшивает слой полиэтилена и алюминиевой трубой. Алюминий, как и медь, имеет большую теплоотдачу и также эффективно и быстро прогревает поверхность пола, а также имеет хорошую гибкость и сохранение заданной формы. Четвертый слой еще одна клеевая прослойка, которая сшивает алюминиевую трубу с внешней полиэтиленовой трубой. Внешняя полиэтиленовый слой имеет коррозийную стойкость и необходимую прочность. Монтаж металлопластиковой трубы будет достаточно простым. Для этого не требуется особых навыков и наличия, каких либо дорогостоящих инструментов. Металлопластиковая труба имеет большую гибкость, сохраняет форму и монтируется с помощью резьбовых или пресс фитингов. Такой вид монтажа любят монтажники, так как с ней намного проще работать, чем с остальными видами материала. Цена на такой материал вполне доступна.
Трубы из сшитого полиэтилена PEX.
PEX — труба из сшитого полиэтилена красного цвета и создана специально для теплого пола, которая набирает все больше и больше популярности в той области. Монтаж достаточно простой и не нужно наличия дорогостоящих инструментов и особых профессиональных навыков. С помощью уникальных пресс фитингов монтаж занимает всего несколько секунд, и мы получаем прочное герметическое соединение. Полиэтиленовую трубу PEX, как правило, укладывают на специальную подложку фирмы valtec, но мы рекомендуем ее уложить на стальную сетку и стягивать стяжками таким способом вся конструкция станет монолитной и максимально прочной. Полиэтиленовая труба обладает рядом преимуществ по сравнению с другими используемыми материалами. Внутренняя поверхность трубы гладкая и скользкая и не позволяет задерживаться различным накоплениям, что гарантирует полную чистоту трубы в эксплуатации. Легкость трубы позволяет без труда доставлять к месту предназначения в больших количествах и также намного упрощает работу с ними. Высокая тепло проводимость, стойкость к износу материала, стойкость к термическому воздействию (что позволяет значительно повышать температуру в целой системе) и малая ценовая политика делает полиэтиленовую трубу лидером в системе «водяной теплый пол».
Мы рассмотрели возможные варианты «теплый пол». При выборе системы ля теплого пола нужно учитывать надежность, качество и долговечность, простота, скорость монтажа и ценовая политика. Неоспоримым лидером, который объединяет все эти качества, является PEX труба сшитого полиэтилена, так как она была разработана и создана специально для системы «теплый пол». Каждый потребитель сможет сделать для себя необходимые выводы и выбрать качественную систему отопления водяного пола в своем жилищном или офисном пространстве. А грамотный и качественный монтаж всей системы водяного отопления пола обеспечит безукоризненую, долгосрочную и безаварийную работу на долгое время эксплуатации.





Правильная труба для работы

Узнайте о плюсах и минусах различных материалов для водопроводных труб и о том, как выбрать лучший из материалов для систем водоснабжения, водоснабжения и канализации.

Сантехническая труба может быть изготовлена ​​из различных материалов, каждый из которых имеет свои преимущества и недостатки в зависимости от ситуации. Некоторые типы труб предназначены только для одного применения (например, черный чугун для газа), в то время как другие могут выполнять несколько. Что лучше всего подходит для вашего здания, зависит от множества физических факторов, предпочтений и, прежде всего, от местных норм.Хотите узнать о возможностях? Вот основная информация.

Служба водоснабжения

Линия обслуживания — это линия, которая проходит между водопроводом поставщика и домом / зданием. Поскольку он находится в пределах границ собственности, это ответственность владельца.

• Медь и пластик — типичные варианты для линии обслуживания. В старых зданиях могут быть оцинкованные стальные, чугунные или даже свинцовые трубы.
• Когда используется медь, это обычно не жесткая труба, а рулон непрерывных труб, идущих к дому.Поскольку единственные соединения находятся на двух концах участка, риск утечек и поломок снижается. В правильных почвенных условиях (медь чувствительна к низкому pH почвы и высокому уровню сульфатов и хлоридов) единственный удар по меди — ее цена.
• Как вы, наверное, знаете, медь бывает разных типов в зависимости от толщины стенок. Хотя во многих распределительных системах используется относительно тонкостенный тип M, для водоснабжения требуются более толстые стены типа L или K. В некоторых областях допускается заглубление только типа K.
Полиэтилен высокой плотности
• (HDPE, часто просто PE) стал одним из самых популярных вариантов для подземных коммуникаций благодаря своей коррозионной стойкости, долговечности и конкурентоспособной цене. Некоторые нормы требуют, чтобы подземные пластиковые трубопроводы диаметром менее 2 дюймов были из полиэтилена (а не из ПВХ).
• PVC (поливинилхлорид) — еще один вариант пластика для коммуникаций. Обычно используемый как часть DWV или ирригационной системы, ПВХ разрешен для подземного использования, но не для внутреннего распределения.Это вполне жизнеспособная альтернатива меди или полиэтилену, и зачастую это наименее дорогой вариант.
• При установке трубопроводов из ПВХ — и в некоторых установках из полиэтилена — для подсыпки и засыпки требуется песок или гравий, поскольку нельзя полагаться на то, что пластик сам по себе выдержит вес и давление при закапывании непосредственно в землю. Код часто диктует тип и размер материала. Некоторые нормы требуют специальной подстилки и обратной засыпки для металлических труб — убедитесь, что ваша установка соответствует соответствующим рекомендациям для вашего региона.
• Хотя ваш сантехник должен быть хорошо осведомлен о любых местных требованиях, всегда рекомендуется проконсультироваться с местными властями перед началом работ — в некоторых нормах указывается разрешенный тип материала трубы в зависимости от длины линии подачи, входящего давления или другие факторы.

Распределение воды

Распределительные трубы проходят внутри конструкции, подводя воду к арматуре непосредственно из холодного водопровода и через водонагреватель.

• Исторически сложилось так, что сбыт продукции осуществлялся в основном из оцинкованной стали, чугуна и меди. Пластмассы стали чрезвычайно популярными в последние годы, в то время как оцинкованные и чугунные стали все реже.
• Оцинкованные распределительные трубы сегодня используются редко, а возраст большинства труб, которые все еще используются, превышает 50 лет. Обычно его заменяют чем-то другим, когда возникают проблемы, из-за многочисленных проблем, возникающих при эрозии цинкового слоя. Старые оцинкованные трубы также могут представлять серьезную опасность свинца, когда водопровод особенно агрессивен.
• Цена обычно является определяющим фактором при выборе между медью и пластиком, причем последний набирает популярность по мере роста цен на медь.Медь считается более премиальным материалом, и, хотя она всегда дороже пластика, зачастую она является первым выбором для любой системы.
• Как упоминалось выше, медь типа M является популярным выбором для распределения электроэнергии в жилых помещениях. Труба типа L с более толстыми стенками иногда используется при возникновении проблем с коррозией или для снижения вибрации и шума трубы.
• CPVC — это пластиковая труба, аналогичная ПВХ, с дополнительным преимуществом хлорирования. Благодаря другому производственному процессу труба становится более термостойкой (до 200 ° F) и, следовательно, одобрена для распределения воды внутри помещений.Дешевле металла и относительно прост в установке, ХПВХ также устойчив к коррозии. Когда медь оказывается слишком дорогой или условия потенциально вызывают коррозию, отличной альтернативой является ХПВХ.
• Для многих именно PEX (сшитый полиэтилен) в последние годы стал предпочтительным пластиком из-за его стоимости, простоты установки и послужного списка. Хотя у него были проблемы с ростом, он подтвердил свое место в пантеоне предпочтительных сантехнических материалов. Его гибкость и термостойкость дают PEX преимущество перед жестким CPVC, который может более легко взорваться при отрицательных температурах.
• Для экономии энергии и воды убедитесь, что водопроводные линии хорошо изолированы (некоторые нормы даже требуют этого). На линиях горячего водоснабжения это ограничивает количество теряемого тепла (особенно в случае меди, которая теряет больше тепла, чем пластик). На холодных трубопроводах он обеспечивает некоторую защиту от отрицательных температур, которые могут привести к разрыву труб (всегда не забывайте зимовать и в холодном климате).
• Правильный размер трубы — ключ к обеспечению производительности и долговечности водопроводной системы. Определить этот размер может быть сложно, поэтому большинство из нас платят сантехникам.Если вы заранее осведомлены о своих привычках и предпочтениях в отношении водопользования, это поможет устранить проблемы и неприятности в будущем. Если вы планируете спроектировать какую-либо часть водопроводной системы или произвести крупномасштабный ремонт, мы рекомендуем получить копию Универсального сборника правил водоснабжения и проконсультироваться с местными властями.

Дренажно-сливная система (DWV)

Система DWV состоит из дренажных линий здания и вентиляционных труб. Дренажные трубы направляют сточные воды в канализацию, а система вентиляции удаляет вредные газы и пропускает воздух в дренажные трубы.

• Старые системы DWV в основном изготавливаются из чугуна, в некоторых из них используются трубы из оцинкованной стали и даже глиняные трубы (для основной дренажной линии). Как отмечалось выше, металлы могут быть подвержены коррозии и другим проблемам. Медь — одобренный материал, но используется редко (из-за своей стоимости). Примерно с 1970-х годов пластик стал популярной альтернативой этим материалам — тенденция, которая сохраняется и по сей день.
• Хотя чугун потерял популярность с момента появления более доступных по цене пластиков, он предлагает одно главное преимущество перед другими материалами DWV: он очень «тихий».Плотность и толщина чугунных труб блокируют шум от потока сточных вод и помогают снизить вибрацию труб. Тем, кто особенно чувствителен к шуму, определенно стоит подумать о чугуне.
• Среди пластиковых труб выбор между ПВХ и АБС (акрилонитрил-бутадиен-стирол) в значительной степени определяется местоположением: ПВХ более распространен на восточном побережье, а АБС — на западе. Различия между ними незначительны для применений DWV, с, возможно, небольшим преимуществом для ABS при его одноэтапной установке (для этого требуется только цемент на основе растворителя, тогда как для ПВХ требуется предварительная обработка грунтовки).
• При установке или ремонте системы DWV необходимо учитывать множество факторов: размер трубы, уклон, очистку и т. Д. Не говоря уже о том, что ставки намного выше, когда речь идет о отходах по сравнению с чистой водой. Тем, у кого нет предыдущего опыта, рекомендуется поискать сантехника: риск перекрестных соединений и заражения очень реален, а совершить ошибку слишком легко для любого, кто не знаком с кодом и передовыми методами.

---

Сопутствующие товары и статьи

вернуться наверх ↑

Авторские права © 1995-2020 PlumbingSupply.com.
Все права защищены.

Авторские права © 1995-2020 PlumbingSupply.com. Все права защищены.

Выбор правильных материалов и типов труб и клапанов

Надежные системы трубопроводов и клапанов начинаются с качественных материалов. Одним из важнейших элементов безопасной и простой в обслуживании системы является состав металлов. При выборе подходящего металла — будь то сталь, медь, нержавеющая сталь, ПВХ, ХПВХ или алюминий — жидкости внутри системы остаются изолированными, а сама система работает более эффективно.Когда вы ищете материалы для трубопроводной или клапанной системы, помните о следующих соображениях и факторах.

Выбор материала трубы

Наружные поверхности труб должны выдерживать сложные условия окружающей среды, такие как высокие температуры и температуры окружающей среды, различные уровни влажности и определенная степень износа. В связи с этими условиями важно учитывать тип жидкости, содержащейся в системе, внутреннюю температуру и внутреннее давление.

Тип жидкости

Коррозионные жидкости могут быстро изнашивать стальную систему.Вместо этого может быть более выгодным использовать упругие металлы, такие как нержавеющая сталь или ХПВХ. В то время как углеродистая сталь может работать с обычными некоррозионными материалами контура жидкости, такими как азот или смазочное масло, выбирайте коррозионно-стойкие системы, когда жидкости включают:

• Кислоты
• Аммиак
• Сырая нефть
• h3S
• Морская вода

Внутренняя температура

Повышенные температуры могут вызвать накопление энергии и давления в системе, вызывая перемешивание жидкости внутри.Экстремальные температуры также влияют на удлинение, сопротивление и предел прочности металлических труб. Это относится как к высокотемпературным, так и к низкотемпературным системам, используемым в холодильной и криогенной технике.

Внутреннее давление

Если трубы должны выдерживать высокие температуры или высокие уровни давления, они, в свою очередь, должны быть толще, чтобы снизить риск утечек и повреждений. Различные уровни давления также могут влиять на эластичность труб, сопротивление усталости и общую прочность.Эти характеристики должны оставаться стабильными, особенно в точках соединения и арматуре клапана.

Хотя некоторые системы труб также могут быть изготовлены из неметаллических материалов, таких как поливинилхлорид (ПВХ), хлорированный поливинилхлорид (ХПВХ), наиболее распространенными металлическими материалами являются:

• Чугун. Используется в подземных системах, где колебания давления и потенциальные закупорки труб оказывают меньшее влияние. Во многих канализационных и ливневых системах используется чугун.
• Медь. Медь устойчива к коррозии, легче стали и имеет относительно простой процесс установки. Однако это требует более высокой стоимости, поэтому обычно применяется в бытовых и гидравлических системах.
• Углеродистая сталь. Используется в закрытых гидравлических системах, поскольку может выдерживать высокие температуры и уровни давления. Однако углеродистая сталь тяжелая и легко подвергается коррозии при неправильном обращении.
• Сталь оцинкованная. Этот тип стали покрыт слоем цинка, чтобы придать ей те же преимущества, что и у обычной стали, но с повышенной устойчивостью к коррозии.Из-за этого цена на него обычно выше, чем на другие материалы. Это идеальный материал для процессов смачивания и сушки.
• Нержавеющая сталь. Существует несколько разновидностей нержавеющей стали, каждая из которых обладает характеристиками стали и обладает высокой устойчивостью к коррозии. Трубы из нержавеющей стали обычно изготавливаются из нержавеющей стали 304 SS, в которую во время изготовления добавлено 18% хрома и 8% никеля.

Хотя некоторые металлы могут быть дороже других, их преимущества часто приводят к экономии времени и усилий в будущем, например, к сокращению времени простоя, ремонтов и замен, вызванных коррозией или поломкой.Вложения в более прочный и устойчивый к повреждениям материал настроят вашу систему трубопроводов на долгосрочный успех.

Выбор материала клапана

Как и в случае с трубами, выбор подходящих материалов для клапанов сохраняет систему в лучшем состоянии и продлевает срок ее службы. Стоимость, безусловно, является важным фактором при выборе этих материалов. Большинство промышленных клапанов изготавливаются из следующих вариантов:

• Нержавеющая сталь 316. Подобно трубам, изготовленным из нержавеющей стали 304, нержавеющая сталь 316 обеспечивает превосходную коррозионную стойкость.Однако это значительно более дорогой выбор.
• Латунь или бронза. Латунь и бронза более дешевы и достаточно устойчивы к коррозии. Они обычно используются в качестве материалов для клапанов, а это означает, что их можно легко найти и заменить при необходимости.
• Ковкий чугун. Может поглощать удары в системе от различных уровней давления. Это также широко доступно и недорого. Однако он более уязвим для коррозии.
• Инконель. Это отличный выбор для работы с горячими коррозионными жидкостями.Его состав состоит из хрома, железа, а иногда и никеля, причем хром имеет самый высокий процент.
• Монель. Этот сплав изготовлен из меди и никеля. Как и инконель, он хорошо сопротивляется коррозии. Многие предприятия предпочитают этот материал для облицовки трима клапана.

Выбор типа клапана

Как и в случае с трубами, выбор типа фитинга клапана имеет важное значение для правильной работы и срока службы. Существует множество различных типов клапанов, таких как шаровые, «бабочки», «чековые», «заслонки», «шаровые», «игольные», «прижимные» и «заглушки», для каждого из которых доступны различные характеристики.Выбор правильного типа клапана действительно имеет большое значение для работы системы.

Услуги по трубам и арматуре при строительстве базы

Тщательный выбор материалов трубопровода или клапанной системы существенно влияет на требования к техническому обслуживанию и срок службы системы. Использование более качественных и устойчивых к коррозии материалов с самого начала может снизить затраты на техническое обслуживание, время простоя оборудования и затраты на замену.

Мы в Base Construction опираемся на более чем 20-летний опыт монтажа трубопроводов и клапанов и выбора материалов для многих видов объектов. С момента основания мы реализовали более 1000 проектов.Свяжитесь с нами сегодня и расскажите о деталях вашего проекта, и мы поможем вам выбрать лучшие материалы для ваших нужд.

Чем трубопровод из ХПВХ по сравнению с металлическим трубопроводом?

Введение

На протяжении десятилетий металлические трубопроводные системы были статус-кво для многих промышленных применений. Углеродистая сталь, нержавеющая сталь и другие сплавы прочны, долговечны и способны выдерживать высокие температуры и повышенное давление в этих средах.

Другая основная причина, по которой обычно используются металлические системы, — это их привычный выбор. Инженеры получили полное представление о возможностях материала, в том числе о том, когда возникнут проблемы и их масштабы.

Когда речь идет о промышленных трубопроводных системах, любое решение о переходе от известного к неизвестному принимается без малейших колебаний и по уважительной причине. Любая ошибка может стоить компании миллионы, а инженеру — его репутации.

Альтернативная стоимость металла

Тем не менее, альтернативные издержки приверженности проверенному и верному могут быть столь же пагубными. Многие промышленные применения, включая химическую обработку, хлорщелочную обработку, переработку полезных ископаемых и производство электроэнергии, получают огромную ценность от трубопроводных систем, построенных из хлорированного поливинилхлорида (ХПВХ).

В частности, промышленные предприятия снижают затраты на установку, сокращают время простоя и повышают эффективность процесса благодаря переходу на трубопроводы, фитинги и клапаны из ХПВХ.

Как пластик может превосходить металл?

Технология

CPVC была специально разработана для удовлетворения требований жестких производственных условий. В 1958 году Lubrizol был первым, кто превратил ХПВХ в полезный материал для труб и фитингов. Corzan ^® CPVC — это термопласт, способный выдерживать длительное воздействие высоких температур и повышенного давления, обеспечивая при этом превосходную коррозионную стойкость.

Эта страница была написана для того, чтобы подробно описать, насколько ХПВХ сопоставим с металлом и чем он отличается.Это также призвано развеять некоторые мифы о неверно воспринятых слабых местах материала.

Если вы планируете использовать ХПВХ в своей промышленной системе или даже задаетесь вопросом, стоит ли использовать металл, надеюсь, эта страница может дать рекомендации и ответить на несколько вопросов.

Что такое хлорированный поливинилхлорид?

Хлорированный поливинилхлорид (ХПВХ) является важным техническим термопластом из-за его относительно низкой стоимости, высокой температуры стеклования, высокой температуры теплового искажения, химической инертности, а также выдающихся механических, диэлектрических свойств, а также свойств пламени и дыма.

Концептуально ХПВХ представляет собой гомополимер ПВХ, подвергнутый реакции хлорирования. Обычно хлор и ПВХ реагируют по основному свободнорадикальному механизму, который может быть вызван различными подходами с использованием тепловой и / или ультрафиолетовой энергии.

Содержание хлора в базовом ПВХ может быть увеличено с 56,7 процентов до 74 процентов, хотя обычно большинство коммерческих смол ХПВХ содержат от 63 до 69 процентов хлора. По мере увеличения содержания хлора в CPVC температура стеклования (Tg) — температурная область, в которой полимер переходит из твердого стекловидного материала в мягкий, эластичный материал — значительно увеличивается.

Дополнительные атомы хлора защищают углеродную основу полимера от химического воздействия и придают ему большую термостойкость. Повышенная термостойкость позволяет выдерживать давление ХПВХ при более высоких температурах. Соединение также по своей природе инертно по отношению к кислотам, основаниям, солям и алифатическим углеводородам, все из которых имеют тенденцию к коррозии металлов.

Диаграмма ХПВХ (слева) на молекулярном уровне по сравнению с ПВХ (справа). Красные сферы представляют собой хлорные элементы.

Затем смолу

CPVC смешивают с добавками. Количество и комбинация этих добавок изменяют многие присущие смоле ХПВХ свойства, одновременно облегчая ее технологичность.

Устойчивость к температуре и давлению

Способность материала выдерживать высокие температуры и давление в течение продолжительных периодов времени имеет важное значение для работы промышленной системы. Любые слабые места здесь и менеджеры по эксплуатации завода будут регулярно проводить ремонт, отключать систему для внепланового обслуживания и, возможно, преждевременно заменять систему трубопроводов.

Металл доказал свою способность удовлетворять требованиям по температуре и давлению, но как насчет ХПВХ?

Устанавливая стандарты

Каждый материал трубопровода должен эмпирически подтверждать, какой уровень внутреннего давления он может выдержать. Что касается термопластов, то и ASTM, и ISO публикуют методы определения номинального давления термопластичных трубопроводных материалов, но ASTM D2837 («Стандартный метод испытаний для получения гидростатической основы расчета для термопластичных материалов для труб или основы для расчета давления для термопластичных трубных изделий») наиболее широко используется в США Состояния.

В соответствии с ASTM D2837 способность материала трубопровода выдерживать давление определяется путем воздействия на ряд образцов давления в диапазоне, который может вызвать разрыв трубы в период от нескольких часов до более 10 000 часов. Данные анализируются с использованием линейного регрессионного анализа, и напряжение, необходимое для срока службы 100 000 часов (долгосрочная гидростатическая прочность или LTHS), определяется экстраполяцией. Используя LTHS, категория гидростатического расчета (HDB) для материала определяется с использованием следующей таблицы ASTM.

Расчетный коэффициент (часто называемый «коэффициентом безопасности») 0,5 затем умножается на HDB psi материала, чтобы определить максимально допустимое напряжение на материал или гидростатическое расчетное напряжение (HDS) для водных систем.

Этот расчетный коэффициент основан на двух группах условий:

1. Переменные производства и тестирования, в частности, обычные отклонения в материалах, производстве, размерах, правильных методах обращения и процессах оценки.
2. Переменные применения и использования, а именно: установка, окружающая среда, температура, возможные опасности, желаемый срок службы и выбранная степень надежности.

Согласно ASTM, этот расчетный коэффициент определяет, какой материал «способен выдерживать непрерывно с высокой степенью уверенности в том, что разрушения трубы не произойдет».

CPVC рассчитан на такое давление с водой как комнатной температуры (73 ° F), так и 180 ° F. Таблица снижения номинальных характеристик предоставляется для других температур в пределах рабочего диапазона материала.

Ниже приведены максимальная рабочая температура и диапазон давления Corzan CPVC, определенные стандартом ASTM D2837. Красная область — это то, что большинство инженеров считают возможностями CPVC. Светло-серый цвет — это фактический полный рабочий диапазон Corzan CPVC.

Преимущества ХПВХ перед металлом

Коррозия

Наиболее значительным преимуществом трубопроводной системы из ХПВХ перед металлическими альтернативами является ее коррозионная стойкость.

Металлические трубопроводные системы подходят для обработки чистой воды с нейтральным pH. Однако, как только pH жидкости выходит за пределы нейтрального (~ 7) или вводится соль (например, солоноватая или морская вода), металлы начинают корродировать и могут относительно быстро разлагаться.

Причина в том, что ионы в кислых (pH <7) и щелочных (pH> 7) жидкостях, а также в солевых растворах могут вступать в реакцию со многими металлами, вызывая коррозию. Эта атака ускоряется при наличии растворенного кислорода.

И наоборот, трубы и фитинги, изготовленные из материала ХПВХ, по своей природе инертны по отношению к большинству кислот, оснований и солей, а это означает, что агрессивные ионы, которые атакуют металлы, проходят мимо ХПВХ, оставляя трубопровод невредимым.

Коррозия металла:

Металлы могут подвергаться коррозии из-за точечной коррозии, когда крошечные ямки образуются по длине трубы, уменьшая толщину стенки трубы и снижая ее способность выдерживать давление.

Еще один повод для беспокойства — щелевая коррозия.Именно здесь ионы в жидкости концентрируются в щелях вокруг сварных швов, фланцев и других типов соединений труб. Это скопление ионов может быстро разрушить материал, вызывая утечки в сварных швах и соединениях.

Последствия коррозии

Последствия и степень коррозии в системе трубопроводов будут различаться в зависимости от области применения, но в целом коррозия может привести к следующим проблемам:

• Номинальное давление снижается за счет утонения стенок трубы.
• Расход можно уменьшить, если потребовать от насосов большего.
• Чистота жидкости может быть загрязнена, поскольку корродированные части уносятся прочь. Это серьезная проблема для приложений с высокими стандартами чистоты.
• Стоимость установки увеличится, так как для сварки системы требуются высококвалифицированные рабочие. Такой уровень мастерства требует значительных затрат, которые возрастают по мере того, как наиболее опытные сварщики выходят на пенсию.

Прочие соображения:

• Внешняя коррозия : большая проблема для растений в прибрежных регионах, содержание соли в атмосфере может разъедать внешнюю поверхность металлической трубы. В некоторых районах растения ежегодно окрашивают наружный трубопровод, чтобы защитить его поверхность.
• Защита окислительного слоя : Некоторые металлы естественным образом создают окислительный слой на своей поверхности, или для его создания можно вручную наносить добавки. Это окисление помогает укрепить трубу, создавая вокруг нее броню, непроницаемую для атак.Эта броня может помочь защитить трубу от уровней pH, немного выходящих за пределы нейтрального, расширяя ее рабочий диапазон. Однако даже слои окисления не могут противостоять более агрессивным кислотам и основаниям.

Масштабирование

Масштабирование является еще одной серьезной угрозой для промышленных трубопроводов, поскольку оно может значительно снизить скорость потока.

При различных уровнях pH и диапазонах температур некоторые ионы металлов растворимы в воде, что позволяет им проходить через систему металлических трубопроводов практически без проблем.

Однако, если жидкость, в которой растворяется металл, выходит за пределы его диапазона растворимости, ионы могут выпадать из раствора и прикрепляться к стенкам металлической трубы. Эти ионы со временем накапливаются, образуя что-то вроде чешуек внутри трубы.

Процессы, в которых используются магний, кальций, железо, алюминий и диоксид кремния, как правило, подвержены более высокому риску образования накипи. Кальций, например, имеет очень узкий диапазон растворимости, что создает огромную склонность к выпадению из раствора.

Масштабирование обычно происходит там, где есть завихрение потока. Эти водовороты можно найти около дефектов трубы, например, вокруг швов и фланцев. По мере того, как жидкость вращается вокруг этих водоворотов, увеличивается концентрация ионов, повышая вероятность образования накипи.

При использовании CPVC масштабирование не вызывает особого беспокойства. Материал имеет значительно меньшую склонность к образованию накипи, чем металлы.

Знаете ли вы?

Трубы и фитинги имеют рейтинг С-фактора Хазена-Уильяма, который является мерой трения потока — чем выше рейтинг, тем меньше трение.Рейтинг трубопровода Corzan составляет 150, и он может поддерживать этот рейтинг в течение всего срока службы. И наоборот, новый чугунный трубопровод имеет рейтинг только 120, который может упасть до 60-80, если он изношен или изъеден.

Последствия масштабирования

По мере нарастания накипи диаметр трубы может быть сужен, и ваша система испытает несколько вредных побочных эффектов:

• Снижается эффективность откачки.
• Давление в системе повысится.
• Накипь может отслаиваться и забивать фильтры или загрязнять саму жидкость.
• Как и в случае коррозии, для создания гладких сварных швов во избежание образования накипи, что увеличивает общие затраты на установку, потребуются высококвалифицированные рабочие.

Установленная стоимость

Затраты на рабочую силу, изготовление и другие затраты на установку могут в совокупности составлять более половины общей стоимости установки трубопроводной системы. На следующем графике с данными, подготовленными журналом Chemical Engineering Magazine , показан индекс затрат на установку Corzan 6 дюймов.Системы трубопроводов из ХПВХ по сравнению с альтернативами из металла и термопласта.

Когда дело доходит до монтажа, ХПВХ имеет ряд преимуществ по сравнению с металлическими альтернативами. Ниже приводится взгляд на то, почему система Corzan предлагает одну из самых низких затрат на установку среди всех материалов для трубопроводов.

Сварка стыков

Швы металлических трубопроводов сваривают друг с другом с использованием сильного нагрева и часто металлического наполнителя. Этот процесс влечет за собой две проблемы:

1. Чтобы ограничить вероятность коррозии или образования накипи, требуются специальные методы сварки и оборудование.Высококвалифицированные рабочие, необходимые для выполнения этих сварных швов, пользуются большим спросом и требуют больших затрат.
2. Часто разрешения на проведение огневых работ необходимо получать в определенных областях, что может быть хлопотным и дорогостоящим приобретением.

С другой стороны, система CPVC сливается вместе с использованием простого двухэтапного процесса цементирования растворителем. Клей на основе растворителя — это не клей. Вместо этого он создает химическую связь, которая соединяет две части вместе. После затвердевания соединение фактически становится самой прочной частью трубопроводной системы, поскольку толщина стенки вдвое больше, чем у цельного куска трубы.

Хотя цементирование растворителем требует некоторого обучения, обучение можно провести на месте менее чем за 15 минут и не требует специального оборудования.

Если для соединения труб из ХПВХ требуется сварка, используются аппараты для сварки горячим воздухом, что устраняет необходимость в пламени.

Масса

ХПВХ

весит 1/6 веса стали сопоставимого размера. 6-дюймовая труба Corzan сортамента 80 весит около 6 фунтов / фут, тогда как эквивалентная стальная труба может весить от 25 до 29 фунтов / фут. (на основе выборки производителей стальных трубопроводов).

Другими словами, разница в весе между 50-футовым. кусок трубы Corzan и стальной трубы составляет приблизительно 1150 фунтов. Это означает меньшее количество необходимых рабочих, ограниченное количество тяжелой техники (если таковая имеется) и повышение безопасности рабочих.

Требуемые рабочая сила и оборудование

Вес системы металлических трубопроводов требует привлечения большего числа рабочих для обработки, установки и закрепления трубопроводов. Кроме того, потребуется тяжелая техника для транспортировки и подъема труб на место.

Кроме того, затраты на рабочую силу растут по мере увеличения требований к квалификации рабочего. Особенно это актуально для сварных швов.

Производство

Из-за своего веса, необходимости в специальных сварочных технологиях и требований к электричеству / пламени, большая часть системы металлических трубопроводов собирается за пределами строительной площадки и доставляется на предприятие грузовиками.

Этот процесс может оказаться дорогостоящим, поскольку для транспортировки трубопровода предусмотрены специальные приспособления. Кроме того, вероятность ошибки ограничена.Любые просчеты или ошибки сборки, сделанные на месте, могут привести к дорогостоящему ремонту на месте.

CPVC может быть изготовлен заранее, но благодаря двухэтапному процессу сварки на цементном растворе и тому факту, что материал можно легко разрезать, изготовление на месте не усложняет процесс установки.

Фактически, материал CPVC предлагает установщикам гибкость, позволяющую вносить коррективы по мере необходимости без каких-либо дорогостоящих изменений конфигурации.

Техническое обслуживание

В течение всего срока службы трубопроводной системы требуется регулярное техническое обслуживание, независимо от того, выбираете ли вы систему металлических трубопроводов или ХПВХ.Обычное обслуживание может включать в себя установку нового оборудования, изменение компоновки или замену случайно поврежденных секций.

Однако система из ХПВХ имеет большую ценность, чем металлические трубы, когда дело доходит до работ по техническому обслуживанию. Что касается металлических трубопроводов, вам часто приходится обращаться к специалисту по монтажу труб, и им может потребоваться изменить конфигурацию некоторых соединений или сварных швов. Кроме того, металлическая система негибкая, поэтому тонкая регулировка выравнивания может потребовать дорогостоящих реконфигураций.

Пройдя небольшой курс обучения сварке труб и фитингов из ХПВХ растворителем, любой подрядчик-механик или инженер по техническому обслуживанию оборудования может изменить, отремонтировать и модифицировать систему.Сам трубопровод также является гибким до определенной степени, поэтому один или два человека без специального оборудования могут легко выполнить регулировку соосности.

Безопасность

CPVC также предлагает ряд преимуществ в плане безопасности по сравнению с металлическими альтернативами.

Теплопроводность

CPVC имеет очень низкий показатель теплопроводности. Коэффициент теплопередачи Corzan CPVC составляет примерно 1/300 от коэффициента теплопередачи стали, что снижает затраты на электроэнергию и обеспечивает более низкую температуру поверхности.Это не только снижает потребность в дорогостоящей изоляции, но и ограничивает опасность ожогов на рабочем месте.

Пожарная безопасность

ХПВХ не поддерживает горение. Это происходит благодаря его предельному кислородному индексу (LOI), равному 60. LOI — это процент кислорода, необходимый в атмосфере для поддержания горения.

Поскольку атмосфера Земли состоит только на 21 процент кислорода, труба или фитинг Корзана не будут гореть, если к ним постоянно не будет приложено пламя, и они перестанут гореть, как только будет удален источник возгорания.

Легкий

CPVC легче маневрировать. Это помогает снизить нагрузку на рабочего и уменьшить травмы во время установки. Это также устраняет необходимость в тяжелом оборудовании во время установки.

Отсутствие пламени или источника воспламенения

Системы

CPVC не требуют установки открытого пламени или источника воспламенения. Вместо этого система быстро, легко и безопасно соединяется с помощью цемента на растворителе, резьбовых соединений или фланцевых соединений.

Рекомендуется использовать цемент на основе растворителя в хорошо вентилируемом помещении.

Развенчание мифов о трубопроводах из ХПВХ

Частично причина того, что системы металлических трубопроводов настолько распространены, заключается в том, что существуют некоторые неправильные представления о ХПВХ и термопластах в целом. Мы хотели бы развенчать некоторые из этих мифов.

ХПВХ не выдерживает высоких температур и давлений

Как указывалось ранее, трубы и фитинги Corzan из ХПВХ обладают достаточной прочностью, чтобы соответствовать требованиям по давлению в технологических процессах, даже при повышенных температурах. Он доказал свою надежность в сотнях реальных приложений, а также соответствует стандартам ASTM.

ХПВХ не выдерживает длительного воздействия солнечного света, ветра, дождя и влажности

Хотя не все компаунды ХПВХ содержат добавки для защиты от атмосферных воздействий, материал Corzan содержит значительную концентрацию углеродной сажи и диоксида титана, которые признаны отличными блокаторами УФ-излучения. Эти добавки помогают защитить углеродную основу полимера от воздействия УФ-излучения.

ХПВХ нельзя использовать для всех частей трубопроводной системы

ХПВХ производится с использованием методов прямого литья под давлением и компрессионного формования.Многие производители имеют возможность создать любые трубы, фитинги или клапаны, необходимые для промышленной системы.

Для промышленного применения это означает, что вся система может быть построена из материала Corzan. Единый материал для всех компонентов снижает сложность и позволяет избежать дорогостоящих обходных путей настройки.

ХПВХ слишком дорого

Хотя ХПВХ может иметь более высокую стоимость материала, чем некоторые металлы, материал составляет лишь часть общей стоимости жизненного цикла трубопроводной системы.Также необходимо учитывать установку, техническое обслуживание и срок службы.

Если учесть все затраты на систему трубопроводов, система Corzan может обеспечить значительную экономию по сравнению с металлическими альтернативами, а также другими термопластами.

Не весь CPVC равен

Важно отметить, что не все CPVC работают одинаково. Компаунды ХПВХ изготавливаются из базовых смол с разной молекулярной массой и различным содержанием хлора, а также с различными добавками, которые могут повлиять на их совместимость и долговременные характеристики.

Чтобы обеспечить долгосрочную работу системы, рекомендуется проконсультироваться с поставщиком трубопроводов, чтобы определить, какие конкретные испытания производитель труб провел на своей готовой продукции. Эти тесты включают:

• Минимальное давление разрыва
• Допуски размеров
• Требования к остаточному напряжению
• Требования к ударам при падении
• Тестирование свойств Fusion

Обеспечение надежности

Lubrizol — пионер в технологии CPVC.Мы спроектировали этот состав почти 60 лет назад и потратили десятилетия на постоянное совершенствование и развитие его возможностей.

Сегодня ХПВХ Corzan используется в промышленных приложениях, охватывающих многие отрасли, включая химическую обработку, хлорщелочную обработку, переработку полезных ископаемых, производство электроэнергии, полупроводники и очистку сточных вод.

Кроме того, при выборе материала важно искать поддержку не только в продукте. Команда региональных продуктов и инженеров Corzan Industrial Systems всегда доступна для предоставления экспертных консультаций, информации и обучения на протяжении всего срока службы трубопроводной системы.

Если вы хотите узнать больше о Corzan CPVC или просто у вас есть вопросы о процессе перехода от системы металлических трубопроводов, мы будем рады назначить время для разговора.

Networx: выберите свою пластиковую водопроводную трубу: PEX против ПВХ — Образ жизни — The Columbus Dispatch

Планируете ли вы установить или заменить водопроводные трубы в своем доме? Вы, наверное, слышали, что пластиковые трубы из PEX или PVC по популярности конкурируют с медью, но что они из себя представляют? А полиэтиленгликоль или ПВХ… что лучше всего подходит для вашего дома?

Что такое PEX?

В бытовых сантехнических системах трубы из PEX используются для подачи воды и отвода сточных вод.Термин PEX означает «сшитый полиэтилен». Трубопровод PEX изготавливается путем плавления полиэтилена высокой плотности и экструзии его в форме трубы. Этот материал был впервые представлен в Соединенных Штатах всего 40 лет назад, но быстро становится популярным.

PEX — Плюсы

— Простая установка. Трубы PEX гибкие, поэтому их проще монтировать, чем трубы из ПВХ. Вашему сантехнику придется создавать меньше соединений, потому что PEX может изгибаться, чтобы приспособиться к изменениям направления. Что для вас выгода? Меньше потенциальных источников утечек в сантехнике.Небольшое количество необходимых соединений будет выполнено с использованием холодных расширительных колец или обжимных фитингов. Нет необходимости в клее, который может вымыться в воду с трубами из ПВХ.

— Совместимость с металлическими трубами. Когда требуется соединение с медными или другими металлическими трубами, PEX работает лучше, чем PVC, потому что сшитый полиэтилен не подвержен коррозии.

— Морозостойкость. Он устойчив к замерзанию (опять же, из-за своей гибкости, которая позволяет диаметру труб PEX расширяться при изменении давления воды).Говоря простым языком, это означает, что у вас меньше шансов на разрыв труб.

— Тихо. Трубопровод PEX устраняет проблему шума водопровода из-за гидравлического удара. (В то время как гидравлический удар является обычным явлением для металла, трубы из ПВХ могут издавать немало странных звуков ударов.)

PEX — Минусы

— Цена. Когда вы сравниваете материальные затраты на полиэтиленовый полиэтилен и ПВХ, полиэтиленгликоль оказывается более дорогим. (Однако сбалансируйте этот фактор с более низкими затратами на рабочую силу для установки PEX.)

— Устойчивость к УФ-излучению.PEX не переносит воздействия солнечного света, что ограничивает его возможное использование. Это нормально для дома, но если трубопровод из PEX установлен на улице, вы не сможете разместить его над землей.

— Риск загрязнения. Сантехнические трубы из PEX могут загрязнить питьевую воду в доме, хотя этого можно избежать, если ваш сантехник использует специально сертифицированные непроницаемые трубы.

Что такое ПВХ?

ПВХ («поливинилхлорид»), тип термопласта, обычно используется для бытовых водопроводных и канализационных труб.ХПВХ, «хлорированный поливинилхлорид», представляет собой родственный продукт, изготовленный из хлорированной ПВХ-смолы; он более термостойкий, но стоит примерно в шесть раз дороже ПВХ.

ПВХ — Плюсы

— Долгий срок службы. Прогнозируемый срок службы ПВХ составляет 50-70 лет или более, по сравнению с 40-50 годами для полиэтиленгликоля.

— Более низкая стоимость. ПВХ дешевле купить, чем PEX, хотя обычно он будет стоить дороже.

— Наружная безопасность. ПВХ можно использовать на открытом воздухе, даже над землей — вам просто нужно покрыть внешнюю поверхность труб из ПВХ слоем краски на водной основе.

— Экологичность. В отличие от PEX, старые трубы из ПВХ принимаются на переработку по истечении срока их полезного использования.

PVC — Минусы

— Повышенный риск утечки. Жесткая труба из ПВХ означает, что для каждого соединения потребуется колено. Это открывает больше возможностей для утечек в водопроводе. Вы также рискуете потрескаться в трубах, если ПВХ замерзнет.

— Температурные ограничения. Поскольку ASTM не одобряет водопроводные трубы из ПВХ с температурой выше 140 градусов, их можно использовать только для холодной воды (например, для сантехники в туалете).Для применений, связанных с горячей водой (раковины для ванной или кухни, душевые кабины и т. Д.), Необходимо установить ХПВХ, который безопасен при температуре до 200 градусов.

Несколько слов о медных трубах

Медные трубы — давние фавориты для домашнего водопровода, с такими преимуществами, как прочность, способность выдерживать высокие температуры и пригодность для использования вне помещений. Оборотная сторона: в медных сантехнических трубах могут образовываться небольшие протечки или нарастание коррозии. Кроме того, не все сантехники обладают знаниями или готовностью работать с медью.Самая тревожная проблема заключается в том, что наука связывает употребление меди с питьевой водой или другими источниками с болезнью Альцгеймера.

Лаура Фирст пишет для networx.com.

Как выбрать наиболее подходящий хомут для вашего проекта?

При установке систем отопления, вентиляции и кондиционирования или сантехники необходимо учитывать ряд факторов, прежде чем выбирать крепления, которые вам нужны. Например, трубы будут расширяться и сжиматься из-за изменений температуры и, следовательно, требуют подходящего крепления.Хомуты для труб являются первыми элементами, которые справляются с усилиями, возникающими в результате расширения в общей системе крепления: через зажим через резьбовые стержни и рельсовые конструкции до крепления к потолку или стенам. Надежная фиксация трубы начинается с выбора правильного зажима.

С новыми и улучшенными зажимами Light 2-Screw стало проще выбрать правильное решение для вашего жилого, общественного или промышленного проекта. Требования к хомуту зависят от конструкции установки и выбора материала трубы.Независимо от того, является ли труба стальной, медной или пластиковой, легкие 2-винтовые зажимы Walraven предлагают подходящее решение.

При выборе правильного зажима для ваших нужд необходимо учитывать следующие факторы. Серия легких 2-винтовых зажимов была разработана с учетом этих соображений. Здесь мы расскажем вам, как легкие 2-винтовые зажимы предназначены для работы с каждой переменной:

Температура:
Стандартный диапазон температур от -30 до + 120 ° C, расширение трубы зависит от температуры среды.

Максимальная нагрузка:
Все хомуты прошли испытания на безопасную нагрузку. Указанные максимально допустимые нагрузки (Fa, z) в соответствии с RAL-GZ 655 / B рассчитываются с использованием специальных статистических методов, связанных с разрушающей нагрузкой, и с учетом прогиба 1,5 мм или 2% от максимального номинального диаметра зажима.

Материал трубы:
Материал трубы влияет на интенсивность реакции на изменения температуры. Есть много типов материалов для пластиковых и металлических труб: ПЭ, ПВХ, ПП, сталь, медь, чугун и т. Д.Каждый из них имеет, помимо прочего, разную термостойкость, а также разные уровни стойкости к химическим веществам, таким как масла, смазки, кислоты, хлор. Это влияет на то, какой тип зажима следует использовать. Например: Хомут Bifix ^® 5000 G2 с футеровкой следует использовать для пластиковых труб. Не следует использовать хомут из оцинкованной стали без покрытия для крепления медной трубы, так как это может привести к коррозии.

Размер:
Размер внутренней стороны хомута зависит от внешнего диаметра трубы.Некоторые из наших зажимов, например Bifix ^® 5000 G2, позволяют трубе свободно проходить через зажим в случае расширения / сжатия из-за разницы температур. Удалив дистанционные шайбы с зажима перед его установкой, вы также можете сделать зажим пригодным для надежной фиксации. Зажимы Walraven с 2 винтами подходят для труб стандартного диаметра и подходят для всех диаметров труб до 225 мм.

Окружающая среда:
Окружающая среда, в которой будут установлены ваши трубы, влияет на ваш выбор зажима.Внутренний? Внешний? Подвержены суровой погоде в прибрежной среде? Это важное соображение, и для него, скорее всего, потребуется хомут для труб со специальным покрытием для защиты от коррозии, такой как серия Bifix ^® G2.

Особые требования:
Некоторые строительные проекты могут иметь особые требования, такие как шумоизоляция или необходимость быстрого монтажа. Многие из двухвинтовых зажимов с футеровкой имеют сертифицированный уровень звукоизоляции (DIN4109 / -18 дБ (A)), а также возможность быстрой установки.

Лучшее решение: поговорите с нашими экспертами!

Вам нужна дополнительная информация о нашем ассортименте трубных хомутов в целом или о наших новых и улучшенных легких двухвинтовых хомутах в частности? Или мы можем помочь вам определить и спланировать наиболее эффективную систему крепления для ваших трубопроводов? Не стесняйтесь обращаться к нам, чтобы обсудить это с нашими экспертами. Наши технические инженеры имеют многолетний опыт решения технических проблем при установке труб и с радостью проконсультируют вас.Не стесняйтесь обращаться к нам!

Свяжитесь с нашими техническими инженерами

Выбор правильного материала трубы

Конструктивные и эксплуатационные элементы, которые следует учитывать сегодня при определении наилучшего соответствия на будущее

Для экспертов по водопроводным и канализационным трубам выбор правильного материала труб может быть деликатным вопросом. Если мы честны с собой, у всех нас есть любимое дело — то, что хорошо послужило нам или помогло нам успешно решить проектную, строительную или эксплуатационную проблему.Иметь фаворит — это нормально, но нельзя считать своего любимца серебряной пулей для любой ситуации или задачи, отказываясь от преимуществ других материалов для трубок. При таком подходе не учитываются десятилетия исследований, испытаний, материаловедения, производства и строительных достижений и инноваций. Это также плохо служит нашему сообществу и отрасли.

Целью этой статьи является не обзор истории материалов для труб или обзор каждого продукта, доступного сегодня. Что-то такого масштаба требует, чтобы серия, если не книга, отдавала должное.Скорее, цель этой статьи состоит в том, чтобы обобщить некоторые преимущества различных материалов труб, распространенных в отрасли водоснабжения и водоотведения, представить проектные или эксплуатационные сценарии, которые могут привести к тому, что один материал превзойдет другие, и побудить всех нас помнить, что в подземном мире , не существует универсального решения (или материала), подходящего для всех.

В частности, в системах с низким рабочим давлением, конструкция гибкой трубы большого диаметра, такой как показанная здесь стальная труба, облицованная цементным раствором диаметром 108 дюймов, диаметром
108 дюймов, может регулироваться не сценариями предельной нагрузки, а нагрузками, испытываемыми во время погрузочно-разгрузочных работ и строительство.Фото любезно предоставлено LAN.

Трубные материалы, доступные сегодня

История производства труб завораживает. Влияние Второй мировой войны на доступность материалов, а также накопленные со временем знания о воздействии газообразного сероводорода на бетон привели к появлению новых трубных продуктов, на которые мы полагаемся сегодня. Как гласит старая пословица: «Необходимость — мать изобретений». Таким образом, после десятилетий исследований, разработок, испытаний и инноваций, теперь у нас есть надежный запас материалов для труб для наших проектов водоснабжения и водоотведения.

Обычные материалы для труб включают: бетон, обернутый под давлением, ковкий чугун, стекловолокно, полиэтилен высокой плотности (HDPE), предварительно напряженный бетонный цилиндр, поливинилхлорид (PVC) и стальные трубы. Из этого пула существует множество вариантов классификации труб, покрытий, футеровок, производственных различий и так далее. Никто не может знать и полностью понимать все возможности, поэтому неудивительно, что со временем у нас появляются предпочтения. Но вариации могут быть важны и могут принести пользу вашему проекту при правильном рассмотрении — или стать помехой в противном случае.Например:

• Бетонная напорная труба, обернутая стержнями, спроектирована как гибкая труба, но имеет некоторые жесткие характеристики, которые могут вселять большую уверенность в владельцев; однако быстрая адаптация к условиям эксплуатации может быть проблемой, а оценка состояния может оказаться более сложной.

• Труба из высокопрочного чугуна может быть адаптирована, разработана как гибкая труба, но имеет жесткие характеристики и имеет долгую историю эксплуатации; тем не менее, металлургия может иметь важное значение при рассмотрении последствий тяги, а обслуживание катодной защиты может оказаться сложной задачей.

• Стекловолоконная труба устойчива к коррозии, легка и может быть адаптирована для любого применения, но для ограничения осевого усилия может потребоваться большая блокировка, а правильная заделка имеет решающее значение для целостности конструкции.

Клапаны и трубопроводы являются компонентами единой системы, и их следует проектировать вместе, исходя из ожидаемых сценариев эксплуатации и нагрузки, которую они будут испытывать. Требования к выбору материала трубы, конструкции и заделке не должны игнорировать влияние материала, конструкции и обратной засыпки линейного клапана.Фото любезно предоставлено LAN.

• Труба ПНД устойчива к коррозии и полностью закреплена; тем не менее, он подвержен колебаниям температуры, и соотношение внутреннего и внешнего диаметра требует некоторого компромисса.

• Напорная труба из предварительно напряженного бетона — это жесткая труба, которая может использоваться практически в неограниченных условиях на стройплощадке и может упростить установку, но выход из строя может быть катастрофическим, а конструкция довольно сложна по сравнению с другими материалами.

• Труба из ПВХ, как ПНД и стекловолокно, устойчива к коррозии, а также легкая и имеет долгую историю эксплуатации; однако на него негативно воздействует ультрафиолетовое излучение, и на нем могут быстро распространяться трещины.

• Стальная труба обеспечивает большую длину укладки, может быть полностью закреплена и легко адаптируется в полевых условиях, но необходимо учитывать нагрузку на конструкцию, а правильная заделка имеет решающее значение для обеспечения целостности конструкции.

Некоторые проекты могут предоставить возможности для конкурсных торгов на несколько материалов, в то время как другие покажут, что только один материал или вариант подходит для работы. Тем не менее, для каждого проекта существует труба, и проблема состоит в том, чтобы знать, как отсеять переменные, которые включают состояние почвы, доступность материалов, химический состав воды, диаметр трубопровода, возможности подрядчика и многие другие.Следующее обсуждение выделяет несколько переменных, с которыми мы часто сталкиваемся и учитываем при проектировании конвейера. Эти переменные делятся на две категории: соображения по проектированию и установке; и эксплуатационные соображения.

Рекомендации по проектированию и установке

Прежде всего, простой вопрос: будет ли трубопровод устанавливаться открытым или бестраншейным способом. Даже этот базовый вопрос может потенциально повлиять на материал трубы, который в конечном итоге предлагается для установки.Монтаж открытым способом требует оценки сценариев строительных нагрузок и может потребовать совершенно другого акцента на строительном контроле. В качестве альтернативы, в зависимости от предлагаемых бестраншейных методов, следует учитывать доступную площадку для укладки, способы фиксации стыков (при необходимости) и различные требуемые варианты облицовки.

Для гибких труб, устанавливаемых открытым способом, наиболее важным элементом монтажа является заделка. Гибкая труба, например, из стекловолокна или стали, взаимодействует с окружающей почвой, чтобы получить структурную целостность.Либо гибкая труба должна использоваться в подходящих почвах, либо траншея (ширина, материал подстилки / заделки, требования к фильтрующей ткани и т. Д.) Должна быть спроектирована так, чтобы компенсировать менее идеальные почвенные условия.

Соответственно, осмотр имеет большое значение, чтобы убедиться, что закладной материал имеет надлежащую градацию, установлен в соответствующих лифтах и ​​уплотнен или консолидирован. Если вы рассматриваете проект, в котором невозможно обеспечить постоянный контроль, более жесткий продукт, если таковой имеется, может обеспечить лучшую долгосрочную ценность.

Воздушные переходы часто проектируются с использованием стальных труб из-за требований, чтобы труба служила балкой. Даже в сценариях, когда воздушный переход будет постоянно поддерживаться через пролёт, конструкция может вызвать критические сценарии нагрузки, которые учитываются при проектировании. Фото любезно предоставлено LAN.

При рассмотрении трубопровода с обсадной колонной (как правило, это туннельная установка, но также возможен открытый разрез), размеры труб и стыковые соединения могут повлиять на выбор материала. В недавнем концептуальном проекте 42-дюймовой водопроводной канализационной магистрали мы изначально рассматривали все продукты, перечисленные выше.Однако, если посмотреть на размеры обсадной колонны, поле зрения быстро сузилось из-за большого объема бестраншейных работ. Для высокопрочного чугуна, предварительно напряженного бетона и труб из ПВХ требовалась облицовочная плита большего диаметра (до 70 дюймов по сравнению с 64 дюймами для труб из стекловолокна, полиэтилена высокой плотности и стальных труб). Бюджетное сравнение этой концептуальной конструкции показало разницу в 34 доллара за погонный фут только по ценам на материалы при сравнении обсадных труб диаметром от 64 до 70 дюймов. Когда в вашем проекте выполняется большой объем бестраншейных работ, материал трубы может существенно повлиять на вашу прибыль.

Другие соображения при проектировании труб включают ограничение осевого усилия, прочность балки и наличие параллельных или пересекающихся инженерных коммуникаций.

• Ограничитель осевого давления: Трубу из высокопрочного чугуна можно легко ограничить с помощью соответствующей конструкции, но есть металлургические различия в некоторых фитингах и ограничителях, которые могут снизить коэффициенты безопасности, если их не учитывать должным образом. Напорная труба с предварительным напряжением и оберткой должна иметь соответствующие фитинги, толщину раструба и толщину цилиндра для надлежащей передачи продольных сил.В некоторых установках блокировка тяги может быть единственным механизмом фиксации стеклопластиковой трубы. По этим причинам, в системе давления выравниваний с большим объемом изгибов и фитингов, сварными стальная труба может оказаться наиболее разумными из-за присущие ограничения при условии.

• Прочность луча: Силу луча можно легко упустить из виду при анализе, но она является основополагающей для некоторых конструкций систем. Воздушные переходы ручьев требуют оценки прочности балки, чтобы выдерживать боковую гидравлическую нагрузку и выталкивающие силы, а также выдерживать вес трубы и продукта между опорами.Прочность балки также следует учитывать в тех случаях, когда клапаны большого диаметра устанавливаются и подвешиваются консольно к трубе, даже если это временно при строительстве. Мы даже видели, как сила балки играет важную роль во время строительства, когда подрядчик укладывает трубу в поле. Если прочность балки не будет должным образом учтена, это может повлиять на срок службы вашей трубы.

• Параллельные или пересекающиеся коммуникации: Для работы в перегруженных городских коридорах мы часто устанавливаем трубопроводы, зная, что будущие работы будут пересекать или параллельно прокладке.Гибкая труба, прочность которой зависит от грунта / материала в зоне трубы, более подвержена разрушению при рытье параллельной траншеи. Любая металлическая труба может легко улавливать блуждающий ток от пересекающих трубопроводов или даже воздушных линий высокого напряжения. Понимание этих факторов может (и должно) влиять на выбор материала трубы.

Труба из стекловолокна обеспечивает большую гибкость / адаптируемость для решения различных задач проектирования. На фото изображена раздвоенная звезда, которая включает 78-дюймовую магистраль и два ответвления диаметром 54 дюйма, которые требовались в канализационной установке для пересечения ручья, не обнажая корону трубы.Фото любезно предоставлено LAN.

Эксплуатационные соображения

Однако выбор материала трубы только по конструктивным соображениям является недальновидным. В конечном итоге нам необходимо предоставить продукт, отвечающий долгосрочным потребностям владельца, поэтому эксплуатационные соображения также имеют решающее значение. Есть много эксплуатационных факторов, которые могут сильно различаться в зависимости от географического положения. Ниже приведены некоторые операционные соображения, которые могут напрямую повлиять на выбор материала.

• Внутренняя коррозия: Небольшое количество сероводорода может оказать серьезное воздействие на коррозионные материалы, поэтому наша промышленность отдает предпочтение коррозионно-стойким продуктам для применения в канализационных системах.Окончательное решение должно основываться на стоимости жизненного цикла и на том, обеспечивают ли коррозионно-стойкие материалы конструктивное долгосрочное решение.

• Образование бугорков: Закись железа в результате окисления железа или образования бугорков может накапливаться внутри металлической трубы в системах сточных вод. Это еще раз подчеркивает акцент на изделиях из пластиковых труб для канализационных систем.

• Катодная защита: Закопанный металл рано или поздно подвергнется коррозии, если оставить его наедине с собой.При выборе материала трубы критически важно знать как профиль почвы, так и эксплуатационные способности или склонности владельца. Следует учитывать, что техническое обслуживание систем катодной защиты зависит от свойств материала пластиковой трубы.

Каждый проект уникален, и некоторые проекты должны заставлять команду дизайнеров находить баланс между множеством и конкурирующими соображениями. Что-то вроде подводного строительства должно учитывать условия траншеи, конструкционную нагрузку, целостность стыков и возможность проверки.Фото любезно предоставлено LAN.

• Ремонт в полевых условиях: Часто на некоторые материалы труб наносят покрытия, чтобы избежать коррозии и образования бугорков. Однако повреждение покрытия может усугубить те самые условия, от которых оно пытается защитить. Точно так же механизм разрушения различных материалов подчеркивает важность контроля во время строительства. Многие отказы из-за пропущенного ремонта в полевых условиях проявятся только через несколько лет после строительства.

• Оценка состояния: В подземном мире труб понимание механизмов отказов и отслеживание текущих условий всегда является проблемой.При выборе и проектировании материалов следует учитывать методы анализа и отслеживания состояния с течением времени, чтобы избежать катастрофического отказа и устранить непредвиденные обстоятельства.

Заключение

Сколько раз в своей жизни вы будете делать выбор, с которым другим придется жить 50 или более лет? Скорее всего, на ум приходят очень немногие обстоятельства. Однако это именно то, что мы делаем при выборе материала трубы, и выбор неправильного материала может иметь значительные финансовые последствия.Конструкция трубы должна быть рассчитана на долгую игру. Он начинается с понимания переменных и соответствующего выбора материала (или материалов) с учетом как конструктивных, так и эксплуатационных элементов. Один размер не подходит для всех условий, и наша обязанность как инженеров — учесть все условия сегодня, чтобы выбрать наиболее подходящий для завтрашнего дня. WW

Об авторах: Justin C. Reeves, P.E., LEED AP, является руководителем группы и старшим юристом в Lockwood, Andrews & Newnam, Inc.(LAN), национальная фирма по планированию, проектированию и управлению программами. С ним можно связаться по адресу [email protected]. Филип Б. Уит, P.E., старший менеджер проектов в LAN. С ним можно связаться по адресу [email protected].

Пластиковые, металлические и гофрированные водопроводные трубы в Ace Hardware

Самостоятельная работа с водопроводными трубами может показаться непосильной задачей, особенно когда вы начинаете покупать водопроводные трубы и понимаете, сколько вариантов доступно. Вам нужны водопроводные пластиковые трубы, гибкие трубы PEX, оцинкованный металл или водосточные трубы?

Типы труб, которые могут вам понадобиться, будут зависеть от характера проекта.Изучите следующую информацию от Ace Hardware, чтобы не сомневаться в своей следующей сантехнической работе. Прочтите, чтобы узнать о наиболее распространенных типах сантехнических труб и о том, для каких областей применения они могут лучше всего подходить, чтобы сузить круг вашего выбора.

Типы сантехнических пластиковых труб

Сантехнические пластиковые трубы играют важную роль в различных сферах жилищного и коммерческого водопровода. С пластиком, как правило, легче работать, чем с металлическими водопроводными трубами, и, как правило, его легче заменить, чем с другими типами материалов для водопроводных труб.Три распространенных типа сантехнических пластиковых труб включают в себя:

ПВХ

Поливинилхлорид (ПВХ), наиболее часто используемый в жилых помещениях, — это поливинилхлорид, с которым легко работать, и для его установки не требуются слесарные работы или сварка. ПВХ является экономичным и универсальным продуктом, имеющим множество различных фитингов и размеров. Этот материал хорошо подходит для домашнего водопровода, потому что он не подвержен ржавчине или коррозии. Напорные трубы из ПВХ также не подвержены изгибу под давлением, что делает их идеальным решением для систем с высоким давлением.

CPVC

Трубы из хлорированного поливинилхлорида (CPVC) обычно изготавливаются из тех же материалов, что и трубы из ПВХ, но с добавлением хлора. Эти водопроводные пластиковые трубы обладают теми же преимуществами, что и стандартные ПВХ, но с повышенной прочностью. ХПВХ не разлагается под воздействием горячей воды и безопасен для питья. Однако трубы из ХПВХ могут расколоться в случае замерзания.

Трубка PEX

Невероятно гибкий вариант трубопровода. Трубки PEX могут быть протянуты по всему дому и даже при необходимости согнуты по углам.Эти типы водопроводных пластиковых труб могут расширяться и сжиматься, что позволяет им лучше выдерживать морозные условия, чем трубы из ХПВХ.

Гофрированные водопроводные трубы

Гофрированные водосточные трубы, также называемые «французские водостоки», представляют собой гибкие дренажные трубы с крошечными отверстиями, через которые вода проникает из окружающей почвы. Эти типы водопроводных пластиковых труб часто устанавливаются под лужайками, чтобы вода могла легко уйти во время дождя.

Типы металлических сантехнических труб

Многие домовладельцы предпочитают внешний вид металлических сантехнических труб для открытых труб раковин, туалетов и душевых.Металлические водопроводные трубы используются в различных жилищных и водопроводных сетях, и некоторые из наиболее распространенных типов включают:

Медные трубы

Благодаря своей высокой надежности и долговечности медные трубы являются одними из самых традиционных используемых водопроводных труб. Они обладают удивительной устойчивостью к коррозии и просты в обслуживании. При установке эти трубы необходимо спаять.

Трубы из оцинкованной стали

Трубы из оцинкованного железа часто используются для транспортировки серой или непитьевой воды.Эти трубы, популярные для линий водоснабжения, скважинных насосов и некоторых ирригационных систем, обычно погружаются в цинк в процессе производства для предотвращения коррозии.
