Трубогиб для профильной трубы своими руками – схема, чертежи, видео

Гибка профильных труб — достаточно распространенная процедура, для выполнения которой используется специальное устройство — трубогиб. Можно изготовить трубогиб для профильной трубы своими руками, а можно приобрести его на строительном рынке или в магазине.

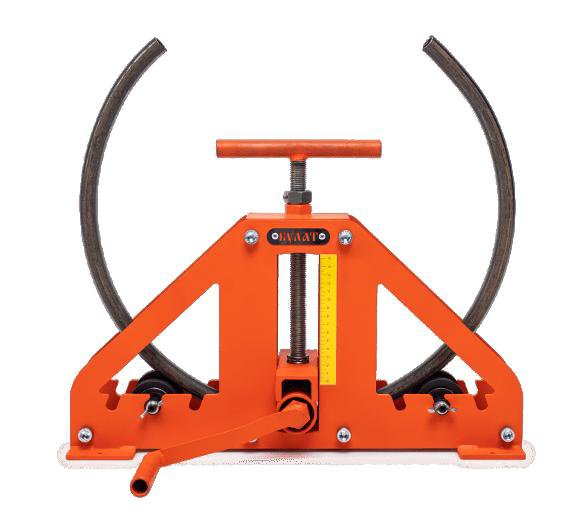

Одна из простейших разновидностей трубогиба для профилированных труб

Серийные устройства различаются по принципу действия, они могут иметь разные типы приводов, однако для работы на любом из таких приспособлений требуется определенный опыт. Ограничивает применение устройств, изготовленных в производственных условиях, и то, что стоят они недешево. Хорошим выходом во всех подобных ситуациях станет самостоятельное изготовление устройства, предназначенного для гибки профильных труб, для чего можно использовать подручные средства.

Необходимые элементы конструкции

Схема работы трубогиба весьма незамысловата

Чтобы изготовить трубогиб своими руками, можно использовать чертежи различных конструкций.

Их выбор определяется в основном тем, какими материалами вы располагаете. Чаще всего останавливают свой выбор на трубогибах фронтального типа, конструкция которых включает в себя:

  • три ролика (вала), которые должны быть металлическими;
  • приводную цепь;
  • оси вращения;
  • механизм, который будет приводить в движение все элементы приспособления;
  • металлические профили, из которых будет изготовлена рама устройства.

Очень часто станок для гибки профильной трубы изготавливают с роликами, которые выполнены из древесины или полиуретана. Выбирая такие материалы, следует учитывать прочностные характеристики труб, которые будут подвергаться изгибу. Если пренебречь этим требованием, то рабочие элементы самодельного приспособления могут просто не выдержать нагрузки и разрушиться.

Чертеж трубогиба: в разрезе видна конструкция крепления прижимного ролика

Чтобы разобраться в том, как согнуть профильную трубу на самодельном устройстве, важно понимать, по какой технологии происходит такой процесс.

Как правило, в трубогибах используется принцип вальцовки или прокатки, который позволяет минимизировать риск излома и повреждения трубы.

Чтобы сделать загиб на профильной трубе при помощи такого приспособления, ее необходимо вставить между роликами трубогиба и повернуть ручку. Использование такого простейшего гибочного устройства позволяет получать на профильной трубе изгибы, полностью соответствующие заданным параметрам.

Трубогиб с использованием домкрата

Чтобы сделать простой станок для выполнения гибки профильных труб, потребуются следующие конструктивные элементы:

  • обычный домкрат;
  • металлические профили и полка, необходимые для изготовления каркаса;
  • пружины, отличающиеся высокой прочностью;
  • валы в количестве 3-х штук;
  • приводная цепь;
  • ряд других конструктивных элементов.

При использовании такого устройства, процесс работы которого можно увидеть на одном из видео ниже, труба укладывается на два боковых ролика, а сверху на нее опускается третий, создавая требуемое усилие.

Чтобы придать трубе необходимый изгиб, следует прокрутить ручку, приводящую в движение цепь и, соответственно, валы оборудования.

Вариант с перевернутым домкратом

Процесс изготовления трубогиба

Чтобы сделать устройство для получения изгиба профильных труб, необходимо выполнить следующие процедуры.

  • Подготовить надежный каркас, элементы которого соединяются при помощи сварки и болтовых соединений.
  • По предварительно подготовленному чертежу установить ось вращения и сами валы, два из которых размещаются выше третьего. От расстояния, на котором располагаются оси таких валов, зависит радиус изгиба профильной трубы.
  • Чтобы привести в действие такой гибочный механизм, используется цепная передача. Для комплектации такой передачи ее оснащают тремя шестернями, а саму цепь можно подобрать со старого автомобиля, мотоцикла или другого оборудования.
  • Для приведения такого оборудования в действие необходима ручка, которая соединяется с одним из валов.
    Именно за счет такой ручки создается требуемое крутящее усилие.

Чертежи трубогиба для профтруб

Инструкция по изготовлению трубогиба

Самостоятельно изготовить трубогиб для профильной трубы совсем несложно, если придерживаться  следующей технологической последовательности.

  • На прижимном валу размещают шестерни, подшипники и кольца, которые соединяют с ним при помощи шпонки. Сначала разрабатывается чертеж такого вала, обоймы для подшипников и роликов, затем эти детали вытачиваются, что лучше всего доверить квалифицированному токарю. Всего для данного устройства необходимо сделать три вала, один из которых подвешивается на пружинах, а два других располагаются по бокам.
  • Затем в кольцах необходимо просверлить отверстия, которые необходимы для изготовления пазов и нарезания резьбы.
  • Теперь необходимо сделать полку, для чего используют швеллер, в котором также сверлят отверстия и нарезают резьбу, требуемые при монтаже прижимного вала.
  • Всю конструкцию оборудования после выполнения подготовительных мероприятий необходимо собрать, для чего используют сварку и болтовые соединения. В первую очередь выполняют монтаж каркаса, который одновременно служит и ножками трубогиба.
  • Следующим этапом является подвешивание полки с закрепленным на ней прижимным валом, для чего используются пружины. После этого на самодельный трубогиб необходимо установить боковые опорные валы, на один из которых крепится ручка.
  • Последним штрихом является установка домкрата на трубогиб.

Некоторые тонкости выполнения монтажных работ:

  • прижимной вал, зафиксированный при помощи шпонок, дополнительно прикручивается к полке;
  • монтаж прижимного вала осуществляется по следующей схеме: вал устанавливается на полку, к которой предварительно приварены гайки для пружин, после выполнения монтажных работ полка переворачивается и подвешивается на пружины;
  • натяжение цепей выполняется при помощи магнитного уголка, который используется в качестве держателя;
  • при закручивании звездочек применяются шпонки, которые предварительно изготавливают из гровера;
  • приводную ручку для гибочного станка делают с проворачивающейся трубкой;
  • домкрат на такое самодельное устройство устанавливают на подвесную платформу, для чего используются болтовые соединения и сварка.

Изготовление гидравлического трубогиба

В интернете можно найти много фото и видео того, как самостоятельно сделать устройство для гибки профильных труб с гидравлическим приводом. Процесс изготовления такого трубогиба, оснащенного гидроцилиндром, нагнетательным устройством и упорами для труб, является достаточно трудоемким мероприятием.

На чертеже и в конструкции такого трубогиба можно выделить следующие элементы:

  • домкрат гидравлического типа грузоподъемностью не менее 5 тонн;
  • башмак;
  • ролики в количестве 2–3 штук;
  • мощный металлический швеллер;
  • пластины из толстого металла и другие детали.

Чтобы выполнить требуемый изгиб профильной трубы при помощи гидравлического устройства, необходимо вставить ее в башмак и зафиксировать оба ее конца. После этого нужно задействовать домкрат, который своим поднимающимся штоком давит на ролик, воздействующий на трубу и изгибающий ее. После того как требуемый угол загиба получен, процесс можно остановить и извлечь трубу из трубогиба, провернув ручку домкрата несколько раз в обратном направлении.

Трубогиб для профильных труб в готовом и покрашенном виде

Чтобы самостоятельно изготовить гидравлическое гибочное устройство для профильных труб, фото которого без проблем можно найти в интернете, необходимо выполнить следующие процедуры.

  • По чертежу или фото изготавливают конструкцию для монтажа башмака и роликов, а также каркас оборудования.
  • На нижнюю платформу крепят металлическую пластину, на которой будет установлен домкрат. После этого такое приспособление закрепляют болтами и устанавливают на него приводную ручку.
  • Самое главное — найти подходящие вальцы для профильной трубы, которые должны плотно обхватывать своей рабочей частью. При желании, вальцы для профильной трубы, которые устанавливаются на швеллер на одной высоте, можно изготовить своими руками. Башмак устанавливают ниже вальцов, а их взаимное положение определяется требуемым радиусом изгиба.
  • Для фиксации роликов и башмака используют болты, отверстия для которых выполняются по размерам, обозначенным в чертеже.

Чертеж еще одного варианта трубогиба

Методы гибки труб при помощи самодельного станка

Вопрос, как согнуть профильную трубу при помощи самодельного трубогиба, вряд ли поставит вас в тупик, если вы ознакомитесь с еще несколькими рекомендациями. На гидравлических станках можно с успехом выполнять гибку профильных труб из разных материалов, а также толстостенных изделий. Выполнять такую операцию можно как холодным, так и горячим методом, предполагающим предварительный нагрев участка трубы.

Таким образом, ручной гидравлический гибочный станок можно использовать для воздействия на трубу двумя способами:

  • холодным;
  • горячим.

Очередная вариация с домкратом

Холодный — это наиболее простой способ гибки, который используется для труб, изготовленных из пластичных материалов. Тонкостью такого процесса является наполнение трубы перед гибкой песком, солью, маслом или холодной водой. Это позволяет получить более качественный изгиб без значительных деформаций трубы.

Если вас интересует вопрос, как правильно согнуть профильную трубу с толстыми стенками или изготовленную из материалов повышенной жесткости, то ответом на него станет использование горячего метода гибки.

Полезные советы

На вопрос о том, как согнуть профильную трубу максимально точно и без лишних трудозатрат, дадут ответы несколько полезных советов от квалифицированных специалистов.

Съемные ролики разной формы позволят комфортно работать не только с профильными трубами, но и с круглыми

  • В ручных трубогибах для гибки профильных труб можно не использовать звездочки, а собрать  конструкцию на основе одного приводного ролика. Вместо прижимного винта в таких трубогибах нередко используется домкрат.
  • Если вы выполняете гибку по шаблону, то чтобы труба не соскальзывала с него, в качестве упоров можно использовать металлические крючки.
  • При необходимости выполнения гибки профильной трубы под большим радиусом, лучше всего использовать трубогиб с тремя роликами.
  • Чтобы получить более универсальный гибочный станок, можно сделать его упорные ролики подвижными. Так вы сможете изменять радиус изгиба трубы.

В видео ниже мастер делится опытом по постройке трубогиба из подручных материалов.

Чтобы строго соблюсти размеры требуемого изгиба трубы, лучше всего выполнять такую операцию с использованием шаблона, который изготавливается из древесины. Даже простейший ручной трубогиб с использованием такого шаблона позволит получить изгиб профильной трубы с точным соблюдением заданных параметров. К слову сказать, такие шаблоны в основном и изготавливаются для реализации простейших ручных способов гибки.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Трубогиб для профильной трубы своими руками: способы изготовления

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Тот, кто любит самостоятельно мастерить различные изделия и конструкции, часто сталкивается с необходимостью изгиба в дугу профильной трубы. Сделать это без специальных приспособлений ровно и аккуратно невозможно, поэтому возникает потребность изготовить трубогиб для профильной трубы своими руками. Народными умельцами придумано достаточно много конструкций этого устройства. Многие из них вполне можно сделать самостоятельно. При этом они не требуют больших средств и просты в изготовлении и использовании.

Трубогиб – это приспособление, с помощью которого можно изогнуть трубу под нужным углом

Основная информация о трубогибах

Пред тем, как начать рассказ о вариантах и способах изготовления трубогибов, нужно определиться – что это такое и для чего применяется. Так вот трубогиб – это ручное приспособление или стационарный станок, который позволяет изогнуть трубу из любого материала под произвольным углом.

Труба может быть стальная, медная, алюминиевая или пластиковая с диаметром от 5 до 1220 мм или профильная с любым сечением. Угол загиба от 0 до 180 градусов. Данная статья предлагает вашему вниманию технологию изготовления нескольких видов этого незамысловатого устройства, изучив которую, вы за несколько часов сможете изготовить любой понравившийся экземпляр.

Устройство трубогиба с башмаками для различных углов сгибания труб

Полезный совет! Прежде чем приступить к изготовлению трубогиба, необходимо разобраться в их видах. Выбрать следует тот, который наиболее подходит вам по функциональным возможностям и посилен для самостоятельного изготовления именно вами.

Какие существуют виды трубогибов

Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.

Классификация по типу привода

Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°

Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

Ручной инструмент для сгибания прямоугольного профиля и стальных труб

Классификация по способу изгиба трубы

Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.

Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента

Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

Полезный совет! Независимо от того, можно или нет согнуть трубу больше, чем предписано, делать этого не следует. Даже если вы сможете изогнуть изделие без повреждений, качество этого сгиба будет плохим, а это рано или поздно проявится. Поэтому минимального радиуса обязательно надо придерживаться.

Один из вариантов применения согнутого профиля — обустройство теплицы

Как изготовить простейший ручной трубогиб для профильной трубы своими руками

Теперь рассмотрим некоторые самодельные варианты трубогибов. Простейший вариант предусматривает возможность сгибания трубы посредством шаблона на заданный радиус. Такая технология вполне подойдет и для сгибания стальных труб, а не только алюминиевых. Шаблон просто выпиливают из досок, толщина которых несколько больше диаметра или сечения трубы, которую требуется сгибать.

Эти доски между собой надежно скрепляются, чтобы труба в процессе сгиба не могла выскочить из них. Чтобы образовался желоб, скрепляемые доски просто выпиливаются под уклоном для круглой трубы. Затем, готовый деревянный шаблон прикрепляют к столу или другому подобному основанию. Рядом с шаблоном крепят упор для фиксации трубы.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции. Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

Построенный своими руками трубогиб для профильной трубы подобного вида способен согнуть даже достаточно толстостенные трубы, если применить лебедку. Если труба профильная, то скосы при выпиливании досок не делают. Вместо этого трубу фиксируют с помощью нескольких ограничителей.

Чертеж с размерами для изготовления трубогиба своими руками

Используя древесину можно соорудить даже прокатный трубогиб, если выточить деревянные ролики. Их можно также изготовить из подшипников или полиуретана. Вообще, сложность изготовления самодельных трубогибов определенным образом зависит от гибкости трубы. Податливые варианты можно сгибать на деревянных приспособлениях без особого труда просто руками, а вот для жестких труб понадобятся более сложные устройства с металлическими деталями.

Изготовление самодельного гидравлического трубогиба

Если вы решили изготовить настоящий гидравлический трубогиб, вам нужно обзавестись домкратом с гидравлическим приводом, швеллером, двумя роликами и башмаком. Кроме того, понадобится несколько металлических пластин из стали более 3 мм толщиной.

Схема и принцип работы самодельного гидравлического трубогиба с использованием домкрата

Из швеллера с помощью сварочного аппарата создают прямоугольную конструкцию, высота которой совпадает с высотой полностью выдвинутого домкрата. Его устанавливают на жесткое основание и надежно закрепляют металлическими пластинами.

Домкрат нужно выбирать грузоподъемностью не менее 5 тонн. Он призван выполнять роль толкателя. Главной задачей здесь является поиск самых подходящих роликов. Сложность в том, что только при максимально точном обхвате трубы роликами может получиться действительно качественный изгиб. Если подыскать разные ролики и сделать их съемными, то можно будет гнуть трубы различного сечения и диаметра.

Пример устройства для сгибания металлических труб, созданного своими руками

Преимуществами гидравлического, сооруженного своими руками трубогиба для профильной трубы, являются: простота изготовления, доступность и низкая стоимость домкрата и деталей. Такое устройство позволяет с высоким качеством сгибать любые профильные и круглые трубы в холодном состоянии.

Как самостоятельно сделать прокатный трубогиб

Процесс сгибания трубы в прокатном станке проходит следующим образом. Труба укладывается на боковые ролики, а сверху на нее опускается третий, фиксируя изделие в заданной позиции. Когда мы начинаем вращать рукоятку, цепь приводит во вращательное движение валы, и профильная либо круглая труба сгибается под необходимым углом.

Шаг 1: создание основания трубогиба из стального швеллера 80х80х4

Для изготовления такого устройства необходимо:

  • выточить ролики и обоймы для подшипников. Эту задачу можно доверить токарю, который по чертежам сделает работу в лучшем виде. В устройстве будет три вала, один из которых подвешен на пружинах, а два других зафиксированы в боках рамы;

Шаг 2: изготовление корпуса винтового механизма

  • подготовить полку из 50-миллиметрового швеллера. Она имеет вид прямоугольника со сторонами 100х30 см. В ней делают отверстия для крепления валов и нарезают резьбу для регулировки положения прижимного вала;

Шаг 3: создание винта со стандартной нарезной резьбой

  • все детали скрепить между собой при помощи сварочного аппарата;
  • полку с прижимным валом подвешивают на пружинах, а боковые валы соединяют через звездочки цепью. На один из валов приваривают рукоятку для вращения;

Шаг 4: изготовление поворотной ручки центрального ведущего ролика

  • монтируют домкрат так, чтобы с его помощью можно было легко регулировать прижимное усилие.

Полезный совет! Изготовить прокатный трубогиб без наличия чертежей и расчетов вам вряд ли удастся. Если вы не обладаете инженерными знаниями, то лучше найти готовую документацию, по которой и сделать станок.

Шаг 5: сборка всех деталей самодельного прокатного трубогиба

Трубогиб для профильной трубы своими руками вполне можно сделать. Его сложность зависит от того, для каких целей он вам нужен. Если это только разовые действия, то достаточно деревянных конструкций. Если же вы на постоянной основе занимаетесь изготовлением изделий из трубы, то вам понадобится более сложный агрегат.

Трубогиб (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка. .. ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

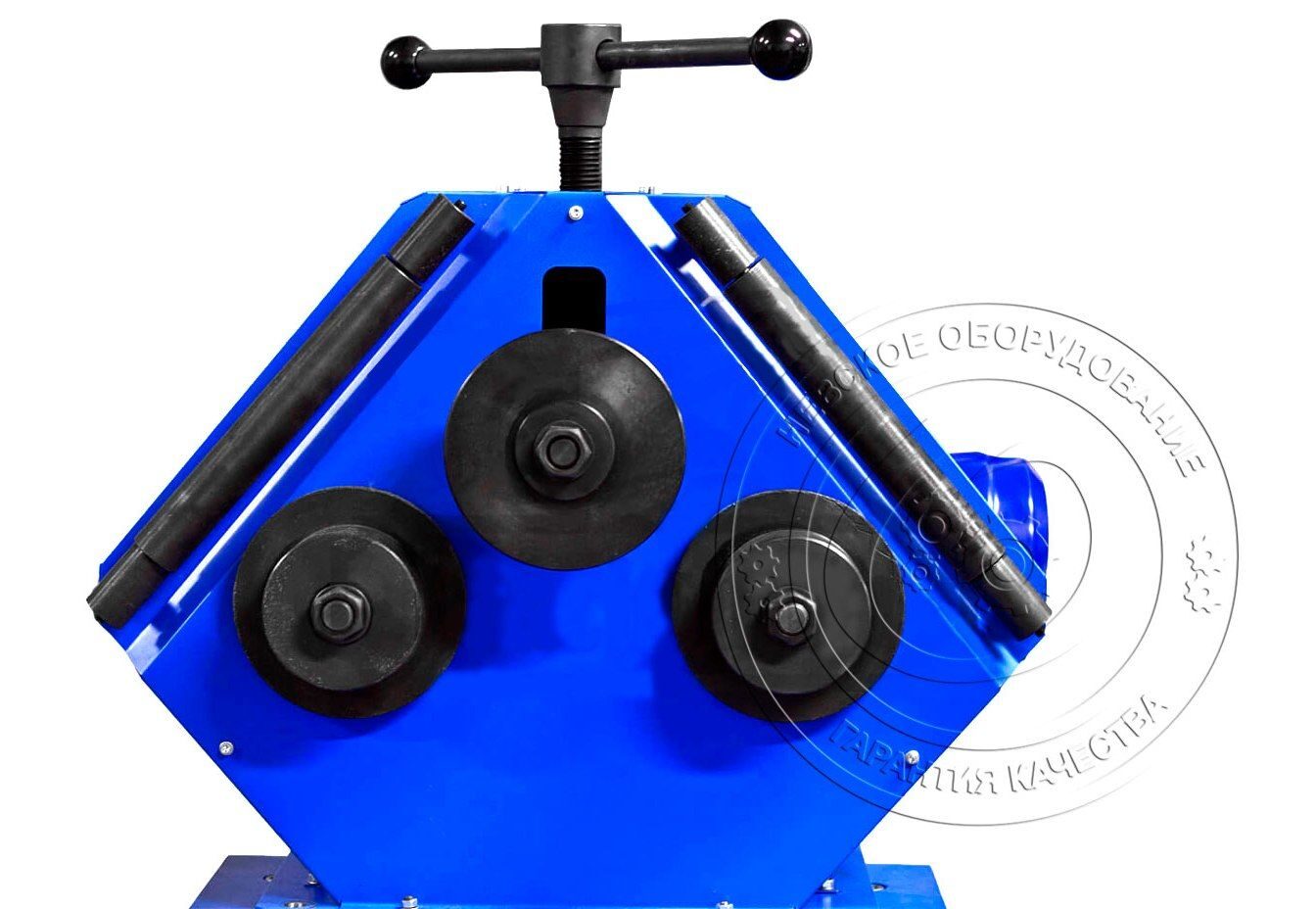

Промышленный трубогиб для профильной трубы

Электрогидравлический промышленный трубогиб (профилегиб) для профильной трубы предназначен для радиусной гибки стального проката и профиля, подходит для интенсивной работы на промышленных предприятиях. Электрический трубогиб позволяет гнуть трубу по заданному радиусу с сохранением геометрических размеров детали, обеспечивает равномерное распределение усилия, наиболее точный угол и радиус изгиба. Использование профильного трубогиба препятствует появлению заломов и сплющивания, это позволяет сохранить все технические качества материала. Промышленный трубогиб может работать с изделиями из разных металлов, в том числе с тонкостенными профильными трубами, а также трубогиб применяется для:

  • труб круглого сечения,
  • швеллеров,
  • двутавров и т.д.

Применение промышленного трубогиба для профильной трубы:

  • Изготовление металлоконструкций (каркасы для теплиц, металлические опоры козырьков крыш, навесы)
  • Прокладка и монтаж трубопроводных систем (изменение формы трубы для обхода препятствий)
  • Тепловое и коммунальное хозяйство
  • Заводы монтажных заготовок
  • Строительство
  • Автомобильная промышленность, СТО
  • Судостроение
  • Нефтехимическая промышленность

Преимущества промышленного трубогиба для профильной трубы:

  • Небольшие размеры, мобильность - электрический трубогиб не займет много места.
  • Широкая функциональность станка для профильной трубы.
  • Позволяет гнуть трубы с точным соблюдением размеров, в итоге дуги получаются абсолютно одинаковыми, их не придется переделывать.
  • Электрический привод исключает необходимость ручного труда, физических усилий для работы с профилегибом не требуется.
  • Надежная устойчивая конструкция, ремонтопригодность трубогиба.
  • Долгий срок службы профилегиба благодаря закаленному металлу, из которого он изготовлен, качественной специальной покраске, контролю качества.
  • Простота эксплуатации и обслуживания - для работы с профильным трубогибом не нужны специальные знания и навыки.
  • Доступная цена - стоимость электрического трубогиба окупится быстро.
  • Настраивается под любой размер профиля.
  • На промышленный трубогиб мы даём заводскую гарантию 3 года!

Видео работы трубогиба

Цена промышленного трубогиба

Актуальная стоимость промышленного трубогиба  в прайс-листе.

Трубогиб для профильной трубы – делаем устройство сами + Видео

Трубогиб для профильной трубы – незаменимый инструмент как в промышленной области, так и домашнем хозяйстве. Ведь полые конструкции выступают наиболее востребованным строительным материалом и без их гибки не обойтись. В этой статье рассмотрим особенности такого инструмента и остановимся подробно, как сделать устройство самостоятельно, ведь нет смысла покупать профессиональный трубогиб, если необходимо деформировать всего пару изделий.

1 Функции – где без такого оборудования не обойтись?

Трубы используются во многих промышленных областях. Они незаменимые элементы при прокладке коммуникаций, таких как газо- и водопровод. Именно эти полые элементы учувствуют в устройстве канализации и системе отопления. Нефтяная и химическая промышленность также не обошлась без них. Еще трубы используются в автомобиле-, корабле- и авиастроении. Они выполняют важнейшую роль в строительстве и выступают главной составляющей каркасов. Из них возводят заборы и иные ограждения, делают виноградные арки, беседки. Перечислять список можно до бесконечности.

Каркас из профильных труб

При этом не всегда труба должна быть прямой, тот же трубопровод предполагает повороты, а значит, загибы полого изделия. Можно, например, сделать сварную конструкцию. Но этот способ весьма трудоемкий. Да и понадобится специальное оборудование, навыки либо профессиональный сварщик. Есть еще один недостаток сварных соединений – некачественный шов приведет к течи. Таких проблем можно избежать, если сделать конструкцию монолитной или, по крайней мере, свести количество швов к минимуму. Здесь нам и пригодится трубогиб.

Использование этого устройства позволит избежать таких дефектов, как залом, сплющивание, образование гофр и т. д. Труба сохранит все свои эксплуатационные характеристики. Даже купив или сделав самостоятельно ручной инструмент, вы значительно сократите усилия. При этом качество изгиба будет находиться на отличном уровне. К тому же сэкономите на различных фитингах и иных соединительных элементах. Так что трубогиб – это невероятно полезное и экономически выгодное приобретение.

2 Типы – какие станки бывают?

В зависимости от назначения делится такое оборудование на промышленное и для бытовых целей. В первом случае станки могут быть стационарными либо мобильными. Стационарные устройства отличаются большими габаритами и могут работать с трубами разной толщины и диаметра. Главный плюс компактных трубогибов – мобильность. Вы без труда можете взять устройство на любой объект, даже расположенный на высоте.

Наиболее простое устройство – ручной трубогиб. Без особого труда сегодня можно отыскать чертежи такого инструмента и собрать его самостоятельно. Благодаря доступной стоимости оборудования и несложной конструкции увидеть его можно во многих частных мастерских. Деформация квадратной трубы происходит исключительно благодаря мускулатурной силе, что можно отнести к недостаткам. Да и скорость обработки слишком медленная. Но этот станок отлично подходит для разового пользования.

Ручной трубогиб

Более усовершенствованной версией предыдущего вида выступает станок для гибки профильной трубы с гидравлическим приводом. Этот инструмент, так же как и ручной, требует некоторых усилий, однако за счет гидроцилиндра в прижимном механизме прилагаемая сила сводится к минимуму. Существуют гидравлические трубогибы еще и с механическим управлением.

Следующий тип, на котором следует остановить внимание, трубогиб с электромеханическим приводом. Они отличаются превосходным качеством гиба, а благодаря шаговому либо обычному электрическому двигателю вам не понадобится прилагать никаких усилий. Обычно мотор подключается через пониженный редуктор, это позволяет несколько растянуть усилие во времени, что способствует повышенному качеству изгиба.

3 Принцип работы – почему он гнет трубы?

Также классификация бывает в зависимости от способа деформации изделия. Огромной популярностью пользуются дорновые инструменты. В трубу помещают гибкий дорн либо заполняют полое пространство песком или иным наполнителем. Далее обрабатываемое изделие наматывают на ролик, который задает радиус изгиба. Благодаря наполнителю труба не деформируется с внутренней стороны, сохраняется форма поперечного сечения и можно избежать образования гофр. Особого внимания заслуживает полуавтоматическое оборудование. Управляют процессом в этом случае с помощью пульта. А благодаря программному обеспечению можно задать последовательность операций и даже наблюдать за самим процессом деформации на специальном мониторе. При этом точность изгиба достигает 0,1°.

Сегментный инструмент состоит из двух рычагов, шарнирно соединенных между собой, и держателей для полого элемента. Кроме того, устройство предполагает и наличие оправки, которая задает необходимый радиус закругления. Чтобы согнуть трубу, необходимо максимально развести рукоятки и вставить концы изделия, при этом середина сгибаемого элемента расположена на оправке. Осталось просто свести рукоятки трубогиба.

Сегментный инструмент для гибки трубы

Тонкостенные элементы можно деформировать посредством пружинного механизма. Этот инструмент выполнен в виде пружины, внутрь которой помещается труба. Стоит отметить, что без должного опыта добиться качественного гиба не получится.

Существует еще трубогиб арбалетного типа. Конструктивно это устройство представляет собой Т-образную станину, сверху которой расположены специальные держатели. В них помещается заготовка. Еще важные части такого трубогиба – сменные оправки и передвижной рычаг, последний устанавливается параллельно перекладине. Нажав на ручку устройства, вы выдвинете рычаг, а благодаря храповому механизму усилие гиба возрастает постепенно.

4 Делаем сами – несколько вариантов приспособления

В этом пункте мы рассмотрим, как сделать самодельный трубогиб для профильной трубы, ведь не всегда есть возможность и необходимость покупать этот инструмент. Конечно, чертежи таких инструментов многочисленны, но мы сейчас остановимся на самых интересных вариантах.

Наиболее простое устройство для деформации труб – шаблон, сделать который сможет даже неопытный новичок. Можно просто выпилить его из доски, главное, чтобы толщина последней была больше, чем ширина стенки обрабатываемого изделия. Естественно, шаблон должен полностью повторять необходимый радиус загиба. Если при изготовлении этого элемента участвует несколько досок, то потом они собираются в единую конструкцию и фиксируются любым удобным способом. Очень важно, чтобы в процессе гибки обрабатываемая труба не соскальзывала. Для этого делаем несколько ограничителей.

Самодельное устройство для деформации трубного профиля

Далее с помощью саморезов крепим шаблон к основанию, для этой цели отлично подойдет деревянный стол либо стенд. Теперь необходимо установить еще и упор с одной стороны шаблона. Расстояние между этими элементами должно равняться ширине трубы. Работать с таким самодельным трубогибом довольно просто, но придется приложить физическую силу. Вставляем один край трубы между упором и шаблоном и надавливаем на противоположный конец. Для облегчения можно надеть на обрабатываемый элемент трубу большего диаметра либо, наоборот, вставить в нее штырь. Таким образом можно сделать рычаг и свести прилагаемые усилия к минимуму.

Такой шаблон имеет аналог, сделанный из крючков. Необходимо просто надежно зафиксировать на деревянном основании последние так, чтобы они повторяли линию изгиба. В этом случае можно переставлять наборные элементы и тем самым увеличивать либо уменьшать радиус загиба. Еще выбор между изделиями из металлических крючков и дерева зависит от материала обрабатываемой трубы. Если он мягкий, то вполне сгодится и деревянный шаблон, а если необходимо деформировать твердый металл, то лучше отдать предпочтение прочным наборным крючкам.

Чтобы собрать более сложный трубогиб профильной трубы своими руками, нам понадобятся токарный станок либо специалист, который сможет выточить ролики и шаблоны заданных размеров. Подготовьте лебедку и 2 ролика. Радиус последних должен соответствовать сечению обрабатываемого изделия. Далее пригодится сварочный аппарат, так как придется соединить два металлических прута. В результате должен получиться штатив в виде перевернутой буквы "Т". Теперь фиксируем лебедку и один из роликов в нижней части сварной конструкции и объединяем их цепью. Второй ролик крепится немного выше. Получается, что во время деформации один край трубы расположен между роликами, а второй лежит на лебедке. Чтобы избежать нежелательных дефектов металла, необходимо заполнить полый элемент крупнозернистым песком.

Работать на таком устройстве лучше с помощником, потому как придется одновременно и приводить лебедку в движение, и подталкивать трубу. А вот если несколько усовершенствовать станок, например, установив на него двигатель, то вполне возможно работать самостоятельно. В этом случае без цепной передачи не обойтись. Вполне подойдут шестерни и цепь, снятые со старой машины. Заменив верхний ролик автомобильным домкратом, вы сможете регулировать степень давления на изделие и высоту.

Все элементы такого станка можно приобрести на станциях, принимающих металлолом. Безусловно, по внешним параметрам устройство будет значительно уступать фирменным, однако по функциональности может составить достойную конкуренцию магазинным вариантам. Естественно, чертежи деформирующих установок бывают и посложнее, но при наличии инструмента и небольшого опыта собрать гибочный станок для профильной трубы можно без особых проблем.

Трубогиб для профильной трубы своими руками

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

  • Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
  • На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
  • С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

Настоящий трубогиб для профильной трубы своими руками

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

  1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
  2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;
  3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

  • На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
  • Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
  • Наиболее массивные профилированные трубы прокатывают в несколько заходов.

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских»  двигателей.

Роликово-рычажный вариант трубогиба

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200оС.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.

Трубогиб для профильной трубы своими руками.

Особенности и классификация

Трубогиб входит в число необходимых в домашнем хозяйстве приспособлений.  С его помощью можно согнуть трубы для канализации, водостоков, изготовить несущий каркас для теплиц и выполнить много других аналогичных работ. Многие домовладельцы используют подобные агрегаты, выпускаемые современной промышленностью, однако стоят эти станки очень недёшево. Экономически выгоднее будет изготовить трубогиб для профильной трубы своими руками.

Особенности и классификация трубогибов

Прежде всего, необходимо знать для чего нужно данное оборудование. Как следует из названия, трубогиб помогает изогнуть трубную деталь (она может быть изготовлена из разного материала – алюминия, пластика, стали) с требуемым радиусом. Угол загиба варьируется в самом широком диапазоне – 0…180 градусов. При изготовлении трубогиба для профильной трубы своими руками неоценимую помощь окажут профессиональные схемы и чертежи.

В качестве критерия для классификации приспособлений промышленного назначения выступают тип привода и способ изгиба.

 Классификация агрегатов по типу привода. Существуют следующие виды данных устройств:



  • станки гидравлические. Бывают ручными и стационарными. С их помощью можно гнуть трубную деталь диаметром до 3 дюймов. Гидравлические трубогибы широко используются в производственной сфере;
  • электромеханические агрегаты. Данные конструкции пригодны для работы с любыми магистралями. «Умная» электроника, присутствующая в оборудовании для гибки профильной трубы такого типа, точно рассчитывает необходимое усилие нажатия и угол изгиба;
  • ручные приспособления. Применяются для гибки трубных изделий небольшого диаметра.



Классификация по критерию «способ изгиба». Согнуть деталь можно различными методами. В зависимости от реализованного в конкретном агрегате способа, трубогибы бывают:



  • сегментными.  Оснащаются специальным механизмом, позволяющим протаскивать и одновременно перегибать магистраль под требуемым углом;
  • устройства арбалетного типа. Оборудуются специальным приспособлением, представляющим собой изгибающий элемент;
  • пружинные приспособления. Оснащаются пружинами. С помощью таких станков для гибки профильной трубы можно обрабатывать пластиковые элементы.



Как самому сделать трубогиб для трубы профильного сечения

Чтобы создать такое устройство, вам потребуется ряд электроинструментов, в число которых входят шуруповёрт, болгарка (со шлифовальным и отрезным кругом), а также сварочный аппарат. Прежде, чем приступить к изготовлению приспособления для гибки профильной трубы своими руками все металлические компоненты станка рекомендуется покрыть предварительно антикоррозионной грунтовкой. Так увеличится его срок службы.

Алгоритм сборки агрегата представлен ниже. Для его реализации необходимо иметь представление о том, как будет выглядеть устройство в конечном итоге.



  • Из куска швеллера отрезается подходящий по длине кусок. Он будет служить в качестве опорной пластины каркаса.
  • После этого вытачиваются на токарном станке обоймы подшипников внутри роликов. К опоре в вертикальном положении привариваются два уголка. Их высота 10-15 сантиметров.
  • Из идентичного швеллера выполняется монтаж под валики основной несущей платформы. Её длина должна быть меньше аналогичного параметра нижней опорной пластины на 10 сантиметров.
  • На самом краю верхнего швеллера делается сквозное отверстие. В нём монтируется на резьбовую втулку отрезок недостающей длины данного элемента. Под отрезком размещается домкрат так, чтобы его подъёмник упёрся в регулируемую пластину.
  • Затем к верхнему обрамлению каркаса привариваются предварительно установленные в подшипники 3 ролика. Для поднятия над поверхностью пластины боковых роликов используется уголок, в то время как поднятие на большую высоту центрального ролика выполняется посредством профиля с прямоугольным сечением.
  • Место установки оси вращения – отверстие центрального ролика. К этой оси приваривается приводная ручка. Затем вал соединятся с остальными роликами цепью. Изготовление самодельных станков для гибки профильной трубы без цепи, оставляя в качестве приводного только один ролик, специалисты не рекомендуют. Объясняется это тем, что пробуксовка профиля при прокатке приведёт к снижению КПД. Приводной рычаг лучше оснащать поворачивающейся ручкой.



Сделать такой агрегат недостаточно - работа с самодельными трубогибами для профильной трубы требует владения определёнными навыками. Сегодня гибка выполняется двумя методами – холодным и горячим. Более простой в реализации первый способ, но он считается очень грубым: в месте, где в начале процесса ролик вдавливается в трубу, на профиле остаётся видимая деформация (остальная часть профильной трубы гнётся ровно).

Весьма значительные трудозатраты будут наблюдаться, когда холодным методом обрабатывается изделие с особо толстыми стенками. Тут оптимальный вариант – горячая гибка. Она предусматривает нагрев отрезка трубы на участке начального воздействия. Такой подход повысит пластичность материала, из которого было изготовлено профильное изделие. Источником огня может быть паяльная лампа.

Самый простой вариант

Если создание трубогиба профильной трубы своими руками по вышеописанной методике покажется сложным, самому можно сделать совсем простое приспособление. Речь идёт о конструировании шаблона. Этот вариант подходит для гибки медных и алюминиевых труб, однако обрабатывать на шаблоне стальной профиль достаточно сложно.

Самый простой образец представляет собой деревянную конструкцию. Из массива дерева (его толщина должна превышать диаметр описанной вокруг профиля окружности) вырезается полукруг. Размеры необходимо подбирать с учётом радиуса изгиба. Изготовленный полукруг располагается неподвижно на любой устойчивой поверхности, например, на верстаке, с правой от него стороны крепится упор, с помощью которого будет фиксироваться обрабатываемое изделие. На этом изготовление простейшего из приспособлений для гибки разнообразных профильных труб будет завершено. Сама процедура гнутья выглядит так: профиль помещается в отверстие между упором и шаблоном, затем путём давления на свободный конец трубы ей придаётся нужная конфигурация.

В случае, когда предполагается работа с полимерными трубными изделиями, подобный шаблон можно изготовить из металлических крючков. Их нужно жёстко зафиксировать на деревянной поверхности так, что бы был сформирован полукруг.

Как выбрать промышленный образец

К сожалению, не все домашние мастера могут выкроить время, чтобы изготовить трубогиб своими руками. Вместе с тем, приобретая такой инструмент, рачительный хозяин всегда исходит из принципа разумной необходимости. Агрегат должен решать возложенные на него задачи, не вводя домашнего мастера в неоправданные расходы

Основные критерии при выборе трубогиба ручного типа следующие:

  • производительность. Данный параметр определяет скорость работы механизма;
  • тип привода. Зависит от частоты использования аппарата и объёма работ;
  • максимальные геометрические размеры обрабатываемого профиля. Тут всё понятно.
  • принцип работы агрегата. Определяется спецификой исполняемых операций (сегментный, пружинный, арбалетный).

Особое внимание обратите на габариты инструмента. Их значения зависят от того, планируете ли вы выполнять процедуру реконфигурирования профильной трубы на рабочем верстаке либо у вас есть возможность установить под стационарный блок устойчивую прочную опору.

И знайте: качественный ручной или другой трубогиб для профильной трубы стоить дёшево не может, поскольку в процессе его производства используются прочные дорогостоящие детали. Эксперты рекомендуют останавливать выбор на продукции ведущих производителей, например таких, как Rothenberger (Германия),PROMA Machinery (Чехия), RIDGID (США), Bahco (Швеция) и других компаний. Конечно, стоят они очень недёшево. В частности, цена арбалетного трубогиба от американского бренда RIDGID составляет около 1500 долларов. Поэтому, если работы носят разовый характер, целесообразней такие агрегаты арендовать.

Источник: http://trubamaster.ru

Трубогиб для профильной трубы - чем лучше гнуть профиль

Гнутье профильной трубы является альтернативой ее резке с последующей сваркой фрагментов в единую конструкцию. С этой задаче отлично справляются трубогибы.

В состав многих конструкций входят трубы с профильным сечением, причем далеко не всегда они имеют прямолинейную геометрию. С поворотом, с изгибом под углом и даже со спиральным скручиванием — такие конфигурации трубы встречаются и на промышленных объектах, и в домашнем хозяйстве. Чтобы добиться нужной формы, трубы подвергают процессу принудительного изгибания. Для того, чтобы облегчить мастеру эту работу, используют специальный механизм — трубогиб для профильной трубы.

Гнутье профильной трубы является альтернативой ее резке с последующей сваркой фрагментов в единую конструкцию. С помощью профилегибов сразу получают цельные криволинейные трубные заготовки (или с минимальным количеством стыков). На рынке металлообрабатывающего оборудования можно подобрать подходящее профилегибочное оборудование для любого материала, сечения, диаметра и толщины стенки трубы.

Виды станков для гибки профильных труб


В зависимости от принципа управления, все трубогибы для профильной трубы подразделяется на 3 вида:

  1. Ручные.
  2. Гидравлические.
  3. Электрические.

Рассмотрим возможности каждого из них немного подробнее.

Ручные трубогибы

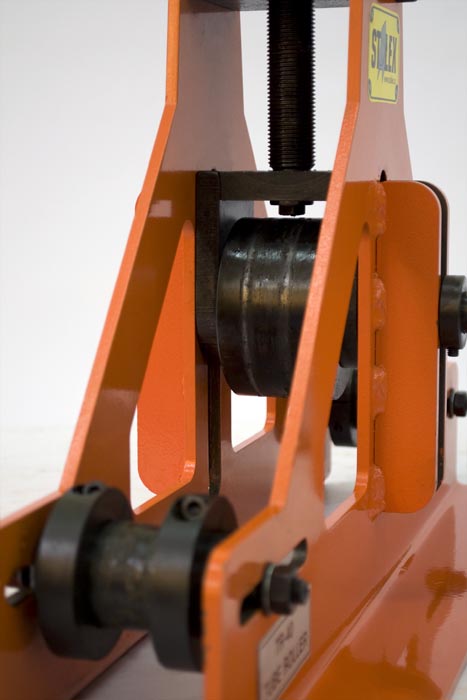

Ручной трубогиб для профильной трубы работает за счет применения только мускульной силы человека. Благодаря мобильности, компактным габаритам и небольшому весу, такая профилегибочная машина удобна для производства нужных изделий непосредственно на месте их дальнейшего использования. Наиболее распространен вариант с тремя роликами, вокруг которых движется металлозаготовка в процессе придания ей кривизны.

Ручной трубогиб для профиля, в который заправлена прямолинейная профильная труба, позволяет получить на выходе изделие с загибом под каким угодно углом. Помимо трубы (с прямоугольным, квадратным или круглым сечением), профилегиб ручной может легко согнуть в дугу стальную полосу, пруток, уголок, квадрат и т. д. Преимущество устройства заключается в том, что, несмотря на простой рабочий механизм без применения электроники и специальных настроек, сгибание изделия происходит в точном соответствии с заданным радиусом.

Ручная профилегибочная машина обладает и другими достоинствами:

  • безопасность;
  • легкость транспортировки;
  • доступная цена;
  • независимость от источника электроэнергии;
  • широкий спектр применения.

Некоторые пользователи боятся приобретать ручные гибочные инструменты, считая их ненадежными. На самом деле, эти опасения необоснованны: механические профилегибы изготавливают из стали высокой прочности, в том числе и из легированных марок.

Роликовые валы ручного профилегиба легко и аккуратно выгибают трубы из различных материалов: стали, меди, алюминия и металлопластика. В зависимости от предназначения, механические трубогибы для профтрубы могут быть оснащены несколькими размерами проточек для гиба профильных труб различного сечения, например: 15х15 мм, 25х25 мм, 40х40 мм и т. д.

В каждой модели заложены собственные возможности выполнения максимального угла изгиба заготовки и предельной толщины стенки изделия. Для удобства использования в станине ручного механизма имеются отверстия, с помощью которых он надежно фиксируется на рабочем столе.

Доступная цена на оборудование этой категории позволяет многим домашним умельцам обзавестись им для хозяйственных нужд. Пользуются ими и некоторые индивидуальные предприниматели, жестянщики, кузнечные и ремонтные мастерские. Для управления ими не требуются специальные знания и большие физические усилия.

Безусловно, как и в любой группе товаров, здесь есть свои представители премиум-класса. Например, универсальная профилегибочная машина, которой доступно сгибание крупных профильных изделий. Ее вальцы изготовлены из закаленной стали и имеют сборную конструкцию, что позволяет изгибать трубы квадратного сечения путем намотки на заданный шаблон.

Зачастую такое оборудование используют в сфере ЖКХ — для оформления поворота на водопроводных и газовых трубах. Стоимость таких агрегатов на порядок выше, чем обычных ручных, но и область применения значительно шире.

Гидравлические профилегибочные станки


Вторая группа трубогибов — гидравлические механизмы. Они имеют более широкие функции и работают не только с трубами, но и с цилиндрами, квадратами и другими сложными профилями. Во время работы оператор станка прикладывает меньше физических усилий, так как за него это делает гидравлика.

Профилегибочная машина, управляемая с помощью гидравлики, является технически более продвинутым механизмом по сравнению с ручным. Его валки могут прокатывать трубу как в горизонтальном, так и в вертикальном направлении. В процессе всего одной прокатной операции изделию можно придать несколько поворотных изгибов нужных радиусов под разными углами.

В стандартном исполнении гидравлический станок для гибки профильной трубы оснащен тремя роликами (вальцами): одним приводным и двумя прижимными. Вальцы изготовлены из высокопрочной легированной стали, поэтому не требуют частой замены. Однако, в случае необходимости, они легко демонтируются и меняются на резервные.

Как и ручные профилегибы, гидравлические машины имеют три проточки, но размеры сечений труб здесь могут доходить до 60х30 мм. Сечение квадратных труб, как правило, не превышает размеры 40х40 мм. Можно также гнуть полосу, пруток и трубу круглого сечения.

Дополнительное удобство в работе создает тормозное устройство двигателя — в любой момент можно приостановить выполнение операции, произвести нужные корректировки и вновь продолжить работу. Режим работы таких агрегатов вариативен: он может быть ручным, полуавтоматическим и автоматическим.

Производительность гидравлических гибочных станков для профильной трубы позволяет использовать их не только для выполнения разовых операций, но и для полноценного серийного производства. Выбор профилегибочного станка этого типа основывается на планируемых объемах работ: для периодического использования достаточно будет небольшого ручного станка; в случае эксплуатации в условиях производства — более эффективным будет выбор полуавтомата или автомата.

Электрические станки для гибки профильных труб


Профилегибочная машина для придания изогнутой конфигурации профильным трубам может работать и от электродвигателя. Из всех типов профилегибов именно электрический обладает самыми большими возможностями. По сути, это настоящий профессиональный станок, предназначенный для серийного производства гнутых изделий.

Металлоизделия, с которыми легко справляются настройки вальцов, могут быть изготовлены из разных видов проката: стали всевозможных марок, алюминия, меди и других. Прокатные ролики станка выполнены из высокопрочной стали и имеют большой ресурс износостойкости, в связи с чем частая замена деталей исключена.

Станок нельзя отнести к мобильным: его установка производится стационарно, с постоянным подключением к электросети. Такие гибочные агрегаты монтируют на площадках машиностроительных цехов, в кузницах и в мастерских. Преимущество электрических профилегибов состоит в том, что в процессе работы со стороны оператора не прилагается никаких физических усилий.

Точность гиба на электропрофилегибах позволяет создавать изделия высочайшего класса исполнения. Настройка угла может задаваться оператором как вручную, так и с использованием цифровых программ. Во втором случае — контроль выполнения операций на станке осуществляется с помощью встроенного или выносного дисплея.

Производительность электрического трубогиба зависит от мощности его электродвигателя. В разных моделях она может достигать от 0,7 кВт до 2,2 кВт. Выбор, как всегда, обусловлен задачами производства. Увеличить скорость обработки металлоизделий со сложным профилем позволяет и быстрая смена насадок — для каждого профиля есть свой комплект.


При том, что профилегиб с электроприводом зарекомендовал себя как самый производительный, его популярность все-таки не настолько высока, как у ручного и гидравлического оборудования. Главные причины — высокая цена и привязанность к определенному месту. Приобретение электропрофилегибов экономически выгодно только в случае крупного стабильного производства.

Из всех промышленных трубогибочных машин для работы с различными металлическими профилями отдельное место занимает станок с ЧПУ. Это самый мощный и производительный агрегат из всех, применяемых в массовом производстве. Он предназначен для трехмерной гибки труб и профилей из нержавейки, меди, алюминия, бронзы и других металлов и сплавов.

Самым эффективным способом управления станков с ЧПУ считается сервопривод. Применение такого оборудования из-за его высокой цены оправдано только в условиях полномасштабного производства, например, на автозаводах или на крупных мебельных предприятиях.

Возможно, вы располагаете собственным опытом практического использования трубогибов для профильной трубы: у себя дома или на производстве. Нам интересно узнать ваше мнение об используемой вами модели, о его преимуществах и недостатках. Такой обмен мнениями очень важен для других пользователей, и может оказать им существенную помощь при выборе хорошего трубогибочного оборудования.



Трубогибы и трубогибы | Качественное трубогибочное оборудование

Ротационные волочильные машины для труб и трубогибов Ercolina идеально подходят для большинства операций по гибке.

Ротационная гибка с вытяжкой на сегодняшний день является основным методом высококачественной гибки труб. Изгибы образуются путем протягивания материала вокруг вращающегося формирователя центра изгиба. В частности, касательная вперед трубы или трубки удерживается в захватной руке Ercolina гибочной матрицы, когда труба протягивается вокруг и в канавку гибочной матрицы.Матрица для встречного изгиба или пресс-форма прилагает к трубе противодействующее усилие, обеспечивая высокое качество гибки. Площадь контакта между вращающимся штампом для гибки и штампом для встречного гиба называется линией касания. Что отличает ротационную гибку с вытяжкой от других методов, так это то, что линия касания фиксируется в точке изгиба, чтобы полностью контролировать поток материала. Этот контроль помогает производить изгибы труб высочайшего качества.

Подробнее о ротационных вытяжных машинах Ercolina

Ротационные волочильные станки

являются наиболее популярными машинами для гибки труб, труб и твердых тел для таких применений, как: поручни, отводы поручней и возврат стен, поручни для инвалидов, мебель и рамы знаков, нестандартные детали автомобилей, такие как каркасы, щетки и т. Д. нерф-бары, легкие стойки, подножки и многое другое.Ротационные волочильные станки Ercolina создают эстетически приятные изгибы, если для этого подобрана правильная оснастка. Кроме того, во многих случаях стандартная готовая оснастка Ercolina предлагается с различными радиусами изгиба по осевой линии, чтобы быстро приспособиться к вашим условиям гибки. Стандартный инструмент для гибки часто может быть немного изменен при необходимости для соответствия конкретным требованиям к гибке; или специальные инструменты для гибки труб могут быть изготовлены в соответствии с конкретными требованиями применения гибки.

Клиенты часто спрашивают, можно ли использовать станки и инструменты Ercolina для гибки алюминиевых и нержавеющих труб. Ответ: «Да». и с отличными результатами. Гибочные штампы Ercolina могут быть модифицированы для соответствия наиболее часто используемым материалам из стали, алюминия и нержавеющей стали.

Трубогибы Ercolina надежны

Нашим клиентам требуются надежные гибочные машины, которые могут производить гибки высокого качества, потому что нет ничего важнее, чем гибка с точностью и эффективностью. Машины Ercolina используются нашими клиентами во многих отраслях промышленности и настоятельно рекомендуются для гибки с вращательной вытяжкой. С нашими моделями поворотно-вытяжных машин Super и Top Bender у вас есть возможность точно контролировать процесс гибки трубы от начала до конца. Ercolina предлагает модели станков для всех уровней производительности гибки в цехе от прототипа до производства с ЧПУ или ЧПУ.

Быстрая и повторяемая качественная гибка

Конструкция ротационной вытяжной машины для гибки труб Ercolina внесла новшества и изменила рынок, предлагая быструю и стабильную качественную гибку по разумной цене.Наша компактная и мощная конструкция обеспечивает большую гибкость и требует ограниченного пространства в цехе. Машины Ercolina производятся с использованием передовых компонентов и доказали свою надежность, предлагая клиентам душевное спокойствие на протяжении многих лет производства гибки. Для клиентов Ercolina это означает высококачественный продукт, обеспечивающий невероятные результаты. Машины Ercolina превосходят так называемые конкурирующие гибочные машины, в которых используется устаревшая гидравлика и концевые выключатели для контроля углов изгиба. Никаких медленных движений с храповым механизмом, до середины гибки не требуется трудоемкая настройка инструмента.Все гибочные машины Ercolina программируются на угол изгиба с компенсацией упругого возврата и полные изгибы на 180 градусов за один быстрый цикл.

Почему сейчас хорошее время для модернизации цехового трубогибочного оборудования?

Сегодняшнему заказчику-изготовителю требуются рентабельные решения, позволяющие конкурировать на существующих рынках, расширяя и улучшая свои текущие возможности. Производители, предлагающие услуги по гибке труб и труб, часто увеличивают свою долю на рынке и увеличивают важность для своих текущих клиентов.С помощью трубогибов и трубогибов Ercolina вы можете быстро производить гибочные работы в своем цехе и контролировать время и трудозатраты.

Цены на продукцию и гибочный станок

Ercolina вполне укладываются в бюджетный диапазон большинства клиентов. Хотя финансирование оборудования может быть сложной задачей, клиенты, имеющие право на получение кредита, находят более конкурентоспособные арендные ставки и общую более низкую стоимость аренды. Для максимальной финансовой гибкости CML USA, Inc. и Ercolina предлагают несколько вариантов аренды с разными сроками, чтобы удовлетворить ваши требования.Посетите нашу страницу вариантов аренды, чтобы получить дополнительную информацию о доступных вариантах аренды и получить оценку стоимости.

Остались вопросы?

Если вам требуется помощь, чтобы определить, какие трубогибы Ercolina подходят для вашего цеха, наши сотрудники обладают высокой квалификацией, чтобы помочь вам с вашими приложениями для гибки труб и труб. Звоните (563) 391-7700 или свяжитесь с нами.

Blue-Bullet Ручной трубогиб - трубогиб

Пойдите в ручную и контролируйте свои изгибы

Встречайте сверхпрочный трубогиб BendPak «Blue-Bullet» для выхлопных труб.Он взлетает, как выстрел, и каждый раз помогает вам достичь поставленной цели. Включает комплект штампов и двухфункциональный блок окончательной обработки для прецизионного расширения оригинальных деталей и развальцовки.

Благодаря своим превосходным характеристикам и простоте эксплуатации трубогибы для выхлопных труб Blue Bullet BB-2 займут особое место в вашем магазине. Мы взяли наш стандартный гибочный станок и оснастили его комбинацией коленного клапана и градусной пластины, чтобы получить простую и прочную конструкцию, которая никогда вас не подведет. Коленный клапан обеспечивает точное управление и возможность сгибания без помощи рук.Просто нажмите рычаг влево, чтобы выдвинуть гибочную матрицу, а затем вправо, чтобы втянуть ее. Прочная чугунная конструкция гарантирует, что клапан выдержит долгие годы интенсивной эксплуатации.

Быстросменные гибочные плашки

У кого есть время терять зря? Не ты. Особенно, когда у вас в воздухе машина и другие выстроились в очередь. Наши конкуренты годами пытались придумать эффективный способ быстрой замены гибочных штампов, но BendPak действительно это сделал. Наши инструменты с поворотным замком и быстросменные гибочные штампы настолько эффективны, что их копируют во всей отрасли.Мы предпочитаем думать о подражании как о лучшей форме лести, но вы должны убедиться, что вы получаете свое инновационное оборудование от создателя, а не подделки.

Возможность гибки на 180 °

Вы сказали нам, что вам нужен гибочный станок с очень глубокой гибкой. Достаточно ли глубокая U-образная форма? Так и думал. Обязательно попросите наши матрицы на 180 °, если вы планируете изгибать более 170 °. Вы получите идеальные, глубокие изгибы на радиусе 5 дюймов, без заедания или зависания трубы. Это потому, что мы используем эксклюзивную конструкцию рельефного среза на наших гибочных штампах, чтобы поддерживать однородность трубы на протяжении всего цикла изгиба и устранять чрезмерное обжатие или деформация.

3-дюймовая гибочная способность с штампом

Мы встроили удобную 3-дюймовую гибочную машину в каждый гибочный станок BendPak. Фактически, наши 3-дюймовые гибочные матрицы прекрасно демонстрируют нашу приверженность качеству. Внимательно посмотрите на дизайн. Они могут выглядеть как обычные гибочные штампы, но эти тяжелые пригоршни совсем не похожи. Ни один другой производитель не использует нашу эксклюзивную технологию пошаговой резки направляющих штампа. В наших фильерах используются более герметичные трубки большего размера для более равномерного изгиба. Несмотря на название «бендер», этот агрегат на самом деле тоже способен расширяться и расширяться! Выбирайте из полного ассортимента эксклюзивных матриц.

Длинноходовый гибочный цилиндр

Поскольку каждый гибочный станок BendPak оснащен цилиндром с удлиненным верхом, вам больше не нужно использовать удлинители блока толкателя при гибке с использованием штампов малого радиуса. Кроме того, 14-дюймовый верхний цилиндр можно дополнительно втянуть, обеспечивая дополнительный зазор для замены штампов или удаления изогнутых труб.

Бесконтактный обжимной пресс

Все гибочные станки BendPak оснащены нашим эксклюзивным обжимным устройством без зажима, которое обеспечивает невероятную силу, превышающую 30 000 фунтов. для быстрой и точной формовки концов. Бесконтактный обжимной пресс обеспечивает быструю настройку и высокую степень точности для I.D. расширения, О. расширения, скользящие посадки, раструбы, шаровые опоры, переходы и фланцы коллектора. Все инструменты быстросъемные. Внимательно посмотрите на узел зажима. В нашем зажиме вы не увидите громоздких, устаревших тисков. Что вы найдете, так это современную изобретательность в ее лучшем проявлении - хомуты с узкими шарнирами просто встают в нужное положение и позволяют развальцовывать концы труб на расстоянии 3 дюймов от изгиба.Не беспокойтесь и о неприятном проскальзывании. Чем сильнее вы нажимаете на зажимы, тем крепче они держатся.

Расширитель внутренних сегментов

Наш внутренний расширитель сегмента так же уникален, как и наш безконтактный обжимной инструмент, и может использоваться для I.D. расширения, О. расширения, скользящие посадки, раструбы, шаровые опоры и фланцы коллектора. Канистра контрфорса имеет единую настройку положения для всех внутренних диаметров. расширения, но его также можно отрегулировать в соответствии с особыми требованиями к размерам. Для всех размеров трубок 1 используется одна оправка.5 дюймов - 3 дюйма. Комбинированные безлимитный обжимной пресс и внутренний расширитель позволяют легко выполнять все операции окончательной отделки с беспрецедентной легкостью: редукция, внутренняя обжимка, развальцовка, плоская развальцовка, шаровые шарниры, шаровые шарниры с наружной резьбой, охватывающие розетки, двойные раструбы и многое другое. Blue-Bullet с ручным управлением оснащена двусторонним цилиндром как для безконтактного пресса, так и для сегментного расширителя. Цилиндр управляется одной рукояткой управления, расположенной ближе к центру, поэтому вы можете удобно стоять в одном месте и работать с обеих сторон.

1302BA Автоматический трубогиб - Станки для гибки выхлопных труб

Нет ничего проще и быстрее, чем автоматический трубогиб

Быстросменные гибочные плашки

Трубогибы

BendPak оснащены инструментами с поворотным замком и быстросменными гибочными штампами, которые являются одними из наших наиболее копируемых разработок во всей отрасли. Мы действительно польщены, но если вы хотите добиться лучших и стабильных изгибов, обязательно выберите BendPak.

Цифровое управление

Пользователи

Hardcore оценят удобство нашего цифрового управления, которое дает вам цифровые показания угла матрицы прямо впереди.Усовершенствованный программируемый мини-компьютер надежно помещен в передней стойке гибочного станка, что позволяет без труда изготовить практически любую выхлопную систему оригинального оборудования. Плата управления программными данными управляет всеми функциями гибки, автоматическими или ручными, и сохраняет до 99 различных значений глубины гибки.

Возможность гибки на 180 °

Для максимальной гибкости используйте трубогиб от BendPak. Имея возможность изгиба на 170 ° (или 180 ° с дополнительной матрицей), вы можете легко получить полную U-образную форму.Изгибаем с радиусом 5 дюймов: труба не заедает, не заедает. Наши трубогибы с рельефной резкой являются лучшими в отрасли и продаются исключительно в BendPak. Такая конструкция обеспечивает единообразие каждой операции на протяжении всего цикла и предотвращает нежелательное обжатие или деформацию.

3-дюймовая гибочная способность с штампом

Наши 3-дюймовые гибочные прессы являются доказательством приверженности BendPak созданию трубогибов высочайшего качества. Они могут выглядеть как большинство трубогибов, представленных на рынке, но никто другой не использует наш процесс пошаговой резки направляющих штампа.Наша большая трубка хорошо удерживается для более равномерных изгибов. Не говоря уже о том, что вы также можете расширять и расширять трубку с такой же легкостью и точностью.

Длинноходовый гибочный цилиндр

Сверхдлинный 14-дюймовый гибочный цилиндр заменяет удлинители блока толкателя при гибке в штампе с малым радиусом. Цилиндр, как и все наши трубогибы, можно втянуть еще больше, если вам нужно больше места для замены штампов или снятия изогнутых труб.

Бесконтактный обжимной пресс

Бесконтактный пресс входит в стандартную комплектацию каждого трубогиба, который мы производим. 30 000 фунтов. силы обеспечивают быстрое и точное формование концов. Более быстрые настройки, более точные изгибы - чего еще можно желать? Я БЫ. расширения, О. Расширения, вставки, развальцовки, шаровые опоры, переходы и фланцы коллектора - все это легкость в использовании инструментов BendPak. Чтобы упростить задачу, все наши инструменты для трубогибов являются быстросъемными; вы никогда не увидите устаревших тисков в зажимном узле. Хомуты с узкими шарнирами просто встают на место и позволяют развальцовывать концы трубок на расстоянии до 3 дюймов. Вы также никогда не будете беспокоиться о проскальзывании, потому что чем больше вы нажимаете на зажимы, тем сильнее они зажимаются.

Расширитель внутренних сегментов

Наш внутренний расширитель сегмента так же уникален, как и наш безконтактный обжимной инструмент, и может использоваться для I.D. расширения, О. расширения, скользящие посадки, раструбы, шаровые опоры и фланцы коллектора. Канистра контрфорса имеет единую настройку положения для всех внутренних диаметров. расширения, но также может быть скорректирована в соответствии со специальными требованиями к размерам. Одна оправка используется для всех размеров труб от 1,5 до 3 дюймов. Бесконтактный обжимной пресс и внутренний расширитель обеспечивают беспрецедентную простоту выполнения операций окончательной отделки: редукция, внутренняя обжимка, развальцовка, плоская развальцовка, шаровые шарниры и т. Д.Трубогиб оснащен двусторонним цилиндром как для безконтактного обжимного устройства, так и для сегментного расширителя. Цилиндр управляется одной рукояткой управления, расположенной ближе к центру, что позволяет операторам удобно стоять в одном месте и при этом работать с обеих сторон.

Электрический ножной переключатель

Для дополнительного удобства и универсальности мы включили независимый выносной ножной переключатель, который позволяет выполнять операции гибки вручную, стоя перед гибочной головкой или на расстоянии до 4 футов от гибочного станка.Это особенно полезно при работе с большими трубками. Наши ножные переключатели для трубогибов являются промышленными и полностью закрыты, чтобы вы всегда были в безопасности во время использования.

1302BAS Полуавтоматический трубогиб - трубогиб

Полуавтоматический трубогиб для скорости и стабильности

Быстросменные гибочные плашки

Благодаря простым поворотным замкам и быстросменным гибочным штампам вы будете выполнять проекты по гибке быстрее, чем любой из ваших конкурентов.Пусть они попробуют догнать своих дешевых трубогибов, а вы - лучших. Вы будете рады, что выбрали мирового лидера в области гибки труб.

Возможность гибки на 180 °

Требование номер один для наших клиентов по трубогибу - это просто получить максимально глубокий изгиб. Мы считаем, что U-образная форма чертовски хороша. Если вам нужно согнуть более 170 °, спросите о наших штампах на 180 °. Наши трубогибы идеально изгибаются на радиусе 5 дюймов, не допуская прилипания или зависания трубы.Наша уникальная конструкция с рельефным вырезом сохраняет равномерный изгиб на протяжении всего цикла изгиба и предотвращает чрезмерное обжатие или деформацию, которые могут стоить вам денег и тратить ваше драгоценное время.

3-дюймовая гибочная способность с штампом

3-дюймовая гибочная матрица встроена в каждый трубогиб, который мы производим. Дизайн может выглядеть обычным, но вы не видите уникального процесса пошаговой резки, который мы используем для изготовления рельсов для штампов. Превосходный дизайн означает более плотную изоляцию, большие трубы и более равномерные изгибы по всем направлениям.Несмотря на то, что мы называем их трубогибами, они также способны расширяться и развальцовываться. Варианты штампов BendPak делают выбор правильного штампа для работы проще, чем когда-либо.

Длинноходовый гибочный цилиндр

Трубогибы BendPak, оснащенные 14-дюймовым верхним цилиндром увеличенной длины, не требуют использования удлинителей блока толкателя для штамповки с малым радиусом. Кроме того, цилиндр можно втягивать, обеспечивая больший зазор для замены штампа, а также удаления изогнутых труб.

Бесконтактный обжимной пресс

В стандартную комплектацию наших трубогибов входит обжимной пресс без зажимов. Способен вывести более 30 000 фунтов. силы, формование концов будет быстрым и очень точным. Подготовка к работе с I.D. становится легкой задачей. расширения, О. расширения, скользящие посадки, раструбы, шаровые опоры, переходы и фланцы коллектора. Инструмент для быстрого разъединения означает, что в сборке зажима не будет старых тисков. Каждый трубогиб имеет узкие шарнирные муфты, которые устанавливаются в такое положение, чтобы концы раструбных трубок во время изгиба находились на расстоянии до 3 дюймов.Чем больше давление прикладывается к зажимам, тем лучше их общий захват, поэтому проскальзывание никогда не становится проблемой.

Расширитель внутренних сегментов

Наши трубогибы оснащены уникальным внутренним сегментным расширителем, который работает на I.D. расширения, О. расширения, скользящие посадки, раструбы, шаровые опоры и фланцы коллектора. Канистра контрфорса имеет единую настройку положения для всех внутренних диаметров. расширения и могут быть отрегулированы для других размеров. Одна оправка используется для всех размеров труб от 1,5 до 3 дюймов. Вместе безконтактный обжимной пресс и внутренний расширитель значительно упрощают операции окончательной чистовой обработки (например,г., редуцирующая, внутренняя обжимка, факелы). Наши трубогибы оснащены двухсторонним цилиндром как для безконтактного пресса, так и для сегментного расширителя. Цилиндр управляется одной рукояткой управления, расположенной ближе к центру, поэтому вы можете удобно стоять в одном месте и работать с обеих сторон.

Электрический ножной переключатель

Независимый дистанционный ножной переключатель позволяет выполнять операции гибки вручную, стоя перед гибочной головкой или на расстоянии до 4 футов. Дополнительным плюсом является удобство дистанционного управления, особенно при работе с трубками большего размера.Переключатели промышленного качества и защищены для вашей защиты.

MP9000 Трубогиб | Металл Про Корпорация

Трубогиб METALpro MP9000 легко справляется с широким спектром профессиональных, сельскохозяйственных и промышленных производственных работ . .. в течение всего дня! Используя различные матрицы, MP9000 может изгибать трубы от 1/2 до 2 дюймов и толстостенные трубы и трубы от 1/2 до 2 дюймов.

Используйте трубогиб MP9000 для:

  • Перила строительные
  • Ворота фермы и ранчо
  • Производство прицепов
  • Трубчатые складские конструкцииre
  • Пруток гибочный для ландшафтных и бетонных работ
  • Обучение металлообработке в средних и профессиональных училищах

Преимущества MP9000:

  • Более дешевая альтернатива другим трубогибам
  • Широкий спектр применения для гибки, e.г., сортамент 40 и список 80, трубы с жесткими стенками, толстостенные трубы и пруток круглого сечения
  • Работает в любом магазине - подключается к любой розетке на 110 В, 20 А.

Технические характеристики и размеры:

  • Ширина: 26 дюймов
  • Высота: 43 дюйма
  • Длина: 27 дюймов
  • Вес 250 фунтов
  • ходов в минуту: 4-5
  • Двигатель: 110 В, 3/4 л. с.
  • Грузоподъемность: 12 тонн
  • Гидравлика: 2500 PSI
  • Объем масла: 1 галлон США.
Доступные гибочные плашки
Деталь # Описание Масса Мин. Стенка Макс стена
MP9000 Гидравлический гибочный станок 12 тонн 250 #
MP9015 Матрица для трубы 2 дюйма - радиус изгиба 8,31 дюйма 25 # Sch.40 Sch. 80
MP9016 Трубная матрица 1-1 / 2 "- радиус изгиба 6,65" 21 # Sch. 40 Sch. 80
MP9017 Трубная матрица 1-1 / 4 дюйма - радиус изгиба 5,81 дюйма 16 # Sch. 40 Sch. 80
MP9018 Матрица для трубы 1 дюйм - радиус изгиба 4,55 дюйма 11 # Sch. 40 Sch. 80
MP9019 Матрица для трубы 3/4 "- 3.68 дюймов, радиус изгиба 6 # Sch. 40 Sch. 80
MP9020 Трубная матрица 1/2 "- радиус изгиба 2,94" 4 # Sch. 40 Sch. 80
MP9030 Набор трубных плашек 1/2 "- 2" (6 шт.) 83 # Sch. 40 Sch. 80
MP9034 Матрица для труб с наружным диаметром 1/2 дюйма - радиус изгиба 1,50 дюйма 2 # .065 " цельный
MP9036 Матрица для НКТ 5/8 "OD - 2.94 дюйма, радиус изгиба 4 # .065 " цельный
MP9038 Матрица для трубок с внешним диаметром 3/4 дюйма - радиус изгиба 2,94 дюйма 4 # . 065 " цельный
MP9040 Матрица для трубок с внешним диаметром 7/8 дюйма - радиус изгиба 3,68 дюйма 5 # .083 " цельный
MP9042 Матрица для НКТ 1 дюйм - радиус изгиба 4,55 дюйма 6 # .095 " цельный
MP9044 Матрица для НКТ 1-1 / 8 "OD - 4.55 дюймов, радиус изгиба 11 # . 120 " . 187 "
MP9046 Матрица для НКТ 1-1 / 4 "- радиус изгиба 5,22" 11 # . 120 " . 187 "
MP9048 Матрица для НКТ с внешним диаметром 1-3 / 8 дюйма - радиус изгиба 5,81 дюйма 16 # . 120 " . 187 "
MP9050 Матрица для НКТ 1-1 / 2 "- радиус изгиба 5,81" 16 # . 120 " .187 "
MP9052 Матрица для НКТ 1-5 / 8 "- радиус изгиба 6,65" 21 # ,165 " . 187 "
MP9054 Матрица для НКТ с внешним диаметром 1-3 / 4 дюйма - радиус изгиба 6,65 дюйма 21 # . 187 " .203 "
MP9056 Матрица для НКТ 1-7 / 8 "- радиус изгиба 6,65" 23 # . 187 " .203 "
MP9058 Матрица для НКТ 2 "OD - 8.31 дюйм, радиус изгиба 25 # . 187 " . 220 "

Как правильно выбрать трубогиб или трубогиб для работы

Если вам нужно согнуть металлическую трубу, трубу или кабелепровод, гибочный станок - это инструмент для работы. Но какой тип гибочного станка вам нужен? Ответ, конечно же, зависит от того, что вы сгибаете и как хотите это сгибать.

Начнем с некоторых определений.

  • Трубогиб: Трубогиб сгибает трубы, а также трубы.Что такое трубка технически? Согласно общепринятым представлениям, труба измеряется по ее внутреннему диаметру относительно внешнего диаметра и по толщине стенки, измеряемой в таблицах. Труба круглая и обычно имеет более толстые стенки, чем труба.
  • Трубогиб: Трубогиб сгибает трубы, и часто это тот же инструмент, что и трубогиб. Что такое трубка или трубка? Согласно тому же общепринятому мнению, труба измеряется по ее внешнему диаметру и обычно меньше и менее жесткая, чем труба.Он может быть круглым, а может и не быть.
  • Трубогиб: Трубогиб, используемый с длинным рычагом, предназначен для изгиба углов в кабелепроводе, трубе, по которой проходит электрическая проводка.

Понимание разницы между трубой и трубкой важно для выбора совместимого гибочного станка и штампа, формовщика или гибочного ролика правильного размера.

Гидравлические, электрические, ручные и механические

Четыре основных типа трубогибов: гидравлические, электрические, ручные и механические.

Чрезвычайно прочный и мощный гидравлический гибочный станок может создавать точные углы в больших трубах (до 4 дюймов в диаметре) с более толстыми стенками. Электрические трубогибы оснащены электрическим зубчатым приводом и часто программируются, что делает их идеальными для изготовления множества итераций одних и тех же гибов.

Ручной или ручной гибочный станок дешев, прост в транспортировке и маневрировании, и при достаточном количестве смазки для локтей можно выполнить множество операций по гибке. Ручная гибка труб или труб - это своего рода искусство; это требует определенных навыков, но позволяет изготавливать нестандартные формы.Механический гибочный станок - это что-то среднее между гидравлическим и ручным гибочным станком с точки зрения того, что он может сгибать. Роскошный механический трубогиб, такой как этот, имеет шасси на колесах и может сгибать трубы или трубки от ½ до 2 дюймов.

Трубогибы чаще бывают ручными или механическими, но механизированный трубогиб, подобный этому, может работать с трубками от 1¼ дюйма до 5 дюймов и полезен для изготовления колен, смещений и седел.

Ротационно-волочильные станки и др.

Гибочные станки разных стилей позволят получить разные углы или изгибы.Ротационно-вытяжные станки, которые изгибают металл с помощью набора штампов с фиксированным радиусом, являются одними из самых распространенных. Трубогибы вставляются в трубу или трубу для поддержки стенок и предотвращения плоского изгиба. Вальцегибочные станки имеют три вращающихся ролика и используются для создания круглых форм. Плунжерные станки, как следует из названия, используют плунжер для сгибания трубы или трубы между двумя штампами .

Не знаете, какой тип трубогиба или трубогиба вам нужен? Обратитесь за советом в местное отделение United Rentals.


Лучшие трубогибы (обзор и руководство по покупке) в 2021 году

Трубогибы, чаще всего используемые в промышленных условиях, становятся все более распространенными в наборах инструментов для дома. Когда вы думаете о разнообразных сферах применения трубогиба, это имеет смысл. Эти инструменты, также известные как трубогибы, можно использовать для любых работ - от стандартных сантехнических работ до ремонта холодильников. Они одинаково полезны как в строительстве, так и в механике, особенно благодаря своим уникальным способностям. Трубогибы обеспечивают плавный изгиб любой металлической трубы.Это ограничивает поток жидкости и гарантирует, что труба войдет туда, где вам нужно.

Конечно, не все трубогибы одинаковы. Для обработки стали требуется трубогиб, который намного тяжелее, чем медь. В зависимости от характера выполняемой задачи вам понадобится что-то, что можно будет сгибать под разными углами, и что-то достаточно прочное, чтобы справиться с работой. Чтобы помочь вам найти лучшие трубогибы на рынке, мы составили список лучших вариантов.

Преимущества трубогибов

  • Точные результаты гибки. Когда вы изгибаете трубу с помощью трубогиба, вы получаете точные результаты без дефектов как внутри, так и снаружи трубы. Это способствует плавному течению жидкости и снижает вероятность трещин или поломок вдоль линии трубы.
  • Долговечный инструмент для длительного использования. В общем, трубогибы могут прослужить очень долго. Хотя вы можете не использовать гибочный станок каждый день, эти устройства способны выдерживать значительный износ. В результате вы сможете пользоваться трубогибом долгие годы.
  • Разнообразные приложения. Везде, где есть металлическая труба, пригодится трубогиб. Вы можете удивиться, узнав, как много в нашей жизни зависит от трубопроводов. От потока воды и отходов до механических применений и движения фреона в вашем холодильнике - нет недостатка в возможности использовать трубогиб.
  • Сохраняет структурную целостность трубы. Использование трубогиба предотвращает появление мелких дефектов внутри трубы.Хотя это может показаться маленьким, если вы когда-либо имели дело с забитым коленом трубы, вы знаете, как легко улавливать твердые частицы. Правильный изгиб также предотвратит разрыв трубы во время работы с ней.
  • Работает с разными материалами. Если вы выберете высококлассный трубогиб, вы сможете использовать его на трубах, сделанных из самых разных металлов, от меди до стали и никеля. Независимо от того, чем покрыта поверхность, вы сможете придать ей форму.

Типы трубогибов

Пресс-гибочные станки

Возможно, самый распространенный тип трубогибов на рынке, пресс - это гибочная матрица, которая прикладывает усилие к трубе.Это заставляет трубу изменять форму и форму под действием гибочного штампа. Этот тип гибочного станка эффективен для всех типов металла, и вы можете получить его в различных размерах. Важно убедиться, что гибочный пресс сможет работать под нужными вам углами.

Ротационный волочильный станок

Среди высокопроизводительных трубогибов ротационный волочильный станок крепится к внешней части трубы. Он использует этот зажим для приведения трубы к заданной форме. Этот вращающийся компонент определяет угол изгиба.Как правило, эти инструменты могут работать со всеми видами металлов. Важно убедиться, что внешний диаметр трубы соответствует диаметру самого гибочного станка.

Станок для гибки на оправке

Преобладающий в промышленных условиях станок для гибки на оправке подходит для внутренней части трубы. Он использует этот компонент оправки в сочетании с зажимами на внешней стороне для достижения желаемого изгиба. Хотя эти трубогибы очень эффективны, они чаще всего используются в установках ЧПУ. Без дополнительного оборудования они менее ценны.

Ведущие бренды

IMPERIAL

Известный бренд, принадлежащий Stride Tools, эта компания из Огайо открылась в начале 1900-х годов. Компания специализируется на предоставлении высококачественных инструментов как для профессионального, так и для личного пользования, таких как трубогибы, инструменты общего назначения, плоскогубцы и многое другое.

HILMOR

Начав свою деятельность в качестве производителя трубогибов в 1926 году, эта английская компания продолжает оставаться одним из ведущих мировых поставщиков этих инструментов. С тех пор он расширил свой выбор, включив все типы оборудования для систем отопления, вентиляции и кондиционирования воздуха, включая вакуумные насосы, течеискатели, труборезы и многое другое.

Цены на трубогибы

  • Менее 50 долларов: Трубогибы, относящиеся к этому ценовому диапазону, бывают прессового или роторного типа. Большинство из них представляют собой автономный инструмент, который работает с металлами разной твердости.
  • От 50 $ и выше: В этом ценовом диапазоне вы можете найти трубогибы всех типов. Обычно в комплекте идет несколько фрез и гибочных головок.

Основные характеристики

Отверстие для трубы

Ключевым компонентом любого трубогиба является фактическое отверстие.Это часть гибочного станка, к которой вы прикрепляете трубу. Различная по размеру структура проема определяет размер трубы, с которой вы можете работать. Он должен быть сделан из материала более твердого, чем труба, - из чего-то прочного и прочного.

Диапазон гибки

Эта функция определяет угол, который можно достичь с помощью трубогиба. Некоторые изгибы могут достигать полных 180 градусов, в то время как другие могут довести трубу только до умеренных острых углов. Естественно, трубогибы с большим диапазоном изгиба более желательны, поскольку они могут выполнять более универсальные задачи.

Органы управления прессом

Что касается того, как вы, как специалист по обработке инструмента, изгибаете трубу, это необходимая особенность. Подавляющее большинство трубогибов ручные. Он включает в себя две отдельные ручки, которые вы затем перемещаете, чтобы прижать трубу к прессу. Органы управления должны быть хорошо откалиброваны, просты в обращении и должны реагировать на давление.

Измерения

Практически на каждом трубогибе вы найдете серию измерений. Однако некоторые из них обозначены более четко, чем другие.Эта функция сообщает вам, как далеко нужно переместить ручки, чтобы получить желаемый угол. Важно, чтобы измерения легко читались и не изнашивались со временем.

Прочие соображения

  • Захват. Если ваш трубогиб имеет все основные функции, вы можете перейти к более конкретным вопросам. Первое, на что нужно обратить внимание, - это сцепление. Вам будет удобно держать? Имеют ли ручки эргономичный дизайн? Оно противоскользящее? Все эти факторы способствуют удобству использования, поэтому стоит подумать.
  • Прочность. Затем вы захотите посмотреть, насколько прочен настоящий гибочный инструмент. Подумайте о материалах, которые использовались при строительстве. Они подвержены износу? Уязвимы к ржавчине и коррозии? Если вы уроните трубогиб, он сломается? Эти аспекты инструмента говорят о том, как долго он прослужит.
  • Техническое обслуживание. После того, как вы определили, что инструмент удобен в использовании и надежен, вы захотите оценить, насколько легко его поддерживать.Придется ли его откалибровать? Будет ли его легко чистить и сушить? Хотя уход за большинством трубогибов является довольно простым, полезно знать, что вам нужно, чтобы они прослужили дольше всего.
  • Прочность. Особенно, если вы планируете использовать трубогиб для нескольких целей, вам нужно, чтобы пресс и гибочный станок могли гнуть все типы металлов. Твердость труб сильно различается: от меди до цинка и стали. Убедитесь, что пресс может работать с гальванизированной сталью, армированной хромом, чтобы найти как можно более прочный инструмент.

Обзоры и рекомендации лучшего трубогиба 2021

Наконечники

  • Дважды отмерьте, один раз согните. Узнать нужный угол легче, чем «разогнуть» трубу.
  • Храните трубогиб в прохладном и сухом месте, чтобы снизить риск ржавчины и коррозии из-за влаги.
  • Удалите весь мусор, например пыль, или части трубы, которые могли быть поцарапаны.
  • Перед началом работы проверьте размеры трубы, считывая внутренний и внешний диаметр.
  • Используйте это измерение, чтобы убедиться, что ваш трубогиб настроен правильно.
  • Когда вы изгибаете трубу, слегка превышайте нужный угол, так как трубы естественным образом отжимаются.
  • Учитывайте металл, который вы изгибаете, поскольку такие металлы, как сталь и алюминий, уязвимы для обжима. Если это вызывает беспокойство, наполните трубу водой перед сгибанием.
  • Полностью просушите трубогиб перед возвратом на хранение, чтобы предотвратить преждевременный износ.

Часто задаваемые вопросы

В: В чем разница между трубогибом и трубогибом?

Эти два инструмента практически синонимы.Если трубогиб может изменить форму трубы, он сможет гнуть и трубу. Единственная разница заключается в том, как вы измеряете изгибаемую деталь: трубы используют внешний диаметр в качестве стандартной метрики, а трубы используют внутренний диаметр.

В: Как сгибать трубки с помощью ручного гибочного станка?

Измерьте трубу и соответствующим образом отрегулируйте гибочный станок. Еще раз проверьте необходимый угол. Вставьте трубку в отверстие и убедитесь, что она плотно сидит на месте. Крепко возьмитесь за ручки и потяните их, пока не достигнете желаемого угла, немного перегибая то, что нужно.Дайте трубке немного отскочить и проверьте свою работу.

В: Какой трубогиб самый лучший?

Лучший трубогиб - это тот, который обеспечивает полный диапазон 180 градусов. Он должен уметь гнуть все типы материалов, и вам будет легко управлять им. Популярным выбором является трубогиб Imperial Tool Tube Bender за его надежность и удобство в использовании.

Последние мысли

Теперь, когда вы знаете, что искать в трубогибе, вы можете сделать свой выбор. Это может быть трубогиб Imperial Tool или доступность трубогиба Wostore.Есть вариант для каждого и каждого проекта.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
