Ручной вариант

Такой вид данного устройства представляет собой простой (как в использовании, так и в сборке) и удобный инструмент, позволяющий резать небольшие (преимущественно пластиковые) трубы с использованием мускульной силы человека и без особых заморочек.

Труборез ручной спокойно помещается в стандартную мужскую руку, что обеспечивает удобство работы. Используя принцип рычага, этот инструмент пошагово опускает лезвие, которое медленно, но верно режет трубу.

Минус этого устройства в том, что сделать срез можно только под углом в 90 градусов. В большинстве случаев такого среза более, чем достаточно.

Фото трубореза ручного можно увидеть в нашей галерее или же в сети интернет.

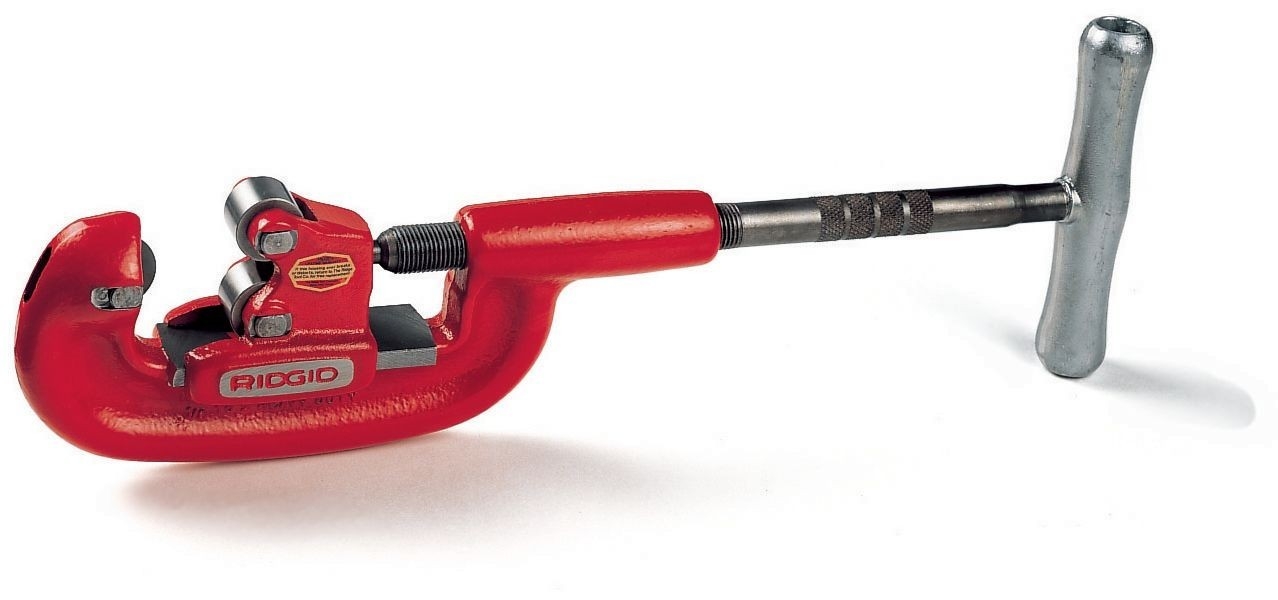

Труборез роликовый

Роликовый  труборез имеет более широкий функционал, нежели ручной, позволяя своему владельцу резать  металлические трубы, используя вращающиеся ролики (отсюда и название).

Этот инструмент тоже является ручным, однако благодаря своей более сложной сборке позволяет резать металл, не прилагая больших  усилий. Этот вид трубореза занимает меньше пространства для работы,  и в целом превосходит своего ручного собрата.

Труборез цепной

Пожалуй, самый совершенный труборез из  существующих – электрический цепной труборез. Это устройство позволяет резать трубы с  небольшим диаметром, выполненные из чугуна, бетона и керамики (хрупких материалов). Представляет оно из себя электроинструмент, оснащённый цепью с роликами или дисками, которые сдавливают трубу и режут её.

Такой труборез занимает меньше всего пространства, несмотря на то, что внешне выглядит очень большим. При работе с ним следует надевать защитные очки.

Общие правила использования

Перед тем, как испытать новый режущий инструмент в деле, следует ознакомиться с прилагаемой к труборезу инструкцией, общие положения которой сводятся к следующим правилам:

Перед началом  использования  трубореза откройте фиксатор, а за ним и сам инструмент . Труборез необходимо  установить на трубе, в месте предполагаемого разреза. Если имеется защёлка, обязательно закройте её, чтобы ролики не портились.

Как только направляющие коснутся друг друга, подровняйте ролики. Поворачивайте имеющийся винт до тех пор, пока режущие ролики не коснутся трубы.

Подтяните винт ещё немного, где-то на 180 градусов. Если в дальнейшем вам придётся прилагать слишком много усилий для резки, несколько отверните винт.

Готово! Теперь можете приступать к резке. Для этого вам нужно совершать маятниковые движения ручкой примерно на 130 градусов, поворачивая ручку на 180 градусов после каждого третьего маха. Повторяйте 2 последних действия пока не отрежете трубу.

Поняв, как пользоваться труборезом, целесообразно научиться методам ухода за инструментом. Всегда нужно использовать исключительно острые ролики, так как тупые могут привести к неприятным деформациям среза.

Не спеша, оборачивая ручку против часовой стрелки, раскройте салазки хотя бы на половину, дабы приступить к замене. Убедитесь, в какую сторону выбивается крепление ненужного ролика, а затем удалите его. Замените использованный ролик на новый. Вставьте ролик и его штифт на исходное место.

Важно помнить, что качество работы трубореза и продолжительность его службы в первую очередь зависит от бережного ухода за ним. Используйте только стандартные ролики.  Лучше потратить немного больше времени и найти подходящие, чем потом покупать новый труборез.

Используя труборез, держите его прямо к оси разрезаемой трубы, это значительно снизит нагрузку, и ваш инструмент проживёт существенно  дольше.

Не устанавливайте разные по отношению друг к другу ролики, они должны быть одного размера и качества, ведь в противном случае они все просто сломаются.

Не забывайте удалять ржавчину перед работой,  это значительно снизит нагрузку на рабочий орган. Тщательно смазывайте режущие ролики перед работой и весь инструмент перед хранением.

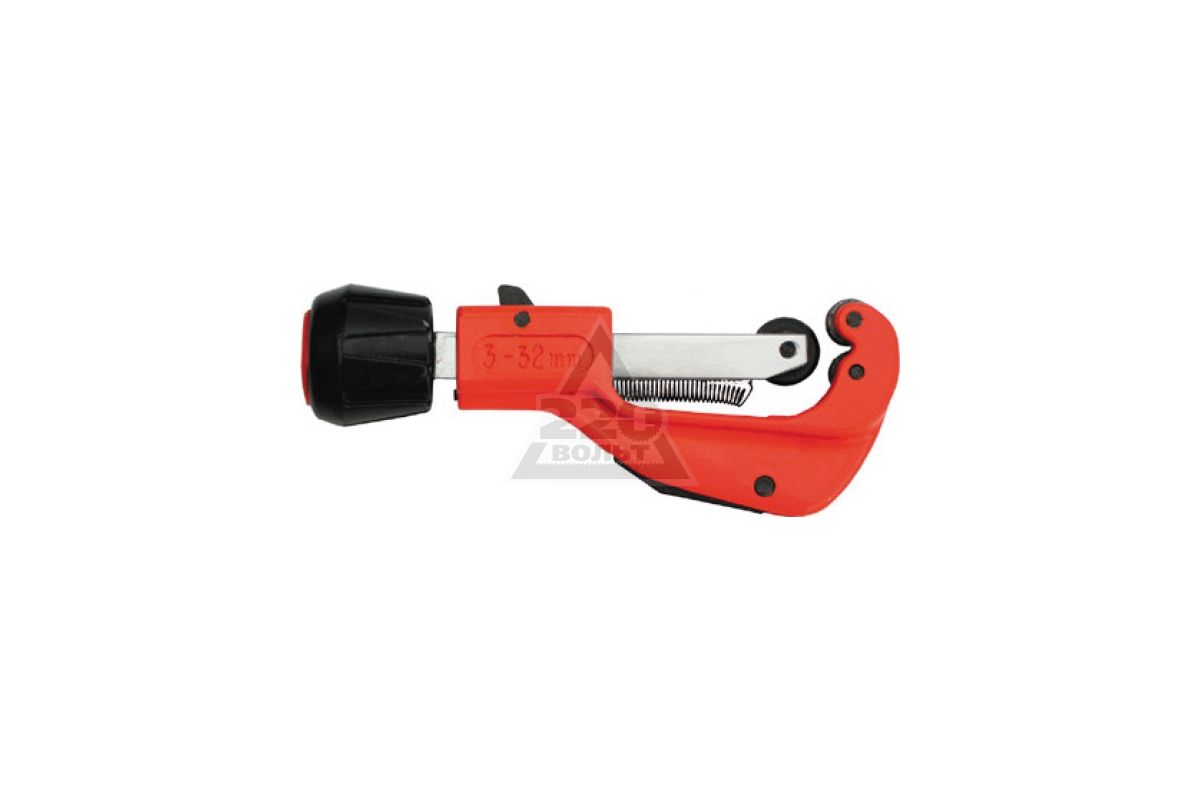

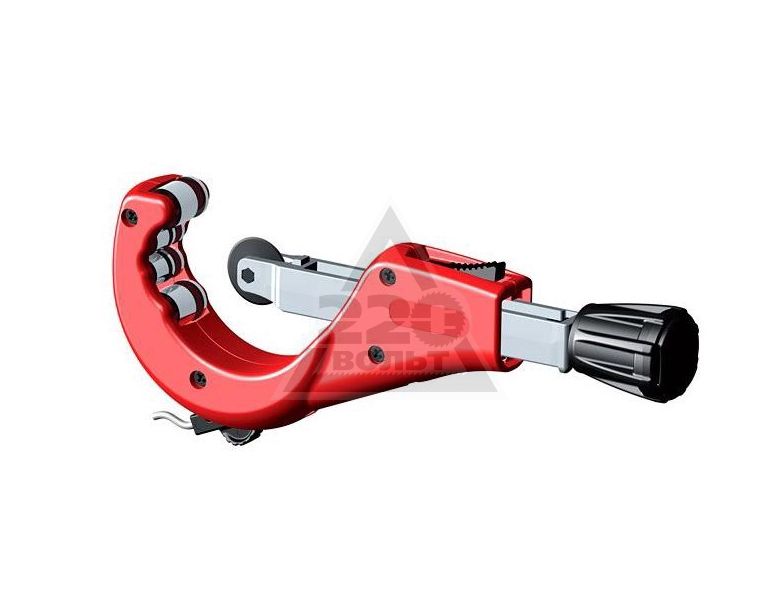

Фото трубореза

Ручной труборез для ПВХ труб 4-1 / 2 «(крупногабаритная конструкция) —

Это на разрезание каждой детали уходит несколько минут. Если бы я был профессионалом, работающим с большим количеством деталей, я не думаю, что мне нужна была бы такая задержка, я бы, вероятно, использовал ножовку в большом угловом ящике или сабельную пилу, если У меня был способ направить его прямо.У меня есть настоящая 10-дюймовая торцовочная пила, которой я пытался разрезать 4-дюймовый ПВХ, но пластиковые осколки всегда были повсюду, и это было болезненно, и я не мог полностью разрезать за один разрез.

Изображение продукта (и сам инструмент) говорят, что он может работать с внешним диаметром 5 дюймов, но не может работать с внешним диаметром 5 дюймов. Описание продукта 4-1 / 2 «верное.

Лезвие затянуто не слишком туго, и при использовании инструмента гайка медленно откручивается. Я должен проверять после каждого разреза. Когда мой был совершенно новым, конец болт немного торчал, почти на одном уровне с гайкой.Поэтому, когда он отменяется, это то, на что я его сбрасываю.

Лезвие может «катиться». Обычно на креплении имеется зазор от 1/32 до 1/64 (см. Рис.). Это может привести к «перекатыванию» лезвия, как заметил другой обозреватель. Не знаю, задумано это или нет, потому что, когда я полностью затянул его, это не помогло. Я также попробовал использовать тонкую металлическую прокладку, чтобы выпрямить лезвие, но это тоже не сильно помогло. Так что я думаю, что это может быть сделано намеренно. Я предполагаю, что свободное пространство должно позволить «крену» исправиться, и в моем случае это произойдет, если я буду следовать шагам, упомянутым ниже.

В связи с вышесказанным, вот как я предотвращаю непрекращающийся бросок. Я езжу очень легко на первом проходе. Я запускаю резак, подвешивая его вверх дном на трубу, а затем медленно поворачиваю ручку, пока лезвие не войдет в мою линию реза. Затем я очень медленно поворачиваюсь (в том направлении, где лезвие движется к инструменту). Когда я поворачиваюсь, я вижу, как лезвие немного раскачивается (см. Рис. Линии разреза), но затем исправляется само. После этого на каждый оборот я немного поворачиваю ручку, чтобы придать ей некоторое натяжение.Когда я переворачиваю резак вверх ногами, когда я поворачиваю ручку, чтобы вдавить лезвие в пластик, он не входит под углом, а если вначале светиться свет, лезвию легче исправить себя. Не знаю, нужно ли все время гулять на свету.

Вы должны закрепить трубу с помощью хомутов, например, цепных хомутов (см. Рис.), Чтобы она вообще НЕ двигалась. Я купил два по десять долларов каждый в HarborFreight.

Само собой разумеется, что этот инструмент не поставлялся с инструкциями, поэтому я понятия не имею, правильно ли то, что я делаю. Однако сейчас я вырезал десятки кусочков, и он по-прежнему хорош. За такую ​​цену я готов смириться с этими причудами.

Еще одна вещь, упаковка была повреждена при доставке, но это может быть случайностью. Инструмент внутри был в идеальном состоянии, поэтому я не предъявлял претензий.

Rotary ™ | Reed Manufacturing

Технические характеристики

Кат.	Код позиции	Диаметр трубы			Режущий диск	Применение [1]	Длина		Вес
		Сталь в ном.	Чугун и ковкий чугун в ном.	фактический наружный диаметр мм			дюйм	мм	фунт	кг
RC20S	03240	20-22	—	476-572	RCS8-36	Sch. 80 Нержавеющая сталь / Сорт.40 Сталь 20 «	106	2680	89	40,5
RC20I	03242	—	18-20	476-572	RCI8-30	Литой / ковкий чугун	106	2680	89	40,5
RC24S	03250	24 — 26	—	584 — 660	RCS8-36	Сорт 80 Нерж. / Сорт 30 Сталь 24 « Sch.80 Нержавеющая сталь / Сорт. 30 Сталь 26 «	111	2807	107	48,6
RC24I	03252	—	22-24	584 — 660	RCI8-30	Чугун / ковкий чугун	111	2807	107	48,6
RC30S [2]	03260	28 — 34	—	698 — 864	RCS8-36	Сорт. 40 Нерж. / Сорт.30 Сталь 28 дюймов Сорт 80 Нержавеющая сталь / Сорт 30 Сталь 30 дюймов Сорт. 80 Нержавеющая сталь / Сорт. 30 Сталь 32 « Сорт 40 Нержавеющая / Сорт 30 Сталь 34″	96	2438	283	128,6
RC30I [2]	03262	—	30	698 — 864	RCI8-30	Чугун / ковкий чугун	96	2438	283	128,6
RC36I [2] [3] [4]	03263	—	30	813 — 915	RCI8-30	Чугун / ковкий чугун	96	2438	295	134. 1
RC36S [2] [5]	03264	32 — 36	—	813 — 915	RCS8-36	Sch. 80 Нержавеющая сталь / Сорт. 30 Сталь 32 « Сорт. 40 Нержавеющая / Сорт. 30 Сталь 34″ Сорт. 80 Нержавеющая сталь / Сорт. 30 Сталь 36 «	96	2438	295	134,1
RC42S	03265	40-42	—	1016-1067	RCS8-36	Сорт. 80 Нержавеющая сталь / Extra Тяжелая сталь 42 дюйма	108	2743	325	147.7
RC20X	03270	20-22	—	476-572	RCX	Sch. 80 Нержавеющая сталь / Сорт. 40 сталь 20 «	106	2680	89	40,5
RC24X	03271	24 — 26	—	584 — 660	RCX	Sch. 80 Нерж. / Сорт. 40 Сталь 24 « Сорт. 80 Нержавеющая сталь / Сорт. 20 Сталь / сверхтяжелая сталь 26 дюймов	111	2807	107	48.6
RC30X	03272	28-34	—	698-864	RCX	Sch. 40 Нержавеющая сталь / Сорт. 30 Сталь 28 дюймов Сорт 80 Нержавеющая сталь / Сорт 30 Сталь 30 дюймов Сорт. 80 Нержавеющая сталь / Сорт. 40 Сталь 32 « Сорт 40 Нержавеющая / Сорт 40 Сталь 34″	96	2438	283	128,6
RC36X	03273	32 — 36	—	813 — 915	RCX	Сорт. 80 Нержавеющая сталь / Сорт. 40 Сталь 32 « Сорт. 40 Нерж. / Сорт. 40 Сталь 34″ Сорт. 80 Нержавеющая сталь / Сорт. 40 Сталь 36 дюймов	96	2438	295	134,1
RC42X	03274	40-42	—	1016-1067	RCX	Сорт 80 Нержавеющая / сверхтяжелая сталь 42 «	108	2743	325	147,7

Включает перечисленную спецификацию трубопровода плюс все нижние спецификации труб того же типа.

комплекта для переоборудования.

При замене режущих дисков на диски RCS8-36 RC36I может резать стальные трубы диаметром 32-36 дюймов.

RC36I можно использовать только для чугуна с шаровидным графитом диаметром 30 дюймов. Она недостаточно расширяется для трубы из чугуна с шаровидным графитом диаметром 36 дюймов.

При замене отрезных кругов на круги RCI8-30, RC36S может резать 30-дюймовые трубы из чугуна с шаровидным графитом.

ПРИМЕЧАНИЕ:
S = включает отрезные круги для стали / нержавеющей стали
I = для литого и высокопрочного чугуна.
X = оснащен отрезными дисками RCX и специальными внешними роликами RC8-30XR. Это позволяет моделям «X» резать сталь с толстыми стенками и трубы из нержавеющей стали, так как режущий диск RCX имеет вылет лезвия 0,800 дюйма.

Колеса для фрез одинакового размера являются взаимозаменяемыми. С этими фрезами рекомендуется использовать только режущие диски Reed.Колеса Reed изготавливаются из высокопрочной, ударопрочной инструментальной стали на компьютеризированных станках (ЧПУ), а затем подвергаются точной термообработке. Это позволяет получить более тонкий профиль, но при этом более прочное лезвие.

• Режьте легче и быстрее, особенно трубы из нержавеющей стали и пластичные трубы.
• Служит намного дольше.
• Обеспечьте наилучшее соотношение цены и качества

ПРИМЕЧАНИЕ: Труборез Rotary ™ должен доставляться грузовиком.

Дополнительная информация

Труборез Rotary ™ для холодной резки стальных труб большого диаметра, большей части нержавеющей стали, пластичных и чугунных труб в непосредственной близости.Низкопрофильная конструкция моделей LCRC требует зазора всего 5 дюймов для трубы диаметром до 16 дюймов и только 8 дюймов для RC20 и RC24, которые покрывают трубу до 24 дюймов. Все резаки LCRC, RC20 и RC24 поставляются с надвижной ручкой, которая используется для поворота резака вокруг трубы в одном направлении. Рукоятка также используется для затягивания резака каждые пол-оборота.

Для труб большого диаметра перейдите к резакам RC30, RC36 или RC42S, которым требуется 11.Зазор 8 дюймов. Они оснащены длинной ручкой с храповым механизмом и отдельным профессиональным гаечным ключом для затягивания резака на каждые пол-оборота.

Роторные труборезы — лучшие ручные резаки для высокопрочного чугуна и отличный вариант для стальных труб. Благодаря хорошему усилию длинной рукоятки инструмента труба отрывается прямо до того, как колесо войдет в середину трубы. Поворотные труборезы имеют прочную раму. Для всех размеров используются одинаковые отрезные круги: RCS8-36 для стали и RCI8-30 для ковкого и чугуна.Дополнительные колеса RCX сокращают толщину стенки до 25/32 дюйма для стальных труб.

ПРИМЕЧАНИЕ. RC42S нельзя преобразовать в RC30 или RC36 или из них. Это отдельные инструменты.

Труборезы роторного типа — изобретение компании REED! Труборез REED Rotary ™ режет трубы безопасно, легко, быстро и с низкими затратами.Обеспечивает квадратный разрез и может использоваться в любом месте в тесноте — в канаве, под водой, в зонах, свободных от шума, над головой, в стеллажах для труб и т. Д. Труборезы REED Rotary ™ служат десятилетиями.

Как использовать вращающийся труборез или труборез

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

После вчерашнего беглого обзора трубореза Superior Tools мы получили несколько запросов о том, как правильно использовать такой резак.

Большинство, если не все труборезы и труборезы имеют схожую конструкцию. Как и у C-образного зажима, всегда есть одна стационарная опора и одна регулируемая опора, которая крепится к концу регулировочного винта. В зависимости от производителя и конструкции инструментов большинство фрез будет иметь либо неподвижное роликовое колесо (или колеса), либо подвижное режущее колесо, или наоборот.

1. Откройте инструмент, ослабив винт и втянув отрезной диск или ролик (и).
2. Вставьте трубку или трубу в инструмент и поверните регулировочный винт, чтобы ролик (колеса) и отрезной круг соприкоснулись с ним.
3. Поверните инструмент вокруг зажатой или иным образом закрепленной трубки или трубы, чтобы начать резку.
4. По крайней мере, после одного полного вращательного прохода затяните регулировочный винт, чтобы отрезной диск вошел глубже в трубку или трубу. Толщина и тип разрезаемого материала определяют, насколько глубже вы должны зацепить материал для следующего вращательного прохода.
5. После того, как труба будет разрезана, вам, вероятно, потребуется удалить заусенцы с внутреннего края разреза.

Советы по выбору и использованию труб и труборезов:

• Инструменты большего размера обычно лучше, поскольку они обеспечивают больший рычаг и более простую резку, но размер инструмента должен соответствовать разрезаемому материалу.Например, большой резак, предназначенный для стальных труб, не совсем подходит для резки тонкостенных латунных труб 1/4 дюйма.
• Смазочно-охлаждающая жидкость может использоваться в качестве смазки при резке очень твердых или упругих материалов.
• Изношенные или поврежденные лезвия отрезного круга необходимо незамедлительно заменять, чтобы избежать неудобств, повреждения заготовок и неточных разрезов.

Ознакомьтесь с широким выбором трубок и труборезов на Amazon или посетите секцию сантехники местного хозяйственного магазина.Возможно, вы захотите заглянуть в местный магазин товаров для хобби или предметов искусства, чтобы найти резаки самого маленького размера.

Станки для плазменной резки труб с ЧПУ Хьюстон и промышленная резка профилей сосудов

Watts-Mueller имеет более 1700 машин в работе каждый день в 72 странах — это демонстрирует надежность нашей продукции.Наши станки для плазменной резки труб с ЧПУ производятся в США и обеспечивают решения для резки и автоматизированной сварки для самых жестких требований в металлообрабатывающей промышленности — мы даже можем изготовить станок для вашей компании на заказ.

Ознакомьтесь с полным ассортиментом нашей продукции ниже.
См. Нашу галерею машин.

Наши станки для плазменной резки труб с ЧПУ спроектированы и произведены в США и Германии для самых сложных производственных проектов по всему миру.

Диапазон промышленных машин Watts-Mueller, начиная с серии Eco , может работа с трубами с наружным диаметром от 2 до 36 дюймов до MO-HD Series машин, способных трубопровода до 160 дюймов OD.

Наши станки обеспечивают превосходную резку труб, снятие фаски и резку стыков всех типов. В Кроме того, наше программное обеспечение 3DPP обеспечивает эффективное размещение резки труб для несколько разрезов … и несколько труб. Запрограммируйте на мониторе и нажмите «Старт» кнопка.
