Трубы дымовые: Промышленные дымовые трубы – проектирование, строительство и монтаж дымовых труб для котельной
Производство дымовых трубы для котельных из нержавеющей стали
Дымовая труба – это конструкция, создающая тягу для отведения продуктов сгорания в атмосферу. Составные части дымовой трубы: вертикальный ствол и отдельные горизонтальные и наклонные участки для присоединения к котлу. Наличие дымохода обязательно у когенерационных установок и котельных.
Дымовые трубы для котельных представляют собой мощное инженерно-техническое специальное сооружение и требуют проведения сложных расчетов, а также разработки проектно-конструкторской документации. При неграмотном проектировании и установке данной конструкции, ее работа становится некорректной. Возможно оседание сажи, дыма и копоти на внутренних стенках ствола газохода (в дальнейшем он забивается и препятствует выбросу в атмосферу продуктов горения). Исключение таких проблем решается на стадии проектирования – использованием труб с внутренней ровной и гладкой поверхностью, «цепляться» за которую у отходов нет возможности.
Строить трубы из кирпича — дорого и долго. На смену им пришли модульные конструкции газоотводов, которые изготовлены из нержавеющей стали. В основном, данная конструкция представляет дымовую трубу, как правило, по одному для каждого котла в составе котельной.
Купить дымовую трубу в «БорКотлоМаш» — это значит получить бесплатные расчеты, грамотный подбор, выгодное ценовое предложение, гарантию на все поставляемое оборудование, полную техническую поддержку и возможность доставки на льготных условиях в Ваш регион до объекта.
Среди требований к конструкции дым отводящих стволов можно выделить:
Наличие теплоизоляции, которая исключает образование конденсата на внутренней поверхности. Теплоизоляция также влияет на качество тяги и не дает конструкции быстро остывать, тем самым значительно продлевая срок эксплуатации оборудования.
Правильно подобранное сечение, удовлетворяющее максимальное количество расчетно-отводимых газов.
Крепление установки. Одно из важнейших требований – оно должно быть надежным. Выбор крепления зависит от исполнения самой трубы.
Исключение каких-либо сложностей доступа к конструкции при проведении технических работ. В данном случае дымовые трубы оснащаются специальными площадками и лестницами, а также другими полезными дополнениями.
Применение только высококачественных материалов в процессе изготовления конструкции, а также при ее окраске. Наружная поверхность должна быть устойчива к воздействию агрессивной среды и обеспечивать стойкость к коррозии.
Виды дымовых труб
Все металлические дымовые трубы из нержавеющей стали в основном различаются способом крепления и своей конструкцией.
- Самонесущие. Изготавливаются из металла и размещаются на фундаменте. Основание трубы имеет ребра жесткости.
- Фермовые. Оснащаются металлической конструкцией (фермой), играющей роль равностепенного распределителя нагрузок от стволов дымоходов.
В основании фермы расположены опорные стойки, которые соединяются системой раскосов и горизонтальными трубами или уголками. - Мачтовые. Поставляются комплектом элементов для сборки и размещаются на несущей мачте.
- Колонные. Конструкционно это один газоотводящий ствол, внутри которого размещаются от одного до пяти газоходов.
- Фасадные (настенного крепления). При помощи хомутов и анкерных болтов крепятся к фасаду здания.
- На растяжках. Система включает в себя одноствольную металлическую трубу, которая удерживается при помощи специальных оттяжек.
В основании фермы расположены опорные стойки, которые соединяются системой раскосов и горизонтальными трубами или уголками.Расчет и проектирование дымовой трубы
Чтобы гарантировать безопасную и стабильную эксплуатацию промышленной дымовой трубы необходимо на первоначальном этапе подготовить грамотно составленный проект. Проект должен соответствовать действующим нормам, ветровой нагрузке и сейсмической активности местности, а также всем требованиям Заказчика.
Проектирование дымовой трубы включает в себя аэродинамический расчет, расчет диаметра, высоты и стойкости конструкции, а также расчеты надежности фундамента и механизма крепления дымохода.
На эксплуатационные характеристики всей установки большое влияние оказывает оптимальное соотношение диаметра и высоты трубы. Особенно важно учесть этот фактор, когда котлы не оснащены наддувом или дымовыми насосами.
Тип конструкции (мачтовая, самонесущая) подбирается исходя из таких параметров, как высота трубы, ее место размещения и типа дополнительного крепления.
Первоначально необходимо собрать исходные данные, чтобы максимально точно выявить требования Заказчика к конструкции оборудования и ее характеристикам.
После этого происходят предварительные расчеты, определяющие высотные характеристики, габаритные размеры и массу оборудования. На данном этапе формируется стоимость дымовой трубы.
Далее составляется техническое задание – документ, определяющий состав требований к проекту и являющийся стартовым этапом проектирования.
Стороны подписывают договор на выполнение проектных работ, после чего проект передается на согласование в органы специального назначения.
Производство дымовых труб для котельных
В процессе производства промышленных дымовых труб применяются только материалы высокого качества – нержавеющая сталь, оцинкованная сталь, а также утеплители. Все материалы приобретаются у проверенных временем поставщиков.
В производстве принимают участие опытный инженерный состав и другой персонал высокой квалификации. Высокое качество, стабильность в работе и долговечность поставляемого оборудования достигается за счет использования современного оборудования и отлаженного технологического процесса.
- Из металлических профилей, опираясь на проектные чертежи, делаются заготовки.
- Выставляются кондукторы для размещения ключевых деталей. Детали составляются в сборочные узлы и «прихватываются» сваркой.
- Проходит проверка на отсутствие изгибов и различных искривлений по всей длине. Далее происходит заключительная сварка.
- Контроль качества. Прохождение данной процедуру служит разрешающей точкой для погрузки и доставки трубы. Без проведения контроля качества погрузка и отправка продукции запрещена.
Далее происходит заключительная сварка.Скачать каталог дымовых труб
Скачать опросный лист на изготовление дымовой трубы.pdf
ООО «БорКотлоМаш» осуществляет поставку всех типов промышленных дымовых труб из нержавеющей стали для котельных. Наши специалисты готовы произвести все необходимые расчеты и подборы оборудования, а затем подготовить самое функционально эффективное и экономически выгодное предложение.
НАШЕ ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ!
Почему выбирают нас?
Ваша заявка принята. Наш менеджер свяжется с вами в ближайшее время.
Каких типов бывают дымовые трубы и какими особенностями обладают
Содержание статьи
Дымовые трубы являются важным элементом работы любого газового котла или печи, они выполняют задачу по отводу в атмосферу продуктов сгорания и переработанных газов. Если устройство подобрано или установлено неверно, это может привести к оседанию сажи и копоти на его стенах, затруднениям для прохода газов и поломкам.
Дымовая труба для дома
Основополагающей функцией дымоходов является обеспечение естественной тяги. Разница между холодной температурой в атмосфере и горячей температурой газов, что выделяют дымовые трубы, и вызывает появление тяги.
Вернуться к содержанию ↑Типы трубных устройств
Дымовые трубы различают по многим параметрам. Если взять за критерий классификации материал изготовления, то они бывают:
- Кирпичными;
- Металлическими;
- Бетонными;
- Пластиковыми.
По типу несущей конструкции дымовые трубы делят на:
- Мачтовые;
- Настенного крепления;
- Самонесущие.
В зависимости от использования утеплителя устройство дымоходов классифицируют на:
- Утепленные устройства;
- Неутепленные устройства.
Особенности мачтовых дымовых труб
Мачтовые дымовые трубы предназначены для отвода продуктов сгорания газового котла или котельных на жидком топливе, как в условиях частного дома, так и на предприятиях. Устройство мачтового дымохода состоит из опорной башни и газоходов, что крепятся к ней. Башня является конструкцией из металлического профиля и бывает трехмачтовой или четырехмачтовой.
Мачтовый дымоход
Элементы конструкции легко перевозить и можно собирать прямо на месте монтажа. Для этого детали собираются снизу вверх как конструктор и скрепляются между собой саморезами или заклепками. Процесс монтажа мачтового устройства для газового котла занимает всего несколько часов. Максимальная высота дымохода составляет 28,5 м. Основой для возведения конструкции выступает бетонная подушка.
Настенные дымовые трубы
Настенные конструкции фиксируются к стенам дома с помощью хомутов с анкерным креплением. Установка дымоходов такого типа не требует наличия опорной конструкции или фундамента, а поэтому производится с минимальными затратами.
Возможна установка дымохода настенного типа как внутри, так и снаружи дома. Подходят такие дымовые каналы для газового, или работающего на жидком топливе котла.
Настенная дымоходная труба
Вернуться к содержанию ↑Самонесущие конструкции
Дымовые каналы самонесущего типа используются для выведения продуктов переработки топлива котла, работающего на жидком, газообразном или твердом топливе. Самонесущие конструкции бывают одноствольными или многоствольными, соединенными между собой уголками. Их небольшая масса максимально упрощает процесс монтажа дымохода для дома или предприятия. Также самонесущие конструкции не фильтруют конденсат и продукты переработки газового котла, что положительно сказывается на рабочем давлении агрегата.
Пример самонесущих труб разного типа представлен на рисунке:
Самонесущие трубы
Вернуться к содержанию ↑Газоотводы неутепленные
Газоотводы – это модульные системы, изготовленные из нержавеющей стали, через которые производится отвод продуктов переработки газового котла или любого другого теплогенерирующего агрегата.
Неутепленные газоотводы не имеют изоляции, а поэтому применение возможно лишь внутри дома. Для их производства используется сталь четырехсотой серии, толщиной 0,55-0,8 мм.
Разница между утепленными и неутепленными дымовыми трубами хорошо просматривается на рисунке:
Утепленные и неутепленные газоотводные трубы
Вернуться к содержанию ↑Газоотводы утепленные
Утепленные газоотводы – это трехслойная конструкция, где внешний и внутренней шар выполнены из металла, а внутри расположена теплоизоляция. Такие трубы подходят для наружного применения, поскольку имеют высокую устойчивость к атмосферному и температурному воздействию.
Дымовые трубы всех типов комплектуются специальным оголовком, который является неотъемлемой частью системы отвода газов.
Вернуться к содержанию ↑Оголовок дымовой трубы
Оголовок дымовой трубы – это важная составная часть газоотвода, что выполняет сразу несколько задач. Основные функции – это:
- Защита канала от попадания атмосферных осадков и пагубного влияния ветра;
- Усиление тяги дымоходов благодаря правильному распределению потоков воздуха;
- Декоративное украшение крыши. Если через кровлю выходит сразу несколько вентиляционных каналов, одинаковые оголовки объединят их архитектурно.
Оголовок дымовой трубы подбирается в зависимости от внешних условий среды, где используется устройство. Если предполагается наличие сильного бокового ветра, рекомендуется использовать дефлектор, который не дает возможность обратной тяге попадать в помещение котельной.
Дефлекторы
Если главная цель использования оголовка — защита от снега и ветра, допускается использования зонта.
Зонт для трубы
Вернуться к содержанию ↑Проектирование дымовых труб
Для успешного функционирования дымохода и отвода продуктов сгорания в полном размере, перед монтажом конструкции необходимо произвести расчет дымовой трубы. Наиболее значимую роль играет аэродинамический расчет. Проект состоит из вычисления высоты, прочности и устойчивости сооружения, теплотехнического расчета.
Правильный расчет дымовой трубы позволяет определить ее минимальную пропускную способность, достаточную для прохождения переработанного топлива газового котла в атмосферу. Если аэродинамический расчет произведен неверно, газы будут скапливаться в котле, и станут причиной его поломки.
Итогом проведения аэродинамического расчета являются рекомендации по оптимальной высоте и диаметру устройства, подбору элементов конструкции для оптимизации.
Дымовые трубы котельных
Расчет высоты дымовой трубы необходимо производить с учетом санитарных и экологических норм, а также учитывать:
- Погодные условия местности;
- Рельеф;
- Температуру выводимых газов.
Для вычисления дымохода в частном доме можно воспользоваться упрощённой схемой.
Для произведения расчета вентиляционной трубы газового котла необходимо знать лишь его теплоотдачу, остальные параметры для всех бытовых конструкций примерно одинаковы.
Параметры для расчета таковы:
- Температура газов на входе – 200 °;
- Скорость газов – 2 м/с;
- Высота конструкции – не менее 5 м;
- Напор газов – 4 Па на 1м.
Одним из самых сложных моментов в обустройстве дымовых труб является создание условий для прохода дымового канала через кровлю.
Вернуться к содержанию ↑Обустройство узла прохода через кровлю
Дымовые трубы, что находятся внутри помещения, выводятся наружу двумя способами: через стену и через кровлю. Для каждой трубы и каждого отопительного прибора монтируется индивидуальный узел прохода через кровлю.
В зависимости от типа вентиляции и конструкции крыши узел прохода через кровлю может быть:
- Круглым;
- Овальным;
- Квадратным;
- Прямоугольным.
Конструкция угла прохода через кровлю – это отверстие с утеплением для вывода дымовой трубы. Специалисты рекомендуют выполнять узел прохода через конек кровли, что значительно упрощает процесс и предотвращает появления снежных завалов в зимнее время. Для вывода дымохода через утепленную кровлю лучше всего использовать отдельный короб. Места примыкания кровли к трубе для герметизации обустраивают специальным фартуком. Пример устройства представлен на рисунке:
Устройство прохода трубы через кровлю
Дымоходы промышленного назначения, а также любые высотные сооружения, расположенные вблизи аэропортов, должны иметь специальное световое ограждение.
Вернуться к содержанию ↑Светоограждение дымовых труб
Световое ограждение, расположенное на элементах дымохода, предназначено для их обозначения на местности в вечернее и ночное время суток.
Высотные промышленные дымовые трубы относятся к категории аэродромных препятствий и должны иметь световое ограждение и маркировочную окраску.

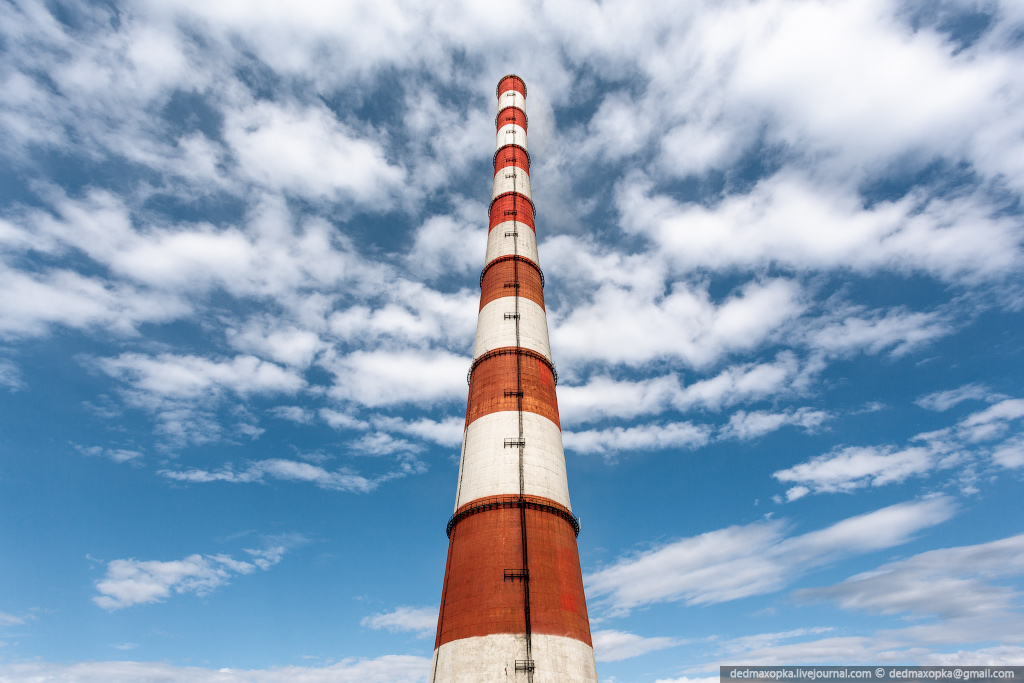

Маркировочная окраска дымовых труб информирует воздушные суда о наличии высотных объектов на поверхности земли.
Согласно правилам пожарной безопасности верхнее световое ограждение располагается на дымовых трубах на уровне 1,5-3 м ниже обреза трубы. Помимо этого, оградительное освещение должно находиться на каждом ярусе дымохода.
Световое ограждение включается в темное время суток, а также в дневное время в условиях плохой видимости, к примеру, во время дождя или тумана.
Вернуться к содержанию ↑Уход за дымовыми каналами
Дымовые трубы требуют постоянного ухода для поддержания их рабочего состояния. Их необходимо регулярно очищать от сажи и копоти, которые скапливаются на стенах дымоходов и препятствуют естественной тяге внутри дымового канала. Ремонт дымовых труб лучше всего производить перед началом и после окончания отопительного сезона.
Прежде всего, следует укрепить места соединения элементов дымохода с помощью герметика, устранить возможные трещины и удалить засоры.
Дымовые трубы
| Автор | Поделитесь | Оцените | Виктор Самолин |
|---|
Самонесущие дымовые трубы ТССУ предназначены для отвода продуктов сгорания от котлов, работающих на газообразном и жидком топливе и от газогенераторных установок. Могут использоваться для отвода дымовых газов, имеющих температуру до 500°С, разряжение до 1 кПа и слабоагрессивную химическую среду. По сравнению с другими типами дымовых труб стальные трубы при идентичных параметрах имеют наименьшую массу и наиболее высокий уровень монтажной готовности. Кроме того, они не фильтруют конденсат и вредные компоненты отходящих газов, что обеспечивает работу со значительными положительными давлениями и скоростями газов. Скачать каталог на дымовые трубы (pdf) Для заказа дымовой трубы необходимо знать основные параметры. Это внутренний диаметр газохода и высота дымовой трубы. Но мы просим вас, при заказе дымовой трубы заполнить опросный лист. На основании опросного листа мы подготовим чертеж вашей дымовой трубы и на основании этого чертежа сделаем расчет стоимости. В нашем предложении вы получите чертеж трубы и стоимость с разбивкой по составляющим элементам. Просим вас для заказа дымовой трубы заполнить опросный лист (скачать опросный лист)
По желанию заказчика дымовые трубы комплектуются площадками для обслуживания, лестничным маршем с ограждением и светооградительными элементами.
Труба дымовая стальная самонесущая утепленная представляет собой самостоятельную свободностоящую строительную конструкцию по типу «труба в трубе», когда внутри несущего ствола, воспринимающего все внешние нагрузки, расположен внутренний дымоотводящий ствол меньшего диаметра. По высоте труба выполнена составной из секций диаметром от 510 мм до 910 мм (наружный ствол) и диаметром от 400 до 800 мм (внутренний ствол).
Основные технические характеристики дымовых, стальных, самонесущих труб
Конструкция и состав самонесущей стальной дымовой трубы Секции представляют собой цилиндры, выполненные из листовой стали сварными, различной длины, ширины и толщины стенки, что зависит от высоты трубы, количества и параметров эвакуируемых газов.
Конструкция царги самонесущей дымовой трубы
Сборка секций дымовой трубы и маркировочная окраска производится непосредственно на месте монтажа. Монтаж одноствольной самонесущей дымовой трубы
| ОТПРАВИТЬ СООБЩЕНИЕ С САЙТА Печь для парилок объемом до 60 м3 Газовые горелки для печей, для бань и саун Парогенераторы промышленные | ||||
com
Для крепления секций (поз.1, 2, 3) между собой предусмотрены фланцевые соединения на болтах (поз.8), которые выполняют функции как монтажного крепления, так и основного. Нижняя секция (поз.1) выполнена с усилением ее ребрами жесткости (поз.5) и крепится к фундаменту (поз.10) анкерными болтами (поз.9), проходящими через отверстия в нижней опорной плите (поз.4).
Толщина оболочки наружного ствола 4,0 (5,0) мм.
Опорную плиту установить риской в сторону отопительного оборудования (смотреть рис.1). Риска совпадает с вводом патрубка тройника дымовой трубы.
С помощью пластин осуществляется подъем царги.
В случае необходимости выполнить работы по подливке между поверхностью фундамента и опорной плитой (смотреть рис.3).
При навинчивании гаек на болты фланцы не должны давать перекоса, поэтому гайки необходимо навинчивать не в порядке расположения болтов по окружности, а поочерёдно по диаметрально противоположным парам.
| Наименование предприятия (объекта) | Год | Диаметр, мм | Высота, м | Кол-во стволов, шт. |
| ПО «Минудобрения» (в настоящее время ОАО «Воскресенские минеральные удобрения»), г. Воскресенск, Московская область | 1974 | 2208 | 100 | 1 |
| Сернокислотное производство, г. Сумы (Украина) | 1978 | 2208 | 100 | 1 |
| ОАО «Первомайский стеклозавод», Смоленская обл. | 1978 | 300 | 29,2 | 2 |
| РТС «Рублёво», г. Москва | 1993 | 3250 | 100 | 1 |
| РТС «Северная», г. Одесса (Украина) | 1994 | 3250 | 117 | 1 |
| РТС «Строгино», г. Москва | 1994 | 3250 | 55 | 1 |
| КТС -54, г. Москва | 1997 | 1900 | 80 | 1 |
РТС «Строгино», г. Москва |
1998 | 3250 | 55 | 3 |
| РТС «Красная Пресня», г. Москва | 1999 | 3250 | 55 | 1 |
| РТС «Строгино», г. Москва | 1999 | 3250 | 55 | 1 |
| КТС -24, г. Москва | 1999 | 3250 | 60 | 1 |
| РТС-1, г. Зеленоград, Московская обл. | 2000 | 2700 | 55 | 1 |
| РТС «Новомосковская», г. Москва | 2000 | 2700 | 70,7 | 1 |
| РТС «Новомосковская», г. Москва | 2001 | 2700 | 70,7 | 2 |
| РТС «Южная», г. Череповец | 2001 | 3250 | 120 | 1 |
| РТС «Фрезер», г. Москва | 2002 | 3250 | 55 | 3 |
РТС «Матвеевская», г. Москва |
2002 | 2700 | 70,7 | 3 |
| РТС «Нагатино», г. Москва | 2002 | 3250 | 75 | 2 |
| РТС «Тушино-4», г. Москва | 2003 | 2700 | 53 | 3 |
| РТС «Бирюлёво», г. Москва | 2003 | 3250 | 53 | 4 |
| РТС «Митино», г. Москва | 2003 | 4270 | 117 | 1 |
| «КТС-54», г. Москва | 2003 | 3250 | 56 | 1 |
| КТС -24, г. Москва | 2004 | 3250 | 59 | 1 |
| РТС «Тушино-5», г. Москва | 2004 | 3250 | 57 | 2 |
| РТС «Кунцево», г. Москва | 2004 | 3250 | 50 | 2 |
РТС «Бабушкино», г. Москва |
2004 | 3250 | 37 | 4 |
| РТС «Переделкино», г. Москва | 2004 | 4270 | 116 | 1 |
| РТС «Кунцево», г. Москва | 2005 | 3250 | 50 | 3 |
| КТС -11А, г. Москва | 2005 | 3250 | 56 | 1 |
| РТС «Химки-Коврино», Московская обл. | 2005 | 3250 | 59 | 2 |
| РТС «Строгино», г. Москва | 2007 | 3250 | 75 | 2 |
| ГТЭС «Внуково», г. Москва | 2007 | 2700 | 46,7 | 2 |
| ТЭЦ п. Северный, г. Москва | 2007 | 3250 | 80 | 1 |
| РТС «Красная Пресня», г. Москва | 2007 | 3250 | 80 | 2 |
ТЧ-5 ст. Инская ЗапСибЖД |
2008 | 1600 | 45 | 1 |
| РТС «Некрасовка», г. Москва | 2008 | 2700 | 53 | 2 |
| Сочинская ТЭС, г. Сочи | 2009 | 3600 | 120 | 1 |
| РТС «Перово», г. Москва | 2011 | 3250 | 41,6 | 2 |
| РТС «Некрасовка», г. Москва | 2012 | 2700 | 52,4 | 1 |
| РТС «Видное», г. Москва | 2012 | 2700 | 50,17 | 1 |
| РТС «Тушино-3», г. Москва | 2012 | 3250 | 51,52 | 2 |
| РТС «Перово», г. Москва | 2012 | 3250 | 41,6 | 2 |
| ОАО «Одесский припортовый завод», г. Южный Одесской области, Украина | 2012 | 3250 | 150 | 1 |
РТС «Видное», г. Москва |
2013 | 2700 | 50,17 | 1 |
| ООО «Нестле Россия», с. Ворсино, Боровский район, Калужская область | 2013 | 800 | 16,93 | 1 |
| ООО «Нестле Россия», с. Ворсино, Боровский район, Калужская область | 2013 | 1440 | 16 | 1 |
| РТС «Видное», г. Москва | 2014 | 2700 | 50,17 | 1 |
| РТС «Тушино-3» г. Москва | 2015 | 3250 | 51,52 | 2 |
Дымовые и вентиляционные стальные трубы
В связи с расширением ассортимента емкостного оборудования Завода САРРЗ производство дымовых труб осуществляется Заводом ГазСинтез — партнером Саратовского резервуарного Завода.
Заказать оборудование можно на сайте Завода ГазСинтез: https://sargs.ru/produkciya/dymovye_truby/
Дымовые и вентиляционные трубы являются составной частью эффективной и долговечной работы теплоэнергетических объектов, например, модульных и промышленных котельных, генераторов.
Система отопления жилого или промышленного объекта включает оборудование по безопасному отведению продуктов сгорания (пепел, дым, копоть, сажа, газ) топлива (твердое топливо, природный, сжиженный, попутный газ, дизель, нефть).
Эксплуатационные характеристики стальных дымовых и вентиляционных труб
Технические параметры (материал, высота, тип конструкции) зависят от:
-
климатических условий эксплуатации системы отопления (температура, влажность, сейсмичность, ветровые нагрузки)
-
мощности тепловых установок
-
степени агрессивности продуктов сгорания
-
срока предполагаемой эксплуатации котельной или другой отопительной системы
-
наличия естественной или принудительной тяги
-
количества необходимых газоотводов
-
экологической безопасности удаления продуктов сгорания в атмосферу, снижения негативного воздействия на окружающую среду
-
соблюдения требований, норм и правил по проектированию, строительству, эксплуатации котельного оборудования
Конструкция промышленных дымовых и вентиляционных труб
Конструктивно газоотвод для выведения дыма и газа в результате сгорания топлива состоит из трех основных элементов:
В основном дымовые трубы монтируются отдельно стоящими колоннами.
Но возможна их установка на крыше здания или сооружения при ее малой высоте (до 35 м). Они крепятся на металлическую опорную плиту, вмонтированную в железобетонный фундамент.
Классификация дымовых и вентиляционных труб
Наш Завод выпускает:
Устройство промышленных стальных дымовых труб
Ствол представляет собой цилиндр или конус разной длины с тепло- и гидроизоляцией. Внешняя поверхность может быть выполнена из различных материалов в зависимости от его прочностных характеристик. Внутренняя поверхность должна быть достаточно гладкой для беспрепятственного прохождения продуктов сгорания.
В результате работы котельного оборудования и при проходе отработанного продукта, на внутренней поверхности ствола образуется конденсат. Следовательно, внутренняя поверхность должна быть изготовлена из такого материала, который будет максимально устойчив к коррозионному воздействию. Наиболее коррозионностойкими материалами для изготовления внутренней поверхности являются легированные стали и сплавы.
Эксплуатационные элементы (гарнитура) представляют собой устройства и механизмы для технического обслуживания: лестницы, площадки, громозащита, оттяжки, шумоглушители.
Расчет высоты, проектирование, изготовление и строительство дымовых и вентиляционных труб
Для изготовление дымовых труб Саратовский резервуарный завод имеет необходимые Сертификаты и иные разрешительные документы.
Проектирование, изготовление и эксплуатация регулируется следующими нормативными актами:
- СП 62.13330.2011 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002»
- СП 89.13330.2012 «Котельные установки. Актуализированная редакция СНиП II-35-76»
- «Руководство по эксплуатации дымовых и вентиляционных труб»
Вентиляционные трубы в зависимости от условий эксплуатации производятся из металла, железобетона, стали, кирпича, пластмасс.
На место эксплуатации они поставляются уже в готовом виде.
На строительной площадке монтируется гарнитура.
Производство осуществляется на основе типовых проектов или проектов, разработанных специально под требования Заказчика.
Самым распространенным материалом является листовая сталь 09Г2С и СтЗпс толщиной 4 мм, 5 мм, 6 мм, 8 мм, 12 мм и 15 мм, так как она обладает наиболее высокими прочностными характеристиками. Также используется нержавеющая сталь.
Этапы производства стальных промышленных дымовых и вентиляционных труб
Процесс изготовления включает в себя следующие этапы:
- По рабочим чертежам первоначально изготавливаются заготовки из металлических профилей: лист металла рубят соответствующего диаметра. Изготовленные на вальцах цилиндры стыкуют. Стыки крепят металлическими ромбами
- Для дальнейшей приварки основных деталей выставляются кондукторы
- Все сборочные детали собираются в сборочные узлы и предварительно свариваются
- На данном этапе проверяется наличие возможных искривлений, изгибов и других геометрических отклонений от норм
- Производится окончательная сварка
- Проводится контроль качества сварных соединений и приемка сварочных работ
-
Опора дымовой трубы также режется из металлического листа. Она должна подходить под диаметр фундамента
- Стыкуются опора и цилиндрическая часть
- В стыках предусматриваются отверстия для прохождения продуктов сгорания
- Для усиления несущей способности в местах стыка устанавливаются ребра жесткости
- Все сварочные стыки обрабатываются очистителем и преобразователем ржавчины, покрываются грунтом, краской
- Выполняется контроль качества красочного покрытия лаком и приемка покрытий
- Параллельно изготавливаются все дополнительные элементы: оголовок, дефлектор, хомуты, растяжки, молниезащита, грозозащита, заземление
Она должна подходить под диаметр фундаментаК процессу производства также относится изготовление закладных деталей под фундамент и подготовка самого фундамента. Состав работ зависит от привязки проекта к конкретным условиям эксплуатации котельных установок.
Особенности изготовления различных видов дымовых труб описаны в соответствующих разделах.
Сборка всех конструктивных элементов осуществляется на месте монтажа: сначала все элементы собираются в горизонтальной плоскости, а затем уже «готовая» труба поднимается. Соблюдение вертикальности проверяется при помощи двух теодолитов.
Правила безопасной эксплуатации промышленных дымовых труб
Одним из основных показателей безопасной и эффективной работы является наличие тяги, которая может быть естественной при правильном сооружении газоходов и принудительной. Естественная тяга образуется тогда, когда присутствует разность давлений наружного воздуха и газов, в результате чего возникает естественное движение потока продуктов сгорания вверх. Если невозможно создать условия для естественной тяги, в конструкции предусматривается оборудование для формирования искусственной тяги.
К дымовым трубам применяются общие требования:
-
высота зависит от условий рассеивания продуктов сгорания в атмосфере
-
высота устья ствола должна быть выше не менее, чем на 0,5 м границы ветрового подпора; не менее, чем на 2 м выше самой высокой части здания или здания в радиусе 10 м
-
диаметры выходных отверстий рассчитываются, исходя из скоростных характеристик газа
-
внутренняя поверхность не должна быть подвержена коррозии, для чего с внешней стороны крепится тепловая изоляция
Для долговечной работы необходимо следить за полным сгоранием топлива в теплоагрегатах, проводить регулярный анализ химических свойств отводимых паров, проводить осмотр футеровки, газоотводящих стволов и изолирующего покрытия, проверять геометрию.
От правильного конструктивного решения дымовой вентиляционной трубы будет зависеть работа всей отопительной системы. Специалисты Саратовского резервуарного завода помогут Вам в выборе правильной конструкции в соответствии с Вашими требованиями к теплоэнергетическому оборудованию.
Как заказать изготовление дымовых вентиляционных труб на Саратовском резервуарном заводе?
Для расчета стоимости и сроков изготовления Вы можете:
- прислать заполненный Опросный лист или уже готовое Техническое задание на электронную почту
- связаться по бесплатному многоканальному телефону 8-800-555-9480
- воспользоваться формой «Запрос цены», указать контактную информацию, и мы свяжемся с Вами для уточнения заказа
Мы оказываем комплексные услуги по поставке дымовых и вентиляционных труб:
- выполняем инженерные изыскания различного направления
- проектируем теплоэнергетические объекты
- монтируем и осуществляем пусконаладку
Самонесущие дымовые трубы от завода производителя
Краткое описание
Самонесущая дымовая труба — одноствольная свободностоящая дымовая труба максимальной высотой 30 м..jpg)
Такой тип дымовых труб используется для отвода отработанных газов при температуре до 500°С и при давлении до 1 кПа. Одноствольная труба должна пропускать такое количество отработанных газов, которое вырабатывает один тепловой источник (котел) при максимальной мощности. Самонесущие дымовые трубы не фильтруют конденсат и вредные компоненты, поэтому такие трубы имеют высокие показатели рабочего давления и скорости проходящих дымовых газов. По требованию Заказчика возможно подсоединение нескольких установок. Самонесущие дымовые трубы имеют важное преимущество (по сравнению с другими типами труб) — простой монтаж на строительной площадке. В процессе определения конструкции и технических параметров дымовой самонесущей трубы следует учитывать возможность подсоединения горизонтальных газоходов к вертикальному.
По сравнению с другими типами дымовых труб стальные трубы при идентичных параметрах имеют наименьшую массу и наиболее высокий уровень монтажной готовности. Кроме того, они не фильтруют конденсат и вредные компоненты отходящих газов, что обеспечивает работу со значительными положительными давлениями и скоростями газов.
Трубы могут быть одноствольными, либо многоствольными (в зависимости от количества работающих котлоагрегатов котельной). В многоствольных трубах царги связаны между собой системой горизонтальных и наклонных уголков.
По желанию заказчика дымовые трубы комплектуются:
- люком для осмотра газоотводящего ствола;
- площадками для обслуживания;
- лестничным маршем с ограждением;
- светооградительными элементами.
Труба дымовая стальная самонесущая утепленная представляет собой самостоятельную свободностоящую строительную конструкцию по типу «труба в трубе», когда внутри несущего ствола, воспринимающего все внешние нагрузки, расположен внутренний дымоотводящий ствол меньшего диаметра.
а) одноствольная; б) двухствольная; в) трехствольная; г) четырехствольная
По высоте труба выполнена составной из царг (секций) диаметром от 400мм до 950мм (наружный ствол) и диаметром от 300 до 850мм (внутренний ствол).
Высота царг 3м, оголовка 1,5м. Царги представляют собой цилиндры, выполненные из листовой стали сварными, различной длины, ширины и толщины стенки, что зависит от высоты трубы, количества и параметров эвакуируемых газов. Для крепления царг (поз.1, 2, 3) между собой предусмотрены фланцевые соединения на болтах (поз.8), которые выполняют функции как монтажного крепления, так и основного. Нижняя царга (поз.1) выполнена с усилением ее ребрами жесткости (поз.5) и крепится к фундаменту (поз.10) анкерными болтами (поз.9), проходящими через отверстия в нижней опорной плите (поз.4).
Наружный ствол царги выполнен из стали 09Г2С. Толщина оболочки наружного ствола 4,0 (5,0)мм. Внутренний ствол выполнен из нержавеющей стали AISI 430 4N. Толщина оболочки внутреннего ствола 0,8 мм. Эта сталь разработана для применения в условиях агрессивной среды и повышенной температуры, возникающих при работе дымоходов. Сталь обладает повышенной жаростойкостью до 850°С, имеет высокие механические свойства при длительных сроках эксплуатации.
Сталь AISI 430 4N по данным испытаний так же не склонна к межкристаллитной коррозии. Промежуточный слой-изоляция толщиной 50 мм. Этот слой защищает дымоход от быстрого остывания и предотвращает образование конденсата, тем самым способствует улучшению тяги и увеличению срока эксплуатации дымохода. При производстве дымовых труб используется только изоляция, относящаяся к категории «пожарная изоляция»: базальтовое супертонкое волокно БСТВ.
Характерстики
| Наименование параметра | Трубы дымовые стальные утепленные (типоразмеры царг, мм) | ||||||
| Внутренний диаметр внутреннего ствола, мм | 300 | 400 | 500 | 600 | 700 | 800 | 850 |
| Внутренний диаметр наружнего ствола, мм | 400 | 500 | 600 | 700 | 800 | 900 | 950 |
| Высота одной царги, м | 3 | ||||||
| Толщина теплоизолирующего слоя, мм | 50 | ||||||
| Общая высота дымовой трубы, м | от 6 до 54 | ||||||
Количество царг, шт. | от 2 до 18 | ||||||
| Температура газов в дымоходе, С | до 600 | ||||||
| Химическая агрессивность дымовых газов | слабоагрессивная среда | ||||||
| Температура наружной обечайки при работе, не более С | 80 | ||||||
| Сечение дымохода, м2 | 0,071 | 0,126 | 0,196 | 0,280 | 0,385 | 0,503 | 0,567 |
Мы предлагаем Новости: Написать нам! Мы осуществляем доставку продукции в города: Москва, Московская область, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Казань, Омск, Уфа, Волгоград, Пермь, Красноярск, Иркутск, Владивосток, Хабаровск, Оренбург, Новокузнецк, Томск, Кемерово, Сургут, Нижневартовск, Норильск, Новокузнецк, Череповец, Альметьевск, Липецк, Нижний Тагил, Кемерово. | Промышленные дымовые, вентиляционные трубы и газоходы являются сложными, дорогостоящими инженерными сооружениями, от технически грамотной эксплуатации которых зависит бесперебойность работы промышленных объектов. Трубы дымовые металлические используются на различных промышленных предприятиях, тепловых электростанциях, котельных для отвода газов и других продуктов сгорания топлива. К конструкции дымовой трубы как к специальным инженерными сооружениями предъявляются требования связанные с эксплуатацией в условиях: перепада давления и температуры, химически агрессивную среду дымовых газов, массовые и ветровые нагрузки. Проектирование и изготовление выполняются согласно СНиП 2.09.03-85 СООРУЖЕНИЯ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ и санитарных норм проектирования промышленных предприятий. ООО «Промсервис» изготавливает промышленные стальные дымовые трубы различного конструктивного исполнения:
Дымовые трубы котельных комплектуются лестницами подъема, площадками обслуживания, каркасами, эстакадами и другим технологическим оборудованием. Газоход — канал, образованный металлическим ограждением и служащий для отвода газообразующих продуктов сгорания от агрегатов металлургических печей вдоль поверхности нагрева либо для их удаления в атмосферу. Воздуховод — трубопровода для перемещения воздуха. Применяется в системах кондиционирования, воздушного отопления, вентиляции воздуха, а также на промышленных объектах подача воздуха к технологическим агрегатам. ООО «Промсервис» изготовит промышленные металлические дымовые трубы, вентиляционные трубы, газоходы, воздуховоды по чертежам Заказчика.Многоканальный телефон в Челябинске +7 (351) 223-23-58
|
меню для дымоходов — Gulfport
Янтарный эль, New Belgium Fat Tire, 5,2%, Колорадо
4,00 долл. СШАЯнтарный эль, Язу Герст, 4.5%, Теннесси
4,00 долл. СШАЯнтарный лагер, Абита Эмбер, 4.5%, Луизиана
4,00 долл.
СШАБельгийский темный эль, Chimay Blue, 9.0%, Бельгия
10,00 долларов СШАБельгийская пшеница, Lazy Magnolia Lazy Saison, 5.5%, Миссисипи
4,00 долл.
СШАБельгийский белый эль, Blue Moon, 5.4%, Колорадо
4,00 долл. СШАБок, Шайнер Бок, 4,4%, Техас
4 доллара.00California Common / Steam, Anchor Steam, 4,9%, Калофорния
4 доллара.
00Сидр, Сурка Янтарь, 5,0%, Вермонт
4,00 долл. СШАДвойной ржаной IPA, Lazy Magnolia Timber Beast, 9.0%, Миссисипи
6,00 долл.
СШАDubbel, Chimay Red, 7,0%, Бельгия
8 долларов.00Английский коричневый эль, Южный пекан с ленивой магнолией, 4,5%, Мо
4 доллара.
00Английский коричневый эль, Ньюкасл, 4,7%, Англия
4 доллара.00Фрукты / овощи, Magic Hat # 9, 5,1%, Вермонт
4 доллара.
00Фрукты / овощи, Shiner Ruby Redbird, 4,0%, Техас
4 доллара.00Фрукты / овощи, Sweet Water Blue, 4,9%, Грузия
4 доллара.
00IPA, Abita Jackamo, 6,5%, Луизиана
4,00 долл. СШАIPA, Lagvnitas IPA, 6.2%, Калифорния
4,00 долл. США IPA, новый бельгийский рейнджер, 6. 5%, Колорадо
4,00 долл. США
5%, Колорадо IPA, NOLA Hopitoulas, 6,0%, Луизиана
5 долларов.00Ирландский сухой стаут, разливное пиво Гиннеса, 4,2%, Ирландия
4 доллара.
00Лагер, светлый бутон, 4,2%, Миссури
3,00 долл. СШАЛагер, Будвайзер, 5.0%, Миссури
3,00 долл. СШАЛагер, Coors Light, 4,2%, Колорадо
3 доллара.
00Лагер, Corona Extra, 4,6%, Мексика
4,00 долл. СШАЛагер, Микелоб Ультра, 4.2%, Миссури
4,00 долл. СШАLager, Miller Lite, 4,1%, Висконсин
3 доллара.
00Майбок / Хеллес, Абита Андвгатор, 8,0%, Луизиана
5 долларов.00Мейбок / Хеллес, Rogue Dead Guy, 6.5%, Орегон
5 долларов.
00Молочный стаут, Ленивая магнолия Джефф Стаут, 4,6%, Миссисипи
4 доллара.00Munich Lager, Spaten, 5,2%, Германия
4,00 долл.
СШАPle Ale, Mississippi Brewing Courage, 7.5%, Миссисипи
4,00 долл. СШАПэйл Эль, Пэйл Эль Сьерра-Невада, 5.6%, Калифорния
4,00 долл.
СШАСветлый эль, сладкая вода 420, 5.4%, Грузия
4,00 долл. СШАPale Lager, Grolsch, 5,0%, Нидерланды
5 долларов.
00Pale Lager, Heineken, 5.05, Нидерланды
4,00 долл. СШАСветлый лагер, Кроненбург 1664, 5.0%, Франция
4,00 долл.
СШАСветлый лагер, Peroni, 5,1%, Италия
4 доллара.00Светлый лагер, лагер Сэма Смита, 5,0%, Англия
5 долларов.00Светлое светлое пиво, Stella Artois, 5,0%, Бельгия
4,00 долл.
СШАТрипл, Чимай Уайт, 8.0%, Бельгия
9,00 долларов СШАВенское пиво, Sam Adams Boston Lager, 4.9%, Массачустс
4,00 долл.
СШАWitbier, Hoegaarden, 4,9%, Бельгия
4 доллара.00Дымоход | архитектура | Britannica
Дымоход , конструкция, предназначенная для отвода дыма от камина или печи. Дымоход также создает и поддерживает тягу, которая обеспечивает воздух для огня.
трубы дымохода трубы дымохода в жилых домах в Ньюкасл-апон-Тайн, Англия.
В Западной Европе до XII века топки почти всегда размещались посреди комнаты, поэтому дымоходы были редкостью. Большинство характерных форм современных дымоходов возникло в Северной Европе, когда были разработаны методы кладки, которые позволили построить очаг вдоль стены с огнеупорным упором и дымоходом. Некоторые средневековые дымоходы были трубчатыми, а некоторые имели оригинальные конические колпачки с закрытыми боковыми отверстиями для защиты от дождя.В 15-16 веках высокие дымоходы, искусно украшенные резьбой, нишами и вставками, составляли важную часть архитектурного ансамбля. По мере того, как жилье становилось более просторным и многие комнаты в одном жилище были оборудованы каминами, дымоходы были сгруппированы для отвода дыма в центральную трубу кирпичной кладки. В английских жилищах того времени каждый дымоход, выходящий на линию крыши, рассматривался как отдельная столбчатая конструкция с основанием, крышкой и многоугольной шахтой, как правило, из кирпичей сложной формы.
Дымоходы 17-18 веков были прямоугольной формы с выступающими верхними рядами, образующими защитные колпаки. В Северной Америке массивная труба этого типа стала центральной чертой колониального фермерского дома Новой Англии. Когда уголь стал использоваться для отопления жилых домов, строительство дымохода стало предметом серьезного изучения, и в конце 18 века сэр Бенджамин Томпсон установил окончательные формы и правильные соотношения основных частей дымохода.
Обычный домашний дымоход состоит из трех частей: горловины, коптильной камеры и дымохода.Горло — это отверстие непосредственно над огнем; она обычно сужается до нескольких дюймов в ширину сразу под заслонкой — дверью, которую можно закрыть, когда печь или камин не используются. Над заслонкой находится дымовая камера. Внизу коптильной камеры находится дымовая полка, образованная путем откладывания кладки в верхней части горловины до линии задней стенки дымохода; его функция — отводить нисходящие потоки, которые в противном случае могли бы выдувать дым в комнату..jpg)
Дымовая камера равномерно сужается кверху; он замедляет сквозняки и действует как резервуар для дыма, задерживаемого в дымоходе порывами через верх дымохода.Дымоход, основная длина дымохода, обычно кирпичный и облицованный металлом. Вертикальные дымоходы работают лучше всего, хотя иногда делают изгиб, чтобы уменьшить брызги дождя; отводы необходимы и при объединении нескольких дымоходов в общий отвод.
Промышленные дымовые трубы, как правило, свободно стоящие одиночные дымоходы цилиндрических стержней и наружных огнеупорного кирпича куртки из стали, кирпича, бетона или железобетона, часто с изолирующим воздушным пространством между ними, чтобы обеспечить дифференциальное расширение.Поскольку чем выше дымоход, тем лучше тяга, некоторые промышленные дымоходы имеют высоту более 300 футов (91,5 м).
Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчасКак работает дымоход — Дымоходы 101
Фото: shutterstock.com
Почему Крис Крингл предпочел протиснуть свой внушительный обхват через один из самых узких и покрытых копотью проходов в доме? Ответ: кто, черт возьми, знает? Однако одно можно сказать наверняка.
Для домовладельцев, у которых есть камин, безопасные и беззаботные вечера, проведенные у очага, зависят не только от правильного понимания того, как работает дымоход, но и от приверженности его обслуживанию. Вход Санты бывает двух видов:
Связано: Контрольный список для обслуживания камина
Построенные из кирпича или камня, традиционные каменные дымоходы включают топку (где горит дрова) в дополнение к дымоходу, который является вентиляционной шахтой проходит через внутреннюю часть дымохода, от топки вверх через крышу.Вверху дымохода этого типа изображена корона для отпугивания животных и предотвращения повреждения водой.
Сборные дымоходы имеют топку и заглушку, но выходят они через простую трубу (а не через дымоход в дымоходе). По сравнению с традиционной установкой сборные дымоходы более доступны, но менее долговечны. Кроме того, их ремонт может быть затруднен, если комплектующие больше не доступны.
Фото: thechimneyguysma.
com
Заслонки
Традиционные или сборные дымоходы оснащены заслонкой, то есть подвижной металлической пластиной.В открытом состоянии заслонка позволяет дыму от камина (вместе с теплом и вредными газами, такими как окись углерода) выходить из дома. Летом или холодными зимними ночами, когда вы не пользуетесь камином, заслонка закрывается, чтобы поддерживать комфортную температуру в помещении.
Стандартная заслонка горловины устанавливается над топкой и приводится в действие рукояткой, в то время как заслонка с верхним уплотнением устанавливается наверху дымохода. Последний открывается и закрывается с помощью цепи из нержавеющей стали, идущей вниз по дымоходу.В закрытом состоянии заслонка с верхним уплотнением выполняет двойную функцию: не только удерживает нагретый воздух, но также не позволяет животным, мусору (например, листьям) и осадкам.
Draft
Поднимающееся тепло создает воздушный поток, который несет с собой тепло, дым и токсичные газы по восходящей траектории.
Этот фундаментальный принцип конвекции, известный как вытяжка, предотвращает наполнение вашего дома дымом и опасными выхлопными газами. Обычно дымоходы большего размера создают более сильные сквозняки, но в любом случае устранение отложений креозота и других засоров в конечном итоге предохраняет от проблем с дымоходом.
Вкладыши дымохода
Вкладыши дымохода, обязательные в некоторых штатах, повышают уровень безопасности и эффективности дымоходов несколькими способами. Во-первых, они предотвращают перегрев горючих материалов, прилегающих к дымоходу. Во-вторых, они делают дымоход более устойчивым к коррозии, обычно вызываемой побочными продуктами горения древесины.
Существует три основных типа футеровки дымохода:
- Глиняная плитка, обычно используемая в дымоходах из каменной кладки, недорога, но, как известно, раскалывается при сильном нагревании.Эти трещины необходимо заделать, поскольку они позволяют токсичным газам проникать в дом.
- Сегодня популярным выбором являются футеровки дымохода из нержавеющей стали или алюминия, особенно среди владельцев старых домов, потому что они легко устанавливаются даже в дымоходах, где уже существует старая облицовка.
- Высокоэффективные, но трудоемкие (и, следовательно, более дорогие) монолитные футеровки представляют собой изделия из жаропрочного бетона, нанесенного на стены дымохода или существующего дымохода.
Пожары в дымоходе
Без регулярной чистки в дымоходе может накапливаться легковоспламеняющееся вещество, известное как креозот, что делает дымоход уязвимым для возгорания с высокой температурой.Горящий при температуре около 2000 ° F, огонь в дымоходе может распространяться за пределы самого дымохода в другие, более легковоспламеняющиеся части дома. Хотя сборные дымоходы построены так, чтобы выдерживать очень высокие температуры, они могут быть настолько повреждены огнем, что потребуется их замена.
Содержание дымохода в чистоте предотвращает возгорание дома. По этой причине, если вы часто используете камин в своем доме, настоятельно рекомендуется ежегодно нанимать сертифицированного трубочиста.Многие домовладельцы не забывают записаться на прием, когда переводят часы вспять в середине осени.
Проверка дымохода: предотвращение обрушения — InterNACHI®
Ника Громицко, CMI®
Ветер и другие элементы могут вызвать обрушение и без того ослабленного дымохода. Пожилой мужчина в Британии был раздавлен обрушившейся ветром дымовой трубой, когда она упала с крыши лечебного учреждения, где он жил. Этот случай, к сожалению, ничем не примечателен, поскольку такие аварии часто происходят по разным причинам — от погодных условий и ветра до падения ветвей деревьев и плохой конструкции.
Дымовые трубы обрушиваются сотнями во время сильных землетрясений, как правило, с разрывом по линии крыши.
Более половины домов в штате Вашингтон, проверенных Федеральным агентством по чрезвычайным ситуациям (FEMA) после землетрясения в Нисквелли в 2001 году, испытали повреждение дымоходов.После землетрясения силой 7,1 балла, обрушившегося на Новую Зеландию в сентябре 2010 года, широко сообщалось об обрушении дымоходов.
Повреждения и травмы, вызванные землетрясением, в значительной степени могут быть вызваны кирпичами и камнями, которые падают из дымоходов на автомобили, конструкции и людей. Эти обрушения происходят внезапно и без предупреждения. Обрушение также может вызвать разрушение типа имплозии, поскольку дымоход пробивает крышу и чердак, разрушая часть жилого помещения и травмируя находящихся внизу людей.По этим причинам очень важно, чтобы дымоходы, особенно в сейсмически активных регионах, периодически проверялись на признаки ослабления. После землетрясения еще более важно осмотреть дымовые трубы на предмет признаков неминуемого или будущего обрушения.
Дымоходы необходимо проверить на наличие следующих дефектов:
- раствор между кирпичами или камнями, который рассыпается при протыкании отверткой;
- Отсутствие или недостаточная боковая опора — обычно стальные ремни — используются для привязки дымохода к конструкции на уровне крыши и пола. Строительные нормы и правила в некоторых сейсмически активных регионах требуют внутреннего и внешнего крепления дымоходов к конструкции;
- механическое повреждение дымовой трубы, например, вызванное падением веток деревьев или строительных лесов;
- видимый наклон или отделение от здания. Любой разрыв следует часто измерять, чтобы отслеживать, увеличивается ли он; и
- дефекты основания дымохода, в том числе следующие:
- низкорослая подошва, которая отлита настолько тонкой, что ломается или не выходит за пределы основания дымохода, чтобы выдержать его вес;
- изношенное основание, вызванное погодными условиями, морозом, неплотной или некачественной конструкцией; и
- бедная почва под основанием, включая эродированную, осевшую или ослабленную иным образом почву, морозные пачки или обширную глину под основанием.
Строительные нормы и правила в некоторых сейсмически активных регионах требуют внутреннего и внешнего крепления дымоходов к конструкции;Могут быть приняты следующие дополнительные меры предосторожности:
- Прикрепите фанерные панели к крыше или над балками потолка, чтобы они действовали как барьер между падающей каменной кладкой и крышей.
- Укрепите существующий дымоход, отремонтировав слабые места.
- Демонтируйте дымоход и замените его дымоходом или более прочным дымоходом. Имейте в виду, что высокие и тонкие дымоходы из каменной кладки наиболее уязвимы для землетрясений, погодных условий и других форм износа.Однако даже более новые, усиленные или металлические дымоходы могут получить значительные повреждения и потребовать ремонта.
- Переместите детские игровые площадки, патио и стоянки подальше от поврежденной трубы.
- Скажите членам семьи, чтобы они не приближались к дымоходам во время землетрясений.
Домовладельцы должны связаться со своими местными строительными департаментами для получения необходимых разрешений перед началом любого значительного строительства, которое может повлиять на конструкцию дымохода и / или его опоры.
Помимо опасности обрушения, наклон дымохода также может сделать опасным использование камина.Трещины в очаге, боковые трещины в камине, отверстия вокруг камина и повреждение дымохода — все это представляет риск попадания искр или дыма в жилое пространство или полости здания.
Проверьте наличие признаков движения камина. После землетрясения домовладельцы должны проверить дымоход перед использованием камина.
Обрушение дымоходов в коммерческих целях случается редко, но они заслуживают упоминания из-за причиняемых ими разрушений. Во время одного ужасного инцидента в центральной Индии более 100 рабочих погибли, когда на строительной площадке обрушился дымоход высотой 900 футов (275 метров).Это одна из самых страшных катастроф на стройплощадке в новейшей истории, причиной которой стал проливной дождь. В то время как стандарты безопасности, как правило, более строгие за пределами Индии, коммерческие дымовые трубы повсюду требуют проверки.
Таким образом, дымовые трубы следует проверять, чтобы предотвратить смертельные и дорогостоящие обрушения.
История трубочистов
В истории трубочистов нет главы, которая честно напоминала бы изображение радостного трубочиста, сыгранного Диком Ван Дайком в классическом фильме Мэри Поппинс.
К сожалению, на протяжении веков чистильщик дымоходов не был завидной или безопасной профессией, хотя всегда был очень необходим. Сегодняшние почтенные трубочисты — уважаемые профессионалы. Сегодняшний опыт очень отличается от опыта трубочистов в истории.
Самые ранние признаки дымоходов относятся к 13 веку в Италии, хотя дымоходам потребовались столетия, чтобы по-настоящему прижиться. Профессиональные трубочисты начали свое существование в 16 -м годах в Англии.
Изначально дымоходы были только у правящего класса в Англии, и трубочисты выполняли грязную работу по поддержанию их чистоты. Однако вскоре рабочий класс начал требовать, чтобы камины и дымоходы были встроены в каждую комнату их домов. У трубочистов было много работы, и иногда они просто переходили с крыши на крышу, очищая дымоходы от креозота и копоти.
Англия начала взимать крупный налог на очаги в 17 веке, и он зависел от того, сколько дымовых труб было в доме.Строители начали подключать дымоходы к существующим дымоходам, чтобы избежать уплаты налогов.
В результате дымоходы превратились в узкие, черные, как смоль, сложные лабиринты, которые приходилось чистить трубочистам.
Значение трубочистов стало еще более важным, когда большинство людей начали использовать уголь вместо дров. Если липкие отложения сажи не очищать регулярно, дома заполнились бы токсичными парами.
С ростом использования угля трубочисты стали символом не только хорошего очага, но и хорошего здоровья, поскольку они восстанавливали чистый воздух в домах.
К сожалению, трубочисты добивались чистки лабиринтных дымоходов с помощью маленьких мальчиков. Дети были либо мальчиками-сиротами, выбранными трубочистами, либо были проданы нуждающимися родителями дымоходу.
Маленькие мальчики работали от рассвета до заката и были вынуждены лазить по дымоходам в обмен на место для сна, еду и воду. Они соскребали угольные отложения с облицовки дымохода. Если ребенок не решался карабкаться, часто топчанин в качестве мотивации зажигал в камине небольшой огонь; Отсюда и возникла фраза «зажечь огонь под кем-нибудь».
Молодые зачистки, которым обычно было от 5 до 11 лет, подвергались множеству опасностей. Их кости часто деформировались из-за того положения, в котором их тела постоянно находились, когда они выкапывали дымоходы. Иногда они попадали в ловушку и умирали в дымоходах. Дети страдали от отравления сажей, и многие считают, что именно поэтому дети-трубочисты редко доживают до среднего возраста.
Трубочисты-подростки заболели первым зарегистрированным промышленным раком. Смертельный рак тоже был очень болезненным.
Многие люди признавали жестокое обращение с маленькими детьми при чистке дымоходов, и на протяжении многих лет прилагались усилия, чтобы положить этому конец. Этому способствовали несколько литературных источников, в том числе стихотворение Уильяма Блейка под названием «Трубочист».
Закон о регулировании работы трубочистов был окончательно принят английским парламентом в 1864 году и положил конец детским трубочистам в этой стране.
Необходимость, ставшая прародительницей изобретения, потребовала еще одного метода очистки дымоходов.
Джозеф Гласс изобрел щетки и трости для чистки дымоходов в 18, и веках, и его основные конструкции используются до сих пор.
Среди заметных усовершенствований оборудования, используемого трубочистами, — камеры, которые можно опустить в дымоходы, чтобы определить, есть ли какие-либо повреждения футеровки.
Вместо того, чтобы покрывать копоть, сегодняшние специалисты по дымоходам имеют образование в области каминов и дымоходов; и они также знакомы с применимыми строительными нормами.
По всем вопросам, связанным с вентиляцией, обращайтесь к нашим специалистам по дымоходам. Мы помогаем обеспечить безопасность вашего камина и дымохода. К счастью, с развитием технологий подметания нам не нужно подвергать опасности собственное здоровье, как это было необходимо в былые дни, чтобы защитить ваше.
Для вашего камина, плиты, патио или дымохода необходимо
, пожалуйста, позвоните в один из наших спонсоров.
Chimney Specialists, Inc
869 Main Street, Highland, WI 53543
(608) 929-4887
Dubuque Fireplace & Patio
925 Century Drive, Dubuque, IA 52002
(563) 582-5156
Гостиница «Три дымохода» — Питание | Таверна ffrost Sawyer
Альянс трехречных фермеров,
Three Rivers Farmers Alliance — это сеть ферм и местных производителей, которые совместно работают на побережье Нью-Хэмпшир, чтобы продавать, собирать и распространять продукты местного производства.
Наша онлайн-торговая площадка обеспечивает универсальный магазин для заказа свежих, здоровых, местных продуктов питания от различных ферм и местных производителей. Мы предлагаем широкий выбор сезонных продуктов местного производства с удобной еженедельной круглогодичной службой доставки.
Весенний урожай кленовой фермы
Мы — небольшая семейная ферма по выращиванию кленового сахара, где вся семья помогает нам: мама и папа проводят долгие ночи в сахарнице, Изабелла помогает папе в лесу, а Даниэль и Ник проводят официальные дегустации и развлечения.2016 год — наш седьмой сезон шугаринга, и ему предстоит нелегкая работа после сезона 2015 года, когда мы заняли первое место за наш темный крепкий сироп на Международном конкурсе кленового сиропа.
Пекарня Фогарти
Fogarty’s — это семейный ресторан и пекарня, который уже более 50 лет является иконой сообщества. Здесь подают «Отличную еду и щедрые порции по разумным ценам!» Мы надеемся, что вы скоро посетите нас в самом сердце Южного Берика, штат Мэн.
Семейные фермы штата Мэн,
Наша компания имеет более чем 25-летний опыт работы в пищевой промышленности, включая аспекты пищевой сети. Мы гордимся своей целеустремленностью, преданностью и решимостью удовлетворить все ваши потребности в мясе.Бойня, мясоперерабатывающая фабрика, прошедшая проверку Министерством сельского хозяйства США, и производитель, прошедший проверку HACCP, мы являемся одним из крупнейших предприятий по убою и переработке мяса в штате Мэн, и у нас есть инспектор на нашем предприятии каждый день.
Мы покупаем у ферм по всему Мэну, которые поставляют нам говядину, выращенную на траве в штате Мэн.
Морской порт Фиш
Мы являемся «самыми свежими» розничными продавцами и оптовыми дистрибьюторами морепродуктов на побережье.Морской порт выгружает местные суда с причалов NH Fish Piers, Boston Fish Pier и ежедневно принимает грузы из Портленда, штат Мэн, в Нью-Бедфорд, штат Массачусетс, так что вы можете иметь местную свежую рыбу на своем столе! В нашем ассортименте есть свежие и замороженные продукты со всего мира, а также большой выбор диких креветок.
Загородный магазин Калефа
Нет другого старомодного загородного магазина, такого как Calef’s Country Store, во всей стране или, если на то пошло, во всем мире! Основанная в 1869 году, Calef’s «покупает местные товары» со времен Улисса С.
Грант был президентом. В настоящее время мы закупаем более 90% подарков и деликатесов у небольших компаний Новой Англии.
Calef’s предлагает множество разновидностей «Snappy Old Cheddar». Нашим самым популярным является сыр Rat Trap Country Store, упакованный вручную в колеса весом 40 фунтов, кремовый и восхитительный. У нас есть несколько степеней острого чеддера, начиная с наших основных Sharp, Extra Sharp, 2 Year Old Super Sharp, 3 Year Old Wicked Sharp и для серьезных чеддеров 4 и 5 лет, которые заставят вас встать и обратить внимание.Кроме того, у нас есть широкий выбор ароматных чеддеров, кленового бекона, стейк-хауса, жареного чеснока и буйвола, чтобы перечислить некоторые из них. Все продаются за фунт и отправляются круглый год.
Паста Terra Cotta
С 1989 года TCPC предоставляет своим клиентам линейку деликатесов из свежих натуральных паст, равиоли и соусов.
Наш девиз: «вскипятите воду, а все остальное сделает Terra Cotta Pasta». Мы очень гордимся нашей свежей пастой, равиоли и соусами, которые изготавливаются вручную небольшими партиями. Мы используем только самые лучшие натуральные ингредиенты и никогда не используем консерванты. Наши итальянские фирменные блюда включают стромболи, пиццу на гриле, итальянские сэндвичи, анти-макаронные изделия, оливки, готовые блюда на вынос, салаты и полную линейку свежих макарон, равиоли, соусов и многое другое.
Как работают дымоходы и почему они важны?
Нет ничего лучше, чем согреться перед камином холодной ночью.Если вам повезло, что у вас есть действующий камин, дымоход играет большую роль в его правильной работе. Вы когда-нибудь задумывались, как на самом деле работает ваш дымоход?
Если нет — наука довольно интересная!
Мы разбираем анатомию дымохода и объясняем, как именно он работает.
Как работают дымоходы
Дымоходы работают за счет удаления из воздуха побочных газов, таких как двуокись углерода. Мы все думаем о «камине», когда слышим «дымоход», но для любого источника тепла, сжигающего топливо (дрова, нефть, газ, уголь), требуется дымоход.
Если у вас, например, газовая печь, в ней есть дымоход. Этот дымоход работает так же, как дымоход в вашем дровяном камине.
Что такое стековый эффект?
Как и в случае с кровельной системой, воздушный поток является краеугольным камнем функционального дымохода.
Теплый воздух, похожий на дым, должен подниматься вверх и выходить из дымохода как часть эффекта дымовой трубы. Это тот же принцип, который позволяет теплому влажному воздуху выходить из вашего чердака через вентиляционные отверстия конька с помощью карнизов, чтобы правильно вентилировать чердак.
В случае дымохода поднимающийся теплый воздух называется тягой. Функциональный дымоход будет иметь сильную тягу, которая выводит газы и дым из дома через дымоход.
Плохая тяга в дымоходе может погасить пламя или оставить в комнате холодный или загрязненный воздух.
4 основных фактора, влияющих на тягу в дымоходе
1. Давление воздуха
Давление воздуха — это вес атмосферного давления, оказываемого на землю. Когда давление воздуха в доме уравновешено, воздух поступает в дом с той же скоростью, что и выходит из дома.
Более легкий и теплый воздух может подниматься и выходить из дымохода и заменяется более тяжелым и холодным воздухом. Этот свежий, более прохладный воздух поступает в ваш дом через крошечные зазоры вокруг окон, дверей, отделки и т. Д.
Не весь воздушный поток в доме плохой.
Хотя вы можете подумать, что эти пробелы следует закрыть, это не совсем так. Если дом запечатан слишком плотно или выходит слишком много воздуха, возникает отрицательное давление воздуха.
- Когда давление воздуха в доме отрицательное, огонь может не гореть или газовая печь может работать неправильно.
- С другой стороны, слишком много утечек воздуха в доме может привести к тому, что сам дом будет действовать как дымоход. Ваш дом будет всасывать теплый воздух и выталкивать его через верхнюю часть дома. Это приводит к неэффективности использования энергии, которую вы увидите в своих счетах за электроэнергию!
Если вы задаетесь вопросом, работает ли ваш дымоход вообще, возможно, виновата проблема с давлением воздуха. Уильям Б. Хассель, президент компании Chimney Doctors, предлагает простой способ проверить достаточность воздушного потока в вашем доме, используя открытую дверь или окно и ваш камин.
- Если вы обнаружите, что ваш воздушный поток недостаточен, можно добавить приток свежего воздуха. Это помогает подпитывать огонь свежим воздухом и корректирует дисбаланс давления воздуха. Ваша местная компания по трубочистам или специалист по HVAC может помочь вам определить и исправить причины несбалансированного давления воздуха в вашем доме.
- Дымоход неподходящего размера — одна из наиболее частых причин нарушения работы дымохода. Дымоход — это отверстие в дымоходе, через которое выходят горячие газы. Дымоход часто прячется за окружающей его кладкой.Старые дымоходы часто делали из кирпича или камня. Сегодня дымоход обычно облицовывают металлическим, глиняным или керамическим трубопроводом, который может выдерживать интенсивное нагревание от горящего топлива. Эти материалы предотвращают передачу тепла к основной конструкции, а их гладкие поверхности препятствуют накоплению побочных продуктов — оба свойства помогают предотвратить дымоходные пожары.
Дымоход — это отверстие в дымоходе, через которое выходят горячие газы. Дымоход часто прячется за окружающей его кладкой.Старые дымоходы часто делали из кирпича или камня. Сегодня дымоход обычно облицовывают металлическим, глиняным или керамическим трубопроводом, который может выдерживать интенсивное нагревание от горящего топлива. Эти материалы предотвращают передачу тепла к основной конструкции, а их гладкие поверхности препятствуют накоплению побочных продуктов — оба свойства помогают предотвратить дымоходные пожары.См. Рисунок ниже, чтобы точно увидеть, как работает дымоход:
2. Дымоход
Вкладыши дымохода также повышают эффективность и производительность дымохода.Дымоход подходящего размера должен иметь ширину в один дюйм на каждые 10 квадратных дюймов камина. Это соотношение 10: 1 позволяет воздуху проходить через дымоход с идеальной скоростью.
Если дымоход слишком велик для камина, из дымохода выйдет слишком много воздуха, и вы потеряете тепло.
Если дымоход слишком мал, воздух не может выйти из дымохода достаточно быстро, и вы можете оказаться в задымленном помещении.
3. Высота дымохода
Более высокие дымоходы создают более сильную тягу.
Согласно Woodheat.org, более высокие дымоходы производят более сильную тягу. Что значит «высокий»?
- Дымоход должен быть не менее 15 футов в высоту от основания камина (или вставки) до верха дымохода.
- Верх дымохода должен выходить как минимум на 3 фута за точку, в которой он проникает в крышу.
- Если ваш дымоход находится в пределах 10 футов (по горизонтали) от другого здания или препятствия, то высота дымохода должна быть увеличена как минимум на 2 фута выше этого барьера.
Увеличение высоты дымохода служит двум основным целям:
- Уменьшается нисходящий поток, вызываемый ветром
- Минимизирует вероятность попадания горячих искр или углей на крышу
4. Препятствия и повреждения
Препятствия и повреждения Наконец, для создания достаточной тяги в дымоходе не должно быть препятствий и повреждений.
Тесное и безопасное пространство дымохода в сочетании с дополнительным теплом из вашего дома создает прекрасное место для птиц и белок, чтобы гнездиться и хранить пищу.
Летучие мыши и дымоходы предпочитают темное вертикальное пространство, которое создают дымоходы.
Обломки мяса или птицы, эти препятствия препятствуют выходу воздуха из дымохода и могут создать опасность пожара.
К счастью, решение доступно: крышка дымохода — отличный способ предотвратить попадание посторонних предметов в дымоход. Они также предотвращают попадание воды и могут содержать горячие искры, которые в противном случае могли бы попасть на вашу крышу.
Осмотрите дымоход
Ежегодный осмотр дымохода — еще один отличный способ предотвратить повреждение и сохранить безопасность дымохода.
