Трёхходовой смесительный клапан для котла: Трехходовые термостатические клапаны HERZ. Аварийный клапан котла. Механический регулятор тяги RT4P

Содержание

Зачем нужен термостатический клапан для твердотопливных котлов


Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

  • Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
  • Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров.
    При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.


Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

  • Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.
  • Трехходовой смесительный клапан для твердотопливного котла нужен при одновременном подключении теплых полов, с максимальным пределом температуры 55°С (оптимальный показатель 45°С) и радиаторной системы, работающей при 80-90°С. Поток, идущий к теплым полам, разбавляется холодной водой, что позволяет уменьшить интенсивность нагрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.

Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

  1. На подачу или обратку в теплые полы.
  2. На подающий трубопровод, идущий от котла.

Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:

  • Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.
  • Пропускная способность.
  • Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя.
    Используется в бытовых условиях.
    Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.


Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

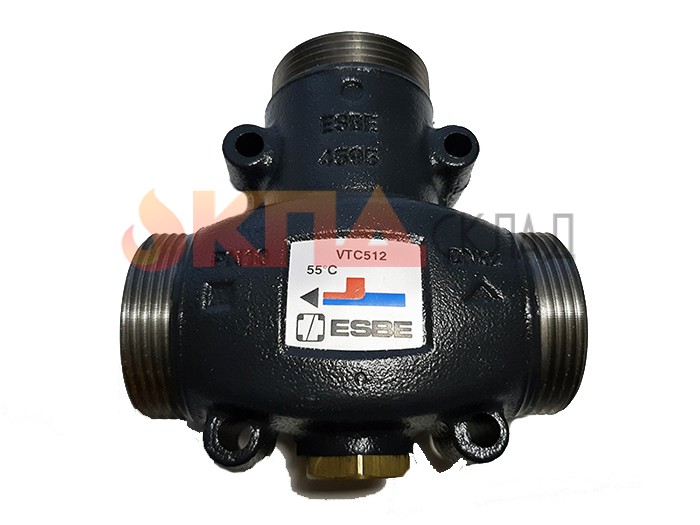

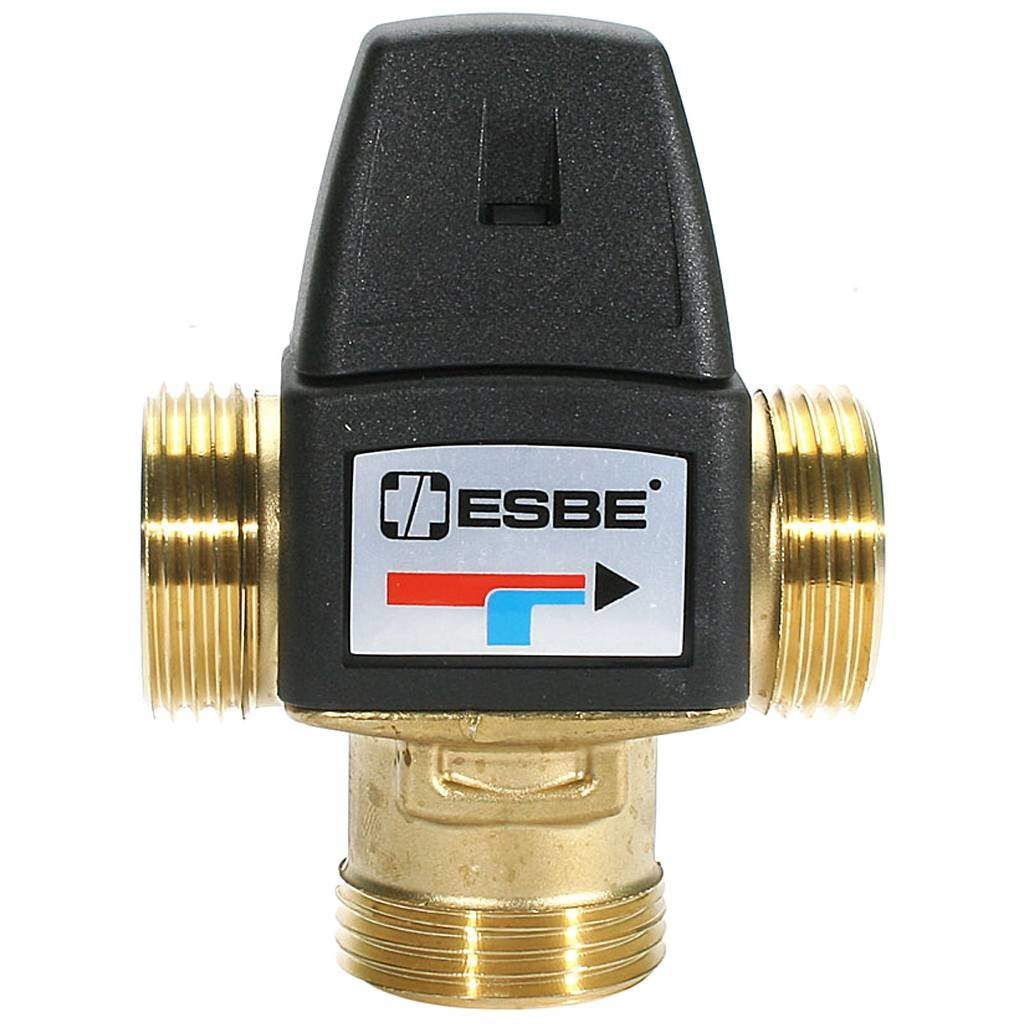

  • ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
    Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
  • Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
    Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.
  • Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
    Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.
  • Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.
    На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.
  • Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
    Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.
  • Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
    Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.
  • Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
    Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.
  • Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.
    Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.

Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

  • Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.
  • Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

зачем нужен и как применяется

Современные котлы применяются в качестве систем отопления, могут иметь в своем корпусе отдельный бойлер для нагрева воды для жилья. Их универсальность позволяет приобретать и эксплуатировать в самых разных помещениях – обычных жилых домах, небольших офисах и больших производствах. Для каждого из приведенных типов зданий или отдельных комнат необходимо лишь приобрести модель котла нужной мощности, иначе полезность его работы будет минимальна.

В чем необходимость использования трехходового клапана

Возможность удобной и универсальной эксплуатации котлов основывается на том, что их легко можно подключать непосредственно к отопительной системе.

Единственным нюансом будет правильность выполненного действия, а также обеспечение нужного уровня защиты при возникновении различных форс мажорных обстоятельств. Для обеспечения этой системы, а точнее ее функционирования при любых условиях и ситуациях как раз и используется трехходовой клапан для твердотопливного котла.

Используется он в схемах обвязки и приобретаться (использоваться) должен в обязательном порядке, вне зависимости от модели, мощности или производителя самого котла.

Внешний вид детали

В случае, если данный элемент будет отсутствовать в системе, это может привести к печальным последствиям – серьезной поломке котла, снижению его производительности, или даже может возникнут опасная ситуация, грозящая жизни и здоровью людей, находящихся в отапливаемых помещениях и непосредственно рядом с самим котлом.

Какие бывают трехходовые клапаны

Сегодня существует масса самых разных вариантов, отличающихся как по конфигурации, так и по внешнему виду, однако принцип действия неизменен. Самый простой – смесительный клапан, делиться всего на 2 вида:

  • Трехходовой смесительный клапан;
  • Клапан с предварительной настройкой.

(в первом случае регулировка осуществляется в штатном режиме, во втором – регулировка возможна на усмотрение пользователя).

Отличить клапан среди других предлагаемых на рынке деталей достаточно просто – клапан всегда имеет 3 патрубка:

  • В первый подается горячий поток;
  • Во второй подается холодный поток;
  • Третий патрубок является выходом и через него проходит уже смешанный, сбалансированный по температуре поток.

Направление потока

Главной задачей данной детали является защита от попадания холодной жидкости в рубашку котла в момент его первичного разогрева.

В случае если не использовать клапан, или поставить его неправильно, горячая вода не будет поступать в систему, соответственно – ни о каком обогреве не может идти речи.

За счет клапана теплоноситель будет циркулировать в первичном контуре до того момента, пока не прогреется до требуемой температуры– в зависимости от типа котла это значение может колебаться от 40 до 50 градусов.

После того, как температура будет достигнута, термостат (который и отвечает за проверку текущего градуса в контуре) взаимодействует со штоком, который, в свою очередь будет открываться, для вывода холодной воды из действующей отопительной системы.

Принцип работы детали

Существует множество видов клапана, отличающихся по типу используемого привода, по конфигурациям, методике управления и т.д. По системе управления, а также по типу привода существует несколько моделей.

Один из самых распространенных – это клапан, использующий термостатический привод, иначе говоря, в детали установлен привод, управляемой посредством термостата. Работает такое устройство за счет эффекта расширения элемента (в случае расширения происходит нажатие на шток клапана, после чего происходит смешивание жидкостей с различной температурой). Данный тип клапана является наиболее популярным.

Внешний вид

Второй тип, не менее распространенный, это электрическая методика управления. В данном случае шток клапана активируется после сигнала с электронного блока управления.

Третий тип отличается управляющим элементом –нажатие на шток выполняется посредством термостатической головки. Реакция происходит в зависимости от изменения температуры воздуха, которая определяется самой головкой, или посредством датчика, выносимого наружу с помощью капиллярной трубки.

Подобный привод наиболее актуален в случае монтажа и дальнейшей эксплуатации напольных систем обогрева.

Клапан необходим еще и потому, что препятствует возникновению нагара (если холодная вода будет поступать к рубашке, то конденсат, появляющийся на ней будет смешиваться с пеплом, тем самым создавая нагар, а он в свою очередь снижает эффективность теплообмена, что снижает КПД самого котла и системы, в которой он и установлен).

Как правильно выбирать

Прежде чем приступать к непосредственной покупке клапана, следует выяснить массу моментов, касательно используемого котла и особенностей системы отопления, это позволит повысить эффективность работы системы, в ином случае – это может привезти к ухудшению штатных показателей.

Главным в данном вопросе является определение рабочих параметров теплоносителя(это легко выяснить с помощью имеющейся документации). Кроме того, необходимо учитывать расход на обогрев и саму схему обвязки.

Определить расход и температуру теплоносителя можно с помощью проектной документации. В случае, если таковая отсутствует, использовать можно рекомендации, которые указаны в паспорте самого котла, который и используется в системе.

Все эти параметры нужны для того, что бы правильно подобрать клапан (выбирать предстоит сугубо по пропускной способности).

Система управления привода выбирается по типу системы обогрева и обвязке самого котла. Самые простые модели и варианты подразумевают использование обычного термостатического клапана (хотя бывают исключения). А, как уже говорилось, для обеспечения качественной работы подогрева пола, следует использовать изделие с термостатической головкой.

Схема установки

Если планируется работа со сложной системой обвязки, то производители рекомендуют использовать клапан с внешним управляющим контроллером.

Рекомендации и советы

Как бы то ни было, любая современная система отопления должна использовать трехходовой клапан, являющийся важным узлом во всей системе и заменить его попросту нечем – альтернатива не была придумана.

Исключением можно назвать используемые ранее элеваторные системы, которые уже длительный срок не эксплуатируются и считаются устаревшими (в силу малой свой эффективности и удобства).

Обязательно следует учитывать, что существует не только смесительный клапан, но и разделительный. Рассмотренный выше первый вариант подразумевает возможность смешения двух потоков в один, а второй вариант –разделительного клапана, предлагает возможность разделить один поток на два, при этом регулируя подачу в каждый из выходов.

Оба эти виды клапанов могут быть использованы в системе. Однако смесительный необходим в любом случае, а разделительный редко применяются в простых системах отопления.

Разделительный и смесительный клапан

Правильным выбор клапана можно назвать в том случае, если пользователь выбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий отбора является основным – не учитывая его, нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает длительность работы клапана – если он не рассчитан на функционирование в системе, где температура выше, чем допустимая у самого клапана – деталь будет изнашиваться быстрее и потребует замены, либо вообще не будет функционировать.

Вконтакте

Facebook

Twitter

Одноклассники

Трехходовой и смесительный клапан для твердотопливного котла

Твердотопливные котлы – это вариант для тех, кто хочет иметь в своем доме автономную, недорогую, независящую от газового обеспечения и электроэнергии отопительную систему. Во время длительного горения твердого топлива в доме будет нужная температура.  Чтобы не случилось перепадов, и температура всегда была под контролем, используют трехходовые клапаны.

Устройство для смешения или разделения теплоносителя

Клапаны делятся на два основных типа:

  1. Смесительный.
  2. Разделительный.

Термосмесительный или смесительный работает на смешивание горячей и холодной воды. Подключается клапан к теплоносителю и к источнику холодного водоснабжения. Клапан полностью открыт. Без головки будет поступать от теплоносителя нагретая жидкость. Настроили на 60 градусов, тогда при достижении этой температуры, клапан надавит и уменьшит поток горячей воды, поток холодной увеличится, вода будет подмешиваться до нужной температуры.

Термосмесительные клапаны часто применяются для системы теплых полов, где нужная температура не должна превышать 35-40 градусов. В смесительной системе при одном выходе два входа.

Разделительный применяется для разделения потоков  на горячую и холодную воду. При одном входе  два выхода.

Клапаны для обвязки

Котлы длительного горения твердого топлива могут дать сбой лишь в том случае, когда происходят резкие перепады температуры. Нужно правильно провести обвязку устройства.

Сделать это можно самостоятельно и с привлечением специалистов.

В устройствах твёрдотопливного отопления термосмесительные клапаны необходимы в обвязке воздухонагревателя. Это обычный механический клапан (разный диаметр подключения, разные производители). Головка на смесительный клапан накручивается сверху с выносным датчиком (диапазон температур 20-60 градусов). Внутри – обычный поршень распределяет водные потоки. Головка четко поддерживает температуру.

На встроенной головке есть знаки («+» и -) – для горячего или холодного водоснабжения (часто для системы теплого пола). Чтобы внутренний поршень не зависал, нужен качественный теплоноситель.

Метод работы клапана

Любой трехходовый клапан твердотопливного котла работает по принципу – два входа, перемешивание, один выход теплоносителя. Распределительные потоки регулируются при помощи приводов, которые делятся на:

  1. Термостатический – работает за счет расширения теплового элемента. Происходит нажим на шток клапана, и вода перемешивается.
  2. Электрический – действует от блока питания через дистанционное управление.
  3. Клапан с головкой и капиллярной трубкой.

Основная задача термостатического трехходового клапана – не дать попасть в котел холодной жидкости. Если такое произойдет, то в лучшем случае на стенках рубашки появится накипь и налет, которые будут мешать нормальному термостатическому процессу, в худшем – аварийная ситуация всей системы теплоснабжения.   Термостатический клапан заставляет курсировать горячую воду по кругу, и когда она нагреется до нужной температуры, смесительный клапан будет подмешивать в нее холодную. Таким образом весь обогревательный узел будет застрахован от перегрева.

Установка клапана самостоятельно

В установке трехходового термосмесительного клапана надо учитывать схему устройства и теплообеспечения в доме, четко выполнять все инструкции и пункты подключения.  Нужно внимательно ознакомиться со схемой основных узлов. К узлам относятся все агрегаты, которые устанавливаются около котла для телообеспечения дома.

  1. Устанавливаем насос на обратке. Если он будет стоять на подаче из котла, то быстро испортится.
  2. Необходимо подключение буферного бака, который можно сделать самостоятельно, он предохранит весь узел подключения воды от перегрева.
  3. В системе естественной циркуляции теплоносителя труба подачи холодной жидкости подключается к входному патрубку устройства (обычно внизу). Труба горячей воды – к котлу сверху. Надо учесть, что труба горячего теплоносителя должна быть сделана из хорошей стали, меди, чугуна или бисплава, так как температура жидкости может нагреваться до 100-105 градусов Цельсия.
  4. Подключение расширительного бака (или на обратке, или на выходе) служит своеобразным предохранителем и буфером в узле.
  5. Подключение к предохранительной группе безопасности: к манометру, показывающему давление в устройстве; к аварийному клапану сброса давления; автоматическому предохранительному воздухоотводчику. Эти предохранительные приборы ставятся на выходе из котла, чтобы контролировать нагретый теплоноситель.
  6. Установка и подключение по схеме теплового аккумулятора.
  7. Подключение трехходового смесительного клапана строго в соответствии со схемой, именно он будет перемешивать горячую жидкость из теплоаккумулятора с холодной из обратки.



Треходовой смесительный клапан в обвязке пеллетного котла

Обычному потребителю может показаться, что отопительная система на базе пеллетного котла, это сам котел и магистраль, по которой циркулирует теплоноситель. На самом деле, схема отопительной системы (обвязка) значительно сложнее и включает различные вспомогательные узлы, обеспечивающие оптимальный рабочий режим. Обвязка пеллетного котла это все, что расположено между ним, как источником тепловой энергии, и устройствами распределения тепла, будь то чугунные батареи, современные радиаторы или змеевик теплого пола. Одним из важнейших элементов обвязки является трехходовой смесительный (термостатический) клапан, без него не обходится ни одно высокотехнологичное оборудование, коим является и пеллетный котел.

Устройство и принцип работы трехходового клапана

По сути, трехходовой клапан, используемый в обвязке пеллетных котлов, иначе называемый трехходовой кран, является смесителем – регулирует температуру теплоносителя в контуре системы отопления, будь то чистая вода или вода с противоморозными и другими добавками. Независимо от конфигурации и наличия или отсутствия привода, у клапана стандартный принцип работы – он смешивает холодную и горячую воду, за счет чего поддерживается заданный потребителем температурный режим.

Конструкция представляет собой рабочую камеру с тремя отводами – по первому отводу подается горячая вода от нагревательного прибора, по второму поступает «обратка», успевшая остыть за время прохождения через весь контур. Жидкость смешивается в рабочей камере, в которой установлен распределяющий узел (шток), регулирующий подачу, и через третий отвод выходит уже заданной температуры. Основная масса клапанов изготавливается из металлических сплавов, характеризующихся устойчивостью к рабочей среде. Это может быть латунь, бронза, реже чугун, и уж совсем редко встречаются устройства из полимерных материалов.

Виды клапанов

При массе конфигураций существует три вида трехходовых термостатических клапанов:

  • С термостатической головкой.
  • Электромеханические.
  • С ручным приводом.

Регулировка температуры носителя у первого вида клапанов осуществляется за счет выносного датчика, соединенного с термоголовкой капиллярной трубкой. Датчик заполнен специальной жидкостью, при повышении температуры воды, поступающей по подающему отводу, эта жидкость начинает увеличиваться в объеме, поднимаясь по трубке и заполняя резервуар в термоголовке. По мере заполнения резервуар начинает давить на шток, что провоцирует подмес остывшей воды из третьего отвода. Рабочие параметры задаются с помощью температурной шкалы на термоголовке, устанавливаемой в необходимое положение.

Электромеханические клапаны могут управляться двумя способами:

  • посредством контроллера, подающего сигнал на прибавление или уменьшение потока при изменении температурного режима, фиксируемого выносными датчиками;
  • посредством сервопривода, управляющего интенсивностью потока напрямую, без контроллера, по сути это упрощенная модель клапана, работающего от контроллера.

Что касается клапанов с ручным управлением, то они существуют, дешевле всего стоят, но и постоянно вручную устанавливать параметры и следить за ними удовольствие выше среднего, поэтому они используются значительно реже. Самые распространенные – с термоголовкой, так как они более-менее автоматизированы, чутко реагируют на колебания температуры и стоят значительно дешевле электромеханических. Однако если хочется полной автономности системы, придется потратиться на электрику.

Необходимость применения трехходового клапана в обвязке пеллетных котлов

Термостатический клапан выполняет несколько функций – это и экономия энергоносителей, за счет контроля температуры теплоносителя, и поддержание разной температуры на разных участках контура, и защита котла. Если экономия энергоносителей, это скорее желательный параметр, то поддержание определенной температуры в зависимости от типа системы и защита котла – обязательные условия.

В современных частных домах отопительные системы в основном смешанные и включают как радиаторы, так и контур теплого пола, обслуживаемый общим котлом. В контуре теплого пола температура теплоносителя в среднем составляет 45⁰С, тогда как в радиаторах и трубах возможен нагрев и до 60-80⁰С. Поэтому чтобы вся система функционировала в оптимальном режиме, используют трехходовые смесительные клапаны, которые обеспечивают каждому контуру рабочую среду.

Пеллетные котлы, более технологичное и совершенное оборудование, способное функционировать десятилетиями, но только при условии правильной эксплуатации. Отсутствие в обвязке трехходового клапана, соответственно, отсутствие контроля температуры обратной воды чревато не только повышенным расходом топлива, но и повышенным образованием нагара, соответственно – снижением КПД.

Кроме того, пеллетное оборудование, в силу своих высочайших характеристик, довольно дорогостоящее, приобретая такой котел, потребитель рассчитывает на максимально длительный срок службы. Конденсат, образующийся на внутренних поверхностях котла, при смешении с частицами сажи образует на поверхности субстанцию, похожую на нефть. Эта пленка не только снижает теплоотдачу, что выливается в потерю мощности, но и разъедает стенки и сварные швы за счет образования сернистой кислоты. Следовательно, котел значительно быстрее выйдет из строя, не отработав вложенных средств. Для защиты котла от конденсата как раз и предназначена обвязка, включающая байпас и трехходовой клапан. Вместо того чтобы циркулировать по основному контуру, теплоноситель сначала циркулирует по малому кругу, пока котел не прогреется. По мере прогрева клапан начинает подмешивать холодную воду из системы, постепенно выходя на рабочий режим.

Таким образом, включение в обвязку трехходового клапана, это обязательное условие, чтобы пеллетный котел работал с полной отдачей и полностью выработал заложенный ресурс. Согласитесь, не столь высока цена вопроса и не столь сложен процесс монтажа устройства, чтобы рисковать котлом и регулярно переплачивать за повышенный расход пеллет.

Свой Сантехник - Трехходовой клапан и его применение

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально подогретой воды – наилучший способ экономить энергоносители. Есть у термосмесительных кранов и другие полезные функции, о которых вы сможете узнать из данной статьи.

Но вначале надо рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности и назначение термостатических трехходовых клапанов

Вначале стоит отметить, что термостатические трехходовые клапаны делятся на несколько видов по принципу действия:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждого из трех видов устройств можно судить по названию. Первые смешивают два потока теплоносителя с различной температурой, вторые – разделяют, а третьи занимаются переключением воды по разным направлениям. Внешне распознать каждую разновидность нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот так выглядит трехходовой смесительный клапан для отопления:

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (слева) и переключающий (справа) клапаны

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, что применяется в различных контурах системы отопления. Переключение же используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы трехходовых клапанов

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.

При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя на входе теплоноситель продолжает нагреваться.

Если входящая вода продолжает нагреваться, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Использование приводов для трехходовых клапанов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения трехходового клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:

- Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.

Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.

- Для поддержания необходимой температуры теплоносителя в разных местах системы.

- Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.

Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению подобной арматуры вы найдете здесь.

Заключение

Термостатический трехходовой кран – очень полезная вещь в системе отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы.

Трехходовой смесительный клапан для теплого пола, термостатический, термосмесительный, двухходовой, схема

Схема установки двух- и трехходовых клапанов для теплого пола

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

Зачем нужны клапаны в системе теплых полов

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С.

Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С. Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Обратите внимание

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом.

Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура.

Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

Устройство и принцип работы двухходового клапана

h3_2Двухходовой клапан для теплого пола

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

  1. Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
  2. При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
  3. После того как температура достигнет заданной отметки шток клапана закрывается.

Выделяют следующие виды двухходовых смесительных клапанов:

  • Пневматические;
  • Гидравлические;
  • С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера.

Важно

Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется.

Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Схема подключения двухходового клапана

Двухходовой клапан можно подключить к системе водяного теплого пола при использовании параллельной схемы. Такая схема подключения реализуется в процессе использования двух или трех нагревательных контуров, по которым циркулирует теплоноситель.

В этом случае, регулировка подачи и давления воды будет производиться исключительно с помощью одного или нескольких параллельно установленных двухходовых клапанов. Если используется параллельный способ смешивания теплоносителя, то трубопроводные магистрали теплого пола изначально разъединяются.

Схема подключения двухходового клапана

Двухходовой клапан можно настроить вручную, что позволит пропускать нужное количество воды через смесительный кран. Представленная схема не включает в себя трехходовой клапан, оснащенный термодатчиком – такой запорный элемент обладает небольшой пропускной способностью, с регулировкой в этом случае отлично справляется двухходовой вентиль.

Параллельная схема подключения имеет недостаток – температурная отметка теплоносителя, который входит в контур, равна температуре воды, направляющейся из обратного контура к котлу. Это приводит к неравномерному распределению горячей воды по контурам. Параллельная схема состоит из следующих элементов:

  • Коллектора и труб отопления;
  • Запорно-регулирующей арматуры – заслонки или двухходового клапана;
  • Циркуляционного насоса, перекачивающего разогретый теплоноситель от котла по обогревательному контуру;
  • Блока управления.

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан с терморегулятором для теплого пола

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу.

Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения.

В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

  • Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
  • Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
  • Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
  • Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Схема подключения трехходового клапана

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему.

 Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном.

Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Схема подключения трехходового клапана

Последовательная схема подключения функционирует следующим образом:

  1. Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
  2. Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
  3. Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

  1. Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
  2. Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
  3. Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
  4. Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.

Источник: http://DomOtopim.ru/teplyj-pol/vodyanoj/dvuh-i-trehhodoviye-klapany-dlya-teplogo-pola.html

Трехходовой термостатический смесительный клапан для теплого пола

Термостатический смесительный клапан Barberi (Italy)

Трехходовой термостатический смесительный клапан предназначен для автоматического поддержания температуры горячей воды в системах горячего водоснабжения (ГВС) и напольного отопления. Защита от ожогов – важнейшая функция термостатических смесительных клапанов. Если прекращается подача холодной воды – клапан автоматически прекращает подачу горячей воды.

Клапаны оборудованы ручкой для настройки требуемой температуры и обеспечивают быструю реакцию на изменение температуры и давления воды. Есть версии со встроенным обратным клапаном.

Совет

Более 60-ти лет компания Barberi (Italy) поставляет на мировой рынок широкий ассортимент оборудования для систем водоснабжения.

ООО Армакипсервис – официальный дистрибьютор компании Barberi в Украине. У нас Вы можете купить интересующую Вас продукцию по низким ценам. Прямые поставки из Италии позволяют предоставить Вам конкурентоспособные цены.

Как работает трехходовой термостатический смесительный клапан?

Содержание

Системы обеспечения дома могут включать различные устройства, отличающиеся по назначению, принципу действия и конструкции. Одним из таких является трехходовой термостатический смесительный клапан.

Рассмотрим это устройство детальнее.

1 Принцип работы, назначение и применение

Трехходовой термостатический клапан предназначен для применения в смесительных или разделительных узлах различных систем. Клапан может регулироваться при помощи электропривода или вручную (при помощи защитного колпачка).

Корпус изделия производится из латуни CW617N (евростандарт EN 12165). Материал пружины, основания золотника и штока – нержавеющая сталь марки AISI 316 уплотнителя золотника — EPDM.

Трехходовой термосмесительный клапан – сантехническая арматура, создающая определенный уровень нагрева жидкости за счет смешения потоков, имеющих разную температуру. Изменяя соотношение этих потоков, получается итоговая температура жидкости.

Термосмесительный клапан может не только трех-. но и четырехходовым. В первом случае понижается температура носителя, во втором – есть возможность создать раздельные регулируемые контуры.

Во множестве схем трехходовой термо клапан функционирует на разделение потоков, он необходим для защиты пользователя от ожогов.

Вообще, принцип работы трехходового термостатического клапана заключается в разбивке циркуляционного кольца на контур с переменным и постоянным гидравлическим режимом.

К патрубкам с переменным режимом подключаются ветви для количественного регулирования, а к патрубку с постоянным гидрорежимом – потребители, у которых есть потребность в качественном регулировании.

Обратите внимание

Чем отличается трехходовой клапан с функцией термостата от двухходового? Первый работает отлично от первого. Он не способен перекрыть поток с постоянным гидрорежимом: находится в открытом состоянии с определенной настройкой.

Зато трехходовой смесительный клапан с термоголовкой может перекрывать подачу на контур с постоянным гидропотоком, при этом можно регулировать расход, напор.

При совмещении двухходовых устройств можно сделать трехходовую конструкцию. При условии, что оба изделия способны работать реверсивно: при закрытии одного открывается другой.

Корпус производится из стали, латуни или чугуна. Может также использоваться антикоррозийный сплав.

Применять трехходовой клапан – не только экономически очень выгодное мероприятие в помещениях с разной теплоизоляцией, но и целесообразное с точки зрения улучшения комфорта.

Можно сократить потребление топлива, а также улучшить эффективность, например, солнечного отопления.

Регулирующие устройства используются в системах водоснабжения для обеспечения постоянного потока определенной температуры. Примером может быть обычный бытовой смеситель.

В некоторых системах отопления такое устройство просто необходимо. Клапан, к примеру, способен создать защиту для предотвращения перегрева поверхности пола, что улучшает удобство пользования таким решением.

Важно

В системах отопления клапан может отсекать холодную воду из обратного трубопровода для предотвращения образования конденсата на внутренних стенках камеры котла. Следовательно, продолжительность эксплуатации агрегата существенно возрастает.

Содержание

2 Виды и выбор

Условно трехходовые клапаны делятся на:

  • Разделительные. Оснащены двумя выходами и одним входом. Используются для количественной регулировки путем разделения потока теплоносителя. Это могут быть узлы обвязки воздухоохладителей и воздухонагревателей, схемы подогрева воды горячего водоснабжения.
  • Смесительные. Представляют собой корпус с тремя отверстиями, одно из них – исходящее, два других – входящие. Это значит, что через одно выходит поток нужной температуры, а в два других поступает поток. Некоторые устройства могут обеспечивать и разделение потока, если будет правильно организована схема установки.

Оба вида клапанов не отличаются по виду друг от друга. Отличие заметно, если взглянуть на чертеж устройства в разрезе. В смесительном устройстве есть шток с одним шаровым клапаном. Он находится в центре, перекрывая седло основного прохода.

В разделительном типе есть два клапана на одном штоке, находящиеся в выходных патрубках.

По способу управления трехходовой клапан с термостатической головкой может быть двух видов, учитывая способ управления:

Чаще всего используется последний тип. По виду напоминает обычный шаровой кран, имеющий, правда, три патрубка.

Электросистемы применяются, как правило, для распределения тепла в частных домах. Например, можно использовать возможность настройки температур по комнатам или совместить с системой «теплый пол».

Внешний привод встречается нескольких типов:

  • Благодаря расширению жидкости, которая реагирует на изменение температуры, простой термостатический привод давит на шток. Как правило, устройства имеют небольшой диаметр, их можно легко снимать. Распространенным является трехходовой термостатический клапан Watts.
  • Также может применяться термостатическая головка с чувствительным элементом, реагирующим на температуру воздуха. Для осуществления регулировки по температуре воды устройство имеет выносной датчик температуры. Он находится в трубопроводе с теплоносителем, контакт с приводом осуществляется посредством капиллярной трубки. Обеспечивается более точная регулировка.
  • Еще может использоваться электропривод, управляемый контроллером. Электродатчики постоянно измеряют параметры носителя, оповещают об этом контроллер, который и влияет на функционирование клапана. Обеспечивается наиболее точная регулировка.
  • Более простым видом с электроприводом является клапан с сервоприводом. Однако в этом случае отсутствует контроллер. Кран напрямую управляется приводом, который реагирует на данные датчика.

Если нужно выбрать трехходовой клапан с термостатом, следует обращать внимание на диаметр трубы. Но сначала рекомендуется обратить внимание на рабочие параметры теплоносителя, схему обвязки и расход.

Температура и расход носителя с шаровыми кранами Бугатти  определяются по проектной документации. Если таковой нет, тогда температура жидкости в обратном трубопроводе еще указывается в паспорте котла.

В основном этот показатель находится в диапазоне 45-50 градусов. Расход же потребуется для определения пропускной способности клапана. Для этого можно выполнить расчет:

G = 3600xQ / c (∆t),

Совет

где ∆t – разность температур в подающем и обратном трубопроводах с – удельная теплоемкость воды — 4. 187 кДж / (кг ⁰С) Q – тепловая мощность отопительной системы G – расход воды по массе, кг/ч.

Определив расход, данные сравниваются с пропускной способностью устройства, указанной в паспорте.

Делать выбор по типу привода следует, учитывая схему обвязки котла. Трехходовой термосмесительный клапан для котла используется в простой схеме подключения. В этом случае применяется тепловой аккумулятор.

Вода в нем начинает нагреваться только после прогревания жидкости, циркулирующей по малому контуру, котлом до определенной температуры. После достижения необходимого температурного уровня открывается поток холодной воды клапана. Затем горячая вода поступает в бак теплого аккумулятора, вытесняя холодную.

Устройство с внешним контроллером используется в более сложной схеме. В этом случае использует два привода. Первый — термостатический — находится у источника тепла. Функционирует он аналогично вышеизложенному.

Второй – электропривод – управляется контроллером на основании данных от датчика. Клапан необходим для поддержки нужной температуры носителя.

Также выбирать терморегулирующий клапан для котлов необходимо по диапазону допустимых  температур. В этом случае стоит купить трехходовой термостатический клапан, учитывая назначение: цена на трехходовой термостатический клапан для твердотопливного котла, работающий при температуре от 35 до 60 градусов, составляет от $60.

Говоря о выборе изделий, нельзя не сказать об изготовителях. Если выбирать устройства по производителям, то большой популярностью пользуется трехходовой термостатический смесительный клапан Valtec.

Такое изделие предназначено для долголетней работы в инженерных системах различного назначения: теплые полы, горячее водоснабжение, потолочное, настенное охлаждение или отопление и так далее. Производитель гарантирует семь лет работы.

Обратите внимание

Также купить трехходовой термостатический смесительный клапан Valtec можно на весьма выгодных условиях: цена на трехходовой термостатический смесительный клапан составляет от $48, в зависимости от продавца.

Выделим также три основных модификации, которые отличаются по цене:

  • MR 01 – устройство с боковым смешением для монтажа на байпасе, обладает повышенной пропускной способностью. Купить трехходовой клапан с термоголовкой можно по цене от $50. Столько же стоят трубы Valtec .
  • MR 02 – устройство с центральным смешением. Может осуществляться полное перекрытие входных патрубков. Стоимость такого агрегата начинается с отметки $48.
  • MR 03 – изделие с боковым смешением. Может осуществляться полное перекрытие входных патрубков. Цена на трехходовой клапан с термоголовкой такой модификации начинается с $54.

Содержание

2.1 Нюансы монтажа

Термостатический смесительный клапан на фитинги Рехау  необходимо сначала проверить. Для этого устанавливается минимальная температура, а в один из патрубков заливается горячая вода. Через определенное время клапан закроет поток.

Если система уже установлена, температура в обратном трубопроводе на входе в котел должна соответствовать установленному значению на термостате.

Трехходовой клапан с термоголовкой может устанавливаться в любом положении. Направление потоков должно соответствовать направлениям стрелок, обозначенным на корпусе изделия.

Перед клапаном стоит монтировать фильтр механической очистки до 300 мкм, как для латунного вентиля 15б1п. Рычажные ключи при монтаже не используются. При этом на устройства не должны передаваться нагрузки от трубопроводов.

Содержание

2.2 Особенности функционирования (видео)

А если по конкретнее?

1. В системе водоснабжение, это получение потока воды с постоянно заданной стабильной температурой.

2. В системе отопления, это получение отдельного смесительного узла с постоянно стабильной заданной температурой циркуляции.

В качестве регулирующего элемента в клапане, обычно, применяется либо шток специальной конструкции, который может двигаться в вертикальном направлении, либо шар, который может поворачиваться вокруг оси. При этом регулирующий элемент не осуществляет полное перекрытие клапана, а перераспределяет потоки жидкостей, тем самым производя их смешивание.

Имейте в виду, что на рынке продаются трехходовые клапаны, которые не способны стабилизировать выходную температуру. Это обычные краны, которые только меняют потоки, служат в качестве балансировочной настройки потоков. Перед тем как покупать убедитесь в функциональности данного клапана. Лучше по паспорту ознакомиться с характеристиками таких клапанов.

Пример обычных клапанов, не способных стабилизировать температуру:

Хотя такие клапаны часто ставят на смесительные узлы теплых полов. Также на такие клапаны могут быть установлены электроприводы для их регулирования в автоматическом режиме. Об этом подробнее:

Источники: http://armakip.com.ua/index.php?id=184, http://homebuild2.ru/truby/trexxodovoj-termostaticheskij-smesitelnyj-klapan.html, http://infobos.ru/str/607.html

Комментариев пока нет!

Поделитесь своим мнением

Источник: http://restart24.ru/poly/trehhodovoj-termostaticheskij-smesitelnyj-klapan-2.html

Виды насосно-смесительных узлов для теплого пола

Системы теплого пола уже давно никого не удивляют. Люди, покупающие или возводящие загородное жилье, по умолчанию заказывают монтаж такого отопления. Причем все чаще устанавливается водяной обогрев.

Объясняется это довольно легко.

Несмотря на довольно сложный монтаж насосно-смесительного узла для теплого пола, такая отопительная система считается довольно экономичной, эффективной и комфортной в эксплуатации.

Основные задачи

Обычные системы отопления считаются высокотемпературными. Большинство водонагревательных котлов рассчитаны на радиаторы и конвекторы, способные выдерживать нагрев до 90°С. При этом средние температурные показатели в системе обычно поддерживаются на уровне 75°С.

Это слишком много для водяного обогрева напольного покрытия по следующим причинами.

  1. Такая температура будет некомфортной. По полу банально будет неприятно ходить. Его нагрев не должен превышать 30°С.
  2. Ни одно напольное покрытие не сможет долгое время выдерживать высокую температуру.

    Со временем оно вспучится, начнет растрескиваться и утратит свой первоначальный вид.

  3. Излишний нагрев негативно сказывается на бетонной стяжке, в которую укладываются трубы. Она разрушается.
  4. Для создания оптимального микроклимата в доме водяному обогреву напольного покрытия не нужны повышенные температурные показатели.

Современные отопительные котлы способны поддерживать нагрев теплоносителя в определенном диапазоне. Ставить отдельный бойлер экономически невыгодно. Обычно систему теплого пола подключают к общему с радиаторами трубопроводу.

В этом случае единственным разумным решением будет установка насосного узла для теплого пола. Он позволит смешивать горячую воду с теплоносителем, который уже отдал большую часть тепловой энергии. Тем самым можно регулировать необходимую температуру напольного покрытия.

Люди делают то же самое вручную в ванной комнате и на кухне, когда открывают горячий и холодный кран, чтобы получить воду необходимой температуры. Естественно, узел подмеса для отопления имеет более сложное устройство, чем смеситель на кухне.

Важно

Его главная задача — обеспечение сбалансированной циркуляции воды в контурах системы. Также он должен точно отбирать необходимое количество теплоносителя из труб и при необходимости замыкать поток в кольцо.

Хороший узел должен самостоятельно корректировать свою работу, чтобы человеку не приходилось регулировать уровень нагрева вручную.

Прибор, удовлетворяющий таким требованиям, должен быть сложным, поэтому большинство людей покупает в магазинах готовые решения.

Выглядят такие узлы превосходно и функционируют не хуже, но цены на них слишком высоки.

Из-за этого все же находятся люди, которые после изучения всей имеющейся информации собирают узел подмеса для теплого пола своими руками. Оказывается, это не такая уж сложная задача.

Принцип работы

Все смесительные узлы работают по одному принципу. Поток нагретой воды проходит по контуру и останавливается предохранительным клапаном, расположенным в распределительном коллекторе. Клапан подключен к термостату или датчику, снимающему температурные показатели.

Если температура теплоносителя слишком высока, то клапан открывает заслонку для доступа в систему холодной жидкости. Она подмешивается к горячей воде. При низких температурах происходит обратный процесс. При достижении заданной температуры клапан перекрывается и поступление разогретого теплоносителя прекращается.

Узел подмеса не только контролирует температуру жидкости, но и регулирует ее циркуляцию в системе. Выполнение этих двух функций обеспечивается 2 основными элементами: предохранительным клапаном и насосом циркуляции. Последний является ключевым элементом системы. Именно благодаря ему пол прогревается равномерно.

К второстепенным элементам относятся:

  • байпас;
  • воздухоотводчики;
  • перекрывающие и дренажные клапаны.

Отличия различных систем

Разные смесительные узлы имеют похожую конструкцию. Принципиальные различия заключаются в использовании разных предохранительных клапанов. Самыми распространенными считаются двух- и трехходовые клапаны.

Первый тип питающего устройства оснащается термостатической головкой. В нее встроен температурный датчик жидкостного типа. Информация, идущая с него, позволяет регулировать интенсивность потока разогретого теплоносителя.

Двухходовый клапан применяется в таких системах, где в обратку постоянно добавляется горячая жидкость от котла. Такой подход исключает перегрев теплого пола и продлевает срок его безаварийной работы.

Совет

Такой клапан не отличается высокой пропускной способностью. Значит, регулировка температуры происходит плавно. Его рекомендуется использовать в помещениях с небольшой площадью пола.

Второй тип питающего устройства представляет собой комбинированный вариант. В нем сочетаются функции клапана и балансировочного крана. Работает он иначе, чем двухходовое устройство. Благодаря ему, в горячий теплоноситель поступает охлажденная вода из обратки.

Трехходовый клапан часто подключается к внешним термостатам. Последние позволяют устанавливать нагрев жидкости с учетом уровня уличной температуры воздуха. Подача воды в нем регулируется заслонкой, расположенной на стыке труб, идущих от котла и обратки.

У таких клапанов есть несколько недостатков:

  1. Существует риск резкого повышения температуры теплоносителя в системе, если из котла будет поступать больше жидкости, чем из обратки.
  2. Из-за большой пропускной способности трехходового устройства даже при небольшом изменении положения заслонки температура значительно повышается. Нет возможности тонко регулировать нагрев пола.
  3. В крупных помещениях требуется обязательная установка внешних датчиков, отслеживающих температуру на улице. В противном случае обеспечить комфортные условия внутри здания невозможно.

Впрочем, необходимость установки термостатов можно рассматривать и как положительный момент, ведь они обеспечивают лучшую регулировку температуры. Кроме того, с их помощью можно понижать нагрев в помещениях, где людей нет. Это может значительно снизить расходы на отопление.

Варианты схем

Существует несколько вариантов присоединения смесительного узла к котлу. Они отличаются типом используемого клапана и видом подключения циркуляционного насоса. Последний может присоединяться к системе последовательно или параллельно.

Двухходовый термоклапан и последовательное соединение

Эта схема самая простая и потому популярная. Чтобы собрать такой насосно-смесительный узел своими руками, понадобятся следующие элементы:

  1. Запорные шаровые краны. Они нужны для полного отключения теплого пола от общей системы. Это необходимо при проведении профилактики или ремонта.
  2. Фильтр грубой очистки. Некоторые мастера отказываются от него, но специалисты рекомендуют все же устанавливать, так как он повышает сроки службы оборудования.
  3. Термометры. Они позволят визуально контролировать и при необходимости осуществлять отладку узла.
  4. Двухходовый клапан. Он ничем не отличается от приборов, устанавливаемых на радиаторах отопления. Его задача — регулировка потока горячей воды, поступающей в систему.
  5. Термоголовка. По сути, это насадка с датчиком температуры. Она надевается на питающее устройство и управляет его работой.
  6. Сантехнические тройники. Их используют для создания байпаса, в котором будет осуществляться отбор холодной или горячей воды.
  7. Балансировочный кран. У него одна-единственная задача — точная настройка теплого пола.
  8. Циркуляционный насос. Этот самый важный элемент. Он должен иметь несколько режимов работы, чтобы точно регулировать обогрев.
  9. Обратный клапан, предотвращающий появление обратного потока теплоносителя.

В схеме с двухходовым питающим устройством и параллельным соединением циркуляционного насоса обратка и подача от котла меняются местами. Сам насос размещается на байпасе. К такому решению прибегают, когда требуется разместить узел подмеса компактно. Но за меньшие габариты приходится платить сниженной производительностью.

Трехходовый клапан и параллельное подключение

Если сравнивать эту схему с аналогичной, но на двухходовом клапане, то изменения будут незначительными. Вместо тройника и упрощенного питающего устройства устанавливается трехходовый смеситель. Причем устанавливается он в верхней точке над насосом.

Управление системой осуществляется с помощью той же термоголовки, имеющей выносной температурный датчик. Потоки теплоносителя смешиваются внутри смесителя. Его заслонка устроена таким образом, что приоткрытие одного канала приводит к соразмерному закрытию другого.

При последовательном расположении циркуляционного насоса с трехходовым термоклапаном происходит смешение приходящих по одной трубе потоков, дальнейшее перенаправление теплоносителя нужной температуры через центральный патрубок.

Преимущество такой схемы заключается в более компактных размерах. В остальном она ничем не отличается от параллельного подключения.

Стоит отметить, что существуют более сложные схемы подключения, но реализуются они только в смесительных узлах заводского производства. Собирать их своими руками слишком сложно. В подавляющем большинстве случаев для обогрева полов в доме хватает упрощенных схем.

Если у него есть необходимые знания, то подобрать необходимые комплектующие и собрать их в единое устройство не составит труда. Когда таких знаний и навыков нет, то даже не стоит пытаться собрать узел подмеса самостоятельно, никакая инструкция не поможет.

Источник: https://kaminguru.com/pol/vidy-nasosno-smesitelnyh-uzlov.html

Двухходовый и трехходовый смеситель для теплого пола — Школа пола

  • Общие сведения
    • Применение
    • Процесс
    • Двухходовый
    • Трехходовый
    • Настройка
  • Вывод

Если для многих из нас системы «теплого пола» совсем недавно были в диковинку, теперь ими мало кого можно удивить. Применяют совместно с центральным отоплением в виде дополнительного обогрева или без него, используют для всего помещения или только в отдельных комнатах, например, в ванной.

Данные системы считаются низкотемпературными, тогда как обычное радиаторное отопление – высокотемпературными.

Коллектор напольного отопления

Общие сведения

В этом случае обязательным элементом должен быть смесительная группа для теплого пола. Основной ее функцией, как можно понять из названия, – смешивать жидкости между собой.А вот, что она должна смешивать, как группа работает, как производить ее монтаж и настройку – расскажет статья далее.

Кроме того, ниже вы узнаете,как установить термосмеситель для теплого пола в отопительный контур и некоторые нюансы.

На фото – подключение термосмесителя к однотрубной системе

Применение

Смесительное оборудование применяется лишь в водяных системах напольного отопления.

Обычно последние организованы так:

  • котел;
  • теплоноситель, как правило, вода;
  • водяной контур;
  • высокотемпературный контур для радиаторов отопления.

Санитарные нормы указывают на то, что максимальная температура пола должна быть не более 31°С, тогда наш организм будет чувствовать себя наиболее комфортно. Если учесть, что еще необходимо прогреть бетонную стяжку пола, в трубах вода должна иметь T = 35˚С — 55˚С.

Схема подключения термосмесителя к теплому полу и центральному отоплению

Вот здесь и кроется проблема, так как фактически котел разогревает для радиаторов воду до 75˚С — 85˚С для радиаторной группы. Поэтому в работу вступает оборудование смешения, которое позволяет отрегулировать взаимодействие между контурами.

Когда же в доме источник тепла будет применяться еще и для нагрева душа до T±70˚C, смесительное оборудование должно быть обязательно.

Процесс

Не вдаваясь в детали, работа узла выглядит примерно так:

  1. Нагревшаяся до определенной температуры вода подходит к коллектору напольного отопления.
  2. Встречает на своем пути термосмесительный клапан для теплого пола с предохранительным клапаном.
  3. Он «определяет» температуру и, если она выше нужной — открывает проход для холодной обратки.
  4. Горячий и холодный теплоноситель смешиваются между собой.
  5. Когда температура становится требуемого значения — термостатический кран закрывает проход.

Процесс работы насосно-смесительного узла

Состав узла смешения

Коллекторное оборудование — регулирует температуру воды и обеспечивает ее циркуляцию в системе.

В его основе два основных элемента:

  1. Предохранительный клапан, который предназначен для подпитки отопительной системы горячим теплоносителем до определенной температуры последнего.
  2. Циркуляционный насос. Он входит в насосно смесительный блок для теплого пола, обеспечивающий движение воды в отопительной системе с определенной скоростью, чтобы гарантировать равномерный прогрев всей площади пола.

Оборудование смешения

Кроме того, в узел входят:

  1. Байпас, защищающий его от перегрузок;
  2. Клапаны – отсекающие и дренажные;
  3. Воздухоотводчики.

В зависимости от задач, для которых предназначен смесительный узел, он комплектуется либо всеми элементами, либо отдельными.

Его устанавливают обязательно до системы напольного отопления, хотя само место не регламентируется отдельно. К примеру, если их много, его монтируют в отдельном шкафу или отдельно в каждой комнате.

Можно также смонтировать оборудование на разделении высокотемпературного и низкотемпературного контуров.

Основным различием в его работе является использование разных предохранительных клапанов. Наиболее часто применяют трехходовые и двухходовые.

Двухходовый

Второе название — питающий клапан. На нем устанавливается термостатическая головка, оборудованная жидкостным датчиком, контролирующим температуру воды, которая поступает в контур напольного отопления. Она регулирует открытие/закрытие клапана, добавляя или отсекая подачу горячей воды, идущей от котла.

Подключение

Таким образом, из обратки вода подается постоянно, а вот горячий теплоноситель – по необходимости. Благодаря этому теплый пол в квартире или доме не перегревается, а срок его эксплуатации увеличивается. Двухходовый клапан имеет небольшую пропускную способность, поэтому регулирование температуры происходит плавно.

Трехходовый

В нем совмещены функции перепускного питающего клапана и балансировочного байпасного крана, поэтому его цена дороже предыдущего. Смешивание холодной обратки и горячей воды происходит внутри прибора.

Такое оборудование нередко имеет сервопривод, управляющий термостатом и погодозависимыми контролерами. Применяется в крупномасштабных системах «теплых полов» с множеством контуров.

Недостатки

  1. Возможны скачки температуры при запуске горячего теплоносителя в контур теплого пола, что может привести к повреждению трубопроводов.
  2. Большая пропускная способность оборудования может привести к значительному изменению температуры даже при минимальном смещении в регулировке.

На фото представлена схема подключения трехходового смесительного клапана теплого пола

Настройка

Ниже дана сжатая инструкция по настройке термоклапана и напольного отопления:

  1. Снимите сервопривод или термоголовку. Тогда она не будет влиять на оборудование при регулировке.
  2. Выставьте своими руками перепускной клапан в положение 0,6 бар.
  3. Рассчитайте положение балансировочного клапана.
  4. Настройте насос.
  5. Произведите балансировку контуров напольного отопления.
  6. Свяжите оборудование смешения с остальным оборудованием.
  7. Настройте перепускной клапан.
  8. Проверьте работу системы.

Вывод

Использование термосесительных клапанов в системе водяного пола дает возможность добиться комфорта в помещении и сэкономить деньги. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источник: https://shkolapola.club/teplyi/781-smesitel-dlya-teplogo-pola

Смесительная группа для теплого пола

При обустройстве теплого водяного пола важную роль играет абсолютно каждая деталь. Например, ключевую роль в распределении тепловой энергии выполняет коллектор. Гребенка может быть укомплектована самым разным образом.

Один из важных ее компонентов является смесительный узел. Смесительный узел включает в себя специальный клапан. Сразу заметим, что работать теплый пол без смесительного узла сможет только в исключительных случаях.

Обратите внимание

В этой статье мы расскажем вам о том, какую роль выполняет смесительная группа для теплого пола. Мы уверены, что этот материал поможет вам разобраться в этом непростом вопросе. Плюс ко всему, вы узнаете о принципе работы этого устройства.

Это поможет вам осуществить правильный выбор. Как следствие, вам получится создать эффективную и надежную систему напольного отопления.

Функция смесительного узла

Для начала определим основную функцию используемого клапана в системе водяного теплого пола. Важно заметить тот факт, что для напольного обогрева крайне важно добиться приемлемой температуры. Особенно это важно если запитка напольного обогрева осуществляется из централизованной системы отопления. Как известно, в этой системе теплоноситель имеет температуру около 75 градусов по Цельсию.

Безусловно, подобная температура для пола будет очень высокой. Если теплоноситель с такой температурой пойдет в систему теплого пола, то из-за высокой температуры стяжка начнет разрушаться. Понятное дело, не сразу, а постепенно через какое-то время. Более того, с такой температурой напольное покрытие будет испытывать серьезные нагрузки. Более того, ходить по такому полу будет вовсе не комфортно.

Если отталкиваться от установленных норм, то температура напольного обогрева не должна превышать 26 градусов по Цельсию. Благодаря этому воздух внутри помещения будет иметь температуру около 22 градусов по Цельсию. Эта та температура, которая считается наиболее комфортной для проживания.

Итак, чтобы достичь такой температуры, теплоноситель, который поступает в отопительный контур, уложенный в стяжку пола должен иметь температуру до 50 градусов по Цельсию. Помните, что 50% тепловой энергии забирает отопительный пирог. По мере того как тепло начнет поступать в помещение, температура частично спадет.

На это также влияет и характер напольного покрытия.

Итак, чтобы достичь наиболее комфортной температуры как раз-таки используется ряд специализированного оборудования. В частности, большую роль выполняет смесительный узел. И важную роль во всем этом узле выполняет клапан.

Исходя из его названия, в нем осуществляется смешивание холодного и горячего теплоносителя. В результате на выходе получается комфортная температура воды.

Стоит заметить, что такой кран бывает нескольких разновидностей, например:

  1. Двухходовой.
  2. Трехходовой смесительный клапан.

Итак, теперь мы предлагаем вам подробнее ознакомиться с особенностями этого устройства, чтобы понять, какой лучше всего выбрать.

Смесительный клапан – что это

Итак, смесительный клапан для теплого пола устанавливается в коллекторную группу. При поступлении теплоносителя, он сталкивается с предохранительным термостатическим клапаном.

И чтобы снижать температуру воды, поступающей от котла или централизованной системы отопления устанавливается трехходовой или двухходовой смесительный кран. Процесс смешивания воды происходит полностью в автоматическом режиме.

Подмес остывшей воды берется из обратного потока трубы.

Важно! Процесс перемешивания холодного и горячего теплоносителя осуществляется беспрерывно, вернее, до тех пор, пока работает система водяного теплого пола.

Теперь предлагаем вам рассмотреть особенности двухходового и трехходового крана для теплого пола.

Двухходовой клапан

Схема смесительного узла теплого пола нередко оснащается двухходовым смесительным краном. Если сказать просто, то это устройство является улучшенным прототипом обычного ручного крана.

Данное устройство сравнительно простое, так что регулировать температуру теплоносителя не представляет большой сложности. При всем этом процесс охлаждения воды осуществляется в автоматическом режиме.

В большинстве случае двухходовой кран устанавливается в отопительную систему вместо обычного ручного клапана, для автоматизации всего процесса.

Среди положительных сторон этого устройства можно выделить следующее:

  • Снижение температуры осуществляется в автоматизированном процессе.
  • Сама конструкция простая.
  • Низкая стоимость.
  • Простой монтаж.

Важно! Если говорить за недостатки, то этот прибор имеет определенные ограничения по своему использованию. Применение двухходового смесительного устройства можно использовать только при обогреве небольшой площади помещения. Например, при обогреве одной комнаты.

Преимущественно подобный смесительный клапан устанавливается в тех случаях, когда водяной теплый пол является дополнительным источником тепла. Благодаря ему можно корректно регулировать температуру теплоносителя. Также можно регулировать рабочее давление и интенсивность потока.

Немного расскажем о самом устройстве двухходового клапана. Корпус состоит из литой латуни или бронзы. На этом кране есть терморегулирующая головка. На ней имеется метрическая шкала для простоты управления. Стоит заметить, что термостатическая головка может изменять свое положение как вручную, так и автоматически.

Важно! Если у вас теплый водяной пол выполняет роль дополнительного источника тепла, то лучше приобретите смесительный кран с ручной настройкой. Для крупных систем теплого пола лучше купить двухходовой кран с дистанционным управлением.

Важным элементом всей конструкции является седло, его может быть два или одно. Кран с двумя седлами имеет способность перекрывать поток воды.

Принцип работы двухходового устройства очень прост и сводится к следующему:

  • Теплоноситель и обратного контура повторно направляется в трубу с подачей.
  • Как только температура теплоносителя снижается, срабатывает термостатический клапан. После этого осуществляется подмес и смешивание горячей с холодной воды.
  • Как только достигается надлежащий уровень температуры, термостатический датчик дает сигнал на перекрытие. Как следствие подмес горячего теплоносителя прекращается.

Трехходовой смесительный клапан

Теперь ознакомимся с принципом действия трехходового крана в системе теплого пола. Принцип его действия полностью отличается от двухходового устройства. В этом случае подмес к горячей воде осуществляется от котла к коллектору остывшего теплоносителя, который направляется из обратки.

Что касается плюсов и минусов, то в сравнении с двухходовым клапаном, они практически схожи. Однако есть один нюанс. При включении устройства скорость потока никак не изменяется.

Благодаря этому есть реальная возможность изменить уровень температуры воды, которая поступает в отопительный контур.

Важно

Что касается его особенностей, то здесь можно выделить следующее. Процесс регулировки температуры очень прост и удобен. Более того, его использование допускается для систем теплого пола большой площади. В среднем площадь может достигать до 250 квадратный метров. С другой стороны, трехходовой смесительный клапан имеет и свои отрицательные стороны.

Когда осуществляется срабатывание термостатического клапана, кран открывается полностью. В результате это может привести в худшем случае к разрыву трубопровода, а в лучшем случае, к перегреву того или иного отопительного контура. Более того, трехходовой кран имеет гораздо меньшую пропускную способность в отличие от двухходового.

Принцип работы этого устройства следующая:

  • Нагретый теплоноситель проходит через фронтальный и правый патрубок до тех пор, пока температура воды не достигнет заданной отметки.
  • Если наблюдается рост или снижение температуры, то тут включается термостатический клапан.
  • Шток приводится в движение.
  • Благодаря этому происходит подмес горячей воды или холодной.

Что касается фронтального отверстия, то оно открывается полностью только при условии, когда уровень температуры достигает до заданной отметки. Стоит заметить, что трехходовой клапан сегодня различается на несколько конструкций, а именно:

  • С сервоприводом.
  • С электроприводом.
  • С термостатической головкой.
  • С термостатическим приводом.

Каждая из моделей имеет свои технические особенности и различия. Поэтому при покупке обязательно проконсультируйтесь со специалистом. Он поможет вам выбрать то устройство, которое будет наиболее подходящим в вашем случае.

Заключение

Итак, вот мы и рассмотрели все особенности смесительного узла, а именно, смесительного клапана. Процесс подключения трехходового и двухходового клапана происходит по разной технологии. Двухходовой кран приветствует параллельную схему подключения.

Что касается трехходового, то здесь отдается преимущество последовательному подключению. Более того, они различаются по площади отапливаемой поверхности. Если у вас только два или один контур, то достаточно установки одноходового клапана.

Трехходовой может работать при больших площадях теплого пола.

Итак, как мы увидели, что роль смесительного узла в работе теплого пола очень важная. Мы уверенны, что этот материал помог вам разобраться с этими устройствами. Помните, что их использование позволит вам максимально автоматизировать работу напольного отопления.

Плюс ко всему, мы предлагаем вам просмотр подготовленного видеоматериала, который позволит вам получить наиболее точное представление о данном устройстве. Если вы имеете опыт в этом вопросе, то делитесь с нашими читателями.

Это позволит начинающим домашним умельцам делать правильный выбор и не допускать распространенных ошибок новичков.

Источник: https://bouw.ru/article/smesitelyniy-klapan-dlya-teplogo-pola

Трехходовой термостатический смесительный кланан или узел. Цена и описание.

Что такое термостатический смесительный клапан или трехходовой клапан.

Купить трехходовой клапан можно в магазине Азбука Тепла, а что это такое мы разберем вместе с Вами.

Не смотря на то, что современное отопительное оборудование способно само поддерживать необходимую температуру на выходе из котла, зачастую для системы отопления дома необходимо сделать температуру подачи теплоносителя в один контур ниже, чем в другой. Для примера можно вспомнить систему водяного теплого пола, где температура подачи не должна превышать 45 градусов. Специально для понижения температуры теплоносителя и создан такой элемент как смесительный клапан. Часто его называют термостатический клапан или трехходовой клапан. Как бы его не называли задача у него одна — снизить температуру отопительной жидкости на подаче в контур отопления. Для этого термостатический клапан подмешивает более холодную «обратку» в подающую линию, таким образом охлаждая теплоноситель. Весь этот процесс эдентичен тому, как Вы настраиваете температуру воды для принятия ванны, руками поворачивая краны и добавляя в очень горячую воду — холодную. Все тоже делает за Вас термосмесительный трехходовой клапан, только делает он это автоматически, без Вашего присутствия. Вам необходимо только задать необходимую температуру поворотом «головки» клапана до нужной цифры.

Виды смесительных клапанов.

По виду управления и по предназначению смесительные клапаны разделяют на следующие виды :

    • Клапан смесительный нерегулируемый. Такой клапан уже изначально настроен на заводе на одну температуру , как правило 47 или 65 градусов и применяется для поддержания постоянной температуры обратной линии в твердотопливных котлах, дабы избежать низкотемпературной коррозии, образовании сажи и улучшить эффективность котла. Встроенный термочувствительный элемент – жидкостного типа быстро реагирует на изменение температуры подающей или обратной линии и производит необходимую корректировку смешения для подачи точной температуры. При покупке и установке клапана необходимо обратить внимание, что обязательно нужно соблюдать направление потоков горячей, холодной и смешанной воды  согласно стрелкам и обозначениям на корпусе клапана.



    • Термостатический смесительный клапан регулируемый.  В принципе очень похож по принципу работы на термостатический клапан но его конструкция немного более сложная и позволяет задавать точную температуру на выходе. Такие смесительные клапана чаще всего применяются в системах водяного теплого пола и защиты от ожога в бойлерах ГВС. В таком смесителе на поворотной головке нанесены значения температуры. Выбрав необходимое значение Вы получите теплоноситель заданной температуры для необходимого контура отопления. Напомним, что для систем с водяным подогревом теплого пола значения температуры подачи не должны превышать 45-50 градусов. Иначе, при высокой температуре из за температурного расширения бетона Ваш пол может дать трещины. Купить термостатический клапан можно в нашем магазине.



  • Электронный трехходовой смесительный клапан. Такой клапан рассчитан на работу с умной автоматикой. Первоначально это простой поворотный смеситель, без каких либо чувствительных элементов ( полный аналог смесителя в ванной или на кухне). Но стоит добавить к нему специальный сервопривод, как он начинает выполнять команды автоматики «умного дома» или погодозависимой автоматики и изменять температуру теплоносителя без Вашего присутствия и установок. Причем, в данном случае, температура подачи непрерывно подстраивается под нужды Вашего дома и поддерживает оптимальный микроклимат. Допустим, при похолодании на улице теплоноситель на выходе из смесителя станет теплее, но не превысит допустимых значений а, при потеплении его температура снизится, уменьшив расход топлива и экономя Ваши деньги. Такой тип смесительной арматуры является самым простым и надежным, но при этом — самым эффективным. Подобрать и купить трехходовой смесительный клапан Вам помогут инженеры и менеджеры нашей компании.



Смесительные узлы или узлы подмеса для водяного теплого пола.

Компании, занимающиеся производством оборудования и комплектующих для систем отопления помогают потребителю, желающему создать систему отопления своими руками не допустить ошибки и производят уже готовые решения для систем водяного теплого пола — смесительные узлы.  Такой узел в своем составе уже имеет один из вариантов трехходового смесительного клапана ( ручной или автоматический), насос для постоянной циркуляции теплоносителя в теплом полу, термометры помогающие отследить температуру подающей и обратной линии, запорную и присоединительную арматуру, обратные клапана. Это самый недорогой способ собрать систему теплого пола самостоятельно и более-менее правильно. Следует заметить, что ни один производитель газовых отопительных котлов не рекомендует устанавливать подобный смесительный узел в систему с газовым котлом но, тем не менее, те кто хочет сэкономить на системе отопления дома часто используют именно этот вариант. Из собственной практики сервисной службы хотим отметить что такой узел выполняет свои функции но, все-таки, насос котла подвержен в данном случае нагрузке и быстрее выходит из строя. Любой производитель рекомендует при создании водяного теплого пола применять гидравлические разделители, которые обеспецивают защиту и более правильную работу газового котла со встроенным насосом. Экономить или нет — решать Вам.

Компания Азбука Тепла всегда готова придти к Вам на помощь и подсказать правильное решение для создания надежной и экономичной системе отопления. А в нашем магазине Вы можете купить все комплектующие и фитинги, купить клапан для смешения, трехходовой клапан, смесительный узел или гидрострелку.

Азбука Тепла

Трехходовой смесительный клапан Womix Mix M 3

Трехходовой смесительный клапан Серия WOMIX MIX M подходит для любой низкотемпературной системы водоснабжения центрального отопления. Серия смесительных клапанов WOMIX MIX M состоит из 3-х и 4-х ходовых клапанов. M3 - трехходовой клапан с внутренней резьбой и 5 типоразмерами на выбор.

Трехходовой смесительный клапан используется в основном в контурах теплого пола для понижения температуры подаваемой воды или в качестве защиты от температуры обратной воды котла (быстрое повышение температуры до минимума, чтобы минимизировать побочный эффект низкотемпературной коррозии).

Смесительный клапан WOMIX MIX M3 серии и конкретные модели на выбор (в качестве атрибута продукта):

  • Трехходовой смесительный клапан WOMIX MIX M 3-20 с внутренней резьбой размером 3/4 дюйма
  • Трехходовой смесительный клапан WOMIX MIX M 3-25 с внутренней резьбой размером 1 "
  • Трехходовой смесительный клапан WOMIX MIX M 3-32 с внутренней резьбой размером 1 1/4"
  • Трехходовой смесительный клапан WOMIX MIX M 3-40 с внутренней резьбой размером 1 1/2 "
  • Трехходовой смесительный клапан WOMIX MIX M 3-50 с внутренней резьбой размером 2"

отличаются в основном доступным размером резьбы и коэффициентом пропускной способности клапана (параметр Kv).

Достижение полностью автоматизированной работы смесительного клапана возможно после приобретения серводвигателя WOMIX MP 06 или MP 10 (аксессуары к продукту).

Пример использования трехходового смесительного клапана в системе центрального отопления

Практическое решение трехходового смесительного клапана
  1. Форма смесительного тарельчатого клапана в трехходовом смесительном клапане
  2. Форма смесительного тарельчатого клапана в четырехходовом смесительный клапан (для сравнения)

Трехходовой смесительный клапан WOMIX MIX M3 размеры

Тип кв Rozmiar A B C D S M E
MIX M 3-20 8 3/4 " 74 50 35,4 18 32 6 80
MIX M 3-25 12 1 " 80 50 35,4 20 40 6 82
MIX M 3-32 18 9 0064 1 1/4 " 86 50 35,4 25 50 6 87
MIX M 3-40 28 1 1/2" 110 70 39,4 27 55 6 97
Технические данные:
Диаметр: от 3/4 дюйма до 2 "
Прокладка: Два уплотнительных кольца EPDM
Корпус: латунь CW617N
Грибок, Крышка: латунь CW617N
Угол поворота: 90º
Макс.Давление 10 бар
Макс. Темп. 110ºC
Держатель: контурный пластик, красный
Шкала: алюминий
Серводвигатель: для диаметров 3/4 "- 1 1/4" - MP06
для диаметров 1 1/2 "- 2" - MP10

Клапаны с двойным приводом - Heat-Timer® Corporation

2- и 3-ходовые клапаны с электроприводом для паровых, вакуумных и гидравлических систем отопления

Обзор:

Двухходовые клапаны для парового отопления
Двухходовые клапаны могут включать или выключать поток пара из котла или других источников в парораспределительную систему.Типичным примером применения этого типа может быть использование пара для обогрева радиаторов в здании с паровым отоплением с одной или двумя трубами с использованием регулятора MPC Platinum.

Двухходовые клапаны для теплообменника пар-горячая вода
Двухходовые клапаны можно использовать для регулирования количества пара, поступающего в систему. Типичным примером применения этого типа может быть регулирование количества пара, поступающего в теплообменник, для поддержания температуры горячей воды на выходе с помощью регулятора HWR Platinum.Когда нагрузка изменяется, клапан получает сигнал об изменении количества пара, поступающего в теплообменник. См. HWR Platinum control.

Двухходовые клапаны для вакуумного нагрева
Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в парораспределительную систему. Эти приводы оснащены сигналом обратной связи по положению. Кроме того, можно заказать клапаны размером до 6 дюймов с датчиком открытия клапана в процентах. Типичным примером применения этого типа является использование вакуумного пара для обогрева радиаторов в здании.Когда устройство управления, такое как SRC Platinum, требует нагреть систему, двухходовой клапан частично регулирует открытие и поток пара в радиаторы в зависимости от температуры наружного воздуха. Затем, когда система управления определяет, что в радиаторы поступило достаточное количество тепла, она частично закрывает двухходовой клапан, уменьшая поток пара, или закрывает клапан.

Применение трехходового смесительного клапана
Трехходовые клапаны используются для смешивания отопительной воды до заданной температуры.Горячая вода из бойлера смешивается с правильной пропорцией более холодной воды, возвращающейся из системы, чтобы поддерживать заданную температуру, поскольку регулятор HWR Platinum сбрасывает температуру горячей воды в зависимости от температуры наружного воздуха.

Методы смешивания с системами лучистого отопления -


Джордж Кэри

При проектировании системы лучистого отопления становится очевидным, что эта система имеет характеристики, отличные от обычных систем отопления типа плинтусов.Одно быстрое отличие - это температура воды, циркулирующей по трубке. Большинство излучающих систем можно разделить на два типа.

Первая - это «мокрая система», в которой трубы устанавливаются в бетон. Второй тип - это «сухая система», при которой трубы либо скрепляются скобами из-под пола, либо укладываются на черный пол, а последний настил укладывается поверх него.

Средняя температура воды составляет 110–120 ° F для бетона и 130–140 ° F для скрепочного материала; конечно, есть исключения, когда может потребоваться более горячая или более холодная вода.К сожалению, большинство котлов, работающих на жидком топливе, не могут работать при таких низких температурах без проблем с дымовыми газами. Лучший способ преодолеть эту проблему - использовать смесительное устройство определенного типа, которое понижает температуру подачи в излучающую зону (зоны), позволяя контуру котла поддерживать температуру, достаточно высокую для удовлетворения его требований. Доступны многочисленные методы смешивания.

Проблемы смешивания
Вот некоторые общие проблемы, касающиеся
смешивания:

Что такое смешивание?
Смешивание - это когда вы берете более холодную возвратную воду и «смешиваете» ее с некоторым количеством горячей котловой воды для подачи воды с температурой ниже температуры котла, но более теплой, чем возвратная вода.

Существуют ли разные методы для смешивания?
Вы можете использовать двухходовой клапан, трехходовой клапан, четырехходовой клапан или циркуляционный насос. Все четыре устройства могут использоваться для подачи воды смешанной температуры.

Как работает каждый из этих методов?
1. Двухходовой клапан работает по принципу впрыска. Есть котловой контур с циркуляционным насосом и радиантный контур с собственным циркуляционным насосом. Эти два контура связаны между собой подающей и обратной трубой, которые расположены близко друг к другу.Двухходовой клапан расположен на подающей трубе и имеет контроллер, который измеряет температуру подаваемой воды в радиационном контуре. Контроллер будет циклически открывать и закрывать клапан в зависимости от температуры воды в зоне излучения. Когда клапан открывается, он нагнетает горячую воду в излучающий контур. Там он смешивается с прохладной возвратной водой из лучистой зоны.

2. Трехходовой клапан смешивает холодную возвратную воду с горячей котловой водой для обеспечения «смешанной» температуры.Он имеет три порта: один для обратной воды из излучающей зоны, один для горячей воды из контура котла и смешанный порт для подачи в излучающую зону. Эти клапаны можно настроить вручную на поддержание фиксированной температуры или они могут иметь привод, который изменяет положение клапана в соответствии с нагрузкой.

3. Четырехходовой клапан очень похож на трехходовой, за исключением того, что у него четыре порта вместо трех. Два порта идут в котел, а два порта - в зону излучения. Этот клапан можно настроить вручную или использовать с приводом для регулирования температуры воды в зависимости от нагрузки зоны.

4. Последний метод - с ТНВД. Этот метод используется с начала 1960-х годов. Тогда контроллер включал и выключал насос, чтобы нагнетать горячую воду в зону излучения. Сегодня существуют управляющие компании, которые будут контролировать скорость насоса с мокрым ротором с водяной смазкой и защитой по сопротивлению. Вместо включения и выключения насоса система управления увеличивает или уменьшает скорость насоса.

Как выбрать
Вот некоторые общие рекомендации по смешиванию:

Один метод смешивания предпочтительнее других?
Не совсем, все эти методы работают, но каждый метод имеет свои преимущества, а также свои ограничения.
1. Например, двухходовые клапаны следует использовать только для небольших нагрузок, когда количество нагнетаемого потока составляет небольшой процент от общего расхода излучающей зоны, обычно менее 25%.
2. Трехходовые автономные термостатические клапаны относительно недороги, но могут обеспечивать только одну фиксированную температуру. Это заставляет термостат зоны включать и выключать насос зоны. Этот тип работы подходит для небольшой зоны излучения, но не рекомендуется, когда зоны становятся больше.
3. Впрыскивание с регулятором скорости стало популярным в последние несколько лет. Этот метод смешивания, в котором используются обычные циркуляционные насосы с мокрым ротором, обеспечивает множество преимуществ для излучающих систем, таких как полная модуляция температуры и защита возврата котла от холодной воды. Она ограничена только мощностью насоса с мокрым ротором, которая обычно составляет около 35–40 галлонов в минуту. В типичной излучающей системе этот расход составляет приблизительно 1 000 000 БТЕ / ч.
4. Трехходовые и четырехходовые клапаны, при использовании с приводными двигателями, в течение многих лет очень успешно устанавливались во многих излучающих системах. Привод регулирует положение клапана для подачи соответствующей температуры смешанной воды в зависимости от тепловой нагрузки зоны. Единственное реальное ограничение этого метода - по сравнению со стоимостью циркуляционного насоса с мокрым ротором - состоит в том, что клапан и привод более дороги, чем нагнетательный насос.

Что произойдет, если я использую только один насос со смесительным устройством?
Будет только одна точка смешивания, которая будет контролировать температуру подаваемой воды в зону излучения, но не температуру воды, возвращающейся в котел.Кроме того, скорость потока через котел будет изменяться, что снизит эффективность котла.

Почему я должен использовать два насоса?
Используя два насоса и смесительное устройство, вы создаете две точки смешивания. Это позволяет вам контролировать температуру воды, возвращающейся в котел, а также в излучающую зону. Кроме того, второй насос обеспечивает постоянный поток через котел, увеличивая эффективность котла.

Почему я должен беспокоиться о температуре воды, возвращающейся в котел?
Большинство котлов, работающих на жидком топливе, относятся к неконденсатному типу.Это означает, что важно, чтобы дымовые газы, выделяемые в процессе сгорания, выводились из котла. Когда вода в котле имеет температуру ниже точки росы этих дымовых газов, газы снова конденсируются в воду внутри котла. Результаты могут быть очень разрушительными. В коммерческих применениях тепловой удар котла - еще одна важная причина для контроля температуры обратной воды.

Есть ли предпочтительный способ прокладки смесительных устройств и двух насосов?
Предпочтительным методом является использование первично-вторичной перекачки.Этот метод, который применяется с 1950-х годов, предотвращает последовательную перекачку насосов друг с другом и предотвращает затруднения при открытии или закрытии клапанов по сравнению с насосами с высоким напором. Эта технология трубопроводов также позволяет правильно подбирать клапаны и нагнетательные насосы в соответствии с нагрузками, которые они предназначены для управления.

Что такое первичная-вторичная перекачка?
Это метод перекачки, который прост как в теории, так и в применении. Он основан на простом правиле, которое гласит: когда два контура соединены между собой, поток в одном не вызовет потока в другом, если устранено падение давления в трубопроводе, общем для обоих.

Как устранить падение давления в общем трубопроводе?
Это достигается за счет очень близкого расположения подающего и обратного тройников вторичного контура! (Максимум четыре диаметра трубы). Это означает, что вы можете соединить два контура между собой (например, контур котла и контур излучающего тепла, каждый со своим собственным насосом), но насосы из каждого контура не будут вызывать поток в другом контуре.

Как правильно выбрать размер смесительного устройства?
Размер насоса или клапана зависит от требуемого расхода из высокотемпературного контура.Затем этот расход будет смешиваться с частью более холодной возвратной воды, чтобы обеспечить желаемую температуру «смешанной» воды. Это пример расчета необходимого расхода:

1. Нагрузка на излучающую зону = 100 000 БТЕ / ч, рассчитанная с перепадом температуры 20 ° F.


2. Расчетный расход излучающей зоны = 10 галлонов в минуту
3. Излучающая расчетная температура подачи = 120 ° F
4. Температура обратной линии = 100 ° F.
5. Температура подачи котлового контура = 180 ° F
6. Разница температур между подачей котлового контура и излучающим обратным контуром составляет 80 ° F.Для расчета необходимого расхода; разделите нагрузку в БТЕ / час излучающей зоны на разницу температур (дельта Т) x 500. 100 000/80 x 500 = 2,5 галлона в минуту.
7. Требуемый расход составляет всего 2,5 галлона в минуту для котловой воды 180 ° F. Эта вода будет смешиваться с 7,5 галлонами в минуту (10–2,5 галлона в минуту) излучаемой возвратной воды 100 ° F для обеспечения расчетной температуры воды 120 ° F или 10 галлонов в минуту. Следовательно, регулирующий клапан или впрыскивающий насос должен быть рассчитан на расход 2,5 галлона в минуту.

Если у вас есть какие-либо вопросы или комментарии, напишите мне по адресу [адрес электронной почты защищен], позвоните мне по телефону FIA 1-800-423-7187 или подпишитесь на меня в Twitter по адресу @Ask_Gcarey.

ICM Смотрите другие похожие статьи в категории «Факты о котле».

Компактный 3-ходовой смесительный клапан 1 "

Вы здесь

Трехходовой смесительный клапан для регулирования температуры жидкости в системах отопления и охлаждения. Корпус клапана из бронзы с латунными ниппелями, защитным колпачком и шпинделем из нержавеющей стали с двойным уплотнительным кольцом.

Cv = 5.3 (Kv = 4,6)

Значок Стк № Название Дата публикации Размер Скачать
Инструкции
L663700 Инструкции для компактного 3-ходового смесительного клапана 2007-05-08 386.25 КБ Скачать
L663700fr Инструкции для компактного 3-ходового смесительного клапана - французский код 2011-03-30 386,69 КБ Скачать
Предоставление
SUB63700 Компактный трехходовой смесительный клапан, заявка 2011-06-13 143.04 КБ Скачать

% PDF-1.4 % 55 0 объект > эндобдж xref 55 100 0000000016 00000 н. 0000002349 00000 п. 0000002998 00000 н. 0000003205 00000 н. 0000004008 00000 н. 0000004057 00000 н. 0000004106 00000 п. 0000004175 00000 п. 0000004224 00000 н. 0000004273 00000 н. 0000004322 00000 п. 0000004371 00000 п. 0000004420 00000 н. 0000004853 00000 н. 0000005521 00000 п. 0000005991 00000 н. 0000006664 00000 н. 0000006713 00000 н. 0000006762 00000 н. 0000006802 00000 н. 0000006851 00000 н. 0000006900 00000 н. 0000006949 00000 н. 0000006998 00000 н. 0000007047 00000 н. 0000007096 00000 н. 0000007145 00000 н. 0000007194 00000 н. 0000007216 00000 н. 0000011691 00000 п. 0000012348 00000 п. 0000013296 00000 п. 0000013318 00000 п. 0000016914 00000 п. 0000016936 00000 п. 0000019642 00000 п. 0000019664 00000 п. 0000021938 00000 п. 0000021960 00000 п. 0000025360 00000 п. 0000025382 00000 п. 0000028442 00000 п. 0000028464 00000 п. 0000032163 00000 п. 0000032185 00000 п. 0000034647 00000 п. 0000034960 00000 п. 0000035038 00000 п. 0000035301 00000 п. 0000039312 00000 п. 0000039625 00000 п. 0000042303 00000 п. 0000046329 00000 п. 0000051589 00000 п. 0000051807 00000 п. 0000051886 00000 п. 0000052196 00000 п. 0000052499 00000 п. 0000052725 00000 п. 0000052996 00000 п. 0000053310 00000 п. 0000053603 00000 п. 0000053908 00000 п. 0000054129 00000 п. 0000055012 00000 п. 0000055284 00000 п. 0000055538 00000 п. 0000055829 00000 п. 0000056090 00000 п. 0000056306 00000 п. 0000056718 00000 п. 0000057130 00000 п. 0000057496 00000 п. 0000057861 00000 п. 0000058243 00000 п. 0000058641 00000 п. 0000058942 00000 п. 0000059353 00000 п. 0000059759 00000 п. 0000060145 00000 п. 0000060554 00000 п. 0000060921 00000 п. 0000061222 00000 п. 0000061509 00000 п. 0000061912 00000 п. 0000062258 00000 п. 0000062549 00000 п. 0000062696 00000 п. 0000062861 00000 п. 0000063008 00000 п. 0000063173 00000 п. 0000063317 00000 п. 0000063482 00000 п. 0000063656 00000 п. 0000063830 00000 п. 0000064004 00000 п. 0000064178 00000 н. 0000064352 00000 п. 0000002442 00000 н. 0000002976 00000 н. трейлер ] >> startxref 0 %% EOF 56 0 объект > эндобдж 153 0 объект > транслировать Hb``f`b`g`cd @

Смесительный клапан может дать вам больше горячей воды!

У вас постоянно заканчивается горячая вода, но вы не хотите вкладывать деньги в резервуар для воды большего размера? Большинство людей никогда не слышали о термостатическом смесительном клапане , хотя он действительно может помочь в их снабжении горячей водой.Принцип их работы довольно прост, и эти относительно недорогие клапаны могут быть установлены на большинстве систем горячего водоснабжения и имеют три очень больших потенциальных преимущества.

Значение смешивания - это, по сути, значение контроля температуры. Вы подключаете его к линиям горячей и холодной воды прямо над резервуаром для горячей воды. Вы устанавливаете желаемую температуру воды, а затем клапан смешивает горячую воду из вашего бака с обычной холодной водой, пока она не даст вам желаемую температуру.

Итак, если ваш бак с горячей водой настроен на 150 градусов, а ваше значение смешивания установлено на 120 градусов, тогда он будет смешивать холодную воду с вашей горячей водой до тех пор, пока она не достигнет 120 градусов, а затем эта вода будет поступать в ваш дом.Вы можете подумать, что можете просто установить резервуар для горячей воды на 120 градусов и все готово, но вот три очень веских причины, почему вам следует использовать это значение:

1) Защита от ожогов. Баки для горячей воды могут колебаться по температуре, они могут подниматься и опускаться независимо от того, на что они настроены. Термостатический смесительный клапан - один из лучших способов контролировать температуру воды.

2) Больше горячего водоснабжения ! Если в резервуаре для воды установлено значение 120 градусов, то каждый раз, когда вы используете горячую воду, 100% воды поступает из резервуара, и температура сразу же начинает падать.Но если ваш резервуар настроен на 150 градусов и смешивается с холодной водой за пределами резервуара до температуры 120, то вы используете меньше горячей воды из резервуара. Таким образом, увеличив температуру резервуара для воды, вы можете значительно увеличить продолжительность использования горячей воды, прежде чем она опустится ниже желаемой температуры 120. Это означает, что резервуар меньшего размера может дать вам столько же горячей воды, как резервуар большего размера, а резервуар большего размера может работать как резервуар очень большого размера.

3) Защита от болезней. Некоторые опасные бактерии могут расти при более низких температурах, например, 120 градусов.Если вы снизите температуру в резервуаре для воды для защиты от ожогов, это может создать питательную среду для бактерий. Но если вы сделаете резервуар для воды слишком горячим и используете значение смешивания для контроля температуры, то у вас будет гораздо более безопасное водоснабжение.

Узнайте больше о наших услугах горячего водоснабжения.

4-ходовой смесительный клапан ESBE или насос с регулируемой скоростью а когда совмещать?

4-ходовой смесительный клапан ESBE или насос с регулируемой скоростью - когда выбирать а когда совмещать?

I s есть конфликт между смесительными клапанами и насосами с переменным расходом? Как подключить бойлер контур с отопительным контуром? Вы предпочитаете 4-ходовой смесительный клапан или впрыск? накачка? Эта статья предназначена для того, чтобы дать некоторые ответы.Во-первых, какой у вас Цель?

Наверное, ты в первую очередь заинтересованы в хорошей производительности, т.е. плавном управлении и защите от слишком высокой или слишком низкой температуры воды. Давайте сначала посмотрим поближе на традиционный 4-ходовой смесительный клапан, а затем сравните его с насосом с переменная скорость.

Компоненты клапана и качать - какая у них производительность?

Клапан
Максимальная производительность клапана при полностью открытом состоянии определяется его Kvs. [м / ч] или Cvs [галлонов в минуту], которое определяет расход воды через клапан при нормализованный перепад давления [ΔP 0 ] и нормализованная плотность [ρ 0 ].

(Ур. 1-2)

Поток воды через клапан меняется в зависимости от скорости открытия и зависит от характеристик для собственно клапан. Характеристики клапана могут быть визуализированы в диаграмма, показывающая% открытия клапана в зависимости от Kv, см. рис. 1. Часто четырехходовые клапаны имеют "линейная" характеристика, но некоторые из них также более прогрессивны, т.е. «Равный процент».

Рис 1. Пример расходных характеристик клапана

Дальность плавания будет обычно составляет от 20 до 100, когда перепад давления постоянный.Когда клапан находится в контуре с другим редуктором давления компонентов, только часть общего давления в системе будет доступна для клапан.

(Ур. 3)

При размещении клапана последовательно с насосом, работающим с постоянной скоростью, перепад давления превышает клапан будет увеличиваться, когда тепловая нагрузка уменьшается, а клапан закрытие.

Насос
Выбирая насос, вы будете искать достаточную производительность при максимальной нагрузке.Обычно данные для насоса с фиксированной скоростью представлены на диаграмме в виде характеристическая кривая, см. рис. 2. Кривая для [100% скорости] показывает давление напор против расхода воды. В большинстве систем или схем насос должен взаимодействовать с другие активные компоненты, такие как регулирующие клапаны и термостатические радиаторные клапаны. Если вы поместите характеристическую кривую системы отопления на ту же диаграмму это может выглядеть как кривая [dP, HS] на рис. 2. Кривая [dP, HS] представляет собой сумму падение давления в полностью открытом регулирующем клапане [dP, valve] и давление падение стационарного оборудования [dP, stat].Кривые для насоса и для крест системы отопления в рабочей точке А.

Рис. 2. Характеристики насос с фиксированной скоростью

Когда тепловая нагрузка низкий, клапан уменьшит расход, и кривая системы сместится. Кривая [dP, HS mod1] представляет собой ситуацию, когда клапан закрывается примерно на 1/3 это максимальное открытие, и расход воды уменьшился до 3 м / ч. Новая система кривая пересекается с кривой насоса в новой рабочей точке B. Давление превышает система будет увеличиваться, если скорость насоса не изменится.

Для насоса с переменным скорость данные представлены в виде диаграммы с разными характеристиками кривых для различных скоростей см. рис. 3.

Рис. 3. Характеристики насос с регулируемой скоростью

Для часто используемых насосов скорость можно регулировать примерно до 40% от номинальной скорости. В при более низкой скорости насос будет иметь низкий КПД и может возникать нагрев проблемы. Ниже приведены отношения между изменением скорости [n] и изменением расход [Q], давление [H] и мощность [P] соответственно.

(уравнение 4-6)

Когда тепловая нагрузка низкий, клапан уменьшит расход, и кривая системы сместится, но при в то же время скорость насоса может быть уменьшена. Снижение скорости насос даст новую характеристическую кривую для насоса. Давление дифференциал на клапане одновременно уменьшится. Вы получите новый кривая характеристик системы, см. рис.3. Кривая [dP, HS mod2] представляет собой ситуацию, когда клапан закрывается примерно на 1/2 своего максимальное открытие и расход воды уменьшился до 3 м / ч.Для новой работы В точке C скорость насоса снижается до 60%.

В цепи без активные компоненты, где перепад давления в системе зависит только по потерям на трение в трубах и других пассивных компонентах фактическая работа условия будут постоянно следовать одной кривой, такой как [dP, HS]. Поток воды будет тогда будет прямо пропорционально скорости насоса. Дальность плавания будет 2.5.

Когда скорость насоса его уменьшение приведет к быстрому снижению потребления энергии.Минимальная потребность в расход воды или скорость насоса меняются в течение года пропорционально наружной температура. На рисунке 4 показано, сколько дней в году установлен определенный уровень требуется скорость, а также соответствующая потребляемая мощность.

Рис. 4. Минимальная потребность расхода воды в систему отопления в разные дни года и соответствующая потребляемая мощность при использовании насоса с регулируемой скоростью

Заключение 1
В большинстве случаев нет конфликта между использованием клапанов и использованием насоса с переменная скорость.Напротив, они выиграют друг от друга.

  • Переменная скорость резко снижает энергопотребление насоса.

  • С постоянным насосом скорость смесительному клапану будет труднее контролировать правильно.

  • Если нет клапаны в системе насос будет иметь небольшую способность регулировать поток.

Смесительный контур между котлом и системой отопления

Рассмотрим два типичных способы создания смесительного контура с использованием 4-ходового смесительного клапана ESBE и использования насос с регулируемой скоростью, см. рис. 5-6.

Рис 5. Смешивание моторизованный 4-ходовой клапан Рис 6. Перемешивание насосом с регулируемой скоростью.

Главное преимущество короткое замыкание в контуре котла - это не повлияет на поток через котел. изменениями в схеме радиатора. У вас всегда будет достаточный поток котел. А если контроллер достаточно сложный, можно получить полный защита котла. Также цепь радиатора может быть защищена от слишком высокого температуры.

ESBE 4-ходовое смешивание клапан
Клапан будет иметь высокий авторитет при размещении в смесительном контуре. Когда он является полностью открыт вся вода в отопительный контур будет забираться из котла петля. Клапан с линейными характеристиками будет выдавать температуры, как на диаграмме. на рис. 7.

Если температура в отопительном контуре должна быть ограничена до 60 C (140 F), клапан никогда не откроется более чем примерно на 30%.

Производительность клапан может быть увеличен разными способами.Одна из возможностей - использовать байпас. как на рис. 8-9. При смесительном клапане в байпасном контуре поток через 4-ходовой смесительный клапан можно отрегулировать для достижения максимальной температуры. нагрузка.

Рис. 7. Температуры при с помощью линейного 4-ходового клапана

Пояснение к цифры 7-10:

ТБ = Температура подачи от котла к смесителю схема THs = Температура подачи в отопительный контур
TBr = Температура возврата в котел THr = Темп. Обратки из отопительного контура

Рис 8.Обход схема Рис. 9. Температуры с байпасным контуром

Обратите внимание, что нет дополнительный насос в смесительных контурах на рис. 5 и 8. Поток воды индуцируется насосом, расположенным в отопительном контуре с другой стороны 4-ходового клапана. Необходимо соблюдать осторожность, чтобы избежать перепадов давления в смесительном контуре, вызванных потери на трение и клапан должен быть расположен близко к контуру котла. Если здесь Если перепады давления необходимо преодолеть, смесительный контур работать не будет.Нагревание В этом случае теплая вода будет поступать в контур только тогда, когда клапан полностью открытая позиция.

Насос с переменным частота вращения
Когда насос работает, он нагнетает горячую воду из контура котла в схему радиатора, см. рисунок 6.

Изменяя скорость можно будет регулировать расход воды от 40% до 100%. Это даст температуры, как показано в диаграмме на рис. 10. При низкой тепловой нагрузке насос будет иметь работать в условиях включения / выключения.Это будет примерно 50% нагрева. сезон относительно рисунка 4.

Для оптимизации производительность смесительного контура должна постоянно контролироваться для достижения правильная температура в отопительном контуре при максимальной нагрузке, см. рисунок 6.

Рис 10. Температуры в котловом контуре и отопительном контуре
для насоса с регулируемой скоростью.

Заключение 2
Как 4-ходовой смесительный клапан, так и насос с регулируемой скоростью возможность плавного регулирования при высокой нагрузке.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
