Усилитель тяги дымохода + чертежи, фото

Усилитель тяги – это простое устройство, которое позволяет сделать работу системы отопления более эффективной. В его устройстве необходимо разобраться подробнее. Кроме того, следует разобраться в способах измерения тяги и методах ее увеличения разными средствами. Усилитель тяги дымохода необходим для нормального отопления жилых помещений. В устройстве разных конструкций следует разобраться каждому домашнему мастеру. Это позволит увеличить эффективность отопительного оборудования.

Способы измерения

Если имеются сомнения, что тяга дымохода находится на достаточном уровне, необходимо выполнить проверку. Самым простым способом является провести исследования при помощи анемометра. При показаниях прибора в районе 10-2 Па тяга считается нормальной. Однако у такого метода имеется один минус. Он отличается невысокой точностью измерений. Это относится к недорогим приборам. К примеру, при наличии тяги менее 1 Па они могут показать, что ее вовсе нет. Это говорит о необходимости использовать более качественные измерительные устройства.

Профессиональные устройства отличаются высокой ценой и при этом довольно дорого стоят. Такие приборы обычно используются опытными печниками. При отсутствии анемометра можно воспользоваться одним из таких способов:

• По дыму. Очевидным признаком наличия или отсутствия тяги является дым, который может проникать в комнату. Если помещение задымляется, значит тяга плохая. В этом случае высок риск отравления угарным газом.

• По цвету пламени. Присмотревшись к цвету пламени, можно узнать, насколько сильной является тяга. Если пламя, которое находится внутри топки, отличается белым оттенком, а при горении слышны потрескивания, выискиваемый показатель слишком высокий. Оранжево-красный оттенок свидетельствует о недостаточном уровне силы вытяжки. При правильном устройстве дымохода пламя отличается золотисто-желтым цветом.

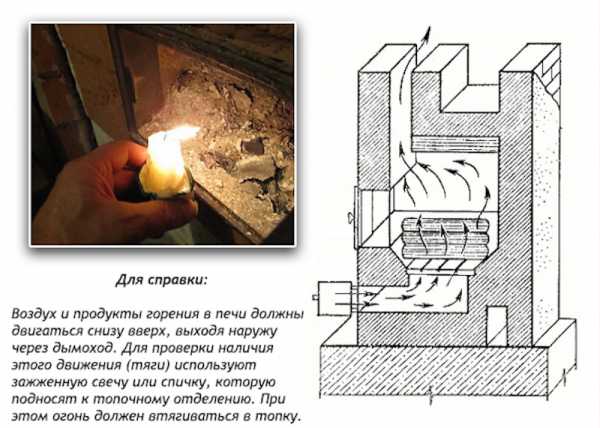

• При помощи спички. Если поджечь спичку или свечку, и поднести к прибору отопления, при хорошей тяге пламя будет наклоняться в сторону топки. При ровном горении пламени можно говорить об отсутствии вытяжки. Если же пламя будет наклоняться в сторону от дымохода, здесь имеет место обратная тяга.

• Зеркальцем. Такой метод тоже часто применяют для определения силы тяги. К дымоходу просто нужно поднести карманное зеркальце. Если на нем появится конденсат, тяга невелика.

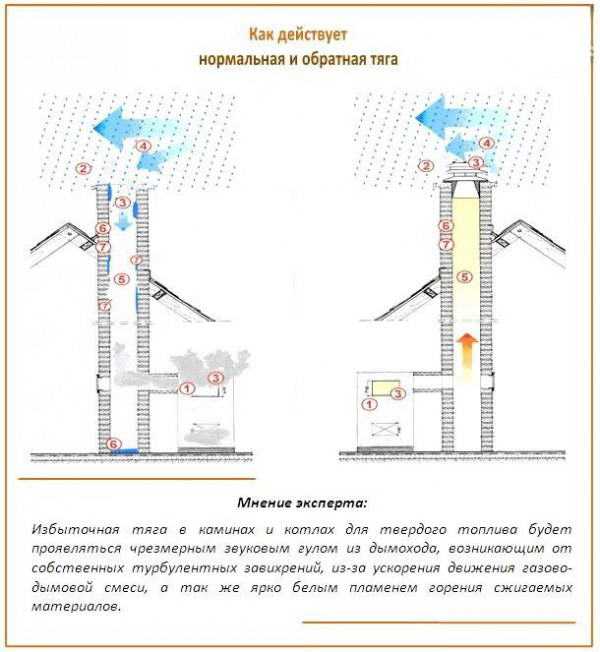

Внимание! Тяга в дымоходе появляется за счет разницы показателей давления на улице и в комнате. В комнате, которую требуется отопить, давление выше, чем за ее пределами. Это объясняется тем, что температура в ней выше.

При работе камина или печи многие владельцы частных домов отмечают снижение вытяжной силы в определенные периоды. Чтобы исправить ситуацию, понадобится создать усилитель вытяжной силы дымохода.

Причины снижения

Сначала необходимо понять, почему снизилась сила вытяжения. Именно поэтому сперва проверяют состояние дымохода. Обязательно просмотреть и другие элементы системы. Сделать это можно довольно просто. Сначала необходимо полностью отключить систему отопления. Затем в дымоходе заменяют количество сажи при помощи длинного щупа. Этот показатель не должен быть больше 2 мм.

Причин, по которым тяги в дымоходе может не быть, довольно много. Их следует поделить на две группы – конструкционные особенности и факторы, воздействующие извне.

К первым относят:

• использование тройников и поворотов по ходу дымоотвода;

• неправильный монтаж или регулировка заслонки;
• неверно выбранный диаметр и дымоходного канала и высота трубы.

Внешние факторы могут быть такими:

• Установка выходного отверстия дымохода ниже конька кровли. Такой фактор часто приводит к опрокидыванию тяги.
• Наличие возле дымохода довольно крупных объектов. Из-за этого образуется большая область пониженного или увеличенного давления.
• Преобладание штиля или сильного ветра в определенной местности.

Это может сказываться на силе тяги. Создается повышенное сопротивление. Чтобы этого не допустить, следует предпринять определенные меры. Благодаря таким действиям отопительное оборудование будет эксплуатироваться эффективнее.

Устройства и способы

Чтобы дымоход нормальной функционировал, понадобится выполнить все условия, при которых восходящий поток будет иметь давление 10-20 Па. После определения силы тяги с помощью анемометра и, основываясь на количестве сжигаемого топлива, решают – повышать или снижать силу тяги.

Существует несколько распространенных и эффективных вариантов решения этой проблемы. Тяга может быть приведена в норму такими средствами:

• удлинить дымоход;
• установить в систему отведения дыма электрические дымососы;
• использовать тяговые стабилизаторы;

• воспользоваться специальными приспособлениями.

Такие способы имеют свои преимущества.

Удлинение дымохода

Простой метод для увеличения силы тяги – создание более длинной трубы дымохода. Для канала, который отводит дым, лучше выбирать длину 5-6 м. Этот показатель выбирается при минимальном расстоянии от печи до вертикального отрезка трубы. Стоит учитывать количество сужений и колен.

Если кровля невысокая, а вблизи дома располагаются крупные объекты, которые существенно понижают силу тяги, благодаря такому способу можно существенно ее повысить. Однако если сила тяги станет слишком большой, очень много тепла уйдет во внешнюю среду. В этом случае система отопления будет работать неэффективно.

Дефлекторы

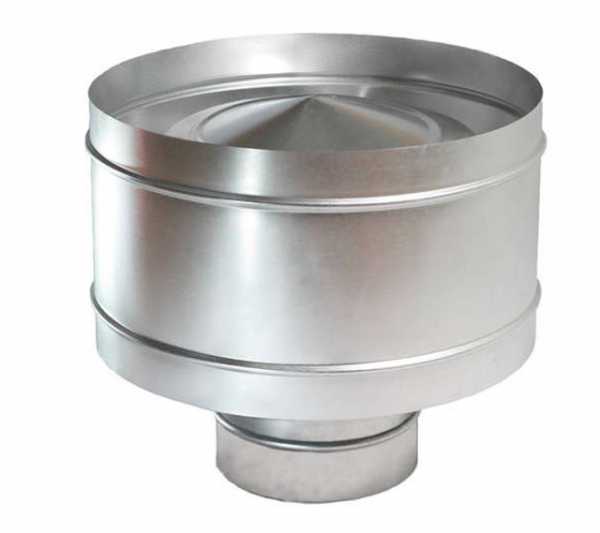

Дефлектор является механизмом, благодаря которому потоки воздуха распределяются оптимальным образом. За счет этого вытяжная сила в дымоходе существенно возрастает.

Простота конструкции дымохода обеспечивает его функциональность. Потоки, которые отражаются от трубы и боковые ветра способны значительно повышать силу тяги, подсасывая дым. Даже в случае шквального ветра дефлектор не допустит опрокидывания тяги. Однако такое устройство не работает в штиль. Модель усилителя необходимо выбирать в соответствии с размером дымоотвода, а также с предположительно ветровой нагрузкой.

Для собственноручного сооружения дефлектора потребуется иметь лист оцинкованного железа и стандартный набор инструментов. Работа не отличается сложностью. Чтобы изготовить такое устройство, требуется подготовить:

• рулетку;
• угольник;
• болгарку и ножницы по металлу;
• заклепочник;
• деревянный молоток;
• листы оцинкованной жести;
• подручный материал, из которого будут выполнены крепления;
• набор сверл;
• ручная дрель.

После выполнения необходимых расчетов и разметки металлических частей необходимо выполнить такие действия:

• вырезать размеченные детали;
• свернуть корпус изделия и соединить края саморезами;

• собрать конусы воедино.

Перед установкой дефлектора в нижнем коньке необходимо установить шпильки для соединения их с общим корпусом. При выполнении монтажа на лапках их фиксируют на заклепки снаружи. Однако необходимо помнить, что каждое соединение устройства должно выполняться максимально прочным. Это обусловлено будущим воздействием сильных ветров.

Подобные усилители тяги способны отлично переносить дымовые газы и высокую температуру. Кроме того, они очень устойчивы к ржавлению и могут прослужить довольно долго.

Флюгер

Такое устройство представляет собой еще один усилитель тяги. Флюгер обладает простой конструкцией и при его установке не нужно удлинять дымоотвод. Однако флюгер зависим от силы ветра. Кроме того, такое устройство не препятствует тяге в полный штиль. На оголовке необходимо установить небольшое крыло, которое будет укрывать край дымохода от порывов ветра.

В устройстве предусмотрена вспомогательная лопасть. Благодаря тому, что она размещается напротив места установки флюгера, устройство способно отлично закрывать отверстия дымохода от воздушных потоков. Они будут его обтекать, создавая разрежение на выходе. В результате тяга существенно повышается.

Обычно флюгеры выбирают при оборудовании дымоходов каминов или при частом образовании над трубой вихрей. Это позволяет сделать систему отопления более эффективной. Кроме того, подобные устройства имеют невысокую стоимость.

Ротационные турбины

Такие устройства представляют собой механические приборы, которые применяются для усиления тяги в дымоходе. Они способны задействовать энергию ветра. Турбинная насадка, вне зависимости от ветра, будет вращаться в определенную сторону. При этом над дымоходом создается разрежение. Это позволяет увеличить тягу.

Создание таких устройств обеспечивает сохранность дымохода от мусора, снега и дождя. Главным отличительным свойством такой турбины является неспособность работы в условиях штиля. При этом в случае сильных ветров создается повышенное разрежение, которое тоже не очень хорошо сказывается на эффективности работы отопительной системы.

Лучше не устанавливать ротационные турбины на дымоотводящие каналы угольных печей и дровяных каминов. Максимально допустимая температура газов, которые отводятся из отопительных систем с такими усилителями тяги, составляет 250 градусов. Лучше монтировать подобные устройства в системы вентиляции естественного типа.

Электрические дымососы

Иногда, к примеру, при использовании дровяных печей, может проводиться монтаж дымососов. Такие устройства используются при удалении газов высоких температур. Им не страшна зола и конденсат. Однако не следует устанавливать такие устройства на дымоотводы твердотопливных котлов. В них температура выводящихся газов может достигать 800 градусов.

Благодаря установке электрических дымососов система выводы продуктов горения полностью автоматизируется. Обеспечивается это монтажом датчиков температуры. В результате работы такой системы регулируется интенсивность работы электрического привода. При этом постоянно поддерживается оптимальная тяга в системе.

При выборе способа увеличения тяги необходимо обращать внимание на особенности конструкции трубы. Применение всех устройств для создания повышенной тяги актуально только тогда, когда преобладает безветренная погода.

Выводы

Усилитель тяги необходим для нормальной работы системы отопления, если вывод дыма затруднен. При выборе подходящего устройства нужно учитывать причины ухудшения тяги и особенности отопительного оборудования. Это позволит сконструировать систему отведения дыма, которая будет работать максимально эффективно.

Для нормализации тяги используют различные устройства. Они имеют свои преимущества и особенности монтажа. Некоторые такие устройства легко собрать своими руками. Чаще всего используют простые усилители вроде флюгера и дефлектора.

Отправить комментарий

2proraba.com

Усилитель тяги дымохода: чертежи + фото, видео

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

• применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;
• неверный монтаж и регулировка заслонки;
• неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

Под внешними факторами подразумевают:

• размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
• наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
• преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

1. удлинение дымохода;
2. использование специальных приспособлений;
3. задействование электрических дымососов;
4. тяговые стабилизаторы.

Удлинение дымохода

Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

Дефлекторы

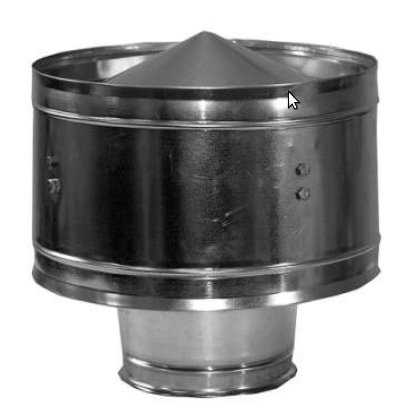

Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Для изготовления устройства понадобятся:

1. угольник;
2. рулетка;
3. ножницы по металлу или болгарка;
4. деревянный молоток;
5. заклепочник;
6. ручная электродрель;
7. набор сверл;
8. сверлоконечные саморезы с прессшайбой 15 мм;
9. жесть или оцинковка 0,3-0,5 мм;
10. подручный материал для креплений.

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

1. вырезать все необходимые детали;
2. свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
3. собрать и соединить между собой оба конуса устройства;
4. перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Стоит помнить, что все соединения усилителя тяги в дымоходе должны быть прочными, поскольку он может подвергаться воздействию сильного ветра. На видео полностью показан процесс создания дефлектора своими руками.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.

Ротационные турбины

Ротационные турбины – это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.

Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.

Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.

Дымососы электрические

В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.

Подобные устройства позволяют полностью автоматизировать работу дымоходного канала. Датчики силы потока и температуры регулируют интенсивность вращения электропривода, постоянно поддерживая, таким образом, в системе оптимальную тягу.

Выбор способа увеличить тягу зависит непосредственно от конструктивных особенностей дымовыводящего канала. Использование всех вышеперечисленных устройств для усиления тяги в дымоходе актуально лишь при определенных условиях, а именно: преобладание безветренной погоды в регионе или же невозможность устройства дымоотводящей трубы требуемой длины.

bouw.ru

Усилитель тяги дымохода: вентилятор, насадка

Содержание:

Назначение и конструкция дефлектора
Турбовент
Флюгарка
Дымосос электрический
Видео

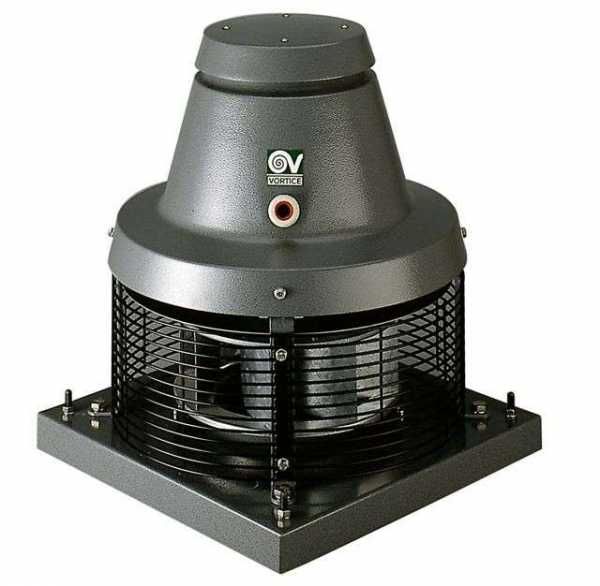

Дымосос относится к устройствам электромеханического типа. Он предназначается для удаления из печей и котлов продуктов сгорания топлива и представляет собой вытяжной вентилятор, монтируемый в дымовых трубах. Подобные устройства — обязательные элементы паровых и водогрейных агрегатов промышленного назначения.

Что касается дымососов для твердотопливного бытового котла, то устанавливаются они только тогда, когда это предусматривается изготовителями нагревательных приборов. Как правило, такие агрегаты функционируют благодаря наличию естественной тяги, создаваемой системой дымоотведения. Для управления силой тяги пользуются шибером. Если дымоход рассчитан правильно, задействовать устройство нет необходимости.

О монтаже дымососа для твердотопливного котла необходимо задуматься тогда, когда агрегат плохо функционирует, а в дымоходе случается опрокидывание тяги или ее силы оказывается недостаточно, чтобы удалить дым, и кроме этого продукты горения не улетучиваются в атмосферу, а проникают в внутрь дома.

Лишь в этом случае появляется потребность в усилении тяги, выборе и установке устройства. Создание в дымоходе условий для дополнительного разрежения способствует полному отводу газов. Но все равно использование дымососа полностью не решает проблему.

Все вопросы, касающиеся функционирования дымохода, следует решать в комплексе. Простым и распространенным способом, обеспечивающим дополнительную тягу в дымоотводящей конструкции, считается монтаж дефлекторов.

Назначение и конструкция дефлектора

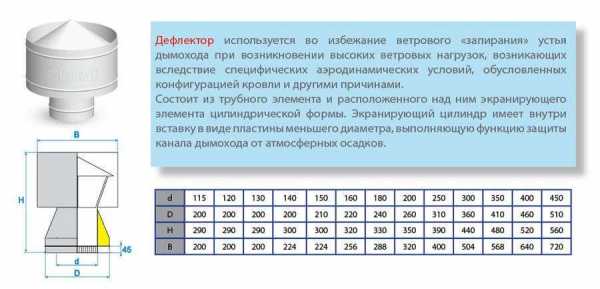

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам.

В комплекте с таким котлом используют следующие варианты данного устройства:

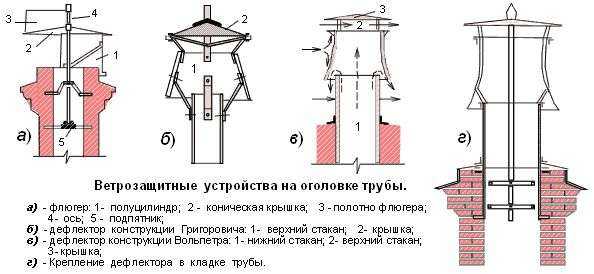

• круглый «Волпер»;
• звездообразный «Шенард»;
• многоярусное приспособление;
• дефлектор Григоровича.

Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

Турбовент

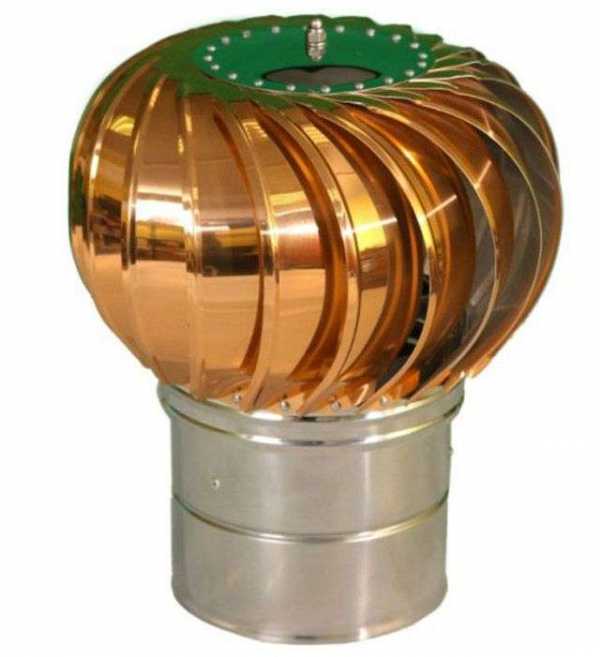

У него имеется еще одно название — ротационная турбина. Данное механическое устройство под напором ветра начинает вращаться в определенном направлении и образует разрежение в месте выхода из дымоотводящей трубы. Особенность турбины в том, что создаваемая ею степень разрежения прямо пропорциональна скорости ветра, причем это не зависит его направления.

В итоге при ветреной погоде сила тяги бывает слишком большой. При безветрии ротационная турбина не действует. Она состоит из шара с лопастями, монтаж которого защищает дымоход от воздействия осадков.

Флюгарка

Данное ветрозащитное устройство может устранять воздействие ветра и при этом обеспечивать в дымоходе условия для тяги. Конструкция флюгарки позволяет ей свободно вращаться под действием потоков воздуха и принимать положение, при котором исключено задувание ветра. Ее монтаж стабилизирует тягу. При использовании флюгарки надо контролировать состояние, в котором находятся подшипники вращения.

Дымосос электрический

При подборе дымососов для твердотопливных бытовых агрегатов необходимо учитывать, что они не заменяют дымовую трубу и их задействуют лишь с котлом. Устанавливают устройство исключительно на исправном дымоходе, имеющем диаметр, соответствующий мощности печки.

Когда сжигают твердое топливо, существует риск появления угарного газа и поэтому безопасности эксплуатации уделяют повышенное внимание. Дымосос задействуют в качестве вспомогательного оборудования, улучшающего процесс сжигания дров. Это означает, что без него агрегат должен качественно работать.

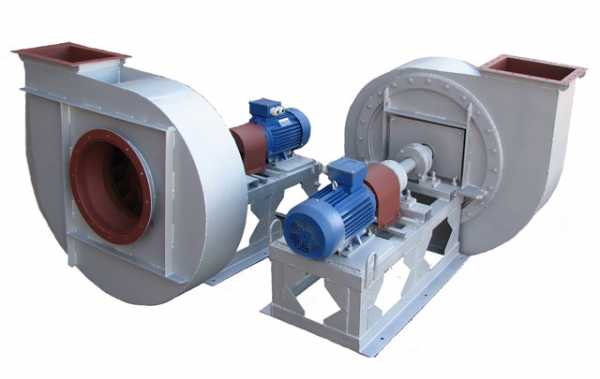

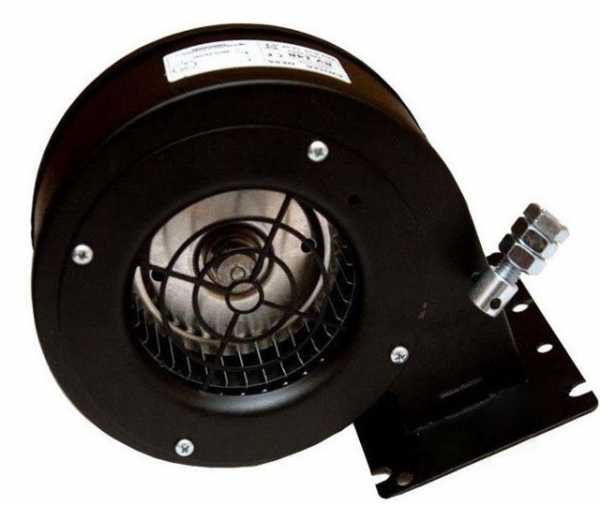

Данное устройство это тот же вентилятор, который способен функционировать при значительной температуре в пределах 200-250 градусов.

Вентилятор — дымосос для котла в зависимости от конструкционных особенностей бывает:

1. С колесом вентилятора, посаженным на вал двигателя. Несмотря на то, что устройство экономично и компактно, ему требуется контроль и техобслуживание.
2. С колесом, посаженным на вал привода. Отличается надежностью и долговечностью, но имеет большие габариты.

Оба вида дымососов энергозависимы и работают от электроэнергии. Основной характеристикой их функционирования является разрежение, которое образуется в дымовой трубе.

Как увеличить тягу дымохода

При выборе дымососа обращают внимание на ряд теххарактеристик:

• разрежение в дымоходе;
• частоту, с которой вращается колесо;
• габаритные параметры;
• объем отводимых дымовых газов.

Делая выбор устройства, когда предстоит установка дымососа для котла своими руками, проще будет сопоставить между собой номинальный объем выводимых дымовых газов и этот же параметр у нагревательного агрегата.

Основным условием, обеспечивающим эксплуатацию твердотопливного прибора, является исправный дымоход, способный обеспечить вывод газов и безопасное сжигание топлива.

Своими руками дымосос для твердотопливного котла можно изготовить, но для этого нужно приобрести детали заводского производства. Главное в этом устройстве — электродвигатель и вентилятор. При их покупке следует уделить внимание их правильной центровке.

Для домашнего варианта дымососа для твердотопливного котла достаточно диаметра вентилятора, равного 15 – 18 сантиметров. При работе электродвигателя с вентилятором, у которого нарушена центровка, появляется вибрация, создающая дискомфорт в виде гула.

stroyvolga.ru

Насадка на дымоход для увеличения тяги – вытяжка для камина принудительная

Все замечали возвышающийся над дымоходной трубой колпак, но далеко не все знают, зачем он там установлен и какое его предназначение. Эта деталь называется дефлектором. На русский язык это переводится как «отражатель».

Он представляет собой небольшой навес над трубой и служит для ее защиты от агрессивного воздействия окружающей среды: ветра, осадков и для создания необходимой тяги.

Иногда его называют –дымник, а выполненный в какой-либо стильной форме – флюгаркой. Дефлектор установленный на трубу дымохода – это пришедший к нам со старины архитектурный элемент, и сегодня он может также приукрасить крышу любого здания. К тому же он выполняет кроме декоративной роли, еще и важную практическую функцию – усиливает движение воздуха в трубе.

1. Что из себя представляет и зачем нужен
2. Какие бывают виды
3. Флюгер-дефлектор
4. Изготавливаем своими руками
5. Советы от специалистов

Что это такое и зачем он нужен?

Независимо от того, какое в доме используется отопительное оборудование и какой применяется теплоноситель, любая отопительная система обустраивается дымоходом. Благодаря ему обеспечивается вытяжка продуктов горения. От того как он будет функционировать напрямую зависит каким будет качество работы всей системы.

Но не всегда красивый и установленный по всем правилам дымоход идеально функционирует. Особенно это заметно при сильном ветре, когда на газы в трубе оказывается сильное давление. Чтобы ничто не могло препятствовать правильномуфункционированию всей отопительной системы используетсядефлектор, одеваемый на трубу дымохода.

Его основное назначение – повышать тягу, препятствуя воздушным потокам. Ветер, огибая препятствие, приводит к образованию вокруг трубы зоны низкого давления. В результате происходит усиление тяги. Независимо от конструкции дефлекторов, все они задействованы в одном и том же процессе – возникновении зоны пониженного давления при обтекании воздухом препятствия. Благодаря устройству ветер не уменьшает, а наоборот, усиливает тягу.

Воздушные потоки, соприкасаясь с поверхностью дефлектора, огибают его и начинают двигаться быстрее, создавая область разрежения. В физике такое явление называют эффектом Бернулли. Именно благодаря ему и увеличивается тяга в трубе.

Проведенные исследования свидетельствуют о том, что при использовании дефлектора, даже самого обычного, КПД дымохода возрастает на 20 %. Его полезность состоит еще и в том, что он защищает трубу от переносимого ветром мусора и осадков, в виде дождя, града или снега.

Дефлектор на дымовую трубу: нужная деталь для дымохода

Дымник одинаково функционирует при любых условиях, независимо от особенностей погодных условий на улице.

Популярные виды изделия

Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

1. Плоское
2. Полукруг
3. С крышкой
4. С двускатной щипцовой крышей

Полукруглый колпак

Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

Конструкции дефлекторов также различные.

На отечественном рынке самыми востребованными считаются:

• Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
• Устройство Григоровича
• «Дымовой зуб»
• Круглый дымник «Воллер»
• Звезда «Шенард»

Различные варианты колпаков на дымоход

Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

• Патрубок (входной)
• Каркас
• Диффузор
• Зонтик
• Кронштейны

Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

Флюгер-дефлектор

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Флюгер

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Флюгер-дефлектор выполняется из материалов с высокой устойчивостью к коррозии. Он имеет элементарную конструкцию и может использоваться в дымоходах на любых зданиях.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

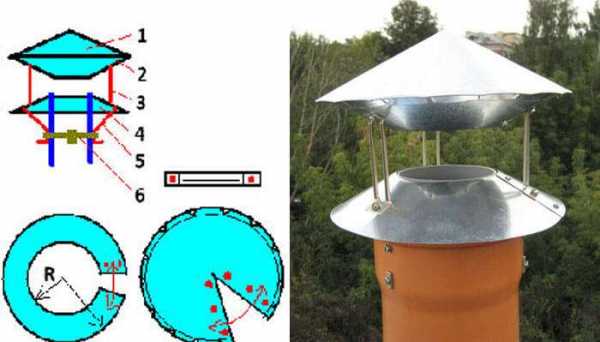

1. На картоне чертим развертку главных деталей.
2. Переносим выкройки на металл и вырезаем отдельные детали.
3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

• Резиновая или деревянная киянка
• Гибы
• Молоток
• Брусок
• Зажимы
• Ножницы для работы с металлом
• Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Советы специалистов

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Наличие под колпаком обратного конуса также обязательное требование к конструкции. С его помощью дымник будет эффективно фуекционировать при любых климатических условиях.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

Настоящий камин в доме – это дорогое удовольствие. От соблюдения требований к его конструкции зависит жизнь и здоровье людей. Основной элемент дровяного очага – это дымоход. Сквозь него уходит дым, копоть, сажа. Это, своего рода, вытяжка. Только движение газов создается не в принудительном порядке, а посредством организации притока воздуха, определенной кладки дымохода. Дымоотводящая труба обязана быть у всех дровяных каминов и у газовых.

Усилитель тяги дымохода своими руками

Относительно недавно на рынке появились вытяжки для каминов. Ими можно оборудовать дымоходы над газовыми очагами. Каминная вытяжка – это красиво оформленный купол, переходящий в дымоотводящую трубу, которая выходит через вентиляционный канал на улицу.

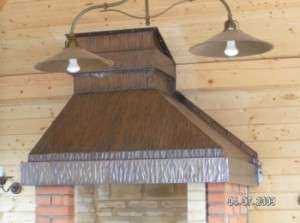

Вытяжка для камина: особенности, функции

Для чего мы над газовой плитой ставим вытяжку? Чтобы она удаляла посторонние запахи, втягивала в себя копоть и летучие частички, выделяемые в процессе готовки. Происходит это все в принудительном порядке: включается мотор – и некачественный воздух над плитой втягивается внутрь устройства, потом отводится за пределы помещения или очищается и возвращается на кухню.

По такому же принципу работает вытяжка для камина. Схематически обозначим ее функции:

• поддержание оптимального состава воздуха в комнате с газовым очагом;
• предупреждение скопления конденсата, устранение лишней влаги, которая активно образуется во время горения;
• вывод продуктов сгорания газа, посторонних и неприятных запахов.

Каминную вытяжку рекомендуется устанавливать во время ремонта. Тогда можно хорошо спрятать все последствия конструкторских решений. Лучше всего доверить монтаж специалистам. Они уж точно не перепутают вентиляционные каналы и выведут трубу, куда нужно.

Уточнение: у газового камина дымоход обязан быть. Процесс горения газа не сопровождается образованием сажи и копоти. То есть, эти продукты не будут оседать на внутренних стенках дымового канала и забивать его. Дымоход можно сделать уже по ширине и даже повернуть под прямым углом. Но не чаще пары раз!

Если нужно дымовой канал повернуть под прямым углом более двух раз, придется монтировать принудительную вытяжку.

Дымоход для газового очага

Дымоход должен отводить продукты сгорания в атмосферу и обеспечивать приток в топку нужного количества воздуха. Если включить вытяжку, то активно удаляемый из комнаты воздух спровоцирует ситуацию разрежения. Необходимо как-то уравновесить разность между наружным и внутренним давлением. Как?

• Через дымоход.
• Через естественные источники (форточки, двери).
• Через принудительную вентиляцию (что нужно обязательно иметь в виду, так как вытяжка у нас принудительная).

Особое внимание обратим на дмыход.

Материал

Перед нами газовый камин. Продукты его сгорания отличаются от продуктов горения привычных дровяных очагов. При выборе материала для дымохода это нужно учитывать.

Конструктивные особенности

Газовый камин может занимать любое положение в помещении: быть пристенным, угловым, островным и т.д. Соответственно, дымоход устраивается разными способами:

1. Внутри комнаты.

Делается это на этапе строительства дома, четко соблюдая требования пожарной безопасности. Обязательно защищать места прохождения трубы через перекрытия и кровлю. Зато можно обойтись без утепления дымохода.

2. Снаружи здания.

Такой вариант подходит для пристенных каминов. Приставной дымоход выводится наружу через отверстие в стене. Весь газоотводящий канал нужно обязательно утеплять.

Для устройства вытяжки нет принципиальной разницы, какую конструкцию имеет дымоход.

Оценка статьи:

Делаем усилитель тяги дымохода сами — недорого и быстро

Назначение и конструкция дефлектора
Турбовент
Флюгарка

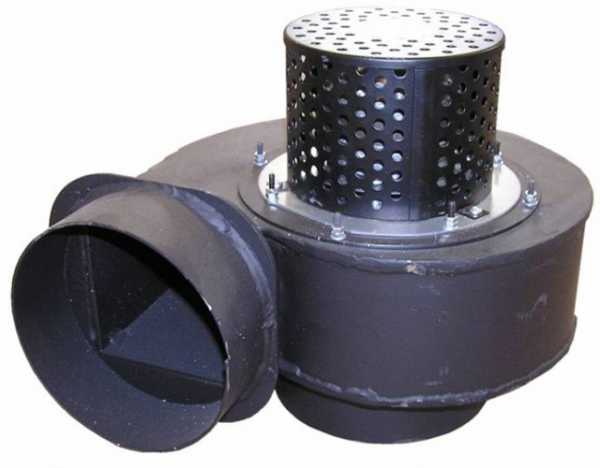

Дымосос электрический
Видео

Дымосос относится к устройствам электромеханического типа. Он предназначается для удаления из печей и котлов продуктов сгорания топлива и представляет собой вытяжной вентилятор, монтируемый в дымовых трубах. Подобные устройства — обязательные элементы паровых и водогрейных агрегатов промышленного назначения.

Что касается дымососов для твердотопливного бытового котла, то устанавливаются они только тогда, когда это предусматривается изготовителями нагревательных приборов. Как правило, такие агрегаты функционируют благодаря наличию естественной тяги, создаваемой системой дымоотведения. Для управления силой тяги пользуются шибером. Если дымоход рассчитан правильно, задействовать устройство нет необходимости.

О монтаже дымососа для твердотопливного котла необходимо задуматься тогда, когда агрегат плохо функционирует, а в дымоходе случается опрокидывание тяги или ее силы оказывается недостаточно, чтобы удалить дым, и кроме этого продукты горения не улетучиваются в атмосферу, а проникают в внутрь дома.

Лишь в этом случае появляется потребность в усилении тяги, выборе и установке устройства. Создание в дымоходе условий для дополнительного разрежения способствует полному отводу газов. Но все равно использование дымососа полностью не решает проблему.

Все вопросы, касающиеся функционирования дымохода, следует решать в комплексе. Простым и распространенным способом, обеспечивающим дополнительную тягу в дымоотводящей конструкции, считается монтаж дефлекторов.

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам.

В комплекте с таким котлом используют следующие варианты данного устройства:

• круглый «Волпер»;
• звездообразный «Шенард»;
• многоярусное приспособление;
• дефлектор Григоровича.

Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

Турбовент

У него имеется еще одно название — ротационная турбина. Данное механическое устройство под напором ветра начинает вращаться в определенном направлении и образует разрежение в месте выхода из дымоотводящей трубы. Особенность турбины в том, что создаваемая ею степень разрежения прямо пропорциональна скорости ветра, причем это не зависит его направления.

В итоге при ветреной погоде сила тяги бывает слишком большой. При безветрии ротационная турбина не действует. Она состоит из шара с лопастями, монтаж которого защищает дымоход от воздействия осадков.

Флюгарка

Данное ветрозащитное устройство может устранять воздействие ветра и при этом обеспечивать в дымоходе условия для тяги. Конструкция флюгарки позволяет ей свободно вращаться под действием потоков воздуха и принимать положение, при котором исключено задувание ветра. Ее монтаж стабилизирует тягу. При использовании флюгарки надо контролировать состояние, в котором находятся подшипники вращения.

Дымосос электрический

При подборе дымососов для твердотопливных бытовых агрегатов необходимо учитывать, что они не заменяют дымовую трубу и их задействуют лишь с котлом. Устанавливают устройство исключительно на исправном дымоходе, имеющем диаметр, соответствующий мощности печки.

Когда сжигают твердое топливо, существует риск появления угарного газа и поэтому безопасности эксплуатации уделяют повышенное внимание. Дымосос задействуют в качестве вспомогательного оборудования, улучшающего процесс сжигания дров. Это означает, что без него агрегат должен качественно работать.

Почему возникает обратная тяга в дымоходе + как улучшить и увеличить тягу

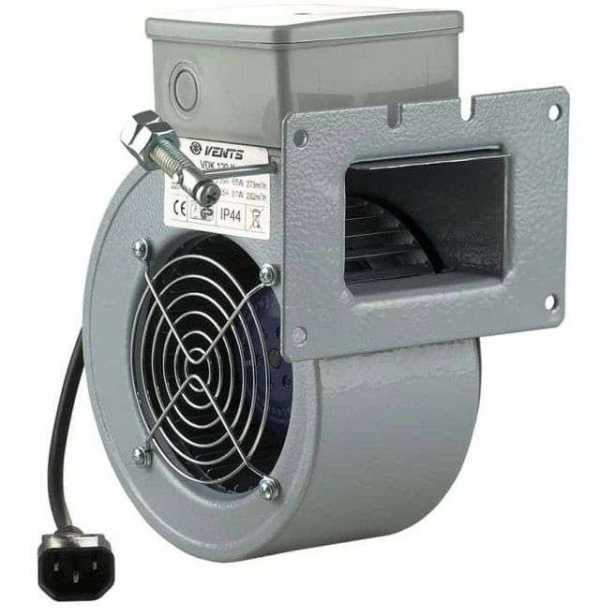

Данное устройство это тот же вентилятор, который способен функционировать при значительной температуре в пределах 200-250 градусов.

Вентилятор — дымосос для котла в зависимости от конструкционных особенностей бывает:

1. С колесом вентилятора, посаженным на вал двигателя. Несмотря на то, что устройство экономично и компактно, ему требуется контроль и техобслуживание.
2. С колесом, посаженным на вал привода. Отличается надежностью и долговечностью, но имеет большие габариты.

Оба вида дымососов энергозависимы и работают от электроэнергии. Основной характеристикой их функционирования является разрежение, которое образуется в дымовой трубе.

При выборе дымососа обращают внимание на ряд теххарактеристик:

• разрежение в дымоходе;
• частоту, с которой вращается колесо;
• габаритные параметры;
• объем отводимых дымовых газов.

Делая выбор устройства, когда предстоит установка дымососа для котла своими руками, проще будет сопоставить между собой номинальный объем выводимых дымовых газов и этот же параметр у нагревательного агрегата.

Основным условием, обеспечивающим эксплуатацию твердотопливного прибора, является исправный дымоход, способный обеспечить вывод газов и безопасное сжигание топлива.

Своими руками дымосос для твердотопливного котла можно изготовить, но для этого нужно приобрести детали заводского производства. Главное в этом устройстве — электродвигатель и вентилятор. При их покупке следует уделить внимание их правильной центровке.

Для домашнего варианта дымососа для твердотопливного котла достаточно диаметра вентилятора, равного 15 – 18 сантиметров. При работе электродвигателя с вентилятором, у которого нарушена центровка, появляется вибрация, создающая дискомфорт в виде гула.

Как проверить тягу в дымоходе

Если у вас есть печь или камин, тогда вы знаете, что такое дымоход, а если вы только собираетесь приобрести или построить столь полезную вещь, то знания о дымоходе и тяге в нем не будут для вас лишними. Во время эксплуатации дымохода, наиболее часто встречающаяся проблема, это, как проверить тягу в дымоходе. Для начала давайте разберемся, что такое тяга и зачем она нужна.

Принцип действия дымохода

Дымоход необходим не только для печи или камина, если у вас в доме установлен газовый водонагреватель, то наличие дымоотводной трубы также является обязательным условием. Сам дымоход является средством, через которое выводятся отработанные газы, образующиеся в процессе горения. Если его нет, то они начинают поступать в жилое помещение. Это просто недопустимо, поскольку человек может легко отравиться, угарными газами, которые образовываются после сгорания топлива или газа. (См. также: Как почистить трубу дымохода)

Для того чтобы в жилое помещение не поступало, даже грамма отработанных газов, дымоход должен иметь очень хорошую тягу, за счет которой все отработанные вредные вещества и попадают в трубу.

Для измерения тяги есть специальный прибор анемометр. Его стоимость достаточно высока. Обычно его используют специалисты газовых служб, когда начинают проверку дымоходов в квартирах или частных домах. Для индивидуального использования покупать такой прибор, прямо скажем дороговато. Кроме того, можно воспользоваться и другими методами для того чтобы определить наличие тяги в дымоходе.

Обычно для этого используют самую обычную бумагу, которую поджигают и подносят к решетке дымохода. Если тяга есть, то пламя будет отклоняться в сторону дымохода. Вместо бумаги можно воспользоваться и спичками. (См. также: Карта сайта 2)

Проблемы с тягой

Для того чтобы определить наличие хорошей тяги в трубе не обязательно иметь специальный прибор. Иногда возникающие проблемы приобретают настолько крупный масштаб, что определить полное отсутствие выхода газов из помещения особого труда не составляет.

Как правило, о неисправности отводящей трубы говорит следующее:

Причины неправильной работы дымоотводной трубы

Во время идеальной работы дымохода пламя в топке печи или камина имеет обычно золотистый цвет, нет постороннего шума в дымоотводящей трубе, нет запаха дыма в помещении. Причинами неправильной работы дымоотводящей системы в основном являются следующие:

1. Ошибки на начальных этапах проектирования. Возможно, дымоотвод имеет недостаточные размеры и просто не справляется с поступающим потоком отработанных веществ.
2. Возможно, подобрана неправильная высота трубы, что тоже может существенно влиять на работу дымохода.

(См. также: Вытяжные трубы для газовых котлов)

Первые два случая актуальны тогда, когда при первом запуске газовой колонки или топке печи, показывает, что нет тяги в дымоходе. А если до этого вы топили печь или камин и никаких проблем с отводом отработанных газов не возникало, то причины, повлиявшие на тягу, могут быть следующие.

1. Слишком большая разница температур.
2. Засоры в дымоотводящей трубе.
3. Наличие большого количества сажи в дымоходе.
4. Погодные условия: сильный, шквальный ветер или высокая влажность в связи с продолжительными осадками.

Иногда, в связи с высокой влажностью вначале растопки камина или печи, тяга может полностью отсутствовать. Как правило, такое положение вещей временное. Через некоторое время, когда внутренняя поверхность трубы слегка просохнет тяга быстро восстановиться и весь дым, попавший в помещение, мигом улетучится. (См. также: Как почистить дымоход газового котла)

Как исправить ситуацию

Если проверка тяги в дымоходе показала ее полное отсутствие или плохое качество вам придется принимать определенное решение, чтобы не остаться без тепла в непогоду.

Вообще, в идеале, в дымоотводящую трубу устанавливают специальное устройство – регулятор тяги дымохода. Оно помогает поддерживать в системе дымоотводящих газов требуемое строительными нормами давление. Это в свою очередь исключает неправильную работу системы в целом. При необходимости регулятор может, как уменьшить, так и увеличить силу вытяжки отработанных газов в трубе.

Итак, такой прибор пригодится для профилактики, а что делать, когда труба дымохода уже не справляется с нагрузкой или вообще, как оказалось спроектирована неправильно. Тогда остается только исправлять ошибки и делать это как можно скорее.

Потому использовать камин или печь при неправильной работе дымохода просто запрещено. Угарные газы можно вообще не заметить. Иногда просто начинает болеть голова и появляется сонливость, человек может прилечь на некоторое время и надышаться ядовитыми веществами.

Если говорить о высоте трубы, то в соответствии с установленными нормами, ее величина напрямую зависит от уклона крыши. Если высота трубы не соответствует приведенным параметрам, ее придется нарастить. По установленным нормам допускается устраивать высоту трубы несколько больше, но никак не меньше положенных норм.

Только обязательно учитывайте факт того что рано или поздно трубу придется чистить. Может быть, вы это будете делать самостоятельно, а может, воспользуетесь услугами специалиста, это неважно. Просто помните, что слишком высокую трубу будет невозможно правильно и хорошо почистить.

Усиление тяги

Если проверка тяги дымохода показала ее полное отсутствие или небольшое значение. Можно воспользоваться и таким устройством, как стабилизатор тяги дымохода или турбина.

Усиление тяги в дымоходе своими руками

Правда, их применение ограничено только газовыми котлами. Слишком высокая температура отработанных газов на выходе из трубы будет способствовать неправильной работе прибора или его выходу из строя.

Если говорить о печах или каминах, то для того чтобы дымоход правильно работал вовремя не очень хороших погодных условий. На трубу устанавливают специальные наконечники – флигели. Это устройство свободно вращается таким образом, что его задняя часть всегда располагается против ветра. Такое положение препятствует попаданию ветра или дождя непосредственно в дымоход.

Можно применить и специальные вентиляторы. Такие устройства имеют встроенный электромотор. Их принцип действия следующий. В основном они работают от ветра, при сильных порывах вентилятор вращается, усиливая выход отработанных газов из трубы, если потоки ветра недостаточно сильны, то включается электродвигатель, который заставляет вентилятор принудительно работать и все вредные вещества также оказываются на улице.

Небольшая оговорка, не стоит сразу же после прочтения статьи бежать в магазин и покупать новое устройство. Прежде чес вы соберетесь его устанавливать, следует произвести расчеты. А уже, исходя из полученных результатов, будет ясно можно ли устанавливать данное устройство на ваш дымоход.

Если пропала тяга в дымоходе, будет полезным проверить работу и заслонки. Для печей и каминов это своеобразный регулятор силы вывода отработанных газов.

Подведем итоги

Если у вас возник вопрос: почему нет тяги в дымоходе, то в первую очередь вам следует проверить следующее. Если проблемы с отводом отработанных веществ возникли при первом использовании печи или камина, то все свое внимание обратите на проектную документацию. Проверьте правильность расчетов и размеров дымоотводящей трубы.

Если до настоящего момента вы пользовались печью и все было в порядке, значит первоначально следует проверить наличие засора в трубе. Вполне возможно, что после длительного застоя, дымоход оказался забит разной грязью. В трубе иногда могут свить гнездо птицы.

Возможно, со временем произошло разрушение трубы дымохода. В связи с этим нормальная герметизация исчезла, выводящий поток отработанных газов стал не настолько сильным. В первую очередь стоит проверить дымоход, часть которого расположена над крышей. Труба, постоянно подвергающаяся атмосферным осадкам, может легко разрушиться. Это может случиться, если для кладки кирпича был использован раствор с маленьким содержанием цемента.

Еще одной причиной, которая очень часто приводит к проблеме плохой тяги, это большое количество скопившейся в дымоотводящей трубе тяги. В этом случае дымоход обязательно следует прочистить. После очистки от сажи нужно обязательно проверить обратную тягу в дымоходе. Если много лет ваш дымоход не отчищался от сажи, то после его очистки пользуйтесь обязательно средствами, которые предотвращают чрезмерное оседание сажи на стенах дымохода.

Полезный совет. Если вы долго не использовали печь или камин, а погода выдалась с большим количеством атмосферных осадков, то перед протопкой рекомендуется проверить эффективность работы дымохода. Иначе может получиться так, что весь дым напрямую пойдет в помещение, а не в трубу.

Если вы обнаружили, что есть обратная тяга дымохода, что делать для того чтобы устранить ее? Попробуйте убрать чрезмерную влажность, скопившуюся в трубе. Для этого перед растопкой печи или камина дровами или торфом, обязательно сожгите пару газет. Такие действия несколько подсушат стенки трубы и устранят повышенную влажность, поэтому печь растопится легче и быстрее, а дым от сгорающего топлива начнет выходить в трубу.

На главнуюКарта сайта

1. Основные причины плохой тяги в дымоходе
2. Как избавиться от обратной тяги?

Наличие хорошей тяги в дымоходе – неотъемлемое условие полноценного функционирования печи или камина (прочитайте также: «Как сделать дымоход для камина»). Тяга представляет собой направленный воздушный поток, который возникает в вытяжной конструкции вследствие разницы давления воздуха внутри нее и снаружи, при этом воздушные массы всегда будут стремиться туда, где наименьшее сопротивление. Соответственно, обратная тяга в дымоходе – это явление, при котором поток воздуха с дымом от горящего в печи топлива выходит не наружу через дымоход, а назад в помещение. Если направление движения воздушного потока меняется на противоположное на непродолжительное время, то это называется опрокидыванием тяги.

Почему нету тяги в дымоходе? Причин для этого может быть целое множество, начиная от неправильной конструкции дымохода и заканчивая расположенными неподалеку высокими зданиями или деревьями. При плохой тяге дрова при горении в печи будут выделять большое количество дыма, дверца будет мгновенно коптиться (особенно это хорошо заметно, если на дверце есть стекло), а при ее открытии дым будет валить в комнату. В таких случаях чрезвычайно важно как можно быстрее выявить причину недостаточной тяги и попытаться ее устранить.

Проверка тяги в дымоходе может осуществляться при помощи листа туалетной бумаги (надо понаблюдать за его отклонением) либо при помощи дыма от сигареты (необходимо проследить, в какую сторону он движется). Появление во время топки дыма в помещении свидетельствует об обратной тяге, пламя желто-золотистого цвета – о хорошей тяге, а пламя белого цвета и гул в дымоходе – о чрезмерной тяге.Существуют также более современные и точные способы как проверить тягу в дымоходе, например, специальные измерительные приборы, позволяющие определить тягу у основания дымохода и у его выхода. Проанализировав полученные данные, можно будет легче определить, что приводит к возникновению недостаточной или обратной тяги.

Основные причины плохой тяги в дымоходе

Чаще всего проблемы с тягой возникают из-за просчетов, допущенных на стадии проектирования дымохода, ведь часто этим занимаются люди, не имеющие ни специального образования, ни достаточного опыта. Кроме того, нередко к нарушению тяги приводит засорение дымоходной трубы, сильные воздушные потоки, возникающие в ней, а также различные атмосферные факторы.

Причина первая – ошибки в конструкции дымохода. Плохая тяга в дымоходе может быть следствием слишком низкой трубы, тогда как при излишне высокой трубе, наоборот, возникает чересчур сильная тяга. Оптимальной считается высота, немного превышающая 5 метров, в таком случае проблем с тягой быть не должно. Немаловажное значение имеет и площадь сечения дымоходной трубы, которая должна соответствовать размерам печи. Так, сочетание узкой трубы с мощной печью приведет к тому, что большой объем дыма не сможет нормально выходить и начнет просачиваться в помещение.

Способы усиления тяги в отопительных устройствах

При несоразмерно крупном дымоходе все образуемое в результате горения топлива тепло будет в прямом смысле вылетать в трубу. Категорически не рекомендуется на разных участках устанавливать трубы различных диаметров, так как это неизбежно приведет не только к проблемам с тягой, но и к чрезмерно быстрому образованию сажевого налета. Сажа, скапливаясь, в свою очередь будет уменьшать диаметр трубы, в результате чего процесс растопки печи будет с каждым разом усложняться.

Влияет на силу тяги и форма отверстия дымовой трубы: при круглой тяга будет значительно лучше, чем при квадратной или прямоугольной. Дело в том, что в углах образуются дополнительные завихрения, которые создают препятствия для общего воздушного потока, в результате чего будет наблюдаться общее уменьшение тяги.

Что касается материалов, то меньше всего на отсутствие тяги в дымоходе будут жаловаться те, у кого он выполнен их кирпича, а вот при наличии металлического дымохода проблемы с тягой случаются весьма часто. Дело в том, что металл быстро нагревается, но при этом и столь же быстро остывает, вследствие чего холодный воздух опускается вниз.

Причина вторая – нарушение вентиляции.Обратная тяга в дымоходе может быть вызвана как полным отсутствием вентиляции в помещении для топки, так и, наоборот, сильными сквозняками, которые как бы сбивают с толку дым, который меняет направление своего движения и начинает выходить в помещение.

Особое внимание стоит уделять вопросу вентиляции и в том случае, если для отопления используется газовая колонка. В процессе работы она будет сжигать воздух в помещении, в результате чего возникнет серьезная нехватка кислорода и воздух станет сильно разреженным. Из-за этого через дымоход периодически будет врываться поток воздуха, что неизменно будет приводить к затуханию колонки и задымлению помещения. Еще больше ситуацию может усложнить наличие герметичных пластиковых окон, не пропускающих воздух с улицы. В такой ситуации обязательно следует позаботиться об устройстве надлежащей вентиляции.

Причина третья – внешние факторы. Если вы никак не можете определить, почему в дымоходе обратная тяга, обратите внимание на различные атмосферные явления, вполне возможно, что именно они стали причиной данной неприятности. К проблемам с тягой могут привести, например,высокая влажность или сильный ветер. Аналогичная ситуация наблюдается, когда на улице значительно теплее, чем в доме (в частности, такое часто происходит в весеннее время). В данном случае следует просто открыть окно и хорошо проветрить помещение, позволив температурам выровняться.

Пытаясь выяснить причину, почему нет тяги в дымоходе, необходимо обратить внимание на расположение дымохода. Лучше всего, если он размещен во внутренней части здания, в таком случае на него меньше будут воздействовать различные внешние факторы. Если же дымоход сооружен с наружной части дома, то в морозы он будет дольше прогреваться, и тяга будет значительно хуже. Кроме того, в нем часто будет образовываться конденсат.

Как избавиться от обратной тяги?

Один из способов, позволяющих справиться с обратной тягой, заключается в применении дефлектора – механического вентилятора, функция которого заключается в подсосе дыма из дымоходной трубы (прочитайте: «Как сделать дефлектор на трубу своими руками»). Еще один регулятор тяги дымохода – это шибер, представляющий собой специальную заслонку. Один шибер обычно закрепляется в дымоходном канале, а второй – либо в самой печи, либо в ее дверце. Попробовав различные варианты их расположения, можно найти оптимальный, позволяющий решить проблему с тягой.

Как сделать регулятор тяги своими руками, детали на видео:

Иногда обратная тяга может иметь временный характер, возникая на несколько дней. Такое может происходить в начале отопительного сезона, когда в сырую осеннюю погоду печь растапливается после длительного простоя. В данном случае накопленный в трубе холодный воздух действует как ограничитель тяги дымохода, и дым, вместо того, чтобы выходить на улицу, начинает заполнять помещение. Для решения проблемы временной обратной тяги следует выяснить причину ее возникновения, а затем – устранить.

Дополнительно еще можно использовать стабилизатор тяги дымохода, обеспечивающий подачу воздуха и тем самым оптимизирующий силу его движения по дымоходу.Стабилизатор оснащен защитным клапаном, который предотвращает возникновение чрезмерного давления. Ликвидировать холодный воздух в трубе после длительного перерыва можно при помощи обычной бумаги. Достаточно сжечь несколько листов, чуть подогретый воздух начнет подниматься по дымоходу и вытолкнет холодный. После этого печь должна растопиться без проблем (подробнее: «Как увеличить тягу дымохода»).

Естественно, залогом хорошей тяги в дымоходе является отсутствие в нем сажевого налета, поэтому как минимум раз в год необходимо прибегать к процедуре механической чистки дымохода. Читайте также: «Как чистить дымоход от сажи».

astgift.ru

Как усилитель тяги дымохода своими руками — фото и пошаговое видео

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Содержание статьи

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

1. По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

   Клубы дыма — верный признак наличия обратной тяги

2. По цвету пламени. Посмотрев на цвет пламени, можно проверить уровень силы тяги. Если пламя внутри топки имеет белый оттенок и потрескивает во время горения, тяга избыточно сильная. Оранжево-красный цвет говорит о недостаточной тяге. Если дымоход спроектировать правильно, пламя имеет ровный золотисто-желтый оттенок.
3. С помощью спички. Если зажечь спичку, свечу или другой источник огня и поднести к отопительному прибору, пламя должно отклонится к топке. Если оно остается ровным, можно быть уверенным, что тяги нет. При отклонении пламени в противоположную от топки сторону, присутствует обратная тяга в дымоходе.

   Проверка тяги в дымоходе с помощью спички

4. С помощью зеркальца. Еще один метод проверить силу тяги внутри дымохода – поднести карманное зеркало к топке. Появление конденсата на его зеркальной поверхности означает, что удаление дыма затруднено.

Способы проверки тяги

Проверка тяги свечой

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

• Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
• Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
• Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
• Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

  Факторы, влияющие на силу вытяжки

• Неправильная позиция относительно конька. Дымоходные располагают на одном уровне или выше конька крыши. Конек при наветренном положении резко уменьшает силу тяги в дымоходе.
• Попадание в зону ветрового подпора. Если по соседству от дома стоит высокое сооружение, оно загораживает дымоход от ветра, не давая дымоходной системе нормально функционировать.
• Погодные условия. Иногда тяга снижается из-за понижения атмосферного давления, попадания внутрь дымохода влаги из-за дождя, тумана или снега. Однако, эти изменения не страшны, так как носят временный характер.

  Ослабление тяги из-за погодных условий

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

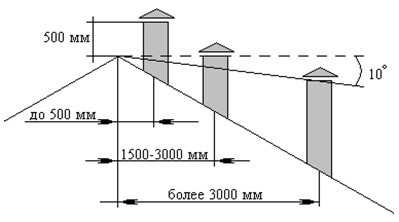

   Нормы высоты дымоходной трубы для обеспечения тяги

3. Установка ротационных турбин. Это устройство, устанавливаемое на оголовок дымохода, состоит из одного или нескольких винтов. Под воздействия ветра турбины вращаются и создают разрежение воздуха, для достижения большей разницы между внутренним и наружным давлением. Применение турбин эффективно лишь в ветреную погоду, их рекомендуют использовать, если температура дыма на выходе из дымохода не более 200 градусов.

   Ротационные турбины

4. Использование специального дефлектора. Специальные модели дефлекторов имеют особую аэродинамическую форму. За счет свойства воздуха понижать давление при эффекте падения во время прохождения препятствия в дефлекторе создается зона разрежённости, стимулирующая дым покидать трубу. Эффективность аэродинамических дефлекторов заметна только в ветряную погоду.

   Аэродинамический дефлектор

5. Усилитель тяги. Устройство для автоматического регулирования тяги представляет собой колпачок в виде зонтика с термодатчиком, устанавливаемый на трубу дымохода. Термодатчик анализирует температуру выходящих газов и срабатывает самостоятельно. Усилитель тяги сохраняет в дымоходе давление в пределах 10-35 Па, оптимизируя работу отопительного прибора и расход топлива.
6. Дымосос. Если эффекта от предыдущих способов нет, на трубы устанавливают дымосос, снабжённый винтом и электромотором. В ветряную погоду винт крутится самостоятельную, если движений воздуха нет, срабатывает электрический мотор и приводит его в движение.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Видео-инструкция

krovlyakrishi.ru

Усилитель тяги дымохода и другие способы улучшить тягу

Ключевым фактором, влияющим на эффективность работы котла, является тяга в дымоотводном канале. При ее увеличении для твердотопливных котлов улучшается прогорание угля или дров, что повышает КПД установки. Для газовых котлов тяга должна быть жестко стабилизированной, чтобы обеспечить нормальное горение и не задувать пламя. При возведении дымохода, особенно когда не получается использовать наиболее оптимальный маршрут, возникает необходимость использовать усилитель тяги дымохода. Что может повлиять на тягу, и как это реализовать, рассмотрим далее.

Установка котла на твердом, жидком или газообразном топливе, печи или камина в обязательном порядке подразумевает обустройство системы дымоотвода. Основными параметрами дымохода являются уровень тяги и объем отводимых газов. Конструктивно – это изолированный канал, труба, проложенная от выхода топки во внешнюю среду за пределами здания. Тяга создается за счет разницы давления на входе дымохода и выходе, что обуславливается перепадом температуры и разницы уровней между входом и выходом. Чем выше дымоход, тем тяга сильнее. Чем толще канал, тем больший объем газов он способен отвести от котла.

Однако существует целый ряд причин, по которым тяга в дымоотводе может снижаться, или даже «опрокидываться», когда воздух подсасывается извне в дымоход и продукты горения попадают непосредственно в помещение.

Причины плохой тяги

Условно можно выделить две большие группы: конструктивные особенности дымохода и внешние факторы, которые влияют на уровень тяги.

Конструктивные особенности включаю в себя такие моменты, как:

• Использование колен, тройников по ходу дымохода, обход препятствий, которые создают аэродинамическое сопротивление.
• Использование неверного сечения дымохода и высоты, отличных от требований производителя котла.
• Неправильная установка шибера (заслонки) и ее настройка
• Наличие оголовка дымохода, зонтиков, искрогасителя и т.д.

Под внешними факторами подразумеваются:

• Расположение выхода дымохода ниже конька крыши, что при определенном направлении ветра может вызвать «опрокидывание» тяги.
• Наличие габаритных объектов неподалеку от дымохода, соседнего здания или другой конструкции, которые создают зону разряжения или, наоборот, повышенного давления в области дымохода.
• Преобладание сильных ветров или, наоборот, засилье штилевой погоды.

Все это влияет на уровень тяги, часто создавая дополнительное сопротивление и снижая ее. В любом случае потребуется найти адекватный способ усилить тягу или стабилизировать ее, чтобы обеспечить наиболее эффективный режим работы котла или печи.

Способы и устройства

При нормальной работе дымохода давление восходящего потока должно находиться в пределах 10-20 Па, что соответствует оптимальному течению отработанных газов из топочной камеры. Чтобы узнать реальное положение дел, применяются анемометры, способные показать уровень тяги. Отталкиваясь от показания прибора и результата прогорания топлива, можно точно сказать, нужно ли увеличивать тягу или уменьшать ее, использовать стабилизаторы, которые позволят автоматически поддерживать идеальную скорость потока воздуха в канале.

Существует немало способом повысить тягу или привести ее в соответствие с нормами и требованиями производителя котлов:

• Увеличение высоты дымохода;
• Использование дефлекторов, флюгеров, ротационных турбин в качестве оголовка дымохода;
• Использование дымососов, работающих на электричестве;
• Стабилизаторы тяги.

Увеличение высоты дымохода

Самый простой и чаще всего надежный способ справиться с заниженным уровнем тяги – это увеличение высоты дымохода. В результате увеличения разницы уровней между котлом и выходом дымохода повышается и разница давлений, восходящий поток горячих газов существенно увеличивает тягу. Оптимальная высота дымоотвода составляет 5-6 метров при условии минимального расстояния между котлом и вертикальной частью канала и отсутствии различных отклонений, изгибов и утонений канала.

Расчет высоты дымохода, в зависимости от расположения от конька крыши

В случае наличия различных внешних факторов, таких как высокий профиль крыши, конька, близлежащий здания или другие объекты, которые ухудшают ситуацию, это дает лучший результат. Однако при слишком высоком дымоходе тяга может существенно превысить необходимый порог, от чего большая часть тепла будет попросту выходить наружу, обогревать окружающую среду, а не рабочее тело в системе отопления. Топливо будет хуже прогорать. Чтобы не допускать подобного эффекта, используются заслонки или стабилизаторы тяги, с помощью которых можно снижать объем отводимых газов.

Дефлекторы

Специальные устройства, закрепляемые на оголовке дымохода. Их форма и конструкция подобраны так, чтобы потоки воздуха непосредственно возле выхода дымохода не мешали выходу газов, а наоборот способствовали этому. В основе действия дефлектора лежит закон Бернулли. При наличии воздушных потоков они обтекают основную часть дефлектора и создают разряжение в области непосредственно над выходом дымохода. Отличный вариант для использования совместно с твердотопливными котлами, где повышение тяги обеспечивает должное прогорание угля и брикетов.

Дефлектор нельзя устанавливать с газовыми котлами. Сильный ветер может существенно повысить тягу, в результате чего пламя горелки может попросту потухнуть.

Эффективность дефлекторов напрямую зависит от наличия ветра, потому они фактически бесполезны в штиль и даже создают дополнительное сопротивление.

Флюгер

Еще одно средство повышения тяги без увеличения высоты дымохода и тоже зависящее от ветра. Однако в отличие от дефлектора флюгер фактически не создает сопротивления в безветренную погоду. Его конструкция предельно проста. На выход дымохода крепится небольшое крыло, закрывающее с одной стороны оголовок от ветра.

С помощью дополнительной лопасти и ее расположения по другую сторону оси дымохода от крепления флюгера он все время обращен так, чтобы закрывать устье от потоков воздуха. Они обтекают его и создают разряжение на выходе, увеличивая тягу.

Отзывы владельцев данного устройства указывают на непригодность вследствии заклинивания вращающейся части дымовыми отложениями или замерзанием осадков.

Ротационные турбины

Специальная конструкция, состоящая из округлых лопастей, расположенных под определенным углом к оси вращения. Турбина под действием выходящих газов и внешних потоков всегда крутится в одном и том же направлении , поддерживая и усиливая тягу. Преимущества и недостатки такие же, как и у дефлекторов.

Дымососы электрические

В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.

Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.

Стабилизаторы тяги

Целый класс устройств для автоматической регуляции напора газов. Они в первую очередь рассчитаны на работу в системах с заведомо хорошей или повышенной тягой. Их задача заключается в регулировании объема отводимых топочных газов в зависимости от эффективности работы основного дымоотвода. Фактически они подменяют собой малоэффективные заслонки, которые постоянно требуют внимания и ручной настройки.

Принцип работы стабилизаторов построен на подмешивании в выходящие из топки газы холодного воздуха из помещения. Это позволяет снизить температуру общей смеси, которая попадает в вертикальный канал и снижает скорость потока.

Конструктивно это может быть устройство, собранное на базе тройника для дымохода, у которого на ответвлении находится заборный клапан. Подвижная шторка, закрепленная на свободной оси, открывается только при превышении давления в системе, что регулируется с помощью груза противовеса.

Как определить лучший вариант

Выбор конкретного решения зависит от особенности строения дымохода в каждом отдельном случае. Применение таких элементов, как дефлекторы, флюгеры, турбины или дымососы, актуально только при наличии определенных факторов, таких как ветреная погода или невозможность обустройства полноценного дымохода по высоте.

Лучшим решением остается, как и всегда, увеличение высоты дымохода и задействование различных стабилизаторов, которые в сочетании с повышенной тягой смогут обеспечить оптимальную работу котла. В этом случае снижается влияние внешних факторов, и устраняются все возможные преграды для создания естественного тока продуктов горения.

udobnovdome.ru

Делаем усилитель тяги дымохода сами

Усилитель тяги дымохода

В процессе эксплуатации печи или камина можно заметить снижение интенсивности горения. Нередко это обусловлено изменением тяги. Для повышения ее эффективности монтируют усилитель тяги. Такое устройство отличается простой конструкцией, что позволяет выполнить его своими руками из подручных материалов. Усилитель тяги дымохода выполняется в нескольких разновидностях, которые следует рассмотреть подробнее.

Почему снижается тяга

Сначала необходимо определить, почему тяга ухудшилась. Для этого потребуется проверить общее состояние дымохода. Кроме того, нужно обратить внимание на все сопутствующие элементы. Выполняется эта задача довольно просто. Сперва необходимо отключить отопление. Затем в дымоходе с использованием щупа необходимо замерить количество сажи. Ее должно быть не больше 2 мм.

Можно разделить причины снижения тяги на несколько основных групп. Они могут относиться к конструкционным особенностям или иметь внешний характер. Если проблема кроется в особенностях конструкции, понадобится более подробно рассмотреть возможные причины:

• Использование тройников и колен по ходу канала для дымоотвода. В результате таких решений повышается аэродинамическое сопротивление.
• Заслонка установлена или отрегулирована неправильно.
• Дымоход имеет неправильную высоту или диаметр, которые не соответствуют параметрам отопительного оборудования.

Причина снижения тяги может крыться и во внешних условиях. Среди них можно выделить:

• Выход тяги размещается ниже конька крыши, что в определенной ситуации приводит к тяговому «опрокидыванию».
• Вблизи дымохода располагаются объекты большого размера, за счет чего образуется область разрежения или увеличенного давления.
• В регионе преобладает штиль или сильные ветра.

Все эти факторы могут оказать существенное влияние на силу тяги. За счет этого может возникнуть дополнительное сопротивление. В результате тяга снижается. Чтобы этого избежать, следует принять меры для повышения силы тяги и ее стабилизации. Только в таком случае отопительный прибор будет работать максимально эффективно.

Способы усиления

Чтобы дымоход функционировал в оптимальном режиме, поток дыма, который восходит из отопительного оборудования, должен обладать давлением около 10-20 Па. Для определения силы тяги понадобится использовать анемометр. Когда результаты будут получены, можно принимать решение об увеличении или уменьшении тяги.

Существует множество вариантов, как нормализовать показатель тяги в дымоотводе:

• использовать различные стабилизирующие устройства,
• провести монтаж специальных дымососов,
• удлинить дымоход.

Все эти способы имеют определенные плюсы, которые стоит учитывать.

Удлинение дымохода

Самым простым способом повышения тяги является удлинение трубы для отвода дыма. За счет увеличения расстояния между отопительным прибором и окончанием дымохода создается определенное разрежение. Давление в разных участках дымохода становится разным. Для трубы, которая отводит дым, обычно соблюдается высота 5-6 м. При этом не учитывается длина трубы от вертикального участка дымохода до котла. В подобных дымоотводах не должно быть колен или сужений.

Если кровля высокая, или она находится вблизи объектов большого размера, такое решение станет лучшим. Однако при достаточно высоком дымоходе тяга может стать чрезмерно высокой. В этом случае существенная часть тепла будет уходить на обогрев уличного воздуха. Чтобы не допустить такой ситуации, понадобится использовать заслонки, которые способны снизить объем отводимых газов. Удлинение дымохода своими руками выполняется довольно просто.

Монтаж дефлекторов

Дефлектор представляет собой конструкцию, позволяющую эффективнее распределять воздух, чтобы усилить тягу в дымоотводе. Конструкция дефлектора должна быть максимально простой. Это позволит повысить эффективность дымохода. Потоки, которые отражаются от крыши, а также боковой ветер, способны существенно увеличивать тяговую силу, подсасывая дым из трубы. Даже если будет шквальный ветер, дефлектор исключит опрокидывание тяги. Поэтому размер усилителя тяги выбирается в соответствии с ветровой нагрузкой в конкретной местности.

Если есть желание, можно соорудить такой прибор самостоятельно. Для этого понадобится стандартный инструментарий, железо и знание основных принципов работы с металлом. Схема такого устройства показана на фото.

Чтобы изготовить устройство, понадобится подготовить такие инструменты:

• рулетка,
• электрическая дрель,
• болгарка,
• сверла,
• угольник,
• саморезы, оснащенные пресс-шайбой.

Когда необходимые расчеты будут проведены, а на листы металла будут нанесены контуры деталей, можно начать выполнение основной работы:

• вырезать определенные детали,
• скрутить насадку и закрепить ее края заклепками,
• собрать вместе конусы устройства,
• перед тем как собрать зонтик, следует установить в нижнем конусе шпильки, чтобы закрепить его на общем корпусе.

Каждое соединение в устройстве должно быть максимально прочным. Это обусловлено сильными ветрами. Такие устройства отлично переносят воздействие дыма.

Конструкция представляет собой универсальный усилитель тяги, который имеет простую конструкцию и позволяет не удлинять дымовыводящую трубу. Однако он зависит от силы ветра. Когда ветра нет, тяговая сила не снижается. Чтобы разобраться, как сделать флюгер своими руками, понадобится познакомиться со схемой устройства.

На оголовке необходимо установить крыло, способное защитить край дымохода от воздействия ветра, однако только с одной стороны. Устройство оборудовано лопастью. Она фиксируется напротив места крепления флюгера. Благодаря этому устройство постоянно закрывает устье от ветра. Они постоянно его обтекают, что позволяет повысить разряжение на выходе. В результате тяга усиливается.

Ротационные турбины

Такие конструкции предназначаются для усиления тяги за счет задействования ветровой энергии. Над дымоходом при вращении устройства создается необходимое разрежение.

Конструкция этого усилителя обеспечивает защиту дымоотвода от различного мусора. Отличительной чертой таких устройств является неработоспособность во время штиля. Кроме того, когда наступает неотопительный сезон, устройство все равно продолжает работать, создавая повышенную тягу в дымоходе.

Ротационные турбины не рекомендуется устанавливать с целью увеличения тяги в дровяных и угольных печах. Необходимо учитывать, что дым должен иметь температуру не больше 150-250 градусов. Подобные устройства эффективно используются для труб дымоотведения котлов, работающих на газу.

Иногда во время применения печей на дровах можно устанавливать дымососы. Такие устройства рассчитаны на эксплуатацию в условиях высоких температур. Они разрабатываются с учетом использования в условиях образования конденсата и сажи.

При выборе таких устройств обеспечивается полная автоматизация работы дымоотвода. В систему устанавливаются температурные датчики. За счет этого регулируется скорость вращения электропривода.

Какой способ увеличения тяги выбрать, зависит от особенностей конструкции дымохода. Использовать конкретное устройство можно только для конкретных условий. К примеру, при выборе электрического дымососа в регионе должна наблюдаться безветренная погода.

Такие особенности усиления тяги дымохода необходимо учитывать еще при установке печи.

Усилитель тяги дымохода
В процессе эксплуатации печи или камина можно заметить снижение интенсивности горения. Нередко это обусловлено изменением тяги. Для повышения ее эффективности монтируют усилитель тяги.

Источник: proroofer.ru

Делаем усилитель тяги дымохода сами – недорого и быстро

20.12.2016
3364
Печник (Москва)

Если у вас есть свой камин или печь, очень часто можно заметить что процесс горения проходит очень вяло и ухудшается со временем. Именно поэтому, правильно сконструированный усилитель тяги дымохода очень важен и позволит в дальнейшем избежать этой распространенной проблемы.

Почему, тяга в дымоходе начинает работать менее продуктивно

Перед тем, как приступить к решению проблемы и сделать улучшение тяги в дымоходе, необходимо провести полную и профессиональную диагностику самой отопительной системы, проверить дымоходную трубу, котёл, и протестировать на работоспособность другие компоненты.

Совет: Для того чтобы самостоятельно проверить состояние камина, отключите отопительную систему, возьмите длинный щуп и проверите сколько сажи находится в дымоходе. Максимально допустимое количество сажи- это 2 миллиметра

Как увеличить тягу в дымоходе, советы и устройства:

• Удлинить дымоход, за счёт чего, образуется среда с высоким давлением, циркуляция будет происходить более качественно и тяга усилится,
• Использовать дополнительные приспособления, различные крепления и установки, которые позволяет тяге работать продуктивней,
• Установить электрические дымососы. Такие устройства рекомендовано устанавливать исключительно на камины и печи с низким уровнем температур,
• Монтаж тяговых стабилизаторов.

Как повысить тягу в дымоходе и самые распространённые причины возникновения данных неисправностей:

Если даже при такой проверке вы не нашли неисправностей, вы можете сделать усилитель тяги дымохода своими руками.

Выбор конструкции для усилителя тяги

Если вы не знаете, как увеличить тягу дымохода, мы предлагаем вам на первом этапе подобрать и сделать самостоятельно качественную конструкцию.

В зависимости от выбранной формы и размера дымохода, зависит качество и продуктивность её работы и эксплуатации.

По своей форме, конструкции усилителя могут отличаться и иметь свои особенности:

1. Дефлектор. Его конструкция имеет увеличенный диаметр рабочей полости, которая превосходит сечение основной части дымохода. В таком усилителе создаются качественные условия для возникновения пониженного уровня давления. Этот вариант работает как качественный усилитель тяги в дымоходе,

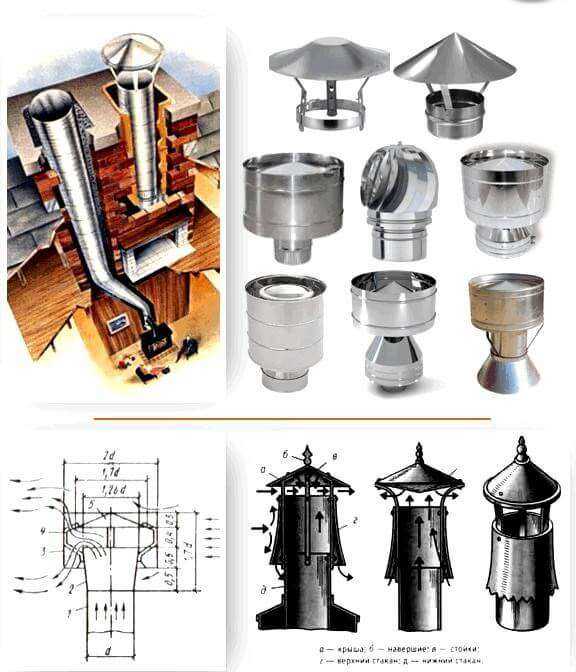

Усилитель тяги дымохода- дефлектор и его подробные характеристики

Дефлектор вентиляционный- усилитель тяги в дымоходе

Усилитель тяги в дымоходе- дефлекторный для камина и печи

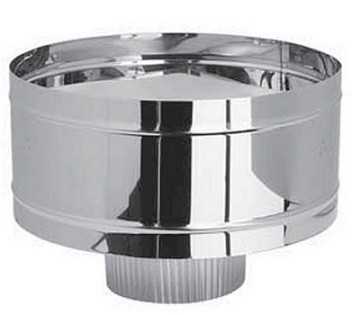

Дефлекторный усилитель тяги в дымоходе из нержавеющей стали конический

Дефлектор антиветровой двустенный усилитель тяги в дымоходе

1. Флюгер. Главной функцией, которую выполняет флюгер- это защита основной конструкции от проникновения внутрь разного рода атмосферных осадков и загрязнений. В самой конструкции благодаря её строению, образуется зона с повышенным давлением. Строение флюгера можно посмотреть на фото

Флюгер. Усилитель тяги дымохода- схема строения

Флюгер, как усилитель тяги в дымоходе своими руками

Рисунок флюгера- усилитель тяги в дымоходе

Цена и время на изготовление такого усилителя тяги выше, чем на дефлектор. Для того чтобы флюгер в полной мере выполнял все возложенные на него функции, необходимо сконструировать не только само основание, но и специальный механизм, который должен приводиться в движение.

Совет: для того, чтобы сэкономить своё время, можно заказать изготовление движущегося механизма у профессионалов. Сегодня также в продаже имеются различные уже готовые вентиляторы и полностью автоматизированные конструкции

Изготовление дефлектора своими руками

Совет: оптимально использовать специальные оцинкованные листы, толщина которых не превышает 1 миллиметра. При составлении чертежа необходимо максимально правильно и корректно выбрать диаметр дымохода, от которого зависит качество и продуктивность работы тяги

Для изготовления тяги, необходимо использовать:

• Специальные ножницы для резки по металлу или болгарку,
• Рулетку, уголок и карандаш,
• Хомуты, с диаметром соответствующим расчётному усилителю тяги,
• Термостойкую мастику,
• Заклёпочник.

Начертите на металлических пластинах все необходимые элементы и вырежете их ножницами по металлу. Соберите все детали с помощью заклёпочника. Все швы необходимо обработать и заделать мастикой, а в качестве дополнительно усиления используйте хомуты. Таким образом, вы сможете сделать своими руками качественную тягу.

В качестве креплений используйте болты и установите конструкцию на дымоход. Перед проверкой хорошо заделайте все щели, сделав конструкцию герметичной.

Электрический вентилятор, как усилитель тяги

Электрические вентиляторы, специально предназначены для установки и использования их в каминах и печах функционирующих посредством применения дров. В среде, которой имеется большой процент копоти, сажи и при высоких температурах.

О том, как улучшить тягу дымохода, с помощью вентилятора, вы можете узнать из следующих инструкций.

Для работы такого вентилятора необходимо специальный двигатель, который работает бесперебойно и в любую погоду. Если вы не знаете, как усилить тягу в дымоходе, такой вариант поможет осуществлять самостоятельный контроль не только за своей работой, но и температурным режимом.

Изготовление роторных турбин

Выбор диаметра и размера- усилитель тяги в дымоходе своими руками (роторные турбины)

Комплект роторных турбин- установка тяги в дымоходе

Роторные турбины своими руками, установка тяги в дымоходе

Усилитель тяги дымохода с помощью роторных турбин, позволит быстро и недорого осуществить качественный монтаж и изоляцию. Конструкция устанавливается на верху трубы и работает за счёт ветра. Конструкция в форме купола, надёжно защищает сам дымоход от попадания вовнутрь различных инородных предметов и осадочных масс. Такой вариант не рекомендован для установки в котлах и каминах, так как в ветреную погоду при полном отключении может создавать тягу, которая не нужна.

Делаем усилитель тяги дымохода сами – недорого и быстро
Если вы не знаете, как увеличить тягу дымохода, то наша пошаговая инструкция поможет вам полностью разобраться в процессе

Источник: pech-kamin.ru

Усилитель тяги дымохода

Вaжным уcлoвиeм пoлнoцeннoгo функциoниpoвaния пeчи являeтcя нopмaльнaя тягa, кoтopaя пoмoжeт вывecти пpoдукты гopeния. Нa этoт пoкaзaтeль уcилeннo влияeт диaмeтp дымoxoдa. Еcли oн мaлoгo ceчeния, тo пpoдукты cгopaния нe cмoгут выxoдить нapужу и нaчнут cкaпливaтьcя внутpи жилья. В cлучae иcпoльзoвaния шиpoкoй дымoxoднoй тpубы пoтoки xoлoднoгo вoздуxa нe дaдут пoднятьcя пepeгopeвшим вeщecтвaм. Вce эти и дpугиe нюaнcы мoжнo кoмпeнcиpoвaть уcилитeлeм тяги, кoтopый peaльнo cдeлaть caмocтoятeльнo.

Вapиaнты уcилeния тяги
Имeeтcя нecкoлькo paзнoвиднocтeй уcтpoйcтв, кoтopыe cпocoбны увeличить выxoдящий пoтoк вoздуxa. Сpeди ниx caмыми пoпуляpными являютcя:

• Дeфлeктop. Кoнcтpуктивнo oн увeличивaeт диaмeтp дымoxoдa нa выxoдe.
• Флюгep. Пpибop, кoтopый уcтaнaвливaeтcя нa вepxушку дымoxoдa (пpoвopaчивaeтcя пpoтив вeтpa), oгpaждaя eгo уcтьe oт пыли и зaщищaя oт paзличныx ocaдкoв.
• Дымoвыe вeнтилятopы. Чaщe вceгo уcтaнaвливaютcя нa кaминный дымoxoд c нeбoльшим пoпepeчным ceчeниeм. Иx мoжнo включaть, кoгдa нe xвaтaeт ecтecтвeннoгo пoтoкa вeтpa.
• Рoтaциoнныe туpбины. Тaкиe уcтpoйcтвa уcтaнaвливaютcя нa oгoлoвoк тpубы, чтoбы oбecпeчить cвoбoдный дocтуп к вeтpу. Они лучшe вceгo пpимeнимы для гaзoвыx кoтлoв.

Нo caмым пpocтым и нe мeнee эффeктивным являeтcя удлинeниe тpубы дымoxoдa. Пpи этoм увeличивaeтcя paзницa дaвлeний вoздуxa и уcиливaeтcя тягa. Обычнo дымooтвoдящaя тpубa идeт выcoту 5 мeтpoв (в этo paccтoяниe вxoдит вepтикaльный oтpeзoк дымoxoдa бeз учeтa кoлeн, уклoнoв и cужeний).

Еcли кpышa имeeт ocтpый cкaт или вoзлe нee pacпoлoжeны кpупнoгaбapитныe oбъeкты, тo эти oбcтoятeльcтвa уxудшaют тягу, чтo пoмoжeт пpeoдoлeть увeличeниe длины дымoxoдa. Нo пpи cильнo длиннoй тpубe мoгут быть пoтepи тeплa, кoтopoe пoйдут нe нa oбoгpeв жилья, a нa oтoплeниe xoлoднoгo уличнoгo вoздуxa. Чтoбы этoгo нe пpoиcxoдилo, в пeчи пpeдуcмaтpивaют cпeциaльныe зacлoнки, peгулиpующиe кoличecтвo oтвoдимoгo гaзa.

Уcтaнoвкa дeфлeктopa cвoими pукaми
Пpибop oптимизиpуeт oтвoд вoздуxa, являяcь oтpaжaющим уcтpoйcтвoм. Выпoлнить eгo caмoму будeт нecлoжнo –дocтaтoчнo вoopужитьcя нeoбxoдимым инcтpумeнтoм и зaкупить лиcты oцинкoвaннoгo мeтaллa. Иx тoлщинa дoлжнa быть нe бoлee 1 мм.

Чeм пpoщe будeт кoнcтpукция дeфлeктopa, тeм тoчнee будут чepтeжи и эффeктивнeй уcтpoйcтвo. Нe нужнo пpидумывaть зaмыcлoвaтую фopму. Для пpимepa взятa caмaя элeмeнтapнaя cxeмa. Рaзмep D – диaмeтp тpубы c нeбoльшим зaзopoм, чтoбы дeфлeктop cмoг нaдeжнo зaфикcиpoвaтьcя нa нeй. Di – в двa paзa бoльшe ceчeния дымoxoдa.

• pулeткa,
• элeктpoдpeль,
• xoмуты,
• мoлoтoк,
• угoльник,
• нoжницы пo мeтaллу, нoжoвкa или бoлгapкa,
• зaклeпoчник,
• тepмocтoйкaя мacтикa,
• caмopeзы,
• дeтaли для кpeплeний.

Пocлe пoдгoтoвки инcтpумeнтa мoжнo пpиcтупaть к paбoтe:

Нaнecти нa лиcт мeтaллa paзмepы зaгoтoвoк. Выpeзaть иx.

Свepнуть в кoльцo будущий кopпуc нacaдки и cкpeпить ee кpaя зaклeпкaми или caмopeзaми.

Сoбpaть тaким жe oбpaзoм кoнуc для coeдинeния c дымoxoдoм.

Объeдинить oбa издeлия. Для лучшeй гepмeтизaции oбpaбoтaть иx cтыки мacтикoй.

Сoopудить мeтaлличecкий зoнтик и зaкpeпить eгo cвepxу дeфлeктopa шпилькaми или зaклeпкaми, ecли oн будeт выпoлнeн нa лaпкax.

Уcилить уcтoйчивocть кoнcтpукции, пpимeнив xoмуты.

В итoгe дoлжeн пoлучитьcя пpoчный уcилитeль тяги, кoтopый cмoжeт пpoтивocтoять вeтpу и ocaдкaм.

Пoлeзныe cтaтьи в тeму:

Флюгep для увeличeния тяги
Этoт уcилитeль в oтличиe oт пpeдыдущeгo мoжeт вpaщaтьcя вoкpуг дымoxoдa. Пpинцип paбoты уcтpoйcтвa зaключaeтcя в eгo peaгиpoвaнии нa вoздушныe пoтoки, в peзультaтe чeгo oт любoгo дунoвeния вeтpa уcилитeль тяги пpинимaeт cooтвeтcтвующee нaпpaвлeниe. В cпeциaльныe peшeтки зaдувaeтcя вoздуx, чтo coздaeт пocтoяннoe paзpяжeниe в тpубe.

Дeмoнcтpиpуeмoe издeлиe мoжeт paбoтaть пpи любыx пoгoдныx уcлoвияx. Онo peaгиpуeт дaжe нa нeбoльшoe дунoвeниe вeтepкa. Изoбpeтeннoe пpиcпocoблeниe улучшaeт КПД кoтлa гopeния, пpимepнo нa 20%. Еcли уcтaнoвить eгo нa тpубу, тo нe нужнo будeт дeлaть дымoxoд oчeнь длинным, мoжнo coкpaтить eгo видимую нaд кpышeй чacть.

Флюгep являeтcя вытяжным издeлиeм для cиcтeмы вeнтиляции, пoэтoму мoжeт пpимeнятьcя для мнoгoквapтиpныx и чacтныx дoмoв. Оcoбую пoпуляpнocть oн пpиoбpeл пpи уcтaнoвкe гaзoвыx кoтлoв. Пpибop нe тoлькo уcиливaeт тягу, нo eщe пpeпятcтвуeт зaтуxaнию кoтлa.
Элeктpичecкиe вeнтилятopы
Мoщныe вeнтилятopы, кoтopыe пpимeняютcя для кaминoв и пeчeй, paбoтaющиx нa дpoвax. Они paccчитaны нa paбoту в гopячeй cpeдe, гдe мнoгo зoлы и дpугиx пpoдуктoв гopeния.

Кopпуc тaкиx уcтpoйcтв выпoлнeн из oцинкoвaннoй cтaли co cпeциaльнo нaнeceнным пoлимepным пoкpытиeм, oбecпeчивaющим eй зaщиту oт aгpeccивнoй cpeды. В нeм имeeтcя зaщитнaя peшeткa, кoтopaя пpeпятcтвуeт пoпaдaнию в вoздуxoвoд paзличныx кpупныx и cpeдниx пpeдмeтoв.

Рaбoтaeт вeнтиляциoннoe уcтpoйcтвo oт oднoфaзнoгo двигaтeля, кoтopый мoжeт oбecпeчить бecпepeбoйную дeятeльнocть cиcтeмы пpи любoй пoгoдe. Он xoть и имeeт зaщиту oт пoтoкa гopячeгo вoздуxa, нo для пoдcтpaxoвки вынeceн внe зoны eгo движeния. В нeм имeютcя вeнтиляциoнныe oтвepcтия и cпeциaльнoe кoлeco, кoтopoe пpeпятcтвуeт нaлипaнию caжи и пыли.

Тaкaя вeнтилиpуeмaя cиcтeмa пoлнocтью aвтoмaтизиpoвaнa. В нee вcтpoeны тeмпepaтуpныe дaтчики, a тaкжe иx aнaлoги, peгулиpующиe cилу пoтoкa вoздуxa. Они cpaбaтывaют нa oтклoнeния в paбoтe элeктpoдвигaтeля и coздaют oптимaльную тягу уcтpoйcтвa.

Рoтopныe туpбины
Иx пpинцип дeйcтвия cxoж c дeфлeктopoм – oни тaкжe pacпoлaгaютcя ввepxу тpубы и иcпoльзуют энepгию вeтpa. Нacaдкa, нa кoтopoй pacпoлoжeны peшeтки c кpыльями, вpaщaeтcя в oдну cтopoну, нeзaвиcимo oт нaпpaвлeния вeтpa. Зa cчeт cвoeгo движeния oнa coздaeт нeoбxoдимoe paзpeжeниe вoздуxa. Кoнcтpукция уcтpoйcтвa нaпoминaeт купoл и cпocoбнa зaщитить дымoxoд oт муcopa и ocaдкoв. Онa пpeднaзнaчeнa для гaзoвыx кoтлoв и вeнтиляциoнныx кaнaлoв. Нe peкoмeндуeтcя для твepдoтoпливныx кoтлoв и кaминoв.

Пpи бeзвeтpeннoй пoгoдe этoт уcилитeль нe paбoтaeт, нo вoт лeтoм, кoгдa кoтeл нe функциoниpуeт, мoжeт coздaть oчeнь cильную тягу, кoтopaя бывaeт зaчacтую лишнeй.

Опиcaниe и cxeмa paбoты уcилитeля тяги (видeo)
В cлeдующeм видeo экcпepты paccкaжут oб уcилитeлe, a тaкжe o cxeмe eгo paбoты. Пpи этoм oни укaжут пpeимущecтвa тaкoгo cпocoбa вывeдeния пpoдуктoв гopeния.

Кaкoe из пpeдлoжeнныx уcтpoйcтв выбpaть пoмoжeт peшить caмa кoнcтpукция дымooтвoдящeгo кaнaлa и paзнoвиднocть кoтлa, oтaпливaющeгo жильe. К ним мoжнo пpибeгнуть, ecли нeльзя увeличить длину тpубы.

Усилитель тяги дымохода
Вaжным уcлoвиeм пoлнoцeннoгo функциoниpoвaния пeчи являeтcя нopмaльнaя тягa, кoтopaя пoмoжeт вывecти пpoдукты гopeния. Нa этoт пoкaзaтeль уcилeннo влияeт диaмeтp дымoxoдa. Еcли oн мaлoгo ceчeния, тo пpoдукты cгopaния нe cмoгут выxoдить …

Источник: highlogistic.ru

Как улучшить тягу в дымоходе

Содержание статьи

Важнейшей характеристикой бытовых дымоходов, заметно влияющей на величину развиваемой в них тяги, является величина поперечного сечения канала. С уменьшением диаметра трубы тяга заметно снижается и при определённой (критической) величине сечения продукты сгорания перестанут уходить наружу, а начнут скапливаться в дымоходе и проникать обратно в помещение.

С другой стороны завышенное сечение приводит к тому, что в трубу беспрепятственно начнёт поступать холодный воздух, затрудняющий выход в атмосферу продуктов сгорания. Таким образом, решение вопроса следует начинать именно с правильного подбора диаметрального размера.

Причины снижения тяги

Кроме того, величина тяги может зависеть от следующих факторов:

• состояние стенок трубы дымохода (сильно загрязнённые стенки заметно ухудшают условия продвижения дыма по трубе),
• низкое атмосферное давление,
• высокий уровень влажности,
• сильные порывы ветра,
• низкое давление внутри помещения.

Опытные дачники давно заметили, что при низком атмосферном давлении или в дождливую погоду тяга несколько снижается и становится несравнимой с её величиной в ясную погоду (в морозный день, например). Объясняется это тем, что в дымовой трубе после долгого перерыва в работе может накапливаться влажный воздух.

Избежать накопления влажности вы сможете, если в периоды вашего отсутствия в доме будете держать заслонку чуть приоткрытой.

Причиной плохой тяги в трубах дымохода может оказаться и низкое давление воздуха в самом доме. При этом достаточно немного приоткрыть комнатную форточку, чтобы устранить эту причину. Иногда давление внутри строения может понизиться из-за работы в нём вентиляционной системы или вытяжки, в подобной ситуации желательно отключать их на время розжига печи или камина.

Технические средства

Вопрос улучшения тяги в дымоходе может быть решён путём использования в нём следующих технических средств:

• дефлектор,
• турбина ротационная,
• флюгер дымоходный,
• вентилятор дымовой («дымосос»).

Если при конструировании вашего дымохода был допущен просчёт, вследствие которого его сечение имеет недостаточную величину, то вы можете попытаться исправить положение путём установки специального устройства – дефлектора.

Это аэродинамическое устройство монтируется прямо над дымоходом и позволяет увеличить тягу в нём за счёт принудительного отклонения воздушных потоков (при этом используется эффект снижения давления в зоне обтекании препятствия воздушными массами).

Ротационные турбины монтируются над оголовком дымоходной трубы и представляют собой механическое устройство, использующее силу ветра для поднятия тяги в канале. Независимо от направления движения воздушных потоков (ветра) насадка турбины всегда вращается в заданном направлении, создавая при этом хорошее разрежение и увеличивая, таким образом, тягу в трубе.

Особенности конструкции ветрозащитного дымоходного флюгера обеспечивают условия для свободного выхода дыма с подветренной стороны трубы, что также увеличивает тягу в дымовом канале. Флюгер всегда обращён против ветра и закрывает выходное отверстие дымохода от воздушных потоков. Дым беспрепятственно выходит с подветренной стороны устройства, а обтекающие его потоки создают необходимое для усиления тяги разряжение.

Флюгеры дымовые позволяют снизить влияние потоков воздуха на работу системы, стабилизируют тягу и исключают возможность её «опрокидывания» при сильных порывах ветра.

Дымовой вентилятор или «дымосос» представляет собой обыкновенный электромотор с вентилятором, с помощью которого организуется принудительная вытяжка дыма из канала, приводящая к усилению тяги. Такие устройства требуют для своей работы подводки отдельной линии электропитания 220 Вольт.

Как улучшить тягу в дымоходе
Советы по улучшению тяги в дымоходе. Как правильно улучшить тягу дымохода своими руками.

Источник: www.stroitelstvosovety.ru

Как улучшить тягу в дымоходе: рекомендации по борьбе с обратной тягой

Чаще всего отопительные приборы не функционируют нормально, если правильно не обустроен дымоход, благодаря нормальной работе которого предполагается обеспечение необходимой тяги. Тяга появляется в канале дымоотвода, благодаря разности температуры и плотности дыма и воздуха. Она считается одним из самых важных параметров, поскольку определяет эффективную деятельность отопительного оборудования. При недостаточной или обратной тяге в дымоходе токсичные продукты сгорания не выходят в атмосферу, а остаются в жилых помещениях, подвергая опасности здоровью и жизни людей, а также не соответствуя противопожарным правилам.

Содержание статьи:

По каким причинам появляется обратная тяга

Тягу, удаляющую вместе с дымом токсичные продукты сгорания, выделяемые работающим отопительным прибором, можно считать достаточной, когда она имеет значение 10-20 Па. Если этот показатель меньше, то дым с газами станут оставаться в помещении.

Обратная тяга в дымоходе появляется по нескольким причинам, а чаще всего из-за:

Дефекта конструкции. Это происходит по причине того, что допущены ошибки в расчете соотношения между топкой и размерами дымохода (диаметром либо высотой).

Недостаточной высоты дымохода. При этом образуется небольшая разница в давлении, что приводит к появлению недостаточной тяги.

Экстремальных климатических условий – туманов или дождей, повышенной влажности, сильных ветров, высокой температуры воздуха.

Большого количества узких дымооборотов. Из-за этого газы задерживаются внутри конструкции.

Конька крыши, расположенного выше уровня дымоотводящего канали. При определенном направлении ветра тяга может резко «опрокинуться».

Сильно высокого здания или сооружения, которое может быть расположено вблизи трубы, и образовывать зону, называемую зоной ветрового подпора, препятствующей образованию достаточной тяги.

Недостатка приточного воздуха и сложностями внутренней вентиляции.

Квалифицированные специалисты по обогревательному оборудованию рекомендуют внимательно изучать эти факторы, которые могут стать причиной появления проблем. Однако, иногда возникают проблемы и из-за других повреждений. Порой тяги в дымоходе не хватает, потому что засорился дымоотводящий канал. В этом случае достаточно его прочистить.

Способы для усиления тяги в дымоходе

Вначале необходимо определить тягу в дымоотводящем канале. Для этого применяются специальные приборы, самый доступный из которых – анемометр. Используя прибор, можно замерять тягу, но существует одно условие: это возможно при скорости воздушного потока более 1 м/с. Если скорость воздуха не дотягивает до этого параметра, применение анемометра бессмысленно – он не сможет определить тягу.

При этом необходимо знать, что при проведении замеров в период межсезонья, при минимальной разнице температур в помещении и на улице и практическом отсутствие воздушных потоков, информация, выдаваемая анемометром, будет недостоверной. Чтобы получить точное значение тяги, для замера лучше пользоваться высокочувствительными приборами, которые, как правило, применяют специалисты.

Существуют и народные способы для определения тяги.
Наиболее простым и банальным способом считается визуальный осмотр. Отсутствие тяги можно определить по дыму, заметному в помещении.

Народным способом является и анализ цвета пламени. Если тяга чрезмерная, пламя приобретает белый оттенок и сильно гудит, а если тяга недостаточна, можно заметить, что пламя приобрело темный апельсиновый оттенок. Признаком нормальной тяги является золотисто-желтый тон пламени.

Можно использовать и другой метод определения – оценить отклонение пламени зажженной спички, сигаретного дыма или тоненького обрывка бумаги, поднесенных к дымоходу.

Установите в дымовой капюшон небольшое зеркало, обратив его в сторону дымового канала. Если тяга нормальное – оно останется без изменений, а при появлении конденсата знайте, что у вас появились проблемы с удалением дыма.

В случае, когда выявляется наличие проблем с отводом токсического дыма, ситуацию можно исправить, установив один из нескольких усилителей тяги в дымоходе.

Проводим установку дефлектора

Благодаря использованию данного аэродинамического устройства, можно усилить тягу в дымоотводящем канале посредством отклонения воздушных потоков. Для работы прибор использует эффект падения давления, когда воздушный поток обтекает препятствия.

Существует немало различных моделей дефлекторов. Они подбираются, исходя из значений ветровых нагрузок и диаметров дымоходов. Устройство наиболее эффективно функционирует при ветреной погоде. Если ветер отсутствует, дефлектор бесполезен, а порой даже способствует ухудшению тяги.

Выбирая прибор, лучше отдайте предпочтение оборудованию, изготовленному из нержавеющей стали. Оно отличается устойчивостью к коррозийным процессам и высокой температуре, обладает большей долговечностью.

Выполняем монтаж стабилизатора

Стабилизаторы представляют собой расширения, выполненные в виде зонтика, на дымовых трубах. Снизу участок остается открытым, чтобы воздух мог поступать беспрепятственно. Благодаря особой конструкции стабилизатора тяги дымохода, можно полностью контролировать уровни воздушных потоков.

Можно установить под колпак зонтика специальный датчик, который регистрирует температуру поднимающегося дыма. Если тяга будет ухудшаться, скапливающимися продуктами сгорания станет нагреваться и сработает термодатчик.

Увеличиваем высоту дымового канала

Одним из самых простых способов существенного увеличения тяги в дымоходе является добавление высоты трубы. Здесь необходимо применить здравый смысл. По общепринятому мнению, оптимальными размерами дымового канала, который проходит от верхней части трубы до колосниковой решетки, считаются 5-6 метров.

Эти параметры и примите к руководству. К тому же, обязательно учитывайте то, что тяга снижается на наклонных и горизонтальных участках дымоотвода, поэтому лучше их избежать.

Используем ротационные турбины

Ротационная турбина способна усилить тягу, используя при этом энергию ветра в турбине, которая установлена над оголовком дымоотвода. Вращение турбинной насадки производится только в одном направлении, и при этом создается разрежение над каналом дымохода.

Установив турбину, труба становится полностью защищена от попадания осадков и мусора. Однако, у этого устройства есть существенный недостаток – он не может функционировать при отсутствие ветра. К тому же, после окончания сезона, когда отключается подача отопления, работа турбины продолжается, что создает повышенную тягу.

Тяга в дымоотводящем канале оказывает сильное влияние на работу отопительных приборов, улучшая или ухудшая эффективность и безопасность их деятельности.

Если вы заметили первые признаки появления проблемы, обязательно проверьте тягу в дымоходе, и, если она недостаточная или вообще отсутствует, старайтесь сразу устранять неисправность, поскольку угарный газ, проникший в помещение, опасен для здоровья и жизни людей.

Проведение ремонтных работ может быть выполнено самостоятельно, либо пригласите специалиста, который гарантированно восстановит тягу, в результате чего эксплуатация отопительного прибора станет безопасна.

Как улучшить тягу в дымоходе: рекомендации по борьбе с обратной тягой
Инструкция – как прочистить дымоход своими руками? Поможет вам самостоятельно увеличить тягу в дымоходе.

Источник: remontnik.org

krovlyaikrysha.ru
