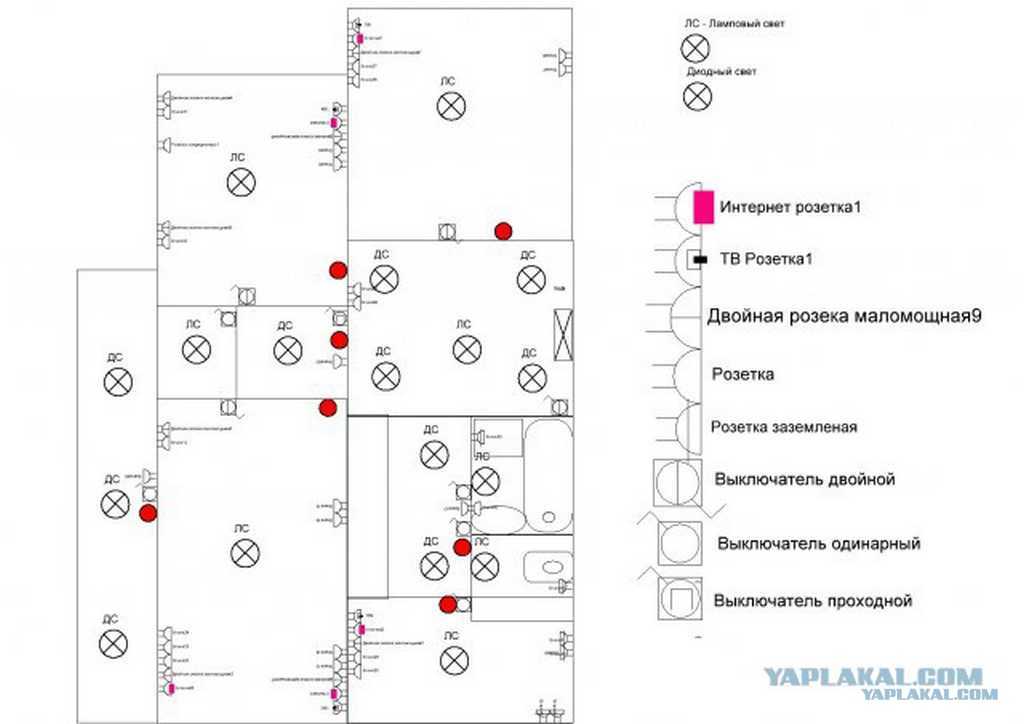

При электромонтажных работах необходимо опираться на план расположения электросетей. Понимание всех условных знаков и символов, нанесенных на них, помогает на всех этапах рабочего процесса.

Характеристика

Чтобы составить подобный план, необходимо начертить однолинейную схему, отображающую все элементы сети. Подобные планы составляются на основе ГОСТов 21.614 и 21.608, разработанных, чтобы соблюдать единообразие в оформлении и, соответственно, понимании чертежей. Там же указаны стандарты условных знаков, в частности, для электророзеток и других элементов.

Условное обозначение розеток таково:

В электрических схемах указываются все детали и элементы сети, а также, при необходимости, способы монтажа и остальные нюансы.

Расшифровка

Наиболее часто встречаются такие символы:

Они означают двухполюсные внешние электророзетки, основные компоненты в электропроводке. Устройства от разных производителей отличаются от друга своими характеристиками — количеством полюсов, степенью защиты и способом установки. Исходя из свойств устройства, символ, обозначающий его на плане электросети, будет модифицироваться.

Для моделей открытого монтажа используют следующие символы:

Для скрытого монтажа используются такие условные обозначения розеток:

При повышенном уровне влажности или при необходимости монтажа на улице необходимы устройства с защитными элементами, которые будут препятствовать попаданию влаги, пыли во внутреннюю часть элемента.

Для обозначения розеток и выключателей с влагозащитой используют такие символы:

Особенности

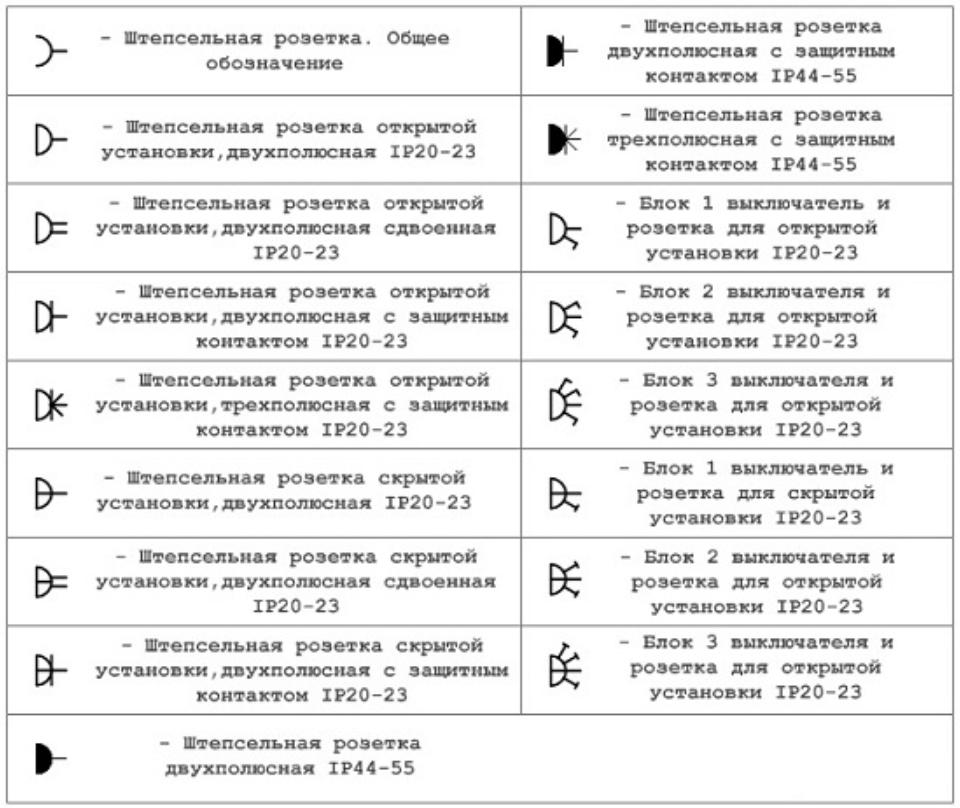

В таблице приведены электроизделия, их характеристики и обозначающие их символы:

Обозначение розеток и выключателей на чертежах имеет особенности, связанные с выбором определенного типа устройства. Так как в некоторых видах разные по характеристикам компоненты совмещают в единый блок, важно знать их расшифровку.

Закрашенный черным круг указывает на повышенный уровень защиты.

Также на плане можно увидеть выключатели и другие элементы сети, например переключатели и пакетные двух- и трехполюсные устройства, которые используют для включения электрического двигателя и для подачи электроэнергии в помещении. Также используются переключатели на два направления, с их помощью можно управлять включением и выключением одновременно из нескольких точек.

Уровень защищенности обозначается буквами IP и двумя цифрами – первая указывает на степень защиты от загрязнений, вторая – на уровень влагозащиты. Диапазон составляет 0-9, самые распространенные устройства имеют пометки IP44, IP54, IP65, IP20.

Обозначение блока

Очень часто розетку или несколько и выключатель монтируют совместно. Это удобно для экономии и места, и штроб при монтаже. Для размещения на схемах подобных коммутационных устройств предусмотрены условные обозначения блока розеток.

Первый тип – электророзетка и однокнопочный выключатель, второй – более сложный, электророзетка с заземлением, одно- и двухклавишный выключатель. Для них разработано собственное обозначение розеток на схеме, которое может видоизменяться в зависимости от состава блока (добавляются дополнительные детали, штриховка и пр.).

Сейчас существует огромное количество видов розеток и комбинированных блоков. Все они имеют свои символы для отметки их на чертежах. Благодаря единой системе условных знаков для элементов электрической сети чтение и понимание чертежей и схем не составляет труда.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Обозначение выключателей и розеток на схемах, условные графические обозначения

Без розеток и выключателей, обеспечивающих не только бесперебойный контакт техники с электричеством, но и отвечающих за безопасность, не обходится ни одно строительство дома. Поэтому, правильное расположение питания для светильников, телевизоров, микроволновой печи, чайника, фена, электрической бритвы и многого другого так важно. Если человек не специалист, то навряд ли он будет самостоятельно рисовать чертеж с розетками и выключателями, но знать их обозначение будет полезным: так проще разобраться в готовом плане и внести корректировку.

Электрику без разницы, где разместить коробки электрических узлов, розетки и счетчик, поэтому после составления схемы он отдаст вам ее на согласование. ГОСТом разработана единая система обозначения электротехнических элементов. Стандарт предусматривает условно-графические рисунки в проектах для удобного чтения и трактования. Стоит понимать, что проект- это не просто бумага, а официальный документ и составляется по всем принципам и нормам.

Содержание

• Обозначения розеток и выключателей на электрических схемах
• Основные стандарты, определяющие условные изображения электрооборудования (в т.ч. розеток, выключателей, переключателей) на схемах и строительных чертежах

Обозначения розеток и выключателей на электрических схемах

Что называется розеткой? В понимании обычного человека — это конструкция для питания электроприборов электричеством. А если говорить языком электрика, то розеткой называется безопасная передача электроэнергии от сети до электрического прибора. Она состоит из корпуса, контактных разъемов и фиксирующего гнезда. Что такое розетка разобрались, далее нужно узнать, как обозначить ее на рисунке.

Штепсельные розетки с открытой установкой могут быть однополосными или двухполосными. Обозначение -полукруг с одной и двумя вертикальными полосами.

Обозначение говорит о розетках без заземления. Розетки со скрытым монтажом обозначаются по-другому, это холмик с полосой и отведением вверх, либо несколько отведений, если розетка трехполосная.

Электрические гнезда для влажных помещение обозначаются закрашенным полукругом с полосой и одним отведением, это значит, что розетка с заземлением.

Если отведения нет, то без заземления. Такие розетки обладают повышенной влагостойкостью.

Компьютерные розетки обозначаются так же, как и обычные с заземлением.

Определение влагозащищенного штепселя с внутренней установкой в ГОСТе не описано, поэтому можно придумать условное обозначение, чтобы не запутаться.

Выключатели на плане тоже отображаются просто.

1. Однополосный выключатель с открытой установкой обозначается кругом и отходящей кочергой.
2. Если кнопок выключателя больше одной, то к рисунку добавляются крючки.
3. Если установка скрытая, то это круг с отведением и полосой поперек, чем больше полос, тем больше выключателей.
4. Если устанавливаются влагозащищенные выключатели, то круг закрашивается.
5. Если выключатель проходной, тогда обозначение в схемах другое. Один переключатель — круг с отходящей кочергой с обеих сторон, к кочерге добавляются крюки, если переключателей больше.

Блоки могут быть комбинированными, то есть в одном месте выключатель и розетка. Тогда применяются следующие обозначения:

1. Полукруг с полосой по центру и отходящая в сторону полоса с чертой поперек — блок со скрытой установкой, однополосным выключателем и розеткой без заземления.
2. Заземляющий контакт, обозначается чертой поперек полукруга.
3. Если выключателя два, то полосы отходят в обе стороны. Блок с одним штепселем и одним выключателем — обозначается полукругом, вертикальной полосой посередине и отведением в сторону. Два выключателя обозначаются двумя отведениями от полукруга и черточками поперек.

Вся информация по обозначению выключателей и розеток на схемах описана в ГОСТ 21.210-2014.

Основные стандарты, определяющие условные изображения электрооборудования (в т.ч. розеток, выключателей, переключателей) на схемах и строительных чертежах

После составления чертежа, он отдается на согласование в пожарную инспекцию, поэтому так важно правильно обозначить штепсели и выключатели.

Это вовсе не означает, что произвольная форма не допускается, однако преимущество отдается вышеописанным обозначениям розеток на чертеже.

Теоретически проложить кабель можно по любой стене и вывести розетку и выключатель, но на практике учитывается ряд нюансов: расположение водоотведения, окон, дверей и выхода.

Установка открытых розеток используется, если электропроводка наружная и крепится к стене подрозетником.

В жилых помещениях открытая установка используется не часто, потому что это не безопасно, электрические провода находятся в зоне доступа или крепятся к стене.

Для монтажа это удобно, но со стороны безопасности и эстетики — не очень. В условных обозначениях можно встретить розетку двухполосную сдвоенную, двухполосную или трехполосную с защитным контактом, двухполосную сдвоенную с защитным контактом.

Установка закрытых розеток проектируется еще до начала чистовой отделки, провода прячутся в стенах, а внешнее оборудование находится на одном уровне со стеной. Корректировка закрытых установок подразумевает повреждение стены и покрытия на ней.

Поэтому нужно ответственно подойти к схеме электропроводки, чтобы не портить потом дорогой ремонт.

Штепсельные розетки закрытого типа называют еще “утопленными”. На схеме могут обозначаться двухполосные, трехполосные, двухполосные сдвоенные и с защитными контактами.

Выключатель и переключатель может быть с одной или несколькими клавишами, для регулировки интенсивности освещения или подключения дополнительных световых приборов.

Возможность установки сложной электрической сети определяется специалистом.

Для некоторых приборов нужно несколько выключателей, переключателей и розеток, а также совместных блоков.

К стандартным обозначениям выключателей и штепселей на схемах относятся:

• выключатели однополосные сдвоенные,
• двух трехполосные,
• выключатели со скрытыми установками,
• переключатели на два направления с защитой IP20-23 и IP 44-55,
• однополосные,
• двухполосные
• и трехполосные.

Электрические символы: символы переключателей

» Схемы подключения и электрические схемы
» Схемы и символы жилой электропроводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи Резюме: Идентификация символов переключателей, используемых в электротехнике для понимания чертежей и электрических чертежей.

Узнайте, чем делятся другие на Спросите электрика:
Это очень хороший сайт с большим количеством полезной информации.

Стив из Питтсбурга, Пенсильвания.

Символы переключателей для домашней электропроводки

Видео по электромонтажу Как подключить выключатель света ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Этот список символов переключателей поможет вам идентифицировать эти устройства на электрической схеме или схеме соединений.

При выполнении любой электропроводки для любого из этих переключателей вы сможете определить тип и расположение различных устройств из этого списка символов переключателей.

Список включает описание часто используемых устройств, которые представлены этими символами переключателей.

стиль=»очистить: слева»>

Этот список символов переключателей включает в себя множество наиболее часто устанавливаемых переключателей, которые в основном используются для освещения, однако некоторые из них могут использоваться для настенных розеток, удаления мусора и приложений, таких как управление фонтаном.

Символы электрических схем для переключателей

	Переключатель Символ переключателя обычно относится к однополюсному выключателю, который чаще всего монтируется на стене и встречается во всех частях дома.
	3-позиционный переключатель символ трехпозиционного выключателя используется для описания пары выключателей света, которые находятся в таких местах, как коридор или лестница, где трехпозиционный выключатель расположен на противоположных концах.
	4-позиционный переключатель Символ 4-позиционного переключателя описывает один или несколько 4-позиционных переключателей, которые обычно находятся в очень длинных коридорах или на лестницах, где имеется более двух точек доступа.
	Диммер Символ переключателя диммера может относиться к различным выключателям света с диммированием, которые используются для управления светильниками с регулируемой яркостью, обычно используемыми в таких областях, как гостиные и спальни.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению . Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах Полное руководство по электропроводке в доме Идеально подходит для домовладельцев, разнорабочих, электриков, инспекторов по строительству, преподавателей, студентов и электриков Includes: Table of Electrical Wiring Symbols Home Electrical Plans with Symbols — Room by Room Electrical Drawings with 240 Volt Receptacle Symbols Electric Wiring with 120 Volt Lighting Symbols Электрическая проводка с розетками на 120 В. Обозначения Обозначения телефонной проводки ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «   Бытовая электропроводка

Вопросы о электрических схемах и символах переключателей

СВЯЗАННЫЙ Подробнее о символах переключателей Схемы электропроводки в жилых помещениях Схемы электропроводки в жилых помещениях являются важным инструментом для выполнения ваших электрических проектов. Схема электропроводки может быть простой, как схема, показывающая, как установить новый выключатель в вашем коридоре, или такой сложной, как полная электрическая схема вашего нового дома. Символы электрической проводки Какие символы я могу использовать для маркировки на стене, чтобы указать электрику, где мне нужны розетки в комнате для питания… : Электрические символы используются для идентификации различных компонентов, которые используются при установке электрических цепей и устройств — Электрические символы для розеток, выключателей, панелей осветительных приборов и т. д. Я хочу провести электричество в свой сарай Я хочу провести электричество в свой сарай, который находится примерно в 150 футах от дома. Я подумываю направить закопать ст от родного щитка. Может ли моя старая проводка вызвать пожар? Стоит ли мне беспокоиться о том, что я сжег электропроводку в стене и собираюсь устроить пожар? Подключение встроенного вытяжного вентилятора для двух ванных комнат Я приобрел встроенный вытяжной вентилятор Fantech. Я хочу подключить отдельные переключатели в двух ванных комнатах для управления одним и тем же вытяжным вентилятором. символы переключения — 1208

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Общие электрические символы, которые должны знать все строители

Системы отопления и кондиционирования воздуха, водопровод, электрические розетки и электропроводка (включая освещение), а также другие механические системы обычно подробно описываются в планах инженерных систем (механических, электрических, сантехнических) и устанавливаются специалистами в своей области. В то время как строителям не нужно понимать все в планах МООС, строители должен знать, как эти системы будут работать и где будут располагаться провода и трубы.

Архитекторы также включают информацию о розетках и выключателях в свои планы питания и передачи данных, которые являются частью пакета чертежей, хотя они, как правило, не так полны, как планы MEP. Некоторые элементы этих планов будут иметь более прямое значение для строителей, такие как встроенное освещение, потолочные вентиляторы и функции, которые должны быть заблокированы (окружены небольшой рамкой) для поддержки.

Из различных систем на планах МЕР вам следует уделить особое внимание электрическим элементам и их размещению. Джордан Смит объясняет в своем курсе «Введение в чтение чертежей»:

«Домовладелец будет взаимодействовать с электричеством гораздо чаще, чем с такими вещами, как водопровод или воздуховоды ОВКВ. В доме будет много точек, где домовладелец будет взаимодействовать с выключателями света, с приборами и другими вещами, которые питаются от электрической системы. Поэтому архитектор уделяет много внимания электрическому проекту».

В то время как установка проводки и розеток будет поручена электрику, вот общие символы чертежа. Обычно они также перечислены в легенде, поэтому нет необходимости запоминать их все.

1. Дуплексы

Окружность от стены, соединенная с ней двумя параллельными линиями, представляет собой типичную розетку (или розетку) с двумя розетками. Сокращения и цифры рядом с дуплексом предоставляют дополнительную информацию.

Например, GFCI указывает на прерыватель цепи замыкания на землю (розетка со встроенным быстродействующим автоматическим выключателем, который предотвращает поражение электрическим током и обычно используется с розетками рядом с водой, в ванных комнатах и ​​на кухнях). Число 220 рядом с дуплексом указывает на то, что это розетка на 220 вольт, обычно используемая для приборов, которым требуется 220 вольт, таких как духовки и сушилки.

Наконец, если вы видите квадрат вокруг дуплекса или четырехугольника (то есть розетки с четырьмя розетками), это означает, что это напольная розетка.

2. Светильники и вентиляторы

Основным символом большинства светильников является круг, и, как и в случае с дуплексами, варианты его изображения и сокращения рядом с ним передают дополнительную и важную информацию. Ключ на планах этажей объяснит конкретные символы, используемые в любом проекте.

Например, половина круга может быть окрашена в черный цвет, чтобы указать, что это светодиодный настенный светильник; буква W рядом с ним указывает на то, что он предназначен для влажной зоны (например, ванной). Утопленный свет иногда обозначается диагональной чертой по кругу, хотя на других планах буква R рядом с кругом используется для обозначения того, что он должен быть утоплен.

Однако не все источники света представлены кружками. Линия с полукружиями на каждом конце может использоваться для освещения под шкафом, а линия с маленькими кружками с обеих сторон часто используется для полосового освещения.

Потолочные вентиляторы часто также изображаются в виде круга, хотя от него отходят две наклонные линии, символически представляющие (по крайней мере, в очень свободной форме) лопасти вентилятора. Потолочный вентилятор также может быть обозначен кружком с тремя отходящими от него лопастями. Как объясняет Джордан, символы освещения представляют особый интерес для строителей, потому что вы должны убедиться, что во всех этих местах вы установили блоки, то есть элементы каркаса, для поддержки потолочных вентиляторов и светильников.

3. Переключатели

Когда вы видите на плане что-то похожее на знак доллара, но только с одной вертикальной чертой, это обычный символ переключателя. (Иногда черта опускается, и вы видите только букву S.) Если рядом с ней нет никаких других обозначений, одна буква S представляет самый простой из переключателей, однополюсный, но, конечно, есть и огромное разнообразие выключателей в современных домах.

Трех- или четырехпозиционные выключатели с одним источником света, управляемым несколькими переключателями, обозначаются маленькой цифрой рядом с буквой S. обычно обозначается аббревиатурой рядом с буквой S.

4. Бытовая техника

Розетки для больших бытовых приборов часто обозначаются треугольником. Сокращения рядом с ними указывают, для какого прибора они предназначены: CD (сушилка для белья), CW (стиральная машина), DW (посудомоечная машина), R (холодильник) и т. д. Телевизор обычно обозначается буквами TV в рамке. .

5. Прокладки проводов

Изогнутые пунктирные линии на плане этажа, соединяющие выключатели и светильники указывают (приблизительно) маршрут проводки по всему дому. Эти провода не расположены точно на плане этажа, да и не обязательно. Задача мастера-электрика — определить наиболее подходящее место для проводов.

Пунктирные линии на плане этажа в основном предназначены для вас, как строителя, чтобы лучше понять, как будущий домовладелец будет жить в пространстве, и какие выключатели будут соответствовать каким светильникам или другим приборам.
