Установка дождеприемника в отмостке: как правильно установить в отмостку, размеры и устройство

Содержание

как правильно установить в отмостку, размеры и устройство

Для отведения осадков от фундамента дома обустраивается дренажная система. По ней вода уходит либо к центральному коллектору, либо в накопительный резервуар для дальнейшего полива растений на участке в засушливую пору. Важным элементом общей конструкции являются дождеприемники для ливневой канализации. Рассмотрим, из каких материалов их можно сделать и какой из них лучше устанавливать в отмостку вокруг дома.

Отведение дождевых осадков от домаИсточник isgmsk.ru

Для чего нужна ливневая канализация

Чтобы дождевые осадки, а также талая вода не скапливались в почве, их нужно отводить в определенное место. Это может быть коллектор центральной магистрали канализации или специальный резервуар для сбора. А элементы этой общей системы и называются ливневой канализацией.

Ее главная задача – уберечь фундамент здания от намокания.

Особенно важным этот вопрос становиться в весенний и осенний период. Обильная влага из-за таяния снега зальет основание дома. А сильная жара летом вызовет капиллярное испарение. Влага легко поднимется до несущих стен и на них появятся лишайники из мха. Чтобы от них избавиться, придется приложить немало усилий.

Еще большую беду могут принести осенние ливни. Обилие воды под фундаментом перед началом зимы может стать причиной пучения почвы. Его последствия проявляются в том, что при замерзании вода расширяется и увеличивает объем грунта под основанием дома. А поскольку движению вниз препятствуют более твердые слои почвы, грунт пойдет вверх и поднимет здание.

Морозное пучение грунтаИсточник krytosdelal.ru

Процесс никогда не протекает равномерно. Поэтому в критических точках приложения силы возникнут трещины. Целостность дома может быть опасно нарушена. А далее все еще более усугубиться с началом оттепели.

Когда грунт оттает, большая масса здания продавит его ниже первоначального уровня. При этом произойдет дополнительная усадка строения, которая расширит проломы в стенах.

Но и без морозного пучения почвы изобилие влаги на фундаменте приведет к печальным последствиям. Заполняя микротрещины в бетоне, вода при замерзании расширяется. При этом маленький разрыв превращается в щель, а затем в полноценную и опасную трещину.

Такой процесс протекает несколько лет и в результате фундамент в точке разлома даст усадку. Это отразится в нарушении целостности несущих стен. Последующий ремонт будет крайне сложным и очень дорогим. А вот предупредить намокание основания намного легче. Достаточно обустроить вокруг дома надежную бетонную дорожку и установить дождеприемник в отмостку.

Водоприемник в отмосткеИсточник ugsplast.ru

Компоненты системы

Сама по себе ливневая канализация считается простой конструкцией. Вода, попадая в приемник, движется по наклонным трубам и уходит в накопитель. Но бывает так, что в системе задействовано множество элементов. От желобов на карнизе крыше до бытовой насосной канализационной станции.

Основные компоненты ливневой канализации:

  • Решетка из стали или высокопрочного пластика. Она выполняет несколько функций. Пропускает воду и задерживает крупный мусор. Обеспечивает беспрепятственное пешеходное или автомобильное движение над дождеприемником.
  • Пескоуловитель – фильтр грубой очистки воды. Представляет собой пластиковый съемный лоток, на дно которого оседает тяжелый мусор. Действует по принципу кухонного сифона.
  • Дождеприемники для ливневой канализации, размеры которых зависят от диаметра применяемого в системе трубопровода. Изготавливаются из чугуна, бетона или прочного пластика. Основная конструкция квадратной или цилиндрической формы собирает воду, фильтрует ее и отправляет по каналу в отстойник. Закрывается решеткой.
Чугунная решеткаИсточник tiol-stroy.by
  • Трубопровод из пластика. Все реже, но встречаются канализационные трубы из чугуна, стали и асбеста.
  • Смотровые колодцы. Их количество на участке зависит от расстояния до накопителя. Нужны для возможности очистить трубопровод от засоров.

Чаще всего на участке оборудуется подземный резервуар, в который вода поступает по трубопроводу самотеком. И обычно ее используют для полива сада и огорода в знойный период. Реже дождевые и талые стоки выводят сразу в центральную канализацию.

А если уклон трубопровода не позволяет этого сделать, то на участке оборудуется дополнительный внушительный колодец. В нем располагают накопительный бак для стоков и устанавливают насосную станцию, которая перекачивает жидкость в центральный коллектор. В этом случае ливневую канализацию объединяют с бытовой из дома.

Назначение дождеприемников и их виды

Стекающие с крыши осадки способны нанести повреждения поверхности отмостки. Потоки воды, падающие с высоты, могут со временем проделать углубления в бетоне. Поэтому разумным решением будет снабдить края кровли желобами и вертикальными водоотводами до самой земли. А на их выходе установить дождеприемники для ливневой канализации.

Монтаж дождеприемника в отмосткуИсточник seaside-home.ru

Поток воды сначала попадет на решетку, которая не даст пройти внутрь системы крупному мусору. Песок и грязь под своей тяжестью осядут на дне приемной корзины. А вода, заполняя емкость, доберется до отверстия корпусе, в котором расположено фильтрующее устройство. И уже в чистом виде пойдет по трубопроводу к отстойнику.

Водоприемники выполняют несколько функций:

  • Защищают материал отмостки от разрушения водным потоком.
  • Уберегают фундамент здания от подтопления.
  • Защищают палисадники вокруг дома от размывания.
  • Позволяют собрать воду для дальнейшего использования в хозяйстве.

Можно разделить конструкции по видам, в зависимости от нагрузки, на которую они рассчитаны. Для бытовых целей используются модели, выдерживающие до полутора тонн. Чаще всего у них небольшой квадратный корпус с маркировкой «A». Для уличных подъездных дорожек и тротуаров применяются конструкции способные выдержать до двенадцати с половиной тонн. Отмечаются литерой «B».

Магистральный дождеприемникИсточник bardak.kharkov.ua

Скоростные магистрали комплектуются более крупными прямоугольными водоприемниками с маркировкой «C». По ним могут проезжать автомобили с грузоподъемностью в 25 тонн. Еще есть изделия, которые устанавливаются на взлетных полосах и на пути следования спецтехники. Они выдерживают до 90 тонн и маркируются литерой «F».

Бетонные дождеприемники

Традиционно для автодорожного строительства водоприемники изготавливают из фибробетона или железобетона. В зависимости от переносимой нагрузки их делят на легкие, тяжелые и магистральные. Решетка для таких конструкций отливается из черного чугуна. Иногда сверху наносится цинковое покрытие.

Монтаж дождеприемника для ливневой канализации из фибробетона может проходить на большой глубине. В этом случае допускается их вертикальное расположение друг над другом. Подобную установку применяют для легких конструкций, у которых длина стенки не превышает 40 см, а ее толщина около 20 мм.

Бетонный дождеприемникИсточник astrapipe.ru
Дренажные решетки для водостока – зачем нужны и как правильно выбрать

Главное достоинство этих моделей в их невысокой стоимости при изготовлении. Но подобные конструкции хорошо переносят большие перепады температуры окружающей среды.

Также у них большой срок эксплуатации даже при негативных условиях работы. В категорию легких дождеприемников также входят изделия из полимербетона. Добавки с характеристиками пластика повышают параметры обычного бетона, делая конструкцию еще долговечнее.

Материалом для тяжелых водоприемников служит железобетон. Их устанавливают на территории с небольшим автомобильным потоком. Ими оборудуются стоянки, автозаправочные станции и небольшие подъездные дорожки. При изготовлении используется вибрированный фибробетон с армированием. Толщина стенок у конструкции более 2 см.

Для оживленных автомобильных дорог проводят монтаж больших магистральных водоприемников. Эти модели собираются из нескольких элементов либо их отливают целиком прямо на месте. Толщину стенок делают не меньше 5 см, чтобы конструкция смогла выдержать большую нагрузку.

Для частного строительства бетонные дождеприемники используются редко. Из-за их громоздкости, немалого веса и сложности при монтаже.

Но некоторые застройщики, в целях экономии, изготавливают их самостоятельно. Подгоняя размеры дождеприемника под уже готовую дренажную систему.

Видео покажет, как оборудовать бетонную отмостку и установить в ней дождеприемник:

Водоприемники из чугуна

В современном дорожном строительстве бетонные конструкции водосборников постепенно заменяются чугунными изделиями. У последних намного лучшие характеристики износостойкости и сопротивления агрессивным воздействиям. Причем масса и габариты намного меньше.

Изготавливаются конструкции из чугуна марки СЧ20. Также, как и бетонные, их делят на три категории. Модель ДМ имеет небольшую прямоугольную форму и часто используется в индивидуальном строительстве. Ее вес 80 кг, а выдерживает она нагрузку в одну тонну и двести пятьдесят килограмм.

По изделиям с маркировкой ДБ уже могут проезжать автомобили массой до 25 тонн. И размеры дождеприемника уже компактными не назовешь – 400×810 мм. А минимальный вес конструкции – 115 кг. Установка дождеприемника из чугуна ДБ2 чаще всего происходит на оживленных магистралях.

Еще есть круглые модели весом в 100 кг. Они используются, как временные водосборники, пока прямоугольный основной вариант находится на реконструкции. Максимальная нагрузка на дождеприемник с маркировкой ДК составляет 15 тонн.

Чугунный дождеприемникИсточник acogarden.be

Из достоинств чугунных конструкций выделяют:

  • большой срок эксплуатации;
  • экологичность материала;
  • высокую пропускную способность стоков;
  • значительную прочность при нагрузках.

К минусам относят большой вес и плохое сопротивление коррозии. Материал нуждается в специальном покрытии. А из-за частых случаев хищения с целью перепродажи в виде металлолома, конструкции требуется установка запирающего механизма. А это усложняет монтаж и повышает его стоимость.

Для обустройства частной ливневой канализации применяется модель ДМ1. Ее размеры всего 695×470×120 мм. Решетка у конструкции съемная и выполнена также из чугуна. К корпусу водоприемника она крепится либо саморезами, либо болтами.

Видео покажет, как установить дождеприемник в отмостку:


Колодец для ливневой канализации: устройство, виды, монтаж

Пластиковые дождеприемники

Современные технологии позволяют изготавливать различные конструкции с хорошей сопротивляемостью серьезным нагрузкам из полипропилена. Материал отличается высокой морозостойкостью, большой прочностью и малым весом. Именно из-за последнего параметра пластиковые дождеприемники наиболее популярны среди моделей.

Конструкция имеет корпус в виде куба. Стандартные размеры сторон у моделей – 300, 400 и 500 мм. Главным достоинством, кроме небольшой массы, выступает возможность подобрать дождеприемник к уже действующей канализационной системе. У пластиковой конструкции отвод для воды может располагаться либо сбоку, либо снизу.

Устройство дождеприемника из полипропилена:

  • Решетка круглой или квадратной формы.
  • Мусоросборная корзина.
  • Резиновый сифон для локализации затхлого воздуха.
  • Гидрозатвор на входе в трубопровод.
Пластиковый дождеприемникИсточник marley.de

Кроме этого некоторые модели комплектуются дополнительными элементами. Защитной глухой крышкой на зимний период, чтобы приемник не забивался льдом или снегом. Удлинителем корпуса, позволяющим расположить конструкцию на большей глубине. И люком, который может устанавливаться вместо решетки. Последнее приспособление используется, если дождеприемник превращается в инспекционный колодец.

Монтаж дождеприемника из пластика отличается легкостью. Кроме этого конструкцию удобно обслуживать и чистить. Полипропилен способен выдерживать значительные перепады температуры внешней среды – от сорокоградусных морозов до жары в 90° по Цельсию. Материал не боится агрессивного химического воздействия и не впитывает вещества.

Конструкцию можно наращивать по высоте, устанавливая несколько дождеприемников друг на друга. Это позволяет использовать трубы любого сечения на разных уровнях. А благодаря встроенным цилиндрическим перегородкам устройство легко подключается к трубопроводу разного диаметра.

Видео продемонстрирует, как правильно установить пластиковый дождеприемник в отмостку:


Отвод воды от фундамента дома: разновидности водоотводов, применяемые материалы, этапы работ

Коротко о главном

Если отмостка вокруг дома не будет подключена к ливневой канализации, то защита фундамента будет не полностью эффективной. К тому же отвод и сбор воды в отдельном накопителе позволит использовать ее для хозяйственной необходимости. А также убережет палисадники вокруг здания от размывания.

Важным элементом ливневой канализации выступает встроенный в отмостку дождеприемник. Он сохранит бетонную дорожку в целости, отфильтрует дождевые потоки от мусора и обеспечит красивый вид отмостки. Для его изготовления используют бетон, чугун или прочный пластик.

Для частного строительства предпочтительней устанавливать водоприемники из морозостойкого полипропилена. Материал зарекомендовал себя только с положительной стороны, поскольку отличается большой прочностью, небольшой массой и стойкостью к различным агрессиям, включая химическую. К тому же пластиковую конструкцию легко монтировать и удобно обслуживать.

Ливневая канализация | BuilderClub

Добрый день!

Вот опять необходима Ваша помощь и советы). Построен дом, сделана отмостка. Обустроена ливневка. И тут понимаю, что вовремя не задался вопросом КАК собрать воду с ливневки крыши и отвести ее от дома, да так, чтоб не было болота на участке.

[url=http://pixs.ru/showimage/DSC03186JP_7579735_22591151.jpg][img]http://i11.pixs.ru/thumbs/1/5/1/DSC03186JP_7579735_22591151.jpg[/img][/url]

На фото прилагаю дом с двумя трубами ливневки, они выходят на одну сторону. Ниже по уклону, на этой же стороне, планирую сделать яму (обозначена на рисунке), объемом около 4 куб.мм, из ж/б колец. В эту яму канализационной оранжевой трубой (магистраль и отводы обозначены на рисунке) хочу из ливневки сливать дождевую воду из ливневок, чтобы она потом впитывалась в землю.

В идеале должно быть вот так: Отмостка будет выложена тротуарной плиткой. Водосточка с крыши входит в дождеприемники вот такие и потом канализационная труба уходит вертикально вниз в землю на глубину 80 см (промерзание), далее поворот в магистраль, и потом уже магистраль входит в сливную яму. А вода с самой отмостки уже будет уводиться на газон и там впитываться (т. к. ее будет мало).

[url=http://pixs.ru/showimage/Priemnikjp_5555021_22591171.jpg][img]http://i11.pixs.ru/thumbs/1/7/1/Priemnikjp_5555021_22591171.jpg[/img][/url]

Но есть проблема- на этапе устройства отмостки я не заложил эти канализационные трубы и место под дождеприемник… Отмостка делалась тоже за два раза, переделывалась. Т.е. по факту у меня там 2 слоя отмостки по 10см, армированные арматурой 8мм. Под отмосткой- слой песка и щебня по 5см, утрамбованные вибротрамбовкой.

Вопрос- КАК мне сделать отвод воды из трубы ливневки? Хочется так, как описал выше, пробурившись коронкой в отмостке. Но как потом под отмосткой всю эту разводку сделать? Ведь если подкапываться- то будет осыпаться и щебень, и земля… Можно ли будет потом это как-то пролить песком, чтоб не было пустоты под отмосткой?



Пластиковые дождеприемники — на что обратить внимание?

Пластиковые дождеприемники — на что обратить внимание?

Такая необходимая конструкция, как дождеприемник, была разработана для локального (в конкретных местах) сбора дождевой и талой воды с крыш домов при соединении его с водосточными и канализационными трубами. Современные дождеприемники – это пластиковые емкости, которые производятся из адаптированного пластика, переносят достаточно сильные дождевые нагрузки, и могут выдержать даже вес легкового автомобиля. Поэтому в загородных домах применение пластиковых дождеприемников весьма эффективно и экономически оправдано.

Пластиковые дождеприемники продаются в комплекте со специальной мусорной корзиной и с перегородками сифонного типа, или с кессонным сифоном. Последний преграждает выход наружу застоявшегося воздуха, который образуется в результате гниения уличного мусора в системе ливневой канализации. Высота дождеприемника изменяется установкой друг на друга дополнительных элементов. Кроме приема дождевой воды, такая конструкция часто используется в качестве ревизионного или дренажного колодца с изменяемыми размерами.

Решетки для дождеприемников изготавливаются из чугуна, оцинковки или полимерного пластика. При проектировании ливневой канализации принимается во внимание нагрузочная способность конструкции, и при повышенной нагрузке вместо пластикового обрамления должны устанавливаться чугунные решетки. Для правильного выбора водоотводного оборудования следует обращать внимание на такие его характеристики:

  1. Рельефные и климатические показатели местности.
  2. Пропускная способность ливневки и класс нагрузки, который для разных объектов отличается.
  3. Тип водоотводных системы талой и дождевой воды – поверхностная (ливневый водоотвод), которая организуется точечным или линейным способом, дренажная (поверхностная или глубинная, вертикальная или горизонтальная), коллекторная (абсорбирующий колодец) или принудительная (при помощи насоса).

Какие бывают дождеприемники

По конструкции дождеприемники разделяются по таким параметрам:

  1. Минимальная ширина опоры корпуса.
  2. Минимальная ширина продольной опоры корпуса дождеприемника, если он прилегает к отмостке или дорожному бордюру.
  3. Минимальная ширина продольной опоры корпуса, если он полностью прилегает к отмостке, фундаменту или бордюру, а также одной правой, левой или обеими короткими сторонами.
  4. Минимальная ширина короткой опоры корпуса, прилегающего к отмостке, фундаменту или бордюру корпуса, или если он прилегает обеими короткими сторонами.
  5. Дождеприемник имеет цельнолитой корпус для двух решеток.
  6. Дождеприемник имеет усиленный приливами или анкерными болтами корпус.
  7. Конструкция с решеткой, укрепленной на корпусе при помощи шарниров.
Точечный водоотвод

Дождеприемник по типу точечного водоотвода устанавливается около точек водоотлива — под кровельной водосточной системой или в самой низкой точке прилегающего участка, которая обустраивается на пересечении искусственных уклонов. Через водоотводы, которые одновременно выполняют роль защиты от мусора, дождевая вода перетекает в систему ливневой канализации. Схема точечного водоотвода проста и эффективна в монтаже и в работе.

Линейный водоотвод

Линейная система водоотвода представляет собой разветвленную сеть подземных каналов, которые обустраиваются из пластиковых модулей, иногда – из бетона. Через эти пластиковые модули дождевая вода отводится в дождеприемники с больших площадей. Водоотводные лотки из пластика служат намного дольше бетонных конструкций.

Перед тем, как попасть в систему канализации, вода очищается от мусора пескоуловителями, которые необходимо по мере их засорения очищать. Для этого в пескоуловителе устанавливается специальная пластиковая корзина для мусора. Линейная система водоотвода в точках забора воды и на всем протяжении канала закрывается пластиковыми решетками.

Пластиковые каналы прокладываются с заглублением по предварительно подготовленным уклонам. Проектировку и монтаж линейного водоотвода можно сделать и самостоятельно, без помощи профессионалов. А если комбинировать точечный и линейный водоотвод, то существует перспектива в несколько раз уменьшить стоимость комплектующих и трудозатраты за счет того, что общая длина ливневой канализации станет намного короче.

Дождеприемник с отводом вниз

Дождеприемник с отводом вниз, применяется в построении точечного водоотвода воды в дренажный колодец. Такой тип дождеприемника имеет пластиковую решетку для задержания уличного мусора.

Дождеприемник с отводом в сторону

Дождеприемник с боковым отводом также оборудуется прочной пластиковой решеткой с крышкой, которая собирает талую и дождевую воду с отмостки фундамента дома. Такой тип пластикового дождеприемника используется для оборудования точечного водоотвода в дренажный колодец.

Типы дождеприемников

Д — дождеприемник малый, используется в пешеходной зоне.
ДБ1 — дождеприемник большой. Устанавливается на автостоянках и рядом с гаражами.
ДБ2 – устанавливается вдоль городских дорог.
ДМ1, ДМ2 — дождеприемник магистральный.
ДС1, ДС2 — дождеприемник сверхтяжелый. Устанавливается в местах высокой нагрузки.

Преимущества и недостатки пластиковых дождеприемников

Дождеприемник, изготовленный из пластика, является основным элементом при построении системы точечного водоотвода. Он надежно защищает отмостку, фундамент и близлежащую площадь участка от талой или дождевой воды. В сравнении со стандартными бетонными дождеприемниками пластиковая конструкция имеет следующие преимущества:

  1. Небольшой вес конструкции и простой монтаж, который можно провести и самостоятельно. Если появилась необходимость увеличения объема воды, которая стекает с крыши, то пластиковый дождеприемник наращивается установкой одинаковых элементов друг на друга.
  2. Дождеприемник делается из прочного адаптированного пластика, устойчивого к перепадам температуры, химически агрессивной среде и к высокому давлению. В отличие от железного или бетонного водоотвода, пластик имеет гладкие внутренние стенки, поэтому вода без задержки стекает в ливневку, а сами трубы и желоба не засоряются и не обрастают илом или мхом, как следствие — значительно реже требуется проводить прочистку ливневой канализации.
  3. Пластиковые дождеприемники для загородных домов используются на участках с небольшими нагрузками. Это может быть парковочное место автомобиля, сад, гараж и т.д.
  4. Длительность эксплуатации. Долговечность изделия гарантируется компанией-производителем тем, что для производства этих элементов используется высокопрочный качественный материал, не реагирующий на отрицательные температуры и химические соединения, износоустойчивый, выдерживающий статические и динамические нагрузки.
  5. Дождеприемник обычно оборудован многоступенчатой системой очистки воды от уличного мусора, предохраняя засорение канализационной системы.
  6. Легкая очистка труб и желобов при помощи съемной корзины для мусора.

Недостаток точечной и линейной системы водоотвода в одном – необходим предварительный точный расчет уклонов и подготовка поверхности участка к самотечному сливу воды.

Как правильно установить дождеприемник

  1. Нужно измерить слив дождеприемника, чтобы его отверстие подходило к трубе, а затем стамеской или отверткой раструб следует освободить от заполнителя. Если труба имеет диаметр 100 мм, то нужно использовать соединитель, который есть в комплекте. Этот соединитель подойдет к раструбу с надписью USCITA.
  2. После установки дождеприемника в ложе присоединяется труба.
  3. Ложе заполняется раствором бетона и с последующей трамбовкой.
  4. Для компенсации горизонтальных усилий в местах соединений элементов дождеприемников должны устанавливаться поперечные и продольные компенсационные температурные стыки.
  5. Сверху оборудуется подходящее покрытие. При асфальтовом покрытии необходимо сделать зазор в 10-15 мм с обратной засыпкой вокруг отвода.
  6. Если водоотвод устанавливается в мощеную дорогу, асфальт или бетонные плиты, то необходимо сделать обратную засыпку слоем гравия, песка или битума.

Особенности выбора дождеприемников

Пластиковые дождеприемники различаются по многим параметрам, в частности, существует 4 категории, отличающиеся классом нагрузки, массой изделия, размерами и другими параметрами. Например, дождеприемник размером 300х300 мм и массой 2,5 кг относится к классам нагрузки А, В, С. Это самая востребованная конструкция для загородных домов. Следующий пример – дождеприемник размером 400х400 и 550х550 мм, массой 3,5 кг и 7 кг с таким же классом нагрузки.

Пластиковая решетка должна плотно крепиться на месте. Она не имеет защелок или замков, но ее крепление должно обеспечивать надежное прилегание кромок. При соблюдении этого требования конструкция будет служить долго. Стоимость изделия определяется размерами и конструктивными особенностями изделия. Как подобрать подходящую модель с дополнительной комплектацией по доступным ценам:

  1. Изучить местность, уклоны и измерить длину ливневой канализации.
  2. Исходя из этого, ознакомиться с комплектацией дождеприемника, с техническими характеристиками конструкции и проверить материал корпуса.
  3. Рассчитать сроки окупаемости оборудования.
  4. Подобрать не только надежную, но и красивую решетку к конкретному типу дождеприемника.

Более востребованными являются прямоугольные решетки, так как их проще крепить и они плотнее прилегают к краям дождеприемника. Также прямоугольные решетки можно стыковать друг с другом в один ряд, создавая цельную водоотводящую систему. Круглые решетки не предназначены для этого, хотя внешне они выглядят привлекательнее. Но главный критерий выбора – это все же площадь дождеприемника, обеспечивающая отвод расчетного объема дождевой воды за определенный отрезок времени.

Так как решетка ДБ имеет прямоугольную форму, то и площадь водоотвода у нее больше, чем у решетки ДБ1 круглой формы. Поэтому и покупается она охотнее и чаще, так как дождеприемник такой формы может принимать больше природных осадков за определенное время. Но производственные процессы совершенствуются, и нередко круглые решетки могут принимать столько же дождевых вод, сколько принимают дождеприемники с прямоугольными решетками. Поэтому если площади разных по форме дождеприемников совпадают, то выбор нужной модели основывается на таких параметрах:

  1. Стоимость изделия.
  2. Наличие в продаже.
  3. Собственные предпочтения в форме конструкции.
  4. Вес и материал дождеприемника. Качество запирающего механизма (если он есть) и наличие антивандальной защиты.
  5. Эксплуатационные параметры – размеры, класс нагрузки и т.д.

Из всех этих пунктов реальный интерес представляют эксплуатационные характеристики пластиковых дождеприемников. Вертикальное крепление способно повысить количество отводимых дождевых и талых вод с крыш и других поверхностей. Такое решение актуально в регионах с постоянными осадками.

Дренаж вокруг дома и отмостка в Москве, цена в Московской области

Дренаж вокруг дома и отмостка – это первоочередные меры, которые способны пресечь разрушение конструкции строений из-за переувлажнения грунта. Наша компания предлагает обустройство дренажных сетей зданий в Подмосковье и столице. В каталоге интернет-магазина представлена вся номенклатура изделий, из которых их формируют. Преимущества заказа у нас товаров и услуг монтажа – создание эффективного и долговечного водоотведения с участка, короткие сроки проектирования и монтажа, возможность пользоваться скидками.

Отмостка и дренажная придомовая сеть: тандем лояльной стоимости и высокого качества

Наше предприятие на объектах в Московской области и районах столицы обустраивает дренирование:

  • С различным уровнем подпочвенных вод;
  • В грунтах любых типов;
  • Со всевозможными причинами поступления влаги.
Наименование услуги Ед.изм. Цена Цена у конкурентов

Поверхностный дренаж  м.п. 478 955
Глубинный дренаж м. п. 700 1 400
Ливневая канализация с заглублением до 1 м. м.п. 600 1 200
Ливневая канализация с заглублением до 1.5 м. м.п. 750 1 500
Установка коллекторного колодца (высота 3м.) м.п. 12 500 25 000
Установка смотрового колодца до 1 м.п. 1 500 3 000
Установка смотрового колодца до 3 м. м.п. 3 250 6 500
Монтаж дождеприемника  м.п. 500 1 000
Дренаж фундамента
Стоимость кольцевого дренажа фундамента
Кольцевой дренаж фундамента, глубиной до 1м м.п. 750 1500
Кольцевой дренаж фундамента, глубиной до 2м м. п. 900 1800
Кольцевой дренаж фундамента, глубиной до 3м м.п. 1 750 3500
Стоимость пристенного дренажа фундамента
Устройство пристенного дренажа фундамента глубиной до 1 м м.п. 1 000 2000
Устройство пристенного дренажа фундамента глубиной до 2 м м.п. 1 750 3500
Устройство пристенного дренажа фундамента глубиной до 3 м м.п. 2 250 4500
Устройство коллекторного колодца для насоса 1 изд 12 500 25000
Гидроизоляция фундамента
Земляные работы м3 350 700
Обмазочная гидроизоляция м2 650 1300

Строительство и закладка трубопроводов для устройства сети проводятся комплексно в соответствии с индивидуальным для строения проектом. Проектирование учитывает пожелания клиента в отношении осушения только придомовой территории или всего земельного надела. Работы могут включать:

  • Отрывку траншей и котлованов;
  • Прокладку труб и установку колодцев;
  • Формирование отмостки вокруг цоколя здания;
  • Стыковку с ливневой канализацией.

Сеть, которая собирает стоки, защищает фундаменты строений от разрушения, стены от капиллярного подъема влаги и накопления сырости, появления грибка и плесени. Вода отводится за пределы надела самотеком, если позволяет уклон рельефа, или напорным сбросом.

Преимущества

  • Без запаха и загрязнения кислорода
  • Экологичен и проходит все нормы — полноценное очищение
  • Удобство в любую погоду, прочный и герметичный
  • Срок службы до 50 лет, максимально выгодно
  • Не нарушает законодательство, безопасный на 100%
  • Минимальные затраты на эксплуатацию и обслуживание

Сотрудничество со специалистами: только оптимальные инженерно-технические решения

В Москве и Подмосковье компанией реализованы проекты различных уровней сложности, которые существенно повысили комфорт жизнедеятельности в жилых и коммерческих сооружениях. Мы выполняем проектирование и создаем дренаж вокруг домов и отмостку по ценам, которые не включают наценку посредников. Дренажные системы, которые реализуются предприятием — открытые траншейные, скрытые в грунте трубопроводы, комбинированные.

Заказчики в результате получают функциональный объект под ключ. Он на десятилетия обеспечивает эффективное осушение придомовой территории здания. Строительные операции выполняют квалифицированные бригады. Заказать продукцию и услуги монтажа в МСК возможно на сайте или в телефонном режиме.

Устройство дренажа вокруг дома и поверхностного водоотвода в Спб и Москве

Дренаж вокруг дома предотвращает подъем грунтовой воды, отводя ее от фундамента и тем самым защищая его от разрушения.

Система поверхностного водоотвода (ливневая канализация) собирает воду, стекающую с крыши по водостокам, с фасада по отмостке, а также от дорожек, заездов и площадок для автомобилей. За год только с крыши загородного дома стекает до 100м3 дождевой и талой воды. Если ее не собирать, то вокруг дома образуются лужи, а в минусовые температуры – скользкие наледи. Кроме этого, заводнение и морозное пучение повреждают фундамент дома. Площадь поперечного сечения водосточных труб определяется из расчёта 1,5см2 на 1м2 ската кровли.

Устройство дренажа вокруг дома включает следующие основные этапы: 1) формирование утрамбованного дренирующего пласта из гранитного щебня под фундаментом дома толщиной ≥100мм; 2) укладка гофрированных дренажных труб (дрен) d110мм из ПНД (полиэтилена низкого давления) в геотекстиле ниже уровня фундамента под будущей отмосткой с формированием уклона; 3) установка дренажных колодцев на каждом втором повороте системы для технического обслуживания подводящих и отводящих отрезков дренажных труб, например, промывка просвета струей воды из шланга в случае засорения; 4) обратная засыпка дренажной трубы щебнем.

Система поверхностного водоотвода бывает следующих видов: 1) открытая система — линейный поверхностный водоотвод, состоящий из дождеприемников (ливнеприемников), пескоуловителей, лотков (желобов), которые монтируются по краю отмостки; 2) скрытая система (монтируется под отмосткой) — точечный водоотвод, состоящий из воронок, труб, тройников, отводов; 3) комбинированная система (рекомендуемая) — точечный водоотвод собирает дождевую и талую воду с крыши, а поверхностный – с фасада и отмостки.

С помощью воронки отфильтровывается крупный мусор и обслуживается ливневая канализация. Под воронкой для сбора воды с крыши находится муфта под трубу 110. Повороты и разветвления трубопровода делаются при помощи гибких отводов и тройников. Для избежания вмятостей и повреждений трубы точечной ливневой канализации,  грунт под трубой тщательно утрамбовывается.

Категорически запрещается выводить дождевую воду в дренажную трубу, т.к. увеличивается вероятность подтопления фундамента или цокольного этажа дома. Дренажную систему и ливневую канализацию укладывают параллельно и под одним углом – около 5мм/м. Если монтируются системы водоотведения от цокольного этажа, то дренаж располагается намного ниже ливневой канализации.

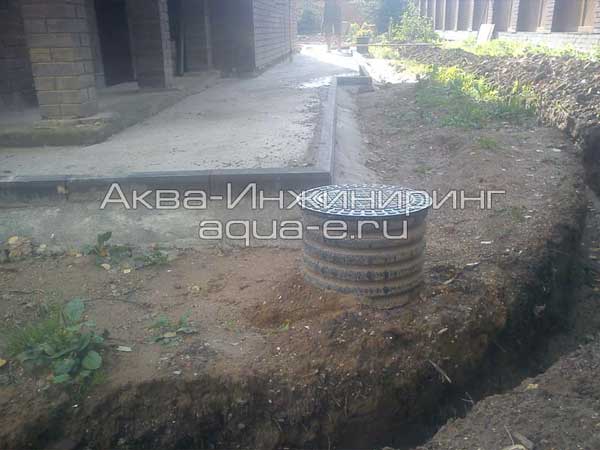

Обе системы соединяются в коллекторном колодце, который снабжен обратным клапаном, предотвращающий попадание воды обратно в дренажную систему.

Далее вода из коллекторного колодца отводится в канаву, водоем. Если нет возможности отвести воду естественным путем с помощью разуклонки, тогда устанавливают насосную систему.

Если грунты на участки водонасыщенные и не позволяют сразу принять большой объем дождевой и талой воды, тогда устанавливают дренажные инфильтрационные тоннели, представляющие собой модульные пластиковые конструкции с большой аккумулирующей способностью – в 3 раза лучше дренажной системы, устраиваемой с использованием песка и гравия. Каждая секция рассчитана на прием около 300л воды и заменяет дренажную трубу длиной 36м или гравий весом 800кг.

Монтаж дренажа и поверхностного водоотвода осуществляется параллельно друг с другом и в комплексе с устройством утепленной отмостки вокруг дома.

Отмостка вокруг дома: от и до

Отмостка − водонепроницаемая полоса по периметру дома. Ее назначение − не дать воде попасть под фундамент дома. Несмотря на то, что отмостка − это простое строительное мероприятие, ее мало кто делает правильно. Делая новую отмостку у бывшего в эксплуатации дома, необходимо удалить старую. Грунт под такой отмосткой уже готов, остается только вырыть траншею для прокладывания дренажной трубы.

ПОДГОТОВКА ГРУНТА

Если нет подготовленного грунта, его нужно сделать. Делается это очень просто. Первым делом нужно снять растительный и мягкий слой. Если он достигает 50 см, снимать нужно все 50 см слоя. Минимальный слой снятия грунта − 40 см.

Когда мягкий и растительный слой будут сняты и появится твердый глиняный слой или известняк, стелется геотекстиль − незаменимый материал при строительстве. Затем поверх него засыпается 5-10 см слой гранитного щебня фракциями размером 5х20 или 20х40.

Щебень необходимо разровнять и уплотнить утрамбовывая. Сверху щебень накрывается геотекстилем, поверх которого насыпается 20 см слой рассыпчатого, не содержащего глину песка. Песок также хорошо трамбуется ручной или вибротрамбовкой.

После песок обильно поливается водой и опять утрамбовывается. Процедуру полива и трамбовки песка нужно повторять до получения ровного песочного основания.



Совет от «Хозяйства»

В процессе выравнивания песка всегда образуются неровности. Устранить их и выровнять поверхность можно обычными граблями.



УСТАНОВКА ДОЖДЕПРИЕМНИКОВ

В плотном утрамбованном песке выкопайте места под дождеприемники. Закапываются они на указанную в инструкции глубину, отступив небольшое расстояние от водосточной системы. Затем в песке копается траншея под трубы, по которым вода будет уходить в дренаж.

Трубы в траншее укладываются под углом. Точный угол наклона поможет определить оптический уровень. Дождеприемники слегка бетонируются, трубы вставляются в него и укладываются в траншею.



Справка от «Хозяйства»

Дождеприемник устанавливается не по уровню, а под тем уклоном, под которым будет сделана отмостка. Потому что он должен лежать ровно в поверхности отмостки, а не торчать из нее.



ВОДОСТОК

Следующим шагом в изготовлении отмостки является установка пластикового водостока. Он необходим для ухода воды с отмостки в дренаж. Если его не установить, то вода с отмостки будет стекать на землю, образовывая лужи и грязь.

Пластиковые водостоки, как и дождеприемники, очень легкие. Для того, чтобы они хорошо держались в грунте, нужно использовать бетонный раствор. Этот раствор придает им вес, хорошо фиксируя в грунте.

Водостоки так же, как и трубы, устанавливаются по уровню. Для точности установки натягивается нитка под необходимым углом. Когда все трубы будут соединены и уложены, все дождеприемники будут установлены на своих местах, засыпаются неровности, появившиеся при прокладке коммуникаций. Затем этот слой песка выравнивается и повторно трамбуется



ОПАЛУБКА

Опалубка делается из обычной обрезной доски размером 25х150. Устанавливается она точно по уровню, ведь от того, насколько ровная доска, зависит ровность отмостки. Каждые полтора метра опалубка фиксируется 50 см бруском. Этого достаточно, чтобы ее плотно зафиксировать в земле.

Следующий слой − 5 см пенополистирол. Его укладка в отмостке просто необходима. Пенополистирол предотвращает промерзание земли под отмосткой и превращение отмостки в бугристую поверхность.

Укладывать пенополистирол на песочное основание нужно очень плотно. Появление пустот недопустимо. Если пройти по пенополистиролу, и он «играет» под ногами, его нужно убрать. Вернуть на место лист можно после того, как подсыпите под него песок, выровняете основание.

Чтобы отмостка со временем не отошла от дома, ее нужно зафиксировать. Для этого в фундаменте на расстоянии 75 см друг от друга сверлятся отверстия и в них вставляется нарезанная кусками арматура.

Таким простым способом вы сможете привязать отмостку к фундаменту дома, и она уже никуда не денется.

Затем нужно связать арматурный каркас с ячейкой 25 см (поэтому и отверстия в фундаменте сверлятся через каждые 75 см).

Перед тем как залить бетон, в опалубку устанавливаются деревянные прокладки из дюймовой доски на расстоянии двух метров друг от друга. Они нужны для того, чтобы компенсировать температурные расширения бетона.

Если такие прокладки не поставить, бетон быстро потрескается. Также по этим дощечкам удобно выравнивать отмостку.

Осталось залить бетон и дать раствору застыть. Такая отмостка прослужит не один десяток лет, ведь она сделана на совесть, а не абы как-нибудь.



Совет от «Хозяйства»

Трамбовать нужно крайне осторожно. Те места, где расположены пластиковые водостоки и дождеприемники, торчат трубы из земли, нужно проходить только ручной трамбовкой. Виброплитой можно пройти только там, где ничего не торчит и не мешает.

Подписывайтесь на нашу группу в Одноклассниках

Отмостка вокруг дома цена работы под ключ в Московской области «Msk-Grup»

Отмостка вокруг дома из бетона цена работы

Отмостка вокруг дома призвана защищать фундамент здания от разрушительного воздействия поверхностных вод, которые образуются во время таяния снега и дождей, а также от воды,которая течет с крыши.

Схема

В стоимость входит

Стоимость работы (без материалов)

1. Замер и составление сметы.
2. Выемка грунта, установка опалубки, подготовка песчано-гравийного основания -10 см.щебень, геотекстиль, 10 см.песок, послойная утрамбовка.
3. Армирование и заливка бетоном, выведение уклона отмостки.


Цена от 1600 руб/м2

Мягкая отмосткаМягкая отмостка отводит воду от фундамента дома при помощи специальной гидроизоляционной профилированной мембраны. Она абсолютно герметична, не подвержена гниению, разложению во влажной среде, не повреждается грызунами и корнями растений. Срок службы мембраны от 50-ти лет.

Схема

В стоимость входит

Устройство мягкой отмостки с работой и материалами


1.Замер и составление сметы.
2. Выемка грунта, укладкка мембраны, укладка геотекстиля, засыпка щебнем.
3.Устройство поверхностного дренажа
4.Сдача объекта.


Цена от 1900 руб/м2

Отмостка из бетона под ключ с дренажом

Схема

В стоимость входит

Устройство бетонной отмостки с работой и материалами

1. Замер и составление сметы.
2. Выемка грунта, установка опалубки, подготовка песчано-гравийного  основания -10  см.щебень, геотекстиль, 10 см.песок,  послойная утрамбовка, армирование,  заливка бетоном.
3. Армирование и заливка бетоном, выведение уклона.

Цена от 2900 руб/м2

Отмостка из брусчатки на песчано-гравийном основании

Схема

В стоимость входит

Стоимость с работой и материалами (кроме брусчатки)

1.Замер и составление сметы.
2. Выемка грунта, подготовка песчано-гравийного основания — 10 см щебень, геотекстиль, 10 см песок, послойная утрамбовка.
3. Работа по укладке брусчатки с выведением уклона, (брусчатка в стоимость не входит).
4.Сдача объекта.


Цена от 2750 руб/м2

Отмостка дома  из брусчатки на бетонном основании

Схема

В стоимость входит

Стоимость с работой и материалами (кроме брусчатки)


1.Замер и составление сметы.
2. Выемка грунта, установка опалубки, подготовка песчано-гравийного основания — 10 см щебень, геотекстиль, 10 см песок, послойная утрамбовка..
3. Армирование, заливка бетоном, мощение брусчаткой с выведением уклона (брусчатка в стоимость не входит).
4.Сдача объекта.


Цена от 3900 руб/м2

Отмостка из тротуарной плитки на песчано-гравийном основании

Схема

В работу входит

(плитка в стоимость не входит)

1.Замер и составление сметы.
2.Выемка грунта, подготовка песчано-гравийного основания — 10 см щебень, геотекстиль, 10 см песок, послойная утрамбовка.
3. Укладка тротуарной плитки с выведением уклона (плитка в стоимость не входит).
4. Сдача объекта.


Цена от 2500 руб/м2

Отмостка дома  из тротуарной плитки на бетонном основании

Схема

В стоимость входит

(плитка в стоимость не входит)

1.Замер и составление сметы.
2. Выемка грунта, установка опалубки, подготовка песчано-гравийного основания — 10 см щебень, геотекстиль, 10 см песок, послойная утрамбовка..
3. Армирование, заливка бетоном, укладка тротуарной плитки с выведением уклона (плитка в стоимость не входит).
4.Сдача объекта.


Цена от 3900 руб/м2

Утепленная отмостка

Схема

В стоимость входит

Устройство утепленной отмостки с работой и материалами

1.Замер и составление сметы.
2. Выемка грунта, подготовка песчано-гравийного основания — 10 см щебень, геотекстиль, 10 см песок, послойная утрамбовка,укладка экструзионного пенополистирола.
3.Устройство поверхностного дренажа
4.Сдача объекта.


Цена от 3500 руб/м2

Отмостка вокруг дома под ключ

Схема

В стоимость входит

Устройство отмостки вокруг дома под ключ

1.Замер и составление сметы.
2. Выемка грунта, установка опалубки, подготовка песчано-гравийного основания — 10 см щебень, геотекстиль, 10 см песок, послойная утрамбовка.
3. Армирование, заливка бетоном,устройство дренажно-ливневой системы.
4.Сдача объекта.


Цена от 3900 руб/м2

Установка садовых бордюров вокруг отмостки

Схема

В работу входит

Установка садового бордюра

1.Замер и определение объема работ.
2.Выемка грунта.
3.Устройство замка.
4.Установка бордюра.


Цена от 300 руб п/м

Установка дренажных лотков вдоль отмостки

Схема

В работу входит

Работа по установке дренажных лотков

1.Замер и определение объема работ.
2.Выемка грунта.
3.Установка лотков.
4.Сдача объекта.

Цена от 500 руб п/м

Установка дождеприемников в отмосткеДождеприемник — это важный элемент ливневой канализации, служащий для приема и отвода ливневых вод. Он защищает отмостку от разрушающего воздействия воды.

Внешний вид

В работу входит

Работа по установке дождеприемников

1.Замер и определение объема работ.
2.Выемка грунта.
3.Установка дождеприемника.
4.Подключение дождеприемника к дренажной системе (оплачивается отдельно)


Цена от 500 руб/шт

Стоимость демонтажных работДостаточно часто перед укладкой отмостки необходимо провести демонтажные работы — убрать старое покрытие и вывезти его с участка. Цены на демонтажные работы смотрите в таблице.

Внешний вид

Перечень работ

Демонтажные работы

1.Демонтаж тротуарной плитки, бетона, асфальта, заборов,мелких строений, деревьев и кустарников.
2.Стоимость зависит от сложности работ.


Цена от 300 руб/м2

Зачем нужна отмостка вокруг дома Отмостка вокруг дома призвана защищать фундамент здания от разрушительного воздействия поверхностных вод, которые образуются во время таяния снега, дождей и воды,которая просто капает с крыши.
Отмостка решает несколько важных задач:
  1. перекрывает доступ воды к фундаменту дома и защищает его от деформаций и преждевременного разрушения;
  2. позволяет сделать вокруг дома удобную пешеходную зон+у;
  3. может служить декоративным элементом дома и участка;
  4. утепленная отмостка препятствует промерзанию грунта и позволяет избежать повреждения фундамента дома во время весенней подвижки грунта при его оттаивании.

Нужно ли утеплять отмостку Если ваш дом имеет заглубленный и хорошо утепленный фундамент, то в утеплении отмостки нет необходимости. Ваш фундамент отрезан от воды и грунта слоем экструдированного пеополистирола и гидроизоляцией, поэтому ему ничего не угрожает. Но, если в доме мелкозаглубленный фундамент, то в утеплении отмостки есть смысл. Она предотвратит резкое промерзание и оттаивание почвы, которое приводит к пучению грунта в межсезонье.

Утепление производится любым экструдированным пенополистиролом с плотностью не менее 35 кг/м3. Это может быть Пеноплэкс или Урса XPS.. Толщина утепляющего слоя не должна быть менее 50 мм. Экструзионные утеплители практически не впитывают влагу и выдерживат большие нагрузки на сжатие, что и обуславливает их применение при теплоизоляции заглубленных частей здания.

Деформационные швы в отмосткеНужны ли деформационные швы в отмосте? — такой вопрос возникает у каждого владельца загородного дома перед ее устройством. Обычно деформационные швы устраиваются в неармированных отмостках, чтобы предупредить разрушение бетона при его расширении в теплое время года. В амированных отмостках нет необходимости устраивать деформационные швы.

От чего зависит срок службы отмостки Срок службы отмостки дома зависит от вида отмостки, качества материалов и качества выполненных работ. Но самым главным фактором долговечности является комплексное отведение воды от дома. Отвод воды должен производиться в нескольких направлениях одновременно:
  1. Отвод воды от фундамента дома — производится с помощью кольцевого дренажа вокруг дома, не позволяет воде скапливаться рядом с фундаментом и пучить грунт во время замерзания-оттаивания.
  2. Отвод воды с отмостки — производится с помощью ливневой канализации, которая не позволяет собирает воду из водосточной системы дома и отводит ее с участка.
Выполнив эти работы можно быть абсолютно уверенным в долговечности основы дома — его фундамента.

Пять соображений по проектированию для повышения эффективности системы ливневой канализации

Автор: Патрик Фой, PE

Отказ дренажной системы является основной причиной, по которой дорожные и строительные проекты привлекают судебные иски. Кроме того, плохой дренаж может повлиять на общественную безопасность, нанести ущерб имуществу, нанести ущерб окружающей среде и иметь долгосрочные негативные последствия. В этой статье определены некоторые важные соображения для обеспечения безопасной и хорошо функционирующей дренажной системы.

Прежде чем приступить к проектированию полной дренажной системы, входные отверстия (точки выхода для сброса поверхностного дренажа) необходимо спланировать в соответствующих местах на площадке.Существует три (3) основных типа дождеприемников, которые следует учитывать при планировании отвода ливневой канализации. К ним относятся бордюрные воздухозаборники, плоские (решетчатые) воздухозаборники и комбинированные воздухозаборники, которые представляют собой комбинацию бордюрных и плоских воздухозаборников в одной конструкции. После того, как были выбраны и расположены надлежащие входные отверстия в соответствии с характеристиками площадки, необходимо оценить следующие пять (5) соображений, чтобы обеспечить эффективное функционирование всей ливневой системы.

1)
Очертания и характеристики водосборного бассейна

Прежде всего, определите приблизительную площадь поверхности, которая стекает в каждое отверстие, исходя из рельефа местности.Отсюда действительно вступает в игру суждение инженера. Большинство муниципалитетов Северо-Западного Арканзаса разрешают проектирование ливневых систем с использованием «рационального метода». При использовании суждения о том, какие коэффициенты стока (коэффициент стока, основанный на типе почвы и уклоне водосборного бассейна) лучше всего представляют площадь водосбора, возникает некоторая субъективность. Значения C могут варьироваться от 0,1 для незастроенной земли до 0,98 для бетонных поверхностей.

Кроме того, определение «времени концентрации» (время, необходимое для того, чтобы одна капля воды прошла путь от самой дальней точки резервуара до выпускного отверстия) требует профессионального суждения для определения наиболее подходящего «значения n по уравнению Мэннинга» (коэффициент трения или коэффициент шероховатости материала канала) при расчете расхода пластового дренажа.Уравнение Мэннинга используется для расчета средней скорости течения воды в открытых каналах. Если значение n слишком консервативно, размер системы сбора ливневых стоков может быть слишком велик. Если значение n слишком велико, то система сбора может пропускать слишком много ливневых вод, что может привести к потенциальному затоплению ниже по течению. Полное и правильное понимание физических характеристик дренажного бассейна и того, как он передает сток, является наиболее важным шагом в процессе проектирования дренажа.

2)
Глубины и разбросы на входах

После определения расхода, поступающего к каждому предлагаемому входу, оцените глубину запруды и распространение (ширину и длину запруженной воды) на каждом входе. Цель здесь состоит в том, чтобы гарантировать, что расчетный ливневый сток не превышает бордюр. При проектировании улиц большинство правил проектирования требуют, чтобы по крайней мере одна полоса движения была проезжей без запруды.

При проектировании коммерческой застройки учитывайте пути посетителей к входу.Я обычно спрашиваю клиента, каков приемлемый путь, если клиент решит бежать к входной двери, пока на него не разгрузится небо.

Я также обычно оцениваю последствия 100-летнего шторма, как при проектировании дорог, так и при застройке. Я хочу удостовериться, что глубина водоема не становится слишком глубокой в ​​пешеходных дорожках, выходит за пределы полос отвода дорог и не вторгается в здания.

Кроме того, крайне важно обеспечить, чтобы ливневые стоки не обходили никакие места содержания под стражей, предложенные для участка, — это может привести к проблемам с качеством воды и затоплению.

3)
Вопросы эффективности дождеприемников

Когда система ливневых стоков эффективна, это означает, что размер вашей системы правильный, если она хорошо работает с дренажными отверстиями. Стандартная цель состоит в том, чтобы каждое входное отверстие соответствовало эффективности улавливания не менее 80%. В первую очередь это влияет на водозаборы на уклоне, поскольку любая вода, минуя водозаборник, переходит к следующему водоприемнику. Если размер входного отверстия слишком мал, и я определил, что его эффективность улавливания составляет 30%, есть большая вероятность, что входные отверстия ниже по течению будут слишком большими.Таким образом, если мы увеличим размер впускного отверстия выше по течению, чтобы обеспечить уровень эффективности 80%, мы сведем к минимуму застой и распространение для впускных отверстий, расположенных ниже по течению, при более равномерном распределении поверхностного дренажа. В результате система работает так, как задумано.

4)
Удары труб о гидравлические нивелиры и глубины нижнего бьефа

Предполагая , что все ливневые воды собираются водоприемниками, они должны попасть из точки A в точку B. Затем оцените линию гидравлического уклона (HGL) и скорость в трубах.Кроме того, рассмотрите и примените любые коэффициенты нижнего бьефа в конце системы, чтобы учесть потоки и уровни воды в приемных каналах или трубах.

Линия гидравлического уклона должна иметь положительный уклон, чтобы система пропускала дренаж и располагалась выше уровня потока в трубах. Возможно, потребуется перепроектировать систему, если HGL с положительным уклоном не достигается или если он ниже уровня потока.

Нижний бьеф может вызвать достаточный эффект просачивания вниз, что потребует повышения уровня грунта.Это очень важно, потому что вы не хотите, чтобы негативные последствия нижнего бьефа всплывали во время пересмотра городского плана. Местные руководства по дренажу обычно включают требования к высоте надводного слоя HGL (разницу между готовым сортом и HGL), а также ограничения по скорости движения трубы.

Стандартная практика заключается в проектировании труб для создания минимальной скорости 2 фута в секунду (футов в секунду) с максимальной скоростью около 10 футов в секунду. Более высокие скорости воды могут размывать трубы и создавать размывы в каналах, расположенных ниже по течению. Если определено, что HGL необходимо снизить, следует увеличить размеры трубы, что также снизит скорость.Чтобы оптимизировать конструкцию, тщательно продумайте размер трубы, скорость потока и просмотрите различные уклоны трубы.

5)
Вопросы аварийного перелива для прудов-накопителей

Наиболее распространенная ошибка, которую я вижу при оценке маршрутизации аварийных паводков (100-летний шторм), это когда улица строится на склоне, а водозаборы строятся на одном уровне. Эта конфигурация вынуждает избыточные потоки подниматься вверх по бордюру и обходить входные отверстия. Это может привести к затоплению и попаданию воды в непреднамеренные места, например, в близлежащие дома.

Места для содержания под стражей предназначены для улавливания и смягчения последствий наводнений, вызванных ливневыми водами, и рассчитаны на 100-летние ураганы. Если проект основан на том, что определенная площадь стекает в накопительный пруд, то 100% стока водосборной площади должно стекать в накопительный резервуар даже через 100 лет. Это требует, чтобы последний вход перед входом в водоем-отстойник был спроектирован так, чтобы улавливать 100% поступающего в него стока. Это также относится к автостоянкам и проезжей части в коммерческих комплексах, где все поверхностные воды должны отводиться в водосборник, а не переливаться через бордюры и входы.

Подводя итог, можно сказать, что эти пять (5) соображений имеют решающее значение при проектировании системы ливневой канализации. Пристальное внимание к этим деталям помогает обеспечить хорошо спроектированную и высокоэффективную дренажную систему. Успешная система повысит общественную безопасность, уменьшит или предотвратит материальный ущерб, удовлетворит требования муниципалитета и снизит финансовые затраты владельца.


Компания Morrison-Shipley Engineers завершила проектирование и внедрение тысяч хорошо функционирующих дренажных систем, поэтому мы понимаем различные «подводные камни», которые могут возникнуть, если рассмотрение критериев проектирования не будет выполнено.Если вы боретесь с проблемами дренажа, мы можем помочь вам избежать ловушек, с которыми вы можете столкнуться в своем проекте. Позвоните Патрику, с ним можно связаться по телефону (479) 273-2209 или по электронной почте [email protected]


Патрик Фой, PE, старший менеджер проектов в офисе Morrison-Shipley в Бентонвилле, штат Арканзас. Он работает в Morrison-Shipley с 2014 года и является нашим руководителем разработки сложных проектов по проектированию дренажа. Патрик — лицензированный инженер-строитель в Арканзасе, Оклахоме и Техасе.

Установка: изучите основы маркировки ливневых стоков

Держите его в чистоте! Помогите защитить водные пути нашего города от загрязнения, разместив маркеры ливневых стоков в своем районе.

Не все ливневые стоки и водоприемники выглядят одинаково. В зависимости от того, где вы живете в Филадельфии, вы можете найти разные типы. Ниже приведены три наиболее распространенных типа, используемых компанией Philadelphia Water.

Обратите внимание на маркер ливневой канализации на каждой картинке. Маркеры должны быть размещены на бордюре вертикально прямо над входным отверстием.

Иногда вы можете встретить водостоки на улице или встроенные в бордюр. Пожалуйста, избегайте размещения маркеров прямо на улице. В местах с ограниченным пространством для обочины разместите маркеры на тротуаре как можно ближе к водозаборной конструкции.Используйте изображения ниже в качестве примеров.



В сухую погоду важно обеспечить надежное сцепление маркеров с бордюром. Дождитесь хотя бы одного дня сухой погоды как до, так и после волонтерского мероприятия. Кроме того, маркеры можно размещать только при температуре выше 45°F. Обязательно ознакомьтесь с прогнозом погоды на неделю, предшествующую вашему мероприятию, и будьте готовы перенести его при необходимости.



1. Чистая поверхность:

Использование проволочной щетки гарантирует, что нанесенные вами маркеры прослужат как можно дольше.Поверхность бордюра должна быть ровной, сухой и свободной от мусора.



2. Нанесите клей:

Начиная с 1/8 дюйма от внешнего края маркера, нанесите каплю клея THICK , а затем двигайтесь к центру.



3. Приклейте:

Нанесите маркер на поверхность бордюра, нажав HARD , выдавив немного клея по всему краю.Поверните его вправо или влево, чтобы зафиксировать. Некоторое количество клея должно выходить за границу маркера. Важно, чтобы весь край маркера был приклеен к поверхности бордюра.



ПРОГРАММА ОБОЗНАЧЕНИЯ ДОЖДЕВЫХ ВОДОПРОВОДОВ (ПЛАВАНИЕ) Хьюстон Волонтерские возможности ⋆ Serve for Good

О

Что это такое?

Целью этой программы является маркировка каждой ливневой канализации в округе Харрис, чтобы предотвратить попадание загрязнений в наши местные водные пути .

Требуется помощь:

Прикрепите специальные маркеры к канализации района с надписью «Слив запрещен, стоки в залив Галвестон». Они напоминают жителям не допускать попадания загрязняющих веществ и мусора в канализацию. На данный момент установлено более 41 000 маркеров .

Детали

Минимальный возраст для волонтерства

Нет

Подходит для групп добровольцев?

Да. Для маркировки требуется как минимум два человека и ее нельзя делать в одиночку.

Требуется обучение

Все инструкции предоставляются.

Нужна помощь

РАЗМЕЩЕНИЕ МАРКЕРОВ СЛИВА В ОКРЕСТНОСТЯХ

Требуются добровольцы, чтобы установить маркеры на районных ливневых стоках с надписью «Сброс запрещен, стоки в залив Галвестон» , чтобы напомнить гражданам «не сбрасывать загрязняющие вещества в ливневую канализацию и не способствовать обычному стоку ливневых вод путем засорения, чрезмерного внесения удобрений или выметание дворового мусора на улицу».

Добровольцы получают маркеры и клей , а также могут брать напрокат щетки, перчатки и защитные жилеты/флажки/конусы.

Местоположение

ПРОГРАММА МАРКИРОВКИ ДОЖДЕВЫХ ВОДОПРОВОДОВ (ПЛАВАНИЕ)

Хьюстон, Техас

Детали местоположения

Хьюстон, Техас

Маркеры необходимы на ливневых стоках в районах Хьюстона1. Свяжитесь с программой SWIM для получения дополнительной информации.

Дополнительная информация

Примеры прошлых проектов скаутов

Орел: Люк Э. (Отряд 11) в партнерстве с Фондом залива Галвестон помечает ливневые стоки и вешает дверные вешалки, чтобы информировать людей о том, что нельзя сбрасывать в канализацию.(2018)

Орел: Мэтью Р. (отряд 505) разместил маркеров ливневых стоков s по всему Bellaire и West University Place. (2013)

Патруль отряда 266 отметил 50 ливневых стоков в Саутгейте.

Взаимодействие с читателем

Этот сайт использует Akismet для уменьшения спама. Узнайте, как обрабатываются данные ваших комментариев.

Ремонт или замена бетонного входа ливневой канализации

Ремонт или замена впускного отверстия бетонной ливневой канализации Сент-Луиса Позвоните (314) 333-4444 для бесплатной оценки

Щелкните для просмотра видео выше

Оставление канализационных люков на стоянке в аварийном состоянии не только ускорит износ и сделает более дорогостоящей замену, но и будет по-прежнему опасной ситуацией для ничего не подозревающих легковых и грузовых автомобилей, особенно в ночное время.
Вход опасной канализации
Автостоянки, которые, возможно, были отремонтированы в прошлом, могли привести к тому, что существующие канализационные входы оказались ниже в асфальте, в результате чего автомобили, грузовики и прицепы теперь царапают и калибруют поверхность . В этом случае Topps может установить стояков под новым впускным отверстием, чтобы поднять его, чтобы избежать манометров, продолжая сливать воду с парковки.
сборный железобетонный канализационный люк со стояками
После демонтажа старого канализационного отверстия необходимо выполнить дополнительные работы перед установкой нового бетонного канализационного отверстия.Это включает в себя ремонт люка путем установки новых кирпичей, добавления раствора к старым кирпичам и выравнивания области, чтобы принять новый вход. Этот процесс требует лет опыта чтобы обеспечить безопасную и долговечную установку вашего нового канализационного входа.
Ремонт канализационного люка для подвода
Перед установкой нового впускного отверстия крайне важно правильно выполнить все подготовительные работы, указанные ниже. Этот сборный железобетонный вход называется четырехрешетным камнем.Четыре металлические решетки размером 30″ x 15″ будут установлены поверх уголка, закрепленного в бетоне. Арматура также устанавливается в бетон для прочности и долговечности .



Впускное отверстие для бетона с четырьмя решетками
Окончательная подготовка вокруг нового бетонного канализационного входа выполняется для выравнивания и проверки стока в канализацию перед окончательной установкой. Новый бетон уложен вокруг входа, чтобы соединить дорогу или парковку с канализацией.
Проверка наличия дренажа в канализацию
Установлены новые решетки, и в этом случае мы смогли повторно использовать две решетки из ковкого чугуна при установке двух новых решеток из ковкого чугуна. Решетки из ковкого чугуна — это решетки для тяжелых условий эксплуатации, используемые в местах для мусоровозов и полуавтобусов. Посмотрите приведенное выше видео для более подробного объяснения различных типов и способов использования канализационных решеток.
Установка решетки из ковкого чугуна 30″ x 15″
Замена старого опасного и изношенного канализационного люка новым сборным железобетонным приемником восстановит вашу дорогу или парковку, часто лучше, чем первоначальная установка .Заполните форму ниже, чтобы получить бесплатную оценку .
Установка нового бетонного входа

Программа маркировки ливневых стоков (SwIM)

В мае 2015 года SJRA завершила комплексный план защиты водораздела (WPP) для водораздела озера Конро. WPP фокусируется на мониторинге качества воды в озере Конро, уменьшении проблем, связанных с будущим ростом и другой деятельностью в водоразделе, а также на информировании общественности о качестве воды и о том, как они могут улучшить и без того превосходное качество воды в озере Конро.

Озеро Конро в настоящее время является одним из самых качественных водоемов в районе Большого Хьюстона. Фактически, озеро Конро соответствует всем стандартам Закона о чистой воде для контактного отдыха, общественного водоснабжения и водной среды обитания. Чтобы поддерживать эти высокие стандарты и оценки выше среднего, действия и поведение нашего сообщества должны быть тщательно изучены.

В результате вышеизложенного и в рамках WPP SJRA была реализована программа маркировки дождеприемников (SwIM). Программа SwIM используется по всей стране для информирования общественности о влиянии ливневых стоков с соседних улиц и газонов на качество воды.

Есть ряд вещей, которые можно сделать, чтобы предотвратить попадание загрязнений в водоем с ливневыми водами. Например: правильное удаление экскрементов домашних животных, сбор мусора, надлежащая утилизация химикатов и точное внесение удобрений. Программа SwIM предназначена для информирования общественности о том, как поддерживать высокое качество воды в озере Конро, служа напоминанием о том, что то, что попадает в ливневое отверстие, попадает прямо в озеро Конро без фильтрации или очистки.

В дополнение к образовательному аспекту программа дает местному сообществу возможность принять участие, физически прикрепляя медальоны к верхней части дождеприемников в районах, расположенных в водоразделе озера Конроу.Как показано на прилагаемом рисунке, медальоны изготовлены из алюминия в зелено-синей цветовой гамме и имеют диаметр четыре дюйма.

Если вы или организация, с которой вы связаны, хотели бы принять участие в программе SwIM, распечатайте соответствующие формы и учебные документы, заполните форму и отправьте ее в отдел Lake Conroe. Каждая группа должна заполнить форму заявки и отказ от ответственности. Как только сотрудники SJRA получат возможность просмотреть и одобрить заполненную(ые) заявку(я), с вами свяжутся, чтобы обсудить приобретение одобренного района для проведения программы SwIM.

После того, как будет выбран район или район проекта, каждая группа получит набор волонтеров с инструкциями. В каждом наборе есть все, что нужно волонтерам для завершения установки медальона в районе их проекта.

В комплект входят:

  • Проволочная щетка
  • Клей
  • Металлические медальоны
  • Жилеты безопасности
  • Конусы безопасности
  • Защитные очки
  • Перчатки
  • Ведро на 5 галлонов
  • Дверные вешалки

Обучение PowerPoint

Любые дальнейшие проекты SwIM потребуют дополнительного финансирования на материалы.

Штормовые канализационные входы – Learn Stormwater Studio

Stormwater Studio позволяет спроектировать и проанализировать систему водоприемников вместе с вашей системой подземных трубопроводов. Он имеет встроенную возможность анализа следующих типов впускных отверстий:

Бордюр
Решетка
Комбинация
Откидной бордюр
Откидная решетка
Оголовок (может включать опциональный водослив)
Общий (известная вместимость)
Люк (на самом деле не входной, а один из типов соединения)

Впускные отверстия расположены на верхнем конце линии и могут быть в прогибе или на продольном уклоне и могут быть любого размера.

Целью данного анализа является определение объема потока, который может захватить конкретный водозабор, глубины запруживания, ширины водозабора и желоба, объема перепускаемого потока и того, какое влияние он оказывает на расположенные ниже по течению водоприемники.

Программа также имеет функции, которые автоматически регулируют входные отверстия для захвата 100% потока. По сути, если длина входа, например, установлена ​​равной нулю, программа автоматически спроектирует ее.

Данные по умолчанию

При добавлении нового входа программа автоматически назначает вам значения по умолчанию, чтобы ускорить процесс.Значения по умолчанию устанавливаются на вкладке Inlet Design в меню ленты. Обратите внимание, что значения по умолчанию применяются только к вновь добавленным входам. Изменение значений по умолчанию не повлияет на существующие вводы, которые вы вводили ранее.

Факторы засорения

Уникальные коэффициенты засорения могут быть указаны для впускных отверстий, содержащих отверстие в бордюре или решетку, на уклоне или в прогибе. Их можно установить и отрегулировать на вкладке Inlet Design в верхнем меню ленты. Факторы засорения являются глобальными в том смысле, что они будут применяться ко всем входным отверстиям в проекте.

Методология

Stormwater Studio следует методологии FHWA HEC-22 для расчета пропускной способности водозабора. Он использует методологию FHWA HDS-5 для расчета потерь в оголовках (на вкладке Compute должна быть включена функция Check for Inlet Control).

Проявка потока

Stormwater Studio использует отдельную процедуру для определения Qs для впускных отверстий, а не для всей трубопроводной сети. Qs для впускных отверстий рассчитываются по формуле Rational, Q = CIA, так же, как и для системы трубопроводов.Но интенсивность основана на входном времени отдельного водосбора, а не на кумулятивной Tc. Известные Q автоматически добавляются к сухопутным потокам.

Перенос и обход Q

Q для отдельных впусков состоят из двух компонентов. Первый – из водосборной зоны или стока. Второй компонент возникает из-за избыточных потоков или неуловленных потоков из входных отверстий выше по течению. Этот незахваченный поток называется «Перенос». Это называется «обходным», когда впускное отверстие не может захватить 100% и направляет часть общего потока за пределы объекта или в другое указанное целевое впускное отверстие.

Переносной и обходной потоки являются незахваченными потоками. К входу переносом является входящий поток, а обходом — исходящий поток. Эти потоки отмечены в отчетах как «перенос Q» и «обход Q». Обратите внимание, что линии с люком, оголовком с выступающим водосливом или без впускного отверстия будут обходить все переходящие потоки на линию, расположенную ниже по течению.

Впускные и водосточные трубы

Короче говоря, о разбросах сообщается перед входом, а также непосредственно перед входом.Когда вход находится в состоянии провисания, разбросы одинаковы и определяются глубиной (высотой поверхности воды) на входе. Эта высота просто проецируется на поперечные уклоны Sx и Sw для определения разброса.

Когда на уклоне, как показано на двух поперечных сечениях ниже, два разброса могут быть разными, но имейте в виду, что разбросы обычно выше по течению от входной поверхности, а свойства желоба Sx, Sw и продольный уклон влияют на ширину разброса самое, не столько сам впуск.Входное отверстие предназначено для захвата потоков и их удаления из желоба, но мало что может сделать для управления шириной распределения вверх по течению.

Впускной патрубок Распределение измеряется на впускном патрубке. Ширина желоба измеряется непосредственно перед входным отверстием.

Дополнительные сведения см. в разделе Распределение водостоков и желобов в разделе «Вычислительные методы».

Когда разброс желоба превышает максимальное значение

Ширина разбрасывания на входе обычно зависит от требований местного законодательства.Если максимально допустимая ширина разбрасывания превышена, необходимо скорректировать конструкцию, переместив входное отверстие в точку выше по течению в бордюре и секции желоба, что уменьшит площадь дренажа, пиковый расход и, следовательно, ширину разбрасывания. Повторяйте этот процесс до тех пор, пока ширина разбрасывания не станет равной или ниже допустимой.

Общие входные данные

Независимо от того, какой тип входа вы используете, каждый из них будет иметь четыре общих элемента данных.

Идентификатор входа (, дополнительный )
Введите любое имя или метку, которые вы хотите использовать для идентификации этого входа.Например, G7.

Тип входа
Выберите тип входа из раскрывающегося списка. Каждый из этих типов впускных отверстий описан отдельно ниже в этой статье. Люк является структурой по умолчанию.

Расположение
Пожалуйста, выберите расположение этого впускного отверстия (На уклоне или Провисание) из выпадающего списка. Обратите внимание, что входы «На уклоне» должны указывать продольный уклон желоба. Если вход находится в прогибе, то байпасного потока не будет. Весь поток будет захвачен.Впускные отверстия на уровне могут захватывать или не захватывать 100 процентов потока.

Целевой объект байпаса
Целевые линии байпаса — это линии, принимающие потоки байпаса из впускных отверстий, находящихся на уклоне. В системе, показанной ниже, целью обхода для линии 7 является линия 3. Таким образом, все потоки, которые не были захвачены G7, будут поступать на вход в линии 3, G3. По умолчанию целью обхода является нижняя линия линии.

Незахваченные потоки из G7 будут перенесены в G3. Незахваченные потоки C15 линии 4 уходят за пределы площадки.

Введите номер Линии, на которую должны идти байпасные потоки с этого входа. Введите ноль, чтобы потоки отправлялись за пределы площадки. Обратите внимание, что, в отличие от номеров линий нисходящего потока, обходные потоки на входе могут быть отправлены на любой вход в вашей системе, включая восходящий поток. Это наиболее полезно, когда водосточные желоба текут напротив линейного потока.

Эта цель будет отображаться на виде в плане, если для параметра «Линии водосточных желобов» установлено значение «Вкл.» на вкладке «Главная» меню ленты.

Типы входов

В оставшейся части этого раздела приведены описания необходимых данных для типов впускных отверстий, которые вы можете моделировать.

ЛЮК

Хотя на самом деле это не вход, это структура по умолчанию, и для нее не требуются данные. Следует отметить, что Stormwater Studio позволит вам смоделировать всю систему, используя только люки. То есть любое соединение может быть Люком при наличии площади дренажа, коэффициента стока, Tc и/или известного Q. Потоки будут поступать в систему трубы , но не будет связанного с ней анализа входа или желоба. Это может быть преимуществом, если ваши требования к входу выполнены и вас интересует только гидравлика трубы.

ВХОД БОРДЮРА

Бордюрные воздухозаборники — рабочие лошадки отрасли. В пересчете на фунт они являются наиболее эффективными из всех водозаборников уличного типа и получают высокую оценку по улавливающей способности. Они наиболее эффективны при провисаниях и уклонах менее 3%.

Типичное входное отверстие в бордюре имеет прямоугольное отверстие на лицевой стороне бордюра, к которому оно прикреплено. Бордюрные воздухозаборники могут иметь горизонтальные или 45-градусные наклонные горловины.Этот элемент данных фиксируется для всех впускных отверстий этого типа в данном проекте и может быть установлен в параметрах по умолчанию на вкладке Inlet Design в меню ленты.

Горловина с наклоном Горизонтальная горловина

Длина входа
Введите общую горизонтальную длину проема. Установив это значение равным нулю, Stormwater Studio автоматически создаст для него 100% захват.

Высота горловины ( Горизонтальная горловина )
Это высота проема, измеряемая от проекции поперечного уклона, Sx.Не включайте любую локальную величину депрессии. См. желоба для получения дополнительной информации.

Высота горловины ( Наклонная горловина )
Это высота отверстия, измеряемая перпендикулярно углу раскрытия горловины (предполагается, что он равен 45°). Не включайте любую локальную величину депрессии.

ВПУСКНАЯ РЕШЕТКА


Решетчатые впускные отверстия обманчивы тем, что они, кажется, способны улавливать много стоков, потому что они находятся заподлицо с водосточным желобом. Но на самом деле они наименее эффективны среди уличных розеток.

При их использовании не ожидайте значительного удаления стоков, особенно при использовании на уровне. Проблема заключается в том, что их улавливающая способность зависит от ширины разбрасывания вверх по течению, которая обычно значительно шире ширины решетки. Та часть разброса, которая превышает ширину решетки, просто проходит мимо, не давая возможности решетке ее захватить. Засорение также является серьезной проблемой.

Область проема
Введите чистую область проема решетки.Требуется только в провисаниях.

Ширина и длина решетки
Введите ширину и длину решетки.

Установите для параметра Длина нулевое значение для автоматического проектирования. Программа определит длину входного отверстия для 100% захвата. Когда Stormwater Studio проектирует решетки в прогибах, включая комбинированные воздухозаборники, она определяет площадь отверстия решетки с помощью параметра «Глубина дизайна решетки» на вкладке «Конструкция воздухозаборника» в меню ленты.

КОМБИНИРОВАННЫЙ ВПУСК

Комбинированные впускные устройства

могут улавливать на 18 % больше потока, чем отдельные решетчатые впускные устройства, благодаря их способности удалять мусор с решетки.Для комбинированных впускных устройств требуются те же входные данные, что и для бордюрных и решетчатых впускных устройств. Предполагается, что комбинированные воздухозаборники имеют горизонтальные горловины, а не наклонную горловину.

Обратите внимание, что сток в основном захватывается решеткой, а не отверстием бордюра.

Согласно HEC-22, пропускная способность комбинированных впускных отверстий на уровне земли равна пропускной способности одной решетки, а отверстие в бордюре используется для сбора и удаления мусора. Емкость рассчитывается без учета отверстия бордюра.

Комбинация впускных отверстий «Sweeper»

Обратите внимание, что вы можете вводить уникальные значения длины проема решетки и бордюра.Когда длина проема бордюра больше длины решетки, программа предполагает, что открытая часть бордюра расположена выше по течению от решетки, что часто называют входом «подметальной машины».

Впускное отверстие подметальной машины имеет пропускную способность, равную сумме бордюрного отверстия перед решеткой и пропускной способности решетки. Пропускная способность решетчатых входов щетки уменьшается из-за перекрытия входного отверстия куба.

ВПУСКНОЙ ОТВЕРСТИЕ

Впускные бордюры — это тип бордюрных впускных устройств, используемых в прогибах на открытых площадках.Обычно они имеют четыре стороны с прямоугольными отверстиями. Обратите внимание, что введенная длина должна быть равна сумме четырех открытых сторон и что составные поперечные уклоны не допускаются, т. е. Sw не является обязательным вводом.

Воздухозаборники

Drop Curb на сегодняшний день являются наиболее эффективными из всех воздухозаборников. Они позаимствованы у своего кузена Curb Inlet, но имеют гораздо более высокую мощность захвата из-за четырех сторон. Кроме того, поперечные уклоны могут быть больше, потому что они не ограничиваются общими стандартами бордюров и желобов.

Расположение
Предполагается, что впускные отверстия бордюров находятся в местах провисания.

Длина входа
Введите общую длину (все четыре стороны или, если круглый, общую окружность) отверстия. Установив это значение равным нулю, Stormwater Studio автоматически создаст для него 100% захват.

Высота горловины
Это высота отверстия.

ВПУСКНАЯ РЕШЕТКА

Бросьте решетку в месте провисания

Впускные отверстия решетчатых решеток могут располагаться либо в прогибе, либо на уровне грунта, что означает, что могут быть связаны обводные потоки.Эти воздухозаборники обычно используются на автостоянках или на открытых газонах в местах провисания. Используйте в дренажных канавах, полосовых канавах или V-образных желобах на ровной местности. Составные поперечные уклоны не используются, т.е. Sw не является обязательным входом.

Область проема
Введите чистую область проема решетки. Требуется только в провисаниях.

Ширина и длина решетки
Введите ширину и длину решетки. Должно быть <= ширины желоба.

Установите для параметра Длина нулевое значение для автоматического проектирования.Программа определит длину входного отверстия для 100% захвата. Когда Stormwater Studio проектирует решетки в прогибах, включая комбинированные воздухозаборники, она определяет площадь отверстия решетки с помощью параметра «Глубина дизайна решетки» на вкладке «Конструкция воздухозаборника» в меню ленты.

ОБЩИЙ ВХОД

Используйте этот тип ввода, если ни один из других типов ввода не подходит для вашей конкретной ситуации. Хорошо, если тип входа не важен и вы уже знаете, какая мощность, или если вы хотите, чтобы Stormwater Studio спроектировала для вас мощность.

Известная емкость
Это единственный требуемый ввод. Например, если этот универсальный тип имеет известную пропускную способность 3 куб. фута в секунду, программа пропустит 1 кубический фут в секунду, если водосбор Q плюс перенос Q равны 4 кубическим футам в секунду.

Универсальные впускные отверстия не предназначены для использования в прогибах. Когда известная мощность меньше, чем общая мощность Q, программа перенаправит избыток на обходную линию.

Чтобы программное обеспечение установило емкость за вас, установите вход «Известная емкость» на ноль.

ПЕРЕДНЯЯ СТЕНКА

Стены с открытым оголовком не требуют входных данных желоба или входных отверстий, кроме входной кромки. Ваш выбор:

  • Выступ (по умолчанию)
  • Квадратная кромка
  • Скошенная к наклону
  • Скошенная

Выберите входную кромку в раскрывающемся списке в группе Headwall. Напорные стены захватывают 100% потока. Введите отметку поверхности, поскольку она соответствует верхней части оголовка. Не пытайтесь использовать это соединение в качестве водостока.

Управление входом и выходом
Уникальная особенность оголовков заключается в том, что они автоматически рассчитываются с использованием концепций управления входом и выходом. Опция расчета «Проверка контроля на входе» должна быть включена, чтобы использовать эту функцию. Когда включено, программа использует методологию HDS-5 и использует выбранный входной край.

Перекрытие плотины

Любая конструкция оголовка может содержать водослив, чтобы помочь в моделировании водопропускных труб с низким расходом с проезжей частью.Программное обеспечение будет включать графику, детализирующую вид сверху, вид поверхности, а также вид профиля.

Чтобы добавить водослив к конструкции оголовка, просто выберите «Да» в раскрывающемся списке «Перелив водослива».

Водослив имеет только два входа. Один уже установлен и равен отметке поверхности на верхнем конце этой линии. Это возвышение поверхности служит гребнем плотины.

  1. Отметка плотины – это отметка гребня, которая должна быть выше верха трубы.Как только высота поверхности воды превышает высоту водослива, возникает перелив. Обратите внимание, что этот элемент вводится автоматически и равен отметке поверхности вверх по течению для этой линии. Ввод здесь отключен и просто показан для справки. Чтобы отредактировать отметку водослива, отредактируйте поверхность земли на вкладке ввода «Трубы» или измените отметку обода на интерактивной панели инструментов при просмотре профиля.
  2. Длина водослива – это общая длина гребня водослива.
Пример секции оголовка с опциональным водосливом Тот же оголовок с переливом Круглая труба с профилем оголовка.Обратите внимание, что гребень плотины повторяет поверхность земли, т. е. отметку поверхности, введенную на вкладке «Трубы».

Гребень водослива будет соответствовать поверхности земли в профиль. Имейте в виду, что профиль гребня или уклон не влияют на величину потока водослива.

При использовании поверхности TIN гребень будет соединять самые верхние и нижние точки земли по прямой линии. Вы можете отредактировать фактическую отметку водослива при наличии поверхности TIN, изменив отметку обода на интерактивной панели инструментов при просмотре профиля.

Программное обеспечение использует итеративный процесс для определения точного объема водослива и расхода трубы. (Подробное обсуждение см. в разделе «Вычислительные методы».) Конкретный объем водосливного потока можно найти в отчете о входных отверстиях в столбце «Байпас».

ВАЖНАЯ ИНФОРМАЦИЯ: Водосливный поток нельзя использовать в качестве переходящего потока к другим впускным отверстиям. Скорее он воссоединяется с потоком трубы на нижнем конце. Оттуда общее Q будет перемещаться на следующую нисходящую линию, как обычно.Целевую линию обхода указать нельзя.

НЕТ

Выберите «Нет», если вам нужно соединить две трубы без использования традиционного соединения. Это может быть полезно для моделирования труб на горизонтальных или вертикальных кривых. Просто сделайте их серией прямых линий, используя этот тип соединения. Потери энергии учитываются исходя из угла отклонения.

Тип соединения «Нет», используемый для моделирования водопропускной трубы со сломанной стенкой

Впервые на этом сайте? Узнайте больше о полном наборе программного обеспечения Hydrology Studio для проектирования ливневых стоков.

  • Студия гидрологии
  • Студия Stormwater
  • Студия Culvert
  • Студия Channel
  • Studio Express

Посетите студию гидрологии сегодня.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
