Как установить дымоход через крышу

Строительство дымохода является достаточно сложным процессом, который должен осуществляться согласно строительным нормам. Часто при создании новых домов производится проведение трубы через уже созданную кровлю. Также возможно выведение через стену. Перед тем как установить дымоход через готовую крышу, стоит узнать о последствиях неправильных действий, чтобы внимательнее относиться к каждому правилу выполнения работ.

Последствия неправильного монтажа трубы

Стоит помнить, что многие печники берут плату за создание печи, но не осуществляют вывод дымохода. Многим владельцам приходится выполнять все работы самостоятельно. При соблюдении определенных правил, все работы могут быть выполнены качественно без помощи профессионалов. Если отделка дымохода на крыше будет проведена неправильно, это может привести к появлению определенных последствий:

1. Через щели между кровлей и трубой будет проникать влага, разрушая дымоход и материалы, из которых изготовлена крыша.
2. Увеличение влажности внутри трубы, из-за чего в ней может появиться плесень. Стоит отметить, что споры некоторых видов грибка опасны для здоровья человека, поэтому игнорирование проблемы может привести к ухудшению состояния людей в доме.
3. Изменение характеристик теплоизоляционного материала из-за попадания на него влаги. Важно помнить, что после высыхания утеплитель не восстанавливает характеристики.
4. Нарушение циркуляции воздуха из-за наличия щелей около дымохода. Проникновение воздуха в зимнее время приводит к увеличению теплопотерь.

Чтобы избежать описанных проблем, достаточно правильно произвести монтаж трубы и е теплоизоляцию, следуя советам профессионалов. Стоит помнить, что высота дымохода относительно конька крыши должна составлять не менее 0,5 м, если он находится на близком расстоянии от конька.

Особенности разных типов дымоходов

Для создания дымохода могут использоваться следующие материалы:

• металлическая труба;
• огнеупорный кирпич;
• асбестоцементные трубы

Для каждого типа труб используются различные гидроизоляционные материалы. Также важно учитывать особенности выведения труб через крышу. Во время выбора типа проведения дымохода учитывается вид применяемого топлива, так как от этого зависит температура сгорания.

Именно поэтому перед началом разработки проекта дымохода необходимо определить, какой вид топлива будет использоваться для отопления дома. Металлические трубы не стоит использовать в случаях, если печь топится дровами и углем. При этом дымоотводы таких печей необходимо оснащать искроуловителями.

Профессиональные строители рекомендуют создавать дымоходы, имеющие прямоугольное или квадратное, а для гидроизоляции примыкания их к кровле стоит использовать готовые планки.

Как выбрать место для трубы

Так как во время прохождения дыма труба нагревается, во время вывода ее на крыше необходимо учитывать требования пожаробезопасности. Лучше всего располагать дымоход на крыше на близком расстоянии от конька. Это обусловлено несколькими причинами:

1. Исключение протечек во время дождя. Также благодаря близкому расположению трубы от конька в зимнее время происходит накопление минимального количества снега.
2. Минимальное образование конденсата в трубе. Если дымоход располагается низко и имеет большую высоту, внутри будет появляться большое количество влаги из-за разницы температур.

Если труба располагается на расстоянии более полутора метров, она должна находиться не ниже линии, проведенной от конька под углом 10 градусов к горизонту. Во время выбора места для установки трубы необходимо учитывать и другие советы опытных строителей:

1. Трубу не стоит размещать на близком расстоянии от мансардных окон. Это связано с тем, что в них может попасть угарный газ.
2. Также дымоход не следует устанавливать на внутреннем стыке кровли, так как в зимнее время года над трубой скапливается большое количество снега.
3. Не следует жестко соединять кровлю с трубой, так как при деформации кровли будет происходить разрушение трубы.

Стоит помнить, что труба должна выводиться таким образом, чтобы материалы кровли были надежно защищены от высокой температуры.

Правила создания короба для дымохода

Чтобы правильно вывести трубу через кровлю, необходимо создать для нее собственную систему балок. Она должна находиться на определенном расстоянии от трубы. Этот параметр указывается в СНиП и зависит от особенностей дымохода.

Для того, чтобы утеплить конструкцию, необходимо применять негорючие материалы. Чаще всего устанавливается стекловата или каменная вата. Эти материалы набиваются в пространство между трубой и коробом.

Стоит отметить, что гидроизоляционный материал надрезается крест-накрест, после чего края подворачиваются и закрепляются на стропильной системе. Во время создания короба необходимо дополнительно герметизировать стыки уплотнительной лентой.

С внешней стороны над кровельным покрытием закрепляются элементы, которые защищают стыки от проникновения влаги. Стоит учитывать, сто создание короба для трубы может ухудшить воздухообмен под кровельным материалом. Чтобы предотвратить негативные последствия установки такой системы, стоит сделать дополнительные элементы вентиляционной системы.

Важно! Если труба имеет ширину более 800 мм, на кровле выше по скату необходимо создать разуклонку.

Использование эластичной проходки

Многие владельцы частных домов устанавливают круглые трубы. Для обеспечения герметичности примыкания кровли к дымоходу используется эластичная проходка. Такие изделия создаются из эластичного силикона и представляют собой воронку. Они могут подстраиваться под угол ската, поэтому надежно защищают примыкание от проникновения влаги.

Покупая эластичную проходку необходимо руководствоваться такими параметрами, как диаметр трубы и цвет отделочного материала для кровли. Ступенчатые изделия подходят практически для вех типов кровель и дымоходов. Установка таких изделий производится достаточно просто. Для этого необходимо наложить фартук на дымоход, после чего закрепить его на кровле при помощи металлического круга с отверстиями для креплений. После этого нужно обработать стыки герметиком.

Установка проходного патрубка из металла

Во многих строительных магазинах можно приобрести патрубок для круглых труб, изготовленный из металла. Он используется для того, чтобы выполнить проход дымохода через крышу, не имеющую рельефа. Во время покупки необходимо выбирать такие изделия исходя из угла наклона кровли.

Для выполнения монтажа производятся следующие действия:

1. Сначала осуществляется вырезание в кровле отверстия. Для этого при помощи маркера необходимо на поверхности крыши создается разметка. Резка производится при помощи болгарки и острых ножниц.
2. После этого происходит вынимание термоизолирующего и гидроизоляционного материала. При необходимости стоит удалить некоторые элементы обрешетки. Если это повлияет на ослабление конструкции, ее необходимо усилить, закрепив новые доски.
3. С нижней стороны крыши происходить закрепление листа огнестойкого материала. Стоит помнить, что с каждой стороны от изделия был запас, равный 15-20 см.
4. После этого происходит установка модуля в отверстие и состыковка его с проложенным дымоходом.
5. После этого на трубу надевается выводной патрубок, который затем закрепляется саморезами и огнестойким герметиком.
6. На следующем этапе происходит надстройка трубы до необходимого уровня.

Некоторые строители заранее впаивают дымоход в проходной патрубок и обкладывают ее термоизолирующим материалом. Чаще всего используется каменная вата. Только после этого конструкция монтируется в проход. Перед тем, как вывести дымоход через крышу, необходимо рассчитать размеры конструкции, составив чертеж. Это поможет вывести дымоход без совершения ошибок.

Вывод через кровлю прямоугольных и квадратных дымоходов

Трубы, которые выполнены из кирпича, имеют квадратную форму, поэтому для их герметизации не могут быть использованы описанные способы. Когда создаваемый дымоход приближается к кровле, происходит создание в ней отверстия, размер которого будет больше трубы примерно на 2,5 см. С внешней стороны осуществляется облицовка дымохода асбестовыми листами. Это необходимо для защиты кровли от возгорания.

На кирпичной трубе происходит закрепление мягкой гидроизоляции дымохода на крыше при помощи металлического профиля. Нижний край материала фиксируется на крыше при помощи герметика. После проведения данных работ устанавливается декоративный фартук, который состоит их доборных элементов и надежно защищает стыки от влаги.

Перед началом использования печи стоит проверить надежность установленной конструкции. Если соединения будут иметь дефекты, влага будет проникать под кровельный материал. Многие строители, выводящие дымоход через кровлю своими руками, допускают ошибки, которые впоследствии приходится исправлять. Чтобы осуществлять все действия правильно, необходимо заранее подготовить все материалы и перепроверить расчеты, производимые во время создания чертежа.

Как вывести дымоход через крышу, высота дымохода — фото, видео

Отопительные приборы – необходимый атрибут любого жилого дома, обеспечивающий комфортную температуру для жизни в холодный период, который в большинстве регионов России длится 9 месяцев. Однако, дополнительный комфорт идет в комплексе с определенной степенью риска возникновения пожаров. Поэтому особенное внимание уделяют дымоходу, с помощью которого дым и продукты сгорания удаляются из теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Содержание статьи

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
2. Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Выбор места вывода дымохода и его высота

Первое условие качественного вывода трубы через кровлю – правильное размещение дымохода на крыше. От этого фактора зависит функционирование всей отопительной системы, поэтому во избежание ошибок, монтаж выполняют в соответствии со строительными и противопожарными требованиями:

Схема норм размещения дымохода на крыше

• Дымоходные трубы размещают в непосредственной близости от самого высокого места крыши, на расстоянии 1-1,5 м.
• Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной печной тяги составляет 0,5-1,5 м.
• Чем больше высота дымохода, тем большую силу тяги в печи или газовом котле она обеспечивает.
• Чем ниже на склоне располагается труба, тем больше должна быть ее длина, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
• Такие параметры как высота дымохода, диаметр сечения выбирают согласно рекомендациям производителя термогенерирующего прибора или на основе расчета.
• Дымоход состоит в основном из вертикальных участков труб, протяженность горизонтально расположенных сегментов не должна превышать 1 м.
• Место вывода размещают между элементами стропильной системы, чтобы не нарушать ее целостность.

Основная сложность проведения трубы через кровлю заключается в том, во время прохождения дыма температура стенок повышается, из-за чего возникает опасность возгорания горючих материалов стропильной системы.

Эластичная проходка

Чаще всего в частном строительстве сталкиваются с монтажом металлических труб круглого сечения. Чтобы обеспечить герметичность место прохода, используют специальное устройство – эластичную проходку. Это изделие из высокопрочного силикона или резины, имеющие форму воронки с широким фланцем в виде квадрата или круга, называемым фартуком. Эластичная проходка благодаря своим свойствам принимает любую форму, подстраиваясь под угол наклона ската. Она выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химикатов и имеет широкую палитру.

Схема монтажа эластичной проходки

Эластичная проходка на металлоцеперице

Приобретая эластичную проходку, руководствуются диаметром трубы и цветом кровельного материала. Универсальные модели, в виде ступенчатой пирамидки, подходят для любого размера, подгонка осуществляется путем подрезки проходки до нужного уровня. Установить эластичный фартук на кровлю очень просто, нужно наложить его на дымоходный проход, наложить металлический круг с отверстиями под крепеж, обработать стык огнестойким герметиком и зафиксировать с помощью шуруповерта. Для крыш с крутыми скатами применяют особый вид проходок из пластика с заданным углом монтажа фланца.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы.

Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

• Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
• С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
• Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
• Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
• Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Некоторые мастера предпочитают пользоваться другим способом – они заранее впаивают в проходной патрубок дымоходную трубу, обкладывают ее термоизолирующим материалом, к примеру каменной ватой, а уже затем эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартука

Установка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Монтаж выводного короба

Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:

Схема монтажа выводного короба

Вывод трубы через выводной короб из асбеста

• Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
• После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
• Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
• Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
• Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.

Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.

Видео-инструкция

Дымоход через потолок и крышу: особенности монтажа сэндвич-труб

Монтаж дымохода через кровлю – очень важный и ответственный этап, именно от него во многом зависят пожарная безопасность и гидроизоляция чердачного перекрытия. Как грамотно установить стальной дымоход через потолок и крышу, расскажем в этой статье.

Установка дымохода через потолок в бане

Чтобы провести дымоход сквозь межэтажные деревянные перекрытия, необходимо разметить будущий проем и сделать отверстие. Согласно СНиПу, расстояние между сгораемым материалом и дымовой трубой должно быть 38 см. В случае если дымоход прокладывается через защищенные деревянные конструкции, расстояние разрешается сократить до 25 см.

В целях пожарной безопасности получившийся зазор необходимо проложить минеральной ватой, а на верхней и нижней его поверхности установить негорючий утеплитель, например, асбоцементный или стекломагнезитовый лист. Вся конструкция закрывается экраном из нержавейки. Для того чтобы скрыть неровности в отверстии потолка, на трубу устанавливается декоративный элемент – фланец (в простонародье – юбка).

Монтаж трубы дымохода через кровлю пошагово

Прежде чем проводить установку дымохода в бане через крышу, на чердаке проводим зашивку горючих материалов, располагающихся в непосредственной близости к трубе. Затем:

1. Рассчитываем размеры проема для дымохода, делаем разметку и вырезаем отверстие.

2. Утепляем сгораемые материалы кровли в месте прохода печной трубы. Для этих целей лучше использовать негорючее базальтовое волокно. При монтаже дымохода из сэндвич-труб через крышу требуется соблюдать расстояние в 38 см междувозгораемыми материалами и трубой.

3. В полученное отверстие устанавливаем дымоход.

4. Закрываем проем в крыше специальной пластиной. Верхний ее край нужно вставить под конек крыши или вышележащее кровельное покрытие. Для защиты трубы от проникновения атмосферных осадков сквозь кровлю можно использовать удобные крышные разделки, учитывающие угол наклона.

Еще на стадии проектирования банной отопительной системы следует учесть, что выход печной трубы должен находиться как можно ближе к коньку крыши. Это сбережет вашу кровлю от протечек, в связи с таянием снега.

Установка дымоходов через готовую кровлю

Для того чтобы вывести двойной дымоход через готовую кровлю, в один короб объединять их нельзя. Проще всего вывести одну круглую утепленную трубу через кровлю. Для этого ставится переход от кирпичной трубы на круглую.

Сначала необходимо отметить место, где будет выходить труба, чтобы дальше работать сверху. Это гораздо удобнее. Далее определяется, где будет располагаться центр выводимой трубы. Отмечается место, где будет просверлено отверстие, показывающее центр выводимой трубы.

Подготовительные работы закончены. Место отмечено. Далее перемещаемся на крышу.

Часть кровли, где будут вестись работы, нужно разобрать. С помощью шпателя и шуруповерта это можно сделать достаточно аккуратно. Аккуратно приподнимаются плитки, выворачивается саморез. Плитку достаточно легко демонтировать, потому что она монтировалась с помощью саморезов на прессшайбе. Таким образом откручиваются несколько саморезов, которые крепят первый гонд, который надо удалить. Гонд легко вынимается. Его потом можно использовать на другом участке кровли.

Демонтаж кровли закончен. Далее на это место будет устанавливаться проходной элемент. Проходной элемент для дымохода должен отвечать двум основным требованиям: быть герметичным и пожаробезопасным.

Сам проходной элемент сделан из достаточного прочного материала – полипропилена, который является ударо- и морозостойким. А эпдм-резина, через которую будет проходить труба, выдержит температуру горячей седвич-трубы.

Внешний диаметр трубы, который будет проходить через кровлю, 250мм. Для этого нужно вырезать отверстие по этому диаметру. На проходке есть размеченные линии, которые соответствуют уклону кровли, через которую будет проходить труба, потому что труба должна проходить вертикально.

Если уклон небольшой, порядка 25 градусов, обрезают по верхней кромке. Выходят на нужную линию и подгоняют проходку под уклон.

Далее к отверстию, которое просверлили (где будет центр диаметра выводимого дымохода) прикладывается проходка. Теперь достаточно обвести внутри её диаметр и вырезать при помощи лобзика.

Второе отверстие вырезается так же, как первое.

Далее ставят проходной элемент на эти отверстия. Для этого прикладывается проходной элемент в районе отверстия и прикручивается, таким образом фиксируется саморезами к обрешетке.

Проходные элементы зафиксированы. Теперь можно устанавливать дымоход.

Дымоход в первую очередь должен быть пожаробезопасным. Также он должен быть утеплен. У дровяной печи достаточно высокая температура. Значит обязательно изнутри дымохода должна быть нержавеющая сталь, снизу до верху сплошной слой утеплителя и снаружи тоже сталь.

После этого надевается герметизирующий кожух. На нем имеется отметка, которая должна смотреть вперед.

Вторую трубу ставим аналогичным образом.

Далее следующий элемент трубы. Он ставится достаточно просто, хомутик затягивается.

Остается установить навершие, которое закрывает дымоход от осадков. Если оно выполнено в виде дефлектора, то при боковом ветре усиливает тягу и обладает искрогасящим эффектом. Это важно, потому что труба дровяная, дымоход короткий. Если не будет искрогашения, то возможны всякие неприятности вплоть до пожаров.

Пожаробезопасность дымохода обеспечивает проходной элемент.

Далее создается герметичность конструкции с помощью полоски подкладочного слоя, которую устанавливают в щель, и устанавливается на место кровля. После того, как дымоходы выровнены, место прохода дымохода через кровлю промазывается битумным герметиком для 100% надежности.

Работа закончена. Получились 2 надежных и пожаробезопасных дымохода.



Как установить и закрепить дымоход на крыше своими руками

Для того чтобы печка или камин полностью оправдали ожидания владельца дома, необходимо обеспечить установку правильного дымохода на кровле.

Если, например, выполняя ремонт дома, неправильно сделать печной дымоход, возможны такие проблемы:

• плохое крепление или кладка трубы может вызвать пожар на кровле, а затем и в доме;
• задымление помещения, в котором расположена печь или камин;
• протекание кровли и, как следствие, порча потолка в помещениях, прилегающих к дымоходу;
• плохая тяга в печи или камине и недостаточная их эффективность как источников тепла.



Расположение дымохода

Труба на крыше должна являться продолжением дымохода камина или печи, которую опорный кронштейн для дымохода фиксирует на поверхности крыши дома, а также должна соответствовать таким главным условиям:

• Площадь поперечного сечения по всей длине дымохода должна быть одинаковой.
• Его выходное отверстие должно быть на 0,5 метра выше зоны ветрового подпора. Если технически невозможно нарастить дымоход, необходима установка ветрозащитного щита на кровле дома, который следует изготовить и закрепить соответствующим креплением на кровле в соответствии с установленными правилами.

Работы по изготовлению такого щита вполне возможно выполнить и своими руками. Необходимая информация доступна как в интернете, так и в справочниках по ремонту.

Единственное обстоятельство, о котором нужно всегда помнить, выполняя работы своими руками, это безопасность.

Отличие в выполнении работы профессионалами основано на регулярном выполнении кладки, ремонта и других работ, что дает им преимущество в виде опыта. Особенно это важно при проведении работ на высоте. Если необходимо выполнить ремонт или строительные работы своими руками на крыше, лучше пригласить профессионалов. Настоятельно рекомендуется работать на кровле дома только с надежной страховкой и под наблюдением хотя – бы одного помощника.

Если у дома двускатная крыша, лучше всего, когда труба дымохода врезана в конёк.

Расположение трубы в стороне от конька крыши создаёт условия для накопления снега около неё со стороны конька, что может приводить к протеканию при таянии снега. В этом же месте будет скапливаться лишняя влага при дожде. Место пересечения трубы дымохода с крышей должно быть устроено так, чтобы соблюдались правила СНиП 41-03-01-2003.

Особенности конструкции и изготовление

Наилучшей конструкцией печной трубы большого сечения на крыше является кирпичная труба прямоугольных очертаний. Такая труба не нагревается до опасной температуры печными газами и удобна для изоляции от протекания. Своими руками такую печную трубу сложить весьма непросто, так как, кроме навыков кладки, требуется умение работать на большой высоте и подавать туда все необходимые материалы. Также, качество кладки такой трубы должно быть высоким и гарантированно исключать возникновение сквозных каналов в стенках трубы со временем. По этим каналам будут выходить горячие печные газы. Если такой канал возникнет вблизи деревянной конструкции, может произойти пожар. Для защиты от атмосферных осадков по периметру прямоугольной кирпичной трубы устанавливаются стандартные по конструкции внешний и внутренний фартуки.

Они представляют собой металлический профиль с покрытием для защиты от влаги. Фартуки перекрывают линию пересечения трубы с поверхностью крыши, прилегая и к трубе, и к крыше.

• Внутренней фартук устанавливается до покрытия черепицей вокруг трубы.
• Край внутреннего фартука, контактирующий с трубой, входит в специальную канавку, прорезаемую в теле кирпича болгаркой.
• Линия контакта металла внутреннего фартука и кирпича покрывается герметиком.
• Часть внутреннего фартука, который лежит на крыше, крепится шурупами к доскам крыши.
• Внешний фартук устанавливается после покрытия крыши черепицей поверх внутреннего фартука.

Если площадь поперечника дымохода невелика и по тем или иным причинам нет смысла сооружать своими руками на крыше кирпичную трубу, последняя изготавливается из нержавейки или термостойкого материала, например из асбоцемента. В таком случае труба имеет сечение круглой формы и для оформления места пересечения дымохода с поверхностью крыши применяются специальные конструкции.

Дымоход из нержавейки в области перехода через деревянную конструкцию крыши с покрытием из металлочерепицы покрывается гидроизоляцией и со стороны поверхности крыши накрывается специальной резиновой юбкой. Однако есть конструкция без гидроизоляции, когда дымоход оформляется специальной юбкой со стаканом из кровельного железа. Упомянутые выше дымоходы, выполненные своими руками, можно применять только для печей с камерами для дожигания печных газов.

• Юбка устанавливается поверх дымохода и представляет собой коническую поверхность, закрепляемую на крыше шурупами.
• Стакан расположен соотносительно с юбкой и служит для точного соответствия вертикали дымохода, проходящего через стакан. Шов между стаканом и юбкой уплотняется саморезами и герметиком.
• На основание юбки накладывается пластина металлочерепицы для защиты от набегающего потока воды во время сильного дождя.

Такая конструкция просто и быстро монтируется на крыше своими руками и не требует навыков кладки, а также приготовление и подачу на крышу гидроизоляции или раствора для кладки кирпича, что существенно упрощает сооружение дымохода. К тому же, резиновая юбка может быть менее долговечной, чем кровельное железо.

Для каминов и печей без камеры дожигания газов дымоход из нержавейки в области перехода через деревянную конструкцию крыши безопаснее, если содержит «сэндвич» – две коаксиальные трубы, между которыми уложены минеральные термостойкие волокна.  Переходники «старт» и «финиш» служат для присоединения «сэндвича» к трубе. В составе печных газов каминов и печей без камеры дожигания невозможно гарантировать безопасное содержание несгоревших продуктов. Эти продукты будут догорать вверху дымохода, и перегревать трубу. Поэтому со стороны поверхности крыши дымоход оформляется специальной юбкой со стаканом. Аналогично предшествующему варианту

• Юбка устанавливается поверх «финиша» и представляет собой коническую поверхность, закрепляемую на крыше шурупами.
• Стакан расположен впритык с юбкой и служит для точного соответствия вертикали дымохода, проходящего через стакан. Шов между стаканом и юбкой уплотняется герметиком.
• На основание юбки накладывается пластина металлочерепицы для защиты от набегающего потока воды во время сильного дождя.

Сверху дымоход накрывается крышкой, которая защищает от попадания внутрь трубы снега и дождя. Ремонт такого дымохода выполняется несложно. Если вы изготовили дымоход самостоятельно, то обеспечить его ремонт не составит труда.

Монтаж дымохода через крышу | Установка дымоходных труб на крыше

Дымоход через крышу считается традиционным решением при возведении малоэтажного жилья, бань, кухонь и т.д. Компания «Дымоход Мастер» проводит проработку проекта, подбор комплектующих, монтаж дымоходных каналов. Гарантирует качество установленного оборудования и работ, точное исполнение договорных обязательств.

Монтаж дымохода через крышу: цена

Получить примерное представление о видах работ и расценках вам поможет прайс, размещенный ниже. Что касается точной стоимости, то расчеты ведутся индивидуально с учетом конкретных особенностей заказа. Свяжитесь с менеджерами «Дымоход Мастер» и узнайте всю нужную информацию.

Услуга	Стоимость
Монтаж дымохода через крышу 1 этаж	от 16 800 руб
Монтаж дымохода внутри дома 2 этажа	от 18 900 руб
Монтаж дымохода через перекрытие 3 этажа	от 28 400 руб

Как установить дымоход на крышу

Если выбор системы отопления дома и варианта монтажа дымохода проведены заранее, то работы проходят быстро, без нарушений эргономики и эстетики помещений. В других случаях приходится искать компромиссные решения, основываясь на требованиях ППБ, СНиП (41-01-2003), ГОСТов.

В Санкт-Петербурге и Ленинградской области монтаж дымохода через крышу выбирают при строительстве домов и особняков из камня, кирпича, дерева. Актуален он и при возведении каркасных домов, бань, кухонь. Для установки конструкций из кирпича, камня возводят более мощный фундамент.



Сложность монтажа заключается в близком контакте труб дымохода и поверхностей стен, перекрытий, крыши.

Надежность конструкции зависит от профессионализма мастера, которому предстоит:

• правильно подобрать материал комплектующих;
• не нарушить нормативы по величине зазоров;
• аккуратно загерметизировать проход через крышу для дымохода, утеплить, учесть необходимость доступа воздуха в подкровельное пространство;
• установить дымоходные элементы и аксессуары на крыше с учетом конфигурации последней, принять во внимание «розу ветров»;
• учесть риски, связанные с деформацией крыши и кровельного покрытия (при жестком крепеже нагрузки способны стать причиной разрушения дымохода – соединения следует выполнить с использованием гибких элементов).

В некоторых случаях для дымоходного прохода монтируют автономную стропильную систему, устанавливают стандартный модульный дымоотвод.

Схема монтажа дымохода через крышу

На размещенных ниже схемах показано, из каких элементов могут состоять конструкции, какие использоваться техники монтажа и материалы.

Монтаж дымохода в бане через крышу

Помещение бани должно быть защищено от пожара, угарного газа, продуктов горения. Вывод дымоходных каналов в бане через крышу требует точного соблюдения норм и правил, опыта.

Чтобы обеспечить эффективную работу дымохода, необходимо:

• грамотно спроектировать конструкцию с учетом особенностей помещения и вида банной печи;
• провести необходимые расчеты в соответствии с нормативами;
• подобрать комплектующие и расходные материалы;
• расположить элементы с соблюдением нормативных расстояний до потолка, стен, крыши;
• аккуратно провести проход крыши для дымохода, надежную герметизацию стыков, гидроизоляцию и утепление специальными материалами;
• возвести защитные термоограждения;
• задать оптимальный уровень тяги.

Схема установки дымохода через крышу в бане

На схемах показано, как организован дымоход в бане через потолок и крышу.

Профессиональная установка дымохода через крышу в компании «Дымоход Мастер»

Пожаробезопасность, уместный способ отведения продуктов горения – главные условия комфортного проживания и эксплуатации хозяйственных построек в СПб и Ленинградской области.

• Установка дымохода через крышу в деревянном доме, бане, строениях из кирпича или СИП пройдет в полном соответствии с договором. Вы можете быть уверены в обоснованности гарантий и качестве работ.
• Мастера учтут пожелания и бюджет, порекомендуют лучшие варианты отопительных и дымоходных систем.
• Проведут расчеты, выполнят работы под ключ или поэтапно.

Доверьте монтаж печного и дымоходного оборудования опытным мастерам. Ждем ваших заявок и вопросов.







Как правильно установить дымоход: монтаж и изолирование конструкции

Дым является постоянным спутником процесса горения и может представлять угрозу для человека. Поэтому должна быть установлена конкретная система, которая позволяет его удалять. Это – хорошо всем известный дымоход. И именно от того, насколько правильно его выбрали и установили, зависит эффективность вывода продуктов горения. Ошибка может стать причиной возникновения пожара или отравления угарным газом.

Прежде чем приступать к работам по монтажу, нужно внимательнее изучить все рекомендации профессионалов, так как правильно установить дымоход можно, всесторонне  и подробно изучив процесс установки.

Каким должен быть правильный дымоход ↑

Установку дымоотводящей системы обычно производят в процессе строительства дома параллельно устройству отопительного оборудования. И если раньше для этого использовали кирпич, достаточно прочный и неплохо сохраняющий тепло материал, то сегодня симпатии застройщиков склонились в пользу модульных систем из нержавейки и керамики. На это есть ряд причин, но самой главной, пожалуй, является несовместимость современных отопительных устройств и кирпичных дымоходов. К тому же отпала необходимость в довольно дорогих услугах профессиональных печников, так как модульные системы можно собрать самому и намного быстрее.

Какую конструкцию бы не имел дымоход, он должен удовлетворять основным требованиям к нему.

• Нормальная тяга в системе. Если устройство негерметичное, неисправное, то создается обратная тяга – процесс, когда вместо отвода дыма от телпогенератора, он, напротив, забрасывается в помещение, в котором установлен.
• Безопасность. Должна быть обеспечена безопасность дымохода как для проживающих в доме, так и для самого здания, то есть должно быть учтено как правильно установить дымоход.
• Эстетичность. Может это вопрос и не первостепенной важности, но все-таки имеет значение. Внешний дымоход не должен портить вид дома извне, а внутренний – нарушать гармонию внутреннего пространства.
• Долговечность. Это еще одно важное требование, касающееся дымоходов.

Сюда можно добавить также конденсат в дымоходе и сажу на его внутренних стенках, которые должны образовываться в минимальных количествах, и низкую теплопроводность.

Есть определенные рекомендации, относящиеся также к сечению дымоходов. Оно не может быть меньше сечения печи или котла, к которому его подключают. Самым эффективным является круглый канал. В нем не образуется «мертвых зон», обеспечено свободное движение воздуха, а сажу, которая образуется на стенках, с легкостью удаляют.

Варианты правильного конструктивного исполнения дымоходов ↑

Приступая к установке дымохода, учитывается много факторов. Высоту, диаметр и силу тяги подбирают, исходя из принципа пропорциональности возрастания тяги и увеличения высоты. Оптимальность конструкции в первую очередь определяет его эффективность и безопасность, а затем уже внешний вид и сочетание с другими элементами экстерьера.

Важное значение при выборе конструкции системы имеют особенности помещения и место установки телпогенератора. Различают наружную и внутреннюю установку дымохода.

Конструкция наружного дымохода ↑

Наружное исполнение дымоотводящей системы состоит из

• газохода, который соединяет выпускной патрубок теплогенератора и трубу, расположенную снаружи,
• трубных секций,
• ревизии.

Такой дымоход достаточно безопасен, его просто устанавливать. К его достоинствам можно отнести также полную независимость от характера интерьера помещений. В этом случае снаружи должен быть предусмотрен утеплитель для дымохода.  Оптимальной формой для него считается цилиндр. Конфигурацию выбирают по возможности более простой, чтобы меньше откладывалась сажа. Если невозможно обойтись без горизонтальных участков, для нормального функционирования системы, их длина не должна превысить один метр.

Конструкция внутреннего дымохода ↑

В подобной конструкции трубы размещают непосредственно в помещении, которое должно отапливается. При этом должны быть установлены разделки, защитный кожух для дымохода и опоры. Такой дымоход в утеплении не нуждается: при отсутствии термоизоляции тепло будет отдаваться в жилое пространство. Исключение – неотапливаемые чердаки.

Такие конструкции несут в себе определенные риски:

• вероятность возгорания, если огнезащита дымоходов будет выполнена некачественно;
• опасность отравления газом при разгерметизации системы.

Горючие материалы, стены, перегородки, которые близко расположены к трубе, необходимо обработать антипиренами: то же касается мест его выхода наружу.

Кроме того, конструкция такого дымохода несколько сложнее для монтажа и обслуживания, чем наружная. На крышу  дымоход выводят при помощи проходных патрубков и проходника для крыши. Герметизацию кровли обеспечивает крышная разделка для дымохода. Остановимся на основных моментах монтажа подробнее.

Монтируем внутренний дымоход: на что обратить внимание ↑

Дымоход подключают к отопительному аппарату с помощью тройника, трубы и колена системы. Нижние звенья труб последовательно соединяют с верхним, при этом верхнее частично входит в нижнее. Благодаря этому,

• подымающийся вверх дым в дымовой трубе не будет встречать на своем пути препятствий,
• конденсат не будет вытекать наружу,
• влага извне не попадет на утеплитель, и он останется сухим.

Кожухи элементов соединяют, используя заклепки или шурупы-саморезы.

Места соединения внутренних трубных элементов герметизируют при помощи высокотемпературного силиконового герметика.

К стене через каждые 1,5 м прикручивают кронштейны, которые используют для крепления трубы.

При монтаже дымохода в участках межэтажных перекрытий самое главное обеспечить его пожаробезопасное прохождение, поскольку материалы перекрытия обычно легко возгораются. Для этого используют специальные изолирующие проходные патрубки. Кроме этого, между перекрытием и дымовым каналом оставляют воздушный зазор и монтируют вокруг отверстия негорючую минеральную изоляцию.

Одним из важных моментов, который может вызвать затруднения при межэтажном монтаже дымоходного канала, является правильный расчет параметров его конструкции – она должна проходить сквозь отверстия перекрытий без стыка звеньев – целиком.

Еще одним сложным, но очень важным моментом является вывод конструкции дымохода на крышу. Принимаемые меры безопасности здесь аналогичны тем, которые были использованы при межэтажном монтаже. Выход герметизируют крышными разделками, их подбирают под требуемый угол наклона крыши здания. Ее конусная часть регулирует наклон, а края листа крепят под коньком кровли. В местах соединения дымоходной трубы и разделки герметичность обеспечивает регулируемый специальный фартук.

© 2021 stylekrov.ru

Как установить трубу для дровяной печи через металлическую крышу — Модернизированный дом

Дровяные печи каждую зиму могут сэкономить сотни долларов. Все мы знаем, что перегрев может серьезно повредить наши кошельки. Один из последних этапов монтажа дровяной печи — вставка дымохода.

Убедитесь, что он безопасно выходит через чердак и вашу крышу для надлежащей вентиляции. Работать с металлической крышей может быть немного сложнее, но именно поэтому вы здесь.Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу.

Установка дровяной печи делает ваш дом безопасным. Ниже мы поговорим о том, как правильно установить трубу через металлическую крышу. Здесь также есть полезные советы и рекомендации, а также удобная таблица затрат, которая поможет вам с вашим бюджетом.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Советы по установке

Как и в большинстве проектов по благоустройству дома, установка дровяной печи через металлическую крышу может быть сопряжена с некоторыми трудностями. Многие домовладельцы столкнулись со следующими проблемами, и я хотел включить их, чтобы помочь вам избежать повторения их ошибок. Давайте посмотрим, что вошло в список.

Модернизация старого дымохода

Если вы работаете со старым дымоходом, вы, вероятно, заметите, что он слишком велик для современных дровяных печей.Это означает, что будет вытягиваться больше воздуха, чем количество тепла, которое он производит. Проще говоря: зимой вы сожжете больше дров, чем нужно.

Что вы можете сделать, так это установить в дымоход вкладыш, который будет выступать в роли посредника. Эта труба должна быть такой же длины, как и весь дымоход, но не больше, чем выходное отверстие. Тепло, исходящее от дровяной печи, отличается от тепла обычного камина, и старый дымоход может не работать должным образом.

Установка требований к высоте

В зависимости от ваших предпочтений, вы можете подумать, что короткий дымоход выглядит лучше, чем более длинный.Важно помнить, что более короткий дымоход может не обеспечивать достаточную тягу для дровяной печи. Вы можете нанять кого-нибудь, кто подберет оптимальную высоту дымохода для вашего дома.

Горизонтальные дымоходы

Еще одна вещь, с которой, кажется, сталкиваются люди, — это слишком много горизонтальных дымоходов с дровяной печью. Система вентиляции будет работать наиболее эффективно, когда она работает вертикально. Не срезайте углы и не выводите трубу из окна или сквозь стену.

Кстати, поставить дымовую трубу вдоль внешней стены вашего дома — тоже плохая идея.Хотя это проблема безопасности, вы также столкнетесь с проблемами эффективности. Дровяная печь лучше всего обогреет дом, если труба проложена вдоль внутренней стены.

Имея ветреную дымовую трубу

Понятно, что некоторым домовладельцам потребуется добавить пару изгибов к дымовой трубе. С этим можно быстро перестараться, и по возможности этого следует избегать. Система вентиляции должна быть прямой, чтобы предотвратить накопление вызывающего пожар химического вещества, называемого креозотом.

Как установить трубу для дровяной печи через металлическую крышу

Когда дело доходит до установки дровяной трубы для печи, важно изучить местные и национальные строительные нормы и правила. При работе с металлической кровлей могут быть определенные правила и нормы, которых необходимо придерживаться.

Такие вещи, как зазор и высота трубы, могут потребоваться для утверждения. Проконсультируйтесь с местным строительным отделом, чтобы убедиться, что вы соблюдаете правила. Если вы все в порядке, вот пошаговые инструкции, которые помогут с легкостью выполнить работу.

Шаг первый: установка плиты

Если вы еще этого не сделали, поставьте дровяную печь именно в том месте, где вы собираетесь ее установить.Если он уже установлен, вы на шаг впереди и значительно упростите свою работу. Поместите одну часть дымоходной трубы на соединение с печью, чтобы использовать ее в качестве направляющей.

Шаг второй: создание вашей отметки

Затем возьмите отвес с потолка, чтобы обозначить центр трубы на фанере для обшивки крыши. Просверлите пилотное отверстие в том месте, где вы сделали отметку, и обязательно пройдите сквозь металлическую крышу. Это делается для того, чтобы проделать физическое отверстие там, где должен быть центр дымохода.

Шаг третий: создание диаметра

Если у вас есть доступ к компасу для рисования, третий шаг будет простым.Возьмите его и отметьте внешний диаметр нужного вам отверстия для дымохода. Сделайте это на внешней поверхности металлической крыши. Опять же, убедитесь, что вы соблюдаете спецификации производителя, а также все строительные нормы и правила.

Обычно между поверхностью трубы и окружающим материалом остается зазор не менее двух дюймов. Слишком близкое расположение дымохода может создать угрозу возгорания.

Шаг четвертый: вырежьте отверстие

Затем возьмите лобзик и с помощью комбинированного лезвия проделайте отверстие в крыше и фанере.Возьмите планку и наденьте ее на только что проделанное отверстие. Сдвиньте оклад на несколько дюймов вниз и проведите карандашом линию, указав верхнюю часть края.

Острыми ножницами прорежьте оклад в том месте, где вы разместили линию, прежде чем переходить к следующему шагу.

Шаг пятый: установка переплета

После того, как вы прорежете линию, вы сможете подложить верхний край гидроизоляции под рубероид и рубероид. Наденьте его на отверстие дымохода.Нанесите ½-дюймовый валик герметика для наружных работ, немного приподняв крышу.

Это должно быть примерно на ½ дюйма выше того места, где конец крыши встречается с поверхностью гидроизоляции. Сделайте это еще раз, но под краем основания по периметру и надавите, чтобы он прилегал к окладу.

Шаг шестой: Сборка дымохода

Получите инструкции, прилагаемые к дымоходу, и аккуратно соберите их. По завершении вставьте дымоход в отверстие в крыше вместе с воротником.Возьмите нижний или нижний конец дымохода и наденьте его на фланец дровяной печи.

Шаг седьмой: двойная проверка проделанной работы

Шаг седьмой направлен на перепроверку всего до этого момента. Убедитесь, что дымоход закреплен на фланце. Также проверьте, не находится ли он над поверхностью крыши.

Гидроизоляция должна быть зафиксирована герметиком. Затем вы можете использовать кровельные шурупы, чтобы удерживать ее на своем месте. Убедитесь, что винты вставлены сбоку от планки, но не вставляйте их в нижний край.

Шаг восьмой: Завершить работу

Вы почти закончили! Установите колпачок дымохода в соответствии с указаниями в инструкции по эксплуатации. Возьмите небольшое количество герметика и нанесите его с каждой стороны оклада. Добавьте его вокруг любых щелей воротника, чтобы внутрь не попадала влага или вода.

Стоимость установки дровяной печи

Общая стоимость установки дровяной печи

Установка дровяной печи	Цена
В среднем по стране	$ 2,486
Минимальная стоимость	400 долл. США
Максимальная стоимость	5 500 долл. США
Средняя стоимость	1,210–4,437 долл. США

Куда уходят ваши деньги

Материал	Средняя цена
Дровяная печь	400–2 500 долл. США
Печная труба	300–3500 долларов США
Подушка пода	200–500 долларов
Настенные покрытия	60–500 долларов
Трудовые отношения	250–800 долларов
Всего	1,210–8300 долл. США

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Куда идет печная труба?

Правильно вставлять дровяную трубу для печи гофрированным концом вниз. Влага появится, когда дымоход начнет остывать. Если положить обжатый конец вверх, соединения будут протекать и в конечном итоге могут привести к эрозии и ржавчине.

Как вентилировать металлическую крышу?

Вентиляция и изоляция являются ключевыми факторами при работе с металлической кровлей. Будь то небольшой сарай, гараж или целый дом. Вы должны установить воздухозаборники внизу крыши, а также иметь вентиляционные отверстия в верхней части крыши.

Они позволяют воздушному потоку безопасно входить и уходить внутри конструкции за счет постоянной естественной тяги. Отсутствие надлежащей вентиляции металлической крыши может привести к повреждению конструкции, а также к повреждению вещей под крышей.

Вам нужна двустенная труба для дровяной печи?

Двустенная труба — необходимость, когда у вас дровяная печь.Если у вас одностенная труба, окружающее пространство будет нагреваться снаружи трубы и воспламениться. Используя как минимум две трубы, вы позволяете теплу распространяться больше, не позволяя трубам нагреваться настолько, чтобы вызвать пожар.

Как установить потолочную коробку с дымоходом | Руководства по дому

Дровяные печи представляют собой привлекательный аксессуар для обогрева в каютах и ​​деревенских домах. Дымоход для печи состоит из металлической дымоходной трубы, которая проходит через дымоходную коробку, также известную как потолочный воротник, и заканчивается над крышей. После того, как коробка установлена, подрядчик по кровельным работам устанавливает кровлю для трубы в зависимости от расположения коробки. Установить короб для дымохода с помощью бытовых инструментов сможет мастер своими руками, обладающий базовыми навыками обустройства дома.

Установите стремянку для доступа к потолку над плитой. Повесьте меловую леску или отвес к потолку так, чтобы нижний конец выровнялся с центром фланца, где труба присоединяется к верхней части печи. Отметьте потолок в этом месте и обведите отметку для справки.

Найдите потолочные балки с каждой стороны от обведенной отметки с помощью поисковика. Сделайте пару отметок на расстоянии около восьми дюймов друг от друга в каждом месте, чтобы определить направление, в котором балки проходят в потолке.

Установите насадку с завинчивающимся наконечником в аккумуляторную дрель. Выкрутите винты, которые крепят накладку к нижнему концу дымохода. Расположите верхний конец коробки напротив потолка и совместите центр отверстия для дымохода с отметкой в ​​кружке. Отрегулируйте коробку так, чтобы противоположные стороны были параллельны отметкам балок потолка.Обозначьте контур коробки на потолке.

Установите сабельную пилу с лезвием для резки гипсокартона. Вырежьте отмеченный контур на потолке и удалите вырез. Разрежьте изоляцию в потолке с помощью канцелярского ножа. Отодвиньте его от выреза.

Измерьте расстояние между балками потолка. Отрежьте пару блоков два на четыре этой длины с помощью циркулярной пилы. Расположите блоки на краю между балками и совместите грани каждого с соответствующими краями выреза.Прикрепите концы блоков к балкам с помощью пары шурупов диаметром 1 1/2 дюйма на каждом конце. Ввинтите винты через лицевую сторону блоков под углом 45 градусов.

Вставьте потолочную коробку в отверстие. Выровняйте нижний край, где была прикреплена облицовка, на 3 дюйма ниже потолка со всех сторон. Прикрепите внешние края коробки к балкам, используя два на четыре самореза размером 1 1/2 дюйма с интервалами в три дюйма с каждой стороны.

Назначьте подрядчику вырезание отверстия в крыше и установку гидроизоляции в зависимости от размера дымоходной трубы.Обратитесь к инструкциям и процедурам, прилагаемым к комплекту, чтобы установить дымоходную трубу, накладку и заглушку дымохода.

Ссылки

Наконечники

• Некоторые производители включают комплект трубок с печью. Кроме того, комплекты можно приобрести в Интернете или в магазине аксессуаров для дровяных печей.
• Обычно дымоходная труба должна заканчиваться на высоте не менее 3 футов над крышей, а заглушка должна располагаться на расстоянии не менее 10 футов от любой части крыши. При необходимости приобретите дополнительные секции печной трубы.

Предупреждения

• Надевайте защитные очки и респиратор при работе с сабельной пилой.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Установка через крышу — England’s Stove Works, Inc.

England’s Stove Works рекомендует профессиональную установку наших очагов.

ПРИМЕЧАНИЕ: Английская компания по производству печей настоятельно рекомендует установку детекторов дыма и угарного газа при установке ЛЮБОГО типа печи.

При отводе воздуха из печи через потолок труба подключается так же, как и через стену, за исключением того, что тройник для очистки всегда находится внутри дома, а перед тройником для очистки добавляется 3-дюймовый переходник.Вы должны использовать подходящие опорные фланцы для потолка и кровельную изоляцию, поставляемые производителем труб — следуйте инструкциям производителя труб и Рисунку 1 в данном руководстве. Важно отметить, что если длина вертикальных участков трубы превышает пятнадцать футов (15 футов) в этой точке, диаметр выпускной трубы для гранул следует увеличить до четырех дюймов (4 дюймов). Не превышайте четырех футов (4 фута). ) трубы на горизонтальном участке и постарайтесь использовать наименьшее количество колен в системе дымохода.Если используется смещение, лучше по возможности установить колено под 45 градусов. ПРИМЕЧАНИЕ. Установка колен может снизить тягу до 15% на колено.

(Типовая установка на потолке)

Наружный воздух для горения

Для правильной работы данного устройства необходим наружный воздух. Этот блок был разработан и испытан с этим подключением, потому что многие дома герметичны, и в них нет достаточного количества воздуха для горения. Воздухозаборная труба расположена на нижней стороне горшка (сзади) и имеет диаметр 11/2 дюйма.Соединение может быть выполнено с помощью металлической муфты 17/8 «и трубы (см. Раздел» Важная информация «руководства) и должно выходить через стену или пол. Обязательно прикрепите трубу к устройству с помощью зажима или алюминиевой ленты . Внешний конец трубы должен быть закрыт (экранирован) для предотвращения попадания посторонних предметов в систему. Если агрегат расположен ниже уровня земли, вам нужно будет проложить трубу вверх, а затем за пределы жилого помещения.

ПРИМЕЧАНИЕ. Если общая длина соединения превышает 6 футов или если используется более двух колен, используйте вместо них 3-дюймовую металлическую трубу (и муфту).Если более старый блок, измерьте отверстие, чтобы определить, какой размер трубы использовать или к которой нужно подсоединить.

Установка на большой высоте

Если блок устанавливается на высоте 4000 футов над уровнем моря или выше, необходимо внести следующие изменения в выбранную установку:

1. Размер трубы для отвода пеллет должен быть увеличен до 4 дюймов (деталь № AC-3100 комплект для отвода воздуха) при выборе установки «сквозь стену». При подключении к существующему дымоходу используйте 4-дюймовую вентиляционную трубу для пеллет.
2. Приточный воздухозаборник следует увеличить до 3 дюймов.

Вопросы и ответы: бокс в металлической трубе над линией крыши

A. Строитель Майк Гертин отвечает: Во-первых, проверьте печатные характеристики дымохода, чтобы определить минимальный зазор между дымоходом и каркасом. В большинстве случаев минимальный зазор составляет 1 или 2 дюйма; если не уверены, ошибитесь с консервативной стороны.

Обрамляйте деревянный ящик в соответствии с уклоном крыши. Я обычно строю две боковые стены из 2×3 или 2×4 и просто использую обшивку, чтобы связать стены вместе со стороны верхней и нижней сторон крыши. Сделайте общую высоту коробки на 6 дюймов короче окончания трубы, исключая погодозащитный колпачок. Это оставляет достаточно открытого участка трубы для установки уплотнителя и заглушки. Предполагая, что сайдинг из гальки или вагонки, установите планку обрешетки 1х2 по периметру коробки заподлицо с верхним краем.

Прикрепите короб к каркасу крыши, желательно шурупами или шурупами. При необходимости установите блокировку между стропильными фермами или стропилами, чтобы шурупы во что-то врезались. Убедитесь, что коробка ровная и квадратная вверху. Если необходимо, со стороны крыши нарисуйте сверчка.

Установить ступенчатый оклад и черепицу как обычно. Установите сайдинг, а затем закройте обшивку 1×2 наверху отделкой 1×3 или 1×4 по всей длине коробки. Измерьте верх обрезанного ящика, тщательно измеряя размеры.Сделайте эскиз дымохода по периметру. Обратите внимание на фактический диаметр дымохода; диаметр отверстия дымохода должен быть на 1/4 дюйма больше, чем диаметр трубы.

Сделайте или изготовили колпачок из оцинкованного листового металла с отдельным воротником высотой от 4 до 6 дюймов, который надевается на дымоход. Я предпочитаю использовать материал 16-го калибра, потому что он более жесткий, чем 20-й. Перед установкой воротника согните металлический колпачок по диагонали в обоих направлениях. Складки придают кепке жесткость и создают эффект бедра, чтобы вода текла.Края колпачка должны загибаться над окантовкой примерно на 2 дюйма, а по нижнему краю должен быть капель на 1/4 дюйма.

Отрежьте и загните язычки сверху или на шее для надежного соединения.

Хотя некоторые строители закрепляют язычки заклепками и герметизируют швы высокотемпературным силиконом, я сомневаюсь, что заделанный шов будет долговечным. Лучше всего паять или паять стыки в оцинкованном металле.

Металлический кожух дымохода

Дымоходы, подключенные к конструкции крыши

Вкладка «Соответствие» содержит информацию как о программе, так и о коде.Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дом, сертифицированный ENERGY STAR, версия 3 / 3.1 (Ред. 09)

ENERGY STAR Certified Homes требует, чтобы строители соблюдали требования к строителям Национальной системы управления водными ресурсами, которые определяют детали управления водными ресурсами для крыш, стен, фундаментов, участков и строительных материалов.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом DOE с нулевым потреблением энергии (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS. Дополнительные требования к управлению водными ресурсами в зданиях и на стройплощадках см. В контрольном списке EPA Indoor airPLUS.

2009-2018 Международный кодекс энергосбережения (IECC) и Международный жилищный кодекс (IRC)

2018 IRC R301.2.1 Критерии проектирования ветров. Здания должны быть построены в соответствии с положениями настоящего Кодекса о ветре, используя предельную расчетную скорость ветра, указанную в таблице R301. 2 (1), как определено на рисунке R301.2 (5) A. Если не указано иное, ветровые нагрузки, указанные в таблице R301.2 (2), скорректированные по высоте и экспозиции с использованием таблицы R301.2 (3), должны использоваться для определения требований к расчетной нагрузке.

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC).

Раздел R501.1.1 в IRC 2018. Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Установка дымохода для дровяной печи

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Дровяная печь, которой часто пренебрегают, игнорируют или неправильно понимают. дымоход — это опора, которая поддерживает ваша дровяная печь.

Думайте об этом как о «закулисье» рабочая лошадка, которая управляет всей системой сжигания дров .

Хотя интересно сосредоточиться на наиболее эффективных плита или новейшие технологии, легко забыть, что ваша плита будет только функционирует так же, как и дымоход, к которому он подсоединяется.

Большинство проблем, таких как обратный вздутие живота, плохое сквозняк, или запах сажи в дом, можно проследить до плохо построенного дымохода .

Правильная вентиляция имеет решающее значение для функциональной и эффективной дровяной печи.

По мере того, как вы думаете о вентиляции, вы найдете различные варианты .

Итак, с чего начать?

Чтобы узнать больше, давайте посмотрим, как работает дымоход и почему его конструкция важна.

Тяга в дымоходе

Для правильного функционирования дровяной печи дымоход должен выводить горячие газы вверх и за пределы дома.

Когда газы поднимаются вверх по дымоходу, создается давление разница, которая позволяет печи втягивать свежий воздух, используемый для горения — вид как вакуум.

Это движение газов вверх по дымоходу известно как тяга.

Температура газов внутри дымохода и Общая высота дымохода играет важную роль при определении тяги .

Например, чем горячее газы внутри дымохода По сравнению с температурой наружного воздуха, сквозняк будет сильнее.

Кроме того, чем выше дымоход, тем больше тяга в нем. создать .

Наружные воздушные потоки, которые образуются вокруг деревьев, зданий или вершин крыш, могут создавать проблемы, уменьшающие сквозняки и препятствующие возникновению сквозняков.

Чтобы этого не произошло, дымоход должен выходить как минимум на 3 фута за плоскую крышу и быть как минимум на 2 фута выше любого пика крыши в пределах 10- футов радиусом .

Как правило, общая высота дымохода от основания дровяной печи до верха дымохода не должна быть меньше 15 футов.

Дымоход дровяной печи — Внутри Vs. За пределами

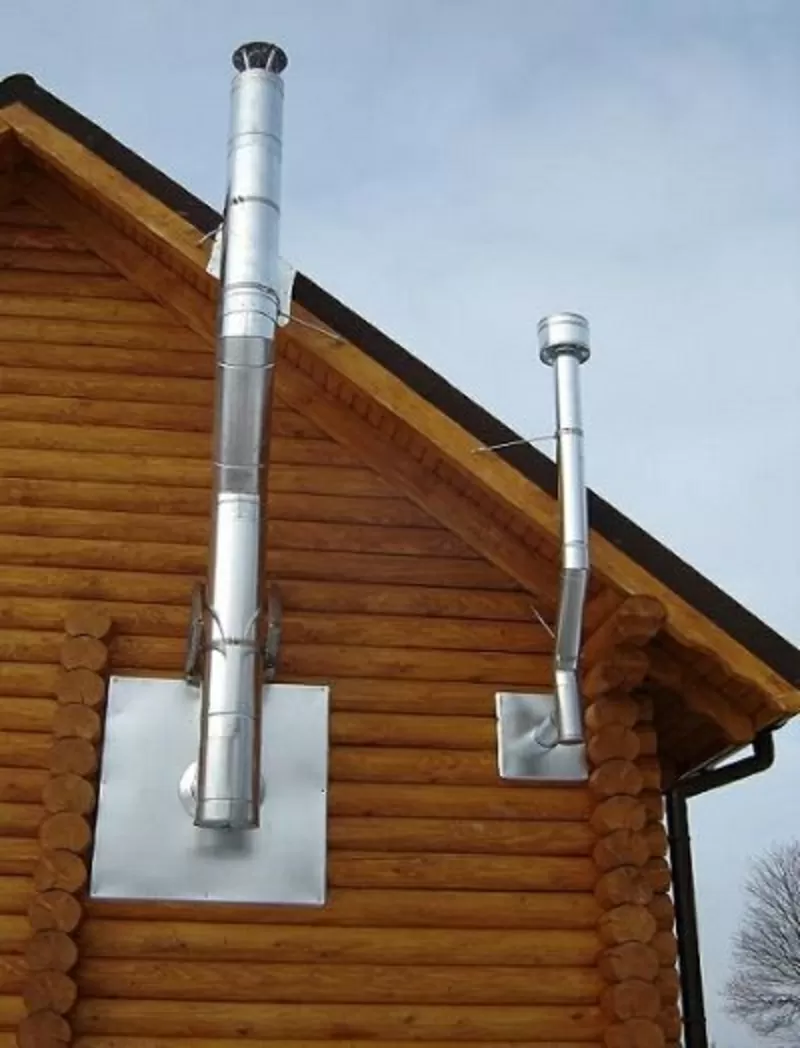

Вопреки распространенному мнению, дымоходы, выходящие из дома на уровне земли и бегут снаружи вдоль внешних стен дома. крайне неэффективно.

Поскольку горячий воздух поднимается вверх, наружная температура охлаждает газы внутри дымохода понижающая тяга .

Эти охлаждающие газы могут также вызывать конденсацию и накопление креозота.

Креозот образуется при контакте теплых газов с холодная поверхность, что происходит, когда вы запускаете дымоход на улице.

Если разместить печь в центре вашего дома, дымоход дровяной печи будет проходить прямо через жилые помещения вашего дома, где температура теплая.

Высокая температура вокруг дымохода поддерживает тепло дымовых газов, , что помогает создать сильную тягу .

Плюс дымоход выходит около пика крыши.

Это исключает возможность нежелательных проблем, вызванных внешними конструкциями.

Другие способы увеличения осадки

Помимо установки внутреннего дымохода, следует также убедитесь, что размер дымохода соответствует требованиям вашей печи.

Например, слишком маленький дымоход может создать слишком много тяга, и дымоход, который тоже big уменьшит давление, что приведет к уменьшению тяги .

Производитель печи порекомендует какой размер дымохода следует установить для оптимальной производительности.

Обычно дымоход на печи определяет размер дымохода .

Ограничить количество изгибов дымохода за счет уменьшения чрезмерные T или изгибы и старайтесь избегать длинных горизонтальных участков дымохода.

Дымоход можно сравнить с вентиляционным отверстием сушилки.

Чем больше изгибается и зигзагообразно выпускное отверстие осушителя, тем больше ворса оно собирается внутри трубы.

Дымоход такой же; только ворсинки на самом деле являются креозотом.

Прямой вертикальный путь без ограничений создаст сильный уклон .

Большинство производителей дровяных печей оценивают свое оборудование как приемлемое только для нескольких систем вентиляции.

Таким образом, выбор из множества доступных опций становится менее сложным.

Однако есть несколько вещей, которые следует учитывать, чтобы обеспечить наилучшее функционирование вашего устройства.

Категории вентиляции дымохода дровяной печи

Вентиляция дровяной печи делится на две основные категории:

• С воздушным охлаждением дымоходные системы
• изолированные Дымоходы

В дымоходных системах с воздушным охлаждением для охлаждения используется воздух.

У них есть пространство между стенками дымохода, чтобы пропускать воздух извне, чтобы свободно передвигаться.

Поскольку воздух не так хорош в качестве изоляции, как твердый материалы, системы дымохода с воздушным охлаждением обычно большие .

Их конструкция позволяет оставлять не менее 2 дюймов в воздушном пространстве. между каждым слоем стены дымохода.

Изолированные дымоходы имеют слой твердой изоляции между внешней и внутренней стенками дымохода .

Обычно изоляция состоит из стекловолокна, минерального шерсть, либо керамическое одеяло.

Если ваша дровяная печь горит высокие температуры, изолированный дымоход — хорошая идея для обеспечения безопасности температура в вашем доме.

Фаза проектирования дымохода для дровяной печи

Перед покупкой дымохода вы должны учесть необходимое количество вентиляции.

Во-первых, определите любые особые условия, которые могут у вас быть. Затем выясните, какая вентиляция разрешена вашим местным законодательством.

Производители предлагают полный список условий вентиляции в руководстве пользователя.

Прискорбно узнать, что предпочитаемая вами древесина плита не допускается в вашем регионе .

Однако могут быть и другие подходящие варианты.

Итак, перед покупкой нового прибор, чтобы избежать дорогостоящей ошибки.

Понимание чертежей вашего дома также имеет решающее значение. в определении размеров дымохода .

Технический специалист может помочь вам создать комплексную список компонентов вентиляции, которые вам понадобятся для вашего конкретного применения.

Дровяная печь Дымоход Chase

Если находится в безопасном помещении в вашем доме, Системы дымохода для дровяных печей могут проходить через потолок.

Другой способ прокладки дымохода — использовать дымоход. чейз или конверт, прикрепленный к внешнему виду вашего дома.

Распорка для дымохода — популярный выбор — дом с конструкциями вся ваша дымоходная система без ущерба для места .

Хотя они и дорогие, дымоходы — самые эффективные варианты, если нужно сохранить площадь пола.

Основание дымохода должно соответствовать обрамлению. размеры вашей дровяной печи.

Проверьте свою дымоходную систему

После завершения установки вам следует протестировать система дымохода, чтобы убедиться, что она работает правильно.

Вы должны проверить на утечку и набрать .

Разведите небольшой костер в дровяной печи и осмотрите все области вашей вентиляционной системы.

Проверьте, нет ли капель конденсата и утечек дыма. решать проблемы.

Общий

Установка дымохода для дровяной печи может быть сложной задачей для новичка.

Поэтому рекомендуется работать с опытным специалистом по дымоходам.

Это поможет вам соблюдать нормы и правила роста.

Также рекомендуется изолировать желоб дымохода перед ограждением .

Это помогает предотвратить большие перепады температуры и плохая работа вашей дровяной печи.

Итак, как лучше установить дымоход дровяной печи внутри вашего дома?

Помните следующие основные принципы:

• Установите печь в центре ваш дом с дымоходом, идущим прямо через теплую часть твой дом.
• Ограничьте количество изгибов в дымоход, и обязательно используйте изолированную высокотемпературную трубу.
• Подберите размер дымохода к дымоходу воротник на плиту.
• Высокий дымоход — счастливый дымоход.

Помните, дымоход — это основа вашей дровяной печи .

Регулярно проверяйте его на предмет повреждений, вызванных высоким температуры, влажности или коррозии.

Кроме того, проверьте и прочистите дымоход дровяной печи. сертифицированный специалист не реже одного раза в год для поддержания ваших инвестиций и, что еще более важно, повысьте свою безопасность.

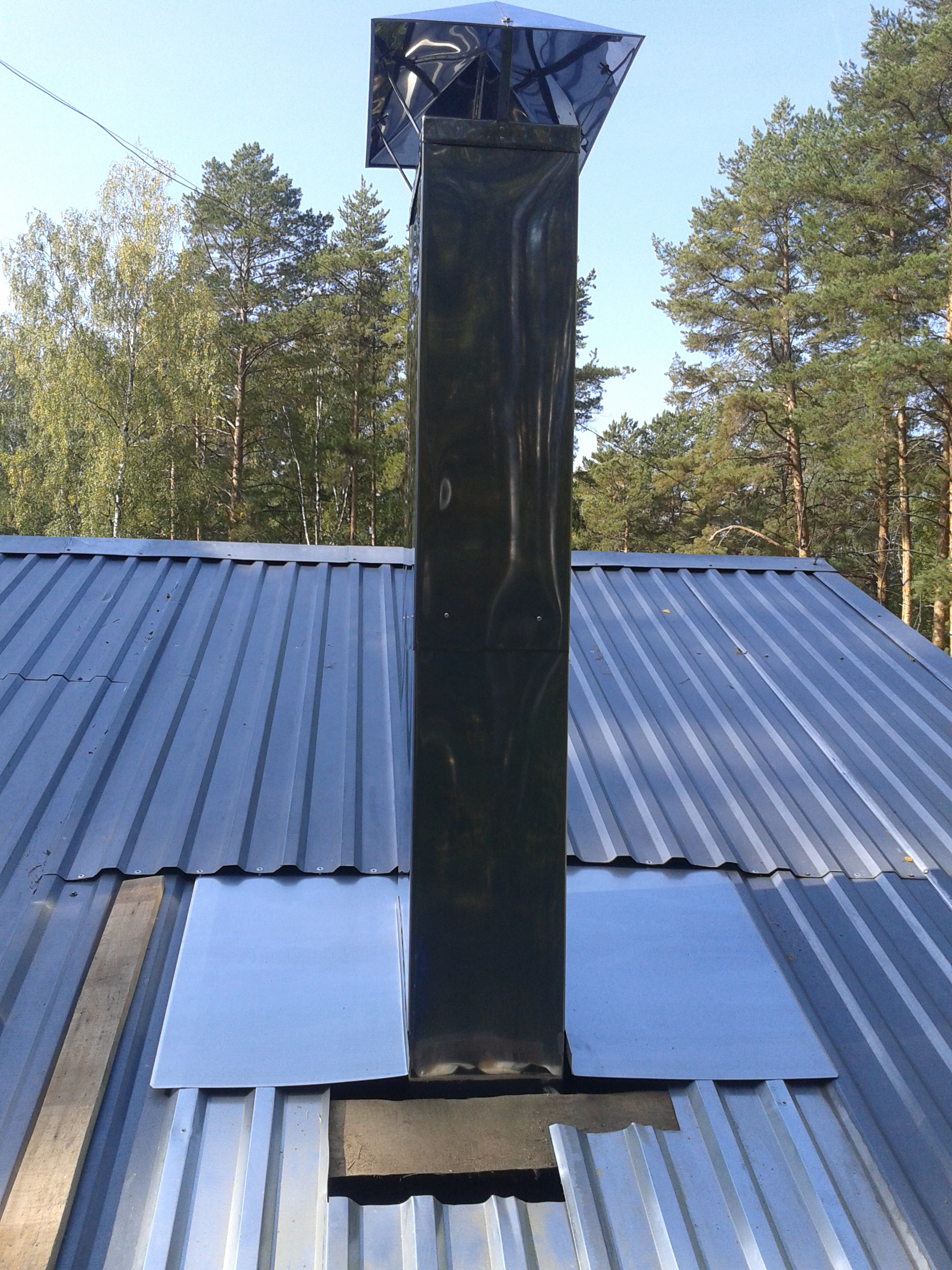

Как вставить каменный дымоход в металлическую крышу

Немой фильм о вшивке металлической крыши в кирпичный дымоход от UnionCorrugating.

Шаг за шагом:

1. Панели для окантовки дымохода.
2. Панели над дымоходом следует снять.
3. Загните ножки вверх по сторонам дымохода примерно на 1 дюйм.
4. Вырежьте две противоположные выемки под 45 градусов в Z-образной застежке (чтобы обеспечить изгиб на 90 градусов).
5. Наклейте бутиловую ленту на нижнюю часть крышки.
6. Отогните затвор на 90 градусов и примените к кровле вдоль одной стороны и половины секции под дымоходом.
7. Закрутите крышку с помощью шурупов с круглой головкой, расположенных на расстоянии четырех дюймов друг от друга.
8. Повторите установку Z-образной заглушки на противоположной стороне дымохода.
9. Вырезать фартук для нижней части дымохода. Подшейте низ фартука, чтобы зацепить его за z-образную застежку.
10. Закрепите фартук в дымоходе с помощью анкеров.
11. Нанесите герметик на фартук в местах, где будут перекрываться боковины.
12. Обрежьте нижнюю часть боковой планки под углом 45 градусов и верхнюю часть так, чтобы она огибала восходящую сторону дымохода.
13. Сдвинуть планку боковой стенки на место и закрепить в дымоходе с помощью анкеров.
14. Повторить оклады боковины на противоположной стороне дымохода.
15. Установить два слоя герметика из бутиловой ленты по периметру планки поддона
16. Нанесите герметик на боковую планку в месте наложения язычков планки.
17. Обрежьте и сложите окантовку поддона, чтобы отогнуть заднюю часть дымохода и закрыть обшивку боковой стенки. Обшивка поддона должна выходить как минимум на 12 дюймов вверх по плоскости крыши.
18. Приклепать планку противня к планке боковой стенки.
19. Прикрутите фартук к крыше с помощью шурупов с прокладками.
20. Нанесите герметик из бутиловой ленты на нижнюю часть смещенной планки и установите планку на шесть дюймов выше основания дымохода.
21. Закрепите планку винтами с круглой головкой.
22. Закрепите перевернутую опору гидроизоляции к дымоходу с помощью анкеров.
23. Установите контрлеплю с анкерами для кладки по периметру дымохода, покрывая все перевернутые опоры.
24. Обильно нанесите герметик на верхнюю часть встречной планки по периметру дымохода.
25. Снимите верхнюю часть нижнего крюка охватывающей ножки кровельной панели, которая проходит вдоль дымохода. Это позволит перекрывающейся панели защелкнуться в этом разделе.
