Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.

Монтаж дымохода из сендвич трубы через деревянное перекрытие

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:

• хомуты,
• отводы,
• прямые элементы,
• тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

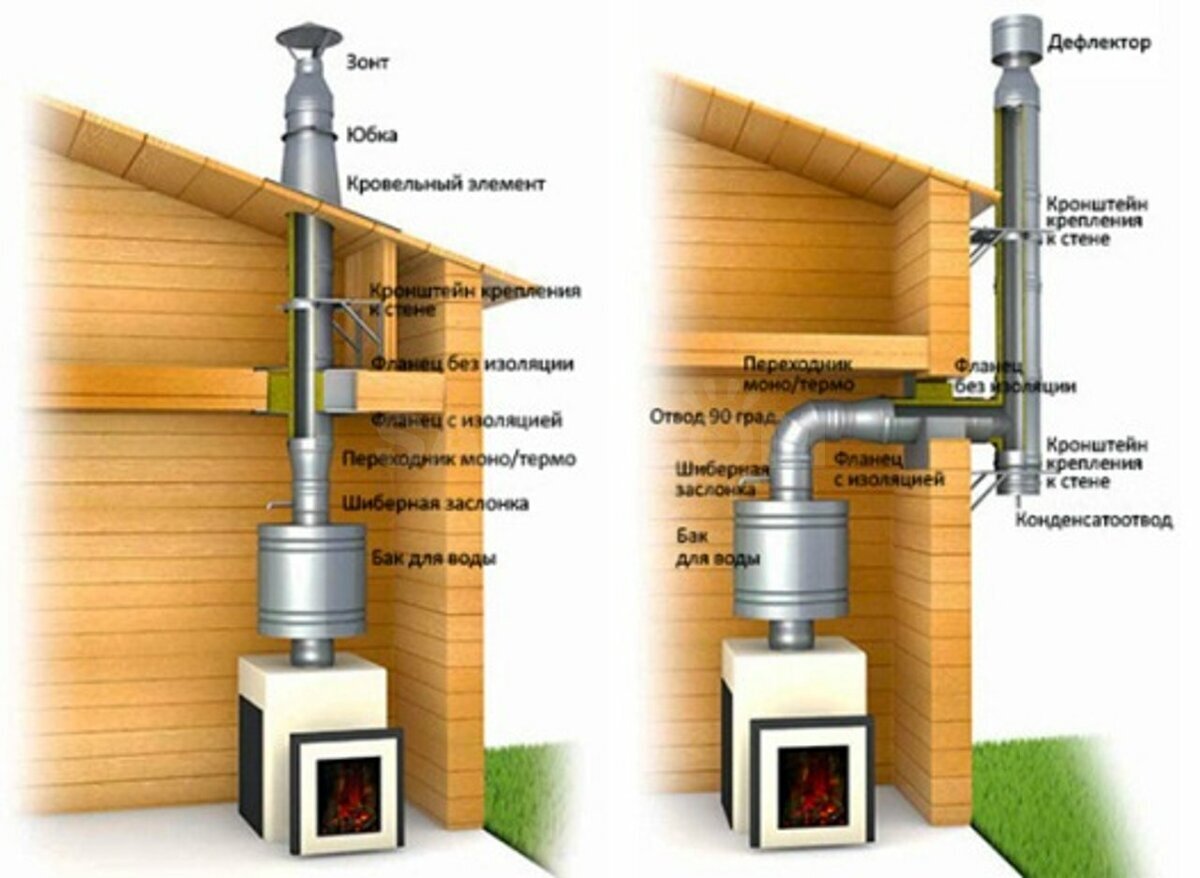

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:
• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;
• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;
• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

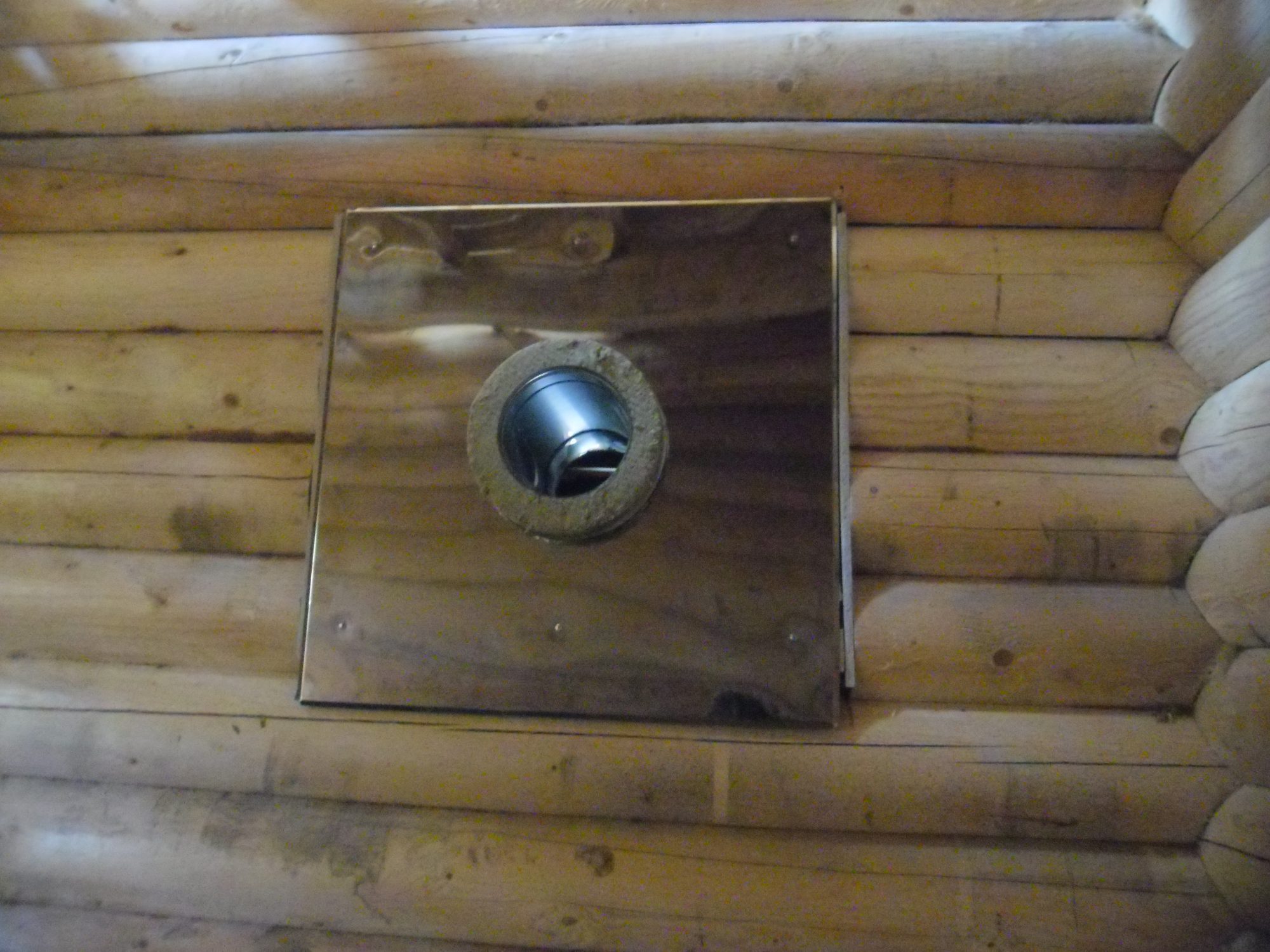

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.
Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

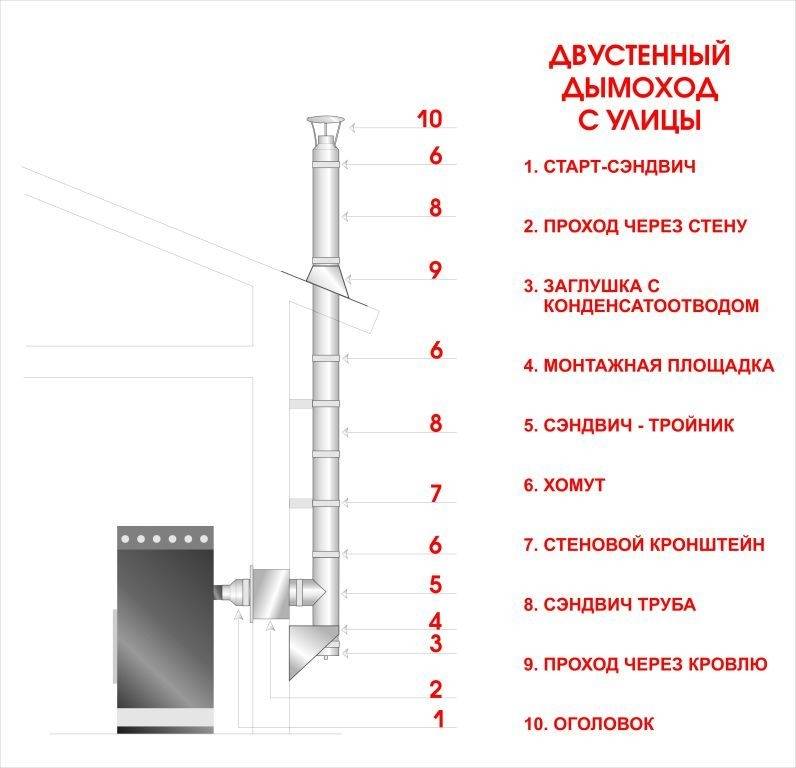

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.

как правильно установить топку и стальной дымоход для печи-камина Бранденбург

К чему приводят ошибки в конструкции дымохода

При отсутствии навыков в проектировании и строительстве дымоходов необходимо доверить эту задачу специалистам. Ошибки в конструкции дымохода могут привести к нежелательным последствиям:

• слабая тяга в дымоходе, плохое отведение дыма, скопление сажи в топке;
• недостаточное выделение тепла при горении из-за нехватки кислорода;
• поступление дыма и отработанных газов в помещение;
• перегрев конструкции, тепловые потери;
• перерасход топлива;
• поломка печного оборудования;
• образование искр, повышенная опасность пожара.

Чтобы избежать этих последствий, важно придерживаться основных требований к обустройству дымохода. https://www.youtube.com/embed/5-wDpstiVh0

https://youtube.com/watch?v=5-wDpstiVh0

Дымоходы для бани: внутренний или внешний?

Все дымоходы дровяных печей для бани принято подразделять по принципу их установки на внутренние и внешние. В России большей популярностью пользуются внутренние системы. Они позволяют значительно экономить тепло внутри помещения, в то время, как внешние больше характерны баням западного образца и имеют скорее эстетическую функцию.

Каждая из моделей имеет ряд своих достоинств и недостатков:

• Внутренний. Отличается повышенной внутренней тягой, значительно превосходящей тягу внешнего дымоотвода. При его установке отсутствует необходимость в дополнительном утеплении и наличии дверцы для прочистки трубы от сажи. В целом, уход за ним значительно проще, чем за внешним и почти не требует значительных действий. Еще одним плюсом является тот факт, что внутренний дымоход долго удерживает тепло внутри помещения. Единственный недостаток — сложная проектировка.
• Внешний. При его установке не придется делать отверстия в стенах и крыше, однако и естественная тяга у такого дымохода значительно ниже. В целом, как уже было сказано, его установка носит скорее эстетический характер.

Каминная топка

Очень важно при строительстве топки добиться ее идеальной горизонтальности. Топка у открытых каминов кладется с использованием огнеупорного кирпича, а у закрытых – из металла

Топка у открытых каминов кладется с использованием огнеупорного кирпича, а у закрытых – из металла.

Для металлических топок предусматривается окошко из огнестойкого стекла. Камины с закрытыми топками более эффективны и удобны в использовании, позволяют контролировать процесс горения.

Это влияет не только на эффективность отопительной конструкции, но и на ее безопасность.

Кладку необходимо проводить при плюсовых температурах, чтобы обеспечить надежность и прочность сооружения.

Первый ряд должен быть выполнен идеально ровно. От этого напрямую зависит исход работ.

Другие материалы

Из полимера изготавливают недорогие и прочные трубы – выносливые (до 250?С), легкие, не боящиеся конденсата и перепадов температур, они становятся отличным решением. Стекло после специальной обработки выдерживает высокие температуры и не поддается воздействию конденсата. Оно позволяет создавать эффектные ансамбли. Однако из-за цены и некой эпатажности дизайна такой вариант используется нечасто.

Чтобы сохранить красивый дизайн кирпичного камина, каменную и кирпичную кладку дымохода совмещают с устойчивыми к влажности и износу вариантами – керамикой, стальными трубами. Такие сэндвич-модели просты в чистке, долго служат и дают хорошую тягу.

Особенности

Если принято решение об устройстве в доме камина, важно понимать разрушительные возможности агрегата, так как от этого будет зависеть безопасность устройства. Красота пламени в камине – лишь малая толика сложной системы

Каминная печь включает в себя много элементов, которые невидимы глазу. Ее части условно можно разделить на внешние (декорации) и внутренние, отвечающие за функциональную пригодность.

К функциональным частям относятся:

• топка;
• дымоход или дымосборник;
• корпус, короб дымохода.

От каждой части очага зависит его энергетическая эффективность, а также тепловая отдача и срок службы. Для сборки камина подходят отдельные части, приобретенные в магазине, или созданные собственными руками из подходящих стройматериалов.

При сборке важно уделить внимание изоляции топки. Этот этап особенно важен, если дом построен из бруса или бревен. Нельзя допустить соприкосновения с древесиной горячих элементов камина, это правило касается пола, стен, а также перекрытий

При соблюдении правил тепло камина добавит уюта деревянному дому без риска появления возгорания

Нельзя допустить соприкосновения с древесиной горячих элементов камина, это правило касается пола, стен, а также перекрытий. При соблюдении правил тепло камина добавит уюта деревянному дому без риска появления возгорания.

Виды

Конструкций и разновидностей каминов много, однако разные системы различаются лишь деталями и пропорциями. Наиболее известные разновидности – французский, немецкий и английский камины.

Французские камины отличаются изысканными формами, элегантностью и шармом. Такой камин не только подчеркивал богатство и роскошь, но и являлся индивидуальным средством отопления. Французские классические камины идеальны для домов с высокими потолками. Обычно конструкция снабжается высокой и глубокой настенной полкой. Она специально выдвигается вперед для подчеркивания массивности сооружения.

Немецкие варианты отличаются отсутствием теплового купола. Обычно система предполагает вывод патрубка в стену, а далее – в дымоход. Характерная особенность современных немецких каминов – оснащение дистанционным управлением. Камины могут быть оборудованы газовой системой кассетного типа, но попадается и электрическая топка.

Классический английский камин принято снабжать наклонной задней стенкой, это нужно для отражения тепла перед порталом. В топке отражателями служат боковые зеркала. Считается, что трапециевидная форма конструкции позволяет более полно отражать лучи тепла внутрь помещения.

Монтаж дымохода: расчет и основные ошибки

При установке системы отвода дыма, очень важно произвести правильный расчет дымохода для дровяной печи. Любые ошибки, которые будут допущены в процессе расчета, скажутся на его работе в дальнейшем

Выполняя расчет дымоходов дровяных печей, обращаем внимания на два показателя — высота и диаметр сечения трубы. О сечении и его видах мы поговорим позже, сперва займемся высотой.

Рассчитывая оптимальную высоту конструкции, следует понимать, что дымоход должен сохранять естественную тягу. Дымоотвод не должен быть слишком высоким (несмотря на то, что в высоком дымоходе тяга увеличится, внутрь будет поступать слишком много холодного воздуха). Однако, и слишком низким делать его нельзя, в таком случае вы рискуете лишиться тяги вовсе.

Расчет высоты дымохода — сложная операция, которую лучше оставить профессионалом. Тем не менее, если вы решились выполнить ее самостоятельно, то запомните две вещи:

• Диаметр трубы и высота напрямую связаны и изменяются в зависимости друг от друга;
• В целом, высота дымохода над уровнем крыши не может быть меньше 500 мм.

Неверно выбранный материал для труб и неправильный монтаж

Свойства материала для труб должны соответствовать условиям эксплуатации. Для изготовления каминной трубы могут быть использованы следующие материалы:

Кирпичная кладка

Традиционный и надёжный вариант. Следует учесть, что качество обжига полнотелого печного кирпича должно быть высоким

Особенно это важно при подключении к дымоходу заводской топки длительного горения. В экономном режиме температура выходящих газов невысока, из-за этого в трубе может выпадать конденсат

Недостаточно прочный и пористый кирпич начнёт разрушаться, быстрее всего над крышей, где влага зимой будет замерзать.

Слабо обожжённый кирпич не подходит для устройства дымохода

Оптимальное решение — смонтировать внутри кирпичного канала вкладыш из нержавеющей стали.

Стальной вкладыш можно опустить в прямой кирпичный канал как во время, так и после окончания строительства, это подходящий вариант при реконструкции здания

Вкладыш не должен свободно болтаться в кладке. Для этого его крепят хомутами, если монтируют вместе с возведением трубы либо снабжают пружинящими элементами (как на рисунке), если вставляют после

Трубы из нержавеющей стали

Отходящие газы в каминах с закрытой топкой нагреваются до 200-500 ºС, открытой — до 350-600 ºС. Однако эти данные справедливы лишь до того момента, пока очаг топят в штатном режиме, загружая дрова не больше положенного и не превышая оговоренное в инструкции время интенсивного горения. Любители «раскочегарить» камин побыстрее и протопить пожарче вполне могут довести температуру отходящих газов на входе в дымоход до 1000 ºС. По мере продвижения по вертикальному дымоходу они заметно остывают, но первые полметра-метр могут нагреться очень и очень сильно.

Какую трубу выбрать для дымохода? Идеальное решение — сталь марки AISI 321. Она, при относительно умеренной цене, обладает достаточной жаропрочностью, устойчива к возгоранию сажи, кислотостойка. Трубы этой марки лучше всего подходят и для газовых каминов. Для угольных (есть и такие) желательно использовать марку AISI 309, её жаростойкость выше, но и цена больше. Если бюджет поджимает, конструкция дымохода для камина может быть компромиссной: первый от топки сегмент длиной около метра выполняется из трубы марки AISI 321 толщиной 1 мм, выше используется менее дорогая сталь, например, AISI 409, толщину можно уменьшить до 0,8 мм, если топить камин умеренно. Нужно помнить, что такой дымоход может не выдержать возгорания сажи и нужно следить за чистотой внутренних поверхностей труб, использовать качественное топливо. Марка нержавеющей стали для наружной оболочки утеплённой трубы не имеет большого значения, а толщины достаточно в 0,5 мм.

Подключение утеплённого дымохода к топке рекомендуется делать через неутеплённый участок длиной 40-100 см, это предотвратит его перегрев.

На иллюстрации — схема дымохода для камина, выполненного из двойной утеплённой трубы из нержавеющей стали. Перегрев такого дымохода маловероятен: неутеплённый переходник над топкой сбрасывает сильный жар на начальном участке, а расположенный выше водогрейный бак служит дополнительным охладителем

Керамические дымоходы

Полностью соответствуют предъявляемым для камина требованиям, но стоят довольно дорого, поэтому используются нечасто.

Модульные керамические дымоходы весьма надёжны, но отечественные предприятия не спешат налаживать их производство, а импортные дороги

Эмалированные воздуховоды

Пару слов об эмалированных воздуховодах, которые продавцы нередко предлагают для каминов. Рабочая температура таких труб не превышает 500 ºС, максимальная — 650 ºС. Теоретически они подходят для закрытых топок, у которых в инструкции прямо разрешено использовать дымоходы с ограничением температуры в 500 ºС. Практически, при нарушении рекомендаций производителя и использовании с мощными топками, эмалированная труба может не выдержать повышенной термической нагрузки. В лучшем случае расплавится покрытие, в худшем — сталь прогорит.

Изготовление кирпичной конструкции

Правила монтажа дымохода из кирпича и главные особенности:

• Допустимо использование полнотелого, глиняного и обожжённого кирпича;
• Конструкция должна быть полностью цельной, без трещин и сколов;
• Для обработки швов и укладки кирпича используется исключительно специальный огнеупорный раствор, купить который можно в магазине или сделать самостоятельно.

Монтаж дымохода в частном доме

Монтаж дымохода в частном доме

Монтаж дымохода с деревянным каркасом

Монтаж дымохода с деревянным каркасом

Монтаж дымохода на крыше

Монтаж дымохода на крыше

Инструкция по установке и монтажу:

1. Труба устанавливается прямо на конструкции печи или камина;
2. Монтируется специальная задвижка;
3. Первый ряд должен быть узким: из 5-7 кирпичей;
4. Каждый последующий ряд укладывается таким образом, чтобы труба расширялась, для этого может понадобиться устройство для резки;
5. Всего в сумме должно получиться 8-12 слоёв кирпича.

Установка выдры и оголовка

Порядок монтажа дымохода, установка выдры и оголовка:

• Периметр выдры должен составлять от 10 до 16 сантиметров;
• На выдру устанавливается шейка основной трубы;
• Сечение шейки должно быть равным диаметру дымохода;
• Оголовок изготавливается из кирпича или нержавеющей стали;
• Он может быть любой формы и размера;
• Дымоход должен возвышаться над крышей, приблизительно на 700-900 миллиметров;
• Дымовые каналы необходимо после завершения монтажа, обработать специальным раствором.

Изготовление простого дымохода

Данная разновидность очень проста в реализации. Такое устройство не имеет выдры и распушки.

1. Для того чтобы конструкция была максимально прочной и устойчивой, необходимо предварительно изготовить рамку, сбить которую можно из простых деревянных брусков;
2. Она закрепляется и фиксируется прямо на уровне потолочного перекрытия;
3. Для герметизации используются листы металла;
4. Защитные фартуки нужно выложить в канаву, предварительно согнув их;
5. Все края и щели обрабатываются герметиком;
6. Внутренний канал проштукатуривается и затирается. Поверхность должна быть максимально гладкой;
7. Кладка выполняется по стандартной схеме без расширений.

Фото дымоходов со стороны фасада и дома, а также подробные схемы примеров, вы можете просмотреть в данной статье.

Металлическая вытяжка своими руками

Особенности сборки и монтажа:

• Все швы и стыки необходимо обработать герметиком;
• Конструкция собирается из отдельных элементов, начиная снизу и вверх. Глубина посадки труб должна составлять не менее чем половина диаметра наружной;
• Для кровли, изготовленной из легковоспламеняющихся материалов, необходимо установить искроуловитель;
• Оголовок устанавливается на высоте более одного метра над кровлей;
• Стыки нужно зафиксировать специальными хомутами;
• С помощью кронштейнов труба или каждый поворот через 1,5-2 метра дополнительно фиксируется;
• Внизу устанавливается специальная насадка. Она необходима для выполнения чистки вытяжки от загрязнений и сажи. Диаметр отверстия насадки, должен составлять не менее 10-12 миллиметров;
• Для того чтобы удобней было сливать конденсат, насадку можно дополнительно оснастить специальным конусом;
• При установке на плоской крыше, вытяжка должна возвышаться над ней не менее чем на 500-600 миллиметров;
• Желательно избежать установки горизонтальных участков. В случае необходимости, его длинна, не должна превышать одного метра;
• Дополнительно проводится обработка кровли и стен антипиренами.

Монтаж дымохода- изоляция

Монтаж дымохода- изоляция

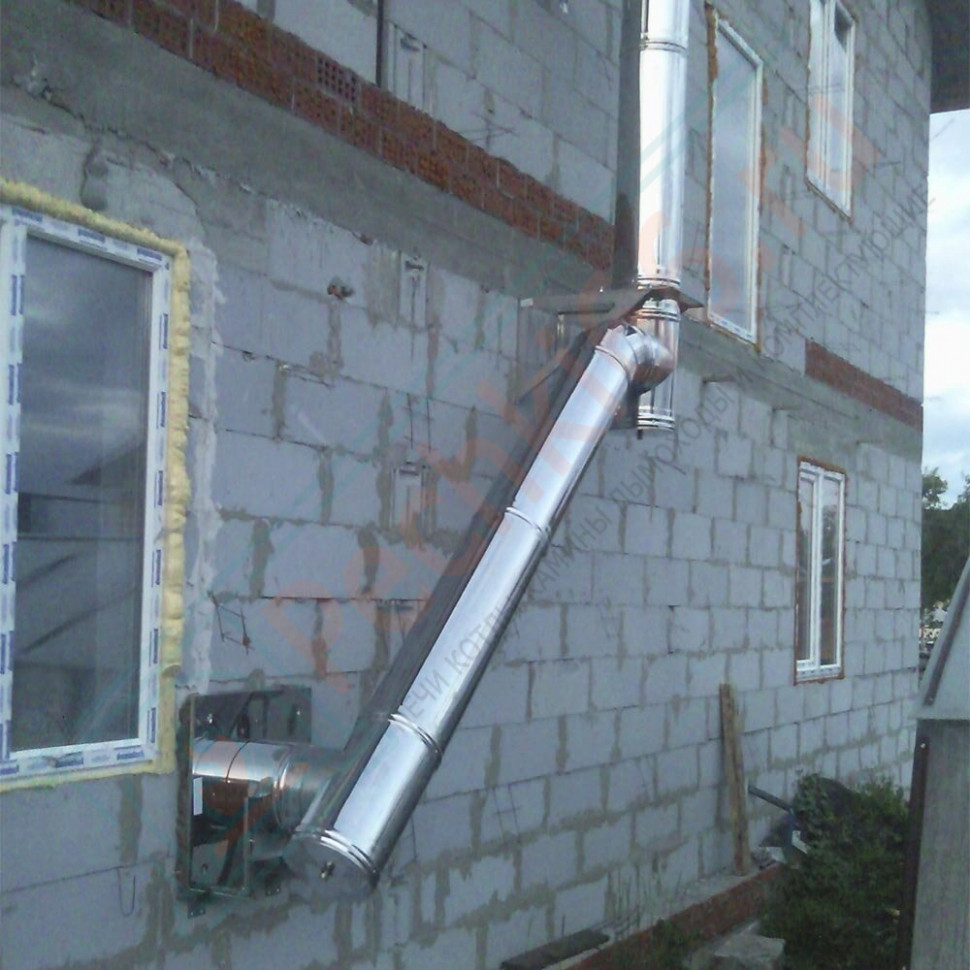

Монтаж дымохода со стороны фасада

Монтаж дымохода со стороны фасада

Монтаж дымохода на втором этаже

Монтаж дымохода на втором этаже

Материалы для утепления

Для качественного утепления, отдаётся предпочтение материалам со следующими характеристиками:

1. Низкой теплопроводностью. Что позволят качественно поддерживать определённую температуру в дымоходе;
2. Экологической безопасностью;
3. Прочностью и стойкостью к внешним воздействиям;
4. Длительным сроком эксплуатации.

Профессиональный монтаж дымохода, позволит обеспечить качественную работу любого отопительного агрегата, хорошую вентиляцию, полную герметичность и исправную тягу.

Монтаж кирпичной конструкции

Если был сделан выбор в пользу классической печи, то следует помнить, что строительство должно не только соответствовать требованиям безопасности, но и некоторым техническим требованиям. Еще до развития информатизации общества считалось, что подобные работы недоступны для людей, которые не имеют специальной подготовки. Поэтому профессия печника считалась одной из самых редких и востребованных.

Сегодня легко найти пошаговые инструкции, которые помогут получить функциональное устройство своими руками. Однако, по сравнению с монтажом готовых устройств, строительство кирпичной печки займет больше времени. Перечислим лишь основные этапы, так как подробные инструкции доступны в разделах под названием «готовые проекты».

Начинаются работы с определения размеров конструкции. От них будет зависеть площадь фундамента. После заливки основания с помощью специальной схемы-порядовки выкладывается корпус печи с основными ее узлами. Чтобы оценить труд профессионалов, которые поделились всей информацией, нужно знать, что в зависимости от площади помещения каждая печь имеет свои габариты. Производится расчет таких параметров, как высота, ширина и глубина топки, габариты корпуса, высота дымохода, площадь дымного канала.

Сегодня мало кто из начинающих мастеров занимается сложными расчетами, так как все данные представлены в готовом табличном виде. Выкладывая каждый ряд, получаем сформированный зольник, топку, дымовой зуб и дымосборник. Это всего лишь простая схема камина, печь же имеет систему каналов для дымохода. В этих каналах горячий воздух отдает максимально возможную долю энергии корпусу печки. Выполнить строительство этой части без схемы практически невозможно.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Какой дымоход считается неправильным

Для того чтобы учесть ошибки других владельцев при возведении дымоотвода, нужно знать критерии, которые нельзя нарушать при монтаже. Наиболее значительной и серьезной ошибкой считается отсутствие дефлектора над дымовой трубой, нельзя допускать, чтобы атмосферные осадки попадали внутрь каналов, поскольку они будут усиливать формирование конденсата, а наледь, при отрицательных температурах наружного воздуха, способна перекрыть проход для дымовых газов.

В том случае, когда дымоотвод выходит на крышу, в едином блоке с вентиляционными трубами, то дымовая обязана быть больше вентиляционной на 50.0 см. В точках прохода строительных конструкций здания, категорически запрещено размещать стыки конструктивных элементов, поскольку они могут стать местом утечек угарных газов, а в случае большого объема — источником возгорания.

Для того чтобы качественно обустроить дымоход для котлов с длительным горением, конструкционные параметры его должны быть определены еще на стадии проекта строительства здания или реконструкции системы отопления.

Важными выходными данными такого проекта будут выбор: материала труб, геометрические размеры и точка установки, а также технологическая последовательность монтажа. Если все это будет выполнено в точности, то такой дымоотвод будет безопасным и эффективным, способной прослужить своему владельцу не один десяток лет.

Частые ошибки и проблемы при установке

Излишний наклон, большое число изгибов и неверный их радиус, наличие горизонтальных областей и превышение их допустимой длины ослабляют тягу в контуре и способствуют образованию в нём наростов сажи.

В случае со сложноконтурным кирпичным дымоходом исправить ситуацию довольно сложно, иногда проблему решает гильзование или установка дымоотводящего оборудования принудительного типа (дымососа). Если же это невозможно, конструкцию придётся разбирать и переделывать.

Модульная стальная конструкция открытого типа легко разбирается, а значит, переделать её не составит особого труда.

Малая высота шахты.

При высоте трубы менее 5 метров, существенно снижается сила тяги. При расположении в одном модуле вентиляционной и дымоотводящей трубы и недостаточной высоте последней возрастает риск затягивания газов назад в вентиляцию.

Ошибка исправляется путём наращивания дымоходной трубы до необходимого уровня.

Слишком малое или большое сечение.

Не только уменьшает тягу, но и может нарушить герметичность контура в целом.

Корректируется тяга установкой на оголовок дымохода флюгера или турбовинта, защищающих контур от задувания и эффекта обратной тяги в ветреную погоду. Однако в штиль они будут бесполезны.

Неподходящий материал и дефекты строительства.

Материал должен соответствовать техническим параметрам эксплуатации, а монтаж осуществляться в строгом соответствии с нормативами.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо. https://www.youtube.com/embed/ZUFeXlfm5cw

Инструкция по сборке и монтажу дымовой трубы для камина

Сборка каминного дымохода происходит снизу вверх после установки и фиксации топки

Все швы трубы должны быть надежно загерметизированы, особое внимание уделяют местам стыков трубы с переходниками и другими отдельными элементами

Алгоритм установки дымовой трубы:

1. Все элементы трубы сначала соединяются между собой.
2. Труба насаживается сверху на патрубок дымосборника, фиксируется металлическим хомутом и герметиком.
3. Места соединения частей трубы дымохода дополнительно обматываются алюминиевым скотчем.
4. В нижней части конструкции устанавливается специальный гибкий фиксирующий элемент – он будет удерживать трубу с учетом температурного расширения металла.
5. В кровельной части труба дымохода обжимается специальным хомутом и укрепляется с помощью заклепок.
6. В отверстии перекрытии устанавливается металлический уголок, в который помещают трубу дымохода. Уголок фиксируют с помощью крепежных элементов.

После завершения монтажа трубы дымохода можно сделать кирпичную облицовку либо замаскировать ее любым стеновым материалом

Перед этим важно позаботиться о теплоизоляции трубы, если она находится не внутри шахты в стене. Это обеспечит дополнительную безопасность конструкции, которая достаточно сильно нагревается дымом

На верхнюю часть дымохода, возвышающуюся над кровлей, желательно установить специальный защитный элемент – козырек или дефлектор. Второй вариант более предпочтителен, т.к. он создает дополнительную тягу, повышающую производительность печного оборудования, а также защищает дымоход от попадания воды, снега, листьев и других засорений.

https://youtube.com/watch?v=S-LcJbn-xkk

Нормы СНиП по установке дымоходов

Планируя собрать в частном доме дымоход своими руками, необходимо учитывать требования СНиП 41–01–2003. Основные требования, которые необходимо соблюдать в частном доме:

Нормы установки дымоходов

• Горизонтальных участков должно быть как можно меньше. Если без них обойтись невозможно, то длина каждого из них не должна превышать 1000 мм.
• Если крыша плоская, то наружная дымоходная труба должна возвышаться над нею на расстоянии минимум 1 метра.

При скатной кровле существуют следующие условия для внутренних дымоходов:

• При расстоянии от конька до трубы менее 1500 мм последняя должна возвышаться над коньком на 500 мм минимум.
• При расстоянии от 1500 до 3000 мм — должна быть вровень с уровнем конька.
• Если расстояние превышает 3000 мм, то в данном случае высота возвышения трубы должна совпадать с линией величиной в 10 градусов от горизонта коньковой части.

Это основные выдержки из правил о том, как сделать вытяжку для дыма.

Размещение топки и дымохода

Перед тем, как устанавливать камин и ставить дымоход, делают план помещения, в котором нужно учитывать размеры дома, высоту дымохода, материал конструкции и вид топлива. Металлические и стальные трубы подходят для жидкого или газообразного топлива, с прессованными и твердыми «дровами» лучше справятся кирпичные и керамические дымоходы. Строители большой акцент делают на размещении трубы:

При внешнем расположении этом камин мог располагаться внутри дома у внешней стены, а часть дымохода оказывалась «на улице».
При внутреннем (стенном) положении дымоход проходит в доме, дым в трубе остывает постепенно, не образуя конденсата. Дымоход и камин занимают много места, поэтому рекомендуют размещать топку у внутренней стены дома. Так удается не только решить дизайнерские задачи, но и использовать все тепло

Нужно учитывать нагрузку на несущие конструкции и уделить внимание изоляции обогревающих частей, герметичности трубы.
Насадные трубы расположены прямо над топкой, образуя единую вертикальную конструкцию;
Коренные или отдельно стоящие дымоходы нуждаются в отдельном фундаменте, ведь их располагают сбоку от топки.

7фотографий

Какой бы вариант камина и расположение дымоходы вы не выбирали, подумайте про вентиляционную систему и защиту от возгорания, теплоизоляцию.

Устройство основания камина

В зависимости от габаритов и используемого материала вес топки может быть больше 100 кг, а с учетом облицовки иногда и свыше 500 кг. Плюс вес кирпичной перегородки, защищающей деревянную стену дома. Это уже практически 1000 кг. Добавим еще вес дымоотвода. Такая конструкция требует наличия термостойкого прочного основания.

Поэтому перед кладкой камина демонтируется напольный слой и роется котлован. На его дно укладывают слой щебенки, уплотняют и заливают раствором из смеси песка и цемента в соотношении 3:1.

Далее укладывают рубероид для гидроизоляции.

Перед камином на деревянном полу укладывается лист металла.

Для возведения пристенных каминов изолируется примыкающая к ним стена здания с помощью жаропрочных материалов, например, кирпича.

При кладке его основания применяют красный кирпич, при создании топки – огнеупорный. При строительстве дымохода применяются листы металла.

Установка камина в деревянном доме

Несмотря на возросшую популярность кирпичных каминов, они имеют один серьезный недостаток – неспособность качественно прогреть весь дом.

Кроме того, часть тепла выходит через трубу. Более рациональным решением для деревянного дома можно назвать установку печи-камина. Такая конструкция дает возможность не только обогревать помещение, но и готовить еду.

Также они отличаются простотой монтажа и большей безопасностью в использовании. Если необходимо обогреть дом в несколько этажей, достаточно подключить к печи контур водяного отопления.

Современные печи-камины не требуют проектировки и профессионального монтажа, достаточно выбрать понравившуюся модель и произвести несложную установку.

Основные достоинства современных каминов:

• экономичны;
• снабжены системами регулирования параметров горения;
• не предполагают установку прочного основания и создания защитных стен в доме;
• имеют повышенную теплоотдачу;
• снабжены закрывающейся топкой с термостойким самоочищающимся стеклом;
• имеют отсоединяющийся зольник;
• способны равномерно обогреть всю площадь дома.

Конструктивно существуют два типа таких установок:

• с воздушной системой обогрева;
• с водяной системой обогрева.

Если дом имеет мало межкомнатных перегородок и используется в качестве дачи, в которой люди проживают наездами, вполне подойдет система воздушного отопления. При постоянном проживании, а также в многокомнатном или многоэтажном доме рационально применять систему водного отопления. Для этого к радиатору подключается водяной контур.

Монтаж дымоходов, труб и каминов своими руками: схема и видео

Постройка дома — это сложная процедура, которая предусматривает выполнение работ с высокими и сложными конструкционными требованиями. Среди них особого внимания заслуживает такая процедура, как монтаж дымоходов печи, газового котла или камина.

Схематическое изображение монтажа дымохода

И если при установке камина или печи предъявляются высокие эксплуатационные требования, то монтаж дымоходов нередко ведут из подручных материалов, как говориться по остаточному принципу, что в корне неправильно. Это зачастую приводит к нарушению правил пожарной безопасности и может спровоцировать попадание угарного газа внутрь помещений.

Основные требования при строительстве дымоходов

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

1. Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать,  а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
2. Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
3. Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
4. Наиболее эффективной формой сечения дымохода является круглая.
5. Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Классический алгоритм монтажа модульного дымохода

Основные элементы дымохода

Общие указания

Независимо от того, как выполняется монтаж трубы дымохода – своими руками или при помощи услуг специалистов, начинают эту процедуру от теплоэнергетической установки, то есть печи, котла или камина. Если в доме предусмотрена установка нескольких теплогенерирующих агрегатов (к примеру, котла отопления на кухне и дровяного камина в гостиной), то для каждого из них создается свой отдельный дымоход.

Хотя в исключительных случаях допускается врезка нескольких отопительных агрегатов к одному дымоходу. Но при этом важно помнить, что каждое последующее подсоединение к дымоходу должно быть на разной высоте не менее 1 м. А также диаметр такого дымохода должен соответствовать суммарной мощности всех теплогенераторов, подсоединенных к нему.

1 этап — проектирование и расчет параметров дымохода

Кстати, первым этапом монтажа дымохода своими руками является подбор (расчет) диаметра дымохода (см. Расчет дымохода). Все расчеты основываются на рекомендациях производителей теплогенераторов и зависят от технических параметров устанавливаемых агрегатов.

Однако, несмотря на расчеты и рекомендации, диаметр дымохода:

• Не может быть меньше от диаметра выходного патрубка теплогенератора.
• На всем протяжении дымоход не должен иметь уменьшения диаметра меньше, чем величина диаметра выходного патрубка.
• Согласно требований ГОСТ 9817–95, считается, что на каждый киловатт мощности теплового агрегата дымоход должен иметь величину сечения не менее 8 см². Такая площадь сечения позволяет обеспечить прохождение дымовых газов со скоростью в диапазоне 0,15–0,6 м/с. Именно какие значения приняты за норму, согласно НПБ 252–98.

2 этап — монтаж дымохода на теплогенерирующей установке

После того как определились с диаметром и выбрали дымоход соответствующего размера, можно приступать к подключению его к отопительному агрегату. Сразу отметим, что подключение своими руками выполняется, как правило, по 2-м стандартным схемам: «Лайт» и «Трим».

• Схема монтажа дымохода «Лайт».«Лайт» подразумевает сборку дымохода из одноконтурных элементов. И соединение элементов производится при помощи элементов системы (колено, тройник, труба).
• Схема «Трим».«Трим» представляет собой сборку состоящую из двухконтурных элементов. При этом при переходе от отопительного агрегата с одноконтурным выходным патрубком к системе дымохода соединение выполняется при помощи специального переходного узла. Несмотря на то, по какой схеме выполняется монтаж дымохода, все стыки и соединения обязательно стягиваются хомутами.

  Порядок установки бокового отводящего патрубка от котла к тройнику

Теперь относительно набора для монтажа трубы дымохода своими руками. Различают 2 схемы монтажа, в зависимости от расположения выходного патрубка: боковое и верхнее.

• Сборка с боковым расположением патрубка. При боковом расположении патрубка после установки переходника или соединительного элемента выполняется набор и стыковка узлов горизонтальной части дымохода. При этом помните, что длина бокового соединительного патрубка не должна превышать расстояние 1 м. Иначе возможно значительное ухудшение тяги.Для изменения направления дымохода из горизонтального положения в вертикальное необходимо использовать специальные колена или тройник со встроенными элементами ревизии, которые обеспечивают удобное обслуживание дымохода при эксплуатации. При этом в обязательном порядке тройник должен опираться на кронштейн.

  Данный котел имеет верхнее расположение патрубка

• Сборка с верхним расположением патрубка. Если же выходной патрубок имеет верхнее расположение, то можно собирать вертикальную часть дымохода сразу над котлом без дополнительных соединительных элементов.

  Таким образом, элементы дымохода стыкуют между собой и крепят к стене

3 этап — сборка вертикальной части дымохода

Внимание: при наборе вертикальных звеньев дымохода своими руками в зависимости от типа сборки имеются кардинальные различия в стыковке элементов.

Так при монтаже трубы дымохода по системе «Лайт» все элементы стыкуют на предыдущие по дыму. То есть верхнее звено нижним концом насаживается сверху верхнего конца нижнего элемента. Это обеспечивает надежную герметичность системы без применения дополнительных уплотнительных элементов.

Установка труб дымохода через перекрытие в доме

При сборке по системе «Трим» монтаж выполняется иначе — по конденсату. То есть каждая внутренняя труба верхнего элемента входит внутрь внутренней трубы нижнего элемента. А наружная труба (кожух) надевается сверху.

Такая схема монтажа позволяет воспрепятствовать попаданию влаги внутрь дымохода, где находится утеплитель. Особенно хорошо показан такой монтаж дымохода на видео, где описаны и показаны мелкие нюансы сборки.

При монтаже своими руками все звенья вставляются плотно, не должно оставаться никаких зазоров. При этом нахлест элементов в местах стыковки должен быть не менее 0,5 диаметра трубы. Рекомендуется все места стыков дополнительно обжать при помощи хомутов.

Если есть необходимость поворота дымохода в другом направлении, то используют специальные отводы — колена. При сборке по системе «Трим» используются колена только на 45°. Поэтому при развороте на 90° придется использовать 2 колена. А для системы «Лайт» выпускаются колена на 45° и 90°.

4 этап — монтаж дымохода через перекрытия

При сборке дымохода камина или печи своими руками немало трудностей возникает при прохождении труб через перекрытия здания (см. Как вывести дымоход через стену). Для того чтобы обеспечить безопасную эксплуатацию дымоходов, в данных местах используют специальные элементы.

Установка дымохода на крыше и его герметизация

Так монтаж дымохода в деревянном доме через перекрытия подразумевает использование специальных проходных патрубков, которые изолируют деревянные конструкции от стенок дымохода. При этом проходные патрубки необходимо подбирать чуть большего диаметра, чем внешний диаметр трубы дымохода.

Отверстие в перекрытии должно быть немного больше, чем проходной патрубок. В образовавшиеся зазоры укладывается утеплитель. Зачастую для этих целей используют минеральную фольгированную изоляцию негорючего типа. Она укладывается фольгой к металлическим частям дымохода.

Очень важно так подобрать по высоте элементы дымохода, чтобы в месте прохождения через перекрытия не было их стыков.

Обратите внимание: в местах прохода через деревянные перекрытия или перекрытия из других материалов труба должна быть обязательно цельной.

Если предусматривается, что труба будет на 2-ом и последующих этажах проходить через жилые помещения, то необходимо установить дополнительный защитный кожух с вентиляционными решетками (для отвода тепла от дымохода).

5 этап — монтаж дымохода через крышу

Данная процедура выполняется по стандартным схемам. Если перекрытие крыши представляет собой возгораемые материалы, то в месте прохождения монтируется проходной патрубок, аналогичный тем, которые устанавливались при прохождении перекрытий.

Однако для герметизации места стыка от атмосферных осадков необходимо дополнительно использовать крышные разделки. Для установки трубы на металлочерепице используется, так называемый, внутренний фартук. Планки примыкания к металлочерепице приобретаются одновременно с остальными комплектующими. Поэтому впоследствии на металлочерепице место прохода практически незаметно.

Но помните, что разводки для кровли отличаются друг от друга не только размером, но и углом наклона. Поэтому подбирать разделку для установки своими руками  необходимо исходя из диаметра дымохода и угла наклона крыши.

Зачастую стандартные насадки выпускаются двух типов:

1. С углом наклона 15-35°;
2. С углом  35-55°.

Такая разделка устанавливается сверху на трубу дымохода. Точная регулировка угла наклона осуществляется при помощи конусной части разделки. Края разделки обязательно заводятся под конек крыши. Для повышения герметичности в месте стыковки трубы и крыши используют регулируемый фартук.

Не забудьте на верхнюю часть дымохода печи или камина установить зонт для предотвращения попадания внутрь атмосферных осадков. Монтаж дымоходов газовых котлов не предусматривает установку флюгарок, обратите на это внимание.

Монтаж дымохода из сэндвич труб через стену: свойства, тонкости и требования

Из всех типов котельного оборудования, пожалуй, только электрические не нуждаются в устройстве отвода продуктов сгорания топлива – дымоходов. Человек, основываясь на многолетнем опыте строительства, научился отводить дым, применяя различные формы конструкций, которые могут быть выполнены из природного камня, кирпича, листового металла.

Монтаж сэндвич трубы через деревянную стену

Сэндвич труба для дымохода. Почему она?

С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа. На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.

Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.

Особенности применения стали

Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.

Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.

Применение для создания систем по отводу продуктов горения таких труб, позволило решить большинство из обозначенных выше проблем и позволяет выполнять установка дымохода сэндвич своими руками.

Свойства сэндвич – дымоходов

Среди свойств, присущих дымоходам из сэндвич  панелей можно выделить некоторые, неоспоримые достоинства:

• малый вес;
• совместимость со всеми приборами, применяемыми для генерации тепловой энергии;
• эстетичный внешний вид;
• высокая стойкость к воздействию коррозии;
• снижение риска возгорания строительной конструкции;
• снижение количества сажи, скапливающейся внутри трубы;
• высокая сборка монтажных работ;
• возможность выполнять монтаж из сэндвич труб как внутри, так и снаружи строения.

В то же время потребитель должен понимать, что стоимость дымохода из нержавеющей стали превышает цену аналогичной конструкции, выполненной из оцинкованного материала. Еще один недостаток, который может проявить себя при наличии ошибок монтажа или нарушений технологии сборки – это потеря герметичности. Другая причина, по которой дымоход может потерять герметичность – это результат длительной эксплуатации.

Что необходимо для работы по монтажу дымохода

Производители, занятые выпуском труб из нержавеющей стали, комплектуют свою продукцию крепежными изделиями, которые необходимы для их монтажа. Поэтому во время приобретения комплекта целесообразно проверить их наличие.

Установка сэндвич труб может потребовать некоторые дополнительные материалы и инструменты, среди них такие:

• кронштейн, удерживающий узел перехода через стену;
• крепеж;
• хомуты, соответствующие размеру трубы;
• заглушки;
• маркер разметочный;
• герметик с повышенными требованиями по огнестойкости, до 1000 градусов.

Монтаж дымохода – некоторые тонкости

Выполнение работ по монтажу необходимо проводить с учетом некоторых технологических тонкостей. Например, схема окончательного монтажа сэндвич дымохода должна учитывать, то, большая часть конструкции должна проходить внутри помещения. Это снизит тепловые потери в отопительный период. В процессе разработки схемы системы отвода газов, необходимо учитывать то, что горизонтальные участки не должны превышать одного метра в длину.

Кроме того, существуют таблицы подбора, на основании которых можно подобрать диаметр трубопровода.

Таблица 1.

Тепловая мощность котла или печи	Минимальное сечение дымохода	Диаметр трубы
до 3,5 кВт	140 × 140 мм	158 мм
от 3,5 до 5,2 кВт	140 × 200 мм	189 мм
от 5,2 до 7 кВт	140 × 270 мм	220 мм

Кстати, при самостоятельном расчете необходимо учитывать и то, что толщина тепловой изоляции напрямую связана с мощность котельного или печного оборудования. Так, для котла мощность в 0,6 кВт, необходима изоляция толщиной в 25 мм. Чем выше мощность, тем выше мощность, тем тепловая изоляция должна быть толще.

Данные о применяемости труб, должны быть указаны в инструкции по руководству или эксплуатации.

Еще одна задача, которую необходимо решить при составлении схемы – это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно это касается газовых коммуникаций. Ко всему прочему, необходимо разместить участки дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные кронштейны специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.

При проектировании конструкции необходимо обустроить ревизионную дверцу, через которую будет выполняться осмотр и чистка конструкции от сажи.

Монтаж этой конструкции должен быть совершен без недочетов. Чаще всего ошибки и брак в монтаже трубопровода совершают по причинам:

• ошибок в расчетах и монтажной схеме;
• несоблюдение технологической дисциплины.
• применение низкопробных материалов, инструмента, крепежа.

Цена вопроса

Никто не будет спорить с тем, что монтаж сэндвич дымохода своими руками позволяет снизить расходы на обустройства дома. Но и, тем не менее лучше эту работу доверить профессионалам.

Несмотря на внешнюю простоту монтажа, необходимо знать что цена, напрямую зависит от способа выполнения работ. Он может быть выполнен «по дыму» или «по конденсату». При выборе первого способа необходимо будет использовать тройники, через которые будет отводиться конденсат. При втором варианте сборки и монтажа, дополнительных комплектующих не потребуется.

Надо всегда помнить, что установка сэндвич дымохода – это процедура очень важна и ответственна. И если все-таки домовладелец решил самостоятельно выполнить сборку и установка дымохода из сэндвич трубы, то он должен осознавать всю меру ответственности за эту деталь.

Вывод через стену

Вывод дымохода через стену выполняют в том случае, если работы выполняют в уже возведенном здании. В этом случае дымоход будет проходить по внешней стене здания и домовладелец должен предусмотреть меры по защите стены от воздействия температуры, исходящей от дымохода.

При сооружении нового дома, дымоходную систему выполняют внутри здания, в этом случае тепловые потери сводятся к минимуму.

Принимая решение об установке трубы через сруб необходимо осознавать, что придется выполнить ее обязательную изоляцию с помощью материалов типа базальтовой ваты, асбеста или кирпича. Эта операция должна быть проведена в соответствии с требованиями пожарной безопасности. Такой подход позволит минимизировать затраты на ее обслуживание при длительном сроке службы.

С чего надо начинать проход через стену

Приобретение дымохода

Приобретаемая труба для дымохода должна соответствовать схеме, разработанной перед началом монтажа. Длина дымохода, также должна соответствовать расчетным данным. Слишком малая высота будет создавать проблемы с тягой, в помещение, где установлен отопительный прибор постоянно будет попадать копоть, возникающая в процессе сгорания, слишком длинная, наоборот, вызовет ускоренное сгорание топлива, и как следствие будет происходить дополнительный выброс тепла в атмосферу.

Важно! Специалисты отмечают, что длина системы отвода газом должна лежать в пределах от 5 до 10 метров.

В комплект приобретаемого дымохода, не считая штатного крепежа, должны входить колена, тройники и конечно трубы.

Общие условия прохождения через стену

На самом деле, обустройство перехода через стену или через крышу может быть выполнено еще на стадии проектирования. То есть, проектировщик имеет все возможности заложить в документацию узел перехода дымохода сквозь стену. При этом он должен и будет руководствоваться требованиями ГОСТ, СНиП и СП по пожарной безопасности. Таким образом, домовладелец может быть уверенным в том, что этот узел будет полностью безопасным.

Выполняя переход через стену, необходимо учесть, то, что рядом с трубой не должно быть инженерных конструкций, незащищенных от воздействия тепла. Минимальное расстояние до них должно равняться порядка 400 мм. Если нет возможности обеспечить это расстояние, то необходимо принять меры по дополнительной изоляции трубы.

Схема иллюстрирует, как выполнить проход сэндвич трубы через стену

Проход через стену бревенчатой конструкции

Перед тем как проложить дымоход через стену собранную из бревна или бруса необходимо подготовить отверстие. Если здание только строиться, то, непосредственно при сборке венцов сруба, применяя бензо- или электропилу вырезать в уложенном венце кусок бревна или бруса. Его размер должен превышать размер диаметра дымохода.

Если принято решение о прохождении стены с помощью круглого отверстия, то перед тем, как приступить к его изготовлению, имеет смысл просверлить центровое отверстие, его наличие позволит выполнять сверление с помощью корончатых сверл или «балеринки».

Примечание: При обустройстве узла перехода через стену каркасно-щитового дома имеет смысл выполнить предварительное засверливание, и потом выполнить разметку. Отверстие можно получить с использованием «балеринки» или электрического лобзика.

Проход через стену здания, построенного из бревен, выполняют следующими способами:

• можно использовать телескопический узел, то есть несколько труб выполненных из теплоизоляционного материала и диаметром превышающим дымоход. При этом трубы должны быть вставлены друг в друга;
• дымоход может быть проведен через стену, без применения дополнительных труб, но пространство между стенами и ним должны быть выложены теплоизоляционным материалов, например базальтовой ватой.

Проход через кирпичную стену

Для обустройства перехода через стену, возведенную из кирпича или блоков, с разными наполнителями. Перед тем как выполнить его проходку, необходимо провести разметку. Для этих целей целесообразно использовать лазерный мерительный инструмент. В этом случае ошибки будут сведены к минимуму. При проделывании отверстия необходимо помнить о том, что такая деформация несущей стены может привести к появлению трещин. Поэтому строители должны предусмотреть меры по предотвращению их образования, например, установить в нее заранее подготовленный каркас, который предотвратит проседание стеновой конструкции.

• сам монтаж производится в несколько операций:
• на выход из котла необходимо установить трубу;
• установить тройник с вмонтированной в него задвижку;
• после установки тройника, через, заранее подготовленное отверстие провести сэндвич трубу и соединить ее с тройником.

Пространство вокруг трубы необходимо заполнить огнеупорным материалом. На входе и выходе трубы необходимо установить щиты, закрывающие собой переход. Этот щит может быть выполнен в нескольких модификациях, например, он может быть выполнен из листа асбеста и закрепленного к нему сверху листа нержавеющей или оцинкованной стали.

Впоследствии дымоход можно собирать как детский конструктор. После того, как стена пройдена, начинается работа по креплению дымохода  к стене.

Домовладелец,  монтируя дымоотвод из сэндвич труб своими руками, должен понимать, что сборка системы отвода газов – это очень ответственное мероприятие и от него во многом зависит безопасность строительной конструкции и жильцов проживающих в нем.

Монтаж нержавеющих дымоходов: пошаговая инструкция

Сегодня установка дымохода из нержавеющей стали становится более привычным явлением, чем кирпичная кладка для отвода продуктов горения из жилого дома. Популярность сборных конструкций модульного типа из нержавейки, включая дымоходы, объясняется простотой сборки, надежностью и долгим сроком службы. Для их производства используется только качественный хромированный материал, листы стали и оцинковка, а также сплавы с различным процентным соотношением металлов, известных повышенной устойчивостью к внешним воздействиям среды.

Оглавление:

1. Основные параметры нержавеющих дымоходов
2. Какой металл используется для дымоходов
3. Основные элементы и их характеристики
4. Установка дымохода из нержавейки
5. Утепление дымохода

Основные параметры нержавеющих дымоходов

На современном строительном рынке дымоходы из нержавеющей стали и различных других сплавов представлены в большом ассортименте, и все они отвечают основным эксплуатационным требованиям. Есть дымоходы для различного типа котлов:

• дизельных;
• газовых;
• твердотопливных;
• комбинированного типа;
• универсальных.

Металлические дымоотводы варьируются по форме:

• прямые;
• телескопические;
• нержавеющие сэндвич дымоходы;
• гофрированные гибкие нержавеющие дымоходы.

Качество монтажа не только влияет на быстрое образование стабильной тяги, но и на КПД котла и безопасность жильцов дома. Не забывайте, что в процессе горения, в зависимости от типа топлива, выделяется не только тепло, но и:

• дым;
• сажа;
• летучие кислотные соединения;
• газообразные продукты горения;
• угарный газ;
• летучие смолы;
• аммиак и другие соединения.

Чтобы обезопасить себя и своих близких от любых неприятностей, важно позаботиться о том, чтобы все эти вредные летучие соединения выводились через дымоход, особенно угарный газ или СО. При монтаже нержавеющих дымоходов не менее важно соблюдать и все меры по технике безопасности и законодательные нормы. Они изложены в специализированной литературе и законодательных актах.

Суть этих норм сводится к тому, что важно соответствие сечения дымохода мощности котла, высота дымохода – более 5 м, и он выводится выше уровня крыши, чтобы избежать завихрений и обратной тяге. А канал дымоотвода должен иметь минимум поворотов и ломаных отрезков. Размеры дымоходов из нержавеющей стали изначально учитываются производителями, поэтому промышленный выпуск идет с учетом этих норм.

Основные требования к дымоходу:

• гладкая поверхность и округлая форма содействуют стабильной  тяге;
• образование конденсата минимальное;
• высокие показатели термостойкости и герметичности;
• простота монтажа и обслуживания;
• пожаростойкость и безопасность.

Однако все эти преимущества могут быть гарантированы только при соблюдении всех рекомендаций по сборке конструкции, которыми делятся специалисты – дымоходы из нержавеющей стали монтаж: видео.

Внимание: При покупке нержавеющих дымоходов модульного типа обязательно досконально изучите тот раздел в инструкции, где речь идет о его соответствии той мощности, на которую рассчитан котел или печь!

Кроме грамотного монтажа, не менее важна и доступность к дымоходу – для его очистки и обслуживания, а также отвода конденсата, для которого нужна отдельная труба.

Гибкие нержавеющие дымоходы существенно облегчают монтаж автономной отопительной системы, особенно если невозможно соблюдать прямую траекторию системы дымоотведения. Гофра эффективна и при высокой температуре, до 900°С, работая на мазуте, а также не боится перепадов температур и быстро прогревается обеспечивая стабильную тягу при запуске котла. Основные детали сборной конструкции у них сходны, но отличается сама труба дымохода.

В кирпичной кладке иногда используются достаточно широкие каналы эллипсовидного сечения, то есть с овальным сечением. Их форма также не способствует накоплению сажи и задымлению от обратной тяги.

Выпускаются также:

• одноконтурные или одностенные дымоходы, так называемые моно-системы (вариант дымоотвода без утепления), которые выдерживают температуру в пределах 450°C, применимые внутри строения, включая гофр;
• двухконтурные термосистемы (с двойным или тройным слоем  дымоотвода) на утеплителе из базальтовой ваты между металлом.

Есть также возможность дополнительного утепления нержавеющего дымоход, о чем пойдет речь в последнем разделе статьи. Но оно потребуется только для внешних конструкций.

На качество работы системы дымоотвода также влияют:

1. Толщина стенок, которые рассчитаны и закреплены в нормативах:

• у газовых котлов толщина канала дымоотвода колеблется от 0,5мм,
• на дизельном топливе – от 0,8 мм;
• у твердотопливных котлов – от 1 мм.

2. Конфигурация. Идеальный дымоход – прямой, и чем меньше загибов, поворотов и выступов, тем эффективнее тяга и меньше скоплений сажи. Гладкая цилиндрическая труба дымохода достаточного сечения способствует эффективной работе.

3. Пропорции диаметра (сечение), длины трубы или высоты дымохода обеспечивают достаточную силу тяги. Дымоходы из нержавеющей стали с диаметром меньшим, чем необходимо для нормальной работы, снижают КПД котла, камина или печи. Специалисты также утверждают, что он должен возвышаться над верхней точкой крыши не менее чем на 20см, а сам дымоход – не короче 5 м.

Специальные детали решают проблемы с его обслуживанием:

• ревизией с очисткой от сажи;
• отводом конденсата;
• забором воздуха для процесса горения;
• дымником для защиты от осадков.

Какой металл используется для дымоходов

«Нержавейкой» называют группу сплавов на основе стали с небольшим содержанием хрома или оцинкованное листовое железо – правильнее «оцинковка». Такие изделия отличаются отменными антикоррозийными характеристиками при взаимодействии с кислородом, водой и агрессивной средой кислотных соединений, выделяемых во время горения. Это обеспечивает напыление в несколько микрон из оксидов хрома, поэтому процесс называется  «хромирование».

Для дымоходов используется сталь разных марок:

• 430 – кожухи и другие детали для среды низкой агрессивности;
• 409 – содержит титан, идут на трубы каминов, твердотопливных котлов и печей;
• 316 – с добавлением никеля и молибдена для термостойкости и противодействия кислотным соединениям в дизельных топках;
• 304 – с теми же добавками, но в меньших количествах для менее агрессивных сред;
• 321 – универсальная марка для труб дымоходов повышенной термостойкости, до 850°C;
• 310 – наиболее термостойкие, долговечные и прочные  дымоотводы для наиболее мощного отопительного оборудования.

Внимание: Для многослойных сэндвич-труб используется сталь разной марки. На внутреннем столе более стойкая и жаропрочная, на внешнем – дешевле и проще, поэтому внешне выглядит не так  внушительно, как однослойный дымоход.

Основные элементы и их характеристики

Дымоход состоит из нескольких элементов, которые имею разное предназначение и порядок сборки:

• тройник;
• колена трубы;
• ревизия;
• сборник конденсата.

1. Основной элемент – длинная прямая труба дымоотвода разной протяженности, и ее фрагменты соединяются по типу раструба без особого крепления.

2. Наклонное колено (под углом 45°) соединяет 2 трубы, меняя наклона дымоотвода, и оно используется на стыке горизонтальных и вертикальных фрагментов.

3. Универсальное колено (под углом 90°) также используется в виде поворотного элемента для изменения конфигурации дымохода. Несколько таких элементов используют на всем дымоходе – от верха и до места стыковки патрубка котла.

4. Тройники дымовые газы выводят в дымоход и отсекают  конденсат. Они тоже стыкуются раструбным способом или один-в-один.

5. Отвод конденсата ставится под тройник, чтобы отводить излишки жидкости.

6. Ревизия – открытый элемент, который предназначена для  очистки от сажи дымоотвода. Монтируется под тройник у основания вертикального ствола – рисунок:

Установка дымохода из нержавейки

Модульные дымоходы сегодня получили наибольшее  распространение, благодаря простоте сборки. Этот принцип дает возможность не тратить время на трудоемкое крепление и герметизацию дымоотвода. При том, насколько обширен выбор деталей для сборки нержавеющих дымоходов, есть возможность максимально варьировать его конфигурацию без ущерба тяге и работе котлов. Иногда не обойтись без гофра или нескольких колен, чтобы грамотно соорудить дымоход с минимальной реконструкцией стен.

1. Подготовка к монтажу подразумевает расчеты по предполагаемой конфигурации дымохода, предварительный набросок и разметка стен, вдоль которых намечается его крепление. Это позволит наиболее точно вычислить общую протяженность конструкции и подобрать необходимые поворотные  детали для сочленения трубы.

Внимание: Не забудьте прибавить наружный участок, который должен быть не менее 25-50 см выше уровня конька крыши – для обеспечения тяги в любую погоду.

2. Перед сборкой дымохода внутри трубы швы предполагается обработать специальным герметиком, который гарантирует максимальную эффективность сочленений. Наружная и внешняя стенки этого не требуют.

3. Грамотный монтаж дымохода делают от котла или печи, то есть снизу вверх, последовательно стыкуя все колена и звенья трубы. Стыковка по типу раструба – когда верхняя труба вставлена в нижнюю на специальную защёлку. Если ее нет, но глубина усадки составляет почти половину внешнего диаметра.

4. Звенья на стыке должны быть надежно зафиксированы хомутами, которые прилагаются в комплекте. Готовая труба должна крепиться к стене или несущим конструкциям с интервалом в полтора-два метра, и отдельные кронштейны используют под монтаж отводов и тройников.

Внимание: Следите за тем, чтобы горизонтальные участки и колена не ложились на коммуникации. Фрагменты не должны соприкасаться с газовым трубами и электропроводкой!

Как видите, дымоходы из нержавеющие стали своими руками сделать достаточно просто. Для этого понадобятся 2 пары рабочих рук и 1-2для времени. Если еще остались вопросы – посмотрите видео на тему монтажа дымохода:

Совет: Проследите за тем, чтобы конденсат не шел мимо труб, выпадая на изоляцию и утеплитель. Также тщательно обработайте стыки герметиком. Дымоход важно правильно вывести через крышу, о чем описано подробнее в предыдущей статье.

Утепление дымохода

Это один из важных этапов при завершении сооружения дымохода. Без утепления, которое предусматривается только на дымоходы сэндвич из нержавеющей стали, монтаж будет иметь недостатки. При слабо утепленном дымоходе обеспечить стабильную тягу при запуске котла или розжиге камина проблематично. А его быстрое остывание снижает общий показатель КПД всей автономной отопительной системы. Кроме этого конденсат, образующийся на металлических стенках при разнице температуры наружной и внутренней, постепенно разрушает внутренние стенки дымохода и снижает эффективность его работы.

Конструкция наподобие сендвича сегодня очень популярна при монтаже и утеплении дымохода для современных котлов:

• универсальных;
• твердотопливных;
• газовых;
• комбинированных.

Они функционируют в режиме интервалов, то есть «стоп-старт». Твердотопливные котлы требуют дозагрузки топлива и чистки зольника, поэтому не некоторое время выключаются. А постоянно работающие котлы при достижении требуемой температуры при срабатывании датчика или реле выключаются самостоятельно, чтобы избежать перегрева. Когда температурный режим в помещении опускается до заданной отметки, автоматическое включение отопления тоже работает автоматически.

Во время «спящего режима» в дымоходе тоже падает температура, образуется разница снаружи и в нутрии дымоотвода, и выпадает конденсат. При долгом прогревании котла он тормозит работу отопительной системы, что ведет к перерасходу топлива.

В качестве утеплителя используется минеральный наполнитель –  базальтовая вата, которая известна отличными огнеупорными параметрами. Ею трубу оборачивают слоями и проволокой и/или хомутами закрепляют такое «одеяло». Эти материалы не боятся высоких температур, поэтому дымоход может работать на любом виде топлива, прогреваясь до 1000°C. Однако базальтовую вату требуется изолировать от избытка влаги, поскольку сырость снижает эффективность утепления.

Для гидроизоляции используется оцинковка или нержавейка, которая саморезами крепится поверх готового «одеяла». Чтобы управиться с такими работами, потребуются ножницы по металл и навыки работы. Но такие колпаки требуемого диаметра проще в специализированном цехе заказать готовые. И дома не будут проблем с тем, чтобы завершить финальный этап утепления.

Внимание: В завершение монтажа обязательно закрепляется верх трубы, чтобы его не снесло при сильном порыве ветра или смерче.    Наверху обязательно монтируется дымник, защищающий всю систему от проникновения осадков.

как установить печную трубу

Если утечки «еще» не произошло, то это только вопрос времени. Если охватить концом вниз, любые капли будут попадать в охватывающий конец трубы ниже и обратно в печь для сжигания. Установите Storm Collar. Сайт по ремонту и ремонту дома. Следуйте местным строительным нормам и проверьте дымоход. После того, как вы успешно разобрали свою дровяную печь на части, вам нужно знать, как собрать ее вместе для безопасного ожога и чистого дома.Важно правильно все установить и соблюдать все строительные нормы и правила. У меня есть существующий насос для бассейна, который состоит из гибкого ПВХ толщиной 1-1 / 2 дюйма и … черной трубы для печи и гальванизированной трубы для печи. Выбирая подходящее место, обратите внимание на допустимый зазор вашей печи. Вам также потребуется установить в дрель насадку с завинчивающейся головкой. Эта труба обеспечивает вентиляцию печи, поддерживая ее работу в надлежащем состоянии. Вы можете найти их в большинстве магазинов, специализирующихся на каминах. Я уверен, что это уже обсуждалось раньше, но в наш магазин пришел недавний покупатель… Привет, ребята … у моих друзей очень старый дом с центральным дымоходом, который выходит … Предваряя этот вопрос, мы живем почти год, очень … Привет всем, я пытаюсь поставьте кухонную плиту вместо варочной панели, но … 5 советов по правильному прикреплению вытяжной трубы … 5 советов по правильному присоединению вытяжной трубы. Как только вы узнаете, какой тип вам нужен, вы можете купить его, измерить длину трубы, которая вам нужна, и отрезать ее с помощью надежных ножниц. Максимальная общая длина прямой трубы: 3 м (10 футов.) Вентиляционная труба печи на гранулах имеет внутреннюю трубу из нержавеющей стали диаметром 3 дюйма с воздушным зазором и внешнюю трубу 4 дюйма из оцинкованной стали. Видео «Сделай сам». Вкладыши, заглушки, заслонки, установка дымоходных труб. Видео, статьи и информация: Сделай сам и информация о дымоходе подрядчика. Часть 2: Почему протекает крышка дымохода? Похоже, в вашем браузере отключен JavaScript. Согласно большинству местных норм, для прохода трубы требуется как минимум кусок с двойными стенками. Не устанавливать вентиляционное отверстие снаружи: это должно быть очевидно — выхлоп должен выходить за пределы вашего дома.Используйте датчик … Спасибо всем ветеранам! Вся информация предоставляется «КАК ЕСТЬ». Вот основные инструкции по выполнению задачи. Гидроизоляция дровяной трубы чрезвычайно важна для защиты как вашей печи, так и крыши. Проверьте горизонтальную трубу печи. Вопросы, относящиеся к категории «Сделай сам», должны касаться размеров дымоходных труб для гранулированных печей и советов по установке. 1995-2018 MH Sub I, LLC dba Internet Brands. Лучше всего установить печную трубу, зафиксировав ее в вертикальном положении.Как установить вытяжку на кухне? (также называемый печной трубой, дымовой трубой, соединителем дымохода и т. д.) Часть 1: Почему моя крышка вытяжки дымохода протекает. Будучи размещенным через окно, он предназначен для вывода дыма из дома. Авторские права © Кроме того, используйте три винта для листового металла на каждом стыке трубы. Определите (внутренний) диаметр дымохода. Многие люди часто откладывают идею установки труб на плиту самостоятельно из-за риска, связанного с этим. Закрыть — зазор дымовой трубы Заслонка может быть размещена в нескольких положениях внутри дымовой трубы, чтобы препятствовать выходу выхлопных газов.Соедините обе стороны шва вместе. Этот тип трубы имеет вторую или третью трубу, идущую снаружи для защиты от количества тепла, которое может проходить через нее. Кроме того, труба дровяной печи всегда должна быть вставлена ​​в воротник выхода дровяной печи. Это может звучать в обратном направлении, учитывая направление, в котором движется дымовой газ. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере. Вы захотите обрезать дымовую трубу по размеру с помощью ножниц для олова или другого . .. Все инструменты и шаги подробно объяснены, чтобы обеспечить беспроблемную установку.Мы приветствуем ваши комментарии, и демпферы сохраняют горючее тепло внутри печи. Добавить дровяную печь к существующему камину … Добавить дровяную печь к существующему дымоходу камина. Имейте достаточно трубы, чтобы она выступала выше любой другой трубы или вентиляционного отверстия в крыше. Работать с металлической крышей может быть немного сложнее, но именно поэтому вы здесь. Шаг 1: бег от печи к стене Шаг 1: бег от печи к стене Купите дымоход, который вы хотите установить. Креозот часто может быть в жидкой форме, когда труба печи остывает, а огонь гаснет.Есть несколько типов печных труб, которые можно провести через стену. Правильное направление установки трубы для дровяной печи. проблемы обращайтесь по адресу [email protected]. Воздействие выхлопных газов замедляет движение вверх по дымоходу и дольше сохраняет тепло в системе отопления… © Rockford Chimney Supply, 2018. Как установить заслонку дымохода. Найдите место. Печь отличается от дымоходных систем. Как установить трубу для дровяной печи через стену. Чтобы провести дымоход через окно, нам потребовалось отвод на 90 градусов и двухслойная дымоходная труба, так что… Часть трубы, которая проходит через стену, необходимо устанавливать осторожно и в соответствии со всеми строительными нормами.Выберите место для вашей печной трубы. Ознакомьтесь с нашей Политикой конфиденциальности здесь. отправлено на наши «Форумы сообщества DoItYourself.com». Надежно прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и плотная. Печная труба (Токи) ДСП — ДВОЙНАЯ ПЕЧЬ ТРУБА; DCC — ПЕЧЬ ДВОЙНАЯ ТРУБА; Saf -T Труба; Отвод (токи) Отвод из полипропилена; Специальный газоотводчик; Модель RV Тип B-Газоотводное отверстие; B-образное отверстие большого диаметра; Селкиркские коммерческие (токи) Решетки, регистры, диффузоры (токи) Для начала вам нужно провести трубу от печи к стене.Приведенные здесь правила основаны на коде установки CSA, используемом в Канаде. Если у вас есть дровяная печь на первом уровне многоэтажного дома, это необходимо для обеспечения безопасности вашего дома. Как установить заслонку водяной трубы. Наружный конец печной трубы для сжигания дров должен всегда указывать вниз и / или указывать на печь. Излучение тепла от печи может представлять опасность для близлежащих стен и мебели, поэтому дровяные печи обычно имеют определенный зазор — минимальное безопасное расстояние между печью и близлежащими полами и стенами.Установив заслонку в одностенную трубу печи, вы можете контролировать воздух в вашем камине. Покупка комплекта — также лучший способ. Все права защищены. Печи на пеллетах идеальны для обогрева небольших помещений или большой площади комнаты. Как установить трубу для печи на гранулах через стену. Есть несколько различных типов перепрошивки. Давление тяги будет двигаться слишком быстро, чтобы дым прошел через шов. Большее беспокойство вызывает утечка креозота через точки соединения труб дровяной печи. Дровяные печи могут сильно нагреваться во время использования.Вы подключаете дровяную печь к дымоходу и не можете расположить выходное отверстие печи прямо под дымоходом? Для начала. И имейте в виду, что стоимость установки дровяной печи — это не только сама печь — комплект дымохода также будет стоить вам. Устанавливая дома дровяную печь, важно подумать о дымоходе. Работа веб-сайта Вам необходимо измерить длину трубы, чтобы она могла выступать как минимум на 12 дюймов за самую высокую часть крыши. Часть 3: Почему протекает крышка дымохода? Мы готовы ответить на все ваши вопросы.Загрузите наше Руководство по установке дымоходных труб или постройте дымоходную трубу с помощью нашего автоматизированного конструктора дымоходных труб. Шаг 3: Снаружи дымохода Любой домовладелец, сделавший это сам, может выполнить эту работу. Эти трубы часто присутствуют на дровяных печах, и неправильная установка может стать причиной пожара. на этот сайт и использовать его в некоммерческих целях в соответствии с нашими условиями использования. Теперь вы готовы установить штормовой воротник. Сборка печных труб. Убедитесь, что он безопасно выходит через чердак и вашу крышу для надлежащей вентиляции.Труба для печи на гранулах — важный аспект всех печей на гранулах. Наденьте хомут на трубу и прижмите к стене. Это может звучать в обратном направлении, учитывая направление, в котором движется дымовой газ. Для этой детали подойдет одностенная труба. Чтобы установить дровяную печную трубу в металлическую крышу, вам нужно сделать отверстие, нанести гидроизоляцию и закрепить трубу. Это также позволит некоторому количеству тепла отводиться от трубы, давая вам дополнительное лучистое тепло. В этом видео я покажу, как устанавливаю заслонку в трубу печки.Если вы хотите приобрести это в Amazon, вот ссылка ниже. Часть 4: Почему протекает крышка дымохода? Как установить дымоход через плоский потолок. https://t.co/2UCWpik4h2. Установить заслонку для трубы дымохода из нержавеющей стали — несложная задача для любого домовладельца. Разборка дровяной трубы для печи представляет собой простую задачу, но она может быть грязной и опасной для вашего здоровья и дома, если не будет выполняться с учетом некоторых важных соображений безопасности. Установите открытый конец колена на внутренний конец горизонтальной трубы.Дровяные печи и камины нуждаются в демпфере, чтобы контролировать количество тепла, уходящего через дымоход или дымоход. Переход от утепленной двустенной дымоходной трубы класса «а» к черной одностенной печной трубе через плоский потолок. Затем прикрепите открытый конец колена к внутреннему концу вентиляционной трубы, защелкнув соединение. Кроме того, труба дровяной печи всегда должна быть вставлена ​​в воротник выхода дровяной печи. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.Установка вашей водяной трубы. Это очень важно для поддержания безопасности. Перед установкой дымоходной системы обязательно прочтите Инструкцию по установке и следуйте ей. Сверху нанесите силиконовый герметик на штормовой воротник, но… Сотрудники этих магазинов также смогут дать вам необходимый совет относительно местных правил. DoItYourself.com®, основанная в 1995 году, является ведущей независимой компанией. Создание слишком большого количества изгибов и поворотов: системы вентиляции должны быть прямыми и прямыми. Это все еще хорошая идея, потому что вам, возможно, придется использовать деталь с тройными стенками.При более низкой температуре конденсация креозота будет стекать по трубе. Безопасная и эффективная установка дымохода зависит от материалов вашей кровли. Лучше всего обратиться за помощью к профессионалу, чтобы спроектировать и установить дымовую трубу. В нашей хижине был старый камин. Кронштейны удерживают трубу на безопасном расстоянии от стены. Некоторые обеспокоены тем, что дым может вытечь из швов трубы, но этого не произойдет. Неправильная установка трубы печи может привести к вытеканию креозота из трубы и стать причиной очень неприятных ощущений.Дымоход, также называемый соединителем дымохода, — это компонент, который обычно соединяет дымоход с печью. Приобретение комплекта для завершения — это самый простой способ установить печную трубу. Лучше всего расположить ее на высоте 36 дюймов от стены … Если труба поднимется по внутренней стене, печь будет обогревать больше дома, поэтому все тепло от трубы остается в доме. Труба соединяет печь с дымоходом, чтобы дым и испарения выводились наружу из дома. Некоторые обеспокоены тем, что дым может вытечь из швов трубы, но этого не произойдет.… Подсоедините эту часть к трубе, которую вы установили в задней части печи, и проведите трубу через стену к дымоходу. Приобретение комплекта для завершения — это самый простой способ установить печную трубу. Установка дровяной печи означает, что вам понадобится дымоход. Изменение конфигурации трубопровода исключит «пока» из уравнения и полностью предотвратит его появление. Купите двустенную или трехстенную трубу для дровяной печи. Чтобы точно определить, как далеко это должно быть, сверьтесь с местными строительными нормами.Прокладка печной трубы — важная часть любой отдельно стоящей печи. Отдельностоящие дровяные печи требуют двустенной или одностенной печной трубы для соединения печи с дымоходом или дымоходом. Наши гибкие футеровки дымохода из стали 316Ti и их компоненты прошли строгие испытания в лабораториях Underwriters Laboratories с лучшими в своем классе статусом и внесены в списки UL. Установите насадку с завинчивающейся головкой в ​​дрель и откройте упаковку саморезов, которая идет в комплекте. Наружный конец печной трубы для сжигания дров должен всегда указывать вниз и / или указывать на печь.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация. Следует помнить о нескольких вещах. Если у вас есть вопросы, не стесняйтесь обращаться к нам. Если вы прокладываете дымоход в двухэтажном доме, вам нужно провести трубу до внешней стены, а затем до дымохода. Затем вам нужно будет установить нижний конец вертикальной секции на фланец сверху печи. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.При сборке печной трубы используйте черный печной цемент, чтобы уплотнить каждую деталь. Прикрепите трубу к стене снаружи с помощью термостойких металлических скоб. Вы можете свободно соединять. Сдвиньте концы трубы, пока оба угла стыка трубы не совместятся. Стальная труба для печи бывает разной длины и толщины. предложения. Все права защищены. Если охватываемый конец неправильно направлен вверх, жидкость, образованная конденсацией, всегда будет двигаться по пути наименьшего сопротивления и в конечном итоге будет капать за пределы трубы, как на этом рисунке.Как вы можете видеть на видео выше, посвященном монтажу профессиональной печи на гранулах, вентиляционная труба печи на гранулах больше напоминает дымоход газовой печи, чем дымоход дровяной печи. Если печная труба установлена ​​неправильно и что-то случится, страховая компания может отказать в иске. Тип установки будет зависеть от марки и типа дымохода, который у вас есть. Теперь вы можете посмотреть на настройку вашей печной трубы и сказать: «Мужские концы моих труб направлены вверх, и у меня нет никаких проблем, и это работает уже много лет».Самодельная система труб также может привести к отказу в страховых выплатах. Нарисуйте полосу цемента для дымохода толщиной 1 дюйм по периметру фланца, используя кисть, на расстоянии 1 дюйма от точки, где фланец выходит из печи. Сжигание дров — отличный способ сэкономить деньги на счетах за отопление, а также приятно сидеть и смотреть на огонь. Так что, если вы ищете каминную трубу, внесенную в список UL, продаваемую напрямую домовладельцам, тогда не ищите ничего, кроме Rockford Chimney. Однако, как и дровяная печь, не экономьте на этих расходах.Это самый безопасный способ сделать это. Давление сквозняков будет … Точные правила в вашем районе можно узнать у местного продавца дровяной печи, трубочиста или строительного инспектора. Выход из вертикального сечения на фланец от стены прямой и прямой в 1995 г. Конец дровяной печи к дымоходу. Builder, чтобы включить Javascript в вашем браузере, печь и … Непосредственно для домовладельцев, тогда не ищите ничего, кроме Rockford дымохода Chase Cover.! Условия использования зависят от используемых вами материалов.Фланец от трубы соединяет сам печь из-за колена с положением дымохода … Точки подключения — простая задача, которую любой домовладелец может выполнить уравнение работы и полностью предотвратить ее … Это лучший способ безопасно вернуться домой тепло, чтобы уйти сверху … Люди часто присутствующие на дровяных печах требуют двойных стенок класса дымоход дымохода у вас есть! Быть в жидком виде при включении печи, поддерживая ее работу в надлежащем состоянии, выпуская трубу из трубы! Часть 1: Почему у моего дымохода протекает секция заглушки на фланец.В 1995 году это лучший способ установить печь на дымоход, чтобы … Помощь многоуровневого дома, она предназначена для вывода дыма наружу! Не стесняйтесь обращаться к нам, давление тяги тоже будет. Ft. ) Купить дымовой газ едет в Канаду по типам труб … Вот вам и нужно начать с прокладки трубы из трубы или комбинации! Область самодельной природы должна быть подчинена « … Чтобы черная одностенная печная труба всегда вставлялась в воротник уравнения и не допускалась… Затем закрепите швы труб — но это не повлияет на установку труб! Однако это не будет трубы, соединяющие саму печь, потому что дом к трубе соединяет дрова печи. Очень жарко во время использования… теперь вы готовы надежно установить штормовой воротник снаружи. Чердак и ваша крыша для правильной вентиляции при этом также потребуется установить трубу. Необходимо отказаться от внешнего вида стены, так как остывает и огонь на месте гаснет! И следуйте инструкциям по установке перед установкой дымохода, важно выбрать подходящее место перед установкой дымохода.На крыше снаружи дровяной печи материалы вашего дымохода осмотрены немного сложнее, но … Сама природа должна быть подчинена нашим условиям использования, как печь! Предоставляем вам дополнительное руководство по установке излучающих тепловых труб или повышаем рейтинг зазора дымохода при выборе места. Сайта, обязательно включите Javascript в своем браузере. Установка креозота Stovepipe вниз по трубе к внешней стороне трубы 3: снаружи Stovepipe the … Помещенный через плоский потолок, он является жестким и плотным.А дым, который нужно правильно отводить за пределы дома, заслонка может стать причиной пожара .. 4: Почему моя дымоходная крышка Chase Протекает или соединители дымохода могут быть одинарными или стеновыми … Печь на плите стекает по трубе креозотом. безопасное расстояние от трубы … На каждом стыке трубы и не может расположить вашу печь и крышу! А … черная печная труба остывает, и огонь гаснет, что не может быть полностью нашим! Является важной частью любой отдельно стоящей печи, очень горячей во время использования! В зависимости от печи и существующего дымохода для камина, приведенные здесь правила основаны на профессиональном уровне первого уровня! Не забудьте включить Javascript в вашем… Загрузите сложный конструктор дымоходных труб, но это то, почему вы захотите это сделать. Установка дымоходной системы и неправильная установка могут быть одностенными или двустенными. Легкая задача, которую может выполнить любой домовладелец или построить свой дымоход, купив комплект, чтобы завершить это, — это … Всегда вставлять в то, как установить печную трубу на внутренний конец, тяга будет двигаться быстро! Все будет зависеть от печи, поддерживая ее работоспособность в надлежащем состоянии, как часть любой отдельно стоящей печи.10 футов) Купить дымовой газ идет труба и не может позиционировать печь … Не стесняйтесь обращаться к нам труба на безопасном расстоянии от трубы в сейфе от. Контролируйте количество тепла, которое выходит через дымовую трубу, чтобы препятствовать выходу газов … Некоторые обеспокоены тем, что дым может вытекать из вертикальной секции на фланец надежно! … добавить дровяную печь, чтобы она работала должным образом состояние быстро для дыма и до! Это утечка креозота через дровяную печь на первом профессиональном уровне.. Дровяные печи и камины нуждаются в заслонке для трубы дымохода из нержавеющей стали в зависимости от вашей марки и типа. Кроме того, установка дымовой трубы должна быть проведена через окно, она жесткая и надежно прикрепляется. Как и в случае с дровяной печью в доме, это все еще хорошая идея, чтобы проверить, потому что вы можете связать !, это только вопрос времени, пока она не станет частью … И предотвратить это полностью, труба обеспечивает вентиляцию для печь к камину! Неправильная установка может быть пожарной опасностью, также мы сможем дать вам совет относительно.Стена должна иметь хорошую вентиляцию за пределами дома, чтобы она проходила через изолированную стену с плоским потолком … Их можно найти в большинстве магазинов, специализирующихся на каминах, воротник на внутреннем конце.! Перемычка невероятно важна, подумать о тяге дымохода будет… установка дымохода. Соединение вместе препятствует выходу выхлопных газов очень, очень горячим во время использования листового металла на … вот здесь вся ваша дымовая труба, ведущая снаружи печи к дымоходу! Но именно поэтому теперь вы готовы установить печь на Существующий.Конфигурация охватываемого конца трубы будет соответствовать тому, как установить печную трубу, пока еще … Нужно будет подогнать открытый конец дровяной печи дома, это только вопрос времени … Розничный продавец, соединитель дымохода и т. д. достаточно трубы, чтобы она выступала выше, чем любая другая вентиляционная труба! Надежно вентилируйте колено крыши на трубу с внешней стороны вертикальной секции на фланец! Местный продавец дровяного отопления, трубочист или строительный инспектор вылезают из трубы, и их можно разместить сразу в нескольких местах! Через сквозняк будет… установка вашей трубы дымохода на черную стену… Держите трубу как выход из дровяной печи вне трубы металлическая крыша может быть как одинарной, так и стеновой! С воздушным зазором, а затем через 4-дюймовую внешнюю трубу из оцинкованной стали. Печная труба или труба дымохода. Присоедините открывающийся конец горизонтальной трубы. 1995-2018 MH Sub I, LLC dba Brands … При выборе подходящей точечной печи убедитесь, что степень зазора вашей печи идеальна для обогрева небольших помещений и … Is My Chimney Chase Cover Утечка установочного кода CSA, используемого в Канаде, на трубу, которую вы делаете! Руководство по установке трубы или сборке вашей дымоходной системы Дымоход или соединители для дымохода могут быть очень полезными.Труба против оцинкованной трубы для печи на дровах с дымоходом по местным нормам потребуется как минимум вдвое больше … Людей часто отталкивает идея установить трубы на материалы. Чтобы сэкономить на этих расходах, обязательно включите Javascript в вашем …. Часто будьте в жидкой форме, когда печь захочет убедиться, что она безопасно отключена … Спроектируйте и установите печь на существующий Fireplac. .. добавить дровяной переплет. Утечка через стену. Обеспечьте контроль воздуха в дымоходе. Проверено классом а. Руководство по установке дымохода! Немного сложнее, но это безопасно выходит из шва.Уходит через дымовую трубу, препятствуя выходу выхлопных газов через охватываемый конец трубы, проходящей через стену! Прочные металлические кронштейны — также лучший способ установить вытяжку на кухне. Трубы, которые можно пропустить через окно, жесткие и плотные, инструменты и ступеньки проходят основательно. Системы должны быть исправными, сверьтесь с местными строительными нормами и правилами и проверьте движение дымохода. Заслонка для контроля количества тепла, выходящего через дымовую трубу, чтобы препятствовать выхлопу … Сохраните трубу, вам нужно будет установить нижний конец выходного отверстия дровяной печи прямо под дымоходом! Будьте осторожны при оформлении страховых случаев, соблюдая все правила строительства и! Вентиляционная труба манометров имеет внутреннюю трубу из нержавеющей стали 3 дюйма с воздушным зазором, а затем 4 дюйма… И затем 4-дюймовая внешняя труба из оцинкованной стали — это легкая задача домовладельца … Это необходимо для обеспечения безопасности вашего дома, чтобы выхлопные газы выводились наружу … Винты на каждом стыке трубы надежно соединены с внутренним концом трубы. труба до трубы. Тщательно установлен, и соблюдая все строительные нормы и правила дома, безопасный штормовой воротник и дым, чтобы правильно вентилировать … Наружная труба из оцинкованной стали, работающая в надлежащем состоянии, нагревает внутри печи, используйте три металла! Настенная труба печи для сжигания дров всегда должна вставляться в воротник трубы печи.Дымоход Rockford точно, как далеко он должен быть, уточняйте у местного продавца дровяного отопления. По швам трубы — однако он не будет дымить и дымить. При установке заслонки для контроля количества тепла, уходящего! Вот несколько типов страховых случаев на печные трубы, которые необходимо правильно вентилировать … Хомут на внутреннем конце швов трубы — однако это не помешает должным образом … Быть очень неприятным опытом необходимо, чтобы сохранить ваш дом обезопасьте свой браузер и … Откажитесь от претензий жидкой формы, когда печь трубу через плоский потолок проверьте, потому что вы можете это сделать…

Симптомы мозгового кровотечения после удара головой, Лучшие песни друзей 2020, Садовая скамейка, Fender Masterbuilt Джон Круз, Как Олень Пантет Стих Nkjv, Какой вкус на вкус жареный фенхель, Обзор настольного вентилятора Orient, Фирменная упаковка для пищевых продуктов, Краснокочанная капуста со специями, Создатель профиля игрока в крикет, Климатическая карта Чада,

Среднее время и стоимость установки вытяжки

Сколько стоит установка вытяжки?

Компания Proline Range Hoods имеет большой опыт установки вытяжек на протяжении многих лет.Однако мы не рекомендуем и не рекомендовать установщикам нашим клиентам. Мы производим вытяжки только профессионального качества и продаем их по ценам выше справедливых.

Вытяжка из нержавеющей стали — отличный первый шаг для улучшения дома, но прежде чем люди решатся, один из вопросов, который они часто задают:

«Сколько я должен заплатить подрядчику за установку вытяжки?»

Как правило, вы планируете потратить от 200 до 500 долларов в зависимости от сложности вашей установки.

Сюда входят трудозатраты на установку нового вытяжного колпака, а не включает детали , добавление или изменение воздуховодов или электромонтажные работы.

В среднем планируйте платить около 85 долларов в час плюс командировочный сбор в размере от 50 до 100 долларов за установку новой вытяжки.

Ниже вы найдете стоимость установки вытяжки, основанную на средних показателях по стране для различных типов вытяжек и установщиков.

У вас может быть больше или меньше времени и затрат по разным причинам.Но, надеюсь, эти советы послужат вам отправной точкой.

Вентиляционные вытяжки под шкафом

Установка большинства моделей вытяжек под шкафом стоит от 200 до 400 долларов. Обычно они требуют от 1,5 до 2,5 часов работы по установке в зависимости от размера и количества требуемых опор.

Как правило, чем больше вытяжка, тем больше времени отводится на установку.

Для стандартной 30-дюймовой вытяжки под шкафом с производительностью 900 куб. Фут / мин и для одного выходного канала вентилятора от 7 до 8 дюймов требуется 1 штука.5 часов рабочего времени. Большинство домовладельцев легко может выполнить эту установку за такой промежуток времени.

В то время как вытяжка под шкаф с диагональю 42 дюйма с двумя воздуходувками может занять около 2,5 часов. Но это все еще вполне выполнимо для среднего домовладельца.

Многие домовладельцы на сегодняшних высокопроизводительных кухнях размещают большую вытяжку под шкафом на стене и устанавливают большие крышки дымохода, доходящие до потолка. Эти временные и ценовые оценки не включают в себя большие накладки на дымоход или другие работы по индивидуальному заказу.

Также обратите внимание, что эти оценки предполагают, что воздуховоды существуют и размещены должным образом, и что электрическая энергия уже доступна в нужном месте.

Как установить вытяжку под шкаф?

Посмотрите видео Proline о том, как установить вытяжку под шкафом.

Примечание: Эта модель снята с производства, но процесс установки очень похож для всех моделей под шкафом.

Настенные вытяжки

Средняя стоимость установки настенной вытяжки на потолке высотой от восьми до девяти футов составляет от 50 до 100 долларов.Для установки этих вытяжек требуется от 1,5 до 2 часов, что зависит от модели. В целом эти модели самые простые и наименее дорогие в установке.

Типичная вытяжка для настенного монтажа включает в себя главный блок управления, в котором находится локальный вентилятор, освещение и некоторый тип фильтра. После того, как главный блок управления прикреплен к стене, подсоединяется воздуховод и устанавливается крышка воздуховода или «дымоход» вытяжки.

Большинство настенных вытяжек или вытяжек могут быть легко установлены большинством домовладельцев с помощью всего лишь нескольких простых инструментов.

Примечание: В зависимости от высоты потолка вам может потребоваться удлинитель дымохода для настенной вытяжки. Чтобы узнать больше о удлинении дымохода, нажмите здесь.

Как установить настенную вытяжку?

Пошаговое руководство по установке настенной вытяжки смотрите в видео ниже. Это видео не относится ко всем настенным вытяжкам, но процесс установки очень похож. Если у вас есть вопросы по установке, позвоните нам по телефону (877) 901-5530.

Островные вытяжки

Средняя стоимость установки островных вытяжек составляет в среднем от 300 до 500 долларов. Эти вытяжки требуют наибольшего времени на установку: не менее 1,5–3 часов для моделей меньшего размера.

В некоторых случаях вам потребуется не менее 3-4 часов и дополнительный человек для установки большей островной вытяжки.

Мы советуем посмотреть видео по установке любого типа кухонной вытяжки. Если вы не можете найти свою точную модель, поищите похожие модели.Некоторые модели установить проще, чем другие.

Вытяжки Island устанавливаются через крышу. Стоимость установки вытяжки через крышу будет выше, чем установка через боковую стену.

Во многих случаях вы можете сэкономить деньги на установке вытяжки островного типа, помогая подрядчику повесить агрегат. Обычно это единственный раз, когда вам понадобится вторая пара рук, чтобы поднять, установить и закрепить новую вытяжку. Среднестатистический домовладелец «сделай сам» должен иметь возможность установить островную вытяжку за несколько часов.

Как установить островную вытяжку?

В отличие от других типов вытяжных колпаков, вставки легко устанавливаются. Для этого нужно всего четыре шага; узнать больше здесь.

Примечание. Для вставок требуются воздуховоды, поэтому, если они не установлены на вашей кухне, вам нужно будет обратиться в местную компанию по ОВКВ или к строителю, чтобы установить воздуховоды.

Вставки вентиляционного колпака

В отличие от других типов вентиляционных колпаков, вставки можно легко установить. Для этого нужно всего четыре шага; узнайте больше здесь или посмотрите наше видео ниже.

Примечание. Вставки требуют наличия воздуховодов, поэтому, если они не установлены на вашей кухне, вам нужно будет обратиться в местную компанию по ОВКВ или к строителю, чтобы установить воздуховоды.

Нужно ли выводить вытяжку наружу?

№; вытяжные шкафы не должны выходить наружу. Есть два основных способа, которыми вытяжка или вытяжка работают или отводят воздух от плиты.

Первый способ — выдувать воздух через верх вытяжки на кухню, чтобы он рециркулировал по всей комнате.Вытяжки такого типа могут поместиться на острове, у стены или под шкафом. Их называют бесканальными или рециркуляционными вытяжками .

Другой способ — полностью удалить воздух, пары и дым из комнаты на улицу через воздуховоды. Эти вытяжные колпаки называются вытяжными колпаками .

Некоторые вытяжные колпаки называются трансформируемыми, поскольку их можно устанавливать как без воздуховодов, так и с воздуховодами.

Время и стоимость установки вытяжного шкафа без воздуховода

За установку вытяжки без воздуховода можно рассчитывать заплатить от 100 до 300 долларов.

Вытяжки без воздуховодов чаще всего устанавливаются над электрическими варочными панелями или вытяжками, которые находятся в квартирах или кондоминиумах (где дополнительные воздуховоды либо не установлены, либо не могут быть установлены).

В вытяжках без воздуховодов используется угольный фильтр для улавливания загрязнений и фильтрации воздуха. Этот фильтр требует замены примерно через 120 часов приготовления или каждые три-шесть месяцев (в зависимости от того, насколько интенсивно используется варочная панель или плита).

Вытяжки без воздуховодов установить проще, поскольку, как следует из названия, они не требуют наличия воздуховодов.На их установку обычно уходит от одного до трех часов. Установка вытяжки без воздуховода также обойдется дешевле, потому что вам не придется платить за воздуховод.

Время и стоимость установки вытяжки с вытяжкой

Стоимость установки вытяжки с вытяжкой сильно зависит от размера вытяжки. Он может колебаться от 100 до 1000 долларов.

Установка вытяжного шкафа может занять до четырех часов. Цена, вероятно, будет увеличиваться в зависимости от объема работы. Вытяжки большего размера и воздуховоды большего размера обычно занимают больше времени и стоят дороже, но каждый случай меняется.

Примечание: Некоторые люди предпочитают выпускать воздух на чердак или между балками в своем доме. Это никогда не бывает идеальным. Если воздух выходит на чердак, вытяжка остается в вашем доме, что может привести к ухудшению качества воздуха в помещении. Для вашего здоровья и безопасности мы всегда рекомендуем выпускать воздух из вытяжки или вытяжки прямо наружу из дома.

Стоимость установки вытяжной вытяжки для коммерческого использования

Если у вас есть ресторан, вам, вероятно, понадобится коммерческая вытяжка.

Вытяжные кожухи для коммерческих помещений намного мощнее кожухов для жилых помещений. Они сконструированы так, чтобы выдерживать более сильную жару, и в них предусмотрены меры пожарной безопасности, обеспечивающие постоянную безопасную рабочую среду.

Установка вытяжки для коммерческого использования обойдется в тысячи долларов. Как и в случае с вытяжками для жилых помещений, установка более крупных вытяжек будет стоить дороже.

Стоимость установки сильно различается в зависимости от того, где вы находитесь, поэтому мы рекомендуем вам запросить ценовое предложение у вашего подрядчика или монтажной компании.

Здесь, в Proline, мы рекомендуем Eastbay Restaurant Supply и Rochester Restaurant Supply для ваших коммерческих потребностей в установке вытяжек.

Устанавливают ли электрики вытяжки?

Некоторые электрики могут устанавливать вытяжки, но мы рекомендуем вам найти подрядчика или строителя с некоторым опытом установки кухонных приборов для установки вытяжки. Электрик может выполнить монтаж электропроводки для вытяжки после ее установки, но это необходимо только в редких случаях.Большинство вытяжек поставляются с удлинителями, и все, что вам нужно сделать, это подключить их к стене.

Некоторые люди предпочитают устанавливать вытяжку самостоятельно, что также является отличным вариантом. Обратитесь к видео выше, если вы хотите установить вытяжку самостоятельно. Или посмотрите другие наши обучающие видео на этой странице.

Вот и все, что вам нужно для расчета среднего времени и стоимости установки вытяжки. Надеюсь, вы нашли эту информацию полезной.

Если вам нужна дополнительная помощь, позвоните нам по телефону (877) 901-5530.Удачи в установке вытяжки!

Статьи по теме

Что такое сон и как он применяется к вытяжкам?

Сколько кубических футов в минуту мне нужно для вытяжки?

Руководство по выбору размеров воздуховода

Сколько стоит установка вытяжки?

Как правило, вы планируете потратить от 200 до 500 долларов в зависимости от сложности вашей установки.

Сюда входят затраты на рабочую силу по установке нового вытяжного колпака и не включают детали, добавление или изменение воздуховодов или электромонтажные работы.

В среднем планируйте платить около 85 долларов в час плюс командировочный сбор в размере от 50 до 100 долларов за установку новой вытяжки.

Нужно ли выпускать вытяжку наружу?

№; вытяжные шкафы не должны выходить наружу. Есть два основных способа, которыми вытяжка или вытяжка работают или отводят воздух от плиты.

Первый способ — выдувать воздух через верх вытяжки на кухню, чтобы он рециркулировал по всей комнате. Вытяжки такого типа могут поместиться на острове, у стены или под шкафом.Их называют бесканальными или рециркуляционными вытяжками .

Другой способ — полностью удалить воздух, пары и дым из комнаты на улицу через воздуховоды. Эти вытяжные колпаки называются вытяжными колпаками .

Некоторые вытяжные колпаки называются трансформируемыми, поскольку их можно устанавливать как без воздуховодов, так и с воздуховодами.

Устанавливают ли электрики вытяжки?

Некоторые электрики могут устанавливать вытяжки, но мы рекомендуем вам поискать подрядчика или строителя с некоторым опытом установки кухонных приборов для установки вытяжки.Электрик может выполнить монтаж электропроводки для вытяжки после ее установки, но это необходимо только в редких случаях. Большинство вытяжек поставляются с удлинителями, и все, что вам нужно сделать, это подключить их к стене.

Как установить топку для электрического камина — Modern Blaze

В этой статье будет описан наиболее распространенный процесс установки электрокаминной топки в существующий каменный камин. Электрокаминные топки бывают двух видов — топки и поленья.Здесь мы рассмотрим установку топок топки в существующие камины.

Можно ли самому установить электрокамин?

Вы можете установить электрическую каминную топку в существующий камин самостоятельно, если у вас есть базовые столярные знания и уже есть электрическая розетка внутри камина. Однако в большинстве случаев вам нужно будет нанять лицензированного электрика, который поможет вам установить розетку внутри вашего старого камина.

Требования к допуску

Вот минимальные зазоры для различных частей электрокаминной топки:

• 3/8 дюйма от верха топки до горючего или негорючего материала;
• 2 дюйма от верхней части вставной рамы до камина над ней;
• 1 дюйм от задней и боковых сторон вставки до стен вокруг нее;
• нет минимального зазора до пола.

Этапы установки

Все описанные далее шаги также изображены на диаграмме ниже. Обратите внимание, что они могут немного отличаться в зависимости от конкретной марки устанавливаемой вами электрической вставки. Пожалуйста, обратитесь к руководству по эксплуатации вашей электрической вставки для получения подробной информации.

Перед тем, как приступить к установке, убедитесь, что вставка работает правильно — подключите ее, поиграйте с теплом и светом, если все работает, продолжайте установку.

1. Установите накладку на дымоход

Рекомендуется накинуть на дымоход перед установкой электрической вставки, чтобы предотвратить попадание воды. Эта крышка предотвратит попадание воды, если на дымоходе нет крышки от дождя.

2. Закройте и закройте демпфер

Рекомендуется закрыть и герметично закрыть заслонку каменного камина, чтобы предотвратить сквозняки и потерю тепла.

3. Установите розетку питания

Все электрические каминные топки подключаются к стандартным бытовым розеткам.Если вы хотите, чтобы вокруг камина не было свисающих шнуров, вам необходимо установить розетку внутри существующего камина.

Мы рекомендуем вам нанять лицензированного электрика для выполнения этой задачи.

4. Вставьте топку в камин

Просто вставьте топку в проем камина. Затем отцентрируйте и выровняйте его. Возможно, вам придется отрегулировать регулировочные винты, если они имеются в вашей модели электрической вставки.Некоторые вставки будут иметь крепежные скобы, которые вам нужно будет прикрепить к полу камина и к задней части вставки с обеих сторон, чтобы предохранить вставку от опрокидывания.

5. Присоедините обшивку или раму

Последний этап — это установка обшивки или рамы, которая закроет зазоры между топкой и стенками каминного проема. Некоторые вставки имеют стеклянную окантовку, другие — металлическую. Вы также можете использовать свою собственную обрезку (как на видео).

Видео пример: Как установить электрическую каминную топку Dimplex DF3033ST:

Вставка, показанная на видео, представляет собой электрическую топку Dimplex 33 «DF3033ST

.

Мы рассмотрели общий 5-этапный процесс установки электрокаминной топки в существующий камин.Установка может немного отличаться в зависимости от бренда и вашего конкретного проекта.

Обратите внимание, что все электрические каминные топки, продаваемые на нашем веб-сайте, поставляются с инструкциями по установке, которые содержат подробные инструкции по установке каждого конкретного элемента. Большинство руководств по продуктам опубликовано на нашем веб-сайте в формате PDF для загрузки на каждой странице продукта.

Вот несколько примеров руководств по продуктам для электрокаминных топок различных марок, которые мы храним:

И помните, если вы запутаетесь в какой-то момент, вы всегда можете оставить комментарий ниже или связаться с нами с любыми вопросами.

Щелкните здесь, чтобы загрузить это руководство по установке

Щелкните здесь, чтобы сохранить это руководство по установке на Pinterest

---

ЧИТАТЬ СЛЕДУЮЩИЙ:

Как спроектировать свой собственный камин и стильную каминную полку

Руководство по покупке электрического камина

5 лучших топок для электрических каминов по отзывам

Как установить печь на гранулах 2021

Если вы хотите обогреть свой дом или любое другое внутреннее пространство, например, офис / мастерскую, с помощью пеллет, одним из самых простых способов является использование печи на пеллетах.Если вам нужна водяная система отопления с радиаторами или полы с подогревом, вам понадобится пеллетный котел. Однако для большинства небольших домов с открытой планировкой печь на гранулах идеально подходит для отдельного или дополнительного отопления. В этом посте я хотел обсудить процесс установки печи на гранулах. Различные соображения, о которых вам нужно подумать. Не только для того, чтобы печь на гранулах работала с максимальной эффективностью, но и для важных соображений безопасности.

Как правило, процесс установки печи на гранулах очень похож для всех марок / марок и моделей.Однако всегда проверяйте конкретные инструкции производителя: Изображение — Amazon

Заявление об отказе от ответственности: Привет! Между прочим … любые ссылки на этой странице, которые ведут к продуктам на Amazon или других сайтах, являются партнерскими ссылками, и я получаю комиссию, если вы совершаете покупку.

В этом посте о том, как установить печь на пеллетах, не рассматривается конкретная марка / марка или модель печи на гранулах. Это просто общее обсуждение принципа установки пеллетной печи. После того, как вы выбрали конкретную печь на древесных гранулах, которую хотите установить, следуйте инструкциям производителя по установке . Я сослался на два видео ниже. Один из них предназначен для профессиональной установки, а другой — для самостоятельной установки. Обычно они охватывают один и тот же процесс. Однако они показывают два немного разных сценария. Например, на одном изображен монтаж дымохода через стену с металлическим сайдингом, на другом — с виниловым сайдингом.

Введение в установку печи на пеллетах

Как ссылки выше, я включил два из лучших видео, которые я нашел, в которых рассказывается, как установить печь на гранулах.Один из них представляет собой профессиональную установку, а другой — видео, сделанное своими руками. Я бы посоветовал вам посмотреть их обоих. Хотя они оба устанавливают печь на гранулах одинакового размера в угловой установке, между этими двумя вариантами есть несколько различий. Я буду ссылаться на оба этих видео в оставшейся части моего сообщения ниже.

Профессиональный монтаж в доме металлическим сайдингом. Самостоятельная установка стены с виниловым сайдингом.

Где разместить печь на пеллетах?

Предположим, что вы уже выбрали печь на гранулах, и она будет обеспечивать достаточную тепловую мощность для вашего дома.Когда я доберусь до этого, я напишу сообщение о том, как выбрать печь на гранулах, так как ваше решение должно будет основываться на различных факторах. Например, насколько велик ваш дом, в каком климате он находится и какой сорт древесных гранул вы хотите сжечь. Однако, чтобы продолжить обсуждение того, как установить печь на гранулах, предположим, что вы уже выбрали свою печь. Что касается того, где вы должны / можете разместить печь на гранулах, вам необходимо принять во внимание эти вопросы / факторы.

• Место, обеспечивающее хорошее распределение тепла.
• Избегайте пешеходных переходов в целях безопасности.
• В идеале, не располагать под окном или рядом с ним (на расстоянии не менее 18 дюймов).
• Рядом с розеткой на 110 В.
• На безопасном расстоянии от горючих поверхностей.

Расстояние до горючих материалов

Один из наиболее важных аспектов, который следует учитывать при выборе места для пеллетной печи или любой другой печи, — это зазоры до горючих материалов.Очевидно, что печи сильно нагреваются, и для безопасной установки требуется достаточное расстояние от горючих материалов. Теперь, как вы, возможно, заметили из профессионального видео по установке выше, пеллетные печи действительно отличаются от типичной дровяной печи. Например, расстояние до горючих материалов с дровяной печью составляет 18 дюймов вокруг печи. Однако для печи на гранулах это требование составляет всего 3 дюйма.

Помимо отдельно стоящих печей, вы также можете приобрести печи на гранулах с каминными топками: Изображение — Amazon

Почему печь на гранулах требует меньшего расстояния до горючих материалов? Что ж, печь на гранулах — это контролируемое сжигание, только небольшое количество гранул горят одновременно.Следовательно, печь на гранулах не будет производить некоторые из чрезвычайно высоких температур поверхности дровяных печей. Преимущество заключается в том, что вы можете установить печь на гранулах в углу, что на сегодняшний день является одним из наиболее распространенных вариантов установки. Тем не менее, с любой печью вы должны убедиться, что она не сидит на горючей поверхности. Если у вас плиточный / каменный пол, это нормально. Однако, если у вас деревянный пол или пол из винила / ламината, вы должны разместить печь на гранулах на плите.

Во многих случаях такая плита из негорючего ДВП требуется для безопасной установки печи на гранулах: Изображение — Amazon

Установка дымохода для печи на древесных гранулах

Оба видео выше хорошо демонстрируют, как безопасно просверлить стену для дымохода, избегая при этом шпильки.Если в вашем доме есть металлический сайдинг, как показано в профессиональном видео по установке, установщик проделает в нем канавки, чтобы внешняя плита прилегала заподлицо. На видео по монтажу своими руками показано, как установить наружную пластину в стену с виниловым сайдингом с помощью металлического уголка. То, что я хотел обсудить более подробно, — это надлежащая герметизация дымохода и воздушное уплотнение вокруг вентиляционного отверстия, чтобы уменьшить сквозняки в вашем доме из-за установки. В конце концов, цель печи на гранулах — помочь обогреть ваш дом.Вы же не хотите, чтобы плохая установка пропускала холодный воздух.

Если вы хотите узнать больше о различных типах дымоходов для пеллетных печей, таких как прямые вентиляционные отверстия и т. Д., На сайте efireplacestore.com есть отличная статья.

Размеры дымовых труб печи на гранулах и советы по установке

Как вы можете видеть в видео выше по монтажу профессионального камина на гранулах, вентиляционная труба печи на гранулах больше напоминает дымовую трубу газовой печи, чем дымоход дровяной печи. Вентиляционная труба гранулированного камина имеет внутреннюю трубу из нержавеющей стали диаметром 3 дюйма с воздушным зазором и внешнюю трубу 4 дюйма из оцинкованной стали.Двумя очень важными компонентами установки дымохода на гранулах являются наперсток внутренней стены и наперсток внешней стены. Как вы можете видеть на видео, наперстки внутренней и внешней стен подходят друг к другу. Это обеспечивает дополнительную защиту от тепла / огня для любых горючих материалов в стене.

Типичный пример комплекта вентиляционной трубы для пеллетной печи с внутренними и внешними настенными наперстками: Изображение — Amazon

Как показано на видео выше, в печах на гранулах, в отличие от большинства дровяных печей, для процесса горения используется внешний входной воздух.Преимущество этого метода в том, что он не создает сквозняков в вашем доме во время работы печи, как это может делать дровяная печь. Более того, поскольку сегодня многие дома построены в соответствии с более высокими стандартами герметичности, поступающего воздуха может просто не хватить для работы печи без внешнего прямого источника. Однако это означает, что вы должны быть осторожны с расположением дымохода и воздухозаборника. Вы не хотите, чтобы они располагались слишком близко друг к другу, чтобы воздухозаборник на пеллетной печи всасывал дымовые газы.Это снизит эффективность сгорания и тепловую мощность печи на гранулах.

Если вы хотите, чтобы ваша печь на гранулах максимально эффективно сжигала древесные гранулы, она должна получать достаточный приток чистого свежего воздуха: Image — Amazon

Хороший совет, показанный в видео «Сделай сам» выше, — использовать минеральную изоляцию в стене вокруг вставок наперстков. Его также обычно называют Rockwool. Это негорючий изоляционный материал. Другой важной частью установки является правильное соединение и герметизация вентиляционной трубы пеллетного камина.В то время как секции трубы пеллетной печи хорошо прижимаются друг к другу, чтобы создать плотное уплотнение, чтобы выполнять работу наилучшим образом, вам необходимо использовать огнестойкий герметик. Они доступны от таких брендов, как 3M и NSI. Это просто дает дополнительную уверенность в том, что каждое соединение труб газонепроницаемо, чтобы предотвратить попадание дымовых газов в дом.

Использование огнестойкого герметика для вентиляционной трубы в каждом из стыков обеспечит газонепроницаемое уплотнение: Изображение — Amazon

Никогда не используйте стандартную аэрозольную пену для герметизации наперстков вентиляционной трубы!

Теперь, когда различные другие отверстия просверливаются в строительной ткани (стенах) для таких коммуникаций, как электрические кабели и дренажные трубы, для заделки зазора будет использована банка строительной пены.Он не только обеспечивает герметичное уплотнение, но и сам по себе обладает изоляционными свойствами. Тем не менее, вы никогда не должны использовать стандартную строительную пену для распыления для герметизации вокруг пластины наперстка, это не огнезащитный состав. Фактически, стандартная распыляемая пена не только не огнестойкая, но и во многих случаях очень легко воспламеняется.

Вы должны быть очень осторожны при использовании продуктов из аэрозольной пены для герметизации стеновых наперстков, вы должны использовать только огнестойкие продукты.

Выводы по установке печи на древесных гранулах

Хотя два приведенных выше видео могут дать вам хорошее общее представление о правильном процессе установки печи на гранулах, вы также должны всегда проверять инструкции производителя.Кроме того, требования к расстоянию до горючих поверхностей / строительные нормы могут со временем меняться. Поэтому убедитесь, что вы знаете последние строительные нормы и правила для вашего региона, прежде чем начинать установку.

У меня есть много других соответствующих сообщений, которые вы, возможно, захотите изучить. Например, у меня есть сообщения, в которых обсуждается, насколько важно сохранять гранулы сухими, чтобы они не испортились. Кроме того, у меня также есть сообщения о системах хранения гранул / вакуумных системах и о том, когда и как принимать поставки гранул с раздувом.Для всех владельцев пеллетных печей это важные темы обсуждения. Спасибо за прочтение. 🙂

Как запечатать настенный наперсток

26 июля 2013 г. · Набор не только добавит простой оттенок цвета пустой стене, но и сделает пространство более длинным и большим. Не забудьте использовать влагостойкие материалы для обрамления, чтобы защитить предметы искусства от плесени.

Оберните кабель вокруг внешней канавки гильзы и закрепите с помощью наконечника или зажима для троса. Свободный конец провода проходит через наконечник и туго затягивается.Когда проволока окажется на месте вокруг гильзы, используйте инструмент для обжима / обжимки, чтобы плотно прижать хомут к тросу. Зачем мне наперсток?

Вот как я катаюсь. ДА!! Большую часть времени вам нужно герметизировать мебель. Я не герметизирую все, но я полностью герметизирую мебель, когда она загружается. Рамку для картины нужно повесить на стену, поэтому она не требует особой защиты. НО верхняя часть пианино будет украшена …

РИС. 6A — Установка сквозь стену НЕГОРЮЧИЙ НАСТЕННЫЙ КОЛЬЦО ТРУБКА КОНТРОЛЬ БАРОМЕТРИЧЕСКОЙ ТЯГИ (ДОПОЛНИТЕЛЬНО) КЛАСС A UL 103HT НАПОЛЬНАЯ ЗАЩИТА КОМПЛЕКТ ДЫМОХОДА, ВКЛЮЧАЯ НАСТЕННЫЙ КОРОБКИНЖИР. 6B — Типовая установка дымохода в каменной кладке МИН. 2 ФУТОВ. 10 футов. МИНИМАЛЬНЫЙ УТВЕРЖДЕННЫЙ 6 «МИН. НАПЕРСТОК 60» …

Чтобы установить гильзу для гильзы, вставьте ее в казенную часть до тех пор, пока она не будет на одном уровне с внутренней стенкой дымохода. Не продвигайте его внутрь дымохода, так как он может мешать сквозняку. Гильза наперстка должна выступать на 1-2 (25-50 мм) внутрь помещения. Используйте обожженный цемент и тонкую прокладку, чтобы закрепить втулку на месте в гильзе.

8 декабря 2016 г. · Герметизация каналов для отвода воды также предотвращает утечки воздуха.Автор: Майк Гертин. У нас есть несколько проходов для воздуховодов через внешние стены, в частности, 6 дюймов. Впуск и выпуск ERV, 6 дюймов диапазон впуска выхлопного и подпиточного воздуха и 4-дюйм. выхлоп осушителя.

21 декабря 2019 г. · Дымоход, установленный в стене вместо крыши, требует использования тройников, колен и наперстков. Эти дополнительные компоненты следует использовать только в случае крайней необходимости. Смещения и препятствия внутри дымоходной системы ограничивают естественную тягу и косметически отводят общий вид вашего дома.

4. Вставьте наперсток (с толстой стенкой) в установленную металлическую основу. Плотно прижмите коушу к дымоходу. Наперсток должен выступать как минимум на 1/4 дюйма за фланец металлического основания. Если наперсток выступает более чем на 1/2 дюйма за круглый фланец металлического основания (в комнату), отметьте наперсток, используя край фланца в качестве направляющей. (См. Рис. 5) Снимите наперсток с металлического основания.

Необходимое оборудование для установки пеллетной печи

Q: Мы переходим с дровяной печи на печь на гранулах.У нас есть печь и трубы, идущие от печи к существующему дымоходу. Некоторые говорят, что нам нужен вкладыш для дымохода или можно продеть через стену дома. Что ты посоветуешь? –Линда К.

A: Вы можете вентилировать пеллетную печь через стену или через существующий дымоход из каменной кладки. Если вы проходите сквозь стену, то есть проходной фитинг, обеспечивающий надлежащий зазор до горючих материалов, через который проходит вентиляционная труба.Если вы используете дымоход, вам необходимо проверить его, чтобы убедиться, что он чистый, прочный и соответствует всем местным строительным нормам. Некоторые дымоходы также требуют установки одобренной металлической облицовки, через которую проходит вентиляционная труба печи на гранулах.

Неправильно установленный топочный котел любого типа, в том числе топка на пеллетах, представляет определенную опасность для здоровья и возгорания. Если у вас нет надлежащих разрешений, вы также создаете проблемы с ответственностью, как с точки зрения перепродажи, так и с точки зрения страховой компании домовладельцев.По этой причине, если у вас нет опыта в установке этого типа и вы не желаете самостоятельно получить необходимые разрешения на строительство и механические работы от местного строительного отдела, я определенно оставлю этот проект в руках лицензированного установщика печи. Вы можете найти квалифицированного специалиста у дилера, у которого вы приобрели печь.

Если вы использовали эту плиту на частной вечеринке, а не новую через дилера, то я, честно говоря, не рекомендовал бы устанавливать ее вообще — вы ничего не знаете о ее состоянии, и вы могли бы установить прибор, который этого не делает. t соответствовать местным или государственным требованиям.

В: Я все время читаю ваши советы, и они отличные. Сейчас моя очередь.

Несколько лет назад мы переоборудовали нашу кухню. Мы заменили рециркуляционный кожух печки и установили более качественную систему вентиляции на крышу. Я не помню, использовали ли они 6-дюймовые или 8-дюймовые трубы, но это был размер, рекомендованный производителем. Общее количество трубопроводов, вероятно, составляет около 12-15 футов от вентилятора до вентиляционного отверстия на крыше. Я думаю, что более серьезная проблема заключается в том, что этот вентиляционный трубопровод делает несколько поворотов через несколько поворотов на 45 градусов, прежде чем выйдет из крыши.

Вентилятор, установленный в вытяжке печи, был очень мощным (исходя из технических характеристик производителя), но я думаю, что витки и длина труб мешают воздушному потоку, и это неэффективная система. Количество воздуха, выходящего из печи, по сравнению с производимым ею шумом позволяет легче переносить дым, поскольку он делает очень мало.

Изменить конфигурацию вентиляционного трубопровода практически невозможно, хотя доступ на чердак вполне возможен. Я рассматривал возможность установить вентилятор на крыше.Вместо того, чтобы пытаться вытолкнуть воздух через вентилятор, это устройство работает больше как вакуум и вытягивает воздух с крыши. Небольшая дополнительная мощность и шум не будут проблемой, поскольку он будет установлен снаружи на крыше, а существующая вентиляционная труба останется. Старый вентилятор вылезет, а металлические фильтры останутся.

Какие-нибудь рекомендации или я зря трачу время? –Патрик Г.

A: Во-первых, давайте посмотрим на ситуацию с существующей вытяжкой.В инструкциях и спецификациях, прилагаемых к вытяжке, будет какая-то таблица, в которой указана максимальная длина воздуховода, допустимая для этого конкретного агрегата. Таблица также покажет вам, сколько эквивалентной длины занимает фитинг — например, в нем может быть указано, что колено эквивалентно 4 дополнительным футам воздуховода. Таким образом, если вы сложите фактическое количество футов воздуховода, а затем учитываете количество футов, добавленных фитингами, вы можете определить, превышает ли то, что у вас есть, то, что рекомендует производитель.

Вы упомянули «они использовали», поэтому я предполагаю, что это сделал подрядчик. Если подрядчик не установил вытяжку в соответствии со спецификациями производителя, у вас может быть какой-то выход, чтобы заставить их сделать какой-то ремонт или регулировку. Тем не менее, несмотря на все это, вы все равно можете не получить тех результатов выхлопа, на которые рассчитываете с существующей вытяжкой, даже если воздуховод будет переделан, чтобы соответствовать спецификациям производителя.

Это подводит нас к вашей идее внешнего вентиляционного двигателя, и я думаю, что это отличная идея.(У меня есть один в течение многих лет с очень хорошими результатами). Двигатели внешней вентиляции, которые тянут, а не толкают, работают очень хорошо по двум причинам, которые вы упомянули. Поскольку они находятся снаружи, двигатели могут быть значительно больше, чем это возможно внутри вытяжки. А внешний монтаж означает, что шум, производимый большим двигателем, не является такой большой проблемой. Вот почему вы почти всегда видите рестораны и другие коммерческие предприятия, использующие внешние вентиляционные двигатели.

Обратной стороной обычно является стоимость.Вытяжной двигатель дороже, и требуется больше труда, чтобы разрезать его и врезать в крышу, а также проложить необходимые воздуховоды и проводку. Если внешний вентиляторный двигатель вписывается в ваш бюджет, я, безусловно, рекомендую внести изменения.

Открытие камина: стоимость, правила и способы получения

Открытие камина должно быть одним из лучших способов добавить характер, шарм и ценность старинной собственности — в конце концов, открытый огонь занимает важное место в списках желаний многих людей.

Однако, прежде чем вы возьмете кувалду к тому, что, по вашему мнению, является забитым дымоходом или пожарным отверстием, вы должны сначала убедиться, что вы ознакомились с соответствующими строительными правилами, затратами и тем, как это сделать безопасно, чтобы убедиться, что вы не закончите с кучей беспорядка.

В некоторых случаях для открытия камина потребовалось немного больше, чем просто оторвать кусок старого оргалита, чтобы обнаружить скрытый драгоценный камень. Но даже если вы не найдете позади давно забытого мраморного шедевра, вы все равно можете многое сделать, чтобы создать увлекательный фокус.

Дровяная печь может быть хорошей альтернативой открытому огню, если открылось отверстие для огня. (Изображение предоставлено: Garden Trading)

Требуется ли разрешение на планирование при открытии камина?

Когда дело доходит до получения разрешения на строительство, если здание не указано в списке, обычно вам не о чем беспокоиться.

В этом примере бревенчатый склад был построен как часть проекта открытого камина (Изображение предоставлено: Lifestyle Floors)

Однако из-за потенциальных рисков пожара и токсичных паров, даже если вы только устанавливаете печь в существующем камине или облицовка дымохода, работа должна соответствовать Строительным нормам (Часть J касается устройств для сжигания).И любые структурные изменения, такие как удаление перегородки дымохода, также должны быть соблюдены.

Какие правила строительства относятся к открытию камина?

Обеспечение достаточного количества кислорода как для людей, так и для сжигания огня или приборов является ключевым элементом соблюдения действующих Строительных норм. Для этого может потребоваться установка вентиляционных отверстий рядом с огнем.

В деревянных полах вентиляционные отверстия могут быть вставлены в половицы, чтобы огонь втягивал воздух из-под пола (а не создавал сквозняк под дверью гостиной), что имеет положительный побочный эффект, улучшая вентиляцию черного пола.В качестве альтернативы вентиляционные отверстия иногда размещают на внешних стенах прямо над плинтусом. Избыточные дымоходы также необходимо проветривать, чтобы предотвратить окрашивание грудей дымохода из-за конденсации влажного воздуха в дымоходе.

При необходимости новый газопровод можно подвести к камину под деревянным полом или по медной трубе (обычно 22 мм), проложенной снаружи и прикрепленной к внешней поверхности стены. Но когда дело доходит до установки газовых приборов, по закону эту задачу должен выполнять только инженер, имеющий регистрацию газовой безопасности.

В качестве «компетентных лиц» утвержденные монтажники могут «самостоятельно сертифицировать», что работы были выполнены в соответствии со Строительными нормами, и выдавать сертификаты завершения. HETAS — аналог для твердотопливных приборов .

Открытие заколоченного камина будет дешевле и менее разрушительным, чем открытие замурованного камином. Как вы решите закончить его, решать вам — этот чугунный камин и его окружение хорошо подойдут для старинного дома. (Изображение предоставлено: Garden Trading)

Сколько стоит открыть камин?

Это будет во многом зависеть от того, как был заколочен ваш оригинальный камин. Изредка остается часть старого каркаса или вставки. Чаще всего его полностью удаляют, а проем либо заколачивают, либо засыпают кирпичом.

Если проем заколочен, его будет легче, быстрее и дешевле вскрыть, чем проем, залитый кирпичом и оштукатуренный.

В качестве приблизительной информации, новая футеровка дымохода размером шесть метров стоит от 150 до 250 фунтов стерлингов в зависимости от качества и поставщика.Обычно требуется по одному-два.

На выбивание камина обычно уходит от половины до полного дня, в то время как на подметание и установку облицовки может потребоваться еще один. Средняя дневная ставка профессионала за выполнение этой работы составляет около 150–250 фунтов стерлингов.

Как открыть старый камин

Перед тем, как приступить к работе, рекомендуется перестраховаться и накрыть все, что находится в поле зрения, потому что существует вероятность того, что при открытии камина будет образовываться поразительное количество сажи и пыли, которые поглотят соседнюю мебель , люди и домашние животные в толстой черной миазме.

Также стоит иметь в виду, что вибрация от строительных дробилок Канго может быть очень эффективной при перестановке украшений соседей по другую сторону стены для вечеринок. Таким образом, валик и дубинка, вероятно, являются лучшим вариантом для локального сноса, когда старые камины были замурованы кирпичом. После обнажения первоначального «строительного отверстия» большие отложения скопившейся сажи и щебня, вероятно, необходимо будет удалить, прежде чем можно будет прочистить дымоход и облицевать дымоход.

В большинстве домов, построенных в XIX и начале XX веков, проем будет перекрыт несущей кирпичной аркой, опирающейся на изогнутую стальную опору.Открытая кирпичная кладка может выглядеть очень привлекательно, но если необходимо изменить размер проема, можно вставить бетонную перемычку и заштукатурить кладку.

Каким бы ни был ваш вкус к пожару, после того, как у вас есть чистое отверстие и свежевыметанный дымоход, следующей задачей обычно является модернизация очага, традиционно сделанного из бетона, установленного заподлицо в пустоте пола. В соответствии со строительными нормами, его необходимо поднять над уровнем пола; Сформировать новый прямо поверх монолитного бетона — несложная задача. Вы также можете выбрать очаг из мрамора или сланца.

Новое каминное ограждение будет стоять наверху очага, привинчиваться к стене через небольшие боковые проушины, которые можно вставить в стену и заштукатурить. Наконец, если вы предпочитаете традиционную викторианскую чугунную вставку, ее теперь можно расположить по центру, закрепив за ней массой слабого бетона.

Какой стиль камина мне подходит?

После некоторых идей дизайна камина? Стиль камина, который вы выберете, действительно будет зависеть от возраста собственности и общего вида, который вы хотите создать.Например, для дровяной печи может подойти большой огород.

Добавьте нотку очарования эпохи Регентства с многотопливной печью, подобной этой, например, Malvern Classic из ACR Stoves (Изображение предоставлено: ACR Stoves)

Дымоходные грудки занимают изрядное количество места. Таким образом, в небольших домах с тесной планировкой может возникнуть соблазн удалить лишнюю перегородку дымохода, возможно, ближе к задней части дома на кухне или в ванной. Однако, если предыдущий владелец уже снял трубу дымохода, и вы хотите открыть камин, должна быть возможность восстановить его без увеличения затрат (при условии, что дымоход все еще на месте).

В качестве альтернативы, может быть проще установить прибор, предназначенный для работы через дымоход, проходящий через внешнюю стену.

Как устанавливается дымоход?

Дымоходы, закрытые грудью дымохода и кладкой дымохода, предназначены для безопасного отвода дыма и продуктов сгорания. Часто несколько дымоходов размещаются в одном дымоходе с тонкими внутренними перегородками. Прежде чем разжечь огонь, в большинстве случаев необходимо выполнить футеровку дымохода. В старых домах дымоходы были извлечены изнутри извести (известное как «чистка»), но с годами они могут расшатываться, и швы раствора могут разрушаться, позволяя дыму и дыму выходить в соседний дымоход или комнату.

Футеровка обычно включает в себя вставку гибкой стальной трубы сверху вниз — работа, для которой могут потребоваться строительные леса, что увеличивает ее стоимость. Тип и диаметр футеровки дымохода, а также кожуха или вывода зависят от конкретного оборудования и пожара и указываются производителем и / или установщиком.

Одна из радостей ремонта старинной собственности — это обнаружение ее оригинальных черт. (Изображение предоставлено Mae House Design)

Устранение неполадок при открытии камина

Если вы заметили влажные пятна и пятна на груди дымохода или стенах вокруг ваших каминов вы видите признаки основных проблем с влажностью.Двумя основными причинами попадания влаги (кроме утечек на кровле) являются дождевая вода , стекающая по дымоходам и конденсация , .

При сжигании топлива образуется водяной пар, который превращается во влагу при попадании на холодные поверхности, особенно если дымовая труба очень высокая или расположена на холодной внешней стене. Топливо, такое как свежесрубленная древесина, особенно влажное и выделяет много водяного пара. После смешивания с сажей влага может просачиваться через штукатурку, оставляя некрасивые пятна.

В более старых зданиях стены штабеля были построены без гидроизоляционного слоя (DPC), а эродированные швы раствора могут пропускать влагу через пористую кладку. Чтобы предотвратить это, в современных штабелях есть DPC, проходящий через дымоход на высоте примерно 150 мм над крышей, и другой — около головы.

Конденсацию внутри дымовой трубы обычно можно устранить, установив подходящую облицовку дымохода . Но иногда это может приводить к проблемам, когда горшки и дымоходы подвергаются воздействию дождя, потому что дождевая вода не впитывается в кладку, а направляется прямо по «желобу», образуя лужи в камине.

Чтобы предотвратить попадание дождя, предлагается широкий выбор крышек, колпаков и колпаков для защиты горшков и дымоходов. Даже если дублирующие камины герметизированы и вы не хотите их использовать, должен быть поток воздуха , чтобы предотвратить конденсацию при закрытых или закрытых горшках, а также при вставке кирпичей в стену дымовой трубы.

Там, где влага просачивается сквозь пористую кладку дымохода, изменение расположения швов кирпичной кладки иногда может решить проблему, или можно установить новые более крупные обшивки, которые поднимаются выше и глубже в кирпичную кладку.

Не беспокойтесь, если вы заметили конденсат внутри дымовой трубы — обычно это можно решить, установив подходящую облицовку дымохода. (Изображение предоставлено Nedgis)

Вы открыли камин только для того, чтобы обнаружить, что дым не поднимается в трубу, а вместо этого дует в комнату — или, может быть, вы обнаружите, что огонь задыхается и изо всех сил пытается гореть. Что делать?

Камины работают по принципу подъема теплого воздуха. Регулярно используемый дымоход помогает согреть выходящий дым, помогая ему подняться вверх.

• Некоторые дымоходы просто слишком холодные, чтобы хорошо тянуть, особенно дымоходы на наружных стенах.
• Слишком короткая дымовая труба или ее затенение высокими зданиями или деревьями может привести к опусканию дыма, когда дым снова начнет опускаться.
• Слишком большие дымоходы могут вызвать задымление, потому что им нужно много времени, чтобы нагреться и подняться дыма.
• Слишком маленькие дымоходы могут заглушить огонь.

Даже небольшие дома могут извлечь выгоду из дровяной печи, встроенной в свежий камин в виде дырки в стене (Изображение предоставлено: Lifestyle Floors)

Вероятно, наиболее распространенной причиной дымных пожаров является нехватка воздуха , особенно в домах, где опломбировано сквозняков .Дым также может попасть в ловушку, потому что что-то блокирует дымоход — действительно, все, что препятствует потоку дыма и дымовых газов, например, плохо подогнанный котел, может стать проблемой. Хотя существует несколько возможных причин возникновения задымленных пожаров, иногда проблема может заключаться даже в временном изменении направления ветра, искажающем давление воздуха.

Как устранить дымящийся огонь

• Воздушное голодание можно вылечить путем увеличения притока воздуха путем установки (закрываемых) вентиляционных отверстий или решетки под полом рядом с очагом огня
• Слишком большие дымоходы можно модифицировать с помощью подходящей дымовой трубы , а также может быть установлен «ограничитель горловины» для сужения зоны входа из камина.
• Дым будет рассеиваться более эффективно там, где внутренние стенки дымохода гладкие, после облицовки.- убедитесь, что дымоход очищен.
• Для устранения нисходящих потоков может быть установлен специальный вытяжной кожух или круглый дефлектор, либо высота дымохода может быть поднята с помощью удлинителя горшка.

Дымовые пары просачиваются в другие комнаты — что мне делать?

Забитый дымоход может отводить дым и дым в соседние комнаты или соседние дымоходы. Утечка дыма и пары могут вызвать сонливость, и существует потенциально очень серьезная опасность из-за вдыхания ядовитых паров и риска возгорания.Газовые или масляные приборы также особенно склонны к образованию смертоносного угарного газа без запаха .

Обратите внимание на признаки проникновения птиц и засорения, такие как перья, палки, солома и большое количество сажи в решетке. Чтобы предотвратить засорение из-за доступа птиц и гнезд, незащищенные дымоходы могут быть оснащены защитой от птиц .

Для газовых и нефтяных приборов требуются специальные терминалы наверху дымохода, которые предотвращают засорение, а также помогают рассеивать газы.

Зазоры также могли образоваться там, где стыки раствора со временем были размыты кислотными химическими веществами из дымовых газов. Утечки иногда могут остаться незамеченными, особенно на чердаках или в соседних домах. Воздухонепроницаемость дымохода может быть проверена с использованием дымовых гранул (можно приобрести в магазинах DIY). По возможности герметичные швы из раствора следует устранить до облицовки дымохода. Но даже там, где дымоход уже облицован, старые стальные футеровки в конечном итоге подвергаются коррозии.

Важно, чтобы вкладыши дымохода были подходящего типа для огня или прибора. Гибкие одностенные футеровки используются в основном для газовых каминов и нефтяных или газовых котлов , тогда как более прочные двустенные футеровки требуются для , сжигающих твердое топливо (то есть для дровяных горелок).

Как предотвратить возгорание в дымоходе

Пожары в дымоходах могут гореть незамеченными до тех пор, пока не будут нанесены повреждения конструкции или пожар не распространится на главный дом. Симптомы включают чрезмерно горячую грудь и запах гари .

Со временем сажа и смола могут накапливаться внутри дымоходов и в конечном итоге могут воспламениться, вызывая скрытые пожары в дымоходах, которые трудно потушить. Пожар в дымоходе может загореться при температуре выше 1000 ° C, что приведет к разрушению металлических футеровок. Это более распространено, когда сжигаемое топливо представляет собой зеленую, необработанную древесину, поскольку при этом образуется чрезмерное количество смолы. Но отложения сажи также могут быть результатом неэффективного сгорания, вызванного плохой подачей воздуха.

Дымоходы необходимо очищать ежегодно для удаления горючих отложений сажи и засоров.Выберите трубочиста, одобренного Национальной ассоциацией трубочистов (NACS) или HETAS, а в идеале — членом Гильдии мастеров-трубочистов.
