Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Основные достоинства сэндвич-дымоходов

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

• Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
• АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
• Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
• АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
• К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
• Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печи	Минимальное сечение дымохода	площадь поперечного сечения	в пересчете на трубу — диаметр
до 3,5 кВт	140 × 140 мм	19600 мм ²	158 мм
от 3,5 до 5,2 кВт	140 × 200 мм	28000 мм²	189 мм
от 5,2 до 7 кВт	140 × 270 мм	37800 мм²	220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котла	средняя температура отводимых продуктов сгорания	толщина утеплителя сэндвич трубы
Газовые котлы конденсационные	60	25 мм
Газовые котлы	110 — 180	25 мм
Дизельные котлы	150 — 250	25 мм
Газопоршневые и дизель-генераторные установки	450 — 600	50 мм
Твердотопливные котлы	400 — 700	от 50 до 100 мм
Дровяные печи и камины	300 — 600	от 50 до 100 мм

Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

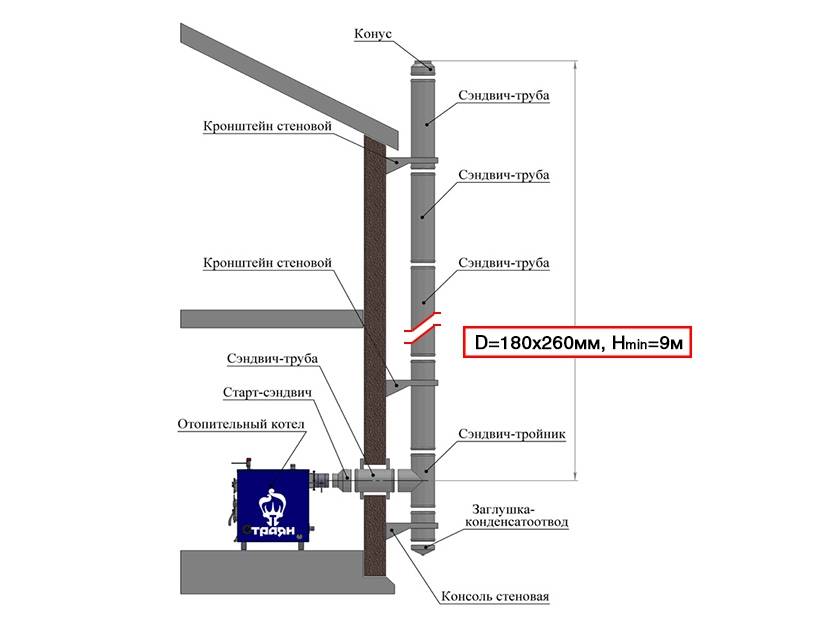

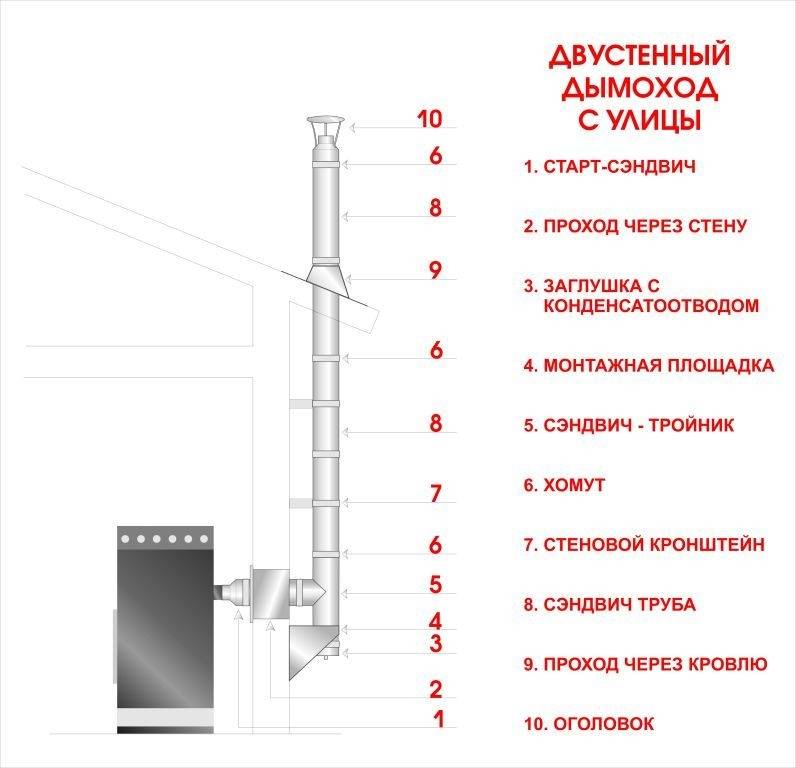

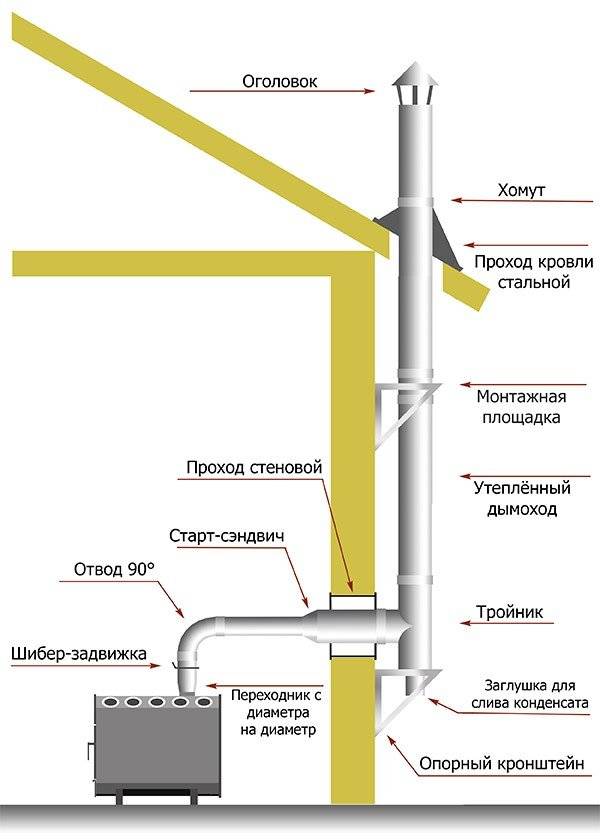

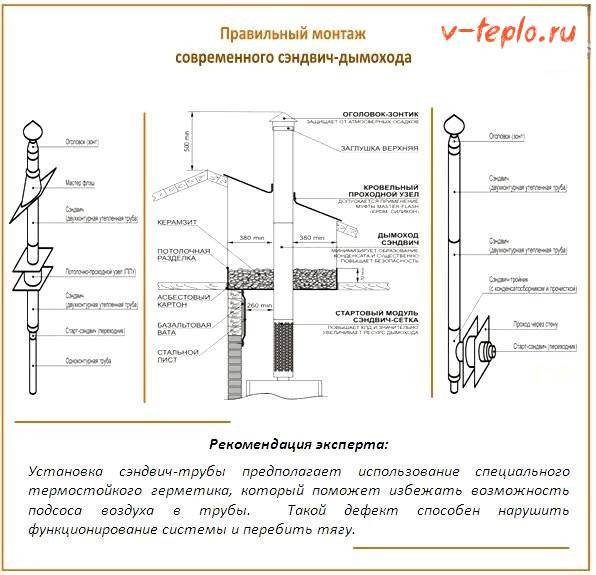

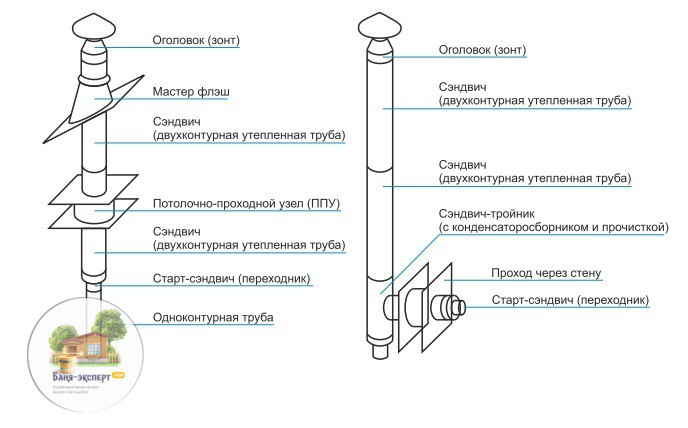

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

• При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

• При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

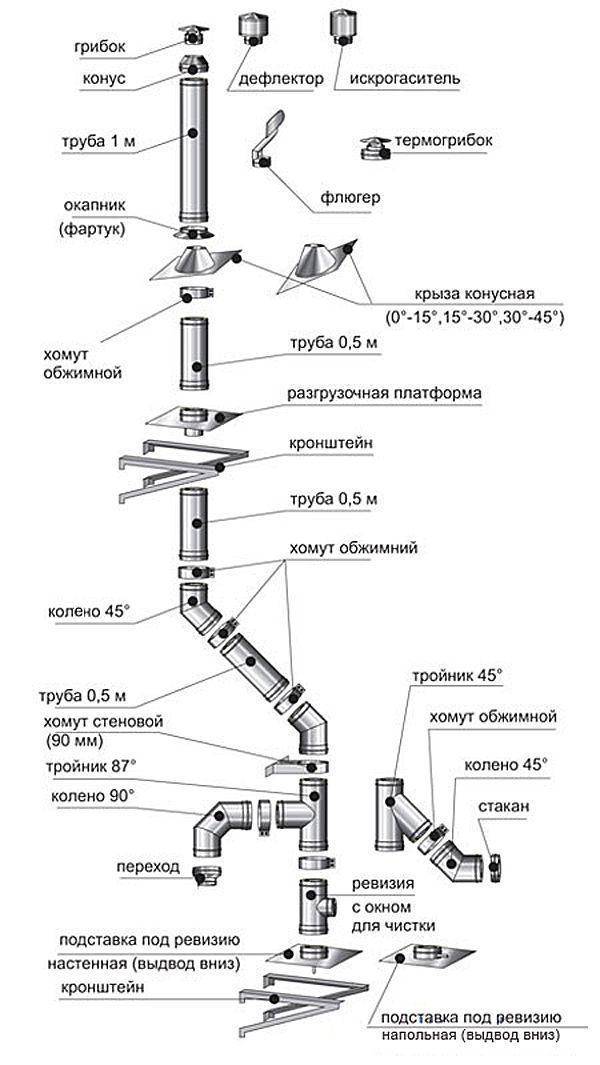

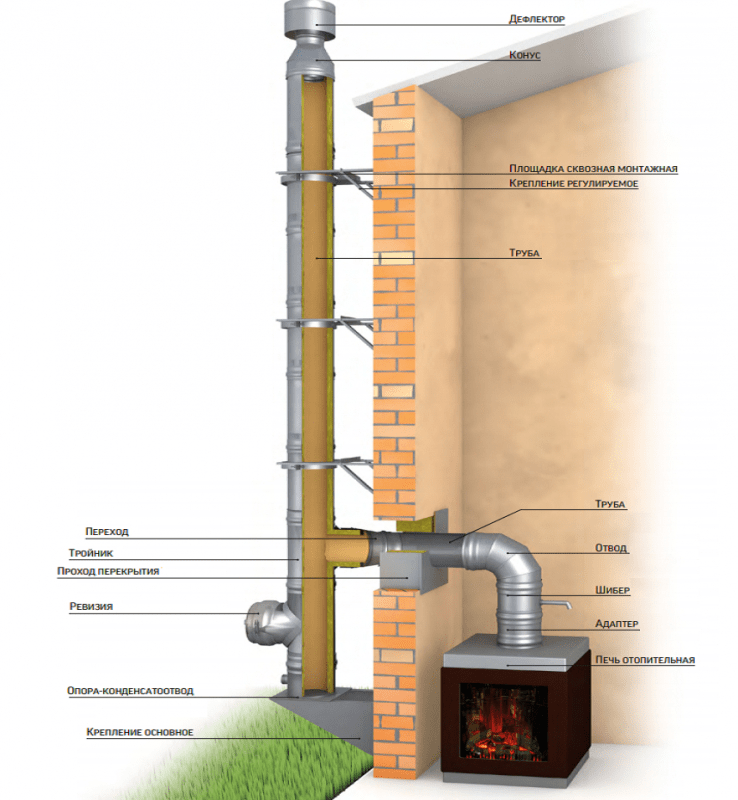

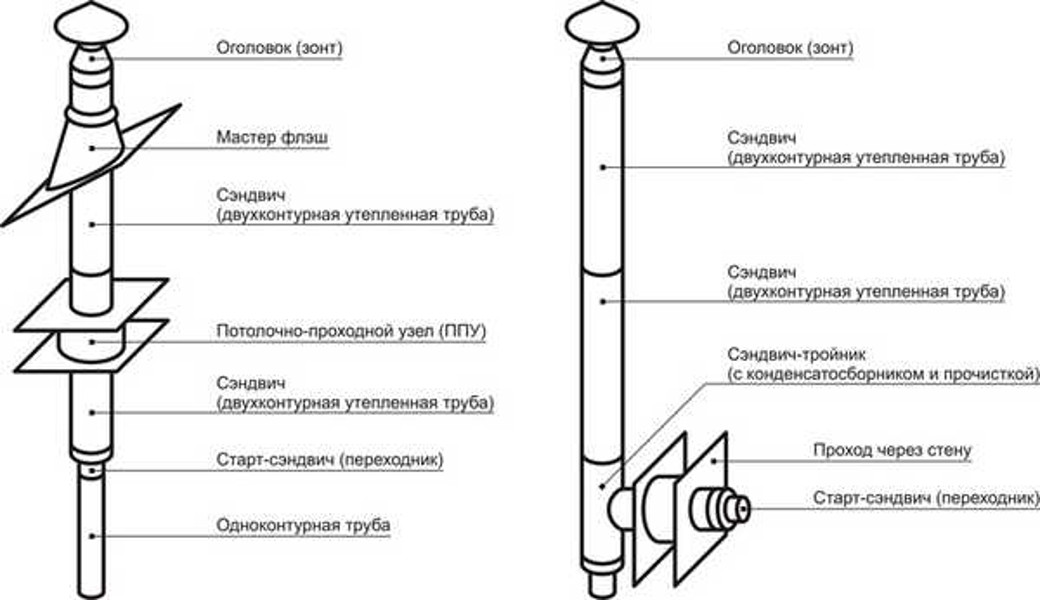

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

• 1 – переходной элемент для подключения к патрубку котла или печи.
• 2 – отвод (колено) на 90 °.
• 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
• 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
• 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
• Тройник с выходом под углом 45 °  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
• Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
• В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
• Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
• К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
• Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
• 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
• Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
• Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

• Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
• Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
• Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
• Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
• Особое внимание уделяется высоте дымохода над кровлей:

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

• В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
• Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Цены на различные виды дымоходов

Дымоходы

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

• В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.

Термостойкий герметик, необходимый для монтажа дымохода

• Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

• Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Коробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

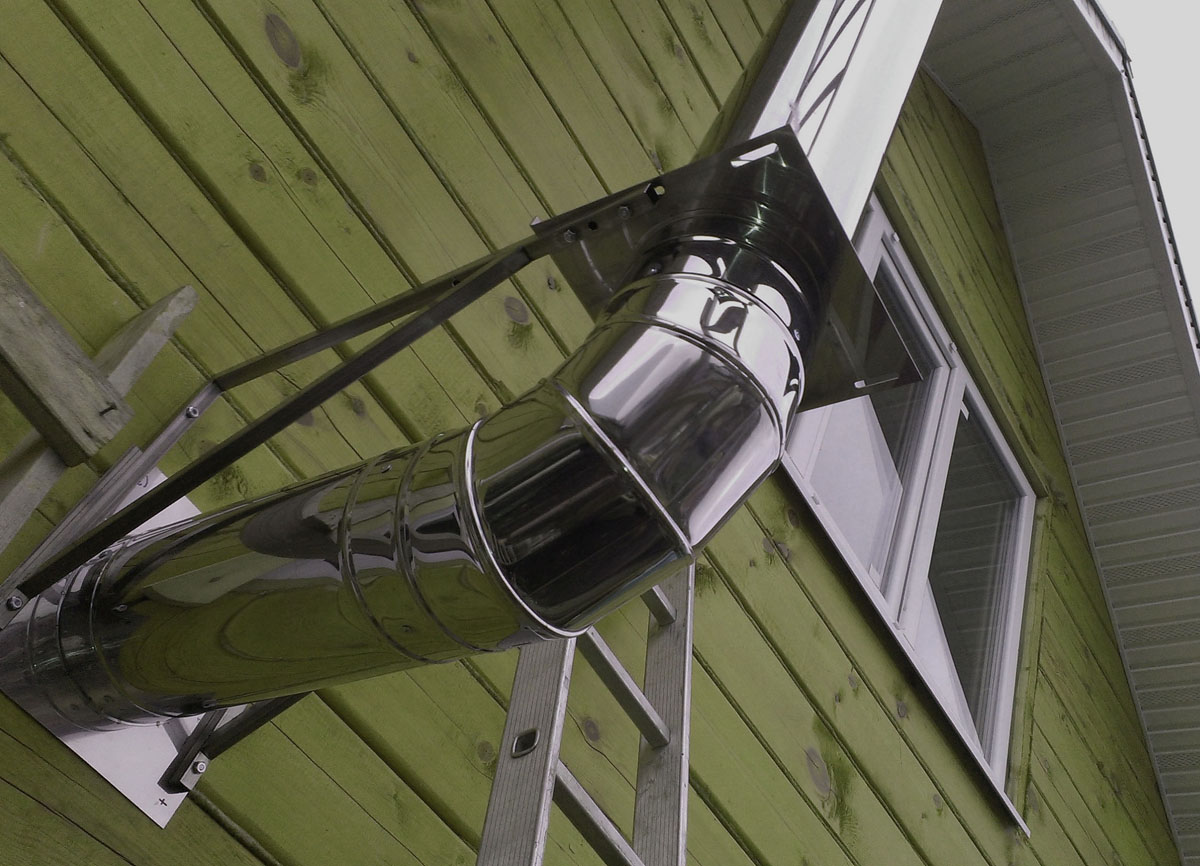

Стартовый узел на внешней стене здания

• На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
• После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».

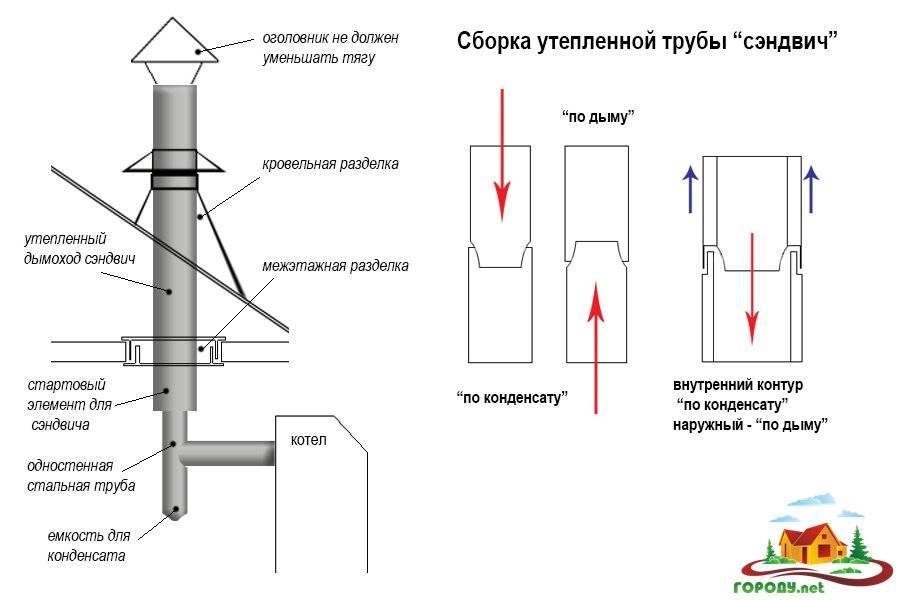

Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград для свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сэндвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

Установка внутренней трубы «по конденсату»

• Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).

Соединительный узел двух элементов дымохода в разрезе

• Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном  или наклонном положении на нужном расстоянии от поверхности здания.
• Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
• Заканчивается монтаж установкой конуса и требуемого оголовка.

Специальный хомут с проушинами для крепления растяжек

• При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.

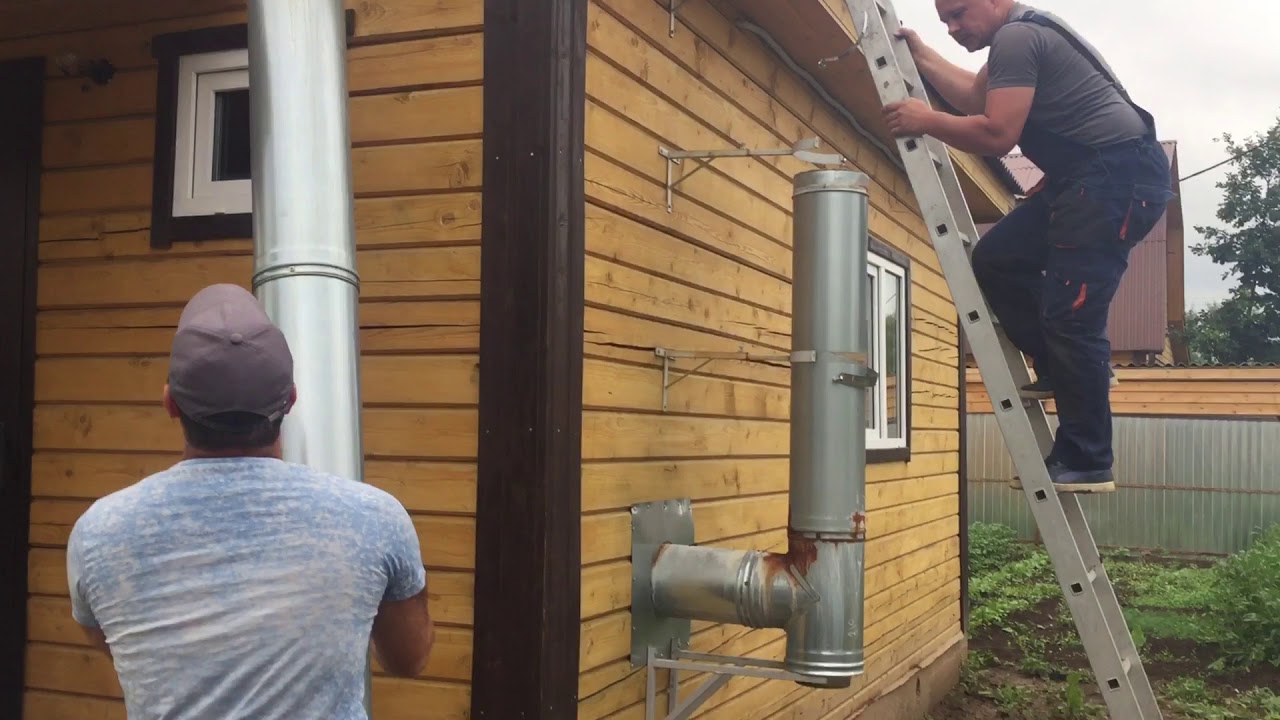

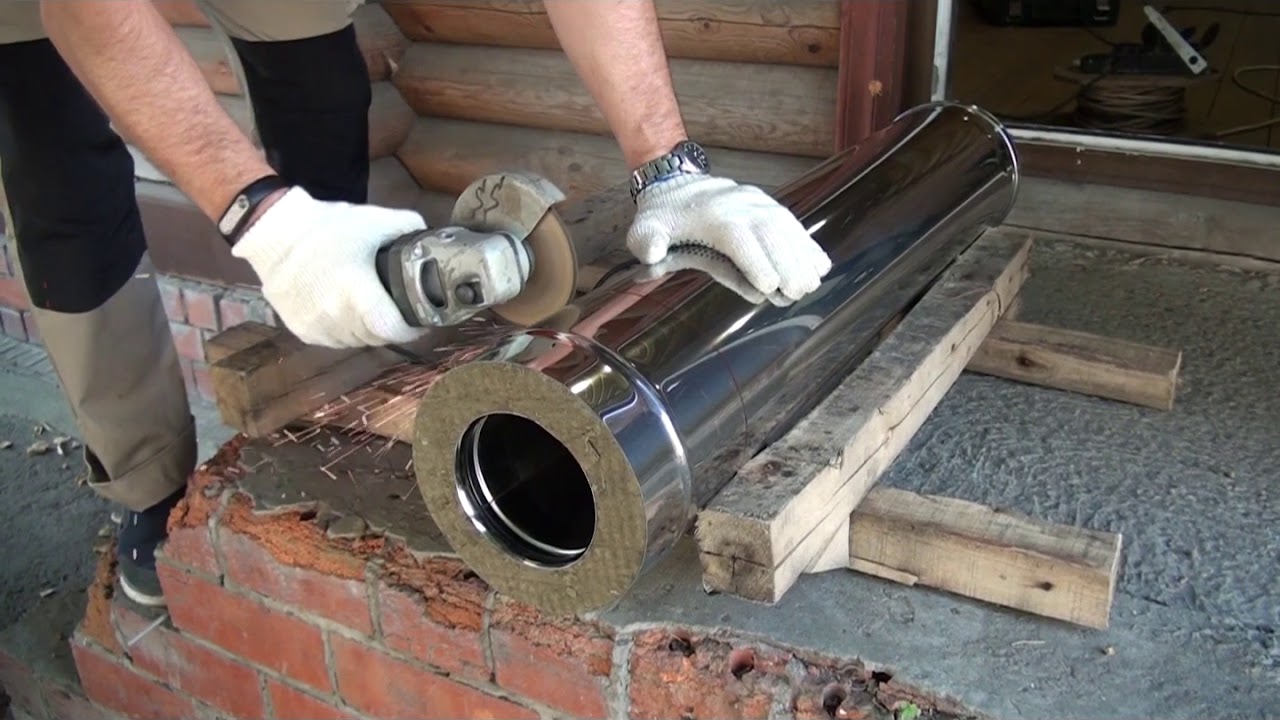

Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

• Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.

Блок с задвижкой-шибером

• На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.

Стартовая заглушка надежно прикроет слой термоизолятора

• Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.

Вырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

• При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.

Иногда приходится слегка изменять направление дымохода

• Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.

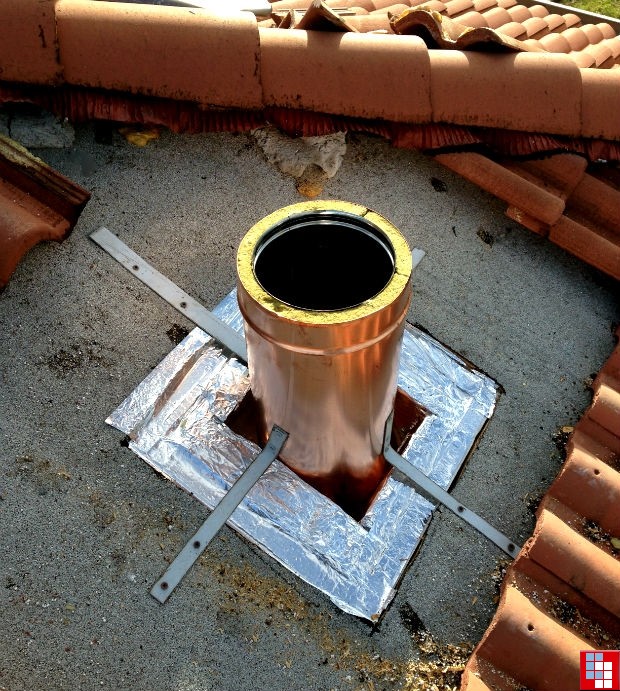

Проем для прохода через кровлюСэндвич-труба пропущена через вырезанное окно

• Затем через это окно проводится очередной отрезок дымохода.
• Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши,  или даже просто зафиксировав дымоход металлическими профилями.

Вариант фиксации трубы по центру кровельного проема

• Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.

Металлическая крыза с окапником

• Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.

Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т.п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

Законченный участок сэндвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

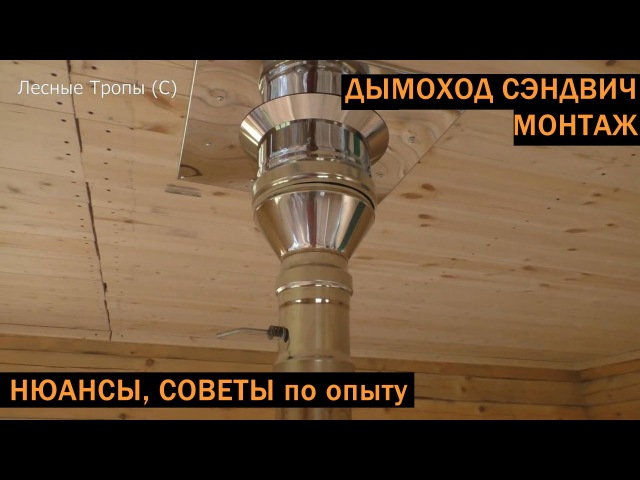

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

• внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
• утеплитель надежно защищает наружный контур от перегрева;
• конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
• обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

• настенные кронштейны, которые удерживают конструкцию;
• ревизия, имеющая окно для чистки и подставки под нее;
• набор переходников;
• тройники;
• колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
• обжимные хомуты для соединения отдельных элементов конструкции;
• разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
• розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

• при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
• при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
• при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя.

Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode. html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т.п.

Оцените статью: Поделитесь с друзьями!

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

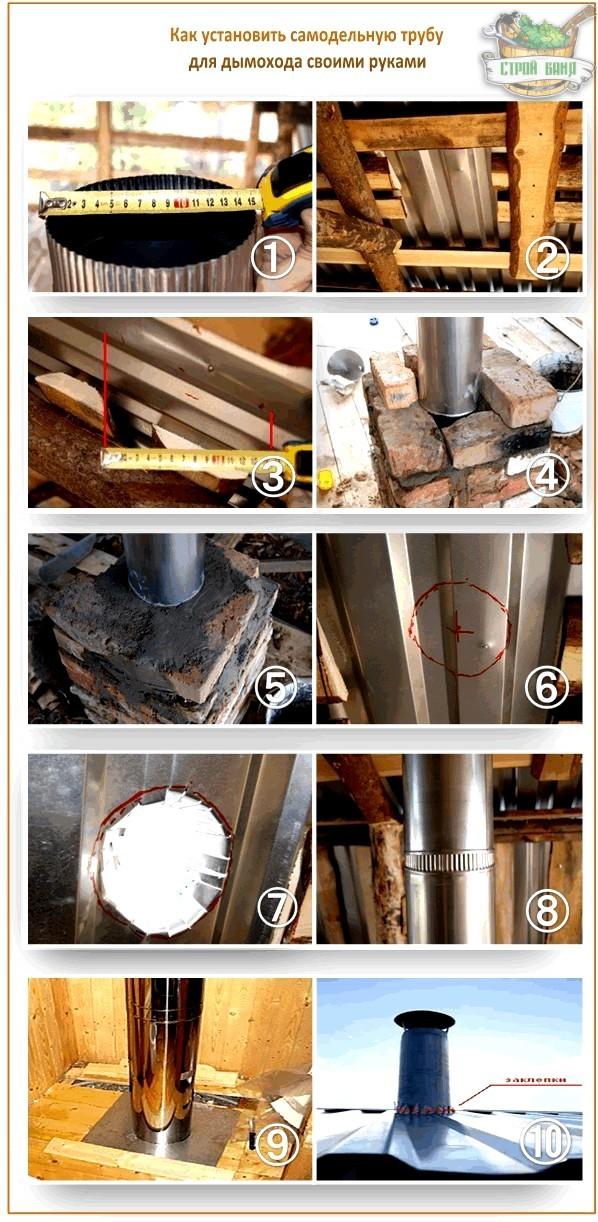

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

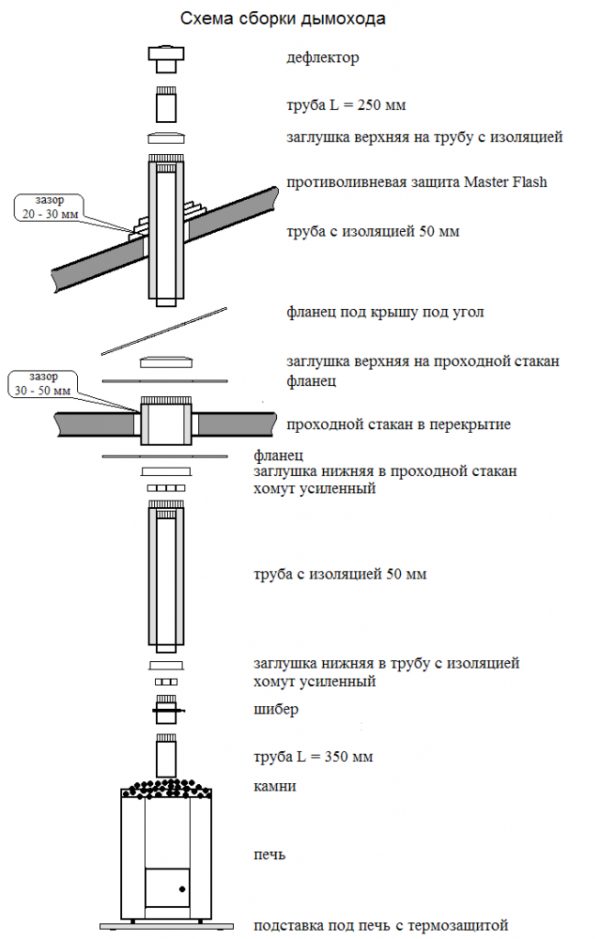

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Установка сэндвич дымохода | Строительный портал

Если вы являетесь владельцем частного дома или дачи, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого с помощью камина или печи, является обустройство дымохода. Основное предназначение данного функционального элемента – выведение из топки продуктов сгорания, представляющих опасность для здоровья, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом уровень тяги определяется диаметром дымохода и высотой дымового канала. Среди сторонников самостоятельного выполнения всей домашней работы без привлечения специалистов наибольшей популярностью пользуются дымоходы конструкции «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими, не менее значимыми преимуществами. Однако распространенность сэндвич дымоходов среди мастеров-обывателей в большей степени связана с безопасностью и легкостью их монтажа, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что монтаж сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить эксплуатационные характеристики конструкции. Учитывая актуальность данной проблемы, в настоящей статье мы рассмотрим технологию монтажа сэндвич дымохода своими руками, а также основные виды и особенности данного конструктивного элемента.

Содержание

1. Устройство сэндвич-дымоходов: конструктивные особенности
2. Основные составляющие системы сэндвич-дымохода
3. Преимущества и недостатки сэндвич-дымоходов
4. Основные разновидности сэндвич-дымоходов: краткая характеристика
5. Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика
6. Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?
7. Как установить сэндвич-дымоход: пошаговое руководство



Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход представляет собой металлическую или керамическую конструкцию, состоящую из нескольких сегментов, каждый из которых характеризуется длиной в один метр и вставляется в другой в процессе монтажа. Упрощенно, конструкция сэндвич-дымохода представлена внутренней и наружной трубой, между которыми расположен слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, характеризующихся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и невосприимчивостью к воздействию ряда химических веществ. Благодаря подобному трехслойному строению, данная конструкция и получила название «сэндвич». В большинстве случаев для изготовления внутреннего контура трубы используется нержавеющая сталь, характеризующаяся повышенными антикоррозионными свойствами, а для наружного, в целях экономии средств, менее прочный оцинкованный металл.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного – его прочностными характеристиками, так как он должен быть достаточно жестким, что будет способствовать сохранению изначальной конфигурации не только трубы, но и всей конструкции в целом.

Основные составляющие системы сэндвич-дымохода

Логично, что для монтажа системы, используемой для отведения дыма, не могут использоваться только прямые трубы. Это объясняется конструкционными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и кровлю. В связи с этим, в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов. Чтобы разобраться в этом более подробно,  рассмотрим, из каких элементов состоит сэндвич-дымоход.

В структуру системы сэндвич-дымохода входят следующие основные элементы:

• Сэндвич-трубы;
• Тройники – конструкционные элементы системы, которые используются для соединения дымохода с топками каминов и печей, а также на участках разветвления дымоходного канала;
• Колена – элементы, предназначенные для монтажа изгибов дымохода. В этих целях используются модели с изгибами на 15, 30, 45 и 90 градусов;
• Сборник конденсата – еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате температурных перепадов;
• Элементы прохождения кровли – детали системы, предназначенные для монтажа сэндвич-дымохода в местах преодоления им конструкций кровли с одновременным обеспечением эффективной термо- и гидроизоляции;
• Ревизионный тройник, оснащенный дверцей – устройство, предназначенное для осуществления контроля над чистотой дымового канала и очистки от сажи;
• Устье – элемент конструкции, необходимый для обустройства верхнего края дымохода;
• Опорная консоль – элемент конструкции, необходимый для монтажа настенного или напольного основания под дымоход;
• Стеновой хомут – устройство, предназначенное для надежной фиксации дымохода относительно стены.

Преимущества и недостатки сэндвич-дымоходов

• Высокие эстетические характеристики и эффектный внешний вид;
• Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно совмещаются с различными моделями печей и котлов;
• За счет легкости и универсальности конструкции, сэндвич-дымоходы могут использоваться как снаружи, так и внутри помещения;
• В отличие от кирпичных дымоходов, значительно меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
• В связи с тем, что сэндвич-дымоходы изготовлены из нержавеющей стали, устойчивы к воздействию факторов, образующихся в процессе сгорания топлива, а именно химической и термической агрессии;
• В процессе эксплуатации сэндвич-дымоходов не происходит повреждение внутреннего слоя конструкции под действием агрессивных факторов, в связи с чем, она сохраняет свои эксплуатационные характеристики на протяжении длительного времени;
• Следующее преимущество сэндвич-дымоходов особенно актуально для конструкций, в процессе эксплуатации которых используется оборудование с прямой вытяжкой. Благодаря эффективной теплоизоляции, сэндвич-конструкции надежно защищены от образования конденсата;
• Благодаря тому, что внутренняя поверхность дымохода является гладкой, в процессе его эксплуатации на ней не оседает сажа, что позволяет производить чистку канала дымохода достаточно  редко;
• Благодаря эффективной теплоизоляции, не происходит нагревание наружного контура дымохода до критических температур, которое способно стать причиной возгорания горючих элементов постройки. С учетом этого, можно говорить о высокой пожарной безопасности системы;
• За счет удобства конструкции, в процессе монтажа которой становится возможным осуществление поворотов и изгибов дымохода, прокладывая сэндвич-дымоход, вы сможете огибать любые препятствия на его пути, не прибегая к разборке перекрытий или удалению элементов кровли;
• Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится более легким и дешевым.

Несмотря на значительное количество преимуществ сэндвич-дымоходов, для данных конструкций характерны и определенные недостатки, также заслуживающие внимания.

Недостатки сэндвич-дымоходов:

• Возможность потери герметичности конструкции в случае ее длительной эксплуатации;
• Нарушение целостности сэндвич-дымохода в случае постоянных резких температурных перепадов;
• Достаточно высокая стоимость конструкции;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно функционируют на протяжении более длительного времени.

Основные разновидности сэндвич-дымоходов: краткая характеристика

Ранее уже было отмечено, что сэндвич-дымоходы представляют собой многослойные конструкции, изготовленные из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что обе разновидности конструкции характеризуются схожим способом монтажа, для каждой из них характерны и свои особенности, которые будут рассмотрены далее.

Сэндвич-дымоходы из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, характеризующуюся устойчивостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего воздействия еще одной трубой, называемой внешним контуром и изготовленной из нержавеющей стали или оцинкованного металла, использование которого является бюджетным вариантом. Важно отметить, что внутренний контур может быть изготовлен из металла или керамики, что характерно для комбинированных дымоходов.

Сэндвич-дымоходы из керамики

Конструкция керамических дымоходов представлена трубой, изготовленной из термостойкой керамики. Снаружи она обернута термоизолирующими матами, а изнутри покрыта высокопрочной глазурью. Данную конструкцию необходимо поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно, наличие теплоизоляционного слоя, позволяют им не нагреваться с внешней стороны, что обуславливают их абсолютную пожаробезопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны и различия, главное из которых – вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограмм. Кроме того, неотъемлемым этапом монтажа керамического дымохода является обустройство фундамента, тогда как монтаж дымохода из нержавеющей стали ограничивается обустройством разгрузочных площадок на каждом уровне перекрытий.

Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика

Существует несколько способов соединения сэндвич-труб для дымоходов. Наиболее популярные из них: фланцевый способ, байонетный, по «мостику холода»,  «по конденсату» и «по дыму».

Последний способ сборки дымохода полностью гарантирует то, что угарные газы не проникнут внутрь дома или бани. А используя способ «по конденсату», вы можете быть уверены, что образующийся внутри дымохода конденсат, будет свободно стекать вниз по стенкам трубы.

Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?

• Высота дымохода от отопительного прибора до оголовка – величина достаточно постоянная и должна быть не менее 5 м;
• Необходимо обратить внимание на крышу соседних зданий: возвышение дымохода относительно соседних строений не должно быть более 1,5 м;
• В случае возвышение дымохода над кровлей на 1,5 м и более, он нуждается в дополнительном закреплении с помощью растяжек;

• В соответствии с рекомендациями специалистов, конструкция дымохода должна предусматривать заглушки, оснащенные конденсатооотводчиком, который предназначен для удаления конденсата и ревизии дымохода;
• В случае монтажа кровли из горючих материалов, конструкция дымохода должна предусматривать наличие искроуловителя, изготовленного их сетки с ячейкой не менее 5×5 мм;
• В процессе установки сэндвич-дымохода недопустимо сужение диаметра дымохода, однако возможно его расширение. Например, производя монтаж сэндвич-дымохода печи с выходящим диаметром дымохода 115 мм, вы можете использовать трубы диаметром 120 мм, однако применение дымохода с сечением 110 мм категорически запрещается;
• Горизонтальные участки дымохода должны характеризоваться длиной не более 1 м;
• Элементы дымохода должны монтироваться таким образом, чтобы места их соединения не совпадали с участками потолочных и кровельных проходов;
• Установка отводов и тройников должна осуществляться таким образом, чтобы они не несли нагрузку от веса элементов дымохода, которые установлены над ним.

Как установить сэндвич-дымоход: пошаговое руководство

Как подобрать габариты дымоходы: производим необходимые расчеты

Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

• Размер поперечного сечения трубы дымохода;
• Длину трубы дымохода.

Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

• Если тепловая мощность не превышает  3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
• Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
• При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

• СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
• Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
• При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;

Нюансы, которые должны быть учтены в процессе монтажа

Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

• Дымовые трубы должны характеризоваться отсутствием уступов;
• Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
• Максимальный угол отведения труб не должен превышать 30 градусов;
• Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
• Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

Как собрать сэндвич-дымоход? Рекомендации специалистов

Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

Монтаж дымохода в местах соприкосновения с домом

Как проходить перекрытия

Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: « Как сделать сэндвич-дымоход?», просмотрите видео, представленное ниже.

Сэндвич-дымоходы видео

рассмотрим варианты установки через стену и через потолок

На чтение 12 мин. Просмотров 1.9k. Обновлено 25 ноября, 2020

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

1. Кронштейны на стенку для удержания постройки.
2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
3. Комплект переходников.
4. Тройники.
5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
6. Хомуты для скрепления раздельных деталей.
7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Самая подходящая протяженность от печи до грибка на кровле – 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Монтаж дымохода сэндвича из нержавеющей стали для печи камина

Watch this video on YouTubeПравильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

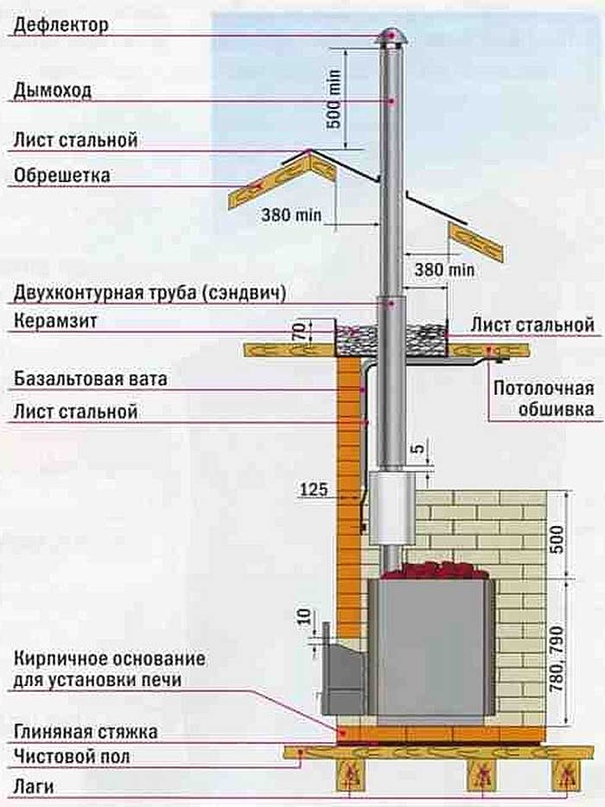

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

• базальтовую вату;
• песок;
• керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Дымоход в Бане, Как сделать противопожарную распушку #Часть5

Watch this video on YouTubeГорючие стены не должны проходить от дымохода ближе, чем полметра. Самое главное при выводе через стенку сделать ее проем пожаробезопасным. Проем в сене может быть круглым, а может быть квадратным. Главное при работе выдержать все нужные дистанции. До защищенных горючих материалов не должно быть меньше 40 см, а до незащищенных – не менее 50 см.

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Также производя самостоятельный монтаж системы вывода дыма в бане, необходимо учесть обязательное возникновение конденсата на внутренних стенках. Конденсат является химически агрессивным. Для выводки этого нежелательного продукта на горизонтальных и наклоненных участках ставят специальные тройники.

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

 Подготовка ППУ (потолочно – проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно – проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич   – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

• Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
• Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
• После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
• Краевые места короба саморезами крепят к потолку.
• Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Учитывая, что нижняя часть трубы быстрее прогорает от высоких температур, при конструкции сэндвич её можно легко заменить. А для увеличения пожарной безопасности и наибольшей теплоотдачи печи всё же следует его утеплить.

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

Флюгарка + колпак + дымник на дымоход на крыше своими руками от Кровмонтаж.

Watch this video on YouTubeК тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

1. Инструменты для работы.
2. Перчатки.
3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Как прывильно выбрать и расчитать дымоход для твердотопливного котла

Watch this video on YouTubeСверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич   – устройством, а значит и Вашим хорошим здоровьем.

Монтаж дымохода сэндвич своими руками

Практически любому зданию, будь то жилой дом или баня, в котором есть камин или печь, требуется высококачественная система дымохода. Она должна отвечать таким критериям, как обеспечение безопасности, надежности, эффективно выводить вещества, образующиеся в процессе горения. Если вы нуждаетесь в такой системе, хотите монтировать ее своими силами, и не знаете, какому варианту из множества существующих отдать предпочтение, то, в первую очередь, вам стоит рассмотреть дымоход сэндвич. Этот вариант оптимален по ряду причин. Во-первых, установка сэндвича не представляет собой мероприятия повышенной сложности. Во-вторых, такой вид дымохода служит достаточно долго. К тому же, уход за ним не покажется вам большой проблемой.

Определенным преимуществом дымоходы подобного вида обладают перед более распространенными раньше кирпичными аналогами с эстетической точки зрения. Кроме того, они значительно меньше весят.

Достаточно большое количество владельцев каминов и печей, меняя старую конструкцию, отдают предпочтение именно сэндвичу. Конечно, немаловажно с умом подходить к выбору материала – им должна стать нержавеющая сталь высокого качества.

В данной статье мы рассмотрим конструкцию дымохода сэндвич, способ выбора труб нужного размера, а также как производится монтаж дымохода сэндвич своими руками.

Вернуться к содержанию

Конструкция дымохода «сэндвич»

Дымоход сэндвич, оправдывая свое название, представляет собой конструкцию с двумя контурами, между которыми проходит изоляционный слой толщиной до 60 мм.

Изоляция для данного типа дымоходов производится в основном из таких материалов, как базальтовая вата либо минеральное волокно. Основные качества таких материалов – огнестойкость, устойчивость по отношению к различным химическим веществам активного характера.

Внутренний контур чаще всего производится из нержавеющей стали, в состав которой входит молибден. Внешний контур чаще делается из обыкновенного оцинкованного металла, который способен противостоять значительно меньшей температуре, однако являющегося более жестким по фактуре. Это делается в целях поддержания устойчивости конструкции.

Верхний элемент системы дымохода представляет собой конусообразный металлический элемент. При этом, если крыша сделана из материалов, легко поддающихся горению. желательно, чтобы в такой конус был вмонтирован искрогаситель.

Трубы для дымохода сэндвич выпускаются в разных диаметрах. Также варьируется толщина изоляционного слоя в них, минимальная равняется 25 мм. Различно и качество стали, от наиболее огнестойких – для работы с высоким режимом температуры, до стандартных

Для монтажа дымохода сэндвич своими руками понадобятся и второстепенные составляющие конструкции: соединительные тройники, конденсационный сборник, тройник с дверкой, опорная платформа для сегментов трубы, располагающихся на полу или стене, а также хомут, с помощью которого производится фиксация дымохода на стене.

Вернуться к содержанию

Инструменты и материалы

Для установки дымохода сэндвич нам понадобится определенный набор материалов и инструментов, приведенный ниже. Стоит внимательно подойти к выбору труб для дымохода – от высокого качества именно этих изделий зависит то, насколько долго и эффективно прослужит вам дымоход.

• трубы из огнестойкой стали;
• трубы из оцинкованного металла;
• настенные кронштейны;
• хомуты для обжима;
• переходники;
• колено, с помощью которого можно менять направление трубы;
• крыза;
• розетта;
• окапник;
• заглушка;
• разгрузочная платформа;
• тройники;
• трубы с ревизией;
• огнестойкий герметик;
• маркер;
• оцинкованный лист из металла;
• герметизированные муфты;
• крепежные элементы.

Вернуться к содержанию

Подготовка к установке дымохода

Схема обустройства отверстия в перекрытии

Для того, чтобы максимально быстро и качественно выполнить монтаж дымохода типа сэндвич своими руками, необходимо с должным вниманием отнестись к некоторым мероприятиям подготовительного характера. Рассмотрим их более подробно:

1. В процессе работы вам придется столкнуться с монтажом специального патрубка для прохода дымохода через перекрытия. Для начала, патрубок необходимо покрыть смесью из базальтового мата и мастики, обладающей огнестойкими свойствами.
2. Затем внутрь патрубка необходимо поместить изоляционный материал так, чтобы он располагался по его стенам.
3. Далее изолируем все части патрубка, соединяющиеся с перекрытием, а также – внутреннюю его область.

4. После того, как патрубок обработан должным образом. Нужно разметить на потолке участок под трубу. При осуществлении разметки стоит учесть, что патрубок должен окружать слой изоляции, необходимо оставить место для его прокладки. Также, помните, что в дальнейшем, между патрубком и трубой должно оставаться небольшое расстояние – так называемый воздушный зазор.
5. Завершается данный этап установкой защиты патрубка.

Другим важным этапом подготовки к монтажу сэндвича является установка специальной разделки на крыше. Как же ее осуществить?

1. В первую очередь, нужно выполнить замеры с внутренней и внешней стороны, учитывая угол наклона кровли. Производя монтаж дымохода сэндвич своими руками, будьте аккуратны, так как определенное количество времени уделяется работе на крыше. Делать это необходимо только в сухую и ясную погоду.
2. Затем необходимо вырезать отверстие под трубу. Делать это рекомендуется с внутренней стороны.
3. Заранее подготовленный лист из оцинкованного металла, в котором также вырезается отверстие под трубу, крепится на крышу. В процессе монтажа помните, что на уровне разделки не должно быть швов на трубе.

Вернуться к содержанию

Монтаж дымохода сэндвич

Сборка дымохода сэндвич

Рассмотрим последовательность монтажа дымохода сэндвич своими руками на примере установки двухконтурной системы.

— Нужно помнить, что производить монтаж необходимо снизу вверх, то есть – начиная от камина или другого отопительного оборудования. В первую очередь, нужно соединить трубу сэндвича с трубой котла, после чего – закрепить заглушкой. При этом помните, что вам придется оставить определенный участок возле самого котла неизолированным. Причина этому – высокая температура. Насколько бы ни была качественной труба, используемая вами в строительстве дымохода типа сэндвич,  участок у самой печи быстро исчерпает свой ресурс, прогорев.

— Внутренние трубы вставляются одна в последующую. После этого надевается внешняя часть. Следите за тем, чтобы трубы соединялись между собой последовательно более узким концом. В таком случае, конденсат, образующийся в трубах, не станет затекать в швы, а свободно протечет вниз.

— Смонтировав все сегменты трубы, укрепив тройники опорными кронштейнами, не забудьте уплотнить все стыки специальными оцинкованными металлическими хомутами и закрепить гайками.

— На верхней части конструкции необходимо установить дефлектор. Это защитит систему от попадания осадков и не позволит дыму оставаться в трубе в случае сильного ветра.

— При желании, возможна установка особых герметизированных муфт. Обычно их рекомендуется ставить в случае, если система часто работает в режиме сильного давления.

— Завершив все мероприятия по сборке дымохода, снимите с труб защитную пленку и обработайте их герметиком, который должен быть рассчитан на сохранение рабочих свойств при температуре около 100 градусов.

Вернуться к содержанию

Особенности строительства дымохода типа сэндвич

• Помните, что основная часть труб должна находиться внутри здания. Это поможет избежать потери тепла.
• Трубы не должны иметь точек соприкосновения с какими-либо коммуникациями в целях элементарной безопасности, в том числе и газовыми.
• Выполняя монтаж, фиксируйте трубу с помощью кронштейна каждые 220 см.
• В конструкции дымохода не должно быть горизонтальных сегментов, длиной более 100 см.
• Очень важно избежать ошибок в процессе работы. К наиболее грубым относится произведение неправильного расчета, некачественная прокладка изоляции и неверная установка вентиляционной системы или сбои в ее работе.

Как видите, при должной аккуратности и внимании к мелочам, монтаж дымохода сэндвич своими руками – не слишком сложное мероприятие, подвластное любому человеку.

Вернуться к содержанию

Видео

Предлагаем вашему вниманию видеоролик с подробным описанием того, как правильно осуществлять монтаж дымохода сэндвич своими руками.

Вернуться к содержанию

Фото

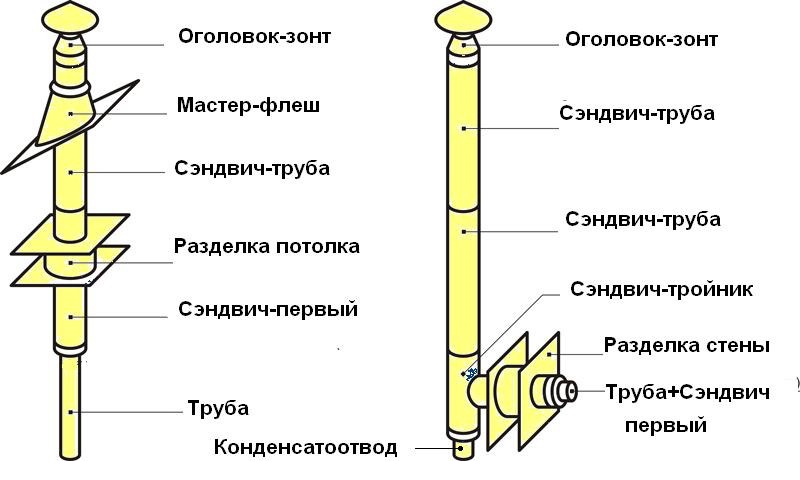

Чертеж внутренней установки дымохода сэндвич

Чертеж наружного монтажа дымохода

Полезно? Сохраните себе на стену! Спасибо за лайк!

Установка сэндвич-дымохода.

Дымоход Sandwich

Дымоход занимает одно из первых мест в системе отопления по важности: от его правильного выбора и монтажа зависит не только внешний вид здания, но прежде всего эффективность отвода продуктов сгорания. Ошибки могут вызвать пожар или отравление угарным газом. Поэтому установка дымоходов требует комплексного и детального изучения: перед началом работ следует ознакомиться с рекомендациями специалистов.

Обычно монтаж системы отвода выхлопных газов проводится при строительстве дома вместе с камином или печью. Раньше для этого использовался кирпич: проверенный не одним поколением материал, обладающий достаточной прочностью и хорошо сохраняющий тепло. Но сегодня все больше разработчиков склоняются к выбору модульных систем из керамики и нержавеющей стали. Причин тому несколько: дороговизна услуг профессиональных печников, длительность кладки и, самое главное, несовместимость кирпичных дымоходов с современными отопительными приборами.Последние разработки в области создания модульных систем позволяют построить дымоход своими руками.

Однако, каким бы ни был дымоход, основные требования к нему не изменились. Это касается срока службы, возможности работать с наименьшим количеством конденсата и отложений сажи на внутренних стенах. Также важны герметичность и низкая теплопроводность: материалы, с которыми соприкасаются выхлопные трубы, не должны нагреваться до критических температур.

Монтаж дымоходов должен производиться с соблюдением следующих правил:

• над плоской кровлей труба должна подниматься не ниже 0.5 м;
• при выходе трубы на расстояние от конька 1,5 м и более (для скатных крыш) ее высота также должна быть не менее 0,5 м, а при удалении от конька более 3 м — минимальная труба высота должна доходить до условной линии, проведенной от конька вниз по полу под углом 10 градусов к горизонту; №
• при устройстве кровли из горючих материалов труба дымоудаления должна возвышаться над ней не менее чем на 1,5 м;
• В месте прохода через потолок обязательно проводится теплоизоляция.

Дымоход должен соответствовать установленному в доме отопительному оборудованию

Варианты конструкции

Перед тем, как сделать дымоход, следует учесть множество факторов. Подбор его диаметра, высоты и тягового усилия (это основные характеристики) необходимо осуществлять по принципу обязательного пропорционального увеличения тяги с увеличением высоты. Первое место при выборе оптимальной конструкции отводится эффективности и безопасности, и только потом рассматриваются вопросы внешнего вида и сочетания с другими элементами экстерьера здания.

Важную роль при выборе конструкции системы играет место установки отопительного оборудования и особенности помещения. Различают внутреннюю и наружную установку дымохода. Внутренний предполагает размещение труб непосредственно в отапливаемом помещении, с разделкой, следует установить защитный кожух и опоры. Утеплять такой дымоход не нужно: лишенный теплоизоляции, он будет передавать тепло жилому помещению, что не будет лишним.Исключение составляют только неотапливаемые чердаки. Такая конструкция содержит определенные риски, связанные с опасностью отравления газом в случае разгерметизации системы, а также с вероятностью возгорания.

Горючие материалы вблизи трубы следует обрабатывать антипиренами: это касается стен, перегородок, мест выхода трубы. К тому же такой дымоход сложен в установке и обслуживании. Стыки модулей следует располагать вне межэтажных или чердачных этажей, чтобы не было препятствий для осмотра и доступа к внутренним поверхностям.

Лучший вариант по соотношению цена / качество признанный дымоход типа «сэндвич»

Система вытяжки наружного воздуха состоит из газопровода, соединяющего выхлопную трубу отопительного прибора с трубой, находящейся снаружи, участков труб и ревизий . Такой дымоход намного безопаснее, его легко установить и отремонтировать. К его достоинствам можно отнести независимость от особенностей интерьера помещения. Но в этом случае обязательно предусматривается внешнее утепление.

Лучшая форма — цилиндр: меньше конденсата собирается на стенках такой трубы, обеспечивается хорошее сцепление. Конфигурация должна быть максимально простой: так будет оседать меньше сажи. Горизонтальные участки, если без них не обойтись, не должны быть длиннее метра: это тоже необходимое условие нормального функционирования всей системы.

Монтаж внутреннего дымохода

Дымоход любого типа всегда собирают снизу вверх.Все начинается с выхлопной трубы печки: следующая деталь должна в нее плотно входить: не допускаются зазоры. Лучше установить готовый дымоход заводского изготовления: это ускорит его сборку и обеспечит эффектный внешний вид, более удачный по сравнению с самодельными вариантами. Ссылки соединяются последовательно: каждый последующий раздел частично входит в предыдущий. Это предотвращает вытекание конденсата, а также предотвращает попадание влаги извне, сохраняя изоляцию сухой.Дополнительно герметик применяется для герметизации стыков. Поверх стыков фиксируются хомутами. Через каждые 1,5 м к стене прикручиваются скобы, необходимые для крепления трубы.

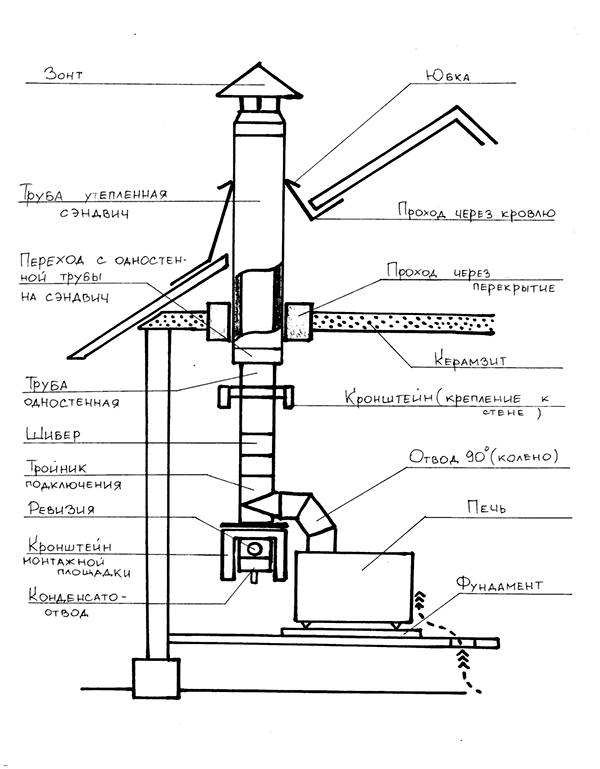

Схема установки внутреннего дымохода

Все участки (как вертикальные, так и горизонтальные) должны быть изолированы от электропроводки и проходить на надлежащем расстоянии от газопровода. В нижней части конструкции устанавливается ревизионная дверь, необходимая для очистки системы.Необходимо установить дефлекторы или флюгеры для защиты верхней части трубы от попадания внутрь мусора, листьев и дождя.

Монтаж наружного дымохода

Это вертикальная труба, устанавливаемая вне стен здания. Он соединяется с самой печью через одну из них, используя короткое горизонтальное звено (длиной не более метра). Такую конструкцию монтируют чаще всего в тех случаях, когда отопительный агрегат, ранее не предусмотренный, необходимо установить в уже готовом помещении.

Дымоходы двух систем. Двухконтурный — это две концентрические трубы с теплоизоляционным материалом между ними. Одноконтурный обогреватель не оборудован, поэтому его необходимо установить дополнительно, чтобы избежать образования конденсата.

Монтаж наружной трубы начинается снизу, сначала прикрепляя к горизонтальной трубе, выходящей из стены, тройнику или колену. В ее нижней части должна быть предусмотрена дверца для чистки трубы. Каждую 1 штуку прикрепляют по вертикальной трубе.5-2 м до стены с помощью кронштейнов. В том случае, если вес трубы значительный, под колено устанавливается специальная опора.

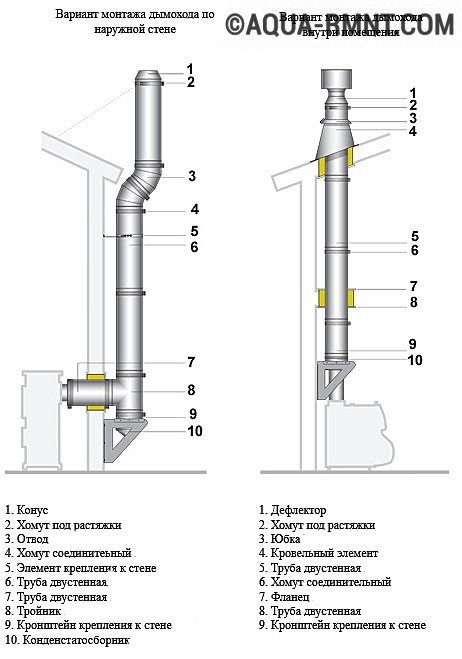

Схема установки наружного дымохода

Верх трубы должен возвышаться над крышей не менее чем на полметра. При невозможности крепления системы дымоудаления с помощью кронштейнов применяют удлинители с хомутами и ушками, к которым крепятся тросы, предварительно закрепленные внизу анкерными болтами. Натяжение троса осуществляется с помощью шнурков.

В некоторых случаях монтаж трубы в большей степени проводится на земле, а затем конструкция поднимается. Для установки на место к ранее прикрепленному тройнику временно прикручивается специально изготовленная петля. К этому же шарниру прикрепляют нижнюю часть трубы, приподняв ее лебедкой и установив в нескольких местах временные опоры.

Подъем самой трубы осуществляется с помощью нескольких человек, которые контролируют процесс с помощью растяжек, а также специальной грудины необходимого диаметра.С длинной ручкой стропы на длинной ручке поддерживают трубу снизу. После того, как дымоход находится в вертикальном положении, шарнир демонтируется, стыковочные места модулей стягиваются хомутом, прикрепляются распорки или кронштейны.

Внешний дымоход — экономит место, что особенно актуально для небольших домов

Все стыки необходимо заделать, а участки, подверженные коррозии, обработать специальной эмалью. Сверху следует закрепить дефлектор.

Правильная установка дымохода — залог надежной, эффективной, а главное — безопасной работы всей системы отопления. Ошибки в этом вопросе могут привести к непоправимым последствиям. Поэтому выполнение данной работы следует доверить опытным профессионалам.

Дымоход в организации систем отопления выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.

Основные функции дымохода

• В первую очередь дымоход предназначен для отвода продуктов горения, которые крайне вредны, а зачастую и губительны для организма обитателей вашего дома.
• Кроме того, дымоход должен обладать изоляционными свойствами и защищать строительные конструкции перекрытий и кровли от пожара.
• И, наконец, красивый дымоход несет эстетическую функцию и украшает крышу вашего дома.

Вы легко сможете установить дымоход самостоятельно, следуя несложной инструкции.

Основные виды дымоходов

В зависимости от материала изготовления дымоходные системы можно разделить на различные типы: металлические (например, чугун или нержавеющая сталь), кирпичные и керамические.Современный дымоход может быть выполнен из композитных материалов и иметь многослойную конструкцию.

Вы можете выбрать модификацию дымохода, наиболее подходящую для вашего дома.

Так, например, самый дешевый вариант — металлический дымоход больше всего подходит для устройства систем отопления котельных или бань, то есть нежилых помещений. Однако такой экономичный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего невозможно избавиться от проникновения дыма в помещение.Также у металла не самый привлекательный срок службы, так как он крайне неустойчив к атмосферной влаге.

Труба из композитных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы помещается теплоизоляционный огнестойкий материал. Из-за неоправданной экономии многие производители помещают в промежуточный слой некачественный изолятор, который через время может начать крошиться. Так что покупая такую ​​трубу, внимательно следите за репутацией производителя.

Самый дешевый вариант — построить дымоход из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет закрепить ее в конструкции даже с минимальным количеством крепежного материала. Также труба из нержавеющей стали очень проста в обработке — ее можно разрезать обычными ножницами по металлу.

Керамический дымоход

очень сложен в устройстве, так как его монтаж можно проводить только вместе со всем домом. В связи с этим он применяется крайне редко, ведь для того, чтобы построить его в готовом доме, строительной бригаде потребуется демонтировать часть перекрытий.

Инструменты, необходимые для установки дымохода

Для того, чтобы установить дымоход в доме своими руками, вам придется запастись следующим минимальным набором инструментов:

• шлифовальный станок для резки металла и сверло для сверления отверстий
• шпатель, зубило и кельма
• отвертка, желательно с шестигранной головкой и лобзиком, может быть электрическая,
• небольшой молоток и крестовая отвертка,
• защитные перчатки и очки

Что нужно помнить при установке дымохода своими руками

По способу постройки дымоходы можно разделить на внутренние и внешние.Рассмотрим подробнее, в каком случае нужно выбрать тот или иной вариант.

Итак, внутренняя конструкция дымохода может быть использована при строительстве систем отопления на базе отопительных котлов или каминов. Такие системы обычно устанавливают внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от атмосферной влаги.

Однако продукты сгорания, проходящие через дымоход, имеют высокую температуру. Следовательно, участки стены, проходящие возле внутренних дымоходов, сильно нагреваются и могут загореться. Таким образом, не рекомендуется устанавливать внутренние дымоходы в стенах из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

Внешний дымоход рекомендуется для промышленных и просто больших систем отопления.Обычно их устраивают в том случае, если площадь отапливаемого помещения превышает 500 квадратных метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными трудностями. Так, в здании с бетонными стенами и потолком легче пробить плиту между этажами, чем забить канал в стене.

Как установить дымоходы из нержавеющей стали и чугуна

Самый дешевый и простой способ установить дымоход — это установить металлическую трубу.Вся установка разбита на несколько последовательных этапов:

1. Сначала подготовьте канал под дымоход.
2. Затем вы устанавливаете дымоход.
3. И на завершающем этапе вы устанавливаете изоляцию вокруг трубы.

Канал под металлической трубой дымохода должен быть примерно в полтора раза больше его диаметра. В этом случае у вас останется место для изоляции.

Фактически, металлический дымоход состоит из следующих компонентов: металлической трубы, переходников для крепления уколов, головки и конденсатора.В ряде конструкций дымоход устанавливается дымоходом — агрегатом, увеличивающим тягу в системе.

Этапы установки дымохода

На начальном этапе монтажа дымохода нужно подогнать трубы по длине. Далее получившуюся конструкцию помещаем в хорошо подготовленный канал. После этого в систему подключают конденсатор и сам ТЭН (плита или бойлер). На завершающем этапе устанавливается голова.

Чтобы надежно закрепить трубу, ее необходимо крепить к стене не реже, чем через каждые полметра.

При установке стальных и чугунных труб необходимо обеспечить качественную теплоизоляцию дымохода. Только в этом случае можно избежать возгорания потолков и прилегающих конструкций из-за внезапно протекшей трубы. Для изоляции металлического дымохода лучше всего использовать классический метод — огнеупорную глину. Но в крайнем случае можно использовать специальную огнеупорную пену.

Также глиной можно украсить стыки дымохода из металлической трубы с перекрытиями и крышей.

Если вы используете металлическую трубу, то ее необходимо крепить к потолку и стенам крепежом через каждые полметра. Это вызвано большим весом таких дымоходных труб. Кроме того, посадочные отверстия делают шире — примерно на два диаметра трубы.

Чугунная труба как дымоход прослужит дольше, но ее установка сопряжена с определенными трудностями. Так что разрезать такую ​​трубу можно только с помощью болгарки.

Монтаж сэндвич-дымохода своими руками

Сэндвич-дымоходы из нескольких материалов заменяются обычными металлическими трубами.Многослойная конструкция позволяет качественно изолировать пол от нагрева продуктами сгорания топки. При установке такого дымохода не требуется дополнительная изоляция, в результате чего просверленные отверстия можно сделать практически равными диаметру трубы.

Металлические трубы при установке входят друг в друга, как матрешки, и для фиксации колен не требуется дополнительной фиксации родов. В дымоходах-сэндвичах отводы труб необходимо соединять с помощью специального строительного клея.Строительный клей не только фиксирует колени, но и предотвращает попадание дыма в комнату.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при установке наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.

Установка наружного дымохода своими руками

Самым оптимальным материалом для изготовления уличного дымохода будет труба из нержавеющего металла. Он немного весит и хорошо справляется с простейшими инструментами.

Для монтажа наружного дымохода из нержавейки выполнить следующие работы:

• Пробить отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
• Поместите крепления на расстоянии метра друг от друга на внешней стене.
• Подсоединить вход дымохода к обогревателю.
• Отогните колено изогнутой трубы из помещения.
• Установите конденсатор.
• Прикрепите трубу к стене.
• Установить головку и решетку дымохода.

Монтаж дымохода своими руками: обучающее видео

Монтаж двухконтурной многослойной трубы

Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печи, к которой подключаются трубопроводы и все необходимое отопительное оборудование. Такому оборудованию нужен правильно собранный дымоход. Это обеспечит выход продуктов сгорания и оксида углерода.

Установить его без привлечения специалистов не так уж и сложно, если вы решили установить сэндвич дымохода своими руками.Ведь процесс установки в этом случае аналогичен работе с дизайнером. Срок службы устройства достаточно большой, и уход за ним практически не требуется. Правильная установка сэндвич-трубы подразумевает соблюдение некоторых важных технических нюансов. Необходимо:

1. Грамотно просчитайте все параметры и размеры труб.
2. Знайте, какую длину выбрать.
3. Определите, как расположить дымоход по отношению к коньку.
4. Имеете представление, как собрать конструкцию.
5. Знайте, как пройти сквозь потолки, сделать изоляцию трубы и подвести трубу к крыше.

Обо всем этом и пойдет речь.

Основные параметры и размеры

Собрать дымоход, действующий по всем правилам, не так-то просто. Для начала нужно определить диаметр сечения трубы и длину дымохода. Для этого нужно использовать существующие нормы СНиП.Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:

• Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
• При тепловой мощности от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
• Тепловой мощностью от 5,5 кВт до 7,5 кВт — 27 см.

Длина дымохода рассчитывается по следующим правилам:

1. Минимальная высота, обеспечивающая необходимое сцепление с дорогой, составляет 500 см.
2. Также можно ориентироваться по коньку крыши — труба дымохода должна быть выше конька не менее чем на полметра.
3. Обращаем внимание на рубероид. Если она из легковоспламеняющихся компонентов, труба над крышей должна подниматься на метр, а лучше на полтора.

Важно! Если рядом с домом есть технические постройки, высота которых больше, чем у жилого дома, то дымоход должен располагаться на 1 метр выше верха крыши пристроек.

Высота трубы в зависимости от расположения

При определении этого параметра важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:

• Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
• Если дымоход находится в 3-х метрах от конька, то его высота может быть на одном уровне с ним.
• Если расстояние между дымоходом и коньком больше 3 метров, то его высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.

Сборка конструкции

Монтаж дымохода по лестнице

Обычный сэндвич с дымоходом — это конструкция, собранная из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится другая, но меньшего диаметра, а между ними — плотный теплоизоляционный материал. Кожух — внешний слой — выполнен из нержавеющей стали. Внутренний слой также выполнен из стали, на которую нанесено защитное антикоррозийное покрытие. Есть и другие конструкции, такие как медь, латунь и алюминий.Медь стоит дорого, латунь также дороже нержавеющей стали.

Алюминий — дешевый материал, и его использование значительно снижает стоимость дымохода. Но при работе при нагревании расширяется, а при охлаждении снова сужается. В результате может нарушиться герметичность дымохода. Поэтому специалисты советуют приобретать сэндвич лейбл, у которого обе железные части сделаны из стали. Посередине между ними базальтовый утеплитель.

Его использование дает много преимуществ.Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей утеплитель имеет разную толщину. Минимальное значение — 25 мм, максимальное — 60 мм. Как установка? (3)

Установка выглядит следующим образом:

• Размер одного сегмента сэндвича — 1 метр. При установке один просто вставляется в другой. Причем собирать нужно снизу топки, постепенно продвигаясь вверх.Берем первый элемент трубы и соединяем его с патрубком топки. Замыкаем стык специальной заглушкой, закрывающей изоляцию. Далее вставляем отдельные сегменты счетчика один в другой.

Примечание! Один конец трубы всегда заужен. Именно его и вставляем в следующую трубу. Все звенья необходимо собрать таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.

• Стыковка осуществляется таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно прилегали друг к другу.Сделать это самостоятельно сразу довольно сложно. Поэтому можно прибегнуть к одной хитрости. Внутреннюю трубу нужно удлинить на 15 сантиметров, вставить одну трубу в другую и только потом соединять внешние оболочки.

• Стыки необходимо дополнительно укрепить хомутами, которые прилагаются к стандартной комплектации. Заводим и стягиваем их вокруг стыков обычной стальной проволокой. Для начала нужно обработать стыки герметиком, тем более что в продаже есть составы, разработанные специально для печного оборудования.

Дымоход может находиться внутри дома или его необходимо вывести и прикрепить к стене.

Как обеспечить устойчивость конструкции при вынесении наружу?

Монтаж стальных дымоходов

Через каждые 2 метра при наружной сборке дымоход крепится к стене скобами. Если предусмотрен тройник или отвод, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и не допускать ее обрушения при сильном порыве ветра.Таким образом снижается нагрузка на стыковочные элементы. В этом случае необходимо соблюдать определенный промежуток между стеной и трубой.

Печники называют это отступлением. Его стоимость строго рассчитана. В расчетах учитывается толщина стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, используемых для отделки стен. Так, например, если толщина стенки котла 6.5 см, стоит закрытая топка, а стена ничем не защищена от огня, отклонение составит 50 см. А если топка толщиной 12 см и стена хорошо защищена от огня, отклонение может составить

20 см.

Примечание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед тем как приступить к сборке отдельных элементов, его необходимо удалить.

Что делать, если необходимо установить дымоход между двумя стенами или внутри воздуховода?

В этом случае нужно сделать 2 окна на внешней стене.Размер каждой — 150 кв. видеть. Одно отверстие желательно разместить внизу, а другое вверху. При закрытом варианте отступления обязательно собирать напольное покрытие из негорючих материалов.

Как кросс-оверлей?

Дымоход

Иногда необходимо вывести трубу через перекрытия. Сделать это можно с помощью ящика, внутри которого есть отверстие. В него вставляется насадка — специальный элемент, используемый для описанных целей.Толщина коробки должна быть на 7 см больше толщины перекрытий. Это единственный способ защитить крышу от пожара. Но для обеспечения безопасности использования дымохода необходимо очень прочно прикрепить воздуховод к потолкам и соединить с их конструкциями.

Труба не должна иметь стыков. Это очень важный момент. Перед тем, как самому установить распределительную коробку, нужно сделать правильную разметку маркером. На этом этапе очень актуальна поговорка о том, что нужно предварительно 7 раз отмерить и только потом отрезать.Проделывать отверстия в потолке можно только тогда, когда выбрана соответствующая коробка, а труба расположена правильно.

Как сделать изоляцию трубы

После установки воздуховода и трубы этот элемент дымохода необходимо тщательно изолировать. Для этих целей, маты из фольги на основе базальта, обработанных огнеупорной мастики используются. Отверстие в крыше тоже желательно заделать. В этом случае стоит использовать утеплитель из минеральной ваты. Им желательно замаскировать все отверстия, которые контактируют с трубой.

Выход дымохода на крышу

Монтаж дымохода на крышу

Вывести сэндвич-трубу на крышу позволяет специальная перемычка. Печные печи называют это резкой кровли. Этот элемент подбирается с учетом уклона кровли. Зная это, будет несложно проделать этот этап работ своими руками. Он состоит из трех операций:

1. Маркер отмечает внутреннюю часть крыши.
2. Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
3. Есть утеплитель. Для этого к крыше изнутри крепится лист оцинкованной стали. В нем предварительно вырезается отверстие для дымохода, а труба выводится. Верхняя резка крыши. Сверху собирает столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт, защищающий дымоход от атмосферных осадков.

Примечание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.

Особенности эксплуатации дымохода

Трубный сэндвич — продукт нового поколения. Имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но во время его эксплуатации внутри накапливается сажа. Его нужно снимать дважды за отопительный сезон. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к снижению тяги.

Как работать с трубой

Поэтому чистить дымоход придется постоянно.Для облегчения задачи в ее нижней части устанавливается специальное стекло, либо пристраивается дверца, открывающая доступ внутрь сэндвича трубы. Есть правила, соблюдение которых предотвращает образование слоя сажи. Вот основные из них:

1. Для топки печи или камина необходимо как можно меньше использовать дров хвойных пород. При горении они выделяют смолы, которые очень быстро оседают на внутренних стенках многослойной трубы.
2. Такой же результат можно получить, бросив в духовку сырые дрова.Печи предупреждают, что влажные пары так же опасны для дымохода, как и смолы.
3. Не стоит каждый раз сжигать бытовой мусор в духовке.
4. Если в доме есть дровяная печь или камин, позаботьтесь заранее и подготовьте древесину твердых пород. Купите хорошо просушенную древесину.
5. В качестве профилактической меры бросьте охапку осиновых дров в печь в конце топки. Они очень быстро выгорают и дают большое пламя, которое хорошо сжигает сажу в дымоходе.

Обобщение темы

Как видите, сборка сэндвич-трубы своими руками — трудоемкая задача, но ее можно реализовать, предварительно изучив материал и просмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно внимательно оценить собственные возможности и решить, сможете ли вы выполнить такое задание.

Соблюдая все вышеперечисленные правила, можно рискнуть и осуществить установку. Т — Установка сэндвича с дымоходом своими руками — основные этапы монтажа Г — Правильный монтаж сэндвича с дымоходом своими руками — процесс трудоемкий.Это требует соблюдения строгих правил и норм пожарной безопасности. Знание особенностей каждого этапа установки значительно упрощает задачу. K — Монтаж многослойных труб своими руками

Система отопления в любом здании состоит из двух элементов. Это установка самого теплогенерирующего агрегата — котла, работающего на газе, жидком или твердом топливе, и системы, облегчающей отвод продуктов сгорания. Установка этих элементов требует пристального внимания.От работы системы в целом зависит теплоснабжение в доме и безопасность людей.

В статье мы рассмотрим, как правильно установить уличный дымоход своими руками, представим ряд советов от мастера, как спроектировать дымоход. Если дымоход неправильно смонтирован снаружи дома, это может привести к неприятным последствиям: обратная тяга выхлопной системы (попадание продуктов сгорания в помещение), это может стать причиной возгорания и травмирования людей.Также может быть недостаточный нагрев. Если вы пришли к выводу, что уличный дымоход вас вполне устраивает, вы можете сделать это самостоятельно, не прибегая к помощи извне, и сэкономить значительную сумму денег.

В настоящее время популярны утепленные наружные дымоходы, их принято называть «сэндвич» (см. Монтаж дымохода сэндвич).

У них есть свои преимущества:

1. Хорошая тяга (помогает повысить эффективность тепловой установки).
2. Преодоление порога конденсации.
3. Минимальные отложения сажи на стенах.
4. Прочность конструкции.
5. За наружным дымоходом легко ухаживать.
6. Минимальный вес.
7. Допускается установка в деревянных домах.
8. Соответствует нормам пожарной безопасности.

Сэндвич дымохода состоит из трех компонентов:

• наружная труба;
• внутренняя трубка;
• слой теплоизоляции.

Для таких систем существует три типа присоединения:

• фланцевое;
• байонетное соединение;
• Тип подключения мостика холода.

Внимание: Основное требование для всех типов соединений одно: высокая герметичность. Обратите на это особое внимание.

Элементы конструкции

Перед тем, как приступить к монтажу самостоятельно, необходимо знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Сделайте рисунок и добавьте все необходимое в список.

1. Любой агрегат т для производства тепла — котел.
2. Отводы — регулируют движение выхлопных газов. Название колена содержит информацию об угле наклона. Отводы приваривают аргоновой сваркой или вольфрамовым электродом в атмосфере аргона. На них можно устанавливать ставни различного типа и смотровые окна.
3. Демпфер для установки на отводы, трубы, тройники и переходы.
4. Подставка под тройник из нержавеющей квадратной трубы. Крепление к стене осуществляется при помощи дюбелей.Для правильного монтажа дымохода понадобится подходящая подставка для тройника. Обязательно укажите в заказе расстояние между дымоходом и стеной.
5. Тройник 45 утепленный, нержавеющий, необходим для подключения котла к низу дымохода, вертикальное направление. Трубку отвода конденсата и смотровое окно можно установить сбоку от конструкции или внизу тройника. Для соблюдения всех требований по монтажу дымоходов после сборки люк смотрового окошка следует посадить на силикон.Бывают тройники прямые, цельные и сборные, присоединения к ним производятся под разными углами.
6. Кронштейны изготовлены из нержавеющей трубы. Обязательно укажите расстояние от стены до дымохода при его заказе (для соблюдения правил пожарной безопасности).
7. Внешний дымоход должен быть изолирован. Дымоход вместе с теплоизоляцией помещается в защитный кожух и образует так называемый сэндвич. Стандартный размер трубы — полметра или метра, для изготовления корпуса используется не только нержавеющая сталь и оцинковка, но и материал заказчика.Для теплоизоляции используется керамическая вата или базальтовое волокно.
8. Кронштейн дюбеля усиленный, используется для усиленного крепежа. Это помогает с боковыми нагрузками, с их помощью монтируются разгрузочные и расширительные стаканы.
9. Верх , труба теплоизоляционная в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить утеплитель от внешних воздействий.
10. Заглушка , нержавеющая сталь, которой придается желаемая форма путем сварки вольфрамовым электродом.

Теперь вы имеете представление о составляющих и можете правильно выбрать все детали дымохода для отопительного котла. Правильно рассчитайте длину и сечение конструкции.

Осторожно: На этапе разработки дымоходной системы следует учитывать такие параметры, как размер и высота сечения. Тяга увеличивается с увеличением длины, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход создаст большое аэродинамическое сопротивление движущимся продуктам сгорания.Размещение дымоходов четко регулируется СНиП 2.04.05-91 . Сечение дымохода имеет значение. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам проема каминной топки (высота / ширина) будет 10: 1.

При выборе диаметра дымового канала следует учитывать, что согласно ГОСТ 9817-95 площадь дымоходного канала по сечению трубы должна быть не менее 8 см 2 на киловатт мощности. мощность отопительного агрегата (камин, бойлер или печь).А расчетное значение скорости отходящих газов в самом котле должно иметь интервал 0,15 — 0,6 м / с.

Монтаж конструкции

Внешний дымоход (его основная часть) устанавливается снаружи здания, который соединяется горизонтальной трубой через стену здания с тепловым узлом. После установки отопительного котла нужно подключить его к трубе дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд.Однако необходимо соблюдать некоторые правила.

Правила работы

Монтаж дымохода во всех случаях производится от отопительного котла, а точнее — от вскипания. Трубка для отвода газов всегда надевается на предыдущую, это позволяет избежать попадания влаги на изоляцию.

• Для герметичности конструкции применяется термостойкий герметик не менее 1000 * С.
• Хомуты следует применять в сточных соединениях, тройниках и трубах.
• На расстоянии двух метров наружный дымоход необходимо жестко закрепить к стене специальными скобами. Их также стоит использовать для крепления тройников.
• Горизонтальные участки дымохода не допускаются более одного метра.
• Избегать соприкосновения газовых труб с дымоходными каналами и электропроводкой.
• Когда труба проходит через горючую конструкцию, используйте специальные пожарные трубы.
• Установите съемную дверцу для чистки (это нужно делать два раза в сезон) конструкции в основании дымохода.

Установка

Когда о конструкции все известно и материал готов, можно приступать к основным работам.

• Подключаем дымоход к трубе котла отопления при помощи отвода, трубы или тройника (в зависимости от конструкции).
• Соединяем трубу с дымоходом с необходимым переходным узлом.
• Стыки обрабатываем герметиком и устанавливаем хомуты.
• Проход через стену осуществляется с помощью специальной проходной трубы (в месте прохождения стены стыковка запрещена).

Внимание: Все звенья дымохода должны быть плотно прилегающими, вставлять одно в другое без зазоров, входное расстояние должно быть не менее 0,5 сечения трубы (глубина посадки).

• Готовим монтаж вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник с креплениями для вертикальной трубы. Если мы используем колено, следует создать условия для очистки горизонтального зазора соединения.При использовании тройника нижний вывод блокируется заглушкой, которую снимаем или используем тройник с ревизией. Как и зачем крепить дымоход, зависит от его расположения. Труба крепится к стене настенными скобами через каждые 2 метра. Если основная труба тяжелая, установите колено на опору. Часто бывает, что сделать крепеж к стене по всей длине конструкции невозможно, в этом случае используются растяжки.
• Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и уже прикрепляем к ним тросы удлинителей нужной длины. При этом кабель от растяжек должен быть не менее 3 мм в диаметре.
• В местах крепления растяжек устанавливаем рым-болты или анкеры (выбираем исходя из поверхности крепления).

Следующим шагом будет подъем и крепление всей конструкции вертикальной трубы. Возможна установка деталей, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле , скрепляют все детали хомутами, готовят крепления для растяжек и скоб.

• Чтобы облегчить этот процесс, мы используем петлю.
• Подбираем нужный колен для присоединения и производим навеску крепления к краю наружной трубы, привариваем.
• Готовый конец трубы приподнять на уровне стыка и также прикрепить петлю к концу колена.
• Осуществляем подъем всей конструкции с помощью прилагаемых тросов и рожка. Делать это нужно в хорошую погоду, недопустимо выполнять при порывистом ветре.
• Осуществляем крепление в доступных местах.
• Для устойчивости немного поправляем растяжки.
• Откручиваем гайки крепления петли. Сами болты срезаем болгаркой и выбиваем концы.
• Выбиваем петлю и закрепляем оставшиеся болты на стыке.
• Делаем полную растяжку. Регулировку натяжения производим стяжками винтами.

Установка подошла к концу. Изготавливаем фитинги для стыков и герметизации стыков.После того, как проведем утепление вертикальной трубы, делаем утеплитель (это позволит избежать появления конденсата). Теперь об обогреве дома можно быть спокойным.

Сегодня практически каждый частный дом оборудован дымоходом. И в большинстве случаев имеет практическое значение, а не чисто декоративное. Это связано с тем, что частные дома очень редко подключаются к центральному отоплению, они отапливаются с помощью котлов, печей и т. Д. И дымоход во всем этом деле играет очень важную роль.Через него выходит пар и дым. Это способствует правильному функционированию любой системы отопления. Монтаж дымохода — очень сложный и кропотливый процесс.

Введение

Дымоход представляет собой сложную конструкцию, предназначение которой — отвод побочных продуктов отопления из топки в атмосферу, защищающую дом от сырости, горения, смолы и горения стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.

Принцип действия этой конструкции заключается в ее способности создавать естественную тягу, которая удаляет пар, смолу и т. Д.Установка дымохода — очень ответственный процесс. Если при его строительстве допустить ошибки, можно не получить желаемый результат и заработать много проблем. Например, недостаточно мощная тяга для определенного типа топки, что чревато отравлением.

Существует множество различных конфигураций дымоходов, которые различаются как по цене установки, так и по тяге и другим характеристикам. У каждого из них есть свои недостатки и преимущества. Давайте поговорим о том, что бывают разные типы дымоходов, какие инструменты необходимы для их установки и как правильно их установить.

Инструменты

Перечислим минимум инструментов, которые понадобятся при выполнении работ по установке дымохода. Этот набор может отличаться в зависимости от того, какой тип системы вы устанавливаете. Итак, приступим. Вам необходимо подготовить следующие инструменты: Болгарка

• (к ней — набор дисков для работы по камню и металлу).
• Шлифовальная машина.
• Молоток.
• Перфоратор с набором сверл разного диаметра.
• (для удобства лучше иметь большой и маленький).
• Ведро, мастерок, угольник, рулетка — небольшие аксессуары, которые упростят работу.
• По возможности приобретите монтажный пистолет.

Теперь можно приступить к работе. Установить дымоход или возвести его не так уж и сложно, если у вас есть голова на плечах и рабочие руки.

Материалы

Сегодня существует множество различных типов дымоходов, которые строятся из разных материалов. В зависимости от типа постройки покупается определенный набор материалов.Так, например, установка сэндвич-дымохода предполагает использование в работе таких комплектующих:

• труб различного диаметра, которые вставляются друг в друга;
• наполнитель (изоляционный материал) с рабочей температурой до 700 градусов Цельсия — это то, что находится между трубами;
• крепеж для труб;
• шурупы по дереву;
• хомуты и скобы;
• отводы труб — необходимы для отводов труб и т. Д.

Для кладки традиционного кирпичного дымохода нужен цемент, специальный зонт для прикрытия трубы и т. Д.И здесь уже видно, насколько различаются расходные материалы для той или иной конструкции. Таким образом, определившись с типом дымохода, мы начинаем поиск и закупку всего необходимого для его установки.

Требования к современному дымоходу

Любой современный дымоход, будь то сэндвич или кирпич, должен соответствовать определенному набору требований. И что это за требования?

• Должен быть устойчивым к влаге. Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны к саморазрушению.
• Мощная тяга.
• Хороший дымоход выдерживает температуру до 1000 градусов Цельсия.
• Он должен иметь отличную стойкость к химическим веществам.
• Гладкая внутренняя поверхность (очистить такую ​​конструкцию будет намного проще).

Соблюдая правила установки дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему вывода продуктов сгорания.

Основные разновидности

Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких типах как:

• Кирпичный дымоход.
• Сэндвич с дымоходом.
• Коаксиальные конструкции.
• Газовый радиатор как своего рода дымоход.

Поговорим конкретно о них, так как они наиболее популярны среди дачников и владельцев загородных домов. Стоит отметить, что каждый из видов имеет свои достоинства и недостатки, поэтому только вы будете выбирать, какой из них вам подходит.

Кирпичный дымоход

Монтаж дымохода из кирпича, а точнее его возведение от цоколя до козырька, — довольно сложный процесс, включающий множество этапов и правил, которые необходимо знать и соблюдать.Начнем с того, что одна такая конструкция рассчитана максимум на две печи при условии, что они будут находиться на одном этаже.

В этом случае большое значение имеют правила установки дымохода. Отчасти они касаются кладки. Каждый кирпич должен перекрывать лежащий ниже шов — это позволит избежать саморазрушения. Считается, что возведенная таким способом конструкция намного прочнее любой другой.

Температура внизу духовки слишком высокая.Особенно, если дом отапливается углем. Чтобы не повредить основание трубы, на топку монтируется специальная насадка из нержавеющей стали, которая впоследствии облицовывается двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой печи. Для кладки необходимо использовать только глиняный раствор с добавлением цемента. Очень важно сделать специальный клапан, который закроет всю дыру — он будет служить регулятором для увеличения или уменьшения тяги.

Допускается также строительство дымоходов внутри наружных стен, с одним, конечно, одним условием: если они сделаны из негорючих материалов. В последнее время в основе большинства этих систем лежит стальная труба, которую впоследствии изолируют и кладут кирпичом.

Монтаж дымохода: технология «сэндвич»

Технология «сэндвич» — это сложная и дорогая конструкция, способная выдерживать высокие температуры, как кирпич. Огромное преимущество этого дымохода в том, что его практически не нужно обслуживать.Единственное, что нужно — это периодически его чистить.

Сэндвич с дымоходом состоит из трех основных элементов. Во-первых, внутренняя и внешняя трубы вставляются друг в друга. Швы каждого из них необходимо правильно заварить и обернуть защитной негорючей тканью или волокном. Зазор между трубами заполнен специальным огнестойким и жаропрочным материалом, не позволяющим внешней трубе сильно нагреваться. Это третий элемент.

Установка сэндвич-дымохода потребует много времени и усилий, но оно того стоит.Завершающий этап работ — крепление конструкции снаружи стены дома. Этот процесс осуществляется с помощью специальных зажимов, креплений и скоб.

Коаксиальный дымоход

Установка коаксиального дымохода чаще всего выполняется на парогенераторах, газовых котлах и т. Д. Эта технология чем-то похожа на сэндвич, но вместо прокладки внутри просто устанавливаются прокладки, которых нет. дайте трубам соприкоснуться. Такую систему, в отличие от других разновидностей, можно вывести в горизонтальном положении через внешнюю стену.Эта установка сегодня очень популярна, и наиболее часто используется коаксиальный вид.

Вы спросите: «Почему их устанавливают только на газовые котлы и генераторы?» Ответ очевиден. Все дело в том, что температура в таких котлах на выходе намного ниже, чем у настоящих печей. Именно поэтому этот вид больше нигде не используется. Установка газового дымохода аналогична установке сэндвич-системы.

Дымоход модульный керамический

На сегодняшний день модульные дымоходы пользуются большим спросом, несмотря на заоблачные цены.Это связано с тем, что такие конструкции несут в себе два ключевых качества, которые очень важны для человека — они очень просты в установке и достаточно надежны. Такие дымоходы можно прокладывать даже внутри деревянных стен, необходимо только соблюдать зазор между стеной и керамикой — 5 см. К тому же у них очень привлекательный внешний вид.

Монтаж такого дымохода очень прост. Для этого необходимо соединить между собой уже готовые отрезки труб (модули), хорошо их закрепить и заполнить стыки специальным герметизирующим раствором, после чего вся конструкция должна быть закреплена к / в стене.

Дымоход для бани

Практически любой хозяин дачного участка хочет иметь сауну или баню в доме или поблизости. Самым главным элементом последнего является духовка. Ведь именно она создает в парилке высокие температуры. А для этого требуется качественный монтаж топки и дымохода, которые будут работать, так сказать, в тандеме. Лучше всего для такого дела использовать традиционные конструкции из кирпича.

Правила монтажа такого дымохода мы уже рассмотрели выше.Так что особых вопросов быть не должно. Что касается всего остального, то установка дымохода в бане возможна как внутри, так и снаружи помещения. Решайте, как всегда, за вас. Но опытные специалисты советуют строить конструкцию внутри. Стены дымохода очень горячие, они способны повышать температуру в помещении. Однако если вы не уверены в своих силах, лучше всего доверить такую ​​работу профессионалам, которые сделают все качественно и быстро.

Проблемы с установкой дымохода

Установка дымохода может сопровождаться большим количеством проблем, а неправильно построенная система просто сведет на нет все усилия и добавит головной боли.Могут возникнуть сложности. Одной из причин может быть неправильно подобранный материал. Например, если положить в основание печи плохой кирпич, можно остаться без дымохода, так как он быстро потрескается и рассыпется. Кроме того, необходимо знать конструктивные особенности такой системы, чтобы не пропала тяга. Например, высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с комбинированной крышей (плоской) — не менее 2.0 мин. И еще один важный момент. Устья кирпичных каналов на высоту 0,2 м следует защитить от атмосферных осадков слоем цементного раствора или заглушкой из кровельной или оцинкованной стали.

Конечно, лучше учиться на чужих ошибках, чтобы не делать свои собственные. А промахи в этом случае чреваты большими неприятностями. Неправильный дымоход может испортить весь ваш дом. Например, обгоревшие стены легко могут стать причиной пожара. Поэтому, прежде чем что-то начинать, нужно все тщательно спланировать и продумать.Посоветуйтесь со знающими людьми, перечитайте специальную литературу, наконец перестрахуйтесь и доверьте установку столь важных систем профессионалам. От этого проблем будет меньше, а с работой справишься быстрее.

Как сделать дымоход через кирпичную стену. Правильный монтаж сэндвич-дымохода

Установка дымохода в баню из многослойных труб — лучший вариант для металлического дымохода. Эта небольшая масса и компактная конструкция практически незаменима в условиях, когда в первоначальном плане в жилище отсутствует устройство дымоудаления.

Осуществить эту затею по установке несложно. Все, что вам нужно, это скрепить в правильной последовательности основные детали и вспомогательные элементы.

В этом случае также нужно учитывать некоторые нюансы данного устройства. Без них невозможно правильно выполнить целостную и герметичную конструкцию. А вот такая конструкция выглядит так:

Сэндвич — конструкции, состоящие из трех слоев, получили свое название от легкой подачи известного англичанина.Дымоходы в бане с таким названием — не исключение.

Отличительная особенность этих труб заключается в том, что между контуром металла снаружи и таким же контуром посередине находится изоляционный слой. Обычно его делают из базальтовых материалов.

Дополнительные элементы для установки:

• труба с ревизией;
• кронштейны и другие детали:

Этот комплект помогает обеспечить правильное функционирование системы дымовых газов.

Печь-сэндвич в бане имеет ряд преимуществ.

• Контур внутри сэндвич-трубы хорошо переносит нагрев до высокой температуры и воздействие конденсата.
• Утеплитель при установке создает надежную защиту контура снаружи от перегрева.
• Конструктивные особенности создают препятствия для проникновения воды на изоляцию.
• Создан требуемый предел тяги, и газ отводится.

Контур внутри этих материалов, а этот вариант, как известно, отличается высокими антикоррозионными свойствами. Сохраняя для этой цели, контур снаружи часто делается из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем встает проблема выбора материала: отдать предпочтение нержавеющей стали с длительным сроком службы или варианту, позволяющему в какой-то мере сэкономить.

ВАЖНО! Материал для внутренней сэндвич-трубы выбирается с учетом ее способности передавать тепло.Изделие для внешнего контура должно быть выполнено из жесткого материала, иначе его конфигурация не может оставаться неизменной.

Также при установке используются:

1. Кронштейны на стене для удержания здания.
2. Ревизия, состоящая из моющего окна, также включает в себя стойку.
3. Комплект переходников.
4. Тройники.
5. Колени, которые позволяют изменять направление здания на 45 градусов или под прямым углом.
6. Хомуты для крепления отдельных деталей.
7. Платформа разгрузочная. Он позволяет точно рассчитать массу конструкции и снять нагрузку с ее основания.
8. крыса, розетка и резчик по камню.

Монтаж сэндвича дымохода в бане — простейший вид прокладки сети для отвода продуктов сгорания. Небольшие элементы конструкции с небольшим весом легко собираются с помощью вспомогательных элементов.

Перед возведением такого сооружения необходимо учесть следующие требования:

Наиболее подходящая длина от топки до грибка на крыше — 5 метров.

Труба устанавливается вертикально, без изготовления скамейки. Величина отклонения от вертикали допускается на тридцать градусов, а максимальное отклонение в сторону — один метр.

При условии, что расстояние от кровли до изголовья конструкции превышает полтора метра, необходимо поставить пристройку, чтобы закрепить ее.

Если на крыше размещаются горючие материалы, то в конце дымоотводящей конструкции следует устанавливать дымовой извещатель, ячеек такого устройства должно быть 0.5 х 0,5 см. На кровле плоского типа дымовая труба над ее уровнем поднимается выше одного метра.

Горизонтальная часть дымохода не должна превышать расстояние более одного метра.

Места стыковки элементов должны быть оставлены на виду. Их нельзя оставлять внутри перекрытия крыши.

Такой дымоход в бане собрать очень легко, делается по принципу конструктора. Один конец одной детали «посажен» в следующую деталь:

Для этого объем каждого элемента с одной стороны немного больше, чем обратный объем с другой стороны.Надежность таких соединений увеличивает хомуты.

Правильный монтаж системы в бане невозможен без правильной сборки конструкции. Начать следует с крепления к сэндвич-трубе банной печи.

В данной работе используется стартовый конус. Один ее конец «забрасывают» на плиту топки, а второй соединяют с прямым участком конструкции.

Часто дымоход в ванной представляет собой простую конструкцию, состоящую из труб, идущих от печи на улицу.Через крышу и потолок они проходят с небольшим количеством поворотов и аксессуаров.

Вывод через потолок

Монтаж дымохода в бане через потолок выполняется следующим образом. Для доступа к потолку устраивается специальный узел, создающий надежные крепления и высокую пожаробезопасность:

Несмотря на то, что такая труба представляет собой двухслойную конструкцию с негорючей теплоизоляцией посередине, для повышения уровня безопасности в проеме потолка для дымохода делают отверстие для крепления небольшого патрубка 15- На 20 см в диаметре больше диаметра дымохода.

Снизу это отверстие закрывается стальным листом. Та часть, что находится на чердаке, залита негорючим материалом. Для этого можно взять:

• вата базальтовая;
• песок;
• керамзит.

Радиатор предотвращает образование большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

1. Для утепления вам понадобятся два прямоугольных куска из оцинкованной стали, которые свернуты в цилиндрическую форму.
2. Нижняя труба должна быть обернута изоляционным материалом. Сверху надевается труба большего размера и соединяется прокаткой.
3. Зажим, вырезанный из листа железа, должен иметь ширину 20 см; по длине она должна быть равна длине покрываемой части трубы. Крепление дымохода осуществляется снизу и сверху.
4. Изготовленные трубы соединяются по схеме.

Эту простую схему монтажа сэндвич-конструкций можно использовать как при первом возведении конструктора дымовой проволоки, так и для замены ее деталей в случае перегорания со временем.

Сэндвич-технология достаточно проста по своей конструкции и практически не требует специальных навыков.

Как сделать вытяжку своими руками

Для защиты сэндвича дымохода необходимо оборудовать выход специальной вытяжкой. Это поможет избежать смещения печной системы в ближайшие годы.

Видео: делаем маховик + капот + дым-туман своими руками

К тому же в наше время материал для такой конструкции найти не сложно.Ориентируясь на чертежи, которые приведены в качестве примера работы, вы сможете быстро и легко выполнить все действия по аналогии самостоятельно.

Рабочий процесс

Вытяжка может иметь различные формы, среди которых наиболее распространены изогнутые, конические и плоские круглые, квадратные или прямоугольные поверхности.

Для установки крышки прямоугольной формы необходимо ознакомиться со схемой ниже.

Металлический лист из нержавеющей стали (возможно цинкование, медь и цинк-металлические сплавы).

1. Инструменты для работы.
2. Перчатки.
3. Флюгарка.

Для того, чтобы сделать вытяжку впервые, лучше предварительно поработать на картоне. Сконструировав одну-две таких заготовки, вы четко понимаете процесс изготовления.

Видео: Кепка сама по себе

Кроме того, на их основе можно рисовать рисунки на лицевой стороне металлического листа, обводя картон по контуру. Также необходимо нарисовать все линии, которые будут использоваться для изгибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее срезается ножницами по металлу.

С помощью листочка необходимо постепенно сгибать все детали таким образом, чтобы получилась нужная форма.

Если этого приспособления нет, то это можно сделать с помощью подручных средств. При этом старайтесь не оставлять на капюшоне вмятины.

Кромка шириной 1 см загнута внутрь под углом 45 градусов.Чтобы не получить расхождения в углах, начинать нужно с них, постепенно переходя к середине.

Теперь стоит проверить ровность. Для этого необходимо подложить под центр получившейся фигурки ровную тонкую палочку и вставить ее в горшок с землей. При правильной сборке не будет никакого преимущества ни в одном из направлений.

После того, как все основные углы очищены, обработаны, закреплены и выровнены, вытяжка должна быть прикреплена к основанию.Для этого продукты комбинируются с помощью специального строительного клея.

Сверху также можно украсить флюгером, который будет поворачиваться и показывать направление ветра. Чтобы ничего не пропустить, воспользуйтесь прилагаемым видеоуроком «Как сделать вытяжку своими руками».

Заключительные действия

На этом этапе дымоход оснащается регулируемым фартуком, а дымоотводящая конструкция расширяется до требуемых размеров.

Сэндвич с дымоходом считается лучшим вариантом для отвода продуктов сгорания топок, особенно в деревянных банях.Предлагаем вам ознакомиться с технологией установки двустенных дымоходов и особенностями их конструкции.

Общие требования к дымоходу в бане

На размеры и конструкцию дымохода в бане из многослойных труб влияют следующие требования:

• Оптимальная длина трубы от топки до грибка на крыша 5 м.
• Труба монтируется вертикально, без выступов. Допустимое отклонение трубы от вертикали — 30 градусов, при максимальном отклонении в сторону — 1 метр.
• Если расстояние от кровли до головной части трубы больше 1,5 м, установите пристройку для фиксации конструкции.
• Если крыша покрыта горючими материалами, на конце трубы установить искрогаситель с ячейками 5х5 мм.
• Труба на скатной кровле должна выступать за конек на 50 см. Трубу на плоской крыше следует размещать выше крыши на 1 м.
• Горизонтальная часть дымохода до 1 м.
• Места стыков трубных элементов должны оставаться в поле зрения, они не должны находиться внутри плит кровли.
• Запрещается размещать уборку на чердаке, горизонтальных поворотах. Труба на чердаке должна быть направлена ​​вверх.

Как выбрать дымоход сэндвич для бани

Дымоход сэндвич изготавливается путем соединения отдельных частей дымохода длиной 1 м. Каждая часть конструкции состоит из трех компонентов — внутренней и внешней трубы с термостойким слоем. Для дымохода также потребуются элементы крепления и вспомогательные изделия. Двустенные дымоходы выпускаются во многих исполнениях и различаются по своим параметрам — диаметрам, типу утеплителя и его толщине, материалу трубы и т. Д.Во избежание ошибок при выборе трубчатых сэндвич-элементов используйте рекомендации.

Определение сечения дымохода для бани

Дымоход должен иметь такое же поперечное сечение, что и выходной фланец топки. При необходимости сечение трубы для топки можно определить расчетом, используя требования СНиП:

1. Для котла мощностью 3,5 кВт трубы сечением 0,14х0,14 м.
2. Для котла мощностью 3,5-5,2 кВт — 0,14 х 0,2 м.
3. Для котла мощностью 5,2-7 кВт — 0,14 х 0,27 м.

Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь дымохода, которая будет соответствовать требованиям СНИП. Выберите сэндвич с дымоходом круглой формы по рассчитанной площади поперечного сечения.

Подбор трубы для бани по материалу

Внутренняя труба дымохода изготовлена ​​из нержавеющей стали.По возможности выбирайте трубу с самой толстой стенкой, она более жесткая. Не покупайте трубу со стенкой менее 1 мм. Наружная труба может быть изготовлена ​​из любого металла, даже из оцинкованной стали. Лучше, чтобы внешняя труба тоже была из нержавеющей стали — при нагревании материал практически не удлиняется, чего нельзя сказать о оцинкованном листе.

Трубы из нержавеющей стали одинаковы только внешне. При покупке вы можете определить качество продукции так:

• Попробуйте узнать состав металла трубы.Качественные образцы изготовлены из аустенитной стали с добавками молибдена, хрома, никеля. Эти вещества могут противостоять коррозии и кислотным веществам.
• Проверить сварные соединения труб. Не допускается наличие обожженных швов.
• Трубы из нержавеющей стали дорогие. Уменьшить затраты на установку сэндвич-трубы в бане можно, если сделать комбинированный дымоход: в парилке с повышенной влажностью, высокими требованиями пожаротушения и для репрезентативного вида установить нержавеющие элементы, в других местах — оцинкованный.
• Для бани купите сэндвич-трубу с теплоизоляционным материалом, выдерживающим температуру свыше 800 градусов. Такими характеристиками обладают асбестовые, минеральные, керамзитовые утеплители.
• Толщина изоляционного слоя при одинаковых свойствах материала может составлять от 20 до 60 мм, поэтому перед покупкой обязательно поинтересуйтесь составом и свойствами утеплителя.

Соединение трубных элементов для ванны

На рынке можно найти образцы, которые соединяются и фиксируются различными способами — фланцевыми, байонетными, «на мосту холода», но для ванны рекомендуется выбирать между подключением «дым» или «конденсат».

Различие между соединениями заключается в следующем:

1. «дымовое» соединение гарантирует, что дым не просачивается через соединение в комнату. Но, с другой стороны, конденсат, стекая по стенкам трубы, может проникнуть через щели внутри сэндвича и повредить утеплитель.
2. В «конденсатном» соединении внутренняя трубка верхнего сэндвича входит в раструб нижнего патрубка, поэтому влага не попадает в нагреватель. В этом случае нет гарантии, что дым не вытечет наружу.
3. Способ подключения выбирает заказчик сам. Для помещений обычно выбирают «дымовой» метод, потому что в дымоходах сэндвича образуется небольшое количество конденсата.
4. При покупке проверьте качество стыковки модулей. Хорошее соединение обеспечат образцы от одного производителя.

Подготовительные работы перед установкой трубы в ванну

Перед установкой многослойной трубы в ванну, а точнее еще на этапе строительства фундамента печи и свода, проверьте расположение оси топки. дымоход.Труба не должна пересекать стропила и балки мансарды и крыши и проходить на расстоянии менее 25 см от стены. Возможна предварительная сборка топки и дымохода в минимальном объеме. Работы ведутся, когда готов хотя бы черновой пол и закреплены деревянные элементы кровли.

Установите духовку на черновой пол. Установите устройство в исходное положение в вертикальной плоскости с учетом высоты «пирога» пола и толщины напольного покрытия. Опустите отвес к центру выходного фланца печи и посмотрите на результат.Если несущие элементы крыши не пересекаются с отвесом, срежьте лишние элементы, чтобы можно было установить трубу. Отложите основные работы до окончания строительных работ на полу.

Инструкция по монтажу дымохода в бане

Порядок монтажа сэндвич-трубы для печи в бане выглядит так:

• Выполните монтаж проходно-потолочного узла (ППУ) в помещении. место, где труба проходит через потолок.
• Установить первый элемент трубы на выхлопной фланец топки, который должен быть одностенным. Труба-сэндвич монтируется, начиная со второго уровня.
• Установите поочередно двустенные трубы и другие элементы дымохода (тройники, колена — если этого требует конструкция трубы), проведите их через потолок, закрепите между собой и к стенам.
• Утеплить проход трубы на чердак.
• На чердак следует смонтировать ревизию с подставкой для осмотра внутренней полости трубы и очистки ее от копоти и других подобных элементов.
• Продолжить установку дымохода на чердаке и вывести трубу на крышу. Допускается установка на чердаке только сэндвич-труб, установка дополнительных элементов запрещена.
• Выполнить теплоизоляцию на проходе трубы через крышу.
• Зафиксируйте внешнюю часть трубы растяжками (если она высоко выступает над кровлей). Поверх готового изделия установите искрогаситель и грибок.

Крепление многослойной трубы в ванне к стене

Труба с одной стороны заужена, поэтому для сборки достаточно вставить одну трубу в другую.Для заделки зазоров и стыков используется герметик для дымохода, выдерживающий температуру до 1000 градусов. Отсутствие зазоров в стыках увеличивает тягу.

При соединении труб соблюдайте следующие правила:

1. На внутренние трубы герметик наносится снаружи верхней внутренней трубы.
2. На внешних трубках — на внешней поверхности верхней трубки.
3. В стыках одностенной трубы с сэндвич-дымоходом или с другими модулями — снаружи, по окружности.
4. Трубы сэндвича соединяются зажимами с одной стороны.
5. Трубы сэндвича соединяются тройниками и переходниками с хомутами с двух сторон.
6. Трубы крепятся к стене с помощью кронштейнов через каждые 2 м.
7. Тройники крепятся к несущим конструкциям скобами.

Прохождение дымохода в бане через чердачный этаж

Монтаж сэндвич-трубы в бане следует производить в соответствии с требованиями СНИП по утеплению дымохода при прохождении через деревянные перекрытия. Температура в топке, особенно если топить дровами, достигает 800-1000 градусов. Он легко прогревает дымоход (и доски в потолке) до высокой температуры, критичной для дерева.

Для обеспечения безопасного прохода трубы через перекрытие мансарды используйте перекрытие-проходной узел (ППУ). Изделие выполнено в виде коробки размером 300 х 300 мм. В горизонтальной стене есть отверстие, через которое проходит многослойная труба. ППУ из нержавеющей стали или оцинкованного железа можно найти на рынке в готовом виде.Устройство монтируется в проем потолка перед сборкой труб.

Теплоизоляция трубы в этом месте выполняется в таком порядке:

• Установить пенопласт в потолок вместе с утеплителем и закрепить.
• Установите многослойную трубу на нижние элементы таким образом, чтобы соединение было выше, чем перекрытие чердака.
• Убедитесь, что между трубой и перекрытием есть зазор не менее 130 мм.
• Этот зазор можно оставить незавершенным, но лучше заполнить внутреннее пространство между трубой и стенками ППУ минеральной ватой.
• Закройте стыки снизу и сверху металлическими листами из нержавеющей стали. Между листами и потолком также проложите утеплитель.

Прохождение дымохода в бане через крышу

Учтите особенности прохождения сэндвич-трубы через крышу:

1. Проследить, чтобы расстояние от трубы до стены потолка было не менее 130 мм.
2. Вырежьте лист из стального листа. Это лист с внутренним отверстием, равным диаметру трубы, и размерами больше отверстия в полу.
3. Положите покрывающий лист на трубу.
4. Проденьте один конец трубы в проем крыши со стороны чердака, а другой конец установите в нижнюю трубу.
5. Со стороны крыши установите на трубу свинцовое основание (скошенное покрытие крыши), опустите его на крышу. Постучите по основанию молотком и отрегулируйте грохот по поверхности.
6. Со стороны мансарды зазор между трубой и перекрытием заполнить базальтовым картоном и базальтовой ватой.
7. Поднимите покрывающий лист до упора и закрепите его винтами в дереве.
8. Для обеспечения герметичности стыка покрыть стык кровельным битумным герметиком на резиновой основе.

Видео-инструкция по установке сэндвич-трубы в баню своими руками:
Монтаж сэндвич-трубы для сэндвича — трудоемкое дело, требующее от художника концентрации и внимания.Главное — выбрать качественные материалы, которые обеспечат надежность и безопасность обогрева сауны.

Большинство печей и котлов, работающих на газе, твердом или жидком топливе, нуждаются в системе сжигания. Если вы хотите сделать в своем доме автономное отопление и организовать подогрев воды, стоит задуматься об устройстве дымохода. Примеров его конструкций множество: классический кирпичный дымоход, сборные металлические системы и т. Д. Каждый из вариантов имеет свои достоинства и недостатки.Одна из современных конструкций таких конструкций — дымоход типа «сэндвич». Основным преимуществом этой системы является то, что сэндвич дымохода можно легко установить своими руками. Это существенно сэкономит на дорогостоящей работе специалистов. Чтобы правильно установить сэндвич дымохода, необходимо рационально произвести смету монтажа и соблюдать технологию сборки, об остальном позаботились производители этой системы.

Продукты горения имеют химически агрессивный состав, вызывающий коррозию металлических трубопроводов, особенно на фоне изменения температуры и погодных условий.Эту проблему пытались решить изобретением и внедрением сплавов, не подверженных ржавчине. Но это не устранило ряд других недостатков, характерных для металлических дымоходов:

• зависимость силы тяги дыма от погодных условий;
• возникновение конденсата, снижающего КПД дымохода;
• сильный перегрев участков труб, расположенных рядом с отопительным агрегатом, что создает угрозу возгорания окружающих материалов.

Устранить в своем изобретении все эти недостатки смогли сделать производители многослойных дымоходов.

Устройство для прослойки дымохода

Сэндвич дымохода устроен так:

1. Кожух внутри дымохода из нержавеющей стали сварен по технологии TIG.
2. Наружная оболочка также изготовлена ​​из нержавеющей стали с помощью сварки.
3. Между внутренней и внешней оболочками проложен слой негорючей теплоизоляционной базальтовой ваты высокой плотности.
4. Детали дымоудаления имеют соединительную систему, представляют собой комплекс расширенных и суженных элементов. Это обеспечивает плотную посадку всех деталей. Некоторые узлы заделываются струбцинами.

Важно! В продаже есть модели, внешний корпус которых имеет цветное декоративное покрытие.

Такие особенности устройства успешно защищают сэндвич дымохода от вредного воздействия внешней среды. Следовательно, у него много преимуществ:

• образование конденсата минимальное;
• внешняя труба не прогревается до критического уровня, что может быть опасно;
• обеспечен равномерный прогрев дымохода по всей длине, что обеспечивает хорошие показатели стабильной тяги;
• данная система может располагаться не только в доме, но и снаружи, что упрощает процесс установки;
• Если монтаж дымохода из многослойной трубы происходит через стену или крышу, отверстий для них потребуется меньше, чем для обычной одностенной трубы.

Как выбрать материалы для сэндвича дымохода

Чтобы обеспечить долгую и продуктивную работу сэндвича дымохода, следует тщательно подходить к выбору материалов и деталей для него. Для начала нужно выбрать качественный металл для внутреннего кожуха. Ввиду того, что сэндвич-система с дымоходом пользуется популярностью, на рынке продается много низкосортной продукции. В сети можно увидеть примеры того, как деформировалась на первый взгляд прочная стальная конструкция. Но это влечет за собой высокую вероятность возникновения возгорания или отравления угарным газом.Это говорит о том, что в приборе использовался низкокачественный материал или металл не соответствовал требованиям системы отопления.

В документации, сопровождающей системы качества дымоходов, указываются марки использованных металлов. Если такой информации нет, то вы подвергаетесь большому риску, и вероятность некачественной покупки возрастает.

Важно! Проверить качество нержавеющей стали народным способом: прикрепить магнит к поверхности — если он не держится и не скользит, значит, материал имеет легирующие добавки и качественный; если магнит притягивается, то покупать такую ​​сталь не стоит.

Следующим важным параметром является толщина слоя теплоизоляции. Лучшим для теплоизоляции считается базальтовая вата известных марок. Толщина утеплителя зависит от типа нагревательного элемента:

№

• для газовых и дизельных котлов требуется толщина слоя 2,5 см;
• для дизель-генераторных и газопоршневых установок — 5 см;
• для твердого топлива и дровяных агрегатов — от 5 до 10 см.

Монтаж сэндвич дымохода своими руками

Схема сэндвич-дымоходов

Существуют две схемы размещения сэндвич-дымоходов: установка внутри дома с проходами через потолок и крышу, размещение с удалением труб через стену снаружи и монтаж сбоку дома.

Если поместить дымоход внутрь конструкции, он будет меньше подвергаться негативному воздействию окружающей среды, образование конденсата сведено к минимуму. Этот вариант подходит для печи сауны, так как дает возможность установить емкость для нагрева воды или модуль для засыпки камней в начальный участок трубы. В любом случае между дымоходом и котлом обязательно должен быть элемент, не имеющий теплоизоляции. К недостаткам расположения сэндвича дымохода внутри дома относится сложная и трудоемкая технология организации прохода труб через перекрытия и крышу, а также уменьшение полезного пространства в помещении.

Монтаж сэндвича дымохода через стену намного проще, так как нужно будет оборудовать только одно отверстие. Детали крепятся к наружным стенам дома с помощью кронштейнов и несущих конструкций. При таком расположении труб в помещении остается много места, снижается риск возгорания или отравления угарным газом. Однако в этом случае система более подвержена влиянию внешних воздействий, конденсат будет образовываться в больших объемах.Эти особенности следует учитывать в процессе установки.

Важно! Общая высота сэндвича дымохода не может быть менее 5 м.

Монтажный процесс

Монтаж сэндвича дымохода всегда начинается с отопительного агрегата. На патрубок нагревательного агрегата надеть переходник, смазанный специальным герметиком, и зажать его хомутом.

Если конструкция будет размещена в помещении, необходимо будет установить еще один элемент одностенной трубы.Нельзя допускать, чтобы котел и труба приближались к сэндвичу, иначе теплоизоляционный ватный слой из высокотемпературного превратится в камень и перестанет выполнять свои функции.

Если дымоход устанавливается из сэндвич-труб через стену на улицу, то после промежуточного патрубка должен быть горизонтальный элемент, который будет выходить наружу. Его длина не должна быть больше метра, труба укладывается с небольшим наклоном.

Для обеспечения прохода через стену в ней делается отверстие с расчетом на небольшой зазор между материалом стены и трубой.В основном делают проем 40 × 40 см, стены которого облицованы плотной базальтовой бумагой. Снаружи на отверстие, через которое проходит многослойная трубка, устанавливается отверстие. Его свободное пространство заполнено минеральной ватой. Снаружи он плотно закрывается пластиной, а остальные прорези заделываются. Некоторые производители ставят готовые проходные блоки с теплоизоляцией.

С внешней стороны стены крепятся кронштейны, на которые укладывается плита, выполняющая основную опорную функцию для сэндвича дымохода.Оставив трубу снаружи, производите монтаж вертикальных элементов. На этом этапе возникает нюанс установки трубы «по дыму» или «по конденсату». Если верхний элемент трубы надет на нижний широкой стороной, то это соединение называется «дымовым», тогда дымовые газы при выходе не сталкиваются с препятствиями. Но будет щель, направленная вверх, куда будет стекать конденсат. Это отрицательно скажется на слое теплоизоляции, которое от влаги отсыреет и перестанет выполнять теплоизоляционную роль внутреннего кожуха.В результате конденсата будет образовываться еще больше, что снизит эффективность дымохода.

Если установить сэндвич дымохода (см. Видео) «на конденсат», влага легко потечет по трубе в специальный резервуар. Но, чтобы предотвратить выход дыма, наружная горизонтальная труба монтируется «в дыму». А остальная часть сэндвич-дымохода собирается следующим образом: внешний кожух пропускается «через дым», а внутренний — «через конденсат».Также необходимо загерметизировать все места подключения и затянуть их струбцинами.

Процесс установки идет снизу вверх. К стене через определенные промежутки прижмите кронштейны с хомутами, которые фиксируют дымоход в нужном положении. По верхнему краю трубы устанавливают головку и конус.

При внутренней установке сэндвича дымохода, например, в бане, следует учитывать особенности прохода трубы через перекрытия и крышу. За однослойной трубой закрепляется болт, предотвращающий попадание тепла в атмосферу.При переходе к сэндвич-трубе поставьте пусковую заглушку для закрытия слоя теплоизоляции. Прохождение дымохода через пол аналогично его прохождению через стену, описанному выше. При удалении трубы через крышу нужно следить за тем, чтобы она находилась на равном расстоянии от всех ближайших балок и стропил. Расстояние между потолком и крышей на выходе из дымохода должно быть не менее 30 см. На верхнюю часть трубы следует натянуть кровельную кровлю с битумом, которую лучше всего положить под рубероид или хотя бы утрамбовать герметиком.

Заключение

Монтаж сэндвич-трубы для дымохода внутри дома, смотрите на видео:

Установка сэндвича с дымоходом своими руками — вещь, которая кажется очень простой, на самом деле это не так. Есть несколько вещей, на первый взгляд совершенно неочевидных.

Что такое сэндвич-дымоход?

Надо понимать — что такое бутерброд. Почему такое кулинарное название? На самом деле все просто. Сэндвич — многослойный.Возьмите две трубы разного диаметра и вставьте одну в другую. Между ними укладывается негорючий теплоизоляционный материал.

Расстояние между внутренней и внешней трубами составляет не менее 50 миллиметров. Благодаря многослойной конструкции они получили название «сэндвич».

Установка дымохода своими руками не сложная задача, но требует определенных знаний и понимания сути процесса. Прежде чем обсуждать этот вопрос, давайте рассмотрим два способа присоединиться к бутерброду.Обратите внимание — одна сторона имеет гофрированную структуру. Это позволяет вставлять одну трубу в другую. Приступая к установке, нужно четко понимать, как правильно произвести подключение. Возможны два варианта: либо сверху на обычную гофрированную трубу устанавливаем, либо наоборот, поверх гофрированной трубы. Какая разница? Главный.

Подключение конденсата

Соединение, когда гофрированное надевается на обычное, называется соединением конденсата, соединение наоборот — соединением по дыму.Имена раскрывают суть дизайна. Разберем каждый случай отдельно.
В основном сэндвич-трубы используются в дачных печах и котлах для ванн. Их периодически подогревают. Во время простоя влага внутри дымохода накапливается, оседает на поверхности. Затем печь или бойлер нагревают, температура в трубе повышается, причем не скачко, а постепенно. Наступает момент так называемой точки росы — скопившаяся в дымоходе влага начинает конденсироваться на стенах и стекать вниз.Естественно, когда температура поднимается выше этой «точки росы», вода безопасно испаряется, но некоторая ее часть стекает вниз. Что делать с скопившимся конденсатом внизу и как не попасть в топку — расскажем позже.

Высока вероятность попадания воды между волнами гофры и втекания в слой утеплителя в том месте, где широкий раструб и гофрированная горловина направлены вверх. Грелка намокает, высыхает при нагревании и так при постоянном цикле.Какого бы утеплителя не было — со временем он потеряет эластичность, загниет, расшатывается. Следовательно, он не справляется с задачей по поддержанию температуры. Не допускаем попадания воды в утеплитель трубы, опуская гофру. Вода потеряет способность течь в обогреватель. Эта связь «конденсированная».

Дымовой патрубок

Оставшийся вариант подключения логично назвать «дымом». У дымохода «На конденсате» внутри стыка образуется неровность толщиной, равной толщине стенки трубы.Дым, идущий снизу вверх, «зацепляется» за эту неровность, его скорость замедляется. Есть возможность просочиться через гребешок гофры наружу. Соединение «над дымом» — на гофрированную трубу сверху надевается следующее. При этом дым не сопротивляется выходу и не способен просачиваться через швы стыков в комнату.

Самостоятельная установка дымохода — как правильно сделать

Разобрались с отличиями в узле дымохода.Какой способ оптимальнее? Оба верны. Чтобы определить подходящий способ, проанализируйте два параметра:
⦁ как часто топится топка или котел;
⦁ насколько интенсивна топка в холодное время года, в мороз;
⦁ какая часть дымохода будет в гостиной.
Первые два параметра вполне понятны. Влага и конденсат собираются в дымоходе в дождливые периоды или во время зимних снегопадов. Для печей с обычным сипом, с маловероятным охлаждением трубы до минусовых температур, выбирайте вариант «по дыму».«Специально для дымоходов, проходящих преимущественно по тёплому помещению и чердаку.

Для апериодических и редких топок, при разовых выездах на дачу или при использовании котла в бане (основная часть дымохода находится на улице) монтаж следует производить «на конденсате».

Монтаж дымохода своими руками через стену

Рассмотрим вариант установки дымохода с выводом через стену и крепления на внешней стене здания.Такая конструкция позволяет не вырезать отверстие под трубу в крыше — зачастую это принципиальный фактор. Проделать дыру в крыше — задача довольно сложная. По сути, основным фактором, влияющим на вывод трубы в стену, является боковой выход дымохода покупной печи. Преимущество такого расположения дымохода — удобный процесс избавления от конденсата.

Сначала измеряем высоту отверстия. Покупаем стеновой переход и вырезаем стену в соответствии с разметкой.Вставляем стык стен, пустоты плотно заполняем негорючим теплоизоляционным материалом, тщательно и скрупулезно закрываем все щели. Помните — первое колено из духовки должно быть коленом без теплоизоляции. Выходящий дым из металлических печей, особенно в момент возгорания, имеет высокую температуру. Поэтому может выгореть теплоизоляция. Длина куска без теплоизоляции — пятьдесят сантиметров и более. По возможности и соответствующие габариты комнаты увеличьте до одного метра — увеличится площадь с высокой температурой, что будет дополнительно нагревать комнату.После трубы без утеплителя устанавливается многослойная труба. Расстояние от внешней стены до сэндвича трубы должно быть не менее полуметра.
После выхода из стены на трубу надевается тройник. Оставшийся дымоход кладут поверх тройника. Высота дымохода для обеспечения хорошей тяги должна быть порядка пяти-шести метров. Дымоходные трубы крепятся к стене специальными скобами. Стандартные сэндвич-трубки имеют длину двадцать пять, пятьдесят и сто сантиметров.

Максимальное расстояние между монтажными скобами составляет двести двадцать сантиметров. Помните, каждое колено трубы должно быть закреплено хотя бы одной вилкой. На верхнюю трубу надеваем зонт, чтобы в трубу не попадали сквозняки и не дул ветер.

На тройник снизу надевается сборник конденсата — емкость для сбора конденсата и смолы. Они неизбежно образуются в топке. Учтите — вес трубы высотой пять и более метров может достигать пятидесяти килограммов и кронштейны не выдерживают такой массы.Дымоход может «пойти» вниз. Чтобы избежать такой ситуации, из уголка под тройник приваривается тройник. Подставку можно прикрепить к стене. Если выход из стены невысокий от земли, подставку можно установить на земле. Не делайте ее узкой — емкость с конденсатом снимать неудобно.

Установка дымохода котла своими руками

Под бойлером подразумевается ванна с водой, нагреваемой банной печью.

Вариантов установки водогрейного котла не так много.В котле можно установить:

На самом деле автор этих строк — заядлый поклонник парилки и побывал во многих русских банях. Практика показала, что от первых двух вариантов установки водогрейного котла можно сразу отказаться. Вода в бойлере все равно закипает. Кипяток в бойлере испортит любую баню как в прямом, так и в переносном смысле. Котел с водой должен стоять боком и желательно не касаться стены стенкой камеры сгорания.Это больше относится к устройству банной печи и мы поговорим об этом в другой статье. В данной статье труба с резервуаром для воды на нее устанавливаться не будет — ввиду убеждения автора, что такая конструкция априори недопустима. Вода закипит, труба обязательно довольно быстро перегорит. Конечно, если он не из нержавеющей стали толщиной 3 мм.

Исходя из вышеизложенного, делаем вывод, что установка дымохода для печи сауны имеет одну особенность: монтаж исключительно «по дыму» и желательно сразу вертикально, а не через стену.Почему «сквозь дым»? Объем парилки сделан совсем небольшим. Во-первых, более быстрый нагрев и достижение необходимой высокой температуры. Во-вторых, парилка должна быть хорошо утеплена, что позволит максимально долго сохранять тепло, а хорошая теплоизоляция стоит дорого.

Итак, первая труба перед потолком делается без теплоизоляции — в бане нужна большая площадь отвода тепла.

В перекрытии вырезается «отверстие» по размеру проходного колодца.Пустота колодца, а также в случае прохода стены заполняется негорючим теплоизолятором. Еще лучше нижний слой сантиметров на 10 покрыть керамзитом и поверх него уже уложить негорючую теплоизоляцию.

Проход через перекрытие осуществляется многослойной трубкой.

Помните, соединение труб в потолке (или в стене в проходном колодце) категорически запрещено!

Все соединения должны быть видны и в любое время доступны для доработки.Труба, проходящая через чердак, а затем через крышу на улицу, целиком сделана из сэндвича. При прохождении обрешетки и самой кровли обрешетку и покрытие необходимо обрезать не менее чем на 40 сантиметров вокруг трубы. Снизу крепится лист из нержавеющей стали. Поверх трубки наденьте специальную «юбку», называемую «master flash», из прорезиненного негорючего материала (продается в специальных магазинах печки)

Между ними проложен слой негорючей теплоизоляции.Расстояние от трубы до обрешетки крыши в чердачном помещении должно быть не менее 50 сантиметров. Если выдержать такой размер нет возможности, то перегородку делают из негорючего материала, например, из ЛСУ (стекломагниевый лист). Он не горит и имеет хорошую теплоизоляцию.

Все сказанное выше о расстоянии для обеспечения пожарной безопасности — полностью оправдано для установки дымохода в жилом помещении.

Следует отметить, что установка прямо вверх прямо от топки в жилых помещениях постоянного проживания наиболее предпочтительна — труба является дополнительной площадкой, излучающей тепло.Поскольку массивы регулярные и большая часть трубы находится в отапливаемом помещении, образование конденсата не такое интенсивное. Значит, установка тройника для его отвода не требуется — слив, конденсат выгорает в топке топки. Конечно, необходимо следить за чистотой трубы и периодически (раз в год) проводить ее ревизионную очистку.

Увеличение интервала между чистками до двух, а то и трех лет, позволит выполнять очень простые правила.

Периодически бросайте в духовку пару опор осины.

И еще одна важная деталь, это правильное расположение трубы на крыше — на какую высоту над крышей поднимать трубу, относительно конька крыши она расположена. Ответы на эти вопросы дадут прекрасную картину:

Монтаж дымохода своими руками видео

Самостоятельная установка дымохода Последнее изменение: 12 апреля 2017 г., автор: paradeeva

Прохождение стального дымохода через стену.Правильный монтаж сэндвич-дымохода

Сэндвич-дымоходы считаются лучшим вариантом для отвода продуктов сгорания топки, особенно в деревянных банях. Предлагаем ознакомиться с технологией монтажа двустенных дымоходов и особенностями их конструкции.

Общие требования к дымоходу в бане

На размер и конструкцию дымохода в бане типа «сэндвич» влияют следующие требования:

• Оптимальная длина трубы от топки до грибка на крыше — 5 м.
• Труба монтируется вертикально, без выступов. Допустимое отклонение трубы от вертикали — 30 градусов, при максимальном отклонении в одну сторону — 1 метр.
• Если расстояние от крыши до конца трубы больше 1,5 м, установите скобу для фиксации конструкции.
• Если крыша покрыта горючими материалами, установите на конце трубы искрогаситель с ячейками 5×5 мм.
• Труба на скатной крыше должна выступать на 50 см над коньком.Труба на плоской крыше должна быть выше крыши на 1 м.
• Горизонтальная часть дымового тракта до 1 м.
• Места стыков элементов трубы должны оставаться в поле зрения, они не должны располагаться внутри перекрытия кровли.
• Запрещается размещение на чердаке очисток, горизонтальных поворотов. Труба на чердаке должна быть направлена ​​вверх.

Как выбрать сэндвич с дымоходом для бани

Сэндвич с дымоходом изготавливается путем соединения отдельных частей дымохода длиной 1 м.Каждый сегмент конструкции состоит из трех компонентов — внутренней и внешней трубы с термостойким слоем. Для дымохода также потребуются крепежи и вспомогательные изделия. Двустенные дымоходы выпускаются во многих исполнениях и различаются по своим параметрам — диаметрам, типу утеплителя и его толщине, материалу трубы и др. Во избежание ошибок при выборе элементов многослойной трубы используйте рекомендации.

Определение сечения дымохода для бани

Дымоход должен иметь такое же поперечное сечение, что и выходной фланец топки.При необходимости можно определить сечение трубы для топки расчетом с использованием требований СНиП:

1. Для котла мощностью 3,5 кВт используются трубы сечением 0,14х0,14 м.
2. Для котла 3,5–5,2 кВт это 0,14х0,2 м.
3. Для котла 5,2-7 кВт это 0,14х0,27 м.

Узнайте или рассчитайте тепловую мощность своей печи и определите площадь сечения дымохода, которая обеспечит соблюдение требований СНИП. Подбирайте сэндвич дымохода, имеющий круглую форму, по рассчитанной площади сечения.

Подбор труб для бани по материалу

Внутренняя труба дымохода изготовлена ​​из нержавеющей стали. По возможности выбирайте трубу с самой толстой стенкой, она более жесткая. Не покупайте трубу со стенкой менее 1 мм. Наружная труба может быть из любого металла, даже из оцинкованной стали. Лучше, чтобы внешняя труба тоже была из нержавеющей стали — при нагревании материал практически не удлиняется, чего нельзя сказать о оцинкованном листе.

Трубы из нержавеющей стали только выглядят одинаково.При покупке определить качество продукции можно так:

• Попробуйте узнать состав металлической трубы. Качественные образцы изготовлены из аустенитной стали с добавками молибдена, хрома, никеля. Эти вещества могут противостоять коррозии и кислотным веществам.
• Проверить сварные швы трубы. Не допускается наличие прожженных швов.
• Трубы из нержавеющей стали дорогие. Снизить затраты на установку сэндвич-трубы в бане можно, если сделать комбинированный дымоход: в парилке с повышенной влажностью, высокими требованиями пожарной безопасности и для придания представительного внешнего вида установить элементы из нержавеющей стали, в других местах — оцинкованные.
• Для бани купите сэндвич-трубу с изоляционным материалом, выдерживающим температуру более 800 градусов. Такими характеристиками обладают утеплители из асбеста, минеральной ваты, керамзита.
• Толщина изоляционного слоя при одинаковых свойствах материала может составлять от 20 до 60 мм, поэтому перед покупкой обязательно поинтересуйтесь составом и свойствами утеплителя.

Соединение трубных элементов для ванны

На рынке можно найти образцы, которые соединяются и фиксируются различными способами — фланцевым, байонетным, «по мосту холода», но для ванны рекомендуется выбирать между подключением «дым» или «конденсат».

Различие составов следующее:

1. «дымовое» соединение гарантирует отсутствие утечки дыма через стык в помещение. Но, с другой стороны, конденсат, протекающий через стенки трубы, может попасть в щели внутри сэндвича и повредить изоляцию.
2. В конденсатном патрубке внутренняя трубка верхнего сэндвича входит в патрубок нижней трубки, поэтому влага не попадает на изоляцию. В этом случае нет гарантии, что дым не выйдет наружу.
3. Способ подключения выбирает заказчик. Для помещений обычно выбирают «дымовой» метод, потому что в дымоходе сэндвич образуется небольшое количество конденсата.
4. При покупке проверяйте качество стыковки модуля. Хорошие соединения будут обеспечены образцами от того же производителя.

Подготовительные работы перед установкой трубы в баню

Перед установкой многослойной трубы в бане, а точнее на этапе строительства фундамента и свода печи, проверьте расположение оси дымохода.Труба не должна пересекать стропила и балки мансарды и крыши и проходить на расстоянии менее 25 см от стены. Вы можете предварительно собрать печь и дымоход в минимальном объеме. Работы производятся, когда готов хотя бы черновой пол и закреплены деревянные элементы кровли.

Установите духовку на черный пол. Установите устройство в штатное положение в вертикальной плоскости с учетом высоты «тортика» пола и толщины настила. Опустите отвес сверху в центр выходного фланца печи и посмотрите на результат.Если несущие элементы крыши не пересекаются с отвесом, срежьте лишние элементы, чтобы можно было установить трубу. Отложите основные работы до завершения строительных работ на полу.

Инструкция по монтажу дымохода в бане

Порядок монтажа сэндвич-трубы для печи в бане следующий:

• Установить проходной блок (ППУ) в проходе трубы через потолок .
• Установить первый элемент трубы на выхлопной фланец топки, который должен быть одностенным.Монтируются сэндвич-трубы, начиная со второго уровня.
• Установить поочередно двустенные трубы и другие элементы дымохода (тройники, колена — если этого требует конструкция трубы), провести их через потолок, закрепить между собой и к стенам.
• Изолируйте проход трубы на чердаке.
• На чердак следует установить ревизию с подставкой для осмотра внутренней части трубы и очистки ее от копоти и других подобных элементов.
• Продолжаем установку дымохода на чердаке и вывод трубы на крышу.На чердаке допускается установка только труб-сэндвичей, установка дополнительных элементов запрещена.
• Изолируйте проход трубы через крышу.
• Закрепите внешнюю часть трубы распорками (если она высоко выступает над крышей). Поверх готового изделия установите искрогаситель и грибок.

Крепление многослойной трубы в ванне к стене

Труба сужается с одной стороны, поэтому для сборки достаточно вставить одну трубу в другую.Для заделки зазоров и стыков используется герметик для дымохода, выдерживающий температуру до 1000 градусов. Отсутствие щелей в суставах усиливает тягу к еде.

При соединении труб соблюдайте следующие инструкции:

1. На внутренние трубы снаружи верхней внутренней трубы наносится герметик.
2. На внешней трубе — на внешней поверхности верхней трубы.
3. В стыках одностенной трубы с сэндвич-дымоходом или с другими модулями — снаружи, по окружности.
4. Сэндвич-трубы соединяются хомутами с одной стороны.
5. Сэндвич-трубы соединяются тройниками и переходниками с двух сторон.
6. Трубы крепятся к стене скобами через каждые 2 м.
7. Тройники крепятся к несущим конструкциям скобами.

Прохождение дымохода в бане через чердачный этаж

Монтаж сэндвич-трубы в бане следует производить в соответствии с требованиями СНИП по теплоизоляции дымохода при прохождении паркетных полов. .Температура в топке, особенно если топить дровами, достигает 800–1000 градусов. Он легко нагревает дымоход (и доски в полу) до высокой температуры, критичной для дерева.

Для обеспечения безопасного прохода трубы через мансардный этаж используют сквозной потолочный узел (ППУ). Изделие выполнено в виде коробки размером 300 х 300 мм. В горизонтальной стене есть отверстие, через которое проходит многослойная труба. Пенополиуретан из нержавеющей стали или оцинкованного железа можно найти на рынке в готовом виде.Перед монтажом трубы устройство монтируется в проем потолка.

Теплоизоляция трубы в этом месте выполняется в таком порядке:

• Установить пенопласт в проем в потолке теплоизолятором и закрепить.
• Установить многослойную трубу на нижние элементы так, чтобы соединение находилось выше мансардного этажа.
• Убедитесь, что между трубой и перекрытием есть зазор не менее 130 мм.
• Этот зазор можно оставить незаполненным, но лучше заполнить внутреннее пространство между трубой и стенками пенополиуретана минеральной ватой.
• Закройте стыки внизу и вверху металлическими листами из нержавеющей стали. Между листами и потолком проложите утеплитель.

Проход дымохода в бане через крышу

Рассмотрим особенности прохождения сэндвич-трубы через крышу:

1. Проследить, чтобы расстояние от трубы до стены потолка было не менее 130 мм.
2. Вырежьте лист из стального листа. Это лист с внутренним отверстием, равным диаметру трубы, и размером большого отверстия в потолке.
3. Надеть лайнер на трубу.
4. Вставьте один конец трубы в проем в крыше со стороны чердака, другой конец установите в нижнюю трубу.
5. Со стороны крыши установить на трубу свинцовое основание (угловой желоб), опустить на крышу. Ударьте по основанию молотком и вытолкните его на поверхность ковша.
6. С чердака заделать щель между трубой и перекрыть базальтовым картоном и базальтовой ватой.
7. Поднимите нижний лист до упора и закрепите винтами на дереве.
8. Для герметизации стыка покрыть стык кровельным битумным герметиком на резиновой основе.

Видеоинструкция по установке сэндвич-трубы в баню своими руками:
Монтаж сэндвич-дымохода — кропотливая работа, требующая концентрации и внимания со стороны исполнителя. Главное — выбрать качественные материалы, которые обеспечат надежность и безопасность греющих бань.

Основной задачей при установке отопительных приборов, работающих по принципу сжигания твердого или жидкого топлива, является устройство дымохода.Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и вызывая тягу, а также не позволяет скапливаться в помещении опасным для жизни продуктам, выделяющимся при сгорании топлива.

Есть несколько способов устроить дымоход самостоятельно. Самый современный из них, а именно монтаж дымохода из многослойной трубы, пропущенной сквозь стену, мы рассмотрим в этой статье.

Содержание статьи

Что такое сэндвич-труба?

Сэндвич-труба

— это конструктор из различных элементов, позволяющий без труда собрать и установить дымоход любой сложности и конструкции своими руками.Каждый такой элемент имеет удлинения и сжатия с разных сторон, что позволяет собрать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовый продукт представляет собой двойную металлическую конструкцию из нержавеющей стали с изоляцией внутри. Эта функция позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро- и.

Элементы дымохода сэндвич-трубы

Дымоход из многослойной трубы, как и любой другой дымоход, имеет довольно сложную конструкцию.При установке через стену или крышу нужно учитывать необходимость изгибов и поворотов, подключения к котлу, а также наличие конденсатного стекла. Именно поэтому производители изготавливают разные комплектующие для дымохода из многослойных труб. Чтобы без лишних проблем собрать дымоход, нужно лишь нарисовать план и провести все необходимые замеры длин, углов изгиба и поворотов.

После этого вам необходимо приобрести:

1. Изделия требуемых размеров.
2. Тройники предназначены для подключения к котлу с отстойником конденсата и основным дымоходом.
3. Колено помогает сгибать дымоход. Выпускаются с углом изгиба 15, 30, 45 и 90 градусов.
4. Стакан для сбора конденсата.
5. Элементы с улучшенной тепло- и гидроизоляцией для прохода кровли, перекрытий или стен.
6. Ревизионные элементы с дверцами для.
7. Горловина — это верхний конец дымохода.
8. Поддерживающая консоль — элемент, необходимый для установки дымохода.
9. Настенный кронштейн для крепления дымохода к стене.
10. Также требуются термостойкий герметик и контрольные зажимы.

Преимущества дымохода сэндвич-трубы

Метод устройства дымоходов с использованием металлических сэндвич-труб появился на строительном рынке сравнительно недавно, но сразу же получил широкое признание и популярность среди девелоперов. Это связано в первую очередь с надежностью конструкции и простотой монтажа.

Сэндвич-труба защищает дымоходный канал от воздействия внешних температурных факторов.Благодаря этой особенности можно выделить следующие достоинства данной конструкции:

• Дымоход данного типа идеально подходит для любых котлов и печей, работающих на жидком или твердом топливе;
• изготовлен из, защищен от всасывания различных веществ, коррозии и повреждений;
• благодаря идеально гладкой внутренней поверхности сажа не оседает на стенках дымохода, что позволяет это гораздо реже, чем у любых других подобных конструкций;
• минимизировано образование и осаждение конденсата;
• за счет выравнивания внутренней температуры дымового канала обеспечивается постоянная тяга, необходимая для качественного горения;
Изоляция
• защищает внешний кожух от тепла.Такая конструкция не представляет опасности для соседних этажей и жителей;
• дымоход из многослойных труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проходя сквозь стену, что позволяет избежать прохождения потолка и крыши, а также сэкономить ценное пространство внутри помещения;
№
• при установке дымохода через стену или крышу щелевых проемов в здании можно сделать намного меньше, чем при устройстве любого другого дымохода. Кроме того, вы можете приобрести и установить своими руками специальные проходные модули;
• дымоход из сэндвич-трубы выглядит эстетично и привлекательно, а потому не требует дополнительной отделки на фасаде дома;
• Благодаря легким, идеально подогнанным элементам монтаж такого дымохода легко осуществить своими руками.А наличие разнообразных фрагментов позволяет правильно сделать все необходимые изгибы и повороты дымохода.

Основным и, пожалуй, единственным недостатком сэндвич-дымохода можно назвать их дороговизну. Но потратив деньги один раз, вы на долгие годы будете уверены в своей безопасности и качестве возведенного сооружения.

Обустройство дымохода — задача очень серьезная, поэтому к ее решению нужно подойти со всей ответственностью.Не забывайте, установка «небрежной» вытяжки может стоить вам и вашей семье жизни.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать перед началом работы?

• проходит ли дымоход через стену или через крышу, его общая высота не может быть менее 5 метров;
• Длина горизонтального участка дымохода, проходящего через стену, не может превышать 1 метр.Кроме того, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечить отвод конденсата в направлении, противоположном отопительному прибору;
• расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, сделав настенный кронштейн с основанием необходимой длины;
• расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных — 1 метр.Если конструкция здания позволяет, кронштейн лучше устанавливать через каждые 60 см.
• Особое внимание следует обратить на высоту дымохода над коньком. Если расстояние от конька до дымохода меньше 1,5 метра — труба должна подниматься над коньком на 0,5 метра; такая же высота должна соблюдаться в случае плоской крыши. Если расстояние от конька до дымохода больше 1,5 метра — высота подъемника трубы должна соответствовать 10 градусам от горизонтальной линии конька.
• Если крыша дома из горючих материалов, дымоход должен быть поднят над ним не менее чем на 1,2 метра. Кроме необходимо оборудовать специальный искрогаситель.
• Если на крыше есть надстройки, труба должна подниматься выше всех;
№
• , если высота трубы над крышей превышает 1 метр, ее необходимо оборудовать и прикрепить к крыше дополнительными распорками;
• в процессе рисования дымохода старайтесь удерживать его так, чтобы вам пришлось делать минимальное количество поворотов и изгибов.Инструкция по установке позволяет делать не больше трех.

Особенности монтажа сэндвич-трубы дымохода (видео)

Дымоход

Монтаж любого дымохода своими руками правильно начинать с отопительного прибора.

• сначала на выходе из котла или топки ставится переходник на термостойкий герметик (выдерживает от 1000 до 1500 градусов), а затем зажимается хомутом;
• далее устанавливается горизонтальный элемент дымохода.В этой секции используется одинарная труба с демпфером для регулирования тяги. В первом элементе сэндвич не используется, так как теплоизоляция быстро портится из-за высокой температуры, в результате она перестанет выполнять свою функцию;
• для прохода через стену, в ней проделывается отверстие. Если постройка облицована горючим материалом, расстояние от трубы до краев постройки должно быть не менее 20 см. Проем выкладывается огнеупорным базальтовым картоном, затем в него вставляется блок;
• — многослойная труба пропускается через отверстие блока, которое подсоединяется к переходнику нагревательного устройства.Пространство проходного блока заполнено минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской тарелкой. Для заполнения оставшихся отверстий используется герметик;
• в месте прохождения трубы через стену установить опорные кронштейны, к которым крепится плита. Собрать такую ​​конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
• далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для подключения вертикальной трубы;

• Для обеспечения беспрепятственного прохождения дыма и газов, а также для минимизации попадания конденсата в каменку вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента зажата в нижнюю. трубы на стык наносится герметик.Затем внешняя часть верхнего элемента надевается на нижний, а затем стягивается кокеткой. Такой способ позволяет максимально быстро и качественно собрать дымоход;
• монтируем всю вертикальную часть дымохода по такому же принципу, включая колена для загибов, при необходимости для обхода окна или других препятствий;
• каждое звено многослойной трубы крепится к стене с помощью кронштейна;
• завершаем установку установкой;
• при необходимости надеваем специальный кронштейн, а затем фиксируем дымовую трубу скобами.

Сборка не так уж и сложна. Однако не стоит забывать о правилах, а также об особенностях этой работы. Помните, мелочей быть не может, если речь идет о горючих веществах или угарном газе. Будь осторожен.

Большинство печей и котлов, работающих на газе, твердом или жидком топливе, нуждаются в системе отвода дымовых газов. Если вы хотите сделать в своем доме автономное отопление и организовать водяное отопление, стоит подумать об установке дымохода.Примеров его конструкций множество: классический кирпичный дымоход, сборные металлические системы и т. Д. Каждый из вариантов имеет свои достоинства и недостатки. Одна из современных конструкций таких сооружений — сэндвич-дымоход. Основным преимуществом такой системы является то, что установить сэндвич-дымоход своими руками довольно легко. Это существенно сэкономит на дорогостоящей работе специалистов. Для того, чтобы самостоятельно выполнить монтаж сэндвича дымохода, необходимо рационально рассчитать стоимость монтажа и соблюдать технологию сборки, об остальном позаботились производители данной системы.

Продукты горения имеют химически агрессивный состав, вызывающий коррозию металлических трубопроводов, особенно на фоне изменения температурных и погодных условий. Эту проблему пытались решить изобретением и внедрением сплавов, не подверженных ржавчине. Но это не устранило ряд других недостатков, характерных для металлических дымоходов:

• зависимость мощности дыма от погодных условий;
• возникновение конденсата, снижающего КПД дымохода;
• сильный перегрев участков труб, расположенных рядом с нагревательным элементом, который представляет опасность возгорания окружающих материалов.

В своем изобретении производители многослойных дымоходов смогли устранить все эти недостатки.

Сэндвич-устройство дымохода

Сэндвич с дымоходом располагается так:

1. Кожух внутри дымохода из нержавеющей стали сварен по технологии TIG.
2. Наружная оболочка также изготовлена ​​из нержавеющей стали с помощью сварки.
3. Между внутренней и внешней оболочкой проложен слой негорючей теплоизоляционной базальтовой ваты высокой плотности.
4. Детали дымоудаления имеют систему сопряжения, представляют собой комплекс расширенных и суженных элементов. Это обеспечивает плотное прилегание всех деталей. Некоторые узлы заделываются струбцинами.

Важно! В продаже есть модели, внешний корпус которых имеет цветное декоративное покрытие.

Такие особенности устройства успешно защищают сэндвич-дымоход от вредного воздействия внешней среды. Следовательно, у него много преимуществ:

• конденсация минимальная;
• внешняя труба не прогревается до критического уровня, что может быть опасно;
• обеспечивается равномерный прогрев дымохода по всей длине, что обеспечивает хорошие показатели стабильной тяги;
• данная система может располагаться не только в доме, но и снаружи, что упрощает процесс установки;
• Если монтаж дымохода из многослойных труб происходит через стены или крышу, то отверстий для них потребуется меньше, чем при устройстве обычных одностенных труб.

Как подобрать материалы для сэндвича с дымоходом

Чтобы обеспечить долгую и продуктивную работу сэндвича с дымоходом, следует тщательно выбирать материалы и детали для него. Для начала нужно подобрать качественный металл для внутреннего кожуха. В связи с тем, что сэндвич-система с дымоходом пользуется популярностью, на рынке продается много низкосортной продукции. В сети можно увидеть примеры того, как деформируется, казалось бы, прочная стальная конструкция. Но это влечет за собой высокую вероятность возникновения пожара или отравления угарным газом.Это свидетельствует о том, что в приборе использовался низкокачественный материал или металл не соответствовал требованиям системы отопления.

В документации, прилагаемой к системе качества сэндвич-дымохода, указывается тип используемого металла. Если эта информация недоступна, то вы подвергаетесь большому риску, и увеличивается вероятность некачественной покупки.

Важно! Проверить качество нержавеющей стали можно традиционным способом: прикрепить к поверхности магнит — если он не держится и не соскальзывает, значит, материал имеет легирующие добавки и качественный; если магнит притягивается, то покупать такую ​​сталь не стоит.

Следующим важным параметром является толщина изоляционного слоя. Лучше всего для теплоизоляции подойдет базальтовая вата известных марок. Толщина утеплителя зависит от типа отопительного агрегата:

• для газовых и дизельных котлов требуется толщина слоя 2,5 см;
• для дизель-генераторов и газопоршневых установок — 5 см;
• для твердотопливных и деревянных агрегатов — от 5 до 10 см.

Сборка сэндвича с дымоходом своими руками

Схема расположения сэндвич-дымоходов

Существует две схемы размещения сэндвич-дымохода: установка внутри дома с проходами через потолок и крышу, размещение с выводом трубы наружу и монтаж сбоку от дома.

Если поместить дымоход внутрь конструкции, он будет меньше подвергаться негативному воздействию окружающей среды, конденсат сведется к минимуму. Такой вариант подходит для банных печей, он предусматривает возможность установки на начальном участке трубы емкости для нагрева воды или модуля для засыпки камнями. В любом случае между дымоходом и котлом должен быть элемент, не имеющий теплоизоляции. Недостатками расположения сэндвич-дымохода внутри дома являются сложная и трудоемкая технология устройства места прохода трубы через перекрытия и крышу, а также уменьшение полезного пространства в помещении.

Установить сэндвич с дымоходом через стену намного проще, так как нужно оборудовать всего одно отверстие. Детали крепятся к наружной стене дома с помощью кронштейнов и несущих конструкций. При таком расположении труб в помещении остается много свободного места, снижается риск возгорания или отравления угарным газом. Однако в этом случае система более подвержена внешним воздействиям; конденсат будет образовываться в больших объемах. Эти особенности следует учитывать в процессе установки.

Важно! Общая высота сэндвича дымохода не может быть менее 5 м.

Процесс сборки

Монтаж сэндвича дымохода всегда начинается с отопительного агрегата. На трубу отопительного агрегата надеть переходник, покрытый специальным герметиком, и зажать хомутом.

Если конструкция размещается внутри помещения, то потребуется еще один элемент одностенной трубы. Недопустимо близкое соседство котла и сэндвич-трубы, иначе теплоизоляционный слой ваты из-за высокой температуры превратится в камень и перестанет функционировать.

Если производится установка дымохода из сэндвич-трубы через стену на улицу, то после промежуточной трубы должен быть горизонтальный элемент, который будет выходить наружу. Его длина не должна быть больше метра, труба ставится с небольшим уклоном.

Для обеспечения прохода через стену в ней делают отверстие с расчетом, чтобы между материалом стены и трубой оставался небольшой зазор. В основном делают проем 40 × 40 см, стены которого обшивают толстой базальтовой бумагой.Снаружи отверстия устанавливают блок, через который проходит многослойная труба. Его свободное пространство заполнено минеральной ватой. Снаружи его плотно закрывают тарелкой, а остальные пики заклеивают. Некоторые производители кладут в комплект уже готовые блоки с теплоизоляцией.

С внешней стороны стены крепятся кронштейны, на которых размещается плита, выполняющая основную опорную функцию для сэндвича с дымоходом. После того, как труба погаснет, производится установка вертикальных элементов.На этом этапе возникает нюанс монтажа трубы «по дыму» или «по конденсату». Если верхний элемент трубы широкой стороной надеть на нижний, то это соединение называется «дымовым», тогда дымовые газы на выходе не сталкиваются с препятствиями. Но будет щель вверху, куда будет стекать конденсат. Этот факт негативно скажется на изоляционном слое, который от влаги отсыреет и перестанет выполнять изолирующую роль внутреннего кожуха. Как следствие, конденсата будет образовываться еще больше, что снизит эффективность дымохода.

Если установить сэндвич дымоход (см. Видео) «за счет конденсата», то влага легко перетечет по трубе в специальный резервуар. Но для предотвращения выхода дыма наружная горизонтальная труба монтируется «по дыму». А остальную часть сэндвич-дымохода собирают так: опускают внешний кожух «в дым», а внутренний — «в конденсат». Также необходимо загерметизировать все стыки и затянуть их хомутами.

Процесс установки происходит снизу вверх.Через определенные промежутки времени крепежные кронштейны с хомутами фиксируют дымоход в нужном положении к стене. На верхний край трубы устанавливают наконечник и конус.

При внутреннем монтаже сэндвича с дымоходом, например в бане, необходимо учитывать особенности прохождения трубы через перекрытия и крышу. После одностенной трубы закрепляется задвижка, предотвращающая попадание тепла в атмосферу. При переходе на сэндвич-трубу ставится стартовая заглушка, закрывающая слой утеплителя.Прохождение дымохода через потолок аналогично его выводу через стену, описанному выше. При удалении трубы через крышу нужно следить за тем, чтобы она находилась на одинаковом расстоянии от всех соседних балок и стропил. Расстояние между потолком и крышей на выходе из дымохода должно быть не менее 30 см. Крысу с земляной камерой обязательно надеть на верхнюю часть трубы.

Заключение

Монтаж сэндвич-трубы для дымохода внутри дома, смотрите на видео:

Установка сэндвича с дымоходом своими руками — дело, которое кажется очень простым, на самом деле таковым не является.Есть несколько вещей, которые не сразу очевидны.

Что такое сэндвич-дымоход?

Надо понимать — что такое бутерброд. Откуда взялось это кулинарное название? На самом деле все просто. Сэндвич — многослойный. Берутся две трубы разного диаметра и вставляются одна в другую. Между ними прокладывается негорючий изоляционный материал.

Расстояние между внутренней и внешней трубками должно быть не менее 50 миллиметров. Из-за многослойной конструкции они получили название «сэндвич».

Установка дымохода своими руками — дело несложное, но требует определенных знаний и понимания сути процесса. Прежде чем обсуждать вопрос, рассмотрим два способа подключения бутерброда. Обратите внимание — одна сторона имеет гофрированную конструкцию. Это позволяет вставлять одну трубу в другую. Начиная установку, нужно четко понимать, как произвести подключение. Возможны два варианта: либо мы устанавливаем гофрированную трубу поверх обычной, либо наоборот, обычную поверх гофрированной.Какая разница? Главный.

Подключение конденсата

Шов, когда гофрированный надевается на обычный, называется швом конденсата, обратный шов дымовым. Имена раскрывают суть дизайна. Разберем каждый случай отдельно.
В основном сэндвич-трубы используются с дачными печами и котлами для бани. Их периодически подогревают. Во время простоя внутри дымохода скапливается влага и оседает на поверхности. Затем топка или бойлер заливают, температура в трубе повышается, причем не резко, а постепенно.Наступает момент так называемой точки росы — влага, скопившаяся в дымоходе, начинает конденсироваться на стенах и стекать вниз. Естественно, когда температура поднимается выше этой «точки росы», вода безопасно испаряется, но часть ее стекает вниз. Что делать с скопившимся на дне конденсатом и как не попасть в топку — расскажем позже.

Высока вероятность попадания воды между волнами гофры и протекания в слой утеплителя в том месте, где широкая муфта и гофрированная горловина направлены вверх.Утеплитель намокает, сохнет при нагревании и так при постоянном цикле. Каким бы ни был утеплитель — со временем он потеряет эластичность, сгниет, расшатывается. Следовательно, он не справляется с задачей по поддержанию температуры. Предотвратите попадание воды в изоляцию трубы, установив ее гофрированной вниз. У воды исчезнет возможность просачивания в утеплитель. Это конденсатное соединение.

Дымовая смесь

Оставшийся вариант подключения логично назвать «дымовым».У дымохода «конденсацией» внутри на стыке образуется шероховатость, толщина которой равна толщине стенки трубы. Дым, проходящий снизу вверх, «зацепился» за эту неровность, его скорость замедляется. Есть возможность вытекать через гофры гребенки наружу. Дымовой патрубок — следующий сверху надевается на гофру. При этом дым не испытывает сопротивления выходу и не способен просачиваться через швы стыков в помещение.

Монтаж дымохода своими руками — как сделать правильно

Разобрались с отличиями в сборке дымохода. Как лучше всего? Оба верны. Чтобы определить подходящий метод, проанализируйте два параметра:
⦁ как часто топится печь или бойлер;
⦁ насколько интенсивна топка в холодное время года, в холодную погоду;
⦁ какая часть дымохода будет в гостиной.
Первые два параметра вполне понятны. Влага и конденсат собираются в дымоходе в дождливую погоду или во время зимнего снегопада.Для печей с обычным обогревом, с маловероятным охлаждением трубы до минусовых температур, выберите вариант «дым». Специально для дымоходов, проходящих в основном через теплое помещение и чердак.

Для апериодических и редких топок, при редких выездах на дачу или при использовании котла в бане (основная часть дымохода находится на улице) установку лучше проводить «на конденсате».

Монтаж дымохода своими руками через стену

Рассмотрим вариант установки дымохода с выходом через стену и установку на наружную стену здания.Такая конструкция позволяет не вырезать отверстие под трубу в крыше — зачастую это принципиальный фактор. Проделать дыру в крыше — непростая задача. По сути, основным фактором, влияющим на выход трубы в стену, является боковой выход купленного дымохода печи. Преимущество такого расположения дымохода — удобный процесс избавления от конденсата.

Сначала измеряем высоту отверстия. Покупаем стеновой переход и в соответствии с разметкой вырезаем стену.Вставляем стеновой переход, пустоты плотно заполняем негорючим изоляционным материалом, тщательно и аккуратно заделываем все щели. Помните — первое колено печи должно быть коленом без теплоизоляции. Дым, выходящий из металлических печей, особенно в момент возгорания, имеет высокую температуру. Поэтому изоляция может сгореть. Длина отрезка без утеплителя — пятьдесят сантиметров и более. По возможности и при соответствующих габаритах комнаты увеличьте до одного метра — площадь с высокой температурой увеличится, дополнительно обогревая комнату.После трубы без утеплителя устанавливается труба-сэндвич. Расстояние от внешней стены до сэндвич-трубы должно быть не менее полуметра.
После выхода из стены на трубу надевается тройник. Оставшийся дымоход кладут поверх тройника. Высота дымохода для обеспечения хорошей тяги должна составлять около пяти-шести метров. Дымоходные трубы крепятся к стене специальными скобами. Стандартные сэндвич-трубы имеют длину двадцать пять, пятьдесят и сто сантиметров.

Максимальное расстояние между монтажными скобами составляет двести двадцать сантиметров.Помните, что каждое колено трубы должно быть закреплено как минимум одним шланговым зажимом. На верхнюю трубу надеваем «зонт», чтобы в трубу не попадали осадки и не дул ветер.

На тройнике внизу размещается конденсатоотводчик — емкость для сбора конденсата и смолы. Они неизбежно образуются при нагревании. Учтите — вес трубы при высоте пяти и более метров может достигать пятидесяти килограммов и кронштейны такой массы не выдержат. Дымоход может «пойти» вниз.Во избежание такой ситуации под тройник встраивается сваренная из уголка подставка. Подставку можно прикрепить к стене. Если выход из стены невысокий от земли, подставку можно установить на земле. Не делайте ее узкой — емкость с конденсатом снимать неудобно.

Установка дымохода котла своими руками

Под котлом понимается емкость бани с водой, нагреваемой банной печью.

Вариантов установки водогрейного котла не так уж и много.В котле можно установить:

На самом деле автор этих строк — заядлый любитель парилки и побывал во многих русских банях. Практика показала, что от первых двух вариантов установки водогрейного котла можно сразу отказаться. Вода в любом случае закипает. Кипяток в бойлере испортит любую баню как в прямом, так и в переносном смысле. Котел с водой должен стоять сбоку и желательно не касаться стены стенкой камеры сгорания.Это подробнее об устройстве банной печи и об этом мы поговорим в другой статье. В данной статье монтаж трубы с резервуаром для воды на ней не пойдет — в связи с убежденностью автора в недопустимости такой конструкции априори. Вода закипит, труба обязательно довольно быстро перегорит. Конечно, если он не из 3-х миллиметровой нержавеющей стали.

На основании вышеизложенного делаем вывод, что монтаж дымохода для банной печи имеет одну особенность: монтаж исключительно «дымовой» и желательно сразу вертикально, а не через стену.Зачем курить? Объем парилки сделан совсем небольшим. Во-первых, он быстрее нагревается и достигает необходимой высокой температуры. Во-вторых, парилка должна быть хорошо утеплена, чтобы как можно дольше сохранять тепло, а хорошая теплоизоляция стоит дорого.

Итак, первая труба перед перекрытием делается без теплоизоляции — в бане нужна большая площадь теплопередачи.

В потолке вырезается «отверстие» по размеру колодца. Пустота колодца, а также в случае прохода стены заполняется негорючим теплоизолятором.Еще лучше, нижний слой сантиметров на 10 залить керамзитом и поверх него уже можно положить негорючий утеплитель.

Проход в перекрытии — многослойная труба.

Помните, соединение труб в потолке (или в стене внутри скважины) категорически запрещено!

Все соединения должны быть видны и в любое время доступны для доработки. Труба, проходящая через чердак и далее через крышу на улицу, целиком сделана из сэндвича.При прохождении обрешетки и самого кровельного покрытия обрешетку и покрытие необходимо обрезать не менее чем на 40 сантиметров вокруг трубы. Снизу навинчивается лист из нержавеющей стали. Поверх трубы надевают специальную «юбку», называемую «master flash», из прорезиненного негорючего материала (продается в специальных магазинах печей)

Между ними укладывается слой негорючего утеплителя. Расстояние от трубы до обрешетки крыши в чердачном помещении должно быть не менее 50 сантиметров.Если выдержать такой размер нет возможности, то перегородку делают из негорючего материала, например, из МСУ (стекломагниевый лист). Он не горит и имеет хорошую теплоизоляцию.

Все сказанное выше о расстоянии для обеспечения пожарной безопасности — полностью актуально для устройства дымохода в жилых помещениях.

Следует отметить, что в жилых помещениях наиболее предпочтительна установка прямо вверх прямо от топки — труба — это дополнительная площадка, излучающая тепло.Поскольку воздуховоды правильные и большая часть труб находится в отапливаемом помещении, образование конденсата не такое интенсивное. Значит, установка тройника для его снятия не требуется — при сливе конденсат выгорает в топке топки. Конечно, необходимо следить за чистотой трубы и периодически (раз в год) проводить ее ревизионную очистку.

Увеличение интервала между чистками до двух или даже трех лет, позволит реализовать очень простые правила.

Периодически бросайте в духовку пару осиновых палочек.

И еще одна важная деталь — это правильное расположение трубы на крыше — насколько поднимать трубу над кровлей, как она расположена относительно конька крыши. Ответы на эти вопросы дадут прекрасную картину:

Видео по установке дымохода своими руками

Монтаж дымохода своими руками последняя доработка: 12 апреля 2017 г. by paradeeva

Монтаж дымохода из сэндвич-труб своими руками.Сэндвич-трубы: выбор, подключение, самостоятельный монтаж.

Сэндвич из дымоходов имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное — собрать бутерброд с дымоходом своими руками несложно и просто. Это действительно так — каждый может собрать это как дизайнер.

Недостатки дымоходов из сэндвич-труб:

• нарушение герметичности после определенного количества циклов нагрева и охлаждения; №
• по сравнению с кирпичной конструкцией дымоход типа «сэндвич» имеет большую стоимость;
• срок службы составляет около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служит 10 лет больше.

Столь короткий срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции от проверенной марки — это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода можно собрать сэндвич даже самой сложной конструкции.

Преимущества сэндвич-дымоходов следующие:

• Утепленные стены. Благодаря теплоизоляции даже дымоход, расположенный снаружи, не теряет тяги.Многослойные стенки препятствуют быстрому охлаждению продуктов сгорания, которые быстро удаляются через дымоход, а это не дает активного образования конденсата и сажи.
• Простой монтаж. Изучив принципы устройства дымоходов, собрать их сможет даже новичок.
• Разнообразие опций. Выпускаются модули прямые и угловые для сборки конструкции. Дымоход можно вести вверх или в стену, он может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстро попадают в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется возведение специального фундамента, как для кирпичного дымохода. Его можно прикрепить к потолку и стенам, установить непосредственно на отопительное оборудование. По сравнению с одностенными, многослойные дымоходы практически не образуют конденсата и пожаробезопасны.

Материал, из которого изготовлены трубы

Для различных отопительных приборов и топлива выбирается его марка стали. Он должен быть высоколегированным и нержавеющим, подходящим для изготовления химически стойких и огнестойких дымоходов.

В дымоходном устройстве одной из основных характеристик является марка стали как критерий долговечности и устойчивости к внешнему негативу

При сгорании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота , сера, соляная кислота.Кроме того, температура при сгорании разных видов топлива может сильно отличаться.

При нагревании дров или газа она не поднимается выше 450 ° С, при сжигании угля может достигать 700 ° С. Металлы по-разному реагируют на эти показатели. Поэтому при выборе системы дымоудаления основной характеристикой является качество и свойства стали.

Вариант № 1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, используемых для производства многослойных дымоходов:

• Нержавеющая сталь, стабилизированная титаном (AISI 321).Используется для оборудования, работающего на дереве. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура составляет 600-800 ° C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж сэндвич дымохода из этой марки стали выполняется для отопительных установок, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, обладает повышенной устойчивостью к коррозии, агрессивным средам различного типа.
• Жаропрочная сталь (AISI 304).Включение в состав хрома и никеля делает сталь нечувствительной к повышенным температурам и кислой среде. Используется для изготовления дымоходов с высокой температурой выхлопных газов — около 1000 ° C. При температуре 600-800 ° C имеет свойство терять вязкость и пластичность, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо устойчивы к высоким температурам и кислотным воздействиям. Большая часть китайской продукции и часть отечественного производства производится из стали этих марок.

Визуально проверить марку стали невозможно. При покупке вы можете проверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита. Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — к изделиям из стали с недостаточным содержанием лигирующих добавок привлечет

Вариант №2: Черный металл для дымоходов

Сам по себе, черный металл быстро изнашивается — окисляется и выгорает.Поэтому для его защиты используют специальную эмаль. Это увеличивает устойчивость к кислой среде. Эмаль может служить долго при температуре не выше 400 ° С и выдерживать кратковременное повышение до 750 ° С.

Разнообразие оттенков эмалированных труб делает их весьма востребованными

Эмалированные трубы используются для отвода продуктов горения от нагревательных колонн, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в разные цвета.Это позволяет правильно подобрать оттенки к интерьеру или фасаду дома.

Вариант № 3: Дымоходы комбинированные сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба сделана из дорогой нержавеющей стали, а внешняя — из оцинкованного или эмалированного металла, это мало влияет на срок службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал.Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и установку.

Внутренний изоляционный слой

Между двумя трубами многослойного дымохода находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата — волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600 ° С, керамическая вата — до 1000 ° С.Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на работу дымохода

Ниже представлена ​​таблица, которая поможет вам определиться, как правильно выбрать дымоход для разных типов отопительного оборудования, чтобы он проработал дольше.

В инструкции по эксплуатации каждому дымоходному устройству дана допустимая температура

Установив многослойный дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом.А вот на русскую печь или печь для бани лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Конструкционные элементы и их особенности

Разнообразие продукции позволяет выполнять сложные задачи по возведению многослойных дымоходов.

Основными элементами конструкции дымоходного канала являются:

• Прямые участки труб. Куски диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода проста, но на практике добиться этого сложно.
• Колени и тройники. Используются, если необходимо вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90 °) используют тройники с доработкой — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не выдерживали вес вышеупомянутой конструкции.
• Проходной. Изолирует трубу от межконтурных перегородок, служит приспособлением для дымохода.
• Кровля . Это металлический конус, который крепится к крыше под определенным углом. Помогает прокладывать трубу через крышу, не нарушая ее целостности и повышая пожарную безопасность. Вместо него можно использовать специальный силиконовый герметик, который служит лучшей защитой от протечек.

Помимо вышеперечисленных элементов еще много инструмента для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра.Крепеж для крепления хомутов к стене подбирается в соответствии с материалом, из которого она составлена ​​

Как выбрать требуемый диаметр дымохода

Выбор диаметра дымохода осуществляется исходя из данных о мощности котел. Для маломощных систем отопления диаметром менее 3,5 кВт трубы диаметром 8 см, для котлов с показателем не более 5,2 кВт — трубы диаметром 9,5 см, более 5,2 кВт — 11. см. Сужать дымоход нельзя, а можно, наоборот, проводить его уширение.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Это может быть 25-100 мм. Чем его больше, тем лучше он проявляет свои свойства, но при этом увеличивается и его ценность. Толщина металла, используемого для производства труб, может достигать одного миллиметра.

Если необходимо построить, заменить или модернизировать часть дымохода, потребитель может попасть в затруднительное положение. Элементы разных производителей не могут обеспечить герметичность стыка.Приобретая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы отвода дыма

Перед установкой конструкции следует внимательно ознакомиться с технической документацией, правилами безопасности. Необходимо выполнить все меры по предотвращению возникновения пожара при эксплуатации дымохода.

Сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх.Запрещается подключать многослойные дымоходы напрямую к отопительному прибору.

К каменке сэндвич-элемент дымохода никогда не подключается — сначала установите одностенную трубу или переходник (+)

Сначала установите специальный переходник или стальную одностенную трубу длиной полметра. Если планируется вывод трубы прямо в стену, то монтируется горизонтальный отвод с небольшим уклоном в 2 °.

Адаптер предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким или длинным, если ожидается большая тепловая мощность.Расположенные рядом стены и конструкции необходимо защитить щитом или кожухом. Устанавливают «в дыму», то есть надевают поверх патрубка отопительного прибора и дополнительно защищают стык термостойким герметиком.

Сборка «на конденсате» не позволяет влаге проникать внутрь системы утепления, из-за чего ее теплоизоляционные свойства значительно снижаются

Элемент сэндвича дымохода можно подключить к отопительному прибору через переходник — двухконтурная труба, нижняя часть которой установлена ​​«по дыму», а верхняя — «по конденсату».Все последующие трубы будут установлены «на конденсат», что исключит его протечку и защитит от повреждения слой теплоизоляции.

Места абсолютно всех стыков скреплены муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения бокового смещения конструкции через каждые два метра используются настенные кронштейны, а для тройников — опорные кронштейны. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проход потолочных и стеновых плит

Даже то, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно нагреться. Поэтому запрещается размещать их без дополнительной изоляции рядом с легковоспламеняющимися материалами (дерево, пластик и т. Д.). Места стыков сэндвич-труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке сокращен на 250 мм больше диаметра наружного трубка.Сделайте его круглой или прямоугольной формы. На свободное пространство укладывается термостойкий материал, который накрывается декоративными плитами.

Проходной блок термостойкий, предотвращает деформацию дымохода при смещении конструкции здания — усадку, влажную и температурную деформацию.

Для прохода через пол и, особенно, через легковоспламеняющиеся материалы, также используется специальный узел прохода. Между внешним контуром и внутренней поверхностью сборки оставляется воздушный зазор.При прохождении плиты или стены из легковоспламеняющегося материала вместо трапа можно использовать разгрузочную платформу. Он будет играть роль дополнительной опоры.

Прохождение сэндвич-системы через крышу

При удалении трубы дымохода через крышу нарушается ее герметичность. Чтобы укрепить трубу, защитить ее от воспламеняющихся элементов кровли и исключить возможность протечек в кровле, используйте специальные инструменты: конические крылья, силиконовые уплотнители. Эти детали имеют нормированные углы наклона, выбирайте их с учетом параметров кровли.

Силиконовый уплотнитель — master flash значительно упрощает работу и помогает создать надежную защиту от протечек

Размещение трубы рассчитано так, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от попадания воды под кровлю поверх покрытия кладут фартук. Его края высаживают под кровлю.

Размещение конструкции над крышей

Высота дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, 1.2 м над поверхностью плоской крыши или 2 м при совмещенной крыше. Если заголовок от конька удален на полтора-три метра, то его следует разместить над коньком или напротив него.

Если расстояние составляет 3 м и более, допускается размещение головы не ниже черты, образующейся, если горизонтальная линия условно проводится от гребня, а угол 10 ° измеряется вниз.

Если головка трубопровода установлена ​​ниже, чем она должна быть, в системе может возникнуть обратная тяга

При наличии близко расположенного здания верх дымохода должен подниматься над крышей на один и более полметра и выше.Трубу такого размера необходимо дополнительно укрепить с помощью растяжек.

Планируя конструкцию дымохода, учитывайте тип кровли и расположение соседних построек. Труба не должна попадать в зону перелива, что отрицательно скажется на образовании тяги.

Если для покрытия кровли использовался горючий материал, в дымоход помещается искроуловитель. Конструкция дымохода завершается головкой в ​​виде конуса.Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в канале дымохода

Принцип действия дымохода основан на создании тяги — эффекта вентиляции, возникающего из-за разницы температур в середине и за пределами канала. Плотность теплого воздуха в дымоходной системе меньше, чем у холодного снаружи, и это приводит к перепаду давления. Из-за этой разницы холодный воздух попадает в топку, а горячий поднимается по дымоходу и выходит наружу.

Причины плохого сгорания продуктов сгорания

Простой способ определить наличие или отсутствие тяги — это визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и жужжание в трубе — на чрезмерное. Иногда тяга может менять направление на короткое время.

Распространенными причинами обратного или плохого тягового усилия являются высокое препятствие и низко расположенный дымоход

Без учета вовремя не очищенного и забитого дымохода, причины, по которым он создает обратную тягу, следующие:

• неверно расчет соотношения мощности котла и параметров трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер; №
• большое количество узких участков и поворотов в конструкции дымохода;
• расположение высокого конька по отношению к дымоходу или близлежащим высотным зданиям;

Даже для образования нормальной тяги крайне нежелательна нехватка свежего воздуха и недостаточная вентиляция в доме.

Как предотвратить проблемы с тягой

• высота конструкции должна быть не менее пяти метров; №
• дымоход предпочтительно строить прямой — без изгибов и поворотов;
• вращения (не более трех) производятся на угол 45 °; №
• от котла может выходить практически горизонтальный участок дымохода (с уклоном 2 °), но не более одного метра.

Если в процессе использования дымохода возникают проблемы с выводом дыма, прибегают к установке специальных устройств, увеличивающих тягу.Это может быть:

• Работает по принципу снижения давления при обходе препятствий по воздуху. Эффективно работает в ветреную погоду, но может тихо и наоборот, предотвращая выход дыма.
• Стабилизатор . Это дополнительный элемент, имеющий форму зонтика и надеваемый поверх трубы. Снизу через открытую площадку поступает воздух, усиливая тягу.
• Роторная турбина . Работает за счет силы ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом.В безветренную погоду неэффективен.

Все эти устройства не панацея, особенно если дымоход изначально устроен неправильно.

Дефлектор может стать препятствием для вывода продуктов сгорания в безветренную погоду

Эксплуатация многослойных дымоходных систем

После установки дымохода необходимо запустить испытательную печь для проверки герметичности уплотнений, убедиться, что прилегающие конструкции и материалы не нагреваются.При первом использовании системы может появиться легкий дымок и специфический запах от нагрева остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление сажи. При чистке не используйте моющие средства. Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на выполнение такого рода работ.

Видео о сборке дымохода из сэндвич-модулей

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб, можно посмотреть в видео:

Самостоятельная установка дымохода из сэндвич-труб потребует от пользователя изучить некоторые нюансы и тонкости.Но, правильно сделав работу, вы можете быть уверены в безопасности своей и своей семьи.

Широкую популярность приобрели утепленные системы дымоудаления, получившие название «многослойные дымоходы».

Они не только имеют привлекательный дизайн, но и чрезвычайно функциональны: они просты в сборке, обеспечивают хорошее сцепление с дорогой и отлично выдерживают высокие температуры и кислоты.

Что это за системы, и как установить сэндвич-трубу для дымохода своими руками?

Устройство данной системы простое: трубка из качественной нержавеющей стали, кислотостойкая и способная работать в высокотемпературных режимах, превращается в теплоизолятор из минеральной ваты (обычно базальтовой).Затем вся конструкция помещается в другую трубу, уже сделанную из оцинкованной стали, играющую роль защитного кожуха.

Системы заводского изготовления имеют ряд преимуществ:

1. В ассортименте кроме труб есть все необходимые элементы, которые могут потребоваться только при сборке дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, потолка и кровли, а также крепежные элементы. кронштейны и многое другое.
2. Все части идеально согласованы друг с другом и спроектированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. Например, каждый элемент с одной стороны несколько заужен, чтобы его можно было просто вставить в соседнюю часть и надежно закрепить в ней.

Как и любая продукция, производимая на заводе, сэндвич-дымоходы имеют безупречный внешний вид, чего трудно добиться при самостоятельном производстве.

СНиП и технические характеристики базальтового теплоизолятора

Правила устройства дымоходов изложены в СНиП «Отопление, вентиляция и кондиционирование».Один из них гласит: в системах с естественной тягой длина горизонтальных участков не должна превышать 1 м.

Также СНиП предписывает оборудовать такие помещения теплоизоляцией для обеспечения хорошей естественной тяги. В дымоходах сэндвич для этого используется вата из базальтового волокна:

1. Имеет низкий коэффициент теплопроводности.
2. Хорошо переносит воздействие высоких температур и кислот.

Немаловажную роль играет экологическая чистота материала.

Трубы многослойные с теплоизолятором

Предварительные расчеты

Стандарты определяют минимальную площадь сечения дымового канала, которая составляет:

• для котлов до 3,5 кВт: 196 кв. см;
• от 3,5 до 5,2 кВт: 280 кв. М. см;
• от 5,2 до 7 кВт: 378 кв. см.

Толщина теплоизолятора может составлять от 25 до 60 мм. Подбирается по температурному режиму, в котором будет работать дымоход.

Также перед покупкой всех комплектующих нужно определиться с длиной дымохода.

Расчет длины

При оценке необходимой длины следует учитывать следующие правила:

1. Головка дымохода должна располагаться на высоте 5 метров над землей.
2. Для крыш с покрытием из горючих материалов высота дымохода над коньком или плоской кровлей должна составлять 1 — 1,5 м.

При наличии противопожарного покрытия на крыше дымохода дымовой трубы разместить:

• на плоской крыше без парапета — 0.5 м над крышкой;
• на скатной крыше или плоской с парапетом: при близком расположении к коньку или парапету (до 1,5 м) — 0,5 м над коньком (парапетом).

На расстоянии 1,5–3,5 м от конька (парапета) на негорючей крыше голова размещается на той же высоте, что и лошадь (парапет).

Если расстояние от конька (парапета) до дымохода более 3 м, узел устанавливается ниже конька (парапета), но на таком уровне, чтобы самолет проходил через конь (парапет) и головку трубы. имеет уклон 10 градусов от горизонтали.

Расположение

• включает как можно меньше горизонтальных элементов;
• как можно больше находилось внутри отапливаемых помещений;
• не контактирует с горючими элементами, в том числе входящими в состав строительных конструкций.

Дымоход вертикальный после установки

Дымоход не должен соприкасаться с инженерными коммуникациями, особенно с электропроводкой и трубами газоснабжения.

Монтаж дымохода из сэндвич-труб своими руками

При установке системы соблюдайте следующие правила:

1. Монтаж следует начинать с теплогенератора.
2. Использование сэндвич-элементов для прямого подключения к теплогенератору не допускается.
3. Шаг крепления к стене должен составлять 2 м. Все отводы и тройники необходимо закрепить в обязательном порядке.

В конце дымохода должен быть установлен дефлектор, предназначенный для защиты от атмосферных осадков в трубе и предотвращения захвата продуктов сгорания сильным ветром.

Дымоход в потолке

Соединительные детали

При соединении элементов их внутренние трубки устанавливаются одна на другую.Если следующий по ходу дыма элемент переходит в предыдущий, такое соединение называется «конденсатом». Он позволяет влаге легко стекать вниз и исключает попадание ее через швы в теплоизолятор.

Если наоборот — предыдущее в следующем, то тип подключения называется «по дыму».

Максимально способствует оттоку продуктов сгорания.

Обычно к тройнику, служащему для отвода конденсата, система собирается «по дыму», а за ним — «по конденсату».Наружная труба предыдущего элемента всегда наматывается внутри внешней трубы следующего элемента.

Стык внутренних труб следует заделать термостойким герметиком, рассчитанным на температуру свыше 1000 градусов. Затем его стягивают зажимом из оцинкованной стали, который фиксируют болтами или проволокой.

После сборки элементы крепятся друг к другу с помощью фланцев, байонетных соединений или «мостиков холода».

Установка любого котла предполагает наличие дымохода.Какие преимущества и как его правильно установить, вы узнаете на нашем сайте.

Какие характеристики следует учитывать при выборе настенного газового котла читайте.

Отопление частных домов чаще всего осуществляется газом, так как это наиболее экономичный способ обогрева помещения. В этой статье поговорим об одноконтурных газовых котлах: рассмотрим принцип работы и особенности выбора устройства.

Выход дымохода

Место, где труба пересекает внешнюю ограждающую конструкцию — крышу или стену — должно быть правильно спроектировано.Рассмотрим оба варианта:

Через стену

Снаружи на стене нужно закрепить кронштейн, к которому прикручены два уголка. Лежащий на углах тройник будет удобно перемещать из стороны в сторону — это необходимо для установки.

В дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными для кронштейна.

В проем стены устанавливается втулка (также называемая отрезной), которая идет в комплекте.

Разработан специально для организации прохода труб через стены и потолки. Пространство между рукавом и стеной забивается утеплителем из минеральной ваты.

Перед установкой трубы проем с внешней и внутренней сторон закрывается листами негорючего материала, в которых проделываются отверстия для дымохода. После этого можно укладывать сэндвич-трубу.

Через крышу

Выпуск через крышу производится с помощью специального элемента — кровли.

Его конфигурация зависит от уклона кровли — это необходимо указывать при оформлении заказа.

Резка устанавливается снаружи кровли, сделанной в крыше, а изнутри закрывается листом стали или других негорючих материалов с отверстием для прохода трубы.

После установки вырезки на дымоход закрепляют регулируемый фартук, который предназначен для защиты всех швов и стыков деталей от атмосферных осадков.

Крепление дымохода

Для крепления дымохода к стене устанавливаются хомуты и кронштейны, устанавливаемые через каждые 2 м.

Тройники фиксируются с помощью специальных скоб, называемых опорными скобами.

При значительной протяженности выступающей над кровлей наружной части сэндвич-дымохода ее необходимо закреплять растяжками.

Для того, чтобы отопительная система долгие годы не требовала ремонта, нужно правильно выбрать и установить. Рассмотрите изделия из стали, пластика, меди и оцените их плюсы и минусы.

Принцип работы системы отопления с естественной циркуляцией описан ниже.

Видео по теме

Если вы владеете частным домом или коттеджем, то наверняка знаете, что неотъемлемым этапом строительства любой конструкции, отапливаемой камином или печью, является установка дымохода. Основное назначение этого функционального элемента — удаление из топки опасных для здоровья продуктов сгорания, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и диаметром трубы. высота дымового канала.Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами. Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка многослойной дымовой трубы предполагает соединение элементов конструкции и вспомогательных частей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить Тактико-технические характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.

Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход — это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе установки. Упрощенно конструкция сэндвич-дымохода представлена ​​внутренней и внешней трубой, между которыми находится слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к ряду химикатов.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного — прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.

Основные элементы сэндвич-дымоходной системы

Логично, что только прямые трубы нельзя использовать для крепления системы отвода дыма. Это связано с особенностями конструкции здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.

В состав сэндвич-дымоходной системы входят следующие основные элементы:

• Сэндвич-трубки;
• Тройники — конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
• Колено — элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
• Коллектор конденсата — еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
• Элементы кровли — части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
• Тройник ревизионный с дверцей — устройством, предназначенным для контроля чистоты дымового канала и очистки от копоти;
• Горловина — элемент конструкции, необходимый для устройства верхнего края дымохода;
• Консоль несущая — элемент конструкции, необходимый для крепления стены или пола под дымоходом;
• Настенный зажим — приспособление, предназначенное для надежного крепления дымохода к стене.

Преимущества и недостатки многослойных дымоходов

• Высокие эстетические характеристики и эффектный внешний вид;
• Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно сочетаются с различными моделями печей и котлов;
• Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;
№
• В отличие от кирпичных дымоходов, гораздо меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
• Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
• В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, долго сохраняет свои эксплуатационные характеристики;
• Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для прямой вытяжки.Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
• Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко очищать дымоходный канал;
• Благодаря эффективной теплоизоляции внешний контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
• Благодаря удобству конструкции, при установке которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
• Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.

Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

Недостатки сэндвич-дымоходов:

• Возможность потери целостности конструкции в случае ее длительной эксплуатации;
• Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
• Высокая стоимость строительства;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно работают дольше.

Основные разновидности сэндвич-дымоходов: краткое описание

Ранее уже отмечалось, что многослойные дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых будет рассказано позже.

Дымоходы для сэндвич-панелей из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, устойчивую к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.

Дымоходы многослойные керамические

Конструкция керамических дымоходов представляет собой трубу из жаропрочной керамики. Снаружи обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых — вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом установки керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

Самые актуальные способы соединения многослойных труб для дымоходов: краткое описание

Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

Последний способ постройки дымохода полностью гарантирует, что угарный газ не попадет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.

На что следует обратить внимание при установке дымохода из сэндвич-труб?

• Высота дымохода от каменки до головы — величина достаточно постоянная и должна быть не менее 5 м;
• Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек не должна быть более 1,5 м;
• В случае возвышения дымохода над крышей на 1.5 м и более, требует дополнительной фиксации с помощью растяжек;

• В соответствии с рекомендациями специалистов в конструкции дымохода должны быть предусмотрены заглушки, оборудованные сифоном для отвода конденсата, который предназначен для отвода конденсата и ревизии дымохода;
• В случае устройства кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
• При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
• Длина горизонтальных участков дымохода не должна превышать 1 м;
• Элементы дымохода необходимо установить таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;
• Монтаж отводов и тройников необходимо производить таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.

Как установить сэндвич-дымоход: пошаговая инструкция

Как выбрать размеры дымоходов: делаем необходимые расчеты

Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

• Размер сечения дымоходной трубы;
• Длина трубы дымохода.

Размер сечения трубы определяется согласно СНиП.Они рассчитываются следующим образом:

• Если тепловая мощность не превышает 3,5 кВт, то расчеты следующие: 0,14 м x 0,14 м;
• Если тепловая мощность находится в диапазоне от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
• При тепловой мощности от 5,2 кВт до 7 кВт размеры в поперечном сечении составляют 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры сечения напрямую зависят от тепловой мощности.Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

Длина трубы дымохода также рассчитывается согласно СНиП:

• СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
• Дымоходы следует размещать выше конька дома не менее чем на 50 см;
• Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1 к 1.5 м;

Нюансы, которые необходимо учитывать при установке

Строительство дымохода необходимо начинать с отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

• Дымовые трубы должны отличаться отсутствием выступов;
• Температура газов, проходящих через выпускную трубу, не должна быть выше 500 градусов;
• Максимальный угол подъема труб не должен превышать 30 градусов;
• Отрезки труб, расположенные под наклоном, должны быть без шероховатостей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
• Не лишним будет установить дефлектор, зонтик или другие насадки, защищающие дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;

Важно! Дымоход необходимо установить таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первому участку дымохода и закрыть заглушкой, чтобы торчащий из нее нагреватель не был виден и из него не выходил пар;

Трубы вставляются одна в другую. Для выполнения этой манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов отличается меньшим диаметром.Этот конец нужно вставить в следующую трубу;

Важно! Во время монтажа дымохода следите за тем, чтобы звенья трубы были собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

Следует помнить, что технология монтажа сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальной зажим и, обернув стык, стянуть зажим с помощью болтов, гаек или проволоки;

Следующий этап — нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью кронштейнов.

Важно! Дымоход, монтаж которого производился своими руками, предполагает обустройство правонарушений. Назначение — это расстояние между стеной и дымовым каналом, значение которого рассчитывается по таблице ниже.

Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками.Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.

Монтаж дымохода в местах соприкосновения с домом

Как перекрывать

Перекрытие (перекрытие) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается конструктивных элементов дома, необходимо установить специальный кусок дымохода, который представляет собой сквозную трубу или короб с отверстием внутри. При этом нужно помнить, что размер пропила должен быть на 7 см больше, чем толщина нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив точность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступаем к резке.

Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует изолировать утеплителем из минеральной ваты в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходную трубу и проверьте вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

Крыша, как и потолок, проходит через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.

В кровле необходимо подготовить отверстие для дымохода, которое также проводится маркером и тщательно проверяется.Вырежьте отверстие с внутренней стороны крыши.

С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край кровли или конек кладут металлический лист кровельных резаков. Затем необходимо установить необходимое количество звеньев на необходимую высоту дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать сэндвич-дымоход?», Посмотрите видео ниже.

Видео сэндвич-дымохода

Самостоятельный монтаж сэндвич-дымохода из нержавеющей стали не доставит домашних мастерам никаких проблем. Монтаж такой конструкции может произвести любой желающий, просто внимательно изучив технологию работы.

1 Трубы нержавеющие — отличный материал для дымоходов

Установка котла, камина или любого другого отопительного сооружения обязательно требует установки эффективной системы, которая качественно отведет продукты сгорания.Еще пару десятилетий назад такую ​​систему можно было сделать исключительно из асбоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а преимуществ очень мало.

Ситуация изменилась, когда на рынке появились специальные дымоходы и комплектующие для дымоходов из нержавеющей стали.

Эти изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные многослойные дымоходы, соответствующие всем существующим стандартам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

• Простота конструкции, что дает возможность произвести монтаж дымоходов в кратчайшие сроки.
• Возможность прокладки труб снаружи и внутри зданий.
• Отсутствие необходимости возведения отдельного фундамента под систему отвода продуктов сгорания (как следствие — значительно удешевление и упрощение монтажных работ).
• Небольшая склонность дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи из-за гладкости и многослойности труб.
• Высокая устойчивость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов при эксплуатации незначительно разрушаются.
• Компактность многослойных конструкций. Для их установки внутри дома требуется минимум площади пола (традиционные кирпичные или асбоцементные трубы более громоздкие, чем изделия из нержавеющей стали).
• Отличные противопожарные дымоходы.

Кроме того, стропила, балки, кровля и другие элементы дома не мешают монтажу сэндвич-труб. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

2 Сэндвич-труба — действительно продуманная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения, одна из которых «спрятана» в другой. Эти конструкции изготавливаются из цельных листов высоколегированной нержавеющей стали с использованием технологии аргоноплазменной сварки.Данная технология позволяет получать качественные стыки стыков труб, по структуре и эксплуатационным характеристикам близкие к самой стали.

Между двумя трубными изделиями для дымоходов монтируется теплоизоляционный материал. Чаще всего для этих целей используют негорючее базальтовое волокно со специальными вяжущими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурного режима, в котором будут использоваться трубы, а также от сечения трубных изделий.

Для производства сэндвич-труб используются следующие марки стали:

• 321 — сплав для изготовления высокопластичных, кислотостойких и жаростойких дымоходов, эксплуатация которых возможна при температурах до 800-850 ° С.
• 430 — нержавеющая сталь для изготовления кожухов дымовых труб и других элементов, работающих в малоагрессивных условиях.
• 310S — самый жаропрочный сплав. Изделия из него выдерживают 1000-градусные температуры.Такие трубы считаются самыми прочными в эксплуатации и очень прочными. Их установка рекомендуется для обустройства наружных элементов дымоходов.
• 316 — сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что снижает стоимость трубных изделий из него.
• 409 — сплав для производства многослойных труб, применяемых при строительстве дымоходов, каминов и печей.

Дизайн бутербродов прост. В его состав входят скоба, стенка и обжимной хомут, колено, фартук, стакан, тройники, ревизии. Размеры и количество этих элементов могут быть разными. Они зависят от того, какую высоту и силовую конструкцию вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, следует учесть ряд важных особенностей. Они следующие:

1. Горизонтальные участки конструкции не должны быть длиннее 1 метра.
2. Нормальная и стабильная тяга гарантируется при высоте дымохода 5 и более метров.
3. Над плоской крышей дома срез трубы должен быть более 50 см.
4. Необходимо выполнить теплоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
5. Стыковка труб в толщине перекрытий здания и его стен запрещена.
6. При установке дымохода через крышу из огнеопасных материалов следует установить специальный искрогаситель.
7. Зазор между кровлей и нержавеющими трубами должен быть не менее 13 см. Это условие должно выполняться, даже если крыша сооружена из негорючих материалов.

Установка дымоходов из нержавеющей стали позволяет выполнить три поворота конструкции на всем ее протяжении. Запрещается переворачивать трубу более одного раза.

Вертикальные секции систем дымоудаления устанавливаются «на конденсат». Это означает, что каждая последующая часть трубчатого изделия всегда устанавливается на выходе.Такая схема дает гарантию того, что влага никогда не попадет в утеплитель.

А вот установку наклонных и горизонтальных секций следует устанавливать «по дыму» — следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты сгорания без затруднений перемещаются по каналу дымохода.

Конструкция из нержавеющей стали для удаления дыма может быть расположена внутри здания. Затем дымоход закрывается кирпичной кладкой. Трубы для него можно использовать только с теплоизоляцией.Более надежной считается схема, при которой дымоход размещается на внешней стене. Функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода — пошаговая инструкция

Для начала нужно сделать разметку с помощью отвеса, где конструкция будет выходить из потолка. В отмеченном месте установим выпускной патрубок. Проем под ним следует утеплить утеплителем, устойчивым к высоким температурам.После этого можно приступать к установке комплектующих дымохода. Обратите внимание — труба не должна иметь стыков в проходном сечении через потолок.

Проверяем вертикальность ствола дымоходной конструкции и приступаем к монтажу дымохода от отопительной печи (камина и т. Д.) К трубе, установленной вверху. Система собирается последовательно — берем трубу и вставляем в предыдущую. Здесь необходимо выбрать глубину сопла.Оно должно составлять не менее половины поперечного сечения (внешнего) используемых труб. На меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных участков конструкции должны быть зафиксированы хомутами. Часто они идут в комплекте с сэндвич-трубками. Затем с помощью кронштейна (обычно его нужно приобретать отдельно) прикрепите трубчатое изделие к несущей конструкции. Профи советуют ставить скобу через каждые 2 м длины трубы. Важный момент — для фиксации отводов и тройников на дымоходе используйте отдельный кронштейн.Его установка увеличивает прочность конструкции. Кронштейн для отводов можно устанавливать через каждые 4-5 метров.

Необходимо аккуратно собрать весь дымоход по описанной несложной схеме, руководствуясь планом установки его отдельных элементов. В нижней части системы всегда предусмотрена съемная часть (также можно сделать дымоход цельным, но оборудовать его внизу дверцей). Это необходимо для периодической очистки конструкции.

После этого тщательно герметизируйте стыки нержавеющих изделий. Ваш дымоход для сэндвичей из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтом», который защитит систему от попадания в нее воды.

Дымоход — неотъемлемая часть любой печи или котла. Теперь для устройства дымоходов предлагаются различные материалы. Одна из них — так называемая сэндвич-трубка. Что это такое, чем они хороши и как самому установить дымоход из сэндвич-трубы?

Что такое сэндвич-трубка

Сэндвич-тубы названы так потому, что в разрезе выглядят как сэндвич-сэндвич.Они состоят из нескольких частей:

• внутренний контур, по которому продукты сгорания выходят из топки, изготовлен из жаропрочной нержавеющей стали, латуни или меди,
• слой утеплителя — базальтовое волокно или пенополиуритан, в зависимости от назначения утеплитель трубы может быть разной толщины,
• Внешний защитный слой из нержавеющей или оцинкованной стали.

Также есть керамические сэндвич-дымоходы. Они намного тяжелее металла, поэтому их нужно заземлить под ними.При этом керамические варианты более долговечны — срок службы 25-30 лет, а металлические — около 15, а иногда и меньше. Керамический сэндвич — это труба из жаропрочной керамики, которая снаружи обернута матированными матами. Наружная оболочка — из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собираются дымоходы необходимой длины и формы.Длина одного модуля около 1 м. Они соединяются между собой точно так же, как и канализационные трубы: один конец каждого модуля имеет удлинитель, а другой сужается.

В комплект, помимо прямых цилиндрических модулей, входят и другие элементы:

• Тройник для присоединения вертикального сечения,
• крепежные элементы,
• агрегатов для отвода конденсата,
• метчики для поворота канала на 90 или 45 градусов,
• узлов для прохода перекрытий и кровли,
• флюгер, предотвращающий обратное натяжение,
• защитные грибы,
• конусов,
Ревизия
• для обслуживания дымохода — тройник утепленный с дверцей, которая крепится снизу дымохода под тройник 45 градусов.

Важно! Если отопительный газ, грибки и флюгеры не применяются.

При покупке дымохода учтите, что на нем есть две цифры: внутренний и внешний диаметр. Например, внутренний диаметр дымохода 150 * 250 составляет 150 мм, а внешний — 250 мм.

Преимущества бутерброда

Почему для дымохода нужно выбирать сэндвич из нержавеющей стали? У них есть ряд важных преимуществ:

• малая масса,
• компактный размер,
• совместимость с разными типами отопительных приборов,
• можно устанавливать как внутри, так и снаружи дома,
• внутри небольшое количество сажи благодаря гладким стенкам,
• эстетическая привлекательность,
• пожарная безопасность — внешняя оболочка не нагревается до температур, создающих пожароопасность,
• устойчивость к коррозии,
• дополнительного фундамента не требуется,
• дымоход может быть не только прямым, но и изогнутым,
• возможность самостоятельной установки.

У этого типа дымохода есть свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности происходит из-за того, что при нагреве и охлаждении дымоход расширяется и сжимается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собрать сэндвич дымохода руками так, чтобы широкая часть внутренней трубы была направлена ​​вверх — этот метод называется «по конденсату».Дым поднимается снизу вверх, а конденсат, образующийся в трубе, стекает вниз, поэтому, если вы соберете трубу, как показано на рисунке слева, конденсат останется в соединениях и попадет в нагреватель. Влага в утеплителе не только снижает его теплоизоляционные свойства, но и разрывает трубу при замерзании, из-за чего быстро портится. В этом случае внешняя труба должна располагаться «вдоль дыма» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными.Второй способ означает, что труба протягивается по кратчайшему пути, а основная ее часть находится на улице. Достоинства приставного дымохода:

• проще в обслуживании,
• не находится внутри дома,
• нет необходимости в дополнительных узлах для прохождения этажей.

Если вы решите установить сэндвич с дымоходом внутри дома, то дымоход менее подвержен внешним воздействиям, поэтому вы можете установить его в ванне и в начале участка перед сэндвич-трубой, установить водонагревательный бак или секция обогревателя.

Важно! Для любого способа установки дымохода между котлом или печью и многослойной конструкцией должна быть обычная труба без изоляции, которая должна иметь две заслонки заслонки для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, делаете ли вы дымоход для обогревателя, он у вас в здании или снаружи, существуют некоторые общие правила.

Монтаж металлического сэндвич-дымохода

Смонтируйте многослойную трубу для дымохода снизу вверх.На выходе из топки или котла надевается специальный переходник, стык промокается герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после топки должен быть из обычной неотапливаемой трубы. Затем к нему прикрепляется модуль бутерброда. Открытый слой нагревателя закрывается заглушкой или используется специальный пусковой элемент с закрытым нагревателем. Пусковая труба и весь участок до первого тройника натянуты «поверх дыма». Если он расположен горизонтально, то сделайте от ТЭН небольшой уклон в 3 градуса, чтобы в него не стекал конденсат.

Далее собирают бутерброд для дымохода «по конденсату». Стыки между модулями также промазываются герметиком и стягиваются хомутами. При первом топке топки и нагреве трубы герметик затвердеет и повысит прочность стыка.

Важно! Если дымоход необходимо пропустить через стену или крышу, на месте прохода не должно быть стыка двух секций. При креплении кронштейнов они также не должны располагаться на стыках модулей.

При сборке сложно соединить одновременно внутреннюю и внешнюю трубы. Затем действуйте следующим образом. Внутренняя трубка удлинена узким концом до 15-20 см, плотно вставлена ​​в уже установленный модуль. После этого узкая часть (на установленном модуле) внешней оболочки промазывается герметиком, а широкая часть смещается вниз, чтобы получить максимально плотное соединение. Снаружи стык затягивается хомутом.

Если стена сделана из негорючего материала, то трубу нужно пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра.Между гильзой и стеной прокладывается базальтовый шнур, а внутри закрепляется сэндвич-труба для дымохода, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, из дерева, то при сборке сэндвича дымоход своими руками используйте специальный металлический узел прохода. Для этого проделайте в стене квадратное отверстие таким образом, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняется базальтовой ватой, снаружи проем закрывается металлической пластиной или специальной декоративной муфтой.Прорези заделываются. Также производятся готовые переходные узлы с теплоизолятором (типа «бутерброд в бутерброде»).

Металлическая пластина, закрывающая проход, должна поддерживаться скобами. На них опирается вся вертикальная часть дымохода. В его нижней части монтируется ревизия с краном или дверцей для слива конденсата. Если дымоход длинный и тяжелый, то предусмотрены дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делается внутри помещения, то также соблюдаются необходимые зазоры между дымоходом и стенами.Через перекрытие трубу также проводят, как через стену. Пропуск трубы через крышу производится с помощью эластичного узла (крыса), как на фото.

Если крыша сделана из плоского материала, а не гофрирована, как профнастил, может хватить куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от влаги, а сверху — грибка. Стык между грибком и трубкой заделывают.

Заключение

Металлические сэндвич-дымоходы просты в установке и обслуживании, их можно собрать самостоятельно, не обладая профессиональными навыками. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной эксплуатации дымохода нужно знать некоторые основные правила и соблюдать технологию.

Что нужно знать о чистке и ремонте дымоходов

Что нужно знать о чистке и ремонте дымоходов

Креозот, черные или коричневые остатки горения, скапливающиеся на внутренних поверхностях футеровки дымохода, легко воспламеняется.Если позволить скопиться, он может загореться, вызывая трещины в огнеупорных кирпичных, каменных или глиняных облицовках дымохода и позволяя теплу достичь ближайшего деревянного каркаса и других горючих материалов в вашем доме. Грязный дымоход — причина многих домашних пожаров каждый год.

Осмотрите и прочистите дымоход, желательно в конце весны или в начале лета, когда закончился отопительный сезон. Таким образом, у вас будет достаточно времени, чтобы запланировать любой ремонт, который может вам понадобиться, до начала отопительного сезона осенью.

Покупка трубочиста

• НИКОГДА не нанимайте трубочиста, который приходит к вам без приглашения.Есть много мошенников с улучшением жилищного строительства, которыми обычно пользуются ничего не подозревающие домовладельцы; Мошенничество с трубочистами — одна из самых распространенных.
• Многие зачистки подают заявки на сертификацию CSIA или членство в NCSG. Эти организации продвигают профессионализм в отрасли, проверяя кандидатов и предлагая возможности повышения квалификации, чтобы держать своих членов в курсе меняющихся технологий и пожарной безопасности.
• Чистка дымохода не считается улучшением дома, но все связанные с этим работы, такие как установка или ремонт заглушки дымохода, ремонт футеровки и даже замена строительного раствора, требуют регистрации для ремонта дома.

Что нужно знать перед чисткой дымохода

За 90–150 долларов профессиональный трубочист должен тщательно очистить ваш камин и дымоход и проверить наличие дефектов. Многие проводят опускание видеокамер и светильников в дымоходы, чтобы лучше рассмотреть стены и поверхности облицовки, а также сделать визуальную запись состояния дымохода для домовладельца. Убедитесь, что вы соглашаетесь только на те услуги, которые вам нужны и которые вам нужны.

Вы хотите трубочиста на:

• Проверить топку на наличие повреждений кирпича, а также отсутствия или осыпания раствора.
• Полностью откройте заслонку, чтобы убедиться, что она свободно движется и плотно прилегает к дымовой полке.
• Используйте фонарик, чтобы проверить демпфер на предмет трещин, ямок или ржавчины. (Сломанные или корродированные демпферы должны быть заменены профессионалом.)
• Найдите мусор, который может ограничивать поток воздуха, и удалите его.
• Проверить, нет ли сломанных или поврежденных кирпичей или футеровки дымохода. (Вертикальное растрескивание футеровки — верный признак предыдущего пожара в дымоходе и серьезная проблема, требующая ремонта.)
• Проверьте и удалите отложения креозота толщиной более 1/8 дюйма. Очистка дымохода не считается улучшением дома, но любой ремонт покрывается в соответствии с Законом о благоустройстве дома, например, установка или ремонт крышки дымохода, замена или ремонт облицовки, и даже ступка под замену.

Если после чистки дымохода ваш трубочист сообщает вам, что есть повреждения, которые необходимо заменить или отремонтировать , вам следует обратиться к местному строителю и спросить, требуется ли разрешение на строительство.

ПОМНИТЕ: Трубочисты не могут быть аттестованы для ремонта дымохода. Лица, выполняющие работы по ремонту дымохода, должны иметь регистрацию по ремонту дома.

Ремонт дымохода — улучшение дома

Ремонт дымохода выходит за рамки чистки и чистки, и лица, выполняющие ремонт дымохода, должны быть зарегистрированы в качестве подрядчика по ремонту дома в Коннектикуте.

• Ремонт, охватываемый Законом о благоустройстве дома, включает в себя все: от установки или ремонта заглушки дымохода, замены или ремонта гильзы и даже замены строительного раствора. Если во время чистки дымохода трубочист сообщает вам, что есть повреждения, которые необходимо заменить или отремонтировать, сначала обратитесь к местному строителю и спросите, требуется ли разрешение на строительство. Затем найдите себе зарегистрированного подрядчика по ремонту дома, чтобы выполнить эту работу. Это может быть тот же человек, который чистил ваш дымоход, но это не обязательно.

• Подрядчики, зарегистрированные в Департаменте защиты прав потребителей, должны иметь при себе выданный Коннектикутом свидетельство о регистрации ремонта дома. Продавцы также должны иметь при себе сертификат

• Прежде чем нанимать кого-либо для ремонта дымохода, попросите предъявить его сертификат и удостоверение личности. Не стесняйтесь обращаться в Департамент защиты потребителей, чтобы проверить законность этого сертификата и проверить любые жалобы на этого подрядчика.Позвоните нам по телефону 860-713-6110 или воспользуйтесь функцией онлайн-проверки лицензии.

• Закон о благоустройстве жилья требует, чтобы подрядчики указывали в своем контракте уведомление об отказе от контракта, давая домовладельцу три дня на то, чтобы передумать и отменить работу.

Избегайте мошенничества при ремонте дымохода

Как построить камин в помещении?

Внутреннее строение, построенное из кирпича, камня и металла, предназначенное для удержания или сдерживания огня в нем, известно как Камин.Основная цель создания камина — сохранить тепло в доме и создать расслабляющую атмосферу.

В этой статье мы изучаем устройство внутреннего камина и необходимые нормативные требования.

Строительство камина

Этапы строительства внутреннего камина описаны ниже —

1. Фундамент или подоконник

Первым и самым важным шагом во всех строительных работах является создание фундамента или цоколя.Основание должно располагаться как минимум на 100 мм ниже уровня пола, чтобы подушка и надставка надежно удерживались. Основание очага имеет глубину 100 мм и опирается на каменный фундамент.

Это основание должно быть достаточно толстым и достаточно глубоким, чтобы поддерживать не только топку и дымоход, но и надставку очага, выходящую на 18-20 дюймов за отверстие камина.

Рис. 1: Компоненты камина.

2. Каркас камина

Каркас камина сделан из металла, который находится на расстоянии не менее двух дюймов от наружной части камина и / или дымохода.Грубое отверстие в горючей стене должно быть как минимум на четыре дюйма шире, чем кладка, а коллектор должен быть на три дюйма выше верха отверстия камина.

3. Строительство внутреннего очага

Внутренний очаг камина должен быть сконструирован с особой тщательностью, так как это место находится в условиях высокой температуры и тепла. Для кладки огнеупорных кирпичей внутреннего очага используется рефракционный раствор. Если используется Firebox, то основание делается указанным выше способом.
Если камин построен только из кирпича, то все стороны внутреннего очага сооружаются из рефракционного раствора и огнеупорных кирпичей.

Минимальная ширина швов в кирпичной кладке должна быть 1/16 дюйма, это может быть достигнуто с помощью распорок.

4. Создание топки

Главный компонент Камина — его топка. Каминный проем закрывается стеклянной дверцей из стального каркаса. Построить сам топка с девять дюймов огнеупорного раствора и огнеупорный кирпич укладывают на край. Используйте стеклянную дверную раму в качестве шаблона для калибровки. Положите огнеупорный кирпич так, чтобы они образовывали передний край перекрытий и соприкасались с задним внутренним краем дверной коробки.

5. Строительство резервного масонства

Подкрепите огнеупорный кирпич кладкой на 75 процентов или более, сделав стенки топки толщиной не менее восьми дюймов.

Затем положите твердый бетонный блок 4x8x16 на бетонное основание очага, чтобы создать резервную копию топки. Оставьте воздушное пространство или разрыв соединения между резервной топка кладки и кладки наружной оболочки. Это гарантирует, что готовая топка не потрескается при нагревании и расширении.

6.Горло

Горловина топки и дымохода называется горловиной. Он построен с использованием рефракционной кладки и огнеупорных кирпичей. Обычно глубина горловины составляет 300 мм. В наши дни на рынке также доступны готовые металлические горловины.

7. Строительство дымохода

Такой же, как и у горловины, на рынке доступен предварительно отлитый металлический дымоход. Дымоходы должны быть как минимум на четыре дюйма больше дымохода, который они окружают во всех направлениях. Горючие материалы должны находиться на расстоянии не менее двух дюймов от стенок дымохода в целях безопасности.

Рис 2: Компоненты камина Дымоход

Согласно правилам, верх дымохода должен быть на 2 фута выше любой части крыши в пределах 10 футов и на 3 фута выше самой высокой точки прохождения через крышу. Отверстие дымохода обычно закрывают металлической заглушкой, чтобы в него не попадала дождевая вода.

Строительные нормы и правила для внутреннего камина

Строительные нормы и правила для дымоходов могут различаться в зависимости от региона. Требования, так или иначе, суммировались в следующих пунктах —

.

1. Толщина стенки дымохода должна быть номинальной 4 дюйма.(100 мм), если не используется футеровка дымохода, и в этом случае требуется номинальный диаметр 8 дюймов (200 мм).
2. Ни дымоход, ни облицовка дымохода не могут изменять размер или форму в пределах 6 дюймов (150 мм) от элементов пола, потолка или стропил.
3. Минимальная высота дымохода для пожарной безопасности больше, чем на 3 фута (1,0 м) над самой высокой точкой, где дымоход выходит за линию крыши, или на 2 фута (600 мм) выше, чем любая часть конструкции или прилегающие конструкции в пределах 10 футов. (3,0 м) дымохода.
4. Расстояние между дымоходом и горючими материалами должно составлять минимум 2 дюйма (50 мм), за исключением случаев, когда дымоход расположен полностью вне конструкции, и в этом случае допускается 1 дюйм (25 мм).
5. Пространства между дымоходом и горючими материалами должны быть заглушены с использованием минимум 1 дюйма. (25 мм) негорючий материал.
6. Все внешние пространства между дымоходом и прилегающими элементами должны быть герметизированы. Чаще всего это достигается за счет заделки и уплотнения.
7. Дымоходы из каменной кладки не должны выступать на расстоянии более 6 дюймов (150 мм) от стены или фундамента, а дымоход не должен выступать на расстоянии более 6 дюймов (150 мм) от стены или фундамента толщиной менее 12 дюймов (300 мм), если они не выступают. одинаково с каждой стороны стены.

Подробнее: Огнеупорный раствор — Типы и практика строительства

Крепеж для сэндвич-труб. Крепление дымохода к стене своими руками

О, , как правильно установить дымоход из сэндвич-трубы , а также как правильно установить сэндвич-трубу в баню, будет рассказано в этой статье.А в прилагаемом видео подробно объясняется, как установить сэндвич-трубу.

Монтаж сэндвич-трубы для дымохода

Одним из пунктов, по которому дымоходам из сэндвич-труб отдается предпочтение, является простота их монтажа. Учитывая, что монтаж сэндвич-трубы для дымохода несложно выполнить своими силами, цена работ равна нулю. Для начала нужно определиться, какой тип дымохода будет монтироваться. Есть два основных варианта:

• . вставной дымоход — выход трубы вертикально вверх от потолка и крыши.Через однопетлевый переходник от топки монтируются трубные модули, а далее по туннелю труба выводится на чердак. Затем через мастер-вспышку труба выводится на крышу и венчается металлической заглушкой, предназначенной для защиты трубы от попадания в нее дождевой воды — головкой;
• . протянут через стену — смысл тот же, только здесь труба пойдет к внешней стене здания.

Необходимо предварительно проделать в стене квадратное отверстие под туннель.После прокладки тоннеля для пожарной безопасности вокруг отверстия укладывают асбест и оцинкованное железо. Через туннель выводится труба.

Как собрать дымоход из многослойной трубы

Как известно, собрать дымоход из сэндвич-труб достаточно просто. Выбор метода установки зависит от различных факторов, как практических, так и эстетических. На практике дымоход, протянутый через стену, менее воспламеняется и более удобен. В то же время вытяжной вентилятор более прочен и менее подвержен воздействию внешних факторов, таких как, например, дождевая вода или роса.Внешний дымоход, в свою очередь, может стать приятной «изюминкой» постройки — блестящая труба отлично сочетается с декоративным камнем или похожими на него стеновыми панелями.

Установка включает в себя следующее:

• . соединение труб;
• . Герметизация стыков;
• . проведение труб через потолок, крышу или стену;
• . крепление трубы.

Сначала мы прикрепляем к самой обычной железной трубе подходящего диаметра, т.к. многослойная труба не предназначена для полного прилегания к нагревательному элементу из-за ее высокой температуры.После этого можно приступать к установке двухконтурных модулей на исходную одноконтурную трубу. При стыковке сэндвич-труб необходимо использовать термостойкий герметик — это минимизирует риск разгерметизации и ее негативных последствий.

Не путайте термостойкий (черный) герметик с автомобильным (красным) — первый выдерживает гораздо более высокие температуры. Состав наносится на узкий конец тубуса, затем надевается на широкий. Одни мастера рекомендуют использовать герметик для покрытия шва и снаружи, другие — категорически против такого подхода.Разница в том, что если шов снаружи не заделан, то конструкция более ремонтопригодна. Для того, чтобы установить дымоход из сэндвич-труб через стену, необходимо предварительно подготовить посадочное место для прохода в стене.

Для этого делаем квадратное отверстие нужного размера, по краям которого пришиваем лист асбеста, который, в свою очередь, накрываем оцинкованным железом. Вставляем туннель и через него выводим первый модуль на внешнюю стену здания.Именно на этот модуль настоятельно рекомендуется установить специальный тройник для сбора конденсированной влаги с последующим ее отводом. На тройник монтируются оставшиеся двухконтурные трубы до достижения необходимой высоты конструкции.

Собранная труба крепится к стене с помощью скоб — хомутов необходимого диаметра с крепежом. Завершите трубу металлической заглушкой, предохраняющей трубу от попадания в нее атмосферных осадков. Процедура удаления трубы вверх через потолок такая же, как и выше, только туннель будет вставлен в потолок.Для проведения трубы через крышу удобно использовать flash master — резиновый или силиконовый герметик, который надежно фиксирует модуль и герметизирует стыки.

Несмотря на то, что силиконовый «мастер» намного более термостойкий, подобное изделие из резины прослужит намного дольше. Высота трубы над уровнем кровли определяется следующим образом:

• . труба должна быть выше любых пристроек к зданию или надстроек над ним;
• .если труба расположена менее чем на 1,5 метра от конька, то ее следует делать выше нее на 5 сантиметров, от 1,5 метров до 3 — на одном уровне с коньком, более трех метров — чуть ниже;
• . Для плоской кровли рекомендуется длина около метра.

Обязательно запомните, что:

• . Дымоход собирают от печи, т.е. снизу вверх;
• . длина всей конструкции не должна быть меньше пяти метров.

Подробный монтаж многослойной трубы для дымохода показан на следующих фото и видео.

Крепление многослойной трубы к стене

Крепление многослойной трубы к стене осуществляется с помощью специальных скоб, которые представляют собой хомут под диаметр трубы, прикрепляемый к нужной поверхности. Обычно сначала крепится кронштейн, а затем в него вставляется труба, но можно и в обратном порядке произвести установку. Крепежные элементы необходимо устанавливать не реже, чем через каждые два метра трубы.

Кронштейны можно сделать и самостоятельно, но лучше покупать готовые.такая установка более удобна и правильна с технической точки зрения. Приобретать крепеж для дымоходов из сэндвич-труб лучше напрямую у производителя. В Москве и по всей России это можно сделать, занимаясь производством всего необходимого для сборки, сборки, монтажа и крепления сэндвич-труб.

Одним из важных элементов системы отопления является дымоход. Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища.Это напрямую касается дымохода. Но не только красота — основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей.Это чрезвычайно ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи. Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания. При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Установка котла на дымоход.

1. Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно. Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
2. Строго запрещено прокладывать прокладку через полы, если трубы не изолированы.
3. Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
4. Дымоход должен быть высотой не менее 5 м.
5. При определении параметров высоты трубы, вентиляционных каналов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
6. Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с увеличением ее высоты.Только так можно добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой трубы дымохода из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м при помощи хомутов. Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода.Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания. Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Внешняя часть конструкций должна соответствовать строительным нормам:

.

• в случае установки плоской кровли расстояние должно быть не менее 50 см;
• на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
• , если высота от конька от 1.5 на 3 м, тогда трубу следует установить так высоко, чтобы она не уступала высоте конька;
• если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печи своими руками потребуется:

Схема монтажная схема.

• труба;
• набор слесарного инструмента;
• болгарский;
• ножницы по металлу;
• уровень;
Рулетка
• ;
• хомутов;
Герметик
• ;
• скоб;
Саморезы
• ;
• лист оцинкованный;
Нагреватель
• .

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке — это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть менее 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками разместить вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

Сегодня наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками — занятие довольно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой строительный собран из различных материалов . и напоминает обычный бутерброд. Его основа — две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Двухконтурные трубы могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Поскольку у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

• тройник;
Флюгер
• — защищает конструкцию от ветра и предотвращает обратную тягу;
• колено с углом 45 и 90 градусов;
Конус
• для свободного обтекания;
• ревизия для проверки состояния дымохода;
• защитный грибок.

Если отопительная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться в течение многих лет.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но так как их производство является прибыльным бизнесом. на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена ​​внутренняя труба.

Качество Продукция должна иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен проходить по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки сэндвич-труб

К обогрев был эффективен . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь вы можете начать замаскировать оставшуюся неприглядную форму системы. Например, оштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если в силу конструктивных особенностей кровли проделать в ней отверстия невозможно. К тому же такая установка сэкономит внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

• смонтировать дымоход к агрегатам, работающим на угле;
• установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
• Использование в качестве топлива предметов с лакокрасочными материалами и строительными отходами;
• размещать секции дымохода вблизи легковоспламеняющихся материалов;
• используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко своими руками. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические ямы, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, вы можете найти помощника.

Самый распространенный вариант установки дымохода для каминов и печей — это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

Что такое сэндвич-трубка?

Многослойная труба в сборе

Самый распространенный вариант труб из нержавеющей стали — многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:

.

• внутренняя труба изготавливается из нержавеющей стали, как правило, марки AISI 316, толщиной до 0,7 мм;
• слой теплоизоляции — базальтовая вата толщиной до 30 мм и плотностью до 125 кг / м3;
Наружный слой
• — нержавеющая сталь толщиной до 0,4 мм, чаще всего используется AISI 304, которая отличается высокой стойкостью к кислой среде.

Назначение внутренней трубы для отвода дыма и газов, поэтому она изготовлена ​​из жаропрочной стали, обеспечивает герметичность и целостность при воздействии высокой температуры, выдерживает нагрев до 900 ° C.

Внутренний слой обеспечивает теплоизоляцию, благодаря чему в дымоходе практически не образуется конденсат из-за разницы температур внутри трубы и снаружи. Появление конденсата и послужило толчком для развития сэндвич-технологии, ведь раньше необходимо было утеплять дымоходы, монтированные из тонкостенных труб.

Композитные элементы трубной сэндвич

Дымоход

Внешний слой необходим для защиты всей конструкции от воздействия различных погодных факторов, поэтому он изготовлен из сверхпрочной нержавеющей стали с высокой устойчивостью к агрессивным средам.

• установка такой конструкции на дымоход гарантирует отсутствие конденсата;
• меньше скопления сажи, а значит простота эксплуатации;
• красивый, эстетичный вид дымохода;
• пожарная безопасность;
• простота установки, своими руками, без привлечения специалистов;
• долгий срок службы.

Элементы сэндвич-трубы

Дымоход — это простой, но многоэлементный процесс, особенно если речь идет о подключении камина или печи с задним или боковым соплом. Только сборка каминов с верхним присоединением дымохода будет иметь более простую конструкцию.

Элементы дымохода сэндвич:

Элементы дымохода сэндвич

Старт-сэндвич необходим для стыковки однослойной трубы с теплоизоляционной. Камин, печь или другая отопительная система соединяется с основным дымоходом одностенной или гофрированной трубой с задвижкой.

Далее, в зависимости от расположения камина в помещении и предполагаемого расположения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются зажимами.

Обжимной зажим представляет собой металлическое кольцо, которое затягивается в местах стыка, оно достаточно широкое и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.

Настенный регулируемый кронштейн для крепления дымохода

Чтобы многослойная труба дымохода прилегала к стене и закреплялась, используйте кронштейн.Таким образом осуществляется фиксация, при этом нужно помнить, что кронштейн не должен устанавливаться на стыке двух труб, лучше всего монтировать его посередине. Кронштейн одной стороной крепится к стене, а другой хомутом к трубе.

Если высота дымохода больше двух этажей, желательно установить отводную станцию. Он представляет собой квадрат из нержавеющей стали с трубчатыми элементами с двух сторон, установленный внахлест. Важно помнить, что проход трубы через стену или перекрытие не должен совпадать с местом стыковки.

Перед проходом через крышу необходимо установить розетку, поверх нее конический кроат, затем осьминога или фартук, а на нем вертикальную трубу, желательно метровой высоты. Завершающий элемент — голова, ее еще называют шишка, грибок. Если кровля сделана из горючих материалов, необходимо дополнительно установить на трубу искрогаситель, он предотвратит нежелательное возгорание.

Монтаж сэндвич-дымохода своими руками

Варианты расположения сэндвич-дымоходов

Несмотря на большое количество элементов, собрать сэндвич с дымоходом без привлечения специалистов достаточно просто.Перед началом работ необходимо произвести замер, определить расположение будущих стыков, поворотов, что повлияет на количество дополнительных элементов.

Следующий этап — подготовка технологических отверстий в стене, перекрытии, кровле при установке дымохода. При прохождении через стену необходимо учитывать, что в горизонтальном положении не рекомендуется укладывать дымоход длиной более одного метра. А если возникла такая необходимость, то необходимо разместить трубу под углом, оптимальным будет 45 °.При прохождении через стену дымоход не должен располагаться рядом с незащищенными конструкциями, минимальное расстояние — 380 мм, в противном случае трубу необходимо дополнительно утеплить.

Чтобы установить дымоход своими руками прошло легко и в дальнейшем не было деформаций, следует начинать монтаж под камином или другим отопительным прибором. Не проводите дымоход возле различных инженерных сетей (электропроводка, газопровод).

Существует два типа монтажа многослойных труб из нержавеющей стали:

Монтаж дымохода и конденсата

Если собрать конструкцию своими руками, она предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их проникновения в помещение.Для выполнения такой сборки каждый последующий элемент конструкции необходимо надеть на предыдущие.

Для того, чтобы собрать дымоход из сэндвич-труб «за конденсатом» своими руками, каждый следующий элемент вставляется в трубу предыдущего. Такой вариант предотвратит проникновение влаги в утеплитель и защитит трубу от коррозии, но если стыки неплотные — дым может проникнуть в комнату.

Специалисты советуют обязательно все горизонтальные части дымохода делать «дымом», а вертикальные, которые проходят через неотапливаемые помещения на крыше, собирать «на конденсате».»
При самостоятельной сборке дымохода из многослойной трубы можно использовать один из вариантов внешнего вывода

.

Монтаж многослойной трубы

Первый вариант менее предпочтителен, особенно для обогревателей, работающих на твердом топливе, поскольку будет образовываться большое количество дыма и тяга в горизонтальном положении будет минимальной.

Видео: Монтаж дымоходов через готовую крышу

Ни одно отопительное устройство не может работать без хорошей системы отвода газов. Часто при строительстве дачного дома забывают включить в проект дымоход.В этом случае необходимо проложить его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная от классической стандартной кирпичной кладки и строительства основного каркаса дома, включая сложные конструкции из стальных труб или других современных материалов. Все варианты различаются по сложности, материалам, трудозатратам и временным затратам, КПД и теплоемкости, возможностью повышения КПД системы отопления.

Наиболее подходящий вариант конструкции из стальных труб — дымоход-сэндвич.Самостоятельный монтаж, как правило, не вызывает затруднений, если разбираться в устройстве дымохода-сэндвича.

Основные преимущества сэндвичей с дымоходами

1. Металлические трубы — давно зарекомендовавший себя и широко распространенный элемент дымоходов. Это связано с рядом причин.
2. Трубы имеют круглое сечение, по которым легче газообмен между топкой и окружающей средой. Это важно для организации обтекания воздушных потоков внутри дымохода.
Только трубы
3. позволяют устроить гладкую и ровную поверхность, на которой продукты сгорания не оседают, и даже если они оседают, то это происходит равномерно и легко устраняется очисткой.
4. Монтаж дымохода своими руками во много раз проще сопоставимых дымоходов из кирпича.

Газы, проходящие через дымовые каналы, являются насыщенными химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий.В этом случае срок службы дымохода сокращается в десять раз, поэтому в материал трубы добавляются более стойкие вещества, например нержавеющая сталь. Помимо коррозионных явлений . есть еще некоторые другие сложности.

• Высокая проводимость металла за короткое время снижает температуру проходящих по трубам газов, в результате получается, что дымоход-сэндвич с места крепления кронштейна остывает большую часть тепло сохраняется внутри помещения.
• Как следствие, значительный контраст температур на разных концах трубы провоцирует одновременное линейное расширение тел под действием энергии сгорания топлива, на поверхностях образуется конденсат.
• Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому требуется дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Решить эти проблемы удалось создателям каминов-бутербродов.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть все, что состоит из двух слоев и начинок, бутербродом, дымоход получил такое название. Сэндвич состоит из двух труб разных диаметров (внутренний и внешний металлические контуры). Внутри между ними проложен мощный изоляционный материал, который обычно делают из базальтовых пород.

Дымоход состоит из множества деталей. Во первых естественно труб .Во-вторых, кронштейн . в-третьих, другие детали: хомутов, переходников, тройников, труб с ревизией, , обеспечивающих правильную работу конструкции и эффективное использование конструкционных материалов. Кронштейн позволяет комфортно прикрепить дымоход к стене своими руками.

Значение такого устройства в эффективной работе, в частности, при удалении продуктов из печи. Внешний контур надежно защищен от перегрева, а внутренний — от перепадов температур. Прослойка между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; Тяга, которая должна появиться в воздушных потоках, работает правильно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, которая обладает улучшенными свойствами против коррозии и выгорания. Внешний контур . как правило, делают его более экономичным, с меньшими затратами, из обычного оцинкованного железа.Установщик должен выбирать между ценой и качеством, так как разница между нержавеющей сталью и оцинкованным железом очень велика. Материал внутренней петли следует выбирать, руководствуясь знаниями о его стойкости к термическому контрасту и повышенной влажности, коррозионных свойствах. Наружные трубы должны быть жесткими, поскольку они являются каркасом конструкции.

Подготовка к установке

При установке дымоходов из сэндвич-труб не нужно самостоятельно возводить дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, т.к. малый вес конструкция приобретает следующее преимущество металлической установки впереди керамики и кирпича.Но не стоит недооценивать стоящую перед вами задачу, ведь скобу нужно не просто закрепить, хотя сделать ее своими руками действительно несложно.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо понять и продумать на этапе выбора инструментов и материалов. Учтите, что на руку будет умение нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обращать внимание на такие моменты, как пересечение дымохода и поверхности крыши.перекрытие и др.

Иногда котел или топка монтируется на черновом полу. При таких расчетах необходимо рассчитать толщину всех слоев пола . не забывая об устройстве напольных покрытий, и установить обогреватели на подставки так, чтобы агрегат идеально подходил к выходу для продуктов сгорания.

Дымоход

Монтаж сэндвич-дымохода начинать с выходного конца трубы отопительного оборудования.Первая часть дымохода выглядит как кусок трубы, не покрытый слоями утепления. Сначала закрепите кронштейн, а уже на нем патрубок. Если начать монтаж конструкции из одинарной трехслойной трубы, утеплитель расплавится, образуется каменное образование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте , защищающей от перегрева. Результатом неправильного монтажа чаще всего становится неисправность теплогенерирующего оборудования и даже возгорание пожароопасных материалов.

Деталь забивают в розетку, фиксируют, устанавливая скобу, закрывают заглушкой. Затем детали конструкции дымохода соединяются по порядку, скрепляя стыки труб зажимными хомутами.

Если есть вероятность значительного повышения давления в канале, то места соединения, на всякий случай, специальных муфт. Часто при установке стальных труб используют термостойкие герметики, которыми покрывают стыки. Чем лучше утеплен дымоход, тем точнее будет тяга.

Несмотря на прекрасные изоляционные свойства «бутербродов», в трубах при наложении возникает вероятность перегрева и прилегающих к трубам материалов. Чтобы гарантировать определенный уровень пожарной безопасности, рекомендуется увеличить толщину теплоизоляционного слоя на стыках.

Починить дымоход своими руками довольно просто, для этого достаточно разобраться в устройстве и знать основные правила техники безопасности . После установки необходимо правильно ухаживать за дымоходом и чистить его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Есть эффективных народных средств для чистки дымохода . Так, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате образуется мощное пламя, сжигающее отложения на поверхности стенок трубы. Не делайте этого часто, следует быть осторожным, потому что это часто провоцирует возгорания.

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональные возможности позволяют применять его в самых разных условиях.

В принципе, если можно было получить качественные материалы от надежных поставщиков, то построить такой дымоход очень просто, причем абсолютно безопасно. У этой конструкции много преимуществ:

• нет конденсата;
• минимум сажи;
• пожарная безопасность;
• небольшой вес;
• красивый внешний вид;
• простота обслуживания.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных постройках, особенно в домашней бане.

Прежде чем мы расскажем, как сделать трубу в бане, следует отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам конструкции и ее конструкции:

Как выбрать трубу

Перед выбором сэндвич-трубы необходимо знать несколько характерных параметров, которые зависят от используемой системы отопления.

Одним из основных конструктивных параметров является диаметр трубы.Обозначается двумя цифрами — 120/180, где числитель — внутренний диаметр, а знаменатель — внешний размер трубы.

Внутренний диаметр подбирается в соответствии с рабочим диаметром патрубка отвода дыма, установленного на тепловом агрегате. По внутреннему размеру определяется проем для трубы, которая будет проходить через крышу.

Толщина теплоизоляции регулирует выбор диаметра трубы.И их размеры подбираются исходя из совокупности тепловой системы:

• дровяные печи или газотурбинные установки — 50-600 мм;
• котлы твердотопливные -50-700 мм;
• дизель-генераторов или газопоршневых агрегатов — 50-500 мм;
• микротурбинных аппаратов — 50-300 мм;
Газовые котлы
• — 200 мм;
Дизельные системы
• — 200 мм.

Очень важно правильно выбрать длину дымохода. Он должен иметь вертикальную часть длиннее 5 м.Его горизонтальная составляющая намного меньше: всего один метр.

Дымоход должен быть выше конька крыши на 500 мм при расстоянии до 1,5 метра. Сэндвич-трубку длиной 3 метра можно сделать на уровне верхней точки.

Если крыша плоская, то берется минимальное расстояние между высотой кровли и дымоходом, выдерживается 0,5 метра.

Дополнительные характеристики при выборе сэндвич-дымохода:

1. Стоимость товара.Конечно, многое зависит от платежеспособности покупателя, но все же не стоит покупать самые дешевые товары;
2. материал сэндвич-трубок;
3. толщина металла.

Нюансы, требующие особого внимания

Конечно, производитель товара имеет большое значение. К сожалению, на рынке появилось много подделок. Обычному человеку сложно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Монтаж дымохода для печи сауны

Если дымоход проложен через тепловой агрегат, его можно подключить напрямую к системе или теплообменнику.Дымоход можно проложить через стену, можно монтировать выпуск через потолок. На рисунках ниже вы можете ознакомиться с расположением дымоходов.

Для получения максимального эффекта от сжигания топлива от топки отводят обычную металлическую трубу. Сверху монтируется сама сэндвич-труба.

В результате поддерживается максимальная температура за счет мощного теплового излучения, исходящего из трубы. Температура нагрева практически такая же, как в топке.Чтобы смягчить излучение без потери тепла на дымоходе надевается сетка, заполненная камнями. Нагретые камни высушат парилку после того, как топка полностью сгниет.

В некоторых случаях дымоход можно использовать как водонагреватель. Для этого вместо выходящей из топки металлической трубы устанавливается теплообменник.

Монтажная техника

Установить сэндвич-трубку не очень сложно. Эта конструкция имеет максимальную пожарную безопасность, поэтому ее подключение и крепление может произвести человек, никогда не занимавшийся строительством.

Установка должна начинаться снизу , постепенно достигая верха. Все начинается с печки.

Шаг первый

При монтаже многослойного дымохода всегда помните, что один конец трубы делается с зауженным радиусом. Его вставляют в следующий участок трубы. Благодаря такому подключению не происходит скопления сажи, конденсат легко удаляется из трубы дымохода. Чтобы облегчить эту работу, можно установить специальные тройники.

Шаг второй

Для прохождения дымохода через стену его демонтируют и укрепляют, там, где будет вставлен кронштейн для трубы.Затем собирается внешний кронштейн с двумя уголками. Они играют роль полозьев для движения тройника при монтаже многослойной трубы.

Для закрытия стены толщиной 1 см фанера. Сверху накрывается асбестовым листом и фиксируется обычными шурупами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Чтобы освободить дорогу, в листе проделывается квадратное отверстие.

Кронштейн покрыт металлическим лаком для создания поверхности, защищенной от коррозии.Специально для дымохода в переходнике просверливается отверстие.

При строительстве дымохода необходимо делать уступку, то есть зазор между стеной и каналом, по которому удаляются горючие газы.

Монтаж дымохода, проходящего через крышу

Как правильно установить трубу через крышу кровли? Перед установкой такого дымохода берется металлический оцинкованный лист. Его прикладывают изнутри к отверстию, после чего снимают трубу.Затем лист закрепляется на крыше. При необходимости его края можно закрепить под краем кровли.

При плоской крыше сэндвич-труба для бани должна подниматься над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до крыши, устанавливаются дополнительные удлинители, закрепляемые обжимными хомутами.

Крыша из пожароопасных материалов должна быть защищена от огня. Дымоход оборудован дефлектором с сетчатым искрогасителем.Размер ячейки берется как можно меньшим.

Крепление сэндвич-дымохода

Крепление всех частей дымохода осуществляется хомутами. Крепление тройника осуществляется опорным кронштейном. Оставшаяся свободная верхняя часть дымохода требует создания защитной сетки. Например, растяжки с углом, равным 120 градусам.

Стыковка многослойных труб производится с помощью обжимных хомутов. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же фиксаторами, однако крепление осуществляется с каждой стороны.

Обратите внимание, что опорный кронштейн необязательно покупать в магазине. Вы можете сделать это сами. Возьмите два металлических уголка, со стороной 30 и 50 мм. Отрезается желаемая длина и проделываются соответствующие отверстия для болтов.

Окончательная установка

Когда сборка закончена, нужно снять защитную пленку. Габаритные размеры сэндвича с дымоходом должны составлять примерно 5-6 метров от изголовья до решетки. Швы и имеющиеся щели закрываются герметиком.

Лучше всего использовать термостойкий герметик. Он специально разработан для дымоходов, выдерживает температуру до 1000 С. Применяется по следующей технологии:

• Внутренние трубы — внешняя часть закрыта;
• Наружные трубы — вся внешняя поверхность уплотнена;
• При переходе от однослойной трубы к двустенной, вся внешняя поверхность герметизируется;
• Одностенная труба и соответствующий модуль подключаются так же, как и в последней версии.

После проведения пломбирования необходимо тщательно проверить наиболее пожароопасные участки , где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Он может быть съемным или иметь открывающуюся дверцу.

Соответствие требованиям пожарной безопасности

Даже при хорошей теплоизоляции внешняя поверхность дымохода может сильно нагреваться. Температура нагрева иногда превышает 300 градусов.Такая температура может легко воспламенить сухое дерево.

Следовательно, строительство и монтаж дымоходов из сэндвич-труб требует неукоснительного соблюдения техники пожарной безопасности:

1. Не устанавливайте сэндвич рядом с горючими материалами.
2. Бутерброд должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние можно уменьшить, но оставить в пределах 10 см.
3. Лучшая изоляция — воздух. Короб, через который проходит дымоход, не требуется заливать дополнительным керамзитом или затыкать минеральной ватой.
4. При установке дымохода на крышу, помимо обогрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
5. Высота трубы над коньком, если крыша сделана из пожароопасного материала, должна быть более одного метра. Обратите внимание, выше конька, а не над самой крышей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода рассказывать много не придется.Поскольку их очень мало:

• детали из нержавеющей стали всегда очень дороги;
• Срок службы не превышает 15 лет. Кирпичный дымоход может работать намного дольше;
• из-за скачка температуры возможно изменение сечения трубы. Это может привести к разгерметизации всей конструкции.

Положительных качеств у таких дымоходов намного больше:

Подведение итогов

В принципе монтаж дымохода можно назвать несложным делом.Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успешности всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно собранный элемент. Ведь ошибка может стоить очень дорого, дом может просто сгореть.

Дымоход — один из основных элементов отопления загородного дома. В зависимости от расположения различают внутренние и внешние дымоходы. Монтаж дымохода можно произвести своими руками.Для проведения этой работы никаких специальных знаний не требуется. Наша статья расскажет, как это выполняется.

Общие правила установки дымохода

Монтаж дымохода своими силами хоть и достаточно простой, но при его выполнении нужно знать определенные правила. Рассмотрим эти:

• Длина дымохода от места его соединения с отопительным оборудованием до конечного элемента должна быть более 5 метров. В противном случае труба не будет создавать тяги, необходимой для удаления дыма и других вредных для человека элементов, горящих элементов.
• Переходы труб через стены и другие перекрытия, а также дымоход, расположенный на чердаке здания, должны быть надежно защищены от перегрева, который может спровоцировать возгорание. Для специальных материалов, устойчивых к высоким температурам, например, используются базальтовые маты.

Изолятор для дымохода — мат из базальта

• Конструкция дымохода должна быть четко спроектирована и спроектирована. Основными показателями являются: сечение трубы и высота дымохода.
• Для надежности дымоход крепится к стене хомутами, расстояние между которыми зависит от используемого материала. Дымоходы из их нержавеющей стали или сэндвич-труб следует крепить через каждые 1,5 м, а дымовой канал чугунный — 0,8–1 м.

• Все соединения дымоходов в единой системе должны располагаться в зоне видимости человека. Это требуется для проверки герметичности.

Все строительные работы по устройству дымоходов следует производить с соблюдением норм пожарной безопасности.

Самостоятельный монтаж дымохода

Монтаж дымохода зависит от материала, из которого он изготовлен. В настоящее время их насчитывается:

• Дымоходы кирпичные. Для установки конструкции понадобится надежный фундамент дымохода. Самостоятельно возводить кирпичный дымоход не рекомендуется;
• металлических дымоходов;
• каналов дымоудаления из сэндвич-труб;
Керамические дымоходы
• — монтируются по схеме дымохода, собранные из многослойных труб;
Дымоходы полимерные
• , монтируются так же, как дымоходы из многослойных труб.

Инструменты, необходимые для установки дымохода

Устройство дымохода предполагает пазы для соединения всех элементов в единую систему. Однако для сборки дымохода потребуется:

• для гладкой резки труб используется болгарка;
• сверлить отверстия в стыках труб более удобным сверлом;
Отвертка
• или набор отверток;
№
• для вырезания отверстий в проходе труб в перекрытиях применяется лобзик;
№
• для последующей заделки отверстий применяют кельму и шпатель;
• Для личной защиты человека, собирающего дымоход, используются очки и перчатки.

Набор необходимого строительного инструмента: 1- болгарка; 2- дрель; 3- отвертка; 4 лобзика; 5- шпатель; 6-шпатель; 7- строительные стекла; 8- перчатки строительные

Не рекомендуется выполнять какие-либо работы без средств индивидуальной защиты.

Монтаж металлических дымоходов

Для монтажа металлического дымохода необходимо:

1. для подгонки всех составляющих элементов до требуемых размеров;
2. в нужных местах (стены, крыша и т. Д.), Чтобы проделать отверстия.Если дымоход из нержавеющей стали, диаметр отверстий должен быть в 1,5 раза больше диаметра используемой трубы. Для чугунных дымоходов рекомендуется делать отверстия в 2 раза больше диаметра трубы;

1. установлен дымоход;
2. в необходимых местах дымоход крепится к стене или другой твердой поверхности;
3. установленный дымоход подключен к отопительному прибору;
4. все необходимые секции дымохода;

1. В верхней части дымохода установлена ​​насадка, защищающая весь дымоход от попадания дождя и посторонних предметов.

Головка дымохода защищает трубу от атмосферных осадков

Дымоход металлический, установленный с соблюдением всех норм и правил, прослужит долго.

Для улучшения эстетического вида дымоход можно отделать негорючими материалами, например, керамической плиткой или декоративным камнем.

Монтаж дымохода из многослойных труб

При строительстве дымохода из многослойной трубы необходимо выполнить все действия, описанные выше.Нюансы монтажа такого дымохода:

1. Нет необходимости делать отверстия большого диаметра в плитах. Сэндвич-трубы изготавливаются таким образом, что необходимая изоляция уже предусмотрена конструкцией и остается только защитить поверхность перекрытий от воздействия высоких температур;
2. При соединении многослойных труб дополнительно наносится строительный клей, придающий стыку дополнительную прочность и герметичность.

Сэндвич-трубы — самый современный строительный материал.Дымоходы, собранные из сэндвич-труб, по своим качествам не уступают металлическим.

Монтаж наружного дымохода

Схема установки наружного дымохода несколько отличается от схемы устройства дымохода, расположенного внутри дома. Для постройки внешнего дымохода потребуется:

.

1. в стене проделывается отверстие на расстоянии не менее 50 см от выхода обогревателя;
Крепежные элементы
2. устанавливаются по всей длине дымохода по наружной стене, расстояние между которыми должно быть не менее 1 м;
№
3. по правилам пожарной безопасности между внутренней и внешней частью стены устанавливается колено.Примыкание к стенам надежно изолируется от перегрева. Нижняя часть дымохода опирается на установленный кронштейн;

1. Внутри дома дымоход подключен к отопительному оборудованию;

1. внешняя часть дымохода в сборе, крепится к стене и переходному колену;

1. Верхняя часть дымохода защищена головкой.
