Обратный клапан для водонагревателя: как выбрать и пользоваться

Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.

Назначение предохранительного клапана

Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление. При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.

Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

  1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
  2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
  3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку.

Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Существующие разновидности клапанов

Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.

Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

  • предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно. Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом.
    Он предохраняет механизм от случайного открытия;
  • когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
  • сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;

  • если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива. Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.

Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

  • предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
  • размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
  • установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
  • затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

  • бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
  • иногда вода капает из-за того, что под седло пластины попал мусор.
    Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
  • обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
  • некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
  • случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Предохранительный клапан для водонагревателя: зачем нужен, как ставить

Электрические водонагреватели или бойлеры полюбились потребителям за простоту, относительную дешевизну и возможность решить раз и навсегда вопрос горячей воды в доме. Многие, устанавливая бойлеры на своих кухнях и в ванных, даже не задумываются, что они могут принести неприятности. Пользователи часто пренебрегают правилами безопасности, считая, что агрегат, работающий от электросети, совершенно безопасен. На практике, в водонагревателе встречаются серьезные проблемы, и связаны они, прежде всего, с предохранительным клапаном (ПК).

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.


Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

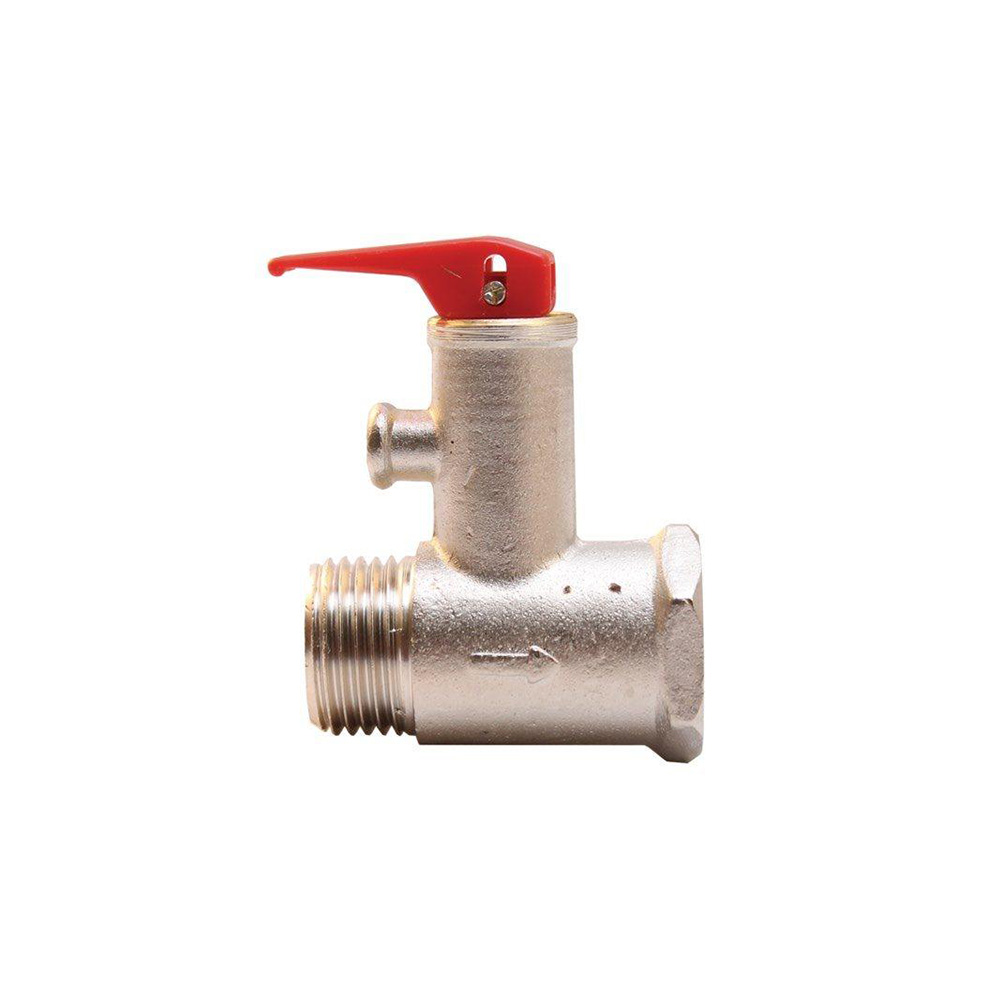

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.


Устройство предохранительного клапана для бойлера

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

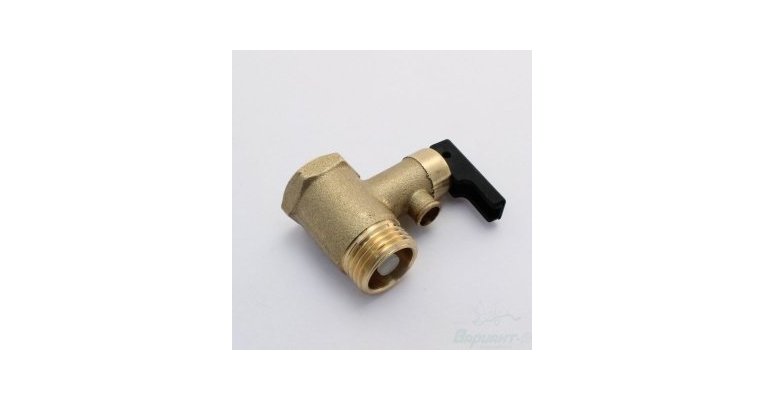

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

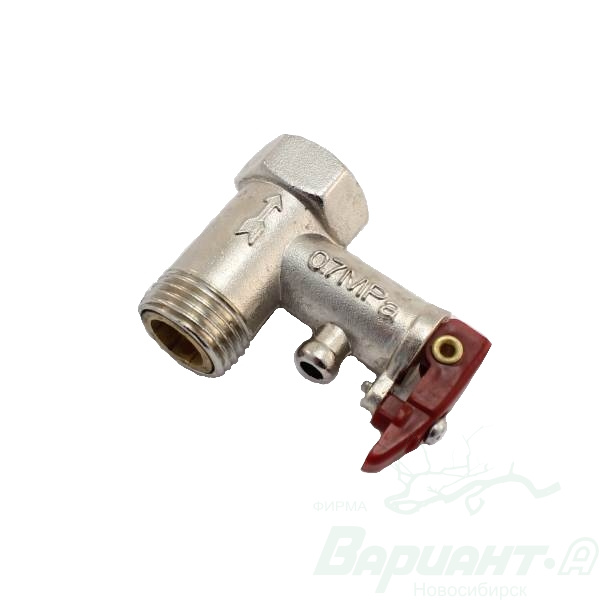

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.


Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

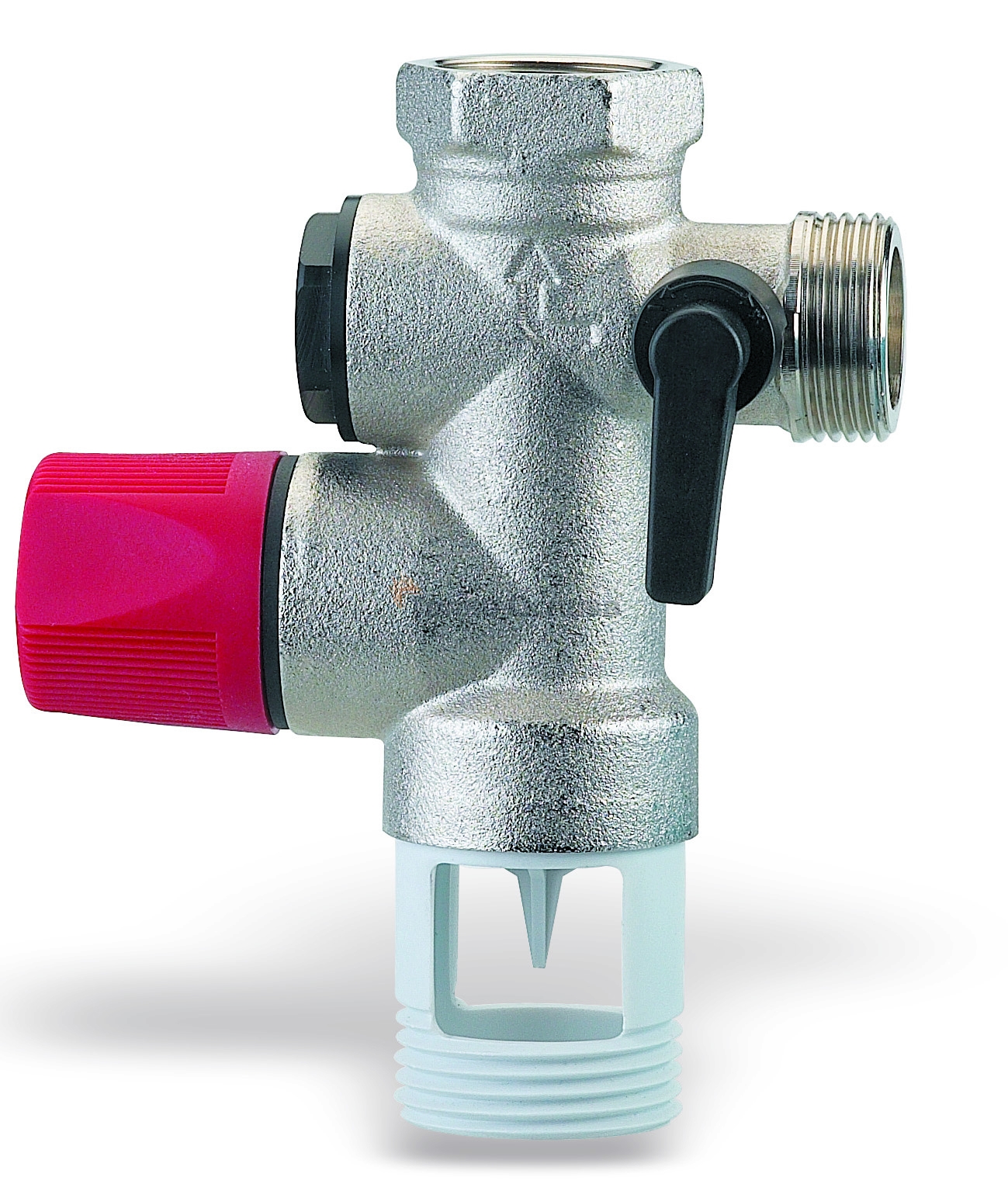

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.


Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.


С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Это интересно: ТОП лучших газовых колонок

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.


Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.


Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.


Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Рекомендации по выполнению монтажных работ

При обустройстве дренажной линии от водонагревателя, для того чтобы не разрезать канализационный трубопровод, рекомендуют использовать специально предназначенный тройник для установки стиральных машин.

Предварительно перед монтажом, клапан для бойлера косвенного нагрева осторожно продувают воздухом, с тем, чтобы удалить возможные частички мусора.

Перед первым пуском водонагревателя соединения спрессовывают с рабочим давлением среды до 10 мин в холодном режиме. В том случае, когда на стыках не появятся капельки воды, монтаж выполнен грамотно.

После наполнения водонагревателя, также в холодном состоянии нужно продиагностировать функцию защиты устройства. Проверку проводят путем небольшого нажима на флажок, на 1/4 от полного открытия.

В этом положении появляются незначительных размеров капли, а при полном нажатии появится ручеек воды, это подтверждает, что настройка у него правильная.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.


Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.


Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.


Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.


Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

  • неправильная настройка клапана;
  • чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.


Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации


Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Почему капает вода из крана

Капающая вода сигнализирует о неисправности детали, но даже если вода капает под большим напором, не стоит заранее паниковать. Это может быть спровоцировано несколькими причинами:

  • плохо настроена жесткость пружины;
  • давление в трубопроводе превышает норму.

В первом случае неисправность могла возникнуть из-за того, что установку осуществляли непрофессионалы. Многие обратные клапаны изготавливаются с учетом возможности менять заводские настройки жесткости пружины. Настраивать жесткость должен специалист. Если же настройки не менялись, то скорее всего пружина ослабла, в таком случае — целесообразно осуществить замену на новый.

Если же причина поломки кроется в повышенном давлении в трубопроводе, то перед тем, как устанавливать предохранительный клапан, рекомендуется установить редукционный.

При избыточном давлении в трубопроводе, вы можете установить редукционный клапан на входе в квартиру, так вы разом защитите все приборы в своем жилище.

На приобретение предохранительного клапана вы потратите совсем немного средств, а получите безопасность и долгий срок службы водонагревателя.

как выбрать, с ручкой спуска, для бойлера косвенного нагрева

При эксплуатации любого теплового оборудования очень важно соблюдать все рекомендованные меры безопасности. Это касается не только крупных установок, которые используют в строительстве или на производстве, но и компактных приборов, например бытовых водонагревателей.

Если игнорировать правила техники безопасности последствия могут быть крайне серьезными – ведь речь идет не только о вашей жизни, но и о жизнях окружающих вас людей. Предохранительный клапан – это очень значимая вещь в оснащении домашнего водонагревателя, о которой, к сожалению, многие забывают. В этой статье мы расскажем вам о том, для чего нужно это устройство, как оно работает, а также о том, как его правильно эксплуатировать.

Назначение

Чтобы разобраться с назначением предохранительного клапана, для начала вспомним элементарные вещи из школьного курса физика. Известно, что вода имеет свойство увеличиваться в объеме при нагревании. Если нагреть воду до 80 градусов (приблизительная максимальная температура горячей воды из-под крана), то ее объем увеличится на 2 или 3% — это зависит от того, какая температура была в начале нагрева.

Так как емкость, в которой происходит нагрев воды в бойлере, герметична, то при сильном нагреве неизбежно возрастает давление внутри этой емкости. Результатом неконтролируемого роста давления может стать взрыв прибора. Именно здесь нам придет на помощь предохранительный клапан. Он выполняет следующие функции:

  • не позволяет горячей воде попасть обратно в водопроводные трубы;
  • нормализует давление внутри водонагревателя, сводя к минимуму вероятность гидроудара;
  • избавляется от лишней воды, сбрасывая ее, как только происходит превышение нормальных показателей давления и температуры;
  • дает возможность безопасность слить воду из бойлера для проведения технического обслуживания.

Если перед вами стоит вопрос, устанавливать ли предохранительный клапан на бойлер, предлагаем вашему вниманию видео Геннадия Мягкова, в котором он объясняет, почему и когда необходимо ставить клапан и как он устроен.

Устройство и принцип работы

Несмотря на довольно широкий функционал, предохранительный клапан имеет очень простое устройство: его основными элементами являются два цилиндра – большой и маленький.

  • Большой цилиндр представляет собой своеобразный «обратный клапан». Внутри него установлена створка, которая называется «тарельчатый клапан». Этот клапан приводит в действие небольшая пружинка. На обоих концах большого цилиндра закреплены резьбовые детали, которые нужны для соединения предохранительного клапана с другими элементами бойлера.
  • Маленький цилиндр закреплен перпендикулярно большому. Оба его конца заткнуты заглушками, а на корпусе находится дренажная трубка. Внутри маленького цилиндра тоже есть обратный клапан, который работает в направлении противоположном первому.

Как же функционирует предохранительный клапан? Рост давления воды внутри бойлера приводит в действие пружинку обратного клапана. Он открывается, позволяя воде наполнить бак. Как только вода достигает нужного уровня, давление внутри водонагревателя возрастает, и обратный клапан захлопывается. По мере расходования воды в резервуаре, ее запасы будут пополняться автоматически.

Обратный клапан внутри маленького цилиндра рассчитан на более высокое давление. Как только этот показатель становится критичным, приводится в действие пружинка, открывающая клапан. Таким образом, лишняя вода будет сбрасываться.

Виды

Существует несколько различных модификаций обратных клапанов для бойлеров. Они различаются по определенным ключевым параметрам. Например, по способу установки обратные клапаны разделяются на:

  • невозвратно-запорные;
  • приемные;
  • стальные;
  • шаровые.

В зависимости от принципа действия можно выделить следующие разновидности обратных клапанов:

  • прямые;
  • непрямые;
  • рассчитанные на две позиции;
  • пропорциональные.

Наконец, различают еще несколько типов обратных клапанов для бойлеров по высоте поднятия запора:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

С ручкой спуска

Одним из самых распространенных вариантов обратных клапанов, которыми оснащают водонагреватели, является клапан с ручкой спуска. Расскажем вкратце о его устройстве и принципе действия.

В конструкции обратного клапана с ручкой спуска имеются следующие элементы: корпус, штуцер для сброса воды, рукоятка принудительного сброса давления, пружина предохранительного клапана и пружина обратного клапана.

Под воздействием давление воды происходит сжатие пружины обратного клапана, в результате чего тарельчатый клапан поворачивается и открывает воде доступ в резервуар. После того как набирается достаточно воды, обратный клапан возвращается в исходное положение.

Ручка спуска нужна для того чтобы в случае необходимости осуществлять принудительный сброс давления внутри системы. Как только давление превышает допустимый максимум, приводится в действие предохранительный клапан, через который происходит сброс излишков воды, благодаря чему давление нормализуется.

Для бойлера косвенного нагрева

Во многих квартирах установлены водонагреватели косвенного типа. Косвенный нагрев происходит не в самом бойлере, а в ином устройстве, чаще всего – в котле отопления. Таким образом, работа косвенного бойлера и котла тесно взаимосвязана. Для данного типа водонагревателей требуется выбрать подходящий предохранительный клапан.

Все нужные нам характеристики указаны в техническом паспорте устройства, поэтому перед покупкой обязательно изучите этот документ. Важно знать допустимое рабочее давление прибора – ориентироваться нужно именно на него, а не на давление в водопроводных трубах.

Можно ли предохранительный клапан заменить обратным?

Пользователи бытовых водонагревателей часто задают вопрос: «Можно ли вместо предохранительного клапана установить обратный?». Технически это возможно, но поступать так ни в коем случае не стоит. Если произвести подобную замену, то бойлер превратиться в воздушный шар, который в любой момент может лопнуть.

Например, при нагревании воды до 150 градусов бойлер спокойно выдержит быстро выросшее давление. Однако если в этот момент открыть кран с горячей водой, давление внутри резервуара с водой начнет быстро падать. Далее температура кипения понизится до 100 градусов, но остыть так быстро она не успеет. В результате вода моментально вскипит, выделится огромное количество пара, давление вскачет вверх и произойдет довольно сильный взрыв.

Советы по выбору

При выборе предохранительного клапана для бытового водонагревателя, воспользуйтесь рекомендациями, которые составили для вас специалисты.

  • Среди разнообразия конструкций наибольшей надежностью отличается пружинный механизм, так он способен хорошо противостоять давлению воды.
  • Не нужно забывать и о таком факторе, как пропускная способность клапана. Мы советуем вам отдать предпочтение устройству низкого или полного подъема.
  • Учитывайте устройство водопроводной и канализационной систем у вас дома. Если излишки жидкости будут сливаться в атмосферу, выбирайте открытый предохранительный клапан, а если в специально оборудованный трубопровод – то закрытого.
  • Выбирая предохранительный клапан, следует помнить о максимально допустимом давлении в системе водонагревателя. Если оно будет выше, чем указано в техпаспорте прибора, клапан не сможет нормально функционировать.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Как отрегулировать?

Большинство предохранительных клапанов сконструировано таким образом, что после установки их нельзя (да и не нужно) регулировать. Однако существуют и такие модели, которые время от времени нуждаются в настройке. В первую очередь, это касается устройств, оснащенных регулировочным винтом, который способен задавать силу давления на пружинку и, как следствие, пороговое значение срабатывания клапана.

Перед началом регулировки внимательно изучите показатели работы клапана, указанные в сопроводительных документах. Зная рабочее давления, можно задать правильное положение винта.

Установка

Мы составили для вас краткую инструкцию, которая поможет вам самостоятельно установить предохранительный клапан для бытового водонагревателя.

  1. Отсоединяем бойлер от электрической сети и сливаем из резервуара всю воду.
  2. Находим материал, который мы будем использовать в качестве уплотнителя для соединений (например, обыкновенную паклю или ФУМ-ленту).
  3. Вооружившись гаечным ключом, вкручиваем клапан в место соединения водопроводной трубы и бойлера.
  4. Убеждаемся, что клапан установлен в правильном положении. Направление движения воды должно совпадать с нанесенной на устройство разметкой в виде стрелочки.

Правила эксплуатации

  • Не допускается установка запорных механизмов на участке между предохранительным клапаном и входом в бойлер.
  • Предохранительный клапан должен быть зафиксирован на расстоянии не более 2-х метров от входа в водонагреватель.
  • Использование гибкой дренажной трубки из прозрачного материала позволит вам проверять работоспособность предохранительного клапана при помощи одного лишь визуального осмотра.

Предохранительный клапан для водонагревателя: принцип работы, разновидности, монтаж

От качества обвязки накопительного водонагревателя электрического типа будет зависеть не только длительность его эксплуатации, но и уровень безопасности во время работы. Это один из самых серьезных моментов при установке бойлера, требующий особого внимания. Правильной обвязкой для водонагревателя называют предохранительный клапан, встроенный в систему подачи холодной воды.

Основное назначение

Встраивание предохранительного клапана защищает от резкого повышения давления во внутренней части агрегата, значительно превышающего норму. Возникает вопрос, а в чем причина такого скачка? Как удалось установить, во время нагревания жидкость увеличивается в объеме, а, следовательно, расширяется. Из-за герметичности резервуара нагревателя, образовавшимся излишкам попросту некуда уходить – кран перекрыт (как правило, на подачу устанавливают клапан обратного типа).

Дальнейшее нагревание жидкости может привести к росту давления. В этот момент возникает опасность превышения предела прочности агрегата и разрыва его стенок. Чтобы избежать подобного взрыва, и устанавливается предохранительный клапан для бойлера.

Некоторые владельцы могут спросить: стоит ли мучится с установкой предохранителя, когда можно попросту удалить обратный клапан. Специалисты отвечают на это следующим образом: при относительно высоком и равномерном давлении в системе водоснабжения такая схема будет функционировать, но какое-то время. Это не значит, что подобные действия являются выходом из ситуации.  Ошибочность данной схемы объясняется целым рядом причин:

  1. Давление в системе водоснабжения не бывает стабильным.
  2. Излишки воды удаляются из бойлера в водопровод, оголяя нагревательный элемент.
  3. Нагревая воздух, бойлер через некоторое время выйдет из строя.

Перегоревшие нагреватели — это не самая большая проблема. Гораздо важнее то, что возникает опасность неожиданного изменения давления в водопроводных трубах. Жидкость, попадая на накаленный нагревательный элемент, быстро превращается в пар, резко увеличивая давление. При таких условиях стенки бойлера гарантированно разорвутся. Большое количество кипятка и пара, подталкиваемое давлением, заполнит комнату, угрожая всем находящимся в ней тяжелыми травмами.

Принцип работы

Предохранительный клапан для водонагревателя помимо основной конструкции состоит еще из нескольких элементов. Они располагаются в корпусе из латуни или никеля. В большинстве случаев устройство выглядит как перевернутая буква Т. К дну бака на водонагреватель крепится обратный клапан, способный предотвратить вытекание жидкости из резервуара, при падении давления в трубах.

Перпендикулярное ответвление вмещает еще один клапан, срабатывающий после повышения давления и осуществляющий сброс излишней жидкости через штуцер. Принцип срабатывания происходит в несколько этапов.

  1. Если давление резервуара ниже, чем возникающее в трубах, при наполнении или открытии крана тарельчатая пластина в обратном клапане отжимается водяным напором. Когда уровень давления приходит в норму, пружинный механизм прижимает пластинку к выступу корпуса, ограничивая проток жидкости.
  2. Во время активного нагрева происходит медленное повышение температуры жидкости, а вместе с этим увеличивается и давление. Пока оно не достигло максимального значения, механизм не активируется.
  3. После достижения предельного уровня, давление стискивает пружину предохранителя, открывая выходной канал штуцера. Излишний объем жидкости из резервуара удаляется через этот канал. После снижения давления до штатного уровня пружина перекрывает проток, а удаление воды прекращается.

Исходя из вышеописанного, можно понять, что из штуцерного канала будет периодически стекать жидкость. Данное явление происходит во время нагрева воды и снижения давления в системе подачи воды. Если вы регулярно замечаете воду на штуцере, это означает, что предохранительный клапан для бойлера работает в штатном режиме.

Однако вместе с этим возникает необходимость в отведении стекающей жидкости. Для осуществления процедуры на патрубок закрепляется трубка подходящего размера: ее необходимо стянуть хомутом для обеспечения надежного крепления. Штатное рабочее давление в резервуаре водонагревателя от шести до десяти Бар. Без надежного закрепления трубку попросту сорвет, поэтому к выбору хомута нужно подойти с особой тщательностью. Крепко затяните его и выведите трубку к ближайшему канализационному сливу.

Трубка на штуцер должно быть прозрачной, идеальным вариантом будет армированный шланг. Это помогает контролировать работоспособность системы, а армирование создает дополнительную защиту от давления.

Принцип действия клапана

Особенности различных видов клапанов

Если говорить о стандартном предохранительном клапане для бойлера, то они не сильно отличаются по внешнему виду. Однако существуют небольшие нюансы, отвечающие за удобство использования устройства.

Спусковой рычажок

На изображении показаны клапаны, оборудованные спусковыми рычажками. Их назначение в периодической проверке исправности:

  • рычажок переводят в вертикальное положение;
  • он активирует пружинный механизм, утягивая его за собой;
  • в итоге открывается проток, через который стекает вода.

Спусковой рычажок на клапане

Такую процедуру рекомендуется проводить хотя бы раз в месяц. Таким же образом осуществляют полное осушение резервуара водонагревателя. После подъема флажка необходимо подождать некоторое время до полного стекания.

Различия показанных моделей в том, что у клапана, расположенного слева, рычаг закрепляется специальным болтом. Это позволяет исключить возможность непроизвольного открывания и полного удаления жидкости.

Следующее изображение демонстрирует клапаны без рычажка принудительного удаления жидкости. Левая модель имеет в верхней части закреплённую на резьбе крышку. Она предназначена для технического обслуживания предохранителей. При необходимости ее откручивают для удаления засоров, накипи и прочих загрязнителей.

Клапаны без рычажка

Правая модель наименее предпочтительный вариант. Она не имеет каких-либо маркеров, рычажка для сброса воды или отверстия для обслуживания. Это самый дешевый и низкокачественный продукт, поставляемый из Китая. Говорить о надежности и долговечности не приходится. Использовать его можно, только как временную замену на свой страх и риск.

Пометка о выдерживаемом давлении

Есть еще несколько заметных отличий. Стрелка, изображенная на корпусе, обозначает направления водяного потока, а также надпись, сообщающая о максимальном давлении, которое способно выдержать устройство. На первый взгляд детали кажутся несущественными. Но если с направлением потока жидкости легко можно разобраться (для этого достаточно посмотреть, в каком расположении находится клапан тарельчатого типа), то с номиналами дело обстоит сложнее.

По каким признакам можно отличить клапан на шесть и на десять Бар? Только опытным путем. Вы спросите, а как же их отличают поставщики? Никак, только по надписям в документах. Эксперты не рекомендуют приобретать устройства без каких-либо обозначений на корпусе. Конечно, стоимость маркированных изделий может быть выше, чем у аналогов, но в этом вопросе лучше не экономить.

Форма штуцера

Помимо этого, стоит обратить внимание на форму штуцера для удаления жидкости. У левой модели этот элемент довольно длинный, обладает нелинейной формой. На него будет несложно прикрепить трубку, а длинны вполне хватит для надежного закрепления хомутом.

Форма аналогичного элемента у правой модели отличается. Она имеет характерное расширение на конце, но самое главное — это длина штуцера. На него будет довольно трудно установить трубку и еще труднее обеспечить надежное крепление. Применение кустарных способов не сможет гарантировать хороший результат, и в дальнейшем могут возникнуть сложности с водоотведением.

Для бойлеров большого объема

Каждое из описанных выше устройств предназначено для накопительного водонагревателя объемом от пятидесяти до шестидесяти литров. К резервуарам большего размера применяют другие системы, в каждую из которых интегрировано специальное оборудование. Чаще всего это шаровый манометр или кран, контролирующий давление.

Шаровый манометр

Штуцер для удаления жидкости в них оборудован штатной резьбой для повышения надежности крепления и решения проблемы с хомутами. Данный тип устройств имеет высокую цену, но и уровень качества значительно превышает прочие системы.

Существенным минусом для многих владельцев может стать внешний вид крана. Специально для таких людей налажено производство предохранителей, несущих не только практическую пользу, но и способных украсить интерьер помещения. Стоимость их может значительно достигать цены самого бойлера, поэтому оценивать целесообразность такой покупки каждый будет сам.

Установка других клапанов

Бывают случаи, когда вместо заводской системы предохранения от скачков давления на резервуар нагревателя устанавливают подрывной клапан. Он предназначен в первую очередь для аварийного удаления жидкости в систему отопления. Хотя их функционал во многом сходится, основной принцип срабатывания в корне отличается.

Клапан подрывного типа выполняет свои функции только во время аварии. Он нужен для экстренного удаления всей воды из бака. Для периодического стравливания маленьких порций жидкости он не предназначен. Учитывая все это, не стоит ждать корректного функционирования от подобной поделки.

Другой пример – монтирование только клапана обратного типа. Его механизм не позволит стекать жидкости при пониженном давлении в системе, однако от резких скачков в резервуаре он спасти не сможет. Как показывает практика, подобная сборка тоже не функциональна.

Схема всех составляющих безопасной эксплуатации водонагревателя

Выбор и установка

Выбирать предохранитель следует, основываясь на показателях давления, которые способен выдержать прибор. Эту цифру обычно вносят в техпаспорт. Помимо этого, на выбор может повлиять объем резервуара. Существуют системы с порогом срабатывания в шесть, семь, восемь, десять Бар. Это наиболее распространенные значения для срабатывания предохранителя.

Процесс установки довольно прост.

  1. Намотайте на резьбу специальную ленту или льняную паклю для герметичности.
  2. Накрутите клапан на патрубок.
  3. Продолжайте закручивать его до упора руками, а затем произведите несколько оборотов при помощи ключа.
  4. Не забудьте о правильном выборе места для его монтажа. Специалисты рекомендуют прикрепить его прямо на патрубок входа для холодной воды.

После этого можно установить систему обратного клапана, или как еще ее называют – запор. Но это перестраховочные меры, устройство с аналогичными функциями уже включено в систему предохранителя, а также ее часто интегрируют в водяные счетчики.

Схема демонстрирует расположение шарового крана. Его используют для удаления жидкости из резервуара при консервации на зиму или во время демонтажа. Также осушение может потребоваться во время профилактики или ремонта. В большинстве случаев его устанавливают на тройник, который, в свою очередь, соединяют с системой предохранителя.

Не стоит экономить на такой важной детали, как предохранитель. Это устройство поможет вам не только сохранить работоспособность нагревателя, но и, возможно, спасет от тяжелых травм. Скачки давления в водопроводе — это нередкое явление, и от поломки резервуара никто не застрахован. Потратьте некоторое время на установку предохранительных клапанов и будьте уверены в собственной безопасности.

Водонагреватель под мойкой: как установить бойлер под раковину

Водонагреватель, установленный под кухонной мойкой или раковиной в ванной комнате, помогает экономить пространство в условиях малогабаритных квартир и не нарушает эстетику помещения. Давайте рассмотрим виды бойлеров, которые можно установить своими руками, разберёмся с арматурой и этапами монтажа, чтобы избежать распространённых ошибок.

Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?





Виды водонагревателей для установки под мойкой



Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним. При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго.





Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)



Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Накопительный водонагреватель



Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетьюопрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

Проточный водонагреватель



То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.





Трубная арматура для монтажа водонагревателя



Давайте немного остановимся на трубной арматуре, которая потребуется при обвязке бойлера.





Группа безопасности



Для защиты водонагревателя от гидравлических перегрузок сети производители рекомендуют установить специальную арматуру — группу безопасности, которая имеет ограничитель давления. Если же давление в сети превышает 4,5 атм, перед группой безопасности нужно устанавливать редуктор давления или редукционный клапан.

Группа безопасности для водонагревателя



Для небольших емкостных водонагревателей этот элемент желателен, но не обязателен.





Обратный предохранительный клапан



Предохранительный обратный клапан предназначен для гарантии полного заполнения бака водой, иначе нагреватели могут обнажиться и перегореть. Слив воды из бака возможен, когда в магистрали начинает падать давление, а клапан удержит воду в ёмкости. Вторая функция этого клапана — слив воды из бака, например, для его ремонта. Третья функция — защита от разрыва бака. Иногда терморегуляторы выходят из строя, вода продолжает нагреваться, давление в баке повышаться. Если в этот период не происходит отбор воды, то бак может разгерметизироваться под действием кипящей воды и пара. К счастью, это случается редко, но лучше принять меры безопасности, тем более что цена этого клапана несопоставима с возможными последствиями аварии.

Предохранительный клапан



Если клапан не установлен или пришёл в негодность, вы об этом сразу узнаете — из холодного крана будет течь горячая вода. В бачке унитаза будет также горячая вода, а вы будет платить за потребляемую на этот нагрев электроэнергию. Его устанавливают на входе холодной воды в водонагреватель емкостного типа.



Совет! Стрелочка на корпусе показывает направление тока воды. При монтаже бойлера под мойкой направление потока холодной воды — вниз, а значит, отвод на дренаж будет направлен вверх. Чтобы вода не капала на пол, установите под ней капельную воронку с отводом стока в канализацию или наденьте на ниппель трубку подходящего диаметра и опустите в ёмкость.

Прочие вентили предназначены для перекрытия холодной и горячей воды на каждом из ответвлений водопровода.



Внимание! Установленный под мойкой водонагреватель скрыт от глаз, и протечку можно заметить не сразу. Поэтому все водопроводные соединения должны качественно уплотняться, герметизироваться, например, льняными лентами, ФУМ-лентой, специальной пастой.





Установка водонагревателя под мойку



Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.





Монтаж безнапорного водонагревателя



Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Смеситель для безнапорного накопительного нагревателя



Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.





Монтаж напорного накопительного водонагревателя



Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.



Начинаем подготовку водонагревателя. Для этого выполняем следующее:

1.  На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.

2.  На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!



3.   Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.



Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):

·       на холодной воде — для подачи на водонагреватель;

·       на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды



К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.





Монтаж напорного проточного нагревателя



Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО



Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.



http://www.rmnt.ru/ — сайт RMNT.ru



для бойлера обратный, для водонагревателя сброс давления воды, подрывная установка

Предохранительный клапан для бойлера — очень важная деталь

Чтобы определиться с тем, для чего именно нужен предохранительный клапан для водонагревателя, первоначально стоит вспомнить некоторые правила из физики. А именно, всем известно то, что когда вода начинает нагреваться, она увеличивается в объеме. Если нагреть ее до 80 оС, то она увеличиться в объеме на 2 – 3%, в зависимости от того, какой температуры вода была до нагрева.

Содержание материала:

Предохранительный клапан для бойлера

В силу того, что емкость, в которой нагревается вода в бойлере полностью герметичная, то сильный нагрев повышает давление внутри нее. Если отсутствует регулировка давления, то в конечном итоге может произойти взрыв. В данном случае приходит на помощь клапан безопасности, сбрасывающий определенное количество давления.

Предохранительный клапан для бойлера предотвращает проникновение воды обратно в водопроводную трубу

Другими словами, обратный запорный клапан:

  • Предотвращает проникновение воды обратно в водопроводную трубу;
  • Способствует нормализации давления внутри устройства;
  • Предоставляет возможность сливать воду, если требуется техническое обслуживание устройства.

Установить его обязательно, как важно и то, что он должен быть надежным.

Обратный клапан для водонагревателя

Если тщательно исследовать клапан сброса воды и то, для чего он нужен, то можно увидеть то, что это целая система клапанов, в частности двух.

А именно:

  1. Первый отвечает за сброс лишнего количества давления. Предохранительный клапан соединяется с отверстием, расположенным сбоку корпуса.
  2. Второй клапан находится снизу около входного отверстия. Именно за счет него холодная вода не вытекает из устройства, если нет давления в водопроводе.

До того момента, пока внутри емкости воды меньше, чем в водопроводе, она отжимает пластину в обратном клапане и поступает в емкость. Как только давление становится одинаковым, пружина начинает давить на пластинку в гнезде корпуса, что предотвращает поступление дополнительного объема жидкости.

Обратный клапан необходим для того, чтобы холодная вода не вытекала из устройства, если нет давления в водопроводе

Последующие действия по активации и блокированию клапана осуществляются по требованию.

Внутри бойлера происходит постепенное расширение жидкости при нагревании. После того как превышен допустимый предел давления горячей воды, проводится сжимание пружины в предохранительном клапане.

Далее проводится выход пластины из гнезда, открытие отверстия и стекание лишнего количества жидкости. Как только достигается оптимальный уровень давления, пластина возвращается на свое место в исходное положение.

Рассматривая устройство и то, как работает механизм, можно сделать вывод о том, что предохранитель требуется для аварийного спуска давления, чтобы не испортить технику и не столкнуться с чрезвычайным случаем.

Клапан сброса давления воды: как подобрать

Спускной клапан в каждом виде бойлера идет индивидуальный, и он входит в комплект от производителя.

Особенность каждого клапана заключается в:

  • Параметрах;
  • Разъемах;
  • Способу установки и месту расположения.

Если требуется провести замену клапана, нужно в первую очередь ознакомиться с технологией проведения работы и при необходимости лучше обратиться к специалисту по сантехническому оборудованию. В среднем резьба труб в многоквартирных и частных домах на водопроводных трубах составляет ½ дюйма, а потому выбирают изделие по рабочему давлению.

Клапан сброса давления воды — индивидуальная деталь для каждой модели водонагревателей

Величина давления указывается в инструкции к каждому водонагревателю.

Если уровень защитного устройства рассчитан на большое давление, то при монтаже аппарата может быть аварийная ситуация вплоть до разрыва бака, трубы и не только. Если деталь будет установлена с меньшим давлением, нежели в устройстве, то клапан будет постоянно подтекать.

При покупке бойлера нужно обязательно проверить наличие предохранительного клапана, а также удостовериться в том, что он исправен и отлично подходит к назначенному месту.

Паспорт водонагревателя содержит информацию о том, в какую сторону нужно поворачивать клапаны при проверке. При приобретении клапана отдельно нужно проконсультироваться с продавцом, чтобы не подвергать опасности ни себя, ни устройство. В течение эксплуатации водонагревателя, нужно обязательно проверять клапан и все оборудование на наличие неисправностей.

Регулировка предохранительного клапана

Установка клапана на емкость для нагрева воды требует тщательной работы и максимальной концентрации. Именно на момент монтажа проводится своеобразная регулировка клапана, в котором есть пружинный механизм. Регулирование осуществляется специальной ручкой, которую не нужно подбирать, ведь она идет в комплекте. А именно, проводится поворот такой детали, как регулировочный колпачок, сжимающий стальную пружинку, и таким образом идет перемещение груза по рычагу.

Важно! Если отопительная система функционирует стабильно и без перебоев, а также если не превышается давление, то сбросной или предохранительный клапан не работает в течение длительного времени.

Это способствует засорению клапана и соответственно его загрязнению.

Регулирование предохранительного клапана осуществляется специальной ручкой, которая идет в комплекте

Чтобы этого избежать потребуется:

  • Регулярно проводить осмотр клапана;
  • Включать клапан и осуществлять специальный маневр;
  • Своеобразное прочищение.

Именно так можно избежать порчи изделия, ведь оно может потребоваться в совершенно любой момент, а при неисправности возможны серьезные последствия вплоть до поломки изделия.

Категорически не рекомендуется применять в системе отопления двухпозиционные клапан. Это вполне объяснимо, так как при достижении критического уровня давления происходит автоматическое открытие устройства, что снижает уровень максимально быстро, точно так же, как и последующее закрытие клапана. Все это становится причиной гидроудара, который приводит к разрыву треб и самого бака.

Установка предохранительного клапана на водонагреватель

Принцип действия косвенного или защитного клапана достаточно прост, ведь в нем установлено два цилиндра. Большой цилиндр – это так называемый обратный клапан, обладающий специальной створкой или тарельчатым клапаном. Именно он приводится в действие небольшой пружиной.

Оба кончика цилиндра имеют специальные резьбовые детали, посредством которых и осуществляется соединение изделия с нужными разъемами.

Маленький цилиндр установлен вертикальным образом относительно большого. Кончики заткнуты специальными заглушками, и он оснащен дренажной трубкой, а также встроенным маленьким клапаном. Есть определенные виды клапанов, устанавливаемых на бойлер.

Они могут отличаться по ключевому параметру, к примеру, по способу монтажа:

  • Невозвратно-запорный.
  • Приемный.
  • Стальной.
  • Шаровый.

В зависимости от того каким принципом действия обладает водонагреватель существуют различные виды обратного клапана: прямой, непрямой, рассчитанный на две позиции и пропорциональный.

Предохранительный клапан отличается способом монтажа

Есть и типы обратного клапана, у которых различная высота поднятия запора:

  • Полноподъемный.
  • Среднеподъемный.
  • Малоподъемный.

Приобретение предохранительного клапана нужно проводить в специализированных магазинах и желательно взяв с собой старую деталь. При отсутствии такой детали стоит полагаться на технические характеристики модели водонагревателя. Стоит заметить, что предоставляя работу по монтажу или обслуживанию предохранителей мастеру, тем самым можно обезопасить себя от серьезных последствий.

В частности:

  • Поломки;
  • Разрыва труб;
  • Взрыва бака.

Специалисты используют не только нужные приспособления, но и предоставляют гарантию на осуществляемые действия. Иными словами, доверяя работу специалисту можно не переживать за то, что срок эксплуатации оборудования может сократиться или же клапан не будет выполнять своей поставленной задачи.

Для чего нужен предохранительный клапан (видео)

Категорически запрещено запускать бойлер без грамотного монтажа клапанов и без предварительной проверки качества установки, которая проводится посредством тестового запуска оборудования. При отсутствии протечек или же воздухопропускания, аппарат можно эксплуатировать без опасений. Подрывной защитный механизм должен быть исправным.

принцип работы, выбор и монтаж клапана, видеообзор

Составляющие электрической проводки в квартире или частном доме, краткое описание системы энергоснабжения до ввода в здание, выбор определённой марки кабеля или провода, вычисление площади сечения токопроводящей жилы, планирование количества розеток

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

  • Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
  • Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
  • Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

  • Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
  • Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

Подробнее смотрите в следующем видео.

Устройство и работа

В устройстве предохранительного клапана для водонагревателя нет ничего сложного. Чаще всего узел безопасности выполнен цельной деталью. Внутри одного корпуса заключается предохранительный и обратный клапан.

Схема стандартного изделия выглядит так:

  • Бронзовый корпус внутри имеет две камеры. Конструкция напоминает букву «Т». На корпусе камеры обратного клапана нарезано две резьбы для крепления к водопроводу. Корпус камеры предохранительного клапана оснащен штуцером для сброса воды.
  • Внутри обратного клапана стоит пружина, удерживающая шток, на котором закреплена круглая пластина. В закрытом состоянии она предотвращает обратный ток воды из бака внутрь пустого водопровода.
  • У предохранительного клапана аналогично есть шток с пружиной и круглой пластиной. Большинство моделей оснащены рычажком принудительного сброса воды. Этот элемент напрямую связан со штоком.

В комплекте с водонагревателем идут обычно самые дешевые предохранительные клапана без рычажка. Их лучше выбросить и купить качественное изделие.

В общих чертах принцип работы предохранительного клапана выглядит так:

  • Во время разбора воды давление внутри бака падает. Предохранительный клапан закрыт. Из-за разницы давления открывается обратный клапан и начинается подпитка бака. Когда давление водопровода и внутри емкости сравняется, обратный клапан закрывается.
  • Термостат бойлера включает ТЭН. Жидкость начинает нагреваться, увеличиваясь в объеме. Если давление дошло до критической отметки, а разбора воды нет, срабатывает предохранительный клапан. Горячая жидкость сливается через штуцер. После нормализации давления пружина возвращает механизм в исходное положение.

Термостат постоянно следит за заданной температурой и периодически включает ТЭН. Если отсутствует разбор, давление постоянно будет увеличиваться при каждом повышении температуры воды. В этот период из штуцера капает жидкость. Это нормальный рабочий момент. Чтобы вода не лилась на пол, к штуцеру фиксируют хомутом прозрачный армированный шланг, отводя его конец в канализацию.

Как слить воду через клапан?

Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.

  1. Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
  2. Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.

Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.

Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.

  1. Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
  2. После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
  3. Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.

Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.

Читайте так же:

Функции предохранительного клапана

Деталь устанавливается на накопительный водонагреватель. Это емкость с постоянным объемом воды. Когда оборудованием пользуются, вода уходит. Использованная часть горячей воды замещается поступившей из водопроводной системы холодной жидкостью.

Ситуация выходит из-под контроля, если вода не расходовалась и продолжает нагреваться.

Клапан сброса выполняет защитную функцию. По законам науки в горячем состоянии жидкость расширяется. Ее объем увеличивается на 3 %, появляется лишних два литра воды. Если не вмонтирован клапан, то ей некуда деться. Создается аварийный момент.

Деталь способствует корректной работе оборудования:

  • Вода в теплом состоянии не поступит назад из емкости бака в трубу водопровода.
  • Смягчаются гидроудары или входное давление.
  • Позволит слить остатки воды в случае ремонта.
  • Если в момент отключения подачи воды дома никого не было, не нужно будет заполнять бак новой водой. Она не уйдет в систему.

Конечно, есть терморегуляторы. Но рискованно весь контроль над работой бойлера доверить только им. Терморегуляторы регулируют процесс водо нагрева, чтобы жидкость не закипела. Но ничего вечного не бывает. В случае поломки могут возникнуть большие проблемы.

Как работает клапан

Визуально перед вами окажется 2 латунных цилиндра. Бок одного состыкован с боковой стороной другого. Движение воды в одном направлении (без возможности ей вернуться обратно) обеспечивает большой цилиндр.

Внутри находится тарельчатый клапан, который поджат пружиной. Его называют – обратный клапан для водонагревателя. Подключение его к трубам и водонагревателю осуществляется резьбой, которая находится по обоим концам большого цилиндра.

Под углом 90 градусов по отношению к обратному клапану расположен подрывной клапан. Его размер меньше первого. Второе название – пружинный прямого действия. Имеет заглушку с внешней стороны. Вода сливается через маленький патрубок, который видно с боку. Клапан сбросной с противоположным ходом вмонтирован внутри этого патрубка.

Устройство не выводит воду наружу до тех пор, пока показатель давления находится в норме. Это контролируется нажимом пружины. Оно открывается, когда избыточное давление начнет воздействовать на пружину. Сила пружины будет меньше и клапан откроется. Лишняя вода выльется. Ручка на корпусе клапана используется для принудительного слива жидкости.

Профессиональные рекомендации по установке

Чтобы бак занимал меньше место, его лучше подвешивать под потолком. Но расстояние до потолка должно оставаться не менее 10 см. И можно было бы легко дотягиваться до панели управления.

К баку подводятся трубы, но присоединение к ним лучше сделать через гибкую подводку, при этом с максимально большим внутренним сечением гибкого шланга, чтобы не препятствовать хорошему напору в точке разбора воды.

Для регулярного слива воды из бака, например, на зиму на не отапливаемой даче, лучше установить отдельный сливной кран. Слив воды через штуцер малого сечения может занять значительное время и повысить вероятность его залипания от отложения солей. Схема установки следующая:

  • сначала на входной патрубок устанавливается тройник;
  • в тройник снизу устанавливается предохранительное устройство;
  • к нему подключается гибкая подводка воды;
  • в тройник сбоку устанавливается шаровой кран;
  • на шаровой кран устанавливается штуцер с ёлочкой для присоединения шланга, для слива воды в дренаж.

Вокруг бойлера должно оставаться свободное место около 0,5 метра для его обслуживания.

На штуцер можно надеть прозрачный шланг для отвода капели в дренаж. Прозрачность позволить контролировать проходимость шланга, в котором тоже могут откладываться соли.

Классификация клапанов

Сразу оговоримся, что предохранительный клапан для бойлера способен функционировать и в обыденных, и в чрезвычайных условиях. Ниже приведены основные его разновидности.

  1. Невозвратно-запорное устройство закрывается с помощью специального приспособления, которое может быть ручным либо механическим.
  2. Приемный клапан монтируется на окончании вертикального участка водопровода перед циркуляционным насосом. Он оснащается сеткой, защищающей насос от примесей в воде.
  3. У стального устройства золотник располагается перпендикулярно (относительно водопровода).
  4. Затвор шарового устройства имеет форму шарового элемента, который прижимается пружиной. Такие устройства используются в магистралях незначительного диаметра, преимущественно сантехнического плана.

По принципу действия клапаны могут быть:

  1. прямого типа;
  2. непрямого;
  3. на две позиции;
  4. пропорциональными.

А вот по высоте поднятия запора устройства могут быть:

  1. полноподъемными;
  2. среднеподъемными;
  3. малоподъемными.

В первом случае высота составляет четверть диаметра седла, сфера применения таких устройств – среды газа и жидкости. У среднеподъемных этот показатель равен 0,05-0,25 диаметра, применение – жидкая среда, без необходимости в повышенной пропускной способности. У малоподъемных кранов эта высота равна всего 0,05 диаметра.

По степени нагрузки на золотник устройства делятся еще на две категории.

  1. Рыжачно-грузовые – в них используется электромагнитный привод.
  2. Магнитно-пружинные – в них сила груза, передаваемая посредством специального рычага, воздействует на золотник.

Критерии выбора водонагревателей

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

  • вам достался уже подержанный бойлер без элементов обвязки;
  • предохранитель потерялся при переезде;
  • клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Фундаментальные аспекты оформления веранды

+7 (916) 803-13-54

Чем важны предохранительные клапаны для водонагревателей

Разберемся с устройством предохранительного прибора для водонагревателя и принципом работы.

Устройство

Само устройство очень простое. Конструкция состоит из двух цилиндров. Один большого объема, а другой меньшего. Цилиндры расположены перпендикулярно друг другу.

  1. Большой цилиндр. В нем расположен тарельчатый клапан, который поджимается пружиной. Он обеспечивает поступление воды в одну сторону. Тарельчатый клапан по своей сути является обратным клапаном. С обеих сторон цилиндр имеет нарезку для подключения к трубе и обогревателю.
  2. Малый цилиндр. Он размещен перпендикулярно к первому и имеет меньший диаметр. Цилиндр оснащен дренажным патрубком с тарельчатым клапаном внутри. Работает он в противоположную сторону.

Принцип работы

Нет ничего сложного в работе предохранительного клапана для водонагревателя.

  1. Под давлением холодной водопроводной воды обратный клапан открывается и емкость нагревателя наполняется.
  2. После заполнения бака холодной водой давление в баке становится выше внешнего, и клапан закрывается. Он будет открываться по мере расхода воды.
  3. Второй клапан имеет мощную пружину, которая срабатывает от повышенного давления в бойлере. При нагревании воды давление в бойлере повышается. И если оно превышает допустимое значение, то срабатывает пружина и через дренажное отверстие происходит сброс излишек воды. Так, давление в бойлере выравнивается до нормы.

Для внесения ясности в работу устройства смоделируем несколько ситуаций.

  • Пусть на входе в нагреватель отсутствует клапан, который перекрывал бы обратный отток холодной воды, подающейся в бак. Даже при стабильном давлении в водопроводе такой агрегат работать не сможет. Дело в том, что вместе с нагревом воды в баке растет давление. В какой-то момент давление в баке может превысить давление в водопроводе, и горячая вода начнет поступать в систему водопровода. Так, горячая вода может потечь из крана для холодной воды или из бачка унитаза.
  • Бывают случаи, когда в водопроводной системе падает давление (часто такое происходит в ночное время, когда снижается нагрузка на водонапорной станции). В этом случае вода из бака сливается в водопроводные трубы. ТЭНЫ вхолостую греют пустой бак, что приводит к неминуемому перегоранию. Конечно, по идее, автоматика должна не допустить процесса перегревания. Однако, не все модели оснащены такой функцией. Да и автоматика может просто подвести в самую трудную минуту.

Рассмотрев обе ситуации, кто-то скажет, что подобного можно избежать, установив простой обратный клапан. Встречаются умельцы, которые именно так и делают. Но они даже не подозревают, что устанавливают в своем доме бомбу замедленного действия. Ужасно думать какие последствия могут ожидать, если из строя выйдет терморегулятор.

Для кипящей воды из бака нет выхода. Давление повышается, а вместе с ним повышается и точка кипения воды. Если открыть кран, то давление может упасть, точка кипения тоже падает. Это вызовет мгновенное вскипание воды, в результате образуется огромное количество пара, что может вызвать сильнейший взрыв.

Опасных ситуаций можно избежать если установить исправный клапан для водонагревателя.

Основные достоинства предохранительного устройства для водонагревателя.

  1. Блокирует обратный ток воды из нагревателя в водопроводную трубу.
  2. Не допускает резкого изменения давления в водопроводной системе.
  3. При повышении давления сбрасывает излишки воды из бойлера.
  4. При оснащении предохранительного устройства рычагом можно произвести слив воды для проведения работ по техобслуживанию.

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

  • Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
  • Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
  • Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

  • Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
  • Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.

Аналог дорогому паркету из распиленной старой кровати, который несложно сделать самому

К чему приведет отсутствие устройства

Отсутствие предохранительного прибора, как и его неисправность, может привести к разрыву рубашки бака и течи воды из бака. Горячая вода может принести значительный ущерб отделке квартиры. Восстановить бак после этого очень проблематично и надежность водонагревателя окажется на низком уровне.

Теоретически даже возможен взрыв пара, если вода будет нагрета намного выше 100 , но для этого требуется очень мощный нагреватель.

При установке бойлера в квартире, в качестве резервного источника горячей воды, отсутствие обратного клапана, выполненного в одном корпусе с предохранительным, может привести к перетеканию горячей или холодной воды из одной системы в другую. Это создаст не только дискомфорт в пользовании, но и дополнительные денежные затраты, поскольку счетчик будет учитывать расход перетекающей воды, за который в последствии придется заплатить. Перетекание будет происходить из-за разницы в давлении между системой горячей и холодной воды. А соединены они будут через бойлер.

Впрочем, перетекание возможно и при наличии обратного клапана, если давление холодной воды выше горячей. Поэтому после бойлера следует устанавливать перекрывающий кран. При пользовании горячей водой из центральной системы, перекрывается бойлер. А при пользовании из бойлера, перекрывается входной кран по горячей воде.

Почему капает вода из штуцера клапана

При достижении предельной величины давления, предохранительный клапан срабатывает и выпускает излишек воды. Поэтому подкапывание воды при работе бойлера с максимальной температурой нагрева, это нормальный рабочий процесс. При снижении температуры на 5 – 10 , капель должна прекратиться.

Если капель происходит и при более низких температурах, то это может свидетельствовать о неправильной регулировке прибора. И тогда его нужно отрегулировать в порядке, описанном выше. Если модель не предусматривает регулировку, то такой прибор можно снять и попробовать растворить соли и промыть при высоком давлении. Если процедуры не помогли, то клапан подлежит замене, чтобы прекратить подкапывание.

Однако могут быть и другие причины, например, высокое давление входящей холодной воды. Если её давление превышает настройку давления, то требуется установить редуктор давления воды. Такой редуктор устанавливают на вводе воды в квартиру или дом. Снижение очень высокого давления, защитит и другое сантехническое оборудование и бытовые машины, рассчитанные на давление до 6 бар.

Конструктивные виды обратного клапана

Обратные клапаны работают не только в нормальных, но и чрезвычайных ситуациях. Они бывают нескольких типов:

  • невозвратно-запорные;
  • стальные обратные;
  • шаровые обратные;
  • приемные обратные.

Невозвратно-запорные клапаны можно закрыть с помощью механического или ручного устройства. Приемные обратные монтируются в конце вертикального трубопровода и перед насосом. Они имеют сетку, которая защищает насос от разных предметов и твердых частиц.

Шаровые клапаны имеют затвор в виде шарового элемента, а прижимным элементом является пружина. Применяются такие клапаны в трубопроводах с небольшим диаметром, чаще всего в сантехнике.

Сальные клапаны имеют перпендикулярно расположенный золотник по отношению к трубопроводу.

В случае отсутствия обратного клапана могут возникать разнообразные аварийные ситуации, а изготавливаются они из разнообразных материалов: бронзы, латуни, стали, титана, чугуна, неметаллических материалов, жаропрочных и коррозионно-устойчивых сплавов.

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Источник

Антенны для усиления сотовой связи

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку  ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Из чего производят сиденья

Материал, из которого сделан стульчак, во многом определяет его качество и функциональность. Существует несколько разновидностей материалов для крышек унитаза:

  • Дюропласт.
  • Пластик.
  • Дерево.
  • Фанера.
  • Пенопласт.
  • Ткань.
  • Бумага.

Дюропласт. Изделия отличаются высокой механической прочностью. Дюропластовую крышку легче мыть, и в ее состав уже входят вещества антибактериального свойства. Устойчивость к кислотам и ультрафиолету также является преимуществом. Стоимость такого сиденья превышает пластиковый аналог.

Пластик. Самый распространенный материал для унитазных крышек. Это определяется соотношением цены и качества. Пластиковое сиденье для унитаза съемное и легковесное. Но оно недолговечно и подвержено сколам и трещинам.

Дерево. Крышки из МДФ и дерева имеют богатый внешний вид и привлекают натуральностью материала. Недостаток у них один – большой вес. Из-за этого крышка может повредить поверхность самого унитаза.

Фанера. Сейчас такие встретишь не часто. В основном их делают своими руками. Крышка у них отсутствует.

Пенопласт. В магазинах садовых принадлежностей такие сиденья на унитаз для дачников встречаются часто. Предназначены они для уличных туалетов. Крышки из пенопласта являются дешевым вариантом с приятной фактурой.

Ткань. Данная фактура используется в декоративных целях и для придания дополнительного комфорта.

Бумага или пленка полиэтиленовая. Из такого материала изготавливают одноразовые сиденья на унитаз, которые необходимы для посещения туалетов общего пользования. Также существуют специальные гигиенические сиденья для унитаза в виде накладок. Увидеть их можно в гостиницах или бизнес-центрах.

Выбирая стульчак по материалу изготовления, необходимо учитывать цели его использования и дальнейшей эксплуатации.

Пошаговая инструкция по монтажу

Клапан избыточного давления устанавливают на подводящей линии холодной воды к водонагревателю. Между бойлером и устройством никаких дополнительных устройств или запорной арматуры быть не должно.

Инструменты и материалы

Для установки потребуются:

  • лента ФУМ или сантехнический лен;
  • прозрачная трубка на выпускной патрубок;
  • газовый ключ (малый).

Подмотка нужна для уплотнения резьбовых соединений. Пользоваться газовым ключом надо аккуратно, чтобы не сорвать резьбу или не оторвать патрубок на бойлере.

Прозрачную трубку натягивают на выпускной патрубок, а второй конец помещают в канализационный отвод. Трубка не обязательно должна быть прозрачной, но контролировать процесс слива удобнее, если можно увидеть режим сброса излишков воды.

Процесс установки

Клапанное устройство обычно привинчивают прямо к патрубку подпитки нагревателя. На резьбовые соединения наносится сантехнический лен или лента ФУМ, после чего навинчивается корпус клапана.

Выпускной патрубок должен быть направлен вниз. Затем навинчивается гибкий шланг подачи и натягивается трубка слива воды.

Для проверки работоспособности защиты наливают воду и включают нагрев. Когда прибор выйдет на номинальный режим, ручку слива устанавливают в вертикальное положение. Если из патрубка потекла вода (ее видно сквозь прозрачные стенки трубки), значит, монтаж выполнен правильно.

Рейтинг лучших холодильников по качеству и надежности 2020

Устройство и принцип работы

Клапан избыточного давления представляет собой пружинный клапан прямого действия. Его выходной патрубок перекрыт шариком, прижатым к отверстию пружиной.

Когда напор h3O в нагревателе превышает усилие пружины, шарик открывает проход и выпускает излишки воды. Как только давление падает, пружина вновь прижимает шарик и закрывает выходное отверстие.

Есть разные конструкции клапанов, где в роли запорного механизма используется не только шарик, но и клин, тарельчатый элемент, другие детали. Однако, общий принцип действия у всех конструкций одинаков.

Внешне клапан напоминает обычный фитинг-тройник, но на перпендикулярном его отводе установлен ручка спуска воды. Выпускной патрубок снабжен ребристыми выступами для присоединения трубки, соединяющейся с системой водоотведения.

Как установить дренаж котла

Большинство новых водонагревателей поставляются с дешевыми пластиковыми дренажными клапанами . Пластик, хотя и непроницаемый для тепла, является очень слабым материалом для использования в сочетании с горячей водой. Эти пластиковые клапаны также имеют свойство протекать через некоторое время. Вы должны немедленно заменить его в качестве меры безопасности. Мы обсудим, как установить новый сливной клапан бойлера здесь, в этой статье.

Шаг 1 – Подготовка

Пойдите в ближайший местный хозяйственный магазин и купите новый сливной клапан бойлера.Возьмите с собой номер модели вашего водонагревателя, чтобы они могли помочь вам выбрать подходящий клапан, который вы можете использовать. Подготовьте все материалы, описанные выше. Кроме того, отключите питание водонагревателя. Если ваш водонагреватель представляет собой электрический нагреватель, вы можете отключить его с помощью электрического щитка. Если ваш водонагреватель работает на газе, то вам необходимо отключить подачу газа. Теперь отключите подачу воды. Ваш водонагреватель может поставляться с легкодоступным клапаном, расположенным сверху, который соединяет его с основным водоснабжением.Сначала прочтите руководство, чтобы узнать, есть ли в нем меры предосторожности, о которых вам необходимо знать перед началом работы. Подготовьте номер ближайшего сантехника на случай, если вам понадобится помощь во время этого процесса.

Этап 2. Слив бойлера

Поставьте ведро под сливной клапан и откройте кран горячей воды на ближайшей раковине. Слить из котла горячую воду. Вода горячая, убедитесь, что вы не прикасаетесь к ней. Вы также можете подключить шланг, который будет отводить воду наружу, а не бегать туда-сюда, опорожняя ведро.

Этап 3. Отсоедините пластиковый клапан

Сливные клапаны котла легко завинчиваются, инструменты отвинчиваются. Их довольно легко отключить и снова подключить. Жесткие части подготавливают водонагреватель, отключая электропитание и перекрывая подачу воды. Для газовых водонагревателей повторное зажигание огня после установки нового клапана также является еще одним очень опасным процессом. Все эти шаги должны быть предприняты с осторожностью и с учетом безопасности. Отвинтите старый пластиковый клапан и отложите в сторону.Если вы уже использовали его в течение достаточно долгого времени, осмотрите внутреннюю часть клапана на наличие признаков ржавчины или осадка.

Шаг 4. Подсоедините новый сливной клапан бойлера

Прикрутите новый сливной клапан бойлера. Герметизируйте тефлоновой лентой для герметизации резьбы. Закройте новый сливной кран, чтобы при заполнении бойлера вода не вытекала.

Шаг 5 – Завершение

Включите подачу воды и наполните резервуар водой. Держите кран горячей воды открытым, чтобы воздух мог выходить из бака по мере его заполнения водой.Закройте его, когда бак будет полным. Внимательно следите за тем, нет ли утечек из клапанов. Наконец, снова включите питание. Для газовых обогревателей необходимо повторно зажечь газ. Делайте это, тщательно следуя инструкциям, приведенным в руководстве, прилагаемом к обогревателю.

Установка и обслуживание электродов проводимости котла

Поддержание качество воды и проводимость в вашем котле чрезвычайно важны. Узнайте, как правильно установить и поддерживать проводимость вашего котла электрод поможет повысить производительность вашего котла. Избегайте чрезмерного продувки сэкономят воду и химикаты и могут увеличить общий срок службы ваша система.

Установка котла проводимости Электрод

Ниже приведены ключевые моменты, которые помогут обеспечить правильную работу при установка электрода проводимости котла.

  1. Убедитесь, что уровень воды в котел находится не менее чем на 4-6 дюймов выше линии поверхностной продувки.
  2. Поддержание заводского рекомендуемый внутренний диаметр трубы без ограничения потока от запорного клапана к электроду.Сведение к минимуму использования тройников, клапанов, колен или соединений между котлом и электрод поможет свести к минимуму возможность испарения пробы воды.
  3. Установить полное ручное закрытие порта запорный клапан на котле, чтобы электрод можно было снять и очистить. Обязательно расстояние между клапаном и электродом должно быть как можно короче.
  4. Установите электрод сбоку ответвление тройника на горизонтальном участке трубы. Это сведет к минимуму захват пара вокруг электрода и позволит любым твердым частицам пройти.
  5. ДОЛЖНО быть ограничение потока после электрода и/или регулирующего клапана для обеспечения противодавления. Этот поток ограничением будет либо регулирующий клапан, либо диафрагменное соединение. Количество ограничения потока также повлияет на скорость продувки и должно размер соответственно. Обратитесь к рекомендациям производителя по размеру.
  6. Установить шаровой кран с электроприводом или электромагнитный клапан в соответствии с инструкциями производителя.
  7. Для достижения наилучших результатов совместите отверстие в электроде проводимости так, чтобы направление потока воды было через дыра.

Обслуживание электродов проводимости

Калибровка

Калибровка датчика проводимости имеет решающее значение для поддержания надлежащих циклов концентрация в вашем котле. То Самый простой и эффективный способ откалибровать пробник — это выборочно проверить датчик проводимости котла с калиброванным ручным измерителем. Измеритель калибруется с использованием проводимости стандарт.

Взять ручное считывание несколько раз в неделю и сравнение его с проводимостью зонд. Если показания отклоняются более 10%, необходима калибровка. Фактический метод калибровки зависит от вашего контроллера. У большинства есть возможность сделать одну точку калибровка процесса.Следовать инструкции для вашего контроллера и введите показания ручного теста.

Очистка

Если вам трудно откалибровать датчик или показания между датчиком и ручная проверка являются излишними, может потребоваться очистка датчика.

Для удаление накипи или отложений железа, погружение в разбавленный раствор соляной или галловой кислоты и тщательно промыть. За масла (включая отпечатки пальцев!) смываются моющим средством.

После очистки, может потребоваться повторная калибровка электрода.

Поиск и устранение неисправностей

Низкий или нестабильные показания электропроводности могут быть вызваны различными условиями. То ниже приведены рекомендации, и, как всегда, обратитесь к руководствам по вашему оборудованию для рекомендации производителя.

  1. Попробуйте почистить и заново откалибровать электрод.
  2. Проверьте, мигает ли образец. Закрыть клапан после электрода.Если показания поднимаются и стабилизируются более следующие несколько минут, скорее всего, образец будет мигать.
  3. Проверьте установку производителя рекомендации по правильной установке электрода. Ключ необходимо проверить расстояние между электродами и отключенной продувкой поверхности клапан, минимальные фитинги между запорным клапаном и электродом, размер трубы (без ограничений) и настройка дроссельного клапана.

Если электрод чистый, проба не мигает и сантехника исправна, но электропроводность показывает неправильно, выполните следующие шаги.

  1. Снимите электрод и поместите его в стакан с котловой воды с известным значением электропроводности. Примечание. Некоторые контроллеры будут считывать проводимость только при «выборке». Если контроллер установлен в Режим «прерывистой выборки», вы должны инициировать режим выборки для контроллер, чтобы начать считывание проводимости.
  2. Если показания электропроводности соответствуют образцу, соедините проволокой стакан с водой и трубу.Если проводимость изменение значения (обычно ниже), есть контур заземления и может быть проблема с проводкой электродов. Обратитесь за помощью к производителю.
  3. Если установка удовлетворительная, следующим шагом будет проверка электрического проводка.

Другие возможные проблемы

Электрод утечка: Иногда из-за электрода могла протекать котловая вода в внутренности электрода.Внимательно осмотрите электрод и распределительную коробку. на наличие признаков утечки.

Температура элемент: Если проблема связана с показаниями температуры, следуйте Инструкции производителя по тестированию карты кондиционирования, электрода и сенсорная карта контроллера. Вариантов проблемы несколько, выполнение нескольких простых тестов поможет вам определить, где именно проблема является.

Заземление проблемы: Несмотря на то, что вся проводка установлена ​​правильно, потенциальная Проблема с заземлением контроллера может быть причиной проблемы с калибровкой.Попросите квалифицированного электрика проверить, не подключен ли блок питания к контроллеру. подключен к правильно заземлен. Удаление электрода из процесса и это также можно проверить, поместив на ночь в стакан со стандартным раствором. Если дрейф считывания, проблема может быть в неправильном заземлении контроллера. Если это не дрейфует, сам процесс может быть плохо заземлен.

Правильный техническое обслуживание электродов проводимости вашего котла поможет улучшить производительность вашей системы. Если у вас есть вопросы по вашему оборудованию обратитесь в группу WatertechApplications Team по телефону 414-377-4612. Мы всегда рады помочь.

Замена клапана котла в Канзас-Сити, штат Миссури

При интенсивном использовании в коммерческих или промышленных условиях клапаны на котле и его системе трубопроводов подвержены выходу из строя из-за коррозии, накопления минералов, механических повреждений и т. д. Быстрая замена этих клапанов необходима, чтобы избежать простоев и потерь производительности на вашем предприятии, и с нашей командой в North Point Boiler and Combustion процесс может быть завершен быстро и эффективно.Мы предлагаем услуги по замене клапанов на всей территории Канзас-Сити, включая Сент-Джозеф, штат Миссури, Лоуренс, штат Канзас, и Топика, штат Канзас.

Чтобы узнать больше о наших услугах по замене клапанов для коммерческих объектов в Канзасе или Миссури, позвоните в North Point Boiler сегодня по телефону (816) 673-3912 или , свяжитесь с нами через Интернет .

Услуги по замене клапанов в Канзас-Сити и Сент-Джозеф

Когда клапан не открывается или не закрывается должным образом, или он начинает протекать, это может повлиять на производительность котла или даже привести к его отключению.Если вам нужна быстрая и эффективная замена клапана, доверьтесь нашей команде North Point Boiler. У нас есть навыки и оборудование для быстрой замены всех типов котловой и трубопроводной арматуры, в том числе:

  • Клапаны для газа и мазута
  • Клапаны паровых трубопроводов
  • Клапаны трубопроводов горячей воды
  • Клапаны и регуляторы питательной воды
  • Продувочные клапаны
  • Клапаны сброса давления
  • Превенторы обратного потока
  • Приводы клапанов и органы управления

Мы также предлагаем услуги по ремонту, замене и сварке труб, если повреждение не ограничивается самим клапаном.Мы предлагаем превосходное обслуживание и стремимся быстро устранить проблемы с вашим котлом, чтобы помочь вам свести к минимуму время простоя на вашем объекте.

Свяжитесь с нами по телефону сегодня, чтобы запланировать замену клапана котла в районе Канзас-Сити.

Замена и ремонт клапана в течение 24 часов в Lawrence & Topeka

Многие предприятия полагаются на свои котлы для круглосуточной работы, и когда клапан выходит из строя, это может быстро остановить производство. В North Point Boiler мы предлагаем круглосуточную экстренную службу по всему району Канзас-Сити, чтобы вы могли получить необходимую помощь, когда она вам нужна.Мы быстро предоставим оборудование, необходимое для быстрой замены или ремонта клапана, и будем усердно работать, чтобы восстановить полную работоспособность вашего предприятия в кратчайшие сроки.

Плановая замена клапана в Канзас-Сити, Сент-Джозефе или Топике

Избегайте ненужных простоев и потерь благодаря быстрой и эффективной замене клапанов нашей командой в North Point Boiler and Combustion. Мы здесь, чтобы помочь со всеми вашими потребностями в котле, трубопроводе и управлении, и мы доступны 24 часа в сутки.

Позвоните по телефону (816) 673-3912 или , свяжитесь с нами по телефону , чтобы записаться на замену клапана в любой точке Канзас-Сити или прилегающих районах.

Установка нагрева котла с использованием зональных клапанов с первичным насосом

Это пример использования зональных клапанов для каждой зоны вместо отдельных насосов. Каждый зональный клапан подключен к контроллеру зонального клапана и к отдельному термостату. Когда термостат требует тепла, контроллер зонального клапана запускает котел и любые насосы, необходимые для первичного контура или, при необходимости, для вторичного контура.

Вы заметите, что на рисунке ниже есть смесительный клапан для снижения температуры котловой воды, которая питает 6 зон с зональными клапанами. Эти зональные клапаны могут питать водяные радиаторы или водяные плинтусные конвекторы. Это также может быть использовано для гораздо более низкой заданной температуры, которая может быть использована для зон излучающего тепла пола 6 pex.

Это только пример. Фактические макеты варьируются от работы к работе.

Список материалов, необходимых для подобного проекта (нажмите ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона водяного обогрева (отделка)

Количество 1 — Газовые или электрические отопительные котлы

Количество 6 — Зональные клапаны

Количество 1 — Смесительные клапаны водяного отопления

Количество 18 + — Шаровые краны для водяного отопления

Количество 6 + — Насадки для слива котла и шланга

Количество 1 — датчики температуры и тройники

Количество 1 — Расширительные баки водяного отопления (могут быть уже в котле)

Количество 4 — чугунный насос (для вторичного контура — количество насосов зависит от системы)

Количество 2 — Фланцы насоса (для стороны вторичного контура и, скорее всего, 3/4 дюйма)

Qunatity 1 — контроллер зонального клапана (не показан)

Количество 6+ — Термостаты водяного отопления и напольные датчики

Количество 1 — гидравлические превенторы противотока и комбинированные клапаны автонаполнения

Количество 1 — Водяные воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — Предохранительные клапаны водяного котла и предохранительные клапаны водонагревателя

Количество 1 — Обратные клапаны Taco Flo



Сторона водяного обогрева (распределительная)

Количество X — трубка Pex для водяного радиатора (зависит от системы)

Количество X — Водяные радиаторы и конвекторы (зависит от системы)

Количество X — плинтусы Hydronic (зависит от системы)



X = Требуется различное количество продукта — зависит от фактической системы

Комплект для установки дровяного котла

Фото установки Комплект для установки дровяного котла

Фото установки

Детали котла Hyprotherm


NATURE’S
COMFORT
ЧАСТИ КОТЛА



Труба Pex, соединенная с нижняя часть насоса идет к дому и обычно идет к вашему теплу теплообменник — если у вас нет бойлера или вы не устанавливаете систему Hydronic. В В этом случае вам понадобится паяный пластинчатый теплообменник. который обычно используется между двумя системами, чтобы разделить воду И сохранить внутреннюю систему находится под давлением, а клапан автозаполнения работает точно так же, как и сейчас. См. конец этот раздел для получения дополнительной информации о подключении паяного пластинчатого теплообменника.


Насос обычно поставляется уже смонтированным непосредственно на печь, обычно без запорной арматуры . Однако это хорошая идея установить запорный клапан над насосом (как показано на стр. 24, чтобы в случае насос когда-либо должен быть изменен, подача воды может быть отключена, поэтому вода не вытекает из печи.Это будет в вашем наборе.


Просто добавьте клапан и 1 трубный ниппель с резьбой на обоих концах, как показано ниже




Установка запорной клапан над насосом



Мы рекомендуем это, чтобы вы могли заменить насос без потери большого количества воды и химикатов!

Начните с откручивания насоса, используя головку и трещотка и гаечный ключ.



Не потеряйте резиновое уплотнение!



Отвинтите фланец (если он установлен) с помощью трубного ключа, чтобы поставить на запорной арматуре там, на своем месте.





Обмотать резьбу на колене трубной резьбой Лента.

Оберните нити на маленькой трубе трубой нитяная лента.



Плотно привинтите короткий кусок трубы к закрыть кран.



Прикрутите фланец к труба, затяжка все хорошо. Убедитесь, что ручка запорного клапана освободится насос.

Вы также можете отключить клапан в противоположном направлении (направлении), потому что клапан работает в любом направлении.



Закрепите насос и болт на дне фланец (2 болта сверху и 2 болта снизу). Вкрутите показанный выше фитинг (с тефлоновой лентой) в фланец.



Убедитесь, что труба обрезана абсолютно прямо вставьте втулку, если используются фитинги SharkBite.

В фитингах марки ProBite эта втулка не используется.

Просто вставьте трубу PEX в фитинг, пока он достигает дна.





То завершенная установка должна выглядеть так:

Насос Монтаж проводки показан здесь.

ВСЕ Доступны различные модели НАСОСОВ ЗДЕСЬ





Монтаж обратной линии, запорной арматуры и фитингов



Это завершенная установка:

Добавление двух запорных клапанов (a запорный вентиль и слив крана) на обратке делается
для того, чтобы при потенциальной проблеме с забитым теплообменником или плохим насос,
, владелец может легко диагностировать его без необходимости обращения в сервисную службу.

Здесь вы проверяете свой галлонов в минуту расхода.





Здесь все части разложены так, как они должны быть собран.

Этот УСТАНОВОЧНЫЙ КОМПЛЕКТ в наличии





Наденьте тефлоновую ленту на маленькую трубу. (с фитингами с трубной резьбой), как показано на рисунке.

Убедитесь, что вы обмотали ленту правильно, как показано. Оберните в противоположную сторону от того, как он завинчивается.





Вкрутите еще одну трубу (обернутую также с тефлоновой лентой) на запорный клапан, а затем «Т» и Pex примерка. Обязательно ориентируйте Т-образную форму и запорный клапан так, чтобы запорный клапан ручка очищает слив. Вы также можете повернуть запорный вентиль на противоположной путь (направление), потому что клапан работает в любом направлении.



Винт в смеситель клапан, с помощью тефлоновой ленты, как всегда.





Теперь подключите трубу Pex.



Укус акулы. Просто нажмите трубу до упора, пока она не сядет.
Эти укусы акул фитинги доступны ЗДЕСЬ



Обязательно используйте пластиковые вставьте, если используете оригинальные фитинги SharkBite. Труба Pex ДОЛЖНА быть обрезана под прямым углом!

Фитинги марки ProBite делают не используйте эту вставку.



Показана труба Pex прикреплен здесь, и работа завершена!





Подсоединение котла к плинтусу и лучистому теплу с пластинчатый теплообменник

Copyright 1995-2019



Мы принимаем VISA, MasterCard, Discover и AMEX,
чеки, чеки по телефону а также PayPal.



Пишите Теду по адресу:





ДОМ — Открытый дровяной котел Запчасти

Теплообменник Цены

Подвесные теплообменники Modine

Тепловентиляторы — Подвесные теплообменники с вентилятором

Обработчик воздуха

дрова Нагреватель для бассейна

Дрова Нагреватель спа или гидромассажной ванны

Бытовые водонагреватели и комплекты

Трубчатые и кожухотрубные теплообменники

Изолированный подземный Труба Pex для котла

Стиль SharkBite Фитинги Pex

Водяные циркуляционные насосы

Проводка

Циркуляционный водяной насос

Установка

Циркуляционный водяной насос

Комплекты для подключения наружного котла

Инструкции по установке дровяного котла

Подземная предварительно изолированная труба Pex

Излучающее тепло в полах

5

Инструкции по подключению термостата Ranco

Проводка водяного насоса

Инструкции

4-9-2019
АВТОРСКОЕ ПРАВО 2019



котла безопасности Клапаны и Правила: шильдики, ASME Стандарты и больше

Взрывы котлов на протяжении многих лет причиняли большой ущерб компаниям, поэтому современные котлы оснащены предохранительными клапанами и/или предохранительными клапанами. Предохранительные клапаны котла предназначены для предотвращения избыточного давления, которое обычно является причиной разрушительных взрывов. Тем не менее, чтобы гарантировать, что предохранительные клапаны котла работают должным образом и обеспечивают адекватную защиту, они должны соответствовать нормативным требованиям и требовать постоянного обслуживания и периодических испытаний. Без этих мер предосторожности неисправные предохранительные клапаны могут выйти из строя, что может привести к катастрофическим последствиям.

Как работают предохранительные и предохранительные клапаны котла

Предохранительные клапаны котла активируются давлением на входе.Если давление превышает определенный порог, клапан активируется и автоматически сбрасывает давление. Как правило, используемые для работы с газом или паром, предохранительные клапаны котлов полностью открываются при достижении порогового значения давления и остаются открытыми до тех пор, пока давление в котле не достигнет предварительно определенного безопасного более низкого давления.

Предохранительные клапаны котла служат той же цели — автоматически снижают давление в котле, — но они работают немного иначе, чем предохранительные клапаны. Предохранительный клапан не открывается полностью, когда давление превышает определенный порог; вместо этого он постепенно открывается при превышении порога давления и постепенно закрывается до тех пор, пока не будет достигнут более низкий безопасный порог.Предохранительные клапаны котла обычно используются для работы с жидкостью.

Существуют также устройства, известные как «предохранительные клапаны», которые имеют характеристики обоих типов, описанных выше. Предохранительные клапаны могут использоваться как для жидкости, так и для газа или пара.

Требования к паспортной табличке предохранительного клапана котла

Для предохранительных клапанов

требуются паспортные таблички, содержащие важную информацию об устройстве, в том числе:

  • Емкость
  • Установка давления в фунтах на квадратный дюйм
  • Производитель
  • Дизайн
  • Дата сборки
  • Дата(ы) испытаний
  • Символ ASME

Паспортные таблички должны быть надежно и прочно прикреплены к предохранительному клапану и должны оставаться читаемыми в течение всего срока службы клапана, поэтому долговечность является ключевым фактором.

Руководство по предохранительным клапанам котлов: Национальный совет инспекторов котлов и сосудов под давлением

Национальный совет инспекторов по котлам и сосудам под давлением предлагает руководство и рекомендации по правилам и нормам безопасности котлов и сосудов под давлением. Тем не менее, в большинстве отдельных штатов установлены свои собственные правила и положения, и, хотя они могут быть одинаковыми в разных штатах, важно убедиться, что предохранительные клапаны вашего котла соответствуют всем государственным и местным нормативным требованиям.

Национальный совет опубликовал NB-131, Рекомендуемое законодательство по безопасности котлов и сосудов под давлением и NB-132, Рекомендуемые административные правила и положения по безопасности котлов и сосудов под давлением , чтобы обеспечить руководство и поощрить разработку важнейших законов безопасности в юрисдикциях, в которых в настоящее время нет действующих законов о «надлежащем строительстве, монтаже, проверке, эксплуатации, техническом обслуживании, изменениях и ремонте», необходимых для защиты рабочих и населения от опасных взрывов котлов и сосудов под давлением, которые могут произойти без этих мер безопасности.

Документы предназначены для использования в качестве руководства для разработки местных законов и правил, а также могут использоваться для обновления существующих требований юрисдикции. Таким образом, они предназначены для модификации в соответствии с местными условиями любой юрисдикции.

Правила предохранительного клапана котла из ASME

Американское общество инженеров-механиков (ASME) регулирует нормы, устанавливающие правила и требования для предохранительных клапанов. Обратите внимание, что персонал предприятия должен ознакомиться с требованиями и понять, какие части кодекса применяются к конкретным частям паровых систем предприятия.

Правильный размер и правильная установка являются основными требованиями к предохранительным клапанам котла. Некоторые общие рекомендации по обеспечению правильного размера включают:

  • Разница между рабочим и заданным давлением пара должна быть не менее 20 %.
  • Предохранительные клапаны никогда не должны иметь слишком большой размер; Клапаны увеличенного размера могут привести к таким проблемам, как утечки, вибрация и преждевременный выход из строя.
  • Суммарная пропускная способность предохранительного клапана, расположенного ниже по потоку от клапана регулирования давления, должна превышать максимальную пропускную способность регулирующего клапана.
  • Требования к высокой паропроизводительности, физические или экономические ограничения могут сделать невозможным использование одного предохранительного клапана. В этих случаях использование нескольких предохранительных клапанов в одной и той же системе считается приемлемой практикой, при условии соблюдения правильных требований к размерам и установке, включая вентиляционную трубу соответствующего размера, учитывающую общую пароотводящую способность всех клапанов при одновременном открытии. время.
  • Наименьшее номинальное значение (MAWP или максимально допустимое рабочее давление) всегда должно использоваться среди всех предохранительных устройств в системе, включая котлы, сосуды под давлением и системы трубопроводов оборудования, для определения давления срабатывания предохранительного клапана.

Общие рекомендации по правильной установке могут показаться здравыми для опытных монтажников и инспекторов. Вот некоторые из наиболее важных рекомендаций и передовых практик:

  • Всегда проверяйте чистоту всей паровой системы и отсутствие мусора перед установкой любых предохранительных клапанов.
  • Предохранительные клапаны всегда должны устанавливаться в вертикальном положении, чтобы не влиять на давление срабатывания клапана.
  • Избегайте изоляции предохранительных клапанов от системы, например, путем установки промежуточных запорных клапанов, расположенных между паровым компонентом или системой и входом.
  • Не закрывайте сливные и вентиляционные отверстия пробками или крышками, так как эти функции необходимы для эффективной работы предохранительного клапана.
  • Немедленно свяжитесь с поставщиком клапана в случае любого предохранительного клапана со сломанной проволочной пломбой, так как это указывает на то, что клапан небезопасен для использования. Предохранительные клапаны опломбированы и сертифицированы для предотвращения несанкционированного доступа, который может помешать надлежащему функционированию.
  • Избегайте подсоединения вентиляционного выпускного трубопровода непосредственно к предохранительному клапану, поскольку это может создать ненужный вес и дополнительную нагрузку на клапан, изменяя установленное давление.

Дополнительная литература по предохранительным клапанам, правилам и т. д.

Для получения дополнительной информации о различных типах предохранительных клапанов, компонентах котлов, нормах и связанных с ними темах посетите следующие ресурсы:

Свод правил Калифорнии, раздел 8, раздел 761. Предохранительные клапаны и устройства для сброса давления, котлы.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.дир.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 2. Приказы о безопасности котлов и сосудов под давлением
Статья 4. Установка



(a) Каждый энергетический котел, атомный котел и высокотемпературный водогрейный котел должен иметь предохранительные клапаны или устройства для сброса давления, изготовленные, проштампованные и установленные в соответствии с применимым разделом Кодекса, за исключением:

(1) Для существующих установок штамповка, требуемая Кодексом во время первоначальной установки, может быть принята до тех пор, пока клапаны не будут заменены.

(2) По письменному запросу работодателя Управление может разрешить установку трехходовых двухходовых клапанов под двумя предохранительными клапанами, каждый с требуемой пропускной способностью, при условии, что они установлены таким образом, что оба предохранительных клапана не могут быть закрыты. одновременно отключен от котла и при условии, что трехходовой клапан будет постоянно обеспечивать, по крайней мере, полный поток к работающему предохранительному клапану.

(b) Пользователь должен поддерживать все устройства сброса давления в хорошем рабочем состоянии.Если клапаны не могут быть испытаны в процессе эксплуатации, пользователь должен хранить и предоставлять инспектору записи, показывающие даты испытаний и установленное давление для таких клапанов.

(c) Устройства для сброса давления с установками с открытым выпуском должны иметь трубопроводы и опоры, рассчитанные на силы реакции сброса давления в соответствии с Приложением II ANSI B 31.1.

Слив из устройств для сброса давления должен быть отведен по трубопроводу в безопасное место, где:

(1) Выброс пара или горячей воды не представляет опасности для работающих.

(2) Выбросы пара или воды не наносят вреда каким-либо электрическим или другим машинам или оборудованию.

(3) Выпускная труба не может быть легко закупорена или иным образом заблокирована.

ПРИМЕЧАНИЕ. Упомянутый орган: Раздел 142.3 Трудового кодекса. Ссылка: статья 142.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
