Установка газового котла в частном доме: требования и нормативы монтажа

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

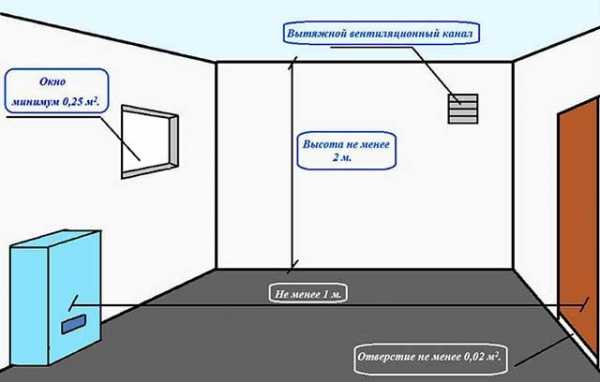

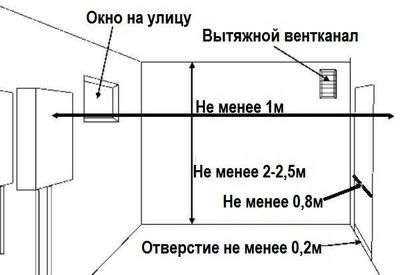

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

• общая площадь 4 м² или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
• высота потолка не менее 2,5 метра;
• уровень пола в топочной не ниже нулевой отметки здания;
• ширина входной двери от 800 мм, при этом створка должна открываться наружу;
• обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
• норма освещения установлена 0,03 л/м²;
• минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см² на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

• для отопительных агрегатов до 30 кВт – на менее 7,5 м³;
• 60 кВт – 13,5 м³;
• более 60 кВт – 15 м³.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

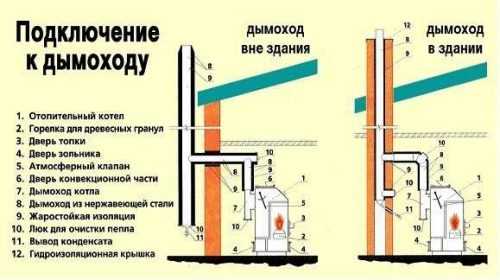

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

• поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
• допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
• каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
• материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
• конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
• высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

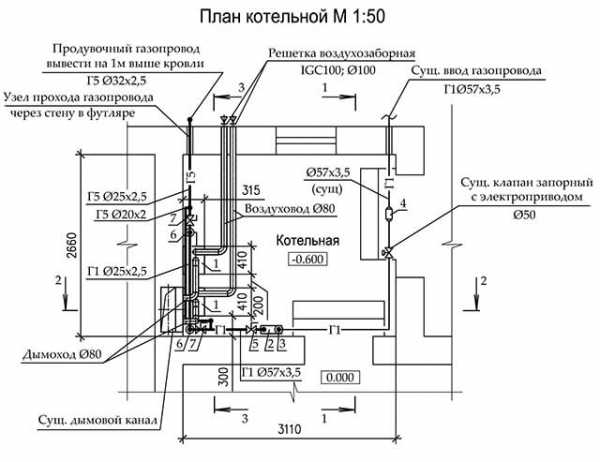

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

• технический паспорт котла;
• инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
• копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

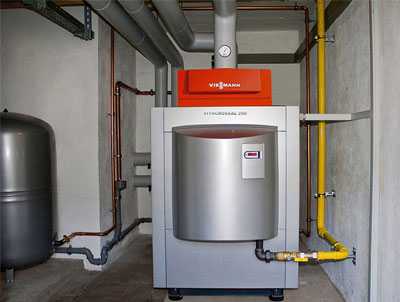

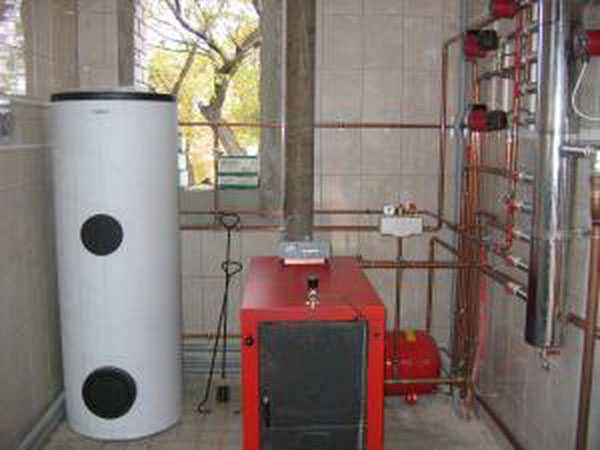

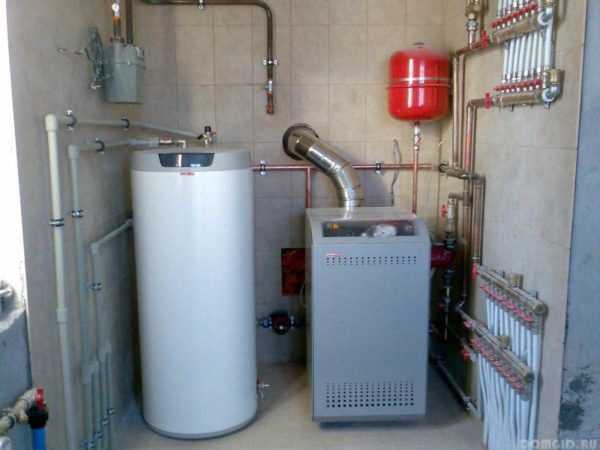

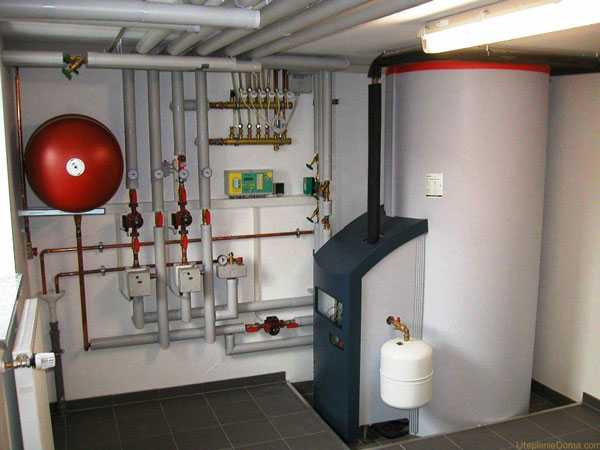

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

• расширительного бака;
• нагревателя горячей воды для бытовых нужд;
• емкостного или скоростного разделителя;
• распределительной гребенки;
• не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

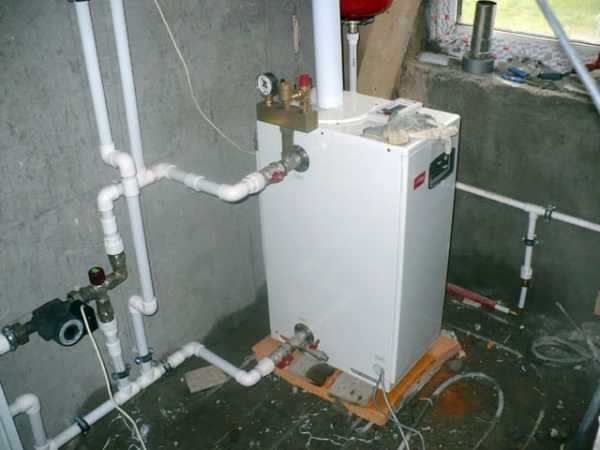

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

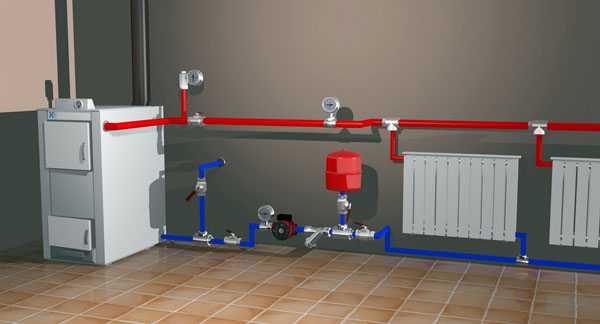

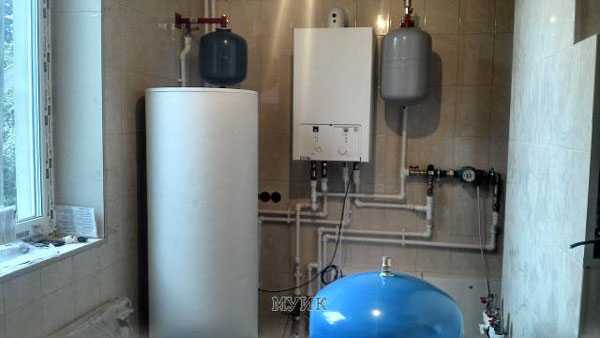

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

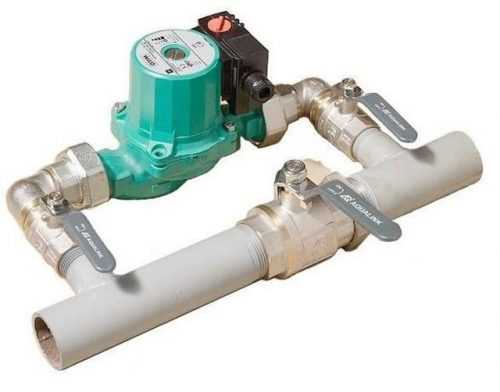

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

Обратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

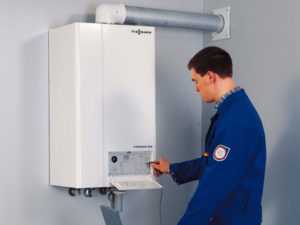

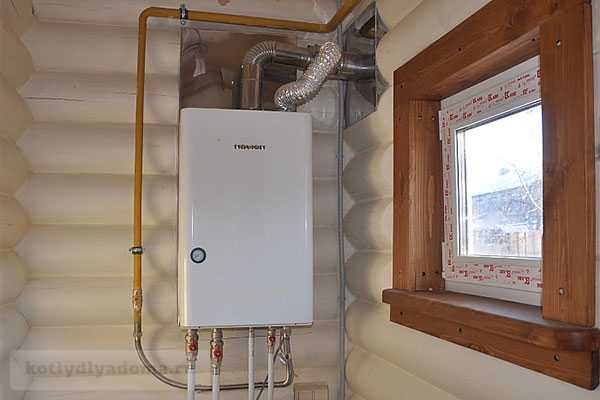

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м². При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

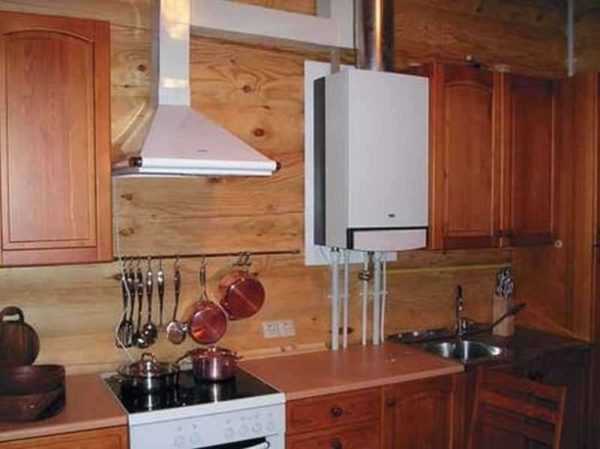

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

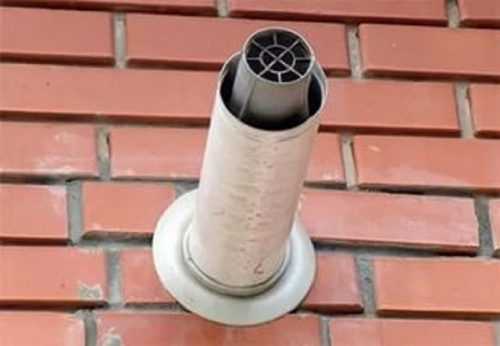

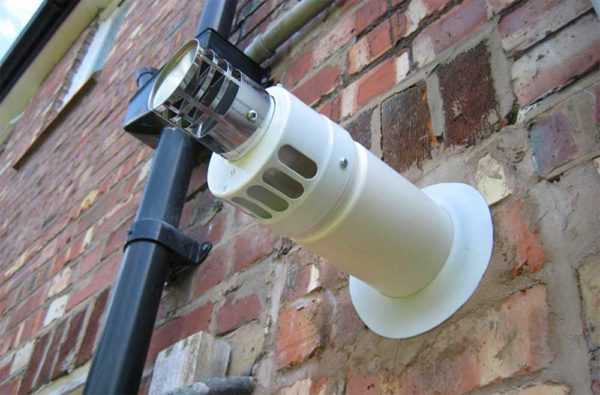

Коаксильный дымоход.

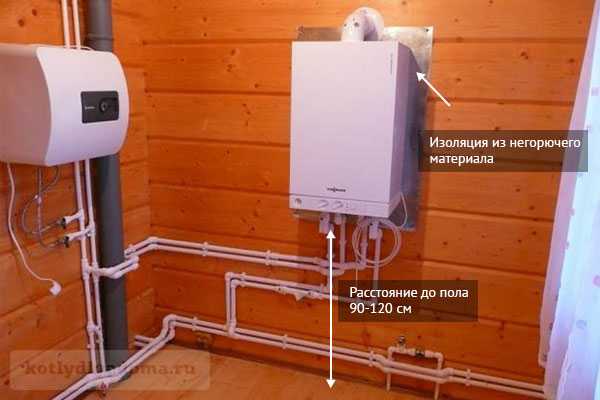

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

Краткая инструкция по монтажу

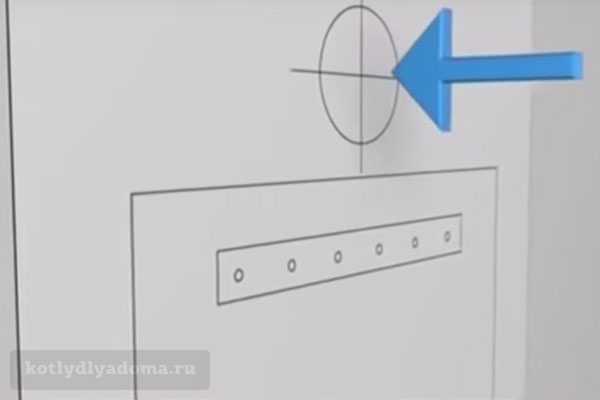

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

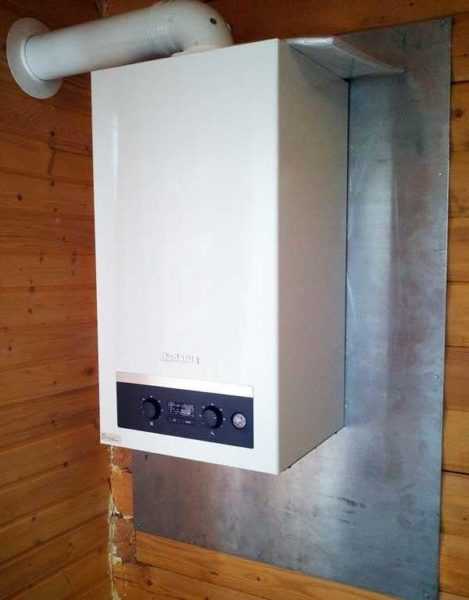

1. закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
2. на поверхность листа нужно наклеить монтажный лист;
3. в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
4. повесить котел на стену;
5. проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
6. ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
7. установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
8. подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
9. пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

• ежегодная чистка всех установленных фильтров;
• контроль технической исправности блока управления;
• осмотр теплообменника на наличие сажи;
• проверка герметичности стыков и соединений газопровода путем обмыливания;
• чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме

domzastroika.ru

Установка газового котла в частном доме требования

Для отопления частного дома оптимальным вариантом, безусловно, является газовый котел. Этот отопительный агрегат обладает высоким КПД и позволяет достаточно плавно и гибко регулировать интенсивность обогрева жилых помещений, порой даже без применения дополнительных термостатических приборов. На сегодняшний день газ считается самым выгодным топливом с точки зрения экономичности, поэтому затраты на подобный котел быстро окупят его приобретение и расходы на установку.

Установка газового котла в частном доме требования

Если планируется установка газового котла в частном доме требования к помещению и самому отопительному прибору необходимо уточнить заранее. Получив общую информацию, можно убедиться в том, что предстоит собрать немало различных документов и обойти несколько инстанций. Поэтому стоит подготовиться не только теоретически и технически, но даже и психологически к этим достаточно малоприятным, но, увы, необходимым мероприятиям.

Содержание статьи

Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу автономной системы.

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться газовый котел. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

• Техпаспорт газового котла.
• Инструкция по его эксплуатации.
• Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
• Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Если же проект утвержден, его заверяют соответствующим образом а это значит, что можно уже производить практические работы по монтажу газового отопительного оборудования.

Основные требования к помещению котельной

Для установки газового оборудования мощностью 30 кВт и более должно быть предусмотрено отдельное помещение. Оно должно соответствовать всем существующим нормам и инструкциям. Достаточно часто для котельной стараются выбрать одну из комнат в подвальном или цокольном этаже, но при этом необходимо знать, что подобная установка газового котла разрешена только для одноквартирных частных жилых домов.

В частном доме под котельную лучше всего выделить отдельное помещение

В частном доме может быть установлен котел любой мощности, так как его обычно размещают в пристроенном к дому помещении, таким образом, получая возможность отапливать не только жилые помещения, но и подсобные.

Общие требования

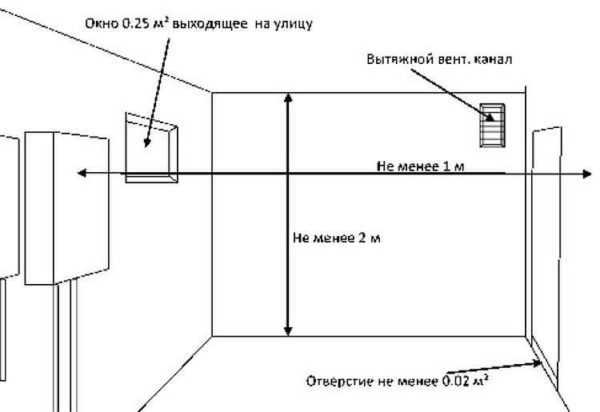

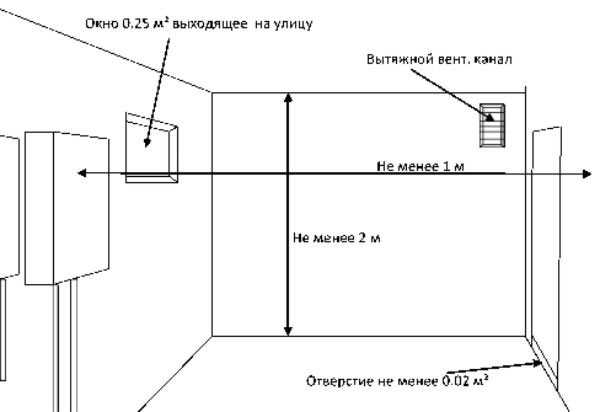

Основные требования к котельной следующие:

• Площадь помещения для установки одного котла должна быть не менее 4 м². При этом общее количество котлов в одном помещении никогда не может быть более двух.
• Высота потолка комнаты не меньше 2200÷2500 мм.
• Окно, которое является обязательным в котельной для естественного освещения, должно иметь размер из расчета на каждые 10 м³ объема помещения 0,3 м² площади окна, но в любом случае не менее 0,5 м².
• Ширина проема двери должна быть не меньше 800 мм.

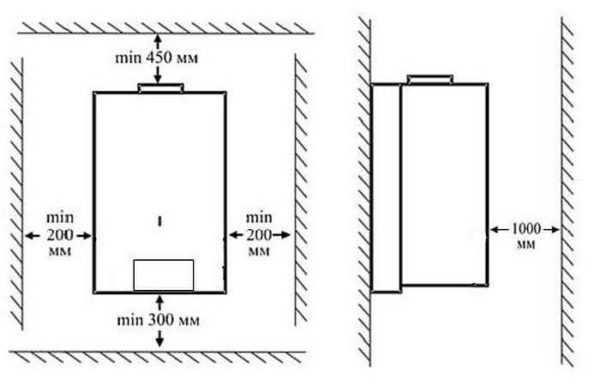

• Расстояние между входной дверью и котлом не может быть менее 1000 мм, но лучше, если этот интервал будет составлять 1300÷1500 мм.
• Для возможности проведения ремонтно-профилактических работ перед котлом должно быть предусмотрено необходимое свободное пространство, которое должно составлять как минимум 1300 мм.
• Котел должен быть установлен устойчиво и в строго горизонтальном положении – это позволит минимизировать возможные вибрации и шумы.
• Пол в котельной должен быть изготовлен из негорючего материала и быть идеально ровным.
• Стены должны быть выполнены также из негорючих материалов, а поверхности около стенок котла могут быть дополнительно изолированы термостойкими материалами.
• В котельную должна быть подведена холодная вода. В полу помещения необходимо оборудовать систему слива теплоносителя в канализацию.
• Электрические розетки должны иметь контур заземления, так как некоторые элементы котла, например, розжиг или насос, подключается к электроснабжению.
• Необходимо обеспечить доступ к дымоходу – в частности – к ревизионному окну – для контроля проходимости канала и возможности проведения прочисток.

Системы вентиляции и дымохода

Системы вентиляции и отводов продуктов сгорания газа в котельной должны быть установлены с соблюдением правил монтажа газового оборудования, так как неисправность или неэффективная работа этих систем может привести или к неработоспособности оборудования, или, что еще хуже, к аварийной и даже взрывоопасной ситуации.

К вентиляции и дымоходу нормативными документами предъявляются следующие требования:

• Вентиляционные и дымоходные каналы должны быть разделены.

Основные параметры естественной вентиляции котельной

• Для поступления свежего воздуха в помещение котельной необходимо предусмотреть приточную вентиляцию. Входное окно делается в нижней части наружной стены или входной двери. Размер вентиляционного окна должен составлять не меньше чем 1/30 от общей площади помещения, но не менее не менее 80 мм² на 1 кВт мощности установленного газового агрегата — для притока воздуха с улицы, и не менее 300 мм² на 1 кВт, если приток воздуха идет из другого помещения.
• Вентиляционные каналы должны быть всегда открыты, так как воздух должен циркулировать постоянно.
• Котел рекомендовано устанавливать как можно ближе к дымоходной трубе.
• Дымоход, устраиваемый в стене должен иметь два входных канала:

— основной, для монтажа дымоходной трубы;

— ревизионный, расположенный ниже первого не меньше, чем на 250 мм — этот канал предназначается для технологической очистки.

• Вытяжное отверстие дымохода не должно иметь сечение меньше, чеи выходной патрубок самого котла.
• Дымоход не должен иметь более трех изгибов или поворотов.
• Дымоходная труба изготавливается из нержавеющей или углеродистой листовой стали. Использование асбестобетонных труб или других, сделанных из слоистых материалов, допустимо только на расстоянии не менее 500 мм от дымоходного патрубка котла.

Дымоходная труба может проходить через помещения или сразу выходить на улицу

• Чтобы эксплуатация котла была безопасной, а сама система отопления – эффективной, должны быть созданы благоприятные условия для поддержания нормальной тяги. Поэтому очень важно рассчитать и общую высоту дымоходной трубы, и ее расположение над поверхностью кровли, чтобы оголовок не попал в зону так называемого ветрового подпора.

Так, для дымоходной трубы газового котла существуют определенные нормативы:

Правильное расположение дымохода над кровлей

— над плоской крышей, не имеющей конька, труба должна подниматься не менее, чем на 500 мм над кровлей или над парапетом, если он есть по периметру крыши;

— если труба выходит через скат крыши на расстоянии от конька меньше, чем 1500 мм, то ее оголовок поднимается над ним не менее, чем на 500 мм;

— при условии выхода трубы через скатную крышу на расстоянии по горизонтали 1500÷3000 мм от конька, оголовок необходимо поднять на уровень не ниже вершины конька;

— если же дымоход проходит сквозь скатную кровлю на расстоянии более, чем 3000 мм от конька, то его выходное отверстие должно быть расположено на условной линии, проведенной под углом в 10˚ к горизонту от вершины конька.

Оптимальное решение – установка сэндвич-дымохода

В наше время проблема создания надежной системы отвода продуктов сгорания решается значительно проще. Быстрый и надёжный монтаж сэндвич-дымоходов позволяет максимально ускорить введение котлового оборудования в эксплуатацию. Подробнее об этом – в специальной публикации нашего портала.

Несколько слов о газовых котлах

В наше время потребителю представлен широкий ассортимент газового отопительного оборудования отечественных и зарубежных производителей. остается лишь сделать правильный выбор.

Газовые котлы можно подразделить на несколько типов по различным критериям:

— по конструктивному исполнению;

— по способу установки;

— по номинальной мощности,

— по типу розжига;

— по технологии отвода продуктов сгорания.

• По базовой конструкции котлы разделяют на одно- и двухконтурные.

— Первые предназначаются для обеспечения системы отопления, а в случае необходимости использования их для горячего водоснабжения придется устанавливать дополнительный прибор – бойлер косвенного нагрева.

— Двухконтурные же модели рассчитаны, как на отопление, так и на обеспечения горячей водой. Они могут работать по проточному принципу нагрева или же быть оснащенными встроенным бойлером, который и нагревает, поддерживает определенный запас разогретой воды для бытовых нужд.. Поэтому этот агрегат вполне можно назвать универсальным.

Одноконтурные котлы часто обозначаются аббревиатурой АОГВ — агрегат отопительный газовый водогрейный.

Двухконтурные приборы, предназначенные для отопления и обеспечения горячей водой, обозначаются АКГВ — агрегат комбинированный газовый водогрейный.

• По способу установки и монтажа газовые агрегаты могут быть настенными и напольными.

— Напольные котлы обычно отличаются от настенных более высокой мощностью. Их, как правило, стараются разместить в котельных, чтобы они своими габаритами не загромождали помещения.

— Настенные варианты газовых приборов становятся все более популярными, так как их можно установить даже в условиях квартиры. Использование подобного оборудования удобно еще и тем, что отвод продуктов сгорания не требует сооружения «классического» дымохода – он может осуществляться прямо на улицу через внешнюю стену посредством коаксиального дымохода, который обеспечивает одновременно и подачу необходимого для сжигания газа воздуха.

Дымоход коаксиального типа

Все современные газовые котлы отопления оснащаются автоматическими системами защиты того или иного уровня сложности, но обязательно предусматривающими прекращение подачи газа на горелки в случае утечек, перебоев в газовой магистрали, перегрева теплоносителя, и отсутствия или недостаточности тяги в дымоходе.

Важным критерием выбора всегда является мощность котла, то есть его способность выработать определенное количество тепловой энергии за единицу времени (кВтч).

Подбор необходимой модели по этому параметру проводится на основании расчетов, в которых базовой исходной величиной является площадь отапливаемых помещений.

Часто в обиходе этот параметр рассчитывается по соотношению, в котором на каждые 10 м² площади отводится 1 кВт, плюс, естественно, до 15÷20 % запаса для того, чтобы котел не работал на пределе своих возможностей.

Формула расчета выглядит так:

W = S × Wуд / 10

W — мощность котла,

S — площадь отапливаемых помещений,

Wуд — удельная мощность для обогрева 10 м².

Причем, удельная мощность может варьироваться в зависимости от региона проживания, например:

• Северный регион – 1,5÷2,0 кВт.
• Средняя полоса России – 1,0÷1,2 кВт.
• Южный регион — 0,7÷0,9 кВт.

Такой подход к определению необходимой тепловой мощности вполне имеет право на существование. Но все же не отличается точностью, так как не учитывает целый ряд особенностей самого дома. Если у читателя есть желание провести более точный расчет, то рекомендуем ему воспользоваться специальным калькулятором, в котором заложены поправочные коэффициенты на специфику конкретного отапливаемого помещения.

Для работы потребуется план своих жилых владений и наличие некоторой дополнительной доступной информации о параметрах помещений. Расчет проводится для каждого отапливаемого помещения отдельно, а затем несложно будет просуммировать полученные значения, чтобы получить рекомендуемую мощность газового котла. Кстати, рассчитанные показатели по каждой комнате отдельно помогут еще и в правильном подборе необходимых радиаторов отопления.

Если какие-либо данные (например, положение относительно сторон света, «розы ветров» и т.п.) неизвестны, то можно при вводе это поле не заполнять. Но в этом случае расчёт будет проведен с учетом наиболее неблагоприятных условий.

Калькулятор расчета необходимой тепловой мощности для системы отопления дома

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Положение внешней стены относительно зимней «розы ветров»

наветренная сторонаподветренная сторонапараллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Существует и целый ряд иных критериев оценки газового оборудования, информация о которых будет необходимы при выборе оптимальной модели

Как подойти к выбору газового котла?

Такое приобретение – весьма дорогостоящее, и делается с расчетом на многолетнюю эксплуатацию. Что следует оценивать при выборе газового котла – читайте в специальной публикации нашего портала.

Последовательность проведения работ по монтажу газового котла

Установка газового оборудования должна производиться специалистами газовых служб, прошедших необходимую подготовку и аттестацию, а также имеющих лицензию на проведение работ такой направленности. Естественно, монтаж оборудования тоже повлечет за собой определенные затраты, но зато это будет окупаться уверенностью в том, что работа произведена качественно, а жильцам дома гарантирована полная безопасность.

В некоторых случаях разрешается производить монтаж котлов собственными силами, но данное персональное разрешение должно быть получено от контролирующей организации. Тем не менее, принимать смонтированное оборудование и проводить первое испытание все равно должны будут специалисты.

Установку, проверку, первый запуск и отладку газового котельного оборудования должны проводить специалисты

Установка котла проводится в такой последовательности:

• В первую очередь необходимо убедиться, что для монтажа есть все необходимые комплектующие. Для этого будет нелишним еще раз внимательно изучить техническое руководство оборудования и утвержденный проект его установки.
• Далее напольный котел устанавливается на подготовленную прочную и ровную поверхность из негорючего материала. Идеальным основанием под газовый агрегат станет бетонная стяжка, на которую может быть уложен металлический лист или же керамическая плитка. Основание должно охватывать и предтопочное пространство – это, примерно, 400÷500 мм в передней части котла.
• Очень важно проследить за тем, чтобы корпус прибора равномерно опирался на все ножки, если они предусмотрены конструкцией. Нестабильная установка – не допускается
• Газовый котел должен быть удален от электроприборов, и доступ к нему должен быть обеспечен со всех сторон.

Существующие правила расположения котла предусматривают следующие расстояния до стен и потолка.

Напольный котел должен устанавливаться на определенном расстоянии от стен

Рисунок «А»:

• От поверхности котла до неизолированного потолка расстояние должно составлять не менее 1200 мм.
• От боковой стенки напольного котла до незащищенной изоляцией стены расстояние не может быть менее 320 мм. Если же на стене закреплена асбестовая панель, закрытая металлическим листом, то расстояние может быть сокращено до 260 мм.

Рисунок «Б» :

• Расстояние между дымовой трубой и незащищенной стеной не должно быть меньше, чем 500 мм. Если стена защищена асбестом и металлом, то это расстояние может быть сокращено до 250 мм.

Настенные котлы навешиваются на стену на специальные кронштейны или крепежные планки, которые входят в комплект поставки прибора. Монтаж производится на высоте 1000÷1600 мм от пола.

Кронштейны или планки размечаются по строительному уровню, так как котел должен быть подвешен идеально ровно по вертикали и горизонтали, Далее, на надежно зафиксированные крепления навешивается сам прибор.

Следующим шагом как навесной, так и напольный котел необходимо подключить к дымоходу. Для этого на любом приборе предусмотрен специальный патрубок. Соединение патрубка с дымоходом должно быть абсолютно герметичным, так как через небольшие зазоры может произойти утечка продуктов сгорания. Соединение проводится «по дыму», то есть патрубок самого котла должен войти в раструб дымоходной трубы.

Подключая котел к водопроводу, для обеспечения заполнения системы и необходимой подпитки, перед входом в котел на трубе устанавливается фильтр грубой очистки воды (грязевик), с обеих сторон которого необходимо установить запорные краны. Эти элементы общей конструкции необходимы для перекрытия воды во время прочистки или замены фильтра. Установка фильтра с такой же обвязкой приветствуется и на «обратке» отопительного контура перед котлом. Все эти меры позволят продлить безаварийный срок службы оборудования, так как теплообменник благодаря очистке теплоносителя не будет забиваться.

Обычно на трубе «обратки» сразу монтируется и циркуляционный насос, который лучше всего обвязать с байпасом и запорными кранами – это дает возможность переключения при необходимости с принудительной на естественную циркуляцию.

На «обратке» перед котлом обычно устанавливается циркуляционный насос с байпасом и запорными кранами

Подключение к водопроводу лучше всего производить до места первого разветвления труб отопительного контура и как можно ближе к входу трубопровода через стену котельной – это поможет обеспечить необходимый уровень давления при заполнении системы отопления.

Как правило, в напольном котле отопления патрубок для подключения трубы подачи отопительного контура расположен в верхней части прибора, а патрубок «обратки» — в нижней. В настенном котле отопления патрубки подачи и «обратки» обычно располагаются снизу прибора.

Газовая труба, к которой подсоединяется подводка к котлу, должна быть оснащена краном, который предназначается для быстрого перекрытия подачи газа.

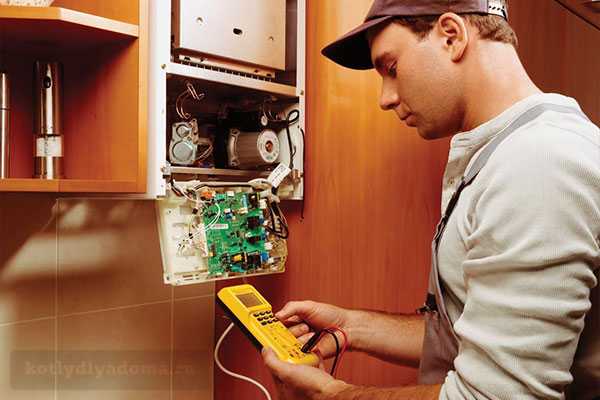

После завершения монтажа и подключения котла к контуру отопления, производится общее испытание на герметичность. Это процесс называется опрессовкой и проводится специалистами с использованием специального оборудования, создающего в системе определенное избыточное давление, при котором на соединениях не должно появиться признаков протечки теплоносителя.

Уполномоченные мастера газовой службы должны обязательно проверить герметичность подсоединения гибкой подводки и всех узлов газового блока котла. После этого они же должны провести пробный запуск оборудования и проверить корректность его работы в различных режимах.

После завершения всех контрольно-испытательных операций, если соблюдены все правила и нормы подключения, а само оборудование работает исправно, контролёр составит акт, который станет разрешительным документом на эксплуатацию котла.

Видео: Типичные ошибки при оборудовании котельной

Эксплуатация газового котла

Основные правила эксплуатации газовых отопительных приборов заключаются в следующем:

• Помещение котельной необходимо поддерживать постоянно в сухом состоянии.
• Фильтры для теплоносителя должны вовремя очищаться от загрязнений, чтобы продлить срок службы теплообменника.
• Категорически запрещается вносить какие-либо самостоятельные изменения в конструкцию котла, и тем более – снимать или «загрублять» датчики или клапаны систем защиты.
• Своевременно должна производиться очистка дымоходной трубы от продуктов горения, осевших на ее стенки.
• Рекомендовано установить в доме или котельной газоанализатор, который поможет выявить неполадки в газовом оборудовании. Во многих регионах это требование уже является обязательным, входящим в технические условия и упитывающимся еще при составлении проекта.
• Наследует игнорировать своевременное техническое обслуживание котельной установки, которое рекомендуется проводить в начале и в конце отопительного сезона. Для этого лучше всего пригласить квалифицированного специалиста, который проверит работу вентиляции, дымохода, герметичности системы, чистоту фильтров и горелки.

В заключение хотелось бы дать рекомендацию владельцам жилья – никогда не заниматься самодеятельностью и доверять все работы, связанные с монтажом и проверкой газового оборудования, только опытным специалистам. Квалифицированно выполненный монтаж и своевременные профилактические мероприятия обеспечат долгое и безотказное функционирование котла, а значит — и всей отопительной системы дома.

Видео: работа специалистов по установке настенного газового котла

stroyday.ru

требования норм и правила монтажа

Невзирая на растущую популярность твердого топлива, магистральный газ остается главным энергоносителем, потребляемым с целью отопления помещений. Соответственно, домовладельцы продолжают приобретать газоиспользующее оборудование. Следующий шаг — установка газового котла, выполняемая в квартире или частном доме согласно нормативным и техническим требованиям. Предлагаем пройти эту процедуру виртуально, начиная с выбора отопительного агрегата.

Порядок действий домовладельца

Устройство либо замена газового отопления в загородных коттеджах или помещениях многоквартирного дома производится с разрешения соответствующей службы. Причем установить котел и сделать обвязку можно своими руками при условии соблюдения действующих строительных норм. Сотрудниками газоснабжающей организации выполняется 3 вида работ: разработка проекта (с согласованием), подключение газа и запуск теплогенератора.

Справка. Проектирование и монтаж обычно заказывают компании – поставщику топлива, хотя законодательство не запрещает нанимать сторонние фирмы. Вопрос заключается в стоимости услуг и длительности процедуры согласования.

Как нужно правильно действовать, чтобы установить в жилище газовый котел:

1. Выделить помещение под монтаж источника тепла.
2. Купить теплогенератор нужной мощности, совместимый с системой отопления.
3. Обратиться с заявлением в газоснабжающую организацию, приложив пакет документов. Получить технические условия (ТУ) на присоединение газоиспользующей установки.
4. На основании ТУ заказать изготовление проектной документации и согласовать ее в соответствующей службе компании – поставщика газа.
5. Соблюдая все правила и требования, изложенные в проекте, смонтировать и подсоединить котел к отоплению.
6. Вызвать специалистов Горгаза, выполняющих подключение к топливной магистрали и первичный запуск источника тепла.

В целом указанный порядок установки и присоединения котлов действует во всех странах бывшего СССР. В любом случае домовладелец получает технические условия, где перечислены требования действующих в государстве нормативов. Рассмотрим каждый этап по отдельности.

Помещение для установки

Согласно предписаниям СНиП и других сводов правил, монтаж газоиспользующих отопителей допускается в следующих помещениях:

• мощностью до 60 кВт – на кухнях жилых зданий;
• в отдельной комнате любого этажа, в том числе подвала, где соблюдены нормативные требования;
• в пристроенной либо отдельно стоящей котельной.

В большинстве случаев газовые котлы отопления ставятся в обособленном помещении топочной. В квартирах и небольших дачных домах отопительные агрегаты размещаются на кухне, реже – в проходном коридоре (касается настенных версий теплогенераторов).

Размещение теплогенератора в отдельной комнате

Какие требования выдвигаются к помещениям:

1. Высота потолочного свода – не менее 2,5 м, минимальный объем – 15 кубов.
2. Вентиляция, действующая за счет естественной вытяжки. Количество вытяжного воздуха равно трем кубатурам топочной за 1 час. Величина притока считается так: объем вытяжки + воздушная смесь на горение (количество указывается в техническом паспорте котла).
3. В котельной нужны окна, выходящие на улицу, на кухне – форточка. Расчет площади светопрозрачных конструкций производится следующим образом: кубатура умножается на 0,03 м². По результату несложно определить размеры окон.
4. Стены отдельной топочной строятся из негорючих материалов. В деревянном доме конструкции придется защищать несгораемой обшивкой.
5. Пристроенные котельные обеспечиваются отдельным входом с железной дверью.

Рядовому домовладельцу сложно рассчитать вентиляцию по расходу воздуха за 1 час. Отсюда совет: организуйте вытяжку через канал минимальным сечением 14 х 14 см, оптимальный размер – 28 х 14 см. Выход вытяжной шахты делается в верхней зоне помещения, приток организуется через входную дверь, куда встраивается решетка с живым (полезным) сечением 0,025 м². Развернуто о помещении газовой котельной рассказывается в видеосюжете:

Подбор отопительного агрегата

Первый критерий выбора газового котла – тепловая мощность, потребная на отопление. В зависимости от условий эксплуатации производительность теплогенератора рассчитывается так:

1. В зоне с умеренным климатом мощность вычисляется умножением обогреваемой площади на 100 Вт. К полученной цифре применяется повышающий коэффициент запаса 1,2 (+20%).
2. При высоте потолков 3 м и больше производительность считается по объему здания – кубатура перемножается на среднее значение 40 Вт.
3. В южных регионах площадь умножается на 80, в северных – на 200 Вт. Коэффициент запаса сохраняется.
4. Расчетная мощность двухконтурных версий и обычных котлов, работающих совместно с бойлером косвенного нагрева, умножается на коэффициент запаса 1,5 (+50%) вместо 1,2.
5. Если теплогенератор завязан по схеме с буферной емкостью – аккумулятором тепла, запас мощности увеличивается вдвое (+100%).

Тип агрегата зависит от схемы отопления. К самотечным открытым системам подойдут энергонезависимые модели газовых котлов – напольные и парапетные. Закрытые схемы, функционирующие под давлением, лучше подключать к настенным отопителям, снабженным собственным циркуляционным насосом и расширительным баком.

В квартирах и частных домах, где по различным причинам нельзя отводить дымовые газы традиционным способом, рекомендуется монтаж газового котла с закрытой камерой сгорания и принудительным наддувом воздуха. Подобные теплогенераторы оборудованы коаксиальным дымоходом, прокладываемым наружу сквозь стену. Принцип работы следующий: по внешнему каналу двустенной трубы турбиной втягивается воздух, а через внутренний проход выбрасываются продукты горения.

Оформление разрешительной документации

Немного уточним последовательность действий: сначала нужно обращаться к газовщикам за разрешением на установку котла, затем покупать отопительный агрегат, после чего запрашивать технические условия и заказывать проект. Для получения ТУ и обращения к проектировщикам подготовьте пакет документов:

• право собственности на жилище – квартиру либо частный дом;
• актуальная планировка здания;
• паспорт и инструкция по эксплуатации газового теплогенератора;
• сертификат на изделие.

Примечание. Сертификат и документацию отопителя предоставляет производитель оборудования.

Пример проекта котельной

Получив техусловия, передайте их инженерам – проектировщикам, подкрепив чертежами здания и собственными пожеланиями касательно места установки котла. При отсутствии планировок придется доплатить за выездное обследование – техник составит чертеж по факту.

Совет. Скрупулезно обговорите с проектировщиками основные моменты – точное месторасположение отопительного агрегата и конструкцию дымохода. Это позволит сэкономить время и начать монтажные работы, не дожидаясь согласования проекта.

Готовая проектная документация (минимум 3 экземпляра) визируется ответственными лицами газоснабжающей организации. На данном этапе стоит заказать прокладку наружных и внутренних газопроводов. Обращайтесь в ту же контору либо другую лицензированную фирму.

Требования к помещению топочной

Требования к монтажу

При установке напольного котла, сжигающего природный газ, рекомендуется соблюдать минимальные расстояния до стен и прочих строительных конструкций:

• ширина свободной площадки перед фронтальной частью отопителя – 1250 мм;
• боковые проходы для обслуживания и устранения неисправностей – 700 мм;
• минимальный просвет сзади агрегата – 50 см.

К навесным газовым котлам требования мягче – впереди нужно оставить не менее 1 м свободного пространства, по бокам – 20 см, снизу – 300 мм. Нависающая над теплогенератором конструкция должна располагаться не ближе 45 см, как показано на схеме.

Перед тем как установить стационарный котел на деревянные полы, обязательно подложите несгораемую прокладку из базальтового картона и кровельной стали, выступающей за габариты корпуса на 100 мм, впереди – на 70 см. Если в силу различных причин отопитель стоит близко к стенам деревянного дома, их следует обшить негорючими материалами:

• листы базальтового картона;
• плиты минерита;
• сталь оцинкованная 0,8—1 мм в толщину;
• асбестовые листы.

Рекомендация. Не применяйте асбест, когда устанавливаете газовый котел на кухне, – он выделяет вредную пыль.

Аналогичные предосторожности выполняются при монтаже навесного теплогенератора на деревянную стену. Простейшая противопожарная мера – подложить под корпус оцинкованный металл, выступающий на 10 см (вниз – на 70 см), как изображено на фото.

Подключение к дымоходу и отоплению

Газовые отопительные агрегаты с открытой камерой сгорания требуют подключения к дымоходной трубе с хорошей естественной тягой. Ее оголовок не должен попадать в зону ветрового подпора, иначе сила тяги снизится до нуля. Минимальная высота дымохода – 5 м (считая от горелки), оптимальная зависит от расположения и расстояния от конька скатной крыши (указана ниже на схеме).

Важный момент. Присоединять патрубок газового котла к кирпичным вентиляционным каналам, сделанным в стене квартиры или загородного дома, категорически запрещается.

Общие требования к дымоходам и подключению газовых котлов выглядят так:

1. Диаметр трубы – не меньше размера патрубка агрегата, предназначенного для отвода продуктов горения.
2. Материал дымоходного канала – оцинкованная сталь, нержавейка, кирпич либо керамика. Никаких алюминиевых гофр.
3. Общая длина горизонтального участка, врезающегося в вертикальную трубу, — не более 3 м; Ниже места врезки с минимальным отступом 25 см устраивается ревизионный люк.
4. Расстояние от металлического дымового канала до деревянных конструкций – 0,5 м. Если закрыть горючий материал асбестом или кровельным железом, отступ допускается уменьшить до 100 мм.
5. Максимальное число поворотов дымохода на 90° не должно превышать 3. Сюда не относятся отводы 30 и 45°, применяемые для обхода трубой кровельного свеса.

Требования к монтажу коаксиальных труб турбированных котлов проще: канал делается с небольшим уклоном на улицу плюс соблюдение противопожарных мер при проходе деревянных стен. Подробно устройство дымоходных труб описывается в отдельном материале.

Обвязка котла производится согласно таким рекомендациям:

• настенный теплогенератор просто подключается к системе отопления через отсекающие краны с американками;
• на входе газа и теплоносителя устанавливайте сетчатые фильтры;
• для напольного отопителя требуется собрать схему, соответствующую системе отопления: поставить циркуляционный насос, расширительный бак и группу безопасности;
• к обратному трубопроводу с теплоносителем подсоедините подпитку из водопроводной сети;
• при совместной работе с дровяным либо электрическим котлом предусмотрите монтаж обратных клапанов.

Под турбированный отопитель с высоким КПД, оснащенный вентилятором и автоматикой, установите розетку с напряжением питания 220 вольт и заземляющим проводом. Позаботьтесь, чтобы в случае аварии ее не залило водой. При подключении через стабилизатор или блок бесперебойного питания организуйте для указанных аппаратов специальную полку либо шкафчик.

Заключение

По окончании работ персонал газовой службы проверит правильность монтажа и соответствие проекту. Если возникнут критические замечания, недочеты придется устранять – без этого компания не позволит ввод в эксплуатацию и подачу газа на объект. При отсутствии претензий специалисты подключат газовую трубу, выполнят настройку и запуск оборудования. Останется сделать последний шаг – заключить договор на поставку топлива.

qustu.com

Установка газового котла: нормативы, требования, правила

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

Для установки мощных газовых котлов требуется отдельное помещение

Нормы установки газового котла

Содержание статьи

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

• на первом этаже дома;
• в цокольном или подвальном этаже;
• на чердаке:
• газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

• при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
• от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

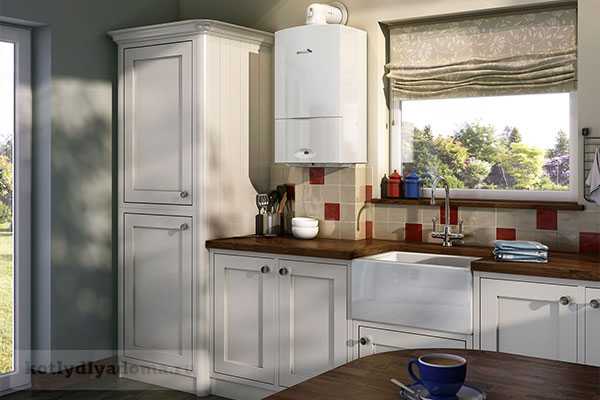

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

• Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
• Высота потолка — не менее 2,5 м.
• Наличие вентиляции:
  • вытяжка производительностью не менее трехкратного объема помещения;
  • приток такой же, плюс воздух на горение.
• Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м², при толщине 4 мм — не менее 1 м², стекло 5 мм — 1,5 м².
• В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м².

  Организация отведения продуктов горения в напольном газовом котле

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

• Высота потолков — не менее 2,5 м;
• Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м³.
• Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
• Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
• В помещении должно быть окно. Площадь стекла — не менее 0,03 м² на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

• Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
• Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
• Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены.

  Пристройка должна строится на несвязном фундаменте

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

• Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
• Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

stroychik.ru

Монтаж настенного газового котла в частном доме своими руками

Содержание

1. Можно ли устанавливать газовый котел своими руками?
2. Как правильно выбрать место для монтажа?
3. Как разместить газовый котел на стене?
4. Процесс монтажа навесного газового котла

Введение

Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.

Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.

Можно ли устанавливать газовый котел своими руками?

Проектируя отопительную систему следует учитывать требования газовых служб, которые они предъявляют как к месту установки настенного газового котла, так и к самому процессу монтажа. Если все технические требования и строительные нормы соблюдены, в некоторые работы допускается выполнить своими руками.

Фото 1: Ввод в эксплуатацию настенного котла представителем газовой службы

Следует помнить, что самостоятельно разрешается производить только сам размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным газовой службой. Подключение к газовой магистрали и все пуско-наладочные работы должны обязательно выполняться сертифицированными специалистами, имеющими допуск на проведение этих работ.

Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие отопительное газовое оборудование, такие как Bosch, Ariston, Viessmann аннулируют гарантию на настенный котел если монтаж был произведен неквалифицированным сотрудником.

Вернуться к оглавлению

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

Фото 2: Оборудованная котельная для настенного газового котла

1. При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
2. Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
3. Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
4. При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
5. Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
6. Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Вернуться к оглавлению

Как разместить газовый котел на стене?

Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:

Фото 4: Правильное размещение газового котла на стене

1. Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.
2. Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.
3. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для установки безперебойника (ИБП) для газового котла.

Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.

Вернуться к оглавлению

Процесс монтажа навесного газового котла

Выполнив все подготовительные работы можно смело приступать к монтажу навесного котла своими руками. Типовой процесс занимает совсем немного времени и состоит из следующих основных этапов:

Фото 5: Разметка стены для установки монтажной панели

1. Отмерьте нужное расстояние от пола и от соседних элементов. Затем разместите эскиз со схемой крепления на стене и отметьте места крепления монтажной панели, а также выхода дымохода. При помощи уровня контролируйте горизонтальность размещения, т.к. неровный монтаж котла может впоследствии привести к сбоям в его работе.
2. Следуя произведенной разметке, пользуясь перфоратором, просверлите все необходимые отверстия для крепления монтажного кронштейна настенного котла.
3. Прикрепите монтажную панель на стену, используя все прилагающиеся в комплекте винты.
4. Установите газовый котел на монтажном кронштейне и при помощи уровня проконтролируйте горизонтальность и вертикальность его размещения.

Закончив настенный монтаж следует пригласить сотрудников газовой службы для подведения газа и проведения пуско-наладочных работ. Владелец в это время может заняться обвязкой и подключением настенного газового котла к системе отопления.

В заключении посмотрите видео о том как правильно выполнять монтаж газового котла на стену:

Вернуться к оглавлению Заключение

Монтаж настенного котла чрезвычайно важный и ответственный процесс. В зависимости от того насколько правильно он будет установлен, зависит не только срок его эксплуатации, но и безопасность жильцов дома.

kotlydlyadoma.ru

требования, правила, нормы, условия, схема

Установка газового котла в частном доме требует решения некоторых проблем. К помещению и оборудованию предъявляются специфические требования, которые придется выполнять неукоснительно, т.к. от этого зависит не только качество эксплуатации, но и безопасность.

Все работы должны производиться после согласования всех процедур и при участии специалистов. Установка газовых установок без разрешения приведет к значительным проблемам, в частности к штрафам (смотрите: газификация частного дома).

Подготовительный этап

Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования.

Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов.

Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:

1. Одноконтурный тип. Он предназначен только для отопления и имеет более простую конструкцию.
2. Двухконтурный котел может одновременно отапливать дом и обеспечивать горячее водоснабжение.

Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.

Выбор устройства по мощности зависит от размеров дома (смотрите: типы частных домов). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.

Документация нормативного характера

Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы». В нем прописаны наиболее важные нормы и правила.

Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003), порядка обеспечения газоснабжения (СНиП 2 04.08-87). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.

Согласование установки

Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме. Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).

Важнейшим документов для подключения являются Технические условия. Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.

Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ.

Разработка проекта

Технические условия фиксируют только условия установки газового котла, но для начала монтажа оборудования необходимо пройти следующую стадию – разработка и согласование проектной документации.

По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.

Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз).

Для согласования к проекту прикладываются следующие документы:

1. Технический паспорт на оборудование.
2. Инструкция по эксплуатации газового котла.
3. Санитарный сертификат и сертификат технического соответствия.
4. Экспертное заключение на соответствие оборудования техническим требованиям.

Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.

Правила установки

Отопительный котел должен устанавливаться в отдельном помещении, к которому предъявляются повышенные требования:

1. Газовое оборудование монтируется в специально отведенном помещении. В частном доме, при учете всех норм, котельную можно обустроить на любом этаже и в подвале. Не допускается ставить газовый котел в жилой комнате, санузле, ванной и на кухне.
2. Минимально допустимая площадь помещения устанавливается, исходя из мощности котла. Допустимый минимум – 4 м².
3. Потолок в помещении должен быть поднят на высоту более 2,6 м.
4. Обязательный элемент в помещении – открывающееся окно. Установлена норма – 3 см² площади окна на каждый 1 м² общей площади котельной.
5. Входная дверь в помещение должна быть шире 80 см. Вверху, между дверным проемом и дверным полотном, оставляется зазор более 24 мм для естественной вентиляции.
6. Не допускается в отделке помещения использовать горючие облицовочные материалы. Не следует делать фальшпотолки или фальшполы.
7. В помещении должно быть достаточное освещение и приток свежего воздуха.
8. В котельной необходимо исключать скопление влаги. Увлажнение среды вызывает затруднение выведение газовых паров.
9. Не допускается эксплуатация газового котла без подведения водопровода.

Надо учитывать, что требования к помещению котельной являются обязательными для выполнения. С учетом того, что нарушение норм таит в себе опасность, неправильное обустройство наказывается штрафами и запретом эксплуатации оборудования.

Требования к отдельным помещениям

Котельная в отдельно стоящем сооружении организуется при мощности котла свыше 150 кВт или по желанию владельца при любом оборудовании. Данный вариант повышает безопасность, полностью исключает проникновение газа в дом, однако требует монтажа теплотрассы с надежной теплоизоляцией.

При строительстве отдельного сооружения используются негорючие стройматериалы. Предпочтение отдается блочной и кирпичной кладке. Для внешней облицовки можно использовать металлические многослойные «сэндвичи». Перекрытие пола выполняется железобетонными плитами. При обустройстве крыши упор делается на металлический профиль и негорючие кровельные материалы.

Отдельное помещение должно полностью удовлетворять вышеприведенным требованиям. При мощности котла свыше 100 кВт минимальная площадь помещения устанавливается 15 м². Более мощные установки требуют корректировки этого показателя – 0,2 м² дополнительно на каждый 1 кВт.

Если котел имеет массу свыше 210 кг, то обязательно возводится фундамент, который независим от фундамента самого строения. Он поднимается над уровнем пола на высоту 12-15 см.

Оборудование пристройки

Специальная пристройка к жилому дому чаще всего используется для котлов мощностью 50-100 кВт или при отсутствии нужного помещения для маломощного оборудования внутри дома. В деревянном доме такой вариант является достаточно популярным. В этом случае важно обеспечить огнеупорную защиту деревянной стены на том участке, где с ней контактирует пристройка. Огнестойкость должна быть обеспечена не ниже 0,7 ч.

Помещение пристройки должно соответствовать всем установленным нормам. Повышенные требования к входной двери. Она должна быть металлической, открываться наружу и закрепляться с таким условием, чтобы легко вылетать от взрывной волны. Естественная вентиляция является важным требованием.

Для притока воздуха предполагается наличие отверстий и зазоров, причем их площадь нормируется таким условием – 8 см² на каждый 1 кВт мощности котла.

Требования к оборудованию и его элементам

Подача газа в котельную допускается только после освидетельствования правильности монтажа компетентным представителем районной или областной газовой службы. Перед вводом ее в эксплуатацию обязательно производится опрессовка системы при давлении до 1,9 атм.

Важно! В системе не должно оставаться воздуха, а все узлы должны быть проверены на герметичность.

Должны быть соблюдены следующие общие требования к оборудованию и его деталям:

• обеспечение свободного доступа к оборудованию со всех сторон;
• трубы для газа могут изготавливаться исключительно из металла;
• обязательное условие – наличие счетчика расхода газа;
• оборудование должно быть надежно заземлено по нормам, установленным для электроустановок;
• для исключения аварийных ситуаций необходимо устанавливать газоанализатор, сигнализирующий о наличии газовой утечки и автоматический клапан для перекрытия подачи газа при разгерметизации.

Работа газового котла в достаточной степени зависит от электричества. Для устранения проблем целесообразно устанавливать стабилизатор напряжения, а также источники бесперебойного электропитания.

Обустройство вентиляции и дымоотвода

Важнейший элемент обустройства котельной – надежная вентиляционная система. Она призвана исключить:

• накопление угарных газов и скопление газа при наличии небольших утечек;
• устранение оседания копоти на поверхности стен и потолка;
• обеспечение комфортных условий для обслуживающего персонала.

Вентиляция обеспечивается сочетанием естественного и принудительного способов.

Естественная вентиляция предполагает наличие открывающихся окон (в соответствии с указанными нормами), щелей в дверном проеме и специальных вентиляционных отверстий в стене. Они обычно имеют диаметр 12-16 см, а их количество зависит от площади помещения и мощности оборудования.

Приток свежего воздуха происходит через проушины в нижней части стены, а отток – под потолком с противоположной стороны стены или через кровлю. Отверстия следует закрывать защитной решеткой.

Принудительная вентиляция повышает безопасность эксплуатации оборудования. При использовании мощных котлов естественная вентиляция не справится, а потому устанавливаются вытяжные вентиляторы. Для отвода монтируются вытяжные, вентиляционные трубы.

Дымоход (правильнее, газоотвод) является обязательным элементом для котельной. К его обустройству предъявляются такие требования:

• дымоход котельной – это отдельная конструкция, не связанная с другими дымоотводящими системами в доме;
• горизонтальный участок отвода не может превышать 2,8 м;
• количество колен (искривлений) – не более 3;
• диаметр отвода не может быть меньше соединительного патрубка;
• наружный участок дымохода выводится над крышей и должен возвышаться над коньком на высоту не менее 60-70 см.

Диаметр дымохода зависит от мощности котла и должен учитывать установленное соотношение. Так при мощности менее 35 кВт диаметр составляет не менее 13 см, а при мощности 35-45 кВт – 14 см.

Необходимость в инженерных коммуникациях

Помимо согласованного подключения к газовой магистрали, работа газовых котлов невозможна без подведения водопровода и электрической сети. Водоснабжение в значительном объеме, т.к. вода является основным теплоносителем в отопительной системе. Такая дополнительная точка также требует согласования в соответствующих организациях и установки приборов контроля расхода воды.

Практически все типы газовых котлов не могут работать без электричества. При подведении электрической сети принимается в расчет общая потребность в электроэнергии – на котел (согласно паспорта) и освещение помещения.

Обратите внимание

Линия должна отводиться от индивидуального щита, оборудованного автоматическим выключателем, системой защиты и счетчиком.

Монтаж напольного котла

Монтаж газового котла напольного типа производится в следующем порядке:

1. Формирование надежного основания. Для мощных котлов необходим монолитный бетонный фундамент, а для маломощного оборудования – металлический лист.
2. Установка котла после проверки горизонтальности основания с помощью уровня.
3. Присоединение котла к дымоходу и проверка наличия необходимой тяги.
4. Присоединение труб отопительной системы. Установка фильтра очистки и жесткости воды, а также запорных элементов в соответствии с инструкцией. Обычно ставятся шаровые клапаны.
5. Подведение и присоединение водопровода при наличии второго контура.
6. Подключение к газовому трубопроводу.
7. Подведение электрической сети.

При монтаже оборудования следует помнить, что врезка в газовую магистраль может производиться только специалистом, имеющим специальный допуск.

Условия для размещения настенного котла

Другой распространенный тип оборудования – настенные газовые котлы. Их установка обеспечивается в такой последовательности:

1. Крепление оборудования производится на несущей, высокопрочной стене или перегородке, отвечающей требованиям огнестойкости.
2. Корпус котла должен отстоять от поверхности стены на 45-55 мм и на 50-60 см от смежной стены. До потолка должно оставаться расстояние не менее 75 см. Крепится котел строго параллельно напольной поверхности.
3. Установка фильтра воды и запорных элементов. Подсоединение к отопительной системе.
4. Установка дымохода, если это предусмотрено инструкцией.
5. Подключение к газовому трубопроводу.
6. Подведение электрической сети.

При монтаже обоих типов котлов надо учитывать, что его можно проводить только при температуре в помещении в пределах 6-34 градуса. После монтажа установка медленно заполняется водой так, чтобы вытеснился весь воздух.

Техническое обслуживание оборудования

Эксплуатация газового оборудования должна осуществляться строго в соответствии с инструкцией. Всегда следует помнить, что любые нарушения и утечки газа могут привести к трагическим последствиям. Эксплуатировать изношенное и поврежденное оборудования нельзя.

Техническое обслуживание котла должно обеспечиваться не реже 2-х раз в течение года. Перед наступлением холодов оно проводится в обязательном порядке и по полной программе. Проверяется герметичность всех соединений, состояние дымохода и системы вентиляции. Осуществляется тщательная чистка фильтров и горелки. При необходимости заменяются изношенные детали и герметизирующие прокладки.

Газовые котлы все шире используются для организации отопления и горячего водоснабжения частных домов. Они удобны в эксплуатации, а безопасность гарантирована при правильной установке и эксплуатации.

Монтаж оборудования необходимо обеспечить в полном соответствии с установленными нормами. Важно помнить, что несогласованное подключение таких котлов является серьезным правонарушением и чревато административным наказанием.

domavlad.ru

Установка газового котла в частном доме, схема подключения

Вы приобрели для частного дома новый газовый котел и пришло время занять ему свое место в топочной. Для этого можно нанять специализированную фирму или обратиться в соответствующую службу. Но стоимость установки в этом случае ощутимо ударит по кошельку, в то время как есть возможность удешевить процесс. Да, некоторые операции имеют право выполнять только лицензированные организации, но это – лишь половина работы, с остальной можно справиться самостоятельно. Здесь мы и расскажем о том, как производится установка газового котла в частном доме от начала до конца.

С чего начать?

Поскольку для монтажа нового газоиспользующего оборудования требуется соблюдение определенных правил, то стоит заказать все работы, требующие наличия лицензии, газовой службе:

• Выдача технических условий.
• Разработка проектной документации.
• Производство работ по присоединению к магистрали природного газа.

Остальные действия вы сможете совершить самостоятельно. Сначала надо получить в службе газа технические условия для установки газового оборудования. Ознакомьтесь с ними или снимите копию и тут же заказывайте у них проектную документацию. Когда она будет готова, ее нужно будет согласовать в газовой службе. Как нетрудно догадаться, эта процедура – чистая формальность, после ее завершения к вам домой приедет бригада и произведет монтаж газового котла в части его подключения к топливной магистрали, о чем будет составлен соответствующий акт.

Все что останется сделать вам – это выполнить обвязку и подключение к системе отопления, прокладку электросетей. Тут и появится возможность экономить средства, то ли делая все своими руками, либо с помощью знакомых сантехников. Последний этап – окончательное оформление документов.

Это лишь краткое описание одного из возможных алгоритмов решения задачи, но на самом деле не все так просто, ведь газовые котлы должны устанавливаться с соблюдением нормативных требований, с ними не помешает ознакомиться еще на этапе выбора теплогенератора.

Требования для установки котла

В первую очередь надо учесть все требования к помещению, куда предполагается поместить источник тепла. Варианты такие:

• кухня;
• комната внутри дома, примыкающая к одной из наружных стен и имеющая окна;
• помещение в цокольном или подвальном этаже;
• в наружной пристройке.

В кухне нормативы на установку позволяют разместить напольный или настенный агрегат теплопроизводительностью до 60 кВт. Оборудование с показателями от 60 до 150 кВт можно ставить в отдельной комнате на любом этаже, а от 150 до 350 кВт – только на первом или цокольном этаже, в подвале или пристройке. При этом важно соблюдение размеров отдельной комнаты или пристраиваемой части, они не могут быть меньше, чем прописано в нормативах. Минимальная нормативная высота такой комнаты – 2.5 м для любой мощности в указанных пределах.

Примечание. Величины тепловой мощности, прописанные в нормативах и влияющие на условия установки котла, — это суммарная мощность всех агрегатов в котельной, в том числе и работающих на нужды ГВС.

Для теплогенераторов производительностью до 150 кВт в соответствии с нормами наименьший объем помещения для установки газового котла составляет 15 м3, кроме этого, на каждый кВт водогрейного оборудования к данному объему прибавляется 0.2 м3. Если же суммарный показатель всех агрегатов превышает 150 кВт, то размеры помещения не нормируются. Зато действуют правила установки и безопасной эксплуатации котлов, согласно которым надо выдержать технологические просветы между агрегатами и стенами комнаты, они принимаются из соображений удобства обслуживания и доступа ко всем системам в котельной. Размеры проходов в соответствии с правилами соблюдаются такие:

• От выступающей части газогорелочного устройства до стены с лицевой стороны теплогенератора – не менее 1 м.
• Если в инструкции по эксплуатации агрегата написано, что нужно обслуживать его сбоку или сзади, то придется выдержать ширину прохода 1.5 м, когда же такой записи нет, а нужно обеспечить доступ к другому оборудованию или арматуре, то достаточно сделать просвет 700 мм. В остальных случаях требования по монтажу выдвигаются в документах на изделие от завода – изготовителя.
• Если в топочной планируется поставить 2 источника тепла, то не стоит их размещать друг напротив друга, поскольку придется обеспечить просвет между выступающими частями горелок не менее 2 м.
• Нельзя ничего прокладывать через проходы на высоте ниже, чем 2 м.

Для кухни, где допускается размещать не слишком мощное отопительное оборудование (до 60 кВт), предъявляются не самые жесткие требования к установке газовых котлов. Нужно лишь соблюсти норматив по объему, приведенный выше, а еще обеспечить воздухообмен в количестве 3 раза за 1 час. Дополнительно требуется подавать приточный воздух для горения топлива, его расход для каждого агрегата указан в технических характеристиках. Данный норматив действует для всех видов котельных.

Примечание. Для теплогенераторов с закрытой камерой нормы установки газовых котлов не заставляют обеспечивать подачу воздушной смеси на горение, так как они забирают воздух напрямую с улицы посредством коаксиального дымохода, о чем будет сказано ниже.

В нормативных документах предлагается организовать вентиляцию для котла на кухне с помощью вытяжной шахты и приточной решетки, встроенной во входную дверь. Проходное сечение этой решетки также нормируется, его площадь не может быть меньше 0.025 м2. Таким же способом можно устроить воздухообмен и в отдельных топочных. Трудности с подачей свежего воздуха могут возникнуть в подвальных или цокольных этажах, не исключено, что для соответствия техническим условиям понадобится поставить специальный приточный вентилятор.

В котельных, находящихся на первом, цокольном этаже или в пристройке, нужны оконные проемы с площадью остекления не менее 0.03 м2 на каждый кубометр объема комнаты. К пристроенному помещению также выдвигаются требования по огнестойкости стен, отдельному фундаменту и входным дверям. Кроме того, пристройку нельзя сооружать на лицевом фасаде здания, а при возведении нужно отступить от ближайшего окна или двери 1 м по горизонтали.

Следует отметить, что требования для газового котла, расположенного в деревянном доме, идентичны нормативам для строений из других материалов, то есть, правила устройства котельных едины для всех зданий.

Монтажные работы по установке котла

Когда подходящее помещение выбрано и под него выполнена проектная документация, можно приступить к собственноручной установке теплогенератора на место. Для этого понадобится схема подключения газового котла в частном доме, которая обязательно должна присутствовать в проекте. На ней показано место установки, расстояние до всех ограждающих конструкций и технические требования к производству работ.

Зачастую установка напольных газовых котлов требует устройства фундамента. Во многих случаях он и не нужен, например, когда в помещении устроена качественная стяжка, а вес агрегата не превышает 50 кг. Если же масса оборудования больше этого значения, то придется подготовить основание. Для этого надо разрушить существующую стяжку, насыпать подушку из щебня и тщательно ее утрамбовать. Затем связать сетку из арматуры периодического профиля диаметром от 8 до 12 мм, уложить ее на готовое основание и залить бетоном.

Чтобы выдержать технологию установки газовых котлов, размеры фундамента в плане должны на 50 мм превышать габариты оборудования, а по высоте его делают выступающим на 50—100 мм над уровнем стяжки. Полное застывание бетонной плиты отнимет у вас минимум 2 недели, это надо учесть при планировании работ.

Далее, сверху на фундамент кладут несгораемую прокладку из асбеста или металла и ставят на нее теплогенератор, отрегулировав ножки агрегата таким образом, чтобы выдержать четкую горизонталь. После этого, пользуясь схемой монтажа газового котла, производится его присоединение ко всем инженерным сетям, кроме топливной магистрали. Это подключение, как уже говорилось выше, осуществляет лицензированная организация.

Рекомендации по монтажу настенного газового котла

Чтобы произвести монтаж настенного газового котла в частном доме, нужен не фундамент, а прочное основание в виде наружной стены, что в состоянии выдержать вес агрегата. Прежде всего на ней делается разметка, показывающая, где будет подвешен сам теплогенератор и в каком месте выйдет дымоходная труба. Затем с помощью перфоратора в этом месте просверливается сквозное отверстие, в которое вставляется гильза из металла.

В том, чтобы подвесить настенный газовый котел, нет особых сложностей. Если действие происходит на кухне в квартире или доме, необходимо принять меры по защите мебели от мусора и после этого приступать к процессу крепежа. Сложности могут возникнуть при монтаже тяжелых агрегатов, чья мощность достигает 120 кВт, здесь не обойтись без помощника.

Примечание. Когда навесной котел крепится к стене, состоящей из горючего материала, то нужно изготовить специальный кронштейн, позволяющий сделать просвет 45 мм между поверхностью стены и задней панелью отопителя. Также к стенке следует прикрепить лист из негорючего материала, играющий роль защитного экрана.

В последнюю очередь выполняется обвязка газового котла и устройство дымохода. Тут надо компактно разместить под корпусом теплогенератора краны и другую арматуру, чтобы все выглядело аккуратно и в то же время имелась возможность разобрать или поменять любой элемент. Поэтому, когда в доме схема отопления сделана из полипропиленовых труб, то краны и грязевик лучше использовать бронзовые, а пластиковые трубы присоединять через резьбовые переходники. В этом отношении несколько сложнее установка двухконтурного газового котла, где нужно будет проложить трубы для ГВС и правильно подключить их к соответствующим патрубкам.

Требования к дымоходам

В сущности, требования к дымоходам напольных и настенных газовых котлов идентичны, разница может быть в самой конструкции газохода. Это зависит от устройства источника тепла:

• Теплогенераторы с открытой камерой сгорания берут воздух из помещения и выбрасывают продукты сжигания через традиционный дымоход с естественной тягой.
• Агрегаты, оборудованные закрытой камерой, затягивают воздух с улицы принудительно, с помощью вентилятора через двустенную трубу, одновременно служащую газоходом (коаксиальный дымоход).

Традиционный дымоход для газового котла устраивается в толще стены или подвешивается снаружи здания. Сечение выходного патрубка из агрегата определяет диаметр всего дымохода, он должен быть такого же размера, а лучше – на 20—50 мм больше. Горизонтальный участок, соединяющий котел с дымовой трубой, в идеале выполняется длиной 1 м, максимально допустимая длина – 2 м.

Ниже места врезки обязательно нужна дверца для прочистки и внутреннего осмотра, а глухой торец вертикальной трубы снабжается системой слива конденсата. Осуществляя монтаж дымохода газового котла, надо помнить, что не допускается выход трубы накрывать зонтами, дефлекторами, флюгерами и так далее. В соответствии с нормативами можно поставить только сужающее сопло.

В отличие от традиционных вытяжных каналов для продуктов сжигания установить двустенный дымоход для теплогенераторов с закрытой камерой гораздо легче. Проделав в наружной стене отверстие необходимого диаметра и встроив в него металлическую гильзу, производится монтаж коаксиального дымохода, представляющего собой горизонтальную двустенную трубу определенной длины. Единственное условие, обязательное к соблюдению, — это небольшой уклон в сторону выхода дыма. Он делается для того, чтобы образующийся в воздушном тракте конденсат не затекал в котел.

Заключение

Итак, выполнение монтажа и обвязки котла своими руками – задача хоть и непростая, но вполне осуществимая. Понадобится масса времени и терпения для оформления всей документации, а вот сами монтажные работы займут максимум 3—4 дня, а то и меньше. Тут важно хорошо подготовиться и заранее приобрести все недостающие элементы схемы обвязки, а также детали крепежа.

cotlix.com
