Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

• подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
• обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
• обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

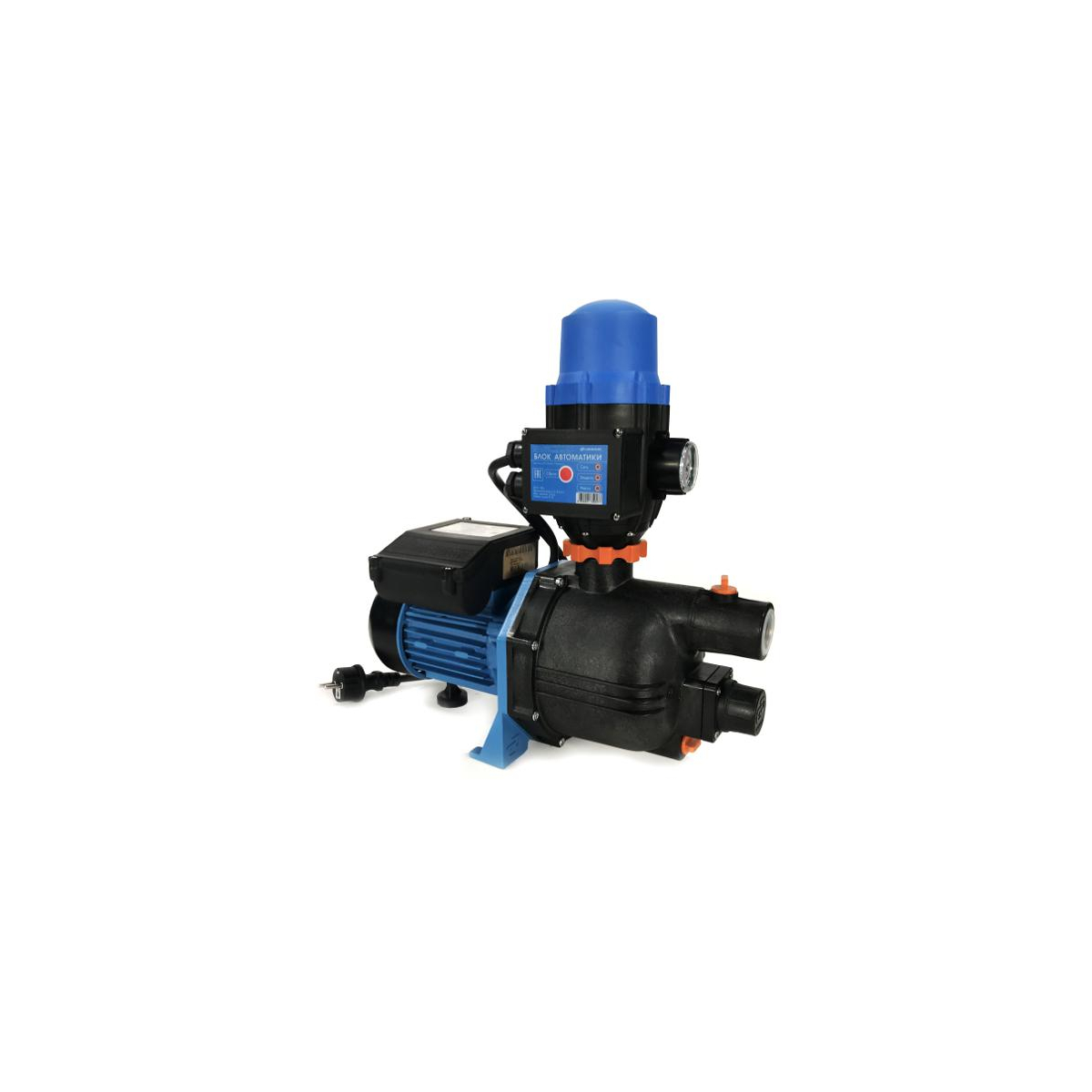

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода.

Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
• В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
• Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

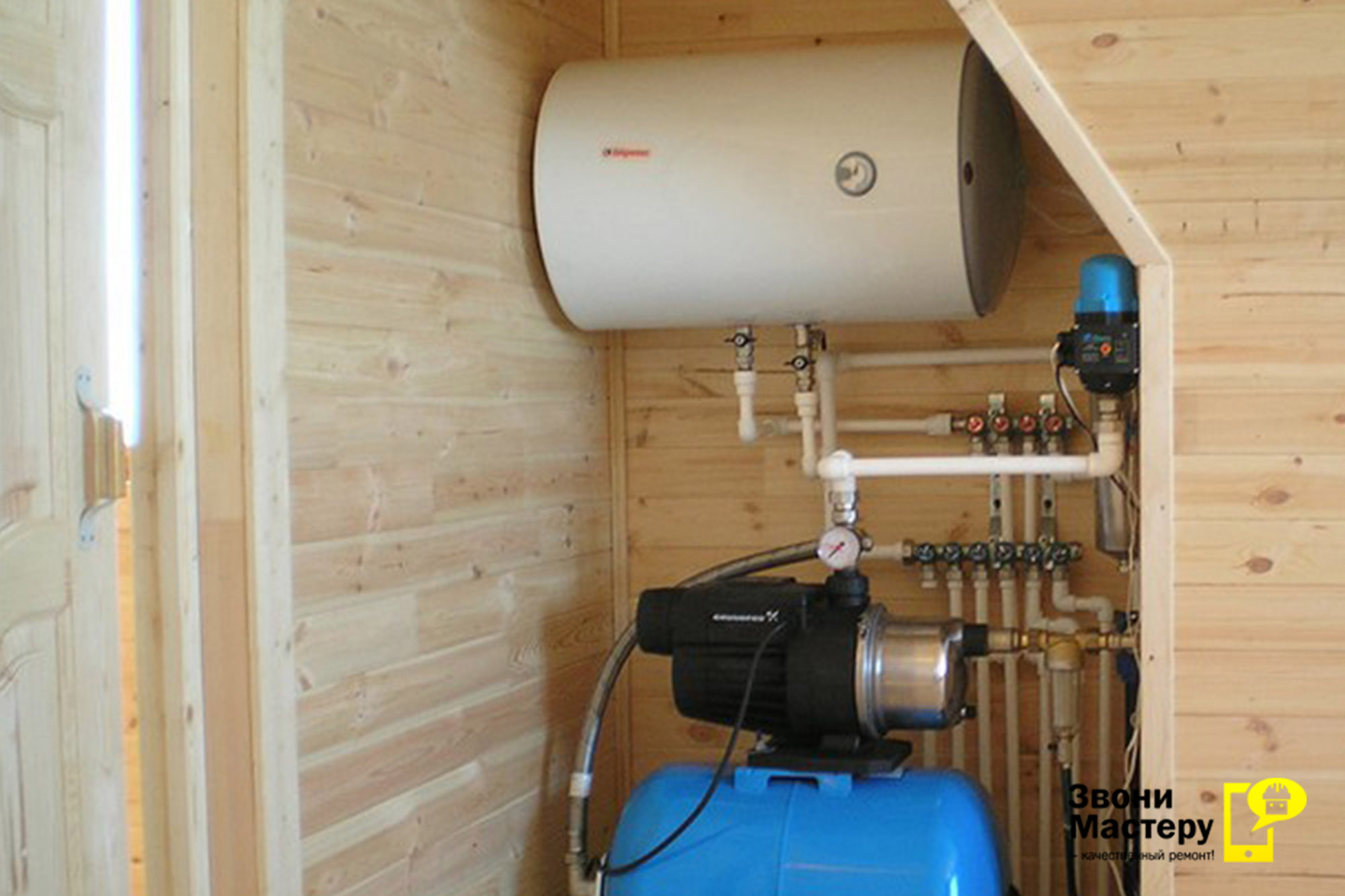

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

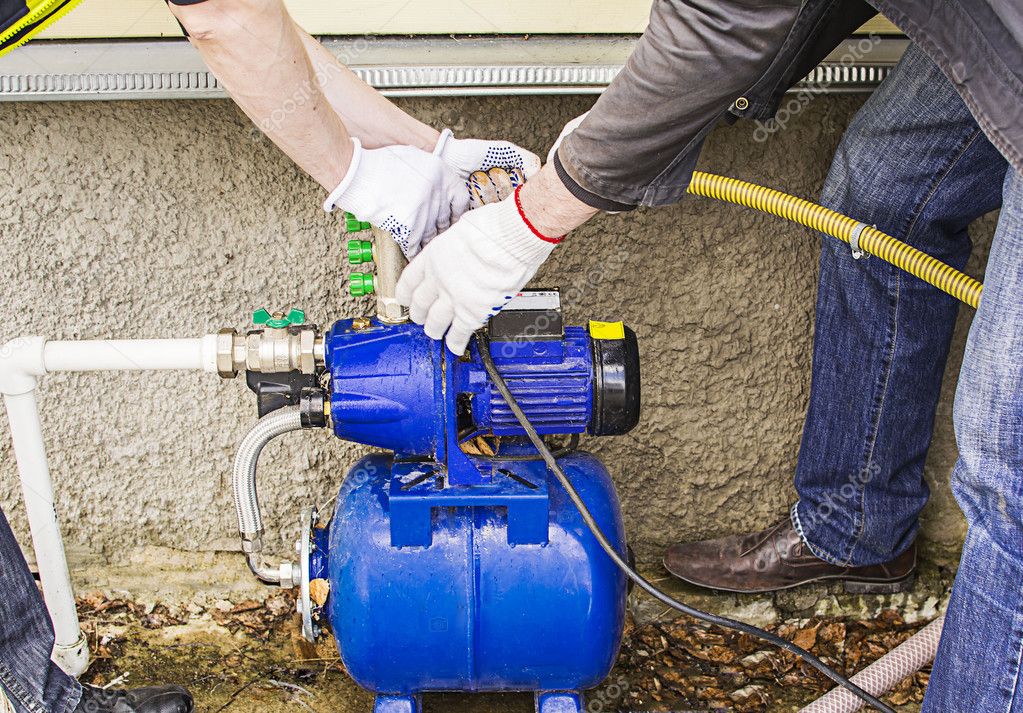

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

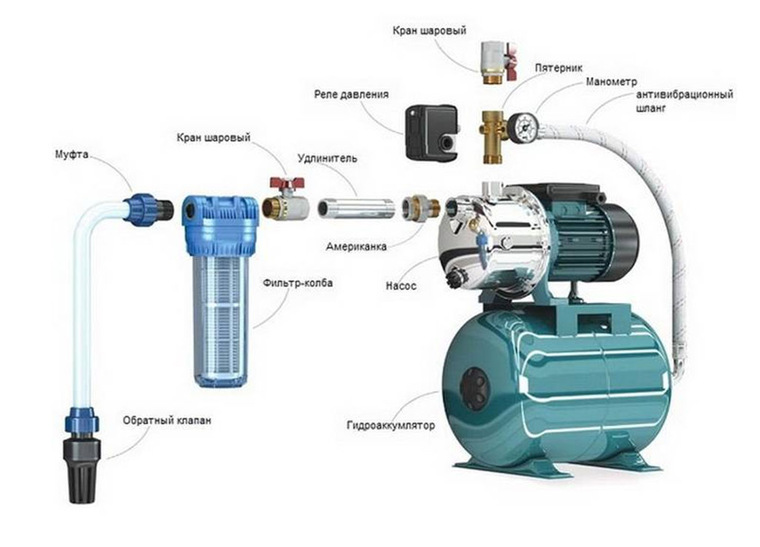

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Рекомендации по установке

Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

• емкость объемом не менее 30 л;
• резиновая мембрана соответствующего диаметра;
• реле давления;
• манометр;
• набор фитингов;
• запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

• обеспечивает автономное водоснабжение в доме;
• позволяет повысить эффективность системы водоснабжения;
• позволяет более безопасно эксплуатировать оборудование и трубопроводы;
• позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;

• обеспечивает стабильный напор воды и поддерживает постоянное давление;
• увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
• снижает затраты на электроэнергию и износ оборудования;
• дает возможность выбрать место для монтажа агрегата;
• имеет компактные размеры и небольшой вес;
• просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

• удаленность станции от скважины или колодца;
• температуру и влажность в месте, где будет установлен насос;
• наличие свободного пространства под ремонт и обслуживание устройства;
• возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

• Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
• Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
• Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.

• Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
• Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.

• Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
• Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.

• Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
• При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
• Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.

• Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
• Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
• При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.

• Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
• При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
• После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

• насос центробежного типа, который поднимает и транспортирует воду в дом;
• гидроаккумулятор, который смягчает гидравлический удар;
• реле давления;
• электродвигатель, соединенный с насосом и реле давления;
• манометр, позволяет определить давление;
• система водозабора с обратным клапаном;
• магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

• После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
• Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.

• При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
• Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
• Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.

• При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.

Установка насосной станции своими руками

Обустройство загородного дома часто начинают с водопровода. Основным элементом водопроводной сети дома является насосная станция. Она обеспечивает необходимое давление в системе и нормальное функционирование сантехники. Правильно выбранная и грамотно установленная насосная станция обеспечит водоснабжение дома и участка. О том, как выбрать и установить насосную станцию пойдет речь в этой статье.

Назначение, устройство и принцип работы

Насосная станция предназначена для забора воды из водоема и повышения давления в водопроводе. Источником воды для насосной станции может быть колодец, озеро, резервуар или стационарная водопроводная сеть.

Насосная станция состоит из трех элементов: поверхностный насос, гидроаккумулятор и блок автоматики. Блок автоматики обеспечивает включение и выключение насоса в зависимости от заданного давления. Гидроаккумулятор компенсирует колебания давления в системе, тем самым обеспечивает постоянное давление.

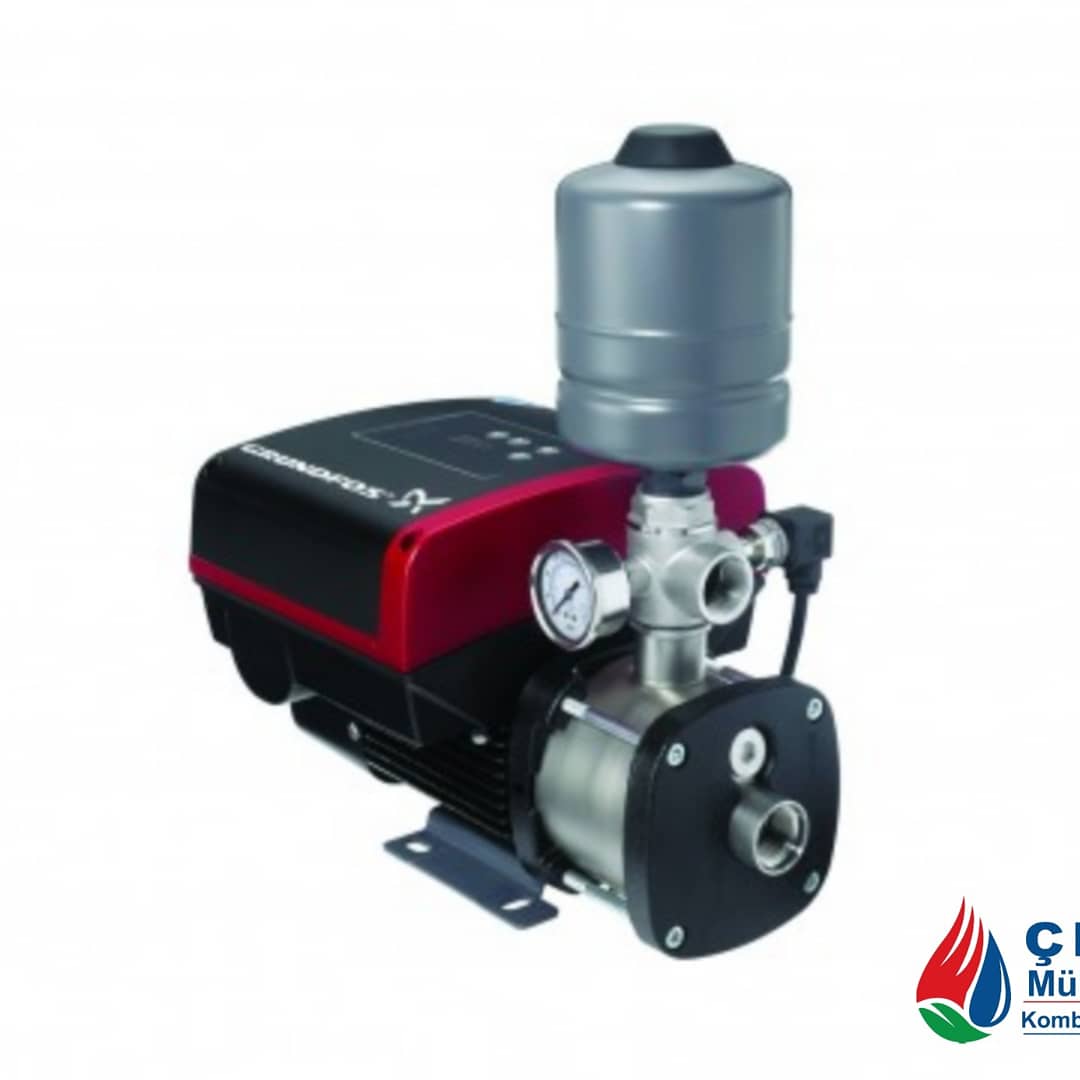

Рис.1. Все элементы насосной станции собраны в единый блок, что очень удобно и компактно. Место подключения к электричеству защищено от влаги, поэтому насосную станцию можно устанавливать в местах с повышенной влажностью, например, подвал или кессон.

Принцип работы насосной станции прост. При понижении давления в гидроаккумуляторе блок автоматики включает насос, который начинает качать воду, создавая давление в системе. Как только требуемое значение давления достигнуто насос отключается. Минимальное и максимальное значение давления устанавливается на блоке автоматики.

Основные характеристики насосной станции

Различные модели имеют различные характеристики. От них зависит выбор в пользу той или иной модели. Основными характеристиками насосной станции являются: производительность, высота подъема воды (напор), максимальная высота всасывания, объем гидроаккумулятора. К дополнительным характеристикам можно отнести: диаметр подключения, максимальное давление, мощность и габаритные размеры.

Производительность показывает сколько воды может прокачать насос за минуту. Как определить необходимую производительность насоса? Можно исходить из того, что для нормальной работы смесителя расход должен быть примерно 6 л/минуту. Далее определяем суммарное количество точек водоразбора, которые могут работать одновременно, делаем запас 20%. В результате имеем примерный расчет необходимой производительности насосной станции.

Если для водоснабжения дома обычно хватает производительности насоса 40-60 л/минуту, то для полива участка требуется более производительный насос. Особенно если, полив осуществляется из нескольких точек.

Высота подъема воды или напор – характеристика показывает, на какую высоту насос способен поднять воду, выражается в метрах. Это актуально для многоэтажного дома. Следует отметить, что даже у самых слабых насосов эта величина достаточная для двухэтажного дома.

Максимальная высота всасывания – характеризует максимальную глубину колодца. У большинства насосов эта величина не превышает 8 метров. Если насосная станция подключена к центральному водопроводу и предназначена для повышения давления, то этот параметр можно игнорировать.

Объем гидроаккумулятора влияет на частоту включения насоса. Гидроаккумулятор компенсирует падение давления в системе в пределах установленного давления в блоке автоматики. Чем больше гидроаккумулятор, тем реже включается насос при низких расходах воды. Это продлевает жизнь электродвигателю насоса.

Из дополнительных характеристик следует отметить только максимальное давление, создаваемое насосом. Нормальное давление системы водопровода 2-3 атмосферы. Однако некоторые сантехприборы, например, гидромассаж, требуют для нормальной работы большего давления. Это обстоятельство следует иметь ввиду.

Как правильно выбрать насосную станцию?

Насосная станция для водоснабжения дома

При выборе насосной станции для водоснабжения дома важными характеристиками являются производительность и напор. Первый влияет на возможность одновременного включения нескольких точек водоразбора. Второй на возможности обслуживания многоэтажных зданий.

Если насос эксплуатируется круглый год, то он должен быть установлен в месте где температура не опускается ниже нуля. Обычно насос устанавливают в подвале или непосредственно в кессоне или колодце.

Рис.2. Насосная станция при работе сильно шумит, поэтому ее целесообразно устанавливать в кессоне, вне здания. Однако кессон должен быть утеплен и заглублен, чтобы насосная станция не замерзла зимой. Установка насосной станции в кессон также целесообразно при глубоком залегании воды, так насос будет ближе к водоносному слою, что положительно скажется на его производительности.

Важно обратить внимание на следующий момент. Если насос устанавливается ниже уровня первого этажа, то следует учесть величину перепада высоты первого этажа и места, т.к. может потребоваться насосная станция с большим напором.

Следует отметить, что насосная станция при работе довольно сильно шумит. Поэтому при установке ее в доме следует либо делать звукоизоляцию, либо подбирать модель с пониженным уровнем шума.

Насосная станция для полива участка

Основной особенностью насосной станции для полива участка является больший расход воды, по сравнению с домом. Применяя автоматические орошающие системы, участок поливается весь сразу, т.е. одновременно работает несколько точек водоразбора. Следует учесть, что приборы дождевого полива требовательны к давлению и расходу воды.

Рис.3. Если насосная станция используется для забора воды из водоема, то она обязательно должна быть оснащена механическим фильтром грубой очистки, который предохранит насос от загрязнений, содержащихся в водоеме. Конец заборного шланга должен быть оснащен обратным клапаном.

Остальные характеристики насосной станции для полива участка менее критичны.

Установка и подключение насосной станции

Установку и подключение насосной станции следует начинать с выбора места.

На выбор места влияют следующие критерии:

• Глубина всасывания воды из колодца. Не должна быть больше 8 м, для большинства насосов. Если глубина до поверхности воды больше, то целесообразно заглубить место установки насоса, либо использовать другую схему доставки воды из колодца.
• Сезонность работы насоса. Если насосная станция будет работать круглый год, то она должна быть установлена в отапливаемом помещении.
• Шумность работы насоса не позволяет устанавливать станцию в жилом помещении, либо возникает необходимость звукоизоляции.

Правила подключения насосной станции

Насосная станция подключается просто. К входному отверстию насоса подключается труба из колодца или центрального водопровода, к выходному труба, идущая потребителю. При установке насоса вне зависимости от источника воды следует соблюдать три правила: необходимо устанавливать обратный клапан, не ставить на вход насоса фильтр тонкой очистки, диаметр водозаборной трубы должен соответствовать входному диаметру насоса.

Несмотря на то, что в комплектацию насосной станции входит обратный клапан, часто о нем забывают. Если не устанавливать обратный клапан перед входным отверстием, то при отключении двигателя насосная станция будет сбрасывать давление во входящий водопровод.  По этой причине насос будет постоянно работать, что снизит его срок службы. С другой стороны, если полость насоса будет опорожняться, то при каждом запуске насос будет работать в сухую, что так же не допустимо.

Рис.4. К входному отверстию насоса должен быть установлен обратный клапан, он защитит насос от работы на сухую. Важно учесть, что диаметр входной трубы должен быть равен диаметру входного отверстия насоса. К выходному отверстию можно подключать трубу любого диаметра.

Устанавливая фильтры тонкой очистки на водозаборной трубе производительность насоса резко падает. Давление на водозаборе достаточно небольшое, а фильтр является серьезным гидросопротивлением. Поэтому фильтр тонкой очистки следует ставить на выход насоса. Для защиты насоса от примесей следует устанавливать на вход механический фильтр грубой очистки.

Если диаметр трубы водозабора не соответствует входному отверстию насоса, то потерь производительности не избежать. Низкий расход через тонкую трубу, может привести к недостаточному охлаждению насоса и скорой его поломке.

Мы рассмотрели все особенности выбора и установки насосной станции. При выборе насосной станции важно обратить внимание на производительность и напор, желательно сделать небольшой запас. Если выбор был сделан правильно не будет перебоев подачи воды. При установке насосную станцию следует расположить как можно ближе к источнику воды, а также предусмотреть фильтр механической очистки и обратный клапан. Они защитят насос и продлят срок его службы. При правильном выборе и установке насосная станция прослужит долгие годы не требуя профилактики или ремонта.

Где поставить насосную станцию. | САН САМЫЧ

Идеальное место для насосной станции.

Вопрос только на первый взгляд кажется простым.  Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а именно:

1. Место должно быть теплым круглый год и, желательно, без дополнительных источников энергии.
2. Место должно быть легко доступным для профилактических осмотров и ремонта станции, в случае необходимости.
3. Желательно размещать насосную станцию поближе к источнику водоснабжения (колодцу или скважине) для устойчивого и надежного всасывания воды.
4. Желательно размещать насосную станцию поближе к раздаточному коллектору водоснабжения для уменьшения потерь давления на сопротивление трубопроводов.
5. Хотелось бы не слышать звука работающего насоса при пользовании водой на кухне или в ванной. (Не знаю как других, меня это очень раздражает, особенно ночью.)

Сразу оговорюсь, что техническую сторону вопроса: расчет глубины всасывания и потери давления, мероприятия для предотвращения замерзания воды в насосной станции и трубопроводах, способы решения возникающих при этом проблем, я в этой статье рассматривать не буду. Это тема для отдельного разговора. Мне бы хотелось рассказать о возможных местах расположения насосной станции, их достоинствах и недостатках с точки зрения удобства её обслуживания и эксплуатации.

       Отдельное помещение в доме.

Идеальным местом расположения насосной станции, учитывающим все приведенные выше условия, является котельная, расположенная в центре дома, с хорошей звуко- и теплоизоляцией. Правда, тогда источник воды (скважина) должен располагаться прямо под котельной, и покидать дом в сильные морозы или отключать отопление в доме больше чем на трое суток не рекомендуется, иначе все замерзнет.

Собственно, отдельное техническое помещение в доме – котельная, где бы оно ни располагалось, в любом случае будет неплохим местом для размещения насосной станции, вне зависимости от расположения других элементов системы, если вы постоянно проживаете в своем доме. Проблемы звукоизоляции помещения (если для вас это важно) и теплоизоляции трубопроводов легко решаются, только не забудьте об этом.

     Использование общих помещений в доме.

Если же отдельного технического помещения нет, можно поставить насосную станцию на кухне, в ванной, в туалете, в коридоре – в любом отапливаемом помещении дома, только придется мириться с жужжанием насоса при любых манипуляциях с водой. Источник же водоснабжения в этом случае должен располагаться не слишком далеко от дома, ну, или решать проблему подачи воды на всас насоса придется каким-либо другим способом.

Безусловным плюсом в этом случае будет то, что напорный трубопровод и вся разводка по дому всегда будет находиться в тепле. Недостаток же также всегда будет слышен в доброй половине, если не во всем доме.

Установка насосной станции в подполе (подвале).

 Неплохой вариант поставить насосную станцию в подполе или подвале. При выполнении всех необходимых профилактических мероприятий против замерзания воды в насосе и трубопроводах, утеплении подвала и устранения всех возможных сквозняков хотя бы на зиму, а также при условии, что у вас настелены полы, хорошо изолирующие звук работающего насоса, вы получите почти идеальное расположение насосной станции. Но, как и в случае расположения станции в котельной, о помещении, в котором она будет стоять, нужно позаботиться заранее. И лучше об этом подумать еще на стадии проекта дома, потому что приспосабливать готовое подвальное помещение и затратно, и трудоемко.

Использование тепла земли.

 Еще один неплохой вариант размещения насосной станции – поставить её на специальной площадке внутри колодца или в специально сделанном для этого кессоне у выхода скважины. Если глубину расположения площадки или кессона правильно рассчитать, то и станция, и трубы не замерзнут в самые лютые морозы. Звук работающего насоса при этом почти не доходит до поверхности, и уж тем более не слышен в доме.

Крышка кессона и навершие колодца должны быть утеплены, чтобы избежать проникновения холодного воздуха. А тепла земли на глубине ниже уровня промерзания вполне хватит для комфортной работы насосной станции.

 Единственной проблемой в этом случае остается давление воды в доме, которое зависит от длины, диаметра напорного трубопровода и мощности насоса. Но я бы отнес это к чисто технической стороне вопроса.

А вот обслуживание насосной станции при таком расположении будет затруднительным. Придется придумывать какую-нибудь переносную или стационарную лестницу, по которой можно было бы спуститься к насосу для его осмотра или ремонта.

   Расположение насосной станции на поверхности.

Конечно, можно поставить насосную станцию в навершие колодца или в ящике (будке, домике) у выхода скважины на поверхность земли, но мне кажется, что это чисто летний, дачный вариант. Единственный плюс этого расположения – доступность насосной станции, причем не только хозяевам. Эксплуатировать насос, находящийся на поверхности, круглый год, мягко говоря, затруднительно. Хотя я знаю экстрималов, которые зимой грели будку с насосной станцией масляным обогревателем, чтобы она не замерзла. Но к чему вам лишняя головная боль. Уж лучше поставить тогда насосную станцию в доме и мириться с её жужжанием, чем отогревать не только насос, но и трубы, выходящие на поверхность земли.

Подводя итог этой статьи, скажу, что, скорее всего ни для кого я «Америки не открою»: чем раньше вы задумаетесь о схеме водоснабжения дома вообще, и размещении насосной станции в этой схеме, тем качественней будет результат и тем меньше головных болей будет потом, в процессе эксплуатации и обслуживания вашего оборудования. В идеале, работает станция и работает. Раз в год проверили по манометру создаваемое ею давление, проверили давление воздуха в гидроаккумуляторе – вот и все обслуживание. Мне бы очень хотелось, чтобы именно так было и у вас.

Подключение насосной станции к водопроводу

Где и как установить насосную станцию

Для начала нужно определиться, где установить насосную станцию. Для тех, у кого летний водопровод, это не имеет значения. «Зимовикам», точнее, всесезонникам, можно либо расположить систему в доме (отапливаемый подвал или отдельный укромный уголок в доме), либо сделать кессон. Кессон – это яма или небольшой котлован, утепленный изнутри (и желательно снаружи), имеющий выход наружу (крышку/люк). Желательно располагать кессон ниже глубины промерзания, чтобы насосная станция работала исправно.

Лучше всего располагать станцию в доме или подвале, поскольку при сильных морозах никакой утепленный кессон не спасет ее от замерзания.

Также помните о том, что насосная станция не должна располагаться в труднодоступных местах, к которым придется вести водопровод по сложным путям. Чем проще и короче путь (как внешний, так и внутренний) от трубопровода к системе, тем легче будет работать насосное оборудование, а вода поступать по трубам.

Как подключить насосную станцию к водопроводу

В двух словах подключение насосной станции к водопроводу происходит следующим образом:

• Подсоединяем шланг от водопровода к входящему отверстию на станции с помощью фитинга.
• Подсоединяем к напорному патрубку станции внутреннюю водопроводную сеть (также при помощи фитинга).
• Не забываем к концу шланга в колодце подсоединить сетчатый фильтр (но чтобы он не касался дна и был выше на 20-30 см).
• Обратный клапан вы можете расположить где угодно: от начала насосной системы до конца шланга перед фильтром.

Вот и вся схема подключения, ведь, по сути, насосная станция – это «фитинговый» этап между наружным и внутренним водопроводом.

Фильтра, который находится над дном колодца, зачастую недостаточно для нормальной очистки воды, поэтому рекомендуется дополнительно ставить фильтр жесткой (грубой) очистки перед всасывающим насосом станции. А уже от станции перед внутренним водопроводом желательно поставить фильтр глубокой (детальной) очистки.

Как настроить/отрегулировать насосную станцию

После подключения станцию нужно проверить на работоспособность (да и вообще на исправность). Для этого нужно залить воду в специально отведенное отверстие на станции.

Настраивать и регулировать насосную станцию придется только в ходе ее эксплуатации, поскольку еще сразу не может быть известно, какое давление она будет предоставлять для долговременного и кратковременного пользования водопроводом. К тому же, возможны случаи с перебоем или некорректной работой системы, в результате чего придется докупать дополнительное оборудование для управления насосной системой.

Недорогие простые насосные станции не всегда имеют собственную систему с манометром, регулирующую давление. Поэтому иногда приходится использовать реле (регулятор давления). Также для насосных станций продаются комплексные блоки автоматики, включающие в себя реле сухого хода и давления, обеспечивающие плавный пуск насоса (для уменьшения естественного износа двигателя) и регулирующие оптимальное давление при его интенсивной работе.

Если вы используете внешнее реле, то лучше, чтобы на нем был рычажок с переключением на режимы «Пуск», «Стоп» и «Авто».

Для электрических устройств насосной станции нужно предусмотреть некоторое количество розеток. Все провода нужно пропустить через тонкие гофрированные трубки для защиты от влаги.

Дальше больше!

Насосные станции для дома и дачи

Полезная информация

Насосная станция – это агрегат, состоящий из реле давления и мембранного бака.

Устройство

Мембранный бак – это своеобразный сосуд, делимый мембраной на две равные части. Одна из них наполнена воздухом и находится под большим давлением, а во вторую часть заливается вода. Реле отвечает за сжатие воздуха в мембранном баке. Как только нужное количество воды будет набрано, насос автоматически отключается. После его отключения можно брать воду из мембранного бака.

Существуют также агрегаты, рассчитанные на достаточно маленький расход воды. Насос в таком случае будет работать постоянно.

Преимущества

Насосные станции при использовании как для частного дома, так и для дачи дают целый ряд преимуществ. Во-первых, такой агрегат является одним из самых долговечных среди себе подобных. Во-вторых, с помощью мембранного бака Вы не будете испытывать потребность в воде даже при отключении электроэнергии. И, конечно же, одним из положительных моментов является то, что насосы для водоснабжения отличаются мобильностью и компактностью. Вы также можете использовать его для повышения давления воды в доме, об этом вы можете прочитать здесь.

Средняя масса насосных станций составляет около 30 килограмм, то есть при желании с транспортировкой устройства может справиться один человек, что облегчает его использование обладателям частного дома.

Совет

При покупке насосной станции для частного дома Вам следует полагаться на параметры номинальной подачи, максимальным пределом которой является 3-8м³/ч. Насосные станции водоснабжения можно установить практически везде. Всё зависит только от Вашего желания. К примеру, если Вы собираетесь эксплуатировать насос только в летнее время, то можно расположить станцию на улице. Помните, что, работая с таким аппаратом, Вам необходимо предусмотреть проблему «сухого хода». Было бы лучше, если бы вода в колодце просто не заканчивалась.

Скачать прайс-лист

Статьи по теме

Каталог статей

схема подключения, установка своими руками, фото

Не всегда есть возможность пользоваться централизованным водоснабжением, в особенности, если жилье несколько удалено от города. Но иногда приходится подключать специальное оборудование, как, например, насосная станция для дома схема подключения которой зависит от условий эксплуатации и параметров источника воды (скважины, колодца), и в условиях недостаточного напора воды из центрального трубопровода.

Основы функционирования и конструктивные особенности

В качестве наиболее важных, основных узлов выступает непосредственно сам насосный агрегат и накопитель. В зависимости от исполнения механизмом управляет узел автоматики или поплавковый элемент. В результате получается, что каждый из действующих узлов встречается в разных исполнениях. Например, накопитель существует в виде гидроаккумулятора и бака. Сам же насосный агрегат может быть оснащен эжектором или не иметь такового. Причем первый из названных вариантов может выполнен со встроенным или внешним эжектором.

Устройства с накопительным баком обладают длинным перечнем недостатков, среди которых основные: крупные габариты, а соответственно, и затруднения при монтаже, а также отсутствие принудительного воздействия на воду, что не способствует повышению давления в системе.

Насосная станция с накопительным баком является достаточно громоздким оборудованием

Наиболее распространены сегодня именно исполнения с гидроаккумулятором. Принцип их действия основан на особенности основного узла, который разделен внутри полости на два отсека. Оба они отвечают за разные функции: подкачка воздуха или воды.

За уровнем давления следит реле, которое отключает устройство при достижении им давления определенного уровня. Если же значение данного параметра опускается до минимальной границы, реле срабатывает и устройство включается в работу. Несмотря на популярность, данный вид техники имеет и свои недостатки, в частности, не слишком вместительный бак.

Устройство насосной станции с гидроаккумулятором

Основные критерии выбора устройства

Установка насосной станции в частном доме предваряется тщательным подбором наиболее подходящей модели. Среди всех функций, включая и наименее важные, следует в первую очередь обращать внимание на следующие:

• глубина всасывания устройства, что должно соответствовать параметрам самой скважины, ведь при соответствии данных параметров, а также при достаточной мощности можно получить наивысший уровень производительности;
• скорость подачи воды, она же – производительность;
• мощность устройства, при этом не следует выбирать модель с наибольшим запасом по данному параметру, так как это приведет к излишне большим энергозатратам;
• тип управления устройством: ручной привод или автоматика;
• количество человек, которые в будущем будут пользоваться такой системой водоснабжения;
• объем резервуара, что позволит длительное время использовать устройство без подключения к электросети.

Если говорить о производительности самого устройства, то данный параметр никогда не должен превышать естественную производительность источника воды (скважины, колодца). При несоответствии данных характеристик жидкость будет подкачиваться с примесями.

Насосная станция для дачи своими руками подключается на основании некоторой информации о составе семьи. Так, если мощность устройства не будет достаточной, чтобы обеспечить требуемую скорость подкачки воды, то для обеспечения большого количества человек, живущих в доме, воды в системе будет недостаточно, что приведет к ослаблению напора и бесперебойной работе устройства.

Например, чтобы семья из 4 человек могла пользоваться системой локального водоснабжения, требуется уровень производительности устройства, равный примерно 3 куб. м/ч, однако, эта цифра может варьироваться в зависимости от уровня интенсивности использования воды.

Если вы хотите узнать больше об устройстве и принципе действия гидроаккумулятора, который является одной из составляющих насосной станции, то эту информацию вы найдете в нашей отдельной статье.

Как правильно взять пробу воды из колодца для проведения ее анализа читайте здесь.

Принцип выбора участка для установки

Необходимо подобрать правильное место для установки насосной станции

Основной недостаток насосных станций – это невозможность использования их в холодное время года в неотапливаемых помещениях или на открытой местности. Случается, пользователи организовывают дополнительный обогрев для устройств, стоящих на поверхности земли, защищенных лишь примитивной постройкой. В этом случае, конечно, будет некоторый эффект от подобных действий, но на деле получится только перерасход топлива (если используется жидкотопливный обогреватель, например).

Для более эффективного и экономного использования таких агрегатов, перед тем, как подключить насосную станцию на даче или в частном доме, рекомендуется придерживаться ряда правил:

• выбирать место для установки насосного оборудования следует с учетом возможности подведения централизованной системы отопления, причем в помещении не желательно присутствие источников энергии;
• рекомендуется организовывать свободный доступ к устройству, что упростит обслуживание и ремонтные работы в случае поломки оборудования;
• профессионалы советуют устанавливать такую технику как можно ближе к источнику воды (скважине, колодцу).

Итак, приняв во внимание эти рекомендации, перед тем, как производить подключение насосной станции своими руками, вполне можно переходить к выбору участка, где будет устанавливаться устройство. Среди возможных вариантов рассматриваются:

1. Выделенное помещение в жилище. В данном случае речь идет о своего рода котельной, при этом желательно организовать звуко- и теплоизоляцию коммуникаций. Такой вариант включает в себя все вышеназванные пункты, которые желательно учитывать при организации локального водоснабжения посредством насосного агрегата.
2. Когда в доме нет возможности оборудовать отдельное помещение, то допускается устанавливать технику такого рода на кухне или в ванной комнате, коридоре, одним словом, задействуется, опять же, хорошо протапливаемое помещение. Но при этом нужно понимать, что уровень шума в дома будет очень высоким.
3. Использование подвала. При этом в первую очередь необходимо позаботиться об отсутствии сквозняков, больших потерь тепла и сырости, для чего в подвале должны быть настелены полы, а также необходимо организовать эффективную теплоизоляцию.
4. Расположение в кессоне, который находится в непосредственной близости ко входу в скважину. Главный нюанс при этом – установка ниже уровня промерзания грунта. Только в данном случае отдаваемого почвой тепла будет достаточно для полноценной работы оборудования. Но дополнительно к тому необходимо утеплить крышку кессона.

   Схема установки насосной станции в кессоне

Как видно, если планируется покупка такого оборудования, схема подключения насосной станции для дома и дачи из колодца или скважины должна охватывать все возможные особенности, вплоть до организации специального помещения под эти нужды.

Выбор системы: однотрубная или двухтрубная?

Всего существует два варианта подключения техники такого рода, каждый из которых предполагает необходимость учета нескольких параметров: глубины установки техники, конфигурации водопровода. Так, различают однотрубную и двухтрубную систему подключения насосного оборудования. В первом случае речь идет о небольших глубинах, тогда как второй вариант обычно используется с целью увеличения глубины всасывания воды насосом из скважины.

Говоря более конкретно, можно отметить некоторые границы для обоих случаев. Для однотрубной схемы достаточным является порог до 8 м глубины, для двухтрубной системы – от 8 м и более. Причем второй вариант предполагает использование насосного оборудования с внешним эжектором.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

Подробная схема подключения насосной станции представлена на фото.

При монтаже насосной станции на даче немаловажным является нюанс, на каком уровне располагается трубопровод. Если траншея имеют глубину ниже уровня промерзания грунта, тогда можно обойтись без специальной теплоизоляции труб, в противном случае следует использовать минеральное базальтовое волокно, пенополистирол или электрический кабель.

Подробнее про схему подключения насосной станции к колодцу читайте в нашем материале.

Как правильно провести регулировку реле давления мы рассказали на этой странице сайта. От грамотной настройки этого устройства зависит комфорт эксплуатации и надежность в работе насосного оборудования.

Про преимущества пластиковых колодезных крышек мы рассказали тут http://okanalizacii.ru/vodosnabzhenie/kolodec/plastikovaya-kryshka-dlya-kolodca.html

Организация подключения к водопроводу

При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.

Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.

Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.

Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.

Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.

насосных станций в системе водоснабжения

🕑 Время чтения: 1 минута

Насосная станция используется в системе распределения воды для эффективной и надежной транспортировки и распределения воды с одного участка на другой. На станции вода закачивается в систему, а давление регулируется в зависимости от уклона. Такое расположение сделано для компенсации разницы уровней воды под действием силы тяжести.

Устройства насосной станции способны подавать воду в каналы, обеспечивать оборотную воду в очистных сооружениях и отводить воду с низин.Капитальные затраты на эксплуатацию насосной станции высоки, а для работы насосов требуется огромное количество электроэнергии. Таким образом, становится очень важным обеспечить окончательную разработку наиболее осуществимого проекта на этапе планирования, уделяя должное внимание эффективности насосов и техническому обслуживанию.

1. Площадка насосной станции

Местоположение насосной станции в первую очередь зависит от расположения источника воды и места ее подачи. В дополнение к этому следует учитывать следующие факторы:

1. Место расположения насосной станции должно быть удалено от любых источников загрязнения и засорения.
2. Отметка площадки должна быть выше, чем самый высокий уровень паводка реки или источника воды.
3. Если источником является река, место расположения насосной станции должно быть таким, чтобы оборудование могло забирать воду, достаточную для удовлетворения пикового спроса в самое загруженное время дня. Это требует исчерпывающего исследования таких параметров, как изменение русла реки, сток в засушливую погоду и т. Д.
4. Участок должен допускать расширение и рост в будущем.
5. Возможность и риски возникновения пожара на объекте должны быть минимальными.
6. Следует учитывать близость расположения к ближайшей электростанции, железнодорожной станции и т. Д.

Помещения насосной станции должны быть чистыми и ухоженными. Установка должна быть спроектирована так, чтобы обеспечивать надлежащую вентиляцию и освещение. Двигатель и насосные агрегаты необходимо разложить так, чтобы было достаточно места для работы, технического обслуживания, ремонта и очистки.

Рисунок-1: Схема насосной станции

2. Настройка насосов

Уровень насосов в насосной станции может быть как выше колодца отстойника, так и ниже него.В последнем случае при заливке не возникнет никаких трудностей, но насосы следует разместить в соседней сухой яме. Затем его можно подключить к общему всасывающему трубопроводу с помощью шлюзовых клапанов.

Этот тип установки легко обеспечивает положительную высоту всасывания и служит дополнительным преимуществом для центробежных насосов (если они используются). Электродвигатели и машины следует размещать в сухом месте на возвышенности.

В случае, если насосы должны быть размещены над колодцем отстойника, высота над уровнем моря зависит от высоты всасывания насоса и таких факторов, как атмосферное давление, скорость воды во всасывающих трубах, потери и т. Д.Высота обычно ограничена 5 метрами.

Всасывающая труба должна быть как можно короче, чтобы избежать потерь, а участок от нижнего клапана до насоса должен иметь наклон вверх, чтобы избежать образования воздушных карманов. Электродвигатели (приводные механизмы) можно размещать на той же высоте, что и насосы.

3. Трубопроводы и клапаны

Компоновку обычной насосной станции можно увидеть на Рисунке 1. Обычно поставляются чугунные трубы с фланцевыми соединениями.Скорость воды в трубе варьируется примерно от 0,6 до 1,2 м / с.

В системе используется несколько клапанов:

3.1 Задвижки или шлюзовые клапаны

Шлюзовые клапаны предусмотрены на стороне всасывания и на стороне нагнетания.

3.2 Обратный клапан

Обратный клапан устанавливается между насосом и задвижкой на стороне нагнетания.

3.3 Воздушный клапан и предохранительный клапан

Воздушный клапан и предохранительный клапан должны быть расположены на стороне нагнетания.

4. Определение размеров блоков и резервная мощность

Практически не всегда насосная станция работает на максимальной мощности. Эффективность варьируется в зависимости от нагрузки на насосный агрегат, и, таким образом, обычная практика проектирует станцию ​​так, чтобы некоторые агрегаты насоса могли работать на полную мощность все время. По этой причине два или более насоса устанавливаются как резервные. Такие атрибуты, как доступное хранилище, потребность и т. Д., Способствуют окончательному определению размера насоса.

Некоторые насосы могут соответствовать максимальным требованиям, в то время как другие могут удовлетворять минимальным требованиям. Резервная мощность всегда будет предоставлена ​​для обработки поломок, ремонта и т. Д. Обычно от 33% до 50% резервной мощности предоставляется против пикового спроса, а 100% резервная мощность предоставляется против средней потребности на любой водонасосной станции.

Часто задаваемые вопросы

Что такое насосная станция?

Насосная станция используется для эффективной и надежной транспортировки и распределения воды с одного объекта на другой.

Какие типы клапанов используются на насосной станции?

Шлюзовые клапаны, обратные клапаны, воздушные клапаны и клапаны давления — это типы клапанов, используемых на насосной станции.

Что является основным фактором при выборе места расположения насосной станции?

Местоположение насосной станции в первую очередь зависит от расположения источника воды и места его подачи.

Подробнее

СРАВНЕНИЕ МЕЖДУ ЦЕНТРОБЕЖНЫМ И РЕЦИРКУЛЯЦИОННЫМ НАСОСАМИ

Какие важные типы принадлежностей для труб?

Поршневой насос

— компоненты, работа и применение

О нас — История воды

Строительство очистных сооружений

Конец 1800-х годов

Эта эпоха раннего развития города была отмечена деревянной водопроводной магистралью, питаемой источниками в районах между улицами Бейкер и Уиттер-стрит на восточной стороне тогдашнего города Гранд-Рапидс.Этого типа элементарной инфраструктуры было достаточно, чтобы удовлетворить простые потребности того времени.

1890

Городская водопроводная станция Централия была основана в первую очередь для обеспечения противопожарной защиты территории, которая сейчас является западной частью города Висконсин-Рэпидс. Насосная станция была построена в месте пересечения Кливленд-стрит с рекой, и вода перекачивалась прямо из реки в водопровод.

1894

Установлен первый бытовой водопроводный кран.

1899

На голосование вынесено постановление о строительстве водонасосной станции на Третьей улице Юг.Вода, перекачиваемая этой станцией, поступает из источников, расположенных на той же территории. Насосная станция на Третьей улице эксплуатировалась до 1946 года.

1903

Город Гранд-Рапидс (восточная сторона) и город Сентралия (западная сторона) были объединены в 1899 году и образовали город Гранд-Рапидс. С приобретением в 1903 году водопроводной станции Централии две системы водоснабжения ранее отдельных городов были соединены и эксплуатировались как единое целое.

1901-1912

Строительство на Шестнадцатой улице и установка завода по удалению железа.

1913

Система водоснабжения была расширена за счет установки насосной станции на 16-й и Ист-Гранд-авеню. Также был построен ряд неглубоких скважин, подключенных к новой насосной станции. Добавление установки по удалению железа не производилось. Это привело бы к многолетним проблемам с качеством водоснабжения.

1921

Поскольку проблема нехватки воды стала более распространенным явлением, было принято решение нанять геолога для изучения водной системы и выработки рекомендаций по ее расширению и улучшению.Геолог определил, что дальнейшее использование небольших местных источников поблизости от насосной станции на Третьей улице для снабжения города не было жизнеспособным вариантом для дальних поездок. Геолог предложил коммунальному предприятию продолжить работу по расширению подачи в районе 16-й и Ист-Гранд насосной станции, несмотря на наличие там высокого содержания железа в воде. Коммунальное предприятие последовало совету геолога и установило первый коллекторный колодец системы на участке на 16-й улице. Обзор статистики Управления водного хозяйства за 1921 год показал следующее:

• 1 061 услуги водоснабжения.
• Ежегодно перекачивается 14 миллионов галлонов воды.
• Водоводов протяженностью 24,8 км было закопано в черте города.
• Существовали 163 пожарных крана для защиты населения от пожара.
• Одна водонапорная башня, расположенная на восточной стороне города, вместимостью 168 000 галлонов.

1925

Начато строительство завода по удалению железа на 16-й и Ист Гранд. Коммунальное предприятие по водоснабжению перекачало почти 31 миллион галлонов воды 1 578 клиентам.Новый коллектор и железоочистительная установка удовлетворительно обеспечивали потребности города в воде до начала 1930-х годов.

1933-1944

Вторая коллекторная скважина была добавлена ​​в районе к востоку от насосной станции 16-й улицы. Также были затоплены временные колодцы, а летом 1943-1944 годов вода откачивалась бензонасосами для устранения временной нехватки воды.

1945-1947

Этот период был отмечен значительными улучшениями в системе водоснабжения, в том числе:

• Установка семи скважин вертикального типа в новом колодце, разработанном к югу от Ту-Майл-авеню и к востоку от Восьмой улицы.Также были проложены новые магистрали передачи диаметром 16 и 14 дюймов для подачи воды из нового колодца на насосную станцию ​​на 16-й улице.
• 52 950 футов (более 10 миль!) Питающих магистралей 10, 12, 14 и 16 дюймов были построены по всему городу для улучшения давления и распределения.
• Новая 16-дюймовая магистраль была построена под мостом на Гранд-авеню для повышения надежности и улучшения обслуживания западной части города.
• Завершено строительство двух надземных резервуаров на 400 000 галлонов.Эти водонапорные башни, одна на 10-м и Франклин с восточной стороны, а другая на 14-м и Альтон с западной стороны, остаются в эксплуатации и сегодня.

1950

Строительство очистных сооружений завершено, и они будут введены в эксплуатацию 14 июля 1950 года. Завод включает в себя один осветлитель и способен обрабатывать 4 000 000 галлонов воды в день. Это сразу приводит к заметному улучшению вкуса и качества водоснабжения города. Статистика использования воды в городе Висконсин-Рэпидс теперь показывает:

• 3147 клиентов.
Ежегодно производится
• 438 миллионов галлонов воды.
• Ежедневный пик — 2,5 миллиона галлонов воды.
• Почти 45 миль водопровода.
• 335 пожарных гидрантов в эксплуатации.

1954

Семь вертикальных скважин, построенных в середине 1940-х годов, становились все менее эффективными из-за отложений железа. Комиссия решает построить три коллекторных колодца в стиле Рейни, чтобы производить воду достаточного качества и в достаточном количестве.С общей мощностью откачки 5 миллионов галлонов воды в день, Коллектор 1 построен на 4311 16th Street South, Коллектор 2 на 2520 Two Mile Avenue и Коллектор 3 на 3621 Airport Avenue. Коллекторы 1 и 2 немедленно вводятся в эксплуатацию.

1959

Коммунальное предприятие покупает 37,5 акра земли на 64-й улице недалеко от ручья Кровавый Ран. Позже эта земля станет местом расположения коллектора 4.

1960

Потребность в воде в городе продолжает расти и вскоре превышает пропускную способность коллекторов 1 и 2.Принято решение ввести Коллектор 3 в эксплуатацию. Эти три колодца коллекторного типа продолжают обеспечивать потребности города в воде более чем через 50 лет после их строительства.

1963

Достигнута мощность очистки фильтровальной фабрики на 16-й улице. Рядом с отстойником 1 построен новый отстойник, способный обрабатывать 6 миллионов галлонов воды в день. Это расширяет возможности очистки фильтровальной установки до 10 миллионов галлонов в день.

1963-1970

Этот период времени ознаменовался доставкой воды на большие участки земли, которые были присоединены к городу от города Гранд-Рапидс.Строительство водопровода и водоснабжения пострадавших от этого домохозяйств заняло несколько лет. Присоединенная территория лежала к югу от Дейли-авеню. Эта эпоха была завершена в 1970 году расширением 8-й улицы Юг до четырех полос от Ист-Гранд-авеню и последующим перемещением и реконструкцией водопровода, водоснабжения и пожарных кранов вдоль этой недавно отремонтированной главной транспортной артерии.

1967

Новый 12-дюймовый водовод проложен на 25-й авеню, чтобы расширить обслуживание недавно созданного индустриального парка города.

1977

Новые боковые стволы установлены в коллекторах 1, 2 и 3 для восстановления скважин и восстановления их эксплуатационной мощности до исходных технических характеристик.

1989

На заводе по производству фильтров на 16-й улице открылась сертифицированная Висконсин лаборатория водных бактерий. Он предлагает тестирование воды для общественных и частных колодцев за символическую плату для жителей города и района.

1991

Достигнута насосная мощность коллекторов 1, 2 и 3, и коллектор 4 построен на 6610 Griffith Ave. Коммунальное предприятие реализует амбициозный план реализации, чтобы смягчить влияние, которое новая скважина окажет на аквафер в этом районе. Домохозяйствам, пострадавшим от неблагоприятного воздействия, предлагаются новые жилые колодцы и компенсация, и колодец вводится в эксплуатацию. Коллектор 4, способный перекачивать 3 миллиона галлонов воды в день, по-прежнему используется сегодня для удовлетворения потребностей города в воде.

1992

Надземное хранилище извести и ее перевалка построены рядом с заводом по производству фильтров на 16-й улице.Он автоматически вводит известь в процесс очистки воды.

1993

6 января 16-дюймовая водопроводная магистраль, питающая Восточную и Западную водонапорные башни, прорвется около 16:30 в блоке 1500 на Пич-стрит. Из-за разрыва магистральной трубы, ведущей из фильтровального завода на 16-й улице, на улицы в этом районе выливается 500 000 галлонов воды, а вся система водоснабжения осушается за 15 минут. Когда давление воды в системе снижено до опасного уровня, коммунальное предприятие издает общегородскую директиву о кипячении воды, чтобы вода была безопасной для потребления. Работники коммунального предприятия лихорадочно работают всю ночь при температурах до -10 ° F, чтобы заменить 15-футовый участок трубы, на котором образовалась диагональная трещина. На следующее утро в городе восстановлено водоснабжение, но директива о кипячении воды оставалась в силе до тех пор, пока не будут получены тесты на безопасную воду из определенных мест в системе распределения воды.

1997

На заводе по производству фильтров на 16-й улице введена в эксплуатацию система рециркуляции воды с обратной промывкой. Это значительно снижает количество воды, необходимой для обратной промывки фильтров в установке.

1999

Земля разрушена для строительства водонапорной башни объемом 2 миллиона галлонов недалеко от пересечения шоссе 54 и округа W. к востоку от средней школы Линкольна. Это увеличивает емкость хранилища коммунального предприятия до 2,8 миллиона галлонов, что немного меньше среднего ежедневного потребления в 3,1 миллиона галлонов.

2000

Clarifier 2 отключается зимой, когда потребность в воде снижается. Весной его восстанавливают и снова вводят в эксплуатацию.

2006

Коммунальная комиссия решает разливать воду в бутылки.Вода разливается в бутылки емкостью 20 унций и бесплатно предоставляется клубам и благотворительным организациям для перепродажи в качестве источника дохода. Программа пользуется большой популярностью у местных организаций и помогает уведомить людей о том, что их городское водоснабжение самого высокого качества.

2007

Коллектор 5 построен на 2111 Whitrock Avenue. Колодец вертикального типа имеет пропускную способность 750 000 галлонов в день и начинает работу в августе, чтобы дополнить водоснабжение, обеспечиваемое коллекторами 1, 2, 3 и 4.Коллектор 5 используется и сегодня.

2012

Завершен проект по замене всех 8000 счетчиков воды на современные «умные счетчики». Информация о показаниях счетчиков электроэнергии и воды для всех 22 000 счетчиков комбинированных коммунальных услуг теперь доступна для обеих распределительных систем буквально одним нажатием кнопки.

Кроме того, очищены и отремонтированы скважины Коллектор 2 и Коллектор 3, в результате чего откачивающая способность этих скважин, построенных в 1954 году и которым сейчас почти 60 лет, вернулась к 100% от их первоначального проектного объема.

2014

В фильтровальную установку были внесены серьезные изменения с целью удаления старых систем очистки, бункера для извести и системы подачи, что упростило работу и повысило рентабельность обработки отходов.

2016

Все пять фильтрующих клапанов и приводов в фильтровальной установке заменены, что улучшает работу всех фильтров.

Насосные станции и накопители энергии

Резервное питание — одно из преимуществ накопителей энергии.В связи с участившимися ураганами, наводнениями и лесными пожарами существует риск потери электроэнергии для водонасосных станций. Пепел от лесных пожаров попадет в водотоки, питающие водоочистные сооружения. В результате это приводит к перегрузке энергосистемы, которая обеспечивает работу этих водонасосных станций и очистных сооружений.

Накопитель энергии обеспечивает резервное питание путем разряда энергии при необходимости. Стоимость систем хранения энергии падает из-за таких штатов, как Калифорния, обязательных к хранению, а также увеличения выработки энергии ветра и солнца в электрической сети.Пришло время городам, ответственным за водоочистные сооружения и очистные сооружения, воспользоваться этим сокращением затрат и рассмотреть вопрос о хранении энергии как части инструментария для решения проблем отказоустойчивости и резервного питания.

Объявление

Воздействие стихийных бедствий на водную инфраструктуру

Водонасосные станции перекачивают воду из источника (обычно реки) и сбрасывают воду в озера и ручьи в качестве входа в водоочистные сооружения. Если водонасосные станции не работают, последствия могут быть фатальными, как видно из этих примеров ураганов, наводнений из-за ураганов и лесных пожаров.

В 2012 году во время урагана «Сэнди» в Нью-Йорке «42 из 96 насосных станций, удерживающих ливневую воду, сточные воды или комбинированные сточные воды, проходящие через систему, временно вышли из строя из-за того, что они были повреждены или потеряли электроэнергию», — говорится в книге. «Рисковать: Побережье после урагана Сэнди». Аналогичным образом летом 2019 года ураган Барри обрушился на водонапорные станции в Новом Орлеане.

Наводнение нанесло ущерб очистным сооружениям в Южной Каролине из-за урагана Флоренция в декабре 2018 года.Агентство по охране окружающей среды США также упоминает наводнение в марте 2010 года вдоль реки Потуксет в Род-Айленде в «Контрольном списке действий при чрезвычайных ситуациях при наводнении».

Лесные пожары в Сиднее, Австралия, в декабре 2019 года вызывают беспокойство и у местных водоканалов. Water Новый Южный Уэльс (NSW) «установил защитные барьеры для улавливания потенциальных стоков мусора», чтобы избежать попадания сгоревшего материала, связанного с лесным пеплом, в водные потоки, питающие Сидней.

Объявление

На западе У.С., исследователи EPA выражают обеспокоенность тем, что «65% запасов пресной воды в регионе происходит из засаженных деревьями водосборов, которые, в зависимости от условий, могут быть очень подвержены лесным пожарам», — говорится на сайте агентства. Очевидно, что стихийные бедствия имеют последствия, с которыми необходимо бороться.

Ежегодно Региональная служба водоснабжения Сент-Пола (SPRWS) оценивает, что она перекачивает 39 миллионов галлонов воды и имеет общую мощность 90 миллионов галлонов. По оценкам Службы водоочистки Миннеаполиса (WTDS), она перекачивает 21 миллиард галлонов воды в год.Что касается энергии, это означает 31 500 МВт / ч годового потребления энергии. В среднем на 1 миллион галлонов воды, перекачиваемой, транспортируемой и распределяемой, потребляется энергия примерно 1500 кВтч. Это число кажется небольшим, но с учетом текущих и будущих потребностей в воде, а также количества насосных станций, потребляемая энергия складывается.

Контекст накопления энергии

В прошлом накопителями энергии в масштабах электросетей в основном были гидроаккумуляторы или накопители энергии сжатого воздуха мощностью в сотни мегаватт.Если гидроэлектростанция мощностью 100 МВт разряжает энергию в течение четырех часов, то она называется электростанцией мощностью 400 МВт · ч. Мегаваттное сетевое хранилище меняется на хранилища меньшего размера в киловаттных размерах из-за того, что в таких штатах, как Калифорния, вводятся обязательные хранилища как для коммунальных сетей, так и для категорий за счетчиком. Накопители для водонасосных станций будут относиться к последней категории, за счетчиком коммунальных услуг

.

Более широкое распространение возобновляемых источников энергии, таких как энергия ветра и солнца, требует накопления для зарядки, когда погода позволяет производить, и для разгрузки, когда потребность в них высока.Зарядка от ископаемого топлива противоречит цели наличия возобновляемых источников энергии в электрической сети. Цены на аккумуляторные батареи также снижаются отчасти из-за возросшего предпочтения потребителей в пользу транспортных средств с нулевым уровнем выбросов, а также из-за желания крупных промышленных потребителей снизить затраты на электроэнергию за счет снижения платы за пиковое потребление. Это способствует большему хранению энергии в батареях в энергосистеме меньшего мегаваттного и большего размера киловаттного уровня. Свинцово-кислотные батареи больше не являются нормой. Они уступают место литий-ионным батареям. Литий-железо-фосфат (LFP, F для железа, обозначающий железо) и никель-марганец-кобальт (NMC) являются популярными химическими соединениями для решений для хранения в жилых помещениях.Также снижаются затраты на хранение энергии.

В 2008 году стоимость аккумуляторных батарей составляла 1000 долларов за кВтч. Сегодня цены находятся в диапазоне от 100 до 200 долларов за кВт / ч, в зависимости от заявки. В конечном итоге потребители выигрывают от этих более низких цен на батареи, потому что их водоснабжение не увеличит расходы на воду и канализацию.

WTP Установки хранения энергии

Не все задумываются об накоплении энергии для водонасосных станций. Но люди, пережившие стихийные бедствия, приняли меры, чтобы избежать повторения своих трудностей.Шесть последних установок, представленных ниже, используют аккумуляторы энергии на своих водоочистных сооружениях и очистных сооружениях.

1. Irvine Ranch Water District (IRWD) в Ирвине, Калифорния, в 40 милях к юго-востоку от международного аэропорта Лос-Анджелеса, устанавливает батареи Tesla мощностью 6,25 МВт или 35,7 МВт-ч, принадлежащие и эксплуатируемые Advanced Microgrid Solutions, на водонасосных станциях и станциях очистки воды. и установки по обороту воды. Основной движущей силой является экономия затрат на электроэнергию в размере 500 000 долларов в год для района водоснабжения.

2. Станция очистки сточных вод Колдуэлл в Колдуэлле, штат Нью-Джерси, в получасе езды к северо-западу от международного аэропорта Ньюарк, установила аккумуляторную батарею Eos мощностью 250 кВт / 1 МВтч с 896 кВт солнечной энергии для резервного питания. Здесь основной движущей силой является «предотвращение попадания неочищенных сточных вод в местные водоемы во время продолжительных (до 10 дней) отключений электроэнергии», согласно веб-сайту коммунального предприятия.

3. На очистных сооружениях Пола Р. Ноланда (восточный Фейетвилл) и Вестсайдских водоочистных сооружениях в Фейетвилле, штат Арканзас, в 200 милях к востоку от Оклахома-Сити, недавно было установлено 10 МВт солнечной энергии и 24 МВт-ч аккумуляторов. Это совместный проект Fayetteville, Ozarks Electric Cooperative и Today’s Power Inc. Основной движущей силой является изменение климата, но также достигается экономия в размере 180 000 долларов в год.

4. Водоочистное сооружение в деревне Ваппингерс-Фолл, в двух часах езды к северу от Нью-Йорка, оснащено цинковой гибридной катодной батареей мощностью 250 кВт и 1000 кВтч для своей микросети. Основным драйвером здесь является отказоустойчивость и непрерывная работа этого объекта.

5. Коммунальное управление округа Атлантик, расположенное в 10 милях от казино в Атлантик-Сити, штат Нью-Джерси, также устанавливает аккумуляторную систему хранения энергии мощностью 1 МВт.Основной движущей силой является устранение возможного повторного попадания неочищенных сточных вод в реки, заливы и океан Нью-Джерси.

6. Город Юджин, штат Орегон, признал преимущество накопления энергии для обеспечения отказоустойчивости в начальной школе, которая была предназначена для колодца. Скважина улучшит доступность чистой питьевой воды во время перебоев в подаче электроэнергии. «Этот проект также является частью долгосрочных усилий EWEB по планированию отказоустойчивости по созданию общественных точек распределения воды по всему городу Юджин, которые будут использоваться его клиентами во время восстановления после крупномасштабного бедствия», — говорится в пресс-релизе NEC Energy Solutions.

Объявление

Точка перегиба

Как показывают шесть водохранилищ на очистных сооружениях, мы находимся на переломном этапе (см. Рисунок 1 выше).

Стоимость системы накопления энергии снижается, в то время как затраты на погодные события растут. Это идеальное время перед перебоями в работе водоканала, чтобы заблаговременно составить бюджет на резервное питание на водоочистных сооружениях и очистных сооружениях. Хранение энергии обеспечивает эту резервную мощность.

Рисунок 1: Точка перегиба затрат на хранение и затрат из-за погодных явлений

Солнечные насосные станции | Американские водонагреватели

Загрузить спецификацию

American с гордостью предлагает интегрированные солнечные насосные станции, которые упрощают установку, объединяя все необходимые измерения, безопасность, наполнение, слив, управление потоком и солнечной системой в одном простом в установке узле. Эти универсальные сборки экономят время, необходимое подрядчикам, занимающимся установкой, на поиск, покупку и установку этих элементов по отдельности. Интегрированные насосные станции также экономят место и обеспечивают профессионально выглядящую установку, которую клиенты заметят и оценят. ОСОБЕННОСТИ: • Встроенные солнечные насосные станции — доступны стандартные и двустенные насосные станции. • Программируемое электронное управление солнечной системой с расширенной диагностикой и ЖК-дисплеем — внесено в список cTUVus. • Многоступенчатые насосы — внесены в список cULus. • Изолированный и смонтированный моноблочный настенный узел с предварительно установленной сантехникой • Экономит место, время и деньги — чистая профессионально выглядящая установка. • В комплект входят два датчика температуры Pt-1000 для солнечного контура и бака солнечного усилителя. • Расходомер, датчики температуры и давления. • Предохранительный клапан солнечного контура. • Комбинированные шаровые / обратные клапаны в подающей и обратной линиях упрощают обслуживание и предотвращают тепловую циркуляцию под действием силы тяжести. • Клапаны наполнения, слива и управления потоком — встроенный воздухоочиститель для ручного улавливания и удаления воздуха из системы. • Однофазное питание 120 В переменного тока — со стандартным шнуром питания / вилкой. • Стандартная насосная станция — для систем с пропиленгликолем замкнутого цикла с теплообменниками, расположенными вне насосной станции. • Двухстенная насосная станция — для замкнутых систем с пропиленгликолем, когда в соответствии с местными нормативами требуются двустенные теплообменники — эти модели имеют встроенный плоский пластинчатый теплообменник из нержавеющей стали (двустенный). • Двухстенная насосная станция включает в себя два циркуляционных насоса — насосы первичного контура солнечной энергии и вторичные насосы контура бытовой воды. • Двухстенная насосная станция включает в себя регулятор скорости насоса и бронзовый циркуляционный насос для бытовой воды. • Включает гибкий трубопровод из нержавеющей стали и настенный кронштейн для расширительного бака солнечного контура (расширительные баки заказываются отдельно). • 2-летняя ограниченная гарантия *

Мобильная система водоснабжения и канализации

История MAWSS

Мобильная система водоснабжения возникла 1 октября 1952 года, когда Совет комиссаров по водоснабжению и канализации заключил контракт с городом Мобил на закупку систем водоснабжения и канализации от имени города.Неочищенная вода покупалась у Городского совета водоснабжения с 1952 по 1968 год. Два совета были объединены 1 января 1968 года, и Совет по водоснабжению и канализации взял на себя систему неочищенной воды.

История водоснабжения в Мобиле длинная и яркая, а истоки MAWSS уходят корнями в 1814 год, когда Портедж на Байу-Чотаге (Три-Майл-Крик) был важным источником водоснабжения города Мобил. После нескольких попыток построить водопроводные сооружения и акведуки для подачи воды в город, только в 1840 году город добился успеха со своей общественной системой водоснабжения, когда примерно в 7 милях к западу от центра города была построена насосная станция.До 1886 года это была единственная система водоснабжения в Мобиле.

9 апреля 1886 года компания Bienville Water Supply Company построила насосную станцию ​​на Клир-Крик, недалеко от Моффетт-роуд, и водохранилище, которое до сих пор используется, на Моффетт-роуд. В 1887 году в центре города была проложена чугунная труба с необходимыми распределительными линиями в деловой район и жилые районы. Впервые за свою 175-летнюю историю в Мобиле была система водоснабжения, которая приблизилась к нормам.

После начала Второй мировой войны стало очевидно, что существующие источники снабжения недостаточны и ненадежны.Новый источник был обнаружен в Биг-Крик, в западной части округа Мобил. Проект Big Creek был введен в эксплуатацию в 1952 году и обошелся примерно в 7 000 000 долларов, включая землю, плотины, насосную станцию, резервуар и трубопроводы. На строительство потребовалось два года.

Сегодня вода доставляется из озера площадью 3 600 акров и насосной станции по трубам в два резервуара, где она направляется либо для бытовых, либо для промышленных нужд. Резервуары находятся на высоте 220 футов, а промышленная вода под действием силы тяжести доставляется в промышленность на высоте около 25 футов.Насосы на озере Биг-Крик поставляют очищенную воду для мобильных и неочищенную воду для местных предприятий.

Исторические факты примечания

• В первой водопроводной системе Mobile некоторые линии были из чугуна, но большинство из них были просверленными сосновыми бревнами
• В 1819 году общественный колодец был установлен на пересечении улиц Дофин и Роял на нынешней площади Бьенвиль. Первая канализационная труба Мобила была проложена на улице Конти в 1868 году, в то время как старый отель Gulf City, позже известный как Southern Hotel , возведен на юго-восточном углу улиц Конти и Уотер
.
• В 1900 году была введена в действие система, принадлежащая Сити, с насосной станцией на Три-Майл-Крик на восточном конце того, что сейчас является собственностью городского парка, и резервуаром, который все еще используется, на вершине Спринг-Хилл
• Системы Биенвилля и Сити работали практически параллельно, но раздельно до 8 января 1907 года, когда город приобрел владения Биенвилля за 350 000 долларов

В 1814 году Портедж на Байу-Чотаге (Три-Майл-Крик) был важным источником водоснабжения города Мобил.Кроме того, считается, что в некоторых домах могли быть индивидуально выкопанные колодцы, так что было доступно несколько источников питьевой воды.

В 1819 году общественный колодец был установлен на пересечении улиц Дофин и Роял на нынешней площади Бьенвиль.

В 1820 году законодательный орган штата санкционировал создание корпорации, известной как «Компания мобильных акведуков». Корпорация должна «иметь и пользоваться исключительным правом и привилегией проводить и подавать воду для снабжения указанного города в течение 40 лет. «По истечении срока работы должны были перейти в собственность города.

Корпорация не смогла построить гидроузел. В 1830 году городские чиновники назначили комитет для определения возможности подачи воды в город.

12 декабря 1830 года в статьях соглашения города Мобил указано, что они построят акведук для подачи воды в город из источника недалеко от бывшей загородной резиденции Джаджа в первый день января 1832 года или ранее. Липскомб в Спринг-Хилл.

1 декабря 1836 года город Мобил сдал в аренду водопроводные сооружения Генри Хичкоку, и ему была предоставлена ​​франшиза на обеспечение водой сроком на 20 лет.

25 декабря 1837 года законодательный орган штата учредил компанию Mobile Aqueduct Company, и в результате Хичкок в 1838 году передал гидротехнические сооружения и все принадлежности городу Мобил.

Это был 1840 год, когда город добился какого-либо успеха со своей общественной системой водо-сырой нефти. 26 декабря 1840 года Город Мобил заключил договор с Альбертом Штайном, который, по сути, давал ему право на поставку воды в город на 20 лет.

7 января 1841 года соглашение между городом Мобил и Альбертом Штайном было подтверждено законодательным собранием штата.

Насосная площадка в Спринг-Хилле находилась примерно в 7 милях к западу от центра города, а резервуарная площадка — примерно в 2 милях от города. От приподнятого резервуара по всему городу тянулась система линий. Некоторые стропы были из чугуна, но большинство — из расточенных сосновых бревен. Бревенчатые трубы, которые использовались в системе, были сосновыми сердцевинами. До 1886 года это была единственная система водоснабжения в Мобиле.

Первая канализационная труба Mobile была проложена на улице Конти в 1868 году, когда на юго-восточном углу улиц Конти и Уотер был возведен старый отель Gulf City, позже известный как Southern Hotel. В 1889 году городские власти предоставили канализационной компании Конти-стрит франшизу на строительство канализационной линии на Конти-стрит. Эта линия с ответвлениями на несколько переулков обслуживала непосредственный центр города. Примерно через 10 лет после того, как была установлена ​​канализация, городские власти приобрели ее в мае 1899 года, и она стала частью общей канализационной системы.

9 апреля 1886 года была организована компания Bienville Water Supply Company, президентом которой стал доктор Джордж А. Кетчем. Эта компания построила насосную станцию ​​на Клир-Крик, недалеко от Моффетт-роуд, и водохранилище, которое до сих пор используется, на Моффетт-роуд.

В 1887 году в центре города была проложена чугунная труба с необходимыми распределительными линиями в деловой район и жилые районы. Мобильный — впервые за его 175-летнюю историю; была система водоснабжения, которая приближалась к адекватности.

Альберт Штайн умер в 1874 году, но система водоснабжения продолжала работать от его имени и отдельно от Bienville Water Supply Company до 1898 года. Потому что ни Stein, ни Bienville не смогли расширить свои распределительные линии, чтобы удовлетворить потребности расширяющейся компании. населения, в 1898 году, после судебного разбирательства, город приобрел собственность и права на воду, принадлежащие интересам Stein, и решил построить государственный водопровод. В 1900 году была введена в действие система Сити.Насосная станция находилась на Три-Майл-Крик в восточном конце того, что сейчас является собственностью городского парка, а резервуар, который все еще используется, находился на вершине Спринг-Хилл рядом с небольшим приподнятым резервуаром. 1 июля 1901 года работа старого завода Stein была прекращена. Большая часть чугунной распределительной системы старого завода была демонтирована и либо заново проложена, либо продана.

К 1904 году было проведено так много подключений к новым городским заводам, что водоснабжения в Три-Майл-Крик на насосной станции Спринг-Хилл было недостаточно для обеспечения необходимой воды.Вспомогательная насосная установка была установлена ​​на месте старого завода Stein. Вспомогательный завод был введен в эксплуатацию 2 октября 1905 года.

Системы Бьенвилля и Сити после отказа от системы Штейна работали как фактически параллельные, но отдельные системы до 8 января 1907 года, когда город приобрел владения Бьенвилля за 350 000 долларов. С тех пор две системы были связаны и работали как одна.

В период с 1907 по 1940 год город шел в ногу с обеспечением водоснабжения для роста населения до начала Второй мировой войны, когда стало все более очевидным, что существующие источники водоснабжения неадекватны и ненадежны.Новый источник был необходим не только из-за нехватки воды в достаточном количестве, но и потому, что водосборные бассейны Клир и Три-Майл-Крикс становились все более урбанизированными, а качество водоснабжения находилось под угрозой. Источником водоснабжения, рекомендованным Мобильными водопроводными сооружениями городским и плановым комиссиям, был Биг-Крик в западной части округа Мобил. Проект Big Creek был введен в эксплуатацию в 1952 году и обошелся примерно в 7 000 000 долларов, включая землю, плотины, насосную станцию, резервуар и трубопроводы. На строительство потребовалось два года.

Вода подается из озера площадью 3 600 акров и насосной станции по трубам в два резервуара, где она направляется либо для бытовых, либо для промышленных нужд. Резервуары находятся на высоте 220 футов, а промышленная вода под действием силы тяжести доставляется в промышленность на высоте около 25 футов. Промышленный водопровод проходит от завода по производству фильтров на север примерно на 7 миль до промышленных площадок в Мэгэзин-Пойнт. Насосы на озере Биг-Крик обеспечивают очищенную воду для мобильных и неочищенную воду для местных предприятий, таких как химические заводы и бумажные фабрики.

Сырая вода из озера Биг-Крик предварительно хлорируется перед коагуляцией сульфатом алюминия и известью для удаления отложений и органических веществ, коричневого цвета и мутности. После осаждения осадков в отстойниках вода пропускается через песчаный фильтр и гравий. Вода проходит вторичную обработку известью для регулирования pH.

Постхимическая обработка состоит из фторирования, при котором фторид в виде силикофторида натрия добавляется после фильтрации, поскольку фторид может быть удален с помощью процессов размягчения извести и коагуляции квасцов.

18 сентября 1952 года законодательный орган штата принял «Закон о полномочиях», который уполномочил муниципалитет создавать юридические лица с полномочиями приобретать, покупать, обслуживать и эксплуатировать систему водоснабжения или любую ее часть. Чтобы деньги могли быть получены от выпуска облигаций для обновления существующей системы водоснабжения, был создан Совет уполномоченных по водным и канализационным системам. Совет директоров заключил контракт с городом Мобил 1 октября 1952 года, в соответствии с которым Совет согласился приобрести системы водоснабжения и канализации от имени города.

Мобильная система водоснабжения, состоящая из готовой системы водоснабжения и канализации, находится в государственной собственности и управляется Правлением на основании доверительного акта от города. Этот Совет состоит из семи членов, которые назначаются городским советом. Неочищенная вода покупалась у Городского совета по водоснабжению с 1952 по 1968 год, юридического лица, которое было создано до создания Совета комиссаров по водоснабжению и канализации. Два Совета были объединены 1 января 1968 года, и Совет по водоснабжению и канализации взял на себя систему неочищенной воды.

Другой источник воды был необходим для обеспечения предприятий вдоль реки Мобил неочищенной водой.

* Информация получена из «Геологической службы Алабамы, циркуляр 92» Джозефом Ф. Риччио и Конрадом А. Газзером, Univ. Ал, 1973.

Цель и действия | Лоуэлл, Массачусетс

LRWU продолжает уделять внимание улучшению водоснабжения обслуживаемого населения. Недавно завершенные проекты и новые проекты, реализуемые в настоящее время, еще больше улучшат качество, давление и надежность воды, которую мы доставляем потребителям.

Мы также продолжаем улучшать общую эффективность водоочистных сооружений и насосных станций. Эти проекты включают усовершенствования распределительной системы, насосных станций и водоочистных сооружений, включая установку фотоэлектрической системы мощностью 610 киловатт, модернизацию счетчиков воды и системы считывания показаний счетчиков.

Программа управления перекрестными соединениями также улучшается. Эти проекты обеспечат надежную доставку потребителям воды высокого качества, производимой на очистных сооружениях, на долгие годы.

Город Лоуэлл продолжает обеспечивать жителей водой высочайшего качества по одной из самых низких ставок (2,191 доллара США за ЛПУ) в Содружестве, из 273 общин и систем водоснабжения, Лоуэлл занимает двенадцатое место по самым низким показателям в штате.

Восстановление свинца и меди

В 2019 году LRWU очистил более 4,1 миллиарда галлонов (4 167 000 009) питьевой воды, доставленной примерно 135 000 человек. жители и предприятия в сообществах Лоуэлла, Дракута, Тьюксбери, Тингсборо и Челмсфорда.Свинец и медь: Ежегодные раунды мониторинга «отборов проб» свинца и меди проводились в течение 2000, 2001, 2002 и 2003 годов. раундов тестирования на соответствие, уровень действия 90-го процентиля для свинца (0,015 мг / л) и меди (1,3 мг / л) не превышался и не поскольку. Следующие раунды мониторинга проб свинца и меди будут собраны летом 2020 года.

Источник воды Единственным источником воды для водоочистной станции Лоуэлла является поверхностная вода реки Мерримак, исток которой находится в Белых горах Нью-Гэмпшира.Водозаборная станция расположена на берегу реки к северу от города, и вода перекачивается на полмили к очистным сооружениям. Связи с окружающими населенными пунктами должны обеспечить их водой; они не могут поставлять воду Лоуэллу. Проект программы оценки исходной воды (SWAP) был завершен Департаментом охраны окружающей среды штата Массачусетс. Отчет (SWAP) доступен в водоканале для всех заинтересованных сторон. За дополнительной информацией обращайтесь к суперинтенданту по операциям Стивену Дюшену по телефону 978-674-4242.

Планирование и реагирование на чрезвычайные ситуации

Коммунальное предприятие работает с вышестоящими сообществами в Массачусетсе и Нью-Гэмпшире над планированием действий в чрезвычайных ситуациях. Коммунальное предприятие имеет комитет по управлению чрезвычайными ситуациями и координирует деятельность с учреждением Массачусетского агентства по чрезвычайным ситуациям (MEMA) в Тьюксбери.

Общение с другими сообществами Утилита поддерживает контакты с вышестоящими сообществами, в том числе в Нью-Гэмпшире, по различным вопросам защиты источников.

Программа замены счетчика воды

LRWU находится в процессе замены существующей системы считывания показаний счетчиков воды на автоматизированную систему считывания. Городские власти предоставили проект USI Services, Inc., (USI). USI установит новый водомер и устройство дистанционного считывания показаний на каждом существующем водомере в городе. Новая конфигурация счетчика позволит считывать показания счетчиков, не заходя в дома клиентов или на частную территорию.

USI свяжется с жителями и предприятиями от имени LRWU, чтобы назначить встречи для замены счетчиков.Клиенты получат первоначальное уведомление по почте о замене с инструкциями по назначению встреч.

Замена счетчика является обязательной, и мы приветствуем сотрудничество с клиентами.

Обновление для усовершенствования насосной станции Commonwealth Avenue, контракт MWRA 7524

Перейти к обновлениям проекта

О проекте:

Насосная станция Commonwealth Avenue

MWRA на регулярной основе снабжает водой 85% города Ньютон и может обслуживать оставшиеся 15% в случае аварии. Насосная станция снабжается энергией через одно соединение с городским туннелем высокого уровня обслуживания MWRA. Этот проект обеспечит новое подключение к станции от двух трубопроводов с низким уровнем обслуживания на проспекте Содружества и добавит насосы с низким уровнем обслуживания, чтобы город Ньютон продолжал снабжаться в случае отказа городского туннеля.

Этот контракт на 6,8 миллиона долларов был присужден WES Construction Corp. из Галифакса, Массачусетс, в январе 2019 года и, как ожидается, будет завершен примерно через 18 месяцев.

Насосная станция Commonwealth Avenue была введена в эксплуатацию в 1953 году и за эти годы претерпела ряд улучшений, включая реконструкцию, завершенную в 1999 году.Эта реконструкция повысила мощность и надежность насосной станции и включала строительство нового «Западного» здания, в котором будут установлены два дополнительных насоса и дизель-генератора мощностью 900 кВт, а также реконструкцию существующего «Восточного» здания с новыми трубопроводами, клапанами и двумя насосы.

Этот проект является одним из проектов по усовершенствованию временного резервирования столичных сетей, которые реализуются для улучшения аварийного реагирования на неожиданное отключение системы тоннелей Метрополитен до тех пор, пока не будет построен новый резервный туннель.Контракт на улучшение насосной станции на проспекте Содружества обеспечит резервное снабжение питьевой водой и другие улучшения насосной станции на случай, если городской туннель будет выведен из эксплуатации в чрезвычайной ситуации.

28 июня 2019

Обновление строительства

Начиная со следующей недели, подрядчик MWRA, WES Construction Corp., начнет свои усилия по мобилизации на улице Содружества Авеню Карет-Лейн в связи с проектом по усовершенствованию насосной станции Содружества Авеню.Эти работы включают размещение указателей, временных дорожных ограждений, временного ограждения, разметки на улице и размещение оборудования при подготовке к земляным работам проезжей части. Работы будут проходить с понедельника по пятницу с 7:00 до 16:00.

На следующей неделе, начиная со вторника, 9 июля, подрядчик будет рыть испытательные ямы в пределах Carriage Lane of Commonwealth Avenue. Испытательные ямы — это небольшие раскопки, позволяющие определить точное местоположение существующей инфраструктуры и провести измерения трубы.Это займет около двух недель.

Как упоминалось ранее, MWRA и наш подрядчик встретились с официальными лицами из города Ньютон, в том числе с Департаментом полиции, и определили, что переулок для перевозки грузов будет закрыт между Валентайн-стрит и Вовинет-роуд, пока будут выкопаны испытательные ямы для обеспечения безопасности населения и ускорить работу.

На этом этапе работы полицейское управление Ньютона разрешит жителям, проживающим в этом районе, двигаться в любом направлении по Карет-лейн, чтобы попасть в свои дома. Водоснабжение вашего дома не будет прервано.

MWRA и наш подрядчик признательны за ваше сотрудничество в этом важном проекте по улучшению водоснабжения.

Если у вас есть какие-либо вопросы или проблемы, свяжитесь с координатором сообщества MWRA Джеффри Маклафлином по телефону (617) 305-5762 или [email protected].

Подпишитесь на электронные уведомления о проектах и ​​обновления через нашу службу Everbridge.

10 июня 2019

Обновление строительства

Управление водных ресурсов штата Массачусетс (MWRA) недавно заключило контракт с WES Construction Corporation (WES) на реконструкцию водонасосной станции Commonwealth Avenue. Работы включают установку новой трубы к существующей водопроводной сети MWRA. На выполнение всего проекта уйдет 18 месяцев. Примерно 50% работ будет происходить внутри насосной станции.

Примерно в течение следующей недели подрядчик MWRA, WES, выполнит испытательные ямы в пределах проезжей части Содружества Авеню. Испытательные ямы — это небольшие раскопки, позволяющие определить точное местоположение существующей инфраструктуры и провести измерения трубы. Это займет примерно две недели.

На этой неделе представители MWRA и нашего подрядчика встретились с официальными лицами города Ньютон, включая полицейское управление. В целях общественной безопасности и ускорения выполнения этих работ, Carriage Lane будет закрыта между Valentine Street и Wauwinet Road на время раскопок испытательных ям.

Во время этой работы полицейское управление Ньютона позволит жителям, проживающим в этом районе, перемещаться в любом направлении по Карет-лейн, чтобы получить доступ к своим домам.

Водоснабжение вашего дома не будет прервано.

MWRA и наш подрядчик признательны за ваше сотрудничество во время этого важного проекта улучшения качества воды.

Если у вас есть какие-либо вопросы или проблемы, свяжитесь с координатором сообщества MWRA Джеффри Маклафлином по телефону (617) 305-5762 или Джеффри[email protected].

Подпишитесь на электронные уведомления о проектах и ​​обновления через нашу службу Everbridge.
