Установка подрозетника в бетон: Электрик на дом Москва круглосуточно и недорого

Содержание

разметка, подготовка отверстия и установка своими руками

Грамотный монтаж электропроводки в бетоне — залог пожарной безопасности всего строения. Чтобы правильно установить и надежно зафиксировать розетки, сначала в стену закладываются подрозетники. Вне зависимости от материала, из которого строится здание, они являются необходимыми комплектующими проводки. Качественная установка подрозетников для бетона не позволит розеткам и выключателям разболтаться и минимизирует риск короткого замыкания.

Оглавление:

  1. Разновидности
  2. Подготовительные работы
  3. Инструкция по монтажу
  4. Что говорят специалисты?

Классификация

Согласно требованиям пожарной безопасности, этот тип продукции выпускается из материалов, обладающих высокой устойчивостью к возгоранию. Чаще всего при строительстве применяются варианты из полипропилена, реже — из полиамида или ПВХ. В бетон устанавливают наиболее простые, представляющие собой корпус с выемками для кабеля по бокам. При монтаже используются подрозетники следующих размеров (в см):

  • Внутренний диаметр 6 либо 6,8.
  • Глубина от 2,5 до 8, наиболее востребованы 4 и 4,5.
  • Межосевое расстояние 7,1.

Самые удобные для установки, а поэтому и очень распространенные — подрозетники для бетона, диаметром 6,8 см и глубиной 4,5. Выбор размеров определяется особенностями конструктивного решения электропроводки, толщиной перегородки и материалом, из которого она изготовлена. Чаша подрозетника бывает круглой, овальной, прямоугольной или квадратной формы, в комплект могут входить пластиковые заглушки и фиксаторы с отверстиями. В зависимости от планируемого количества розеток, происходит разделение на: одинарные, двойные и рядные модели, устанавливаемые горизонтально или вертикально.

Предварительная разметка

Местонахождение розеток и выключателей следует тщательно распланировать до начала монтажа проводки. При этом подсчитывается количество электроприборов в помещении, их востребованность и энергопотребление. Для сложной техники предусматривается установка сетевых фильтров, что также учитывается на начальном этапе работ. Розетки в жилых помещениях по «евростандарту» рекомендуется размещать на 30 см выше уровня чистового пола, выключатели — на 90.

Однако при установке подрозетников в бетонную стену стоит учитывать особенности интерьера, рост обитателей квартиры и прочие факторы. Например, высота расположения выключателей подбирается индивидуально, с помощью замера рукой. При этом к стене подходит человек, которому предстоит использовать устройство, занимает удобную позу и прикладывает ладонь к предполагаемому месту установки. Именно эта область на бетоне и будет предпочтительна для подрозетника. В том случае, когда не закончен монтаж стяжки, дополнительно прибавляется 5 см.

Начало работ

Классический способ получения отверстия в стене подразумевает использование коронки для подрозетников по бетону, диаметром 7 см. В центре она имеет победитовое сверло, а по периметру оснащена такими же зубьями. Инструмент закрепляется на перфораторе или ударной дрели и с помощью вращения утапливается в бетоне. Для облегчения работы, в середине окружности, размеченной перед монтажом подрозетника, предварительно прокладывается штраба обычным победитовым сверлом. До необходимых размеров полученное отверстие доводится битой перфоратора или ручным зубилом.

Существует и другой метод монтажа, не требующий покупки специальной коронки. Подрозетник обрисовывается простым карандашом на поверхности бетона. Ударной дрелью или перфоратором просверливается сначала центр будущей выемки, а затем — ее периметр. Чем чаще располагаются отверстия, тем проще последующая установка подрозетника. Частично отделенные друг от друга куски бетона выбиваются ударной битой или зубилом и молотком. Края углубления для подрозетника выравниваются и доводятся до нужного диаметра.

Если в наличии имеется УШМ, то процесс монтажа значительно ускоряется. Предварительно карандашом крестообразно отмечается центр и обводится периметр будущей выемки. Болгаркой прорезаются все нанесенные линии, после чего крошка бетона удаляется из отверстия для подрозетника битой либо зубилом. Этот метод самый шумный и пыльный, и подразумевает соблюдение правил безопасности при работе с УШМ.

1. Подготовка отверстия в бетоне.

Полученное углубление доводится до полного соответствия нужным размерам. Для этого подрозетник вставляется во впадину и проверяется совпадение диаметра и глубины. Обычно с первым параметром проблем не возникает, а второй требуется увеличить. При заглублении следует оставлять запас около 5 мм для фиксирующего раствора и учитывать изгиб подведенного провода.

Кромку отверстия в бетоне для подрозетника лучше обрезать с помощью ножа, тогда стакан можно утопить вместе с юбкой, не оставляя выступающих над поверхностью элементов. Несоблюдение этого правила чревато появлением зазора между стеной и рамкой розетки или выключателя после окончания монтажа. Для заведения провода в конструкцию подготавливается штраба со стороны выемки в пластиковом корпусе. Она выполняется перфоратором, зубилом или стамеской. Провод свободно укладывается по желобу в бетоне и вставляется в отверстие с обратной стороны подрозетника.

2. Установка.

Гнездо зачищается от мусора и пыли, для чего удобно использовать пылесос. Сухой гипс или алебастр в подходящей емкости разводится с водой при постоянном помешивании. Готовый состав разбавляется до консистенции сметаны, комки сухого вещества тщательно разбиваются. Этот этап работ производится быстро, так как смесь моментально твердеет и становится непригодной для применения буквально через 5 минут.

Отверстие для подрозетника перед монтажом обильно смачивается водой, которая исполняет роль грунтовки и удаляет пыль. Шпателем наносится подготовленный гипсовый раствор и производится монтаж корпуса, надетого на провод. Фиксирующий состав следует использовать в количестве, достаточном для заполнения зазора между бетоном и задней стенкой подрозетника. Стакан выравнивается по горизонтали и углубляется до уровня стены или ниже на 1 мм. По бокам аккуратно закладывается гипс, слегка уплотняясь подходящим инструментом, и им же обмазывается пространство по периметру. Установленный подрозетник нельзя смещать до полного высыхания раствора, и только потом его можно почистить от засохших капель и потеков.

Выбор модели

Единственное, что остается на поверхности бетона после монтажа розетки или выключателя, это декоративная рамка и клавиши или отверстия для штепселя. Поэтому дизайн и цвет подрозетника не имеют никакого значения. Импортное и отечественное производство ограничено одинаковыми стандартами, так что известность торговой марки и страна происхождения откладывают отпечаток только на цену, но не на качество продукции.

Стоит обратить внимание на корпус, он не должен быть слишком тонким и мягким. Размеры, диаметр и форма выбираются в зависимости от вида изделия, для которого предназначен подрозетник.

как установить, разновидности и размеры

Разводка электричества в доме начинается с монтажа в специальных гнездах стен пластиковых емкостей – установочных коробок. Те, что вставляются в бетонные или другие жесткие ограждения, типа кирпича, называются подрозетниками.

Оглавление:

  1. Разновидности и описание
  2. Технология монтажа
  3. Рекомендации

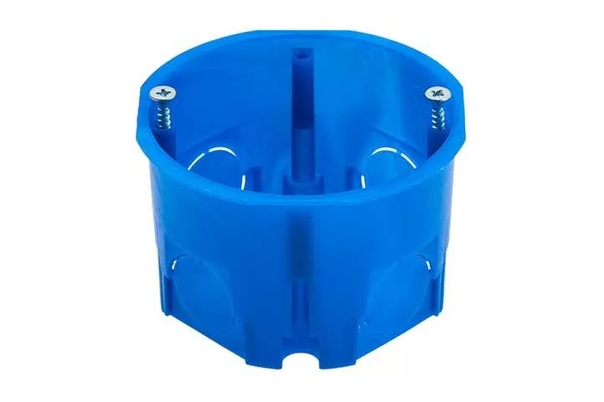

Они представляют собой полые стаканы гладкие внутри, а снаружи имеют небольшие выступы, зубья для надежной фиксации. На задней стенке корпуса имеются пробитые лючки для прохода кабеля различного диаметра. А на передней – отверстия для крепления шурупами электроизделий. Их использование гарантирует функциональную безопасность электрических точек.

Виды подрозетников

Базовые электротехнические изделия стандартизированы.

Особой номенклатуры нет, но они классифицируются:

  • По внутренним диаметрам, размеры которых варьируются от 60 до 68 мм.
  • По глубине установки. Минимальная посадка начинается с 25 мм, максимальная – с 80. Наиболее популярные – глубиной 40-45 мм.
  • На единичные модели и блочные, в корпусе которых имеются пластиковые перегородки, разделяющие точки подключения на расстояние не меньше 7,1 см.
  • По материалу изготовления. В основном выпускаются из полипропилена. Но встречаются и металлические, из силумина или оцинковки, которые требуется устанавливать в деревянных домах в соответствии с нормами пожарной безопасности.

Для пластикового подрозетника по бетону характерны:

  • высокая прочность и долговечность материала;
  • низкая электропроводность;
  • легкость монтажа;
  • хорошая адгезия с бетоном;
  • надежное крепление.

Установка по шагам

Размещение в стену начинается с подготовки необходимых инструментов и материалов. Для этого используется:

  • Перфоратор и алмазная коронка диаметром 70 мм, чуть превышающая стандартный размер подрозетника. Или дрель с победитовым сверлом, в крайнем случае «болгарка» со шлифовальным кругом.
  • Молоток и зубило.
  • Узкий шпатель.
  • Уровень.
  • Нож.
  • Состав на основе гипса, или алебастр, или шпаклевка.
  • Емкость для раствора.

Монтаж выполняется в такой последовательности:

1. Делается разметка установки электротехнического изделия. На стене отмечается планируемое отверстие. Либо как указано в проекте, либо согласно стандартам, принятым у электриков.

Расположение подрозетников над чистым полом Расстояние в см
в жилой комнате 30
для крупногабаритных бытовых устройств, типа стиральной машины или холодильника 100
для поверхности кухонных столов 110-120

Данные не являются строго регламентированными. Иногда выключатели располагаются по правилу вытянутой руки, особенно в собственном доме. На уровне середины ладони, плюс-минус 5 см, можно установить подрозетник, который будет удобен всем. Если предполагается монтаж рядом с дверью, то от края проема, не считая коробки, нужно отступить на 15-20 см.

2. Отверстие выполняется любым из вышеперечисленных инструментов. Если работы производятся с помощью коронки, то вначале ее направляющее сверло входит в намеченный центр разметки, затем весь полый цилиндр врезается в поверхность.

Если применять коронку для подрозетника, то предварительно нужно наметить на стене контур и его центр. Начиная с последнего и по всему периметру, просверливать отверстия (чем ближе друг к другу, тем лучше) на всю глубину установочной коробки. Используя молоток и зубило или перфоратор с ударной битой, довести посадочное гнездо до нужных размеров.

Применение малой углошлифовальной машины, которую в быту зовут «болгаркой» или УШМ, не обеспечивает сразу необходимой глубины. Обычно диск входит на меньшую отметку в толще бетона, чем надо, поэтому после УШМ следует еще поработать зубилом. Этот прием самый скорый, но и самый пыльный.

3. Установить конструкцию в готовую полость для примерки. Глубина посадочного гнезда должна быть на 0,4-0,5 см больше изделия. Это необходимо для заполнения в дальнейшем раствора фиксации и входа провода.

Для дальнейшего удобства монтажа края изготовленного отверстия лучше подрезать ножом. Это даст возможность корпусу усадочной коробки плотнее примкнуть к стене, при этом ее «юбку» можно установить заподлицо с бетонной поверхностью. Если этого не сделать, то рамка может отойти от стены на 1-2 мм.

4. Далее молотком с зубилом или перфоратором с ударной битой в верхней части посадочного гнезда делается штроба для прокладки провода. На задней стороне емкости продавливаем или вырезаем лючок нужного диаметра для ввода кабеля и протягиваем в корпус изделия. Подрозетник с кабелем вставляем в гнездо так, чтобы в глубине еще оставалось 2-3 мм для гипсового раствора.

5. Приступаем к приготовлению фиксирующего состава. Для этого смешиваем порошок и воду, помня, что затвердение наступает достаточно быстро. Необходимо очистить готовое отверстие в стене из бетона, а затем обильно смочить водой до полного впитывания. Шпателем заложить его дно смесью и подрозетник с проводом вставить таким образом, чтобы раствор не только покрыл заднюю стенку, но и немножко выдавился из прорезей. Иногда для лучшего закрепления фиксирующим рамствором обмазывают и сам корпус емкости.

6. Стакан должен или войти в гнездо заподлицо с бетонной стеной, или «утонуть» на 0,1-,15 см глубже ее поверхности. Правильность, а именно вертикальность установки, проверяется уровнем. Это требование необходимо соблюдать для дальнейшего беспроблемного монтажа вставляемого электротехнического изделия.

7. Закладываем шпателем фиксирующий состав в зазоры между стеной и корпусом. При этом выравниваем стакан так, чтобы крепежные винты были параллельны полу. После абсолютного высыхания раствора убираем лишний со стены.

Общие рекомендации

Поскольку работа электрика связана с опасными для жизни факторами, необходимо придерживаться регламентируемых для этой деятельности правил по охране труда. Представленная выше установка подрозетников в стену из бетона была описана для монтажа в новом здании, не подключенном к электросетям. Если все будет выполняться там, где уже имеется напряжение, предположим, в случае замены старой розетки на новую, то предварительно его наличие необходимо проверить при помощи мультиметра. И только убедившись, что автомат защиты, который находится в учетно-распределительном щитке, отключен, можно приступать.

Работа с «болгаркой» чревата не только сопровождением пыльной завесы, но и отлетающими мелкими по размеру кусочками бетона, грозящими нанести на лицо раны. Поэтому используют средства индивидуальной защиты типа защитных очков, маски или респиратора.

Гипсовую смесь надо выработать в течение 5-7 минут, а алебастровую – за 4-5.

Это не всегда удобно, а особенно в случае, если у человека нет большого опыта по монтажу электротехнических изделий и работе с этими составами.

Если установка была выполнена некачественно и возникла необходимость в ее корректировке, то предстоит все разрушить и начать по новой. Поэтому непрофессионалам лучше использовать гипсовую шпаклевку Кнауф Фуген (Фугенфюллер) или штукатурку Ротбанд, имеющие в своем составе гипс. Их твердение начинается после 30-40 минут и проходит равномерно, в то время как гипсовые отечественные смеси такой размеренностью застывания не обладают, но отличаются хорошей адгезией со шпателем, мешающей в работе. При применении наших растворов его требуется неустанно смачивать.

Монтаж подрозетников | Как установить подрозетники в бетон: фото и видео

Предлагаем Вашему вниманию небольшую фотоинструкцию по установке подрозетников в бетонную стену.

Первым делом необходимо подготовить отверстие достаточной глубины, в которое будет установлен блок подрозетников, в нашем примере — двойной.

Этот этап является самым сложным и шумным. Отверстие в бетонной стене выбрать нелегко. Для этого лучше воспользоваться профессиональным инструментом: перфоратором и болгаркой. Сначала болгаркой с алмазным диском по железобетону, делаются глубокие пропилы по границам намеченной области, на глубину подрозетников (около 5 сантиметров). Сфотографировать этот процесс невозможно из-за большого количества бетонной пыли. Если в стене попадется железная арматура, алмазный диск должен легко с ней справиться. Затем перфоратором с пикой выбирается отверстие для подрозетников. Есть и другие способы подготовки отверстия в бетоне. Можно обсверлить контур буром большого диаметра, затем также выдолбить отверстие пикой перфоратора, но, в этом случае, могут возникнуть непредвиденные препятствия в виде арматуры, ее придется перепилить. Также можно использовать специальное сверло для перфоратора — корону по бетону, алмазную или победитовую. Как сделать отверстия для подрозетников алмазной короной показано в нашем видео в конце статьи.

Вне зависимости от способа, применяемого для получения отверстия в бетоне, работа считается завершенной только после того, как блок подрозетников полностью помещается в подготовленном отверстии. Подрозетники должны полностью «утонуть» в стене.

Теперь подготавливаем подрозетники к монтажу. Нужно пробить отверстия в корпусе подрозетников, которые понадобятся для заведения проводов и соединения розеток между собой. Для этого нужно заранее продумать схему соединения розеток. Лишних отверстий лучше не проделывать.

В нашем блоке из двух подрозетников мы будем заводить провода снизу.

В качестве раствора для монтажа подрозетников можно использовать разные материалы. Чаще всего применяется алебастр. Этот материал очень быстро затвердевает — в течение 5 минут после замешивания.

Он хорош, если вы хотите сразу же приступить к заведению проводов или дальнейшей работе с установленными подрозетниками. Если вы не очень торопитесь, удобнее воспользоваться «ротбандом» или «фугенфюллером», время затвердевания — около 40 минут. Вы вполне успеете поставить и спокойно выровнять сразу несколько розеточных блоков.

Смачиваем отверстие в стене водой и наносим густой раствор на подрозетники и отверстие. Раствора не жалейте.

Вдавливаем блок подрозетников в раствор. Излишки снимаем шпателем и замазываем края. Снизу оставляем незаделанный участок для заведения проводов в подрозетники. Края подрозетников должны быть вровень с поверхностью стены.

Проверяем горизонтальность установки подрозетников строительным уровнем. Ориентироваться можно по отверстиям для крепления розеток.

Заглаживаем поверхность большим шпателем. Когда раствор затвердеет можно завести провода в подрозетники и замазать штробы. Установка розеток в подрозетники производится после окончательного завершения отделки стен.

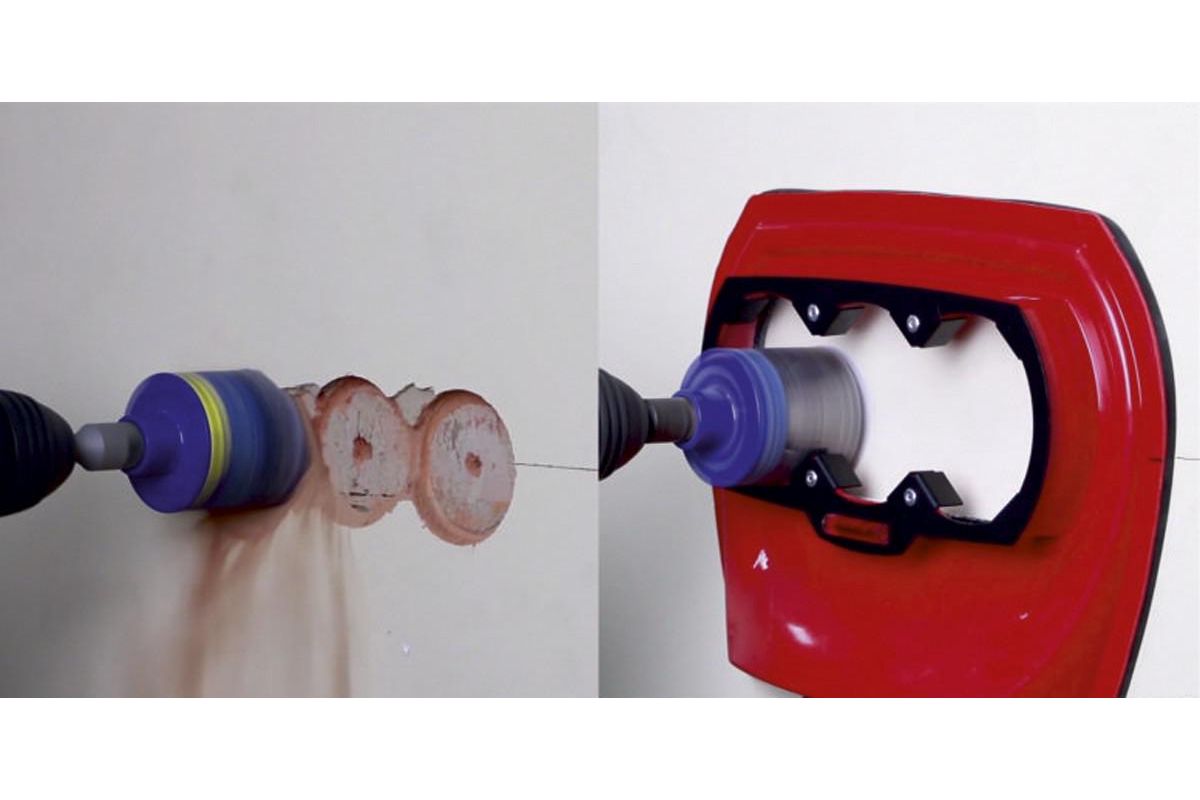

Как сделать отверстия для подрозетников в бетоне алмазной коронкой

Как установить подрозетники в отверстия

Новости о компании ТПК «ПАРМА»

Электрическая проводка в квартире, частном доме или производственном помещении подключается к встроенным в стену розеткам. Они предназначены для питания потребителей током и напряжением промышленной частоты. В зависимости от типа они могут монтироваться или в бетонные перекрытия или в перегородки из гипсокартона. Но в каждом случае необходима установка подрозетника.

Типы подрозетников

Для монтажа клавишных выключателей или розеток используют подрозетники, изготовленные из пластмассы. Прижимные скобы не применяются. Корпус имеет отверстия для проводов и муфты соединения, которые позволяют выполнить подключение нескольких элементов в одном блоке.

На торце подрозетника находятся отверстия для фиксации механизма розетки или выключателя. Раньше промышленность выпускала подрозетники из сплавов металла или алюминия, но ввиду их ненадёжности производство перешло на выпуск пластмассовых изделий. Подобная конструкция отличается жёсткостью и герметичностью, не ржавеет и не трескается. Стандартная глубина подрозетника составляет 4,5 см. Отдельные модификации имеют глубину 6,0 см. Второй вариант применяется чаще при разделении отдельных участков проводки.

Приспособления и материалы

Для монтажа подрозетника мастеру необходимы электрическая дрель или перфоратор, сверло по бетону, средства индивидуальной защиты: очки или маска, перчатки, респиратор. Зубило и слесарный молоток нужны в качестве вспомогательных инструментов. Коронка, установленная в патрон дрели, значительно ускорит процесс сверления необходимого отверстия правильной формы. Коронки имеют алмазные режущие кромки, не ломаются и не тупятся при работе с цементной поверхностью или бетоном.

Для финишного этапа работ понадобится малярный шпатель и строительная смесь. В некоторых случаях монтажник применяет готовый раствор шпатлёвки.

Подготовка строительной смеси

Для фиксации подрозетника в стене необходимо использовать быстросохнущий строительный раствор. Часто используется алебастр. Альтернативной может служить смесь на основе гипса, но готовить её нужно небольшими порциями, чтобы она не успевала засохнуть. Можно приобрести готовую штукатурку от производителя Knauf или аналог по сходной стоимости.

Раствор готовится в мерной ёмкости или специальном лотке из пластмассы. Качественное перемешивание можно сделать при помощи специальной насадки для дрели. Важное условие – ёмкость должна быть очищена от остатков застывшего раствора и не иметь мелких твёрдых камешков.

Процесс монтажа

Для установки подрозетника не требуется специальных знаний, поэтому её можно выполнить самостоятельно или обратиться за помощью к специалистам. Опытный электрик выполнит работу за несколько часов: проложит провод в стене и выполнит

подключение к электрической цепи. Дополнительно он может смонтировать распределительную коробку, если в планах владельца жилья есть необходимость установки дополнительных точек подключения.

При установке собственными силами нужно выполнить последовательно три этапа работ:

  • Разметить поверхность стены под установку подрозетника;
  • Сделать технологическое отверстие;
  • Установить подрозетник и выполнить финишную шпатлёвку участка стены.
  • Розетку обычно устанавливают на стандартной высоте от уровня пола, но можно расположить её и в другом удобном месте. Всё зависит от индивидуальных предпочтений. Если выполняется установка нескольких розеток, размещать их нужно на расстоянии не ближе, чем 7-8 см друг от друга. Это является требованием электробезопасности.

    Сверление отверстий

    Сделать отверстие необходимого диаметра удобнее всего коронкой с алмазным напылением поверхности зубцов. Обычно диаметр составляет 7,0-7,5 см. Глубина канала зависит от типа выбранного подрозетника. Центральная часть углубляется при помощи зубила и строительного молотка.

    Установка пластмассовой коробки

    На первом этапе делают лекало, оно позволяет правильно расположить монтажный блок. Лекало представляет собой профиль из металла. Собранный блок с подрозетником фиксируют с помощью винтов. Конструкцию помещают внутрь просверленного отверстия, соблюдая условия параллельности плоскостей блока и стены.

    Затем участок стены вокруг подрозетника обрабатывают грунтовкой для улучшения адгезии строительной смеси. Закрепив смонтированный подрозетник, выполняют шпатлёвку стены. Раствор наносится шпателем, лекало вставляют вместе с модулем. Излишки смеси убираются с помощью скребка. Питающий провод продевают в отверстие в коробке. После этого выполняют финишную заделку подрозетника в стене.

    Установка в бетонную армированную стену

    Установка подрозетника в бетон, имеющий стальную арматуру, вызывает много вопросов. Разметка отверстия выполняется по кругу, затем сверлятся несколько технологических отверстий буром по бетону. Одно сверление выполняют по центру. Установив в патрон дрели алмазную коронку, выполняют сверление технологического «колодца» нужного диаметра и глубины. Если в стене коронка упрётся в прутки арматуры, она с лёгкостью их перережет. Выполнять работу следует на режиме дрели или перфоратора «без удара». Арматура изготавливается из мягких сортов стали, её также можно разрубить с помощью ударного зубила. Дальнейший монтаж производится так же, как и в штатных случаях.

    Ошибки монтажников

    Наиболее часто ремонтники допускают следующие распространённые ошибки:

    • Монтируют подрозетники до чистовой отделки стены, что делает процедуру выравнивания сложной;
    • Устанавливают розеточные механизмы без элементов перехода. Такого способа допускать нельзя, так как будет нарушена изоляция материала стены и проводов питания сети;
    • Устанавливают блок с горизонтальным перекосом и неверно выдерживают межцентровое расстояние между подрозетниками. Такая ошибка не позволит установить декоративную рамку;
    • Используют промышленную монтажную пену вместо строительного раствора или шпатлёвки. Такой монтаж противоречит требованиям пожарных правил.
    • Когда лучше выполнять монтаж подрозетников?

      Многие задаются вопросом: «Делать установку до или после работ по штукатурке стены?». Чаще выполняют установку на уже подготовленные, чистовые поверхности. Если монтировать подрозетники в черновую стену, необходимо выполнить расчёты с условием толщины будущего слоя штукатурки и финишной шпатлёвки. К тому же нужно обязательно установить металлические маячки и уже по ним ориентироваться о выполнении условий по плоскостности.

      После этого происходит стандартная процедура разметки и сверления отверстия монтажной коронкой. Шаблон устанавливают по маякам, затем убирают зазоры от стенки до корпуса подрозетника. Проверить правильность установки по осям можно с помощью строительного или водяного уровня. Углубление внутрь стены производят на 2-3 мм по отношению к чистовой поверхности. Такой способ облегчит нанесение чистового покрытия на стену.

      Установленный блок распирается в стене пластмассовыми клинышками, которые удаляют после фиксации раствора. Когда раствор окончательно высохнет, устанавливают механизм розетки и декоративную рамку. После завершения работ необходимо проверить правильность подключения проводов и замерить напряжение. Это можно сделать обычным тестером.

Особенности установки подразетников: в бетон, гипсокартон, дерево

При строительстве новых жилых, производственных и офисных зданий, проведении капитальных ремонтов с установкой или заменой проводки обязательно приходится использовать подрозетники. Производится большое количество разнообразных изделий, отличных по материалу, размерам, формам, и назначению. Потребителю сложно определится в назначении каждого элемента, и какие из них лучше. В статье расскажем про виды подрозетников, рассмотрим особенности монтажа.

Назначение подразетников в доме

Основным назначением всех подрозетников является обеспечение надежного крепления розеток, выключателей при монтаже скрытой проводки. В них маскируются провода и контакты, к которым они подключаются. При необходимости крепления выключателей и розеток устанавливаемые на базе подрозетников, позволяют быстро извлечь неисправные или устаревшие элементы проводки и установить новые. Конструкции, материалы подразетников просты и продуманы так, что позволяют закрепить в них изделия практически с любыми видами креплений.

Производители делают очень много видов подразетников, их конструкция и материал зависит от многих факторов:

  • Поверхность куда устанавливается, бетон, гипсокартон или другие материалы;
  • Изделия, которое в него устанавливается;
  • Совместимость конструкций крепления подрозетника с выключателем или розеткой и много другого.

Рассмотрим, какие бывают виды подразетников и как сделать правильный выбор. Читайте также статью: → «Сколько розеток установить в квартире?».

Основные виды подрозетников

Изделия разделяют по следующим признакам:

  • Материал изготовления;
  • Конструкция;
  • Размеры.

Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.

Пластмассовые (пластиковые) подразетники

Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.

Пластиковый подрозетник для гипсокартонных стен с основными элементами

Прочный металлический подрозетник

С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.

Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.

Металлический подрозетник

Совет №1. При установке металлического подрозетника в стену из деревянного бруса, положите в оверстие азбестовую прокладку потом вставляйте подрозетник.

Деревянные подкладки в качестве подрозетников

В настоящее время практически не используются, ранее их активно применяли при установке накладных розеток и выключателей для наружной проводки.  Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

  • Для бетонных стен. Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.
Пример крепления подрозетников в бетонную стену гипсовым раствором
  • Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.
Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

  • Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.
Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

  • Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.
Пример установки набора подрозетника с розеткой в конструкции плинтуса

Ярким примером такого варианта являются подразетники для установки в структуру напольного плинтуса, где проводка спрятана в кабельканал встроенный в плинтусной конструкции. Это один редких случаев, когда подрозетник имеет квадратную форму. Читайте также статью: → «Прокладка электропроводки в плинтусах».

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки. С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно.

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Совет №2. Если не можете подобрать подрозетник по форме плинтуса установите розетки над ним. В гипсокотонных стенах провода из плинтуса выводят на обратную сторону к отверстиям для подрозетников. В бетонных стенах или кирпичных прокладывают штробы.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

  • Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
  • По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
  • При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

  • Разметка производится аналогичным способом, как и в бетонной стене;
  • Проводка в таких случаях обычно прокладывается за листами гипсокартона;
  • Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
  • В отверстия выводятся провода, продеваются вовнутрь подрозетника;
  • Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.
Пример крепления подрозетников к гипсокартонной стене

Виды и особенности использования коронок для сверления отверстий под подрозетники

Коронка для сверления отверстий под подрозетники имеет вид полого цилиндра, отрезок трубы, на краях которого вплавлены твердые сегменты режущие бетон или кирпич. С обратной стороны режущей поверхности расположено обычное крепление для установки в головку перфоратора. По центру диаметра крепится направляющее сверло с победитовым или алмазным наконечником.

Коронка для сверления бетона

Для сверления бетонных стен перфоратор используется с режимом перфорации, после сверления до необходимой глубины, внутренняя часть бетона в отверстии легко выбивается, зубилом и молотком. Поверхность дна отверстия сравнивается перфоратором с соответствующей насадкой.

Для гибсокартона коронка сделана из более тонкого металла с обычными зубцами на краях как у ножовки по дереву. При сверлении не рекомендуется использовать режим перфорации, плавно продавливайте коронку до полного пропила листа. Коронки бывают разных диаметров, производители делают их исходя из стандартов размеров подрозетников.

Насадки на коронку для сверления гипсокартона

Характерные ошибки при монтаже подрозетников

  • Самая распространенная ошибка, когда не учитывают материал стен и соответствующий вид подрозетника, его размеры должны быть совместимы к тем элементам, которые в него вставляются;
  • Сажают подрозетники в отверстия, на гипсовый раствор, забыв продевать через него провода;
  • При установке подрозетника в стену провода из него должны выступать не менее чем на 15 см. В противном случае могут возникнуть проблемы с подключением розетки или выключателя;
  • Сверление гипсокартона коронкой по бетону в режиме перфорации, в этом случае лист может проломиться. Сверлить надо только коронкой для гипсокортона, в режиме сверления, постепенно нажимая на дрель рукой.
  • При сверлении гипсокартона учитывайте, где с обратно стороны проходят провода, чтобы не повредить их при сверлении.

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Оцените качество статьи:

характеристики, советы по установкау, фото

Часто люди перед началом ремонта в квартире спрашивают совета по монтажу подрозетников в бетон. Одни для данной работы нанимают профессиональных мастеров, другие пытаются провести установку своими руками. Считается, что данную работу сложно сделать без специальных навыков. Для успешной установки необходимо знать, какой требуется диаметр подрозетника для бетона. Важно понимать, какие бывают виды и как отличается их установка.

Почему нужно тщательно подходить к выбору монтажной коробки?

При выборе подрозетников в бетон нужно обращать внимание на их качество. Не менее важна правильность установки данного элемента. От этих параметров зависит дальнейшая эксплуатация розеток в доме, а также выключателей. Если правильно установить подрозетник под бетон, выключатели и розетки прослужат долго. Если неправильно установить монтажную коробку, то есть риск не до конца зафиксировать провода. Они могут переломиться, в результате розетку нужно будет ремонтировать.

Из чего изготавливают подрозетники?

В настоящее время люди чаще всего устанавливают в домах проводку скрытого типа. Поэтому при проведении ремонта обязательным действием является установка монтажной коробки.

В основном современные подрозетники изготавливаются из пластмассы. В прошлом устанавливались только металлические коробки. Полипропиленовые имеют ряд преимуществ:

  • не поддаются коррозии;
  • пластик удобнее в использовании;
  • надежная фиксация;
  • не стоит забывать о диэлектрических свойствах пластмассовых подрозетников.

Какие виды элементов существуют?

Различают несколько типов:

  1. Подрозетники в бетон устанавливаются в стене. Для их монтажа необходимы алебастр, а также гипсовый раствор. Алмазные подрозетники для бетона широко используются в новостройках. Обычно данный тип выпускается стандартного размера. Внешний диаметр подрозетника для бетона не превышает 68 миллиметров, а расстояние между осями равно 71 миллиметру. Длина корпуса может быть минимальной, она составляет 25 миллиметров. Максимальное значение будет 80 миллиметров. Широко распространены подрозетники, глубина которых колеблется от 40 до 45 миллиметров. Такой размер используется для установки многих розеток и выключателей. Плюс такой конструкции заключается в том, что можно расположить провода в виде петли за устройством. Если понадобится заменить розетку, то провод просто разматывается из петли.
  2. Еще бывают подрозетники в бетоне с двумя стыковочными узлами или вовсе без них.
  3. Монтажные коробки для установки в гипсокартонной стене. Они крепятся достаточно просто с помощью распорных лапок. Если требуется поставить несколько розеток, то мастера советуют использовать специальные блоки. В них находится уже нужное количество этих элементов. С размерами подрозетников по бетону лучше определиться заранее. Это поможет избежать ошибок в дальнейшем.

Можно ли приобретать универсальные монтажные коробки?

В ассортименте многих строительных магазинов можно нередко встретить универсальные монтажные коробки. В описании говорится, что их можно установить как в бетонную стену, так и в гипсокартонную. Если планируется использовать данное устройство как подрозетник для бетона, то нужно будет предварительно убрать распорные лапки.

Как провести разметку перед установкой?

Разметка является важным этапом перед началом работ. Нужно иметь четкое представление о том, где будут находиться в доме розетки и выключатели. Необходимо выбрать их количество. При выборе следует исходить из удобства жильцов и дизайна интерьера. После того как определились со всеми параметрами, необходимо переходить к отметке высоты, местоположения розеток и выключателей с помощью рулетки и карандаша. Можно также пользоваться линейкой.

Чаще всего в жилых помещениях розетки ставятся не ниже чем в 30 сантиметрах от пола. Выключатели нужно монтировать на высоте 90 сантиметров от пола. Данные параметры считаются общепринятыми. Такое расположение удобно в эксплуатации.

Какой нужно делать отступ перед установкой выключателя и розетки?

Выключатель обычно ставят на расстоянии не меньше чем десять сантиметров от края коробки. В кухне розетку можно установить не ниже чем на 15 сантиметров от столешницы.

После того как человек определился с местом будущей розетки, нужно сделать на стене отметку с помощью карандаша. Появится метка на стене, которая будет точно соответствовать центру подрозетника. От этой точки нужно провести две линии. Они идут под прямым углом. Линии должны разделить плоскость на горизонтальную и вертикальную. Данная методика позволяет существенно экономить время при установке подрозетника. Главная задача – провести монтаж правильно, потому что дальше будет применяться гипсовый раствор или алебастр. В таком случае ошибки будет исправить затруднительно.

Как правильно просверлить подрозетник?

Существует несколько способов, как сделать отверстие:

  1. Можно применить коронку по бетону под подрозетник. Такой способ отличается своей эффективностью. Если человек желает воспользоваться этим методом, то ему нужно приобрести специальные коронки по бетону. У них в состав входят победитовые зубья. Их диаметр равен 70 миллиметрам. Коронки идеально подходят для сверления подрозетников – отмечают специалисты. Чтобы легко было удалять бетон, нужно использовать специальный победитовый наконечник. Профессионалы советуют предварительно делать отверстие обычным сверлом, а после расширять его специальными наконечниками. В результате получится отверстие глубиной от пяти до семи сантиметров. При выборе сверла следует обратить внимание на диаметр. Лучше выбирать наконечники размером от шести до восьми миллиметров. Но чаще всего используют алмазные коронки по бетону для подрозетников. Они наиболее эффективные и надежные.
  2. Допустимо использовать перфоратор. Кроме этого, можно воспользоваться обыкновенной дрелью. Данный метод считается самым сложным. Обычно к нему прибегают, чтобы установить одну розетку. При такой потребности нет нужды покупать специальные коронки. Чтобы правильно установить монтажную коробку выбранным способом, ее нужно сначала приложить к стене. Выбранное место нужно обвести карандашом. Сверлом по бетону необходимо сделать отверстие по центру. После этого просверливается периметр окружности. Для дальнейшей работы потребуется зубило. Им нужно убрать бетон из полученной ниши. После данной работы возможна установка подрозетника.
  3. Можно выполнить работу с помощью угловой шлифмашинки. Этот метод считается самым легким. Минусом такого способа является то, что выделяется большое количество строительной пыли. Не нужно применять слишком большой диск, который может нанести вред поверхности стены, поскольку может спилить лишний кусок. Тогда появится необходимость шпаклевать поверхность.

Как правильно уложить провод в подрозетник

Перед началом работ необходимо выключить электричество в квартире. Обязательно нужно проверить, как заизолированы концы проводов. Потребуется сделать штробу маленького размера. Через нее нужно пропустить провод, чтобы он оказался в будущем подрозетнике. Штробу необходимо не сильно «топить» в стене, важно сделать скос относительно ниши. В монтажной коробке нужно сделать отверстие. Для этого потребуется строительный нож. Обычно в монтажных коробках уже есть заготовки для будущих отверстий. Мастера советуют делать дырки в задней стенке коробки. Такое расположение отверстий позволяет легко подключить розетку. Аналогично подключается выключатель.

Когда кабель попадет в монтажную коробку, следует убрать верхнюю изоляцию. Освобождаются отдельные жилы кабеля. Обычно через них осуществляется подключение к нужным клеммам. После проведения работ нужно хорошо закрепить подрозетник.

На этом монтажные работы завершены. Как видите, установить подрозетник можно своими руками, но для этого нужно четко следовать инструкции.

простые способы монтажа, секреты и правила размещения

При монтаже скрытой электропроводки в доме или квартире невозможно обойтись без такого элемента, как подрозетник. Подрозетник служит для монтажа электрических розеток, выключателей, регуляторов, термостатов и аналогичного оборудования.

Наиболее распространёнными являются подрозетники диаметром 65-68 мм и глубиной от 40 до 60 мм, которые имеют круглое сечение.

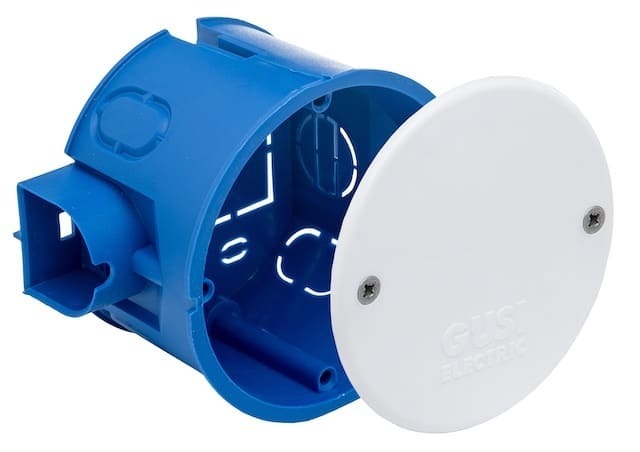

Простой подрозетник для бетонной стены
Подрозетники для бетона и кирпича, в отличие от подрозетников для гипсокартона не имеют лапок-фиксаторов:

Отличие подрозетников для бетона и для гипсокартона
В этой статье мы пошагово рассмотрим процесс установки подрозетника в бетонную стену.

Разновидности подрозетников

Перед тем, как сделать необходимые покупки для начала монтажа, нелишне будет понять, какие бывают подрозетники и как правильно их выбрать.
Всего их есть три основных вида – для монтажа в бетон или кирпич, гипсокартон или дерево. Каждый из них отвечает определенным правилам безопасности и обеспечивает должное удобство монтажа.

  • Стандартный подрозетник. Это пластиковый стакан с прорезями на дне, через которые заводится кабель. Кроме этого, благодаря этим прорезям стакан лучше фиксируется в гипсе, алебастре или другом растворе.

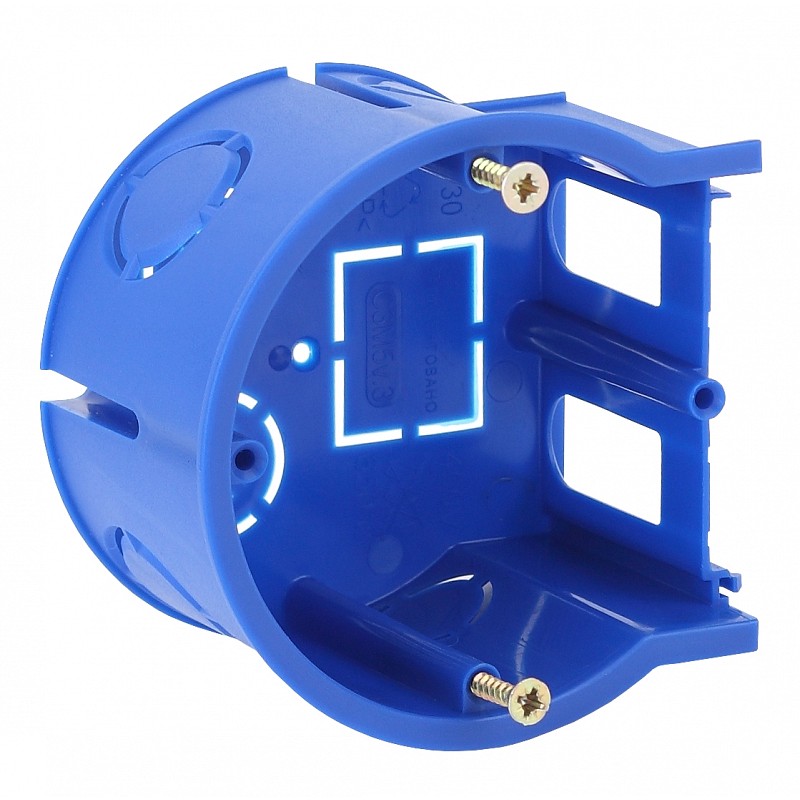

  • Для гипсокартона. Полностью на основе стандартного, но дополнительно в нем есть лапки, которые притягиваются от дна к верху болтами и надежно фиксируют подрозетник в стене.
  • Для дерева. Сюда надо подобрать железные подрозетники – они не так часто продаются, но долго выбирать их не придется – их выпускает не такое уж и большое количество производителей.
Габариты подрозетников

Основными размерами подрозетников являются диаметр и глубина. Практически все модели имеют стандартные параметры, соответствующие ответным частям розеток и выключателей:

  • Установочный диаметр. В продаже встречаются типоразмеры 60 мм, 64 мм, 68 мм. Последний считается самым ходовым.
  • Глубина. Варьируется от 40 мм до 60 мм. Определяется монтируемой «начинкой». Если в устройстве планируется дополнительно располагать клеммные колодки, то выбирают максимальное значение.

Важно учитывать крепежное расстояние, определяемое между монтажными отверстиями. В большинстве случаев оно составляет 71 мм, но производители могут менять эту цифру в большую или меньшую сторону.

Форма и материал

Ранее коробки изготавливали из пластмассы, дерева и стали. Исходя из соображений безопасности, в настоящее время используют только пластик. Встречаются 4 вида формы:

  • Круглые. Самый распространенный тип. Под них легко продолбить паз в стене.
  • Квадратные. Встречаются в продаже реже круглых, но отличаются большей вместительностью. Это дает возможность установить в них дополнительные провода, диммеры, электрику для умного дома.
  • Овальные. Вобрали в себя все плюсы стаканов в виде квадрата. При этом чуть легче в монтаже.

Отдельно выделим двойные подрозетники, представляющие собой составной блок из двух и более изделий. Каждый стакан крепится к соседнему с помощью соединителей. Это очень удобно, когда необходимо поставить розетки на несколько приборов.

Основные требования

Размещение розеток, а следовательно и подрозетников, определяется строительными нормами и правилами (СНиП). Немаловажным является исполнение самого устройства:

  • Прочность. Коробочка должна выдерживать усилие, с которым вынимается вилка и не вылетать из стенки. С этой целью на наружной поверхности отформованы ребра жесткости, выступы, пазы. На внутренней стороны должны быть зацепы для розеток.
  • Огнестойкость. Пластик, из которого произведен корпус, должен быть негорючим и обладать диэлектрическими свойствами. Конечно, кирпичная кладка не загорится, а вот мебель и обои — вполне.

Подрозетники для гипсокартона обязательно комплектуются лапками, которыми и прикрепляются к вертикальной подложке.

Комментарии:

Отличная статья! Я-то думал, что балеринкой можно и в бетоне делать подрозетники, только сомневался, что конструкция не очень подходящая, а она, оказывается, для плитки.

Нарезать болгаркой или лобзиком, а потом отламывать плоскогубцами… Это ж каким надо быть извращенцем, чтобы так мучиться? Мне кажется, быстрее в магазин сбегаешь за инструментом, чем в одной плитке сделаешь такое отверстие

Алекс, в статье просто указаны разные способы. Бывает и такое, что ближайший магазин находится за 10 км или начнет работать только через 3 дня. Так что даже такой «извращенный» способ имеет право на жизнь

А почему нигде в статье не упоминается нормальный метод, когда вместе с перфоратором используется строительный пылесос? Не обязательно же превращать всю квартиру в пылесборник, если хочется поставить одну розетку…

Алмазной струны реально хватит максимум на два подрозетника в плитке, поэтому не рассчитывайте на этот метод, как на экономный. Лучше купить для этой цели нормальную коронку с алмазным напылением. ИМХО.

Алекс, а зачем отламывать плоскогубцами вообще? Если иметь достаточно прямые руки можно той-же болгаркой отшлифовать до почти идеального круглого отверстия.

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

Источник
