Монтаж системы отопления из полипропиленовых труб своими руками

Содержание:

1. Основы производства полипропиленовых труб для отопления
2. Достоинства отопительных контуров из полипропилена
3. Сварка и монтаж системы отопления из полипропиленовых труб
4. Правила сварки труб между собой

Чтобы грамотно сделать систему теплоснабжение в постройке любого типа, важно не только соблюсти все процедуры установки, но и предварительно выбрать оборудование, которое будет использовано для такой работы, в частности, материал, из которого будут изготовлены трубы. Сегодня широкую популярность приобрел монтаж системы отопления из полипропиленовых труб, а также медных изделий и труб из металлопластика.

Классический вариант отопительного контура, выполненного из черного металла, сегодня применяется все реже. Предпочтение же чаще отдается монтажу системы отопления из полипропилена.

Конструкция этих труб включает в себя следующие структурные элементы:

непосредственно сами трубы;
тройники;
фитинги;
муфты;
отводы.

О том, как следует оборудовать отопление полипропиленовыми трубами своими руками, а также о технических особенностях и достоинствах таких систем далее и пойдет речь.

Основы производства полипропиленовых труб для отопления

Основным материалом для изготовления труб такого типа выступает пропиленовый полимер, который обрабатывается экструзионным способом. Такая обработка делает возможным хорошее сцепление структурных частей трубы. Если говорить о специальной арматуре запорного типа, а также фитингах, то эти элементы полипропиленовых труб для отопления производятся путем инжекционного прессования.

Монтаж системы отопления полипропиленовыми трубами может быть выполнен с применением не только однотонного материала (прочитайте также: «Монтаж систем отопления дома по правилам»).
Современный строительный рынок предлагает широкую цветовую гамму таких изделий, что позволяет удачно вписать отопительный контур в тот или иной интерьер.

Для того чтобы выбрать желаемый оттенок трубы, всегда можно обратиться к специалистам по установке, которые готовы предоставить многочисленные фото вариантов этих труб самых разных цветов.

Система отопления из полипропиленовых труб часто предусматривает использование армированных деталей, обработка которых выполняется посредством алюминия или стекловолокна.

Специалисты не рекомендуют применять трубы без армирования, они подойдут лишь для устройства системы водоснабжения, так как показатель их температурного расширения является очень высоким. Это значит, что стояк отопления из полипропиленовых труб обязательно должен быть предварительно обработан специальным покрытием, предотвращающим увеличения объема всей конструкции под воздействием высокой температуры.

Стандартная армированная полипропиленовая труба включает в себя три слоя:

внутренний, состоящий непосредственно из полипропилена;
слой, основу которого может составлять либо фольга на алюминиевой основе, либо стекловолокно;
внешний слой, также включающий в себя полипропилен.

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:

срок службы полипропиленовых труб отопления составляет от 25 до 50 лет;
благодаря особому составу внутренние стенки таких труб не подвержены образованию коррозии;
даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или паяльником;
стоимость труб из полипропилена доступна для рядового потребителя;
благодаря особым свойствам такого материала, он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
прочность полипропиленовых труб весьма высока;
не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Сварка и монтаж системы отопления из полипропиленовых труб

Смонтировать отопительную систему из полипропиленовых труб собственноручно вполне реально, причем для выполнения такой работы нет необходимости обладать специальными строительными навыками. Важно лишь четко соблюдать весь алгоритм действий, предписанный инструкцией по установке, и грамотно выполнять все процедуры.

Как уже упоминалось, чтобы оборудовать такую систему теплоснабжения, потребуется наличие самих труб, фитингов, а также инструментов для сварки. Что касается последних, то здесь важно использовать определенный ряд строительного оборудования.

Так, к сварочным инструментам, предназначенным для соединения частей полипропиленовых труб, принято относить следующие:

оборудование, именуемое сварочным аппаратом и представляющее собой нагреватель или паяльник;
насадки на трубы;
специальное устройство – шейвер, которому отводится роль удаления фольги на основе алюминия;
инструмент для разрезания труб, например, кусачки или труборез;
фаскосниматель.

Если пренебречь данным списком инструментов и попытаться воспользоваться оборудованием, имеющимся тут же под рукой, качественно соединить между собой части труб из полипропилена не получится.

Правила сварки труб между собой

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:

Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
После этого детали следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.
Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.

Подобные вышеописанные действия являются единственно правильными при обустройстве отопительный системы из полипропиленовых труб, поэтому их соблюдение является основным критерием того, будет ли такая система функционировать нормально и качественно или нет.

как монтировать, сварка своими руками, сборка полипропиленовых труб, установка труб из пропилена для отопления и водопровода

Полипропилен – один из тех полимерных материалов, трубы из которого относятся к числу наиболее востребованных на строительном и ремонтном рынке. Являясь полимером пропилена, он отлично подходит для изготовления труб, по которым осуществляется транспортировка газов и жидкостей, в частности воды, горючих газов, химически активных и других веществ, чем и обусловлена широкая сфера его применения.

Свойства полипропиленовых труб

Полипропиленовые (ПП) трубы обладают рядом преимуществ, свойственных всем полимерным трубным изделиям, такими как долговечность, устойчивость к коррозии, хорошие звукоизоляционные свойства, простота и лёгкость транспортировки и монтажа. Они несколько более жёсткие и менее гибкие, чем трубы из полиэтилена, но обладают более широким температурным режимом (до +95 °C), и более устойчивы к повышенному давлению внутри трубы.

Все эти свойства связаны с более высокой молекулярной массой пропилена, и делают его отличным материалом для прокладки линий горячего и холодного водоснабжения, транспортировки химически агрессивных жидкостей, обустройства отопительных систем, поливных или дренажных конструкций и в ряде других сфер.

Для сборки полипропиленовых трубопроводов наряду с самими трубами используются тройники, муфты, уголки и прочие виды соединительных изделий.

Разновидности

Пропиленовые трубы имеют несколько модификаций, несколько отличающихся по своим характеристикам и сферам применения.

Трубы РРН (полипропилен типа 1). Материалом для их изготовления служит гомополипропилен. В основном, используют такие трубы из пропилена для водопроводов, систем подачи холодной воды и вентиляции.
Трубы РРВ (полипропилен типа 2). Изготавливаются из блок-сополимеров пропилена. Установка пропиленовых труб данного типа производится при монтаже напольных отопительных систем и проводке линий холодного водоснабжения. Из этого типа полипропилена выпускаются также фитинговые и трубные изделия с повышенной прочностью.
Трубы РРR (полипропилен типа 3). Материал для производства таких труб – стат-сополимер пропилена. Существенным плюсом этих трубных изделий является равномерное распределение внутренней нагрузки на их стенки. Монтаж пропиленовых труб данной модификации производится при обустройстве систем подачи горячей и холодной воды, отопительных конструкций, тёплых полов и т. д.
Трубы РРs – модифицированный полипропилен, отличающийся тем, что плохо воспламеняется и практически не распространяет горение. Используется в тех случаях, когда необходима повышенная пожарная безопасность обустраиваемых трубопроводных конструкций.

Виды фитингов для ПП труб

Среди фитинговых изделий для труб из полипропилена выделяют несколько разновидностей, исходя из ряда критериев. В частности, по способу соединения они могут быть резьбовыми и нерезьбовыми. Резьбовые фитинги более уместны в тех случаях, когда соединение требуется сделать разъёмным и впоследствии разобрать.

Их также часто применяют при подсоединении к водопроводной линии накопительных баков или счётчиков для воды. В остальных случаях чаще используют нерезьбовые фитинги, а соединения производят посредством тех или иных компрессионных методов либо сварки.

По форме и функциональному назначению фитинги также бывают различными, в частности:

муфты;
переходники;
тройники;
уголки и отводы;
крестовины;
колпачки и заглушки.

Потребность в тех или иных разновидностях фитингов и способах соединения труб следует заранее оценить перед тем, как монтировать полипропиленовые трубы. Выбор здесь зависит от конкретной ситуации: технических условий монтажа, формы соединения, функциональных требований к нему и т. д.

Особенности монтажа и необходимое оборудование

Установка полипропиленовых трубопроводов не является особо сложной задачей даже для непрофессионалов. При наличии соответствующего оборудования монтаж ПП труб своими руками может оказаться вполне посильным любому, кто обладает некоторыми навыками в сфере технических бытовых работ. Следует, однако, знать определённые правила, без соблюдения которых установка пропиленовых труб не будет технически правильной и надёжной.

Основные положения, которых следует придерживаться при сборке полипропиленовых труб своими руками, следующие:

Недопустимо использование в работе неисправных, повреждённых либо грязных деталей и материалов.
Установка пропиленовых труб должна производиться при температуре как минимум в +5 °C или выше.
Полипропиленовые изделия, предназначенные для работы, следует тщательно предохранять от механических и прочих дефектов, а также от открытого огня.
На изделиях из полипропилена недопустима нарезка резьбы.

Набор инструментов, необходимых для сварки пропиленовых труб своими руками, следующий:

электросварочный аппарат для полифузной муфтовой сварки;
набор насадок к нему;
ножницы для разрезки пропиленовых труб, либо ножовка или лобзик.

После разрезки или распила деталей нельзя оставлять на них заусеницы, неровности или стружки. Их следует удалять, а поверхности в местах соединений тщательно выравнивать и очищать перед проведением сварочных работ. Читайте также: «Какие пропиленовые трубы используют для отопления и водоснабжения».

Как монтировать пропиленовые трубы своими руками

Наиболее надёжным методом для соединения ПП труб является раструбная полифузная сварка, дающая возможность получить однородный шов отличного качества.

Производится разогрев сварочного аппарата, оснащённого нужной насадкой, до температуры в +250 – +270 °C (температурный контроль осуществляется посредством терморегулятора).
Соединяемые трубы отмеряют и разрезают на отрезки требуемой длины.
Торцы труб шлифуют и выравнивают, а затем очищают от пыли, загрязнений, стружек и т. д.
Отмечают на трубе необходимую глубину вхождения в фитинг. Соответствующая отметка делается и на самом фитинге (муфте).
Фитинг и труба плотно надеваются на горячую насадку сварочного аппарата. Время разогрева зависит от диаметра и толщины стенок изделий, составляя в большинстве случаев от 5 до 12 секунд.
По достижении необходимой температуры горячие изделия снимаются с насадок и надеваются друг на друга соответственно заранее сделанным меткам. Соединять их следует строго по одной оси, без перекосов и перегибов. Корректировать соединение можно только в течении первых нескольких секунд.
Выжидается необходимое время для застывания сварного шва (до 30 секунд), а затем полного остывания соединяемых изделий с формированием однородного монолитного соединения. Читайте также: «Как правильно сделать монтаж водопровода из полипропиленовых труб – пошаговое руководство».

Далее таким же способом соединяют элементы трубопровода и в других местах. Для того, чтобы избежать ошибок и получить надёжную трубопроводную конструкцию, места и порядок соединения различных элементов в ней следует определить и отметить заранее. Читайте также: «Как выполнить монтаж полипропиленовых труб – советы и секреты мастера».

Как видно, сборка полипропиленовых труб своими руками не представляет из себя особо сложной задачи. Ознакомившись с инструкцией и тщательно следуя правилам, проделать данную работу может даже непрофессионал без большого опыта сантехнических и ремонтных работ. Указанным способом можно в домашних условиях соединить водопроводные ПП трубы, либо провести отопление пропиленовыми трубами своими руками, или сделать монтаж прочих трубопроводов из полипропилена (прочитайте также: «Как выполняется монтаж отопления из полипропиленовых труб – теория и практика с примерами»). Всё, что для этого требуется – это наличие соответствующего оборудования, которое можно приобрести при необходимости частых работ с ПП трубами либо взять в аренду для кратковременного использования.

монтаж системы труб в частном доме, самостоятельная сварка и прокладка

Полипропилен, применяемый при производстве отопительных труб, позволяет им выдерживать высокие температуры (до +75 °C). Изделия из этого материала не проводят электричество и имеют малый вес.

К тому же у них низкая теплопроводность, а монтировать отопительные системы с их помощью могут не только профессионалы. Выполняя монтаж полипропиленовых труб своими руками, учитывают их диаметр, линейное расширение, постоянное давление в системе и температуру воды.

Свойства материала

Благодаря устойчивости перед агрессивной средой полипропиленовые трубы в стенах частного дома могут эксплуатироваться более 50 лет. Рабочее давление, которое выдерживает материал, равняется 20 барам. Более выносливы изделия из армированного полипропилена.

Сравнение устойчивости полипропилена

Положительные характеристики

Установка полипропиленовых трубопроводов стала такой популярной благодаря следующим качествам материала:

высокая теплоизоляция, что значительно уменьшает теплопотери в системе;
устойчивость к химическим реагентам и коррозии;
герметичное соединение посредством пайки;
высокая прочность;
низкая стоимость.

Вместе с тем, выбирая отопительные трубы для квартиры или частного дома, следует учесть и недостатки:

линейное расширение во время эксплуатации вызывает необходимость оставлять зазор при прокладке трубопроводов;
жесткость материала не позволяет выполнять сгибы, что влечет за собой применение специальных соединительных элементов – фитингов.

Проведение монтажных работ

Монтаж труб отопления из полипропилена лучше проводить в замкнутой системе, когда температурный режим ограничен настройками котла. Стандартные трубки для отопления диаметром 63 мм соединяются встык.

Инструменты

Кроме самих трубопроводов понадобятся фитинги различных типов: муфты, уголки, тройники. С помощью муфт соединяют прямые отрезки. Для угловых соединений используют уголки, а тройники необходимы для разветвления системы.

Поскольку изделия из полипропилена нельзя состыковывать резьбовым способом, понадобится специальный паяльный прибор, а также ножницы для полипропилена или лобзик.

Последовательность действий

Чтобы выполнить монтаж отопления из полипропиленовых труб, их потребуется сварить специальным аппаратом, разогретым до 260 °C. При соединении обычно применяют раструбный метод. Для этого при помощи ножниц под прямым углом отрезают необходимый сегмент. Концы труб и фитингов очищают, обезжиривают спиртовым или мыльным раствором и тщательно высушивают.

У армированных изделий необходимо шейвером снять верхний полипропиленовый слой и алюминиевую часть. Затем поверхность зачищается до необходимого уровня с учетом вхождения в фитинг (глубину намечают с запасом в 2 мм).

Далее детали помещаются на специальные насадки сварочного аппарата и закрепляются. В зависимости от размера деталей их выдерживают несколько минут при необходимой температуре. Труба и муфта выравниваются по оси, прижимаются одна к другой и неподвижно охлаждаются. Прогретый полипропилен склеивается на стыке и создается неразрывное сцепление.

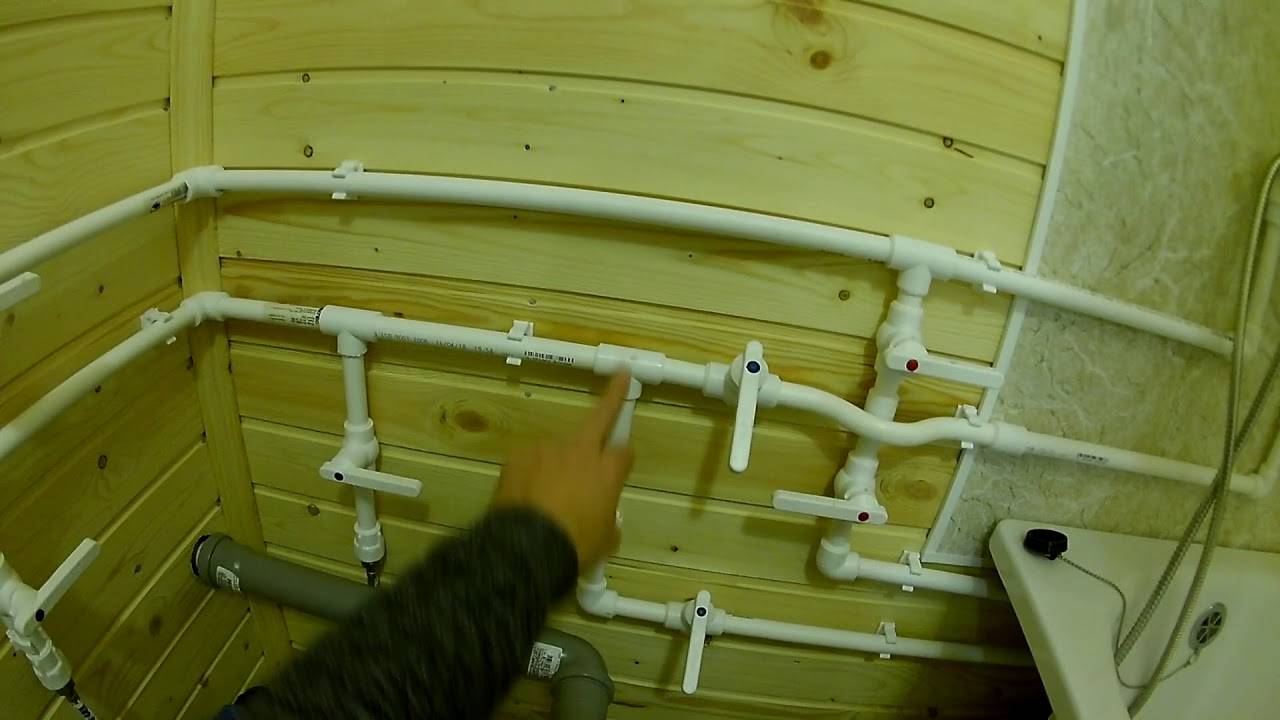

Разводка по стенам

Для того чтобы сделать правильное крепление полипропиленовых труб к стенам, размечается схема разводки. В процессе работы понадобятся клипсы подходящего размера, дюбеля и саморезы. Прокладка труб проводится с небольшим наклоном в сторону течения воды.

Чтобы исключить застой теплоносителя и уменьшить гидравлическое сопротивление в системе, желательно избегать изгибов и разветвлений. Монтаж трубопроводов можно сделать двумя способами: верхним и нижним.

Верхняя

Такая схема разводки предполагает установку подающего трубопровода вверху – на чердаке или под потолком. К радиаторам теплоноситель подается по вертикальным стоякам, а возвращается к теплогенератору по трубам, проложенным в подвале или по полу.

Схема верхней разводки отопления

Нижняя

В этом случае подача и возврат теплоносителя осуществляется по параллельным трубопроводам, проведенным по полу или под потолком подвала. По нижней схеме горячая вода подается независимо в каждый нагревательный прибор.

Пример верхней и нежней разводки отопления

Некоторые нюансы

Из изложенного выше становится понятно, что установка отопительных труб из полипропилена требует предварительной разметки, приобретения материала и наличия определенного инструмента. Если все это подкрепить знаниями, то монтировать систему можно самостоятельно, однако следует учесть несколько важных моментов.

Температура теплоносителя и давление

Планируя монтаж полипропиленовых труб, особое внимание следует уделять температуре теплоносителя. Именно этот показатель вызывает больше всего вопросов, недоразумений. Многие производители заявляют, что допустимая температура 95 °C, тогда срок эксплуатации не меньше 50 лет, но еще необходимо учитывать давление в системе.

Давление влияет на срок службы

Небольшое давление положительно влияет на срок службы даже при высоких температурах. Допускается обратное соотношение, когда давление большое, а температура минимальна. Но сочетание больших показателей температуры с давлением сокращает сроки эксплуатации, для определения необходимых показателей существует специальная таблица.

Линейное расширение

Выполняя монтаж отопления из полипропиленовых труб, необходимо обязательно учитывать их способность расширяться под воздействием высоких температур. Ограничивать расширение нельзя, ведь создаваемое внутреннее напряжение опаснее, чем воздействие давлением.

Как результат — большая часть повреждений трубопроводов приходится не на нарушение эксплуатационных требований. В основном это связано с неграмотной установкой трубопроводов, особенно участков большой протяженности.

Чтобы снизить риск повреждения необходимо сделать компенсаторы. Монтаж полипропиленовых труб длиной более метра делают с компенсационной нишей, предварительно защитив их теплоизоляционным материалом. Размещать трубопроводы в узких штробах не рекомендуется

Монтаж полипропиленовых труб своими руками. Как паять полипропиленовые трубы?

Среди общей массы производимых современной промышленностью трубопроводов значительно выделяются канализационные полипропиленовые (пластиковые) трубы – их используют для создания водопроводных и отопительных систем практически повсеместно. Такой популярностью сравнительно недавно появившийся полипропилен обязан массе своих достоинств, которые в совокупности сделали этот материал самым востребованным в среде профессиональных монтажников.

Фото: depositphotos.com

Технические характеристики полипропиленовых труб

Исключительная надёжность соединений

Монтаж водопроводных пластиковых труб выполняется с помощью специального паяльника – труба и соединительный элемент разогреваются и склеиваются в разогретом состоянии. Получаемый стык по своей надёжности и прочности ничем не уступает сварному металлическому стыку и способен выдерживать давление до 12 атмосфер. В централизованном водопроводе, к примеру, давление не превышает 5 атмосфер.

Долговечность

При правильно выполненном монтаже полипропиленовые трубы способны прослужить более 70-ти лет. Производитель устанавливает на них гарантию от 40 до 55 лет – фактический срок их эксплуатации намного больше.

Приемлемая стоимость

Если сравнивать в этом отношении полипропилен с металлопластиком и медью, то он находится где-то посередине, хотя его качество и надёжность можно сравнить с медью, которая считается вечным материалом для водопровода.

Способность противостоять воздействию блуждающих токов и коррозии

Даже если кто-то из соседей занимается воровством электроэнергии с помощью заземления счётчика на водопроводные трубы через трансформатор, водопроводным пластиковым трубам это не страшно – электрический ток не причинит им никакого вреда. А о стойкости любого пластика к коррозии и говорить нечего.

Сравнительная простота монтажа

Вооружившись теоретическими знаниями, которые мы рассмотрим чуть ниже, научиться паять полипропиленовые трубы ничего не стоит. Более сложным является освоение принципов монтажа и создания разветвлённых систем водопровода. Кроме этого, чтобы приобрести необходимый для монтажа инструмент, много денег не потребуется – все расходы с лихвой окупятся на экономии оплаты профессиональных сантехников.

Отсутствие процесса зарастания труб

Свойства полипропилена и глянцевая внутренняя поверхность не способствуют оседанию на ней известкового осадка и мусора. Единственная проблема такого плана может возникнуть только при неправильной пайке и перегреве полипропиленовой трубы.

Шумоизоляционные свойства

В отличие от металлических труб, трубы из полипропилена не шумят и не вибрируют.

Разновидности пластиковых труб для водопровода и их комплектующие

По своему назначению и конструкции полипропиленовые трубы делятся на три вида:

Трубы для холодной воды. Они отличаются толщиной стен (эти трубы тонкие) и предназначены для небольших температур. В принципе, на горячей воде они тоже стоят нормально, только значительно расширяются и их очень сильно выкручивает. Маркируется такая труба PN16 или синей полосой.

Трубы для горячей воды. Для их изготовления используется всё тот же полипропилен – никаких добавок и модификаторов. Необходимые свойства выдерживать высокие температуры достигаются исключительно за счёт толщины стен трубы. Маркируется такая труба как PN20 или красной полосой по всей её длине.

Труба для отопления, другое её название «стабилизированная». Для уменьшения коэффициента температурного расширения эта труба была снабжена металлической прослойкой. В некоторых магазинах она реализуется под названием «композитная». Она имеет минимальный коэффициент температурного расширения и достаточно неплохо выглядит даже при наружной разводке.

Все полипропиленовые трубы для ванной реализуются длиной 4м – по желанию покупателя могут быть порезаны по 2м. Это необходимо учитывать при покупке материала.

Дополнительные элементы для монтажа полипропиленовых труб своими руками

Повороты. Здесь всё ясно из названия – плсатиковые трубы довольно жёсткие и просто так согнуть их не получится. Именно для этих целей и сделаны элементы, позволяющие поменять направление трубы под углом 45º и 90º.

МРВ. Расшифровывается эта непонятная аббревиатура как «муфта резьбовая наружная». Используется это изделие для перехода с любой другой трубы на полипропиленовую или для вставки внутрь водопровода таких сантехнических изделий, как счётчики воды, насосы и пр.

МРН. Практически то же самое изделие, что и предыдущее, только в отличие от него, оно имеет не наружную резьбу, а внутреннюю.

Колено МРВ и МРН. Это изделие совмещает в себе поворот трубы и резьбовую вставку. Они бывают трёх видов – просто поворотные резьбовые колени для соединения полипропилена с другим типом трубы, колени настенные для установки приборных кранов и подключения к ним сантехнических приборов (они имеют ушки для крепления дюбелями) и настенные колени для установки в гипсокартон. Кроме первого типа резьбовых поворотов два других используются исключительно для подключения потребителей воды.

Муфта соединительная. Представляет собой небольшой пятисантиметровой длины кусочек уширенной трубки для соединения прямых участков трубопроводов. Очень часто используется в ремонтных целях для соединения разрезанного участка водопровода. Также с помощью муфты уже в существующий водопровод из полипропилена можно легко добавить дополнительный элемент, например, впаять ещё один тройник.

Обводки. Изогнутый в заводских условиях небольшой кусочек трубы, который применяется для обводки труб в местах их пересечения.

Клипсы. Используются для крепления трубопровода к стене. Бывают двух типов – одиночными и соединяемыми в блок по несколько штук. Соединяемые клипсы очень удобны при прокладке нескольких труб рядом.

Мерилон. Этот специальный утеплитель предназначен для борьбы с конденсатом и температурным расширением полипропиленовой трубы. При скрытой прокладке водопровода без него не обойтись.

Как паять полипропиленовые трубы?

Как и говорилось выше, при знании необходимой теории пайка полипропиленовых труб – дело совсем несложное. На паяльник устанавливается двухсторонняя насадка необходимого диаметра, одна сторона которой разогревает трубу снаружи, а другая – соединительный элемент изнутри. Разогретые трубы соединяются друг с другом и надёжно фиксируются руками до полного застывания полипропилена.

Фото: depositphotos.com

Теперь о тонкостях монтажной премудрости. Существуют такие вещи, игнорировать которые при монтаже полипропиленовых труб своими руками просто нельзя. Итог окажется одним – стык даст протечку. Итак:

Во-первых, необходимо чётко выдерживать время разогрева полипропилена – если слабо нагреть, стык не спаяется как надо, если перегреете, то рискуете запаять внутреннее отверстие. Здесь всё придётся определить опытным путём – установив трубу на насадки паяльника, вдавливаем трубу в них и после того, как она полностью войдёт туда, отсчитываем 2-3сек. и можно соединять стык. Это правило справедливо для трубы тонкого диаметра, для более толстых труб время разогрева немного увеличивается.

Во-вторых, необходимо правильно соединять разогретые трубы. Делается это только прямо, без каких-либо перекосов. После того как труба вставлена в соединительный элемент, стык необходимо сильно сжать (вдавить трубу в соединитель) и закрепить в этом положении секунд на 10. В это время шевелить и поправлять соединение нельзя – если потревожите застывающий полипропилен, стык потечёт.

В-третьих, никакой влаги во время пайки в полипропиленовых трубах не должно быть – попадёт хоть капля воды, стык опять же потечёт. Если в трубах имеется вода или прокапывает из существующего водопровода, то в трубу необходимо затолкать хлебный мякиш – он какое-то время удержит воду и даст спаять стык без проблем. После подачи воды мякиш размокает и свободно выходит через любой кран.

В-четвёртых, никакой грязи и пыли на спаиваемых участках труб быть не должно. Весь этот мусор, влияющий на качество и прочность стыка, необходимо удалить.

Ну вот, в принципе, и всё. Теперь, вооружившись этой теорией, можно отправляться в магазин за необходимым материалом, смело брать в руки паяльник и начинать монтаж водопровода из полипропиленовых труб в ванной комнате. Как говорится, глаза боятся, а руки делают.

Качественный монтаж водопровода из полипропиленовых труб своими руками в доме

Содержание:
1. 10 причин выбрать полипропилен для водопровода
2. Подбор материала для монтажа
3. Технология самостоятельной прокладки
4. Итоги

Замена водопроводных труб только на первый взгляд кажется занятием сверхзатратным и сложным. Безусловно, придется потратиться на комплектующие. Но вот на монтажных работах имеется возможность существенно сэкономить – вместо вызова сантехников можно с легкостью произвести монтаж водопровода из полипропиленовых труб своими руками.

Благо для работы с этим материалом не требуется узкоспециализированных навыков и сложных в применении инструментов.

10 причин выбрать полипропилен для водопровода

Легкость в сравнении со сталью.
Абсолютная безвредность для человека – материал не токсичен.
Отсутствие коррозии и устойчивость к образованию известковых отложений – на протяжении всего срока эксплуатации параметры внутреннего диаметра останутся неизменными.
Низкая теплопроводность – конденсат на внешней стороне трубки при протекании воды не образуется.
Универсальность – подходит не только для холодного водоснабжения, но и горячего и обустройства отопительных систем.
Простота технологии монтажа.
Хорошая способность гасить вибрации с шумами.
Надежность и долговечность.
Простота обслуживания.
Низкая стоимость и доступность комплектующих.

Подбор материала для монтажа

Прежде чем выбирать трубы из полипропилена следует четко понимать процесс их соединения в единую водопроводную систему. Выполняется это при помощи специального сварочного аппарата – «паяльника» («утюга»).

Работать с ним достаточно просто. В комплекте идет несколько тефлоновых насадок под различные в сечения.

Совет! Сам по себе паяльник для полипропилена стоит немалых денег. Но для разовых работ его за вполне доступные деньги можно взять в прокате на пару дней.

Все полипропиленовые трубы с фитингами в маркировке имеют буквы «PP» («ПП»). Затем идет несколько букв обозначающих различные технологические особенности производства:

PPH – гомополимер;
PPB – блоксополимер;
PPR-AL-PPR – с армированием алюминиевой фольгой;
PPR, PP-random или PPRC – рандом сополимер пропилена с этиленом;
и множество других вариаций.

Для монтажа бытовых водопроводов и систем отопления чаще всего применяется один из четырех вариантов:

PN 10 – предназначена исключительно для подачи холодной воды с температурой до +20 С и рабочим давлением в 1 МПа.
PN 16 – для горячей и холодной воды, а также «теплого пола» (выдерживают до +60 С и 1,6 МПа).
PN 20 – используется в любых трубопроводах с водой давлением в 2 МПа и температурой до +95 С.
PN 25 – армированная трубка для обустройства систем центрального отопления (+95 С и 2,5 МПа).

И далее идет наружный диаметр с толщиной стенок. Все остальные обозначения (наименование производителя и нормативных документов) представляют мало интереса для домашнего мастера.

Важный нюанс! Если трубы в фитинги входят легко, без усилий – это верный признак брака или несоответствие заявленных диаметров у разных производителей. Полипропиленовые изделия меж собой и с насадками паяльника соединяться должны с некоторым усилием, иначе сцепление после сварки не будет отличаться надежностью.

Среди комплектующих для водопровода из полипропиленовых труб имеются как фитинги только из полипропилена, так и комбинированные детали со вставками из латуни. Именно вторые, с наружной и внутренней резьбой, легко позволяют делать переходы с пластика на металл.

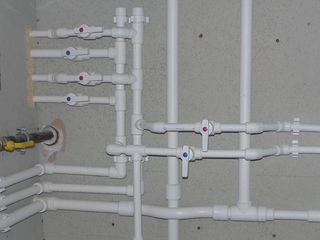

Технология самостоятельной прокладки

Сначала следует прорисовать схему новой водопроводной системы, ее разводку. Здесь главное – минимизировать количество поворотов, обводов и соединений. Перехлесты делать следует лишь в случае крайней необходимости.

При правильной прокладке и монтаже водопровода из полипропиленовых труб от стояка сперва должен идти запорный вентиль, затем фильтр грубой очистки и по необходимости редуктор давления, а потом водосчетчик. Далее выполняется разводка к местам подключения сантехники. Она может быть последовательной либо коллекторной.

Первый вариант экономичен и самый простой в реализации. При нем выполняется последовательное подсоединение сантехнических устройств посредством тройников и отводов от основной трубы. Главный недостаток – в кранах возможны перепады давления потока воды при одновременном их открытии в нескольких точках.

Второй вариант лишен этого недостатка, но при его воплощении придется потрудиться и проложить на каждое потребляющее устройство отдельную ветку трубопровода от коллектора.

Алгоритм пайки полипропиленовых труб:

На паяльнике выставляется температура в 260-280 С.
От трубы отрезается отрезок нужной длины и зачищается его торец, чтобы не было заусенцев.
Место спайки обезжиривается специальным составом.
Фитинг и торец трубы на несколько секунд совмещаются с насадкой паяльника (при диаметре в 16-20 мм потребуется 4-5 секунд, 25-32 мм – 6-7 секунд, а при 40 мм не менее 10 секунд).
Затем они плавно вставляются один в другой до упора и удерживаются неподвижными 5-10 секунд. Можно приступать к следующему соединению. Через пару минут пластик полностью затвердеет, соединившись в единый монолит.

Внимание! Наиболее частая ошибка многих неопытных мастеров при монтаже водопровода из полипропиленовых труб своими руками – это проворачивание пластиковых изделий на насадке паяльника и потом при их соединении меж собой. Делать это строго запрещено, иначе возможно их перекашивание по оси и некачественное сплавление изделий.

При профессионально выполненной пайке внутри не должно образовываться перегородок из расплава. А они обязательно появятся, если полипропилен передержать на паяльнике и перегреть его.

Для закрепления трубопровода на стене используются пластиковые клипсы, размещаемые в точках угловых сочленений и через каждые полметра на прямых отрезках.

Итоги

Самостоятельный монтаж водопроводных труб из полипропилена несложен. Достаточно пару раз потренироваться с паяльником и можно все будет сделать своими руками, без привлечения высокооплачиваемых сантехников. Также вы можете посмотреть видео по монтажу водопровода из полипропиленовых труб:

Сварка полипропиленовых труб своими руками — Учебные материалы — Статьи

19. 11.13 Источник: http://kanalizaciyadoma.ru/

Сварка полипропиленовых труб своими руками выполнима, правда, много кто об этом даже не догадывается. Выполняется сварка при помощи нагретого инструмента в раструб и применяется для того чтобы соединить трубы и детали.
На практике сварка очень часто применяется для того, чтобы провести монтаж труб отопления, водоснабжения и канализации для дома и дачи, с применением фитингов и труб, выполненных из полипропилена.

Сварка труб из полипропилена

Нагревание свариваемых поверхностей происходит при помощи нагретого металлического инструмента – сварочными насадками, покрытыми тефлоновым слоем.
Свариваются внутренняя поверхность фитинга и наружная поверхность трубы, что и определяет составные части инструмента:
дрон или та половина, на которую нужно одеть фитинг;
гильза или же половина, в которую помещается конец трубы.

Совет! Необходимо совместить полипропиленовый фитинг с дроном до упора, при этом полипропиленовую трубу нужно совместить с гильзой так же до упора. Сделать это нужно очень быстро, настолько, насколько возможно.

Сварка и пайка пластиковых труб

В том случае, если производится сварка пластиковых труб своими руками, нужно помнить о том, что у полипропиленовой трубы, которая предназначена для муфтовой сварки, наружный диаметр немного превышает номинальный, при этом полипропиленовый фитинг имеет внутренний диаметр немного меньше, чем номинальный.
При этом у сварочных насадок конические поверхности и диаметр в их средней части равен номинальному, поэтому, не произведя нагрев совместить трубу и фитинг не получится не только друг с другом, но и со сварочными насадками.
По мере того как происходит совмещение горячей сварочной насадки вместе с трубой, происходит оплавление наружного слоя трубы и выдавливание валика, при этом происходит достаточный прогрев внутренних слоев трубы для того, чтобы сжаться и не препятствовать входу трубы в сварочную насадку. Мало отличаются процессы, происходящие при совмещении дрона и фитинга.

Для того чтобы все получилось нужно специальное оборудование для сварки полипропиленовых труб, без которого вышеописанного не произойдет.

Дальнейшее продвижение сварочной насадки происходит до упора фитинга в округлое основание сварочной насадки. При этом происходит оплавление наружного среза фитинга и также выдавливание валика (гранта), правда, он имеет незначительную высоту.
При этом верхушка сварочной насадки до упора фитинга, расположенного внутри, не доходит, но происходит наползание гранта на внутренний упор фитинга.
При дальнейшем продвижении трубы внутрь насадки ее торец в конечном итоге упирается в то же округлое основание. При этом происходит оплавление и скручивание наружного ребра торца, также выдавливается грант, имеющий небольшую высоту.
В тот момент, когда упирается труба и фитинг можно почувствовать рукой, причем это ощущается не только при выполнении ручной сварки, но и при сварке на сварочном аппарате.

Важно помнить о том, что после того как будет найден упор, больше давить не нужно.

Сварка труб ПВХ

Если сварка пвх труб ручная, то держите фитинг и трубу, чтобы произошел нагрев. Если же используется механический аппарат для сварки труб, то просто зафиксируйте трубу фиксатором, который есть у всех приличных сварочных аппаратов.
Как долго держать трубы, зависит от их диаметра.

После того как произведен нагрев, нужно одновременно снять фитинг и вынуть трубу. Сделать это нужно настолько быстро, насколько это будет возможно. После этого труба совмещается с фитингом до упора.
При этом происходит упругое сжимание трубы и упругое растягивание фитинга. В результате поверхности начинают давить друг на друга, воздух вытесняется и обеспечивается перемешивание расплавленных материалов.

Само собой разумеется, что остывание поверхностей происходит очень быстро, при этом оно зависит от того, на какую глубину произошел прогрев.

Монтаж труб

В том случае, если монтаж полипропиленовых труб своими руками выполнен правильно, то получится цельная полипропиленовая деталь.
Естественно, что после соединения детали все еще будут пластичными. Для того чтобы не произошла деформация соединений, детали желательно зафиксировать на некоторое время, которое называется фазой «фиксации».

Стыковая сварка пластиковых труб из полипропилена и полиэтилена

Если проводилась стыковая сварка полиэтиленовых труб вручную, то это время используют для того, чтобы устранить возможные перекосы.
После того как пройдет фаза «фиксации», слои перестают быть пластичными. Правда, окончательную прочность соединение приобретет только тогда, когда трубы остынут до 40 градусов. Время, за которое это произойдет, также зависит от диаметра.

Защищаемся от ошибок

В том случае, если совмещая трубу и фитинг не ввести ее до самого упора, то останется промежуток между упором фитинга, расположенном внутри и торцом трубы. На установленном трубопроводе у такого соединения отмечается меньшая толщина стенки и большой внутренний диаметр. Срок эксплуатации такого участка снижается относительно всего трубопровода канализации автономной.
Чаще всего случается еще и так, что труба во время нагрева не была введена до упора в сварочную насадку. Тогда снаружи все выглядит нормально, правда, в фитинге образуется слабое место.
Еще одна часто встречающаяся ошибка – это чрезмерное усилие при совмещении и/или нагреве трубы. В таком случае происходит выдавливание большого гранта. В установленном трубопроводе это будет препятствовать потоку газа или жидкости.

Полипропиленовые трубы и фитинги, а также оборудование для монтажа и сварки Вы можете приобрести в магазинах «ИНСТАЛ».

Разделы / Учебные материалы

3 варианта пластиковых труб обеспечивают экономию средств и гибкость

Широкий спектр вариантов пластиковых трубопроводов для нового строительства и ремонта предлагает гибкость, экономичность и простоту монтажа.

На протяжении десятилетий медь и оцинкованные трубы были преобладающими материалами для трубопроводов в коммерческих и институциональных зданиях.Сегодня у управляющих объектами более широкий спектр возможностей для нового строительства и ремонта. В настоящее время используются три основных типа материалов для трубопроводов: пластик: ХПВХ, полиэтиленгликоль и полипропилен. По сравнению с медными и другими металлическими системами, эти пластиковые системы дешевле, проще в установке, химически инертны, устойчивы к истиранию и образованию накипи, а также имеют более низкую скорость образования биопленок. Они не подвержены коррозии и не имеют пониженного расхода из-за образования бугорков.

Повышенный интерес к вариантам пластиковых труб вызван тем, что медные и оцинкованные трубы, а также затраты на рабочую силу резко возросли.Возникли и другие проблемы. Например, изменения в химическом составе муниципальной системы очистки воды были названы причиной развития точечных утечек в медных трубопроводах водоснабжения. Бугорки в оцинкованных трубопроводах уменьшают пропускную способность трубопровода.

Эти и другие проблемы побудили руководителей предприятий искать альтернативы. CPVC, PEX и PP-R, все термопласты, обеспечивают отличные характеристики в течение номинального срока службы от 40 до 50 лет. У каждого варианта есть свои достоинства и недостатки; Различные производственные процессы придают каждому типу труб несколько разные свойства.Менеджеры предприятия должны понимать эти различия и требования их конкретного приложения.

Трубопровод из ХПВХ

Трубопровод из ХПВХ

(хлорированный поливинилхлорид) широко используется в строительстве систем питьевой и сточной воды с конца 1950-х годов, а в системах пожаротушения — с 1985 года. Его номинальное давление зависит от температуры жидкости: 400 фунтов на квадратный дюйм при 73 F и 100 фунтов на квадратный дюйм при 180 F. Общие применения на объектах для трубопроводов из ХПВХ включают бытовые системы горячего и холодного водоснабжения, гидравлические системы, трубопроводы охлажденной воды и системы противопожарной защиты.

Трубы из ХПВХ и фитинги к ним широко доступны и недороги. Во время установки не требуется пламя или электричество. Компоненты соединяются с помощью процесса сварки на цементном растворе, не требующего специальных инструментов. Жесткость трубопровода требует меньшего количества подвесов и опор, но при этом трубопровод достаточно гибкий, чтобы его можно было легко установить в ограниченном пространстве. По сравнению с другими трубами из термопласта, она имеет более высокую прочность на растяжение и изгиб. Он также имеет низкий рейтинг горения.

ХПВХ устойчив к хлору, что делает его хорошо подходящим для использования в системах питьевой воды, обработанных хлором. Устойчив к коррозии и бугоркам.

При выборе труб из ХПВХ необходимо учитывать количество необходимых соединений и фитингов. Другие трубы из термопласта более гибкие, чем ХПВХ, что позволяет монтажникам изгибать трубу вокруг препятствий, а не устанавливать фитинг. ХПВХ не так легко изгибается, что приводит к большему количеству фитингов. И хотя фитинги долговечны, каждая из них увеличивает риск утечки.

Трубопровод PEX

PEX (сшитый полиэтилен) используется в жилых и коммерческих зданиях с 1980-х годов. Впервые использованный в системах лучистого отопления, трубопровод изначально имел проблемы с утечками в местах соединения фитингов с трубой. Улучшенная конструкция фитингов устранила утечки и привела к широкому признанию.

Трубопровод

PEX гибкий и не требует пайки или сварки на цементном растворе. Фитинги крепятся к трубе с помощью специальных обжимных приспособлений и прессов.

Существует три различных типа PEX: PEX-A, PEX-B и PEX-C. PEX-A — самый гибкий. Эта гибкость упрощает установку и позволяет трубе расширяться, а не трескаться при воздействии отрицательных температур. PEX-A — самый дорогой и широко используемый тип.

PEX-B немного жестче, чем PEX-A, что затрудняет его установку. Как и PEX-A, он может расширяться и сопротивляться растрескиванию из-за замерзания. Он обладает хорошей стойкостью к хлору и немного дешевле, чем PEX-A.

PEX-C — самый жесткий и сложный в работе. Эта жесткость также делает его более подверженным повреждениям от замерзания. Наименее дорогая форма PEX, обычно используется для ремонта коротких участков трубопроводов.

Использование обжимных фитингов для PEX, хотя и упрощает установку, требует специальных инструментов и должным образом обученных монтажников.

PEX — хороший выбор для ремонта. Его гибкость позволяет проникать в существующие пустоты в стенах и полах.А PEX можно легко подключить к существующим металлическим трубам.

PEX можно использовать только в помещении, так как ультрафиолетовый свет вызывает его довольно быстрое разрушение. Следует соблюдать осторожность даже при установке в помещении, поскольку трубопроводы привлекательны для грызунов. Были случаи, когда грызуны достаточно пережевывали трубы, чтобы вызвать утечки.

Трубопровод PP-R

PP-R — это система трубопроводов из жаропрочного пластика. Впервые он был использован в Европе в 1980-х годах в химических системах, которые требовали защиты либо от химикатов, транспортируемых по трубам, либо от химического загрязнения жидкости из трубы.Его использование расширилось за счет включения систем лучистого отопления. Впервые он был использован в Соединенных Штатах в 2000-х годах для тех же приложений. Сегодня его можно найти в системах горячего и холодного водоснабжения, подземных трубопроводах, системах сжатого воздуха и гидравлических системах зданий.

В отличие от других пластиковых систем трубопроводов, в трубопроводах PP-R используются фитинги, которые прикрепляются к трубопроводу с помощью сварки плавлением. Для изготовления стыков используется ручной нож для резки металла. Это требует более высокого уровня мастерства со стороны установщика, а также использования специального оборудования.Результатом стали самые надежные фитинги из используемых сегодня пластиковых трубопроводных систем.

Номинальное давление трубы PP-R зависит от температуры жидкости и типа стенки трубы. Минимальное номинальное давление при 73 F составляет 160 фунтов на квадратный дюйм и 100 фунтов на квадратный дюйм при 180 F.

Трубопровод

PP-R отличается высокой прочностью, устойчив к повреждениям как от замерзания, так и от ударов. Использование полимерных стабилизаторов может защитить ее от ультрафиолетового излучения, что позволяет использовать трубу на открытом воздухе.

Некоторые почвы могут ухудшить качество материала.Хотя его можно использовать в системах горячего водоснабжения или отопления, температура выше 140 F может вызвать трещины и растрескивание. Руководители предприятий должны сделать свою домашнюю работу, рассматривая его для этих приложений.

ПОДЪЕМ И ПАДЕНИЕ ПОЛИПРОПИЛЕНОВЫХ ПЛАСТМАССОВЫХ ТРУБОПРОВОДОВ

ПРИМЕР ИЗУЧЕНИЯ НЕОБХОДИМОЙ ПРОБЛЕМЫ ОТКАЗА ПП ТРУБ

До 1970 г. для питьевой воды чаще всего использовались медные трубопроводы.Однако высокая стоимость меди и простота монтажа пластиковых трубопроводов вызвали экспоненциальный рост использования пластика за последние 50 лет.

В конце 1970-х годов появились полибутиленовые трубы. Из-за низкой стоимости материала полибутиленовые трубопроводные системы рассматривались как «труба будущего» и быстро стали предпочтительными трубопроводами для питьевой воды.

Однако в 1990-е гг. Трубы из полибутилена приобрели плохую репутацию из-за большого количества отказов.Высокий процент отказов вызвал коллективный иск, и Shell (компания, разработавшая трубопроводы) прекратила продажу продукта. Повреждение трубы было определено как окислительное разложение хлорированной водой.

Исчезновение полибутиленовых труб привело к упадку в бизнесе пластиковых труб, который был заменен развитием трубопровода Kitec. Kitec представлял собой трехслойную трубу, состоящую из двух слоев полиэтилена (PE) с алюминиевой трубой, зажатой между ними. Однако трубопроводы Kitec также имели высокий уровень отказов и, как и трубопроводы из полибутилена, были выведены из эксплуатации из-за коллективного иска.

Новейшим трубопроводным продуктом на рынке является полипропиленовая (ПП) труба. Трубы из полипропилена рекламируются за их долговечность. В 2014 году в статье были продемонстрированы преимущества трубопроводов из полипропилена путем рекламирования установки новой системы трубопроводов из полипропилена в высотной башне кондоминиума в Сиэтле.

Тем не менее, после менее чем четырех лет эксплуатации вся система трубопроводов заменяется из-за значительного износа трубопроводов. Почему?

Потому что, как и полибутиленовые трубы, полипропиленовые трубы очень нестабильны в отношении окисления.

«Полипропиленовый пластик примерно в 10 раз более подвержен окислительной деструкции, чем полиэтилен и полиэтиленгликоль. Следовательно, чтобы полипропиленовая труба противостояла охрупчиванию под воздействием хлорированной воды, в полипропилен необходимо добавлять более высокие уровни антиоксидантов, чем в полиэтиленовый пластикат ».

Д-р Дуэйн Придди , Группа экспертов по пластмассам, основатель и генеральный директор

ПРИЧИНЫ ОТКАЗА ТРУБЫ ПОЛИПРОПИЛЕНА (ПП)

Когда внутренняя поверхность полипропиленовой трубы подвергается воздействию высоких концентраций хлора, антиоксиданты «сжигаются» с внутренней поверхности при прямом контакте с хлорированной водой.Как только антиоксиданты уйдут с поверхности, из-за плохой стойкости полипропилена к окислению поверхностный слой становится разрушенным и хрупким. Как только поверхность станет хрупкой, проникновение поверхностных трещин вглубь стенки трубы станет лишь вопросом времени.

Как только трещины возникают, они становятся «концентраторами напряжений» и продолжают проникать все глубже и глубже в стенку трубы. Явление поверхностного охрупчивания труб из полипропилена аналогично охрупчиванию поверхности других изделий из полипропилена, которые используются в окислительной среде.

Например, несколько производителей медицинского оборудования производят сетчатые имплантаты из полипропилена. Спустя короткое время после имплантации в тело внешняя поверхность волокон очень похожа на внутреннюю поверхность полипропиленовой трубы. Как только антиоксиданты израсходованы с поверхности полипропилена, происходит быстрое окислительное разложение и охрупчивание.

Фотография внутренней части полипропиленовой трубы после короткого периода эксплуатации

ПРОФЕССИОНАЛЬНЫЙ АНАЛИЗ И ИСПЫТАНИЯ ПЛАСТИКОВЫХ ТРУБ

В Plastic Expert Group мы имеем большой опыт в проведении судебно-медицинских расследований основных причин отказов всех видов пластиковых трубопроводов, включая ABS, CPVC, PEX, PP и PVC.Если у вас есть трубопроводы из полипропилена и возникают их отказы, наша сертифицированная лаборатория A2LA настроена для проведения испытаний ASTM и оценки пластиковых трубопроводов на соответствие применимым стандартам ASTM и AWWA, включая:

ASTM D543 (Химическая стойкость пластмасс)
ASTM D3895 (Время окислительной индукции (OIT))
ASTM F442 (Спецификация пожарных спринклерных трубопроводов из ХПВХ)
ASTM D1784 (Технические условия для труб из жесткого ПВХ)
ASTM D1599 (Быстрые испытания на разрыв пластиковых трубопроводов)
ASTM F876 / 877 (спецификации для труб PEX)
ASTM F2389 (Технические условия для труб из полипропилена)
ASTM 12454 Классификация ячеек
AWWA C905 (Спецификации для труб из ПВХ большого диаметра)

СВЯЖИТЕСЬ С НАМИ ДЛЯ БЕСПЛАТНОЙ ПЕРВОНАЧАЛЬНОЙ КОНСУЛЬТАЦИИ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАШИХ УСЛУГАХ ДЛЯ СУДЕБНОГО АНАЛИЗА И ИСПЫТАНИЙ ПЛАСТИКОВЫХ ТРУБ И УЗНАТЬ, КАК МЫ МОЖЕМ ПОМОЧЬ.

Работа с пластиковой трубой — BestLife52

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может означать низкую точку в карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна. Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для дома! Вы можете вырезать и собрать его без специальных инструментов, и вы сможете освоить процесс соединения за время, необходимое для чтения этой статьи.Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это отборный материал для рукоделия.

А, но есть еще кое-что, что вам нужно знать. В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что хотя установка пластикового слива или водопровода относительно проста, планирование — нет.Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях. Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже).Мало кто может вспомнить свои запутанные химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

АБС . Жесткая черная труба, используемая для дренажа и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; сварные швы растворителем.
ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я расскажу только о PB вкратце.

Возможно, вы также найдете несколько других типов пластиковых труб в своем местном центре обслуживания дома. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов. Мы не будем рассматривать здесь ни один из этих двух типов.

Если у вас возникли проблемы с определением какого-либо типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

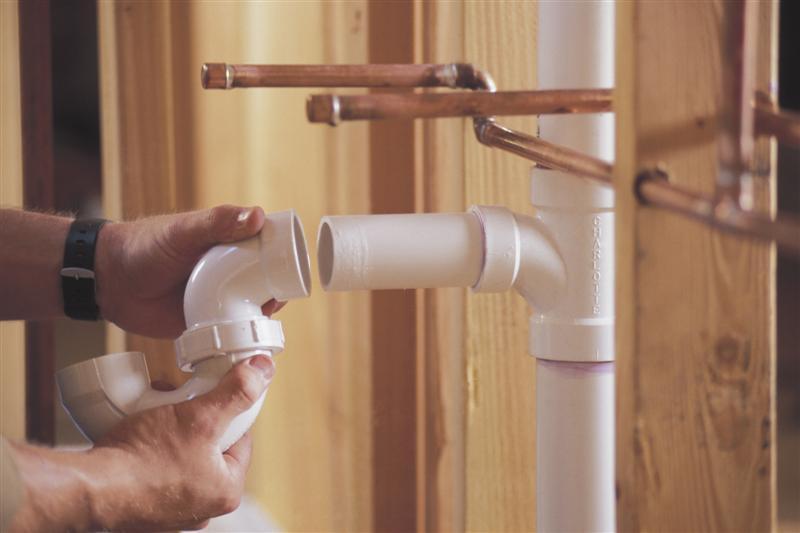

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Измерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы.Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор. Используйте квадратный вырез, чтобы вырезать квадрат (Фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные надрезы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы не сколоть последние 1/16 дюйма. Воспользуйтесь полукруглым напильником или наждачной бумагой, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенцы, оставшиеся от пилы, напильником или наждачной бумагой. Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте и установите «всухую» (соедините без клея) трубу и фитинги, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью вставить трубу в ступицу. Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, подгоните и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать весь участок за один раз.

Наконечник : Трубы и фитинги с сухой посадкой могут слипаться друг с другом так плотно, что у вас может быть какая-то черта времени, чтобы их разлучить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка растворителем». Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Наконечник : Для каждого типа пластика используется свой растворитель.Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью. Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ.Это не обязательно с трубкой из АБС-пластика.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, потому что этот материал выделяет сильные пары. Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако, возможно, вам придется удлинить трубу с помощью дополнительного фитинга, если позиционирование имеет решающее значение.

Вы можете купить растворители, чистящие средства, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники для лучшего выбора материалов и хороших советов.

ПВХ также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к PB

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но, поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки.Это может быть неудобно, потому что вам придется оставить панели доступа в стенах и потолке, чтобы добраться до них.

Другие инструкции и советы по работе с пластиковой трубой

Поддержка

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он идет горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

Поддержите пластиковую трубу с помощью пластиковых подвесок, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь дерево и оказывается в пределах 1–1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина всякий раз, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса.Просверлите большие отверстия в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12). Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не приглушает звук сливаемой воды, чем чугунная или стальная труба.Уменьшите это раздражение, заправив изоляцию вокруг пластиковых водосточных труб, прежде чем закрывать стену или потолок.

Следование кодексу, планированию и исполнению

Типы пластиковых труб и их применение

АБС . Жесткая черная труба, используемая для дренажа и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов; сварные швы растворителем.
ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
ПБ (полибутилен) . Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я расскажу только о PB вкратце.

Резка и установка пластиковых труб

Склеивание пластиковых труб

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Присоединение к PB

Другие инструкции и советы по работе с пластиковой трубой

Поддержка

Защита

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Переходы

Шум

Руководство по системам трубопроводов сжатого воздуха

Последнее обновление: 15 мая 2020 г., 11:01

Владельцы систем трубопроводов сжатого воздуха склонны сосредотачиваться на компрессоре и думать о трубопроводах как о меньшей проблеме. Однако, как сердце может выйти из строя из-за закупорки артерий, так и компрессоры могут выйти из строя из-за плохого состояния трубопроводов. И даже если он не выйдет из строя сразу, потеря электроэнергии из-за неисправных или неэффективных труб может сократить вашу прибыль.Чтобы управлять своими расходами, вы должны обращать внимание на различные аспекты вашей трубопроводной системы, включая компоновку, установку и обслуживание.

Если вы планируете спроектировать систему трубопроводов воздушного компрессора, не смотрите дальше. Прочитав наше удобное руководство, вы узнаете, как работают системы трубопроводов воздушного компрессора, какие типы труб вы можете использовать, а также узнаете, как сделать вашу систему более эффективной.

Как работают системы трубопроводов воздушного компрессора?

Назначение систем трубопроводов сжатого воздуха простое: подавать сжатый воздух туда, где он необходим.Однако спроектировать систему сжатого воздуха сложнее, чем вы можете себе представить — сжатый воздух должен подаваться с достаточным объемом, достаточно хорошим качеством и давлением, достаточным для питания компонентов, требующих сжатого воздуха. Если конструкция вашего трубопровода сжатого воздуха не выполнена надлежащим образом, ваши затраты на электроэнергию вырастут, ваше оборудование может выйти из строя, эффективность производства может снизиться и может потребоваться дополнительное техническое обслуживание.

Какие типы труб можно использовать с системой воздушного компрессора?

Важный первый вопрос при планировании новой системы сжатого воздуха: «Какой тип трубы я должен использовать для моего воздушного компрессора?» У вас есть два основных варианта: пластик и металл.Ниже мы подробно обсудим преимущества и недостатки каждого из них и рассмотрим некоторые мифы, которые окружают каждый из них.

1. Пластиковые трубы

Пластиковые трубы имеют много преимуществ по сравнению с металлическими, в том числе:

Устойчивость к коррозии: Это означает, что вам не нужно беспокоиться о том, что ржавчина упадет с ваших труб и попадет в воздушный поток. . Это, в свою очередь, снижает риск возникновения препятствий.
Гладкая внутренняя поверхность: Внутренняя поверхность пластиковой трубы никогда не ухудшается, что способствует ламинарному потоку.
Легкость: Пластиковые трубы легкие, что упрощает транспортировку и установку.
Легко режется: Резка пластиковых труб проста и требует только основных инструментов.
Простое соединение: Пластиковые трубы можно склеивать, что дешевле и быстрее, чем соединение металлических труб, которые необходимо сваривать.

Однако нельзя использовать пластиковые трубы для распределения сжатого воздуха. Наиболее распространенными типами пластиковых трубопроводов, доступных сегодня, являются поливинилхлорид (ПВХ) и хлорированный поливинилхлорид (ХПВХ).Они широко используются в сантехнике, и у вас может возникнуть соблазн использовать их, поскольку они просты в установке, доступны по цене и легко доступны. Однако они не могут выдерживать высокое давление, необходимое для системы сжатого воздуха.

Как и многие пластмассы, ПВХ со временем становится хрупким и склонен к растрескиванию, разрушению или даже разрушению. Кроме того, для многих воздушных компрессоров также требуется смазочное масло, которое может всасываться в воздушный поток, и это масло вызывает коррозию труб из ПВХ и ХПВХ и вызывает их разрушение.Хуже того, вышеупомянутые отказы в сочетании с воздухом под давлением могли создать летящую по воздуху острую как бритву осколки, которая могла быть смертельной для любого, кто стоял поблизости. По всем вышеперечисленным причинам Управление по охране труда (OSHA) запретило использование ПВХ в системах трубопроводов воздушных компрессоров, что означает, что вы можете столкнуться с большим штрафом.

Следующие три пластмассовых материала подходят для трубопроводов сжатого воздуха:

Акрилонитрилбутадиенстирол (АБС): АБС можно найти в самых разных продуктах, от автомобильных крыльев до игрушек LEGO®. кирпичи.
Полиэтилен (PE): Этот вид трубопроводов производится специально для систем сжатого воздуха.
Полиэтилен высокой плотности (HDPE): Это еще один подходящий пластик для труб сжатого воздуха.

OSHA одобрила PE, HDPE и ABS для каналов сжатого воздуха. В отличие от ПВХ, все они маслостойкие, поэтому компрессорные масла не могут их разрушить.

Некоторые люди считают, что пластиковые трубопроводы для сжатого воздуха — не лучшая идея, потому что цемент, используемый в соединителях, недостаточно прочен и выйдет из строя, вызывая разрывы и протечки.Однако пластиковые трубопроводы, изготовленные специально для систем сжатого воздуха, содержат специальный цемент. Эти цементы протестированы и одобрены OSHA и будут работать так же долго, как и при сварке металлических труб.

2. Металлические трубы

Металлические трубы существуют гораздо дольше, чем их пластмассовые эквиваленты, и традиционалисты предпочитают их, когда дело касается трубопроводных систем распределения сжатого воздуха. Металлическая труба на вид и на ощупь более прочная и прочная, чем пластиковая.Какими бы усовершенствованными ни были пластиковые трубы, некоторые люди всегда будут чувствовать себя в большей безопасности с металлическими трубами, чем с пластиковыми. Металлические трубы также имеют много преимуществ при использовании в системах трубопроводов воздушного компрессора. К ним относятся:

Более известный: Металл более традиционный, а это означает, что больше технических специалистов знают, как устанавливать трубы.
Более длинный послужной список в области безопасности: Металлические трубопроводы, находящиеся в эксплуатации дольше, доказали свою стойкость к трещинам, расколам и выбросам.
Они гарантированно не изменят форму: Хотя некоторые пластмассовые материалы обладают высокой прочностью, присущая металлу жесткость гарантирует, что они не деформируются.
Не подвержено разложению: Смазочные материалы для компрессоров не разрушают металлические трубы.

Конечно, есть много видов металлических материалов, которые вы можете использовать, и каждый из них предлагает определенные плюсы и минусы при использовании трубопроводных систем воздушного компрессора:

Черная сталь

Черная сталь является традиционным материалом для сжатого воздуха. системы, а также наиболее рекомендуемые нами материалы.Он легко доступен, прочен и прочен, и его могут установить многие монтажники. Однако имейте в виду, что, поскольку черная сталь не имеет покрытия, известно, что она вызывает загрязнение ржавчиной, которое может повредить пневматический инструмент. Хотя вы можете до некоторой степени контролировать влажность с помощью осушителя или дополнительного охладителя, вы не сможете полностью устранить ее.

Подвесные трубы нуждаются в прочном анкеровке из-за их веса. Черные стальные трубы также сложно разрезать и соединять, поэтому установка займет много времени.Кроме того, резьбовые соединители могут проскальзывать и протекать. Хотя сама труба маловероятна, сварные соединения часто выходят из строя.

Оцинкованные

Оцинкованные стальные трубы, которые часто используются в общем водопроводе и водопроводе, также широко используются в системах сжатого воздуха. Оцинкованная сталь менее подвержена коррозии, но гальваническое покрытие со временем отслаивается. Эти рыхлые хлопья могут вызвать засорение и причинить вред при попадании в поток сжатого воздуха.Выброшенный мусор может серьезно повредить пневматические инструменты, цилиндры и другие детали. При выходе из духового пистолета этот мусор также может причинить серьезные телесные повреждения.

С трубами из оцинкованной стали также трудно манипулировать, а сварные или резьбовые соединения имеют тенденцию выходить из строя. Они также тяжелые, требуют большей прочности от методов подвешивания и крепления. По всем вышеперечисленным причинам мы не рекомендуем трубы из оцинкованной стали для систем сжатого воздуха.

Нержавеющая сталь

Нержавеющая сталь можно сваривать или прессовать.Как и в случае с оцинкованной или черной сталью, сварные или резьбовые соединения имеют тенденцию выходить из строя. Нержавеющая сталь не портится и не подвергается коррозии, но ее сложно установить из-за ее веса. Еще один недостаток — требования к прочности при подвешивании к несущим конструкциям. Нержавеющая сталь менее распространена в реальных системах сжатого воздуха из-за ее высокой стоимости.

Алюминий

Как и нержавеющая сталь, алюминий не разрушается и не подвержен коррозии. Однако он весит намного меньше, чем нержавеющая сталь, поэтому его легко транспортировать, устанавливать и подвешивать.Алюминий требует тех же навыков, что и для установки стальных труб, но вставные соединители упрощают установку. Однако это можно считать дорогим.

Медь

Медные трубы также устойчивы к коррозии и легки. Их легко резать, сваривать и подвешивать. Поскольку медные трубы часто используются в сантехнике, доступно множество типов фитингов, и многие техники знают, как их установить. Цвет и блеск также создают эстетически приятный вид, а поскольку сочетание воды и меди не приводит к ржавчине или коррозии, воздух, который подается к инструментам по медным трубам, является чистым и не содержит мусора.Однако, как и алюминий и нержавеющая сталь, медь обычно стоит дороже.

Черный чугун

Избегайте этого материала труб. В то время как черный чугун, наряду с медью, когда-то использовался в системах сжатого воздуха, он гарантированно подвержен коррозии — как внутри, так и снаружи. Коррозия внутри трубы особенно плохо сказывается на качестве сжатого воздуха и падении давления.

В системах сжатого воздуха некоторая влажность неизбежна, поэтому новые трубы из алюминия, меди и нержавеющей стали стали более распространенными, чем черные или оцинкованные стальные трубы.Однако эти старые типы все еще используются во многих новых установках. Они дешевле, и многие специалисты по установке рекомендуют материалы, с которыми они наиболее знакомы.

Многие новые клиенты систем сжатого воздуха не знают о трубах из нержавеющей стали, алюминия и меди, пригодных для использования под давлением. Часто это происходит просто потому, что компании, устанавливающие системы сжатого воздуха, предпочитают другие варианты.

Особенности компоновки трубопроводов, повышающие эффективность давления

При проектировании системы трубопроводов сжатого воздуха вы можете подумать, что вам следует сосредоточиться на соединителях.В конце концов, именно здесь утечки наиболее вероятны, и большинство людей считает, что утечки представляют наибольшую угрозу для эффективности их системы. Однако это не всегда так.

Следующие три фактора влияют на эффективность давления в системе более негативно, чем утечки:

1. Острые углы

Острый угол в вашей трубопроводной системе замедлит воздушный поток, уменьшая давление. Подумайте о потоке сжатого воздуха как о потоке машин на шоссе: при резком повороте вы должны сбавить скорость.Выход из поворота требует концентрации — вам нужно скорректировать любую сверхкомпенсацию за поворот и учесть любые неожиданные объекты на новой дороге.

Воздух не может думать и управлять, поэтому изгиб трубопроводной системы вызывает его рикошет от внутренней части трубы, что приводит к потере энергии. Обтекаемый воздушный поток известен как «ламинарный», а извилистый воздушный поток — как «турбулентный».

Турбулентность приводит к падению давления, и оно будет только ухудшаться, если мощность компрессора будет увеличена.По возможности избегайте этих углов изгиба под углом 90 градусов — в противном случае они могут вызвать турбулентность, снижающую подачу давления. Прямой путь воздушного потока наиболее эффективен.

Турбулентность, вызванная изгибами под прямым углом, обычно снижает давление на 3-5 фунтов на квадратный дюйм. Поэтому избегайте крутых поворотов и стремитесь к более пологим в диапазоне от 30 до 45 градусов.

2. Влага

Вода разъедает некоторые виды труб, в результате чего чешуйки ржавчины отламываются и перемещаются по системе трубопроводов.Эти хлопья ржавчины вместе с паром попадут в ваше конечное оборудование и могут забить сопла и загрязнить материалы, которые вы собираетесь подавать или применять сжатым воздухом.

Кроме того, внутренняя поверхность ржавой трубы шероховатая, что также вызывает турбулентность, что еще больше снижает давление воздуха.

Влага — неизбежный побочный продукт сжатия воздуха. Вода, образующаяся при сжатии, поступает из воздуха, всасываемого вашим компрессором. Весь окружающий воздух имеет определенный уровень влажности.Когда этот воздух сжимается, вода в нем конденсируется из паровой формы в жидкое состояние.

Есть простой способ уменьшить влажность в системе трубопроводов: изменить источник подачи питания компрессора. Вода, образующаяся в результате сжатия, весит больше, чем сжатый воздух, из-за чего она тонет. Если воздух всасывается сверху компрессора, он будет всасывать меньше влаги.

Хотя этот метод может значительно снизить количество влаги, еще лучший способ — высушить воздух до того, как он попадет внутрь компрессора.Отсасывание влаги из среднего потока после процесса сжатия воздуха требует, чтобы воздух проходил через осушители, и это также может снизить скорость воздушного потока, что, в свою очередь, снизит давление.

Для решения этой проблемы большинство установщиков компрессоров рекомендуют использовать дополнительный охладитель. Охлаждая воздух на выходе из компрессора, влага будет в значительной степени удалена до того, как попадет в вашу систему трубопроводов. Примерно две трети воды в сжатом воздухе превращается в жидкость, когда температура воздуха падает до 104 градусов по Фаренгейту.Чтобы удалить жидкость из системы, ваш дополнительный охладитель должен войти в фильтр со сливом.

С фильтром доохладителя в потоке воздуха сразу после выхода из компрессора будет значительно меньше влаги. Лучше удалять влагу на ранних этапах процесса, а не позволять ей циркулировать в системе.

Охладители, фильтры и осушители являются важными компонентами систем распределения сжатого воздуха. Влага может быть неизбежной частью систем сжатого воздуха, но это не значит, что это приемлемо.

3. Препятствия

Если система трубопроводов подвергается коррозии, это является поводом для беспокойства, поскольку корродированная поверхность может отслаиваться и накапливаться в виде препятствий. Основные точки ограничения в системе трубопроводов — это места, где расположены соединители, клапаны или устройства, такие как датчики или осушители. Эти компоненты могут уменьшить диаметр трубы, по которой может проходить воздух, а также накапливать частицы в воздушном потоке. Накопление твердых частиц на этих устройствах снижает доступное давление на выходе, а также поддерживает давление на входе.

Неизбежное содержание твердых частиц в воздухозаборнике компрессора требует наличия воздушных фильтров. Как и в случае с осушителями, перед компрессором лучше установить хорошие воздушные фильтры — это удалит частицы, которые могут засорить внутренние устройства и сопла конечного использования.

Обнаружить засорение несложно: перед ним будет избыточное давление, а после него — недостаточное. Однако многих препятствий можно избежать, просто выбрав правильный материал для труб. Просто выбрав нержавеющий материал трубы, вы избежите большинства препятствий.

Прочие соображения

Вот еще несколько моментов, которые следует учитывать при проектировании системы трубопроводов:

Думайте о будущем

При разработке компоновки убедитесь, что вы можете легко расширить или упасть еще раз. Это легко при первой установке, но вернуться и изменить позже, если ваша система трубопроводов не является модульной, может оказаться дорогостоящим и сложным. Если вы думаете, что расширение может быть вероятным, вы можете подумать о том, чтобы увеличить размер вашей трубы.Никогда не помешает иметь труба большего размера, и, как упоминалось ранее, очень сложно вернуться и изменить вашу установку.

Установка отводов оттока

Если в вашей системе нет мембранного, охлаждаемого или адсорбционного осушителя, вам придется установить отводы в трубе. Помните, что компрессоры выжимают из воздуха большое количество воды, а фильтр может удалить только ее часть. Без осушителя внутри трубы будет конденсироваться больше воды, и у этой воды есть только два места, куда она может пойти: либо обратно в ваш компрессор, либо в ваше оборудование, и оба этих сценария, вероятно, приведут к повреждению.Тем не менее, капельница позволит этой воде вытечь из трубы, не причинив никакого вреда вашему оборудованию. Только не забудьте слить его или поставить автоматический слив. Водосливную стойку установить очень просто, и мы рекомендуем ее, даже если у вас уже есть сушилка, поскольку она послужит запасным вариантом, если ваша сушилка выйдет из строя.

Установите шаровые краны и соединения

Рано или поздно что-то сломается и потребует ремонта, а шаровой кран позволяет изолировать сломанный компонент от системы.По этой причине вы должны устанавливать шаровой кран до или после каждого основного компонента. Мы также рекомендуем устанавливать муфту до или после всех основных компонентов, а также между трубами. Если что-то нужно изменить, профсоюз может сэкономить вам много часов работы. Объединение профсоюзов также может ускорить вашу установку.

Запланировать консультацию с Quincy Compressor

В Quincy Compressor мы сочетаем легендарную производительность и надежность. Мы можем помочь вам спланировать и установить новую систему трубопроводов сжатого воздуха или оценить существующую систему.Свяжитесь с нами, чтобы назначить консультацию и узнать о новейших технологиях, появляющихся в системах трубопроводов. Вы можете найти ближайшего к вам торгового представителя или сервисный центр, используя наш локатор продаж и обслуживания. Компрессор Quincy пользуется доверием на рынке уже почти столетие. Давайте работать вместе, чтобы максимально повысить эффективность вашей системы сжатого воздуха.

Типы пластиковых трубопроводов: выбор правильного материала

Можно легко подумать, что все типы пластика одинаковы, но реальность не может быть дальше от истины, особенно когда речь идет о пластиковых водопроводных системах.

Существуют тысячи различных типов пластмасс, каждый со своими физическими и химическими свойствами. Когда дело доходит до водопроводных систем горячего и холодного водоснабжения, используются пять различных пластиков, каждый из которых обладает своими свойствами.

5 различных типов пластиковых трубопроводов для жилищного водопровода:

PEX
PE-RT
Полипропилен
полибутилен
ХПВХ

Четыре материала — PEX, PE-RT, полипропилен и полибутилен — происходят из семейства полиолефиновых пластиков и имеют некоторые ключевые сходства.ХПВХ стоит особняком в семействе виниловых пластиков и обладает уникальным набором свойств, отличающих его от полиолефинов.

Краткая история полибутиленовых труб

В 1970-х годах полибутилен был представлен на рынке сантехники Северной Америки в качестве первого полиолефинового материала, используемого для распределения горячей и холодной воды. Однако к началу 1990-х годов продукт был вовлечен в два крупных коллективных иска, в результате которых было урегулировано более 1 миллиарда долларов. В результате полибутилен больше не разрешен в новом строительстве в Северной Америке.

Молекула полибутилена

Полибутиленовая труба вступает в реакцию с низким содержанием хлора в питьевой воде, что приводит к ее разрушению и преждевременному выходу из строя. Сегодня наличие полибутиленовых труб в доме обычно является обязательным раскрытием в процессе продажи дома. Сантехники и инспекторы обычно рекомендуют полностью удалить полибутиленовые трубы из домов. Согласно условиям коллективного иска, по меньшей мере 350 000 домов были перенаправлены из-за выхода из строя полибутилена.

Сантехнические трубы PEX

Вскоре после того, как полибутилен ушел с рынка, был представлен новый полиолефин — сшитый полиэтилен, обычно называемый PEX. Как и все полиолефиновые материалы, PEX — пластичный, гибкий пластик; но у него также есть самая большая слабость полиолефиновых водопроводных систем: хлор.

Молекула PEX

Подобно полибутилену, хлор разрушает молекулярные связи в трубах PEX, что приводит к образованию микротрещин, которые постепенно расширяются до выхода трубы из строя.Хотя процесс сшивания действительно обеспечивает немного более высокую устойчивость PEX к хлору, чем полибутилен, из-за уменьшения количества уязвимых химических связей, за последнее десятилетие в Соединенных Штатах был задокументирован широкий спектр вызванных хлором отказов трубопроводов PEX.

В трубопроводах из PEX для горячей воды наблюдается разложение хлора уже через два года после установки.

Помимо проблем с разложением под действием хлора, полимерная структура PEX делает его уязвимым для других проблем, включая качество воды, проницаемость и потенциал роста биопленки.

Полипропиленовые сантехнические трубы

Другой полиолефиновый пластиковый материал, который используется в домашних водопроводных системах, — это полипропилен. Он разделяет многие из тех же проблем, которые присущи полиолефиновым материалам, но при этом создает некоторые новые проблемы.

Молекула полипропилена

Подобно PEX и полибутилену, он не устойчив к разложению хлора. Фактически, он может разрушаться в системах с горячей хлорированной водой, вызывая отслаивание кусков материала и засорение приспособлений и приборов.

Полипропилен не такой пластичный, как другие полиолефиновые пластмассы, а это означает, что он не может легко расширяться или гофрироваться, как другие полиолефиновые материалы. Из-за этого ограничения для соединения полипропиленовых труб необходима технология плавления. Этот метод может быть особенно трудным в ограниченном пространстве и требует сварки, что создает опасность ожога и увеличивает время процесса установки.

Полипропилен также гораздо менее надежен в системах горячего водоснабжения; Чтобы компенсировать это, производители используют комбинацию армирования стекловолокном и значительно более толстую стенку трубы, уменьшая расход и уменьшая количество доступных крепежных элементов.

Трубы PE-RT

PE-RT (полиэтилен повышенной термостойкости), широко распространенный в Европе, является относительно новым для рынка сантехники Северной Америки. У него ограниченный опыт работы в Северной Америке, но его химический состав предполагает, что он может столкнуться с теми же проблемами, что и другие европейские полиолефиновые трубопроводные материалы, которые были плохо приспособлены для обработки североамериканских процедур дезинфекции воды, включая отказы, вызванные хлором.

Молекула PE-RT

PE-RT состоит из того же основного материала, что и PEX — полиэтилен, но в отличие от PEX, он не обладает преимуществом сшивания для повышения его устойчивости к хлору.В недавней статье, посвященной внедрению PE-RT в Канаду, один производитель PE-RT заметил: «Причина, по которой PE-RT так долго добирался до Канады, в первую очередь связана со стандартами хлора … То, как они производили полиэтилен. -RT в Европе и других местах не соответствовал требованиям ».

Без преимущества сшивания, PE-RT все больше зависит от временных антиоксидантов, которые замедляют скорость разложения, чтобы достичь результатов, аналогичных PEX.

Сантехнические трубы из ХПВХ

Хлорированный поливинилхлорид (ХПВХ) имеет другой химический состав, чем полиолефиновые пластмассы.Как хлорированный виниловый материал, ХПВХ по своей природе невосприимчив к разложению, вызванному хлором. Помимо устойчивости к хлору, химическая структура виниловых материалов делает их практически непроницаемыми для внешних загрязнений в соответствии с EPA.

Молекула ХПВХ

Трубы из ХПВХ, используемые в Северной Америке более 60 лет, доказали свою надежность и безопасность на этом рынке. Они соответствуют всем соответствующим требованиям ASTM, NSF и государственных требований к водопроводным системам и регулярно проходят независимые проверки сторонними испытательными организациями.

Пластиковые трубы — привлекательная альтернатива меди благодаря более низкой стоимости и простоте монтажа. Но не думайте, что все пластиковые трубы одинаковы. Эти преимущества имеют смысл только в том случае, если выбранная система трубопроводов работает надежно и не ухудшает качество воды.

Даже в мире ХПВХ существуют различия в характеристиках различных брендов. По этой причине важно выбрать не только материал, но и марку труб, которым вы можете доверять.

FlowGuard Gold® CPVC обеспечивает бескомпромиссные преимущества пластиковых трубопроводов. Экономичный, простой в установке и совместимый с дезинфекцией воды хлором, есть множество веских причин для перехода на трубопроводные системы FlowGuard Gold.

Трубы и домашняя сантехника для сантехников своими руками

Как работают домашние водопроводные трубы, со схемой материалов и размеров обычных труб для домашнего водоснабжения, канализации и канализации

Два основных типа водопровода обслуживают дом : трубы водоснабжения и канализационные трубы.Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком. Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды.Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода сточных вод используют силу тяжести для отвода отходов в канализацию. Грунт, представляющий собой вертикальный участок трубы диаметром от 3 до 4 дюймов, переносит отходы в основной сток, обычно под домом, который стекает в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки — изгибы труб, заполненные водой, — не позволяют газам выходить в канализацию. Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Единственное, что объединяет все водопроводные системы, — это трубы. От водопровода до газопровода и канализации трубы являются основным материалом домашней сантехники.

Размер и материал трубы могут служить неплохим показателем ее функции. Белые пластиковые, медные и оцинкованные (окрашенные в серебро) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы таких же размеров могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-сливной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную трубу почвы, слив и вентиляционную линию, которая обслуживает туалеты и другие сантехнические устройства. Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для водоснабжения, питающего льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Д. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, рассчитанные на подачу газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластиковые трубы соединяются с помощью различных фитингов, предназначенных для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже представлены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Он прочный и долговечный, устойчив к накоплению минералов и может выдерживать как холодную, так и горячую воду.

Жесткая подающая труба продается трех толщин: M (тонкая стенка), L (средняя стенка) и K (толстая стенка). Большая часть надземных водопроводов относится к типу М.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости в таком количестве фитингов, как жесткая медь.Тип L чаще используется, чем тип M, для надземных применений.

Оба типа медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разобрать.

Оцинкованная стальная труба

Оцинкованная стальная труба и фитинги были стандартом для водопровода до 1960 года и до сих пор распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренние поверхности труб забиваются минеральными отложениями и со временем подвергаются коррозии.

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, следует использовать диэлектрический переходник в любом месте, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии.Однако в некоторых местах пластиковые трубы не разрешены правилами для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом.

Для изготовления труб используется несколько видов пластика. Жесткая труба может быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола). ПВХ обычно не используется для горячего и холодного водоснабжения, только для водостока DWV, канализационных труб (DWV). Иногда его используют для наружных водопроводных сетей, особенно в теплом климате, где вода в нем не замерзает.ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые шланги изготовлены из полиэтилена. Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы. Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется для наружных линий водоснабжения, водопровода и т. Д.

Чугунная труба

Чугунная труба — прочный, долговечный материал, используемый для водопровода DWV.Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без-ступичные» или «бесшумные» трубы, которые соединяются специальными резиновыми прокладками и нержавеющей сталью. ленточные зажимы, называемые «бесцентровыми муфтами».

Муфта без ступицы для соединения отрезков чугунной трубы.

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно принять во внимание, — достаточно ли у вас давление воды, чтобы выдержать ваши постройки.Ознакомьтесь с местными строительными нормами и правилами, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, используемые в минуту) прибора или нового приспособления. Это скажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальный ремонт или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов — 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения. Для идеального давления воды в светильники на втором и третьем этажах вам может понадобиться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубы правильного размера в таких ситуациях.

Советы для сантехников

Хорошо, теперь, когда вы определили, какой тип труб использовать для домашних сантехнических работ, вот очень полезное видео от Хулио Калуори из Go2Learn. Это видео покажет вам типичные ошибки, которые делают мастера при самостоятельном ремонте сантехники, например, неправильные методы пайки меди или соединения разнородных труб.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.

Как проложить водопровод в доме

Есть ли у вас протекающие трубы? Многие дома в Сакраменто так и поступают, и поскольку многие дома достигли грандиозного возраста 100 лет, ваш может быть одним из них. Независимо от того, прокладываете ли вы весь дом, добавляете кухню на открытом воздухе или новую ванную комнату, у вас могут быть навыки, необходимые для прокладки водопроводов в вашем доме, и вы сможете выполнить свой собственный ремонт или установку сантехники своими руками.

Водопроводы могут быть сделаны из меди, ПВХ или даже из оцинкованной трубы в старых домах или из комбинации различных типов труб.При ремонте сантехники в доме с ПВХ и оцинкованными трубами работать проще, чем с медью. Если вы заменяете водяные линии на медь, это не функция для новичков; вам потребуются навыки пайки, чтобы успешно выполнить поставленную задачу и обеспечить водонепроницаемые водопроводные соединения. Кодекс Калифорнии также разрешает использование пластиковых водопроводов, которые легче установить, а ПВХ имеет жизненный цикл, равный или превышающий жизненный цикл металлических водопроводных труб.

Ремонт существующих труб

Если вы ремонтируете водопроводы, вы можете обнаружить, что вам нужно соединить разные материалы.То, как вы соедините разные материалы, будет зависеть от конкретной пары труб. Медь, соединенная с оцинкованной трубой, может вызвать реакцию, когда два металла находятся в прямом контакте. Это событие может вызвать коррозию фитингов, с которыми они соединены, если вы не используете диэлектрический соединитель. Это просто неметаллическая шайба, которая разделяет трубы и предохраняет их от соприкосновения. Вы можете соединить медь с трубой из ПВХ, приклеив переходник трубы с наружной резьбой к пластику, а затем прикрутив его к медному переходнику с внутренней резьбой того же размера, который был установлен на медную водопроводную линию.

Замена всех ваших водопроводов

Если вы заменяете трубопровод всего дома, вам необходимо запустить медный кабель Schedule 40 ¾ дюйма, который проходит мимо водонагревателя, а затем ответвляется, направляя воду в нужном направлении и далее в самую дальнюю точку. использовать. Отводные линии обычно имеют диаметр ½ дюйма, и при прокладке водопроводов из меди или ПВХ сверьтесь с местными строительными нормами, чтобы убедиться, что вы используете трубы подходящего размера для своего проекта.

Монтаж водопроводных труб

Независимо от того, используете ли вы медь или поливинилхлорид, секции трубы необходимо разрезать до необходимых звеньев. После того, как трубы будут разрезаны, их можно будет установить всухую, что и делают профессиональные сантехники перед пайкой меди или приклеиванием ПВХ. Сухой фитинг позволяет узнать, обрезана ли труба до нужной длины, прежде чем окончательно соединить стыки.

Потливость суставов

Для соединения медных трубок необходимо их спаять.Также это называется запотеванием. Труба и фитинг, к которому она прикрепляется, должны быть чистыми внутри и снаружи, чтобы обеспечить надлежащее уплотнение. После того, как труба и фитинг будут чистыми, на них следует нанести флюс, чтобы обеспечить хорошее уплотнение. Тепло от пропановой горелки следует направлять непосредственно на стык, нагревая его.

Как только металл станет достаточно горячим, он затянет расплавленный припой в соединение, образуя уплотнение после его охлаждения. При ремонте сантехники с использованием припоя убедитесь, что труба сухая и чистая. Простая процедура, пайка труб — относительно простая задача, если вы будете следовать правильным советам и шагам по сантехнике своими руками.

Водопроводные трубы PEX

Сегодняшние работы по ремонту сантехники основаны на использовании самых современных продуктов, которые делают водопроводы проще, чем когда-либо. Труба из сшитого полиэтилена (PEX) является одним из таких продуктов; это треть стоимости медной трубы, и в ней используется меньше соединителей, чем при традиционных методах ремонта и замены сантехники.

Самым большим недостатком его использования является стоимость специализированных инструментов, необходимых для его установки. Чтобы получить другие советы по бестраншейной замене ватерлинии, узнайте, как современные сантехнические технологии могут облегчить замену ватерлинии.

Ремонт сантехники около дома

Некоторые проекты ремонта сантехники легки для домовладельцев. Эти советы по ремонту сантехники своими руками могут помочь вам устранить проблемы с водопроводом или канализацией и определить, можно ли заниматься сантехникой или поручить ее профессиональному сантехнику.
