Монтаж розеток и выключателей на различных поверхностях. Статья vse-e.com / Новости

Существуют два способа монтажа розеток и выключателей – скрытый (внутри конструкций) и наружный. Эти варианты применимы как для промышленной, так и для бытовой проводки. Для того или иного вида монтажа выпускаются, соответственно, специальные распределительные коробки, розетки, выключатели и другая фурнитура. Установка происходит таким образом, чтобы не только вписаться в дизайн интерьера, но и обеспечить удобство и безопасность. Любая электрическая фурнитура и электропроводники должны соответствовать ряду требования, среди которых:
— качественные контакты, которые обеспечат прохождение электроэнергии через них без наличия больших потерь напряжения;
— токоведущие жилы и другие элементы конструкции, которые будут находиться под напряжением, должны иметь хорошую изоляцию;
— обязательным является наличие всех мер безопасности, например, ограниченный доступ посторонних, защита от пожара, удобное управление.

Розетки и выключатели – установка при скрытой проводке

При наличии кирпичных, бетонных, пенобетонных стен

В старых домах, построенных в прошлом веке, специально создавались внутри каналы и отверстия для монтажа электропроводки и сопутствующей фурнитуры. Такой способ имел как ряд преимуществ, так и ряд недостатков или сложностей. Сегодня многие владельцы подобных квартир стараются менять изжившую себя проводку, на новую. В новых, строящихся зданиях в основном самостоятельно проводят прокладку. При этом, распространенная ситуация, когда бетонные или кирпичные стены не имеют внутренних полостей для проведения монтажа кабеля. В данном случае, есть два варианта решения вопроса: либо проложить электролинию открытым способом (что чаще делается в помещениях технического назначения), либо штробить стены для внутреннего монтажа. В домашнем обиходе используется очень много самой разнообразной бытовой техники. В результате, потребуется установка не одной, а сразу нескольких розеток, то есть блоков.

Чтобы сделать их монтаж, используются подрозетники. Они могут быть как единичные, так и групповые, собранные в нужную конструкцию. После завершения работ по установочному отверстию, в него вводят подрозетник с кабелем и фиксируют конструкцию раствором. После застывания раствора, можно приступать к монтажу розетки. Её можно закрепить с помощью распорной скобы с лапками, либо использовать винтовое крепление, предусмотренное в современной продукции. Второй вариант отличается большей прочностью и надежностью.

При наличии стен, покрытых гипсовой или керамической плиткой

Наличие плитки довольно часто составляет сложности при необходимости качественно и аккуратно установить розетку или выключатель. Так как хрупкие стены могут повреждаться, образовывать неаккуратные трещины в процессе монтажа.
При знании технологии, наличии специального инструмента такую работу можно провести довольно легко. Так, просверливаются отверстия в керамике с помощью специальных сверл или коронок с алмазным напылением.

Коронку лучше покупать при наличии постоянной работы такого типа, т.к. это довольно дорогое удовольствие. А вот специальные сверла должны присутствовать в обиходе всегда. Перво-наперво, на поверхности отмечается место монтажа розетки, используя карандаш, циркуль и линейку. Далее сверлятся центры и снимаются по всей окружности фаски. Это поможет сделать сверло- балеринка. Используя молоток и стамеску, долото или зубило, выбиваютлишнюю часть плитки. Все этапы проводятся предельно аккуратно, с ощущением прикладываемой силы удара. После завершения этого действия, выравнивают стенки окружности наждачным кругом.
Следующим действием будет высверливание отверстия в оголившейся бетонной стене. Сначала используется сверло малого диаметра, а потом более широкое. Так можно избежать ощутимой вибрационной нагрузки на около лежащую керамическую плитку. Излишки бетона в отверстии снимаются ручным способом. Самый подходящий инструментарий – профессиональный перфоратор. А вот дрель может немного затянуть процесс по времени.
Далее сверлятся отверстия внутри полости для проведения кабеля. Если на этом месте уже была розетка, то работа значительно упрощается. Вводится кабель и с помощью любого импровизированного крючка проводится его захват и вывод из отверстия. Кабель заводят в установочную коробку свободным концом. Сюда же подводят остальные провода через перемычки. Вся сложенная таким образом конструкция устанавливается с нажатием в полость стеновую, где уже находится шпаклевочный раствор. Часто для лучшего крепления, в коробке ломаются предохранительные перегородки отверстия и заполняются бетоном.
После застывания всей конструкции в растворе, проводят подключение клеммников и сбор розетки. Сверху устанавливается наружная крышка и фиксируется винтовым соединением.
Для того, чтобы розетка была рабочей, необходимо подключить кабель и с обратной стороны. Если соблюдать все правила, то данное мероприятие подразумевает соединение проводов внутри коробок или щитков. Но это не всегда необходимо, особенно там, где просто немного дорабатывается основная схема без изменения общего дизайна комнаты. Приемлемое исключение из правил – это проведение сращивания внутри стеновых полостей. Эта работа требует аккуратности и внимательности, чтобы избежать каких-либо проблем в работе в будущем.
Концы соединений проводников укрепляют термоусаживающими трубками. При наличии медных и алюминиевых жил, соединение проводят с использованием стальных клемм с винтами. Прямое подключение чревато окислительными процессами и увеличением переходного сопротивления.
Зачищенные концы провода вставляются к клеммные колодки и закрепляются винтами. Образуется плотное контактное соединение, при этом нельзя допустить нарушение целостности металлической части электропроводника. Сверху на место соединения термоусаживающая трубка. Её нагревают либо с использованием строительного фена, либо с помощью обычной зажигалки.

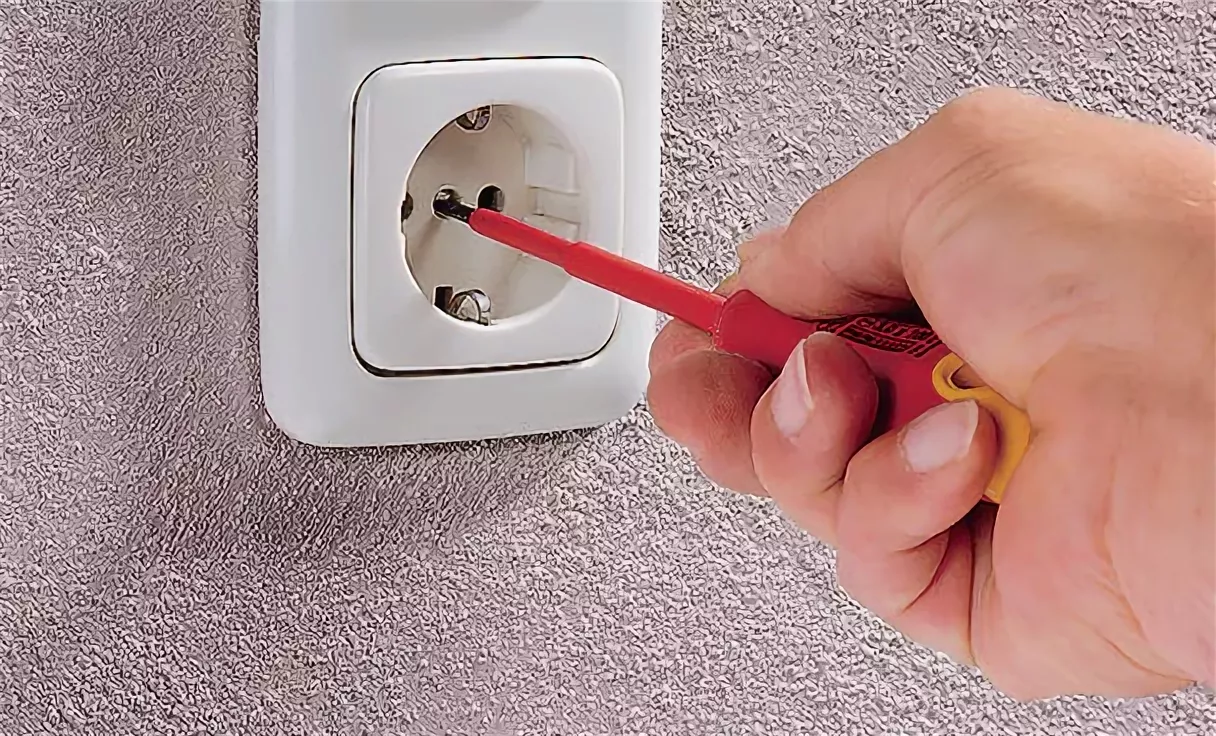

Финальная часть монтажа подразумевает проверку работы розетки под напряжением. Любой подключенный электроприбор желательно проверить в действии, а не «в холостую», что поможет выявить скрытые дефекты.

При наличии стен из гипсокартона

Тонкостенные конструкции, такие как гипсокартон или фанера и её производные требуют особого вида монтажа. Здесь используется отдельная технология. Чтобы установить конструкцию в гипсокартоне, прорезают отверстие в стене, используя обычный нож или специальную круговую пилу. Круговая пила – это, по сути, особая насадка на дрель, которая поможет избежать неровных краев, как при резке ножом.
Далее коробка вводится в отверстие и закручиваются крепежные винты. Винты, в свою очередь, пододвинут пластины-фиксаторы, расположенные с внутренней стороны, и плотно прижмут корпус коробки к отделочному материалу. После производится ввод кабеля и разделка его концов. Подключение розетки производится стандартно.

Розетки и выключатели – установка при открытой проводке

Важным моментом при выборе такого вида монтажа является выбор добротного кабеля или провода с высококачественной изоляцией токонесущих жил, так как в данном случае проводник может быть подвергнут случайным механическим нагрузкам или повреждениям. Чтобы прикрепить розетку к строительной конструкции, используются обычные деревянные подрозетники. Это пластины разной формы, изготовленные и пропитанные специальным противопожарным составом в заводских условиях. Кроме дерева используется пластик, полистирол и другие виду материалов, не распространяющих горение. Крепление на стене подразумевает использование шурупов или клея. Деревянные подрозетники дополняют прокладками из негорючего паронита.

Корпус выключателя или розетки монтируют с помощью шурупов. Верхняя крышка должна быть снятой. Крепеж должен быть прочным, чтобы не происходило расшатывание всей конструкции в процессе эксплуатации. Но также и нельзя допускать очень сильного закручивания, чтобы не возникло расклинивания материала корпуса.
Крышка корпуса не должна передавливать проводник. Чтобы этого не произошло, в конструкции выламываются небольшие участки, обозначенные подпрессовками — перемычками. Наличие крепкого, качественного корпуса позволяет это сделать просто, без повреждений и особых усилий, используя обычный нож.

Автор: МЕГА КАБЕЛЬ

Установка розеток и выключателей

Монтаж розеток и выключателей имеет некоторые особенности в зависимости от типа поверхности, на которую ее нужно установить.

Особенности монтажа розеток и выключателей на различные поверхности

Монтаж розеток и выключателей может осуществляться двумя способами:

1) Скрытой установкой

2) Открытой установкой

Монтаж розеток и выключателей скрытой установкой происходит в углубления в стене на том месте, где это необходимо. Затем в это углубление устанавливается подразетник, а в него — механизм изделия. Провода к механизму протягиваются по специальным штрабам на стене. Круглое углубление в стене можно сделать с помощью дрели (просверлив по кругу ряд отверстий, а затем удалив излишки долотом) или с помощью специальной круглой насадки. С помощью такой насадки отверстие в стене получится более аккуратным и правильным.

Перед установкой механизма в подразетник необходимо в правильном порядке подключить все необходимые провода (если речь идет о механизме выключателя, то нужно соблюдать правильную очередность подключения проводов в зависимости от режима работы выключателя). Фиксация механизма в подразетнике осуществляется по средствам закручивания специальных болтов, которые раздвигают в стороны лапки механизма. За счет этого механизм надежно закрепляется. Завершается монтаж установкой рамок и накладок в зависимости от электроустановочного изделия.

На изображении представлены: Розетка с заземляющими контактами в 2-местной рамке коллекции Esprit, сталь

Монтаж электроустановочных изделий открытой установки более прост по сравнению с монтажом скрытой установки. Для установки розеток и выключателей таким способом используются специальные диски из дерева (круглой, прямоугольной или прямоугольной со скругленными углами формой), пропитанные зачастую специальным огнеупорным составом. Данные диски могут быть также сделаны из таких материалов, как полистирол или иного негорючего материала, который обладает диэлектрическим или теплоизолирующим свойством. Далее эти диски закрепляются шурупами на необходимой поверхности. Если он выполнен из материалов, которые способны воспламеняться, то желательно установить дополнительную защиту.

Как правило, для этого используется прокладка паронита в 3 мм. Затем корпус с механизмом изделия устанавливают на поверхность диска. Для его закрепления желательно использовать шурупы, которые вплотную прижмут корпус, при этом не расклинят материал.

На изображении представлены: Розетка с заземляющими контактами в корпусе для накладного монтажа с установочной рамкой Standard 55.

Как установить розетку в плитке

Монтаж розеток на поверхность плитки не самое простое дело. Ведь при этом присутствует большая вероятность повредить плитку из-за ее хрупкости. Однако сделать это все же возможно. В процессе работы нужно пользоваться специальным инструментом и быть очень осторожным. Перед началом монтажа нужно убедиться в наличии в выбранном вами месте пустоты для дальнейшей проводки кабеля или присутствии старой проводки. Проще и быстрее всего просверлить отверстие на поверхности плитки можно с помощью специального победитового сверла или коронки, которая имеет алмазное напыление. Но их лучше всего покупать для профессиональной работы. Если вам необходимо установить буквально пару розеток, то лучше использовать просто дрель. Для этого по размеченной окружности просверлите множество отверстий. Затем выбейте излишки ударами молотком по стамеске, долоту или зубилу. Будьте при этом очень аккуратны, поскольку из-за хрупкости материала вы можете отломить лишнее. Лучше всего, чтобы при этом лезвие было хорошо заточено. Это минимизирует вероятность лишнего скола. Далее наждачным кругом выровняйте края окружности на плитке. Все что Вам останется потом, это рассверлить бетон под плиткой сначала сверлом малого диаметра, а затем расширить его большим. Это минимизирует нагрузку на плитку, которая будет передаваться на нее от бетона и предотвратит ее повреждение. После уборки излишков бетона нужно просверлить отверстие к полости внутри, где будет проложен кабель. Если розетка или выключатель ставится на месте предыдущего изделия, то работа становится проще. В отверстие далее нужно завести кабель. Для его вытягивания в подразетник можно использовать крючок из мягкой проволоки, который легко сделать самому. Вытянув кабель, нужно завести его в монтажную коробку и вдавить ее аккуратно в стену. Теперь нужно все зафиксировать, например, шпаклевкой, а после ее полного высыхания установить механизм и рамку с накладкой – и розетка установлена в плитку!

Как установить блок розеток в бетонную стену

Ранее при строительстве домов создавались внутри стены специальные пустоты и специальные выходные отверстия, куда затем устанавливались розетки и выключатели. В этих пустотах заводилась вся электропроводка. Далее устанавливались монтажные коробки, которые закреплялись раствором бетона или алебастры. Затем в нее устанавливали розетку, которая с помощью распорных лапок крепко фиксировалась. Таким образом, можно было установить розетку в бетонную стену.

Если бетонные, кирпичные или пеноблочные стены не имеют пустот, то необходимо штрабить стены для создания углублений для подразетников или использовать прокладку открытой проводки. Если у Вас множество электрических приборов, которые требуют подключения в одном месте, то необходимо создать блок розеток. Для установки таких блоков розеток могут использоваться собранные из одиночных монтажных коробок конструкции. Как только готово отверстие под одну или несколько розеток, в него устанавливаю подразетник (или блок подразетников), заводится кабель и фиксируется конструкция. После застывания смеси можно приступать к монтажу розетки или выключателя (или их блока) в бетон.

На изображении представлены: Антенная розетка, розетки с заземляющими контактами в 2-местной рамке из белого стекла коллекции Esprit.

Как установить розетку в гипсокартон

Особенность монтажа электроустановочных изделий на тонкостенные конструкции заключается в особом способе крепления в них подразетников. В остальном монтаж происходит так же, как и в других вышеописанных случаях. С целью надежного закрепления подразетника в гипсокартоне с внешней стороны специального монтажного корпуса подразетника находятся зажимные винты с упорными пластинами. В гипсокартоне вырезается отверстие под монтажную коробку. Это может быть сделано обычным ножом или специальной круговой пилой (она обеспечит более ровные края отверстия). После прорезания отверстия необходимо установить монтажную коробку и закрепить ее с помощью винтов крепления. Они раздвинут фиксирующие пластины с внутренней стороны и обеспечат плотную фиксацию коробки в гипсокартоне. А далее, для установки розетки в гипсокартон, необходимо выполнить все, как и описано выше: необходимо ввести кабель, подключить механизм и установить рамку с накладкой.

Самостоятельный монтаж электрических розеток и выключателей в доме

Содержание:

1. Требования и рекомендации при установке электрических выключателей и розеток

2. Необходимые инструменты и оборудование

3. Монтаж и подключение электрической розетки или выключателя

 • Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

 • Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

 • Замена старой электрической розетки или выключателя

4. Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

Если вы читаете эту статью, значит, вас заинтересовало, как можно самостоятельно, без привлечения профессионального электрика, либо установить и подключить новые электрические выключатели и розетки, либо выполнить замену старых на более современные и качественные приборы. О типах электрических розеток и выключателей, а также о том, как их правильно подобрать для установки в том или ином помещении вашего жилища, я рассказывал в статье «Как правильно сделать самостоятельный выбор розеток и выключателей». Так что в этой статье расскажу только о том, как правильно и безопасно выполнить установку электрических выключателей и розеток, а также их подключение к электрической сети.

Для начала давайте поговорим о требованиях, которые должны быть обязательно соблюдены при монтаже розеток или выключателей.

Требования и рекомендации при установке электрических выключателей и розеток

Согласно действующим нормативным документам по электробезопасности, как розетки, так и выключатели освещения обязательно должны устанавливаться таким образом, чтобы расстояние между ними или другим электромонтажным оборудованием, установленном в данном помещении, должно составлять 50 см и более.

При этом высота установки розетки или выключателя от уровня пола не регламентируется и выбирается вами, исходя лишь из соображений эстетики и удобства пользования. В последнее время розетки все чаще устанавливают так же, как и в Европе – на высоте не более 40 см от уровня пола, а вот выключатели освещения европейцы устанавливают на высоте не более 1 м, поскольку так выключателем смогут пользоваться даже маленькие дети!

Однако в кухне устанавливать розетки необходимо на уровне 1 м от пола и выше, чтобы после расстановки мебели они не оказались в недоступных для использования местах, поскольку могут закрываться шкафами гарнитура. При этом для кухни, ванной комнаты и любого другого помещения с повышенной влажностью воздуха обязательно подключайте розетки и выключатели освещения только с подсоединением их к заземляющему проводу или через УЗО (о том, почему это жизненно важно для вашей безопасности, я рассказывал в своем материале «Подключение однофазного УЗО своими руками»). При этом важно помнить, что если ваше помещение с повышенной влажностью имеет площадь менее 8 метров квадратных, то в нем установка электрических розеток и выключателей категорически запрещена! Для помещений подобного типа с площадью, превышающей данный норматив, необходимо соблюдать следующее требование: любое электромонтажное оборудование может быть установлено от ванны, душевой кабины или раковины (кухонной мойки) на расстоянии от 60 см и более!

Кстати, для помещений с повышенной влажностью рекомендуется монтаж электрических розеток, которые имеют специальную пыле- и влагозащиту.

И самое главное требование – любые работы с токоведущими проводами электросети (а именно с ними приходится работать при подключении розеток и выключателей) должны производиться при обесточенной электрической цепи вашего дома (квартиры). Для этого нужно не только выключить общий рубильник, обесточивающий электрическую сеть, но и вывесить предупреждающую табличку «Не включать! Работают люди!», чтобы кто-нибудь не привел рубильник в рабочее положение, подав электрический ток в цепь.

Теперь о том, какой инструмент вам понадобится для выполнения монтажных работ.

Необходимые инструменты и оборудование

Установка электрического выключателя или розеток потребует от вас наличия нехитрого набора инструментов, в который входит:

• отвертка-индикатор, с помощью которой вы сможете убедиться об отсутствии тока в проводах проводки;

• крестообразная и плоская отвертки (либо та, либо та понадобится в зависимости от головок крепежа);

• электрическая дрель со сверлом по бетону (по дереву) при установке розетки или выключателя на поверхности стены или с насадкой-коронкой по бетону/дереву для изготовления отверстия в стене под подрозетник диаметром 74 мм;

• молоток;

• бокорезы.

Кроме того, необходимо приобрести:

• дюбели пластиковые с саморезами для фиксации на стене площадки/ монтажной коробки под розетку или выключатель;

• специальные подкладки-площадки для установки розетки или выключателя с внешней проводкой. Они продаются, как для одинарной, так и для двойной розетки;

• подрозетники (монтажные коробки) для установки розеток или выключателей, скрытых в стене;

• непосредственно электрические розетки и выключатели освещения.

Монтаж и подключение электрической розетки или выключателя

Давайте поговорим о том, как выполнить монтаж электрооборудования подобного типа впервые, поскольку замена строго оборудования (розетки или выключателя) на новое выполнить проще, чем установить новую розетку (выключатель).

Для начала необходимо выполнить прокладку проводки к месту расположения новой розетки или выключателя. Однако, как это делается, вы сможете прочитать в другой статье «Как выполнить монтаж электропроводки в доме». Затем производите выравнивание стен одним из выбранных вами способов. После этого можно приступать к установке розеток/выключателей. Рассмотрим, как выполняется монтаж такого электрооборудования двух различных типов.

1. Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

Обычно, как это было отмечено немного ранее, возможность установить новые розетки или выключатели со скрытой проводкой появляется после укладки керамической плитки на стену, отделки стен гипсокартоном или различными декоративными панелями (ПВХ или МДФ), поскольку в этом вы легко сможете выполнить скрытую проводку. После установки декоративной отделки стен провода выводятся через нее наружу (через обычное отверстие, выполненное с помощью электродрели со сверлом). Концы торчащих проводов должны быть обязательно заизолированы с помощью специальной пластиковой ленты. Перед началом работ по монтажу нового электрооборудования, как уже говорилось выше, обязательно обесточьте всю электрическую цепь в доме. После чего, используя отвертку-индикатор, убедитесь в абсолютном отсутствии напряжения на проводах, с которыми вы будете работать (при поочередном касании жалом отвертки к оголенным концам проводов лампочка в отвертке не должна загораться).

С помощью электрической дрели и насадки-коронки (по бетону или по дереву, что зависит от материала, в котором необходимо выполнить отверстие) в месте выхода электрических проводов выполняете углубление под монтажную коробку. Если подрозетник устанавливается в жестком материале (в бетоне или в кафельной плитке), то он будет сидеть в углублении достаточно жестко и не потребует дополнительной фиксации в стене. Хотя с помощью электродрели и сверла по бетону можно предварительно (перед установкой монтажной коробки в стену) выполнить по центру углубления отверстие под пластиковый дюбель. После этого в отверстие устанавливается пластиковый дюбель, затем – монтажная коробка, которая закрепляется в стене с помощью самореза, вкручиваемого до упора в пластиковый дюбель. Только учтите, что при установке подрозетника в гипсокартон необходимо использовать специальные монтажные коробки под гипсокартон.

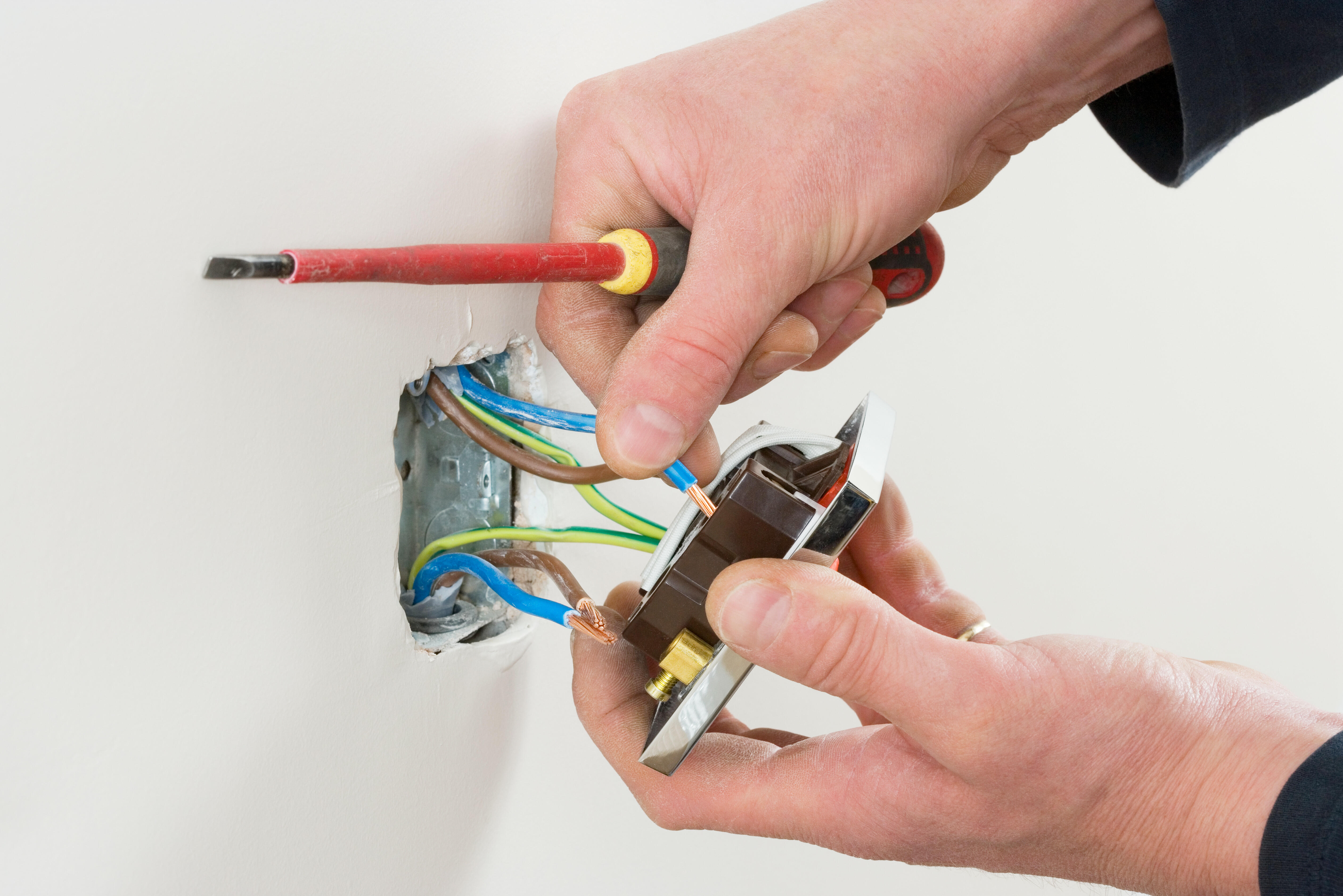

После установки монтажной коробки необходимо подключить провода к розетке или выключателю. Делается это довольно просто. Для начала необходимо с помощью бокорезов снять с небольших участков проводов (около 5 мм) изоляцию. После этого снимите декоративную панель с розетки/ выключателя. Теперь приступайте к подключению проводов.

В зависимости от производителя (отечественный или зарубежный) различается способ подключения проводов. Так, в импортных приборах такого типа подключение электрической розетки/выключателя осуществляется с помощью либо винтовых зажимов (таких же, как и в клеммной колодке), либо с помощью зажимов с подпружинной пластиной (без винтов). Отечественные же производители выпускают электрические выключатели и розетки, в которых провода зажимаются винтом с квадратной шайбой, которая прижимает конец токоведущего провода к контактной пластине.

После подключения проводов розетка или выключатель устанавливается в монтажную коробку и вращением распорных винтов, расположенных по одному с каждой стороны розетки/выключателя, закрепляете ваше электрическое оборудование в подрозетнике. На заключительном этапе остается лишь установить на место декоративную панель, после чего в электрическую цепь подается ток (рубильник на электрощитке переводится в рабочее положение) и проверяется работоспособность розетки путем включения в нее какого-либо электроприбора, а выключателя – включением соответствующего осветительного прибора.

2. Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

Новые выключатели и розетки такого типа можно устанавливать, когда вы только захотите. И подготовка к их установке (прокладка электропроводки к месту установки оборудования) ничем не отличается от подобной процедуры при установке розеток/выключателей для скрытой проводки. Однако прибегают к такому методу установки только в том случае, когда нет никакой возможности выполнить скрытую проводку, например, на деревянных стенах или на бетонных стенах, оклеенных обоями. Выглядит такая проводка не очень эстетично, поэтому ее нужно закрывать пластиковыми декоративными каналами.

Далее порядок установки розетки/выключателя будет следующий:

• обязательно обесточьте электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• если монтаж осуществляется на бетонной стене, то с помощью дрели и сверла необходимо выполнить в месте установки электрооборудования отверстия под пластиковые дюбели;

• в готовые отверстия в стене вставьте пластиковые дюбели (если необходимо, то используйте для их установки молоток);

• с помощью саморезов, вкручивая их в дюбели, закрепите на стене площадку нужного размера (поменьше, если розетка одинарная, и побольше, если розетка двойная);

• снимите декоративную панель с розетки/выключателя;

• подключите розетку/выключатель к проводам, как это было описано в п. 1;

• закрепите розетку с помощью саморезов на пластиковой площадке, зафиксированной на стене;

• установите на место декоративную панель;

• запитайте электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверьте работоспособность только что установленного электромонтажного оборудования.

Как видите, все достаточно просто. Только обязательно нужно соблюдать правила техники безопасности.

Замена старой электрической розетки или выключателя происходит еще проще, ведь в данном случае у вас уже имеется готовая проводка, а также место под установку нового электромонтажного оборудования.

В данном случае необходимо:

• обесточить электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• снять декоративную панель со старой розетки/выключателя;

• выкрутив распорные винты, вынуть розетку/выключатель из монтажной коробки (если это розетка/выключатель для скрытой проводки);

• выкрутив крепежные винты, отсоединить розетку от монтажной площадки-прокладки, закрепленной на стене (если это розетка/выключатель для наружной проводки);

• отсоединить электрические провода от клеммных зажимов розетки/выключателя;

• заменить старую монтажную коробку/площадку (если это необходимо) новой;

• снять декоративную панель с новой розетки/выключателя;

• подсоединить провода к клеммным зажимам;

• установить розетку/выключатель в монтажную коробку/на площадку, выполнив ее фиксацию с помощью распорных/крепежных винтов;

• установить на место декоративную панель;

• запитать электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверить работоспособность только что установленного электромонтажного оборудования.

В заключение хочу дать несколько рекомендаций о выполнении новой электрической проводки для подключения электромонтажного оборудования.

Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования





Учтите, что:

• если вы хотите установить новую электрическую розетку, то к ней необходимо проложить либо 2 провода (ноль и фазу), либо 3 провода (ноль, фазу и заземление);

• если вы хотите выполнить установку и подключение нового электрического выключателя, то к месту его монтажа необходимо протянуть только один (фазный) провод, который будет проходить от распределительной коробки до осветительного прибора. При этом в месте установки выключателя данный провод необходимо разрезать с помощью бокорезов и подсоединить к клеммным зажимам. При необходимости включения освещения в помещении вы с помощью выключателя сможете замкнуть разорванный фазный провод, подав, таким образом, электрический ток в цепь;

• если же вы хотите установить двойной выключатель, то к нему необходимо протянуть от распределительной коробки один фазный провод, а от него – два идущих, например, к люстре, с разрывом проводов в месте монтажа данного электромонтажного оборудования.

Вот и все! Постоянно помните о технике безопасности при работе с электрическим оборудованием, следуйте моим рекомендациям и у вас все получится идеально! Удачи в ремонте!

4 главных правила Евростандарта по установке розеток и выключателей

Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!

Составьте перечень работ и получите расчет стоимости за 10 минут! Рассчитать>>

Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

• наличие заземления;
• правильное месторасположение разъемов;
• соответствие потребляемой мощности.

Рассмотрим все тонкости, нюансы и сложности установки.

Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

Читайте также: Пошаговая схема: электропроводка в квартире своими руками

Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

Европейский стандарт: сохрани эту картинку на свой смартфон, чтобы не забыть!

И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

Соответствие потребляемой мощности

С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.

Читайте также: Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах

Что нужно помнить при монтаже электрики по евростандарту?

1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
3. Заземление – обязательная мера.
4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!

Составьте перечень работ и получите расчет стоимости за 10 минут! Рассчитать>>

Установка розеток и выключателей цена в Москве, стоимость установки розетки

Установка розеток на YouDo

Если вам нужна недорогая установка розеток, закажите на YouDo услуги электрика. На сайте зарегистрированы высококвалифицированные специалисты из Москвы, предлагающие приемлемые расценки на свои услуги. Мастера недорого выполняют электроустановочные работы любой сложности.

Исполнители YouDo смогут провести:

• штробление стен для установки розетки с нуля
• ремонт уже встроенных розеток, переключателей и электропроводки
• перенос розетки с одной точки комнаты в другую

Установка розеток может быть выполнена в частных домах, квартирах и офисах. Специалисты YouDo могут поставить розетку любого типа: сетевую (для компьютеров и зарядных устройств), силовую, телефонную, уличную. Чтобы заказать услуги мастеров, достаточно заполнить заявку на данной странице.

Качественный монтаж розеток и выключателей света (220В) невозможен без специальных знаний и умений. Не занимайтесь установкой, заменой или ремонтом разъемов самостоятельно – доверьте эту работу специалисту, зарегистрированному на сайте YouDo. Он проведет подключение в правильной последовательности и с соблюдением техники безопасности.

Особенности монтажа

Существует ряд ситуаций, когда может понадобиться установка новых розеток. Вызовите на дом мастера, если вам нужно:

• увеличить количество электроточек (на кухне для бытовой техники, в офисе для компьютеров и т.д.)
• отремонтировать разъем или выполнить перенос розетки в другое место
• поменять дизайн разъема (например, мастер может выполнить установление евро-розетки вместо обычной)

Для установки новых розеток необходимо штробление стеновой перегородки и монтаж подрозетника. Если основная проблема в недостатке электроточек, специалист может провести установку двойной или тройной розетки, чтобы не штробить стену несколько раз.

Исполнители YouDo аккуратно монтируют подрозетники в стены из любого материала: кирпича, бетона, гипсокартона. Далее проходит снятие изоляции с проводов и соединение их с контактами. Мастер проверяет провода индикатором фазы. После этого электророзетка вставляется в подрозетник и надежно фиксируется.

Если вам требуется замена розетки по причине неисправности, специалист проведет диагностику. В случае, когда устройство после выхода из строя подлежит ремонту, он выполнит устранение неполадок. Если отремонтировать механизм невозможно, мастер проведет демонтаж и установит новую розетку.

Установка и подключение электрических разъемов может проходить открытым и закрытым способом. Внутренние (или накладные) розетки подходят для квартир, наружные – для частных домов с кирпичными или деревянными стенами, для гаражей, беседок. Мастер поможет выбрать наиболее удачный вариант монтажа.

Стоимость услуги

Если вас интересует, сколько стоит установка розеток и выключателей, цена данной услуги у исполнителей Юду будет выгодной. Установка розеток будет стоить дороже, если установщику предстоит выполнить большой объем работ: необходимо монтировать проводку, штробить стены, устанавливать несколько разъемов.

Цены на установку розеток, а также стоимость дополнительных услуг (ремонт неисправных устройств, замена дизайна розетки и т. д.) вы можете посмотреть в прейскуранте каждого исполнителя или в прайс-листе на Юду.

Оформление заказа

Установка розеток заказывается на YouDo с помощью заявки. Составьте задание для исполнителей, сообщив следующую информацию:

• место, где предстоит выполнить установку розетки (квартира, частный дом, офис, гараж, погреб и т.д.)
• количество розеток, которые нужно отремонтировать, заменить, перенести
• предполагаемую дату проведения работ
• стоимость, которую вы готовы заплатить за оказание услуг

После того, как вам предложат свою помощь несколько электриков, просмотрите прейскуранты (прайс-листы), ознакомьтесь с примерами работ и рейтингом каждого из них. На Юду по минимальным расценкам вы сможете заказать услуги высококвалифицированного специалиста из Москвы в любое удобное время.

Исполнители, зарегистрированные на Юду, гарантируют, что установка розеток пройдет быстро и качественно, по выгодным для вас тарифам.

Монтаж розеток и выключателей в Екатеринбурге от компании Арвика

Монтаж розеток и выключателей довольно не сложная операция, но требующая определенного опыта и навыков. Выбор модели розетки или выключателя также как и установку стоит доверить специалисту, так как только профессионал определит необходимую модель розетки или выключателя и сделает правильный выбор в их качестве и функциональности. Специалисты нашей компании помогут подобрать Вам розетки и выключатели, которые подойдут для вашего проекта не только с точки зрения дизайна и архитектуры, а также с точки зрения удобства, надежности и функциональности.

Наши специалисты произведут установку любой электроточки, любой сложности и ее расположения. А сам процесс установки проходит под четким соблюдением правил техники безопасности, а также СНиПам и правилам пожарной безопасности. Монтаж производится быстро, четко и аккуратно!

Этапы установки розеток и выключателей

Компания «Арвика» выполнит любые работы по замене или монтажу розеток и выключателей на объектах с любой планировкой и типом стен. Специалисты компании подскажут розетку внутреннего или наружного исполнения Вам необходимо установить, какие есть при этом плюсы и минусы. Внутреннего исполнения устанавливается в специальный подрозетник (стакан), который смонтирован в стене, а наружного исполнения устанавливается в том случае, если Вы не хотите делать дополнительных отверстий в стене.

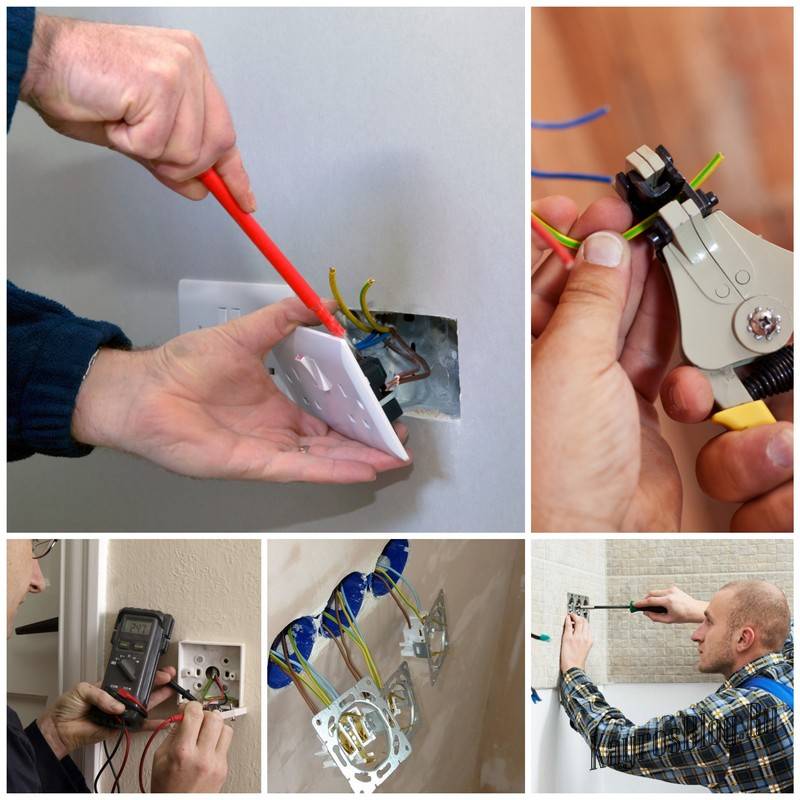

Как монтируется новая розетка или выключатель

Специалисты компании «Арвика» проводят некоторые операции при замене электроточек, которые включают в себя несколько этапов:

1. Демонтаж старой розетки или выключателя;
2. Производится ревизия (осмотр) проводов;
3. Производится снятие изоляции и очистка концов провода;
4. Розетка или выключатель фиксируются в специальной рамке;
5. Непосредственная установка розетки или выключателя.

Специалисты компании «Арвика» выполнят качественно и в срок монтаж любых розеток и выключателей. Стоимость услуг будет зависеть от сложности и объема работы, который определяется индивидуально при составлении дефектной ведомости. Звоните и заказывайте бесплатный выезд специалиста для получения расчета и консультации.



Заказать бесплатный выезд специалиста по замерам

Проводка в деревянном доме: монтируем розетки и выключатели

Как лучше подготовить точки выхода к установке электрофурнитуры? Этот вопрос приходится решать каждому электрику во время монтажа коммуникаций в деревянных домах. Будет ли это сруб, оцилиндрованное бревно, круглый брус или блок-хаус, проблема одна — нет ровной поверхности, подходящей для установки розеток и выключателей, впрочем, и светильников, настенных бра. Существуют два способа подготовки площадок для точек: выпиливание и накладка на бревно. Мы расскажем об особенностях применения каждого из них.

Традиционный способ — выпил в бревне

Долгие годы был единственным решением проблемы. Этот метод называют по-разному: спил, стачивание, стёсывание, фрезерование и т. д. Заключается он в том, что на месте точки выхода выпиливают ровный участок по форме и размеру, соответствующий выключателю или розетке.

Что важно учесть в работе:

Стёсывание бревна — совершенно непрофильная для электрика задача, взявшись за такую работу, он сильно рискует непоправимо испортить бревно. Поэтому выпиливанием площадок обычно занимается столяр, который умеет работать с деревом и сделает всё аккуратно.

Важно учитывать, что даже хороший специалист может допустить брак в виде трещин, сколов, не полного соответствия формы. Дерево — непредсказуемый материал. И еще — на фото неправильная монтажная коробка, обзор годных подрозетников для сгораемых материалов тут.

Если в дальнейшем хозяин дома решит перенести выключатель или розетку в другое место, его ожидает неприятный сюрприз. Когда корпус розетки уберут, в бревне останется пропиленное углубление, которое невозможно заделать. Чтобы его скрыть, придётся повесить картину или передвинуть шкаф, другую мебель.

Если планируете подготовку площадок столяром, закладывайте в сроки дополнительные рабочие дни. Потому что на подготовку одной точки в доме уходит до 30 минут.

Новый способ — установка накладки на бревно

Метод простого монтажа розеток и выключателей в деревянных домах в России начали применять совсем недавно. Накладка на бревно — это приспособление для оборудования точек выхода электропроводки открытого и скрытого типа (с применением подрозетников 68 мм). Она крепится к стене и плотно прилегает за счёт вогнутой нижней части, которая полностью соответствует диаметру бревна. Верхняя часть накладки — ровная площадка для установки выключателей, розеток, распределительных/коммутационных коробок и светильников, бра.
Кстати, если захотите установить розетку между бревен, то есть еще один вариант — межбревенные накладки или посмотрите еще о продукции naBrevno в наших Постах.

Особенности технологии монтажа накладки на бревно:

Установить может любой электрик. Специальных столярных инструментов не требуется.

На подготовку одной точки уйдёт 2—4 минуты.

При монтаже накладки открытого типа розетку или выключатель в любой момент можно перенести в другое место. Установка нашей подложки на бревно не повлияет на поверхность древесины, не испортит эстетические характеристики. В случае переноса останутся небольшие отверстия от крепежа, которые легко заделать. Использование накладок с диэлектрическими пластинами повышает пожарную безопасность электропроводки открытого типа. Стеклотекстолит толщиной 1 мм, точно подогнанный по размеру, плотно закрывает перфорации в основании пластиковых розеток Legrand Quteo, а в серии «Ретро» — всё основание. Что предотвращает потенциально возможное попадание искры на деревянную поверхность.

Накладка не требует дополнительной подгонки. Производитель выпускает изделия для брёвен с диаметром от 180 мм до 320 мм и шагом в 20 мм, что обеспечивает идеальное прилегание накладки к поверхности деревянной стены.

Наша продукция выпускается разных цветов и стилей. Поэтому легко подобрать ту, которая подходит функционально и органично дополнит интерьер.

А если вам необходимо решение для монтажа розеток и выключателей в пространство между бревен, то есть вот такой вариант межбревенных накладок.

ИТОГ

Подходите к решению проблемы взвешено. Потому что заказчику важно, чтобы электрик и розетки установил, и не испортил эстетические характеристики деревянного дома.

Как установить электрические выключатели, электрические выключатели и розетки, электрические розетки

Строительство

При строительстве дома или здания электромонтажные работы также требуют надлежащего внимания во время прокладки труб, электропроводки и крепления различных фитингов, включая их качество и технические характеристики. Вся электрическая арматура , такая как потолочная розетка , настенные розетки, выключатели, регуляторы и аксессуары, крепятся к стене или потолку. Для крепления фитингов к их базовым блокам следует использовать латунные винты.

Выключатели и розетки:
Выключатели и Розетки должны быть изготовлены из материалов высшего качества, таких как пластик и поликарбонатный пластик, которые обеспечивают стандартную функциональность. Выключатели и Розетки должны иметь гибкую конструкцию, низкое энергопотребление и безопасное функционирование. Выключатели и розетки должны иметь маркировку ISI и производиться в соответствии со стандартами ISI 3854-1997, IS1293-1983.Выключатели и розетки доступны на 6 ампер, 16 ампер, 25 ампер.

Главные выключатели:

Все главные выключатели должны быть бронированного типа, изготовленными известным производителем.

Все выключатели и автоматические выключатели должны быть изготовлены и установлены в соответствии с последними рекомендациями I. E.E. Правила.

Рукоятки выключателей должны быть закреплены надлежащим образом, без тенденции к их отвинчиванию и ослаблению.

Все тумблеры должны быть из бакелита.

В системе с заземлением все однополюсные выключатели двухпроводных цепей управления освещением, вентиляторами и т. д. должны быть вставлены во внешний или фазный провод, в зависимости от обстоятельств.

В изолированных системах постоянного тока такие выключатели должны быть вставлены на положительной стороне.

Все несвязанные однополюсные выключатели по всей установке должны быть установлены в проводниках или присоединены к внешним или фазным проводникам источника питания или в двухсторонней системе питания в одном и том же проводнике, который не должен быть заземленным проводником. либо с автоматическим выключателем, либо без него, либо с дополнительным сопротивлением в соединении с землей.

Ни в коем случае потребитель не должен вставлять какой-либо однополюсный выключатель, отключать или разрешать такой выключатель, а также отключать или оставлять включенным какой-либо заземленный нейтральный проводник.

Предохранитель или несвязанный однополюсный выключатель нельзя вставлять в:

• Средний или нулевой провод трехпроводной цепи, питаемой от сети постоянного тока или однофазной трехпроводной системы.
• Общий обратный двухфазной трехпроводной цепи.
• Нейтраль трехфазной четырехпроводной цепи.
• Этот проводник установки, который постоянно заземлен у источника питания без автоматического выключателя или дополнительного сопротивления в заземляющем соединении.

Установка главных выключателей:
При установке главных выключателей , главных и ответвительных распределительных щитов должны быть полностью выполнены следующие требования:

• Небольшой кронштейн для контрольной лампы должен быть закреплен и подключен через независимый однополюсный выключатель.
• Соединения должны быть расположены, насколько это возможно, для формирования собственной схемы.
• Каждая цепь должна быть четко пронумерована слева направо.
• Выключатели и распределительные щиты в железной оболочке должны быть установлены на угловой железной раме размером 2 x 2 x 1/4 дюйма, покрытой листовым железом толщиной 1/8 дюйма, или в утопленных чугунных коробках.
• Корпус должен быть соединен с главными выключателями и распределительным щитом гибкими металлическими трубами.

Настенные розетки:

Все настенные розетки должны включать выключатель и предохранитель, установленные вдоль стенной розетки.

Соединения между выключателем, предохранителем и стенной розеткой должны быть расположены таким образом, чтобы выключатель находился на токоведущей стороне как предохранителя, так и сетевой розетки.

В заземленных системах выключатель и предохранитель могут быть однополюсными, подключаемыми к внешнему или фазному проводу.

В изолированной системе необходимо использовать двухполюсный переключатель .

Все настенные розетки должны быть трехконтактными.

3-й контакт должен быть заземлен через S.РГ №8 Г.И. прокладка провода под кожухом.

Склеивание 3-го штифта с G.I. заземляющий провод должен быть выполнен с помощью многожильного кабеля G.I. провода.

Приклеивание 3-го контакта настенной розетки в случае T.R.S. система проводки должна быть выполнена через № 14 S.W.G. оголенный медный провод проходит между кабелями и подводится прямо к 3-му контакту.

; Избегайте ежедневных коротких замыканий и перегрузок с помощью MCB (миниатюрного автоматического выключателя) и защищайте свои электроприборы от короткого замыкания.Знаете ли вы, что вы должны знать, прежде чем нанять электрика? Вы несете ответственность за все электрические неисправности и их ремонт. Вам необходимо нанять электрика для устранения неисправностей в электросети. Следующий контрольный список должен помочь вам при найме электрика. Низкокачественные материалы, неквалифицированный электрик и небольшая небрежность в электромонтажных работах могут привести к смертельному поражению электрическим током в доме.Такие аварии нелегко исправить и компенсировать. Поэтому важно соблюдать все меры предосторожности при выполнении электромонтажных работ во время строительства вашего дома. В этой статье даны некоторые советы по электромонтажным работам при строительстве дома. Электричество может быть смертельным, если не использовать его с максимальной осторожностью. Когда фаза или провод под напряжением касается нашего тела, электрический ток дает удар в зависимости от силы напряжения и парализует мышечные функции тела. Во избежание поражения электрическим током во время электрических работ/контактов убедитесь, что вы соблюдали все меры предосторожности в отношении поражения электрическим током, упомянутые в следующей статье. Электрооборудование должно быть безопасным и обеспечивать надлежащую безопасность жильцам дома. Низкокачественные продукты или приборы могут привести к несчастным случаям со смертельным исходом, таким как короткое замыкание, возгорание/задымление, возгорание во всем доме, поражение электрическим током любого члена семьи и т. д.Экономия электроэнергии не только увеличивает ваши деньги, но и помогает тысячам нуждающихся в энергии. Долг каждого гражданина — использовать электроприборы надлежащим образом. Иногда из-за невнимательности или неосведомленности электрический фазный (Live) провод соприкасается с телом человека, и ток течет по телу, так как тело является хорошим проводником электрического тока. Нам всем нужна энергия для работы электроприборов и различных гаджетов в нашем доме. Для правильного распределения электроэнергии нам необходимо установить и обслуживать качественную проводку опытным электриком. Следующие советы помогут вам понять процесс монтажа электропроводки в вашем доме или офисе.

Электрические ошибки распространены в каждом доме, что может быть опасно для жильцов.Когда вы проектируете дом своей мечты, возможно, вы не знаете об электрических ошибках и их последствиях. Здесь обсуждаются некоторые распространенные проблемы с электричеством, которые могут быть опасны для жителей.

Это три типа неисправностей в электроустановке: .Отказ цепи . Неисправность короткого замыкания .Замыкание на землю и неисправность утечки

Инструменты для электромонтажа в доме: Отвертка для разъемов (10 см), Неоновый тестер, Разводной гаечный ключ (15 см)

Люминесцентные лампы бывают разных форм и размеров. Все более популярной становится компактная люминесцентная лампа (CF). Люминесцентная лампа излучает много полезного видимого света, для которого требуется от 1/3 до 1/4 потребляемой электроэнергии.

Необходимо проверить ширину и толщину полос. Необходимо проверить расстояние между винтами для крепления полос.

Проверьте ширину и глубину канала, качество и размер кирпичей для механической защиты.Предусмотрены ли идентификационные метки кабеля или нет.

Бренды электротехнических материалов-Кабели-Skytone

Каменные полы Kota — это тонкое сочетание величия и роскоши, придающее интерьеру и экстерьеру великолепный вид. …… Чтобы получить максимальную вентиляцию и естественное освещение в вашем доме, убедитесь, что здание правильно ориентировано. Ориентация здания экономит энергию и обеспечивает комфортное проживание. В этой статье рассказывается о различных факторах и преимуществах ориентации здания. Посмотрите некоторые из самых впечатляющих фотографий кухонь из галереи GharExpert.Прочная крыша на здании очень важна для всех, кто живет в доме. Крыша должна быть построена таким образом, чтобы обеспечить вам большую безопасность. Здесь приведены подробные сведения о различных типах кровли. Дверные и оконные рамы являются наиболее важными частями ваших дверей и окон. Они доступны в различных размерах, высоте, ширине и формах. Рамы удерживают замки и петли и помогают легко открывать и закрывать двери и окна. Вот что вам нужно знать о различных дверных и оконных рамах.

---

Авторское право 2007- GharExpert.com Все права защищены.

Как установить выключатели и розетки — руководство для начинающих

Когда дело доходит до установки новых светильников и светильников дома, всегда есть необходимость в сборке! Во многих случаях вы можете обратиться за помощью к обученному электрику.Это, пожалуй, самый безопасный и эффективный способ установки выключателей и розеток. Однако, если вам когда-нибудь понадобится заменить или установить выключатель света или розетку в короткие сроки, стоит знать, что делать!

Это руководство расскажет вам об общих моментах, которые необходимо помнить об установке выключателей и розеток. Вскоре вы сможете настроить свои фантастические новые светильники из нашего интернет-магазина как профессионал!

Пожалуйста, обратите внимание – это только для использования в качестве общего справочного руководства.Если вы не знаете, как самостоятельно установить и подключить выключатели и розетки, всегда консультируйтесь со специалистом.

Перед работой с электричеством обязательно наденьте соответствующее защитное снаряжение, например, соответствующие перчатки.

Меры безопасности, которые следует помнить

Этот момент может быть очевидным, но когда дело доходит до электромонтажных работ, безопасность имеет жизненно важное значение. При неправильном обращении или неправильном обращении электричество может убить! Поэтому очень важно проявлять максимальную осторожность.Опять же, если вы когда-нибудь почувствуете неуверенность в установке или подключении выключателей и розеток самостоятельно, проконсультируйтесь с местным экспертом.

Перед включением нового выключателя или розетки необходимо отключить питание. Обычно это означает поиск блока предохранителей и автоматических выключателей. Домашнее освещение обычно подключается к одной или нескольким цепям, а их предохранители обычно маркируются. Вы можете отключить эти предохранители, но может быть безопаснее сразу отключить все питание.

Вы также должны убедиться, что розетка или выключатель, с которым вы работаете, полностью отключены с помощью испытательного оборудования.Вам понадобится тестер напряжения для освещения и тестер для других розеток.

Убедитесь, что никто другой не включит цепь или предохранитель, и осторожно отвинтите существующий фитинг. Вам также необходимо убедиться, что внутри чисто и чисто, чтобы не осталось мусора.

Когда дело доходит до правильных инструментов для работы, вам понадобится как минимум отвертка! Проверьте, какой конец вам нужен — крестообразный или крестообразный — и держите под рукой дюбели и шурупы. В зависимости от того, что вы хотите установить, вам может понадобиться инструмент для зачистки проводов и перфоратор.

Отличная новость заключается в том, что установка новых или сменных розеток/выключателей света относительно проста. Если вы впервые занимаетесь установкой или заменой, будьте уверены, что сделать это сейчас проще, чем когда-либо прежде. Крышки розеток и выключателей, а также комплекты проводки, которые вы покупаете в розетках DIY, также должны иметь полезные инструкции.

Установка выключателя освещения

При установке нового выключателя света важно ознакомиться с его внутренним устройством.Вы, вероятно, столкнетесь с лицевой панелью (внешняя пластиковая) и металлической внутренней частью, называемой монтажной коробкой. Это стандарт для пластиковых выключателей света. В металлических переключателях все немного по-другому — мы скоро к этому подойдем.

Примечание. Это руководство описывает замену/установку простого светильника. Другие, такие как двойные переключатели, потребуют небольшого дополнительного руководства!

Снимите существующую лицевую панель, которую необходимо прикрепить парой простых винтов. Держите винты в стороне.Отличный совет здесь, чтобы сделать быстрое фото вашей проводки. Таким образом, вы будете точно знать, как все это соединяется вместе, когда все сказано и сделано.

На обратной стороне вашего переключателя вам нужно будет открутить дальше — это даст вам доступ к проводам. Теперь вы сможете снять старый фитинг или лицевую панель. Аккуратно снова присоедините и затяните провода к новому выключателю почти так же, как и к предыдущему фитингу.

Однако, если вы переходите на металлический выключатель света, вам необходимо заземлить провода.Это важно, чтобы вас не ударило током! Заземление защищает вас, отправляя ложные токи «обратно на землю». Это мера безопасности, которая имеет решающее значение для подключения и установки любого электрического блока.

Давайте вернемся к этой идее металлической внутренней части. Ваш заземляющий провод имеет зеленый и желтый цвета, а в пластиковом выключателе он крепится к металлической внутренней части. Нет такого внутреннего с металлическим переключателем. В металлическом выключателе света вам необходимо убедиться, что заземляющий сердечник прикреплен к лицевой панели.

Следя за своей фотографией проводки, осторожно открутите провода от существующей установки. Снимите сердечник заземления и прикрепите его к новой лицевой панели. Затем заменить провода по прежнему моду тоже на новую лицевую панель.

Если вы вообще не видите заземляющий провод или не знаете, как выполнить этот шаг, обязательно обратитесь к электрику.

Когда все провода подключены к новой лицевой панели и переключателю, закрепите все обратно и включите питание для проверки.

Могу ли я переделать выключатель света?

Вы можете заменить один переключатель на что-то более удобное. Например, некоторые светильники поставляются с диммерами. В других случаях вы можете установить датчик движения. Возможно, вы даже захотите перейти на двойной или мультипереключатель (например, на нашу 4-местную тележку Studio Range ).

Преобразование в любой из этих альтернативных вариантов вполне жизнеспособно. Однако они потребуют от вас немного больше работы.В качестве альтернативы всегда стоит обратиться за помощью к профессиональному электрику.

При использовании мультипереключателей вам нужно помнить, что вам необходимо сразу же заменить исходный одиночный фитинг. Вам понадобится по крайней мере двухсторонний переключатель — и вам понадобится трехжильный заземляющий кабель для подключения обоих переключателей в устройстве. Мульти-переключатели могут быть сложными и даже опасными в настройке, поэтому обязательно проявляйте исключительную осторожность. Опять же, эти типы коммутаторов могут работать лучше всего при профессиональной поддержке.

Диммерные переключатели

немного проще в обращении. Они бывают разных форм и стилей, но концепция очень похожа. После того, как вы отсоединили все исходные провода, вам нужно будет подключить заземляющие провода к диммеру. Для этого вам в идеале понадобится проволочная гайка, чтобы закрыть ее и подключить к зеленым или оголенным проводам в самой коробке.

Затем вы должны затянуть диммер и внимательно следить за всеми предоставленными инструкциями. Заменить диммер стандартным так же просто, но опять же, стоит следовать любым конкретным инструкциям, которые вы получаете.

С датчиками движения вам всегда нужно убедиться, что в вашем существующем фитинге есть нейтральный провод. Как правило, это черный или синий цвет, и он подключается, как и следовало ожидать, с помощью обычного переключателя. Следуйте процедуре, которую мы перечислили выше, и не торопитесь!

Преобразовать выключатель света не так сложно, как может показаться на первый взгляд. Как упоминалось ранее, домашняя проводка прошла долгий путь!

Начало работы с сокетами

Во многих отношениях установка простой розетки намного проще, чем установка выключателя света! Замена или установка новых розеток — это просто случай принятия решения, какой вариант вы предпочитаете — скрытый или накладной монтаж. Розетки, такие как Vintage Range Double , просты в установке и использовании.

Простое различие между розетками для скрытого монтажа и розетками для поверхностного монтажа заключается в том, что они крепятся к стене. Розетка для скрытого монтажа, как и следовало ожидать, находится на одном уровне со стеной, что означает, что она «встроена» и выглядит плоской. Розетка для поверхностного монтажа немного выступает и встречается чаще.

У обоих есть свои плюсы и минусы. Розетки для поверхностного монтажа, как правило, намного проще в обращении и установке.Однако они не выглядят стильно, как варианты скрытого монтажа! С розеткой для скрытого монтажа вам часто придется вырыть небольшое углубление в штукатурке стены, чтобы вставить ее. При желании вы также можете переключаться между ними.

Как и при установке выключателя света, вы всегда должны убедиться, что питание отключено. По крайней мере, вы должны убедиться, что цепь или предохранитель вашей розетки отключены. Для абсолютной безопасности имеет смысл отключить всю цепь.Эта работа вряд ли займет у вас много времени, поэтому вам не придется отключать все питание часами.

Всегда проверяйте цепь с помощью тестера разъемов после отключения питания. Это делается для того, чтобы цепь не была под напряжением и чтобы вы могли продолжить и внести коррективы.

Также убедитесь, что у вас есть заземляющая трубка — зеленая и желтая — под рукой, если внутри есть какая-либо оголенная проводка. Крайне важно, чтобы вы надели это, чтобы избежать любого шанса поражения электрическим током.

Вам следует поискать существующие трубы или кабели в стенах.Сверлить их случайно никогда не бывает хорошей идеей!

Для накладного монтажа вам понадобится спиртовой уровень, дюбели, карандаш и как минимум дрель. Молоток тоже помогает!

Установка розетки

Опять же, начнем с поверхностного монтажа. С существующей розеткой для поверхностного монтажа вам нужно будет отвинтить лицевую панель розетки и удалить кабельные соединения внутри. Возьмите новую розетку и протяните кабели через разъемы.Привинтите и установите новую лицевую панель на место, при необходимости установите дюбели.

Если вы устанавливаете совершенно новую розетку, вам нужно будет тщательно отметить точки крепления на стене. Используйте карандаш и новую лицевую панель гнезда в качестве шаблона. Всегда проверяйте, нет ли ничего позади того места, где вы хотите вкрутить новую головку!

Просверлите отверстия для дюбелей и забейте их молотком. Аккуратно прорежьте кабельный ввод в вашей новой розетке. Затем прикрепите коробку к стене с помощью шурупов в дюбелях.

Если вы проводите кабель в розетку с большого расстояния, обязательно установите короб. Это поможет держать кабель на одном уровне со стеной. Его можно измерить, обрезать по размеру и закрепить на стене с проложенным кабелем. Также будет крышка, которую вы также можете закрепить на транке.

Подведите кабели к точкам подключения в коробке, следуя инструкциям, приведенным в вашем руководстве.

При использовании фитингов заподлицо вам потребуется атаковать штукатурку.Это означает, что вам нужно будет просверлить стену, чтобы пройти глубже вашей коробки, создавая контур. В идеале у вас должен быть какой-то шаблон с вашим новым сокетом.

Вам нужно будет аккуратно отколоть гипс в соответствии с вашими рекомендациями и на требуемую глубину. Это будет означать использование молотка и очистку области — так что будьте осторожны! Отсюда вы можете сверлить и заглушать, как при поверхностном монтаже. Подсоедините кабели к соединениям и проверьте.

Возможно, вы обнаружите, что у вас есть каркасная стена, в которой вы хотите установить новую розетку.Если это так, или если вы не уверены, вам необходимо проконсультироваться с профессиональным установщиком.

Заключение

Выключатели и розетки бывают всех форм, размеров и стилей. Будь то промежуточный переключатель (например, наш Vintage Range 1 Gang из сатинированной латуни с черной отделкой ) или что-то другое, мы можем помочь. Мы обязательно предоставим выключатели и розетки отличного качества с четкими инструкциями, которые помогут вам в пути.

Установить современный, эстетически привлекательный набор розеток и выключателей еще никогда не было так просто.Будь то замена или установка с нуля, вполне возможно справиться со всем самостоятельно. Однако, если вы не чувствуете себя комфортно или неуверенно, позвоните электрику, который поможет вам все настроить!

19 ноября 2021 г.

Топ-10 лучших установщиков розеток и выключателей рядом с вами

Обученные и сертифицированные электрики выполняют задачи по установке розеток и выключателей, поэтому вам не придется ставить под угрозу вашу безопасность и общую безопасность вашего дома. Они могут собрать проводку и кабель, подключить их к источникам питания и сразу после этого проверить, правильно ли поступает электричество.Думаете заказать нашу услугу по установке выключателей? Вот что вы можете ожидать:

Установка Powerpoint

Перед установкой бытовой техники крайне важно обеспечить достаточное количество точек питания для обеспечения потока электроэнергии. Электрики могут помочь вам спланировать, установить и заменить или добавить точки питания, чтобы максимально увеличить площадь. Они начинают с осмотра вашего дома, чтобы определить конкретные места, где вам, вероятно, понадобятся розетки. Процесс установки обычно включает в себя:

• отвинчивание крышек
• повторную проверку источника питания
• подключение дополнительных кабелей к существующим электрическим розеткам и протягивание их в разных местах
• повторное подключение кабелей к новой электрической розетке или розетке

Выключатели освещения отвечают за подключение электрических ламп к источнику питания.Если вам нужно заменить существующий выключатель света, ваш электрик может отключить его для вас. Однако имейте в виду, что сменный коммутатор должен иметь те же функции, что и старый.

Мы можем помочь установить новые выключатели света, если вы находитесь в процессе строительства нового дома или ремонта ванной или кухни. Процесс в основном включает в себя замену проводки и подключение новых кабелей к источнику питания и установку новых лицевых панелей. Если вам нужно многоцелевое электрическое освещение, вы также можете запросить установку диммера.

Установка наружной электрической розетки

Профессиональные электрики также могут установить наружную розетку на балконе, террасе или газоне. Таким образом, подключать технику будет проще и безопаснее, особенно если вы планируете устроить летнюю кухню или площадку для барбекю.

Также важно учитывать размер ландшафта, состояние строения и все оборудование, которое вы планируете использовать. Электрики могут управлять дрелью, подключать кабели от внутренней к наружной стене и соответствующим образом переделывать новые наружные электрические розетки.

Установка, ремонт и перемещение розеток или выключателей

Проекты по благоустройству дома «Сделай сам» — это всегда весело и увлекательно. Это дает домовладельцам возможность взять на себя ответственность за проект, получить именно тот продукт, на который они надеялись, и узнать кое-что по пути. Несмотря на то, что существует бесчисленное множество типов проектов по благоустройству дома, которые можно выполнить самостоятельно, ремонт электрики может не входить в их число. Многое может пойти не так при любом ремонте или реконструкции, но эти ошибки могут оказаться очень вредными или даже смертельными, когда речь идет о ремонте розеток или выключателей, установке выключателей или розеток или перемещении выключателей.Для любого электротехнического проекта мы рекомендуем нанять бытовых электриков, таких как Wireman Electric, чтобы взять на себя риск. Благодаря многолетнему опыту перемещения выключателей и ремонта выключателей, а также других вопросов, связанных с ремонтом электрооборудования, вы можете доверять нашим специалистам, которые выполнят работу безопасно, по доступной цене и в точном соответствии с вашими требованиями. Если пришло время отремонтировать или установить выключатели или розетки в вашем доме, не ищите ничего, кроме Wireman Electric.

Как узнать, есть ли у вас поврежденные розетки

Часто, особенно в старых домах, приходит время заменить электрические розетки или, возможно, установить новые, чтобы модернизировать жилое пространство. Наша команда Wireman Electric знакома как с установкой, так и с ремонтом, но часто домовладелец должен определить необходимость. Итак, как узнать, повреждены ли электрические розетки в вашем доме? Это действительно очень просто. У всех розеток есть пластина, которая их окружает, и эта пластина может содержать некоторые из наиболее очевидных подсказок к неисправной розетке. Следы прогара, трещины или ослабленная проводка вокруг пластины — все это явные признаки. Кроме того, если вилки не будут плотно вставлены в розетку, вероятно, что-то не так внутри.Наконец, если вы заметили несоответствия в мощности, подаваемой конкретной розеткой в ​​вашем доме, это также является хорошим признаком того, что что-то не так с основной электросетью.

Даже если все розетки и выключатели в вашем доме работают исправно, многие домовладельцы хотят установить новые выключатели и розетки или переместить выключатели и розетки в новые места. Подобные проекты сопряжены с определенным уровнем риска, который средний домовладелец не должен чувствовать себя обязанным брать на себя. Большинство вопросов, связанных с электричеством, следует доверить профессионалам, и здесь Wireman Electric готова помочь! Являясь ведущим поставщиком услуг по электроснабжению жилых помещений в Канаде и обладая многолетним опытом, мы не сталкивались ни с одной проблемой электроснабжения. Независимо от того, ищете ли вы специалиста по ремонту розеток или выключателей или полностью новую установку, вы можете рассчитывать на техников Wireman Electric, которые выполнят вашу работу максимально своевременно, недорого и профессионально!

Установка розеток и выключателей по евростандарту.Высота установки розеток и выключателей, правила и нормы расположения Высота установки выключателей

Размещение электроприборов в жилых домах, общественных зданиях и производственных помещениях должно соответствовать их удобному и безопасному использованию. При этом точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Одним из важных параметров размещения аксессуаров на стене является высота установки розеток и выключателей от пола.

Вряд ли кто-то подтвердит наличие каких-то жестких норм установки розеток и выключателей. В нормативном перечне есть два документа, которые решают этот вопрос – это Свод правил устройства и устройства электроустановок – СП 31-110-2003 и Правила устройства электроустановок – ПУЭ-7.

В этой документации даны рекомендации по высоте установки розеток и выключателей. То же касается и мифа о существовании некоего «твердого европейского стандарта» в этом отношении.В старых домах, построенных во времена СССР, придерживались определенных норм размещения розеток и выключателей по высоте от пола комнаты.

Типы розеток

В России в общественных зданиях используется электрическая сеть напряжением 220 — 240 вольт. Это связано с тем, что сила тока не превышает 16 А. Розетки используются для подключения бытовой и офисной техники. Аппаратное обеспечение обычно имеет два разъема (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливается дополнительная клемма заземления.

Тип установки и типы розеток

Розетки различают по типу установки:

Накладная

Накладная арматура применяется для наружной проводки. Такие формы построек используются в помещениях с проводкой, расположенной на поверхности ограждения стены. Наружную проводку устраивают в помещениях с деревянными стенами или в сдаваемых в аренду офисах. Новый арендатор стремится приспособить проводку под свои нужды. Провести внешнюю проводку гораздо проще, чем штробить стену и делать косметический ремонт комнаты.

Основание розетки имеет монтажные отверстия для винтов или дюбелей. Закрепив клеммник, к нему подключают провода. Затем прикрутите корпус розетки. Накладные устройства обычно изготавливаются в одинарном исполнении.

Встраиваемый

Штекерный разъем розетки для скрытой проводки размещается в заглубленной в стену коробке. Перфоратором в стене сверлятся или пробиваются круглые отверстия, в которые вставляются коробки с проводами. Кроме двух проводов электрической сети можно подключить третий провод заземления.

Аксессуары Корпуса могут иметь несколько пар разъемных отверстий. В продаже есть одиночные розетки, которые можно сгруппировать, заключив в общую декоративную рамку.

Такие группы электрических разъемов устанавливаются как в горизонтальном, так и в вертикальном положении. Помимо этих видов встраиваемых соединителей, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенность дистанционной конструкции в том, что катушка с проводом спрятана в стене.Коннектор вынимается из гнезда и вытягивается на необходимую длину – до 3 метров и более.

Дополнительные опции

Розничная сеть предлагает розетки с различными дополнительными функциями — корпуса с подсветкой, выталкиватели вилок, водонепроницаемые крышки и другие.

Кроме того, розетки оборудованы устройствами защитного отключения, отключающими питание при обнаружении несанкционированной утечки электроэнергии. Аксессуары с таймером отключают подачу тока в заданное время.Это удобно для подключения обогревателей и других бытовых приборов без собственного устройства. Розетка может отображать на своей панели количество потребляемой энергии в ваттах.

Имеются конструкции с запорным устройством, закрывающим контактные отверстия. Их используют там, где могут находиться маленькие дети. Аксессуары могут иметь USB-вход для подзарядки гаджетов.

Другие розетки

В группу разъемов входят розетки с разъемами для подключения кабельного интернета и телевизионного сигнала.Такие конструкции также устанавливаются в одинарном исполнении.

Типы выключателей

Выключатели бытовые вместе с розетками составляют комплекс электрооборудования жилых и общественных зданий.

По способу установки выключатели бывают накладными и встроенными. Монтаж приборов происходит так же, как и монтаж розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно выделить устройства по принципу их действия:

1. Клавиатуры
2. Поворотные.
3. Кнопка.
4. Датчики движения.
5. Сенсорный.
6. Беспроводная связь
7. Диммеры

Клавиатуры

Наиболее распространенными устройствами являются клавиатурные переключатели. Они просты в обращении. Их внешняя форма исполнения может быть различной конструкции. Стандартные устройства изготавливаются в виде одно-, двух- и трехклавишного исполнения. С их помощью можно включать определенные группы лампочек в потолочных и настенных светильниках (люстрах, бра).Монтаж и замена выключателей этого типа выполняется легко и просто.

Вертлюг

Данные устройства давно не производятся. Их можно встретить в старых домах, производственных помещениях. Следует отметить, что поворотные переключатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн устройств неудачный. Их работа сопровождается громкими щелчками.

Кнопочный

Принцип работы устройства заключается в том, что под ключ устанавливается микропереключатель. Свет включается бесшумным нажатием пальца на верхнюю панель устройства.

Датчики движения

Выключатели с датчиками движения устанавливаются в проходных помещениях (коридоры, лестничные клетки). Они могут быть прямоугольными, с большим углом обзора, и круглыми — с обзором на 360°.

На устройстве установлен таймер, с помощью которого устанавливается время включения света. Использование таких устройств приносит существенную экономию затрат на электроэнергию и значительно продлевает срок службы лампочек.

Сенсорный

Встроенная микросхема под верхней панелью переключателя срабатывает при легком касании поверхности устройства рукой. Использование таких устройств исключает возникновение коротких замыканий, что сказывается на увеличении срока службы лампы.

Беспроводной

В корпусе переключателя установлен инфракрасный приемник, подключенный к реле. Посланный сигнал в виде инфракрасного луча от пульта управления «заставляет» реле размыкать или замыкать контакты.

Дальность действия пульта от 20 до 25 метров. Используя эту систему, управляйте освещением из любой точки комнаты.

Диммеры

Выключатели оснащены датчиками, реагирующими на степень естественного освещения в помещении. Когда начинаются сумерки или пасмурная погода, датчик подает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная особенности строения электрофурнитуры, можно спланировать их расположение по высоте от пола.Примерное расположение электроприборов также зависит от назначения помещения. Все высоты электроприборов – это расстояние от пола до центра передней панели оборудования.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего разместить в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки дверного замка. Обычно это высота 80-90 см от пола.При входе и выходе из квартиры или дома рука человека перемещается на одной высоте с ручкой и выключателем. Даже в темноте можно быстро включить свет.

В коридоре монтируются клавиатуры, указатели, сенсорные или выключатели с датчиком движения. Устройство с датчиком движения устанавливается под потолком.

Розетка установлена ​​в коридоре для подключения пылесоса. Чтобы шнур не провисал, розетку ставят на высоте 150 – 200 мм от пола.Если коридор достаточно длинный, то устанавливаются две розетки.

Прихожая

В гостиной верхний выключатель устанавливается на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для изменения интенсивности освещения комнаты используются двухпозиционные выключатели. Одна клавиша включает три лампочки, а другая зажигает две другие лампочки.

Модели выключателей для гостиной могут быть клавишными, точечными, сенсорными.В больших залах часто устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электроприборов и оборудования. Розетка спрятана за телевизором, музыкальным центром и т.п. Если оборудование установлено на столе или на мебельной полке, розетка размещается на высоте устройства.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подключается к розетке на уровне внутреннего блока.В крайнем случае розетку размещают за корпусом мягкой мебели. Высота точки питания может быть установлена ​​на усмотрение арендодателя.

Спальня

С обеих сторон прикроватные тумбочки обычно ставят в изголовье двуспальной мебели. Над ними размещают бра. Для удобства над каждой тумбочкой установлены розетки. Если стандартная высота прикроватной мебели составляет примерно 53 – 55 см от пола, то место соединения размещают немного выше поверхности тумбы на уровне 60 – 65 см от пола.

Устанавливаются двойные розетки, чтобы можно было одновременно подключить освещение и зарядку телефона или ноутбука. Разъемы используются для временного подключения бытовых приборов, таких как утюг или пылесос.

В спальне редко используют верхний свет, поэтому я устанавливаю выключатель на той же высоте, что и в прихожей. Для верхнего света используются все типы выключателей, кроме диммеров и датчиков движения.

Детский

Накладной ключевой выключатель устанавливается на стандартной высоте 80-90 см от пола.Розетку размещают над столом на высоте 70–80 см от пола. Для защиты ребенка от случайного поражения электрическим током розетка устанавливается с запорным устройством.

Кухня

Высота стола со встроенными шкафами и ящиками 85–87 см. Блоки розеток устанавливаются над столом. Количество разъемов в блоке зависит от потребности в мощности нескольких кухонных электроприборов (электрочайник, комбайн, кофемолка и т.д.). Чтобы шнуры приборов не перегибались резко, розетки располагают на высоте 160–170 мм от поверхности стола.Розетка для холодильника установлена ​​в задней части корпуса агрегата – на высоте 900 мм.

Выключатель верхний для кухни устанавливается снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Крепление переключает клавиатуру, точечный и сенсорный тип.

Ванная

Над раковиной со стороны зеркала, на высоте 80 см от пола, устанавливаются одна или две розетки для электробритвы, фена и вытяжного вентилятора.

Для джакузи и вертикального душа розетки располагают на высоте от 50 до 80 см от пола.Розетки должны быть с влагозащитными крышками.

Клавиатурный или другой тип выключателя устанавливаю вне ванной комнаты на стандартной высоте 800–900 мм.

Прежде чем заняться расстановкой мебели и бытовой техники, необходимо разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Необходимо установить горизонтальные и вертикальные размеры положения розеток и выключателей. В каждом случае определить модели и виды НИОКР.

Полезно составить спецификацию электроарматуры. Это поможет сориентироваться при покупке R&V — как по модели, так и по формату цены.

Если в доме есть маленькие дети, учитывайте это обстоятельство при определении высоты расположения различных моделей R&V.

Датчики движения и диммеры позволяют значительно сэкономить сумму оплаты за электроэнергию.

Конструкция вертикального ограждения помещения поможет выбрать тип установки устройств электроснабжения — накладной или встроенный РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное проживание в доме или квартире. Выбор высоты розеток и выключателей можно соотнести с «евростандартом» или другими требованиями, главное, чтобы высота установки соответствовала двум вышеуказанным условиям – безопасности и комфортности.

Обустройство новой или замена старой проводки всегда сопряжены с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует единых правил и норм, поэтому с каждым отдельным случаем нужно разбираться более детально.

Стандарты, СНиПы, стандарты — где найти точный ответ?

Нельзя сказать, что есть точные рекомендации относительно того, где и на каком расстоянии устанавливать розетку в каждом конкретном случае. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей.В первом случае цифра составляла 90–100 см от пола, а во втором – 150–170 см. На самом деле эти значения были рациональны, потому что выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать любой прибор, находящийся в розетке; не нужно было нагибаться. Кроме того, такое расположение источников питания способствовало тому, что мебель можно было поставить в любом месте комнаты, что особенно актуально в стесненных бытовых условиях.

В настоящее время во многих новых панельных домах еще можно найти такое стандартное жилье. Слово «евростандарт» распространено в нашем обиходе, но на самом деле такого единого понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют правила размещения источников питания, не говоря уже о том, что некоторые из них имеют, кроме того, розетки и выключатели, отличные от наших конструкций. Как правило, под евростандартом понимается установка розеток на высоте 30–40 см от пола и установка выключателей на высоте от 80 см до одного метра.При этом отсутствуют рекомендации относительно их расположения в помещениях. Такое расположение розеток не очень удобно, так как для включения устройства постоянно приходится нагибаться, а проводов, висящих на стенах в комнате, нет.

Что касается российских норм и правил, таких как ПУЭ, ГОСТ Р 50571. 11-96, СП 31-110-2003 и др., то можно выделить несколько основных положений, дающих рекомендации по установке розеток и выключателей:

• в санузле источники электроэнергии должны находиться на расстоянии не менее 60 см от дверей душевой кабины и кранов;
• не допускается их размещение над и под раковинами;
• в школах и детских садах выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные щитки;
• Удаленность розеток и выключателей от газопроводов должна быть не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше разместить относительно расстановки мебели в помещении и наличия той или иной техники. Однако этот факт позволяет владельцам домов устанавливать блоки питания в том месте, где им удобнее, а также дает возможность монтировать то количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в своей бытовой технике сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки на кухне – как все предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня можно найти микроволновую печь, электрочайник, тостер, посудомоечную машину и многое другое. Но для каждого из этих устройств важно учитывать правильное расположение розеток. Кроме того, важно учитывать расположение мебели и самого кухонного гарнитура. А если к этому добавить водопроводные и газопроводы, то вопрос правильной разводки становится особенно актуальным.Перед началом работ по обустройству электропроводки необходимо составить подробный план электропроводки с точным указанием каждого пункта относительно мебели, окон, дверей и коммуникаций.

Для того чтобы розетки и выключатели были практичными и доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует отметить, что в настоящее время выпускается большое количество оборудования с достаточно короткой длиной шнура.Сюда может входить холодильник, посудомоечная машина, плита. Для этих устройств оптимальным будет расположение розеток на высоте 10–20 см от чистового напольного покрытия. Так как они постоянно подключены к сети, такое расстояние от пола до розетки позволит не провисать шнуру.

Для подключения мелкой кухонной техники, такой как электрическая мясорубка, тостер, мультиварка, миксер и др. , рекомендуется монтировать розетки, отступая на 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола.В этом случае их будет удобно использовать, разместив на поверхности стола. Если на кухне встроенная техника, то источники электричества нужно располагать не непосредственно за самой техникой, а за соседними шкафами, а в задних стенках мебели нужно сделать отверстия, чтобы был свободный доступ для отключение. Оптимальной высотой очков считается 30-60 см от пола.

При установке розеток и выключателей над столешницей необходимо располагать их на расстоянии не менее 60 см от источника воды.

При установке вытяжки на кухне выход для нее монтируется на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, при этом важно учитывать тот момент, что точка должна находиться на со стороны вентиляционной трубы, обеспечив к ней свободный доступ. Над верхними шкафами кухни могут располагаться розетки для встроенных в верхний ряд мебели осветительных приборов и для освещения рабочей зоны, если они не имеют отдельных выключателей. Также можно расположить выход для вентилятора, если он встроен в вентиляционный канал. Таким образом, все розетки можно условно разделить на три уровня: нижний, средний и верхний.

Такой подход к расстановке проводки позволяет грамотно распределить точки на стенах кухни для их рационального использования. Кроме того, имеется хорошая возможность прокладки проводки относительно мощности используемых устройств, поскольку для некоторых из них рекомендуется вести отдельную линию до электрораспределительного щита.Находясь на кухне, важно не только правильно определить высоту розеток и выключателей, но и сделать запас мощности на случай оснащения кухни новой техникой или замены старой техники на более мощную. Что касается установки выключателей на кухне, то их обычно располагают со стороны открытой части дверей на расстоянии опущенной руки, что обычно составляет 80-100 см.

Можно ли ставить розетки в ванной?

Еще пару десятков лет назад вопрос об установке розеток в ванной комнате практически не обсуждался, а сегодня иметь розетку в ванной комнате просто необходимо, и их количество не ограничивается чем-то одним. Посудите сами, первое, что нужно сделать, это выделить личную точку для стиральной машины, так как использовать удлинитель в подключении техники не рекомендуется в принципе. Целесообразно, если для него будет полностью выведена отдельная строка с обязательным подключением к ней УЗО. Для большего удобства его расположение рекомендуется на высоте одного метра. Это сделано для того, чтобы в любой момент можно было отключить устройство от сети.

В домах, где за горячее водоснабжение отвечает котел, для него должна быть выделена отдельная линия с УЗО и розеткой, расположенной в непосредственной близости от прибора.Над столешницей в ванной также допускается установка блоков розеток. Они используются для фенов, электробритв и другой мелкой техники. Важным ограничением при их установке является то, что они должны располагаться на расстоянии не менее 60 см от источника воды. Все розетки в ванной обязательно делаются с заземлением и влагозащитным экраном, который защитит их от брызг.

При выборе розетки необходимо обращать внимание на маркировку. Выглядит это так: IP XY, где Х — степень защиты от пыли.Y – степень защиты от влаги (для использования в ванной нужно покупать модели с номером не ниже 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно только для маломощного оборудования. При подключении к розеткам необходимо следить за тем, чтобы использовался медный кабель с тремя жилами (фаза, ноль и земля) сечением 2,5 мм.

Кабель должен быть проложен непосредственно от распределительного щита, то есть в ванную комнату должна быть выделена отдельная линия.Проводка прокладывается скрытым способом – в воротах или за гипсокартоном. Такой подход исключает возможность случайного повреждения и контакта с водой. Установке розеток в ванной должен предшествовать грамотно разработанный проект, в котором все расстояния будут вымерены до сантиметра. Только в этом случае можно безопасно пользоваться оборудованием и проводить водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих санузлах, а располагаются перед ними. Высота установки автоматических выключателей обычно начинается от 80 см.

Гостиные — розеток много не бывает

Правильная проводка в жилых комнатах позволит не только функционально использовать все блага цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и висящих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя-тремя розетками на комнату, что в современных реалиях ничтожно мало.Отсюда и перегрузки в электросети, бесчисленные отключения электроэнергии. А еще хуже — пожары. Поэтому, продумав дизайн помещения, необходимо продумать, на какой высоте устанавливать розетки и где их лучше разместить. С мебелью на эскизе расположите точки питания на расстоянии вытянутой руки от каждого места, где вы планируете проводить время.

Итак, давайте посмотрим на расположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на кровати. Если это семейная кровать, то блок розеток необходимо разместить с обеих сторон от нее. Их расстояние от пола будет зависеть от нескольких факторов. Если прикроватные тумбочки стоят вплотную к кровати, то розетки удобно расположить с отступом от них на 10-15 см вверх. Если тумбочки не предусмотрены, то выбирайте любое место возле кровати на расстоянии 30–90 см от чистового напольного покрытия.

Рядом с розетками в этом блоке должны располагаться выключатели прикроватных бра и общего света.Если вы планируете размещать светильники на прикроватных тумбочках возле кровати, то для них обязательно стоит добавить дополнительную розетку. Это правило касается и расположения розеток по обеим сторонам дивана в гостиной. Бра в прихожих используются редко, а вот торшеры встречаются довольно часто, поэтому дополнительная розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток 220 В установите специальные USB-порты для подзарядки современных гаджетов – телефонов, умных часов и прочего.

Для телевизора, если он висит на стене, оборудуйте блок из пяти розеток на расстоянии 130 см от пола. Или 30-60 см от пола, если для него подготовлено место на низкой тумбе. Блок состоит из 3 электрических розеток, антенного разъема и подключения к Интернету. Обустраивая рабочее место, необходимо предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это примерно 90 см от пола, а второй делается над полом всего на 30 см).К нему будет подключен стационарный компьютер.

Если в комнате предполагается установка туалетного столика, что особенно актуально в спальнях, то для них действуют те же правила, что и для рабочей зоны — 2 блока на расстоянии 30 и 90 см от пол. При монтаже электропроводки не забудьте поставить по периметру помещения несколько блоков розеток для подключения пылесоса, увлажнителя и других приборов. Выключатели обычно располагают в подъезде возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для дополнительного удобства не забудьте установить дублирующие (проходные) выключатели для регулирования света, особенно если ваше освещение не привязано к смартфону или пульту управления.

Где еще нужны розетки в доме

При планировании электропроводки не следует упускать из виду такие помещения, как балкон, прихожая, кладовая и т.п., ведь установленные там розетки и выключатели играют важную роль роль. Начнем с прихожей – первой комнаты, которая встречает всех, кто пришел в дом.Здесь необходимо предусмотреть источник света. Высота этого выключателя, как и других в жилище, должна быть 75–90 см. Что касается розеток, то если размеры этого помещения небольшие, то одной двойной розетки будет достаточно для подключения пылесоса и сушилки для обуви. Если коридор вытянутый, то можно предусмотреть по блоку розеток с каждой из его сторон. Их расстояние от пола составляет 30–40 см, но если вам это не удобно, то вы можете выбрать этот показатель самостоятельно, в зависимости от личных предпочтений.

Если вы планируете обустроить на балконе рабочий уголок или зону отдыха, то также следует позаботиться об обустройстве электроснабжения. Если вы планируете разместить стол для работы, то, как уже было описано выше, установите два блока розеток на разной высоте. Если помещение будет использоваться только для отдыха, будет достаточно 1-2 блоков розеток на высоте 30 см сверху.

Если вы планируете установить в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту не всем удобна. При монтаже проводки и определении мест для будущих источников питания в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

При выполнении электромонтажных работ большое значение имеет высота розеток от пола и уровень расположения выключателей. Эргономичное расположение розеток делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регулируемые стандарты

При выборе расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит придерживаться заданных стандартов.

Регламент выглядит так:

• от газопровода и батарей отопления, точки питания удаляются не менее чем на 40 см;
• высота выключателя от пола — 1 м;
• в ванной комнате розетки вынесены на 60 см от душа, раковины, биде или ванны;
• от дверного косяка, точки питания отодвинуты на 10-15 см.

При установке розеток в ванной обязательно их подключение через УЗО.

Требования ГОСТ и СП

Требования к установке розеток и выключателей по ГОСТ:

• расположение розеток и выключателей хозяин дома/заказчик определяет сам;
• 4 м2 жилой площади должны иметь одну точку подачи;
• в коридоре — по одному на каждые 10 м2.

Совместное предприятие также устанавливает определенные стандарты для электромонтажных работ:

• выключатели в помещениях рекомендуется поднимать от пола на уровень 1-1,5 м;
• если вопрос о детских учреждениях — расстояние увеличивается до 1,8 м;
• розетки в пунктах общественного питания, пищевых производствах монтируются от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень расположения розеток/выключателей для конкретного объекта.

Установка розеток по евростандарту

Согласно набравшим популярность в последнее время европейским стандартам электропроводки, все выключатели лучше монтировать на высоте 90 см от пола, а розетки – на 30 см. Такое расположение точек питания считается удобным для всех жильцов дома или гостей. Интенсивность света можно регулировать не глядя, просто протянув руку. Электроприборы устанавливаются без некрасиво уложенных или висящих проводов.

По нормам бывшего СССР высота установки розеток равнялась 0,9 м от пола. Автоматические выключатели были установлены на высоте 1,6 м. До сих пор электрики предпочитают именно такую ​​схему расположения точек питания, если проектом не предусмотрены другие варианты.

Советские стандарты установки имеют ряд преимуществ:

• все выключатели и розетки расположены в доступном для взрослых членов семьи месте;
• ребенка не могут добраться до места кормления, что обеспечивает безопасность;
• исключено случайное нажатие переключателя;
Навесная мебель
• не закрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз сгибать.

Перед проектированием электропроводки необходимо четко определить, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

• Составьте подробный план расстановки мебели, всех бытовых приборов и точек освещения в комнате. Обязательно поставьте на чертеж предполагаемые розетки/выключатели.
• Учитывать средний рост жителей или офисных сотрудников.
• Расположите на схеме все точки питания (для оргтехники, интернета, бытовой техники, светильников, бра) так, чтобы они были доступны пользователю и в то же время по возможности скрыты от глаз. Особенно это касается стационарной техники (телевизор, компьютер, холодильник, стиральная машина и т. д.).
• У кроватей, тумбочек, комодов, точки питания делают на 20 см выше плоскости мебели.
• Для открытых участков стен высота выпусков от пола по евростандартам 30 см. Особенно это касается оборудования, используемого периодически (пылесос, переносной вентилятор и т. д.).
• Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Окончательная высота автоматических выключателей определяется опытным путем. Обычно это 80-100 см.
• По типу помещения все переключатели расположены максимально удобно для пользователя. В спальне и гостиной необходимо следить за тем, чтобы человек управлял освещением, не вставая с дивана-кровати.
• Для коридора квартиры/дома/офиса точки питания лучше сделать в начале и в конце помещения.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненной работы, при необходимости изменить что-то еще на этапе планирования.

Правила расположения электрических точек в разных помещениях

Розетки для ванной комнаты

Расположение розеток в ванной

Ванная комната – это помещение с повышенной влажностью.Поэтому крайне важно знать, на какой высоте делать розетки и выключатели, чтобы они не представляли опасности.

Основные запреты – установка розеток под раковину, биде, ванну. Розетки должны быть отделены от них не менее чем на 60 см, чтобы предотвратить случайное попадание воды. Переключение желательно производить вне помещения или также подальше от моющихся вещей. Светильники и бра у зеркала желательно запитать через шнур или ключ-выключатель со стороны, противоположной раковине/ванне.

Гостиная

Для телевизора и музыкального центра розетку лучше сделать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предполагается установка кондиционера, то розетку под ним выводят на уровне 20-40 см от потолка.

Кухня

Существует несколько стандартов расположения розеток в этой комнате. Они различаются в зависимости от используемой техники:

• Первый уровень.Подразумевает установку розеток на высоте 10-15 см от пола. Сюда подключаются мощная духовка, электрическая плита, морозильник, холодильник, измельчитель отходов. Удобство такого расположения в том, что после установки встроенной кухни добраться до розеток другим способом, через шкафы или стол снизу, будет невозможно.
• Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в районе кухонного фартука. Благодаря такому расположению на рабочей поверхности можно удачно подключить электрочайник, блендер, микроволновку, миксер и другую мелкую бытовую технику, которой удобно пользоваться.
• Третий уровень. Смонтировать точки питания для подключения электровытяжки, телевизора, подсветки. Высота локации 2-2,5 метра от пола.

Выключатель расположен непосредственно у двери на удобной для пользователя высоте. Как правило, он близок к европейским стандартам и составляет 90-110 см.

Спальня

Пример расположения электрических точек у кровати

• По обеим сторонам двуспальной кровати (независимо от ее размера) делают двойную розетку и двухклавишный выключатель. Они располагаются в 70 см от плинтуса. Это позволяет отдыхающему, не вставая с постели, управлять освещением, ставить на зарядку мобильный телефон, читать книгу под ночником.
• Главный выключатель размещается в комнате сразу после входа.
• Если в спальне есть туалетный столик, по обеим сторонам от него на высоте 70-90 см сделайте розетки для подключения бра или фена.

Все точки питания в спальне расставлены в соответствии с выбранным набором мебели. Не исключено, что он будет нестандартным. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями или при разработке дизайн-проекта.

Дети

Еще 10 лет назад специалисты рекомендовали размещать все точки питания в детских комнатах как можно выше.Это обеспечивает безопасность ребенка и исключает вероятность контакта с электрической сетью. Сегодня все розетки снабжены специальными фиксирующими заглушками. Чтобы поднять их, малышу нужны усилия. Поэтому такие розетки можно монтировать по евростандарту.

Выключатель в комнате ребенка сделан по его росту. Целесообразно установить регулируемую точку питания, с помощью которой можно увеличивать или уменьшать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Шкаф

Для дорогостоящего оборудования необходимо предусмотреть систему защиты от скачков напряжения

В этой комнате требуется больше очков силы. По крайней мере, один блок должен быть расположен в непосредственной близости от стола. Через него будут подключены персональный компьютер, монитор, роутер, принтер и копир, аудиоколонки. Блок расположен в 30 см от пола. Сколько силовых точек в него войдет, мастер решает сам, в зависимости от количества будущего оборудования.

Если в шкафу предусмотрена библиотека, то необходимо смонтировать розетку для торшера. Устанавливается в зоне чтения. Точка питания для торшера также выполнена на уровне евро 0,3 м.

На свободной стене будет еще 1-2 розетки. Они используются для подключения временного оборудования.

При наличии здравого смысла и четкой расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

При замене проводки нужно решить, какая будет высота розеток от пола. Правильно — решать, ведь строгих норм и стандартов не существует.

На какой высоте можно

Отсутствуют нормы и стандарты, регламентирующие расположение розеток и выключателей в комнатах и ​​помещениях общего назначения. Есть только ограничения по максимальной высоте для розеток – не более 1 метра от пола, а также нормы, которые касаются проводки в помещениях с тяжелыми условиями эксплуатации.В домах и квартирах есть ванные комнаты.

Так все же, на какой высоте ставить розетки? Есть два варианта:

Где разместить выключатель

С выключателями определиться проще. Их нужно разместить так, чтобы большинству членов семьи было удобно пользоваться. Удобно включать/выключать свет нижней рукой. Опустите руку, отметьте уровень ладони. Здесь могут быть расположены ключи. Такое расположение оптимально для детей. Они могут достичь этого уровня уже через 3-4 года.То есть взрослым не придется идти включать свет ребенку, если он захочет поиграть или сходить, например, в туалет.

Но это далеко не единственный вариант. В спальне, например, можно. Они позволяют управлять светом с нескольких точек. В этом случае один выключатель ставится возле двери и один или два возле кровати. Таким образом, вы можете выключить свет, не вставая. Очень удобно. Высота установки такого выключателя где-то на месте повреждения матраца сбоку от кровати.

Выбрать место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно размещать как минимум на уровне пола. Кстати, есть напольные модели, разводка которых в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка максимально незаметна – в газ не бросаются. А вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/вынуть штекер, приходится очень низко наклоняться или приседать.Хотя это неудобно для молодых людей, это не проблематично, но для людей в возрасте такое расположение может быть проблемой. Если в семье есть пожилые люди, желательно, чтобы высота розеток от пола была не менее 30-40 см. В этом случае необходим наклон, но этот наклон не идет ни в какое сравнение с предыдущим методом размещения. Это компромиссный вариант — и достаточно удобный, и не очень бросающийся в глаза.

Возле стола высота розеток над столешницей

Но не все точки питания в комнатах должны быть установлены таким образом. Например, если возле рабочего стола высота розеток от пола составляет 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, для каждого мощного устройства предусмотрена отдельная линия питания с установленным на ней автоматическим выключателем и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовка, электроплита, стиральная машина, электроводонагреватель, встроенная бытовая техника большой мощности).Эти розетки необходимо вывести в то место, где вы планируете установить устройства.

Выделенные линии для мощных электроприборов

Требуется выделенная линия на холодильник. Но причина здесь не в повышенном энергопотреблении, а в скачках напряжения, которые создает мотор холодильника при его включении и выключении. Лучше, чтобы другие устройства их ощущали по минимуму, и возможно это при наличии отдельной линии. Выход для холодильника можно сделать на любой высоте – хоть 5 см от пола, хоть на уровне локтя (110-120 см).

Для газового котла отопления обязательна выделенная линия питания с УЗО и автоматом. Для него требуется стабильное напряжение, и обязательна отдельная линия. Эта розетка должна располагаться с учетом необходимости установки стабилизатора напряжения (если он не установлен на всю квартиру или дом). Оптимальный вариант – сбоку от котла. Направо или налево — как позволят обстоятельства.

Выберите высоту в зависимости от подключенного оборудования

Для встраиваемой бытовой техники высота розеток от пола 10 см (это от пола до центра розетки, и около 5 см от низа розетки).Они размещаются на стене позади оборудования. Расположение такое, что можно добраться через подвал. На этом же уровне поставили розетку для стиральной машины. Его можно сделать выше, если шкаф для стирки без задней стенки.

Для освещения и вытяжек розетки делаются над шкафами. Их нижний край находится на 5-10 см выше шкафов. Выключатель подсветки выводят на рабочую стену, располагая сразу под верхними шкафами.

Это можно сделать таким образом.Главное удобство использования

Остальную мелкую бытовую технику обычно размещают на рабочем столе, поэтому их удобно подключать практически сразу над столешницей. Высота выпусков от пола в этом случае составляет 110-120 см. Она будет примерно на 15-20 см выше столешницы. Именно так, как нам нужно. Если вы заказываете нестандартную высоту, отрегулируйте положение розеток соответствующим образом.

Розетки для мелкой кухонной техники, сгруппированные по три-четыре штуки рядом.Это удобно при эксплуатации и более приемлемо при монтаже. Вы сами решаете, с каким оборудованием будет удобно работать, считаете количество блоков, которые нужно включать одновременно, добавляете один-два «на всякий случай». Это и будет необходимое количество розеток. Их высота те же 15-20 см над столешницей, то есть относительно пола будет 100-120 см.

В ванной

Вторым проблемным помещением для электриков является санузел.Но проблемы здесь другого характера – это повышенная влажность и возможность попадания воды. Чтобы понять, куда ставить розетки в ванной, нужно знать, где можно разместить бытовую технику. Ванная комната разделена на зоны (см. фото).

Зона 0 — самая высокая вероятность попадания воды. Это зоны, непосредственно примыкающие к ванной, душевой, раковине. В этой зоне можно устанавливать только розетки на 12 В. Но это напряжение редко подается в частные дома.Просто розетки вообще не установлены.

В зоне 1 допускается установка водонагревателей. В зоне 2 кроме котлов можно установить вентиляторы и светильники. А розетки должны быть в зоне 3 – на расстоянии не менее 60 см от источника воды. Необходимо установить специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательным условием является наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота выпусков от пола опять же не регламентируется, но есть смысл поставить их выше: чтобы минимизировать возможность попадания воды. Даже если поставить специальные розетки с крышками, лучше перестраховаться.

Правила электромонтажа

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Электропроводка в помещении выполняется горизонтально, отступая от потолка 20 см.
• От монтажной коробки провод идет вертикально вверх.

Почему так строго? Чтоб в любых условиях можно было понять где и как проводка. Если проложить произвольно — наискосок, по кратчайшему пути и т.п., то через несколько лет никто не вспомнит, куда и как идут провода и висит, например, новый, можно запросто попасть в проводку. Придерживаясь этих простых правил, вы всегда сможете визуально определить, куда идут провода – над розеткой или выключателем, независимо от того, на какой высоте они находятся от пола.

При ремонте и замене электропроводки возникает вопрос: какая должна быть высота розеток от пола? Как поставить переключатели на высокий уровень? Есть ли какие-то правила, регламентирующие это?

Существуют ли нормы

В современных квартирах часто можно увидеть один из двух вариантов:

• советский — выключатель на высоте 160-180 см, розетки — 90 см,
• европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых норм размещения данного электрооборудования в квартирах не существует. Есть рекомендации СНиП и ПУЭ (Правил устройства электроустановок), но это только рекомендации, а не жесткие требования. Регулирование расположения электрических розеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому, где их установить, в большинстве случаев решать вам.

Евростандарт

Этим названием обозначают размещение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Это никакими нормами не регламентировано, просто этот вариант многие считают более удобным, чем советский, который был принят в старых домах.Низко расположенный выключатель удобен даже для детей, а розетки, установленные вплотную к полу, позволяют спрятать провода и удобно расположить технику с короткими шнурами питания.

Существует также американский стандарт, согласно которому

• розетки устанавливаются на 30,5-41 см от уровня пола, рабочих поверхностей,
• расстояние между ними 180 см, считая от дверного проема.

ПУЭ регламентирует установку электрических розеток в санузлах и душевых, а также их размещение относительно газопровода.

• Электрические розетки должны находиться на расстоянии не менее 0,6 м от двери душа.
• Запрещается устанавливать их в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
• Электрооборудование размещается на расстоянии не менее 0,5 м от газопроводов.
• Розетка в ванной подключена через УЗО (устройство защитного отключения).
• Каждая группа электрических розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Свод правил)

Расстояние от розетки до душевой двери, согласно ГОСТ, также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

• На каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв. площадь.
• расстояние до кондиционеров и электроплит не регламентируется,
• в частном и индивидуальном доме количество электрических розеток определяет заказчик (собственник).

Кухня

На кухне много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать технику, особенно мощную, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, располагающихся на столе или на других рабочих поверхностях, то есть для микроволновой печи, тостера, мультиварки и аналогичных малогабаритных приборов, розетки размещают на высоте 20 см от рабочей поверхности или 110- 120 см от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 м.

Возле раковины желательно установить электрические розетки с защитными крышками. Их делают от раковины на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Выходы для кухонной вытяжки и светильники, встроенные в мебель, располагают на высоте 2-2,5 м от пола, при этом центр вытяжки должен быть не менее 20 см. Расположенные на этом уровне розетки не видны с пола, они спрятаны за шкафами, и чтобы добраться до них, достаточно встать на стул. Это удобно, так как они используются не очень часто.

Розетки для встраиваемой техники обычно устанавливаются на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы они оставались в свободном доступе. Обычно для этого вырезают задние стенки шкафов и шкафов, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, он находится примерно в 10 см от пола.

На кухне необходимо разместить электрические розетки для приборов так, чтобы не было перегрузки. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не подключайте ее через удлинитель.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите доп по углам, над обеденным столом, а если на кухне есть телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной комнате всегда повышена, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не ниже IP44, электрические розетки должны иметь брызговик. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно ПУЭ, розетки должны находиться на расстоянии не менее 60 см от двери душевой кабины, такое же расстояние выдерживается и от умывальника.

Высота от пола выбирается любая удобная, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.

• 1 м — для стиральной машины,
• 1,8 м — для электроводонагревателя,
• 1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно ими пользоваться устройства.

Спальня

В спальне удобно поставить выключатели общего освещения по обеим сторонам двуспальной кровати на высоте 0.7 м, так что вы можете использовать его, не вставая. Рядом также размещены розетки, от которых можно включить лампы или ночники на тумбочках, или поставить телефон на зарядку.

Еще один пригодится на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня имеет другие функции, розеток понадобится больше.

Прочие помещения

Если в помещении есть рабочий, письменный или компьютерный стол, то розеток должно быть достаточно для размещения всей необходимой техники и настольной лампы.Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобного стационарного оборудования розетки лучше размещать за ним. Это необходимо учитывать при разработке плана размещения данного электрооборудования.

В длинном коридоре выключатели желательно поставить с обоих концов. При установке выключателя рядом с дверью учитывайте, в какую сторону он открывается.

Планировка

Предусмотреть место для установки каждой розетки и выключателя следует до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель находится за шкафом или провод не достает до розетки.

На плане указать

• места прохождения водопровода и газопровода,
• окна и двери
• расстановку всей мебели
• расположение бытовой техники с названиями,
• трассы проводки на стенах,
• все розетки, включая телефонную, кабельный интернет.
• Все это необходимо спланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения имеются рекомендации ПУЭ по размещению электрооборудования.

• В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если подключение проводов осуществляется сверху.
• В детских учреждениях — розетки и выключатели на высоте 1.8 м.
• В остальных помещениях розетки устанавливаются на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей – вопрос удобства. Расстояние от пола строго не регламентировано, но регламентированы другие моменты, такие как расстояние от душевых кабин, раковин, газовых труб, от пола в ванной, связанных с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Стоимость замены выключателей и розеток (ПРОВЕРЬТЕ ЦЕНУ ЗДЕСЬ)

Хотя процесс кажется простым, а затраты на наем специалиста по электрике могут показаться ненужными.

Существует множество руководств по самостоятельному выполнению этой работы, но ситуации бывают разные, и эксперт может найти что-то, чего в руководствах не было.

Например, ваша проводка может быть слишком старой и требует обновления для соответствия новым кодам безопасности. Это особенно трудно распознать, если у вас нет электрического фона.

Даже самые простые работы с электричеством сложны и опасны, поэтому лучше обратиться к профессионалам, если вы не знаете, что делаете.

стоимость электрика для установки розетки

Где найти электрика рядом с вами

Вы можете провести собственное исследование и обратиться к проверенным местным электрикам.

Или вы можете сократить путь и найти авторитетных электриков в вашем районе и нанять в Amazon Services для более быстрой, безопасной и эффективной установки.

Что такое Amazon Services?

Вы можете легко найти опытных специалистов по замене выключателей на Amazon Home Services, и вы получите профессиональные услуги по замене выключателей по хорошей цене.

Это разумная идея нанять профессионала для обслуживания вашего проекта по замене выключателя света по следующим причинам:

• Замена выключателя света будет произведена правильно и безопасно для вашего дома.
• Это наиболее хорошо спланированный способ завершения проекта по замене выключателя света.
• Профессионал будет иметь необходимые инструменты и опыт, чтобы сделать замену выключателя света максимально быстрой и гладкой.

Предварительные цены на установку розеток и выключателей света

Предварительно упакованные услуги имеют предварительную цену , поэтому для вас не будет неприятных сюрпризов.

Домашняя безопасность – проверка технических специалистов

Каждый технический специалист, который обслуживает клиентов Amazon на дому или в офисе, должен пройти проверку на наличие судимостей, прежде чем приступить к программе, в том числе:

• Отслеживание номера социального страхования
• Обыски окружного и федерального судов
• Национальный уголовный розыск
• Поиск в реестре сексуальных преступников
• Чек Управления по контролю за иностранными активами (OFAC)

Amazon проводит комплексную проверку каждого предприятия и принимает во внимание следующее:

• Государственная и местная регистрация предприятий
• Залоги
• суждения
• Статус банкротства
• Национальные правительственные списки ограниченных или запрещенных сделок, в том числе Список особо обозначенных граждан и заблокированных лиц Управления по контролю за иностранными активами (OFAC)

О гарантии счастья Amazon Home Services

Вы можете с уверенностью покупать услуги на веб-сайте Amazon в любое время.

Amazon гарантирует стандарт обслуживания при покупке услуг Amazon Home Services.

И если услуга не была завершена в соответствии с окончательным объемом, согласованным через системы Amazon, или если ваш продукт или дом были повреждены в результате работы, они будут работать с вами и профессионалом, чтобы решить проблему, или они дадут вам ваши деньги назад.

Меры предосторожности при установке розеток для выключателей — Новости отрасли — Новости

Розетки часто используются в повседневной жизни, и скорость замены и покупки розеток относительно высока.Следовательно, вам все равно нужно купить розетку хорошего качества, чтобы рассмотреть, так как же поменять розетку? Некоторые специфические методы замены часто встречаются в жизни.

Знаете ли вы, каковы меры предосторожности при установке розеток с выключателями? Давайте посмотрим на соответствующий контент и посмотрим, на что следует обратить внимание при установке сокетов.

Как поменять розетку?

С помощью отвертки снимите панель розеток; с помощью отвертки выкрутите винты с обеих сторон розетки; при неправильном подключении шнура питания можно затянуть винты клеммы; если это новая розетка, вы можете затянуть винты на клемме до минимума. Подключите нейтральный провод, провод под напряжением и заземляющий провод к клемме.Подсоедините клемму, отмеченную буквой L, к проводу под напряжением, а клемму, отмеченную буквой N. . . Установить розетку в фиксированное положение, закрутить левый и правый винты; прежде чем пристегнуть панель розеток, вы можете разомкнуть автоматический выключатель для проверки.

Меры предосторожности при установке розеток выключателя

1. Выключатель должен находиться на расстоянии 130-150 см от земли и 15-20 см от дверной рамы. Его нельзя установить за дверью. Положение настенного выключателя со стеновой панелью должно быть 0.2 метра или более от верхней части панели, высота открытой розетки на 1,3 метра выше земли, а монтажная розетка должна быть на 0,3 метра выше кухни и ванной комнаты. Здесь необходимо напомнить: не устанавливайте на прикроватную тумбочку или столешницу, все выключатели должны быть замкнуты в одном направлении.

2. В ванных комнатах и ​​на балконах должны быть установлены брызгозащищенные розетки или водонепроницаемые коробки. Ванна, смеситель и плита не могут быть установлены выше, а также не могут быть установлены на 20 см вокруг газового счетчика.

3. Розетки с двумя отверстиями нельзя использовать для бытовых приборов, а поскольку у Юбы большая мощность выключателя, нужно больше позиций. Для приборов, которые часто подключаются к сети, рекомендуется использовать розетку с выключателем.

4. Рассчитайте нагрузку. Розетка без фиксированной нагрузки рассчитывается на один киловатт, а в обычной розетке используется медный провод сечением 2,5 квадратных миллиметра.

5. Для розеток с тремя отверстиями принцип «заземляющий провод сверху, нулевой провод слева, фазный провод справа»; двухрымковые розетки должны следовать принципу «нулевой провод слева, фазный справа».

Wenzhou Minglun Electric Co., Ltd.
Tel: +86-571-85080397
Fax: +86-577-85828122
Mob: +8613958053109
Email: damon@hzmainlan. alexxlab Разное Зернистый стул у новорожденного: причины и что делать alexxlab 19.11.2024 0 Разное Смешанное вскармливание новорожденных: как правильно организовать alexxlab 15.11.2024 0 Разное Простуда у новорожденных: симптомы, причины и методы лечения alexxlab 13.11.2024 0 Разное Сколько должен набрать новорожденный: нормы роста и веса по месяцам alexxlab 12.11.2024 0 Разное Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу alexxlab 12.11.2024 0 Разное Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками alexxlab 12.11.2024 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
