Освещение в квартире состоит из множества различных элементов, каждый из которых выполняет свою функцию. Любой из них заслуживает тщательного рассмотрения, но в этой статье хочется более подробно остановиться на выключателе света, а именно на том, как установить выключатель света и что для этого необходимо. Ведь без выключателя невозможно контролировать освещение в помещении.



1. Виды выключателей света
2. Подключение выключателя света



Виды выключателей света



На сегодняшний день для контроля и регулировки освещения используется несколько видов выключателей света: таймеры, диммеры, дистанционные и клавишные выключатели. Все они отличаются между собой конструкцией, возможностями и различной степенью защищенности. Но устройство выключателя света по своей сути и принципу работы одинаково для всех видов.



Фото: схема выключателя света

Диммеры

Эти выключатели света предназначаются для плавного контроля интенсивности освещения путем изменения мощности. Регуляция производится при помощи сенсорной кнопки или роликовой ручки. Раньше диммеры можно было использовать только с лампами накаливания, но сегодня, благодаря развитию полупроводников, диммеры устанавливаются под любые источники света.

Таймеры

Таймеры одни из наиболее сложных по своей конструкции, редко используются в качестве обычных выключателей света. Чаще всего их можно увидеть в системах «умный дом». Эти электронные устройства позволяют программировать включение и выключение света, создавая эффект присутствия или регулируя периоды освещения в помещениях.

Дистанционные выключатели

Современные технологии позволили создать выключатели, управление которых производится при помощи пульта дистанционного управления. Созданные для удобства, эти выключатели работают практически с любыми пультами, будь это пульт от телевизора или от музыкального центра. Эта их особенность позволяет ощутимо облегчить жизнь людям с ограниченными возможностями.

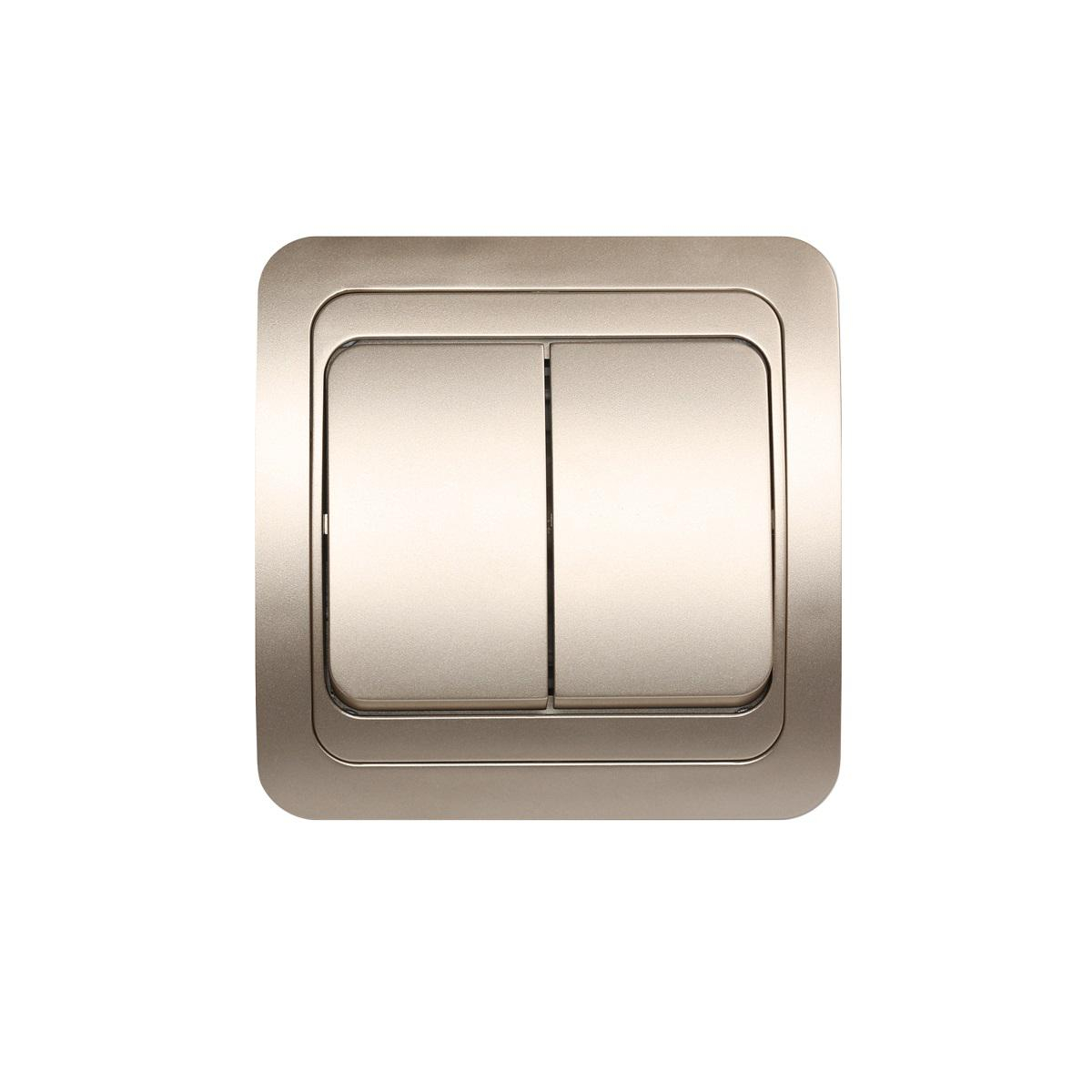

Клавишные выключатели

Наиболее распространенными выключателями являются клавишные. Они могут иметь от одной до четырех клавиш и монтироваться со скрытой или открытой проводкой. Простая конструкция и подключение – их основные преимущества.



Подключение выключателя света



Все работы по подключению выключателя света не представляют особой сложности, достаточно придерживаться техники безопасности при работе с электроприборами и уметь пользоваться инструментом. Но перед тем как подключить выключатель света, необходимо выполнить подготовительные работы и приобрести сам выключатель.

Выбирая новый выключатель, в первую очередь необходимо знать ряд важных технических моментов. Во-первых, в зависимости от того, какая проводка в помещении – скрытая или наружная, будет зависеть и тип выключателя, который также может быть скрытым или внешним (накладным). Во-вторых, необходимо знать силу тока и напряжение в сети дома, чтобы правильно подобрать выключатель.

Информация об этих характеристиках выключателя указывается на его обратной стороне. Знать о технических характеристиках весьма важно, так как неправильно подобранный выключатель может сильно греться и со временем полностью выйти из строя, что чревато коротким замыканием и пожаром. В-третьих, в зависимости от типа источников света и осветительных приборов следует выбирать и определенный вид выключателей.

Важным моментом, определяющим последовательность и способ подключения, является схема подключения выключателя света. Она создается еще на этапе дизайн-проекта, и уже на её основе можно выбирать вид и тип выключателя. Чаще всего схема подключения выключателя света выглядит следующим образом:

После приобретения нужного выключателя приступаем к подготовительным работам по его установке. Перед тем как сделать выключатель света, придется отметить на стене место под него. Для этого вновь обращаемся к проекту электропроводки, в котором указаны все места установки и отмечаем их карандашом или маркером на стенах. Обычно выключатели размещают на высоте 1 — 1,5 м от пола, рядом с дверным проемом так, чтобы распахнутые двери не перекрывали к ним доступ. После этого приступаем к монтажу.



Важно! Установка выключателей и розеток проводится уже после прокладки электропроводки. Поэтому если планируется полная замена электрики, вначале необходимо проложить провода и только после этого устанавливать выключатели или розетки. Если выполняется лишь замена выключателей или розеток, тогда новые можно установить на прежнее место.



Как подключить выключатель открытой проводки

Этот тип выключателей состоит из изолирующей подкладки (подрозетника), механизма включения/выключения и крышки с кнопкой или клавишей. Установка такого выключателя заключается в следующем:

• разбираем выключатель, чтобы добраться до механизма и подрозетника. Для этого аккуратно снимаем верхнюю крышку при помощи шлицевой отвертки;
• снимаем механизм выключателя, чтобы получить саму пластину подрозетника;
• прикладываем подрозетник к намеченному ранее месту на стене и отмечаем места, где будут отверстия под крепеж. Обычно на самом подрозетнике их два и находятся они друг от друга по диагонали;
• при помощи дрели засверливаем отверстия и вбиваем внутрь дюбеля;
• ставим на место подрозетник и прикручиваем его к стене;
• осталось поставить на место механизм и закрепить его.



Важно! Все работы по подключению выключателя необходимо начинать с отключения электричества на распределительном щитке.

• закрепив выключатель и обесточив сеть, приступаем к подключению проводов. Для этого зачищаем концы проводов на 2 — 2,5 см от края и вставляем их внутрь клемм, после чего закручиваем винты, фиксирующие провода внутри клемм.



Важно! Чтобы знать, как подключить правильно выключатель света, следует запомнить следующее. Провода  подсоединяются в определенном порядке, и маркировка проводов поможет в этом: белый или коричневый – это фаза, черный или синий – это ноль, желтый, зеленый или желто-зеленый – это заземление. В дополнение на самом выключателе будет указана маркировка для подключения.



• закрепив провода в клеммах, устанавливаем на место крышку и закрепляем её. При помощи тестера проверяем качество соединения, и если все в порядке, включаем электричество на щитке.



Как уже отмечалось ранее, внешние выключатели могут быть как с одной клавишей, так и с двумя. В том, как подключить двухклавишный выключатель света, нет ничего сложного. Разница между двухклавишным и одноклавишным заключается в количестве нулевых проводов. В двухклавишном выключателе их два, и каждый подключается к отдельной клавише, в то время как фаза – общая для всего выключателя.



Как подключить выключатель скрытой проводки

В отличие от внешних выключателей скрытые имеют немного иную конструкцию. Разница заключается в подрозетнике и декоративной крышке. Подрозетник имеет форму чаши, в которую помещается весь механизм выключателя. А декоративная крышка выполнена в форме рамки или небольшой панели. Также отличается и способ установки.

Важно! Скрытый выключатель и подрозетник продаются отдельно. К тому же, существуют различные подрозетники для гипсокартона и для кирпичных и бетонных стен. При покупке следует об этом помнить.



Подключение этого типа выключателей потребует несколько больших усилий и времени. Причина заключается в необходимости штробления стен и вырезания довольно большой ниши для подрозетника. Конечно, эти действия придется выполнять лишь в случае отсутствия уже готовых штроб и ниш. Но чтобы сделать их с нуля, выполняются следующие действия:

• в намеченном для выключателя месте на стене вырезаем большую круглую нишу. Сделать это можно при помощи специальной насадки для дрели или перфоратора – коронки. Сами насадки бывают разных диаметров, но для наших целей подойдет коронка, которая чуть больше чем подрозетник выключателя;



Важно! Перед тем как подключить выключатель света двойной со скрытой проводкой, необходимо заранее прорезать коронкой в стене два отверстия и соединить их между собой. В результате получится одна сплошная ниша, в которую можно поместить специальный двойной подрозетник.



• провода к выключателю прокладываются по штробам, которые пробиваются в стене заранее при помощи перфоратора;
• теперь устанавливаем на место подрозетник и заводим внутрь подрозетника проводку сквозь специальное отверстие. В бетонной или кирпичной стене зафиксировать подрозетник внутри можно с помощью гипсовой штукатурки. В гипсокартоне подрозетник закрепляется при помощи двух саморезов, вкрутив их до упора, фиксируются специальные скобы, которые и удерживают его на месте;



Важно! Если замена выключателя проводится в помещении, где проводка полностью разведена и подключена к сети, в первую очередь необходимо все обесточить. Только после этого можно приступать к монтажным работам.

• закрепив подрозетник и заведя в него провода, можно устанавливать на место сам выключатель. Для этого придется его частично разобрать, а именно снять декоративную крышку и клавиши. Сделать это можно с помощью шлицевой отвертки, аккуратно подковырнув одну из клавиш. Сняв её, можно снять и все остальное. В результате должен остаться лишь сам механизм с металлической крепежной пластиной;
• теперь подсоединяем к выключателю провода. Делается это так же, как и в случае с внешним выключателем. Но есть одно отличие. В случае с внешним провода подрезались строго под выключатель. Для скрытого выключателя необходимо оставить небольшой запас около 10 см, и только после этого зачищать концы;
• подсоединив провода, аккуратно укладываем их внутрь подрозетника и устанавливаем на место механизм выключателя. После чего фиксируем его внутри;



Важно! На рынке продаются выключатели с двумя различными креплениями. В первом случае фиксация производится при помощи двух распорок, которые разводятся в стороны путем закручивания фиксирующих винтов. Во втором – при помощи двух саморезов, которые вкручиваются непосредственно в пластиковый подрозетник.

• зафиксировав механизм выключателя, проверяем качество и правильность соединения тестером, и если все в порядке, надеваем декоративную рамку и устанавливаем на место клавиши. После чего подаем напряжение.



Установка выключателей – одна из наиболее простых электромонтажных работ. Её выполнение не требует особых умений, но и халатности допускать тоже не стоит. Если Вы никогда не делали ничего подобного, лучше перестраховаться и обратиться к специалисту.

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека. Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы. Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно. Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

Как установить выключатель — Лайфхакер

1. Приготовьте необходимые инструменты и материалы

Для установки нового или замены старого выключателя будут нужны:

• выключатель;
• нож;
• индикатор напряжения;
• плоская и крестовая отвёртки.

2. Отключите электричество

Красный индикатор указывает на то, что автомат включён / ac220.ru

Все работы с электропроводкой следует проводить в обесточенном помещении.

Для этого выключите главный рубильник на электрощите в квартире или на лестничной площадке. Переведите ручки автоматов вниз: значки должны смениться с красного на зелёный или с единицы на ноль.

Пощёлкайте выключателем в квартире и убедитесь, что в сети действительно нет напряжения.

3. Разберите старый выключатель

Если вы не меняете выключатель, а устанавливаете новый — переходите к следующему пункту.

Для старых и современных аппаратов процедура разборки немного отличается. Для изделий советского образца порядок действий следующий:

• Выкрутите отвёрткой винты на декоративной панели.
• Аккуратно подденьте крышку и снимите её.
• Ослабьте винты крепёжных распорок и извлеките механизм из стены.
• Провода пока не отсоединяйте.

У современных выключателей декоративная панель крепится на защёлках или винтах, которые спрятаны под клавишами. Поэтому действуйте иначе:

• Аккуратно подденьте клавиши плоской отвёрткой и снимите их.
• Отверните винты или отогните язычки защёлок по краям выключателя и снимите декоративную крышку.
• Ослабьте распорки и выверните крепёжные винты на металлической рамке, если они есть.
• Не отсоединяя проводов, извлеките выключатель из стены.

3. Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

• Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
• Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
• Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
• Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

4. Включите электричество

Это необходимо, чтобы точно определить приходящий фазный провод на выключателе.

Для активации тока переведите ручки автоматов в электрощите в верхнее положение. Значки индикаторов сменятся с зелёного на красный или с нуля на единицу.

5. Определите фазу

Возьмите индикатор напряжения и поочерёдно коснитесь каждого из проводов, приходящих к выключателю. На одном из них светодиод индикатора должен зажечься — это и будет фазный провод. Запомните его цвет либо отметьте маркером или кусочком изоленты.

6. Отключите электричество

Сходите к электрощиту и отключите главный автомат, переведя его ручки вниз, как описано во втором пункте.

7. Демонтируйте старый выключатель

Если вы не меняете прибор, а устанавливаете новый — переходите к следующему пункту.

Осталось лишь ослабить отвёрткой прижимные винты контактов, чтобы вытащить провода и снять старый выключатель.

8. Зачистите провода

Для надёжного контакта с жил кабеля необходимо снять ножом 5–10 миллиметров изоляции. Зачищайте провода вдоль, а не поперёк. Действуйте аккуратно, чтобы ненароком не повредить их.

9. Подсоедините новый выключатель

Сложная, на первый взгляд, задача довольно проста и состоит в правильном подключении проводов согласно схеме. Для одноклавишных, многоклавишных и проходных выключателей есть различия, но принцип один.

Нужно подсоединить фазный провод, который мы помечали в пятом пункте, к соответствующему контакту выключателя. Обычно он обозначается буквой L, реже цифрой 1 или символом стрелки, направленной внутрь механизма.

Уходящие фазы или, как их ещё называют, управляющие провода подключаются к остальным контактам. Их обозначают символами L1, L2, L3 или просто 1, 2, 3. В некоторых случаях в качестве маркировки используются стрелки, направленные наружу из выключателя.

Чаще всего приходящая и уходящие фазы располагаются на противоположных сторонах прибора. Однако встречается конструкция, когда все контакты находятся с одной стороны.

Как подсоединить выключатель с одной клавишей

Схема подключения одноклавишного выключателя

• Вставьте зачищенные жилы провода в зажимы контактов. На одноклавишном выключателе они могут быть не промаркированы, поскольку здесь это не важно.
• Хорошо затяните прижимные винты для надёжной фиксации и качественного контакта.

Как подсоединить выключатель с несколькими клавишами

Схема подключения двухклавишного выключателя

Схема подключения трёхклавишного выключателя

• Вставьте приходящий фазный провод, который мы пометили в пятом пункте, в зажим с маркировкой L.
• Вставьте остальные жилы в оставшиеся зажимы с метками L1, L2, L3 (1, 2, 3 или уходящими стрелками).
• Крепко затяните прижимные винты, чтобы надёжно зафиксировать провода.

Как подсоединить проходной выключатель

Схема подключения проходного выключателя

• Установите помеченный в пятом пункте фазный провод в зажим с меткой L или входящей стрелкой.
• Вставьте остальные жилы в зажимы с символами выходящих стрелок или цифрами 1 и 2.
• Затяните все прижимные винты отвёрткой для надёжной фиксации.
• Повторите процедуру для второго выключателя.

10. Закрепите выключатель в стене

• Сложите провода гармошкой и поместите выключатель в монтажную коробку.
• Выровняйте механизм и закрепите его, затянув распорные винты.
• Зафиксируйте выключатель с помощью крепёжных винтов на металлической планке, если они есть.
• Защёлкните декоративную крышку, вставив её на положенное место.
• Наденьте клавиши и зафиксируйте их, прижав пальцем.

11. Включите электричество

Подайте напряжение, включив рубильник в электрощите. Если всё сделано правильно, установленный выключатель будет исправно работать.

Читайте также 💡🛠🏡

поэтапное описание процесса как поменять выключатель.

Прежде чем приступить к работе по установке нового оборудования, важно убедиться, что именно старый выключатель был причиной отсутствия освещения в комнате. Наличие электричества в помещении, проверка ламп в осветительном приборе будут подтверждением имеющейся поломки.  Замена выключателя, если разобраться, не на столько уж сложная процедура. Достаточно минимального опыта работы с отверткой и электричеством.

Основные требования к работе по замене электрооборудования

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.

1. Главным требованием при работе с электрооборудованием есть обесточивание объекта, на котором необходимо установить выключатель. Для этого, самостоятельно либо прибегнув к помощи специалиста, отключают электричество от счетчика или щитовой.
2. После обесточивания помещения, необходимо проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) либо контрольный осветительный прибор (контрольку).
3. Далее, производят демонтаж старого оборудования и установку нового.

Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать  выключатель света необходимо последовательно выполнять:

• снятие клавиш с использованием отвертки;

• снятие декоративной накладной рамки;

• выкручивание фиксирующих к подрозетнику шурупы;

• изъятие освободившейся внутренности выключателя с проводами;

• отсоединяем провода от старого выключателя, открутив винты и вынув провода выключателя.


Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

1. Место работы должно быть обязательно обесточено;
2. Проверяем целостность изоляции на проводах;
3. Подготавливаем новый выключатель к монтажу;
4. Подгоняем необходимую длину проводов;
5. В случае необходимости зачищаем провода от изоляции;
6. Подсоединяем провода к выключателю;
7. Проверяем качество затяжки контактов;
8. Еще раз проверяем правильность собранной схемы;
9. Устанавливаем внутренности выключателя в подрозетник;
10. Выставляем выключатель по уровню;
11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

Замена однокнопочного выключателя на двухкнопочный

Мастера, сталкивающиеся с установкой более простого оборудования, наверняка знают как заменить выключатель с наличием большего количества клавиш.

Предположим, вы приняли решение сделать замену старого выключателя с одной кнопкой на много кнопочный для более качественного или экономного распределения света в комнате.

При установке выключателя с двумя кнопками, важно учесть момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке). Найти его нужно еще до того, как с выключателя снято напряжение с помощью индикатора напряжения или индикаторной отвертки. Необходимое количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его клавише подводится индивидуальный провод к светильнику, по которым в дальнейшем пойдет ток от выключателя.

Последовательность установки двухкнопочного выключателя выполняется аналогично действиям, по которым производится замена однокнопочного выключателя в квартире.

Как поменять выключатель на сенсорный выключатель

При монтаже сенсорного устройства необходимо выполнять ряд следующих действий:

• отключение электрики;
• демонтаж старого оборудования;
• снятие верхней части панели;
• подключение проводов согласно соответствию клемм;
• установка в монтажный бокс (подрозетник) с фиксацией, используя распорки и винты.

Так что, в вопросе как заменить старый выключатель на сенсорный нет ничего сложного, всего лишь необходим опыт работы установки обычного кнопочного. Главное, ознакомиться с инструкцией по подключению сенсорного выключателя.

Установка выключателя с диммером

Если решили приобрести и самостоятельно поставить этот вид прибора, нет повода для переживаний. Его устанавливают с целью возможности регулировки освещения.

Но многих все же интересует вопрос как заменить обычный выключатель на диммер. Этот видоизмененный прибор в установке мало чем отличается от монтажа обычного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в инструкции производителя и в статье о подключению диммера.

Замена выключателя света на звуковой выключатель

Здесь надо обратить внимание, что звуковой, или как его еще называют, хлопковый выключатель встречается двух типов:

• Звуковой выключатель, который ставится вместо простого выключателя;
• Звуковой выключатель, который установлен внутри светильника производителем светильников или мы его устанавливаем его туда сами.

Итак, как же заменить выключатель на звуковой?

Обесточив комнату, в которой будет устанавливаться прибор от электричества, можно приступать к работе.

Подключение выключателя первого типа не составит большой трудности. Старый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все же ознакомиться с инструкцией производителя. А вдруг…? Конструкторы выключателей постоянно совершенствуют свои разработки и что то может измениться.

Для подключения к работе второго вида оборудования нет необходимости замены старого выключателя, так как вся «хлопковая» установка просто находится непосредственно в самом осветительном приборе или мы его туда должны установить.  Такие выключатели рекомендовано монтировать в гостевой комнате или кабинете. Важно учесть, что для постоянного режима работы, основной источник включения на стене должен всегда быть в рабочем режиме.

Прежде необходимо побеспокоиться к чему и как правильно закрепить устройство внутри светильника. Разновидность этого типа имеют парное количество проводов, при монтаже которые необходимо последовательно крепить к сети и лампе.

После того, как удалось установить выключатель нужно обязательно настроить чувствительность выключателя на необходимый уровень звука.

Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Необходимо только терпение и четкое выполнение действий. Ну а исход в последствии будет вознагражден ожидающим результатом.

Как правильно установить выключатель света вверх или вниз

Некоторые светильники включаются при помощи шнурка или выключателя, находящегося на проводе, другие отключаются при помощи проходных выключателей, для которых не существует положения «включено» или «отключено», но большинство люстр отключается обычными выключателями, у которых есть вернее и нижнее положение.

Конструкция этих устройств позволяет установить их любым способом, даже положить набок, но установку коммутационных приборов нельзя производить произвольно. Поэтому при монтаже освещения важно знать, как правильно установить выключатель света — вверх или вниз.

Нормативные документы

На сегодняшний день ни в одном нормативном документе нет чётких указаний, как ставить выключатель освещения, но по аналогии с другими коммутационными приборами свет должен отключаться при движении рычага или клавиши вниз.

Эти требования содержатся в ПУЭ 7 пункт 4.1.9. Здесь указано, что выключатели и разъединители должны монтироваться таким образом, чтобы исключить включение при падении на рукоятку тяжёлых предметов или при воздействии собственного веса. Соответственно, включенным положением у этих устройств является верхнее, а отключённым нижнее.

Как правильно установить выключатель света — вверх или вниз было указано в Строительных Нормах и Правилах (СНиП и ГОСТ Р 50571. 1-93), где было указано, что бытовые выключатели должны отключать свет при нажатии на нижний край рычага или клавиши, однако в 2010 году эти документы были заменены новыми, в которых это требование отсутствует.

Сейчас свет включается вверх или вниз на выключателе — это вопрос предпочтений жителей дома или дизайнеров.

Правила установки выключателя

Самостоятельный монтаж выключателя доступен любому домашнему мастеру, но делать это необходимо по определённым правилам, обеспечивающим удобство и безопасность эксплуатации.

Где лучше ставить выключатель освещения

Так как в нормативных документах не указывается правильное положение выключателя света, то основным мотивом при выборе места и способа монтажа является удобство жильцов, но дизайнеры рекомендуют при этом соблюдать следующие правила:

• Все выключатели должны располагаться на одинаковой высоте и включаться в одну сторону. При этом они не должны закрываться открытой дверью.
• Желательно учесть традицию включения света вверх. Это упростит использование освещения гостями дома.
• Самой удобной высотой для установки коммутационных приборов является уровень дверных ручек. Это связано с мышечной памятью — ручки на всех дверях во всех помещениях находятся на одной высоте.
• В жилых комнатах и коридорах выключатели монтируются внутри помещений, в кладовках и санузлах снаружи. Это связано с наличием или отсутствием окон и естественного освещения.

Совет! Даже если в доме есть маленькие дети, нет необходимости поднимать выключатели на недоступную для них высоту. Период игр с такими устройствами быстро проходит, после чего они будут нужны именно внизу, для самостоятельного включения света ребёнком.

Как должен включаться выключатель: вверх или вниз

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно установить выключатель света — вверх или вниз, на корпусе устройств некоторых производителей имеется маркировка, согласно которой свет включается при нажатии клавиши «вверх».

Такое положение коммутационного устройства сохранилось во всех зданиях, электропроводка в которых выполнена согласно ГОСТу Р 50571. 1-93. Сейчас большинство людей, живущих в таких домах, приходя в помещение с новыми выключателями, для включения освещения автоматически нажимают верхнюю часть клавиши.

Информация! Кроме выключателей движением рычага вверх включаются автоматические выключатели, дифференциальные автоматы, УЗО и другое оборудование которые используются в бытовых электрощитках.

Ноль или фаза на выключателе

Говоря о правилах установки выключателя нельзя обойти вниманием вопрос, какой провод, нулевой или фазный должен подходить к выключателю. Разногласий здесь быть не может — согласно ПУЭ п.6.6.28 в однофазных сетях однофазные разъединители должны разрывать именно фазу.

В этом документе не проводится различие между однополюсными автоматами, рубильниками и обычными бытовыми выключателями, поэтому ко всем этим устройствам должен подходить фазный провод.

Отключать фазу необходимо для того, чтобы в отключенном состоянии к электроприборам не подводилось напряжение. Это упрощает ремонт и позволяет быстро отключить светильник в аварийной ситуации.

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

• Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
• Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крпление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

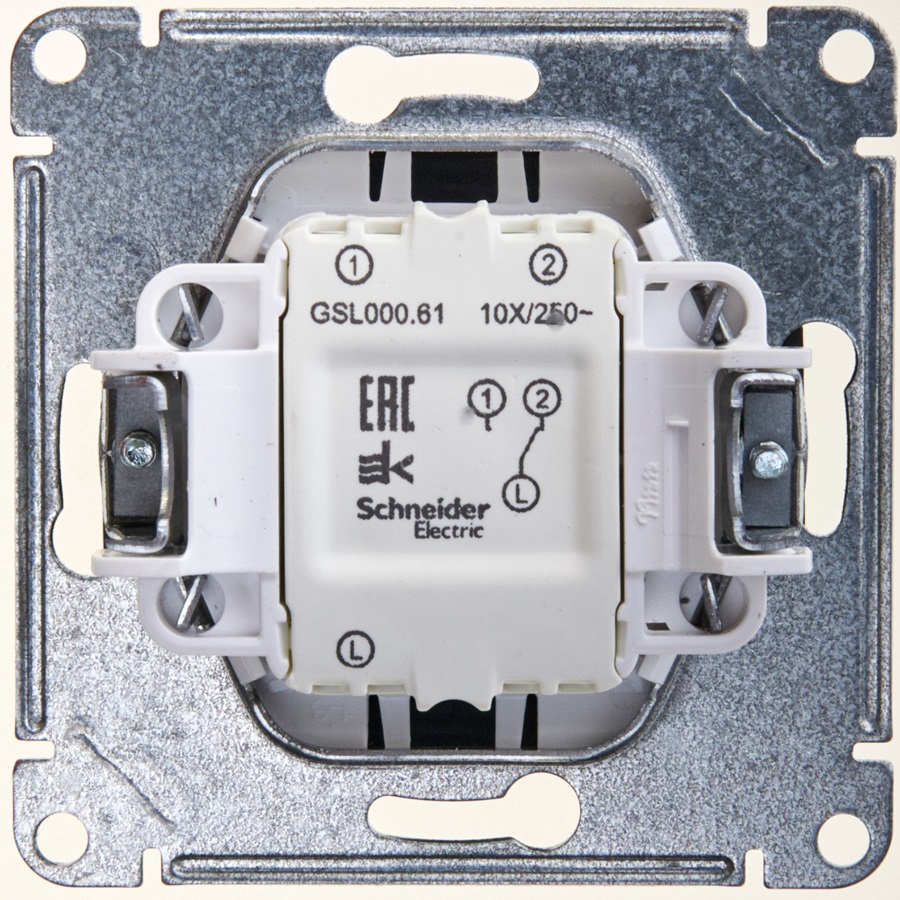

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора «включено-выключено» производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.

Информация! На корпусе некоторых моделей выключателей имеется схема подключения, для монтажа других аппаратов необходимо использовать тестер.

Как самостоятельно установить выключатель

Установка выключателей производится во время монтажа электропроводки. Для выполнения этой работы достаточно обладать элементарными знаниями электротехники и владеть электромонтажным инструментом.

Как прозвонить контакты выключателя мультиметром

Не все производители изображают схему устройства на его корпусе, кроме того могут быть сомнения в исправности аппарата, поэтому перед установкой желательно прозвонить выключатель мультиметром или прозвонкой и проверить исправность аппарата, а так же в каком положении клавиши коммутационное устройство будет включено.

Эта проверка выполняется ДО монтажа прибора следующим образом:

1. 1. снять крышку с выключателя;
2. 2. включить мультиметр в положение для определения сопротивления или проверки диодов;
3. 3. измерить сопротивление между обоими клеммами выключателя;
4. 4. положение клавиши, в котором показания прибора будут минимальными, будет «включено».

Для проверки исправности двух- и трёхклавишного выключателя п.п. 3-4 необходимо повторить для каждой клавиши. Сопротивление измеряется между общей клеммой и контактами каждой из них. Общая клемма находится между ними или с противоположной стороны, в зависимости от конструкции.

Важно! Перед проверкой выключателя во время ремонта электропроводки необходимо отключить питание линии соответствующим автоматом.

На какой контакт подключать фазу: к подвижному или неподвижному

Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно ставить выключатель, в ПУЭ 7 п. 4.1.9, 3.1.6 содержатся чёткие рекомендации, к какому из контактов необходимо подключать фазный провод. Согласно этим правилам он, как правило, должен присоединяться к неподвижным частям аппарата.

Однако, в связи с тем, что все детали выключателя закрыты пластиковыми элементами, определить, какой из контактов одноклавишного прибора является подвижным не всегда получится. Поэтому такой аппарат допускается подключать любым способом.

В отличие от этого прибора в многоклавишном выключателе подвижные контакты соединены с общей клеммой и фазный провод необходимо присоединять именно с ней.

Важно! При подаче фазы на клемму одной из клавиш правильная работа аппарата будет невозможной — вторая группа ламп будет светиться только при включении первой.

Выключатель с подсветкой: как правильно установить

Для того чтобы проще было найти выключатель в тёмной комнате, некоторые фирмы производители изготавливают устройства с подсветкой. Для этого в корпусе аппарата имеется неоновая лампочка или светодиод с последовательно включённым токоограничивающим резистором.

Этот светодиод подключается параллельно одной из клавиш и светится только в отключенном положении выключателя. Монтаж и проверка аппарата производится аналогично обычному выключателю, однако если клавиша с подсветкой не будет подключена или перегорят все лампы в группе индикация работать не будет.

Некоторые модели светодиодных и энергосберегающих ламп при подключении к выключателю с подсветкой начинают периодически вспыхивать. Это связано с особенностями работы электронной платы лампочки. В этом случае необходимо отключить подсветку или установить параллельно светильнику резистор номиналом 1МОм и мощностью 0,5-2Вт.

Опасна ли неправильная установка выключателя

Отсутствие чётких норм, как должен включаться выключатель, может привести к тому, что замена сгоревшей лампы будет производиться после нажатия клавиши «вниз», что из-за нарушения традиции установки выключателя «вниз-отключено» соответствует включённому положению освещения и эта работа будет выполнена без снятия напряжения.

Такая замена лампы энергосберегающей лампы или лампы накаливания является опасной из-за имеющейся вероятности разрушения стеклянной колбы.

Менять светодиодные светильники под напряжением так же не рекомендуется, но особенно опасным является ремонт или замена люстры при «выключенном» свете. Это гарантировано приведёт к электротравме или короткому замыканию.

Вывод

Несмотря на отсутствие норм, указывающих, как правильно установить выключатель света вверх или вниз, у большинства людей есть привычка включать свет нажатием на верхнюю часть клавиши, а отключение нажатием клавиши вниз. Это позволяет гарантированно отключать освещение при ремонте светильника или замене лампы.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как установить выключатель света — устанавливаем выключатель света

Практическое решение вопроса о том, как установить выключатель света в самом общем случае зависит от вида электропроводки, смонтированной в вашем помещении.

Типовая электрическая проводка, как известно, может выполняться в следующих двух вариантах:

• в виде скрытой проводки, упрятанной под облицовку стен или замурованную непосредственно в неё и используемой, как правило, в строениях коммунального (городского) типа;
• в открытом исполнении, т. е. монтироваться прямо на стене помещения или поверх облицовочного покрытия (применяется чаще всего в загородных деревянных постройках).

В зависимости от варианта проводки ваш выключатель может быть установлен на стене либо в скрытом виде, либо – открытым способом. Рассмотрим каждый из этих вариантов в отдельности.

Скрытый монтаж

В том случае, если в обустраиваемом вами помещении используется вариант скрытой проводки (городская квартира, например).

Для проведения работ вам необходимо будет запастись следующим комплектом инструмента:

• перфоратор;
• ударная дрель с набором насадок;
• бокорезы;
• отвёртка.

Из расходного материала вам понадобится медный изолированный провод типа NYM или ВВГ, длина которого должна быть достаточной для подключения механизма выключателя к распределительной коробке. Кроме того, вам следует подготовить и сам выключатель вместе с пластмассовой коробкой, используемой для его крепления в нише стены.

Подготовительные работы по монтажу выключателя

Подготовительные работы необходимо начать с обозначения удобного для вас места расположения выключателя и разметки на стене трассы прохождения проводов, подводящих электропитание к нему. Сразу же заметим, что устанавливаемая действующими нормативами высота монтажа выключателей составляет величину порядка 0,9… 1,8м. (считая от пола).

Затем, по имеющейся разметке нужно проделать перфоратором в стене небольшие бороздки (так называемые «штробы»), в которые в дальнейшем будет спрятана проводка.

Отверстие под сам выключатель (точнее – под монтажную коробку, в которую он устанавливается) пробивается в стене при помощи ударной дрели, оснащённой специальной насадкой в форме «коронки».

Установка выключателя

Установка короба и розетки/выключателя

Операции по установке выключателя проводятся обычно по следующему сценарию:

1. В подготовленном ранее отверстии при помощи гипсового раствора крепится пластмассовая монтажная коробка; причём перед установкой с неё удаляются заглушки с отверстий под провода.
2. Перед установкой выключателя монтажные провода выводятся наружу, после чего можно будет крепить изделие.
3. Затем при помощи имеющихся на корпусе выключателя усиков, которые при ввёртывании в них болтов разводятся в стороны, изделие надёжно фиксируется в пластмассовой коробке.
4. После этого можно подключить концы проводки к соединительным клеммам выключателя.

В заключении остаётся лишь установить на корпус декоративную крышку.

Открытый монтаж

В случае открытой проводки выключатели монтируются, как правило, на специальных подрозетниках или же прямо на стене. Крепление изделия осуществляется обычным способом – при помощи дюбелей и саморезов.

Перед установкой выключателя открытого типа необходимо подвести коммутируемые провода таким образом, чтобы их концы располагались поблизости от контактных клемм последнего. После его закрепления, оформленные должным образом концы проводов, подсоединяются к клеммам.

При этом всегда следует помнить о том, что независимо от вида используемого монтажа устанавливаемое вами изделие должно включаться только в разрыв «фазного» провода электропроводки.

Замена выключателя света в квартире

К демонтажу старых комплектующих, а также к установке новых необходимо привлекать электрика с допуском по электробезопасности, опытом, квалификацией. Только он соблюдет правила ПУЭ, СНиПы, прочие стандарты, учтет схемы подсоединения выключателя в цепь проводки, сделает его долговечными, надежно зафиксирует, устранит риски короткого замыкания.

Когда их необходимо менять:

• поломке, оплавлении, отрыве от стены существующих выключателей, расшатывании коробки, трещинах;
• увеличении числа осветительных электроприборов;
• перепланировке, ремонте, перестановке мебели в квартирах — чтобы было удобно использовать;
• неудобном расположении, неэргономичности существующих коробок, моральном и физическом износе.

Особенности монтажа выключателей

Замену и установку комплектующих для управления освещением выполняют, учитывая их конструкцию и технологию крепления. Чаще всего в квартирах освещение и проводку подключают скрытым способом. Для выключателя в этом случае заранее делают углубление в стене, куда устанавливается цилиндрический подрозетник из пластика или металла. Если дом старый, деревянный, в стенах невозможно проделать скрытые ниши, то проводка остается открытой или укладывается в кабель-каналы. К ней нужны накладные комплектующие.

Выключатели отличаются по конструкции клемм, к которым крепят концы электропроводки. Винтовые зажимают зачищенный край пластинами, из-за чего при прохождении электротока контакты нагреваются. Винты приходится время от времени подтягивать, чтобы пластины надежно удерживали провод. Избежать проблемы можно, установив медную проводку на замену алюминиевой или использовав клеммы на зажимных пружинах. Они давят на пластины, и контакт поддерживается непрерывно.

Выберите нужный тип выключателя

Также при замене выключателей света нужно учесть их конструкцию. Они могут быть:

• клавишными — с одной-тремя клавишами (кнопками) для управления осветительными группами в квартирах;
• сенсорными (емкостными) — система срабатывает при легком прикосновении, не нужно сильно давить на кнопки;
• диммерными — с регулятором, плавно изменяющим яркость ламп;
• акустическими — со срабатыванием от хлопка, голосовой команды;
• с дистанционным управлением, датчиками движения и т.д.

Последовательность работ:

1. Демонтаж

Перед заменой электрических комплектующих демонтируют старые коробки и детали. Чтобы сохранить безопасность, в первую очередь отключается защитный автомат на распределительном щитке, обесточивается цепь к группе освещения и выключателю. Проверить напряжение можно отверткой-пробником с индикацией. Затем выключатели разбираются — снимаются клавиши, выкручиваются винты крепления, деталь вынимается из коробки.

2. Монтаж

Во внутренней части нужно проверить напряжение на контактах, если его нет, открутить их и освободить оголенные концы кабелей. Все обгоревшие участки изоляции необходимо удалить, а фазный провод отметить — например, загнуть или наклеить изоленту. Затем выкручиваются шурупы настенной конструкции, и она снимается, чтобы освободилось место под новые детали.

3. Проверка работоспособности

Должны быть проверены:

• проверяет контакты, чтобы установить клавиши в нужном положении;
• прикручивает к одиночным контактам питающие провода;
• устанавливает коробку и детали, закручивая крепежные винты, чтобы все было прочно зафиксировано;
• после замены включает автомат на электрощите и проверяет надежность системы.

Доверьте электротехнические работы профессионалам

АО «Мосэнергосбыт» выполняет любые электромонтажные работы в квартирах, офисах, производственных, общественных пространствах. Электрики компании со стажем от пяти лет обеспечат безопасность помещения, проследят, чтобы при замене проводки и деталей были соблюдены все нормы, технологические этапы.

Работаем с выездом по адресу в Москве и Подмосковье и:

• строго соблюдаем оговоренный график, приезжаем вовремя;
• прозрачно устанавливаем цены — перед заменой наш мастер оценит помещения, электрические коммуникации, чтобы точно составить смету;
• устанавливает коробку и детали, закручивая крепежные винты, чтобы все было прочно зафиксировано;
• помогаем подобрать выключатели — если нужно, сами покупаем их, гарантируя качество и не выходя за ваш бюджет.

Заявку на расчет цен можно оставить на сайте. Для уточнения условий замены и установки электрических коммуникаций позвоните в справочную службу АО «Мосэнергосбыт».

Как установить выключатель света

Нет лучшего способа понять, как работает электрическая цепь, чем заменить однополюсный выключатель света, независимо от того, расположен ли он вдоль или в конце цепи.

Сегодня я собираюсь показать вам, как заменить однополюсный выключатель света, а также преподать вам урок по электробезопасности. Для получения информации о том, как заменить трех- или четырехпозиционный переключатель, см. Наш список часто задаваемых вопросов, относящийся к этому видео.

Перед тем, как начинать какой-либо электрический проект, вам необходимо знать, как получить доступ к вашей электрической сервисной панели, чтобы отключить электропитание в цепи, над которой вы работаете, чтобы избежать поражения электрическим током.Также чрезвычайно важно внимательно прочитать инструкции производителя и следовать им. Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать квалифицированного электрика для выполнения работ. Но если вы готовы к этому, давайте приступим.

Ваш проект фактически начинается с панели электропитания, которую также обычно называют блоком выключателя или блоком предохранителей. Сначала вам нужно найти прерыватель или предохранитель, отключающий цепь, в которой вы будете работать. Для этого может потребоваться несколько поездок в комнату и обратно, чтобы дважды проверить, и всегда полезно иметь помощь на этом этапе.

Как только вы найдете правильный выключатель, переведите его в выключенное положение. Если у вас есть блок предохранителей, отвинтите и снимите предохранитель, управляющий цепью, над которой вы работаете. Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, выключено ли питание, проверив выключатель света, который вы заменяете. Включите и выключите несколько раз. Если свет не горит, значит, вы отключили правую цепь.

Один удобный инструмент, без которого я никогда не останусь в электрическом проекте, — это удобный тестер напряжения.Если подержать его возле выключателя света и нажать кнопку, мигающий свет и звуковой сигнал сигнализируют о наличии постоянного электрического тока. Если он сигнализирует, что электрический ток все еще присутствует после того, как вы выключили прерыватель, возможно, вам придется отключить питание всего дома и включить лампу с батарейным питанием или вызвать электрика.

Теперь, когда мы убедились, что на коммутатор не подается питание, пора осветить рабочую зону. Поскольку вы будете работать без света, вам понадобится альтернативный источник света, такой как галогенная рабочая лампа.В зависимости от того, подключены ли розетки в комнате к той же цепи, что и свет, вам может потребоваться удлинитель, чтобы подключить рабочий свет к другой комнате.

Далее снимаем старый выключатель света. Для начала снимите пластину переключателя, открутив два винта, которыми она крепится к переключателю света. Затем выверните два винта, которыми переключатель крепится к электрической коробке в стене. Вытащите переключатель из коробки. Сейчас хорошее время, чтобы внимательно изучить способ подключения существующего переключателя.Это называется настройкой проводки, и вы хотите точно продублировать ее с новым переключателем. Вы можете сфотографировать его, если вам понадобится обратиться к нему позже, или вы можете пометить провода цветной лентой. Теперь удалите старые провода.

Для установки нового переключателя сначала необходимо убедиться, что он правильно сориентирован. Убедитесь, что слово TOP находится наверху переключателя. Затем снова подключите провода точно так, как вы их отключили.

Этот конкретный выключатель света имеет как винтовые клеммы сбоку, так и отверстия для проводов сзади.Хотя можно использовать любую из этих точек подключения, большинство электриков предпочитают использовать клеммные винты, поскольку это более надежное соединение.

Чтобы подсоединить провода к клеммным винтам, оберните немного более ½ дюйма зачищенного провода по часовой стрелке вокруг клеммных винтов и затяните отверткой. На этом этапе полезно иметь пару плоскогубцев, чтобы согнуть петлю на конце провода перед тем, как наложить ее на клеммный винт. Просто подключите черный провод к латунному винту, а нейтральный провод к серебряному винту.Затем подключите заземляющий провод к зеленому винту на противоположной стороне переключателя.

Теперь осторожно вставьте переключатель в коробку и закрепите его винтами. Затем установите пластину переключателя и снова включите питание для проверки.

Просто щелкнув выключателем, вы почувствуете, что сделали это сами, с небольшой помощью местного независимого продавца товаров для дома.

Если у вас есть вопросы об этом или любом другом проекте по благоустройству дома, обязательно прочтите наш список часто задаваемых вопросов к этому видео.И обязательно распечатайте наши инструкции по проекту, которые включают контрольный список инструментов и материалов, перед посещением местного независимого продавца товаров для ремонта дома. Здесь вы найдете все продукты и полезные советы для завершения вашего проекта. Если вы не знаете, где найти ближайший магазин, воспользуйтесь нашей системой поиска магазинов.

Удачи с вашим проектом и спасибо за просмотр.

Закрыть стенограмму

Как подключить выключатель света — Как заменить выключатель света

Большинство домашних мастеров уклоняются от выполнения электромонтажных работ, опасаясь получить удар током или вызвать пожар.И это, конечно, понятно; с электричеством шутить нельзя. Однако существует множество простых электрических обновлений, которые при правильном выполнении совершенно безопасны. И немногие электрические проекты столь же просты и безопасны, как замена старого выключателя света.

Если у вас есть старые настенные выключатели, которые сильно выцвели, потрескались или просто изношены и некрасивы, замените их новыми выключателями. Замена занимает менее 15 минут, а новый однополюсный выключатель света стоит меньше доллара, что делает его одним из самых доступных обновлений за всю историю.

Безопасность прежде всего

Самое важное правило электромонтажных работ состоит в том, что вы обязательно должны отключить электричество в цепи, в которой вы работаете.

⚠️: Работа в электрической цепи под напряжением может привести к серьезным травмам или смерти.

Подойдите к главной электрической панели и выключите автоматический выключатель, который подает питание на выключатель света. (Или открутите предохранитель, если в вашем доме есть блок предохранителей. ) Затем снимите крышку с переключателя и используйте бесконтактный тестер напряжения, чтобы убедиться, что питание действительно отключено.

Прикоснитесь щупом тестера к проводам на переключателе. Если электричество отключено, тестер не загорится и не издаст звуковой сигнал. Однако, если тестер загорается или издает звуковой сигнал, значит, питание не отключено. Вернитесь к электрической панели, найдите и отключите правильный прерыватель цепи (или извлеките правый предохранитель).

Теперь открутите переключатель от коробки и потяните его вперед. Используйте тестер, чтобы проверить наличие других проводов под напряжением внутри коробки. Каждый провод (электрический провод) в коробке должен быть мертвым.Убедившись, что все провода внутри коробки отключены, можно продолжать.

💡 С помощью мобильного телефона сделайте снимок подключения переключателя. Таким образом вы обязательно правильно подключите провода к новому переключателю.

Если вы не можете отключить электричество, распределительную коробку можно подключить к кабелю от другой цепи. Это не обычная проблема, но со старыми домами все возможно. Поручите квалифицированному электрику проверить электропроводку и электрические цепи.

Начало работы

Кристина Рид / EyeEmGetty Images

Как только электричество будет отключено, отверткой ослабьте каждую винтовую клемму и удалите загнутые провода из-под головок винтов.

Если провода не затянуты под винтовые клеммы, а вместо этого вставлены в отверстия в задней части переключателя, вот как отсоединить провода: Найдите небольшое квадратное отверстие прямо под тем местом, где каждый провод входит в заднюю часть коммутатора. выключатель.Плотно вдавите отвертку с узким шлицем или гвоздь в квадратное отверстие, одновременно потянув за провод, пока он не выйдет из переключателя.

После того, как вы отсоединили все провода, согните их в сторону, снимите и выбросьте старый выключатель. Используйте пылесос, чтобы очистить ящик от пыли и грязи.

Ножницы и зачистки

Проверьте концы проводов на предмет зазубрин, трещин или шероховатостей. Провода расширяются и слегка сжимаются каждый раз при включении и выключении питания, и в конечном итоге они могут выйти из строя в этих точках нагрузки.Отрежьте поврежденный участок провода и с помощью инструментов для зачистки проводов снимите примерно 1/2 дюйма изоляции, обнажив новый чистый провод.

Согните крючок

Если вы планируете подсоединить провода к винтовым клеммам на новом переключателе, согните закругленный крючок на конце каждого провода с помощью острогубцев или отверстия на конце устройства для зачистки проводов. .

Если используются вставные разъемы на задней панели коммутатора, снимите 1/2 дюйма изоляции и оставьте концы проводов совершенно прямыми.

Присоедините провода

Установите переключатель в электрическую коробку так, чтобы положение ВКЛ было направлено вверх к потолку. Вы не хотите устанавливать переключатель вверх ногами. Затем обратитесь к фотографии переключателя и проводки, которую вы сделали ранее, чтобы подключить существующие провода к новому коммутатору.

Вот как обычно подключают однополюсный выключатель: в электрическую коробку обычно входят два двухжильных кабеля. Каждый кабель имеет черный изолированный провод, белый изолированный провод и неизолированный медный провод.Начните с использования винтового соединителя, обычно называемого проволочной гайкой, чтобы соединить вместе два белых изолированных провода. Сложите и заправьте белые провода в заднюю часть коробки; они не нужны для работы переключателя.

Затем скрутите два оголенных медных провода, оставив около 4 дюймов каждого провода не скрученными. Отрежьте и выбросьте одну из 4-дюймовых. провода. Возьмите зеленый заземляющий разъем — типа с отверстием в колпачке — наденьте его на оставшийся 4-дюймовый провод, сдвиньте его вниз и плотно накрутите на два оголенных медных провода.Наденьте крючок на конец медного провода, оберните его по часовой стрелке вокруг зеленого винта заземления переключателя и затяните винт.

Теперь возьмите один из черных проводов, наденьте на его конец крючок и подключите его к одной из бронзовых винтовых клемм на стороне переключателя. Возьмите второй черный провод и подключите его к оставшейся бронзовой винтовой клемме. В качестве альтернативы, если на задней панели коммутатора есть вставные клеммы, вы можете использовать их для подключения черных проводов. Один из черных проводов подает питание на выключатель, другой — на светильник; это обычно называется включением и отключением питания.

Установите новый коммутатор

ДонНичолс, Getty Images

Если электрическая коробка сделана из пластика, как это часто бывает в наши дни, осторожно сложите и вставьте провода в коробку, прижимая выключатель к лицевой стороне коробки. Закрепите коммутатор двумя крепежными винтами, затем установите крышку.

Если электрическая коробка сделана из металла, обязательно защитите провода от контакта с металлической коробкой и возможного короткого замыкания.После подключения всех проводов оберните изолентой весь корпус переключателя, закрыв винтовые клеммы под напряжением и экранируя их от металлической коробки. Прикрутите выключатель к коробке и установите крышку.

Восстановите питание переключателя, включив автоматический выключатель (или заменив предохранитель). Затем, последний шаг: включите и выключите переключатель, чтобы убедиться, что вы подключили его правильно и он работает правильно.

Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремоделировании, деревообработке и инструментах.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как заменить или установить выключатель света

Можно привести аргумент, что выключатели света являются одними из самых важных энергосберегающих инструментов в наших домах, поскольку они позволяют нам легко выключать свет, когда освещение не требуется.

Здесь мы рассмотрим, как установить или заменить выключатели света. Зачем тебе это нужно? Во-первых, выключатели света изнашиваются из-за частого использования.

Когда они изнашиваются, они не работают или, что еще хуже, излучают искры. Выключатель света, излучающий искры, представляет опасность пожара и поражения электрическим током, и его следует немедленно заменить. (Поскольку обычные выключатели света относительно недороги (обычно менее 10 долларов), не стоит пытаться отремонтировать сломанный. Вместо этого вы просто замените его.)

Еще одна причина замены выключателя света — лучшая функциональность. Как описано в Руководстве по покупке выключателей света, выключатели света за последние годы прошли долгий путь.

Сегодня варианты включают в себя диммеры, переключатели с датчиком движения, таймеры, центральное управление освещением и многое другое. Любой из этих вариантов может работать намного лучше в данном месте, чем обычный («однополюсный») выключатель света. (Однако вы не можете заменить однополюсный переключатель другим типом, для которого требуется больше проводов, например, трехпозиционным переключателем. )

Внешний вид — еще одна причина переключения выключателей. Проще говоря, новые выключатели могут добавить комнате современный вид.

Внимание! Перед тем, как начать работу с выключателем света, отключите питание цепи. — никогда не работайте в цепи под напряжением. Для получения информации о том, как это сделать. См. Как выключить цепь.

Как заменить однополюсный выключатель света

Если выключатель не работает, сначала убедитесь, что проблема в выключателе, а не в свете или устройстве, которое должно питаться.Вставьте новую лампочку в осветительную арматуру или включите исправную лампу или другой прибор в розетку с переключателем, чтобы убедиться, что переключатель неисправен.

При замене переключателя убедитесь, что вы проверили номинальный ток и номинальное напряжение на задней стороне старого переключателя. Новый выключатель света должен иметь такие же номиналы. Если у вас алюминиевая проводка (металлическая часть проводов выглядит серебристой), обязательно приобретите новый переключатель с пометкой «CO / ALR». Немаркированные переключатели или переключатели CU / AL следует заменить переключателями CO / ALR.

Вот как заменить или установить старый однополюсный выключатель света на новый:

1 После отключения питания выключателя, с помощью отвертки снимите пластиковую лицевую панель и открутите существующий выключатель от электрическая коробка.

© Дон Вандерворт, HomeTips

Потяните выключатель наружу, не касаясь оголенных проводов. Используйте электрический тестер, чтобы проверить провода, идущие к существующему переключателю (или новые провода, предназначенные для переключателя), чтобы вы могли быть уверены, что они не активны.

Поместите один щуп на оголенный провод заземления внутри коробки, а другой щуп коснитесь каждой из проволочных винтовых клемм переключателя или оголенного конца черного провода, по которому к коммутатору будет подведено электричество. Никакое напряжение не должно регистрироваться.

2 Убедившись, что питание отключено на коммутаторе, с помощью отвертки снимите существующий переключатель (если он есть) с его проводов. Используйте небольшую отвертку с плоским лезвием, чтобы отсоединить провода. © Дон Вандерворт, HomeTips

Если провода подсоединены к клеммным винтам, поверните винты против часовой стрелки, чтобы ослабить их и отсоединить провода.Если провода вставлены в отверстия для клемм на задней панели коммутатора, вставьте очень маленькую отвертку с плоским лезвием в прорезь рядом с отверстиями для винтовых соединений, чтобы освободить провода.

3 Выпрямите или, если необходимо, обрежьте концы проводов цепи, которые вы будете подключать к коммутатору. Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов проводов, если только концы уже не зачищены.

4 Ослабьте зеленый винт клеммы заземления на переключателе и, используя плоскогубцы, оберните вокруг него оголенный или зеленый провод заземления цепи по часовой стрелке и затяните винт, чтобы зафиксировать провод на месте.

Примечание. Если коммутатор имеет собственный заземляющий провод, скрутите оголенный конец вместе с заземляющим проводом схемы, используя линейные плоскогубцы, и закрепите его медной зажимной втулкой или проволочной гайкой. Примечание. Если вы используете металлическую коробку, включите «перемычку» заземляющего провода, соединяющую соединения заземляющего провода с коробкой.

5 Если коммутатор имеет клеммные винты , оберните провода схемы по часовой стрелке вокруг клеммных винтов таким же образом и затяните винты.

Не имеет значения, какой провод к какой клемме идет.Если на задней панели коммутатора есть только вставные отверстия для клемм, убедитесь, что с конца каждого провода цепи снята изоляция на 1/2 дюйма, выпрямите каждый конец плоскогубцами и вставьте провода в отверстия для клемм (снова обратите внимание на латунную и серебряную стороны переключателя). Покачивайте все соединения проводов, чтобы убедиться, что они надежны.

Примечание. Если у нового переключателя есть короткие провода, выходящие из его корпуса, используйте линейные плоскогубцы, чтобы скрутить оголенный конец зеленого провода по часовой стрелке с зеленым проводом или проводом заземления цепи, а затем закрепите соединение с помощью гайки. Проволочная гайка, накрученная на оголенные концы зачищенных проводов, обеспечивает надежное соединение. © Дон Вандерворт, HomeTips

Затем присоедините оголенные концы проводов переключателя к проводам цепи, скручивая их по часовой стрелке, и закрепите их гайками. Покачивайте проводами, чтобы убедиться в надежности соединений.

6 Установите переключатель правой стороной вверх . Сначала сложите провода за переключателем и осторожно вставьте переключатель в коробку. Затем выровняйте коммутатор по вертикали, отрегулировав винты в монтажных пазах.

Установите новый переключатель правой стороной вверх. © Дон Вандерворт, HomeTips

Также убедитесь, что выключатель находится заподлицо со стеной. Если это не так, отодвиньте его, используя отломанные части гипсовых ушек переключателя, или используйте специальные шайбы, продаваемые для установки регулировочных прокладок. Прикрутите выключатель к коробке.

7 Прикрутите лицевую панель к коммутатору с помощью винтов, прилагаемых к лицевой панели.

Затем снова включите цепь. Если свет по-прежнему не работает, проблема в проводке или светильнике.См. Раздел «Устранение неполадок и ремонт осветительных приборов».

Звоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором at Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Все, что вам нужно для установки переключателя света с поддержкой HomeKit

Готовы перейти с умных лампочек на умные переключатели света? Выключатели света с поддержкой HomeKit могут быть установлены практически каждым, у кого есть подходящие инструменты. Фактически, у вас уже может быть большинство необходимых инструментов. Вот наши любимые инструменты и аксессуары, которые помогут выполнить работу в кратчайшие сроки.

Безопасность прежде всего: Бесконтактный тестер напряжения Fluke 1AC

Любимый персонал

В целях безопасности не забудьте купить тестер напряжения, особенно если вы собираетесь устанавливать больше переключателей в будущем.Бесконтактный тестер напряжения Fluke 1AC обеспечивает дополнительное спокойствие благодаря удобному световому индикатору и имеет звуковую обратную связь при обнаружении напряжения.

Подтянуть: Набор отверток Craftsman из 8 предметов

Для установки выключателя света почти наверняка потребуются отвертки двух типов. Сюда входят стандартная отвертка с плоским жалом и отвертка Philips, а также, в зависимости от ваших переключателей, могут потребоваться разные размеры. Мы рекомендуем покрыть все ваши базы набором, который включает в себя различные варианты, например, Craftsman 8 Piece Set.

Получить контроль: Длинногубцы Stanley 8 дюймов

В некоторых случаях вам может потребоваться тонкий захват, который обеспечивает набор острогубцев / длинногубцев. Эти ситуации могут включать изгиб провода, чтобы поместить его в правильное положение для навинчивающейся клеммы провода, или для развязывания проводов, которые были соединены с помощью скрученной гайки. Мы рекомендуем 8-дюймовые плоскогубцы Stanley от компании, которая является синонимом качественных инструментов и предлагает ограниченную пожизненную гарантию.

• 9 долларов на Amazon
• 11 долларов в Walmart

Вырежьте это: Кусачки и устройства для зачистки проводов Klein Tools

Если в процессе установки будет обнаружена поврежденная проводка или если вам необходимо использовать новый провод для подключения к нейтральному жгуту, вам может потребоваться инструмент для зачистки проводов.Кусачки для проволоки 11055 от Klein объединяют в себе функцию резки с инструментом для снятия изоляции, объединяя оба мира в одном инструменте. Часть для зачистки проводов включает в себя встроенные контрольные точки, чтобы упростить определение идеального места для вашего провода.

Безопасность работы: Ассортиментный пакет Wago Lever-Nut

Для подключения проводов к новому коммутатору может потребоваться гайка. В традиционных гайках для проводов используется метод скручивания, чтобы связать ваши провода вместе, и большинство умных выключателей включают их в комплект.Чтобы ускорить электромонтажные работы, мы рекомендуем использовать рычажные гайки Wago, которые позволяют отказаться от скручивания традиционных проволочных гаек вместе и использует простой зажимной рычаг. Это также делает ваши соединения более безопасными и с меньшей вероятностью будут отключены или разорваны, когда все снова будет собрано вместе.

• 20 долларов на Amazon
• 40 долларов в Newegg

Покрытие: Настенная панель для устройства Leviton 1-Gang

В большинстве интеллектуальных выключателей света используется форм-фактор «Decora», который может отличаться от того, который вы в настоящее время устанавливаете в своем доме. Если ваш новый выключатель не поставляется с новой настенной пластиной, мы рекомендуем пластину из термопластичного нейлона Leviton, которая является стильной и доступной. Эти пластины также доступны в различных размерах для размещения других переключателей, которые могут находиться в том же месте, что и ваш новый переключатель.

Красочный: Безвинтовая настенная панель Lutron Claro

Линия безвинтовых настенных панелей Claro от Lutron, обеспечивающая чистый, современный вид, — идеальный способ обновить внешний вид вашего выключателя света.Серия Claro также включает более 20+ различных цветов и дизайнов, которые помогут вашему переключателю света гармонировать с декором вашего дома. Эти пластины также можно быстро снять и заменить без каких-либо инструментов.

Проводной: Катушка с проволокой Southwire 14 калибра

Если ваш новый выключатель света не поставляется с уже присоединенными проводами, вам может потребоваться собственный провод для подключения нейтрали. Для установки выключателя света мы рекомендуем сплошной медный провод 14-го калибра.Обязательно следуйте цветовым кодам, по которым проводится проводка в вашем доме, например, используйте белый провод для нейтральной линии.

• 20 долларов на Amazon
• 13 долларов в Walmart

Заклейте это: Комплект изоленты 3M Scotch # 35

Если вы планируете использовать традиционные накручиваемые гайки для проволоки, возможно, вы захотите приобрести изоленту, чтобы все было в безопасности. Проверенная и надежная изолента обычно бывает черного цвета; однако, если вы хотите иметь возможность быстро определять соединения проводов, вы можете использовать дополнительные цвета, например белый, на пучке нейтральных проводов.Мы рекомендуем ценную упаковку для электрических лент Scotch # 35, которая включает в себя широкий ассортимент цветов.

Готовый

Установка переключателя света с поддержкой HomeKit дает множество преимуществ, таких как возможность включать и выключать свет одним касанием или по расписанию, составленному для вашего дома. После того, как вы собрали все инструменты, необходимые для вашей конкретной установки, пора собрать все это воедино. Обязательно ознакомьтесь с нашим руководством по установке, чтобы узнать, как выполнить эту работу.

Не волнуйтесь; установить выключатель может практически любой человек. В целях безопасности мы рекомендуем Бесконтактный тестер напряжения Fluke 1AC. Этот тестер поможет убедиться, что провода, над которыми вы работаете, не «живы» с помощью удобных визуальных и звуковых сигналов.

Чтобы сделать работу еще проще, мы рекомендуем набор Wago Lever Nut Assortment Pack, который упрощает подключение проводов, и он поставляется с различными размерами для размещения любого количества проводов, которые у вас могут быть.

Мы можем получать комиссию за покупки, используя наши ссылки.Выучить больше.

Как установить HS200 на вашу электрическую линию?

Прежде чем мы начнем, обратите внимание, что ваша розетка применима:

Как я могу установить HS200, если моя розетка электросети содержит только 3 линии?

Для HS200

Дайте знать сначала о линии электропередачи. Как известно, передача энергии обычно осуществляется по трехфазной четырехпроводной схеме.

Линия под напряжением / нагрузкой: Между линией A / B / C и линией N будет генерироваться напряжение (100 ~ 240 В), мы называем линии под напряжением / нагрузкой A, B и C.

Нейтральная линия: Из-за трехфазного равновесия (линии A, B и C соединены вместе на линии N), ток не течет через линию N, мы называем ее нейтральной линией.

Линия заземления: Поскольку земля является хорошим проводником, мы используем линию для соединения корпуса устройства / электрического прибора и земли, чтобы избежать опасности поражения электрическим током, мы называем линию линией заземления.

Как правило, электрическая линия подводит к вам две линии под напряжением, одну нейтральную линию и одну линию заземления для установки розетки или переключателя.

Теперь давайте установим интеллектуальный переключатель TP-Link в вашу электрическую линию.

Примечание: Если вы не знакомы с основными электрическими работами, не устанавливайте выключатель самостоятельно, а позвоните профессиональному электрику , чтобы он помог вам.

Шаг 1 ： Убедитесь, что ваша электрическая линия соответствует следующим электрическим требованиям:

1. A нейтраль линия. (Если в настенной коробке нет нейтральной линии, установите переключатель STOP и проконсультируйтесь с профессиональным электриком ).
2. A однополюсный переключатель (интеллектуальный переключатель TP-Link не является трехпозиционным переключателем).

3. Поскольку интеллектуальный коммутатор TP-Link необходимо настраивать с помощью Wi-Fi, его можно устанавливать только в неметаллические лицевые панели и в сухих помещениях.

Если вы выполнили электрические требования, следуйте приведенным ниже инструкциям по электрическому монтажу.

Шаг 2: Отключите питание на автоматическом выключателе, который управляет переключателем света.Используйте тестер напряжения, чтобы убедиться, что напряжение отсутствует.

Шаг 3 ： Снимите существующую лицевую панель и выключатель света, затем определите линии под напряжением / нагрузкой , нейтраль и заземление линии.

Шаг 4 ： Подключите проводку интеллектуального коммутатора с предоставленными разъемами, как показано ниже.

Подключите каждый из двух черных проводов от коммутатора к имеющимся линиям под напряжением через гайку для проводов и оберните изолентой гайки для проводов, чтобы убедиться, что медный провод
полностью скрыт. Зеленый провод на переключателе (линия заземления) на Линия заземления , Белый провод на переключателе (нейтраль) на нейтральный провод .

Примечание: Следующие сценарии подключения могут быть опасными или незаконными.

1. Если нейтральная линия недоступна. Не устанавливать!
2. Никогда. не подключайте линию Neutral к любой линии Switch .

Шаг 5 ： Прикрепите Smart Switch к настенной коробке с помощью двух прилагаемых винтов и защелкните прилагаемую настенную пластину или прикрепите имеющуюся.

Примечание: Прилагаемая настенная пластина предназначена только для установки в одиночную монтажную коробку.

Step 6 ： Подайте питание на Smart Switch на выключателе и наслаждайтесь.

Чтобы узнать больше о каждой функции и конфигурации, перейдите в центр загрузок , чтобы загрузить руководство для вашего продукта.

% PDF-1. 4 % 508 0 объект > эндобдж xref 508 206 0000000016 00000 н. 0000005334 00000 н. 0000005436 00000 н. 0000006659 00000 н. 0000006848 00000 н. 0000007021 00000 н. 0000007214 00000 н. 0000007328 00000 н. 0000007664 00000 н. 0000031150 00000 п. 0000059187 00000 п. 0000083430 00000 п. 0000084204 00000 п. 0000085035 00000 п. 0000085403 00000 п. 0000085576 00000 п. 0000085688 00000 п. 0000085780 00000 п. 0000086564 00000 п. 0000087229 00000 п. 0000087901 00000 п. 0000088001 00000 п. 0000088246 00000 п. 0000088562 00000 п. 0000112873 00000 н. 0000139893 00000 н. 0000140129 00000 н. 0000140965 00000 н. 0000164952 00000 н. 0000165650 00000 н. 0000165734 00000 н. 0000166193 00000 н. 0000166719 00000 н. 0000166832 00000 н. 0000195297 00000 н. 0000195934 00000 н. 0000221732 00000 н. 0000226474 00000 н. 0000227539 00000 н. 0000228722 00000 н. 0000229880 00000 н. 0000231063 00000 н. 0000232337 00000 н. 0000238343 00000 п. 0000239455 00000 н. 0000240495 00000 п. 0000241769 00000 н. 0000243831 00000 н. 0000243944 00000 н. 0000244755 00000 н. 0000247903 00000 н. 0000249289 00000 н. 0000249324 00000 н. 0000249402 00000 н. 0000249727 00000 н. 0000249793 00000 н. 0000249909 00000 н. 0000249944 00000 н. 0000250022 00000 н. 0000250351 00000 н. 0000250417 00000 н. 0000250533 00000 н. 0000250568 00000 н. 0000250646 00000 н. 0000250975 00000 н. 0000251041 00000 н. 0000251157 00000 н. 0000251192 00000 н. 0000251270 00000 н. 0000251602 00000 н. 0000251668 00000 н. 0000251784 00000 н. 0000251819 00000 н. 0000251897 00000 н. 0000252228 00000 н. 0000252294 00000 н. 0000252410 00000 н. 0000252445 00000 н. 0000252523 00000 н. 0000253556 00000 н. 0000253889 00000 н. 0000253955 00000 н. 0000254071 00000 н. 0000254106 00000 н. 0000254184 00000 н. 0000254514 00000 н. 0000254580 00000 н. 0000254696 00000 н. 0000254731 00000 н. 0000254809 00000 н. 0000255139 00000 н. 0000255205 00000 н. 0000255321 00000 н. 0000255356 00000 н. 0000255434 00000 н. 0000255765 00000 н. 0000255831 00000 н. 0000255947 00000 н. 0000255982 00000 п. 0000256060 00000 н. 0000256389 00000 п. 0000256455 00000 н. 0000256571 00000 н. 0000256606 00000 н. 0000256684 00000 н. 0000257013 00000 н. 0000257079 00000 п. 0000257195 00000 н. 0000257230 00000 н. 0000257308 00000 н. 0000257640 00000 н. 0000257706 00000 н. 0000257822 00000 н. 0000257857 00000 н. 0000257935 00000 п. 0000258267 00000 н. 0000258333 00000 н. 0000258449 00000 н. 0000258484 00000 н. 0000258562 00000 н. 0000258886 00000 н. 0000258952 00000 н. 0000259068 00000 н. 0000259103 00000 п. 0000259181 00000 п. 0000259507 00000 н. 0000259573 00000 н. 0000259689 00000 н. 0000273876 00000 н. 0000273915 00000 н. 0000310930 00000 н. 0000310969 00000 н. 0000324498 00000 н. 0000324537 00000 н. 0000336450 00000 н. 0000336489 00000 н. 0000372574 00000 н. 0000372613 00000 н. 0000409387 00000 п. 0000409426 00000 п. 0000421847 00000 н. 0000421886 00000 н. 0000462423 00000 н. 0000462462 00000 н. 0000477169 00000 н. 0000477208 00000 н. 0000491309 00000 н. 0000491348 00000 н. 0000501111 00000 н. 0000501150 00000 н. 0000538165 00000 п. 0000538204 00000 н. 0000575219 00000 п. 0000575258 00000 н. 0000612023 00000 н. 0000612062 00000 н. 0000649077 00000 н. 0000649116 00000 н. 0000666101 00000 п. 0000666140 00000 н. 0000703376 00000 н. 0000703415 00000 н. 0000740430 00000 н. 0000740469 00000 н. 0000777484 00000 н. 0000777523 00000 п. 0000814538 00000 п. 0000814577 00000 н. 0000822304 00000 п. 0000822343 00000 п. 0000830759 00000 н. 0000830798 00000 н. 0000843621 00000 н. 0000843660 00000 н. 0000853433 00000 н. 0000853472 00000 н. 0000853550 00000 н. 0000853815 00000 н. 0000853893 00000 н. 0000854158 00000 н. 0000854236 00000 п. 0000854500 00000 н. 0000854578 00000 н. 0000854843 00000 н. 0000854921 00000 н. 0000855186 00000 п. 0000855264 00000 н. 0000855529 00000 н. 0000855607 00000 н. 0000855873 00000 н. 0000855951 00000 п. 0000856217 00000 н. 0000856295 00000 п. 0000856561 00000 н. 0000856639 00000 н. 0000856904 00000 н. 0000856982 00000 н. 0000857247 00000 н. 0000857325 00000 н. 0000857584 00000 н. 0000857662 00000 н. 0000857923 00000 п. 0000858001 00000 н. 0000858262 00000 н. 0000858340 00000 н. 0000004416 00000 н. трейлер ] / Назад 5206919 >> startxref 0 %% EOF 713 0 объект > поток h ޔ TkPLa ~ sMvWkl + Y`MJ46e & e6E $ 26FD0M? & 1 42.s ~ (h5 | g29y3>}

Как установить выключатель света | Домашние вопросы

Устали от одного выключателя света, который, кажется, всегда мерцает? Готовы заняться этим новым трехпозиционным выключателем в вашем кабинете? Домашние вопросы проливают свет на то, как безопасно, быстро и легко выполнить этот общий проект DIY. Начнем с определения проводов и аксессуаров для установки.

Безопасность прежде всего — отключите мощность

Прежде всего, прежде чем браться за какие-либо электромонтажные работы, вам нужно найти свою электрическую панель и отключить правильную цепь. Если у вас старый дом, возможно, у вас устарела проводка. Взгляните на нашу удобную статью о выявлении проблем со старой проводкой.

Знай свои провода

Если вы впервые беретесь за выключатель света — промаркируйте провода. Нет ничего постыдного в том, чтобы перестраховаться. Кроме того, если в какой-то момент во время этого процесса вы чувствуете себя неуверенно, прекратите то, что вы делаете. Также нет ничего постыдного в том, чтобы признать, что вы боитесь чего-то или даже боитесь иметь дело с электричеством. Если вы не уверены, не бойтесь вызвать местного электрика.

Заземляющий провод — Заземляющий провод — ваш друг. Звучит глупо, но этот оголенный провод защищает вас от поражения электрическим током, поддерживая напряжение в цепи. Кроме того, заземляющий провод является причиной срабатывания автоматического выключателя, если напряжение становится чрезмерным.

Hot Wire — Этот черный провод оправдывает свое название, поскольку это путь напряжения от источника питания к свету.

Нейтральный провод — нейтральный провод белого цвета, он подключается как к источнику, так и к земле.

Traveler Wires — Эти красные провода соединяют ваши переключатели в системе с несколькими переключателями.

Гайки для проводов — Вам наверняка понадобится что-то под рукой, так как эти накручиваемые соединители соединяют два или более проводов.

Связано: Как заменить розетку

Как установить односторонний переключатель

Новичок в легких электромонтажных работах? Немного беспокоитесь о том, чтобы погрузиться в проекты DIY? Односторонний переключатель для вас. Этот переключатель довольно распространен и встречается в большинстве ванных комнат или коридоров.Проще говоря, односторонний переключатель применяется к освещению, которое включается и выключается всего одним переключателем.

Шаг 1: Отвинтите и снимите пластину переключателя.

Шаг 2: Отвинтите выключатель от электрической коробки и снимите его. Оставьте все провода прикрепленными.

Шаг 3. Сравните ваш новый переключатель с тем, который вы заменяете. Найдите соответствующие разъемы. Смело записывайте какие провода куда идут.

Шаг 4: Подсоедините первый отсоединенный провод к винту того же цвета на новой электрической коробке.Для этого с помощью инструментов для зачистки проводов удалите примерно полдюйма изоляции и оберните оголенный провод вокруг винта клеммы. Повторите этот процесс со второй проволокой.

Шаг 5: Вставьте новую электрическую коробку и закрепите ее винтом

Шаг 6: Закрутите панель переключателя и снова включите питание.

Как установить трехпозиционный переключатель

Когда дело доходит до установки переключателей, трехпозиционный переключатель более сложен, чем традиционный одиночный переключатель, но ничего, с чем вы не сможете справиться, потратив немного времени и терпения.

Шаг 1: Отвинтите и снимите пластину переключателя.

Шаг 2: Отвинтите выключатель от электрической коробки и снимите его. Оставьте все провода прикрепленными.

Шаг 3: Сравните ваш новый коммутатор с тем, который вы заменяете. Найдите соответствующие разъемы. Смело записывайте какие провода куда идут.

Шаг 4: Вы увидите больше проводов в трехпозиционном переключателе. В зависимости от того, есть ли заземляющий провод, вы можете увидеть целых четыре.Глубокий вдох. Ты получил это.

Шаг 5: Отсоедините провода от переключателя. Примечание: ваш новый коммутатор может иметь разъемы в разных местах.

Шаг 6: В верхней части переключателя вы найдете две латунные клеммы. Внизу вы можете найти темный винтовой зажим. Пометьте все провода лентой и снимите их с существующего переключателя.

Шаг 7: Присоедините помеченный провод к соответствующим позициям на новом коммутаторе. Примечание: если у вас есть провод заземления, подключите его к зеленой винтовой клемме на вашем новом переключателе или распределительной коробке.

Шаг 8: Вставьте новую электрическую коробку и закрепите винтом.

Шаг 9: Закрутите панель переключателя и снова включите питание.

Установка нового выключателя света — отличный самостоятельный проект, позволяющий получить некоторый опыт работы с базовой проводкой, но, может быть, вы начинаете задумываться о более серьезных и сложных проблемах с электричеством в вашем доме? Получите Гарантийное покрытие домашней электротехнической системы от American Home Shield® и получите покрытие основных компонентов многих домашних систем, включая вашу электрическую систему, и это покрытие действует там, где заканчивается страховой полис вашего домовладельца.План гарантии AHS Home обеспечивает широкий охват многих распространенных электрических неисправностей.

.
